Οδηγός για τον τεχνικό εγκατάστασης

Κλιματιστικό χώρου Daikin

FTXP50M2V1B FTXP60M2V1B FTXP71M2V1B

FTXF20A2V1B FTXF25A2V1B FTXF35A2V1B FTXF50A2V1B FTXF60A2V1B FTXF71A2V1B

ATXF50A2V1B ATXF60A2V1B ATXF71A2V1B

Περιεχόμενα

1 Γενικές προφυλάξεις ασφαλείας 4

1.1 Πληροφορίες για τα έγγραφα τεκμηρίωσης.................................................................................................................. 4

1.1.1 Σημασία των προειδοποιητικών ενδείξεων και των συμβόλων ................................................................... 4

1.2 Για τον εγκαταστάτη ....................................................................................................................................................... 5

1.2.1 Γενικά .............................................................................................................................................................. 5

1.2.2 Τοποθεσία εγκατάστασης .............................................................................................................................. 6

1.2.3 Ψυκτικό ........................................................................................................................................................... 10

1.2.4 Διάλυμα άλμης ............................................................................................................................................... 11

1.2.5 Νερό................................................................................................................................................................ 12

1.2.6 Ηλεκτρικές συνδέσεις .................................................................................................................................... 12

2 Πληροφορίες για τα έγγραφα τεκμηρίωσης 15

2.1 Πληροφορίες για το παρόν έγγραφο ............................................................................................................................. 15

2.2 Σύντομος οδηγός αναφοράς εγκαταστάτη .................................................................................................................... 15

3 Πληροφορίες για τη συσκευασία 17

3.1 Επισκόπηση: Πληροφορίες για τη συσκευασία............................................................................................................. 17

3.2 Εσωτερική μονάδα.......................................................................................................................................................... 17

3.2.1 Για να αποσυσκευάσετε την εσωτερική μονάδα .......................................................................................... 17

3.2.2 Για να αφαιρέσετε τα εξαρτήματα από την εσωτερική μονάδα .................................................................. 18

4 Σχετικά με τη μονάδα 19

4.1 Διάταξη συστήματος....................................................................................................................................................... 19

4.2 Εύρος λειτουργίας .......................................................................................................................................................... 19

5 Προετοιμασία 20

5.1 Επισκόπηση: Προετοιμασία ........................................................................................................................................... 20

5.2 Την προετοιμασία του χώρου εγκατάστασης................................................................................................................ 20

5.2.1 Απαιτήσεις χώρου εγκατάστασης για την εσωτερική μονάδα ..................................................................... 20

5.3 Προετοιμασία των σωληνώσεων ψυκτικού................................................................................................................... 21

5.3.1 Απαιτήσεις σωλήνωσης ψυκτικού ................................................................................................................. 21

5.3.2 Μόνωση σωληνώσεων ψυκτικού .................................................................................................................. 22

5.4 Προετοιμασία των ηλεκτρικών καλωδιώσεων .............................................................................................................. 23

5.4.1 Πληροφορίες για την προετοιμασία των ηλεκτρικών καλωδιώσεων ........................................................... 23

6 Εγκατάσταση 24

6.1 Επισκόπηση: Εγκατάσταση............................................................................................................................................. 24

6.2 Άνοιγμα της εσωτερικής μονάδας.................................................................................................................................. 24

6.2.1 Για να αφαιρέσετε την πρόσοψη ................................................................................................................... 24

6.2.2 Για να τοποθετήσετε ξανά την πρόσοψη ...................................................................................................... 25

6.2.3 Για να αφαιρέσετε τη μπροστινή σχάρα........................................................................................................ 25

6.2.4 Για να τοποθετήσετε ξανά τη μπροστινή σχάρα ........................................................................................... 26

6.2.5 Για να αφαιρέσετε το κάλυμμα του πίνακα ηλεκτρικών καλωδιώσεων ...................................................... 26

6.2.6 Για να ανοίξετε το κάλυμμα συντήρησης ...................................................................................................... 26

6.3 Εγκατάσταση της εσωτερικής μονάδας ......................................................................................................................... 27

6.3.1 Προφυλάξεις κατά την εγκατάσταση της εσωτερικής μονάδας ................................................................... 27

6.3.2 Για να εγκαταστήσετε την πλακέτα προσάρτησης ........................................................................................ 27

6.3.3 Για να ανοίξετε τρύπα στον τοίχο .................................................................................................................. 28

6.3.4 Για να αφαιρέσετε το κάλυμμα της θύρας εισαγωγής σωλήνων ................................................................. 28

6.3.5 Παροχή αποστράγγισης ................................................................................................................................. 29

6.4 Σύνδεση των σωληνώσεων ψυκτικού............................................................................................................................ 32

6.4.1 Σχετικά με τη σύνδεση της σωλήνωσης ψυκτικού ........................................................................................ 32

6.4.2 Προφυλάξεις κατά τη σύνδεση της σωλήνωσης ψυκτικού .......................................................................... 32

6.4.3 Οδηγίες κατά τη σύνδεση της σωλήνωσης ψυκτικού................................................................................... 33

6.4.4 Οδηγίες κάμψης των σωλήνων...................................................................................................................... 34

6.4.5 Για την εκχείλωση του άκρου του σωλήνα.................................................................................................... 34

6.4.6 Για να συνδέσετε τις σωληνώσεις ψυκτικού στην εσωτερική μονάδα ........................................................ 35

6.5 Σύνδεση των ηλεκτρικών καλωδίων .............................................................................................................................. 35

6.5.1 Πληροφορίες για τη σύνδεση των ηλεκτρικών καλωδίων ............................................................................ 35

6.5.2 Προφυλάξεις κατά τη σύνδεση της ηλεκτρικής καλωδίωσης ....................................................................... 36

6.5.3 Οδηγίες για τη σύνδεση των ηλεκτρικών καλωδίων..................................................................................... 36

6.5.4 Προδιαγραφές τυπικών μερών καλωδίωσης ................................................................................................ 37

6.5.5 Για να συνδέσετε την ηλεκτρική καλωδίωση στην εσωτερική μονάδα........................................................ 37

6.5.6 Για να συνδέσετε τα προαιρετικά αξεσουάρ (ενσύρματο τηλεχειριστήριο, κεντρικό τηλεχειριστήριο,

ασύρματος προσαρμογέας, κτλ.)................................................................................................................... 39

6.6 Ολοκλήρωση εγκατάστασης της εσωτερικής μονάδας ................................................................................................. 39

Οδηγός για τον τεχνικό εγκατάστασης

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

Περιεχόμενα

6.6.1 Για να μονώσετε τις σωληνώσεις αποχέτευσης, τις σωληνώσεις ψυκτικού και το καλώδιο

διασύνδεσης................................................................................................................................................... 39

6.6.2 Για να περάσετε τους σωλήνες από την τρύπα στον τοίχο........................................................................... 40

6.6.3 Για να στερεώσετε τη μονάδα στη βάση εγκατάστασης .............................................................................. 40

7 Ρύθμιση παραμέτρων 42

7.1 Για να ορίσετε διαφορετική διεύθυνση......................................................................................................................... 42

8 Αρχική εκκίνηση 44

8.1 Επισκόπηση: Αρχική εκκίνηση........................................................................................................................................ 44

8.2 Λίστα ελέγχου πριν την έναρξη λειτουργίας.................................................................................................................. 44

8.3 Εκτέλεση μιας δοκιμαστικής λειτουργίας...................................................................................................................... 45

8.3.1 Για να εκτελέσετε δοκιμαστική λειτουργία κατά τη χειμερινή περίοδο ...................................................... 45

9 Παράδοση στο χρήστη 47

10 Απόρριψη 48

11 Τεχνικά χαρακτηριστικά 49

11.1 Διάγραμμα καλωδίωσης................................................................................................................................................. 49

11.1.1 Ενοποιημένο υπόμνημα διαγράμματος συνδεσμολογίας............................................................................ 49

12 Γλωσσάρι 52

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

Οδηγός για τον τεχνικό εγκατάστασης

1 | Γενικές προφυλάξεις ασφαλείας

1 Γενικές προφυλάξεις ασφαλείας

1.1 Πληροφορίες για τα έγγραφα τεκμηρίωσης

▪ Τα πρωτότυπα έγγραφα τεκμηρίωσης έχουν συνταχθεί στα Αγγλικά. Όλες οι

υπόλοιπες γλώσσες αποτελούν μεταφράσεις.

▪ Οι προφυλάξεις που περιγράφονται στο παρόν έγγραφο καλύπτουν πολύ

σημαντικά θέματα και θα πρέπει να τις τηρείτε προσεκτικά.

▪ Η εγκατάσταση του συστήματος και όλες οι ενέργειες που περιγράφονται στο

εγχειρίδιο εγκατάστασης και τον οδηγό εγκατάστασης πρέπει ΠΡΕΠΕΙ να εκτελούνται από εξουσιοδοτημένο τεχνικό εγκατάστασης.

1.1.1 Σημασία των προειδοποιητικών ενδείξεων και των συμβόλων

ΚΙΝΔΥΝΟΣ

Υποδεικνύει μια κατάσταση στην οποία θα προκληθεί θάνατος ή σοβαρός τραυματισμός.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί ηλεκτροπληξία.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί έγκαυμα εξαιτίας υπερβολικά υψηλών ή χαμηλών θερμοκρασιών.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί έκρηξη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί θάνατος ή σοβαρός τραυματισμός.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΕΥΦΛΕΚΤΟ ΥΛΙΚΟ

ΠΡΟΣΟΧΗ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί ελαφρύς ή αρκετά σοβαρός τραυματισμός.

Οδηγός για τον τεχνικό εγκατάστασης

ΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί βλάβη στον εξοπλισμό ή υλική ζημιά.

ΠΛΗΡΟΦΟΡΙΕΣ

Υποδεικνύει χρήσιμες συμβουλές ή πρόσθετες πληροφορίες.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

1 | Γενικές προφυλάξεις ασφαλείας

Σύμβολα που χρησιμοποιούνται στη μονάδα:

Σύμβολο Επεξήγηση

Πριν την εγκατάσταση, διαβάστε το εγχειρίδιο εγκατάστασης και λειτουργίας, και το φύλλο οδηγιών καλωδίωσης.

Πριν εκτελέσετε εργασίες συντήρησης και επισκευής, διαβάστε το εγχειρίδιο συντήρησης.

Για περισσότερες πληροφορίες, συμβουλευτείτε τον οδηγό αναφοράς εγκατάστασης και χρήσης.

Σύμβολα που χρησιμοποιούνται στην τεκμηρίωση:

Σύμβολο Επεξήγηση

Υποδεικνύει έναν τίτλο σχήματος ή μια αναφορά σε αυτόν.

Παράδειγμα: " 1–3 Τίτλος σχήματος" σημαίνει "Σχήμα 3 στο κεφάλαιο 1".

Υποδεικνύει έναν τίτλο πίνακα ή μια αναφορά σε αυτόν.

Παράδειγμα: " 1–3 Τίτλος πίνακα" σημαίνει "Πίνακας 3 στο κεφάλαιο 1".

1.2 Για τον εγκαταστάτη

1.2.1 Γενικά

Αν ΔΕΝ είστε σίγουροι για τον τρόπο εγκατάστασης ή χειρισμού της μονάδας, επικοινωνήστε με οικείο αντιπρόσωπο.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

▪ ΜΗΝ αγγίζετε τις σωληνώσεις ψυκτικού, τις σωληνώσεις νερού ή τα εσωτερικά

τμήματα κατά τη διάρκεια και αμέσως μετά τη λειτουργία. Μπορεί να είναι υπερβολικά ζεστά ή υπερβολικά κρύα. Περιμένετε μέχρι να επανέλθουν σε κανονική θερμοκρασία. Εάν πρέπει να τα αγγίξετε, φορέστε προστατευτικά γάντια.

▪ ΜΗΝ αγγίζετε το ψυκτικό υγρό που έχει διαρρεύσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η εσφαλμένη εγκατάσταση ή προσάρτηση εξοπλισμού ή παρελκόμενων ενδέχεται να οδηγήσει σε ηλεκτροπληξία, βραχυκύκλωμα, διαρροές, πυρκαγιά ή σε άλλες βλάβες στον εξοπλισμό. Χρησιμοποιείτε μόνο εξαρτήματα, προαιρετικό εξοπλισμό και ανταλλακτικά που κατασκευάζονται ή έχουν εγκριθεί από την Daikin.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η εγκατάσταση, οι δοκιμές και τα χρησιμοποιούμενα υλικά συμμορφώνονται με την ισχύουσα νομοθεσία (στο πάνω μέρος των οδηγιών που περιγράφονται στα έγγραφα τεκμηρίωσης της Daikin).

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

ΠΡΟΣΟΧΗ

Φοράτε επαρκή ατομικό προστατευτικό εξοπλισμό (προστατευτικά γάντια, γυαλιά ασφαλείας,…) κατά την εκτέλεση εργασιών εγκατάστασης, συντήρησης και σέρβις του συστήματος.

Οδηγός για τον τεχνικό εγκατάστασης

1 | Γενικές προφυλάξεις ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σκίστε και πετάξτε τα πλαστικά περιτυλίγματα της συσκευασίας, ώστε να μην μπορεί κανείς, και ειδικά τα παιδιά, να παίξει με αυτά. Πιθανός κίνδυνος: ασφυξία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λάβετε επαρκή μέτρα ώστε να αποτρέψετε τη χρήση της μονάδας ως φωλιάς από μικρά ζώα. Εάν μικρά ζώα έλθουν σε επαφή με ηλεκτροφόρα τμήματα ενδέχεται να προκληθεί δυσλειτουργία, καπνός ή πυρκαγιά.

ΠΡΟΣΟΧΗ

ΜΗΝ αγγίζετε την είσοδο αέρα ή τα αλουμινένια πτερύγια της μονάδας.

ΠΡΟΣΟΧΗ

ΕΙΔΟΠΟΙΗΣΗ

Οι εργασίες που πρέπει να γίνουν στην εξωτερική μονάδα είναι καλό να εκτελούνται σε χώρο χωρίς υγρασία, για να μην υπάρξει εισροή νερού.

▪ ΜΗΝ τοποθετείτε αντικείμενα ή εξοπλισμό επάνω στη μονάδα. ▪ ΜΗΝ κάθεστε, μην σκαρφαλώνετε και μην στέκεστε πάνω στη μονάδα.

Σύμφωνα με την εφαρμοστέα νομοθεσία, ενδέχεται να είναι απαραίτητη η παροχή ενός τεχνικού ημερολογίου μαζί με το προϊόν, το οποίο θα περιέχει τουλάχιστον τα εξής: πληροφορίες σχετικά με τη συντήρηση, τις εργασίες επισκευής, τα αποτελέσματα των δοκιμών, τις χρονικές περιόδους αδράνειας,…

Επίσης, σε προσβάσιμο σημείο του προϊόντος ΠΡΕΠΕΙ να παρέχονται οι εξής, τουλάχιστον, πληροφορίες:

▪ Οδηγίες για τη διακοπή της λειτουργίας του συστήματος σε περίπτωση έκτακτης

ανάγκης

▪ Το όνομα και η διεύθυνση του πυροσβεστικού και του αστυνομικού τμήματος

καθώς και του νοσοκομείου

▪ Το όνομα, η διεύθυνση και οι τηλεφωνικοί αριθμοί κατά τις πρωινές και τις

νυχτερινές ώρες του προσωπικού σέρβις

Στην Ευρώπη, το πρότυπο EN378 παρέχει τις απαραίτητες οδηγίες για αυτό το τεχνικό ημερολόγιο.

1.2.2 Τοποθεσία εγκατάστασης

▪ Αφήστε επαρκή χώρο γύρω από τη μονάδα για την εκτέλεση των εργασιών

σέρβις και την κυκλοφορία του αέρα.

▪ Βεβαιωθείτε ότι η θέση εγκατάστασης αντέχει το βάρος και τις δονήσεις της

μονάδας.

Οδηγός για τον τεχνικό εγκατάστασης

▪ Βεβαιωθείτε ότι ο χώρος αερίζεται επαρκώς. ΜΗΝ εμποδίζετε τα ανοίγματα

αερισμού.

▪ Βεβαιωθείτε ότι η μονάδα είναι επίπεδη.

ΜΗΝ εγκαθιστάτε τη μονάδα στα ακόλουθα σημεία:

▪ Σε σημεία όπου υπάρχει πιθανότητα έκρηξης.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

1 | Γενικές προφυλάξεις ασφαλείας

▪ Σε σημεία όπου υπάρχουν μηχανήματα που εκπέμπουν ηλεκτρομαγνητικά

κύματα. Τα ηλεκτρομαγνητικά κύματα ενδέχεται να επηρεάσουν το σύστημα ελέγχου και να προκαλέσουν δυσλειτουργία του εξοπλισμού.

▪ Σε σημεία όπου υπάρχει κίνδυνος πυρκαγιάς λόγω διαρροής εύφλεκτων αερίων

(παράδειγμα: αραιωτικά ή βενζίνη), ανθρακοϊνών, αναφλέξιμης σκόνης.

▪ Σε σημεία όπου παράγεται διαβρωτικό αέριο (παράδειγμα: θειώδες οξύ σε

μορφή αερίου). Η διάβρωση των χαλκοσωλήνων ή των συγκολλημένων εξαρτημάτων ενδέχεται να προκαλέσει διαρροή ψυκτικού.

▪ Σε μπάνια.

Οδηγίες για εξοπλισμό που χρησιμοποιεί ψυκτικό R32

Εάν εφαρμόζεται.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ ΜΗΝ διατρήσετε ή κάψετε. ▪ ΜΗΝ χρησιμοποιείτε υλικά καθαρισμού ή μέσα επιτάχυνσης της διαδικασίας

απόψυξης άλλα από αυτά που συνιστά ο κατασκευαστής.

▪ Να θυμάστε ότι το ψυκτικό R32 είναι ΑΟΣΜΟ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή θα τοποθετηθεί με τρόπο ώστε να προφυλάσσεται από μηχανική φθορά και σε καλά αεριζόμενο χώρο χωρίς διαρκείς πηγές ανάφλεξης (παράδειγμα: γυμνές φλόγες, λειτουργούσα συσκευή αερίου ή λειτουργούσα ηλεκτρική θερμάστρα), και το μέγεθος του χώρου θα είναι σύμφωνο με το παρακάτω.

ΕΙΔΟΠΟΙΗΣΗ

▪ ΜΗΝ χρησιμοποιείτε ξανά συνδέσμους που έχουν ήδη χρησιμοποιηθεί. ▪ Οι σύνδεσμοι που δημιουργούνται στην εγκατάσταση μεταξύ τμημάτων του

ψυκτικού συστήματος θα είναι προσβάσιμοι για συντήρηση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η εγκατάσταση, συντήρηση και επισκευή συμμορφώνονται με τις οδηγίες από την Daikin και με την ισχύουσα νομοθεσία (π.χ. τον εθνικό κανονισμό περί αερίων) και πραγματοποιούνται μόνο από εξουσιοδοτημένα άτομα.

Απαιτήσεις χώρου εγκατάστασης

ΕΙΔΟΠΟΙΗΣΗ

▪ Προστατέψτε την τοπική σωλήνωση από φυσικές ζημιές. ▪ Η τοποθέτηση σωληνώσεων θα πρέπει να διατηρηθεί στο ελάχιστο.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

Οδηγός για τον τεχνικό εγκατάστασης

1 | Γενικές προφυλάξεις ασφαλείας

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν οι συσκευές περιέχουν ψυκτικό R32, τότε το εμβαδόν του χώρου στον οποίο είναι εγκατεστημένες και λειτουργούν οι συσκευές θα πρέπει να είναι μεγαλύτερο από το ελάχιστο εμβαδόν που ορίζεται στον πίνακα κάτω από το Α (m2). Αυτό ισχύει για:

Για να προσδιορίσετε την ελάχιστη επιφάνεια δαπέδου

1 Υπολογίστε τη συνολική ποσότητα πλήρωσης ψυκτικού στο σύστημα

(= εργοστασιακή πλήρωση ψυκτικού + ποσότητα πρόσθετης πλήρωσης ψυκτικού).

▪ Εσωτερικές μονάδες χωρίς αισθητήρα διαρροής ψυκτικού· σε περίπτωση

εσωτερικών μονάδων με αισθητήρα διαρροής ψυκτικού, συμβουλευτείτε το εγχειρίδιο εγκατάστασης

▪ Εξωτερικές μονάδες που είναι εγκατεστημένες ή αποθηκευμένες σε εσωτερικό

χώρο (για παράδειγμα: χειμερινός κήπος, γκαράζ, μηχανοστάσιο)

▪ Τοπική σωλήνωση σε μη αεριζόμενους χώρους

2 Προσδιορίστε ποιο γράφημα ή πίνακα θα χρησιμοποιήσετε.

▪ Για εσωτερικές μονάδες: Η μονάδα είναι οροφής, επιτοίχια ή επιδαπέδια; ▪ Για εξωτερικές μονάδες εγκατεστημένες ή τοποθετημένες σε εσωτερικό

χώρο, και τοπική σωλήνωση σε μη αεριζόμενους χώρους, αυτό εξαρτάται από το ύψος της εγκατάστασης:

Εάν το ύψος εγκατάστασης είναι… Τότε χρησιμοποιήστε το γράφημα ή

πίνακα για…

<1,8m Επιδαπέδιες μονάδες

1,8≤x<2,2m Επιτοίχιες μονάδες

≥2,2m Μονάδες οροφής

3 Χρησιμοποιήστε το γράφημα ή τον πίνακα για να προσδιορίσετε την ελάχιστη

επιφάνεια δαπέδου.

Οδηγός για τον τεχνικό εγκατάστασης

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

1 | Γενικές προφυλάξεις ασφαλείας

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

m Συνολική πλήρωση ψυκτικού στο σύστημα

Ελάχιστη επιφάνεια δαπέδου

min

(a) Ceiling-mounted unit (=Μονάδα οροφής)

Οδηγός για τον τεχνικό εγκατάστασης

1 | Γενικές προφυλάξεις ασφαλείας

(b) Wall-mounted unit (=Επιτοίχια μονάδα) (c) Floor-standing unit (=Επιδαπέδια μονάδα)

1.2.3 Ψυκτικό

Εάν εφαρμόζεται. Για περισσότερες πληροφορίες, δείτε το εγχειρίδιο εγκατάστασης ή τον οδηγό αναφοράς του τεχνικού εγκατάστασης της εφαρμογής σας.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι οι σωληνώσεις ψυκτικού συμμορφώνονται με την ισχύουσα νομοθεσία. Στην Ευρώπη ισχύει το πρότυπο EN378.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι οι σωληνώσεις και οι συνδέσεις του χώρου εγκατάστασης ΔΕΝ υποβάλλονται σε ένταση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά τις δοκιμές, να μην εφαρμόζετε ΠΟΤΕ πίεση υψηλότερη από τη μέγιστη επιτρεπόμενη πίεση (όπως υποδεικνύεται στην πινακίδα ονομασίας της μονάδας) στο προϊόν.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λάβετε επαρκή μέτρα προφύλαξης για το ενδεχόμενο διαρροής ψυκτικού. Σε περίπτωση διαρροής ψυκτικού αερίου, αερίστε πλήρως το χώρο. Πιθανοί κίνδυνοι:

▪ Η υπερβολική συγκέντρωση ψυκτικού σε ένα κλειστό χώρο ενδέχεται να

προκαλέσει έλλειψη οξυγόνου.

▪ Εάν το ψυκτικό αέριο έρθει σε επαφή με φωτιά, ενδέχεται να παραχθούν τοξικά

αέρια.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ

Εκκένωση – Διαρροή ψυκτικού. Εάν θέλετε να εκκενώσετε το σύστημα και υπάρχει

διαρροή στο κύκλωμα ψυκτικού:

▪ ΜΗΝ χρησιμοποιήσετε την αυτόματη λειτουργία εκκένωσης, με την οποία

μπορείτε να συλλέξετε όλο το ψυκτικό από το σύστημα στην εξωτερική μονάδα. Πιθανή συνέπεια: Αυτανάφλεξη και έκρηξη του συμπιεστή λόγω εισροής αέρα στον συμπιεστή εν ώρα λειτουργίας.

▪ Χρησιμοποιήστε ξεχωριστό σύστημα ανάκτησης ώστε να μην χρειάζεται να

λειτουργεί ο συμπιεστής της μονάδας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Να ανακτάτε ΠΑΝΤΑ το ψυκτικό. ΜΗΝ τα απορρίπτετε απευθείας στο περιβάλλον. Χρησιμοποιήστε μια αντλία κενού για την εκκένωση της εγκατάστασης.

Οδηγός για τον τεχνικό εγκατάστασης

ΕΙΔΟΠΟΙΗΣΗ

Μετά από τη σύνδεση όλων των σωληνώσεων, βεβαιωθείτε ότι δεν υπάρχει καμιά διαρροή αερίου. Χρησιμοποιήστε άζωτο για την ανίχνευση τυχόν διαρροής αέριου.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

1 | Γενικές προφυλάξεις ασφαλείας

ΕΙΔΟΠΟΙΗΣΗ

▪ Για την αποφυγή βλάβης στο συμπιεστή, ΜΗΝ πληρώνετε με περισσότερο

ψυκτικό από την καθορισμένη ποσότητα.

▪ Όταν πρόκειται να ανοιχτεί το σύστημα ψυκτικού, ο χειρισμός του ψυκτικού

ΠΡΕΠΕΙ να γίνεται σύμφωνα με την ισχύουσα νομοθεσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι δεν υπάρχει οξυγόνο στο σύστημα. Η πλήρωση του ψυκτικού είναι δυνατή μετά από την εκτέλεση της δοκιμής διαρροής και του στεγνώματος με πλήρη εκκένωση.

Πιθανή συνέπεια: Αυτανάφλεξη και έκρηξη του συμπιεστή εξαιτίας του οξυγόνου που θα εισέλθει στον ενεργοποιημένο συμπιεστή.

▪ Σε περίπτωση που απαιτείται επαναπλήρωση, ανατρέξτε στην πινακίδα

χαρακτηριστικών της μονάδας. Εκεί αναφέρεται το είδος ψυκτικού και η απαιτούμενη ποσότητα.

▪ Αυτή η μονάδα έχει πληρωθεί με ψυκτικό από το εργοστάσιο και ανάλογα με το

μέγεθος και το μήκος των σωλήνων ορισμένα συστήματα χρειάζονται πρόσθετη πλήρωση ψυκτικού.

▪ Χρησιμοποιείτε μόνο τα ειδικά εργαλεία για τον τύπο ψυκτικού που

χρησιμοποιείται στο σύστημα, προκείμενου να διασφαλίσετε την απαιτούμενη αντίσταση πίεσης και να αποτρέψετε την εισχώρηση ξένων υλικών στο σύστημα.

▪ Πληρώστε το ψυκτικό υγρό σύμφωνα με τις ακόλουθες οδηγίες:

Εάν Τότε

Υπάρχει σιφόνι

(δηλ. ο κύλινδρος φέρει την ένδειξη

Πληρώστε ψυκτικό με τον κύλινδρο σε όρθια θέση.

“Συνδεδεμένο σιφόνι πλήρωσης υγρού”)

ΔΕΝ υπάρχει σιφόνι Πληρώστε ψυκτικό με τον κύλινδρο

γυρισμένο ανάποδα.

▪ Ανοίξτε τους κυλίνδρους ψυκτικού αργά.

▪ Πληρώστε με το ψυκτικό σε υγρή μορφή. Η προσθήκη ψυκτικού σε αέρια μορφή

ενδέχεται να διακόψει την κανονική λειτουργία.

1.2.4 Διάλυμα άλμης

Αν προβλέπεται. Συμβουλευτείτε το εγχειρίδιο εγκατάστασης ή τον οδηγό αναφοράς εγκαταστάτη της εφαρμογής σας για περισσότερες πληροφορίες.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

ΠΡΟΣΟΧΗ

Όταν ολοκληρώσετε ή διακόψετε προσωρινά τη διαδικασία πλήρωσης ψυκτικού, κλείστε αμέσως τη βαλβίδα του δοχείου ψυκτικού υγρού. Εάν η βαλβίδα ΔΕΝ κλείσει αμέσως, η παραμένουσα πίεση μπορεί να οδηγήσει σε πλήρωση επιπρόσθετης ποσότητας ψυκτικού. Πιθανή συνέπεια: Εσφαλμένη ποσότητα ψυκτικού.

Οδηγός για τον τεχνικό εγκατάστασης

1 | Γενικές προφυλάξεις ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η επιλογή του διαλύματος άλμης ΠΡΕΠΕΙ να γίνει σύμφωνα με την ισχύουσα νομοθεσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λάβετε επαρκείς προφυλάξεις σε περίπτωση διαρροής διαλύματος άλμης. Σε περίπτωση διαρροής διαλύματος άλμης, αερίστε το χώρο αμέσως και επικοινωνήστε με τον τοπικό προμηθευτή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η θερμοκρασία περιβάλλοντος στο εσωτερικό της μονάδας μπορεί να αυξηθεί πολύ περισσότερο απ' ό, τι στο χώρο, π.χ. 70°C. Σε περίπτωση διαρροής διαλύματος άλμης, τα τμήματα που έχουν υπερθερμανθεί στο εσωτερικό της μονάδας μπορεί να ενέχουν κινδύνους.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η χρήση και η εγκατάσταση της εφαρμογής ΠΡΕΠΕΙ να συμμορφώνονται με τις προφυλάξεις για την ασφάλεια και την προστασία του περιβάλλοντος που καθορίζονται στην ισχύουσα νομοθεσία.

1.2.5 Νερό

Εάν προβλέπεται. Συμβουλευτείτε το εγχειρίδιο εγκατάστασης ή τον οδηγό αναφοράς εγκαταστάτη της εφαρμογής σας για περισσότερες πληροφορίες.

1.2.6 Ηλεκτρικές συνδέσεις

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η ποιότητα του νερού συμμορφώνεται με την Οδηγία 98/83/ΕΚ της ΕΕ.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

▪ ΑΠΕΝΕΡΓΟΠΟΙΗΣΤΕ κάθε παροχή ρεύματος προτούαφαιρέσετε το κάλυμμα του

ηλεκτρικού πίνακα, συνδέσετε τα ηλεκτρικά καλώδια ή αγγίξετε ηλεκτρικά μέρη.

▪ Αποσυνδέστε την τροφοδοσία για περισσότερο από 1λεπτό και μετρήστε την

τάση στους ακροδέκτες των πυκνωτών του κύριου κυκλώματος ή των ηλεκτρικών εξαρτημάτων πριν από το σέρβις. Η τάση ΠΡΕΠΕΙ να είναι μικρότερη από 50VDC προκειμένου να μπορέσετε να αγγίξετε τα ηλεκτρικά εξαρτήματα. Για τη θέση των ακροδεκτών, συμβουλευτείτε το διάγραμμα καλωδίωσης.

▪ ΜΗΝ αγγίζετε τα ηλεκτρικά εξαρτήματα με βρεγμένα χέρια. ▪ ΜΗΝ αφήνετε ποτέ τη μονάδα χωρίς επίβλεψη όταν έχει αφαιρεθεί το κάλυμμα

συντήρησης.

Οδηγός για τον τεχνικό εγκατάστασης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν ΔΕΝ έχει εγκατασταθεί από το εργοστάσιο, θα πρέπει στην σταθερή καλωδίωση να εγκατασταθεί κεντρικός διακόπτης ή άλλο μέσο αποσύνδεσης, με πλήρη διαχωρισμό επαφών σε όλους τους πόλους, σε συνθήκες υπέρτασης κατηγορίαςIII.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

1 | Γενικές προφυλάξεις ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Χρησιμοποιείτε ΜΟΝΟ καλώδια από χαλκό. ▪ Βεβαιωθείτε ότι οι σωληνώσεις στο χώρο εγκατάστασης συμμορφώνονται με την

ισχύουσα νομοθεσία.

▪ Κάθε καλωδίωση στον χώρο εγκατάστασης ΠΡΕΠΕΙ να πραγματοποιείται

σύμφωνα με το διάγραμμα καλωδίωσης που συνοδεύει τη μονάδα.

▪ ΠΟΤΕ μην στριμώχνετε πολλά καλώδια μαζί και φροντίστε να ΜΗΝ έρχονται σε

επαφή με τις σωληνώσεις και αιχμηρές ακμές. Βεβαιωθείτε ότι δεν ασκείται εξωτερική πίεση στις συνδέσεις των ακροδεκτών.

▪ Γειώστε απαραιτήτως τα καλώδια. ΜΗΝ γειώνετε τη μονάδα σε σωλήνες

ύδρευσης, σε απορροφητή υπέρτασης ή σε γείωση τηλεφωνικής γραμμής. Ανεπαρκής γείωση μπορεί να προκαλέσει ηλεκτροπληξία.

▪ Χρησιμοποιήστε ένα αποκλειστικό κύκλωμα ισχύος. ΠΟΤΕ μην χρησιμοποιείτε

παροχή ρεύματος που χρησιμοποιείται από άλλη συσκευή.

▪ Εγκαταστήστε τις απαιτούμενες ασφάλειες ή τους διακόπτες ασφαλείας. ▪ Εγκαταστήστε έναν διακόπτη διαρροής προς τη γη. Σε αντίθετη περίπτωση,

ενδέχεται να προκληθεί ηλεκτροπληξία ή πυρκαγιά.

▪ Κατά την εγκατάσταση του διακόπτη διαρροής προς τη γη, βεβαιωθείτε ότι είναι

συμβατός με τον inverter (ανθεκτικός σε ηλεκτρικό θόρυβο υψηλής συχνότητας), ώστε να αποφύγετε την ακούσια ενεργοποίηση του διακόπτη διαρροής προς τη γη.

ΠΡΟΣΟΧΗ

Κατά τη σύνδεση της παροχής ρεύματος, πριν εγκαταστήσετε τους αγωγούς μεταφοράς ρεύματος, θα πρέπει πρώτα να έχει γίνει η γείωση. Κατά την αποσύνδεση της παροχής ρεύματος, πρώτα θα πρέπει να αφαιρείτε τους αγωγούς μεταφοράς ρεύματος, και στη συνέχεια τη γείωση. Το μήκος των αγωγών μεταξύ του σημείου εκτόνωσης πίεσης της παροχής ρεύματος και του ίδιου του μπλοκ ακροδεκτών θα πρέπει να είναι τέτοιο ώστε σε περίπτωση που η παροχή ρεύματος απελευθερωθεί από το σημείο εκτόνωσης πίεσης, πρώτα να τεντωθούν οι αγωγοί μεταφοράς ρεύματος και μετά το καλώδιο γείωσης.

ΕΙΔΟΠΟΙΗΣΗ

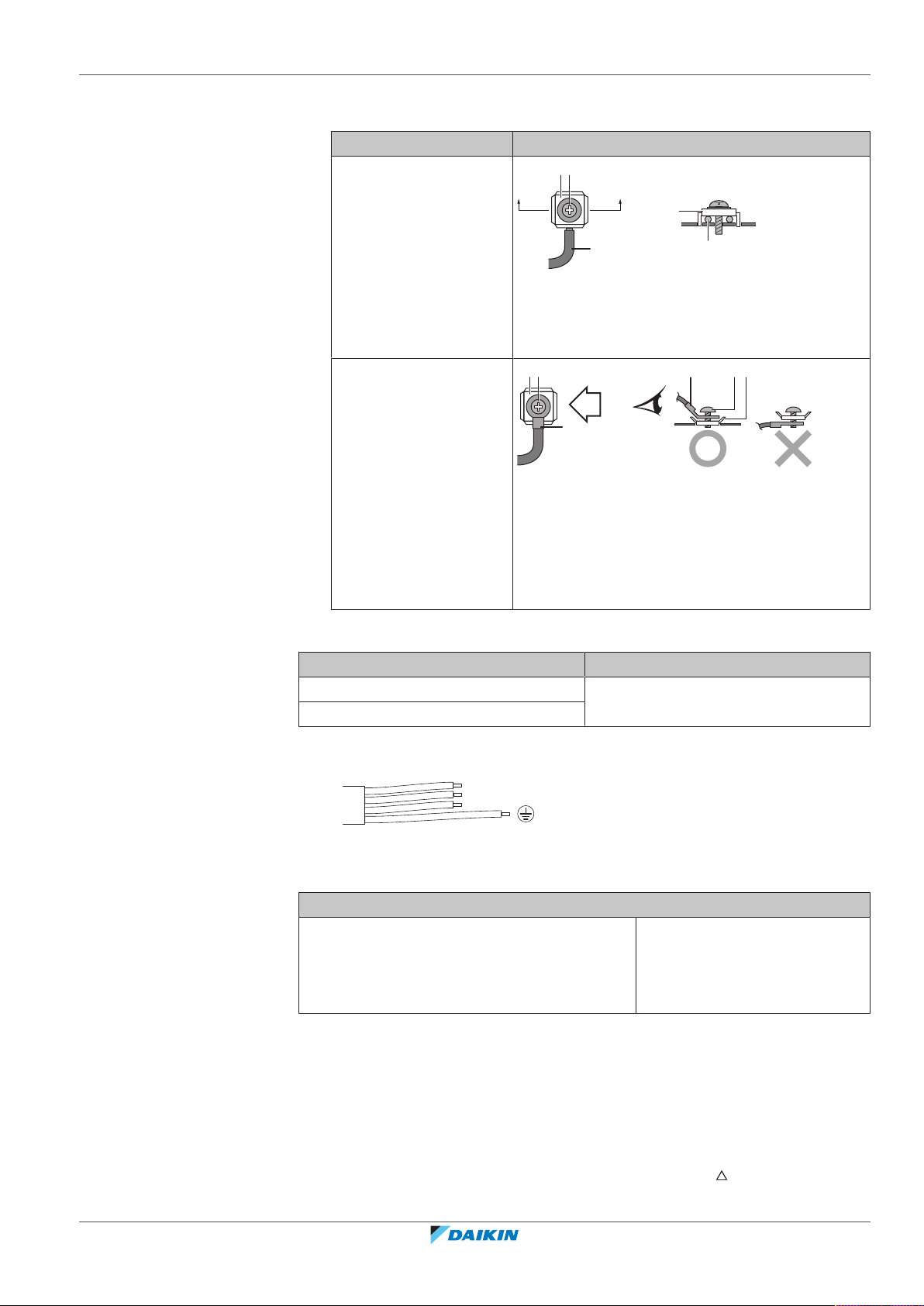

Προφυλάξεις κατά την τοποθέτηση της ηλεκτρικής καλωδίωσης:

▪ ΜΗΝ συνδέετε καλώδια με διαφορετικό πάχος στο μπλοκ ακροδεκτών

τροφοδοσίας (τυχόν χαλαρή σύνδεση στα ηλεκτρικά καλώδια μπορεί να προκαλέσει ασυνήθιστη θερμότητα).

▪ Κατά τη σύνδεση καλωδίων με το ίδιο πάχος, τηρήστε τη διαδικασία που

υποδεικνύεται στην παραπάνω εικόνα.

▪ Χρησιμοποιήστε το κατάλληλο καλώδιο ρεύματος για την καλωδίωση και

συνδέστε το σταθερά και, στη συνέχεια, φροντίστε να αποφύγετε την άσκηση εξωτερικής πίεσης στο μπλοκ ακροδεκτών.

▪ Χρησιμοποιήστε το κατάλληλο κατσαβίδι για τη σύσφιγξη των βιδών των

ακροδεκτών. Εάν χρησιμοποιήσετε ένα κατσαβίδι με μικρή κεφαλή, θα προκληθεί φθορά στο κεφάλι της βίδας και δεν θα είναι δυνατή η σωστή σύσφιγξη.

▪ Εάν σφίξετε πάρα πολύ τις βίδες ακροδεκτών, ενδέχεται να τις καταστρέψετε.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

Οδηγός για τον τεχνικό εγκατάστασης

1 | Γενικές προφυλάξεις ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΕΙΔΟΠΟΙΗΣΗ

Ισχύει μόνο αν το τροφοδοτούμενο ρεύμα είναι τριφασικό και ο συμπιεστής διαθέτει μέθοδο εκκίνησης με ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ.

Εάν υπάρχει πιθανότητα αντίστροφης φάσης μετά από μια στιγμιαία διακοπή ρεύματος και η παροχή ρεύματος διακόπτεται και επανέρχεται κατά τη διάρκεια λειτουργίας του προϊόντος, συνδέστε ένα κύκλωμα προστασίας αντίστροφης φάσης στην εγκατάσταση. Η λειτουργία του προϊόντος σε αντίστροφη φάση μπορεί να προκαλέσει καταστροφή του συμπιεστή και άλλων εξαρτημάτων.

▪ Αφού ολοκληρώσετε τις ηλεκτρικές εργασίες, βεβαιωθείτε ότι κάθε ηλεκτρικό

εξάρτημα και ακροδέκτης μέσα στο κουτί των ηλεκτρικών εξαρτημάτων έχει συνδεθεί σταθερά.

▪ Βεβαιωθείτε ότι έχετε κλείσει όλα τα καλύμματα πριν από την ενεργοποίηση της

μονάδας.

Οδηγός για τον τεχνικό εγκατάστασης

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

2 | Πληροφορίες για τα έγγραφα τεκμηρίωσης

2 Πληροφορίες για τα έγγραφα τεκμηρίωσης

2.1 Πληροφορίες για το παρόν έγγραφο

ΠΛΗΡΟΦΟΡΙΕΣ

Βεβαιωθείτε ότι ο χρήστης έχει στη διάθεσή του μια έντυπη έκδοση της τεκμηρίωσης και ζητήστε να την φυλάξει για μελλοντική αναφορά.

Στοχευόμενο κοινό

Εξουσιοδοτημένοι εγκαταστάτες

ΠΛΗΡΟΦΟΡΙΕΣ

Αυτή η συσκευή προορίζεται για χρήση τόσο από εξειδικευμένους ή καταρτισμένους χρήστες σε καταστήματα, στην ελαφρά βιομηχανία και σε αγροκτήματα όσο και για εμπορική και οικιακή χρήση από μη ειδικούς.

Πακέτο εγγράφων τεκμηρίωσης

Το παρόν έγγραφο αποτελεί μέρος του πακέτου εγγράφων τεκμηρίωσης. Το πλήρες πακέτο περιλαμβάνει τα εξής:

▪ Γενικές προφυλάξεις ασφαλείας:

- Οδηγίες ασφαλείας που ΠΡΕΠΕΙ να διαβάσετε πριν την εγκατάσταση

- Μορφή: Έντυπο (στο κουτί της εσωτερικής μονάδας)

▪ Εγχειρίδιο εγκατάστασης της εσωτερικής μονάδας:

- Οδηγίες εγκατάστασης

- Μορφή: Έντυπο (στο κουτί της εσωτερικής μονάδας)

▪ Οδηγός για τον τεχνικό εγκατάστασης:

- Προετοιμασία εγκατάστασης, καλές πρακτικές, στοιχεία αναφοράς,…

- Μορφή: Ψηφιακά αρχεία στη διεύθυνση http://www.daikineurope.com/

support-and-manuals/product-information/

Οι πιο πρόσφατες αναθεωρήσεις των παρεχόμενων εγγράφων τεκμηρίωσης ενδέχεται να είναι διαθέσιμες στον δικτυακό τόπο της Daikin της περιοχής σας ή να μπορείτε να τις προμηθευτείτε από τον αντιπρόσωπο της περιοχής σας.

Τα πρωτότυπα έγγραφα τεκμηρίωσης έχουν συνταχθεί στα Αγγλικά. Όλες οι υπόλοιπες γλώσσες αποτελούν μεταφράσεις.

Τεχνικά μηχανικά δεδομένα

▪ Υποσύνολο των τελευταίων τεχνικών δεδομένων υπάρχει στην περιφερειακή

ιστοσελίδα Daikin (δημόσια προσβάσιμη).

▪ Το πλήρες σετ των τελευταίων τεχνικών δεδομένων υπάρχει στην Daikin

Business Portal (απαιτείται έλεγχος ταυτότητας).

2.2 Σύντομος οδηγός αναφοράς εγκαταστάτη

Γενικές προφυλάξεις ασφαλείας

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

Κεφάλαιο Περιγραφή

Οδηγίες ασφάλειας που ΠΡΕΠΕΙ να διαβάσετε πριν από την εγκατάσταση

Οδηγός για τον τεχνικό εγκατάστασης

2 | Πληροφορίες για τα έγγραφα τεκμηρίωσης

Κεφάλαιο Περιγραφή

Πληροφορίες για τα έγγραφα τεκμηρίωσης

Πληροφορίες για τη συσκευασία

Ποια έγγραφα τεκμηρίωσης διατίθενται για τον τεχνικό εγκατάστασης

Πώς να αποσυσκευάσετε τις μονάδες και να αφαιρέσετε τα εξαρτήματά τους

Σχετικά με τη μονάδα ▪ Διάταξη συστήματος

▪ Εύρος λειτουργίας

Προετοιμασία Τι πρέπει να κάνετε και τι πρέπει να γνωρίζετε

πριν μεταβείτε στον χώρο εγκατάστασης

Εγκατάσταση Τι πρέπει να κάνετε και τι πρέπει να γνωρίζετε

για να εγκαταστήσετε το σύστημα

Ρύθμιση παραμέτρων Τι πρέπει να κάνετε και τι πρέπει να γνωρίζετε

για να διαμορφώσετε το σύστημα μετά από την εγκατάστασή του

Αρχική εκκίνηση Τι πρέπει να κάνετε και τι πρέπει να γνωρίζετε

για να θέσετε το σύστημα σε λειτουργία μετά από τη διαμόρφωσή του

Παράδοση στον χρήστη Τι πρέπει να δώσετε και τι πρέπει να εξηγήσετε

στον χρήστη

Απόρριψη Πώς να απορρίψετε το σύστημα

Τεχνικά χαρακτηριστικά Προδιαγραφές του συστήματος

Γλωσσάρι Επεξήγηση των όρων

Οδηγός για τον τεχνικό εγκατάστασης

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

3 | Πληροφορίες για τη συσκευασία

3 Πληροφορίες για τη συσκευασία

3.1 Επισκόπηση: Πληροφορίες για τη συσκευασία

Σε αυτό το κεφάλαιο περιγράφονται οι διαδικασίες που θα πρέπει να ακολουθήσετε αφού παραδοθεί η συσκευασία με την εσωτερική μονάδα στο χώρο εγκατάστασης.

Περιέχει πληροφορίες σχετικά με τα ακόλουθα:

▪ Αποσυσκευασία και χειρισμός της μονάδας

▪ Αφαίρεση των εξαρτημάτων από τη μονάδα

Να θυμάστε τα εξής:

▪ Κατά την παράδοση, η μονάδα ΠΡΕΠΕΙ να ελέγχεται για ζημιές. Τυχόν ζημιά

ΠΡΕΠΕΙ να αναφερθεί άμεσα στον αρμόδιο υπάλληλο παραπόνων του μεταφορέα.

▪ Μεταφέρετε τη μονάδα όσο το δυνατόν πλησιέστερα στην τελική θέση

εγκατάστασης, ώστε να αποφευχθούν ζημιές κατά τη μεταφορά.

▪ Κατά τον χειρισμό της μονάδας, πρέπει να λάβετε υπόψη τα εξής:

Εύθραυστη, μεταχειριστείτε τη μονάδα με προσοχή.

Κρατήστε τη μονάδα σε όρθια θέση για να αποφύγετε την πρόκληση ζημιών.

▪ Ετοιμάστε εκ των προτέρων τη διαδρομή που θέλετε να ακολουθήσει η μονάδα,

ώστε να φτάσει στο σημείο τοποθέτησης.

3.2 Εσωτερική μονάδα

ΠΛΗΡΟΦΟΡΙΕΣ

Τα σχήματα που ακολουθούν αποτελούν παραδείγματα και ενδέχεται να ΜΗΝ αντιστοιχούν πλήρως με τη διάταξη του συστήματός σας.

3.2.1 Για να αποσυσκευάσετε την εσωτερική μονάδα

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

Οδηγός για τον τεχνικό εγκατάστασης

3 | Πληροφορίες για τη συσκευασία

2× 2× 2×1× 1× 1×1×

1× 1×

edba c f g

h i

3.2.2 Για να αφαιρέσετε τα εξαρτήματα από την εσωτερική μονάδα

1 Αφαιρέστε τα εξαρτήματα που βρίσκονται στο κάτω μέρος της συσκευασίας.

a Εγχειρίδιο εγκατάστασης

b Εγχειρίδιο λειτουργίας

c Γενικές προφυλάξεις ασφαλείας

d Φίλτρο εξουδετέρωσης οσμών από τιτάνιο με επικάλυψη απατίτη και φίλτρο σωματιδίων από άργυρο

(μόνο για FTXP)

e Βίδα στερέωσης εσωτερικής μονάδας (M4 × 12L). Ανατρέξτε στην ενότητα "6.6.3Για να στερεώσετε τη

μονάδα στη βάση εγκατάστασης"[440].

f Ξηρή μπαταρία AAA.LR03 (αλκαλική) για το τηλεχειριστήριο

g Βάση τηλεχειριστηρίου

h Τηλεχειριστήριο

i Βάση εγκατάστασης

Οδηγός για τον τεχνικό εγκατάστασης

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

4 Σχετικά με τη μονάδα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΕΥΦΛΕΚΤΟ ΥΛΙΚΟ

Το ψυκτικό μέσο στο εσωτερικό της μονάδας είναι ήπια εύφλεκτο.

4.1 Διάταξη συστήματος

ΕΙΔΟΠΟΙΗΣΗ

Ο σχεδιασμός του συστήματος δεν θα πρέπει να πραγματοποιείται σε θερμοκρασίες κάτω των –15°C.

4 | Σχετικά με τη μονάδα

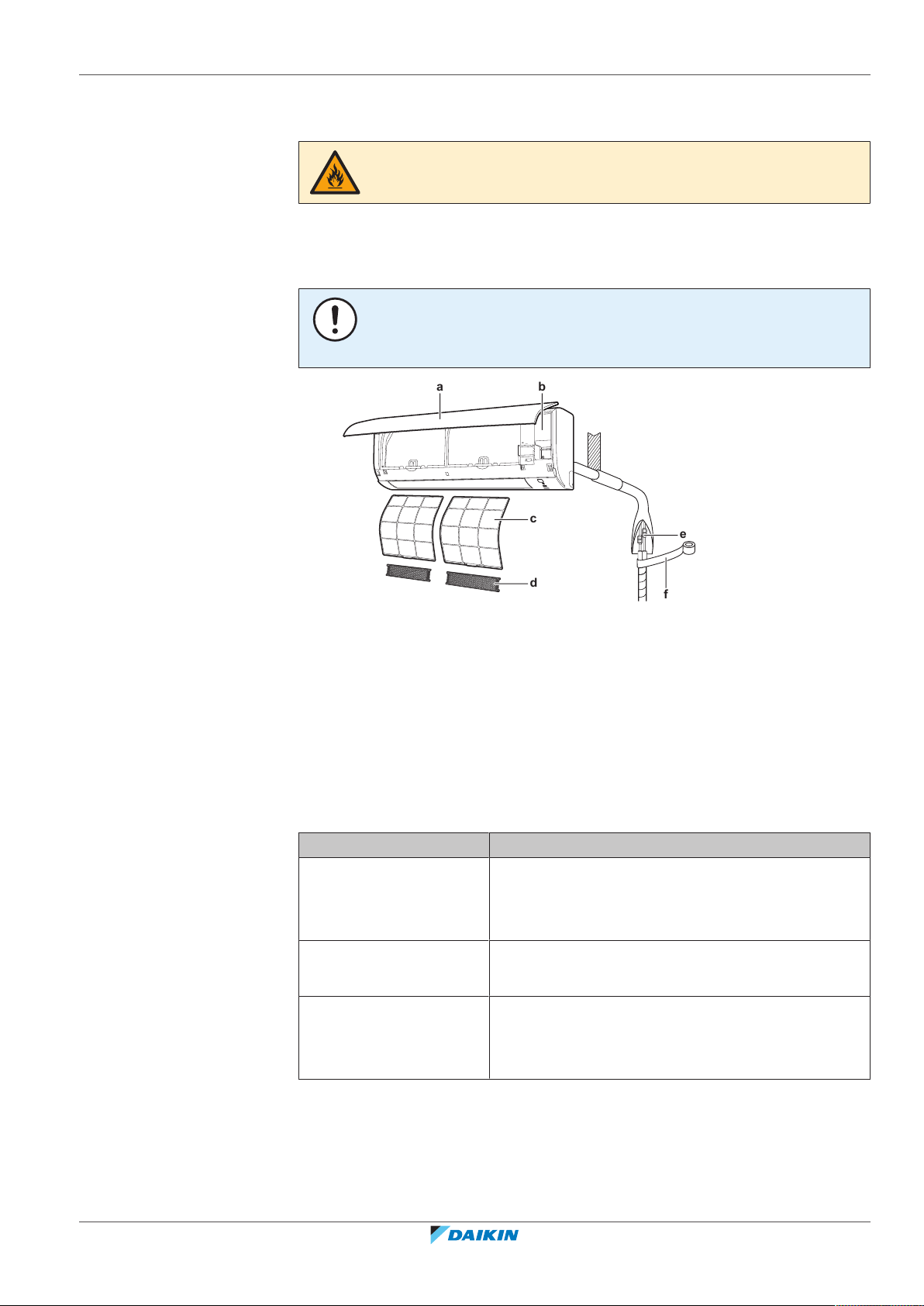

a Εσωτερική μονάδα b Κάλυμμα συντήρησης c Φίλτρο αέρα d Φίλτρο εξουδετέρωσης οσμών από τιτάνιο με επικάλυψη απατίτη και φίλτρο σωματιδίων από άργυρο

(μόνο για FTXP)

e Σωλήνωση ψυκτικού, εύκαμπτος σωλήνας αποχέτευσης και καλώδιο διασύνδεσης

f Μονωτική ταινία

4.2 Εύρος λειτουργίας

Λειτουργήστε το σύστημα στις ακόλουθες περιοχές θερμοκρασίας και υγρασίας για ασφαλή και αποτελεσματική λειτουργία.

Μέθοδος λειτουργίας Εύρος λειτουργίας

(a)(b)

Ψύξη

Θέρμανση

Αφύγρανση

(a)

Μια διάταξη ασφαλείας μπορεί να διακόψει τη λειτουργία του συστήματος εάν η μονάδα λειτουργεί εκτός του αντίστοιχου εύρους λειτουργίας.

(b)

Εάν η μονάδα λειτουργεί εκτός του αντίστοιχου εύρους λειτουργίας μπορεί να εκδηλωθεί συμπύκνωσης και στάξιμο νερού.

▪ Εξωτερική θερμοκρασία: –10~46°C DB

▪ Εσωτερική θερμοκρασία: 18~32°C DB

▪ Υγρασία εσωτερικού χώρου: ≤80%

▪ Εξωτερική θερμοκρασία: –15~24°C DB

▪ Εσωτερική θερμοκρασία: 10~30°C DB

▪ Εξωτερική θερμοκρασία: –10~46°C DB

▪ Εσωτερική θερμοκρασία: 18~32°C DB

▪ Υγρασία εσωτερικού χώρου: ≤80%

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

Οδηγός για τον τεχνικό εγκατάστασης

5 | Προετοιμασία

5 Προετοιμασία

5.1 Επισκόπηση: Προετοιμασία

5.2 Την προετοιμασία του χώρου εγκατάστασης

Αυτό το κεφάλαιο περιγράφει τι πρέπει να κάνετε και τι πρέπει να γνωρίζετε, προτού μεταβείτε στον χώρο εγκατάστασης.

Περιέχει πληροφορίες σχετικά με τα ακόλουθα:

▪ Την προετοιμασία του χώρου εγκατάστασης

▪ Την προετοιμασία της σωλήνωσης ψυκτικού

▪ Την προετοιμασία της ηλεκτρικής καλωδίωσης

ΜΗΝ εγκαθιστάτε τη μονάδα σε χώρους που χρησιμοποιούνται συχνά ως χώροι εργασίας. Στην περίπτωση κατασκευαστικών εργασιών (π.χ. τρόχισμα) όπου παράγεται μεγάλη ποσότητα σκόνης, η μονάδα ΠΡΕΠΕΙ να είναι καλυμμένη.

Επιλέξτε τη θέση της εγκατάστασης λαμβάνοντας υπόψη ότι θα πρέπει να υπάρχει επαρκής χώρος για τη μεταφορά της μονάδας προς και από το χώρο εγκατάστασης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή θα τοποθετηθεί σε χώρο χωρίς πηγές ανάφλεξης διαρκούς λειτουργίας (παράδειγμα: γυμνές φλόγες, λειτουργούσα συσκευή αερίου ή λειτουργούσα ηλεκτρική θερμάστρα).

5.2.1 Απαιτήσεις χώρου εγκατάστασης για την εσωτερική μονάδα

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις που αναφέρονται στο κεφάλαιο "Γενικές προφυλάξεις ασφαλείας".

ΠΛΗΡΟΦΟΡΙΕΣ

Το επίπεδο ηχητικής πίεσης είναι χαμηλότερο από 70dBA.

▪ Ροή αέρα. Βεβαιωθείτε ότι τίποτε δεν παρεμποδίζει τη ροή του αέρα.

▪ Αποστράγγιση. Βεβαιωθείτε ότι το νερό της συμπύκνωσης αποστραγγίζεται

κανονικά.

Οδηγός για τον τεχνικό εγκατάστασης

▪ Μόνωση τοίχου. Όταν η θερμοκρασία στον τοίχο υπερβαίνει τους 30°C και η

σχετική υγρασία το 80% ή όταν προσάγεται φρέσκος αέρας στον τοίχο, απαιτείται πρόσθετη μόνωση (ελάχιστο πάχος 10mm, αφρός πολυαιθυλενίου).

▪ Αντοχή τοίχου. Ελέγξτε αν ο τοίχος ή το δάπεδο διαθέτουν επαρκή αντοχή για

την παραλαβή του βάρους της μονάδας. Εάν υπάρχει κίνδυνος, ενισχύστε τον τοίχο ή το δάπεδο πριν από την εγκατάσταση της μονάδας.

Για την αποφυγή παρεμβολών, εγκαταστήστε τα καλώδια ρεύματος σε απόσταση τουλάχιστον 1 μέτρου από τηλεοράσεις ή ραδιόφωνα. Ανάλογα με τα ραδιοκύματα, η απόσταση των 3μέτρων ενδέχεται να ΜΗΝ επαρκεί.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

5 | Προετοιμασία

≥50 ≥50

≥30

(mm)

▪ Επιλέξτε μια θέση στην οποία ο θερμός/ψυχρός αέρας που θα εξέρχεται από τη

μονάδα ή ο θόρυβος λειτουργίας της μονάδας ΔΕΝ θα ενοχλούν.

▪ Φώτα φθορισμού. Όταν εγκαθιστάτε ασύρματο περιβάλλον χρήστη σε δωμάτιο

με φώτα φθορισμού, δώστε προσοχή στα εξής για να αποφύγετε παρεμβολές:

- Τοποθετήστε το ασύρματο περιβάλλον χρήστη όσο το δυνατόν πιο κοντά στην

εσωτερική μονάδα.

- Τοποθετήστε την εσωτερική μονάδα όσο το δυνατό πιο μακριά από τα φώτα

φθορισμού.

ΔΕΝ συνιστάται η εγκατάσταση της μονάδας στα ακόλουθα σημεία, επειδή ενδέχεται να μειωθεί η διάρκεια ζωής της μονάδας:

▪ Σε μέρη όπου υπάρχουν μεγάλες αυξομειώσεις της τάσης

▪ Σε οχήματα ή σε πλοία

▪ Σε μέρη όπου υπάρχουν όξινα ή αλκαλικά σωματίδια

▪ Σε τοποθεσίες όπου μπορεί να υπάρχουν ατμοί από ορυκτέλαιο, σταγονίδια ή

υδρατμοί λαδιού στην ατμόσφαιρα. Τα πλαστικά εξαρτήματα μπορεί να αλλοιωθούν και να αποσυναρμολογηθούν προκαλώντας διαρροή νερού.

▪ Σε σημεία όπου η μονάδα θα είναι εκτεθειμένη σε άμεση ηλιακή ακτινοβολία.

▪ Σε μπάνια.

▪ Σε μέρη όπου θα πρέπει να επικρατεί ησυχία (π.χ. κοντά σε υπνοδωμάτια), ώστε

ο θόρυβος από τη λειτουργία να μην ενοχλεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ τοποθετείτε αντικείμενα κάτω από την εσωτερική και/ή την εξωτερική μονάδα γιατί μπορεί να βραχούν. Διαφορετικά, η συμπύκνωση στην μονάδα ή στους σωλήνες ψυκτικού, οι ακαθαρσίες στο φίλτρο αέρα ή η έμφραξη της αποχέτευσης ενδέχεται να προκαλέσουν στάξιμο με αποτέλεσμα να λερωθούν ή να υποστούν ζημιά αντικείμενα που βρίσκονται κάτω από τη μονάδα.

▪ Αποστάσεις. Εγκαταστήστε τη μονάδα σε απόσταση τουλάχιστον 1,8m από το

δάπεδο και λάβετε υπόψη τις ακόλουθες απαιτήσεις σε ό,τι αφορά τις αποστάσεις από τους τοίχους και την οροφή:

5.3 Προετοιμασία των σωληνώσεων ψυκτικού

5.3.1 Απαιτήσεις σωλήνωσης ψυκτικού

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

ΠΛΗΡΟΦΟΡΙΕΣ

Οδηγός για τον τεχνικό εγκατάστασης

5 | Προετοιμασία

ØiØ

ØpØ

Διάμετρος σωλήνωσης ψυκτικού

Υλικό σωλήνωσης ψυκτικού

ΕΙΔΟΠΟΙΗΣΗ

Οι σωληνώσεις και τα υπόλοιπα εξαρτήματα υπό πίεση πρέπει να είναι κατάλληλα για το ψυκτικό μέσο. Για το ψυκτικό μέσο, χρησιμοποιείτε χαλκό αποξειδωμένο με φωσφορικό οξύ χωρίς ενώσεις.

▪ Τα ξένα υλικά στο εσωτερικό των σωλήνων (συμπεριλαμβανομένων των ελαίων

κατασκευής) πρέπει να είναι ≤30mg/10m.

Χρησιμοποιήστε τις ίδιες διαμέτρους με τις συνδέσεις στις εξωτερικές μονάδες:

Κατηγορία Σωλήνωση υγρού L1 Σωλήνωση αερίου L1

20~35 Ø6,4 Ø9,5

50~71 Ø6,4 Ø12,7

▪ Υλικό σωλήνωσης: Χαλκός αποξειδωμένος με φωσφορικό οξύ χωρίς ενώσεις.

▪ Συνδέσεις εκχείλωσης: Χρησιμοποιείτε μόνο ανοπτημένο υλικό.

▪ Βαθμός σκληρότητας και πάχος σωληνώσεων:

Εξωτερική

διάμετρος (Ø)

Βαθμός

σκληρότητας

Πάχος (t)

(a)

6,4mm (1/4") Ανοπτημένο (Ο) ≥0,8mm

9,5mm (3/8")

12,7mm (1/2")

(a)

Ανάλογα με την ισχύουσα νομοθεσία και τη μέγιστη πίεση λειτουργίας της μονάδας (δείτε «PS High» στην πινακίδα στοιχείων της μονάδας), ενδέχεται να απαιτείται η χρήση παχύτερης σωλήνωσης.

5.3.2 Μόνωση σωληνώσεων ψυκτικού

▪ Χρησιμοποιήστε αφρό πολυαιθυλενίου ως μονωτικό υλικό:

- με ταχύτητα μεταφοράς θερμότητας μεταξύ 0,041 και 0,052W/mK (0,035 και

0,045kcal/mh°C)

- με αντοχή στη θερμότητα τουλάχιστον 120°C

▪ Πάχος μόνωσης

Εξωτερική διάμετρος

σωλήνωσης (Øp)

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 12~15mm ≥13mm

12,7mm (1/2") 14~16mm ≥13mm

Εσωτερική διάμετρος

μόνωσης (Øi)

Πάχος μόνωσης (t)

Εάν η θερμοκρασία είναι υψηλότερη από 30°C και η υγρασία είναι υψηλότερη από RH 80%, το πάχος των μονωτικών υλικών θα πρέπει να είναι τουλάχιστον 20 mm, ώστε να αποφευχθεί η δημιουργία συμπυκνώματος στην επιφάνεια της μόνωσης.

Οδηγός για τον τεχνικό εγκατάστασης

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

5.4 Προετοιμασία των ηλεκτρικών καλωδιώσεων

5.4.1 Πληροφορίες για την προετοιμασία των ηλεκτρικών καλωδιώσεων

ΠΛΗΡΟΦΟΡΙΕΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Αν η τροφοδοσία ρεύματος δεν έχει φάση N ή έχει εσφαλμένη φάση N,

ενδέχεται να προκληθεί βλάβη στη συσκευή.

▪ Γειώστε σωστά τη μονάδα. ΜΗΝ γειώνετε τη μονάδα σε σωλήνες ύδρευσης, σε

απορροφητή υπέρτασης ή σε γείωση τηλεφωνικής γραμμής. Ανεπαρκής γείωση μπορεί να προκαλέσει ηλεκτροπληξία.

▪ Εγκαταστήστε τις απαιτούμενες ασφάλειες ή τους διακόπτες ασφαλείας. ▪ Στερεώστε τα ηλεκτρικά καλώδια με δεματικά καλωδίων, ώστε τα καλώδια να

ΜΗΝ έρχονται σε επαφή με αιχμηρά άκρα ή με τους σωλήνες, ειδικά στην πλευρά υψηλής πίεσης.

▪ ΜΗΝ χρησιμοποιείτε καλώδια τυλιγμένα με ταινία, γυμνωμένα καλώδια,

μπαλαντέζες ή πολύπριζα. Ενδέχεται να προκληθεί υπερθέρμανση, ηλεκτροπληξία ή πυρκαγιά.

▪ ΜΗΝ εγκαταστήσετε πυκνωτή μεταβολής φάσεως, επειδή αυτή η μονάδα είναι

εξοπλισμένη με Inverter. Ένας πυκνωτής μεταβολής φάσεως θα μειώσει την απόδοση και ενδέχεται να προκαλέσει ατύχημα.

5 | Προετοιμασία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Όλες οι εργασίες καλωδίωσης ΠΡΕΠΕΙ να πραγματοποιηθούν από

εξουσιοδοτημένο ηλεκτρολόγο και ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία.

▪ Οι ηλεκτρικές συνδέσεις πρέπει να γίνουν στη σταθερή καλωδίωση. ▪ Όλα τα εξαρτήματα του εμπορίου και όλες οι ηλεκτρικές κατασκευές ΠΡΕΠΕΙ να

συμμορφώνονται με την ισχύουσα νομοθεσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιείτε ΠΑΝΤΑ πολύκλωνο καλώδιο για τα καλώδια παροχής ρεύματος.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

Οδηγός για τον τεχνικό εγκατάστασης

6 | Εγκατάσταση

6 Εγκατάσταση

6.1 Επισκόπηση: Εγκατάσταση

Αυτό το κεφάλαιο περιγράφει τι πρέπει να κάνετε και τι πρέπει να γνωρίζετε στον χώρο εγκατάστασης για να εγκαταστήσετε το σύστημα.

Τυπική ροή εργασίας

Η εγκατάσταση συνήθως περιλαμβάνει τα ακόλουθα στάδια:

1 Στερέωση της εξωτερικής μονάδας. 2 Εγκατάσταση της εσωτερικής μονάδας. 3 Σύνδεση της σωλήνωσης ψυκτικού. 4 Έλεγχο της σωλήνωσης ψυκτικού. 5 Πλήρωση ψυκτικού. 6 Σύνδεση της ηλεκτρικής καλωδίωσης. 7 Ολοκλήρωση της εξωτερικής εγκατάστασης. 8 Ολοκλήρωση της εσωτερικής εγκατάστασης.

ΠΛΗΡΟΦΟΡΙΕΣ

Για την εγκατάσταση της εξωτερικής μονάδας (στερέωση της εξωτερικής μονάδας, σύνδεση της σωλήνωσης ψυκτικού στην εξωτερική μονάδα, πλήρωση με ψυκτικό, σύνδεση της ηλεκτρικής καλωδίωσης στην εξωτερική μονάδα…), συμβουλευτείτε το εγχειρίδιο εγκατάστασης της εξωτερικής μονάδας.

6.2 Άνοιγμα της εσωτερικής μονάδας

6.2.1 Για να αφαιρέσετε την πρόσοψη

1 Πιάστε την πρόσοψη από τις γλωττίδες που υπάρχουν και στις δύο πλευρές

και ανοίξτε τη.

a Γλωττίδες πλαισίου

2 Αφαιρέστε την πρόσοψη σύροντάς τη προς τα αριστερά ή τα δεξιά και

τραβώντας τη προς το μέρος σας.

Οδηγός για τον τεχνικό εγκατάστασης

Αποτέλεσμα: Θα αποσυνδεθεί ο άξονας της πρόσοψης σε 1 πλευρά.

3 Αποσυνδέστε τον άξονα της πρόσοψης από την άλλη πλευρά με τον ίδιο

τρόπο.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

a Άξονας πρόσοψης

6.2.2 Για να τοποθετήσετε ξανά την πρόσοψη

1 Τοποθετήστε την πρόσοψη. Ευθυγραμμίστε τους άξονες με τις σχισμές και

σπρώξτε τους μέχρι το τέρμα.

2 Κλείστε την πρόσοψη αργά και πιέστε στις δύο πλευρές και στο κέντρο.

6.2.3 Για να αφαιρέσετε τη μπροστινή σχάρα

ΠΡΟΣΟΧΗ

6 | Εγκατάσταση

1 Αφαιρέστε την πρόσοψη για να αφαιρέσετε το φίλτρο αέρα.

2 Αφαιρέστε τις 2 βίδες (κατηγορία 20~35) ή τις 3 βίδες (κατηγορία 50~71) από

την μπροστινή σχάρα.

3 Σπρώξτε προς τα κάτω τα 3 πάνω άγκιστρα που σημειώνονται με σύμβολο με

3 κύκλους.

a Άνω άγκιστρο b Σύμβολο με 3 κύκλους

4 Συνιστούμε να ανοίξετε το πτερύγιο πριν αφαιρέσετε την μπροστινή σχάρα.

5 Τοποθετήστε και τα δύο χέρια σας κάτω από το κεντρικό τμήμα της

μπροστινής σχάρας, σπρώξτε τη προς τα πάνω και, στη συνέχεια, προς το μέρος σας.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

Οδηγός για τον τεχνικό εγκατάστασης

6 | Εγκατάσταση

a b

6.2.4 Για να τοποθετήσετε ξανά τη μπροστινή σχάρα

6.2.5 Για να αφαιρέσετε το κάλυμμα του πίνακα ηλεκτρικών καλωδιώσεων

1 Τοποθετήστε τη μπροστινή σχάρα και ασφαλίστε καλά τα 3 άνω άγκιστρα.

2 Τοποθετήστε 2 βίδες (κατηγορία 20~35) ή 3 βίδες (κατηγορία 50~71) ξανά

στη μπροστινή σχάρα.

3 Τοποθετήστε το φίλτρο αέρα και, στη συνέχεια, συνδέστε το μπροστινό

πλαίσιο.

1 Αφαιρέστε τη μπροστινή σχάρα.

2 Αφαιρέστε 1 βίδα από τον πίνακα ηλεκτρικών καλωδιώσεων.

3 Ανοίξτε το κάλυμμα του πίνακα ηλεκτρικών καλωδιώσεων τραβώντας το

τμήμα του πάνω μέρους του καλύμματος που προεξέχει.

4 Ελευθερώστε τη γλωττίδα στο κάτω μέρος και αφαιρέστε το κάλυμμα του

πίνακα ηλεκτρικών καλωδιώσεων.

a Γλωττίδα

b Προεξέχον τμήμα στο πάνω μέρος του καλύμματος

c Βίδα

5 Για να τοποθετήσετε ξανά το κάλυμμα, βάλτε πρώτα την κάτω γλωττίδα στο

κουτί ηλεκτρικών καλωδιώσεων και σύρετε το κάλυμμα στις 2 πάνω γλωττίδες.

6.2.6 Για να ανοίξετε το κάλυμμα συντήρησης

1 Αφαιρέστε 1 βίδα από το κάλυμμα συντήρησης.

2 Τραβήξτε το κάλυμμα συντήρησης οριζόντια ώστε να βγει από τη μονάδα.

a Βίδα καλύμματος συντήρησης

b Κάλυμμα συντήρησης

Οδηγός για τον τεχνικό εγκατάστασης

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

6.3 Εγκατάσταση της εσωτερικής μονάδας

337

770

285

44.5

170

44.5

116.5

117

337

213

237

170

(mm)

h g

bac

990

295

170

44.5

122

121.5

56.5

404

475

PIPING HOLE CENTER:170mm TO THE LEFT

(mm)

PIPING HOLE CENTER:170mm TO THE LEFT

6.3.1 Προφυλάξεις κατά την εγκατάσταση της εσωτερικής μονάδας

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις στα ακόλουθα κεφάλαια:

▪ Γενικές προφυλάξεις ασφαλείας ▪ Προετοιμασία

6.3.2 Για να εγκαταστήσετε την πλακέτα προσάρτησης

1 Τοποθετήστε προσωρινά τη βάση εγκατάστασης.

2 Οριζοντιώστε τη βάση εγκατάστασης.

3 Σημαδέψτε τα κέντρα των σημείων διάτρησης στον τοίχο χρησιμοποιώντας

μετροταινία. Βάλτε το άκρο της μετροταινίας στο σύμβολο « ».

4 Ολοκληρώστε την εγκατάσταση στερεώνοντας τη βάση εγκατάστασης στον

τοίχο με βίδες M4×25L (του εμπορίου).

6 | Εγκατάσταση

ΠΛΗΡΟΦΟΡΙΕΣ

Μπορείτε να φυλάξετε το κάλυμμα της θύρας του σωλήνα που έχετε αφαιρέσει στην υποδοχή της βάσης εγκατάστασης.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

Α Βάση εγκατάστασης για κατηγορία 20~35

Οδηγός για τον τεχνικό εγκατάστασης

6 | Εγκατάσταση

Ø65

Β Βάση εγκατάστασης για κατηγορία 50~71 a Συνιστώμενα σημεία στερέωσης βάσης εγκατάστασης b Υποδοχή για το κάλυμμα της θύρας του σωλήνα c Προεξοχές για την τοποθέτηση αλφαδιού d Διαμπερής οπή Ø65mm e Θέση σωλήνα αποστράγγισης

f Βάλτε το άκρο της μετροταινίας στο σύμβολο « » g Άκρο σωλήνα αερίου h Άκρο σωλήνα υγρού

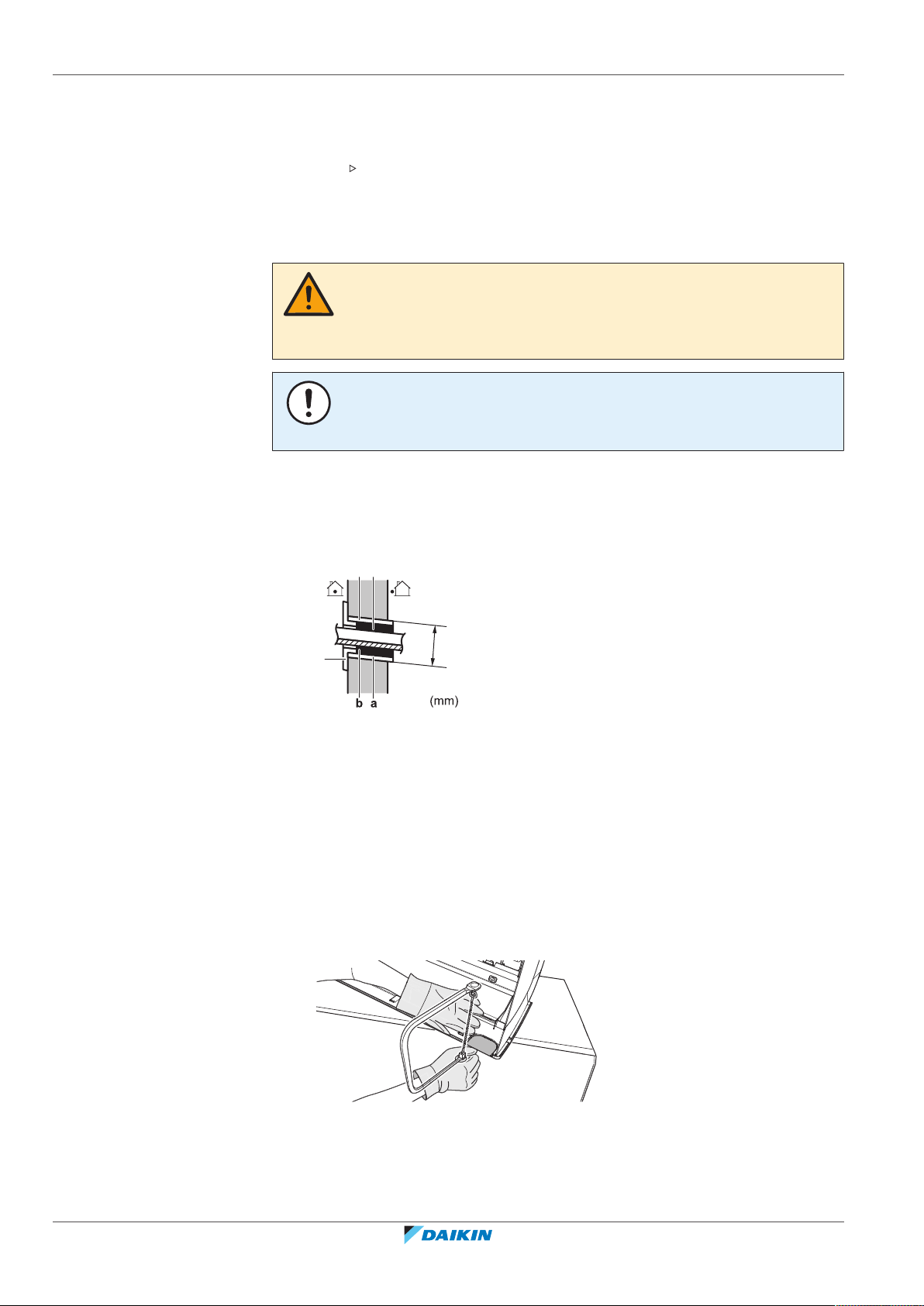

6.3.3 Για να ανοίξετε τρύπα στον τοίχο

ΠΡΟΣΟΧΗ

Σε τοίχους που περιέχουν μεταλλικό σκελετό ή μεταλλική πλάκα, χρησιμοποιήστε εντοιχισμένο σωλήνα και προστατευτικό πλαίσιο στην οπή διέλευσης για να αποτρέψετε ενδεχόμενη ανάπτυξη θερμότητας, ηλεκτροπληξία ή πυρκαγιά.

ΕΙΔΟΠΟΙΗΣΗ

Φροντίστε να σφραγίσετε τα κενά γύρω από τους σωλήνες με σφραγιστικό υλικό (προμήθεια από το εμπόριο τοπικά), για να αποτρέψετε τη διαρροή νερού.

1 Ανοίξτε μια μεγάλη διαμπερή οπή 65 mm στον τοίχο με κατωφερική κλίση

προς τα έξω.

2 Περάστε έναν εντοιχιζόμενο σωλήνα στην τρύπα του τοίχου.

3 Εισαγάγετε ένα κάλυμμα τοίχου στον σωλήνα του τοίχου.

a Εντοιχισμένος σωλήνας

b Στόκος

c Κάλυμμα τρύπας τοίχου

4 Αφού ολοκληρώσετε τις καλωδιώσεις, τη σωλήνωση ψυκτικού και τη

σωλήνωση αποχέτευσης, ΜΗΝ ξεχάσετε να σφραγίσετε το κενό με στόκο.

6.3.4 Για να αφαιρέσετε το κάλυμμα της θύρας εισαγωγής σωλήνων

Για να συνδέσετε τον σωλήνα στην κάτω δεξιά πλευρά ή στην κάτω αριστερή πλευρά, ΠΡΕΠΕΙ να αφαιρέσετε το κάλυμμα της θύρας εισαγωγής σωλήνων.

1 Κόψτε το κάλυμμα της θύρας εισαγωγής σωλήνων από το εσωτερικό της

μπροστινής σχάρας με τοξωτό πριόνι.

2 Αφαιρέστε τυχόν γρέζια κατά μήκος του κομμένου τμήματος

χρησιμοποιώντας μια ημικυκλική λίμα.

Οδηγός για τον τεχνικό εγκατάστασης

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

6.3.5 Παροχή αποστράγγισης

Ø16

Ø18

Βεβαιωθείτε ότι το νερό της συμπύκνωσης αποστραγγίζεται κανονικά. Αυτό περιλαμβάνει:

▪ Γενικές οδηγίες

▪ Σύνδεση της σωλήνωσης αποστράγγισης στην εσωτερική μονάδα

6 | Εγκατάσταση

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ χρησιμοποιείτε λαβίδα για να αφαιρέσετε το κάλυμμα της θύρας εισαγωγής σωλήνων καθώς αυτό θα προκαλούσε ζημιά στη μπροστινή σχάρα.

Γενικές οδηγίες

▪ Έλεγχος για διαρροές νερού

▪ Μήκος σωλήνα. Διατηρήστε τη σωλήνωση αποστράγγισης όσο πιο κοντή

γίνεται.

▪ Μέγεθος σωλήνα. Αν απαιτείται επέκταση του σωλήνα αποχέτευσης ή

εντοιχισμένος σωλήνας αποχέτευσης, χρησιμοποιήστε κατάλληλα εξαρτήματα για το μπροστινό άκρο του εύκαμπτου σωλήνα.

ΕΙΔΟΠΟΙΗΣΗ

▪ Εγκαταστήστε τον εύκαμπτο σωλήνα αποστράγγισης με κλίση προς τα κάτω. ▪ ΔΕΝ επιτρέπονται ελαιοσυλλέκτες. ▪ ΜΗΝ βάζετε το άκρο του εύκαμπτου σωλήνα σε νερό.

▪ Προέκταση εύκαμπτου σωλήνα αποχέτευσης. Για να προεκτείνετε τον

εύκαμπτο σωλήνα αποχέτευσης, χρησιμοποιήστε εύκαμπτο σωλήνα του εμπορίου με εσωτερική διάμετρο Ø16mm. ΜΗΝ ξεχάσετε να χρησιμοποιήσετε θερμομονωτικό σωλήνα στο εσωτερικό τμήμα του εύκαμπτου σωλήνα προέκτασης.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

Οδηγός για τον τεχνικό εγκατάστασης

6 | Εγκατάσταση

b c

Ø16

a b c

Ø18

≥50

a Εύκαμπτος σωλήνας αποχέτευσης που παρέχεται με την εσωτερική μονάδα

b Θερμομονωτικός σωλήνας (του εμπορίου)

c Επέκταση εύκαμπτου σωλήνα αποχέτευσης

▪ Άκαμπτος σωλήνας πολυβινυλοχλωριδίου. Κατά την απευθείας σύνδεση ενός

άκαμπτου σωλήνα πολυβινυλοχλωριδίου (ονομαστική διάμετρος Ø13 mm) με τον εύκαμπτο σωλήνα αποχέτευσης, να χρησιμοποιείτε σύνδεσμο σωλήνων αποχέτευσης του εμπορίου (ονομαστική διάμετρος Ø13mm).

a Εύκαμπτος σωλήνας αποχέτευσης που παρέχεται με την εσωτερική μονάδα

b Υποδοχή αποχέτευσης ονομαστικής διαμέτρου Ø13mm (του εμπορίου)

c Άκαμπτος σωλήνας πολυβινυλοχλωριδίου (του εμπορίου)

▪ Συμπύκνωση. Λάβετε μέτρα κατά της δημιουργίας συμπύκνωσης. Μονώστε

ολόκληρη τη σωλήνωση αποστράγγισης στο εσωτερικό του κτιρίου.

1 Εισαγάγετε τον εύκαμπτο σωλήνα αποχέτευσης στον σωλήνα αποχέτευσης

όπως φαίνεται στο ακόλουθο σχήμα, έτσι ώστε να ΜΗΝ βγει από τον σωλήνα αποχέτευσης.

Για να συνδέσετε τη σωλήνωση στη δεξιά πλευρά, πίσω δεξιά ή κάτω δεξιά

ΠΛΗΡΟΦΟΡΙΕΣ

Η προεπιλεγμένη θέση από το εργοστάσιο είναι η εγκατάσταση των σωληνώσεων στη δεξιά πλευρά. Για εγκατάσταση των σωληνώσεων στην αριστερή πλευρά, αφαιρέστε τη σωλήνωση από τη δεξιά πλευρά και εγκαταστήστε τη στην αριστερή πλευρά.

1 Συνδέστε τον εύκαμπτο σωλήνα αποχέτευσης με αυτοκόλλητη ταινία

βινυλίου στο κάτω μέρος των σωλήνων ψυκτικού.

2 Τυλίξτε μαζί τον εύκαμπτο σωλήνα αποχέτευσης και τους σωλήνες ψυκτικού

με μονωτική ταινία.

Α Σωληνώσεις δεξιάς πλευράς Β Σωληνώσεις δεξιού κάτω μέρους C Σωληνώσεις δεξιού πίσω μέρους

a Αφαιρέστε το κάλυμμα της θύρας εισαγωγής σωλήνων εδώ για εγκατάσταση των σωληνώσεων στη δεξιά

πλευρά

b Αφαιρέστε το κάλυμμα της θύρας εισαγωγής σωλήνων εδώ για εγκατάσταση των σωληνώσεων δεξιά κάτω

Οδηγός για τον τεχνικό εγκατάστασης

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

6 | Εγκατάσταση

Για να συνδέσετε τη σωλήνωση στην αριστερά πλευρά, αριστερά πίσω ή αριστερά κάτω

ΠΛΗΡΟΦΟΡΙΕΣ

1 Αφαιρέστε τη βίδα στερέωσης μόνωσης στη δεξιά πλευρά και αφαιρέστε τον

εύκαμπτο σωλήνα αποχέτευσης.

2 Αφαιρέστε την τάπα αποχέτευσης στην αριστερή πλευρά και συνδέστε την

στη δεξιά πλευρά.

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ εφαρμόζετε λιπαντικό έλαιο (ψυκτικό λάδι) στην τάπα αποστράγγισης κατά την εισαγωγή της. Η τάπα αποστράγγισης μπορεί να υποστεί ζημιά και να προκαλέσει διαρροή αποστράγγισης από την τάπα.

a Εξαγωνικό κλειδί 4mm

3 Εισαγάγετε τον εύκαμπτο σωλήνα αποχέτευσης στην αριστερή πλευρά και

μην ξεχάσετε να τον σφίξετε με τη βίδα στερέωσης· διαφορετικά, μπορεί να σημειωθεί διαρροή νερού.

a Βίδα στερέωσης μόνωσης b Εύκαμπτος σωλήνας αποχέτευσης

4 Συνδέστε τον εύκαμπτο σωλήνα αποχέτευσης στην κάτω πλευρά των

σωληνώσεων ψυκτικού με αυτοκόλλητη ταινία βινυλίου.

Α Σωληνώσεις αριστερής πλευράς

Β Σωληνώσεις αριστερού πίσω μέρους C Σωληνώσεις αριστερού κάτω μέρους a Αφαιρέστε το κάλυμμα της θύρας εισαγωγής σωλήνων εδώ για εγκατάσταση των σωληνώσεων στην

αριστερή πλευρά

b Αφαιρέστε το κάλυμμα της θύρας εισαγωγής σωλήνων εδώ για εγκατάσταση των σωληνώσεων αριστερά

κάτω

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

Οδηγός για τον τεχνικό εγκατάστασης

6 | Εγκατάσταση

Έλεγχος για διαρροές νερού

6.4 Σύνδεση των σωληνώσεων ψυκτικού

6.4.1 Σχετικά με τη σύνδεση της σωλήνωσης ψυκτικού

1 Αφαιρέστε τα φίλτρα αέρα.

2 Σταδιακά ρίξτε περίπου 1 l νερό στο δοχείο αποχέτευσης και ελέγξτε για

διαρροές νερού.

Πριν από τη σύνδεση της σωλήνωσης ψυκτικού

Βεβαιωθείτε ότι έχει τοποθετηθεί η εξωτερική και η εσωτερική μονάδα.

Τυπική ροή εργασίας

Για τη σύνδεση της σωλήνωσης ψυκτικού απαιτείται:

▪ Η σύνδεση της σωλήνωσης ψυκτικού στην εσωτερική μονάδα

▪ Η σύνδεση της σωλήνωσης ψυκτικού στην εξωτερική μονάδα

▪ Η μόνωση της σωλήνωσης ψυκτικού

▪ Να έχετε υπόψη σας τις οδηγίες για:

- Την κάμψη των σωλήνων

- Την εκχείλωση των άκρων του σωλήνα

- Τη χρήση των βαλβίδων διακοπής

6.4.2 Προφυλάξεις κατά τη σύνδεση της σωλήνωσης ψυκτικού

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις στα ακόλουθα κεφάλαια:

▪ Γενικές προφυλάξεις ασφαλείας ▪ Προετοιμασία

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

Οδηγός για τον τεχνικό εγκατάστασης

ΠΡΟΣΟΧΗ

▪ Χρησιμοποιήστε το ρακόρ εκχείλωσης που είναι συνδεδεμένο στη μονάδα. ▪ Για να αποτρέψετε τη διαρροή αερίου, βάλτε ψυκτικό λάδι μόνο στο εσωτερικό

της εκχείλωσης. Χρησιμοποιήστε ψυκτικό λάδι κατάλληλο για το ψυκτικό R32.

▪ ΜΗΝ επαναχρησιμοποιείτε συνδέσμους.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

6 | Εγκατάσταση

ΠΡΟΣΟΧΗ

▪ ΜΗΝ χρησιμοποιείτε ορυκτέλαιο σε τμήματα που έχουν προσαρμοστεί. ▪ ΠΟΤΕ μην εγκαθιστάτε αφυγραντή στη μονάδα R32, ώστε να μη μειωθεί η

διάρκεια ζωής της. Το υλικό αφύγρανσης ενδέχεται να διαλυθεί και να καταστρέψει το σύστημα.

ΕΙΔΟΠΟΙΗΣΗ

Προσέξτε τα παρακάτω στη σωλήνωση ψυκτικού:

▪ Αποφύγετε την πρόσμιξη με οτιδήποτε (πχ. αέρα) εκτός από το καθορισμένο

ψυκτικό μέσο στον κύκλο του ψυκτικού.

▪ Χρησιμοποιείτε αποκλειστικά R32 για την πλήρωση ψυκτικού. ▪ Βεβαιωθείτε ότι τα εργαλεία εγκατάστασης (πχ. σετ μανομέτρων)

χρησιμοποιούνται αποκλειστικά για εγκαταστάσεις R32 ώστε να αντέχουν στην πίεση και να αποτρέπεται η πρόσμιξη ξένων υλικών (πχ. ορυκτέλαια και υγρασία) στο σύστημα.

▪ Τοποθετείτε τις σωληνώσεις με τρόπο ώστε να ΜΗΝ ασκείται μηχανική πίεση

στην εκχείλωση.

▪ Προστατεύστε τις σωληνώσεις όπως περιγράφεται στον παρακάτω πίνακα ώστε

να αποτρέψετε την εισχώρηση χωμάτων, υγρασίας ή σκόνης στις σωληνώσεις.

▪ Προσέξτε πολύ όταν περνάτε χαλκοσωλήνες μέσα από τοίχους (δείτε την εικόνα

παρακάτω).

Μονάδα Χρονική περίοδος

εγκατάστασης

Εξωτερική μονάδα >1μήνα Σφίξτε το σωλήνα

<1μήνα Σφίξτε το σωλήνα ή

Εσωτερική μονάδα Ανεξάρτητα από τη

χρονική περίοδο

ΠΛΗΡΟΦΟΡΙΕΣ

ΜΗΝ ανοίγετε τη βάνα διακοπής ψυκτικού προτού ελέγξετε τις σωληνώσεις ψυκτικού. Εάν χρειάζεται να προσθέσετε ψυκτικό, συνιστάται να ανοίξετε τη βάνα διακοπής ψυκτικού μετά από την πλήρωση.

6.4.3 Οδηγίες κατά τη σύνδεση της σωλήνωσης ψυκτικού

Λάβετε υπόψη σας τις παρακάτω οδηγίες κατά τη σύνδεση των σωλήνων:

▪ Επικαλύψτε με λάδι αιθέρα ή εστέρα την εσωτερική επιφάνεια του

εκχειλωμένου τμήματος κατά τη σύνδεση με ένα ρακόρ εκχείλωσης. Σφίξτε το ρακόρ με το χέρι κατά 3 ή 4 στροφές, προτού το σφίξετε γερά.

Μέθοδος προστασίας

κολλήστε τον με ταινία

▪ Χρησιμοποιείτε ΠΑΝΤΑ 2 κλειδιά μαζί όταν χαλαρώνετε ένα ρακόρ εκχείλωσης.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

Οδηγός για τον τεχνικό εγκατάστασης

6 | Εγκατάσταση

0.4~0.8

±2

45°

90°

±2

ØA

a b

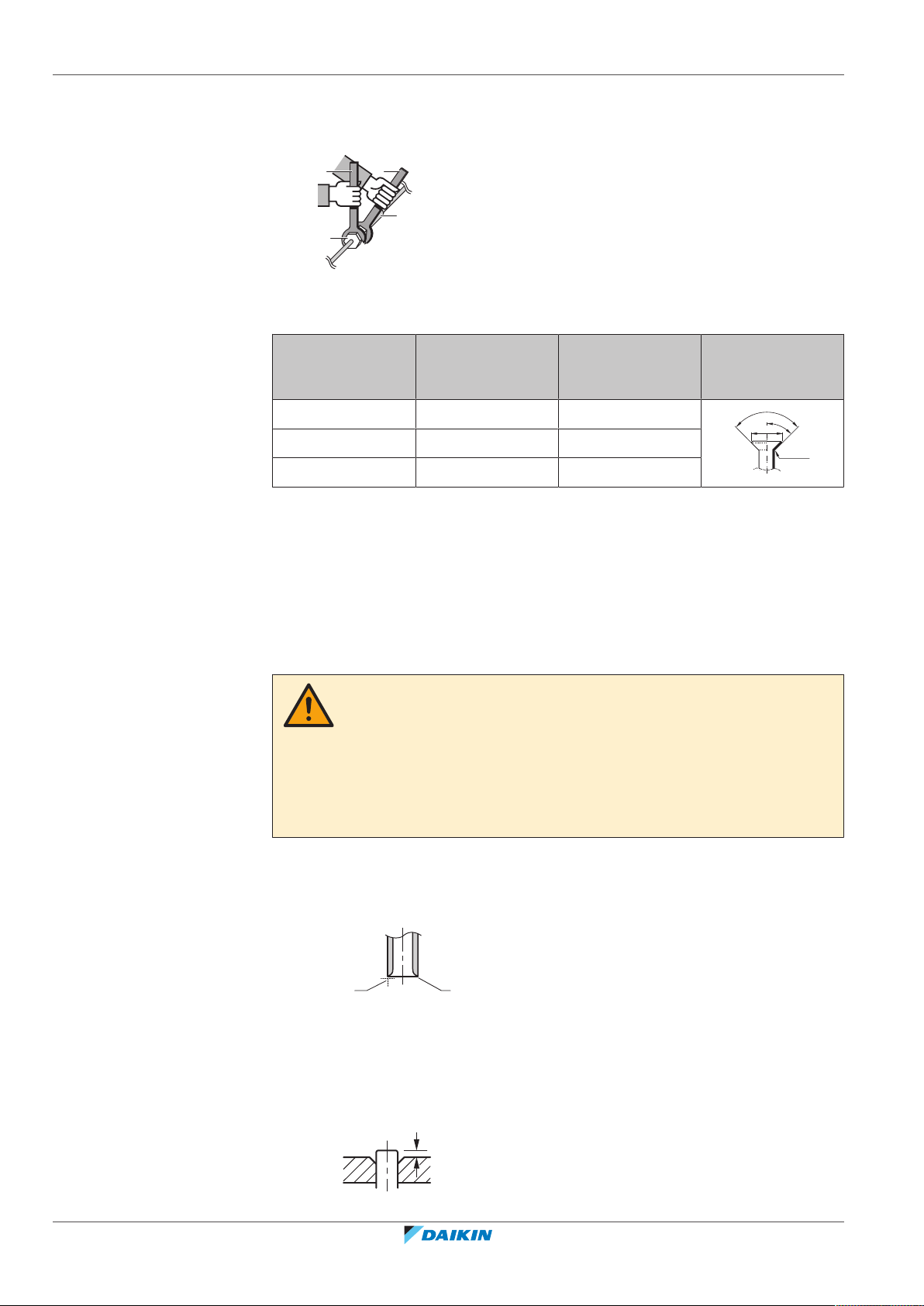

▪ Όταν συνδέετε τις σωληνώσεις, να χρησιμοποιείτε ΠΑΝΤΑ ένα κλειδί σε

συνδυασμό με ένα ροπόκλειδο, για να σφίξετε το ρακόρ εκχείλωσης. Αυτό θα αποτρέψει το ράγισμα του ρακόρ και τυχόν διαρροές.

a Ροπόκλειδο

b Γαλλικό κλειδί

c Σύνδεσμος σωλήνωσης

d Ρακόρ εκχείλωσης

Μέγεθος

σωληνώσεων

(mm)

Ροπή σύσφιξης

(N•m)

Διαστάσεις

εκχείλωσης (Α)

(mm)

Σχήμα εκχείλωσης

(mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

6.4.4 Οδηγίες κάμψης των σωλήνων

Χρησιμοποιήστε εργαλείο κάμψης σωλήνων. Όλες οι κάμψεις των σωλήνων πρέπει να είναι όσο πιο ομαλές γίνεται (η ακτίνα κάμψης θα πρέπει να είναι 30~40mm ή μεγαλύτερη).

6.4.5 Για την εκχείλωση του άκρου του σωλήνα

ΠΡΟΣΟΧΗ

▪ Η εσφαλμένη εκχείλωση ενδέχεται να προκαλέσει διαρροή ψυκτικού αερίου. ▪ Μην επαναχρησιμοποιείτε τα εκχειλωμένα τμήματα. Χρησιμοποιήστε νέα

εκχειλωμένα τμήματα, για να αποτρέψετε τη διαρροή ψυκτικού αερίου.

▪ Χρησιμοποιήστε τα ρακόρ εκχείλωσης που παρέχονται με τη μονάδα. Η χρήση

διαφορετικών ρακόρ εκχείλωσης μπορεί να προκαλέσει διαρροή του ψυκτικού αερίου.

1 Κόψτε το άκρο του σωλήνα με έναν κόφτη σωλήνων.

2 Αφαιρέστε τα γρέζια με την κομμένη επιφάνεια στραμμένη προς τα κάτω έτσι

ώστε τα κομμάτια να ΜΗΝ εισέλθουν στο σωλήνα.

Οδηγός για τον τεχνικό εγκατάστασης

a Κόψτε ακριβώς σε ορθή γωνία.

b Αφαιρέστε τις προεξοχές.

3 Αφαιρέσετε το ρακόρ εκχείλωσης από τη βαλβίδα διακοπής και βάλτε το στο

σωλήνα.

4 Εκχειλώστε το σωλήνα. Τοποθετήστε ακριβώς στη θέση που φαίνεται στο

ακόλουθο σχήμα.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

6 | Εγκατάσταση

a b

Εργαλείο εκχείλωσης

για R32 (τύπος

συμπλέκτη)

Σύνηθες εργαλείο προσαρμογής

Με συμπλέκτη

(τύπου Ridgid)

Α 0~0,5mm. 1,0~1,5mm. 1,5~2,0mm.

5 Βεβαιωθείτε ότι η εκχείλωση πραγματοποιήθηκε σωστά.

a Η εσωτερική επιφάνεια της εκχείλωσης ΠΡΕΠΕΙ να είναι άψογη. b Το άκρο του σωλήνα ΠΡΕΠΕΙ να έχει εκχειλωθεί ομοιόμορφα σε τέλειο κύκλο. c Βεβαιωθείτε ότι έχει τοποθετηθεί το ρακόρ εκχείλωσης.

6.4.6 Για να συνδέσετε τις σωληνώσεις ψυκτικού στην εσωτερική μονάδα

▪ Μήκος σωλήνα. Διατηρήστε τη σωλήνωση ψυκτικού όσο πιο κοντή γίνεται.

▪ Συνδέσεις εκχειλώσεων. Συνδέστε την σωλήνωση ψυκτικού με την εσωτερική

μονάδα με συνδέσεις εκχείλωσης.

▪ Μόνωση. Μονώστε τη σωλήνωση ψυκτικού, το καλώδιο διασύνδεσης και τον

εύκαμπτο σωλήνα αποστράγγισης στην εσωτερική μονάδα ως εξής:

Με πεταλούδα

(τύπου Imperial)

a Σωλήνας αερίου b Μόνωση σωλήνα αερίου c Καλώδιο διασύνδεσης d Σωλήνας υγρού e Μόνωση σωλήνα υγρού

f Μονωτική ταινία

g Εύκαμπτος σωλήνας αποχέτευσης

ΕΙΔΟΠΟΙΗΣΗ

Μονώστε οπωσδήποτε όλους τους σωλήνες ψυκτικού. Οποιαδήποτε εκτεθειμένη σωλήνωση ενδέχεται να προκαλέσει συμπύκνωση.

6.5 Σύνδεση των ηλεκτρικών καλωδίων

6.5.1 Πληροφορίες για τη σύνδεση των ηλεκτρικών καλωδίων

Τυπική ροή εργασίας

Η σύνδεση της ηλεκτρικής καλωδίωσης συνήθως αποτελείται από τα εξής στάδια:

1 Βεβαιωθείτε ότι το σύστημα ηλεκτρικής παροχής συμμορφώνεται με τις

ηλεκτρολογικές προδιαγραφές των μονάδων.

2 Σύνδεση της καλωδίωσης στην εξωτερική μονάδα. 3 Σύνδεση της καλωδίωσης στην εσωτερική μονάδα. 4 Σύνδεση της ηλεκτρικής παροχής.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

Οδηγός για τον τεχνικό εγκατάστασης

6 | Εγκατάσταση

b a

6.5.2 Προφυλάξεις κατά τη σύνδεση της ηλεκτρικής καλωδίωσης

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις στα ακόλουθα κεφάλαια:

▪ Γενικές προφυλάξεις ασφαλείας ▪ Προετοιμασία

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιείτε ΠΑΝΤΑ πολύκλωνο καλώδιο για τα καλώδια παροχής ρεύματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιήστε έναν διακόπτη τύπου αποσύνδεσης όλων των πόλων με απόσταση τουλάχιστον 3 mm μεταξύ των σημείων επαφής, ο οποίος θα παρέχει πλήρη αποσύνδεση υπό συνθήκες υπέρτασης κατηγορίας ΙΙΙ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο, ΠΡΕΠΕΙ να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο συντήρησης ή άλλα άτομα με παρόμοια προσόντα, προς αποφυγή κινδύνου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ συνδέετε το καλώδιο τροφοδοσίας στην εσωτερική μονάδα. Κάτι τέτοιο θα μπορούσε να οδηγήσει σε ηλεκτροπληξία ή πυρκαγιά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ ΜΗΝ χρησιμοποιείτε στο εσωτερικό του προϊόντος ηλεκτρικά εξαρτήματα που

αγοράσατε από τοπικά καταστήματα.

▪ ΜΗΝ διακλαδώνετε την παροχή ηλεκτρικού ρεύματος για την αντλία

αποστράγγισης κλπ., από το μπλοκ ακροδεκτών. Κάτι τέτοιο θα μπορούσε να οδηγήσει σε ηλεκτροπληξία ή πυρκαγιά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διατηρείτε την καλωδίωση διασύνδεσης μακριά από μη θερμομονωμένους χάλκινους σωλήνες καθώς αυτοί οι σωλήνες θα είναι πολύ ζεστοί.

6.5.3 Οδηγίες για τη σύνδεση των ηλεκτρικών καλωδίων

Οδηγός για τον τεχνικό εγκατάστασης

Λάβετε υπόψη τα εξής:

▪ Εάν χρησιμοποιούνται πολύκλωνα καλώδια, τοποθετήστε έναν δακτυλιοειδή

ακροδέκτη σύσφιγξης στο άκρο του καλωδίου. Τοποθετήστε τον δακτυλιοειδή ακροδέκτη σύσφιγξης στο καλώδιο μέχρι το καλυμμένο τμήμα του και στερεώστε τον ακροδέκτη με το κατάλληλο εργαλείο.

a Πολύκλωνο καλώδιο

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

6 | Εγκατάσταση

c b

AA´

A´

c b ba c

1-3

b Δακτυλιοειδής ακροδέκτης σύσφιγξης

▪ Χρησιμοποιήστε τις παρακάτω μεθόδους για την τοποθέτηση των καλωδίων:

Τύπος καλωδίου Μέθοδος τοποθέτησης

Μονόκλωνο καλώδιο

a Πλεγμένο μονόκλωνο καλώδιο

b Βίδα

c Επίπεδη ροδέλα

Πολύκλωνο καλώδιο με δακτυλιοειδή ακροδέκτη σύσφιγξης

a Ακροδέκτης

Ροπές σύσφιξης

Στοιχείο Ροπή σύσφιξης (N•m)

M4 (X1M) 1,2 M4 (γείωση)

▪ Το καλώδιο γείωσης ανάμεσα στον δακτύλιο συγκράτησης καλωδίων και τον

ακροδέκτη πρέπει να έχει μεγαλύτερο μήκος από τα υπόλοιπα καλώδια.

6.5.4 Προδιαγραφές τυπικών μερών καλωδίωσης

Στοιχείο

Καλώδιο διασύνδεσης (εσωτερική↔εξωτερική)

b Βίδα

c Επίπεδη ροδέλα

O Επιτρέπεται

X ΔΕΝ επιτρέπεται

Τετράκλωνο καλώδιο

1,5mm²~2,5mm², κατάλληλο

για 220~240V

6.5.5 Για να συνδέσετε την ηλεκτρική καλωδίωση στην εσωτερική μονάδα

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

H05RN-F (60245 IEC 57)

Οι ηλεκτρολογικές εργασίες θα πρέπει να εκτελούνται σύμφωνα με το εγχειρίδιο εγκατάστασης και τους εθνικούς κανονισμούς ηλεκτρικών καλωδιώσεων ή τους κώδικες πρακτικής.

1 Τοποθετήστε την εσωτερική μονάδα πάνω στα άγκιστρα της βάσης

εγκατάστασης. Χρησιμοποιήστε ως οδηγό τα σημάδια « ».

Οδηγός για τον τεχνικό εγκατάστασης

6 | Εγκατάσταση

a Βάση εγκατάστασης (αξεσουάρ)

b Καλώδιο διασύνδεσης

c Οδηγός καλωδίων

2 Ανοίξτε την πρόσοψη και, στη συνέχεια, το κάλυμμα συντήρησης. Ανατρέξτε

στην ενότητα "6.2Άνοιγμα της εσωτερικής μονάδας"[424].

3 Περάστε το καλώδιο διασύνδεσης από την εξωτερική μονάδα μέσα από τη

διαμπερή τρύπα στον τοίχο, στο πίσω μέρος της εσωτερικής μονάδας και φέρτε το στην μπροστινή πλευρά.

Σημείωση: Αν το καλώδιο διασύνδεσης είναι απογυνμνωμένο από πριν, καλύψτε τα άκρα με μονωτική ταινία.

4 Κάμψτε το άκρο του καλωδίου προς τα πάνω.

ΕΙΔΟΠΟΙΗΣΗ

▪ Βεβαιωθείτε ότι διατηρείτε τη γραμμή τροφοδοσίας σε απόσταση από τη

γραμμή μετάδοσης. Η καλωδίωση μετάδοσης και η καλωδίωση παροχής ρεύματος μπορούν να διασταυρώνονται, αλλά ΔΕΝ μπορούν να είναι παράλληλες.

▪ Προκειμένου να αποφευχθούν τυχόν ηλεκτρικές παρεμβολές, η απόσταση

μεταξύ των δύο καλωδιώσεων θα πρέπει να είναι ΠΑΝΤΑ τουλάχιστον 50mm.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

a Μπλοκ ακροδεκτών

b Μπλοκ ηλεκτρικών εξαρτημάτων

c Σφιγκτήρας καλωδίων

5 Απογυμνώστε τα άκρα των καλωδίων σε μήκος περίπου 15mm.

6 Αντιστοιχίστε τα χρώματα των καλωδίων με τους αριθμούς των ακροδεκτών

στα μπλοκ ακροδεκτών της εσωτερικής μονάδας και βιδώστε καλά τα καλώδια στους αντίστοιχους ακροδέκτες.

7 Συνδέστε το καλώδιο γείωσης στον αντίστοιχο ακροδέκτη.

8 Στερεώστε καλά τα καλώδια με τις βίδες των ακροδεκτών.

9 Τραβήξτε τα καλώδια για να βεβαιωθείτε ότι έχουν συνδεθεί καλά και, στη

συνέχεια, συγκρατήστε τα καλώδια με τον δακτύλιο συγκράτησης καλωδίων.

Οδηγός για τον τεχνικό εγκατάστασης

10 Διαμορφώστε τα καλώδια έτσι ώστε το κάλυμμα συντήρησης να κλείνει καλά

και, στη συνέχεια, κλείστε το κάλυμμα συντήρησης.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

6 | Εγκατάσταση

bfa

2×

6.5.6 Για να συνδέσετε τα προαιρετικά αξεσουάρ (ενσύρματο τηλεχειριστήριο, κεντρικό τηλεχειριστήριο, ασύρματος προσαρμογέας, κτλ.)

1 Αφαιρέστε το κάλυμμα του πίνακα ηλεκτρικών καλωδιώσεων (ανατρέξτε στην

ενότητα "6.2.5 Για να αφαιρέσετε το κάλυμμα του πίνακα ηλεκτρικών

καλωδιώσεων"[426]).

2 Συνδέστε το καλώδιο σύνδεσης στον ακροδέκτη S21 και τραβήξτε την

πλεξούδα όπως φαίνεται στο ακόλουθο σχήμα.

a Όδευση πλεξούδας καλωδίων S21 για ασύρματο προσαρμογέα b Όδευση πλεξούδας καλωδίων S21 για άλλες εφαρμογές c Ακροδέκτης S21

3 Τοποθετήστε ξανά το κάλυμμα του πίνακα ηλεκτρικών καλωδιώσεων και

τραβήξτε την πλεξούδα καλωδίων γύρω του, όπως φαίνεται στο προηγούμενο σχήμα.

6.6 Ολοκλήρωση εγκατάστασης της εσωτερικής μονάδας

6.6.1 Για να μονώσετε τις σωληνώσεις αποχέτευσης, τις σωληνώσεις ψυκτικού και το καλώδιο διασύνδεσης

1 Αφού ολοκληρωθούν οι σωληνώσεις αποχέτευσης, οι σωληνώσεις ψυκτικού

και οι ηλεκτρικές καλωδιώσεις. Τυλίξτε τους σωλήνες ψυκτικού, το καλώδιο διασύνδεσης και τον εύκαμπτο σωλήνα αποχέτευσης μαζί, χρησιμοποιώντας μονωτική ταινία. Φροντίστε να υπάρχει επικάλυψη τουλάχιστον ίση με το μισό πλάτος της ταινίας σε κάθε περιστροφή.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

a Εύκαμπτος σωλήνας αποχέτευσης b Καλώδιο διασύνδεσης

Οδηγός για τον τεχνικό εγκατάστασης

6 | Εγκατάσταση

c c d e

6.6.2 Για να περάσετε τους σωλήνες από την τρύπα στον τοίχο

c Βάση εγκατάστασης (αξεσουάρ)

d Σωλήνωση ψυκτικού

e Βίδα στερέωσης εσωτερικής μονάδας M4 × 12L (αξεσουάρ)

f Κάτω πλαίσιο

1 Διαμορφώστε τους σωλήνες ψυκτικού σύμφωνα με την ένδειξη όδευσης των

σωληνώσεων στη βάση εγκατάστασης.

a Εύκαμπτος σωλήνας αποχέτευσης

b Γεμίστε αυτήν την οπή με στόκο ή με υλικό στοκαρίσματος

c Αυτοκόλλητη ταινία βινυλίου

d Μονωτική ταινία

e Βάση εγκατάστασης (αξεσουάρ)

ΕΙΔΟΠΟΙΗΣΗ

▪ ΜΗΝ κάμπτετε τους σωλήνες του ψυκτικού. ▪ ΜΗΝ πιέζετε τους σωλήνες του ψυκτικού στο κάτω πλαίσιο ή στη μπροστινή

σχάρα.

6.6.3 Για να στερεώσετε τη μονάδα στη βάση εγκατάστασης

Οδηγός για τον τεχνικό εγκατάστασης

2 Περάστε τον εύκαμπτο σωλήνα αποχέτευσης και τους σωλήνες ψυκτικού

μέσα από την τρύπα στον τοίχο.

1 Τοποθετήστε την εσωτερική μονάδα πάνω στα άγκιστρα της βάσης

εγκατάστασης. Χρησιμοποιήστε ως οδηγό τα σημάδια « ».

2 Πιέστε το κάτω πλαίσιο της μονάδας και με τα δύο χέρια για να το

τοποθετήσετε στα κάτω άγκιστρα της βάσης εγκατάστασης. Βεβαιωθείτε ότι τα καλώδια ΔΕΝ συμπιέζονται σε οποιοδήποτε σημείο.

Σημείωση: Φροντίστε ώστε το καλώδιο διασύνδεσης να ΜΗΝ μαγκωθεί στην εσωτερική μονάδα.

3 Πιέστε την κάτω ακμή της εσωτερικής μονάδας και με τα δύο χέρια μέχρι να

στερεωθεί καλά στα άγκιστρα της βάσης εγκατάστασης.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

6 | Εγκατάσταση

4 Ασφαλίστε την εσωτερική μονάδα στη βάση εγκατάστασης με 2 βίδες

στερέωσης M4×12L της εσωτερικής μονάδας (αξεσουάρ).

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

Οδηγός για τον τεχνικό εγκατάστασης

7 | Ρύθμιση παραμέτρων

a a

7 Ρύθμιση παραμέτρων

7.1 Για να ορίσετε διαφορετική διεύθυνση

Όταν υπάρχουν 2 εσωτερικές μονάδες εγκατεστημένες σε 1 χώρο, μπορούν να οριστούν διαφορετικές διευθύνσεις για τα 2 τηλεχειριστήρια.

1 Αφαιρέστε τις μπαταρίες από το τηλεχειριστήριο.

2 Κόψτε τον βραχυκυκλωτήρα διευθύνσεων.

a Βραχυκυκλωτήρας διευθύνσεων

ΕΙΔΟΠΟΙΗΣΗ

Προσέξτε να ΜΗΝ καταστρέψετε οποιοδήποτε από τα γύρω εξαρτήματα καθώς κόβετε τον βραχυκυκλωτήρα διευθύνσεων.

3 Ενεργοποιήστε την παροχή ηλεκτρικού ρεύματος.

Αποτέλεσμα: Το πτερύγιο της εσωτερικής μονάδας ανοίγει και κλείνει για να

οριστεί η θέση αναφοράς.

ΠΛΗΡΟΦΟΡΙΕΣ

▪ Για μονάδες FTXF και ATXF η ακόλουθη ρύθμιση ΠΡΕΠΕΙ να ολοκληρωθεί εντός

5λεπτών από την ενεργοποίηση της παροχής ηλεκτρικού ρεύματος.

▪ Εάν ΔΕΝ καταφέρατε να ολοκληρώσετε τη ρύθμιση έγκαιρα, απενεργοποιήστε

την παροχή ηλεκτρικού ρεύματος και περιμένετε τουλάχιστον 1 λεπτό πριν ενεργοποιήσετε ξανά την παροχή ηλεκτρικού ρεύματος.

4 Πατήστε ταυτόχρονα:

Μοντέλο Κουμπιά

FTXP

FTXF

, και

5 Πιέστε:

Μοντέλο Κουμπί

FTXP

FTXF

Οδηγός για τον τεχνικό εγκατάστασης

6 Επιλέξτε:

Μοντέλο Σύμβολο

FTXP

FTXF

7 Πιέστε:

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

7 | Ρύθμιση παραμέτρων

ON/OFF

Μοντέλο Κουμπί

FTXP

FTXF

a ένδειξη επιθεώρησης b Διακόπτης εσωτερικής μονάδας ON/OFF

8 Πατήστε τον διακόπτη ON/OFF της εσωτερικής μονάδας ενώ αναβοσβήνει η

ένδειξη λειτουργίας.

Βραχυκυκλωτήρας Διεύθυνση

Εργοστασιακή ρύθμιση 1

Αφού κόψετε με λαβίδα 2

ΠΛΗΡΟΦΟΡΙΕΣ

Εάν ΔΕΝ ήταν δυνατή η ολοκλήρωση της ρύθμισης ενώ αναβόσβηνε ο λαμπτήρας λειτουργίας, επαναλάβετε τη διαδικασία ρύθμισης από την αρχή.

9 Μόλις ολοκληρωθεί η ρύθμιση, πατήστε:

Μοντέλο Κουμπί

FTXP

Κρατήστε πατημένο το κουμπί για 5δευτερόλεπτα περίπου.

FTXF

Αποτέλεσμα: # Το τηλεχειριστήριο επανέρχεται στην προηγούμενη οθόνη.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

Οδηγός για τον τεχνικό εγκατάστασης

8 | Αρχική εκκίνηση

8 Αρχική εκκίνηση

8.1 Επισκόπηση: Αρχική εκκίνηση

8.2 Λίστα ελέγχου πριν την έναρξη λειτουργίας

Αυτό το κεφάλαιο περιγράφει τι πρέπει να κάνετε και τι πρέπει να γνωρίζετε για να πραγματοποιήσετε ελέγχους πριν από την αρχική λειτουργία, μετά την εγκατάσταση του συστήματος.

Τυπική ροή εργασίας

Η αρχική εκκίνηση συνήθως περιλαμβάνει τα ακόλουθα στάδια:

1 Έλεγχος της «λίστας ελέγχου πριν την έναρξη λειτουργίας». 2 Εκτέλεση δοκιμαστικής λειτουργίας του συστήματος.

Μετά από την εγκατάσταση της μονάδας, ελέγξτε αρχικά τα στοιχεία που αναγράφονται παρακάτω. Μόλις εξασφαλιστεί η ικανοποίηση όλων των ελέγχων, η μονάδα πρέπει να κλείσει. Ενεργοποιήστε τη μονάδα αφού την κλείσετε.

Έχετε διαβάσει το σύνολο των οδηγιών εγκατάστασης, όπως περιγράφεται στον οδηγό αναφοράς εγκαταστάτη.

Οι εσωτερικές μονάδες έχουν τοποθετηθεί σωστά.

Η εξωτερική μονάδα έχει τοποθετηθεί σωστά.

Είσοδος/έξοδος αέρα

Βεβαιωθείτε ότι η είσοδος και η έξοδος αέρα της μονάδας ΔΕΝ εμποδίζεται από χαρτιά, χαρτόνια και άλλα υλικά.

ΔΕΝ λείπουν φάσεις ή δεν υπάρχουν αντίστροφες φάσεις.

Οι σωληνώσεις ψυκτικού (αερίου και υγρού) είναι θερμομονωμένες.

Αποστράγγιση

Βεβαιωθείτε ότι η αποστράγγιση ρέει απρόσκοπτα.

Πιθανή συνέπεια: Μπορεί να στάζει νερό συμπύκνωσης.

Το σύστημα έχει γειωθεί σωστά και οι ακροδέκτες γείωσης έχουν συνδεθεί με ασφάλεια.

Οι ασφάλειες ή οι τοπικά εγκατεστημένες διατάξεις προστασίας έχουν εγκατασταθεί σύμφωνα με το παρόν έγγραφο και ΔΕΝ έχουν παρακαμφθεί.

Η τάση του ρεύματος πρέπει να αντιστοιχεί στην τάση που επισημαίνεται στην ετικέτα της μονάδας.

Χρησιμοποιείται το προδιαγραφόμενο καλώδιο για το καλώδιο διασύνδεσης.

Η εσωτερική μονάδα δέχεται τα σήματα από το τηλεχειριστήριο.

ΔΕΝ υπάρχουν χαλαρές συνδέσεις ή κατεστραμμένα ηλεκτρικά εξαρτήματα στον ηλεκτρικό πίνακα.

Η αντίσταση της μόνωσης του συμπιεστή είναι σωστή.

Οδηγός για τον τεχνικό εγκατάστασης

ΔΕΝ υπάρχουν κατεστραμμένα εξαρτήματα ή παραμορφωμένοι σωλήνες στο εσωτερικό της εσωτερικής και της εξωτερικής μονάδας.

ΔΕΝ υπάρχουν διαρροές ψυκτικού.

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

Έχει εγκατασταθεί το σωστό μέγεθος σωλήνων και οι σωλήνες είναι σωστά μονωμένοι.

Οι βάνες διακοπής (αερίου και υγρού) στην εξωτερική μονάδα είναι πλήρως ανοικτές.

8.3 Εκτέλεση μιας δοκιμαστικής λειτουργίας

Προϋπόθεση: Η παροχή ηλεκτρικού ρεύματος ΠΡΕΠΕΙ να έχει το καθορισμένο εύρος.

Προϋπόθεση: Η δοκιμαστική λειτουργία μπορεί να εκτελεστεί σε λειτουργία ψύξης ή θέρμανσης.

Προϋπόθεση: Η δοκιμαστική λειτουργία θα πρέπει να πραγματοποιηθεί σύμφωνα με το εγχειρίδιο λειτουργίας της εσωτερικής μονάδας ώστε να βεβαιωθεί ότι όλες οι λειτουργίες και τα εξαρτήματα λειτουργούν σωστά.

1 Σε λειτουργία ψύξης, επιλέξτε την πιο χαμηλή προγραμματιζόμενη

θερμοκρασία. Σε λειτουργία θέρμανσης, επιλέξτε την πιο υψηλή προγραμματιζόμενη θερμοκρασία. Αν χρειαστεί, η δοκιμαστική λειτουργία μπορεί να απενεργοποιηθεί.

2 Αφού ολοκληρωθεί η δοκιμαστική λειτουργία, ρυθμίστε τη θερμοκρασία σε

κανονικό επίπεδο. Σε λειτουργία ψύξης: 26~28°C, σε λειτουργία θέρμανσης: 20~24°C.

8 | Αρχική εκκίνηση

3 Η λειτουργία του συστήματος τερματίζεται 3 λεπτά μετά από την

απενεργοποίηση της μονάδας.

8.3.1 Για να εκτελέσετε δοκιμαστική λειτουργία κατά τη χειμερινή περίοδο

Όταν το κλιματιστικό δουλεύει σε λειτουργία Ψύξης το χειμώνα, ρυθμίστε το σε δοκιμαστική λειτουργία ακολουθώντας την εξής μέθοδο.

Για μονάδες FTXP

1 Πατήστε ταυτόχρονα , και .

2 Πατήστε το κουμπί .

3 Επιλέξτε .

4 Πατήστε το κουμπί .

5 Πατήστε τον διακόπτη για να ενεργοποιήσετε το σύστημα.

Αποτέλεσμα: Η δοκιμαστική λειτουργία θα τερματιστεί αυτόματα μετά από

30λεπτά περίπου.

6 Για να τερματίσετε τη δοκιμαστική λειτουργία, πατήστε .

Για μονάδες FTXF και ATXF

1 Πατήστε τον διακόπτη για να ενεργοποιήσετε το σύστημα.

2 Πατήστε το κέντρο των κουμπιών , και ταυτόχρονα.

3 Πατήστε το κουμπί δύο φορές.

4 Για να τερματίσετε τη δοκιμαστική λειτουργία, πατήστε .

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

Αποτέλεσμα: Στην οθόνη θα εμφανιστεί η ένδειξη . Έχει επιλεχθεί η δοκιμαστική λειτουργία. Η δοκιμαστική λειτουργία θα τερματιστεί αυτόματα μετά από 30λεπτά περίπου.

Οδηγός για τον τεχνικό εγκατάστασης

8 | Αρχική εκκίνηση

ΠΛΗΡΟΦΟΡΙΕΣ

Ορισμένες από τις λειτουργίες ΔΕΝ μπορούν να χρησιμοποιηθούν στη δοκιμαστική λειτουργία.

Σε περίπτωση διακοπής ρεύματος κατά τη διάρκεια της λειτουργίας, το σύστημα πραγματοποιεί αυτόματη επανεκκίνηση μετά από την επαναφορά του ρεύματος.

Οδηγός για τον τεχνικό εγκατάστασης

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

9 Παράδοση στο χρήστη

Αφού ολοκληρωθεί η δοκιμαστική λειτουργία και η μονάδα λειτουργεί σωστά, βεβαιωθείτε ότι οι χρήστες έχουν κατανοήσει τα παρακάτω:

▪ Βεβαιωθείτε ότι ο χρήστης έχει στη διάθεσή του μια έντυπη έκδοση της

τεκμηρίωσης και ζητήστε να την φυλάξει για μελλοντική αναφορά. Ενημερώστε το χρήστη ότι μπορεί να βρει τα πλήρη έγγραφα τεκμηρίωσης στη διεύθυνση URL που αναφέρεται παραπάνω στο παρόν εγχειρίδιο.

▪ Εξηγήστε στο χρήστη τον τρόπο σωστής λειτουργίας του συστήματος και τι

πρέπει να κάνει σε περίπτωση προβλημάτων.

▪ Δείξτε στο χρήστη ποιες εργασίες πρέπει να κάνει για τη συντήρηση της

μονάδας.

9 | Παράδοση στο χρήστη

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

Οδηγός για τον τεχνικό εγκατάστασης

10 | Απόρριψη

10 Απόρριψη

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ προσπαθήσετε να αποσυναρμολογήσετε μόνοι σας το σύστημα: η αποσυναρμολόγηση του συστήματος, ο χειρισμός του ψυκτικού, του λαδιού και των άλλων τμημάτων ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία. Οι μονάδες ΠΡΕΠΕΙ να υποβάλλονται σε επεξεργασία σε ειδική εγκατάσταση επεξεργασίας για επαναχρησιμοποίηση, ανακύκλωση και ανάκτηση.

Οδηγός για τον τεχνικό εγκατάστασης

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

11 Τεχνικά χαρακτηριστικά

INDOOR

OUTDOOR

▪ Υποσύνολο των τελευταίων τεχνικών δεδομένων υπάρχει στην περιφερειακή

ιστοσελίδα Daikin (δημόσια προσβάσιμη).

▪ Το πλήρες σετ των τελευταίων τεχνικών δεδομένων υπάρχει στην Daikin

Business Portal (απαιτείται έλεγχος ταυτότητας).

11.1 Διάγραμμα καλωδίωσης

Το διάγραμμα συνδεσμολογίας παρέχεται με τη μονάδα και βρίσκεται στο εσωτερικό της εξωτερικής μονάδας (κάτω μέρος της επάνω πλάκας).

11.1.1 Ενοποιημένο υπόμνημα διαγράμματος συνδεσμολογίας

Σε ό,τι αφορά τα ισχύοντα εξαρτήματα και την αρίθμηση, συμβουλευτείτε το διάγραμμα συνδεσμολογίας πάνω στη μονάδα. Η αρίθμηση των εξαρτημάτων γίνεται με αραβικούς αριθμούς, με αύξουσα σειρά, για κάθε εξάρτημα και παρουσιάζεται στην επισκόπηση που ακολουθεί με το «*» στον κωδικό εξαρτήματος.

11 | Τεχνικά χαρακτηριστικά

Σύμβολο Επεξήγηση Σύμβολο Επεξήγηση

Ασφαλειοδιακόπτης Προστατευτική

γείωση

Σύνδεση Προστατευτική

γείωση (βίδα)

Σύνδεσμος

Ανορθωτής

Γείωση Συνδετήρας ρελέ

Καλωδίωση στο χώρο εγκατάστασης

Συνδετήρας βραχυκυκλώματος

Ασφάλεια Ακροδέκτης

Εσωτερική μονάδα Πλακέτα ακροδεκτών

Εξωτερική μονάδα Σφιγκτήρας καλωδίων

Σύμβολο Χρώμα Σύμβολο Χρώμα

BLK Μαύρο ORG Πορτοκαλί

BLU Μπλε PNK Ροζ

BRN Καφέ PRP, PPL Μωβ

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

GRN Πράσινο RED Κόκκινο

GRY Γκρίζο WHT Λευκό

YLW Κίτρινο

Σύμβολο Επεξήγηση

A*P Πλακέτα τυπωμένου κυκλώματος

BS* Κομβίο ON/OFF, διακόπτης λειτουργίας

BZ, H*O Βομβητής

Οδηγός για τον τεχνικό εγκατάστασης

11 | Τεχνικά χαρακτηριστικά

Σύμβολο Επεξήγηση

C* Πυκνωτής

AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,

Σύνδεση, ακροδέκτης MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*

D*, V*D Δίοδος

DB* Γέφυρα με δίοδο

DS* Μικροδιακόπτης DIP

E*H Θερμαντήρας

FU*, F*U, (για τα χαρακτηριστικά,

Ασφάλεια ανατρέξτε στην πλακέτα PCB στο εσωτερικό της μονάδας)

FG* Ακροδέκτης (γείωση πλαισίου)

H* Εξάρτυση

H*P, LED*, V*L Λυχνία ελέγχου, φωτοδίοδος

HAP Φωτοδίοδος (οθόνη συντήρησης -

πράσινη)

HIGH VOLTAGE Υψηλή τάση

IES Έξυπνος αισθητήρας

IPM* Έξυπνη μονάδα ισχύος

K*R, KCR, KFR, KHuR, K*M Μαγνητικός ηλεκτρονόμος

L Φάση

L* Σπείρα

L*R Αντιδραστήρας

M* Κινητήρας κλιμακωτής περιστροφικής

κίνησης

M*C Κινητήρας συμπιεστή

M*F Μοτέρ ανεμιστήρα

M*P Κινητήρας αντλίας αποστράγγισης

M*S Κινητήρας κίνησης πτερυγίων

MR*, MRCW*, MRM*, MRN* Μαγνητικός ηλεκτρονόμος

N Ουδέτερο

n=*, N=* Αριθμός διελεύσεων από πυρήνα

φερρίτη

PAM Διαμόρφωση πλάτους παλμών

Οδηγός για τον τεχνικό εγκατάστασης

PCB* Πλακέτα τυπωμένου κυκλώματος

PM* Μονάδα παραγωγής ισχύος

PS Διακοπτόμενη τροφοδοσία

PTC* Θερμίστορ PTC

Q* Διπολικό τρανζίστορ μονωμένης πύλης

(IGBT)

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

11 | Τεχνικά χαρακτηριστικά

Σύμβολο Επεξήγηση

Q*DI Ασφαλειοδιακόπτης διαρροής γείωσης

Q*L Προστασία από υπερφόρτιση

Q*M Θερμικός διακόπτης

R* Αντιστάτης

R*T Θερμίστορ

RC Δέκτης

S*C Τερματικός διακόπτης

S*L Φλοτέρ

S*NPH Αισθητήρας πίεσης (υψηλή)

S*NPL Αισθητήρας πίεσης (χαμηλή)

S*PH, HPS* Διακόπτης πίεσης (υψηλή)

S*PL Διακόπτης πίεσης (χαμηλή)

S*T Θερμοστάτης

S*RH Αισθητήρας υγρασίας

S*W, SW* Διακόπτης λειτουργίας

SA*, F1S Συσκευή προστασίας από υπερβολική

τάση

SR*, WLU Δέκτης σήματος

SS* Διακόπτης επιλογής

SHEET METAL Σταθερή πλάκα πλακέτας ακροδεκτών

T*R Μετασχηματιστής

TC, TRC Πομπός

V*, R*V Varistor

V*R Γέφυρα με δίοδο

WRC Ασύρματο τηλεχειριστήριο

X* Ακροδέκτης

X*M Πλακέτα (μπλοκ) ακροδεκτών

Y*E Πηνίο ηλεκτρονικής βάνας εκτόνωσης

Y*R, Y*S Πηνίο ηλεκτρομαγνητικής βαλβίδας

αντιστροφής

Z*C Πυρήνας φερρίτη

ZF, Z*F Φίλτρο θορύβου

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B Κλιματιστικό χώρου Daikin 4P513661-8H – 2019.12

Οδηγός για τον τεχνικό εγκατάστασης

12 | Γλωσσάρι

12 Γλωσσάρι

Αντιπρόσωπος

Διανομέας πωλήσεων του προϊόντος.

Εξουσιοδοτημένος εγκαταστάτης

Εξειδικευμένος τεχνικός που έχει εξουσιοδοτηθεί για την εγκατάσταση του προϊόντος.

Χρήστης

Το άτομο στο οποίο ανήκει το προϊόν ή/και χειρίζεται το προϊόν.

Ισχύουσα νομοθεσία

Όλες οι διεθνείς, ευρωπαϊκές, εθνικές και τοπικές οδηγίες, νόμοι, κανονισμοί ή/και κώδικες που σχετίζονται με και ισχύουν για ένα συγκεκριμένο προϊόν ή τομέα.

Εταιρεία σέρβις

Εξουσιοδοτημένη εταιρεία που μπορεί να εκτελέσει ή να συντονίσει τις απαιτούμενες εργασίες σέρβις στο προϊόν.

Εγχειρίδιο εγκατάστασης

Εγχειρίδιο οδηγιών για ένα συγκεκριμένο προϊόν ή μια συγκεκριμένη εφαρμογή που εξηγεί τον τρόπο εγκατάστασης, ρύθμισης παραμέτρων και συντήρησης του προϊόντος ή της εφαρμογής.

Εγχειρίδιο λειτουργίας

Εγχειρίδιο οδηγιών για ένα συγκεκριμένο προϊόν ή μια συγκεκριμένη εφαρμογή που εξηγεί τον τρόπο χειρισμού του προϊόντος ή της εφαρμογής.

Οδηγίες συντήρησης

Εγχειρίδιο οδηγιών για ένα συγκεκριμένο προϊόν ή μια συγκεκριμένη εφαρμογή, το οποίο επεξηγεί (εάν χρειάζεται) τον τρόπο εγκατάστασης, ρύθμισης παραμέτρων, χειρισμού ή/και συντήρησης του προϊόντος ή της εφαρμογής.

Παρελκόμενα

Ετικέτες, εγχειρίδια, φύλλα πληροφοριών και εξοπλισμός που συνοδεύουν το προϊόν και που πρέπει να εγκατασταθούν σύμφωνα με τις οδηγίες των παρεχόμενων εγγράφων τεκμηρίωσης.

Προαιρετικός εξοπλισμός

Εξοπλισμός που κατασκευάζεται ή έχει εγκριθεί από την Daikin και μπορεί να συνδυαστεί με το προϊόν σύμφωνα με τις οδηγίες των παρεχόμενων εγγράφων τεκμηρίωσης.

Του εμπορίου

Εξοπλισμός που ΔΕΝ κατασκευάζεται από την Daikin και μπορεί να συνδυαστεί με το προϊόν σύμφωνα με τις οδηγίες των παρεχόμενων εγγράφων τεκμηρίωσης.

Οδηγός για τον τεχνικό εγκατάστασης

FTXP50~71M2V1B + FTXF20~71A2V1B + ATXF50~71A2V1B

Κλιματιστικό χώρου Daikin

4P513661-8H – 2019.12

Verantwortung für Energie und Umwelt

4P513661-8H 2019.12

Daikin FTXP50M2V1B, FTXP60M2V1B, FTXP71M2V1B, FTXF20A2V1B, FTXF25A2V1B Installer reference guide [el]

Specifications and Main Features

Frequently Asked Questions

User Manual

Περιεχόμενα

1 Γενικές προφυλάξεις ασφαλείας

1.1 Πληροφορίες για τα έγγραφα τεκμηρίωσης

1.1.1 Σημασία των προειδοποιητικών ενδείξεων και των συμβόλων

1.2 Για τον εγκαταστάτη

1.2.1 Γενικά

1.2.2 Τοποθεσία εγκατάστασης

Οδηγίες για εξοπλισμό που χρησιμοποιεί ψυκτικό R32

Απαιτήσεις χώρου εγκατάστασης

Για να προσδιορίσετε την ελάχιστη επιφάνεια δαπέδου

1.2.3 Ψυκτικό

1.2.4 Διάλυμα άλμης

1.2.5 Νερό

1.2.6 Ηλεκτρικές συνδέσεις

2 Πληροφορίες για τα έγγραφα τεκμηρίωσης

2.1 Πληροφορίες για το παρόν έγγραφο

2.2 Σύντομος οδηγός αναφοράς εγκαταστάτη

3 Πληροφορίες για τη συσκευασία

3.1 Επισκόπηση: Πληροφορίες για τη συσκευασία

3.2 Εσωτερική μονάδα

3.2.1 Για να αποσυσκευάσετε την εσωτερική μονάδα

3.2.2 Για να αφαιρέσετε τα εξαρτήματα από την εσωτερική μονάδα

4 Σχετικά με τη μονάδα

4.1 Διάταξη συστήματος

4.2 Εύρος λειτουργίας

5 Προετοιμασία

5.1 Επισκόπηση: Προετοιμασία

5.2 Την προετοιμασία του χώρου εγκατάστασης

5.2.1 Απαιτήσεις χώρου εγκατάστασης για την εσωτερική μονάδα

5.3 Προετοιμασία των σωληνώσεων ψυκτικού

5.3.1 Απαιτήσεις σωλήνωσης ψυκτικού

Διάμετρος σωλήνωσης ψυκτικού

Υλικό σωλήνωσης ψυκτικού

5.3.2 Μόνωση σωληνώσεων ψυκτικού

5.4 Προετοιμασία των ηλεκτρικών καλωδιώσεων

5.4.1 Πληροφορίες για την προετοιμασία των ηλεκτρικών καλωδιώσεων

6 Εγκατάσταση

6.1 Επισκόπηση: Εγκατάσταση

6.2 Άνοιγμα της εσωτερικής μονάδας

6.2.1 Για να αφαιρέσετε την πρόσοψη

6.2.2 Για να τοποθετήσετε ξανά την πρόσοψη

6.2.3 Για να αφαιρέσετε τη μπροστινή σχάρα

6.2.4 Για να τοποθετήσετε ξανά τη μπροστινή σχάρα

6.2.5 Για να αφαιρέσετε το κάλυμμα του πίνακα ηλεκτρικών καλωδιώσεων

6.2.6 Για να ανοίξετε το κάλυμμα συντήρησης

6.3 Εγκατάσταση της εσωτερικής μονάδας

6.3.1 Προφυλάξεις κατά την εγκατάσταση της εσωτερικής μονάδας

6.3.2 Για να εγκαταστήσετε την πλακέτα προσάρτησης

6.3.3 Για να ανοίξετε τρύπα στον τοίχο

6.3.4 Για να αφαιρέσετε το κάλυμμα της θύρας εισαγωγής σωλήνων

6.3.5 Παροχή αποστράγγισης

Γενικές οδηγίες

Για να συνδέσετε τη σωλήνωση στη δεξιά πλευρά, πίσω δεξιά ή κάτω δεξιά

Για να συνδέσετε τη σωλήνωση στην αριστερά πλευρά, αριστερά πίσω ή αριστερά κάτω

Έλεγχος για διαρροές νερού

6.4 Σύνδεση των σωληνώσεων ψυκτικού

6.4.1 Σχετικά με τη σύνδεση της σωλήνωσης ψυκτικού

6.4.2 Προφυλάξεις κατά τη σύνδεση της σωλήνωσης ψυκτικού

6.4.3 Οδηγίες κατά τη σύνδεση της σωλήνωσης ψυκτικού

6.4.4 Οδηγίες κάμψης των σωλήνων

6.4.5 Για την εκχείλωση του άκρου του σωλήνα

6.4.6 Για να συνδέσετε τις σωληνώσεις ψυκτικού στην εσωτερική μονάδα

6.5 Σύνδεση των ηλεκτρικών καλωδίων

6.5.1 Πληροφορίες για τη σύνδεση των ηλεκτρικών καλωδίων

6.5.2 Προφυλάξεις κατά τη σύνδεση της ηλεκτρικής καλωδίωσης

6.5.3 Οδηγίες για τη σύνδεση των ηλεκτρικών καλωδίων

6.5.4 Προδιαγραφές τυπικών μερών καλωδίωσης

6.5.5 Για να συνδέσετε την ηλεκτρική καλωδίωση στην εσωτερική μονάδα

6.5.6 Για να συνδέσετε τα προαιρετικά αξεσουάρ (ενσύρματο τηλεχειριστήριο, κεντρικό τηλεχειριστήριο, ασύρματος προσαρμογέας, κτλ.)

6.6 Ολοκλήρωση εγκατάστασης της εσωτερικής μονάδας

6.6.1 Για να μονώσετε τις σωληνώσεις αποχέτευσης, τις σωληνώσεις ψυκτικού και το καλώδιο διασύνδεσης

6.6.2 Για να περάσετε τους σωλήνες από την τρύπα στον τοίχο

6.6.3 Για να στερεώσετε τη μονάδα στη βάση εγκατάστασης

7 Ρύθμιση παραμέτρων

7.1 Για να ορίσετε διαφορετική διεύθυνση

8 Αρχική εκκίνηση
