DAIKIN ROOM AIR CONDITIONER
Operation Manual
MODELS
FTN50FV1B FTYN50FV1B
FTN60FV1B FTYN60FV1B
English
Deutsch
Français
Nederlands
Español
Italiano
ΕλληνικÜ
Portugues
Рóссêий
Türkçe
TABLE DES MATIÈRES
À LIRE AVANT D’UTILISER
L’APPAREIL
Mesures de sécurité....................................... 2
Noms des pièces............................................ 4
Préparation avant utilisation........................... 7
FONCTIONNEMENT
Mode AUTO · SECHAGE ·
REFROIDISSEMENT ·
CHAUFFAGE · VENTILATEUR ................... 10
Réglage du sens du flux d’air....................... 12
Fonctionnement PUISSANT ........................ 13
Fonctionnement de la MINUTERIE.............. 14
ENTRETIEN
Soin et nettoyage ......................................... 16
GUIDE DE DÉPANNAGE
Guide de démarrage .................................... 19
1
À LIRE AVANT D’UTILISER L’APPAREIL
Mesures de sécurité
•
Ce manuel doit être à portée de la main de l’opérateur.
•
Lisez attentivement ce manuel avant de mettre l’unité en marche.
•
Pour des raisons de sécurité, l’opérateur doit lire attentivement les précautions suivantes.
•
Les précautions contenues dans ce manuel sont classées sous AVERTISSEMENT et ATTENTION. Veillez à
respecter toutes les précautions ci-dessous: elles sont toutes essentielles à la sécurité.
AVERTISSEMENT
Si vous ne respectez pas scrupuleusement ces instructions, l’unité
peut provoquer des dommages matériels, corporels, voire la mort.
A ne jamais faire. Veillez à respecter ces instructions.
Veillez à mettre le climatiseur à la terre.
Ne touchez jamais le climatiseur (télécommande
comprise) avec les mains mouillées.
Si vous ne respectez pas scrupuleusement ces instructions, l’unité
peut provoquer des dommages matériels ou corporels mineurs.
Ne mouillez jamais le climatiseur (télécommande
comprise).
ATTENTION
AVERTISSEMENT
•
Afin d’éviter un incendie, une explosion ou des blessures, n’utilisez pas l’unité en présence de gaz nocifs,
inflammables ou corrosifs, à proximité de l’unité.
•
L’exposition prolongée au flux d’air est nuisible à la santé.
•
N’insérez pas vos doigts, de tiges ou d’autres objets dans la sortie ou l’entrée d’air. Le ventilateur tournant à
grande vitesse, vous pourriez vous blesser.
•
Ne tentez pas de réparer, déplacer, modifier ou réinstaller le climatiseur vous-même. Un travail incorrect provoquera
une électrocution, un incendie, etc.
Pour les réparations et la réinstallation, demandez conseils et informations à votre revendeur Daikin.
•
Le réfrigérant utilisé dans le climatiseur est sûr. Bien que des fuites soient peu probables, si, pour quelque
raison, le réfrigérant semble fuir dans la pièce, assurez-vous qu’il n’entre pas en contact avec la flamme
d’un appareil de chauffage au gaz, au mazout ou d’une cuisinière à gaz.
•
Si le climatiseur ne refroidit ni ne chauffe correctement, il est possible que le réfrigérant fuie; dans ce cas, appelez votre revendeur.
Lors des réparations accompagnant l’ajout de réfrigérant, vérifiez le contenu des réparations avec notre équipe d’entretien.
•
Ne tentez pas d’installer le climatiseur vous-même. Un travail incorrect se soldera par une fuite d’eau, une électrocution ou un incendie.Pour l’installation, consultez votre revendeur ou un technicien qualifié.
•
Pour éviter toute électrocution, brûlure ou blessure, si vous notez une anomalie telle qu’une odeur de brûlé, arrêtez le fonctionnement du climatiseur et mettez l’interrupteur sur Arrêt. Appelez ensuite votre revendeur, qui vous donnera des instructions.
•
Selon l’environnement, il peut être nécessaire d’installer un disjoncteur de mise à la terre.
L’absence d’un disjoncteur de mise à la terre peut provoquer une électrocution ou un incendie.
•
Le climatiseur doit être mis à la terre. Une mise à la terre incomplète peut provoquer une électrocution. Ne raccordez
pas la ligne de terre aux tuyaux de gaz, aux tuyaux d’eau, à un paratonnerre ou à la ligne de terre du téléphone.
ATTENTION
•
Pour éviter toute altération de la qualité, n’utilisez pas l’unité pour refroidir instruments de précision, aliments, plantes, animaux ou oeuvres d’art.
•
N’exposez jamais directement les petits enfants, les plantes ou les animaux au flux d’air.
•
Ne placez aucun appareil produisant des flammes dans la trajectoire du flux d’air diffusé par l’unité ni sous
l’unité intérieure. La chaleur pourrait déformer l’unité ou la combustion pourrait être incomplète.
2
•
Ne bloquez ni les entrées ni les sorties d’air. Tout obstacle au flux d’air peut provoquer une baisse de performances ou des problèmes.
•
Ne vous mettez ni debout ni assis sur l’unité extérieure. Pour éviter de vous blesser, ne posez aucun objet sur
l’unité et n’enlevez pas le carter de protection du ventilateur.
•
Ne placez aucun objet craignant l’humidité sous l’unité intérieure ou extérieure. Dans certains cas, l’humidité de l’air
peut former de la condensation et dégouliner.
•
Après un certain temps d’utilisation, vérifiez si le support et la fixation de l’unité ne sont pas endommagés.
•
Ne touchez pas l’entrée d’air ni les ailettes en aluminium de l’unité extérieure. Vous pourriez vous blesser.
•
L’appareil n’est pas conçu pour être utilisé par des jeunes enfants ou des personnes infirmes non surveillés.
•
Les jeunes enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil.
•
Pour éviter tout manque d’oxygène, aérez suffisamment la pièce si un appareil pourvu d’un brûleur est utilisé avec le climatiseur.
•
Avant le nettoyage, veillez à arrêter le fonctionnement du climatiseur, mettez l’interrupteur sur Arrêt ou
débranchez le cordon d’alimentation.
•
Ne raccordez pas le climatiseur à une alimentation autre que celle qui est spécifiée. Ceci peut provoquer une panne
ou un incendie.
•
Placez le tuyau d’évacuation de manière à ce que l’écoulement soit régulier. L’écoulement incomplet peut mouiller la
construction, le mobilier, etc.
•
Ne placez pas d’objets à proximité directe de l’unité extérieure et ne laissez pas les feuilles ou d’autres débris s’accumuler autour de l’unité.
Les feuilles constituent un foyer pour les petits animaux qui peuvent ensuite pénétrer dans l’unité. Une fois entrés, ces
animaux peuvent provoquer des dysfonctionnements, de la fumée ou un incendie lorsqu’ils entrent en contact avec
des pièces électriques.
•
N’utilisez pas le climatiseur avec les mains mouillées.
•
Ne lavez pas l’unité intérieure avec trop d’eau, n’utilisez qu’un chiffon légèrement humide.
•
Ne posez pas de récipients contenant de l’eau ni d’autres objets sur l’unité. L’eau pourrait pénétrer dans
l’unité, détériorer les isolants électriques et provoquer une électrocution.
Lieu d’installation.
■
Pour installer le climatiseur dans les types d’environnement suivants, consultez votre revendeur.
•
Environnements huileux, avec de la vapeur ou de la suie.
•
Environnements salins tels que les zones côtières.
•
Environnement avec du gaz sulfuré comme près d’une source thermale.
•
Environnement où de la neige peut bloquer l’appareil extérieur.
Le tuyau d’évacuation de l’appareil extérieur doit être placé dans une position offrant une bonne évacuation.
Tenez compte nuisances sonores causées à votre voisinage.
■ Pour l’installation, choisissez un emplacement comme décrit ci-dessous.
•
Un emplacement suffisamment solide pour supporter le poids de l’appareil et qui n’amplifie pas les bruits ou
les vibrations lors du fonctionnement.
•
Un emplacement à partir duquel la sortie d’air de l’appareil extérieur ou le bruit produit ne dérangera pas le
voisinage.
Travail électrique.
•
Pour l’alimentation électrique, utilisez un circuit d’alimentation séparé, réservé au climatiseur.
Déplacement du système.
•
Le déplacement du climatiseur requiert connaissances et compétences spécifiques. Veuillez consulter votre
revendeur si vous devez le déplacer pour déménagement ou réorganisation.
3
Noms des pièces
■ Unité Intérieure
3
12
9
10
11
12
8
7
4
5
6
14
13
4
■ Unité Extérieure
#
%
&
$
■
Unité intérieure
1. Filtre à air
2. Filtre purificateur díair photocatalytique à
líapatite et au titane
3. Prise d’air
4. Panneau avant
5. Languette du panneau avant
6. Capteur de température de la pièce:
•
Il capte la température de l’air autour de l’unité.
7. Affichage
8. Diffuseur d’air
9. Volets (lames horizontales):
10. Déflecteurs (lames verticales):
•
Les déflecteurs sont situés à l’intérieur de la
sortie d’air (page 12).
11. Voyant de fonctionnement (vert)
12. Voyant de la MINUTERIE (jaune):
■
Unité extérieure
15. Prise d’air:
16. Diffuseur d’air
17. Tube du réfrigérant et câble reliant les unités
L’aspect de l’unité extérieure peut différer de certains modèles.
(Arrière et latérale)
(page 12.)
(page 14.)
13. Interrupteur MARCHE/ARRET de l’unité
14. Récepteur de signaux:
18. Tuyau de descente
19. Borne de terre:
'
intérieure:
•
Appuyez une fois sur cette touche pour mettre
l’unité en marche.
Appuyez à nouveau pour l’arrêter.
• Le mode de fonctionnement se rapporte
au tableau suivant.
Mode
REFROID-
FTN
ISSEMENT
FTYN AUTO
•
Cette touche est utile si vous ne disposez pas
de la télécommande.
•
Il reçoit les signaux de la télécommande.
•
lorsque l’unité reçoit un signal, un bip court se
fait entendre.
•
Mise en marche ....................... bip-bip
•
Modification des paramètres .... bip
•
Arrêt.......................................... bip long
•
Il est situé à l’intérieur de ce couvercle.
Réglage de la
température
22°C
25°C
Débit d’air
AUTO
AUTO
5
■ Télécommande
2
1
4
3
6
9
11
10
< ARC433A72, A73 >
1. Emetteur de signaux:
•
Il envoit des signaux à l’unité interne.
2. Affichage:
•
Il affiche les paramètres actuels.
(Sur cette illustration, tous les affichages de chaque
section sont allumés aux fins de l’explication.)
3.
Touche PUISSANT:
pour le fonctionnement PUISSANT (page 13.)
4. Touches de réglage de la TEMPERATURE:
•
Elles permettent de modifier le réglage de la température.
5. Touche MARCHE/ARRET:
•
Appuyez une fois sur cette touche pour mettre
le climatiseur en marche.
Appuyez à nouveau sur cette touche pour l’arrêter.
6. Sélecteur de MODE:
•
Elle sélectionne le mode de fonctionnement.
SECHAGE/REFROIDISSEMENT
(AUTO/
CHAUFFAGE/VENTILATEUR
/
) (page 10.)
5
7
8
12
14
13
7. Touche de réglage du VENTILATEUR:
•
Elle sélectionne le réglage du débit d’air.
8. Touche OSCILLATION:
•
Volet (lame horizontale)
Touche MISE EN MARCHE PAR MINUTERIE: (page 15.)
9.
Touche ARRET PAR MINUTERIE:
10.
11. Touche de réglage de la MINUTERIE:
•
Elle permet de modifier l’heure.
12. Touche ANNULATION PAR MINUTERIE:
•
Elle annule le réglage de la minuterie.
13. Touche HORLOGE:
14. Touche REMISE À ZÉRO:
• Redémarrez l’unité en cas de gel.
• Utilisez un objet fin pour pousser.
(page 12.)
(page 14.)
(page 9.)
6
Préparation avant utilisation
■ Installation des piles
1. Faites glisser le couvercle avant pour
l’enlever.
2. Installez 2 piles sèches (AAA).
3. Remettez le couvercle en place.
Positionnez
correctement le
et le – !
+
2
1
3
ATTENTION
■
A propos des piles
•
Lorsque vous remplacez les piles, utilisez des piles du même type et remplacez les deux piles usées
en même temps.
•
Si vous prévoyez de ne pas utiliser le système pendant un certain temps, retirez les piles.
•
Nous vous recommandons de les remplacer une fois par an; si l’affichage de la télécommande commence à faiblir ou si la réception s’altère, veuillez les remplacer par des piles alcalines neuves.
L’emploi de piles au manganèse réduit la durée de vie.
•
Les piles jointes sont fournies pour l’emploi initial du système.
Suivant la date de fabrication du climatiseur, la période d’utilisation des piles pourrait être courte.
7
Préparation avant utilisation
■ Utilisation de la télécommande
• Pour utiliser la télécommande, dirigez l’émetteur
sur l’appareil intérieur. S’il y a un obstacle entre
l’appareil et la télécommande, tel que des rideaux, l’appareil ne fonctionne pas.
• Ne faites pas tomber la télécommande. Ne la
mouillez pas.
• La distance maximum de fonctionnement de la
télécommande est de 7m.
■ Pour fixer le support de la
télécommande sur un mur
1.
Choisissez un emplacement à partir
duquel les signaux de la télécommande peuvent atteindre l’appareil.
2. Fixez le support sur un mur, un
pilier ou dans un endroit semblable
à l’aide des vis que vous devrez
vous procurer.
Appuyer.
Récepteur
Support de la
télécommande
3. Placez la télécommande dans son
support.
ATTENTION
■
A propos de la télécommande
•
N’exposez jamais la télécommande aux rayons directs du soleil.
•
De la poussière sur l’émetteur ou le récepteur de signal réduira leur sensibilité. Essuyez la poussière
avec un chiffon doux.
•
Le signal de la télécommande peut ne pas fonctionner si une lampe fluorescente à démarrage électronique (comme une lampe à inverseur) se trouve dans la pièce. Consultez votre revendeur si c’est
le cas.
•
Si le signal de la télécommande commande aussi un autre appareil, éloignez cet appareil ou consultez votre revendeur.
8
l
Pour retirer, tirez vers le haut.

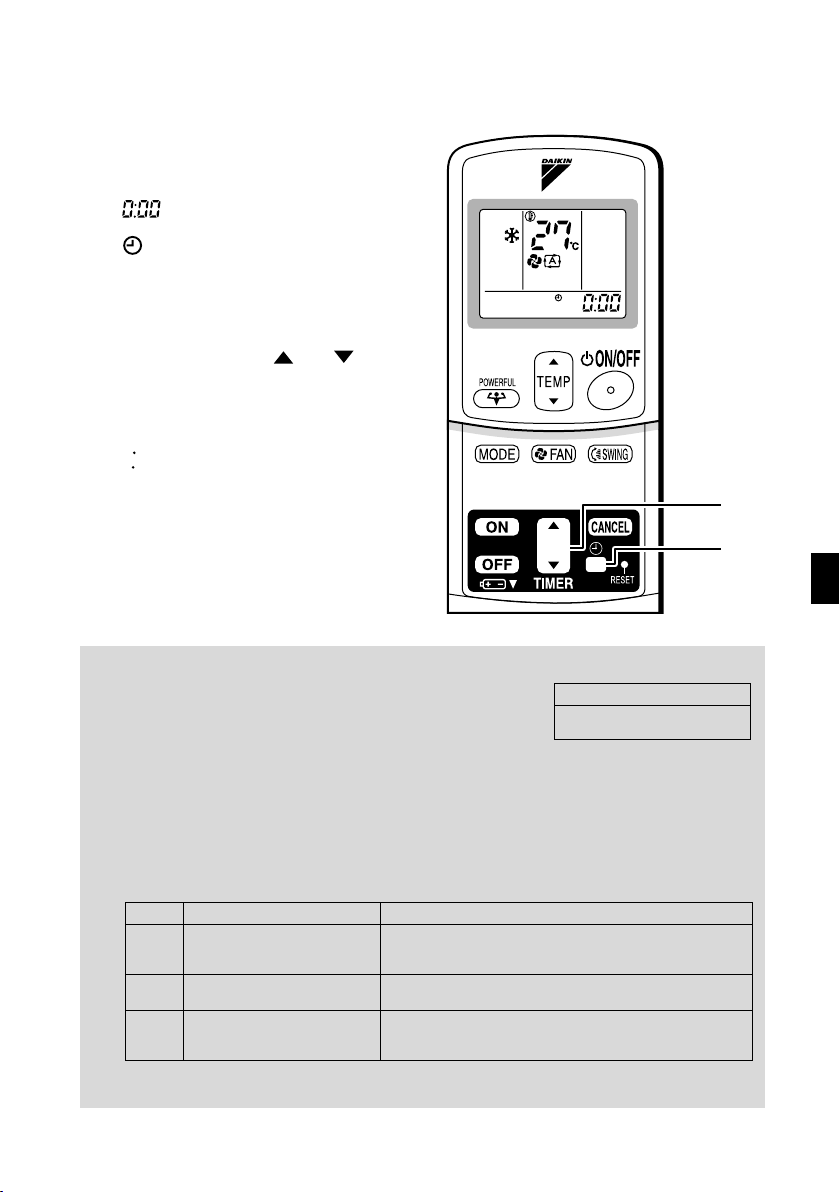

■ Réglage de l’horloge
1. Appuyez sur la touche “HORLOGE”.
s’affiche.
clignote.
2. Appuyez sur la touche de
“réglage de la MINUTERIE”
pour mettre l’horloge à l’heure.
Maintenez la touche “ ” ou “ ”
enfoncée pour augmenter ou diminuer
rapidement l’affichage de l’heure.
3. Appuyez sur la touche “HORLOGE”.
clignote.
■
Mettez l’interrupteur sur MARCHE
• Le fait de mettre l’interrupteur sur
MARCHE ouvre le volet, puis le referme.
(Cette procédure est normale.)
REMARQUE
■
Conseils pour économiser l’énergie
Veillez à ne pas trop refroidir (chauffer) la pièce.
•
Le fait de maintenir le réglage de la température à un niveau modéré permet d’économiser de l’énergie.
Couvrez les fenêtres d’un store ou d’un rideau.
•
Le fait de bloquer la lumière du soleil et l’air provenant de l’extérieur augmente l’effet de refroidissement (de chauffage).
Les filtres à air encrassés provoquent des anomalies de fonctionnement et consomment de l’énergie. Nettoyez-les
•
tous les quinze jours environ.
■
A noter
Le climatiseur consomme toujours 15 – 35 watts d’électricité même lorsqu’il n’est pas utilisé.
•
Si vous pensez ne pas utiliser le climatiseur pendant longtemps, au printemps ou à l’automne par exemple, mettez
•
l’interrupteur sur ARRET.
Utilisez le climatiseur dans les conditions suivantes.
•
2
1, 3
Réglage recommandé de la température
Pour refroidir: 26°C – 28°C
Pour chauffer: 20°C – 24°C
Mode Conditions d’utilisation Si l’utilisation continue en dehors de cette plage
REFRO-
Température externe: de –10 à 46°C
IDISSE-
Température interne: de 18 à 32°C
MENT
Humidité interne: 80% max.
CHAUF-
Température externe: de –15 à 18°C
FAGE
Température interne: de 14 à 28°C
SECHAGE
Température externe: de –10 à 46°C
Température interne: de 18 à 32°C
Humidité interne: 80% max.
Un dispositif de sécurité pourrait désactiver le système en cas de fonctionnement en dehors de cette plage
•
d’humidité et de température.
•
Un dispositif de sécurité pourrait arrêter le fonctionnement.
•
De la condensation pourrait se former sur l’unité interne et dégouliner.
•
Un dispositif de sécurité pourrait arrêter le fonctionnement.
•
Un dispositif de sécurité pourrait arrêter le fonctionnement.
•
De la condensation pourrait se former sur l’unité interne et dégouliner.
9

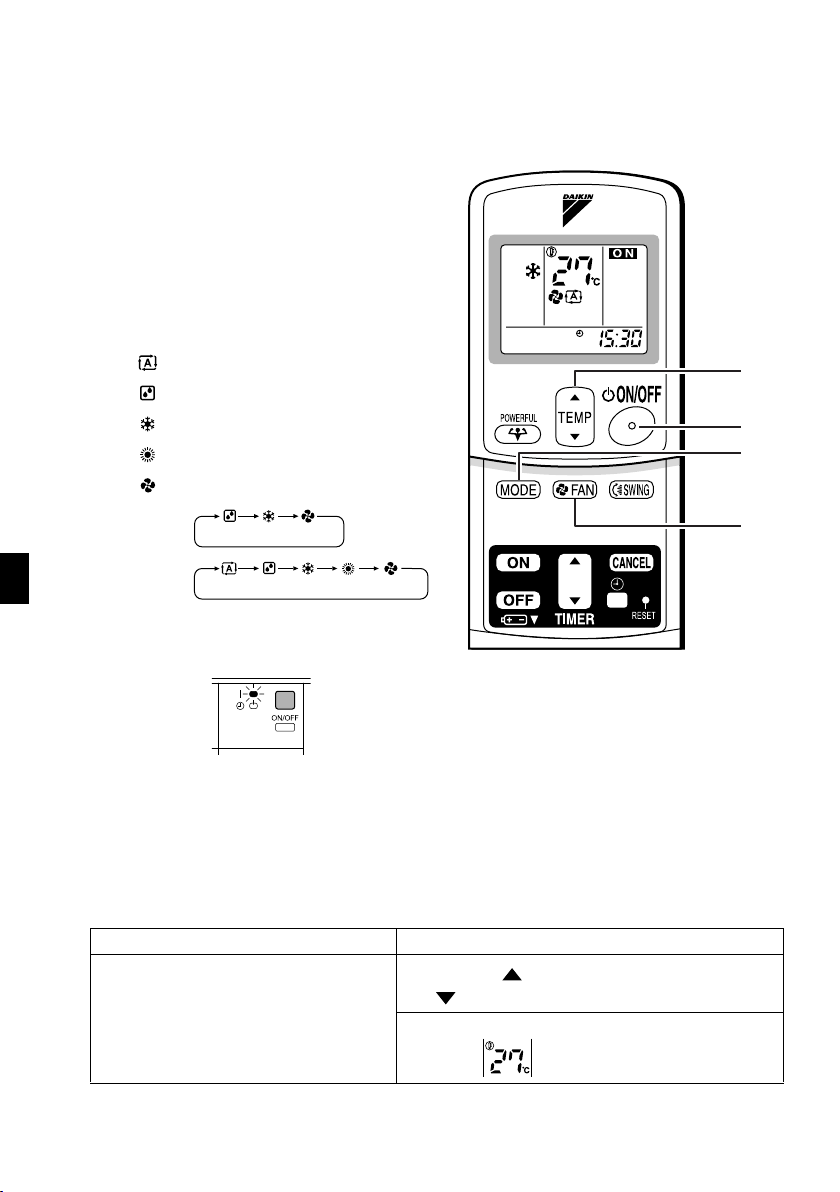

FONCTIONNEMENT
Mode AUTO · SECHAGE · REFROIDISSEMENT ·
CHAUFFAGE · VENTILATEUR
Le climatiseur fonctionne dans le mode de votre choix.
Dès la fois suivante, le climatiseur fonctionnera dans le même mode.
■ Mise en marche
1. Appuyez sur le “sélecteur de MODE” et
choisissez un mode de fonctionnement.
•
Chaque fois que vous appuyez sur la touche, le
paramètre du mode avance en séquence.
:AUTO
: SECHAGE
: REFROIDISSEMENT
: CHAUFFAGE
: VENTILATEUR
<FTN>
<FTYN>
2. Appuyez sur la touche “MARCHE/ARRET”.
•
Le témoin de FONCTIONNEMENT s’allume.
4
2, 3
1
5
■ Arrêt
3. Appuyez à nouveau sur la touche “MARCHE/ARRET”.
•
Le témoin de FONCTIONNEMENT s’éteint.
■ Pour changer le réglage de la température
4. Appuyez sur la touche de “réglage de la TEMPERATURE”.
Mode SECHAGE ou VENTILATEUR Mode AUTO ou REFROIDISSEMENT ou CHAUFFAGE
Appuyez sur “ ” pour augmenter la température et
Le réglage de la température ne peut pas être
modifié.
10
sur “ ” pour la diminuer.
Réglez sur la température de votre choix.
■ Pour changer le réglage du débit d’air
5. Appuyez sur la touche de “réglage de la VENTILATION”.
Mode SECHAGE
Le réglage du débit d’air ne peut être modifié.
REMARQUE
■
Remarque sur le CHAUFFAGE
•
Le climatiseur chauffant la pièce en aspirant de l’air chaud de l’extérieur vers l’intérieur, la capacité de
chauffage diminue lorsque la température extérieure baisse. Si l’effet de chauffage n’est pas suffisant, il est recommandé d’associer un autre appareil de chauffage au climatiseur.
•
Le système de la pompe à chaleur chauffe la pièce en faisant circuler l’air chaud dans toute la pièce.
Après la mise en route du chauffage, il faut un certain temps pour que la pièce se réchauffe.
•
Sous le mode chauffage, du givre pourrait se former sur l’unité externe et réduire la capacité de
chauffage. Dans ce cas, le système passe au dégivrage pour éliminer le givre.
•
Lors du dégivrage, l’air chaud ne sort pas de l’unité interne.
■
Remarque sur le REFROIDISSEMENT
•
Ce climatiseur refroidit la pièce en soufflant l’air chaud de la pièce à l’extérieur; par conséquent, si la
température extérieure est élevée, les performances de l’appareil diminuent.
■
Remarque sur la DESHUMIDIFICATION
•
La puce de l’ordinateur débarrasse la pièce de l’humidité tout en maintenant le plus possible la
température. Elle contrôle automatiquement la température et la puissance de ventilation; le réglage
manuel de ces fonctions n’est donc pas disponible.
■
Remarque sur le mode AUTO
•
En fonctionnement AUTOMATIQUE, le système sélectionne une température et un mode de fonctionnement approprié (FROID ou CHAUD) suivant la température de la pièce lors de la mise en marche.
•
Le système resélectionne automatiquement le réglage à intervalles réguliers pour amener la
température de la pièce au niveau réglé par l’utilisateur.
•
Si vous n’aimez pas le fonctionnement AUTOMATIQUE, vous pouvez sélectionner manuellement le
mode de fonctionnement et le réglage de votre choix.
■
Remarque sur le réglage du débit d’air
•
L’effet de chauffage (refroidissement) est proportionnel au débit d’air.
Mode AUTO ou CHAUFFAGE ou REFROIDISSEMENT ou
VENTILTEUR
Cinq niveaux de réglage du débit d’air sont disponibles, de “ ” à “ ” plus “ ”.
11
Réglage du sens du flux d’air
Pour plus de confort, vous pouvez régler le sens du flux d’air.
■ Réglage des lames
horizontales (volets)
1. Appuyez sur la touche
“OSCILLATION ”.
• “ ” apparaît sur l’afficheur LCD.
2. Lorsque le volet se trouve dans
la position désirée, appuyez à
nouveau sur la touche
“OSCILLATION ”.
• Les volets s’arrêteront d’osciller.
• “ ” disparaît de l’afficheur LCD.
■ Réglage des lames
verticales (déflecteurs)
Tenez la molette et déplacez les déflecteurs.
(Vous trouverez une molette sur les lames de gauche et de droite.)
1, 2
Remarques sur les angles des volets et
déflecteurs
12
•
Lorsque vous sélectionnez la touche “
plage d’oscillation des volets dépend du mode de fonctionnement. (Voir la figure.)
■
ATTENTION
•
Réglez toujours l’angle du volet avec la télécommande. Si
vous tentez de forcer le volet à la main alors qu’il pivote, le
mécanisme pourrait se casser.
•
Faites attention lorsque vous réglez les déflecteurs. Un ventilateur tourne à grande vitesse à l’intérieur de la sortie d’air.
OSCILLATION
”
, la
!
!"
Fonctionnement PUISSANT
Le fonctionnement PUISSANT pousse au maximum l’effet de
refroidissement (chauffage), quel que soit le mode de fonctionnement. Vous pouvez atteindre la puissance maximale.
■ Démarrage du fonctionnement PUISSANT
1. Appuyez sur la touche “PUISSANT”.
•
Le fonctionnement PUISSANT dure 20 minutes. Le système fonctionne alors à nouveau
automatiquement avec les paramètres utilisés avant que le fonctionnement PUISSANT
ne soit activé.
•
Certaines fonctions ne sont pas disponibles
lors de l’utilisation du fonctionnement PUISSANT.
• “ ” apparaît sur l’afficheur LCD.
■
Pour annuler le
fonctionnement PUISSANT
2. Appuyez à nouveau sur la tou-
che “PUISSANT”.
• “ ” disparaît de l’afficheur LCD.
1, 2
REMARQUE
■
Remarques sur le fonctionnement PUISSANT
•
Le mode PUISSANT ne peut être sélectionné que si l’unité est en marche. Appuyer sur la touche
d’arrêt de fonctionnement annule les paramètres et le “ ” disparaît de l’afficheur à cristaux liquides.
•
En mode FROID ou CHAUD
Le débit d’air est réglé sur le maximum.
Le réglage de la température et du débit d’air ne peut être modifié.
•
Sous le fonctionnement SECHAGE
Le réglage de la température est diminué de 2,5°C et le débit d’air légèrement augmenté.
•
Sous le fonctionnement VENTILATEUR
Le débit d’air est réglé sur le maximum.
13
Fonctionnement de la MINUTERIE
Les fonctions de la minuterie sont utiles pour allumer ou
éteindre automatiquement le climatiseur de nuit ou le matin.
Vous pouvez également utiliser ARRET PAR MINUTERIE
et MISE EN MARCHE PAR MINUTERIE en association.
■

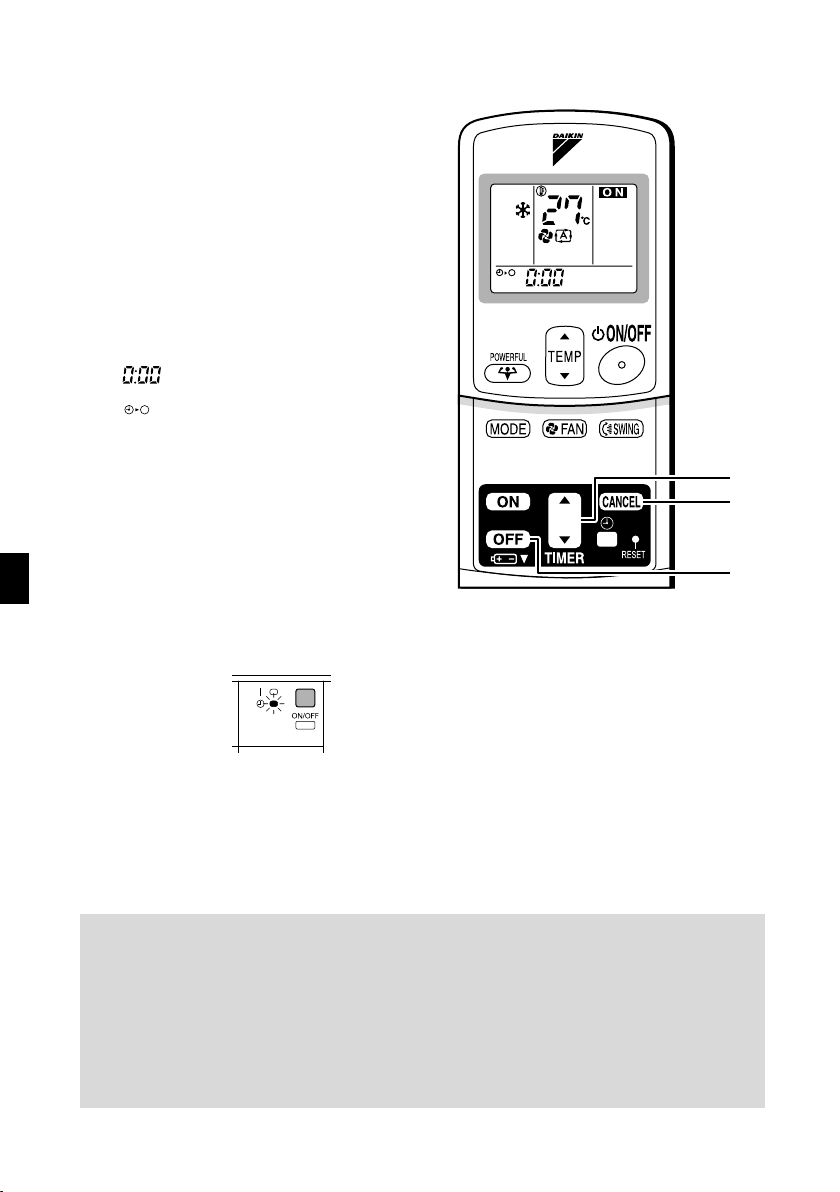

Utilisation du fonctionnement
ARRET PAR MINUTERIE
• Vérifiez que l’heure soit juste.
Autrement, réglez l’horloge sur l’heure actuelle.
(page 9.)
1. Appuyez la touche “ARRET PAR MINUTERIE”.
s’affiche.
clignote.
2. Appuyez sur la touche de “réglage
de la MINUTERIE” jusqu’à obtention de l’heure désirée.
•
Le réglage de l’heure augmente ou diminue de
10 minutes chaque fois que vous appuyez sur
la touche. Le réglage change rapidement si
vous maintenez la touche enfoncée.
3. Appuyez à nouveau sur la touche
“ARRET PAR MINUTERIE”.
•
Le témoin de la MINUTERIE s’allume.
2
4
1, 3
■
Annulation du fonctionnement ARRET PAR MINUTERIE
4. Appuyez sur la touche “ANNULATION”.
•
Le témoin de la MINUTERIE s’éteint.
REMARQUE
•
Lorsque la MINUTERIE est réglée, l’heure actuelle ne s’affiche pas.
•
Lorsque vous réglez MARCHE, ARRET PAR MINUTERIE, le réglage de l’heure est mémorisé. (La
mémoire est annulée lorsque les piles de la télécommande sont substituées.)
•
Lors de l’utilisation de l’unité via la minuterie MARCHE/ARRET, le temps réel de fonctionnement peut
dépendre de l’heure entrée par l’utilisateur (maximum 10 minutes environ).
■
MODE DE REGLAGE NOCTURNE
Lorsque l’ARRET PAR MINUTERIE est réglé, le climatiseur ajuste automatiquement le réglage de la
température (+0,5°C pour le REFROIDISSEMENT, -2,0°C pour le CHAUFFAGE) afin d’éviter tout
refroidissement (chauffage) excessif et de vous procurer un sommeil agréable.
14
■

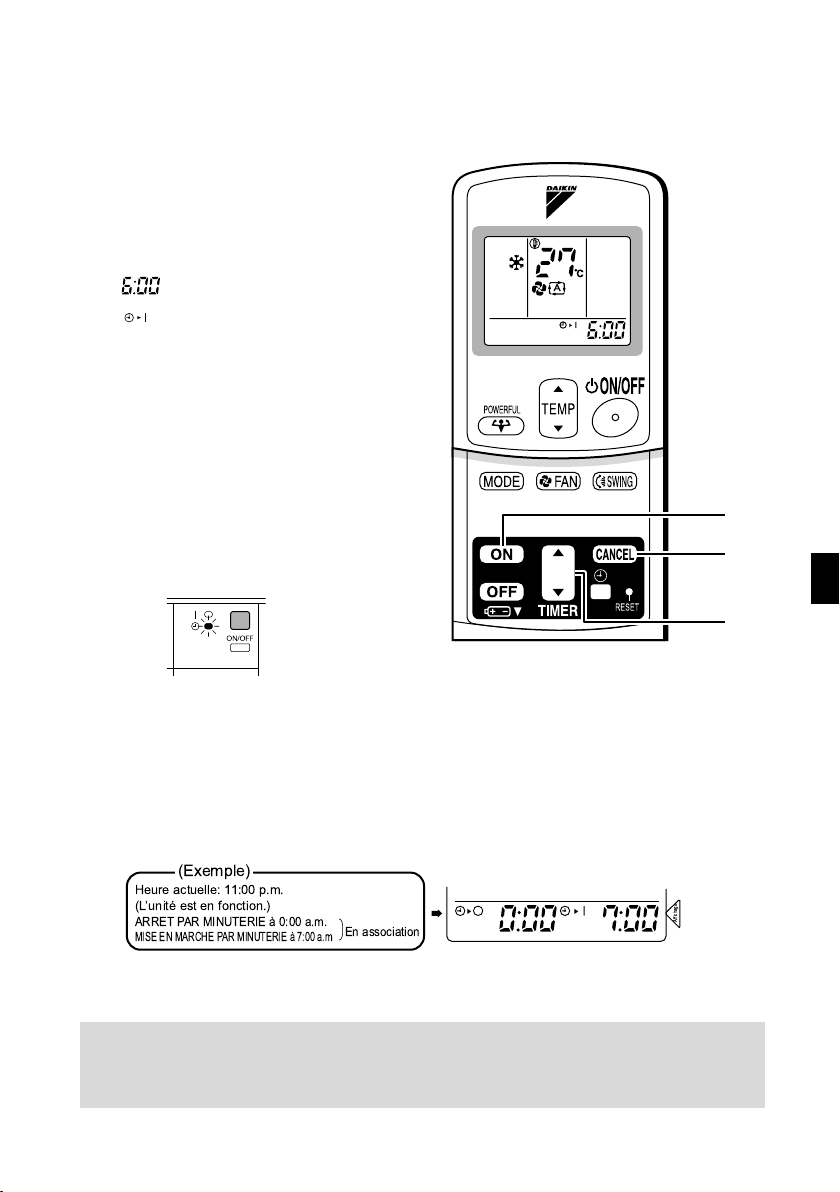

Utilisation du fonctionnement MISE EN MARCHE PAR MINUTERIE
• Vérifiez que l’heure soit juste. Autrement,
réglez l’horloge sur l’heure actuelle.
(page 9.)
1. Appuyez sur la touche “MISE
EN MARCHE PAR MINUTERIE”.
s’affiche.
clignote.
2. Appuyez sur la touche de “réglage
de la MINUTERIE” jusqu’à obtention de l’heure désirée.
•
Le réglage de l’heure augmente ou diminue
de 10 minutes chaque fois que vous
appuyez sur la touche. Le réglage change
rapidement si vous maintenez la touche
enfoncée.
3.
Appuyez à nouveau sur la touche
“MISE EN MARCHE PAR MINUTERIE”
•
Le témoin de la MINUTERIE s’allume.
.
1, 3
4
2
■
Annulation du fonctionnement “MISE EN MARCHE PAR MINUTERIE”
4. Appuyez sur la touche “ANNULATION”.
•
Le témoin de la MINUTERIE s’éteint.
■
Combinaison MISE EN MARCHE PAR MINUTERIE/ARRET PAR MINUTERIE
• Un exemple de réglage pour associer les deux minuteries est indiqué ci-dessous.
!"#$" %
!"& # !' !"#$" % (
ATTENTION
■
Réglez à nouveau la minuterie dans les cas suivants
•
Après qu’un disjoncteur a sauté.
•
Après une coupure de courant.
•
Après avoir substitué les piles de la télécommande.
15

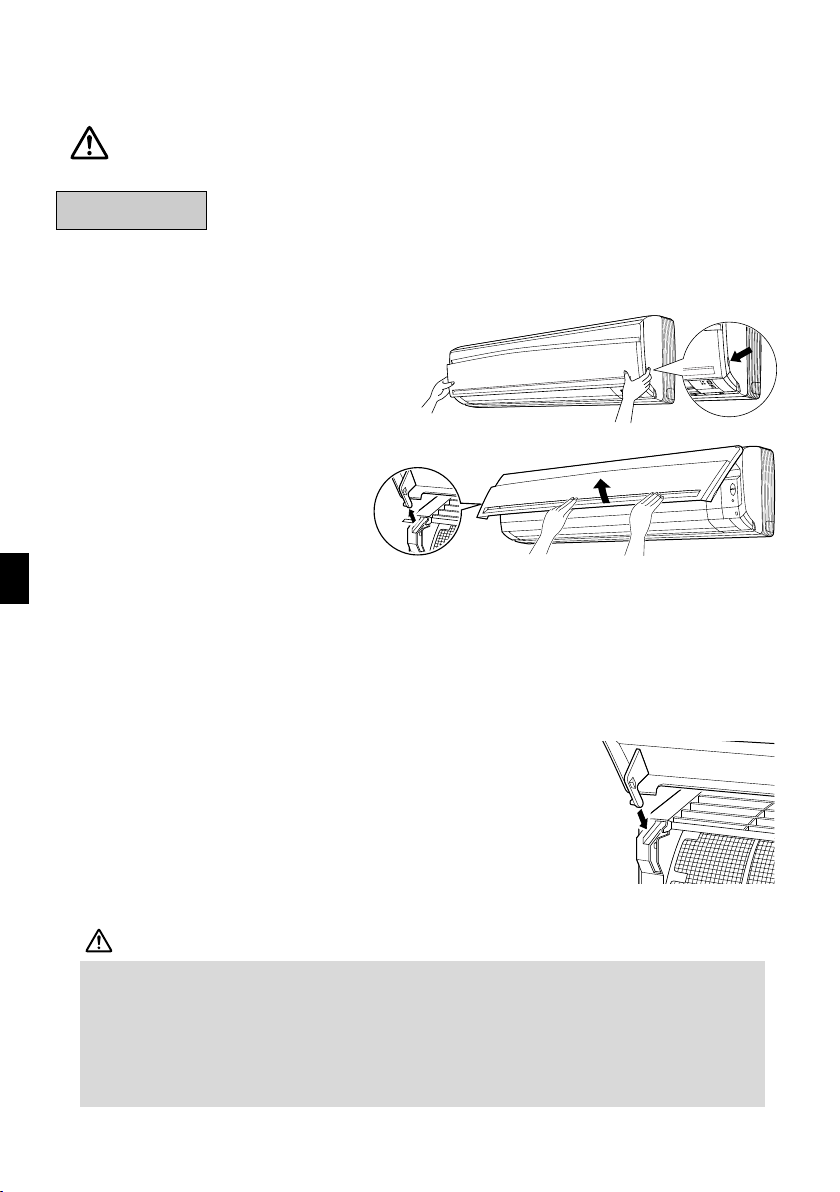

ENTRETIEN
Soin et nettoyage
ATTENTION
Avant d’effectuer le nettoyage, veillez à arrêter le
fonctionnement et à mettre l’interrupteur sur ARRET.
Unités
■ Unité intérieure, unité extérieure et télécommande
1. Dépoussiérez-les avec un chiffon doux et sec.
■ Panneau avant
1. Ouverture du panneau avant.
• Tenez le panneau par les languettes
latérales et soulevez-le jusqu’à ce qu’il
s’encliquette.
2. Démontage du panneau
avant.
• Ouvrez encore le panneau avant
tout en le faisant coulisser vers la
gauche ou la droite et en le tirant
vers vous. Cela permettra de
désassembler un de ses pivots.
De la même manière, désassemblez alors l’autre pivot.
3. Nettoyage du panneau avant.
• Dépoussiérez-la avec un chiffon doux imbibé d’eau.
• Seul un détergent neutre peut être utilisé.
• Si vous lavez le panneau à l’eau, essuyez-le avec un chiffon, puis faites-le sécher à l’ombre après
l’avoir lavé.
4. Fixation du panneau avant.
• Alignez les pivots gauche et droite du panneau avant sur leurs loge-
ments, puis enfoncez-les complètement.
• Fermez doucement le panneau avant. (Appuyez des deux côtés et au
centre du panneau.)
ATTENTION
• Ne touchez pas les parties métalliques de l’unité intérieure. Autrement, vous pourriez vous blesser.
• Lorsque vous démontez ou montez le panneau avant, servez-vous d’un tabouret solide et
stable et veillez à ne pas tomber.
• Lorsque vous démontez ou montez le panneau avant, empoignez-le fermement pour éviter qu’il ne tombe.
• Pour le nettoyage, n’utilisez pas d’eau chaude de plus de 40°C, ni benzine, ni essence, ni
diluant, ni huiles voltatiles, ni cirages, ni brosses à récurer, ni objets durs.
• Après le nettoyage, assurez-vous que le panneau avant est bien fixé.
16

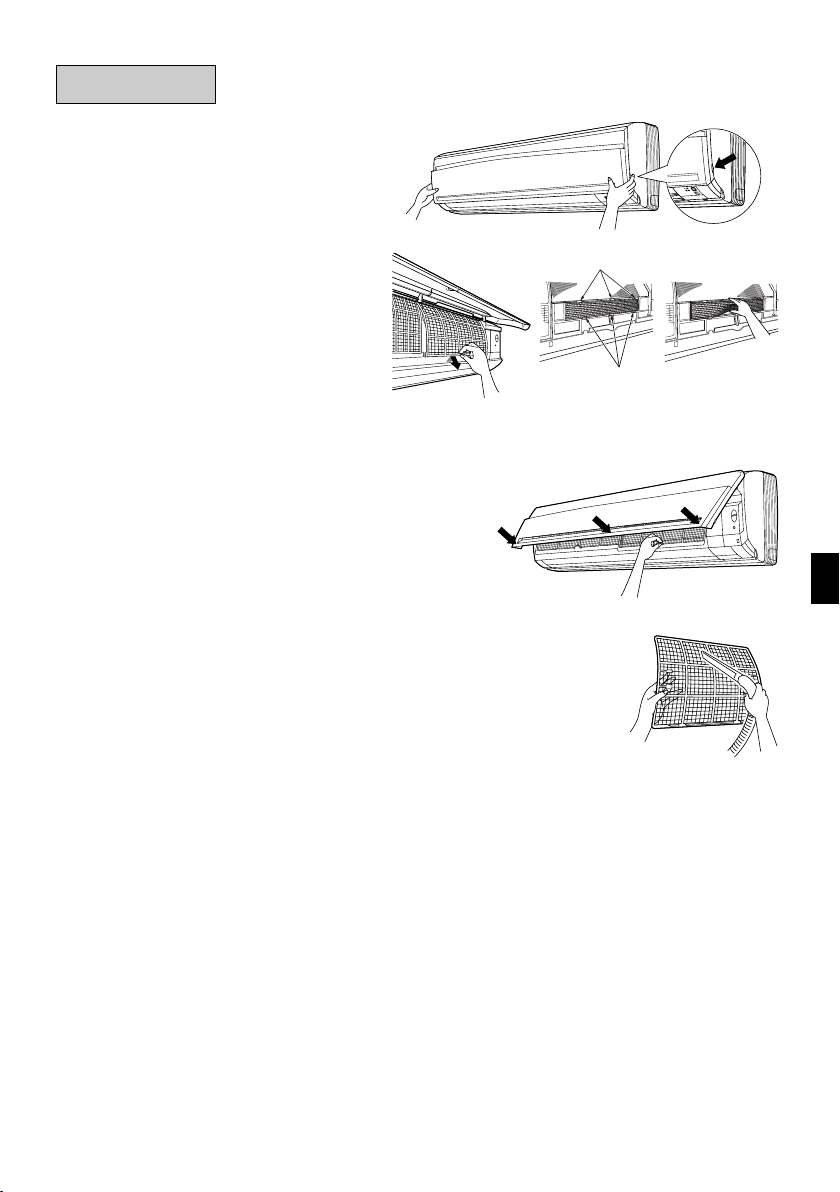

Filtres
1.
Ouverture du panneau avant.
(page 16.)
2. Retirez les filtres à air.
• Soulevez un peu la languette
située au centre de chaque filtre
à air, puis abaissez-la.
3. Retirez le filtre purificateur
d’air photocatalytique à
l’apatite et au titane.
• Poussez le haut du filtre purifica-
teur d’air contre les languettes
(3 en haut). Puis soulevez légèrement le bas du filtre et poussez-le
contre les languettes (3 en bas).
4.
Nettoyez ou remplacez chaque filtre.
Voir figure.
5.
Remettez le filtre à air et le Filtre
purificateur d’air photocatalytique à
l’apatite et au titane en place et fermez
le panneau avant.
• Appuyez des deux côtés et au centre du panneau
avant.
■ Filtre à air
1. Lavez les filtres à air à l’eau ou aspirez-les.
• Si la poussière ne part pas facilement, lavez-les avec un détergent neutre
dilué dans l’eau tiède, puis faites-les sécher à l’ombre.
• Il est recommandé de nettoyer les filtres à air tous les 15 jours.
languettes (3 en haut)
languettes (3 en bas)
■
Filtre purificateur d’air photocatalytique à
l’apatite et au titane
Laver le filtre purificateur d’air photocatalytique à l’apatite et au titane une fois tous les 6 mois
permet de le rénover. Il est recommandé de le remplacer tous les 3 ans.
[ Entretien ]
1.
Eliminez la poussière avec un aspirateur et lavez-le légèrement à l’eau.
2. S’il est très sale, plongez-le pendant 10 à 15 minutes dans un mélange
d’eau et d’agent nettoyant neutre.
3.
Après l’avoir lavé, secouez-le pour éliminer l’eau résiduelle et faites-le sécher à l’ombre.
4.
Le matériau étant à base de polyester, ne le tordez pas pour en extraire l’eau.
[ Remplacement ]
1.
Retirez les languettes situées sur le cadre du filtre et remplacez le filtre par un neuf.
• Jetez les vieux filtres à air avec les déchets non incinérables.
17
REMARQUE
•
Fonctionnement avec les filtres sales:
(1) l’air ne peut être désodorisé. (2) l’air ne peut être purifié.
(3) le chauffage ou le refroidissement sont faibles. (4) une odeur peut se dégager.
• Pour commander un filtre purificateur d’air photocatalytique à l’apatite et au titane,
contactez le magasin où vous avez acheté le climatiseur.
• Jetez les vieux filtres à air avec les déchets non incinérables.
Article N° de la pièce
Filtre purificateur d’air photocatalytique à l’apatite et au titane
(sans cadre) 1 jeux
KAF952B42
Vérification
Vérifiez que la base, le support et les raccords de l’unité externe ne soient ni pourris ni corrodés.
Vérifiez que rien ne bloque les prises d’air et les diffuseurs d’air de l’unité interne et de l’unité externe.
Vérifiez que la vidange s’effectue régulièrement du tuyau de descente lors du REFROIDISSEMENT ou du SECHAGE.
•
Si vous ne voyez pas d’eau de vidange, l’eau pourrait fuir par l’unité interne. Arrêtez le fonctionnement
et consultez votre revendeur si c’est le cas.
■ Avant une longue période d’inactivité
1. Par beau temps, utilisez la fonction “VENTILATION seule”
pendant plusieurs heures pour faire sécher l’intérieur.
• Appuyez sur la touche “MODE” et sélectionnez la “VENTILATION”.
• Appuyez sur la touche “MARCHE/ARRET” et mettez l’appareil en marche.
2. Après l’arrêt, coupez l’interrupteur du climatiseur de la pièce.
3. Nettoyez les filtres à air et remettez-les en place.
4. Retirez les piles de la télécommande.
18
GUIDE DE DÉPANNAGE
Guide de démarrage
Les cas suivants ne sont pas des mauvais fonctionnements.
Les cas suivants ne sont pas du à un mauvais fonctionnement du climatiseur mais ont d’autres raisons.
Vous pouvez continuer à utiliser le climatiseur.
Cas Explication
L’appareil ne démarre pas
immédiatement.
• Quand vous appuyez sur la touche MARCHE/ARRET juste
après avoir arrêté le climatiseur.
• Quand le mode a été changé.
De l’air chaud ne sort pas immédiatement après le démarrage
du mode de chauffage.
Le chauffage s’arrête soudainement et un bruit d’écoulement
est entendu.
L’appareil extérieur émet de
l’eau ou de la vapeur.
De l’humidité sort de l’appareil
intérieur.
L’appareil intérieur émet des
odeurs.
Le ventilateur de l’appareil
extérieur tourne alors que
l’appareil intérieur ne fonctionne pas.
L’appareil s’arrête soudainement de fonctionner.
(Le témoin FONCTIONNEMENT est
allumé.)
• C’est pour protéger le climatiseur.
Vous devez attendre environ 3 minutes.
• Le climatiseur est en train de s’échauffer. Vous devez attendre en 1 et 4 minutes.
(Le système est conçu pour commencer à décharger de l’air
uniquement après qu’il a atteint une certaine température.)
• Le système est en train de faire partir le gel de l’appareil
extérieur. Vous devez attendre entre 4 et 12 minutes.
■ En mode CHAUD
• Le gel de l’appareil extérieur se transforme en eau ou en
vapeur quand le climatiseur est en mode de dégèle.
■ En mode FROID ou SEC
• L’humidité de l’air se condense en eau sur la surface froide
de la tuyauterie de l’appareil extérieur et coule.
■ Cela se produit quand l’air de la pièce refroidie en humidité
par le flux d’air froid pendant le mode de refroidissement.
■ Cela se produit quand les odeurs de la pièce, des meubles
ou des cigarettes sont absorbées par l’appareil et
déchargées avec le flux d’air.
(Si cela se produit, nous vous recommandons de faire nettoyer l’appareil intérieur par un technicien. Consultez le revendeur où vous avez acheté le climatiseur.)
■ Après que l’appareil s’est arrêté:
• Le ventilateur de l’appareil extérieur continue de tourner
pendant encore environ 60 secondes pour protéger le
système.
■ Quand le climatiseur ne fonctionne pas:
• Quand la température extérieure est très élevée, le venti-
lateur de l’appareil extérieur tourne pour protéger le
système.
■ Pour la protection du système, le climatiseur peut s’arrêter
de fonctionner à cause d’une large fluctuation de tension.
Il reprend automatiquement le fonctionnement après environ
3 minutes.
19
Vérifiez à nouveau.
Veuillez vérifier à nouveau les choses suivantes avant d’appeler un réparateur.
Cas Vérifications
Le climatiseur ne fonctionne
pas.
(Le témoin FONCTIONNEMENT
est éteint.)
Le refroidissement (chauffage)
est faible.
Le fonctionnement s’arrête soudainement.
(Le témoin de FONCTIONNEMENT clignote.)
Un fonctionnement anormal
se produit pendant le fonctionnement.
• L’interrupteur est-il sur la position ARRET ou un fusible a t-il
sauté?
• Y a t-il une coupure de courant?
• Les piles sont-elles installées dans la télécommande?
• Le réglage de la minuterie est-il correct?
• Les filtres à air sont-ils propres?
• Y a t-il quelque chose qui bloque les bouches d’entrée ou de
sortie d’air de l’appareil intérieur ou extérieur?
• Le réglage de la température est-il correct?
• Les fenêtres et les portes sont-elles fermées?
• Le taux et la direction du flux d’air sont-ils réglés correctement?
• Les filtres à air sont-ils propres?
• Y a t-il quelque chose qui bloque les bouches d’entrée ou de
sortie d’air de l’appareil intérieur ou extérieur?
Nettoyez les filtres à air ou retirez l’obstacle et mettez l’interrupteur sur la position ARRET. Remettez-le ensuite sur la
position MARCHE et essayez à nouveau d’utiliser le climatiseur avec la télécommande. Si le témoin continue de clignoter, appelez le revendeur où vous avez acheté le
climatiseur.
• Le climatiseur peut ne pas fonctionner correctement à cause
d’éclairs ou d’ondes radio. Mettez l’interrupteur sur la position ARRET, remettez-le ensuite sur la position MARCHE et
essayez à nouveau d’utiliser le climatiseur avec la télécommande.
20
Appelez un magasin de réparation immédiatement.
AVERTISSEMENT
■
Quand quelque chose d’anormal (comme une odeur de brûlé) se produit, arrête d’utiliser l’appareil et
mettez l’interrupteur sur la position
Continuer d’utiliser l’appareil dans une condition anormale peut causer des dommages, une électrocution ou un incendie.
Consultez le revendeur où vous avez acheté le climatiseur.
■ N’essayez pas de réparer ou de modifier le climatiseur par vous-même.
Un travail incorrect peut entraîner une électrocution ou un incendie.
Consultez le revendeur où vous avez acheté le climatiseur.
Si l’un des symptômes suivants se produit, appelez votre revendeur immédiatement.
n
Le cordon d’alimentation est anormalement chaud ou endommagé.
n
Un son anormal est entendu pendant le fonctionnement.
n
L’interrupteur de sécurité, un fusible ou le disjoncteur
différentiel arrête le fonctionnement fréquemment.
n
Un commutateur ou une touche ne fonctionne pas
correctement la plupart du temps.
n
Il y a une odeur de brûlé.
n
De l’eau fuit par l’appareil intérieur.
ARRET
.
Mettez
l’interrupteur sur
la position ARRET
et appelez votre
revendeur.
■ Après une coupure de courant
Le climatiseur recommence à fonctionner
automatiquement après environ 3 minutes.
Vous devez juste attendre un peu.
■ Éclairs
Si la foudre risque de tomber dans le voisi-
nage, arrêtez d’utiliser l’appareil et mettez
l’interrupteur sur la position ARRET.
Instructions d’élimination
Cet appareil de conditionnement d’air porte le symbole ci-joint. Ce symbole signifie que les appareils
électriques et électroniques doivent être éliminés séparément des ordures ménagères non triées.
N’essayez pas de démonter vous-même l’appareil : le démontage de l’appareil de conditionnement
d’air ainsi que le traitement du réfrigérant, de l’huile et d’autres composants doivent être effectués
par un installateur qualifié, en accord avec les réglementations locales et nationales en vigueur.
Les appareils de conditionnement d’air doivent être traités dans des installations spécialisées de dépannage, réutilisation ou
recyclage. En vous assurant que cet appareil est éliminé correctement, vous contribuez à éviter les conséquences potentiellement
néfastes sur l’environnement et la santé. Veuillez contacter votre installateur ou les autorités locales pour plus d’information.
Les piles de la télécommande doivent être enlevées et éliminées séparément, conformément aux réglementations locales et nationales en vigueur.
Nous recommandons une révision périodique.
Dans certaines conditions de fonctionnement, l’intérieur du climatiseur peut être encrassé après plusieurs saisons de fonctionnement,
entraînant de mauvaises performances. Nous recommandons de faire réviser périodiquement le climatiseur par un spécialiste en plus
des nettoyages réguliers de l’utilisateur. Pour la révision par un spécialiste, consultez le revendeur où vous avez acheté le climatiseur.
Le coût de la révision doit être pris en charge par l’utilisateur.
Information importante relative au réfrigérant utilisé.
Ce produit contient des gaz à effet de serre fluorés encadrés par le protocole de Kyoto.
Type de réfrigérant:
Valeur GWP
(1)
GWP = potentiel de réchauffement global
Des inspections périodiques de fuites de réfrigérant peuvent être exigées en fonction de la législation
européenne ou locale. Veuillez contacter votre distributeur local pour plus d’informations.
R410A
(1)
:
1975
21
Diagnostic de dèfaillance.

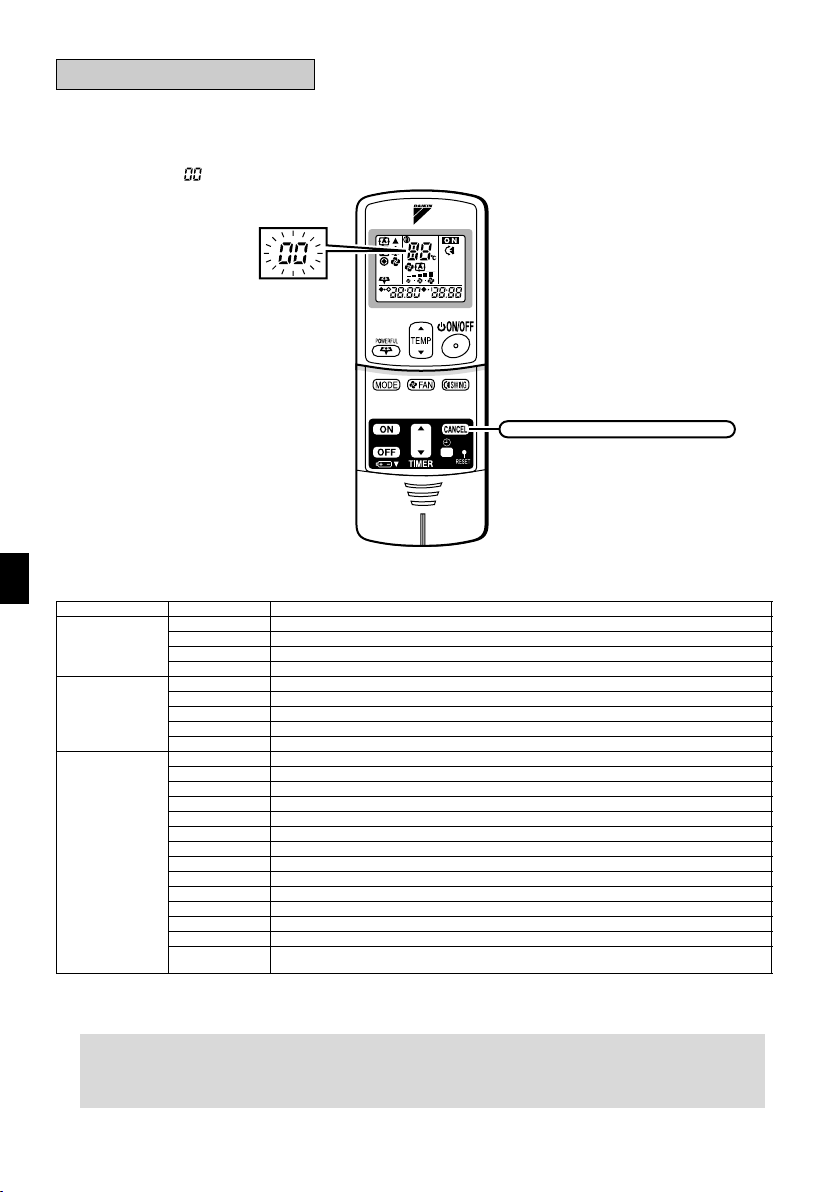

DIAGNOSTIC DES PANNES PAR LA TÉLÉCOMMANDE
Dans la série ARC433, les zones d’affichage de la température de l’unité principale indiquent les codes correspondants.
1. Lorsque la touche d’annulation de la minuterie reste enfoncée pendant 5 secondes,
l’indication “ ” clignote dans la zone d’affichage de la température.
Touche ANNULATION PAR MINUTERIE
Elle annule le réglage de la minuterie.
2. Appuyez plusieurs fois sur la touche d’annulation de la minuterie jusqu’à émission d’un bip continu.
• L’affichage du code change comme indiqué ci-dessous et un long bip se fait entendre.
CODE SIGNIFICATION
00 NORMAL
SYSTÉME
UNITÉ
INTÉRIEURE
UNITÉ
EXTÉRIEURE
U0 MANQUE DE RÉFRIGÉRANT
U2 CHUTE DE TENSION OU CIRCUIT PRINCIPAL EN SURTENSION
U4
A1 CARTE A CIRCUITS IMPRIMES DE L’UNITE INTERIEURE DEFECTUEUSE
A5 CONTROLE HAUTE PRESSION OU PROTECTION CONTRE LE GEL
A6 PANNE AU MOTEUR DE VENTILATEUR
C4 DETECTEUR DE TEMPERATURE DE L’ECHANGEUR DE CHALEUR DEFECTUEUX
C9 INCORRECTION DE SENSOR DE TEMPÉRATURE À L’APPEL D’AIR
EA ERREUR DE COMMUTATION REFROIDISSEMENT/CHAUFFAGE
E5 DEMARRAGE OL
E6 MISE EN ROUTE DU COMPRESSEUR DEFECTUEUSE
E7 MOTEUR DU VENTILATEUR CC DEFECTUEUX
E8
F3 CONTROLE DES TUYAUX D’EVACUATION HAUTE TEMPERATURE
H6 ARRET DE FONCTIONNEMENT POUR POSITION DEFECTUEUSE DU DETECTEUR
H8 ANOMALIE CT
H9 INCORRECTION DE SENSOR DE TEMPÉRATURE À L’APPEL D’AIR
J3 INCORRECTION DE SENSOR DE TENPÉRATURE AU TUYAU DE DÉCHARGE
J6 DETECTEUR DE TEMPERATURE DE L’ECHANGEUR DE CHALEUR DEFECTUEUX
L4 HAUTE TEMPÉRATURE À L’ÉGOUT DE CHALEUR DE CIRCUIT D’INVERSEUR
L5 COURANT DE SORTIE EXCESSIF
P4
PROBLEME DE TRANSMISSION (ENTRE L’UNITE INTERIEURE ET L’UNITE EXTERIEURE)
ARRET DE FONCTIONNEMENT POUR DETECTION DE SURINTENSITE DE COURANT D’ENTREE
INCORRECTION DE SENSOR DE TEMPÉRATURE À L’ÉGOUT DE CHALEUR DE CIR-
CUIT D’INVERSEUR
REMARQUE
1. Un bip court et deux bips longs consécutifs indiquent des codes non correspondants.
2. Pour annuler l’affichage du code, maintenez la touche d’annulation enfoncée pendant 5 secondes. L’affichage du code s’annulera aussi tout seul si vous n’appuyez pas sur la touche
pendant 1 minute.
22
3P190111-2B
Two-dimensional bar code is a code
for manufacturing.
(0704)
M06B093B
HT
Loading...
