Daikin FNA25A2VEB, FNA35A2VEB, FNA50A2VEB, FNA60A2VEB, FNA25A2VEB9 Installer reference guide [sv]
...
Installatörens referenshandbok
Delat luftkonditioneringsaggregat
FNA25A2VEB
FNA35A2VEB
FNA50A2VEB
FNA60A2VEB
FNA25A2VEB9
FNA35A2VEB9
FNA50A2VEB9
FNA60A2VEB9
Innehållsförteckning
Innehållsförteckning
1 Allmänna säkerhetsföreskrifter 4
1.1 Om dokumentationen .................................................................................................................................................... 4
1.1.1 Betydelse av varningstexter och symboler .................................................................................................... 4
1.2 För installatören.............................................................................................................................................................. 5
1.2.1 Allmänt............................................................................................................................................................ 5
1.2.2 Installationsplats............................................................................................................................................. 6
1.2.3 Köldmedium – R410A eller R32 ..................................................................................................................... 9
1.2.4 Elektricitet....................................................................................................................................................... 11
2 Om dokumentationen 14
2.1 Om detta dokument ....................................................................................................................................................... 14
2.2 Kort om installatörens referensguide............................................................................................................................. 14
3 Om lådan 16
3.1 Översikt: Om lådan ......................................................................................................................................................... 16
3.2 Inomhusenhet................................................................................................................................................................. 16
3.2.1 Uppackning och hantering av enheten .......................................................................................................... 16
3.2.2 Så här tar du bort tillbehören från inomhusenheten .................................................................................... 16
4 Om enheterna och alternativ 18
4.1 Översikt: Om enheterna och alternativ.......................................................................................................................... 18

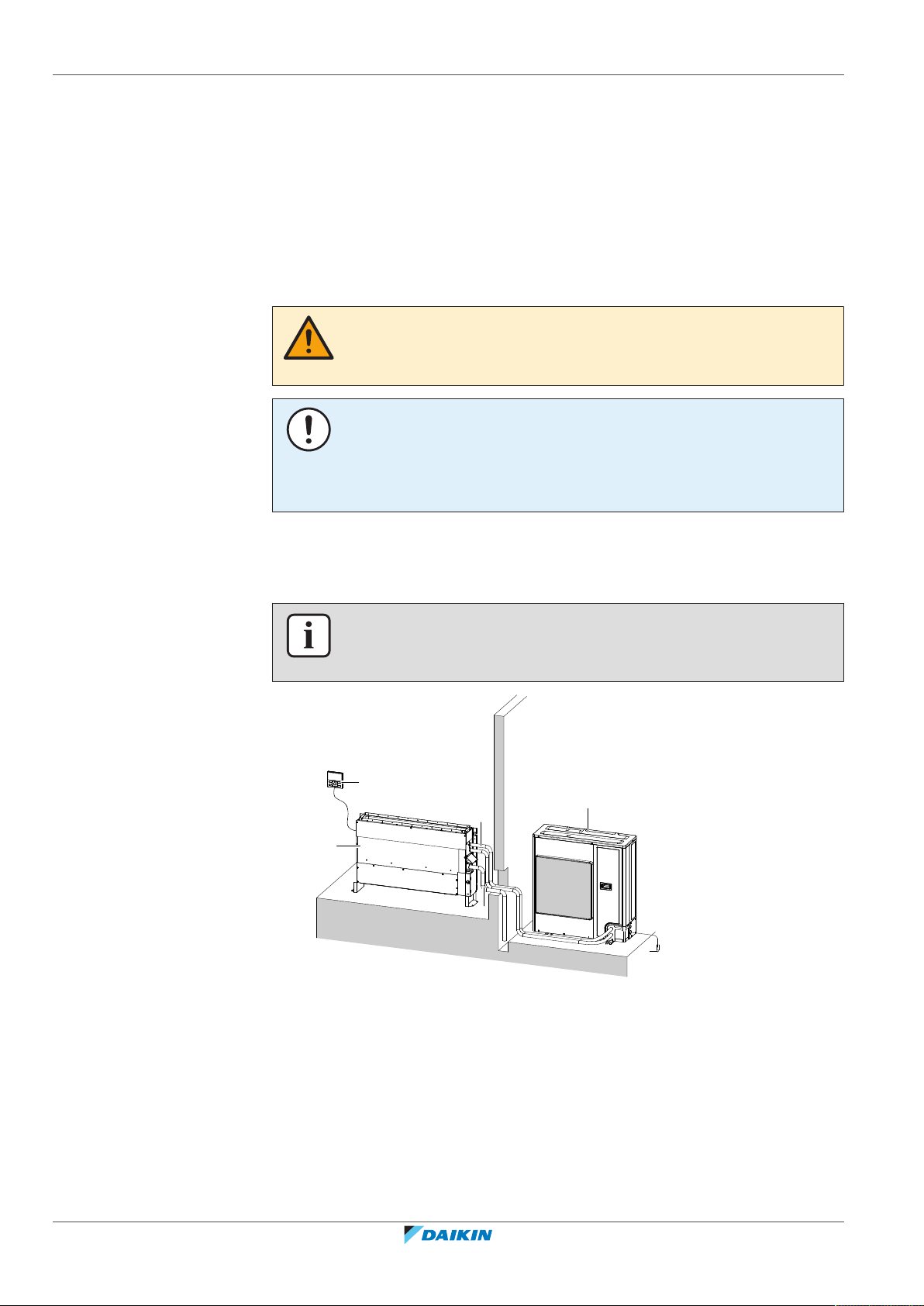

4.2 Systemlayout................................................................................................................................................................... 18
4.3 Kombinera enheter och alternativ ................................................................................................................................. 19
4.3.1 Möjliga tillval för inomhusenheten ................................................................................................................ 19
5 Förberedelse 20
5.1 Översikt: Förberedelse.................................................................................................................................................... 20
5.2 Förberedelse av installationsplatsen.............................................................................................................................. 20

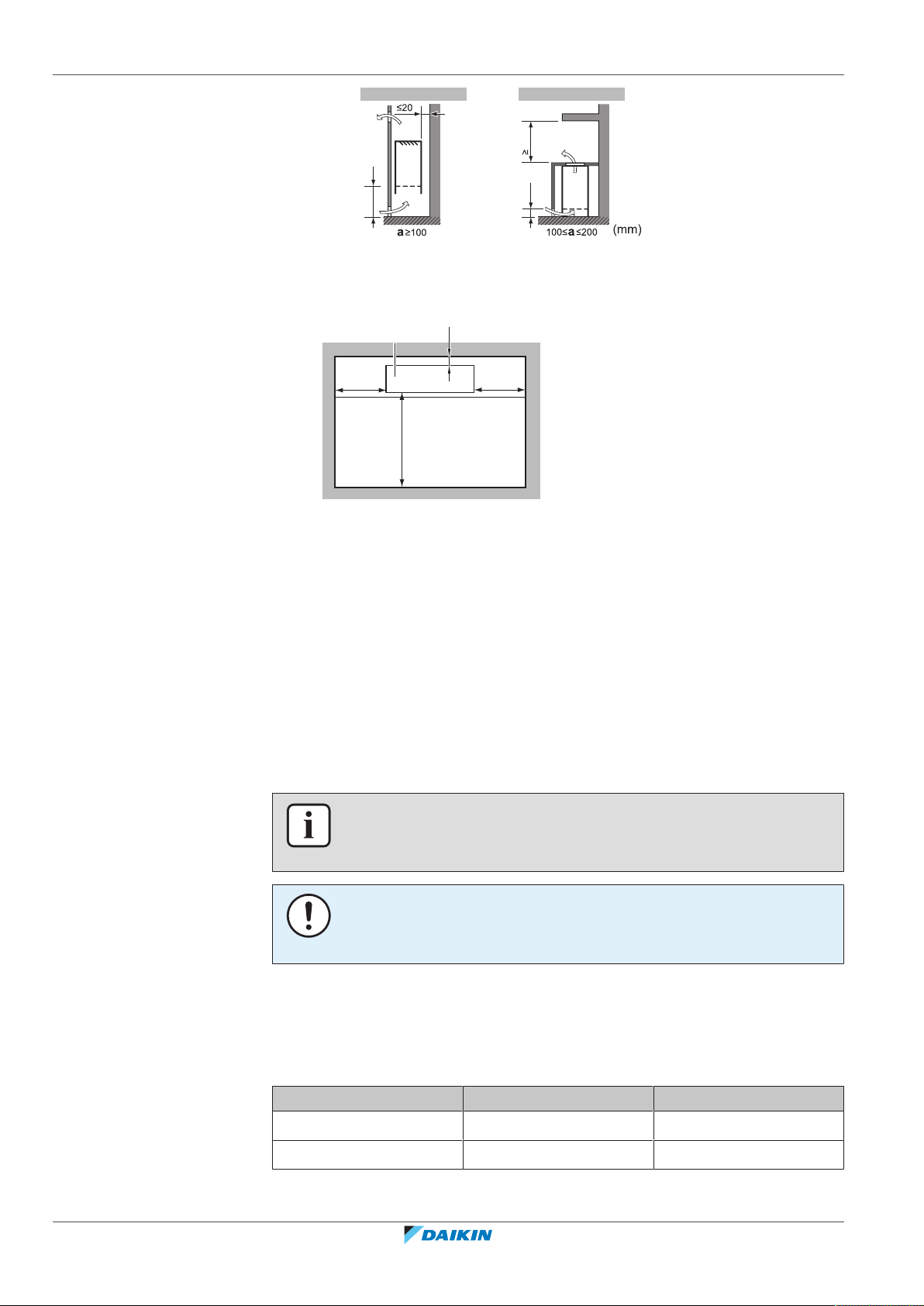

5.2.1 Krav på inomhusenhetens installationsplats ................................................................................................. 20
5.3 Förbereda köldmedierören ............................................................................................................................................ 22
5.3.1 Köldmediumrörkrav........................................................................................................................................ 22
5.3.2 Isolering av köldmedierören .......................................................................................................................... 23
5.4 Förbereda dragning av elkablar...................................................................................................................................... 23
5.4.1 Om att förbereda dragning av elkablar.......................................................................................................... 23
6 Installation 25
6.1 Översikt: Installation ....................................................................................................................................................... 25
6.2 Montering av inomhusenheten...................................................................................................................................... 25
6.2.1 Försiktighetsåtgärder vid montering av inomhusenheten ............................................................................ 25
6.2.2 Riktlinjer vid installation av inomhusenheten ............................................................................................... 25
6.2.3 Riktlinjer vid installation av kanalen............................................................................................................... 30

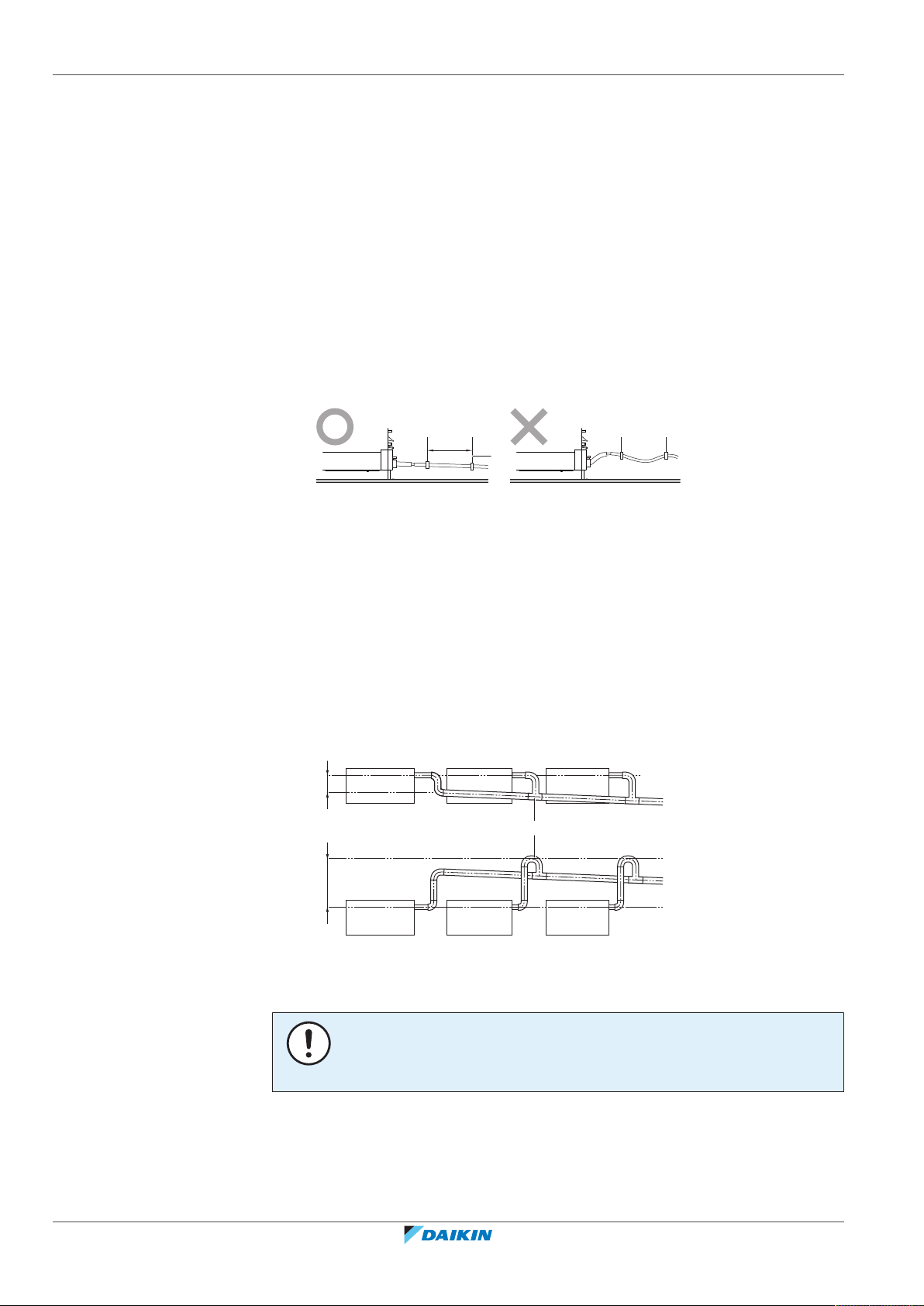

6.2.4 Riktlinjer vid installation av dräneringsrör ..................................................................................................... 32
6.3 Anslutning av köldmedierören ....................................................................................................................................... 34
6.3.1 Om anslutning av köldmediumrör ................................................................................................................. 34
6.3.2 Försiktighetsåtgärder vid anslutning av köldmediumrör .............................................................................. 34
6.3.3 Riktlinjer vid anslutning av köldmediumrör ................................................................................................... 35
6.3.4 Riktlinjer för rörbockning ............................................................................................................................... 36
6.3.5 Flänsning av röränden .................................................................................................................................... 36
6.3.6 Hur du ansluter köldmedierören till inomhusenheten.................................................................................. 37
6.3.7 Hur du kontrollerar eventuella läckor............................................................................................................ 37
6.4 Anslutning av elledningarna ........................................................................................................................................... 38
6.4.1 Om att ansluta elledningarna......................................................................................................................... 38
6.4.2 Försiktighetsåtgärder vid anslutning av elledningarna.................................................................................. 38

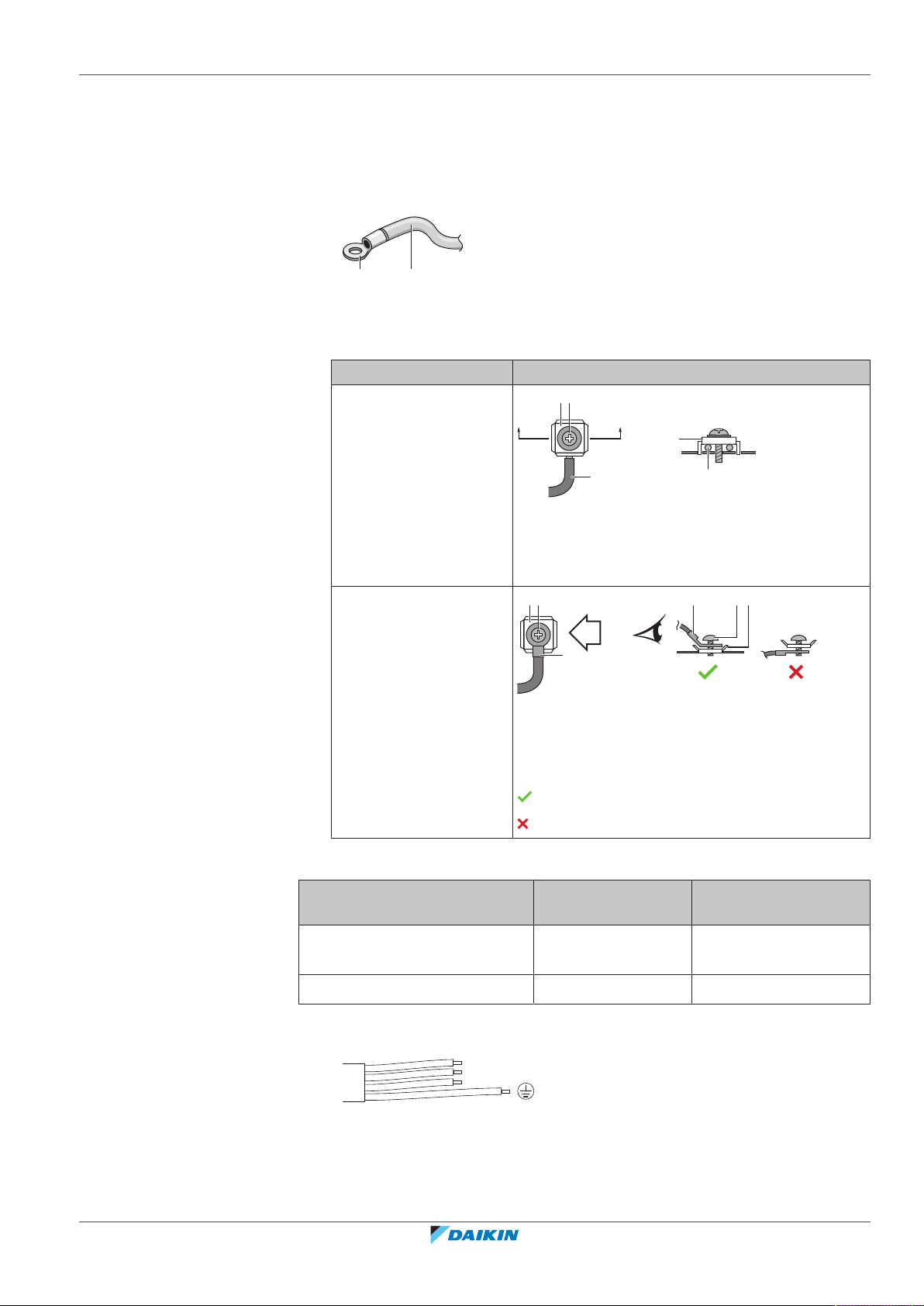

6.4.3 Riktlinjer vid anslutning av elledningarna ...................................................................................................... 39
6.4.4 Specifikationer för standardkablar................................................................................................................. 40

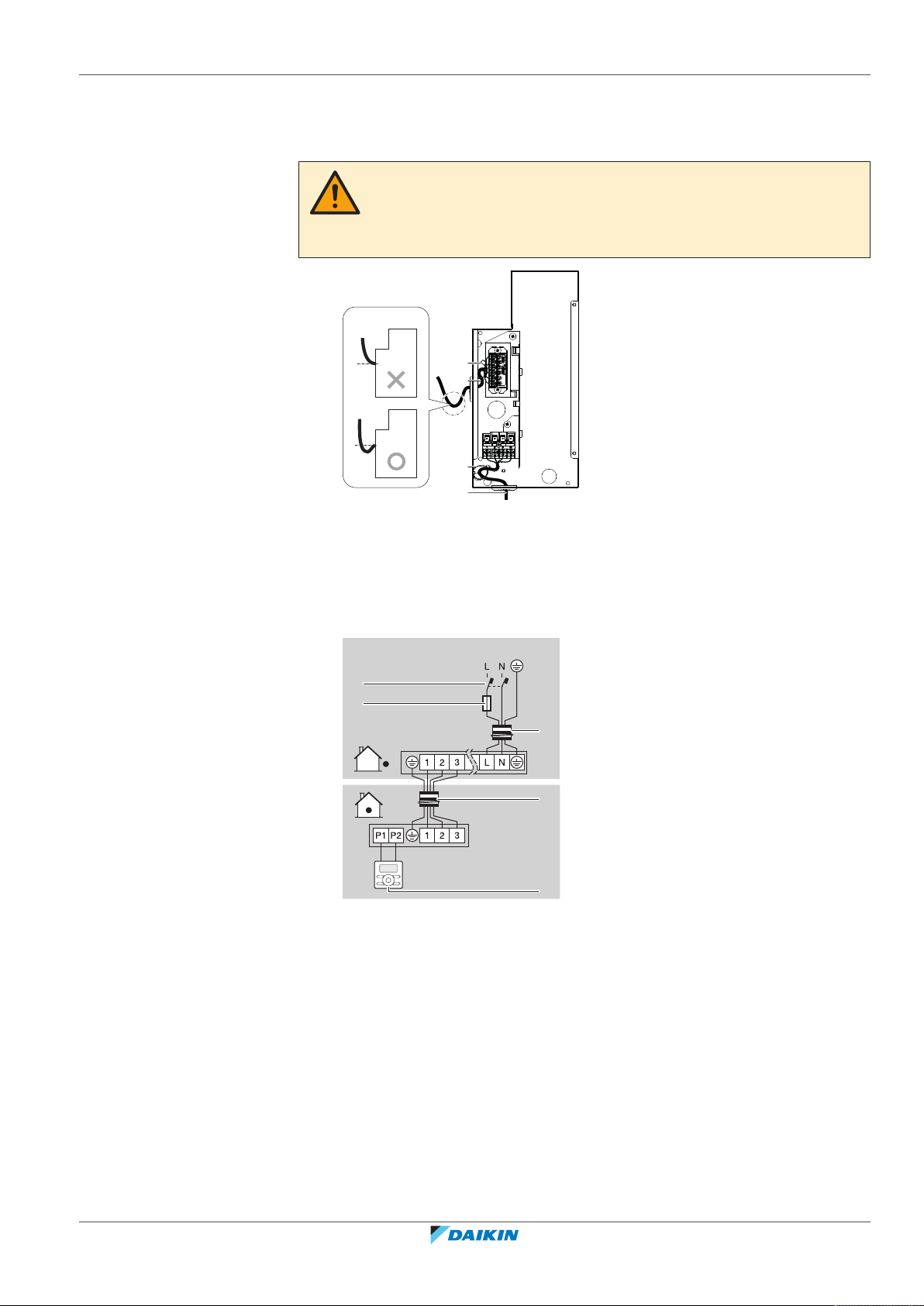

6.4.5 Så här ansluter du elkablar till inomhusenheten ........................................................................................... 40
Installatörens referenshandbok
2
7 Driftsättning 42
7.1 Översikt: driftsättning..................................................................................................................................................... 42
7.2 Checklista före driftsättning ........................................................................................................................................... 42
7.3 Utföra en testkörning ..................................................................................................................................................... 42
7.4 Felkoder vid testkörning ................................................................................................................................................. 44
8 Överlämna till användaren 46
9 Kassering 47
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Innehållsförteckning
10 Tekniska data 48

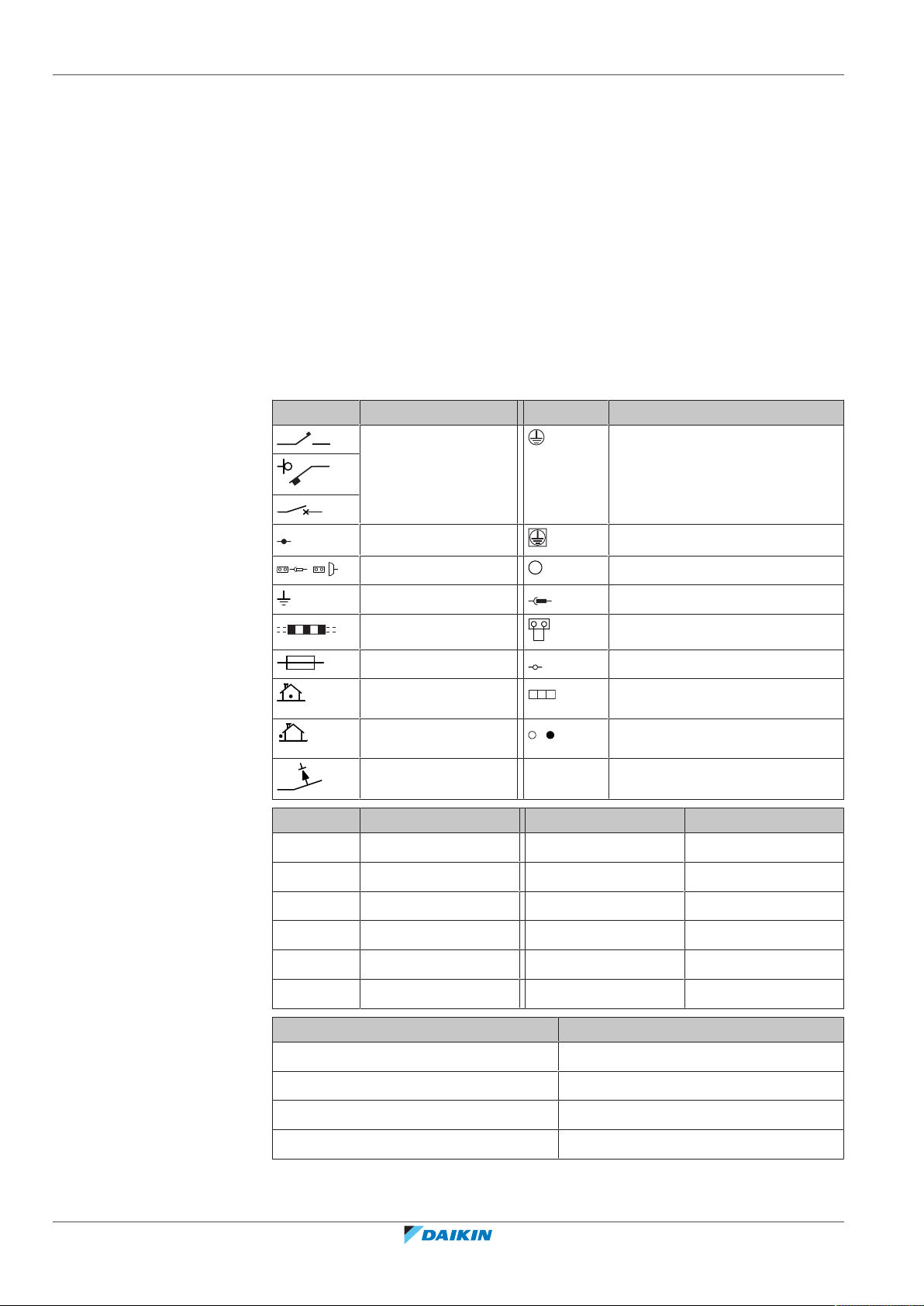

10.1 Kopplingsschema ............................................................................................................................................................ 48
10.1.1 Enhetsförklaring till kopplingschema............................................................................................................. 48
11 Ordlista 51
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Installatörens referenshandbok
3
1 | Allmänna säkerhetsföreskrifter
1 Allmänna säkerhetsföreskrifter
1.1 Om dokumentationen
▪ Den ursprungliga dokumentationen har skrivits på engelska. Alla andra språk är
översättningar.
▪ Säkerhetsföreskrifterna i detta dokument omfattar oerhört viktig information, så
det är viktigt att följa dem noggrant.
▪ Installation av systemet, och alla aktiviteter som beskrivs i
installationshandboken samt installatörens referensguide får ENDAST utföras av
en behörig installatör.
1.1.1 Betydelse av varningstexter och symboler
FARA
Anger en situation som leder till död eller allvarlig skada.
FARA: RISK FÖR ELCHOCK
Anger en situation som kan leda till att du får en elchock.
FARA: RISK FÖR BRÄNNSKADA/SKÅLLNING
Indikerar en situation som kan orsaka brännskada/skållning på grund av extremt
höga eller låga temperaturer.
FARA: RISK FÖR EXPLOSION
Anger en situation som kan leda till en explosion.
VARNING
Anger en situation som kan leda till död eller allvarlig skada.
VARNING: BRANDFARLIGT MATERIAL
FÖRSIKTIGT
Anger en situation som kan leda till mindre eller måttliga skador.
Installatörens referenshandbok
4
NOTERING
Anger en situation som kan leda till skador på utrustningen eller lokalen.
INFORMATION
Anger användbara råd eller ytterligare information.
Symboler som används på enheten:
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
1 | Allmänna säkerhetsföreskrifter
Symbol Förklaring
Läs igenom installations- och bruksanvisningen samt
kopplingsinstruktionerna inför installation.
Läs servicehandboken inför underhålls- och serviceuppgifter.
Mer information finns i installations- och
användarhandboken.
Enheten innehåller roterande komponenter. Var försiktig vid
service eller inspektion av enheten.
Symboler som används i dokumentationen:
Symbol Förklaring
Indikerar en bildrubrik eller en referens till den.
Exempel: " 1–3 Bildrubrik" betyder "Bild 3 i kapitel 1".
Indikerar en tabellrubrik eller referens till den.
Exempel: " 1–3 Tabellrubrik" betyder "Tabell 3 i kapitel 1".
1.2 För installatören
1.2.1 Allmänt
Kontakta din installatör om du INTE är säker på hur du installerar eller använder
enheten.
FARA: RISK FÖR BRÄNNSKADA/SKÅLLNING
▪ Vidrör INTE köldmedierör, vattenledningar eller interna delar under eller
omedelbart efter drift. De kan vara för varma eller för kalla. Vänta tills de återgår
till normal temperatur. Använd skyddshandskar om du måste röra vid dem.
▪ Vidrör ALDRIG oavsiktligt läckage av köldmediet.
VARNING
Felaktig installation eller anslutning av utrustning eller tillbehör kan orsaka elchock,
kortslutning, läckage, brand eller annan skada på utrustningen. Använd endast
tillbehör, extrautrustning och reservdelar som tillverkats eller godkänts av Daikin.
VARNING
Se till att installationen, kontroller och använda material överensstämmer med
gällande lagstiftning (utöver instruktionerna i dokumentationen Daikin).
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
FÖRSIKTIGT
Bär lämplig personlig skyddsutrustning (skyddshandskar, säkerhetsglasögon, etc.)
under installationen, underhållet eller reparationen av systemet.
VARNING
Riv isär och kasta plastförpackningsmaterialet så att ingen, speciellt barn, inte kan
leka med det. Möjlig risk: kvävning.
Installatörens referenshandbok
5
1 | Allmänna säkerhetsföreskrifter
I enlighet med gällande lagstiftning kan det vara nödvändigt att föra en loggbok
över utrustningen. Denna ska alltid innehålla: information om underhåll,
reparationsarbete, kontrollresultat, passningstider, etc.
VARNING
Vidta nödvändiga åtgärder för att förebygga att smådjur söker skydd i enheten.
Smådjur som kommer i kontakt med strömförande delar kan orsaka fel, rökutveckling
eller eldsvåda.
FÖRSIKTIGT
Vidrör INTE enhetens luftintag eller aluminiumspjäll eftersom det finns risk för att du
skadas.
FÖRSIKTIGT
▪ Placera INTE föremål eller utrustning ovanpå enheten.
▪ Sitt INTE, klättra eller stå på enheten.
NOTERING
Arbeten som utförs på utomhusenheten ska helst göras under torra
väderförhållanden för att förhindra vatteninträngning.
Dessutom SKA minst följande information om systemet vara tillgänglig på lätt
åtkomlig plats:
▪ Nedstängningsinstruktioner i händelse av nödfall
▪ Namn och adress till brandkår, polis och sjukhus
▪ Namn, adress och jourtelefonnummer till serviceavdelningar
I Europa ger EN378 nödvändig ledning för den här loggboken.
1.2.2 Installationsplats
▪ Se till att det finns tillräckligt med utrymme runt enheten för tillräcklig
▪ Kontrollera att golvet är tillräckligt starkt för att bära inomhusenhetens vikt och
▪ Se till att området är väl ventilerat. Blockera ALDRIG några ventilationsöppningar.
▪ Se till att enheten står på en jämn yta.
Installera INTE enheten på någon av följande platser:
▪ I miljöer med explosionsrisk.
▪ I närheten av maskiner som avger elektromagnetiska vågor. Elektromagnetiska
luftcirkulation.
vibrationer.
vågor kan störa styrsystemet och göra att utrustningen inte fungerar som den
ska.
Installatörens referenshandbok
6
▪ På platser med risk för brand på grund av läckage av brandfarliga gaser (t.ex.
lösningsmedel eller bensin), kolfiber eller lättantändligt damm.
▪ På platser där frätande gas (t.ex. svavelsyrliga gaser) produceras. Korrosion av
kopparledningar eller lödda delar kan orsaka att köldmediet läcker ut.
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Instruktioner för utrustning med köldmedium R32
VARNING
▪ Punktera EJ och bränn EJ.
▪ Använd INGA andra metoder för att påskynda avfrostningsprocessen eller
rengöring av utrustningen än de som rekommenderas av tillverkaren.
▪ Var medveten om att köldmedium R32 är luktfritt.
VARNING
Utrustningen ska förvaras så att inga mekaniska skador uppstår och i ett väl ventilerat
rum utan antändningskällor i kontinuerlig drift (t.ex. öppna lågor, en gasvärmare i
drift eller en elvärmare i drift). Rummets dimensioner ska vara enligt nedan.
VARNING
Kontrollera att installation, service, underhåll och reparation följer instruktionerna
från Daikin och tillämplig lagstiftning (till exempel nationella regler för gashantering)
samt endast utförs av behöriga personer.
VARNING
Om ett eller flera rum ansluts till enheten via ett kanalsystem ska du kontrollera att:
▪ Det inte finns några aktiva antändningskällor (till exempel öppen låga, en aktiv
gasbrännare eller en aktiv elvärmare) om golvytan är mindre än minsta tillåtna
golvyta A (m²).
▪ Inga extraenheter, som kan orsaka antändning, är installerade i kanalsystemet (till
exempel heta ytor med en temperatur som överstiger 700°C och elektrisk
växlare).
▪ Endast extraenheter som godkänts av tillverkaren används i kanalsystemet.
▪ Luftintag OCH luftutlopp är anslutna direkt till samma rum via kanaler. Använd
INTE utrymmen som t.ex. sänkt innertak som kanal för luftintaget eller
luftutloppet.
1 | Allmänna säkerhetsföreskrifter
NOTERING
▪ Vidta försiktighetsåtgärder för att undvika överdrivna vibrationer eller pulseringar
i köldmediumrör.
▪ Skyddsenheter, rör och anslutningsdon ska skyddas i så stor utsträckning som
möjligt mot negativa miljöeffekter.
▪ Ta höjd för expansion och sammandragning av långa rör.
▪ Rör i köldmediumsystem ska utformas och installeras för att minimera risken för
att hydrauliska stötar skadar systemet.
▪ Inomhusutrustningen och rör ska monteras säkert och skyddas så att utrustning
eller rör inte skadas vid till exempel ommöblering eller rekonstruktion.
FÖRSIKTIGT
Använd INTE potentiella antändningskällor när du söker efter eller identifierar
köldmediumläckor.
NOTERING
▪ Återanvänd INTE kopplingar och kopparpackningar som redan har använts.
▪ Installationskopplingar som gjorts mellan delar av köldmediumsystemet ska vara
tillgängligt i underhållssyfte.
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Installatörens referenshandbok
7
1 | Allmänna säkerhetsföreskrifter
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
1000
GWP × kg
=
=
+
kg
=
kg
=
GWP: xxx
R32
Krav på installationsutrymme
Så här bestämmer du minsta golvyta
1 Bestäm total mängd påfyllt köldmedium i systemet (= fabrikspåfyllt
köldmedium + ytterligare påfyllt köldmedium).
VARNING
Om apparater innehåller köldmediet R32 MÅSTE golvytan för rummet där
apparaterna är installerade, används och förvaras vara större än den minsta golvytan
som definieras i tabellen under A (m2). Detta gäller:
▪ Inomhusenheter utan sensor för köldmediumläckage. För inomhusenheter med
sensor för köldmediumläckage, se installationshandboken
▪ Utomhusenheter installerade eller förvarade inomhus (till exempel
vinterträdgård, garage, maskinrum)
NOTERING
▪ Rör måste skyddas mot fysiska skador.
▪ Rörlängden måste hållas ned till ett minimum.
2 Bestäm vilket diagram eller vilken tabell du vill använda.
▪ För inomhusenheter: Är enheten takmonterad, väggmonterad eller stående
på golvet?
▪ För utomhusenheter som installeras eller förvaras inomhus beror detta på
installationshöjden:
Om installationshöjden är… Använder du diagrammet eller tabellen
för…
<1,8m Enheter som står på golvet
1,8≤x<2,2M Väggmonterade enheter
≥2,2m Takmonterade enheter
3 Använd diagrammet eller tabellen för att bestämma minsta golvyta.
Installatörens referenshandbok
8
Delat luftkonditioneringsaggregat
FNA25~60A2VEB(9)
4P550955-3C – 2020.12
1 | Allmänna säkerhetsföreskrifter
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
290
300
310
320
330
340
350
360
370
380
390
400
410
420
430
440
450
460
470
480
490
500
510
520
530
540
550
560
570
580
590
600
610
620
630
640
650
660
670
680
690
700
710
720
730
740
750
760
770
1.843
9.55
2.21.8
2.4 2.8 3.2 3.6 4 4.4 4.8 5.2 5.6 6 6.4 6.8 7.2 7.6 8 8.4 8.8 9.22
2.6 3 3.4 3.8 4.2
4.6
5 5.4 5.8 6.2 6.6 7 7.4 7.8 8.2 8.6 9 9.4
Floor-standing unit
(c)
Wall-mounted unit
(b)
Ceiling-mounted unit
(a)
m [kg]
A
min
[m
2
]
Ceiling-mounted
unit
(a)
4.6 13.4
4.6 180
4.8 14.6
4.8 196
5.0 15.8
5.0 213
≤1.842 —
5.2 17.1
≤1.842 —
5.2 230
1.843 3.64
5.4 18.5
1.843 28.9
5.4 248
2.0 3.95
5.6 19.9
2.0 34.0
5.6 267
2.2 4.34
5.8 21.3
2.2 41.2
5.8 286
2.4 4.74
6.0 22.8
2.4 49.0
6.0 306
2.6 5.13
6.2 24.3
2.6 57.5
6.2 327
2.8 5.53
6.4 25.9
2.8 66.7
6.4 349
3.0 5.92
6.6 27.6
3.0 76.6
6.6 371
3.2 6.48
6.8 29.3
3.2 87.2
6.8 394
3.4 7.32
7.0 31.0
3.4 98.4
7.0 417
3.6 8.20
7.2 32.8
3.6 110
7.2 441
3.8 9.14
7.4 34.7
3.8 123
7.4 466
4.0 10.1
7.6 36.6
4.0 136
7.6 492
4.2 11.2
7.8 38.5
4.2 150
7.8 518
4.4 12.3
4.4 165
m (kg)
A
min
(m2)
4.6 20.0
4.8 21.8
5.0 23.6
≤1.842 —
5.2 25.6
1.843 4.45
5.4 27.6
2.0 4.83
5.6 29.7
2.2 5.31
5.8 31.8
2.4 5.79
6.0 34.0
2.6 6.39
6.2 36.4
2.8 7.41
6.4 38.7
3.0 8.51
6.6 41.2
3.2 9.68
6.8 43.7
3.4 10.9
7.0 46.3
3.6 12.3
7.2 49.0
3.8 13.7
7.4 51.8
4.0 15.1
7.6 54.6
4.2 16.7
7.8 57.5
4.4 18.3
8 40.5
8.2 42.6
8.4 44.7
8.6 46.8
8.8 49.0
9 51.3
9.2 53.6
9.4 55.9
9.55 57.7
8 60.5
8.2 63.6
8.4 66.7
8.6 69.9
8.8 73.2
9 76.6
9.2 80.0
9.4 83.6
9.55 86.2
8 545
8.2 572
8.4 601
8.6 629
8.8 659
9 689
9.2 720
9.4 752
9.55 776
Wall-mounted
unit
(b)
m (kg)
A
min
(m2)
Floor-standing
unit
(c)
m (kg)
A
min
(m2)
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
1.2.3 Köldmedium – R410A eller R32
Om tillämpligt. Se installationshandboken eller installatörens referenshandbok för
mer information.
m Total mängd påfyllt köldmedium i systemet
A
Minsta golvyta
min
(a) Ceiling-mounted unit (=Takmonterad enhet)
(b) Wall-mounted unit (=Väggmonterad enhet)
(c) Floor-standing unit (=Enhet som står på golvet)
NOTERING
Se till att köldmedierören överensstämmer med gällande lagstiftning. I Europa är
EN378 den gällande standarden.
NOTERING
Se till att utomhusledningar och -anslutningar INTE utsätts för belastning.
VARNING
Under kontroller får du ALDRIG trycksätta apparaterna med ett tryck som överstiger
det högsta tillåtna trycket (anges på enhetens märkplåt).
Installatörens referenshandbok
9
1 | Allmänna säkerhetsföreskrifter
VARNING
Vidta tillräckliga försiktighetsåtgärder i händelse av eldsvåda som orsakas av läckande
köldmedium. Om köldmediumångor läcker ut ska området omedelbart ventileras.
Möjliga risker:
▪ För hög koncentration av köldmedium i slutna miljöer kan leda till syrebrist.
▪ Giftig gas kan produceras om köldmediumångor kommer i kontakt med eld.
FARA: RISK FÖR EXPLOSION
Nedpumpning – läckage av köldmedium. Om du vill tömma systemet och det finns
en läcka i köldmediumkretsen:
▪ Använd INTE enhetens automatiska tömningsfunktion som samlar allt
köldmedium från systemet i utomhusenheten. Trolig konsekvens:
Självantändning och explosion i kompressorn på grund av luft som kommer in i
driftkompressorn.
▪ Använd ett separat återvinningssystem så att enhetens kompressor INTE behöver
köras.
VARNING
Återvinn ALLTID köldmedium. Släpp ALDRIG ut dem direkt i miljön. Använd en
vakuumpump för att evakuera installationen.
NOTERING
När alla rör anslutits ska man kontrollera att inte gas läcker ut. Använd kvävgas för att
utföra gasläckagekontroll.
NOTERING
▪ Fyll INTE på mer än den angivna mängden köldmedel eftersom det kan skada
kompressorn.
▪ När köldmediumsystemet ska öppnas MÅSTE köldmedium hanteras enligt
tillämplig lagstiftning.
VARNING
Se till att det inte finns något syre i systemet. Köldmedium får endast fyllas på efter
utförd läckagetest och vakuumtorkning.
Trolig konsekvens: Självförbränning och explosion av kompressorn på grund av att
syre som kommer in i kompressorn som är i drift.
▪ Om påfyllning blir nödvändig finns information på enhetens namnplåt. Här anges
typ av köldmedium och nödvändig mängd.
▪ Utomhusenheten har fyllts på med köldmedium från fabrik och beroende på
rörtjocklek och rörlängder kan vissa system behöva ytterligare påfyllning av
köldmedium.
Installatörens referenshandbok
10
▪ Använd endast verktyg den kylmediumtyp som används i systemet för att
upprätthålla nödvändigt tryck och förhindra att främmande föremål kommer in i
systemet.
▪ Fyll på kylmediumvätska som följer:
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
1 | Allmänna säkerhetsföreskrifter
Om Då
Ett hävertrör finns
Påfyllning med cylindern upprätt.
(d.v.s. cylindern är markerad med
"Liquid filling siphon attached" – hävert
för vätskepåfyllning ansluten)
Ett hävertrör finns INTE Påfyllning med cylindern upp och ned.
▪ Öppna kylmediumcylindrar långsamt.
▪ Fyll på kylmediet i vätskeform. Om du fyller på det i gasform är normal drift inte
möjlig.
FÖRSIKTIGT
När köldmediumpåfyllningen är slutförd eller när du tar en paus ska du omedelbart
stänga ventilen på köldmediumtanken. Om ventilen INTE omedelbart stängs kan det
återstående trycket ge ytterligare påfyllning av köldmedium. Trolig konsekvens:
Felaktig mängd köldmedium.
1.2.4 Elektricitet
FARA: RISK FÖR ELCHOCK
▪ Stäng AV all strömförsörjning innan du tar bort kopplingsboxens lock, ansluter
elkablar eller vidrör elektriska komponenter.
▪ Koppla från strömförsörjningen i mer än 10 minuter, och mät spänningen över
kontakterna för huvudkretsens kondensatorer eller elektriska komponenter innan
något servicearbete inleds. Spänningen MÅSTE vara mindre än 50 V likspänning
innan du kan röra vid elektriska komponenter. Du kan se var kontakterna finns i
kopplingsschemat.
▪ Vidrör INTE elektriska komponenter med fuktiga fingrar.
▪ Lämna ALDRIG enheten obevakad när serviceluckan är borttagen.
VARNING
Om enheten INTE är fabriksinstallerad MÅSTE en huvudbrytare eller andra medel för
att kunna koppla ifrån enheten installeras, med en kontaktseparation i alla poler som
resulterar i fullständig bortkoppling enligt villkoren i överspänningsklassIII, i den fasta
kabeldragningen.
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Installatörens referenshandbok
11
1 | Allmänna säkerhetsföreskrifter
VARNING
▪ Använd ENDAST kopparledningar.
▪ Se till att lokal kabeldragning görs i enlighet med gällande lagstiftning.
▪ All lokal kabeldragning MÅSTE utföras i enlighet med kopplingsschemat som
medföljer produkten.
▪ Kläm ALDRIG kabelbuntar och se till att de INTE kommer i kontakt med icke-
isolerade ledningar eller vassa kanter. Kontrollera att ingen extern belastning
påfrestar kabelanslutningarna.
▪ Se till att installera jordledare. Jorda INTE enheten till en vattenledning, ett
vågfrontskydd eller en jordledning för telefon. Ofullständig jordning kan leda till
elektriska stötar.
▪ Se till att använda en dedikerad strömkrets. Dela ALDRIG strömförsörjning med
någon annan apparat.
▪ Se till att nödvändiga säkringar eller kretsbrytare installeras.
▪ Se till att installera en jordfelsbrytare. Om inte detta följs kan det resultera i
elektriska stötar eller eldsvåda.
▪ Vid installation av jordfelsbrytaren ska du kontrollera att den är kompatibel med
invertern (som klarar högfrekvent elektriskt brus) för undvika att jordfelsbrytaren
löser ut i onödan.
FÖRSIKTIGT
▪ Vid anslutning av strömkabeln ska jordkabeln anslutas innan någon strömförande
anslutning görs.
▪ Vid frånkoppling av strömkabeln ska strömförande anslutningar kopplas från
innan jordkabeln kopplas från.
▪ Kabellängden mellan strömkabelns anslutning och terminalblocket måste vara
sådan att de strömförande kablarna sträcks före jordkabeln om strömkabeln dras
loss från kabelfästet.
NOTERING
Säkerhetsåtgärder vid dragning av elledningar:
▪ Anslut INTE kablar med olika tjocklek till strömförsörjningsplinten (för mycket
spelrum kan orsaka onormal värme).
▪ När du ansluter kablar av samma tjocklek gör du enligt anvisningarna ovan.
▪ Vid ledningsdragning använder du angiven strömkabel och ansluter den
ordentligt. Fäst den sedan så att inte plinten utsätts för belastning utifrån.
▪ Använd en lämplig skruvmejsel för att dra åt terminalskruvarna. En skruvmejsel
med för litet huvud förstör skruven och gör det omöjligt att dra åt den.
▪ Om du drar åt terminalskruvarna för hårt kan de gå sönder.
Installatörens referenshandbok
12
VARNING
▪ När du är färdig med elanslutningarna kontrollerar du att alla elektriska
komponenter och kontakter i eldosan är ordentligt anslutna.
▪ Se till att alla skyddskåpor är stängda innan du sätter igång enheten.
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
1 | Allmänna säkerhetsföreskrifter
NOTERING
Gäller endast om strömförsörjningen har tre faser och kompressorn har en PÅ/AV
startmetod.
Om det föreligger risk för omvänd faskoppling efter tillfälligt strömavbrott och/eller
om strömmen kommer och går när produkten är i drift, då kan man montera ett
externt fasskydd. Om produkten körs med fasfel kan kompressorn och andra
komponenter skadas.
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Installatörens referenshandbok
13
2 | Om dokumentationen
2 Om dokumentationen
2.1 Om detta dokument
INFORMATION
Se till att användaren har den tryckta dokumentationen, samt be honom/henne att
förvara dem för framtida referensbruk.
Målgrupp
Behöriga installatörer
INFORMATION
Denna utrustning är avsedd att användas av utbildade användare i butiker, lätt
industri och på lantbruk, eller för kommersiellt bruk och hemmabruk av ickefackmän.
Dokumentuppsättning
Detta dokument är en del av en dokumentuppsättning. Den kompletta
dokumentuppsättningen består av:
▪ Allmänna försiktighetsåtgärder:
- Försiktighetsåtgärder som du MÅSTE läsa före installation
- Format: Papper (i boxen för inomhusenheten)
▪ Installationshandbok för inomhusenheten:
- Installationsanvisningar
- Format: Papper (i boxen för inomhusenheten)
▪ Installatörens referenshandbok:
- Förberedelse av installationen, goda råd, referensdata, …
- Format: Digitala filer på http://www.daikineurope.com/support-and-manuals/
product-information/
De senaste versionerna av den medföljande dokumentationen kan finnas på
Daikins lokala webbplats eller genom din återförsäljare.
Den ursprungliga dokumentationen har skrivits på engelska. Alla andra språk är
översättningar.
Tekniska data
▪ Delar av de senaste tekniska data är tillgängliga på den regionala Daikin-
webbplatsen (allmänt tillgänglig).
2.2 Kort om installatörens referensguide
Installatörens referenshandbok
14
▪ Alla de senaste tekniska data finns på Daikin Business Portal (inloggning krävs).
Kapitel Beskrivning
Allmänna försiktighetsåtgärder Försiktighetsåtgärder som du MÅSTE läsa före
installation
Om dokumentationen Vilken dokumentation finns för installatören
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
2 | Om dokumentationen
Kapitel Beskrivning
Om lådan Så här packar du upp enheterna och tar bort
tillbehören
Om enheterna och alternativ ▪ Systemlayout
▪ Kombinera enheter och alternativ
Förberedelser Det här ska du göra och veta innan du kommer
till platsen
Installation Det här ska du göra och veta för installation av
systemet
Driftsättning Det här ska du göra och veta för att driftsätta
systemet efter installation
Överlämning till användaren Det här ska du ge till och förklara för
användaren
Avfallshantering Avfallshantering för systemet
Tekniska data Systemspecifikationer
Ordlista Definition av termer
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Installatörens referenshandbok
15
3 | Om lådan
6×
24×8×1× 1×
2×
1×
1×
1×
2×
1×
e
dba
1×
c f g
h i j k
l
6×
m
4×
n o
1×
3 Om lådan
3.1 Översikt: Om lådan
3.2 Inomhusenhet
Detta kapitel beskriver vad som måste göras när lådan med inomhusenheten
levererats till platsen.
Tänk på följande:
▪ Enheten MÅSTE kontrolleras för skador vid leveransen. Eventuella skador SKA
omedelbart anmälas till transportbolagets skaderepresentant.
▪ Placera den förpackade enheten så nära installationsplatsen som möjligt för att
skydda den från transportskador.
▪ Förbered den väg där enheten ska transporteras in.
VARNING: BRANDFARLIGT MATERIAL
R32-köldmediet (om tillämpligt) i enheten är lite brandfarligt. I specifikationerna för
utomhusenheten anges vilken typ av köldmedium som ska användas.
3.2.1 Uppackning och hantering av enheten
Lyft enheten med en mjuk slinga eller skyddsplattor med rep. Detta för att inte
repa eller skada enheten.
1 Lyft enheten i konsolen och belasta inga andra delar, särskilt inte
köldmediumrör, dräneringsrör eller andra plastdetaljer.
3.2.2 Så här tar du bort tillbehören från inomhusenheten
Installatörens referenshandbok
16
a Installationshandbok
b Bruksanvisning
c Allmänna försiktighetsåtgärder
d Brickor för konsol
e Skruvar för kanalflänsar
f Metallklämma
g Tätning: stor och liten
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
h Dräneringsslang
i Tätningsmaterial
j Isolering: Liten (vätskerör)
k Isolering: Stor (gasrör)
l Buntband
m Fixeringsplåt för bricka
n Luftfilter
o Nivåjusteringsskruvar
3 | Om lådan
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Installatörens referenshandbok
17
4 | Om enheterna och alternativ
a
b
c
f
d
e
4 Om enheterna och alternativ
4.1 Översikt: Om enheterna och alternativ
I det här kapitlet finns information om:
▪ Kombinera utomhusenheter och inomhusenheter
▪ Kombinera inomhusenheten med tillval
VARNING
Använd ALDRIG brandfarlig spray, t.ex. hårspray, lack eller färger, i närheten av
enheten. Det kan orsaka brand.
NOTERING
Torka INTE av kontrollpanelen med bensin, thinner, trasor med kemiska
rengöringsämnen och dylikt. Panelen kan bli missfärgad eller flagna. Om den är
mycket smutsig blöter du en trasa i neutralt rengöringsmedel utspätt i vatten, kramar
ur den noga och torkar panelen ren. Torka den sedan med en torr trasa.
4.2 Systemlayout
INFORMATION
Följande bild är ett exempel och kanske INTE stämmer överens med ditt systems
layout.
a Inomhusenhet
b Utomhusenhet
c Fjärrkontroll
d Köldmediumrör + kabel mellan enheterna
e Dräneringsrör
f Jordning
Installatörens referenshandbok
18
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
4.3 Kombinera enheter och alternativ
INFORMATION
Vissa alternativ är eventuellt inte tillgängliga i ditt land.
4.3.1 Möjliga tillval för inomhusenheten
Kontrollera att du har följande obligatoriska tillbehör:
▪ Användargränssnitt: Trådlöst eller kabelanslutet
Välj ett användargränssnitt enligt kundens önskemål. Använd tabellen nedan för att
välja ett lämpligt användargränssnitt.
Fjärrkontroll
Trådbundet användargränssnitt BRC1D52, BRC1E53A7, BRC1E53B7,
4 | Om enheterna och alternativ
BRC1E53C7,
▪ Använd alltid någon av följande
obligatoriska fjärrkontroller för
enheter med R32-köldmedium
(1)
:
BRC1H52K, BRC1H52S, BRC1H52W
Trådlöst fjärrkontroll BRC4C65
(1)
I specifikationerna för utomhusenheten anges vilken typ av köldmedium som ska användas.
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Installatörens referenshandbok
19
5 | Förberedelse
5 Förberedelse
5.1 Översikt: Förberedelse
5.2 Förberedelse av installationsplatsen
I det här kapitlet finns en beskrivning av vad du måste göra och veta innan du
kommer till platsen.
Här finns information om:
▪ Förberedelse av installationsplatsen
▪ Förberedelse av köldmediumrör
▪ Förberedelse av elkablar
▪ Se till att det finns tillräckligt med utrymme runt enheten för tillräcklig
luftcirkulation.
▪ Välj en installationsplats med tillräckligt utrymme för att kunna bära enheten in
och ut från platsen.
FÖRSIKTIGT
Installera och använd EJ på platser fyllda med rök, gas, kemikalier, m.m. Sensorer
inuti inomhusenheten kan identifiera dessa ämnen och visa en onormal
köldmediumläcka.
(1)
FÖRSIKTIGT
Installera och använd EJ på mycket lufttäta platser, som ljudisolerade utrymmen eller
rum med lufttäta dörrar.
(1)
FÖRSIKTIGT
Enheten är försedd med elektrisk skyddsutrustning, som detektor för
köldmediumläckor. För att dessa ska fungera måste enheten hela tiden vara
strömsatt efter installationen, utom under kortvariga underhållsperioder.
(1)
VARNING
Installera INTE luftkonditioneringsanläggningen på en plats där lättantändlig gas kan
läcka ut. Om gasen läcker ut och stannar vid luftkonditioneringsanläggningen kan det
orsaka en eldsvåda.
5.2.1 Krav på inomhusenhetens installationsplats
(1)
Endast för enheter med köldmedium R32. I specifikationerna för utomhusenheten anges vilken typ av köldmedium som
ska användas.
Installatörens referenshandbok
20
INFORMATION
Se även följande krav:
▪ Allmänna krav på installationsplats. Se kapitlet “Allmänna säkerhetsföreskrifter”.
▪ Krav på köldmedierör (längd, höjdskillnader). Se mer i kapitlet “Förberedelser”.
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
5 | Förberedelse
INFORMATION
Ljudtrycksnivån understiger 70dBA.
NOTERING
Utrustningen som beskrivs i den här handboken kan orsaka elektroniska störningar
från radiovågor. Utrustningen uppfyller specifikationer som är utformade för att ge
rimligt skydd mot sådana störningar. Det finns dock inga garantier för att inte
störningar uppstår vid en viss installation.
Därför rekommenderar vi att du installerar utrustning och elkablar på tillräckligt
avstånd från stereoutrustning, persondatorer och dylikt.
▪ Lysrör. Vid installation av ett trådlöst användargränssnitt i ett rum med lysrör ska
du beakta följande för att undvika störningar:
- Installera det trådlösa användargränssnittet så nära inomhusenheten som
möjligt.
- Installera inomhusenheten så långt bort som möjligt från lysrören.
▪ Var noga med att en vattenläcka inte kan orsaka några skador på
installationsutrymmet och omgivningarna.
▪ Välj en plats där driftbuller och kall-/varmluften som enheten avger inte orsakar
någon olägenhet.
VARNING
Placera INGA föremål under inomhus- och/eller utomhusenheten som kan bli fuktiga.
Kondens på huvudenheten eller köldmediumrör, smuts från luftfiltret eller blockering
av dräneringen kan orsaka att vätska droppar ned och orsakar nedsmutsning eller
skador.
▪ Luftflöde. Se till att inget blockerar luftflödet.
▪ Dränering. Se till att kondensvattnet kan tömmas ordentligt.
▪ Väggisolering. Om förhållandena i väggen överstiger 30°C och relativ
luftfuktighet på 80% eller om friskluften är indragen genom taket behövs extra
isolering (minst 10mm tjockt PE-skum).
▪ Skydd. Var noga med att installera skydd på insugs- och utloppssidan för att
förhindra att någon vidrör fläktbladen eller värmeväxlaren.
Installera INTE enheten på någon av följande platser:
▪ Platser där mineraloljedimma, oljesprej eller ånga kan finnas i luften. Plastdelar
kan skadas och trilla av eller orsaka en vattenläcka.
Vi rekommenderar INTE att du installerar enheten på följande platser eftersom det
kan förkorta enhetens livslängd:
▪ Där spänningsstyrkan fluktuerar mycket
▪ I fordon eller fartyg
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
▪ Där sura eller alkaliska ångor
▪ Använd upphängningsbultar för installationen.
▪ Beakta följande krav:
Installatörens referenshandbok
21
5 | Förberedelse
a
a
1750
A B
≥300 ≥300
≥1000
(mm)
≤20
a
A För väggmontering
B Stående golvmodell
a Minsta utrymme
Sett uppifrån:
a Inomhusenhet
▪ Installera enheten med förkonstruerad, helt inneslutet hölje med löstagbar
åtkomstpanel och galler för luftintag samt luftutlopp. Dessa löstagbara delar skall
förhindra åtkomst till enheten och kan ENDAST tas bort med ett
demonteringsverktyg.
▪ Vid installation under en fönsterbänk ska du kontrollera att det inte bildas en
luftficka.
5.3 Förbereda köldmedierören
5.3.1 Köldmediumrörkrav
INFORMATION
Läs även säkerhetsföreskrifterna och kraven i "1 Allmänna
säkerhetsföreskrifter"[44].
NOTERING
Rör och andra tryckförande komponenter ska vara lämpliga för kylmedium. Använd
sömlösa kopparrör, avoxiderade med fosforsyra, för kylmedium.
Köldmediumrördiameter
Installatörens referenshandbok
22
▪ Främmande material i rören (inklusive oljor för tillverkning) måste vara
≤30mg/10m.
Använd samma diameter som anslutningar till utomhusenheterna:
Klass L1 vätskerör L1 gasrör
25+35 Ø6,4 Ø9,5
50+60 Ø6,4 Ø12,7
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Köldmediumrörmaterial
t
Ø
ØiØ
i
t
ØpØ
p
▪ Rörmaterial: Sömlösa kopparrör avoxiderade med fosforsyra.
▪ Rörmaterials härdningsgrad och godstjocklek:
Yttre diameter (Ø) Härdningsgrad Tjocklek (t)
6,4mm (1/4") Anlöpt (O) ≥0,8mm
9,5mm (3/8")
12,7mm (1/2")
(a)
Beroende på tillämplig lagstiftning och enhetens maximala arbetstryck (se "PS High" på
enhetens märkskylt) kan större rörtjocklek behövas.
5.3.2 Isolering av köldmedierören
▪ Använd polyetenskum som isoleringsmaterial:
- med en värmeöverföringshastighet mellan 0,041 och 0,052W/mK (0,035 och
0,045kcal/mh°C)
- med en värmebeständighet på minst 120°C
▪ Isoleringens tjocklek
5 | Förberedelse
(a)
Rörets yttre diameter (Øp) Isoleringens inre
6,4mm (1/4") 8~10mm ≥10mm
9,5mm (3/8") 12~15mm ≥13mm
12,7mm (1/2") 14~16mm ≥13mm
Om temperaturen överstiger 30°C och fuktigheten är över RH 80% måste
isoleringen vara minst 20 mm tjock för att inte kondensvatten ska bildas på
tätningens yta.
5.4 Förbereda dragning av elkablar
5.4.1 Om att förbereda dragning av elkablar
INFORMATION
Läs även säkerhetsföreskrifterna och kraven i "1 Allmänna
säkerhetsföreskrifter"[44].
Isoleringens tjocklek (t)
diameter (Øi)
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Installatörens referenshandbok
23
5 | Förberedelse
VARNING
▪ Om strömmatningen saknar eller har fel N-fas kan utrustningen förstöras.
▪ Upprätta korrekt jordning. Jorda INTE enheten till en vattenledning, ett
vågfrontskydd eller en jordledning för telefon. Ofullständig jordning kan leda till
elektriska stötar.
▪ Installera nödvändiga säkringar eller kretsbrytare.
▪ Säkra elkablarna med buntband så att de INTE kommer i kontakt med vassa
kanter eller rör, särskilt på högtryckssidan.
▪ Använd INTE skarvade kablar, fåtrådiga ledare, förlängningssladdar eller
fasfördelade anslutningar. De kan orsaka överhettning, elektrisk chock eller
eldsvåda.
▪ Installera INTE en fasförskjutande kondensator, eftersom enheten är försedd med
en inverter. En fasförskjutande kondensator försämrar prestandan och kan orsaka
olyckor.
VARNING
▪ All kabeldragning FÅR ENDAST utföras av en auktoriserad elektriker och MÅSTE
följa gällande bestämmelser.
▪ Gör alla elektriska anslutningar till den fasta kabeldragningen.
▪ Alla komponenter som anskaffats lokalt och alla elektriska konstruktioner SKALL
följa gällande bestämmelser.
VARNING
Använd ALLTID flerkärniga kablar till strömförsörjningsledningar.
Installatörens referenshandbok
24
Delat luftkonditioneringsaggregat
FNA25~60A2VEB(9)
4P550955-3C – 2020.12
6 Installation
A
a
a
b
c
B
d
6.1 Översikt: Installation
I det här kapitlet finns en beskrivning av vad du måste göra och veta för installation
av systemet.
Typiskt arbetsflöde
Installation består vanligtvis av följande moment:
1 Montering av utomhusenheten.
2 Montering av inomhusenheten.
3 Anslutning av köldmediumrör.
4 Kontroll av köldmediumrören.
5 Påfyllning av köldmedium.
6 Anslutning av elkablar.
7 Slutförande av installation av utomhusenheten.
8 Slutförande av installation av inomhusenheten.
6 | Installation
6.2 Montering av inomhusenheten
6.2.1 Försiktighetsåtgärder vid montering av inomhusenheten
INFORMATION
Läs även säkerhetsföreskrifterna och kraven i följande kapitel:
▪ Allmänna försiktighetsåtgärder
▪ Förberedelser
6.2.2 Riktlinjer vid installation av inomhusenheten
INFORMATION
Tillvalsutrustning. Vid installation av tillvalsutrustning ska även
installationshandboken för respektive tillbehör läsas. Beroende på hur
installationsplatsen ser ut kan det vara enklare att installera tillvalsutrustningen först.
▪ Väggen eller golvets bärighet. Kontrollera att väggen eller golvet har tillräcklig
bärighet för att klara enhetens vikt. Vid tveksamhet bör väggen eller golvet
förstärkas innan enheten installeras.
▪ Upphängningsbultar. Använd W3/8 M10-upphängningsbultar för installationen.
Fäst konsolen i upphängningsbulten. Fäst den säkert med mutter och bricka på
upphängningskonsolens övre och undre sidor.
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Installatörens referenshandbok
25
6 | Installation
A
618
500
A Montera upphängningsfästet
B Fäst brickorna
a Bricka (tillbehör)
b Konsol
c1 Mutter (anskaffas lokalt)
c2 Dubbel mutter (anskaffas lokalt)
d Fixeringsplåt för bricka (tillbehör)
▪ Avstånd mellan upphängningsbultar för väggmontering:
Klass A(mm)
25&35 740
50&60 1140
Minsta golvyta
(1)
I diagrammet eller tabellen nedan kan du avgöra minsta golvyta.
1 Beroende på den totala mängden köldmedium (m) är minsta golvyta (A
INFORMATION
▪ Om nödvändigt exakt värde för den totala mängden köldmedium (m) inte anges
nedan använder du närmaste högre värde.
▪ Om den totala mängden köldmedium i systemet överstiger 3,9kg, se "Bestämma
minsta golvyta" i Allmänna försiktighetsåtgärder.
FNA25&35 FNA50&60
m(kg) A
min
(m2)
≤1,842 Inga krav
1,843 6,2 5,5
1,9 6,4 5,7
2 6,8 6,0
2,1 7,1 6,3
2,2 7,4 6,6
min
).
(1)
Endast för enheter med köldmedium R32 i kombination med en fjärrkontroll BRC1H52*. I specifikationerna för
utomhusenheten anges vilken typ av köldmedium som ska användas.
Installatörens referenshandbok
26
2,3 7,8 6,9
2,4 8,1 7,2
2,5 8,4 7,5
2,6 8,8 7,8
2,7 9,1 8,1
2,8 9,5 8,4
Delat luftkonditioneringsaggregat
FNA25~60A2VEB(9)
4P550955-3C – 2020.12
6 | Installation
5
6
7
8
9
10
11
12
13
14
2 2.11.91.8 2.2 2.3 2.5 2.7 2.9 3.1 3.3 3.52.4 2.6 2.8 3 3.2 3.4 3.6 3.8 3.93.7
m [kg]
A
min
[m
2
]
FNA25&35
5
6
7
8
9
10
11
12
13
1.8
1.843
2 2.11.9 2.2 2.3 2.5 2.7 2.9 3.1 3.3 3.52.4 2.6 2.8 3 3.2 3.4 3.6 3.8 3.93.7
m [kg]
FNA50&60
A
min
[m
2
]
1.843
B
A
a
a
c
b≥100
760
FNA25&35 FNA50&60
m(kg) A
2,9 9,8 8,7
3 10,1 9,0
3,1 10,5 9,3
3,2 10,8 9,6
3,3 11,1 9,9
3,4 11,5 10,2
3,5 11,8 10,4
3,6 12,2 10,7
3,7 12,5 11,0
3,8 12,8 11,3
3,9 13,2 11,6
min
(m2)
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
A
Minsta golvyta
min
m Mängd påfyllt köldmedium i systemet
Stående golvmodell
A Underhållsområde, bredd
B Galler för luftintag, bredd
a Luftutloppsriktning
b Galler för luftintag, höjd
Installatörens referenshandbok
27
6 | Installation
c
A
B
a
a
100≤b≤200
760
b
a
2×
1×
b
A
B
c Luftintagsriktning
Klass A(mm) B(mm)
25&35 1350 660
50&60 1750 1060
Väggmonterad installation
A Underhållsområde, bredd
B Galler för luftintag, bredd
a Luftutloppsriktning
b Galler för luftintag, höjd
c Luftintagsriktning
Klass A(mm) B(mm)
25&35 1350 660
50&60 1750 1060
▪ Yttre statiskt tryck. I den tekniska dokumentationen finns information om hur du
kontrollerar att enhetens yttre statiska tryck inte överskrids.
▪ Ta bort benen. Om benen måste tas bort följer du dessa instruktioner:
Installatörens referenshandbok
28
A Sett underifrån
B Sett från sidan
a Skyddsgaller
b Ben
Delat luftkonditioneringsaggregat
FNA25~60A2VEB(9)
4P550955-3C – 2020.12
6 | Installation
7×
c
b
d
d
a
a
c
b
A B
A
B
a
b
2
1
1 För insug underifrån, ta bort luftfiltret.
2 Ta bort de 4 skruvar (2 på varje sida) som fäster båda benen mot enhetens
undersida.
3 Ta bort 2 skruvar (1 på varje sida) på enhetens insida.
4 För insug underifrån, sätt tillbaka luftfiltret.
5 För insug framifrån, sätt tillbaka 2 skruvar på enhetens sida.
▪ Installera luftintagsskydd och luftfilter (tillbehör)
6 För insug framifrån, ta bort skyddsgallret och luftintagsskyddet från framsidan.
A Ta bort luftintagsskyddet
B Sätta tillbaka luftintagsskyddet
a Luftintagsskydd
b Skyddsgaller
c Luftintag
d Luftutlopp
7 Ta bort ett ben på andra sidan från elkomponentboxen.
8 Sätt tillbaka det borttagna luftintagsskyddet på undersidan.
9 Montera skyddsgallret på framsidan.
10 Sätt tillbaka benet vid behov.
11 Montera luftfiltret (tillbehör) genom att trycka ned de två krokarna (2 mrokar
för typ 25+35, 3 krokar för typ 50+60).
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
A Luftintag framifrån
B Insug underifrån
a Huvudenhet
b Filter
▪ Installera enheten tillfälligt.
12 Fäst konsolen i upphängningsbulten.
13 Förankra enheten på ett säkert sätt.
14 Justera enheten så den passar mellan väggarna.
Installatörens referenshandbok
29
6 | Installation
2×
▪ I våg. Använd ett vattenpass eller använd ett vattenfyllt PVC-rör för att
kontrollera att enheten är i våg i alla de fyra hörnen.
15 Dra åt den övre muttern.
NOTERING
Installera INTE enheten så att den lutar. Trolig konsekvens: Om enheten lutar i
riktning mot kondensflödet (sidan med dräneringsröret är högre) kan flottörbrytaren
sluta fungera, vilket kan leda till droppande vatten.
▪ Förankra enheten. Se till att enheten står i våg med hjälp av
nivåjusteringsskruvarna (tillbehör). Om golvet är för ojämnt för att enheten ska
kunna stå i våg, placerar du enheten på ett jämnare underlag som är i våg. Om
enheten riskerar att falla fäster du den i väggen med befintliga hål eller i golvet
med golvfästen (anskaffas lokalt).
6.2.3 Riktlinjer vid installation av kanalen
VARNING
Om ett eller flera rum ansluts till enheten via ett kanalsystem ska du kontrollera att:
▪ Det inte finns några aktiva antändningskällor (till exempel öppen låga, en aktiv
gasbrännare eller en aktiv elvärmare) om golvytan är mindre än det A
anges i de allmänna försiktighetsåtgärderna.
▪ Inga extraenheter, som kan orsaka antändning, är installerade i kanalsystemet (till
exempel heta ytor med en temperatur som överstiger 700°C och elektrisk
växlare).
▪ Endast extraenheter som godkänts av tillverkaren används i kanalsystemet.
▪ Ett luftintag eller utblås är anslutet direkt till ett rum via kanaler. Använd INTE
utrymmen som t.ex. sänkt innertak som kanal för luftintaget eller luftutloppet.
VARNING
Installera INTE aktiva antändningskällor (t.ex. öppna lågor, en gasbrännare i drift eller
en elvärmare i drift) i kanalsystemet.
min
som
Installatörens referenshandbok
30
Delat luftkonditioneringsaggregat
FNA25~60A2VEB(9)
4P550955-3C – 2020.12
6 | Installation
a b b a
eed d
c
a
b
c
5 mm
FÖRSIKTIGT
▪ Kontrollera att installerade luftkanaler inte överskrider inställningsintervallet för
enhetens statiska tryck. Inställningsintervallet anges i det tekniska databladet för
din modell.
▪ Var noga med att installera den flexibla luftkanalen så att vibrationer inte
överförs till kanalen eller taket. Använd ett ljudisolerande material
(isoleringsmaterial) på luftkanalens innervägg samt vibrationsdämpande gummi
vid upphängningsbultarna.
▪ Vid svetsning, var noga med att INTE få gnistor på dräneringstråget eller
luftfiltret.
▪ Om metalluftkanalen ska passera genom föremål av metall, ståltråd eller en
metallplåt i en trästruktur ska kanalen och väggen jordas separat.
▪ Installera utloppsgallret i en position så att luften inte blåser direkt på människor.
▪ Använd INTE hjälpfläktar i luftkanalen. Använd funktionen om du vill justera
fläkthastigheten automatiskt. Inställningsinformation finns i
installationshandboken för den fjärrkontroll som används.
Kanalmaterialet anskaffas lokalt.
▪ Sida med luftintag. Anslut kanalen och flänsen på sidan med intaget (anskaffas
lokalt). Använd 7 tillbehörsskruvar för montering av flänsen.
a Anslutningsskruvar (tillbehör)
b Fläns (anskaffas lokalt)
c Huvudenhet
d Isolering (anskaffas lokalt)
e Aluminiumtejp (anskaffas lokalt)
▪ Fästskruvar. Vid installation av kanal för luftintag ska skruvar väljas som sticker ut
högst 5mm på flänsens insida för att skydda luftfiltret mot skador vid underhåll
av filtret.
a Luftintagskanal
b Flänsens insida
c Fästskruv
▪ Filter. Anslut ett luftfilter i luftkanalen på sidan med luftintaget. Använd ett
luftfilter vars dammuppsamlingseffekt är minst 50% (gravimetrisk teknik). Det
medföljande filtret används inte när kanalen för friskluftsintag används.
▪ Sida med luftutlopp. Anslut kanalen i enlighet med innermåttet på flänsen på
sidan med luftutloppet.
▪ Luftläckor. Linda aluminiumtejp runt flänsen på luftintagssidan och
kanalanslutningen. Kontrollera att inga luftläckor finns i någon av anslutningarna.
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
▪ Isolering. Isolera kanalen så att ingen kondens bildas. Använd glasull eller
polyetenskum (25mm tjocklek).
Installatörens referenshandbok
31
6 | Installation
1~1.5 m
a
≥100≤600
(mm)
a
6.2.4 Riktlinjer vid installation av dräneringsrör
Allmänna riktlinjer
Se till att kondensvattnet kan tömmas ordentligt. Detta omfattar:
▪ Allmänna riktlinjer
▪ Anslutning av dräneringsrör till inomhusenheten
▪ Kontrollera för vattenläckor
▪ Rörlängd. Håll dräneringsrören så korta som möjligt.
▪ Rördimension. Rörstorleken måste ha samma storlek (eller större) som
anslutningsröret (PVC-rör med innerdiametern 20 mm och ytterdiametern
26mm).
▪ Lutning. Se till att dräneringsrören lutar nedåt (med minst 1/100) för att
förhindra att luftfickor bildas. Använd hängande stag som visas.
a Lutningsmarkör
O Tillåtet
X Ej tillåtet
▪ Kondens. Vidta åtgärder mot kondens. Isolera hela dräneringsrördragningen i
byggnaden.
▪ Stigrör. Om det krävs för att möjliggöra lutningen kan du installera stigrör.
- Dräneringsslangens lutning: 0~75mm för att undvika belastning på rören och
undvika luftbubblor.
- Stigrör: ≤300mm från enheten, ≤625mm vinkelrätt mot enheten.
▪ Kombinera dräneringsrör. Du kan kombinera dräneringsrör. Var noga med att
använda dräneringsrör och T-kopplingar med rätt dimensioner för enhetens
driftkapacitet.
a T-koppling
Så här ansluter du dräneringsröret till inomhusenheten
NOTERING
Felaktig anslutning av dräneringsslangen kan orsaka läckor och skada
installationsutrymmet och omgivningarna.
Installatörens referenshandbok
32
1 För in dräneringsslangen så långt som möjligt över dräneringsrörkopplingen.
2 Dra åt metallklämman tills skruvens huvud är mindre än 4 mm från
metallklämmans komponent.
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
6 | Installation

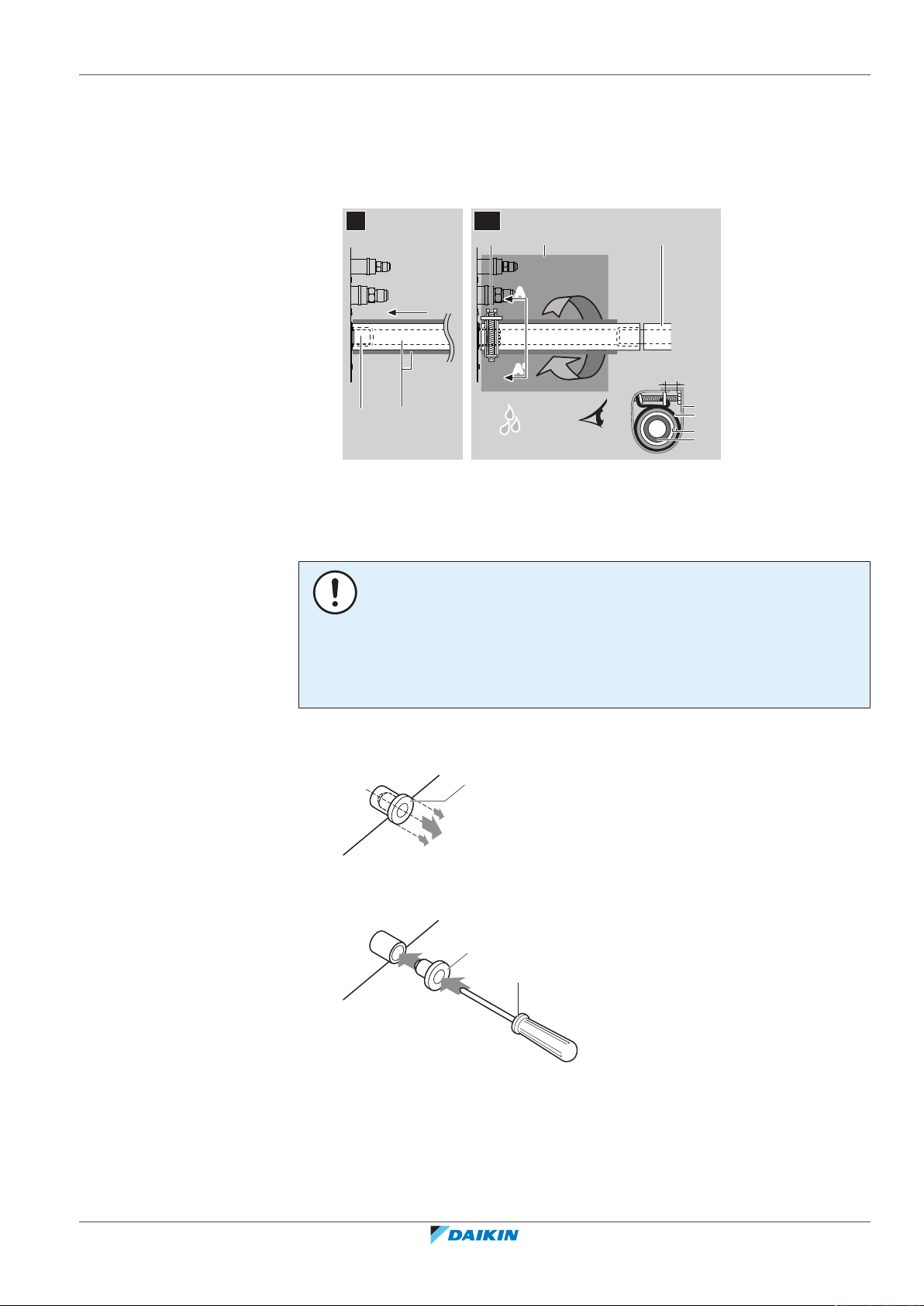

≤4 mm
A-A'
b
a
d
c
3
1
2~61
4
d
AA'A
A'
e
5
2
c
ba
a
a
b
3 Kontrollera så att inga vattenläckor finns (se "Så här söker du efter
vattenläckor"[433]).
4 Linda den stora tätningen (=isolering) runt metallklämman och
dräneringsslangen och fäst den med buntband.
5 Anslut dräneringsslangen till dräneringsröret.
a Dräneringsrörkoppling (ansluten till enheten)
b Dräneringsslang (tillbehör)
c Metallklämma (tillbehör)
d Stor tätning (tillbehör)
e Dräneringsrör (anskaffas lokalt)
NOTERING
▪ Ta INTE bort dräneringsrörets propp. Vatten kan läcka ut.
▪ Använd endast dräneringshålet för att tömma ut vatten om dräneringspumpen
inte använts före underhåll.
▪ Var försiktig när du sätter i och tar ut dräneringsproppen. Överdrivet mycket kraft
kan deformera dräneringsfästet i dräneringstråget.
Dra ut proppen.
▪ Vicka INTE proppen uppåt och nedåt.
Tryck in proppen.
▪ Montera proppen och fäst den med en stjärnmejsel.
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Så här söker du efter vattenläckor
a Avtappningsplugg
b Stjärnmejsel
Fyll gradvis på med cirka 1liter vatten i dräneringstråget och kontrollera så att inga
vattenläckor finns.
Installatörens referenshandbok
33
6 | Installation
b
a
a
d
c
e
b
c
6.3 Anslutning av köldmedierören
6.3.1 Om anslutning av köldmediumrör
a Luftutlopp
b Portabel pump
c Hink
d Köldmediumrör
e Dräneringsutlopp
Före anslutning av köldmediumrör
Se till att utomhusenheten och inomhusenheten är monterade.
Typiskt arbetsflöde
Anslutning av köldmedierören innebär:
▪ Anslutning av köldmedierör till utomhusenheten
▪ Anslutning av köldmedierör till inomhusenheten
▪ Isolera köldmedierören
▪ Ta hänsyn till riktlinjerna för:
- Rörbockning
- Flänsning av rörändar
- Hårdlödning
- Använda avstängningsventiler
6.3.2 Försiktighetsåtgärder vid anslutning av köldmediumrör
INFORMATION
Läs även säkerhetsföreskrifterna och kraven i följande kapitel:
▪ Allmänna försiktighetsåtgärder
▪ Förberedelser
FARA: RISK FÖR BRÄNNSKADA/SKÅLLNING
FÖRSIKTIGT
▪ Använd INTE mineralolja på den flänsade delen.
▪ Installera ALDRIG en avfuktare för den här enheten för att garantera dess
Installatörens referenshandbok
34
livslängd. Torkningsmaterialet kan lösas upp och skada systemet.
Delat luftkonditioneringsaggregat
FNA25~60A2VEB(9)
4P550955-3C – 2020.12
6 | Installation
a
b
c
d
NOTERING
Vidta följande försiktighetsåtgärder för köldmediumrören:
▪ Utöver det avsedda köldmediumet ska du undvika allt som skulle kunna blanda
sig in i köldmediumcykeln (t.ex. luft).
▪ Använd endast R32 eller R410A när du fyller på köldmedium. I specifikationerna
för utomhusenheten anges vilken typ av köldmedium som ska användas.
▪ Använd endast installationsverktyg (t.ex. manometerställ) som är avsedda för
R32- eller eller R410A-installationer och som klarar trycket. Se även till att inte
främmande föremål (som mineralolja och fukt) blandas in i systemet.
▪ Installera rören så att flänsen INTE utsätts för mekanisk stress.
▪ Skydda rören enligt beskrivningen i tabellen nedan för att förhindra att fukt,
smuts eller damm kommer in i rören.
▪ Var försiktig när du för in kopparrör genom väggar (se bilden nedan).
Enhet Installationsperiod Skyddsmetod
Utomhusenhet >1månad Knip ihop rören
Inomhusenhet Oavsett tidsperiod
INFORMATION
Öppna INTE köldmediets stoppventil innan du kontrollerar köldmedierören. När du
behöver fylla på med ytterligare köldmedium rekommenderas det att du öppnar
köldmediets stoppventil efter påfyllningen.
6.3.3 Riktlinjer vid anslutning av köldmediumrör
Håll dig till följande riktlinjer när du ansluter rören:
▪ När kragmuttern ansluts ska flänsens insida smörjas med eter- eller esterolja. Dra
åt 3 eller 4 varv för hand innan du drar åt ordentligt.
▪ När du lossar en kragmutter ska du ALLTID använda 2 skiftnycklar tillsammans.
<1månad Knip eller tejpa rören
▪ När du ansluter rören ska du ALLTID använda en rörnyckel och en momentnyckel
tillsammans vid åtdragning av flänsmuttern. Det förhindrar sprickor i muttern och
läckor.
a Momentnyckel
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
b Rörnyckel
Installatörens referenshandbok
35
6 | Installation
R=
0.4~0.8
±2
45°
90°
±2
ØA
a b
A
a b
c
6.3.4 Riktlinjer för rörbockning
6.3.5 Flänsning av röränden
c Rörkoppling
d Kragkopplingsmutter
Rördimensioner
(mm)
Åtdragningsmome
nt (N•m)
Kragstorlek (A)
(mm)
Flänsform (mm)
Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Använd en rörböjare. Alla rörböjar bör utföras så försiktigt som möjligt (böjradien
ska vara 30~40 mm eller större).
FÖRSIKTIGT
▪ Ofullständig flänsning kan orsaka att köldmediegas läcker ut.
▪ Återanvänd INTE flänsar. Använd nya flänsar för att förhindra läckage av
köldmediegasen.
▪ Använd endast de kragmuttrar som följer med enheten. Om du använder andra
kragmuttrar kan köldmediegas läcka ut.
1 Kapa änden av röret med en rörkapare.
2 Avlägsna grader med snittytan nedåt så att INGA spån kommer in i röret.
a Kapa i exakt rät vinkel.
b Ta bort grader.
3 Lossa kragmuttern från stoppventilen och placera kragmuttern på röret.
4 Flänsa röret. Ställ i exakt den position som visas i följande bild.
Flänsverktyg för R410A
eller R32
(kopplingstyp)
Kopplingstyp
(Ridgid-typ)
Vanligt flänsverktyg
Vingmuttertyp
(Imperial-typ)
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm
5 Kontrollera att flänsningen är rätt utförd.
Installatörens referenshandbok
36
a Flänsens inre yta MÅSTE vara felfri.
b Rörets ände MÅSTE vara jämnt flänsad i en perfekt cirkel.
c Se till att kragmuttern är monterad.
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
6.3.6 Hur du ansluter köldmedierören till inomhusenheten
A B
a dc e fb b
a dc e fb b
2
4
3
g
1
23
4
g
AB
1
FÖRSIKTIGT
Installera köldmediumrör eller komponenter på en plats där risken är liten att de
utsätts för ämnen som kan orsaka rost på komponenter som innehåller köldmedium.
Detta om komponenterna inte är konstruerade i material som i sig är
motståndskraftiga mot rost eller har lämpligt rostskydd.
VARNING: BRANDFARLIGT MATERIAL
R32-köldmediet (om tillämpligt) i enheten är lite brandfarligt. I specifikationerna för
utomhusenheten anges vilken typ av köldmedium som ska användas.
▪ Rörlängd. Håll köldmediumrören så korta som möjligt.
▪ Kragkopplingar. Anslut köldmediumrör till enheten med kragkopplingar.
▪ Isolering. Isolera köldmediumrören på inomhusenheten enligt nedan:
6 | Installation
A Gasrör
B Vätskerör
a Isoleringsmaterial (anskaffas lokalt)
b Buntband (tillbehör)
c Isoleringsbitar: Stor (gasrör), liten (vätskerör) (tillbehör)
d Kragmutter (befintlig på enheten)
e Köldmediumrörkoppling (ansluten till enheten)
f Enhet
g Tätningar: Medel 1 (gasrör), medel 2 (vätskerör) (tillbehör)
1 Vrid sömmarna på isoleringsbitarna uppåt.
2 Fäst på enhetens nedre del.
3 Dra åt buntbanden på isoleringsbitarna.
4 Linda tätningen från enhetens underkant till toppen på kragmuttern.
NOTERING
Se till att isolera alla köldmediumrör. Alla frilagda rör kan orsaka kondens.
6.3.7 Hur du kontrollerar eventuella läckor
NOTERING
Överskrid INTE enhetens maximala arbetstryck (se “PS High” på enhetens namnplåt).
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Installatörens referenshandbok
37
6 | Installation
6.4 Anslutning av elledningarna
NOTERING
Använd ALLTID en rekommenderad bubbeltestlösning från din återförsäljare.
Använd ALDRIG tvålvatten:
▪ Tvålvatten kan orsaka sprickor i komponenter som t.ex. flänsmuttrar eller
stoppventilkåpor.
▪ Tvålvatten kan innehålla salt, vilket tar upp fukt som kommer att frysa när
ledningarna blir kalla.
▪ Tvålvatten innehåller ammoniak, vilket kan orsaka korrosion på flänsmuttrar
(mellan flänsmuttern av mässing och flänsmuttern av koppar).
1 Fyll på systemet med kvävgas upp till ett övertryck på minst 200kPa (2bar).
Rekommendationen är att trycksätta till 3000 kPa (30 bar) för att kunna
upptäcka små läckage.
2 Kontrollera om det finns läckor genom att applicera bubbeltestlösningen vid
alla röranslutningar.
3 Töm ut kvävgasen.
6.4.1 Om att ansluta elledningarna
Typiskt arbetsflöde
Anslutning av elledningarna består vanligtvis av följande steg:
1 Kontroll av att strömförsörjningen uppfyller enheternas elspecifikationer.
2 Anslutning av elkablar till utomhusenheten.
3 Anslutning av elkablar till inomhusenheten.
4 Anslutning av nätströmmen.
6.4.2 Försiktighetsåtgärder vid anslutning av elledningarna
INFORMATION
Läs även säkerhetsföreskrifterna och kraven i följande kapitel:
▪ Allmänna försiktighetsåtgärder
▪ Förberedelser
FARA: RISK FÖR ELCHOCK
VARNING
Använd ALLTID flerkärniga kablar till strömförsörjningsledningar.
Installatörens referenshandbok
38
VARNING
Om strömsladden är skadad MÅSTE den bytas ut av tillverkaren, en serviceagent eller
andra kvalificerade personer för att undvika faror.
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
6.4.3 Riktlinjer vid anslutning av elledningarna
b a
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
1-3
Tänk på följande:
▪ Om fåtrådiga ledare används ska du installera en rund vågprofilerad kontakt i
kabeländen. Placera den runda vågprofilerade kontakten på kabeln t.o.m. den
täckta delen och fäst kontakten med lämpligt verktyg.
a Fåtrådig ledare
b Rund krympslangskontakt
▪ Använd följande metod när du installerar kablar:
Kabeltyp Installationsmetod
Enkelledarkabel
6 | Installation
a Lockig enkelledarkabel
b Skruv
c Platt bricka
Fåtrådig ledare med
rund vågprofilerad
kontakt
a Uttag
b Skruv
c Platt bricka
Tillåtet
EJ tillåten
Åtdragningsmoment
Elektriska anslutningar Skruvstorlek Åtdragningsmoment
(N•m)
Kabel mellan enheter
M4 1,08~1,32
(inomhus↔utomhus)
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Användargränssnittskabel M3,5 0,79~0,97
▪ Jordkabeln mellan kabelklämman och terminalen måste vara längre än de andra
kablarna.
Installatörens referenshandbok
39
6 | Installation
a
c
b
d
gge
f
e
A B
6.4.4 Specifikationer för standardkablar
6.4.5 Så här ansluter du elkablar till inomhusenheten
Komponent Specifikation
Kabel mellan enheter (inomhus↔utomhus) Minsta kabeltjocklek 2,5mm² och
lämplig för 230V
H05RN-F (60245 IEC 57)
Användargränssnittskabel Vinylkablar med 0,75 till 1,25mm²
skärmning eller kablar (2‑trådiga
kablar)
H03VV-F (60227 IEC 52)
Max 500m
Det är viktigt att ledningarna för spänningsförsörjning och signalöverföring hålls
åtskilda. För att undvika elektriska störningar ska avståndet mellan de två kablarna
ALLTID vara minst 50mm.
NOTERING
Var noga med att hålla isär ledningarna för spänningsförsörjning och
signalöverföring. Signalöverföringskablar och strömförsörjningskablar får korsas, men
ALDRIG dras parallellt.
1 Ta bort serviceluckan.
A Utanpå enheten
B Inuti enheten
a Lock till kopplingsboxen
b Anslutning av kabel för anslutning mellan enheter (med jordning)
c Kopplingsschema
d Anslutning av fjärrkontrollskabel
e Tätning (tillbehör)
f Hål för kablar
g Kabel
2 Användargränssnittskabel: Dra kablarna genom ramen, anslut kabeln till
kopplingsplinten och fäst kabeln med ett buntband.
3 Kabel mellan enheter (inomhus↔utomhus): Dra kablarna genom ramen,
anslut kabeln till kopplingsplinten (kontrollera att siffrorna stämmer överens
med siffrorna på utomhusenheten, och anslut jordkabeln), och fäst kabeln
med ett buntband.
Installatörens referenshandbok
40
Delat luftkonditioneringsaggregat
FNA25~60A2VEB(9)
4P550955-3C – 2020.12
6 | Installation
A
c
b
c
a
1~ 50 Hz
220-240 V
b
a
e
c
d
4 Linda de två kablarna med tätningsmaterial (tillbehör) för att förhindra att
vatten kommer in i enheten. Täta alla hål för att förhindra att smådjur
kommer in i systemet.
VARNING
Vidta nödvändiga åtgärder för att förebygga att smådjur söker skydd i enheten.
Smådjur som kommer i kontakt med strömförande delar kan orsaka fel, rökutveckling
eller eldsvåda.
A Inomhusenhetens kretskort
a Spänningsmatning och jordning
b Kablage för signalöverföring och fjärrkontroll
c Klämmor
X Ej tillåtet
O Tillåtet
5 Sätt tillbaka serviceluckan.
a Anslutningskabel
b Nätspänningskabel
c Jordfelsbrytare
d Säkring
e Fjärrkontroll
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Installatörens referenshandbok
41
7 | Driftsättning
7 Driftsättning
7.1 Översikt: driftsättning
7.2 Checklista före driftsättning
I det här kapitlet finns en beskrivning av vad du måste göra och veta för att
driftsätta systemet efter installation.
Typiskt arbetsflöde
Driftsättningen består vanligtvis av följande moment:
1 Kontrollera "Checklistan före driftsättning".
2 Utföra en testkörning av systemet.
Efter installation av enheten ska följande punkter först kontrolleras. När alla
kontroller är gjorda ska enheten stängas. Strömsätt enheten när den har stängts.
Läs de kompletta installationsinstruktionerna som beskrivs i Installatörens referensguide.
Inomhusenheterna är korrekt monterad.
Om ett trådlöst användargränssnittet används: Inomhusenhetens dekorpanel med
infraröd mottagare är installerad.
Utomhusenheten är korrekt monterad.
Det finns INGA saknade faser eller motfaser.
Systemet har jordats korrekt och alla jordkontakter är ordentligt åtdragna.
Säkringarna eller lokalt installerade skyddsanordningar är installerade i enlighet med detta
dokument och har INTE förbikopplats.
Matningsspänningen stämmer överens med spänningen på enhetens märkskylt.
Det finns INGA lösa anslutningar eller skadade elektriska komponenter i kopplingsboxen.
Kompressorns isoleringsresistans är OK.
Det finns INGA skadade komponenter eller klämda rör inne i inomhus- och
utomhusenheterna.
Det finns INGA köldmedieläckor.
Korrekta rörstorlekar har installerats och rören är ordentligt isolerade.
Stoppventilerna (gas och vätska) på utomhusenheten är helt öppna.
7.3 Utföra en testkörning
Installatörens referenshandbok
42
Denna uppgift är endast tillämplig när användargränssnittet BRC1E52 eller
BRC1E53 används. Vid användning av något annat gränssnitt, se installations- eller
servicehandboken för användargränssnittet.
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
NOTERING
Cool
Set to
28°C
Return Setting
Service Settings 1/3
Test Operation
Maintenance Contact
Field Settings
Demand
Min Setpoints Differential
Group Address
Cool
Return Setting
Test Operation
Avbryt INTE testkörningen.
INFORMATION
Bakgrundsbelysning. För en PÅ/AV-åtgärd på användargränssnittet behöver
bakgrundsbelysningen inte vara tänd. För övriga åtgärder måste den först tändas.
Bakgrundsbelysningen är tänd under cirka 30sekunder efter en knapptryckning.
1 Genomför förberedande steg.
# Åtgärd
1 Öppna vätskestoppventilen och gasstoppventilen genom att ta bort
rörkåpan och rotera moturs med en sexkantnyckel tills det tar
stopp.
2 Stäng serviceluckan för att förhindra elektriska stötar.
3 Sätt PÅ strömmen minst 6timmar innan driftstart för att skydda
kompressorn.
4 Ställ in enheten på kylningsdrift via användargränssnittet.
7 | Driftsättning
2 Starta testdriften
# Åtgärd Resultat
1 Gå till startmenyn.
2 Tryck i minst 4sekunder. Menyn Service Settings visas.
3 Välj Test Operation.
4 Tryck. Test Operation visas på
startmenyn.
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
5 Tryck inom 10sekunder. Testkörningen startas.
3 Kontrollera driftfunktionen under 3minuter.
4 Stoppa testdriften.
Installatörens referenshandbok
43
7 | Driftsättning
Return Setting
Service Settings 1/3
Test Operation
Maintenance Contact
Field Settings
Demand
Min Setpoints Differential
Group Address
# Åtgärd Resultat
1 Tryck i minst 4sekunder. Menyn Service Settings visas.
2 Välj Test Operation.
3 Tryck. Enheten återgår till normal drift
och startmenyn visas.
NOTERING
När inomhusenhetens fläkt roterar och lampan blinkar efter testkörningen finns en
risk för köldmediumläckage. I det fallet ska du omedelbart ventilera rummet och
kontakta leverantören.
(1)
7.4 Felkoder vid testkörning
Om utomhusenheten INTE har installerats korrekt kan följande felkoder visas på
fjärrkontrollen:
Felkod Trolig orsak
Inget visas
(den inställda
temperaturen visas inte)
A0 ▪ Köldmediumläckage detekterat.
CH ▪ Abnormalitet i sensorn för köldmediumläckage.
E3, E4 eller L8 ▪ Stoppventilerna är stängda.
E7 En fas saknas för trefasströmförsörjning.
▪ Kabeln är frånkopplad eller det finns ett kabelfel
(mellan strömförsörjningen och utomhusenheten,
mellan utomhus- och inomhusenheter eller mellan
inomhusenheten och användargränssnittet).
▪ Säkringen på utomhusenhetens eller
inomhusenhetens kretskort har löst ut.
(1)
(1)
▪ Luftinloppet eller luftutloppet är blockerat.
Obs: Du kan inte starta driften. Stäng AV strömmen,
kontrollera kabeldragningen och byt position på två
av de tre elkablarna.
Installatörens referenshandbok
44
L4 Luftinloppet eller luftutloppet är blockerat.
U0 Stoppventilerna är stängda.
U2 ▪ Det finns en spänningsobalans.
▪ En fas saknas för trefasströmförsörjning. Obs: Du
kan inte starta driften. Stäng AV strömmen,
kontrollera kabeldragningen och byt position på
två av de tre elkablarna.
(1)
Endast för enheter med köldmedium R32. I specifikationerna för utomhusenheten anges vilken typ av köldmedium som
ska användas.
Delat luftkonditioneringsaggregat
FNA25~60A2VEB(9)
4P550955-3C – 2020.12
7 | Driftsättning
Felkod Trolig orsak
U4 eller UF Kabeldragningen mellan enheterna är inte korrekt.
UA Utomhus- och inomhusenheterna är inte
kompatibla.
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Installatörens referenshandbok
45
8 | Överlämna till användaren
8 Överlämna till användaren
När testkörningen är klar och enheten fungerar korrekt ska du se till att
användaren förstår:
▪ Se till att användaren har den tryckta dokumentationen, samt be honom/henne
att förvara dem för framtida referensbruk. Informera användaren om att
fullständig dokumentation finns på den URL som tidigare beskrivits i manualen.
▪ Förklara för användaren hur systemet används och vad han/hon ska göra om det
uppstår något problem.
▪ Visa användaren vilka underhållsarbeten som ska utföras på enheten.
Installatörens referenshandbok
46
Delat luftkonditioneringsaggregat
FNA25~60A2VEB(9)
4P550955-3C – 2020.12
9 Kassering
9 | Kassering
NOTERING
Försök INTE att demontera systemet själv: nedmontering av systemet, hantering av
köldmedium, olja och andra delar SKA ske i enlighet med gällande lagstiftning.
Enheter MÅSTE behandlas på en specialiserad behandlingsanläggning för återvinning.
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Installatörens referenshandbok
47
10 | Tekniska data
,
A
INDOOR
OUTDOOR
10 Tekniska data
10.1 Kopplingsschema
10.1.1 Enhetsförklaring till kopplingschema
▪ Delar av de senaste tekniska data är tillgängliga på den regionala Daikin-
webbplatsen (allmänt tillgänglig).
▪ Alla de senaste tekniska data finns på Daikin Business Portal (inloggning krävs).
Information om använda komponenter och numrering finns i enhetens
kopplingsschema. Komponenter numreras med siffror i stigande ordning för varje
komponent och representeras i översikten nedan med "*" i komponentkoden.
Symbol Funktion Symbol Funktion
Strömbrytare Skyddsjord
Anslutning Skyddsjord (skruv)
Kontaktdon
Likriktare
Jord Reläkontakt
Lokal kabeldragning Kortslutningskontakt
Säkring Terminal
Inomhusenhet Kopplingslist
Utomhusenhet Kabelklämma
Överspänningsskydd
Symbol Färg Symbol Färg
BLK Svart ORG Orange
BLU Blå PNK Rosa
BRN Brun PRP, PPL Lila
GRN Grön RED Röd
GRY Grå WHT Vit
Installatörens referenshandbok
48
YLW Gul
Symbol Funktion
A*P Tryckt kretskort
BS* Tryckknapp PÅ/AV, driftbrytare
BZ, H*O Summer
C* Kondensator
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Symbol Funktion
10 | Tekniska data
AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,
Kontakt, kontaktdon
MR*_A, MR*_B, S*, U, V, W, X*A,
K*R_*, NE
D*, V*D Diod
DB* Diodbrygga
DS* DIP-switch
E*H Värmare
FU*, F*U, (för egenskaper, se
Säkring
kretskortet i din enhet)
FG* Kontakt (ramjord)
H* Kabelsele
H*P, LED*, V*L Pilotlampa, lysdiod
HAP Lysdiod (servicemonitor grön)
HIGH VOLTAGE Högspänning
IES Intelligent eye-sensor
IPM* Intelligent kraftmodul
K*R, KCR, KFR, KHuR, K*M Magnetrelä
L Spänning
L* Spole
L*R Reaktor
M* Stegmotor
M*C Kompressormotor
M*F Fläktmotor
M*P Dräneringspumpmotor
M*S Svängningsmotor
MR*, MRCW*, MRM*, MRN* Magnetrelä
N Neutral
n=*, N=* Antal varv genom ferritkärna
PAM Pulsamplitudmodulering
PCB* Tryckt kretskort
PM* Kraftmodul
PS Huvudströmbrytare
PTC* PTC-termistor
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Q* Isolerad bipolär gate-transistor (IGBT)
Q*C Strömbrytare
Q*DI, KLM Jordfelsbrytare
Q*L Överspänningsskydd
Q*M Termobrytare
Installatörens referenshandbok
49
10 | Tekniska data
Symbol Funktion
Q*R Överspänningsskydd
R* Motstånd
R*T Termistor
RC Mottagare
S*C Begränsningsbrytare
S*L Flottörbrytare
S*NG Köldmediumläckagedetektor
S*NPH Trycksensor (hög)
S*NPL Trycksensor (låg)
S*PH, HPS* Tryckbrytare (hög)
S*PL Tryckbrytare (låg)
S*T Termostat
S*RH Luftfuktighetssensor
S*W, SW* Driftbrytare
SA*, F1S Överspänningsavledare
SR*, WLU Signalmottagare
SS* Väljare
SHEET METAL Fixerad kopplingslistplåt
T*R Transformator
TC, TRC Sändare
V*, R*V Varistor
V*R Diodbrygga, isolerad bipolär gate-
transistor (IGBT) effektmodul
WRC Trådlös fjärrkontroll
X* Terminal
X*M Kopplingslist (block)
Y*E Elektronisk expansionsventilspole
Y*R, Y*S Reverseringssolenoidventil
Z*C Ferritkärna
ZF, Z*F Brusfilter
Installatörens referenshandbok
50
Delat luftkonditioneringsaggregat
FNA25~60A2VEB(9)
4P550955-3C – 2020.12
11 Ordlista
11 | Ordlista
Återförsäljare
Återförsäljare av produkten.
Behörig installatör
Tekniskt kunnig person som är behörig för att installera produkten.
Användare
Person som äger och/eller använder produkten.
Gällande lagstiftning
Alla internationella, europeiska, nationella och lokala direktiv, lagar,
förordningar och/eller koder som är relevanta och gäller för en särskild
produkt eller domän.
Serviceföretag
Behörigt företag som kan utföra eller samordna nödvändig service på
enheten.
Installationshandbok
Installationshandbok för en särskild produkt eller applikation, förklarar hur
du installerar, konfigurerar och underhåller den.
Bruksanvisning
Bruksanvisning för en specifik produkt eller applikation som beskriver hur
man använder produkten.
Underhållsanvisningar
Bruksanvisning för en specifik produkt eller applikation som beskriver (om
det är relevant) hur produkten eller applikationen installeras, konfigureras,
används och/eller underhålls.
Tillbehör
Etiketter, handböcker, informationsblad och utrustning som levereras med
produkten och som ska installeras i enlighet med instruktionerna i den
medföljande dokumentationen.
Extrautrustning
Utrustning som tillverkats eller godkänts av Daikin kan kombineras med
produkten i enlighet med instruktionerna i den medföljande
dokumentationen.
Anskaffas lokalt
Utrustning som INTE tillverkats Daikin men som kan kombineras med
produkten i enlighet med instruktionerna i den medföljande
dokumentationen.
FNA25~60A2VEB(9)
Delat luftkonditioneringsaggregat
4P550955-3C – 2020.12
Installatörens referenshandbok
51
Verantwortung für Energie und Umwelt
Copyright 2017 Daikin
4P550955-3C 2020.12
Loading...
