Daikin FNA25A2VEB, FNA35A2VEB, FNA50A2VEB, FNA60A2VEB, FNA25A2VEB9 Installer reference guide [lt]

Trumpasis montuotojo vadovas

Padalintosios sistemos oro kondicionieriai

FNA25A2VEB
FNA35A2VEB
FNA50A2VEB
FNA60A2VEB

FNA25A2VEB9
FNA35A2VEB9
FNA50A2VEB9
FNA60A2VEB9

Turinys

Turinys

1 Bendrosios atsargumo priemonės 4

1.1 Apie dokumentaciją ........................................................................................................................................................ 4

1.1.1 Įspėjimų ir simbolių reikšmės ......................................................................................................................... 4

1.2 Montuotojui .................................................................................................................................................................... 5

1.2.1 Bendroji informacija ....................................................................................................................................... 5

1.2.2 Montavimo vieta ............................................................................................................................................ 6

1.2.3 Šaltnešis– R410A arba R32 atveju ................................................................................................................. 9

1.2.4 Elektra ............................................................................................................................................................. 11

2 Apie dokumentaciją 14

2.1 Apie šį dokumentą .......................................................................................................................................................... 14

2.2 Montuotojo informacinis vadovas trumpai.................................................................................................................... 14

3 Apie dėžę 16

3.1 Apžvalga: apie dėžę......................................................................................................................................................... 16

3.2 Patalpose naudojamas įrenginys .................................................................................................................................... 16

3.2.1 Kaip išpakuoti ir tvarkyti bloką ....................................................................................................................... 16

3.2.2 Kaip nuimti priedus nuo patalpos bloko ........................................................................................................ 16

4 Apie blokus ir parinktis 18

4.1 Apžvalga: apie įrenginius ir priedus................................................................................................................................ 18

4.2 Sistemos išdėstymas ....................................................................................................................................................... 18

4.3 Papildomai prijungiami įrenginiai ir priedai.................................................................................................................... 19

4.3.1 Galimi patalpose naudojamo įrenginio priedai.............................................................................................. 19

5 Pasiruošimas 20

5.1 Apžvalga: parengimas ..................................................................................................................................................... 20

5.2 Įrengimo vietos paruošimas ........................................................................................................................................... 20

5.2.1 Patalpose naudojamo įrenginio montavimo vietos reikalavimai .................................................................. 20

5.3 Aušalo vamzdelių paruošimas ........................................................................................................................................ 22

5.3.1 Reikalavimai šaltnešio vamzdynui .................................................................................................................. 22

5.3.2 Aušalo vamzdelių izoliacija ............................................................................................................................. 23

5.4 Elektros instaliacijos paruošimas.................................................................................................................................... 23

5.4.1 Apie elektros laidų paruošimą........................................................................................................................ 23

6 Įrengimas 25

6.1 Apžvalga: montavimas .................................................................................................................................................... 25

6.2 Patalpose naudojamo įrenginio tvirtinimas ................................................................................................................... 25

6.2.1 Atsargumo priemonės montuojant patalpose naudojamą įrenginį .............................................................. 25

6.2.2 Patalpos bloko įrengimo rekomendacijos...................................................................................................... 25

6.2.3 Kanalų įrengimo rekomendacijos................................................................................................................... 30

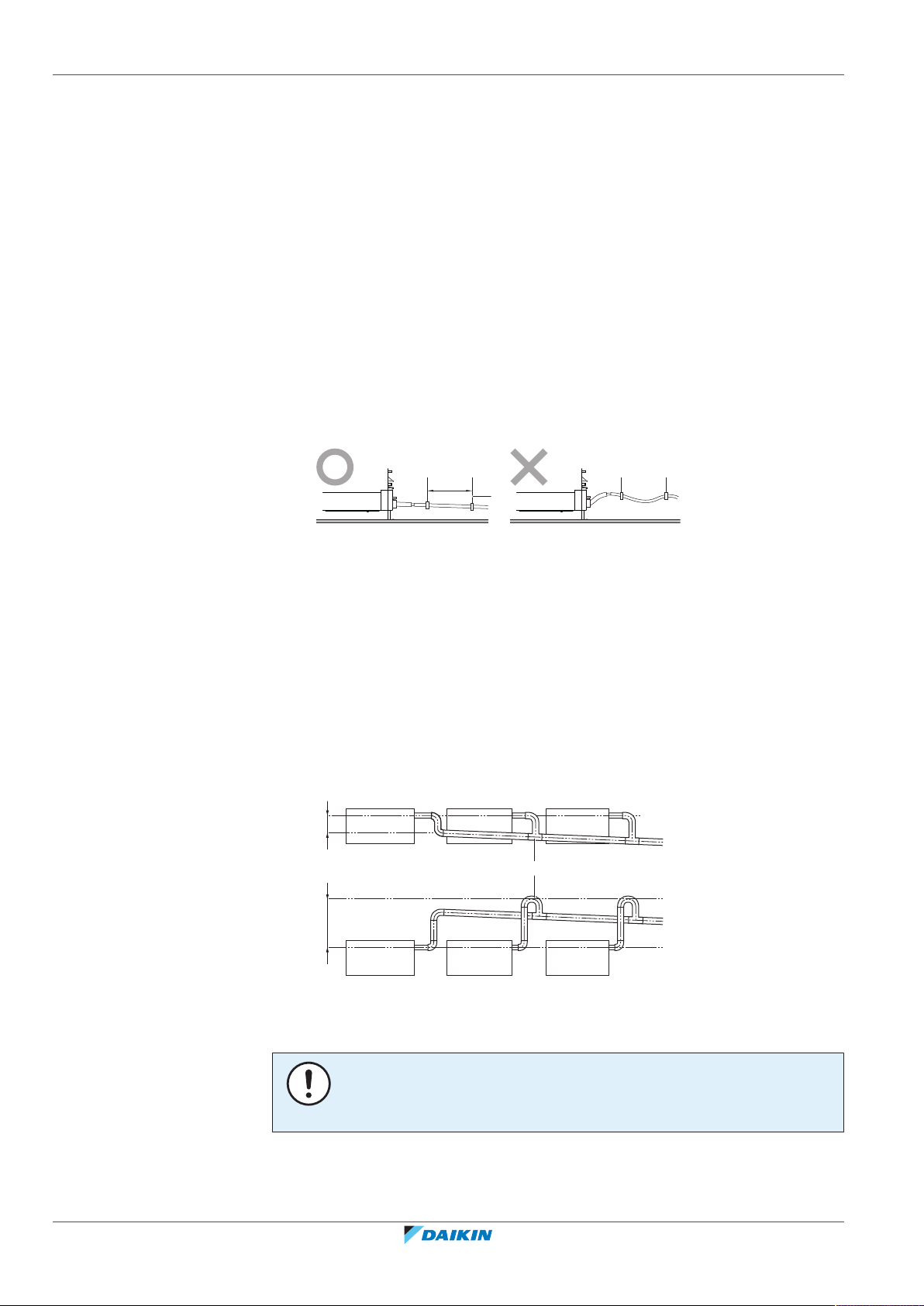

6.2.4 Drenažo vamzdyno įrengimo rekomendacijos .............................................................................................. 32

6.3 Aušalo vamzdžių prijungimas ......................................................................................................................................... 34

6.3.1 Apie aušalo vamzdelių prijungimą ................................................................................................................. 34

6.3.2 Atsargumo priemonės prijungiant aušalo vamzdelius .................................................................................. 34

6.3.3 Gairės prijungiant aušalo vamzdelius............................................................................................................. 35

6.3.4 Vamzdelių lankstymo gairės........................................................................................................................... 36

6.3.5 Vamzdelio galo platinimas.............................................................................................................................. 36

6.3.6 Aušalo vamzdžių prijungimas prie patalpose naudojamo įrenginio.............................................................. 37

6.3.7 Nuotėkio tikrinimas ........................................................................................................................................ 38

6.4 Elektros laidų prijungimas............................................................................................................................................... 38

6.4.1 Apie elektros laidų prijungimą ....................................................................................................................... 38

6.4.2 Atsargumo priemonės jungiant elektros laidus ............................................................................................. 38

6.4.3 Rekomendacijos jungiant elektros laidus....................................................................................................... 39

6.4.4 Standartinių laidų komponentų specifikacijos ............................................................................................... 40

6.4.5 Kaip prijungti elektros instaliaciją prie patalpos bloko .................................................................................. 40

Trumpasis montuotojo vadovas

2

7 Paruošimas naudoti 43

7.1 Apžvalga: paruošimas naudoti........................................................................................................................................ 43

7.2 Kontrolinis sąrašas prieš eksploatacijos pradžią ............................................................................................................ 43

7.3 Eksploatacijos bandymas................................................................................................................................................ 43

7.4 Klaidų kodai eksploatacijos bandymo metu................................................................................................................... 45

8 Perdavimas vartotojui 47

9 Išmetimas 48

FNA25~60A2VEB(9)

Padalintosios sistemos oro kondicionieriai

4P550955-3C – 2020.12

Turinys

10 Techniniai duomenys 49

10.1 elektros instaliacijos schema. ......................................................................................................................................... 49

10.1.1 Suvienodintos elektros instaliacijos schemos legenda.................................................................................. 49

11 Žodynas 52

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

Trumpasis montuotojo vadovas

3

1 | Bendrosios atsargumo priemonės

1 Bendrosios atsargumo priemonės

1.1 Apie dokumentaciją

▪ Originali dokumentacija yra anglų kalba. Dokumentai visomis kitomis kalbomis

yra vertimai.

▪ Šiame dokumente aprašytos atsargumo priemonės yra labai svarbios, todėl jų

būtina paisyti.

▪ Sistemos įrengimo darbus ir visus veiksmus, aprašytus įrengimo vadove bei

montuotojo trumpajame vadove, TURI atlikti įgaliotasis montuotojas.

1.1.1 Įspėjimų ir simbolių reikšmės

PAVOJUS

Nurodo situaciją, dėl kurios galima žūti arba sunkiai susižaloti.

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

Nurodo situaciją, dėl kurios galima mirtis nuo elektros srovės.

PAVOJUS: GALIMA NUSIDEGINTI/NUSIPLIKYTI

Nurodo situaciją, kurios neišvengus galima nusideginti / nusiplikyti dėl itin aukštos
arba žemos temperatūros.

PAVOJUS: GALIMAS SPROGIMAS

Nurodo situaciją, dėl kurios galimas sprogimas.

ĮSPĖJIMAS

Nurodo situaciją, dėl kurios galima žūti arba sunkiai susižaloti.

ĮSPĖJIMAS: LIEPSNIOJI MEDŽIAGA

DĖMESIO

Nurodo situaciją, dėl kurios galima lengvai arba vidutiniškai susižaloti.

Trumpasis montuotojo vadovas

4

PASTABA

Nurodo situaciją, dėl kurios galimas įrangos arba turto sugadinimas.

INFORMACIJA

Nurodo naudingus patarimus arba papildomą informaciją.

Ant bloko naudojami simboliai:

Simbolis Paaiškinimas

Prieš įrengdami perskaitykite įrengimo ir eksploatacijos
vadovą bei elektros instaliacijos instrukcijų lapą.

FNA25~60A2VEB(9)

Padalintosios sistemos oro kondicionieriai

4P550955-3C – 2020.12

1 | Bendrosios atsargumo priemonės

Simbolis Paaiškinimas

Prieš pradėdami vykdyti techninės ir bendrosios priežiūros
darbus, perskaitykite priežiūros vadovą.

Papildomos informacijos rasite montuotojo ir naudotojo
nuorodų vadove.

Įrenginyje yra sukamųjų dalių. Vykdydami įrenginio priežiūros
bei patikros darbus, būkite atsargūs.

Dokumentacijoje naudojami simboliai:

Simbolis Paaiškinimas

Pateikiamas iliustracijos pavadinimas arba nuoroda į ją.
Pavyzdys: "1–3 pav. pavadinimas" reiškia "3 pav. iš

1skyriaus".

Pateikiamas lentelės pavadinimas arba nuoroda į ją.
Pavyzdys: "1–3 lentelės pavadinimas" reiškia "3 lentelė iš

1skyriaus".

1.2 Montuotojui

1.2.1 Bendroji informacija

Jei NEŽINOTE, kaip įrengti ar eksploatuoti bloką, susisiekite su savo įgaliotuoju
atstovu.

PAVOJUS: GALIMA NUSIDEGINTI/NUSIPLIKYTI

▪ Eksploatuojant įrenginį arba iš karto jį išjungę NELIESKITE aušalo, vandens

vamzdžių arba vidinių dalių. Vamzdžiai ir dalys gali būti per karšti arba per šalti.
Palaukite, kol jie pasieks normalią temperatūrą. Jei reikia liesti, mūvėkite
apsaugines pirštines.

▪ NELIESKITE netikėtai ištekėjusio aušalo.

ĮSPĖJIMAS

Netinkamai sumontavus ar prijungus įrangą ar priedus, gali ištikti elektros smūgis,
įvykti trumpasis jungimas, nuotėkis, kilti gaisras ar kitaip būti sugadinta įranga.
Naudokite tik Daikin pagamintus arba patvirtintus priedus, papildomą įrangą ir
atsargines dalis.

ĮSPĖJIMAS

Montavimas, bandymas ir naudojamos medžiagos turi atitikti taikomus teisės aktus
(viršesni už Daikin dokumentacijoje aprašytas instrukcijas).

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

DĖMESIO

Montuodami, atlikdami techninę ar kitokią sistemos priežiūrą, būtinai dėvėkite
atitinkamas asmeninės apsaugos priemones (apsaugines pirštines, akinius ir kt.).

ĮSPĖJIMAS

Suplėšykite ir išmeskite plastikinius pakavimo maišus, kad vaikai su jais nežaistų.
Galimas pavojus: uždusimas.

Trumpasis montuotojo vadovas

5

1 | Bendrosios atsargumo priemonės

ĮSPĖJIMAS

Imkitės atitinkamų priemonių, kad įrenginys netaptų prieglobsčiu mažiems
gyvūnėliams. Mažiems gyvūnėliams palietus elektrines dalis gali sutrikti veikimas,
įrenginys gali imti rūkti ar užsidegti.

DĖMESIO

NELIESKITE įrenginio oro įleidimo angos arba aliumininių sparnuotės menčių.

DĖMESIO

▪ Ant įrenginio viršaus NEDĖKITE jokių objektų ar įrangos.
▪ NELIPKITE ant įrenginio, ant jo NESĖDĖKITE ar NESTOVĖKITE.

PASTABA

Lauke naudojamas įrenginys turėtų būti eksploatuojamas esant sausam orui, kad
būtų išvengta vandens patekimo.

Vadovaujantis galiojančiais teisės aktais, gali reikėti vesti žurnalą, kuriame būtų
registruojama bent informacija apie techninę priežiūrą, remontą, bandymų
rezultatus, budėjimo laikotarpius ir kt.

Be to, ant gaminio (pasiekiamoje vietoje) TURI būti pateikta bent tokia informacija:

▪ sistemos išjungimo avarinėje situacijoje instrukcijos;
▪ gaisrinės, policijos ir ligoninės pavadinimai ir adresai;
▪ priežiūrą vykdančios įmonės pavadinimas, adresas, dieninis ir naktinis telefono

Europoje reikiamos informacijos apie šį žurnalą rasite standarte EN378.

1.2.2 Montavimo vieta

▪ Aplink įrenginį turi būti pakankamai vietos techninei priežiūrai ir oro cirkuliacijai.
▪ Įsitikinkite, kad įrengimo vieta atlaikys bloko svorį ir vibraciją.
▪ Pasirūpinkite, kad zona būtų gerai vėdinama. NEUŽBLOKUOKITE jokių ventiliacijos

▪ Pasirūpinkite, kad įrenginys būtų sumontuotas lygiai.

NEMONTUOKITE įrenginio šiose vietose:

▪ Vietose, kur yra galimai sprogių dujų.
▪ Vietose, kur yra elektromagnetines bangas skleidžiančių įrenginių.

numeriai.

angų.

Elektromagnetinės bangos gali sugadinti valdymo sistemą ir neleisti įrangai
normaliai veikti.

Trumpasis montuotojo vadovas

6

▪ Vietose, kur galimas gaisras dėl degių dujų nuotėkio (pvz., skiediklio arba

benzino), anglies pluošto arba degių dulkių.

▪ Vietose, kur išsiskiria koroziją sukeliančių dujų (pvz., sieros rūgšties dujos). Dėl

varinių vamzdžių arba suvirintų dalių korozijos gali ištekėti aušalas.

FNA25~60A2VEB(9)

Padalintosios sistemos oro kondicionieriai

4P550955-3C – 2020.12

Įrangos su šaltnešiu R32 instrukcijos

ĮSPĖJIMAS

▪ NEBADYKITE ir nedeginkite.
▪ NENAUDOKITE priemonių, skirtų atitirpinimo procesui ar įrangos valymui

spartinti, išskyrus rekomenduojamas gamintojo.

▪ Atminkite: šaltnešis R32 yra bekvapis.

ĮSPĖJIMAS

Prietaisą būtina sandėliuoti taip, kad būtų išvengta mechaninių pažeidimų.
Sandėliuokite gerai vėdinamoje patalpoje, kur nebūtų nuolat veikiančių uždegimo
šaltinių (pvz., atviros liepsnos, veikiančių dujinių prietaisų ar elektrinių šildytuvų).
Patalpos dydis turi atitikti toliau nurodytas rekomendacijas.

ĮSPĖJIMAS

Užtikrinkite, kad įrengimo, bendrosios ir techninės priežiūros bei remonto darbai
būtų vykdomi pagal "Daikin" instrukcijas, laikantis galiojančių teisės aktų (pvz.,
nacionalinio dujų reglamento). Juos turi vykdyti tik įgalioti asmenys.

1 | Bendrosios atsargumo priemonės

ĮSPĖJIMAS

Jei vienas ar daugiau kambarių sujungti su bloku per kanalų sistemą, užtikrinkite, kad:

▪ šalia nebūtų veikiančių uždegimo šaltinių (pvz., atviros liepsnos, veikiančio dujinio

prietaiso ar elektrinio šildytuvo), jei plotas nesiekia minimalaus grindų ploto A
(m²);

▪ kanalų sistemoje nebūtų įrengta pagalbinių įtaisų, kurie gali tapti potencialiais

uždegimo šaltiniais (pvz., karštų paviršių, kurių temperatūra viršija 700°C, ar
elektrinių perjungimo įtaisų);

▪ kanalų sistemoje būtų naudojami tik gamintojo patvirtinti pagalbiniai įtaisai;
▪ oro įvadas IR išvadas turi būti kanalais tiesiogiai prijungti prie to paties kambario.

Vietoj oro įleidimo ar išleidimo kanalo NENAUDOKITE tarpų, pvz., pakabinamųjų
lubų.

PASTABA

▪ Reikia imtis atsargumo priemonių siekiant išvengti pernelyg didelės šaldymo

vamzdyno vibracijos arba pulsavimo.

▪ Apsauginiai įrenginiai, vamzdynas ir jungtys turi būti (kiek įmanoma) apsaugotos

nuo neigiamo aplinkos poveikio.

▪ Reikia imtis priemonių dėl ilgų vamzdyno atkarpų plėtimosi ir traukimosi reiškinių.
▪ Vamzdynas šaldymo sistemose turi būti suprojektuotas ir įrengtas taip, kad būtų

maksimaliai sumažinta sistemą galinčio apgadinti hidraulinio smūgio tikimybė.

▪ Patalpos įranga ir vamzdžiai turi būti saugiai sumontuoti ir apsaugoti taip, kad

nebūtų galima netyčia pažeisti įrangos arba vamzdžių, pvz., pernešant baldus ar
darant remontą.

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

DĖMESIO

Ieškodami šaltnešio nuotėkių, NENAUDOKITE potencialių uždegimo šaltinių.

Trumpasis montuotojo vadovas

7

1 | Bendrosios atsargumo priemonės

Contains fluorinated greenhouse gases

2

1

1

1

2

2

kg

tCO2eq

1000

GWP × kg

=

=

+

kg

=

kg

=

GWP: xxx

R32

PASTABA

▪ Negalima pakartotinai naudoti jungčių ir varinių tarpiklių, kurie jau buvo

▪ Jungtys, sumontuotos tarp aušalo sistemos dalių, turi būti prieinamos techninei

Reikalavimai įrengimo erdvei

ĮSPĖJIMAS

Jei prietaisuose yra šaltnešio R32, patalpos, kurioje įrengiami, eksploatuojami ir
sandėliuojami prietaisai, grindų plotas TURI būti didesnis nei minimalus grindų plotas,
nurodytas toliau pateikiamoje Alentelėje (m2). Tai taikoma:

▪ patalpos blokams be šaltnešio nuotėkio jutiklio. Jei patalpos blokas turi šaltnešio

▪ lauko blokams, įrengtiems arba sandėliuojamiems patalpoje (pvz., žiemos sode,

PASTABA

▪ Vamzdynas turi būti apsaugotas nuo fizinių pažeidimų.
▪ Vamzdynas turi būti kiek įmanoma mažesnis.

panaudoti.

priežiūrai atlikti.

nuotėkio jutiklį, žr. įrengimo vadovą;

garaže, techninėje patalpoje ir pan.);

Kaip nustatyti minimalų grindų plotą

1 Nustatykite bendrąją sistemos šaltnešio įkrovą (=gamyklinė šaltnešio įkrova

+ papildomas įleistas šaltnešio kiekis).

2 Nustatykite, kurią diagramą arba lentelę reikia taikyti.

▪ Patalpos blokams: ar įrenginys montuojamas ant lubų (sienos), ar stovi ant

grindų?

▪ Jei lauko blokai įrengiami arba sandėliuojami patalpoje, tai priklauso nuo

įrengimo aukščio:

Jei įrengimo aukštis yra… Tada reikia naudoti diagramą arba

<1,8m Ant grindų pastatytiems blokams

1,8≤x<2,2m Sieniniai blokai

≥2,2m Ant lubų sumontuotiems blokams

lentelę, skirtą…

Trumpasis montuotojo vadovas

8

3 Nustatykite minimalų grindų plotą, vadovaudamiesi diagrama arba lentele.

FNA25~60A2VEB(9)

Padalintosios sistemos oro kondicionieriai

4P550955-3C – 2020.12

1 | Bendrosios atsargumo priemonės

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

1.843

9.55

2.21.8

2.4 2.8 3.2 3.6 4 4.4 4.8 5.2 5.6 6 6.4 6.8 7.2 7.6 8 8.4 8.8 9.22

2.6 3 3.4 3.8 4.2

4.6

5 5.4 5.8 6.2 6.6 7 7.4 7.8 8.2 8.6 9 9.4

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m [kg]

A

min

[m

2

]

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

4.4 165

m (kg)

A

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

8 40.5

8.2 42.6

8.4 44.7

8.6 46.8

8.8 49.0
9 51.3

9.2 53.6

9.4 55.9

9.55 57.7

8 60.5

8.2 63.6

8.4 66.7

8.6 69.9

8.8 73.2
9 76.6

9.2 80.0

9.4 83.6

9.55 86.2

8 545

8.2 572

8.4 601

8.6 629

8.8 659
9 689

9.2 720

9.4 752

9.55 776

Wall-mounted

unit

(b)

m (kg)

A

min

(m2)

Floor-standing

unit

(c)

m (kg)

A

min

(m2)

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

1.2.3 Šaltnešis– R410A arba R32 atveju

Jei taikoma. Žr. įrengimo vadovą arba montuotojo nuorodų vadovą, kur rasite
daugiau informacijos.

m Bendroji sistemos šaltnešio įkrova

A

Minimalus grindų plotas

min

(a) Ceiling-mounted unit (= ant lubų sumontuotas blokas)
(b) Wall-mounted unit (= sieninis blokas)
(c) Floor-standing unit (= ant grindų stovintis blokas)

PASTABA

Pasirūpinkite, kad aušalo vamzdžiai būtų sumontuoti laikantis taikomų teisės aktų.
Europoje taikomas standartas EN378.

PASTABA

Pasirūpinkite, kad vietinis vamzdynas ir jungtys NEBŪTŲ įtemptos.

ĮSPĖJIMAS

Atlikdami bandymus NIEKADA įrenginyje nepadidinkite slėgio, kad jis viršytų
maksimalų leidžiamą slėgį (jis nurodytas ant gaminio informacinės lentelės).

Trumpasis montuotojo vadovas

9

1 | Bendrosios atsargumo priemonės

ĮSPĖJIMAS

Aptikę šaltnešio nuotėkį, imkitės reikiamų atsargumo priemonių. Nutekėjus šaltnešio
dujų, nedelsdami išvėdinkite zoną. Galimi pavojai

▪ Pernelyg didelė koncentracija uždaroje patalpoje gali sukelti deguonies stygių.
▪ Šaltnešiui pasiekus ugnį, gali išsiskirti nuodingų dujų.

PAVOJUS: GALIMAS SPROGIMAS

Slėgio mažinimas – šaltnešio nuotėkis. Jie norite sumažinti slėgį sistemoje ir

šaltnešio kontūre yra nuotėkis:

▪ NENAUDOKITE bloko automatinio slėgio mažinimo funkcijos, kuri leidžia surinkti

▪ Naudokite atskirą rekuperacijos sistemą, kad bloko kompresorius NEVEIKTŲ.

ĮSPĖJIMAS

VISADA rekuperuokite šaltnešį. NEIŠLEISKITE jo į aplinką. Įrengčiai ištuštinti naudokite
vakuumo siurblį.

visą šaltnešį iš sistemos į lauko bloką. Galima pasekmė: Kompresoriaus savaiminis
užsiliepsnojimas ir sprogimas dėl oro patekimo į veikiantį kompresorių.

PASTABA

Prijungę visus vamzdžius patikrinkite, ar nėra dujų nuotėkio. Dujų nuotėkiui nustatyti
naudokite azotą.

PASTABA

▪ Tam, kad nesulūžtų kompresorius, NEPILKITE šaltnešio daugiau, nei nurodytas

kiekis.

▪ Kai reikia atidaryti šaltnešio sistemą, šaltnešį BŪTINA sutvarkyti vadovaujantis

taikomais teisės aktais.

ĮSPĖJIMAS

Užtikrinkite, kad sistemoje nebūtų deguonies. Aušalą galima pilti tik atlikus
patikrinimą dėl nuotėkio ir vakuuminį džiovinimą.

Galima pasekmė: savaiminis kompresoriaus užsidegimas ir sprogimas dėl deguonies
patekimo į veikiantį kompresorių.

▪ Jei reikia papildyti atsargas, žr. įrenginio vardinę plokštelę. Joje pateiktas šaltnešio

tipas ir reikiamas kiekis.

▪ Įrenginys gamykloje užpildomas šaltnešiu ir, atsižvelgiant į vamzdžių dydį ir ilgį,

kai kurias sistemas gali reikėti papildyti šaltnešiu.

▪ Naudokite tik sistemoje naudojamo aušalo tipui skirtus įrankius. Tai užtikrins

atsparumą slėgiui ir apsaugos, kad į sistemą nepatektų pašalinių medžiagų.

Trumpasis montuotojo vadovas

10

▪ Skysto aušalo įleiskite, kaip aprašyta toliau.

Jei Tada

Yra sifoninis vamzdis
(t. y., cilindras pažymėtas “Prijungtas

Pildydami cilindrą laikykite vertikalioje
padėtyje.

skysčio pildymo sifonas”)

Padalintosios sistemos oro kondicionieriai

FNA25~60A2VEB(9)

4P550955-3C – 2020.12

1.2.4 Elektra

1 | Bendrosios atsargumo priemonės

Jei Tada

Sifoninio vamzdžio NĖRA Pildydami cilindrą laikykite apverstą.

▪ Aušalo cilindrus atidarykite lėtai.
▪ Įpilkite skysto aušalo. Jei įleisite aušalo dujų pavidalu, įrenginio veikimas gali

sutrikti.

DĖMESIO

Pildami šaltnešį arba pristabdę pildymą, nedelsdami uždarykite šaltnešio baliono
vožtuvą. Jei vožtuvo iškart NEUŽDARYSITE, dėl likutinio slėgio į sistemą gali būti įpilta
papildomo šaltnešio. Galima pasekmė: netinkamas šaltnešio kiekis.

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

▪ Prieš nuimdami skirstomosios dėžės dangtį, prijungdami elektros laidus ar

liesdami elektros sistemos dalis, ATJUNKITE maitinimą.

▪ Atjunkite elektros tiekimą ilgiau nei 10 minučių ir prieš pradėdami priežiūros

darbus išmatuokite įtampą pagrindinės grandinės kondensatoriuose arba
elektriniuose komponentuose. Kad galėtumėte liesti elektrinius komponentus,
įtampa TURI būti žemesnė nei 50 V (NS). Kontaktų vietą rasite elektros
instaliacijos schemoje.

▪ NELIESKITE elektros sistemos komponentų šlapiomis rankomis.
▪ NEPALIKITE įrenginio be priežiūros su nuimtu priežiūros dangčiu.

ĮSPĖJIMAS

Jei NESUMONTUOTAS gamykloje, maitinimo tinklo jungiklis arba kitos visiško
išjungimo pagal viršįtampio kategorijos III sąlygą priemonės su atskirais kontaktais
kiekviename poliuje turi būti prijungtos prie stacionarios instaliacijos kabelių.

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

Trumpasis montuotojo vadovas

11

1 | Bendrosios atsargumo priemonės

ĮSPĖJIMAS

▪ Naudokite TIK varinius laidus.
▪ Patikrinkite, ar išoriniai elektros laidai atitinka taikomų teisės aktų reikalavimus.
▪ Visi vietiniai elektros laidai TURI būti sujungti pagal instaliacijos schemą,

▪ NIEKADA neprispauskite kabelių pynės ir užtikrinkite, kad jie NESILIESTŲ su

▪ Nepamirškite įrengti įžeminimo laido. NESUJUNKITE įrenginio įžeminimo laido su

▪ Naudokite tam skirtą maitinimo grandinę. NIEKADA nenaudokite maitinimo

▪ Būtinai įrenkite reikalingus saugiklius ar grandinės pertraukiklius.
▪ Nepamirškite įrengti apsaugą nuo nuotėkio į žemę. Netinkamai sumontavę galite

▪ Montuodami apsaugą nuo nuotėkio į žemę įsitikinkite, ar ji suderinama su

pridedamą prie gaminio.

vamzdžiais ir aštriais kraštais. Stebėkite, kad gnybtų jungčių neveiktų išorinis
slėgis.

inžinerinių tinklų vamzdžiu, viršįtampių ribotuvu arba telefono įžeminimo laidu.
Netinkamai įžeminus sistemą, galimas elektros šokas.

šaltinio, kurį naudoja ir kitas prietaisas.

gauti elektros šoką arba gali kilti gaisras.

inverteriu (atspariu aukšto dažnio elektriniam triukšmui), kad nebūtų be reikalo
įjungiama apsauga nuo nuotėkio į žemę.

DĖMESIO

▪ Jungdami prie maitinimo tinklo, pirmiausia prijunkite įžeminimo kabelį, tada

junkite srovės jungtis.

▪ Atjungdami maitinimą, pirmiausia atjunkite srovės kabelius, o po to– įžeminimo

jungtį.

▪ Laidininkų, jungiančių maitinimo įtempio atleidimo bloką su kontaktų bloku, ilgis

turi būti toks, kad srovės laidai būtų įtempiami prieš įžeminimo laidą (jei kartais
maitinimo laidai atsijungtų nuo įtempio atleidimo bloko).

PASTABA

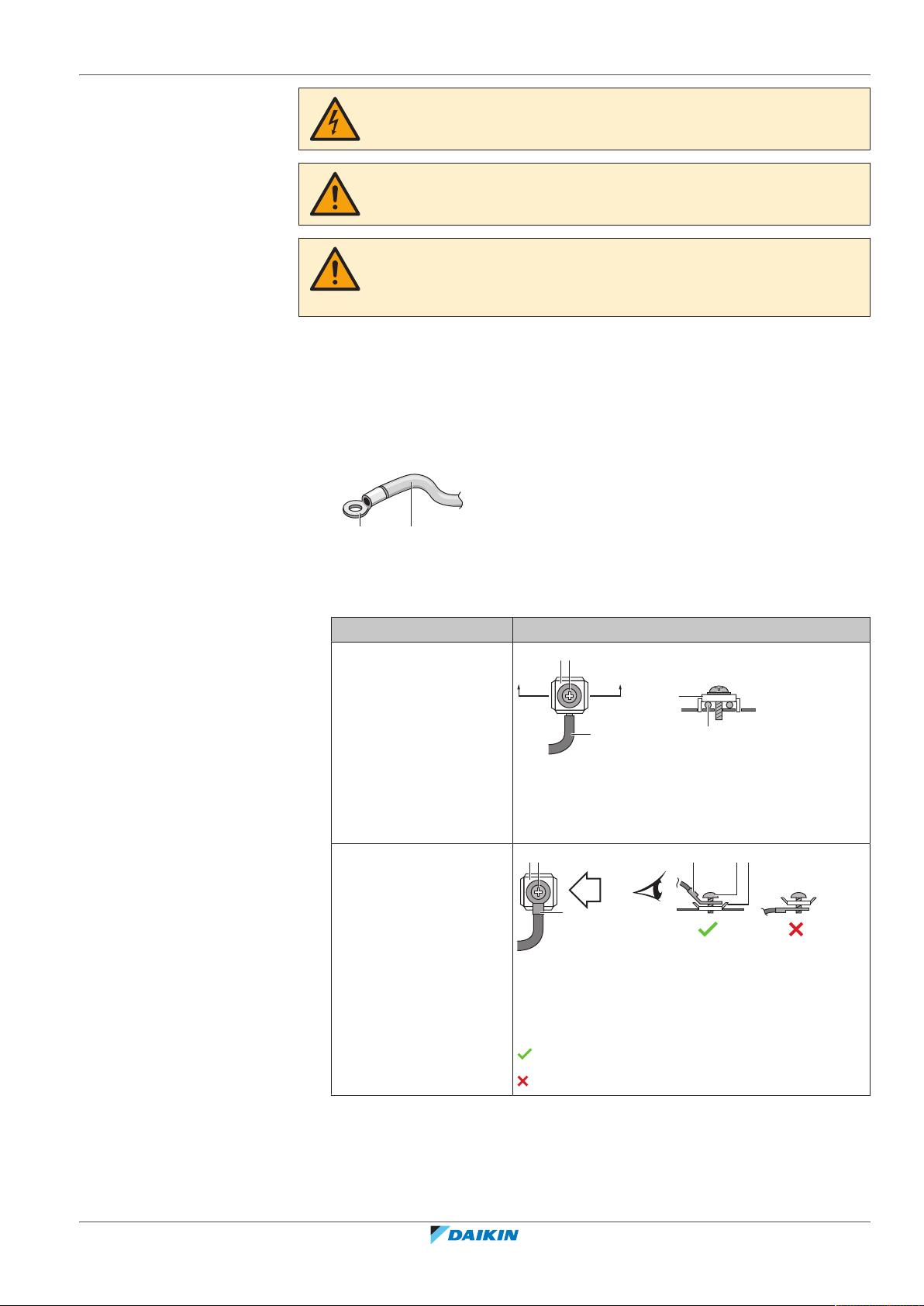

Atsargumo priemonės tiesiant elektros laidus:

▪ Prie maitinimo šaltinio gnybtų bloko NEJUNKITE skirtingo storio laidų (kabantys

maitinimo laidai gali sukelti per didelį kaitimą).

▪ Vienodo storio laidus junkite, kaip parodyta pirmiau esančiame paveikslėlyje.
▪ Naudokite nurodytą maitinimo laidą ir jį tvirtai prijunkite bei pritvirtinkite, kad

apsaugotumėte nuo išorinio spaudimo, veikiančio gnybtų skydą.

▪ Gnybtų varžtus priveržkite atitinkamu atsuktuvu. Atsuktuvas su maža galvute

pažeis varžto galvutę, todėl bus neįmanoma tinkamai priveržti.

▪ Perveržus gnybtų varžtus, jie gali lūžti.

Trumpasis montuotojo vadovas

12

ĮSPĖJIMAS

▪ Sujungę elektros prietaisus patikrinkite, ar visos elektros sistemos dalys ir gnybtai

elektros instaliacijos dėžutėje saugiai sujungti.

▪ Prieš įjungdami įrenginį būtinai uždarykite visus dangčius.

FNA25~60A2VEB(9)

Padalintosios sistemos oro kondicionieriai

4P550955-3C – 2020.12

1 | Bendrosios atsargumo priemonės

PASTABA

Taikoma tik tuo atveju, jeigu yra trijų fazių maitinimo įvadas ir kompresorius gali
veikti ĮJUNGTI/IŠJUNGTI paleidimo metodu.

Jei yra fazių svyravimo galimybė po trumpalaikio elektros srovės nutrūkimo ir
maitinimo įsijungimo ir išsijungimo gaminiui veikiant, prijunkite vietinę apsaugos nuo
fazių svyravimo grandinę. Gaminį eksploatuojant esant fazių svyravimui gali sugesti
kompresorius ir kitos dalys.

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

Trumpasis montuotojo vadovas

13

2 | Apie dokumentaciją

2 Apie dokumentaciją

2.1 Apie šį dokumentą

INFORMACIJA

Įsitikinkite, kad naudotojas turi spausdintą dokumentaciją ir paprašykite jo pasilikti ją
ateičiai.

Tikslinė auditorija

Įgaliotieji montuotojai

INFORMACIJA

Šis prietaisas yra skirtas naudoti specialistams bei parengtiems vartotojams
parduotuvėse, lengvosios pramonės įmonėse ir žemės ūkiuose arba ne specialistams
– komerciniais bei buitiniais tikslais.

Dokumentacijos rinkinys

Šis dokumentas yra dokumentacijos rinkinio dalis. Toliau apibūdinama viso rinkinio
sandara:

▪ Bendrosios saugos atsargumo priemonės:

- Saugos instrukcijos, kurias jums BŪTINA perskaityti prieš įrengiant

- Formatas: popierius (patalpos bloko dėžėje)

▪ Patalpos bloko įrengimo vadovas:

- Įrengimo instrukcijos

- Formatas: popierius (patalpos bloko dėžėje)

▪ Trumpasis montuotojo vadovas:

- Pasiruošimas įrengti, gera praktika, nuorodos…

- Formatas: Skaitmeniniai failai pasiekiami adresu http://

www.daikineurope.com/support-and-manuals/product-information/

Naujausių pateiktos dokumentacijos redakcijų galite rasti regioninėje Daikin
interneto svetainėje arba kreipkitės į savo įgaliotąjį atstovą.

Originali dokumentacija parašyta anglų kalba. Visos kitos kalbos– vertimai.

Techniniai inžineriniai duomenys

▪ Naujausių techninių duomenų poaibis pateikiamas regioninėje Daikin svetainėje

(ji pasiekiama viešai).

2.2 Montuotojo informacinis vadovas trumpai

Trumpasis montuotojo vadovas

14

▪ Visas naujausių techninių duomenų rinkinys pateikiamas Daikin Business Portal

(taikomas tapatumo nustatymas).

Skyrius Aprašas

Bendrosios saugos atsargumo
priemonės

Apie dokumentaciją Montuotojui skirta dokumentacija

Saugos instrukcijos, kurias jums BŪTINA
perskaityti prieš įrengiant

FNA25~60A2VEB(9)

Padalintosios sistemos oro kondicionieriai

4P550955-3C – 2020.12

2 | Apie dokumentaciją

Skyrius Aprašas

Apie dėžę Kaip išpakuoti blokus ir išimti jų priedus

Apie blokus ir parinktis ▪ Sistemos išdėstymas

▪ Blokų ir parinkčių derinimas

Pasiruošimas Ką reikia atlikti ir sužinoti prieš vykstant į vietą

Įrengimas Ką reikia atlikti ir sužinoti prieš įrengiant sistemą

Atidavimas eksploatuoti Ką reikia atlikti ir sužinoti siekiant atiduoti

eksploatuoti sukonfigūruotą sistemą

Perdavimas naudotojui Ką reikia perduoti ir paaiškinti naudotojui

Utilizavimas Kaip utilizuoti sistemą

Techniniai duomenys Sistemos specifikacijos

Žodynėlis Terminų apibrėžimas

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

Trumpasis montuotojo vadovas

15

3 | Apie dėžę

6×

24×8×1× 1×

2×

1×

1×

1×

2×

1×

e

dba

1×

c f g

h i j k

l

6×

m

4×

n o

1×

3 Apie dėžę

3.1 Apžvalga: apie dėžę

3.2 Patalpose naudojamas įrenginys

Šiame skyriuje rašoma, ką turite daryti priėmę vietoje dėžę su patalpos bloku.
Atminkite:

▪ Prieš pristatant BŪTINA patikrinti įrenginį, ar nėra pažeidimų. Apie bet kokius

pažeidimus BŪTINA nedelsiant pranešti vežėjo pretenzijų agentui.

▪ Neišpakuotą įrenginį reikia prinešti kuo arčiau montavimo vietos, kad

nepažeistumėte įrenginio transportuodami.

▪ Iš anksto pasiruoškite kelią, kuriuo planuojate atgabenti bloką vidun.

ĮSPĖJIMAS: LIEPSNIOJI MEDŽIAGA

Šiame bloke naudojamas R32 tipo šaltnešis (jei yra) yra šiek tiek liepsnus. Žr. lauko
bloko specifikacijas, kur pateikiamas naudotinas šaltnešio tipas.

3.2.1 Kaip išpakuoti ir tvarkyti bloką

Blokui kelti naudokite minkštos medžiagos juostas arba apsaugines plokštes ir virvę.
Taip išvengsite bloko subraižymų ir pažeidimų.

1 Pakelkite bloką, laikydami už kabinimo gembių. Nespauskite kitų dalių, ypač–

šaltnešio vamzdyno, drenažo vamzdyno ir kitų guminių komponentų.

3.2.2 Kaip nuimti priedus nuo patalpos bloko

Trumpasis montuotojo vadovas

16

a Įrengimo vadovas
b Eksploatacijos vadovas

c Bendrosios saugos atsargumo priemonės
d Pakabos gembės poveržlės
e Kanalų jungių sraigtai

f Metalinis veržiklis
g Sandarinimo padai: mažasis ir didysis
h Drenažo žarna

i Sandarinimo medžiaga

FNA25~60A2VEB(9)

Padalintosios sistemos oro kondicionieriai

4P550955-3C – 2020.12

j Izoliacinė dalis: maža (skysčio vamzdis)

k Izoliacinė dalis: didelė (dujų vamzdis)

l Sąvaržos

m Poveržlės tvirtinimo plokštelė

n Oro filtras
o Lygiavimo sraigtai

3 | Apie dėžę

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

Trumpasis montuotojo vadovas

17

4 | Apie blokus ir parinktis

a

b

c

f

d

e

4 Apie blokus ir parinktis

4.1 Apžvalga: apie įrenginius ir priedus

Šiame skyriuje pateikiama informacija apie:

▪ Lauko ir patalpos blokų derinimas
▪ Lauko bloko derinimas su parinktimis

ĮSPĖJIMAS

Šalia bloko NIEKADA nenaudokite liepsniojo purškalo, pvz., plaukų lako, lako arba
dažų. Tai gali sukelti gaisrą.

PASTABA

NEŠLUOSTYKITE valdiklio valdymo skydelio benzinu, skiedikliu, chemikalų šluoste ir
pan., nes kitaip gali išblukti skydelis arba nusilupti danga. Jei jis smarkiai užterštas,
sudrėkinkite šluostę vandeniu atskiestu neutraliu valikliu, gerai išspauskite skystį ir
švariai nušluostykite skydelį. Nusausinkite kita sausa šluoste.

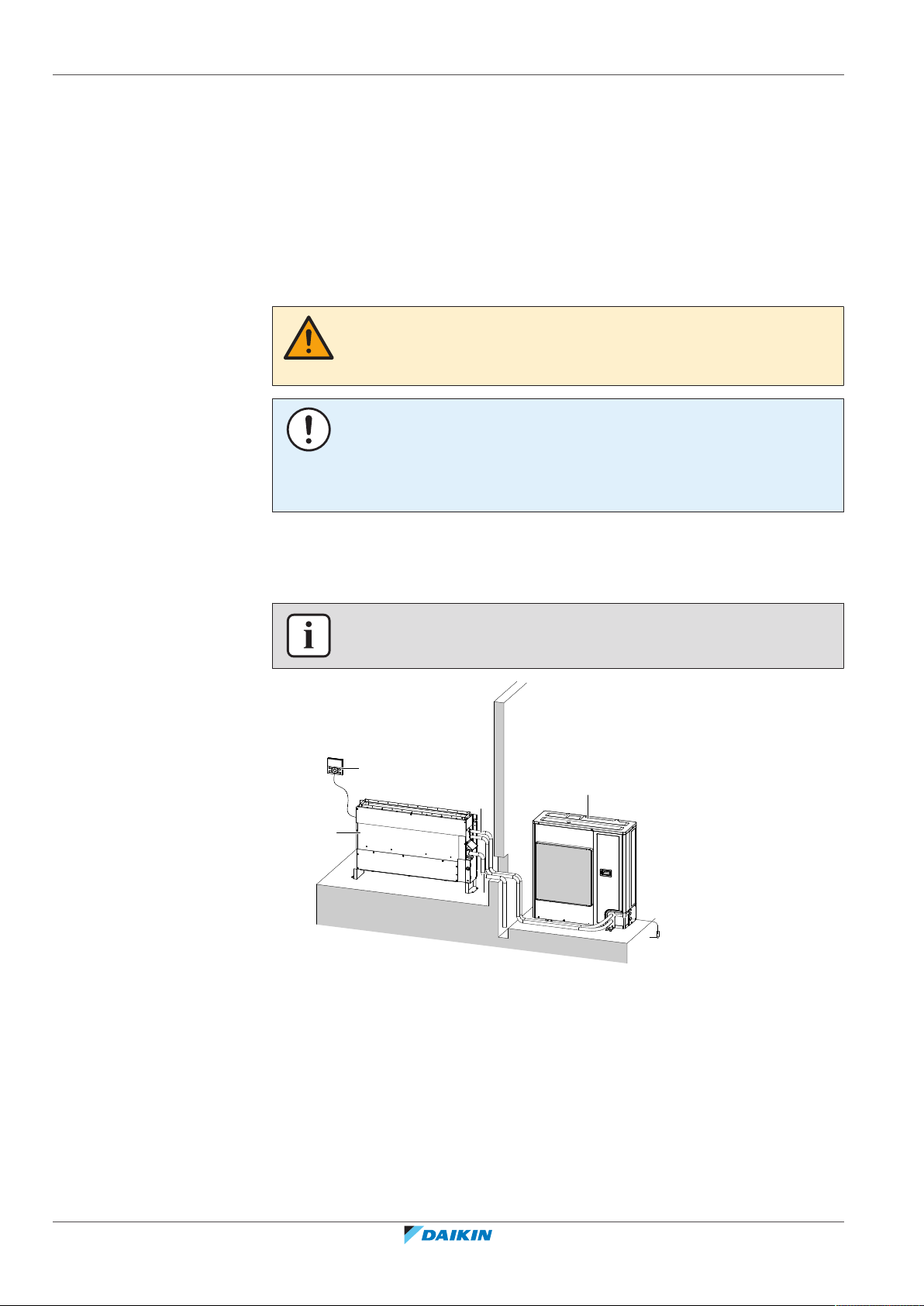

4.2 Sistemos išdėstymas

INFORMACIJA

Paveikslėlis yra tik pavyzdys ir gali NEATITIKTI jūsų sistemos schemos.

a Patalpos blokas
b Lauko blokas

c Naudotojo sąsaja
d Šaltnešio vamzdynas + jungiamasis kabelis
e Drenažo vamzdis

f Įžeminimo laidas

Trumpasis montuotojo vadovas

18

FNA25~60A2VEB(9)

Padalintosios sistemos oro kondicionieriai

4P550955-3C – 2020.12

4.3 Papildomai prijungiami įrenginiai ir priedai

INFORMACIJA

Kai kurios parinktys jūsų valstybėje gali būti nesiūlomos.

4.3.1 Galimi patalpose naudojamo įrenginio priedai

Būtinai parenkite šias privalomąsias parinktis:

▪ Naudotojo sąsaja: laidinė arba belaidė

Pasirinkite naudotojo sąsają pagal kliento pageidavimą. Žr. tolesnę lentelę, kad
galėtumėte pasirinkti tinkamą naudotojo sąsają.

Naudotojo sąsaja

Laidinė naudotojo sąsaja BRC1D52, BRC1E53A7, BRC1E53B7,

4 | Apie blokus ir parinktis

BRC1E53C7,

▪ Eksploatuojant įrenginius su R32

šaltnešiu
toliau nurodytų privalomųjų
naudotojo sąsajų:

BRC1H52K, BRC1H52S, BRC1H52W

Belaidė naudotojo sąsaja BRC4C65

(1)

, būtina naudoti vieną iš

(1)

Žr. lauko bloko specifikacijas, kur pateikiamas naudotinas šaltnešio tipas.

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

Trumpasis montuotojo vadovas

19

5 | Pasiruošimas

5 Pasiruošimas

5.1 Apžvalga: parengimas

5.2 Įrengimo vietos paruošimas

Šiame skyriuje nurodoma, ką reikia atlikti ir žinoti prieš vykstant į objektą.
Jame nagrinėjamos tokios temos:

▪ Įrengimo vietos paruošimas
▪ Šaltnešio vamzdyno paruošimas
▪ Elektros instaliacijos paruošimas

▪ Aplink įrenginį turi būti pakankamai vietos techninei priežiūrai ir oro cirkuliacijai.
▪ Pasirinkite įrengimo vietą. Įsitikinkite, kad bus pakankamai vietos įrenginiui įnešti

ir išnešti.

DĖMESIO

NEĮRENKITE ir nenaudokite vietose, kur pilna dūmų, dujų, chemikalų ir pan. Patalpos
bloko viduje esantys jutikliai gali aptikti šias medžiagas ir parodyti šaltnešio nuotėkio
anomaliją.

(1)

DĖMESIO

NEĮRENKITE ir nenaudokite sandariose patalpose, pvz., garsui nepralaidžiose
kamerose arba patalpose su užsandarintomis durimis.

DĖMESIO

Šiame bloke įrengta elektra valdomų saugos priemonių, pvz., šaltnešio nuotėkio
ieškiklis. Siekiant užtikrinti efektyvumą, blokas po įrengimo turi būti nuolat
maitinamas elektra, išskyrus trumpus priežiūros laikotarpius.

ĮSPĖJIMAS

NEMONTUOKITE oro kondicionieriaus tokioje vietoje, kur gali nutekėti liepsniųjų
dujų. Jei nutekėjusios dujos liktų aplink oro kondicionierių, gali įvykti gaisras.

5.2.1 Patalpose naudojamo įrenginio montavimo vietos reikalavimai

(1)

(1)

(1)

Tik blokams, kuriuose naudojamas R32 šaltnešis. Žr. lauko bloko specifikacijas, kur pateikiamas naudotinas šaltnešio tipas.

Trumpasis montuotojo vadovas

20

INFORMACIJA

Taip pat perskaitykite šiuos reikalavimus:

▪ Bendrieji reikalavimai montavimo vietai. Žr. skyrių “Bendrosios atsargumo

priemonės”.

▪ Reikalavimai montavimo vamzdeliams (ilgis, aukščių skirtumas). Žr. toliau šiame

skyriuje “Parengimas”.

FNA25~60A2VEB(9)

Padalintosios sistemos oro kondicionieriai

4P550955-3C – 2020.12

5 | Pasiruošimas

INFORMACIJA

Garso slėgio lygis mažesnis nei 70dBA.

PASTABA

Šiame vadove aprašoma įranga gali sukelti elektromagnetinius radijo ryšio trukdžius.
Įranga atitinka specifikacijas, skirtas užtikrinti pagrįstą apsaugą nuo tokių trukdžių. Vis
dėlto nėra garantijos, kad konkrečioje įrengtyje trukdžių nebus.

Taigi, rekomenduojama sumontuoti įrangą ir nutiesti elektros laidus taip, kad jie būtų
nutolę pakankamu atstumu nuo stereoįrangos, asmeninių kompiuterių ir pan.

▪ Fluorescencinės lempos. Įrengiant belaidę naudotojo sąsają patalpoje su

fluorescencinėmis lempomis, reikia stengtis išvengti trukdžių:

- Sumontuokite belaidę naudotojo sąsają kaip įmanoma arčiau patalpos bloko.

- Sumontuokite patalpos bloką kaip įmanoma toliau nuo fluorescencinių lempų.

▪ Pasirūpinkite, kad įvykus vandens nuotėkiui vanduo nesugadintų įrengimo erdvės

ir aplinkos.

▪ Pasirinkite vietą, kurioje bloko veikimo triukšmas ir karštas (šaltas) oras niekam

netrukdytų.

ĮSPĖJIMAS

NEDĖKITE daiktų po patalpos ar lauko bloku, kuris gali sušlapti. Priešingu atveju ant
pagrindinio bloko arba šaltnešio vamzdžių gali susidaryti kondensato ir dėl oro filtro
nešvarumų arba drenažo linijoje atsiradusių kamščių kondensatas gali pradėti lašėti ir
sugadinti arba suteršti po įrenginiu esančius objektus.

▪ Oro srautas. Pasirūpinkite, kad oro srauto niekas neblokuotų.
▪ Drenažas. Užtikrinkite tinkamą kondensato nutekėjimą.
▪ Sienos izoliacija. Kai temperatūra ties siena viršija 30°C, o santykinis

drėgnumas – 80% arba į sieną įtraukiamas grynas oras, reikalinga papildoma
izoliacija (bent 10mm storio porolonas).

▪ Apsaugai. Įleidimo ir išleidimo pusėse būtinai sumontuokite apsaugus, kad kas

nors nepaliestų ventiliatoriaus menčių arba šilumokaičio.

NEMONTUOKITE įrenginio šiose vietose:

▪ Vietose, kur atmosferoje gali būti mineralinės alyvos rūko, purslų arba garų.

Plastikinės dalys gali būti sugadintos, nukristi arba sukelti vandens nuotėkį.

NEREKOMENDUOJAMA montuoti įrenginio šiose vietose, nes gali sutrumpėti jo
eksploatavimo laikas:

▪ kur stipriai svyruoja įtampa;
▪ transporto priemonėse ir laivuose;

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

▪ kur yra rūgščių arba šarminių garų.
▪ Įrengimui naudokite pakabos varžtus.
▪ Atsižvelkite į šiuos reikalavimus:

Trumpasis montuotojo vadovas

21

5 | Pasiruošimas

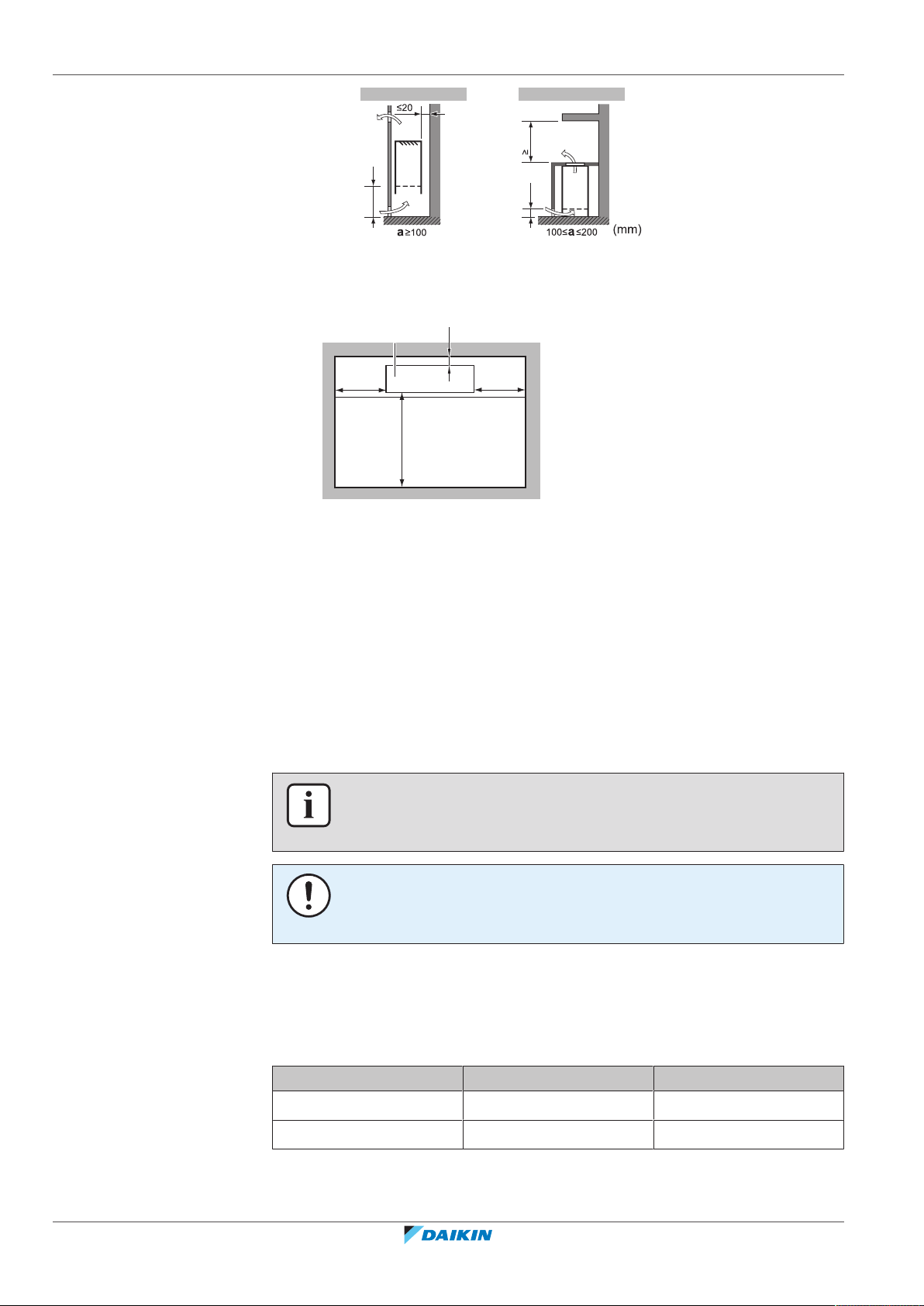

a

a

1750

A B

≥300 ≥300

≥1000

(mm)

≤20

a

A Sieninis tipas
B Pastatomasis tipas

a Minimalus tarpas

Vaizdas iš viršaus:

a Patalpos blokas

▪ Įrenkite bloką su iš anksto surinktu, visiškai uždaru korpusu ir nuimamuoju

prieigos skydu, oro įleidimo grotelėmis ir išleidimo grotelėmis. Šios nuimamos
dalys neleis patekti bloko vidun. Jas galima nuimti TIK naudojant nuėmimo įrankį.

▪ Jei įrengiate po palange, pasirūpinkite, kad nesusidarytų ventiliacijos trumpasis

jungimas.

5.3 Aušalo vamzdelių paruošimas

5.3.1 Reikalavimai šaltnešio vamzdynui

INFORMACIJA

Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus sk.

"1Bendrosios atsargumo priemonės"[44].

PASTABA

Vamzdynas ir kitos suslėgtosios dalys turi būti tinkamos šaltnešiui. Šaltnešiui
naudokite fosforo rūgštimi deoksiduotas varines besiūles dalis.

Šaltnešio vamzdyno skersmuo

Trumpasis montuotojo vadovas

22

▪ Pašalinių medžiagų (įskaitant gamybinę alyvą) kiekis vamzdyne turi būti

≤30mg/10m.

Naudokite to paties skersmens jungtis kaip ir lauko blokų:

Klasė L1 skysčio vamzdynas L1 dujų vamzdynas

25+35 Ø6,4 Ø9,5

50+60 Ø6,4 Ø12,7

FNA25~60A2VEB(9)

Padalintosios sistemos oro kondicionieriai

4P550955-3C – 2020.12

Šaltnešio vamzdyno medžiaga

t

Ø

ØiØ

i

t

ØpØ

p

▪ Vamzdelių medžiaga: fosforo rūgštimi deoksiduotas besiūlis varis.
▪ Vamzdyno grūdinimo rūšis ir storis:

Išorinis skersmuo (Ø) Grūdinimo rūšis Storis (t)

6,4mm (1/4col.) Grūdinta (O) ≥0,8mm

9,5mm (3/8col.)

12,7mm (1/2col.)

(a)

Atsižvelgiant į galiojančius teisės aktus ir įrenginio maksimalų darbinį slėgį (žr. "PS High"
bloko vardinėje plokštelėje), gali reikėti storesnio vamzdyno.

5.3.2 Aušalo vamzdelių izoliacija

▪ Kaip izoliacinę medžiagą naudokite poroloną:

- šilumos perdavimo koeficientas turi siekti 0,041–0,052 W/mK (0,035–

0,045kcal/mh°C);

- atsparumas temperatūrai turi būti bent 120°C.

▪ Izoliacijos storis

5 | Pasiruošimas

(a)

Vamzdžio išorinis

skersmuo (Øp)

6,4mm (1/4col.) 8~10mm ≥10mm

9,5mm (3/8col.) 12~15mm ≥13mm

12,7mm (1/2col.) 14~16mm ≥13mm

Jei temperatūra yra aukštesnė nei 30°C, o drėgnumas didesnis nei RH 80%,
izoliacinės medžiagos turi būti mažiausiai 20 mm storio, kad ant jų paviršiaus
nesusidarytų kondensato.

5.4 Elektros instaliacijos paruošimas

5.4.1 Apie elektros laidų paruošimą

INFORMACIJA

Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus sk.

"1Bendrosios atsargumo priemonės"[44].

Izoliacijos vidinis

skersmuo (Øi)

Izoliacijos storis (t)

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

Trumpasis montuotojo vadovas

23

5 | Pasiruošimas

ĮSPĖJIMAS

▪ Jei maitinimo šaltinyje nėra nulinės fazės arba ji netinkamai prijungta, įranga gali

sugesti.

▪ Prijunkite tinkamą įžeminimą. NESUJUNKITE įrenginio įžeminimo laido su

pagalbiniu vamzdžiu, viršįtampio ribotuvu arba telefono įžeminimo laidu.
Nevisiškai įžeminta sistema gali sukelti elektros smūgį.

▪ Sumontuokite reikalingus saugiklius arba grandinės pertraukiklius.
▪ Pritvirtinkite elektros laidus kabelių sąvaržomis, kad jie NESILIESTŲ prie aštrių

briaunų ar vamzdžių, ypač aukšto slėgio pusėje.

▪ NENAUDOKITE izoliacine juosta apvyniotų laidų, suvytųjų laidų, ilgintuvų ar

prijungimų nuo žvaigžde sujungtos sistemos. Jie gali sukelti perkaitimą, elektros
smūgį arba gaisrą.

▪ NEMONTUOKITE fazę kompensuojančio kondensatoriaus, nes šiame įrenginyje

įrengtas inverteris. Fazę kompensuojantis kondensatorius sumažins našumą ir gali
būti nelaimingo atsitikimo priežastimi.

ĮSPĖJIMAS

▪ Visus elektros laidus PRIVALO sujungti kvalifikuotas elektrikas ir elektros

instaliacija TURI atitikti taikomus teisės aktus.

▪ Elektros jungtis junkite prie fiksuotos instaliacijos.
▪ Visi atskirai įsigyti komponentai ir elektros instaliacijos darbai TURI atitikti

taikomus teisės aktus.

ĮSPĖJIMAS

VISADA naudokite daugiagyslius maitinimo kabelius.

Trumpasis montuotojo vadovas

24

Padalintosios sistemos oro kondicionieriai

FNA25~60A2VEB(9)

4P550955-3C – 2020.12

6 Įrengimas

A

a

a

b

c

B

d

6.1 Apžvalga: montavimas

Šiame skyriuje rašoma, ką turite daryti ir žinoti, siekdami tinkamai įrengti vietoje
sistemą.

Įprastinė darbo eiga

Įrengimą paprastai sudaro tokie etapai:

1 lauko bloko montavimas;
2 patalpos bloko montavimas;
3 šaltnešio vamzdyno prijungimas;
4 šaltnešio vamzdyno patikra;
5 šaltnešio įpylimas;
6 elektros instaliacijos prijungimas;
7 lauko įrengties užbaigimas;
8 patalpos įrengties užbaigimas.

6 | Įrengimas

6.2 Patalpose naudojamo įrenginio tvirtinimas

6.2.1 Atsargumo priemonės montuojant patalpose naudojamą įrenginį

INFORMACIJA

Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus tolesniuose
skyriuose:

▪ Bendrosios saugos atsargumo priemonės
▪ Pasiruošimas

6.2.2 Patalpos bloko įrengimo rekomendacijos

INFORMACIJA

Pasirinktinė įranga. Montuodami pasirinktinę įrangą, papildomai perskaitykite jos

įrengimo vadovą. Atsižvelgiant į situaciją vietoje, gali būti lengviau pirmiausia įrengti
pasirinktinę įrangą.

▪ Sienos arba grindų tvirtumas. Patikrinkite, ar siena arba grindys pakankamai

tvirtos, kad atlaikytų bloko svorį. Jei kyla pavojus, prieš montuodami bloką
sutvirtinkite sieną arba grindis.

▪ Pakabos varžtai. Įrengimui naudokite W3/8 M10 pakabos varžtus. Prijunkite

pakabos gembę prie pakabos varžto. Gerai jį užfiksuokite veržle ir poveržle (iš
pakabos gembės viršutinės ir apatinės pusių).

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

Trumpasis montuotojo vadovas

25

6 | Įrengimas

A

618

500

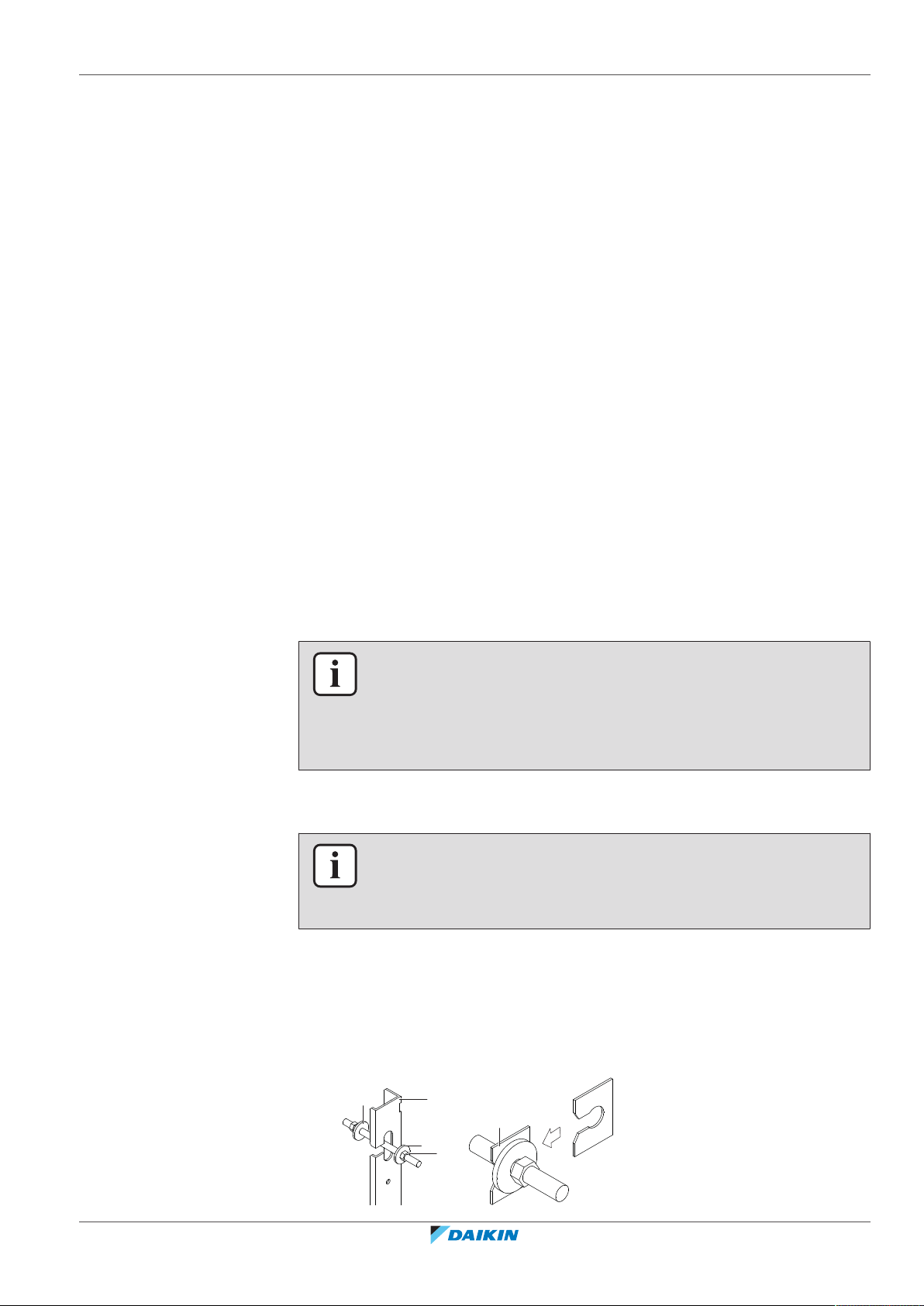

A Pakabos gembės tvirtinimas
B Poveržlių fiksavimas

a Poveržlė (priedai)

b Pakabos gembė
c1 Veržlė (vietinis tiekimas)
c2 Dviguba veržlė (vietinis tiekimas)

d Poveržlės tvirtinimo plokštelė (priedas)

▪ Pakabos varžto žingsnelis tvirtinimui prie sienos:

Klasė A(mm)

25&35 740

50&60 1140

Minimalus grindų plotas

(1)

Siekdami nustatyti minimalų grindų plotą, žr. toliau pateiktą lentelę arba grafiką.

1 Atsižvelgiant į bendrąjį sistemos šaltnešio kiekį (m), minimalus grindų plotas

yra (A

min

).

INFORMACIJA

▪ Jei toliau nepateikta reikiama tiksli bendroji šaltnešio kiekio sistemoje (m) vertė,

naudokite artimiausią didesnę vertę.

▪ Jei bendroji šaltnešio kiekio sistemoje vertė yra >3,9 kg, žr. sk. Kaip nustatyti

minimalų grindų plotą (Bendrosios saugos atsargumo priemonės).

FNA25&35 FNA50&60

m(kg) A

min

(m2)

≤1,842 Reikalavimų nėra

1,843 6,2 5,5

1,9 6,4 5,7

2 6,8 6,0

2,1 7,1 6,3

(1)

Taikoma tik įrenginiams su R32 šaltnešiu, derinant su naudotojo sąsaja (BRC1H52*). Žr. lauko bloko specifikacijas, kur
pateikiamas naudotinas šaltnešio tipas.

Trumpasis montuotojo vadovas

26

2,2 7,4 6,6

2,3 7,8 6,9

2,4 8,1 7,2

2,5 8,4 7,5

2,6 8,8 7,8

2,7 9,1 8,1

Padalintosios sistemos oro kondicionieriai

FNA25~60A2VEB(9)

4P550955-3C – 2020.12

FNA25&35 FNA50&60

5

6

7

8

9

10

11

12

13

14

2 2.11.91.8 2.2 2.3 2.5 2.7 2.9 3.1 3.3 3.52.4 2.6 2.8 3 3.2 3.4 3.6 3.8 3.93.7

m [kg]

A

min

[m

2

]

FNA25&35

5

6

7

8

9

10

11

12

13

1.8

1.843

2 2.11.9 2.2 2.3 2.5 2.7 2.9 3.1 3.3 3.52.4 2.6 2.8 3 3.2 3.4 3.6 3.8 3.93.7

m [kg]

FNA50&60

A

min

[m

2

]

1.843

B

A

a

a

c

b≥100

760

m(kg) A

min

(m2)

2,8 9,5 8,4

2,9 9,8 8,7

3 10,1 9,0

3,1 10,5 9,3

3,2 10,8 9,6

3,3 11,1 9,9

3,4 11,5 10,2

3,5 11,8 10,4

3,6 12,2 10,7

3,7 12,5 11,0

3,8 12,8 11,3

3,9 13,2 11,6

6 | Įrengimas

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

A

Minimalus grindų plotas

min

m Šaltnešio kiekis sistemoje

Pastatomasis įrengimas

A Techninės priežiūros srities plotis
B Oro įleidimo grotelių plotis

Trumpasis montuotojo vadovas

27

6 | Įrengimas

c

A

B

a

a

100≤b≤200

760

b

a

2×

1×

b

A

B

a Oro išleidimo kryptis

b Oro įleidimo grotelių aukštis

c Oro įleidimo kryptis

Klasė A(mm) B(mm)

25&35 1350 660

50&60 1750 1060

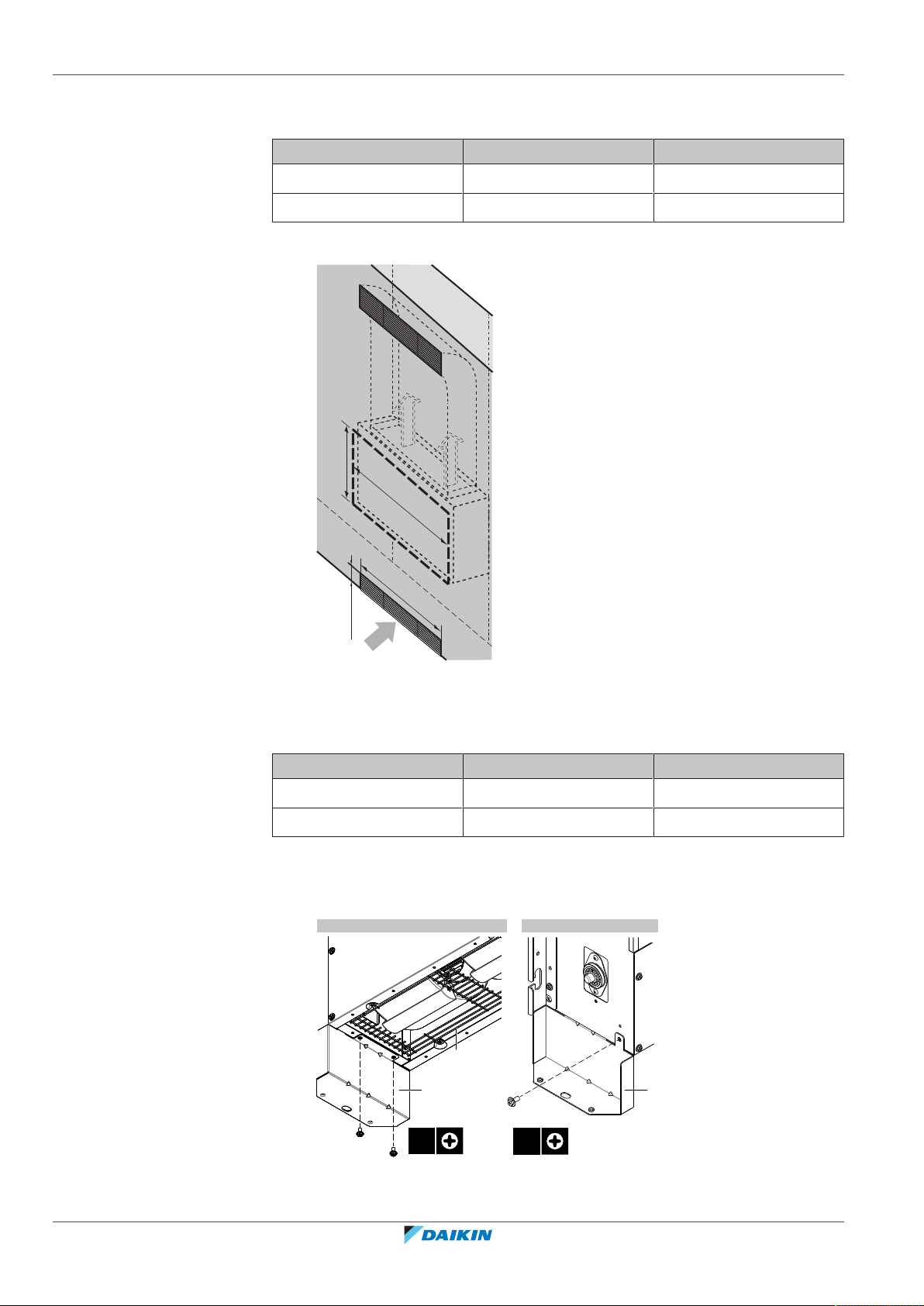

Įrengimas ant sienos

A Techninės priežiūros srities plotis

B Oro įleidimo grotelių plotis

a Oro išleidimo kryptis

b Oro įleidimo grotelių aukštis

c Oro įleidimo kryptis

Klasė A(mm) B(mm)

25&35 1350 660

50&60 1750 1060

▪ Išorinis statinis slėgis. Žr. techninę dokumentaciją, siekdami užtikrinti, kad

nebūtų viršytas bloko išorinis statinis slėgis.

▪ Kojų nuėmimas. Jei būtina nuimti kojas, laikykitės šių instrukcijų:

Trumpasis montuotojo vadovas

28

A Vaizdas iš apačios

B Vaizdas iš šono

Padalintosios sistemos oro kondicionieriai

FNA25~60A2VEB(9)

4P550955-3C – 2020.12

6 | Įrengimas

7×

c

b

d

d

a

a

c

b

A B

A

B

a

b

2

1

a Apsauginės grotelės
b Koja

1 Jei įleidimo anga įrengta apačioje, išimkite oro filtrą.
2 Atsukite 4 sraigtus (po 2 kiekvienoje pusėje), prilaikančius abi kojas bloko

apačioje.

3 Atsukite 2sraigtus (po 1kiekvienoje pusėje), esančius bloko šone.
4 Jei įleidimo anga įrengta apačioje, vėl prijunkite filtrą.
5 Jei įleidimo anga priekyje, prisukite atgal 2sraigtus prie bloko šono.

▪ Sumontuokite įleidimo angos dangtį ir oro filtrą (priedas)

6 Jei įleidimo anga priekyje, nuo priekinės pusės nuimkite apsaugines groteles ir

įleidimo angos dangtį.

A Įleidimo angos dangčio nuėmimas
B Įleidimo angos dangčio prijungimas

a Įleidimo angos dangtis
b Apsauginės grotelės
c Oro įleidimo anga
d Oro išleidimo anga

7 Nuimkite vieną koją, esančią priešingoje elektroninių komponentų dėžutės

pusėje.

8 Prie apačios vėl prijunkite nuimtą įleidimo angos dangtį.
9 Prie priekinės pusės prijunkite nuimtas apsaugines groteles.
10 Jei reikia prijunkite atgal koją.
11 Prijunkite oro filtrą (priedas), nuspausdami kablius (2 kabliai 25+35 tipui,

3kabliai 50+60tipui).

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

A Priekinė įleidimo anga
B Apatinė įleidimo anga

a Pagrindinis blokas
b Filtras

▪ Laikinai sumontuokite bloką.

12 Prijunkite pakabos gembę prie pakabos varžto.

Trumpasis montuotojo vadovas

29

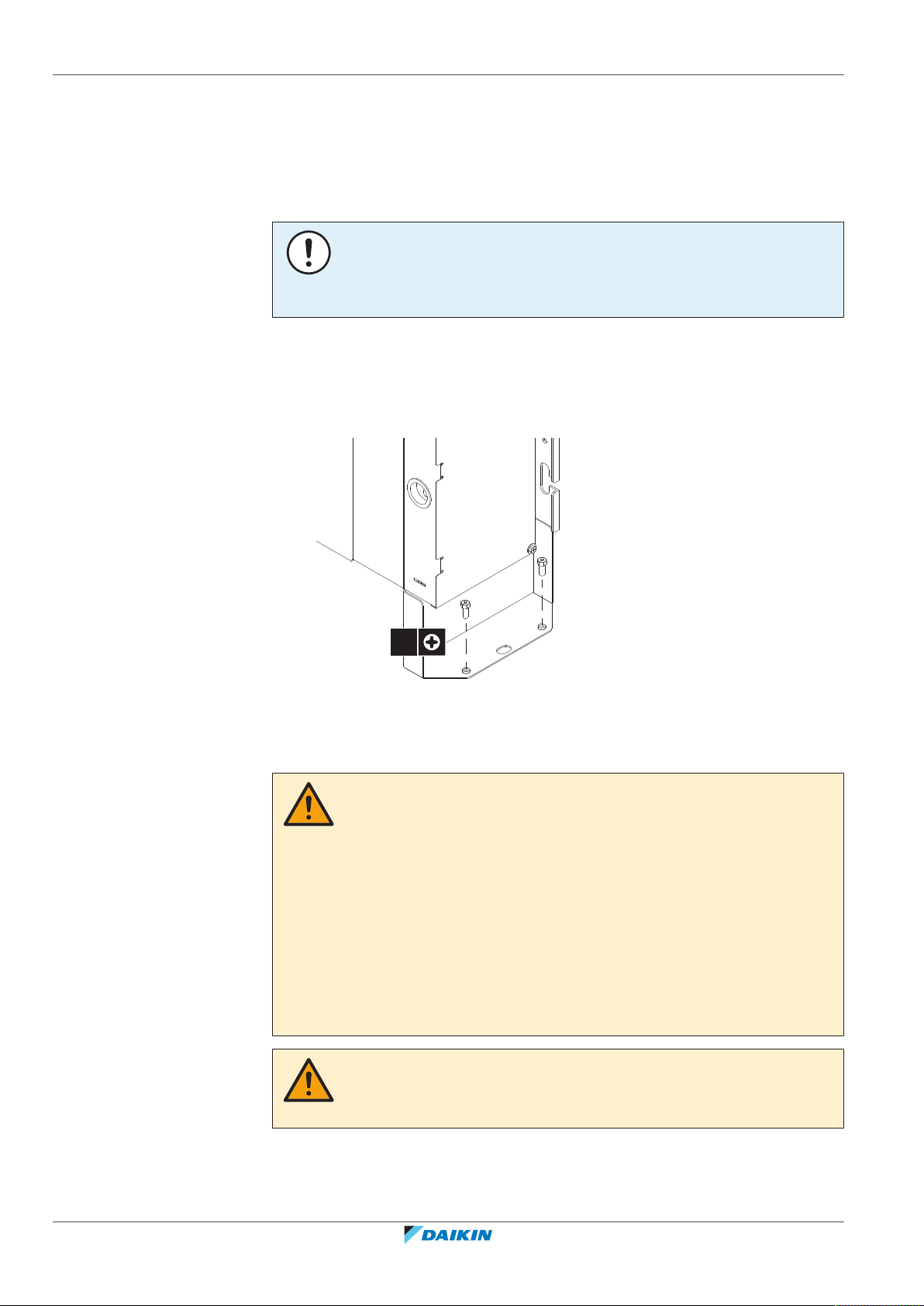

6 | Įrengimas

2×

13 Gerai pritvirtinkite bloką.
14 Sureguliuokite bloką, kad tilptų tarp sienų.

▪ Išlyginkite. Naudodami gulsčiuką arba vandens pripildytą vinilo vamzdelį,

pasirūpinkite, kad blokas būtų lygus visuose keturiuosekampuose.

15 Priveržkite viršutinę veržlę.

PASTABA

NEMONTUOKITE pakreipto bloko. Galima pasekmė: Jei blokas bus pakreiptas
kondensato srauto atžvilgiu (viena drenažo vamzdyno pusė bus pakelta), gali sutrikti
plūdinio jungiklio veikimas ir gali pradėti lašėti vanduo.

▪ Bloko tvirtinimas. Išlyginkite bloką, naudodami išlyginimo sraigtus (priedas). Jei

grindys pernelyg nelygios ir bloko išlyginti nepavyksta, pastatykite bloką ant
plokščio ir išlyginto pagrindo. Jei kyla pavojus, kad blokas nuvirs, pritvirtinkite jį
prie sienos, naudodamiesi gamyklinėmis kiaurymėmis, arba prie grindų,
naudodami grindims skirtas tvirtinimo detales (vietinis tiekimas).

6.2.3 Kanalų įrengimo rekomendacijos

ĮSPĖJIMAS

Jei vienas ar daugiau kambarių sujungti su bloku per kanalų sistemą, užtikrinkite, kad:

▪ šalia nebūtų veikiančių uždegimo šaltinių (pvz., atviros liepsnos, veikiančio dujinio

prietaiso ar elektrinio šildytuvo), jei plotas nesiekia A
bendrosiose saugos atsargumo priemonėse;

▪ kanalų sistemoje nebūtų įrengta pagalbinių įtaisų, kurie gali tapti potencialiais

uždegimo šaltiniais (pvz., karštų paviršių, kurių temperatūra viršija 700°C, ar
elektrinių perjungimo įtaisų);

▪ kanalų sistemoje būtų naudojami tik gamintojo patvirtinti pagalbiniai įtaisai;
▪ oro įleidimo arba išleidimo kanalas būtų prijungtas kanalais tiesiogiai prie

kambario. Vietoj oro įleidimo ar išleidimo kanalo NENAUDOKITE tarpų, pvz.,
pakabinamųjų lubų.

ĮSPĖJIMAS

Kanalų sistemoje neįrenkite veikiančių uždegimo šaltinių (pvz., atviros liepsnos,
veikiančių dujinių prietaisų ar veikiančių elektrinių šildytuvų).

, kaip nurodyta

min

Trumpasis montuotojo vadovas

30

Padalintosios sistemos oro kondicionieriai

FNA25~60A2VEB(9)

4P550955-3C – 2020.12

6 | Įrengimas

a b b a

eed d

c

a

b

c

5 mm

DĖMESIO

▪ Užtikrinkite, kad, įrengus kanalą, NEBŪTŲ viršytas įrenginio išorinio statinio slėgio

nuostatų intervalas. Žr. savo modelio techninį dokumentą, kur rasite nuostatų
intervalą.

▪ Būtinai įrenkite brezentinį kanalą, kad vibracijos NEBŪTŲ perduodamos į kanalą

arba lubas. Kaip kanalo įdėklą naudokite garsą sugeriančią medžiagą (izoliaciją) ir
varžtuose panaudokite vibracijos izoliacijos gumą.

▪ Vykdydami suvirinimo darbus, neaptaškykite drenažo rinktuvės arba oro filtro.
▪ Jei metalinis kanalas nutiestas pro medinės konstrukcijos metalinį (vielinį) tinklą

arba metalinę plokštę, elektriniu požiūriu izoliuokite kanalą ir sieną.

▪ Sumontuokite išorines groteles taip, kad oro srautas nebūtų tiesiogiai nukreiptas į

žmones.

▪ Kanale NENAUDOKITE stiprinimo ventiliatorių. Pasinaudodami funkcija,

nurodykite automatiškai reguliuoti ventiliatoriaus apsukų nuostatą. Informacijos
apie nuostatą rasite naudotojo sąsajos įrengimo vadove.

Kanalai priskirtini vietiniam tiekimui.

▪ Oro įleidimo pusė. Prijunkite kanalą ir įleidimo pusės jungę (vietinis tiekimas).

Jungę prijunkite 7sraigtais (priedai).

a Jungiamasis sraigtas (priedas)
b Jungė (vietinis tiekimas)
c Pagrindinis blokas
d Izoliacija (vietinis tiekimas)
e Aliumininė juostelė (vietinis tiekimas)

▪ Fiksavimo sraigtai. Montuodami oro įleidimo kanalą, pasirinkite tokius fiksavimo

sraigtus, kurie išlįstų 5mm jungės viduje, kad tinkamai apsaugotumėte oro filtrą
nuo pažeidimų vykdant jo techninę priežiūrą.

a Oro įleidimo kanalas
b Jungės vidus
c Fiksavimo sraigtas

▪ Filtras. Oro kanale, įleidimo pusėje, būtinai prijunkite oro filtrą. Naudokite oro

filtrą, kurio dulkių surinkimo efektyvumas ≥50% (gravimetrinis metodas).
Prijungus įleidimo kanalą, pateiktas filtras nenaudojamas.

▪ Oro išleidimo pusė. Prijunkite kanalą pagal vidinius išleidimo pusės jungės

matmenis.

▪ Oro nuotėkiai. Apvyniokite aliumininę juostelę aplink įleidimo pusės jungės ir

kanalo jungtį. Pasirūpinkite, kad nebūtų oro nuotėkių jokioje kitoje jungtyje.

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

▪ Izoliacija. Izoliuokite kanalą, kad išvengtumėte kondensacijos. Naudokite 25mm

storio stiklo vatą arba poroloną.

Trumpasis montuotojo vadovas

31

6 | Įrengimas

1~1.5 m

a

≥100≤600

(mm)

a

6.2.4 Drenažo vamzdyno įrengimo rekomendacijos

Užtikrinkite tinkamą kondensato nutekėjimą. Akcentai:

▪ bendrosios rekomendacijos;
▪ drenažo vamzdyno prijungimas prie patalpos bloko;
▪ vandens nuotėkių paieška.

Bendrosios rekomendacijos

▪ Vamzdžio ilgis. Stenkitės, kad drenažo vamzdynas būtų kaip įmanoma

trumpesnis.

▪ Vamzdyno dydis. Užtikrinkite, kad vamzdžio dydis būtų lygus arba viršytų

jungiamąjį vamzdį (vinilinio vamzdžio nominalusis skersmuo – 20mm, išorinis –
26mm).

▪ Nuolydis. Pasirūpinkite, kad drenažo vamzdžiai būtų nustatyti nuolydžiu (bent

1/100), kad vamzdyne nesusidarytų oro kišenės. Naudokite pakabos strypus, kaip
parodyta.

a Pakabos strypas

O Leidžiama

X Draudžiama

▪ Kondensacija. Imkitės priemonių dėl kondensacijos. Izoliuokite visą drenažo

vamzdyną, esantį pastato viduje.

▪ Kylantis vamzdynas. Jei būtina padaryti nuolydį, galite įrengti kylantį vamzdyną.

- Drenažo žarnos nuolydis: 0~75 mm, kad nebūtų tempiamas vamzdynas ir

nesusidarytų oro burbuliukų.

- Kylantis vamzdynas: ≤300mm iš bloko, ≤625mm statmenai blokui.

▪ Drenažo vamzdžių jungimas. Drenažo vamzdžius galima sujungti. Būtinai

naudokite tinkamo skersmens drenažo vamzdžius ir tėjines jungtis, atsižvelgdami
į blokų veikimo pajėgumą.

Trumpasis montuotojo vadovas

32

a Tėjinė jungtis

Drenažo vamzdyno prijungimas prie patalpos bloko

PASTABA

Netinkamai prijungus drenažo žarną, galimi nuotėkiai ir žala įrengimo vietai bei
aplinkai.

1 Nustumkite drenažo žarną kaip įmanoma toliau ant drenažo vamzdžio

jungties.

Padalintosios sistemos oro kondicionieriai

FNA25~60A2VEB(9)

4P550955-3C – 2020.12

6 | Įrengimas

≤4 mm

A-A'

b
a

d
c

3

1

2~61

4

d

AA'A

A'

e

5

2

c

ba

a

a

b

2 Priveržkite metalinį veržiklį, kad sraigto galvutė būtų iki 4mm atstumu nuo

metalinio veržiklio dalies.

3 Patikrinkite, ar nėra vandens nuotėkių (žr. "Vandens nuotėkių

paieška"[434]).

4 Užvyniokite didįjį sandarinimo padą (izoliaciją) aplink metalinį veržiklį bei

išleidimo žarną ir pritvirtinkite kabelių dirželiais.

5 Prijunkite drenažo vamzdyną prie drenažo žarnos.

a Drenažo vamzdžio jungtis (prijungta prie bloko)
b Drenažo žarna (priedas)
c Metalinis veržiklis (priedas)
d Didelis sandarinimo padas (priedas)
e Drenažo vamzdynas (vietinis tiekimas)

PASTABA

▪ NENUIMKITE drenažo vamzdžio kamščio. Kitaip gali ištekėti vandens.
▪ Drenažo angą naudokite tik vandeniui išleisti, kai nenaudojamas drenažo siurblys

arba prieš vykdant techninės priežiūros darbus.

▪ Švelniai įkiškite ir ištraukite drenažo kamštį. Jei naudosite per daug jėgos, galite

deformuoti drenažo rinktuvės lizdą.

Ištraukite kamštį.

▪ NEJUDINKITE kamščio aukštyn-žemyn.

Įkiškite kamštį.

▪ Nustatykite kamštį ir įstumkite jį kryžminiu atsuktuvu.

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

a Drenažo kamštis
b Kryžminis atsuktuvas

Trumpasis montuotojo vadovas

33

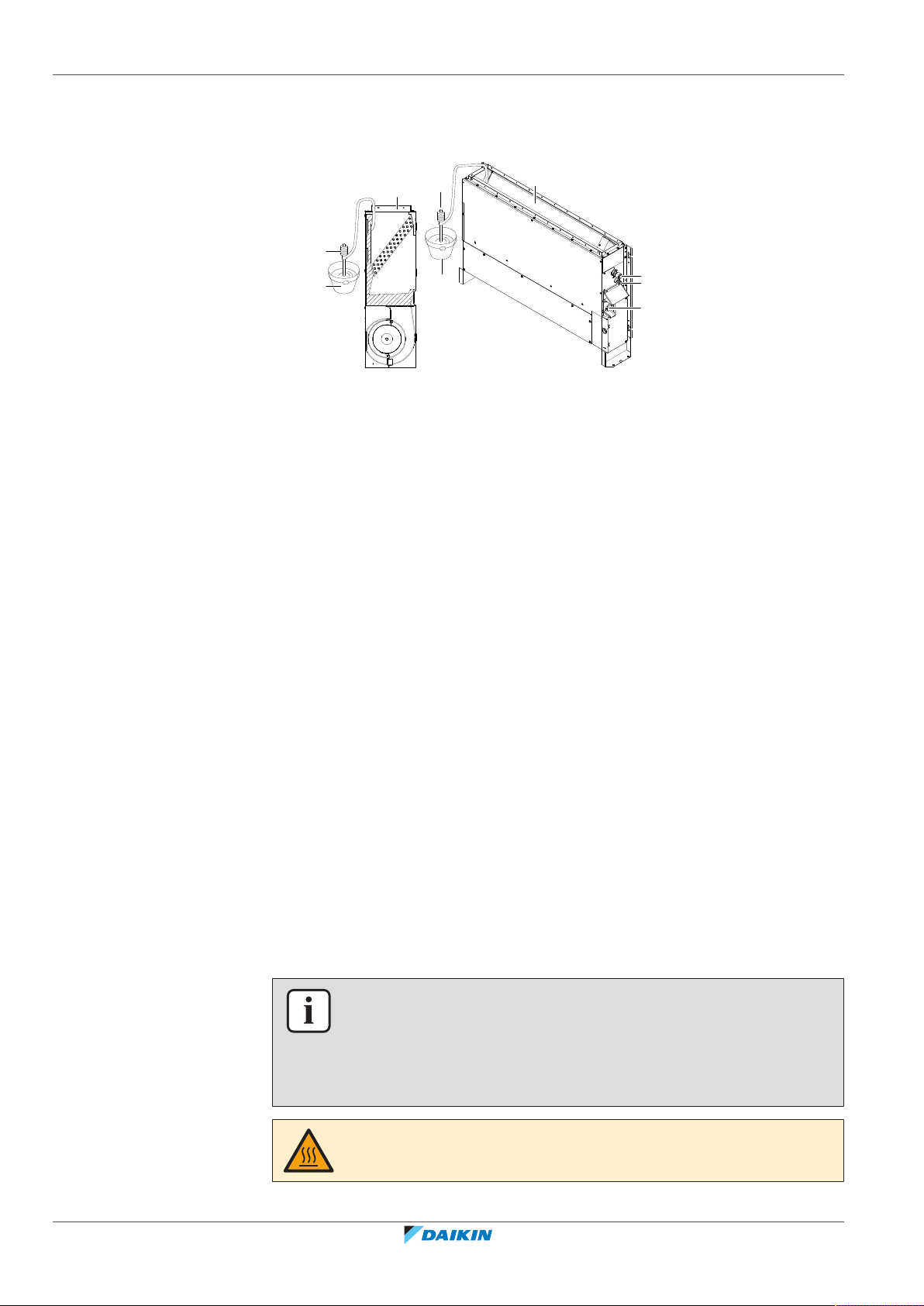

6 | Įrengimas

b

a

a

d

c

e

b

c

Vandens nuotėkių paieška

Lėtai įpilkite maždaug 1l vandens į drenažo rinktuvę ir patikrinkite, ar nėra vandens
nuotėkių.

a Oro išleidimo anga

b Nešiojamasis siurblys

c Kibiras

d Šaltnešio vamzdžiai

e Drenažo išleidimo anga

6.3 Aušalo vamzdžių prijungimas

6.3.1 Apie aušalo vamzdelių prijungimą

Prieš prijungiant aušalo vamzdelius

Įsitikinkite, kad sumontuoti lauke ir patalpose naudojami įrenginiai.

Įprastinė darbo eiga

Aušalo vamzdelių prijungimą sudaro šie veiksmai:

▪ Aušalo vamzdelių prijungimas prie lauke naudojamo įrenginio
▪ Aušalo vamzdelių prijungimas prie patalpose naudojamo įrenginio
▪ Aušalo vamzdelių izoliavimas
▪ Būtina atsižvelgti į gaires, taikomas:

- vamzdelių lankstymui,

- vamzdelių galų platinimui,

- litavimui,

- stabdymo vožtuvų naudojimui.

6.3.2 Atsargumo priemonės prijungiant aušalo vamzdelius

INFORMACIJA

Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus tolesniuose
skyriuose:

▪ Bendrosios saugos atsargumo priemonės
▪ Pasiruošimas

Trumpasis montuotojo vadovas

34

PAVOJUS: GALIMA NUSIDEGINTI/NUSIPLIKYTI

Padalintosios sistemos oro kondicionieriai

FNA25~60A2VEB(9)

4P550955-3C – 2020.12

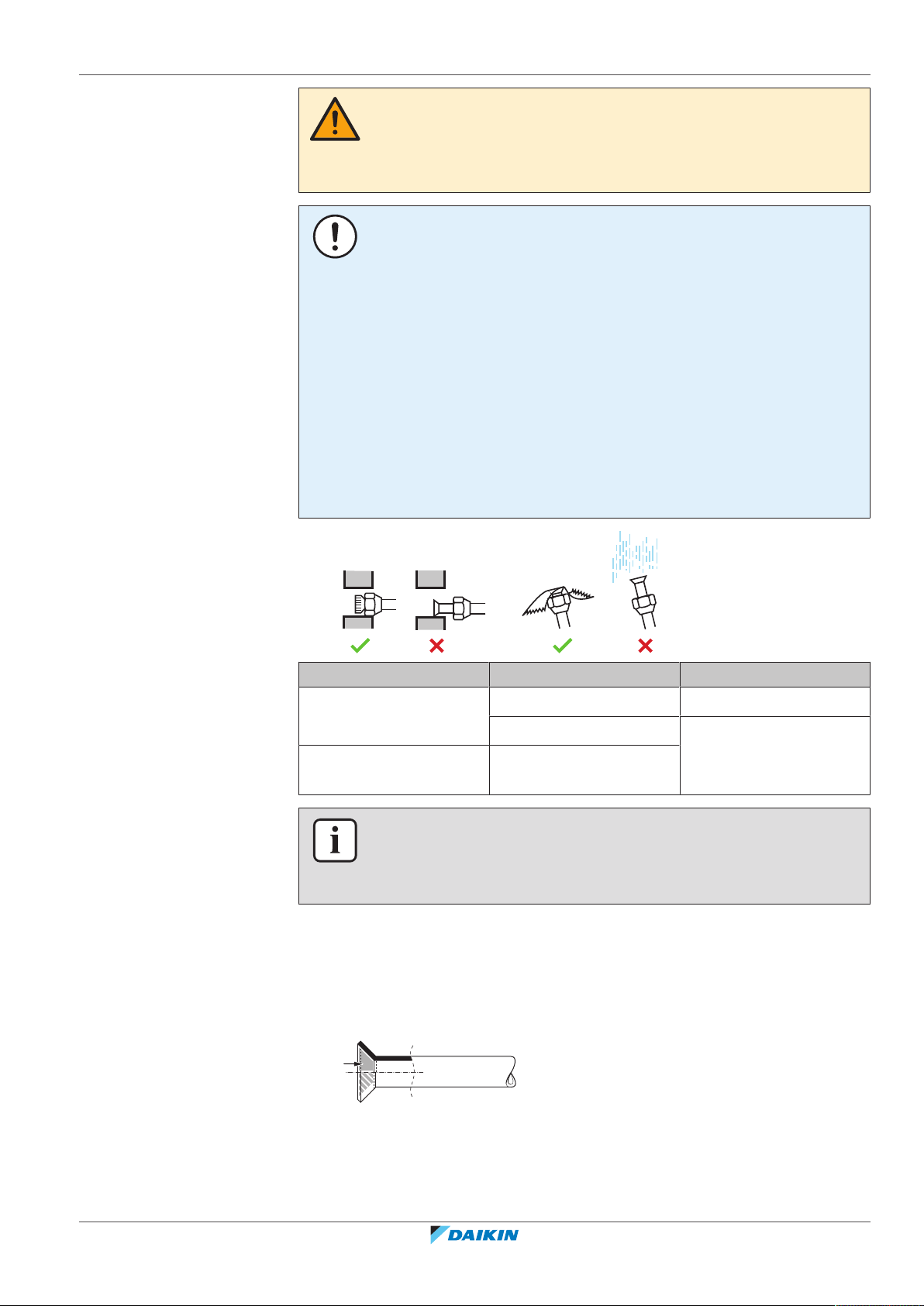

6 | Įrengimas

DĖMESIO

▪ Ant platėjančiosios dalies NENAUDOKITE mineralinės alyvos.
▪ NIEKADA nemontuokite prie šio bloko džiovintuvo, kad nesutrumpėtų jo

eksploatacija. Džiovinimo medžiaga gali ištirpti ir apgadinti sistemą.

PASTABA

Atsižvelkite į toliau nurodytas atsargumo priemones dėl šaltnešio vamzdyno:

▪ Į šaltnešio kontūrą neįmaišykite kitų medžiagų – tik nurodytą šaltnešį (pvz.,

venkite oro).

▪ Pildydami šaltnešio atsargas, naudokite tik R32 arba R410A. Žr. lauko bloko

specifikacijas, kur pateikiamas naudotinas šaltnešio tipas.

▪ Naudokite tik tuos įrengimo įrankius (pvz., e.g. kolektoriaus matuoklių rinkinį),

kurie naudojami išskirtinai R32 arba R410A įrengtyse. Tokie įrankiai atlaiko slėgį ir
neleidžia į sistemą patekti pašalinėms medžiagoms (pvz., mineralinei alyvai ir
drėgmei).

▪ Sumontuokite vamzdyną taip, kad išplatėjimo NEVEIKTŲ mechaniniai įtempiai.
▪ Apsaugokite vamzdyną, kaip aprašyta tolesnėje lentelėje, kad neleistumėte vidun

patekti nešvarumams, skysčiui arba dulkėms.

▪ Tiesdami varinius vamzdžius pro sienas, būkite atsargūs (žr. tolesnę iliustraciją).

Įrenginys Montavimo laikotarpis Apsaugos būdas

Lauke naudojamas
įrenginys

Patalpose naudojamas
įrenginys

INFORMACIJA

Prieš tikrindami aušalo vamzdelius NEATIDARYKITE aušalo stabdymo vožtuvo. Kai
reikia papildomai įleisti aušalo, užpildžius rekomenduojama atidaryti aušalo
stabdymo vožtuvą.

6.3.3 Gairės prijungiant aušalo vamzdelius

Jungdami vamzdžius, atsižvelkite į šias rekomendacijas:

▪ Jungdami platinimo veržlę, padenkite išplatėjimo vidinį paviršių eteriniu arba

esterio aliejumi. Ranka priveržkite 3–4apsisukimus ir tada priveržkite smarkiai.

▪ Atlaisvindami platinimo veržlę, VISADA naudokite 2veržliarakčius.

>1mėnuo Užspauskite vamzdelį

<1mėnuo Užspauskite vamzdelį arba

Nepriklausomai nuo

užklijuokite lipnia juosta

laikotarpio

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

▪ Jungdami vamzdyną, platinimo veržlei priveržti VISADA naudokite veržliaraktį ir

dinamometrinį veržliaraktį. Taip išvengsite veržlės trūkinėjimo ir nuotėkių.

Trumpasis montuotojo vadovas

35

6 | Įrengimas

a

b

c

d

R=

0.4~0.8

±2

45°

90°

±2

ØA

a b

A

6.3.4 Vamzdelių lankstymo gairės

a Dinamometrinis veržliaraktis

b Veržliaraktis

c Vamzdžių įmova

d Platinimo veržlė

Vamzdyno dydis

(mm)

Priveržimo sukimo

momentas (N•m)

Platėjančiosios

jungties matmenys

(A) (mm)

Platėjančiosios

jungties forma

(mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

Lenkimui naudokite vamzdžių lenktuvą. Visi vamzdžių lankai turi būti kaip įmanoma
mažesni (lenkimo spindulys turi būti bent 30~40mm ).

6.3.5 Vamzdelio galo platinimas

1 Vamzdžių pjovikliu nupjaukite vamzdžio galą.
2 Pašalinkite šerpetas nuo pjovimo paviršiaus, laikydami vamzdį nukreiptą

žemyn, kad dalelės NEPATEKTŲ į vamzdį.

3 Nuimkite platinimo veržlę nuo uždarymo vožtuvo ir sumontuokite ant

vamzdžio.

4 Išplatinkite vamzdį. Nustatykite tiksliai toje vietoje, kaip parodyta tolesnėje

iliustracijoje.

DĖMESIO

▪ Nepakankamai praplatinus vamzdelius gali atsirasti aušalo dujų nuotėkis.
▪ PAKARTOTINAI NENAUDOKITE praplatintų galų. Kad išvengtumėte dujų nuotėkio,

naudokite naujai praplatintus galus.

▪ Naudokite kūgines veržles, pridedamas prie įrenginio. Naudojant kitokias kūgines

veržles gali atsirasti aušalo dujų nuotėkis.

a Pjaukite tiksliai stačiu kampu.

b Pašalinkite šerpetas.

Trumpasis montuotojo vadovas

36

Padalintosios sistemos oro kondicionieriai

FNA25~60A2VEB(9)

4P550955-3C – 2020.12

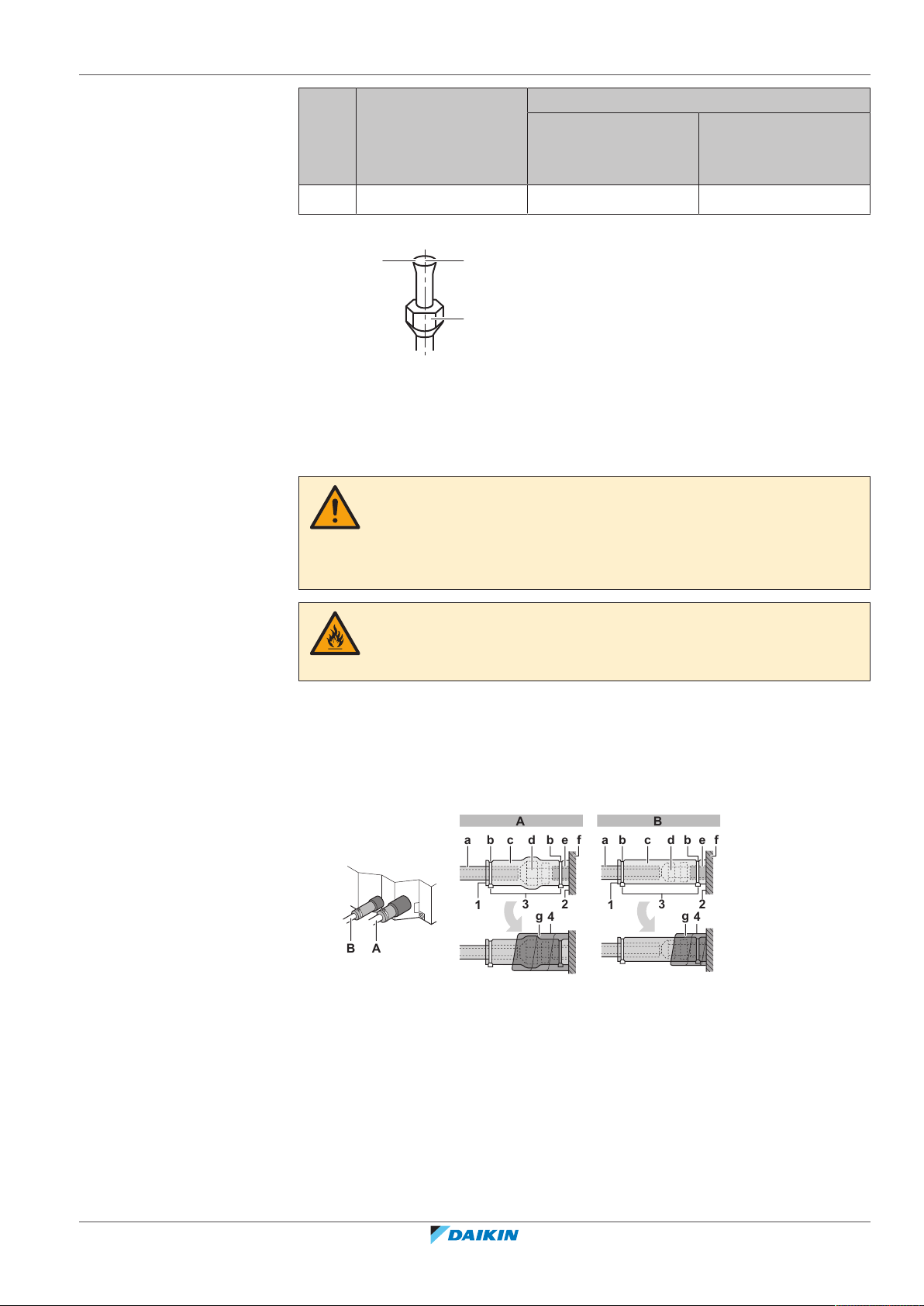

6 | Įrengimas

a b

c

A B

a dc e fb b

a dc e fb b

2

4

3

g

1

23

4

g

AB

1

R410A arba R32

platinimo įrankis

(sankabos tipo)

Tradicinis platinimo įrankis

Sankabos tipas

(standusis)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Patikrinkite, ar gerai išplatinta.

a Išplatėjimo vidinis paviršius TURI būti be trūkumų.
b Vamzdžio galas TURI būti išplatintas tolygiai, tobulu apskritimu.
c Pasirūpinkite, kad būtų sumontuota platinimo veržlė.

6.3.6 Aušalo vamzdžių prijungimas prie patalpose naudojamo įrenginio

DĖMESIO

Šaltnešio vamzdyną arba komponentus įrenkite tokioje vietoje, kur jų neveiktų jokios
šaltnešio perdavimo komponentus ėsdinančios medžiagos, nebent komponentai
sudaryti iš medžiagų, kurios yra atsparios ėsdinimui arba tinkamai apsaugotos nuo
ėsdinimo.

Sparnuotosios veržlės

tipas

(imperinis)

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

ĮSPĖJIMAS: LIEPSNIOJI MEDŽIAGA

Šiame bloke naudojamas R32 tipo šaltnešis (jei yra) yra šiek tiek liepsnus. Žr. lauko
bloko specifikacijas, kur pateikiamas naudotinas šaltnešio tipas.

▪ Vamzdžio ilgis. Stenkitės, kad šaltnešio vamzdynas būtų kaip įmanoma

trumpesnis.

▪ Platėjimo jungtys. Naudodami platėjimo jungtis, prijunkite šaltnešio jungtis prie

bloko.

▪ Izoliacija. Izoliuokite patalpos bloko šaltnešio vamzdyną:

A Dujų vamzdynas
B Skysčio vamzdynas

a Izoliavimo medžiaga (vietinis tiekimas)
b Laidų tvirtinimo dirželis (priedas)
c Izoliacinės dalys: didžioji (dujų vamzdis), mažoji (skysčio vamzdis) (priedai)
d Platinimo veržlė (prijungta prie bloko)
e Šaltnešio vamzdžio jungtis (prijungta prie bloko)

f Įrenginys

g Sandarinimo padai: vidutinis Nr.1 (dujų vamzdis), vidutinis Nr.2 (skysčio vamzdis)

(priedai)

1 Užraitokite izoliacijos detalių siūles.
2 Prijunkite prie bloko pagrindą.

Trumpasis montuotojo vadovas

37

6 | Įrengimas

6.3.7 Nuotėkio tikrinimas

3 Priveržkite laidų tvirtinimo dirželius ant izoliacijos detalių.
4 Užvyniokite sandarinimo padą nuo bloko pagrindo iki platinimo veržlės viršaus.

PASTABA

Būtinai izoliuokite visą šaltnešio vamzdyną. Jei bet kuri dalis bus atvira, gali susidaryti
kondensato.

PASTABA

NEVIRŠYKITE įrenginio maksimalaus darbinio slėgio (žr. “PS High” žr. įrenginio
informacinėje lentelėje).

PASTABA

VISADA naudokite tik rekomenduojamą didmenininko tiekiamą burbuliukų testo
tirpalą.

NIEKADA nenaudokite muiluoto vandens:

▪ Dėl muiluoto vandens gali įtrūkti sudedamosios dalys, pvz., kūginės veržlės arba

stabdymo vožtuvų dangteliai.

▪ Muiluotame vandenyje gali būti druskos, sugeriančią drėgmę, kuri užšals, atšalus

vamzdeliams.

▪ Muiluotame vandenyje yra amoniako, dėl kurio gali atsirasti kūginių jungčių

korozija (tarp žalvarinės kūginės veržlės ir varinio išplatėjimo).

1 Įleiskite į sistemą azoto dujų, kad slėgio matuoklis rodytų bent 200kPa (2bar).

Rekomenduojame didinti slėgį iki 3000kPa (30bar), kad aptiktumėte nedidelį
nuotėkį.

2 Patikrinkite, ar yra nuotėkis, visas jungtis ištepdami burbuliukų testo tirpalu.
3 Išleiskite visas azoto dujas.

6.4 Elektros laidų prijungimas

6.4.1 Apie elektros laidų prijungimą

Įprastinė darbo eiga

Elektros laidų prijungimas dažniausiai susideda iš šių etapų:

1 Įsitikinkite, kad elektros tiekimo sistema atitinka blokų elektros specifikacijas.
2 Prijunkite elektros laidus prie lauko bloko.
3 Prijunkite elektros laidus prie patalpos bloko.
4 Prijunkite maitinimą.

6.4.2 Atsargumo priemonės jungiant elektros laidus

Trumpasis montuotojo vadovas

38

INFORMACIJA

Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus tolesniuose
skyriuose:

▪ Bendrosios saugos atsargumo priemonės
▪ Pasiruošimas

FNA25~60A2VEB(9)

Padalintosios sistemos oro kondicionieriai

4P550955-3C – 2020.12

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

b a

c b

c

aa

A

AA´

A´

c b ba c

a

B

B

ĮSPĖJIMAS

VISADA naudokite daugiagyslius maitinimo kabelius.

ĮSPĖJIMAS

Jei pažeidžiamas maitinimo kabelis, siekiant išvengti pavojų jį TURI pakeisti
gamintojas, jo priežiūros agentas arba kitas panašią kvalifikaciją turintis asmuo.

6.4.3 Rekomendacijos jungiant elektros laidus

Atminkite:

▪ Jei naudojami vytieji laidai, laido gale įrenkite apvalų prispaudžiamojo tipo

kontaktą. Sumontuokite apvalų prispaudžiamojo tipo kontaktą ant laido iki
uždengtos dalies ir pritvirtinkite kontaktą tinkamu įrankiu.

6 | Įrengimas

a Vytasis laidas
b Apvalus prispaudžiamojo tipo kontaktas

▪ Įrenkite laidus taikydami toliau nurodytus metodus:

Laido tipas Įrengimo metodas

Vienos gyslos laidas

a Susuktas vienos gyslos laidas
b Sraigtas
c Plokščioji poveržlė

Vytasis laidas su apvaliu
prispaudžiamojo tipo
kontaktu

a Kontaktas
b Sraigtas

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

c Plokščioji poveržlė

Leidžiama

Draudžiama

Trumpasis montuotojo vadovas

39

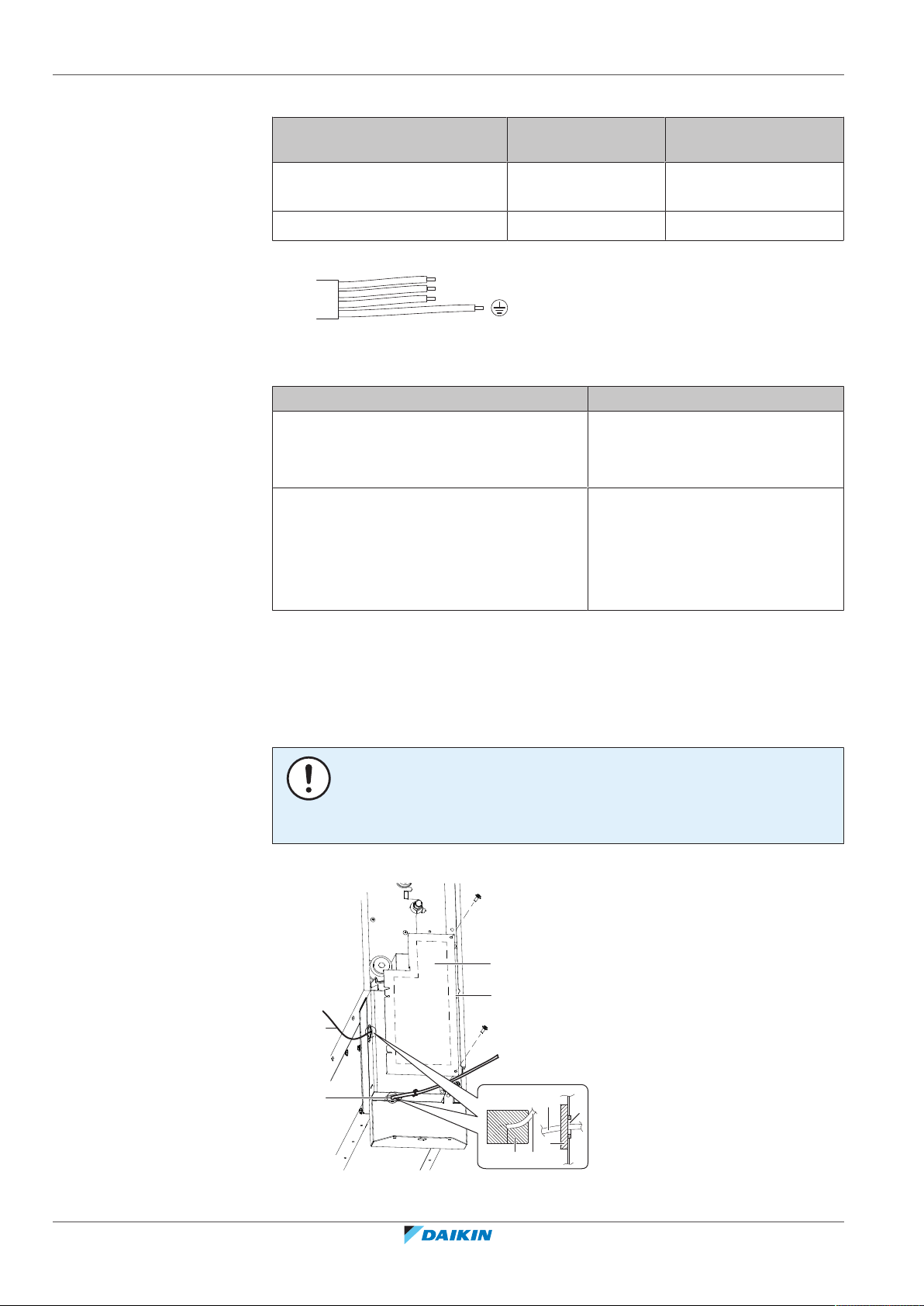

6 | Įrengimas

1-3

a

c

b

d

gge

f

e

A B

Priveržimo sukimo momentai

Laidai Sraigto dydis Priveržimo sukimo

momentas (N•m)

Jungiamasis kabelis
(patalpa↔laukas)

Naudotojo sąsajos kabelis M3,5 0,79~0,97

▪ Įžeminimo laidas tarp laido fiksatoriaus ir kontakto turi būti ilgesnis nei kiti laidai.

6.4.4 Standartinių laidų komponentų specifikacijos

Komponentas Specifikacija

Jungiamasis kabelis (patalpa↔laukas) Minimalus kabelio skerspjūvio

Naudotojo sąsajos kabelis Viniliniai kabeliai su

M4 1,08~1,32

plotas: 2,5mm², taikoma 230V

H05RN-F (60245 IEC 57)

0,75~1,25mm²apvalkalu arba

kabeliai (2laidų kabeliai)

H03VV-F (60227 IEC 52)

Maks. 500m

6.4.5 Kaip prijungti elektros instaliaciją prie patalpos bloko

Svarbu, kad maitinimo ir informacijos perdavimo laidai būtų atskirti vieni nuo kitų.
Kad išvengtumėte elektrinių trukdžių, atstumas tarp abiejų tipų laidų VISADA turi
būti bent 50mm atstumas.

PASTABA

Svarbu, kad maitinimo ir informacijos perdavimo linijos būtų atskirtos viena nuo
kitos. Informacijos perdavimo ir maitinimo laidai gali susikirsti, bet NEGALI būti
nutiesti lygiagrečiai.

1 Nuimkite priežiūros dangtį.

A Bloko išorėje

B Bloko viduje

Trumpasis montuotojo vadovas

40

Padalintosios sistemos oro kondicionieriai

FNA25~60A2VEB(9)

4P550955-3C – 2020.12

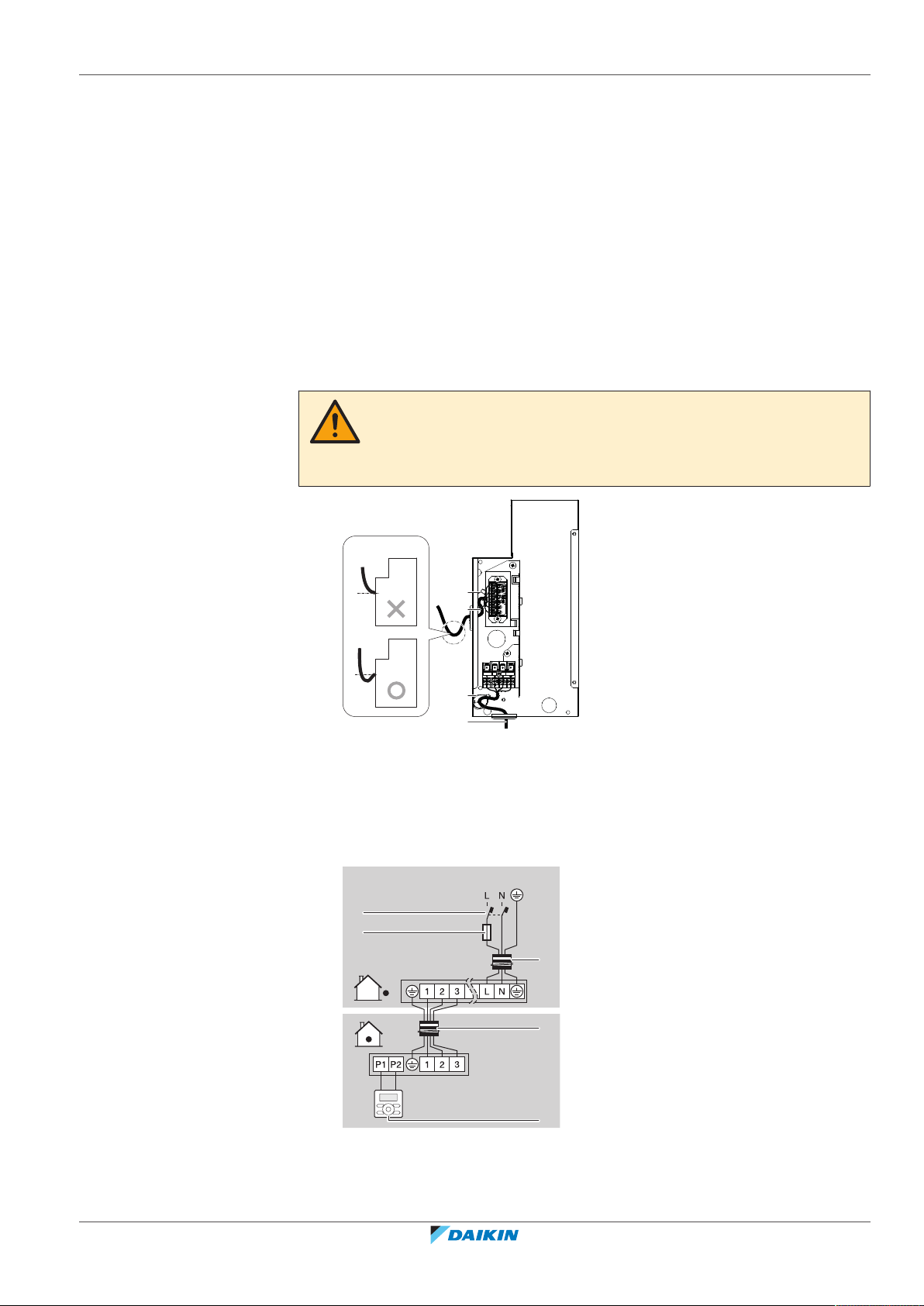

6 | Įrengimas

A

c

b

c

a

1~ 50 Hz

220-240 V

b

a

e

c

d

a Valdymo skydo dangtis
b Jungiamojo kabelio jungtis (įskaitant įžeminimą)
c Elektros instaliacijos schema
d Naudotojo sąsajos laidų jungtis
e Sandarinimo medžiaga (priedas)

f Anga kabeliams

g Laidas

2 Naudotojo sąsajos kabelis: Prakiškite kabelį pro rėmą, prijunkite jį prie

kontaktų bloko ir užfiksuokite kabelį tvirtinimo dirželiu.

3 Jungiamasis kabelis (patalpa↔laukas): Prakiškite kabelį pro rėmą, prijunkite

jį prie kontaktų bloko (pasirūpinkite, kad skaičiai sutaptų su skaičiais ant lauko
bloko ir prijunkite įžeminimo laidą) ir užfiksuokite kabelį tvirtinimo dirželiu.

4 Apvyniokite kabelius sandarinimo medžiaga (priedas), kad į bloką nepatektų

vandens. Užsandarinkite visus tarpus, kad į sistemą neprasmuktų smulkūs
gyvūnai.

ĮSPĖJIMAS

Imkitės atitinkamų priemonių, kad įrenginys netaptų prieglobsčiu mažiems
gyvūnėliams. Mažiems gyvūnėliams palietus elektrines dalis gali sutrikti veikimas,
įrenginys gali imti rūkti ar užsidegti.

A Patalpos spausdintinė plokštė (mazgas)

a Maitinimo ir įžeminimo laidai
b Informacijos perdavimo ir naudotojo sąsajos laidai

c Veržikliai
X Draudžiama
O Leidžiama

5 Prijunkite atgal priežiūros dangtį.

a Jungiamasis kabelis

b Maitinimo kabelis

c Nuotėkio į įžeminimo grandinę jungtuvas

d Saugiklis

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

Trumpasis montuotojo vadovas

41

6 | Įrengimas

e Naudotojo sąsaja

Trumpasis montuotojo vadovas

42

Padalintosios sistemos oro kondicionieriai

FNA25~60A2VEB(9)

4P550955-3C – 2020.12

7 Paruošimas naudoti

7.1 Apžvalga: paruošimas naudoti

Šiame skyriuje rašoma, ką turite daryti ir žinoti, siekdami tinkamai atiduoti
eksploatuoti sumontuotą sistemą.

Įprastinė darbo eiga

Atidavimas eksploatuoti paprastai susideda iš tokių etapų:

1 "Kontrolinio sąrašo prieš atiduodant eksploatuoti" patikra.
2 Sistemos eksploatacijos bandymo vykdymas.

7.2 Kontrolinis sąrašas prieš eksploatacijos pradžią

Sumontavę bloką, pirmiausia patikrinkite toliau nurodytus dalykus. Atlikus visus
patikrinimus, įrenginį reikia uždaryti. Uždarę įjunkite įrenginį.

Perskaitėte visas montavimo instrukcijas, kaip aprašyta montuotojo informaciniame

vadove.

Patalpos blokai sumontuoti tinkamai.

7 | Paruošimas naudoti

Jei naudojate belaidę naudotojo sąsają: turi būti įrengtas patalpos bloko dekoratyvinis

skydelis su infraraudonųjų spindulių imtuvu.

Lauke naudojamas įrenginys tinkamai pritvirtintas.

NETURI būti trūkstamų fazių arba sukeistų fazių.

Sistema tinkamai įžeminta, o įžeminimo gnybtai užveržti.

Saugikliai arba vietiniai apsaugos įtaisai turi būti įrengiami pagal šį dokumentą ir NEAPEITI.

Maitinimo šaltinio įtampa atitinka įrenginio identifikacinėje etiketėje nurodytą įtampą.

Jungiklių dėžutėje NĖRA atsilaisvinusių jungčių arba sugedusių elektros komponentų.

Kompresoriaus izoliacijos varža yra tinkama.

Patalpose ir lauke naudojamų įrenginių viduje NĖRA sugadintų komponentų arba
suspaustų vamzdžių.

NĖRA aušalo nuotėkio.

Sumontuoti tinkamo dydžio ir tinkamai izoliuoti vamzdžiai.

Lauke naudojamo įrenginio stabdymo vožtuvai (dujų ir skysčio) visiškai atidaryti.

7.3 Eksploatacijos bandymas

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

Ši užduotis vykdoma tik esant naudotojo sąsajai BRC1E52 arba BRC1E53. Jei
naudojate bet kokią kitą naudotojo sąsają, žr. naudotojo sąsajos įrengimo arba
priežiūros vadovą.

Trumpasis montuotojo vadovas

43

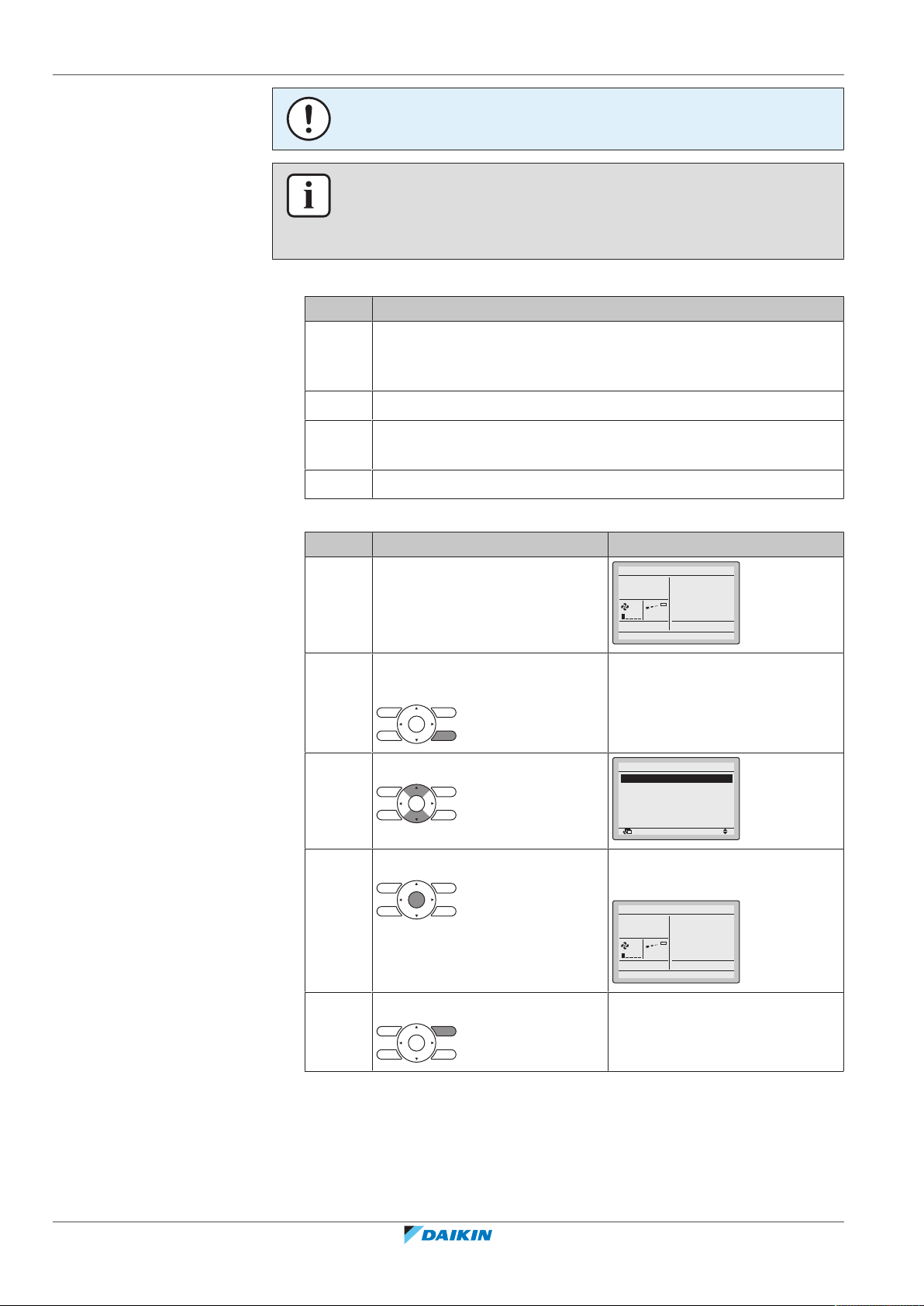

7 | Paruošimas naudoti

Cool

Set to

28°C

Return Setting

Service Settings 1/3

Test Operation

Maintenance Contact
Field Settings
Demand
Min Setpoints Differential
Group Address

Cool

Return Setting

Test Operation

PASTABA

NEPERTRAUKITE eksploatacijos bandymo.

INFORMACIJA

Foninis apšvietimas. Norint įjungti arba išjungti naudotojo sąsają, foninio apšvietimo

įjungti nebūtina. Vis dėlto jį reikia įjungti, norint atlikti bet kokį kitą veiksmą.
Paspaudus mygtuką, foninis apšvietimas įsijungia ir veikia maždaug 30sekundžių.

1 Atlikite įvadinius veiksmus.

# Veiksmas

1 Atidarykite skysčio uždarymo vožtuvą ir dujų uždarymo vožtuvą,

nuimdami dangtelį ir šešiabriauniu raktu pasukdami prieš laikrodžio
rodyklę, kol sustos.

2 Uždarykite priežiūros dangtį, kad negautumėte elektros smūgio.

3 Įjunkite maitinimą likus bent 6valandoms iki eksploatacijos

pradžios, kad apsaugotumėte kompresorių.

4 Naudotojo sąsajoje nustatykite bloką veikti vėsinimo režimu.

2 Paleiskite eksploatacijos bandymą

Nr. Veiksmas Rezultatas

1 Eikite į pradžios meniu.

2 Paspauskite ir palaikykite bent

4sekundes.

3 Pasirinkite Test Operation.

4 Paspauskite. Pradžios meniu pasirodo Test

Pateikiamas meniu Service
Settings.

Operation.

Trumpasis montuotojo vadovas

44

5 Paspauskite per 10sekundžių. Paleidžiamas eksploatacijos

bandymas.

3 Patikrinkite veikimą 3minutes.
4 Sustabdykite eksploatacijos bandymą.

FNA25~60A2VEB(9)

Padalintosios sistemos oro kondicionieriai

4P550955-3C – 2020.12

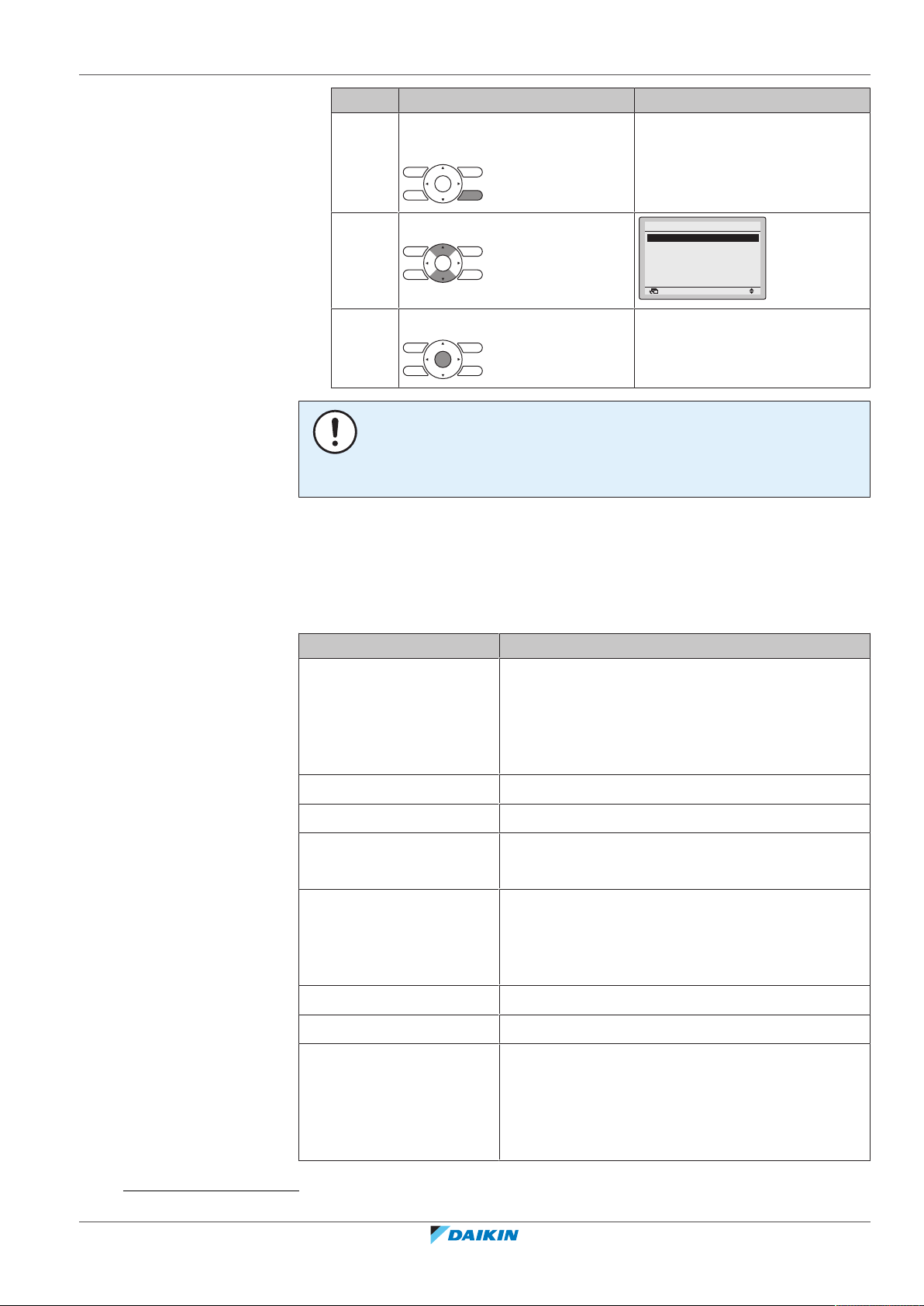

7 | Paruošimas naudoti

Return Setting

Service Settings 1/3

Test Operation

Maintenance Contact
Field Settings
Demand
Min Setpoints Differential
Group Address

Nr. Veiksmas Rezultatas

1 Paspauskite ir palaikykite bent

4sekundes.

2 Pasirinkite Test Operation.

3 Paspauskite. Blokas ima veikti įprastai ir

PASTABA

Jei po eksploatacijos bandymo sukasi patalpos bloko ventiliatorius ir mirksi veikimo
lemputė, vadinasi, kilo šaltnešio nuotėkio pavojus. Tokiu atveju reikia nedelsiant
išvėdinti patalpą ir susisiekite su savo įgaliotuoju atstovu.

7.4 Klaidų kodai eksploatacijos bandymo metu

Pateikiamas meniu Service
Settings.

pateikiamas pradžios meniu.

(1)

Jei lauko blokas NEBUVO tinkamai įrengtas, naudotojo sąsajoje gali būti pateikiami
tokie klaidų kodai:

Klaidos kodas Galima priežastis

Nieko nerodoma
(nepateikiama šiuo metu

nustatyta temperatūra)

▪ Atjungti laidai arba užregistruota elektros

instaliacijos klaida (tarp maitinimo šaltinio ir lauko
bloko, tarp lauko bloko ir patalpos blokų, tarp
patalpos bloko ir naudotojo sąsajos).

▪ Perdegė lauko arba patalpos bloko PCB saugiklis.

A0 ▪ Aptiktas šaltnešio nuotėkis.

CH ▪ Šaltnešio nuotėkio jutiklio anomalija.

(1)

(1)

E3, E4 arba L8 ▪ Uždaryti uždarymo vožtuvai.

▪ Blokuojama oro įleidimo arba išleidimo anga.

E7 Trifaziame maitinimo šaltinyje trūksta fazės.

Pastaba: eksploatacija negalima. Išjunkite
maitinimą, patikrinkite instaliaciją ir sukeiskite du iš
trijų elektros laidų.

L4 Blokuojama oro įleidimo arba išleidimo anga.

U0 Uždaryti uždarymo vožtuvai.

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

U2 ▪ Įtampos disbalansas.

▪ Trifaziame maitinimo šaltinyje trūksta fazės.

Pastaba: eksploatacija negalima. Išjunkite

maitinimą, patikrinkite instaliaciją ir sukeiskite du
iš trijų elektros laidų.

(1)

Tik blokams, kuriuose naudojamas R32 šaltnešis. Žr. lauko bloko specifikacijas, kur pateikiamas naudotinas šaltnešio tipas.

Trumpasis montuotojo vadovas

45

7 | Paruošimas naudoti

Klaidos kodas Galima priežastis

U4 arba UF Tarpusavyje netinkamai sujungti blokai.

UA Lauko ir patalpos blokai nedera.

Trumpasis montuotojo vadovas

46

Padalintosios sistemos oro kondicionieriai

FNA25~60A2VEB(9)

4P550955-3C – 2020.12

8 Perdavimas vartotojui

Jei per bandomąjį paleidimą įrenginys veikia tinkamai, paaiškinkite vartotojui šiuos
dalykus:

▪ Pasirūpinkite, kad vartotojas išspausdintų dokumentaciją ir paprašykite saugoti ją

ir naudotis ateityje. Informuokite vartotoją, kad jis gali rasti visus dokumentus
šiame vadove nurodytoje svetainėje.

▪ Paaiškinkite vartotojui, kaip tinkamai eksploatuoti sistemą ir ką daryti kilus

problemų.

▪ Parodykite vartotojui, kokius įrenginio priežiūros darbus jis gali atlikti.

8 | Perdavimas vartotojui

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

Trumpasis montuotojo vadovas

47

9 | Išmetimas

9 Išmetimas

PASTABA

NEBANDYKITE išmontuoti sistemos patys: sistemos išmontavimo, tvarkyti šaltnešio,
alyvos ir kitų komponentų tvarkymo darbai TURI būti vykdomi laikantis taikomų teisės
aktų. Įrenginius REIKIA pristatyti į specializuotą pakartotinio panaudojimo, perdirbimo
ir utilizavimo įstaigą.

Trumpasis montuotojo vadovas

48

Padalintosios sistemos oro kondicionieriai

FNA25~60A2VEB(9)

4P550955-3C – 2020.12

10 Techniniai duomenys

,

A

INDOOR

OUTDOOR

▪ Naujausių techninių duomenų poaibis pateikiamas regioninėje Daikin svetainėje

(ji pasiekiama viešai).

▪ Visas naujausių techninių duomenų rinkinys pateikiamas Daikin Business Portal

(taikomas tapatumo nustatymas).

10.1 elektros instaliacijos schema.

10.1.1 Suvienodintos elektros instaliacijos schemos legenda

Taikomų dalių ir numeracijos informacijos rasite ant įrenginio pateiktoje elektros
instaliacijos schemoje. Visų dalių numeracija vykdoma arabiškais skaitmenimis
didėjančia tvarka, tolesnėje apžvalgoje ji žymima "*" dalies kode.

Simbolis Reikšmė Simbolis Reikšmė

Jungtuvas Apsauginis įžeminimas

10 | Techniniai duomenys

Jungtis Apsauginis įžeminimas (sraigtas)

Jungtis

Lygintuvas

Įžeminimas Relės jungtis

Vietinė instaliacija Trumpojo jungimo jungtis

Saugiklis Kontaktas

Patalpos blokas Kontaktų juosta

Lauko blokas Laidų spaustukas

Liekamosios srovės
apsaugas

Simbolis Spalva Simbolis Spalva

BLK Juoda ORG Oranžinė

BLU Mėlyna PNK Rožinė

BRN Ruda PRP, PPL Violetinė

GRN Žalia RED Raudona

GRY Pilka WHT Balta

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

YLW Geltona

Simbolis Reikšmė

A*P Spausdintinės schemos plokštė

BS* Įjungimo/išjungimo mygtukas, valdymo

jungiklis

BZ, H*O Zirzeklis

C* Kondensatorius

Trumpasis montuotojo vadovas

49

10 | Techniniai duomenys

Simbolis Reikšmė

AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,

Sujungimas, jungtis
MR*_A, MR*_B, S*, U, V, W, X*A,
K*R_*, NE

D*, V*D Diodas

DB* Diodų tiltas

DS* DIP jungiklis

E*H Šildytuvas

FU*, F*U, (informacijos apie

Saugiklis
charakteristikas, rasite PCB, bloko
viduje)

FG* Jungtis (rėmo įžeminimas)

H* Laidų pynė

H*P, LED*, V*L Kontrolinė lemputė, šviesos diodas

HAP Šviesos diodas (veikimo stebėjimo,

žalias)

HIGH VOLTAGE Aukštoji įtampa

IES Jutiklis "Intelligent Eye"

IPM* Išmanusis maitinimo modulis

K*R, KCR, KFR, KHuR, K*M Magnetinė relė

L Teka srovė

L* Ritė

L*R Reaktorius

M* Žingsninis variklis

M*C Kompresoriaus variklis

M*F Ventiliatoriaus variklis

M*P Drenažo siurblio variklis

M*S Sukiojimo variklis

MR*, MRCW*, MRM*, MRN* Magnetinė relė

N Neutralus

n=*, N=* Praginų pro ferito šerdį skaičius

PAM Moduliuojamos amplitudės impulsas

PCB* Spausdintinės schemos plokštė

PM* Maitinimo modulis

Trumpasis montuotojo vadovas

50

PS Maitinimo šaltinio perjungimas

PTC* PTC termistorius

Q* Izoliuotųjų vartų dvipolis tranzistorius

(IGBT)

Q*C Jungtuvas

FNA25~60A2VEB(9)

Padalintosios sistemos oro kondicionieriai

4P550955-3C – 2020.12

10 | Techniniai duomenys

Simbolis Reikšmė

Q*DI, KLM Nuotėkio į įžeminimo grandinę

jungtuvas

Q*L Apsauga nuo perkrovos

Q*M Termojungiklis

Q*R Liekamosios srovės apsaugas

R* Varžas

R*T Termistorius

RC Imtuvas

S*C Ribinis jungiklis

S*L Plūdinis jungiklis

S*NG Šaltnešio nuotėkio detektorius

S*NPH Slėgio jutiklis (aukštas slėgis)

S*NPL Slėgio jutiklis (žemas slėgis)

S*PH, HPS* Slėgio jungiklis (aukštas slėgis)

S*PL Slėgio jungiklis (žemas slėgis)

S*T Termostatas

S*RH Drėgnumo jutiklis

S*W, SW* Valdymo jungiklis

SA*, F1S Viršįtampio slopintuvas

SR*, WLU Signalo imtuvas

SS* Rinkiklis

SHEET METAL Kontaktų juostos fiksuotoji plokštė

T*R Transformatorius

TC, TRC Siųstuvas

V*, R*V Varistorius

V*R Diodų tiltelis, izoliuotųjų vartų dvipolio

tranzistoriaus (IGBT) maitinimo modulis

WRC Belaidis nuotolinis valdiklis

X* Kontaktas

X*M Kontaktų juosta (blokas)

FNA25~60A2VEB(9)
Padalintosios sistemos oro kondicionieriai
4P550955-3C – 2020.12

Y*E Elektroninio plėtimosi vožtuvo ritė

Y*R, Y*S Reversinio elektromagnetinio vožtuvo

ritė

Z*C Ferito šerdis

ZF, Z*F Triukšmo filtras

Trumpasis montuotojo vadovas

51

11 | Žodynas

11 Žodynas

Pardavėjas

Gaminio platintojas.

Įgaliotasis gaminio montuotojas

Techninių įgūdžių turintis asmuo, kvalifikuotas montuoti gaminį.

Naudotojas

Gaminio savininkas ir (arba) gaminį eksploatuojantis asmuo.

Taikomi teisės aktai

Visos tarptautinės, Europos, nacionalinės ir vietinės direktyvos, įstatymai,
reglamentai ir (arba) kodeksai taikomi tam tikram gaminiui arba sričiai.

Prižiūrinti įmonė

Kvalifikuota įmonė, galinti atlikti arba organizuoti būtiną gaminio techninę
priežiūrą.

Montavimo vadovas

Tam tikram gaminiui arba įrangai skirtas instrukcijų vadovas, paaiškinantis,
kaip jį montuoti, konfigūruoti ir prižiūrėti.

Eksploatavimo vadovas

Tam tikram gaminiui arba įrangai skirtas instrukcijų vadovas, paaiškinantis,
kaip jį eksploatuoti.

Techninės priežiūros nurodymai

Tam tikram gaminiui arba įrangai skirtas instrukcijų vadovas, paaiškinantis
(jei tinkamas), kaip gaminį arba įrangą montuoti, konfigūruoti, eksploatuoti
ir (arba) prižiūrėti.

Priedai

Su gaminiu pateikiamos etiketės, vadovai, informaciniai lapai ir įranga, kurią
reikia sumontuoti, vadovaujantis pridėtoje dokumentacijoje aprašytomis
instrukcijomis.

Pasirinktinė įranga

Daikin pagaminta arba patvirtinta įranga, kurią galima derinti su gaminiu,
vadovaujantis pridėtoje dokumentacijoje aprašytomis instrukcijomis.

Įsigyjama atskirai

NE Daikin pagaminta įranga, kurią galima derinti su gaminiu, vadovaujantis
pridėtoje dokumentacijoje aprašytomis instrukcijomis.

Trumpasis montuotojo vadovas

52

Padalintosios sistemos oro kondicionieriai

FNA25~60A2VEB(9)

4P550955-3C – 2020.12

Verantwortung für Energie und Umwelt

Copyright 2017 Daikin

4P550955-3C 2020.12
