Daikin FNA25A2VEB, FNA35A2VEB, FNA50A2VEB, FNA60A2VEB, FNA25A2VEB9 User reference guide [es]
...
Guía de referencia del
usuario
Equipos de climatización tipo Split
FNA25A2VEB
FNA35A2VEB
FNA50A2VEB
FNA60A2VEB
FNA25A2VEB9
FNA35A2VEB9
FNA50A2VEB9
FNA60A2VEB9
Guía de referencia del usuario
Equipos de climatización tipo Split
Español
Tabla de contenidos
Tabla de contenidos
1 Precauciones generales de seguridad 2
1.1 Acerca de la documentación ..................................................... 2
1.1.1 Significado de los símbolos y advertencias ................ 2
1.2 Para el usuario .......................................................................... 2
2 Acerca de este documento 3
2.1 Guía de referencia rápida del usuario ....................................... 3
3 Acerca del sistema 3
3.1 Componentes ............................................................................ 4
3.2 Combinación de unidades y opciones....................................... 4
3.2.1 Posibles opciones para la unidad interior ................... 4
3.3 Interfaz de usuario..................................................................... 4
3.4 Información relativa a unidades que utilizan refrigerante R32 .. 4
4 Antes de la puesta en marcha 5
5 Funcionamiento 6
5.1 Rango de funcionamiento ......................................................... 6
6 Ahorro de energía y funcionamiento óptimo 6
7 Mantenimiento y servicio técnico 7
7.1 Resumen: mantenimiento y servicio técnico ............................. 7
7.2 Limpieza del filtro de aire, la rejilla de aspiración, la salida de
aire y los paneles exteriores ..................................................... 7
7.2.1 Limpieza de la bandeja de drenaje............................. 7
7.2.2 Cómo limpiar la salida de aire y los paneles
exteriores .................................................................... 7
7.2.3 Cómo limpiar el filtro de aire ....................................... 8
7.3 Servicio postventa y garantía .................................................... 8
7.3.1 Periodo de garantía .................................................... 8
7.3.2 Mantenimiento e inspección ....................................... 8
7.3.3 Ciclos de mantenimiento e inspección
recomendados ............................................................ 9
8 Solución de problemas 9
8.1 Los siguientes síntomas NO son fallos del sistema .................. 11
8.1.1 Síntoma: El sistema no funciona ................................ 11
8.1.2 Síntoma: Sale vaho blanco de la unidad (unidad
interior)........................................................................ 11
8.1.3 Síntoma: Sale polvo de la unidad ............................... 11
8.1.4 Síntoma: Las unidades pueden desprender olor........ 11
8.1.5 Síntoma: El funcionamiento se ha detenido
repentinamente (la luz de funcionamiento está
encendida) .................................................................. 11
8.1.6 Síntoma: El ventilador exterior gira cuando el equipo
de aire acondicionado no está funcionando ............... 11
8.1.7 Síntoma: La función de calefacción se detiene
repentinamente y se oye un sonido de flujo ............... 11
9 Tratamiento de desechos 11
10 Glosario 11
1 Precauciones generales de
seguridad
1.1 Acerca de la documentación
▪ La documentación original está escrita en inglés. Los demás
idiomas son traducciones.
▪ Las precauciones que se describen en este documento abarcan
temas muy importantes, sígalas al pie de la letra.
▪ La instalación del sistema y las actividades descritas en este
manual de instalación y en la guía de referencia del instalador
DEBEN llevarse a cabo por un instalador autorizado.
1.1.1 Significado de los símbolos y advertencias
PELIGRO
Indica una situación que puede provocar lesiones graves o
la muerte.
PELIGRO: RIESGO DE ELECTROCUCIÓN
Indica una situación que podría provocar una
electrocución.
PELIGRO: RIESGO DE QUEMADURAS
Indica una situación que podría provocar quemaduras
debido a temperaturas muy altas o muy frías.
PELIGRO: RIESGO DE EXPLOSIÓN
Indica una situación que podría provocar una explosión.
ADVERTENCIA
Indica una situación que podría provocar lesiones graves o
la muerte.
ADVERTENCIA: MATERIAL INFLAMABLE
PRECAUCIÓN
Indica una situación que podría provocar lesiones leves o
moderadas.
AVISO
Indica una situación que podría provocar daños al
equipamiento u otros daños materiales.
INFORMACIÓN
Indica consejos útiles o información adicional.
Símbolo Explicación
Antes de la instalación, lea el manual de
instalación y funcionamiento y la hoja de
instrucciones para el cableado.
Antes de llevar a cabo las tareas de
mantenimiento, lea el manual de mantenimiento.
Para obtener más información, consulte la guía de
referencia del instalador y del usuario final.
1.2 Para el usuario
▪ Si NO está seguro de cómo utilizar la unidad, póngase en
contacto con su instalador.
▪ Este equipo no está previsto para ser utilizado por personas con
discapacidades físicas, sensoriales o psicológicas, incluyendo a
los niños menores de 8 años, al igual que personas sin
experiencia o conocimientos necesarios para ello, a menos que
dispongan de una supervisión o instrucciones sobre el uso seguro
del equipo y los riesgos que conlleva su utilización. Los niños NO
deben jugar con el aparato. Los niños NO deben realizar la
limpieza ni el mantenimiento sin supervisión.
Guía de referencia del usuario
2
Equipos de climatización tipo Split
FNA25~60A2VEB(9)
4P543324-3 – 2018.08
2 Acerca de este documento
ADVERTENCIA
Para evitar descargas eléctricas o incendios:
▪ NO lave la unidad con agua.
▪ NO utilice la unidad con las manos mojadas.
▪ NO coloque sobre la unidad ningún objeto que
contenga agua.
AVISO
▪ NO coloque ningún objeto ni equipo en la parte
superior de la unidad.
▪ NO se siente, suba ni permanezca encima de la
unidad.
▪ Las unidades están marcadas con el siguiente símbolo:
Esto significa que los productos eléctricos y electrónicos NO
deben mezclarse con el resto de residuos domésticos no
clasificados. NO intente desmontar el sistema usted mismo: el
desmantelamiento del sistema, así como el tratamiento del
refrigerante, aceite y otros componentes, debe ser efectuado por
un instalador autorizado de acuerdo con las normas vigentes.
Las unidades deben ser tratadas en instalaciones especializadas
para su reutilización, reciclaje y recuperación. Al asegurarse de
desechar este producto de la forma correcta, está contribuyendo
a evitar posibles consecuencias negativas para el entorno y para
la salud de las personas. Si desea más información, póngase en
contacto con su instalador o con las autoridades locales.
▪ Las baterías están marcadas con el siguiente símbolo:
Esto significa que la batería NO debe mezclarse con el resto de
residuos domésticos no clasificados. Si hay un símbolo químico
impreso debajo de este símbolo, significa que la batería contiene
un metal pesado por encima de una determinada concentración.
Estos son los posibles símbolos químicos: Pb: plomo (>0,004%).
Cuando se agoten las baterías, estas deben ser tratadas en
instalaciones especializadas para su reutilización. Al asegurarse
de desechar las baterías agotadas de la forma correcta, está
contribuyendo a evitar posibles consecuencias negativas para el
entorno y para la salud de las personas.
▪ Precauciones generales de seguridad:
▪ Instrucciones de seguridad que debe leer antes de manejar el
sistema
▪ Formato: Papel (en la caja de la unidad interior)
▪ Manual de funcionamiento:
▪ Guía rápida para utilización básica
▪ Formato: Papel (en la caja de la unidad interior)
▪ Guía de referencia del usuario:
▪ Instrucciones detalladas paso por paso e información general
para utilización básica y avanzada
▪ Formato: Archivos en formato digital disponibles en http://
www.daikineurope.com/support-and-manuals/productinformation/.
Las últimas revisiones de la documentación suministrada están
disponibles en el sitio web regional Daikin o a través del distribuidor.
La documentación original está escrita en inglés. Los demás
idiomas son traducciones.
2.1 Guía de referencia rápida del usuario
Capítulo Descripción
Precauciones generales de
seguridad
Acerca de la documentación Documentación para el usuario
Acerca del sistema ▪ Componentes
Antes de la puesta en
marcha
Funcionamiento Funcionamiento del sistema
Ahorro de energía y
funcionamiento óptimo
Mantenimiento y servicio
técnico
Solución de problemas Qué hacer en caso de problemas
Tratamiento de desechos Cómo desechar el sistema
Glosario Definición de términos
Instrucciones de seguridad que DEBE
leer antes de poner en marcha la
unidad
▪ Interfaz de usuario
Pasos a seguir antes de la puesta en
marcha
Cómo ahorrar energía
Cómo mantener y dar servicio a la
unidad
2 Acerca de este documento
Gracias por haber adquirido este producto. ¡Por favor!
▪ Lea detenidamente la documentación antes de utilizar la interfaz
de usuario para garantizar el mejor rendimiento posible.
▪ Conserve esta documentación para futuras consultas.
Audiencia de destino
Usuariosfinales
INFORMACIÓN
Este dispositivo ha sido diseñado para ser utilizado por
usuarios expertos o formados en comercios, en la industria
ligera o en granjas, o para uso comercial o doméstico por
personas no profesionales.
Conjunto de documentos
Este documento forma parte de un conjunto de documentos. El
conjunto completo consiste en:
FNA25~60A2VEB(9)
Equipos de climatización tipo Split
4P543324-3 – 2018.08
3 Acerca del sistema
INFORMACIÓN
El nivel de presión sonora es inferior a 70dBA.
ADVERTENCIA: MATERIAL INFLAMABLE
El refrigerante R32 (si corresponde) dentro de la unidad es
ligeramente inflamable. Consulte las especificaciones de la
unidad exterior para conocer el tipo de refrigerante que se
debe utilizar.
Guía de referencia del usuario
3
3 Acerca del sistema
a
b
c
f
d
e
ADVERTENCIA
▪ NO modifique, desmonte, retire, reinstale ni repare la
unidad usted mismo, ya que un desmontaje o
instalación incorrectos pueden ocasionar una
electrocución o un incendio. Consulte a su distribuidor.
▪ En caso de producirse una fuga accidental de
refrigerante, asegúrese de que no haya ninguna fuente
de llamas abierta. El refrigerante en sí mismo no es
tóxico ni inflamable y es totalmente seguro. El
refrigerante R410A no es inflamable y el refrigerante
R32 es moderadamente inflamable, pero producirán
gases tóxicos si se vierten accidentalmente en una
habitación en la que hay aire combustible procedente
de calefactores, cocinas de gas, etc. Antes de volver a
poner en funcionamiento el sistema solicite a una
persona cualificada que le confirme que la fuga se ha
reparado.
AVISO
La instalación o colocación inadecuada del equipo o
accesorios podría causar electrocución, cortocircuito,
fugas, incendio u otros daños al equipo. Utilice solamente
accesorios, equipamiento opcional y piezas de repuesto
fabricadas u homologadas por Daikin.
3.1 Componentes
INFORMACIÓN
La siguiente ilustración es un ejemplo y puede que NO
coincida con el diseño de su sistema.
PRECAUCIÓN
▪ NUNCA toque las partes internas del controlador.
▪ NO quite el panel delantero. Algunas piezas internas
son peligrosas y se pueden producir problemas de
funcionamiento. Para la verificación y ajuste de las
piezas internas, consulte con su distribuidor.
AVISO
NO limpie el panel de funciones del control con bencina,
disolvente u otros productos químicos. El panel podría
descolorarse o perder la capa de protección. En caso de
estar muy sucio, empape un trapo en detergente neutro
diluido en agua, escúrralo bien y utilícelo para limpiar el
panel. Séquelo con un trapo seco.
AVISO
NUNCA pulse los botones de la interfaz de usuario con un
objeto duro y puntiagudo. Se podría dañar la interfaz de
usuario.
AVISO
NUNCA tire del cable de la interfaz de usuario, ni lo
retuerza. Puede hacer que la unidad funcione mal.
3.2 Combinación de unidades y opciones
3.2.1 Posibles opciones para la unidad interior
Asegúrese de contar con las siguientes opciones obligatorias:
▪ Interfaz de usuario: Con cable o inalámbrica
Seleccione una interfaz de usuario según lo que solicite el cliente.
Consulte la siguiente tabla para seleccionar una interfaz de usuario
adecuada.
Interfaz de usuario
Interfaz de usuario con cable //////
Interfaz de usuario inalámbrica
3.3 Interfaz de usuario
PRECAUCIÓN
▪ NUNCA toque las partes internas del controlador.
▪ NO quite el panel delantero. Algunas piezas internas
son peligrosas y se pueden producir problemas de
a Unidad interior
b Unidad exterior
c Interfaz de usuario
d Tubería de refrigerante y cableado eléctrico
e Tubería de drenaje
f Cable a tierra de la unidad exterior para prevenir
descargas eléctricas.
PRECAUCIÓN
NO introduzca los dedos, varillas ni otros objetos en la
entrada o la salida de aire. NO quite la protección del
ventilador. Si el ventilador gira a gran velocidad, puede
provocar lesiones.
Este manual de funcionamiento proporcionará una descripción
general no exhaustiva de las funciones principales del sistema.
Para obtener más información sobre la interfaz de usuario, consulte
el manual de funcionamiento de la interfaz de usuario instalada.
3.4 Información relativa a unidades
funcionamiento. Para la verificación y ajuste de las
piezas internas, consulte con su distribuidor.
que utilizan refrigerante R32
ADVERTENCIA
No utilice nunca aerosoles inflamables como lacas o
pinturas cerca de la unidad. Puede provocar un incendio,
o, en caso del refrigerante R32, un fallo de detección del
sensor de fugas de refrigerante.
1
Guía de referencia del usuario
4
(1)
Solo para unidades que utilicen refrigerante R32. Consulte las especificaciones de la unidad exterior para conocer el tipo de
refrigerante que se debe utilizar.
Equipos de climatización tipo Split
FNA25~60A2VEB(9)
4P543324-3 – 2018.08
4 Antes de la puesta en marcha
PRECAUCIÓN
NO desconecte el disyuntor, a no ser que huela a
quemado o durante un breve periodo de reparación,
inspección o limpieza de la unidad. En caso contrario, NO
SE PODRÁN detectar las fugas de refrigerante.
1
PRECAUCIÓN
NO instale ni utilice la unidad en espacios muy herméticos,
p. ej. cámaras insonorizadas o habitaciones con puertas
selladas.
1
PRECAUCIÓN
La unidad está equipada con medidas de seguridad
eléctricas, como un detector de fugas de refrigerante. Para
ser eficaz, la unidad debe recibir suministro eléctrico en
todo momento después de la instalación, excepto en los
breves periodos de mantenimiento.
1
PRECAUCIÓN
NO instale ni utilice la unidad en lugares con humo, gas,
productos químicos etc. Los sensores dentro de la unidad
pueden detectar estas sustancias e indicar una anomalía
por fuga de refrigerante.
1
4 Antes de la puesta en marcha
ADVERTENCIA
Solicite a su concesionario cualquier trabajo de
mejoramiento, reparación y mantenimiento. Cualquier
mejora, reparación o tarea de mantenimiento deficiente
puede provocar escapes de agua, descargas eléctricas o
incendios.
ADVERTENCIA
Solicite a su concesionario que haga el trabajo de
mudanza e instalación del acondicionador de aire. Una
instalación incompleta puede provocar una fuga de agua,
descarga eléctrica o incendio.
ADVERTENCIA
NUNCA deje que la unidad interior o la interfaz de usuario
se mojen. Puede producirse una descarga eléctrica o un
incendio.
ADVERTENCIA
NO coloque ningún objeto demasiado cerca de la unidad
exterior ni permita que se acumulen hojas o suciedad en
ella. Las hojas constituyen el hábitat de pequeños
animales que podrían entrar en la unidad. Una vez en el
interior, estos animales pueden provocar averías, humo o
fuego si entran en contacto con los componentes
eléctricos.
ADVERTENCIA
Evite colocar la interfaz de usuario en un punto que pueda
recibir salpicaduras de agua. El agua que entra dentro de
la máquina puede provocar una fuga eléctrica o un daño
en las piezas electrónicas internas.
ADVERTENCIA
Esta unidad contiene componentes eléctricos y piezas
calientes.
ADVERTENCIA
Antes de utilizar la unidad, asegúrese que la instalación la
ha realizado correctamente un instalador.
ADVERTENCIA
NO utilice nunca aerosoles inflamables como lacas o
pinturas cerca de la unidad. Pueden provocar un incendio.
PRECAUCIÓN
NO toque las aletas del intercambiador de calor. Estas
aletas están afiladas y pueden provocar lesiones por
cortes.
ADVERTENCIA
NO coloque ni utilice aerosoles inflamables cerca del
equipo de aire acondicionado. Si lo hace, se podría
producir un incendio.
ADVERTENCIA
NO guarde líquidos inflamables dentro de la unidad.
Puede producirse una explosión o un incendio.
PRECAUCIÓN
Por motivos de salud, no es recomendable que se
exponga frente al flujo de aire durante un período
prolongado de tiempo.
PRECAUCIÓN
Para evitar la falta de oxígeno, ventile suficientemente la
habitación en caso de que se utilice algún aparato con
quemador al mismo tiempo que el sistema.
PRECAUCIÓN
NO utilice el sistema cuando utilice insecticida en una
habitación. Las sustancias químicas depositadas en el
interior de la unidad podrían poner en peligro la salud de
las personas hipersensibles a dichas sustancias.
PRECAUCIÓN
No exponga NUNCA a niños pequeños, plantas o
animales directamente al flujo de aire.
AVISO
NO coloque la interfaz de usuario en lugares expuestos a
la luz directa del sol. La pantalla LCD podría decolorarse y
no mostrar los datos.
AVISO
NO coloque objetos bajo la unidad interior que puedan
resultar dañados por el agua. Es posible que se forme
condensación si la humedad es superior al 80% o si se
bloquea la salida de drenaje. o si el filtro se contamina.
AVISO
Coloque el tubo flexible de drenaje de modo que el drenaje
se realice sin problemas. Si no hay un buen drenaje,
podría formarse humedad en el edificio, mobiliario, etc.
AVISO
Conecte la unidad a la alimentación 6 horas antes de
encenderla, para que el calentador del cárter esté
energizado y para proteger el compresor.
(1)
Solo para unidades que utilicen refrigerante R32. Consulte las especificaciones de la unidad exterior para conocer el tipo de
refrigerante que se debe utilizar.
FNA25~60A2VEB(9)
Equipos de climatización tipo Split
4P543324-3 – 2018.08
Guía de referencia del usuario
5
5 Funcionamiento
Este manual de instrucciones es para los siguientes sistemas con
control normal. Antes de ponerlos en funcionamiento, póngase en
contacto con su distribuidor para consultar el funcionamiento de su
tipo y marca de sistema. Si la instalación tiene un sistema de control
personalizado, consulte a su distribuidor para obtener información
sobre la operación de su equipo.
5 Funcionamiento
5.1 Rango de funcionamiento
Utilice el sistema dentro de los siguientes límites de temperatura y
humedad para un funcionamiento seguro y efectivo.
Unidades exteriores que utilizan refrigerante R410A
Unidad exterior Refrigeración Calefacción
RR71~125 –15~46°CBS —
18~37°CBS
12~28°CBH
RQ71~125 –5~46°CBS –9~21°CBS
18~37°CBS
12~28°CBH
RXS25~60 –10~46°CBS –15~24°CBS
18~32°CBS 10~30°CBS
—
–10~15°CBH
10~27°CBS
–16~18°CBH
Unidades exteriores que utilizan refrigerante R32
Unidad exterior Refrigeración Calefacción
RZAG35~60 –20~52°CBS –20~24°CBS
–21~18°CBH
18~32°CBS 10~30°CBS
RZAG71~140 –20~52°CBS –19,5~21°CBS
–20~15,5°CBH
18~37°CBS
12~28°CBH
RZASG71~140 –15~46°CBS –14~21°CBS
20~37°CBS
14~28°CBH
Humedad interior ≤80%
Símbolo Explicación
Temperatura exterior
Temperatura interior
(a) Para evitar la condensación y que el agua salga de la
unidad. Si los niveles de temperatura o humedad están
fuera de estos valores, se pueden poner en marcha los
dispositivos de seguridad y es posible que el equipo de
aire acondicionado no funcione.
10~27°CBS
–15~15,5°CBH
10~27°CBS
(a)
3MXS40~68
4MXS68~80
5MXS90
RZQG71~140 –15~50°CBS –19~21°CBS
RZQSG71~140 –15~46°CBS –14~21°CBS
RZQ200~250 –5~46°CBS –14~21°CBS
Humedad interior ≤80%
Unidades exteriores que utilizan refrigerante R32
Unidad exterior Refrigeración Calefacción
RXM25~60 –10~46°CBS –15~24°CBS
3MXM40~68
4MXM68~80
5MXM90
–10~46°CBS –15~24°CBS
–16~18°CBH
18~32°CBS 10~30°CBS
–20~15,5°CBH
18~37°CBS
12~28°CBH
20~37°CBS
14~28°CBH
20~37°CBS
14~28°CBH
18~32°CBS 10~30°CBS
–10~46°CBS –15~24°CBS
18~32°CBS 10~30°CBS
10~27°CBS
–15~15,5°CBH
10~27°CBS
–15~15°CBH
10~27°CBS
(a)
–16~18°CBH
–16~18°CBH
6 Ahorro de energía y
funcionamiento óptimo
PRECAUCIÓN
La unidad está equipada con medidas de seguridad
eléctricas, como un detector de fugas de refrigerante. Para
ser eficaz, la unidad debe recibir suministro eléctrico en
todo momento después de la instalación, excepto en los
breves periodos de mantenimiento.
Observe las precauciones que se detallan a continuación para
garantizar un funcionamiento adecuado del sistema.
▪ Ajuste la temperatura ambiente para tener un entorno confortable.
Evite la refrigeración o calefacción excesiva.
▪ Evite que la luz directa del sol entre en la habitación durante el
funcionamiento de la refrigeración utilizando estores o cortinas.
▪ Ventile la habitación con frecuencia. Un uso prolongado requiere
una atención especial de la ventilación de la habitación.
▪ Mantenga las ventanas y puertas cerradas. Si no lo hace, el aire
saldrá de la habitación y disminuirá el efecto de refrigeración o
calefacción.
▪ NO enfríe ni caliente demasiado la habitación. Para ahorrar
energía, mantenga la temperatura a niveles moderados.
▪ NUNCA coloque objetos cerca de la entrada o salida del aire.
Hacerlo podría reducir el efecto de calefacción/refrigeración o
detener el funcionamiento de la unidad.
▪ Cuando la pantalla muestre (time to clean the air filter), limpie
los filtros (consulte "7.2.3 Cómo limpiar el filtro de aire" en la
página8).
1
(1)
Solo para unidades que utilicen refrigerante R32. Consulte las especificaciones de la unidad exterior para conocer el tipo de
refrigerante que se debe utilizar.
Guía de referencia del usuario
6
Equipos de climatización tipo Split
FNA25~60A2VEB(9)
4P543324-3 – 2018.08
7 Mantenimiento y servicio técnico
▪ Mantenga la unidad interior y la interfaz de usuario a una
distancia mínima de 1 m respecto a televisores, radios, equipos
estéreo y aparatos similares. Si no obedece estas indicaciones es
posible que las imágenes se vean distorsionadas o permanezcan
estáticas.
▪ NO coloque nada debajo de la unidad interior, ya que el agua
podría ocasionar daños.
▪ Es posible que se forme condensación si la humedad es superior
al 80% o si se bloquea la salida de drenaje.
7 Mantenimiento y servicio
técnico
7.1 Resumen: mantenimiento y servicio técnico
El instalador debe llevar a cabo un mantenimiento anual.
Acerca del refrigerante
Este producto contiene gases fluorados de efecto invernadero. NO
vierta gases a la atmósfera.
Tipo de refrigerante: R32
Valor del potencial de calentamiento global (GWP): 675
Tipo de refrigerante: R410A
Valor del potencial de calentamiento global (GWP): 2087,5
AVISO
En Europa, las emisiones de gases de efecto
invernadero de la carga de refrigerante total del sistema
(expresadas en toneladas de CO2-equivalente) se utilizan
para determinar los intervalos de mantenimiento. Cumpla
la normativa vigente.
Fórmula para calcular las emisiones de gases de
efecto invernadero: Valor GWP del refrigerante × Carga
de refrigerante total [en kg] / 1000
Póngase en contacto con su instalador para obtener más
información.
ADVERTENCIA
El refrigerante R410A no es inflamable, y el refrigerante
R32 es un moderadamente inflamable; normalmente no
presentan fugas. En caso de producirse fugas en la
habitación, si el refrigerante entra en contacto con un
quemador, un calentador o un hornillo de cocina, se
pueden producir incendios (en caso del R32) o humos
nocivos.
Apague cualquier dispositivo de calefacción combustible,
ventile la habitación y póngase en contacto con el
distribuidor donde adquirió la unidad.
No utilice la unidad hasta que un técnico de servicio
confirme que el componente por donde se ha producido la
fuga de refrigerante se haya reparado.
ADVERTENCIA
▪ NO perfore ni queme las piezas del ciclo de
refrigerante.
▪ NO utilice materiales de limpieza ni ningún otro medio
para acelerar el proceso de desescarche que no sea el
recomendado por el fabricante.
▪ Tenga en cuenta que el refrigerante dentro del sistema
es inodoro.
AVISO
El mantenimiento DEBE llevarlo a cabo un instalador
autorizado o un agente de servicios.
Recomendamos realizar el mantenimiento, al menos, una
vez al año. No obstante, la ley puede exigir intervalos de
mantenimiento más cortos.
PELIGRO: RIESGO DE ELECTROCUCIÓN
Antes de limpiar el aire acondicionado o el filtro de aire,
asegúrese de detener el funcionamiento y desconectar el
suministro eléctrico. De lo contrario, pueden producirse
descargas eléctricas y lesiones. Si la unidad está equipada
con un sensor de fugas de refrigerante, vuelva a conectar
inmediatamente el disyuntor de suministro eléctrico
después de la limpieza para mantener la función de
detección.
ADVERTENCIA
Para evitar descargas eléctricas o incendios:
▪ NO lave la unidad con agua.
▪ NO utilice la unidad con las manos mojadas.
▪ NO coloque sobre la unidad ningún objeto que
contenga agua.
PRECAUCIÓN
Después del uso continuado, compruebe el soporte de la
unidad y sus montantes en busca de daños. Si están
dañados, la unidad puede caer y provocar lesiones.
PRECAUCIÓN
NO toque las aletas del intercambiador de calor. Estas
aletas están afiladas y pueden provocar lesiones por
cortes.
AVISO
Al limpiar el intercambiador de calor, asegúrese de quitar
la caja de interruptores y el motor del ventilador. El agua y
los detergentes pueden deteriorar el aislante de los
componentes electrónicos y provocar que se quemen.
ADVERTENCIA
Tenga cuidado con las escaleras cuando trabaje en
lugares altos.
7.2 Limpieza del filtro de aire, la rejilla de aspiración, la salida de aire y los paneles exteriores
7.2.1 Limpieza de la bandeja de drenaje
Limpie la bandeja de drenaje para que NO se obstruya ni se
acumule polvo.
Cubra la bandeja de drenaje para evitar que entre polvo.
7.2.2 Cómo limpiar la salida de aire y los paneles exteriores
ADVERTENCIA
NO permita que la unidad de interior se humedezca.
Posible consecuencia: Descarga eléctrica o incendio.
FNA25~60A2VEB(9)
Equipos de climatización tipo Split
4P543324-3 – 2018.08
Guía de referencia del usuario
7
7 Mantenimiento y servicio técnico
2
1
2
1
2
1
2
1
AVISO
▪ NO utilice gasolina, benceno, disolvente, polvo para
abrillantar ni insecticida líquido. Posible
consecuencia: Decoloración y deformación.
▪ NO utilice agua ni aire 50°C o más. Posible
consecuencia: Decoloración y deformación.
▪ NO frote muy enérgicamente cuando lave la aleta con
agua. Posible consecuencia: El revestimiento
superficial se desprende.
Utilice un paño suave. Cuando tenga problemas para limpiar las
manchas, utilice agua o un detergente neutro.
7.2.3 Cómo limpiar el filtro de aire
Cuándo limpiar el filtro de aire:
▪ Por norma general: Límpielo cada 6 meses. Si el aire de la
habitación está muy contaminado, aumente la frecuencia de
limpieza.
▪ Dependiendo de los ajustes, la interfaz de usuario puede mostrar
la notificación TIME TO CLEAN AIR FILTER (es necesario limpiar
el filtro de aire). Limpie el filtro de aire cuando se muestre la
notificación.
▪ Si es imposible limpiar la suciedad, cambie el filtro de aire
(=equipo opcional).
Cómo limpiar el filtro de aire:
1 DESCONECTE la alimentación eléctrica.

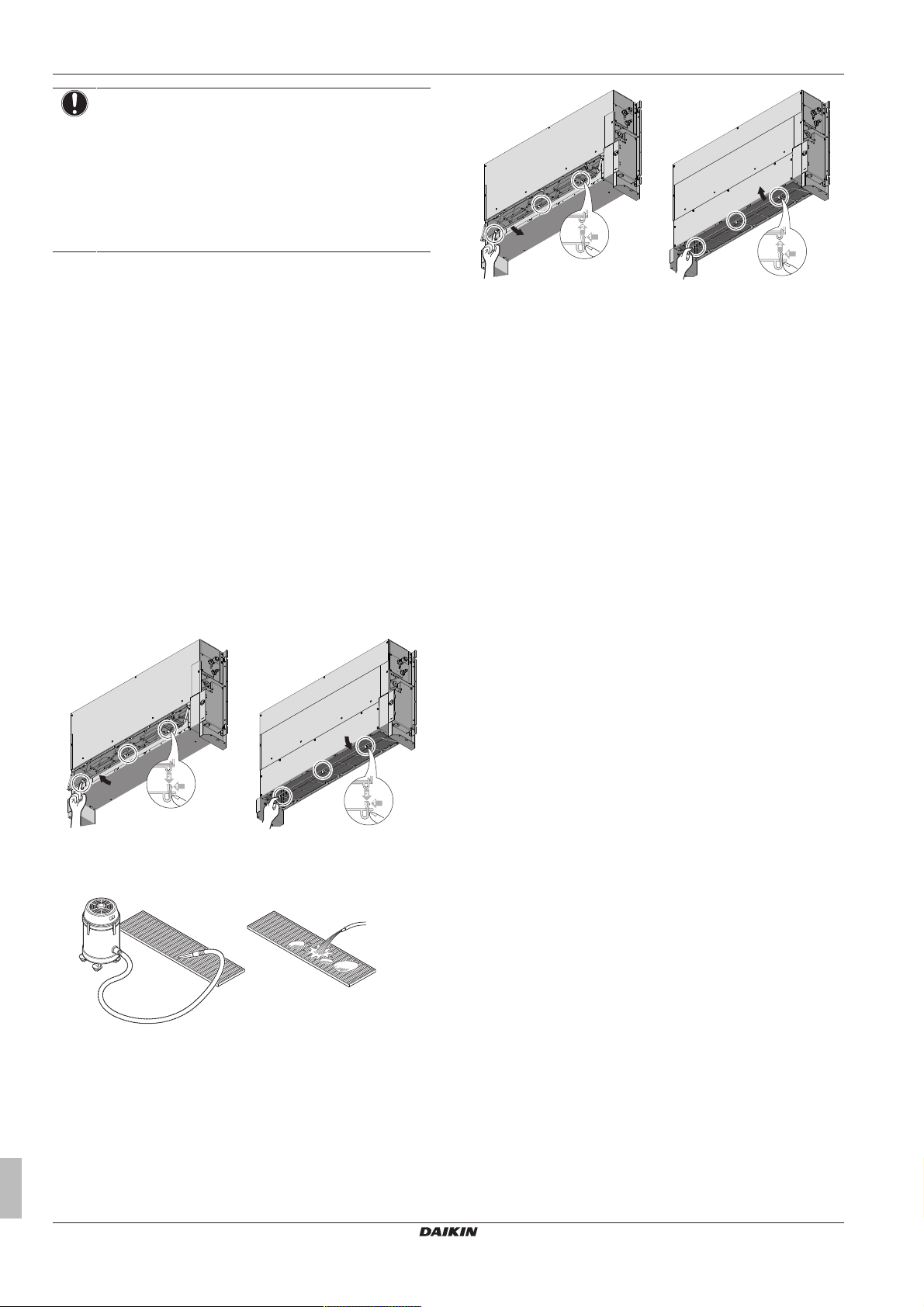

2 Retire el filtro de aire. Empuje los ganchos y tire del filtro tal
como se muestra en la ilustración de abajo. (2 ganchos para
los tipos 25 y 35 o 3 ganchos para los tipos 50 y 60)
aspiración delantera aspiración inferior
3 Limpie el filtro de aire. Utilice una aspiradora o lave con agua.
Si el filtro de aire está muy sucio, use un cepillo suave y
detergente neutro.
6 CONECTE la alimentación eléctrica.
7 Pulse el botón FILTER SIGN RESET (reposición de la señal de
filtro).
Resultado: La notificación TIME TO CLEAN AIR FILTER (es
necesario limpiar el filtro de aire) desaparece de la interfaz de
usuario.
7.3 Servicio postventa y garantía
7.3.1 Periodo de garantía
▪ Este producto incluye una tarjeta de garantía que le rellenó el
distribuidor en el momento de la instalación. El cliente debe
comprobarla y guardarla.
▪ Si es necesario realizar alguna reparación durante el período de
garantía del producto, póngase en contacto con su distribuidor y
tenga la tarjeta de garantía a mano durante la llamada.
7.3.2 Mantenimiento e inspección
Como el uso de la unidad durante años provoca la acumulación de
polvo, se producirá un cierto deterioro de la unidad. Como el
desmontaje y limpieza del interior de la unidad requiere poseer
experiencia técnica, y con el fin de garantizar el mejor
mantenimiento posible de las unidades, le recomendamos que
establezca un contrato de mantenimiento e inspección de las
actividades normales de mantenimiento. Nuestra red de
distribuidores tiene acceso a un stock permanente de componentes
principales con el fin de prolongar el funcionamiento de su unidad el
máximo de tiempo posible. Póngase en contacto con su distribuidor
para obtener más información.
Cada vez que se ponga en contacto con un distribuidor,
comuníquele siempre
▪ El nombre completo del modelo de unidad.
▪ El número de fabricación (ubicado en la placa de identificación de
la unidad).
▪ La fecha de instalación.
▪ Los síntomas o la avería, así como los detalles del defecto.
4 Seque el filtro a la sombra.
5 Vuelva a instalar el filtro de aire. Enganche el filtro por detrás
de la aleta y fije el filtro a la unidad principal mientras empuja
los ganchos hacia abajo.
aspiración delantera aspiración inferior
Guía de referencia del usuario
8
Equipos de climatización tipo Split
FNA25~60A2VEB(9)
4P543324-3 – 2018.08
8 Solución de problemas
ADVERTENCIA
▪ NO modifique, desmonte, retire, reinstale ni repare la
unidad usted mismo, ya que un desmontaje o
instalación incorrectos pueden ocasionar una
electrocución o un incendio. Consulte a su distribuidor.
▪ En caso de producirse una fuga accidental de
refrigerante, asegúrese de que no haya ninguna fuente
de llamas abierta. El refrigerante en sí mismo no es
tóxico ni inflamable y es totalmente seguro. El
refrigerante R410A no es inflamable y el refrigerante
R32 es moderadamente inflamable, pero producirán
gases tóxicos si se vierten accidentalmente en una
habitación en la que hay aire combustible procedente
de calefactores, cocinas de gas, etc. Antes de volver a
poner en funcionamiento el sistema solicite a una
persona cualificada que le confirme que la fuga se ha
reparado.
7.3.3 Ciclos de mantenimiento e inspección recomendados
Tenga en cuenta que los ciclos de mantenimiento y sustitución que
se mencionan no están relacionados con el período de garantía de
los componentes.
Componente Ciclo de
inspección
Motor eléctrico 1 año 20.000 horas
PCB 25.000 horas
Intercambiador de calor 5 años
Sensor (termistor, etc.) 5 años
Interfaz de usuario e
interruptores
Bandeja de drenaje 8 años
Válvula de expansión 20.000 horas
Válvula de solenoide 20.000 horas
En la tabla se presuponen las siguientes condiciones de uso:
▪ Uso normal sin inicio ni detención frecuente de la unidad. En
función del modelo, recomendamos no poner en marcha y
detener la máquina más de 6 veces cada hora.
▪ La unidad está diseñada para funcionar durante 10 horas al día y
2500 horas al año.
AVISO
▪ La tabla indica los componentes principales. Consulte
el contrato de mantenimiento e inspección para
obtener información detallada.
▪ La tabla indica los intervalos de mantenimiento
recomendados. Sin embargo, para conseguir que la
unidad funcione correctamente durante el máximo de
tiempo posible, es posible que sean necesarios antes
trabajos de mantenimiento. Los intervalos que se
recomiendan se pueden utilizar para seguir un
mantenimiento adecuado en cuanto a su presupuesto
y a los honorarios de inspección. En función del
contenido del contrato de mantenimiento e inspección,
estos ciclos pueden ser en realidad más cortos que los
que aparecen en la tabla.
Ciclo de mantenimiento
(recambios y/o
reparaciones)
25.000 horas
8 Solución de problemas
Si se produce alguna de las siguientes averías, tome las medidas
que se detallan y póngase en contacto con su distribuidor.
ADVERTENCIA
Detenga la unidad y desconéctela de la red eléctrica si
ocurre algo inusual (olor a quemado, etc.).
Si no lo hace podría causar rotura de piezas, una
electrocución o un incendio. Consulte a su distribuidor.
ADVERTENCIA
Si la unidad está equipada con un sensor de fugas de
refrigerante1, desconecte la unidad mediante el botón de
ENCENDIDO/APAGADO, solo en la interfaz de usuario.
El sistema DEBE ser reparado por un técnico de mantenimiento
cualificado.
Fallo de funcionamiento Medida
Si se activa frecuentemente el
dispositivo de seguridad, sea este un
fusible, un disyuntor o un disyuntor de
fugas a tierra, o si no funciona
correctamente el interruptor de
ENCENDIDO/APAGADO.
Si hay una fuga de agua en la unidad. Detenga su
El interruptor de funcionamiento no
funciona correctamente.
Si la pantalla de la interfaz de usuario
muestra el número de unidad y la luz de
funcionamiento parpadea y aparece el
código de error.
Si el sistema NO funciona correctamente en los casos mencionados
anteriormente y no es evidente ninguno de los errores anteriores,
inspeccione el sistema según los siguientes procedimientos.
Desconecte el interruptor
principal de alimentación.
En caso de utilizar
refrigerante R32,
desconecte la
alimentación de la unidad
mediante el botón de
ENCENDIDO/APAGADO,
solo en la interfaz de
usuario y póngase en
contacto con su
distribuidor.
funcionamiento.
Desconecte el interruptor
principal de alimentación.
En caso de utilizar
refrigerante R32,
desconecte la
alimentación de la unidad
mediante el botón de
ENCENDIDO/APAGADO,
solo en la interfaz de
usuario y póngase en
contacto con su
distribuidor.
Informe a su instalador y
facilítele el código de
error.
(1)
Solo para unidades que utilicen refrigerante R32. Consulte las especificaciones de la unidad exterior para conocer el tipo de
refrigerante que se debe utilizar.
FNA25~60A2VEB(9)
Equipos de climatización tipo Split
4P543324-3 – 2018.08
Guía de referencia del usuario
9
8 Solución de problemas
Fallo de
funcionamiento
Si el sistema no
funciona en absoluto.
El sistema funciona,
pero la refrigeración o
calefacción es
insuficiente.
Medida
▪ Compruebe que no haya un corte de
suministro eléctrico. Espere a que se
restablezca el suministro. Si el corte de
corriente se produce con la unidad en
funcionamiento, el sistema se reiniciará
de forma automática inmediatamente
después de que se recupere el
suministro eléctrico.
▪ Compruebe que no se haya fundido
ningún fusible o que el interruptor
automático esté activado. Cambie el
fusible o reinicie el interruptor automático
si fuese necesario.
▪ ¿Se han colocado las baterías en el
mando a distancia?
▪ ¿Es correcto el ajuste del ventilador?
▪ Compruebe que la entrada o salida de
aire de la unidad exterior o interior no la
esté bloqueando algún obstáculo. Retire
cualquier obstáculo y asegúrese de que
el aire puede fluir sin obstrucciones.
▪ Compruebe si el filtro de aire está
obstruido. Póngase en contacto con su
distribuidor para limpiar el filtro del aire.
▪ Compruebe el ajuste de la temperatura.
Consulte el manual de la interfaz de
usuario.
▪ Compruebe si el ángulo del flujo de aire
es el adecuado. Consulte el manual de la
interfaz de usuario.
▪ Compruebe si el ajuste de velocidad del
ventilador está en velocidad baja.
Consulte el manual de la interfaz de
usuario.
▪ Compruebe si hay puertas o ventanas
abiertas. Cierre las puertas y ventanas
para evitar que entre aire.
▪ Compruebe si está entrando en la
habitación la luz solar directa. Utilice
cortinas o persianas.
▪ Si la fuente de calor de la habitación es
excesiva (durante la refrigeración). La
capacidad de enfriamiento decrece
cuando la ganancia de calor de la
habitación es excesiva.
▪ Compruebe si hay demasiadas personas
en la habitación durante la operación de
refrigeración. Compruebe si la fuente de
calor de la habitación es excesiva.
Fallo de
Medida
funcionamiento
El funcionamiento se
detiene
repentinamente. (La
luz de funcionamiento
parpadea.)
▪ Compruebe si el filtro de aire está
obstruido. Póngase en contacto con su
distribuidor para limpiar el filtro del aire
(consulte "Mantenimiento" en el manual
de la unidad interior).
▪ Compruebe que la entrada o salida de
aire de la unidad exterior o interior no la
esté bloqueando algún obstáculo. Retire
cualquier obstáculo, coloque el disyuntor
en posición OFF y otra vez en posición
ON. Si la luz continua parpadeando,
póngase en contacto con su distribuidor.
▪ Compruebe si todas las unidades
interiores conectadas a la unidad exterior
en el sistema múltiple funcionan del
mismo modo.
Tiene lugar un
funcionamiento
anómalo durante el
funcionamiento.
▪ El equipo de aire acondicionado puede
funcionar mal debido a la iluminación o
las ondeas de radio. Coloque el
interruptor automático en posición OFF y
otra vez en posición ON.
▪ En caso de que haya un sensor de fugas de refrigerante.
Fallo de
Medida
funcionamiento
El ventilador gira,
incluso cuando la
unidad está parada.
(La luz de
funcionamiento
parpadea)
La unidad no caliente
ni enfría y el ajuste de
ventilación ha
cambiado a "flujo de
aire fuerte". (La luz de
funcionamiento
parpadea)
El ventilador de la
unidad interior o
exterior gira, incluso
cuando la unidad está
parada.
El código de error "
El sensor de fugas comienza a
funcionar:
▪ El código de error " " se muestra en la
pantalla de la interfaz de usuario, puede
que haya una fuga de refrigerante.
Ventile la habitación y póngase en
contacto con su distribuidor.
▪ El código de error " " NO se muestra
en la pantalla de la interfaz de usuario,
es que no hay una fuga de refrigerante o
la detección está aún en curso. Si la fuga
no se detecta, el ventilador se apagará
automáticamente transcurridos unos
minutos.
Algunas veces, el sensor de fugas de
refrigerante detecta erróneamente otras
sustancias distintas al refrigerante, p. ej.
insecticidas o laca.
" se muestra en la
pantalla de la interfaz
de usuario .
El código de error "
" se muestra en la
pantalla de la interfaz
de usuario .
▪ Falo de funcionamiento del sensor de
fugas de refrigerante.
▪ El cable del sensor de fugas de
refrigerante está roto.
▪ La conexión del cable del sensor de
fugas de refrigerante no está completa.
▪ Fallo de funcionamiento de la tarjeta de
circuito impreso.
Consulte a su distribuidor.
1
(1)
Solo para unidades que utilicen refrigerante R32. Consulte las especificaciones de la unidad exterior para conocer el tipo de
refrigerante que se debe utilizar.
Guía de referencia del usuario
10
▪ Códigos de error del sensor de fugas de refrigerante.1 La
indicación del código cambia tal como se muestra abajo y se oye
un pitido largo.
FNA25~60A2VEB(9)
Equipos de climatización tipo Split
4P543324-3 – 2018.08
9 Tratamiento de desechos
Código principal Contenido
Se ha detectado una fuga de
refrigerante.
Anomalía en el sensor de fugas
de refrigerante.
Si tras realizar todas las comprobaciones anteriores le resulta
imposible determinar el problema, póngase en contacto con su
distribuidor y expóngale los síntomas, el nombre del modelo
completo de la unidad (junto con el número de fabricación si es
posible) y la fecha de fabricación (ésta la podrá encontrar
posiblemente en la tarjeta de la garantía).
8.1 Los siguientes síntomas NO son fallos del sistema
Los siguientes síntomas NO son fallos del sistema:
8.1.1 Síntoma: El sistema no funciona
▪ El equipo de aire acondicionado no se pone en marcha
inmediatamente después de pulsar el botón ENCENDIDO/
APAGADO de la interfaz de usuario. Si la luz de funcionamiento
se enciende, el equipo de aire acondicionado se encuentra en
condiciones normales. No arranca de nuevo inmediatamente
porque alguno de los dispositivos de seguridad ha actuado para
evitar la sobrecarga del equipo de aire acondicionado. El equipo
de aire acondicionado volverá a ponerse en marcha
automáticamente pasados 3minutos.
▪ El equipo de aire acondicionado no arranca inmediatamente
después de que se activa la alimentación. Espere 1minuto hasta
que el microordenador esté listo para el funcionamiento.
▪ El equipo de aire acondicionado no reinicia automáticamente
cuando el botón de ajuste de temperatura vuelve a su posición
anterior después de ser pulsado. No arranca de nuevo
inmediatamente porque alguno de los dispositivos de seguridad
ha actuado para evitar la sobrecarga del equipo de aire
acondicionado. El equipo de aire acondicionado volverá a
ponerse en marcha automáticamente pasados 3minutos.
▪ La unidad exterior se ha parado. Es porque la temperatura de la
habitación ha alcanzado la temperatura programada. La unidad
cambia a funcionamiento del ventilador. " " (icono de
control externo) se muestra en la interfaz de usuario y el
funcionamiento real es diferente del ajuste de la interfaz de
usuario. Para modelos multi split, el micro ordenador realiza el
siguiente control dependiendo del modo de funcionamiento de
otras unidades interiores.
▪ La velocidad del ventilador es diferente de la del ajuste. Pulsar el
botón de control de velocidad del ventilador no cambia la
velocidad del ventilador. Cuando la temperatura de la habitación
alcance la temperatura programada en el modo de calefacción, el
suministro de capacidad de la unidad exterior se ha parado y la
unidad interior funciona sólo en modo ventilador (L tab ajuste
velocidad baja). En caso de multi split la unidad interior funciona
alternativamente sólo el modo parada de ventilador y ventilador (L
tab). Esto es para evitar que la emisión de aire frío se proyecte
directamente sobre alguien presente en la habitación.
▪ Cuando el equipo de aire acondicionado cambia al modo de
calefacción tras producirse el desescarche. La humedad
generada por el desescarche se convierte en vapor y sale.
8.1.3 Síntoma: Sale polvo de la unidad
Cuando la unidad se vuelve a utilizar después de un largo período
de tiempo de parada. Esto es debido al polvo que se ha acumulado
en el interior de la unidad.
8.1.4 Síntoma: Las unidades pueden desprender olor
La unidad puede absorber el olor de la habitación, de los muebles,
del tabaco, etc., y emitirlo al exterior.
8.1.5 Síntoma: El funcionamiento se ha detenido repentinamente (la luz de funcionamiento está encendida)
El equipo de aire acondicionado puede detenerse para proteger el
sistema frente a fluctuaciones de tensión grandes. El
funcionamiento se reanudará automáticamente transcurrido unos 3
minutos.
8.1.6 Síntoma: El ventilador exterior gira cuando el equipo de aire acondicionado no está funcionando
▪ Una vez detenido el funcionamiento. El ventilador exterior
continúa girando durante otros 30 segundos para proteger el
sistema.
▪ Mientras el equipo de aire acondicionado no está en
funcionamiento. Si la temperatura exterior es muy alta, el
ventilador exterior comienza a girar para proteger el sistema.
8.1.7 Síntoma: La función de calefacción se detiene repentinamente y se oye un sonido de flujo
El sistema está eliminando la escarcha en la unidad exterior. Debe
esperar de 3 a 8minutos.
9 Tratamiento de desechos
AVISO
NO intente desmontar el sistema usted mismo: el
desmantelamiento del sistema, así como el tratamiento del
refrigerante, aceite y otros componentes, debe ser
efectuado de acuerdo con las normas vigentes. Las
unidades DEBEN ser tratadas en instalaciones
especializadas para su reutilización, reciclaje y
recuperación.
10 Glosario
8.1.2 Síntoma: Sale vaho blanco de la unidad (unidad interior)
▪ Cuando la humedad es alta durante la operación de refrigeración
(en lugares con polvo o aceite). Si el interior de la unidad interior
está muy sucio, la distribución de la temperatura por la habitación
no es uniforme. Es necesario limpiar el interior de la unidad
interior. Pida a su distribuidor información detallada sobre la
limpieza de la unidad. Esta operación requiere una persona de
servicio cualificada.
FNA25~60A2VEB(9)
Equipos de climatización tipo Split
4P543324-3 – 2018.08
ACS = agua caliente sanitaria
Agua caliente utilizada, en cualquier tipo de edificio, para
fines sanitarios.
TAI = Temperatura del agua de impulsión
Temperatura del agua en la salida de agua de la bomba de
calor.
Distribuidor
Distribuidor de ventas del producto.
Guía de referencia del usuario
11
10 Glosario
Instalador autorizado
Técnico con los conocimientos necesarios y que está
cualificado para instalar el producto.
Usuario
Propietario del producto y/o persona que lo utiliza.
Normativa vigente
Todas las normativas, leyes, regulaciones y/o códigos
internacionales, europeos, nacionales y locales relevantes
y aplicables para cierto producto o dominio.
Compañía de servicios
Empresa cualificada que lleva a cabo o coordina el servicio
necesario en el producto.
Manual de instalación
Manual de instrucciones especificado para cierto producto
o aplicación, que explica cómo instalarlo, configurarlo y
realizar el mantenimiento en el mismo.
Manual de funcionamiento
Manual de instrucciones especificado para cierto producto
o aplicación, que explica cómo utilizarlo.
Accesorios
Etiquetas, manuales, hojas informativas y equipamiento
que se suministran con el producto y que deben utilizarse o
instalarse de acuerdo con la documentación que los
acompaña.
Equipamiento opcional
Equipamiento fabricado u homologado por Daikin que
puede combinarse con el producto de acuerdo con las
instrucciones que aparecen en la documentación que lo
acompaña.
Suministro independiente
Equipamiento NO fabricado por Daikin que puede
combinarse con el producto de acuerdo con las
instrucciones que aparecen en la documentación que lo
acompaña.
Guía de referencia del usuario
12
Equipos de climatización tipo Split
FNA25~60A2VEB(9)
4P543324-3 – 2018.08
