Ghidul de referinţă al

instalatorului

Instalații de aer condiționat în sistem split

FNA25A2VEB FNA35A2VEB FNA50A2VEB FNA60A2VEB

Ghidul de referinţă al instalatorului

Instalații de aer condiționat în sistem split

romană

Directivelor, cu amendamentele respective.

<A>

<C>

DEKRA (NB0344)

2178265.0551-EMC

DAIKIN.TCF.033A3/03-2017

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

161718192021222324

návodom:

Directives, as amended.

Direktiven, gemäß Änderung.

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

както е изложено в <A> и оценено положително от

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

DICz*** je pooblaščen za sestavo datoteke s tehnično mapo.

DICz*** on volitatud koostama tehnilist dokumentatsiooni.

DICz*** е оторизирана да състави Акта за техническа конструкция.

DICz*** yra įgaliota sudaryti šį techninės konstrukcijos failą.

DICz*** ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť DICz*** je oprávnená vytvoriť súbor technickej konštrukcie.

DICz*** Teknik Yapı Dosyasını derlemeye yetkilidir.

19**

20**

21**

22**

23**

24**

25**

ako bolo uvedené v <A> a pozitívne zistené vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre

tarafından olumlu olarak değerlendirildiği gibi.

24Poznámka*

25Not*

a(z) <A> alapján, a(z) igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

järgi vastavalt sertifikaadile<C>.

DICz*** on valtuutettu laatimaan Teknisen asiakirjan.

Společnost DICz*** má oprávnění ke kompilaci souboru technické konstrukce.

DICz*** je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A DICz*** jogosult a műszaki konstrukciós dokumentáció összeállítására.

DICz*** ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

13**

14**

15**

16**

17**

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

20Märkus*

Machinery 2006/42/EC

Low Voltage 2014/35/EU

enligt <A> och godkänts av enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka

on hyväksynyt Sertifikaatin<C> mukaisesti.

jak bylo uvedeno v <A> a pozitivně zjištěno

vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

11Information*

12Merk*

13Huom*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da

secondo il Certificato<C>.

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

prema Certifikatu<C>.

14Poznámka*

15Napomena*

Η DICz*** είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

A DICz*** está autorizada a compilar a documentação técnica de fabrico.

Компания DICz*** уполномочена составить Комплект технической документации.

DICz*** er autoriseret til at udarbejde de tekniske konstruktionsdata.

DICz*** är bemyndigade att sammanställa den tekniska konstruktionsfilen.

07**

08**

09**

10**

11**

de de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

решением согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af ihenhold til

Certifikat<C>.

DICz*** este autorizat să compileze Dosarul tehnic de construcţie.

18**

Tetsuya Baba

Managing Director

Pilsen, 3rd of July 2017

DICz*** har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

12**

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

Daikin Industries Czech Republic s.r.o.

03

06Nota*

07Σημείωση*

08Nota*

09Примечание*

10Bemærk*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

06

FNA25A2VEB, FNA35A2VEB, FNA50A2VEB, FNA60A2VEB,

07

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by

according to the Certificate<C>.

wie in <A> aufgeführt und von positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

02Hinweis*

03Remarque*

04Bemerk*

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por de acuerdo con el

Certificado<C>.

05Nota*

DICz*** is authorised to compile the Technical Construction File.

01**

DICz*** hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

DICz*** est autorisé à compiler le Dossier de Construction Technique.

DICz*** is bevoegd om het Technisch Constructiedossier samen te stellen.

DICz*** está autorizado a compilar el Archivo de Construcción Técnica.

DICz*** è autorizzata a redigere il File Tecnico di Costruzione.

02**

03**

04**

05**

06**

***DICz = Daikin Industries Czech Republic s.r.o.

3P480520-5A

Cuprins

1 Măsuri de siguranţă generale 3

1.1 Despre documentaţie ................................................................ 3

1.1.1 Explicaţia avertizărilor şi simbolurilor.......................... 3

1.2 Pentru instalator ........................................................................ 4

1.2.1 Date generale ............................................................. 4

1.2.2 Locul instalării ............................................................. 4

1.2.3 Agent frigorific............................................................. 6

1.2.4 Apa sărată................................................................... 6

1.2.5 Apă.............................................................................. 6

1.2.6 Electric ........................................................................ 7

2 Despre documentaţie 7

2.1 Despre acest document ............................................................ 7

3 Despre cutie 8

3.1 Prezentare generală: despre cutie ............................................ 8

3.2 Unitatea interioara ..................................................................... 8

3.2.1 Pentru a despacheta și manipula unitatea.................. 8

3.2.2 Pentru a scoate accesoriile din unitatea interioară ..... 8

4 Despre unităţi şi opţiuni 8

4.1 Prezentare generală: despre unităţi şi opţiuni ........................... 8

4.2 Configurația sistemului .............................................................. 8

4.3 Combinarea unităților și opțiuni ................................................. 9

4.3.1 Opţiuni posibile pentru unitatea interioară .................. 9

5 Pregătirea 9

5.1 Prezentare generală: pregătirea................................................ 9

5.2 Pregătirea locul de instalare...................................................... 9

5.2.1 Cerinţele locului de instalare pentru unitatea

interioară..................................................................... 9

5.3 Pregătirea tubulaturii agentului frigorific .................................... 10

5.3.1 Cerințele tubulaturii de agent frigorific ........................ 10

5.3.2 Izolarea tubulaturii de agent frigorific.......................... 10

5.4 Pregătirea cablajului electric ..................................................... 10

5.4.1 Despre pregătirea cablajului electric........................... 10

6 Instalarea 11

6.1 Prezentare generală: instalarea ................................................ 11

6.2 Montarea unităţii interioare........................................................ 11

6.2.1 Precauţii la montarea unităţii interioare....................... 11

6.2.2 Instrucţiuni pentru instalarea unității interioare ........... 11

6.2.3 Instrucţiuni la instalarea tubulaturii.............................. 13

6.2.4 Instrucţiuni pentru instalarea tubulaturii de evacuare . 13

6.3 Conectarea tubulaturii agentului frigorific .................................. 14

6.3.1 Despre racordarea tubulaturii de agent frigorific......... 14

6.3.2 Măsuri de precauţie la racordarea tubulaturii de

agent frigorific ............................................................. 15

6.3.3 Indicații la racordarea tubulaturii de agent frigorific .... 15

6.3.4 Indicaţii privind îndoirea ţevilor.................................... 15

6.3.5 Pentru a evaza capătul ţevii........................................ 15

6.3.6 Pentru a lipi capătul ţevii............................................. 16

6.3.7 Pentru a conecta tubulatura agentului frigorific la

unitatea interioară ....................................................... 16

6.4 Conectarea cablajului electric ................................................... 16

6.4.1 Despre conectarea cablajului electric ......................... 16

6.4.2 Precauţii la conectarea cablajului electric................... 16

6.4.3 Indicaţii pentru conectarea cablajului electric ............. 17

6.4.4 Pentru a conecta cablajul electric la unitatea

interioară..................................................................... 17

6.4.5 Specificaţii pentru componentele cablajului standard. 18

8 Predarea către utilizator 20 9 Dezafectarea 20 10 Date tehnice 20

10.1 Schema cablajului ...................................................................... 21

11 Glosar 21

1 Măsuri de siguranţă generale

1.1 Despre documentaţie

▪ Documentaţia originală este scrisă în limba engleză. Toate

celelalte limbi reprezintă traduceri.

▪ Precauţiile descrise în acest document acoperă subiecte foarte

importante, respectaţi-le cu atenţie.

▪ Instalarea sistemului, și toate activitățile descrise în manualul de

instalare și ghidul de referință de instalare trebuie efectuate de către un instalator autorizat.

1.1.1 Explicaţia avertizărilor şi simbolurilor

PERICOL

Indică o situaţie care duce la deces sau rănire gravă.

PERICOL: RISC DE ELECTROCUTARE

Indică o situaţie care poate duce la electrocutare.

PERICOL: RISC DE ARSURI

Indică o situaţie care poate duce la arsuri din cauza temperaturilor extrem de scăzute sau de ridicate.

PERICOL: RISC DE EXPLOZIE

Indică o situaţie care poate duce la explozie.

AVERTIZARE

Indică o situaţie care poate duce la deces sau rănire gravă.

AVERTIZARE: MATERIAL INFLAMABIL

PRECAUŢIE

Indică o situaţie care poate duce la rănirea minoră sau mai puţin gravă.

NOTIFICARE

Indică o situaţie care poate duce la distrugerea echipamentului sau bunurilor.

INFORMAŢII

Indică sfaturi utile sau informaţii suplimentare.

Simbol Explicaţie

Înainte de instalare, citiți manualul de instalare şi exploatare, și foaia cu instrucţiuni pentru cablaj.

Înainte de efectuarea lucrărilor de întreţinere şi service, citiți manualul de service.

Pentru informații suplimentare, consultați ghidul de referinţă pentru instalator și utilizator.

7 Darea în exploatare 18

7.1 Prezentare generală: Darea în exploatare ................................ 18

7.2 Lista de verificare înainte de darea în exploatare ..................... 18

7.3 Efectuarea probei de funcţionare .............................................. 18

7.4 Codurile de eroare în timpul efectuării probei de funcţionare.... 19

FNA25~60A2VEB Instalații de aer condiționat în sistem split 4P482940-1 – 2017.06

Ghidul de referinţă al instalatorului

1 Măsuri de siguranţă generale

1.2 Pentru instalator

1.2.1 Date generale

Dacă nu ştiţi cu siguranţă cum să instalaţi sau să exploataţi unitatea, contactaţi distribuitorul.

NOTIFICARE

Instalarea sau conectarea necorespunzătoare a echipamentului sau accesoriilor poate cauza electrocutare, scurtcircuit, scăpări, incendiu sau alte deteriorări ale echipamentului. Utilizaţi numai accesorii, echipament opţional şi piese de rezervă fabricate sau aprobate de Daikin.

AVERTIZARE

Asiguraţi-vă că instalarea, testarea şi materialele utilizate sunt conforme legislaţiei în vigoare (pe lângă instrucţiunile descrise în documentaţia Daikin).

PRECAUŢIE

Purtaţi echipamentul adecvat de protecţie personală (mănuşi de protecţie, ochelari de protecţie etc.) la instalarea, întreţinerea sau deservirea sistemului.

AVERTIZARE

Îndepărtaţi pungile de plastic ale ambalajului ca să nu ajungă la îndemâna altor persoane, în special a copiilor. Riscul posibil: sufocarea.

PERICOL: RISC DE ARSURI

▪ NU atingeţi tubulatura agentului frigorific, a apei sau

componentele interne în timpul funcţionării şi imediat după aceea. Aceasta poate fi foarte fierbinte sau foarte rece. Lăsaţi-o să revină la temperatura normală. Dacă trebuie să o atingeţi, purtaţi mănuşi de protecţie.

▪ NU atingeţi niciodată agentul frigorific scurs accidental.

În Europa, EN378 oferă îndrumarea necesară pentru acest jurnal.

1.2.2 Locul instalării

▪ Lăsaţi spaţiu suficient în jurul unităţii pentru a permite deservirea

şi circulaţia aerului.

▪ Asiguraţi-vă că locul instalării face faţă greutăţii unităţii şi

vibraţiilor.

▪ Asiguraţi-vă că zona este bine ventilată. NU blocați orificiile de

ventilație.

▪ Asiguraţi-vă că unitatea se află pe loc drept.

NU instalaţi unitatea în următoarele locuri: ▪ În medii cu pericol de explozie. ▪ În locuri unde există instalaţii care emit unde electromagnetice.

Undele electromagnetice pot perturba sistemul de comandă, cauzând defectarea echipamentului.

▪ În locurile în care există riscul incendiilor din cauza scurgerilor

gazelor inflamabile (de exemplu: diluant sau benzină), fibre de carbon sau pulberi inflamabile.

▪ În locuri în care se produce gaz exploziv (de exemplu: gaz de acid

sulfuric). Corodarea conductelor de cupru sau a pieselor lipite poate cauza scăpări de agent frigorific.

Instrucțiuni pentru echipamentele care utilizează agent frigorific R32

Dacă este cazul.

AVERTIZARE

▪ NU perforați și nu aruncați în foc. ▪ NU folosiți mijloace de accelerare a procesului de

dezghețare sau pentru curățare, altele decât cele recomandate de fabricant.

▪ Rețineți că agentul frigorific R32 NU conține odorizant.

AVERTIZARE

Luaţi măsurile necesare pentru a împiedica animalele de talie mică să se adăpostească în unitate. Animalele de talie mică care ating piesele electrice pot cauza defecţiuni, fum sau incendiu.

PRECAUŢIE

NU atingeţi priza de aer sau aripioarele din aluminiu ale unităţii.

NOTIFICARE

▪ NU puneţi niciun obiect sau echipament pe unitate. ▪ NU vă urcaţi, nu vă aşezaţi şi nu staţi pe unitate.

NOTIFICARE

Se recomandă executarea lucrărilor la unitatea exterioară când atmosfera este uscată, pentru a evita infiltraţiile.

Conform legislaţiei în vigoare, poate fi necesar să furnizaţi un jurnal împreună cu produsul, jurnal care să conţină cel puţin: informaţii despre întreţinere, reparaţii, rezultatele probelor, perioadele de aşteptare etc.

Se vor mai furniza cel puţin următoarele informaţii într-un loc accesibil al produsului:

▪ Instrucţiuni pentru oprirea instalaţiei în caz de urgenţă ▪ Numele şi adresa unităţii de pompieri, poliţiei şi spitalului ▪ Numele, adresa şi numerele de telefon pe timp de zi şi de noapte

pentru deservire

AVERTIZARE

Aparatul va fi păstrat astfel încât să se prevină deteriorarea mecanică, și într-o încăpere bine ventilată fără surse de aprindere cu funcționare continuă (de ex.: flacără deschisă, un aparat cu gaz în funcțiune sau un încălzitor electric în funcțiune), și având dimensiunea încăperii conform celor de mai jos.

NOTIFICARE

▪ NU reutilizaţi racorduri care au fost deja utilizate. ▪ Racordurile efectuate în instalație între piesele

sistemului de agent frigorific trebuie să fie accesibile în scopuri de întreținere.

AVERTIZARE

Asigurați-vă că instalarea, service+ul, întreținerea și reparațiile sunt conforme instrucțiunilor din Daikin precum și legislației în vigoare (de exemplu, reglementările naționale privind gazele) și sunt executate numai de persoane autorizate.

Cerințele spațiului de instalare

NOTIFICARE

▪ Tubulatura trebuie protejată față de deteriorarea fizică. ▪ Instalația de tubulatură trebuie menținută la minim.

Ghidul de referinţă al instalatorului

Instalații de aer condiționat în sistem split

FNA25~60A2VEB

4P482940-1 – 2017.06

AVERTIZARE

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

m (kg)

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.2

1.4

1.6

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

7.956

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

Ceiling-mounted

unit

(a)

—

4.6 13.5

<1.224

<1.224 —

4.6 182

1.225 0.956

4.8 14.7

1.225 12.9

4.8 198

1.4 1.25

5.0 16.0

1.4 16.8

5.0 215

1.6 1.63

5.2 17.3

1.6 22.0

5.2 232

1.8 2.07

5.4 18.6

1.8 27.8

5.4 250

2.0 2.55

5.6 20.0

2.0 34.3

5.6 269

2.2 3.09

5.8 21.5

2.2 41.5

5.8 289

2.4 3.68

6.0 23.0

2.4 49.4

6.0 309

2.6 4.31

6.2 24.5

2.6 58.0

6.2 330

2.8 5.00

6.4 26.1

2.8 67.3

6.4 351

3.0 5.74

6.6 27.8

3.0 77.2

6.6 374

3.2 6.54

6.8 29.5

3.2 87.9

6.8 397

3.4 7.38

7.0 31.3

3.4 99.2

7.0 420

3.6 8.27

7.2 33.1

3.6 111

7.2 445

3.8 9.22

7.4 34.9

3.8 124

7.4 470

4.0 10.2

7.6 36.9

4.0 137

7.6 496

4.2 11.3

7.8 38.8

4.2 151

7.8 522

4.4 12.4

7.956 40.8

4.4 166

7.956 549

m (kg)

min

(m2)

<1.224 —

4.6 20.2

1.225 1.43

4.8 22.0

1.4 1.87

5.0 23.8

1.6 2.44

5.2 25.8

1.8 3.09

5.4 27.8

2.0 3.81

5.6 29.9

2.2 4.61

5.8 32.1

2.4 5.49

6.0 34.3

2.6 6.44

6.2 36.6

2.8 7.47

6.4 39.1

3.0 8.58

6.6 41.5

3.2 9.76

6.8 44.1

3.4 11.0

7.0 46.7

3.6 12.4

7.2 49.4

3.8 13.8

7.4 52.2

4.0 15.3

7.6 55.1

4.2 16.8

7.8 58.0

4.4 18.5

7.956 61.0

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

Dacă aparatele conțin agent frigorific R32, atunci suprafața podelei încăperii în care acestea sunt instalate, exploatate și păstrate, trebuie să fie mai mare decât suprafața minimă a podelei definită în tabelul de mai jos A (m2). Aceasta se aplică la:Aceasta se aplică la:

▪ Unități interioare fără senzor de scăpări de agent

frigorific; în cazul unităților interioare cu senzor de scăpări de agent frigorific, consultați manualul de instalare

▪ Unități exterioare instalate sau păstrate în interior

(exemplu: grădina de iarnă, garaj, sala de mașini)

▪ Tubulatura în spații neventilate

Pentru a determina suprafața minimă a podelei

1 Determinați încărcătura totală de agent frigorific din sistem

(= încărcătura de agent frigorific din fabrică + cantitatea suplimentară de agent frigorific încărcat).

1 Măsuri de siguranţă generale

2 Determinați graficul sau tabelul care se utilizează.

▪ Pentru unităţile interioare: Unitatea este montată pe tavan,

▪ Pentru unitățile exterioare instalate sau păstrate în interior, și

Dacă înălțimea de instalare este…

<1,8m Unități instalate pe podea 1,8≤x<2,2m Unităţi montate pe perete ≥2,2m Unităţi montate pe tavan

3 Utilizați graficul sau tabelul pentru a determina suprafața

minimă a podelei.

FNA25~60A2VEB Instalații de aer condiționat în sistem split 4P482940-1 – 2017.06

montată pe perete sau instalată pe podea?

tubulatura de legătură în spații neventilate, acest lucru depinde de înălțimea de instalare:

Atunci utilizați graficul sau tabelul pentru…

m Încărcătura totală de agent frigorific în sistem

Ghidul de referinţă al instalatorului

1 Măsuri de siguranţă generale

Suprafața minimă a podelei

min

(a) Ceiling-mounted unit (= unitate montată pe tavan) (b) Wall-mounted unit (= unitate montată pe perete) (c) Floor-standing unit (= unitate instalată pe podea)

1.2.3 Agent frigorific

Dacă este cazul. Consultaţi manualul de instalare sau ghidul de referinţă al instalatorului pentru aplicaţia dvs. pentru detalii suplimentare.

NOTIFICARE

Asiguraţi-vă că instalarea conductelor agentului frigorific respectă legislaţia în vigoare. În Europa, standardul în vigoare este EN378.

NOTIFICARE

Asiguraţi-vă că tubulatura de legătură şi racordurile nu sunt supuse solicitărilor.

AVERTIZARE

În timpul probelor, NU presurizaţi produsul cu o presiune mai mare decât cea maximă admisă (conform indicaţiilor de pe placa de identificare a unităţii).

AVERTIZARE

Luaţi măsuri suficiente în cazul scurgerilor agentului frigorific. Dacă există scurgeri ale agentului de răcire gazos, ventilaţi imediat zona. Riscuri posibile:

▪ Concentraţiile în exces de agent frigorific în încăperi

închise pot duce la lipsa oxigenului.

▪ Se poate produce gaz toxic dacă agentul frigorific

gazos intră în contact cu focul.

PERICOL: RISC DE EXPLOZIE Evacuare – scurgere de agent frigorific. Dacă doriți să

evacuați, și există o scurgere în circuitul agentului frigorific:

▪ NU utilizați funcţia automată de evacuare a unității, cu

care puteți colecta tot agentul frigorific din sistem în unitatea exterioară. Consecinţă posibilă: Autocombustie și explozie a compresorului din cauza aerului care pătrunde în compresorul aflat în funcțiune.

▪ Utilizați un sistem separat de recuperare, astfel încât

compresorul unității să nu trebuiască să funcționeze.

AVERTIZARE

Recuperaţi întotdeauna agentul frigorific. NU eliberaţi agentul frigorific direct în atmosferă. Utilizaţi o pompă de vid pentru a goli instalaţia.

NOTIFICARE

După conectarea întregii tubulaturi, asiguraţi-vă că nu există scurgeri de gaz. Utilizaţi azot pentru a efectua detectarea scurgerii de gaz.

▪ Unitatea este încărcată cu agent frigorific din fabrică; în funcţie de

dimensiunile şi lungimile conductelor, unele sisteme pot necesita încărcarea suplimentară cu agent frigorific.

▪ Utilizaţi numai scule exclusiv pentru tipul de agent frigorific utilizat

în acest sistem pentru a asigura rezistenţa necesară faţă de presiune şi pentru a împiedica pătrunderea materialelor străine în sistem.

▪ Încărcați agentul frigorific lichid după cum urmează:

Dacă Atunci

Există tub de sifon (respectiv, butelia este marcată

cu „Sifon atașat pentru umplerea cu lichid”)

NU există tub de sifon Încărcați cu butelia răsturnată.

▪ Deschideți încet buteliile cu agent frigorific. ▪ Încărcați agentul frigorific sub formă lichidă. Adăugarea sub formă

de gaz poate împiedica funcţionarea normală.

PRECAUŢIE

Dacă s-a efectua încărcarea cu agent frigorific sau faceţi o pauză, închideţi imediat valva rezervorului agentului frigorific. Dacă nu închideţi imediat valva, presiunea rămasă poate încărca agent frigorific în plus. Consecinţă posibilă: Cantitate incorectă de agent frigorific.

Încărcați cu butelia verticală.

1.2.4 Apa sărată

Dacă este cazul. Consultaţi manualul de instalare sau ghidul de referinţă al instalatorului pentru aplicaţia dvs. pentru detalii suplimentare.

AVERTIZARE

Alegerea apei sărate TREBUIE să fie în conformitate cu legislaţia în vigoare.

AVERTIZARE

Luaţi măsuri suficiente în cazul scurgerii apei sărate. Dacă se scurge apă sărată, ventilaţi imediat zona şi contactaţi reprezentantul local.

AVERTIZARE

Temperatura ambiantă din interiorul unităţii poate fi mai ridicată decât cea din încăpere, de ex. 70°C. În cazul unei scurgeri a apei sărate, componentele fierbinţi din unitate pot duce la o situaţie periculoasă.

NOTIFICARE

▪ Pentru a evita defectarea compresorului, NU încărcaţi

peste cantitatea de agent frigorific specificată.

▪ La deschiderea instalaţiei de agent frigorific, acesta se

va trata conform legislaţiei în vigoare.

AVERTIZARE

Asiguraţi-vă că nu există oxigen în sistem. Agentul frigorific se poate încărca numai după efectuarea testului de scurgere şi a uscării vidate.

▪ În cazul în care este necesară reîncărcarea, consultaţi placa de

identificare a unităţii. Specifică tipul de agent frigorific şi cantitatea necesară.

Ghidul de referinţă al instalatorului

AVERTIZARE

Utilizarea şi instalarea aplicaţiei TREBUIE să fie conforme cu precauţiile privind siguranţa şi mediul înconjurător specificate în legislaţia în vigoare.

1.2.5 Apă

Dacă este cazul. Consultaţi manualul de instalare sau ghidul de referinţă al instalatorului pentru aplicaţia dvs. pentru detalii suplimentare.

NOTIFICARE

Asiguraţi-vă că apa are o calitate conformă cu Directiva UE 98/83CE.

FNA25~60A2VEB

Instalații de aer condiționat în sistem split

4P482940-1 – 2017.06

2 Despre documentaţie

1.2.6 Electric

PERICOL: RISC DE ELECTROCUTARE

▪ OPRIŢI toate sursele de alimentare înainte de a scoate

capacul cutiei de distribuţie, conecta cablurile electrice sau atinge piesele electrice.

▪ Deconectaţi reţeaua mai mult de 1 minut şi măsuraţi

tensiunea la borne a condensatoarelor circuitului principal sau a componentelor electrice înainte de deservire. Tensiunea TREBUIE să fie mai mică de 50 V c.c. înainte de a putea atinge componentele electrice. Pentru amplasarea bornelor, consultaţi

schema de conexiuni. ▪ NU atingeţi componentele electrice cu mâinile ude. ▪ NU lăsaţi unitatea nesupravegheată când este scos

capacul de deservire.

AVERTIZARE

Dacă NU este instalat din fabrică, pe cablajul fix TREBUIE instalat un întrerupător principal sau alte mijloace de deconectare, cu separarea contactelor la toţi polii, asigurând astfel deconectarea completă la supratensiune de categoria aIII-a.

AVERTIZARE

▪ Utilizaţi NUMAI cabluri din cupru. ▪ Asiguraţi-vă că se respectă legislaţia în vigoare pentru

cablajul de legătură. ▪ Întregul cablaj de legătură trebuie executat în

conformitate cu schema de conexiuni furnizată cu

produsul. ▪ Nu strângeţi NICIODATĂ mănunchiurile de cabluri şi

aveţi grijă ca acestea să nu vină în contact cu

tubulatura şi cu muchiile ascuţite. Asiguraţi-vă că pe

conexiunile de pe borne nu se aplică o presiune

externă. ▪ Asiguraţi-vă că instalaţi cablul de împământare. NU

conectaţi împământarea unităţii la o conductă de

utilităţi, la un circuit absorbant de impulsuri sau la o

linie de împământare telefonică. Legarea incompletă la

pământ poate cauza electrocutare. ▪ Aveţi grijă să folosiţi un circuit electric de alimentare

special alocat. Nu folosiţi NICIODATĂ o sursă de

alimentare în comun cu un alt aparat. ▪ Asiguraţi-vă că aţi instalat siguranţele sau

disjunctoarele necesare. ▪ Asiguraţi-vă că aţi instalat un protector pentru scurgere

la împământare. Nerespectarea celor de mai sus poate

duce la electrocutare sau incendiu. ▪ Când instalaţi protectorul de pierderi prin scurgeri la

pământ aveţi grijă să fie compatibil cu invertorul

(rezistent la zgomot electric de înaltă frecvenţa) pentru

a evita deschiderea inutilă a protectorului de pierderi

prin scurgeri la pământ.

NOTIFICARE

Precauţii la pozarea cablajului alimentării de la reţea:

▪ Nu conectaţi cablaje de diferite secțiuni la regleta de

conexiuni a alimentării (slăbirea cablajului de alimentare poate cauza încălziri anormale).

▪ Când interconectaţi cabluri de aceeaşi grosime,

procedaţi aşa cum este prezentat în figura de mai jos.

▪ Pentru cablare, utilizaţi cablul de alimentare indicat şi

conectaţi strâns, apoi fixaţi pentru a preveni exercitarea unei presiuni exterioare asupra plăcii de borne.

▪ Utilizaţi o şurubelniţă corespunzătoare pentru

strângerea şuruburilor bornelor. O şurubelniţă cu cap mic va deforma capul, făcând imposibilă strângerea corespunzătoare.

▪ Strângerea exagerată a şuruburilor bornelor le poate

rupe.

AVERTIZARE

▪ După finalizarea lucrărilor electrice, confirmaţi că

fiecare componentă şi bornă electrică din interiorul cutiei de componente electrice este bine conectată.

▪ Asiguraţi-vă că sunt închise toate capacele înainte de a

porni unitatea.

NOTIFICARE

Valabil numai dacă alimentarea electrică este trifazată şi compresorul are o metodă de pornire de tip PORNIRE/ OPRIRE.

Dacă există posibilitatea fazelor inversate după o întrerupere de moment a alimentării în timpul funcţionării produsului, montaţi pe plan local un circuit de protecţie la inversarea fazelor. Funcţionarea produsului cu faze inversate poate duce la defectarea compresorului şi a altor componente.

2 Despre documentaţie

2.1 Despre acest document

INFORMAŢII

Asiguraţi-vă că utilizatorul are documentaţia tipărită şi rugaţi-l să o păstreze pentru consultare ulterioară.

Public ţintă

Instalatori autorizaţi

INFORMAŢII

Acest aparat este destinat utilizării de către utilizatori instruiţi sau experţi în magazine, în industria uşoară sau în ferme sau utilizării în scop comercial sau privat de către persoane nespecializate.

FNA25~60A2VEB Instalații de aer condiționat în sistem split 4P482940-1 – 2017.06

Set documentaţie

Acest document face parte din setul documentaţiei. Setul complet este format din:

Ghidul de referinţă al instalatorului

3 Despre cutie

6×

24×8×1× 1×

2×

1×

2×

1×

dba

1×

c f g

h i j k

6×

4×

n o

1×

▪ Măsuri generale de protecţie:

▪ Instrucţiuni de tehnica securităţii că trebuie să citite înainte de

instalare

▪ Format: Hârtie (în cutia unității interioare)

▪ Manualul de instalare a unităţii interioare:

▪ Instrucţiuni de instalare ▪ Format: Hârtie (în cutia unității interioare)

▪ Ghidul de referinţă al instalatorului:

▪ Pregătirea instalării, bune practici, date de referinţă etc. ▪ Format: Fișiere digitale la http://www.daikineurope.com/support-

and-manuals/product-information/

Cele mai recente versiuni ale documentaţiei furnizate pot fi disponibile pe site-ul Web Daikin regional sau prin intermediul distribuitorului.

Documentaţia originală este scrisă în limba engleză. Toate celelalte limbi reprezintă traduceri.

Manual de date tehnice

▪ Un subset al celor mai recente date tehnice este disponibil pe

site-ul Daikin regional (accesibil publicului).

▪ Setul complet al celor mai recente date tehnice este disponibil pe

extranet Daikin (se cere autentificare).

3 Despre cutie

3.1 Prezentare generală: despre cutie

El conţine informații despre: ▪ Despachetarea și manipularea unităților ▪ Scoaterea accesoriilor din unități Rețineți următoarele: ▪ Verificaţi dacă unitatea este deteriorată la livrare. Orice

deteriorare trebuie anunţată imediat agentului care se ocupă cu reclamaţiile adresate transportatorului.

▪ Aduceţi unitatea împachetată cât mai aproape de locul final de

instalare pentru a preveni deteriorarea în timpul transportului.

▪ Pregătiți în prealabil traseul pe care doriți să aduceți unitatea în

interior.

3.2 Unitatea interioara

AVERTIZARE: MATERIAL INFLAMABIL

Agentul frigorific R32 (dacă e cazul) din această unitate este moderat inflamabil.

3.2.1 Pentru a despacheta și manipula unitatea

Folosiți o chingă din material moale sau panouri protectoare împreună cu o frânghie când ridicați unitatea. Asta pentru a evita deteriorarea sau zgârierea unității.

Ridicaţi unitatea ținând-o de urechile de susținere fără a exercita presiune pe alte piese, în special pe tubulatura agentului frigorific, tubulatura de evacuare și alte piese din material plastic.

3.2.2 Pentru a scoate accesoriile din unitatea interioară

a Manual de instalare b Manual de exploatare c Măsuri generale de protecţie d Şaibe pentru urechea de susținere e Şuruburi pentru flanşele tubulaturii

f Colier de metal g Tampoane de etanşare: mic și mare h Furtun de evacuare

i Material de etanşare j Piesă de izolare: mică (conducta de lichid)

k Piesă de izolare: mare (conducta de gaz)

l Coliere flexibile

m Placa de fixare a şaibei

n Filtru de aer o Șuruburi de orizontalizare

4 Despre unităţi şi opţiuni

4.1 Prezentare generală: despre unităţi şi opţiuni

Acest capitolul conține informații despre: ▪ Combinarea unităţilor exterioare şi interioare ▪ Combinarea unității exterioare cu opțiuni

AVERTIZARE

Nu utilizaţi niciodată sprayuri inflamabile precum fixative, sau vopsele lângă unitate. Aceasta poate cauza un incendiu.

NOTIFICARE

Nu ştergeţi panoul de comandă al controlerului cu benzină, diluant, praf chimic, etc. Panoul se poate decolora sau acoperirea se poate desprinde. Dacă este grav murdar, înmuiaţi o cârpă într-un detergent neutru, diluat cu apă, stoarceţi-o bine şi ştergeţi panoul. Ștergeți-l cu o altă cârpă uscată.

4.2 Configurația sistemului

INFORMAŢII

Ilustraţia următoare este un exemplu şi este posibil să NU se potrivească cu dispunerea sistemului.

(1)

Ghidul de referinţă al instalatorului

Numai pentru unități care utilizează agent frigorific R32. Consultați specificațiile unității exterioare pentru tipul de agent frigorific care trebuie utilizat.

Instalații de aer condiționat în sistem split

FNA25~60A2VEB

4P482940-1 – 2017.06

a Unitate interioară b Unitate exterioară c Interfaţă de utilizator d Tubulatura agentului frigorific + cablul de interconectare e Conductă de evacuare

f Cablaj de împământare

5 Pregătirea

PRECAUŢIE

NU instalaţi sau utilizaţi în locuri pline de fum, gaze, substanțe chimice etc. Senzorii din interiorul unității interioare pot detecta aceste substanțe și pot afișa o anomalie de scurgere de agent frigorific.

AVERTIZARE

NU amplasaţi instalaţia de aer condiţionat în locuri în care pot surveni scăpări de gaze inflamabile. Dacă survin scăpări de gaz, şi acesta se acumulează în jurul instalaţiei de aer condiţionat pot izbucni incendii.

PRECAUŢIE

NU instalaţi sau utilizaţi în spații foarte etanșe, de ex., camere izolate fonic sau camere cu uși etanșate.

PRECAUŢIE

Această unitate este echipată cu elemente de siguranță alimentate electric, precum un detector de scurgeri de agent frigorific. Pentru a fi eficientă, unitatea trebuie să fie alimentată electric permanent după instalare, cu excepția perioadelor scurte de service.

4.3 Combinarea unităților și opțiuni

4.3.1 Opţiuni posibile pentru unitatea interioară

Asigurați-vă că aveţi următoarele opţiuni obligatorii: ▪ Interfaţa utilizatorului: Cu sau fără fir Selectați o interfață de utilizator conform solicitării clientului.

Consultați tabelul de mai jos pentru a selecta o interfață de utilizator adecvată.

Interfaţă de utilizator

Interfață de utilizator cu fir BRC1D52/BRC1D61/

BRC1E51A/BRC1E53A7/ BRC1E53B7/BRC1E53C7

Interfaţă de utilizator fără fir BRC4C65

5 Pregătirea

5.1 Prezentare generală: pregătirea

Acest capitol descrie ce aveţi de făcut și știut înainte de a merge la fața locului.

El conţine informații despre: ▪ Pregătirea locului de instalare ▪ Pregătirea tubulaturii de agent frigorific ▪ Pregătirea cablajului electric

5.2 Pregătirea locul de instalare

▪ Lăsaţi spaţiu suficient în jurul unităţii pentru a permite deservirea

şi circulaţia aerului.

▪ Alegeţi locul instalării astfel încât să existe spaţiu suficient pentru

transportul unităţii la/de la locul instalării.

5.2.1 Cerinţele locului de instalare pentru unitatea interioară

INFORMAŢII

Citiţi şi cerinţele următoare:

▪ Cerinţe generale privind amplasarea. Consultaţi

capitolul “Măsuri de siguranţă generale”.

▪ Cerinţele tubulaturii agentului frigorific (diferenţă de

înălţime, lungime). Vedeţi mai departe în capitolul “Pregătirea”.

INFORMAŢII

Nivelul de presiune sonoră este mai mic de 70dBA.

NOTIFICARE

Echipamentul descris în acest manual poate cauza zgomot electronic generat de energie de frecvenţă radio. Echipamentul se conformează unor specificaţii concepute pentru a asigura o protecţie rezonabilă faţă de o astfel de interferenţă. Totuşi, nu există garanţii că într-o anumită instalaţie nu vor surveni interferenţe.

Este de aceea recomandată instalarea echipamentului şi cablurilor electrice păstrând distanţe adecvate faţă de echipamente stereo, calculatoare personale, etc.

▪ Lumini fluorescente. Când instalați a interfaţă de utilizator fără fir

într-o încăpere cu lumini fluorescente, ţineţi cont de următoarele pentru a evita interferența:

▪ Instalați interfaţa de utilizator fără fir cât mai aproape posibil de

unitatea interioară.

▪ Instalați unitatea interioară cât se poate de departe de luminile

fluorescente.

▪ Aveţi grijă ca în cazul unei scurgeri, apa să nu poată cauza nici o

stricăciune spaţiului de instalare şi zonei din jur.

▪ Alegeţi un loc în care aerul cald/rece evacuat din unitate sau

zgomotul funcţionării NU deranjează pe nimeni.

FNA25~60A2VEB Instalații de aer condiționat în sistem split 4P482940-1 – 2017.06

(1)

Numai pentru unități care utilizează agent frigorific R32. Consultați specificațiile unității exterioare pentru tipul de agent frigorific care trebuie utilizat.

Ghidul de referinţă al instalatorului

5 Pregătirea

1750

100

≥300 ≥300

≥1000

(mm)

≤20

ØiØ

ØpØ

AVERTIZARE

NU aşezaţi obiecte care se pot uda sub unitatea interioară şi/sau exterioară. În acest caz, condensul de pe unitatea principală sau de pe ţevile agentului frigorific, praful de pe filtrul de aer sau blocarea scurgerii pot provoca picurarea. Acest lucru poate duce la defectarea sau nefuncţionarea obiectului aşezat sub unitate.

▪ Debitul aerului. Asigurați-vă că nimic nu blochează fluxul de aer. ▪ Evacuarea. Asiguraţi-vă că apa de condensare se poate evacua

corespunzător.

▪ Izolarea peretelui. Când condiţiile de la perete depăşesc 30°C şi

umiditatea relativă de 80%, sau dacă aerul proaspăt este antrenat spre perete, atunci este necesară o izolaţie suplimentară (spumă de polietilenă cu grosimea minimă de 10mm).

▪ Apărători de protecţie. Aveți grijă să instalaţi apărători de

protecţie pe partea de aspiraţie și de refulare pentru a împiedica

contactul cu paletele ventilatorului sau cu schimbătorul de căldură. NU instalaţi unitatea în următoarele locuri: ▪ În locurile unde în atmosferă poate fi prezent ulei mineral sub

formă de ceață, aerosoli sau vapori. Piesele din material plastic se

pot deteriora, căzând sau generând scurgeri de apă. NU recomandăm instalarea unităţii în locurile următoare, deoarece

pot scurta durata de funcţionare a unităţii: ▪ Unde există fluctuaţii frecvente de tensiune ▪ În vehicule sau pe vapoare ▪ Unde sunt prezenţi vapori acizi sau alcalini ▪ Pentru instalare folosiţi şuruburi de susţinere. ▪ Ţineţi cont de următoarele cerințe:

Tip montat pe perete Tip plasat pe podea

5.3 Pregătirea tubulaturii agentului frigorific

5.3.1 Cerințele tubulaturii de agent frigorific

INFORMAŢII

Citiţi şi precauţiile şi cerinţele din capitolul “Măsuri de siguranţă generale”.

Materialul tubulaturii de agent frigorific

▪ Materialul tubulaturii: Cupru fără sudură, dezoxidat cu acid

fosforic.

▪ Categoria de duritate şi grosimea tubulaturii:

Diametru

exterior (Ø)

6,4mm (1/4") Moale (O) ≥0,8mm 9,5mm (3/8") 12,7mm (1/2")

(a) În funcție de legislaţia în vigoare și de presiunea maximă

Categorie de

duritate

de lucru a unității (consultaţi "PS High" de pe placa de identificare a unității), poate fi necesară o grosime mai mare a tubulaturii.

Grosime (t)

Diametrul tubulaturii de agent frigorific

Utilizați aceleași diametre ca racordurile de pe unitățile exterioare:

Clasă L1 tubulatura de

lichid

25/35 Ø6,4 Ø9,5 50/60 Ø6,4 Ø12,7

(a)

L1 tubulatura de gaz

a Spaţiu minim

Vedere de sus

a Unitate interioară

▪ Instalați unitatea cu o carcasă prefabricată complet închisă cu

panou de acces amovibil, grilă pentru aspirația aerului și grilă de suflare. Aceste părți amovibile împiedică accesul la unitate și pot fi demontate NUMAI cu utilizarea unei unelte pentru demontare.

▪ În cazul instalării sub un pervaz, asigurați-vă că nu există un

scurtcircuit de aer.

5.3.2 Izolarea tubulaturii de agent frigorific

▪ Utilizaţi spumă polietilenică pentru izolare:

▪ cu un raport de transfer al căldurii cuprins între 0,041 şi

0,052W/mK (0,035 şi 0,045kcal/mh°C)

▪ cu o rezistenţă la căldură de cel puţin 120°C

▪ Grosimea izolaţiei

Diametrul exterior al

conductei (Øp)

6,4mm (1/4") 8~10mm ≥10mm 9,5mm (3/8") 12~15mm 12,7mm (1/2") 14~16mm

Dacă temperatura depăşeşte 30°C iar umiditatea este mai mare de 80%, grosimea materialelor izolatoare trebuie să fie de cel puţin 20mm pentru a evita condensarea pe suprafaţa izolată.

Diametrul interior al

izolației (Øi)

Grosimea izolaţiei

(t)

5.4 Pregătirea cablajului electric

5.4.1 Despre pregătirea cablajului electric

INFORMAŢII

Citiţi şi precauţiile şi cerinţele din capitolul “Măsuri de siguranţă generale”.

Ghidul de referinţă al instalatorului

Instalații de aer condiționat în sistem split

FNA25~60A2VEB

4P482940-1 – 2017.06

6 Instalarea

618

500

AVERTIZARE

▪ Dacă la reţeaua de alimentare lipseşte o fază N sau

aceasta este greşită, echipamentul se poate defecta.

▪ Stabiliţi împământarea corectă. NU conectaţi

împământarea unităţii la o conductă de utilităţi, la un circuit absorbant de impulsuri sau la o linie de împământare telefonică. Legarea incompletă la pământ

poate cauza electrocutare. ▪ Instalaţi siguranţele sau disjunctoarele necesare. ▪ Fixaţi cablajul electric cu cleme pentru ca acesta să NU

intre în contact cu margini ascuţite sau cu tubulatura, în

special pe partea cu presiune înaltă. ▪ NU utilizaţi fire izolate cu bandă, fire de conductor

torsadat, prelungitoare sau conexiuni de la un sistem în

stea. Pot provoca supraîncălzirea, şocuri de reţea sau

incendii. ▪ NU instalaţi un condensator compensator de fază,

deoarece această unitate este echipată cu un invertor.

Un condensator compensator de fază va reduce

randamentul şi poate provoca accidente.

AVERTIZARE

▪ Întreaga cablare trebuie executată de un electrician

autorizat şi trebuie să se conformeze legislației în

vigoare. ▪ Efectuați conexiunile electrice la cablajul fix. ▪ Toate componentele procurate la faţa locului şi

întreaga construcţie electrică trebuie să se conformeze

legislaţiei în vigoare.

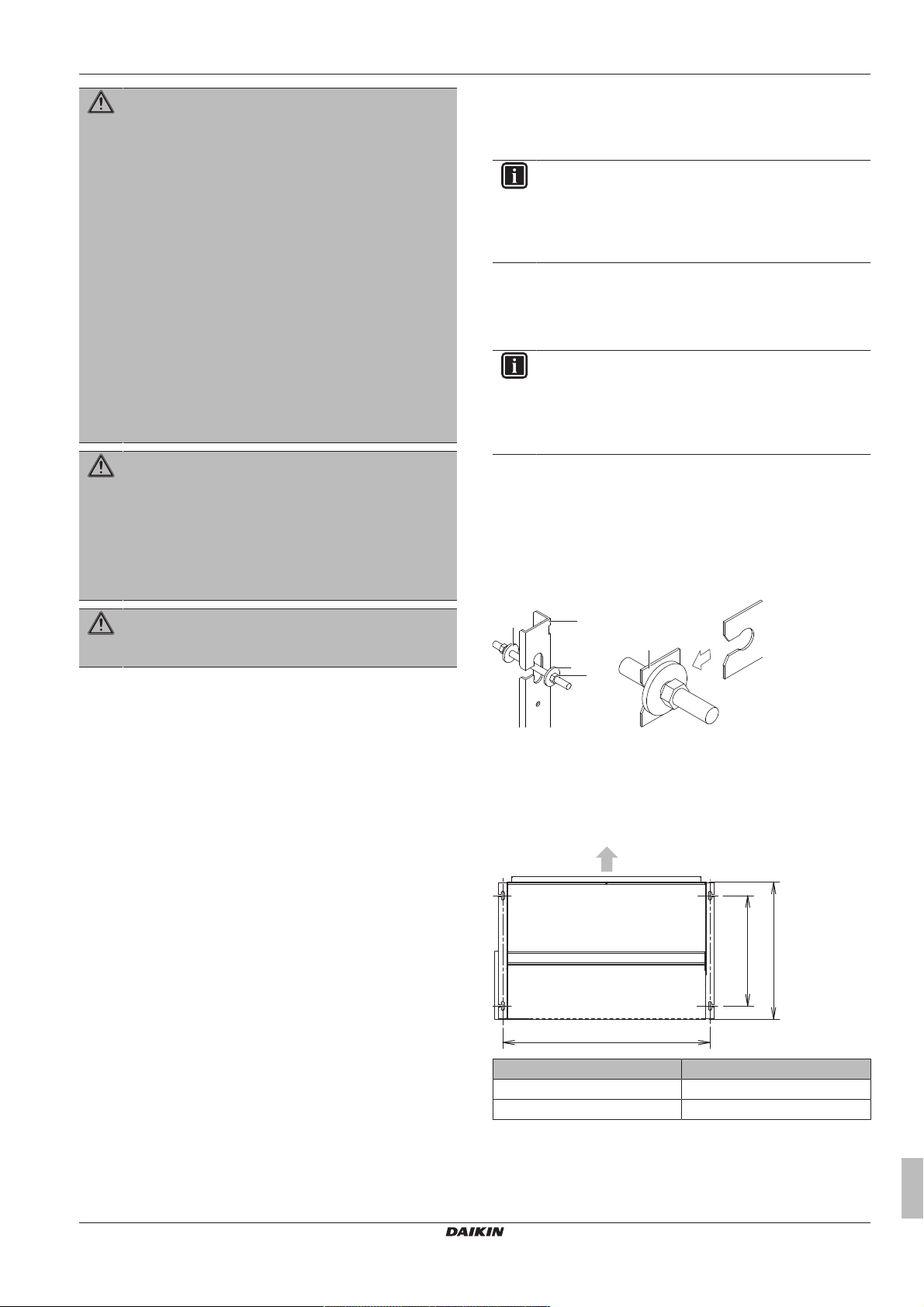

6.2 Montarea unităţii interioare

6.2.1 Precauţii la montarea unităţii interioare

INFORMAŢII

Citiți de asemenea măsurile de precauție și cerințele în următoarele capitole:

▪ Măsuri generale de protecţie ▪ Pregătirea

6.2.2 Instrucţiuni pentru instalarea unității interioare

INFORMAŢII Echipament opţional. La instalarea echipamentului

opţional, citiţi de asemenea manualul de instalare al echipamentului opțional. În funcție de condiţiile de pe teren, poate fi mai uşor să instalați mai întâi echipamentul opțional.

▪ Rezistența peretelui sau a podelei. Verificaţi dacă peretele sau

podeaua sunt suficient de rezistente pentru a susţine greutatea unităţii. Dacă există riscuri, întăriţi peretele sau podeaua înainte de a instala unitatea.

▪ Şuruburile de susţinere. Pentru instalare folosiţi şuruburi de

susţinere de W3/8 M10. Fixaţi urechea de susţinere la şurubul de susţinere. Fixaţi-o în siguranță, utilizând o piuliţă şi o şaibă din părţile superioară şi inferioară ale urechii susţinere.

AVERTIZARE

Utilizaţi ÎNTOTDEAUNA cablu multicolor pentru cablurile de alimentare electrică.

6 Instalarea

6.1 Prezentare generală: instalarea

Acest capitol descrie ce trebuie să faceți și să știți la fața locului pentru a instala sistemul.

Flux de lucru normal

În general, instalarea constă din următoarele etape: ▪ Montarea unităţii exterioare. ▪ Montarea unităţii interioare. ▪ Racordarea tubulaturii de agent frigorific. ▪ Verificarea tubulaturii de agent frigorific. ▪ Încărcarea agentului frigorific. ▪ Conectarea cablajului electric. ▪ Finalizarea instalării exterioare. ▪ Finalizarea instalării interioare.

A Fixarea brăţării urechii de susţinere B Fixarea șaibelor

a Şaibă (accesorii)

b Ureche de susținere c1 Piuliță (procurare la fața locului) c2 Piuliţă dublă (procurare la faţa locului, )

d Placa de fixare a şaibei (accesoriu)

▪ Spaţiul şurubului de susţinere pentru fixarea pe perete:

Clasă A(mm)

25/35 740 50/60 1140

FNA25~60A2VEB Instalații de aer condiționat în sistem split 4P482940-1 – 2017.06

Ghidul de referinţă al instalatorului

6 Instalarea

b≥100

760

250.00

200.00

150.00

100.00

50.00

0.00

m [kg]

min

]

1.84 2.04 2.24 2.44 2.64 2.84 3.04 3.24 3.44 3.64 3.84 4.04 4.24 4.44 4.64 4.84 5.04 5.24

100≤b≤200

760

2×

1×

Instalarea cu plasare pe podea

Clasă A(mm) B(mm)

25/35 1350 660 50/60 1750 1060

A Lățimea zonei de întreţinere B Lățimea grilei prizei de aer

a Direcţia ieşirii aerului

b Înălțimea grilei prizei de aer

c Direcţia prizei de aer

▪ Pentru a determina suprafața minimă a podelei pentru instalarea

cu plasare pe podea a unității interioare, consultați tabelul sau graficul de mai jos.

m Masa agentului frigorific

Suprafața minimă a podelei

min

Instalarea cu montare pe perete

Suprafața minimă a podelei pentru unitatea interioară m (kg) A

(m2) m (kg) A

min

0,70 Fără cerințe 3,04 78,65 0,76 3,14 83,91 0,86 3,24 89,34 0,96 3,34 94,94 1,06 3,44 100,71 1,16 3,54 106,65 1,26 3,64 112,76 1,36 3,74 119,05 1,46 3,84 125,50 1,56 3,94 132,12 1,66 4,04 138,91 1,76 4,14 145,87 1,84 28,81 4,24 153,00 1,94 32,03 4,34 160,31 2,04 35,42 4,44 167,78 2,14 38,98 4,54 175,42 2,24 42,70 4,64 183,23 2,34 46,60 4,74 191,22 2,44 50,67 4,84 199,37 2,54 54,91 4,94 207,69 2,64 59,32 5,04 216,19 2,74 63,90 5,14 224,85 2,84 68,64 5,24 233,69 2,94 73,56 5,34 242,69

min

(m2)

Clasă A(mm) B(mm)

25/35 1350 660 50/60 1750 1060

A Lățimea zonei de întreţinere B Lățimea grilei prizei de aer

a Direcţia ieşirii aerului b Înălțimea grilei prizei de aer c Direcţia prizei de aer

▪ Presiunea statică externă. Consultați documentaţia tehnică

pentru a asigura ca presiunea statică externă a unității să nu fie depășită.

▪ Demontarea picioarelor. Dacă picioarele trebuie demontate,

urmați instrucțiunile de mai jos:

Ghidul de referinţă al instalatorului

(1)

Numai pentru unități care utilizează agent frigorific R32. Consultați specificațiile unității exterioare pentru tipul de agent frigorific care trebuie utilizat.

Instalații de aer condiționat în sistem split

FNA25~60A2VEB

4P482940-1 – 2017.06

6 Instalarea

7×

A B

2×

a b b a

eed d

A Vedere de jos B Vedere laterală

a Grila de protecție b Picior

1 În cazul aspiraţiei de fund, demontați filtrul de aer. 2 Scoateți cele 4 șuruburi (2 pe fiecare parte) care țin cele două

picioare în partea de jos a unității.

3 Scoateți cele 2 șuruburi (1 pe fiecare parte) de pe partea

laterală a unității.

4 În cazul aspiraţiei de fund, fixați la loc filtrul. 5 În cazul aspirației frontale, reinstalați cele 2 șuruburi pe partea

laterală a unității.

▪ Instalați capacul aspirației și filtrul de aer (accesoriu)

6 În cazul aspirației frontale, demontați grila de protecție și

capacul aspirației de pe partea frontală.

15 Strângeți piulița superioară.

NOTIFICARE

NU instalaţi unitatea înclinată. Consecinţă posibilă: Dacă se înclină unitatea spre direcţia fluxului de condens (partea tubulaturii de evacuare este ridicată), întrerupătorul cu flotor se poate defecta cauzând scurgerea apei.

▪ Fixarea unității. Orizontalizați unitatea cu șuruburile de

orizontalizare (accesoriu). Dacă podeaua este prea denivelată pentru a orizontaliza unitatea, plasaţi unitatea pe o bază plată şi orizontalizată. Dacă există pericolul ca unitatea să se răstoarne, fixați-o pe perete folosind orificiile prevăzute din fabrică, sau pe podea utilizând dispozitive de fixare pe podea (procurare la faţa locului).

A Demontarea capacului aspirației B Fixarea la loc a capacului aspirației

a Capacul aspirației b Grila de protecție c Priză de aer d Evacuare aer

7 Demontați un picior de pe partea opusă cutiei cu componente

electronice.

8 Fixați la loc în partea de jos capacul aspirației demontat. 9 Fixați grila de protecție pe partea frontală. 10 Fixați la loc piciorul dacă este necesar. 11 Fixaţi filtrul de aer (accesoriu) apăsând în jos cârligele (2 cârlige

pentru tipul 25/35, 3 cârlige pentru tipul 50/60).

A Aspirație prin față B Aspiraţie de fund

a Unitatea principală b Filtru

▪ Instalaţi provizoriu unitatea interioară.

12 Fixaţi urechea de susţinere la şurubul de susţinere. 13 Fixaţi unitatea în siguranță. 14 Potriviți unitatea între pereți.

▪ Orizontalitate. Asigurați-vă că unitatea este orizontală la toate

cele patru colțurile cu ajutorul unei nivele sau cu un tub de vinil umplut cu apă.

FNA25~60A2VEB Instalații de aer condiționat în sistem split 4P482940-1 – 2017.06

6.2.3 Instrucţiuni la instalarea tubulaturii

Tubulatura urmează să fie procurată la faţa locului. ▪ Partea prizei de aer. Fixaţi conducta şi flanşa de pe partea

admisiei (procurare la faţa locului). Pentru racordarea flanșei, utilizați 7 șuruburi accesoriu.

a Şurub de racord (accesoriu)

b Flanşă (procurare la faţa locului)

c Unitatea principală

d Izolaţie (procurare la faţa locului)

e Bandă de aluminiu (procurare la faţa locului)

▪ Filtru. Aveţi grijă să fixaţi un filtru de aer în interiorul trecerii

aerului pe partea admisiei. Utilizați un filtru de aer cu eficiență de colectare a prafului ≥50% (metoda gravimetrică). Filtrul inclus nu este utilizat când este cuplată conducta de admisie.

▪ Partea orificiului de evacuare a aerului. Racordaţi conducta

conform dimensiunii interioare a flanşei de pe partea de evacuare.

▪ Scăpări de aer. Înfășurați bandă de aluminiu în jurul flanșei de pe

partea de admisie și a racordului conductei. Asigurați-vă că nu există scurgeri de aer la nici un alt racord.

▪ Izolație. Izolaţi conducta pentru a preveni formarea de condens.

Utilizați vată de sticlă sau spumă de polietilenă, cu grosimea de 25mm.

6.2.4 Instrucţiuni pentru instalarea tubulaturii de evacuare

Asiguraţi-vă că apa de condensare se poate evacua corespunzător. Aceasta implică:

▪ Instrucțiuni generale ▪ Racordarea tubulaturii de evacuare la unitatea interioară

Ghidul de referinţă al instalatorului

6 Instalarea

1~1.5 m

≤4 mm

A-A'

652

b a

d c

2~61

▪ Depistarea scăpărilor de apă

Instrucțiuni generale

▪ Lungimea conductei. Mențineți tubulatura de evacuare cât mai

scurtă posibil.

▪ Dimensiunea conductei. Menţineţi dimensiunea conductei egală

cu sau mai mare decât cea a conductei de legătura (conductă de vinil cu diametru nominal de 20 mm şi diametru exterior de 26mm).

▪ Panta. Asiguraţi-vă că tubulatura de evacuare are pantă

descendentă (cel puţin 1/100) pentru a preveni captarea aerului în tubulatură. Utilizați bare suspendate așa cum este prezentat.

a Bară suspendată

O Admis

X Interzis

▪ Condensarea. Luaţi măsuri împotriva condensării. Izolați

tubulatura de evacuare completă din clădire.

Pentru a conecta tubulatura de evacuare la unitatea interioară

NOTIFICARE

▪ NU scoateţi dopul conductei de evacuare. Se poate

scurge apă.

▪ Utilizați orificiul de evacuare numai pentru golirea apei

dacă pompa de evacuare nu este folosită, sau înainte de întreţinere.

▪ Introduceți și scoateţi ușor dopul de evacuare. Forţa

excesivă poate deforma orificiul tăvii de evacuare.

Trageţi afară dopul.

▪ NU suciţi dopul în sus şi în jos.

Împingeți înăuntru dopul.

▪ Fixaţi dopul şi împingeţi-l înăuntru utilizând o şurubelniţă în cruce.

NOTIFICARE

Conectarea incorectă a furtunului de evacuare poate cauza scurgeri, cu deteriorarea spațiului de instalare și a zonei din jur.

1 Împingeți furtunul de evacuare, cât mai departe posibil peste

conexiunea conductei de evacuare.

2 Strângeţi colierul de metal până când capul şurubului este la

mai puţin de 4mm de colierul de metal.

3 Controlaţi pentru a depista scăpările de apă (vezi Depistarea

scăpărilor de apă).

4 Instalați piesa de izolare (conductă de evacuare). 5 Înfășurați tamponul mare de etanșare (= izolaţie) în jurul

colierului de metal și furtunului de evacuare, și fixați-l cu brățări autoblocante.

6 Conectați tubulatura de evacuare la furtunul de evacuare.

a Dop de evacuare b Şurubelniţă în cruce

Depistarea scăpărilor de apă

Turnați treptat aproximativ 1 l de apă în tava de evacuare, și verificați eventualele scurgeri de apă.

a Evacuare aer b Pompă portabilă c Găleată d Conducte de agent frigorific e Orificiu de evacuare

6.3 Conectarea tubulaturii agentului frigorific

6.3.1 Despre racordarea tubulaturii de agent

a Conexiunea conductei de evacuare (prinsă de unitate)

b Furtun de evacuare (accesoriu)

c Colier de metal (accesoriu)

Ghidul de referinţă al instalatorului

d Tampon de etanșare mare (accesoriu)

e Piesă de izolare (conductă de evacuare) (accesoriu)

f Tubulatura de golire (procurare la faţa locului)

Înainte de racordarea tubulaturii de agent frigorific

Asigurați-vă că unitatea exterioară și interioară sunt montate.

Flux de lucru normal

Racordarea tubulaturii de agent frigorific implică: ▪ Racordarea tubulaturii de agent frigorific la unitatea interioară ▪ Racordarea tubulaturii de agent frigorific la unitatea interioară

frigorific

FNA25~60A2VEB

Instalații de aer condiționat în sistem split

4P482940-1 – 2017.06

6 Instalarea

R=0.4~0.8

45°

±2

90°

±2

▪ Izolarea tubulaturii de agent frigorific ▪ Luarea în considerare a indicațiilor pentru:

▪ Curbarea conductelor ▪ Mandrinarea capetelor conductelor ▪ Lipirea ▪ Utilizarea ventilelor de închidere

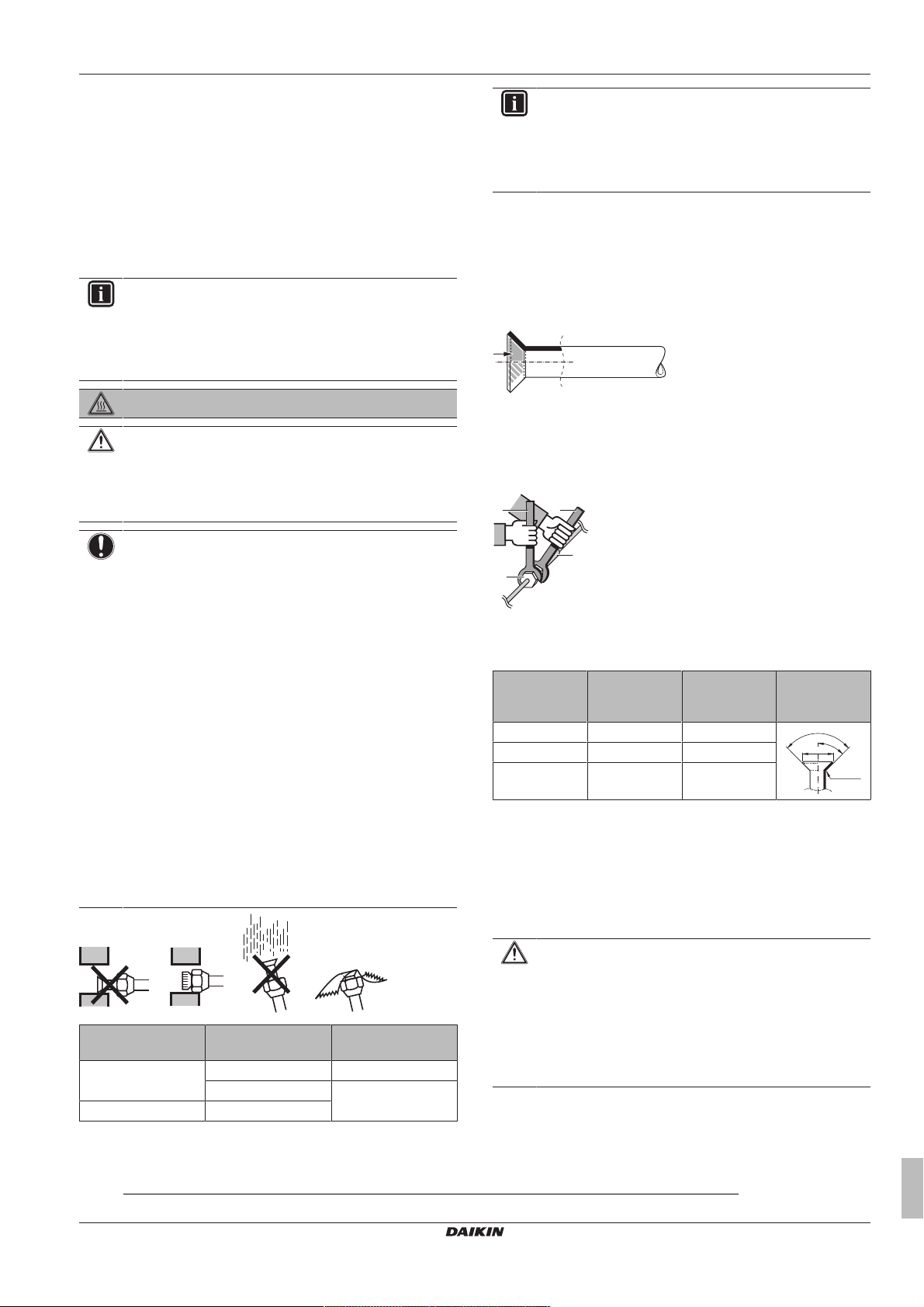

6.3.2 Măsuri de precauţie la racordarea tubulaturii de agent frigorific

INFORMAŢII

Citiți de asemenea măsurile de precauție și cerințele în următoarele capitole:

▪ Măsuri generale de protecţie ▪ Pregătirea

PERICOL: RISC DE ARSURI

PRECAUŢIE

▪ Nu folosiți ulei mineral la piesa mufată. ▪ Nu instalaţi NICIODATĂ un uscător la această unitate

pentru a-i garanta durata de viaţă. Materialul de uscare se poate dizolva deteriorând sistemul.

NOTIFICARE

Ţineţi cont de următoarele precauţii privind tubulatura de agent frigorific:

▪ Nu lăsaţi să pătrundă în circuitul agentului frigorific

altceva (de ex., aer) în afara agentului frigorific desemnat.

▪ Utilizaţi numai R32 sau R410A2 când adăugaţi agent

frigorific.

▪ Utilizaţi numai accesorii pentru instalare (de ex., setul

de manometru de pe distribuitor) care sunt utilizate exclusiv pentru instalaţiile cu R32 sau R410A2 pentru a rezista la presiune şi pentru a împiedica pătrunderea în sistem a materialelor străine (de ex., uleiuri minerale şi umiditate).

▪ Montaţi tubulatura astfel încât partea mandrinată să NU

fie supusă unor solicitări mecanice.

▪ Protejați tubulatura așa cum este descris în următorul

tabel pentru a preveni pătrunderea murdăriei, lichidelor sau prafului în tubulatură.

▪ Aveți grijă la trecerea ţevilor de cupru prin pereţi (vezi

figura de mai jos).

INFORMAŢII

NU deschideţi ventilul de închidere a agentului frigorific înainte de a verifica tubulatura agentului frigorific. Când trebuie să încărcaţi cu agent frigorific suplimentar, vă recomandăm să deschideţi ventilul de închidere a agentului frigorific după încărcare.

6.3.3 Indicații la racordarea tubulaturii de agent frigorific

Ţineţi cont de următoarele indicaţii la racordarea conductelor: ▪ Ungeţi suprafaţa interioară a pieselor evazate cu ulei eteric sau

ulei esteric la conectarea piuliţei olandeze. Strângeţi de 3-4 ori cu mâna, înainte de a fixa prin strângere.

▪ Utilizaţi întotdeauna 2 chei împreună când slăbiţi o piuliţă

olandeză.

▪ Utilizaţi o cheie fixă şi o cheie dinamometrică pentru a strânge

piuliţa olandeză la conectarea tubulaturii. Faceţi acest lucru pentru a preveni scurgerile şi crăparea piuliţei.

a Cheie dinamometrică b Cheie fixă c Îmbinarea tubulaturii d Piuliţă olandeză

Dimensiunea

tubulaturii

(mm)

Cuplu de

strângere

(N•m)

Dimensiunile

evazării (A)

(mm)

Forma evazării

(mm)

Ø6,4 15~17 8,7~9,1 Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

6.3.4 Indicaţii privind îndoirea ţevilor

Utilizaţi un dispozitiv de îndoire a ţevilor pentru îndoire. Toate îndoirile ţevilor se vor efectua cât mai lin posibil (raza cotului trebuie să fie de minimum 30~40mm).

6.3.5 Pentru a evaza capătul ţevii

PRECAUŢIE

▪ Mandrinarea incompletă poate cauza scăpări de agent

frigorific gaz.

▪ NU reutilizaţi mufele. Utilizaţi mufe noi pentru a preveni

Unitate Perioada de

Metodă de protecţie

instalare

Unitate exterioară >1lună Fixarea conductei

<1lună Fixarea sau prinderea

Unitate interioară Indiferent de perioadă

cu bandă a conductei

1 Tăiaţi capătul ţevii cu un tăietor de ţevi. 2 Îndepărtaţi bavurile cu suprafaţa tăiată orientată în jos, astfel

scăpările de agent frigorific.

▪ Utilizaţi piuliţele olandeze livrate cu unitatea. Utilizarea

unor piuliţe olandeze diferite poate cauza scăpări de agent frigorific.

încât aşchiile să nu pătrundă pe ţeavă.

(2)

FNA25~60A2VEB Instalații de aer condiționat în sistem split 4P482940-1 – 2017.06

Consultați specificațiile unității exterioare pentru tipul de agent frigorific care trebuie utilizat.

Ghidul de referinţă al instalatorului

6 Instalarea

a b

a b c d e

A B

a dc e fb b

6.3.7 Pentru a conecta tubulatura agentului frigorific la unitatea interioară

a Tăiaţi exact în unghiuri drepte.

b Îndepărtaţi bavurile.

3 Scoateţi piuliţa olandeză de la ventilul de închidere şi puneţi

piuliţa olandeză pe ţeavă.

4 Mandrinați ţeava. Aşezaţi exact în poziţia arătată în ilustraţia

următoare.

Sculă de

mandrinat pentru

R410A sau R32

(tip manşon)

Sculă convenţională de mandrinat

Tip manşon (Tip Ridgid)

Model cu piuliţă-

fluture

(Tip Imperial)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Verificaţi dacă mandrinarea este efectuată corespunzător.

a Suprafaţa interioară a părții mandrinate trebuie să fie

perfectă.

b Capătul ţevii trebuie evazat în mod egal, într-un cerc

perfect.

c Asiguraţi-vă că piuliţa olandeză este instalată.

6.3.6 Pentru a lipi capătul ţevii

Unitatea interioară şi unitatea exterioară au racorduri mufate. Racordaţi ambele capete fără lipire. Dacă este necesară lipirea, ţineţi cont de următoarele:

▪ Executați lipirea sub pernă de azot pentru a preveni crearea de

cantități mari de peliculă oxidată în interiorul tubulaturii. Această peliculă oxidată afectează nefavorabil ventilele şi compresoarele din sistemul de refrigerare şi împiedică exploatarea corespunzătoare.

▪ Setați presiunea azotului la 20 kPa (0,2 bar) (suficient de mare

pentru a putea fi simţită pe piele) cu un reductor de presiune.

AVERTIZARE: MATERIAL INFLAMABIL

Agentul frigorific R32 (dacă e cazul) din această unitate este moderat inflamabil.

▪ Lungimea conductei. Mențineți tubulatura de agent frigorific cât

mai scurtă posibil.

▪ Racordurile mandrinate. Racordați tubulatura de agent frigorific

la unitate prin racorduri mandrinate.

▪ Izolația. Izolați tubulatura de agent frigorific de pe unitatea

interioară după cum urmează:

A Tubulatura de gaz B Tubulatura de lichid

a Material de izolaţie (procurare la faţa locului) b Brățară autoblocantă (accesoriu) c Piese de izolare: mare (conducta de gaz), mică (conducta

de lichid) (accesorii)

d Piuliță olandeză (prinsă de unitate) e Racordul conductei de agent frigorific (prins de unitate)

f Unitatea

g Tampoane de etanșare: medie 1 (conductă de gaz), medie

2 (conductă de lichid) (accesorii)

1 Răsfrângeți marginile pieselor de izolare. 2 Prindeți de baza unității. 3 Strângeți brățările autoblocante pe piesele de izolare. 4 Înfăşuraţi tamponul de etanșare, de la baza unităţii spre

partea de sus a piuliţei olandeze.

NOTIFICARE

Aveți grijă să izolați întreaga tubulatură de agent frigorific. Tubulatura expusă putea cauza condensare.

6.4 Conectarea cablajului electric

a Tubulatura agentului frigorific

b Piesă ce va fi lipită

c Înfăşurare cu bandă

d Ventil manual

e Reductor de presiune

f Azot

▪ NU folosiţi antioxidanţi când lipiţi racordurile tubulaturii.

Reziduurile pot înfunda ţevile şi pot sparge echipamentul.

▪ Nu folosiţi flux când lipiţi tubulatura din cupru a agentului frigorific.

Utilizaţi ca aliaj de lipire-umplere cupru fosforos (BCuP) care nu necesită flux. Fluxul are un efect extrem de dăunător asupra tubulaturii agentului frigorific. De exemplu, dacă este utilizat flux pe bază de clor, acesta va cauza corodarea conductei sau, mai ales, dacă conţine fluor va degrada agentul frigorific.

(1)

Numai pentru unități care utilizează agent frigorific R32. Consultați specificațiile unității exterioare pentru tipul de agent frigorific care trebuie utilizat.

Ghidul de referinţă al instalatorului

6.4.1 Despre conectarea cablajului electric

Flux de lucru normal

În general, conectarea cablajului electric constă în etapele următoare:

1 Asigurarea că sistemul de alimentare de la rețea este conform

cu specificațiile electrice ale unităților. 2 Conectarea cablajului electric la unitatea exterioară. 3 Conectarea cablajului electric la unitatea interioară. 4 Conectarea alimentării principale de la reţea.

6.4.2 Precauţii la conectarea cablajului electric

INFORMAŢII

Citiți de asemenea măsurile de precauție și cerințele în următoarele capitole:

▪ Măsuri generale de protecţie ▪ Pregătirea

Instalații de aer condiționat în sistem split

FNA25~60A2VEB

4P482940-1 – 2017.06

6 Instalarea

b a

c b

AA´

A´

c b ba c

gge

A B

PERICOL: RISC DE ELECTROCUTARE

AVERTIZARE

Utilizaţi ÎNTOTDEAUNA cablu multicolor pentru cablurile de alimentare electrică.

AVERTIZARE

În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de agentul său de service sau de persoane similare calificate, pentru a evita pericolele.

6.4.3 Indicaţii pentru conectarea cablajului electric

Rețineți următoarele: ▪ Dacă se utilizează un conductor torsadat, montaţi la capăt un

papuc rotund. Montaţi papucul rotund pe cablu până la partea acoperită şi strângeţi papucul cu o sculă adecvată.

a Cablu torsadat b Papuc rotund de tip sertizat

▪ Utilizaţi următoarele metode pentru instalarea cablurilor:

6.4.4 Pentru a conecta cablajul electric la unitatea interioară

Este important să se mențină separate între ele cablajul alimentării de la rețea și cel al transmisiei. Pentru a evita orice interferenţă electrică, distanţa dintre cele două cablaje trebuie să fie întotdeauna de cel puțin 50mm.

NOTIFICARE

Aveţi grijă să menţineţi linia de alimentare şi linia de transmisie la distanţă una de cealaltă. Cablajul transmisiei și cablajul alimentării de la reţea se pot intersecta, dar nu pot merge paralele între ele.

1 Scoateţi capacul pentru service.

Tip de cablu Metoda de instalare

Cablu cu un singur fir

Cablu cu conductor torsadat cu papuc rotund

Cupluri de strângere

Cablaj Dimensiune şurub Cuplu de strângere

Cablu de interconectare (interior la exterior)

Cablul interfeţei utilizatorului

▪ Dacă se utilizează cabluri cu un singur fir, aveți grijă să răsuciți

capătul firului. Lucrarea efectuată necorespunzător poate cauza căldură sau incendiu.

▪ Cablul de legătură la pământ între reductorul de tracțiune și bornă

trebuie să fie mai lung decât celelalte cabluri.

FNA25~60A2VEB Instalații de aer condiționat în sistem split 4P482940-1 – 2017.06

A Partea exterioară unităţii B În interiorul unității

a Capacul cutiei de control b Conectarea cablului de interconectare (inclusiv

împământarea)

a Cablu cu un singur fir spiralat b Şurub c Șaibă plată

c Schema de conexiuni d Conectarea cablajului interfeței utilizatorului e Material de etanşare (accesoriu)

f Deschideri pentru cabluri

g Sârmă

2 Cablul interfeţei utilizatorului: Treceți cablul prin șasiu,

conectați cablul la regleta de conexiuni, și fixați cablul cu o brățară autoblocantă.

3 Cablu de interconectare (interior la exterior): Treceți cablul

prin șasiu, conectați cablul la regleta de conexiuni (asigurați-vă

a Bornă b Şurub c Șaibă plată O Admis X Interzis

că numerele se potrivesc cu numerele de pe unitatea exterioară, și conectați conductorul de împământare), și fixați cablul cu o brățară autoblocantă.

4 Înfășurați cablurile cu material de etanșare (accesoriu) pentru a

împiedica pătrunderea apei în unitate. Astupați toate golurile pentru a preveni pătrunderea animalelor mici în sistem.

AVERTIZARE

Luaţi măsurile necesare pentru a împiedica animalele de talie mică să se adăpostească în unitate. Animalele de

(N•m)

M4 1,18~1,44

talie mică care ating piesele electrice pot cauza defecţiuni, fum sau incendiu.

M3.5 0,79~0,97

Ghidul de referinţă al instalatorului

7 Darea în exploatare

1~ 50 Hz

220-240 V

Flux de lucru normal

În general, darea în exploatare constă în următoarele etape: 1 Parcurgerea „Listei de control înainte de darea în exploatare”. 2 Efectuarea unei probe de funcţionare a sistemului.

7.2 Lista de verificare înainte de darea în exploatare

NU exploataţi sistemul înainte ca următoarele verificări să fie în regulă:

Aţi citit în întregime instrucţiunile de instalare, conform descrierii din ghidul de referinţă al instalatorului.

Unitățile interioare sunt montate corespunzător.

A Placă cu circuite imprimate de interior (ansamblu)

a Cablajul alimentării de la reţea şi cablajul de împământare

b Cablajul transmisiei și interfeţei utilizatorului

c Brăţări

X Interzis

O Admis

5 Fixați la loc capacul pentru service.

a Cablu de interconectare

b Cablu de alimentare

c Întreruptor pentru scurgeri la pământ

d Siguranță

e Interfaţă de utilizator

In cazul in care se utilizează o interfață de utilizator fără fir: Panoul decorativ al unității interioare cu receptor de infraroșii este instalat.

Unitatea exterioară este montată corect.

NU există faze lipsă sau faze inversate.

Sistemul este împământat corespunzător şi bornele de împământare sunt strânse.

Siguranţele sau dispozitivele de protecţie instalate local sunt instalate conform cu acest document şi nu au fost anulate.

Tensiunea de alimentare trebuie să corespundă tensiunii de pe eticheta de identificare a unităţii.

NU există conexiuni slăbite sau componente electrice deteriorate în cutia de distribuţie.

Rezistența izolației compresorului este corespunzătoare.

NU există componente deteriorate sau conducte presate în unităţile interioare şi exterioare.

NU există scurgeri ale agentului frigorific.

S-au instalat conducte de dimensiunea corectă şi

conductele sunt izolate corespunzător. Ventilele de închidere (gaz şi lichid) de la unitatea

exterioară sunt complet deschise.

6.4.5 Specificaţii pentru componentele cablajului standard

Component Specificaţie

Cablu de interconectare (interior la exterior)

Cablul interfeţei utilizatorului Cordoane de vinil cu manta

7 Darea în exploatare

7.1 Prezentare generală: Darea în

Acest capitol descrie ce trebuie făcut și știut pentru a da în exploatare sistemul după ce este instalat.

Ghidul de referinţă al instalatorului

exploatare

Secţiunea minimă a cablului

de 2,5mm² și aplicabilă

pentru 230V

de 0,75 până la 1,25mm²

sau cabluri (2 miezuri)

Maxim 500m

7.3 Efectuarea probei de funcţionare

Această sarcină este aplicabilă numai când se utilizează interfaţa utilizatorului BRC1E52 sau BRC1E53. Când se utilizează orice altă interfață de utilizator, consultați manualul de instalare sau manualul de service al interfeței utilizatorului.

NOTIFICARE

Nu întrerupeţi proba de funcţionare.

INFORMAŢII Lumina de fundal. Pentru a efectua o acțiune de pornire/

oprire pe interfaţa utilizatorului, nu este nevoie ca lumina de fundal să fie aprinsă. Pentru orice altă acțiune, ea trebuie aprinsă mai întâi. Lumina de fundal este aprinsă timp de ±30secunde când apăsaţi un buton.

1 Executați pașii introductivi.

FNA25~60A2VEB

Instalații de aer condiționat în sistem split

4P482940-1 – 2017.06

7 Darea în exploatare

A B

Răcire

Set. la

28°C

Reven. Setare

Setări service 1/3

Proba de funcţionare

Contact întreţinere Reglaje locale Solicitare Val. minima de referinta Adresă grup

Răcire

Reven. Setare

Proba de funcţionare

Reven. Setare

Setări service 1/3

Proba de funcţionare

Contact întreţinere Reglaje locale Solicitare Val. minima de referinta Adresă grup

# Acţiune

1 Deschideți ventilul de închidere pentru lichid (A) și

ventilul de închidere pentru gaz (B) prin scoaterea capacului ventilului și rotirea în sens opus acelor de ceasornic cu o cheie hexagonală până se opreşte.

2 Închideţi capacul pentru deservire pentru a preveni

electrocutarea.

3 Cuplaţi alimentarea de la reţea cu 6ore înainte de

punerea în funcţiune pentru a proteja compresorul.

4 Pe interfaţa utilizatorului, setați unitatea la modul de

răcire.

2 Începeți proba de funcționare

# Acţiune Rezultat

1 Mergeți la meniul de

pornire.

2 Apăsaţi cel puţin

4secunde.

Se afișează meniul Setări service.

3 Selectaţi Proba de

funcţionare.

4 Apăsați. Proba de funcţionare este

afişat pe meniul de pornire.

5 Apăsați în cel mult

10secunde.

Proba de funcționare începe.

3 Verificați funcționarea timp de 3minute. 4 Opriți proba de funcționare.

# Acţiune Rezultat

1 Apăsaţi cel puţin

4secunde.

Se afișează meniul Setări service.

# Acţiune Rezultat

2 Selectaţi Proba de

funcţionare.

3 Apăsați. Unitatea revine la

funcţionare normală, și este afișat meniul de pornire.

NOTIFICARE

Când ventilatorul unității interioare se rotește și lumina indicatoare a funcţionării clipeşte după proba de funcţionare, există un risc de scurgere de agent frigorific. În acest caz, aerisiţi încăperea imediat și contactați distribuitorul.

7.4 Codurile de eroare în timpul efectuării probei de funcţionare

Dacă instalarea unităţii exterioare NU fost efectuată corect, pe interfaţa utilizatorului pot fi afișate următoarele coduri de eroare:

Cod de eroare Cauză posibilă

Nimic afișat (nu este afișată

temperatura setată curent)

A0 ▪ S-a detectat o scurgere de agent

CH ▪ Anomalie a senzorului de scurgere de

E3, E4 sau L8 ▪ Ventilele de închidere sunt închise.

E7 Există o fază lipsă în cazul de unităților de

L4 Priza de aer sau evacuarea aerului este

U0 Ventilele de închidere sunt închise. U2 ▪ Există un dezechilibru de tensiune.

U4 sau UF Cablajul de ramificare dintre unităţi nu este

UA Unitatea exterioară și interioară sunt

▪ Cablajul este deconectat sau există o

eroare de cablaj (între sursa de alimentare și unitatea exterioară, între unitatea exterioară şi unitățile interioare, între unitatea interioară și interfaţa utilizatorului).

▪ Siguranța de pe PCI a unității exterioare

sau interioare s-a ars.

frigorific .

agent frigorific.

▪ Priza de aer sau evacuarea aerului este

blocată.

alimentare cu curent trifazat. Notă: Funcționarea va fi imposibilă.

Decuplaţi alimentarea de la reţea, reverificați cablajul, și schimbați între ele două dintre cele trei fie electrice.

blocată.

▪ Există o fază lipsă în cazul de unităților

de alimentare cu curent trifazat. Notă: Funcționarea va fi imposibilă. Decuplaţi alimentarea de la reţea, reverificați cablajul, și schimbați între ele două dintre cele trei fie electrice.

corect.

incompatibile.

FNA25~60A2VEB Instalații de aer condiționat în sistem split 4P482940-1 – 2017.06

(1)

Numai pentru unități care utilizează agent frigorific R32. Consultați specificațiile unității exterioare pentru tipul de agent frigorific care trebuie utilizat.

Ghidul de referinţă al instalatorului

8 Predarea către utilizator

După ce proba de funcţionare s-a terminat şi unitatea funcţionează corespunzător, asiguraţi-vă că utilizatorul a înţeles următoarele:

▪ Asiguraţi-vă că utilizatorul documentaţia imprimată şi rugaţi-l să o

păstreze pentru referinţă ulterioară. Informaţi utilizatorul că poate găsi documentaţia completă la adresa URL descrisă anterior în acest manual.

▪ Explicaţi utilizatorului modul de funcţionare corectă a sistemului şi

ce trebuie să facă dacă apar probleme.

▪ Arătaţi utilizatorului ce are de făcut pentru întreţinerea unităţii.

9 Dezafectarea

NOTIFICARE

Nu încercaţi să dezmembraţi sistemul pe cont propriu: dezmembrarea sistemului de condiţionare a aerului, tratarea agentului frigorific, a uleiului şi a altor componente trebuie executate conform legislaţiei în vigoare. Unităţile trebuie tratate într-o instalaţie specializată de tratament pentru reutilizare, reciclare şi recuperare.

10 Date tehnice

▪ Un subset al celor mai recente date tehnice este disponibil pe

site-ul Daikin regional (accesibil publicului).

▪ Setul complet al celor mai recente date tehnice este disponibil pe

extranet Daikin (se cere autentificare).

Ghidul de referinţă al instalatorului

Instalații de aer condiționat în sistem split

FNA25~60A2VEB

4P482940-1 – 2017.06

10.1 Schema cablajului

Legenda schemei de cablaj unificate

Pentru piesele în cauză şi numerotare, consultaţi eticheta adezivă a schemei de cablaj de pe unitate. Numerotarea pieselor s-a făcut cu litere arabe în ordine

crescătoare pentru fiecare piesă şi apare în prezentarea de ansamblu de mai jos cu simbolul "*" în codul piesei.

:DISJUNCTOR :ÎMPĂMÂNTARE DE PROTECŢIE

:CONEXIUNE :ÎMPĂMÂNTARE DE PROTECŢIE (ŞURUB)

:CONECTOR :REDRESOR

: PĂMÂNT :CONECTOR RELEU

:CABLAJ DE LEGĂTURĂ :CONECTOR SCURTCIRCUIT

:SIGURANŢĂ :BORNĂ

: UNITATE INTERIOARĂ :REGLETĂ DE CONEXIUNI

: UNITATE EXTERIOARĂ : CLEMĂ DE CABLU

BLK:NEGRUGRN : VERDE PNK:ROZWHT :ALB BLU:ALBASTRU GRY:GRIPRP, PPL :VIOLET YLW:GALBEN BRN:MAROORG :PORTOCALIURED :ROŞU

A*P:PLACĂ DE CIRCUITE IMPRIMATE PS:COMUTATOR REŢEA DE ALIMENTARE BS* :

BUTON PORNIRE/OPRIRE, ÎNTRERUPĂT OR FUNCŢIONARE

PTC* :PLACĂ DE CIRCUITE IMPRIMATE TERMISTOR BZ, H*O :SONERIE Q* :TRANZISTOR BIPOLAR INTRARE IZOLAT (IGBT) C* :CONDENSATOR Q*DI :

DISJUNCTOR PENTRU SCURGEREA LA PĂMÂNT

AC*, CN*, E*, HA*, HE, HL*, HN*, HR*, MR*_A, MR*_B, S*, U, V, W, X*A

:CONEXIUNE, CONECTOR Q*L:DISPOZITIV DE PROTECŢIE LA SUPRASARCINĂ

D*, V*D:DIODĂ Q*M :ÎNTRERUPĂTOR TERMIC DB*:PUNTE DE DIODE R*:REZISTENŢĂ DS*:COMUTATOR BASCULANT R*T :TERMISTOR E*H:ÎNCĂLZITOR RC :RECEPTOR F*U, FU*

(PENTRU CARACTERISTICI,

CONSULTAŢI PLACA DE CIRCUITE

IMPRIMATE DIN UNITATE)

:SIGURANŢĂ S*C:LIMITATOR

FG* :CONECTOR (MASĂ CADRU) S*L:ÎNTRERUPĂTOR FLOTANT H* :CABLAJ S*NPH:SENZOR DE PRESIUNE (ÎNALTĂ) H*P, LED*, V*L:LAMPĂ PILOT, LED S*NPL:SENZOR DE PRESIUNE (SCĂZUTĂ) HAP:LED (VERDE MONITORIZARE FUNCŢIONARE) S*PH, HPS* :COMUTATOR DE PRESIUNE (ÎNALTĂ) ÎNALTĂ TENSIUNE :ÎNALTĂ TENSIUNE S*PL :COMUTATOR DE PRESIUNE (SCĂZUTĂ)

IES:SENZOR OCHI INTELIGENT S*T:TERMOSTAT IPM* :MODUL DE ALIMENTARE INTELIGENT S*W, SW*:ÎNTRERUPĂTOR FUNCŢIONARE K*R, KCR, KFR, KHuR :RELEU MAGNETIC SA* :DESCĂRCĂTOR DE SUPRAT ENSIUNE L:SUB TENSIUNE SR*, WLU:RECEPTOR SEMNAL

L* :BOBINĂ SS* :COMUTATOR SELECTOR L*R:BOBINĂ DE REACTANŢĂ SHEET METAL :PLACĂ FIXĂ REGLETĂ DE CONEXIUNI M* :MOTOR PAS CU PAS T*R :TRANSFORMATOR M*C:MOTOR COMPRESOR TC, TRC:EMIŢĂTOR M*F:MOTOR VENTILATOR V*, R*V :VARISTOR M*P:MOTOR POMPĂ DE EVACUARE V*R:PUNTE DE DIODE M*

S:MOTOR PENTRU OSCILAŢIE WRC:TELECOMANDĂ FĂRĂ FIR

MR*, MRCW*, MRM*, MRN* :RELEU MAGNETIC X* :BORNĂ

N:NUL X*M:REGLETĂ DE BORNE (SET) n = * NUMĂRUL TRECERILOR PRIN MIEZUL DE FERITĂ Y*E:BOBINĂ VENTIL ELECTRONIC DE DESTINDERE PAM:MODULAŢIE AMPLITUDINE-PULS Y*R, Y*S:BOBINĂ VENTIL ELECTROMAGNETIC DE

INVERSARE PCB* :PLACĂ DE CIRCUITE IMPRIMATE Z*C :MIEZ DE FERITĂ PM* :MODUL DE ALIMENTARE ZF, Z*F:FILTRU DE ATENUARE

11 Glosar

Distribuitor

Instalator autorizat

FNA25~60A2VEB Instalații de aer condiționat în sistem split 4P482940-1 – 2017.06

Utilizator

Persoana care deţine produsul şi/sau îl utilizează.

Legislaţie în vigoare

Distribuitorul care se ocupă cu vânzarea produsului.

Toate directivele naţionale şi locale, legile, reglementările şi/sau normele internaţionale şi europene relevante şi în

Persoana cu calificare tehnică care instalează produsul.

vigoare pentru un anumit produs sau domeniu.

Ghidul de referinţă al instalatorului

11 Glosar

Firmă de service

Firmă specializată care poate efectua sau coordona activităţile de service necesare produsului.

Manual de instalare

Manual de instrucţiuni specificate pentru un anumit produs sau o anumită aplicaţie, ce explică modul în care se instalează, se configurează şi se întreţine produsul.

Manual de exploatare

Manual de instrucţiuni specificate pentru un anumit produs sau o anumită aplicaţie, explicând modul în care se utilizează produsul.

Instrucţiuni de întreţinere

Manual de instrucţiuni specificate pentru un anumit produs sau o anumită aplicaţie, explicând (în funcţie de relevanţă) cum se instalează, configurează, utilizează şi/sau întreţine produsul sau aplicaţia.

Accesorii

Etichete, manuale, fişe informative şi echipamente livrate cu produsul şi care trebuie instalate în conformitate cu instrucţiunile din documentaţia însoţitoare.

Echipament opţional

Echipament produs sau aprobat de Daikin şi care se poate combina cu produsul în conformitate cu instrucţiunile din documentaţia însoţitoare.

Procurare la faţa locului

Echipament care NU este produs de Daikin şi care se poate combina cu produsul în conformitate cu instrucţiunile din documentaţia însoţitoare.

Ghidul de referinţă al instalatorului

Instalații de aer condiționat în sistem split

FNA25~60A2VEB

4P482940-1 – 2017.06

4P482940-1 2017.06

Daikin FNA25A2VEB, FNA35A2VEB, FNA50A2VEB, FNA60A2VEB Installer reference guide [ro]

Specifications and Main Features

Frequently Asked Questions

User Manual

Cuprins

1 Măsuri de siguranţă generale 3

1.1 Despre documentaţie

1.1.1 Explicaţia avertizărilor şi simbolurilor

1.2 Pentru instalator

1.2.1 Date generale

1.2.2 Locul instalării

Instrucțiuni pentru echipamentele care utilizează agent frigorific R32

Cerințele spațiului de instalare

Pentru a determina suprafața minimă a podelei

1.2.3 Agent frigorific
