Manual de exploatare

Instalaţii de aer condiţionat în sistem split

FHYBP71B8V1
FHYBP100B8V1
FHYBP125B8V1

FHYCP71B8V1
FHYCP100B8V1
FHYCP125B8V1

FDYP125B8V1
FDYP200B8V1
FDYP250B8V1

FBQ35B8V1
FBQ50B8V1
FBQ60B8V1
FBQ71B8V3B
FBQ100B8V3B
FBQ125B8V3B

FCQ35B8V1
FCQ50B8V1
FCQ60B8V1
FCQ71B8V3B
FCQ100B8V3B
FCQ125B8V3B

FDQ125B8V3B
FDQ200B8V3B
FDQ250B8V3B

3

1

9

6

5

4

7 7

6

7

6

1

4

1

1

4

RR71-100-125

RP200-250

RQ71-100-125

RS50-60
RKS35-50-60
RXS35-50-60

3MKS50
4MKS58-75-90
3MXS52
4MXS68-80

RZQ71-100-125-140

RZQ200-250

3

°C DB
°C WB

°C DB
°C WB

°C DB
°C WB

°C DB
°C WB

°C DB
°C WB

°C DB
°C WB

°C DB
°C WB

18-35
14-25

18-35
14-24

18-35
12-25

21-32
14-23

21-32
14-23

18-35
12-28

18-35
14-28

2

≤80%

≤80%

≤80%

≤80%

≤80%

≤80%

8

—

–5~43

—

—

—

—

—

5

–15~46

–5~46

–10~46

–10~46

–15~50

–5~46

5

4

1

3

2

3

8

2

2

8

A

12

—

B

1 1

3

RQ71-100-125

RYP200-250

RXS35-50-60

3MXS52
4MXS68-80

RZQ71-100-125-140

RZQ200-250

°C DB

°C DB

°C DB

°C DB

°C DB

°C DB

15-24

15-24

10-30

10-30

10-27

10-27

°C DB
°C WB

°C DB
°C WB

°C DB
°C WB

°C DB
°C WB

°C DB
°C WB

°C DB
°C WB

–9~21
–10~15

–9~21
–10~15.5

–14~24
–15~18

–14~21
–15~15.5

–13~21
–20~15.5

–14~21
–15~15

4 5

6

6

7

7

5

1

2 1

■

■

A

B

1

2

■

■

■

■

■

■

■

■

FHYBP FBQ
FHYCP FCQ
FDYP FDQ

Instalaţii de aer condiţionat în sistem split

Manual de exploatare

Cuprins

Pagina

Ce este de făcut înainte de punerea în funcţiune..............................1

Denumirile şi funcţiile componentelor................................................1

Domeniul de funcţionare....................................................................2

Instalarea şi locul de instalare ...........................................................2

Procedeul de exploatare....................................................................2

Funcţionarea optimă..........................................................................2

Nu constituie defecţiuni ale instalaţiei de aer condiţionat .................. 3

Depanarea......................................................................................... 4

Întreţinerea ........................................................................................4

Vă mulţumim că aţi cumpărat această instalaţie Daikin de
aer condiţionat. Citiţi cu atenţie acest manual de
exploatare înainte de a utiliza instalaţia de aer condiţionat.
Manualul vă va pregăti să utilizaţi unitatea în mod
corespunzător şi vă va ajuta dacă survine vreo problemă.
După citirea manualului, păstraţi-l la îndemână pentru
consultare ulterioară.

Ce este de făcut înainte de punerea
în funcţiune

Solicitaţi distribuitorului să instaleze sau să reinstaleze aparatul de
aer condiţionat.

Instalarea incompletă efectuată de dvs. poate cauza scăpări de apă,
electrocutare şi incendiu.

Asiguraţi-vă că folosiţi doar accesorii fabricate de Daikin, concepute
în mod specific utilizării cu echipamentul şi instalaţi-le cu un
profesionist.

Acest manual de exploatare este pentru următoarele sisteme cu
comandă standard. Înainte de a începe exploatarea, luaţi legătura cu
distribuitorul Daikin pentru manualul de exploatare care corespunde
sistemului Dvs.

Dacă instalaţia Dvs. are sistemul de control executat la comandă, cereţi
distribuitorului Daikin funcţionarea care corespunde sistemului Dvs.

Tip pompă termică
Acest sistem asigură răcire, încălzire, moduri de funcţionare
automată şi ca ventilator.

Tip cu răcire directă
Acest sistem asigură răcire şi moduri de funcţionare ca ventilator.

(A se vedea figura 2)

Sistem pereche sau sistem de funcţionare simultană
Multisistem
Unitate cu telecomandă
Unitate fără telecomandă (Când este utilizat în exploatare

simultană)

Este dăunător sănătăţii să vă expuneţi corpul un timp
mai îndelungat fluxului de aer.

Pentru a evita electrocutarea, incendiul sau acciden­tarea, dacă detectaţi manifestări anormale, precum
miros de fum, decuplaţi alimentarea de la reţea şi
cereţi instrucţiuni distribuitorului.

Nu lăsaţi niciodată să se ude unitatea interioară şi
telecomanda. Nu exploataţi instalaţia de aer
condiţionat cu mâinile ude.
Aceasta poate cauza electrocutare sau incendiu.

Nu puneţi degetul, beţe sau alte obiecte în priza de
aer sau orificiul de evacuare a aerului. Întrucât venti­latorul se roteşte cu viteze mari, el va cauza
accidentări.

Nu îndepărtaţi niciodată apărătoarea ventilatorului de
pe unitatea exterioară.
Fără apărătoare, ventilatorul care se roteşte cu mare
viteză este foarte periculos.

Solicitaţi distribuitorului să efectueze îmbunătăţirile,
reparaţiile şi întreţinerea. Nu inspectaţi sau întreţineţi
niciodată singuri unitatea.
Îmbunătăţirea, reparaţia şi întreţinerea incompletă pot
cauza scăpări de apă, electrocutare şi incendiu.

Agentul frigorific din instalaţia de aer condiţionat este
nepericulos şi în mod normal nu se scurge. Dacă
agentul frigorific scapă în interiorul încăperii, contactul
cu flacăra unui arzător, cu un încălzitor sau un cuptor
poate genera un gaz dăunător.
Nu folosiţi instalaţia de aer condiţionat până ce o per­soană autorizată pentru deservire confirmă finalizarea
reparaţiei porţiunii unde s-a scurs agentul frigorific.

Pentru scăpările de agent frigorific, consultaţi distri­buitorul dvs.
Când instalaţia de aer condiţionat va fi instalată într-o
încăpere mică, trebuie să luaţi măsurile corespunză­toare astfel încât cantitatea de agent frigorific scurs să
nu depăşească concentraţia limită.
Dacă agentul frigorific scăpat depăşeşte nivelul limită
de concentraţie, poate surveni o accidentare prin lipsă
de oxigen.

Denumirile şi funcţiile componentelor

(A se vedea figura 1)

1

Unitate interioară

2

Unitate exterioară

3

Telecomandă

4

Aer aspirat

5

Aer evacuat

6

Tubulatura agentului frigorific, cablu electric de legătură

7

Tub de evacuare

8

Cablu de legare la pământ
Asiguraţi împământarea la unitatea exterioară pentru a
preveni pericolul de electrocutare.

9

Filtru de aer

FHYBP + FHYCP + FDYP + FBQ + FCQ + FDQ
Instalaţii de aer condiţionat în sistem split
4PW23697-6A

Manual de exploatare

1

■

■

■

■

■

■

■

■

■

■

■

■

■

NOTĂ

Domeniul de funcţionare

Dacă exploataţi sistemul în afara următorilor parametri, se pot activa
dispozitivele de siguranţă făcând inutilizabilă instalaţia de aer
condiţionat sau puteţi cauza formarea de condens în unitatea
interioară.

Domeniul de reglare a temperaturii pe telecomandă este de 16°C–32°C.

(DB=bulb uscat, WB=bulb umed, =răcire, =încălzire, =interior,

=exterior, =temperatură, =umiditate)

Aceste unităţi pot fi controlate cu o telecomandă.
Consultaţi manualul telecomenzii pentru informaţii
suplimentare.

Nu apăsaţi niciodată cu obiecte ascuţite butonul
telecomenzii. Telecomanda se poate deteriora.

Niciodată nu trageţi sau răsuciţi cablul electric al
telecomenzii. Aceasta poate cauza defectarea unităţii.

Nu atingeţi niciodată piesele interne ale telecomenzii.
Nu scoateţi panoul frontal. La atingere, unele piese din
interior sunt periculoase şi pot cauza dereglări ale
maşinii. Pentru verificarea şi reglarea pieselor interne,
solicitaţi distribuitorul.

Nu ştergeţi panoul de comandă al telecomenzii cu
benzină, diluant, praf chimic, etc.

Panoul se poate decolora sau acoperirea se poate
desprinde. Dacă este foarte murdar, înmuiaţi o cârpă
într-un detergent neutru diluat cu apă, stoarceţi-o bine
şi curăţaţi panoul. Ştergeţi-l cu o altă cârpă uscată.

(A se vedea figura 4)

°

C

Instalarea şi locul de instalare

Nu plasaţi niciodată nimic ce nu doriţi să se ude sub
unitatea interioară.
Unitatea poate genera condens când umiditatea este
mai mare de 80% sau când evacuarea este
înfundată.

Nu plasaţi niciodată alte echipamente de încălzire
direct sub unitatea interioară. Se poate deforma din
cauza căldurii.

Nu plasaţi televizoare, aparate radio, combine, etc. la
mai puţin de 1 metru de unitatea interioară şi de
telecomandă.
Procedând astfel se pot produce interferenţe la
imagine sau sunet.

Nu folosiţi niciodată sprayuri inflamabile precum
fixative, sau vopsele lângă unitate.
Aceasta poate cauza un incendiu.

Nu înlocuiţi niciodată o siguranţă arsă cu una având
amperajul eronat sau cu alte cabluri.
Folosirea cablului sau a cablului de cupru poate
cauza defectarea unităţii sau poate declanşa un
incendiu.

Nu plasaţi aparate care generează flacără deschisă în
locurile expuse fluxului de aer din unitate sau sub
unitatea interioară.
Curentul de aer poate cauza o ardere incompletă iar
căldura degajată poate deforma unitatea.

Nu plasaţi obiectele în imediata apropiere a unităţii exterioare şi
nu permiteţi acumularea de frunze şi alte reziduuri în jurul
unităţii.
Frunzele pot atrage animalele mici care pot pătrunde în unitate.
Ajunse în unitate, aceste animale pot cauza defecţiuni, fum sau
incendiu când contactează piesele electrice.

Manual de exploatare

2

Procedeul de exploatare

Dacă se selectează o funcţie care nu este disponibilă,
va apare mesajul NOT AVAILABLE (nu este
disponibil).

Procedeul de exploatare este diferit la tipul pompă
termică şi la tipul cu răcire directă. Luaţi legătura cu
distribuitorul Daikin pentru a verifica tipul sistemului
Dvs.

Pentru a proteja unitatea, cuplaţi întrerupătorul
principal de alimentare la reţea cu 6 ore înainte de
punerea în funcţiune.

Dacă alimentarea de la reţea este decuplată în timpul
funcţionării, aparatul va reporni automat odată ce
alimentarea este cuplată din nou.

NOTĂ

Fixaţi temperatura în domeniul menţionat la "Domeniul

de funcţionare" la pagina 2.

Precauţii pentru sistemul cu control de grup sau
sistemul controlat cu 2 telecomenzi

Acest sistem asigură alte două sisteme de control în afara sistemului
de controlul individual (o telecomandă controlează o unitate
interioară). Verificaţi dacă unitatea Dvs. este unul din următoarele
tipuri de sistem de control.

Sistem cu control de grup
O telecomandă controlează până la 16 unităţi interioare.
Toate unităţile interioare sunt configurate la fel.

Sistemul de control cu două telecomenzi
Două telecomenzi controlează o unitate interioară (În cazul
sistemului cu control de grup, un grup de unităţi interioare).
Unitatea este exploatată individual.

NOTĂ

Luaţi legătura cu distribuitorul Daikin în cazul modifi­cării combinaţiei sau al configurării sistemelor cu
control de grup şi cu control cu 2 telecomenzi.

Funcţionarea optimă

Respectaţi următoarele măsuri de precauţie pentru a asigura
funcţionarea corespunzătoare a sistemului.

■

Reglaţi corespunzător evacuarea aerului şi evitaţi suflarea
directă a aerului spre persoanele din încăpere.

■

Reglaţi temperatura din încăpere pentru a creea un mediu
confortabil. Evitaţi încălzirea sau răcirea exagerată.

■

Împiedicaţi pătrunderea în încăpere a razelor de soare în timpul
funcţionării în mod de răcire, utilizând perdele sau jaluzele.

■

Ventilaţi regulat încăperea. Utilizarea unităţii pe perioade mai
lungi de timp necesită ventilarea atentă a încăperii.

■

Nu exploataţi instalaţia de aer condiţionat când utilizaţi un
insecticid pulverizat în încăpere.
Nerespectarea acestei indicaţii poate cauza depunerea
chimicalelor în unitate, periclitând sănătatea celor sensibili la
chimicale.

■

Ţineţi uşile şi geamurile închise. Dacă uşa şi geamurile rămân
deschise, aerul din încăpere va ieşi afară, reducând efectul de
răcire şi încălzire.

■

Nu plasaţi niciodată obiecte lângă priza de aer şi orificiul de
evacuare a aerului din unitate. Ele pot reduce eficacitatea sau
pot cauza încetarea funcţionării.

■

Decuplaţi întrerupătorul principal al alimentării la reţea când nu
utilizaţi sistemul pentru perioade mai lungi de timp. Se consumă
electricitate cât timp întrerupătorul este cuplat. Decuplaţi
întrerupătorul principal al alimentării la reţea pentru a economisi
energie. Cuplaţi întrerupătorul principal de alimentare la reţea cu
6 ore înainte de repunerea în funcţiune pentru a asigura o
funcţionare fără probleme. (Consultaţi "Întreţinerea" la pagina 4)

FHYBP + FHYCP + FDYP + FBQ + FCQ + FDQ

Instalaţii de aer condiţionat în sistem split

4PW23697-6A

■

■

A

Când afişajul indică " " (ESTE TIMPUL CA FILTRUL DE
AER SĂ FIE CURĂŢIT), chemaţi o persoană calificată pentru
întreţinere să cureţe filtrele. (Consultaţi "Întreţinerea" la pagina 4)

Nu folosiţi instalaţia de aer condiţionat în alte scopuri.

Pentru a evita orice deteriorare a calităţii, nu folosiţi
unitatea pentru a răci instrumente de precizie, alimente,
plante, animale sau lucrări de artă.

Nu constituie defecţiuni ale instalaţiei de
aer condiţionat

Următoarele simptome nu indică defecţiuni ale instalaţiei de aer
condiţionat.

Sistemul nu funcţionează.

Sistemul nu reporneşte imediat după apăsarea butonului
ON/OFF (cuplat/decuplat).
Dacă becul INDICATOR AL FUNCŢIONĂRII luminează, siste­mul este în starea sa normală de funcţionare.
El nu reporneşte imediat deoarece unul din dispozitivele sale de
siguranţă este activat pentru a preveni suprasolicitarea
sistemului.
Sistemul va reporni automat după trei minute.

■

Sistemul nu reporneşte imediat după ce butonul de REGLARE A
TEMPERATURII a revenit în poziţia sa iniţială după apăsare.
El nu reporneşte imediat deoarece unul din dispozitivele sale de
siguranţă este activat pentru a preveni suprasolicitarea
sistemului.
Sistemul va reporni automat după trei minute.

■

Sistemul nu porneşte când afişajul prezintă " "
(PICTOGRAMA CONTROLULUI EXTERN) şi clipeşte câteva
secunde după apăsarea unui buton de punere în funcţiune.
Aceasta deoarece sistemul este controlat sau scos din funcţiune
de o altă telecomandă cu prioritate superioară.
Când afişajul clipeşte, el arată că sistemul nu poate fi controlat
de la această unitate interioară.

■

Sistemul nu porneşte imediat după ce alimentarea la reţeaua
electrică este cuplată.
Aşteptaţi un minut până când microcalculatorul este pregătit
pentru funcţionare.

■

Unitatea exterioară s-a oprit.
Aceasta deoarece temperatură din încăpere a atins temperatura
fixată. Unitatea trece la funcţionarea în mod ventilator.

"" (CONTROL CENTRALIZAT) este afişat pe tele­comandă iar exploatarea curentă este diferită de reglajul
telecomenzii.
Pentru modelele multisplit, microcalculatorul execută
următoarea comandă în funcţie de modul de exploatare a altor
unităţi interioare.

- Înainte de a începe exploatarea, cealaltă (celelalte) unitate
(unităţi) interioară(e) este (sunt) deja în funcţiune. Când
modul de funcţionare a acestei unităţi este diferită de
opţiunea dvs., unitatea interioară din încăperea dvs. poate fi
adusă în stare de aşteptare. (Ventilator: Stop, Clapeta
orizontală: Poziţie orizontală)

Mod de funcţionare

Încăperea dvs. Altă (alte) încăpere (încăperi)

Mod

Răcire Uscare

Răcire F F F A
Uscare F F F A
Mod ventilator F F F A
Încălzire A A A F

F : unitatea dvs. poate să funcţioneze

: unitatea dvs. în mod de aşteptare

ventilator

Încălzire

- Când capacitatea totală de răcire a tuturor unităţilor
interioare în funcţiune depăşeşte limita de capacitate a
unităţii exterioare, unitatea dvs. interioară va fi adusă în stare
de aşteptare. (Ventilator şi clapeta orizontală: Acelaşi ca
reglajul: (numai model exclusiv pentru răcire))

- După funcţionarea în mod de răcire a unităţii din încăperea
dvs., când începe (încep) să funcţioneze o altă (alte) unitate
(unităţi), unitatea din încăperea dvs. poate funcţiona după
cum urmează: Ventilator: urechea L, clapeta orizontală:
Poziţie orizontală.

■

Turaţia ventilatorului este diferită de valoarea reglată. Prin apă­sarea butonului de control nu se modifică turaţia ventilatorului.
Când temperatura din încăpere ajunge la temperatura fixată în
modul de încălzire, capacitatea de furnizare de la unitatea
exterioară s-a oprit iar unitatea interioară funcţionează în mod
exclusiv ventilator (urechea L). În cazul multisplit, unitatea
interioară acţionează alternativ oprirea ventilatorului şi modul
numai ventilator (urechea L).
Aceasta pentru a preveni suflarea directă a aerului rece pe cei
prezenţi în încăpere.

Direcţia de suflare a aerului nu este cea specificată

■

Direcţia curentă de suflare a aerului nu este cea prezentată pe
telecomandă.

■

Reglajul balansului automat nu funcţionează.

Consultaţi manualul telecomenzii.

Unitatea degajă o ceaţă albă

■

Când umiditatea este ridicată în timpul funcţionării în mod de
răcire (În locuri cu uleiuri sau cu praf).
Dacă interiorul unităţii interioare este extrem de contaminat,
distribuţia temperaturii în interiorul încăperii devine neuniformă.
Este necesară curăţirea interiorului unităţii interioare. Cereţi
distribuitorului Daikin detalii despre curăţirea unităţii. Această
operaţiune necesită o persoană calificată pentru întreţinere.

■

Când sistemul este trecut la FUNCŢIONAREA ÎN MOD DE
ÎNCĂLZIRE după MODUL DE DEZGHEŢARE.
Umezeala generată prin DEZGHEŢARE devine abur şi se
degajă.

Zgomotul instalaţiilor de aer condiţionat

■

Se aude un semnal sonor după pornirea unităţii.
Acest sunet este generat de funcţionarea regulatorului de
temperatură. El va înceta după circa un minut.

■

Un şuierat slab se aude când sistemul este în MODUL DE
RĂCIRE sau în MODUL DE DEZGHEŢARE.
Acesta este sunetul agentului frigorific gaz care curge prin
unităţile interioare şi exterioare.

■

Se aude un şuierat la pornire sau imediat după oprirea
funcţionării, sau la pornirea şi imediat după oprirea MODULUI
DE DEZGHEŢARE.
Acesta este zgomotul produs de oprirea şi modificarea curgerii
agentului frigorific.

■

Se aude un şuierat slab când sistemul este în MODUL DE
RĂCIRE sau este oprit.
Zgomotul se aude când pompa de evacuare funcţionează.

■

Se aude un foşnet când sistemul funcţionează sau după oprirea
din funcţionare.
Acest zgomot este provocat de dilatarea şi contracţia pieselor
din material plastic, cauzată de modificările de temperatură.

Praful din unităţi

■

După o perioadă mai lungă de şedere, unitatea poate degaja
praf după punerea în funcţiune. Este degajat praful absorbit de
unitate.

Unitatea emană mirosuri

■

Unitatea absoarbe mirosul încăperilor, al mobilei, ţigărilor, etc. şi
apoi îl emană.

Afişajul cu cristale lichide al telecomenzii indică " "

■

Se întâmplă imediat după ce întrerupătorul principal al alimen­tării la reţea este cuplat.
Indică starea normală a telecomenzii. Continuă temporar.

FHYBP + FHYCP + FDYP + FBQ + FCQ + FDQ
Instalaţii de aer condiţionat în sistem split
4PW23697-6A

Manual de exploatare

3

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

Depanarea

Dacă survine una din următoarele defecţiuni, luaţi măsurile prezen­tate mai jos şi luaţi legătura cu distribuitorul Daikin.

Sistemul trebuie reparat de o persoană calificată pentru întreţinere.

AVERTIZARE

Când instalaţia de aer condiţionat funcţionează în condiţii
anormale (miros de ars, etc.), scoateţi din priză fişa
cordonului de alimentare, şi anunţaţi distribuitorul.

Continuarea exploatării în astfel de condiţii poate cauza
defecţiuni, electrocutare, şi incendiu.

Dacă se activează frecvent un dispozitiv de siguranţă cum ar fi o
siguranţă, un întreruptor, sau un întreruptor de scurgere la
pământ, ori un comutator ON/OFF nu funcţionează
corespunzător.
Măsură: Decuplaţi întrerupătorul principal de alimentare la reţea.

Dacă din unitate se scurge apă.
Măsură: Opriţi funcţionarea.

Dacă afişajul " " (INSPECŢIE), ""
şi becul INDICATOR AL FUNCŢIONĂRII clipeşte şi apare

"CODUL DE DEFECŢIUNE".
Măsură: Anunţaţi distribuitorul Daikin şi informaţi-l despre afişaj.

Dacă sistemul nu funcţionează corespunzător, cu excepţia cazului
menţionat mai sus şi nu este evidentă nici una din defecţiunile
menţionate mai sus, investigaţi sistemul în conformitate cu
următoarele procedee.

Dacă sistemul nu funcţionează de loc.

Verificaţi dacă nu cumva alimentarea cu energie este întreruptă.
Aşteptaţi până se restabileşte alimentarea cu energie. Dacă
întreruperea alimentării cu energie are loc în timpul funcţionării,
sistemul reporneşte automat imediat după ce alimentarea cu
energie se restabileşte.

Verificaţi dacă nu cumva s-a ars siguranţa sau a fost declanşat
întreruptorul. Schimbaţi siguranţa sau anclanşaţi întreruptorul.

Dacă sistemul se opreşte din funcţionare după ce funcţionarea
este completă.

Verificaţi ca priza de aer sau orificiul de evacuare a aerului
unităţii exterioare sau interioare să nu fie blocată de obstacole.
Îndepărtaţi obstacolul şi faceţi ca zona să fie bine ventilată.

Verificaţi ca filtrul de aer să nu fie înfundat.
Chemaţi o persoană calificată pentru întreţinere să cureţe filtrul
de aer.

Sistemul funcţionează dar nu răceşte sau încălzeşte suficient.

Dacă este obturată priza de aer sau orificiul de evacuare a
aerului de la unitatea interioară sau exterioară.
Îndepărtaţi obstacolul şi faceţi ca zona să fie bine ventilată.

Dacă filtrul de aer este înfundat.
Chemaţi o persoană calificată pentru întreţinere să cureţe filtrul
de aer.

Dacă temperatura fixată nu este cea corespunzătoare.
Consultaţi manualul telecomenzii.

Dacă butonul de CONTROL AL TURAŢIEI VENTILATORULUI
este fixat la VITEZĂ MICĂ. Consultaţi manualul telecomenzii.

Dacă unghiul fluxului de aer nu este corespunzător. Consultaţi
manualul telecomenzii.

Dacă uşa sau geamurile sunt deschise. Închideţi uşa sau
geamurile pentru a împiedica pătrunderea curenţilor de aer.

Dacă încăperea este în bătaia soarelui (în timpul răcirii).
Folosiţi perdele sau jaluzele.

Când în încăpere se află prea multe persoane. Efectul de răcire
scade dacă aportul de căldură din încăpere este prea mare.

Dacă sursa de căldură din încăpere este excesivă (în timpul
răcirii).
Efectul de răcire scade dacă aportul de căldură din încăpere
este prea mare.

Manual de exploatare

(UNITATE No.),

4

Întreţinerea

Atenţie

Precauţii privitoare la ştuţul de evacuare

Nu scoateţi dopul conductei de evacuare. Se poate scurge
apa evacuată.

Evacuarea scurgerii este folosită numai pentru golirea apei
dacă pompa de evacuare nu este folosită sau înainte de
întreţinere. Puneţi şi scoateţi cu grijă dopul de evacuare.
Forţa excesivă poate deforma orificiul tăvii de evacuare.

întreţinerea poate fi executată numai de persoane
calificate pentru întreţinere.

Înainte de a obţine accesul la dispozitivele de
conectare, toate sistemele de alimentare cu curent
electric trebuie întrerupte.

Pentru curăţarea instalaţiei de aer condiţionat, aveţi
grijă să opriţi exploatarea, şi decuplaţi alimentarea de
la reţea.
În caz contrar, se poate produce electrocutare şi
accidentare.

Nu spălaţi instalaţia de aer condiţionat cu apă.
Procedând astfel vă puteţi electrocuta.

Aveţi grijă la schele.
Trebuie luate măsuri de precauţie pentru lucrul la
înălţime.

După o utilizare de lungă durată, verificaţi dacă
suportul unităţii şi accesoriile nu prezintă semne de
deteriorare. Dacă e deteriorată, unitatea poate cădea
cauzând accidentări.

Nu atingeţi aripioarele schimbătorului de căldură.
Aripioarele sunt ascuţite şi pot provoca răniri prin
tăiere.

Când curăţaţi schimbătorul de căldură, aveţi grijă să
îndepărtaţi cutia de distribuţie, motorul ventilatorului,
încălzitorul electric auxiliar şi pompa de evacuare.
Apa sau detergenţii pot deteriora izolaţia componen­ţilor electrici, cauzând arderea acestor componenţi.

Scoaterea dopului

1

1 Dop de evacuare

Nu suciţi dopul în sus şi în jos
Introducerea dopului

1

2

1 Dop de evacuare
2 Şurubelniţă în cruce

Fixaţi dopul şi împingeţi-l utilizând o şurubelniţă în
cruce

FHYBP + FHYCP + FDYP + FBQ + FCQ + FDQ

Instalaţii de aer condiţionat în sistem split

4PW23697-6A

Cum se curăţă filtrul de aer

Curăţiţi filtrul de aer când afişajul indică " " (ESTE TIMPUL CA
FILTRUL DE AER SĂ FIE CURĂŢIT).

Măriţi frecvenţa curăţirilor dacă unitatea este instalată într-o încăpere
unde aerul este extrem de contaminat.

(Ca etalon, luaţi în considerare curăţirea filtrului la fiecare jumătate
de an.)

Dacă murdăria devine imposibil de curăţit, schimbaţi filtrul de aer.
(Filtrul de aer pentru schimb este opţional.)

NOTĂ

Nu spălaţi filtrul de aer cu apă mai caldă de 50°C.
Procedând astfel se pot produce decolorări şi/sau
deformări.

Nu expuneţi unitatea la foc. Procedând astfel se pot
produce incendii.

Pentru unităţile FHYCP şi FCQ (A se vedea figura 6)

1 Deschideţi grila de aspiraţie

Împingeţi simultan ambele butoane şi coborâţi cu grijă grila.
(Pentru închidere procedeul este identific.)

2 Scoateţi filtrele de aer

Trageţi clamele filtrului de aer spre Dvs. şi detaşaţi filtrul.

3 Curăţiţi filtrul de aer. (Consultaţi figura 3 direcţia fluxului de

aer faţă de filtru.)
Folosiţi un aspirator sau spălaţi filtrul de aer cu apă.

Când filtrul de aer este foarte murdar, folosiţi o perie moale şi un
detergent neutru.

4 Îndepărtaţi apa şi uscaţi la umbră.

5 Fixaţi filtrul de aer.

Ataşaţi filtrul de aer la grila de aspiraţie agăţând-o de porţiunea
ieşită în afară de-asupra grilei de aspiraţie.
Apăsaţi fundul filtrului de aer de proeminenţele de pe fundul
grilei pentru a închide cu un clic filtrul de aer în lăcaşul său.

6 Închideţi grila prizei de aer.

Consultaţi punctul nr. 1.

7 După cuplarea alimentării la reţea, apăsaţi butonul de

INIŢIALIZARE A INDICATORULUI FILTRULUI.
Afişajul "ESTE TIMPUL CA FILTRUL DE AER SĂ FIE

CURĂŢIT" dispare.

Pentru unităţile FHYBP şi FBQ (A se vedea figura 7)

1 Deschideţi grila de aspiraţie. (Numai pentru aspiraţie de fund.)

Glisaţi simultan ambele butoane aşa cum este prezentat şi apoi
trageţi-le în jos.
Dacă există lanţuri, dezlegaţi lanţurile.

2 Scoateţi filtrele de aer.

Scoateţi filtrele de aer trăgând de ţesătură în sus (aspiraţie
posterioară) sau înapoi (aspiraţie de fund).

3 Curăţiţi filtrul de aer. (Consultaţi figura 3 direcţia fluxului de

aer faţă de filtru.)
Folosiţi un aspirator sau spălaţi filtrul de aer cu apă.

Când filtrul de aer este foarte murdar, folosiţi o perie moale şi un
detergent neutru.
Îndepărtaţi apa şi uscaţi la umbră.

4 Fixaţi filtrul de aer.

Aliniaţi cele două urechi de prindere şi împingeţi cele două
clame în locaşul lor (trageţi ţesătura dacă e necesar, aspiraţie
posterioară, de fund).
Verificaţi ca cele patru urechi să fie fixate.

5 Închideţi grila prizei de aer. (Numai pentru aspiraţia de fund.)

6 După cuplarea alimentării la reţea, apăsaţi butonul de

INIŢIALIZARE A INDICATORULUI FILTRULUI.
Afişajul "ESTE TIMPUL CA FILTRUL DE AER SĂ FIE

CURĂŢIT" dispare.

Pentru unităţile FDYP şi FDQ (A se vedea figura 5)

1 Scoateţi şuruburile din partea de jos a cadrului filtrului şi

îndepărtaţi cadrul filtrului trăgând în jos

2 Curăţiţi filtrul de aer. (Consultaţi figura 3 direcţia fluxului de

aer faţă de filtru.)
Folosiţi aer comprimat pentru a îndepărta prin suflare particulele

de praf din filtru. Când filtrul de aer este foarte murdar, folosiţi o
perie moale şi un detergent neutru sau spălaţi cu apă caldă
(30-40°C) dacă e necesar. Nu frecaţi şi nu stoarceţi.

3 Îndepărtaţi apa şi uscaţi la umbră

4 Fixaţi filtrul de aer. Puneţi cadrul filtrului de aer înapoi în locul

său şi fixaţi-l ferm cu şuruburile

Cum se curăţă grila de aspiraţie (A se vedea figura 6)(numai

pentru FHYCP şi FCQ)

1 Deschideţi grila de aspiraţie

Consultaţi "Cum se curăţă filtrul de aer" la pagina 5.

2 Detaşaţi grila de aspiraţie

Deschideţi grila de aspiraţie la 45 grade şi ridicaţi-o în sus.

3 Detaşaţi filtrul de aer

Consultaţi "Cum se curăţă filtrul de aer" la pagina 5.

4 Curăţiţi grila de aspiraţie

Spălaţi cu o perie moale ţepoasă şi un detergent neutru sau apă
şi uscaţi temeinic.

NOTĂ

5 Fixaţi filtrul de aer.

6 Ataşaţi la loc grila de aspiraţie.

7 Închideţi grila de aspiraţie.

Când grila de aspiraţie este foarte murdară, folosiţi un
detergent obişnuit de bucătărie şi lăsaţi-o să stea circa
10 minute. Spălaţi-o apoi cu apă.

Nu spălaţi grila aspiraţiei cu apă mai caldă de 50°C.
Procedând astfel se pot produce decolorări şi/sau
deformări.

A se vedea punctul n° 2.

A se vedea punctul n° 1.

Cum se curăţă orificiul de evacuare a aerului şi panourile
exterioare

■ Curăţiţi cu o cârpă moale.

■ Când îndepărtarea petelor este dificilă, folosiţi apă sau un

detergent neutru.

■ Când paleta este extrem de contaminată, îndepărtaţi-o şi
curăţaţi-o sau înlocuiţi-o. (Numai pentru FHYCP şi FCQ.)
(Paleta pentru schimb este opţională.)

FHYBP + FHYCP + FDYP + FBQ + FCQ + FDQ
Instalaţii de aer condiţionat în sistem split
4PW23697-6A

Manual de exploatare

5

NOTĂ

Nu folosiţi benzină, benzen, diluant, praf de şlefuit,
insecticid lichid. Acestea pot cauza decolorare sau
scorojire.

Nu lăsaţi unitatea interioară să se ude. Aceasta poate
cauza electrocutare sau incendiu.

Nu frecaţi tare când spălaţi paleta cu apă. Etanşarea
suprafeţei se poate desprinde.

Nu folosiţi apă sau aer de 50°C sau mai mult pentru a
curăţa filtrele de aer şi panourile exterioare.

Punerea în funcţiune după o oprire îndelungată

■ Verificaţi următoarele.

- Controlaţi ca priza de aer şi orificiul de evacuare a aerului să
nu fie blocate. Îndepărtaţi toate obstacolele.

- Controlaţi dacă este făcută legătura la pământ.

- Este poate fi undeva un conductor întrerupt? Luaţi legătura
cu distribuitorul dacă apar probleme.

■ Curăţiţi filtrul de aer şi panourile exterioare.

- După curăţirea filtrului de aer, aveţi grijă să-l ataşaţi.

■ Cuplaţi întrerupătorul principal al alimentării la reţea.

- Afişajul panoului de comandă se luminează când
alimentarea este cuplată.

- Pentru a proteja unitatea, cuplaţi întrerupătorul principal de
alimentare la reţea cu 6 ore înainte de punerea în funcţiune.

Note

Ce este de făcut la oprirea sistemului pentru o perioadă
mai lungă

■ Cuplaţi FUNCŢIONAREA ÎN MOD VENTILATOR pentru o
jumătate de zi pentru a usca unitatea.

- Consultaţi manualul telecomenzii.

■ Decupaţi legătura la reţeaua electrică.

- Când întrerupătorul principal de alimentare la reţea este

cuplat, se consumă o anumită putere chiar dacă sistemul nu
este în funcţiune.

- Afişajul telecomenzii este decuplat când întrerupătorul

principal de alimentare la reţea este decuplat.

■ Curăţaţi filtrul de aer şi exteriorul. Aveţi grijă să puneţi filtrul de
aer la locul său iniţial după curăţare. Consultaţi "Întreţinerea" la

pagina 4.

Cerinţe privind dezafectarea

Dezmembrarea unităţii, tratarea agentului frigorific, a uleiului şi a
oricăror alte componente trebuie executate conform legislaţiei locale
şi naţionale relevante.

Manual de exploatare

6

FHYBP + FHYCP + FDYP + FBQ + FCQ + FDQ

Instalaţii de aer condiţionat în sistem split

4PW23697-6A

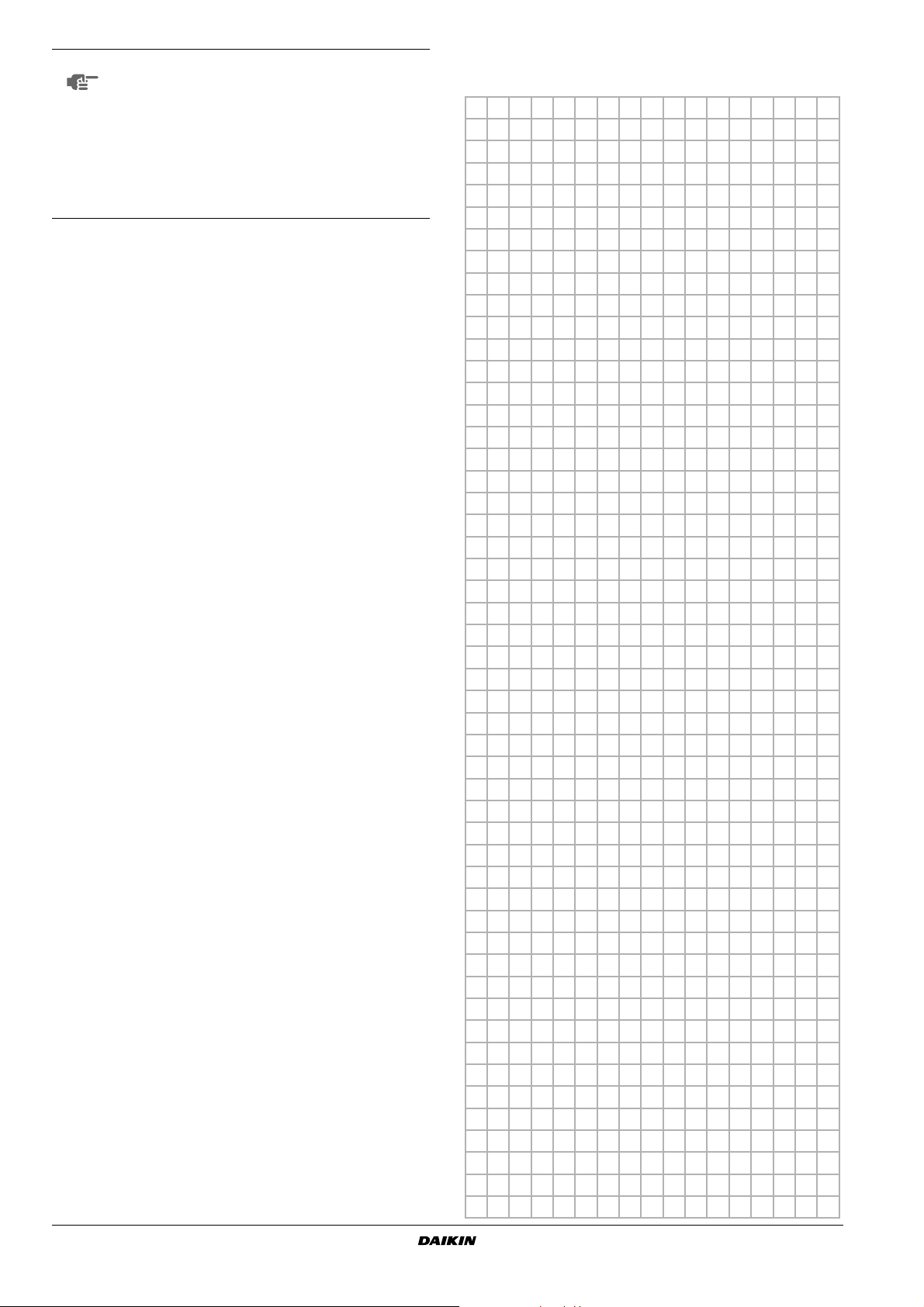

NOTES NOTES

Zandvoordestraat 300, B-8400 Oostende, Belgium

4PW23697-6A
