Daikin FDXS25F2VEB, FDXS60F2VEB, FDXS35F2VEB, FDXS50F2VEB, FDXS50F2VEB9 Operation manuals [fr]

CLIMATISEUR INTÉRIEUR DAIKIN

FDXS25F2VEB FDXS60F2VEB

Manuel d’utilisation

FDXS35F2VEB FDXS50F2VEB

FDXS50F2VEB9

English

Deutsch

Français

Nederlands

Español

Italiano

Ελληνικά

Portugues

Русский

Türkçe

TABLE DES MATIÈRES

À LIRE AVANT D’UTILISER
L’APPAREIL

Mesures de sécurité....................................... 2

Noms des pièces............................................ 4

ENTRETIEN

Soin et nettoyage ........................................... 6

GUIDE DE DÉPANNAGE

Guide de démarrage ...................................... 8

Les instructions originales sont rédigées en anglais. Les autres langues sont les traductions des instructions
d’origine.

1

À LIRE AVANT D’UTILISER L’APPAREIL

■ AVERTISSEMENT

■ ATTENTION

Mesures de sécurité

• Ce manuel doit être à portée de la main de l’opérateur.

• Lisez attentivement ce manuel avant de mettre l’unité en marche.

• Pour des raisons de sécurité, l’opérateur doit lire attentivement les précautions suivantes.

• Les précautions contenues dans ce manuel sont classées sous AVERTISSEMENT et ATTENTION. Veillez
à respecter toutes les précautions ci-dessous: elles sont toutes essentielles à la sécurité.

• La puissance acoustique est inférieure à 70 dB(A).

AVERTISSEMENT

Si vous ne respectez pas scrupuleusement ces
instructions, l’unité peut provoquer des dom­mages matériels, corporels, voire la mort.

A ne jamais faire. Veillez à respecter ces instructions.

Veillez à mettre le climatiseur à la terre.

Ne touchez jamais le climatiseur (télécommande
comprise) avec les mains mouillées.

•

Afin d’éviter un incendie, une explosion ou des blessures, n’utilisez pas l’unité en présence de gaz nocifs,
inflammables ou corrosifs, à proximité de l’unité.

• L’exposition prolongée au flux d’air est nuisible à la santé.

• N’insérez pas vos doigts, de tiges ou d’autres objets dans la sortie ou l’entrée d’air. Le ventilateur tournant à
grande vitesse, vous pourriez vous blesser.

•

Ne tentez pas de réparer, déplacer, modifier ou réinstaller le climatiseur vous-même. Un travail incorrect provoquera une électrocution, un incendie, etc.
Pour les réparations et la réinstallation, demandez conseils et informations à votre revendeur Daikin.

• Le réfrigérant utilisé dans le climatiseur est sûr. Bien que des fuites soient peu probables, si, pour quelque
raison, le réfrigérant semble fuir dans la pièce, assurez-vous qu’il n’entre pas en contact avec la flamme
d’un appareil de chauffage au gaz, au mazout ou d’une cuisinière à gaz.

• Si le climatiseur ne refroidit (ne chauffe) pas correctement, il est possible que le réfrigérant fuie; dans
ce cas, appelez votre revendeur.
Lors des réparations accompagnant l’ajout de réfrigérant, vérifiez le contenu des réparations avec notre équipe d’entretien.

• Ne tentez pas d’installer le climatiseur vous-même. Un travail incorrect se soldera par une fuite d’eau, une électrocu­tion ou un incendie. Pour l’installation, consultez votre revendeur ou un technicien qualifié.

• Pour éviter toute électrocution, brûlure ou blessure, si vous notez une anomalie telle qu’une odeur de brûlé, arrêtez le fonctionnement
du climatiseur et mettez l’interrupteur sur Arrêt. Appelez ensuite votre revendeur, qui vous donnera des instructions.

• Selon l’environnement, il peut être nécessaire d’installer un disjoncteur de mise à la terre. L’absence d’un disjoncteur
de mise à la terre peut provoquer une électrocution ou un incendie.

• Le climatiseur doit être mis à la terre. Une mise à la terre incomplète peut provoquer une électrocution. Ne
raccordez pas la ligne de terre aux tuyaux de gaz, aux tuyaux d’eau, à un paratonnerre ou à la ligne de
terre du téléphone.

Si vous ne respectez pas scrupuleusement ces
instructions, l’unité peut provoquer des dom­mages matériels ou corporels mineurs.

Ne mouillez jamais le climatiseur (télécommande
comprise).

ATTENTION

• Pour éviter toute altération de la qualité, n’utilisez pas l’unité pour refroidir instruments de précision, ali­ments, plantes, animaux ou oeuvres d’art.

• N’exposez jamais directement les petits enfants, les plantes ou les animaux au flux d’air.

• Cet appareil est conçu pour être utilisé par des utilisateurs expérimentés ou formés, dans des ateliers, dans
l'industrie légère et dans les exploitations agricoles, ou par des non spécialistes, dans un cadre commercial ou
domestique.

2

• Ne placez aucun appareil produisant des flammes dans la trajectoire du flux d’air diffusé par l’unité ni sous l’unité
intérieure. La chaleur pourrait déformer l’unité ou la combustion pourrait être incomplète.

• Ne bloquez ni les entrées ni les sorties d’air. Tout obstacle au flux d’air peut provoquer une baisse de performances ou des problèmes.

• Ne vous mettez ni debout ni assis sur l’unité extérieure. Pour éviter de vous blesser, ne posez aucun objet sur l’unité
et n’enlevez pas le carter de protection du ventilateur.

• Ne placez aucun objet craignant l’humidité sous l’unité intérieure ou extérieure. Dans certains cas, l’humidité de l’air
peut former de la condensation et dégouliner.

• Après un certain temps d’utilisation, vérifiez si le support et la fixation de l’unité ne sont pas endommagés.

• Ne touchez pas l’entrée d’air ni les ailettes en aluminium de l’unité extérieure. Vous pourriez vous blesser.

• Cet appareil n’est pas destiné à être utilisé par des personnes, y compris les enfants, souffrant de capacités phy­siques, sensorielles ou mentales réduites, ou accusant un manque d’expérience et de connaissances, sauf si elles
sont supervisées ou ont reçu des instructions concernant l’emploi de cet appareil d’une personne responsable de leur
sécurité.
Les enfants doivent être supervisés pour s’assurer qu’ils ne jouent pas avec l’appareil.

• Pour éviter tout manque d’oxygène, aérez suffisamment la pièce si un appareil pourvu d’un brûleur est util­isé avec le climatiseur.

• Avant le nettoyage, veillez à arrêter le fonctionnement du climatiseur, mettez l’interrupteur sur Arrêt ou
débranchez le cordon d’alimentation.

• Ne raccordez pas le climatiseur à une alimentation autre que celle qui est spécifiée. Ceci peut provoquer une panne ou un incendie.

• Placez le tuyau d’évacuation de manière à ce que l’écoulement soit régulier. L’écoulement incomplet peut mouiller la
construction, le mobilier, etc.

• Ne posez aucun objet craignant l’humidité sous l’unité intérieure. L’eau pourrait dégoutter de l’unité
intérieure si l’humidité est de 80 % ou plus ou si l’orifice d’évacuation est bouché ou le filtre à air encrassé.

• Ne placez pas d’objets à proximité directe de l’unité extérieure et ne laissez pas les feuilles ou d’autres débris
s’accumuler autour de l’unité.
Les feuilles constituent un foyer pour les petits animaux qui peuvent ensuite pénétrer dans l’unité. Une fois entrés, ces animaux
peuvent provoquer des dysfonctionnements, de la fumée ou un incendie lorsqu’ils entrent en contact avec des pièces électriques.

• N’utilisez pas le climatiseur avec les mains mouillées.

• Ne lavez pas l’unité intérieure avec trop d’eau, n’utilisez qu’un chiffon légèrement humide.

• Ne posez pas de récipients contenant de l’eau ni d’autres objets sur l’unité. L’eau pourrait pénétrer dans
l’unité, détériorer les isolants électriques et provoquer une électrocution.

Lieu d’installation.

■ Pour installer le climatiseur dans les types d’environnement suivants, consultez votre revendeur.

• Environnements huileux, avec de la vapeur ou de la suie.

• Environnements salins tels que les zones côtières.

• Environnement avec du gaz sulfuré comme près d’une source thermale.

• Environnement où de la neige peut bloquer l’appareil extérieur.

Le tuyau d’évacuation de l’appareil extérieur doit être placé dans une position offrant une bonne évacuation.

Tenez compte nuisances sonores causées à votre voisinage.

■ Pour l’installation, choisissez un emplacement comme décrit ci-dessous.

• Un emplacement suffisamment solide pour supporter le poids de l’appareil et qui n’amplifie pas
les bruits ou les vibrations lors du fonctionnement.

• Un emplacement à partir duquel la sortie d’air de l’appareil extérieur ou le bruit produit ne
dérangera pas le voisinage.

Travail électrique.

• Pour l’alimentation électrique, utilisez un circuit d’alimentation séparé, réservé au climatiseur.

Déplacement du système.

• Le déplacement du climatiseur requiert connaissances et compétences spécifiques. Veuillez
consulter votre revendeur si vous devez le déplacer pour déménagement ou réorganisation.

3

Noms des pièces

Télé­commande

■ Unité intérieure

1

34

■ Accessoires en option

• L'unité intérieure requiert au moins une télécommande.

2

■ Reportez-vous au manuel d'utilisation fourni avec la
télécommande.

4

■ Unité extérieure

6

7

8

9

5

■

Unité intérieure

1. Diffuseur d’air

2. Grille de sortie d’air: (fourniture locale)

• L’aspect de la grille de sortie d’air et de la
grille d’entrée d’air peut différer d’un
modèle à l’autre.

3. Grille d’aspiration: (en option)

• L’aspect de la grille d’aspiration et de la
grille d’entrée d’air peut différer d’un
modèle à l’autre.

■

Unité extérieure

5. Entrée d’air: (Arrière et latérale)

6. Tube du réfrigérant et câble reliant les unités

7. Tuyau de descente

L’aspect de l’unité extérieure peut différer de certains modèles.

■

A noter

• Si vous pensez ne pas utiliser le climatiseur pendant longtemps, au printemps ou à l’automne par
exemple, mettez l’interrupteur sur ARRET.

• Utilisez le climatiseur dans les conditions suivantes.

MODE Conditions d’utilisation

Température externe: <2MXS> 10-46°C

REFROIDI-

SSEMENT

CHAUFFAGE

• Un dispositif de sécurité pourrait désactiver le système en cas de fonctionnement en dehors de
cette plage d’humidité et de température.

Température interne: 18-32°C
Humidité interne: 80% max.

Température externe: <2/3/4/5MXS> –15-24°C

Température interne: 10-30°C

<3/4/5MXS> –10-46°C
<RXS> –10-46°C

<RXS> –15-24°C

4. Entrée d’air

• Le mode de fonctionnement se rapporte au tableau suivant.

Mode

FDXS AUTO

8. Borne de terre:

• Il est situé à l’intérieur de ce couvercle.

9. Diffuseur d’air

Si l’utilisation continue en dehors de cette plage:

• Un dispositif de sécurité pourrait arrêter le
fonctionnement. (Dans le multisystème, il
pourrait arrêter le fonctionnement de l’unité
externe seulement.)

• De la condensation pourrait se former sur
l’unité interne et dégouliner.

• Un dispositif de sécurité pourrait arrêter le
fonctionnement.

Réglage de la

température

25°C

Débit

d’air

AUTO

5

ENTRETIEN

• Seul du personnel qualifié est autorisé à effectuer
l’entretien.

• Avant d’effectuer le nettoyage, veillez à arrêter le
fonctionnement et à mettre l’interrupteur sur ARRET.

Soin et nettoyage

ATTENTION

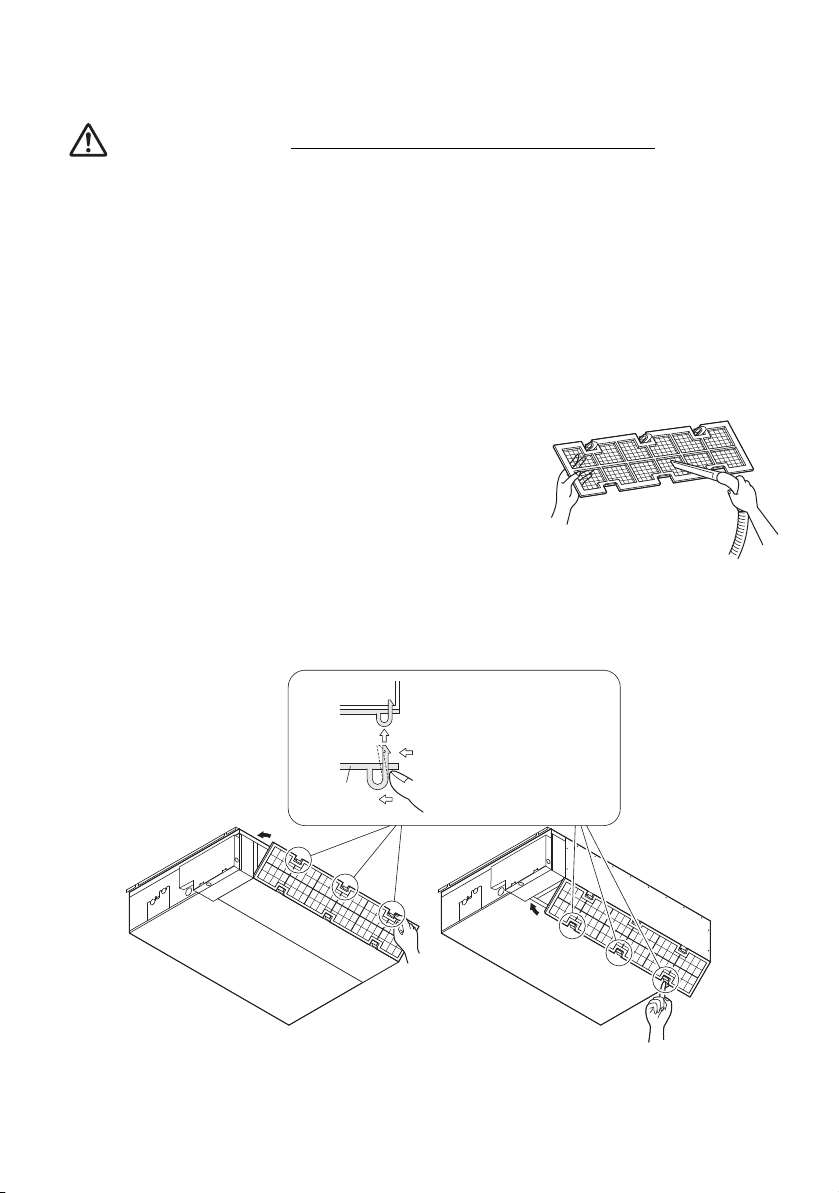

■ Remontage du filtre à air

1.Démontage du filtre à air.

• Aspiration par l’arrière
Tirez le bas du filtre à air vers l’arrière, au-dessus des plis (2 plis pour le type 25/35, 3 plis pour
le type 50/60).

• Aspiration par le bas
Tirez le filtre au-dessus des plis (2 plis pour le type 25/35, 3 plis pour le type 50/60) situés à
l’arrière de l’unité.

2.Remontage du filtre à air.

Eliminez la poussière du filtre à air avec un aspirateur et
rincez délicatement le filtre à l’eau froide. N’utilisez pas de
détergent ni d’eau chaude pour éviter que le filtre ne rétré­cisse ou se déforme. Après l’avoir nettoyé, faites-le sécher à
l’ombre.

3.Remplacement du filtre à air.

• Aspiration par l’arrière
Accrochez le filtre derrière le volet situé en haut de l’unité et poussez délicatement l’autre côté
au-dessus des plis (2 plis pour le type 25/35, 3 plis pour le type 50/60).

• Aspiration par le bas
Accrochez le filtre derrière le volet situé au milieu de l’unité et poussez délicatement l’autre côté
au-dessus des plis (2 plis pour le type 25/35, 3 plis pour le type 50/60).

Unité principale

Filtre

Force

Fixez le filtre à l'unité
principale tout en
enfonçant les

Force

coudes. (2 coudes
pour le type 25/35,
3 coudes pour le
type 50/60)

Avec un côté arrière

Avec un côté inférieur

6

■ Nettoyage du bac d’évacuation

• Nettoyez le bac d’évacuation régulièrement ou la poussière obstruera les tuyaux d’évacuation,
entraînant une fuite d’eau.
Adressez-vous à votre revendeur DAIKIN pour le nettoyer.

• Au moment du montage préparez un couvercle pour éviter que la poussière de l’air de la pièce
où de trouve l’unité ne pénètre dans le bac à eau, si la pièce est très poussiéreuse.

ATTENTION

• N’utilisez pas le climatiseur sans filtre afin d’éviter que de la poussière ne s’accumule
à l’intérieur de l’unité.

• N’enlevez pas le filtre à air sauf pour le nettoyer.
Toute manipulation inutile peut endommager le filtre.

• N’utilisez pas d’essence, de benzène, de diluant, d’encaustique, d’insecticide liquide, qui peuvent décolorer ou gauchir.

• Prenez soin que l’unité intérieure ne se mouille pas. Autrement, une électrocution ou un incendie pourraient avoir lieu.

• Faire fonctionner le climatiseur avec les filtres à air poussiéreux réduit la puissance de refroidissement et de chauffage
et gaspille de l’énergie.

• La grille d’aspiration est en option.

• Ne pas utiliser d’air ou d’eau à 50°C ou plus pour nettoyer les filtres à air et les panneaux
extérieurs.

• Demandez à votre revendeur Daikin comment le nettoyer.

Vérification

Vérifiez que la base, le support et les raccords de l’unité externe ne soient ni pourris ni corrodés.
Vérifiez que rien ne bloque les prises d’air et les diffuseurs d’air de l’unité interne et de l’unité externe.
Vérifiez que la vidange s’effectue régulièrement du tuyau de descente lors du REFROIDISSE-

MENT ou du SECHAGE.

• Si vous ne voyez pas d’eau de vidange, l’eau pourrait fuir par l’unité interne. Arrêtez le fonctionnement
et consultez votre revendeur si c’est le cas.

■ Avant une longue période d’inactivité

1. Par beau temps, utilisez la fonction “VENTILATION seule” pendant

plusieurs heures pour faire sécher l’intérieur.

• Appuyez sur la “touche de sélection de MODE” et sélectionnez la “VENTILATION”.

• Appuyez sur la “touche MARCHE/ARRÊT” et mettez l’appareil en marche.

2. Nettoyez les filtres à air et remettez-les en place.

3. Retirez les piles de la télécommande.

4. Mettez l’interrupteur du climatiseur de la pièce sur

• Lorsque plusieurs unités extérieures sont raccordées, assurez-vous que le chauffage n’est
pas en fonction dans les autres pièces avant d’utiliser la ventilation.

7

ARRET

.

GUIDE DE DÉPANNAGE

Guide de démarrage

Les cas suivants ne sont pas des mauvais fonctionnements.

Les cas suivants ne sont pas du à un mauvais fonctionnement du climatiseur mais ont d’autres raisons.
Vous pouvez continuer à utiliser le climatiseur.

Cas Explication

L’appareil ne démarre pas
immédiatement.

• Quand vous appuyez sur la tou­che MARCHE/ARRET juste
après avoir arrêté le climatiseur.

• Quand le mode a été changé.

De l’air chaud ne sort pas
immédiatement après le démar­rage du mode de chauffage.

Le chauffage s’arrête soudaine­ment et un bruit d’écoulement
est entendu.

L’appareil extérieur émet de
l’eau ou de la vapeur.

De l’humidité sort de l’appareil
intérieur.

L’appareil intérieur émet des
odeurs.

Le ventilateur de l’appareil
extérieur tourne alors que
l’appareil intérieur ne
fonctionne pas.

L’appareil s’arrête soudaine­ment de fonctionner.
(Le témoin FONCTIONNEMENT est
allumé.)

• C’est pour protéger le climatiseur.
Vous devez attendre environ 3 minutes.

• Le climatiseur est en train de s’échauffer. Vous devez atten­dre en 1 et 4 minutes.
(Le système est conçu pour commencer à décharger de l’air
uniquement après qu’il a atteint une certaine température.)

• Le système est en train de faire partir le gel de l’appareil extérieur.
Vous devez attendre entre 3 et 8 minutes.

■ En mode CHAUD

• Le gel de l’appareil extérieur se transforme en eau ou en

vapeur quand le climatiseur est en mode de dégèle.

■ En mode FROID ou SEC

• L’humidité de l’air se condense en eau sur la surface froide

de la tuyauterie de l’appareil extérieur et coule.

■ Cela se produit quand l’air de la pièce refroidie en humidité
par le flux d’air froid pendant le mode de refroidissement.

■ Cela se produit quand les odeurs de la pièce, des meubles
ou des cigarettes sont absorbées par l’appareil et
déchargées avec le flux d’air.
(Si cela se produit, nous vous recommandons de faire net­toyer l’appareil intérieur par un technicien. Consultez le
revendeur où vous avez acheté le climatiseur.)

■ Après que l’appareil s’est arrêté:

• Le ventilateur de l’appareil extérieur continue de tourner

pendant encore environ 30 secondes pour protéger le sys­tème.

■ Quand le climatiseur ne fonctionne pas:

• Quand la température extérieure est très élevée, le ventila-

teur de l’appareil extérieur tourne pour protéger le système.

■ Pour la protection du système, le climatiseur peut s’arrêter
de fonctionner à cause d’une large fluctuation de tension.
Il reprend automatiquement le fonctionnement après environ
3 minutes.

8

Vérifiez à nouveau.

Veuillez vérifier à nouveau les choses suivantes avant d’appeler un réparateur.

Cas Vérifications

Le climatiseur ne fonctionne
pas.
(Le témoin FONCTIONNEMENT
est éteint.)

Le refroidissement (chauffage)
est faible.

Le fonctionnement s’arrête sou­dainement.
(Le témoin FONCTIONNEMENT
clignote.)

Un fonctionnement anormal
se produit pendant le
fonctionnement.

• L’interrupteur est-il sur la position ARRET ou un fusible a t-il
sauté?

• Y a t-il une coupure de courant?

• Les piles sont-elles installées dans la télécommande?

• Le réglage de la minuterie est-il correct?

• Les filtres à air sont-ils propres?

• Y a t-il quelque chose qui bloque les bouches d’entrée ou de
sortie d’air de l’appareil intérieur ou extérieur?

• Le réglage de la température est-il correct?

• Les fenêtres et les portes sont-elles fermées?

• Le taux et la direction du flux d’air sont-ils réglés correctement?

• Les filtres à air sont-ils propres?

• Y a t-il quelque chose qui bloque les bouches d’entrée ou de
sortie d’air de l’appareil intérieur ou extérieur?
Nettoyez les filtres à air ou retirez l’obstacle et mettez l’inter­rupteur sur la position ARRET. Remettez-le ensuite sur la
position MARCHE et essayez à nouveau d’utiliser le climati­seur avec la télécommande. Si le témoin continue de
clignoter, appelez le revendeur où vous avez acheté le clima­tiseur.

• Les modes de fonctionnement pour les appareils intérieurs
connectés aux appareils extérieurs en système Multi sont­ils tous les mêmes?
Sinon, réglez tous les appareils intérieur sur le même mode
de fonctionnement et vérifiez que le témoin clignote.
De plus, quand le mode de fonctionnement est
“

AUTOMATIQUE
des appareils intérieurs sur “
“

CHAUFFAGE
les témoins sont normaux.
Si les témoins s’arrêtent de clignoter après les étapes ci-des­sus, ce n’est pas un mauvais fonctionnement. (page 18.)

• Le climatiseur peut ne pas fonctionner correctement à cause
d’éclairs ou d’ondes radio. Mettez l’interrupteur sur la posi­tion

ARRET
essayez à nouveau d’utiliser le climatiseur avec la télécom­mande.

”, réglez tous les modes de fonctionnement

REFROIDISSEMENT

” pendant un moment et vérifiez de nouveau si

, remettez-le ensuite sur la position MARCHE et

” ou

9

■ AVERTISSEMENT

Appelez un magasin de réparation immédiatement.



Le cordon d’alimentation est anormalement chaud ou endommagé.

 Un son anormal est entendu pendant le fonctionnement.
 L’interrupteur de sécurité, un fusible ou le disjoncteur

différentiel arrête le fonctionnement fréquemment.
 Un commutateur ou une touche ne fonctionne pas
correctement la plupart du temps.

 Il y a une odeur de brûlé.
 De l’eau fuit par l’appareil intérieur.

Mettez
l’interrupteur sur
la position ARRET
et appelez votre
revendeur.

■

Quand quelque chose d’anormal (comme une odeur de brûlé) se produit, arrête d’utiliser l’appareil et
mettez l’interrupteur sur la position

Continuer d’utiliser l’appareil dans une condition anormale peut causer des dommages, une électrocution ou un incendie.
Consultez le revendeur où vous avez acheté le climatiseur.

■ N’essayez pas de réparer ou de modifier le climatiseur par vous-même.
Un travail incorrect peut entraîner une électrocution ou un incendie.
Consultez le revendeur où vous avez acheté le climatiseur.

Si l’un des symptômes suivants se produit, appelez votre revendeur immédiatement.

ARRET

.

■ Après une coupure de courant
Le climatiseur recommence à fonctionner

automatiquement après environ 3 minutes.
Vous devez juste attendre un peu.

■ Éclairs
Si la foudre risque de tomber dans le

voisinage, arrêtez d’utiliser l’appareil et mettez
l’interrupteur sur la position ARRET.

Instructions d’élimination

Votre produit et les piles fournies avec la télécommande sont marqués de ce symbole. Il signifie que les appareils
électriques et électroniques, ainsi que les piles doivent être éliminés séparément des ordures ménagères non
triées.
Pour les piles, un symbole chimique peut être également être présent. Ce symbole signifie que la pile contient une

Pb: plomb (>0,004%)
N'essayez pas de démonter vous-même le système: le démontage du système ainsi que le traitement du réfrigérant, de l'huile

et d'autres composants doivent être effectués par un installateur qualifié, en accord avec les réglementations locales et
nationales en vigueur. Les unités et piles usagées doivent être traitées dans des installations spécialisées de dépannage,
réutilisation ou recyclage. En vous assurant que cet appareil est éliminé correctement, vous contribuez à éviter les
conséquences potentiellement néfastes sur l'environnement et la santé. Veuillez contacter votre installateur ou les autorités
locales pour plus d'informations.

Le démantèlement de l' appareil ainsi que le traitement du réfrigérant, de l' huile et d' autres composants doivent être effectués
en accord avec les réglementations locales et nationales en vigueur.

Nous recommandons une révision périodique.

Dans certaines conditions de fonctionnement, l’intérieur du climatiseur peut être encrassé après plusieurs saisons de fonctionnement,
entraînant de mauvaises performances. Nous recommandons de faire réviser périodiquement le climatiseur par un spécialiste en plus
des nettoyages réguliers de l’utilisateur. Pour la révision par un spécialiste, consultez le revendeur où vous avez acheté le climatiseur.
Le coût de la révision doit être pris en charge par l’utilisateur.

Information importante relative au réfrigérant utilisé.

Ce produit contient des gaz à effet de serre fluorés encadrés par le protocole de Kyoto.
Type de réfrigérant:R410A

Valeur GWP

(1)

Des inspections périodiques de fuites de réfrigérant peuvent être exigées en fonction de la législation
européenne ou locale. Veuillez contacter votre distributeur local pour plus d’informations.

dose de métaux lourds supérieure à une certaine concentration. Symboles chimiques possibles:

(1)

GWP = potentiel de réchauffement global

:1975

10

4P362536-1B 2015.06

Copyright 2012 Daikin
