Daikin FDXM25F3V1B, FDXM35F3V1B, FDXM50F3V1B, FDXM60F3V1B Installation manuals [sv]

Installationshandbok

Delat luftkonditioneringsaggregat

FDXM25F3V1B
FDXM35F3V1B
FDXM50F3V1B
FDXM60F3V1B

Installationshandbok

Delat luftkonditioneringsaggregat

Svenska

Directivelor, cu amendamentele respective.

<A>

<B>

<C>

DEKRA (NB0344)

2178265.0551-EMC

DAIKIN.TCF.033A3/03-2017

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

161718192021222324

návodom:

Directives, as amended.

Direktiven, gemäß Änderung.

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

25

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

25

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

17

както е изложено в <A> и оценено положително от <B>

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta <B> pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši <B> pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

*

**

DICz*** je pooblaščen za sestavo datoteke s tehnično mapo.

DICz*** on volitatud koostama tehnilist dokumentatsiooni.

DICz*** е оторизирана да състави Акта за техническа конструкция.

DICz*** yra įgaliota sudaryti šį techninės konstrukcijos failą.

DICz*** ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť DICz*** je oprávnená vytvoriť súbor technickej konštrukcie.

DICz*** Teknik Yapı Dosyasını derlemeye yetkilidir.

19**

20**

21**

22**

23**

24**

25**

ako bolo uvedené v <A> a pozitívne zistené <B> vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre <B>

tarafından olumlu olarak değerlendirildiği gibi.

24Poznámka*

25Not*

a(z) <A> alapján, a(z) <B> igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią <B> i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de<B>

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani <B>

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

<B> järgi vastavalt sertifikaadile<C>.

DICz*** on valtuutettu laatimaan Teknisen asiakirjan.

Společnost DICz*** má oprávnění ke kompilaci souboru technické konstrukce.

DICz*** je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A DICz*** jogosult a műszaki konstrukciós dokumentáció összeállítására.

DICz*** ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

13**

14**

15**

16**

17**

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

20Märkus*

Machinery 2006/42/EC

Low Voltage 2014/35/EU

enligt <A> och godkänts av <B> enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av <B> ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka <B>

on hyväksynyt Sertifikaatin<C> mukaisesti.

jak bylo uvedeno v <A> a pozitivně zjištěno

<B> vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

15

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

11Information*

12Merk*

13Huom*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da<B>

secondo il Certificato<C>.

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το <B> σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

<B> prema Certifikatu<C>.

14Poznámka*

15Napomena*

Η DICz*** είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

A DICz*** está autorizada a compilar a documentação técnica de fabrico.

Компания DICz*** уполномочена составить Комплект технической документации.

DICz*** er autoriseret til at udarbejde de tekniske konstruktionsdata.

DICz*** är bemyndigade att sammanställa den tekniska konstruktionsfilen.

07**

08**

09**

10**

11**

de <B> de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

решением <B> согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af <B> ihenhold til

Certifikat<C>.

DICz*** este autorizat să compileze Dosarul tehnic de construcţie.

18**

Tetsuya Baba

Managing Director

Plzen, 20th of 5-02

DICz*** har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

12**

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

Daikin Industries Czech Republic s.r.o.

01

02

03

06Nota*

07Σημείωση*

08Nota*

09Примечание*

10Bemærk*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

04

05

06

FDXM25F3V1B, FDXM35F3V1B, FDXM50F3V1B, FDXM60F3V1B,

07

08

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by <B>

according to the Certificate<C>.

wie in <A> aufgeführt und von <B> positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par <B>

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door <B>

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

02Hinweis*

03Remarque*

04Bemerk*

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por <B> de acuerdo con el

Certificado<C>.

05Nota*

DICz*** is authorised to compile the Technical Construction File.

01**

DICz*** hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

DICz*** est autorisé à compiler le Dossier de Construction Technique.

DICz*** is bevoegd om het Technisch Constructiedossier samen te stellen.

DICz*** está autorizado a compilar el Archivo de Construcción Técnica.

DICz*** è autorizzata a redigere il File Tecnico di Costruzione.

02**

03**

04**

05**

06**

***DICz = Daikin Industries Czech Republic s.r.o.

3P480520-6A

Innehållsförteckning

24×8×1× 1×

2×

1×

1×

1×

2×

1×

ed

ba

1×

c

f g

h

i j k l

6×

m

4×

n

1×

Innehållsförteckning

1 Om dokumentationen 3

1.1 Om detta dokument................................................................... 3

2 Om lådan 3

2.1 Inomhusenhet............................................................................ 3

2.1.1 Så här tar du bort tillbehören från inomhusenheten.... 3

3 Om enheterna och alternativ 4

3.1 Systemlayout............................................................................. 4

4 Förberedelse 4

4.1 Förbereda plats för installationen .............................................. 4

4.1.1 Krav på inomhusenhetens installationsplats............... 4

5 Installation 4

5.1 Montering av inomhusenheten .................................................. 4

5.1.1 Försiktighetsåtgärder vid montering av

inomhusenheten ......................................................... 4

5.1.2 Riktlinjer vid installation av inomhusenheten .............. 4

5.1.3 Riktlinjer vid installation av kanalen ............................ 5

5.1.4 Riktlinjer vid installation av dräneringsrör ................... 6

5.2 Anslutning av köldmedierören ................................................... 7

5.2.1 Så här ansluter du köldmediumrören till

inomhusenheten ......................................................... 7

5.3 Anslutning av elledningarna ...................................................... 7

5.3.1 Så här ansluter du elkablarna på inomhusenheten .... 7

5.3.2 Specifikationer för standardkablar .............................. 8

▪ Installationshandbok för inomhusenheten:

▪ Installationsanvisningar

▪ Format: Papper (i lådan för utomhusenheten)

▪ Installatörens referenshandbok:

▪ Förberedelse av installationen, goda råd, referensdata, …

▪ Format: Digitala filer på http://www.daikineurope.com/support-

and-manuals/product-information/

De senaste versionerna av den medföljande dokumentationen kan
finnas på Daikins lokala webbplats eller genom din återförsäljare.

Den ursprungliga dokumentationen har skrivits på engelska. Alla
andra språk är översättningar.

Tekniska data

▪ Delar av de senaste tekniska data är tillgängliga på den regionala

Daikin-webbplatsen (allmänt tillgänglig).

▪ Alla de senaste tekniska data finns på Daikin extranät (inloggning

krävs).

2 Om lådan

2.1 Inomhusenhet

2.1.1 Så här tar du bort tillbehören från inomhusenheten

6 Konfiguration 8

6.1 Lokala inställningar.................................................................... 8

7 Driftsättning 8

7.1 Checklista före driftsättning ....................................................... 8

7.2 Utföra en testkörning ................................................................. 8

7.3 Felkoder vid testkörning ............................................................ 9

8 Tekniska data 9

8.1 Kopplingsschema ...................................................................... 10

1 Om dokumentationen

1.1 Om detta dokument

INFORMATION

Se till att användaren har den tryckta dokumentationen,
samt be honom/henne att förvara dem för framtida
referensbruk.

Målgrupp

Behöriga installatörer

INFORMATION

Denna utrustning är avsedd att användas av utbildade
användare i butiker, lätt industri och på lantbruk, eller för
kommersiellt bruk och hemmabruk av icke-fackmän.

a Installationshandbok
b Bruksanvisning
c Allmänna försiktighetsåtgärder
d Brickor för konsol
e Skruvar för kanalflänsar

f Metallklämma
g Tätning: stor och liten
h Dräneringsslang

i Tätningsmaterial

j Isolering: Liten (vätskerör)
k Isolering: Stor (gasrör)

l Buntband

m Fixeringsplåt för bricka

n Luftfilter

Dokumentuppsättning

Detta dokument är en del av en dokumentuppsättning. Den
kompletta dokumentuppsättningen består av:

▪ Allmänna försiktighetsåtgärder:

▪ Försiktighetsåtgärder som du måste läsa före installation

▪ Format: Papper (i lådan för utomhusenheten)

FDXM25~60F3V1B
Delat luftkonditioneringsaggregat
4P472267-1 – 2017.03

Installationshandbok

3

3 Om enheterna och alternativ

b

c

a

e

d

f

g

h

200

e:

≥240

A

≥20

≥300

b

c

d

a

(mm)

≥400

3 Om enheterna och alternativ

3.1 Systemlayout

A Minsta avstånd till golvet:

2,7m för att undvika att enheten vidrörs av misstag.

2,5m om fläkten är täckt (t.ex. innertak, galler, etc.)
a Reglerbox
b Underhållsutrymme
c Tak
d Golvyta
e Bestäm måttet för att säkerställa en nedåtriktad lutning på

minst 1/100

a Inomhusenhet

b Utomhusenhet

c Användargränssnitt

d Luftintag

e Luftutlopp

f Köldmediumrör + kabel mellan enheterna
g Dräneringsrör
h Jordning

4 Förberedelse

4.1 Förbereda plats för installationen

▪ Se till att det finns tillräckligt med utrymme runt enheten för

tillräcklig luftcirkulation.

▪ Välj en installationsplats med tillräckligt utrymme för att kunna

bära enheten in och ut från platsen.

4.1.1 Krav på inomhusenhetens

▪ Använd upphängningsbultar för installationen.
▪ Avstånd. Beakta följande krav:

VARNING

Installera INTE luftkonditioneringsanläggningen på en plats
där lättantändlig gas kan läcka ut. Om gasen läcker ut och
stannar vid luftkonditioneringsanläggningen kan det orsaka
en eldsvåda.

installationsplats

INFORMATION

Ljudtrycksnivån understiger 70dBA.

5 Installation

5.1 Montering av inomhusenheten

5.1.1 Försiktighetsåtgärder vid montering av inomhusenheten

INFORMATION

Läs även säkerhetsföreskrifterna i följande kapitel:

▪ Allmänna säkerhetsföreskrifter

▪ Förberedelse

5.1.2 Riktlinjer vid installation av inomhusenheten

INFORMATION
Tillvalsutrustning. Vid installation av tillvalsutrustning ska

även installationshandboken för respektive tillbehör läsas.
Beroende på hur installationsplatsen ser ut kan det vara
enklare att installera tillvalsutrustningen först.

▪ Innertakets bärighet. Kontrollera att innertakets bärighet är

tillräcklig för att bära enhetens vikt. Vid tveksamhet bör taket
förstärkas innan enheten installeras.

▪ Använd ankare för befintliga tak.

▪ Använd infällda inlägg, infällda ankare eller andra lokalt

införskaffade komponenter för nya tak.

▪ Upphängningsbultar. Använd W3/8 M10-upphängningsbultar för

installationen. Fäst konsolen i upphängningsbulten. Fäst den
säkert med mutter och bricka på upphängningskonsolens övre
och undre sidor.

▪ Mått, öppning i innertak. Kontrollera att öppningen i innertaket är

inom följande gränser:

Installationshandbok

4

Delat luftkonditioneringsaggregat

FDXM25~60F3V1B

4P472267-1 – 2017.03

d

e

A

B

f

620

500

f

a1
b

b
a2

c

4×

Klass A(mm) B(mm)

b
a

c

e

d

c

a

b

c

b

a

2

1

2

1

b

a

a b b a

eed d

c

FDXM25+35 740 790
FDXM50+60 1140 1190

a1 Mutter (anskaffas lokalt)
a2 Dubbel mutter (anskaffas lokalt)

b Bricka (tillbehör)
c Konsol
d Reglerbox
e Avstånd mellan upphängningsbultar

f Totalmått

▪ Yttre statiskt tryck. I den tekniska dokumentationen finns

information om hur du kontrollerar att enhetens yttre statiska tryck
inte överskrids.

▪ Taköppning. (Tak med öppning för installation)

1 Dra alla rör och kablar genom enhetens rör- och

kabeldragningshål.

2 Kontrollera att taket är i våg.

▪ Installationsexempel:

5 Installation

a Luftintag
b Luftutlopp
c Luftintagsskydd

5 Montera luftfiltret (tillbehör) genom att trycka ned de två

krokarna (2 mrokar för typ 25+35, 3 krokar för typ 50+60).

luftintag bakifrån luftintag underifrån

▪ Installera enheten tillfälligt.

6 Fäst konsolen i upphängningsbulten.
7 Förankra enheten på ett säkert sätt.

▪ Nivå. Använd ett vattenpass eller använd ett vattenfyllt PVC-rör

för att kontrollera att enheten är i våg i alla de fyra hörnen.

a Nivå
b PVC-rör

8 Dra åt den övre muttern.

a Ankarbult
b Takskiva
c Lång mutter eller spännskruv
d Upphängningsbult
e Inomhusenhet

▪ Installera luftintagsskydd och luftfilter (tillbehör) För luftintag

underifrån:

3 Ta bort luftintagsskyddet.

4 Sätt tillbaka det borttagna luftintagsskyddet.

FDXM25~60F3V1B
Delat luftkonditioneringsaggregat
4P472267-1 – 2017.03

NOTERING
Installera INTE enheten så att den lutar. Possible

consequence: Om enheten lutar i riktning mot

kondensflödet (sidan med dräneringsröret är högre) kan
flottörbrytaren sluta fungera, vilket kan leda till droppande
vatten.

5.1.3 Riktlinjer vid installation av kanalen

Kanalmaterialet anskaffas lokalt.
▪ Sida med luftintag. Anslut kanalen och flänsen på sidan med

intaget (anskaffas lokalt). Använd 7 tillbehörsskruvar för montering
av flänsen.

a Anslutningsskruvar (tillbehör)
b Fläns (anskaffas lokalt)
c Huvudenhet
d Isolering (anskaffas lokalt)
e Aluminiumtejp (anskaffas lokalt)

▪ Filter. Anslut ett luftfilter i luftkanalen på sidan med luftintaget.

Använd ett luftfilter vars dammuppsamlingseffekt är minst 50%
(gravimetrisk teknik). Det medföljande filtret används inte när
kanalen för friskluftsintag används.

Installationshandbok

5

5 Installation

1~1.5 m

a

≤4 mm

A

A'

A-A'

A

A'

f

652

ce

4

ba

d

b
a

d
c

3

1

2~61

a

a

b

ed

a

b

c

▪ Sida med luftutlopp. Anslut kanalen i enlighet med innermåttet

på flänsen på sidan med luftutloppet.

▪ Luftläckor. Linda aluminiumtejp runt flänsen på luftintagssidan

och kanalanslutningen. Kontrollera att inga luftläckor finns i någon
av anslutningarna.

▪ Isolering. Isolera kanalen så att ingen kondens bildas. Använd

glasull eller polyetenskum (25mm tjocklek).

5.1.4 Riktlinjer vid installation av dräneringsrör

Allmänna riktlinjer

▪ Dräneringspump. För den här typen av dränering med "högt lyft"

kan dräneringsljuden minskas genom att dräneringspumpen
installeras högre upp. Rekommenderad höjd är 300 mm.

▪ Rörlängd. Håll dräneringsrören så korta som möjligt.
▪ Rördimension. Rörstorleken måste ha samma storlek (eller

större) som anslutningsröret (PVC-rör med innerdiametern 20mm
och ytterdiametern 26mm).

▪ Lutning. Se till att dräneringsrören lutar nedåt (med minst 1/100)

för att förhindra att luftfickor bildas. Använd hängande stag som
visas.

a Lutningsmarkör
O Tillåtet
X Ej tillåtet

▪ Kondens. Vidta åtgärder mot kondens. Isolera hela

dräneringsrördragningen i byggnaden.

a Dräneringsrörkoppling (ansluten till enheten)
b Dräneringsslang (tillbehör)
c Metallklämma (tillbehör)
d Stor tätning (tillbehör)
e Isolering (dräneringsrör) (tillbehör)

f Dräneringsrör (anskaffas lokalt)

NOTERING

▪ Ta INTE bort dräneringsrörets propp. Vatten kan läcka

ut.

▪ Använd endast dräneringshålet för att tömma ut vatten

om dräneringspumpen inte använts före underhåll.

▪ Var försiktig när du sätter i och tar ut

dräneringsproppen. Överdrivet mycket kraft kan
deformera dräneringsfästet i dräneringstråget.

Dra ut proppen.

▪ Vicka INTE proppen uppåt och nedåt.

Så här ansluter du dräneringsröret till inomhusenheten

NOTERING

Felaktig anslutning av dräneringsslangen kan orsaka
läckor och skada installationsutrymmet och omgivningarna.

1 För in dräneringsslangen så långt som möjligt över

dräneringsrörkopplingen.

2 Dra åt metallklämman tills skruvens huvud är mindre än 4mm

från metallklämmans komponent.

3 Kontrollera så att inga vattenläckor finns (se Så här söker du

efter vattenläckor).

4 Installera isoleringen (dräneringsrör).
5 Linda tätningen (=isolering) runt metallklämman och

dräneringsslangen och fäst den med buntband.

6 Anslut dräneringsslangen till dräneringsröret.

Tryck in proppen.

▪ Montera proppen och fäst den med en stjärnmejsel.

a Avtappningsplugg
b Stjärnmejsel

Så här söker du efter vattenläckor

Fyll gradvis på med cirka 1 liter vatten i dräneringstråget och
kontrollera så att inga vattenläckor finns.

a Luftutlopp
b Portabel pump
c Hink
d Köldmediumrör
e Dräneringsutlopp

FDXM25~60F3V1B

Delat luftkonditioneringsaggregat

4P472267-1 – 2017.03

Installationshandbok

6

5 Installation

A B

a dc e fb b

a dc e fb b

2

4

3

g

1

23

4

g

AB

1

b

a

c d

e

e

f

g

g

A B

A

b

c

a

5.2 Anslutning av köldmedierören

FARA: RISK FÖR BRÄNNSKADOR

5.2.1 Så här ansluter du köldmediumrören till inomhusenheten

VARNING: BRANDFARLIGT MATERIAL

R32-köldmediet (om tillämpligt) i enheten är lite
brandfarligt.

(a) I specifikationerna för utomhusenheten anges vilken typ av

▪ Rörlängd. Håll köldmediumrören så korta som möjligt.
▪ Kragkopplingar. Anslut köldmediumrör till enheten med

kragkopplingar.

▪ Isolering. Isolera köldmediumrören på inomhusenheten enligt

nedan:

NOTERING

Se till att isolera alla köldmediumrör. Alla frilagda rör kan
orsaka kondens.

(a)

köldmedium som ska användas.

A Gasrör
B Vätskerör

a Isoleringsmaterial (anskaffas lokalt)
b Buntband (tillbehör)
c Isoleringsbitar: Stor (gasrör), liten (vätskerör) (tillbehör)
d Kragmutter (befintlig på enheten)
e Köldmediumrörkoppling (ansluten till enheten)

f Enhet

g Tätningar: Medel 1 (gasrör), medel 2 (vätskerör) (tillbehör)

1 Vrid sömmarna på isoleringsbitarna uppåt.
2 Fäst på enhetens nedre del.
3 Dra åt buntbanden på isoleringsbitarna.
4 Linda tätningen från enhetens underkant till toppen på

kragmuttern.

5.3 Anslutning av elledningarna

NOTERING

Var noga med att hålla isär ledningarna för
spänningsförsörjning och signalöverföring.
Signalöverföringskablar och strömförsörjningskablar får
korsas, men aldrig dras parallellt.

1 Ta bort frontluckan.

A Utanpå enheten
B Inuti enheten

a Lock till kopplingsboxen
b Anslutning av kabel för anslutning mellan enheter (med

jordning)

c Kopplingsschema
d Anslutning av användargränssnittskabel
e Tätning (tillbehör)

f Hål för kablar

g Kabel

2 Användargränssnittskabel: Dra kablarna genom ramen,

anslut kabeln till kopplingsplinten och fäst kabeln med ett
buntband.

3 Kabel mellan enheter (inomhus↔utomhus): Dra kablarna

genom ramen, anslut kabeln till kopplingsplinten (kontrollera att
siffrorna stämmer överens med siffrorna på utomhusenheten,
och anslut jordkabeln), och fäst kabeln med ett buntband.

4 Linda de två kablarna med tätningsmaterial (tillbehör) för att

förhindra att vatten kommer in i enheten. Täta alla hål för att
förhindra att smådjur kommer in i systemet.

VARNING

Vidta nödvändiga åtgärder för att förebygga att smådjur
söker skydd i enheten. Smådjur som kommer i kontakt
med strömförande delar kan orsaka fel, rökutveckling eller
eldsvåda.

FARA: RISK FÖR ELCHOCK

VARNING

Använd ALLTID flerkärniga kablar till
strömförsörjningsledningar.

VARNING

Om strömsladden är skadad måste den bytas ut av
tillverkaren, en serviceagent eller andra kvalificerade
personer för att undvika faror.

5.3.1 Så här ansluter du elkablarna på

A Inomhuskretskort (ASSY)

a Spänningsmatning och jordning
b Kablage för signalöverföring och användargränssnitt
c Klämmor

Installationshandbok

7

inomhusenheten

Det är viktigt att ledningarna för spänningsförsörjning och
signalöverföring hålls åtskilda. För att undvika elektriska störningar
ska avståndet mellan de två kablarna alltid vara minst 50mm.

FDXM25~60F3V1B
Delat luftkonditioneringsaggregat
4P472267-1 – 2017.03

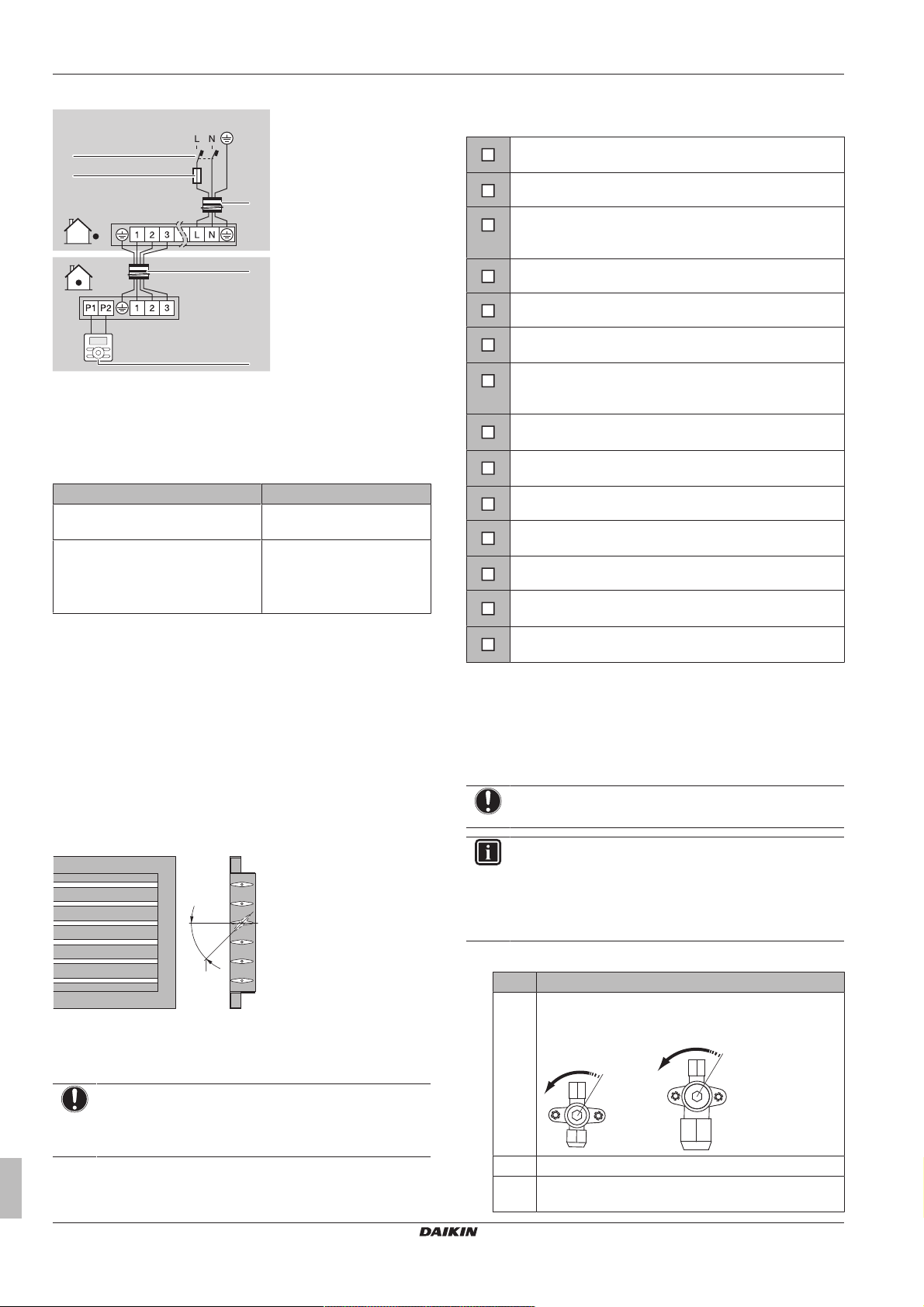

6 Konfiguration

1~ 50 Hz

220-240 V

b

a

e

c

d

45°

a

A B

5 Sätt tillbaka serviceluckan.

a Anslutningskabel

b Nätspänningskabel

c Jordfelsbrytare

d Säkring

e Användargränssnitt

5.3.2 Specifikationer för standardkablar

Komponent Specifikation

Kabel mellan enheter
(inomhus↔utomhus)

Användargränssnittskabel Vinylkablar med 0,75 till

Minsta kabeltjocklek 2,5mm²

och lämplig för 230V

1,25mm² skärmning eller

kablar (2‑trådiga kablar)

Max 500m

6 Konfiguration

7.1 Checklista före driftsättning

Använd INTE systemet innan följande kontroller är godkända:

Läs de kompletta installationsinstruktionerna som beskrivs
i Installatörens referensguide.

Inomhusenheterna är korrekt monterad.

Om ett trådlöst användargränssnittet används:
Inomhusenhetens dekorpanel med infraröd mottagare
är installerad.

Utomhusenheten är korrekt monterad.

Det finns INGA saknade faser eller motfaser.

Systemet har jordats korrekt och alla jordkontakter är
ordentligt åtdragna.

Säkringarna eller lokalt installerade skyddsanordningar
är installerade i enlighet med detta dokument och har inte
förbikopplats.

Matningsspänningen stämmer överens med spänningen
på enhetens märkskylt.

Det finns INGA lösa anslutningar eller skadade
elektriska komponenter i kopplingsboxen.

Kompressorns isoleringsresistans är OK.

Det finns INGA skadade komponenter eller klämda rör
inne i inomhus- och utomhusenheterna.

Det finns INGA köldmedieläckor.

Korrekta rörstorlekar har installerats och rören är
ordentligt isolerade.

Stoppventilerna (gas och vätska) på utomhusenheten är
helt öppna.

6.1 Lokala inställningar

Gör följande lokala inställningar så att de motsvarar den faktiska
installationskonfigurationen och användarens behov:

▪ Inställning av yttre statiskt tryck. Information om intervallet för

yttre statiskt tryck finns i den tekniska dokumentationen.

▪ För värmepump. Om användarnas fötter känns kalla när du

använder uppvärmningsfunktionen rekommenderar vi att du
justerar utloppsgallret enligt nedan.

7 Driftsättning

NOTERING

Använd ALDRIG enheten utan termistorer och/eller
tryckgivare/kontakter. Det kan leda till att kompressorn
bränns.

7.2 Utföra en testkörning

Denna uppgift är endast tillämplig när användargränssnittet
BRC1E52 eller BRC1E53 används. Vid användning av något annat
gränssnitt, se installations- eller servicehandboken för
användargränssnittet.

NOTERING

Avbryt inte testkörningen.

INFORMATION
Bakgrundsbelysning. För en PÅ/AV-åtgärd på

användargränssnittet behöver bakgrundsbelysningen inte
vara tänd. För övriga åtgärder måste den först tändas.
Bakgrundsbelysningen är tänd under cirka 30 sekunder
efter en knapptryckning.

1 Genomför förberedande steg.

# Åtgärd

1 Öppna vätskestoppventilen (A) och gasstoppventilen

(B) genom att ta bort rörkåpan och rotera moturs med
en sexkantnyckel tills det tar stopp.

2 Stäng serviceluckan för att förhindra elektriska stötar.
3 Sätt PÅ strömmen minst 6timmar innan driftstart för att

skydda kompressorn.

Installationshandbok

8

Delat luftkonditioneringsaggregat

FDXM25~60F3V1B

4P472267-1 – 2017.03

8 Tekniska data

Cool

Set to

28°C

Return Setting

Service Settings 1/3

Test Operation

Maintenance Contact
Field Settings
Demand
Min Setpoints Differential
Group Address

Cool

Return Setting

Test Operation

Return Setting

Service Settings 1/3

Test Operation

Maintenance Contact
Field Settings
Demand
Min Setpoints Differential
Group Address

# Åtgärd

4 Ställ in enheten på kylningsdrift via

användargränssnittet.

2 Starta testdriften

# Åtgärd Resultat

1 Gå till startmenyn.

2 Tryck i minst 4sekunder. Menyn Service Settings

visas.

3 Välj Test Operation.

4 Tryck. Test Operation visas på

startmenyn.

5 Tryck inom 10sekunder. Testkörningen startas.

Felkod Trolig orsak

E3, E4 eller L8 ▪ Stoppventilerna är stängda.

▪ Luftinloppet eller luftutloppet är blockerat.

E7 En fas saknas för trefasströmförsörjning.

Note: Du kan inte starta driften. Stäng AV
strömmen, kontrollera kabeldragningen och

byt position på två av de tre elkablarna.
L4 Luftinloppet eller luftutloppet är blockerat.
U0 Stoppventilerna är stängda.
U2 ▪ Det finns en spänningsobalans.

▪ En fas saknas för trefasströmförsörjning.

Note: Du kan inte starta driften. Stäng
AV strömmen, kontrollera
kabeldragningen och byt position på två
av de tre elkablarna.

U4 eller UF Kabeldragningen mellan enheterna är inte

korrekt.
UA Utomhus- och inomhusenheterna är inte

kompatibla.

8 Tekniska data

▪ Delar av de senaste tekniska data är tillgängliga på den regionala

Daikin-webbplatsen (allmänt tillgänglig).

▪ Alla de senaste tekniska data finns på Daikin extranät (inloggning

krävs).

3 Kontrollera driftfunktionen under 3minuter.
4 Stoppa testdriften.

# Åtgärd Resultat

1 Tryck i minst 4sekunder. Menyn Service Settings

visas.

2 Välj Test Operation.

3 Tryck. Enheten återgår till normal

drift och startmenyn visas.

7.3 Felkoder vid testkörning

Om utomhusenheten INTE har installerats korrekt kan följande
felkoder visas på användargränssnittet:

Felkod Trolig orsak

Inget visas

(den inställda
temperaturen visas
inte)

▪ Kabeln är frånkopplad eller det finns ett

kabelfel (mellan strömförsörjningen och
utomhusenheten, mellan utomhus- och
inomhusenheter eller mellan
inomhusenheten och
användargränssnittet).

▪ Säkringen på utomhusenhetens eller

inomhusenhetens kretskort har löst ut.

FDXM25~60F3V1B
Delat luftkonditioneringsaggregat
4P472267-1 – 2017.03

Installationshandbok

9

8 Tekniska data

Förklaring av symboler och beteckningar i kopplingsschemat

För tillämpliga delar och numrering, se dekalen med kopplingsschemat som medföljer på enheten. Artikelnumren anges med arabiska siffror i stigande ordning

för varje del och representeras i översikten nedan av symbolen "*" i delens beteckning.

:STRÖMBRYTARE : SKYDDSJORD

:ANSLUTNING : SKYDDSJORD (SKRUV)

,

:KONTAKT :LIKRIKTARE

:JORD :RELÄKONTAKT

: KABELDRAGNING :KORTSLUTEN KONTAKT

: SÄKRING :KOPPLING

:INOMHUSENHET :KOPPLINGSLIST

:UTOMHUSENHET : KABELKLÄMMA

BLK:SVARTGRN :GRÖNPNK :ROSAWHT :VIT
BLU:BLÅGRY :GRÅ PRP, PPL :LILAYLW :GUL
BRN:BRUN ORG:ORANGE RED:RÖD

A*P:KRETSKORT PS :SWITCHAT KRAFTAGGREGAT
BS* :TRYCKKNAPP PÅ/AV, FUNKTIONSBRYTARE PTC*:TERMISTOR PTC
BZ, H*O :SUMMER Q* :BIPOLÄR TRANSISTOR MED ISOLERAD GATE

(IGBT)
C* :KONDENSATOR Q*DI :JORDFELSBRYTARE
AC*, CN*, E*, HA*, HE, HL*, HN*,

HR*, MR*_A, MR*_B, S*, U, V,
W, X*A

:ANSLUTNING, KONTAKT Q*L:ÖVERSPÄNNINGSSKYDD

D*, V*D:DIOD Q*M:TERMOBRYTARE
DB*:DIODBRYGGA R* :RESISTOR
DS*:DIP-SWITCH R*T :TERMISTOR
E*H:VÄRMARE RC:MOTTAGARE
F*U, FU*

(SE KRETSKORTET INUTI

DIN ENHET AVSEENDE EGENSKAPER)

: SÄKRING S*C:GRÄNSBRYTARE

FG* :KONTAKT (RAMJORD) S*L:FLOTTÖR
H* : KABLAGE S*NPH:TRYCKSENSOR (HÖG)
H*P, LED*, V*L:PILOTLAMPA, LYSDIOD S*NPL:TRYCKSENSOR (LÅG)
HAP:LYSDIOD (SERVICEÖVERVAKNING GRÖN) S*PH, HPS* :HÖGTRYCKSBRYTARE
HÖG SPÄNNING :HÖG SPÄNNING S*PL :LÅGTRYCKSBRYTARE
IES:INTELLIGENT ÖGONSENSOR S*T :TERMOSTAT
IPM* :INTELLIGENT STRÖMMODUL S*W, SW*:FUNKTIONSBRYTARE
K*R, KCR, KFR, KHuR : MAGNETRELÄ SA* :ÖVERBELASTNINGSSKYDD
L:STRÖMFÖRANDE SR*, WLU:SIGNALMOTTAGARE
L* :KONVEKTOR SS* :BRYTA RE
L*R:REAKTOR SHEET METAL :KOPPLINGSLIST, FAST PLATTA
M* :STEGMOTOR T*R:TRANSFORMATOR
M*C:KOMPRESSORMOTOR TC, TRC:SÄNDARE
M*F:FLÄKTMOTOR V*, R*V :VARISTOR
M*P:RDRÄNERINGSPUMPMOTO V*R :DIODBRYGGA
M*S:SVÄNGMOTOR WRC:TRÅDLÖS FJÄRRKONTROLL
MR*, MRCW*, MRM*, MRN* : MAGNETRELÄ X*:KOPPLING
N:NEUTRAL X*M :KOPPLINGSLIST (PLINT)
n = *ANTAL PASSAGER GENOM FERRITKÄRNA Y*E:ELEKTRONISK EXPANSIONSVENTILSPOLE
PAM:PULSAMPLITUD Y*R, Y*S:REVERSERINGSSOLENOIDVENTIL
Kretskort*:KRETSKORT Z*C:FERRITKÄRNA
PM* :KRAFTMODUL ZF, Z*F:BULLERFILTER

8.1 Kopplingsschema

Installationshandbok

10

Delat luftkonditioneringsaggregat

FDXM25~60F3V1B

4P472267-1 – 2017.03
