Daikin FDXM25F3V1B, FDXM35F3V1B, FDXM50F3V1B, FDXM60F3V1B Installer reference guide [ro]

Ghidul de referinţă al

instalatorului

Instalații de aer condiționat în sistem split

FDXM25F3V1B
FDXM35F3V1B
FDXM50F3V1B
FDXM60F3V1B

Ghidul de referinţă al instalatorului

Instalații de aer condiționat în sistem split

romană

Directivelor, cu amendamentele respective.

<A>

<B>

<C>

DEKRA (NB0344)

2178265.0551-EMC

DAIKIN.TCF.033A3/03-2017

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

161718192021222324

návodom:

Directives, as amended.

Direktiven, gemäß Änderung.

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

25

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

25

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

17

както е изложено в <A> и оценено положително от <B>

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta <B> pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši <B> pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

*

**

DICz*** je pooblaščen za sestavo datoteke s tehnično mapo.

DICz*** on volitatud koostama tehnilist dokumentatsiooni.

DICz*** е оторизирана да състави Акта за техническа конструкция.

DICz*** yra įgaliota sudaryti šį techninės konstrukcijos failą.

DICz*** ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť DICz*** je oprávnená vytvoriť súbor technickej konštrukcie.

DICz*** Teknik Yapı Dosyasını derlemeye yetkilidir.

19**

20**

21**

22**

23**

24**

25**

ako bolo uvedené v <A> a pozitívne zistené <B> vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre <B>

tarafından olumlu olarak değerlendirildiği gibi.

24Poznámka*

25Not*

a(z) <A> alapján, a(z) <B> igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią <B> i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de<B>

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani <B>

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

<B> järgi vastavalt sertifikaadile<C>.

DICz*** on valtuutettu laatimaan Teknisen asiakirjan.

Společnost DICz*** má oprávnění ke kompilaci souboru technické konstrukce.

DICz*** je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A DICz*** jogosult a műszaki konstrukciós dokumentáció összeállítására.

DICz*** ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

13**

14**

15**

16**

17**

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

20Märkus*

Machinery 2006/42/EC

Low Voltage 2014/35/EU

enligt <A> och godkänts av <B> enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av <B> ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka <B>

on hyväksynyt Sertifikaatin<C> mukaisesti.

jak bylo uvedeno v <A> a pozitivně zjištěno

<B> vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

15

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

11Information*

12Merk*

13Huom*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da<B>

secondo il Certificato<C>.

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το <B> σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

<B> prema Certifikatu<C>.

14Poznámka*

15Napomena*

Η DICz*** είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

A DICz*** está autorizada a compilar a documentação técnica de fabrico.

Компания DICz*** уполномочена составить Комплект технической документации.

DICz*** er autoriseret til at udarbejde de tekniske konstruktionsdata.

DICz*** är bemyndigade att sammanställa den tekniska konstruktionsfilen.

07**

08**

09**

10**

11**

de <B> de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

решением <B> согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af <B> ihenhold til

Certifikat<C>.

DICz*** este autorizat să compileze Dosarul tehnic de construcţie.

18**

Tetsuya Baba

Managing Director

Plzen, 2nd of May 2017

DICz*** har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

12**

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

Daikin Industries Czech Republic s.r.o.

01

02

03

06Nota*

07Σημείωση*

08Nota*

09Примечание*

10Bemærk*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

04

05

06

FDXM25F3V1B, FDXM35F3V1B, FDXM50F3V1B, FDXM60F3V1B,

07

08

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by <B>

according to the Certificate<C>.

wie in <A> aufgeführt und von <B> positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par <B>

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door <B>

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

02Hinweis*

03Remarque*

04Bemerk*

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por <B> de acuerdo con el

Certificado<C>.

05Nota*

DICz*** is authorised to compile the Technical Construction File.

01**

DICz*** hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

DICz*** est autorisé à compiler le Dossier de Construction Technique.

DICz*** is bevoegd om het Technisch Constructiedossier samen te stellen.

DICz*** está autorizado a compilar el Archivo de Construcción Técnica.

DICz*** è autorizzata a redigere il File Tecnico di Costruzione.

02**

03**

04**

05**

06**

***DICz = Daikin Industries Czech Republic s.r.o.

3P480520-6A

Cuprins

Cuprins

1 Măsuri de siguranţă generale 3

1.1 Despre documentaţie ................................................................ 3

1.1.1 Explicaţia avertizărilor şi simbolurilor.......................... 3

1.2 Pentru instalator ........................................................................ 4

1.2.1 Date generale ............................................................. 4

1.2.2 Locul instalării ............................................................. 4

1.2.3 Agent frigorific............................................................. 4

1.2.4 Apa sărată................................................................... 5

1.2.5 Apă.............................................................................. 5

1.2.6 Electric ........................................................................ 5

2 Despre documentaţie 6

2.1 Despre acest document ............................................................ 6

3 Despre cutie 6

3.1 Prezentare generală: despre cutie ............................................ 6

3.2 Unitatea interioara ..................................................................... 7

3.2.1 Pentru a despacheta și manipula unitatea.................. 7

3.2.2 Pentru a scoate accesoriile din unitatea interioară ..... 7

4 Despre unităţi şi opţiuni 7

4.1 Prezentare generală: despre unităţi şi opţiuni ........................... 7

4.2 Configurația sistemului .............................................................. 7

4.3 Combinarea unităților și opțiuni ................................................. 7

4.3.1 Opţiuni posibile pentru unitatea interioară .................. 7

5 Pregătirea 7

5.1 Prezentare generală: pregătirea................................................ 7

5.2 Pregătirea locul de instalare...................................................... 7

5.2.1 Cerinţele locului de instalare pentru unitatea

interioară..................................................................... 8

5.3 Pregătirea tubulaturii agentului frigorific .................................... 8

5.3.1 Cerințele tubulaturii de agent frigorific ........................ 8

5.3.2 Izolarea tubulaturii de agent frigorific.......................... 9

5.4 Pregătirea cablajului electric ..................................................... 9

5.4.1 Despre pregătirea cablajului electric........................... 9

6 Instalarea 9

6.1 Prezentare generală: instalarea ................................................ 9

6.2 Montarea unităţii interioare........................................................ 9

6.2.1 Precauţii la montarea unităţii interioare....................... 9

6.2.2 Instrucţiuni pentru instalarea unității interioare ........... 9

6.2.3 Instrucţiuni la instalarea tubulaturii.............................. 10

6.2.4 Instrucţiuni pentru instalarea tubulaturii de evacuare . 11

6.3 Conectarea tubulaturii agentului frigorific .................................. 12

6.3.1 Despre racordarea tubulaturii de agent frigorific......... 12

6.3.2 Măsuri de precauţie la racordarea tubulaturii de

agent frigorific ............................................................. 12

6.3.3 Indicații la racordarea tubulaturii de agent frigorific .... 12

6.3.4 Indicaţii privind îndoirea ţevilor.................................... 13

6.3.5 Pentru a evaza capătul ţevii........................................ 13

6.3.6 Pentru a lipi capătul ţevii............................................. 13

6.3.7 Pentru a conecta tubulatura agentului frigorific la

unitatea interioară ....................................................... 13

6.4 Conectarea cablajului electric ................................................... 14

6.4.1 Despre conectarea cablajului electric ......................... 14

6.4.2 Precauţii la conectarea cablajului electric................... 14

6.4.3 Indicaţii pentru conectarea cablajului electric ............. 14

6.4.4 Pentru a conecta cablajul electric la unitatea

interioară..................................................................... 14

6.4.5 Specificaţii pentru componentele cablajului standard. 15

7 Configurare 15

7.1 Reglaje locale............................................................................ 15

8.2 Lista de verificare înainte de darea în exploatare ...................... 15

8.3 Efectuarea probei de funcţionare ............................................... 16

8.4 Codurile de eroare în timpul efectuării probei de funcţionare..... 16

9 Predarea către utilizator 17
10 Dezafectarea 17
11 Date tehnice 17

11.1 Schema cablajului ...................................................................... 18

1 Măsuri de siguranţă generale

1.1 Despre documentaţie

▪ Documentaţia originală este scrisă în limba engleză. Toate

celelalte limbi reprezintă traduceri.

▪ Precauţiile descrise în acest document acoperă subiecte foarte

importante, respectaţi-le cu atenţie.

▪ Instalarea sistemului, și toate activitățile descrise în manualul de

instalare și ghidul de referință de instalare trebuie efectuate de
către un instalator autorizat.

1.1.1 Explicaţia avertizărilor şi simbolurilor

PERICOL

Indică o situaţie care duce la deces sau rănire gravă.

PERICOL: RISC DE ELECTROCUTARE

Indică o situaţie care poate duce la electrocutare.

PERICOL: RISC DE ARSURI

Indică o situaţie care poate duce la arsuri din cauza
temperaturilor extrem de scăzute sau de ridicate.

PERICOL: RISC DE EXPLOZIE

Indică o situaţie care poate duce la explozie.

AVERTIZARE

Indică o situaţie care poate duce la deces sau rănire gravă.

AVERTIZARE: MATERIAL INFLAMABIL

PRECAUŢIE

Indică o situaţie care poate duce la rănirea minoră sau mai
puţin gravă.

NOTIFICARE

Indică o situaţie care poate duce la distrugerea
echipamentului sau bunurilor.

INFORMAŢII

Indică sfaturi utile sau informaţii suplimentare.

Simbol Explicaţie

Înainte de instalare, citiți manualul de instalare şi
exploatare, și foaia cu instrucţiuni pentru cablaj.

Înainte de efectuarea lucrărilor de întreţinere şi
service, citiți manualul de service.

Pentru informații suplimentare, consultați ghidul de
referinţă pentru instalator și utilizator.

8 Darea în exploatare 15

8.1 Prezentare generală: Darea în exploatare ................................ 15

FDXM25~60F3V1B
Instalații de aer condiționat în sistem split
4P482333-1 – 2017.03

Ghidul de referinţă al instalatorului

3

1 Măsuri de siguranţă generale

1.2 Pentru instalator

1.2.1 Date generale

Dacă nu ştiţi cu siguranţă cum să instalaţi sau să exploataţi unitatea,
contactaţi distribuitorul.

NOTIFICARE

Instalarea sau conectarea necorespunzătoare a
echipamentului sau accesoriilor poate cauza electrocutare,
scurtcircuit, scăpări, incendiu sau alte deteriorări ale
echipamentului. Utilizaţi numai accesorii, echipament
opţional şi piese de rezervă fabricate sau aprobate de
Daikin.

AVERTIZARE

Asiguraţi-vă că instalarea, testarea şi materialele utilizate
sunt conforme legislaţiei în vigoare (pe lângă instrucţiunile
descrise în documentaţia Daikin).

PRECAUŢIE

Purtaţi echipamentul adecvat de protecţie personală
(mănuşi de protecţie, ochelari de protecţie etc.) la
instalarea, întreţinerea sau deservirea sistemului.

AVERTIZARE

Îndepărtaţi pungile de plastic ale ambalajului ca să nu
ajungă la îndemâna altor persoane, în special a copiilor.
Riscul posibil: sufocarea.

PERICOL: RISC DE ARSURI

▪ NU atingeţi tubulatura agentului frigorific, a apei sau

componentele interne în timpul funcţionării şi imediat
după aceea. Aceasta poate fi foarte fierbinte sau foarte
rece. Lăsaţi-o să revină la temperatura normală. Dacă
trebuie să o atingeţi, purtaţi mănuşi de protecţie.

▪ NU atingeţi niciodată agentul frigorific scurs accidental.

AVERTIZARE

Luaţi măsurile necesare pentru a împiedica animalele de
talie mică să se adăpostească în unitate. Animalele de
talie mică care ating piesele electrice pot cauza defecţiuni,
fum sau incendiu.

PRECAUŢIE

NU atingeţi priza de aer sau aripioarele din aluminiu ale
unităţii.

NOTIFICARE

▪ NU puneţi niciun obiect sau echipament pe unitate.
▪ NU vă urcaţi, nu vă aşezaţi şi nu staţi pe unitate.

NOTIFICARE

Se recomandă executarea lucrărilor la unitatea exterioară
când atmosfera este uscată, pentru a evita infiltraţiile.

Conform legislaţiei în vigoare, poate fi necesar să furnizaţi un jurnal
împreună cu produsul, jurnal care să conţină cel puţin: informaţii
despre întreţinere, reparaţii, rezultatele probelor, perioadele de
aşteptare etc.

Se vor mai furniza cel puţin următoarele informaţii într-un loc
accesibil al produsului:

▪ Instrucţiuni pentru oprirea instalaţiei în caz de urgenţă
▪ Numele şi adresa unităţii de pompieri, poliţiei şi spitalului
▪ Numele, adresa şi numerele de telefon pe timp de zi şi de noapte

pentru deservire

În Europa, EN378 oferă îndrumarea necesară pentru acest jurnal.

1.2.2 Locul instalării

▪ Lăsaţi spaţiu suficient în jurul unităţii pentru a permite deservirea

şi circulaţia aerului.

▪ Asiguraţi-vă că locul instalării face faţă greutăţii unităţii şi

vibraţiilor.

▪ Asiguraţi-vă că zona este bine ventilată. NU blocați orificiile de

ventilație.

▪ Asiguraţi-vă că unitatea se află pe loc drept.

NU instalaţi unitatea în următoarele locuri:
▪ În medii cu pericol de explozie.
▪ În locuri unde există instalaţii care emit unde electromagnetice.

Undele electromagnetice pot perturba sistemul de comandă,
cauzând defectarea echipamentului.

▪ În locurile în care există riscul incendiilor din cauza scurgerilor

gazelor inflamabile (de exemplu: diluant sau benzină), fibre de
carbon sau pulberi inflamabile.

▪ În locuri în care se produce gaz exploziv (de exemplu: gaz de acid

sulfuric). Corodarea conductelor de cupru sau a pieselor lipite
poate cauza scăpări de agent frigorific.

1.2.3 Agent frigorific

Dacă este cazul. Consultaţi manualul de instalare sau ghidul de
referinţă al instalatorului pentru aplicaţia dvs. pentru detalii
suplimentare.

NOTIFICARE

Asiguraţi-vă că instalarea conductelor agentului frigorific
respectă legislaţia în vigoare. În Europa, standardul în
vigoare este EN378.

NOTIFICARE

Asiguraţi-vă că tubulatura de legătură şi racordurile nu sunt
supuse solicitărilor.

AVERTIZARE

În timpul probelor, NU presurizaţi produsul cu o presiune
mai mare decât cea maximă admisă (conform indicaţiilor
de pe placa de identificare a unităţii).

AVERTIZARE

Luaţi măsuri suficiente în cazul scurgerilor agentului
frigorific. Dacă există scurgeri ale agentului de răcire
gazos, ventilaţi imediat zona. Riscuri posibile:

▪ Concentraţiile în exces de agent frigorific în încăperi

închise pot duce la lipsa oxigenului.

▪ Se poate produce gaz toxic dacă agentul frigorific

gazos intră în contact cu focul.

PERICOL: RISC DE EXPLOZIE
Evacuare – scurgere de agent frigorific. Dacă doriți să

evacuați, și există o scurgere în circuitul agentului frigorific:

▪ NU utilizați funcţia automată de evacuare a unității, cu

care puteți colecta tot agentul frigorific din sistem în
unitatea exterioară. Possible consequence:
Autocombustie și explozie a compresorului din cauza
aerului care pătrunde în compresorul aflat în funcțiune.

▪ Utilizați un sistem separat de recuperare, astfel încât

compresorul unității să nu trebuiască să funcționeze.

Ghidul de referinţă al instalatorului

4

Instalații de aer condiționat în sistem split

FDXM25~60F3V1B

4P482333-1 – 2017.03

1 Măsuri de siguranţă generale

AVERTIZARE

Recuperaţi întotdeauna agentul frigorific. NU eliberaţi
agentul frigorific direct în atmosferă. Utilizaţi o pompă de
vid pentru a goli instalaţia.

NOTIFICARE

După conectarea întregii tubulaturi, asiguraţi-vă că nu
există scurgeri de gaz. Utilizaţi azot pentru a efectua
detectarea scurgerii de gaz.

NOTIFICARE

▪ Pentru a evita defectarea compresorului, NU încărcaţi

peste cantitatea de agent frigorific specificată.

▪ La deschiderea instalaţiei de agent frigorific, acesta se

va trata conform legislaţiei în vigoare.

AVERTIZARE

Asiguraţi-vă că nu există oxigen în sistem. Agentul frigorific
se poate încărca numai după efectuarea testului de
scurgere şi a uscării vidate.

▪ În cazul în care este necesară reîncărcarea, consultaţi placa de

identificare a unităţii. Specifică tipul de agent frigorific şi cantitatea
necesară.

▪ Unitatea este încărcată cu agent frigorific din fabrică; în funcţie de

dimensiunile şi lungimile conductelor, unele sisteme pot necesita
încărcarea suplimentară cu agent frigorific.

▪ Utilizaţi numai scule exclusiv pentru tipul de agent frigorific utilizat

în acest sistem pentru a asigura rezistenţa necesară faţă de
presiune şi pentru a împiedica pătrunderea materialelor străine în
sistem.

▪ Încărcați agentul frigorific lichid după cum urmează:

Dacă Atunci

Există tub de sifon
(respectiv, butelia este marcată

cu „Sifon atașat pentru umplerea
cu lichid”)

NU există tub de sifon Încărcați cu butelia răsturnată.

Încărcați cu butelia verticală.

AVERTIZARE

Luaţi măsuri suficiente în cazul scurgerii apei sărate. Dacă
se scurge apă sărată, ventilaţi imediat zona şi contactaţi
reprezentantul local.

AVERTIZARE

Temperatura ambiantă din interiorul unităţii poate fi mai
ridicată decât cea din încăpere, de ex. 70°C. În cazul unei
scurgeri a apei sărate, componentele fierbinţi din unitate
pot duce la o situaţie periculoasă.

AVERTIZARE

Utilizarea şi instalarea aplicaţiei TREBUIE să fie conforme
cu precauţiile privind siguranţa şi mediul înconjurător
specificate în legislaţia în vigoare.

1.2.5 Apă

Dacă este cazul. Consultaţi manualul de instalare sau ghidul de
referinţă al instalatorului pentru aplicaţia dvs. pentru detalii
suplimentare.

NOTIFICARE

Asiguraţi-vă că apa are o calitate conformă cu Directiva UE
98/83CE.

1.2.6 Electric

PERICOL: RISC DE ELECTROCUTARE

▪ OPRIŢI toate sursele de alimentare înainte de a scoate

capacul cutiei de distribuţie, conecta cablurile electrice
sau atinge piesele electrice.

▪ Deconectaţi reţeaua mai mult de 1 minut şi măsuraţi

tensiunea la borne a condensatoarelor circuitului
principal sau a componentelor electrice înainte de
deservire. Tensiunea TREBUIE să fie mai mică de
50 V c.c. înainte de a putea atinge componentele
electrice. Pentru amplasarea bornelor, consultaţi

schema de conexiuni.
▪ NU atingeţi componentele electrice cu mâinile ude.
▪ NU lăsaţi unitatea nesupravegheată când este scos

capacul de deservire.

▪ Deschideți încet buteliile cu agent frigorific.
▪ Încărcați agentul frigorific sub formă lichidă. Adăugarea sub formă

de gaz poate împiedica funcţionarea normală.

PRECAUŢIE

Dacă s-a efectua încărcarea cu agent frigorific sau faceţi o
pauză, închideţi imediat valva rezervorului agentului
frigorific. Dacă nu închideţi imediat valva, presiunea
rămasă poate încărca agent frigorific în plus. Possible

consequence: Cantitate incorectă de agent frigorific.

1.2.4 Apa sărată

Dacă este cazul. Consultaţi manualul de instalare sau ghidul de
referinţă al instalatorului pentru aplicaţia dvs. pentru detalii
suplimentare.

AVERTIZARE

Alegerea apei sărate TREBUIE să fie în conformitate cu
legislaţia în vigoare.

FDXM25~60F3V1B
Instalații de aer condiționat în sistem split
4P482333-1 – 2017.03

AVERTIZARE

Dacă NU este instalat din fabrică, pe cablajul fix TREBUIE
instalat un întrerupător principal sau alte mijloace de
deconectare, cu separarea contactelor la toţi polii,
asigurând astfel deconectarea completă la supratensiune
de categoria aIII-a.

Ghidul de referinţă al instalatorului

5

2 Despre documentaţie

AVERTIZARE

▪ Utilizaţi NUMAI cabluri din cupru.
▪ Asiguraţi-vă că se respectă legislaţia în vigoare pentru

cablajul de legătură.

▪ Întregul cablaj de legătură trebuie executat în

conformitate cu schema de conexiuni furnizată cu
produsul.

▪ Nu strângeţi NICIODATĂ mănunchiurile de cabluri şi

aveţi grijă ca acestea să nu vină în contact cu
tubulatura şi cu muchiile ascuţite. Asiguraţi-vă că pe
conexiunile de pe borne nu se aplică o presiune
externă.

▪ Asiguraţi-vă că instalaţi cablul de împământare. NU

conectaţi împământarea unităţii la o conductă de
utilităţi, la un circuit absorbant de impulsuri sau la o
linie de împământare telefonică. Legarea incompletă la
pământ poate cauza electrocutare.

▪ Aveţi grijă să folosiţi un circuit electric de alimentare

special alocat. Nu folosiţi NICIODATĂ o sursă de
alimentare în comun cu un alt aparat.

▪ Asiguraţi-vă că aţi instalat siguranţele sau

disjunctoarele necesare.

▪ Asiguraţi-vă că aţi instalat un protector pentru scurgere

la împământare. Nerespectarea celor de mai sus poate
duce la electrocutare sau incendiu.

▪ Când instalaţi protectorul de pierderi prin scurgeri la

pământ aveţi grijă să fie compatibil cu invertorul
(rezistent la zgomot electric de înaltă frecvenţa) pentru
a evita deschiderea inutilă a protectorului de pierderi
prin scurgeri la pământ.

NOTIFICARE

Precauţii la pozarea cablajului alimentării de la reţea:

▪ Nu conectaţi cablaje de diferite secțiuni la regleta de

conexiuni a alimentării (slăbirea cablajului de
alimentare poate cauza încălziri anormale).

▪ Când interconectaţi cabluri de aceeaşi grosime,

procedaţi aşa cum este prezentat în figura de mai jos.

▪ Pentru cablare, utilizaţi cablul de alimentare indicat şi

conectaţi strâns, apoi fixaţi pentru a preveni exercitarea
unei presiuni exterioare asupra plăcii de borne.

▪ Utilizaţi o şurubelniţă corespunzătoare pentru

strângerea şuruburilor bornelor. O şurubelniţă cu cap
mic va deforma capul, făcând imposibilă strângerea
corespunzătoare.

▪ Strângerea exagerată a şuruburilor bornelor le poate

rupe.

Instalaţi cablurile de alimentare la cel puţin 1metru de televizoare
sau aparate radio pentru a preveni interferenţa. În funcţie de undele
radio, distanţa de 1metru poate să nu fie suficientă.

AVERTIZARE

▪ După finalizarea lucrărilor electrice, confirmaţi că

fiecare componentă şi bornă electrică din interiorul
cutiei de componente electrice este bine conectată.

▪ Asiguraţi-vă că sunt închise toate capacele înainte de a

porni unitatea.

NOTIFICARE

Valabil numai dacă alimentarea electrică este trifazată şi
compresorul are o metodă de pornire de tip PORNIRE/
OPRIRE.

Dacă există posibilitatea fazelor inversate după o
întrerupere de moment a alimentării în timpul funcţionării
produsului, montaţi pe plan local un circuit de protecţie la
inversarea fazelor. Funcţionarea produsului cu faze
inversate poate duce la defectarea compresorului şi a altor
componente.

2 Despre documentaţie

2.1 Despre acest document

INFORMAŢII

Asiguraţi-vă că utilizatorul are documentaţia tipărită şi
rugaţi-l să o păstreze pentru consultare ulterioară.

Public ţintă

Instalatori autorizaţi

INFORMAŢII

Acest aparat este destinat utilizării de către utilizatori
instruiţi sau experţi în magazine, în industria uşoară sau în
ferme sau utilizării în scop comercial sau privat de către
persoane nespecializate.

Set documentaţie

Acest document face parte din setul documentaţiei. Setul complet
este format din:

▪ Măsuri generale de protecţie:

▪ Instrucţiuni de tehnica securităţii că trebuie să citite înainte de

instalare

▪ Format: Hârtie (în cutia unităţii exterioare)

▪ Manualul de instalare a unităţii interioare:

▪ Instrucţiuni de instalare
▪ Format: Hârtie (în cutia unităţii exterioare)

▪ Ghidul de referinţă al instalatorului:

▪ Pregătirea instalării, bune practici, date de referinţă etc.
▪ Format: Fișiere digitale la http://www.daikineurope.com/support-

and-manuals/product-information/

Cele mai recente versiuni ale documentaţiei furnizate pot fi
disponibile pe site-ul Web Daikin regional sau prin intermediul
distribuitorului.

Documentaţia originală este scrisă în limba engleză. Toate celelalte
limbi reprezintă traduceri.

Manual de date tehnice

▪ Un subset al celor mai recente date tehnice este disponibil pe

site-ul Daikin regional (accesibil publicului).

▪ Setul complet al celor mai recente date tehnice este disponibil pe

extranet Daikin (se cere autentificare).

3 Despre cutie

3.1 Prezentare generală: despre cutie

El conţine informații despre:
▪ Despachetarea și manipularea unităților

Ghidul de referinţă al instalatorului

6

Instalații de aer condiționat în sistem split

FDXM25~60F3V1B

4P482333-1 – 2017.03

4 Despre unităţi şi opţiuni

24×8×1× 1×

2×

1×

1×

1×

2×

1×

ed

ba

1×

c

f g

h

i j k l

6×

m

4×

n

1×

b

c

a

e

d

f

g

h

▪ Scoaterea accesoriilor din unități
Rețineți următoarele:
▪ Verificaţi dacă unitatea este deteriorată la livrare. Orice

deteriorare trebuie anunţată imediat agentului care se ocupă cu
reclamaţiile adresate transportatorului.

▪ Aduceţi unitatea împachetată cât mai aproape de locul final de

instalare pentru a preveni deteriorarea în timpul transportului.

3.2 Unitatea interioara

3.2.1 Pentru a despacheta și manipula unitatea

Folosiți o chingă din material moale sau panouri protectoare
împreună cu o frânghie când ridicați unitatea. Asta pentru a evita
deteriorarea sau zgârierea unității.

Ridicaţi unitatea ținând-o de urechile de susținere fără a exercita
presiune pe alte piese, în special pe tubulatura agentului frigorific,
tubulatura de evacuare și alte piese din material plastic.

3.2.2 Pentru a scoate accesoriile din unitatea interioară

4.2 Configurația sistemului

a Unitate interioară
b Unitate exterioară
c Interfaţa utilizatorului
d Aspirația aerului
e Evacuarea aerului

f Tubulatura agentului frigorific + cablul de interconectare
g Conductă de evacuare
h Cablaj de împământare

4.3 Combinarea unităților și opțiuni

4.3.1 Opţiuni posibile pentru unitatea interioară

a Manual de instalare
b Manual de exploatare
c Măsuri generale de protecţie
d Şaibe pentru urechea de susținere
e Şuruburi pentru flanşele tubulaturii

f Clemă de metal
g Tampoane de etanşare: mic și mare
h Furtun de evacuare

i Material de etanşare

j Piesă de izolare: mică (conducta de lichid)
k Piesă de izolare: mare (conducta de gaz)

l Coliere flexibile

m Placa de fixare a şaibei

n Filtru de aer

4 Despre unităţi şi opţiuni

4.1 Prezentare generală: despre unităţi

Acest capitolul conține informații despre:
▪ Combinarea unităţilor exterioare şi interioare
▪ Combinarea unității exterioare cu opțiuni

şi opţiuni

Asigurați-vă că aveţi următoarele opţiuni obligatorii:
▪ Interfaţa utilizatorului: Cu cablu şi fără cablu (consultați

cataloagele şi literatura tehnică pentru a selecta o interfață
corespunzătoare a utilizatorului)

5 Pregătirea

5.1 Prezentare generală: pregătirea

Acest capitol descrie ce aveţi de făcut și știut înainte de a merge la
fața locului.

El conţine informații despre:
▪ Pregătirea locului de instalare
▪ Pregătirea tubulaturii de agent frigorific
▪ Pregătirea cablajului electric

5.2 Pregătirea locul de instalare

▪ Lăsaţi spaţiu suficient în jurul unităţii pentru a permite deservirea

şi circulaţia aerului.

▪ Alegeţi locul instalării astfel încât să existe spaţiu suficient pentru

transportul unităţii la/de la locul instalării.

FDXM25~60F3V1B
Instalații de aer condiționat în sistem split
4P482333-1 – 2017.03

Ghidul de referinţă al instalatorului

7

5 Pregătirea

200

e:

≥240

A

≥20

≥300

b

c

d

a

(mm)

≥400

t

Ø

AVERTIZARE

NU amplasaţi instalaţia de aer condiţionat în locuri în care
pot surveni scăpări de gaze inflamabile. Dacă survin
scăpări de gaz, şi acesta se acumulează în jurul instalaţiei
de aer condiţionat pot izbucni incendii.

▪ Izolarea tavanului. Când condiţiile de la tavan depăşesc 30°C şi

o umiditate relativă de 80% sau dacă aerul proaspăt este indus
spre tavan, atunci este necesară o izolaţie suplimentară (spumă
de polietilenă cu grosimea minimă de 10mm).

▪ Apărători de protecţie. Aveți grijă să instalaţi apărători de

protecţie pe partea de aspiraţie și de refulare pentru a împiedica

5.2.1 Cerinţele locului de instalare pentru unitatea interioară

INFORMAŢII

Citiţi şi cerinţele următoare:

▪ Cerinţe generale privind amplasarea. Consultaţi

capitolul “Măsuri de siguranţă generale”.

▪ Cerinţele tubulaturii agentului frigorific (diferenţă de

înălţime, lungime). Vedeţi mai departe în capitolul
“Pregătirea”.

INFORMAŢII

Nivelul de presiune sonoră este mai mic de 70dBA.

contactul cu paletele ventilatorului sau cu schimbătorul de căldură.
NU instalaţi unitatea în următoarele locuri:
▪ În locurile unde în atmosferă poate fi prezent ulei mineral sub

formă de ceață, aerosoli sau vapori. Piesele din material plastic se

pot deteriora, căzând sau generând scurgeri de apă.
NU recomandăm instalarea unităţii în locurile următoare, deoarece

pot scurta durata de funcţionare a unităţii:
▪ Unde există fluctuaţii frecvente de tensiune
▪ În vehicule sau pe vapoare
▪ Unde sunt prezenţi vapori acizi sau alcalini
▪ Pentru instalare folosiţi şuruburi de susţinere.
▪ Distanțarea. Ţineţi cont de următoarele: cerințe:

NOTIFICARE

Echipamentul descris în acest manual poate cauza zgomot
electronic generat de energie de frecvenţă radio.
Echipamentul se conformează unor specificaţii concepute
pentru a asigura o protecţie rezonabilă faţă de o astfel de
interferenţă. Totuşi, nu există garanţii că într-o anumită
instalaţie nu vor surveni interferenţe.

Este de aceea recomandată instalarea echipamentului şi
cablurilor electrice păstrând distanţe adecvate faţă de
echipamente stereo, calculatoare personale, etc.

Instalaţi cablurile de alimentare la cel puţin 1metru de televizoare
sau aparate radio pentru a preveni interferenţa. În funcţie de undele
radio, distanţa de 1metru poate să nu fie suficientă.

▪ Lumini fluorescente. Când instalați a interfaţă de utilizator fără fir

într-o încăpere cu lumini fluorescente, ţineţi cont de următoarele
pentru a evita interferența:

▪ Instalați interfaţa de utilizator fără fir cât mai aproape posibil de

unitatea interioară.

▪ Instalați unitatea interioară cât se poate de departe de luminile

fluorescente.

▪ Receptorul de semnal cu senzor de temperatură integrat

trebuie instalat într-un loc:

A Distanța minimă față de podea:

2,7m pentru a evita atingerea accidentală.
2,5m în cazul în care ventilatorul este acoperit (de ex.

tavan fals, grilă, …)

a Cutie de control
b Spaţiu de întreţinere
c Tavan
d Suprafaţa podelei
e Selectați dimensiunea pentru a asigura o pantă

descendentă de cel puțin 1/100

▪ lângă orificiul de admisie (când instalarea lângă orificiul de

admisie nu este posibilă, instalați la 1,5m deasupra podelei)
▪ care nu este expus la aer rece sau cald.
▪ unde semnalul nu poate fi blocat de o perdea, etc.

▪ Aveţi grijă ca în cazul unei scurgeri, apa să nu poată cauza nici o

stricăciune spaţiului de instalare şi zonei din jur.

▪ Alegeţi un loc în care aerul cald/rece evacuat din unitate sau

zgomotul funcţionării NU deranjează pe nimeni.

AVERTIZARE

NU aşezaţi obiecte care se pot uda sub unitatea interioară
şi/sau exterioară. În acest caz, condensul de pe unitatea
principală sau de pe ţevile agentului frigorific, praful de pe
filtrul de aer sau blocarea scurgerii pot provoca picurarea.
Acest lucru poate duce la defectarea sau nefuncţionarea
obiectului aşezat sub unitate.

▪ Debitul aerului. Asigurați-vă că nimic nu blochează fluxul de aer.
▪ Evacuarea. Asiguraţi-vă că apa de condensare se poate evacua

corespunzător.

Ghidul de referinţă al instalatorului

8

5.3 Pregătirea tubulaturii agentului frigorific

5.3.1 Cerințele tubulaturii de agent frigorific

INFORMAŢII

Citiţi şi precauţiile şi cerinţele din capitolul “Măsuri de
siguranţă generale”.

Materialul tubulaturii de agent frigorific

▪ Materialul tubulaturii: Cupru fără sudură, dezoxidat cu acid

fosforic.

▪ Categoria de duritate şi grosimea tubulaturii:

Diametru

exterior (Ø)

Categorie de

duritate

Grosime (t)

6,4mm (1/4") Moale (O) ≥0,8mm
9,5mm (3/8")
12,7mm (1/2")

Instalații de aer condiționat în sistem split

(a)

FDXM25~60F3V1B

4P482333-1 – 2017.03

6 Instalarea

ØiØ

i

t

ØpØ

p

(a) În funcție de legislaţia în vigoare și de presiunea maximă

de lucru a unității (consultaţi "PS High" de pe placa de
identificare a unității), poate fi necesară o grosime mai
mare a tubulaturii.

Diametrul tubulaturii de agent frigorific

Utilizați aceleași diametre ca racordurile de pe unitățile exterioare:

Model L1 Tubulatura de

lichid

FDXM25+35 Ø6,4 Ø9,5
FDXM50+60 Ø6,4 Ø12,7

L1 tubulatura de gaz

5.3.2 Izolarea tubulaturii de agent frigorific

▪ Utilizaţi spumă polietilenică pentru izolare:

▪ cu un raport de transfer al căldurii cuprins între 0,041 şi

0,052W/mK (0,035 şi 0,045kcal/mh°C)

▪ cu o rezistenţă la căldură de cel puţin 120°C

▪ Grosimea izolaţiei

Diametrul exterior al

conductei (Øp)

6,4mm (1/4") 8~10mm ≥10mm
9,5mm (3/8") 12~15mm
12,7mm (1/2") 14~16mm

Dacă temperatura depăşeşte 30°C iar umiditatea este mai mare de
80%, grosimea materialelor izolatoare trebuie să fie de cel puţin
20mm pentru a evita condensarea pe suprafaţa izolată.

Diametrul interior al

izolației (Øi)

Grosimea izolaţiei

(t)

AVERTIZARE

▪ Întregul cablaj trebuie executat de către un electrician

autorizat şi trebuie să respecte legislaţia în vigoare.
▪ Efectuaţi conexiunile electrice la cablajul fixat.
▪ Toate componentele procurate la faţa locului şi toate

lucrările electrice trebuie să respecte legislaţia în

vigoare.

AVERTIZARE

Utilizaţi ÎNTOTDEAUNA cablu multicolor pentru cablurile
de alimentare electrică.

6 Instalarea

6.1 Prezentare generală: instalarea

Acest capitol descrie ce trebuie să faceți și să știți la fața locului
pentru a instala sistemul.

Flux de lucru normal

În general, instalarea constă din următoarele etape:
▪ Montarea unităţii exterioare.
▪ Montarea unităţii interioare.
▪ Racordarea tubulaturii de agent frigorific.
▪ Verificarea tubulaturii de agent frigorific.
▪ Încărcarea agentului frigorific.
▪ Conectarea cablajului electric.
▪ Finalizarea instalării exterioare.
▪ Finalizarea instalării interioare.

5.4 Pregătirea cablajului electric

5.4.1 Despre pregătirea cablajului electric

INFORMAŢII

Citiţi şi precauţiile şi cerinţele din capitolul “Măsuri de
siguranţă generale”.

AVERTIZARE

▪ Dacă la reţeaua de alimentare lipseşte o fază N sau

aceasta este greşită, echipamentul se poate defecta.

▪ Stabiliţi împământarea corectă. NU conectaţi

împământarea unităţii la o conductă de utilităţi, la un
circuit absorbant de impulsuri sau la o linie de
împământare telefonică. Legarea incompletă la pământ

poate cauza electrocutare.
▪ Instalaţi siguranţele sau disjunctoarele necesare.
▪ Fixaţi cablajul electric cu cleme pentru ca acesta să NU

intre în contact cu margini ascuţite sau cu tubulatura, în

special pe partea cu presiune înaltă.
▪ NU utilizaţi fire izolate cu bandă, fire de conductor

torsadat, prelungitoare sau conexiuni de la un sistem în

stea. Pot provoca supraîncălzirea, şocuri de reţea sau

incendii.
▪ NU instalaţi un condensator compensator de fază,

deoarece această unitate este echipată cu un invertor.

Un condensator compensator de fază va reduce

randamentul şi poate provoca accidente.

INFORMAŢII

Acest capitol conține doar instrucțiuni de instalare specifice
unității interioare. Pentru celelalte instrucțiuni, consultați:

▪ Consultați manualul de instalare a unității exterioare
▪ Manualul de instalare a interfeței utilizatorului
▪ Manualul de instalare a accesoriilor opționale

6.2 Montarea unităţii interioare

6.2.1 Precauţii la montarea unităţii interioare

INFORMAŢII

Citiți de asemenea măsurile de precauție și cerințele în
următoarele capitole:

▪ Măsuri generale de protecţie
▪ Pregătirea

6.2.2 Instrucţiuni pentru instalarea unității interioare

INFORMAŢII
Echipament opţional. La instalarea echipamentului

opţional, citiţi de asemenea manualul de instalare al
echipamentului opțional. În funcție de condiţiile de pe
teren, poate fi mai uşor să instalați mai întâi echipamentul
opțional.

FDXM25~60F3V1B
Instalații de aer condiționat în sistem split
4P482333-1 – 2017.03

Ghidul de referinţă al instalatorului

9

6 Instalarea

d

e

A

B

f

620

500

f

a1
b

b
a2

c

4×

b
a

c

e

d

c

a

b

c

b

a

2

1

2

1

b

a

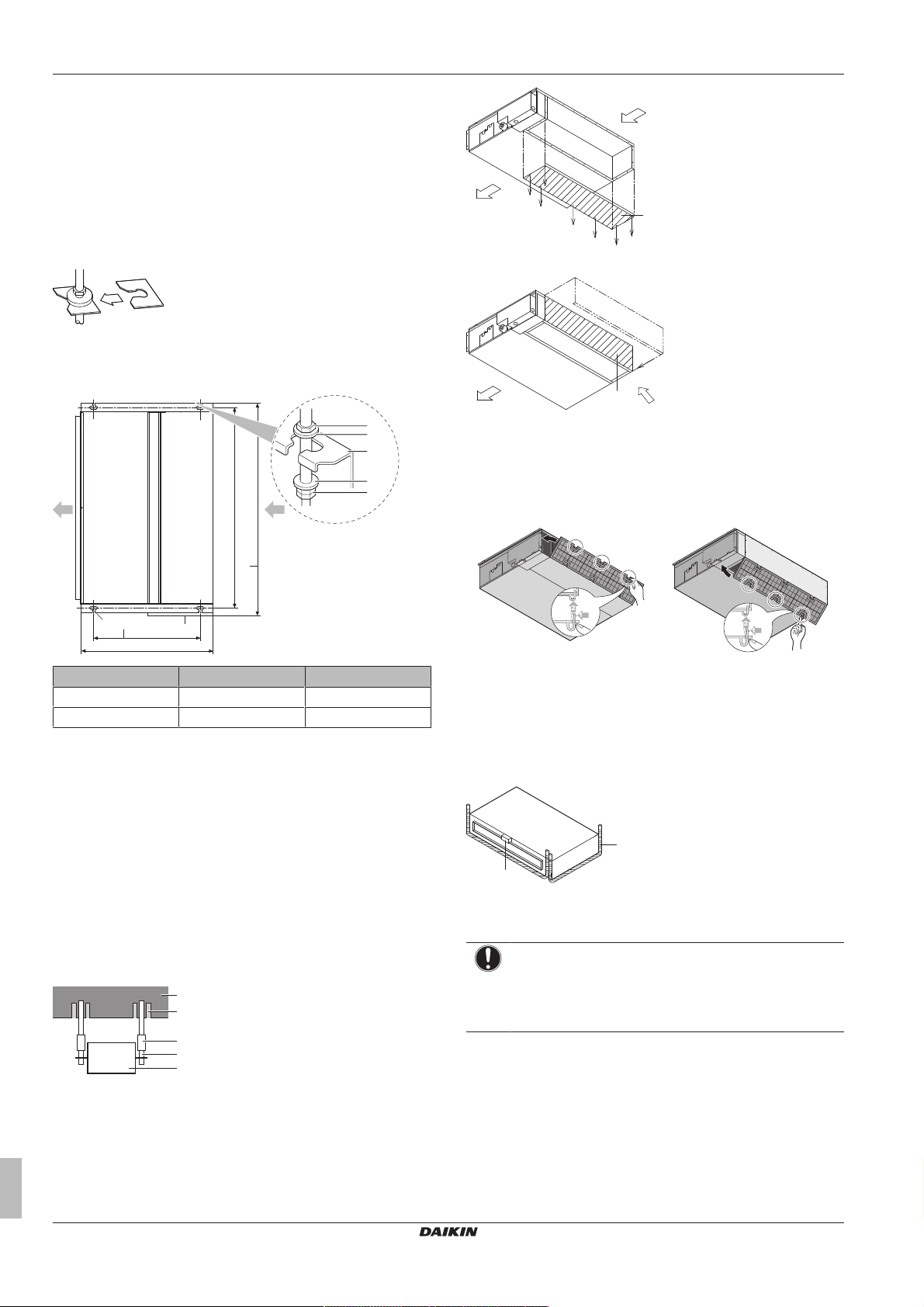

▪ Rezistența tavanului. Verificaţi dacă tavanul este suficient de

rezistent pentru a susţine greutatea unităţii. Dacă există riscuri,
întăriţi tavanul înainte de a instala unitatea.

▪ Pentru tavane existente, utilizați ancore.
▪ Pentru tavane noi, utilizați inserții încastrate, ancore încastrate

sau alte piese furnizate la fața locului.

▪ Şuruburile de susţinere. Pentru instalare folosiţi şuruburi de

susţinere de W3/8 M10. Fixaţi urechea de susţinere la şurubul de
susţinere. Fixaţi-o în siguranță, utilizând o piuliţă şi o şaibă din
părţile superioară şi inferioară ale urechii susţinere.

▪ Dimensiunea deschiderii din tavan. Asigurați-vă că deschiderea

din tavan se încadrează în limitele următoare:

4 Fixați la loc capacul aspirației.

a Priza de aer
b Evacuare aer
c Capacul aspirației

5 Fixaţi filtrul de aer (accesoriu) apăsând în jos cârligele (2 cârlige

pentru tipul 25+35, 3 cârlige pentru tipul 50+60).

Clasă A(mm) B(mm)

FDXM25+35 740 790
FDXM50+60 1140 1190

a1 Piuliță (procurare la fața locului)
a2 Piuliţă dublă (procurare la faţa locului, )

b Şaibă (accesorii)

c Ureche de susținere

d Cutie de control

e Spaţiul şurubului de susţinere

f Dimensiune de gabarit

▪ Presiunea statică externă. Consultați documentaţia tehnică

pentru a asigura ca presiunea statică externă a unității să nu fie
depășită.

▪ Deschiderea din tavan. (Tavan cu deschidere pentru instalare)

1 Treceți toate conductele și cablajul prin orificiile pentru

tubulatură și cablaj ale unității.

2 Asiguraţi-vă că tavanul este orizontal.

▪ Exemplu de instalare:

aspiraţie posterioară aspiraţie de fund

▪ Instalaţi provizoriu unitatea interioară.

6 Fixaţi urechea de susţinere la şurubul de susţinere.
7 Fixaţi unitatea în siguranță.

▪ Nivelă. Asigurați-vă că unitatea este orizontală la toate cele patru

colțurile cu ajutorul unei nivele sau cu un tub de vinil umplut cu
apă.

a Boloboc
b Tub de vinil

8 Strângeți piulița superioară.

NOTIFICARE

NU instalaţi unitatea înclinată. Possible consequence:
Dacă se înclină unitatea spre direcţia fluxului de condens
(partea tubulaturii de evacuare este ridicată), întrerupătorul
cu flotor se poate defecta cauzând scurgerea apei.

a Şurub de ancorare

b Placă de tavan

c Piuliţă lungă sau întinzător cu filet

d Șurub de susținere

e Unitate interioară

▪ Instalați capacul aspirației și filtrul de aer (accesoriu) În cazul

aspirației de fund:

3 Scoateţi capacul aspirației.

Ghidul de referinţă al instalatorului

10

6.2.3 Instrucţiuni la instalarea tubulaturii

Tubulatura urmează să fie procurată la faţa locului.
▪ Partea prizei de aer. Fixaţi conducta şi flanşa de pe partea

admisiei (procurare la faţa locului). Pentru racordarea flanșei,
utilizați 7 șuruburi accesoriu.

FDXM25~60F3V1B

Instalații de aer condiționat în sistem split

4P482333-1 – 2017.03

a b b a

eed d

c

a Şurub de racord (accesoriu)

1~1.5 m

a

≤4 mm

A

A'

A-A'

A

A'

f

652

ce

4

ba

d

b
a

d
c

3

1

2~61

a

a

b

b Flanşă (procurare la faţa locului)
c Unitatea principală
d Izolaţie (procurare la faţa locului)
e Bandă de aluminiu (procurare la faţa locului)

▪ Filtru. Aveţi grijă să fixaţi un filtru de aer în interiorul trecerii

aerului pe partea admisiei. Utilizați un filtru de aer cu eficiență de
colectare a prafului ≥50% (metoda gravimetrică). Filtrul inclus nu
este utilizat când este cuplată conducta de admisie.

▪ Partea orificiului de evacuare a aerului. Racordaţi conducta

conform dimensiunii interioare a flanşei de pe partea de evacuare.

▪ Scăpări de aer. Înfășurați bandă de aluminiu în jurul flanșei de pe

partea de admisie și a racordului conductei. Asigurați-vă că nu
există scurgeri de aer la nici un alt racord.

▪ Izolație. Izolaţi conducta pentru a preveni formarea de condens.

Utilizați vată de sticlă sau spumă de polietilenă, cu grosimea de
25mm.

6.2.4 Instrucţiuni pentru instalarea tubulaturii de evacuare

Instrucțiuni generale

▪ Pompă de evacuare. Pentru acest "tip de presiune ridicată",

zgomotele de evacuare vor fi reduse când pompa de evacuare
este instalată într-un loc mai ridicat. Înălțimea recomandată este
de 300 mm.

▪ Lungimea conductei. Mențineți tubulatura de evacuare cât mai

scurtă posibil.

▪ Dimensiunea conductei. Menţineţi dimensiunea conductei egală

cu sau mai mare decât cea a conductei de legătura (conductă de
vinil cu diametru nominal de 20 mm şi diametru exterior de
26mm).

▪ Panta. Asiguraţi-vă că tubulatura de evacuare are pantă

descendentă (cel puţin 1/100) pentru a preveni captarea aerului în
tubulatură. Utilizați bare suspendate așa cum este prezentat.

6 Instalarea

4 Instalați piesa de izolare (conductă de evacuare).
5 Înfășurați tamponul mare de etanșare (= izolaţie) în jurul

colierului de metal și furtunului de evacuare, și fixați-l cu brățări
autoblocante.

6 Conectați tubulatura de evacuare la furtunul de evacuare.

a Conexiunea conductei de evacuare (prinsă de unitate)
b Furtun de evacuare (accesoriu)
c Colier de metal (accesoriu)
d Tampon de etanșare mare (accesoriu)
e Piesă de izolare (conductă de evacuare) (accesoriu)

f Tubulatura de evacuare (procurare la faţa locului)

NOTIFICARE

▪ NU scoateţi dopul conductei de evacuare. Se poate

scurge apă.

▪ Utilizați orificiul de evacuare numai pentru golirea apei

dacă pompa de evacuare nu este folosită, sau înainte
de întreţinere.

▪ Introduceți și scoateţi ușor dopul de evacuare. Forţa

excesivă poate deforma orificiul tăvii de evacuare.

Trageţi afară dopul.

▪ NU suciţi dopul în sus şi în jos.

a Bară suspendată
O Admis
X Interzis

▪ Condensarea. Luaţi măsuri împotriva condensării. Izolați

tubulatura de evacuare completă din clădire.

Pentru a conecta tubulatura de evacuare la unitatea interioară

NOTIFICARE

Conectarea incorectă a furtunului de evacuare poate
cauza scurgeri, cu deteriorarea spațiului de instalare și a
zonei din jur.

1 Împingeți furtunul de evacuare, cât mai departe posibil peste

conexiunea conductei de evacuare.

2 Strângeţi colierul de metal până când capul şurubului este la

mai puţin de 4mm de colierul de metal.

3 Controlaţi pentru a depista scăpările de apă (vezi Depistarea

scăpărilor de apă).

FDXM25~60F3V1B
Instalații de aer condiționat în sistem split
4P482333-1 – 2017.03

Împingeți înăuntru dopul.

▪ Fixaţi dopul şi împingeţi-l înăuntru utilizând o şurubelniţă în cruce.

a Dop de evacuare
b Şurubelniţă în cruce

Depistarea scăpărilor de apă

Turnați treptat aproximativ 1 l de apă în tava de evacuare, și
verificați eventualele scurgeri de apă.

Ghidul de referinţă al instalatorului

11

6 Instalarea

ed

a

b

c

a Evacuare aer

b Pompă portabilă

c Găleată

d Conducte de agent frigorific

e Orificiu de evacuare

6.3 Conectarea tubulaturii agentului frigorific

6.3.1 Despre racordarea tubulaturii de agent frigorific

Înainte de racordarea tubulaturii de agent frigorific

Asigurați-vă că unitatea exterioară și interioară sunt montate.

Flux de lucru normal

Racordarea tubulaturii de agent frigorific implică:
▪ Racordarea tubulaturii de agent frigorific la unitatea interioară
▪ Racordarea tubulaturii de agent frigorific la unitatea interioară
▪ Izolarea tubulaturii de agent frigorific
▪ Luarea în considerare a indicațiilor pentru:

▪ Curbarea conductelor
▪ Mandrinarea capetelor conductelor
▪ Lipirea
▪ Utilizarea ventilelor de închidere

6.3.2 Măsuri de precauţie la racordarea tubulaturii de agent frigorific

INFORMAŢII

Citiți de asemenea măsurile de precauție și cerințele în
următoarele capitole:

▪ Măsuri generale de protecţie
▪ Pregătirea

PERICOL: RISC DE ARSURI

NOTIFICARE

Ţineţi cont de următoarele precauţii privind tubulatura de
agent frigorific:

▪ Nu lăsaţi să pătrundă în circuitul agentului frigorific

altceva (de ex., aer) în afara agentului frigorific
desemnat.

▪ Utilizaţi numai R32 sau R410A

frigorific.

▪ Utilizaţi numai accesorii pentru instalare (de ex., setul

de manometru de pe distribuitor) care sunt utilizate
exclusiv pentru instalaţiile cu R32 sau R410A
a rezista la presiune şi pentru a împiedica pătrunderea
în sistem a materialelor străine (de ex., uleiuri minerale
şi umiditate).

▪ Montaţi tubulatura astfel încât partea mandrinată să NU

fie supusă unor solicitări mecanice.

▪ Protejați tubulatura așa cum este descris în următorul

tabel pentru a preveni pătrunderea murdăriei, lichidelor
sau prafului în tubulatură.

▪ Aveți grijă la trecerea ţevilor de cupru prin pereţi (vezi

figura de mai jos).

Consultați specificațiile unității exterioare pentru tipul
de agent frigorific care trebuie utilizat.

(a) Consultați specificațiile unității exterioare pentru tipul de

agent frigorific care trebuie utilizat.

Unitate Perioada de

instalare

Unitate exterioară >1lună Fixarea conductei

<1lună Fixarea sau prinderea

Unitate interioară Indiferent de perioadă

INFORMAŢII

NU deschideţi ventilul de închidere a agentului frigorific
înainte de a verifica tubulatura agentului frigorific. Când
trebuie să încărcaţi cu agent frigorific suplimentar, vă
recomandăm să deschideţi ventilul de închidere a
agentului frigorific după încărcare.

(a)

când adăugaţi agent

(a)

pentru

Metodă de protecţie

cu bandă a conductei

PRECAUŢIE

▪ Nu folosiți ulei mineral la piesa mufată.
▪ Nu instalaţi NICIODATĂ un uscător la această unitate

pentru a-i garanta durata de viaţă. Materialul de uscare
se poate dizolva deteriorând sistemul.

Ghidul de referinţă al instalatorului

12

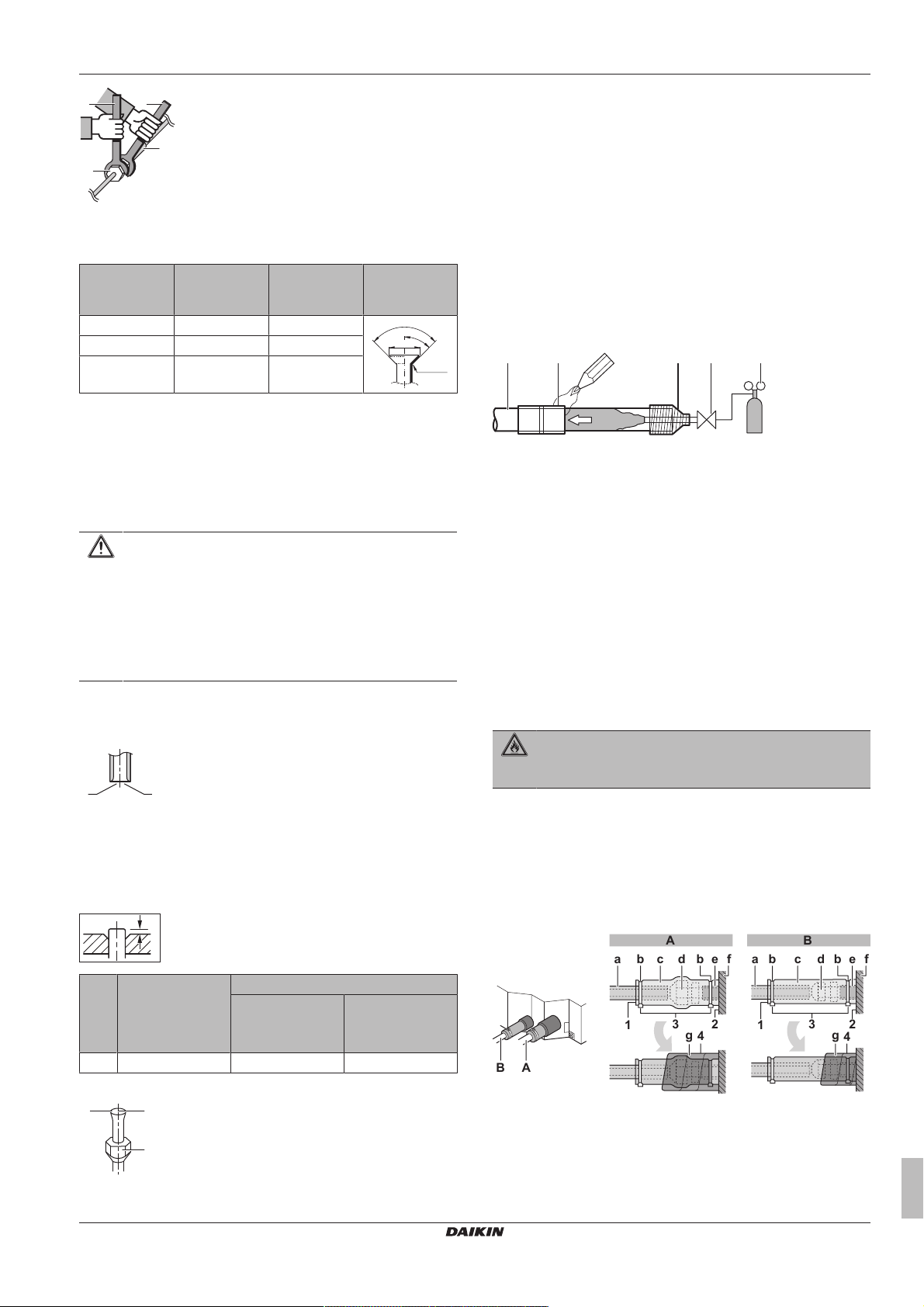

6.3.3 Indicații la racordarea tubulaturii de agent frigorific

Ţineţi cont de următoarele indicaţii la racordarea conductelor:
▪ Ungeţi suprafaţa interioară a pieselor evazate cu ulei eteric sau

ulei esteric la conectarea piuliţei olandeze. Strângeţi de 3-4 ori cu
mâna, înainte de a fixa prin strângere.

▪ Utilizaţi întotdeauna 2 chei împreună când slăbiţi o piuliţă

olandeză.

▪ Utilizaţi o cheie fixă şi o cheie dinamometrică pentru a strânge

piuliţa olandeză la conectarea tubulaturii. Faceţi acest lucru pentru
a preveni scurgerile şi crăparea piuliţei.

FDXM25~60F3V1B

Instalații de aer condiționat în sistem split

4P482333-1 – 2017.03

a

b

c

d

a Cheie dinamometrică

R=0.4~0.8

45°

±2

90°

±2

A

a b

A

a b

c

a b c d e

f

f

A B

a dc e fb b

a dc e fb b

2

4

3

g

1

23

4

g

AB

1

b Cheie fixă
c Îmbinarea tubulaturii
d Piuliţă olandeză

Dimensiunea

tubulaturii

(mm)

Cuplu de

strângere

(N•m)

Dimensiunile

evazării (A)

(mm)

Forma evazării

(mm)

Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

6.3.4 Indicaţii privind îndoirea ţevilor

Utilizaţi un dispozitiv de îndoire a ţevilor pentru îndoire. Toate
îndoirile ţevilor se vor efectua cât mai lin posibil (raza cotului trebuie
să fie de minimum 30~40mm).

6.3.5 Pentru a evaza capătul ţevii

PRECAUŢIE

▪ Mandrinarea incompletă poate cauza scăpări de agent

frigorific gaz.

▪ NU reutilizaţi mufele. Utilizaţi mufe noi pentru a preveni

scăpările de agent frigorific.

▪ Utilizaţi piuliţele olandeze livrate cu unitatea. Utilizarea

unor piuliţe olandeze diferite poate cauza scăpări de
agent frigorific.

1 Tăiaţi capătul ţevii cu un tăietor de ţevi.
2 Îndepărtaţi bavurile cu suprafaţa tăiată orientată în jos, astfel

încât aşchiile să nu pătrundă pe ţeavă.

a Tăiaţi exact în unghiuri drepte.
b Îndepărtaţi bavurile.

3 Scoateţi piuliţa olandeză de la ventilul de închidere şi puneţi

piuliţa olandeză pe ţeavă.

4 Mandrinați ţeava. Aşezaţi exact în poziţia arătată în ilustraţia

următoare.

6 Instalarea

b Capătul ţevii trebuie evazat în mod egal, într-un cerc

perfect.

c Asiguraţi-vă că piuliţa olandeză este instalată.

6.3.6 Pentru a lipi capătul ţevii

Unitatea interioară şi unitatea exterioară au racorduri mufate.
Racordaţi ambele capete fără lipire. Dacă este necesară lipirea,
ţineţi cont de următoarele:

▪ Executați lipirea sub pernă de azot pentru a preveni crearea de

cantități mari de peliculă oxidată în interiorul tubulaturii. Această
peliculă oxidată afectează nefavorabil ventilele şi compresoarele
din sistemul de refrigerare şi împiedică exploatarea
corespunzătoare.

▪ Setați presiunea azotului la 20 kPa (0,2 bar) (suficient de mare

pentru a putea fi simţită pe piele) cu un reductor de presiune.

a Tubulatura agentului frigorific
b Piesă ce va fi lipită
c Înfăşurare cu bandă
d Ventil manual
e Reductor de presiune

f Azot

▪ NU folosiţi antioxidanţi când lipiţi racordurile tubulaturii.

Reziduurile pot înfunda ţevile şi pot sparge echipamentul.

▪ Nu folosiţi flux când lipiţi tubulatura din cupru a agentului frigorific.

Utilizaţi ca aliaj de lipire-umplere cupru fosforos (BCuP) care nu
necesită flux.
Fluxul are un efect extrem de dăunător asupra tubulaturii
agentului frigorific. De exemplu, dacă este utilizat flux pe bază de
clor, acesta va cauza corodarea conductei sau, mai ales, dacă
conţine fluor va degrada agentul frigorific.

6.3.7 Pentru a conecta tubulatura agentului frigorific la unitatea interioară

AVERTIZARE: MATERIAL INFLAMABIL

Agentul frigorific R32 (dacă e cazul) din această unitate
este moderat inflamabil.

(a) Consultați specificațiile unității exterioare pentru tipul de

agent frigorific care trebuie utilizat.

▪ Lungimea conductei. Mențineți tubulatura de agent frigorific cât

mai scurtă posibil.

▪ Racordurile mandrinate. Racordați tubulatura de agent frigorific

la unitate prin racorduri mandrinate.

▪ Izolația. Izolați tubulatura de agent frigorific de pe unitatea

interioară după cum urmează:

(a)

Sculă de

mandrinat pentru

R410A sau R32

(tip manşon)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Verificaţi dacă mandrinarea este efectuată corespunzător.

a Suprafaţa interioară a părții mandrinate trebuie să fie

FDXM25~60F3V1B
Instalații de aer condiționat în sistem split
4P482333-1 – 2017.03

perfectă.

Sculă convenţională de mandrinat

Tip manşon
(Tip Ridgid)

Model cu piuliţă-

fluture

(Tip Imperial)

A Tubulatura de gaz
B Tubulatura de lichid

a Material de izolaţie (procurare la faţa locului)
b Brățară autoblocantă (accesoriu)
c Piese de izolare: mare (conducta de gaz), mică (conducta

de lichid) (accesorii)

d Piuliță olandeză (prinsă de unitate)
e Racordul conductei de agent frigorific (prins de unitate)

Ghidul de referinţă al instalatorului

13

6 Instalarea

b a

c b

c

aa

A

AA´

A´

c b ba c

a

B

B

b

a

c d

e

e

f

g

g

A B

f Unitatea

g Tampoane de etanșare: medie 1 (conductă de gaz), medie

2 (conductă de lichid) (accesorii)

1 Răsfrângeți marginile pieselor de izolare.
2 Prindeți de baza unității.
3 Strângeți brățările autoblocante pe piesele de izolare.
4 Înfăşuraţi tamponul de etanșare, de la baza unităţii spre

partea de sus a piuliţei olandeze.

NOTIFICARE

Aveți grijă să izolați întreaga tubulatură de agent frigorific.
Tubulatura expusă putea cauza condensare.

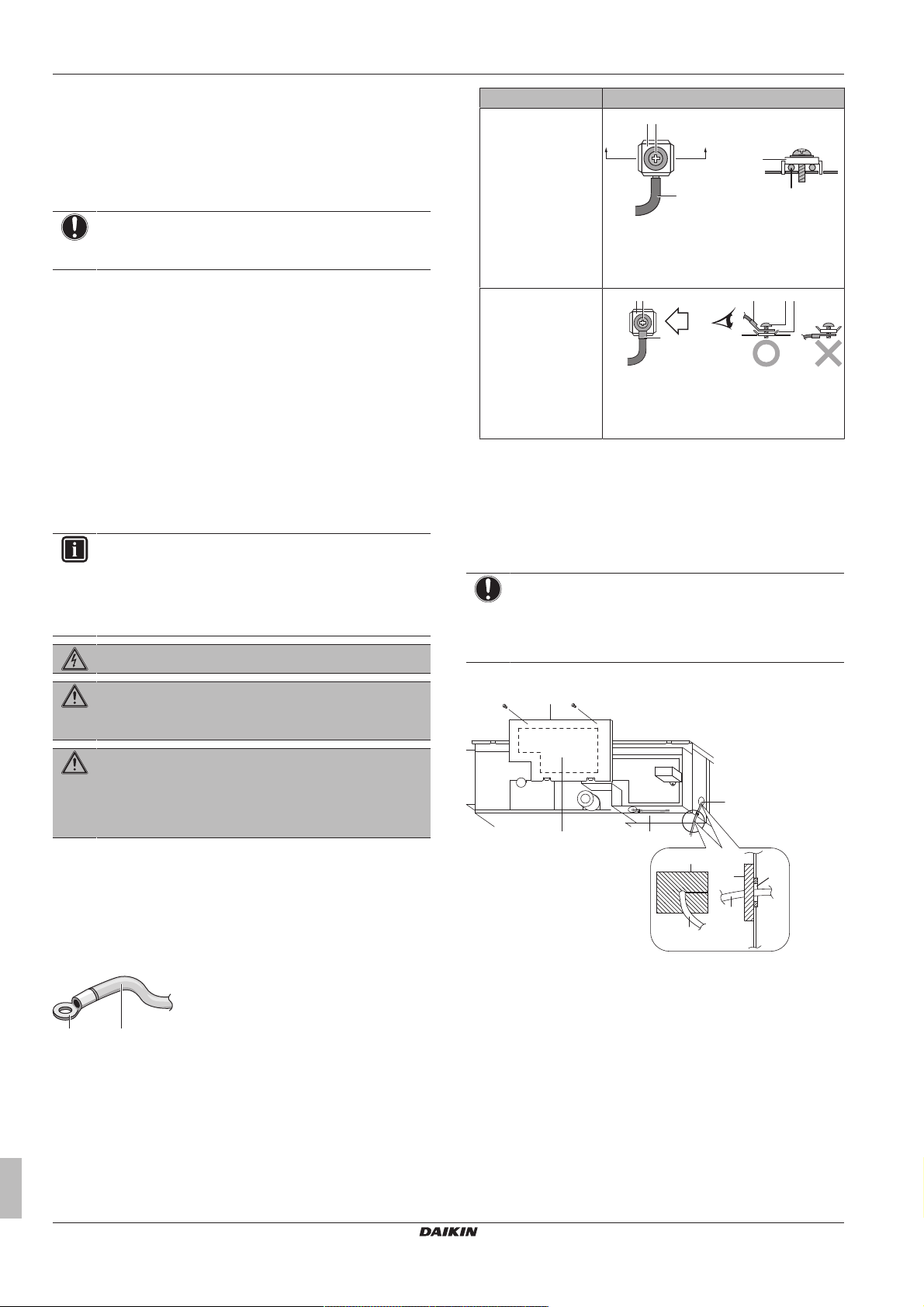

6.4 Conectarea cablajului electric

6.4.1 Despre conectarea cablajului electric

Flux de lucru normal

Conectarea cablajului electric constă de obicei din următoarele faze:
1 Asigurarea că sistemul de alimentare de la rețea este conform

cu specificațiile electrice ale unităților.
2 Conectarea cablajului electric la unitatea exterioară.
3 Conectarea cablajului electric la unitatea interioară.
4 Conectarea alimentării principale de la reţea.

6.4.2 Precauţii la conectarea cablajului electric

INFORMAŢII

Citiți de asemenea măsurile de precauție și cerințele în
următoarele capitole:

▪ Măsuri generale de protecţie
▪ Pregătirea

PERICOL: RISC DE ELECTROCUTARE

AVERTIZARE

Utilizaţi ÎNTOTDEAUNA cablu multicolor pentru cablurile
de alimentare electrică.

Tip cablu Metodă de instalare

Cablu cu un singur fir

a Cablu cu un singur fir spiralat
b Şurub
c Şaibă plată

Cablu cu conductor
torsadat cu papuc
rotund

a Papuc
b Şurub
c Şaibă plată

6.4.4 Pentru a conecta cablajul electric la unitatea interioară

Este important să se mențină separate între ele cablajul alimentării
de la rețea și cel al transmisiei. Pentru a evita orice interferenţă
electrică, distanţa dintre cele două cablaje trebuie să fie întotdeauna
de cel puțin 50mm.

NOTIFICARE

Aveţi grijă să menţineţi linia de alimentare şi linia de
transmisie la distanţă una de cealaltă. Cablajul transmisiei
și cablajul alimentării de la reţea se pot intersecta, dar nu
pot merge paralele între ele.

1 Scoateţi capacul pentru service.

AVERTIZARE

În cazul în care cablul de alimentare este deteriorat, acesta
trebuie înlocuit de producător, de agentul său de service
sau de persoane similare calificate, pentru a evita
pericolele.

6.4.3 Indicaţii pentru conectarea cablajului electric

Reţineţi următoarele:
▪ Dacă se utilizează un conductor torsadat, montaţi la capăt un

papuc rotund. Montaţi papucul rotund pe cablu până la partea
acoperită şi strângeţi papucul cu o sculă adecvată.

a Cablu cu conductor torsadat

b Papuc rotund

▪ Utilizaţi metodele următoare pentru instalarea cablurilor:

Ghidul de referinţă al instalatorului

14

A Partea exterioară unităţii
B În interiorul unității

a Capacul cutiei de control
b Conectarea cablului de interconectare (inclusiv

împământarea)

c Schema de conexiuni
d Conectarea cablajului interfeței utilizatorului
e Material de etanşare (accesoriu)

f Deschideri pentru cabluri

g Conductor

2 Cablul interfeţei utilizatorului: Treceți cablul prin șasiu,

conectați cablul la regleta de conexiuni, și fixați cablul cu o
brățară autoblocantă.

Instalații de aer condiționat în sistem split

FDXM25~60F3V1B

4P482333-1 – 2017.03

7 Configurare

A

b

c

a

1~ 50 Hz

220-240 V

b

a

e

c

d

45°

a

3 Cablu de interconectare (interior la exterior): Treceți cablul

prin șasiu, conectați cablul la regleta de conexiuni (asigurați-vă
că numerele se potrivesc cu numerele de pe unitatea
exterioară, și conectați conductorul de împământare), și fixați
cablul cu o brățară autoblocantă.

4 Înfășurați cablurile cu material de etanșare (accesoriu) pentru a

împiedica pătrunderea apei în unitate. Astupați toate golurile
pentru a preveni pătrunderea animalelor mici în sistem.

AVERTIZARE

Luaţi măsurile necesare pentru a împiedica animalele de
talie mică să se adăpostească în unitate. Animalele de
talie mică care ating piesele electrice pot cauza defecţiuni,
fum sau incendiu.

7 Configurare

7.1 Reglaje locale

Efectuați următoarele reglaje locale astfel încât acestea să
corespundă configurației efective a instalaţiei și nevoilor
utilizatorului:

▪ Setarea presiunii statice externe. Consultați documentaţia

tehnică pentru intervalul de setare a presiunii statice externe.

▪ Pentru pompa termică. Dacă utilizatorii pot simți rece la picioare

în timpul funcţiei de încălzire, potriviți grila de suflare după cum
este prezentat mai jos.

8 Darea în exploatare

A Placă cu circuite imprimate de interior (ansamblu)

a Cablajul alimentării de la reţea şi cablajul de împământare
b Cablajul transmisiei și interfeţei utilizatorului
c Brăţări

5 Fixați la loc capacul pentru service.

a Cablu de interconectare
b Cablu de alimentare
c Întreruptor pentru scurgeri la pământ
d Siguranță
e Interfaţa utilizatorului

8.1 Prezentare generală: Darea în exploatare

Acest capitol descrie ce trebuie făcut și știut pentru a da în
exploatare sistemul după ce este instalat.

Flux de lucru normal

În general, darea în exploatare constă în următoarele etape:
1 Parcurgerea „Listei de control înainte de darea în exploatare”.
2 Efectuarea unei probe de funcţionare a sistemului.

8.2 Lista de verificare înainte de darea în exploatare

NU exploataţi sistemul înainte ca următoarele verificări să fie în
regulă:

Aţi citit în întregime instrucţiunile de instalare, conform
descrierii din ghidul de referinţă al instalatorului.

Unitățile interioare sunt montate corespunzător.

In cazul in care se utilizează o interfață de utilizator fără
fir: Panoul decorativ al unității interioare cu receptor de
infraroșii este instalat.

Unitatea exterioară este montată corect.

NU există faze lipsă sau faze inversate.

6.4.5 Specificaţii pentru componentele cablajului standard

Cablu de interconectare (interior la
exterior)

Cablul interfeţei utilizatorului Cordoane de vinil cu manta

FDXM25~60F3V1B
Instalații de aer condiționat în sistem split
4P482333-1 – 2017.03

Component Specificaţie

Secţiunea minimă a cablului

de 0,75 până la 1,25mm²

de 2,5mm² și aplicabilă

pentru 230V

sau cabluri (2 miezuri)

Maxim 500m

Sistemul este împământat corespunzător şi bornele de
împământare sunt strânse.

Siguranţele sau dispozitivele de protecţie instalate local
sunt instalate conform cu acest document şi nu au fost
anulate.

Tensiunea de alimentare trebuie să corespundă
tensiunii de pe eticheta de identificare a unităţii.

NU există conexiuni slăbite sau componente electrice
deteriorate în cutia de distribuţie.

Rezistența izolației compresorului este corespunzătoare.

Ghidul de referinţă al instalatorului

15

8 Darea în exploatare

A B

Răcire

Set. la

28°C

Reven. Setare

Setări service 1/3

Proba de funcţionare

Contact întreţinere
Reglaje locale
Solicitare
Val. minima de referinta
Adresă grup

Răcire

Reven. Setare

Proba de funcţionare

Reven. Setare

Setări service 1/3

Proba de funcţionare

Contact întreţinere
Reglaje locale
Solicitare
Val. minima de referinta
Adresă grup

NU există componente deteriorate sau conducte
presate în unităţile interioare şi exterioare.

NU există scurgeri ale agentului frigorific.

S-au instalat conducte de dimensiunea corectă şi

conductele sunt izolate corespunzător.
Ventilele de închidere (gaz şi lichid) de la unitatea

exterioară sunt complet deschise.

8.3 Efectuarea probei de funcţionare

Această sarcină este aplicabilă numai când se utilizează interfaţa
utilizatorului BRC1E52 sau BRC1E53. Când se utilizează orice altă
interfață de utilizator, consultați manualul de instalare sau manualul
de service al interfeței utilizatorului.

NOTIFICARE

Nu întrerupeţi proba de funcţionare.

INFORMAŢII
Lumina de fundal. Pentru a efectua o acțiune de pornire/

oprire pe interfaţa utilizatorului, nu este nevoie ca lumina
de fundal să fie aprinsă. Pentru orice altă acțiune, ea
trebuie aprinsă mai întâi. Lumina de fundal este aprinsă
timp de ±30secunde când apăsaţi un buton.

1 Executați pașii introductivi.

# Acţiune

1 Deschideți ventilul de închidere pentru lichid (A) și

ventilul de închidere pentru gaz (B) prin scoaterea
capacului ventilului și rotirea în sens opus acelor de
ceasornic cu o cheie hexagonală până se opreşte.

# Acţiune Rezultat

4 Apăsați. Proba de funcţionare este

afişat pe meniul de
pornire.

5 Apăsați în cel mult

10secunde.

Proba de funcționare
începe.

3 Verificați funcționarea timp de 3minute.
4 Opriți proba de funcționare.

# Acţiune Rezultat

1 Apăsaţi cel puţin

4secunde.

Se afișează meniul Setări
service.

2 Selectaţi Proba de

funcţionare.

3 Apăsați. Unitatea revine la

funcţionare normală, și
este afișat meniul de
pornire.

2 Închideţi capacul pentru deservire pentru a preveni

electrocutarea.

3 Cuplaţi alimentarea de la reţea cu 6ore înainte de

punerea în funcţiune pentru a proteja compresorul.

4 Pe interfaţa utilizatorului, setați unitatea la modul de

răcire.

2 Începeți proba de funcționare

# Acţiune Rezultat

1 Mergeți la meniul de

pornire.

2 Apăsaţi cel puţin

4secunde.

Se afișează meniul Setări
service.

3 Selectaţi Proba de

funcţionare.

8.4 Codurile de eroare în timpul efectuării probei de funcţionare

Dacă instalarea unităţii exterioare NU fost efectuată corect, pe
interfaţa utilizatorului pot fi afișate următoarele coduri de eroare:

Cod de eroare Cauză posibilă

Nimic afișat
(nu este afișată

temperatura setată
curent)

E3, E4 sau L8 ▪ Ventilele de închidere sunt închise.

E7 Există o fază lipsă în cazul de unităților de

L4 Priza de aer sau evacuarea aerului este

U0 Ventilele de închidere sunt închise.

▪ Cablajul este deconectat sau există o

eroare de cablaj (între sursa de
alimentare și unitatea exterioară, între
unitatea exterioară şi unitățile interioare,
între unitatea interioară și interfaţa
utilizatorului).

▪ Siguranța de pe PCI a unității exterioare

sau interioare s-a ars.

▪ Priza de aer sau evacuarea aerului este

blocată.

alimentare cu curent trifazat.
Note: Funcționarea va fi imposibilă.

Decuplaţi alimentarea de la reţea,
reverificați cablajul, și schimbați între ele
două dintre cele trei fie electrice.

blocată.

Ghidul de referinţă al instalatorului

16

Instalații de aer condiționat în sistem split

FDXM25~60F3V1B

4P482333-1 – 2017.03

Cod de eroare Cauză posibilă

U2 ▪ Există un dezechilibru de tensiune.

▪ Există o fază lipsă în cazul de unităților

de alimentare cu curent trifazat. Note:
Funcționarea va fi imposibilă. Decuplaţi
alimentarea de la reţea, reverificați
cablajul, și schimbați între ele două dintre
cele trei fie electrice.

U4 sau UF Cablajul de ramificare dintre unităţi nu este

corect.

UA Unitatea exterioară și interioară sunt

incompatibile.

9 Predarea către utilizator

După ce proba de funcţionare s-a terminat şi unitatea funcţionează
corespunzător, asiguraţi-vă că utilizatorul a înţeles următoarele:

▪ Asiguraţi-vă că utilizatorul documentaţia imprimată şi rugaţi-l să o

păstreze pentru referinţă ulterioară. Informaţi utilizatorul că poate
găsi documentaţia completă la adresa URL descrisă anterior în
acest manual.

▪ Explicaţi utilizatorului modul de funcţionare corectă a sistemului şi

ce trebuie să facă dacă apar probleme.

▪ Arătaţi utilizatorului ce are de făcut pentru întreţinerea unităţii.

9 Predarea către utilizator

10 Dezafectarea

Dezmembrarea unităţii și tratarea agentului frigorific, a uleiului şi a
altor componente trebuie să se conformeze legislaţiei aplicabile.

11 Date tehnice

▪ Un subset al celor mai recente date tehnice este disponibil pe

site-ul Daikin regional (accesibil publicului).

▪ Setul complet al celor mai recente date tehnice este disponibil pe

extranet Daikin (se cere autentificare).

FDXM25~60F3V1B
Instalații de aer condiționat în sistem split
4P482333-1 – 2017.03

Ghidul de referinţă al instalatorului

17

11 Date tehnice

Legenda schemei de cablaj unificate

Pentru piesele în cauză şi numerotare, consultaţi eticheta adezivă a schemei de cablaj de pe unitate. Numerotarea pieselor s-a făcut cu litere arabe în ordine

crescătoare pentru fiecare piesă şi apare în prezentarea de ansamblu de mai jos cu simbolul "*" în codul piesei.

:DISJUNCTOR :ÎMPĂMÂNTARE DE PROTECŢIE

:CONEXIUNE :ÎMPĂMÂNTARE DE PROTECŢIE (ŞURUB)

,

:CONECTOR :REDRESOR

: PĂMÂNT :CONECTOR RELEU

:CABLAJ DE LEGĂTURĂ :CONECTOR SCURTCIRCUIT

:SIGURANŢĂ :BORNĂ

: UNITATE INTERIOARĂ :REGLETĂ DE CONEXIUNI

: UNITATE EXTERIOARĂ : CLEMĂ DE CABLU

BLK:NEGRUGRN : VERDE PNK:ROZWHT :ALB
BLU:ALBASTRU GRY:GRIPRP, PPL :VIOLET YLW:GALBEN
BRN:MAROORG :PORTOCALIURED :ROŞU

A*P:PLACĂ DE CIRCUITE IMPRIMATE PS:COMUTATOR REŢEA DE ALIMENTARE
BS* :

BUTON PORNIRE/OPRIRE, ÎNTRERUPĂT OR FUNCŢIONARE

PTC* :PLACĂ DE CIRCUITE IMPRIMATE TERMISTOR
BZ, H*O :SONERIE Q* :TRANZISTOR BIPOLAR INTRARE IZOLAT (IGBT)
C* :CONDENSATOR Q*DI :

DISJUNCTOR PENTRU SCURGEREA LA PĂMÂNT

AC*, CN*, E*, HA*, HE, HL*, HN*,
HR*, MR*_A, MR*_B, S*, U, V,
W, X*A

:CONEXIUNE, CONECTOR Q*L:DISPOZITIV DE PROTECŢIE LA SUPRASARCINĂ

D*, V*D:DIODĂ Q*M :ÎNTRERUPĂTOR TERMIC
DB*:PUNTE DE DIODE R*:REZISTENŢĂ
DS*:COMUTATOR BASCULANT R*T :TERMISTOR
E*H:ÎNCĂLZITOR RC :RECEPTOR
F*U, FU*

(PENTRU CARACTERISTICI,

CONSULTAŢI PLACA DE CIRCUITE

IMPRIMATE DIN UNITATE)

:SIGURANŢĂ S*C:LIMITATOR

FG* :CONECTOR (MASĂ CADRU) S*L:ÎNTRERUPĂTOR FLOTANT
H* :CABLAJ S*NPH:SENZOR DE PRESIUNE (ÎNALTĂ)
H*P, LED*, V*L:LAMPĂ PILOT, LED S*NPL:SENZOR DE PRESIUNE (SCĂZUTĂ)
HAP:LED (VERDE MONITORIZARE FUNCŢIONARE) S*PH, HPS* :COMUTATOR DE PRESIUNE (ÎNALTĂ)
ÎNALTĂ TENSIUNE :ÎNALTĂ TENSIUNE S*PL :COMUTATOR DE PRESIUNE (SCĂZUTĂ)

IES:SENZOR OCHI INTELIGENT S*T:TERMOSTAT
IPM* :MODUL DE ALIMENTARE INTELIGENT S*W, SW*:ÎNTRERUPĂTOR FUNCŢIONARE
K*R, KCR, KFR, KHuR :RELEU MAGNETIC SA* :DESCĂRCĂTOR DE SUPRATENSIUNE
L:SUB TENSIUNE SR*, WLU:RECEPTOR SEMNAL

L* :BOBINĂ SS* :COMUTATOR SELECTOR
L*R:BOBINĂ DE REACTANŢĂ SHEET METAL :PLACĂ FIXĂ REGLETĂ DE CONEXIUNI
M* :MOTOR PAS CU PAS T*R :TRANSFORMATOR
M*C:MOTOR COMPRESOR TC, TRC:EMIŢĂTOR
M*F:MOTOR VENTILATOR V*, R*V :VARISTOR
M*P:MOTOR POMPĂ DE EVACUARE V*R:PUNTE DE DIODE
M*

S:MOTOR PENTRU OSCILAŢIE WRC:TELECOMANDĂ FĂRĂ FIR

MR*, MRCW*, MRM*, MRN* :RELEU MAGNETIC X* :BORNĂ

N:NUL X*M:REGLETĂ DE BORNE (SET)
n = * NUMĂRUL TRECERILOR PRIN MIEZUL DE FERITĂ Y*E:BOBINĂ VENTIL ELECTRONIC DE DESTINDERE
PAM:MODULAŢIE AMPLITUDINE-PULS Y*R, Y*S:BOBINĂ VENTIL ELECTROMAGNETIC DE

INVERSARE
PCB* :PLACĂ DE CIRCUITE IMPRIMATE Z*C :MIEZ DE FERITĂ
PM* :MODUL DE ALIMENTARE ZF, Z*F:FILTRU DE ATENUARE

11.1 Schema cablajului

Ghidul de referinţă al instalatorului

18

Instalații de aer condiționat în sistem split

FDXM25~60F3V1B

4P482333-1 – 2017.03

4P482333-1 2017.03

Copyright 2017 Daikin
