Daikin FDXM25F3V1B, FDXM35F3V1B, FDXM50F3V1B, FDXM60F3V1B, FDXM25F3V1B9 Installer reference guide [fi]

Asentajan viiteopas

Jaetut ilmastointilaitteet

FDXM25F3V1B
FDXM35F3V1B
FDXM50F3V1B
FDXM60F3V1B

FDXM25F3V1B9
FDXM35F3V1B9
FDXM50F3V1B9
FDXM60F3V1B9

Asentajan viiteopas

Jaetut ilmastointilaitteet

Suomi

Sisällysluettelo

Sisällysluettelo

1 Yleiset varotoimet 2

1.1 Tietoja asiakirjasta..................................................................... 2

1.1.1 Varoitusten ja symbolien merkitys .............................. 2

1.2 Asentajalle................................................................................. 3

1.2.1 Yleistä ......................................................................... 3

1.2.2 Asennuspaikka............................................................ 3

1.2.3 Kylmäaine ................................................................... 5

1.2.4 Suolalious ................................................................... 5

1.2.5 Vesi............................................................................. 5

1.2.6 Sähköinen................................................................... 6

2 Tietoja asiakirjasta 6

2.1 Tietoa tästä asiakirjasta............................................................. 6

2.2 Asentajan viiteoppaan yleiskuvaus ........................................... 7

3 Tietoja pakkauksesta 7

3.1 Yleiskuvaus: Tietoja pakkauksesta ........................................... 7

3.2 Sisäyksikkö................................................................................ 7

3.2.1 Yksikön purkaminen pakkauksesta ja käsittely........... 7

3.2.2 Varusteiden poistaminen sisäyksiköstä ...................... 7

4 Tietoja yksiköistä ja lisävarusteista 7

4.1 Yleiskuvaus: Tietoja yksiköistä ja lisävarusteista ...................... 7

4.2 Järjestelmän sijoittelu ................................................................ 8

4.3 Yksiköiden ja valinnaisvarusteiden yhdistäminen ..................... 8

4.3.1 Mahdollisia lisävarusteita sisäyksikölle....................... 8

5 Valmistelu 8

5.1 Yleiskuvaus: Valmistelu............................................................. 8

5.2 Asennuspaikan valmistelu......................................................... 8

5.2.1 Sisäyksikön asennuspaikan vaatimukset.................... 8

5.3 Kylmäaineputkiston valmistelu .................................................. 9

5.3.1 Kylmäaineputkiston vaatimukset................................. 9

5.3.2 Jäähdytysputkiston eristys.......................................... 9

5.4 Sähköjohdotuksen valmistelu.................................................... 9

5.4.1 Tietoja sähköjohdotuksen valmistelusta ..................... 9

6 Asennus 10

6.1 Yleiskuvaus: Asennus ............................................................... 10

6.2 Sisäyksikön kiinnitys.................................................................. 10

6.2.1 Varotoimet kun sisäyksikköä kiinnitetään ................... 10

6.2.2 Sisäyksikön asentamisohjeita..................................... 10

6.2.3 Kanavan asentamisohjeita.......................................... 11

6.2.4 Poistoputkiston asentamisohjeita................................ 11

6.3 Kylmäaineputkiston liitännät...................................................... 12

6.3.1 Tietoja kylmäaineputkiston liittämisestä...................... 12

6.3.2 Kylmäaineputkiston liittämisessä huomioitavaa.......... 12

6.3.3 Kylmäaineputkiston liittämisohjeita ............................. 13

6.3.4 Putken taivutusohjeet.................................................. 13

6.3.5 Putken pään laipoitus.................................................. 13

6.3.6 Kylmäaineputkiston liittäminen sisäyksikköön ............ 13

6.3.7 Vuotojen tarkistaminen ............................................... 14

6.4 Sähköjohtojen kytkentä ............................................................. 14

6.4.1 Tietoja sähköjohtojen liittämisestä .............................. 14

6.4.2 Varotoimet sähköjohtoja kytkettäessä ........................ 14

6.4.3 Ohjeet sähköjohtojen kytkemiseen ............................. 14

6.4.4 Sisäyksikön sähköjohtojen liittäminen......................... 14

6.4.5 Tavallisten johdotusosien tekniset tiedot .................... 15

7 Configuration 15

7.1 Kenttäasetukset......................................................................... 15

8 Käyttöönotto 15

8.1 Tarkistuslista ennen käyttöönottoa............................................ 15

8.2 Koekäytön suorittaminen........................................................... 15

8.3 Vikakoodit koekäytön suorittamisen aikana .............................. 16

9 Luovutus käyttäjälle 16

10 Hävittäminen 17

11 Tekniset tiedot 17

11.1 Kytkentäkaavio ........................................................................... 18

12 Sanasto 18

1 Yleiset varotoimet

1.1 Tietoja asiakirjasta

▪ Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet

ovat käännöksiä.

▪ Tässä asiakirjassa olevat varotoimet käsittelevät erittäin tärkeitä

aiheita. Noudata niitä huolellisesti.

▪ Järjestelmän asennus sekä kaikki asennusoppaassa ja asentajan

viiteoppaassa kuvatut toimenpiteet TULEE suorittaa valtuutetun
asentajan toimesta.

1.1.1 Varoitusten ja symbolien merkitys

VAARA

Tarkoittaa tilannetta, joka johtaa kuolemaan tai vakavaan
loukkaantumiseen.

VAARA: SÄHKÖISKUN VAARA

Tarkoittaa tilannetta, joka voi johtaa sähköiskuun.

VAARA: PALAMISEN VAARA

Tarkoittaa tilannetta, joka voi johtaa palovammaan tai
paleltumaan äärimmäisen kuumien tai kylmien lämpötilojen
vuoksi.

VAARA: RÄJÄHDYSVAARA

Tarkoittaa tilannetta, joka voi johtaa räjähdykseen.

VAROITUS

Tarkoittaa tilannetta, joka voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.

VAROITUS: TULENARKAA MATERIAALIA

HUOMIO

Tarkoittaa tilannetta, joka voi johtaa lievään tai
keskivaikeaan loukkaantumiseen.

HUOMIOITAVAA

Tarkoittaa tilannetta, josta voi seurata laitteisto- ja
omaisuusvahinkoja.

TIETOJA

Tarkoittaa hyödyllisiä vinkkejä tai lisätietoja.

Symboli Selitys

Lue asennus- ja käyttöopas ja kytkentäohje ennen
asennusta.

Lue huolto-opas ennen kunnossapito- ja
huoltotoimenpiteiden suorittamista.

Lisätietoja on asentajan ja käyttäjän viiteoppaassa.

Asentajan viiteopas

2

FDXM25~60F3V1B(9)

Jaetut ilmastointilaitteet

4P550955-1 – 2018.07

1 Yleiset varotoimet

1.2 Asentajalle

1.2.1 Yleistä

Jos ET ole varma siitä, kuinka laite asennetaan tai kuinka sitä
käytetään, ota yhteyttä jälleenmyyjään.

HUOMIOITAVAA

Laitteiden tai lisälaitteiden väärä asennus tai liittäminen
saattaa aiheuttaa sähköiskun, oikosulun, vuotoja, tulipalon
tai muuta vahinkoa laitteille. Käytä vain lisävarusteita,
oheislaitteita ja varaosia, jotka Daikin on tehnyt tai
hyväksynyt.

VAROITUS

Varmista, että asennus, testaus ja käytetyt materiaalit
täyttävät sovellettavat määräykset (Daikin-asiakirjan
ohjeiden vaatimusten lisäksi).

HUOMIO

Käytä riittävää henkilökohtaista suojavarustusta
(suojakäsineet, turvalasit jne.) kun asennat, suoritat
kunnossapitoa tai huollat järjestelmää.

VAROITUS

Revi rikki ja heitä pois muoviset pakkauspussit, jotta
etenkään lapset eivät voi leikkiä niiden kanssa.
Mahdollinen vaara: tukehtuminen.

VAARA: PALAMISEN VAARA

▪ ÄLÄ koske kylmäaineputkiin, vesiputkiin tai laitteen

sisäosiin käytön aikana tai heti käytön jälkeen. Se voi
olla liian kuuma tai liian kylmä. Anna sen palautua
tavalliseen lämpötilaan. Jos sinun on koskettava sitä,
pidä suojakäsineitä.

▪ ÄLÄ kosketa vahingossa vuotavaa kylmäainetta.

VAROITUS

Huolehdi siitä, että pieneläimet eivät voi käyttää yksikköä
suojapaikkanaan. Sähköosia koskettavat pieneläimet
voivat aiheuttaa toimintahäiriöitä, savua tai tulipalon.

1.2.2 Asennuspaikka

▪ Varmista, että yksikön ympärillä on riittävästi tilaa huoltoa ja ilman

kiertokulkua varten.

▪ Varmista, että asennuspaikka kestää yksikön painon ja värinän.

▪ Varmista, että alue on hyvin tuuletettu. ÄLÄ tuki

ilmanvaihtoaukkoja.

▪ Varmista, että yksikkö on vaakatasossa.

ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:

▪ Räjähdysalttiiseen ympäristöön.

▪ Paikkaan, jossa on sähkömagneettisia aaltoja säteileviä laitteita.

Sähkömagneettiset aallot voivat häiritä ohjausjärjestelmää ja
aiheuttaa laitteiston toimintahäiriöitä.

▪ Paikkaan, jossa saattaa aiheutua tulipalo siellä esiintyvien

palavien kaasujen (esim. tinneri tai bensiini), hiilikuidun tai
syttyvän aineen vuodon takia.

▪ Paikkaan, jossa muodostuu syövyttäviä kaasuja (esimerkiksi

rikkihappoa). Kupariputkien tai juotettujen osien korroosio saattaa
aiheuttaa kylmäaineen vuotamisen.

Ohjeita R32-kylmäainetta käyttäviä laitteita varten

Jos sovellettavissa.

VAROITUS

▪ ÄLÄ puhkaise tai polta.

▪ ÄLÄ yritä nopeuttaa sulatusprosessia tai puhdistaa

laitetta muilla kuin valmistajan suosittelemilla
toimenpiteillä.

▪ Huomaa, että R32-kylmäaine EI sisällä hajua.

VAROITUS

Laitetta täytyy säilyttää niin, että vältetään mekaaniset
vauriot, hyvällä ilmanvaihdolla varustetussa huoneessa,
jossa ei ole jatkuvasti toimivia syttymislähteitä (esimerkiksi
avotuli, toiminnassa oleva kaasutoiminen laite tai
toiminnassa oleva sähkölämmitin), ja huoneen koon tulee
olla alla olevan määrityksen mukainen.

HUOMIO

ÄLÄ kosketa tuloilmakanavaa tai laitteen alumiiniripoja.

HUOMIOITAVAA

▪ ÄLÄ aseta mitään esineitä tai laitteita yksikön päälle.

▪ ÄLÄ kiipeä yksikön päälle tai istu tai seiso sen päällä.

HUOMIOITAVAA

Ulkoyksikköön tehtävät työt on paras tehdä kuivassa
säässä vedeltä suojautumista varten.

Sovellettavien lakisääteisten määräysten perusteella voi olla tarpeen
pitää tuotteelle huoltokirjaa, johon merkitään ainakin: huoltotiedot,
korjaukset, testien tulokset, valmiustilajaksot…

Vähintään seuraavat tiedot TÄYTYY merkitä tuotteen helposti
käytettävään paikkaan:

▪ Järjestelmän sammutusohjeet hätätapauksessa

▪ Palolaitoksen, poliisin ja sairaalan nimi ja osoite

▪ Huoltopalvelun nimi, osoite ja päivystyspuhelinnumerot

Euroopassa EN378 sisältää lokikirjaa koskevat ohjeet.

FDXM25~60F3V1B(9)
Jaetut ilmastointilaitteet
4P550955-1 – 2018.07

HUOMIOITAVAA

▪ Älä käytä uudelleen jo käytettyjä liitoksia.

▪ Kylmäainejärjestelmän osien väliin asennuksen aikana

tehtyihin liitoksiin tulee päästä käsiksi huoltotarkoituksia
varten.

VAROITUS

Varmista, että asennus, huolto, kunnossapito ja korjaus
noudattavat Daikin-ohjeita ja sovellettavaa lainsäädäntöä
(esimerkiksi kansallisia kaasumääräyksiä) ja että niitä
suorittavat vain valtuutetut henkilöt.

Asennustilavaatimukset

HUOMIOITAVAA

▪ Putkisto täytyy suojata fyysisiltä vaurioilta.

▪ Putkiston asennus täytyy pitää minimissään.

Asentajan viiteopas

3

1 Yleiset varotoimet

Contains fluorinated greenhouse gases

2

1

1

1

2

2

kg

tCO2eq

1000

GWP × kg

=

=

+

kg

=

kg

=

GWP: xxx

R32

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

A

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

A

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

A

min

(m2)

Floor-standing

unit

(c)

m (kg)

A

min

(m2)

VAROITUS

Jos laitteet sisältävät R32-kylmäainetta, huoneen, johon
laitteet asennetaan ja jossa niitä käytetään ja säilytetään,
pinta-alan täytyy olla suurempi kuin minimilattiapinta-ala,
joka on määritetty alla olevassa taulukossa A (m2). Laitteet,
joita tämä koskee:

▪ sisäyksiköt, joissa ei ole kylmäaineen vuotoanturia; jos

sisäyksikössä on kylmäaineen vuotoanturi, katso tietoja
asennusoppaasta

▪ ulkoyksiköt, jotka asennetaan tai joita säilytetään sisällä

(esim. talvipuutarha, autotalli, tekninen tila)

▪ putket tuulettamattomissa tiloissa

Minimilattiapinta-alan määrittäminen

1 Määritä järjestelmän kylmäaineen kokonaismäärä (= tehtaalla

lisätty kylmäaine + lisätyn kylmäaineen määrä).

2 Määritä, mitä kaaviota tai taulukkoa käytetään.

▪ Sisäyksiköt: Onko yksikkö kiinnitetty kattoon vai seinään vai

seisooko se lattialla?

▪ Sisälle asennettujen tai siellä säilytettävien ulkoyksiköiden ja

tuulettamattomissa tiloissa olevan kenttäputkiston kohdalla
tämä riippuu asennuskorkeudesta:

Jos asennuskorkeus on… Käytä seuraavaa kaaviota tai

taulukkoa…

<1,8m Lattialla seisovat yksiköt
1,8≤x<2,2m Seinään kiinnitettävät yksiköt
≥2,2m Kattoon kiinnitettävät yksiköt

3 Määritä minimilattiapinta-alan käyttämällä kaaviota tai

taulukkoa.

Asentajan viiteopas

4

m Järjestelmän kylmäaineen kokonaismäärä

A

Minimilattiapinta-ala

min

(a) Ceiling-mounted unit (= kattoon kiinnitettävä yksikkö)
(b) Wall-mounted unit (= seinään kiinnitettävä yksikkö)

FDXM25~60F3V1B(9)

Jaetut ilmastointilaitteet

4P550955-1 – 2018.07

1 Yleiset varotoimet

(c) Floor-standing unit (= lattialla seisova yksikkö)

1.2.3 Kylmäaine

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan
viiteoppaasta lisätietoja.

HUOMIOITAVAA

Varmista, että kylmäaineputkiston asennus täyttää
sovellettavat määräykset. Euroopassa sovellettava
standardi on EN378.

HUOMIOITAVAA

Varmista, että kenttäputkisto ja liitännät eivät ole
rasituksen alaisia.

VAROITUS

ÄLÄ KOSKAAN paineista tuotetta koekäytön aikana
korkeammalla paineella kuin (yksikön nimikilven mukainen)
suurin sallittu paine.

VAROITUS

Huolehdi riittävistä varotoimista kylmäainevuodon varalta.
Jos kylmäainekaasua pääsee vuotamaan, tuuleta alue
välittömästi. Mahdollisia vaaroja:

▪ Kylmäaineen liiallinen pitoisuus suljetussa huoneessa

voi aiheuttaa hapenpuutetta.

▪ Jos kylmäainekaasua pääsee kosketuksiin tulen

kanssa, voi muodostua myrkyllistä kaasua.

VAARA: RÄJÄHDYSVAARA

Pumpun alasajo – kylmäainevuoto. Jos haluat ajaa

järjestelmän alas ja kylmäainepiirissä on vuoto:

▪ ÄLÄ käytä yksikön automaattista pumpun

alasajotoimintoa, joka kerää kaiken kylmäaineen
järjestelmästä ulkoyksikköön. Mahdollinen seuraus:
Kompressorin itsesyttyminen ja räjähtäminen, koska
käynnissä olevaan kompressoriin pääsee ilmaa.

▪ Käytä erillistä talteenottojärjestelmää, jotta yksikön

kompressorin EI tarvitse olla käynnissä.

VAROITUS

Ota kylmäaine AINA talteen. ÄLÄ vapauta sitä suoraan
ympäristöön. Tyhjennä järjestelmä tyhjiöpumpulla.

HUOMIOITAVAA

Kun kaikki putket on kytketty, varmista, että kaasuvuotoja
ei ole. Suorita kaasuvuotokoe typen avulla.

HUOMIOITAVAA

▪ Kompressorin rikkoutumisen ehkäisemiseksi ÄLÄ lisää

kylmäainetta ilmoitettua määrää enemmän.

▪ Kun kylmäainejärjestelmää ollaan avaamassa,

kylmäainetta TÄYTYY käsitellä soveltuvan
lainsäädännön mukaisesti.

VAROITUS

Varmista, että järjestelmässä ei ole happea. Kylmäainetta
voi lisätä vasta vuototestin ja tyhjiökuivauksen
suorittamisen jälkeen.

▪ Jos kylmäainetta täytyy lisätä, katso tietoja yksikön nimikilvessä.

Siinä ilmoitetaan kylmäaineen tyyppi ja tarvittava määrä.

▪ Yksikkö on täytetty kylmäaineella tehtaalla ja riippuen putkien

kooista ja pituuksista kylmäainetta on lisättävä joihinkin
järjestelmiin.

▪ Käytä ainoastaan järjestelmässä käytettävälle kylmäainetyypille

tarkoitettuja työkaluja, jotta varmistetaan paineenkesto ja estetään
vieraiden aineiden pääsy järjestelmään.

▪ Lisää nestemäistä kylmäainetta seuraavasti:

Jos Niin

Juoksutusputki on käytettävissä

(ts. sylinterissä on merkintä
”Liquid filling siphon attached”)

Juoksutusputkea ei ole
käytettävissä

▪ Avaa kylmäainesylinterit hitaasti.

▪ Lisää kylmäainetta nestemäisessä muodossa. Kylmäaineen

lisääminen kaasumaisessa muodossa voi estää normaalin
toiminnan.

HUOMIO

Kun kylmäaineen lisäys on tehty tai se keskeytetään, sulje
kylmäainesäiliön venttiili välittömästi. Jos venttiiliä EI
suljeta välittömästi, jäljellä oleva paine saattaa lisätä vielä
kylmäainetta. Mahdollinen seuraus: Virheellinen
kylmäaineen määrä.

Lisää sylinteri pystyasennossa.

Lisää sylinteri ylösalaisin.

1.2.4 Suolalious

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan
viiteoppaasta lisätietoja.

VAROITUS

Suolaliuoksen valinta ON tehtävä paikallisen
lainsäädännön mukaisesti.

VAROITUS

Huolehdi riittävistä varotoimista suolaliuoksen vuodon
varalta. Jos suolaliuosta vuotaa, tuuleta alue välittömästi ja
ota yhteyttä jälleenmyyjään.

VAROITUS

Yksikön sisäisen ympäristön lämpötila voi olla paljon
korkeampi kuin huonelämpötila, esim. 70°C. Jos
suolaliuosta vuotaa, yksikön sisällä olevat kuumat osat
voivat aiheuttaa vaarallisen tilanteen.

VAROITUS

Sovelluksen käytön ja asennuksen ON noudatettava
sovellettavassa lainsäädännössä määritettyjä turva- ja
ympäristövarotoimia.

1.2.5 Vesi

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan
viiteoppaasta lisätietoja.

HUOMIOITAVAA

Varmista, että veden laatu täyttää EU-direktiivin 98/83EY.

FDXM25~60F3V1B(9)
Jaetut ilmastointilaitteet
4P550955-1 – 2018.07

Asentajan viiteopas

5

2 Tietoja asiakirjasta

1.2.6 Sähköinen

VAARA: SÄHKÖISKUN VAARA

▪ KATKAISE kaikki virransyötöt ennen kytkinrasian

kannen irrottamista, sähköjohtojen kytkemistä tai
sähköosien koskettamista.

▪ Irrota virransyöttö vähintään 1 minuutiksi ja mittaa

jännite päävirtapiirin kondensaattoreiden liittimistä tai
sähköosista ennen huoltoa. Mitatun jännitteen ON
oltava alle 50VDC ennen kuin voit koskea sähköosiin.
Katso liittimien sijainnit johdotuskaaviosta.

▪ ÄLÄ koske sähköosiin märillä käsillä.

▪ ÄLÄ jätä yksikköä valvomatta, kun huoltokansi on

irrotettu.

VAROITUS

Jos pääkytkintä tai muuta erotuslaitetta EI ole asennettu
tehtaalla, sellainen TÄYTYY asentaa kiinteään
johdotukseen niin, että se irrottaa kaikki navat
ylijänniteluokanIII ehtojen täyttyessä.

VAROITUS

▪ Käytä VAIN kuparijohtimia.

▪ Varmista, että kenttäjohdotus täyttää sovellettavat

määräykset.

▪ Kenttäjohdotus TÄYTYY tehdä tuotteen mukana

toimitetun kytkentäkaavion mukaisesti.

▪ ÄLÄ KOSKAAN purista niputettuja kaapeleita ja

varmista, että ne EIVÄT pääse koskettamaan putkia ja
teräviä reunoja. Varmista, että liitäntöihin ei kohdistu
ulkoista painetta.

▪ Asenna maadoitus asianmukaisesti. ÄLÄ maadoita

yksikköä vesijohtoon, ylijännitesuojaan tai puhelimen
maahan. Epätäydellinen maadoitus voi aiheuttaa
sähköiskun.

▪ Yksikön käyttö edellyttää erillistä, sille varattua

virtalähdettä. Missään tapauksessa EI saa käyttää
jonkin toisen laitteen kanssa yhteistä virtalähdettä.

▪ Muista asentaa kaikki tarvittavat sulakkeet tai

suojakatkaisijat.

▪ Muista asentaa maavuotokatkaisin. Jos näin ei tehdä,

seurauksena voi olla sähköisku tai tulipalo.

▪ Kun asennat maavuotosuojaa, varmista, että se on

yhteensopiva invertterin kanssa (sietää korkeataajuisia
sähköisiä häiriöitä), jotta maavuotosuoja ei aukeaisi
tarpeettomasti.

HUOMIOITAVAA

Virtajohtoja asennettaessa huomioitavaa:

▪ ÄLÄ liitä eripaksuisia johtoja tehonsyötön riviliittimeen

(virtajohtojen löysyys voi aiheuttaa epänormaalia
kuumenemista).

▪ Kun liität samanpaksuisia johtimia, toimi yllä olevan

kuvan mukaisesti.

▪ Käytä johdotukseen ilmoitettua virtajohtoa, kytke se

lujasti ja kiinnitä se niin, että liitinkorttiin ei kohdistu
ulkoista painetta.

▪ Käytä sopivaa ruuviavainta liitinruuvien kiristämiseen.

Pienikärkinen ruuviavain tärvelee ruuvin kannan eikä
ruuvia voi kiristää kunnolla.

▪ Jos liitinruuveja kiristetään liikaa, ne voivat särkyä.

Asenna virtajohdot vähintään 1 metrin päähän televisioista ja
radioista häiriöiden estämiseksi. Radioaalloista riippuen 1 metrin
etäisyys ei välttämättä riitä.

VAROITUS

▪ Kun sähkötyöt on tehty, tarkista, että jokainen

sähköosa ja sähköosarasiassa oleva liitin on liitetty
kunnolla.

▪ Varmista, että kaikki kannet ovat kiinni ennen kuin

käynnistät yksikön.

HUOMIOITAVAA

Pätee vain silloin, kun virtalähde on kolmivaiheinen ja
kompressorissa on PÄÄLLE/POIS-käynnistystapa.

Jos vastavaihe on mahdollinen hetkellisen virtakatkoksen
jälkeen, ja virta menee päälle ja pois tuotteen ollessa
käynnissä, kiinnitä vastavaihesuojausvirtapiiri paikallisesti.
Tuotteen käyttö vastavaiheessa voi rikkoa kompressorin ja
muita osia.

2 Tietoja asiakirjasta

2.1 Tietoa tästä asiakirjasta

TIETOJA

Varmista, että käyttäjällä on tulostetut asiakirjat, ja pyydä
häntä säilyttämään ne tulevaa tarvetta varten.

Asentajan viiteopas

6

Kohdeyleisö

Valtuutetut asentajat

TIETOJA

Tämä laite on tarkoitettu ammattilaisten ja koulutettujen
käyttäjien käyttöön liikkeissä, kevyessä teollisuudessa ja
maatiloilla, sekä maallikoiden käyttöön kaupallisissa
toimissa ja kotitalouksissa.

Asiakirjasarja

Tämä asiakirja on osa asiakirjasarjaa. Asiakirjasarjaan kuuluvat:

▪ Yleiset varotoimet:

▪ Turvallisuusohjeita, jotka on luettava ennen asennusta

▪ Muoto: Paperi (sisäyksikön laatikossa)

FDXM25~60F3V1B(9)

Jaetut ilmastointilaitteet

4P550955-1 – 2018.07

3 Tietoja pakkauksesta

24×8×1× 1×

2×

1×

1×

1×

2×

1×

ed

ba

1×

c

f g

h

i j k l

6×

m

4×

n

1×

▪ Sisäyksikön asennusopas:

▪ Asennusohjeet

▪ Muoto: Paperi (sisäyksikön laatikossa)

▪ Asentajan viiteopas:

▪ Asennuksen valmistelu, hyvät menettelytavat, viitetiedot…

▪ Muoto: Digitaaliset tiedostot osoitteessa http://

www.daikineurope.com/support-and-manuals/product­information/

Mukana toimitettujen asiakirjojen uusimmat versiot voivat olla
saatavilla alueesi Daikin-sivustolta tai jälleenmyyjän kautta.

Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat
käännöksiä.

Tekniset rakennetiedot

▪ Uusimpien teknisten tietojen osajoukko on saatavana

alueelliselta Daikin-sivustolta (julkisesti saatavilla).

▪ Uusimpien teknisten tietojen koko joukko on saatavana

alueelliselta Daikin-sivustolta (julkisesti saatavilla).

2.2 Asentajan viiteoppaan yleiskuvaus

Luku Kuvaus

Yleiset varotoimet Turvallisuusohjeita, jotka on luettava

ennen asennusta
Tietoja asiakirjasta Asentajan käytettävissä olevat asiakirjat
Tietoja pakkauksesta Yksiköiden purkaminen pakkauksesta ja

niiden lisävarusteiden poistaminen
Tietoja yksiköistä ja

lisävarusteista

Valmistelu Mitä täytyy tehdä ja tietää ennen

Asennus Mitä järjestelmän asentamisessa täytyy

Määritys Mitä järjestelmän määrittämisessä

Käyttöönotto Mitä järjestelmän käyttöönotossa täytyy

Luovutus käyttäjälle Mitä käyttäjälle annetaan ja selitetään
Hävittäminen Miten järjestelmä hävitetään
Tekniset tiedot Järjestelmän tekniset tiedot
Sanasto Termien määritelmät

▪ Järjestelmän sijoittelu

▪ Yksiköiden ja valinnaisvarusteiden

yhdistäminen

asennuspaikalle menemistä

tehdä ja tietää

täytyy tehdä ja tietää asennuksen

jälkeen

tehdä ja tietää määrityksen jälkeen

3.2 Sisäyksikkö

VAROITUS: TULENARKAA MATERIAALIA

Tässä yksikössä oleva R32-kylmäaine (jos käytössä) on
lievästi tulenarkaa. Katso käytettävä kylmäainetyyppi
ulkoyksikön teknisistä tiedoista.

3.2.1 Yksikön purkaminen pakkauksesta ja käsittely

Käytä yksikön nostamiseen pehmeästä materiaalista valmistettua
nostosilmukkaa tai suojalevyjä ja köyttä. Näin estetään yksikön
vaurioituminen tai naarmuuntuminen.

Nosta yksikköä riippuvista kannattimista kohdistamatta painetta
muihin osiin, etenkään kylmäaineputkiin, tyhjennysputkeen ja muihin
muoviosiin.

3.2.2 Varusteiden poistaminen sisäyksiköstä

a Asennusopas

b Käyttöopas

c Yleiset varotoimet

d Riippuvan kannattimen aluslevyt

e Kanavalaippojen ruuvit

f Metallipidike
g Tiivistetyynyt: pieni ja suuri
h Tyhjennysletku

i Tiivistemateriaali

j Eristepala: Pieni (nesteputki)

k Eristepala: Suuri (kaasuputki)

l Nippusiteet

m Aluslevyn kiinnityslevy

n Ilmansuodatin

3 Tietoja pakkauksesta

4 Tietoja yksiköistä ja

lisävarusteista

3.1 Yleiskuvaus: Tietoja pakkauksesta

Pidä seuraavat seikat mielessä:

▪ Yksikkö TÄYTYY tarkistaa heti saapumisen yhteydessä

vaurioiden varalta. Mahdolliset vauriot TÄYTYY ilmoittaa
välittömästi liikennöitsijän korvausten käsittelijälle.

▪ Tuo yksikkö pakkauksessaan mahdollisimman lähelle lopullista

sijoituspaikkaa välttääksesi vauriot siirron yhteydessä.

▪ Valmistele etukäteen reitti, jota pitkin yksikkö tuodaan sisään.

FDXM25~60F3V1B(9)
Jaetut ilmastointilaitteet
4P550955-1 – 2018.07

4.1 Yleiskuvaus: Tietoja yksiköistä ja lisävarusteista

Tämä luku sisältää tietoja seuraavista asioista:

▪ Ulko- ja sisäyksiköiden yhdistäminen

▪ Sisäyksikön yhdistäminen lisävarusteiden kanssa

Asentajan viiteopas

7

5 Valmistelu

b

c

a

e

d

f

g

h

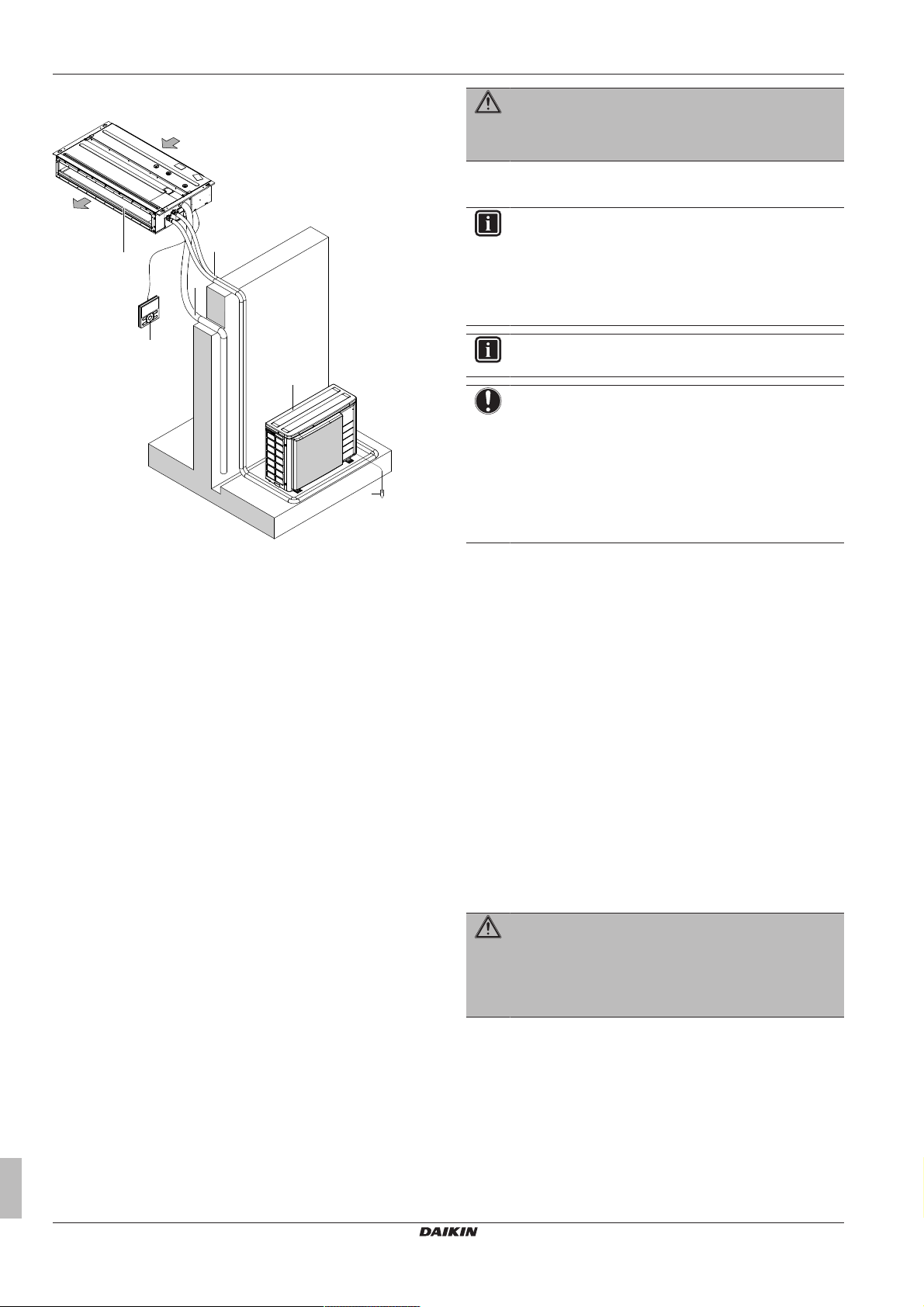

4.2 Järjestelmän sijoittelu

a Sisäyksikkö
b Ulkoyksikkö
c Käyttöliittymä
d Imuilma
e Poistoilma

f Kylmäaineputkisto + yhteiskytkentäkaapeli
g Tyhjennysputki
h Maadoitusjohto

4.3 Yksiköiden ja valinnaisvarusteiden yhdistäminen

4.3.1 Mahdollisia lisävarusteita sisäyksikölle

Varmista, että sinulla on seuraavat pakolliset varusteet:

▪ Käyttöliittymä: Langallinen tai langaton (käytä sopivan

käyttöliittymän valinnassa apuna myyntiluetteloita ja teknistä
kirjallisuutta)

5 Valmistelu

5.1 Yleiskuvaus: Valmistelu

Tässä luvussa kerrotaan, mitä täytyy tehdä ja tietää ennen
asennuspaikalle menemistä.

Se sisältää tietoja seuraavista asioista:

▪ Asennuspaikan valmisteleminen

▪ Kylmäaineputkiston valmisteleminen

▪ Sähköjohtojen valmisteleminen

5.2 Asennuspaikan valmistelu

▪ Varmista, että yksikön ympärillä on riittävästi tilaa huoltoa ja ilman

kiertokulkua varten.

▪ Valitse asennuspaikka, jossa on riittävästi tilaa yksikön

siirtämiseen paikalle ja sieltä pois.

VAROITUS

ÄLÄ asenna ilmastointilaitetta paikkaan, jossa tulenarkaa
kaasua saattaa vuotaa. Jos kaasua vuotaa ja jää
ilmastointilaitteen ympärille, saattaa syttyä tulipalo.

5.2.1 Sisäyksikön asennuspaikan vaatimukset

TIETOJA

Lue myös seuraavat vaatimukset:

▪ Yleiset asennuspaikan vaatimukset. Katso lukua

“Yleiset varotoimet”.

▪ Kylmäaineputken vaatimukset (pituus, korkeusero).

Katso lisätietoja tästä kappaleesta “Valmistelu”.

TIETOJA

Äänenpainetaso on alle 70dBA.

HUOMIOITAVAA

Tässä oppaassa kuvattu laitteisto voi aiheuttaa
radiotaajuusenergiasta aiheutuvaa elektronista kohinaa.
Laitteisto täyttää määritykset, jotka on suunniteltu
antamaan kohtuullinen suoja tällaisia häiriöitä vastaan.
Yksittäisen asennuksen häiriöttömyyttä ei kuitenkaan voida
taata.

Siksi on suositeltavaa asentaa laitteisto ja sähköjohdot
riittävän etäälle stereolaitteista, tietokoneista yms.

Asenna virtajohdot vähintään 1 metrin päähän televisioista ja
radioista häiriöiden estämiseksi. Radioaalloista riippuen 1 metrin
etäisyys ei välttämättä riitä.

▪ Loistevalaisimet. Kun langaton kaukosäädin asennetaan

huoneeseen, jossa on loistevalaisimia, ota häiriöiden välttämiseksi
seuraavat asiat huomioon:

▪ Asenna langaton kaukosäädin mahdollisimman lähelle

sisäyksikköä.

▪ Asenna sisäyksikkö mahdollisimman kauas loistevalaisimista.

▪ Signaalin vastaanotin, jossa on sisäänrakennettu lämpötila-

anturi, on asennettava seuraavanlaiseen sijaintiin:

▪ Lähelle imuilman ottoaukkoa (jos asennus lähelle imuilman

ottoaukkoa ei ole mahdollista, asenna 1,5m lattian yläpuolelle)-

▪ Ei ole alttiina kylmälle tai kuumalle ilmalle.

▪ Verho tms. ei estä signaalin kulkemista.

▪ Huolehdi siitä, että vesi ei vuodon sattuessa pääse

vahingoittamaan asennustilaa ja ympäristöä.

▪ Valitse sijainti, jossa yksiköstä poistuva kuuma/kylmä ilma tai

käyttöääni EI häiritse ketään.

VAROITUS

ÄLÄ laita sisä- ja/tai ulkoyksikön alle mitään sellaista, joka
saattaa kastua. Muuten pääyksikön tai kylmäaineputkien
kondensaatio, ilmansuodattimen likaisuus tai poiston
tukkeuma voi aiheuttaa tippumista, ja yksikön alapuolella
olevat esineet voivat likaantua tai vaurioitua.

▪ Ilmavirta. Huolehdi siitä, että mikään ei tuki ilmavirtaa.

▪ Vedenpoisto. Varmista, että kondenssivesi pääsee poistumaan

asianmukaisesti.

▪ Katon eristys. Jos katon lämpötila ylittää 30°C ja suhteellinen

kosteus on enemmän kuin 80% tai jos kattoon johdetaan raikasta
ilmaa, tarvitaan lisäeristys (vähintään 10 mm:n paksuinen
polyeteenivaahto).

▪ Suojukset. Muista asentaa suojukset imu- ja poistopuolelle, jotta

kukaan ei pääse koskettamaan tuulettimen siipiä tai
lämmönvaihdinta.

Asentajan viiteopas

8

FDXM25~60F3V1B(9)

Jaetut ilmastointilaitteet

4P550955-1 – 2018.07

5 Valmistelu

200

e:

≥240

A

≥20

≥300

b

c

d

a

(mm)

≥400

t

Ø

ØiØ

i

t

ØpØ

p

ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:

▪ Paikat, joiden ilmassa voi olla mineraaliöljysumua, roiskeita tai

höyryä. Muoviosat voivat huonontua ja irrota tai aiheuttaa
vesivuodon.

EI ole suositeltavaa asentaa yksikköä seuraavanlaisiin paikkoihin,
koska se voi lyhentää yksikön käyttöikää:

▪ Paikat, joissa jännite vaihtelee paljon

▪ Ajoneuvot tai laivat

▪ Tilat, joissa on happamia tai emäksisiä höyryjä

▪ Käytä asennuksessa ripustuspultteja.

▪ Etäisyys. Ota huomioon seuraavat vaatimukset:

5.3.2 Jäähdytysputkiston eristys

▪ Käytä polyeteenivaahtoa eristysmateriaalina:

▪ lämmönsiirtonopeus 0,041–0,052W/mK (0,035–0,045 kcal/mh

°C)

▪ lämmönkesto vähintään 120°C

▪ Erityksen paksuus

Putken

ulkohalkaisija (Øp)

Erityksen

sisähalkaisija (Øi)

Eristyksen paksuus

(t)

6,4mm (1/4") 8~10mm ≥10mm
9,5mm (3/8") 12~15mm
12,7mm (1/2") 14~16mm

Jos lämpötila on yli 30°C ja suhteellinen kosteus yli 80%,
eristemateriaalin tulee olla vähintään 20mm paksua kondensaation
ehkäisemiseksi eristeen pinnalla.

5.4 Sähköjohdotuksen valmistelu

5.4.1 Tietoja sähköjohdotuksen valmistelusta

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset

A Pienin etäisyys lattiasta:

2,7m vahingossa tapahtuvan koskettamisen välttämiseksi.

2,5m, jos tuuletin peitetään (esim. valekatto, säleikkö tms.)
a Ohjausrasia
b Huoltotila
c Välikatto
d Lattiapinta
e Valitse mitta niin, että laskukulma on vähintään 1/100

varotoimet”.

VAROITUS

▪ Jos virransyötöstä puuttuu tai on vääränlainen

nollajohdin, laitteisto voi rikkoutua.

▪ Suorita maadoitus oikein. ÄLÄ maadoita yksikköä

vesijohtoon, ylijännitesuojaan tai puhelimen maahan.
Epätäydellinen maadoitus voi aiheuttaa sähköiskun.

5.3 Kylmäaineputkiston valmistelu

5.3.1 Kylmäaineputkiston vaatimukset

TIETOJA

Lue myös varotoimet ja vaatimukset luvusta “Yleiset
varotoimet”.

Kylmäaineputkiston halkaisija

Käytä samoja halkaisijoita kuin ulkoyksiköiden liitännöissä:

Luokka L1-nesteputkisto L1-kaasuputkisto

25+35 Ø6,4 Ø9,5
50+60 Ø6,4 Ø12,7

▪ Asenna vaaditut sulakkeet tai virtakatkaisimet.

▪ Kiinnitä sähköjohdot kaapelisiteillä niin, että ne EIVÄT

ole yhteydessä teräviin reunoihin tai putkistoon,
etenkään korkeapainepuolella.

▪ ÄLÄ käytä teipattuja johtoja, kerrattuja johtimia,

jatkojohtoja tai liitäntää tähtijärjestelmästä. Ne voivat
aiheuttaa ylikuumenemisen, sähköiskun tai tulipalon.

▪ ÄLÄ asenna vaihekondensaattoria, koska tässä

yksikössä on invertteri. Vaihekondensaattori heikentää
suorituskykyä ja voi aiheuttaa onnettomuuksia.

VAROITUS

▪ Ammattitaitoisen sähköasentajan on tehtävä kaikki

johdotukset, ja niiden on täytettävä sovellettavan
lainsäädännön määräykset.

Kylmäaineputkiston materiaali

▪ Putkiston materiaali: Fosforihappopelkistetty saumaton kupari.

▪ Putkiston temperointiaste ja paksuus:

Ulkohalkaisija

(Ø)

Temperointiaste Paksuus (t)

6,4mm (1/4") Karkaistu (O) ≥0,8mm
9,5mm (3/8")
12,7mm (1/2")

FDXM25~60F3V1B(9)
Jaetut ilmastointilaitteet
4P550955-1 – 2018.07

(a) Sovellettavan lainsäädännön ja yksikön suurimman

käyttöpaineen mukaan (katso PS High yksikön

nimikilvessä) voidaan tarvita paksumpia putkia.

(a)

▪ Tee sähköliitännät kiinteään johdotukseen.

▪ Kaikkien paikan päällä hankittavien komponenttien ja

kaikkien sähköasennusten on täytettävä soveltuvan
lainsäädännön määräykset.

VAROITUS

Käytä AINA moniytimistä kaapelia virransyöttökaapelina.

Asentajan viiteopas

9

6 Asennus

d

e

A

B

f

620

500

f

a1
b

b
a2

c

4×

b
a

c

e

d

c

a

b

c

b

a

6 Asennus

6.1 Yleiskuvaus: Asennus

Tässä luvussa kerrotaan, mitä asennuspaikalla täytyy tehdä ja tietää
järjestelmän asennusta varten.

Tyypillinen työnkulku

Asennus koostuu yleensä seuraavista vaiheista:
1 Ulkoyksikön kiinnitys.
2 Sisäyksikön kiinnitys.
3 Kylmäaineputkiston liittäminen.
4 Kylmäaineputkiston tarkistaminen.
5 Kylmäaineen täyttö.
6 Sähköjohtojen liittäminen.
7 Ulkoasennuksen viimeistely.
8 Sisäasennuksen viimeistely.

TIETOJA

Tässä luvussa kuvataan vain sisäyksikköä koskevat
asennusohjeet. Muut ohjeet:

▪ Ulkoyksikön asennusopas

▪ Kaukosäätimen asennusopas

▪ Lisävarusteiden asennusopas

6.2 Sisäyksikön kiinnitys

6.2.1 Varotoimet kun sisäyksikköä kiinnitetään

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

Luokka A(mm) B(mm)

FDXM25+35 740 790
FDXM50+60 1140 1190

a1 Mutteri (ei sisälly toimitukseen)
a2 Kaksoismutteri (ei sisälly toimitukseen)

b Aluslevy (tarvike)
c Riippuva kannatin
d Ohjausrasia
e Ripustuspulttien väli

f Kokonaismitta

▪ Ulkoinen staattinen paine. Huolehdi teknisten tietojen avulla

siitä, että yksikön ulkoista staattista painetta ei ylitetä.

▪ Kattoaukko. (Katto, jossa on aukko asennusta varten)

1 Vie kaikki putket ja johdot yksikön putki- ja johtoreikien läpi.

2 Varmista, että katto on vaakasuora.

▪ Asennusesimerkki:

6.2.2 Sisäyksikön asentamisohjeita

TIETOJA

Lisälaitteet. Kun asennat lisälaitteita, lue myös niiden

asennusoppaat. Asennuspaikan olosuhteiden mukaan voi
olla helpompi asentaa lisälaitteet ensin.

▪ Katon lujuus. Tarkista, onko katto riittävän vahva kestämään

yksikön painon. Jos vaara on olemassa, vahvista katto ennen
yksikön asennusta.

▪ Käytä olemassa olevissa katoissa ankkureita.

▪ Käytä uusissa katoissa upotettuja proppuja, upotettuja

ankkureita tai muita erikseen hankittavia osia.

▪ Ripustuspultit. Käytä asennukseen W3/8 M10 -ripustuspultteja.

Kiinnitä riippuva kannatin ripustuspulttiin. Kiinnitä riippuva
kannatin lujasti mutterin ja aluslevyn avulla sekä ylä- että
alapuolelta.

▪ Kattoaukon koko. Varmista, että kattoaukko on seuraavien

rajojen sisällä:

a Ankkuripultti
b Sisäkatto
c Pitkä mutteri tai liitosmutteri
d Ripustuspultti
e Sisäyksikkö

▪ Asenna imukansi ja ilmansuodatin (tarvike) Jos imu pohjassa:

3 Irrota imukansi.

4 Kiinnitä irrotettu imukansi takaisin.

Asentajan viiteopas

10

a Ilmanotto
b Ilmanpoisto

FDXM25~60F3V1B(9)

Jaetut ilmastointilaitteet

4P550955-1 – 2018.07

c Imukansi

2

1

2

1

b

a

a b b a

eed d

c

1~1.5 m

a

5 Kiinnitä ilmansuodatin (tarvike) painamalla koukut alas (2

koukkua tyypissä 25+35, 3 koukkua tyypissä 50+60).

imu takana imu pohjasta

▪ Asenna sisäyksikkö tilapäisesti.

6 Kiinnitä riippuva kannatin ripustuspulttiin.

7 Kiinnitä yksikkö tukevasti.

▪ Taso. Tarkista vesivaa'alla tai vedellä täytetyllä vinyyliputkella,

että yksikön kaikki neljä kulmaa ovat suorassa.

a Taso
b Vinyyliputki

8 Kiristä ylempi mutteri.

HUOMIOITAVAA

ÄLÄ asenna yksikköä kallelleen. Mahdollinen seuraus:
Jos yksikkö on kallellaan kondenssiveden virtauksen
vastaisesti (tyhjennysputkiston puoli on kohollaan),
uimurikytkin ei välttämättä toimi oikein ja laitteesta voi
tippua vettä.

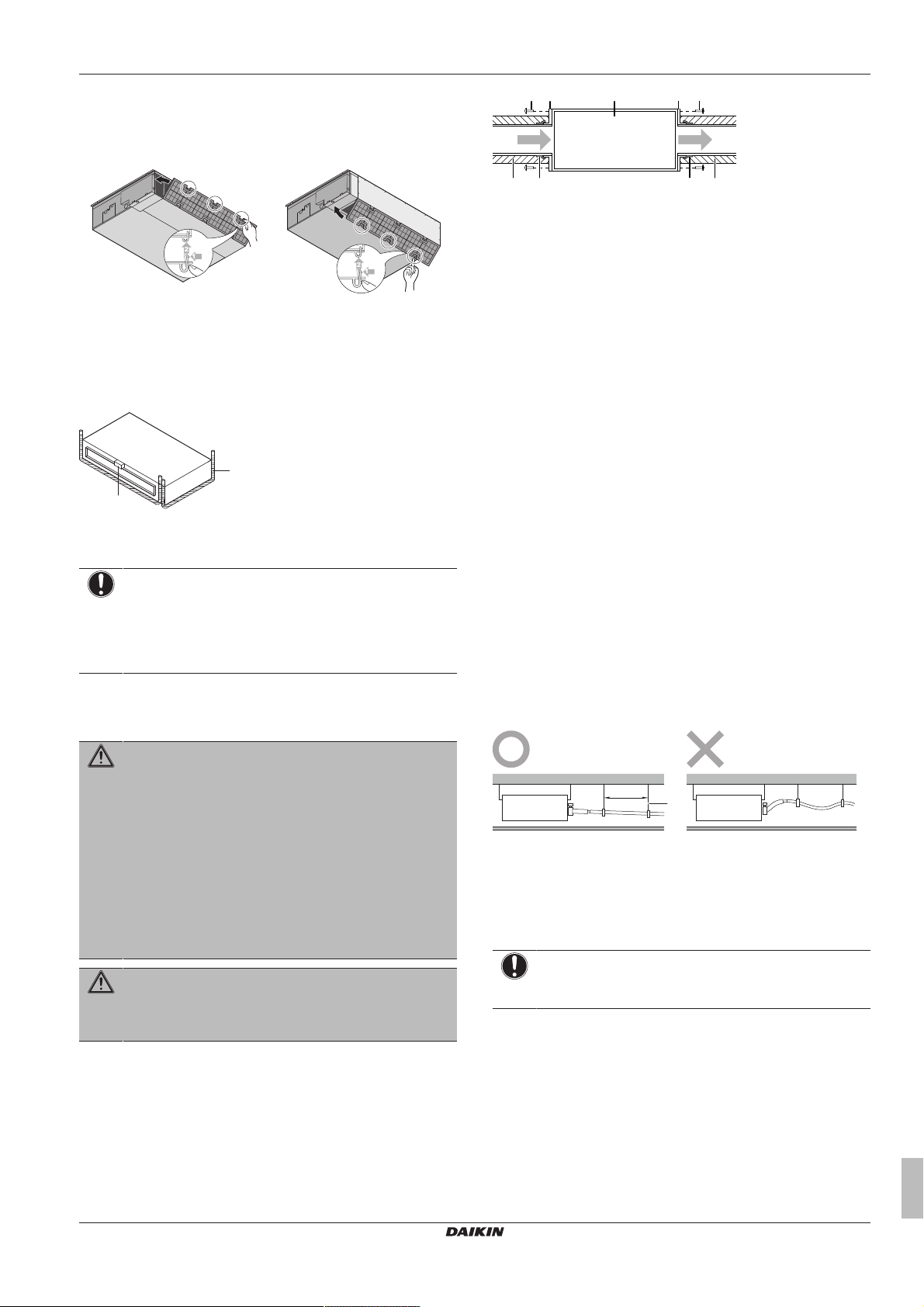

6.2.3 Kanavan asentamisohjeita

6 Asennus

a Liitäntäruuvi (tarvike)

b Laippa (ei sisälly toimitukseen)

c Pääyksikkö

d Eriste (hankitaan erikseen)

e Alumiiniteippi (ei sisälly toimitukseen)

▪ Suodatin. Muista kiinnittää ilmansuodatin tulopuolen

ilmakäytävän sisään. Käytä ilmansuodatinta, jonka
pölynkeräysteho on vähintään ≥50% (gravimetrinen menetelmä).
Toimitettua suodatinta ei käytetä, jos tulokanava on kiinnitetty.

▪ Ilman poistopuoli. Liitä putki poistopuolen laipan sisämitan

mukaisesti.

▪ Ilmavuodot. Kiedo alumiiniteippiä imupuolen laipan ja kanavan

liitoksen ympärille. Varmista, ettei missään muussa liitoksessa ole
ilmavuotoja.

▪ Eristäminen. Eristä kanava, jotta kondensaatiota ei pääse

muodostumaan. Käytä lasivillaa tai polyeteenivaahtoa, paksuus
25mm.

6.2.4 Poistoputkiston asentamisohjeita

Yleisiä ohjeita

▪ Tyhjennyspumppu. Tässä korkealle nostavassa tyypissä

tyhjennysäänet vaimenevat, kun tyhjennyspumppu asennetaan
korkeampaan paikkaan. Suositeltava korkeus on 300mm.

▪ Putken pituus. Pidä tyhjennysputkisto mahdollisimman lyhyenä.

▪ Putken koko. Putken koon on oltava sama tai suurempi kuin

liitosputken (vinyyliputki, jonka sisähalkaisija on 20 mm ja
ulkohalkaisija 26mm).

▪ Kallistus. Varmista, että tyhjennysputki viettää alaspäin

(vähintään 1/100), jotta putkeen ei jää ilmaa. Käytä
ripustustankoja kuvan mukaisesti.

VAROITUS

Jos yksi tai useampi huone on yhdistetty yksikköön
kanavajärjestelmän kautta, varmista, että:

▪ toimivia syttymislähteitä ei ole (esimerkki: avotuli,

toiminnassa oleva kaasutoiminen laite tai toiminnassa
oleva sähkölämmitin), mikäli lattiapinta-ala on alle A
joka on määritetty yleisissä varotoimissa;

▪ kanaviin ei ole asennettu lisälaitteita, jotka voivat olla

mahdollisia syttymislähteitä (esimerkki: kuumat pinnat,
joiden lämpötila ylittää 700°C, ja sähkökytkentälaite);

▪ kanavissa käytetään vain valmistajan hyväksymiä

lisälaitteita.

VAROITUS

Älä asenna kanaviin toimivia syttymislähteitä (esimerkiksi
avotuli, toiminnassa oleva kaasutoiminen laite tai
toiminnassa oleva sähkölämmitin).

Kanava ei sisälly toimitukseen.

▪ Ilman tulopuoli. Kiinnitä kanava ja tulopuolen laippa (ei sisälly

toimitukseen). Käytä laipan kiinnittämiseen 7:ää tarvikeruuvia.

FDXM25~60F3V1B(9)
Jaetut ilmastointilaitteet
4P550955-1 – 2018.07

,

min

a Riippuvarsi
O Sallittu
X Ei sallittu

▪ Kondensaatio. Ryhdy toimenpiteisiin kondensaatiota vastaa.

Eristä tyhjennysputkisto kokonaisuudessaan rakennuksen sisällä.

Tyhjennysputkiston liittäminen sisäyksikköön

HUOMIOITAVAA

Tyhjennysletkun virheellinen liittäminen voi aiheuttaa
vuotoja sekä vahingoittaa asennustilaa ja ympäristöä.

1 Työnnä tyhjennysletku niin pitkälle kuin mahdollista

tyhjennysputken liitäntään.

2 Kiristä metallikiristintä, kunnes ruuvin pää on alle 4 mm:n

etäisyydellä kiristimestä.

3 Tarkista vesivuodot (katso "Tarkistaminen vesivuotojen

varalta"sivulla12).

4 Asenna eristepala (tyhjennysputki).

5 Kääri suuri tiivistepala (=eriste) metallikiristimen ja

tyhjennysletkun päälle ja kiinnitä se nippusiteillä.

6 Liitä tyhjennysputki tyhjennysletkuun.

Asentajan viiteopas

11

6 Asennus

≤4 mm

A

A'

A-A'

A

A'

f

652

ce

4

ba

d

b
a

d
c

3

1

2~61

a

a

b

ed

a

b

c

a Tyhjennysputken liitäntä (kiinni yksikössä)
b Tyhjennysletku (tarvike)
c Metallikiristin (tarvike)
d Suuri tiiviste (tarvike)
e Eristepala (tyhjennysputki) (tarvike)

f Tyhjennysputki (ei sisälly toimitukseen)

HUOMIOITAVAA

▪ ÄLÄ irrota tyhjennysputken tulppaa. Vettä saattaa

vuotaa ulos.

▪ Käytä poistoaukkoa veden poistoon vain silloin, kun

tyhjennyspumppua ei käytetä, tai ennen huoltoa.

▪ Aseta ja irrota tyhjennystulppa varovasti.

Tippavesialtaan poistopistoke voi vaurioitua liiallisen
voimankäytön vaikutuksesta.

Vedä tulppa ulos.

▪ ÄLÄ heiluta tulppaa edestakaisin.

Paina tulppa sisään.

▪ Aseta tulppa ja paina se sisään ristipääruuviavaimella.

a Tyhjennystulppa
b Ristipääruuviavain

Tarkistaminen vesivuotojen varalta

Kaada hitaasti noin 1 litra vettä tippavesialtaaseen ja tarkista,
vuotaako vettä.

6.3 Kylmäaineputkiston liitännät

6.3.1 Tietoja kylmäaineputkiston liittämisestä

Ennen kylmäaineputkiston liittämistä

Varmista, että ulko- ja sisäyksikkö on kiinnitetty.

Tyypillinen työnkulku

Kylmäaineputkiston liitäntöihin kuuluvat:

▪ Kylmäaineputkiston liittäminen ulkoyksikköön

▪ Kylmäaineputkiston liittäminen sisäyksikköön

▪ Kylmäaineputkiston eristäminen

▪ Pidä mielessä seuraavat ohjeet:

▪ Putken taivutus

▪ Putken päiden laipoitus

▪ Juotos

▪ Sulkuventtiilien käyttö

6.3.2 Kylmäaineputkiston liittämisessä huomioitavaa

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

VAARA: PALAMISEN VAARA

HUOMIO

▪ ÄLÄ käytä mineraaliöljyä laipoitettuun osaan.

▪ ÄLÄ koskaan asenna kuivainta tähän yksikköön, jotta

sen käyttöikä voitaisiin taata. Kuivausaine saattaa
liueta ja vahingoittaa järjestelmää.

HUOMIOITAVAA

Ota seuraavat kylmäaineputkistoon liittyvät
varotoimenpiteet huomioon:

▪ Vältä kaiken muun kuin määritetyn kylmäaineen

sekoittumista kylmäainekiertoon (esim. ilman).

▪ Käytä vain R32- tai R410-kylmäainetta, kun lisäät

kylmäainetta. Katso käytettävä kylmäainetyyppi
ulkoyksikön teknisistä tiedoista.

▪ Käytä vain R32- tai R410A-kylmäaineelle tarkoitettuja

asennustyökaluja (esim. paineensäätömittari), jotka
kestävät painetta ja joiden avulla estetään
epäpuhtauksien (esim. mineraaliöljyjen ja kosteuden)
sekoittuminen järjestelmään.

▪ Asenna putkisto niin, että laippa EI ole alttiina

mekaaniselle rasitukselle.

▪ Suojaa putkisto seuraavan taulukon mukaisesti

estääksesi lian, nesteen tai pölyn pääsyn putkistoon.

▪ Ole varovainen, kun vedät kupariputket seinien läpi

(katso kuva alla).

FDXM25~60F3V1B(9)

Jaetut ilmastointilaitteet

4P550955-1 – 2018.07

a Ilmanpoisto
b Siirrettävä pumppu
c Ämpäri
d Kylmäaineputket

Asentajan viiteopas

12

e Poistoaukko

Yksikkö Asennuksen kesto Suojausmenetelmä

a

b

c

d

R=0.4~0.8

45°

±2

90°

±2

A

a b

A

a b

c

A B

a dc e fb b

a dc e fb b

2

4

3

g

1

23

4

g

AB

1

Ulkoyksikkö >1kk Litistä putki

<1kk Litistä tai teippaa

Sisäyksikkö Kestosta riippumatta

putki

TIETOJA

ÄLÄ avaa kylmäaineen sulkuventtiiliä ennen
kylmäaineputkiston tarkistamista. Kun kylmäainetta on
lisättävä, on suositeltavaa avata kylmäaineen sulkuventtiili
täytön jälkeen.

6.3.3 Kylmäaineputkiston liittämisohjeita

Huomioi seuraavat ohjeet putkia liitettäessä:

▪ Voitele laipan sisäpinta eetteri- tai esteriöljyllä, kun kiinnität

laippamutteria. Kiristä käsin 3 tai 4 kierrosta ennen lopullista
kiristystä.

▪ Käytä aina 2 kiintoavainta laippamutterin avaamiseen.

▪ Käytä aina sekä kiinto- että momenttiavainta laippamutterin

kiristämiseen, kun liität putkia. Tämä ehkäisee mutterin
murtumista ja vuotoja.

6 Asennus

a Leikkaa tarkasti suoriin kulmiin.

b Poista purseet.

3 Poista laippamutteri sulkuventtiilistä ja aseta laippamutteri

putkeen.

4 Laipoita putki. Aseta tarkasti seuraavan kuvan näyttämään

asentoon.

Laipoitustyökalu

R410- tai R32-

kylmäainetta

varten

(kytkintyyppi)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Tarkista, että laipoitus on tehty oikein.

a Laipan sisäpinnan on oltava virheetön.

b Putken pään on oltava tasaisesti laipoitettu täydelliseksi

ympyräksi.

c Varmista, että laippamutteri on asennettu.

Perinteinen laipoitustyökalu

Kytkintyyppi

(Ridgid-tyyppi)

Siipimutterityyppi

(Imperial-tyyppi)

a Momenttiavain
b Kiintoavain
c Putkiliitos
d Laippamutteri

Putkien koko

(mm)

Kiristysmomen

tti (N•m)

Laipan mitat

(A) (mm)

Laipan muoto

(mm)

Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

6.3.4 Putken taivutusohjeet

Käytä putkentaivutinta taivuttamiseen. Putkien taivutusten tulisi olla
mahdollisimman loivia (taivutussäteen tulisi olla 30~40 mm tai
enemmän).

6.3.5 Putken pään laipoitus

HUOMIO

▪ Virheellinen laipoitus voi aiheuttaa kylmäainekaasun

vuodon.

▪ ÄLÄ käytä laippoja uudelleen. Käytä uusia laippoja

estämään kylmäainekaasun vuoto.

▪ Käytä yksikön mukana toimitettuja laippamuttereita.

Muiden laippamutterien käyttö voi aiheuttaa
kylmäkaasun vuotoja.

1 Katkaise putken pää putkenkatkaisimella.

2 Poista purseet leikattu pinta alaspäin, jotta siruja ei pääse

putkeen.

FDXM25~60F3V1B(9)
Jaetut ilmastointilaitteet
4P550955-1 – 2018.07

6.3.6 Kylmäaineputkiston liittäminen sisäyksikköön

HUOMIO

Asenna jäähdytysputki tai -komponentit asentoon, jossa ne
eivät todennäköisesti pääse altistumaan millekään
aineelle, joka voisi syövyttää kylmäainetta sisältäviä
komponentteja, ellei komponentteja ole valmistettu
syöpymättömistä materiaaleista tai suojattu
asianmukaisesti syöpymiseltä.

VAROITUS: TULENARKAA MATERIAALIA

Tässä yksikössä oleva R32-kylmäaine (jos käytössä) on
lievästi tulenarkaa. Katso käytettävä kylmäainetyyppi
ulkoyksikön teknisistä tiedoista.

▪ Putken pituus. Pidä kylmäaineputkisto mahdollisimman lyhyenä.

▪ Laippaliitännät. Kytke kylmäaineputkisto yksikköön käyttämällä

laippaliitäntöjä.

▪ Eristäminen. Eristä sisäyksikön kylmäaineputkisto seuraavalla

tavalla:

A Kaasuputkisto
B Nesteputkisto

a Eristemateriaali (hankitaan erikseen)

b Nippusiteet (tarvike)

c Eristepalat: Suuri (kaasuputki), pieni (nesteputki)

(tarvikkeet)

d Laippamutteri (kiinnitetty yksikköön)

Asentajan viiteopas

13

6 Asennus

b a

c b

c

aa

A

AA´

A´

c b ba c

a

B

B

a c bd

A B

e

f

e

g

g

e Kylmäaineputken liitäntä (kiinni yksikössä)

f Yksikkö

g Tiivisteet: Keskikokoinen 1 (kaasuputki), keskikokoinen 2

(nesteputki) (tarvikkeet)

1 Käännä eristepalojen saumat ylös.
2 Kiinnitä yksikön alustaan.
3 Kiristä nippusiteet eristepaloihin.
4 Kiedo tiivistepala yksikön alustasta laippamutterin

yläosaan.

HUOMIOITAVAA

Muista eristää kaikki kylmäaineputket. Paljas putki voi
aiheuttaa kondensaatiota.

6.3.7 Vuotojen tarkistaminen

HUOMIOITAVAA

ÄLÄ ylitä yksikön maksimityöpainetta (katso “PS High”
yksikön nimikilvestä).

HUOMIOITAVAA

Käytä edustajasi suosittelemaa kuplatestiliuosta. Älä käytä
saippuavettä, koska se voi aiheuttaa laippamutteriin
halkeamia (saippuavedessä saattaa olla suolaa, joka imee
kosteutta, joka jäätyy putkiston kylmetessä) ja korroosiota
(saippuavesi saattaa sisältää ammoniumia, joka aiheuttaa
korroosioilmiön messinkisen laippamutterin ja kuparilaipan
välillä).

1 Täytä järjestelmä typpikaasulla, kunnes mittarin paine on

vähintään 200 kPa (2 bar). On suositeltavaa paineistaa
3000kPa:han (30bar) pienten vuotojen löytämiseksi.

2 Tarkista järjestelmän kaikki putkiliitännät vuotojen varalta

kuplatestiliuoksella.

3 Poista kaikki typpikaasu.

6.4 Sähköjohtojen kytkentä

6.4.1 Tietoja sähköjohtojen liittämisestä

6.4.3 Ohjeet sähköjohtojen kytkemiseen

Pidä seuraavat seikat mielessä:

▪ Jos käytetään kerrattuja johtimia, asenna pyöreä kutistusliitin

johtimen päähän. Aseta pyöreä kutistusliitin johdon peitettyyn
osaan saakka ja kiinnitä liitin sopivalla työkalulla.

a Kerrattu johdin
b Pyöreä kutistusliitin

▪ Käytä seuraavia tapoja johtojen asentamiseen:

Johdon tyyppi Asennustapa

Yksilankainen johto

a Yksilankainen kierrejohto

b Ruuvi

c Litteä aluslaatta

Kerrattu johdin
pyöreällä
kutistusliittimellä

a Liitin

b Ruuvi

c Litteä aluslaatta

O Sallittu

X Ei sallittu

Tyypillinen työnkulku

Sähköjohtojen liittäminen koostuu tyypillisesti seuraavista vaiheista:
1 Varmistetaan, että virtalähde vastaa kaikkia yksiköiden

sähkömäärityksiä.
2 Liitetään ulkoyksikön sähköjohdot.
3 Liitetään sisäyksikön sähköjohdot.
4 Liitetään päävirransyöttö.

6.4.2 Varotoimet sähköjohtoja kytkettäessä

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista.

▪ Yleiset varotoimet

▪ Valmistelu

VAARA: SÄHKÖISKUN VAARA

VAROITUS

Käytä AINA moniytimistä kaapelia virransyöttökaapelina.

VAROITUS

Jos virransyöttöjohto on vaurioitunut, se täytyy antaa
valmistajan, sen huoltoedustajan tai vastaavan pätevän
henkilön vaihdettavaksi vaaratilanteiden välttämiseksi.

Asentajan viiteopas

14

6.4.4 Sisäyksikön sähköjohtojen liittäminen

On tärkeää pitää virransyöttö- ja tiedonsiirtokaapelit erillään
toisistaan. Sähköisten häiriöiden välttämiseksi kummankin johtimen
välisen etäisyyden täytyy olla aina vähintään 50mm.

HUOMIOITAVAA

Varmista, että virtakaapeli ja tiedonsiirtokaapeli ovat
erillään. Ne saavat mennä ristiin, mutta ne eivät saa kulkea
rinnakkain.

1 Irrota huoltokansi.

A Yksikön ulkopuolella
B Yksikön sisällä

a Ohjausrasian kansi
b Yhteiskytkentäkaapelin liitäntä (sisältää maadoituksen)
c Kytkentäkaavio
d Käyttöliittymäkaapelin liitäntä
e Tiivistemateriaali (tarvike)

f Kaapelien aukko

g Johto

2 Käyttöliittymän kaapeli: Reititä kaapeli rungon läpi, kytke

kaapeli riviliittimeen ja kiinnitä nippusiteellä.

FDXM25~60F3V1B(9)

Jaetut ilmastointilaitteet

4P550955-1 – 2018.07

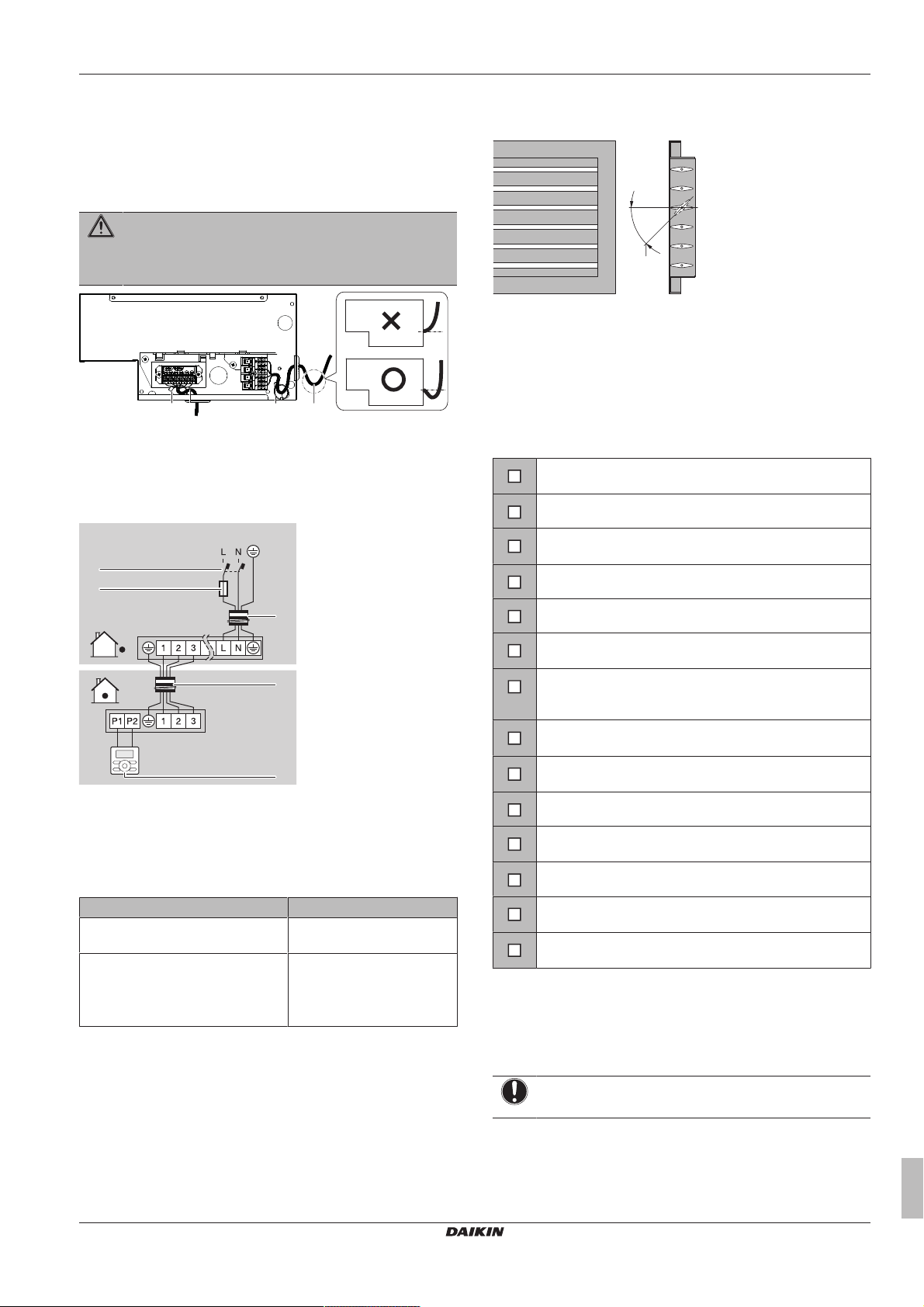

7 Configuration

A

ac

b

c

1~ 50 Hz

220-240 V

b

a

e

c

d

45°

a

3 Yhteiskytkentäkaapeli (sisäyksikkö↔ulkoyksikkö): Reititä

kaapeli rungon läpi, kytke kaapeli riviliittimeen (varmista, että
numerot täsmäävät ulkoyksikön numeroiden kanssa, ja kytke
maajohdin) ja kiinnitä nippusiteellä.

4 Kiedo kaapelien ympärille tiivistemateriaalia (tarvike), jotta

yksikköön ei pääse vettä. Tiivistä kaikki raot, jotta pienet eläimet
eivät pääse järjestelmään.

VAROITUS

Huolehdi siitä, että pieneläimet eivät voi käyttää yksikköä
suojapaikkanaan. Sähköosia koskettavat pieneläimet
voivat aiheuttaa toimintahäiriöitä, savua tai tulipalon.

A Sisällä oleva piirilevy

a Virtakaapeli ja maadoitusjohdin
b Tiedonsiirto- ja käyttöliittymäkaapelointi

c Kiinnikkeet
X Ei sallittu
O Sallittu

5 Kiinnitä huoltokansi takaisin.

▪ Lämpöpumppu. Jos lämmitystoimintoa käytettäessä jalkoja

palelee, säädä poistoilmasäleikköä alla olevien ohjeiden
mukaisesti.

8 Käyttöönotto

8.1 Tarkistuslista ennen käyttöönottoa

Tarkista seuraavat seikat yksikön asennuksen jälkeen. Kun kaikki
alla olevat tarkistukset on tehty, yksikkö TÄYTYY sulkea, VASTA
sitten siihen voidaan kytkeä virta.

Olet lukenut koko asennusohjeet asentajan viiteoppaan

mukaisesti.
Sisäyksiköt on kiinnitetty oikein.

Jos käytetään langatonta käyttöliittymää: Sisäyksikön
koristepaneeli ja infrapunavastaanotin on asennettu.

Ulkoyksikkö on kiinnitetty oikein.

Puuttuvia tai väärinpäin kytkettyjä vaiheita EI ole.

Järjestelmä on oikein maadoitettu ja maadoitusliittimet on
kiristetty.

Sulakkeet tai paikallisesti asennetut suojalaitteet on
asennettu tämän asiakirjan mukaisesti eikä niitä ole
ohitettu.

Virransyötön jännitteen vastaa yksikön tunnustietotarran
jännitearvoja.

Kytkinrasiassa EI ole löysiä liitoksia tai vaurioituneita

a Yhteiskytkentäkaapeli

b Virransyöttökaapeli

c Maavuotosuojakatkaisin

d Sulake

e Käyttöliittymä

6.4.5 Tavallisten johdotusosien tekniset tiedot

Komponentti Tekniset tiedot

Yhteiskytkentäkaapeli
(sisäyksikkö↔ulkoyksikkö)

Kaukosäätimen kaapeli Suojattu vinyylijohto, vaippa

7 Configuration

Kaapelin minimipoikkileikkaus

2,5mm², sopii 230V:lle

ja kaapelit 0,75–1,25mm²

(2johdinta)

Enintään 500m

8.2 Koekäytön suorittaminen

Tätä tehtävää käytetään vain BRC1E52- tai BRC1E53­kaukosäätimen kanssa. Jotain muuta kaukosäädintä käytettäessä
katso kaukosäätimen asennus- tai huolto-opas.

sähköisiä komponentteja.
Kompressorin eristysvastus on OK.

Sisä- ja ulkoyksikön sisällä EI ole vaurioituneita

komponentteja tai puristuneita putkia.
Kylmäainevuotoja EI ole.

Asennuksessa on oikea putkikoko ja putket on oikein
eristetty.

Ulkoyksikön sulkuventtiilit (kaasu ja neste) ovat
kokonaan auki.

HUOMIOITAVAA

Älä keskeytä koekäyttöä.

7.1 Kenttäasetukset

Tee seuraavat kenttäasetukset niin, että ne vastaavat todellista
asennuskokoonpanoa ja käyttäjän tarpeita:

▪ Ulkoisen staattisen paineen asetus. Katso ulkoisen staattisen

paineen asetusalue teknisistä tiedoista.

FDXM25~60F3V1B(9)
Jaetut ilmastointilaitteet
4P550955-1 – 2018.07

Asentajan viiteopas

15

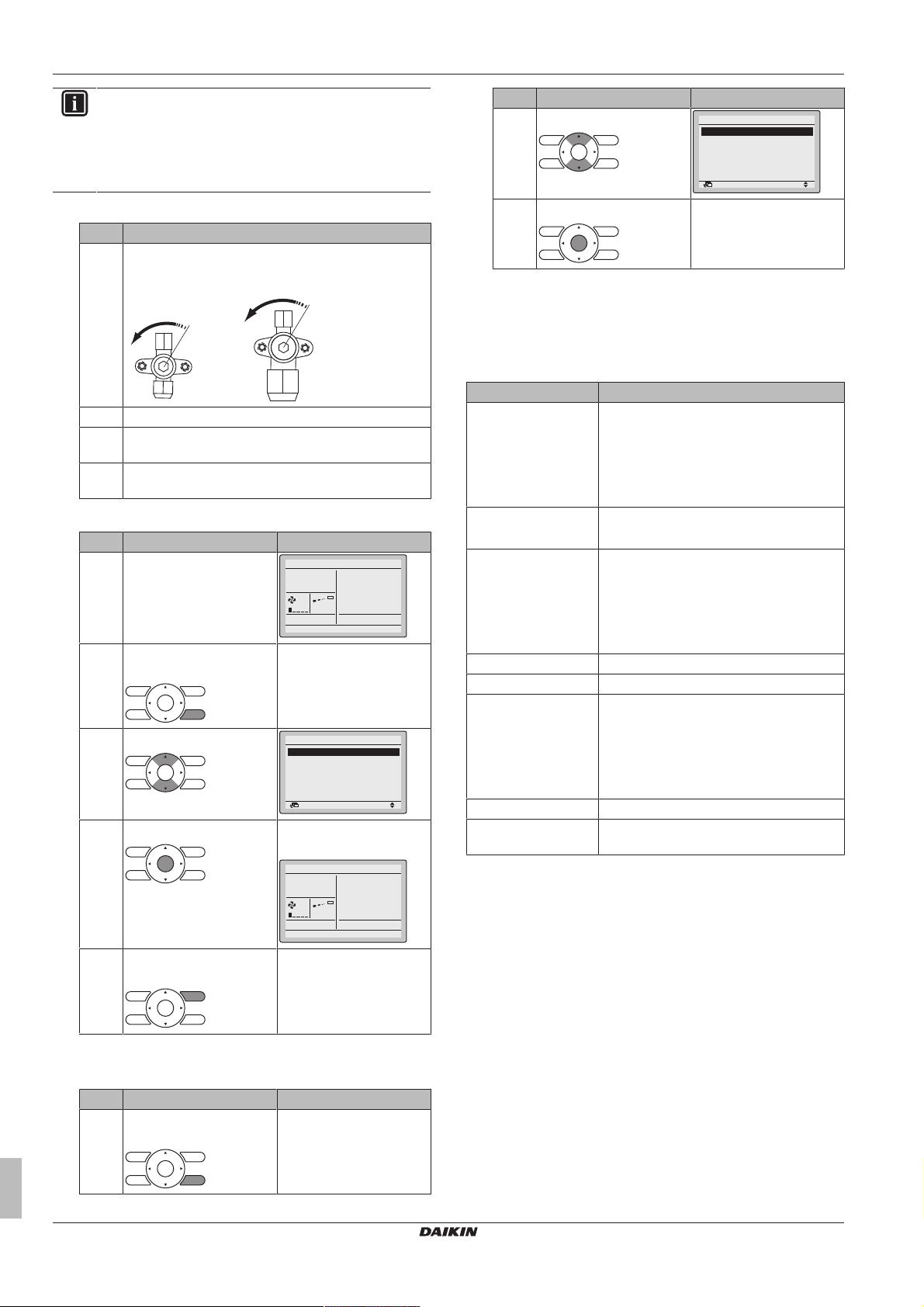

9 Luovutus käyttäjälle

A B

Cool

Set to

28°C

Return Setting

Service Settings 1/3

Test Operation

Maintenance Contact
Field Settings
Demand
Min Setpoints Differential
Group Address

Cool

Return Setting

Test Operation

Return Setting

Service Settings 1/3

Test Operation

Maintenance Contact
Field Settings
Demand
Min Setpoints Differential
Group Address

TIETOJA

Taustavalo. Taustavalon ei tarvitse palaa, kun

käyttöliittymässä suoritetaan ON/OFF-toimenpide. Kaikkia
muita toimenpiteitä varten sen täytyy ensin palaa.
Taustavalo palaa ±30sekunnin ajan, kun jotakin painiketta
painetaan.

1 Suorita alustavat vaiheet.

# Toimenpide

1 Avaa nesteen sulkuventtiili (A) ja kaasu sulku venttiili

(B) irrottamalla karan kansi ja kiertämällä
kuusioavaimella vastapäivään, kunnes se pysähtyy.

2 Sähköiskun välttämiseksi sulje huoltokansi.
3 Kytke virta päälle vähintään 6tuntia ennen käyttöä

kompressorin suojaamiseksi.

4 Muista asettaa yksikkö käyttöliittymässä

jäähdytyskäyttöön.

2 Aloita koekäyttö

# Toimenpide Tulos

1 Siirry aloitusvalikkoon.

2 Paina vähintään

4sekuntia.

Service Settings -valikko
tulee esiin.

3 Valitse Test Operation.

4 Paina. Aloitusvalikossa näkyy

Test Operation.

# Toimenpide Tulos

2 Valitse Test Operation.

3 Paina. Yksikkö palaa normaaliin

toimintatilaan, ja
aloitusvalikko tulee esiin.

8.3 Vikakoodit koekäytön suorittamisen aikana

Jos ulkoyksikön asennusta EI ole tehty oikein, seuraavat vikakoodit
voivat näkyä käyttöliittymässä:

Vikakoodi Mahdollinen syy

Mitään ei näy

(asetettua lämpötilaa
ei näytetä)

E3, E4 tai L8 ▪ Sulkuventtiilit ovat kiinni.

E7 Kolmevaiheisesta virtalähteestä puuttuu

L4 Ilmanotto tai ilmanpoisto on tukossa.
U0 Sulkuventtiilit ovat kiinni.
U2 ▪ Jännitteen epätasapaino.

U4 tai UF Yksiköiden välinen haarajohdotus on väärä.
UA Ulkoyksikkö ja sisäyksikkö eivät ole

▪ Johdotus on irti tai virheellinen

(virtalähteen ja ulkoyksikön välillä, ulko­ja sisäyksiköiden välillä, sisäyksikön ja
käyttöliittymän välillä).

▪ Ulko- tai sisäyksikön piirilevyn sulake on

palanut.

▪ Ilmanotto tai ilmanpoisto on tukossa.

yksi vaihe.

Huomautus: Laitetta ei voida käyttää.
Katkaise virta, tarkista johdotus uudelleen
ja vaihda kahden sähköjohdon paikkaa
kolmesta.

▪ Kolmevaiheisesta virtalähteestä puuttuu

yksi vaihe. Huomautus: Laitetta ei voida
käyttää. Katkaise virta, tarkista johdotus
uudelleen ja vaihda kahden sähköjohdon
paikkaa kolmesta.

yhteensopivia.

5 Paina 10sekunnin

3 Seuraa toimintaa 3minuutin ajan.

4 Lopeta koekäyttö.

# Toimenpide Tulos

1 Paina vähintään

Asentajan viiteopas

16

kuluessa.

4sekuntia.

Koekäyttö alkaa.

Service Settings -valikko
tulee esiin.

9 Luovutus käyttäjälle

Kun koekäyttö on suoritettu ja yksikkö toimii oikein, varmista, että
käyttäjä ymmärtää seuraavat asiat selkeästi:

▪ Varmista, että käyttäjällä on tulostetut asiakirjat, ja pyydä häntä

säilyttämään ne tulevaa tarvetta varten. Kerro käyttäjälle, että
täydet asiakirjat löytyvät tässä oppaassa aiemmin mainitusta
verkko-osoitteesta.

▪ Selitä käyttäjälle, kuinka järjestelmää käytetään oikein ja mitä

ongelmatilanteissa voi tehdä.

▪ Näytä käyttäjälle, mitä tehtäviä yksikö kunnossapito vaatii.

FDXM25~60F3V1B(9)

Jaetut ilmastointilaitteet

4P550955-1 – 2018.07

10 Hävittäminen

HUOMIOITAVAA

ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä
kylmäaineen, öljyn ja muiden osien käsittelyssä ON
noudatettava soveltuvaa lainsäädäntöä. Yksiköt TÄYTYY
käsitellä erikoistuneessa käsittelylaitoksessa
uudelleenkäyttöä, kierrätystä ja talteenottoa varten.

11 Tekniset tiedot

▪ Uusimpien teknisten tietojen osajoukko on saatavana

alueelliselta Daikin-sivustolta (julkisesti saatavilla).

▪ Uusimpien teknisten tietojen koko joukko on saatavana

alueelliselta Daikin-sivustolta (julkisesti saatavilla).

10 Hävittäminen

FDXM25~60F3V1B(9)
Jaetut ilmastointilaitteet
4P550955-1 – 2018.07

Asentajan viiteopas

17

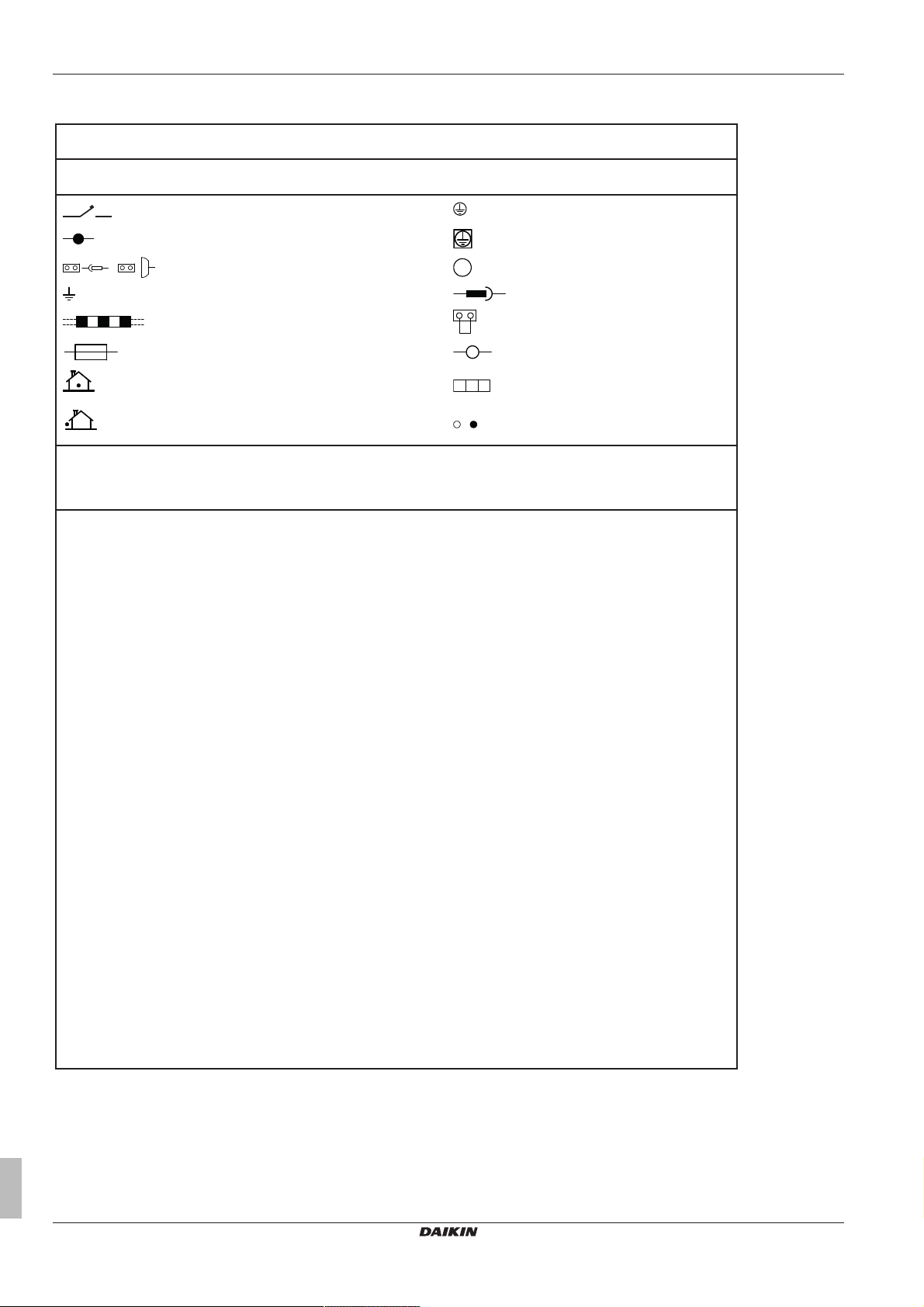

12 Sanasto

,

A

INDOOR

OUTDOOR

Tietoja sovelletuista osista ja numeroinnista on yksikön kytkentäkaaviossa. Osat on numeroitu arabialaisilla numeroilla nousevassa

järjestyksessä, ja numerointi esitetään alla olevassa yleiskuvauksessa symbolilla "*" osakoodissa.

Yhdistetty kytkentäkaavion selitys

: SUOJAKATKAISIN

: LIITÄNTÄ

: LIITIN

: MAADOITUS

: ASENNUSPAIKALLA TEHTÄVÄ JOHDOTUS

: SULAKE

: SISÄYKSIKKÖ

: ULKOYKSIKKÖ

: MAADOITUS

: SUOJAMAA (RUUVI)

: TASASUUNTAIN

: RELELIITIN

: OIKOSULKULIITIN

: LIITIN

: RIVILIITIN

: JOHDINPURISTIN

WHT : VALKOINEN

YLW : KELTAINEN

PNK : VAALEANPUNAINEN

PRP, PPL : PURPPURA

RED : PUNAINEN

GRN : VIHREÄ

GRY : HARMAA

ORG : ORANSSI

BLK : MUSTA

BLU : SININEN

BRN : RUSKEA

A*P : PIIRILEVY
BS* : PAINIKE PÄÄLLE/POIS, KÄYTTÖKYTKIN
BZ, H*O : SUMMERI
C* : KONDENSAATTORI
AC*, CN*, E*, HA*, HE*, HL*, HN* : LIITÄNTÄ, LIITIN
HR*, MR*_A, MR*_B, S*, U, V,
W, X*A, K*R_*
D*, V*D : DIODI
DB* : DIODISILTA
DS* : DIP-KYTKIN
E*H : LÄMMITIN
F*U, FU* (OMINAISUUDET : SULAKE
KATSO YKSIKÖN SISÄLLÄ
OLEVA PIIRILEVY)
FG* : LIITIN (RUNGON MAA)
H* : JOHDINSARJA
H*P, LED*, V*L : MERKKIVALO, VALODIODI
HAP : VALODIODI (HUOLTOMONITORI, VIHREÄ)
HIGH VOLTAGE : SUURJÄNNITE
IES : INTELLIGENT EYE -ANTURI
IPM* : INTELLIGENT POWER -MODUULI
K*R, KCR, KFR, KHuR, K*M : MAGNEETTIRELE
L : JÄNNITE
L* : KIERUKKA
L*R : REAKTORI
M* : ASKELMOOTTORI
M*C : KOMPRESSORIN MOOTTORI
M*F : TUULETTIMEN MOOTTORI
M*P : TYHJENNYSPUMPUN MOOTTORI
M*S : KÄÄNTÖMOOTTORI
MR*, MRCW*, MRM*, MRN* : MAGNEETTIRELE
N : NOLLA
n=*, N=* : KIERTOJEN MÄÄRÄ FERRIITTISYDÄMEN LÄPI
PAM : PULSSIAMPLITUDIMODULAATIO
PCB* : PIIRILEVY
PM* : VIRTAMODUULI

PS : HAKKURITEHOLÄHDE
PTC* : TERMISTORI PTC
Q* : ERISTETYN PORTIN KAKSINAPAINEN
TRANSISTORI (IGBT)
Q*DI : MAAVUOTOSUOJAKATKAISIN
Q*L : YLIKUORMASUOJA
Q*M : LÄMPÖKYTKIN
R* : VASTUS
R*T : TERMISTORI
RC : VASTAANOTIN
S*C : RAJAKYTKIN
S*L : UIMURIKYTKIN
S*NPH : PAINEANTURI (KORKEA)
S*NPL : PAINEANTURI (MATALA)
S*PH, HPS* : PAINEKYTKIN (KORKEA)
S*PL : PAINEKYTKIN (MATALA)
S*T : TERMOSTAATTI
S*RH : KOSTEUSANTURI
S*W, SW* : KÄYTTÖKYTKIN
SA*, F1S : YLIJÄNNITESUOJA
SR*, WLU : SIGNAALIN VASTAANOTIN
SS* : VALINTAKYTKIN
SHEET METAL : RIVILIITTIMEN KIINTEÄ LEVY
T*R : MUUNTAJA
TC, TRC : LÄHETIN
V*, R*V : VARISTORI
V*R : DIODISILTA
WRC : LANGATON KAUKOSÄÄDIN
X* : LIITIN
X*M : RIVILIITIN (LOHKO)
Y*E : ELEKTRONISEN PAISUNTAVENTTIILIN KÄÄMI
Y*R, Y*S : KÄÄNTEINEN MAGNEETTIVENTTIILIN
KIERUKKA
Z*C : FERRIITTISYDÄN
ZF, Z*F : KOHINASUODATIN

11.1 Kytkentäkaavio

12 Sanasto

Jälleenmyyjä

Asentajan viiteopas

18

Tuotteen jälleenmyyjä.

Valtuutettu asentaja

Käyttäjä

Teknisesti taitava henkilö,joka on pätevä asentamaan
tuotteen.

Henkilö, joka omistaa tuotteen ja/tai käyttää sitä.

FDXM25~60F3V1B(9)

Jaetut ilmastointilaitteet

4P550955-1 – 2018.07

Sovellettavat määräykset

Kaikki kansainväliset, eurooppalaiset, kansalliset ja
paikalliset direktiivit, lait, säädökset ja määräykset, joilla on
merkitystä tietylle tuotteelle tai tietylle alalle.

Palveleva liike

Pätevä yhtiö, joka voi suorittaa tai koordinoida tuotteen
vaatimia huoltotoimenpiteitä.

Asennusopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa
kerrotaan, miten tuote tai laite asennetaan, konfiguroidaan
ja miten sitä huolletaan.

Käyttöopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa
kerrotaan, miten tuotetta tai laitetta käytetään.

Huolto-ohjeet

Tietyn tuotteen tai sovelluksen käyttöopas, joka selittää
(tarvittaessa) tuotteen tai sovelluksen asennuksen,
määrityksen, käytön ja/tai huollon.

Varusteet

Etiketit, käyttöoppaat, tiedot ja laitteistot, jotka toimitetaan
tuotteen mukana ja jotka on asennettava mukana
toimitettavien asiakirjojen ohjeiden mukaisesti.

Oheistuotteet

Varuste, jonka on tehnyt tai hyväksynyt Daikin ja jota
voidaan käyttää tuotteen kanssa mukana tulevan asiakirjan
ohjeiden mukaisesti.

Erikseen hankittava

Varuste, jonka on tehnyt muu kuin Daikin ja jota voidaan
käyttää tuotteen kanssa mukana tulevan asiakirjan ohjeiden
mukaisesti.

12 Sanasto

FDXM25~60F3V1B(9)
Jaetut ilmastointilaitteet
4P550955-1 – 2018.07

Asentajan viiteopas

19

4P550955-1 2018.07

Copyright 2017 Daikin
