SZERELÉSI KÉZIKÖNYV
SPLIT RENDSZERŰ Klímaberendezések
MODELLEK
(Oldalfali típus)
FAQ71CVEB
FAQ100CVEB
OLVASSA EL FIGYELMESEN AZ ALÁBBI UTASÍTÁSOKAT ÜZEMBE HELYEZÉS ELŐTT.
A KÉZIKÖNYV LEGYEN KÉZNÉL, KÉSŐBB MÉG SZÜKSÉG LEHET RÁ.
Page 2
DAIKIN.TCF.021F24/06-2011
DEKRA Certification B.V. (NB0344)
2024351-QUA/EMC02-4565
Umeda Center Bldg., 2-4-12, Nakazaki-Nishi,
Kita-ku, Osaka, 530-8323 Japan
Machinery 2006/42/EC **
Electromagnetic Compatibility 2004/108/EC *
Shinri Sada
Manager Quality Control Department
17th of October 2011
DAIKIN INDUSTRIES, LTD.
FAQ71CVEB, FAQ100CVEB
FVQ71CVEB, FVQ100CVEB, FVQ125CVEB, FVQ140CVEB
EN60335-2-40,
3P302074-1A
Page 3
FAQ71CVEB
FIGYELMEZTETÉS
FAQ100CVEB
SPLIT RENDSZERŰ Klímaberendezés Szerelési kézikönyv
TARTALOMJEGYZÉK
1. BIZTONSÁGI ELŐÍRÁSOK ....................................................................................... 1
2. ÜZEMBE HELYEZÉS ELŐTT ................................................................................... 3
3. A BERENDEZÉS HELYÉNEK MEGVÁLASZTÁSA ..................................................5
4. ÜZEMBE HELYEZÉS ELŐTTI ELŐKÉSZÜLET........................................................ 6
5. A BELTÉRI EGYSÉG ÜZEMBE HELYEZÉSE.......................................................... 8
6. HŰTŐKÖZEGCSÖVEK SZERELÉSE.....................................................................12
7. KONDENZVÍZ-ELVEZETÉS.................................................................................... 15
8. ELEKTROMOS HUZALOZÁS ................................................................................. 17
9. A VEZETÉKEK CSATLAKOZTATÁSÁNAK MÓDJA ÉS HUZALOZÁSI PÉLDA..... 18
10. HELYSZÍNI BEÁLLÍTÁS.......................................................................................... 24
11. PRÓBAÜZEM.......................................................................................................... 28
12. HUZALOZÁSI RAJZ ................................................................................................33
A jelen útmutató eredeti szövege az angol nyelvű szöveg. A többi nyelvű változat az útmutató eredeti
szövegének a fordítása.
1. BIZTONSÁGI ELŐÍRÁSOK
Kérjük, olvassa el figyelmesen a "BIZTONSÁGI ELŐÍRÁSOK" részt a klímaberendezés üzembe helyezése
előtt, és ügyeljen a szakszerű üzembe helyezésre.
A klímaberendezés kategóriája "nem általános célú berendezés".
A FIGYELMEZTETÉS és TUDNIVALÓK megjegyzések jelentősége.
Mindkét típusú megjegyzés fontos információkat tartalmaz a biztonságra vonatkozóan. Tartsa be az
előírásokat.
FIGYELMEZTETÉS ..... Ezeknek az utasításoknak a figyelmen kívül hagyása személyi sérülést
okozhat, illetve az életet veszélyeztetheti.
TUDNIVALÓ................. Ezeknek az utasításoknak a figyelmen kívül hagyása anyagi károkat vagy –
a körülményektől függően – akár súlyos személyi sérülést is okozhat.
Az üzembe helyezés után végezzen próbaüzemeltetést, így győződhet meg arról, hogy a berendezés hiba
nélkül üzemel. Ezt követően magyarázza el az ügyfélnek a berendezés üzemeltetését és biztosítsa a
használati utasítások betartását.
• Az üzembe helyezést bízza egy szakemberre vagy a forgalmazóra!
Ne próbálja meg a klímaberendezést saját maga üzembe helyezni. A szakszerűtlen üzembe helyezés
szivárgást, áramütést vagy tüzet okozhat.
• A klímaberendezést a jelen szerelési kézikönyv utasításai szerint kell üzembe helyezni.
A szakszerűtlen üzembe helyezés szivárgást, áramütést vagy tüzet okozhat.
• Ha a berendezést kis helyiségbe szerelik be, gondoskodni kell arról, hogy egy esetleges szivárgás esetén
a kiömlött hűtőközeg koncentrációja ne léphesse túl a megengedett határértéket.
További információért forduljon a forgalmazóhoz. Ha a szivárgó hűtőközeg koncentrációja meghaladja a
határértéket, oxigénhiány léphet fel.
Magyar 1
Page 4
• Csak a megadott alkatrészeket és tartozékokat szabad használni az üzembe helyezésnél.
TUDNIVALÓK
Ha nem a megadott alkatrészeket használják, az a berendezés leesését okozhatja, illetve szivárgást,
áramütést vagy tüzet okozhat.
• A klímaberendezést olyan helyre kell szerelni, amely elég erős az egység súlyának megtartásához.
Ha az alapzat nem elég stabil, a berendezés lezuhanhat és sérülést okozhat.
• A felszerelésnél vegye figyelembe, ha a berendezést érheti erős szél, tájfun vagy földrengés.
Ha a felszerelést nem a megfelelő módon végezték el, az egység lezuhanhat és balesetet okozhat.
• A villanyszerelést szakembernek kell elvégezni, a helyi előírásoknak és a szerelési kézikönyvnek
megfelelően. A berendezést az elektromos hálózatra önálló áramkörrel kell csatlakoztatni, tilos közös
áramkörről üzemeltetni.
Az ellátó áramkör alulméretezése vagy a szakszerűtlen elektromos bekötés áramütést vagy tüzet okozhat.
• A klímaberendezést földelni kell.
Ne földelje a berendezést gázcsövekhez, vízcsövekhez, villámhárítóhoz, és ne kösse telefonföldelésre.
A szakszerűtlen földelés áramütést vagy tüzet okozhat.
A villámlásból vagy egyéb forrásból eredő túlfeszültség a klímaberendezést károsíthatja.
• Be kell szerelni egy földzárlat-megszakítót.
Ha nincs földzárlat-megszakító, akkor áramütés vagy tűz keletkezhet.
• Mielőtt az elektromos alkatrészekhez érne, kapcsolja ki a berendezést. Az áram alatt lévő alkatrész
megérintése áramütést eredményezhet.
• A huzalozásnál csak az előírt típusú vezetéket szabad használni, a csatlakozásokat jól meg kell húzni,
hogy külső erő ne hasson a vezetékcsatlakozókra.
A nem megfelelően szorosan csatlakoztatott és meghúzott vezetékek túlmelegedést vagy tüzet
okozhatnak.
• A beltéri és a kültéri egységek közötti huzalozásnál és az elektromos hálózat bekötésénél ügyeljen a
vezetékek megfelelő vezetésére és elrendezésére, a vezérlődoboz fedelét pedig olyan szorosan kell
rögzíteni, hogy a vezetékek ne nyomhassák fel a szerkezeti alkatrészeket, mint például a fedelet.
A nem megfelelő módon rögzített fedél áramütést vagy tüzet okozhat.
• Ha üzembe helyezés közben a hűtőközeggáz szivárgását észleli, azonnal szellőztessen ki.
Ha a hűtőközeg tű
• Az üzembe helyezés után ellenőrizze, hogy nincs-e hűtőközeg-szivárgás.
Mérgező gáz keletkezhet, ha a hűtőközeggáz a helyiség levegőjébe kerül, majd tűzforrással érintkezik,
például hősugárzóval, tűzhellyel vagy főzőlappal.
• Vigyázzon, hogy ne kerüljön a hűtőközegcsövekből vagy máshonnan szivárgó hűtőközeg a bőrére, mert az
fagyási sérüléseket okozhat.
zzel találkozik, mérgező gáz keletkezhet.
• A kondenzvízcsövek szerelését a szerelési kézikönyv szerint kell elvégezni, a páralecsapódás
megakadályozása érdekében szigetelje a csöveket.
A szakszerűtlen kondenzvíz-elvezetés beltéri vízszivárgást és anyagi károkat okozhat.
• A kép- és hanginterferencia megelőzése érdekében ügyeljen, hogy a beltéri és a kültéri egység, azok
összekötő vezetékei és a tápkábel legalább 1 méter távolságra legyen a tévé- és rádiókészülékektől.
(A rádióadás jelének erősségétől függően a zavarás megszüntetéséhez 1 méter távolság kevés lehet.)
• Szerelje a beltéri egységet a fénycsövektől a lehető legtávolabb.
Ha olyan helyiségbe szerel vezeték nélküli készletet, ahol gyorsgyújtású fénycső (elektronikus gyújtású
vagy inverteres típusú) működik, a távirányító átviteli távolsága lerövidülhet.
• Nem szabad a klímaberendezést az alábbi helyeken felszerelni:
1. Ahol tömény ásványolajpermet vagy gőz lehet (például konyhában).
A műanyag alkatrészek károsodhatnak és leeshetnek, vagy víz szivároghat.
2. Ahol korrozív gáz, például kénsavas gáz termelődik.
A rézcsövek és a forrasztott alkatrészek korróziója a hűtőközeg szivárgását okozhatja.
3. Ahol elektromágneses hullámokat keltő berendezések működnek, illetve gyakori a
feszültségingadozás, például gyári környezetben.
A vezérlésben zavar keletkezhet, ami az egység hibás működéséhez vezethet.
4. Ahol éghető gáz szivároghatnak, ahol szénszálak vagy gyúlékony gőz/por kerül a levegőbe, vagy ahol
illékony tűzveszélyes anyagokat, például festéket, hígítót vagy benzint tárolnak.
Ha a berendezést ilyen feltételek között üzemeltetik, akkor tűz keletkezhet.
• A klímaberendezés nem használható robbanásveszélyes környezetben.
2 Magyar
Page 5
2. ÜZEMBE HELYEZÉS ELŐTT
Az üzembe helyezés befejezéséig ne dobjon ki semmilyen alkatrészt, amire esetleg szükség lehet a szereléshez.
Amikor az egységet kiemelik a kartondobozból, az emelőfüleket fogva kell emelni vigyázva, hogy
ne hasson a berendezés más részére erő.
Ügyeljen rá, hogy az üzembe helyezéshez R410A hűtőközeget használjanak fel. (Nem megfelelő
hűtőközeg használata esetén az egység nem fog megfelelően működni.)
• A kültéri egység üzembe helyezésével kapcsolatban a kültéri egységhez mellékelt szerelési kézikönyv
ad felvilágosítást.
•
Az üzembe helyezés befejezéséig ne dobjon ki semmilyen alkatrészt, amire esetleg szükség lehet a szereléshez.
• A beltéri egység megóvása érdekében hagyja a berendezést az eredeti csomagolásában a beüzemelés
megkezdéséig.
• Tervezze meg az egység szállítási útvonalát a beszerelés helyéig.
• Az üzembe helyezés helyén vegye csak ki az egységet a csomagolásból. Ha az egységet a mozgatás előtt
ki kell csomagolni, ügyeljen rá, hogy ne sérüljön meg a berendezés.
2-1 FIGYELMEZTETÉS
• A beltéri egység üzembe helyezése előtt olvassa el ezt a kézikönyvet.
• Az egység háztartási, kereskedelmi és könnyűipari környezetben való használatra is alkalmas.
• Nem szabad a berendezést olyan helyen használni, ahol a levegő sótartalma magas, pl. tengerparton, ahol
a feszültség erősen ingadozik (pl. gyárakban), illetve rezgésnek kitett helyeken, pl. gépjárműveken vagy
hajókon.
2-2 TARTOZÉKOK
Ellenőrizze, hogy az alábbi tartozékok mellékelve vannak-e az egységhez.
Név (1) Tartólemez
Mennyiség 1 szett 9 db 1 db 1 nagy 3 kicsi
Alak
Név (5) Rögzítőcsavarok (6) Csavartakaró
Mennyiség
Alak
(3 db. 100-as típushoz)
2 db
M4 x 12L
(2) A tartólemez
rögzítőcsavarjai
M4 x 25L
(3) Szigetelő szalag (4) Bilincs
3 db
(csak 100-as típushoz)
(Egyéb)
• Üzemeltetési
kézikönyv
• Szerelési
kézikönyv
2-3 KÜLÖN RENDELHETŐ TARTOZÉKOK
• Ehhez a beltéri egységhez külön rendelhető távirányítóra is szükség van.
(Szimultán rendszer segéd egységéhez nem kell távirányító.)
• A távirányítóknak két típusa van: vezetékes és vezeték nélküli. Válasszon ki egy távirányítót az ügyfél
igényei alapján (1. táblázat), és helyezze üzembe egy megfelelő helyen.
(A távirányító üzembe helyezésével kapcsolatban kövesse a távirányítókhoz mellékelt használati
utasításokat.)
Táblázat 1
Távirányító Modell
Vezetékes
Hőszivattyús típusú
Vezeték nélküli
Csak hűtő típus
Magyar 3
BRC1E52A7/BRC1E51A7/
BRC1D528
BRC7EB518
BRC7EB519
Page 6
MEGJEGYZÉS
• Ha a vevő a fenti tételek között nem szereplő távirányítót szeretne használni, akkor a katalógusokból
aműszaki dokumentáció alapján kiválaszthat egy megfelelőt.
AZ ALÁBBI DOLGOKRA KÜLÖNÖSEN FIGYELJEN AZ ÜZEMBE HELYEZÉS SORÁN,
ÉS A MUNKA VÉGÉN EZEKET ELLENŐRIZZE.
1. A munka befejezése után ellenőrizendő tételek
Ellenőrizendők Mi történhet, ha nem megfelelő Ellenőrzés
Biztonságosan van a beltéri és a kültéri
egység rögzítve?
Megtörtént a beltéri és a kültéri egységek
üzembe helyezése?
Megvolt a gáz-tömítettségvizsgálat? Elégtelen hűtést vagy fűtést eredményezhet.
Szigetelve van a berendezés, ahogy kell?
(Hűtőközegcsövek, kondenzvízcsövek)
Akadálytalan a kondenzvíz elfolyása? A kondenzvíz csöpöghet.
Megfelel a tápfeszültség az adattáblán
feltüntetett feszültségnek?
A huzalozás és a csövek rendben
vannak?
Megfelelő a berendezés földelése? Ez áramütést okozhat.
A vezetékek mérete előírás szerinti?
Nem akadályozza valami az áramlást
a beltéri vagy a kültéri egység
levegőbemeneténél vagy -kimeneténél?
Fel van jegyezve a hűtőközegcső hossza
és a kiegészítő hűtőközegtöltet?
Az egység leeshet, rezonálhat vagy zajt
okozhat.
A berendezés hibásan működhet, alkatrészek
leéghetnek.
A kondenzvíz csöpöghet.
A berendezés hibásan működhet, alkatrészek
leéghetnek.
A berendezés hibásan működhet, alkatrészek
leéghetnek.
A berendezés hibásan működhet vagy az
alkatrészek leéghetnek.
Elégtelen hűtést vagy fűtést eredményezhet.
(A lecsökkent levegőmennyiség teljesítményromlást vagy hibás működést okozhat.)
A rendszerben lévő h
nem lehet nyomon követni.
űtőközeg-mennyiséget
2. A rendszer átadásakor ellenőrizendő tételek
* Lásd még: "1. BIZTONSÁGI ELŐÍRÁSOK"
Ellenőrizendők Ellenőrzés
Megadta (szükség szerint) a helyszíni beállításokat?
Visszatette a vezérlődoboz fedelét, a levegőszűrőt és a szívórácsot?
Megfelelően távozik a hideg levegő (meleg levegő) hűtés (fűtés) üzemmódban?
Elmagyarázta a rendszer kezelését, és megmutatta az üzemeltetési kézikönyvet a
vevőnek?
Elmagyarázta az üzemeltetési kézikönyvben ismertetett hűtés, fűtés, szárítás és
automatikus hűtés/fűtés üzemmódokat?
Elmagyarázta a vevőnek a levegővúvás sebességének beállítását, amikor a levegőfúvást
kikapcsolt termosztát mellett beállította?
BE van kapcsolva a nyomtatott áramköri kártya vészkapcsolója (EMG.)? Kiszállításkor a
gyári beállítás normál (NORM).
Átadta az üzemeltetési kézikönyvet a vevőnek? (Kérjük, adja át a szerelési kézikönyvet is.)
4 Magyar
Page 7
A kezeléssel kapcsolatban az alábbiakra kell felhívni a figyelmet
Ha az üzemeltetési kézikönyvben FIGYELMEZTETÉS és TUDNIVALÓK jelöléssel ellátott
utasításokat nem tartják be, az személyi sérülést vagy anyagi kárt okozhat. Ezért az általános
használat ismertetése mellett ezeket is el kell magyarázni a vevőnek, illetve meg kell kérni a vevőt,
hogy figyelmesen olvassa el ezeket az utasításokat. Éppen emiatt a kézikönyv így jelzett fejezeteit
részletesen el kell magyarázni, hogy a felhasználó megértse, és fel is kell hívni a figyelmet az
üzemeltetési kézikönyv áttanulmányozásának fontosságára.
2-4 MEGJEGYZÉS AZ ÜZEMBE HELYEZŐ SZERELŐNEK
Feltétlenül tájékoztassa az ügyfelet az egység helyes üzemeltetéséről (különös tekintettel a szűrők
tisztítására, a különböző funkciók használatára és a hőmérséklet-beállításra) úgy, hogy közben maga
a felhasználó végzi el a műveleteket a kézikönyv alapján.
3. A BERENDEZÉS HELYÉNEK MEGVÁLASZTÁSA
Amikor az egységet kiemelik a kartondobozból, az emelőfüleket fogva kell emelni vigyázva, hogy ne
hasson a berendezés más részére erő.
(1) Válasszon olyan helyet, amely megfelel az alábbi feltételeknek, és az ügyfél is jóváhagyja.
• Ahol nem csöpöghet folyadék a berendezésre az álmennyezet fölötti térben hűtőközegcsövekből,
kondenzvízcsövekből vagy például vízcsövekből.
• Ahol a szoba legjobb légátjárása biztosított.
• Ahol a fal elég erős a beltéri egység súlyának megtartásához.
• Ahol a falnak nincs számottevő dőlése.
• Ahol semmi nem gátolja a levegő mozgását.
• Ahol a munkához és a karbantartáshoz elegendő hely van.
(Lásd az 1. és a 2. ábrát.)
• Ahol a kondenzvizet megfelelően el lehet vezetni.
• Ahol a beltéri és a kültéri egységek közötti csövek hossza a megengedett határon belül tartható.
(Lásd a kültéri egység szerelési kézikönyvét.)
• Ahol nincsenek gyúlékony gázok a környezetben.
• A beltéri egységet a padlótól legalább 2,5 m távolságra kell szerelni. Ha kénytelen alacsonyabbra tenni,
akkor gondoskodni kell arról, hogy ne lehessen a levegőbemenethez nyúlni.
Magyar 5
Page 8
TUDNIVALÓK
≥50 ≥50
1
≥50
2
≥30
≤120
Ábra 1
3
1
Üzembe helyezéshez szükséges hely (mm)
2
Akadály
3
≥2500 (a padlótól)
Nagy belmagasságú helyiségeknél.
4
Padló
4
Ábra 2
• A kép- és hanginterferencia megelőzése érdekében ügyeljen, hogy a beltéri és a kültéri egység, azok
összekötő vezetékei és a tápkábel legalább 1 méter távolságra legyen a tévé- és rádiókészülékektől.
(A rádióadás jelének erősségétől függően a zavarás megszüntetéséhez 1 méter távolság kevés lehet.)
• Szerelje a beltéri egységet a fénycsövektől a lehető legtávolabb.
Ha olyan helyiségbe szerel vezeték nélküli készletet, ahol gyorsgyújtású fénycső (elektronikus gyújtású
vagy inverteres típusú) működik, a távirányító átviteli távolsága lerövidülhet.
(2) Ellenőrizze, hogy a beszerelés helye (pl. a padló vagy a fal) elbírja-e a berendezés súlyát, és
szükség esetén erősítse meg falapokkal és támgerendákkal a beszerelés előtt. A vibráció és az
abnormális zajok elkerülése érdekében erősítse meg a beszerelés helyét a szerelés megkezdése
előtt.
(3) A beltéri egységet nem lehet közvetlenül a falra szerelni. A felerősítéshez a mellékelt tartólemezt
(1) kell használni.
4. ÜZEMBE HELYEZÉS ELŐTTI ELŐKÉSZÜLET
(1) Vegye le a tartólemezt (1) az egységről, és szerelje a falra.
(A tartólemez csak ideiglenesen van (csak 100-as típushoz való) csavarokkal a beltéri egységhez
rögzítve.) (Lásd a 3. ábrát)
(a) Keressen a helyiségben megfelelő helyet a tartólemez (1) furatának.
• Olyan helyet válasszon, ahol az egység háza legalább 50 mm távolságra van a mennyezettől.
(b) Rögzítse ideiglenesen a tartólemezt (1) az átmeneti felszerelési helyzetben , és vízmértekkel állítsa
be, hogy a tartólemez vízszintesen legyen, vagy a kondenzvíztömlő oldala kissé lejtsen.
(c) Erősítse a tartólemezt (1) a falhoz a tartólemezhez adott rögzítőcsavarokkal (2) vagy csavarokkal.
• Ha csavarokat használ, rögzítse a lemezt mindkét oldalán M8-as vagy M10-es csavarokkal
(összesen 2 csavarral).
• Betonfal esetében használjon kereskedelmi forgalomban kapható alapzatcsavart (M8 vagy M10).
6 Magyar
Page 9
(2) Fúrja át a falat a csövek átvezetéséhez.
1
2
5
1
2
3
4
6
1
2
3
• A hűtőközegcsövek és a kondenzvízcső 6 irányban vezethető ki: bal oldalon, alul balra, hátul balra, jobb
oldalon, alul jobbra és hátul jobbra. (Lásd a 4. ábrát)
• A tartólemezen (1) lévő pontjeleket használva jelölje ki, hogy hol fognak átmenni a csövek, és fúrja át a
falat (Ø80).
A furat kifelé lejtsen, hogy a kondenzvíz elfolyjon.
(Lásd: "7. KONDENZVÍZ-ELVEZETÉS".)
(3) Bal oldali, bal alsó, jobb oldali vagy jobb alsó csőkivezetés esetén vágja ki az elülső rácson a
csőkivezető nyílást tapétavágóval vagy hasonló vágóeszközzel. (Lásd az 5. ábrát)
1
Tartólemez (1) (tartozék)
2
Ideiglenes rögzítőcsavar
(A 71-es osztály esetében a tartólemez (1) nincs ideiglenesen az
egységhez rögzítve.)
Ábra 3
Ábra 4
1
Jobb oldali cső
2
Jobb alsó cső
3
Jobb hátsó cső
4
Bal alsó cső
5
Bal hátsó cső
6
Bal oldali cső
1
Elülső rács
2
Vágja ki a mélyedés mentén.
3
Kivágott darab
Ábra 5
Magyar 7
Page 10
5. A BELTÉRI EGYSÉG ÜZEMBE HELYEZÉSE
TUDNIVALÓK
(1)
(2) (2)
(3)
5
1
1
1
2
3
4
1
2
3
A szereléshez csak a mellékelt tartozékokat, illetve a megjelölt alkatrészeket használja!
• Az egységnek nem szabad se oldalra, se előre lejtenie. (Vízszivárgást okozhat, ha a kondenzvíztömlőt
túl nagy erőhatás éri.)
• Az egység emelésekor nem szabad a vízszintes szárnyakat fogni. (Ettől a vízszintes szárnyak
megsérülhetnek.)
(1) Távolítsa el az elülső panelt és a vezérlődoboz fedelét. (Lásd a 6. ábrát)
Az elülső panel és a vezérlődoboz fedelének eltávolítása
(1) Nyissa fel az elülső panelt ütközésig.
(2) Nyomja az elülső panel valamelyik oldalán a tengelyt az egység közepe felé, és vegye le a panelt.
(Úgy is le lehet venni, hogy az elülső panelt jobbra vagy balra csúsztatja, és előrefelé leemeli.)
(3) Távolítsa el a vezérlődoboz fedelének csavarját, és húzza előre a kart.
Ábra 6
1
Tengely
2
Elülső panel
3
A vezérlődoboz fedele
4
Fogantyú
5
Csavar
(2) A cső legyen olyan irányban, amilyen irányban ki fog lépni.
Jobb oldali, jobb alsó vagy jobb hátsó csőkivezetés (lásd a 7. ábrát)
• Pólyálja be együtt a kondenzvíztömlőt és a hűtőközegcsövet szigetelő szalaggal (3) úgy, hogy a
kondenzvíztömlő a hűtőközegcsövek alatt legyen.
1
Szigetelő szalag (3) (tartozék)
2
Hűtőközegcsövek
3
Kondenzvíztömlő
Ábra 7
8 Magyar
Page 11
Bal oldali, bal alsó vagy bal hátsó csőkivezetés
6
A B
C
7
1
3
4
5
2

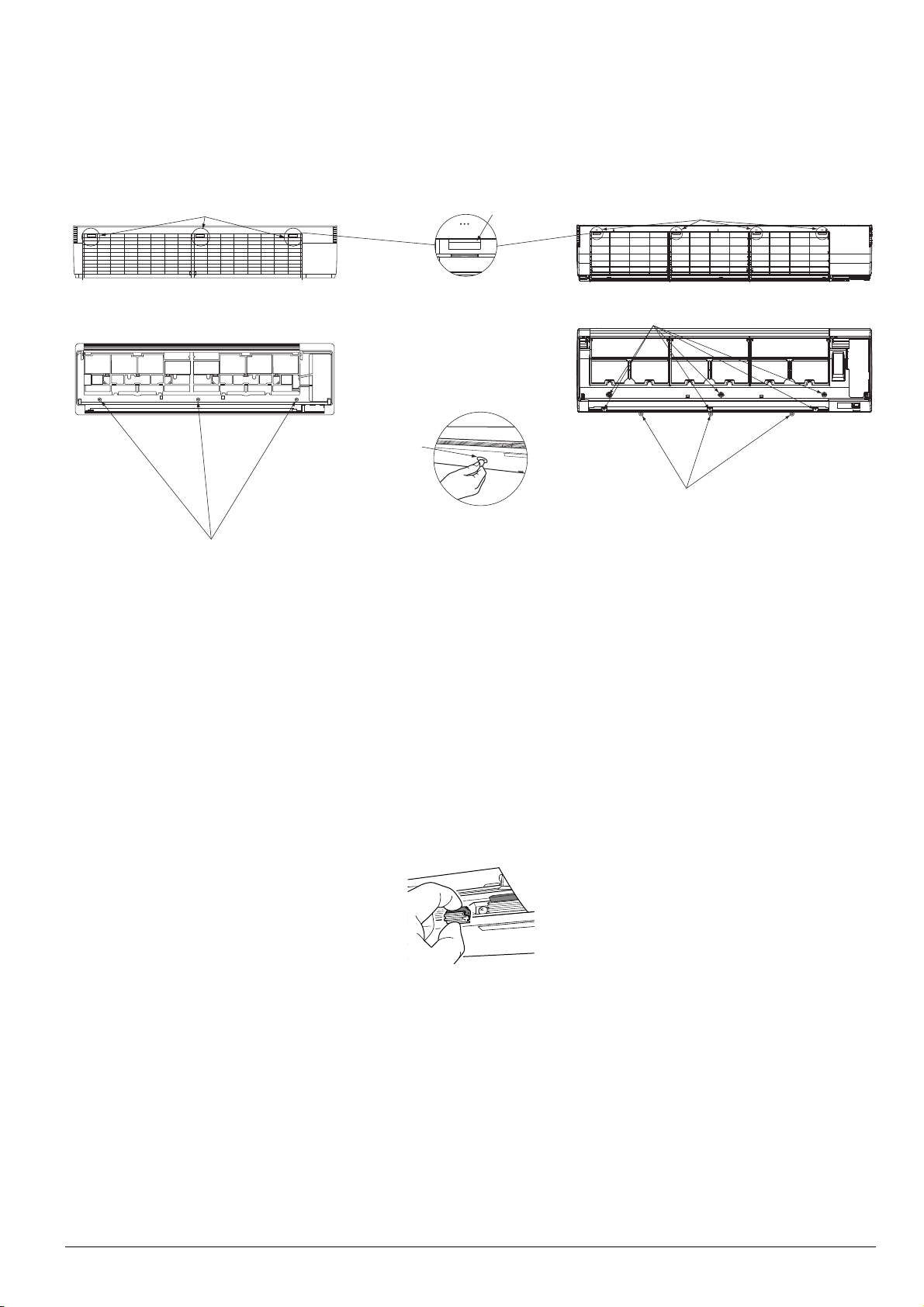

• Vegye le az elülső rácsot. (Lásd a 8. ábrát)
Az elülső rács eltávolításának módja
(1) Távolítsa el a az elülső rácsot rögzítő csavaros rácsbilincseket és füleket.
(2) Vegye le az elülső rácsot.
Ábra 8
1
Fül helyzete (3 helyen)
2
Csavar helyzete (3 helyen)
3
Fül
4
Fül helyzete (4 helyen)
5
Csavar helyzete (6 helyen)
6
Rácsbilincs helyzete (3 helyen)
7
Pénzérme, stb.
A
Elülső rács rögzítési helyzete 71-es osztályhoz
B
Elülső rács rögzítési helyzete 100-as osztályhoz
C
A rácsbilincsek eltávolítása (csak 100-as osztályhoz)
Egy pénzérmével távolítsa el a bilincseket az elülső rács alól.
A rácsbilincsek rögzítése (csak 100-as osztályhoz)
Rögzítse a levegőkimenethez adott csavartakarót (6). (3 helyen)
• Távolítsa el a kondenzvízdugaszt, a szigetelő tokot és a kondenzvíztömlőt a csepptálcából, és cserélje
meg.
(Lásd a 9. ábrát)
• Először a helyi hűtőközegcsöveket kell a helyére sajtolni. A folyadékcső és a gázcső helye a
tartólemezen (1) be van jelölve.
A kondenzvíztömlő és a kondenzvízdugasz áthelyezése
(1) Távolítsa el a kondenzvízdugaszt és a szigetelő tokot.
(2) Távolítsa el a kondenzvíztömlő tartócsavarjait és húzza ki a tömlőt.
(3) Szerelje át a kondenzvízdugaszt és a szigetelő tokot jobb oldalra.
(4) Szerelje át a kondenzvíztömlőt a bal oldalra és rögzítse a tömlőt a tartócsavarokkal.
Magyar 9
Page 12
1
5
1
2
3
4
5
10
9
8
7
2
1
4
3
6
11
12
Szigetelő tok
2
Kondenzvíz-lefolyó
3
Ellenőrizze, hogy nincs-e rés.
4
Ne használjon síkosító olajat (hűtőgépolajat) a behelyezéskor.
Ez a dugaszt károsítja és szivárgást okozhat.
5
Helyezzen be egy imbuszkulcsot (4 mm).
Ábra 9
Ha a tömlőt nem szerelte át, víz gyűlhet fel az egység belsejében. A felgyűlt iszap eltömítheti a tömlőt és
vízszivárgást okozhat.
(3) Akassza fel a beltéri egységet a tartólemezre. (Lásd a 10. ábrát)
• Megkönnyíti a munkát, ha valamivel feltámasztja a beltéri egységet a faltól.
1
Elülső panel
2
A vezérlődoboz fedele
3
Akassza fel a beltéri egységet a tartólemezre (1).
4
Elülső rács
5
A vezetékeket a kábelvezetőn kell átbújtatni!
6
Kondenzvíztömlő
7
Hűtőközegcső
8
Fül
2 hely a 71-es osztályhoz.
3 hely a 100-as osztályhoz.
9
Vezetékek (nem tartozék)
Az egység, a földelés és a távirányító huzalozása
10
Tartólemez (1) (tartozék)
11
Fal
12
Támaszték
Ábra 10
Jobb oldali, jobb alsó vagy jobb hátsó csőkivezetés
• Vezesse a kondenzvíztömlőt és a hűtőközegcsöveket a fal felé.
(4) Vezesse át az egység, a földelés és a távirányító vezetékeit a kábelvezetőn keresztül, a beltéri
egység hátulján át, majd hozza előre.
10 Magyar
Page 13
(5) Csatlakoztassa a csöveket. (Lásd a "6. HŰTŐKÖZEGCSÖVEK SZERELÉSE" részt és a 11. ábrát)
5
1
2
3
4
6
5
1
2
3
4
1
Kondenzvíztömlő
2
Vezetékek
3
Hűtőközegcsövek
4
Vinilszalaggal rögzíteni.
5
Tömítőanyaggal szigetelni.
6
A szigetelő szalagot legalább fél szélességnyi átfedéssel kell
tekerni. A szigetelő szalagot végig kell tekerni, egész az "L"
alakú hajlatig.
Ábra 11
• Rözítse az elektromos vezetékeket, pl. az egységeket összekötő kábeleket PVC szalaggal a
hűtőközegcsőhöz.
• Szigetelje a csőkivezető nyílást tömítőanyaggal.
(6) A beltéri egységet mindkét kézzel, alulról emelve akassza fel a tartólemezre, beakasztva a beltéri
egység hátulján lévő kampókat (1). (Lásd a 10. ábrát)
• Távolítsa el a(3). lépésben elhelyezett támasztékot.
• Ellenőrizze, hogy az egység, földelés és távirányító vezetékei nincsenek-e véletlenül elakadva a beltéri
egység belsejében.
A beltéri egység rögzítése csavarokkal
• Vegye le az elülső rácsot. (Lásd a 8. ábrát)
• Rögzítse a beltéri egységet a tartólemezhez (1) a rögzítőcsavarokkal (5). (Lásd a 12. ábrát)
1
Tartólemez (1) (tartozék)
2
Kondenzvíztömlő
3
Hűtőközegcsövek
4
Szigetelő szalag (3) (tartozék)
5
M4 x 12L (tartozék) (5)
2 hely a 71-es osztályhoz.
3 hely a 100-as osztályhoz.
Ábra 12
Magyar 11
Page 14
6. HŰTŐKÖZEGCSÖVEK SZERELÉSE
TUDNIVALÓK
TUDNIVALÓK
1
A kültéri egységek hűtőközegcsöveivel kapcsolatban a kültéri egységhez mellékelt üzembe helyezési
kézikönyv ad felvilágosítást.
Ne feledje elvégezni a hőszigetelést a gáz- és a folyadécsövön egyaránt. A nem tökéletes szigetelés
vízszivárgást okozhat. A gázcső szigetelésének hőállósága legalább 120°C legyen. Magas
páratartalmú környezetben erősítse meg a csőszigetelést. Ha a szigetelés nem tökéletes,
páralecsapódás alakulhat ki a szigetelés felületén.
A munka megkezdése előtt ellenőrizze, hogy a hűtőközeg R410A legyen. (Más típusú hűtőközeg
használata esetén nem biztosítható a normál üzemeltetés.)
Ez a termék az új hűtőközeggel (R410A) végzett használatra lett tervezve. Üzembe helyezés során
tartsa be az alábbi előírásokat.
• Hollandianyás kötéseknél az R410A-hoz kijelölt csővágót és kötőszerszámokat kell használni.
• Csatlakoztatás előtt használjon észter- vagy éterolajat a hollandival csatlakozó végek belső
részén.
• Az egységhez mellékelt hollandi anyákat kell használni. Ne használjon 1-es osztályú hollandi
anyát.
Ellenkező esetben a hűtőközeg szivároghat.
• A por, nedvesség és egyéb idegen anyag csőbe jutásának megelőzése érdekében lapítsa el a
végét, vagy fedje be szalaggal.
•A hűtőközegcsövekben ne legyen semmi más anyag (pl. levegő), csak a megfelelő hűtőközeg. Ha
munka közben hűtőközeg-szivárgást észlel, azonnal
szellőztessen ki alaposan.
• A kültéri egység fel van töltve hűtőközeggel.
• A csöveknek a berendezéshez történő csatlakoztatásakor vagy leszerelésekor feltétlenül használjon
nyomatékkulcsot és villáskulcsot is, ahogy a rajzon látható. (Lásd a 13. ábrát)
1
1
2
3
4
Nyomatékkulcs
2
Villáskulcs
3
Csőcsatlakozó
4
Hollandi anya
Ábra 13
• A hollandi anyás kötés méreteivel kapcsolatban lásd a 2. táblázatot.
• A hollandi anya csatlakoztatásakor kenje be a perem belső részét észter- vagy más típusú olajjal, majd
forgassa meg 3-4 alkalommal az anyát, mielőtt meghúzná. (Lásd a 14. ábrát.)
1
Ezt a felületet észter- vagy más típusú olajjal kenje meg.
Ábra 14
• Vigyázzon, hogy ne sérüljön meg a perem!
12 Magyar
Page 15
Táblázat 2
TUDNIVALÓK
Ha nincs nyomatékkulcsa, a 2. táblázatot tájékoztató céllal használja
TUDNIVALÓK
R0.4-0.8
A
90
0
±
2
0
45
0
±
2
0
10
11
12
Csőméret Meghúzónyomaték (N•m) "A" peremátmérők (mm) Peremezett csővég
Ø9,5 (3/8") 32,7-39,9 12,8-13,2
Ø15,9 (5/8") 61,8-75,4 19,3-19,7
• A helyes meghúzónyomatékokat lásd a 2. táblázatban.
• (A túlhúzáskor a perem megsérülhet, és ez hűtőközeg-szivárgást okozhat.)
Ha elkerülhetetlen, hogy csak villáskulccsal húzza meg a hollandi anyát, akkor figyeljen arra a pontra,
amikor az ellenállás hirtelen megnövekszik (megszorul az anya).
Innét húzza tovább a hollandi anyát, és forgassa el az alább látható szögértékkel. (Lásd a 3. táblázatot)
Ha az üzembe helyezés kész, ellenőrizze, hogy nem tapasztalható-e szivárgás.
Ha a megszorítást nem az előírt módon végezte (laza maradt a kötés), az hűtőközeg-szivárgáshoz (lassú
szivárgáshoz) vezethet, és a berendezés hibás működését eredményezi (nem fog kellőképpen hűteni
vagy fűteni).
Táblázat 3
Csőméret Továbbhúzás szöge A szerszám ajánlott szárhossza
Ø9,5 (3/8") 60–90 fok Kb. 200 mm
Ø15,9 (5/8") 30–60 fok Kb. 300 mm
A csöveket teljes hosszukban szigetelni kell, egészen az egységen belüli csőcsatlakozásig.
A szabadon hagyott csöveken pára csapódhat le, vagy égési sérülést okozhat, ha hozzáérnek.
• A csőcsatlakozások tömítettségpróbájának elvégzése után a végezze el a hőszigetelést a mellékelt
csőszigetelő tokkal és a szigetelő szalaggal (3). A csöveket teljes hosszukban szigetelni kell a szalaggal
(3) az "L" alakú hajlattól kezdve az egységen belül egészen végig. (Lásd a 15. ábrát)
1
2
1
4
3
5
6
8
9
7
Külső csövek
2
A szigetelő tok hajtókája
3
Beltéri egység csövei
4
Beltéri egység csöveinek szigetelő tokja
5
Nagy bilincs (tartozék) (4)
6
A szigetelő tok hajtókája
7
Szigetelő szalag (tartozék) (3)
Lásd: "5. A BELTÉRI EGYSÉG ÜZEMBE
HELYEZÉSE".
8
"L" alakú hajlat
9
Pólyálás kezdete
10
Beltéri egység csöveinek szigetelő tokja
11
A szigetelő tok hajtókája
12
Szigetelő tok varrata
A szigetelő tokot úgy kell felhelyezni, hogy a
varrat mellett ne keletkezzen rés.
Magyar 13
Ábra 15
Page 16
• A hűtőközegcsövek forrasztását csak akkor szabad elkezdeni, ha a hűtőközegcsövek már fel vannak töltve
MEGJEGYZÉS
TUDNIVALÓK
5
6
6
1
2
3
4
nitrogénnel (1. MEGJEGYZÉS) vagy nitrogén áramlik rajtuk keresztül (2. MEGJEGYZÉS). Ha ezzel kész,
csatlakoztassa a beltéri egységet hollandi anyákkal.
1. A nitrogénnel való feltöltéssel kapcsolatban lásd az "Épületekbe szerelt multi-split rendszerek szerelési
kézikönyve" című kézikönyvet (forduljon a Daikin márkaképviselethez).
2. Forrasztásnál - miután nitrogént vezetett át a csövön, majd levegővel helyettesítette a nitrogént - javasolt
0,02 MPa körüli értékre állítani a nitrogén nyomását a nyomáscsökkentő szelep segítségével. (Lásd a
16. ábrát)

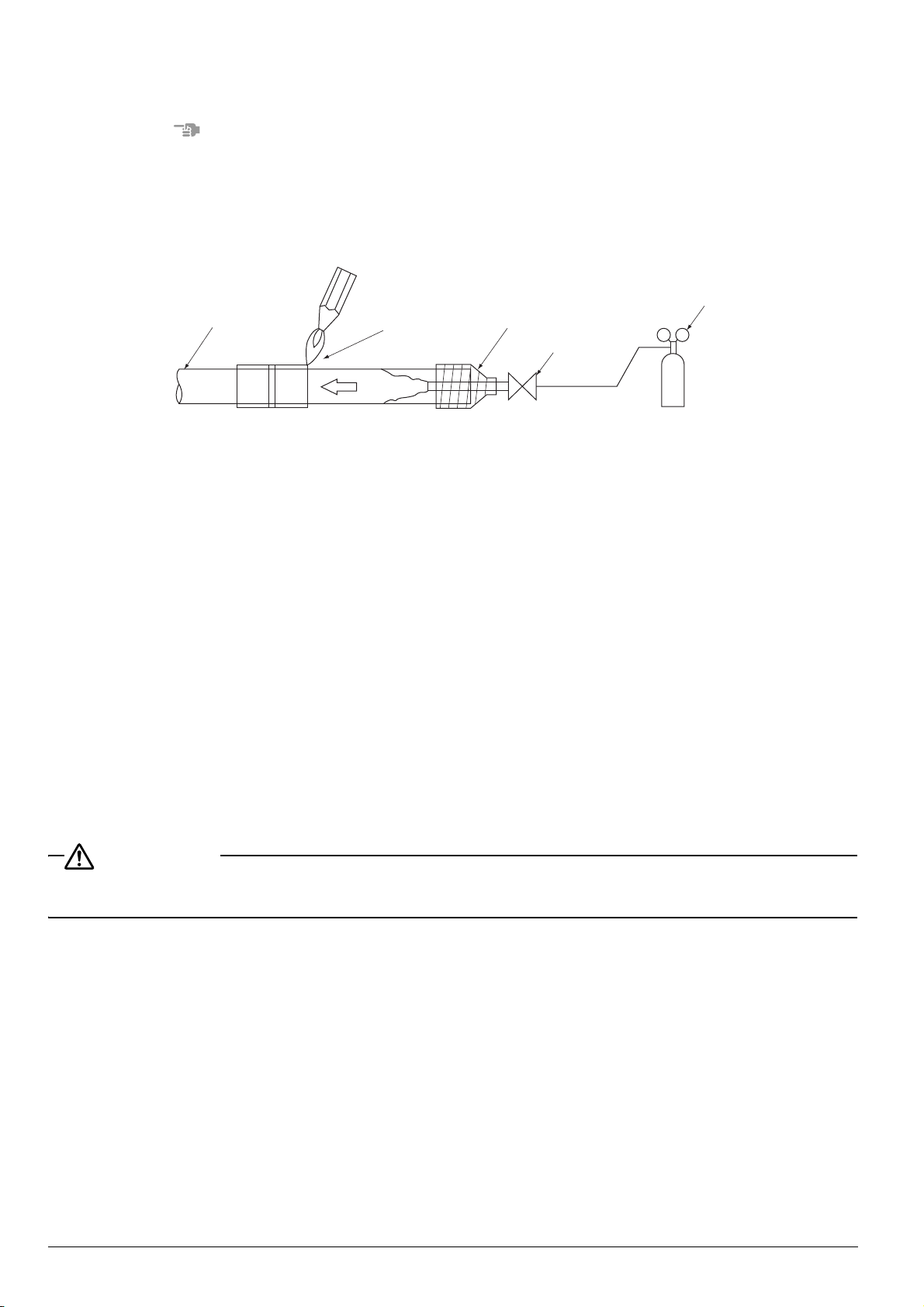

Ábra 16
1
Hűtőközegcsövek
2
Forrasztandó rész
3
Körültekercselés
4
Kézi szelep
5
Nyomáscsökkentő szelep
6
Nitrogén
3. Ne használjon forrasztószert a hűtőközegcsövek forrasztásához! A forrasztáshoz használjon foszforréz
töltőfémet (BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO 3677), amihez nem kell forrasztószert használni.
A klórtartalmú forrasztószerek rendkívül károsan befolyásolják a hűtőközegcsövek állapotát. Az ilyen
forrasztószerek korrodálják a hűtőközegcsöveket, a fluoridtartalmú forrasztószerek pedig szennyezik
ahűtőközegolajat.
4. A beltéri egység üzembe helyezése után, a beltéri egység és az egységösszekötő csövek
tömítettségvizsgálatának elvégzésekor a beltéri egység szerelési kézikönyve vagy a műszaki útmutató
alapján kell meghatározni a tömítettségvizsgálat nyomásértékeit, majd elvégezni a hűtőközegcsövek
szerelését.
5. Ha a légtelenítés vagy a hűtőközeg-utántöltés elmaradása miatt a csökken a hűtőközeg mennyisége,
akkor az egységben üzemzavar keletkezhet (nincs megfelelő hűtő- vagy fűtőhatás).
A hűtőközegcsövek szerelését a kültéri egység szerelési kézikönyve vagy a műszaki útmutató alapján
kell elvégezni.
• Ne használjon oxidációgátló szert vagy hasonló anyagot a forrasztáshoz. (A szermaradványok eltömíthetik
a csöveket, és károsíthatják az alkatrészeket.)
14 Magyar
Page 17
7. KONDENZVÍZ-ELVEZETÉS
TUDNIVALÓK
1
2
3
4
1
2
3
4
1
2
3
(1) Szerelje fel a kondenzvízcsöveket. (Lásd a 17. ábrát)
Úgy oldja meg a kondenzvíz-elvezetést, hogy a víz megfelelően elfolyhasson.
• A kondenzvízcső legyen a lehető legrövidebb, és legalább 1/100-as lejtése legyen, hogy ne
keletkezzenek benne levegőzárványok. A kültéri egység kondenzvízcsövének is lejtést kell adni.
• Ha a kondenzvízcső valamelyik szakaszán víz reked meg, akkor feltehetően el van tömődve.
• A kondenzvízcső felszerelésekor vegye figyelembe a 17. ábrán látható pontokat.
Ábra 17
1
Ellenőrizze, hogy megvan-e a kondenzvízcső lejtése.
2
Ellenőrizze, hogy a csőcsonk nem került-e víz alá, ha vizet töltött be.
3
Kondenzvíztömlő
(Lejtés)
4
Kondenzvíztömlő
• A kondenzvíztömlő hosszabbításához használjon kereskedelmi forgalomban kapható
kondenzvíztömlő-hosszabbítást, és ne feledje a beltéri egységeken a kondenzvíztömlő
meghosszabbított részét is szigetelni. (Lásd a 18. ábrát)
1
Kondenzvíztömlő-hosszabbítás (nem tartozék)
2
Szigetelő tok (nem tartozék)
3
Szigetelő szalag (tartozék) (3)
(Lásd: "5. A BELTÉRI EGYSÉG ÜZEMBE HELYEZÉSE".)
4
Beltéri oldali kondenzvíztömlő
Ábra 18
• Ellenőrizze, hogy a csövek átmérője megegyezik-e (kemény PVC, 13 mm névleges átmérő).
A hosszabbítás átmérője lehet nagyobb is.
• Ha egy kemény PVC csövet csatlakoztat (13 mm névleges átmérő) közvetlenül a beltéri egységhez
csatlakoztatott kondenzvíztömlőre (például beépített csövek esetén), használjon egy kereskedelemben
kapható kemény PVC toldócsövet (13 mm névleges átmérő) a toldáshoz. (Lásd a 19. ábrát)
1
A beltéri egységhez csatlakoztatott kondenzvíztömlő
2
Kereskedelemben kapható kemény PVC
csőcsatlakozó (13 mm névleges átmérő)
3
Kereskedelemben kapható kemény PVC cső
(13 mm névleges átmérő)
Ábra 19
Magyar 15
Page 18
TUDNIVALÓK
• Vigyázni kell, hogy a beltéri egységre csatlakoztatott kondenzvíztömlőre ne hasson túl nagy erőhatás,
TUDNIVALÓK
1
2
3
ezért nem szabad meghajlítani vagy megcsavarni. (Vízszivárgást okozhat, ha a kondenzvíztömlőt túl nagy
erőhatás éri.)
• A külön rendelhető kondenzvízemelő készlet üzembe helyezésével kapcsolatban a kondenzvízemelő
készlethez mellékelt szerelési kézikönyv ad felvilágosítást.
(2) Ellenőrizze, hogy a kondenzvíz elvezetése megfelelő-e.
• Ha a kondenzvíz-elvezetéssel kész, ellenőrizze az elvezetést. Ehhez nyissa fel az elülső panelt,
távolítsa el a levegőszűrőt, öntsön vizet a csepptálcába, és ellenőrizze, hogy a víz akadálytalanul
elfolyik-e a kondenzvíztömlőn keresztül.
(Lásd a 20. ábrát)
1
Műanyag tartály az öntéshez
2
Vigyázzon, hogy a vízzel ne fröcsköljön.
3
Csepptálca
Ábra 20
Kondenzvízcső-csatlakozások
• Nem szabad a kondenzvízcsöveket ammóniaszagot árasztó szennyvízcsövekhez közvetlenül
csatlakoztatni! Az ammónia a szennyvízcsőből a beltéri egységbe juthat a kondenzvízcsövön keresztül,
és korrodálhatja a hőcserélőt.
16 Magyar
Page 19
8. ELEKTROMOS HUZALOZÁS
MEGJEGYZÉS
8-1 ÁLTALÁNOS UTASÍTÁSOK
• A huzalozási munkát az ármaszolgáltatók által felhatalmazott villanyszerelőnek kell elvégeznie.
(Kizárólag képesített villanyszerelő végezheti el a villanszerelési és földelési munkákat.)
• A huzalozási munkát egy képesített villanyszerelőnek kell elvégeznie.
• Fel kell szerelni egy elektromos kapcsolót, amellyel a teljes rendszert áramtalanítani lehet.
• Be kell szerelni egy földzárlat-megszakítót a kültéri egységhez.
(Szereljen be földzárlat-megszakítót az áramütés vagy tűz megelőzése érdekében.)
• A beltéri és a kültéri egységeket, valamint a beltéri egységeket összekötő vezetékekhez előírt feszültség
220-240 V.
• Ne kapcsolja be a tápfeszültséget (a beltéri egységen), amíg a huzalozással nem végzett.
• A klímaberendezést földelni kell.
• A kültéri egységhez csatlakozó elektromos tápvezeték méretével, a hálózati megszakító és a kapcsoló
kapacitásával, és a huzalozási utasításokkal kapcsolatban a kültéri egységhez mellékelt szerelési
kézikönyv ad felvilágosítást.
• Ne földelje a berendezést gázcsövekhez, vízcsövekhez, villámhárítóhoz, és ne kösse telefonföldelésre.
• Gázcsövek: robbanást vagy tüzet okozhatnak gázszivárgás esetén.
• Vízcsövek: kemény PVC csövek használatakor nincs földelőhatás.
• Telefonföldelés és villámhárító: villámláskor abnormálisan magas elektromos potenciál kerülhet a
földelésre.
• Az elektromos huzalozással kapcsolatban lásd az elülső rács belső felére rögzített "HUZALOZÁSI
RAJZOT".
• Vigyázzon, nehogy véletlenül a távirányító csatlakozóblokkjára kösse be a tápvezetékeket, ellenkező
esetben az egész rendszer elromolhat.
• A távirányító huzalozásával kapcsolatban a távirányítóhoz mellékelt szerelési kézikönyv szolgál részletes
információkkal.
(Szimultán rendszer módban a segéd egységéhez nem kell távirányító.)
• Huzalozás közben vigyázzon, hogy ne érintse meg a nyomtatott áramköri kártyát. Ellenkező esetben
károsodást okozhat.
8-2 A KÜLSŐ VEZETÉKEK ADATAI
A kültéri egység üzembe helyezésével kapcsolatban a kültéri egységhez mellékelt szerelési kézikönyv ad
felvilágosítást.
A távirányító vezetékei és a jelátviteli vezetékek nem tartozékok. (Lásd a 4. táblázatot)
Táblázat 4
2
)
Egységösszekötő
vezetékek
Vezeték
H05VV-U4G
(1. MEGJEGYZÉS)
Méret (mm
2,5 –
PVC szigetelésű vezeték vagy kábel
Távirányító-vezeték
(2 eres)
0,75-1,25 Max. 500 m*
(2. MEGJEGYZÉS)
* Csoportos vezérlésű rendszernél ez a hosszúság számít a teljes hossznak.
A vezetékek paramétereinek megadásakor azt feltételeztük, hogy a feszültségesés 2%.
1. Azt az esetet mutatja, amikor védőcsöveket használtak a szereléshez. Ha nem használ védőcsövet,
H07RN-F-et használjon.
2. PVC szigetelésű vezeték vagy kábel (szigetelés vastagsága: min. 1 mm)
Hossz
Magyar 17
Page 20
9. A VEZETÉKEK CSATLAKOZTATÁSÁNAK MÓDJA ÉS HUZALOZÁSI PÉLDA
9-1 A VEZETÉKEK CSATLAKOZTATÁSA
Beltéri és kültéri egységek csatlakoztatási módszerei, földelés és távirányító huzlozása
• Egységösszekötő vezetékek és a földelővezeték
Csatlakoztassa az egységösszekötő vezetékeket és a földelővezetéket az egységhez az "5. A BELTÉRI
EGYSÉG ÜZEMBE HELYEZÉSE" lépésben látható ábrán látható módon. Az egységeket összekötő
vezetékeket és a földelővezetékeket kösse össze a mellékelt bilinccsel (kicsi) (4), majd rögzítse stabilan a
mellékelt bilinccsel (kicsi) (4). (Lásd a 21. ábrát)
• Távirányító vezetékek (szimultán rendszer módban a segéd egységéhez nem kell távirányító.)
Csatlakoztassa a távirányító vezetéket a csatlakozóblokkokhoz (P1 és P2).
A távirányító-vezetékeket rögzítse a mellékelt bilinccsel (kicsi) (4).
(Lásd a 21. ábrát)
18 Magyar
Page 21
Ábra 21
P
1
REMOTE
CNTRL
TRANSMISSION
WIRING
FORCED
OFF
T
2
1
3
2
1
23
1
2
3
1
2
3
P2F1F2T
1
5
5
6
8
7
1
1
1
A
C
B
2
2
2
3
3
3
4
4
4
A
A csatlakozóblokk bekötési módja az egységek csatlakoztatásához
1
Kültéri egység
2
Beltéri egység
3
Egyeztesse a számokat.
4
Földelés
B
A tápfeszültség csatlakozósávjára be vannak kötve a vezetékek.
1
A vezetékek végén meg kell hagyni a szigetelést, hogy azok még véletlenül se érintkezhessenek.
2
Egységösszekötő csatlakozóblokk
3
Földcsatlakozó
4
5
6
7
8
C
1
Földelés
Egységek vezetékei
Kis bilincs (tartozék) (4) (3 helyen)
Meghúzás után vágja le a felesleges, kilógó részt.
Távirányító-vezetékek
A távirányító csatlakozóblokkja (6P)
A vezetékszorító felhelyezése
Kis bilincs (tartozék) (4)
Az egységösszekötő vezetékeket és a földelővezetékeket bekötés után fogja össze a mellékelt bilinccsel.
2
3
4
5
Egységösszekötő vezetékek
Földelés
Távirányító-vezeték
Kis bilincs (tartozék) (4)
Magyar 19
Page 22
TUDNIVALÓK
• Rendezze el az elektromos vezetékeket és rögzítse stabilan a vezérlődoboz fedelét.
1
2
3
(A becsípett elektromos vezetékek és vezérlődoboz fedelének tökéletlen zárása áramütést vagy tüzet
okozhat.)
• A vezetékek bekötése után résmentesen tömítse el a kábelkivezető lyukat kittel vagy szigetelőanyaggal
(nem tartozék), hogy ne juthassanak be kis állatok.
• A kisfeszültségű vezetékeket (a távirányító vezetékeit) legalább 50 mm távolságra vezesse el a
nagyfeszültségű vezetékektől (a beltéri és kültéri egységeket összekötő vezetékektől) és a
földelővezetéktől, ezeket a vezetékeket tilos azonos helyen átvezetni.
Ellenkező esetben az elektromos zaj (külső elektrosztatikus) hibás működéshez vagy leálláshoz
vezethet.
Biztonsági előírások a tápvezetékekkel kapcsolatban
Használjon karika alakú csatlakozót a tápfeszültség csatlakozóblokkjára kötéshez. (Lásd a 22. ábrát)
1
Szigetelő védőcső
2
Karika alakú csatlakozó
3
Elektromos vezeték
Ábra 22
Ha valami miatt ez nem lehetséges, figyeljen az alábbi előírásokra.
• Ne csatlakoztasson eltérő keresztmetszetű vezetékeket ugyanarra a tápcsatlakozóra. (A gyenge
érintkezés túlmelegedést okozhat.) (Lásd a 23. ábrát)
• A huzalozáskor figyeljen, hogy csak az előírt típusú vezetékeket használja. A vezetékeket úgy rögzítse,
hogy külső erő közvetlenül ne hasson a csatlakozókra.
Kössön be két egyforma
keresztmetszetű vezetéket
két oldalra.
Az azonos keresztmetszetű
vezetékeket ne egy oldalra
kösse be.
Ne kössön be eltérő
keresztmetszetű vezetékeket!
Helyes Rossz Rossz
Ábra 23
A csatlakozók csavarjainak meghúzónyomatéka
• A csatlakozók csavarjainak meghúzásához használjon megfelelő csavarhúzót. Ha túl kis fejű csavarhúzót
használ, akkor a csavar feje megsérülhet, és a csavart nem lehet kellően meghúzni.
• Ha a csatlakozó csavarjait túl erősen húzza meg, akkor a csavarok megsérülhetnek.
Az 5. táblázatban láthatók a csatlakozócsavarok meghúzónyomatékai.
Táblázat 5
Meghúzónyomaték (N•m)
Távirányító-csatlakozóblokk 0,79–0,97
Egységösszekötő csatlakozóblokk 1,18–1,44
Földcsatlakozó 1,18–1,44
• Sodrott vezeték használata esetén forraszfedésre nincs szükség.
20 Magyar
Page 23
9-2 HUZALOZÁSI PÉLDA
TUDNIVALÓK
MEGJEGYZÉS
P1P
2
123
P1P
2
123
5
6
1
2
3
4
Be kell szerelni egy földzárlat-megszakítót a kültéri egységhez.
A megszakító az áramütést vagy a tűz megelőzésére szolgál.
A kültéri egység huzalozásával kapcsolatban a kültéri egységhez mellékelt szerelési kézikönyv ad
felvilágosítást.
Válassza ki a rendszer típusát.
• Páros rendszer: 1 távirányító 1 beltéri egységet vezérel (normál rendszer). (Lásd a 24. ábrát)
• Szimultán rendszer: 1 távirányító 2 beltéri egységet vezérel
(A 2 beltéri egység egyenrangú.) (Lásd a 25. ábrát)
• Csoportos vezérlés: 1 távirányító max. 16 beltéri egységet vezérel
(Minden beltéri egység a távirányító szerint működik). (Lásd a 26. ábrát)
2 távirányítós vezérlés: 2 távirányító 1 beltéri egységet vezérel. (Lásd a 28. ábrát)
Páros rendszer Szimultán rendszer Csoportos vezérlés
3
7
123
6
123
1
2
3
123 123 123
7
8
123
P1P
2
P1P
2
P1P
2
5
1
2
3
123
6
P1 P2 P1 P2 P1 P2
P1 P2
9
4
Ábra 24 Ábra 25 Ábra 26
1
Tápfeszültség
2
Földzárlat-megszakító
3
Kültéri egység
4
Beltéri egység
5
Távirányító (külön rendelhető tartozékok)
6
MEGJEGYZÉS
7
Beltéri egység (fő)
8
Beltéri egység (segéd)
9
Csoportos vezérlést ellátó távirányító (külön rendelhető tartozékok)
1
2
3
123 123
66
4
1
2
• A kültéri és a beltéri egységek csatlakozószámainak egyezniük kell.
Magyar 21
Page 24
Csoportos vezérlésnél
MEGJEGYZÉS
5
7
8
1
2
3
4
6
• Ha egy egység egységpárban van, vagy egy szimultán multi rendszer fő egységeként üzemel, akkor
szimultán indítással/leállítással (csoportos vezérlés) lehet vezérelni a távirányítóval max. 16 egységet.
(Lásd a 27. ábrát)
• Ebben az esetben a csoport minden beltéri egység a csoportos vezérlést biztosító távirányító szerint
működik.
• Az egységtermosztát csak azt a beltéri egységet szabályozza, amelyre a távirányító csatlakozik.
Ábra 27
1
1. kültéri egység
2
1. beltéri egység
3
Beltéri egység (segéd)
4
2. beltéri egység (fő)
5
2. kültéri egység
6
16. kültéri egység
7
16. beltéri egység
8
Csoportos vezérlést ellátó távirányító
Huzalozás módja
(1) Távolítsa el a vezérlődoboz fedelét. (Lásd: "5. A BELTÉRI EGYSÉG ÜZEMBE HELYEZÉSE".)
(2) A vézérlődobozban helyezzen átmenő huzalozást a csatlakozók közé (P1, P2) a távirányító számára.
(Polaritás nincs.) (Lásd a 28. ábrát és a 4. táblázatot.)
2 távirányítós vezérlés
4
3
123
123
5
2
P1P
1
7
3
6
P1P
2
2
P1P
8
910
2
1
Tápfeszültség
2
Földzárlat-megszakító
3
Kültéri egység
4
Beltéri egység
5
Távirányító (külön rendelhető tartozékok)
6
MEGJEGYZÉS
7
Beltéri egység (segéd)
8
Beltéri egység (fő)
9
1. Távirányító
10
2. Távirányító
Ábra 28
• A kültéri és a beltéri egységek csatlakozószámainak egyezniük kell.
Két távirányítós vezérlés (1 beltéri egység 2 távirányítóval)
• Ha 2 távirányítót használ, az egyiket "MAIN"-re, a másikat pedig "SUB"-ra kell állítani.
MAIN/SUB VÁLTÁS
• BRC1E típusú távirányító használatakor kövesse a távirányítóhoz adott kézikönyv utasításait.
Vezetékes távirányító használata esetén módosítsa a kapcsolóállásokat az alábbiak szerint:
22 Magyar
Page 25
(1) Helyezzen egy lapos végű csavarhúzót a távirányító felső fele és az alsó rész bemélyedése közötti résbe,
MEGJEGYZÉS
1
3
2
és pattintsa le a felső részt. (2 helyen) (A PCB-panel a távirányító felső feléhez van erősítve.) (Lásd a
29. ábrát)
(2) Állítsa a main/sub váltó kapcsolót az egyik távirányító nyomtatott áramköri kártyáján "S" állásba.
(A másik távirányító kapcsolóját hagyja "M" állásban.) (Lásd a 30. ábrát)
1
A távirányító felső része
2
A távirányító alsó része
3
Helyezze be ide a csavarhúzót, és óvatosan pattintsa le a távirányító
felső részét.
Ábra 29
1
Gyári beállítás
2
S
S
1
M
3
2
S
M
Csak egy távirányítót kell átállítani, ha a gyári beállítások
megmaradnak.
3
Távirányító nyomtatott áramköri kártyája
Ábra 30
Huzalozás módja
(3) Távolítsa el a vezérlődoboz fedelét (Lásd: "5. A BELTÉRI EGYSÉG ÜZEMBE HELYEZÉSE".)
(4) Végezze el a huzalozást a 2. távirányító (segéd) és a vezérlődoboz csatlakozóblokkján (X1M)
a távvezérlőnek fenntartott csatlakozók (P1, P2) között. (Polaritás nincs.) (Lásd a 28. ábrát és
a 4. táblázatot)
1. Minden jelátviteli vezetéknek (kivéve a távirányító vezetékeit) polaritása van, és egyeznie kell a
csatlakozó jelével.
2. Csoportos vezérlésnél, a szimultán rendszerre csatlakozáskor a távirányító-vezetékeket csak a fő
egységhez kell vinni. (A segéd egységet nem kell bekötni.)
3. A csoportos vezérlést ellátó és szimultán rendszert vezérlő távirányításnál válassza ki azt a távirányítót,
amelyik a legtöbb funkciót tudó beltéri egységhez való (kártyán).
4. Szimultán rendszernél csatlakoztassa a távirányító-vezetéket a fő egységhez.
Magyar 23
Page 26
10. HELYSZÍNI BEÁLLÍTÁS
MEGJEGYZÉS
Ellenőrizze az össze tételt: "A munka befejezése után ellenőrizendő tételek", 4. oldal.
• Ellenőrizze, hogy a beltéri egység és a kültéri egység közötti huzalozás, illetve az egységek üzembe
helyezése készen van-e.
• Ellenőrizze, hogy a következők zárva vannak-e: a beltéri és a kültéri egységek vezérlődobozának fedele,
és a kültéri egység csőcsatlakozás-fedele.
<A helyszíni beállításokat az üzembe helyezési feltételeknek megfelelően, a távirányítóval kell végezni.>
• A beállítás a "Mód szám", az "ELSŐ KÓDSZÁM" és a "MÁSODIK KÓDSZÁM" módosításával történik.
• A beállítási eljárásokat és utasításokat a távirányítóhoz adott használati útmutató tartalmazza.
• A "Mód sz." alapértelmezés szerint csoportos beállítást ad meg. Ha a beltéri egységek egyéni beállítását
és a beállítás utáni ellenőrzéseket választja, akkor adja meg zárójelbe téve a mód számot.
• Csak a táblázatban megadott beállításokkal dolgozzon!
10-1 LEVEGŐFÚVÁS BEÁLLÍTÁSA KIKAPCSOLT TERMOSZTÁTNÁL
• Az ügyféllel folytatott konzultáció után állítsa be a levegőfúvást a környezeti követelményeknek
megfelelően.
(Gyári beállítás szerint kikapcsolt hűtőtermosztátnál a levegőfúvás beállítása MÁSODIK KÓDSZÁM "02",
a többi beállítás "01".) (Lásd a 6. táblázatot)
Táblázat 6
Beállítás Mód szám
A ventilátor működése, ha a
termosztát KI van kapcsolva
(hűtés/fűtés)
Levegőfúvás sebessége,
ha a termosztát KI van
kapcsolva
Levegőfúvás sebessége,
ha a fűtőtermosztát KI van
kapcsolva
ELSŐ
KÓDSZÁM
Normál
Állj 02
LL levegőfúvás
sebessége
Levegőfúvás
sebességének
beállítása
LL levegőfúvás
sebessége
Levegőfúvás
sebességének
beállítása
11 (21) 2
12 (22) 6
12 (22) 3
MÁSODIK
KÓDSZÁM
01
01
02
01
02
a gyári beállítások.
10-2 A LEVEGŐSZŰRŐ JELÉNEK BEÁLLÍTÁSA
•
A távirányítók folyadékkristályos kijelzőjén jelzés jelenik meg, ha a levegőszűrők tisztítása esedékessé vált.
• Változtassa meg a MÁSODIK KÓDSZÁMOT az 7. táblázat szerint, a szobában lévő por/füst
mennyiségének megfelelően.
(A MÁSODIK KÓDSZÁM gyári beállítása "01" = enyhe levegőszűrő-szennyezés.)
Magyarázza el az ügyfélnek, hogy a szűrőt az eltömődés megelőzése érdekében rendszeresen tisztítani
kell, és mondja el, hogy milyen gyakoriságra van a rendszer beállítva.
• Előfordulhat, hogy a szűrőket a működési környezettől függően gyakrabban kell tisztítani.
Táblázat 7
Beállítás
Levegőszűrő
enyhe szűrőszennyezés
Levegőszűrő
erős szűrőszennyezés
24 Magyar
A szűrőcsere jelzés
megjelenésének időköze
Kb. 200 óra
Kb. 100 óra 02
Mód szám
10 (20) 0
ELSŐ
KÓDSZÁM
MÁSODIK
KÓDSZÁM
01
Page 27
10-3 A LEVEGŐFÚVÁS SEBESSÉGÉNEK BEÁLLÍTÁSA
MEGJEGYZÉS
• A levegőfúvás sebessége (HH, H és L) a beüzemelési helyszín vagy az ügyfél igényei szerint állítható be.
Ilyen esetben állítsa át a MÁSODIK KÓDSZÁMOT a 8. táblázat szerint.
(A MÁSODIK KÓDSZÁM gyári beállítása "01" = normál.)
Táblázat 8
Beállítás Mód szám ELSŐ KÓDSZÁM MÁSODIK KÓDSZÁM
Normál
Enyhe növelés 02
Növelés 03
13(23) 0
01
10-4 A SZIMULTÁN RENDSZER BELTÉRI EGYSÉGEI SZÁMÁNAK BEÁLLÍTÁSA
• Szimultán üzemmódú rendszer használatakor módosítsa a MÁSODIK KÓDSZÁMOT a 9. táblázat szerint.
(A MÁSODIK KÓDSZÁM gyári beállítása "01" = páros rendszer.)
Táblázat 9
Beállítás Mód szám ELSŐ KÓDSZÁM MÁSODIK KÓDSZÁM
Páros rendszer (1 egység)
Szimultán rendszer (2
egység)
Szimultán rendszer (3
egység)
11 (21) 0
01
02
03
• Szimultán üzemmódban a fő és a segéd egységek külön (master/slave) beállítását lásd:
"10-5 SZIMULTÁN MŰKÖDÉSŰ RENDSZER EGYEDI BEÁLLÍTÁSA".
Vezeték nélküli távirányítók használatakor
• Vezeték nélküli távirányítók használata esetén szükség van a távirányítók címbeállítására.
A beállítási utasításokat lásd a vezeték nélküli távirányítóhoz mellékelt szerelési kézikönyvben.
10-5 SZIMULTÁN MŰKÖDÉSŰ RENDSZER EGYEDI BEÁLLÍTÁSA
Egyszerűbb a külön rendelhető távirányítót használni a segéd egység beállításához.
Eljárás
• A fő és a segéd egység külön beállítását az alábbi leírás szerint végezze. (Lásd a 31. ábrát)
(1) Módosítsa a MÁSODIK KÓDSZÁMOT "02"-re, egyedi beállítás, így a segéd egység egyedileg beállítható.
(Lásd a 10. táblázatot)
(A MÁSODIK KÓDSZÁM gyári beállítása "01" = 1 egységes beállítás.)
Táblázat 10
Beállítás Mód szám ELSŐ KÓDSZÁM MÁSODIK KÓDSZÁM
Egységes beállítás
Egyedi beállítás 02
• A "Mód sz." alapértelmezés szerint csoportos beállítást ad meg. Ha a beltéri egységek egyéni beállítását
és a beállítás utáni ellenőrzéseket választja, akkor adja meg zárójelbe téve a mód számot.
11 (21) 1
01
(2) Végezze el a fő egység helyszíni beállítását (lásd 10-1 – 10-4).
(3) A (2) lépés befejezése után kapcsolja ki a főkapcsolót.
(4) Kösse le a távirányítót a fő egységről és csatlakoztassa a segéd egységhez.
(5) Kapcsolja be újra a tápkapcsolót, és mint az (1) lépésnél, a MÁSODIK KÓDSZÁMOT állítsa "02"-re,
egyedi beállításra.
(6) Végezze el a fő egység helyszíni beállítását (lásd 10-1 – 10-3).
(7) A (6) lépés befejezése után kapcsolja ki a főkapcsolót.
(8) Ha több segéd egység is van, ismételje meg a (4) – (7) lépést.
Magyar 25
Page 28
(9) Kösse le a távirányítót a segéd egységről a beállítás után, és csatlakoztassa vissza a fő egységhez. Ezzel
MEGJEGYZÉS
P1 P2
P1 P2
123
P1 P2
123
P1 P2
P1 P2
P1 P2
123
123
123
123
( 1 ) ( 2 )
( 3 ) ( 7 )
( 4 )
( 8 )
( 5 ) ( 6 )
6
5
7
1
2
3
4
6
5
7
1
2
3
4
a beállítás készen van.
* A távirányítót nem kell újra bekötni a fő egység felől, ha a segéd egységhez a külön rendelhető
távirányítót használja.
(El kell távolítani viszont a fő egység távirányító-csatlakozópaneljére kötött vezetékeket.)
A segéd egység beállítása után távolítsa el a távirányító huzalozását és kösse vissza a távirányítót a fő
egységre.
(Az egység nem üzemel megfelelően, ha két vagy több távirányító csatlakozik az egységhez szimultán
rendszer módban.)
• A kültéri és a beltéri egységek csatlakozószámainak egyezniük kell.
1
Tápfeszültség
2
Földzárlat-megszakító
3
Kültéri egység
4
Beltéri egység (fő)
5
Beltéri egység (segéd)
6
Távirányító
7
MEGJEGYZÉS
Ábra 31
26 Magyar
Page 29
10-6 SZÁMÍTÓGÉP-VEZÉRLÉS (KÉNYSZERKIKAPCSOLÁS ÉS BE-/KI MŰKÖDÉS)
(1) A vezetékek adatai és a huzalozás módja (Lásd a 32. ábrát)
• Csatlakoztassa a kívülről jövő bemenetet a távirányító csatlakozóblokkjának (6P) T1 és T2
kivezetéséhez.
(Polaritás nincs.)
1
"A" bemenet
F2 T1 T2
FORCED
OFF
Ábra 32
Táblázat 11
A vezeték adatai PVC szigetelésű vezeték vagy kábel (2 eres)
Keresztmetszet
0,75–1,25 mm
Hossz Max. 100 m
Külső csatlakozó
Olyan érintkezés, ami alkalmas minimum 15 V DC, 10 mA áramerősség
vezetésére.
2
(2) Működés
• A 12. táblázat megmutatja a KÉNYSZERKIKAPCSOLÁS és a BE-/KI MŰKÖDÉS válaszát az "A"
bemeneten érkező jelre.
Táblázat 12
KÉNYSZERKIKAPCSOLÁS BE/KI MŰKÖDÉS
Bemenet "BE": a működés leáll (a távirányítóra nem reagál).
Bemenet KI: a távirányítóval való vezérlés engedélyezett.
Bemenet KI → BE az egységet
bekapcsolja.
Bemenet BE → KI az egységet
kikapcsolja.
(3) A KÉNYSZERKIKAPCSOLÁS és a BE/KI MŰKÖDÉS kiválasztása
• Kapcsolja be az egységet, és használja a távirányítót az üzemmód kijelölésére.
• Módosítsa a MÁSODIK KÓDSZÁMOT (Lásd a 13. táblázatot)
(A MÁSODIK KÓDSZÁM gyári beállítása "01" = KÉNYSZERKIKAPCSOLÁS.)
Táblázat 13
Beállítás Mód szám ELSŐ KÓDSZÁM MÁSODIK KÓDSZÁM
KÉNYSZERKI-
KAPCSOLÁS
12(22) 1
01
BE/KI MŰKÖDÉS 02
Magyar 27
Page 30
11. PRÓBAÜZEM
*
**
6
10
9
8
7
1
2
3
3
3
3
3
3
5
4
5
5
Ellenőrizze az össze tételt: "A munka befejezése után ellenőrizendő tételek", 4. oldal. A beltéri
egységhez mellékelt szerelési kézikönyvet is vegye figyelembe.
A BRC1E típusú távirányító beállításait a távirányítóhoz kapott kézikönyv szerint kell megadni.
A egyéb távirányító beállításait az alábbiak szerint kell megadni.
• Ellenőrizze, hogy a beltéri egység és a kültéri egység üzembe helyezési munkája készen van-e.
• Ellenőrizze, hogy a következők zárva vannak-e: a beltéri és a kültéri egységek vezérlődobozának fedele,
és a kültéri egység csőcsatlakozás-fedele.
• A hűtőközegcsövek és a kondenzvízcsövek szerelése, majd a huzalozás elvégzése után tisztítsa meg a
beltéri egység belsejét és az elülső panelt. Ezután a berendezés védelme érdekében végezze el a
próbaüzemeltetést a kültéri egységhez mellékelt szerelési kézikönyv utasításai szerint.
(Ajánlatos, hogy a próbaüzemeltetés alatt jelen legyen egy villamossági szakember vagy mérnök is.)
• Ha a próbaüzemeltetés után még folytatódnak a belsőépítészeti munkák, akkor hívja fel a vevő figyelmét
arra, hogy a beltéri egységek védelme érdekében a belsőépítészeti munkák befejezéséig nem
használhatja a klímaberendezést.
(Ha ennek ellenére üzemeltetik a berendezést, akkor a belső utómunkák során használt anyagok, így a
festék, a ragasztó stb. beszennyezik a beltéri egységet. Ez vízfolyást vagy szivárgást okozhat.)
• Ha üzemzavar keletkezik, és a berendezés nem működik, lásd: "11-1 HIBAKERESÉS".
• A próbaüzem után nyomja meg a VIZSGÁLAT/PRÓBAÜZEM gombot, hogy az egység vizsgálat módba
kapcsoljon, és nézze meg, hogy a "00" (=normál) kódot jelzi-e ki hibakódként.
Ha a kód nem "00", lásd: "11-1 HIBAKERESÉS".
• Nyomja meg négyszer a VIZSGÁLAT/PRÓBAÜZEM gombot a normál módba történő visszatéréshez.
Üzemmódváltás
Ábra 33
1
Normál üzemmód
2
Helyszíni beállítás
3
Egyszer
4
Egyszer
(Nyomja le a gombot legalább 4 másodpercre)
5
* Ha legalább 10 másodpercig nem használja, visszatér a normál üzemmódba.
6
"Hibakód" megjelenítése
7
Próbaüzemeltetés
8
"Beltéri egység típuskód" megjelenítése
9
"Kültéri egység típuskód" megjelenítése
10
Vizsgálati üzemmód
28 Magyar
Page 31
11-1 HIBAKERESÉS
MEGJEGYZÉS
Ha a berendezés áram alatt van. A hibajelzések a távirányító kijelzőjén jelennek meg.
A BRC1E típusú távirányítónál a hibakeresést a távirányítóhoz kapott szerelési kézikönyv szerint kell
elvégezni. Egyéb távirányítókhoz az alábbi eljárással végezze el a hibakeresést.
Hibaelhárítás a távirányító folyadékkristályos kijelzőjének jelzése alapján.
1 Vezetékes távirányító esetében (1. MEGJEGYZÉS)
Ha valamilyen probléma miatt leáll a működés, a működésjelző lámpa villog, a " " jelzés és egy
hibakód jelenik meg a folyadékkristályos kijelzőn. A hibakeresést elvégezheti a hibakódok listája
alapján, a kijelzett hibakód szerint.
Ezen felül - csoportos vezérlés esetén - kijelzi az egység számát, így azonosítható a problémás
egység. A hiba alaphelyzetbe állításához lásd: (2. MEGJEGYZÉS).
2 Vezeték nélküli távirányító esetében.
(Lásd a vezeték nélküli távirányítóhoz mellékelt üzemeltetési kézikönyvet.)
Ha a működés valamilyen probléma miatt áll le, akkor a beltéri egységen a kijelző villog. Ilyenkor a
táblázatból ki kell keresni a hibakódhoz tartozó leírást. A hibakódot az alábbiak szerint lehet
megállapítani. (2. MEGJEGYZÉS)
(1) Nyomja meg a VIZSGÁLAT/PRÓBAÜZEM gombot, " " jelenik meg, és a "0" villog.
(2) Nyomja meg az IDŐPROGRAMOZÁS gombot, és olvassa le a probléma miatt leállt egység
számát.
Hangjelzések száma 3 rövid hangjelzés....... Az összes alábbi lépést el kell végezni
1 rövid hangjelzés....... Hajtsa végre: (3) és (6)
1 hosszú hangjelzés ... Nem probléma
(3) Nyomja meg az ÜZEMMÓDVÁLASZTÁS gombot, és a hibakód felső száma villogni kezd.
(4) Ha az IDŐPROGRAMOZÁS gombot nyomva tartja, 2 rövid hangjelzés hallható, és megjelenik a
felső kód.
(5) Nyomja meg az ÜZEMMÓDVÁLASZTÁS gombot, és a hibakód alsó száma kezd villogni.
(6) Ha az IDŐPROGRAMOZÁS gombot nyomva tartja, egy hosszú hangjelzés hallható, és megjelenik
az alsó kód.
• A hosszú hangjelzés a hibakódot jelzi.
1. Ha megnyomja a VIZSGÁLAT/PRÓBAÜZEM gombot a távirányítón, a " " jelzés villogni kezd.
2. Ha a BE/KI gombot legalább 5 másodpercig lenyomva tartja vizsgálat módban, a fenti hibaelőzmény
kijelzés eltűnik. Ilyen esetben - a hibakód-jelzés két felvillanása után - a kód jelzése '00" lesz (normál) és
az egységszám "0"-ra vált. A kijelzőn látható, hogy a berendezés vizsgálat módból automatikusan normál
üzemmódra váltott.
Magyar 29
Page 32
11-2 HIBAKÓD
• Ha hibakód nem jelenik meg, a " " jelzés sem látható. Bár a rendszer tovább működik, a rendszer meg
kell vizsgálni, és el kell végezni a szükséges javítást.
• A beltéri és a kültéri egység típusától függően egyes hibakódok nem jelennek meg.
Hibakód Hiba leírása és az elhárítás módja Megjegyzések
A1 Beltéri nyomtatott áramköri kártya hibás
A3 Abnormális kondenzvízszint
Beltéri ventilátormotor túlterhelés,
A6
AF
AH
AJ Teljesítménybeállítás hiba
C1
C4
C5
C9
CC Páratartalom érzékelő hiba
CE
CJ Távirányító levegő termisztor hiba
E0
E1
E3
E4
E5
E6
E7
túláram vagy blokkolás
Beltéri nyomtatott áramköri kártya
csatlakozási hiba
Párásító rendszer hibás
Légtisztító (porgyűjtő, szagtalanító)
egység hibás
Átviteli hiba a beltéri nyomtatott áramköri kártya (fő) és a beltéri nyomtatott
áramköri kártya (segéd) között
Beltéri hőcserélő folyadékcső-
hőmérséklet érzékelője hibás
Beltéri hőcserélő kondenzátor /
evaporátor hőmérsékletérzékelő hibás
Bejövő levegő termisztora hibás
Figyelő szem / padlóhőmérsékletérzékelő hibás
Biztonsági berendezés aktiválódott
(kültéri egység)
Kültéri nyomtatott áramköri kártya hibás
(kültéri egység)
Hiba a nagynyomású oldalon
(kültéri egység)
Hiba a kisnyomású oldalon
(kültéri egység)
Kompresszormotor hiba
(kültéri egység)
Kompresszormotor túláram
(kültéri egység)
Kültéri ventilátormotor hiba
(kültéri egység)
Kültéri ventilátor pillanatnyi túláram
hiba (kültéri egység)
Csak a légtisztító (porgyűjtő, szagtalanító)
egység nem működik. A modelltől és a
körülményektől függően rendellenes leállítás
történt.
Teljesítménybeállító adapter vagy teljesítményadat hiba, vagy a teljesítménybeállító
adapter vezetéke elszakadt, az adapter
csatlakozása hibás vagy a teljesítmény nem
lett beprogramozva az adattároló IC-be.
A modelltől és a körülményektől függően
rendellenes leállítás történt.
A modelltől és a körülményektől függően
rendellenes leállítás történt.
A modelltől és a körülményektől függően
rendellenes leállítás történt.
A távirányító vezérlő termisztora nem
működik, de a rendszertermosztáttal
a berendezés még működőképes.
30 Magyar
Page 33
E9
EA
F3
H3
H4
H7
H9
J1
J2
J3
J5
J6
J7
J8
J9
JA
JC
L1
L3
L4
L5 Pillanatnyi túláram (kültéri egység)
L8 Termosztát (kültéri egység)
L9 Leállásmegelőzés (kültéri egység) A kompresszormotor meghibásodhat.
LC
P1
P3
Hibás elektronikus szabályozószelep
(kültéri egység)
Hűtés/fűtés váltó kapcsoló hiba
(kültéri egység)
A kilépő csövek hőmérséklete hibás
(kültéri egység)
A túlnyomás-kapcsoló hibás
(kültéri egység)
Kisnyomású kapcsoló hibás
(kültéri egység)
Kültéri ventilátormotor helyzetjel-hiba
(kültéri egység)
A kültéri levegő termisztorrendszere
hibás (kültéri egység)
Nyomásérzékelő rendszerhiba
(csoport) (kültéri egység)
Hibás az áramérzékelő rendszer
(kültéri egység)
A kilépő cső termisztorrendszere hibás
(kültéri egység)
A szívócső termisztorrendszere hibás
(kültéri egység)
Kültéri hőcserélő-elosztó folyadékcső
termisztora hibás (kültéri egység)
Kültéri hőcserélő kondenzátor /
evaporátor termisztora hibás
(kültéri egység)
A folyadékcső termisztorrendszere
hibás (kültéri egység)
A gázcső-termisztor hibás (hűtés)
(kültéri)
A kilépő cső nyomásérzékelő
rendszere hibás (kültéri egység)
A szívócső nyomásérzékelő rendszere
hibás (kültéri egység)
Hibás az inverterrendszer
(kültéri egység)
Az önindukciós tekercs termisztor hibás
(kültéri egység)
Túlmelegedett hűtőborda
(kültéri egység)
Átviteli zavar van az inverter és a kültéri
vezérlőegység között (kültéri egység)
Fázisszakadás (kültéri egység)
Hibás a DCL érzékelőrendszer
(kültéri egység)
A modelltől és a körülményektől függően
rendellenes leállítás történt.
A modelltől és a körülményektől függően
rendellenes leállítás történt.
A modelltől és a körülményektől függően
rendellenes leállítás történt.
A modelltől és a körülményektől függően
rendellenes leállítás történt.
A modelltől és a körülményektől függően
rendellenes leállítás történt.
A modelltől és a körülményektől függően
rendellenes leállítás történt.
Inverter-hűtési hiba.
A kompresszormotoron és a turbinákon
földelési hiba vagy rövidzárlat jelentkezhet.
A kompresszormotoron és a turbinákon
túlterhelés vagy vezetékszakadás
jelentkezhet.
Magyar 31
Page 34
TUDNIVALÓK
P4
A próbaüzem elvégzőjének
P6
PJ
U0
U1 Fázissorrend hiba (kültéri egység)
U2
U4
UF
U5
U8
UA Hibás helyszíni beállítás
UE
UC
UJ
Hibás a hűtőborda termisztora
(kültéri egység)
DC kimeneti áramérzékelő
rendszerhiba (kültéri egység)
Teljesítménybeállítás hiba
(kültéri egység)
A szívócső hőmérséklete abnormális
(kültéri egység)
Hibás tápfeszültség (kültéri egység)
Jelátviteli zavar (a beltéri és a kültéri
egység között)
Jelátviteli zavar (a beltéri egység és a
távirányító között)
Átviteli hiba a fő és a segéd távirányító
között (segéd távirányító hiba)
Jelátviteli hiba (a beltéri egység és a
központi távirányító között)
Távirányító címbeállítási hiba
Kiegészítő berendezés jelátviteli hiba
A modelltől és a körülményektől függően
rendellenes leállítás történt.
Teljesítménybeállító adapter vagy teljesítményadat hiba, vagy a teljesítménybeállító
adapter vezetéke elszakadt, az adapter
csatlakozása hibás vagy a teljesítmény nem
lett beprogramozva az adattároló IC-be.
Lehet, hogy nincs elég hűtőközeg a
rendszerben.
A modelltől és a körülményektől függően
rendellenes leállítás történt.
A három tápvezetékből (L1, L2, L3) cserélje
fel bármelyik kettőt.
Fázisszakadás az inverteren vagy a hálózati
áramkör kondenzátor meghibásodhatott.
A modelltől és a körülményektől függően
rendellenes leállítás történt.
Vezetékhiba a beltéri és a kültéri egység között.
Vagy a beltéri és a kültéri nyomtatott áramköri
kártya hibás.
A jelátvitel nem megfelelő a beltéri egység és
a távirányító között.
Be/ki típusú multi-split rendszer beállítási
hibája.
A modelltől és a körülményektől függően
rendellenes leállítás történt.
• A próbaüzem elvégzése után lásd a "A rendszer átadásakor ellenőrizendő tételek", 4. oldal, majd
ellenőrizze, hogy átnézte-e az összes ellenőrizendő elemet.
• Ha a vevő belsőépítészeti munkái nem lettek elvégezve a próbaüzem elvégzése után, magyarázza el a
vevőnek, hogy nem használhatja a klímaberendezést.
A belső munkákhoz használt festékekből és ragasztókból származó anyagok beszennyezhetik a
terméket, ha az egység üzemel.
Amikor a terméket kiszállítják a vevőnek, a próbaüzem elvégzése után ellenőrizze, hogy a vezérlődoboz
fedele, a levegőszűrő és a szívórács fel legyenek szerelve. Ezen felül el kell magyarázni a vevőnek a
hálózati megszakító (KI/BE) működtetési állapotait.
32 Magyar
Page 35
12. HUZALOZÁSI RAJZ
Lásd a 34. ábrát.
1 A KÜLTÉRI EGYSÉGHEZ 2
3 (4. MEGJEGYZÉS) 4
5 (6. MEGJEGYZÉS) 6 BELTÉRI EGYSÉG (FŐ)
7 BELTÉRI EGYSÉG (SEGÉD) 8 TÁVIRÁNYÍTÓ
9 (8. MEGJEGYZÉS) 10
11 KÜLSŐ BEMENET 12
13
15 (7. MEGJEGYZÉS) 16 ELÜLSŐ
17 OLDALSÓ 18 VEZÉRLŐDOBOZ
Beltéri egység Vezeték nélküli távirányító (vevő/kijelző egység)
A1P Nyomtatott áramköri kártya A2P Nyomtatott áramköri kártya
C105 Kondenzátor A3P Nyomtatott áramköri kártya
HAP Villogó lámpa (üzemjelzés: zöld) BS1 Nyomógomb (be/ki)
M1F Motor (beltéri ventilátor) H1P Ellenőrzőlámpa (be – piros)
M1S Motor (legyező szárny) H2P Ellenőrzőlámpa (időszabályzó – zöld)
M2S Motor (legyező szárny) H3P Ellenőrzőlámpa (szűrőjelzés – piros)
R1T Termisztor (levegő)H4PEllenőrzőlámpa (jégmentesítés –
R2T•R3T Termisztor (hőcserélő) SS1 Választókapcsoló (fő/al-)
SS1 Választókapcsoló (vész-) SS2 Választókapcsoló (vezeték nélküli
V1R Diódahíd
X1M Csatlakozóblokk (távirányító) Vezetékes távirányító
X2M Csatlakozóblokk (jelátviteli vezetékek) R1T Termisztor (levegő)
Z1C Ferritmag (zajszűrő)
Z1F Zajszűrő Csatlakozó külön rendelhető alkatrészeknek
PS Kapcsolóüzemű tápforrás X15A Csatlakozó (áramláskapcsoló)
RC Jelvevő áramkör X24A Csatlakozó (vezeték nélküli távirányító)
TC Jelátvivő áramkör X35A Csatlakozó (csoportos vezérlés adapter)
(5. MEGJEGYZÉS)
14
(10. MEGJEGYZÉS)
SZIMULTÁN MŰKÖDÉSŰ RENDSZER
ESETÉBEN
VEZETÉK NÉLKÜLI TÁVIRÁNYÍTÓ
(VEVŐ/KIJELZŐ EGYSÉG)
(KÜLÖN RENDELHETŐ ALKATRÉSZ)
A JELÁTVITELI VEZETÉKEK ÉS A
KÖZPONTI TÁVIRÁNYÍTÓ
VEZETÉKES TÁVIRÁNYÍTÓ
(KÜLÖN RENDELHETŐ TARTOZÉK)
narancssárga)
címbeállítás)
MEGJEGYZÉSEK
1. : csatlakozóblokk : csatlakozó : rövidzáró csatlakozó
2. : helyszíni huzalozás
3. Beltéri egységrendszer egyidejű használatakor csak a beltéri egység huzalozását kell figyelembe venni.
4. A részleteket lásd a kültéri egységhez mellékelt huzalozási rajzon.
5. Központi távirányító használata esetén csatlakoztassa az egységhez a mellékelt szerelési kézikönyv
szerint.
6. Ha a csatlakoztatott egységek a működtető rendszertől függően eltérőek, bekötés előtt ellenőrizze a
műszaki adatokat, katalógusokat, stb.
7. Main/sub (fő/segéd) váltás esetén lásd a távirányítóhoz mellékelt szerelési kézikönyvet.
8. M2S csak 100-as típushoz.
Magyar 33
Page 36
9. BLK: fekete RED: piros BLU: kék WHT: fehér PNK: rózsaszín YLW: sárga GRY: szürke GRN: zöld
3D073235-1B
FAQ71·100CVEB
17
18
16
1
1
3
4
67
8
9
7
5
2
10
11
12
13
14
15
ORG: narancssárga BRN: barna
10. Csak szigetelt csővezetékek esetére. Használjon H07RN-F-et, ha nem tokozottak a vezetékek.
Ábra 34
34 Magyar
Page 37
NOTES
Page 38
NOTES
Page 39
NOTES
Page 40
3P184443-9L EM11A040A
(1112) HT
Loading...
