OPERATION MANUAL

SPLIT SYSTEM Air Conditioner

MODELS

(Wall mounted type)

FAQ100BUV1B
FAQ100BVV1B

TABLE DES MATIÈRES

REMARQUE

Unité intérieure

Unité
extérieure

Unité munie
dune téléco-
mmande

Unité sans télécommande
(En cas dutilisation
comme système de
fonctionnement simultané)

REMARQUE

ILLUSTRATIONS................................................. [1]

1. AVANT LA MISE EN SERVICE.....................1

2. CONSIDÉRATIONS DE SÉCURITÉ.............. 2

3. FONCTIONNEMENT .....................................3

4. LIEU D’INSTALLATION .................................4

5. PROCÉDURE DE FONCTIONNEMENT ....... 4

6. CONDITIONS OPTIMALES DE

FONCTIONNEMENT ..................................... 6

7. MAINTENANCE

(POUR LE PERSONNEL D’ENTRETIEN)..... 6

8. CE NE SONT PAS DES MAUVAIS
FONCTIONNEMENTS DU CLIMATISEUR ... 7

9. DÉPANNAGE ................................................8

1. AVANT LA MISE EN SERVICE

Ce manuel concerne les systèmes suivants dotés
de commandes standard. Avant de démarrer le
fonctionnement, demandez à votre revendeur
Daikin quel est le fonctionnement correspondant à
votre système.

PRÉCAUTIONS À PRENDRE POUR UN
SYSTÈME À COMMANDE DE GROUPE OU
POUR UN SYSTÈME À DEUX TÉLÉCOM­MANDES

Ce système offre deux autres systèmes de com­mande en plus de la commande individuelle (une
télécommande commandant une unité intérieure).
Vérifiez les points suivants si votre unité est du type
à système de commande suivant.

• Système à commande de groupe

Une télécommande commandant jusqu’à 16
unités intérieures.
Toutes les unités intérieures sont réglées de la
même façon.

• Système de commande à deux télécom­mandes

Deux télécommandes commandant une unité
intérieure (Dans le cas d’un système à com­mande de groupe, un groupe d’unités intérieures)
L’unité fonctionne individuellement.

• Contacter le revendeur Daikin en cas de modification
de la combinaison ou du réglage de la commande de
groupe et des systèmes à deux télécommandes.

• Lisez le mode d’emploi qui accompagne votre

télécommande.

Si votre installation est équipée d’un système de
commande personnalisé, demandez à votre reven­deur Daikin quel est le fonctionnement correspon­dant à votre système.

• Type à pompe à chaleur

Ce système offre 5 modes de fonctionnement:
rafraîchissement, chauffage, automatique, pro­gramme sec et ventilation.

• Type à refroidissement seulement

Ce système offre 3 modes de fonctionnement:
rafraîchissement, programme sec et ventilation.

Nom et fonction des pièces

Reportez-vous à la figure page [1]

a Unité intérieure
b Unité extérieure
c Télécommande
d Entrée d’air
e Air évacué

f Bouche de soufflage

Volet d’écoulement d’air(à la bouche de souf-

g

flage)

h Tuyauterie de fluide frigorifique

i Tuyau d’évacuation

Bouche d’aspiration

j

Le filtre incorporé enlève la poussière.
Câble de mise à la terre

k

Câbler à la terre depuis l’unité intérieure afin
d’éviter les décharges électriques.

Français 1

AVERTISSEMENT

2. CONSIDÉRATIONS DE SÉCU­RITÉ

Nous vous recommandons de lire attentivement ce
manuel d’instructions afin d’utiliser au mieux les
fonctions du climatiseur et d’éviter les mauvais fonc­tionnement dûs à une mauvaise manipulation.
Ce climatiseur est classé sous l’expression “les
appareils ne sont pas accessibles au public”.

• Les précautions décrites ci-dessous sont
AVERTISSEMENT et ATTENTION. Ce sont de
très importantes précautions concernant la
sécurité. Veiller à toutes les observer sans
exception.

AVERTISSEMENT

ATTENTION...........Ce sont des sujets suscepti-

• Après l’avoir lu, garder ce manuel dans un
endroit ou tout utilisateur peut le consulter à
n’importe quel moment. De plus, s’assurer
que ce manuel d’instructions soit passé au
nouvel utilisateur lorsqu’il prend le fonction­nement en charge.

Évitez d’exposer votre corps directement à
l’air froid pendant une longue période, ou
évitez l’exposition excessive de votre corps
à l’air froid.

Votre condition physique peut en souffrir ainsi
que votre santé.

Lorsque le climatiseur présente une condition
anormale (odeur de brûlé, etc.), débranchez le
cordon d’alimentation de la prise murale et
contactez le revendeur chez lequel vous avez
acheté le climatiseur.

Continuer le fonctionnement dans de telles circon­stances peut provoquer une panne, des décharges
électriques et un incendie.

Demandez à votre revendeur d’installer le cli­matiseur.

Une installation incomplète effectuée par vous-même
peut entraîner des fuites d’eau, des décharges élec­triques et un incendie.

Demandez à votre revendeur d’effectuer les
améliorations, les réparations et la mainte­nance.

.. Ce sont des sujets susceptibles

d’entraîner de sérieuses con­séquences telles que la mort ou
des blessures sérieuses à
cause d’une erreur de manipu­lation.

bles d’entraîner des blessures
ou des dommages matériels à
cause d’une erreur de manip­ulation comprenant la possi­bilité de conséquences
sérieuses dans certains cas.

Des améliorations, des réparations ou une main­tenance incomplètes peuvent entraîner des
fuites d’eau, des décharges électriques et un
incendie.

Ne pas insérer les doigts, un bâton, etc., dans
l’entrée d’air ou la bouche de soufflage et entre
les lames du ventilateur.

Un ventilateur tournant à haute vitesse peut pro­voquer des blessures.

En cas de fuite de fluide frigorifique, con­sultez votre revendeur.

Lorsque le climatiseur doit être installé dans une
petite pièce, il est nécessaire de prendre les
mesures appropriées pour que la quantité de
fuite de fluide frigorifique n’excède pas les lim­ites de concentration. Si la fuite de fluide frig­orifique excède les limite de concentration, un
accident dû au manque d’oxygène peut se pro­duire.

Pour l’installation des pièces de composants
vendues séparément, faites appel à un spé­cialiste.

Veillez à utiliser des pièces de composants ven­dues séparément conçues par notre société.
Une installation incomplète effectuée par vous-même
peut entraîner des fuites d’eau, des décharges élec­triques et un incendie.

Demandez à votre revendeur de déplacer et
de réinstaller le climatiseur.

Une installation incomplète peut entraîner des
fuites d’eau, des décharges électriques et un
incendie.

Ne pas utiliser de fusible de la mauvaise
capacité.

L’utilisation d’un morceau de câble ou autre peut
entraîner une panne et un incendie.

Le réfrigérant du climatiseur est sûr et ne fuit
généralement pas. Si le réfrigérant fuyait
dans la pièce et entrait en contact avec la
flamme d’un brûleur, d’un appareil de chauf­fage ou d’une cuisinière, un gaz toxique
pourrait se former.

N’utilisez pas le climatiseur tant que le répara­teur ne vous a pas assuré qu’il a fini de réparer la
portion qui fuyait.

Assurez-vous de mettre l’appareil à la terre.

Ne mettez pas l’appareil à la terre sur un tuyau
utilitaire, un parafoudre ou la terre d’un télé­phone.
Une mise à la terre incomplète peut causer une
electrocution ou un incendie.
Un courant de surtension de la foudre ou d’une
autre source peut endommager le climatiseur.

Veiller à installer un disjoncteur de perte de
terre.

Ne pas installer un disjoncteur de perte de terre
peut entraîner des décharges électriques ou un
incendie.

2 Français

ATTENTION

Ne pas utiliser le climatiseur pour d’autres
raisons.

Ne pas utiliser le climatiseur pour des applications
particulières telles que l’entreposage de nourriture,
d’animaux ou de plantes, de machines de préci­sion et d’objets d’art, cela pourrait entraîner une
détérioration de la qualité.

Ne pas retirer la bouche de soufflage de l’unité
extérieure.

Cela peut exposer le ventilateur et entraîner des
blessures.

Lorsque le climatiseur est utilisé en combinai­son avec des brûleurs ou des appareils de
chauffage, assurer une ventilation suffisante.

Une ventilation insuffisante peut entraîner un
accident dû au manque d’oxygène.

Vérifier et s’assurer que les blocs de fonda­tion ne sont pas endommagés après une
longue utilisation.

S’ils sont laissés endommagés, l’unité peut
tomber et entraîner des blessures.

Ne pas placer d’aérosol inflammable ni l’uti­liser près du climatiseur.

Cela peut entraîner un incendie.

Pour nettoyer le climatiseur, arrêter le fonc­tionnement, et débrancher le cordon d’ali­mentation de la prise murale.

Sinon, cela peut entraîner des décharges élec­triques et des blessures.

Ne pas faire fonctionner le climatiseur avec
les mains mouillées.

Cela peut entraîner des décharges électriques.

Ne placez pas d’objets craignant l’eau sous
l’unité interne.

L’eau pourrait condenser et dégouliner si
l’humidité atteignait 80% ou si l’orifice de drain­age s’encrassait.

Ne pas placer un brûleur ou un appareil de
chauffage à un endroit directement exposé
au flux d’air du climatiseur.

Cela peut entraîner la combustion incomplète du
brûleur ou de l’appareil de chauffage.

Ne pas laisser les enfants grimper sur l’unité
extérieure et éviter de placer des objets des­sus.

Les chutes peuvent entraîner des blessures.

Ne pas exposer directement des animaux ou
des plantes au flux d’air.

Cela peut avoir un mauvais effet sur les animaux
et les plantes.

Ne pas laver le climatiseur à l’eau.

Vous risqueriez une électrocution ou un
incendie.

Ne pas installer le climatiseur dans un endroit
où des gaz inflammables peuvent fuir.

Si du gaz fuit et reste aux alentours du climati­seur, un incendie peut se déclarer.

Exécuter la tuyauterie d’évacuation com­plète pour une évacuation parfaite.

Une tuyauterie incomplète peut entraîner une
fuite d’eau.

L’appareil n’est pas conçu pour être utilisé
par des jeunes enfants ou des personnes
infirmes non surveillés.

Les jeunes enfants doivent être surveillés pour
s’assurer qu’ils ne jouent pas avec l’appareil.

Consultez l’installateur pour le nettoyage
des parties intérieures du climatiseur.

Un nettoyage non approprié pourrait casser les
parties en matière plastique ou provoquer des
fuites d’eau ou des décharges électriques.

Ne pas toucher l’arrivée d’air ou l’ailette en
aluminium du climatiseur.

Ceci pourrait engendrer des blessures.

Ne placez pas d’objets à proximité directe de
l’unité extérieure et ne laissez pas les feuilles
ou d’autres débris s’accumuler autour de
l’unité.

Les feuilles constituent un foyer pour les petits
animaux qui peuvent ensuite pénétrer dans
l’unité. Une fois entrés, ces animaux peuvent
provoquer des dysfonctionnements, de la fumée
ou un incendie lorsqu’ils entrent en contact avec
des pièces électriques.

3. FONCTIONNEMENT

Lorsque la température ou l’humidité excèdent ces
conditions, les dispositifs de sécurité peuvent fonc­tionner et empêcher le fonctionnement du climati­seur, ou parfois de l’eau peut s’égoutter de l’unité
intérieure.

RAFRAÎCHISSEMENT

UNITÉ
EXTÉRIEURE

RZQ100

RQ100

RR100

INTÉRIEUR

TEMPÉRA­TURE

DB 18 à 37

WB 12 à 28

DB 18 à 37

WB 12 à 28

DB 18 à 37

WB 12 à 28

HUMIDITÉ

80% ou
endessous

80% ou
endessous

80% ou
endessous

TEMPÉRA­TURE
EXTÉRIEURE

DB – 15 à 50

DB – 5 à 46

DB – 15 à 46

Français 3

CHAUFFAGE

UNITÉ
EXTÉRIEURE

RZQ100 DB 10 à 27

RQ100 DB 10 à 27

B: Température boule sèche

D
WB: Température boule humide

La plage de réglage de la température est de 16°C
à 32°C.

TEMPÉRATURE
INTÉRIEURE

TEMPÉRATURE
EXTÉRIEURE

DB –19,5 à 21

WB – 20 à 15,5

DB – 9 à 21

WB – 10 à 15

4. LIEU D’INSTALLATION

En ce qui concerne les emplacements d’installation

• Le climatiseur est-il installé dans un endroit
bien ventilé et où il n’est pas entouré d’obsta­cles?

• Ne pas utiliser le climatiseur dans les endroits
suivants.

a. Remplis d’huile minérale, comme de l’huile de

coupe.

b. Où il y a beaucoup de sel, comme en bord de

mer.

c. Où il y a du gaz sulfurique, comme près d’une

source thermale.

d. Où il y a des fluctuations de voltage con-

sidérables, comme dans une usine.

e. Véhicules ou bateaux.

. Où il y a beaucoup d’huile vaporisée ou de

f

vapeur, comme dans une cuisine.

g. Où des machines produisent des ondes élec-

tromagnétiques.

h. Remplis d’acide et/ou de vapeur alcaline ou de

vapeur.

• Les mesures de protection contre la neige
ont-elles été prises?

Pour plus de détails, consulter votre revendeur.

En ce qui concerne le câblage

• Tout le câblage doit exécuté par un électricien
agréé.

Pour exécuter le câblage, s’adresser au reven­deur. Ne jamais le faire soi-même.

• Veiller à ce qu’un circuit d’alimentation séparé
soit fourni pour ce climatiseur et que tous les
travaux électriques soient exécutés par des
personnes qualifiées conformément aux lois
et règlements locaux.

Faire également attention aux bruits de
fonctionnement

• Les emplacements suivants ont-ils été sélec­tionnés?

a. Un emplacement pouvant supporter le poids du

climatiseur avec un minimum de bruits de fonc­tionnement et de vibrations.

b. Un endroit où l’air chaud émis par le diffuseur

de l’unité interne et les bruits liés à son fonc­tionnement ne dérangent pas.

• Êtes-vous certain qu’il n’y a pas d’obstacle à
proximité de la bouche de soufflage de l’unité
extérieure?

De tels obstacles peuvent entraîner un rende­ment réduit et une augmentation des bruits de
fonctionnement.

• Si des bruits anormaux se produisent pendant
l’utilisation, consulter le revendeur.

En ce qui concerne l’évacuation de la tuyau­terie d’évacuation.

• La tuyauterie d’évacuation est-elle exécutée
pour assurer une évacuation complète?

Si une évacuation correcte n’est pas effectuée
depuis les tuyaux d’évacuation extérieurs pen­dant le fonctionnement de la climatisation, il y a
des chances pour que de la poussière et de la
crasse obstruent le tuyau. Ceci peut entraîner
une fuite d’eau de l’unité intérieure. Dans de telles
circonstances, arrêter le fonctionnement du cli­matiseur et consulter le revendeur ou la station de
dépannage.

5. PROCÉDURE DE FONCTIONNE­MENT

Lisez le mode d’emploi qui accompagne la
télécommande.

• Les procédures de fonctionnement changent

entre le type à pompe à chaleur et le type à
rafraîchissement simple.
Contactez votre revendeur Daikin pour confirmer
le type de votre système.

• Afin de protéger l’unité, mettre l’interrupteur prin-

cipal d’alimentation sous tension 6 heures avant
le fonctionnement.

• Dans le cas où l’alimentation est mise hors circuit

pendant le fonctionnement, le fonctionnement
démarrera automatiquement dès que l’alimenta­tion sera remise sous tension.

4 Français

[EXPLICATION DU MODE CHAUFFAGE]

A. VERS LE HAUT ET LE BAS

DÉGIVRAGE

• Lorsque le givre s’accumule sur la bobine de

l’unité extérieure, le chauffage diminue et le
système se met en DÉGIVRAGE.

• La ventilation de l’unité intérieure s’arrête et

l’affichage de la télécommande indique “ ”.

• Après 6 ou 8 minutes, (10 minutes maximum) de

DÉGIVRAGE, le système revient en CHAUFF­AGE.

En ce qui concerne la température
extérieure de l’air et la capacité de chauff­age

• La capacité de chauffage du climatiseur diminue

en même temps que la température extérieure de
l’air tombe. Dans ce cas, utiliser le climatiseur en
combinaison avec d’autres systèmes de chauff­age.

• Un système de circulation d’air chaud est employé,

il faut donc un certain temps pour chauffer la pièce
entière après le début du fonctionnement.

• Un ventilateur intérieur tourne pour décharger

automatiquement un flux d’air doux jusqu’à ce
que la température à l’intérieur du climatiseur
atteigne un certain niveau. À ce moment, la télé-

commande affiche “ ”. La laisser comme
elle est et attendre quelques instants.

• Lorsque l’air chaud reste sous le plafond et que

vos pieds sont froids, nous vous recommandons
d’utiliser un circulateur (un ventilateur qui fait cir­culer l’air à l’intérieur de la pièce). Pour plus de
détails, consulter le revendeur.

Presser le bouton d’AJUSTEMENT DE LA
DIRECTION DE L’ÉCOULEMENT D’AIR pour
sélectionner la direction de l’air comme
montré ci-dessous.

L’affichage du VOLET
D’ÉCOULEMENT D’AIR
oscille comme indiqué ci-des-

Rotation

MOUVEMENT DU VOLET D’ÉCOULEMENT
D’AIR

Dans les conditions suivantes, le micro ordinateur
commandant la direction de l’écoulement d’air, elle
peut être différente de celle affichée.

sous et la direction de l’écoule­ment d’air varie
continuellement. (Réglage de
rotation automatique)

Pressez le bouton d’AJUSTE­MENT DE LA DIRECTION DE
L’ÉCOULEMENT D’AIR pour
sélectionner la direction d’air de
votre choix.

L’affichage du VOLET
D’ÉCOULEMENT D’AIR arrête
d’osciller et la direction de
l’écoulement d’air est réglée.
(Réglage de la direction de
l’écoulement d’air fixe)

RÉGLAGE DU SENS DU FLUX
D’AIR

• L’angle d’écoulement d’air peut être réglé de 2

manières.

A. Réglage vers le

haut et vers le bas

B. Vers la gauche et la droite

Mode de
fonction-

nement

Condi-

tions de

fonction-

nement

Le mode de fonctionnement comprend le fonction­nement automatique.

Rafraîchissement Chauffage

• Lorsque la

température
ambiante est
inférieure à la
température
réglée.

• Lors du fonction-

nement continu
avec une direc­tion de l’écoule­ment d’air
horizontale

• Lorsque la

température
ambiante est
supérieure à la
température
réglée.

• Pendant le fonc-

tionnement en
dégivrage

Français 5

REMARQUE

Positions recommandées des volets

Refroidissement

Chauffage

Les positions ci-dessus des volets sont recom­mandées lorsque vous voulez régler l’écoulement
d’air dans un sens.

B. VERS LA GAUCHE ET LA DROITE

Saisissez les lames d’écoulement d’air par le haut et
déplacez-les vers la gauche et la droite.

• Ne jamais placer d’objets près de l’entrée ou de la

sortie d’air de l’unité.

• Désactivez l’interrupteur principal en cas de non

utilisation du système pendant de longues péri­odes de temps. Lorsque l’interrupteur principal
est activé, un peu de courant est utilisé même si
le système n’est pas en fonctionnement. Désac­tivez l’interrupteur principal pour économiser de
l’énergie. Activez l’interrupteur principal 6 heures
avant de réutiliser le système afin que ce dernier
fonctionne régulièrement (Reportez-vous à
MAINTENANCE).

•

Lorsque l’affichage indique “ ”, demandez à un
personnel d
(Reportez-vous à MAINTENANCE).

entretien qualifié de nettoyer les filtres

’

7. MAINTENANCE
(POUR LE PERSONNEL D’ENTRETIEN)

SEUL DU PERSONNEL D’ENTRETIEN QUALIFIÉ
EST AUTORISÉ À EFFECTUER LA MAINTENANCE

• N’effectuez les réglages qu’après avoir arrêté

l’oscillation là où ceux-ci sont possibles. Votre
main pourrait être happée si vous tentiez d’effec­tuer les réglages alors que l’unité oscille.

6. CONDITIONS OPTIMALES DE
FONCTIONNEMENT

Prenez les précautions suivantes afin que le
système fonctionne correctement.

• Régler une température ambiante assurant un

environnement confortable. Éviter un chauffage
ou un rafraîchissement excessifs.

• Éviter que la lumière directe du soleil n’entre dans

la pièce pendant le mode rafraîchissement à
l’aide de volets ou de rideaux.

• Aérez régulièrement la pièce.

Aérez soigneusement la pièce si vous utilisez
l’unité pendant un certain temps.

• Maintenir portes et fenêtres fermées. Lorsque les

portes et les fenêtres sont ouvertes, l’air de la
pièce s’échappe et les effets du rafraîchissement
et du chauffage sont diminués.

• Ne placez pas d’autres radiateurs directement

sous l’unité interne.
La chaleur pourrait les déformer.

IMPORTANT!

• AVANT D’ACCÉDER AUX DISPOSITIFS TER­MINAUX, TOUS LES CIRCUITS D’ALIMENTA­TION DOIVENT ÊTRE INTERROMPUS

• Pour nettoyer le climatiseur, veiller à arrêter le

fonctionnement et à mettre l’interrupteur d’ali­mentation hors circuit, sinon, cela peut entraîner
des décharges électriques et des blessures.

• Ne pas laver le climatiseur à l’eau.
Cela peut entraîner des décharges électriques.

• Faire attention aux échafaudages.
Faire attention au travail en hauteur.

COMMENT NETTOYER LE FILTRE À AIR

Nettoyer le filtre à air lorsque l’affichage montre
“”.

Augmenter la fréquence du nettoyage si l’unité est
installée dans une pièce où l’air est extrêmement
encrassé.
(Le paramètre de nettoyage du filtre est d’une fois
tous les quinze jours.)

1. Retirer les filtres à air.

Tirez la poignée dans le sens de la flèche.

6 Français

2. Nettoyer le filtre à air.

REMARQUE

REMARQUE

Utiliser un aspirateur A) ou laver le filtre à air à
l’eau B).

A)Utilisation d’un aspirateur

B)Lavage à l’eau

Lorsque le filtre à air est
très sale, lavez-le avec
une brosse souple et un
détergent neutre.

Essuyer l’eau et faire
sécher à l’ombre.

• Ne pas laver le climatiseur avec de l’eau chaude

à plus de 50°C, cela pourrait entraîner des décol­orations et/ou des déformations.

• Ne pas l’exposer au feu, cela peut le brûler.

3. Remettez le filtre à air en place.

Après avoir nettoyé le filtre, n’oubliez pas de le
remonter tel qu’il était.

4. Après avoir mis le système sous tension,
appuyez sur la touche de “réinitialisation de
l’icône de nettoyage du filtre à air ”.

L’affichage

“”

disparaît.

COMMENT NETTOYER LA SORTIE D’AIR ET
LES PANNEAUX EXTÉRIEURS

• Nettoyer avec un chiffon doux.

• Lorsque les taches sont difficiles à enlever, utiliser

de l’eau ou un détergent neutre.

Nettoyer le filtre à air et les panneaux extérieurs.

• Après avoir nettoyé le filtre à air, veiller à le ré-

attacher.

Mettre l’interrupteur principal d’alimentation en
circuit.

• L’affichage de la télécommande est visible lor-

sque l’alimentation est en circuit.

• Afin de protéger l’unité, mettre l’interrupteur prin-

cipal d’alimentation en circuit au moins 6 heures
avant le fonctionnement.

QUE FAIRE AVANT L’ARRÊT DU SYSTÈME
PENDANT UNE PÉRIODE PROLONGÉE

Faire fonctionner la VENTILATION pendant une
demi journée et sécher l’unité.

• Lisez le mode d’emploi qui accompagne la télé-

commande.

Mettre l’alimentation hors circuit.

• Lorsque l’interrupteur principal d’alimentation est

en circuit, quelques watts d’électricité sont utilisés
même si le système ne fonctionne pas.
Désactivez l’interrupteur principal pour écono­miser de l’énergie.

• L’affichage de la télécommande disparaît lorsque

l’interrupteur principal d’alimentation est mis hors
circuit.

Nettoyez le filtre à air et l’extérieur.

• Veillez à remettre le filtre à air à sa place après

l’avoir nettoyé. Reportez-vous à “MAINTE­NANCE”.

8. CE NE SONT PAS DES MAUVAIS

• Ne pas utiliser d’essence, de benzène, de sol-

vant, de poudre à polir, d’insecticide liquide. Cela
peut entraîner des décolorations ou des déforma­tions.

• N’utilisez ni de l’eau ni de l’air de 50°C ou plus

pour nettoyer les filtres à air et les panneaux
extérieurs.

DÉMARRAGE APRÈS UN ARRÊT PRO­LONGE

Vérifier les points suivants.

• Vérifier que les entrées et les sorties d’air ne

soient pas obstruées.
Retirer toute obstruction.

• Vérifier que la terre soit raccordée.

Si un fil était cassé?
Contactez votre revendeur en cas de problème.

Français 7

TISEUR

Les symptômes suivants ne constituent pas de
mauvais fonctionnements du climatiseur.

I.

LE SYSTÈME NE FONCTIONNE PAS

• Le système ne démarre pas immédiatement
après avoir pressé le bouton MARCHE/
ARRÊT.

Lorsque le témoin de fonctionnement s’allume, le
système est en condition normale. Il ne démarre
pas immédiatement parce qu’un dispositif de
sécurité fonctionne afin d’empêcher une sur­charge du système. Après 3 minutes, le système
se remettra en marche automatiquement.

FONCTIONNEMENTS DU CLIMA-

• Le système ne redémarre pas immédiatement

AVERTISSEMENT

lorsque le bouton de RÉGLAGE DE LA
TEMPÉRATURE est retourné à sa position
précédente après l’avoir pressé.

Si le témoin de FONCTIONNEMENT s’allume, le
système est en condition normale.
Il ne démarre pas immédiatement parce qu’un
dispositif de sécurité fonctionne afin d’empêcher
une surcharge du système. Après 3 minutes, le
système se remettra en marche automatique­ment.

• Le système ne démarre pas lorsque
l’affichage indique “ ” et clignote pen-

dant quelques secondes après avoir pressé le
bouton de fonctionnement.

Cela est dû au fait que le système est sous com­mande centralisée. Le clignotement de l’affichage
signifie que le système ne peut pas être com­mandé par la télécommande.

• Le système ne démarre pas immédiatement
après avoir été mis sous tension.

Attendre une minute que le micro ordinateur soit
prêt à fonctionner.

II. DE LA VAPEUR BLANCHE EST ÉMISE PAR

L’UNE DES UNITÉS

• Lorsque l’humidité est élevée pendant le fonc­tionnement en rafraîchissement.
(Ou dans les endroits huileux ou poussiéreux)

Si l’intérieur d’une unité intérieure est très
encrassé, la température est inégalement répar­tie dans la pièce. Il est nécessaire de nettoyer
l’intérieur de l’unité intérieure. Demander au rev­endeur Daikin des précisions sur le nettoyage de
l’unité. Cette opération exige du personnel
d’entretien qualifié.

• Après que le système ait été commuté en
mode CHAUFFAGE après DÉGIVRAGE.

L’humidité provoquée par le DÉGIVRAGE
s’évapore.

• Un chuintement bas et continu se fait enten­dre lorsque le système est en
RAFRAÎCHISSEMENT ou à l’arrêt.

Le bruit se fait entendre lorsque la pompe d’évac­uation fonctionne.

• Un couinement se fait entendre lorsque le
système fonctionne ou après l’arrêt du fonc­tionnement.

L’expansion et la contraction des pièces en plas­tique provoquées par des changements de
température est la cause de ce bruit.

IV.POUSSIÈRE DES UNITÉS

• De la poussière peut être soufflée de l’unité
après une longue période sans utilisation.

La poussière absorbée par l’unité est soufflée.

V. LES UNITÉS ÉMETTENT DES ODEURS

L’appareil absorbe les odeurs des pièces, meu­bles, cigarettes, etc., puis les émet.

VI.LES CRISTAUX LIQUIDES DE LA TÉLÉCOM-

MANDE AFFICHENT “ ”

• Cela se produit immédiatement après que
l’interrupteur principal d’alimentation ait été
mis en circuit.

Cela indique que la télécommande est en condi­tion normale. Cela continue temporairement.

9. DÉPANNAGE

I. Si l’un des mauvais fonctionnements suivants

se produit, prendre les mesures montrées
cidessous et contacter le revendeur Daikin.

Le système doit être réparé par du personnel de
dépannage qualifié.

III.BRUIT DES CLIMATISEURS

• Une sonnerie se fait entendre après la mise en
route de l’unité.

Ce son est produit par le fonctionnement du régu­lateur de température.
Il diminuera au bout d’une minute environ.

• Un chuintement continu est perçu lorsque le
système est en FONCTIONNEMENT
RAFRAÎCHISSEMENT ou DÉGIVRAGE.

C’est le bruit du fluide frigorifique passant par les
unités intérieures et extérieures.

• Un chuintement se fait entendre au démarrage
ou immédiatement après l’arrêt du fonction­nement ou bien au démarrage ou immédiate­ment après l’arrêt du DÉGIVRAGE.

C’est le bruit des arrêts et des changements de
l’écoulement du fluide frigorifique.

8 Français

Lorsque le climatiseur se trouve dans des
conditions anormales (odeur de brûlé, etc.),
débranchez le cordon d’alimentation de la
prise et contactez votre revendeur.

Continuer à l’utiliser dans ces circonstances
pourrait provoquer une panne, une électrocution
et un incendie.

• Si un dispositif de sécurité, comme un fusible, un

disjoncteur, un disjoncteur de fuite à la terre, se
déclenche fréquemment ;
Mesure: Ne pas mettre l’interrupteur général

sous tension.

• Si l’interrupteur MARCHE/ARRÊT ne fonctionne

pas correctement :
Mesure: Mettre l’interrupteur général hors ten-

sion.

• De l’eau fuit de l’appareil.
Mesure:arrêter le fonctionnement.

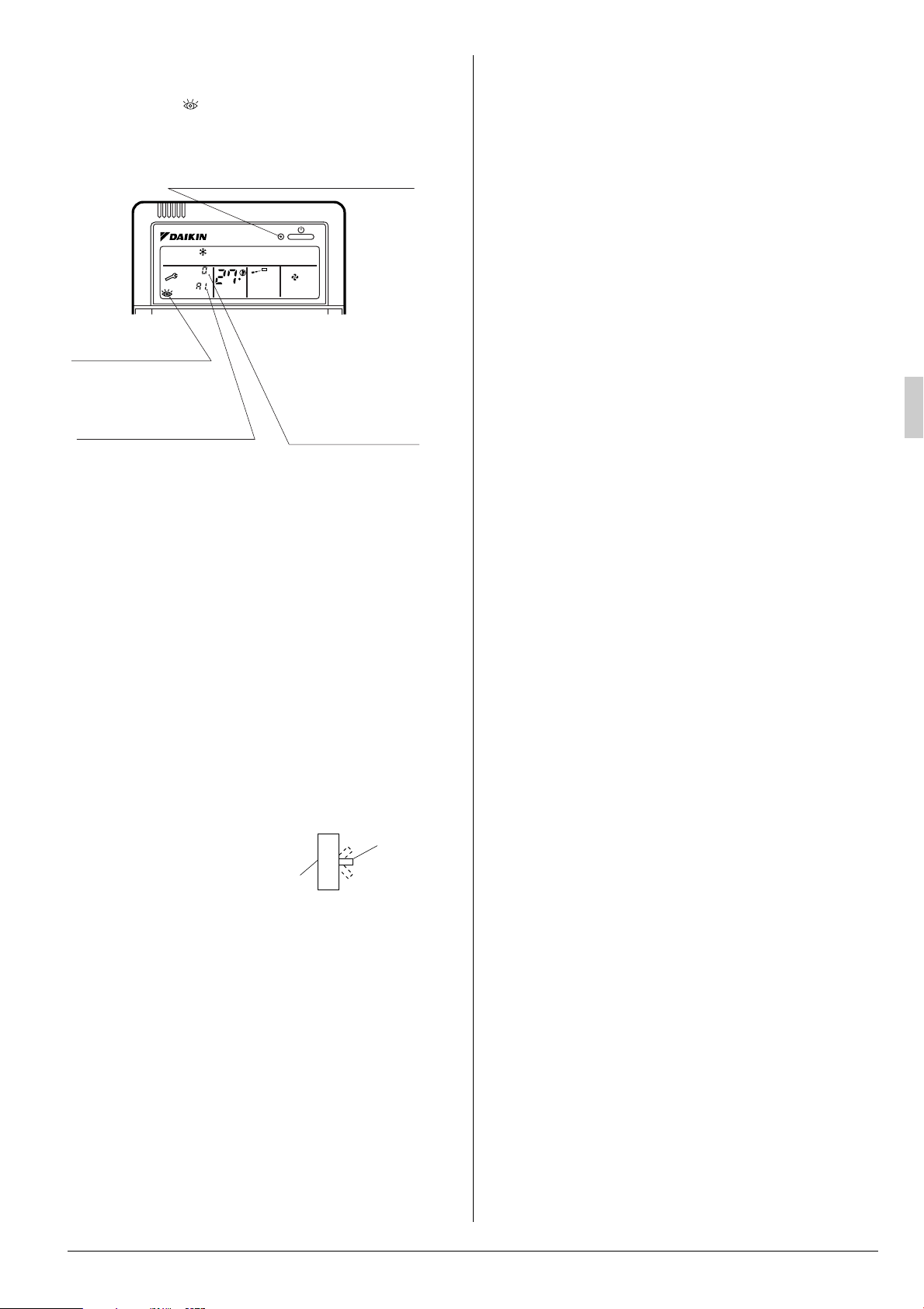

• L’affichage “ ”, “UNITÉ No.” et le témoin de

FONCTIONNEMENT clignotent et “CODE DE
MAUVAIS FONCTIONNEMENT” est indiqué.

Témoin de FONCTIONNEMENT

UNIT No.

Affichage
d’INSPECTION

C

L H

No. de l’UNITÉ
INTÉRIEURE
dans laquelle
un mauvais

CODE DE MAUVAIS
FONCTIONNEMENT

fonctionnement
est survenu.

Mesure: avertissez votre revendeur Daikin et fait-

eslui savoir le contenu de l’affichage.

II. Lorsque le système ne fonctionne pas correcte-

ment, sauf dans le cas mentionné cidessus, et
qu’aucun des mauvais fonctionnements cides­sus n’est visible, examiner le système selon la
procédure suivante.

1. Lorsque le système ne fonctionne pas du

tout.

• Vérifier qu’il n’y ait pas de panne de courant.

Attendre jusqu’à ce que le courant ait été
rétabli. Si la panne a eu lieu pendant le fonc­tionnement, le système démarrera automa­tiquement dès le rétablissement de
l’alimentation.

•

Assurez-vous qu’aucun fusible n’a fondu.
Arrêtez l’alimentation électrique.

• Vérifier le bon

fonctionnement du
disjoncteur.
Mettre sous ten-

Disjoncteur

MARCHE

Interrupteur

Position de
déclenchement

ARRÊT

sion avec l’inter­rupteur du disjoncteur sur la position Arrêt.
Ne pas mettre sous tension avec l’interrupteur
du disjoncteur sur la position déclenchement.
(Contactez votre revendeur.)

3. Le système fonctionne mais ne rafraîchit ni
ne chauffe suffisamment.

• Si l’entrée ou la sortie d’air de l’unité intérieure

ou extérieure est obstruée.
Retirer l’obstruction et bien ventiler.

• Si le filtre à air est encrassé.

Demandez à un personnel d’entretien qualifié
de nettoyer les filtres à air (Reportez-vous à
MAINTENANCE).

• Si la température définie n’est pas appropriée

(Reportez-vous à RÉGLAGE).

• Si la touche “VITESSE DE VENTILATION”

est réglée sur “BASSE VITESSE” (Reportez­vous à RÉGLAGE).

• Si l’angle du flux d’air n’est pas approprié

(Reportez-vous à RÉGLAGE DU SENS DU
FLUX D’AIR).

• L e s p o r t e s o u l e s f e n ê t r e s s o n t o u v e r t e s .

Refermer les portes et les fenêtre pour
empêcher le vent de pénétrer.

• Si la lumière du soleil entre directement dans

la pièce.
(En rafraîchissement)
Utiliser des rideaux ou des volets.

• Lorsqu’il y a trop de monde dans la pièce.(En

rafraîchissement)
L’effet de rafraîchissement diminue si l’aug­mentation de chaleur de la pièce est trop
important.

• Si la source de chaleur de la pièce est exces-

sive. (En rafraîchissement)
L’effet de rafraîchissement diminue si le gain
de chaleur dans la pièce est trop important.

2. Lorsque le système cesse de fonctionner
après avoir fonctionné.

• Vérifier que les entrées et les sorties d’air des

unités intérieures et extérieures ne soient pas
obstruées.
Retirer l’obstruction et bien ventiler.

• Vérifier si le filtre à air est encrassé.

Demandez à un personnel d’entretien qualifié
de nettoyer les filtres à air (Reportez-vous à
MAINTENANCE).

Français 9

3P083810-7V EM03A092B

(0510) HT
