Montuotojo ir naudotojo trumpasis vadovas
Padalytosios sistemos oro kondicionierius
FAA71BUV1B
FAA100BUV1B
Turinys
Turinys
1 Apie dokumentaciją 5
1.1 Apie šį dokumentą .......................................................................................................................................................... 5
1.2 Įspėjimų ir simbolių reikšmės ......................................................................................................................................... 6
2 Bendrosios atsargumo priemonės 8
2.1 Montuotojui .................................................................................................................................................................... 8
2.1.1 Bendroji informacija ....................................................................................................................................... 8
2.1.2 Montavimo vieta ............................................................................................................................................ 9
2.1.3 Šaltnešis– R410A arba R32 atveju ................................................................................................................. 12
2.1.4 Elektra ............................................................................................................................................................. 13
3 Specifinės montuotojo saugos instrukcijos 16
Naudotojui 18
4 Naudotojo saugos instrukcijos 19
4.1 Bendroji dalis................................................................................................................................................................... 19
4.2 Saugios eksploatacijos instrukcijos................................................................................................................................. 20
5 Apie sistemą 25
5.1 Sistemos išdėstymas ....................................................................................................................................................... 25
6 Naudotojo sąsają 27
7 Prieš eksploatuojant 28
8 Eksploatavimas 29
8.1 Veikimo diapazonas ........................................................................................................................................................ 29
8.2 Apie veikimo režimus...................................................................................................................................................... 30
8.2.1 Baziniai veikimo režimai ................................................................................................................................. 30
8.2.2 Specialieji šildymo režimai.............................................................................................................................. 31
8.2.3 Oro srauto kryptis ........................................................................................................................................... 31
8.3 Kaip valdyti sistemą......................................................................................................................................................... 32
9 Energijos taupymo parinkčių sąrašas 33
10 Techninė priežiūra ir tvarkymas 34
10.1 Techninės ir bendrosios priežiūros atsargumo priemonės............................................................................................ 34
10.2 Bloko valymas.................................................................................................................................................................. 35
10.2.1 Kaip nuvalyti oro išleidimo angą ir išorę ........................................................................................................ 35
10.2.2 Priekinio skydelio valymas .............................................................................................................................. 35
10.2.3 Kaip nuvalyti oro filtrą .................................................................................................................................... 36
10.3 Techninė priežiūra prieš ilgas prastovas......................................................................................................................... 37
10.4 Techninė priežiūra po ilgų prastovų ............................................................................................................................... 37
10.5 Apie šaltnešį .................................................................................................................................................................... 38
11 Trikčių šalinimas 39
11.1 Požymiai, NEPRISKIRIAMI sistemos triktims................................................................................................................... 40
11.1.1 Požymis: sistema neveikia .............................................................................................................................. 40
11.1.2 Požymis. Ventiliatoriaus apsukos neatitinka nuostatos................................................................................. 40
11.1.3 Požymis: ventiliatoriaus sukimosi kryptis neatitinka nuostatos .................................................................... 40
11.1.4 Požymis: Iš bloko (patalpos bloko) sklinda balta migla .................................................................................. 41
11.1.5 Požymis: Iš bloko (patalpos, lauko bloko) sklinda balta migla ....................................................................... 41
11.1.6 Požymis. Naudotojo sąsajoje parodoma U4 arba U5, ji išsijungia, bet po kelių minučių vėl įsijungia ......... 41
11.1.7 Požymis: oro kondicionierių (patalpos bloko) skleidžiamas triukšmas ......................................................... 41
11.1.8 Požymis: oro kondicionierių (patalpos, lauko blokų) skleidžiamas triukšmas............................................... 41
11.1.9 Požymis: iš bloko krenta dulkės ..................................................................................................................... 41
11.1.10 Požymis: Blokai skleidžia nemalonų kvapą .................................................................................................... 41
Montuotojo ir naudotojo trumpasis vadovas
2
12 Perkėlimas 42
13 Išmetimas 43
Montuotojui 44
14 Apie dėžę 45
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Turinys
14.1 Apžvalga: apie dėžę......................................................................................................................................................... 45
14.2 Patalpose naudojamas įrenginys .................................................................................................................................... 45

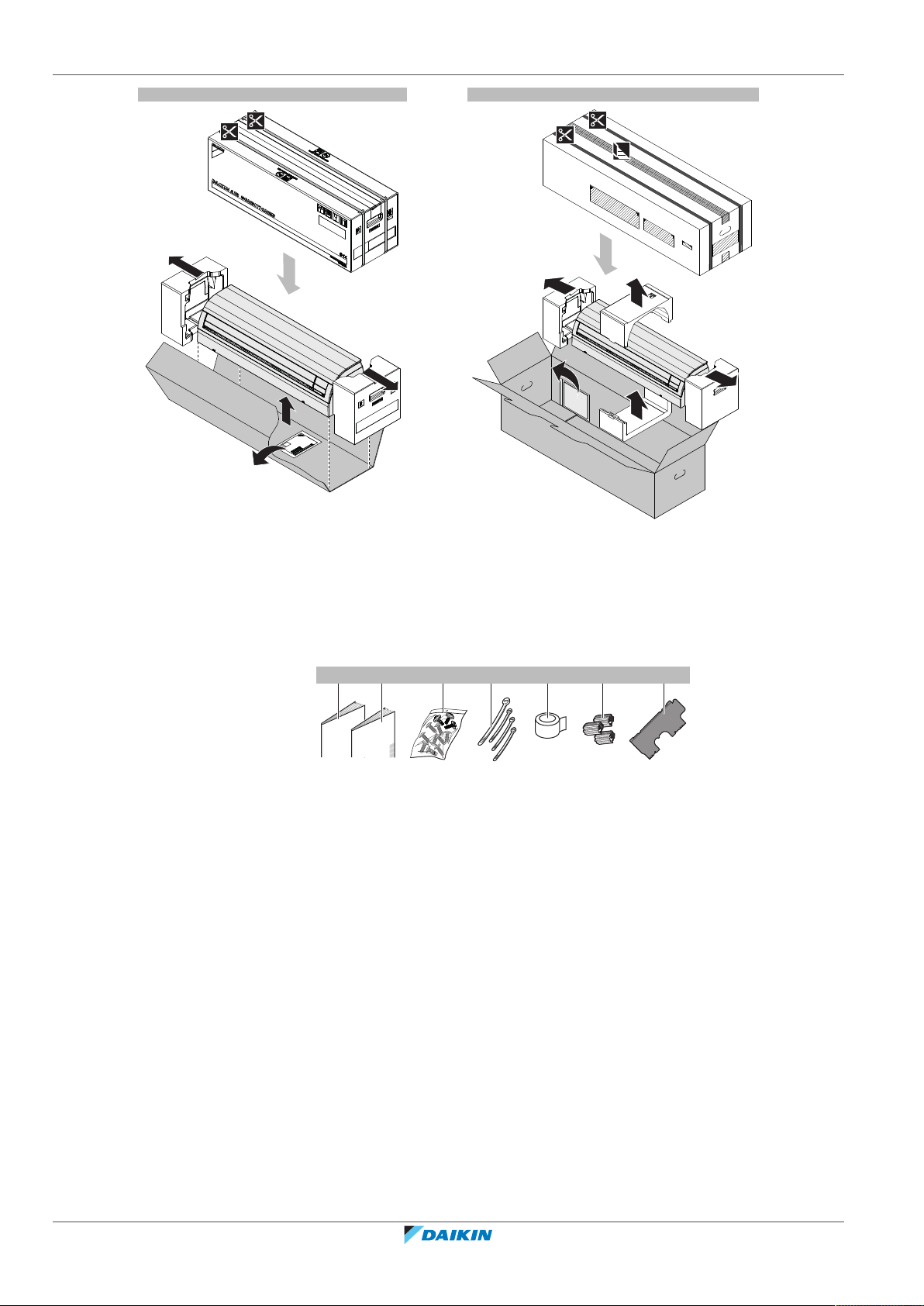

14.2.1 Kaip išpakuoti ir tvarkyti bloką ....................................................................................................................... 45
14.2.2 Kaip nuimti priedus nuo patalpos bloko ........................................................................................................ 46
15 Apie blokus ir parinktis 47
15.1 Identifikavimas ................................................................................................................................................................ 47
15.1.1 Identifikavimo etiketė: vidaus įrenginys ........................................................................................................ 47
15.2 Apie patalpos bloką......................................................................................................................................................... 47
15.3 Sistemos išdėstymas ....................................................................................................................................................... 48
15.4 Papildomai prijungiami įrenginiai ir priedai.................................................................................................................... 49
15.4.1 Galimi patalpose naudojamo įrenginio priedai.............................................................................................. 49
16 Įrenginio montavimas 50
16.1 Įrengimo vietos paruošimas ........................................................................................................................................... 50
16.1.1 Patalpose naudojamo įrenginio montavimo vietos reikalavimai .................................................................. 50
16.2 Įrenginio atidarymas ir uždarymas ................................................................................................................................. 52

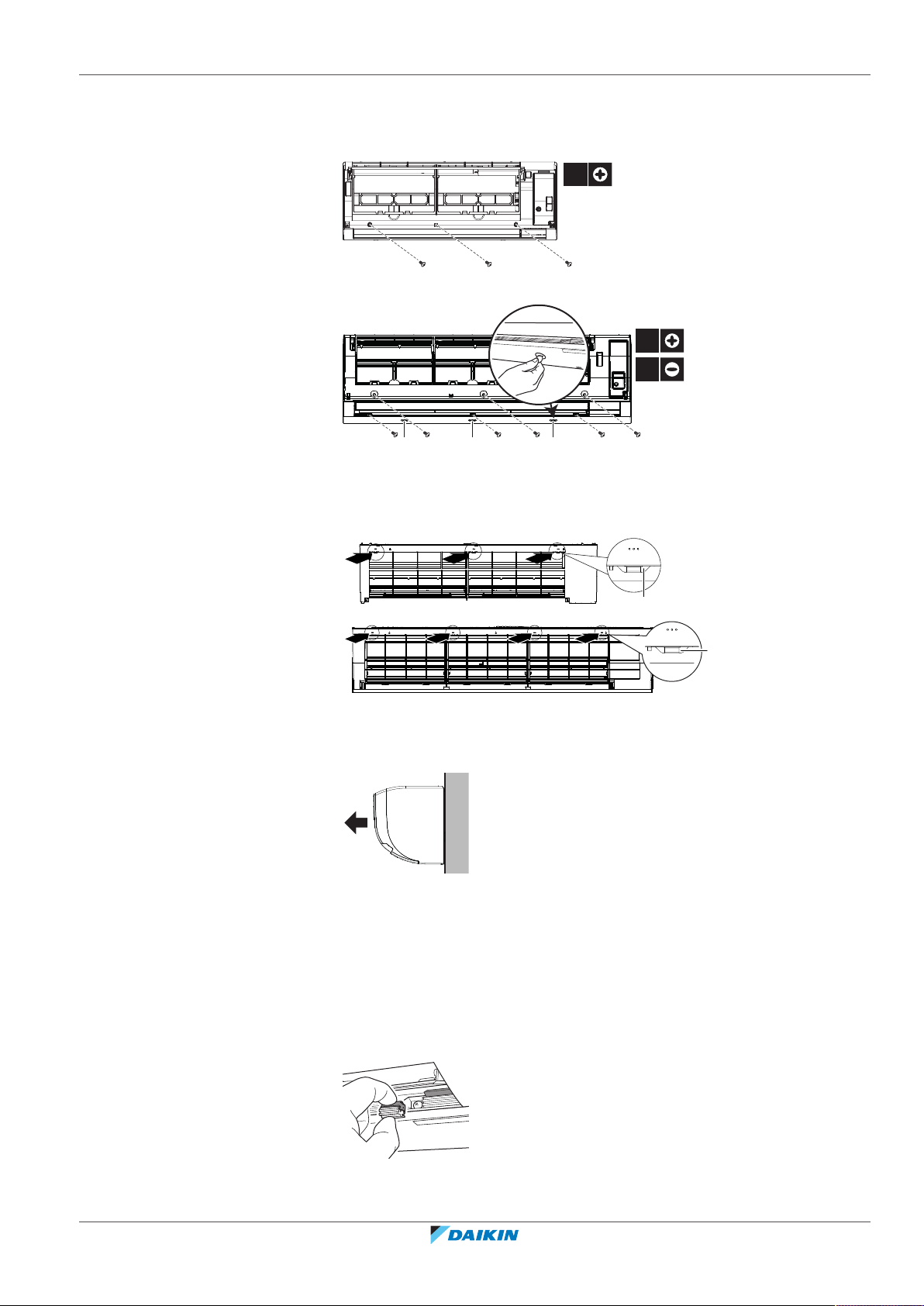

16.2.1 Kaip nuimti priekinį skydelį............................................................................................................................. 52
16.2.2 Kaip vėl sumontuoti priekinį skydelį............................................................................................................... 52
16.2.3 Kaip nuimti priekines groteles ........................................................................................................................ 52
16.2.4 Kaip vėl sumontuoti priekines groteles.......................................................................................................... 53
16.2.5 Kaip atidaryti priežiūros dangtį ...................................................................................................................... 54
16.2.6 Kaip uždaryti priežiūros dangtį ....................................................................................................................... 54
16.3 Patalpose naudojamo įrenginio tvirtinimas ................................................................................................................... 54
16.3.1 Montavimo plokštės įrengimas ...................................................................................................................... 54
16.3.2 Kaip išgręžti sienoje skylę ............................................................................................................................... 56
16.3.3 Kaip nuimti vamzdžio angos dangtį................................................................................................................ 57
16.3.4 Kaip užkabinti bloką ant montavimo plokštės ............................................................................................... 58
16.3.5 Kaip prakišti vamzdžius pro sienos kiaurymę................................................................................................. 58

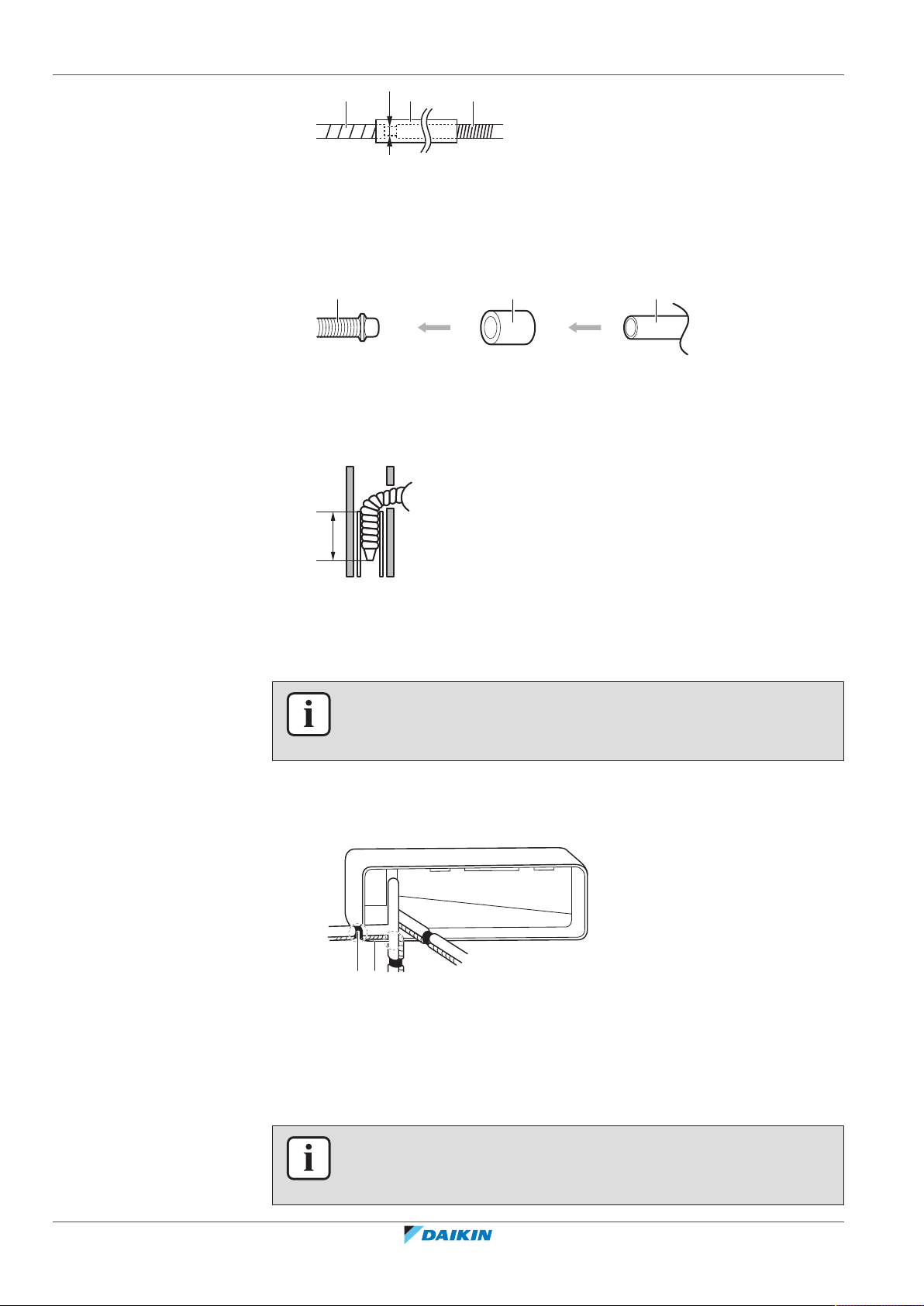

16.3.6 Drenažo užtikrinimas ...................................................................................................................................... 59
17 Vamzdžių montavimas 62
17.1 Aušalo vamzdelių paruošimas ........................................................................................................................................ 62
17.1.1 Reikalavimai šaltnešio vamzdynui .................................................................................................................. 62
17.1.2 Aušalo vamzdelių izoliacija ............................................................................................................................. 63
17.2 Aušalo vamzdžių prijungimas ......................................................................................................................................... 63
17.2.1 Apie aušalo vamzdelių prijungimą ................................................................................................................. 63
17.2.2 Atsargumo priemonės prijungiant aušalo vamzdelius .................................................................................. 63
17.2.3 Gairės prijungiant aušalo vamzdelius............................................................................................................. 64
17.2.4 Vamzdelių lankstymo gairės ........................................................................................................................... 65

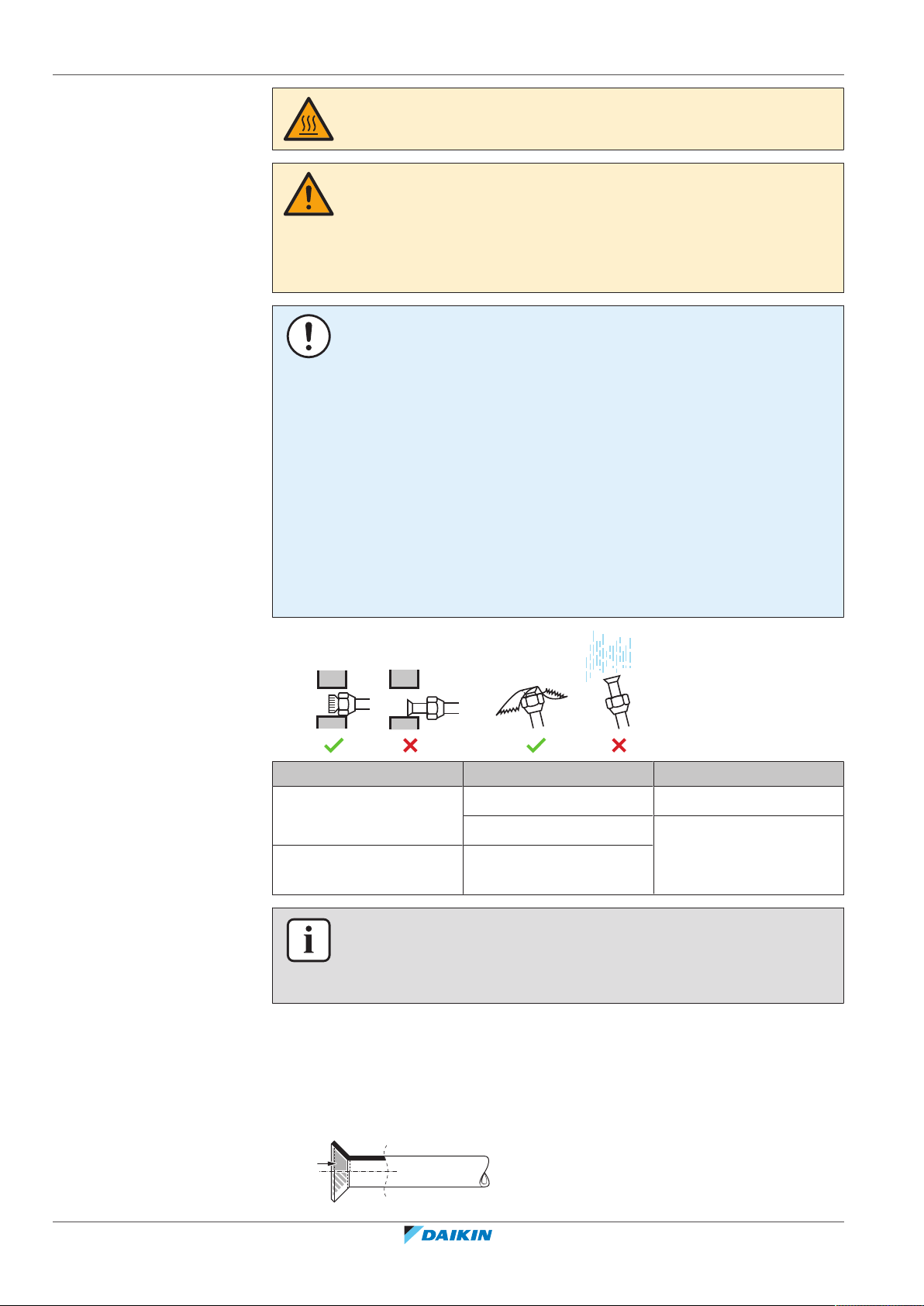

17.2.5 Vamzdelio galo platinimas.............................................................................................................................. 65
17.2.6 Aušalo vamzdžių prijungimas prie patalpose naudojamo įrenginio.............................................................. 66
18 Elektros instaliacija 67
18.1 Apie elektros laidų prijungimą........................................................................................................................................ 67
18.1.1 Atsargumo priemonės jungiant elektros laidus ............................................................................................. 67
18.1.2 Rekomendacijos jungiant elektros laidus....................................................................................................... 68
18.1.3 Standartinių laidų komponentų specifikacijos ............................................................................................... 69
18.2 Kaip prijungti elektros instaliaciją prie patalpos bloko................................................................................................... 69
19 Patalpose naudojamo įrenginio montavimo pabaiga 73
19.1 Kaip pritvirtinti bloką prie montavimo plokštės ............................................................................................................. 73
20 Paruošimas naudoti 74
20.1 Apžvalga: paruošimas naudoti........................................................................................................................................ 74
20.2 Atsargumo priemonės paruošiant naudoti .................................................................................................................... 74
20.3 Kontrolinis sąrašas prieš eksploatacijos pradžią ............................................................................................................ 74
20.4 Eksploatacijos bandymas ................................................................................................................................................ 75
21 Konfigūracija 76
21.1 Vietinė nuostata.............................................................................................................................................................. 76
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
22 Perdavimas vartotojui 80
23 Trikčių šalinimas 81
23.1 Problemų sprendimas pagal klaidų kodus...................................................................................................................... 81
23.1.1 Klaidų kodai: apžvalga .................................................................................................................................... 81
24 Išmetimas 82
25 Techniniai duomenys 83
25.1 elektros instaliacijos schema. ......................................................................................................................................... 83
25.1.1 Suvienodintos elektros instaliacijos schemos legenda .................................................................................. 83
Montuotojo ir naudotojo trumpasis vadovas
3
Turinys
26 Žodynas 86
Montuotojo ir naudotojo trumpasis vadovas
4
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
1 Apie dokumentaciją
1.1 Apie šį dokumentą
Tikslinė auditorija
Įgaliotieji montuotojai ir galutiniai naudotojai
INFORMACIJA
Šis prietaisas yra skirtas naudoti specialistams bei parengtiems vartotojams
parduotuvėse, lengvosios pramonės įmonėse ir žemės ūkiuose arba ne specialistams
– komerciniais bei buitiniais tikslais.
ĮSPĖJIMAS
Užtikrinkite, kad įrengimo, bendrosios bei techninės priežiūros ir remonto darbai bei
naudojamos medžiagos atitiktų Daikin instrukcijas. Be to, būtina laikytis visų taikomų
teisės aktų ir darbus leidžiama vykdyti tik kvalifikuotiems specialistams. Europoje ir
teritorijose, kur galioja IEC standartai, taikomas standartas EN/IEC 60335-2-40.
1 | Apie dokumentaciją
Dokumentacijos rinkinys
Šis dokumentas yra dokumentacijos rinkinio dalis. Toliau apibūdinama viso rinkinio
sandara:
▪ Bendrosios saugos atsargumo priemonės:
- Saugos instrukcijos, kurias jums būtina perskaityti prieš įrengiant
- Formatas: Popierius (patalpos bloko dėžėje)
▪ Patalpos bloko įrengimo ir eksploatacijos vadovas:
- Įrengimo ir eksploatacijos instrukcijos
- Formatas: Popierius (patalpos bloko dėžėje)
▪ Montuotojo ir naudotojo trumpasis vadovas:
- Pasiruošimas įrengti, gera praktika, nuorodos…
- Išsamios ir nuoseklios instrukcijos bei papildoma informacija, skirta bazinėms ir
išplėstinėms operacijoms atlikti
- Formatas: skaitmeniniai failai, pasiekiami adresu http://
www.daikineurope.com/support-and-manuals/product-information/
Naujausių pateiktos dokumentacijos redakcijų galite rasti regioninėje Daikin
interneto svetainėje arba kreipkitės į savo įgaliotąjį atstovą.
Originali dokumentacija parašyta anglų kalba. Visos kitos kalbos– vertimai.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Techniniai inžineriniai duomenys
▪ Naujausių techninių duomenų poaibis pateikiamas regioninėje Daikin svetainėje
(ji pasiekiama viešai).
▪ Visas naujausių techninių duomenų rinkinys pateikiamas Daikin Business Portal
(taikomas tapatumo nustatymas).
Montuotojo ir naudotojo trumpasis vadovas
5
1 | Apie dokumentaciją
1.2 Įspėjimų ir simbolių reikšmės
PAVOJUS
Nurodo situaciją, dėl kurios galima žūti arba sunkiai susižaloti.
PAVOJUS! PAVOJUS ŽŪTI NUO ELEKTROS SROVĖS
Nurodo situaciją, dėl kurios galima mirtis nuo elektros srovės.
PAVOJUS! GALIMA NUSIDEGINTI/ NUSIPLIKYTI
Nurodo situaciją, kurios neišvengus galima nusideginti / nusiplikyti dėl itin aukštos
arba žemos temperatūros.
PAVOJUS! GALI SPROGTI
Nurodo situaciją, dėl kurios galimas sprogimas.
ĮSPĖJIMAS
Nurodo situaciją, dėl kurios galima žūti arba sunkiai susižaloti.
ĮSPĖJIMAS! LIEPSNIOJI MEDŽIAGA
ATSARGIAI
Nurodo situaciją, dėl kurios galima lengvai arba vidutiniškai susižaloti.
PRANEŠIMAS
Nurodo situaciją, dėl kurios galimas įrangos arba turto sugadinimas.
INFORMACIJA
Nurodo naudingus patarimus arba papildomą informaciją.
Ant bloko naudojami simboliai:
Simbolis Paaiškinimas
Prieš įrengdami perskaitykite įrengimo ir eksploatacijos
vadovą bei elektros instaliacijos instrukcijų lapą.
Prieš pradėdami vykdyti techninės ir bendrosios priežiūros
darbus, perskaitykite priežiūros vadovą.
Papildomos informacijos rasite montuotojo ir naudotojo
nuorodų vadove.
Montuotojo ir naudotojo trumpasis vadovas
6
Įrenginyje yra sukamųjų dalių. Vykdydami įrenginio priežiūros
bei patikros darbus, būkite atsargūs.
Dokumentacijoje naudojami simboliai:
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
1 | Apie dokumentaciją
Simbolis Paaiškinimas
Pateikiamas iliustracijos pavadinimas arba nuoroda į ją.
Pavyzdys: "1–3 pav. pavadinimas" reiškia "3 pav. iš
1skyriaus".
Pateikiamas lentelės pavadinimas arba nuoroda į ją.
Pavyzdys: "1–3 lentelės pavadinimas" reiškia "3 lentelė iš
1skyriaus".
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
7
2 | Bendrosios atsargumo priemonės
2 Bendrosios atsargumo priemonės
2.1 Montuotojui
2.1.1 Bendroji informacija
Jei NEŽINOTE, kaip įrengti ar eksploatuoti bloką, susisiekite su savo įgaliotuoju
atstovu.
PAVOJUS! GALIMA NUSIDEGINTI/ NUSIPLIKYTI
▪ Eksploatuojant įrenginį arba iš karto jį išjungę NELIESKITE aušalo, vandens
▪ NELIESKITE netikėtai ištekėjusio aušalo.
ĮSPĖJIMAS
Netinkamai sumontavus ar prijungus įrangą ar priedus, gali ištikti elektros smūgis,
įvykti trumpasis jungimas, nuotėkis, kilti gaisras ar kitaip būti sugadinta įranga.
Naudokite TIK Daikin pagamintus arba patvirtintus priedus, papildomą įrangą ir
atsargines dalis.
vamzdžių arba vidinių dalių. Vamzdžiai ir dalys gali būti per karšti arba per šalti.
Palaukite, kol jie pasieks normalią temperatūrą. Jei REIKIA liesti, mūvėkite
apsaugines pirštines.
ĮSPĖJIMAS
Montavimas, bandymas ir naudojamos medžiagos turi atitikti taikomus teisės aktus
(viršesni už Daikin dokumentacijoje aprašytas instrukcijas).
ATSARGIAI
Montuodami, atlikdami techninę ar kitokią sistemos priežiūrą, būtinai dėvėkite
atitinkamas asmeninės apsaugos priemones (apsaugines pirštines, akinius ir kt.).
ĮSPĖJIMAS
Suplėšykite ir išmeskite plastikinius pakavimo maišus, kad vaikai su jais nežaistų.
Galimas pavojus: uždusimas.
ĮSPĖJIMAS
Imkitės atitinkamų priemonių, kad įrenginys netaptų prieglobsčiu mažiems
gyvūnėliams. Mažiems gyvūnėliams palietus elektrines dalis gali sutrikti veikimas,
įrenginys gali imti rūkti ar užsidegti.
ATSARGIAI
NELIESKITE įrenginio oro įleidimo angos arba aliumininių sparnuotės menčių.
Montuotojo ir naudotojo trumpasis vadovas
8
ATSARGIAI
▪ Ant įrenginio viršaus NEDĖKITE jokių objektų ar įrangos.
▪ NELIPKITE ant įrenginio, ant jo NESĖDĖKITE ar NESTOVĖKITE.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Vadovaujantis galiojančiais teisės aktais, gali reikėti vesti žurnalą, kuriame būtų
registruojama bent informacija apie techninę priežiūrą, remontą, bandymų
rezultatus, budėjimo laikotarpius ir kt.
Be to, ant gaminio (pasiekiamoje vietoje) TURI būti pateikta bent tokia informacija:
▪ sistemos išjungimo avarinėje situacijoje instrukcijos;
▪ gaisrinės, policijos ir ligoninės pavadinimai ir adresai;
▪ priežiūrą vykdančios įmonės pavadinimas, adresas, dieninis ir naktinis telefono
Europoje reikiamos informacijos apie šį žurnalą rasite standarte EN378.
2.1.2 Montavimo vieta
▪ Aplink įrenginį turi būti pakankamai vietos techninei priežiūrai ir oro cirkuliacijai.
▪ Įsitikinkite, kad įrengimo vieta atlaikys bloko svorį ir vibraciją.
▪ Pasirūpinkite, kad zona būtų gerai vėdinama. NEUŽBLOKUOKITE jokių ventiliacijos
▪ Pasirūpinkite, kad įrenginys būtų sumontuotas lygiai.
NEMONTUOKITE įrenginio šiose vietose:
2 | Bendrosios atsargumo priemonės
numeriai.
angų.
▪ Vietose, kur yra galimai sprogių dujų.
▪ Vietose, kur yra elektromagnetines bangas skleidžiančių įrenginių.
Elektromagnetinės bangos gali sugadinti valdymo sistemą ir neleisti įrangai
normaliai veikti.
▪ Vietose, kur galimas gaisras dėl degių dujų nuotėkio (pvz., skiediklio arba
benzino), anglies pluošto arba degių dulkių.
▪ Vietose, kur išsiskiria koroziją sukeliančių dujų (pvz., sieros rūgšties dujos). Dėl
varinių vamzdžių arba suvirintų dalių korozijos gali ištekėti aušalas.
Įrangos su šaltnešiu R32 instrukcijos
ĮSPĖJIMAS
▪ NEBADYKITE ir nedeginkite.
▪ NENAUDOKITE priemonių, skirtų atitirpinimo procesui ar įrangos valymui
spartinti, išskyrus rekomenduojamas gamintojo.
▪ Atminkite: šaltnešis R32 yra bekvapis.
ĮSPĖJIMAS
Prietaisą būtina sandėliuoti taip, kad būtų išvengta mechaninių pažeidimų.
Sandėliuokite gerai vėdinamoje patalpoje, kur nebūtų nuolat veikiančių uždegimo
šaltinių (pvz., atviros liepsnos, veikiančių dujinių prietaisų ar elektrinių šildytuvų).
Patalpos dydis turi atitikti toliau nurodytas rekomendacijas.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
ĮSPĖJIMAS
Montavimo, techninės priežiūros ir remonto darbai privalo atitikti Daikin nurodymus
ir taikytinus teisės aktus ir šiuos darbus atlikti gali TIK įgaliotieji asmenys.
Montuotojo ir naudotojo trumpasis vadovas
9
2 | Bendrosios atsargumo priemonės
ĮSPĖJIMAS
Jei vienas ar daugiau kambarių sujungti su bloku per kanalų sistemą, užtikrinkite, kad:
▪ šalia nebūtų veikiančių uždegimo šaltinių (pvz., atviros liepsnos, veikiančio dujinio
▪ kanalų sistemoje nebūtų įrengta pagalbinių įtaisų, kurie gali tapti potencialiais
▪ kanalų sistemoje būtų naudojami tik gamintojo patvirtinti pagalbiniai įtaisai;
▪ oro įvadas IR išvadas turi būti kanalais tiesiogiai prijungti prie to paties kambario.
PRANEŠIMAS
▪ Reikia imtis atsargumo priemonių siekiant išvengti pernelyg didelės šaldymo
▪ Apsauginiai įrenginiai, vamzdynas ir jungtys turi būti (kiek įmanoma) apsaugotos
▪ Reikia imtis priemonių dėl ilgų vamzdyno atkarpų plėtimosi ir traukimosi reiškinių.
▪ Vamzdynas šaldymo sistemose turi būti suprojektuotas ir įrengtas taip, kad būtų
▪ Patalpos įranga ir vamzdžiai turi būti saugiai sumontuoti ir apsaugoti taip, kad
prietaiso ar elektrinio šildytuvo), jei plotas nesiekia minimalaus grindų ploto A
(m²);
uždegimo šaltiniais (pvz., karštų paviršių, kurių temperatūra viršija 700°C, ar
elektrinių perjungimo įtaisų);
Vietoj oro įleidimo ar išleidimo kanalo NENAUDOKITE tarpų, pvz., pakabinamųjų
lubų.
vamzdyno vibracijos arba pulsavimo.
nuo neigiamo aplinkos poveikio.
maksimaliai sumažinta sistemą galinčio apgadinti hidraulinio smūgio tikimybė.
nebūtų galima netyčia pažeisti įrangos arba vamzdžių, pvz., pernešant baldus ar
darant remontą.
ATSARGIAI
Ieškodami šaltnešio nuotėkių, NENAUDOKITE potencialių uždegimo šaltinių.
PRANEŠIMAS
▪ Negalima pakartotinai naudoti jungčių ir varinių tarpiklių, kurie jau buvo
panaudoti.
▪ Jungtys, sumontuotos tarp aušalo sistemos dalių, turi būti prieinamos techninei
priežiūrai atlikti.
Reikalavimai įrengimo erdvei
ĮSPĖJIMAS
Šiame prietaise naudojamas šaltnešis R32. Informacijos apie minimalų patalpos,
kurioje sandėliuojamas prietaisas, plotą rasite lauko bloko įrengimo ir eksploatacijos
vadove.
PRANEŠIMAS
▪ Vamzdynas turi būti apsaugotas nuo fizinių pažeidimų.
▪ Vamzdynas turi būti kiek įmanoma mažesnis.
Kaip nustatyti minimalų grindų plotą
Montuotojo ir naudotojo trumpasis vadovas
10
1 Nustatykite bendrąją sistemos šaltnešio įkrovą (=gamyklinė šaltnešio įkrova
+ papildomas įleistas šaltnešio kiekis).
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
2 | Bendrosios atsargumo priemonės
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
1000
GWP × kg
=
=
+
kg
=
kg
=
GWP: xxx
R32
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
290
300
310
320
330
340
350
360
370
380
390
400
410
420
430
440
450
460
470
480
490
500
510
520
530
540
550
560
570
580
590
600
610
620
630
640
650
660
670
680
690
700
710
720
730
740
750
760
770
1.843
9.55
2.21.8
2.4 2.8 3.2 3.6 4 4.4 4.8 5.2 5.6 6 6.4 6.8 7.2 7.6 8 8.4 8.8 9.22
2.6 3 3.4 3.8 4.2
4.6
5 5.4 5.8 6.2 6.6 7 7.4 7.8 8.2 8.6 9 9.4
Floor-standing unit
(c)
Wall-mounted unit
(b)
Ceiling-mounted unit
(a)
m [kg]
A
min
[m
2
]
Ceiling-mounted
unit
(a)
4.6 13.4
4.6 180
4.8 14.6
4.8 196
5.0 15.8
5.0 213
≤1.842 —
5.2 17.1
≤1.842 —
5.2 230
1.843 3.64
5.4 18.5
1.843 28.9
5.4 248
2.0 3.95
5.6 19.9
2.0 34.0
5.6 267
2.2 4.34
5.8 21.3
2.2 41.2
5.8 286
2.4 4.74
6.0 22.8
2.4 49.0
6.0 306
2.6 5.13
6.2 24.3
2.6 57.5
6.2 327
2.8 5.53
6.4 25.9
2.8 66.7
6.4 349
3.0 5.92
6.6 27.6
3.0 76.6
6.6 371
3.2 6.48
6.8 29.3
3.2 87.2
6.8 394
3.4 7.32
7.0 31.0
3.4 98.4
7.0 417
3.6 8.20
7.2 32.8
3.6 110
7.2 441
3.8 9.14
7.4 34.7
3.8 123
7.4 466
4.0 10.1
7.6 36.6
4.0 136
7.6 492
4.2 11.2
7.8 38.5
4.2 150
7.8 518
4.4 12.3
4.4 165
m (kg)
A
min
(m2)
4.6 20.0
4.8 21.8
5.0 23.6
≤1.842 —
5.2 25.6
1.843 4.45
5.4 27.6
2.0 4.83
5.6 29.7
2.2 5.31
5.8 31.8
2.4 5.79
6.0 34.0
2.6 6.39
6.2 36.4
2.8 7.41
6.4 38.7
3.0 8.51
6.6 41.2
3.2 9.68
6.8 43.7
3.4 10.9
7.0 46.3
3.6 12.3
7.2 49.0
3.8 13.7
7.4 51.8
4.0 15.1
7.6 54.6
4.2 16.7
7.8 57.5
4.4 18.3
8 40.5
8.2 42.6
8.4 44.7
8.6 46.8
8.8 49.0
9 51.3
9.2 53.6
9.4 55.9
9.55 57.7
8 60.5
8.2 63.6
8.4 66.7
8.6 69.9
8.8 73.2
9 76.6
9.2 80.0
9.4 83.6
9.55 86.2
8 545
8.2 572
8.4 601
8.6 629
8.8 659
9 689
9.2 720
9.4 752
9.55 776
Wall-mounted
unit
(b)
m (kg)
A
min
(m2)
Floor-standing
unit
(c)
m (kg)
A
min
(m2)
2 Nustatykite, kurią diagramą arba lentelę reikia taikyti.
▪ Patalpos blokams: ar įrenginys montuojamas ant lubų (sienos), ar stovi ant
grindų?
▪ Jei lauko blokai įrengiami arba sandėliuojami patalpoje, tai priklauso nuo
įrengimo aukščio:
Jei įrengimo aukštis yra… Tada reikia naudoti diagramą arba
lentelę, skirtą…
<1,8m Ant grindų pastatytiems blokams
1,8≤x<2,2m Sieniniai blokai
≥2,2m Ant lubų sumontuotiems blokams
3 Nustatykite minimalų grindų plotą, vadovaudamiesi diagrama arba lentele.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
m Bendroji sistemos šaltnešio įkrova
A
Minimalus grindų plotas
min
(a) Ceiling-mounted unit (= ant lubų sumontuotas blokas)
(b) Wall-mounted unit (= sieninis blokas)
(c) Floor-standing unit (= ant grindų stovintis blokas)
Montuotojo ir naudotojo trumpasis vadovas
11
2 | Bendrosios atsargumo priemonės
2.1.3 Šaltnešis– R410A arba R32 atveju
Jei taikoma. Žr. įrengimo vadovą arba montuotojo nuorodų vadovą, kur rasite
daugiau informacijos.
PRANEŠIMAS
Pasirūpinkite, kad aušalo vamzdžiai būtų sumontuoti laikantis taikomų teisės aktų.
Europoje taikomas standartas EN378.
PRANEŠIMAS
Pasirūpinkite, kad vietinis vamzdynas ir jungtys NEBŪTŲ įtemptos.
ĮSPĖJIMAS
Atlikdami bandymus NIEKADA įrenginyje nepadidinkite slėgio, kad jis viršytų
maksimalų leidžiamą slėgį (jis nurodytas ant gaminio informacinės lentelės).
ĮSPĖJIMAS
Aptikę šaltnešio nuotėkį, imkitės reikiamų atsargumo priemonių. Nutekėjus šaltnešio
dujų, nedelsdami išvėdinkite zoną. Galimi pavojai
▪ Pernelyg didelė koncentracija uždaroje patalpoje gali sukelti deguonies stygių.
▪ Šaltnešiui pasiekus ugnį, gali išsiskirti nuodingų dujų.
PAVOJUS! GALI SPROGTI
Slėgio mažinimas – šaltnešio nuotėkis. Jie norite sumažinti slėgį sistemoje ir
šaltnešio kontūre yra nuotėkis:
▪ NENAUDOKITE bloko automatinio slėgio mažinimo funkcijos, kuri leidžia surinkti
visą šaltnešį iš sistemos į lauko bloką. Galima pasekmė: Kompresoriaus savaiminis
užsiliepsnojimas ir sprogimas dėl oro patekimo į veikiantį kompresorių.
▪ Naudokite atskirą rekuperacijos sistemą, kad bloko kompresorius NEVEIKTŲ.
ĮSPĖJIMAS
VISADA rekuperuokite šaltnešį. NEIŠLEISKITE jo į aplinką. Įrengčiai ištuštinti naudokite
vakuumo siurblį.
PRANEŠIMAS
Prijungę visus vamzdžius patikrinkite, ar nėra dujų nuotėkio. Dujų nuotėkiui nustatyti
naudokite azotą.
PRANEŠIMAS
▪ Tam, kad nesulūžtų kompresorius, NEPILKITE šaltnešio daugiau, nei nurodytas
kiekis.
▪ Kai reikia atidaryti šaltnešio sistemą, šaltnešį BŪTINA sutvarkyti vadovaujantis
taikomais teisės aktais.
Montuotojo ir naudotojo trumpasis vadovas
12
ĮSPĖJIMAS
Užtikrinkite, kad sistemoje nebūtų deguonies. Aušalą galima pilti tik atlikus
patikrinimą dėl nuotėkio ir vakuuminį džiovinimą.
Galima pasekmė: savaiminis kompresoriaus užsidegimas ir sprogimas dėl deguonies
patekimo į veikiantį kompresorių.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
2 | Bendrosios atsargumo priemonės
▪ Jei reikia papildyti atsargas, žr. įrenginio vardinę plokštelę. Joje pateiktas šaltnešio
tipas ir reikiamas kiekis.
▪ Įrenginys gamykloje užpildomas šaltnešiu ir, atsižvelgiant į vamzdžių dydį ir ilgį,
kai kurias sistemas gali reikėti papildyti šaltnešiu.
▪ Naudokite tik sistemoje naudojamo aušalo tipui skirtus įrankius. Tai užtikrins
atsparumą slėgiui ir apsaugos, kad į sistemą nepatektų pašalinių medžiagų.
▪ Skysto aušalo įleiskite, kaip aprašyta toliau.
Jei Tada
Yra sifoninis vamzdis
(t. y., cilindras pažymėtas “Prijungtas
Pildydami cilindrą laikykite vertikalioje
padėtyje.
skysčio pildymo sifonas”)
Sifoninio vamzdžio NĖRA Pildydami cilindrą laikykite apverstą.
▪ Aušalo cilindrus atidarykite lėtai.
▪ Įpilkite skysto aušalo. Jei įleisite aušalo dujų pavidalu, įrenginio veikimas gali
sutrikti.
ATSARGIAI
Pildami šaltnešį arba pristabdę pildymą, nedelsdami uždarykite šaltnešio baliono
vožtuvą. Jei vožtuvo iškart NEUŽDARYSITE, dėl likutinio slėgio į sistemą gali būti įpilta
papildomo šaltnešio. Galima pasekmė: netinkamas šaltnešio kiekis.
2.1.4 Elektra
PAVOJUS! PAVOJUS ŽŪTI NUO ELEKTROS SROVĖS
▪ Prieš nuimdami skirstomosios dėžės dangtį, prijungdami elektros laidus ar
liesdami elektros sistemos dalis, ATJUNKITE maitinimą.
▪ Atjunkite elektros tiekimą ilgiau nei 10 minučių ir prieš pradėdami priežiūros
darbus išmatuokite įtampą pagrindinės grandinės kondensatoriuose arba
elektriniuose komponentuose. Kad galėtumėte liesti elektrinius komponentus,
įtampa TURI būti žemesnė nei 50 V (NS). Kontaktų vietą rasite elektros
instaliacijos schemoje.
▪ NELIESKITE elektros sistemos komponentų šlapiomis rankomis.
▪ NEPALIKITE įrenginio be priežiūros su nuimtu priežiūros dangčiu.
ĮSPĖJIMAS
Jei NESUMONTUOTAS gamykloje, maitinimo tinklo jungiklis arba kitos visiško
išjungimo pagal viršįtampio kategorijos III sąlygą priemonės su atskirais kontaktais
kiekviename poliuje turi būti prijungtos prie stacionarios instaliacijos kabelių.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
13
2 | Bendrosios atsargumo priemonės
ĮSPĖJIMAS
▪ Naudokite TIK varinius laidus.
▪ Patikrinkite, ar išoriniai elektros laidai atitinka taikomų teisės aktų reikalavimus.
▪ Visi vietiniai elektros laidai TURI būti sujungti pagal instaliacijos schemą,
▪ NIEKADA neprispauskite kabelių pynės ir užtikrinkite, kad jie NESILIESTŲ su
▪ Nepamirškite įrengti įžeminimo laido. NESUJUNKITE įrenginio įžeminimo laido su
▪ Naudokite tam skirtą maitinimo grandinę. NIEKADA nenaudokite maitinimo
▪ Būtinai įrenkite reikalingus saugiklius ar grandinės pertraukiklius.
▪ Nepamirškite įrengti apsaugą nuo nuotėkio į žemę. Netinkamai sumontavę galite
▪ Montuodami apsaugą nuo nuotėkio į žemę įsitikinkite, ar ji suderinama su
pridedamą prie gaminio.
vamzdžiais ir aštriais kraštais. Stebėkite, kad gnybtų jungčių neveiktų išorinis
slėgis.
inžinerinių tinklų vamzdžiu, viršįtampių ribotuvu arba telefono įžeminimo laidu.
Netinkamai įžeminus sistemą, galimas elektros šokas.
šaltinio, kurį naudoja ir kitas prietaisas.
gauti elektros šoką arba gali kilti gaisras.
inverteriu (atspariu aukšto dažnio elektriniam triukšmui), kad nebūtų be reikalo
įjungiama apsauga nuo nuotėkio į žemę.
ATSARGIAI
▪ Prijungdami maitinimo šaltinį: prieš prijungdami srovę, pirmiausia prijunkite
įžeminimo laidą.
▪ Atjungdami maitinimo šaltinį: prieš atjungdami įžeminimo jungtį, pirmiausia
atjunkite srovės laidus.
▪ Laidininkų ilgis tarp maitinimo įtempimo mažinimo įtaiso ir paties gnybtų bloko
PRIVALO būti toks, kad srovės perdavimo laidai būtų įtempti prieš įžeminimo
laidą, jei maitinimo šaltinis išsitrauktų iš įtempimo mažinimo įtaiso.
PRANEŠIMAS
Atsargumo priemonės tiesiant elektros laidus:
▪ Prie maitinimo šaltinio gnybtų bloko NEJUNKITE skirtingo storio laidų (kabantys
maitinimo laidai gali sukelti per didelį kaitimą).
▪ Vienodo storio laidus junkite, kaip parodyta pirmiau esančiame paveikslėlyje.
▪ Naudokite nurodytą maitinimo laidą ir jį tvirtai prijunkite bei pritvirtinkite, kad
apsaugotumėte nuo išorinio spaudimo, veikiančio gnybtų skydą.
▪ Gnybtų varžtus priveržkite atitinkamu atsuktuvu. Atsuktuvas su maža galvute
pažeis varžto galvutę, todėl bus neįmanoma tinkamai priveržti.
▪ Perveržus gnybtų varžtus, jie gali lūžti.
Montuotojo ir naudotojo trumpasis vadovas
14
Maitinimo kabeliai turi būti bent 1m atstumu nuo televizorių arba radijo imtuvų,
kad nebūtų trukdžių. Tam tikroms radijo bangoms 1m atstumo gali nepakakti.
ĮSPĖJIMAS
▪ Sujungę elektros prietaisus patikrinkite, ar visos elektros sistemos dalys ir gnybtai
elektros instaliacijos dėžutėje saugiai sujungti.
▪ Prieš įjungdami įrenginį būtinai uždarykite visus dangčius.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
2 | Bendrosios atsargumo priemonės
PRANEŠIMAS
Taikoma tik tuo atveju, jeigu yra trijų fazių maitinimo įvadas ir kompresorius gali
veikti ĮJUNGTI/IŠJUNGTI paleidimo metodu.
Jei yra fazių svyravimo galimybė po trumpalaikio elektros srovės nutrūkimo ir
maitinimo įsijungimo ir išsijungimo gaminiui veikiant, prijunkite vietinę apsaugos nuo
fazių svyravimo grandinę. Gaminį eksploatuojant esant fazių svyravimui gali sugesti
kompresorius ir kitos dalys.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
15
3 | Specifinės montuotojo saugos instrukcijos
3 Specifinės montuotojo saugos instrukcijos
Visada laikykitės ir atsižvelkite į toliau nurodytas saugos instrukcijas bei
reglamentus.
Bendroji dalis
ĮSPĖJIMAS
Užtikrinkite, kad įrengimo, bendrosios bei techninės priežiūros ir remonto darbai bei
naudojamos medžiagos atitiktų Daikin instrukcijas. Be to, būtina laikytis visų taikomų
teisės aktų ir darbus leidžiama vykdyti tik kvalifikuotiems specialistams. Europoje ir
teritorijose, kur galioja IEC standartai, taikomas standartas EN/IEC 60335-2-40.
Bloko įrengimas (žr. sk.
"16Įrenginio montavimas"[450]
ĮSPĖJIMAS
Prietaisą su šaltnešiu R32 būtina sandėliuoti taip, kad būtų išvengta mechaninių
pažeidimų. Sandėliuokite gerai vėdinamoje patalpoje, kur nebūtų nuolat veikiančių
uždegimo šaltinių (pvz., atviros liepsnos, veikiančių dujinių prietaisų ar elektrinių
šildytuvų). Patalpos dydis turi atitikti bendrąsias saugos atsargumo priemones.
ATSARGIAI
Jei sienoje yra metalinis rėmas arba metalinė plokštė, naudokite įterptinį sieninį
vamzdį ir klojimo vietoje uždenkite sieną, kad ta vieta nekaistų, išvengtumėte
elektros smūgio bei gaisro.
Šaltnešio vamzdyno įrengimas (žr. sk.
ATSARGIAI
Vamzdyną BŪTINA įrengti vadovaujantis instrukcijomis, pateiktomis sk."17Vamzdžių
montavimas"[462]. Galima naudoti tik tas mechanines jungtis (pvz., kietojo litavimo
ir išplatėjimo), kurios dera su naujausia ISO14903 versija.
ATSARGIAI
▪ Ant platėjančiosios dalies NENAUDOKITE mineralinės alyvos.
▪ Pakartotinai NENAUDOKITE vamzdyno iš ankstesnių įrengčių.
▪ NIEKADA nemontuokite prie šio bloko džiovintuvo, kad nesutrumpėtų jo
eksploatacija. Džiovinimo medžiaga gali ištirpti ir apgadinti sistemą.
)
"17Vamzdžių montavimas"[462]
)
Montuotojo ir naudotojo trumpasis vadovas
16
ATSARGIAI
▪ Nepakankamai praplatinus vamzdelius gali atsirasti aušalo dujų nuotėkis.
▪ PAKARTOTINAI NENAUDOKITE praplatintų galų. Kad išvengtumėte dujų nuotėkio,
naudokite naujai praplatintus galus.
▪ Naudokite kūgines veržles, pridedamas prie įrenginio. Naudojant kitokias kūgines
veržles gali atsirasti aušalo dujų nuotėkis.
ATSARGIAI
Šaltnešio vamzdyną arba komponentus įrenkite tokioje vietoje, kur jų neveiktų jokios
šaltnešio perdavimo komponentus ėsdinančios medžiagos, nebent komponentai
sudaryti iš medžiagų, kurios yra atsparios ėsdinimui arba tinkamai apsaugotos nuo
ėsdinimo.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
3 | Specifinės montuotojo saugos instrukcijos
Elektros sistemos įrengimas (žr. sk.
ĮSPĖJIMAS
▪ Visus elektros laidus PRIVALO sujungti kvalifikuotas elektrikas ir elektros
instaliacija TURI atitikti taikomus teisės aktus.
▪ Elektros jungtis junkite prie fiksuotos instaliacijos.
▪ Visi atskirai įsigyti komponentai ir elektros instaliacijos darbai TURI atitikti
taikomus teisės aktus.
ĮSPĖJIMAS
▪ Jei maitinimo šaltinyje nėra nulinės fazės arba ji netinkamai prijungta, įranga gali
sugesti.
▪ Prijunkite tinkamą įžeminimą. NESUJUNKITE įrenginio įžeminimo laido su
pagalbiniu vamzdžiu, viršįtampio ribotuvu arba telefono įžeminimo laidu.
Nevisiškai įžeminta sistema gali sukelti elektros smūgį.
▪ Sumontuokite reikalingus saugiklius arba grandinės pertraukiklius.
▪ Pritvirtinkite elektros laidus kabelių sąvaržomis, kad jie NESILIESTŲ prie aštrių
briaunų ar vamzdžių, ypač aukšto slėgio pusėje.
▪ NENAUDOKITE izoliacine juosta apvyniotų laidų, suvytųjų laidų, ilgintuvų ar
prijungimų nuo žvaigžde sujungtos sistemos. Jie gali sukelti perkaitimą, elektros
smūgį arba gaisrą.
▪ NEMONTUOKITE fazę kompensuojančio kondensatoriaus, nes šiame įrenginyje
įrengtas inverteris. Fazę kompensuojantis kondensatorius sumažins našumą ir gali
būti nelaimingo atsitikimo priežastimi.
"18Elektros instaliacija"[467]
)
ĮSPĖJIMAS
VISADA naudokite daugiagyslius maitinimo kabelius.
ĮSPĖJIMAS
Naudokite visų polių atjungimo tipo jungtuvą su bent 3 mm tarpu tarp kontaktinių
taškų, užtikrinantį visišką atjungimą pagal viršįtampio III kategoriją.
ĮSPĖJIMAS
Jei pažeidžiamas maitinimo kabelis, siekiant išvengti pavojų jį TURI pakeisti
gamintojas, jo priežiūros agentas arba kitas panašią kvalifikaciją turintis asmuo.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
17
Naudotojui
Naudotojui
Montuotojo ir naudotojo trumpasis vadovas
18
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
4 | Naudotojo saugos instrukcijos
4 Naudotojo saugos instrukcijos
Visada laikykitės toliau pateiktų saugos nurodymų ir taisyklių.
4.1 Bendroji dalis
ĮSPĖJIMAS
Jei NEŽINOTE, kaip eksploatuoti bloką, susisiekite su savo
montuotoju.
ĮSPĖJIMAS
Šį prietaisą gali naudoti ne jaunesni nei 8 metų vaikai ir
mažesnių fizinių, juslinių ar protinių gebėjimų arba
reikiamos patirties ir žinių neturintys žmonės, jeigu juos
prižiūri ar su saugiu prietaiso naudojimu susijusių
nurodymų pateikia už saugumą atsakingas asmuo ir jie
supranta galimus pavojus.
Vaikams NEGALIMA žaisti su šiuo prietaisu.
Vaikams NEGALIMA valyti ir atlikti techninės priežiūros
neprižiūrimiems suaugusiojo.
ĮSPĖJIMAS
Kad išvengtumėte elektros smūgio arba gaisro:
▪ NEPLAUKITE įrenginio.
▪ NEVALDYKITE įrenginio šlapiomis rankomis.
▪ Ant įrenginio viršaus NEDĖKITE jokių objektų su
vandeniu.
ATSARGIAI
▪ Ant įrenginio viršaus NEDĖKITE jokių objektų ar įrangos.
▪ NELIPKITE ant įrenginio, ant jo NESĖDĖKITE ar
NESTOVĖKITE.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
19
4 | Naudotojo saugos instrukcijos
▪ Įrenginiai pažymėti šiuo simboliu:
Tai reiškia, kad elektriniai ar elektroniniai gaminiai NETURI būti išmetami kartu su
buitinėmis atliekomis. NEBANDYKITE išmontuoti sistemos patys: išmontuoti
sistemą, tvarkyti šaltnešį, alyvą ir kitas dalis turi įgaliotasis montuotojas,
laikydamasis galiojančių teisės aktų.
Įrenginius reikia pristatyti į specializuotą pakartotinio panaudojimo, perdirbimo ir
utilizavimo įstaigą. Jei šį gaminį utilizuosite tinkamai, padėsite išvengti neigiamų
padarinių aplinkai ir žmogaus sveikatai. Dėl papildomos informacijos susisiekite
su savo vietos savivaldybe.
▪ Maitinimo elementai pažymėti šiuo simboliu:
Tai reiškia, kad maitinimo elementai NETURI būti išmetami kartu su buitinėmis
atliekomis. Jei po ženklu išspausdintas cheminis elementas, šis cheminio
elemento ženklas reiškia, kad maitinimo elementų sudėtyje esančių sunkiųjų
metalų koncentracija viršija tam tikrą lygį.
Galimi cheminių elementų ženklai: Pb: švinas (>0,004%).
Panaudotus maitinimo elementus reikia pristatyti į specializuotus surinkimo
punktus, kad būtų galima panaudoti pakartotinai. Tinkama utilizuodami
panaudotus maitinimo elementus, padėsite išvengti galimų neigiamų padarinių
aplinkai ir žmonių sveikatai.
4.2 Saugios eksploatacijos instrukcijos
ĮSPĖJIMAS
▪ Patys NEMODIFIKUOKITE, neardykite, nenuimkite ir
neremontuokite įrenginio, kadangi netinkamai ardant ar
įrengiant galima gauti elektros smūgį arba sukelti gaisrą.
Susisiekite su savo įgaliotuoju atstovu.
▪ Jei pastebėjote šaldalo nuotėkį, pasirūpinkite, kad šalia
nebūtų atviros ugnies šaltinių. Pats šaltnešis yra saugus
ir nenuodingas. R410A yra nedegus šaltnešis, o R32 yra
šiek tiek liepsnus šaltnešis, tačiau, atsitiktinai nutekėję į
patalpą, kurioje yra degaus oro iš ventiliatorinių
šildytuvų, dujinių viryklių ir pan., jie išskiria nuodingų
dujų. Visada paprašykite kvalifikuoto priežiūros
specialisto užtikrinti, kad nuotėkio problema ar gedimas
pašalintas: tik tada tęskite eksploataciją.
Montuotojo ir naudotojo trumpasis vadovas
20
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
4 | Naudotojo saugos instrukcijos
ATSARGIAI
▪ NIEKADA nelieskite vidinių valdiklio dalių.
▪ NENUIMKITE priekinio skydelio. Kai kurias viduje
esančias dalis liesti pavojinga, nes kitaip gali kilti
prietaiso veikimo problemų. Dėl vidinių dalių patikros ir
reguliavimo susisiekite su savo įgaliotuoju atstovu.
ĮSPĖJIMAS
Šiame bloke įrengta dalių, kuriomis sistemai veikiant teka
elektra ir kurios įkaista.
ĮSPĖJIMAS
Prieš eksploatuodami įrenginį, įsitikinkite, kad montuotojas
jį tinkamai sumontavo.
ATSARGIAI
Jei ilgai stovėsite oro sraute, galite pakenkti savo sveikatai.
ATSARGIAI
Siekiant išvengti deguonies stygiaus, kartu su sistema
naudojant papildomą įrangą, pvz., degiklį, reikia tinkamai
vėdinti patalpą.
ATSARGIAI
NEĮJUNKITE sistemos, jei naudojate patalpos fumigacinio
tipo insekticidą. Bloke gali kauptis chemikalų likučiai ir kelti
pavojų žmonių, kurie yra itin jautrūs chemikalams,
sveikatai.
ATSARGIAI
▪ Atlanko kampą VISADA nustatykite per naudotojo sąsają.
Jei, judant atlankui, mėginsite jį pakreipti ranka,
sulaužysite mechanizmą.
▪ Reguliuodami žaliuzes būkite atsargūs. Oro išleidimo
angoje esantis ventiliatorius sukasi dideliu greičiu.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
ATSARGIAI
NELEISKITE, kad oro srautas pūstų tiesiai į mažus vaikus,
augalus ar gyvūnus.
Montuotojo ir naudotojo trumpasis vadovas
21
4 | Naudotojo saugos instrukcijos
ĮSPĖJIMAS
Šalia oro kondicionieriaus NEGALIMA laikyti liepsniojo
purškalo balionėlio. Šalia bloko NEGALIMA naudoti
purškalo. Kitaip gali kilti gaisras.
Techninė ir bendroji priežiūra (žr. sk.
ATSARGIAI: Atkreipkite dėmesį į ventiliatorių!
Kol sukasi ventiliatorius, bloką tikrinti pavojinga.
Prieš pradėdami vykdyti bet kokias techninės priežiūros
užduotis, būtinai išjunkite pagrindinį jungiklį.
ATSARGIAI
NEKIŠKITE pirštų, strypų ar kitų daiktų į oro įleidimo ar
išleidimo angą. Dideliu greičiu besisukantis ventiliatorius
gali sužaloti.
ĮSPĖJIMAS
NIEKADA nekeiskite perdegusio saugiklio netinkamo srovės
stiprio saugikliu ar laidu. Jei naudosite laidą ar varinę vielą,
blokas gali sugesti arba gali kilti gaisras.
ATSARGIAI
"10Techninė priežiūra ir tvarkymas"[434]
)
Po ilgos eksploatacijos patikrinkite bloko stovą ir tvirtinimo
elementus, ar nėra pažeidimų. Jei tvirtinimo elementai bus
apgadinti, blokas gali nukristi ir ką nors sužaloti.
ATSARGIAI
Prieš pradėdami darbus su galutiniais įrenginiais, atjunkite
elektros tiekimą.
PAVOJUS! PAVOJUS ŽŪTI NUO ELEKTROS SROVĖS
Prieš valydami oro kondicionierių arba oro filtrą, būtinai
išjunkite įrenginio veikimą ir atjunkite elektros tiekimą.
Kitaip galite gauti elektros smūgį ir susižaloti.
ĮSPĖJIMAS
Jei reikia dirbti aukštai, būkite atsargūs su kopėčiomis.
ATSARGIAI
Montuotojo ir naudotojo trumpasis vadovas
22
Prieš valydami oro išleidimo angą, išorę, priekinį skydą ir
oro filtrą, išjunkite bloką.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
4 | Naudotojo saugos instrukcijos
ĮSPĖJIMAS
NELEISKITE patalpos blokui sušlapti. Galima pasekmė:
elektros smūgio arba gaisro pavojus.
Apie šaltnešį (žr. sk.
ĮSPĖJIMAS! ŠIEK TIEK LIEPSNI MEDŽIAGA
Šiame bloke naudojamas R32 tipo šaltnešis (jei yra) yra šiek
tiek liepsnus. Žr. lauko bloko specifikacijas, kur pateikiamas
naudotinas šaltnešio tipas.
ĮSPĖJIMAS
Prietaisą su šaltnešiu R32 būtina sandėliuoti taip, kad būtų
išvengta mechaninių pažeidimų. Sandėliuokite gerai
vėdinamoje patalpoje, kur nebūtų nuolat veikiančių
uždegimo šaltinių (pvz., atviros liepsnos, veikiančių dujinių
prietaisų ar elektrinių šildytuvų). Patalpos dydis turi atitikti
bendrąsias saugos atsargumo priemones.
ĮSPĖJIMAS
▪ NEGALIMA pradurti ar deginti aušalo ciklo dalių.
▪ Atitirpinimo procesui paspartinti NEGALIMA naudoti
valomųjų medžiagų ar priemonių, kurių nerekomendavo
gamintojas.
"10.5Apie šaltnešį"[438]
)
▪ Žinotina, kad sistemoje esantis aušalas yra bekvapis.
ĮSPĖJIMAS
R410A – nedegus šaltnešis, o R32 – šiek tiek liepsnus
šaltnešis. Paprastai jų nuotėkių nepasitaiko. Šaltnešiui
ištekėjus į patalpą ir pasiekus atvirą liepsną iš degiklio,
šildytuvo ar viryklės, gali kilti gaisras (R32 atveju) arba
susidaryti kenksmingų dujų.
Išjunkite bet kokius degimo šildytuvus, išvėdinkite patalpą
ir susisiekite su įgaliotuoju atstovu, iš kurio pirkote įrenginį.
Nenaudokite įrenginio, kol priežiūros specialistas
nepatvirtins, kad dalis, dėl kurio ištekėjo šaltnešio,
suremontuota.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
23
4 | Naudotojo saugos instrukcijos
Trikčių šalinimas (žr. sk.
ĮSPĖJIMAS
Susidarius neįprastai situacijai (pvz., atsiradus degėsių
kvapui ir pan.), nutraukite eksploataciją ir išjunkite
maitinimą.
Jei tokiu atveju paliksite įrenginį veikti toliau, jis gali
sugesti, galite gauti elektros smūgį arba gali kilti gaisras.
Susisiekite su įgaliotuoju atstovu.
"11Trikčių šalinimas"[439]
)
Montuotojo ir naudotojo trumpasis vadovas
24
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
5 Apie sistemą
b
c
a
d
e
5 | Apie sistemą
ĮSPĖJIMAS
▪ Patys NEMODIFIKUOKITE, neardykite, nenuimkite ir neremontuokite įrenginio,
kadangi netinkamai ardant ar įrengiant galima gauti elektros smūgį arba sukelti
gaisrą. Susisiekite su savo įgaliotuoju atstovu.
▪ Jei pastebėjote šaldalo nuotėkį, pasirūpinkite, kad šalia nebūtų atviros ugnies
šaltinių. Pats šaltnešis yra saugus ir nenuodingas. R410A yra nedegus šaltnešis, o
R32 yra šiek tiek liepsnus šaltnešis, tačiau, atsitiktinai nutekėję į patalpą, kurioje
yra degaus oro iš ventiliatorinių šildytuvų, dujinių viryklių ir pan., jie išskiria
nuodingų dujų. Visada paprašykite kvalifikuoto priežiūros specialisto užtikrinti,
kad nuotėkio problema ar gedimas pašalintas: tik tada tęskite eksploataciją.
PRANEŠIMAS
NENAUDOKITE sistemos jokiais kitais tikslais. Siekiant išvengti žalos, įrenginio
NEGALIMA naudoti tiksliesiems prietaisams, maistui, augalams, gyvūnams ar meno
kūriniams vėsinti.
PRANEŠIMAS
Jūsų sistemos ateities modifikacijoms arba plėtimams:
Išsami leistinų derinių apžvalga (sistemos plėtimui ateityje) pateikta techniniuose
inžineriniuose duomenyse, į ją reikia atsižvelgti. Susisiekite su savo montuotoju, kuris
pateiks papildomų duomenų ir profesionalių patarimų.
5.1 Sistemos išdėstymas
INFORMACIJA
Paveikslėlis yra tik pavyzdys ir gali NEATITIKTI jūsų sistemos schemos.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
a Patalpos blokas
b Lauko blokas
c Naudotojo sąsaja
d Šaltnešio vamzdynas + informacijos perdavimo kabelis
e Drenažo vamzdis
Montuotojo ir naudotojo trumpasis vadovas
25
5 | Apie sistemą
a
c
d
b
e
f
g
h
a Priekinis skydelis
b Priekinės grotelės
c Priežiūros dangtis
d Oro filtrai
e Drenažo žarna
f Šaltnešio vamzdžiai
g Elektros laidai
h Naudotojo sąsaja
Montuotojo ir naudotojo trumpasis vadovas
26
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
6 Naudotojo sąsają
ATSARGIAI
▪ NIEKADA nelieskite vidinių valdiklio dalių.
▪ NENUIMKITE priekinio skydelio. Kai kurias viduje esančias dalis liesti pavojinga,
nes kitaip gali kilti prietaiso veikimo problemų. Dėl vidinių dalių patikros ir
reguliavimo susisiekite su savo įgaliotuoju atstovu.
PRANEŠIMAS
NEŠLUOSTYKITE valdiklio valdymo skydelio benzinu, skiedikliu, chemikalų šluoste ir
pan., nes kitaip gali išblukti skydelis arba nusilupti danga. Jei jis smarkiai užterštas,
sudrėkinkite šluostę vandeniu atskiestu neutraliu valikliu, gerai išspauskite skystį ir
švariai nušluostykite skydelį. Nusausinkite kita sausa šluoste.
PRANEŠIMAS
NIEKADA nespauskite naudotojo sąsajos mygtukų kietais aštriais daiktais. Kitaip galite
apgadinti naudotojo sąsają.
6 | Naudotojo sąsają
PRANEŠIMAS
NIEKADA netraukite ir nesusukite naudotojo sąsajos elektros laido. Kitaip gali sutrikti
įrenginio veikimas.
Šiame naudotojo vadove pateikiama įvadinė sistemos funkcijų apžvalga.
Daugiau informacijos apie įrengtą naudotojo sąsają rasite jos naudotojo vadove.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
27
7 | Prieš eksploatuojant
7 Prieš eksploatuojant
ĮSPĖJIMAS
Šiame bloke įrengta dalių, kuriomis sistemai veikiant teka elektra ir kurios įkaista.
ĮSPĖJIMAS
Prieš eksploatuodami įrenginį, įsitikinkite, kad montuotojas jį tinkamai sumontavo.
ATSARGIAI
Jei ilgai stovėsite oro sraute, galite pakenkti savo sveikatai.
ATSARGIAI
Siekiant išvengti deguonies stygiaus, kartu su sistema naudojant papildomą įrangą,
pvz., degiklį, reikia tinkamai vėdinti patalpą.
ATSARGIAI
NEĮJUNKITE sistemos, jei naudojate patalpos fumigacinio tipo insekticidą. Bloke gali
kauptis chemikalų likučiai ir kelti pavojų žmonių, kurie yra itin jautrūs chemikalams,
sveikatai.
PRANEŠIMAS
Būtinai įjunkite maitinimą likus 6valandoms iki šios operacijos, kad būtų maitinamas
karterio šildytuvas ir saugomas kompresorius.
Šis naudotojo vadovas skirtas tolesnėms standartinio valdymo sistemoms. Prieš
pradėdami eksploataciją, kreipkitės į savo įgaliotąjį atstovą dėl jūsų sistemos tipą ir
žymą atitinkančių eksploatacijos rekomendacijų. Jei pas jus įrengta tinkinta
valdymo sistema, paprašykite savo įgaliotojo atstovo pateikti rekomendacijų,
derančių su jūsų sistema.
Montuotojo ir naudotojo trumpasis vadovas
28
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
8 Eksploatavimas
8.1 Veikimo diapazonas
Siekdami užtikrinti veikimo saugą ir efektyvumą, naudokite sistemą toliau
nurodytuose temperatūros ir drėgnumo intervaluose.

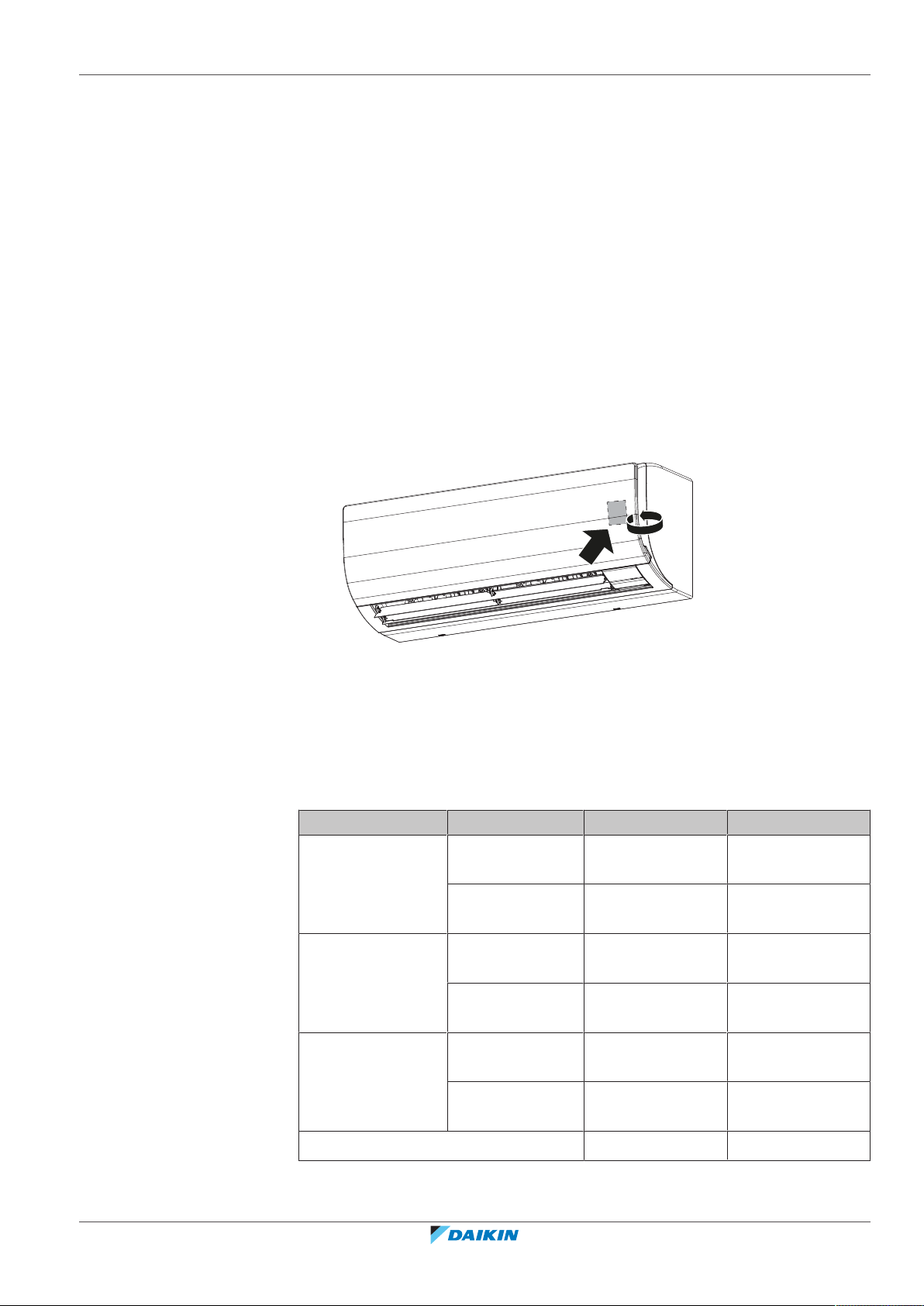

Informacijos apie derinį su R410A lauko bloku žr. šią lentelę:
Lauko blokai Vėsinimas Šildymas
8 | Eksploatavimas
RZQ200 Lauko
–5~46°C DB –15~15°C WB
temperatūra
Patalpos
14~28°C WB 10~27°C DB
temperatūra
RZQG71~140 Lauko
–15~50°C DB –20~15,5°C WB
temperatūra
Patalpos
12~28°C WB 10~27°C DB
temperatūra
RZQSG71~140 Lauko
–15~46°C DB –15~15,5°C WB
temperatūra
Patalpos
14~28°C WB 10~27°C DB
temperatūra
Patalpos drėgnumas ≤80%
(a)
Siekiant išvengti kondensacijos ir vandens lašėjimo iš bloko. Jei temperatūra arba
drėgnumas šių sąlygų neatitiks, gali įsijungti saugos įtaisai ir oro kondicionierius gali nustoti
veikti.
(a)
Informacijos apie derinį su R32 lauko bloku žr. šią lentelę:
Lauko blokai Vėsinimas Šildymas
RZAG71~140 Lauko
temperatūra
–20~52°C DB –20~24°C DB
–20~18°C WB
—
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Patalpos
temperatūra
RZASG71~140 Lauko
temperatūra
Patalpos
temperatūra
AZAS71+100 Lauko
temperatūra
Patalpos
temperatūra
RZA200+250 Lauko
temperatūra
Patalpos
temperatūra
17~38°C DB
10~27°C DB
12~28°C WB
–15~46°C DB –15~21°C DB
–15~15,5°C WB
20~38°C DB
10~27°C DB
14~28°C WB
–5~46°C DB –15~21°C DB
–15~15,5°C WB
20~38°C DB
10~27°C DB
14~28°C WB
–20~46°C DB –20~15°C WB
14~28°C WB 10~27°C DB
Montuotojo ir naudotojo trumpasis vadovas
29
8 | Eksploatavimas
Lauko blokai Vėsinimas Šildymas
ARXM71 Lauko
Patalpos drėgnumas ≤80%
(a)
Siekiant išvengti kondensacijos ir vandens lašėjimo iš bloko. Jei temperatūra arba
drėgnumas šių sąlygų neatitiks, gali įsijungti saugos įtaisai ir oro kondicionierius gali nustoti
veikti.
DB: sausojo termometro temperatūra
WB: šlapiojo termometro temperatūra
8.2 Apie veikimo režimus
INFORMACIJA
Atsižvelgiant į įrengtą sistemą kai kurie veikimo režimai būna nepasiekiami.
▪ Oro srauto sparta gali būti keičiama automatiškai, atsižvelgiant į kambario
temperatūrą, arba ventiliatorius gali staiga sustoti. Tai nėra sutrikimas.
temperatūra
Patalpos
temperatūra
–10~46°C DB –15~18°C WB
14~28°C WB 10~30°C DB
(a)
—
▪ Jei veikimo metu nutrūksta elektros tiekimas, jam atsinaujinus įrenginys vėl
paleidžiamas.
▪ Stata. Vėsinimo, šildymo, ir automatinio veikimo režimų tikslinė temperatūra.
▪ Diapazono išplėtimas. Funkcija, palaikanti konkretų patalpos temperatūros
intervalą, kai sistema išjungta (tai gali padaryti naudotojas, grafiko funkcija arba
išjungimo laikmatis).
8.2.1 Baziniai veikimo režimai
Patalpos blokas gali veikti įvairiais veikimo režimais.
Piktograma Veikimo režimas
Vėsinimas. Šiuo režimu pagal statą arba diapazono išplėtimo
funkciją aktyvuojama vėsinimo funkcija.
Šildymas. Šiuo režimu pagal statą arba diapazono išplėtimo
funkciją aktyvuojama šildymo funkcija.
Tik ventiliatorius. Šiuo režimu cirkuliuoja oras: nešildoma ir
nevėsinama.
Džiovinimas. Šiuo režimu, minimaliai sumažinant temperatūrą,
mažinamas oro drėgnumas.
Temperatūra ir ventiliatoriaus sukimosi greitis valdomi
automatiškai ir jų valdikliu keisti neleidžiama.
Montuotojo ir naudotojo trumpasis vadovas
30
Jei kambario temperatūra pernelyg žema, džiovinimo režimas
neveikia.
Automatinis. Automatiniu režimu patalpos blokas automatiškai
persijungia tarp šildymo ir vėsinimo režimų (pagal statą).
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
8.2.2 Specialieji šildymo režimai
Atitirpinimas Siekiant išvengti šildymo pajėgumo
Karštasis paleidimas Karštojo paleidimo metu patalpos bloko
8 | Eksploatavimas
Valdymas Aprašas
sumažėjimo dėl šerkšno sankaupų lauko
bloke, sistema automatiškai persijungs į
atitirpinimo režimą.
Atitirpinimo režimu patalpos bloko
ventiliatorius sustoja ir pradžios ekrane
pasirodo tokia piktograma:
Sistema grąžina įprastą veikimo režimą
maždaug po 6–8minučių.
ventiliatorius sustoja ir pradžios ekrane
pasirodo tokia piktograma:
8.2.3 Oro srauto kryptis
Kada. Pagal poreikį pakoreguokite oro srauto kryptį.
Kas. Sistema nukreipia oro srautą nevienodai, atsižvelgiant į naudotojo išranką.
1 Vertikalusis oro srautas
Naudotojo sąsajoje galima nustatyti toliau nurodytas vertikaliojo oro srauto kryptis.
Fiksuota padėtis. Patalpos blokas pučia
orą nustačius 1 iš 5 fiksuotų padėčių.
Sukiojimas. Patalpos blokas keičia
5padėtis.
ATSARGIAI
▪ Atlanko kampą VISADA nustatykite per naudotojo sąsają. Jei, judant atlankui,
mėginsite jį pakreipti ranka, sulaužysite mechanizmą.
▪ Reguliuodami žaliuzes būkite atsargūs. Oro išleidimo angoje esantis ventiliatorius
sukasi dideliu greičiu.
Kryptis Ekranas
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Pastaba. Rekomenduojama horizontaliųjų kreiptuvų (atlankų) padėtis priklauso
nuo veikimo režimo.
Montuotojo ir naudotojo trumpasis vadovas
31
8 | Eksploatavimas
a
b
aa
Kaip nustatyti žaliuzes (vertikalieji kreiptuvai)
a Vėsinimo režimas
b Šildymo režimas
INFORMACIJA
Vertikaliosios oro srauto krypties nustatymo procedūrą rasite naudotojo sąsajos
trumpajame vadove arba vadove.
2 Horizontalusis oro srautas
▪ Horizontalusis oro srautas keičiamas rankomis reguliuojant vertikaliųjų kreiptuvų
(žaliuzių) padėtį.
1 Horizontaliuosius kreiptuvus nustatykite per naudotojo sąsają taip, kad lengvai
pasiektumėte vertikaliųjų kreiptuvų rankenėles.
2 Prilaikydami šiek tiek nuleiskite rankenėles žemyn.
3 Laikydami rankenėles, pagal poreikį pasukite jas kairėn arba dešinėn.
8.3 Kaip valdyti sistemą
a Rankenėlės
INFORMACIJA
Jei įrenginys sumontuotas patalpos kampe, žaliuzes reikia nukreipti nuo sienos. Jei
siena blokuos oro srautą, sumažės efektyvumas.
INFORMACIJA
Informacijos apie tai, nustatyti veikimo režimą bei kitas nuostatas, rasite naudotojo
sąsajos trumpajame vadove arba eksploatacijos vadove.
Montuotojo ir naudotojo trumpasis vadovas
32
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
9 | Energijos taupymo parinkčių sąrašas
9 Energijos taupymo parinkčių sąrašas
ATSARGIAI
NELEISKITE, kad oro srautas pūstų tiesiai į mažus vaikus, augalus ar gyvūnus.
PRANEŠIMAS
NEDĖKITE daiktų po patalpos ar lauko bloku, kuris gali sušlapti. Priešingu atveju ant
įrenginio arba šaltnešio vamzdžių gali susidaryti kondensato ir dėl oro filtro
nešvarumų arba drenažo linijoje atsiradusių kamščių kondensatas gali pradėti lašėti ir
sugadinti arba suteršti po įrenginiu esančius objektus.
ĮSPĖJIMAS
Šalia oro kondicionieriaus NEGALIMA laikyti liepsniojo purškalo balionėlio. Šalia bloko
NEGALIMA naudoti purškalo. Kitaip gali kilti gaisras.
Siekdami užtikrinti, kad sistema veiktų tinkamai, laikykitės toliau nurodytų
atsargumo priemonių.
▪ Vėsinimo metu užtraukite užuolaidas, kad į kambarį nešviestų tiesioginiai saulės
spinduliai.
▪ Pasirūpinkite, kad zona būtų gerai vėdinama. NEUŽBLOKUOKITE jokių ventiliacijos
angų.
▪ Dažnai vėdinkite patalpą. Naudojant ilgai, reikia dažnai vėdinti.
▪ Uždarykite duris ir langus. Jei durys ir langai bus atidaryti, oras tekės iš kambario
ir sumažės vėsinimo arba šildymo efektyvumas.
▪ Per daug NEATVĖSINKITE ir NEPERKAITINKITE. Siekdami taupyti energiją, laikykite
vidutinę temperatūros nuostatą.
▪ NIEKADA nestatykite daiktų šalia įrenginio oro įleidimo arba išleidimo angos.
Kitaip gali sumažėti šildymo/ vėsinimo efektas arba įrenginys gali nustoti veikti.
▪ Kai ekrane rodoma (laikas išvalyti oro filtrą), išvalykite oro filtrus (žr.
"10.2.3Kaip nuvalyti oro filtrą"[436]).
▪ Jei drėgnumas viršija 80% arba užblokuojama drenažo anga, gali susidaryti
kondensato.
▪ Tinkamai nustatykite oro išleidimo angą ir neleiskite, kad į kambaryje esančius
asmenis tiesiogiai pūstų oras.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
33
10 | Techninė priežiūra ir tvarkymas
10 Techninė priežiūra ir tvarkymas
10.1 Techninės ir bendrosios priežiūros atsargumo priemonės
PRANEŠIMAS
Techninės priežiūros darbus TURI atlikti įgaliotasis montuotojas arba priežiūros
agentas.
Rekomenduojame techninę priežiūrą atlikti bent kartą per metus. Vis dėlto
taikomuose teisės aktuose gali būti numatyta trumpesnių techninės priežiūros
intervalų.
ATSARGIAI: Atkreipkite dėmesį į ventiliatorių!
Kol sukasi ventiliatorius, bloką tikrinti pavojinga.
Prieš pradėdami vykdyti bet kokias techninės priežiūros užduotis, būtinai išjunkite
pagrindinį jungiklį.
ATSARGIAI
NEKIŠKITE pirštų, strypų ar kitų daiktų į oro įleidimo ar išleidimo angą. Dideliu greičiu
besisukantis ventiliatorius gali sužaloti.
PRANEŠIMAS
NIEKADA patys netikrinkite bloko ir nevykdykite jo priežiūros darbų. Paprašykite šiuos
darbus atlikti kvalifikuoto asmens. Vis dėlto galutinis naudotojas gali pats nuvalyti oro
išleidimo angą, išorę, priekinį skydelį ir oro filtrą.
ĮSPĖJIMAS
NIEKADA nekeiskite perdegusio saugiklio netinkamo srovės stiprio saugikliu ar laidu.
Jei naudosite laidą ar varinę vielą, blokas gali sugesti arba gali kilti gaisras.
ATSARGIAI
Po ilgos eksploatacijos patikrinkite bloko stovą ir tvirtinimo elementus, ar nėra
pažeidimų. Jei tvirtinimo elementai bus apgadinti, blokas gali nukristi ir ką nors
sužaloti.
ATSARGIAI
Prieš pradėdami darbus su galutiniais įrenginiais, atjunkite elektros tiekimą.
PAVOJUS! PAVOJUS ŽŪTI NUO ELEKTROS SROVĖS
Prieš valydami oro kondicionierių arba oro filtrą, būtinai išjunkite įrenginio veikimą ir
atjunkite elektros tiekimą. Kitaip galite gauti elektros smūgį ir susižaloti.
Montuotojo ir naudotojo trumpasis vadovas
34
ĮSPĖJIMAS
Jei reikia dirbti aukštai, būkite atsargūs su kopėčiomis.
Patalpos bloke gali būti naudojami toliau nurodyti simboliai.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Simbolis Paaiškinimas
Prieš pradėdami priežiūros darbus, išmatuokite įtampą
pagrindinių grandinės kondensatorių arba elektros komponentų
kontaktuose.
10.2 Bloko valymas
ATSARGIAI
Prieš valydami oro išleidimo angą, išorę, priekinį skydą ir oro filtrą, išjunkite bloką.
10.2.1 Kaip nuvalyti oro išleidimo angą ir išorę
ĮSPĖJIMAS
NELEISKITE patalpos blokui sušlapti. Galima pasekmė: elektros smūgio arba gaisro
pavojus.
10 | Techninė priežiūra ir tvarkymas
Nušluostykite minkšta šluoste. Jei dėmes pašalinti sunku, panaudokite vandenį arba
neutralų valiklį.
10.2.2 Priekinio skydelio valymas
PRANEŠIMAS
▪ NENAUDOKITE benzino, benzolo, skiediklio, poliravimo miltelių arba skystojo
insekticido. Galima pasekmė: išblukimas ir deformacija.
▪ NENAUDOKITE vandens ar oro, kurio temperatūra siekia arba viršija 50°C. Galima
pasekmė: išblukimas ir deformacija.
▪ Plaudami mentę vandeniu, smarkiai NETRINKITE. Galima pasekmė: gali pradėti
luptis paviršiaus hermetikas.
ĮSPĖJIMAS
NELEISKITE patalpos blokui sušlapti. Galima pasekmė: elektros smūgio arba gaisro
pavojus.
PRANEŠIMAS
▪ NENAUDOKITE benzino, benzolo, skiediklio, poliravimo miltelių arba skystojo
insekticido. Galima pasekmė: išblukimas ir deformacija.
▪ NENAUDOKITE vandens ar oro, kurio temperatūra siekia arba viršija 50°C. Galima
pasekmė: išblukimas ir deformacija.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Prireikus nuvalyti priekinį skydelį, jį galima nuimti.
1 Atidarykite priekinį skydelį. Paimkite priekinį skydelį už skydelio ąselių
(abiejose pusėse) ir atidarykite jį iki stabdiklio.
Montuotojo ir naudotojo trumpasis vadovas
35
10 | Techninė priežiūra ir tvarkymas
a
a Skydelio ąselė
2 Pastumkite abiejose priekinio skydelio pusėse esančius kabliukus link bloko
šono ir nuimkite skydelį.
3 Nuvalykite priekinį skydelį. Nušluostykite jį minkšta, vandeniu sudrėkinta
šluoste. Naudokite tik neutralų valiklį.
4 Sausa šluoste nuvalykite skydelį ir palikite išdžiūti šešėlyje.
5 Prijunkite priekinį skydelį. Sulygiuokite priekinio skydelio kabliukus su lizdais ir
iki galo juos įspauskite.
6 Lėtai uždarykite priekinį skydelį.
10.2.3 Kaip nuvalyti oro filtrą
Kada valyti oro filtrą:
▪ Nykščio taisyklė: valykite kas 6mėnesius. Jei oras patalpoje itin užterštas, valykite
dažniau.
PRANEŠIMAS
NENAUDOKITE 50°C arba karštesnio vandens. Galima pasekmė: išblukimas ir
deformacija.
Montuotojo ir naudotojo trumpasis vadovas
36
▪ Atsižvelgiant į nuostatas, naudotojo sąsajoje gali pasirodyti pranešimas Time to
clean air filter (laikas valyti oro filtrą). Išvalykite oro filtrą pasirodžius tokiam
pranešimui.
▪ Jei nešvarumų nuvalyti neįmanoma, pakeiskite oro filtrą (=pasirinktinė įranga).
Kaip valyti oro filtrą:
1 Atidarykite priekinį skydelį. Paimkite priekinį skydelį už skydelio ąselių
(abiejose pusėse) ir atidarykite jį iki stabdiklio.
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
10 | Techninė priežiūra ir tvarkymas
a
a Skydelio ąselė
2 Išimkite oro filtrą. Šiek tiek paspauskite aukštyn ąselę, esančią oro filtro
centre, tada ištraukite oro filtrą žemyn.
3 Išvalykite oro filtrą. Panaudokite dulkių siurblį arba išplaukite vandeniu. Jei
oro filtras itin užsiteršė, panaudokite minkštą šepetėlį ir neutralų valiklį.
4 Padėkite oro filtrą į šešėlį išdžiūti.
5 Prijunkite oro filtrą atgal. Sumontuokite oro filtrą atgal.
6 Uždarykite priekinį skydelį. Paimkite priekinį skydelį už skydelio ąselių
(abiejose pusėse) ir lėtai jį uždarykite.
7 Įjunkite maitinimą.
8 Informacijos apie tai, kaip pašalinti įspėjamuosius ekranus, rasite naudotojo
sąsajos trumpajame vadove.
10.3 Techninė priežiūra prieš ilgas prastovas
Pvz., sezono pabaigoje.
▪ Palikite patalpos blokus veikti tik ventiliatoriaus režimu maždaug pusdienį, kad
išdžiovintumėte blokų vidų.
▪ Išvalykite patalpos blokų oro filtrus ir korpusus (žr. sk. "10.2 Bloko
valymas"[435]).
▪ Išjunkite maitinimą. Naudotojo sąsajos ekranas išsijungia. Įjungus maitinimą, oro
kondicionierius naudoja šiek tiek energijos net ir neveikdamas.
▪ Išimkite iš naudotojo sąsajos maitinimo elementus (jei yra).
10.4 Techninė priežiūra po ilgų prastovų
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Pvz., sezono pradžioje.
Montuotojo ir naudotojo trumpasis vadovas
37
10 | Techninė priežiūra ir tvarkymas
▪ Patikrinkite ir pašalinkite viską, kas gali blokuoti patalpos ir lauko blokų įleidimo
bei išleidimo angas.
▪ Išvalykite patalpos blokų oro filtrus ir korpusus (žr. sk. "10.2 Bloko
valymas"[435]).
▪ Įdėkite į naudotojo sąsają maitinimo elementus (jei taikoma).
▪ Įjunkite maitinimą likus bent 6valandoms iki bloko veikimo pradžios, kad sistema
įsijungtų sklandžiau. Įjungus maitinimą, pasirodo naudotojo sąsajos ekranas.
10.5 Apie šaltnešį
Šiame gaminyje yra fluorintų, šiltnamio efektą sukeliančių dujų. NEIŠLEISKITE dujų į
atmosferą.
Aušalo tipas: R32
Pasaulinio atšilimo potencialo (GWP) reikšmė: 675
Šaltnešio tipas: R410A
Visuotinio atšilimo potencialo (GWP) vertė: 2087,5
PRANEŠIMAS
Pagal galiojančius teisės aktus, reglamentuojančius fluorintų šiltnamio efektą
sukeliančių dujų naudojimą, turi būti nurodomas įrenginio šaltnešio įkrovos svoris ir
CO2 ekvivalentas.
CO2 ekvivalentinių tonų kiekio apskaičiavimo formulė: Šaltnešio GWP vertė ×
bendroji šaltnešio įkrova [kg] / 1000
Dėl papildomos informacijos kreipkitės į savo montuotoją.
ĮSPĖJIMAS! ŠIEK TIEK LIEPSNI MEDŽIAGA
Šiame bloke naudojamas R32 tipo šaltnešis (jei yra) yra šiek tiek liepsnus. Žr. lauko
bloko specifikacijas, kur pateikiamas naudotinas šaltnešio tipas.
ĮSPĖJIMAS
Prietaisą su šaltnešiu R32 būtina sandėliuoti taip, kad būtų išvengta mechaninių
pažeidimų. Sandėliuokite gerai vėdinamoje patalpoje, kur nebūtų nuolat veikiančių
uždegimo šaltinių (pvz., atviros liepsnos, veikiančių dujinių prietaisų ar elektrinių
šildytuvų). Patalpos dydis turi atitikti bendrąsias saugos atsargumo priemones.
ĮSPĖJIMAS
▪ NEGALIMA pradurti ar deginti aušalo ciklo dalių.
▪ Atitirpinimo procesui paspartinti NEGALIMA naudoti valomųjų medžiagų ar
priemonių, kurių nerekomendavo gamintojas.
▪ Žinotina, kad sistemoje esantis aušalas yra bekvapis.
Montuotojo ir naudotojo trumpasis vadovas
38
ĮSPĖJIMAS
R410A– nedegus šaltnešis, o R32– šiek tiek liepsnus šaltnešis. Paprastai jų nuotėkių
nepasitaiko. Šaltnešiui ištekėjus į patalpą ir pasiekus atvirą liepsną iš degiklio,
šildytuvo ar viryklės, gali kilti gaisras (R32 atveju) arba susidaryti kenksmingų dujų.
Išjunkite bet kokius degimo šildytuvus, išvėdinkite patalpą ir susisiekite su įgaliotuoju
atstovu, iš kurio pirkote įrenginį.
Nenaudokite įrenginio, kol priežiūros specialistas nepatvirtins, kad dalis, dėl kurio
ištekėjo šaltnešio, suremontuota.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
11 Trikčių šalinimas
Įvykus vienai iš toliau nurodytų trikčių, imkitės toliau pateiktų priemonių ir
susisiekite su savo įgaliotuoju atstovu.
ĮSPĖJIMAS
Susidarius neįprastai situacijai (pvz., atsiradus degėsių kvapui ir pan.), nutraukite
eksploataciją ir išjunkite maitinimą.
Jei tokiu atveju paliksite įrenginį veikti toliau, jis gali sugesti, galite gauti elektros
smūgį arba gali kilti gaisras. Susisiekite su įgaliotuoju atstovu.
Sistemą TURI remontuoti kvalifikuotas priežiūros specialistas.
Veikimo sutrikimas Priemonė
11 | Trikčių šalinimas
Jei dažnai perdega (suveikia) saugos įtaisas, pvz.,
saugiklis, jungtuvas, liekamosios srovės
apsaugas ir pan. arba NETINKAMAI veikia
Išjunkite visus bloko
pagrindinius maitinimo
jungiklius.
įjungiklis/ išjungiklis.
Jei iš bloko ima tekėti vanduo. Sustabdykite veikimą.
Jei NETINKAMAI veikia valdymo jungiklis. Išjunkite maitinimą.
Naudotojo sąsajoje rodoma . Informuokite savo montuotoją
ir nurodykite klaidos kodą.
Norėdami parodyti klaidos
kodą, žr. naudotojo sąsajos
trumpąjį vadovą.
Jei sistema NEVEIKIA tinkamai dėl kitos priežasties nei nurodyta pirmiau ir nė viena
iš pirmiau nurodytų trikčių nėra akivaizdi, išanalizuokite sistemą pagal toliau
pateiktas procedūras.
Triktis Priemonė
Jei sistema neveikia išvis. ▪ Patikrinkite, ar yra elektra. Palaukite, kol
atsinaujins elektros tiekimas. Jei elektros tiekimas
nutrūksta veikiant įrenginiui, sistema automatiškai
įsijungia, kai elektros tiekimas vėl atkuriamas.
▪ Patikrinkite, ar neperdegė joks saugiklis ir
nesuveikė jungtuvas. Prireikus pakeiskite saugiklį
arba nustatykite iš naujo jungtuvą.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
39
11 | Trikčių šalinimas
Triktis Priemonė
Sistema veikia, tačiau
vėsina arba šildo
nepakankamai.
▪ Patikrinkite, ar lauko bloko ar patalpos bloko oro
įleidimo angos neblokuoja kliūtys. Pašalinkite
kliūtis ir pasirūpinkite, kad oras laisvai tekėtų.
▪ Patikrinkite, ar neužsikimšo oro filtras (žr.
"10.2.3Kaip nuvalyti oro filtrą"[436]).
▪ Patikrinkite temperatūros nuostatą.
▪ Naudotojo sąsajoje patikrinkite ventiliatoriaus
apsukas.
▪ Patikrinkite, ar nėra atidarytų durų ar langų.
Uždarykite duris ir langus, kad vidun nepūstų
vėjas.
▪ Patikrinkite, ar vėsinimo metu patalpoje nėra
pernelyg daug žmonių. Patikrinkite, ar patalpoje
nėra pernelyg intensyvių šilumos šaltinių.
▪ Patikrinkite, ar į patalpą nešviečia tiesioginiai
saulės spinduliai. Naudokite užuolaidas.
▪ Patikrinkite, ar tinkamas oro srauto kampas.
Jei, patikrinę pirmiau nurodytus punktus, negalite išspręsti problemos patys,
susisiekite su savo montuotoju ir nurodykite simptomus, visą bloko modelio
pavadinimą (su pagaminimo numeriu, jei toks yra) ir įrengimo datą (pageidautina–
tą, kuri nurodyta garantijos kortelėje).
11.1 Požymiai, NEPRISKIRIAMI sistemos triktims
Toliau pateikiami simptomai, NEPRISKIRIAMI sistemos triktims:
11.1.1 Požymis: sistema neveikia
▪ Paspaudus naudotojo sąsajos įjungimo/ išjungimo mygtuką, oro kondicionierius
iškart nepasileidžia. Jei veikimo lemputė įsijungia, vadinasi, sistema veikia įprastai.
Siekiant išvengti kompresoriaus variklio perkrovos, oro kondicionierius
paleidžiamas praėjus 5 minutėms nuo pakartotinio įjungimo (jei ką tik buvo
išjungtas). Tokia pati paleidimo delsa įvyksta paspaudus veikimo režimo mygtuką.
▪ Įjungus maitinimą, sistema neima veikti iškart. Palaukite minutę, kol pasiruoš
mikrokompiuteris.
11.1.2 Požymis. Ventiliatoriaus apsukos neatitinka nuostatos
Ventiliatoriaus apsukos nepakinta net ir paspaudus ventiliatoriaus apsukų
reguliavimo mygtuką. Šildymo metu, kai patalpos temperatūra pasiekia nustatytą
lygį, lauko blokas išsijungia ir patalpos blokas pradeda veikti mažomis
ventiliatoriaus apsukomis. Tuo siekiama nepūsti šalto oro tiesiai į kambaryje
esančius žmones. Ventiliatoriaus apsukos paspaudus mygtuką nepakinta.
11.1.3 Požymis: ventiliatoriaus sukimosi kryptis neatitinka nuostatos
Montuotojo ir naudotojo trumpasis vadovas
40
Ventiliatoriaus sukimosi kryptis neatitinka naudotojo sąsajos ekrano.
Nekaitaliojama ventiliatoriaus sukimosi kryptis. Taip yra todėl, kad įrenginį valdo
mikrokompiuteris.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
11 | Trikčių šalinimas
11.1.4 Požymis: Iš bloko (patalpos bloko) sklinda balta migla
▪ Kai vėsinant būna didelis drėgnumas (alyvuotoje ir dulkėtoje vietoje). Jei patalpos
bloko patalpa itin užteršta, temperatūros pasiskirstymas joje būna netolygus.
Būtina išvalyti patalpos bloko vidų. Dėl išsamios informacijos apie bloko valymą
kreipkitės į savo įgaliotąjį atstovą. Šią operaciją turi atlikti kvalifikuotas priežiūros
specialistas.
▪ Kai oro kondicionierius persijungia į šildymo režimą po atitirpinimo režimo.
Atitirpinimo metu sugeneruota drėgmė tampa garu ir išleidžiama į aplinką.
11.1.5 Požymis: Iš bloko (patalpos, lauko bloko) sklinda balta migla
Kai sistema po atitirpinimo persijungia į šildymo režimą. Atitirpinimo metu
sugeneruota drėgmė tampa garu ir išleidžiama į aplinką.
11.1.6 Požymis. Naudotojo sąsajoje parodoma U4 arba U5, ji išsijungia, bet po kelių minučių vėl įsijungia
Taip nutinka, jei naudotojo sąsają paveikia elektrinių prietaisų (ne oro
kondicionieriaus) trukdžiai. Trukdžiai pertraukia ryšį tarp blokų ir jie išsijungia.
Trukdžiams dingus, veikimas automatiškai atnaujinamas.
11.1.7 Požymis: oro kondicionierių (patalpos bloko) skleidžiamas triukšmas
▪ Įjungus maitinimą, iškart pasigirsta zvimbimas. Patalpos bloke įsijungia
elektroninis išsiplėtimo vožtuvas, kuris ir skleidžia triukšmą. Po maždaug minutės
jis prityla.
▪ Sistemai sustojus po veikimo šildymo režimu, girdimas cvaksėjimas. Šis garsas
skleidžiamas dėl temperatūros pokyčių plečiantis arba traukiantis plastikinėms
dalims.
11.1.8 Požymis: oro kondicionierių (patalpos, lauko blokų) skleidžiamas triukšmas
▪ Sistemai veikiant vėsinimo arba atitirpinimo režimu, girdimas nuolatinis tylus
šnypštimas. Šį garsą skleidžia lauko ir patalpos blokais tekančios šaltnešio dujos.
▪ Paleidus įrenginį arba iškart po išjungimo ar po atitirpinimo girdimas šnypštimas.
Tai– šaltnešio tėkmės sustojimas arba krypties pasikeitimas.
11.1.9 Požymis: iš bloko krenta dulkės
Kai blokas įjungiamas po ilgų prastovų. Taip yra todėl, kad į bloką pateko dulkių.
11.1.10 Požymis: Blokai skleidžia nemalonų kvapą
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Blokas gali absorbuoti patalpos kvapus, pvz., baldų, cigarečių ar kt. ir po kurio laiko
juos išleisti.
Montuotojo ir naudotojo trumpasis vadovas
41
12 | Perkėlimas
12 Perkėlimas
Susisiekite su savo įgaliotuoju atstovu, kuris nuims ir perkels visą bloką. Blokams
perkelti reikia techninių žinių.
Montuotojo ir naudotojo trumpasis vadovas
42
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
13 Išmetimas
13 | Išmetimas
PRANEŠIMAS
NEBANDYKITE išmontuoti sistemos patys: sistemos išmontavimo, tvarkyti šaltnešio,
alyvos ir kitų komponentų tvarkymo darbai TURI būti vykdomi laikantis taikomų teisės
aktų. Įrenginius REIKIA pristatyti į specializuotą pakartotinio panaudojimo, perdirbimo
ir utilizavimo įstaigą.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
43
Montuotojui
Montuotojui
Montuotojo ir naudotojo trumpasis vadovas
44
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
14 Apie dėžę
14.1 Apžvalga: apie dėžę
Šiame skyriuje rašoma, ką turite daryti priėmę vietoje dėžę su patalpos bloku.
Jame nagrinėjamos tokios temos:
▪ Bloko išpakavimas ir tvarkymas
▪ Priedų nuėmimas nuo bloko
Atminkite:
▪ Prieš pristatant BŪTINA patikrinti įrenginį, ar nėra pažeidimų. Apie bet kokius
pažeidimus BŪTINA nedelsiant pranešti vežėjo pretenzijų agentui.
▪ Neišpakuotą įrenginį reikia prinešti kuo arčiau montavimo vietos, kad
nepažeistumėte įrenginio transportuodami.
▪ Iš anksto pasiruoškite kelią, kuriuo planuojate atgabenti bloką vidun.
14 | Apie dėžę
14.2 Patalpose naudojamas įrenginys
ĮSPĖJIMAS! ŠIEK TIEK LIEPSNI MEDŽIAGA
Šiame bloke naudojamas R32 tipo šaltnešis (jei yra) yra šiek tiek liepsnus. Žr. lauko
bloko specifikacijas, kur pateikiamas naudotinas šaltnešio tipas.
▪ Prieš pristatant BŪTINA patikrinti įrenginį, ar nėra pažeidimų. Apie bet kokius
pažeidimus BŪTINA nedelsiant pranešti vežėjo pretenzijų agentui.
▪ Neišpakuotą įrenginį reikia prinešti kuo arčiau montavimo vietos, kad
nepažeistumėte įrenginio transportuodami.
▪ Visiškai išpakuokite vidaus įrenginį laikydamiesi išpakavimo instrukcijoje pateiktų
nurodymų.
14.2.1 Kaip išpakuoti ir tvarkyti bloką
Blokui kelti naudokite minkštos medžiagos juostas arba apsaugines plokštes ir virvę.
Taip išvengsite bloko subraižymų ir pažeidimų.
1 Pakelkite bloką, laikydami už kabinimo gembių. Nespauskite kitų dalių, ypač–
šaltnešio vamzdyno, drenažo vamzdyno ir kitų guminių komponentų.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
45
14 | Apie dėžę
FAA71 FAA100
1×1× 1× 4× 1× 3× 1×
cba d e f g
14.2.2 Kaip nuimti priedus nuo patalpos bloko
1 Nuimkite:
▪ priedų maišelį, esantį pakuotės dugne;
▪ montavimo plokštę, prijungtą prie patalpos bloko nugarėlės.
a Įrengimo ir eksploatacijos vadovas
b Bendrosios saugos atsargumo priemonės
c Montavimo plokštės fiksavimo sraigtai M4×25L (9×), tvirtinimo sraigtai M4×12L (2×
skirti 71 klasei, 3× skirti 100 klasei)
d Laidų tvirtinimo dirželiai (1didelis, 3maži)
e Izoliacinė juosta
f Sraigtų dangtelis (tik 100 klasei)
g Montavimo plokštė
Montuotojo ir naudotojo trumpasis vadovas
46
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
15 Apie blokus ir parinktis
Šiame skyriuje
15.1 Identifikavimas........................................................................................................................................................................ 47
15.1.1 Identifikavimo etiketė: vidaus įrenginys ................................................................................................................ 47
15.2 Apie patalpos bloką ................................................................................................................................................................ 47
15.3 Sistemos išdėstymas............................................................................................................................................................... 48
15.4 Papildomai prijungiami įrenginiai ir priedai ........................................................................................................................... 49
15.4.1 Galimi patalpose naudojamo įrenginio priedai ..................................................................................................... 49
15.1 Identifikavimas
15.1.1 Identifikavimo etiketė: vidaus įrenginys
Vieta
15 | Apie blokus ir parinktis
15.2 Apie patalpos bloką
Siekdami užtikrinti veikimo saugą ir efektyvumą, naudokite sistemą toliau
nurodytuose temperatūros ir drėgnumo intervaluose.
Informacijos apie derinį su R410A lauko bloku žr. šią lentelę:
Lauko blokai Vėsinimas Šildymas
RZQ200 Lauko
RZQG71~140 Lauko
RZQSG71~140 Lauko
Patalpos drėgnumas ≤80%
temperatūra
Patalpos
temperatūra
temperatūra
Patalpos
temperatūra
temperatūra
Patalpos
temperatūra
–5~46°C DB –15~15°C WB
14~28°C WB 10~27°C DB
–15~50°C DB –20~15,5°C WB
12~28°C WB 10~27°C DB
–15~46°C DB –15~15,5°C WB
14~28°C WB 10~27°C DB
(a)
—
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
47
15 | Apie blokus ir parinktis
Informacijos apie derinį su R32 lauko bloku žr. šią lentelę:
(a)
Siekiant išvengti kondensacijos ir vandens lašėjimo iš bloko. Jei temperatūra arba
drėgnumas šių sąlygų neatitiks, gali įsijungti saugos įtaisai ir oro kondicionierius gali nustoti
veikti.
Lauko blokai Vėsinimas Šildymas
RZAG71~140 Lauko
temperatūra
Patalpos
temperatūra
RZASG71~140 Lauko
temperatūra
Patalpos
temperatūra
AZAS71+100 Lauko
temperatūra
Patalpos
temperatūra
RZA200+250 Lauko
temperatūra
Patalpos
temperatūra
ARXM71 Lauko
temperatūra
–20~52°C DB –20~24°C DB
–20~18°C WB
17~38°C DB
10~27°C DB
12~28°C WB
–15~46°C DB –15~21°C DB
–15~15,5°C WB
20~38°C DB
10~27°C DB
14~28°C WB
–5~46°C DB –15~21°C DB
–15~15,5°C WB
20~38°C DB
10~27°C DB
14~28°C WB
–20~46°C DB –20~15°C WB
14~28°C WB 10~27°C DB
–10~46°C DB –15~18°C WB
Patalpos drėgnumas ≤80%
(a)
Siekiant išvengti kondensacijos ir vandens lašėjimo iš bloko. Jei temperatūra arba
drėgnumas šių sąlygų neatitiks, gali įsijungti saugos įtaisai ir oro kondicionierius gali nustoti
veikti.
DB: sausojo termometro temperatūra
WB: šlapiojo termometro temperatūra
15.3 Sistemos išdėstymas
INFORMACIJA
Paveikslėlis yra tik pavyzdys ir gali NEATITIKTI jūsų sistemos schemos.
Patalpos
temperatūra
14~28°C WB 10~30°C DB
(a)
—
Montuotojo ir naudotojo trumpasis vadovas
48
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
15 | Apie blokus ir parinktis
b
c
a
d
e
a
c
d
b
e
f
g
h
a Patalpos blokas
b Lauko blokas
c Naudotojo sąsaja
d Šaltnešio vamzdynas + informacijos perdavimo kabelis
e Drenažo vamzdis
a Priekinis skydelis
b Priekinės grotelės
c Priežiūros dangtis
d Oro filtrai
e Drenažo žarna
f Šaltnešio vamzdžiai
g Elektros laidai
h Naudotojo sąsaja
15.4 Papildomai prijungiami įrenginiai ir priedai
INFORMACIJA
Tam tikros parinktys gali būti NEPRIEINAMOS jūsų šalyje.
15.4.1 Galimi patalpose naudojamo įrenginio priedai
Būtinai parenkite šias privalomąsias parinktis:
▪ Naudotojo sąsaja: Laidinė arba belaidė (žr. katalogus ir techninę literatūrą, kad
galėtumėte pasirinkti tinkamą naudotojo sąsają)
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
49
16 | Įrenginio montavimas
16 Įrenginio montavimas
Šiame skyriuje
ĮSPĖJIMAS
Įrengimo darbus turi atlikti montuotojas. Naudojamos medžiagos ir įrengimo eiga turi
atitikti galiojančius teisės aktus. Europoje galioja standartas EN378.
16.1 Įrengimo vietos paruošimas ................................................................................................................................................... 50
16.1.1 Patalpose naudojamo įrenginio montavimo vietos reikalavimai .......................................................................... 50
16.2 Įrenginio atidarymas ir uždarymas ......................................................................................................................................... 52
16.2.1 Kaip nuimti priekinį skydelį .................................................................................................................................... 52
16.2.2 Kaip vėl sumontuoti priekinį skydelį ...................................................................................................................... 52
16.2.3 Kaip nuimti priekines groteles ............................................................................................................................... 52
16.2.4 Kaip vėl sumontuoti priekines groteles ................................................................................................................. 53
16.2.5 Kaip atidaryti priežiūros dangtį .............................................................................................................................. 54
16.2.6 Kaip uždaryti priežiūros dangtį .............................................................................................................................. 54
16.3 Patalpose naudojamo įrenginio tvirtinimas ........................................................................................................................... 54
16.3.1 Montavimo plokštės įrengimas.............................................................................................................................. 54
16.3.2 Kaip išgręžti sienoje skylę ....................................................................................................................................... 56
16.3.3 Kaip nuimti vamzdžio angos dangtį ....................................................................................................................... 57
16.3.4 Kaip užkabinti bloką ant montavimo plokštės ....................................................................................................... 58
16.3.5 Kaip prakišti vamzdžius pro sienos kiaurymę ........................................................................................................ 58
16.3.6 Drenažo užtikrinimas.............................................................................................................................................. 59
16.1 Įrengimo vietos paruošimas
Pasirinkite tokią montavimo vietą, kad būtų pakankamai vietos įrenginiui įnešti ir
išnešti.
Venkite įrengti aplinkoje, kur daug organinių tirpiklių, pvz., rašalo ir siloksano.
ĮSPĖJIMAS
Prietaisą su šaltnešiu R32 būtina sandėliuoti taip, kad būtų išvengta mechaninių
pažeidimų. Sandėliuokite gerai vėdinamoje patalpoje, kur nebūtų nuolat veikiančių
uždegimo šaltinių (pvz., atviros liepsnos, veikiančių dujinių prietaisų ar elektrinių
šildytuvų). Patalpos dydis turi atitikti bendrąsias saugos atsargumo priemones.
▪ NEMONTUOKITE įrenginio vietose, kuriose dažnai dirbama. Jeigu atliekant
statybos darbus (pvz., šlifavimo darbus) atsiranda daug dulkių, įrenginį reikia
uždengti.
16.1.1 Patalpose naudojamo įrenginio montavimo vietos reikalavimai
INFORMACIJA
Taip pat perskaitykite bendruosius reikalavimus įrengimo vietai. Žr. skyrių
""2Bendrosios atsargumo priemonės"[48]".
Montuotojo ir naudotojo trumpasis vadovas
50
INFORMACIJA
Garso slėgio lygis mažesnis nei 70dBA.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
16 | Įrenginio montavimas
≤120
≥90
≥30
a
b ≥1800
≥50 ≥50
≥90
(mm)
ATSARGIAI
Prietaisas neturi būti visiems pasiekiamas: sumontuokite jį saugioje vietoje, kur jo
nebūtų galima lengvai pasiekti.
Šį bloką (patalpos ir lauko) galima montuoti komercinėje ir lengvosios pramonės
aplinkoje.
NEMONTUOKITE įrenginio šiose vietose:
▪ Vietose, kur atmosferoje gali būti mineralinės alyvos rūko, purslų arba garų.
Plastikinės dalys gali būti sugadintos, nukristi arba sukelti vandens nuotėkį.
NEREKOMENDUOJAMA montuoti įrenginio šiose vietose, nes gali sutrumpėti jo
eksploatavimo laikas:
▪ kur stipriai svyruoja įtampa;
▪ transporto priemonėse ir laivuose;
▪ kur yra rūgščių arba šarminių garų.
PRANEŠIMAS
Šiame vadove aprašoma įranga gali sukelti elektromagnetinius radijo ryšio trukdžius.
Įranga atitinka specifikacijas, skirtas užtikrinti pagrįstą apsaugą nuo tokių trukdžių. Vis
dėlto nėra garantijos, kad konkrečioje įrengtyje trukdžių nebus.
Taigi, rekomenduojama sumontuoti įrangą ir nutiesti elektros laidus taip, kad jie būtų
nutolę pakankamu atstumu nuo stereoįrangos, asmeninių kompiuterių ir pan.
▪ Prasto ryšio zonoje palaikykite 3 metrų arba didesnius atstumus, kad kitoje
įrangoje išvengtumėte elektromagnetinių trukdžių. Sukiškite maitinimo ir
perdavimo kabelius į kanalus.
▪ Pasirūpinkite, kad įvykus vandens nuotėkiui vanduo nesugadintų įrengimo erdvės
ir aplinkos.
▪ Pasirinkite vietą, kurioje bloko veikimo triukšmas ir karštas (šaltas) oras niekam
netrukdytų.
▪ Sienos izoliacija. Kai temperatūra ties siena viršija 30°C, o santykinis
drėgnumas – 80% arba į sieną įtraukiamas grynas oras, reikalinga papildoma
izoliacija (bent 10mm storio porolonas).
▪ Sienos tvirtumas. Patikrinkite, ar siena pakankamai tvirta, kad atlaikytų bloko
svorį. Jei kyla pavojus, prieš montuodami bloką sutvirtinkite sieną.
▪ Oro srautas. Pasirūpinkite, kad oro srauto niekas neblokuotų.
▪ Drenažas. Užtikrinkite tinkamą kondensato nutekėjimą.
▪ Tarpai. Atsižvelkite į šiuos reikalavimus:
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
a Kliūtis
b Minimalus atstumas iki grindų
Montuotojo ir naudotojo trumpasis vadovas
51
16 | Įrenginio montavimas
a
a
a
a
16.2 Įrenginio atidarymas ir uždarymas
16.2.1 Kaip nuimti priekinį skydelį
PRANEŠIMAS
NIEKADA nemontuokite patalpos bloko tiesiogiai ant sienos. Įrengimui naudokite
pridėtą montavimo plokštę.
1 Atidarykite priekinį skydelį. Paimkite priekinį skydelį už skydelio ąselių
(abiejose pusėse) ir atidarykite jį iki stabdiklio.
a Skydelio ąselės
2 Pastumkite abiejose priekinio skydelio pusėse esančius kabliukus link bloko
šono ir nuimkite skydelį. Kitas būdas– nuimkite jį pastumdami priekinį skydelį
kairėn arba dešinėn ir patraukdami pirmyn.
a Skydelio kabliukas
16.2.2 Kaip vėl sumontuoti priekinį skydelį
1 Norėdami prijungti priekinį skydelį, sulygiuokite priekinio skydelio kabliukus su
lizdais ir iki galo juos įspauskite.
2 Lėtai uždarykite priekinį skydelį.
16.2.3 Kaip nuimti priekines groteles
ATSARGIAI
Montuodami, atlikdami techninę ar kitokią sistemos priežiūrą, būtinai dėvėkite
atitinkamas asmeninės apsaugos priemones (apsaugines pirštines, akinius ir kt.).
1 Nuimkite priekinį skydelį ("16.2.1Kaip nuimti priekinį skydelį"[452]).
Montuotojo ir naudotojo trumpasis vadovas
52
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
16 | Įrenginio montavimas
3×
6×
3×
aa a
a
a
2 Plokščiuoju atsuktuvu arba moneta atsukite sraigtus (3 (71 klasėje) arba 6
(100klasėje)) ir nuimkite grotelių spaustukus (tik 100klasėje).
▪ 3 (71klasėje):
▪ 6 (100klasėje):
a Grotelių spaustukas
3 Rodyklių (3 (71 klasėje) kryptimi arba 4 (100 klasėje)) nuspauskite žemyn
viršutinius kabliukus, pažymėtus simboliu su 3apskritimais.
a Kabliukas
4 Būdami atsargūs, kad neužkabintumėte horizontaliųjų atlankų, nuimkite
priekines groteles, patraukdami rodyklės kryptimi.
16.2.4 Kaip vėl sumontuoti priekines groteles
1 Sumontuokite priekines groteles ir tvirtai sujunkite viršutinius kabliukus (3
(71klasėje) arba 4 (100klasėje)).
2 Prisukite sraigtus atgal (3 (71klasėje) arba 6 (100klasėje)).
3 100 klasės atveju sumontuokite grotelių spaustukus atgal ir įrenkite 3sraigtų
dangtelius (priedas).
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
4 Sumontuokite atgal priekinį skydelį ("16.2.2 Kaip vėl sumontuoti priekinį
skydelį"[452]).
Montuotojo ir naudotojo trumpasis vadovas
53
16 | Įrenginio montavimas
a
b c
a
b
16.2.5 Kaip atidaryti priežiūros dangtį
1 Atsukite 1sraigtą nuo priežiūros dangčio.
2 Horizontaliai nutraukite priežiūros dangtį nuo bloko.
a Priežiūros dangčio sraigtas
b Rankena
c Priežiūros dangtis
3 Atsukite 1sraigtą nuo skydelio plokštelės.
4 Horizontaliai ištraukite skydelio plokštelę iš bloko.
a Skydelio plokštelė
b Sraigtas
16.2.6 Kaip uždaryti priežiūros dangtį
1 Nustatykite skydelio plokštelę į pradinę vietą ant bloko.
2 Prisukite 1sraigtą atgal prie skydelio plokštelės.
3 Nustatykite priežiūros dangtį į pradinę vietą ant bloko.
4 Prisukite 1sraigtą atgal prie priežiūros dangčio.
16.3 Patalpose naudojamo įrenginio tvirtinimas
Šiame skyriuje
16.3.1 Montavimo plokštės įrengimas.............................................................................................................................. 54
16.3.2 Kaip išgręžti sienoje skylę ....................................................................................................................................... 56
16.3.3 Kaip nuimti vamzdžio angos dangtį ....................................................................................................................... 57
16.3.4 Kaip užkabinti bloką ant montavimo plokštės ....................................................................................................... 58
16.3.5 Kaip prakišti vamzdžius pro sienos kiaurymę ........................................................................................................ 58
16.3.6 Drenažo užtikrinimas.............................................................................................................................................. 59
16.3.1 Montavimo plokštės įrengimas
1 Nuimkite montavimo plokštę nuo bloko.
▪ Atsukite 2 sraigtus (71 klasė) arba 1 sraigtą (100 klasė) nuo bloko.
Montuotojo ir naudotojo trumpasis vadovas
54
▪ Rodyklės kryptimi išstumkite rankenėles.
▪ Nuimkite montavimo plokštę.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
16 | Įrenginio montavimas
A
b
a
b
1
1
c
2
c
2
c
2
3
B
c
2
2
2
2
3
a
b
1
c c
c
a
b
c
d
e
f
A 71 klasė
B 100 klasė
a Montavimo plokštė
b Sraigtas
c Rankenėlė
2 Nustatykite vamzdyno padėtį (informacijos apie apatinį arba šoninį vamzdyną
rasite sk. "16.3.3Kaip nuimti vamzdžio angos dangtį"[457]).
a Dešininis vamzdynas
b Apatinis dešininis vamzdynas
c Galinis dešininis vamzdynas
d Apatinis kairinis vamzdynas
e Apatinis kairinis vamzdynas
f Kairinis vamzdynas
3 Prijunkite montavimo plokštę prie sienos ir laikinai ją įrenkite.
4 Išlyginkite montavimo plokštę (naudokitės jos ąselėmis).
5 Matavimo rulete pažymėkite ant sienos gręžimo taškų centrus. Nustatykite
matavimo ruletės galą ties simboliu " ".
6 Baikite įrengimo darbus, prisukdami montavimo plokštę prie sienos.
▪ Naudodami M4×25L sraigtus (priedas), sumontuokite tolygiai, bent po 4 sraigtus
kiekvienoje pusėje.
▪ Naudodami varžtus (Pavyzdys: betoninėje sienoje), rinkitės M8~M10 varžtus
(įsigyjama atskirai), po vieną kiekvienoje pusėje.
INFORMACIJA
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Nuimtą vamzdžio angos dangtį galima laikyti montavimo plokštės kišenėje.
Montuotojo ir naudotojo trumpasis vadovas
55
16 | Įrenginio montavimas
A
(mm)
60 85
480 411
1050
104 98
344
389
44
44
103
52
101
290
d
e
ca a ac
ia
d
e
b
a a a a
f
f
gh
B
(mm)
1200
543 503
16465
186 89
393
459
45
45
80
36
194
340
a a a
a
a a aa
i
b c c
d
e
d
e
f
f
gh
A Įrengimo schema naudojant montavimo plokštę (71klasė)
B Įrengimo schema naudojant montavimo plokštę (100klasė)
a Rekomenduojami fiksavimo taškai
b Kišenė vamzdžio angos dangčiui
c Ąselės gulsčiukui
d Kiauryminė skylė sienoje, Ø80mm
e Drenažo žarnos vieta
f Matavimo ruletės vieta ties simboliu " "
g Dujų vamzdžio galas
h Skysčio vamzdžio galas
i Laikinoji fiksavimo kiaurymė
16.3.2 Kaip išgręžti sienoje skylę
Montuotojo ir naudotojo trumpasis vadovas
56
ATSARGIAI
Jei sienoje yra metalinis rėmas arba metalinė plokštė, naudokite įterptinį sieninį
vamzdį ir klojimo vietoje uždenkite sieną, kad ta vieta nekaistų, išvengtumėte
elektros smūgio bei gaisro.
PRANEŠIMAS
Būtinai užsandarinkite tarpus tarp vamzdžių sandarinimo medžiaga (vietinis tiekimas),
kad išvengtumėte vandens nuotėkių.
1 Išgręžkite sienoje didelę 80mm skersmens prakišimo kiaurymę su nuolydžiu į
lauką.
FAA71+100BUV1B
4P654517-1 – 2021.03
Padalytosios sistemos oro kondicionierius
2 Pro skylę prakiškite įterptinį vamzdį.
Ø80
a
b
c
a
b
3 Į sieninį vamzdį įstatykite sieninį dangtį.
a Įterptinis sieninis vamzdis (įsigyjama atskirai)
b Glaistas (įsigyjama atskirai)
c Angos sienoje dangtis (įsigyjama atskirai)
4 Įrengę instaliaciją, šaltnešio ir drenažo vamzdynus, NEPAMIRŠKITE
užsandarinti tarpo glaistu.
16.3.3 Kaip nuimti vamzdžio angos dangtį
INFORMACIJA
Norėdami prijungti vamzdyną dešiniojoje pusėje, dešiniajame apatiniame kampe,
kairiojoje pusėje arba kairiajame apatiniame kampe, TURITE nuimti vamzdžio angos
dangtį.
16 | Įrenginio montavimas
a Išpjova šoniniam vamzdynui
b Išpjova dugno vamzdynui
1 Nuimkite priekines groteles ("16.2.3Kaip nuimti priekines groteles"[452]).
2 Rankiniu pjūklu nupjaukite vamzdžio angos dangtį (iš priekinių grotelių vidaus).
3 Pusapvale dilde nudildykite šerpetas nuo nupjautos vietos.
PRANEŠIMAS
NENAUDOKITE žnyplių vamzdžio angos dangčiui nuimti, nes apgadinsite priekines
groteles.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
57
16 | Įrenginio montavimas
a
c
db e
c
e f
bda
A
A
c g
16.3.4 Kaip užkabinti bloką ant montavimo plokštės
1 Nuimkite priekinį skydelį ("16.2.1Kaip nuimti priekinį skydelį"[452]).
2 Nustatykite patalpos bloką ant montavimo plokštės kablių. Naudokite žymas
" " kaip orientyrą.
3 Atramai padėkite pakuotės dalį.
a Priekinės grotelės
b Šaltnešio vamzdynas
c Ąselė (2×)
d Montavimo plokštė (priedas)
e Pakavimo medžiagos fragmentas
16.3.5 Kaip prakišti vamzdžius pro sienos kiaurymę
1 Prijunkite drenažo vamzdyną "16.3.6Drenažo užtikrinimas"[4 59], šaltnešio
vamzdyną "17 Vamzdžių montavimas" [4 62] ir elektros instaliaciją
"18Elektros instaliacija"[467].
2 Suformuokite drenažo vamzdžius išilgai vamzdžio kelio žymos ant montavimo
plokštės.
3 Sujunkite elektros laidus ir šaltnešio vamzdžius viniline juostele (įsigyjama
atskirai).
a Drenažo žarna
b Sienos kiaurymė
c Šaltnešio vamzdynas
d Elektros laidai
e Vinilinė juostelė (įsigyjama atskirai)
f Maitinimo laidas
g Informacijos perdavimo ir naudotojo sąsajos laidai
Montuotojo ir naudotojo trumpasis vadovas
58
PRANEŠIMAS
▪ NELANKSTYKITE šaltnešis vamzdžių.
▪ NESTUMKITE šaltnešio vamzdžių ant apatinio rėmo arba priekinių grotelių.
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
4 Prakiškite drenažo žarną ir šaltnešio vamzdžius pro kiaurymę sienoje.
360
Ø18
(mm)
5 Baigę įrengimo procedūrą (drenažo vamzdynas "16.3.6 Drenažo
užtikrinimas" [459], šaltnešio vamzdynas "17 Vamzdžių montavimas" [4 62]
ir elektros instaliacija "18 Elektros instaliacija" [4 67]), pritvirtinkite patalpos
bloką prie montavimo plokštės "19.1 Kaip pritvirtinti bloką prie montavimo
plokštės"[473].
16.3.6 Drenažo užtikrinimas
16 | Įrenginio montavimas
Užtikrinkite tinkamą kondensato nutekėjimą. Akcentai:
▪ bendrosios rekomendacijos;
▪ drenažo vamzdyno prijungimas prie patalpos bloko;
▪ vandens nuotėkių paieška.
Bendrosios rekomendacijos
▪ Vamzdžio ilgis. Stenkitės, kad drenažo vamzdynas būtų kaip įmanoma
trumpesnis.
▪ Vamzdyno dydis. Užtikrinkite, kad vamzdžio dydis būtų lygus arba viršytų
jungiamąjį vamzdį (vinilinio vamzdžio vardinis Ø13 mm).
PRANEŠIMAS
▪ Drenažo žarną įrenkite su nuolydžiu žemyn.
▪ Gaudyklių naudoti NEGALIMA.
▪ NEKIŠKITE žarnos galo į vandenį.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
▪ Drenažo žarnos tęsinys. Drenažo žarnai pratęsti naudokite Ø13 mm vardinio
skersmens vietinio tiekimo žarnos atkarpą. Žarnos tęsinio patalpos atkarpoje
NEPAMIRŠKITE panaudoti šilumos izoliacijos vamzdžio.
Montuotojo ir naudotojo trumpasis vadovas
59
16 | Įrenginio montavimas
a
b c
Ø18
a b c
≥50
mm
A
B
C
a
b
a Drenažo žarna, pateikta su patalpos bloku
b Šilumos izoliavimo vamzdis (įsigyjama atskirai)
c Drenažo žarnos tęsinys (įsigyjama atskirai)
▪ Standus polivinilo chlorido vamzdis. Standų polivinilo chlorido vamzdį (vardinis
Ø13 mm) jungiant tiesiogiai prie drenažo žarnos, kaip ir įterptinio vamzdyno
atveju, reikia naudoti vietinio tiekimo drenažo movą (vardinis Ø13mm).
a Drenažo žarna, pateikta su patalpos bloku
b Ø13mm vardinio skersmens drenažo mova (vietinis tiekimas)
c Standus polivinilo chlorido vamzdis (vietinis tiekimas)
▪ Įkiškite drenažo žarną į drenažo vamzdį, kaip parodyta tolesnėje iliustracijoje,
kad jos NEIŠTRAUKTŲ iš drenažo vamzdžio.
▪ Kondensacija. Imkitės priemonių dėl kondensacijos. Izoliuokite visą drenažo
vamzdyną, esantį pastato viduje.
Kaip prijungti vamzdyną dešiniojoje pusėje, gale dešinėje arba apačioje dešinėje
INFORMACIJA
Gamyklinė numatytoji nuostata– vamzdynas dešiniojoje pusėje. Jei vamzdyną norite
jungti kairiojoje pusėje, nuimkite jį nuo dešiniosios pusės ir įrenkite kairiojoje.
1 Naudodami lipniąją vinilinę juostą, pritvirtinkite drenažo žarną prie šaltnešio
vamzdžių apačios.
2 Apvyniokite drenažo žarną ir šaltnešio vamzdžius izoliacine juosta.
A Vamzdynas dešinėje
B Vamzdynas dešinėje, apačioje
C Vamzdynas dešinėje, gale
a Nuimkite dešiniojo vamzdyno angos dangtį
b Nuimkite dešiniojo apatinio vamzdyno angos dangtį
Kaip prijungti vamzdyną kairiojoje pusėje, gale kairėje arba apačioje kairėje
Montuotojo ir naudotojo trumpasis vadovas
60
INFORMACIJA
Gamyklinė numatytoji nuostata– vamzdynas dešiniojoje pusėje. Jei vamzdyną norite
jungti kairiojoje pusėje, nuimkite jį nuo dešiniosios pusės ir įrenkite kairiojoje.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
16 | Įrenginio montavimas
a
A
B
C
b
a
a
b

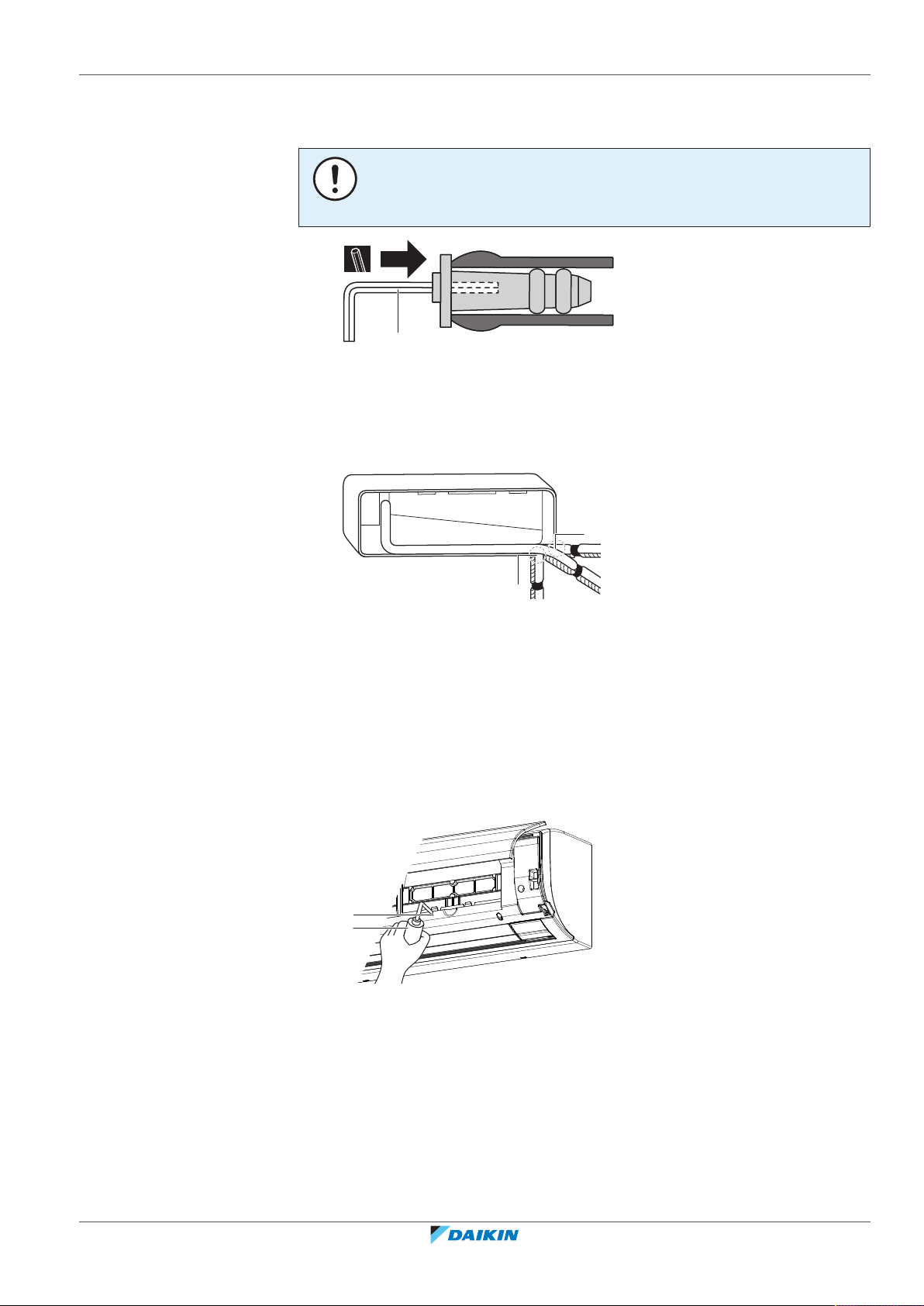

1 Atsukite dešinėje esantį izoliacijos fiksavimo sraigtą ir nuimkite drenažo žarną.
2 Kairiojoje pusėje nuimkite drenažo kamštį ir prijunkite jį prie dešiniosios pusės.
PRANEŠIMAS
Kai montuosite, NETEPKITE drenažo kamščio tepimo alyva (šaltnešio alyva). Drenažo
kamštis gali sugesti ir tapti nesandarus.
a 4mm šešiabriaunis raktas
3 Įkiškite drenažo žarną kairiojoje pusėje ir nepamirškite jos priveržti fiksavimo
sraigtu, nes priešingu atveju gali atsirasti vandens nuotėkių.
4 Lipniąja viniline juosta pritvirtinkite drenažo žarną prie šaltnešio vamzdžių
apačios.
Vandens nuotėkių paieška
1 Nuimkite oro filtrus (žr. sk. "10.2.3Kaip nuvalyti oro filtrą"[436]).
2 Lėtai įpilkite maždaug 1 l vandens į drenažo rinktuvę ir patikrinkite, ar nėra
vandens nuotėkių.
3 Prijunkite oro filtrus atgal (žr. sk. "10.2.3Kaip nuvalyti oro filtrą"[436]).
A Vamzdynas kairėje
B Vamzdynas gale kairėje
C Vamzdynas apačioje kairėje
a Nuimkite kairiojo vamzdyno angos dangtį
b Nuimkite vamzdyno apačioje kairėje angos dangtį
a Drenažo rinktuvė
b Plastikinė tara
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
61
17 | Vamzdžių montavimas
t
Ø
17 Vamzdžių montavimas
Šiame skyriuje
17.1 Aušalo vamzdelių paruošimas ................................................................................................................................................ 62
17.2 Aušalo vamzdžių prijungimas ................................................................................................................................................. 63
17.1 Aušalo vamzdelių paruošimas
17.1.1 Reikalavimai šaltnešio vamzdynui
17.1.1 Reikalavimai šaltnešio vamzdynui.......................................................................................................................... 62
17.1.2 Aušalo vamzdelių izoliacija ..................................................................................................................................... 63
17.2.1 Apie aušalo vamzdelių prijungimą ......................................................................................................................... 63
17.2.2 Atsargumo priemonės prijungiant aušalo vamzdelius .......................................................................................... 63
17.2.3 Gairės prijungiant aušalo vamzdelius .................................................................................................................... 64
17.2.4 Vamzdelių lankstymo gairės................................................................................................................................... 65
17.2.5 Vamzdelio galo platinimas ..................................................................................................................................... 65
17.2.6 Aušalo vamzdžių prijungimas prie patalpose naudojamo įrenginio ..................................................................... 66
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus sk.
"2Bendrosios atsargumo priemonės"[48].
ATSARGIAI
Vamzdyną BŪTINA įrengti vadovaujantis instrukcijomis, pateiktomis sk."17Vamzdžių
montavimas"[462]. Galima naudoti tik tas mechanines jungtis (pvz., kietojo litavimo
ir išplatėjimo), kurios dera su naujausia ISO14903 versija.
PRANEŠIMAS
Vamzdynas ir kitos suslėgtosios dalys turi būti tinkamos šaltnešiui. Šaltnešiui
naudokite fosforo rūgštimi deoksiduotas varines besiūles dalis.
▪ Pašalinių medžiagų (įskaitant gamybinę alyvą) kiekis vamzdyne turi būti
≤30mg/10m.
Šaltnešio vamzdyno skersmuo
Patalpos bloko vamzdyno jungtims naudokite toliau nurodyto skersmens
vamzdžius:
Skysčio vamzdis Dujų vamzdis
Šaltnešio vamzdyno medžiaga
▪ Vamzdelių medžiaga: fosforo rūgštimi deoksiduotas besiūlis varis.
Vamzdžio išorinis skersmuo (mm)
Ø9,5 Ø15,9
▪ Platėjimo jungtys: naudokite tik grūdintą medžiagą.
▪ Vamzdyno grūdinimo rūšis ir storis:
Išorinis skersmuo (Ø) Grūdinimo rūšis Storis (t)
(a)
9,5mm (3/8col.) Grūdinta (O) ≥0,8mm
15,9mm (5/8col.) Grūdinta (O)
Montuotojo ir naudotojo trumpasis vadovas
62
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
(a)
ØiØ
i
t
ØpØ
p
Atsižvelgiant į galiojančius teisės aktus ir įrenginio maksimalų darbinį slėgį (žr. "PS High"
bloko vardinėje plokštelėje), gali reikėti storesnio vamzdyno.
17.1.2 Aušalo vamzdelių izoliacija
▪ Kaip izoliacinę medžiagą naudokite poroloną:
- šilumos perdavimo koeficientas turi siekti 0,041–0,052 W/mK (0,035–
0,045kcal/mh°C);
- atsparumas temperatūrai turi būti bent 120°C.
▪ Izoliacijos storis
17 | Vamzdžių montavimas
Vamzdžio išorinis
skersmuo (Øp)
9,5mm (3/8col.) 12~15mm ≥13mm
15,9mm (5/8col.) 17~20mm ≥13mm
Jei temperatūra yra aukštesnė nei 30°C, o drėgnumas didesnis nei RH 80%,
izoliacinės medžiagos turi būti mažiausiai 20 mm storio, kad ant jų paviršiaus
nesusidarytų kondensato.
17.2 Aušalo vamzdžių prijungimas
17.2.1 Apie aušalo vamzdelių prijungimą
Prieš prijungiant aušalo vamzdelius
Įsitikinkite, kad sumontuoti lauke ir patalpose naudojami įrenginiai.
Įprastinė darbo eiga
Izoliacijos vidinis
skersmuo (Øi)
Izoliacijos storis (t)
Aušalo vamzdelių prijungimą sudaro šie veiksmai:
▪ Aušalo vamzdelių prijungimas prie patalpose naudojamo įrenginio
▪ Aušalo vamzdelių prijungimas prie lauke naudojamo įrenginio
▪ Aušalo vamzdelių izoliavimas
▪ Atminkite rekomendacijas, susijusias su:
- vamzdžių lenkimu;
- vamzdžio galo platinimu;
- uždarymo vožtuvų naudojimu.
17.2.2 Atsargumo priemonės prijungiant aušalo vamzdelius
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus tolesniuose
skyriuose:
▪ "2Bendrosios atsargumo priemonės"[48]
▪ "17.1Aušalo vamzdelių paruošimas"[462]
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
63
17 | Vamzdžių montavimas
PAVOJUS! GALIMA NUSIDEGINTI/ NUSIPLIKYTI
ATSARGIAI
▪ Ant platėjančiosios dalies NENAUDOKITE mineralinės alyvos.
▪ Pakartotinai NENAUDOKITE vamzdyno iš ankstesnių įrengčių.
▪ NIEKADA nemontuokite prie šio bloko džiovintuvo, kad nesutrumpėtų jo
eksploatacija. Džiovinimo medžiaga gali ištirpti ir apgadinti sistemą.
PRANEŠIMAS
Atsižvelkite į toliau nurodytas atsargumo priemones dėl šaltnešio vamzdyno:
▪ Į šaltnešio kontūrą neįmaišykite kitų medžiagų – tik nurodytą šaltnešį (pvz.,
venkite oro).
▪ Pildydami šaltnešio atsargas, naudokite tik R32 arba R410A. Žr. lauko bloko
specifikacijas, kur pateikiamas naudotinas šaltnešio tipas.
▪ Naudokite tik tuos įrengimo įrankius (pvz., e.g. kolektoriaus matuoklių rinkinį),
kurie naudojami išskirtinai R32 arba R410A įrengtyse. Tokie įrankiai atlaiko slėgį ir
neleidžia į sistemą patekti pašalinėms medžiagoms (pvz., mineralinei alyvai ir
drėgmei).
▪ Sumontuokite vamzdyną taip, kad išplatėjimo NEVEIKTŲ mechaniniai įtempiai.
▪ Apsaugokite vamzdyną, kaip aprašyta tolesnėje lentelėje, kad neleistumėte vidun
patekti nešvarumams, skysčiui arba dulkėms.
▪ Tiesdami varinius vamzdžius pro sienas, būkite atsargūs (žr. tolesnę iliustraciją).
Įrenginys Montavimo laikotarpis Apsaugos būdas
Lauke naudojamas
įrenginys
Patalpose naudojamas
įrenginys
INFORMACIJA
Prieš tikrindami aušalo vamzdelius NEATIDARYKITE aušalo stabdymo vožtuvo. Kai
reikia papildomai įleisti aušalo, užpildžius rekomenduojama atidaryti aušalo
stabdymo vožtuvą.
17.2.3 Gairės prijungiant aušalo vamzdelius
Jungdami vamzdžius, atsižvelkite į šias rekomendacijas:
▪ Jungdami platinimo veržlę, padenkite išplatėjimo vidinį paviršių eteriniu arba
esterio aliejumi. Ranka priveržkite 3–4apsisukimus ir tada priveržkite smarkiai.
>1mėnuo Užspauskite vamzdelį
<1mėnuo Užspauskite vamzdelį arba
Nepriklausomai nuo
užklijuokite lipnia juosta
laikotarpio
Montuotojo ir naudotojo trumpasis vadovas
64
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
17 | Vamzdžių montavimas
a
b
c
d
R=
0.4~0.8
±2
45°
90°
±2
ØA
a b
A
▪ Atlaisvindami platinimo veržlę, VISADA naudokite 2veržliarakčius.
▪ Jungdami vamzdyną, platinimo veržlei priveržti VISADA naudokite veržliaraktį ir
dinamometrinį veržliaraktį. Taip išvengsite veržlės trūkinėjimo ir nuotėkių.
a Dinamometrinis veržliaraktis
b Veržliaraktis
c Vamzdžių įmova
d Platinimo veržlė
Vamzdyno dydis
(mm)
Ø9,5 33~39 12,8~13,2
Ø15,9 62~75 19,3~19,7
Priveržimo sukimo
momentas (N•m)
Platėjančiosios
jungties matmenys
(A) (mm)
Platėjančiosios
jungties forma
(mm)
17.2.4 Vamzdelių lankstymo gairės
Lenkimui naudokite vamzdžių lenktuvą. Visi vamzdžių lankai turi būti kaip įmanoma
mažesni (lenkimo spindulys turi būti bent 30~40mm ).
17.2.5 Vamzdelio galo platinimas
ATSARGIAI
1 Vamzdžių pjovikliu nupjaukite vamzdžio galą.
2 Pašalinkite šerpetas nuo pjovimo paviršiaus, laikydami vamzdį nukreiptą
žemyn, kad dalelės NEPATEKTŲ į vamzdį.
▪ Nepakankamai praplatinus vamzdelius gali atsirasti aušalo dujų nuotėkis.
▪ PAKARTOTINAI NENAUDOKITE praplatintų galų. Kad išvengtumėte dujų nuotėkio,
naudokite naujai praplatintus galus.
▪ Naudokite kūgines veržles, pridedamas prie įrenginio. Naudojant kitokias kūgines
veržles gali atsirasti aušalo dujų nuotėkis.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
a Pjaukite tiksliai stačiu kampu.
b Pašalinkite šerpetas.
3 Nuimkite platinimo veržlę nuo uždarymo vožtuvo ir sumontuokite ant
vamzdžio.
4 Išplatinkite vamzdį. Nustatykite tiksliai toje vietoje, kaip parodyta tolesnėje
iliustracijoje.
Montuotojo ir naudotojo trumpasis vadovas
65
17 | Vamzdžių montavimas
a b
c
d
f
b
e
g
a c
h
db
i
R410A arba R32
platinimo įrankis
(sankabos tipo)
Tradicinis platinimo įrankis
Sankabos tipas
(standusis)
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm
5 Patikrinkite, ar gerai išplatinta.
a Išplatėjimo vidinis paviršius TURI būti be trūkumų.
b Vamzdžio galas TURI būti išplatintas tolygiai, tobulu apskritimu.
c Pasirūpinkite, kad būtų sumontuota platinimo veržlė.
17.2.6 Aušalo vamzdžių prijungimas prie patalpose naudojamo įrenginio
ATSARGIAI
Šaltnešio vamzdyną arba komponentus įrenkite tokioje vietoje, kur jų neveiktų jokios
šaltnešio perdavimo komponentus ėsdinančios medžiagos, nebent komponentai
sudaryti iš medžiagų, kurios yra atsparios ėsdinimui arba tinkamai apsaugotos nuo
ėsdinimo.
Sparnuotosios veržlės
tipas
(imperinis)
ĮSPĖJIMAS! ŠIEK TIEK LIEPSNI MEDŽIAGA
Šiame bloke naudojamas R32 tipo šaltnešis (jei yra) yra šiek tiek liepsnus. Žr. lauko
bloko specifikacijas, kur pateikiamas naudotinas šaltnešio tipas.
▪ Vamzdžio ilgis. Stenkitės, kad šaltnešio vamzdynas būtų kaip įmanoma
trumpesnis.
1 Platėjimo jungtys. Naudodami platėjimo jungtis, prijunkite šaltnešio jungtis
prie bloko.
2 Izoliacija. Izoliuokite šaltnešio vamzdyną. Izoliacinę juostą reikia vynioti nuo L
formos lanko iki pat galo (bloko viduje), kaip parodyta toliau.
a Išorinis vamzdynas
b Patalpos bloko vamzdyno izoliacijos vamzdelis
c Patalpos bloko vamzdynas
d Izoliacijos vamzdelio juosta
e Izoliacinė juosta (priedas)
f Didelis laidų tvirtinimo dirželis (priedas)
g Vyniojimo pradžia
h L formos lankas
i Izoliacijos vamzdelio siūlė (užtikrinkite, kad izoliacijos vamzdelio siūlėje nebūtų
tarpų)
Montuotojo ir naudotojo trumpasis vadovas
66
PRANEŠIMAS
Būtinai izoliuokite visą šaltnešio vamzdyną. Jei bet kuri dalis bus atvira, gali susidaryti
kondensato.
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
18 Elektros instaliacija
Šiame skyriuje
18.1 Apie elektros laidų prijungimą................................................................................................................................................ 67
18.1.1 Atsargumo priemonės jungiant elektros laidus..................................................................................................... 67
18.1.2 Rekomendacijos jungiant elektros laidus .............................................................................................................. 68
18.1.3 Standartinių laidų komponentų specifikacijos....................................................................................................... 69
18.2 Kaip prijungti elektros instaliaciją prie patalpos bloko .......................................................................................................... 69
18.1 Apie elektros laidų prijungimą
Įprastinė darbo eiga
Elektros laidų prijungimas dažniausiai susideda iš šių etapų:
1 Įsitikinkite, kad elektros tiekimo sistema atitinka blokų elektros specifikacijas.
2 Prijunkite elektros laidus prie lauko bloko.
3 Prijunkite elektros laidus prie patalpos bloko.
4 Prijunkite maitinimą.
18 | Elektros instaliacija
18.1.1 Atsargumo priemonės jungiant elektros laidus
PAVOJUS! PAVOJUS ŽŪTI NUO ELEKTROS SROVĖS
ĮSPĖJIMAS
VISADA naudokite daugiagyslius maitinimo kabelius.
INFORMACIJA
Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus sk.
"2Bendrosios atsargumo priemonės"[48].
INFORMACIJA
Taip pat žr. "18.1.3Standartinių laidų komponentų specifikacijos"[469].
ĮSPĖJIMAS
▪ Visus elektros laidus PRIVALO sujungti kvalifikuotas elektrikas ir elektros
instaliacija TURI atitikti taikomus teisės aktus.
▪ Elektros jungtis junkite prie fiksuotos instaliacijos.
▪ Visi atskirai įsigyti komponentai ir elektros instaliacijos darbai TURI atitikti
taikomus teisės aktus.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
67
18 | Elektros instaliacija
b a
c b
c
aa
A
AA´
A´
ĮSPĖJIMAS
▪ Jei maitinimo šaltinyje nėra nulinės fazės arba ji netinkamai prijungta, įranga gali
sugesti.
▪ Prijunkite tinkamą įžeminimą. NESUJUNKITE įrenginio įžeminimo laido su
pagalbiniu vamzdžiu, viršįtampio ribotuvu arba telefono įžeminimo laidu.
Nevisiškai įžeminta sistema gali sukelti elektros smūgį.
▪ Sumontuokite reikalingus saugiklius arba grandinės pertraukiklius.
▪ Pritvirtinkite elektros laidus kabelių sąvaržomis, kad jie NESILIESTŲ prie aštrių
briaunų ar vamzdžių, ypač aukšto slėgio pusėje.
▪ NENAUDOKITE izoliacine juosta apvyniotų laidų, suvytųjų laidų, ilgintuvų ar
prijungimų nuo žvaigžde sujungtos sistemos. Jie gali sukelti perkaitimą, elektros
smūgį arba gaisrą.
▪ NEMONTUOKITE fazę kompensuojančio kondensatoriaus, nes šiame įrenginyje
įrengtas inverteris. Fazę kompensuojantis kondensatorius sumažins našumą ir gali
būti nelaimingo atsitikimo priežastimi.
ĮSPĖJIMAS
Naudokite visų polių atjungimo tipo jungtuvą su bent 3 mm tarpu tarp kontaktinių
taškų, užtikrinantį visišką atjungimą pagal viršįtampio III kategoriją.
ĮSPĖJIMAS
Jei pažeidžiamas maitinimo kabelis, siekiant išvengti pavojų jį TURI pakeisti
gamintojas, jo priežiūros agentas arba kitas panašią kvalifikaciją turintis asmuo.
18.1.2 Rekomendacijos jungiant elektros laidus
Atminkite:
▪ Jei naudojami vytieji laidai, laido gale įrenkite apvalų prispaudžiamojo tipo
kontaktą. Sumontuokite apvalų prispaudžiamojo tipo kontaktą ant laido iki
uždengtos dalies ir pritvirtinkite kontaktą tinkamu įrankiu.
a Vytasis laidas
b Apvalus prispaudžiamojo tipo kontaktas
▪ Įrenkite laidus taikydami toliau nurodytus metodus:
Laido tipas Įrengimo metodas
Vienos gyslos laidas
Montuotojo ir naudotojo trumpasis vadovas
68
a Susuktas vienos gyslos laidas
b Sraigtas
c Plokščioji poveržlė
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Laido tipas Įrengimo metodas
c b ba c
a
B
B
1-3
Vytasis laidas su apvaliu
prispaudžiamojo tipo
kontaktu
Priveržimo sukimo momentai
Laidai Sraigto dydis Priveržimo sukimo
18 | Elektros instaliacija
a Kontaktas
b Sraigtas
c Plokščioji poveržlė
Leidžiama
Draudžiama
momentas (N•m)
Jungiamasis kabelis
(patalpa↔laukas)
Naudotojo sąsajos kabelis M3,5 0,79~0,97
▪ Įžeminimo laidas tarp laido fiksatoriaus ir kontakto turi būti ilgesnis nei kiti laidai.
18.1.3 Standartinių laidų komponentų specifikacijos
Komponentas Specifikacija
Jungiamasis kabelis (patalpa↔laukas) Keturgyslis kabelis
Naudotojo sąsajos kabelis Viniliniai kabeliai su
(a)
Jei kanalinių vamzdžių nenaudojate, naudokite H07RN-F (60245 IEC 66).
M4 1,18~1,44
1,5mm2~2,5mm2, tinka 220~240V
H05RN-F (60245 IEC 57)
0,75~1,25mm²apvalkalu arba
kabeliai (2laidų kabeliai)
H03VV-F (60227 IEC 52)
Maks. 500m
(a)
18.2 Kaip prijungti elektros instaliaciją prie patalpos bloko
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
PRANEŠIMAS
▪ Laikykitės instaliacijos schemos nurodymų (ji pateikta su bloku, įdėta už priežiūros
dangčio).
▪ Instrukcijų apie tai, kaip prijungti pasirinktinę įrangą, rasite su pasirinktine įranga
pateiktame įrengimo vadove.
▪ Užtikrinkite, kad maitinimo laidai NETRUKDYTŲ tinkamai prijungti priežiūros
dangčio.
Montuotojo ir naudotojo trumpasis vadovas
69
18 | Elektros instaliacija
1
3
2
P
1
REMOTE
CNTRL
TRANSMISSION
WIRING
FORCED
OFF
T
2
P2F1F2T
1
1
3
2
e
70~90
10~20
R-Ctrl D III-Net
F1 F2 T1 T2P1 P2
70~90
7
b
c
d
a
a
Svarbu, kad maitinimo ir informacijos perdavimo laidai būtų atskirti vieni nuo kitų.
Kad išvengtumėte elektrinių trukdžių, atstumas tarp abiejų tipų laidų VISADA turi
būti bent 50mm atstumas.
PRANEŠIMAS
Svarbu, kad maitinimo ir informacijos perdavimo linijos būtų atskirtos viena nuo
kitos. Informacijos perdavimo ir maitinimo laidai gali susikirsti, bet NEGALI būti
nutiesti lygiagrečiai.
1 Nuimkite priežiūros dangtį ir skydelio plokštelę (žr. sk. "16.2.5 Kaip atidaryti
priežiūros dangtį"[454]).
2 Naudotojo sąsajos kabelis. Prijunkite kabelį prie kontaktų bloko (simboliai P1,
P2).
3 Jungiamasis kabelis (patalpa↔laukas): Prakiškite kabelį pro rėmą, prijunkite
jį prie kontaktų bloko (pasirūpinkite, kad skaičiai sutaptų su skaičiais ant lauko
bloko ir prijunkite įžeminimo laidą) ir užfiksuokite kabelį tvirtinimo dirželiu.
4 Užsandarinkite visus tarpus sandarinimo medžiaga (įsigyjama atskirai), kad į
sistemą nepatektų smulkių gyvūnų.
5 Vėl prijunkite skydelio plokštelę ir priežiūros dangtį (žr. sk. "16.2.6 Kaip
uždaryti priežiūros dangtį"[454]).
a Jungiamojo laido kontaktas
b Naudotojo sąsajos instaliacijos kontaktas
c Jungiamųjų laidų kabelis
d Naudotojo sąsajos kontakto laidų kabelis
e Mažas laidų tvirtinimo dirželis (priedas)
Elektros instaliacijos kelias:
a Elektros laidai
Visos sistemos instaliacijos pavyzdys
Informacijos apie lauko blokų instaliaciją rasite su lauko blokais pateiktame
įrengimo vadove.
Porinis tipas: 1nuotolinis valdiklis valdo 1patalpos bloką (standartinis)
Montuotojo ir naudotojo trumpasis vadovas
70
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
18 | Elektros instaliacija
P1 P2
21 3
P1 P2
21 3
e
b
c
d
a
21 3
P1 P2
P1 P2
P1 P2
21 3
1 2 3
e
c
d1 d2
b
a
P1 P2
1 2 3
21 3 1 2 3
P1 P2 P1 P2 P1 P2
21 3 21 3 1 2 3
e
c c c
d1 d2 d2
b b b
a a a
a Maitinimas
b Liekamosios srovės apsaugas
c Lauko blokas
d Patalpos blokas
e Naudotojo sąsaja
Vienalaikio veikimo sistema. 1 naudotojo sąsaja valdo 2 patalpos blokus
(2patalpos blokai veikia vienodai)
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
a Maitinimas
b Liekamosios srovės apsaugas
c Lauko blokas
d Patalpos blokas
e Naudotojo sąsaja
Grupinis valdymas: 1nuotolinis valdiklis valdo iki 4patalpos blokų (visi patalpos
blokai veikia pagal naudotojo sąsają)
a Maitinimas
b Liekamosios srovės apsaugas
Montuotojo ir naudotojo trumpasis vadovas
71
18 | Elektros instaliacija
b(1)
b(2)
b(16)
d
a(1)
c
a(2)
a(16)
21 3
P1 P2
21 3
e(1) e(2)
b
c
d
a
P2 P1 P2P1
P1 P2 F1 F2
b
a
c
c Lauko blokas
d1 Patalpos blokas (valdantysis)
d2 Patalpos blokas (pavaldusis)
e Naudotojo sąsaja
▪ Naudojant porinio tipo valdančiąją sistemą su keliais blokais, galima vienu metu
atlikti kelias stabdymo / paleidimo (grupines) operacijas, 1 nuotoliniu valdikliu
valdant iki 16blokų. (Visi patalpos blokai veiks pagal naudotojo sąsają)
▪ Patalpos temperatūrą skaitantis termistorius veikia tik su patalpos bloku,
prijungtu prie naudotojo sąsajos.
a Lauko blokas (numeris)
b Patalpos blokas (numeris)
c Pavaldusis patalpos blokas
d Naudotojo sąsaja
Valdymas 2 nuotoliniais valdikliais. 2 nuotoliniai valdikliai valdo 1 patalpos
bloką.
Montuotojo ir naudotojo trumpasis vadovas
72
a Maitinimas
b Liekamosios srovės apsaugas
c Lauko blokas
d Patalpos blokas
e Naudotojo sąsaja
1 Nuimkite priežiūros dangtį.
2 Nuotolinio valdiklio valdymo skydo viduje prijunkite matricinį jungiklį tarp
kontaktų (P1, P2) (poliškumo nėra). Vienalaikio valdymo sistemoje būtinai
prijunkite naudotojo sąsają prie valdančiojo bloko.
a Kontaktų blokas (X1M) (valdantysis blokas)
b Naudotojo sąsaja (PAGRINDINĖ)
c Naudotojo sąsaja (ANTRINĖ)
3 Naudojant 2naudotojo sąsajas, viena turi būti nustatyta veikti PAGRINDINIU, o
kita – ANTRINIU režimu. Informacijos apie nuostatą rasite prijungtos
naudotojo sąsajos įrengimo vadove.
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
19 | Patalpose naudojamo įrenginio montavimo pabaiga
a
b
e
c
d
19 Patalpose naudojamo įrenginio montavimo
pabaiga
19.1 Kaip pritvirtinti bloką prie montavimo plokštės
1 Nuimkite pakuotę.
2 Abiem rankomis paspauskite bloko apatinį rėmą, kad nustatytumėte jį ant
montavimo plokštės apatinių kablių. Pasirūpinkite, kad laidai NEBŪTŲ niekur
suspausti ar įstrigę.
3 Abiem rankomis paspauskite apatinį patalpos bloko kraštą, kad jį tvirtai
užfiksuotų montavimo plokštės kabliai.
4 Pritvirtinkite patalpos bloką prie montavimo plokštės, naudodami patalpos
bloko fiksavimo sraigtus M4× 12L (2 (71klasė) arba 3 (100klasė)) (priedas).
a Montavimo plokštė (priedas)
b Šaltnešio vamzdynas
c Izoliacinė juosta
d Apatinis rėmas
e Sraigtas M4×12L (priedas), 2 (71klasė) arba 3 (100klasė)
5 Sumontuokite atgal priekines groteles ir priekinį skydelį.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
73
20 | Paruošimas naudoti
20 Paruošimas naudoti
Šiame skyriuje
20.1 Apžvalga: paruošimas naudoti
PRANEŠIMAS
Bendrasis įdiegimo į eksploataciją kontrolinis sąrašas. Be šiame skyriuje pateiktų
įdiegimo į eksploataciją nurodymų portale Daikin Business Portal taip pat yra ir
bendrasis įdiegimo į eksploataciją kontrolinis sąrašas (būtinas autentifikavimas).
Bendrąjį įdiegimo į eksploataciją kontrolinį sąrašą, papildantį šiame skyriuje pateiktus
nurodymus, galima naudoti įdiegimo į eksploataciją ir perdavimo vartotojui metu kaip
gaires bei ataskaitų teikimo šabloną.
20.1 Apžvalga: paruošimas naudoti ............................................................................................................................................... 74
20.2 Atsargumo priemonės paruošiant naudoti ............................................................................................................................ 74
20.3 Kontrolinis sąrašas prieš eksploatacijos pradžią .................................................................................................................... 74
20.4 Eksploatacijos bandymas........................................................................................................................................................ 75
Šiame skyriuje rašoma, ką turite daryti ir žinoti, siekdami tinkamai atiduoti
eksploatuoti sumontuotą sistemą.
Įprastinė darbo eiga
Atidavimas eksploatuoti paprastai susideda iš tokių etapų:
1 "Kontrolinio sąrašo prieš atiduodant eksploatuoti" patikra.
2 Sistemos eksploatacijos bandymo vykdymas.
20.2 Atsargumo priemonės paruošiant naudoti
INFORMACIJA
Per pirmąjį įrenginio veikimo laikotarpį įrenginiui gali reikėti daugiau galios, nei
nurodyta ant įrenginio informacinės lentelės. Šį reiškinį sukelia kompresorius, kuris,
kad pradėtų sklandžiai veikti ir stabilizuotųsi elektros suvartojimas, turi
nepertraukiamai veikti 50 valandų.
PRANEŠIMAS
Įrenginį galima eksploatuoti TIK su veikiančiais termistoriais ir (arba) slėgio jutikliais
(jungikliais). Priešingu atveju gali sudegti kompresorius.
20.3 Kontrolinis sąrašas prieš eksploatacijos pradžią
Montuotojo ir naudotojo trumpasis vadovas
74
Sumontavę bloką, pirmiausia patikrinkite toliau nurodytus dalykus. Atlikus visus
patikrinimus, įrenginį reikia uždaryti. Uždarę įjunkite įrenginį.
Perskaitėte visas įrengimo ir eksploatacijos instrukcijas, aprašytas montuotojo ir naudotojo
trumpajame vadove.
Patalpose naudojamas įrenginys tinkamai pritvirtintas.
Lauke naudojamas įrenginys tinkamai pritvirtintas.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
20 | Paruošimas naudoti
Užtikrinkite, kad drenažo vamzdynas būtų tinkamai įrengtas ir izoliuotas, o drenažas –
tekėtų sklandžiai. Patikrinkite, ar nėra vandens nuotėkių.
Galima pasekmė: gali lašėti kondensatas.
Šaltnešio vamzdžiai (dujų ir skysčio) turi būti tinkamai įrengti ir termiškai izoliuoti.
NĖRA aušalo nuotėkio.
NETURI būti trūkstamų fazių arba sukeistų fazių.
Sistema tinkamai įžeminta, o įžeminimo gnybtai užveržti.
Saugikliai arba vietiniai apsaugos įtaisai turi būti įrengiami pagal šį dokumentą ir NEAPEITI.
Maitinimo šaltinio įtampa atitinka įrenginio identifikacinėje etiketėje nurodytą įtampą.
Jungiklių dėžutėje NĖRA atsilaisvinusių jungčių arba sugedusių elektros komponentų.
Patalpose ir lauke naudojamų įrenginių viduje NĖRA sugadintų komponentų arba
suspaustų vamzdžių.
Lauke naudojamo įrenginio stabdymo vožtuvai (dujų ir skysčio) visiškai atidaryti.
20.4 Eksploatacijos bandymas
INFORMACIJA
Informacijos apie eksploatacijos bandymo procedūrą rasite naudojamos naudotojo
sąsajos trumpajame arba priežiūros vadove.
PRANEŠIMAS
NEPERTRAUKITE eksploatacijos bandymo.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
75
21 | Konfigūracija
21 Konfigūracija
21.1 Vietinė nuostata
Parinkite toliau nurodytas vietines nuostatas, kad jos sutaptų su faktine įrengimo
sąranka ir naudotojo poreikiais.
▪ Oro srauto spartos didinimo režimas
▪ Oro srauto sparta, kai išjungtas termostato valdymo elementas
▪ Laikas valyti oro filtrą
▪ Vienalaikio valdymo sistemos patalpos bloko numeris
▪ atskira vienalaikio valdymo sistemos nuostata
▪ Kompiuterizuotas valdymas (priverstinis išjungimas ir įjungimas/ išjungimas)
INFORMACIJA
▪ Prijungus prie patalpos bloko pasirinktinių priedų, kai kurios vietinės nuostatos
gali pakisti. Papildomos informacijos rasite pasirinktinio priedo įrengimo vadove.
▪ Tolesnė nuostata taikoma tik su naudotojo sąsaja BRC1H52*. Jei naudojate bet
kokią kitą naudotojo sąsają, žr. naudotojo sąsajos įrengimo arba priežiūros
vadovą.
Nuostata. Oro srauto spartos didinimo režimas
Ši nuostata turi atitikti naudotojo poreikius. Galima vietoje padidinti nustatytą oro
srautą (didelis, vidutinis arba mažas). Pakeiskite vertės numerį (—), kaip parodyta
tolesnėje lentelėje.
Pageidaujamas oro srautas Veiksmas
(1)
M SW —
Standartinis 13 (23) 0 01
Šiek tiek mažesnis 02
Didesnis 03
Nuostata. Oro srauto sparta, kai išjungtas termostato valdymo elementas
Ši nuostata turi atitikti naudotojo poreikius. Ji nustato patalpos bloko ventiliatoriaus
apsukas, kai išjungtas termostatas.
1 Jei nustatėte ventiliatorių veikti, parinkite atitinkamą oro srauto spartą.
Pageidavimas Veiksmas
(1)
M SW —
Ventiliatoriaus
veikimas esant
IŠJUNGTAM
Įprastas 11 (21) 2 01
Stabdyti 02
termostatui
(vėsinimo/ šildymo
režimu)
(1)
Vietinės nuostatos apibrėžiamos taip:
• M: režimo numeris– pirmasis skaičius: blokų grupė– skaičius tarp skliaustelių: atskiram blokui
• SW: nuostatos numeris
• —: vertės numeris
• : numatytoji vertė
Montuotojo ir naudotojo trumpasis vadovas
76
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
21 | Konfigūracija
Pageidavimas Veiksmas
(1)
M SW —
Kai termostatas
IŠJUNGTAS vėsinimo
režimu
(2)
LL
Sąrankos tūris
12 (22) 6 01
(2)
02
Išjungta 03
(2)
(2)
04
05
12 (22) 3 01
(2)
02
Kai termostatas
IŠJUNGTAS šildymo
režimu
Stebėjimas 1
Stebėjimas 3
(2)
LL
Sąrankos tūris
Išjungta 03
Stebėjimas 1
Stebėjimas 2
(2)
(2)
04
05
Nuostata. oro filtro valymo laikas
Ši nuostata turi atitikti oro taršą patalpoje. Čia nustatoma, kokiu dažnumu
naudotojo sąsajoje pateikiamas pranešimas Time to clean air filter (laikas valyti
oro filtrą).
Pageidaujamas intervalas…
(oro tarša)
Veiksmas
M SW —
(1)
±200val. (nedidelė) 10 (20) 0 01
±100h (didelė) 02
Nuostata. Vienalaikio valdymo sistemos patalpos bloko numeris
Vienalaikio valdymo sistemos režimu įveskite toliau nurodytas vietines nuostatas.
Sistemos režimas Veiksmas
(1)
M SW —
Porinis (1blokas) 11 (21) 0 01
Vienalaikis (2blokai) 02
Vienalaikis (3blokai) 03
Vienalaikio valdymo sistemos režimu žr. sk. "vienalaikio valdymo sistemos atskira
nuostata" ir atskirai nustatykite valdantįjį bei pavaldųjį blokus.
Naudojant belaidžius nuotolinius valdiklius, būtina nustatyti belaidžio nuotolinio
valdiklio adresą. Žr. belaidžio nuotolinio valdiklio įrengimo vadovą, kur rasite
nustatymo instrukcijų.
(1)
Vietinės nuostatos apibrėžiamos taip:
• M: režimo numeris– pirmasis skaičius: blokų grupė– skaičius tarp skliaustelių: atskiram blokui
• SW: nuostatos numeris
• —: vertės numeris
• : numatytoji vertė
(2)
Ventiliatoriaus apsukos:
• LL: mažos ventiliatoriaus apsukos (nustatoma, kai IŠJUNGTAS termostatas)
• L: mažos ventiliatoriaus apsukos (nustatoma per naudotojo sąsają)
• Sąrankos tūris: ventiliatoriaus apsukos atitinka naudotojo sąsajos ventiliatoriaus apsukų mygtuku nustatytas apsukas.
• Stebėjimas Nr. 1, 2, 3: ventiliatorius IŠJUNGTAS, tačiau trumpai paveikia kas 6minutes, kad LL (stebėjimas Nr.1), L (stebėjimas Nr.2)
arba Tūrio sąranka (stebėjimas Nr.3) aptiktų patalpos temperatūrą.
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
77
21 | Konfigūracija
F2 T1 T2
FORCED
OFF
a
Nuostata. Atskira vienalaikio valdymo sistemos nuostata
Atskirai nustatydami valdantįjį ir pavaldųjį blokus, atlikite toliau nurodytą
procedūrą.
1 Pakeiskite nuostatą:
Pageidavimas Veiksmas
(1)
M SW —
Suvienodinta nuostata 11 (21) 1 01
Individuali nuostata 02
2 Parinkite valdančiojo bloko vietinę nuostatą.
3 Išjunkite maitinimą.
4 Atjunkite naudotojo sąsają nuo valdančiojo bloko ir prijunkite ją prie
pavaldžiojo bloko.
Išjunkite maitinimo jungiklį ir nustatykite atskirą nuostatą.
5 Parinkite pavaldžiojo bloko vietinę nuostatą.
6 Išjunkite pagrindinį maitinimo jungiklį.
7 Jei yra daugiau nei vienas pavaldusis blokas, pakartokite nustatymo procedūrą
su kiekvienu iš jų
8 Atjunkite naudotojo sąsają nuo pavaldžiojo bloko ir vėl prijunkite ją prie
valdančiojo bloko.
INFORMACIJA
▪ Jei su pavaldžiuoju bloku naudojamas pasirinktinis nuotolinis valdiklis, naudotojo
sąsajos nebūtina perjungti nuo valdančiojo bloko. Vis dėlto reikia atjungti laidus,
prijungtus prie pagrindinio bloko naudotojo sąsajos kontaktų plokštės.
▪ Nustačius pavaldųjį bloką, reikia atjungti naudotojo sąsajos instaliaciją ir vėl
perjungti naudotojo sąsają nuo valdančiojo bloko.
▪ Blokas neveikia tinkamai, kai prie jo vienalaikio valdymo sistemos režimu būna
prijungtos dvi arba daugiau naudotojo sąsajų.
Nuostata. Kompiuterizuotas valdymas (priverstinis išjungimas ir įjungimas/
išjungimas)
Laidų specifikacijos ir kaip sujungti laidus
Prijunkite įvadą iš lauko prie naudotojo sąsajos kontaktų bloko kontaktų T1 ir T2
(poliškumo nėra).
(1)
Vietinės nuostatos apibrėžiamos taip:
• M: režimo numeris– pirmasis skaičius: blokų grupė– skaičius tarp skliaustelių: atskiram blokui
• SW: nuostatos numeris
• —: vertės numeris
• : numatytoji vertė
Montuotojo ir naudotojo trumpasis vadovas
78
a Įvadas A
Laidų specifikacijos
Laidų specifikacijos Ekranuotas vinilo laidas arba kabelis (2laidų)
Skerspjūvio plotas 0,75~1,25mm
2
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
FAA71+100BUV1B
21 | Konfigūracija
Laidų specifikacijos
Išorinis gnybtas Kontaktas, galintis užtikrinti minimalią 15V (NS),
10mA apkrovą.
Sužadinimas
Priverstinis išjungimas ĮJUNGIMO/ IŠJUNGIMO operacija
Įvestis "įjungimas" sustabdo veikimą (to
per naudotojo sąsają padaryti
neįmanoma)
Įvesties išjungimas leidžia valdyti per
naudotojo sąsają
a) Įvesties įjungimas iš išjungimo
būsenos
Rezultatas: blokas įjungiamas
a) Įvesties išjungimas iš įjungimo
būsenos
Rezultatas: blokas išjungiamas
Kaip pasirinkti priverstinio išjungimo ir įjungimo/ išjungimo operaciją
1 Įjunkite maitinimą ir tada per naudotojo sąsają pasirinkite operaciją.
2 Pakeiskite nuostatą:
Pageidavimas Veiksmas
(1)
M SW —
Priverstinis išjungimas 12 (22) 1 01
ĮJUNGIMO/ IŠJUNGIMO operacija 02
(1)
Vietinės nuostatos apibrėžiamos taip:
• M: režimo numeris– pirmasis skaičius: blokų grupė– skaičius tarp skliaustelių: atskiram blokui
• SW: nuostatos numeris
• —: vertės numeris
• : numatytoji vertė
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
79
22 | Perdavimas vartotojui
22 Perdavimas vartotojui
Jei per bandomąjį paleidimą įrenginys veikia tinkamai, paaiškinkite vartotojui šiuos
dalykus:
▪ Pasirūpinkite, kad vartotojas išspausdintų dokumentaciją ir paprašykite saugoti ją
▪ Paaiškinkite vartotojui, kaip tinkamai eksploatuoti sistemą ir ką daryti kilus
▪ Parodykite vartotojui, kokius įrenginio priežiūros darbus jis gali atlikti.
ir naudotis ateityje. Informuokite vartotoją, kad jis gali rasti visus dokumentus
šiame vadove nurodytoje svetainėje.
problemų.
Montuotojo ir naudotojo trumpasis vadovas
80
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
23 Trikčių šalinimas
23.1 Problemų sprendimas pagal klaidų kodus
Jei įrenginyje įvyksta klaida, vartotojo sąsaja rodo klaidos kodą. Prieš anuliuojant
klaidos kodą, svarbu išsiaiškinti, kokia taiproblema, ir imtis priemonių jai išspręsti.
Tai turėtų padaryti licencijuotas gaminio montuotojas arba vietinis pardavėjas.
Šiame skyriuje pateikta beveik visų galimų klaidų kodų apžvalga ir vartotojo sąsajoje
rodomų klaidų kodų aprašymas.
INFORMACIJA
Žiūrėkite techninės priežiūros vadovą, norėdami rasti:
▪ Visą klaidų kodų sąrašą
▪ Išsamesnius kiekvienos klaidos šalinimo nurodymus
23.1.1 Klaidų kodai: apžvalga
23 | Trikčių šalinimas
Pasirodžius kitų klaidos kodų, susisiekite su savo įgaliotuoju atstovu.
Kodas Aprašas
Patalpos bloko spausdintinės plokštės veikimo sutrikimas
Drenažo lygio valdymo sistemos anomalija
Apsaugos nuo užšalimo veikimo sutrikimas
Aukšto slėgio kontrolė šildymo metu, apsauga nuo užšalimo vėsinimo metu
Ventiliatoriaus motoro veikimo sutrikimas
Sukiojimo atlanko motoro veikimo sutrikimas
Maitinimo veikimo sutrikimas arba viršsrovis kintamosios srovės įvade
Elektroninio išsiplėtimo vožtuvo veikimo sutrikimas
Drėkintuvo sistemos veikimo sutrikimas
Oro filtro dulkių rinktuvo veikimo sutrikimas
Pajėgumo nuostatos veikimo sutrikimas (patalpos bloko spausdintinė plokštė)
Informacijos perdavimo (tarp patalpos bloko spausdintinės plokštės ir antrinės spausdintinės plokštės)
triktis
Šilumokaičio skysčio vamzdžio termistoriaus veikimo sutrikimas
Šilumokaičio dujų vamzdžio termistoriaus veikimo sutrikimas
Šilumokaičio dujų vamzdžio termistoriaus veikimo sutrikimas
Siurbimo oro termistoriaus veikimo sutrikimas
Išleidimo oro termistoriaus veikimo sutrikimas
Nuotolinio valdiklio patalpos temperatūros termistoriaus anomalija
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Montuotojo ir naudotojo trumpasis vadovas
81
24 | Išmetimas
24 Išmetimas
PRANEŠIMAS
NEBANDYKITE išmontuoti sistemos patys: sistemos išmontavimo, tvarkyti šaltnešio,
alyvos ir kitų komponentų tvarkymo darbai TURI būti vykdomi laikantis taikomų teisės
aktų. Įrenginius REIKIA pristatyti į specializuotą pakartotinio panaudojimo, perdirbimo
ir utilizavimo įstaigą.
Montuotojo ir naudotojo trumpasis vadovas
82
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
25 Techniniai duomenys
,
A
INDOOR
OUTDOOR
▪ Naujausių techninių duomenų poaibis pateikiamas regioninėje Daikin svetainėje
(ji pasiekiama viešai).
▪ Visas naujausių techninių duomenų rinkinys pateikiamas Daikin Business Portal
(taikomas tapatumo nustatymas).
25.1 elektros instaliacijos schema.
25.1.1 Suvienodintos elektros instaliacijos schemos legenda
Taikomų dalių ir numeracijos informacijos rasite ant įrenginio pateiktoje elektros
instaliacijos schemoje. Visų dalių numeracija vykdoma arabiškais skaitmenimis
didėjančia tvarka, tolesnėje apžvalgoje ji žymima "*" dalies kode.
Simbolis Reikšmė Simbolis Reikšmė
Jungtuvas Apsauginis įžeminimas
25 | Techniniai duomenys
Jungtis Apsauginis įžeminimas (sraigtas)
Jungtis
Lygintuvas
Įžeminimas Relės jungtis
Vietinė instaliacija Trumpojo jungimo jungtis
Saugiklis Kontaktas
Patalpos blokas Kontaktų juosta
Lauko blokas Laidų spaustukas
Liekamosios srovės
apsaugas
Simbolis Spalva Simbolis Spalva
BLK Juoda ORG Oranžinė
BLU Mėlyna PNK Rožinė
BRN Ruda PRP, PPL Violetinė
GRN Žalia RED Raudona
GRY Pilka WHT Balta
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
YLW Geltona
Simbolis Reikšmė
A*P Spausdintinės schemos plokštė
BS* Įjungimo/išjungimo mygtukas, valdymo
jungiklis
BZ, H*O Zirzeklis
C* Kondensatorius
Montuotojo ir naudotojo trumpasis vadovas
83
25 | Techniniai duomenys
Simbolis Reikšmė
AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,
Sujungimas, jungtis
MR*_A, MR*_B, S*, U, V, W, X*A,
K*R_*, NE
D*, V*D Diodas
DB* Diodų tiltas
DS* DIP jungiklis
E*H Šildytuvas
FU*, F*U, (informacijos apie
Saugiklis
charakteristikas, rasite PCB, bloko
viduje)
FG* Jungtis (rėmo įžeminimas)
H* Laidų pynė
H*P, LED*, V*L Kontrolinė lemputė, šviesos diodas
HAP Šviesos diodas (veikimo stebėjimo,
žalias)
HIGH VOLTAGE Aukštoji įtampa
IES Jutiklis "Intelligent Eye"
IPM* Išmanusis maitinimo modulis
K*R, KCR, KFR, KHuR, K*M Magnetinė relė
L Teka srovė
L* Ritė
L*R Reaktorius
M* Žingsninis variklis
M*C Kompresoriaus variklis
M*F Ventiliatoriaus variklis
M*P Drenažo siurblio variklis
M*S Sukiojimo variklis
MR*, MRCW*, MRM*, MRN* Magnetinė relė
N Neutralus
n=*, N=* Praginų pro ferito šerdį skaičius
PAM Moduliuojamos amplitudės impulsas
PCB* Spausdintinės schemos plokštė
PM* Maitinimo modulis
Montuotojo ir naudotojo trumpasis vadovas
84
PS Maitinimo šaltinio perjungimas
PTC* PTC termistorius
Q* Izoliuotųjų vartų dvipolis tranzistorius
(IGBT)
Q*C Jungtuvas
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
25 | Techniniai duomenys
Simbolis Reikšmė
Q*DI, KLM Nuotėkio į įžeminimo grandinę
jungtuvas
Q*L Apsauga nuo perkrovos
Q*M Termojungiklis
Q*R Liekamosios srovės apsaugas
R* Varžas
R*T Termistorius
RC Imtuvas
S*C Ribinis jungiklis
S*L Plūdinis jungiklis
S*NG Šaltnešio nuotėkio detektorius
S*NPH Slėgio jutiklis (aukštas slėgis)
S*NPL Slėgio jutiklis (žemas slėgis)
S*PH, HPS* Slėgio jungiklis (aukštas slėgis)
S*PL Slėgio jungiklis (žemas slėgis)
S*T Termostatas
S*RH Drėgnumo jutiklis
S*W, SW* Valdymo jungiklis
SA*, F1S Viršįtampio slopintuvas
SR*, WLU Signalo imtuvas
SS* Rinkiklis
SHEET METAL Kontaktų juostos fiksuotoji plokštė
T*R Transformatorius
TC, TRC Siųstuvas
V*, R*V Varistorius
V*R Diodų tiltelis, izoliuotųjų vartų dvipolio
tranzistoriaus (IGBT) maitinimo modulis
WRC Belaidis nuotolinis valdiklis
X* Kontaktas
X*M Kontaktų juosta (blokas)
FAA71+100BUV1B
Padalytosios sistemos oro kondicionierius
4P654517-1 – 2021.03
Y*E Elektroninio plėtimosi vožtuvo ritė
Y*R, Y*S Reversinio elektromagnetinio vožtuvo
ritė
Z*C Ferito šerdis
ZF, Z*F Triukšmo filtras
Montuotojo ir naudotojo trumpasis vadovas
85
26 | Žodynas
26 Žodynas
Pardavėjas
Gaminio platintojas.
Įgaliotasis gaminio montuotojas
Techninių įgūdžių turintis asmuo, kvalifikuotas montuoti gaminį.
Naudotojas
Gaminio savininkas ir (arba) gaminį eksploatuojantis asmuo.
Taikomi teisės aktai
Visos tarptautinės, Europos, nacionalinės ir vietinės direktyvos, įstatymai,
reglamentai ir (arba) kodeksai taikomi tam tikram gaminiui arba sričiai.
Prižiūrinti įmonė
Kvalifikuota įmonė, galinti atlikti arba organizuoti būtiną gaminio techninę
priežiūrą.
Montavimo vadovas
Tam tikram gaminiui arba įrangai skirtas instrukcijų vadovas, paaiškinantis,
kaip jį montuoti, konfigūruoti ir prižiūrėti.
Eksploatavimo vadovas
Tam tikram gaminiui arba įrangai skirtas instrukcijų vadovas, paaiškinantis,
kaip jį eksploatuoti.
Techninės priežiūros nurodymai
Tam tikram gaminiui arba įrangai skirtas instrukcijų vadovas, paaiškinantis
(jei tinkamas), kaip gaminį arba įrangą montuoti, konfigūruoti, eksploatuoti
ir (arba) prižiūrėti.
Priedai
Su gaminiu pateikiamos etiketės, vadovai, informaciniai lapai ir įranga, kurią
reikia sumontuoti, vadovaujantis pridėtoje dokumentacijoje aprašytomis
instrukcijomis.
Pasirinktinė įranga
Daikin pagaminta arba patvirtinta įranga, kurią galima derinti su gaminiu,
vadovaujantis pridėtoje dokumentacijoje aprašytomis instrukcijomis.
Įsigyjama atskirai
NE Daikin pagaminta įranga, kurią galima derinti su gaminiu, vadovaujantis
pridėtoje dokumentacijoje aprašytomis instrukcijomis.
Montuotojo ir naudotojo trumpasis vadovas
86
Padalytosios sistemos oro kondicionierius
FAA71+100BUV1B
4P654517-1 – 2021.03
