Referanseguide for montører og brukere
Luftkondisjoneringsanlegg i delt system
FAA71BUV1B
FAA100BUV1B
Innholdsfortegnelse
Innholdsfortegnelse
1 Om dokumentasjonen 5
1.1 Om dette dokumentet.................................................................................................................................................... 5
1.2 Betydning av advarsler og symboler .............................................................................................................................. 6
2 Generelle sikkerhetshensyn 8
2.1 For montøren.................................................................................................................................................................. 8
2.1.1 Generelt .......................................................................................................................................................... 8
2.1.2 Installasjonssted ............................................................................................................................................. 9
2.1.3 Kjølemedium – for R410A eller R32 ............................................................................................................... 12
2.1.4 Elektrisk........................................................................................................................................................... 13
3 Spesifikke sikkerhetsinstruksjoner for montører 16
For brukeren 18
4 Sikkerhetsinstruksjoner for bruker 19
4.1 Generelt .......................................................................................................................................................................... 19
4.2 Instruksjoner for sikker drift ........................................................................................................................................... 20
5 Om systemet 25
5.1 Systemoppsett ................................................................................................................................................................ 25
6 Brukergrensesnitt 27
7 Før drift 28
8 Drift 29
8.1 Driftsområde................................................................................................................................................................... 29
8.2 Om driftsmodi................................................................................................................................................................. 30
8.2.1 Grunnleggende driftsmodi ............................................................................................................................. 30
8.2.2 Spesielle driftsmodi for oppvarming .............................................................................................................. 31
8.2.3 Luftstrømretning ............................................................................................................................................ 31
8.3 Betjene systemet ............................................................................................................................................................ 32
9 Energisparing og optimal drift 33
10 Vedlikehold og service 34
10.1 Forholdsregler om vedlikehold og service ..................................................................................................................... 34
10.2 Rengjøre anlegget........................................................................................................................................................... 35
10.2.1 Rengjøre luftutløpet og utsiden ..................................................................................................................... 35
10.2.2 Rengjøre frontpanelet .................................................................................................................................... 35
10.2.3 Rengjøre luftfilteret ........................................................................................................................................ 36
10.3 Vedlikehold før lengre tids stans .................................................................................................................................... 37
10.4 Vedlikehold etter lengre tids stans................................................................................................................................. 37
10.5 Om kjølemediet............................................................................................................................................................... 38
11 Feilsøking 40
11.1 Symptomer som IKKE er funksjonsfeil på systemet....................................................................................................... 41
11.1.1 Symptom: Systemet kjører ikke ..................................................................................................................... 41
11.1.2 Symptom: Viftehastigheten samsvarer ikke med innstillingen ..................................................................... 41
11.1.3 Symptom: Vifteretningen samsvarer ikke med innstillingen......................................................................... 42
11.1.4 Symptom: Det kommer hvit tåke ut av et anlegg (innendørsanlegg) ........................................................... 42
11.1.5 Symptom: Det kommer hvit tåke ut av et anlegg (innendørsanlegg, utendørsanlegg)................................ 42
11.1.6 Symptom: Brukergrensesnittet viser "U4" eller "U5" og stanser, men starter igjen etter noen få
minutter.......................................................................................................................................................... 42
11.1.7 Symptom: Støy fra luftkondisjoneringsanlegg (innendørsanlegg) ................................................................ 42
11.1.8 Symptom: Støy fra luftkondisjoneringsanlegg (innendørsanlegg, utendørsanlegg)..................................... 42
11.1.9 Symptom: Det kommer ut støv fra anlegget ................................................................................................. 42
11.1.10 Symptom: Anleggene kan avgi lukt................................................................................................................ 42
Referanseguide for montører og brukere
2
12 Ny plassering 43
13 Kassering 44
For montøren 45
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Innholdsfortegnelse
14 Om esken 46
14.1 Oversikt: om boksen ....................................................................................................................................................... 46
14.2 Innendørsenhet............................................................................................................................................................... 46
14.2.1 Pakke ut og håndtere anlegget ...................................................................................................................... 46
14.2.2 Fjerne tilbehør fra innendørsanlegget ........................................................................................................... 47
15 Om enhetene og tilleggsutstyret 48
15.1 Identifikasjon................................................................................................................................................................... 48
15.1.1 Identifikasjonsmerke: Innendørsenhet.......................................................................................................... 48
15.2 Om innendørsanlegget ................................................................................................................................................... 48
15.3 Systemoppsett ................................................................................................................................................................ 49
15.4 Kombinere anlegg og tilleggsutstyr................................................................................................................................ 50
15.4.1 Mulig tilleggsutstyr for innendørsenhet ........................................................................................................ 50
16 Installasjon av enheten 51
16.1 Klargjøre installeringsstedet........................................................................................................................................... 51
16.1.1 Krav til installeringssted for innendørsanlegget ............................................................................................ 51
16.2 Åpne og lukke enheten................................................................................................................................................... 53
16.2.1 To remove the front panel ............................................................................................................................. 53
16.2.2 Sette tilbake frontpanelet .............................................................................................................................. 53
16.2.3 Ta av frontristen ............................................................................................................................................. 53
16.2.4 Sette tilbake frontristen ................................................................................................................................. 54
16.2.5 Åpne servicedekselet...................................................................................................................................... 55
16.2.6 Lukke servicedekselet..................................................................................................................................... 55
16.3 Montere innendørsenheten........................................................................................................................................... 55
16.3.1 Installere festeplaten...................................................................................................................................... 55
16.3.2 Bore hull i veggen ........................................................................................................................................... 57
16.3.3 Fjerne røråpningsdekselet.............................................................................................................................. 58
16.3.4 Feste anlegget på festeplaten ........................................................................................................................ 58
16.3.5 Før rørene gjennom hullet i veggen............................................................................................................... 59
16.3.6 Slik sikrer du dreneringen............................................................................................................................... 60
17 Montering av rør 63
17.1 Klargjøre røropplegg for kjølemiddel ............................................................................................................................. 63
17.1.1 Krav til kjølemedierør ..................................................................................................................................... 63
17.1.2 Isolasjon av kjølemiddelrør ............................................................................................................................ 64
17.2 Koble til kjølerøropplegget ............................................................................................................................................. 64
17.2.1 Om tilkobling av kjølemedierørene................................................................................................................ 64
17.2.2 Forholdsregler ved tilkobling av kjølemedierør ............................................................................................. 64
17.2.3 Retningslinjer ved tilkobling av kjølemedierør .............................................................................................. 65
17.2.4 Retningslinjer for rørbøying ........................................................................................................................... 66
17.2.5 Slik lager du bul på rørenden ......................................................................................................................... 66
17.2.6 Slik kobler du røropplegget for kjølemiddel til innendørsenheten ............................................................... 67
18 Elektrisk installasjon 68
18.1 Om tilkobling av det elektriske ledningsopplegget........................................................................................................ 68
18.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget............................................................... 68
18.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget ................................................................ 69
18.1.3 Spesifikasjoner for standard ledningsoppleggkomponenter ........................................................................ 70
18.2 Koble de elektriske ledningene til innendørsanlegget................................................................................................... 70
19 Ferdigstille monteringen av innendørsenheten 74
19.1 Feste innendørsanlegget på festeplaten........................................................................................................................ 74
20 Igangsetting 75
20.1 Oversikt: igangsetting ..................................................................................................................................................... 75
20.2 Forholdsregler ved ferdigstilling..................................................................................................................................... 75
20.3 Sjekkliste før idriftsetting................................................................................................................................................ 75
20.4 Slik utfører du prøvekjøringen........................................................................................................................................ 76
21 Konfigurasjon 77
21.1 Innstillinger på installasjonsstedet ................................................................................................................................. 77
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
22 Overlevering til brukeren 81
23 Feilsøking 82
23.1 Løse problemer basert på feilkoder ............................................................................................................................... 82
23.1.1 Feilkoder: Oversikt.......................................................................................................................................... 82
24 Kassering 83
25 Tekniske data 84
Referanseguide for montører og brukere
3
Innholdsfortegnelse
25.1 Koblingsskjema................................................................................................................................................................ 84
25.1.1 Felles tegnforklaring for koblingsskjema ....................................................................................................... 84
26 Ordliste 87
Referanseguide for montører og brukere
4
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
1 Om dokumentasjonen
1.1 Om dette dokumentet
Målpublikum
Autoriserte montører + sluttbrukere
INFORMASJON
Dette apparatet er ment brukt av en ekspert eller kvalifiserte brukere i butikker, i
lettindustri og på gårder, eller for kommersielle formål og husholdningsbruk av ikkeprofesjonelle.
ADVARSEL
Pass på at installasjon, service, vedlikehold, reparasjon og anvendte materialer
samsvarer med instruksjonene fra Daikin og også overholder gjeldende lovgivning, og
at dette kun utføres av fagfolk. I Europa og områder der IEC-standarder gjelder, er
EN/IEC 60335-2-40 gjeldende standard.
1 | Om dokumentasjonen
Dokumentasjonssett
Dette dokumentet er en del av et dokumentasjonssett. Hele settet består av:
▪ Generelle sikkerhetshensyn:
- Sikkerhetsinstruksjoner du må lese før installering
- Format: Papir (i esken til innendørsanlegget)
▪ Installerings- og driftshåndbok for innendørsanlegg:
- Installerings- og driftsinstruksjoner
- Format: Papir (i esken til innendørsanlegget)
▪ Referanseguide for montører og brukere:
- Forberedelser før installering, gode rutiner, referansedata osv.
- Detaljerte og trinnvise instruksjoner og bakgrunnsinformasjon for
grunnleggende og avansert bruk
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/
Oppdateringer av brukerdokumentasjonen kan være tilgjengelig på det regionale
Daikin-webområdet eller via forhandleren.
Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er oversettelser.
Tekniske data
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
▪ Et delsett med de nyeste tekniske dataene er tilgjengelig på det lokale nettstedet
til Daikin (tilgjengelig for alle).
▪ Det komplette settet med de nyeste tekniske dataene er tilgjengelig på Daikin
Business Portal (kreves godkjenning).
Referanseguide for montører og brukere
5
1 | Om dokumentasjonen
1.2 Betydning av advarsler og symboler
FARE
Angir en situasjon som fører til død eller alvorlig personskade.
FARE: FARE FOR DØDELIG ELEKTROSJOKK
Angir en situasjon som kan føre til elektrisk støt.
FARE: FARE FOR FORBRENNING/SKÅLDING
Angir en situasjon som kan føre til forbrenning/skålding på grunn av ekstremt varme
eller kalde temperaturer.
FARE: FARE FOR EKSPLOSJON
Angir en situasjon som kan føre til eksplosjon.
ADVARSEL
Angir en situasjon som kan føre til død eller alvorlig personskade.
ADVARSEL: ANTENNELIG MATERIALE
FORSIKTIG
Angir en situasjon som kan føre til mindre eller moderat personskade.
MERKNAD
Angir en situasjon som kan føre til materiell skade.
INFORMASJON
Angir nyttige tips eller tilleggsinformasjon.
Symboler brukt på anlegget:
Symbol Forklaring
Les i installerings- og driftshåndboken samt anvisningsarket
for kabling før du installerer.
Les i servicehåndboken før du utfører vedlikeholds- og
serviceoppgaver.
Du finner mer informasjon i referanseguiden for montører og
brukere.
Referanseguide for montører og brukere
6
Anlegget inneholder roterende deler. Vær forsiktig når du
utfører service på eller inspiserer anlegget.
Symboler brukt i dokumentasjonen:
Symbol Forklaring
Angir en figurtittel eller en referanse til den.
Eksempel: " 1–3 Figurtittel" betyr "Figur 3 i kapittel 1".
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
1 | Om dokumentasjonen
Symbol Forklaring
Angir en tabelltittel eller en referanse til den.
Eksempel: " 1–3 Tabelltittel" betyr "Tabell 3 i kapittel 1".
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
7
2 | Generelle sikkerhetshensyn
2 Generelle sikkerhetshensyn
2.1 For montøren
2.1.1 Generelt
Kontakt forhandleren hvis du er USIKKER på hvordan du monterer eller betjener
enheten.
FARE: FARE FOR FORBRENNING/SKÅLDING
▪ IKKE ta på kjølerørene, vannrørene eller innvendige deler under og rett etter
bruk. De kan være for varme eller for kalde. Gi dem tid til å få tilbake normal
temperatur. Bruk vernehansker hvis du MÅ berøre dem.
▪ IKKE berør kjølemiddel som har lekket ut ved et uhell.
ADVARSEL
Hvis det gjøres feil ved montering eller tilkobling av utstyr eller tilbehør, kan det føre
til elektrisk støt, kortslutning, lekkasje, brann eller annen skade på utstyret. Bruk
BARE tilbehør, tilleggsutstyr og reservedeler som er laget og godkjent av Daikin.
ADVARSEL
Sørg for at montering, testing og anvendte materialer overholder gjeldende
lovgivning (i tillegg til instruksjonene som er beskrevet i dokumentasjonen fra Daikin).
FORSIKTIG
Bruk hensiktsmessig personlig verneutstyr (vernehansker, vernebriller,…) når du
monterer, vedlikeholder eller utfører service på systemet.
ADVARSEL
Riv i stykker og kast emballasjens plastposer slik at barn ikke kan leke med dem.
Mulig risiko: kvelning.
ADVARSEL
Ta nødvendige forholdsregler for å forhindre at enheten kan brukes som tilfluktssted
for små dyr. Små dyr som kommer i kontakt med elektriske deler, kan forårsake
feilfunksjon, røyk eller brann.
FORSIKTIG
Du må IKKE berøre anleggets luftinntak eller aluminiumsribber.
Referanseguide for montører og brukere
8
FORSIKTIG
▪ IKKE plasser gjenstander eller utstyr oppå enheten.
▪ Du må IKKE sitte, klatre eller stå på enheten.
Ifølge gjeldende lovgivning kan det være nødvendig å føre en loggbok for utstyret
med informasjon om vedlikehold, reparasjoner, testresultater, standbyperioder…
I tillegg SKAL som et minimum følgende informasjon oppgis på et tilgjengelig sted
på produktet:
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
▪ Instruksjoner for avstenging av systemet i et nødstilfelle
▪ Navn og adresse/telefonnummer til brannvesen, politi og sykehus
▪ Navn, adresse og dag- og kveldstelefonnummer for kontakt med brukerstøtte
I Europa gir EN378 den nødvendige veiledningen for denne loggboken.
2.1.2 Installasjonssted
▪ Sørg for nok plass rundt enheten til service/vedlikehold og luftsirkulasjon.
▪ Sørg for at installeringsstedet er solid nok til å bære vekten av og vibrasjoner fra
▪ Kontroller at området er godt ventilert. Ventilasjonslukene må IKKE blokkeres.
▪ Sørg for at enheten står plant.
IKKE installer enheten på følgende steder:
▪ I potensielt eksplosive omgivelser.
▪ På steder der det finnes maskiner som avgir elektromagnetiske bølger.
▪ På steder der det er fare for brann på grunn av utslipp av brennbare gasser (for
2 | Generelle sikkerhetshensyn
anlegget.
Elektromagnetiske bølger kan forstyrre styresystemet og forårsake funksjonsfeil i
utstyret.
eksempel tynner- eller bensindamp), karbonfiber, antennelig støv.
▪ På steder der det produseres etsende gass (for eksempel svovelsyregass).
Korrosjon i kobberrør eller loddede deler kan forårsake lekkasje av kjølemiddel.
Instruksjoner for utstyr som bruker kjølemedium R32
ADVARSEL
▪ Må IKKE perforeres eller brennes.
▪ Bruk IKKE andre midler enn de som anbefales av produsenten når du vil
fremskynde avisingen eller rengjøre utstyret.
▪ Husk at kjølemedium R32 IKKE avgir lukt.
ADVARSEL
Anlegget skal plasseres slik at det forhindrer mekanisk skade og i et godt ventilert
rom uten fungerende antenningskilder (for eksempel åpen flamme eller gassapparat
eller elektrisk varmeapparat i drift), og størrelsen på rommet skal være som angitt
nedenfor.
ADVARSEL
Pass på at installasjon, service, vedlikehold og reparasjon er i samsvar med
instruksjonene fra Daikin og gjeldende lovgivning, og at de KUN utføres av godkjent
personell.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
9
2 | Generelle sikkerhetshensyn
ADVARSEL
Hvis ett eller flere rom er tilkoblet anlegget via et kanalsystem, må det sikres at:
▪ det er ingen fungerende antenningskilder (som åpen flamme, gassapparat eller
elektrisk varmeapparat) hvis gulvarealet er mindre enn minimum gulvareal A
(m²);
▪ det ikke er installert andre apparater, som kan være potensielle antenningskilder,
i kanalsystemet (som varme overflater med temperaturer over 700°C og utstyr
med elektriske brytere);
▪ det kun brukes produsentgodkjente apparater i kanalsystemet;
▪ luftinntak OG luftutløp er tilkoblet direkte til samme rom via kanalen. IKKE bruk
tomrom som himling som kanal for luftinntaket eller luftutløpet.
MERKNAD
▪ Det skal tas forholdsregler for å unngå overdreven vibrering eller pulsering mot
kjølemedierørene.
▪ Verneanordninger, rør og rørdeler skal beskyttes i den grad det er mulig mot
miljøskader.
▪ Det skal iverksettes tiltak for utvidelse og sammentrekning av lange strekninger
med rør.
▪ Rør i kjølemediesystemer skal konstrueres og installeres slik at de minimerer
sannsynligheten for at hydrauliske støt skader systemet.
▪ Det innvendige utstyret og røropplegget skal monteres sikkert og beskyttes slik at
det ikke kan oppstå utilsiktede brister på utstyr eller rør som skyldes hendelser
som flytting av møbler eller oppussing.
FORSIKTIG
Bruk IKKE potensielle antenningskilder til å lete etter eller påvise kjølemedielekkasjer.
MERKNAD
▪ Du må IKKE benytte brukte skjøteelementer og kobberpakninger.
▪ Skjøteelementer mellom deler i kjølemediesystemet i en installasjon skal være
tilgjengelige for vedlikehold.
Krav til installeringsområdet
ADVARSEL
Dette utstyret inneholder kjølemediet R32. Se i installerings- og driftshåndbok for
utendørsanlegget for å se minimum gulvareal på rommet der utstyret skal stå.
MERKNAD
▪ Rørsystemet skal beskyttes mot fysiske skader.
▪ Installasjon av rørsystem skal holdes til et minimum.
Slik fastsetter du minimum gulvareal
1 Fastsett total mengde påfylt kjølemedium i systemet (= fabrikkfylt mengde
kjølemedium + ekstra mengde påfylt kjølemedium).
Referanseguide for montører og brukere
10
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
2 | Generelle sikkerhetshensyn
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
1000
GWP × kg
=
=
+
kg
=
kg
=
GWP: xxx
R32
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
290
300
310
320
330
340
350
360
370
380
390
400
410
420
430
440
450
460
470
480
490
500
510
520
530
540
550
560
570
580
590
600
610
620
630
640
650
660
670
680
690
700
710
720
730
740
750
760
770
1.843
9.55
2.21.8
2.4 2.8 3.2 3.6 4 4.4 4.8 5.2 5.6 6 6.4 6.8 7.2 7.6 8 8.4 8.8 9.22
2.6 3 3.4 3.8 4.2
4.6
5 5.4 5.8 6.2 6.6 7 7.4 7.8 8.2 8.6 9 9.4
Floor-standing unit
(c)
Wall-mounted unit
(b)
Ceiling-mounted unit
(a)
m [kg]
A
min
[m
2
]
Ceiling-mounted
unit
(a)
4.6 13.4
4.6 180
4.8 14.6
4.8 196
5.0 15.8
5.0 213
≤1.842 —
5.2 17.1
≤1.842 —
5.2 230
1.843 3.64
5.4 18.5
1.843 28.9
5.4 248
2.0 3.95
5.6 19.9
2.0 34.0
5.6 267
2.2 4.34
5.8 21.3
2.2 41.2
5.8 286
2.4 4.74
6.0 22.8
2.4 49.0
6.0 306
2.6 5.13
6.2 24.3
2.6 57.5
6.2 327
2.8 5.53
6.4 25.9
2.8 66.7
6.4 349
3.0 5.92
6.6 27.6
3.0 76.6
6.6 371
3.2 6.48
6.8 29.3
3.2 87.2
6.8 394
3.4 7.32
7.0 31.0
3.4 98.4
7.0 417
3.6 8.20
7.2 32.8
3.6 110
7.2 441
3.8 9.14
7.4 34.7
3.8 123
7.4 466
4.0 10.1
7.6 36.6
4.0 136
7.6 492
4.2 11.2
7.8 38.5
4.2 150
7.8 518
4.4 12.3
4.4 165
m (kg)
A
min
(m2)
4.6 20.0
4.8 21.8
5.0 23.6
≤1.842 —
5.2 25.6
1.843 4.45
5.4 27.6
2.0 4.83
5.6 29.7
2.2 5.31
5.8 31.8
2.4 5.79
6.0 34.0
2.6 6.39
6.2 36.4
2.8 7.41
6.4 38.7
3.0 8.51
6.6 41.2
3.2 9.68
6.8 43.7
3.4 10.9
7.0 46.3
3.6 12.3
7.2 49.0
3.8 13.7
7.4 51.8
4.0 15.1
7.6 54.6
4.2 16.7
7.8 57.5
4.4 18.3
8 40.5
8.2 42.6
8.4 44.7
8.6 46.8
8.8 49.0
9 51.3
9.2 53.6
9.4 55.9
9.55 57.7
8 60.5
8.2 63.6
8.4 66.7
8.6 69.9
8.8 73.2
9 76.6
9.2 80.0
9.4 83.6
9.55 86.2
8 545
8.2 572
8.4 601
8.6 629
8.8 659
9 689
9.2 720
9.4 752
9.55 776
Wall-mounted
unit
(b)
m (kg)
A
min
(m2)
Floor-standing
unit
(c)
m (kg)
A
min
(m2)
2 Fastsett hvilken graf eller tabell du skal bruke.
▪ For innendørsanlegg: Er anlegget takmontert, veggmontert eller
gulvmontert?
▪ For utendørsanlegg som er installert eller som lagres innendørs, avhenger
dette av installeringshøyden:
Hvis installeringshøyden er … Så skal du bruke grafen eller tabellen for
…
<1,8m Gulvmonterte anlegg
1,8≤x<2,2m Veggmonterte anlegg
≥2,2m Takmonterte anlegg
3 Bruk grafen eller tabellen til å fastsette minimum gulvareal.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
m Totalt påfylt kjølemedium i systemet
A
Minimum gulvareal
min
(a) Ceiling-mounted unit (=takmontert anlegg)
(b) Wall-mounted unit (=veggmontert anlegg)
(c) Floor-standing unit (=gulvmontert anlegg)
Referanseguide for montører og brukere
11
2 | Generelle sikkerhetshensyn
2.1.3 Kjølemedium – for R410A eller R32
Hvis det er aktuelt. Du finner mer informasjon om ditt bruksområde i
installeringshåndboken eller installatørens referanseguide.
MERKNAD
Sørg for at installasjonen av kjølemiddelrør overholder gjeldende lovgivning. I Europa
er EN378 den aktuelle standarden.
MERKNAD
Sørg for at lokalt røropplegg og tilkoblinger IKKE utsettes for belastninger.
ADVARSEL
Under testing må du ALDRI trykksette produktet utover maksimalt tillatt trykk (som
angitt på enhetens merkeplate).
ADVARSEL
Ta tilstrekkelige forholdsregler ved kjølemedielekkasje. Hvis det lekker ut
kjølemediegass, må området straks ventileres. Mulige risikoer:
▪ Overdreven konsentrasjon av kjølemedium i lukkede rom kan føre til
oksygenmangel.
▪ Det kan dannes giftig gass dersom kjølemediegass kommer i kontakt med ild.
FARE: FARE FOR EKSPLOSJON
Utpumping – kjølemedielekkasje. Hvis du vil utføre utpumping på systemet og det
er lekkasje i kjølemediekretsen:
▪ Du må IKKE bruke anleggets funksjon for automatisk utpumping, som samler opp
alt kjølemediet fra systemet i utendørsanlegget. Mulige konsekvens:
Kompressoren kan selvantenne og eksplodere fordi det kommer inn luft mens
kompressoren kjører.
▪ Bruk et separat gjenvinningssystem slik at anleggets kompressor IKKE må kjøre.
ADVARSEL
Kjølemedium skal ALLTID gjenvinnes. IKKE slipp dem ut direkte i miljøet. Bruk en
vakuumpumpe til å tømme installasjonen.
MERKNAD
Etter at alle rørene er blitt koblet til, må du kontrollere at det ikke er noen
gasslekkasjer. Bruk nitrogen til å utføre en gasslekkasjeregistrering.
MERKNAD
▪ Du må IKKE fylle på mer kjølemedium enn angitt mengde, for ellers kan
kompressoren bli ødelagt.
▪ Når kjølemediesystemet skal åpnes, MÅ kjølemediet håndteres i henhold til
gjeldende lovgivning.
Referanseguide for montører og brukere
12
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
2 | Generelle sikkerhetshensyn
ADVARSEL
Sørg for at det ikke finnes oksygen i systemet. Det kan kun fylles kjølemedium etter
at det er blitt utført en lekkasjetest og vakuumtørking.
Mulige konsekvens: Selvantennelse og eksplosjon av kompressoren på grunn av
oksygen som går inn i kompressoren i drift.
▪ Ved behov for ekstra påfylling, se anleggets merkeplate. Den angir typen
kjølemedium og nødvendig mengde.
▪ Enheten er fylt med kjølemedium fra fabrikken og enkelte systemer krever
kanskje ekstra påfylling av kjølemedium avhengig av rørstørrelser og -lengder.
▪ Bruk kun verktøy som er beregnet for den typen kjølemedium som brukes i
systemet, for å sikre riktig trykkmotstand samt hindre at det kommer inn
fremmedelementer i systemet.
▪ Slik fyller du på flytende kjølemedium:
Hvis Så
Det finnes et hevertrør
(dvs. sylinderen er merket med
Fyll på sylinderen mens den er i stående
posisjon.
"Væskepåfyllingshevert tilkoblet")
Det finnes IKKE et hevertrør Fyll på sylinderen mens den står opp
ned.
▪ Åpne kjølemediesylindere sakte.
▪ Fyll på kjølemedium i væskeform. Hvis det fylles på som gass, kan dette forhindre
normal drift.
FORSIKTIG
Steng ventilen til kjølemedietanken omgående når påfyllingen av kjølemedium er
fullført eller hvis det tas en midlertidige pause. Hvis ventilen IKKE stenges omgående,
kan gjenværende trykk medføre at det fylles på ytterligere kjølemedium. Mulige
konsekvens: Feil kjølemediummengde.
2.1.4 Elektrisk
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
FARE: FARE FOR DØDELIG ELEKTROSJOKK
▪ Slå AV all strømtilførsel før du tar av dekselet på bryterboksen, tilkobler elektriske
ledninger eller berører elektriske deler.
▪ Koble fra strømtilførselen i minst 10minutter og mål spenningen ved kontaktene
til hovedkretsen for kondensatorer eller elektriske komponenter før du utfører
service. Spenningen MÅ være lavere enn 50 VDC før du kan berøre elektriske
komponenter. Du ser hvor kontaktene er plassert på koblingsskjemaet.
▪ Du må IKKE berøre elektriske komponenter med våte hender.
▪ Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.
Referanseguide for montører og brukere
13
2 | Generelle sikkerhetshensyn
ADVARSEL
Hvis det IKKE ble installert på fabrikken, MÅ det installeres en hovedbryter eller
annen frakoblingsanordning i det faste ledningsopplegget med en berøringsavstand
på alle poler som gir full frakobling ved overspenning kategoriIII.
ADVARSEL
▪ Bruk KUN kobberledninger.
▪ Pass på at det lokale ledningsopplegget samsvarer med gjeldende lovgivning.
▪ Alle lokale ledningsopplegg MÅ utføres i samsvar med koblingsskjemaet som
følger produktet.
▪ Klem ALDRI sammen buntede kabler, og sørg for at de IKKE kommer i kontakt
med røropplegget og skarpe kanter. Kontroller at kontakttilkoblingene ikke
utsettes for eksternt press.
▪ Sørg for å installere jordingsledninger. Anlegget må IKKE jordes til vannrør,
innkoblingsdemper eller telefonjording. Ufullstendig jording kan medføre
elektrisk støt.
▪ Forsikre deg om at anlegget kobles til en egen strømkrets. Bruk ALDRI en
strømtilførsel som deles med annet utstyr.
▪ Sørg for å montere nødvendige sikringer eller kretsbrytere.
▪ Sørg for å installere en jordfeilbryter. Hvis du ikke gjør det, kan det føre til
elektrisk støt eller brann.
▪ Ved installering av jordfeilbryteren må det kontrolleres at den er kompatibel med
vekselretteren (som må tåle høyfrekvent elektrisk støy) for å unngå at
jordfeilbryteren slår ut i utide.
FORSIKTIG
▪ Når du kobler til strømtilførselen: koble til jordingen først, før de strømførende
tilkoblingene.
▪ Når du kobler fra strømtilførselen: koble fra de strømførende kablene først, før
du kobler fra jordingen.
▪ Lengden på lederne mellom strømtilførselens strekkavlastning og selve
rekkeklemmen MÅ være slik at strømførende ledninger strekkes før
jordingsledningen i tilfelle strømtilførselen blir revet løs fra strekkavlastningen.
MERKNAD
Forholdsregler ved legging av strømledninger:
▪ IKKE koble ledninger av ulik tykkelse til rekkeklemmen for strømtilførsel (slakk i
strømledningen kan føre til unormal oppvarming).
▪ Følg figuren over når du tilkobler ledninger av samme tykkelse.
▪ Bruk angitt strømledning til ledningsopplegget, og tilkoble skikkelig. Deretter
fester du ledningen for å hindre at rekkeklemmen utsettes for eksternt press.
▪ Bruk riktig skrutrekker til å stramme kontaktskruene. En skrutrekker med for lite
hode vil skade hodet, og gjøre det umulig å stramme skruene skikkelig.
▪ Overstramming av kontaktskruene kan ødelegge dem.
Referanseguide for montører og brukere
14
Monter strømkabler minst 1 m unna TV- eller radioapparater for å unngå
interferens. Det kan hende at 1m ikke er tilstrekkelig, avhengig av radiobølgene.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
2 | Generelle sikkerhetshensyn
ADVARSEL
▪ Når det elektriske arbeidet er utført, kontrollerer du at hver enkelt elektrisk del
og kontakt inne i boksen med elektriske deler er godt tilkoblet.
▪ Kontroller at alle deksler og lokk er lukket før du starter opp enheten.
MERKNAD
Bare aktuelt hvis strømforsyningen er trefaset, og kompressoren har en PÅ/AVstartmetode.
Dersom det finnes en mulighet for reversert fase etter et midlertidig strømbrudd og
strømmen går av og på mens produktet er i drift, kan du sette på en reversert
fasevernkrets lokalt. Dersom produktet kjøres med reversert fase, kan det ødelegge
kompressoren og andre deler.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
15
3 | Spesifikke sikkerhetsinstruksjoner for montører
3 Spesifikke sikkerhetsinstruksjoner for
montører
Følg alltid sikkerhetsinstruksjonene og forskriftene nedenfor.
Generelt
ADVARSEL
Pass på at installasjon, service, vedlikehold, reparasjon og anvendte materialer
samsvarer med instruksjonene fra Daikin og også overholder gjeldende lovgivning, og
at dette kun utføres av fagfolk. I Europa og områder der IEC-standarder gjelder, er
EN/IEC 60335-2-40 gjeldende standard.
Installering av anlegg (se
"16Installasjon av enheten"[451]
ADVARSEL
Anlegget bruker R32-kjølemedium, og skal plasseres slik at det forhindrer mekanisk
skade og i et godt ventilert rom uten fungerende antenningskilder (f.eks. åpen
flamme eller gassapparat eller elektrisk varmeapparat i drift). Størrelsen på rommet
skal være som angitt i Generelle sikkerhetshensyn.
FORSIKTIG
Bruk et veggmontert rør og veggkledning i gjennomføringshullet for vegger med
metallramme eller metallplater for å unngå mulig varme, elektrisk støt eller brann.
Installering av kjølemedierør (se
FORSIKTIG
Røropplegg MÅ installeres i henhold til anvisningene i "17Montering av rør" [463].
Det kan bare brukes mekaniske skjøter (f.eks. slagloddede + koniske tilkoblinger) som
er kompatible med den nyeste versjonen av ISO14903.
FORSIKTIG
▪ IKKE bruk mineralolje på den konede delen.
▪ Du må IKKE bruke gamle rør fra tidligere installasjoner.
▪ For å garantere anleggets levetid må det aldri installeres en tørker.
Tørkematerialet kan løse seg opp og skade systemet.
"17Montering av rør"[463]
)
)
Referanseguide for montører og brukere
16
FORSIKTIG
▪ Ufullstendig konus kan forårsake lekkasje av kjølemediegass.
▪ Du må IKKE bruke koner på nytt. Bruk nye koner for å unngå lekkasje av
kjølemediegass.
▪ Bruk koniske muttere som følger med anlegget. Bruk av andre koniske muttere
kan forårsake lekkasje av kjølemediegass.
FORSIKTIG
Installer kjølemedierørene eller komponentene slik at de ikke utsettes for stoffer som
kan få komponenter med kjølemedium til å korrodere, med mindre komponentene
er laget av ikke-korroderende materialer eller de er tilstrekkelig beskyttet mot
korrosjon.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
3 | Spesifikke sikkerhetsinstruksjoner for montører
Elektrisk installering (se
ADVARSEL
▪ Alt ledningsopplegg MÅ installeres av en autorisert elektriker og overholde
gjeldende lovgivning.
▪ Foreta elektriske tilkoblinger til det faste ledningsopplegget.
▪ Alle komponenter kjøpt på stedet og all elektrisk konstruksjon MÅ overholde
gjeldende lovgivning.
ADVARSEL
▪ Hvis strømforsyningen mangler eller har feil N-fase, kan utstyret gå i stykker.
▪ Etabler riktig jording. Enheten må IKKE jordes til vannrør, innkoblingsdemper eller
telefonjording. Ufullstendig jording kan medføre elektrisk støt.
▪ Installer nødvendige sikringer eller skillebrytere.
▪ Fest det elektriske ledningsopplegget med kabelfester slik at de IKKE kommer i
kontakt med skarpe kanter eller røropplegget, spesielt på høyttrykkssiden.
▪ IKKE bruk sammenteipede ledninger, ledninger med flertrådet leder,
skjøteledninger eller tilkoblinger fra et stjernesystem. De kan føre til
overoppheting, elektrisk støt eller brann.
▪ IKKE installer en fasekondensator, fordi denne enheten er utstyrt med
vekselretter. En fasekondensator vil redusere ytelsen og kan føre til ulykker.
"18Elektrisk installasjon"[468]
)
ADVARSEL
Bruk ALLTID multikjernekabler til strømforsyning.
ADVARSEL
Bruk en felles frakoblingsbryter med minst 3mm mellom alle kontaktpunkter som gir
full frakobling ved overspenning kategori III.
ADVARSEL
Hvis strømledningen blir skadet, SKAL den byttes av produsenten, serviceagenten
eller personer med tilsvarende kvalifikasjoner for å unngå farlige situasjoner.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
17
For brukeren
For brukeren
Referanseguide for montører og brukere
18
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
4 | Sikkerhetsinstruksjoner for bruker
4 Sikkerhetsinstruksjoner for bruker
Følg alltid sikkerhetsinstruksjonene og forskriftene nedenfor.
4.1 Generelt
ADVARSEL
Kontakt montøren hvis du er USIKKER på hvordan du
betjener enheten.
ADVARSEL
Anlegget kan betjenes av barn fra de er 8 år, og av
personer med svekkede fysiske, sensoriske eller mentale
evner, eller med manglende erfaring og kunnskap, dersom
de er under tilsyn eller har fått opplæring i hvordan
anlegget brukes på en trygg måte og de forstår hvilke farer
dette medfører.
Barn MÅ IKKE leke med anlegget.
Rengjøring og brukervedlikehold MÅ IKKE utføres av barn
uten tilsyn.
ADVARSEL
For å hindre elektrisk støt eller brann:
▪ Enheten må IKKE spyles.
▪ IKKE bruk enheten med våte hender.
▪ IKKE plasser gjenstander med vann enheten.
FORSIKTIG
▪ IKKE plasser gjenstander eller utstyr oppå enheten.
▪ Du må IKKE sitte, klatre eller stå på enheten.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
19
4 | Sikkerhetsinstruksjoner for bruker
▪ Enheter er merket med følgende symbol:
Det betyr at elektriske og elektroniske produkter IKKE skal blandes med usortert
husholdningsavfall. IKKE forsøk å demontere systemet på egen hånd.
Demontering av systemet, behandling av kjølemiddelet, av oljen og eventuelle
andre deler må tas hånd om av en autorisert montør i samsvar med gjeldende
lovgivning.
Enhetene må håndteres ved et spesialanlegg for gjenbruk, resirkulering og
gjenvinning. Når du sørger for at dette produktet avfallsbehandles på riktig måte,
bidrar du til å avverge potensielle negative konsekvenser for miljø og
menneskelig helse. Kontakt montøren eller lokale myndigheter hvis du vil ha mer
informasjon.
▪ Batterier er merket med følgende symbol:
Det betyr at batteriene IKKE skal blandes med usortert husholdningsavfall. Hvis et
kjemikaliesymbol er oppført under symbolet, betyr det at batteriet inneholder et
tungmetall over en viss konsentrasjon.
Mulige kjemiske symboler er følgende: Pb: bly (>0,004%).
Avfallsbatterier må behandles ved et spesialanlegg for gjenbruk. Når du sørger
for at avfallsbatterier blir behandlet på riktig måte, bidrar du til å avverge
potensielle negative konsekvenser for miljø og menneskelig helse.
4.2 Instruksjoner for sikker drift
ADVARSEL
▪ Du må IKKE selv endre, demontere, fjerne, installere på
nytt eller reparere anlegget ettersom feilaktig
demontering eller installering kan medføre elektrisk støt
eller brann. Kontakt forhandleren.
▪ Påse at det ikke finnes åpen ild dersom kjølemediet
skulle lekke ved et uhell. Selve kjølemediet er helt trygt,
og det er ikke giftig. R410A er et ikke-brennbart
kjølemedium, og R32 er et svakt antennelig
kjølemedium, men det dannes giftig gass når
kjølemediene ved et uhell lekker ut i et rom der det
finnes brennbar luft fra vifteovner, gasskomfyrer osv.
Kvalifisert servicepersonell skal alltid bekrefte at delen
der lekkasjen oppstod, er reparert eller rettet på før
driften gjenopptas.
Referanseguide for montører og brukere
20
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
4 | Sikkerhetsinstruksjoner for bruker
FORSIKTIG
▪ Berør ALDRI de innvendige komponentene i kontrollen.
▪ Ta IKKE av frontpanelet. Det er farlig å berøre noen av
de innvendige komponentene, og det kan oppstå
problemer med anlegget. Kontakt forhandleren hvis du
vil kontrollere og justere de innvendige komponentene.
ADVARSEL
Dette anlegget inneholder elektriske og varme
komponenter.
ADVARSEL
Kontroller at installeringen er blitt riktig utført av en
montør før du betjener anlegget.
FORSIKTIG
Det er ikke sunt å utsette kroppen for luftstrømmen over
tid.
FORSIKTIG
Rommet må luftes grundig dersom det brukes utstyr med
brenner sammen med systemet for å unngå
oksygenmangel.
FORSIKTIG
IKKE la anlegget være i gang hvis du bruker insektmiddel av
forstøvingstype i rommet. Kjemikalier kan samles i
anlegget og medføre helsefare for personer med
kjemikalieallergi.
FORSIKTIG
▪ Bruk ALLTID brukergrensesnittet til å justere klaffens
vinkel. Hvis klaffen beveger seg og du beveger den for
hånd, vil mekanismen gå i stykker.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
▪ Vær forsiktig når du justerer lamellene. Innenfor
luftutløpet roterer ev vifte i høy hastighet.
FORSIKTIG
Utsett ALDRI små barn, planter eller dyr direkte for
luftstrømmen.
Referanseguide for montører og brukere
21
4 | Sikkerhetsinstruksjoner for bruker
ADVARSEL
IKKE plasser brennbare sprayflasker nær
luftkondisjoneringsanlegget, og IKKE bruk spray nær
anlegget. Ellers kan det føre til brann.
Vedlikehold og service (se
FORSIKTIG: Vær forsiktig med viften!
Det er farlig å inspisere anlegget når viften går.
Sørg for å slå av hovedbryteren før du utfører
vedlikeholdsoppgaver.
FORSIKTIG
IKKE stikk fingre, pinner eller andre gjenstander inn i
luftinntaket eller -utløpet. Når viften roterer ved høy
hastighet, vil den forårsake skade.
ADVARSEL
Du må ALDRI bytte en gått sikring med en ny sikring med
feil amperestyrke, eller med metalltråder. Bruk av
metalltråd eller kobbertråd kan føre til at hele anlegget
bryter sammen, eller at det oppstår brann.
"10Vedlikehold og service"[434]
)
FORSIKTIG
Kontroller at anleggets stativ og koblinger ikke er skadet
etter lengre tids bruk. Hvis disse er skadet, kan anlegget
velte og forårsake personskade.
FORSIKTIG
Sørg for å bryte all strømtilførsel før du skaffer deg adgang
til koblingspunkter.
FARE: FARE FOR DØDELIG ELEKTROSJOKK
Sørg for å stanse all drift og strømtilførsel når du skal
rengjøre luftkondisjoneringsanlegget eller luftfilteret. Ellers
kan det forårsake elektrisk støt eller personskade.
ADVARSEL
Det må vises forsiktighet med stiger ved arbeid i høyden.
Referanseguide for montører og brukere
22
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
4 | Sikkerhetsinstruksjoner for bruker
FORSIKTIG
Slå av anlegget før du rengjør luftutløpet, utsiden,
frontpanelet og luftfilteret.
ADVARSEL
Innendørsanlegget må IKKE bli vått. Mulige konsekvens:
Elektrisk støt eller brann.
Om kjølemediet (se
ADVARSEL: SVAKT ANTENNELIG MATERIALE
Kjølemediet R32 (hvis gjeldende) i dette anlegget er svakt
antennelig. Se spesifikasjonene for utendørsanlegget for
den typen kjølemedium som skal brukes.
ADVARSEL
Anlegget bruker R32-kjølemedium, og skal plasseres slik at
det forhindrer mekanisk skade og i et godt ventilert rom
uten fungerende antenningskilder (f.eks. åpen flamme
eller gassapparat eller elektrisk varmeapparat i drift).
Størrelsen på rommet skal være som angitt i Generelle
sikkerhetshensyn.
ADVARSEL
▪ Deler fra kjølemediesyklusen må IKKE perforeres eller
brennes.
"10.5Om kjølemediet"[438]
)
▪ Bruk IKKE andre vaskemidler eller midler som
fremskynder avisingen enn dem som anbefales av
produsenten.
▪ Vær oppmerksom på at kjølemediet i systemet er uten
lukt.
ADVARSEL
R410A er et ikke-brennbart kjølemedium, og R32 er et
svakt antennelig kjølemedium. De lekker normalt ikke. Hvis
det lekker kjølemedium ut i rommet som kommer i kontakt
med flammen fra en brenner, et varmeapparat eller en
gasskomfyr, kan det føre til brann (ved R32) eller at det
dannes skadelig gass.
Slå av alle lettantennelige varmeapparater, luft ut rommet,
og ta kontakt med forhandleren der du kjøpte anlegget.
Anlegget må ikke brukes før servicepersonell kan bekrefte
at delen der kjølemedielekkasjen oppstod, er reparert.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
23
4 | Sikkerhetsinstruksjoner for bruker
Feilsøking (se
ADVARSEL
Stans all drift og slå av strømmen hvis det skjer noe
uvanlig (brent lukt, osv.).
Hvis anlegget fortsetter å kjøre under slike forhold, kan
dette føre til at anlegget ødelegges, eller at det oppstår
elektrisk støt eller brann. Kontakt forhandleren.
"11Feilsøking"[440]
)
Referanseguide for montører og brukere
24
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
5 Om systemet
b
c
a
d
e
5 | Om systemet
ADVARSEL
▪ Du må IKKE selv endre, demontere, fjerne, installere på nytt eller reparere
anlegget ettersom feilaktig demontering eller installering kan medføre elektrisk
støt eller brann. Kontakt forhandleren.
▪ Påse at det ikke finnes åpen ild dersom kjølemediet skulle lekke ved et uhell.
Selve kjølemediet er helt trygt, og det er ikke giftig. R410A er et ikke-brennbart
kjølemedium, og R32 er et svakt antennelig kjølemedium, men det dannes giftig
gass når kjølemediene ved et uhell lekker ut i et rom der det finnes brennbar luft
fra vifteovner, gasskomfyrer osv. Kvalifisert servicepersonell skal alltid bekrefte at
delen der lekkasjen oppstod, er reparert eller rettet på før driften gjenopptas.
MERKNAD
Bruk IKKE systemet til andre formål. Enheten må IKKE brukes til kjøling av
presisjonsinstrumenter, matvarer, planter, dyr eller kunstverk for å unngå at
kvaliteten svekkes.
MERKNAD
For fremtidige endringer eller utvidelser av systemet:
Det finnes en fullstendig oversikt over tillatte kombinasjoner (for fremtidige
systemutvidelser) i de tekniske dataene som bør leses. Kontakt montøren for å få
mer informasjon og profesjonelle råd.
5.1 Systemoppsett
INFORMASJON
Følgende illustrasjon er et eksempel og stemmer kanskje IKKE med systemoppsettet
ditt.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
a Innendørsanlegg
b Utendørsanlegg
c Brukergrensesnitt
d Kjølemedierør + overføringskabel
e Dreneringsrør
Referanseguide for montører og brukere
25
5 | Om systemet
a
c
d
b
e
f
g
h
a Frontpanel
b Frontrist
c Servicedeksel
d Luftfiltre
e Dreneringsslange
f Kjølemedierør
g Elektrisk ledningsopplegg
h Brukergrensesnitt
Referanseguide for montører og brukere
26
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
6 Brukergrensesnitt
FORSIKTIG
▪ Berør ALDRI de innvendige komponentene i kontrollen.
▪ Ta IKKE av frontpanelet. Det er farlig å berøre noen av de innvendige
komponentene, og det kan oppstå problemer med anlegget. Kontakt
forhandleren hvis du vil kontrollere og justere de innvendige komponentene.
MERKNAD
Tørk IKKE av driftspanelet til kontrollen med rensebensin, tynner, kjemisk støvklut o.l.
Panelet kan bli misfarget eller avskallet. Hvis det er svært skittent, tørker du panelet
med en klut som er fuktet med utvannet, nøytralt vaskemiddel. Tørk det deretter
med en annen tørr klut.
MERKNAD
Trykk ALDRI på knappen på brukergrensesnittet med en hard, spiss gjenstand.
Brukergrensesnittet kan bli skadet.
6 | Brukergrensesnitt
MERKNAD
Du må ALDRI strekke eller vri den elektriske ledningen til brukergrensesnittet. Dette
kan føre til at det oppstår feil i anlegget.
Denne driftshåndboken gir en enkel oversikt over hovedfunksjonene til systemet.
Se i driftshåndboken for det installerte brukergrensesnittet hvis du vil ha mer
informasjon.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
27
7 | Før drift
7 Før drift
ADVARSEL
Dette anlegget inneholder elektriske og varme komponenter.
ADVARSEL
Kontroller at installeringen er blitt riktig utført av en montør før du betjener anlegget.
FORSIKTIG
Det er ikke sunt å utsette kroppen for luftstrømmen over tid.
FORSIKTIG
Rommet må luftes grundig dersom det brukes utstyr med brenner sammen med
systemet for å unngå oksygenmangel.
FORSIKTIG
IKKE la anlegget være i gang hvis du bruker insektmiddel av forstøvingstype i
rommet. Kjemikalier kan samles i anlegget og medføre helsefare for personer med
kjemikalieallergi.
MERKNAD
Sørg for å slå PÅ strømmen 6 timer før anlegget startes for å sikre strøm til
veivhusvarmeren samt beskytte kompressoren.
Denne driftshåndboken er beregnet for følgende systemer med standard styring.
Kontakt forhandleren før driftsstart om hvilken drift som gjelder for den
systemtypen og modellen du har. Dersom anlegget har individuelt tilpasset
styringssystem, må du be forhandleren om driftsopplysningene som samsvarer
med anlegget.
Referanseguide for montører og brukere
28
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
8 Drift
8.1 Driftsområde
Bruk systemet innenfor følgende temperatur- og fuktighetsområder for å få en
sikker og effektiv drift av anlegget.
Se tabellen nedenfor ved kombinasjon med R410A utendørsanlegg:
RZQ200 Utetemperatur –5~46°C DB –15~15°C WB
8 | Drift
Utendørsanlegg Kjøling Oppvarming
Innendørstemper
14~28°C WB 10~27°C DB
atur
RZQG71~140 Utetemperatur –15~50°C DB –20~15,5°C WB
Innendørstemper
12~28°C WB 10~27°C DB
atur
RZQSG71~140 Utetemperatur –15~46°C DB –15~15,5°C WB
Innendørstemper
14~28°C WB 10~27°C DB
atur
Luftfuktighet inne ≤80%
(a)
Unngå at det drypper kondens og vann fra av anlegget. Dersom temperatur og
luftfuktighet overskrider disse verdiene, er anlegget utstyrt med sikkerhetsanordninger
som kan bli aktivert slik at anlegget ikke fungerer.
(a)
—
Se tabellen nedenfor ved kombinasjon med R32 utendørsanlegg:
Utendørsanlegg Kjøling Oppvarming
RZAG71~140 Utetemperatur –20~52°C DB –20~24°C DB
–20~18°C WB
Innendørstemper
atur
17~38°C DB
12~28°C WB
10~27°C DB
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
RZASG71~140 Utetemperatur –15~46°C DB –15~21°C DB
–15~15,5°C WB
Innendørstemper
atur
20~38°C DB
14~28°C WB
10~27°C DB
AZAS71+100 Utetemperatur –5~46°C DB –15~21°C DB
–15~15,5°C WB
Innendørstemper
atur
20~38°C DB
14~28°C WB
10~27°C DB
RZA200+250 Utetemperatur -20~46°C DB -20~15°C WB
Innendørstemper
14~28°C WB 10~27°C DB
atur
ARXM71 Utetemperatur –10~46°C DB -15~18°C WB
Innendørstemper
14~28°C WB 10~30°C DB
atur
Referanseguide for montører og brukere
29
8 | Drift
Utendørsanlegg Kjøling Oppvarming
DB: Tørrføler
WB: Våtføler
8.2 Om driftsmodi
▪ Luftgjennomstrømningen kan justere seg selv avhengig av romtemperaturen,
eller viften kan stanse umiddelbart. Dette er ikke en funksjonsfeil.
▪ Hvis hovedstrømtilførselen blir slått av mens anlegget går, vil anlegget starte
automatisk når strømmen slås på igjen.
Luftfuktighet inne ≤80%
(a)
Unngå at det drypper kondens og vann fra av anlegget. Dersom temperatur og
luftfuktighet overskrider disse verdiene, er anlegget utstyrt med sikkerhetsanordninger
som kan bli aktivert slik at anlegget ikke fungerer.
(a)
—
INFORMASJON
Enkelte driftsmodi vil ikke være tilgjengelig, avhengig av systemet som er installert.
▪ Innstillingsverdi. Måltemperatur for kjøling, oppvarming og automatisk modus.
▪ Tilbakestilling. En funksjon som holder romtemperaturen innenfor et bestemt
område når systemet er slått av (av brukeren, tidsplanfunksjonen eller tidsbryter
AV).
8.2.1 Grunnleggende driftsmodi
Innendørsanlegget kan kjøre i ulike driftsmodi.
Ikon Driftsmodus
Kjøling. I denne modusen aktiveres kjøling henhold til
innstillingsverdien eller drift med tilbakestilling.
Oppvarming. I denne modusen aktiveres oppvarming i henhold
til innstillingsverdien eller drift med tilbakestilling.
Kun vifte. I denne modusen sirkulerer luft uten oppvarming eller
kjøling.
Tørking. I denne modusen vil luftmodusen senkes med en
minimal reduksjon av temperaturen.
Temperatur og viftehastighet styres automatisk, og kan ikke
styres med fjernkontrollen.
Tørr drift vil ikke fungere hvis romtemperaturen er for lav.
Referanseguide for montører og brukere
30
Auto. I Automatisk modus veksler innendørsanlegget automatisk
mellom varme- og kjølemodus, avhengig av hva som er innstilt.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
8.2.2 Spesielle driftsmodi for oppvarming
Bruk Beskrivelse
Avising Systemet går automatisk over til avising
Varmstart Under varmstart stanses
8 | Drift
for å forhindre tap av
oppvarmingskapasitet pga. rim i
utendørsanlegget.
Under avisingsdrift stanses
innendørsanleggets vifte, og ikonet
nedenfor vises på startskjermbildet:
Systemet vil gjenoppta normal drift
etter ca. 6 til 8 minutter.
innendørsanleggets vifte, og ikonet
nedenfor vises på startskjermbildet:
8.2.3 Luftstrømretning
Når. Justerer luftstrømretningen etter ønske.
Hva. Systemet retter inn luftstrømmen forskjellig, avhengig av brukerens valg.
Du kan stille inn følgende vertikale luftstrømretninger via brukergrensesnittet:
Fast posisjon. Innendørsanlegget blåser
ut luften i 1 av 5 faste posisjoner.
Svinger. Innendørsanlegget veksler
mellom de 5 posisjonene.
FORSIKTIG
▪ Bruk ALLTID brukergrensesnittet til å justere klaffens vinkel. Hvis klaffen beveger
seg og du beveger den for hånd, vil mekanismen gå i stykker.
▪ Vær forsiktig når du justerer lamellene. Innenfor luftutløpet roterer ev vifte i høy
hastighet.
1 Vertikal luftstrøm
Retning Skjerm
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Merknad: Anbefalt plassering av de horisontale bladene (klaffene) varierer i
henhold til driftsmodusen.
Referanseguide for montører og brukere
31
8 | Drift
a
b
aa
a Drift med kjøling
b Drift med oppvarming
INFORMASJON
Du finner informasjon om innstilling av den vertikale luftstrømretningen i
referanseguiden eller håndboken for det aktuelle brukergrensesnittet.
2 Horisontal luftstrøm
▪ Horisontal luftstrøm: ved å justere manuelt posisjonen til de vertikale bladene
(lamellene).
Justere lamellene (vertikale blader)
1 Juster de horisontale bladene med brukergrensesnittet, slik at du enkelt får
tilgang til knottene på de vertikale bladene.
2 Ta tak i knottene og beveg dem litt nedover.
3 Juster venstre eller høyre til ønsket posisjon mens du holder fast i knottene.
8.3 Betjene systemet
a Knotter
INFORMASJON
Når enheten er installert i hjørnet av et rom, bør retningen på lamellene vende bort
fra veggen. Effekten synker dersom en vegg stenger for luften.
INFORMASJON
Du kan lese om innstilling av driftsmodusen eller andre innstillinger i referanseguiden
eller driftshåndboken til brukergrensesnittet.
Referanseguide for montører og brukere
32
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
9 | Energisparing og optimal drift
9 Energisparing og optimal drift
FORSIKTIG
Utsett ALDRI små barn, planter eller dyr direkte for luftstrømmen.
MERKNAD
IKKE plasser noe under innendørs- eller utendørsanlegget som ikke må utsettes for
fuktighet. Ellers kan kondens fra anlegget eller kjølemedierørene, smuss fra
luftfilteret eller tett drenering føre til at det drypper og skade eller skitne til det som
måtte befinne seg under anlegget.
ADVARSEL
IKKE plasser brennbare sprayflasker nær luftkondisjoneringsanlegget, og IKKE bruk
spray nær anlegget. Ellers kan det føre til brann.
Vær oppmerksom på følgende forholdsregler for å sikre at systemet fungerer som
det skal.
▪ Unngå at det kommer direkte sollys inn i rommet når anlegget går i kjølemodus
ved å benytte gardiner eller persienner.
▪ Kontroller at området er godt ventilert. Ventilasjonslukene må IKKE blokkeres.
▪ Luft godt ut ofte. Omfattende bruk krever ekstra god ventilering.
▪ Hold dører og vinduer lukket. Dersom dører og vinduer blir stående åpne, vil
luften strømme ut av rommet og resultere i en redusert kjølings- eller
oppvarmingseffekt.
▪ Vær forsiktig så du IKKE kjøler eller varmer opp for mye. Du sparer energi ved å
holde temperaturinnstillingen på et moderat nivå.
▪ Plasser ALDRI gjenstander i nærheten av enhetens luftinntak eller luftutløp. Dette
kan føre til redusert kjøle/varmeeffekt eller at hele driften stanses.
▪ Når skjermen viser (luftfilter må rengjøres), må luftfiltrene rengjøres (se
"10.2.3Rengjøre luftfilteret"[436]).
▪ Det kan dannes kondens hvis luftfuktigheten overstiger 80%, eller hvis
dreneringsutløpet blokkeres.
▪ Juster luftutløpet skikkelig og unngå at luftstrømmen rettes direkte mot dem som
befinner seg i rommet.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
33
10 | Vedlikehold og service
10 Vedlikehold og service
10.1 Forholdsregler om vedlikehold og service
MERKNAD
Vedlikeholdet MÅ utføres av autorisert montør eller servicerepresentant.
Vi anbefaler at vedlikehold utføres minst én gang i året. Gjeldende forskrifter kan
imidlertid kreve kortere vedlikeholdsintervall.
FORSIKTIG: Vær forsiktig med viften!
Det er farlig å inspisere anlegget når viften går.
Sørg for å slå av hovedbryteren før du utfører vedlikeholdsoppgaver.
FORSIKTIG
IKKE stikk fingre, pinner eller andre gjenstander inn i luftinntaket eller -utløpet. Når
viften roterer ved høy hastighet, vil den forårsake skade.
MERKNAD
Du må ALDRI foreta inspeksjon eller service på anlegget selv. Be kvalifisert
servicepersonell om å utføre dette arbeidet. Som sluttbruker kan du imidlertid
rengjøre luftutløpet, utsiden, frontpanelet og luftfilteret.
ADVARSEL
Du må ALDRI bytte en gått sikring med en ny sikring med feil amperestyrke, eller med
metalltråder. Bruk av metalltråd eller kobbertråd kan føre til at hele anlegget bryter
sammen, eller at det oppstår brann.
FORSIKTIG
Kontroller at anleggets stativ og koblinger ikke er skadet etter lengre tids bruk. Hvis
disse er skadet, kan anlegget velte og forårsake personskade.
FORSIKTIG
Sørg for å bryte all strømtilførsel før du skaffer deg adgang til koblingspunkter.
FARE: FARE FOR DØDELIG ELEKTROSJOKK
Sørg for å stanse all drift og strømtilførsel når du skal rengjøre
luftkondisjoneringsanlegget eller luftfilteret. Ellers kan det forårsake elektrisk støt
eller personskade.
Referanseguide for montører og brukere
34
ADVARSEL
Det må vises forsiktighet med stiger ved arbeid i høyden.
Symbolene nedenfor kan finnes på innendørsanlegget:
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Symbol Forklaring
10.2 Rengjøre anlegget
FORSIKTIG
Slå av anlegget før du rengjør luftutløpet, utsiden, frontpanelet og luftfilteret.
10.2.1 Rengjøre luftutløpet og utsiden
ADVARSEL
Innendørsanlegget må IKKE bli vått. Mulige konsekvens: Elektrisk støt eller brann.
10 | Vedlikehold og service
Mål spenningen ved kontaktene til hovedkretsen for
kondensatorer eller elektriske komponenter før du utfører
service.
Rengjør over med en myk klut. Hvis det er vanskelig å fjerne flekker, kan du bruke
vann eller nøytralt vaskemiddel.
10.2.2 Rengjøre frontpanelet
MERKNAD
▪ Bruk IKKE bensin, benzen, tynner, poleringspulver eller flytende insektmiddel.
Mulige konsekvens: Misfarging og deformasjon.
▪ Bruk IKKE vann som er varmere enn 50°C. Mulige konsekvens: Misfarging og
deformasjon.
▪ Skrubb IKKE hardt når du vasker bladet med vann. Mulige konsekvens: Tetningen
på overflaten kan løsne.
ADVARSEL
Innendørsanlegget må IKKE bli vått. Mulige konsekvens: Elektrisk støt eller brann.
MERKNAD
▪ Bruk IKKE bensin, benzen, tynner, poleringspulver eller flytende insektmiddel.
Mulige konsekvens: Misfarging og deformasjon.
▪ Bruk IKKE vann som er varmere enn 50°C. Mulige konsekvens: Misfarging og
deformasjon.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Du kan ta av frontpanelet for å rengjøre det.
1 Åpne frontpanelet. Hold i frontpanelet med panelknastene på hver side, og
åpne helt til panelet stanser.
Referanseguide for montører og brukere
35
10 | Vedlikehold og service
a
a Panelknast
2 Ta av frontpanelet ved å skyve krokene på hver side av frontpanelet ut mot
siden av anlegget, og ta av panelet.
3 Rengjør frontpanelet. Tørkes av med en myk klut fuktet med vann og nøytralt
vaskemiddel.
4 Tørk over panelet med en tørr, myk klut, og la tørke helt i skyggen.
5 Sett på frontpanelet. Tilpass krokene på frontpanelet etter sporene, og skyv
6 Lukk frontpanelet langsomt.
10.2.3 Rengjøre luftfilteret
Når luftfilteret bør rengjøres:
▪ Generell regel: Rengjør filteret hver 6. måned. Hvis luften i rommet er svært
forurenset, må du rengjøre oftere.
dem helt inn.
MERKNAD
IKKE bruk vann som er varmere enn 50°C. Mulige konsekvens: Misfarging og
deformasjon.
Referanseguide for montører og brukere
36
▪ Avhengig av innstillingene kan brukergrensesnittet vise "Time to clean
filter" (luftfilter må rengjøres). Rengjør luftfilteret når varselet vises på skjermen.
▪ Hvis luftfilteret er så skittent at det er umulig å rengjøre det, må det skiftes
(=tilleggsutstyr).
Slik rengjør du luftfilteret:
1 Åpne frontpanelet. Hold i frontpanelet med panelknastene på hver side, og
åpne helt til panelet stanser.
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
10 | Vedlikehold og service
a
a Panelknast
2 Ta ut luftfilteret. Skyv forsiktig på knasten i midten av luftfilteret, og trekk
deretter luftfilteret nedover og ut.
3 Rengjør luftfilteret. Bruk støvsuger eller vask med vann. Hvis luftfilteret er
svært skittent, bruker du en myk børste og et nøytralt vaskemiddel.
4 Tørk luftfilteret i skyggen.
5 Sett luftfilteret tilbake på plass. Sett luftfilteret tilbake på plass.
6 Lukk frontpanelet. Hold i frontpanelet med panelknastene på hver side, og
lukk det sakte.
7 Slå PÅ strømmen.
8 Se i referanseguiden til brukergrensesnittet om hvordan du fjerner
skjermbilder med advarsler.
10.3 Vedlikehold før lengre tids stans
For eksempel på slutten av sesongen.
▪ La innendørsanleggene kjøre med kun viftedrift i omtrent en halv dag for å tørke
innsiden av anleggene.
▪ Rengjør luftfiltre og kledninger på innendørsanlegg (se "10.2 Rengjøre
anlegget"[435]).
▪ Slå av strømmen. Displayet på brukergrensesnittet slukkes. Når
hovedstrømtilførselen er slått på, vil luftkondisjoneringsanlegget bruke litt strøm
selv om det ikke kjører.
▪ Ta ut batteriene fra brukergrensesnittet (hvis det er aktuelt).
10.4 Vedlikehold etter lengre tids stans
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
For eksempel i starten av sesongen.
Referanseguide for montører og brukere
37
10 | Vedlikehold og service
▪ Kontroller og fjern alt som kan blokkere for inntaks- og utløpsventilene på
▪ Rengjør luftfiltre og kledninger på innendørsanlegg (se "10.2 Rengjøre
▪ Sett inn batterier i brukergrensesnittet (hvis det er aktuelt).
▪ Slå på strømmen minst 6 timer før anlegget startes for å sikre at det fungerer
10.5 Om kjølemediet
Dette produktet inneholder fluoriserte drivhusgasser. Gassene må IKKE luftes ut i
atmosfæren.
Type kjølemedium: R32
Verdien for global oppvarmingsevne (GWP): 675
Type kjølemedium: R410A
Verdien for global oppvarmingsevne (GWP): 2087,5
innendørsanlegg og utendørsanlegg.
anlegget"[435]).
mer problemfritt. Displayet på brukergrensesnittet aktiveres når strømmen slås
på.
MERKNAD
Gjeldende lovgivning om fluoriserte drivhusgasser krever at mengden påfylt
kjølemedium i anlegget angis i både vekt og CO2-ekvivalenter.
Formel for å beregne mengden i tonn CO2-ekvivalenter: GWP-verdien av
kjølemediet × total mengde påfylt kjølemedium [i kg] / 1000
Ta kontakt med montøren hvis du vil ha mer informasjon.
ADVARSEL: SVAKT ANTENNELIG MATERIALE
Kjølemediet R32 (hvis gjeldende) i dette anlegget er svakt antennelig. Se
spesifikasjonene for utendørsanlegget for den typen kjølemedium som skal brukes.
ADVARSEL
Anlegget bruker R32-kjølemedium, og skal plasseres slik at det forhindrer mekanisk
skade og i et godt ventilert rom uten fungerende antenningskilder (f.eks. åpen
flamme eller gassapparat eller elektrisk varmeapparat i drift). Størrelsen på rommet
skal være som angitt i Generelle sikkerhetshensyn.
ADVARSEL
▪ Deler fra kjølemediesyklusen må IKKE perforeres eller brennes.
▪ Bruk IKKE andre vaskemidler eller midler som fremskynder avisingen enn dem
som anbefales av produsenten.
▪ Vær oppmerksom på at kjølemediet i systemet er uten lukt.
Referanseguide for montører og brukere
38
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
10 | Vedlikehold og service
ADVARSEL
R410A er et ikke-brennbart kjølemedium, og R32 er et svakt antennelig kjølemedium.
De lekker normalt ikke. Hvis det lekker kjølemedium ut i rommet som kommer i
kontakt med flammen fra en brenner, et varmeapparat eller en gasskomfyr, kan det
føre til brann (ved R32) eller at det dannes skadelig gass.
Slå av alle lettantennelige varmeapparater, luft ut rommet, og ta kontakt med
forhandleren der du kjøpte anlegget.
Anlegget må ikke brukes før servicepersonell kan bekrefte at delen der
kjølemedielekkasjen oppstod, er reparert.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
39
11 | Feilsøking
11 Feilsøking
Hvis noen av følgende funksjonsfeil skulle oppstå, følger du tiltakene som
beskrevet nedenfor og kontakter forhandleren.
ADVARSEL
Stans all drift og slå av strømmen hvis det skjer noe uvanlig (brent lukt, osv.).
Hvis anlegget fortsetter å kjøre under slike forhold, kan dette føre til at anlegget
ødelegges, eller at det oppstår elektrisk støt eller brann. Kontakt forhandleren.
Systemet MÅ repareres av kvalifisert servicepersonell.
Funksjonsfeil Tiltak
Hvis en sikkerhetsanordning, f.eks. en sikring,
strømbryter eller reststrømenhet, slår ut ofte
Slå AV alle hovedbrytere for
strømtilførselen til anlegget.
eller hvis PÅ/AV-bryteren IKKE fungerer som den
skal.
Hvis det lekker vann fra anlegget. Slå av anlegget.
Driftsbryteren fungerer IKKE som den skal. Slå AV strømmen.
Hvis brukergrensesnittet viser . Gi beskjed til montøren om
feilkoden. Se i referanseguiden
til brukergrensesnittet om
hvordan du viser feilkoder.
Hvis systemet IKKE fungerer som det skal, med unntak av de tilfellene som er nevnt
ovenfor, og ingen av de ovennevnte funksjonsfeilene ser ut til å være til stede, skal
systemet undersøkes etter følgende prosedyrer.
Funksjonsfeil Tiltak
Hvis systemet ikke fungerer
i det hele tatt.
▪ Kontroller at det ikke er svikt i strømtilførselen.
Vent til det er strøm i anlegget. Dersom det skjer
et strømbrudd mens anlegget er i drift, vil anlegget
starte av seg selv umiddelbart etter at strømmen
kommer tilbake.
▪ Kontroller at det ikke er gått en sikring eller at en
bryter har slått ut. Skift sikringen eller tilbakestill
bryteren dersom det er nødvendig.
Referanseguide for montører og brukere
40
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
Funksjonsfeil Tiltak
11 | Feilsøking
Systemet fungerer, men gir
utilstrekkelig kjøling eller
oppvarming.
▪ Kontroller at luftinntak og luftutløp ikke er
blokkert både på innendørs- og
utendørsanleggene. Fjern eventuelle hindringer,
og se til at anlegget er godt ventilert.
▪ Kontroller at luftfilteret ikke er tett (se
"10.2.3Rengjøre luftfilteret"[436]).
▪ Kontroller temperaturinnstillingen.
▪ Kontroller innstillingen av viftehastigheten på
brukergrensesnittet.
▪ Kontroller at vinduer og dører ikke er åpne. Steng
vinduer og dører for å hindre at det kommer inn
trekk i rommet.
▪ Kontroller om det er for mange personer til stede i
rommet under kjøling. Kontroller om varmekilden i
rommet er for stor.
▪ Kontroller om det kommer direkte sollys inn i
rommet. Bruk gardiner eller persienner.
▪ Kontroller at retningen på luftstrømmen er riktig.
Hvis det ikke er mulig å løse problemet selv etter at du har kontrollert alle
punktene ovenfor, kontakter du montøren og oppgir symptomer, fullstendig
modellnavn på anlegget (med produksjonsnummeret, hvis mulig), og
installeringsdatoen (står muligens oppført på garantikortet).
11.1 Symptomer som IKKE er funksjonsfeil på systemet
Følgende symptomer er IKKE funksjonsfeil på systemet:
11.1.1 Symptom: Systemet kjører ikke
▪ Luftkondisjoneringsanlegget starter ikke umiddelbart etter at du har trykket på
PÅ/AV-knappen på brukergrensesnittet. Dersom driftslampen lyser, er systemet i
normal driftstilstand. For å hindre overbelastning på kompressormotoren vil
luftkondisjoneringsanlegget først starte 5 minutter etter at det er slått PÅ igjen
dersom det ble slått AV like før. Den samme tidsforsinkelsen ved start vil
forekomme når driftsmodusvelgeren ble brukt.
▪ Systemet starter ikke umiddelbart etter at strømtilførselen er slått på. Vent i ett
minutt til mikroprosessoren er driftsklar.
11.1.2 Symptom: Viftehastigheten samsvarer ikke med innstillingen
Viftehastigheten endres ikke selv om du trykker på justeringsknappen for
viftehastighet. Når romtemperaturen kommer opp i innstilt temperatur under
oppvarming, stanser utendørsanlegget, og innendørsanlegget går over til
viftehastigheten hvisking. Dette hindrer at det blåses kald luft direkte på personene
i rommet. Viftehastigheten endres ikke selv om du trykker på knappen.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
41
11 | Feilsøking
11.1.3 Symptom: Vifteretningen samsvarer ikke med innstillingen
11.1.4 Symptom: Det kommer hvit tåke ut av et anlegg (innendørsanlegg)
11.1.5 Symptom: Det kommer hvit tåke ut av et anlegg (innendørsanlegg, utendørsanlegg)
Vifteretningen samsvarer ikke med symbolet på brukergrensesnittet.
Vifteretningen svinger ikke. Dette skyldes at anlegget styres av mikroprosessoren.
▪ Når luftfuktigheten er høy under kjøledrift (på steder med mye olje og støv).
Dersom innsiden av et innendørsanlegg er ekstremt forurenset, vil
temperaturfordelingen inne i rommet bli ujevn. Det er nødvendig å rengjøre
innsiden av innendørsanlegget. Spør forhandleren om ytterligere detaljer om
rengjøring av anlegget. Slik rengjøring skal foretas av kvalifisert servicepersonell.
▪ Når luftkondisjoneringsanlegget kobles om til oppvarming etter avising. Fuktighet
som er dannet under avising, går over til damp og presses ut.
Når systemet kobles om til oppvarming etter avising. Fuktighet som er dannet
under avising, går over til damp og strømmer ut.
11.1.6 Symptom: Brukergrensesnittet viser "U4" eller "U5" og stanser, men starter igjen etter noen få minutter
Dette skyldes at brukergrensesnittet fanger opp støy fra andre elektriske apparater
enn luftkondisjoneringsanlegget. Støyen hindrer kommunikasjon mellom
anleggene slik at de stanser. Driften startes igjen automatisk når støyen opphører.
11.1.7 Symptom: Støy fra luftkondisjoneringsanlegg (innendørsanlegg)
▪ Det høres en "ziin"-lyd umiddelbart etter at strømtilførselen er slått på. Den
elektroniske ekspansjonsventilen inne i et innendørsanlegg begynner å fungere
og avgir denne lyden. Lydstyrken vil avta etter ca. ett minutt.
▪ Det høres en skrikende "pisji-pisji"-lyd når systemet stanser etter oppvarming.
Ekspansjon og sammentrekning av plastdeler forårsaket av temperaturendring
forårsaker denne lyden.
11.1.8 Symptom: Støy fra luftkondisjoneringsanlegg (innendørsanlegg, utendørsanlegg)
▪ Det høres en kontinuerlig, lavt hvesende lyd når systemet er i kjøling eller avising.
Denne lyden skyldes gass fra kjølemediet som strømmer gjennom både
innendørs- og utendørsanleggene.
▪ Det høres en hvesende lyd ved start eller umiddelbart etter stans eller avising.
Denne lyden skyldes at strømmen med kjølemedium stanser eller endres.
11.1.9 Symptom: Det kommer ut støv fra anlegget
Når anlegget brukes for første gang på en lang stund. Dette skyldes at det er
kommet støv inn i anlegget.
11.1.10 Symptom: Anleggene kan avgi lukt
Anlegget kan absorbere lukt fra rom, møbler, sigaretter osv., og avgi denne lukten
senere.
Referanseguide for montører og brukere
42
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
12 Ny plassering
Kontakt forhandleren når du skal fjerne og installere hele anlegget på nytt. Flytting
av anlegg krever teknisk ekspertise.
12 | Ny plassering
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
43
13 | Kassering
13 Kassering
MERKNAD
Systemet må IKKE demonteres på egen hånd. Systemet må demonteres og
kjølemiddelet, oljen og eventuelle andre deler MÅ tas hånd om i overensstemmelse
med aktuell lovgivning. Anleggene MÅ håndteres ved et spesialanlegg for gjenbruk,
resirkulering og gjenvinning.
Referanseguide for montører og brukere
44
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
For montøren
For montøren
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
45
14 | Om esken
14 Om esken
14.1 Oversikt: om boksen
Dette kapittelet beskriver hva du må gjøre etter at boksen med innendørsenheten
leveres på stedet.
Den inneholder informasjon om følgende:
▪ Pakke ut og håndtere anlegget
▪ Fjerne tilbehør fra anlegget
Ta hensyn til følgende:
▪ Ved levering MÅ det undersøkes om anlegget er skadet. Eventuelle skader MÅ
rapporteres umiddelbart til transportørens klagebehandler.
▪ Bring den innpakkede enheten så nær installeringsstedet som mulig for å unngå
at det oppstår skader under transport.
▪ Klargjør på forhånd den veien du vil anlegget skal føres inn.
14.2 Innendørsenhet
ADVARSEL: SVAKT ANTENNELIG MATERIALE
Kjølemediet R32 (hvis gjeldende) i dette anlegget er svakt antennelig. Se
spesifikasjonene for utendørsanlegget for den typen kjølemedium som skal brukes.
▪ Ved levering MÅ det undersøkes om anlegget er skadet. Eventuelle skader MÅ
rapporteres umiddelbart til transportørens klagebehandler.
▪ Bring den innpakkede enheten så nær installeringsstedet som mulig for å unngå
at det oppstår skader under transport.
▪ Pakk ut innendørsanlegget helt ved å følge instruksjonene på anvisningsarket for
utpakking.
14.2.1 Pakke ut og håndtere anlegget
Bruk en stropp av mykt materiale eller beskyttelsesplater sammen med et tau når
anlegget løftes. Det er for å unngå skade eller riper på anlegget.
1 Løft anlegget etter opphengsbrakettene uten at det legges trykk på andre
deler, og spesielt ikke på kjølemedierør, dreneringsrør og andre plastdeler.
Referanseguide for montører og brukere
46
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
14 | Om esken
FAA71 FAA100
1×1× 1× 4× 1× 3× 1×
cba d e f g
14.2.2 Fjerne tilbehør fra innendørsanlegget
1 Fjern:
▪ posen med tilbehør i bunnen av esken,
▪ festeplaten som er plassert bak på innendørsanlegget.
a Installerings- og driftshåndbok
b Generelle sikkerhetshensyn
c Festeskruer M4×25L til festeplaten (9×), låseskruer M4×12L (2× for klasse 71, 3× for
klasse 100)
d Buntebånd (1 stort, 3 små)
e Isoleringstape
f Skruedeksel (kun for klasse 100)
g Festeplate
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
47
15 | Om enhetene og tilleggsutstyret
15 Om enhetene og tilleggsutstyret
I dette kapitlet
15.1 Identifikasjon .......................................................................................................................................................................... 48
15.1.1 Identifikasjonsmerke: Innendørsenhet.................................................................................................................. 48
15.2 Om innendørsanlegget........................................................................................................................................................... 48
15.3 Systemoppsett........................................................................................................................................................................ 49
15.4 Kombinere anlegg og tilleggsutstyr........................................................................................................................................ 50
15.4.1 Mulig tilleggsutstyr for innendørsenhet ................................................................................................................ 50
15.1 Identifikasjon
15.1.1 Identifikasjonsmerke: Innendørsenhet
Plassering
15.2 Om innendørsanlegget
Bruk systemet innenfor følgende temperatur- og fuktighetsområder for å få en
sikker og effektiv drift av anlegget.
Se tabellen nedenfor ved kombinasjon med R410A utendørsanlegg:
Utendørsanlegg Kjøling Oppvarming
RZQ200 Utetemperatur –5~46°C DB –15~15°C WB
RZQG71~140 Utetemperatur –15~50°C DB –20~15,5°C WB
RZQSG71~140 Utetemperatur –15~46°C DB –15~15,5°C WB
Luftfuktighet inne ≤80%
(a)
Unngå at det drypper kondens og vann fra av anlegget. Dersom temperatur og
luftfuktighet overskrider disse verdiene, er anlegget utstyrt med sikkerhetsanordninger
som kan bli aktivert slik at anlegget ikke fungerer.
Innendørstemper
atur
Innendørstemper
atur
Innendørstemper
atur
14~28°C WB 10~27°C DB
12~28°C WB 10~27°C DB
14~28°C WB 10~27°C DB
(a)
—
Referanseguide for montører og brukere
48
Se tabellen nedenfor ved kombinasjon med R32 utendørsanlegg:
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
15 | Om enhetene og tilleggsutstyret
Utendørsanlegg Kjøling Oppvarming
RZAG71~140 Utetemperatur –20~52°C DB –20~24°C DB
–20~18°C WB
Innendørstemper
atur
17~38°C DB
12~28°C WB
10~27°C DB
RZASG71~140 Utetemperatur –15~46°C DB –15~21°C DB
–15~15,5°C WB
Innendørstemper
atur
20~38°C DB
14~28°C WB
10~27°C DB
AZAS71+100 Utetemperatur –5~46°C DB –15~21°C DB
–15~15,5°C WB
Innendørstemper
atur
20~38°C DB
14~28°C WB
10~27°C DB
RZA200+250 Utetemperatur -20~46°C DB -20~15°C WB
Innendørstemper
14~28°C WB 10~27°C DB
atur
ARXM71 Utetemperatur –10~46°C DB -15~18°C WB
Innendørstemper
14~28°C WB 10~30°C DB
atur
Luftfuktighet inne ≤80%
(a)
Unngå at det drypper kondens og vann fra av anlegget. Dersom temperatur og
luftfuktighet overskrider disse verdiene, er anlegget utstyrt med sikkerhetsanordninger
som kan bli aktivert slik at anlegget ikke fungerer.
(a)
—
DB: Tørrføler
WB: Våtføler
15.3 Systemoppsett
INFORMASJON
Følgende illustrasjon er et eksempel og stemmer kanskje IKKE med systemoppsettet
ditt.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
49
15 | Om enhetene og tilleggsutstyret
b
c
a
d
e
a
c
d
b
e
f
g
h
a Innendørsanlegg
b Utendørsanlegg
c Brukergrensesnitt
d Kjølemedierør + overføringskabel
e Dreneringsrør
a Frontpanel
b Frontrist
c Servicedeksel
d Luftfiltre
e Dreneringsslange
f Kjølemedierør
g Elektrisk ledningsopplegg
h Brukergrensesnitt
15.4 Kombinere anlegg og tilleggsutstyr
INFORMASJON
Visse alternativer er kanskje IKKE tilgjengelig i ditt land.
15.4.1 Mulig tilleggsutstyr for innendørsenhet
Kontroller at du har følgende obligatoriske tilleggsutstyr:
▪ Brukergrensesnitt: Kablet eller trådløst (se i kataloger og teknisk litteratur for valg
av passende brukergrensesnitt)
Referanseguide for montører og brukere
50
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
16 Installasjon av enheten
ADVARSEL
Installering skal utføres av montør, og valg av materialer og installasjon skal være i
samsvar med gjeldende lovgivning. I Europa er EN378 gjeldende standard.
I dette kapitlet
16.1 Klargjøre installeringsstedet................................................................................................................................................... 51
16.1.1 Krav til installeringssted for innendørsanlegget.................................................................................................... 51
16.2 Åpne og lukke enheten........................................................................................................................................................... 53
16.2.1 To remove the front panel..................................................................................................................................... 53
16.2.2 Sette tilbake frontpanelet ...................................................................................................................................... 53
16.2.3 Ta av frontristen ..................................................................................................................................................... 53
16.2.4 Sette tilbake frontristen ......................................................................................................................................... 54
16.2.5 Åpne servicedekselet ............................................................................................................................................. 55
16.2.6 Lukke servicedekselet ............................................................................................................................................ 55
16.3 Montere innendørsenheten................................................................................................................................................... 55
16.3.1 Installere festeplaten ............................................................................................................................................. 55
16.3.2 Bore hull i veggen................................................................................................................................................... 57
16.3.3 Fjerne røråpningsdekselet ..................................................................................................................................... 58
16.3.4 Feste anlegget på festeplaten................................................................................................................................ 58
16.3.5 Før rørene gjennom hullet i veggen ...................................................................................................................... 59
16.3.6 Slik sikrer du dreneringen ...................................................................................................................................... 60
16 | Installasjon av enheten
16.1 Klargjøre installeringsstedet
Velg et installeringssted med tilstrekkelig plass til å transportere enheten inn og ut.
Unngå installering i miljøer med store mengder organiske løsemidler, som blekk og
siloksan.
ADVARSEL
Anlegget bruker R32-kjølemedium, og skal plasseres slik at det forhindrer mekanisk
skade og i et godt ventilert rom uten fungerende antenningskilder (f.eks. åpen
flamme eller gassapparat eller elektrisk varmeapparat i drift). Størrelsen på rommet
skal være som angitt i Generelle sikkerhetshensyn.
▪ IKKE installer enheten på steder som ofte brukes som arbeidsplass. I tilfelle
bygningsarbeid (f.eks. slipearbeid) der det dannes mye støv, må enheten dekkes
til.
16.1.1 Krav til installeringssted for innendørsanlegget
INFORMASJON
Les også kapittel om generelle krav til installeringssted. Se kapitlet ""2 Generelle
sikkerhetshensyn"[48]".
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
INFORMASJON
Nivået på lydtrykk er lavere enn 70dBA.
Referanseguide for montører og brukere
51
16 | Installasjon av enheten
≤120
≥90
≥30
a
b ≥1800
≥50 ≥50
≥90
(mm)
IKKE installer enheten på følgende steder:
▪ Steder der det kan finnes mineraloljetåke, sprut eller damp i luften. Plastdeler
Det anbefales IKKE å installere anlegget på følgende steder fordi det kan redusere
anleggets levetid:
▪ Der spenningen varierer kraftig
▪ I kjøretøyer eller skip
▪ Der det forekommer syreholdig eller basisk damp
FORSIKTIG
Utstyr ikke allment tilgjengelig: må installeres på et trygt sted uten fri tilgang.
Både innendørs- og utendørsanlegget egner seg for installering i forretnings- og
kontorlokaler, samt i lokaler for lettere industri.
kan brytes ned og falle ut eller føre til vannlekkasje.
MERKNAD
Utstyret som beskrives i denne håndboken, kan forårsake elektronisk støy som følge
av radiofrekvent energi. Utstyret er i samsvar med spesifikasjoner som skal gi
tilfredsstillende beskyttelse mot slike forstyrrelser. Dette gir imidlertid ingen garanti
for at det ikke kan oppstå forstyrrelser i enkelte installasjoner.
Det anbefales derfor å installere utstyret og elektriske ledninger slik at det er god
avstand fra stereoutstyr, datamaskiner o.l.
▪ På steder med dårlig mottak må det være en avstand på 3m eller mer for å
unngå elektromagnetisk interferens fra annet utstyr, og det må brukes
ledningsrør til strøm- og overføringsledninger.
▪ I tilfelle vannlekkasje må du sørge for at vann ikke kan forårsake skader på
installeringsområdet og omgivelsene rundt.
▪ Velg et sted der driftsstøyen eller varm/kald luft fra anlegget ikke vil være til
sjenanse.
▪ Veggisolasjon. Når temperaturen i veggen overstiger 30°C og den relative
fuktigheten 80%, eller når friskluft kommer inn i veggen, er det nødvendig med
tilleggsisolasjon (minimum 10mm tykt lag av polyetylenskum).
▪ Veggens bæreevne. Kontroller at veggen er sterk nok til å bære vekten av
anlegget. Forsterk om nødvendig veggen før du installerer anlegget.
▪ Luftstrøm. Pass på at luftstrømmen ikke blokkeres.
▪ Drenering. Sørg for at kondensvann kan tømmes på forsvarlig måte.
▪ Avstand. Ta hensyn til følgende krav:
Referanseguide for montører og brukere
52
a Hindring
b Minimum avstand til gulvet
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
MERKNAD
a
a
a
a
Innendørsanlegget må ALDRI monteres rett på veggen. Bruk medfølgende festeplate
til installeringen.
16.2 Åpne og lukke enheten
16.2.1 To remove the front panel
1 Åpne frontpanelet. Hold i frontpanelet med panelknastene på hver side, og
åpne helt til panelet stanser.
a Panelknaster
2 Ta av frontpanelet ved å skyve krokene på hver side av frontpanelet ut mot
siden av anlegget, og ta av panelet. Du kan eventuelt ta det av ved å skyve
frontpanelet mot venstre eller høyre, og trekke det fremover.
16 | Installasjon av enheten
16.2.2 Sette tilbake frontpanelet
1 Tilpass krokene på frontpanelet etter sporene, og skyv dem helt inn for å feste
2 Lukk frontpanelet langsomt.
16.2.3 Ta av frontristen
1 Ta av frontpanelet ("16.2.1To remove the front panel"[453]).
a Panelkrok
frontpanelet.
FORSIKTIG
Bruk hensiktsmessig personlig verneutstyr (vernehansker, vernebriller,…) når du
monterer, vedlikeholder eller utfører service på systemet.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
53
16 | Installasjon av enheten
3×
6×
3×
aa a
a
a
2 Fjern skruene (3 for klasse 71, 6 for klasse 100), og fjern ristklemmene (kun for
▪ 3 For klasse 71:
▪ 6 For klasse 100:
3 Trykk ned de øvre krokene merket med et symbol med 3 sirkler, i pilenes
klasse 100) med en flatbladet skrutrekker eller mynt.
a Ristklemmer
retning (3 for klasse 71, 4 for klasse 100).
4 Pass på at du ikke kommer borti de horisontale klaffene når du tar av
frontristen ved å trekke den i pilens retning.
16.2.4 Sette tilbake frontristen
1 Installer frontristen, og påse at de øvre krokene griper inn (3 for klasse 71, 4
for klasse 100).
2 Sett på plass skruene (3 for klasse 71, 6 for klasse 100).
3 Sett på plass ristklemmene for klasse 100, og fest de 3 skruedekslene
(tilleggsutstyr).
a Krok
Referanseguide for montører og brukere
54
4 Sett på plass frontpanelet ("16.2.2Sette tilbake frontpanelet"[453]).
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
16.2.5 Åpne servicedekselet
a
b c
a
b
1 Fjern 1 skrue fra servicedekselet.
2 Trekk ut servicedekselet horisontalt fra anlegget.
3 Fjern 1 skrue fra skjermplaten.
4 Trekk ut skjermplaten horisontalt fra anlegget.
16 | Installasjon av enheten
a Servicedekselskrue
b Håndtak
c Servicedeksel
a Skjermplate
b Skrue
16.2.6 Lukke servicedekselet
1 Sett på plass skjermplaten slik den stod på anlegget.
2 Sett på plass 1 skrue på skjermplaten.
3 Sett på plass servicedekselet slik det stod på anlegget.
4 Fest 1 skrue på servicedekselet.
16.3 Montere innendørsenheten
I dette kapitlet
16.3.1 Installere festeplaten ............................................................................................................................................. 55
16.3.2 Bore hull i veggen................................................................................................................................................... 57
16.3.3 Fjerne røråpningsdekselet ..................................................................................................................................... 58
16.3.4 Feste anlegget på festeplaten................................................................................................................................ 58
16.3.5 Før rørene gjennom hullet i veggen ...................................................................................................................... 59
16.3.6 Slik sikrer du dreneringen ...................................................................................................................................... 60
16.3.1 Installere festeplaten
1 Fjern festeplaten fra anlegget.
▪ Fjern 2 skruer fra klasse 71 eller 1 skrue fra klasse 100.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
▪ Skyv knottene i pilens retning.
▪ Fjern festeplaten.
Referanseguide for montører og brukere
55
16 | Installasjon av enheten
A
b
a
b
1
1
c
2
c
2
c
2
3
B
c
2
2
2
2
3
a
b
1
c c
c
a
b
c
d
e
f
2 Velg posisjonen for røropplegget (for rør fra bunnen eller siden, se
A Klasse 71
B Klasse 100
a Festeplate
b Skrue
c Knott
"16.3.3Fjerne røråpningsdekselet"[458]):
Referanseguide for montører og brukere
56
a Rør høyre
b Røropplegg til høyre i bunn
c Høyre rør bak
d Venstre rør under
e Venstre rør bak
f Rør venstre
3 Fest festeplaten midlertidig til veggen.
4 Pass på at festeplaten står i vater (bruk knastene på festeplaten).
5 Marker med målebånd midten av borepunktene på veggen. Plasser enden av
målebåndet ved symbolet " ".
6 Fullfør installeringen ved å feste festeplaten til veggen:
▪ Ved bruk av M4×25L-skruer (tilleggsutstyr): monteres jevnt med minst 4 skruer
på hver side.
▪ Ved bruk av bolter (Eksempel: til betongvegg): bruk M8~M10-bolter (kjøpes
lokalt) med én på hver side.
INFORMASJON
Røråpningsdekselet kan oppbevares i lommen på festeplaten.
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
16 | Installasjon av enheten
A
(mm)
60 85
480 411
1050
104 98
344
389
44
44
103
52
101
290
d
e
ca a ac
ia
d
e
b
a a a a
f
f
gh
B
(mm)
1200
543 503
16465
186 89
393
459
45
45
80
36
194
340
a a a
a
a a aa
i
b c c
d
e
d
e
f
f
gh
A Mal til montering med festeplate for klasse 71
B Mal til montering med festeplate for klasse 100
a Anbefalte festepunkter
b Lomme til røråpningsdekselet
c Knaster til plassering av vater
d Gjennomgående hull i vegg Ø80mm
e Plassering av dreneringsslange
f Posisjon for målebånd ved symbolet " "
g Gassrørende
h Væskerørende
i Midlertidig festehull
16.3.2 Bore hull i veggen
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
1 Bor et gjennomføringshull på 80mm i veggen slik at det skråner nedover mot
2 Før et veggmontert rør gjennom hullet.
FORSIKTIG
Bruk et veggmontert rør og veggkledning i gjennomføringshullet for vegger med
metallramme eller metallplater for å unngå mulig varme, elektrisk støt eller brann.
MERKNAD
Sørg for å tette åpningene rundt rørene med tetningsmateriale (kjøpes lokalt) for å
unngå vannlekkasje.
utsiden.
Referanseguide for montører og brukere
57
16 | Installasjon av enheten

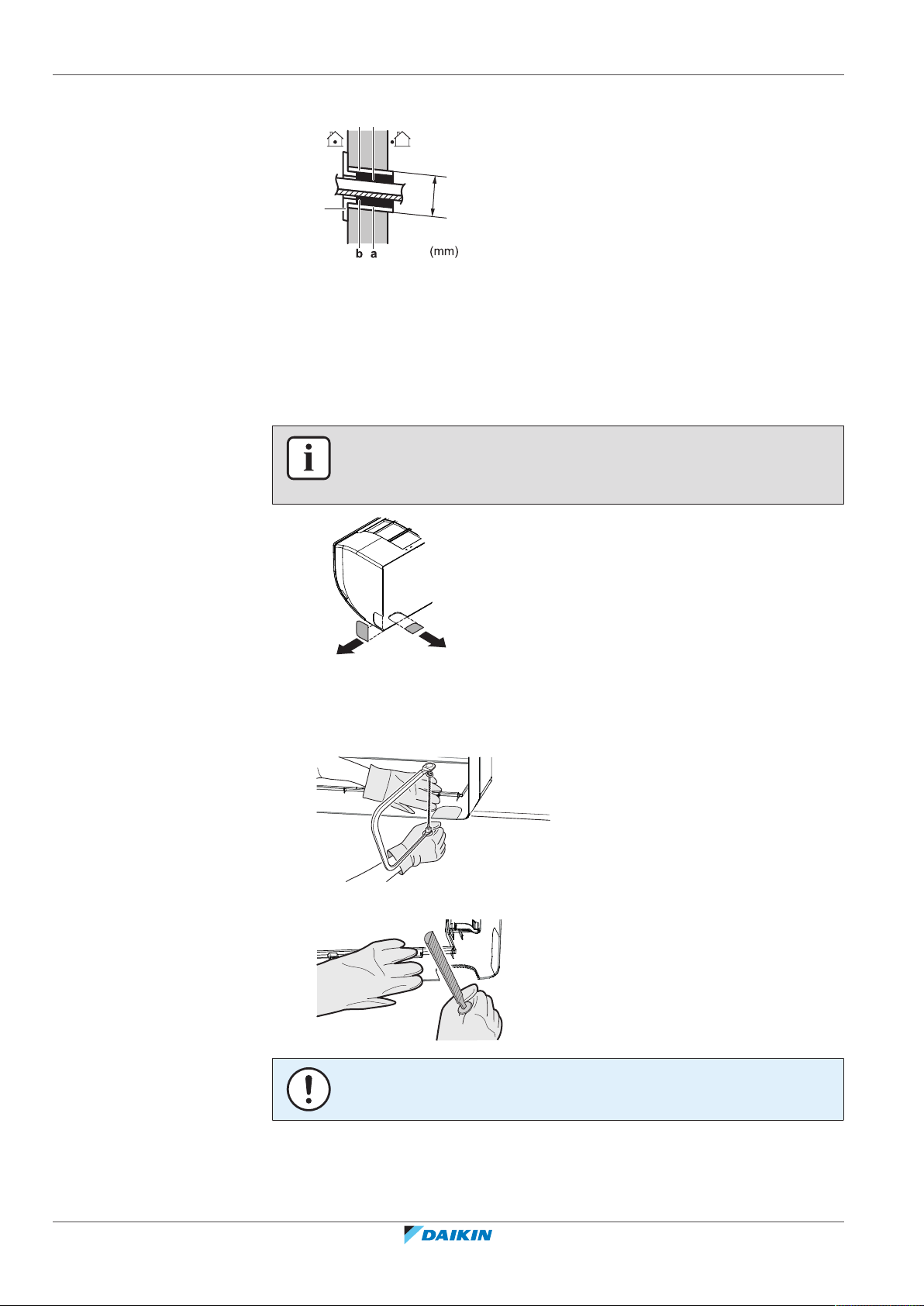

Ø80
a
b
c
a
b
3 Sett veggkledning på røret.
4 Du må IKKE glemme å tette rørhullet med kitt når ledninger, kjølemedierør,
16.3.3 Fjerne røråpningsdekselet
a Veggmontert rør (kjøpes lokalt)
b Kitt (kjøpes lokalt)
c Dekselplate for vegg (kjøpes lokalt)
ledninger og dreneringsrør er ferdig installert.
INFORMASJON
Røråpningsdekselet MÅ være tatt av for å koble til rør på høyre side, høyre side
bunn, venstre side eller venstre .side bunn.
a Kapp av for røropplegg fra siden
b Kapp av for røropplegg fra bunnen
1 Ta av frontristen ("16.2.3Ta av frontristen"[453]).
2 Kapp røråpningsdekselet fra innsiden av frontristen med en løvsag.
3 Fjern skarpe kanter fra den utskårne delen med en halvrund nålefil.
MERKNAD
IKKE bruk knipetang for å ta av røråpningsdekselet, da dette vil skade frontristen.
16.3.4 Feste anlegget på festeplaten
1 Ta av frontpanelet ("16.2.1To remove the front panel"[453]).
Referanseguide for montører og brukere
58
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
2 Sett innendørsanlegget på festeplatens kroker. Bruk " "-merkene som
a
c
db e
c
e f
bda
A
A
c g
veiledning.
3 Bruk deler av emballasje som støtte.
a Frontrist
b Kjølemedierør
c Knast 2×
d Festeplate (tilleggsutstyr)
e Del av emballasje
16.3.5 Før rørene gjennom hullet i veggen
16 | Installasjon av enheten
1 Tilkoble dreneringsrørene "16.3.6 Slik sikrer du dreneringen" [4 60],
kjølemedierørene "17 Montering av rør" [4 63] og strømledningene
"18Elektrisk installasjon"[468].
2 Form kjølemedierørene langs den markerte rørbanen på festeplaten.
3 Fest strømledningene og kjølemedierørene sammen med vinylteip (kjøpes
lokalt).
a Dreneringsslange
b Hull i veggen
c Kjølemedierør
d Elektrisk ledningsopplegg
e Vinyltape (kjøpes lokalt)
f Ledning for strømtilførsel
g Overføringsledning og brukergrensesnittkabel
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
MERKNAD
▪ IKKE bøy kjølemediumrørene.
▪ Kjølemedierørene må IKKE trykkes hardt ned mot bunnrammen eller frontristen.
Referanseguide for montører og brukere
59
16 | Installasjon av enheten
360
Ø18
(mm)
4 Før dreneringsslangen og kjølemedierørene gjennom hullet i veggen.
5 Når hele installeringen er fullført (dreneringsrør "16.3.6 Slik sikrer du
16.3.6 Slik sikrer du dreneringen
dreneringen" [4 60], kjølemedierør "17 Montering av rør" [4 63] og
strømledninger "18 Elektrisk installasjon" [4 68]), fester du
innendørsanlegget til festeplaten "19.1 Feste innendørsanlegget på
festeplaten"[474].
Sørg for at kondensvann kan tømmes på forsvarlig måte. Det betyr:
▪ Generelle retningslinjer
▪ Koble dreneringsrøret til innendørsanlegget
▪ Se etter vannlekkasjer
Generelle retningslinjer
▪ Rørlengde. La dreneringsrørene være kortest mulig.
▪ Rørdimensjon. La rørdimensjonen være lik eller større enn tilkoblingsrøret
(vinylrør med nominell diameter på Ø13 mm).
MERKNAD
▪ Monter dreneringsslangen med fall.
▪ Knær er IKKE tillatt.
▪ IKKE la enden av slangen stå i vann.
Referanseguide for montører og brukere
60
▪ Dreneringsslangeforlengelse. Bruk en forlengelsesslange med nominell Ø13 mm
(kjøpes lokalt) hvis dreneringsslangen skal forlenges. IKKE glem å bruke
varmeisoleringsrør på innendørsdelen av forlengelsesslangen.
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
16 | Installasjon av enheten
a
b c
Ø18
a b c
≥50
mm
A
B
C
a
b
a Dreneringsslange levert med innendørsanlegget
b Varmeisoleringsrør (kjøpes lokalt)
c Dreneringsslangeforlengelse (levert lokalt)
▪ Hard-PVC-rør. Hvis det kobles et hard-PVC-rør (Ø13 mm) direkte til
dreneringsslangen, som med veggmonterte rør, skal det brukes en
dreneringsmuffe (Ø13mm) (kjøpes lokalt).
a Dreneringsslange levert med innendørsanlegget
b Dreneringsmuffe Ø13mm (kjøpes lokalt)
c Hard-PVC-rør (kjøpes lokalt)
▪ Før dreneringsslangen inn i dreneringsrøret slik figuren viser, slik at den IKKE
trekkes ut av dreneringsrøret.
▪ Kondens. Iverksett tiltak mot kondens. Isoler alle dreneringsrør i i bygningen.
Koble til rør på høyre side, høyre side bak eller høyre side bunn
INFORMASJON
Rør på høyre side er standard fra fabrikk. For røropplegg i venstre side må røret
fjernes fra høyre side og installeres på venstre side.
1 Fest dreneringsslangen til bunnen av kjølemedierørene med vinyltape.
2 Surr dreneringsslangen og kjølemedierørene sammen med isoleringsteip.
A Rør på høyre side
B Rør på høyre side bunn
C Rør på høyre side bak
a Fjern røråpningsdekselet her for rør i høyre side
b Fjern røråpningsdekselet her for rør i høyre side i bunnen
Koble til rør på venstre side, venstre side bak eller venstre side bunn
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
INFORMASJON
Rør på høyre side er standard fra fabrikk. For røropplegg i venstre side må røret
fjernes fra høyre side og installeres på venstre side.
1 Fjern festeskruen til isolasjonen på høyre side, og fjern dreneringsslangen.
Referanseguide for montører og brukere
61
16 | Installasjon av enheten
a
A
B
C
b
a
a
b
2 Fjern dreneringspluggen på venstre side, og fest den på høyre side.
3 Før inn dreneringsslangen på venstre side og ikke glem å stramme
4 Fest dreneringsslangen til undersiden av kjølemedierørene med vinyltape.
MERKNAD
Du må IKKE påføre smøreolje (kjølemedieolje) på dreneringspluggen når den settes
inn. Dreneringspluggen kan svekkes og forårsake lekkasje fra pluggen.
a 4mm sekskantnøkkel
festeskruen; ellers kan det oppstå vannlekkasje.
Se etter vannlekkasjer
1 Ta ut luftfiltrene (se "10.2.3Rengjøre luftfilteret"[436]).
2 Hell på omtrent 1 l vann gradvis i dreneringssumpen, og se etter
vannlekkasjer.
3 Sett på plass luftfiltrene (se "10.2.3Rengjøre luftfilteret"[436]).
A Rør på venstre side
B Rør på venstre side bak
C Rør på venstre side bunn
a Fjern røråpningsdekselet her for rør i venstre side
b Fjern røråpningsdekselet her for rør i venstre side i bunnen
a Dreneringssump
b Plastbeholder
Referanseguide for montører og brukere
62
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
17 Montering av rør
t
Ø
I dette kapitlet
17.1 Klargjøre røropplegg for kjølemiddel..................................................................................................................................... 63
17.1.1 Krav til kjølemedierør............................................................................................................................................. 63
17.1.2 Isolasjon av kjølemiddelrør .................................................................................................................................... 64
17.2 Koble til kjølerøropplegget..................................................................................................................................................... 64
17.2.1 Om tilkobling av kjølemedierørene ....................................................................................................................... 64
17.2.2 Forholdsregler ved tilkobling av kjølemedierør..................................................................................................... 64
17.2.3 Retningslinjer ved tilkobling av kjølemedierør ...................................................................................................... 65
17.2.4 Retningslinjer for rørbøying ................................................................................................................................... 66
17.2.5 Slik lager du bul på rørenden ................................................................................................................................. 66
17.2.6 Slik kobler du røropplegget for kjølemiddel til innendørsenheten....................................................................... 67
17.1 Klargjøre røropplegg for kjølemiddel
17.1.1 Krav til kjølemedierør
INFORMASJON
Les også om forholdsregler og krav under "2Generelle sikkerhetshensyn"[48].
17 | Montering av rør
▪ Fremmedlegemer inne i rør (inkludert oljer for fabrikasjon) må være ≤30 mg /
10m.
Diameter på kjølemedierør
Bruk følgende rørdiametere på rørtilkoblinger til innendørsanlegget:
Materiale på kjølemedierør
▪ Rørmateriale: Sømløst kobberrør som er deoksidert med fosforsyre.
FORSIKTIG
Røropplegg MÅ installeres i henhold til anvisningene i "17Montering av rør" [4 63].
Det kan bare brukes mekaniske skjøter (f.eks. slagloddede + koniske tilkoblinger) som
er kompatible med den nyeste versjonen av ISO14903.
MERKNAD
Røropplegget og andre trykksatte deler skal være egnet for kjølemedium. Bruk
sømløst kobberrør, deoksidert med fosforsyre, for kjølemedium.
Utvendig rørdiameter (mm)
Væskerør Gassrør
Ø9,5 Ø15,9
▪ Koniske tilkoblinger: Bruk kun herdet materiale.
▪ Rørenes herdingsgrad og tykkelse:
Ytre diameter (Ø) Herdingsgrad Tykkelse (t)
(a)
9,5mm (3/8") Herdet (O) ≥0,8mm
15,9mm (5/8") Herdet (O)
(a)
Det kan være behov for en større rørtykkelse avhengig av gjeldende lovgivning og det
maksimale arbeidstrykket (se "PS High" på anleggets merkeplate).
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
63
17 | Montering av rør
ØiØ
i
t
ØpØ
p
17.1.2 Isolasjon av kjølemiddelrør
▪ Bruk polyetylenskum som isolasjonsmateriale:
- med en varmeoverføringsgrad mellom 0,041 og 0,052 W/mK (0,035 og
0,045kcal/mh°C)
- med en varmemotstand på minst 120°C
▪ Isolasjonstykkelse
Utvendig rørdiameter
(Øp)
9,5mm (3/8") 12~15mm ≥13mm
15,9mm (5/8") 17~20mm ≥13mm
Hvis temperaturen er høyere enn 30°C og luftfuktigheten er høyere enn RH 80%,
må tykkelsen på isolasjonsmaterialet være minst 20mm for å unngå kondensering
på isolasjonens overflate.
17.2 Koble til kjølerøropplegget
17.2.1 Om tilkobling av kjølemedierørene
Før tilkobling av kjølemedierørene
Kontroller at utendørsanlegget og innendørsanlegget er montert.
Typisk arbeidsflyt
Isolasjonens innvendige
diameter (Øi)
Isolasjonstykkelse (t)
Tilkobling av kjølemedierørene omfatter følgende:
▪ Koble kjølemedierøret til innendørsanlegget
▪ Koble kjølemedierøret til utendørsanlegget
▪ Isolere kjølemedierørene
▪ Husk på retningslinjene for følgende:
- Rørbøying
- Koning av rørender
- Bruk av avstengingsventilene
17.2.2 Forholdsregler ved tilkobling av kjølemedierør
INFORMASJON
Les også om forholdsregler og krav i kapitlene nedenfor:
▪ "2Generelle sikkerhetshensyn"[48]
▪ "17.1Klargjøre røropplegg for kjølemiddel"[463]
FARE: FARE FOR FORBRENNING/SKÅLDING
Referanseguide for montører og brukere
64
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
17 | Montering av rør
FORSIKTIG
▪ IKKE bruk mineralolje på den konede delen.
▪ Du må IKKE bruke gamle rør fra tidligere installasjoner.
▪ For å garantere anleggets levetid må det aldri installeres en tørker.
Tørkematerialet kan løse seg opp og skade systemet.
MERKNAD
Ta følgende forholdsregler for kjølemedierør:
▪ Unngå at noe annet enn det spesifiserte kjølemediet blir blandet inn i
kjølemediesyklusen (f.eks. luft).
▪ Bruk bare R32 eller R410A når du tilsetter kjølemedium. Se spesifikasjonene for
utendørsanlegget for den typen kjølemedium som skal brukes.
▪ Bruk bare installasjonsverktøy (for eksempel manifoldmålersett) som bare brukes
på R32- eller R410A-installasjoner for å stå imot trykket og forhindre at det
kommer fremmedlegemer (for eksempel mineraloljer og fukt) inn i systemet.
▪ Installer røropplegget slik at koningen IKKE utsettes for mekanisk belastning.
▪ Beskytt rørene som beskrevet i tabellen nedenfor for å forhindre at det kommer
inn smuss, fuktighet eller støv i rørene.
▪ Vær forsiktig når du fører kobberrør gjennom veggene (se figuren nedenfor).
Enhet Monteringsperiode Beskyttelsesmetode
Utendørsenhet >1måned Klem røret
<1måned Klem eller bruk tape på
Innendørsenhet Uavhengig av periode
INFORMASJON
IKKE åpne kjølemiddelets avstengningsventil før du kontrollerer kjølemiddelets
røropplegg. Når du må etterfylle kjølemiddel, anbefales det å åpne kjølemiddelets
avstengningsventil etter påfylling.
17.2.3 Retningslinjer ved tilkobling av kjølemedierør
Ta følgende forholdsregler når du kobler til rør:
▪ Bestryk innsiden av koningen med eterolje eller esterolje når du setter på en
konisk mutter. Trekk til 3 eller 4 omdreininger for hånd før du strammer til
endelig.
▪ Bruk ALLTID 2 nøkler sammen når du skal løsne en konisk mutter.
røret
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
▪ Bruk ALLTID en fastnøkkel og momentnøkkel sammen for å stramme til den
koniske mutteren når du kobler til rør. Dette gjør du for å forhindre sprekker og
lekkasjer i mutteren.
Referanseguide for montører og brukere
65
17 | Montering av rør
a
b
c
d
R=
0.4~0.8
±2
45°
90°
±2
ØA
a b
A
17.2.4 Retningslinjer for rørbøying
a Momentnøkkel
b Fastnøkkel
c Rørkobling
d Konisk mutter
Rørdimensjon
(mm)
Tiltrekkingsmomen
t (N•m)
Konedimensjoner
(A) (mm)
Form på konen
(mm)
Ø9,5 33~39 12,8~13,2
Ø15,9 62~75 19,3~19,7
Bruk en rørbøyer til å bøye. Alle rørbøyer skal være så jevne som mulig (bøyeradius
bør være 30~40 mm eller større).
17.2.5 Slik lager du bul på rørenden
FORSIKTIG
▪ Ufullstendig konus kan forårsake lekkasje av kjølemediegass.
▪ Du må IKKE bruke koner på nytt. Bruk nye koner for å unngå lekkasje av
▪ Bruk koniske muttere som følger med anlegget. Bruk av andre koniske muttere
1 Kutt rørenden med rørkutter.
2 Fjern skarpe kanter med kutteflaten vendt nedover slik at det IKKE kommer
spon inn i røret.
a Kutt nøyaktig i rett vinkel.
b Fjern skarpe kanter.
3 Fjern den koniske mutteren fra avstengingsventilen og sett den koniske
mutteren på røret.
4 Kon røret. Plasser i nøyaktig den posisjonen som vises på følgende figur.
kjølemediegass.
kan forårsake lekkasje av kjølemediegass.
Referanseguide for montører og brukere
66
Koneverktøy for R410A
eller R32 (gripetype)
Gripetype
(Ridgid-type)
Vanlig koneverktøy
Vingemuttertype
(Imperial-type)
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm
5 Kontroller at konen er ordentlig utført.
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
a b
c
a Koningens innvendige overflate MÅ være helt glatt.
d
f
b
e
g
a c
h
db
i
b Rørenden MÅ være jevnt konet i en perfekt sirkel.
c Sørg for at den koniske mutteren er montert.
17.2.6 Slik kobler du røropplegget for kjølemiddel til innendørsenheten
FORSIKTIG
Installer kjølemedierørene eller komponentene slik at de ikke utsettes for stoffer som
kan få komponenter med kjølemedium til å korrodere, med mindre komponentene
er laget av ikke-korroderende materialer eller de er tilstrekkelig beskyttet mot
korrosjon.
ADVARSEL: SVAKT ANTENNELIG MATERIALE
Kjølemediet R32 (hvis gjeldende) i dette anlegget er svakt antennelig. Se
spesifikasjonene for utendørsanlegget for den typen kjølemedium som skal brukes.
17 | Montering av rør
▪ Rørlengde. La kjølemedierørene være kortest mulig.
1 Koniske tilkoblinger. Koble kjølemedierør til anlegget med koniske
tilkoblinger.
2 Isolasjon. Isoler kjølemedierørene. Isolasjonstapen bør surres rundt fra den L-
formede bøyen og helt til enden inne i anlegget, som vist:
a Røropplegg
b Isolasjonsrør til røropplegg for innendørsanlegg
c Røropplegg for innendørsanlegg
d Isolasjonstape til rør
e Isoleringstape (tilleggsutstyr)
f Stort buntebånd (tilleggsutstyr)
g Starten på innsurringen
h L-formet bøy
i Søm på isolasjonsrør (pass på at det ikke er sprekker i sømmen på isolasjonsrøret)
MERKNAD
Sørg for å isolere alle kjølemedierør. Eventuelle blottlagte rør kan forårsake kondens.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
67
18 | Elektrisk installasjon
18 Elektrisk installasjon
I dette kapitlet
18.1 Om tilkobling av det elektriske ledningsopplegget
18.1 Om tilkobling av det elektriske ledningsopplegget................................................................................................................ 68
18.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget ...................................................................... 68
18.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget........................................................................ 69
18.1.3 Spesifikasjoner for standard ledningsoppleggkomponenter ................................................................................ 70
18.2 Koble de elektriske ledningene til innendørsanlegget........................................................................................................... 70
Typisk arbeidsflyt
Tilkobling av elektrisk ledningsopplegg består vanligvis av følgende trinn:
1 Kontroller at systemets strømtilførsel samsvarer med de elektriske
spesifikasjonene for anleggene.
2 Koble de elektriske ledningene til utendørsanlegget.
3 Koble de elektriske ledningene til innendørsanlegget.
4 Koble til hovedstrømforsyningen.
18.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget
FARE: FARE FOR DØDELIG ELEKTROSJOKK
ADVARSEL
Bruk ALLTID multikjernekabler til strømforsyning.
INFORMASJON
Les også om forholdsregler og krav under "2Generelle sikkerhetshensyn"[48].
INFORMASJON
Les også "18.1.3Spesifikasjoner for standard ledningsoppleggkomponenter"[470].
ADVARSEL
▪ Alt ledningsopplegg MÅ installeres av en autorisert elektriker og overholde
gjeldende lovgivning.
▪ Foreta elektriske tilkoblinger til det faste ledningsopplegget.
▪ Alle komponenter kjøpt på stedet og all elektrisk konstruksjon MÅ overholde
gjeldende lovgivning.
Referanseguide for montører og brukere
68
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
18 | Elektrisk installasjon
b a
c b
c
aa
A
AA´
A´
ADVARSEL
▪ Hvis strømforsyningen mangler eller har feil N-fase, kan utstyret gå i stykker.
▪ Etabler riktig jording. Enheten må IKKE jordes til vannrør, innkoblingsdemper eller
telefonjording. Ufullstendig jording kan medføre elektrisk støt.
▪ Installer nødvendige sikringer eller skillebrytere.
▪ Fest det elektriske ledningsopplegget med kabelfester slik at de IKKE kommer i
kontakt med skarpe kanter eller røropplegget, spesielt på høyttrykkssiden.
▪ IKKE bruk sammenteipede ledninger, ledninger med flertrådet leder,
skjøteledninger eller tilkoblinger fra et stjernesystem. De kan føre til
overoppheting, elektrisk støt eller brann.
▪ IKKE installer en fasekondensator, fordi denne enheten er utstyrt med
vekselretter. En fasekondensator vil redusere ytelsen og kan føre til ulykker.
ADVARSEL
Bruk en felles frakoblingsbryter med minst 3mm mellom alle kontaktpunkter som gir
full frakobling ved overspenning kategori III.
ADVARSEL
Hvis strømledningen blir skadet, SKAL den byttes av produsenten, serviceagenten
eller personer med tilsvarende kvalifikasjoner for å unngå farlige situasjoner.
18.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget
Ta hensyn til følgende:
▪ Hvis ledninger med flertrådet leder brukes, monterer du en rund terminal av
krimpetypen på enden av ledningen. Passer den runde terminalen av krimpetype
på ledningen opp til den tildekkede delen, og fest terminalen med et passende
verktøy.
a Flertrådet leder
b Rund kabelsko
▪ Bruk følgende metoder til å montere ledninger:
Ledningstype Fremgangsmåte for å installere
Énlederledning
a Buktet énlederledning
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
b Skrue
c Flat skive
Referanseguide for montører og brukere
69
18 | Elektrisk installasjon
c b ba c
a
B
B
1-3
Ledningstype Fremgangsmåte for å installere
Ledning med flertrådet
leder og rund terminal
av krimpetype
a Kontakt
b Skrue
c Flat skive
Tillatt
IKKE tillatt
Tiltrekkingsmomenter
Ledningsopplegg Dimensjon på skrue Tiltrekkingsmoment
(N•m)
Sammenkoblingskabel
M4 1,18~1,44
(innendørs↔utendørs)
Brukergrensesnittkabel M3.5 0,79~0,97
▪ Jordledningen mellom ledningsklemmen og kontakten må være lenger enn de
andre ledningene.
18.1.3 Spesifikasjoner for standard ledningsoppleggkomponenter
Komponent Spesifikasjon
Sammenkoblingskabel
(innendørs↔utendørs)
Brukergrensesnittkabel Vinylisolerte ledninger med 0,75 til
(a)
Der det ikke er brukt ledningsrør, bruker du H07RN-F (60245 IEC 66).
4-kjernet kabel 1,5mm2 ~ 2,5mm
og gjeldende for 220~240V
H05RN-F (60245 IEC 57)
(a)
1,25mm² mantel eller kabler (2-
kjernet ledninger)
H03VV-F (60227 IEC 52)
Maksimum 500m
2
18.2 Koble de elektriske ledningene til innendørsanlegget
Referanseguide for montører og brukere
70
MERKNAD
▪ Følg koblingsskjemaet (leveres med anlegget, plassert på innsiden av
servicedekselet).
▪ Du finner instruksjoner som viser hvordan du tilkobler ekstrautstyret, i
installeringshåndboken som følger med ekstrautstyret.
▪ Pass på at de elektriske ledningene IKKE forhindrer at servicedekselet kan festes
skikkelig.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
18 | Elektrisk installasjon
1
3
2
P
1
REMOTE
CNTRL
TRANSMISSION
WIRING
FORCED
OFF
T
2
P2F1F2T
1
1
3
2
e
70~90
10~20
R-Ctrl D III-Net
F1 F2 T1 T2P1 P2
70~90
7
b
c
d
a
a
Det er viktig å holde strømtilførselen og overføringsledningene atskilt. Avstanden
mellom hver av ledningene skal ALLTID være minst 50 mm for å unngå elektrisk
støy.
MERKNAD
Pass på å holde strømledningen og overføringsledningen fra hverandre.
Overføringsledninger og strømtilførselsledninger kan krysse hverandre, men de skal
IKKE gå parallelt.
1 Ta av servicedekselet og skjermplaten (se "16.2.5 Åpne
servicedekselet"[455]).
2 Brukergrensesnittkabel: Koble kabelen til rekkeklemmen (symboler P1, P2).
3 Sammenkoblingskabel (innendørs↔utendørs): Før kabelen gjennom
rammen, koble kabelen til rekkeklemmen (kontroller at tallene samsvarer med
tallene på utendørsanlegget, og tilkoble jordledningen), og fest kabelen med
kabelbånd.
4 Forsegle alle åpninger med tetningsmateriale (kjøpes lokalt) slik at små dyr
ikke kan komme inn i systemet.
5 Sett på plass skjermplaten og servicedekselet (se "16.2.6 Lukke
servicedekselet"[455]).
a Kontakt til sammenkoblingsledninger
b Kontakt til ledninger for brukergrensesnitt
c Kabel til sammenkoblingsledninger
d Kabel til kontakt til ledninger for brukergrensesnitt
e Lite buntebånd (tilleggsutstyr)
Elektrisk kobling:
a Elektrisk ledningsopplegg
Eksempel på elektrisk opplegg for komplett system
For tilkobling av utendørsanlegg, se installeringshåndboken som følger med
utendørsanlegget.
Partype: 1 fjernkontroll styrer 1 innendørsanlegg (standard)
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
71
18 | Elektrisk installasjon
P1 P2
21 3
P1 P2
21 3
e
b
c
d
a
21 3
P1 P2
P1 P2
P1 P2
21 3
1 2 3
e
c
d1 d2
b
a
P1 P2
1 2 3
21 3 1 2 3
P1 P2 P1 P2 P1 P2
21 3 21 3 1 2 3
e
c c c
d1 d2 d2
b b b
a a a
a Strømtilførsel
b Reststrømenhet
c Utendørsanlegg
d Innendørsanlegg
e Brukergrensesnitt
System for samtidig drift: 1 brukergrensesnitt styrer 2 innendørsanlegg (2
innendørsanlegg kjøres likt)
Referanseguide for montører og brukere
72
a Strømtilførsel
b Reststrømenhet
c Utendørsanlegg
d Innendørsanlegg
e Brukergrensesnitt
Gruppestyring: 1 fjernkontroll styrer opptil 4 innendørsanlegg (alle
innendørsanleggene kjører i henhold til brukergrensesnittet)
a Strømtilførsel
b Reststrømenhet
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
18 | Elektrisk installasjon
b(1)
b(2)
b(16)
d
a(1)
c
a(2)
a(16)
21 3
P1 P2
21 3
e(1) e(2)
b
c
d
a
P2 P1 P2P1
P1 P2 F1 F2
b
a
c
c Utendørsanlegg
d1 Innendørsanlegg (master)
d2 Innendørsanlegg (slave)
e Brukergrensesnitt
▪ Når partypesystem brukes som masteranlegg for multianlegg med samtidig drift,
kan du samtidig starte/stanse (gruppe-)styring av inntil 16 anlegg med 1
fjernkontroll. (Alle innendørsanlegg styres i henhold til brukergrensesnittet)
▪ Termistorens visning av romtemperatur gjelder bare innendørsanlegget som er
koblet til brukergrensesnittet.
a Utendørsanlegg (nummer)
b Innendørsanlegg (nummer)
c Innendørs slaveanlegg
d Brukergrensesnitt
Styring med 2 fjernkontroller: 2 fjernkontroller styrer 1 innendørsanlegg.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
a Strømtilførsel
b Reststrømenhet
c Utendørsanlegg
d Innendørsanlegg
e Brukergrensesnitt
1 Fjern servicedekselet.
2 Legg tverrforbindelser mellom kontaktene (P1, P2) inne i kontrollboksen for
fjernkontrollen (det er ingen polaritet). For systemer med samtidig drift skal
brukergrensesnittet kobles til masteranlegget.
a Rekkeklemme (X1M) (masteranlegg)
b Brukergrensesnitt (MAIN)
c Brukergrensesnitt (SUB)
3 Når det benyttes 2 brukergrensesnitt, må det ene stilles på "MAIN" og det
andre på "SUB". For innstilling kan du se i installeringshåndboken for det
tilkoblede brukergrensesnittet.
Referanseguide for montører og brukere
73
19 | Ferdigstille monteringen av innendørsenheten
a
b
e
c
d
19 Ferdigstille monteringen av
innendørsenheten
19.1 Feste innendørsanlegget på festeplaten
1 Fjern biten fra emballasjen.
2 Trykk på anleggets bunnramme med begge hender slik at den festes på
festeplatens kroker. Pass på at ledningene IKKE kommer i klem noe sted.
3 Trykk på innendørsanleggets nedre kant med begge hender slik at det festes
ordentlig på festeplatens kroker.
4 Fest innendørsanlegget til festeplaten med festeskruer for innendørsanlegg
M4×12L (2 for klasse 71, 3 for klasse 100) (tilleggsutstyr).
a Festeplate (tilleggsutstyr)
b Kjølemedierør
c Isoleringstape
d Bunnramme
e Skrue M4×12L (tilleggsutstyr) 2 for klasse 71, 3 for klasse 100
5 Sett på plass frontristen og frontpanelet.
Referanseguide for montører og brukere
74
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
20 Igangsetting
MERKNAD
Generell sjekkliste for igangsetting. Ved siden av igangsettingsinstruksjonene i dette
kapittelet, finnes det også en generell sjekkliste for igangsetting på Daikin Business
Portal (autentisering påkrevd).
Den generelle sjekklisten for igangsetting er et tillegg til instruksjonene i dette
kapittelet og kan brukes som retningslinjer og rapportmal under igangsetting og
overlevering til brukeren.
I dette kapitlet
20.1 Oversikt: igangsetting............................................................................................................................................................. 75
20.2 Forholdsregler ved ferdigstilling............................................................................................................................................. 75
20.3 Sjekkliste før idriftsetting........................................................................................................................................................ 75
20.4 Slik utfører du prøvekjøringen................................................................................................................................................ 76
20.1 Oversikt: igangsetting
20 | Igangsetting
Dette kapitlet beskriver hva du må gjøre og vite for å ferdigstille systemet etter at
det er installert.
Typisk arbeidsflyt
Igangsetting består vanligvis av følgende trinn:
1 Gå gjennom "sjekkliste før ferdigstilling".
2 Utføre en testkjøring av systemet.
20.2 Forholdsregler ved ferdigstilling
INFORMASJON
Under første driftsperiode kan nødvendig effekt være høyere enn angitt på enhetens
navneplate. Dette fenomenet skyldes at kompressoren trenger 50 timers innkjøring
før driften blir jevn og strømforbruket stabiliserer seg.
MERKNAD
Anlegget skal ALLTID betjenes med termistorer og/eller trykkfølere/-brytere. Hvis
IKKE kan kompressoren bli utbrent.
20.3 Sjekkliste før idriftsetting
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Etter installering må punktene nedenfor kontrolleres før anlegget tas i bruk. Når
alle kontrollene er utført, skal anlegget lukkes. Slå på anlegget etter at det er blitt
lukket.
Du har lest samtlige installerings- og driftsinstruksjoner, som er beskrevet i Referanseguide
for montører og brukere.
Innendørsenheten er riktig montert.
Utendørsenheten er riktig montert.
Referanseguide for montører og brukere
75
20 | Igangsetting
Kontroller at dreneringsrørene er riktig installert og isolert, og at dreneringsvannet flyter
jevnt. Se etter vannlekkasje.
Mulige konsekvens: Det kan dryppe kondensvann.
Kjølemedierørene (gass og væske) er riktig installert og varmeisolert.
Det finnes INGEN kjølemiddellekkasjer.
Det er INGEN manglende faser eller motfaser.
Systemet er riktig jordet, og jordingsklemmene er tilstrammet.
Sikringer eller lokalt installerte beskyttelsesenheter er i samsvar med dette dokumentet, og
er IKKE forsøkt omgått.
Strømforsyningsspenningen stemmer overens med spenningen på enhetens
identifikasjonsmerke.
Det finnes INGEN løse forbindelser eller defekte elektriske komponenter i bryterboksen.
Det finnes INGEN defekte komponenter eller sammenklemte rør inne i innendørs- og
utendørsenheten.
Stoppventilene på utendørsenheten (gass og væske) er helt åpne.
20.4 Slik utfører du prøvekjøringen
INFORMASJON
Du finner informasjon om prosedyren for prøvekjøring i referanseguiden eller
servicehåndboken for det aktuelle brukergrensesnittet.
MERKNAD
Prøvekjøringen må IKKE avbrytes.
Referanseguide for montører og brukere
76
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
21 Konfigurasjon
21.1 Innstillinger på installasjonsstedet
Foreta følgende feltinnstillinger slik at de samsvarer med det faktiske
installasjonsoppsettet og i henhold til brukerens behov:
▪ Modus for å øke luftstrømhastighet
▪ Luftstrømhastighet når termostatstyring er AV
▪ Luftfilter må rengjøres
▪ Nummer til innendørsanlegg for system med samtidig drift
▪ Individuell innstilling for system med samtidig drift
▪ Datastyrt kontroll (tvangsstyrt av og på/av-drift)
INFORMASJON
▪ Tilkobling av valgfritt tilleggsutstyr til innendørsanlegget kan endre noen av
feltinnstillingene. Du finner mer informasjon i installeringshåndboken for det
valgfrie tilleggsutstyret.
▪ Innstillingene nedenfor gjelder kun ved bruk av brukergrensesnittet BRC1H52*.
Se i installeringshåndboken eller servicehåndboken for brukergrensesnittet ved
bruk av andre brukergrensesnitt.
21 | Konfigurasjon
Innstilling: Modus for å øke luftstrømhastighet
Denne innstillingen må samsvare med brukerens behov. Det er mulig å øke innstilt
luftstrøm (HØY, MIDDELS og LAV) på stedet. Endre verdinummeret (—), som vist på
tabellen nedenfor.
Hvis du vil ha luftstrøm med … Så
(1)
M SW —
Standard 13 (23) 0 01
Liten økning 02
Økning 03
Innstilling: Luftstrømhastighet når termostatstyring er AV
Denne innstillingen må samsvare med brukerens behov. Den bestemmer
viftehastigheten til innendørsanlegget ved termostat AV.
1 Hvis du har angitt at viften skal gå, må du angi luftstrømhastigheten:
Hvis du vil ha … Så
(1)
M SW —
Viftedrift mens
termostaten er AV
(drift med kjøling/
Normal 11 (21) 2 01
Stopp 02
oppvarming)
(1)
Feltinnstillinger er angitt slik:
• M: Modusnummer – Første nummer: for gruppen med anlegg – Tall i parentes: for enkeltanlegg
• SW: Innstillingsnummer
• —: Verditall
• : Standard
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
77
21 | Konfigurasjon
Hvis du vil ha … Så
(1)
M SW —
Mens termostaten er
AV ved kjøling
(2)
LL
Angi mengde
12 (22) 6 01
(2)
02
Av 03
(2)
(2)
04
05
12 (22) 3 01
(2)
02
Mens termostaten er
AV ved oppvarming
Overvåking 1
Overvåking 3
(2)
LL
Angi mengde
Av 03
Overvåking 1
Overvåking 2
(2)
(2)
04
05
Innstilling: Luftfilter må rengjøres
Denne innstillingen må samsvare med rommets luftforurensning. Den fastsetter
intervallet for når varselet "Time to clean filter" (luftfilter må rengjøres) skal vises i
brukergrensesnittet.
Hvis du vil ha et intervall på …
(luftforurensning)
M SW —
Så
(1)
±200h (lett) 10 (20) 0 01
±100h (kraftig) 02
Innstilling: Nummer til innendørsanlegg for system med samtidig drift
Til modus for system med samtidig drift i følgende feltinnstilling:
Hvis systemets modus er … Så
M SW —
Par (1 anlegg) 11 (21) 0 01
Samtidig (2 anlegg) 02
Samtidig (3 anlegg) 03
Ved bruk i modus for system med samtidig drift, kan du se delen om "individuell
innstilling for system med samtidig drift" for å stille inn master- og slaveanlegg
separat.
Ved bruk av trådløse fjernkontroller må den trådløse fjernkontrollens adresse
stilles inn. Se installeringshåndboken som følger med den trådløse fjernkontrollen
for instruksjoner om innstillingen.
(1)
Feltinnstillinger er angitt slik:
• M: Modusnummer – Første nummer: for gruppen med anlegg – Tall i parentes: for enkeltanlegg
• SW: Innstillingsnummer
• —: Verditall
• : Standard
(2)
Viftehastighet:
• LL: Lav viftehastighet (innstilt når termostaten er AV)
• L: Lav viftehastighet (innstilt via brukergrensesnittet)
• Angi mengde: Viftehastigheten samsvarer med hastigheten brukeren har angitt ved hjelp av viftehastighetsknappen på
brukergrensesnittet.
• Overvåking 1, 2, 3: Viften er slått AV, men den kjører en kort stund hvert 6.minutt for å registrere romtemperaturen ved LL
(Overvåking 1), L (Overvåking 2) eller Angi mengde (Overvåking 3).
(1)
Referanseguide for montører og brukere
78
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
21 | Konfigurasjon
F2 T1 T2
FORCED
OFF
a
Innstilling: Individuell innstilling for system med samtidig drift
Følg fremgangsmåten nedenfor når master- og slaveanlegget skal stilles inn
separat.
1 Endre innstilling:
Hvis du vil ha … Så
M SW —
Felles innstilling 11 (21) 1 01
Individuell innstilling 02
2 Foreta innstilling på stedet for masteranlegget.
3 Slå av hovedstrømtilførselen.
4 Koble fra brukergrensesnittet på masteranlegget, og koble det til på
slaveanlegget.
Slå på strømtilførselen med hovedbryteren, og angi en individuell innstilling.
5 Utfør feltinnstillingen for slaveanlegget.
6 Slå av hovedstrømtilførselen.
7 Finnes det flere enn ett slaveanlegg, gjentas innstillingen for hvert anlegg
(1)
8 Koble fra brukergrensesnittet på slaveanlegget, og koble det til på
masteranlegget.
INFORMASJON
▪ Det er ikke behov for å koble om brukergrensesnittet fra masteranlegget dersom
fjernkontrollen for slaveanlegget blir brukt. Husk imidlertid å koble fra ledningene
som er festet til rekkeklemmen for brukergrensesnittet til masteranlegget.
▪ Når innstillingen av slaveanlegget er utført, fjerner du ledningen til
brukergrensesnittet og kobler brukergrensesnittet fra masteranlegget igjen.
▪ Anlegget fungerer ikke som det skal når to eller flere fjernkontroller er koblet til
anlegget i modusen for system med samtidig drift.
Innstilling: Datastyrt kontroll (tvangsstyrt av og på/av-drift)
Ledningsspesifikasjoner og hvordan ledningsopplegget skal utføres
Ekstern strømtilførsel kobles til kontaktene T1 og T2 på rekkeklemmen for
brukergrensesnitt (det er ingen polaritet).
a Inngang A
Ledningsspesifikasjon
(1)
Feltinnstillinger er angitt slik:
• M: Modusnummer – Første nummer: for gruppen med anlegg – Tall i parentes: for enkeltanlegg
• SW: Innstillingsnummer
• —: Verditall
• : Standard
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Ledningsspesifikasjon Mantlet, vinylisolert ledning eller kabel (2-leder)
Tverrsnitt 0,75~1,25mm
2
Ekstern kontakt Kontakt som kan sikre en minimumsbelastning på
15V likestrøm, 10mA.
Referanseguide for montører og brukere
79
21 | Konfigurasjon
Aktivering
Tvangsstyrt AV PÅ/AV-drift
Inngang "PÅ" stanser driften (ikke mulig
via brukergrensesnitt)
Inngang AV aktiverer styring via
brukergrensesnitt
a) Inngang AV → PÅ
Resultat: slår anlegget PÅ
a) Inngang PÅ → AV
Resultat: slår anlegget AV
Slik velger du TVANGSSTYRT AV og PÅ/AV-DRIFT
1 Slå på strømmen, og bruk deretter brukergrensesnittet til å velge drift.
2 Endre innstilling:
Hvis du vil ha … Så
(1)
M SW —
Tvangsstyrt AV 12 (22) 1 01
PÅ/AV-drift 02
(1)
Feltinnstillinger er angitt slik:
• M: Modusnummer – Første nummer: for gruppen med anlegg – Tall i parentes: for enkeltanlegg
• SW: Innstillingsnummer
• —: Verditall
• : Standard
Referanseguide for montører og brukere
80
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
22 Overlevering til brukeren
Så snart testkjøringen er ferdig og enheten fungerer som den skal, må du sørge for
at brukeren har følgende klart for seg:
▪ Sørg for at brukeren har den trykte dokumentasjonen, og be ham/henne om å
oppbevare den for fremtidige referanseformål. Informer brukeren om at den
fullstendige dokumentasjonen er tilgjengelig på URL-adressen nevnt tidligere i
denne håndboken.
▪ Forklar brukeren hvordan systemet betjenes og hva som må gjøres hvis det
oppstår problemer.
▪ Forklar brukeren hva som må utføres i forbindelse med vedlikehold av anlegget.
22 | Overlevering til brukeren
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
81
23 | Feilsøking
23 Feilsøking
23.1 Løse problemer basert på feilkoder
23.1.1 Feilkoder: Oversikt
Hvis enheten får problemer, viser brukergrensesnittet en feilkode. Det er viktig å
forstå problemet og iverksette tiltak før du tilbakestiller feilkoden. Dette bør gjøres
av en kvalifisert installatør eller av din lokale forhandler.
Dette kapittelet gir en oversikt over de fleste mulige feilkoder og beskrivelsene slik
de vises i brukergrensesnittet.
INFORMASJON
Se i servicehåndboken for:
▪ Full feilkodeliste
▪ Mer detaljerte retningslinjer for feilsøking av hver feil
Kontakt forhandleren hvis det vises andre feilkoder.
Kode Beskrivelse
Funksjonsfeil på innendørsanleggets kretskort
Feil på styringssystemets dreneringsnivå
Funksjonsfeil på frysevern
Høytrykkskontroll i oppvarming, frysevernskontroll i kjøling
Funksjonsfeil på viftemotor
Funksjonsfeil på svingeklaffmotor
Funksjonsfeil på strømtilførsel eller AC inngangsoverstrøm
Funksjonsfeil ved elektronisk ekspansjonsventil
Funksjonsfeil på luftfuktersystem
Funksjonsfeil på støvoppsamler for luftrenser
Funksjonsfeil på kapasitetsinnstilling (innendørsanleggets kretskort)
Feil på overføring (mellom innendørsanleggets kretskort og underkretskort)
Funksjonsfeil på termistor for væskerør til varmeveksler
Funksjonsfeil på termistor for gassrør til varmeveksler
Funksjonsfeil på termistor for gassrør til varmeveksler
Funksjonsfeil på termistor for innsugningsluft
Funksjonsfeil på termistor for utløpsluft
Feil på termistor for romtemperatur i fjernkontroll
Referanseguide for montører og brukere
82
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
24 Kassering
24 | Kassering
MERKNAD
Systemet må IKKE demonteres på egen hånd. Systemet må demonteres og
kjølemiddelet, oljen og eventuelle andre deler MÅ tas hånd om i overensstemmelse
med aktuell lovgivning. Anleggene MÅ håndteres ved et spesialanlegg for gjenbruk,
resirkulering og gjenvinning.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
83
25 | Tekniske data
,
A
INDOOR
OUTDOOR
25 Tekniske data
25.1 Koblingsskjema
25.1.1 Felles tegnforklaring for koblingsskjema
▪ Et delsett med de nyeste tekniske dataene er tilgjengelig på det lokale nettstedet
til Daikin (tilgjengelig for alle).
▪ Det komplette settet med de nyeste tekniske dataene er tilgjengelig på Daikin
Business Portal (kreves godkjenning).
Du finner benyttede deler og deres nummer på koblingsskjemaet til anlegget.
Delene er nummerert i stigende rekkefølge for hver del, angitt med "*" i
delangivelsen under.
Symbol Betydning Symbol Betydning
Strømbryter Jordingsbeskyttelse
Tilkobling Jordingsbeskyttelse (skrue)
Koblingsstykke
Likeretter
Jord Relékoblingsstykke
Lokalt
Kortsluttet kontakt
ledningsopplegg
Sikring Kontakt
Innendørsanlegg Rekkeklemme
Utendørsanlegg Ledningsklemme
Reststrømenhet
Symbol Farge Symbol Farge
BLK Svart ORG Oransje
BLU Blå PNK Rosa
BRN Brun PRP, PPL Mørklilla
GRN Grønn RED Rød
GRY Grå WHT Hvit
Referanseguide for montører og brukere
84
YLW Gul
Symbol Betydning
A*P Kretskort
BS* Trykknapp PÅ/AV, driftsbryter
BZ, H*O Alarmsignal
C* Kondensator
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Symbol Betydning
25 | Tekniske data
AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,
Tilkobling, koblingsstykke
MR*_A, MR*_B, S*, U, V, W, X*A,
K*R_*, NE
D*, V*D Diode
DB* Diodebro
DS* DIP-bryter
E*H Varmeapparat
FU*, F*U (for karakteristika, se
Sikring
kretskortet inne i anlegget)
FG* Koblingsstykke (masseforbindelse)
H* Kabelskjerming
H*P, LED*, V*L Kontrollampe, lysdiode
HAP Lysdiode (servicemonitor grønn)
HIGH VOLTAGE Høyspenning
IES Intelligent øye-føler
IPM* Intelligent strømmodul
K*R, KCR, KFR, KHuR, K*M Magnetisk relé
L Strømførende
L* Spole
L*R Reaktor
M* Trinnmotor
M*C Kompressormotor
M*F Viftemotor
M*P Dreneringspumpemotor
M*S Svingemotor
MR*, MRCW*, MRM*, MRN* Magnetisk relé
N Nulleder
n=*, N=* Antall gjennomganger i ferrittkjerne
PAM Pulsamplitudemodulasjon
PCB* Kretskort
PM* Strømmodul
PS Svitsjet strømtilførsel
PTC* PTC-termistor
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Q* Isolert port bipolar transistor (IGBT)
Q*C Strømbryter
Q*DI, KLM Jordfeilbryter
Q*L Overlastvern
Q*M Termobryter
Referanseguide for montører og brukere
85
25 | Tekniske data
Symbol Betydning
Q*R Reststrømenhet
R* Motstand
R*T Termistor
RC Mottaker
S*C Endebryter
S*L Flottørbryter
S*NG Lekkasjevarsler for kjølemedium
S*NPH Trykkføler (høy)
S*NPL Trykkføler (lav)
S*PH, HPS* Trykkbryter (høy)
S*PL Trykkbryter (lavt)
S*T Termostat
S*RH Luftfuktighetsføler
S*W, SW* Driftsbryter
SA*, F1S Innkoblingsdemper
SR*, WLU Signalmottaker
SS* Velgebryter
SHEET METAL Rekkeklemmens festeplate
T*R Transformator
TC, TRC Sender
V*, R*V Varistor
V*R Diodebro, isolert port bipolar transistor
(IGBT) strømmodul
WRC Trådløs fjernkontroll
X* Kontakt
X*M Rekkeklemme (blokk)
Y*E Elektronisk ekspansjonsventilsløyfe
Y*R, Y*S Reverserende magnetventilsløyfe
Z*C Ferrittkjerne
ZF, Z*F Støyfilter
Referanseguide for montører og brukere
86
Luftkondisjoneringsanlegg i delt system
FAA71+100BUV1B
4P654517-1 – 2021.03
26 Ordliste
26 | Ordliste
Forhandler
Salgsdistributør for produktet.
Autorisert montør
Teknisk kyndig person som er kvalifisert til å montere produktet.
Bruker
Person som eier produktet og/eller bruker det.
Gjeldende forskrifter
Alle internasjonale, europeiske, nasjonale og lokale direktiver, lover,
forskrifter og/eller koder som er relevante og gjeldende for et bestemt
produkt eller domene.
Servicefirma
Kvalifisert firma som kan utføre eller koordinere nødvendig service på
enheten.
Installeringshåndbok
Instruksjonshåndbok for et bestemt produkt eller bruksområde. Forklarer
hvordan du installerer, konfigurerer og vedlikeholder det.
Driftshåndbok
Instruksjonshåndbok beregnet på et bestemt produkt eller bruksområde.
Forklarer bruken.
Vedlikeholdsanvisninger
Instruksjonshåndbok beregnet på et bestemt produkt eller bruksområde.
Forklarer (hvis aktuelt) hvordan en installerer, konfigurerer, bruker og/eller
vedlikeholder det.
Tilbehør
Etiketter, håndbøker, informasjonsark og utstyr som følger med produktet
og som må installeres i henhold til instruksjonene i den medfølgende
dokumentasjonen.
Tilleggsutstyr
Utstyr laget og godkjent av Daikin og som kan kombineres med produktet i
samsvar med instruksjonene i den medfølgende dokumentasjonen.
Kjøpes lokalt
Utstyr som IKKE er laget og godkjent av Daikin, og som kan kombineres med
produktet i samsvar med instruksjonene i den medfølgende
dokumentasjonen.
FAA71+100BUV1B
Luftkondisjoneringsanlegg i delt system
4P654517-1 – 2021.03
Referanseguide for montører og brukere
87
