Kullanıcı başvuru kılavuzu

Daikin Altherma 3 H HT F

ETVZ16S18DA6V ETVZ16S23DA6V ETVZ16S18DA9W ETVZ16S23DA9W

Page 2

İçindekiler

1 Montör ayarları: Montör tarafından doldurulacak tablolar 4

1.1 Yapılandırma sihirbazı..................................................................................................................................................... 4

1.2 Ayarlar menüsü............................................................................................................................................................... 5

2 Hızlı kılavuz 6

2.1 Kullanıcı izin seviyesi ....................................................................................................................................................... 6

2.2 Alan ısıtma/soğutma....................................................................................................................................................... 7

2.3 Kullanım sıcak suyu ......................................................................................................................................................... 10

3 Genel bilgiler 12

3.1 Genel güvenlik önlemleri ................................................................................................................................................ 12

3.1.1 Kullanıcı için .................................................................................................................................................... 12

3.2 Dokümanlar hakkında ..................................................................................................................................................... 13

3.2.1 Bu doküman hakkında .................................................................................................................................... 13

3.2.2 Uyarı ve simgelerin anlamları ......................................................................................................................... 15

3.3 Sistem hakkında .............................................................................................................................................................. 16

3.3.1 Tipik bir sistem planındaki bileşenler ............................................................................................................. 17

4 Çalıştırma 18

4.1 Kullanıcı arayüzü: Genel bakış ........................................................................................................................................ 18

4.2 Menü yapısı: Genel kullanıcı ayarları.............................................................................................................................. 20

4.3 Olası ekranlar: Genel bakış ............................................................................................................................................. 21

4.3.1 Giriş sayfası ekranı .......................................................................................................................................... 22

4.3.2 Ana menü ekranı ............................................................................................................................................ 25

4.3.3 Ayar noktası ekranı ......................................................................................................................................... 27

4.3.4 Değerlerin bulunduğu ayrıntılı ekran ............................................................................................................. 28

4.4 Çalışmanın AÇILMASI veya KAPATILMASI....................................................................................................................... 29

4.4.1 Görsel gösterge .............................................................................................................................................. 29

4.4.2 AÇMAK veya KAPATMAK için.......................................................................................................................... 30

4.5 Bilgilerin görüntülenmesi................................................................................................................................................ 31

Bilgileri görüntülemek için.............................................................................................................................. 31

Görüntülenebilecek bilgiler............................................................................................................................ 31

4.6 Alan ısıtma/soğutma kontrolü ........................................................................................................................................ 32

4.6.1 Alan ısıtma/soğutma kontrolü hakkında ........................................................................................................ 32

4.6.2 Alan çalıştırması modunun ayarlanması ........................................................................................................ 32

4.6.3 Kullandığınız sıcaklık kontrolünün belirlenmesi ............................................................................................. 33

4.6.4 İstenen oda sıcaklığını değiştirmek için.......................................................................................................... 34

4.6.5 İstenen çıkış suyu sıcaklığını değiştirmek için ................................................................................................ 35

4.7 Kullanım sıcak suyu kontrolü .......................................................................................................................................... 37

4.7.1 Kullanım sıcak suyu kontrolü hakkında .......................................................................................................... 37

4.7.2 Yeniden ısıtma modu...................................................................................................................................... 37

4.7.3 Programlı mod ................................................................................................................................................ 38

4.7.4 Programlı + yeniden ısıtma modu .................................................................................................................. 38

4.7.5 Kullanım sıcak suyu sıcaklığını değiştirmek için ............................................................................................. 39

4.7.6 DHW güçlü çalışma modunun kullanılması .................................................................................................... 39

4.8 Ön ayar değerleri ve programları ................................................................................................................................... 41

4.8.1 Ön ayar değerlerinin kullanımı ....................................................................................................................... 41

4.8.2 Enerji fiyatlarının ayarlanması ........................................................................................................................ 41

4.8.3 Programların kullanımı ve oluşturulması ....................................................................................................... 44

4.8.4 Program ekranı: Örnek ................................................................................................................................... 45

4.9 Hava durumuna dayalı eğri............................................................................................................................................. 50

4.9.1 Hava durumuna dayalı eğri nedir? ................................................................................................................. 50

4.9.2 2 noktalı eğri ................................................................................................................................................... 50

4.9.3 Eğim-ofset eğrisi ............................................................................................................................................. 51

4.9.4 Hava durumuna bağlı eğrileri kullanma ......................................................................................................... 53

4.10 Diğer işlevler.................................................................................................................................................................... 55

4.10.1 Saati ve tarihi yapılandırmak için.................................................................................................................... 55

4.10.2 Sessiz modun kullanımı .................................................................................................................................. 55

4.10.3 Tatil modunun kullanımı................................................................................................................................. 55

4.10.4 WLAN adaptörü .............................................................................................................................................. 56

Kullanıcı başvuru kılavuzu

5 Enerji tasarrufu için ipuçları 58

6 Bakım ve servis 59

6.1 Genel bakış: Bakım ve servis........................................................................................................................................... 59

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 3

İçindekiler

7 Sorun Giderme 60

7.1 Arıza durumunda yardım metnini görüntülemek için.................................................................................................... 60

7.2 Arıza geçmişini kontrol etmek için.................................................................................................................................. 60

7.3 Belirti: Oturma odanızın çok soğuk (sıcak) olduğunu hissediyorsunuz.......................................................................... 60

7.4 Belirti: Musluktan su çok soğuk akıyor ........................................................................................................................... 61

7.5 Belirti: Isı pompası arızası................................................................................................................................................ 61

7.6 Belirti: Devreye alındıktan sonra sistemden şırıltı sesi gelmeye başladı........................................................................ 62

8 Taşıma 63

8.1 Genel bakış: Taşıma ........................................................................................................................................................ 63

9 Bertaraf 64

10 Sözlük 65

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Kullanıcı başvuru kılavuzu

Page 4

1 | Montör ayarları: Montör tarafından doldurulacak tablolar

1 Montör ayarları: Montör tarafından

doldurulacak tablolar

1.1 Yapılandırma sihirbazı

Ayar Doldurulacak alan

Sistem

İç ünite tipi (salt okunur)

Yedek ısıtıcı tipi [9.3.1] (salt

okunur)

Kullanım sıcak suyu [9.2.1]

Acil durum [9.5]

Alan sayısı [4.4]

Glikol Dolu sistem (genel bakış

ayarı [E‑0D])

Yedek ısıtıcı

Gerilim [9.3.2]

Yapılandırma [9.3.3]

Kapasite adımı 1 [9.3.4]

Ek kapasite adımı 2 [9.3.5]

(uygulanabilirse)

Ana bölge

Yayıcı tipi [2.7]

Kontrol [2.9]

Ayar noktası modu [2.4]

Program [2.1]

WD eğrisi tipi [2.E]

İlave bölge (yalnızca [4.4]=1 ise, çift bölge)

Yayıcı tipi [3.7]

Kontrol (salt okunur) [3.9]

Ayar noktası modu [3.4]

Kullanıcı başvuru kılavuzu

Program [3.1]

WD eğrisi tipi [3.C] (salt okunur)

Boyler

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 5

1.2 Ayarlar menüsü

Ana bölge

İlave bölge (uygulanabilirse)

1 | Montör ayarları: Montör tarafından doldurulacak tablolar

Ayar Doldurulacak alan

Isıtma modu [5.6]

Konfor ayar noktası [5.2]

Eko ayar noktası [5.3]

Yeniden ısıtma ayar noktası

[5.4]

Ayar noktası modu [5.B]

WD eğrisi tipi [5.E] (salt okunur)

Ayar Doldurulacak alan

Termostat türü [2.A]

Termostat türü [3.A]

Bilgi

Satıcı bilgileri [8.3]

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Kullanıcı başvuru kılavuzu

Page 6

2 | Hızlı kılavuz

Kullanıcı profili

0000

Kullanıcı

1234

Gelişmiş kullanıcı

2 Hızlı kılavuz

2.1 Kullanıcı izin seviyesi

Menü yapısından görüntüleyebileceğiniz ve düzenleyebileceğiniz bilgiler, kullanıcı izin düzeyinize bağlıdır:

▪ Kullanıcı: Standart mod ▪ Gelişmiş kullanıcı: Daha fazla bilgi görüntüleyebilir ve düzenleyebilirsiniz

Kullanıcı izin düzeyini değiştirmek için

1 [B]: Kullanıcı profili öğesine gidin.

2 Kullanıcı izin düzeyi için uygun pin kodunu girin. —

▪ Rakam listesine göz gezdirin ve seçilen rakamı değiştirin. ▪ İmleci soldan sağa hareket ettirin. ▪ Pin kodunu onaylayın ve devam edin.

Kullanıcı pin kodu

Kullanıcı pin kodu: 0000.

Gelişmiş kullanıcı pin kodu

Gelişmiş kullanıcı pin kodu: 1234. Artık kullanıcıya ait ilave menü öğeleri görünür.

Kullanıcı başvuru kılavuzu

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 7

2.2 Alan ısıtma/soğutma

Çalıştırma

Oda

Alan ısıtma/soğutma

Açık

C.1

Çalıştırma

Alan ısıtma/soğutma

Boyler

Kapalı

Açık

Oda

C.2

Oda

–

21°C

a b

Oda

Oda sıcaklığı kontrolünü AÇMAK veya KAPATMAK için

1 [C.1]: Çalıştırma > Oda öğesine gidin.

2 Çalışmayı Açık veya Kapalı olarak ayarlayın.

Alan ısıtma/soğutma işlemini AÇMAK veya KAPATMAK için

BİLDİRİM

Oda donma koruması. Alan ısıtma/soğutma işlemini ([C.2]: Çalıştırma > Alan

ısıtma/soğutma) KAPALI duruma getirseniz bile etkinleştirilmişse oda donma koruması aktif kalır.

BİLDİRİM

Su borusu donma koruması. Alan ısıtma/soğutma işlemini ([C.2]: Çalıştırma >

Alan ısıtma/soğutma) KAPALI duruma getirseniz bile etkinleştirilmişse su borusu donma koruması aktif kalır.

2 | Hızlı kılavuz

1 [C.2]: Çalıştırma > Alan ısıtma/soğutma öğesine gidin.

2 Çalışmayı Açık veya Kapalı olarak ayarlayın.

İstenen oda sıcaklığını değiştirmek için

Oda sıcaklığı kontrolü esnasında, oda sıcaklığı ayar noktası ekranını istenen oda sıcaklığını okumak ve ayarlamak için kullanabilirsiniz.

1 [1]: Oda öğesine gidin.

2 İstenen oda sıcaklığını ayarlayın.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

a Mevcut oda sıcaklığı b İstenen oda sıcaklığı

Kullanıcı başvuru kılavuzu

Page 8

2 | Hızlı kılavuz

Ana bölge

İlave bölge

–

35°C

a b

Ana bölge

–

45°C

a b

İlave bölge

İstenen çıkış suyu sıcaklığını değiştirmek için

Çıkış suyu sıcaklığı ayar noktası ekranını istenen çıkış suyu sıcaklığını okumak ve ayarlamak için kullanabilirsiniz.

1 [2]: Ana bölge veya [3]: İlave bölge öğesine gidin.

2 İstenen çıkış suyu sıcaklığını ayarlayın.

a Gerçek çıkış suyu sıcaklığı b İstenen çıkış suyu sıcaklığı

Alan ısıtma/soğutma bölgeleri için hava durumuna bağlı eğriyi değiştirmek için

1 Uygulanabilir bölgeye gidin:

Bölge Şu seçimleri yapın …

Ana bölge – Isıtma [2.5] Ana bölge > Isıtma HD

eğrisi

Ana bölge – Soğutma [2.6] Ana bölge > Soğutma HD

eğrisi

İlave bölge – Isıtma [3.5] İlave bölge > Isıtma HD

eğrisi

İlave bölge – Soğutma [3.6] İlave bölge > Soğutma HD

eğrisi

2 Hava durumuna bağlı eğriyi değiştirin.

2 tür WD eğrisi vardır: eğim-ofset eğrisi (varsayılan) ve 2 noktalı eğri. Gerekirse, türü [2.E] Ana bölge > WD eğrisi tipi öğesinde değiştirebilirsiniz. Eğriyi ayarlama yöntemi türe bağlıdır.

Kullanıcı başvuru kılavuzu

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 9

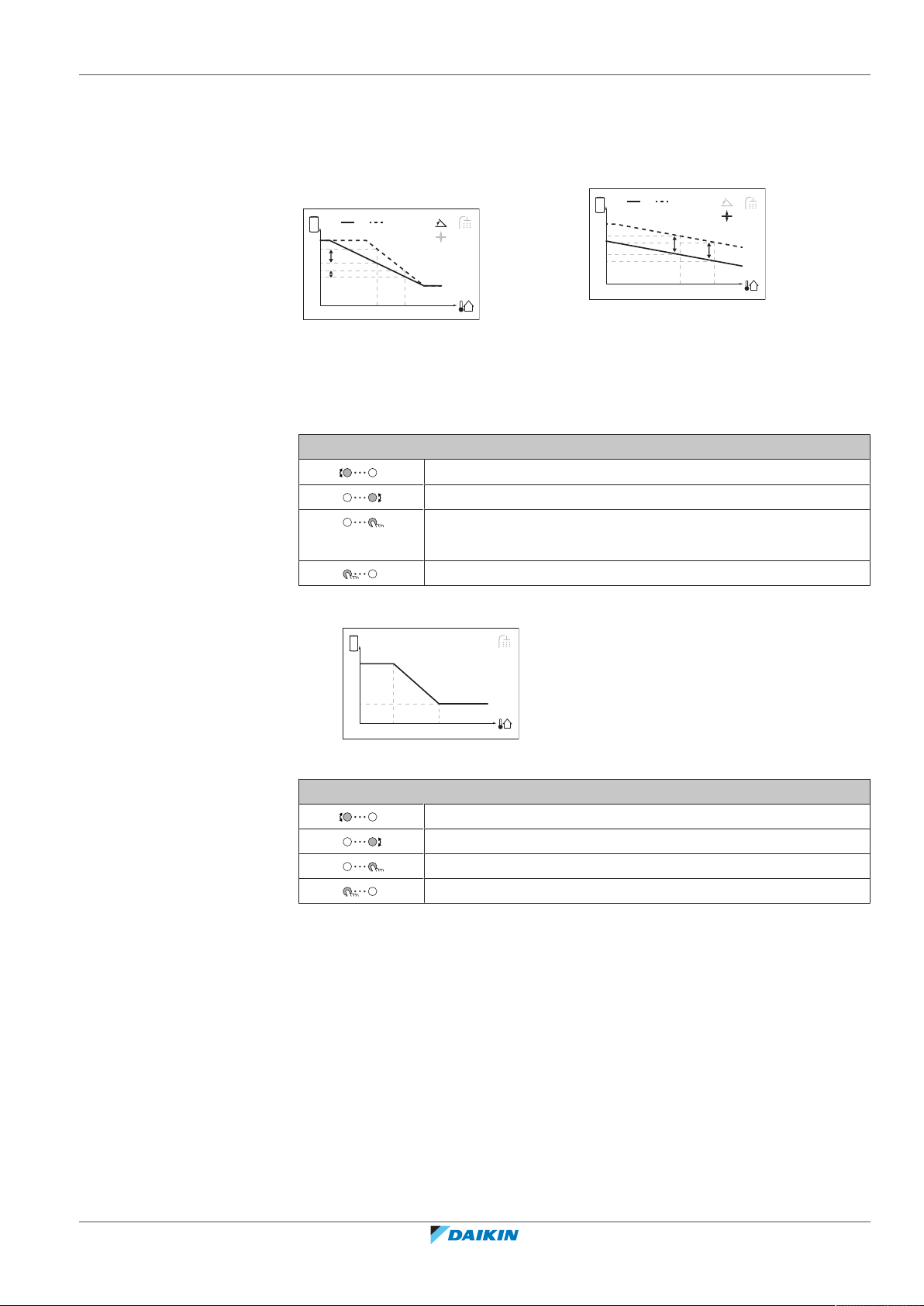

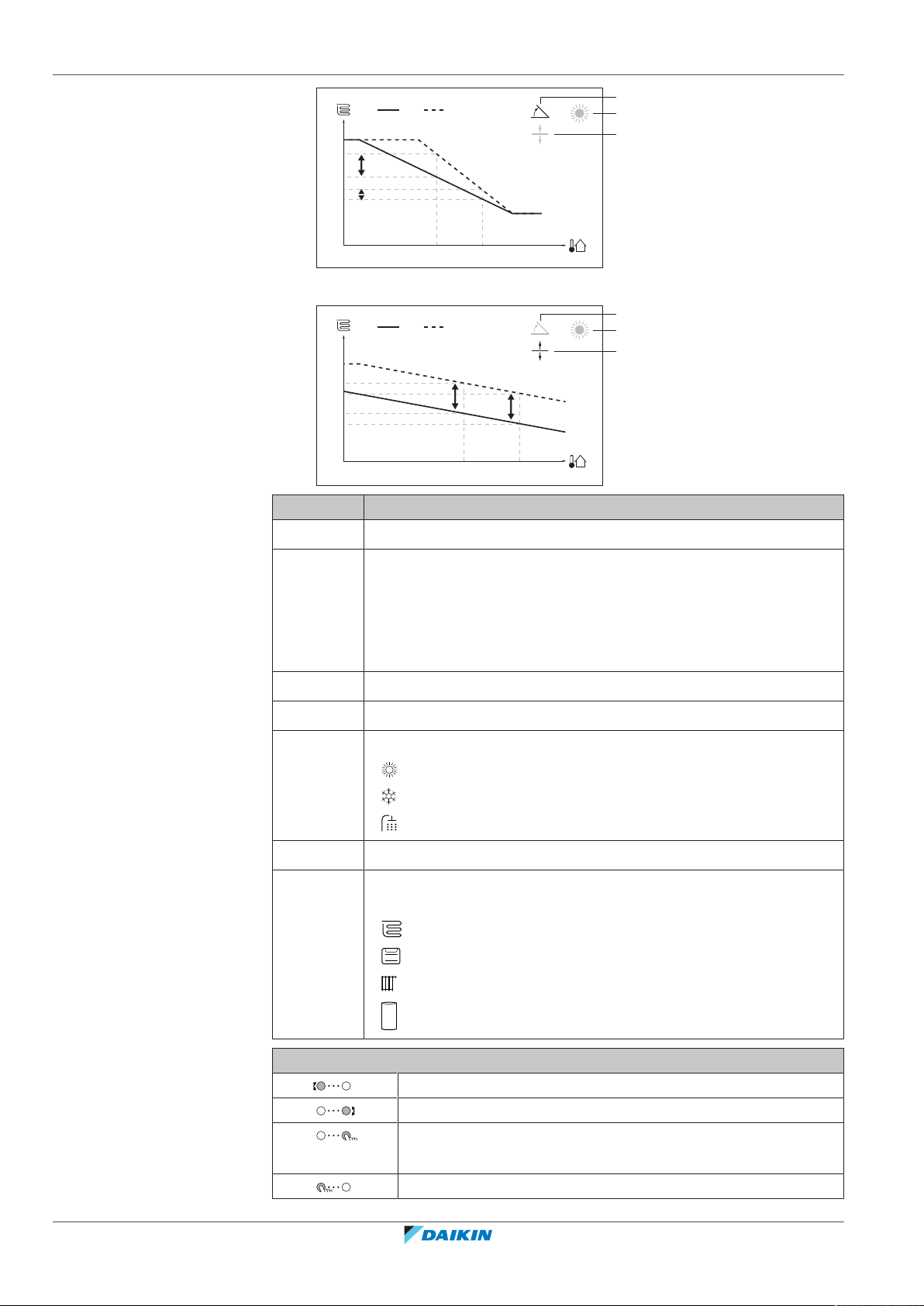

Eğim-ofset eğrisi

X1 X2

c d

a b

X1 X2

a b

X1 X2

2 | Hızlı kılavuz

Eğim. Eğim değiştirildiğinde, X1'de yeni tercih edilen sıcaklık, X2'de tercih edilen sıcaklıktan eşit olmayan düzeyde daha yüksektir.

X1, X2 Dış ortam sıcaklığı Y1~Y4 İstenen boyler sıcaklığı

a Değişikliklerden önce WD eğrisi

b Değişikliklerden sonra WD eğrisi

c Eğim

d Ofset

Bu ekranda mümkün olan işlemler

Eğimi ya da ofseti seçin. Eğimi/ofseti artırın veya azaltın. Eğim seçildiğinde: eğimi ayarlayın ve ofsete gidin.

Ofset seçildiğinde: ofseti ayarlayın. Değişiklikleri onaylayın ve alt menüye dönün.

Ofset. Ofset değiştirildiğinde, X1'de yeni tercih edilen sıcaklık, X2'de tercih edilen sıcaklıkla eşit düzeyde daha yüksektir.

2 noktalı eğri

X1, X2 Dış ortam sıcaklığı Y1, Y2 İstenen çıkış suyu sıcaklığı

Bu ekranda mümkün olan işlemler

Sıcaklıkları inceleyin. Sıcaklığı değiştirin. Bir sonraki sıcaklığa geçin. Değişiklikleri onaylayın ve ilerleyin.

Daha fazla bilgi

Daha fazla bilgi için ayrıca bkz:

▪ "4.4Çalışmanın AÇILMASI veya KAPATILMASI"[429] ▪ "4.6Alan ısıtma/soğutma kontrolü"[432] ▪ "4.8Ön ayar değerleri ve programları"[441]

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

▪ "4.9Hava durumuna dayalı eğri"[450]

Kullanıcı başvuru kılavuzu

Page 10

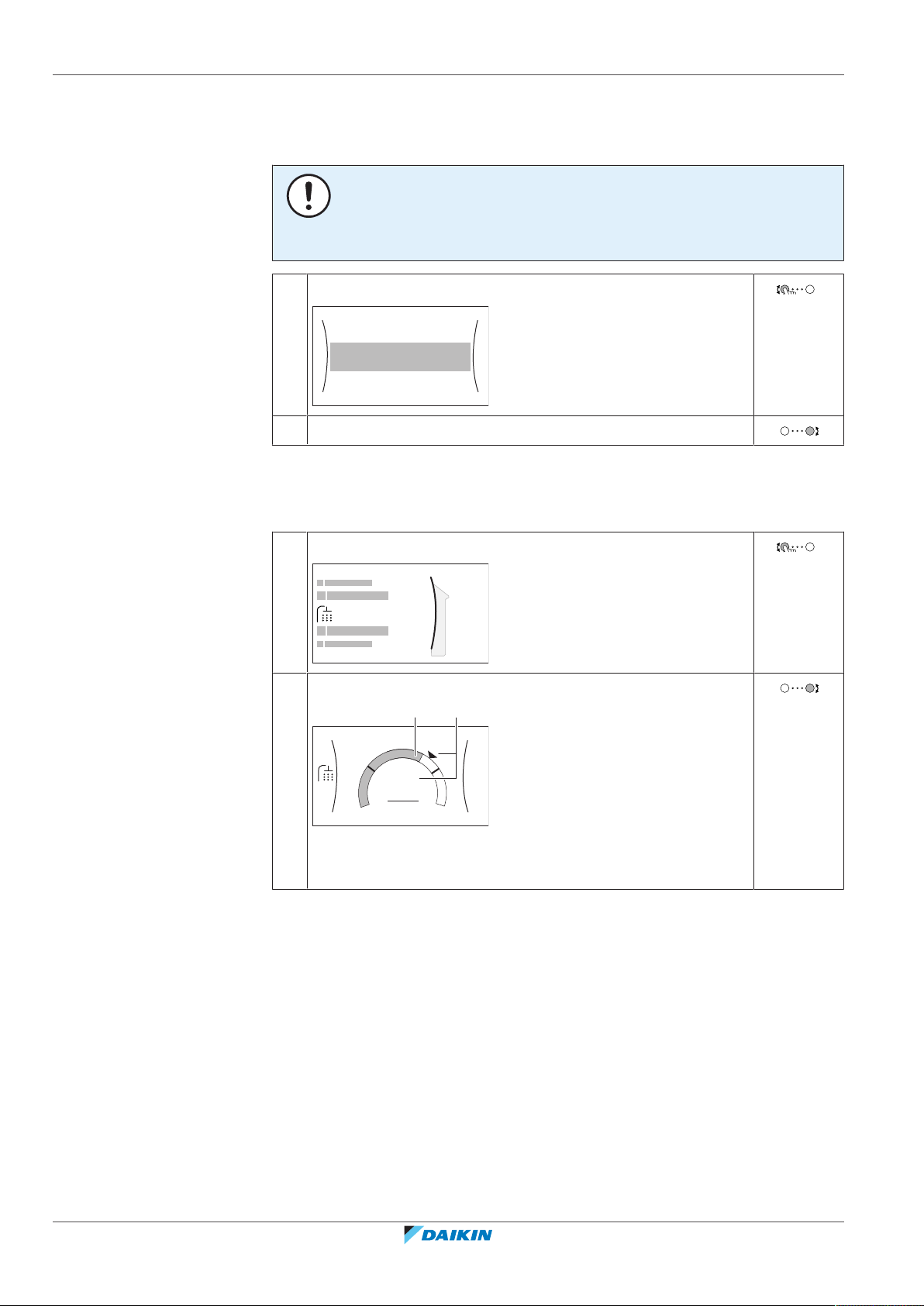

2 | Hızlı kılavuz

Çalıştırma

Boyler

Kapalı

Açık

Alan ısıtma/soğutma

C.3

Boyler

–

50°C

a b

Boyler

2.3 Kullanım sıcak suyu

Boyler ısıtma işlemini AÇMAK veya KAPATMAK için

BİLDİRİM

Dezenfeksiyon modu. Tank ısıtma işlemini KAPATSANIZ bile ([C.3]: Çalıştırma >

Boyler), dezenfeksiyon modu etkin kalacaktır. Ancak, dezenfeksiyon çalışırken KAPATIRSANIZ bir AH hatası oluşur.

1 [C.3]: Çalıştırma > Boyler öğesine gidin.

2 Çalışmayı Açık veya Kapalı olarak ayarlayın.

Boyler sıcaklığı ayar noktasını değiştirmek için

Yalnız yeniden ısıtma modunda, kullanım sıcak suyu sıcaklığını okumak ve ayarlamak için boyler sıcaklığı ayar noktası ekranını kullanabilirsiniz.

1 [5]: Boyler öğesine gidin.

2 Kullanım sıcak suyu sıcaklığını ayarlayın.

a Gerçek kullanım sıcak suyu sıcaklığı b İstenen kullanım sıcak suyu sıcaklığı

Diğer modlarda, sadece ayar noktası ekranını görüntüleyebilir ancak değiştiremezsiniz. Bunun yerine Konfor ayar noktası [5.2], Eko ayar noktası [5.3] ve Yeniden ısıtma ayar noktası [5.4] ayarlarını değiştirebilirsiniz.

Kullanıcı başvuru kılavuzu

Boyler için hava durumuna bağlı eğriyi değiştirmek için

1 [5.C] Boyler > HD eğrisi öğesine gidin. 2 Hava durumuna bağlı eğriyi değiştirin.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 11

Eğim-ofset eğrisi

X1 X2

c d

a b

X1 X2

a b

X1 X2

2 | Hızlı kılavuz

Eğim. Eğim değiştirildiğinde, X1'de yeni tercih edilen sıcaklık, X2'de tercih edilen sıcaklıktan eşit olmayan düzeyde daha yüksektir.

X1, X2 Dış ortam sıcaklığı Y1~Y4 İstenen boyler sıcaklığı

a Değişikliklerden önce WD eğrisi b Değişikliklerden sonra WD eğrisi

c Eğim

d Ofset

Bu ekranda mümkün olan işlemler

Eğimi ya da ofseti seçin. Eğimi/ofseti artırın veya azaltın. Eğim seçildiğinde: eğimi ayarlayın ve ofsete gidin.

Ofset seçildiğinde: ofseti ayarlayın. Değişiklikleri onaylayın ve alt menüye dönün.

Ofset. Ofset değiştirildiğinde, X1'de yeni tercih edilen sıcaklık, X2'de tercih edilen sıcaklıkla eşit düzeyde daha yüksektir.

2 noktalı eğri

X1, X2 Dış ortam sıcaklığı Y1, Y2 İstenen boyler sıcaklığı

Bu ekranda mümkün olan işlemler

Sıcaklıkları inceleyin. Sıcaklığı değiştirin. Bir sonraki sıcaklığa geçin. Değişiklikleri onaylayın ve ilerleyin.

Daha fazla bilgi

Daha fazla bilgi için ayrıca bkz:

▪ "4.4Çalışmanın AÇILMASI veya KAPATILMASI"[429] ▪ "4.7Kullanım sıcak suyu kontrolü"[437] ▪ "4.8Ön ayar değerleri ve programları"[441]

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

▪ "4.9Hava durumuna dayalı eğri"[450]

Kullanıcı başvuru kılavuzu

Page 12

3 | Genel bilgiler

3 Genel bilgiler

3.1 Genel güvenlik önlemleri

3.1.1 Kullanıcı için

UYARI

Ünitenin nasıl çalıştırılması gerektiği konusunda emin DEĞİLSENİZ, montörünüze danışın.

UYARI

Bu cihaz, güvenliklerinden sorumlu bir kimse tarafından cihazın kullanımıyla ilgili nezaret veya talimat sağlanmadıkça çocuklar dahil düşük fiziksel, duyusal veya zihni yeteneklere sahip veya deneyimden ve bilgiden yoksun kişilerin kullanımına yönelik değildir.

Cihazla oynamadıklarının garantiye alınması için çocuklar gözetim altında bulundurulmalıdır.

Temizlik ve kullanıcı bakımı nezaret olmadan çocuklar tarafından yapılmamalıdır.

UYARI

Olası elektrik çarpması kazalarını veya yangınları önlemek için:

▪ Üniteyi KESİNLİKLE yıkamayın. ▪ Üniteyi KESİNLİKLE elleriniz ıslakken çalıştırmayın. ▪ Ünite üzerine KESİNLİKLE su içeren öğeler koymayın.

DİKKAT

▪ Ünitenin üzerine KESİNLİKLE herhangi bir cisim veya

cihaz koymayın.

▪ Ünitenin üzerine KESİNLİKLE çıkmayın, oturmayın ve

basmayın.

Kullanıcı başvuru kılavuzu

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 13

3 | Genel bilgiler

▪ Üniteler şu simgelerle işaretlenir:

Bunun anlamı elektrikli ve elektronik ürünlerin ayrılmamış evsel atıklarla KARIŞTIRILAMAZ oluşudur. Sistemi KESİNLİKLE kendi kendinize demonte etmeye çalışmayın: klima sisteminin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler yetkili montör tarafından ve ilgili mevzuata uygun olarak gerçekleştirilmelidir. Klimalar yeniden kullanım, geri dönüştürme ve geri kazanım için özel bir işleme tesisinde işlenmelidir. Bu ürünün doğru şekilde bertaraf edilmesini sağlayarak, çevre ve insan sağlığı için olası olumsuz sonuçların önlenmesine yardımcı olacaksınız. Daha fazla bilgi için yerel satıcınız veya yerel yetkili ile irtibat kurun.

▪ Piller şu simgelerle işaretlenir:

Bu, pillerin sınıflandırılmamış ev atıklarıyla KARIŞTIRILAMAYACAĞI anlamına gelir. Sembolün altına bir kimyasal sembol yazılmışsa, bu kimyasal sembolün anlamı piller belirli bir konsantrasyon üzerinde ağır metal içeriyor demektir. Olası kimyasal semboller şunlardır: Pb: kurşun (>%0,004). Atık piller mutlaka yeniden kullanım için özel bir işleme tesisinde işlenmelidir. Atık pillerin düzgün bir biçimde bertaraf edilmesini sağlayarak, çevre ve insan sağlığına olası olumsuz etkilerin önlenmesine yardımcı olabilirsiniz.

3.2 Dokümanlar hakkında

▪ Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden

çevrilmiştir.

▪ Bu dokümanda açıklanan önlemler, çok önemli hususları kapsamaktadır, bu

nedenle dikkatli şekilde uygulanmalıdır.

▪ Montaj kılavuzu ile montör başvuru kılavuzunda açıklanan sistem montajı ve tüm

faaliyetler yetkili bir montajcı tarafından yerine GETİRİLMELİDİR.

3.2.1 Bu doküman hakkında

Bu ürünü satın aldığınız için teşekkür ederiz. Lütfen:

▪ Mümkün olan en iyi performansı elde etmek için, kullanıcı arayüzünü

çalıştırmadan önce dokümanları dikkatlice okuyun.

▪ Montörden sistemi yapılandırmak için kullandığı ayarlar hakkında sizi

bilgilendirmesini isteyin. Montör ayarları tablosunu doldurduğunu kontrol edin. Doldurmadıysa, doldurmasını isteyin.

▪ Dokümanları daha sonra başvurmak üzere saklayın.

Hedef okuyucu

Sonkullanıcılar

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Doküman seti

Bu doküman bir doküman setinin bir parçasıdır. Tam set şu dokümanları içerir:

Kullanıcı başvuru kılavuzu

Page 14

3 | Genel bilgiler

▪ Genel güvenlik önlemleri:

- Sistemin kurulumunu gerçekleştirmeden önce mutlaka okumanız gereken

güvenlik talimatları

- Formatı: Basılı (iç ünite kutusundan çıkar)

▪ Kullanım kılavuzu:

- Temel kullanım için hızlı başvuru kılavuzu

- Formatı: Basılı (iç ünite kutusundan çıkar)

▪ Kullanıcı başvuru kılavuzu:

- Temel ve gelişmiş kullanım için ayrıntılı adım adım talimatlar ve arkaplan

bilgileri

- Formatı: Dijital dosyalar şu adrestedir; http://www.daikineurope.com/support-

and-manuals/product-information/

▪ Montaj kılavuzu – Dış ünite:

- Montaj talimatları

- Formatı: Basılı (dış ünite kutusundan çıkar)

▪ Montaj kılavuzu – İç ünite:

- Montaj talimatları

- Formatı: Basılı (iç ünite kutusundan çıkar)

▪ Montör başvuru kılavuzu:

- Montaj hazırlığı, iyi uygulamalar, referans verileri,…

- Formatı: Dijital dosyalar şu adrestedir; http://www.daikineurope.com/support-

and-manuals/product-information/

▪ Opsiyonel ekipmanlar için ek kitapçık:

- Opsiyonel cihazların nasıl monte edilmesi gerektiği hakkında ilave bilgiler

- Formatı: Basılı (iç ünite kutusundan çıkar) + Dijital dosyalar şu adrestedir;

http://www.daikineurope.com/support-and-manuals/product-information/

Ürünle verilen dokümanların güncel sürümlerine bölgesel Daikin web sitesinden veya montörünüzden ulaşabilirsiniz.

Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden çevrilmiştir.

İTHALATÇI FİRMA

DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN. TİC. A.Ş. Gülsuyu Mah. Fevzi Çakmak Cad. Burçak Sok. No. 20 34848 Maltepe İSTANBUL /

TÜRKİYE

Kullanıcı başvuru kılavuzu

Daikin Residential Controller uygulaması

Montörünüz tarafından kurulumu yapılmışsa, Daikin Altherma ısı pompası sisteminin durumunu kontrol etmek ve izlemek için Daikin Residential Controller uygulamasını kullanabilirsiniz. Daha fazla bilgi için bkz:

http://www.onlinecontroller.daikineurope.com/

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 15

3 | Genel bilgiler

Alan ısıtma/soğutma

Çalışma aralığı

4.3

Dizin rakamları

Dizin rakamları (örnek: [4.3]), kullanıcı arayüzünün menü yapısı içerisinde nerede bulunduğunuzu tespit etmenize yardımcı olur.

1 Dizin rakamlarını etkinleştirmek için: Giriş sayfası ekranı veya

ana menü ekranında yardım düğmesine basın. Dizin rakamları ekranın sol üst köşesinde görünür.

2 Dizin rakamlarını devre dışı bırakmak için: Yardım düğmesine

tekrar basın.

Bu dokümanda dizin rakamları da belirtilir. Örnek:

1 [4.3]: Alan ısıtma/soğutma > Çalışma aralığı öğesine

gidin.

Bunun anlamı şudur:

1 Giriş sayfası ekranından başlandığında sol kadranı çevirin ve

Alan ısıtma/soğutma öğesine gidin.

2 Sol kadranı bastırarak alt menüye gidin.

3 Sol kadranı çevirin ve Çalışma aralığı öğesine gidin.

4 Sol kadranı bastırarak alt menüye gidin.

3.2.2 Uyarı ve simgelerin anlamları

TEHLİKE

Ölüm veya ciddi yaralanmalarla sonuçlanacak durumları gösterir.

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ

Elektrik çarpmasına yol açabilecek durumları gösterir.

TEHLİKE: YANMA RİSKİ

Aşırı yüksek veya aşırı düşük sıcaklıklar nedeniyle yanıklara neden olabilecek durumları gösterir.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

TEHLİKE: PATLAMA RİSKİ

Patlamaya yol açabilecek durumları gösterir.

UYARI

Ölüm veya ciddi yaralanmalarla sonuçlanabilecek durumları gösterir.

Kullanıcı başvuru kılavuzu

Page 16

3 | Genel bilgiler

UYARI: YANICI MADDE

DİKKAT

Küçük veya orta ciddiyette yaralanmalarla sonuçlanabilecek durumları gösterir.

BİLDİRİM

Cihaz hasarları veya maddi hasarla sonuçlanabilecek durumları gösterir.

BİLGİ

Yararlı ipuçlarını veya ilave bilgileri gösterir.

Ünitede kullanılan semboller:

Sembol Açıklama

Montajdan önce, montaj ve kullanım kılavuzu ile kablo bağlantısı talimat yaprağını okuyun.

Bakım ve servis görevlerini yerine getirmeden önce, servis kılavuzunu okuyun.

Dokümanlarda kullanılan semboller:

3.3 Sistem hakkında

Sistem planınıza bağlı olarak, sistem:

▪ Bir alanı ısıtabilir ▪ Bir alanı soğutabilir (bir ısıtma/soğutma ısıpompası modeli monte edilmişse)

Daha fazla bilgi için montajcı ve kullanıcı referans kılavuzuna bakın.

Ünite dönen parçalar içerir. Üniteye servis yaparken veya incelerken dikkatli olun.

Sembol Açıklama

Bir şekil başlığını veya buna bir referansı belirtir. Örnek: " 1–3 Şekil başlığı", "Bölüm 1'deki şekil 3" anlamına

gelir.

Bir tablo başlığını veya buna bir referansı belirtir. Örnek: " 1–3 Tablo başlığı", "Bölüm 1'deki tablo 3"

anlamına gelir.

Kullanıcı başvuru kılavuzu

▪ Kullanım sıcak suyu üretebilir

BİLGİ

Soğutma yalnızca dönüştürme kiti (EKHVCONV2) takılıysa kullanılabilir.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 17

3.3.1 Tipik bir sistem planındaki bileşenler

A Ana bölge. Örnek: Oturma odası. B İlave bölge. Örnek: Yatak odası.

C Teknik oda. Örnek: Garaj. a Dış ünite ısıpompası

b İç ünite ısıpompası

c Kullanım sıcak suyu (DHW) boyleri

d İç ünitenin kullanıcı arayüzü

e Özel İnsan Konfor Arayüzü (BRC1HHDA oda termostatı olarak kullanılır)

f Alttan ısıtma sistemi

g Radyatörler, ısıpompası konvektörleri veya fancoil cihazları

3 | Genel bilgiler

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Kullanıcı başvuru kılavuzu

Page 18

4 | Çalıştırma

b c

4 Çalıştırma

4.1 Kullanıcı arayüzü: Genel bakış

BİLGİ

Soğutma yalnızca dönüştürme kiti (EKHVCONV2) takılıysa kullanılabilir.

Kullanıcı arayüzünde aşağıdaki bileşenler bulunur:

a Durum göstergesi b LCD ekran c Kadranlar ve düğmeler

Durum göstergesi

Durum göstergesi LED'leri yanarak veya yanıp sönerek ünitenin çalışma modunu gösterir.

LED Mod Açıklama

Yanıp sönen mavi Bekleme Ünite çalışmıyor.

Sürekli mavi Çalışma Ünite çalışıyor.

Yanıp sönen kırmızı Arıza Bir arıza meydana gelmiştir.

Daha fazla bilgi için bkz. "7.1Arıza

durumunda yardım metnini görüntülemek için"[460].

LCD ekran

LCD ekran uyuma işlevine sahiptir. Kullanıcı arayüzüyle belirli bir süre etkileşim olmadığında ekran kararır. Herhangi bir düğmeye basıldığında veya herhangi bir kadran döndürüldüğünde ekran uyanır. Etkileşimde bulunmama süresi kullanıcı izin düzeyine bağlı olarak değişir.

▪ Kullanıcı veya Gelişmiş kullanıcı: 15dk. ▪ Montör: 1sa.

Kadranlar ve düğmeler

Kullanıcı başvuru kılavuzu

Kadranlar ve düğmeleri şu amaçlarla kullanırsınız:

▪ Ekranlar, menüler ve LCD ekran ayarlarında gezinmek ▪ Değerleri ayarlamak

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 19

4 | Çalıştırma

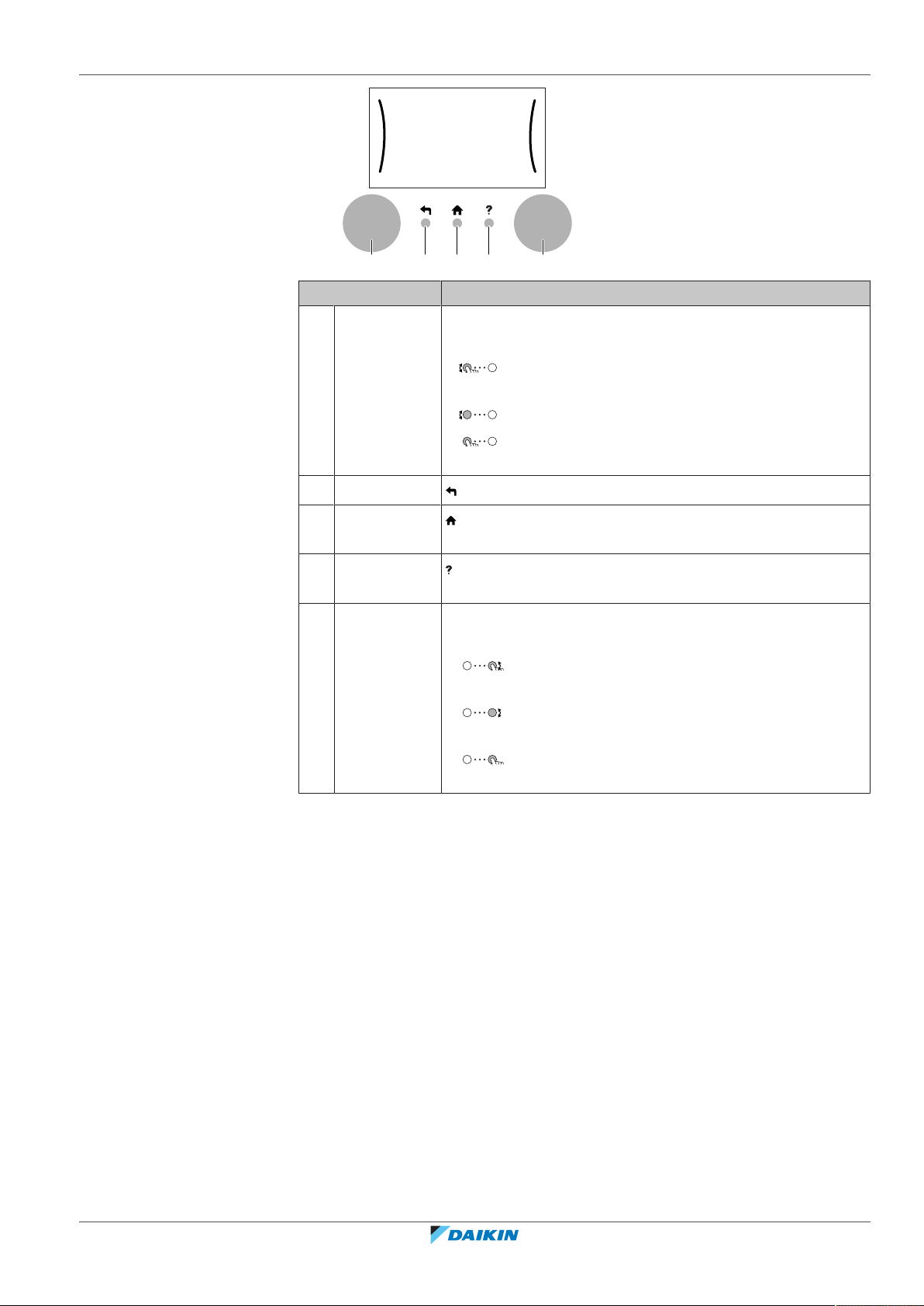

a b c d e

Öğe Açıklama

a Sol kadran Sol kadranı kullandığınızda LCD, ekranın sol tarafında bir yay

gösterir.

▪ : Sol kadranı çevirin ve ardından bastırın. Menü

yapısında gezinin.

▪ : Sol kadranı çevirin. Bir menü öğesi seçin. ▪ : Sol kadranı bastırın. Seçiminizi onaylayın veya alt

menüye gidin.

b Geri düğmesi : Menü yapısında 1 adım geri gitmek için basın.

c Giriş Sayfası

: Giriş sayfası ekranına geri dönmek için basın.

düğmesi

d Yardım

düğmesi

: Geçerli sayfayla ilgili yardım metnini göstermek için basın

(varsa).

e Sağ kadran Sağ kadranı kullandığınızda LCD, ekranın sağ tarafında bir yay

gösterir.

▪ : Sağ kadranı çevirin ve ardından bastırın. Ekranın sağ

tarafından gösterilen değer veya ayarı değiştirin.

▪ : Sağ kadranı çevirin. Olası değerler ve ayarlarda

gezinin.

▪ : Sağ kadranı bastırın. Seçiminizi onaylayın ve sonraki

menü öğesine gidin.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Kullanıcı başvuru kılavuzu

Page 20

4 | Çalıştırma

[1]

Oda

Oda sensörü ofseti

Ayar noktası aralığı

Donma önleme

Soğutma programı

Isıtma programı

Program

[2]

Ana bölge Program

Isıtma programı

Ayar noktası modu

Soğutma programı

Isıtma HD eğrisi Soğutma HD eğrisi WD eğrisi tipi

[7]

Kullanıcı ayarları Dil

Saat/tarih Tatil Sessiz Elektrik fiyatı Gaz fiyatı

[8]

Bilgi

Enerji verisi Arıza geçmişi Satıcı bilgileri Sensörler Aktüatörler Çalışma modları Hakkında Bağlantı durumu Çalışma saati

[B]

Kullanıcı profili

[C]

Çalıştırma

Oda Alan ısıtma/soğutma Boyler

[1.4]

Donma önleme

Etkinleştirme Oda ayar noktası

[1.5]

Ayar noktası aralığı

Isıtma minimum Isıtma maksimum Soğutma minimum Soğutma maksimum

[7.2]

Saat/tarih

Saat Dakika Yıl Ay Gün Yaz saati Format

[7.3]

Tatil

Etkinleştirme Başlangıç: Bitiş:

[7.4]

Sessiz

Etkinleştirme Program Seviye

[7.5]

Elektrik fiyatı

Yüksek Orta Düşük Program

[8.1]

Enerji verisi

Elektrik girişi Üretilen ısı

(**)

(*)

[3]

İlave bölge Program

Isıtma programı

Ayar noktası modu

Soğutma programı

Isıtma HD eğrisi Soğutma HD eğrisi WD eğrisi tipi

(*)

[4]

Alan ısıtma/soğutma

Çalıştırma modu Çalıştırma modu programı

(*)

(*) (*)

[5]

Boyler

Güçlü çalışma modu Konfor ayar noktası Eko ayar noktası Yeniden ısıtma ayar noktası Program HD eğrisi WD eğrisi tipi

[D]

Kablosuz geçit

Mod WPS Sıfırla Aygıt Bilgisi

(***)

Kullanıcı başvuru kılavuzu

4.2 Menü yapısı: Genel kullanıcı ayarları

Ayar noktası ekranı

(*) Yalnızca EKHVCONV2 kurulu olduğunda geçerlidir

(**) Yalnızca montör tarafından erişilebilir

(***) Yalnızca WLAN adaptörü takılı olduğunda geçerlidir

BİLGİ

Seçilen montör ayarları ve ünite tipine bağlı olarak, ayarlar görülebilir/gizlenebilir.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 21

4.3 Olası ekranlar: Genel bakış

–

En yaygın ekranlar aşağıdaki gibidir:

4 | Çalıştırma

a Giriş sayfası ekranı b Ana menü ekranı c Alt düzey ekranlar:

c1: Ayar noktası ekranı c2: Değerlerin bulunduğu ayrıntılı ekran c3: Hava durumuna bağlı eğrinin bulunduğu ekran c4: Programlı ekran

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Kullanıcı başvuru kılavuzu

Page 22

4 | Çalıştırma

1.6

bar

26 Feb 2019

22:19

k2 k3

i2 i3 i4 h2i1

a2a1e3 b c

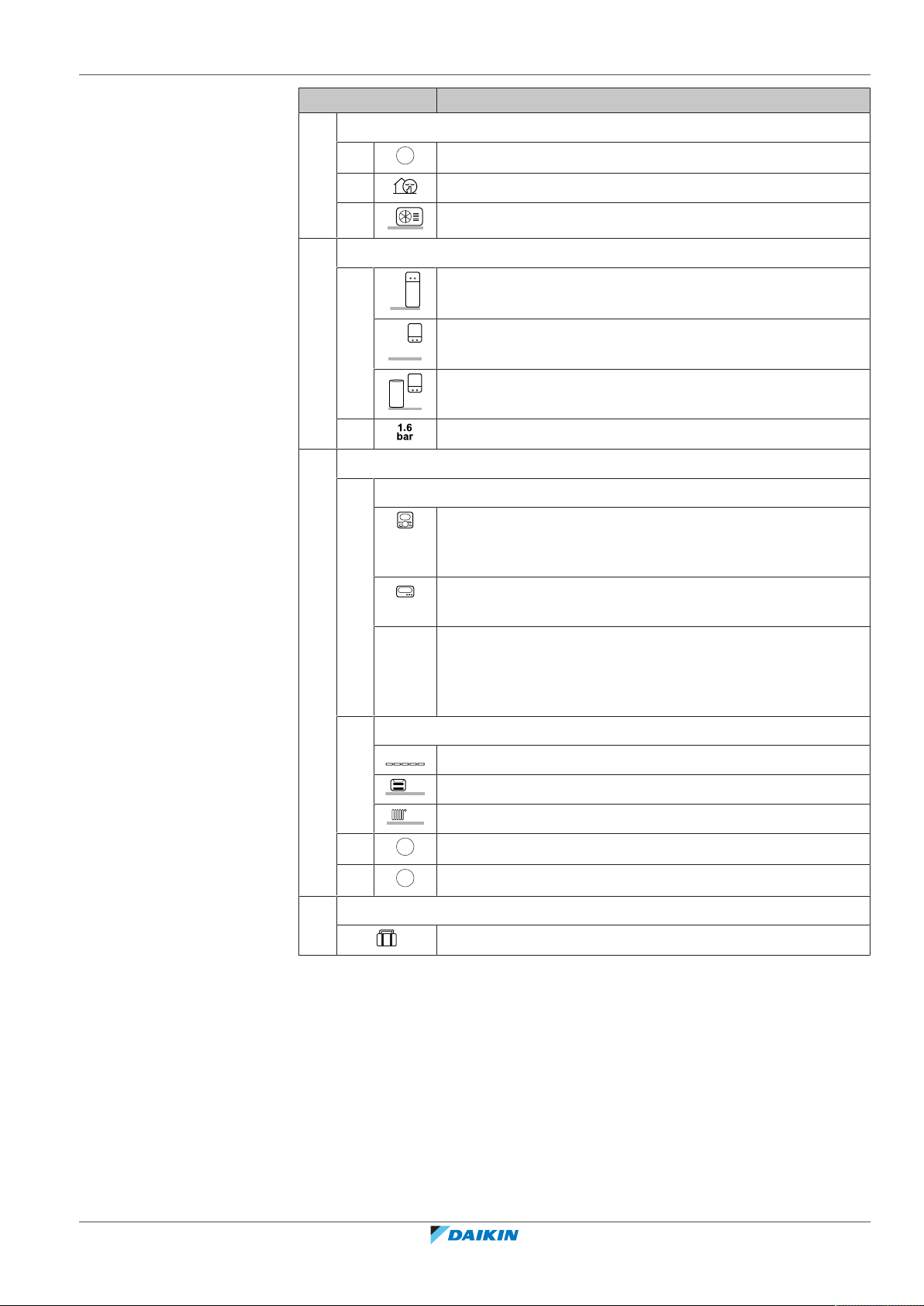

4.3.1 Giriş sayfası ekranı

Giriş sayfası ekranına geri dönmek için düğmesine basın. Ünite yapılandırması ile oda ve ayar noktası sıcaklıklarına ait bir genel bakış görürsünüz. Giriş sayfası ekranında sadece yapılandırmanız için uygun semboller görünür.

Bu ekranda mümkün olan işlemler

Ana menü listesini inceleyin.

Ana menü ekranına gidin.

Dizin rakamlarını etkinleştirin/devre dışı bırakın.

Öğe Açıklama

a Kullanım sıcak suyu

a1 Kullanım sıcak suyu

Ölçülen boyler sıcaklığı

(a)

b Dezenfeksiyon/Güçlü

Dezenfeksiyon modu etkin

Güçlü çalıştırma modu etkin

c Acil durum

Isı pompası arızası ve sistem Acil durum modunda çalıştırılır veya ısı pompası zorlamalı olarak kapatılır.

d Geçerli tarih ve saat

e Akıllı enerji

e1 Güneş panelleri veya akıllı kılavuz yoluyla akıllı enerji

kullanılabilir.

e2 Akıllı enerji alan ısıtma için geçerli olarak kullanılır.

Kullanıcı başvuru kılavuzu

e3 Akıllı enerji kullanım sıcak suyu için geçerli olarak kullanılabilir.

f Alan çalıştırması modu

Soğutma

Isıtma

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 23

Öğe Açıklama

g Dış ortam / sessiz mod

Ölçülen dış mekan sıcaklığı

g2 Sessiz modu etkin

g3 Dış ünite

h İç ünite/kullanım sıcak suyu deposu

h1 Entegre boylerli döşeme tipi iç ünite

Duvar tipi iç ünite

Ayrılmış boylerli duvar tipi iç ünite

h2 Su basıncı

i Ana bölge

i1 Monte edilen oda termostatı tipi:

4 | Çalıştırma

(a)

Ünitenin çalıştırılmasına, özel İnsan Konfor Arayüzünün ortam sıcaklığına dayalı olarak karar verilir (BRC1HHDA oda termostatı olarak kullanılır).

Ünitenin çalıştırılmasına harici oda termostatı (kablolu veya kablosuz) ile karar verilir.

— Monte edilmiş veya ayarlanmış bir oda termostatı yok. Ünite

çalışması, mevcut oda sıcaklığı ve/veya odanın ısıtma talebinden bağımsız olarak çıkış suyu sıcaklığına bağlı olarak gerçekleşir.

i2 Monte edilen ısı yayıcı tipi:

Alttan ısıtma sistemi

Fan coil ünitesi

Radyatör

Ölçülen oda sıcaklığı

Çıkış suyu sıcaklığı ayar noktası

j Tatil modu

Tatil modu etkin

(a)

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Kullanıcı başvuru kılavuzu

Page 24

4 | Çalıştırma

Öğe Açıklama

k İlave bölge

k1 Monte edilen oda termostatı tipi:

Ünitenin çalıştırılmasına harici oda termostatı (kablolu veya kablosuz) ile karar verilir.

— Monte edilmiş veya ayarlanmış bir oda termostatı yok. Ünite

çalışması, mevcut oda sıcaklığı ve/veya odanın ısıtma talebinden bağımsız olarak çıkış suyu sıcaklığına bağlı olarak gerçekleşir.

k2 Monte edilen ısı yayıcı tipi:

Alttan ısıtma sistemi

Fan coil ünitesi

Radyatör

Çıkış suyu sıcaklığı ayar noktası

l Arıza

Bir arıza meydana gelmiştir.

(a)

Daha fazla bilgi için bkz. "7.1Arıza durumunda yardım metnini

görüntülemek için"[460].

(a)

İlgili çalıştırma (örneğin: alan ısıtma) etkin değilse, daire gri renkte olacaktır.

Kullanıcı başvuru kılavuzu

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 25

4.3.2 Ana menü ekranı

Ana bölge

İlave bölge

Oda

Arıza

Alan ısıtma/soğutma

Ana menü ekranını açmak için giriş sayfasından başlayarak ( ) düğmesine basın veya ( ) sol kadranı çevirin. Ana menüden farklı ayar noktası ekranları ve alt menülere erişebilirsiniz.

4 | Çalıştırma

a Seçili alt menü

Bu ekranda mümkün olan işlemler

Listeyi inceleyin. Alt menüye girin. Dizin rakamlarını etkinleştirin/devre dışı bırakın.

Alt menü Açıklama

[0]

veya Arıza

Kısıtlama: Sadece bir arıza meydana gelirse görüntülenir.

Daha fazla bilgi için bkz. "7.1Arıza durumunda

yardım metnini görüntülemek için"[460].

[1]

Oda

Kısıtlama: Yalnızca özel bir İnsan Konfor Arayüzü (BRC1HHDA oda termostatı olarak kullanılır) iç üniteyi kontrol ettiğinde görüntülenir.

Oda sıcaklığını ayarlayın.

[2]

Ana bölge

Ana bölge yayıcı tipinize uygun sembolü gösterir.

Ana bölge çıkış suyu sıcaklığını ayarlayın.

[3] İlave bölge Kısıtlama: Sadece iki çıkış suyu sıcaklığı bölgesi

varsa görüntülenir. İlave bölge yayıcı tipinize uygun sembolü gösterir.

İlave bölge çıkış suyu sıcaklığını ayarlayın (varsa).

[4]

Alan ısıtma/

soğutma

Ünitenizin uygun sembolünü gösterir. Üniteyi ısıtma moduna veya soğutma moduna

geçirin. Sadece ısıtmalı modellerde modu değiştiremezsiniz.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

[5]

Boyler

Kullanım sıcak suyu deposu sıcaklığını ayarlayın.

[7]

Kullanıcı ayarları

Tatil modu ve sessiz modu gibi kullanıcı ayarlarına erişim sağlar.

[8]

[9]

Bilgi

Montör ayarları

İç üniteyle ilgili verileri ve bilgileri görüntüler.

Kısıtlama: Sadece montör için. Gelişmiş ayarlara erişim sağlar.

[A]

Devreye alma

Kısıtlama: Sadece montör için. Test ve bakım yapın.

Kullanıcı başvuru kılavuzu

Page 26

4 | Çalıştırma

Alt menü Açıklama

[B]

[C]

Kullanıcı profili

Çalıştırma

Etkin kullanıcı profilini değiştirin.

Isıtma/soğutma işlevi ve kullanım sıcak suyu hazırlanmasını açın veya kapatın.

Kullanıcı başvuru kılavuzu

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 27

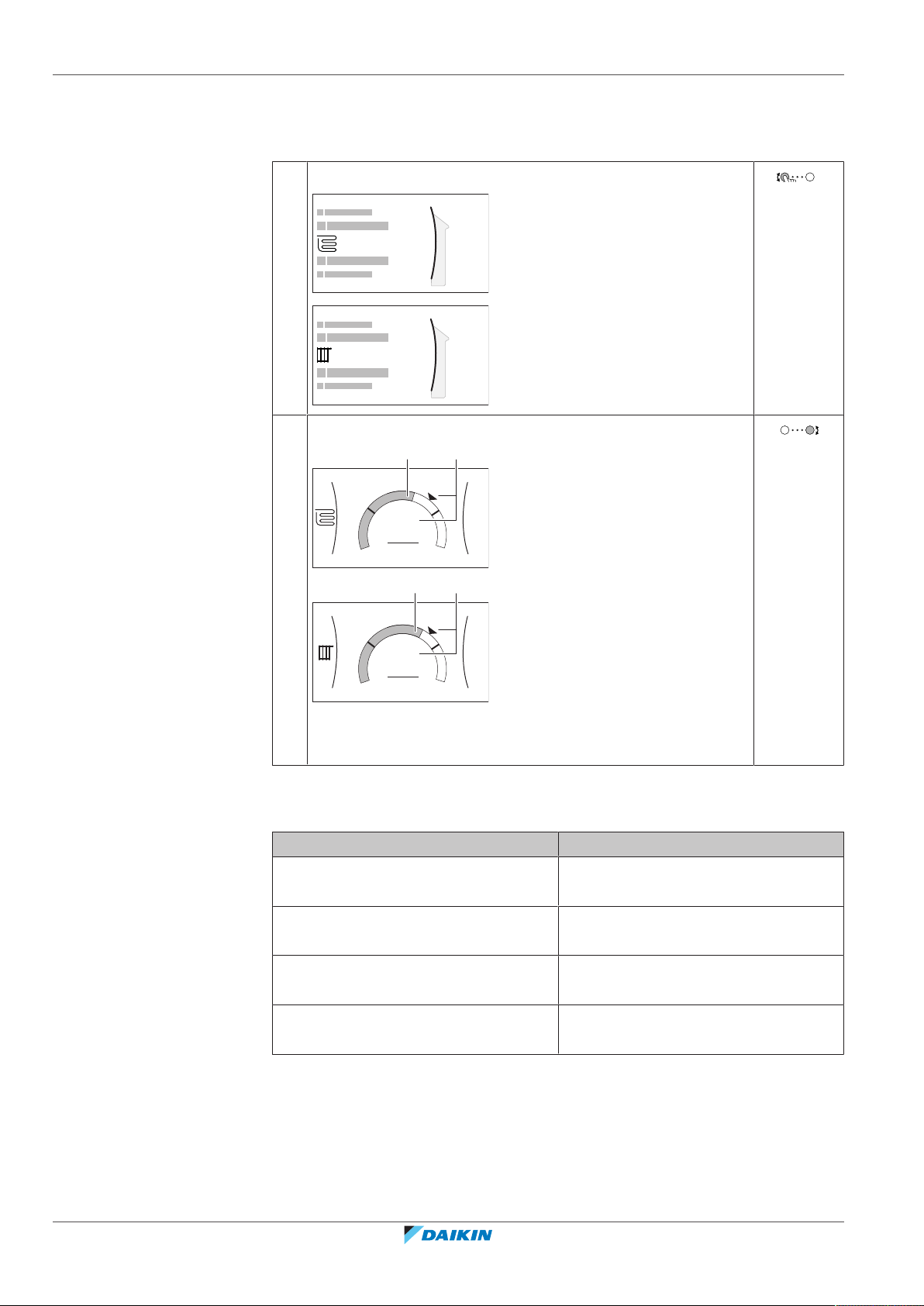

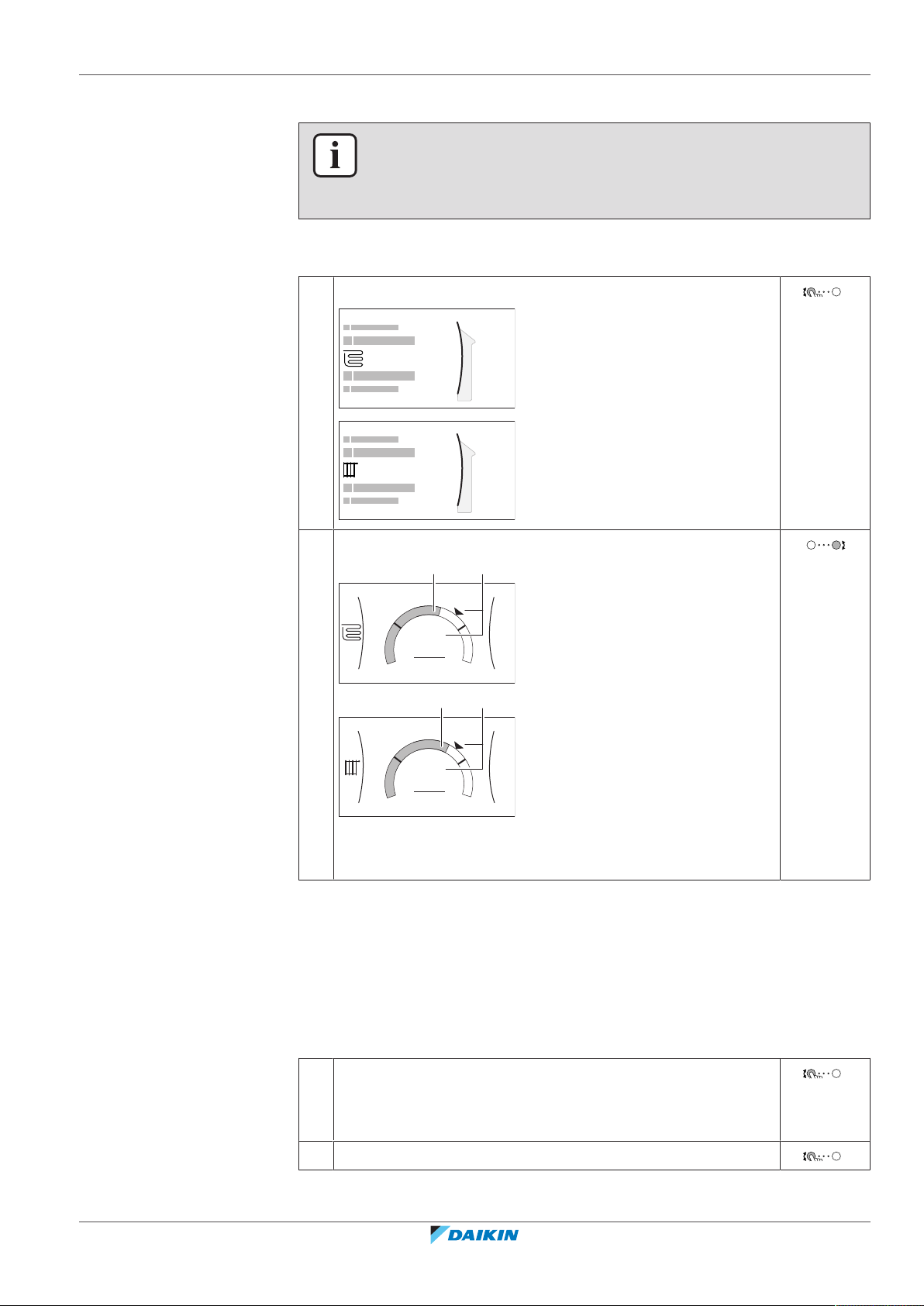

4.3.3 Ayar noktası ekranı

–

21°C

Oda

–

35°C

Ana bölge

–

45°C

İlave bölge

–

50°C

Boyler

–

Bir ayar noktası gerektiren sistem bileşenlerini açıklayan ekranlar için ayar noktası ekranı görüntülenir.

Örnekler

4 | Çalıştırma

[1] Oda sıcaklığı ekranı

[3] İlave bölge ekranı

Açıklama

[2] Ana bölge ekranı

[5] Boyler sıcaklığı ekranı

Bu ekranda mümkün olan işlemler

Alt menü listesini inceleyin.

Alt menüye gidin.

İstenen sıcaklığı ayarlayın ve otomatik olarak uygulayın.

Öğe Açıklama

Minimum sıcaklık limiti a1 Ünite tarafından sabitlenmiş

a2 Montör tarafından sınırlandırılmış

Maksimum sıcaklık limiti b1 Ünite tarafından sabitlenmiş

b2 Montör tarafından sınırlandırılmış

Geçerli sıcaklık c Ünite tarafından ölçülen

İstenen sıcaklık d Sağ kadranı çevirerek artırın/

azaltın.

Alt menü e Sol kadranı çevirerek veya

bastırarak alt menüye gidin.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Kullanıcı başvuru kılavuzu

Page 28

4 | Çalıştırma

a bc

7.2.1

Saat/tarih

Saat

Dakika

4.3.4 Değerlerin bulunduğu ayrıntılı ekran

Örnek:

a Ayarlar

b Değerler

c Seçili ayar ve değer

Bu ekranda mümkün olan işlemler

Ayarlar listesini inceleyin.

Değeri değiştirin.

Bir sonraki ayara geçin.

Değişiklikleri onaylayın ve ilerleyin.

Kullanıcı başvuru kılavuzu

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 29

4.4 Çalışmanın AÇILMASI veya KAPATILMASI

1.6

bar

1.6 bar

4.4.1 Görsel gösterge

Ünitenin belirli işlevleri ayrı olarak etkinleştirilebilir veya devre dışı bırakılabilir. Bir işlev devre dışı bırakıldıysa giriş sayfası ekranında ilgili sıcaklık simgesi gri olur.

Oda sıcaklığı kontrolü

a Oda sıcaklığı kontrolü AÇIK b Oda sıcaklığı kontrolü KAPALI

Alan ısıtma/soğutma işlemi

4 | Çalıştırma

c Alan ısıtma/soğutma işlemi AÇIK d Alan ısıtma/soğutma işlemi KAPALI

Boyler ısıtma işlemi

e Boyler ısıtma işlemi AÇIK

f Boyler ısıtma işlemi KAPALI

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Kullanıcı başvuru kılavuzu

Page 30

4 | Çalıştırma

Çalıştırma

Oda

Alan ısıtma/soğutma

Açık

C.1

Çalıştırma

Alan ısıtma/soğutma

Boyler

Kapalı

Açık

Oda

C.2

Çalıştırma

Boyler

Kapalı

Açık

Alan ısıtma/soğutma

C.3

4.4.2 AÇMAK veya KAPATMAK için

Oda sıcaklığı kontrolü

1 [C.1]: Çalıştırma > Oda öğesine gidin.

2 Çalışmayı Açık veya Kapalı olarak ayarlayın.

Alan ısıtma/soğutma işlemi

BİLDİRİM

Oda donma koruması. Alan ısıtma/soğutma işlemini ([C.2]: Çalıştırma > Alan

ısıtma/soğutma) KAPALI duruma getirseniz bile etkinleştirilmişse oda donma koruması aktif kalır.

BİLDİRİM

Su borusu donma koruması. Alan ısıtma/soğutma işlemini ([C.2]: Çalıştırma >

Alan ısıtma/soğutma) KAPALI duruma getirseniz bile etkinleştirilmişse su borusu donma koruması aktif kalır.

1 [C.2]: Çalıştırma > Alan ısıtma/soğutma öğesine gidin.

2 Çalışmayı Açık veya Kapalı olarak ayarlayın.

Boyler ısıtma işlemi

BİLDİRİM

Dezenfeksiyon modu. Tank ısıtma işlemini KAPATSANIZ bile ([C.3]: Çalıştırma >

Boyler), dezenfeksiyon modu etkin kalacaktır. Ancak, dezenfeksiyon çalışırken KAPATIRSANIZ bir AH hatası oluşur.

1 [C.3]: Çalıştırma > Boyler öğesine gidin.

Kullanıcı başvuru kılavuzu

2 Çalışmayı Açık veya Kapalı olarak ayarlayın.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 31

4.5 Bilgilerin görüntülenmesi

Bilgileri görüntülemek için

1 [8]: Bilgi öğesine gidin.

Görüntülenebilecek bilgiler

Menü… Görüntülenebilecek bilgiler

[8.1] Enerji verisi Üretilen enerji, tüketilen elektrik ve

[8.2] Arıza geçmişi Arıza geçmişi

[8.3] Satıcı bilgileri İletişim/yardım masası numarası

[8.4] Sensörler Oda, boyler veya kullanım sıcak suyu,

[8.5] Aktüatörler Her bir aktüatörün durumu/modu

4 | Çalıştırma

tüketilen gaz.

dış ortam ve çıkış suyu sıcaklığı (uygulanabilirse).

Örnek: Kullanım sıcak suyu pompası AÇIK/KAPALI

[8.6] Çalışma modları Mevcut çalıştırma modu

Örnek: Defrost/yağ dönüşü modu

[8.7] Hakkında Sistemle ilgili sürüm bilgileri

[8.8] Bağlantı durumu Ünite, oda termostatı ve LAN

adaptörünün bağlantı durumuyla ilgili bilgiler.

[8.9] Çalışma saati Özel sistem bileşenlerinin çalışma

saatleri

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Kullanıcı başvuru kılavuzu

Page 32

4 | Çalıştırma

4.6 Alan ısıtma/soğutma kontrolü

4.6.1 Alan ısıtma/soğutma kontrolü hakkında

4.6.2 Alan çalıştırması modunun ayarlanması

Alan ısıtma/soğutma kontrolü tipik olarak şu aşamalardan meydana gelir:

1 Alan çalıştırması modunun ayarlanması 2 Sıcaklığın kontrol edilmesi

Sistem planına ve montör konfigürasyonuna bağlı olarak, farklı bir sıcaklık kontrolü kullanabilirsiniz:

▪ Oda termostatı kontrolü ▪ Çıkış suyu sıcaklığı kontrolü ▪ Harici oda termostatı kontrolü

Alan çalıştırması modları hakkında

Bu ünite sadece ısıtma modelidir. Sistem bir alanı ısıtabilir, ancak SOĞUTAMAZ. Bununla birlikte, EKHVCONV2 kiti kuruluysa, sistem bir alanı soğutabilir ve sisteme

hangi alan çalıştırması modunun kullanılması gerektiğini söylemelisiniz: ısıtma veya soğutma.

Bir ısıtma/soğutma ısıpompası modelinin monte edilip edilmediğini kontrol etmek için

1 [4]: Alan ısıtma/soğutma öğesine gidin.

2 [4.1] Çalıştırma modu öğesinin listelenip listelenmediği ve

düzenlenebilir olup olmadığını kontrol edin. Mevcutsa, bir ısıtma/soğutma ısıpompası modeli monte edilmiştir.

Sisteme hangi alan çalıştırması modunu kullanacağını girmek için şunları yapabilirsiniz:

İşlem Konum

O anda hangi alan çalıştırması modunun kullanıldığını

Giriş sayfası ekranı

kontrol edin.

Alan çalıştırması modunu kalıcı olarak ayarlayın. Ana menü

Otomatik değişimi aylık programa göre sınırlayın.

O anda hangi alan çalıştırması modunun kullanıldığını kontrol etmek için

Alan çalıştırması modu giriş sayfası ekranında görüntülenir:

▪ Ünite ısıtma modundaysa simgesi gösterilir. ▪ Ünite soğutma modundaysa simgesi gösterilir.

Kullanıcı başvuru kılavuzu

Durum göstergesi, ünitenin o anda çalışıp çalışmadığını gösterir:

▪ Ünite çalışmadığında durum göstergesinde yaklaşık 5 saniye aralıkla mavi bir

pulsasyon gösterilir.

▪ Ünite çalışırken durum göstergesi sürekli olarak mavi renkte yanar.

Alan çalıştırması modunu ayarlamak için

1 [4.1]: Alan ısıtma/soğutma > Çalıştırma modu öğesine

gidin

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 33

4 | Çalıştırma

2 Aşağıdaki seçeneklerden birini seçin:

▪ Isıtma: Yalnızca ısıtma modu ▪ Soğutma: Yalnızca soğutma modu ▪ Otomatik: Çalıştırma modu dış ortam sıcaklığına göre

otomatik olarak değişir. Çalıştırma modu programına göre kısıtlanmıştır.

Otomatik ısıtma/soğutma geçişi sadece ısıtma modelleri için uygulanabilir DEĞİLDİR. Otomatik seçildiğinde çalışma modunun değiştirilmesi Çalıştırma modu programı [4.2] öğesine göre olur.

Otomatik değişimi programa göre sınırlandırmak için

Koşullar: Alan çalıştırması modunu Otomatik olarak ayarladınız.

1 [4.2]: Alan ısıtma/soğutma > Çalıştırma modu

programı öğesine gidin.

2 Bir ay seçin.

3 Her ay için bir seçenek belirleyin:

▪ Ters çevrilebilir: Sınırlanmamış ▪ Yalnız ısıtma: Sınırlanmış ▪ Yalnız soğutma: Sınırlanmış

4 Değişiklikleri onaylayın.

Örnek: Geçiş kısıtlamaları

Zamanı Kısıtlama

Soğuk mevsimde. Örnek: Ekim, Kasım, Aralık, Ocak, Şubat ve Mart.

Sıcak mevsimde. Örnek: Haziran, Temmuz ve Ağustos.

Geçiş mevsiminde. Örnek: Nisan, Mayıs ve Eylül.

Hem Çalıştırma modu hem de Çalıştırma modu programı Otomatik olarak ayarlanırsa çalışma modu, dış ortam sıcaklığına göre belirlenir.

4.6.3 Kullandığınız sıcaklık kontrolünün belirlenmesi

Hangi sıcaklık kontrolünü kullandığınızı kontrol etmek için (yöntem1)

Yalnız ısıtma

Yalnız soğutma

Isıtma/Soğutma

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Montör tarafından doldurulan montör ayarları tablosunu kontrol edin.

Hangi sıcaklık kontrolünü kullandığınızı kontrol etmek için (yöntem2)

Giriş sayfası ekranında kullandığınız sıcaklık kontrolünü görebilirsiniz.

Kullanıcı başvuru kılavuzu

Page 34

4 | Çalıştırma

1.6

bar

22:19

18 Feb 2018

Oda

–

21°C

a b

Oda

a1 Ana bölgenin ısı yayıcısı (bu örnekte Alttan ısıtma sistemi) a2 İlave bölgenin ısı yayıcısı (bu örnekte Radyatör). Hiçbir simge görüntülenmezse ilave bölge yoktur.

b Ana bölgenin oda termostatı türü:

b=… ise Sıcaklık kontrolü...

Ana bölge İlave bölge (varsa)

Oda termostatı kontrolü Harici oda termostatı

Harici oda termostatı

kontrolü

Simge yok Çıkış suyu sıcaklığı

4.6.4 İstenen oda sıcaklığını değiştirmek için

Oda sıcaklığı kontrolü esnasında, oda sıcaklığı ayar noktası ekranını istenen oda sıcaklığını okumak ve ayarlamak için kullanabilirsiniz.

1 [1]: Oda öğesine gidin.

2 İstenen oda sıcaklığını ayarlayın.

kontrolü

Çıkış suyu sıcaklığı kontrolü

a Mevcut oda sıcaklığı b İstenen oda sıcaklığı

İstenilen oda sıcaklığı değiştirildikten sonra programlama açık ise

▪ Programlı işlem olmadığı sürece sıcaklık aynı kalır. ▪ İstenilen oda sıcaklığı, programlanmış bir işlem gerçekleştiğinde programlanan

değerine geri döner.

Programlamayı (geçici olarak) kapatarak programlanmış davranışı önleyebilirsiniz.

Oda sıcaklığı programlamasını kapatmak için

Kullanıcı başvuru kılavuzu

1 [1.1]: Oda > Program öğesine gidin.

2 Hayır seçimini yapın.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 35

4.6.5 İstenen çıkış suyu sıcaklığını değiştirmek için

Ana bölge

İlave bölge

–

35°C

a b

Ana bölge

–

45°C

a b

İlave bölge

BİLGİ

Çıkış suyu, ısı yayıcılarına gönderilen suyu ifade eder. İstenen çıkış suyu sıcaklığı, ısı yayıcınızın tipine göre montörünüz tarafından ayarlanır. Çıkış suyu sıcaklığı ayarlarını sadece sorun çıkması durumunda ayarlayın.

Çıkış suyu sıcaklığı ayar noktası ekranını istenen çıkış suyu sıcaklığını okumak ve ayarlamak için kullanabilirsiniz.

1 [2]: Ana bölge veya [3]: İlave bölge öğesine gidin.

4 | Çalıştırma

2 İstenen çıkış suyu sıcaklığını ayarlayın.

a Gerçek çıkış suyu sıcaklığı b İstenen çıkış suyu sıcaklığı

İstenen çıkış suyu sıcaklığı değiştirildikten sonra programlama açık ise

▪ Programlı işlem olmadığı sürece sıcaklık aynı kalır. ▪ İstenen çıkış suyu sıcaklığı, programlanmış bir işlem gerçekleştiğinde

programlanan değerine geri döner.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Programlamayı (geçici olarak) kapatarak programlanmış davranışı önleyebilirsiniz.

Çıkış suyu sıcaklığı programlamasını kapatmak için

1 Aşağıdakilerden birine gidin:

▪ [2.1]: Ana bölge > Program ▪ [3.1]: İlave bölge > Program

2 Hayır seçimini yapın.

Kullanıcı başvuru kılavuzu

Page 36

4 | Çalıştırma

Çıkış suyu sıcaklığı için hava durumuna bağlı çalıştırmayı etkinleştirmek için

Bkz. "4.9.4Hava durumuna bağlı eğrileri kullanma"[453].

Kullanıcı başvuru kılavuzu

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 37

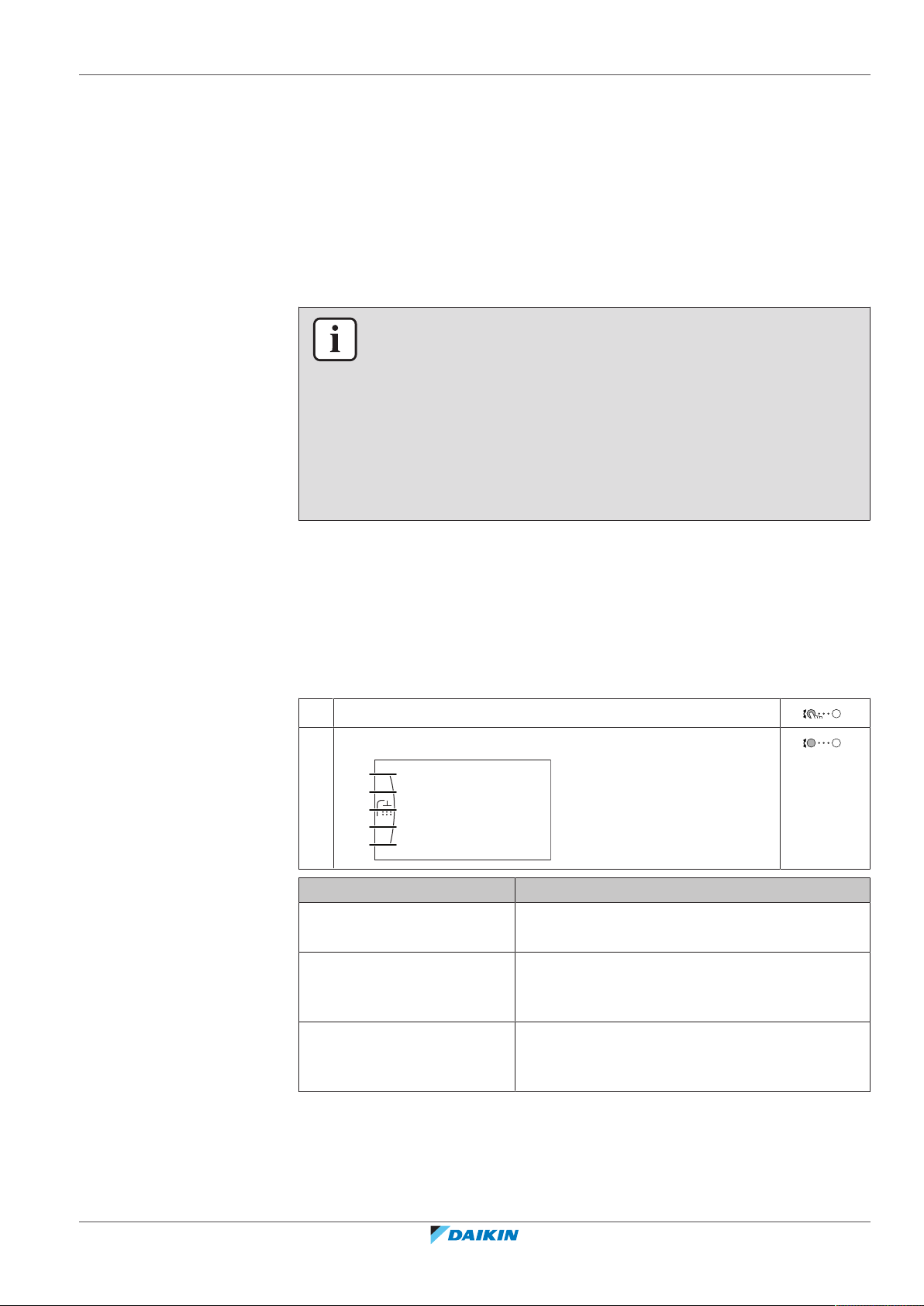

4.7 Kullanım sıcak suyu kontrolü

[5.1] [5.2] [5.3] [5.4] [5.5]

Eko ayar noktası

Program

Yeniden ısıtma ayar noktası

Konfor ayar noktası

Güçlü çalışma modu

4.7.1 Kullanım sıcak suyu kontrolü hakkında

Kullanım sıcak suyuboyleri moduna (montör ayarı) bağlı olarak, farklı bir kullanım sıcak suyu kontrolü kullanabilirsiniz:

▪ Yalnız yeniden ısıtma ▪ Programlı + yeniden ısıtma ▪ Yalnız program

BİLGİ

AH hata kodunun alınması ve kullanım sıcak suyu kullanılırken dezenfeksiyon işlevinin kesilmemesi durumunda, aşağıdaki işlemlerin uygulanması önerilir:

▪ Yalnız yeniden ısıtma veya Programlı + yeniden ısıtma modu

seçildiğinde dezenfeksiyon işlevinin en son beklenen büyük sıcak su kullanımından en az 4 saat sonra başlatılması önerilir. Bu başlatma, montör ayarlarıyla (dezenfeksiyon işlevi) ile ayarlanabilir.

▪ Yalnız program modu seçildiğinde boyleri ısıtmak için programlı

dezenfeksiyon işlemini başlatmadan önce 3saatlik bir Eko işlemi programlanması önerilir.

4 | Çalıştırma

Boyler için hava durumuna bağlı çalıştırma kullanıldığında, boyler sıcaklığı dış ortam sıcaklığına bağlı olarak otomatik olarak belirlenir. Daha fazla bilgi için bkz. "4.9Hava

durumuna dayalı eğri"[450].

Hangi kullanım sıcak suyu modunu kullandığınızı kontrol etmek için (yöntem1)

Montör tarafından doldurulan montör ayarları tablosunu kontrol edin.

Hangi kullanım sıcak suyu modunu kullandığınızı kontrol etmek için (yöntem2)

1 [5]: Boyler öğesine gidin.

2 Hangi öğelerin görüntülendiğini kontrol edin:

Görüntülenen simge DHWboyleri modu

Sadece [5.1] Güçlü

Yalnız yeniden ısıtma

çalışma modu

[5.4] Yeniden ısıtma

Yalnız program

ayar noktası dışındaki

tüm öğeler görüntülenir

4.7.2 Yeniden ısıtma modu

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

[5.4] Yeniden ısıtma

Programlı + yeniden ısıtma

ayar noktası dahil tüm

öğeler görüntülenir

Yeniden ısıtma modunda, sıcaklık belirli bir değerin altına düştüğünde DHWboyleri sürekli olarak giriş sayfası ekranında gösterilen sıcaklığa kadar ısıtır (örnek: 50°C).

Kullanıcı başvuru kılavuzu

Page 38

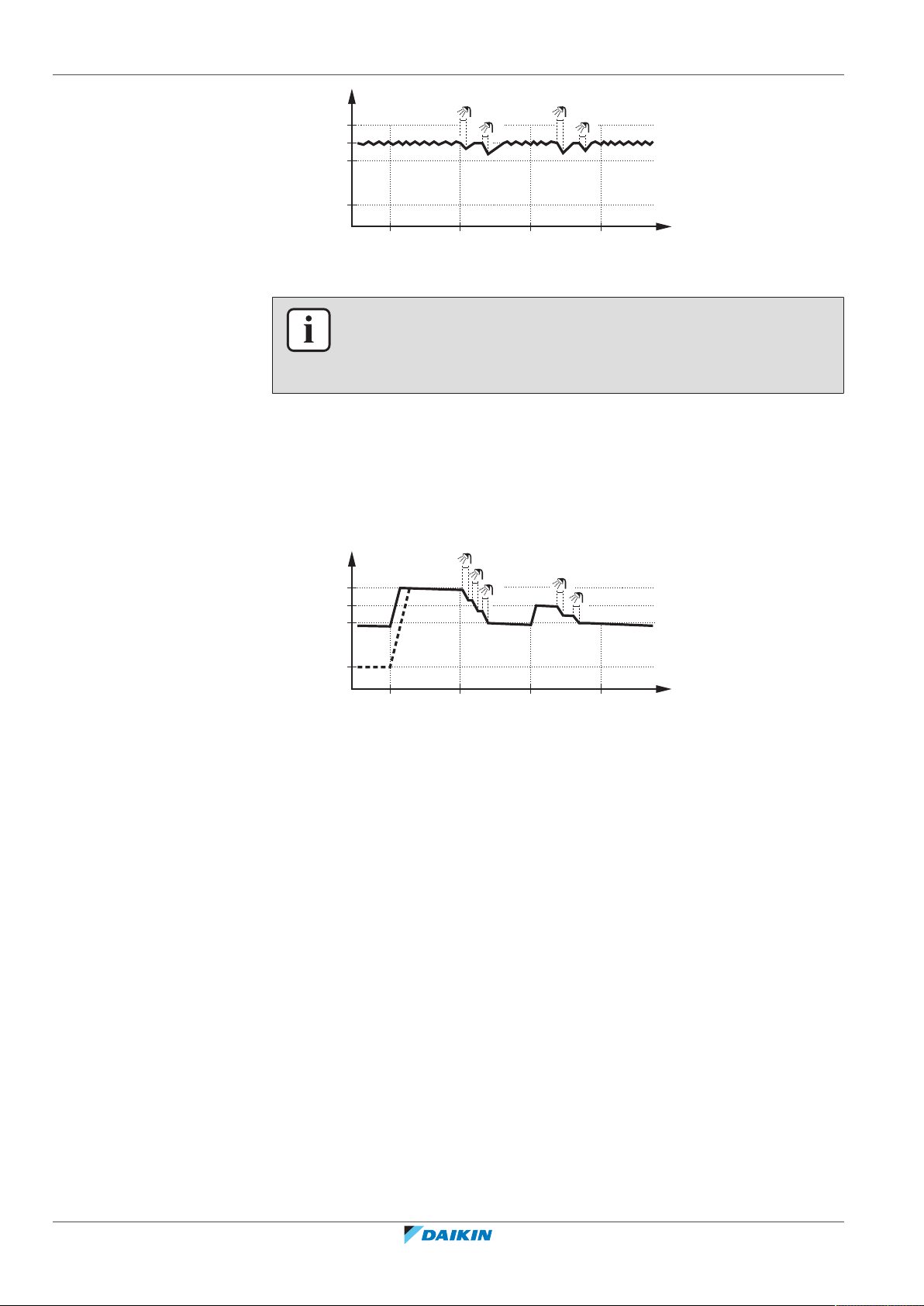

4 | Çalıştırma

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

4.7.3 Programlı mod

TtDHWboyleri sıcaklığı

t Süre

BİLGİ

DHW boyleri modu, yeniden ısıtma konumundaysa, büyük bir kapasite düşüşü ve konfor sorunu riski ortaya çıkar. Sıkça yeniden ısıtma modunda çalıştırılıyorsa, alan ısıtma/soğutma işlevi düzenli olarak kesilir.

Programlı modda, DHW boyleri bir programı takip ederek sıcak su üretir. Alan ısıtma talebi düşükse, boylerin kullanım sıcak suyu üretmesi için en doğru zaman gece saatleridir.

Örnek:

TtDHWboyleri sıcaklığı

t Süre

▪ Başlangıçta, DHW boyleri sıcaklığı, DHW boylerine giren kullanım sıcak suyu

sıcaklığıyla aynıdır (örnek: 15°C).

▪ Saat 00:00'da DHW boyleri, suyun bir ön ayar değerine ısıtılmasını sağlamak

üzere programlanır (örnek: Konfor = 60°C).

▪ Gündüz saatlerinde, sıcak su tüketirsiniz ve bu nedenle DHW boyleri sıcaklığı

düşer.

▪ Saat 14:00'da DHW boyleri, suyun bir ön ayar değerine ısıtılmasını sağlamak

üzere programlanır (örnek: Eko = 50°C). Sıcak su yine mevcuttur.

▪ Öğleden sonra ve gece saatlerinde, tekrar sıcak su tüketirsiniz ve bu nedenle

DHWboyleri sıcaklığı tekrar düşer.

Kullanıcı başvuru kılavuzu

▪ Ertesi gün saat 00:00'da döngü tekrarlanır.

4.7.4 Programlı + yeniden ısıtma modu

Programlı + yeniden ısıtma modunda, kullanım sıcak suyu kontrolü programlı moddakiyle aynıdır. Ancak, kullanım sıcak suyuboyleri sıcaklığı bir ön ayar değerinin (= yeniden ısıtma boyler sıcaklığı – histeresiz değeri; örneğin: 35°C) altına düşerse, kullanım sıcak suyuboyleri suyu bu yeniden ısıtma ayar noktası elde edilene kadar ısıtır (örnek: 45°C). Bu da sürekli olarak minimum miktarda sıcak suyun hazır tutulmasını sağlar.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 39

Örnek:

60°C

00:00 07:00

50°C 45°C

15°C

14:00 21:00

35°C

Boyler

–

50°C

a b

Boyler

TtKullanım sıcak suyu deposu sıcaklığı

t Süre

4.7.5 Kullanım sıcak suyu sıcaklığını değiştirmek için

Yalnız yeniden ısıtma modunda, kullanım sıcak suyu sıcaklığını okumak ve ayarlamak için boyler sıcaklığı ayar noktası ekranını kullanabilirsiniz.

1 [5]: Boyler öğesine gidin.

4 | Çalıştırma

2 Kullanım sıcak suyu sıcaklığını ayarlayın.

a Gerçek kullanım sıcak suyu sıcaklığı b İstenen kullanım sıcak suyu sıcaklığı

durumuna dayalı eğri"[450].

4.7.6 DHW güçlü çalışma modunun kullanılması

Güçlü çalışma modu hakkında

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Güçlü çalışma modu, kullanım sıcak suyunun yedek ısıtıcıyla ısıtılmasını sağlar. Bu modu, normalden daha fazla sıcak su kullanımı olduğu günlerde kullanın.

Güçlü çalışmanın etkin olup olmadığını kontrol etmek için

Giriş sayfası ekranında görüntülenirse güçlü çalışma etkindir. Güçlü çalışma modu öğesini aşağıdaki gibi etkinleştirin veya devre dışı bırakın:

1 [5.1]: Boyler > Güçlü çalışma modu öğesine gidin

Kullanıcı başvuru kılavuzu

Page 40

4 | Çalıştırma

2 Güçlü çalışma modunu Kapalı veya Açık konuma getirin.

Kullanım örneği: Hemen daha fazla sıcak suya ihtiyacınız var

Aşağıdaki durumdasınız:

▪ Kullanım sıcak suyunuzun büyük bir kısmını halihazırda tüketmişsiniz. ▪ Kullanım sıcak suyu boylerinin suyu ısıtması için bir sonraki programlı işlemi

bekleyecek durumda değilsiniz.

Ardından güçlü çalışmayı etkinleştirebilirsiniz. Kullanım sıcak suyu boyleri, suyu Konfor sıcaklığına ısıtmaya başlar.

BİLGİ

Güçlü çalışma etkin konumdayken, alan ısıtma/soğutma ve kapasite sıkıntısı ile bağlantılı konfor sorunları riski yüksektir. Kullanım sıcak suyu sık kullanılıyorsa, sık ve uzun alan ısıtma/soğutma kesintileri meydana gelir.

Kullanıcı başvuru kılavuzu

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 41

4.8 Ön ayar değerleri ve programları

4.8.1 Ön ayar değerlerinin kullanımı

Ön ayar değerleri hakkında

Sistemdeki bazı ayarlar için ön ayar değerleri tanımlayabilirsiniz. Bu değerleri sadece bir defa ayarlamanız gerekir, ardından programlama ekranları gibi diğer ekranlarda değerleri tekrar kullanın. Daha sonra değeri değiştirmek istediğinizde, tek bir yerde değiştirmeniz yeterli olacaktır.

Boyler sıcaklığı ön ayar değerlerini tanımlamak için

Kullanım sıcak suyu programı farklı ön ayar değerlerinin kullanılmasını sağlar:

Ön ayar değeri Kullanıldığı yer

Konfor ayar noktası Programda kullanım sıcak suyu boyleri modu şu

Eko ayar noktası

4 | Çalıştırma

ise

▪ Yalnız program ▪ Programlı + yeniden ısıtma

Yeniden ısıtma ayar noktası

Enerji fiyatlarını tanımlamak için

Sadece montör tarafından İkili etkinleştirildiyse mümkün.

Ön ayar değeri Kullanıldığı yer

Elektrik fiyatı >

▪ Yüksek ▪ Orta ▪ Düşük

4.8.2 Enerji fiyatlarının ayarlanması

Sistemde, aşağıdaki enerji fiyatlarını ayarlayabilirsiniz:

▪ sabit gaz fiyatı ▪ 3 farklı elektrik fiyatı düzeyi ▪ elektrik fiyatları için bir haftalık program zamanlayıcı.

Daha ayrıntılı bilgi için, montaj kılavuzuna bakın.

Kullanım sıcak suyu boyleri modu şu ise

▪ Programlı + yeniden ısıtma

Enerji fiyatlarını ayarlarken haftalık program ekranında kullanılır.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Örnek: Enerji fiyatları kullanıcı arayüzünde nasıl ayarlanır?

Fiyat Dizin değeri

Yakıt: 5,3euro sent/kWh [7.6]=5,3

Elektrik: 12euro sent/kWh [7.5.1]=12

Gaz fiyatını ayarlamak için

1 [7.6]: Kullanıcı ayarları > Gaz fiyatı öğesine gidin.

2 Doğru gaz fiyatını seçin.

3 Değişiklikleri onaylayın.

Kullanıcı başvuru kılavuzu

Page 42

4 | Çalıştırma

BİLGİ

0,00~990valuta/kWh arasında değişen fiyat değeri (2 ondalık değeri).

Elektrik fiyatını ayarlamak için

1 [7.5.1]/[7.5.2]/[7.5.3]: Kullanıcı ayarları > Elektrik

fiyatı > Yüksek/Orta/Düşük öğesine gidin.

2 Doğru elektrik fiyatını seçin.

3 Değişiklikleri onaylayın.

4 Bunu tüm üç elektrik fiyatı için tekrarlayın. —

BİLGİ

0,00~990valuta/kWh arasında değişen fiyat değeri (2 ondalık değeri).

BİLGİ

Hiçbir program ayarlanmazsa, Elektrik fiyatı için Yüksek dikkate alınır.

Elektrik fiyatı program zamanlayıcıyı ayarlamak için

1 [7.5.4]: Kullanıcı ayarları > Elektrik fiyatı >

Program öğesine gidin.

2 Programlama ekranıyla seçimi programlayın. Yüksek, Orta ve

Düşük elektrik fiyatlarını elektrik sağlayıcınıza göre

ayarlayabilirsiniz.

3 Değişiklikleri onaylayın.

BİLGİ

Önceden ayarlanan Yüksek, Orta ve Düşük için elektrik fiyatı değerleriyle ilgili değerler. Hiçbir program ayarlanmazsa, Yüksek için elektrik fiyatı dikkate alınır.

Her bir kWh yenilenebilir enerji için destek uygulanan enerji fiyatları hakkında

Enerji fiyatları ayarlanırken bir destek uygulanabilir. İşletme maliyetleri yükselebilir, ancak bu destek dikkate alındığında toplam işletme maliyeti düşebilir.

BİLDİRİM

Destek süresinin sonunda enerji fiyatları ayarını değiştirdiğinizden emin olun.

Her bir kWh yenilenebilir enerji için destek uygulanıyorsa, gaz fiyatını ayarlamak için

—

Kullanıcı başvuru kılavuzu

Aşağıdaki formülle gaz fiyatı değerini hesaplayın:

▪ Güncel gaz fiyatı+(Destek/kWh×0,9)

Gaz fiyatı ayarlama prosedürü için bkz. "Gaz fiyatını ayarlamak için"[441].

Her bir kWh yenilenebilir enerji için destek uygulanıyorsa, elektrik fiyatını ayarlamak için

Aşağıdaki formülle elektrik fiyatı değerini hesaplayın:

▪ Güncel elektrik fiyatı+Destek/kWh

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 43

Örnek

4 | Çalıştırma

Elektrik fiyatı ayarlama prosedürü için bkz. "Elektrik fiyatını ayarlamak için"[442].

Bu bir örnektir ve bu örnekte kullanılan fiyatlar ve/veya değerler tam olarak doğru DEĞİLDİR.

Veri Fiyat/kWh

Gaz fiyatı 4,08

Elektrik fiyatı 12,49

kWh başına yenilenebilir ısıtma desteği 5

Gaz fiyatı hesaplaması

Gaz fiyatı=Güncel gaz fiyatı+(Destek/kWh×0,9) Gaz fiyatı=4,08+(5×0,9) Gaz fiyatı=8,58

Elektrik fiyatı hesaplaması

Elektrik fiyatı=Güncel elektrik fiyatı+Destek/kWh Elektrik fiyatı=12,49+5 Elektrik fiyatı=17,49

Fiyat Dizin değeri

Gaz: 4,08/kWh [7.6]=8,6

Elektrik: 12,49/kWh [7.5.1]=17

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Kullanıcı başvuru kılavuzu

Page 44

4 | Çalıştırma

4.8.3 Programların kullanımı ve oluşturulması

Programlar hakkında

Sistem planınıza ve montör tarafından yapılan konfigürasyona bağlı olarak, birden fazla kontrol için programlar mevcuttur.

Bu seçenekleri kullanarak:

▪ O anda kullanmak istediğiniz programları seçebilirsiniz. ▪ Ön tanımlı programlar yeterli gelmiyorsa, kendi programlarınızı oluşturabilirsiniz.

Programlayabileceğiniz işlemler kontrole özeldir.

Olası programlama ekranları

Ad ve konum Kullanım

[1.2] Oda > Isıtma programı

[1.3] Oda > Soğutma programı

[2.2] Ana bölge > Isıtma programı

[2.3] Ana bölge > Soğutma programı

[3.2] İlave bölge > Isıtma programı

[3.3] İlave bölge > Soğutma programı

[4.2] Alan ısıtma/soğutma > Çalıştırma modu

Isıtma modunda istenilen oda sıcaklığını programlayın.

Soğutma modunda istenilen oda sıcaklığını programlayın.

Isıtma modunda ana bölge için istenen çıkış suyu sıcaklığını programlayın.

Soğutma modunda ana bölge için istenen çıkış suyu sıcaklığını programlayın.

Isıtma modunda ilave bölge için istenen çıkış suyu sıcaklığını programlayın.

Soğutma modunda ilave bölge için istenen çıkış suyu sıcaklığını programlayın.

Bkz. "4.6.2Alan çalıştırması modunun

ayarlanması"[432].

programı

[5.5] Boyler > Program Normal kullanım sıcak suyu gereksinimleriniz için

kullanım sıcak suyu boyleri sıcaklığını programlayın:

▪ Konfor

Kullanıcı başvuru kılavuzu

▪ Eko ▪ Durdur

[7.4.2] Kullanıcı ayarları > Sessiz > Program

Ünitenin hangi sessiz mod seviyesini kullanması gerektiği programlanır:

▪ Kapalı ▪ Sessiz ▪ Daha sessiz ▪ En sessiz

[7.5.4] Kullanıcı ayarları > Elektrik fiyatı >

Belirli bir elektrik tarifesi geçerliyken programlanır.

Program

Program programlama örneği

Bkz. "4.8.4Program ekranı: Örnek"[445].

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 45

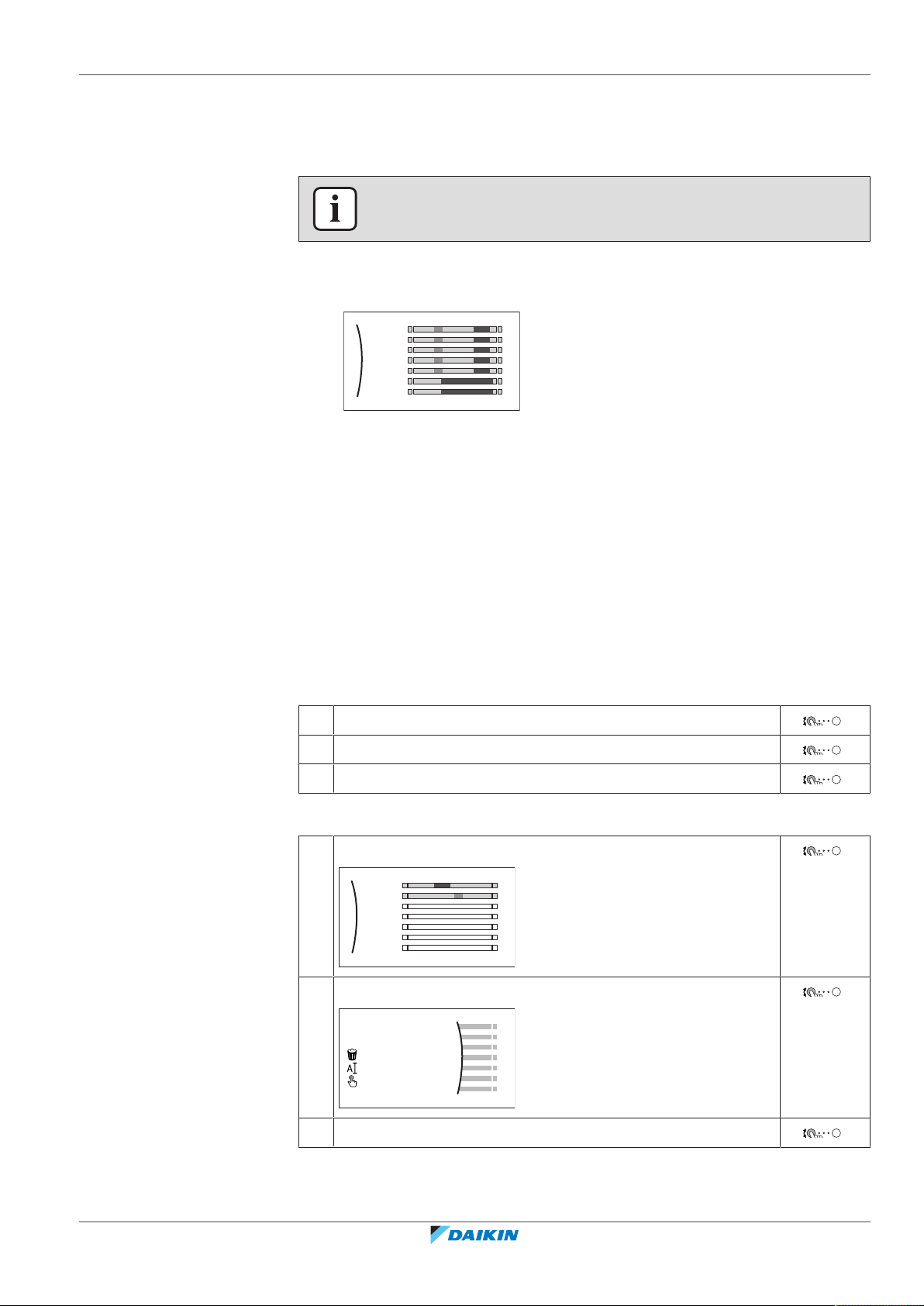

4.8.4 Program ekranı: Örnek

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

Sil

Yeniden Adlandır Seç

Bu örnekte, ana bölge için ısıtma modunda oda sıcaklığı programının nasıl ayarlanacağı gösterilmektedir.

Programı programlamak için: genel bakış

Örnek: Aşağıdaki programı programlamak istiyorsunuz:

Ön şart: Oda sıcaklığı programı sadece oda termostatı etkinse kullanılabilir. Çıkış

suyu sıcaklığı kontrolü etkinse bunun yerine ana bölge programını programlayabilirsiniz.

1 Programa gidin.

4 | Çalıştırma

BİLGİ

Diğer programların ayarlanması için takip edilmesi gereken prosedürler benzerdir.

2 (opsiyonel) Tüm haftanın programı ya da seçilen gün programının içeriğini

temizleyin.

3 Pazartesi programını programlayın. 4 Programı haftanın diğer günlerine kopyalayın. 5 Cumartesi programını programlayın ve bunu Pazar gününe kopyalayın. 6 Programa bir ad verin.

Programa gitmek için

1 [1.1]: Oda > Program öğesine gidin.

2 Programlamayı Evet olarak ayarlayın.

3 [1.2]: Oda > Isıtma programı öğesine gidin.

Hafta programının içeriğini temizlemek için

1 Geçerli program adını seçin.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

2 Sil seçimini yapın.

3 Tamam öğesini seçerek onaylayın.

Kullanıcı başvuru kılavuzu

Page 46

4 | Çalıştırma

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

Sil

Düzenle

Kopyala

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

Sil

Düzenle

Kopyala

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

21°C

12 24

Pzt

Gün programının içeriğini temizlemek için

1 İçeriğini temizlemek istediğiniz günü seçin. Örneğin, Cuma

2 Sil seçimini yapın.

3 Tamam öğesini seçerek onaylayın.

Pazartesi programını programlamak için

1 Pazartesi seçimini yapın.

2 Düzenle seçimini yapın.

3 Sol kadranla bir giriş seçin ve girişi sağ kadranla düzenleyin. Her

gün için en fazla 6 eylem programlayabilirsiniz. Çubuk üzerinde, yüksek sıcaklığın rengi düşük sıcaklıktan daha koyu renkte olacaktır.

Not: Bir eylemi temizlemek için saati önceki eylemin saati olarak ayarlayın.

4 Değişiklikleri onaylayın.

Sonuç: Pazartesi için program tanımlanmıştır. Sonraki programlı

eyleme kadar son eylemin değeri geçerlidir. Bu örnekte, programladığınız ilk gün Pazartesidir. Bu şekilde, son programlanan eylem, gelecek Pazartesi ilk eyleme kadar geçerli olacaktır.

Kullanıcı başvuru kılavuzu

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 47

Programı haftanın diğer günlerine kopyalayın

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

Sil

Düzenle

Kopyala

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

Sil

Düzenle

Kopyala

Yapıştır

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

1 Pazartesi seçimini yapın.

2 Kopyala seçimini yapın.

Sonuç: Kopyalanan günün yanında, "C" harfi görüntülenir.

3 Salı seçimini yapın.

4 | Çalıştırma

4 Yapıştır seçimini yapın.

Sonuç:

5 Haftanın tüm diğer günleri için bu eylemi tekrarlayın.

Cumartesi programını programlamak ve Pazar gününe kopyalamak için

—

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

1 Cumartesi seçimini yapın.

2 Düzenle seçimini yapın.

Kullanıcı başvuru kılavuzu

Page 48

4 | Çalıştırma

8:00

23:00

--:--

21°C

18°C

12 24

Cmt

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

Pzt

Cmt

Çar

Cum

Per

Paz

Kullanıcı tanımlı 1

Sil

Yeniden Adlandır

Seç

3 Sol kadranla bir giriş seçin ve girişi sağ kadranla düzenleyin.

4 Değişiklikleri onaylayın.

5 Cumartesi seçimini yapın.

6 Kopyala seçimini yapın.

7 Pazar seçimini yapın.

8 Yapıştır seçimini yapın.

Sonuç:

Programı yeniden adlandırmak için

1 Geçerli program adını seçin.

2 Yeniden Adlandır seçimini yapın.

3 (opsiyonel) Geçerli programın adını silmek için ←

görüntülenene kadar karakter listesinde gezinin, ardından önceki karakteri kaldırmak için basın. Program adının her bir karakteri için bunu yenileyin.

4 Geçerli programı adlandırmak için karakter listesine göz atın ve

seçilen karakteri onaylayın. Program adı en fazla 15karakter içerebilir.

Kullanıcı başvuru kılavuzu

5 Yeni adı onaylayın.

BİLGİ

Tüm programlar yeniden adlandırılamaz.

Kullanım örneği: 3 vardiyalı bir sistemde çalışıyorsunuz

3 vardiyalı bir sistemde çalışıyorsanız, şu işlemleri gerçekleştirebilirsiniz:

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 49

4 | Çalıştırma

1 Isıtma modunda 3 farklı oda sıcaklığı programı oluşturun ve bunlara uygun

isimler verin. Örnek: ErkenVardiya, GündüzVardiyası ve GeçVardiya

2 O anda kullanmak istediğiniz programı seçin.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Kullanıcı başvuru kılavuzu

Page 50

4 | Çalıştırma

4.9 Hava durumuna dayalı eğri

4.9.1 Hava durumuna dayalı eğri nedir?

Hava durumuna bağlı çalıştırma

İstenen çıkış suyu veya boyler sıcaklığı dış ortam sıcaklığıyla otomatik olarak belirlenirse ünite "havaya göre" çalışır. Bununla birlikte binanın Kuzey duvarındaki sıcaklık sensörüne bağlanır. Dış ortam sıcaklığı düşer veya yükselirse ünite bunu hemen telafi eder. Böylece ünite çıkış suyu veya boylerin sıcaklığını artırmak veya azaltmak için termostatın verdiği geribildirimi beklemek zorunda kalmaz. Daha hızlı tepki verdiğinden, tapa noktalarında iç sıcaklık ve su sıcaklığının yüksek artışını veya düşüşünü önler.

Avantaj

Hava durumuna bağlı çalıştırma enerji tüketimini düşürür.

Hava durumuna dayalı eğri

Sıcaklıktaki farkları telafi edebilmek için ünite hava durumuna dayalı eğrisine dayanır. Bu eğri boyler veya çıkış suyu sıcaklığının ne kadarının farklı dış ortam sıcaklıklarında olması gerektiğini belirler. Eğri eğimi iklim ve evin yalıtımı gibi yerel koşullara dayandığından, eğri montör veya kullanıcı tarafından ayarlanabilir.

Hava durumuna dayalı eğri türleri

2 tür hava durumuna dayalı eğri vardır:

▪ 2 noktalı eğri ▪ Eğim-ofset eğrisi

Kişisel tercihinize bağlı olarak ayarlama yapmak için kullandığınız eğri türü. Bkz.

"4.9.4Hava durumuna bağlı eğrileri kullanma"[453].

Kullanılabilirlik

Hava durumuna dayalı eğri şunlar için kullanılabilir:

▪ Ana bölge - Isıtma ▪ Ana bölge - Soğutma ▪ İlave bölge - Isıtma ▪ İlave bölge - Soğutma ▪ Boyler

BİLGİ

Hava durumuna dayalı eğriyi çalıştırmak için ana bölge, ilave bölge veya boylerin ayar noktasını doğru yapılandırın. Bkz. "4.9.4 Hava durumuna bağlı eğrileri

kullanma"[453].

4.9.2 2 noktalı eğri

Kullanıcı başvuru kılavuzu

Şu iki ayar noktasıyla hava durumuna dayalı eğriyi belirleyin:

▪ Ayar noktası (X1, Y2) ▪ Ayar noktası (X2, Y1)

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 51

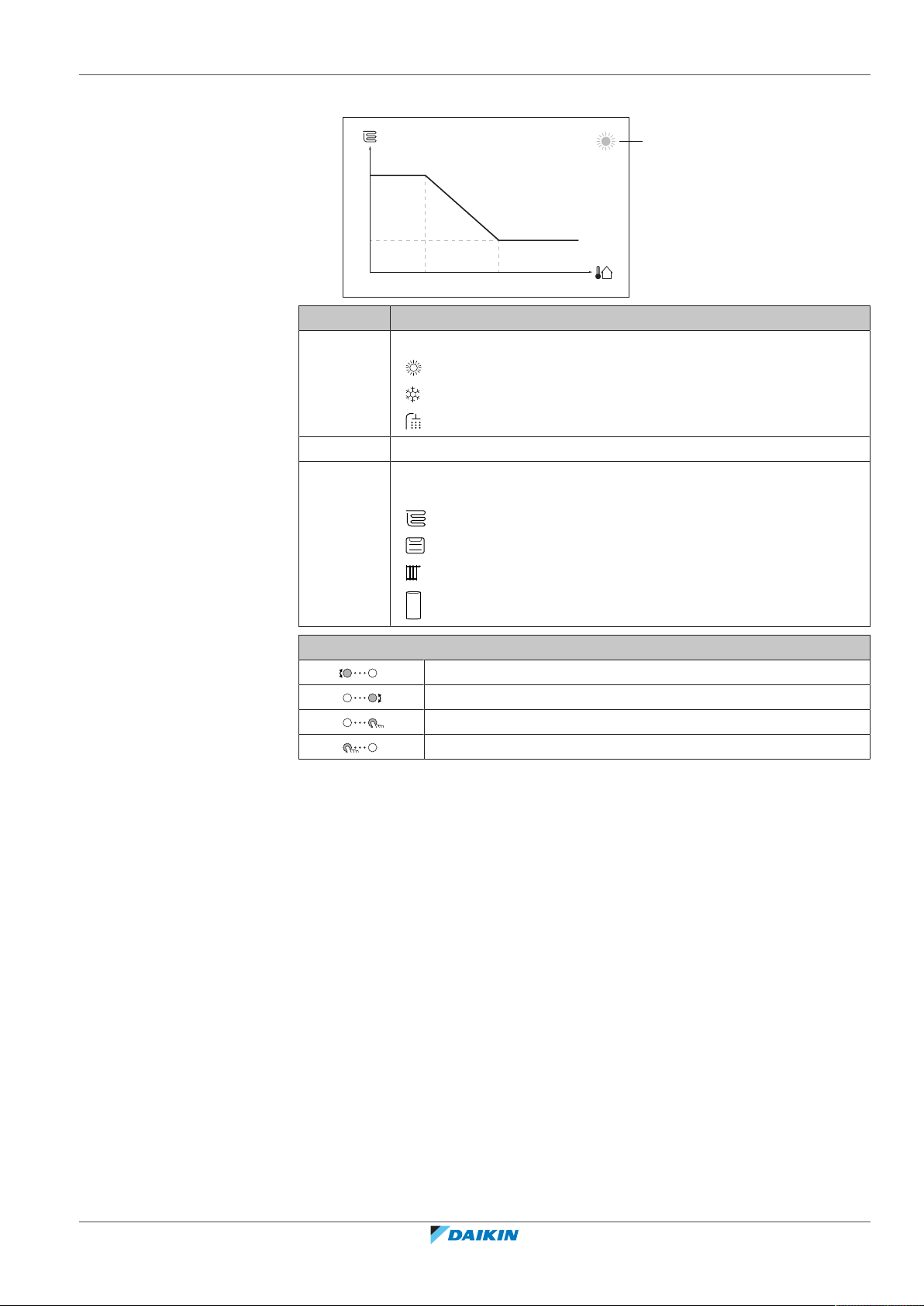

4 | Çalıştırma

X1 X2

Örnek

Öğe Açıklama

a Seçili hava durumuna bağlı bölge:

▪ : Ana bölge veya ilave bölge ısıtması ▪ : Ana bölge veya ilave bölge soğutması

▪ : Kullanım sıcak suyu

X1, X2 Dış ortam sıcaklığı örnekleri Y1, Y2 İstenen boyler sıcaklığı veya çıkış suyu sıcaklığı örnekleri. Sembol şu

bölgeye ait ısı yayıcısına uygundur:

4.9.3 Eğim-ofset eğrisi

Eğim ve ofset

Hava durumuna dayalı eğriyi eğimi ve ofseti ile tanımlayın:

▪ Farklı ortam sıcaklıkları için çıkış suyunun sıcaklığını farklı şekilde artırmak veya

▪ : Alttan ısıtma sistemi

▪ : Fan coil cihazı

▪ : Radyatör

▪ : Kullanım sıcak suyu boyleri

Bu ekranda mümkün olan işlemler

Sıcaklıkları inceleyin. Sıcaklığı değiştirin. Bir sonraki sıcaklığa geçin. Değişiklikleri onaylayın ve ilerleyin.

azaltmak için eğimi değiştirin. Örneğin; çıkış suyu sıcaklığı genel olarak sıkıntısızsa ancak düşük ortam sıcaklıklarında fazla soğuk kalıyorsa, eğimi yükselterek çıkış suyu sıcaklığının ortam sıcaklığı azaldıkça daha fazla ısıtılmasını sağlayın.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

▪ Farklı ortam sıcaklıkları için çıkış suyunun sıcaklığını eşit seviyede artırmak veya

azaltmak için eğimi değiştirin. Örneğin; çıkış suyu sıcaklığı farklı ortam sıcaklıklarında her zaman bir miktar daha soğuk kalıyorsa, ofseti yukarı doğru kaldırarak tüm ortam sıcaklıklarında çıkış suyu sıcaklığının eşit düzeyde artırılmasını sağlayın.

Örnekler

Eğim seçildiğinde hava durumuna dayalı eğri:

Kullanıcı başvuru kılavuzu

Page 52

4 | Çalıştırma

X1 X2

a b

X1 X2

a b

Ofset seçildiğinde hava durumuna dayalı eğri:

Öğe Açıklama

a Değişiklikler öncesinde WD eğrisi.

b Değişiklikler sonrasında WD eğrisi (örnek olarak):

▪ Eğri değiştirildiğinde, X1'de yeni tercih edilen sıcaklık, X2'de tercih

edilen sıcaklıktan eşit olmayan düzeyde daha yüksektir.

▪ Ofset değiştirildiğinde, X1'de yeni tercih edilen sıcaklık, X2'de

tercih edilen sıcaklıkla eşit düzeyde daha yüksektir.

c Eğim

d Ofset

e Seçili hava durumuna bağlı bölge:

▪ : Ana bölge veya ilave bölge ısıtması ▪ : Ana bölge veya ilave bölge soğutması ▪ : Kullanım sıcak suyu

X1, X2 Dış ortam sıcaklığı örnekleri

Y1, Y2, Y3,Y4İstenen boyler sıcaklığı veya çıkış suyu sıcaklığı örnekleri. Sembol şu

bölgeye ait ısı yayıcısına uygundur:

▪ : Alttan ısıtma sistemi ▪ : Fan coil cihazı

Kullanıcı başvuru kılavuzu

▪ : Radyatör

▪ : Kullanım sıcak suyu boyleri

Bu ekranda mümkün olan işlemler

Eğimi ya da ofseti seçin. Eğimi/ofseti artırın veya azaltın. Eğim seçildiğinde: eğimi ayarlayın ve ofsete gidin.

Ofset seçildiğinde: ofseti ayarlayın. Değişiklikleri onaylayın ve alt menüye dönün.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 53

4.9.4 Hava durumuna bağlı eğrileri kullanma

Hava durumuna bağlı eğrileri aşağıdaki gibi yapılandırın:

Ayar noktası modunu belirlemek için

Hava durumuna bağlı eğriyi kullanmak için doğru ayar noktası modu belirlemeniz gerekir:

Ayar noktası moduna gidin … Ayar noktası modunu şuna ayarlayın …

Ana bölge – Isıtma

4 | Çalıştırma

[2.4] Ana bölge > Ayar noktası

modu

HD ısıtma, sabit soğutma VEYA Hava durumuna bağlı

Ana bölge – Soğutma

[2.4] Ana bölge > Ayar noktası

Hava durumuna bağlı

modu

İlave bölge – Isıtma

[3.4] İlave bölge > Ayar noktası modu

HD ısıtma, sabit soğutma VEYA Hava durumuna bağlı

İlave bölge – Soğutma

[3.4] İlave bölge > Ayar noktası

Hava durumuna bağlı

modu

Boyler

[5.B] Boyler > Ayar noktası modu Hava durumuna bağlı

Hava durumuna bağlı eğrinin türünü değiştirmek için

Tüm bölgelerin ve boylerin türünü değiştirmek için [2.E] Ana bölge > WD eğrisi tipi öğesine gidin.

Hangi türün seçildiği aşağıdaki şekilde de görüntülenebilir:

▪ [3.C] İlave bölge > WD eğrisi tipi ▪ [5.E] Boyler > WD eğrisi tipi

Hava durumuna bağlı eğriyi değiştirmek için

Bölge Şu seçimleri yapın …

Ana bölge – Isıtma [2.5] Ana bölge > Isıtma HD

eğrisi

Ana bölge – Soğutma [2.6] Ana bölge > Soğutma HD

eğrisi

İlave bölge – Isıtma [3.5] İlave bölge > Isıtma HD

eğrisi

İlave bölge – Soğutma [3.6] İlave bölge > Soğutma HD

eğrisi

Boyler [5.C] Boyler > HD eğrisi

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Kullanıcı başvuru kılavuzu

Page 54

4 | Çalıştırma

BİLGİ

Maksimum ve minimum ayar noktaları

Eğriyi, o bölge veya boyler için ayarlanan maksimum ve minimum ayar noktalarından daha yüksek veya daha düşük sıcaklıklarla yapılandıramazsınız. Maksimum veya minimum ayar noktalarına ulaşıldığında eğri düzleşir.

Hava durumuna bağlı eğrinin ince ayarını yapmak için: eğim-ofset eğrisi

Aşağıdaki tabloda bir bölge veya boylerin hava durumuna bağlı eğrisinin ince ayarının nasıl yapıldığı açıklanmaktadır:

Şöyle hissediyorsunuz … Eğim ve ofsetle ince ayar yapın:

Normal dış ortam

sıcaklıklarında …

Soğuk dış ortam

sıcaklıklarında …

Eğim Ofset

TAMAM Soğuk ↑ —

TAMAM Sıcak ↓ —

Soğuk TAMAM ↓ ↑

Soğuk Soğuk — ↑

Soğuk Sıcak ↓ ↑

Sıcak TAMAM ↑ ↓

Sıcak Soğuk ↑ ↓

Sıcak Sıcak — ↓

Hava durumuna bağlı eğrinin ince ayarını yapmak için: 2 noktalı eğri

Aşağıdaki tabloda bir bölge veya boylerin hava durumuna bağlı eğrisinin ince ayarının nasıl yapıldığı açıklanmaktadır:

Şöyle hissediyorsunuz … Ayar noktalarıyla ince ayar

yapın:

Normal dış ortam

sıcaklıklarında …

Soğuk dış ortam

sıcaklıklarında …

(a)

TAMAM Soğuk ↑ — ↑ —

TAMAM Sıcak ↓ — ↓ —

Soğuk TAMAM — ↑ — ↑

Soğuk Soğuk ↑ ↑ ↑ ↑

Soğuk Sıcak ↓ ↑ ↓ ↑

Sıcak TAMAM — ↓ — ↓

Sıcak Soğuk ↑ ↓ ↑ ↓

Kullanıcı başvuru kılavuzu

Sıcak Sıcak ↓ ↓ ↓ ↓

(a)

Bkz. "4.9.22 noktalı eğri"[450].

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 55

4.10 Diğer işlevler

4.10.1 Saati ve tarihi yapılandırmak için

1 [7.2] Kullanıcı ayarları > Saat/tarih öğesine gidin.

4.10.2 Sessiz modun kullanımı

Sessiz mod hakkında

Sessiz modunu dış ünitenin çalışma sesini düşürmek için kullanabilirsiniz. Ancak, bu durumda sistemin ısıtma/soğutma kapasitesi de düşecektir. Birkaç sessiz modu seviyesi mevcuttur.

Montör aşağıdakileri yapabilir:

▪ Sessiz modunun tamamen devre dışı bırakılması ▪ Bir sessiz mod seviyesini manuel olarak etkinleştirin. ▪ Kullanıcının bir sessiz modu programı gerçekleştirebilmesini sağlar

Montör tarafından etkin hale getirildiğinde, kullanıcının bir sessiz modu programı gerçekleştirilebilir.

4 | Çalıştırma

Sessiz modunun etkin olup olmadığını kontrol etmek için

Giriş sayfası ekranında görüntülenirse sessiz modu etkindir.

Bir sessiz modu programının gerçekleştirilmesi

Kısıtlama: Yalnızca montör tarafından etkinleştirildiğinde mümkündür.

1 Bkz. [7.4.2]: Kullanıcı ayarları > Sessiz > Program.

2 Programı programlayın. Programlamayla ilgili daha fazla bilgi

için bkz. "4.8.4Program ekranı: Örnek"[445].

4.10.3 Tatil modunun kullanımı

Tatil modu hakkında

Tatiliniz sırasında, tatil modunu kullanarak normal programlarınızdan farklı bir program uygulayabilirsiniz ve programlarınızı değiştirmenize gerek kalmaz. Tatil modu etkin olduğunda alan ısıtma/soğutma işlemi ve kullanım sıcak suyu işlemi kapatılır. Oda donma koruması ve anti-lejyonella işlemi etkin kalır.

BİLGİ

Dış ortam sıcaklığı sıfırın altındaysa, en sessiz seviyeyi KULLANMAMANIZI öneririz.

—

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Tipik iş akışı

Tatil modunun kullanımı tipik olarak şu aşamalardan meydana gelir:

1 Tatilinizin başlangıç ve bitiş tarihinin ayarlanması. 2 Tatil modunun etkinleştirilmesi.

Tatil modunun etkin ve/veya çalışıyor olup olmadığını kontrol etmek için

Giriş sayfası ekranında görüntülenirse tatil modu etkindir.

Kullanıcı başvuru kılavuzu

Page 56

4 | Çalıştırma

Etkinleştirme

Bitiş:

7.3.1

Başlangıç:

a b c

Tatil modunu yapılandırmak için

1 Tatil modunun etkinleştirin. —

▪ [7.3.1]: Kullanıcı ayarları > Tatil > Etkinleştirme

öğesine gidin.

▪ Açık seçimini yapın.

2 Tatilinizin ilk gününü ayarlayın. —

▪ [7.3.2]: Başlangıç: öğesine gidin.

▪ Bir tarih seçin.

▪ Değişiklikleri onaylayın.

3 Tatilinizin son gününü ayarlayın. —

4.10.4 WLAN adaptörü

▪ [7.3.3]: Bitiş: öğesine gidin.

▪ Bir tarih seçin.

▪ Değişiklikleri onaylayın.

BİLGİ

Kısıtlama: WLAN adaptörü ayarları yalnızca WLAN adaptörü kurulduğunda

görülebilir.

WLAN adaptörü hakkında

Kablosuz LAN adaptörü ısı pompası sistemini internete bağlar. Ardından kullanıcı olarak ısı pompası sistemini Daikin Residential Controller uygulaması yoluyla siz kontrol edebilirsiniz.

Bunun için aşağıdaki bileşenler gerekir:

Kullanıcı başvuru kılavuzu

a WLAN adaptörü WLAN adaptörünün montör tarafından iç üniteye

kurulması gerekir (ön panelin içinde).

b Yönlendirici Sahada tedarik edilir.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 57

4 | Çalıştırma

Kablosuz geçit

Arıza

Çalıştırma

Kullanıcı profili

Oda

c Akıllı telefon +

uygulama

Daikin Residential Controller uygulamasının kullanıcının akıllı telefonuna kurulması gerekir. Bkz:

http://www.onlinecontroller.daikineurope.com/

Yapılandırma

Daikin Residential Controller uygulamasını yapılandırmak için uygulama içi talimatları izleyin. Bunu yaparken, iç ünitenin kullanıcı arayüzünde aşağıdaki işlemler ve bilgileri gereklidir:

[D] Kablosuz geçit

[D.1] Mod [D.2] WPS [D.3] Sıfırla [D.4] Aygıt Bilgisi

[D.1] Mod: AP modunu AÇIN (=erişim noktası olarak WLAN adaptörü etkin):

1 [D.1]: Kablosuz geçit > Mod öğesine gidin.

2 AP modunu etkinleştir ekranında Evet öğesini seçin.

[D.2] WPS: WLAN adaptörünü yönlendiriciye bağlayın:

1 [D.2]: Kablosuz geçit > WPS öğesine gidin.

2 Ev ağına bağlan ekranında Tamam öğesini seçin.

[D.3] Sıfırla: WLAN adaptörünü sıfırlayın:

1 [D.3]: Kablosuz geçit > Sıfırla öğesine gidin.

2 Geçidi sıfırla ekranında Tamam öğesini seçin.

[D.4] Aygıt Bilgisi: WLAN adaptörü hakkındaki bilgilere bakın:

1 [D.4]: Kablosuz geçit > Aygıt Bilgisi öğesine gidin.

2 SSID, MAC adresi ve Seri numarası öğelerini okuyun.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Kullanıcı başvuru kılavuzu

Page 58

5 | Enerji tasarrufu için ipuçları

5 Enerji tasarrufu için ipuçları

Oda sıcaklığıyla ilgili ipuçları

▪ İstenilen oda sıcaklığının KESİNLİKLE çok yüksek (ısıtma modunda) veya çok düşük

(soğutma modunda) olmadığından ve DAİMA gerçek ihtiyaçlarınıza uygun olduğundan emin olun. Tasarruf edilen her bir Santigrat derece, ısıtma/soğutma maliyetlerinden %6 oranında tasarruf sağlar.

▪ Alan ısıtmasını hızlandırmak için istenen oda sıcaklığını YÜKSELTMEYİN. Bu

durumda alan daha hızlı ISINMAYACAKTIR.

▪ Sistem planınız yavaş ısı yayıcıları (örneğin: alttan ısıtma sistemi) içeriyorsa,

istenen oda sıcaklığında yüksek değişikliklerden kaçının ve oda sıcaklığının çok fazla düşmesine İZİN VERMEYİN. Odanın tekrar ısıtılması daha fazla zaman ve enerji anlamına gelir.

Çıkış suyu sıcaklığıyla ilgili ipuçları

▪ Isıtma modunda, daha düşük bir istenen çıkış suyu sıcaklığı daha düşük bir enerji

tasarrufu ve daha yüksek bir performans sağlar. Soğutma modunda ise tam tersi geçerlidir.

▪ İstenen çıkış suyu sıcaklığını ısı yayıcınızın tipine göre ayarlayın. Örnek: Alttan

ısıtma sistemleri, radyatörlere ve ısıpompası konvektörlerine kıyasla daha düşük bir çıkış suyu sıcaklığına göre tasarlanır.

DHWboyleri sıcaklığıyla ilgili ipuçları

▪ Normal kullanım sıcak suyu ihtiyaçlarınız için bir haftalık program kullanın

(yalnızca programlı modda).

- Alan ısıtma talebi düşük olduğundan, geceleri DHW boylerini bir ön ayar

değerine ısıtmak üzere programlayın (Konfor = yüksek DHWboyleri sıcaklığı).

- DHWboylerinin gece ısıtılması yeterli gelmiyorsa, DHWboylerini ayrıca gündüz

bir ön ayar değerine (Eko = düşük DHW boyleri sıcaklığı) kadar ısıtmak üzere programlayın.

▪ İstenen DHWboyleri sıcaklığının çok yüksek OLMADIĞINDAN emin olun. Örnek:

Montajdan sonra, DHW boyleri sıcaklığını her gün 1°C düşürün ve yeterli sıcak suyun üretilip üretilmediğini kontrol edin.

▪ Kullanım sıcak suyu pompasını yalnızca günün anında sıcak su ihtiyacı duyulan

saatlerinde AÇIK konuma gelecek şekilde programlayın. Örnek: Sabah ve akşam.

Kullanıcı başvuru kılavuzu

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 59

6 Bakım ve servis

Ürünlerimizin kullanım ömrü on (10) yıldır.

6.1 Genel bakış: Bakım ve servis

Yıllık bakımlar mutlaka montör tarafından gerçekleştirilmelidir. İletişim/yardım masası numarasını kullanıcı arayüzünde bulabilirsiniz.

1 [8.3]: Bilgi > Satıcı bilgileri öğesine gidin.

Sonkullanıcı olarak mutlaka:

▪ Ünite etrafındaki alanı temiz tutun. ▪ Kullanıcı arayüzünü yumuşak nemli bir bezle silerek temiz tutmalısınız. KESİNLİKLE

deterjan kullanmamalısınız.

Soğutucu

Bu ürün florlu sera gazları içerir. Gazları KESİNLİKLE atmosfere deşarj etmeyin. Soğutucu tipi: R32

6 | Bakım ve servis

Küresel ısınma potansiyel (GWP) değeri: 675

BİLDİRİM

Florlu sera gazları hakkındaki geçerli mevzuat, ünitenin soğutucu şarjının hem ağırlık

hem de CO2 eşdeğeri olarak belirtilmesini gerektirir.

CO2 eşdeğeri ton miktarını hesaplamak için formül: Soğutucunun GWP değeri × toplam soğutucu şarjı [kg olarak]/1000

Daha fazla bilgi için lütfen montaj görevlisi ile temas kurun.

UYARI: YANICI MADDE

Bu ünitenin içindeki soğutucu orta derecede tutuşkandır.

UYARI

Cihaz sürekli ateşleme kaynaklarının (örnek: açık alevler, çalışan bir gazlı gereç veya çalışan bir elektrikli ısıtıcı) bulunmadığı bir odada saklanacaktır.

UYARI

▪ Soğutucu çevrimi parçalarını DELMEYİN ya da YAKMAYIN. ▪ Üretici tarafından önerilenler dışında temizlik malzemeleri veya buz çözme

işlemini hızlandırma yöntemleri KULLANMAYIN.

▪ Sistemin içindeki soğutucunun kokusuz olduğuna dikkat edin.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

UYARI

Ünitenin içindeki soğutucu orta derecede tutuşkandır, ancak normal olarak sızıntı YAPMAZ. Soğutucu odanın içinde kaçak yapar ve ocak, ısıtıcı ya da fırın ateşi ile temas ederse, yangın veya zararlı gaz oluşumuna yol açabilir.

Alevli ısıtma cihazlarını kapatın, odayı havalandırın ve üniteyi aldığınız satıcıyla temas kurun.

Servis elemanı, soğutucunun kaçak yaptığı kısımdaki onarımı yaptığını teyit edinceye kadar üniteyi KULLANMAYIN.

Kullanıcı başvuru kılavuzu

Page 60

7 | Sorun Giderme

7 Sorun Giderme

7.1 Arıza durumunda yardım metnini görüntülemek için

İletişim

Aşağıda listelenen belirtilerle karşılaştığınızda, sorunu kendi başınıza çözmeyi deneyebilirsiniz. Diğer sorunlar için, montörünüze danışın. İletişim/yardım masası numarasını kullanıcı arayüzünde bulabilirsiniz.

1 [8.3]: Bilgi > Satıcı bilgileri öğesine gidin.

Arıza durumunda, önem derecesine bağlı olarak giriş sayfası ekranında aşağıdakiler görünür:

▪ : Hata ▪ : Arıza

Aşağıdaki gibi arızanın kısa veya uzun bir açıklamasını alabilirsiniz:

1 Sol kadrana bastırarak ana menüyü açın ve Arıza öğesine

gidin. Sonuç: Ekranda hata ve hata kodunun kısa bir açıklaması

görüntülenir.

2 Hata ekranında öğesine basın.

Sonuç: Ekranda hatanın uzun bir açıklaması görüntülenir.

7.2 Arıza geçmişini kontrol etmek için

Koşullar: Kullanıcı izin düzeyi gelişmiş son kullanıcı olarak ayarlanır.

1 [8.2]: Bilgi > Arıza geçmişi öğesine gidin.

En son arıza listesini görürsünüz.

7.3 Belirti: Oturma odanızın çok soğuk (sıcak) olduğunu hissediyorsunuz

Olası nedeni Düzeltici önlem

İstenen oda sıcaklığı çok düşüktür (yüksektir).

İstenen oda sıcaklığını yükseltin (düşürün). Bkz. "4.6.4İstenen oda

sıcaklığını değiştirmek için"[434].

Kullanıcı başvuru kılavuzu

Sorun sürekli tekrarlanıyorsa, şu işlemlerden birini deneyin:

▪ Oda sıcaklığı ön ayar değerini

yükseltin (düşürün). Bkz. "4.8.1 Ön

ayar değerlerinin kullanımı"[441].

▪ Oda sıcaklığı programını ayarlayın.

Bkz. "4.8.3 Programların kullanımı ve

oluşturulması" [4 44] ve "4.8.4Program ekranı: Örnek"[445].

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 61

7 | Sorun Giderme

Olası nedeni Düzeltici önlem

İstenen oda sıcaklığına ulaşılamıyordur. İstenen çıkış suyu sıcaklığını ısı

yayıcınızın tipine göre arttırın. Bkz.

"4.6.5İstenen çıkış suyu sıcaklığını değiştirmek için"[435].

Hava durumuna dayalı eğri doğru şekilde ayarlanmamış.

7.4 Belirti: Musluktan su çok soğuk akıyor

Olası nedeni Düzeltici önlem

Beklenmedik derece yüksek tüketim nedeniyle kullanım sıcak suyunuz bitmiştir.

İstenen kullanım sıcak suyuboyleri sıcaklığı çok düşüktür.

Hava durumuna dayalı eğriyi ayarlayın. Bkz. "4.9Hava durumuna dayalı

eğri"[450].

Kullanım sıcak suyuna hemen ihtiyacınız varsa DHW boyleri Güçlü çalışma modu modunu etkinleştirin. Ancak, bu işlem ekstra enerji tüketir. Bkz.

"4.7.6DHW güçlü çalışma modunun kullanılması"[439].

Sorun sürekli tekrarlanıyorsa, şu işlemlerden birini deneyin:

▪ Kullanım sıcak suyuboyleri sıcaklığı ön

ayar değerini yükseltin. Bkz. "4.8.1Ön

ayar değerlerinin kullanımı"[441].

▪ Kullanım sıcak suyu boyleri sıcaklığı

programını ayarlayın. Örnek: İlave olarak gündüz saatlerinde kullanım sıcak suyu boylerini bir ön ayar değerine (Eko ayar noktası = düşük boyler sıcaklığı) kadar ısıtmak üzere programlayın. Bkz.

"4.8.3 Programların kullanımı ve oluşturulması" [4 44] ve "4.8.4Program ekranı: Örnek"[445].

7.5 Belirti: Isı pompası arızası

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Isı pompası çalıştırılamadığında, yedek ısıtıcı bir acil durum ısıtıcısı olarak kullanılabilir. Daha sonra, ısı yükünü otomatik olarak ya da manuel etkileşim ile devralır.

▪ Acil durum, Otomatik olarak ayarlandığında ve bir ısı pompası arızası

oluştuğunda, yedek ısıtıcı, kullanım sıcak suyu üretimini ve alan ısıtmasını otomatik olarak devralır.

▪ Acil durum, Manüel olarak ayarlandığında ve bir ısı pompası arızası

oluştuğunda, kullanım sıcak suyunun ısıtılması ve alan ısıtması durdurulur. Kullanıcı arayüzü aracılığıyla manuel olarak düzeltilmesi için Arıza ana menü ekranına gidin ve yedek ısıtıcının ısı yükünü devralmasının mümkün olup olmadığını kontrol edin.

Kullanıcı başvuru kılavuzu

Page 62

7 | Sorun Giderme

▪ Alternatif olarak Acil durum şu şekilde ayarlandığında:

- otomatik SH azaltılmış/DHW açık: alan ısıtma azaltılır ancak kullanım

sıcak suyu hala kullanılabilir.

- otomatik SH azaltılmış/DHW kapalı: alan ısıtma azaltılır ve kullanım

sıcak suyu hala KULLANILAMAZ.

- otomatik SH normal/DHW kapalı: alan ısıtma normal şekilde çalışır ancak

kullanım sıcak suyu KULLANILAMAZ.

Benzer şekilde, Manüel modda olduğu gibi, kullanıcının Arıza ana menü ekranından ilgili işlevi etkinleştirmesi halinde, ünite yedek ısıtıcı ile tüm yükü alabilir.

Isı pompası arızalandığında kullanıcı arayüzünde veya görüntülenir.

Olası nedeni Düzeltici önlem

Isı pompası hasar görmüştür. Bkz. "7.1Arıza durumunda yardım

metnini görüntülemek için"[460].

BİLGİ

Yedek ısıtıcı ısıtma yükünü karşılamaya başladığında elektrik tüketimi oldukça yükselecektir.

7.6 Belirti: Devreye alındıktan sonra sistemden şırıltı sesi gelmeye başladı

Olası nedeni Düzeltici önlem

Sistemde hava vardır. Sistemdeki havayı tahliye edin.

Muhtelif arızalar.

(a)

Havanın, ünitenin hava tahliye işleviyle (montör tarafından gerçekleştirilir) tahliye edilmesini öneririz. Havayı ısı dağıtıcılardan ya da kolektörlerden tahliye ederseniz aşağıdakilere dikkat edin:

UYARI

Isı dağıtıcılardan veya kolektörlerden hava tahliyesi. Havayı ısı dağıtıcılardan veya

kolektörlerden tahliye etmeden önce kullanıcı arayüzünün ana ekranında veya öğesinin görüntülenip görüntülenmediğini kontrol edin.

▪ Görüntülenmiyorsa, derhal hava tahliyesi gerçekleştirin. ▪ Görüntüleniyorsa, hava tahliyesi gerçekleştirmek istediğiniz odanın yeterli şekilde

havalandırıldığından emin olun. Nedeni: Su devresinde soğutucu akışkan kaçağı olabileceğinden, ısı dağıtıcılardan veya kolektörlerden hava tahliyesi gerçekleştireceğiniz odada da soğutucu akışkan kaçağı olabilir.

Kullanıcı arayüzünün ana ekranında veya öğesinin görüntülenip görüntülenmediğini kontrol edin. Arıza hakkında daha fazla bilgi için, bkz.

"7.1Arıza durumunda yardım metnini görüntülemek için"[460].

(a)

Kullanıcı başvuru kılavuzu

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 63

8 Taşıma

8.1 Genel bakış: Taşıma

Sisteminizin parçalarının (kullanıcı arayüzü, iç ünite, dış ünite, DHWboyleri...) yerini değiştirmek istiyorsanız, montörünüze danışın. İletişim/yardım masası numarasını kullanıcı arayüzünde bulabilirsiniz.

8 | Taşıma

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Kullanıcı başvuru kılavuzu

Page 64

9 | Bertaraf

9 Bertaraf

BİLDİRİM

Sistemi kendi kendinize demonte etmeye ÇALIŞMAYIN: sistemin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler ilgili mevzuata uygun olarak GERÇEKLEŞTİRİLMELİDİR. Üniteler yeniden kullanım, geri dönüştürme ve kazanım için özel bir işleme tesisinde İŞLENMELİDİR.

Kullanıcı başvuru kılavuzu

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Page 65

10 Sözlük

10 | Sözlük

DHW = Kullanım sıcak suyu

Herhangi tipte bir binada konut ihtiyacı için kullanılan sıcak su.

LWT = Çıkış suyu sıcaklığı

Isıpompasının su çıkışındaki su sıcaklığı.

Satıcı

Ürünün satış dağıtıcısıdır.

Yetkili montör

Ürünü monte etmeye yetkili teknik kişilerdir.

Kullanıcı

Ürünün sahibi ve/veya ürünü kullanan kişidir.

İlgili mevzuat

Belirli bir ürün veya ürünün kullanıldığı ülke için geçerli ve yürürlükte olan tüm uluslararası, Avrupa, ulusal ve bölgesel direktifler, kanunlar, yönetmelikler ve/veya yasalardır.

Servis şirketi

Ürün için gerekli servisin gerçekleştirilmesini veya koordine edilmesini sağlayan uzman şirkettir.

Montaj kılavuzu

Belirli bir ürün veya uygulama için hazırlanan ve montaj, yapılandırma ve bakım çalışmalarını açıklayan kılavuzdur.

Kullanım kılavuzu

Belirli bir ürün veya uygulama için hazırlanan ve ilgili ürünün nasıl kullanılacağını açıklayan kılavuzdur.

Aksesuarlar

Ürünle birlikte verilen ve ilgili kılavuzlarda açıklandığı şekilde yerleştirilmesi/ monte edilmesi gereken etiketler, kılavuzlar, bilgi formları ve cihazlardır.

Opsiyonel cihazlar

İlgili kılavuzlarda açıklanan talimatlara uygun olarak ürünle birlikte kullanılabilecek, Daikin tarafından üretilen veya onaylanan cihazlardır.

Sahada temin edilir

İlgili kılavuzlarda açıklanan talimatlara uygun olarak ürünle birlikte kullanılabilecek, ancak Daikin tarafından ÜRETİLMEYEN cihazlardır.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Kullanıcı başvuru kılavuzu

Page 66

Page 67

Page 68

Verantwortung für Energie und Umwelt

4P586461-1A 2020.01

Daikin ETVZ16S18DA6V, ETVZ16S23DA6V, ETVZ16S18DA9W, ETVZ16S23DA9W User reference guide [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual

İçindekiler

1 | Montör ayarları: Montör tarafından doldurulacak tablolar

1.1 Yapılandırma sihirbazı

1.2 Ayarlar menüsü

2 Hızlı kılavuz

2.1 Kullanıcı izin seviyesi

Kullanıcı pin kodu

Gelişmiş kullanıcı pin kodu

2.2 Alan ısıtma/soğutma

2.3 Kullanım sıcak suyu

3 Genel bilgiler

3.1 Genel güvenlik önlemleri

3.1.1 Kullanıcı için

3.2 Dokümanlar hakkında

3.2.1 Bu doküman hakkında

3.2.2 Uyarı ve simgelerin anlamları

3.3 Sistem hakkında

3.3.1 Tipik bir sistem planındaki bileşenler

4 Çalıştırma

4.1 Kullanıcı arayüzü: Genel bakış

4.2 Menü yapısı: Genel kullanıcı ayarları

4.3 Olası ekranlar: Genel bakış

4.3.1 Giriş sayfası ekranı

4.3.2 Ana menü ekranı

4.3.3 Ayar noktası ekranı

4.3.4 Değerlerin bulunduğu ayrıntılı ekran

4.4 Çalışmanın AÇILMASI veya KAPATILMASI

4.4.1 Görsel gösterge

4.4.2 AÇMAK veya KAPATMAK için

4.5 Bilgilerin görüntülenmesi

Bilgileri görüntülemek için

Görüntülenebilecek bilgiler

4.6 Alan ısıtma/soğutma kontrolü

4.6.1 Alan ısıtma/soğutma kontrolü hakkında

4.6.2 Alan çalıştırması modunun ayarlanması

4.6.3 Kullandığınız sıcaklık kontrolünün belirlenmesi

4.6.4 İstenen oda sıcaklığını değiştirmek için

4.6.5 İstenen çıkış suyu sıcaklığını değiştirmek için

4.7 Kullanım sıcak suyu kontrolü

4.7.1 Kullanım sıcak suyu kontrolü hakkında

4.7.2 Yeniden ısıtma modu

4.7.3 Programlı mod

4.7.4 Programlı + yeniden ısıtma modu

4.7.5 Kullanım sıcak suyu sıcaklığını değiştirmek için

4.7.6 DHW güçlü çalışma modunun kullanılması

4.8 Ön ayar değerleri ve programları

4.8.1 Ön ayar değerlerinin kullanımı

4.8.2 Enerji fiyatlarının ayarlanması

Gaz fiyatını ayarlamak için

Elektrik fiyatını ayarlamak için

Elektrik fiyatı program zamanlayıcıyı ayarlamak için

Her bir kWh yenilenebilir enerji için destek uygulanan enerji fiyatları hakkında

Her bir kWh yenilenebilir enerji için destek uygulanıyorsa, gaz fiyatını ayarlamak için

Her bir kWh yenilenebilir enerji için destek uygulanıyorsa, elektrik fiyatını ayarlamak için

Örnek

4.8.3 Programların kullanımı ve oluşturulması

4.8.4 Program ekranı: Örnek

Kullanım örneği: 3 vardiyalı bir sistemde çalışıyorsunuz

4.9 Hava durumuna dayalı eğri

4.9.1 Hava durumuna dayalı eğri nedir?

4.9.2 2 noktalı eğri

4.9.3 Eğim-ofset eğrisi

4.9.4 Hava durumuna bağlı eğrileri kullanma

4.10 Diğer işlevler

4.10.1 Saati ve tarihi yapılandırmak için

4.10.2 Sessiz modun kullanımı

Sessiz mod hakkında

Sessiz modunun etkin olup olmadığını kontrol etmek için

Bir sessiz modu programının gerçekleştirilmesi

4.10.3 Tatil modunun kullanımı

Tatil modu hakkında

Tatil modunun etkin ve/veya çalışıyor olup olmadığını kontrol etmek için

Tatil modunu yapılandırmak için

4.10.4 WLAN adaptörü

5 Enerji tasarrufu için ipuçları

6 Bakım ve servis
