Справочно ръководство на потребителя

Daikin Altherma 3 H HT F

ETVZ16S18DA6V ETVZ16S23DA6V ETVZ16S18DA9W ETVZ16S23DA9W

Съдържание

1 Настройки от монтажника: Таблици, които трябва да се попълнят от

монтажника 4

1.1 Съветник за конфигуриране......................................................................................................................................... 4

1.2 Меню с настройки......................................................................................................................................................... 5

2 Бързо ръководство 6

2.1 Ниво на разрешен достъп на потребителя ................................................................................................................ 6

2.2 Отопление/охлаждане на помещенията.................................................................................................................... 7

2.3 Битова гореща вода ...................................................................................................................................................... 11

3 Обща информация 13

3.1 Общи предпазни мерки за безопасност..................................................................................................................... 13

3.1.1 За потребителя.............................................................................................................................................. 13

3.2 За документацията........................................................................................................................................................ 14

3.2.1 За настоящия документ ................................................................................................................................ 14

3.2.2 Значение на предупреждения и символи.................................................................................................. 16

3.3 За системата................................................................................................................................................................... 17

3.3.1 Компоненти в една типична конфигурация на системата........................................................................ 18

4 Работа 19

4.1 Потребителски интерфейс: Общ преглед................................................................................................................... 19

4.2 Структура на менюто: Преглед на потребителските настройки .............................................................................. 21

4.3 Възможни екрани: Общ преглед ................................................................................................................................. 22

4.3.1 Начален екран ............................................................................................................................................... 23

4.3.2 Екран на главното меню .............................................................................................................................. 26

4.3.3 Екран на зададена точка .............................................................................................................................. 28

4.3.4 Подробен екран със стойности ................................................................................................................... 29

4.4 ВКЛЮЧВАНЕ или ИЗКЛЮЧВАНЕ на работата.............................................................................................................. 30

4.4.1 Визуална индикация ..................................................................................................................................... 30

4.4.2 За ВКЛЮЧВАНЕ или ИЗКЛЮЧВАНЕ .............................................................................................................. 31

4.5 Прочитане на информация .......................................................................................................................................... 32

За прочитане на информация...................................................................................................................... 32

Възможна информация за прочитане ........................................................................................................ 32

4.6 Управление на отоплението/охлаждането на помещенията................................................................................... 33

4.6.1 За управлението на отоплението/охлаждането на помещенията .......................................................... 33

4.6.2 Задаване на режима на работа в помещенията........................................................................................ 33

4.6.3 Определяне на използваното управление на температурата ................................................................. 34

4.6.4 За промяна на желаната стайна температура ........................................................................................... 35

4.6.5 За промяна на желаната температура на изходящата вода .................................................................... 36

4.7 Управление на битовата гореща вода ........................................................................................................................ 38

4.7.1 За управлението на битовата гореща вода................................................................................................ 38

4.7.2 Режим на повторно подгряване.................................................................................................................. 39

4.7.3 Програмиран режим .................................................................................................................................... 39

4.7.4 Програмиран режим + режим на повторно подгряване .......................................................................... 40

4.7.5 За да промените температурата на битовата гореща вода ..................................................................... 40

4.7.6 Използване на режим на повишена мощност за БГВ ............................................................................... 41

4.8 Предварително зададени стойности и програми...................................................................................................... 42

4.8.1 Използване на предварително зададени стойности ................................................................................ 42

4.8.2 Задаване на цени на енергията................................................................................................................... 42

4.8.3 Използване и програмиране на програми................................................................................................. 45

4.8.4 Екран на програма: Пример ........................................................................................................................ 46

4.9 Зависима от атмосферните условия крива................................................................................................................. 51

4.9.1 Какво е зависима от атмосферните условия крива?................................................................................. 51

4.9.2 Крива по 2 зададени точки .......................................................................................................................... 52

4.9.3 Крива с изместване на наклона .................................................................................................................. 52

4.9.4 Използване на зависими от атмосферните условия криви...................................................................... 54

4.10 Други функционалности ............................................................................................................................................... 57

4.10.1 За конфигуриране на час и дата .................................................................................................................. 57

4.10.2 Използване на тих режим ............................................................................................................................ 57

4.10.3 Използване на режима за празници .......................................................................................................... 57

4.10.4 WLAN адаптер ............................................................................................................................................... 58

Справочно ръководство на потребителя

5 Съвети за пестене на енергия 60

6 Поддръжка и сервизно обслужване 61

6.1 Общ преглед: Поддръжка и сервизно обслужване................................................................................................... 61

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Съдържание

7 Отстраняване на неизправности 63

7.1 За показване на помощен текст в случай на неизправност ..................................................................................... 63

7.2 За да проверите хронологията на неизправностите................................................................................................. 63

7.3 Симптом: Чувствате, че във вашата всекидневна е твърде студено (горещо) ....................................................... 64

7.4 Симптом: Водата на крана е твърде студена ............................................................................................................. 65

7.5 Симптом: Неизправност на термопомпата ................................................................................................................ 65

7.6 Симптом: системата издава бълбукащи звуци след пускане в експлоатация ....................................................... 66

8 Преместване 67

8.1 Общ преглед: Преместване ......................................................................................................................................... 67

9 Изхвърляне на отпадни продукти 68

10 Терминологичен речник 69

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Справочно ръководство на потребителя

1 | Настройки от монтажника: Таблици, които трябва да се попълнят от монтажника

1 Настройки от монтажника: Таблици, които

трябва да се попълнят от монтажника

1.1 Съветник за конфигуриране

Настройка Попълнете…

Система

Тип вътрешно тяло (само за

четене)

Тип резервен нагревател [9.3.1] (само за четене)

Битова гореща вода [9.2.1]

Авария [9.5]

Брой на зоните [4.4]

Напълнена с гликол система

(общ преглед, настройка на място [E‑0D])

Резервен нагревател

Напрежение [9.3.2]

Конфигурация [9.3.3]

Стъпка 1 на мощност [9.3.4]

Стъпка 2 на допълнителна мощност [9.3.5] (ако е приложимо)

Основна зона

Тип излъчвател [2.7]

Управление [2.9]

Режим задаване [2.4]

Програма [2.1]

Тип WD крива [2.E]

Допълнителна зона (само ако [4.4]=1, две зони)

Тип излъчвател [3.7]

Справочно ръководство на потребителя

Управление (само за четене) [3.9]

Режим задаване [3.4]

Програма [3.1]

Тип WD крива [3.C] (само за четене)

Бойлер

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

1 | Настройки от монтажника: Таблици, които трябва да се

Режим на отопление [5.6]

Зададена точка за комфорт [5.2]

Зададена точка за икономична работа [5.3]

Зададена точка за повторно подгряване [5.4]

Режим задаване [5.B]

Тип WD крива [5.E] (само за четене)

1.2 Меню с настройки

Основна зона

Тип на термостата [2.A]

попълнят от монтажника

Настройка Попълнете…

Допълнителна зона (ако е приложимо)

Тип на термостата [3.A]

Информация

Информация за дилъра [8.3]

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Справочно ръководство на потребителя

2 | Бързо ръководство

Потребителски профил

0000

Потребител

1234

Потребител с висока

квалификация

2 Бързо ръководство

2.1 Ниво на разрешен достъп на потребителя

Количеството информация, която можете да прочетете и да редактирате в структурата на менюто, зависи от Вашето ниво на разрешен достъп на потребителя:

▪ Потребител: Стандартен режим ▪ Потребител с висока квалификация: Можете да прочетете и да

редактирате повече информация

За промяна на нивото на разрешен достъп на потребителя

1 Отидете на [B]: Потребителски профил.

2 Въведете приложимия ПИН код за разрешения достъп на

потребителя.

▪ Прегледайте списъка с цифри и променете избраната

цифра.

▪ Преместете курсора от ляво надясно. ▪ Потвърдете ПИН кода и продължете.

ПИН код за потребител

ПИН кодът за Потребител е 0000.

ПИН код за напреднал потребител

ПИН кодът за Потребител с висока квалификация е 1234. Сега се виждат допълнителни елементи на менюто за потребителя.

—

Справочно ръководство на потребителя

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

2.2 Отопление/охлаждане на помещенията

Работа

Стая

Отопление/охлаждане на помещенията

Вкл.

C.1

Работа

Отопление/охлаждане на помещенията

Бойлер

Изкл.

Вкл.

Стая

C.2

Стая

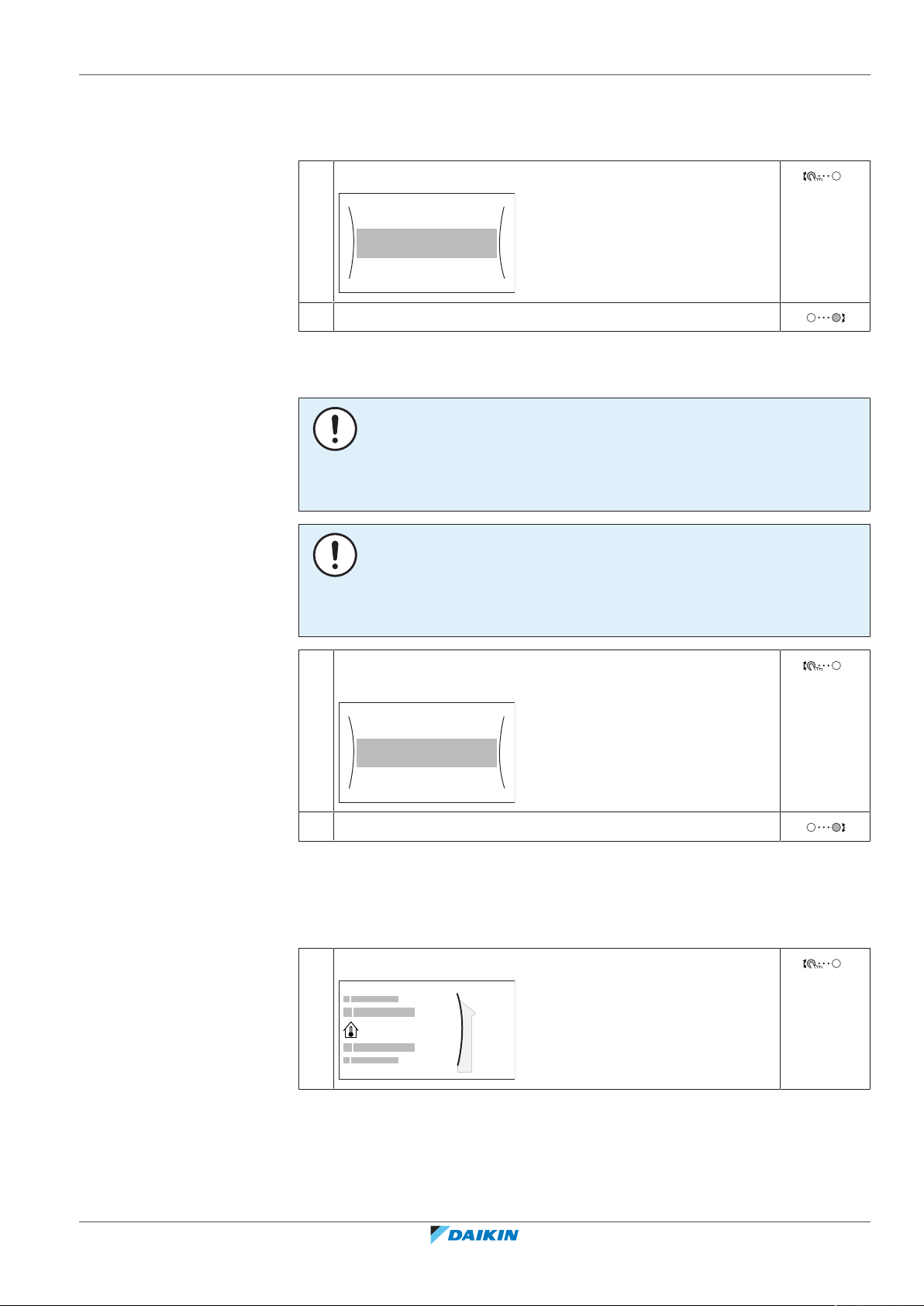

За да ВКЛЮЧИТЕ или ИЗКЛЮЧИТЕ управлението на стайната температура

1 Отидете на [С.1]: Работа > Стая.

2 Настройте действието на Вкл. или Изкл..

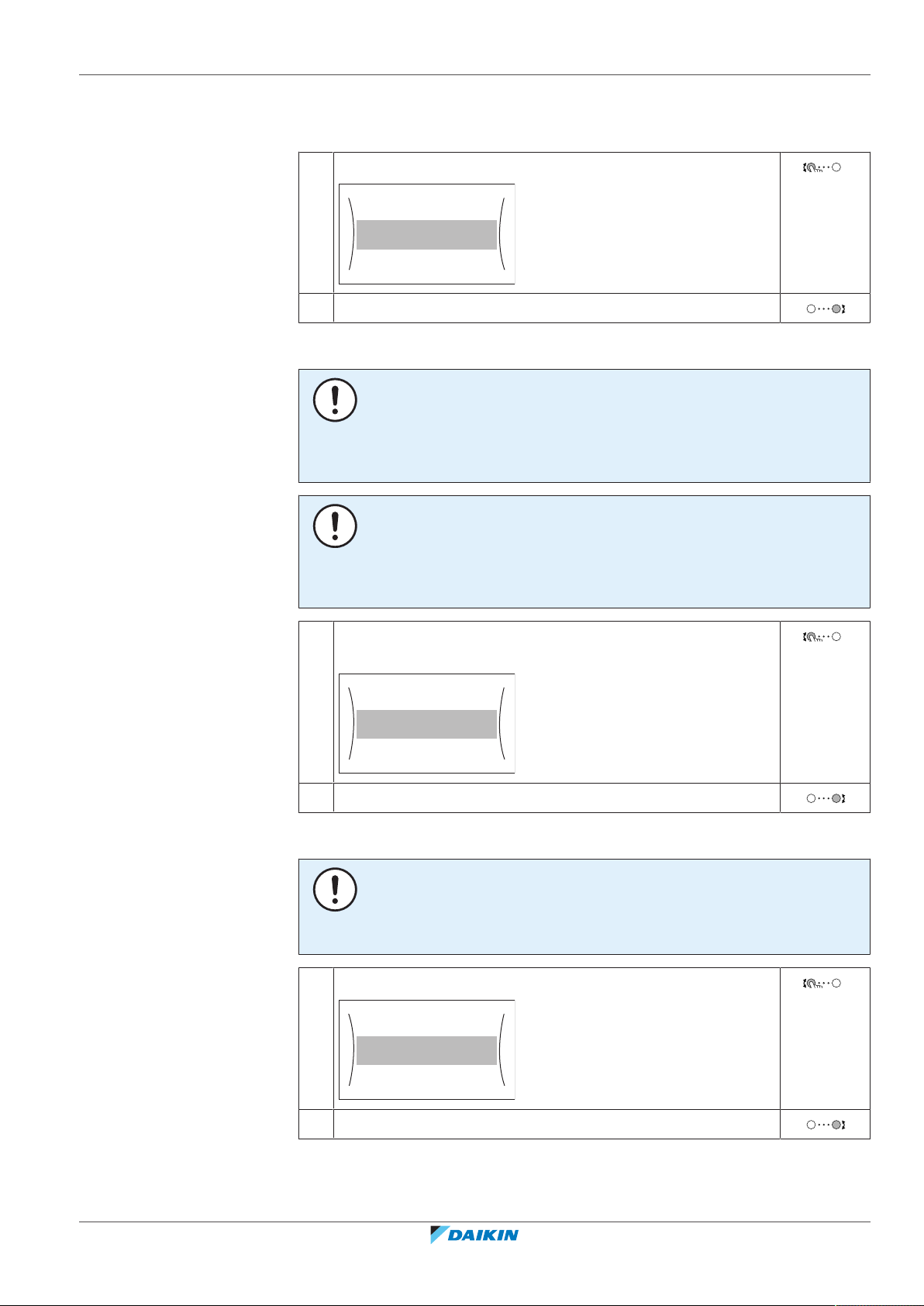

За да ВКЛЮЧИТЕ или ИЗКЛЮЧИТЕ отоплението/охлаждането на помещенията

ЗАБЕЛЕЖКА

Защита на помещението от замръзване. Дори ако ИЗКЛЮЧИТЕ отоплението/

охлаждането на помещенията ([C.2]: Работа > Отопление/охлаждане на помещенията), защитата на помещението от замръзване –ако е разрешена– ще

остане активна.

2 | Бързо ръководство

ЗАБЕЛЕЖКА

Предотвратяване на замръзването на тръбите за вода. Дори ако ИЗКЛЮЧИТЕ

отоплението/охлаждането на помещенията ([C.2]: Работа > Отопление/ охлаждане на помещенията), предотвратяването на замръзването на тръбите

за вода –ако е разрешено– ще остане активно.

1 Отидете на [С.2]: Работа > Отопление/охлаждане на

помещенията.

2 Настройте действието на Вкл. или Изкл..

За промяна на желаната стайна температура

По време на управление на базата на стайната температура можете да използвате екрана за зададена точка за стайна температура, за да прочетете и да регулирате желаната стайна температура.

1 Отидете на [1]: Стая.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Справочно ръководство на потребителя

2 | Бързо ръководство

–

21°C

a b

Стая

Основна зона

Допълнителна зона

–

35°C

a b

Основна зона

–

45°C

a b

Допълнителна зона

2 Регулирайте желаната стайна температура.

a Действителна стайна температура b Желана стайна температура

За промяна на желаната температура на изходящата вода

Можете да използвате екрана за зададена точка на температурата на изходящата вода, за да прочетете и регулирате желаната температура на изходящата вода.

1 Отидете на [2]: Основна зона или [3]: Допълнителна

зона.

2 Регулирайте желаната температура на изходящата вода.

a Действителна температура на изходящата вода b Желана температура на изходящата вода

За промяна на зависимата от атмосферните условия крива за зоните на отопление/охлаждане на помещенията

1 Отидете на приложимата зона:

Справочно ръководство на потребителя

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

2 | Бързо ръководство

X1 X2

c d

a b

X1 X2

a b

Зона Отидете на …

Основна зона – отопление [2.5] Основна зона > Крива на

зависимото от атмосферните условия отопление

Основна зона – охлаждане [2.6] Основна зона > Крива на

зависимото от атмосферните условия охлаждане

Допълнителна зона – отопление [3.5] Допълнителна зона > Крива

на зависимото от атмосферните условия отопление

Допълнителна зона – охлаждане [3.6] Допълнителна зона > Крива

на зависимото от атмосферните условия охлаждане

2 Променете зависимата от атмосферните условия крива.

Има 2 типа зависими от атмосферните условия (WD) криви: крива с изместване на наклона (по подразбиране) и крива по 2 зададени точки. Ако е необходимо, можете да промените типа в [2.E] Основна зона > Тип WD крива. Начинът за регулиране на кривата зависи от типа.

Крива с изместване на наклона

Наклон. При промяна на наклона,

новата предпочитана температура при X1 е неравномерно по-висока от предпочитаната температура при X2.

X1, X2 Външна окръжаваща температура Y1~Y4 Желана температура на бойлера

a WD крива преди промените

b WD крива след промените

c Наклон

d Изместване

Възможни действия на този екран

Изберете наклон или изместване. Увеличаване или намаляване на наклона/изместването. Когато е избран наклон: задаване на наклона и

преминаване към изместването.

Изместване. При промяна на изместването, новата предпочитана температура при X1 е равномерно повисока от предпочитаната температура при X2.

Когато е избрано изместване: задаване на изместването. Потвърдете промените и се върнете на подменюто.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Справочно ръководство на потребителя

2 | Бързо ръководство

X1 X2

Крива по 2 зададени точки

X1, X2 Външна окръжаваща температура

Y1, Y2 Желана температура на изходящата вода

Възможни действия на този екран

Преминете през температурите. Променете температурата. Отидете на следващата температура. Потвърдете промените и продължете.

Повече информация

За повече информация вижте:

▪ "4.4ВКЛЮЧВАНЕ или ИЗКЛЮЧВАНЕ на работата"[430] ▪ "4.6Управление на отоплението/охлаждането на помещенията"[433] ▪ "4.8Предварително зададени стойности и програми"[442] ▪ "4.9Зависима от атмосферните условия крива"[451]

Справочно ръководство на потребителя

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

2.3 Битова гореща вода

Работа

Бойлер

Изкл.

Вкл.

Отопление/охлаждане на помещенията

C.3

Бойлер

–

50°C

a b

Бойлер

За да ВКЛЮЧИТЕ или ИЗКЛЮЧИТЕ загряването на бойлера

ЗАБЕЛЕЖКА

Режим на дезинфекция. Дори ако ИЗКЛЮЧИТЕ загряването на бойлера ([C.3]:

Работа > Бойлер), режимът на дезинфекция ще остане активен. Ако обаче го ИЗКЛЮЧИТЕ, докато се изпълнява дезинфекция, възниква AH грешка.

1 Отидете на [С.3]: Работа > Бойлер.

2 Настройте действието на Вкл. или Изкл..

За промяна на зададената точка на температурата на бойлера

В режим Само повторно подгряване можете да използвате екрана за зададена точка на температура на бойлера, за да отчетете и регулирате температурата на битовата гореща вода.

2 | Бързо ръководство

1 Отидете на [5]: Бойлер.

2 Регулирайте температурата на битовата гореща вода.

a Действителна температура на битовата гореща вода b Желана температура на битовата гореща вода

В другите режими можете само да виждате екрана за зададена точка, но не и да я променяте. Вместо това можете да промените настройките за Зададена

точка за комфорт [5.2], Зададена точка за икономична работа [5.3] и Зададена точка за повторно подгряване [5.4].

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

За промяна на зависимата от атмосферните условия крива за бойлера

1 Отидете на [5.C] Бойлер > Крива на зависимост от атмосферните

условия.

2 Променете зависимата от атмосферните условия крива.

Справочно ръководство на потребителя

2 | Бързо ръководство

X1 X2

c d

a b

X1 X2

a b

X1 X2

Крива с изместване на наклона

Наклон. При промяна на наклона,

новата предпочитана температура при X1 е неравномерно по-висока от предпочитаната температура при X2.

X1, X2 Външна окръжаваща температура Y1~Y4 Желана температура на бойлера

a WD крива преди промените b WD крива след промените

c Наклон

d Изместване

Възможни действия на този екран

преминаване към изместването.

Когато е избрано изместване: задаване на изместването. Потвърдете промените и се върнете на подменюто.

Крива по 2 зададени точки

X1, X2 Външна окръжаваща температура

Y1, Y2 Желана температура на бойлера

Възможни действия на този екран

Повече информация

За повече информация вижте:

▪ "4.4ВКЛЮЧВАНЕ или ИЗКЛЮЧВАНЕ на работата"[430]

Справочно ръководство на потребителя

▪ "4.7Управление на битовата гореща вода"[438] ▪ "4.8Предварително зададени стойности и програми"[442] ▪ "4.9Зависима от атмосферните условия крива"[451]

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

3 Обща информация

3.1 Общи предпазни мерки за безопасност

3.1.1 За потребителя

ПРЕДУПРЕЖДЕНИЕ

Ако НЕ сте сигурни как да работите с модула, свържете се с вашия монтажник.

ПРЕДУПРЕЖДЕНИЕ

Този уред не е предвиден за използване от лица, включително деца, с намалени физически, сензорни или умствени възможности, или липса на опит и знания, освен ако те са надзиравани или инструктирани за употребата на уреда от лицето, отговорно за тяхната безопасност.

3 | Обща информация

Малките деца трябва да се надзирават, за да не си играят с уреда.

Потребителско почистване и поддръжка на уреда НЕ трябва да се извършва от деца без надзор.

ПРЕДУПРЕЖДЕНИЕ

За предотвратяване на токови удари или пожар:

▪ НЕ измивайте модула с вода. ▪ НЕ работете с модула с мокри ръце. ▪ НЕ поставяйте върху модула никакви предмети,

съдържащи вода.

ВНИМАНИЕ

▪ НЕ поставяйте никакви предмети или оборудване

върху модула.

▪ НЕ сядайте, не се качвайте и не стойте върху модула.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

▪ Модулите са маркирани със следния символ:

Това означава, че електрическите и електронни продукти НЕ трябва да се смесват с несортирания домакински отпадък. НЕ се опитвайте сами да демонтирате системата: демонтажът на системата, изхвърлянето/

Справочно ръководство на потребителя

3 | Обща информация

предаването за рециклиране на хладилния агент, на маслото и на други части трябва да се извършва от упълномощен монтажник и да отговаря на изискванията на приложимото законодателство. Модулите трябва да се третират в специално съоръжение за повторна употреба, рециклиране и оползотворяване на отпадъци. Като гарантирате правилното обезвреждане на този продукт, ще помогнете да се предотвратят потенциални отрицателни последствия за околната среда и човешкото здраве. За допълнителна информация се свържете с вашия монтажник или с местния орган.

▪ Батериите са маркирани със следния символ:

Това означава, че батерията НЕ трябва да се смесва с несортирания домакински отпадък. Ако под символа е отпечатан химически символ, този химически символ означава, че батерията съдържа тежък метал над определена концентрация. Възможните химични символи са: Pb: олово (>0,004%). Отпадъците от батерии трябва да се обработват в специализирано съоръжение за третиране на отпадъци с цел повторна употреба. Като гарантирате правилното обезвреждане на отпадъците от батерии, ще помогнете да се предотвратят потенциални отрицателни последствия за околната среда и човешкото здраве.

3.2 За документацията

▪ Оригиналната документация е написана на английски език. Всички други

езици са преводи.

▪ Спазвайте внимателно описаните в настоящия документ предпазни мерки за

безопасност, които обхващат много важни теми.

▪ Монтажът на системата и всички дейности, описани в ръководството за

монтаж и в справочника за монтажника, ТРЯБВА да се извършат от оторизиран монтажник.

3.2.1 За настоящия документ

Благодарим ви за покупката на този продукт. Моля:

▪ Прочетете внимателно документацията, преди да пристъпите към работа с

потребителския интерфейс, за да осигурите възможно най-добрата производителност на системата.

▪ Поискайте от монтажника да ви информира за настройките, които е

използвал за конфигуриране на вашата система. Проверете дали е попълнил таблиците с настройките от монтажника. Ако не го е направил, поискайте да ги попълни.

▪ Съхранявайте документацията за бъдещи справки.

Справочно ръководство на потребителя

Целева публика

Крайнипотребители

Комплект документация

Този документ е част от комплекта документация. Пълният комплект се състои от:

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

3 | Обща информация

▪ Общи мерки за безопасност:

- Инструкции за безопасност, които трябва да прочетете, преди да

пристъпите към монтажа

- Формат: Хартия (в кутията на вътрешното тяло)

▪ Ръководство за експлоатация:

- Кратко ръководство за основна употреба

- Формат: Хартия (в кутията на вътрешното тяло)

▪ Справочно ръководство на потребителя:

- Подробни инструкции "стъпка по стъпка" и обща информация за основна и

разширена употреба

- Формат: Цифрови файлове на http://www.daikineurope.com/support-and-

manuals/product-information/

▪ Ръководство за монтаж – външно тяло:

- Инструкции за монтаж

- Формат: Отпечатано на хартия (в кутията на външното тяло)

▪ Ръководство за монтаж – вътрешно тяло:

- Инструкции за монтаж

- Формат: Хартия (в кутията на вътрешното тяло)

▪ Справочно ръководство на монтажника:

- Подготовка на монтажа, добри практики, справочни данни,…

- Формат: Цифрови файлове на http://www.daikineurope.com/support-and-

manuals/product-information/

▪ Справочник за допълнително оборудване:

- Допълнителна информация за начина на монтиране на допълнително

оборудване

- Формат: На хартия (в кутията на вътрешното тяло) + Цифрови файлове на:

http://www.daikineurope.com/support-and-manuals/product-information/

Последни редакции на доставената документация може да са налични на регионалния уебсайт на Daikin или да ги получите чрез вашия монтажник.

Оригиналната документация е написана на английски език. Всички други езици са преводи.

Приложение Daikin Residential Controller

Ако е настроено от вашия монтажник, вие можете да използвате приложението Daikin Residential Controller за управление и следене на състоянието на вашата термопомпена система Daikin Altherma. За повече информация вижте:

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

http://www.onlinecontroller.daikineurope.com/

"Йерархични връзки"

"Йерархичните връзки" (пример: [4.3]) ви помагат да установите къде се намирате в структурата на менюто на потребителския интерфейс.

Справочно ръководство на потребителя

3 | Обща информация

Отопление/охлаждане на помещенията

Работен диапазон

4.3

1 За активиране на йерархичните връзки: В началния екран

или екрана на главното меню натиснете бутона за помощ. Йерархичните връзки се появяват в горния ляв ъгъл на екрана.

2 За дезактивиране на йерархичните връзки: Натиснете

отново бутона за помощ.

Настоящият документ също споменава тези йерархични връзки. Пример:

1 Отидете на [4.3]: Отопление/охлаждане на

помещенията > Работен диапазон.

Това означава:

1 Като започнете от началния екран, завъртете лявата дискова

скала и отидете на Отопление/охлаждане на помещенията.

2 Натиснете лявата дискова скала, за да влезете в подменюто.

3 Завъртете лявата дискова скала и отидете на Работен

диапазон.

4 Натиснете лявата дискова скала, за да влезете в подменюто.

3.2.2 Значение на предупреждения и символи

ОПАСНОСТ

Обозначава ситуация, което причинява смърт или тежко нараняване.

ОПАСНОСТ: РИСК ОТ ТОКОВ УДАР

Обозначава ситуация, която е възможно да причини смърт от електрически ток.

ОПАСНОСТ: РИСК ОТ ИЗГАРЯНЕ

Обозначава ситуация, която е възможно да причини изгаряне поради изключително високи или ниски температури.

Справочно ръководство на потребителя

ОПАСНОСТ: ОПАСНОСТ ОТ ЕКСПЛОЗИЯ

Обозначава ситуация, която е възможно да предизвика експлозия.

ПРЕДУПРЕЖДЕНИЕ

Обозначава ситуация, което е възможно да причини смърт или тежко нараняване.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

ПРЕДУПРЕЖДЕНИЕ: ЗАПАЛИМИ ВЕЩЕСТВА

ВНИМАНИЕ

Обозначава ситуация, което е възможно да причини леко или средно нараняване.

ЗАБЕЛЕЖКА

Обозначава ситуация, което е възможно да причини увреждане на оборудването или на имуществото.

ИНФОРМАЦИЯ

Обозначава полезни съвети или допълнително информация.

Използвани символи на модула:

Символ Обяснение

Преди монтаж прочетете ръководството за монтаж и експлоатация, както и инструкциите за окабеляването.

3 | Обща информация

Използвани символи в документацията:

3.3 За системата

В зависимост от конфигурацията на системата тя може да:

Преди извършване на дейности по поддръжка и сервизно обслужване, прочетете сервизното ръководство.

За повече информация вижте справочника за монтажника и потребителя.

Уредът съдържа въртящи се части. Внимавайте при сервизно обслужване или проверка на уреда.

Символ Обяснение

Показва заглавие на фигура или препратка към нея. Пример: " 1–3 Заглавието на Фигура" означава "Фигура

3 в Глава 1".

Показва заглавие на таблица или препратка към нея. Пример: " 1–3 Заглавието на Таблица" означава

"Таблица 3 в Глава 1".

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

▪ Отоплява помещения ▪ Охлажда помещения (ако е монтиран модел на термопомпа заотопление/

охлаждане)

▪ Производство на битова гореща вода

ИНФОРМАЦИЯ

Охлаждането е приложимо само при монтиран комплект за преобразуване (EKHVCONV2).

Справочно ръководство на потребителя

3 | Обща информация

3.3.1 Компоненти в една типична конфигурация на системата

A Основна зона. Пример: Всекидневна стая.

B Допълнителна зона. Пример: Спално помещение. C Техническо помещение. Пример: Гараж. a Термопомпа навъншното тяло b Термопомпа на вътрешнототяло

c Бойлер за битова гореща вода (БГВ) d Потребителски интерфейс на вътрешното тяло e Специален потребителски интерфейс за комфорт (BRC1HHDA, използван като стаен

термостат)

f Подово отопление

g Радиатори, термопомпениконвектори или вентилаторнитоплообменници

Справочно ръководство на потребителя

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

4 Работа

b c

ИНФОРМАЦИЯ

Охлаждането е приложимо само при монтиран комплект за преобразуване (EKHVCONV2).

4.1 Потребителски интерфейс: Общ преглед

Потребителският интерфейс има следните компоненти:

4 | Работа

a Индикатор на състоянието b LCD екран c Дискови скали и бутони

Индикатор на състоянието

Светодиодите на индикатора на състоянието светят или мигат, за да покажат

работния режим на модула.

Светодиод Режим Описание

Премигва в синьо Режим на

Модулът не работи.

готовност

Свети

Работа Модулът работи. непрекъснато синьо

Премигва в червено

Неизправност Възникна неизправност.

Вижте "7.1За показване на помощен

текст в случай на неизправност"[463] за повече

информация.

LCD екран

LCD екранът има функция за режим на заспиване. След определен период от време, през който не се извършват операции с потребителския интерфейс, екранът става тъмен. Натискането на бутон или завъртането на дискова скала събужда дисплея. Периодът от време, през което не се извършват операции, е различен в зависимост от нивото на разрешен достъп на потребителя:

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

▪ Потребител или Потребител с висока квалификация: 15мин. ▪ Монтажник: 1час

Дискови скали и бутони

Вие използвате дисковите скали и бутоните:

▪ За навигация през екраните, менютата и настройките на LCD екрана ▪ За задаване на стойности

Справочно ръководство на потребителя

4 | Работа

a b c d e

Елемент Описание

a Лява дискова

скала

LCD екранът показва дъга от лявата страна на дисплея, когато можете да използвате лявата дискова скала.

▪ : Завъртете, след което натиснете лявата дискова

скала. Навигация през структурата на менюто.

▪ : Завъртете лявата дискова скала. Изберете

елемент от менюто.

▪ : Натиснете лявата дискова скала. Потвърдете

избора си или отидете в подменю.

b Бутон Назад : Натиснете, за да се върнете с 1 стъпка в структурата на

менюто.

c Бутон за

: Натиснете, за да се върнете на началния екран. начален екран

d Бутон за

помощ

e Дясна

дискова скала

: Натиснете, за да се покаже помощен текст, свързан с

текущата страница (ако е наличен).

LCD екранът показва дъга от дясната страна на дисплея, когато можете да използвате дясната дискова скала.

▪ : Завъртете, след което натиснете дясната

дискова скала. Променете стойност или настройка, показвана в дясната страна на екрана.

Справочно ръководство на потребителя

▪ : Завъртете дясната дискова скала. Навигация

през възможните стойности и настройки.

▪ : Натиснете дясната дискова скала. Потвърдете

избора си и отидете на следващия елемент от менюто.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

4.2 Структура на менюто: Преглед на потребителските настройки

[1]

Стая

Отклонение на стайния датчик

Диапазон на задаване

Против замръзване

Програма за охлаждане

Програма за отопление

Програма

[2]

Основна зона

Програма Програма за отопление

Режим задаване

Програма за охлаждане

Крива на зависимото от атмосферните условия отопление Крива на зависимото от атмосферните условия охлаждане Тип WD крива

[7]

Потребителски настройки

Език Час/дата Празник Тихо Цена на електрическата енергия Цена на газа

[8]

Информация

Информация за енергията

Хронология на неизправностите Информация за дилъра Датчици Задвижващи механизми Режими на работа Относно Състояние на свързване Работни часове

[B]

Потребителски профил

[C]

Работа

Стая

Отопление/охлаждане на помещенията Бойлер

[1.4]

Против замръзване

Активиране Зададена точка за стаята

[1.5]

Диапазон на задаване

Минимално за отопление Максимално за отопление Минимално за охлаждане Максимално за охлаждане

[7.2]

Час/дата

Часове Минути Година Месец Ден Лятно часово време Формат

[7.3]

Празник

Активиране От До

[7.4]

Тихо

Активиране Програма Степен

[7.5]

Цена на електрическата енергия

Висока Средна Ниска Програма

[8.1]

Информация за енергията

Консумирана електрическа енергия Произведена топлина

(**)

(*)

[3]

Допълнителна зона

Програма Програма за отопление

Режим задаване

Програма за охлаждане

(*)

[4]

Отопление/охлаждане на помещенията

Режим на работа Програма на режима на работа

(*)

(*) (*)

[5]

Бойлер

Работа при повишена мощност Зададена точка за комфорт Зададена точка за икономична работа Зададена точка за повторно подгряване Програма Крива на зависимост от атмосферните условия Тип WD крива

[D]

Безжичен шлюз

Режим

WPS Нулиране Информация за устройството

(***)

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Екран за зададена точка

(*) Приложимо е само когато е монтиран EKHVCONV2

(**) Достъпно само за монтажника

(***) Приложимо само когато е монтиран WLAN адаптер

4 | Работа

ИНФОРМАЦИЯ

В зависимост от избраните настройки от монтажника и от типа на модула настройките ще се виждат/няма да се виждат.

Справочно ръководство на потребителя

4 | Работа

–

4.3 Възможни екрани: Общ преглед

Най-често използваните екрани са, както следва:

a Начален екран

b Екран на главното меню

c Екрани на по-ниско ниво:

c1: Екран за зададена точка c2: Подробен екран със стойности c3: Екран със зависима от атмосферните условия крива c4: Екран с програма

Справочно ръководство на потребителя

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

4.3.1 Начален екран

1.6

bar

26 Feb 2019

22:19

k2 k3

i2 i3 i4 h2i1

a2a1e3 b c

4 | Работа

Натиснете бутона , за да се върнете на началния екран. Виждате общ преглед на конфигурацията на модула и стайната температура, както и температурата на зададена точка. На началния екран се виждат само символи, които са приложими за вашата конфигурация.

Възможни действия на този екран

Прегледайте списъка на главното меню.

Отидете на екрана на главното меню.

Активирайте/дезактивирайте йерархичните връзки.

Елемент Описание

a Битова гореща вода

a1 Битова гореща вода

Измерена температура на бойлера

(a)

b Дезинфекция/повишена мощност

Режим на дезинфекция, активен

Режим на работа при повишена мощност, активен

c Аварийна работа

Неизправност в термопомпата и работа на системата в Авария режим или принудително изключване на термопомпата.

d Текущи дата и час

e Интелигентна енергия

e1 Интелигентна енергия е налична чрез соларни панели или

интелигентна енергийна мрежа.

e2 Интелигентна енергия се използва понастоящем за

отопление на помещенията.

e3 Интелигентна енергия се използва понастоящем за битова

f Режим на работа в помещенията

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

гореща вода.

Охлаждане

Отопление

Справочно ръководство на потребителя

4 | Работа

Елемент Описание

g Външно/тих режим

Измерена външна температура

(a)

g2 Тих режим, активен

g3 Външно тяло

h Вътрешно тяло/бойлер за битова гореща вода

h1 Вътрешно тяло с интегриран бойлер за подов монтаж

Вътрешно тяло за стенен монтаж

Вътрешно тяло за стенен монтаж с отделен бойлер

h2 Налягане на водата

i Основна зона

i1 Тип на монтирания стаен термостат:

Работата на модула се определя въз основа на окръжаващата температура, зададена от специалния потребителски интерфейс за комфорт. (BRC1HHDA, използван като стаен термостат).

Работата на модула се определя от външния стаен термостат (кабелен или безжичен).

– Няма монтиран или настроен стаен термостат. Работата

на модула се определя на базата на температурата на изходящата вода независимо от действителната стайна температура и/или от нуждата от отопление на стаята.

i2 Тип на монтирания топлоизлъчвател:

Подово отопление

Вентилаторен топлообменник

Радиатор

Измерена стайна температура

Зададена точка на температурата на изходящата вода

j Режим за празници

Режим за празници, активен

(a)

Справочно ръководство на потребителя

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Елемент Описание

k Допълнителна зона

k1 Тип на монтирания стаен термостат:

Работата на модула се определя от външния стаен термостат (кабелен или безжичен).

– Няма монтиран или настроен стаен термостат. Работата

k2 Тип на монтирания топлоизлъчвател:

Подово отопление

Вентилаторен топлообменник

Радиатор

Зададена точка на температурата на изходящата вода

l Неизправност

Възникна неизправност.

4 | Работа

(a)

Вижте "7.1За показване на помощен текст в случай на

неизправност"[463] за повече информация.

(a)

Ако не е активна съответната операция (например: отопление на помещенията), кръгчето е сиво.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Справочно ръководство на потребителя

4 | Работа

Основна зона

Допълнителна зона

Стая

Неизправност

Отопление/охлаждане на помещенията

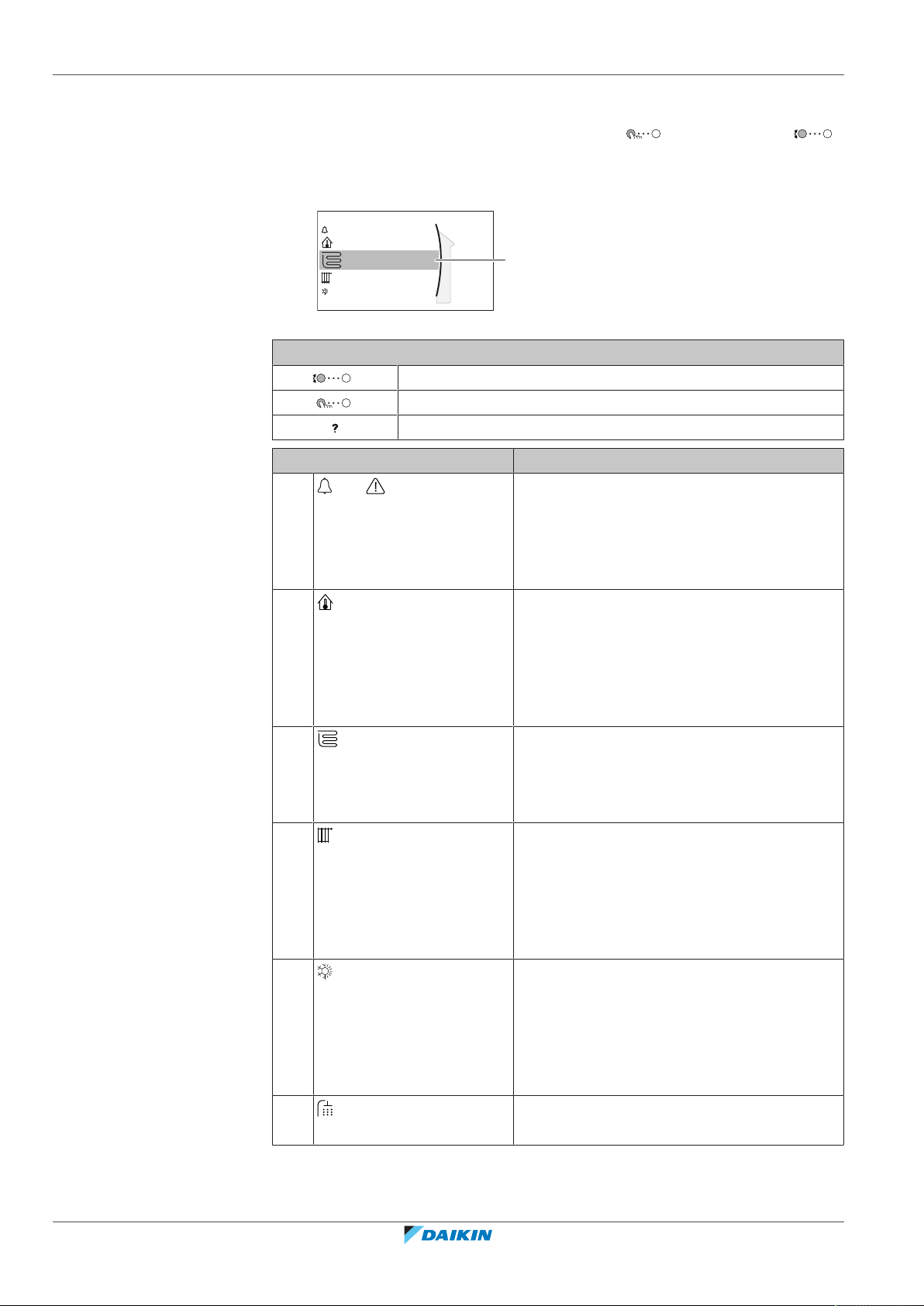

4.3.2 Екран на главното меню

Като започнете от началния екран, натиснете ( ) или завъртете ( ) лявата дискова скала, за да отворите екрана на главното меню. От главното меню можете да осъществите достъп до различните екрани за зададена точка и подменюта.

a Избрано подменю

Възможни действия на този екран

Прегледайте списъка. Влезте в подменюто. Активирайте/дезактивирайте йерархичните връзки.

Подменю Описание

[0]

или Неизправност

Ограничение: Показва се само ако възникне неизправност.

Вижте "7.1За показване на помощен текст в

случай на неизправност"[463] за повече

информация.

[1]

Стая

Ограничение: Показва се само ако вътрешното тяло се управлява от специалния потребителски интерфейс за комфорт (BRC1HHDA, използван като стаен термостат).

Задайте стайната температура.

[2]

Основна зона

Показва приложимия символ за типа на вашия излъчвател за основната зона.

Задайте температурата на изходящата вода за основната зона.

[3] Допълнителна зона Ограничение: Показва се само ако има две

зони на температурата на изходящата вода. Показва приложимия символ за типа на вашия излъчвател за допълнителната зона.

Задайте температурата на изходящата вода за допълнителната зона (ако има такава).

Справочно ръководство на потребителя

[4]

Отопление/

охлаждане на помещенията

Показва приложимия символ на вашия модул.

Поставете модула в режим на отопление или в режим на охлаждане. Не можете да промените режима на модели, които са само за отопление.

[5]

Бойлер

Задайте температурата на бойлера за битова гореща вода.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

Подменю Описание

4 | Работа

[7]

Потребителски

настройки

[8]

[9]

Информация

Настройки от

монтажника

[A]

Работен тест преди

доставяне на клиента

[B]

Потребителски

профил

[C]

Работа

Дава достъп до потребителски настройки, като например режим за празници и тих режим.

Показва данни и информация за вътрешното тяло.

Ограничение: Само за монтажника. Дава достъп до разширени настройки.

Ограничение: Само за монтажника. Извършете тестове и поддръжка.

Променете активния потребителски профил.

Включва или изключва функцията за отопление/охлаждане и приготвяне на битова гореща вода.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Справочно ръководство на потребителя

4 | Работа

–

21°C

Стая

–

35°C

Основна зона

–

45°C

Допълнителна зона

–

50°C

Бойлер

–

4.3.3 Екран на зададена точка

Екранът на зададена точка се показва за екрани, описващи системни компоненти, които се нуждаят от зададена стойност.

Примери

[1] Екран на стайната температура

[3] Екран на допълнителната зона

Обяснение

[2] Екран на основната зона

[5] Екран на температурата на бойлера

Възможни действия на този екран

Прегледайте списъка на подменюто.

Отидете в подменюто.

Настройте и автоматично приложете желаната температура.

Елемент Описание

Минимална температурна граница a1 Фиксирана от модула

a2 Ограничена от монтажника

Максимална температурна граница b1 Фиксирана от модула

b2 Ограничена от монтажника

Текуща температура c Измерена от модула

Желана температура d Завъртете дясната дискова

скала за увеличаване/ намаляване.

Подменю e Завъртете или натиснете лявата

дискова скала, за да отидете в подменюто.

Справочно ръководство на потребителя

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

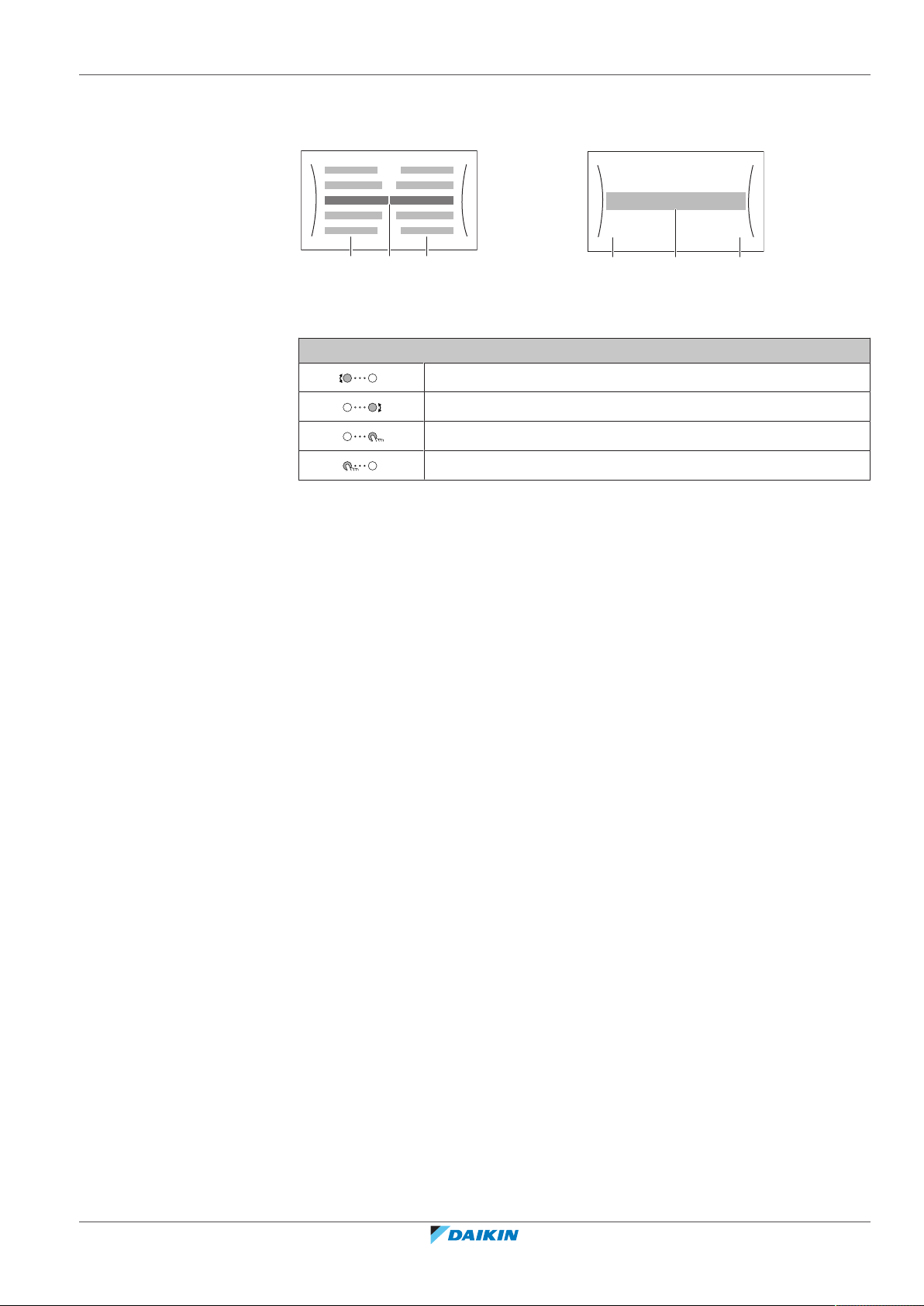

4.3.4 Подробен екран със стойности

a bc

7.2.1

Час/дата

Часове

Минути

a Настройки b Стойности

c Избрана настройка и стойност

4 | Работа

Пример:

Възможни действия на този екран

Прегледайте списъка с настройки.

Променете стойността.

Отидете на следващата настройка.

Потвърдете промените и продължете.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Справочно ръководство на потребителя

4 | Работа

1.6

bar

1.6 bar

4.4 ВКЛЮЧВАНЕ или ИЗКЛЮЧВАНЕ на работата

4.4.1 Визуална индикация

Някои функции на модула могат да се активират и дезактивират поотделно. Ако дадена функция е дезактивирана, съответната икона за температура на началния екран ще е със сив цвят.

Управление на базата на стайната температура

a Управление на стайната температура ВКЛ.

b Управление на стайната температура ИЗКЛ.

Режим на отопление/охлаждане на помещенията

c Режим на отопление/охлаждане на помещенията ВКЛ.

d Режим на отопление/охлаждане на помещенията ИЗКЛ.

Загряване на бойлера

Справочно ръководство на потребителя

e Загряване на бойлера ВКЛ.

f Загряване на бойлера ИЗКЛ.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

4.4.2 За ВКЛЮЧВАНЕ или ИЗКЛЮЧВАНЕ

Работа

Стая

Отопление/охлаждане на помещенията

Вкл.

C.1

Работа

Отопление/охлаждане на помещенията

Бойлер

Изкл.

Вкл.

Стая

C.2

Работа

Бойлер

Изкл.

Вкл.

Отопление/охлаждане на помещенията

C.3

Управление на базата на стайната температура

1 Отидете на [С.1]: Работа > Стая.

2 Настройте действието на Вкл. или Изкл..

Режим на отопление/охлаждане на помещенията

ЗАБЕЛЕЖКА

Защита на помещението от замръзване. Дори ако ИЗКЛЮЧИТЕ отоплението/

остане активна.

4 | Работа

ЗАБЕЛЕЖКА

Предотвратяване на замръзването на тръбите за вода. Дори ако ИЗКЛЮЧИТЕ

за вода –ако е разрешено– ще остане активно.

1 Отидете на [С.2]: Работа > Отопление/охлаждане на

помещенията.

2 Настройте действието на Вкл. или Изкл..

Загряване на бойлера

ЗАБЕЛЕЖКА

Режим на дезинфекция. Дори ако ИЗКЛЮЧИТЕ загряването на бойлера ([C.3]:

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

1 Отидете на [С.3]: Работа > Бойлер.

2 Настройте действието на Вкл. или Изкл..

Справочно ръководство на потребителя

4 | Работа

4.5 Прочитане на информация

За прочитане на информация

1 Отидете на [8]: Информация.

Възможна информация за прочитане

В меню… Можете да прочетете…

[8.1] Информация за енергията Произведена енергия, консумирана

електроенергия и консумиран газ

[8.2] Хронология на

Хронология на неизправностите

неизправностите

[8.3] Информация за дилъра Номер за контакт/помощен център

[8.4] Датчици Стайната температура, температурата

на бойлера или на битовата гореща вода, външната температура и температура на изходящата вода (ако е приложимо)

[8.5] Задвижващи механизми Статус/режим на всеки задвижващ

механизъм Пример: ВКЛ./ИЗКЛ. на помпата за

битова гореща вода

[8.6] Режими на работа Текущ режим на работа

Пример: Режим за размразяване/ връщане на масло

[8.7] Относно Информация за версията на

системата

[8.8] Състояние на свързване Информация за състоянието на

връзката на модула, стайния термостат и LAN адаптера.

Справочно ръководство на потребителя

[8.9] Работни часове Работни часове на специфични

компоненти на системата

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

4 | Работа

4.6 Управление на отоплението/охлаждането на помещенията

4.6.1 За управлението на отоплението/охлаждането на помещенията

Управлението на отоплението/охлаждането на помещенията се състои от следните етапи:

1 Задаване на режима на работа в помещенията 2 Управление на температурата

В зависимост от конфигурацията на системата и настройките от монтажника можете да използвате различно управление на температурата:

▪ Управление на базата на стаен термостат ▪ Управление на базата на температурата на изходящата вода ▪ Управление на базата на външен стаен термостат

4.6.2 Задаване на режима на работа в помещенията

За режимите на работа в помещенията

Този модул е модел само за отопление. Системата може да затопля помещения, но НЕ може да ги охлажда.

Ако обаче е монтиран комплектът EKHVCONV2, системата може да охлажда помещения и вие трябва да я информирате какъв режим на работа в помещенията трябва да използва: отопление или охлаждане.

За да определите дали е инсталиран модел на термопомпа за отопление/ охлаждане

1 Отидете на [4]: Отопление/охлаждане на помещенията.

2 Проверете дали [4.1] Режим на работа е посочен и може

да се редактира. Ако е така, значи има инсталиран модел на термопомпа за отопление/охлаждане.

За да укажете на системата кой режим на работа в помещенията да използва, можете да:

Можете да… Място

Проверите кой режим на работа в помещенията се

Начален екран

използва в момента.

Задайте за постоянно режима на работа в

Главно меню

помещенията.

Ограничите автоматичното превключване съобразно с месечна програма.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

За проверка кой режим на работа в помещенията се използва в момента

Режимът на работа в помещенията се появява на началния екран:

▪ Когато модулът е в режим на отопление, се появява иконата . ▪ Когато модулът е в режим на охлаждане, се появява иконата .

Индикаторът на състоянието показва дали модулът работи:

▪ Когато модулът не работи, индикаторът на състоянието мига в синьо с

честота около 5 секунди.

▪ Когато модулът работи, индикаторът на състоянието свети постоянно в

синьо.

Справочно ръководство на потребителя

4 | Работа

За задаване на режима на работа в помещенията

1 Отидете на [4.1]: Отопление/охлаждане на

помещенията > Режим на работа

2 Изберете една от следните опции:

▪ Отопление: Само режим на отопление ▪ Охлаждане: Само режим на охлаждане ▪ Автоматично: Режимът на работа се променя

автоматично на базата на външната температура. Ограничен съобразно с програмата за режим на работа.

Автоматично превключване на отопление/охлаждане НЕ е приложимо за модели, които са само за отопление. Когато е избрана функцията

Автоматично, промяната на режима на работа е въз основа на Програма на режима на работа [4.2].

За да ограничите автоматичното превключване съобразно с програма

Условия: Задавате режима на работа в помещенията на Автоматично.

1 Отидете на [4.2]: Отопление/охлаждане на

помещенията > Програма на режима на работа.

2 Изберете месец.

3 За всеки месец изберете опция:

▪ Реверсивен: Не е ограничен ▪ Само отопление: Ограничен ▪ Само охлаждане: Ограничен

4 Потвърдете промените.

Пример: ограничения за превключване

Когато Ограничение

През студения сезон.

Само отопл.

Пример: октомври, ноември, декември, януари, февруари и март.

През топлия сезон.

Само охлажд.

Пример: юни, юли и август.

Междусезонен период.

Отопл./охлажд.

Пример: април, май и септември.

Ако Режим на работа и Програма на режима на работа са зададени на Автоматично, режимът на работа се определя от външната температура.

4.6.3 Определяне на използваното управление на температурата

Справочно ръководство на потребителя

За да определите кое управление на температурата използвате (метод1)

Проверете таблицата с настройките от монтажника, попълнена от него.

За да определите кое управление на температурата използвате (метод2)

На началния екран можете да видите кое управление на температурата използвате.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

4 | Работа

1.6

bar

22:19

18 Feb 2018

Стая

–

21°C

a b

Стая

a1 Топлоизлъчвател на основната зона (в този пример Подово отопление) a2 Топлоизлъчвател на допълнителната зона (в този пример Радиатор). Ако не се показва икона, няма

допълнителна зона.

b Тип на стайния термостат за основната зона:

Ако b=… Тогава управлението на температурата е…

Основна зона Допълнителна зона (ако

има такава)

Управление на базата на стаен термостат

Управление на базата на външен стаен термостат

Няма икона Управление на базата на

температурата на изходящата вода

4.6.4 За промяна на желаната стайна температура

По време на управление на базата на стайната температура можете да използвате екрана на зададената точка за стайна температура, за да прочетете и да регулирате желаната стайна температура.

1 Отидете на [1]: Стая.

2 Регулирайте желаната стайна температура.

Управление на базата на външен стаен термостат

Управление на базата на температурата на изходящата вода

a Действителна стайна температура b Желана стайна температура

При включване на програмирането след промяна на желаната стайна температура

▪ Температурата остава същата до появата на програмирано действие. ▪ Желаната стайна температура се връща към програмираната стойност при

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

поява на програмирано действие.

Справочно ръководство на потребителя

4 | Работа

Основна зона

Допълнителна зона

–

35°C

a b

Основна зона

–

45°C

a b

Допълнителна зона

4.6.5 За промяна на желаната температура на изходящата вода

Можете да избегнете програмираното поведение, като (временно) изключите програмирането.

За да изключите програмирането на стайната температура

1 Отидете на [1.1]: Стая > Програма.

2 Изберете Не.

ИНФОРМАЦИЯ

Изходящата вода е водата, която се изпраща към топлоизлъчвателите. Желаната температура на изходящата вода се задава от вашия монтажник според типа топлоизлъчвател. В случай на възникване на проблеми регулирайте само настройките на температурата на изходящата вода.

Можете да използвате екрана на зададена точка за температурата на изходящата вода, за да прочетете и регулирате желаната температура на изходящата вода.

1 Отидете на [2]: Основна зона или [3]: Допълнителна

зона.

Справочно ръководство на потребителя

2 Регулирайте желаната температура на изходящата вода.

a Действителна температура на изходящата вода b Желана температура на изходящата вода

При включване на програмирането след промяна на желаната температура на изходящата вода

▪ Температурата остава същата до появата на програмирано действие.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

4 | Работа

▪ Желаната температура на изходящата вода се връща към програмираната

стойност при поява на програмирано действие.

Можете да избегнете програмираното поведение, като (временно) изключите програмирането.

За да изключите програмирането на температурата на изходящата вода

1 Отидете на едно от следните:

▪ [2.1]: Основна зона > Програма ▪ [3.1]: Допълнителна зона > Програма

2 Изберете Не.

За активиране на зависимата от атмосферните условия работа за температурата на изходящата вода

Вижте "4.9.4Използване на зависими от атмосферните условия криви"[454].

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Справочно ръководство на потребителя

4 | Работа

[5.1] [5.2] [5.3] [5.4] [5.5]

Зададена точка за икономична работа

Програма

Зададена точка за повторно подгряване

Зададена точка за комфорт

Работа при повишена мощност

4.7 Управление на битовата гореща вода

4.7.1 За управлението на битовата гореща вода

В зависимост от режима на бойлера за БГВ (настройка от монтажника) можете да използвате различно управление на битовата гореща вода:

▪ Само повторно подгряване ▪ Програма + повторно подгряване ▪ Само програма

ИНФОРМАЦИЯ

В случай на код на грешка AH и без да се получи прекъсване на функцията дезинфекция поради отварянето на крана за битова гореща вода, препоръчва се извършването на следните действия:

▪ Когато е избран режим Само повторно подгряване или Програма +

повторно подгряване, се препоръчва стартирането на функцията за

дезинфекция да се програмира най-малко 4 часа по-късно от последното очаквано пускане на голямо количество гореща вода от крана. Това стартиране може да се зададе чрез настройките от монтажника (функция дезинфекция).

▪ Когато е избран режим Само програма, се препоръчва действието на

Икономична работа да се програмира 3 часа преди програмираното

начало на функцията за дезинфекция, за да се подгрее отново бойлерът.

Когато за бойлера се използва режим, който зависи от атмосферните условия, температурата на бойлера се определя автоматично чрез външната температура. За повече информация вижте "4.9 Зависима от атмосферните

условия крива"[451].

За да определите кой режим за битова гореща вода използвате (метод1)

Проверете таблицата с настройките от монтажника, попълнена от него.

За да определите кой режим за битова гореща вода използвате (метод2)

1 Отидете на [5]: Бойлер.

2 Проверете кои елементи се показват на дисплея:

Ако на дисплея се показва… Тогава режимът на бойлера за БГВ =…

Само [5.1] Работа при

Само повторно подгряване

повишена мощност

Показани са всички

Само програма

елементи без [5.4]

Зададена точка за повторно подгряване

Справочно ръководство на потребителя

Показани са всички елементи, включително [5.4] Зададена точка за

повторно подгряване

Програма + повторно подгряване

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

4.7.2 Режим на повторно подгряване

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

Когато температурата падне под определена стойност, в режим на повторно подгряване водата в бойлера заБГВ се подгрява непрекъснато до достигане на температурата, показана на началния екран (например: 50°C).

TtТемпературата наБГВ на бойлера

t Време

ИНФОРМАЦИЯ

Когато режимът на бойлера за БГВ е повторно подгряване, съществува значителен риск от недостиг на мощност и проблем с комфорта. В случай на честа работа в режим на повторно подгряване функцията за отопление/ охлаждане на помещенията редовно се прекъсва.

4 | Работа

4.7.3 Програмиран режим

В програмиран режим бойлерът за БГВ произвежда гореща вода според зададена програма. Най-доброто време за позволяване на бойлера да произвежда гореща вода е през нощта, тъй като нуждата за отопление на помещенията е по-малка.

Пример:

▪ Първоначално температурата на БГВ на бойлера е равна на температурата

на битовата вода, влизаща в бойлера за БГВ (пример: 15°C).

▪ В 00:00 часа бойлерът за БГВ е програмиран да загрее водата до

предварително зададена стойност (пример: Комфорт = 60°C).

▪ На сутринта вие консумирате гореща вода и температурата на БГВ на

бойлера се понижава.

TtТемпературата наБГВ на бойлера

t Време

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

▪ В 14:00 часа бойлерът за БГВ е програмиран да загрее водата до

предварително зададена стойност (пример: Икономична работа = 50°C). Отново има наличие на гореща вода.

▪ През следобеда и вечерта вие отново консумирате гореща вода и

температурата на БГВ на бойлера се понижава отново.

▪ В 00:00 часа на следващия ден цикълът се повтаря.

Справочно ръководство на потребителя

4 | Работа

60°C

00:00 07:00

50°C 45°C

15°C

14:00 21:00

35°C

Бойлер

–

50°C

a b

Бойлер

4.7.4 Програмиран режим + режим на повторно подгряване

В програмиран режим + режим на повторно подгряване управлението на битовата гореща вода е същото като в програмиран режим. Когато обаче температурата на бойлера за БГВ спадне под предварително зададена стойност (=температура на повторно подгряване на бойлера – стойност на хистерезиса; например: 35°C), бойлерът за БГВ загрява водата, докато се достигне заданието за повторно подгряване (например: 45°C). Така се гарантира, че по всяко време има наличие на минимално количество гореща вода.

Пример:

TtТемпература на бойлера за битова гореща вода

t Време

4.7.5 За да промените температурата на битовата гореща вода

1 Отидете на [5]: Бойлер.

2 Регулирайте температурата на битовата гореща вода.

a Действителна температура на битовата гореща вода b Желана температура на битовата гореща вода

Справочно ръководство на потребителя

В другите режими можете само да виждате екрана на зададена точка, но не и да я променяте. Вместо това можете да промените настройките за Зададена

точка за комфорт [5.2], Зададена точка за икономична работа [5.3] и Зададена точка за повторно подгряване [5.4].

условия крива"[451].

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

4.7.6 Използване на режим на повишена мощност за БГВ

Относно работата при повишена мощност

Работа при повишена мощност позволява битовата гореща вода да се загрява от резервния нагревател. Използвайте този режим през дните, когато консумацията на битова гореща вода е по-голяма от обичайното.

За да проверите дали е активна работата при повишена мощност

Ако на началния екран е показано , работата при повишена мощност е активна.

Активирайте или дезактивирайте Работа при повишена мощност, както следва:

1 Отидете на [5.1]: Бойлер > Работа при повишена

мощност

2 Поставете режима на повишена мощност в състояние

Изкл. или Вкл..

Примерно използване: Имате незабавна нужда от повече гореща вода

Вие сте в следната ситуация:

4 | Работа

▪ Вече сте изразходили повечето от вашата битова гореща вода. ▪ Не можете да изчакате следващото програмирано действие за загряване на

бойлера за битова гореща вода.

В този случай можете да активирате работа с повишена мощност. Бойлерът за битова гореща вода ще започне да загрява водата до температурата на Комфорт.

ИНФОРМАЦИЯ

Когато работата с повишена мощност е активна, съществува значителен риск от проблеми, свързани с отоплението/охлаждането на помещенията и недостиг на мощност за постигане на комфорт. В случай на често използване на битова гореща вода ще се получават чести и продължителни прекъсвания на отоплението/охлаждането на помещенията.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Справочно ръководство на потребителя

4 | Работа

4.8 Предварително зададени стойности и програми

4.8.1 Използване на предварително зададени стойности

За предварително зададените стойности

За някои настройки в системата можете да определите предварително зададени стойности. Тези стойности трябва да зададете само веднъж, след това ще ги използвате в други екрани, като например екрана за програмиране. Ако по-късно искате да промените стойността, трябва да го направите само на едно място.

За да определите предварително зададени стойности на температурата на бойлера

При програмирането на битовата гореща вода могат да се използват различни предварително зададени стойности:

Предварително зададена

Къде се използва

стойност

Зададена точка за комфорт

Зададена точка за икономична работа

Зададена точка за повторно подгряване

В програмата, ако режимът на бойлера за битова гореща вода е

▪ Само програма ▪ Програма + повторно подгряване

Ако режимът на бойлера за битова гореща вода е

▪ Програма + повторно подгряване

За да се определят цените на електроенергията

Възможно е само ако функцията Бивалентен е активирана от монтажника.

Предварително зададена

Къде се използва

стойност

Цена на електрическата енергия >

▪ Висока

Използва се в екрана за седмично програмиране при настройка на цените на електроенергията.

▪ Средна ▪ Ниска

4.8.2 Задаване на цени на енергията

Справочно ръководство на потребителя

В системата можете да настроите следните цени на електроенергия:

▪ фиксирана цена на газа ▪ 3 нива на цената на електроенергията ▪ таймер със седмична програма за цените на електроенергията.

За повече информация вижте ръководството за монтаж.

Пример: Как се задават цените на енергията на потребителския интерфейс?

Цена Стойност в йерархичната връзка

Гориво: 5,3евроцента/kWh [7.6]=5,3

Електричество: 12евроцента/kWh [7.5.1]=12

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

4 | Работа

За задаване на цената на газа

1 Отидете на [7.6]: Потребителски настройки > Цена на

газа.

2 Изберете правилната цена на газа.

3 Потвърдете промените.

ИНФОРМАЦИЯ

Цена в рамките на 0,00~990валута/kWh (с 2 значими стойности).

За задаване на цената на електроенергията

1 Отидете на [7.5.1]/[7.5.2]/[7.5.3]: Потребителски

настройки > Цена на електрическата енергия > Висока/Средна/Ниска.

2 Изберете правилната цена на електричеството.

3 Потвърдете промените.

4 Повторете за всичките три цени на електричеството. —

ИНФОРМАЦИЯ

Цена в рамките на 0,00~990валута/kWh (с 2 значими стойности).

ИНФОРМАЦИЯ

Ако не е зададен график, тогава се взема предвид Висока за Цена на електрическата енергия.

За настройка на таймера за графика на цената на електроенергията

1 Отидете на [7.5.4]: Потребителски настройки > Цена на

електрическата енергия > Програма.

2 Програмирайте избора с помощта на екрана за

програмиране. Можете да зададете Висока, Средна и Ниска цени на електричество в съответствие с вашия доставчик на електроенергия.

3 Потвърдете промените.

ИНФОРМАЦИЯ

Стойностите съответстват на стойностите на цената на електричество Висока, Средна и Ниска, зададени по-рано. Ако не е зададен график, тогава се взема

предвид цената на електроенергията за Висока.

—

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

За цените на енергията в случай на стимул за kWh енергия от възобновяеми източници

При задаването на цените на енергията може да се отчете стимул. Въпреки, че експлоатационните разходи могат да се увеличат, когато се вземе предвид компенсационното плащане, общите разходи по експлоатацията ще бъдат оптимизирани.

ЗАБЕЛЕЖКА

Не пропускайте да промените заданието за цените на енергията в края на компенсационния период.

Справочно ръководство на потребителя

4 | Работа

За задаване на цена на газ в случай на стимул за kWh енергия от възобновяеми източници

Изчислете стойността на цената на газа по следната формула:

▪ Действителна цена на газа+(стимул/kWh×0,9)

Относно процедурата за задаване на цена на газа вижте "За задаване на

цената на газа"[443].

За задаване на цената на електроенергията в случай на стимул за kWh енергия от възобновяеми източници

Изчислете стойността на цената на електроенергията по следната формула:

▪ Действителна цена на електроенергията+стимул/kWh

Относно процедурата за задаване на цена на електроенергията вижте "За

задаване на цената на електроенергията"[443].

Пример

Това е пример и цените и/или стойностите, използвани в този пример, НЕ са точни.

Данни цена/kWh

Цена на газа 4,08

Цена на електрическата енергия 12,49

Стимул за kWh топлина от

възобновяеми източници

Изчисление на цената на газа

Цена на газа=действителна цена на газа+(стимул/kWh×0,9) Цена на газа=4,08+(5×0,9) Цена на газа=8,58

Изчисление на цената на електричеството

Цена на електроенергията=действителна цена на електроенергията+стимул/ kWh

Цена на електроенергията=12,49+5 Цена на електроенергията=17,49

Цена Стойност в йерархичната връзка

Газ: 4,08/kWh [7.6]=8,6

Електроенергия: 12,49/kWh [7.5.1]=17

Справочно ръководство на потребителя

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

4.8.3 Използване и програмиране на програми

За програмите

В зависимост от конфигурацията на вашата система и конфигурацията на монтажника може да има програми за няколко управления.

Можете:

▪ Да изберете кои програми искате да използвате понастоящем. ▪ Да програмирате ваши собствени програми, ако предварително зададените

програми не ви задоволяват. Действията, които можете да програмирате, са специфични за управлението.

Възможни екрани за програмиране

Име и местоположение Употреба

4 | Работа

[1.2] Стая > Програма за

отопление

[1.3] Стая > Програма за охлаждане

[2.2] Основна зона > Програма за отопление

[2.3] Основна зона > Програма за охлаждане

[3.2] Допълнителна зона > Програма за отопление

[3.3] Допълнителна зона > Програма за охлаждане

[4.2] Отопление/охлаждане на помещенията > Програма на режима на работа

Програмиране на желаната стайна температура в режим на отопление.

Програмиране на желаната стайна температура в режим на охлаждане.

Програмиране на желаната температура на изходящата вода за основната зона в режим на отопление.

Програмиране на желаната температура на изходящата вода за основната зона в режим на охлаждане.

Програмиране на желаната температура на изходящата вода за допълнителната зона в режим на отопление.

Програмиране на желаната температура на изходящата вода за допълнителната зона в режим на охлаждане.

Вижте "4.6.2Задаване на режима на работа в

помещенията"[433].

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

[5.5] Бойлер > Програма Програмиране на температурата на бойлера

за битова гореща вода за вашите обичайни нужди от битова гореща вода:

▪ Комфорт ▪ Икономична работа ▪ Стоп

[7.4.2] Потребителски настройки > Тихо > Програма

Програмиране кога какво ниво на тих режим трябва да се използва от модула:

▪ Изкл. ▪ Тихо ▪ По-тихо ▪ Най-тихо

Справочно ръководство на потребителя

4 | Работа

Пн

Сб

Ср

Пт

Чт

Вт

Нд

Определено от потребителя 1

Пн

Сб

Ср

Пт

Чт

Вт

Нд

Определено от потребителя 1

Име и местоположение Употреба

[7.5.4] Потребителски настройки > Цена на електрическата енергия > Програма

Пример за изготвяне на програма

Вижте "4.8.4Екран на програма: Пример"[446].

4.8.4 Екран на програма: Пример

Този пример показва как се задава програма за стайна температура в режим на отопление за основната зона.

ИНФОРМАЦИЯ

Процедурите за програмиране на други контроли са сходни.

За задаване на програмата: общ преглед

Пример: Вие искате да зададете следната програма:

Програмиране кога е валидна дадена тарифа за електрическа енергия.

Предпоставка: Програмата за стайна температура е достъпна само ако има активно управление на базата на стаен термостат. Ако е активно управлението на базата на температурата на изходящата вода, можете вместо това да настроите програмата за основната зона.

1 Отидете в програмата. 2 (опция) Изчистете съдържанието на програмата за цялата седмица или

съдържанието на програмата за избран ден.

3 Задайте програмата за Понеделник. 4 Копирайте програмата в другите дни от седмицата. 5 Задайте програмата за Събота и я копирайте в Неделя. 6 Дайте име на програмата.

За да отидете в програмата

1 Отидете на [1.1]: Стая > Програма.

2 Задайте програмирането на Да.

3 Отидете на [1.2]: Стая > Програма за отопление.

За изчистване на съдържанието на седмичната програма

1 Изберете името на текущата програма.

Справочно ръководство на потребителя

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

2 Изберете Изтриване.

Изтриване

Преименуване

Избиране

Пн

Сб

Ср

Пт

Чт

Вт

Нд

Определено от потребителя 1

Изтриване

Редактиране

Копиране

Пн

Сб

Ср

Пт

Чт

Вт

Нд

Определено от потребителя 1

Изтриване

Редактиране

Копиране

3 Изберете ОК за потвърждение.

За изчистване на съдържанието на дневна програма

1 Изберете деня, за който искате да изчистите съдържанието.

Например Петък

2 Изберете Изтриване.

4 | Работа

3 Изберете ОК за потвърждение.

За задаване на програмата за Понеделник

1 Изберете Понеделник.

2 Изберете Редактиране.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Справочно ръководство на потребителя

4 | Работа

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

21°C

12 24

Пн

Сб

Ср

Пт

Чт

Вт

Нд

Определено от потребителя 1

Изтриване

Редактиране

Копиране

Пн

Сб

Ср

Пт

Чт

Вт

Нд

Определено от потребителя 1

3 Използвайте лявата дискова скала, за да изберете запис, и

редактирайте записа с дясната дискова скала. Можете да програмирате до 6 действия всеки ден. На лентата високата температура е с по-тъмен цвят от този на ниската температура.

Бележка: За да изчистите дадено действие, задайте неговото време като това на предходното действие.

4 Потвърдете промените.

Резултат: Програмата за понеделник е определена.

Стойността на последното действие е валидна до следващото програмирано действие. В този пример понеделник е първият програмиран от вас ден. По този начин последното програмирано действие е валидно до първото действие през следващия понеделник.

За копиране на програмата в другите дни от седмицата

1 Изберете Понеделник.

2 Изберете Копиране.

Резултат: До копирания ден се показва "C".

3 Изберете Вторник.

Справочно ръководство на потребителя

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

4 Изберете Поставяне.

Изтриване

Редактиране

Копиране

Поставяне

Пн

Сб

Ср

Пт

Чт

Вт

Нд

Определено от потребителя 1

Пн

Сб

Ср

Пт

Чт

Вт

Нд

Определено от потребителя 1

8:00

23:00

--:--

21°C

18°C

12 24

Сб

Пн

Сб

Ср

Пт

Чт

Вт

Нд

Определено от потребителя 1

Резултат:

4 | Работа

5 Повторете това действие за всички други дни от седмицата.

За задаване на програмата за Събота и за да я копирате в Неделя

1 Изберете Събота.

2 Изберете Редактиране.

3 Използвайте лявата дискова скала, за да изберете запис, и

редактирайте записа с дясната дискова скала.

4 Потвърдете промените.

5 Изберете Събота.

–

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

6 Изберете Копиране.

7 Изберете Неделя.

8 Изберете Поставяне.

Резултат:

Справочно ръководство на потребителя

4 | Работа

Пн

Сб

Ср

Пт

Чт

Вт

Нд

Определено от потребителя 1

Изтриване

Преименуване

Избиране

За преименуване на програмата

1 Изберете името на текущата програма.

2 Изберете Преименуване.

3 (опция) За да изтриете името на текущата програма,

обхождайте списъка със знаци, докато се покаже "←", след това го натиснете, за да премахнете предишния знак. Повтаряйте действието за всеки от знаците в името на програмата.

4 За да дадете име на текущата програма, обходете списъка

със знаци и потвърдете избрания знак. Името на програмата може да съдържа до 15знака.

5 Потвърдете новото име.

ИНФОРМАЦИЯ

Не всички програми могат да се преименуват.

Примерно изпълнение: Вие работите на 3 смени

Ако сте на 3-сменен режим на работа, можете да направите следното:

1 Програмирайте 3 програми за стайна температура в режим на отопление

и им задайте подходящи имена. Пример: ПърваСмяна, ВтораСмяна и ТретаСмяна

2 Изберете програмата, която искате да използвате понастоящем.

Справочно ръководство на потребителя

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

4.9 Зависима от атмосферните условия крива

4.9.1 Какво е зависима от атмосферните условия крива?

Работа в зависимост от атмосферните условия

Модулът работи "в зависимост от атмосферните условия", ако желаната температура на изходящата вода или на бойлера се определя автоматично от външната температура. По тази причина той е свързан с датчик за температура, разположен на северната страна на сградата. Ако външната температура падне или се повиши, модулът моментално компенсира. Така не се налага модулът да изчаква получаването на обратна информация от термостата, за да повиши или намали температурата на изходящата вода или на бойлера. Тъй като той реагира по-бързо, това предотвратява високи повишавания или спадания на вътрешната температура и на температурата на водата от крановете.

Преимущество

Режимът на работа в зависимост от атмосферните условия намалява потреблението на енергия.

Зависима от атмосферните условия крива

4 | Работа

За да може да компенсира разликите в температурата, модулът разчита на своята зависима от атмосферните условия крива. Кривата определя каква трябва да бъде температурата на бойлера или на изходящата вода при различни външни температури. Тъй като наклонът на кривата зависи от местни обстоятелства, като например климат и изолация на къщата, кривата може да бъде коригирана от монтажника или от потребителя.

Типове зависими от атмосферните условия криви

Има 2 типа зависими от атмосферните условия криви:

▪ Крива по 2 зададени точки ▪ Крива с изместване на наклона

Кой тип крива използвате, за да извършвате корекции, зависи от Вашите лични предпочитания. Вижте "4.9.4Използване на зависими от атмосферните

условия криви"[454].

Достъпност

Зависимата от атмосферните условия крива е налична за:

▪ Основна зона – отопление ▪ Основна зона – охлаждане ▪ Допълнителна зона, отопление

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

▪ Допълнителна зона, охлаждане ▪ Бойлер

ИНФОРМАЦИЯ

За работа в зависимост от атмосферните условия конфигурирайте правилно зададената точка на основната зона, допълнителната зона или бойлера. Вижте

"4.9.4Използване на зависими от атмосферните условия криви"[454].

Справочно ръководство на потребителя

4 | Работа

X1 X2

4.9.2 Крива по 2 зададени точки

Определяне на зависимата от атмосферните условия крива с тези две зададени точки:

▪ Зададена точка (X1, Y2) ▪ Зададена точка (X2, Y1)

Пример

Елемент Описание

a Избрана зона, зависима от атмосферните условия:

▪ : Отопление на основна зона или допълнителна зона ▪ : Охлаждане на основна зона или допълнителна зона

▪ : Битова гореща вода

X1, X2 Примери на външна окръжаваща температура Y1, Y2 Примери на желана температура на бойлера или температура на

изходящата вода. Иконата съответства на топлоизлъчвателя за

тази зона:

▪ : Подово отопление

▪ : Вентилаторен топлообменник

▪ : Радиатор

▪ : Бойлер за битова гореща вода

4.9.3 Крива с изместване на наклона

Възможни действия на този екран

Справочно ръководство на потребителя

Наклон и изместване

Дефиниране на зависимата от атмосферните условия крива чрез нейните наклон и изместване:

▪ Променете наклона, за да се увеличава или намалява по различен начин

температурата на изходящата вода при различни окръжаващи температури. Например, ако температурата на изходящата вода се променя обичайно плавно, но при ниски окръжаващи температури е прекалено студена, тогава увеличете наклона, за да може температурата на изходящата вода да се загрява по-бързо, когато окръжаващите температури се понижават.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

4 | Работа

X1 X2

a b

X1 X2

a b

▪ Променете изместването за еднакво увеличаване на температурата на

изходящата вода за различни окръжаващи температури. Например, ако температурата на изходящата вода е винаги малко по-ниска при различни окръжаващи температури, направете изместване в посока на повишение за еднакво увеличаване на температурата на изходящата вода за всички окръжаващи температури.

Примери

Зависима от атмосферните условия крива, когато е избран наклон:

Зависима от атмосферните условия крива, когато е избрано изместване:

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Елемент Описание

a WD крива преди промените.

b WD крива след промените (като в примера):

▪ При промяна на наклона, новата предпочитана температура

при X1 е неравномерно по-висока от предпочитаната температура при X2.

▪ При промяна на изместването, новата предпочитана

температура при X1 е равномерно по-висока от предпочитаната температура при X2.

c Наклон

d Изместване

e Избрана зона, зависима от атмосферните условия:

▪ : Отопление на основна зона или допълнителна зона ▪ : Охлаждане на основна зона или допълнителна зона ▪ : Битова гореща вода

X1, X2 Примери на външна окръжаваща температура

Справочно ръководство на потребителя

4 | Работа

Елемент Описание

Y1, Y2, Y3,Y4Примери на желана температура на бойлера или температура

на изходящата вода. Иконата съответства на топлоизлъчвателя за тази зона:

▪ : Подово отопление ▪ : Вентилаторен топлообменник ▪ : Радиатор

▪ : Бойлер за битова гореща вода

Възможни действия на този екран

преминаване към изместването. Когато е избрано изместване: задаване на изместването.

Потвърдете промените и се върнете на подменюто.

4.9.4 Използване на зависими от атмосферните условия криви

Конфигуриране на зависими от атмосферните условия криви, както следва:

За определяне на режима на задаване

За да използвате зависимата от атмосферните условия крива, е необходимо да определите правилния режим на зададена точка:

Отидете на режим на задаване … Установете режима на задаване на …

Основна зона – отопление

[2.4] Основна зона > Режим задаване

Основна зона – охлаждане

[2.4] Основна зона > Режим задаване

Допълнителна зона – отопление

[3.4] Допълнителна зона > Режим задаване

Зависимо от атмосферните условия отопление, фиксирано охлаждане ИЛИ Зависимо от атмосферните условия

Зависимо от атмосферните условия

Зависимо от атмосферните условия отопление, фиксирано охлаждане ИЛИ Зависимо от атмосферните условия

Справочно ръководство на потребителя

Допълнителна зона – охлаждане

[3.4] Допълнителна зона > Режим задаване

Зависимо от атмосферните условия

Бойлер

[5.B] Бойлер > Режим задаване Зависимо от атмосферните

условия

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

4 | Работа

За промяна на типа зависима от атмосферните условия крива

За да промените типа за всички зони и за бойлера, отидете на [2.E] Основна зона > Тип WD крива.

Прегледът на избрания тип е възможен също и чрез:

▪ [3.C] Допълнителна зона > Тип WD крива ▪ [5.E] Бойлер > Тип WD крива

За промяна на зависимата от атмосферните условия крива

Зона Отидете на …

Основна зона – отопление [2.5] Основна зона > Крива на

зависимото от атмосферните условия отопление

Основна зона – охлаждане [2.6] Основна зона > Крива на

зависимото от атмосферните условия охлаждане

Допълнителна зона – отопление [3.5] Допълнителна зона > Крива

на зависимото от атмосферните условия отопление

Допълнителна зона – охлаждане [3.6] Допълнителна зона > Крива

на зависимото от атмосферните условия охлаждане

Бойлер [5.C] Бойлер > Крива на

зависимост от атмосферните условия

ИНФОРМАЦИЯ

Максимални и минимални зададени точки

Не можете да конфигурирате кривата с температури, които са по-високи или пониски от установените максимални и минимални зададени точки за зоната или за бойлера. Когато се достигне максималната и или минималната зададена точка, кривата се изравнява.

За прецизиране на зависимата от атмосферните условия крива: крива с изместване на наклона

Следващата таблица описва как да се прецизира зависимата от атмосферните условия крива на зона или на бойлер:

Чувствате се … Прецизиране с наклон и

изместване:

При нормални

външни температури

При ниски външни

температури …

Наклон Изместване

…

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

OK Студено ↑ –

OK Горещо ↓ –

Студено OK ↓ ↑

Студено Студено – ↑

Студено Горещо ↓ ↑

Горещо OK ↑ ↓

Справочно ръководство на потребителя

4 | Работа

Чувствате се … Прецизиране с наклон и

изместване:

При нормални

външни температури

При ниски външни

температури …

Наклон Изместване

…

Горещо Студено ↑ ↓

Горещо Горещо – ↓

За прецизиране на зависимата от атмосферните условия крива: крива по 2 зададени точки

Чувствате се … Прецизиране със зададени

точки:

При нормални

външни температури

При ниски външни

температури …

(a)

…

OK Студено ↑ – ↑ –

OK Горещо ↓ – ↓ –

Студено OK – ↑ – ↑

Студено Студено ↑ ↑ ↑ ↑

Студено Горещо ↓ ↑ ↓ ↑

Горещо OK – ↓ – ↓

Горещо Студено ↑ ↓ ↑ ↓

Горещо Горещо ↓ ↓ ↓ ↓

(a)

Вижте "4.9.2Крива по 2 зададени точки"[452].

Справочно ръководство на потребителя

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

4.10 Други функционалности

4.10.1 За конфигуриране на час и дата

1 Отидете на [7.2] Потребителски настройки > Час/дата.

4.10.2 Използване на тих режим

За тихия режим

Можете да използвате тихия режим, за да намалете нивото на издавания от външното тяло звук. Това обаче намалява също и мощността на отопление/ охлаждане на системата. Има няколко нива на тих режим.

Монтажникът може:

▪ Напълно да дезактивира тихия режим ▪ Ръчно да активира ниво на тих режим ▪ Да разреши на потребителя да програмира график за тих режим

Ако е разрешено от монтажника, потребителят може да програмира график за тих режим.

4 | Работа

ИНФОРМАЦИЯ

Ако външната температура е под нулата, ние препоръчваме да НЕ се използва най-тихото ниво.

За да проверите дали е активен тихият режим

Ако на началния екран е показано , тихият режим е активен.

Програмиране на график за тих режим

Ограничение: Възможно е само ако е разрешено от монтажника.

1 Отидете на [7.4.2]: Потребителски настройки > Тихо >

Програма.

2 Създайте програмата. За повече информация относно

програмирането вижте "4.8.4Екран на програма:

Пример"[446].

4.10.3 Използване на режима за празници

За режима за празници

По време на вашите празници (почивка, отпуск и т.н.) можете да използвате режима за празници, за да се отклоните от вашите нормални програми, без да се налага да ги променяте. Когато е активен режим за празници, отоплението/ охлаждането на помещенията и загряването на битова гореща вода се изключва. Защитата на помещението от замръзване и функцията срещу легионела остават активни.

—

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Типичен работен поток

Използването на режима за празници обикновено се състои от следните етапи:

1 Настройка на начална и крайна дата на празника. 2 Активиране на режима за празници.

Справочно ръководство на потребителя

4 | Работа

Активиране

До

7.3.1

От

a b c

За проверка дали режимът за празници е активиран и/или се изпълнява

Ако на началния екран е показано , режимът за празници е активен.

За да конфигурирате празника

1 Активирайте режима за празници. —

▪ Отидете на [7.3.1]: Потребителски настройки >

Празник > Активиране.

▪ Изберете Вкл..

2 Задайте първия ден от почивката. —

▪ Отидете на [7.3.2]: От.

▪ Изберете дата.

4.10.4 WLAN адаптер

▪ Потвърдете промените.

3 Задайте последния ден от почивката. —

▪ Отидете на [7.3.3]: До.

▪ Изберете дата.

▪ Потвърдете промените.

ИНФОРМАЦИЯ

Ограничение: настройките на WLAN адаптера се виждат само когато WLAN

адаптерът бъде монтиран.

Относно WLAN адаптера

Безжичният LAN адаптер свързва термопомпената система към интернет. Като потребител можете да управлявате термопомпената система чрез приложението Daikin Residential Controller.

За това са необходими следните компоненти:

Справочно ръководство на потребителя

a WLAN адаптер WLAN адаптерът трябва да бъде монтиран от

монтажника на вътрешното тяло (на вътрешната страна на предния панел).

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

b Маршрутизатор Доставка на място.

Безжичен шлюз

Неизправност

Работа

Потребителски профил

Стая

4 | Работа

c Смартфон +

приложение

Приложението Daikin Residential Controller трябва да бъде инсталирано на смартфона на потребителя. Вижте:

http://www.onlinecontroller.daikineurope.com/

Конфигуриране

За да конфигурирате приложението Daikin Residential Controller, следвайте инструкциите в приложението. Докато правите това, на потребителския интерфейс на вътрешното тяло са необходими следните действия и информация:

[D] Безжичен шлюз

[D.1] Режим [D.2] WPS [D.3] Нулиране [D.4] Информация за устройството

[D.1] Режим: ВКЛЮЧЕТЕ режима AP (=WLAN адаптерът е активен като точка за достъп):

1 Отидете на [D.1]: Безжичен шлюз > Режим.

2 От екрана Активиране на AP режим изберете Да.

[D.2] WPS: Свържете WLAN адаптера към маршрутизатора:

1 Отидете на [D.2]: Безжичен шлюз > WPS.

2 От екрана Свързване към домашна мрежа изберете ОК.

[D.3] Нулиране: Нулиране на WLAN адаптера:

1 Отидете на [D.3]: Безжичен шлюз > Нулиране.

2 От екрана Нулиране на шлюза изберете ОК.

[D.4] Информация за устройството: Получаване на информация относно WLAN адаптера:

1 Отидете на [D.4]: Безжичен шлюз > Информация за

устройството.

2 Прочетете SSID, MAC адрес и Сериен номер.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Справочно ръководство на потребителя

5 | Съвети за пестене на енергия

5 Съвети за пестене на енергия

Съвети за стайната температура

▪ Уверете се, че желаната стайна температура НИКОГА не е прекомерно

висока (в режим на отопление) или твърде ниска (в режим на охлаждане), а ВИНАГИ съответства на вашите действителни нужди. Всеки “спестен” градус може да ви икономиса до 6% от разходите за отопление/охлаждане.

▪ НЕ увеличавайте желаната стайна температура, за да ускорите отоплението

на помещенията. Помещенията НЯМА да се затоплят по-бързо.

▪ Когато във вашата конфигурация на системата са включени бавнодействащи

топлоизлъчватели (пример: подово отопление), избягвайте голямо колебание на желаната стайна температура и НЕ допускайте стайната температура да падне твърде ниско. Ще е нужно повече време и енергия,за до затоплите стаята отново.

Съвети за температурата на изходящата вода

▪ В режим на отопление по-ниската желана температура на изходящата вода

води до по-ниска консумация на енергия и до по-добра производителност. Обратното е валидно при охлаждане.

▪ Задайте желаната температура на изходящата вода в съответствие с типа

топлоизлъчвател. Пример: Подовото отопление е предназначено за пониска температура на изходящата вода, отколкото радиаторите и термопомпените конвектори.

Съвети относно температурата на БГВ на бойлера

▪ Използвайте седмична програма за вашите нормални нужди за битова

гореща вода (само в програмиран режим).

- Програмирайте БГВ набойлера да се загрява до предварително зададена

стойност (Комфорт = по-висока температура на БГВ на бойлера) през нощта, тъй като нуждата от отопление на помещенията е по-малка.

- Ако еднократното загряване на БГВ на бойлера през нощта не е

достатъчно, програмирайте допълнително загряване наБГВ на бойлера до предварително зададена стойност (Икономична работа = по-ниска температура на БГВ набойлера) през деня.

▪ Уверете се, че желаната температура на БГВ на бойлера НЕ е твърде висока.

Пример: След монтажа намалявайте температурата на БГВ на бойлера всеки

ден с 1°C и проверявайте дали все още имате достатъчно гореща вода.

▪ Програмирайте помпата за битова гореща вода да се ВКЛЮЧВА само през

периоди от деня, когато е нужно незабавно подаване на гореща вода. Пример: Сутрин и вечер.

Справочно ръководство на потребителя

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

6 | Поддръжка и сервизно обслужване

6 Поддръжка и сервизно обслужване

6.1 Общ преглед: Поддръжка и сервизно обслужване

Монтажникът трябва да извършва ежегодна поддръжка. Можете да намерите номера за контакт/помощен център чрез потребителския интерфейс.

1 Отидете на [8.3]: Информация > Информация за дилъра.

Като краенпотребител, вие трябва:

▪ Да поддържате чиста зоната около модула. ▪ Да поддържате потребителския интерфейс чист с помощта на меко,

навлажнено парче плат. Да НЕ използвайте никакви детергенти.

Хладилен агент

Този продукт съдържа флуорирани парникови газове. НЕ изпускайте газовете в атмосферата.

Тип на хладилния агент: R32 Стойност на потенциала за глобално затопляне (GWP): 675

ЗАБЕЛЕЖКА

Приложимото законодателство за флуорирани парникови газове изисква зареждането с хладителен агент на модула да е посочено както чрез тегло, така и в еквивалент на CO2.

Формула за изчисляване на количеството в еквивалент на тонове CO2: GWP стойност на хладилния агент × общо заредено количество хладилен агент [в кг] / 1000

За повече информация, моля, свържете се с вашия монтажник.

ПРЕДУПРЕЖДЕНИЕ: ЗАПАЛИМИ ВЕЩЕСТВА

Хладилният агент в този модул е умерено запалим.

ПРЕДУПРЕЖДЕНИЕ

Уредът трябва да се съхранява в помещение без наличие на постоянно работещи източници на запалване (например: открити пламъци, работещ газов уред или работещ електрически нагревател).

ПРЕДУПРЕЖДЕНИЕ

▪ НЕ пробивайте и не изгаряйте части от контура на хладилния агент. ▪ НЕ използвайте средства за почистване или за ускоряване на процеса на

размразяване, различни от препоръчаните от производителя.

▪ Имайте предвид, че хладилният агент в системата няма миризма.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Справочно ръководство на потребителя

6 | Поддръжка и сервизно обслужване

ПРЕДУПРЕЖДЕНИЕ

Хладилният агент в системата е безопасен и обикновено НЕ изтича. Ако в помещението изтече хладилен агент и влезе в контакт с огън от горелка, радиатор или печка, това може да доведе до образуване на пожар или вреден газ.

Изключете всички запалими отоплителни устройства, проветрете стаята и се свържете с дилъра, от който сте закупили уреда.

НЕ използвайте уреда, докато сервизен техник не потвърди, че участъкът на утечката е ремонтиран.

Справочно ръководство на потребителя

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

7 | Отстраняване на неизправности

7 Отстраняване на неизправности

Свържете се

За изредените по-долу симптоми можете да се опитате да разрешите проблема сами. За всякакъв друг проблем се свържете с вашия монтажник. Можете да намерите номера за контакт/помощен център чрез потребителския интерфейс.

1 Отидете на [8.3]: Информация > Информация за дилъра.

7.1 За показване на помощен текст в случай на неизправност

В случай на неизправност на началния екран ще се появи следното в зависимост от сериозността:

▪ : Грешка ▪ : Неизправност

Можете да получите кратко или дълго описание на неизправността, както следва:

1 Натиснете лявата дискова скала, за да отворите главното

меню, и отидете на Неизправност. Резултат: На екрана се показват кратко описание на

грешката и кодът на грешката.

2 Натиснете в екрана на грешката.

Резултат: На екрана се показва дълго описание на грешката.

7.2 За да проверите хронологията на неизправностите

Условия: Нивото на разрешен достъп на потребителя е настроено на напреднал краен потребител.

1 Отидете на [8.2]: Информация > Хронология на

неизправностите.

Виждате списък на последните неизправности.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Справочно ръководство на потребителя

7 | Отстраняване на неизправности

7.3 Симптом: Чувствате, че във вашата всекидневна е твърде студено (горещо)

Възможна причина Коригиращо действие

Желаната стайна температура е твърде ниска (висока).

Желаната стайна температура не може да бъде достигната.

Увеличете (намалете) желаната стайна температура. Вижте "4.6.4За

промяна на желаната стайна температура"[435].

Ако проблемът се повтаря ежедневно, направете едно от следните неща:

▪ Увеличете (намалете)

предварително зададената стойност на стайната температура. Вижте "4.8.1 Използване на

предварително зададени стойности"[442].

▪ Регулирайте програмата за стайната

температура. Вижте

"4.8.3 Използване и програмиране на програми" [4 45] и "4.8.4 Екран на програма: Пример"[446].

Увеличете желаната температура на изходящата вода в съответствие с типа топлоизлъчвател. Вижте "4.6.5За

промяна на желаната температура на изходящата вода"[436].

Зависимата от атмосферните условия крива е настроена правилно.

Регулирайте зависимата от атмосферните условия крива. Вижте

"4.9Зависима от атмосферните условия крива"[451].

Справочно ръководство на потребителя

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

7 | Отстраняване на неизправности

7.4 Симптом: Водата на крана е твърде студена

Възможна причина Коригиращо действие

Изчерпали сте битовата гореща вода поради необичайно висока консумация.

Желаната температура набойлера за БГВ е твърде ниска.

Ако се нуждаете незабавно от битова гореща вода, активирайте режима на бойлера за БГВ за Работа при повишена мощност. Това обаче води до допълнителна консумация на енергия. Вижте "4.7.6Използване на

режим на повишена мощност за БГВ"[441].

Ако проблемите се повтарят ежедневно, направете едно от следните неща:

▪ Увеличете предварително

зададената стойност на температурата на бойлера за БГВ. Вижте "4.8.1 Използване на

предварително зададени стойности"[442].

▪ Регулирайте програмата за

температурата на бойлера за БГВ. Пример: Програмирайте допълнително загряване на водата в бойлера за БГВ до предварително зададена стойност (Зададена точка за икономична работа = по-ниска температура на бойлера) през деня. Вижте "4.8.3Използване

и програмиране на програми"[445]

и "4.8.4 Екран на програма:

Пример"[446].

7.5 Симптом: Неизправност на термопомпата

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

При отказ на термопомпата резервният нагревател може да служи като авариен нагревател. Тогава той поема топлинното натоварване автоматично или чрез ръчна команда.

▪ Когато Авария е зададено на Автоматично и възникне повреда в

термопомпата, резервният нагревател поема автоматично производството на битова гореща вода и отоплението на помещенията.

▪ Когато Авария е зададено на Ръчно и възникне повреда в термопомпата,

производството на битова гореща вода и отоплението на помещенията се прекратяват. За да ги възстановите чрез потребителския интерфейс, отидете на екрана на главното меню Неизправност и потвърдете дали резервният нагревател може да поеме или не топлинния товар.

Справочно ръководство на потребителя

7 | Отстраняване на неизправности

▪ Или, когато Авария е зададено на:

- автоматично SH, намалено/БГВ вкл.: отоплението на помещенията

е намалено, но все още има битова гореща вода.

- автоматично SH, намалено/БГВ изкл.: отоплението на помещенията

е намалено, но НЯМА битова гореща вода.

- автоматично SH, нормално/БГВ изкл.: отоплението на помещенията

работи нормално, но НЯМА битова гореща вода. Подобно на режима Ръчно, модулът може да поеме цялото натоварване чрез резервния нагревател, ако потребителят активира това чрез екрана на главното меню Неизправност.

Когато термопомпата откаже, на потребителския интерфейс ще се появи или .

Възможна причина Коригиращо действие

Термопомпата е повредена. Вижте "7.1За показване на помощен

ИНФОРМАЦИЯ

Когато резервният нагревател поеме топлинния товар, консумацията на електричество ще бъде значително по-голяма.

текст в случай на неизправност"[463].

7.6 Симптом: системата издава бълбукащи звуци след пускане в експлоатация

Възможна причина Коригиращо действие

В системата има въздух. Обезвъздушете системата.

Различни неизправности.

Проверете дали се показва или на началния екран на потребителския интерфейс. За повече информация за неизправността вижте "7.1За

показване на помощен текст в случай на неизправност"[463].

(a)

Препоръчваме ви да извършите обезвъздушаване с функцията за обезвъздушаване на модула (трябва да се извършва от монтажника). Ако обезвъздушавате от топлоизлъчвателите или колекторите, имайте предвид следното:

ПРЕДУПРЕЖДЕНИЕ

Обезвъздушаващи топлоизлъчватели или колектори. Преди да извършите

обезвъздушаване на топлоизлъчвателите или колекторите, проверете дали се показва или на началния екран на потребителския интерфейс.

▪ В случай че не се извежда, можете веднага да обезвъздушите. ▪ Ако се показва, тогава се уверете, че стаята, в която искате да извършите

обезвъздушаване, е достатъчно проветрена. Причина: Когато извършвате обезвъздушаване на топлоизлъчвателите или колекторите, във водния кръг може да изтече хладилен агент, а после и в стаята.

(a)

Справочно ръководство на потребителя

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

8 Преместване

8.1 Общ преглед: Преместване

Ако искате да преместите части от вашата система (потребителски интерфейс, вътрешно тяло, външно тяло, бойлер за БГВ и т.н.), свържете се с вашия монтажник. Можете да намерите номера за контакт/помощен център чрез потребителския интерфейс.

8 | Преместване

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Справочно ръководство на потребителя

9 | Изхвърляне на отпадни продукти

9 Изхвърляне на отпадни продукти

ЗАБЕЛЕЖКА

НЕ се опитвайте сами да демонтирате системата: демонтажът на системата, изхвърлянето/предаването за рециклиране на хладилния агент, на маслото и на други части ТРЯБВА да отговаря на изискванията на приложимото законодателство. Уредите ТРЯБВА да се разглеждат като техника със специален режим на обработка за рециклиране, повторно използване и възстановяване.

Справочно ръководство на потребителя

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F

4P586461-1A – 2020.01

10 Терминологичен речник

БГВ = Битова гореща вода

Гореща вода, използвана за битови цели, независимо от типа сграда.

ТИВ = Температура на изходящата вода

Температура на водата на изхода от термопомпата.

Дилър

Дистрибутор за продукта.

Упълномощен монтажник

Технически подготвено лице, което е квалифицирано да монтира продукта.

Потребител

Лице, което е собственик на продукта и/или експлоатира продукта.

Приложимо законодателство

Всички международни, европейски, национални или местни директиви, закони, разпоредби и/или кодекси, които се отнасят до и са приложими за определен продукт или област.

Обслужваща компания

Квалифицирана компания, която може да извърши или координира необходимото сервизно обслужване на продукта.

10 | Терминологичен речник

Ръководство за монтаж

Ръководство с инструкции, предназначено за определен продукт или приложение, което обяснява как продуктът или приложението се монтира, конфигурира и поддържа.

Ръководство за експлоатация

Ръководство с инструкции, предназначено за определен продукт или приложение, което обяснява как се работи с него.

Аксесоари

Етикети, ръководства, информационни листове и оборудване, които се доставят с продукта и които трябва да се монтират в съответствие с инструкциите в придружаващата документация.

Допълнително оборудване

Оборудване, изработено или одобрено от Daikin, което може по желание да се комбинира с продукта в съответствие с инструкциите в придружаващата документация.

Доставка на място

Оборудване, което НЕ е изработено от Daikin и което може по желание да се комбинира с продукта в съответствие с инструкциите в придружаващата документация.

ETVZ16S18+23DA6V+9W Daikin Altherma 3 H HT F 4P586461-1A – 2020.01

Справочно ръководство на потребителя

Verantwortung für Energie und Umwelt

4P586461-1A 2020.01

Daikin ETVZ16S18DA6V, ETVZ16S23DA6V, ETVZ16S18DA9W, ETVZ16S23DA9W User reference guide [bg]

Specifications and Main Features

Frequently Asked Questions

User Manual

Съдържание

1 | Настройки от монтажника: Таблици, които трябва да се попълнят от монтажника

1.1 Съветник за конфигуриране

1.2 Меню с настройки

2 Бързо ръководство

2.1 Ниво на разрешен достъп на потребителя

ПИН код за потребител

ПИН код за напреднал потребител

2.2 Отопление/охлаждане на помещенията

2.3 Битова гореща вода

3 Обща информация

3.1 Общи предпазни мерки за безопасност

3.1.1 За потребителя

3.2 За документацията

3.2.1 За настоящия документ

3.2.2 Значение на предупреждения и символи

3.3 За системата

3.3.1 Компоненти в една типична конфигурация на системата

4 Работа

4.1 Потребителски интерфейс: Общ преглед

4.2 Структура на менюто: Преглед на потребителските настройки

4.3 Възможни екрани: Общ преглед

4.3.1 Начален екран

4.3.2 Екран на главното меню

4.3.3 Екран на зададена точка

4.3.4 Подробен екран със стойности

4.4 ВКЛЮЧВАНЕ или ИЗКЛЮЧВАНЕ на работата

4.4.1 Визуална индикация

4.4.2 За ВКЛЮЧВАНЕ или ИЗКЛЮЧВАНЕ

4.5 Прочитане на информация

За прочитане на информация

Възможна информация за прочитане

4.6 Управление на отоплението/охлаждането на помещенията

4.6.1 За управлението на отоплението/охлаждането на помещенията

4.6.2 Задаване на режима на работа в помещенията

4.6.3 Определяне на използваното управление на температурата

4.6.4 За промяна на желаната стайна температура

4.6.5 За промяна на желаната температура на изходящата вода

4.7 Управление на битовата гореща вода

4.7.1 За управлението на битовата гореща вода

4.7.2 Режим на повторно подгряване

4.7.3 Програмиран режим

4.7.4 Програмиран режим + режим на повторно подгряване

4.7.5 За да промените температурата на битовата гореща вода

4.7.6 Използване на режим на повишена мощност за БГВ

4.8 Предварително зададени стойности и програми

4.8.1 Използване на предварително зададени стойности

4.8.2 Задаване на цени на енергията

За задаване на цената на газа

За задаване на цената на електроенергията

За настройка на таймера за графика на цената на електроенергията

За цените на енергията в случай на стимул за kWh енергия от възобновяеми източници

За задаване на цена на газ в случай на стимул за kWh енергия от възобновяеми източници

За задаване на цената на електроенергията в случай на стимул за kWh енергия от възобновяеми източници

Пример

4.8.3 Използване и програмиране на програми

4.8.4 Екран на програма: Пример

Примерно изпълнение: Вие работите на 3 смени

4.9 Зависима от атмосферните условия крива

4.9.1 Какво е зависима от атмосферните условия крива?

4.9.2 Крива по 2 зададени точки

4.9.3 Крива с изместване на наклона

4.9.4 Използване на зависими от атмосферните условия криви

4.10 Други функционалности

4.10.1 За конфигуриране на час и дата

4.10.2 Използване на тих режим

За тихия режим

За да проверите дали е активен тихият режим

Програмиране на график за тих режим

4.10.3 Използване на режима за празници

За режима за празници

За проверка дали режимът за празници е активиран и/или се изпълнява

За да конфигурирате празника

4.10.4 WLAN адаптер

5 Съвети за пестене на енергия

6 Поддръжка и сервизно обслужване
