Daikin ETVH16S18DA6V, ETVH16S23DA6V, ETVH16S18DA9W, ETVH16S23DA9W, ETVX16S18DA6V User reference guide [et]

...

Kasutaja viitejuhend

Daikin Altherma 3 H HT F+W

ETVH16S18DA6V(G) ETVH16S23DA6V(G) ETVH16S18DA9W(G) ETVH16S23DA9W(G) ETVX16S18DA6V(G) ETVX16S23DA6V(G) ETVX16S18DA9W(G) ETVX16S23DA9W(G)

ETBH16DA6V ETBH16DA9W ETBX16DA6V ETBX16DA9W

Sisukord

1 Paigaldussätted: paigaldaja täidetavad tabelid 4

1.1 Konfigureerimise viisard ................................................................................................................................................. 4

1.2 Seadistusmenüü.............................................................................................................................................................. 5

2 Kiirjuhend 6

2.1 Kasutaja õiguste tase ...................................................................................................................................................... 6

2.2 Ruumi kütmine/jahutus .................................................................................................................................................. 7

2.3 Soe tarbevesi................................................................................................................................................................... 11

3 Üldteave 13

3.1 Üldised ettevaatusabinõud............................................................................................................................................. 13

3.1.1 Kasutajale........................................................................................................................................................ 13

3.2 Info kasutusjuhiste kohta................................................................................................................................................ 14

3.2.1 Info käesoleva dokumendi kohta ................................................................................................................... 14

3.2.2 Hoiatuste ja sümbolite tähendus ................................................................................................................... 16

3.3 Info süsteemi kohta ........................................................................................................................................................ 17

3.3.1 Tüüpilise süsteemi osad ................................................................................................................................. 17

4 Kasutamine 19

4.1 Kasutusliides: ülevaade................................................................................................................................................... 19

4.2 Menüüstruktuur: ülevaade kasutajasätetest ................................................................................................................. 21

4.3 Võimalikud kuvad: ülevaade........................................................................................................................................... 22

4.3.1 Avakuva........................................................................................................................................................... 22

4.3.2 Peamenüü kuva .............................................................................................................................................. 25

4.3.3 Sättepunkti kuva ............................................................................................................................................. 26

4.3.4 Detailne kuva väärtustega .............................................................................................................................. 27

4.4 Funktsioonide SISSE või VÄLJA lülitamine ...................................................................................................................... 27

4.4.1 Visuaalne näidik .............................................................................................................................................. 27

4.4.2 SISSE või VÄLJA lülitamiseks ........................................................................................................................... 28

4.5 Informatsiooni lugemine ................................................................................................................................................ 29

Info väljalugemine .......................................................................................................................................... 29

Võimalik väljaloetav info ................................................................................................................................ 29

4.6 Ruumi kütte/jahutuse reguleerimine ............................................................................................................................. 30

4.6.1 Info ruumikütte/-jahutuse reguleerimise kohta ............................................................................................ 30

4.6.2 Ruumi kütterežiimi seadistamine................................................................................................................... 30

4.6.3 Kasutatava temperatuuri regulaatori tuvastamine ....................................................................................... 31

4.6.4 Soovitud ruumi temperatuuri muutmine ...................................................................................................... 32

4.6.5 Soovitud väljuva vee temperatuuri muutmine .............................................................................................. 33

4.7 Sooja tarbevee reguleerimine ........................................................................................................................................ 34

4.7.1 Info sooja tarbevee reguleerimise kohta ....................................................................................................... 34

4.7.2 Vaheülekuumenduse režiim........................................................................................................................... 35

4.7.3 Graafikupõhine režiim .................................................................................................................................... 35

4.7.4 Graafikupõhine + vaheülekuumenduse režiim .............................................................................................. 36

4.7.5 Sooja tarbevee temperatuuri muutmine ....................................................................................................... 36

4.7.6 Sooja tarbevee võimsa režiimi kasutamine ................................................................................................... 37

4.8 Väärtuste ja graafikute eelseadistamine........................................................................................................................ 38

4.8.1 Eelseadistatud väärtuste kasutamine ............................................................................................................ 38

4.8.2 Energiahindade seadistamine ........................................................................................................................ 38

4.8.3 Graafikute kasutamine ja programmeerimine .............................................................................................. 40

4.8.4 Graafiku kuva: näide ....................................................................................................................................... 41

4.9 Ilmast sõltuv kõver.......................................................................................................................................................... 45

4.9.1 Mis on ilmast sõltuv kõver?............................................................................................................................ 45

4.9.2 2-punktiline kõver........................................................................................................................................... 46

4.9.3 Kõvera kalle ja nihe......................................................................................................................................... 47

4.9.4 Ilmast sõltuvate kõverate kasutamine ........................................................................................................... 48

4.10 Muud funktsioonid.......................................................................................................................................................... 50

4.10.1 Kellaaja ja kuupäeva konfigureerimiseks ....................................................................................................... 50

4.10.2 Vaikse režiimi kasutamine .............................................................................................................................. 50

4.10.3 Puhkuserežiimi kasutamine............................................................................................................................ 51

4.10.4 WLAN-i adapter .............................................................................................................................................. 52

Kasutaja viitejuhend

5 Nõuanded energia säästmise kohta 54

6 Hooldus ja teenindus 55

6.1 Ülevaade: hooldus ja teenindus ..................................................................................................................................... 55

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

Sisukord

7 Veatuvastus 56

7.1 Abiteksti kuvamine talitlushäire korral........................................................................................................................... 56

7.2 Talitlushäirete ajaloo kontrollimine................................................................................................................................ 56

7.3 Sümptom: elutoas on liiga külm (palav) ......................................................................................................................... 56

7.4 Sümptom: kraanivesi on liiga külm................................................................................................................................. 57

7.5 Sümptom: soojuspumba rike.......................................................................................................................................... 57

7.6 Tunnus: süsteem tekitab pärast kasutuselevõttu korisevat häält ................................................................................. 58

8 Asukoha vahetamine 59

8.1 Ülevaade: asukoha vahetamine...................................................................................................................................... 59

9 Toote kasutuselt kõrvaldamine 60

10 Sõnastik 61

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

Kasutaja viitejuhend

1 | Paigaldussätted: paigaldaja täidetavad tabelid

1 Paigaldussätted: paigaldaja täidetavad

tabelid

1.1 Konfigureerimise viisard

Sätted Täitke…

Süsteem

Siseseadme tüüp (ainult lugemine)

Varukütteseadme tüüp [9.3.1]

(kirjutuskaitsega)

Soe tarbevesi [9.2.1]

Hädaabirežiim [9.5]

Tsoonide arv [4.4]

Glükooliga täidetud süsteem

(kohapealsete sätete ülevaade [E‑0D])

Lisakütteseade võimsus [9.4.1] (kui rakendatav)

Varukütteseade

Pinge [9.3.2]

Konfiguratsioon [9.3.3]

Võimsuse aste 1 [9.3.4]

Lisavõimsuse aste 2 [9.3.5] (kui

rakendatav)

Põhitsoon

Kiirguri tüüp [2.7]

Juhtimine [2.9]

Sättepunkti režiim [2.4]

Programm [2.1]

Ilmast sõltuva kõvera tüüp

[2.E]

Lisatsoon (ainult kui [4.4]=1, kahe tsooniga)

Kiirguri tüüp [3.7]

Kasutaja viitejuhend

Juhtimine (ainult lugemine) [3.9]

Sättepunkti režiim [3.4]

Programm [3.1]

Ilmast sõltuva kõvera tüüp

[3.C] (kirjutuskaitsega)

Paak (kui rakendatav)

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

Soojendusrežiim [5.6]

Mugavuse sättepunkt [5.2]

Öko sättepunkt [5.3]

Järelkütte sättepunkt [5.4]

Sättepunkti režiim [5.B]

Ilmast sõltuva kõvera tüüp

[5.E] (kirjutuskaitsega)

1.2 Seadistusmenüü

Põhitsoon

Termostaadi tüüp [2.A]

Lisatsoon (kui rakendatav)

1 | Paigaldussätted: paigaldaja täidetavad tabelid

Sätted Täitke…

Termostaadi tüüp [3.A]

Info

Edasimüüja info [8.3]

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

Kasutaja viitejuhend

2 | Kiirjuhend

Kasutaja profiil

0000

Kasutaja

1234

Ekspertkasutaja

2 Kiirjuhend

2.1 Kasutaja õiguste tase

Infohulk, mida saate menüüstruktuuris välja lugeda ja redigeerida sõltub kasutajaõiguste tasemest:

▪ Kasutaja: standardrežiim ▪ Ekspertkasutaja: saate lugeda ja redigeerida rohkem teavet

Kasutajatasemete muutmine

1 Minge [B]: Kasutaja profiil.

2 Sisestage kasutaja tasemele vastav PIN-kood. —

▪ Sirvige läbi numbrite ja muutke valitud numbrit. ▪ Liigutage kursorit vasakult paremale. ▪ Kinnitage PIN-koodi ja jätkake.

Kasutaja PIN-kood

Kasutaja Kasutaja PIN-kood on 0000.

Täpsema kasutaja PIN-kood

Kasutaja Ekspertkasutaja PIN-kood on 1234. Nüüd on nähtavad kasutajale täiendavad menüüelemendid.

Kasutaja viitejuhend

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

2.2 Ruumi kütmine/jahutus

Kasutamine

Ruum

Ruumi küte/jahutus

Sees

C.1

Kasutamine

Ruumi küte/jahutus

Paak

Väljas

Sees

Ruum

C.2

Ruum

Ruumi temperatuuri juhtimise SISSE või VÄLJA lülitamine

1 Minge [C.1]: Kasutamine > Ruum.

2 Valige funktsioonile Sees või Väljas.

Ruumi kütte/jahutuse funktsiooni SISSE või VÄLJA lülitamine

MÄRKUS

Ruumi jäätumiskaitse. Isegi, kui lülitate ruumi kütmis-/jahutusrežiimi VÄLJA ([C.2]:

Kasutamine > Ruumi küte/jahutus), püsib ruumi jäätumiskaitse, kui see on lubatud, aktiivne.

2 | Kiirjuhend

MÄRKUS

Veetoru külmumise vältimine. Isegi, kui lülitate ruumi kütmis-/jahutusrežiimi VÄLJA

([C.2]: Kasutamine > Ruumi küte/jahutus), püsib veetoru külmumise vältimine, kui see on lubatud, aktiivne.

1 Minge [C.2]: Kasutamine > Ruumi küte/jahutus.

2 Valige funktsioonile Sees või Väljas.

Soovitud ruumi temperatuuri muutmine

Ruumi temperatuuri juhtimisel saate kasutada ruumi temperatuuri sättepunkti kuva, et näha ja reguleerida soovitud ruumitemperatuuri.

1 Minge [1]: Ruum.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

Kasutaja viitejuhend

2 | Kiirjuhend

–

21°C

a b

Ruum

Põhitsoon

Lisatsoon

–

35°C

a b

Põhitsoon

–

45°C

a b

Lisatsoon

2 Reguleerige soovitud ruumitemperatuuri.

a Tegelik ruumitemperatuur b Soovitud ruumitemperatuur

Soovitud väljuva vee temperatuuri muutmine

Te saate kasutada väljuva vee temperatuuri sättepunkti kuva, et näha ja reguleerida soovitud väljuva vee temperatuuri.

1 Minge [2]: Põhitsoon või [3]: Lisatsoon.

2 Reguleerige väljuva vee soovitud temperatuuri.

a Tegelik väljuva vee temperatuur b Soovitud väljuva vee temperatuur

Ruumi kütmise/jahutamise tsoonide ilmast sõltuva kõvera muutmiseks

1 Minge vastavasse tsooni:

Tsoon Minge …

Põhitsoon – kütmine [2.5] Põhitsoon > Kütmise ilmast

sõltuv kõver

Kasutaja viitejuhend

Põhitsoon – jahutus [2.6] Põhitsoon > Jahutuse

ilmast sõltuv kõver

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

2 | Kiirjuhend

X1 X2

c d

a b

X1 X2

a b

X1 X2

Tsoon Minge …

Lisatsoon – kütmine [3.5] Lisatsoon > Kütmise ilmast

sõltuv kõver

Lisatsoon – jahutus [3.6] Lisatsoon > Jahutuse

ilmast sõltuv kõver

2 Muutke ilmast sõltuvat kõverat.

Ilmast sõltuval kõveral on 2 tüüpi: kõvera kalle-nihe (vaikimisi) ja 2-punktiline

kõver. Vajadusel saate selle tüüpi muuta sättes [2.E] Põhitsoon > Ilmast sõltuva kõvera tüüp. Kõvera reguleerimise viis sõltub selle tüübist.

Kõvera kalle ja nihe

Kalle. Kalde muutmisel on uus

eelistatud temperatuur X1 korral ebavõrdselt suurem kui eelistatud temperatuur X2 korral.

X1, X2 Väliskeskkonna temperatuur Y1~Y4 Soovitud paagi temperatuur

a Ilmast sõltuv kõver enne muudatusi

b Ilmast sõltuv kõver pärast muudatusi

c Kalle

d Nihe

Võimalikud tegevused ekraanil

Valige kalle või nihe. Suurendage või vähendage kallet/nihet. Kui valitud on kalle: seadistage kalle ja minge nihke juurde.

Kui valitud on nihe: seadistage nihe. Kinnitage muudatused ja minge tagasi alammenüüsse.

Nihe. Nihke muutmisel on uus eelistatud temperatuur X1 korral võrdselt suurem eelistatud temperatuurist X2 korral.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

2-punktiline kõver

X1, X2 Väliskeskkonna temperatuur Y1, Y2 Soovitud väljuva vee temperatuur

Võimalikud tegevused ekraanil

Temperatuurides navigeerimine. Temperatuuri muutmine. Järgmise temperatuuri juurde minek. Muudatuste kinnitamine ja jätkamine.

Lisateave

Lisateabe saamiseks vaadake ka:

Kasutaja viitejuhend

2 | Kiirjuhend

▪ "4.4Funktsioonide SISSE või VÄLJA lülitamine"[427] ▪ "4.6Ruumi kütte/jahutuse reguleerimine"[430] ▪ "4.8Väärtuste ja graafikute eelseadistamine"[438] ▪ "4.9Ilmast sõltuv kõver"[445]

Kasutaja viitejuhend

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

2.3 Soe tarbevesi

Kasutamine

Paak

Väljas

Sees

Ruumi küte/jahutus

C.3

Paak

–

50°C

a b

Paak

Paagi kütte funktsiooni SISSE või VÄLJA lülitamine

Paagi temperatuuri sättepunkti muutmine

Režiimis Ainult järelküte saate kasutada paagi temperatuuri sättepunkti kuva, et näha ja reguleerida sooja tarbevee temperatuuri.

2 | Kiirjuhend

MÄRKUS

Desinfitseerimisrežiim. Isegi kui lülitate paagi kütmise VÄLJA ([C.3]: Kasutamine >

Paak) jääb desinfitseerimise režiim aktiivseks. Kui aga lülitate selle VÄLJA ajal, mil toimub desinfitseerimine, kuvatakse AH-viga.

1 Minge [C.3]: Kasutamine > Paak.

2 Valige funktsioonile Sees või Väljas.

1 Minge [5]: Paak.

2 Reguleerige sooja tarbevee temperatuuri.

a Tegelik sooja tarbevee temperatuur b Soovitud sooja tarbevee temperatuur

Muudes režiimides saate vaadata ainult sättepunkti kuva, kuid ei saa seda muuta. Selle asemel saate muuta järgmisi sätteid: Mugavuse sättepunkt [5.2], Öko sättepunkt [5.3] ja Järelkütte sättepunkt [5.4].

Paagi ilmast sõltuva kõvera muutmiseks

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

1 Minge [5.C] Paak > Ilmast sõltuv kõver. 2 Muutke ilmast sõltuvat kõverat.

Ilmast sõltuval kõveral on 2 tüüpi: kõvera kalle-nihe (vaikimisi) ja 2-punktiline kõver. Vajadusel saate selle tüüpi muuta sättes [2.E] Põhitsoon > Ilmast

sõltuva kõvera tüüp. Kõvera reguleerimise viis sõltub selle tüübist.

Kasutaja viitejuhend

2 | Kiirjuhend

X1 X2

c d

a b

X1 X2

a b

X1 X2

Kõvera kalle ja nihe

Kalle. Kalde muutmisel on uus

eelistatud temperatuur X1 korral ebavõrdselt suurem kui eelistatud temperatuur X2 korral.

X1, X2 Väliskeskkonna temperatuur Y1~Y4 Soovitud paagi temperatuur

a Ilmast sõltuv kõver enne muudatusi b Ilmast sõltuv kõver pärast muudatusi

c Kalle

d Nihe

Võimalikud tegevused ekraanil

Valige kalle või nihe. Suurendage või vähendage kallet/nihet. Kui valitud on kalle: seadistage kalle ja minge nihke juurde.

Kui valitud on nihe: seadistage nihe. Kinnitage muudatused ja minge tagasi alammenüüsse.

Nihe. Nihke muutmisel on uus eelistatud temperatuur X1 korral võrdselt suurem eelistatud temperatuurist X2 korral.

2-punktiline kõver

X1, X2 Väliskeskkonna temperatuur

Y1, Y2 Soovitud paagi temperatuur

Võimalikud tegevused ekraanil

Temperatuurides navigeerimine. Temperatuuri muutmine. Järgmise temperatuuri juurde minek. Muudatuste kinnitamine ja jätkamine.

Lisateave

Lisateabe saamiseks vaadake ka:

▪ "4.4Funktsioonide SISSE või VÄLJA lülitamine"[427] ▪ "4.7Sooja tarbevee reguleerimine"[434] ▪ "4.8Väärtuste ja graafikute eelseadistamine"[438]

Kasutaja viitejuhend

▪ "4.9Ilmast sõltuv kõver"[445]

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

3 Üldteave

3.1 Üldised ettevaatusabinõud

3.1.1 Kasutajale

HOIATUS

Kui te POLE KINDEL, kuidas seadet kasutada, küsige juhiseid oma paigaldajalt.

HOIATUS

Selle seadme kasutamine on keelatud nendel isikutel, kaasa arvatud lapsed, kellel on piiratud füüsilised, sensoorsed või vaimsed võimed ning kogemusteta ja väljaõppeta isikutel, välja arvatud juhul kui nad on kasutamise ajal nende ohutuse eest vastutava isiku järelevalve või juhendamise all.

3 | Üldteave

Tuleb jälgida, et lapsed seadmega ei mängiks. Lastel ei ole lubatud seadet ilma järelevalveta puhastada

ega hooldada.

HOIATUS

Elektrilöögi või tulekahju ennetamiseks:

▪ ÄRGE loputage seadet. ▪ ÄRGE kasutage seadet märgade kätega. ▪ ÄRGE asetage seadmele vett sisaldavaid esemeid.

ETTEVAATUST

▪ ÄRGE asetage seadme peale mingeid esemeid. ▪ ÄRGE istuge, ronige või astuge seadmele.

▪ Seadmetel on järgmine sümbol:

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

See tähendab, et elektrilisi ja elektroonilisi seadmeid EI TOHI panna sorteerimata olmeprügi hulka. ÄRGE PÜÜDKE süsteemi ise lahti võtta, süsteemi lahtivõtmisel, külmaaine, õli ja muude osade käsitsemisel tuleb järgida kehtestatud eeskirju.

Seadmeid tuleb käidelda eriettevõttes, et neid taaskasutada, ümber töödelda ja taastada. Nõuetekohase jäätmekäitlusega aitate kaitsta keskkonda võimalike kahjulike mõjude eest ja inimeste tervist. Lisateabe saamiseks pöörduge oma paigaldaja või kohaliku omavalitsuse poole.

Kasutaja viitejuhend

3 | Üldteave

3.2 Info kasutusjuhiste kohta

▪ Toiteelementidel on järgmine sümbol:

See tähendab, et toiteelemente ei tohi panna sorteerimata olmeprügi hulka. Kui selle sümboli kohal on keemilise elemendi tähis, siis tähendab see, et patarei sisaldab raskemetalle üle teatud kontsentratsiooni.

Võimalikud keemilise elemendi sümbolid on: Pb: plii (>0,004%). Kasutatud toiteelemente tuleb käidelda eriettevõttes, et neid elemente saaks

taaskasutada. Kasutatud toiteelementide nõuetekohase jäätmekäitlusega aitate kaitsta keskkonda võimalike kahjulike mõjude eest ja inimeste tervist.

▪ Originaaldokumendid on inglise keeles. Kõik teised keeled on tõlked. ▪ Selles juhises kirjeldatud ettevaatusabinõudes käsitletakse väga olulisi teemasid;

järgige neid hoolikalt.

▪ Süsteemi tohib paigaldada ja paigaldusjuhises ning paigaldaja teatmikus

kirjeldatud toiminguid teha AINULT selleks volitatud paigaldaja.

3.2.1 Info käesoleva dokumendi kohta

Täname Teid toote ostmise eest. Palume teil teha järgmist:

▪ lugege juhend enne kasutajaliidese kasutamist hoolikalt läbi, et tagada parim

võimalik tulemus.

▪ paluge paigaldajal end teavitada sätetest, mida ta teie süsteemi

konfigureerimiseks kasutas. kontrollige, kas ta täitis paigaldaja sättetabeli. Kui mitte, paluge tal seda teha.

▪ hoidke juhend tulevikus sirvimiseks alles.

Sihtrühm

Lõppkasutajad

Juhendikomplekt

Käesolev juhend on osa dokumendikomplektist. Täiskomplekt koosneb:

▪ Üldised ettevaatusabinõud.

- Ohutusjuhised, mida peate lugema enne paigaldamist

- Formaat: paber (siseseadme karbis)

▪ Kasutusjuhend.

- Kiirülevaade seadme põhilistest funktsioonidest

Kasutaja viitejuhend

- Formaat: paber (siseseadme karbis)

▪ Kasutaja viitejuhend.

- Detailsed juhised ja taustinfo seadme kasutamiseks algajatele ja spetsialistidele

- Formaat: Digifailid aadressil http://www.daikineurope.com/support-and-

manuals/product-information/.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

3 | Üldteave

Ruumi küte/jahutus

▪ Paigaldusjuhend – Välisseade:

- Paigaldusjuhised

- Formaat: Paber (välisseadme karbis)

▪ Paigaldusjuhend – Siseseade:

- Paigaldusjuhised

- Formaat: paber (siseseadme karbis)

▪ Paigaldaja viitejuhend:

- Paigaldamise ettevalmistus, head tavad, viiteandmed…

- Formaat: Digifailid aadressil http://www.daikineurope.com/support-and-

manuals/product-information/.

▪ Lisaseadmete lisabrošüür:

- Lisateave lisaseadmete paigaldamise kohta

- Formaat: Paber (siseseadme karbis) + digifailid aadressil http://

www.daikineurope.com/support-and-manuals/product-information/

Dokumentide uusimad versioonid võite leida Daikin piirkondlikult veebilehelt või saada seadme paigaldajalt.

Originaaldokumendid on inglise keeles. Kõik teised keeled on tõlked.

Daikin Residential Controller rakendus

Kui paigaldaja selle seadistas, saate kasutada rakendust Daikin Residential Controller oma Daikin Altherma soojuspumbasüsteemi juhtimiseks ja selle oleku jälgimiseks. Vaadake lisateavet:

http://www.onlinecontroller.daikineurope.com/

Lingiread

Lingiread (näiteks [4.3]) aitavad teil liikuda kasutajaliidese menüü struktuuris.

1 Lingiridade lubamine: vajutage avakuval või peamenüü kuval

abinupule. Ekraani ülemisse vasakusse nurka ilmuvad lingiread.

2 Lingiridade keelamine: vajutage uuesti abinupule.

Käesolevas dokumendis kasutatakse samuti neid lingiridasid. Näide:

1 Minge [4.3]: Ruumi küte/jahutus > Töövahemik.

See tähendab:

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

1 Alustades avakuvalt keerake vasakut valimisketast ja minge

valikusse Ruumi küte/jahutus.

2 Alammenüüsse minemiseks vajutage vasakut valikuketast.

Kasutaja viitejuhend

3 | Üldteave

Töövahemik

4.3

3.2.2 Hoiatuste ja sümbolite tähendus

3 Keerake vasakut valikuketast ja minge valikusse Töövahemik.

4 Alammenüüsse minemiseks vajutage vasakut valikuketast.

OHT

See sümbol tähistab olukorda, mis lõpeb surma või vigastusega.

OHT: ELEKTRILÖÖGIOHT

See sümbol tähistab olukorda, mis võib lõppeda elektrilöögiga.

OHT: ÜLDISE PÕLETUSE või PÕLETUSHAAVADE TEKKIMISE OHT

Viitab olukorrale, mille puhul võib tekkida oht saada üldine põletus või põletushaavad väga madala temperatuuri või külma tõttu.

OHT: PLAHVATUSOHT

Näitab olukorda, mis võib lõppeda plahvatusega.

HOIATUS

See sümbol tähistab olukorda, mis võib lõppeda kas surma või vigastusega.

HOIATUS: KERGSÜTTIV MATERJAL

ETTEVAATUST

See sümbol tähistab olukorda, mis võib lõppeda kerge või keskmise vigastusega.

MÄRKUS

See sümbol tähistab olukorda, mis võib lõppeda varustuse või vara kahjustusega.

TEAVE

See sümbol tähistab kasulikke nõuandeid või lisainfot.

Kasutatud sümbolid seadmel:

Kasutaja viitejuhend

Sümbol Selgitus

Enne paigaldamist lugege paigaldus- ja kasutusjuhend ning elektripaigaldise juhised läbi.

Enne hoolduse või teeninduse alustamist lugege läbi hooldusjuhend.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

Sümbol Selgitus

Dokumentides kasutatavad sümbolid:

Sümbol Selgitus

3.3 Info süsteemi kohta

Olenevalt süsteemist võib see:

3 | Üldteave

Vaadake lisateavet paigaldaja ja kasutaja teatmikust.

Seadmel on pöörlevaid osi. Olge seadme hooldamisel või ülevaatusel ettevaatlik.

Näitab joonise pealkirja või viitab sellele. Näide: " 1–3 Joonise peakiri" tähendab "Joonis 3 peatükis

1".

Näitab tabeli pealkirjale või viitab sellele.

Näide: " 1–3 Tabeli pealkiri" tähendab "Tabel 3 peatükis 1".

▪ Kütta ruumi ▪ Jahutada ruumi (kui paigaldatud on kütmise/jahutusega soojuspumba mudel) ▪ Toota sooja tarbevett (kui kuumaveepaak on paigaldatud)

3.3.1 Tüüpilise süsteemi osad

TEAVE

Jahutus kehtib ainult järgmiste korral:

▪ Pöördmudelid ▪ Ainult kütmisega mudelid + konversioonikomplekt

A Põhitsoon. Näide: Elutuba. B Lisatsoon. Näide: Magamistuba.

C Tehniline ruum. Näide: Garaaž. a Välisseadme soojuspump

b Siseruumides kasutatav maasoojuspump

c Kuumaveepaak

d Siseseadme kasutajaliides

e Spetsiaalne kasutajaliides (BRC1HHDA kasutatakse ruumi termostaadina)

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

f Põrandaküte

g Radiaatorid, soojuspumbakonvektorid võiventilaatorkonvektorid

Kasutaja viitejuhend

3 | Üldteave

TEAVE

Sõltuvalt siseseadme tüübist võib seda ja kuumaveepaaki (kui see on paigaldatud) teineteisest eraldada või omavahel integreerida.

Kasutaja viitejuhend

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

4 Kasutamine

b c

TEAVE

Jahutus kehtib ainult järgmiste korral:

▪ Pöördmudelid ▪ Ainult kütmisega mudelid + konversioonikomplekt

4.1 Kasutusliides: ülevaade

Kasutusliidesel on järgmised komponendid:

a Olekunäidik b LCD-ekraan c Valikukettad ja nupud

4 | Kasutamine

a Olekunäidik b LCD-ekraan c Valikukettad ja nupud

Olekunäidik

Olekuindikaatori LED-tuled põlevad või vilguvad, et näidata seadme töörežiimi.

LED Režiim Kirjeldus

Vilkuv sinine Ootel Seade ei tööta.

Püsivalt sinine Töötab Seade töötab.

Vilkuv punane Tõrge Tekkis viga.

Vaadake üksikasju peatükist

"7.1Abiteksti kuvamine talitlushäire korral"[456].

LCD-ekraan

LCD-ekraanil on unerežiim. Kui kasutajaliidest pole kindla aja jooksul kasutatud, muutub ekraan tumedaks. Ekraani äratamiseks tuleb vajutada mõnd nuppu või pöörata mõnd ketasvalijat. Passiivsuse aeg sõltub kasutaja õiguste tasemest:

▪ Kasutaja või Ekspertkasutaja: 15min ▪ Paigaldaja: 1h

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

Kasutaja viitejuhend

4 | Kasutamine

a b c d e

Valikukettad ja nupud

Valimiskettaid ja nuppe kasutatakse järgmiseks:

▪ LCD-ekraani kuvade, menüüde ja sätete vahel navigeerimiseks ▪ Väärtuste seadistamiseks

Artikkel Kirjeldus

a Vasakpoolne

ketasvalija

LCD kuvab ekraani vasakul poolel kaare, kui võimalik on kasutada vasakut ketasvalijat.

▪ : Keerake, seejärel vajutage vasakule ketasvalijale.

Menüüstruktuuris navigeerimine.

▪ : Keerake vasakut ketasvalijat. Menüüelemendi

valimine.

▪ : Vajutage vasakut ketasvalijat. Valiku kinnitamine

või alammenüüsse minemine.

b Tagasi-nupp : Vajutage, et minna menüüstruktuuris 1 sammu võrra

tagasi.

c Kodunupp : Vajutage, et minna tagasi avalehele.

d Abinupp : Vajutage, et vaadata konkreetse lehega seotud abiteksti

(kui olemas).

e Parempoolne

ketasvalija

LCD kuvab ekraani paremal poolel kaare, kui võimalik on kasutada paremat ketasvalijat.

▪ : Keerake, seejärel vajutage paremale ketasvalijale.

Väärtuse või sätte muutmine, mis on kuvatud ekraani paremal poolel.

▪ : Keerake paremat ketasvalijat. Navigeerimine

võimalike väärtuste ja sätete vahel.

Kasutaja viitejuhend

▪ : Vajutage paremat ketasvalijat. Valiku kinnitamine ja

järgmise menüüelemendi juurde minemine.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

[1]

Ruum

Anduri kõrvalekalle

Sättepunkti vahemik

Külmumistõrje

Jahutusprogramm

Kütteprogramm

Programm

[2]

Põhitsoon Programm

Kütteprogramm

Sättepunkti režiim

Jahutusprogramm

Kütmise ilmast sõltuv kõver Jahutuse ilmast sõltuv kõver Ilmast sõltuva kõvera tüüp

[3]

Lisatsoon

Programm Kütteprogramm

Sättepunkti režiim

Jahutusprogramm

Kütmise ilmast sõltuv kõver Jahutuse ilmast sõltuv kõver Ilmast sõltuva kõvera tüüp

[4]

Ruumi küte/jahutus

Töörežiim Töörežiimi programm

[7]

Kasutaja sätted Keel

Kellaaeg/kuupäev Puhkus Vaikne Elektrihind Gaasihind

[8]

Info

Energiaandmed Tõrgete ajalugu Edasimüüja info Andurid Aktuaatorid Töörežiimid Teave Ühenduse olek Töötunnid

[B]

Kasutaja profiil

[C]

Kasutamine

Ruum Ruumi küte/jahutus Paak

[1.4]

Külmumistõrje

Aktiveerimine Ruumi sättepunkt

[1.5]

Sättepunkti vahemik

Minimaalne kütmine Maksimaalne kütmine Minimaalne jahutus Maksimaalne jahutus

[7.2]

Kellaaeg/kuupäev

Tunnid Minutid Aasta Kuu Päev Suveaeg Vorming

[7.3]

Puhkus

Aktiveerimine Alates Kuni

[7.4]

Vaikne

Aktiveerimine Programm Tase

[7.5]

Elektrihind

Kõrge Keskmine Madal Programm

[8.1]

Energiaandmed

Sisendelekter Toodetud soojus

(**)

[5]

Paak

Võimas töötamine Mugavuse sättepunkt Öko sättepunkt Järelkütte sättepunkt Programm Ilmast sõltuv kõver Ilmast sõltuva kõvera tüüp

(*) (*)

(*)

[D]

Juhtmevaba lüüs

Režiim WPS Taaskäivita Seadme info

(***)

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

4.2 Menüüstruktuur: ülevaade kasutajasätetest

Sättepunkti kuva

(*) Kehtib ainult pöördmudelitele või ainult kütmisega mudel+konversioonikomplektile

(**) Juurdepääsetav ainult paigaldajale

(***) Kehtib ainult siis, kui paigaldatud on kohtvõrguadapter

TEAVE

Olenevalt valitud paigaldajasätetest ja seadme tüübist võivad sätted olla nähtavad/ nähtamatud.

4 | Kasutamine

Kasutaja viitejuhend

4 | Kasutamine

–

1.6

bar

26 Feb 2019

22:19

k2 k3

i2 i3 i4 h2i1

a2a1e3 b c

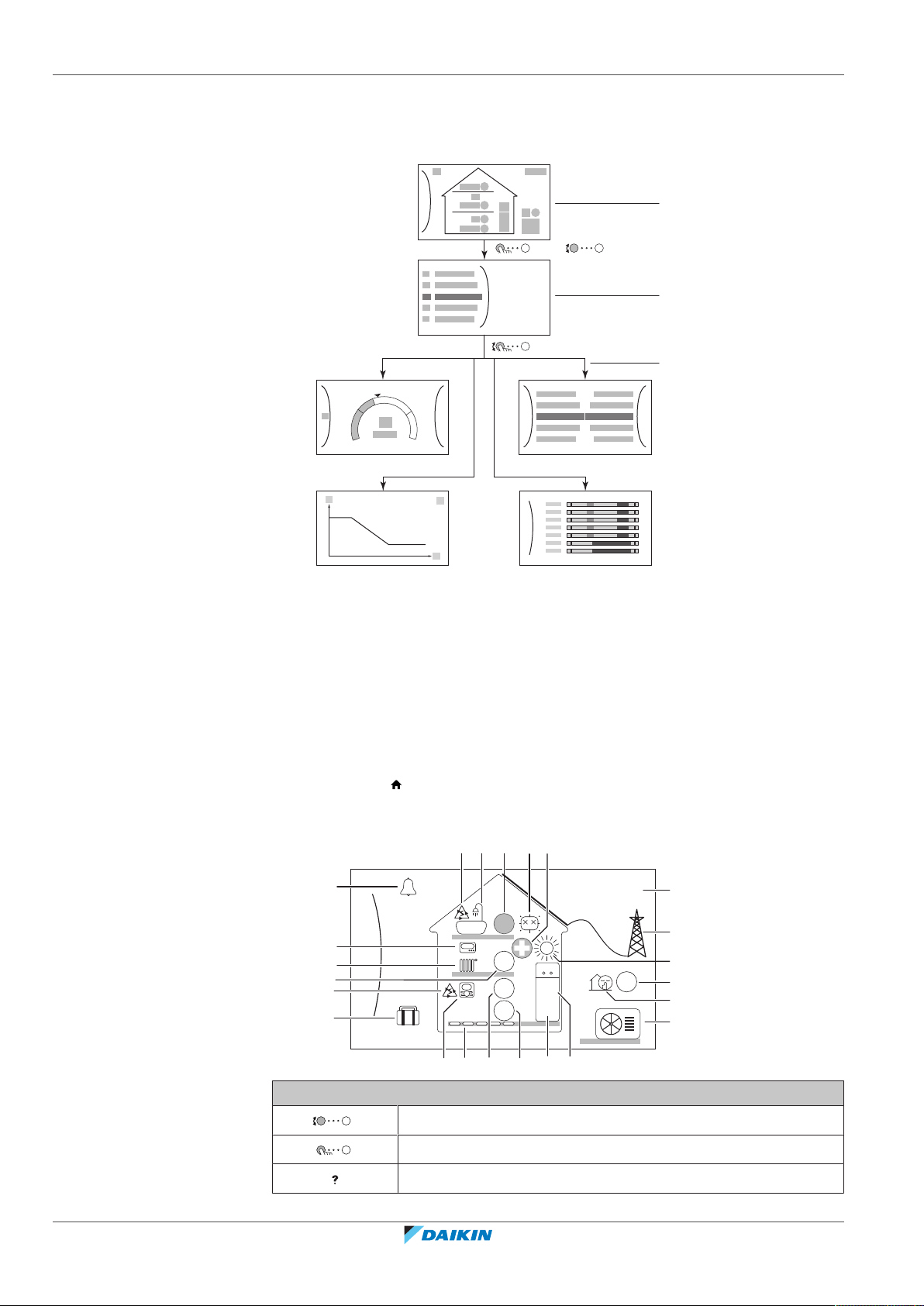

4.3 Võimalikud kuvad: ülevaade

Sagedasemad kuvad on järgmised:

4.3.1 Avakuva

a Avakuva b Peamenüü kuva

c Madalama tasandi kuvad:

c1: Sättepunkti kuva c2: Detailne kuva väärtustega c3: kuva ilmast sõltuva kõveraga c4: graafikuga kuva

Vajutage nupule , et minna tagasi avalehele. Kuvatakse seadme konfiguratsiooni ülevaade ja ruumi ja sättepunkti temperatuur. Avakuval kuvatakse ainult sümbolid, mis on kehtivad teie seadme konfiguratsiooni puhul.

Kasutaja viitejuhend

Navigeerimine peamenüü loendis.

Võimalikud tegevused ekraanil

Peamenüü kuvale minemine.

Lingiridade lubamine/keelamine.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

Artikkel Kirjeldus

a Soe tarbevesi

a1 Soe tarbevesi

4 | Kasutamine

Mõõdetud paagi temperatuur

(a)

b Desinfitseerimine / võimas režiim

Desinfitseerimise režiim aktiivne

Võimas režiim aktiivne

c Hädaolukord

Soojuspumba tõrge ja süsteem töötab režiimis Hädaabirežiim või soojuspump lülitatakse sundkorras välja.

d Praegune kuupäev ja kellaaeg

e Nutikas energia

e1 Nutikas energia on saadaval päikesepaneelide või tarkvõrgu

kaudu.

e2 Nutikat energiat kasutatakse hetkel ruumi kütmiseks.

e3 Nutikat energiat kasutatakse hetkel sooja tarbevee

valmistamiseks.

f Ruumi töörežiim

Jahutamine

Küte

g Välisseade / vaikne režiim

Mõõdetud välistemperatuur

(a)

g2 Vaikne režiim aktiivne

g3 Välisseade

h Siseseade / sooja tarbevee paak

h1 Põrandal seisev integreeritud paagiga siseseade

Seinale kinnitatud siseseade

Seinale kinnitatud eraldi paagiga siseseade

h2 Veesurve

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

Kasutaja viitejuhend

4 | Kasutamine

Artikkel Kirjeldus

i Põhitsoon

i1 Paigaldatud ruumi termostaadi tüüp:

Seadme töötamine määratakse vastavalt spetsiaalse kasutajaliidese (BRC1HHDA, mida kasutatakse ruumi termostaadina, keskkonnatemperatuurile).

Seadme töötamine määratakse välise ruumi termostaadiga (juhtmega või juhtmevaba).

— Ruumi termostaati pole paigaldatud või seadistatud. Seadme

töö toimub väljuva vee temperatuuri järgi ega olene tegelikust ruumitemperatuurist ja/või ruumi kütmise vajadusest.

i2 Paigaldatud soojuskiirguri tüüp:

Põrandaküte

Ventilaatorkonvektor

Radiaator

Mõõdetud ruumitemperatuur

Väljuva vee temperatuuri sättepunkt

(a)

j Puhkuserežiim

Puhkuserežiim aktiivne

k Lisatsoon

k1 Paigaldatud ruumi termostaadi tüüp:

Seadme töötamine määratakse välise ruumi termostaadiga (juhtmega või juhtmevaba).

— Ruumi termostaati pole paigaldatud või seadistatud. Seadme

töö toimub väljuva vee temperatuuri järgi ega olene tegelikust ruumitemperatuurist ja/või ruumi kütmise vajadusest.

k2 Paigaldatud soojuskiirguri tüüp:

Põrandaküte

Ventilaatorkonvektor

Radiaator

Väljuva vee temperatuuri sättepunkt

l Tõrge

Tekkis viga.

(a)

Kasutaja viitejuhend

Vaadake üksikasju peatükist "7.1Abiteksti kuvamine

talitlushäire korral"[456].

(a)

Kui vastav toiming (nt ruumi kütmine) ei ole aktiivne, on ring hall.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

4.3.2 Peamenüü kuva

Põhitsoon

Lisatsoon

Ruum

Tootmine

Ruumi küte/jahutus

4 | Kasutamine

Avakuvalt alustades vajutage ( ) või keerake ( ) vasakut valikuketast, et avada peamenüü kuva. Peamenüüst pääsete erinevatele sättepunktide kuvadele ja alammenüüdesse.

a Valitud alammenüü

Võimalikud tegevused ekraanil

Loendis navigeerimine. Alammenüüsse sisenemine. Lingiridade lubamine/keelamine.

Alammenüü Kirjeldus

[0]

või Tootmine

Piirang: kuvatakse ainult siis, kui esineb talitlushäire.

Vaadake üksikasju peatükist "7.1Abiteksti

kuvamine talitlushäire korral"[456].

[1]

Ruum

Piirang: kuvatakse ainult siis, kui siseseadet juhib spetsiaalne kasutajaliides (BRC1HHDA kasutatakse ruumi termostaadina).

Ruumi temperatuuri seadistamine.

[2]

Põhitsoon

Kuvab põhitsooni kiirguri tüübi vastava sümboli.

Põhitsooni väljuva vee temperatuuri seadistamine.

[3] Lisatsoon Piirang: Kuvatakse ainult siis, kui väljuva vee

temperatuuril on kaks tsooni. Kuvab lisatsooni kiirguri tüübi vastava sümboli.

Lisatsooni (kui olemas) väljuva vee temperatuuri seadistamine.

[4]

Ruumi küte/jahutus

Näitab teie seadme vastavat sümbolit. Viib seadme kütterežiimi või jahutusrežiimi.

Režiimi ei saa muuta ainult kütmisega mudelitel.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

[5]

[7]

[8]

[9]

[A]

Paak

Kasutaja sätted

Info

Paigaldussätted

Kasutuselevõtt

Sooja tarbevee paagi temperatuuri seadistamine.

Juurdepääs kasutajapoolsetele sätetele, nagu puhkuserežiim ja vaikne režiim.

Kuvab siseseadme andmed ja teabe.

Piirang: Ainult paigaldajale. Annab juurdepääsu täpsematele sätetele.

Piirang: Ainult paigaldajale. Viib läbi katsetusi ja hooldust.

Kasutaja viitejuhend

4 | Kasutamine

–

21°C

Ruum

–

35°C

Põhitsoon

–

45°C

Lisatsoon

–

50°C

Paak

–

Alammenüü Kirjeldus

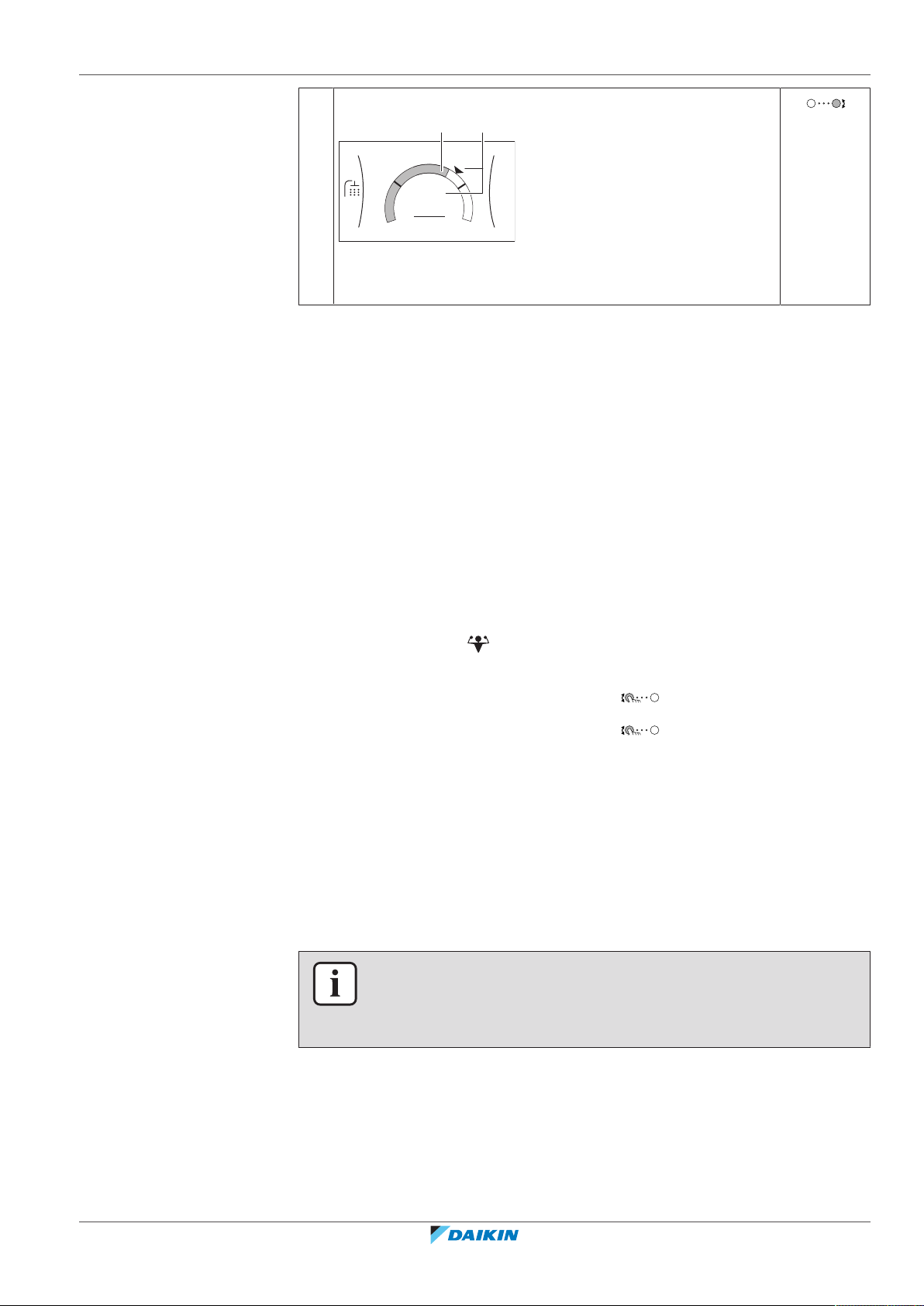

4.3.3 Sättepunkti kuva

Sättepunkti kuva kuvatakse lehekülgedel, mis kirjeldavad süsteemi komponente, mis vajavad sättepunkti väärtust.

Näited

[B]

[C]

Kasutaja profiil

Kasutamine

[1] Ruumitemperatuuri kuva

[3] Lisatsooni kuva

Aktiivse kasutaja profiili muutmine.

Kütmise/jahutamise funktsiooni ja sooja tarbevee valmistamise sisse või välja lülitamine.

[2] Põhitsooni kuva

[5] Paagi temperatuuri kuva

Selgitus

Võimalikud tegevused ekraanil

Navigeerimine alammenüü loendis.

Alammenüüsse minemine.

Soovitud temperatuuri reguleerimine ja automaatne rakendamine.

Artikkel Kirjeldus

Temperatuuri minimaalne limiit a1 Fikseeritud seadme poolt

a2 Piiratud paigaldaja poolt

Temperatuuri maksimaalne limiit b1 Fikseeritud seadme poolt

b2 Piiratud paigaldaja poolt

Praegune temperatuur c Mõõdetud seadme poolt

Soovitud temperatuur d Suurendamiseks/vähendamiseks

keerake paremat valikuketast.

Kasutaja viitejuhend

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

Alammenüü e Alammenüüsse minemiseks

a bc

7.2.1

Kellaaeg/kuupäev

Tunnid

Minutid

1.6

bar

1.6 bar

4.3.4 Detailne kuva väärtustega

4 | Kasutamine

Artikkel Kirjeldus

keerake või vajutage vasakut valikuketast.

Näide:

a Sätted b Väärtused

c Valitud säte ja väärtus

Võimalikud tegevused ekraanil

Navigeerimine sätete loendis.

Väärtuse muutmine.

Järgmise sätte juurde minek.

Muudatuste kinnitamine ja jätkamine.

4.4 Funktsioonide SISSE või VÄLJA lülitamine

4.4.1 Visuaalne näidik

Seadme teatud funktsioone saab eraldi lubada või keelata. Kui funktsioon on keelatud, on vastav temperatuuri ikoon avakuval hall.

Toatemperatuuri regulaator

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

a Toatemperatuuri regulaator SEES b Toatemperatuuri regulaator VÄLJAS

Kasutaja viitejuhend

4 | Kasutamine

1.6 bar

Kasutamine

Ruum

Ruumi küte/jahutus

Sees

C.1

Ruumi kütmine/jahutamine

c Ruumi kütmine/jahutamine SEES

d Ruumi kütmine/jahutamine VÄLJAS

Paagi soojendamine

e Paagi soojendamine SEES

f Paagi soojendamine VÄLJAS

4.4.2 SISSE või VÄLJA lülitamiseks

Toatemperatuuri regulaator

1 Minge [C.1]: Kasutamine > Ruum.

2 Valige funktsioonile Sees või Väljas.

Ruumi kütmine/jahutamine

MÄRKUS

Ruumi jäätumiskaitse. Isegi, kui lülitate ruumi kütmis-/jahutusrežiimi VÄLJA ([C.2]:

Kasutamine > Ruumi küte/jahutus), püsib ruumi jäätumiskaitse, kui see on lubatud, aktiivne.

Kasutaja viitejuhend

MÄRKUS

Veetoru külmumise vältimine. Isegi, kui lülitate ruumi kütmis-/jahutusrežiimi VÄLJA

([C.2]: Kasutamine > Ruumi küte/jahutus), püsib veetoru külmumise vältimine, kui see on lubatud, aktiivne.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

1 Minge [C.2]: Kasutamine > Ruumi küte/jahutus.

Kasutamine

Ruumi küte/jahutus

Paak

Väljas

Sees

Ruum

C.2

Kasutamine

Paak

Väljas

Sees

Ruumi küte/jahutus

C.3

2 Valige funktsioonile Sees või Väljas.

Paagi soojendamine

MÄRKUS

Desinfitseerimisrežiim. Isegi kui lülitate paagi kütmise VÄLJA ([C.3]: Kasutamine >

Paak) jääb desinfitseerimise režiim aktiivseks. Kui aga lülitate selle VÄLJA ajal, mil toimub desinfitseerimine, kuvatakse AH-viga.

1 Minge [C.3]: Kasutamine > Paak.

4 | Kasutamine

2 Valige funktsioonile Sees või Väljas.

4.5 Informatsiooni lugemine

Info väljalugemine

1 Minge [8]: Info.

Võimalik väljaloetav info

Menüüs… Võite lugeda…

[8.1] Energiaandmed Toodetud energia, tarbitud elekter ja

[8.2] Tõrgete ajalugu Talitlushäirete ajalugu

[8.3] Edasimüüja info Kontakt/tugitelefoninumber

[8.4] Andurid Ruumi, paagi või sooja tarbevee paagi,

[8.5] Aktuaatorid Iga aktuaatori olek/režiim

gaas

välis- ja väljuva vee temperatuur (kui rakendatav)

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

Näide: Sooja tarbevee pump SEES/ VÄLJAS

[8.6] Töörežiimid Praegune töörežiim

Näide: Sulatamise/õlitagastuse režiim

[8.7] Teave Info süsteemi versiooni kohta

[8.8] Ühenduse olek Teave seadme, ruumi termostaadi ja

kohtvõrguadapteri ühenduse oleku kohta.

Kasutaja viitejuhend

4 | Kasutamine

4.6 Ruumi kütte/jahutuse reguleerimine

4.6.1 Info ruumikütte/-jahutuse reguleerimise kohta

Menüüs… Võite lugeda…

[8.9] Töötunnid Konkreetsete süsteemi komponentide

töötunnid

Ruumikütte/-jahutuse reguleerimine koosneb järgmistest etappidest:

1 Ruumi kütterežiimi seadistamine 2 Temperatuuri reguleerimine

Sõltuvalt süsteemist ja paigalduse konfiguratsioonidest saate kasutada erinevaid temperatuuriregulaatoreid:

▪ Ruumi termostaadi regulaator ▪ Väljuva vee temperatuuri regulaator ▪ Väline ruumi termostaadi regulaator

4.6.2 Ruumi kütterežiimi seadistamine

Info ruumi kütterežiimi kohta

Teie seade võib olla kütterežiimiga või kütte-/jahutusrežiimiga mudel:

▪ Kui seade on kütterežiimiga mudel, suudab see ruumi kütta. ▪ Kui seade on kütte-/jahutusrežiimiga mudel, suudab see ruumi kütta ja jahutada.

Te peate sisestama süsteemile, millist töörežiimi kasutada.

Kuidas välja selgitada, kas paigaldatud on kütmise/jahutusega soojuspumba mudel

1 Minge [4]: Ruumi küte/jahutus.

2 Kontrollige, kas nimekirjas on [4.1] Töörežiim ja see on

muudetav. Kui on, siis on paigaldatud kütmise/jahutusega soojuspumba mudel.

Süsteemile ruumi töörežiimi edastamiseks saate teha järgmist:

Kontrollige, millist ruumi töörežiimi hetkel kasutatakse.

Seadistage püsivalt ruumi töörežiim. Peamenüü

Võite... Asukoht

Avakuva

Kasutaja viitejuhend

Piirake automaatset ümberlülitust vastavalt kuu graafikule.

Kuidas kontrollida, millist ruumi töörežiimi hetkel kasutatakse

Ruumi töörežiim on kuvatud avakuval:

▪ Kui seade on kütterežiimis, kuvatakse ikoon . ▪ Kui seade on jahutusrežiimis, kuvatakse ikoon .

Olekuindikaator näitab, kas seade hetkel töötab:

▪ Kui seade ei tööta, vilgub olekuindikaator sinisena umbes 5-sekundilise

intervalliga.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

4 | Kasutamine

▪ Kui seade töötab, põleb olekuindikaator püsivalt sinisena.

Ruumi kütterežiimi seadistamiseks

1 Minge [4.1]: Ruumi küte/jahutus > Töörežiim

2 Valige üks järgmistest suvanditest:

▪ Küte: ainult kütterežiimis ▪ Jahutus: ainult jahutusrežiimis ▪ Automaatne: töörežiim muutub automaatselt vastavalt

välistemperatuurile. Piiratud vastavalt töörežiimi graafikule.

Automaatset kütte/jahutuse ümberlülitust EI toimu ainult kütmisega mudelitel. Kui valitakse Automaatne, siis põhineb töörežiimi muutmine sättel Töörežiimi programm [4.2].

Automaatse ümberlülituse piiramine vastavalt kuu graafikule

Tingimused: saate seadistada ruumi töörežiimiks Automaatne.

1 Minge [4.2]: Ruumi küte/jahutus > Töörežiimi

programm.

2 Valige kuu.

3 Iga kuu puhul valige suvandiks:

▪ Ümberpööratav: pole piiratud ▪ Ainult küte: piiratud ▪ Ainult jahutus: piiratud

4 Kinnitage muudatused.

Näide: ümberlülituse piirangud

Kui Piirang

Külmal aastaajal. Näide: oktoober, november, detsember, jaanuar,

Heating only (Ainult küte)

veebruar ja märts.

Soojal aastaajal. Näide: juuni, juuli ja august.

Vahepeal. Näide: aprill, mai ja september.

Cooling only (Ainult jahutus)

Heating/Cooling (Küte/jahutus)

Kui mõlemale Töörežiim ja Töörežiimi programm on valitud Automaatne, määratakse töörežiim vastavalt välistemperatuurile.

4.6.3 Kasutatava temperatuuri regulaatori tuvastamine

Et tuvastada, millist temperatuuri regulaatorit kasutate (meetod 1)

Kontrollige paigaldaja täidetud paigaldussätete tabelit.

Kasutatava temperatuuri regulaatori välja selgitamine (meetod 2)

Avakuval näete, millist temperatuuri reguleerimise meetodit te kasutate.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

Kasutaja viitejuhend

4 | Kasutamine

1.6

bar

22:19

18 Feb 2018

Ruum

–

21°C

a b

Ruum

a1 Põhitsooni soojuskiirgur (selles näites Põrandaküte) a2 Lisatsooni soojuskiirgur (selles näites Radiaator). Kui ikooni ei kuvata, siis

lisatsooni ei ole.

b Põhitsooni ruumi termostaadi tüüp:

Kui b=… Siis temperatuuri regulaator on…

Põhitsoon Lisatsoon (selle

olemasolu korral)

Ikoonita Väljuva vee temperatuuri

4.6.4 Soovitud ruumi temperatuuri muutmine

Ruumi temperatuuri juhtimisel saate kasutada ruumi temperatuuri sättepunkti kuva, et näha ja reguleerida soovitud ruumitemperatuuri.

1 Minge [1]: Ruum.

2 Reguleerige soovitud ruumitemperatuuri.

Ruumi termostaadi regulaator

Väline ruumi termostaadi regulaator

regulaator

Väline ruumi termostaadi regulaator

Väljuva vee temperatuuri regulaator

a Tegelik ruumitemperatuur b Soovitud ruumitemperatuur

Kui graafik on sees pärast soovitud ruumi temperatuuri muutmist

▪ Temperatuur püsib muutumatuna seni, kuni graafikujärgset tegevust ei toimu. ▪ Soovitud ruumi temperatuur läheb graafikujärgsele väärtusele, kui toimub

graafikujärgne toiming.

Te saate vältida graafiku järgimist, lülitades (ajutiselt) graafiku välja.

Kasutaja viitejuhend

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

Ruumi temperatuuri graafiku välja lülitamine

Põhitsoon

Lisatsoon

–

35°C

a b

Põhitsoon

–

45°C

a b

Lisatsoon

1 Minge [1.1]: Ruum > Programm.

2 Valige Ei.

4.6.5 Soovitud väljuva vee temperatuuri muutmine

TEAVE

Väljuv vesi on vesi, mis suunatakse soojuskiirguritesse. Väljuva vee soovitud temperatuuri seadistab paigaldaja vastavalt soojuskiirguri tüübist. Reguleerige väljuva vee temperatuuri sätteid ainult probleemide korral.

Te saate kasutada väljuva vee temperatuuri sättepunkti kuva, et näha ja reguleerida soovitud väljuva vee temperatuuri.

1 Minge [2]: Põhitsoon või [3]: Lisatsoon.

4 | Kasutamine

2 Reguleerige väljuva vee soovitud temperatuuri.

a Tegelik väljuva vee temperatuur b Soovitud väljuva vee temperatuur

Kui graafik on sees pärast soovitud väljuva vee temperatuuri muutmist

▪ Temperatuur püsib muutumatuna seni, kuni graafikujärgset tegevust ei toimu. ▪ Soovitud väljuva vee temperatuur läheb graafikujärgsele väärtusele, kui toimub

graafikujärgne toiming.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

Te saate vältida graafiku järgimist, lülitades (ajutiselt) graafiku välja.

Kasutaja viitejuhend

4 | Kasutamine

4.7 Sooja tarbevee reguleerimine

4.7.1 Info sooja tarbevee reguleerimise kohta

Väljuva temperatuuri graafiku välja lülitamine

1 Minge ühte järgmistest:

▪ [2.1]: Põhitsoon > Programm ▪ [3.1]: Lisatsoon > Programm

2 Valige Ei.

Ilmas sõltuva funktsiooni lubamine väljuva vee temperatuurile

Vt "Ilmast sõltuvate kõverate kasutamine"[448].

Olenevalt sooja tarbevee paagi režiimist (paigaldaja sätted) kasutate sooja tarbevee reguleerimiseks erinevaid regulaatoreid:

▪ Ainult järelküte ▪ Programm + järelküte ▪ Ainult programm

ETTEVAATUST

Luba kiirsoojendaja graafikupõhiseks tööks kasutatakse kiirsoojendaja nädalapõhise töö piiramiseks või lubamiseks. Nõuanne: selleks, et vältida desinfitseerimisfunktsiooni nurjumist, laske kiirsoojendajal alates graafikujärgse desinfitseerimise käivitumisest (nädalaprogrammi põhiselt) vähemalt 4 tundi töötada. Kui kiirsoojendaja tööd desinfitseerimise ajal piirata, siis see funktsioon EI ole edukas ja kuvatakse rakenduv AH hoiatus.

TEAVE

Veakoodi AH ja desinfitseerimisfunktsiooni katkestuse mittetoimumise korral sooja tarbevee võtmise tõttu järgige alltoodud soovitusi:

▪ Kui valitus on režiim Ainult järelküte või Programm + järelküte, on

soovitatav programmeerida desinfitseerimisfunktsiooni käivitus vähemalt 4 tunnile peale viimase eeldatava sooja tarbevee võtmist. Selle käivituse võib seadistada paigaldaja (desinfitseerimisfunktsioon).

▪ Kui valitud on režiim Ainult programm, on soovitatav programmeerida Öko

toiming 3tundi enne desinfitseerimisfunktsiooni graafikujärgset käivitust, et paaki eelnevalt kütta.

Kui ilmast sõltuvat režiimi kasutatakse paagil, määratakse paagi temperatuur automaatselt välistemperatuuri järgi. Lisateavet vaadake jaotisest "4.9Ilmast sõltuv

kõver"[445].

Kasutaja viitejuhend

Kasutuses oleva sooja tarbevee paagi režiimi tuvastamine (meetod 1)

Kontrollige paigaldaja täidetud paigaldussätete tabelit.

Kasutuses oleva sooja tarbevee paagi režiimi tuvastamine (meetod 2)

1 Minge [5]: Paak.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

2 Vaadake, millised elemendid kuvatakse:

[5.1] [5.2] [5.3] [5.4] [5.5]

Öko sättepunkt

Programm

Järelkütte sättepunkt

Mugavuse sättepunkt

Võimas töötamine

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

Kui… on kuvatud Siis kuumaveepaagi režiim =

4 | Kasutamine

Ainult [5.1] Võimas

töötamine

Kuvatud on kõik elemendid, v.a [5.4] Järelkütte

sättepunkt

Kuvatud on kõik elemendid, sh [5.4] Järelkütte

sättepunkt

4.7.2 Vaheülekuumenduse režiim

Vaheülekuumenduse režiimis soojeneb sooja tarbevee paak pidevalt temperatuurini, mis on toodud avakuval (näiteks: 50°C), kui temperatuur langeb alla teatud väärtuse.

Ainult järelküte

Ainult programm

Programm + järelküte

4.7.3 Graafikupõhine režiim

Sooja tarbevee paak toodab graafikupõhises režiimis olles kuuma vett vastavalt graafikule. Parim aeg lasta paagil kuuma vett toota on öö, kuna ruumikütte vajadus on väiksem.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

Näide:

TtKuumaveepaagitemperatuur

t Aeg

TEAVE

Ruumi küttevõimsuse vähenemise oht sisemise kiirkütjata sooja tarbevee paagi korral: sagedasel sooja tarbevee tootmisel võivad esineda sagedased ja pikad ruumi kütmise/jahutamise katkestused, kui valitakse alljärgnev:

Paak > Soojendusrežiim > Ainult järelküte.

TEAVE

Kui kuumaveepaagi režiimiks on vaheülekuumendus, siis on võimsuse puudumise ja mugavuse probleemi risk märkimisväärne. Sagedase vaheülekuumenduse korral võib kütmise/jahutamise funktsioon olla regulaarselt häiritud.

Kasutaja viitejuhend

4 | Kasutamine

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

60°C

00:00 07:00

50°C 45°C

15°C

14:00 21:00

35°C

Paak

TtKuumaveepaagitemperatuur

t Aeg

▪ Algselt on kuumaveepaagi temperatuur sama, mis paaki siseneval tarbeveel

(näiteks 15°C).

▪ Kell 00:00 on kuumaveepaak programmeeritud kütma soojendama teatud

eelseadistatud temperatuurini (näiteks: Mugavus = 60°C).

▪ Hommikul saate kasutada sooja vett ja kuumaveepaagi temperatuur langeb. ▪ Kell 14:00 on kuumaveepaak programmeeritud soojendama vett teatud

eelseadistatud temperatuurini (näiteks: Öko = 50°C). Soe vesi on jälle

kättesaadav.

▪ Pärastlõunal ja õhtul saate jälle sooja vett kasutada ning kuumaveepaagi

temperatuur langeb taas.

▪ Järgmisel päeval kell 00:00 tsükkel kordub taas.

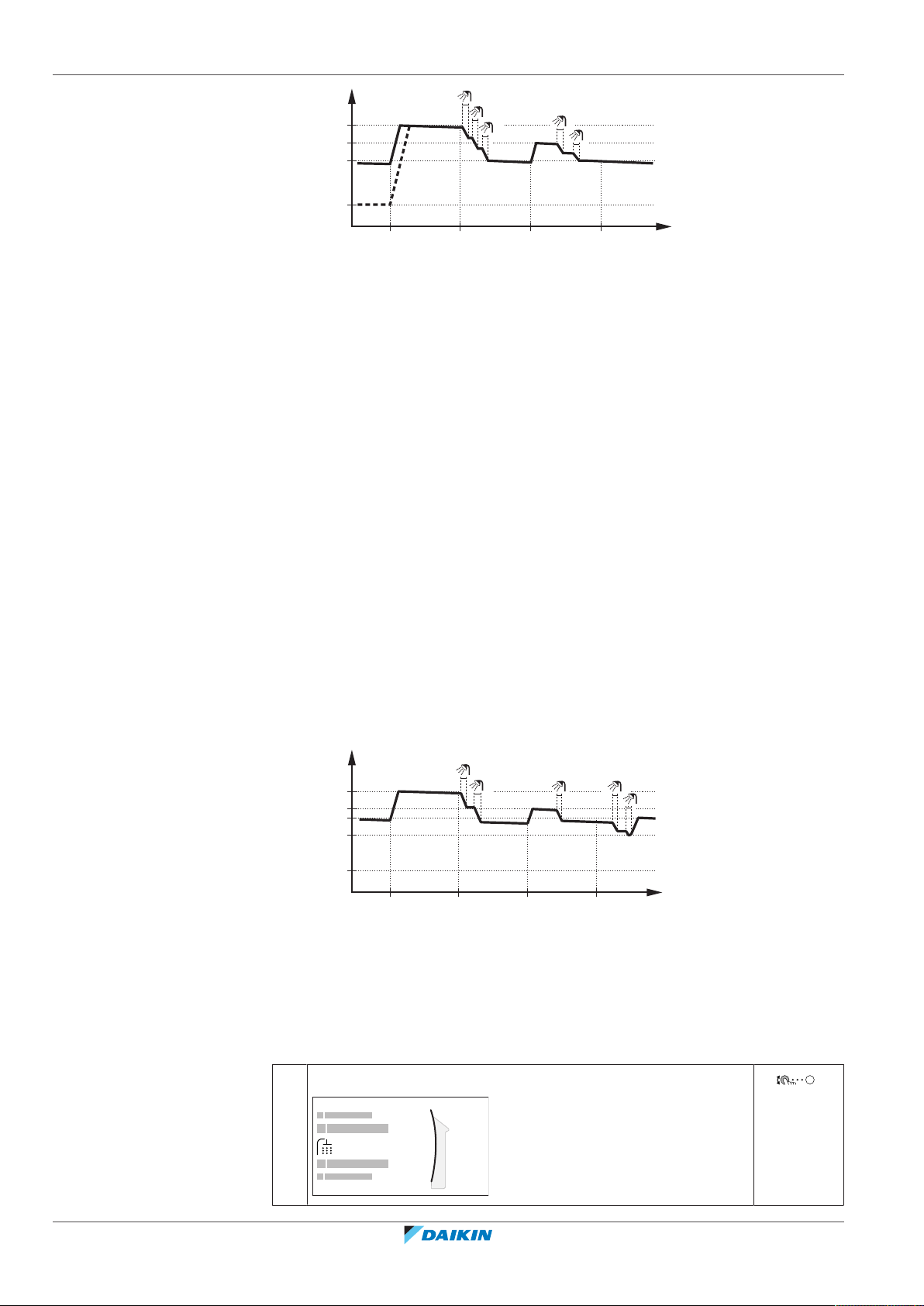

4.7.4 Graafikupõhine + vaheülekuumenduse režiim

Graafikupõhise + vaheülekuumenduse režiimis on sooja tarbevee reguleerimine sama, mis graafikujärgses režiimis. Siiski, kui kuumaveepaagi temperatuur langeb alla eelseadistatud väärtuse (=vaheülekuumenduspaagi temperatuur –hüstereesi väärtus; näiteks: 35°C), kuumaveepaaksoojeneb, kuni jõuab vaheülekuumenemise sättepunktini (näiteks: 45°C). See tagab kuuma vee pideva kättesaadavuse.

Näide:

TtSooja tarbevee paagi temperatuur

t Aeg

Kasutaja viitejuhend

4.7.5 Sooja tarbevee temperatuuri muutmine

Režiimis Ainult järelküte saate kasutada paagi temperatuuri sättepunkti kuva, et näha ja reguleerida sooja tarbevee temperatuuri.

1 Minge [5]: Paak.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

2 Reguleerige sooja tarbevee temperatuuri.

–

50°C

a b

Paak

a Tegelik sooja tarbevee temperatuur b Soovitud sooja tarbevee temperatuur

Kui ilmast sõltuvat režiimi kasutatakse paagil, määratakse paagi temperatuur automaatselt välistemperatuuri järgi. Lisateavet vaadake jaotisest "4.9Ilmast sõltuv

kõver"[445].

4.7.6 Sooja tarbevee võimsa režiimi kasutamine

4 | Kasutamine

Võimsa režiimi teave

Võimas töötamine võimaldab soojendada sooja tarbevett varukütteseadmega või kiirkütjaga. Kasutage seda režiimi nendel päevadel, kui sooja vee tarbimine on tavapärasest suurem.

Võimsa režiimi aktiveerituse kontrollimine

Kui avakuval on kuvatud , on võimas režiim aktiivne. Aktiveerige või inaktiveerige Võimas töötamine järgmiselt:

1 Minge [5.1]: Paak > Võimas

töötamine

2 Valige võimsale režiimile sätteks

Väljas või Sees.

Kasutusnäide: teil on kohe sooja vett vaja

Olete järgmises olukorras:

▪ Olete peaaegu kogu sooja tarbevee ära kasutanud. ▪ Teil pole aega oodata järgmise sooja tarbevee paagi graafikupõhise

soojenemiseni.

Sellisel juhul saate aktiveerida võimsa režiimi. Sooja tarbevee paak hakkab kuumutama vett temperatuurini Mugavus.

TEAVE

Kui sooja tarbevee paagi võimas režiim on aktiivne, siis on ruumi kütte/jahutuse ja võimsuse/mugavuse probleemid märkimisväärsed. Sagedase sooja tarbevee soojendamise korral esinevad sagedased ja pikad ruumi kütte/jahutuse katkestused.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

Kasutaja viitejuhend

4 | Kasutamine

4.8 Väärtuste ja graafikute eelseadistamine

4.8.1 Eelseadistatud väärtuste kasutamine

Info eelseadistatud väärtuste kohta

Süsteemi mõnede sätete puhul saate määrata eelseadistatud väärtused. Need väärtused tuleb seadistada ainult üks kord, seejärel saate kasutada väärtusi teistel kuvadel, nagu graafiku koostamise kuva. Kui soovite hiljem väärtust muuta, peate seda tegema ainult ühes kohas.

Paagi temperatuuri eelseadistatud väärtuste määramine

ETBH/X: ainult, kui paigaldatud on sooja tarbevee paak Sooja tarbevee graafik kasutab erinevaid eelseadistatud väärtusi:

Eelseadistatud väärtus Kus kasutatakse

Mugavuse sättepunkt Graafikus, kui sooja tarbevee paagi režiim on

Öko sättepunkt

Järelkütte sättepunkt Kui sooja tarbevee paagi režiim on

Energiahindade määramine

Võimalik ainult siis, kui paigaldaja on lubanud sätte Bivalentne.

Eelseadistatud väärtus Kus kasutatakse

Elektrihind >

▪ Kõrge ▪ Keskmine ▪ Madal

4.8.2 Energiahindade seadistamine

Süsteemis saate seadistada järgmisi energiahindasid:

▪ fikseeritud gaasihind ▪ 3 elektrihinna taset

▪ Ainult programm ▪ Programm + järelküte

▪ Programm + järelküte

Kasutatakse nädala graafikus kuval energiahindade seadistamisel.

Kasutaja viitejuhend

▪ elektrihindade nädalase graafiku taimerit.

Lisainfo saamiseks vaadake paigaldusjuhendit.

Näide: Kuidas seadistada energiahindasid kasutajaliideses?

Hind Väärtus lingiridades

Kütus: 5,3eurosenti/kWh [7.6]=5.3

Elekter: 12eurosenti/kWh [7.5.1]=12

Gaasihinna seadistamine

1 Minge [7.6]: Kasutaja sätted > Gaasihind.

2 Valige õige gaasihind.

3 Kinnitage muudatused.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

4 | Kasutamine

TEAVE

Hinnavahemik 0,00~990valuuta/kWh (2 olulise väärtusega).

Elektrihinna seadistamine

1 Minge [7.5.1]/[7.5.2]/[7.5.3]: Kasutaja sätted >

Elektrihind > Kõrge/Keskmine/Madal.

2 Valige õige elektrihind.

3 Kinnitage muudatused.

4 Korrake seda kõigi kolme elektrihinna puhul. —

TEAVE

Hinnavahemik 0,00~990valuuta/kWh (2 olulise väärtusega).

TEAVE

Kui graafikut ei seadistata, arvestatakse režiimile Kõrge määratud hinda Elektrihind.

Elektrihinna seadistamine graafiku taimerile

1 Minge [7.5.4]: Kasutaja sätted > Elektrihind >

Programm.

2 Programmeerige valik, kasutades graafiku koostamise kuva. Teil

on võimalik seadistada vastavalt oma elektrimüüjale elektrihinnad Kõrge, Keskmine ja Madal.

3 Kinnitage muudatused.

TEAVE

Need väärtused vastavad eelnevalt seadistatud elektrihinna väärtustele Kõrge, Keskmine ja Madal. Kui graafikut ei seadistata, arvestatakse režiimi Kõrge

elektrihinda.

Energiahinnad energiatagastuse kWh stiimuli korral

Energiahindade seadistamisel saab arvestada stiimuleid. Kuigi käituskulu võib suureneda, optimeeritakse hüvitise arvestamisega kogu kasutuskulu.

MÄRKUS

Muutke energiahindade sätet stiimulperioodi lõpus.

—

Gaasihinna seadistamine taastuvenergia kWh stiimuli korral

Arvutage gaasihinna väärtus järgmise valemiga:

▪ Tegelik gaasihind+(stiimul/kWh×0,9)

Vaadake gaashinna seadistamise protseduuri peatükist "Gaasihinna

seadistamine"[438].

Elektrihindade seadistamine energiatagastuse kWh stiimuli korral

Arvutage elektrihinna väärtus järgmise valemiga:

▪ Tegelik elektrihind+stiimul/kWh

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

Kasutaja viitejuhend

4 | Kasutamine

Näide

Vaadake elektrihinna seadistamise protseduuri peatükist "Elektrihinna

seadistamine"[439].

See on näide ja näites kasutatud hinnad ja/või väärtused EI ole täpsed.

Andmed Hind/kWh

Gaasihind 4,08

Elektri hind 12,49

Soojustagastuse stiimul kWh kohta 5

Gaasihinna arvutamine

Gaasihind=tegelik gaasihind+(stiimul/kWh×0,9) Gaasihind=4,08+(5×0,9) Gaasihind=8,58

Elektrihinna arvutamine

Elektrihind=tegelik elektrihind+stiimul/kWh Elektri hind=12,49+5 Elektri hind=17,49

Hind Väärtus lingiridades

Gaas: 4,08/kWh [7.6]=8.6

Elekter: 12,49/kWh [7.5.1]=17

4.8.3 Graafikute kasutamine ja programmeerimine

Info graafikute kohta

Olenevalt süsteemi kujundusest ja paigalduse konfiguratsioonist võivad olla kasutatavad mitme juhtseadme graafikud.

Teil on võimalik:

▪ Valida, millist graafikut soovite hetkel kasutada. ▪ Programmeerida enda graafikuid, kui eelnevalt määratud graafikud ei ole

sobivad. Programmeeritavad toimingud on mõeldud konkreetsetele

regulaatoritele.

Võimalik graafiku kuva

Nimi ja asukoht Kasutus

[1.2] Ruum > Kütteprogramm Programmeerige soovitud ruumi temperatuur

kütterežiimis.

Kasutaja viitejuhend

[1.3] Ruum > Jahutusprogramm

[2.2] Põhitsoon > Kütteprogramm

[2.3] Põhitsoon > Jahutusprogramm

[3.2] Lisatsoon > Kütteprogramm

Programmeerige soovitud ruumi temperatuur jahutusrežiimis.

Programmeerige põhitsooni soovitud väljuva vee temperatuur kütterežiimis.

Programmeerige põhitsooni soovitud väljuva vee temperatuur jahutusrežiimis.

Programmeerige lisatsooni soovitud väljuva vee temperatuur kütterežiimis.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

Nimi ja asukoht Kasutus

Kasutaja määratud 1

4 | Kasutamine

[3.3] Lisatsoon >

Jahutusprogramm

[4.2] Ruumi küte/jahutus >

Programmeerige lisatsooni soovitud väljuva vee temperatuur jahutusrežiimis.

Vt "Ruumi kütterežiimi seadistamine"[430].

Töörežiimi programm

[5.5] Paak > Programm Programmeerige sooja tarbevee paagi

temperatuur vastavalt oma tavapärasele sooja tarbevee vajadusele:

▪ Mugavus ▪ Öko ▪ Peata

[7.4.2] Kasutaja sätted > Vaikne > Programm

Programmeerige, millal peab seade kasutama vaikse režiimi taset:

▪ Väljas ▪ Vaikne ▪ Veel vaiksem ▪ Kõige vaiksem

[7.5.4] Kasutaja sätted > Elektrihind > Programm

Programmeerige, millal kehtib teatav elektritariif.

Graafiku programmeerimise näide

Vt "Graafiku kuva: näide"[441].

4.8.4 Graafiku kuva: näide

See näide kirjeldab, kuidas seadistada ruumi temperatuuri graafikut põhitsooni kütterežiimis.

Graafiku programmeerimine: ülevaade

Näide: soovite programmeerida järgmist graafikut:

Eeldus: Ruumi temperatuuri graafik on saadaval ainult siis, kui ruumi

termostaadiga juhtimine on aktiivne. Kui aktiivne on väljuva vee temperatuuriga juhtimine, saate programmeerida selle asemel põhitsooni graafikut.

TEAVE

Toimingud teiste graafikute programmeerimiseks on sarnased.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

1 Minge graafikusse. 2 (valikuline) kustutab kogu nädalaprogrammi sisu või valitud päevaprogrammi

sisu.

3 Programmeerige graafik Esmaspäev. 4 Kopeerige graafik teistele nädalapäevadele. 5 Programmeerige graafik Laupäev ja kopeerige päevale Pühapäev.

Kasutaja viitejuhend

4 | Kasutamine

Kasutaja määratud 1

Kustuta

Nimeta ümber Vali

Kasutaja määratud 1

Kustuta

Redigeeri

Kopeeri

Kasutaja määratud 1

6 Andke graafikule nimi.

Graafikusse minemiseks

1 Minge [1.1]: Ruum > Programm.

2 Seadistage graafikule Jah.

3 Minge [1.2]: Ruum > Kütteprogramm.

Nädalagraafiku sisu kustutamiseks

1 Valige praeguse graafiku nimi.

2 Valige Kustuta.

3 Valige kinnitamiseks OK.

Päevagraafiku sisu kustutamiseks

1 Valige päev, mille sisu soovite kustutada. Näiteks Reede

2 Valige Kustuta.

3 Valige kinnitamiseks OK.

Graafiku Esmaspäev programmeerimiseks

1 Valige Esmaspäev.

Kasutaja viitejuhend

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

2 Valige Redigeeri.

Kustuta

Redigeeri

Kopeeri

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

21°C

12 24

Kasutaja määratud 1

Kustuta

Redigeeri

Kopeeri

Kasutaja määratud 1

3 Kasutage vasakut valikuketast, et valida kirje ja redigeerige

kirjet parema valikukettaga. Iga päeva kohta saab programmeerida kuni 6 tegevust. Ribal on kõrgel temperatuuril tumedam värvitoon kui madalal temperatuuril.

Märkus: Tegevuse kustutamiseks seadistage selle aeg samaks eelmise tegevuse omaga.

4 Kinnitage muudatused.

4 | Kasutamine

Tulemus: Esmaspäeva graafik on määratud. Viimase tegevuse väärtus kehtib kuni uue programmeeritud tegevuseni. Selles näites on esmaspäev esimene programmeeritud päev. Seega on viimane programmeeritud tegevus aktiivne kuni järgmise esmaspäeva esimese tegevuseni.

Graafiku kopeerimiseks teistele nädalapäevadele

1 Valige Esmaspäev.

2 Valige Kopeeri.

Tulemus: Kopeeritud päeva kõrval kuvatakse "C".

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

3 Valige Teisipäev.

Kasutaja viitejuhend

4 | Kasutamine

Kustuta

Redigeeri

Kopeeri

Kleebi

Kasutaja määratud 1

8:00

23:00

--:--

21°C

18°C

12 24

Kasutaja määratud 1

4 Valige Kleebi.

Tulemus:

5 Korrake toimingut kõikide ülejäänud nädalapäevade puhul.

Graafiku Laupäev koostamiseks ja kopeerimiseks päevale Pühapäev

1 Valige Laupäev.

2 Valige Redigeeri.

3 Kasutage vasakut valikuketast, et valida kirje ja redigeerige

kirjet parema valikukettaga.

4 Kinnitage muudatused.

5 Valige Laupäev.

—

Kasutaja viitejuhend

6 Valige Kopeeri.

7 Valige Pühapäev.

8 Valige Kleebi.

Tulemus:

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

Graafiku ümbernimetamiseks

Kasutaja määratud 1

Kustuta

Nimeta ümber

Vali

1 Valige praeguse graafiku nimi.

2 Valige Nimeta ümber.

3 (valikuline) Praeguse graafiku nime kustutamiseks sirvige läbi

tähemärkide loendi, kuni kuvatakse ← ja seejärel vajutage, et kustutada eelmine tähemärk. Korrake seda graafiku nime iga tähemärgi puhul.

4 Praeguse graafiku nime määramiseks kerige läbi tähemärkide

loendi ja kinnitage valitud tähemärk. Graafiku nimi võib sisaldada kuni 15tähemärki.

4 | Kasutamine

5 Kinnitage uus nimi.

TEAVE

Kõiki graafikuid ei saa ümbernimetada.

Kasutusnäide: töötate 3-vahetuselises süsteemis

Kui töötate 3-vahetuselises süsteemis, toimige järgmiselt:

1 Programmeerige 3 toa temperatuurigraafikut kütterežiimis ja nimetage need

vastavalt. Näide: VarajaneVahetus, PäevaneVahetus ja HilineVahetus

2 Valige graafik, mida soovite hetkel kasutada.

4.9 Ilmast sõltuv kõver

4.9.1 Mis on ilmast sõltuv kõver?

Ilmast sõltuv töötamine

Seade töötab ilmast sõltuvalt, kui soovitud väljuva vee temperatuur või paagi temperatuur määratakse automaatselt lähtuvalt välistemperatuurist. See on seetõttu ühendatud hoone põhjapoolsel küljel asuva temperatuurianduriga. Kui välistemperatuur langeb või tõuseb kompenseerib seade seda koheselt. Seega ei pea seade ootama termostaadilt käsklust väljuva vee või paagi temperatuuri tõstmiseks või langetamiseks. Kuna see reageerib kiiremini, hoiab see ära sisetemperatuuri ja kraanides veetemperatuuri suured tõusud ja langused.

Eelised

Ilmast sõltuv töötamine vähendab energiakulu.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

Kasutaja viitejuhend

4 | Kasutamine

X1 X2

Ilmast sõltuv kõver

Temperatuurierinevuste kompenseerimiseks tugineb seade ilmast sõltuvale kõverale. See kõver määrab, kui palju peab paagi või väljuva vee temperatuur erinema välistemperatuurist. Kuna kõvera kalle sõltub kohalikest oludest, nagu kliima ja hoone isolatsioon, saab paigaldaja või kasutaja kõverat kohandada.

Ilmast sõltuva kõvera tüübid

Ilmast sõltuvaid kõveraid on 2 tüüpi:

▪ 2-punktiline kõver ▪ Kõvera kalle ja nihe

Millist tüüpi te kasutate reguleerimiseks sõltub teie enda eelistustest. Vt "Ilmast

sõltuvate kõverate kasutamine"[448].

Saadavus

Ilmas sõltuv kõver on saadaval järgnevale:

▪ Põhitsoon - kütmine ▪ Põhitsoon - jahutus ▪ Lisatsoon - kütmine ▪ Lisatsoon - jahutus ▪ Paak

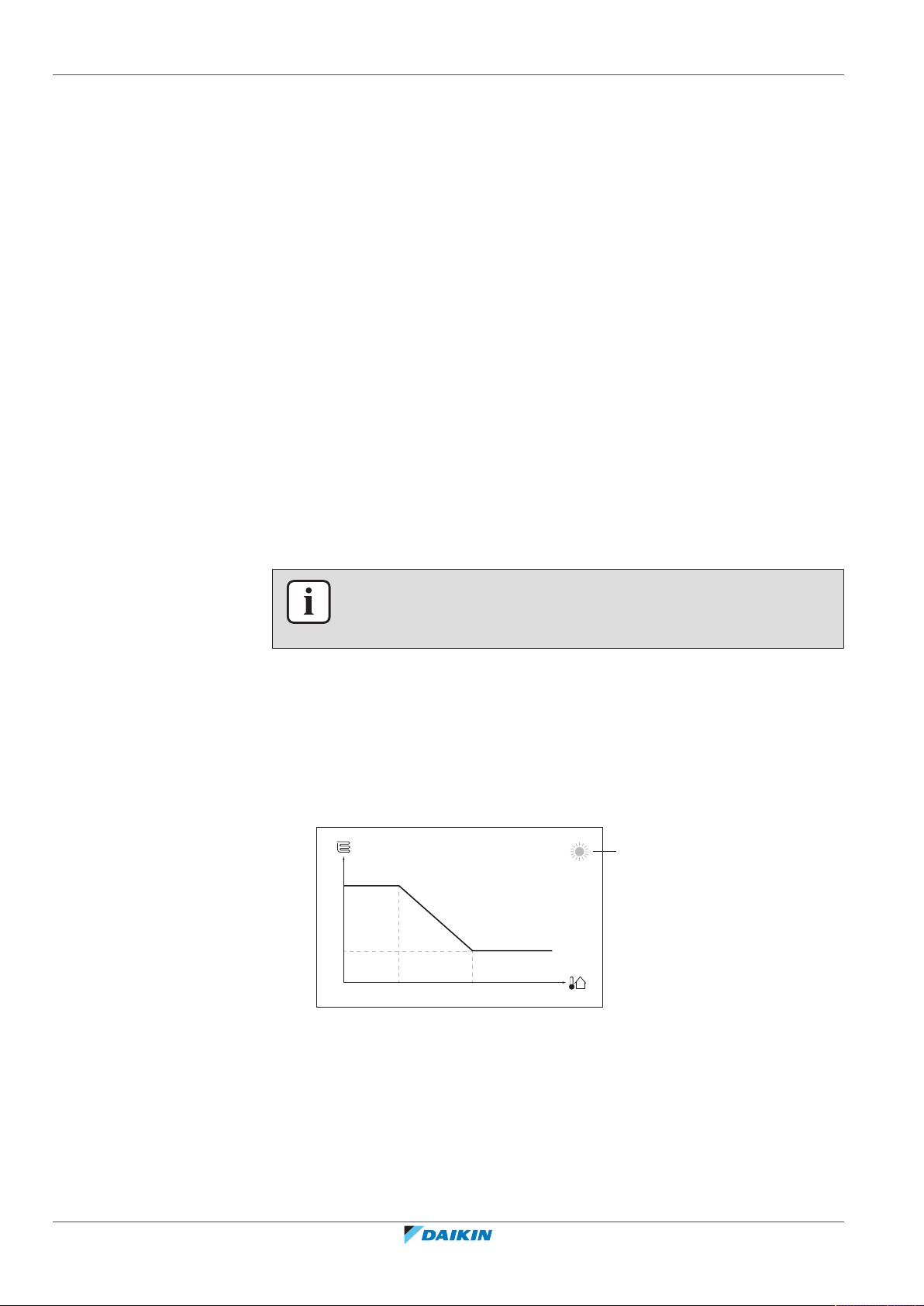

4.9.2 2-punktiline kõver

Määrake ilmast sõltuv kõver nende kahe sättepunktiga:

▪ Sättepunkt (X1, Y2) ▪ Sättepunkt (X2, Y1)

Näide

TEAVE

Ilmast sõltuva kõvera kasutamiseks määrake õigesti põhitsooni, lisatsooni või paagi sättepunkt. Vt "Ilmast sõltuvate kõverate kasutamine"[448].

Kasutaja viitejuhend

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

4 | Kasutamine

X1 X2

a b

Artikkel Kirjeldus

a Valitud ilmast sõltuvad tsoonid:

▪ : põhitsooni või lisatsooni küte ▪ : põhitsooni või lisatsooni jahutus ▪ : Soe tarbevesi

X1, X2 Väliskeskkonna temperatuuri näited

Y1, Y2 Soovitud paagi temperatuuri või väljuva vee temperatuuri näited.

Ikoon tähendab vastava tsooni soojuskiirgurit:

▪ : Põrandaküte ▪ : Ventilaatorkonvektor ▪ : Radiaator

▪ : Sooja tarbevee paak

Võimalikud tegevused ekraanil

Temperatuurides navigeerimine. Temperatuuri muutmine. Järgmise temperatuuri juurde minek. Muudatuste kinnitamine ja jätkamine.

4.9.3 Kõvera kalle ja nihe

Kalle ja nihe

Määrake ilmast sõltuva kõver kalde ja nihkega:

▪ Muutke kallet, et erinevalt suurendada või vähendada väljuva vee temperatuuri

erineva keskkonnatemperatuuri korral. Kui näiteks väljuva vee temperatuur on üldiselt sobiv, kuid madala keskkonnatemperatuuri korral liiga külm, tõstke kallet nii, et väljuva vee temperatuuri tõstetakse rohkem langeva madala keskkonnatemperatuuri korral.

▪ Muutke nihet, et võrdselt suurendada või vähendada väljuva vee temperatuuri

erineva keskkonnatemperatuuri korral. Näiteks, kui väljuva vee temperatuur on alati erineva keskkonnatemperatuuri korral liiga külm, muutke nihet üles, et suurendada võrdselt väljuva vee temperatuuri iga keskkonnatemperatuuri jaoks.

Näited

Ilmast sõltuv kõver, kui valitud on kalle:

Ilmast sõltuv kõver, kui valitud on nihe:

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

Kasutaja viitejuhend

4 | Kasutamine

X1 X2

a b

Artikkel Kirjeldus

a Ilmast sõltuv kõver enne muudatusi.

b Ilmast sõltuv kõver pärast muudatusi (näide):

▪ Kalde muutmisel on uus eelistatud temperatuur X1 korral

ebavõrdselt suurem kui eelistatud temperatuur X2 korral.

▪ Nihke muutmisel on uus eelistatud temperatuur X1 korral võrdselt

suurem eelistatud temperatuurist X2 korral.

c Kalle

d Nihe

e Valitud ilmast sõltuvad tsoonid:

▪ : põhitsooni või lisatsooni küte ▪ : põhitsooni või lisatsooni jahutus ▪ : Soe tarbevesi

X1, X2 Väliskeskkonna temperatuuri näited

Y1, Y2, Y3,Y4Soovitud paagi temperatuuri või väljuva vee temperatuuri näited.

Ikoon tähendab vastava tsooni soojuskiirgurit:

▪ : Põrandaküte ▪ : Ventilaatorkonvektor ▪ : Radiaator

▪ : Sooja tarbevee paak

Võimalikud tegevused ekraanil

Valige kalle või nihe. Suurendage või vähendage kallet/nihet. Kui valitud on kalle: seadistage kalle ja minge nihke juurde.

Kui valitud on nihe: seadistage nihe. Kinnitage muudatused ja minge tagasi alammenüüsse.

4.9.4 Ilmast sõltuvate kõverate kasutamine

Kasutaja viitejuhend

Konfigureerige ilmast sõltuvad kõverad järgmiselt:

Sättepunkti režiimi määramiseks

Ilmast sõltuva kõvera kasutamiseks peate määrama õige sättepunkti režiimi:

Minge sättepunkti režiimi … Seadistage sättepunkti režiim valikule

…

Põhitsoon – kütmine

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

4 | Kasutamine

Minge sättepunkti režiimi … Seadistage sättepunkti režiim valikule

…

[2.4] Põhitsoon > Sättepunkti režiim

Ilmast sõltuv küte, fikseeritud jahutus VÕI Ilmast sõltuv

Põhitsoon – jahutus

[2.4] Põhitsoon > Sättepunkti

Ilmast sõltuv

režiim

Lisatsoon – kütmine

[3.4] Lisatsoon > Sättepunkti režiim

Ilmast sõltuv küte, fikseeritud jahutus VÕI Ilmast sõltuv

Lisatsoon – jahutus

[3.4] Lisatsoon > Sättepunkti

Ilmast sõltuv

režiim

Paak

[5.B] Paak > Sättepunkti režiim Ilmast sõltuv

Ilmast sõltuva kõvera tüübi muutmiseks

Kõikide tsoonide ja paagi tüübi muutmiseks minge [2.E] Põhitsoon > Ilmast sõltuva kõvera tüüp.

Valitud tüübi vaatamine on võimalik ka järgmiselt:

▪ [3.C] Lisatsoon > Ilmast sõltuva kõvera tüüp ▪ [5.E] Paak > Ilmast sõltuva kõvera tüüp

Ilmast sõltuva kõvera muutmiseks

Tsoon Minge …

Põhitsoon – kütmine [2.5] Põhitsoon > Kütmise ilmast

sõltuv kõver

Põhitsoon – jahutus [2.6] Põhitsoon > Jahutuse

ilmast sõltuv kõver

Lisatsoon – kütmine [3.5] Lisatsoon > Kütmise ilmast

sõltuv kõver

Lisatsoon – jahutus [3.6] Lisatsoon > Jahutuse

ilmast sõltuv kõver

Paak [5.C] Paak > Ilmast sõltuv kõver

TEAVE

Maksimaalne ja minimaalne sättepunkt

Kõverat ei saa konfigureerida temperatuuriga, mis on kõrgem või madalam antud tsoonile või paagile seadistatud maksimaalsest või minimaalsest sättepunktist. Maksimaalse või minimaalse sättepunkti saavutamisel läheb kõver sirgeks.

Ilmast sõltuva kõvera täppisreguleerimiseks: kõvera kalle-nihe

Järgmises tabelis on kirjeldatud tsooni või paagi ilmast sõltuva kõvera täppisreguleerimist:

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

Kasutaja viitejuhend

4 | Kasutamine

Tunnete … Täppisreguleerimine kalde ja

nihkega:

Tavalisel

välistemperatuuril …

Külmal

Kalle Nihe

OK Külm ↑ —

OK Kuum ↓ —

Külm OK ↓ ↑

Külm Külm — ↑

Külm Kuum ↓ ↑

Kuum OK ↑ ↓

Kuum Külm ↑ ↓

Kuum Kuum — ↓

Ilmast sõltuva kõvera täppisreguleerimiseks: 2 punktiga kõver

Järgmises tabelis on kirjeldatud tsooni või paagi ilmast sõltuva kõvera täppisreguleerimist:

Tunnete … Täppisreguleerimine

Tavalisel

välistemperatuuril …

OK Külm ↑ — ↑ —

OK Kuum ↓ — ↓ —

Külm OK — ↑ — ↑

Külm Külm ↑ ↑ ↑ ↑

Külm Kuum ↓ ↑ ↓ ↑

Kuum OK — ↓ — ↓

Kuum Külm ↑ ↓ ↑ ↓

Kuum Kuum ↓ ↓ ↓ ↓

(a)

Vt "2-punktiline kõver"[446].

4.10 Muud funktsioonid

4.10.1 Kellaaja ja kuupäeva konfigureerimiseks

Külmal

välistemperatuuril …

sättepunktidega:

(a)

4.10.2 Vaikse režiimi kasutamine

Kasutaja viitejuhend

1 Minge [7.2] Kasutaja sätted > Kellaaeg/kuupäev.

Teave vaikse režiimi kohta

Te saate kasutada vaikset režiimi, et vähendada välisseadme helisid. Samas vähendab see ka süsteemi kütte-/jahutusvõimsust. Kasutada saab erinevaid vaikse režiimi tasemeid.

Paigaldaja saab:

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

4 | Kasutamine

Aktiveerimine

Kuni

7.3.1

Alates

▪ Täielikult inaktiveerida vaikne režiim ▪ Vaikse režiimi taseme käsitsi aktiveerimine ▪ Lubada kasutajal programmeerida vaikse režiimi graafikut

Kui paigaldaja selle lubab, saab kasutaja programmeerida vaikse režiimi graafikut.

TEAVE

Kui välistemperatuur on alla nulli, EI soovita me kasutada kõige vaiksemat taset.

Vaikse režiimi aktiveerituse kontrollimine

Kui avakuval on kuvatud , on vaikne režiim aktiivne.

Vaikse režiimi graafiku programmeerimiseks

Piirang: Võimalik ainult siis, kui paigaldaja on selle lubanud.

1 Minge [7.4.2]: Kasutaja sätted > Vaikne > Programm.

2 Programmeerige graafik. Vaadake lisateavet graafiku

koostamise kohta peatükist "Graafiku kuva: näide"[441].

4.10.3 Puhkuserežiimi kasutamine

Info puhkuserežiimi kohta

Puhkusel olles saate kasutada puhkuserežiimi, et kalduda kõrvale oma tavapärasest graafikust ilma seda muutmata. Kui puhkuserežiim on aktiivne, on kütmise/ jahutuse funktsioon ja sooja tarbevee funktsioon välja lülitatud. Ruumi jäätumiskaitse ja legionellavastane funktsioon on aktiivsed.

Tüüpiline töövoog

Puhkuserežiimi kasutamine koosneb tavaliselt järgmistest etappidest:

1 Puhkuse algus- ja lõpukuupäeva seadistamine. 2 Puhkuserežiimi käivitamine.

Puhkuserežiimi aktiveeritud oleku kontrollimine

Kui avakuval on kuvatud , on puhkuserežiim aktiivne.

Puhkuse konfigureerimine

1 Aktiveerige puhkuserežiim. —

—

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

▪ Minge [7.3.1]: Kasutaja sätted > Puhkus >

Aktiveerimine.

▪ Valige Sees.

Kasutaja viitejuhend

4 | Kasutamine

a b c

4.10.4 WLAN-i adapter

2 Seadistage puhkuse esimene päev. —

▪ Minge [7.3.2]: Alates.

▪ Valige kuupäev.

▪ Kinnitage muudatused.

3 Seadistage puhkuse viimane päev. —

▪ Minge [7.3.3]: Kuni.

▪ Valige kuupäev.

▪ Kinnitage muudatused.

TEAVE

Piirang: WLAN-i adapteri sätted on nähtavad ainult siis, kui WLAN-i adapter on

paigaldatud.

WLAN-i adapteri teave

Juhtmevaba kohtvõrguadapter ühendab soojuspumba süsteemi internetiga. Kasutajana saate seejärel juhtida soojuspumba süsteemi rakendusega Daikin Residential Controller.

Selleks on vajalikud järgmised komponendid:

a WLAN-i adapter WLAN-i adapteri peab paigaldaja paigaldama

siseseadmele (esipaneeli siseküljele).

b Marsruuter Väljavarustus.

c Nutitelefon +

rakendus

Rakendus Daikin Residential Controller tuleb installida kasutaja nutitelefoni. Vt:

http://www.onlinecontroller.daikineurope.com/

Kasutaja viitejuhend

Configuration

Rakenduse Daikin Residential Controller konfigureerimiseks järgige rakenduse juhiseid. Seda tehes on siseseadme kasutajaliideses vajalikud järgmised tegevused ja teave:

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

4 | Kasutamine

Juhtmevaba lüüs

Tootmine

Kasutamine

Kasutaja profiil

Ruum

[D] Juhtmevaba lüüs

[D.1] Režiim [D.2] WPS [D.3] Taaskäivita [D.4] Seadme info

[D.1] Režiim: lülitage AP režiim SISSE (=WLAN-i adapter toimib pääsupunktina):

1 Minge [D.1]: Juhtmevaba lüüs > Režiim.

2 Kuval Luba AP režiim valige Jah.

[D.2] WPS: ühendage WLAN-i adapter marsruuteriga:

1 Minge [D.2]: Juhtmevaba lüüs > WPS.

2 Kuval Ühenda koduvõrguga valige OK.

[D.3] Taaskäivita: lähtestage WLAN-i adapter:

1 Minge [D.3]: Juhtmevaba lüüs > Taaskäivita.

2 Kuval Taaskäivita lüüs valige OK.

[D.4] Seadme info: vaadake WLAN-i adapteri teavet:

1 Minge [D.4]: Juhtmevaba lüüs > Seadme info.

2 Näete teavet SSID, MAC-aadress ja Seerianumber.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

Kasutaja viitejuhend

5 | Nõuanded energia säästmise kohta

5 Nõuanded energia säästmise kohta

Nõuanded toatemperatuuri kohta

▪ Veenduge, et soovitud toatemperatuur ei oleks MITTE KUNAGI liiga kõrge

(kütterežiimis) ega liiga madal (jahutusrežiimis), kuid ALATI vastav tegelikele

vajadustele. Iga kokkuhoitud kraad võib vähendada kütte-/jahutuskulusid kuni 6%

võrra.

▪ Kui süsteemi kujundus sisaldab aeglaseid küttekiirgureid (näiteks põrandaküte),

vältige suuri toatemperatuuri kõikumisi ja ÄRGE laske toatemperatuuril liiga

madalaks muutuda. Toa uuesti kütmine kulutab rohkem aega ja energiat.

▪ Oma tavapäraste ruumikütte või -jahutuse vajaduste rahuldamiseks kasutage

nädalapõhist graafikut. Vajadusel saate graafikust lihtsasti kõrvale kalduda:

- Lühema perioodide korral: võite graafikujärgse toatemperatuuri tühistada kuni

järgmise graafikujärgse toiminguni. Näide: Kui teil on pidu või kui lahkute paariks tunniks kodust.

- Pikemate perioodide puhul võite kasutada puhkuserežiimi.

Nõuanded väljuva vee temperatuuri kohta

▪ Kütterežiimi madalam soovitud väljuva vee temperatuur tarbib vähem energiat ja

on tulemuslikum. Jahutusel on kehtiv vastupidine.

▪ Seadistage väljuva vee temperatuur vastavalt soojuskiirguri tüübile. Näide:

Põrandaküte vajab madalamat väljuva vee temperatuuri kui radiaatorid või

soojuspumba konvektorid.

Nõuanded kuumaveepaagi temperatuuri kohta

▪ Kasutage nädalapõhist graafikut oma sooja tarbevee vajaduste rahuldamiseks

(ainult graafikupõhises režiimis).

- Programmeerige kuumaveepaak öösel soojendama vett eelseadistatud

temperatuurini (Mugavus = kõrgem kuumaveepaagi temperatuur), kuna siis on ruumikütte vajadus väiksem.

- Kui kuumaveepaagi ühekordsest kütmisest öö jooksul ei piisa, programmeerige

päeval kuumaveepaagi lisaküte eelseadistatud temperatuurini (Öko = madalam kuumaveepaagi temperatuur).

▪ Veenduge, et kuumaveepaagi temperatuur EI OLEKS liiga kõrge. Näide: Muutke

kuumaveepaagi temperatuur peale paigaldamist iga päev 1°C võrra madalamaks

ja kontrollige, kas teil on jätkuvalt piisavas koguses sooja vett.

▪ Programmeerige sooja tarbevee pump päeval TÖÖLE ainult ajavahemikul, mil on

vaja kohe kuuma vett tarbida. Näide: Hommikul ja õhtul.

Kasutaja viitejuhend

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

6 Hooldus ja teenindus

6.1 Ülevaade: hooldus ja teenindus

Paigaldaja peab teostama iga-aastase hoolduse. Kontakti/tugitelefoninumbri leiate kasutajaliidese abil.

1 Minge [8.3]: Info > Edasimüüja info.

Lõppkasutajana peate tegema järgmist:

▪ Hoidma seadme ümbruse puhtana. ▪ Hoidma kasutajaliidese puhtana, kasutades selleks pehmet niisket lappi. ÄRGE

kasutage puhastusaineid.

▪ Kontrollige regulaarselt, kas veesurve on üle 1baari.

Jahutusaine

See toode sisaldab fluoritud kasvuhoonegaase. ÄRGE laske gaase atmosfääri. Külmaaine tüüp: R32

6 | Hooldus ja teenindus

Globaalse soojenemise potentsiaali (GWP) väärtus: 675

MÄRKUS

Kehtivad seadused, mis puudutavad fluoritud kasvuhoonegaase, sätestavad, et seadme külmaaine laetus on näidatud nii massina kui CO2 ekvivalendina.

Valem CO2 arvutamiseks ekvivalenttonnides: Külmaaine GWP väärtus × külmaaine summaarne kogus [kilogrammides] / 1000

Lisateabe saamiseks pöörduge oma paigaldaja poole.

HOIATUS: KERGSÜTTIV MATERJAL

Seadmes olev külmaaine on vähesel määral tuleohtlik.

HOIATUS

Seadet tuleb hoida kohas, kus pole pidevalt töötavaid süüteallikaid (näiteks lahtist leeki, töötavat gaasi- või elektrikütte seadet).

HOIATUS

▪ ÄRGE TORGAKE LÄBI või põletage külmutusahela osi. ▪ ÄRGE KASUTAGE puhastusaineid või vahendeid sulatuse kiirendamiseks, välja

arvatud need, mis on tootja poolt soovitatud.

▪ Võtke teadmiseks, et süsteemis olev külmaaine on lõhnatu.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

HOIATUS

Seadmes olev külmaaine on vähesel määral tuleohtlik, kuid tavaliselt see EI leki. Kui külmaaine lekib ruumi ja satub kokkupuutesse põleti, kütteseadme või pliidi leegiga, siis võib tekkida tulekahju või moodustub tervistkahjustav gaas.

Lülitage välja kütteainet põletavad seadmed, ventileerige ruum ja pöörduge edasimüüja poole, kelle käest olete toote ostnud.

Ärge kasutage seadet, kuni hooldustöötajad kinnitavad, et külmaaine lekkekoht on kõrvaldatud.

Kasutaja viitejuhend

7 | Veatuvastus

7 Veatuvastus

7.1 Abiteksti kuvamine talitlushäire korral

Kontakt

Allpool esitatud sümptomite korral võite probleemi ise lahendada. Muude probleemide korral võtke ühendust paigaldajaga. Kontakti/tugitelefoninumbri leiate kasutajaliidese abil.

1 Minge [8.3]: Info > Edasimüüja info.

Talitlushäire korral kuvatakse sõltuvalt raskusastmest avakuval järgmine teave:

▪ : Viga ▪ : Talitlushäire

Talitlushäire lühikese ja pika kirjelduse nägemiseks tegutsege järgmiselt:

1 Vajutage vasakule valikukettale, et avada menüü ja minge

alammenüüsse Tootmine.

Tulemus: Ekraanil kuvatakse vea lühikirjeldus ja veakood.

2 Vajutage veakuval .

Tulemus: Ekraanil kuvatakse vea pikk kirjeldus.

7.2 Talitlushäirete ajaloo kontrollimine

Tingimused: Kasutajatase on seadistatud täpsemale lõppkasutajale.

1 Minge [8.2]: Info > Tõrgete ajalugu.

Näete viimatiste talitlushäirete loendit.

7.3 Sümptom: elutoas on liiga külm (palav)

Võimalik põhjus Korrigeerivad tegevused

Soovitud toatemperatuur on liiga madal (kõrge).

Suurendage (vähendage) soovitud toatemperatuuri. Vt "Soovitud ruumi

temperatuuri muutmine"[432].

Kui probleem on igapäevane, toimige järgmiselt:

Kasutaja viitejuhend

▪ Suurendage (vähendage)

toatemperatuuri eelseadistatud väärtust. Vt "Eelseadistatud väärtuste

kasutamine"[438].

▪ Reguleerige toa

temperatuurigraafikut. Vt: "Graafikute

kasutamine ja programmeerimine" [4 40] ja "Graafiku kuva: näide"[441].

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

7 | Veatuvastus

Võimalik põhjus Korrigeerivad tegevused

Soovitud toatemperatuur ei ole saavutatav.

Ilmas sõltuv kõver on valesti seadistatud.

7.4 Sümptom: kraanivesi on liiga külm

Võimalik põhjus Korrigeerivad tegevused

Ebatavaliselt rohkest tarbimisest tingituna kulutasite kogu sooja tarbevee ära.

Kuumaveepaagi soovitud temperetuur on liiga madal.

Suurendage väljuva vee soovitud temperatuuri vastavalt soojuskiirguri tüübile. Vt "Soovitud väljuva vee

temperatuuri muutmine"[433].

Reguleerige ilmast sõltuvat kõverat. Vt

"4.9Ilmast sõltuv kõver"[445].

Kui vajate kohe sooja tarbevett, käivitage kuumaveepaagi režiim Võimas töötamine. Selleks läheb aga vaja lisaenergiat. Vt "Sooja tarbevee

võimsa režiimi kasutamine"[437].

Kui probleem on igapäevane, tehke üht järgmistest:

▪ Suurendage kuumaveepaagi

temperatuuri eelseadistatud väärtust. Vt "Eelseadistatud väärtuste

kasutamine"[438].

7.5 Sümptom: soojuspumba rike

Kui soojuspump ei suuda töötada, saab varukütteseade ja/või kiirkütja töötada hädaolukorra kütteseadmena. See võtab sellisel juhul üle küttekoormuse kas automaatselt või käsitsi määrates.

▪ Kui Hädaabirežiim on määratud sättele Automaatne ja ilmneb soojuspumba

tõrge, reageerib süsteem järgmiselt:

- ETVH/X korral: varukütteseade võtab automaatselt üle sooja tarbevee tootmise

ja ruumi kütmise.

- ETBH/X korral: varukütteseade võtab automaatselt üle küttekoormuse ja

valikulise paagi kiirkütja võtab üle sooja tarbevee tootmise.

▪ Reguleerige kuumaveepaagi

temperatuurigraafikuid. Näide: Programmeerige kuumaveepaagi lisaküte päeval eelseadistatud temperatuurini (Öko sättepunkt = madalam paagitemperatuur). Vt:

"Graafikute kasutamine ja programmeerimine" [4 40] ja "Graafiku kuva: näide"[441].

▪ Kui Hädaabirežiim on määratud olekule Manuaalne ja ilmneb soojuspumba

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

rike, lõppeb sooja tarbevee tootmine ja ruumi kütmine. Selle käsitsi taastamiseks kasutajaliidese kaudu, avage peamenüüs Tootmine ja

kinnitage, kas varukütteseade ja/või kiirkütja võib küttekoormuse üle võtta või mitte.

Kasutaja viitejuhend

7 | Veatuvastus

▪ Alternatiivsena, kui Hädaabirežiim on seatud valikule:

- automaatne RK vähendatud/STV sees, vähendatakse ruumi kütmist,

kuid soe tarbevesi on endiselt saadaval.

- automaatne RK vähendatud/STV väljas vähendatakse ruumi kütmist ja

soe tarbevesi EI OLE saadaval.

- automaatne RK normaalne/STV väljas jätkatakse ruumi kütmist

tavapäraselt, kuid soe tarbevesi EI OLE saadaval.

Sarnaselt režiimile Manuaalne võib seade võtta üle kogu koormuse

varukütteseadmega ja/või kiirkütjaga, kui kasutaja aktiveerib selle

peamenüükuval valikus Tootmine.

Kui soojuspump ei tööta, siis ilmub kasutajaliidesesse või .

Võimalik põhjus Korrigeerivad tegevused

Soojuspump on kahjustatud. Vt "7.1Abiteksti kuvamine talitlushäire

korral"[456].

TEAVE

Energiatarve on märgatavalt suurem, kui küttekoormuse võtab üle varukütteseade või kiirkütja.

7.6 Tunnus: süsteem tekitab pärast kasutuselevõttu korisevat häält

Võimalik põhjus Korrigeerivad tegevused

Süsteemis on õhku. Eemaldage süsteemist õhk.

Erinevad talitlushäired. Kontrollige, kas kasutajaliidese avakuval

on kuvatud või . Vaadake talitlushäirete kohta lisateavet peatükist

"7.1Abiteksti kuvamine talitlushäire korral"[456].

(a)

Me soovitame eemaldada õhu seadme õhueemalduse funktsiooniga (mõeldud paigaldajale). Kui eemaldate õhku soojuskiirguritest või kollektoritest, arvestage alljärgnevaga:

HOIATUS

Õhu eemaldamine soojuskiirguritest või kollektoritest. Enne õhu eemaldamist

soojuskiirguritest või kollektoritest kontrollige, kas kasutajaliidese avakuval on kuvatud või .

▪ Kui ei ole, võite jätkata kohe õhu eemaldamisega. ▪ Kui on, siis veenduge, et ruum, kus soovite õhku eemaldada, on piisavalt

ventileeritud. Põhjus: jahutusaine võib lekkida veeringlusesse ja seeläbi ruumi, kui eemaldate õhku soojuskiirguritest või kollektoritest.

(a)

Kasutaja viitejuhend

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

8 Asukoha vahetamine

8.1 Ülevaade: asukoha vahetamine

Kui soovite süsteemiosade asukohta muuta (kasutajaliides, siseseade, väliseade, kuumaveepaak jne), võtke ühendust paigaldajaga. Kontakti/tugitelefoninumbri leiate kasutajaliidese abil.

8 | Asukoha vahetamine

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

Kasutaja viitejuhend

9 | Toote kasutuselt kõrvaldamine

9 Toote kasutuselt kõrvaldamine

MÄRKUS

ÄRGE PÜÜDKE süsteemi ise lahti võtta, süsteemi lahtivõtmisel, külmaaine, õli ja muude osade käsitsemisel TULEB JÄRGIDA kehtestatud eeskirju. Seadmeid PEAB kasutusest kõrvaldamisel käitlema spetsialiseeritud ettevõttes taaskasutuseks, ringluseks ning taastamiseks.

Kasutaja viitejuhend

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W

Daikin Altherma 3 H HT F+W

4P586456-1A – 2020.10

10 Sõnastik

DHW = Domestic hot water – soe tarbevesi

LWT = Leaving water temperature – väljuva vee temperatuur

Edasimüüja

Volitatud paigaldaja

Kasutaja

Rakenduvad seadused

Teenindusettevõte

10 | Sõnastik

Erinevat tüüpi hoonetes kasutatav soe vesi.

Soojuspumba väljalaskevee temperatuur.

Toote levitaja.

Tehniliste oskustega isik, kes on volitatud toodet paigaldama.

Isik, kes on toote omanik ja/või kasutab toodet.

Kõik rahvusvahelised, Euroopa, riiklikud ja kohalikud direktiivid, seadused, regulatsioonid ja/või koodeksid, mis on konkreetse toote või kasutusala puhul asjakohased või rakenduvad.

Kvalifitseeritud ettevõte, kes võib teostada ja koordineerida seadmele vajalikke hooldustöid.

Paigaldusjuhend

Juhiseid sisaldav juhend, mis on mõeldud konkreetsele tootele või rakendusele ja milles kirjeldatakse selle paigaldamist, konfigureerimist ja hooldamist.

Kasutusjuhend

Juhiseid sisaldav juhend, mis on mõeldud konkreetsele tootele või rakendusele ja milles selgitatakse selle kasutamist.

Lisatarvikud

Sildid, käsiraamatud, infolehed ja varustus, mis on tootega kaasas ja mida peab paigaldama vastavalt kaasasolevatele dokumentidele.

Lisavarustus

Varustus, mille on Daikin valmistanud või heaks kiitnud ning mida võib tootega kombineerida vastavalt kaasasolevatele dokumentidele.

Paigaldise elektritoide

Varustus, mis pole toodetud Daikin poolt, tohib selle seadmega koos kasutada siis, kui on järgitud kaasneva dokumentatsiooni nõudeid.

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W Daikin Altherma 3 H HT F+W 4P586456-1A – 2020.10

Kasutaja viitejuhend

Verantwortung für Energie und Umwelt

4P586456-1A 2020.10

Daikin ETVH16S18DA6V, ETVH16S23DA6V, ETVH16S18DA9W, ETVH16S23DA9W, ETVX16S18DA6V User reference guide [et]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sisukord

1 | Paigaldussätted: paigaldaja täidetavad tabelid

1.1 Konfigureerimise viisard

1.2 Seadistusmenüü

2 Kiirjuhend

2.1 Kasutaja õiguste tase

Kasutaja PIN-kood

Täpsema kasutaja PIN-kood

2.2 Ruumi kütmine/jahutus

2.3 Soe tarbevesi

3 Üldteave

3.1 Üldised ettevaatusabinõud

3.1.1 Kasutajale

3.2 Info kasutusjuhiste kohta

3.2.1 Info käesoleva dokumendi kohta

3.2.2 Hoiatuste ja sümbolite tähendus

3.3 Info süsteemi kohta

3.3.1 Tüüpilise süsteemi osad

4 Kasutamine

4.1 Kasutusliides: ülevaade

4.2 Menüüstruktuur: ülevaade kasutajasätetest

4.3 Võimalikud kuvad: ülevaade

4.3.1 Avakuva

4.3.2 Peamenüü kuva

4.3.3 Sättepunkti kuva

4.3.4 Detailne kuva väärtustega

4.4 Funktsioonide SISSE või VÄLJA lülitamine

4.4.1 Visuaalne näidik

4.4.2 SISSE või VÄLJA lülitamiseks

4.5 Informatsiooni lugemine

Info väljalugemine

Võimalik väljaloetav info

4.6 Ruumi kütte/jahutuse reguleerimine

4.6.1 Info ruumikütte/-jahutuse reguleerimise kohta

4.6.2 Ruumi kütterežiimi seadistamine

4.6.3 Kasutatava temperatuuri regulaatori tuvastamine

Et tuvastada, millist temperatuuri regulaatorit kasutate (meetod 1)

Kasutatava temperatuuri regulaatori välja selgitamine (meetod 2)

4.6.4 Soovitud ruumi temperatuuri muutmine

4.6.5 Soovitud väljuva vee temperatuuri muutmine

4.7 Sooja tarbevee reguleerimine

4.7.1 Info sooja tarbevee reguleerimise kohta

4.7.2 Vaheülekuumenduse režiim

4.7.3 Graafikupõhine režiim

4.7.4 Graafikupõhine + vaheülekuumenduse režiim

4.7.5 Sooja tarbevee temperatuuri muutmine

4.7.6 Sooja tarbevee võimsa režiimi kasutamine

4.8 Väärtuste ja graafikute eelseadistamine

4.8.1 Eelseadistatud väärtuste kasutamine

4.8.2 Energiahindade seadistamine

Gaasihinna seadistamine

Elektrihinna seadistamine

Elektrihinna seadistamine graafiku taimerile

Energiahinnad energiatagastuse kWh stiimuli korral

Gaasihinna seadistamine taastuvenergia kWh stiimuli korral

Elektrihindade seadistamine energiatagastuse kWh stiimuli korral

Näide

4.8.3 Graafikute kasutamine ja programmeerimine

4.8.4 Graafiku kuva: näide

Kasutusnäide: töötate 3-vahetuselises süsteemis

4.9 Ilmast sõltuv kõver

4.9.1 Mis on ilmast sõltuv kõver?

4.9.2 2-punktiline kõver

4.9.3 Kõvera kalle ja nihe

4.9.4 Ilmast sõltuvate kõverate kasutamine

4.10 Muud funktsioonid

4.10.1 Kellaaja ja kuupäeva konfigureerimiseks

4.10.2 Vaikse režiimi kasutamine

Teave vaikse režiimi kohta

Vaikse režiimi aktiveerituse kontrollimine

Vaikse režiimi graafiku programmeerimiseks

4.10.3 Puhkuserežiimi kasutamine

Info puhkuserežiimi kohta

Puhkuserežiimi aktiveeritud oleku kontrollimine

Puhkuse konfigureerimine

4.10.4 WLAN-i adapter
