Daikin ERGA04DAV3, ERGA06DAV3, ERGA08DAV3, EHVZ04S18DA6V7, EHVZ08S18DA6V7 Installer reference guide [ro]
...
Ghidul de referinţă al instalatorului
Daikin Altherma 3 R F
ERGA04DAV3(A)
ERGA06DAV3(A)
ERGA08DAV3(A)
EHVZ04S18DA6V7
EHVZ08S18DA6V7
EHVZ08S23DA6V7
EHVZ08S18DA9W7
EHVZ08S23DA9W7
Cuprins
Cuprins
1 Măsuri de siguranţă generale 6
1.1 Despre documentaţie ..................................................................................................................................................... 6
1.1.1 Explicaţia avertizărilor şi simbolurilor ............................................................................................................ 6
1.2 Pentru instalator ............................................................................................................................................................. 7
1.2.1 Date generale ................................................................................................................................................. 7
1.2.2 Locul instalării ................................................................................................................................................. 8
1.2.3 Agent frigorific ................................................................................................................................................ 8
1.2.4 Apa sărată ....................................................................................................................................................... 10
1.2.5 Apă .................................................................................................................................................................. 11
1.2.6 Electric ............................................................................................................................................................ 11
2 Despre documentaţie 13
2.1 Despre acest document.................................................................................................................................................. 13
2.2 Ghidul rapid de referinţă al instalatorului...................................................................................................................... 13
3 Despre cutie 15
3.1 Prezentare generală: despre cutie ................................................................................................................................. 15
3.2 Unitatea exterioară......................................................................................................................................................... 15
3.2.1 Pentru a despacheta unitatea exterioară ...................................................................................................... 15
3.2.2 Pentru a manevra unitatea exterioară........................................................................................................... 15
3.2.3 Pentru a scoate accesoriile de la unitatea exterioară ................................................................................... 16
3.3 Unitatea interioara.......................................................................................................................................................... 17
3.3.1 Pentru a despacheta unitatea interioară ....................................................................................................... 17
3.3.2 Pentru a scoate accesoriile din unitatea interioară ....................................................................................... 17
3.3.3 Pentru a manevra unitatea interioară ........................................................................................................... 17
4 Despre unităţi şi opţiuni 18
4.1 Prezentare generală: despre unităţi şi opţiuni............................................................................................................... 18
4.2 Identificare ...................................................................................................................................................................... 18
4.2.1 Eticheta de identificare: Unitate exterioară .................................................................................................. 18
4.2.2 Etichetă de identificare: Unitate interioară ................................................................................................... 19
4.3 Combinarea unităților și opțiuni..................................................................................................................................... 19
4.3.1 Opţiuni posibile pentru unitatea exterioară .................................................................................................. 19
4.3.2 Opţiuni posibile pentru unitatea interioară ................................................................................................... 20
4.3.3 Combinaţii posibile de unitate interioară şi unitate exterioară .................................................................... 22
5 Indicaţii privind aplicaţia 23
5.1 Prezentare generală: Indicaţii privind aplicaţia.............................................................................................................. 23
5.2 Configurarea sistemului de încălzire a spaţiului............................................................................................................. 23
5.2.1 Mai multe încăperi –Două zoneTAI .............................................................................................................. 24
5.3 Configurarea rezervorului de apă caldă menajeră......................................................................................................... 26
5.3.1 Dispunerea sistemului –Rezervor ACM integrat........................................................................................... 26
5.3.2 Selectarea volumului şi temperaturii dorite pentru rezervorul ACM ........................................................... 26
5.3.3 Instalare şi configurare –rezervor ACM ........................................................................................................ 28
5.3.4 Pompă ACM pentru apă caldă instantanee ................................................................................................... 28
5.3.5 Pompa ACM pentru dezinfectare................................................................................................................... 29
5.4 Configurarea măsurării energiei..................................................................................................................................... 29
5.4.1 Căldura generată ............................................................................................................................................ 30
5.4.2 Energia consumată ......................................................................................................................................... 30
5.4.3 Reţea de alimentare cu tarif kWh normal ..................................................................................................... 30
5.4.4 Reţea de alimentare cu tarif kWh preferenţial.............................................................................................. 32
5.5 Configurarea controlului consumului de energie .......................................................................................................... 33
5.5.1 Limitarea permanentă a energiei................................................................................................................... 33
5.5.2 Limitarea energiei activată de intrările digitale ............................................................................................. 33
5.5.3 Procesul de limitare a energiei....................................................................................................................... 35
5.6 Configurarea senzorului de temperatură extern ........................................................................................................... 35
Ghidul de referinţă al instalatorului
2
6 Pregătirea 37
6.1 Prezentare generală: pregătirea..................................................................................................................................... 37
6.2 Pregătirea locului de instalare........................................................................................................................................ 37
6.2.1 Cerinţele locului de instalare pentru unitatea exterioară ............................................................................. 37

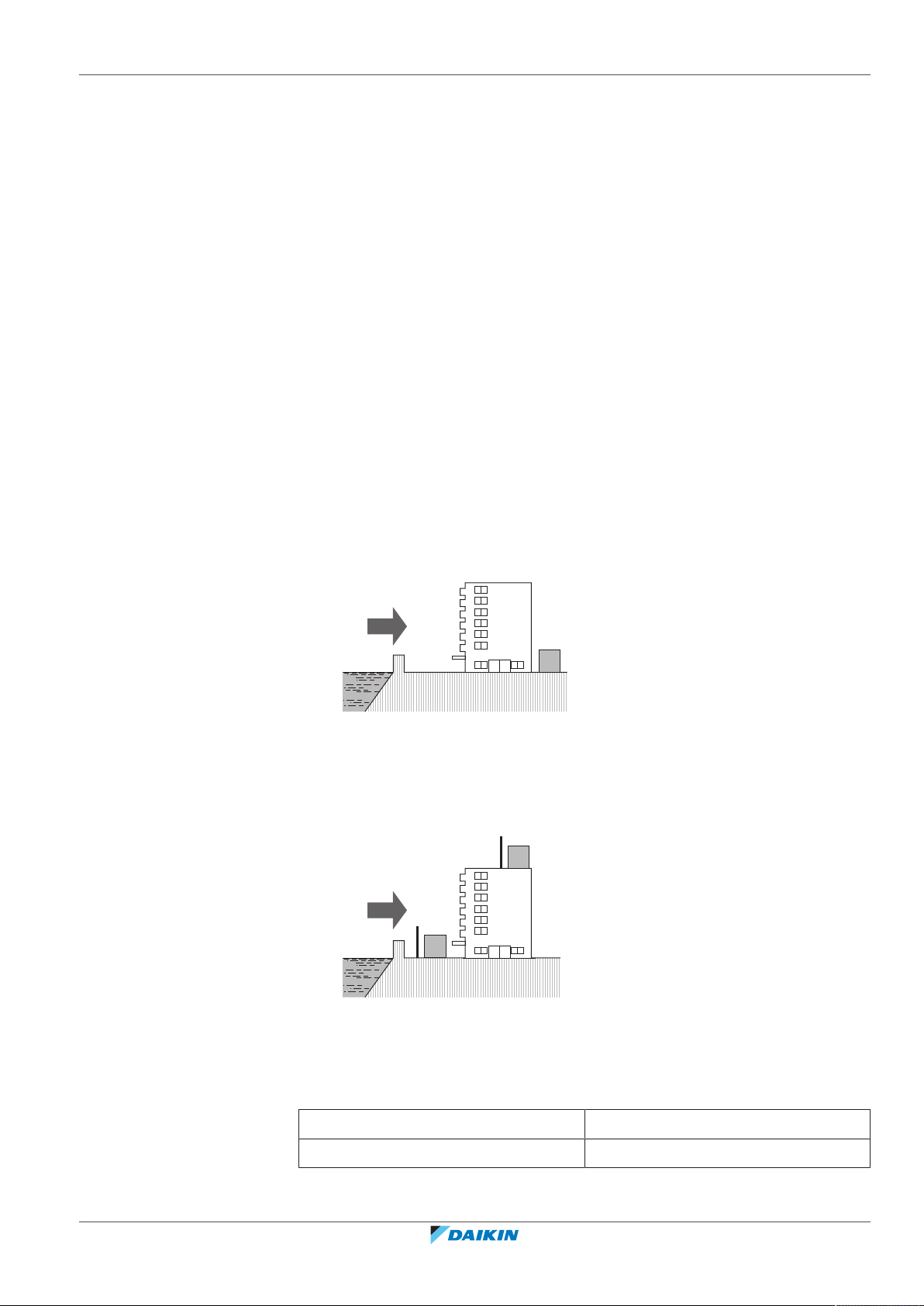

6.2.2 Cerinţe suplimentare privind locul instalării unităţii exterioare pentru zonele cu climă rece ..................... 40
6.2.3 Cerinţele locului de instalare pentru unitatea interioară .............................................................................. 41
6.3 Pregătirea tubulaturii agentului frigorific....................................................................................................................... 44
6.3.1 Cerinţele agentului frigorific .......................................................................................................................... 44
6.3.2 Izolarea tubulaturii de agent frigorific ........................................................................................................... 44
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Cuprins
6.4 Pregătirea tubulaturi de apă........................................................................................................................................... 44
6.4.1 Cerinţele circuitului de apă ............................................................................................................................ 45
6.4.2 Formula de calculare a presiunii preliminare a vasului de destindere.......................................................... 47

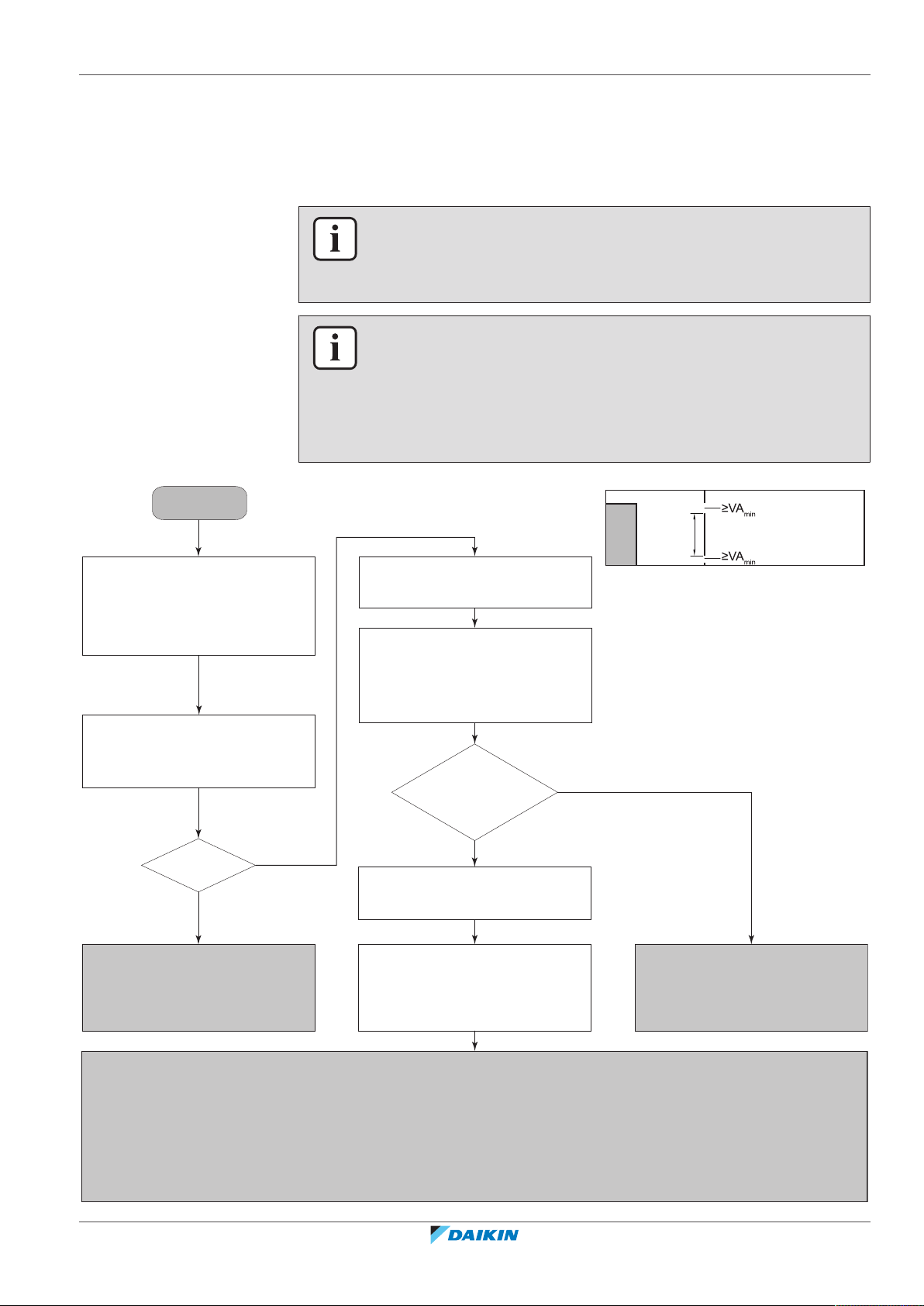

6.4.3 Pentru a verifica volumul apei şi debitul........................................................................................................ 47
6.4.4 Modificarea presiunii preliminare a vasului de destindere ........................................................................... 50
6.4.5 Pentru a verifica volumul de apă: Exemple ................................................................................................... 50
6.5 Pregătirea cablajului electric .......................................................................................................................................... 51
6.5.1 Despre pregătirea cablajului electric ............................................................................................................. 51
6.5.2 Despre reţeaua de alimentare cu tarif kWh preferenţial .............................................................................. 51
6.5.3 Prezentarea generală a conexiunilor electrice, cu excepţia actuatorilor externi ......................................... 52
6.5.4 Prezentarea generală a conexiunilor electrice pentru actuatorii externi şi interni ...................................... 53
7 Instalarea 55
7.1 Prezentare generală: instalarea...................................................................................................................................... 55
7.2 Deschiderea unităţilor .................................................................................................................................................... 55
7.2.1 Despre deschiderea unităţii ........................................................................................................................... 55
7.2.2 Pentru a deschide unitatea exterioară .......................................................................................................... 55
7.2.3 Pentru a deschide unitatea interioară ........................................................................................................... 56
7.2.4 Pentru a coborî cutia de distribuţie a unităţii interioare ............................................................................... 58
7.3 Montarea unităţii exterioare .......................................................................................................................................... 59
7.3.1 Despre montarea unității exterioare ............................................................................................................. 59
7.3.2 Măsuri de precauție la montarea unității exterioare .................................................................................... 59
7.3.3 Pregătirea structurii instalației....................................................................................................................... 59
7.3.4 Pentru a instala unitatea exterioară .............................................................................................................. 62
7.3.5 Asigurarea drenajului ..................................................................................................................................... 63
7.3.6 Pentru a preveni răsturnarea unităţii exterioare........................................................................................... 64
7.4 Montarea unităţii interioare........................................................................................................................................... 65
7.4.1 Despre montarea unităţii interioare .............................................................................................................. 65
7.4.2 Precauţii la montarea unităţii interioare........................................................................................................ 65
7.4.3 Pentru a instala unitatea interioară ............................................................................................................... 65
7.4.4 Pentru a racorda furtunul de evacuare la scurgere....................................................................................... 66
7.5 Conectarea tubulaturii agentului frigorific..................................................................................................................... 67
7.5.1 Despre racordarea tubulaturii de agent frigorific.......................................................................................... 67
7.5.2 Măsuri de precauţie la racordarea tubulaturii de agent frigorific................................................................. 68
7.5.3 Indicații la racordarea tubulaturii de agent frigorific..................................................................................... 69
7.5.4 Indicaţii privind îndoirea ţevilor ..................................................................................................................... 69
7.5.5 Pentru a evaza capătul ţevii ........................................................................................................................... 69
7.5.6 Lipirea capătului conductei ............................................................................................................................ 70
7.5.7 Utilizarea ventilului de închidere și ștuțului de service ................................................................................. 71
7.5.8 Pentru a conecta tubulatura agentului frigorific la unitatea exterioară ....................................................... 72
7.5.9 Pentru a conecta tubulatura agentului frigorific la unitatea interioară........................................................ 73
7.6 Verificarea tubulaturii agentului frigorific...................................................................................................................... 73
7.6.1 Despre verificarea tubulaturii agentului frigorific ......................................................................................... 73
7.6.2 Măsuri de precauție în timpul verificării tubulaturii de agent frigorific........................................................ 74
7.6.3 Pentru a verifica existenţa scurgerilor ........................................................................................................... 74
7.6.4 Pentru a efectua uscarea vidată .................................................................................................................... 75
7.7 Încărcarea agentului frigorific......................................................................................................................................... 76
7.7.1 Despre încărcarea agentul frigorific............................................................................................................... 76
7.7.2 Măsuri de precauţie la încărcarea agentului frigorific................................................................................... 77
7.7.3 Pentru a stabili cantitatea de agent frigorific suplimentar............................................................................ 77
7.7.4 Determinarea cantității totale pentru reîncărcare ........................................................................................ 77
7.7.5 Pentru a încărca agent frigorific suplimentar ................................................................................................ 78
7.7.6 Pentru a lipi eticheta cu gaze fluorurate cu efect de seră............................................................................. 78
7.8 Conectarea țevilor de apă............................................................................................................................................... 79
7.8.1 Despre racordarea ţevilor de apă .................................................................................................................. 79
7.8.2 Măsuri la conectarea tubulaturii de apă........................................................................................................ 79
7.8.3 Pentru a conecta ţevile de apă....................................................................................................................... 79
7.8.4 Pentru a conecta ţevile de recirculare ........................................................................................................... 81
7.8.5 Pentru umplerea circuitului de apă ............................................................................................................... 82
7.8.6 Pentru a umple rezervorul de apă caldă menajeră ....................................................................................... 82
7.8.7 Pentru a izola ţevile de apă ............................................................................................................................ 82
7.9 Conectarea cablajului electric ........................................................................................................................................ 82
7.9.1 Despre conectarea cablajului electric ............................................................................................................ 82
7.9.2 Despre conformitatea electrică ..................................................................................................................... 83
7.9.3 Precauţii la conectarea cablajului electric ..................................................................................................... 83
7.9.4 Indicaţii pentru conectarea cablajului electric .............................................................................................. 83
7.9.5 Specificaţii pentru componentele cablajului standard .................................................................................. 84
7.9.6 Pentru a conecta cablajul electric la unitatea exterioară .............................................................................. 85
7.9.7 Pentru a conecta cablajul electric la unitatea interioară............................................................................... 86
7.9.8 Pentru a conecta reţeaua de alimentare principală ...................................................................................... 88
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
3
Cuprins
7.9.9 Pentru a conecta reţeaua de alimentare a încălzitorului de rezervă ............................................................ 89
7.9.10 Pentru a conecta ventilul de închidere .......................................................................................................... 92
7.9.11 Pentru a conecta contoarele de electricitate ................................................................................................ 92
7.9.12 Pentru a conecta pompa de apă caldă menajeră.......................................................................................... 93
7.9.13 Pentru a conecta ieşirea alarmei.................................................................................................................... 93
7.9.14 Pentru a conecta ieşirea PORNIRE/OPRIRE pentru încălzirea spaţiului ........................................................ 93
7.9.15 Pentru a conecta schimbătorul la sursa de căldură externă ......................................................................... 94
7.9.16 Pentru a conecta intrările digitale ale consumului de energie...................................................................... 94
7.9.17 Pentru a conecta termostatul de siguranță (contact normal închis) ............................................................ 95
7.10 Finalizarea instalării unităţii exterioare .......................................................................................................................... 96
7.10.1 Pentru a finaliza instalarea unității exterioare............................................................................................... 96
7.11 Finalizarea instalării unităţii interioare........................................................................................................................... 97
7.11.1 Pentru a închide unitatea interioară.............................................................................................................. 97
8 Configurare 98
8.1 Prezentare generală: Configurare .................................................................................................................................. 98
8.1.1 Pentru a accesa cele mai utilizate comenzi ................................................................................................... 99
8.2 Expertul de configurare .................................................................................................................................................. 100
8.3 Ecrane posibile................................................................................................................................................................ 102
8.3.1 Ecrane posibile: prezentare generală ............................................................................................................ 102
8.3.2 Ecranul principal ............................................................................................................................................. 102
8.3.3 Ecranul meniului principal.............................................................................................................................. 104
8.3.4 Ecranul meniului ............................................................................................................................................. 105
8.3.5 Ecranul valorii de referinţă ............................................................................................................................. 106
8.3.6 Ecran detaliat cu valori ................................................................................................................................... 107
8.3.7 Ecranul programării: exemplu........................................................................................................................ 107
8.4 Curba în funcție de vreme .............................................................................................................................................. 111
8.4.1 Ce este o curbă în funcție de vreme? ............................................................................................................ 111
8.4.2 Curbă cu 2 valori de referință ........................................................................................................................ 112
8.4.3 Curbă cu compensare în funcție de pantă..................................................................................................... 113
8.4.4 Folosirea curbelor în funcție de vreme .......................................................................................................... 114
8.5 Meniu setări .................................................................................................................................................................... 116
8.5.1 Defecțiune ...................................................................................................................................................... 116
8.5.2 Încăperea ........................................................................................................................................................ 117
8.5.3 Zona principală ............................................................................................................................................... 120
8.5.4 Zonă suplimentară.......................................................................................................................................... 129
8.5.5 Încălzirea spaţiului .......................................................................................................................................... 132
8.5.6 Rezervor.......................................................................................................................................................... 137
8.5.7 Setări utilizator ............................................................................................................................................... 143
8.5.8 Informaţii ........................................................................................................................................................ 148
8.5.9 Setările instalatorului ..................................................................................................................................... 148
8.6 Structura de meniu: Prezentare generală a setărilor de utilizator................................................................................ 165
8.7 Structura de meniu: Prezentare generală a setărilor de instalator............................................................................... 166
Ghidul de referinţă al instalatorului
4
9 Darea în exploatare 167
9.1 Prezentare generală: Darea în exploatare...................................................................................................................... 167
9.2 Măsuri de precauţie la darea în exploatare ................................................................................................................... 167
9.3 Listă de verificare înaintea dării în exploatare ............................................................................................................... 168
9.4 Listă de verificare în timpul dării în exploatare.............................................................................................................. 168
9.4.1 Pentru a verifica debitul minim...................................................................................................................... 169
9.4.2 Funcţia de purjare a aerului ........................................................................................................................... 170
9.4.3 Pentru a efectua proba de funcţionare ......................................................................................................... 172
9.4.4 Pentru a efectua proba de funcţionare a actuatorului.................................................................................. 173
9.4.5 Încălzirea prin pardoseală pentru uscarea şapei ........................................................................................... 173
10 Predarea către utilizator 177
11 Întreţinere şi deservire 178
11.1 Prezentare generală: Întreţinerea şi deservirea ............................................................................................................ 178
11.2 Măsuri de siguranţă pentru întreţinere.......................................................................................................................... 178
11.3 Lista de verificare pentru întreţinerea anuală a unităţii exterioare .............................................................................. 178
11.4 Lista de verificare pentru întreţinerea anuală a unităţii interioare ............................................................................... 178
11.4.1 Pentru a goli rezervorul de apă caldă menajeră............................................................................................ 182
11.5 Despre curățarea filtrului de apă în cazul unor probleme ............................................................................................. 182
11.5.1 Pentru a scoate filtrul de apă ......................................................................................................................... 182
11.5.2 Pentru a curăța filtrul de apă în cazul unor probleme................................................................................... 183
11.5.3 Pentru a instala filtrul de apă ......................................................................................................................... 184
12 Depanarea 186
12.1 Prezentare generală: Depanarea.................................................................................................................................... 186
12.2 Măsuri de precauție la depanare ................................................................................................................................... 186
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Cuprins
12.3 Rezolvarea problemelor în funcţie de simptome........................................................................................................... 187
12.3.1 Simptom: Unitatea NU încălzeşte conform aşteptărilor ............................................................................... 187
12.3.2 Simptom: Compresorul NU porneşte (încălzirea spaţiului sau încălzirea apei menajere) ........................... 188
12.3.3 Simptom: sistemul produce zgomote de gâlgâit după darea în exploatare ................................................. 188
12.3.4 Simptom: Pompa face zgomot (cavitaţie)...................................................................................................... 189
12.3.5 Simptom: Se deschide supapa de siguranţă .................................................................................................. 189
12.3.6 Simptom: Supapa de siguranţă a apei are scăpări......................................................................................... 190
12.3.7 Simptom: Spaţiul NU este încălzit suficient la temperaturi exterioare scăzute ........................................... 190
12.3.8 Simptom: Presiunea la robinete este temporar neobişnuit de ridicată........................................................ 191
12.3.9 Simptom: Panourile decorative sunt împinse în exterior din cauza umflării rezervorului ........................... 191
12.3.10 Simptom: Funcţia de dezinfectare a rezervorului NU este finalizată corect (eroare AH) ............................ 191
12.4 Rezolvarea problemelor pe baza codurile de eroare..................................................................................................... 192
12.4.1 Pentru a afişa textul de ajutor în cazul unei defecţiuni................................................................................. 192
12.4.2 Coduri de eroare: Prezentare generală ......................................................................................................... 193
13 Dezafectarea 198
13.1 Prezentare: Dezafectarea ............................................................................................................................................... 198
13.2 Pompare pentru evacuare .............................................................................................................................................. 198
13.3 Pentru a porni şi opri răcirea forţată.............................................................................................................................. 199
14 Date tehnice 201
14.1 Schema tubulaturii: Unitatea exterioară........................................................................................................................ 201
14.2 Schema tubulaturii: Unitatea interioară......................................................................................................................... 202
14.3 Schema cablajului: unitatea exterioară .......................................................................................................................... 204
14.4 Schema cablajului: Unitatea interioară .......................................................................................................................... 206
14.5 Tabelul 1 – încărcarea maximă admisă cu agent frigorific într-o încăpere: unitatea interioară................................... 213
14.6 Tabelul 2 – suprafaţa minimă a podelei: unitatea interioară ........................................................................................ 214
14.7 Tabelul 3 – Suprafaţa minimă a deschiderii ventilaţiei pentru ventilaţia naturală: unitatea interioară....................... 214
14.8 Curbă ESP: Unitate interioară ......................................................................................................................................... 216
15 Glosar 217
16 Tabelul setărilor locale 219
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
5
1 | Măsuri de siguranţă generale
1 Măsuri de siguranţă generale
1.1 Despre documentaţie
▪ Documentaţia originală este scrisă în limba engleză. Toate celelalte limbi
reprezintă traduceri.
▪ Precauţiile descrise în acest document acoperă subiecte foarte importante,
respectaţi-le cu atenţie.
▪ Instalarea sistemului, și toate activitățile descrise în manualul de instalare și
ghidul de referință de instalare trebuie efectuate de către un instalator autorizat.
1.1.1 Explicaţia avertizărilor şi simbolurilor
PERICOL
Indică o situaţie care duce la deces sau rănire gravă.
PERICOL: RISC DE ELECTROCUTARE
Indică o situaţie care poate duce la electrocutare.
PERICOL: RISC DE ARSURI
Indică o situaţie care poate duce la arsuri din cauza temperaturilor extrem de scăzute
sau de ridicate.
PERICOL: RISC DE EXPLOZIE
Indică o situaţie care poate duce la explozie.
AVERTIZARE
Indică o situaţie care poate duce la deces sau rănire gravă.
AVERTIZARE: MATERIAL INFLAMABIL
PRECAUŢIE
Indică o situaţie care poate duce la rănirea minoră sau mai puţin gravă.
Ghidul de referinţă al instalatorului
6
NOTIFICARE
Indică o situaţie care poate duce la distrugerea echipamentului sau bunurilor.
INFORMAŢII
Indică sfaturi utile sau informaţii suplimentare.
Simboluri utilizate pe unitate:
Simbol Explicație
Înainte de instalare, citiți manualul de instalare și exploatare,
și foaia cu instrucțiuni pentru cablaj.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Simbol Explicație
Înainte de efectuarea lucrărilor de întreținere și service, citiți
manualul de service.
Pentru informații suplimentare, consultați ghidul de referință
pentru instalator și utilizator.
Unitatea conține piese rotative. Procedați cu atenție când
deserviți sau inspectați unitatea.
Simboluri utilizate în documentație:
Simbol Explicație
Indică titlul unei figurii sau o referire la aceasta.
Exemplu: " 1–3 Titlu figură" înseamnă "Figura 3 din
capitolul 1".
Indică titlul unui tabel sau o referire la aceasta.
Exemplu: " 1–3 Titlu tabel" înseamnă "Tabelul 3 din
capitolul 1".
1 | Măsuri de siguranţă generale
1.2 Pentru instalator
1.2.1 Date generale
Dacă NU sunteți sigur cum să instalaţi sau să exploataţi unitatea, contactaţi
distribuitorul.
PERICOL: RISC DE ARSURI
▪ NU atingeţi tubulatura agentului frigorific, a apei sau componentele interne în
timpul funcţionării şi imediat după aceea. Aceasta poate fi foarte fierbinte sau
foarte rece. Lăsaţi-o să revină la temperatura normală. Dacă trebuie să o atingeţi,
purtaţi mănuşi de protecţie.
▪ NU atingeţi niciodată agentul frigorific scurs accidental.
AVERTIZARE
Instalarea sau conectarea necorespunzătoare a echipamentului sau accesoriilor
poate cauza electrocutare, scurtcircuit, scăpări, incendiu sau alte deteriorări ale
echipamentului. Utilizați numai accesorii, echipament opțional și piese de rezervă
fabricate sau aprobate de Daikin.
AVERTIZARE
Asiguraţi-vă că instalarea, testarea şi materialele utilizate sunt conforme legislaţiei în
vigoare (pe lângă instrucţiunile descrise în documentaţia Daikin).
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
PRECAUŢIE
Purtaţi echipamentul adecvat de protecţie personală (mănuşi de protecţie, ochelari
de protecţie etc.) la instalarea, întreţinerea sau deservirea sistemului.
AVERTIZARE
Îndepărtaţi pungile de plastic ale ambalajului ca să nu ajungă la îndemâna altor
persoane, în special a copiilor. Riscul posibil: sufocarea.
Ghidul de referinţă al instalatorului
7
1 | Măsuri de siguranţă generale
În conformitate cu legislația în vigoare, poate fi necesară asigurarea unui registru
jurnal cu produsul, conținând cel puțin: informaţii privind întreţinerea, lucrările de
reparaţii, rezultatele testelor, perioadele de așteptare,…
AVERTIZARE
Luaţi măsurile necesare pentru a împiedica animalele de talie mică să se
adăpostească în unitate. Animalele de talie mică care ating piesele electrice pot
cauza defecţiuni, fum sau incendiu.
PRECAUŢIE
NU atingeţi priza de aer sau aripioarele din aluminiu ale unităţii.
PRECAUŢIE
▪ NU puneți niciun obiect sau echipament pe unitate.
▪ NU vă urcați, nu vă așezați și nu stați pe unitate.
NOTIFICARE
Se recomandă executarea lucrărilor la unitatea exterioară când atmosfera este
uscată, pentru a evita infiltraţiile.
1.2.2 Locul instalării
De asemenea, TREBUIE furnizate cel puțin următoarele informații într-un loc
accesibil la produs:
▪ Instrucțiuni pentru oprirea sistemului în caz de urgență
▪ Numele și adresa pompierilor, poliției și spitalului
▪ Numele, adresa și numerele de telefon de zi și de noapte pentru service
În Europa, EN378 furnizează îndrumările necesare pentru acest registru jurnal.
▪ Lăsaţi spaţiu suficient în jurul unităţii pentru a permite deservirea şi circulaţia
aerului.
▪ Asigurați-vă că locul de instalare rezistă la greutatea și vibrațiile unității.
▪ Asiguraţi-vă că zona este bine ventilată. NU blocați orificiile de ventilație.
▪ Asiguraţi-vă că unitatea se află pe loc drept.
NU instalaţi unitatea în următoarele locuri:
▪ În medii cu pericol de explozie.
▪ În locuri unde există instalaţii care emit unde electromagnetice. Undele
electromagnetice pot perturba sistemul de comandă, cauzând defectarea
echipamentului.
1.2.3 Agent frigorific
Ghidul de referinţă al instalatorului
8
▪ În locurile în care există riscul incendiilor din cauza scurgerilor gazelor inflamabile
(de exemplu: diluant sau benzină), fibre de carbon sau pulberi inflamabile.
▪ În locuri în care se produce gaz exploziv (de exemplu: gaz de acid sulfuric).
Corodarea conductelor de cupru sau a pieselor lipite poate cauza scăpări de
agent frigorific.
Dacă este cazul. Consultați manualul de instalare sau ghidul de referință al
instalatorului pentru aplicația dvs. pentru detalii suplimentare.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
1 | Măsuri de siguranţă generale
NOTIFICARE
Asiguraţi-vă că instalarea conductelor agentului frigorific respectă legislaţia în
vigoare. În Europa, standardul în vigoare este EN378.
NOTIFICARE
Aveți grijă ca tubulatura de legătură și racordurile să NU fie tensionate.
AVERTIZARE
În timpul probelor, NU presurizaţi produsul cu o presiune mai mare decât cea
maximă admisă (conform indicaţiilor de pe placa de identificare a unităţii).
AVERTIZARE
Luați măsuri de precauție suficiente în caz de scurgeri de agent frigorific. Dacă au loc
scăpări de agent frigorific gaz, aerisiți zona imediat. Riscuri posibile:
▪ Concentrațiile excesive de agent frigorific într-o încăpere închisă pot cauza lipsă
de oxigen.
▪ În cazul agentului frigorific R410A sau R32: Dacă agentul frigorific gaz vine în
contact cu focul se pot produce gaze toxice.
▪ În cazul agentului frigorific CO
: Gazul frigorific este toxic în concentrații mari.
2
PERICOL: RISC DE EXPLOZIE
Evacuare – scurgere de agent frigorific. Dacă doriți să evacuați, și există o scurgere
în circuitul agentului frigorific:
▪ NU utilizați funcţia automată de evacuare a unității, cu care puteți colecta tot
agentul frigorific din sistem în unitatea exterioară. Consecinţă posibilă:
Autocombustie și explozie a compresorului din cauza aerului care pătrunde în
compresorul aflat în funcțiune.
▪ Utilizați un sistem separat de recuperare, astfel încât compresorul unității să nu
trebuiască să funcționeze.
AVERTIZARE
Recuperaţi ÎNTOTDEAUNA agentul frigorific. NU eliberaţi agentul frigorific direct în
atmosferă. Folosiţi o pompă de vid pentru a evacua instalaţia.
NOTIFICARE
După conectarea întregii tubulaturi, asiguraţi-vă că nu există scurgeri de gaz. Utilizaţi
azot pentru a efectua detectarea scurgerii de gaz.
NOTIFICARE
▪ Pentru a evita defectarea compresorului, NU încărcați mai mult decât cantitatea
specificată de agent frigorific.
▪ Când sistemul de agent frigorific urmează să fie deschis, agentul frigorific trebuie
tratat în conformitate cu legislaţia aplicabilă.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
AVERTIZARE
Asigurați-vă că nu există oxigen în sistem. Agentul frigorific se poate încărca numai
după efectuarea testului de scurgere și a uscării vidate.
Consecinţă posibilă: autoaprinderea și explozia compresorului din cauza aerului care
pătrunde în acesta în timp ce funcționează.
Ghidul de referinţă al instalatorului
9
1 | Măsuri de siguranţă generale
▪ În cazul în care este necesară reîncărcarea, consultați placa de identificare a
unității. Specifică tipul de agent frigorific și cantitatea necesară.
▪ Unitatea este încărcată cu agent frigorific din fabrică; în funcţie de dimensiunile şi
lungimile conductelor, unele sisteme pot necesita încărcarea suplimentară cu
agent frigorific.
▪ Utilizaţi numai scule exclusiv pentru tipul de agent frigorific utilizat în acest
sistem pentru a asigura rezistenţa necesară faţă de presiune şi pentru a
împiedica pătrunderea materialelor străine în sistem.
▪ Încărcați agentul frigorific lichid după cum urmează:
Dacă Atunci
Există tub de sifon
Încărcați cu butelia verticală.
(respectiv, butelia este marcată cu
„Sifon atașat pentru umplerea cu
lichid”)
NU există tub de sifon Încărcați cu butelia răsturnată.
▪ Deschideți încet buteliile cu agent frigorific.
▪ Încărcați agentul frigorific sub formă lichidă. Adăugarea sub formă de gaz poate
împiedica funcţionarea normală.
PRECAUŢIE
Când procedura de încărcare a agentului frigorific s-a terminat sau când este
întrerupt, închideţi imediat ventilul rezervorului de agent frigorific. Dacă ventilul NU
este închis imediat, presiunea rămasă ar putea încărca agent frigorific suplimentar.
Consecinţă posibilă: Cantitate incorectă de agent frigorific.
1.2.4 Apa sărată
Ghidul de referinţă al instalatorului
10
Dacă este cazul. Consultaţi manualul de instalare sau ghidul de referinţă al
instalatorului pentru aplicaţia dvs. pentru detalii suplimentare.
AVERTIZARE
Alegerea apei sărate TREBUIE să fie în conformitate cu legislaţia în vigoare.
AVERTIZARE
Luaţi măsuri suficiente în cazul scurgerii apei sărate. Dacă se scurge apă sărată,
ventilaţi imediat zona şi contactaţi reprezentantul local.
AVERTIZARE
Temperatura ambiantă din interiorul unităţii poate fi mai ridicată decât cea din
încăpere, de ex. 70°C. În cazul unei scurgeri a apei sărate, componentele fierbinţi din
unitate pot duce la o situaţie periculoasă.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
1.2.5 Apă
1.2.6 Electric
1 | Măsuri de siguranţă generale
AVERTIZARE
Utilizarea şi instalarea aplicaţiei TREBUIE să fie conforme cu precauţiile privind
siguranţa şi mediul înconjurător specificate în legislaţia în vigoare.
Dacă este cazul. Consultaţi manualul de instalare sau ghidul de referinţă al
instalatorului pentru aplicaţia dvs. pentru detalii suplimentare.
NOTIFICARE
Asiguraţi-vă că apa are o calitate conformă cu Directiva UE 98/83CE.
PERICOL: RISC DE ELECTROCUTARE
▪ OPRIŢI toate sursele de alimentare înainte de a scoate capacul cutiei de
distribuţie, conecta cablurile electrice sau atinge piesele electrice.
▪ Deconectaţi reţeaua mai mult de 1 minut şi măsuraţi tensiunea la borne a
condensatoarelor circuitului principal sau a componentelor electrice înainte de
deservire. Tensiunea TREBUIE să fie mai mică de 50 V c.c. înainte de a putea
atinge componentele electrice. Pentru amplasarea bornelor, consultaţi schema
de conexiuni.
▪ NU atingeţi componentele electrice cu mâinile ude.
▪ NU lăsaţi unitatea nesupravegheată când este scos capacul de deservire.
AVERTIZARE
Dacă NU este instalat din fabrică, pe cablajul fix TREBUIE instalat un întrerupător
principal sau alte mijloace de deconectare, cu separarea contactelor la toţi polii,
asigurând astfel deconectarea completă la supratensiune de categoria aIII-a.
AVERTIZARE
▪ Utilizaţi NUMAI cabluri din cupru.
▪ Asigurați conformitatea cablajului de legătură cu legislația în vigoare.
▪ Întregul cablaj de legătură trebuie executat în conformitate cu schema de
conexiuni furnizată cu produsul.
▪ Nu strângeţi NICIODATĂ mănunchiurile de cabluri şi aveţi grijă ca acestea să NU
vină în contact cu tubulatura şi cu muchiile ascuţite. Asiguraţi-vă că pe
conexiunile de pe borne nu se aplică o presiune externă.
▪ Asiguraţi-vă că instalaţi cablul de împământare. NU conectaţi împământarea
unităţii la o conductă de utilităţi, la un circuit absorbant de impulsuri sau la o linie
de împământare telefonică. Legarea incompletă la pământ poate cauza
electrocutare.
▪ Aveţi grijă să folosiţi un circuit electric de alimentare special alocat. Nu folosiţi
NICIODATĂ o sursă de alimentare în comun cu un alt aparat.
▪ Aveți grijă să instalați siguranţele sau disjunctoarele necesare.
▪ Aveți grijă să instalați un protector pentru scurgeri la pământ. Nerespectarea
celor de mai sus poate duce la electrocutare sau incendiu.
▪ Când instalaţi siguranţa pentru scurgerea la pământ aveţi grijă să fie compatibil cu
invertorul (rezistent la zgomot electric de înaltă frecvenţă) pentru a evita
deschiderea inutilă a protectorului pentru scurgerea la pământ.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
11
1 | Măsuri de siguranţă generale
PRECAUŢIE
▪ Când conectați sursa de alimentare: conectați mai întâi cablul de împământare,
înainte de a efectua conexiunile purtătoare de curent.
▪ Când deconectați sursa de alimentare: deconectați mai întâi cablurile purtătoare
de curent, înainte de a separa conexiunea la împământare.
▪ Lungimea conductorilor între bucla de reducere a solicitării și regleta de conexiuni
însăși trebuie să fie stabilite astfel încât cablurile purtătoare de curent să fie
strânși înainte de cablul de legare la pământ în cazul în care cablul de alimentare
de la rețea se slăbește din bucla de reducere a solicitării.
NOTIFICARE
Precauţii la pozarea cablajului alimentării de la reţea:
▪ Nu conectaţi cablaje de diferite secțiuni la regleta de conexiuni a alimentării
(slăbirea cablajului de alimentare poate cauza încălziri anormale).
▪ Când conectaţi cabluri de aceeaşi grosime, procedaţi aşa cum este prezentat în
figura de mai sus.
▪ Pentru cablare, utilizaţi cablul de alimentare indicat şi conectaţi strâns, apoi fixaţi
pentru a preveni exercitarea unei presiuni exterioare asupra plăcii de borne.
▪ Utilizaţi o şurubelniţă corespunzătoare pentru strângerea şuruburilor bornelor. O
şurubelniţă cu cap mic va deforma capul, făcând imposibilă strângerea
corespunzătoare.
▪ Strângerea exagerată a şuruburilor bornelor le poate rupe.
Montați cablurile de rețea la cel puțin 1m. de televizoare sau aparate radio pentru
a preveni interferența. În funcție de undele radio, distanța de 1m. poate să nu fie
suficientă.
AVERTIZARE
▪ După finalizarea lucrărilor electrice, confirmaţi că fiecare componentă şi bornă
electrică din interiorul cutiei de componente electrice este bine conectată.
▪ Asiguraţi-vă că sunt închise toate capacele înainte de a porni unitatea.
NOTIFICARE
Valabil numai dacă alimentarea electrică este trifazată şi compresorul are o metodă
de pornire de tip PORNIRE/OPRIRE.
Dacă există posibilitatea fazelor inversate după o întrerupere de moment a
alimentării în timpul funcţionării produsului, montaţi pe plan local un circuit de
protecţie la inversarea fazelor. Funcţionarea produsului cu faze inversate poate duce
la defectarea compresorului şi a altor componente.
Ghidul de referinţă al instalatorului
12
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
2 Despre documentaţie
2.1 Despre acest document
Public ţintă
Instalatori autorizaţi
Set documentaţie
Acest document face parte din setul documentaţiei. Setul complet este format din:
▪ Măsuri de siguranţă generale:
- Instrucţiuni privind siguranţa pe care trebuie să le citiţi înainte de instalare
- Format: Hârtie (în cutia unităţii interioare)
▪ Manual de instalare a unităţii interioare:
- Instrucţiuni de instalare
- Format: Hârtie (în cutia unităţii interioare)
▪ Manual de instalare a unităţii exterioare:
2 | Despre documentaţie
- Instrucţiuni de instalare
- Format: Hârtie (în cutia unităţii exterioare)
▪ Ghidul de referinţă al instalatorului:
- Pregătirea instalării, bune practici, date de referinţă etc.
- Format: Fişiere digitale la adresa http://www.daikineurope.com/support-and-
manuals/product-information/
▪ Broşură cu anexe pentru echipamentul opţional:
- Informaţii suplimentare despre modul de instalare a echipamentului opţional
- Format: Hârtie (în cutia unităţii interioare) + Fişiere digitale la adresa http://
www.daikineurope.com/support-and-manuals/product-information/
Cele mai recente versiuni ale documentaţiei furnizate pot fi disponibile pe site-ul
Web Daikin regional sau prin intermediul distribuitorului.
Documentaţia originală este scrisă în limba engleză. Toate celelalte limbi reprezintă
traduceri.
Manual de date tehnice
▪ Un subset al celor mai recente date tehnice este disponibil pe site-ul Daikin
regional (accesibil publicului).
▪ Setul complet cu cele mai recente date tehnice este disponibil pe Daikin Business
Portal (se cere autentificare).
2.2 Ghidul rapid de referinţă al instalatorului
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Capitol Descriere
Măsuri de siguranţă generale Instrucţiuni privind siguranţa pe care trebuie să
le citiţi înainte de instalare
Despre documentaţie Ce documentaţie există pentru instalator
Ghidul de referinţă al instalatorului
13
2 | Despre documentaţie
Capitol Descriere
Despre cutie Cum se dezambalează unitatea şi cum se scot
accesoriile
Despre unităţi şi opţiuni ▪ Cum se identifică unitatea
▪ Combinaţii posibile de unităţi şi opţiuni
Indicaţii privind aplicaţia Diverse configuraţii de instalare a sistemului
Pregătirea Ce trebuie să faceţi şi să ştiţi înainte de a merge
la locul de amplasare
Instalarea Ce trebuie să faceţi şi să ştiţi pentru a instala
sistemul
Configurarea Ce trebuie să faceţi şi să ştiţi pentru a configura
sistemul după instalarea acestuia
Darea în exploatare Ce trebuie să faceţi şi să ştiţi pentru a da în
exploatare sistemul după configurarea acestuia
Predarea către utilizator Ce îi daţi şi îi explicaţi utilizatorului
Întreţinere şi deservire Cum se întreţine şi se deserveşte unitatea
Depanarea Ce trebuie să faceţi dacă apar probleme
Dezafectarea Cum se dezafectează sistemul
Date tehnice Specificaţiile sistemului
Glosar Definiţiile termenilor
Tabelul reglajelor locale Tabelul se va completa de către instalator şi se
va păstra pentru a fi consultat ulterior
Notă: Mai există un tabel cu setările
instalatorului în ghidul de referinţă al
utilizatorului. Acest tabel se va completa de
către instalator şi se va preda utilizatorului.
Ghidul de referinţă al instalatorului
14
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
3 Despre cutie
1 2
3.1 Prezentare generală: despre cutie
Acest capitol descrie ce trebuie să faceţi după livrarea la locul de amplasare a
cutiilor care conţin unitatea exterioară şi unitatea interioară.
Rețineți următoarele:
▪ La livrare, unitatea TREBUIE verificată să nu fie deteriorată. Orice defecțiune
TREBUIE să fie raportată imediat agentului de reclamații al transportatorului.
▪ Aduceţi unitatea împachetată cât mai aproape de locul final de instalare pentru a
preveni deteriorarea în timpul transportului.
▪ Pregătiți în prealabil traseul pe care doriți să aduceți unitatea în interior.
3.2 Unitatea exterioară
3 | Despre cutie
3.2.1 Pentru a despacheta unitatea exterioară
3.2.2 Pentru a manevra unitatea exterioară
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
PRECAUŢIE
Pentru a evita rănirea, NU atingeţi admisia aerului sau nervurile de aluminiu ale
unităţii.
1 Manevraţi unitatea folosind chinga din stânga şi mânerul din dreapta. Trageţi
în sus, simultan, de ambele capete ale chingii pentru a împiedica desprinderea
chingii de unitate.
Ghidul de referinţă al instalatorului
15
3 | Despre cutie
2
1
1
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×1× 1× 1× 2× 1×
da b c e f
2 În timp ce manevraţi unitatea:
▪ Ţineţi ambele mâini la nivelul chingii.
▪ Staţi cu spatele drept.
3 După poziţionarea unităţii, scoateţi chinga de pe unitate trăgând de 1 parte a
chingii.
3.2.3 Pentru a scoate accesoriile de la unitatea exterioară
1 Ridicaţi unitatea exterioară. Consultaţi "3.2.2 Pentru a manevra unitatea
exterioară"[415].
2 Scoateţi accesoriile din partea de jos a pachetului.
Ghidul de referinţă al instalatorului
16
a Manual de instalare a unităţii exterioare
b Etichetă gaze fluorurate cu efect de seră
c Etichetă multilingvă gaze fluorurate cu efect de seră
d Etichetă energetică
e Placa de montare a unităţii
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
f Bolţuri, piuliţe, şaibe, şaibe Grower şi clemă pentru cabluri
1 2
8×
4×
6×
1×
4× 1×
1× 1× 1× 1×
a b
g h ic d e f
b
a a
b
3.3 Unitatea interioara
3.3.1 Pentru a despacheta unitatea interioară
3 | Despre cutie
3.3.2 Pentru a scoate accesoriile din unitatea interioară
3.3.3 Pentru a manevra unitatea interioară
a Ventile de închidere pentru circuitul apei
b Supapă de derivație la suprapresiune
c Măsuri de siguranță generale
d Broșură cu anexe pentru echipamentul opțional
e Manual de instalare a unității interioare
f Manual de exploatare
g Garnituri de etanșare pentru ventilele de închidere (circuit apei de încălzire a spațiului)
h Garnituri de etanșare pentru ventilele de închidere procurate la fața locului (circuit apei calde menajere)
i Bandă izolatoare pentru intrarea cablajului de joasă tensiune
Folosiți mânerele din spate și de jos pentru a transporta unitatea.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
a Mânere pe spatele unității
b Mânere în partea de jos a unității Înclinați cu grijă unitatea pe spate ca să vedeți mânerele.
Ghidul de referinţă al instalatorului
17
4 | Despre unităţi şi opţiuni
4 Despre unităţi şi opţiuni
4.1 Prezentare generală: despre unităţi şi opţiuni
Acest capitolul conține informații despre:
▪ Identificarea unităţii exterioare
▪ Identificarea unităţii interioare
▪ Combinarea unităţii exterioare cu alte opţiuni
▪ Combinarea unităţii interioare cu alte opţiuni
4.2 Identificare
NOTIFICARE
La instalarea şi deservirea simultană a mai multor unităţi, asiguraţi-vă că NU
schimbaţi între ele panourile de deservire ale unor modele diferite.
4.2.1 Eticheta de identificare: Unitate exterioară
Loc
Identificare model
Exemplu: ERGA06DAV3 A
Cod Explicaţie
ER Pompă de căldură cu pereche de unităţi distincte în sistem
european
G Temperatură medie a apei –zonă ambient: −10~−20°C
A Agent frigorific R32
06 Clasă capacitate
DA Seria modelului
Ghidul de referinţă al instalatorului
18
V3 Reţea de alimentare
A A=model austriac
[—]=model non-austriac
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
4.2.2 Etichetă de identificare: Unitate interioară
Loc
Identificare model
Exemplu: EHVZ04S18DA6VG
Cod Descriere
E Model european
HV Unitate interioară cu montare pe podea şi rezervor integrat
Z Model cu două zone
04 Clasă capacitate
S Material rezervor integrat: oţel inoxidabil
18 Volum rezervor integrat
4 | Despre unităţi şi opţiuni
DA Seria modelului
6V Model încălzitor de rezervă
G G=model gri
[—]=model alb
4.3 Combinarea unităților și opțiuni
INFORMAŢII
Este posibil ca anumite opțiuni să nu fie disponibile în țara dvs.
4.3.1 Opţiuni posibile pentru unitatea exterioară
Setul tăvii de evacuare (EKDP008D)
Setul tăvii de evacuare este necesar pentru a aduna apa scursă din unitatea
exterioară. Setul tăvii de evacuare este format din:
▪ Tavă de evacuare
▪ Suporturi de montare
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Pentru instrucţiunile de instalare, consultaţi manualul de instalare a tăvii de
evacuare.
Încălzitor tavă de evacuare (EKDPH008CA)
Încălzitorul tăvii de evacuare este necesar pentru a evita îngheţarea tăvii de
evacuare.
Se recomandă instalarea acestei opţiuni în regiunile mai reci cu eventuale
temperaturi scăzute ale mediului şi căderi masive de zăpadă.
Pentru instrucţiunile de instalare, consultaţi manualul de instalare a încălzitorului
tăvii de evacuare.
Ghidul de referinţă al instalatorului
19
4 | Despre unităţi şi opţiuni
Bare cu profil U (EKFT008D)
Barele cu profil U sunt suporturi de instalare pe care se poate instala unitatea
exterioară.
Se recomandă instalarea acestei opţiuni în regiunile mai reci cu eventuale
temperaturi scăzute ale mediului şi căderi masive de zăpadă.
Pentru instrucţiunile de instalare, consultaţi manualul de instalare a unităţii
exterioare.
Capac pentru reducerea nivelului sunetului (EKLN08A1)
În zonele sensibile la nivelul sunetului (de exemplu, în apropierea unui dormitor),
puteţi să instalaţi capacul pentru reducerea nivelului sunetului pentru a reduce
zgomotul funcţionării unităţii exterioare.
Puteţi să instalaţi capacul pentru reducerea nivelului sunetului:
▪ Pe picior de montare, pe podea. Acest sistem trebuie să susţină 200kg.
▪ Pe suporturi, pe perete. Acest sistem trebuie să susţină 200kg.
Dacă instalaţi capacul pentru reducerea nivelului sunetului, va trebui să instalaţi şi
una dintre următoarele opţiuni:
▪ Recomandat: setul tăvii de evacuare (cu sau fără încălzitor pentru tava de
încălzire)
▪ Bare cu profil U
Pentru instrucţiunile de instalare, consultaţi manualul de instalare a capacului
pentru reducerea nivelului sunetului.
4.3.2 Opţiuni posibile pentru unitatea interioară
Interfață de utilizare utilizată ca termostat de încăpere (BRC1HHDA)
▪ Interfața de utilizare utilizată ca termostat de încăpere se poate folosi numai în
combinație cu interfața de utilizare de utilizare conectată la unitatea interioară.
▪ Interfața de utilizare folosită ca termostat de încăpere trebuie instalată în
încăperea pe care doriți să o comandați.
Pentru instrucțiunile de instalare, consultați manualul de instalare exploatare a
interfeței de utilizare folosită ca termostat de încăpere.
Termostat de încăpere (EKRTWA, EKRTR1)
Puteţi conecta la unitatea interioară un termostat de încăpere opţional. Acest
termostat poate fi cu fir (EKRTWA) sau fără fir (EKRTR1).
Pentru instrucţiuni de instalare, consultaţi manualul de instalare a termostatului de
încăpere şi broşura cu anexe pentru echipamentul opţional.
Senzor la distanță pentru termostat fără fir (EKRTETS)
Ghidul de referinţă al instalatorului
20
Puteți utiliza un senzor de temperatură interioară fără fir (EKRTETS) numai în
combinație cu termostatul wireless (EKRTR1).
Pentru instrucțiuni de instalare, consultați manualul de instalare a termostatului de
încăpere și broșura cu anexe pentru echipamentul opțional.
Placă I/O digitală (EKRP1HBAA)
Placă I/O digitală este necesară pentru a furniza semnalele următoare:
▪ Ieşire alarmă
▪ Ieşire PORNIRE/OPRIRE pentru încălzire spaţiu
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
4 | Despre unităţi şi opţiuni
▪ Schimbare la sursa de încălzire externă
Pentru instrucţiuni de instalare, consultaţi manualul de instalare a plăcii I/O digitale
şi broşura cu anexe pentru echipamentul opţional.
Placă solicitări (EKRP1AHTA)
Pentru a activa comanda consumului privind economia de energie prin intrări
digitale, trebuie să montaţi placa de solicitări.
Pentru instrucţiuni de instalare, consultaţi manualul de instalare a plăcii de
solicitări şi broşura cu anexe pentru echipamentul opţional.
Senzor de interior la distanţă (KRCS01-1)
În mod implicit, senzorul telecomenzii interne se va utiliza ca senzor de
temperatură a încăperii.
Opţional, senzorul de interior la distanţă se poate instala pentru a măsura
temperatură încăperii în alt loc.
Pentru instrucţiuni de instalare, consultaţi manualul de instalare a senzorului de
interior la distanţă şi broşura cu anexe pentru echipamentul opţional.
INFORMAŢII
▪ Senzorul de interior la distanţă se poate utiliza numai în cazul în care
telecomandă este configurată cu funcţia termostatului de încăpere.
▪ Puteţi conecta numai senzorul de interior la distanţă sau senzorul de exterior la
distanţă.
Senzor de exterior la distanță (EKRSCA1)
În mod implicit, senzorul din interiorul unității exterioare se va utiliza pentru a
măsura temperatură exterioară.
Opțional, senzorul de exterior la distanță se poate instala pentru a măsura
temperatură exterioară în alt loc (de ex., pentru a evita lumina directă a soarelui)
pentru a îmbunătăți comportamentul sistemului.
Pentru instrucțiuni de instalare, consultați manualul de instalare a senzorului de
exterior la distanță și broșura cu anexe pentru echipamentul opțional.
INFORMAŢII
Puteţi conecta numai senzorul de interior la distanţă sau senzorul de exterior la
distanţă.
Cablu pentru PC (EKPCCAB4)
Cablul PC efectuează conexiunea între cutia de distribuție a unității interioare și un
PC. Vă dă posibilitatea să actualizați software-ul unității interioare.
Pentru instrucțiunile de instalare, consultați manualul de instalare a cablului PC.
Set cu cot (EKHVTC)
Când unitatea interioară este instalată într-un spațiu limitat, se poate instala un set
cu cot pentru a facilita conectarea la racordurile de gaz și lichid frigorific ale unității
interioare.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Pentru instrucţiunile de instalare, consultaţi foaia cu instrucțiuni a setului cotului.
Convector pompă de căldură (FWXV)
Pentru instrucțiuni de instalare, consultați manualul de instalare a convectoarelor
pompei de căldură și broșura cu anexe pentru echipamentul opțional.
Ghidul de referinţă al instalatorului
21
4 | Despre unităţi şi opţiuni
Adaptor LAN pentru control prin smartphone + aplicaţiile Smart Grid
(BRP069A61)
Puteţi instala acest adaptor LAN pentru:
▪ Controlul sistemului printr-o aplicaţie a smartphone-ului.
▪ Utilizarea sistemului cu diferite aplicaţii Smart Grid.
Pentru instrucţiunile de instalare, consultaţi manualul de instalare a adaptorului
LAN.
Adaptor LAN pentru control prin smartphone (BRP069A62)
Puteţi instala acest adaptor LAN pentru a controla sistemul printr-o aplicaţie a
smartphone-ului.
Pentru instrucţiunile de instalare, consultaţi manualul de instalare a adaptorului
LAN.
4.3.3 Combinaţii posibile de unitate interioară şi unitate exterioară
Unitate interioară Unitate exterioară
ERGA04 ERGA06 ERGA08
EHVZ04 O — —
EHVZ08 — O O
Ghidul de referinţă al instalatorului
22
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
5 | Indicaţii privind aplicaţia
5 Indicaţii privind aplicaţia
5.1 Prezentare generală: Indicaţii privind aplicaţia
Scopul indicațiilor privind aplicația este acela de a oferi o perspectivă asupra
posibilităților sistemuluipompei de căldură.
NOTIFICARE
▪ Ilustraţiile din indicaţiile privind aplicaţia sunt oferite doar ca referinţă, NU se vor
utiliza ca scheme hidraulice detaliate. Dimensionarea şi echilibrarea hidraulică
detaliate NU sunt ilustrate, acestea intră în responsabilitatea instalatorului.
▪ Pentru informaţii suplimentare despre setările de configurare pentru optimizarea
funcţionării pompei de căldură, consultaţi "8Configurare"[498].
Acest capitol conține indicațiile aplicației pentru:
▪ Configurarea sistemului de încălzire a spaţiului
▪ Configurarea rezervorului de apă caldă menajeră
▪ Configurarea măsurării energiei
▪ Configurarea controlului consumului de energie
▪ Configurarea senzorului de temperatură extern
5.2 Configurarea sistemului de încălzire a spaţiului
Sistemul pompei decăldură Daikin furnizează apă la ieşire către emiţătoarele de
căldură în una sau mai multe încăperi.
Deoarece sistemul oferă o flexibilitate mare pentru a comanda temperatură în
fiecare încăpere, trebuie să răspundeţi mai întâi la întrebarea următoare:
▪ Câte încăperi sunt încălzite de către sistemul pompei decăldură Daikin?
▪ Ce tipuri de emiţător se utilizează în fiecare încăpere şi care este temperatură
prevăzută a apei la ieşire?
După îndeplinirea cerinţelor de încălzire a spaţiului, Daikin vă recomandă să urmaţi
indicaţiile de configurare de mai jos.
NOTIFICARE
Dacă se utilizează un termostat de încăpere extern, acesta va comanda protecția la
înghețare a încăperii. Cu toate acestea, protecția împotriva înghețului în încăpere
este posibilă numai dacă [C.2] Încălzire/răcire spațiu=Pornit.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
INFORMAŢII
Dacă se foloseşte un termostat de încăpere extern şi trebuie garantată protecţia la
îngheţare a încăperii în orice situaţie, atunci trebuie să setaţi Urgență [9.5] la
Automată.
Ghidul de referinţă al instalatorului
23
5 | Indicaţii privind aplicaţia
a
j
k
j
HPC1
FHL1 FHL2 FHL3
HPC2 HPC3
B
A
C
E
D
M
a b c
g hf
d e
i
i
hh
h
5.2.1 Mai multe încăperi –Două zoneTAI
Această unitate est concepută să furnizeze apă la 2 temperaturi diferite. O instalare
tipică este formată din încălzirea prin pardoseală la o temperatură mai joasă şi
radiatoare la o temperatură a apei mai ridicată.
NOTIFICARE
Dacă instalați această unitate ca aplicație cu o singură zonă, atunci:
Instalare. Instalați o derivație între admisia apei pentru încălzirea spațiului și
evacuarea zonei suplimentare (=zonă directă). NU întrerupeți debitul apei închizând
ventilele de închidere.
a Derivație
Configurare. Setați reglajul local [7-02]=0 (Număr zone = O singură zonă).
În acest document:
▪ Zona principală = Zona cu cea mai scăzută temperatură prevăzută
▪ Zona suplimentară = Zona cu cea mai ridicată temperatură prevăzută
Exemplu tipic:
Încăpere (zonă) Emițătoare de căldură: Temperatură
prevăzută
Cameră de zi (zona principală) Încălzire prin pardoseală: 35°C
Dormitoare (zona suplimentară) Convectoarele pompei de căldură: 45°C
Configurare
Ghidul de referinţă al instalatorului
24
A Zona de temperatură suplimentară a apei la ieşire
B Încăperea 1
C Încăperea 2
D Zona principală de temperatură a apei la ieşire
E Încăperea 3
a Unitate exterioară
b Unitate interioară
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
5 | Indicaţii privind aplicaţia
c Schimbător de căldură
d Încălzitor de rezervă
e Ventil cu 3 căi cu servomotor (pentru combinarea zonei principale)
f Pompă suplimentară
g Pompă principală
h Ventil de închidere
i Colector (procurare la faţa locului)
j Telecomanda convectoarelor pompei decăldură (procurare la faţa locului)
k Interfaţă de utilizare utilizată ca termostat de încăpere
HPC1...3 Convectoare pompă de căldură (procurare la faţa locului)
FHL1...3 Bucle de încălzire a podelei (procurare la faţa locului)
▪ Pentru zona principală: temperatura încăperii este comandată prin interfaţa de
utilizare, care este utilizată ca termostat de încăpere (echipament opțional
EKRUDAS).
▪ Pentru zona suplimentară:
- Termostatul extern este conectat direct la unitatea interioară.
- Temperatura dorită a încăperii se setează prin intermediul termostatului extern
şi a supapelor termostatice ale radiatoarelor din fiecare încăpere.
- Semnalul solicitării de încălzire de la termostatul extern este conectat în paralel
la intrarea digitală a unităţii interioare (X2M/35a și X2M/30). Unitatea
interioară va furniza temperatură dorită suplimentară a apei la ieşire numai
atunci când există o solicitare efectivă.
Configuraţie
Setare Valoare
Comanda temperaturii unităţii:
▪ #: [2.9]
▪ Cod: [C-07]
Numărul zonelor de temperatură a apei:
▪ #: [4.4]
▪ Cod: [7-02]
În cazul convectoarelor pompei
decăldură:
Termostatul de încăpere extern pentru
zona suplimentară:
2 (Termostat încăpere):
Funcţionarea unităţii este decisă în
funcţie de temperatură ambiantă a
interfeţei de utilizare.
Notă:
▪ Încăperea principală = interfaţă de
utilizare folosită cu funcţia de
termostat de încăpere
▪ Alte încăperi = funcţia de termostat
de încăpere extern
1 (Două zone): Principală +
suplimentară
1 (1 contact): Când termostatul de
încăpere extern utilizat sau convectorul
pompei decăldură poate trimite numai
o stare de termostat PORNIT/OPRIT.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
▪ #: [3.A]
▪ Cod: [C-06]
Ieşire ventil de închidere Setaţi pentru a respecta solicitarea
termică a zonei principale.
Avantaje
▪ Confort. Funcţia de termostat de încăpere inteligent poate creşte sau descreşte
temperatură dorită a apei la ieşire în funcţie de temperatură efectivă a încăperii
(modulaţie).
Ghidul de referinţă al instalatorului
25
5 | Indicaţii privind aplicaţia
M
M
a b c d ge h ii
i
j
j
fki
HPC1
UI
FHL1 FHL2 FHL3
HPC2 HPC3
▪ Randament.
5.3 Configurarea rezervorului de apă caldă menajeră
5.3.1 Dispunerea sistemului –Rezervor ACM integrat
- În funcție de solicitare, unitatea interioară asigură diferite temperaturi ale apei
la ieșire care se potrivesc cu temperatură prevăzută a diferitelor emițătoare de
căldură.
- Încălzirea prin pardoseală oferă cele mai bune rezultate cu sistemul pompei de
căldură.
a Unitate exterioară
b Unitate interioară
c Schimbător de căldură
d Încălzitor de rezervă
e Ventil cu 3 căi cu servomotor (comută între încălzirea spaţiului şi apa caldă
menajeră)
f Ventil cu 3 căi cu servomotor (pentru combinarea zonei principale)
g Pompă principală
h Pompă suplimentară
i Ventil de închidere
j Colector (procurare la faţa locului)
k Rezervorul apei calde menajere
FHL1...3 Bucle de încălzire a podelei (procurare la faţa locului)
UI Interfaţă de utilizare (procurare la faţa locului)
HPC1...3 Convectoare pompă de căldură (procurare la faţa locului)
5.3.2 Selectarea volumului şi temperaturii dorite pentru rezervorul ACM
Pentru om, apa este caldă când temperatură sa este de 40°C. Prin urmare,
consumul ACM este întotdeauna exprimat ca volum de apă caldă echivalent la
40°C. Totuși, puteți seta temperatură rezervorului ACM la o temperatură mai mare
(exemplu: 53°C), care apoi se poate combina cu apă rece (exemplu: 15°C).
Selectarea volumului şi temperaturii dorite pentru rezervorul ACM constă în:
1 Stabilirea consumului ACM (volum de apă caldă echivalent la 40°C).
2 Stabilirea volumului şi temperaturii dorite pentru rezervorul ACM.
Ghidul de referinţă al instalatorului
26
Stabilirea consumului ACM
Răspundeți la întrebările următoare și calculați consumul ACM (volum de apă caldă
echivalent la 40°C) utilizând volumele de apă obișnuite:
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
5 | Indicaţii privind aplicaţia
Întrebare Volum de apă obișnuit
Câte dușuri se fac pe zi? 1duș=10min×10l/min=100l
Câte băi se fac pe zi? 1baie=150l
Câtă apă este necesară zilnic la chiuveta
1chiuvetă=2min×5l/min=10l
din bucătărie?
Există și alte solicitări de apă caldă
—
menajeră?
Exemplu: În cazul în care consumul ACM zilnic al unei familii (4 persoane) este
următorul:
▪ 3 dușuri
▪ 1 baie
▪ 3 volume pentru chiuvetă
Atunci consumul ACM=(3×100l)+(1×150l)+(3×10l)=480l
Stabilirea volumului şi temperaturii dorite pentru rezervorul ACM
Formulă Exemplu
V1=V2+V2×(T2−40)/(40−T1) Dacă:
▪ V2= 180l
▪ T2= 54°C
▪ T1= 15°C
Atunci V1=280l
V2=V1×(40−T1)/(T2−T1) Dacă:
▪ V1= 480l
▪ T2= 54°C
▪ T1= 15°C
Atunci V2=307l
V1Consum ACM (volum de apă caldă echivalent la 40°C)
V2Volum necesar al rezervorului ACM dacă se încălzește o singură
dată
T2Temperatură rezervorului ACM
T1Temperatura apei reci
Volume posibile ale rezervorului ACM
Tip Volume posibile
Rezervor ACM integrat ▪ 180l
▪ 230l
Sfaturi pentru economisirea energiei
▪ În cazul în care consumul ACM diferă de la o zi la alta, puteți efectua o
programare săptămânală cu temperaturi dorite diferite ale rezervorului ACM
pentru fiecare zi.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
▪ Cu cât temperatură dorită a rezervorului ACM este mai mică, cu atât
funcționarea este mai economică. Selectând un rezervor ACM mai mare, puteți
reduce temperatură dorită a rezervorului ACM.
Ghidul de referinţă al instalatorului
27
5 | Indicaţii privind aplicaţia
f
a
g
h
i
c
b
▪ Pompa decăldură poate produce apă caldă menajeră la maximum 55°C (50°C
▪ Cu cât temperatură exterioară este mai ridicată, cu atât este mai bun
▪ Când pompa decăldură produce apă caldă menajeră, aceasta nu poate încălzi un
5.3.3 Instalare şi configurare –rezervor ACM
▪ Pentru un consum mare de ACM, puteţi încălzi de mai multe ori rezervorul ACM
dacă temperatură exterioară este coborâtă). Rezistența electrică integrată în
pompa de căldură poate crește această temperatură. Totuși, acest lucru
înseamnă consum mai mare de energie. Vă recomandăm să setați temperatură
dorită a rezervorului ACM sub 55°C, pentru a evita utilizarea încălzitorului de
rezervă.
randamentul pompei decăldură.
- Dacă prețurile pentru energie sunt aceleași pe timp de zi și de noapte, vă
recomandăm să încălziți rezervorul ACM în timpul zilei.
- Dacă prețurile sunt mai mici în timpul nopții, vă recomandăm să încălziți
rezervorul ACM în timpul nopții.
spațiu. Dacă doriți simultan apă caldă menajeră și încălzirea spațiului, vă
recomandăm să produceți apa caldă menajeră în timpul nopții, când solicitarea
de încălzire a spațiului este redusă.
în timpul zilei.
▪ Pentru a încălzi rezervorul ACM la temperatură dorită a acestuia, puteţi utiliza
următoarele surse de energie:
- Ciclul termodinamic la pompei de căldură
- Încălzitor de rezervă electric
▪ Pentru informaţii suplimentare despre optimizarea consumului de energie pentru
producerea apei calde menajere, consultaţi "8Configurare"[498].
5.3.4 Pompă ACM pentru apă caldă instantanee
Configurare
a Unitate interioară
b Rezervor ACM
c Pompă ACM (procurare la faţa locului)
f Duş (procurare la faţa locului)
g Apă rece
h IEŞIRE apă caldă menajeră
i Racord de recirculare
▪ Prin conectarea pompei ACM se poate obține apă caldă instantanee la robinet.
Ghidul de referinţă al instalatorului
28
▪ Pompa ACM se procură la fața locului, instalarea se face cu materiale procurate
la fața locului și intră în responsabilitatea instalatorului. În ceea ce privește
cablurile electrice, consultați "7.9.12 Pentru a conecta pompa de apă caldă
menajeră"[493].
▪ Pentru informaţii despre conectarea racordului de recirculare: consultaţi
"7Instalarea"[455].
Configurare
▪ Pentru informații suplimentare, consultați "8Configurare"[498].
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
▪ Puteți programa comanda pompei ACM prin interfața de utilizare. Pentru
c
a
b
d f
e g
h
i
informații suplimentare, consultați ghidul de referință al utilizatorului.
5.3.5 Pompa ACM pentru dezinfectare
Configurare
a Unitate interioară
b Rezervor ACM
c Pompă ACM (procurare la faţa locului)
d Element de încălzire (procurare la faţa locului)
e Clapetă de reţinere (procurare la faţa locului)
f Duş (procurare la faţa locului)
g Apă rece
h IEŞIRE apă caldă menajeră
i Racord de recirculare
▪ Pompa ACM se procură la fața locului și instalarea acesteia este responsabilitatea
instalatorului. În ceea ce privește cablurile electrice, consultați "7.9.12Pentru a
conecta pompa de apă caldă menajeră"[493].
5 | Indicaţii privind aplicaţia
▪ Dacă legislația aplicabilă necesită o temperatură mai ridicată decât valoarea
maximă stabilită a rezervorului în timpul dezinfectării (consultați [2-03] în tabelul
cu setări de la fața locului), puteți conecta o pompă de apă caldă și un element
încălzitor, așa cum se arată mai sus.
▪ Dacă legislația în vigoare presupune dezinfectarea tubulaturii de apă până la
robinet, puteți racorda o pompă ACM și un element de încălzire (dacă este cazul)
ca mai sus.
▪ Pentru a asigura dezinfectarea completă, trebuie să deschideţi robinetul.
AVERTIZARE
La deschiderea robinetului, temperatura apei poate atinge 55°C.
Configurare
Unitatea interioară poate controla funcţionarea pompei ACM. Pentru informaţii
suplimentare, consultaţi "8Configurare"[498].
5.4 Configurarea măsurării energiei
▪ Prin intermediul interfeţei de utilizare puteţi citi următoarele date despre
energie:
- Căldura generată
- Energia consumată
▪ Puteţi citi datele despre energie:
- Pentru încălzirea spaţiului
- Pentru producerea apei calde menajere
▪ Puteţi citi datele despre energie:
- Lunare
- Anuale
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
29
5 | Indicaţii privind aplicaţia
5.4.1 Căldura generată
▪ Căldura generată se calculează intern în funcţie de:
▪ Instalare şi configurare: Nu este necesar echipament suplimentar.
5.4.2 Energia consumată
Puteţi utiliza metodele următoare pentru a stabili energia consumată:
▪ Calcularea
INFORMAŢII
Căldura produsă calculată şi energia consumată sunt estimări, iar acurateţea lor nu
poate fi garantată.
INFORMAŢII
Senzorii utilizaţi pentru a calcula căldura produsă sunt calibraţi în mod automat.
- Temperatură apei la intrare şi ieşire
- Debit
▪ Măsurarea
INFORMAŢII
Nu puteţi combina calcularea energiei consumate (exemplu: pentru încălzitorul de
rezervă) şi măsurarea energiei consumate (exemplu: pentru unitatea exterioară).
Dacă faceţi acest lucru, datele vor fi incorecte.
Calcularea energiei consumate
▪ Energia consumată se calculează intern în funcţie de:
- Intrarea energiei efective a unităţii exterioare
- Capacitatea setată a încălzitorului de rezervă
- Tensiunea
▪ Instalare şi configurare: Pentru a obţine date exacte despre energie, măsuraţi
capacitatea (măsurarea rezistenţei) şi setaţi capacitatea prin intermediul
interfeţei de utilizare pentru încălzitorul de rezervă (pasul 1).
Măsurarea energiei consumate
▪ Metoda preferată pentru precizia ridicată.
▪ Necesită contoare externe.
▪ Instalare și configurare: Când utilizați contoare electrice, setați numărul de
impulsuri/kWh pentru fiecare contor prin intermediul interfeței de utilizare.
5.4.3 Reţea de alimentare cu tarif kWh normal
Ghidul de referinţă al instalatorului
30
INFORMAŢII
La măsurarea consumului de energie, asiguraţi-vă că TOATE intrările de energie ale
sistemului sunt prevăzute cu contoare electrice.
Regulă generală
Un contor care să acopere întreg sistemul este suficient.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
5 | Indicaţii privind aplicaţia
b
5
8
0
1
5
0
0
0
c c
fed
A B
a
b
5
8
0
1
5
0
0
0
gfe
A B
c d
a
Configurare
Conectați contorul la X5M/5 și X5M/6. Consultați "7.9.11 Pentru a conecta
contoarele de electricitate"[492].
Tipul contorului
În cazul în care… Utilizaţi un contor…
▪ Unitate exterioară monofazată
▪ Încălzitorul de rezervă alimentat de la
o reţea monofazată (adică modelul
încălzitorului de rezervă este *6V
conectat la o reţea monofazată).
▪ Unitate exterioară trifazată
▪ Încălzitorul de rezervă alimentat de la
o reţea trifazată (adică modelul
încălzitorului de rezervă este *9W sau
*6V conectat la o reţea trifazată).
Exemplu
Contor monofazat Contor trifazat
Monofazat
(*6V (6V): 1N~230V)
Trifazic
(*6V (6T1): 3~230V)
(*9W: 3N~400V)
A Unitate exterioară
B Unitate interioară
a Panou electric (L1/N)
b Contor (L1/N)
c Siguranţă (L1/N)
d Unitate exterioară (L1/N)
e Unitate interioară (L1/N)
f Încălzitor de rezervă (L1/N)
A Unitate exterioară
B Unitate interioară
a Panou electric (L1/L2/L3/N)
b Contor (L1/L2/L3/N)
c Siguranţă (L1/L2/L3/N)
d Siguranţă (L1/N)
e Unitate exterioară (L1/L2/L3/N)
f Unitate interioară (L1/L2/L3/N)
g Încălzitor de rezervă (L1/L2/L3/N)
Excepție
▪ Puteți utiliza un al doilea contor dacă:
- Intervalul de măsurare a contorului este insuficient.
- Este dificil de montat un contor electric pe panoul electric.
- Reţelele trifazice de 230 V şi 400 V sunt combinate (foarte rar), din cauza
limitărilor tehnice ale contoarelor electrice.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
31
5 | Indicaţii privind aplicaţia
e fe
ihg
A B
b
a
d
c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
▪ Conectare și configurare:
▪ Consultați "5.4.4 Reţea de alimentare cu tarif kWh preferenţial"[4 32] pentru
5.4.4 Reţea de alimentare cu tarif kWh preferenţial
Regulă generală
▪ Contorul1: Măsoară unitatea exterioară.
▪ Contorul2: Măsoară restul (adică unitatea interioară și încălzitorul de rezervă).
Configurare
▪ Conectați contorul1 la X5M/5 și X5M/6.
▪ Conectați contorul2 la X5M/3 și X5M/4.
- Conectați al doilea contor la X5M/3 și X5M/4. Consultați "7.9.11 Pentru a
conecta contoarele de electricitate"[492].
- În software se adună datele consumului de energie de la ambele contoare, deci
NU trebuie să setați contorul prevăzut pentru consumul de energie. Trebuie să
setați numai numărul de impulsuri pentru fiecare contor.
un exemplu cu două contoare.
Consultați "7.9.11Pentru a conecta contoarele de electricitate"[492].
Tipurile de contor
▪ Contorul1: Contor monofazat sau trifazat, în funcție de rețeaua de alimentare a
unității exterioare.
▪ Contorul2:
- În cazul configurației cu încălzitor de rezervă monofazat, utilizați un contor
monofazat.
- În celelalte cazuri, utilizați un contor trifazat.
Exemplu
Unitate exterioară monofazată cu încălzitor de rezervă trifazat:
Ghidul de referinţă al instalatorului
32
A Unitate exterioară
B Unitate interioară
C Rezervor ACM
a Panou electric (L1/N): Rețea de alimentare cu tarif kWh preferențial
b Panou electric (L1/L2/L3/N): Rețea de alimentare cu tarif kWh normal
c Contor (L1/N)
d Contor (L1/L2/L3/N)
e Siguranță (L1/N)
f Siguranță (L1/L2/L3/N)
g Unitate exterioară (L1/N)
h Unitate interioară (L1/N)
i Încălzitor de rezervă (L1/L2/L3/N)
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
5 | Indicaţii privind aplicaţia
P
i
t
DI
a
b
5.5 Configurarea controlului consumului de energie
▪ Controlul consumului de energie:
- Vă permite să limitaţi consumul de energie al întregului sistem (suma formată
din unitatea exterioară, unitatea interioară şi încălzitorul de rezervă).
- Configurare: Setaţi nivelul de limitare a energiei şi modul în care se obţine prin
intermediul interfeţei de utilizare.
▪ Nivelul de limitare a energiei se poate exprima ca:
- Curent maxim de regim (înA)
- Energie maximă furnizată (înkW)
▪ Nivelul de limitare a energiei se poate activa:
- Permanent
- Prin intrări digitale
5.5.1 Limitarea permanentă a energiei
Limitarea permanentă a energiei este utilă pentru a asigura sistemului energie sau
curent de alimentare maxim. În unele ţări, legislaţia limitează consumul maxim de
energie pentru încălzirea spaţiului şi producerea ACM.
PiAlimentare cu energie
t Oră
DI Intrare digitală (nivel de limitare a energiei)
a Limitare energie activă
b Alimentare cu energie efectivă
Instalare și configurare
▪ Nu este necesar echipament suplimentar.
▪ Setați setările controlului consumului de energie în [9.9] prin intermediul
interfeței de utilizare (consultați "Controlul consumului de energie"[4156]):
- Selectați modul de limitare continuă
- Selectați tipul de limitare (energie în kW sau curent în A)
- Setați nivelul dorit pentru limitarea energiei
NOTIFICARE
Setaţi un consum minim de energie de ±3,6kW pentru a garanta:
▪ Operaţiunea de dezgheţare. În caz contrar, dacă dezgheţarea este întreruptă de
mai multe ori, schimbătorul de căldură va îngheţa.
▪ Încălzirea spațiului și generarea ACM, permițând pasul 1 al încălzitorului de
rezervă.
5.5.2 Limitarea energiei activată de intrările digitale
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
energiei.
Ghidul de referinţă al instalatorului
33
Limitarea energiei mai este utilă în combinație cu un sistem de gestionare a
5 | Indicaţii privind aplicaţia
a
b
A B
C
1
2
3
4
5
A8P
P
i
t
DI4
DI3
DI1
a
b
Energia sau curentul întregului sistem Daikin este limitată dinamic prin intrări
digitale (maximum patru pași). Fiecare nivel de limitare a energiei este setat cu
ajutorul interfeței de utilizare prin limitarea uneia dintre următoarele caracteristici:
▪ Curent (în A)
▪ Energie furnizată (în kW)
Sistemul de gestionare a energiei (procurare la fața locului) decide activarea unui
anumit nivel de limitare a energiei. Exemplu: Pentru a limita energia maximă a
întregii case (iluminat, electrocasnice, încălzirea spațiului etc.).
A Unitate exterioară
B Unitate interioară
C Sistem de gestionare a energiei
a Activarea limitării energiei (4 intrări digitale
b Încălzitor de rezervă
PiAlimentare cu energie
t Oră
DI Intrări digitale (niveluri de limitare a energiei)
a Limitare energie activă
b Alimentare cu energie efectivă
Configurare
▪ Placă solicitări (opţiune EKRP1AHTA) necesară.
▪ Se utilizează maximum patru intrări digitale pentru a activa nivelul corespunzător
de limitare a energiei:
- DI1=cea mai puternică limitare (cel mai mic consum de energie)
- DI4=cea mai slabă limitare (cel mai mare consum de energie)
▪ Specificații pentru intrările digitale:
DI1 S9S limită 1
DI2 S8S limită 2
DI3 S7S limită 3
DI4 S6S limită 4
▪ Pentru mai multe informații, consultați schema de conexiuni.
Ghidul de referinţă al instalatorului
34
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Configurare
P
h
C
e
a
b
c
A B
▪ Setați setările controlului consumului de energie în [9.9] prin intermediul
interfeței de utilizare (pentru descrierea tuturor setărilor, consultați "Controlul
consumului de energie"[4156]):
- Selectați limitarea prin intrări digitale.
- Selectați tipul de limitare (energie în kW sau curent în A).
- Setați nivelul dorit de limitare a energiei corespunzător fiecărei intrări digitale.
INFORMAŢII
În cazul în care mai mult de 1 intrare digitală este închisă (simultan), prioritate
intrărilor digitale este fixă: DI4 prioritatea>…>DI1.
5.5.3 Procesul de limitare a energiei
Unitatea exterioară are un randament mai bun decât încălzitorul electric. Prin
urmare, încălzitorul electric este limitat și DECUPLAT primul. Sistemul limitează
consumul de energie în ordinea următoare:
1 DECUPLEAZĂ încălzitorul de rezervă.
2 Limitează unitatea exterioară.
3 DECUPLEAZĂ unitatea exterioară.
5 | Indicaţii privind aplicaţia
Exemplu
În cazul în care configurația este următoarea: Nivelul de limitare a puterii NU
permite funcționarea încălzitorului de rezervă (pasul1).
Atunci consumul de energie este limitat astfel:
PhCăldura generată
CeEnergia consumată
A Unitate exterioară
B Încălzitor de rezervă
a Funcționare limitată a unității exterioare
b Funcționare nelimitată a unității exterioare
c Încălzitor de rezervă pasul1 CUPLAT
5.6 Configurarea senzorului de temperatură extern
Puteți conecta un senzor de temperatură extern. Acesta măsoară temperatură
ambiantă interioară sau exterioară. Vă recomandăm să utilizați un senzor de
temperatură extern în cazurile următoare:
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
35
5 | Indicaţii privind aplicaţia
Temperatură ambiantă internă
▪ La controlul termostatului de încăpere, interfaţa de utilizare folosită ca termostat
▪ Dacă acest lucru NU este posibil, vă recomandăm să conectați un senzor interior
▪ Setare: Pentru instrucțiuni de instalare, consultați manualul de instalare a
▪ Configurare: Selectați senzorul de încăpere [9.B].
Temperatură ambiantă exterioară
de încăpere (EKRUDAS) măsoară temperatură ambiantă interioară. Prin urmare,
interfaţa de utilizare folosită ca termostat de încăpere trebuie montată într-un
loc:
- Unde poate fi detectată temperatură medie din încăpere
- Care NU este expus luminii soarelui
- Care NU este lângă o sursă de căldură
- Care NU este afectat de aerul din exterior sau de curenții de aer din cauza, de
exemplu, deschiderii/închiderii ușii
la distanță (opțiunea KRCS01-1).
senzorului de interior la distanță și broșura cu anexe pentru echipamentul
opțional.
▪ În unitatea exterioară se măsoară temperatură ambiantă exterioară. Prin urmare,
unitatea exterioară trebuie montată într-un loc:
- Pe partea nordică a unei locuințe sau pe partea locuinței pe care se află
majoritatea emițătoarelor de căldură
- Care NU este expus luminii soarelui
▪ Dacă acest lucru NU este posibil, vă recomandăm să conectați un senzor exterior
la distanță (opțiunea EKRSCA1).
▪ Setare: Pentru instrucțiuni de instalare, consultați manualul de instalare a
senzorului de exterior la distanță și broșura cu anexe pentru echipamentul
opțional.
▪ Configurare: Selectați senzorul exterior [9.B].
▪ Dacă funcția de economisire a unității exterioare este activă, funcționarea unității
exterioare este oprită pentru a reduce pierderile de energie în modul de
așteptare. Ca rezultat, NU este citită temperatură ambiantă exterioară.
▪ Dacă temperatura apei la ieșire dorită depinde de vreme, este importantă
măsurarea temperaturii exterioare pe durată nelimitată. Aceasta este un alt
motiv pentru instalarea senzorului opțional de temperatură ambiantă exterioară.
INFORMAŢII
Datele senzorului ambiental exterior (medii sau instantanee) se utilizează la curbele
de control în funcţie de vreme. Pentru a proteja unitatea exterioară, senzorul intern
al unităţii exterioare este utilizat în permanenţă.
Ghidul de referinţă al instalatorului
36
Consultaţi şi
2 8.5.9.14 Funcţia economie [}163]
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
6 Pregătirea
6.1 Prezentare generală: pregătirea
Acest capitol descrie ce aveţi de făcut și știut înainte de a merge la fața locului.
El conţine informații despre:
▪ Pregătirea locului de instalare
▪ Pregătirea tubulaturii agentului frigorific
▪ Pregătirea ţevilor de apă
▪ Pregătirea cablajului electric
6.2 Pregătirea locului de instalare
Nu instalaţi unitatea în locuri utilizate frecvent ca loc de muncă. În cazul lucrărilor
de construcţie (de ex. lucrări de polizare) unde se formează mult praf, unitatea
trebuie acoperită.
6 | Pregătirea
Alegeţi locul instalării astfel încât să existe spaţiu suficient pentru transportul
unităţii la/de la locul instalării.
NOTIFICARE
Această unitate este concepută pentru a funcţiona cu 2 zone de temperatură:
▪ încălzirea prin pardoseală din zona principală, aceasta este zona cu cea mai
scăzută temperatură a apei,
▪ caloriferele din zona suplimentară, aceasta este zona cu cea mai ridicată
temperatură a apei.
AVERTIZARE
Aparatul trebuie depozitat într-o încăpere fără surse de aprindere cu funcționare
continuă (de exemplu: flacără deschisă, aparat cu gaz în funcțiune sau încălzitor
electric în funcțiune).
AVERTIZARE
NU reutilizați tubulatura agentului frigorific care a fost folosită cu alt agent frigorific.
Înlocuiți tubulatura agentului frigorific sau curățați-o pe îndelete.
6.2.1 Cerinţele locului de instalare pentru unitatea exterioară
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
INFORMAŢII
Citiţi şi cerinţele următoare:
▪ Cerinţe generale privind amplasarea. Consultaţi capitolul “Măsuri de siguranţă
generale”.
▪ Cerinţele tubulaturii agentului frigorific (diferenţă de înălţime, lungime). Vedeţi
mai departe în capitolul “Pregătirea”.
Țineți cont de următoarele indicații privind distanțarea:
Ghidul de referinţă al instalatorului
37
6 | Pregătirea
≤1200
>250
>250
>250
>350
>350
(mm)(mm)
a
b
b
a
>100
>350
(mm)
>100
a
a
b
b
c
a
a Orificiu de evacuare a aerului
b Priza de aer
INFORMAŢII
În zonele sensibile la nivelul sunetului (de exemplu, în apropierea unui dormitor),
puteţi să instalaţi capacul pentru reducerea nivelului sunetului (EKLN08A1) pentru a
reduce zgomotul funcţionării unităţii exterioare. Dacă instalaţi capacul, aveţi în
vedere următoarele linii directoare cu privire la distanţe:
a Capac pentru reducerea zgomotului
NOTIFICARE
▪ NU stivuiţi unităţile una peste alta.
▪ NU agăţaţi unitatea de tavan.
Vânturile puternice (≥18 km/h) care suflă în direcția orificiului de evacuare a
aerului provoacă scurtcircuit (aspirarea aerului evacuat). Acest lucru poate cauza:
▪ deteriorarea capacităţii de funcţionare;
▪ formarea frecventă de gheaţă în timpul operaţiunii de încălzire;
▪ întreruperea funcţionării din cauza scăderii presiunii joase sau creșterii presiunii
înalte;
▪ distrugerea ventilatorului (dacă împotriva ventilatorului bate constant un vânt
puternic, acesta se poate roti foarte repede, până când se defectează).
Vă recomandăm să montaţi un panou deflector dacă orificiul de evacuare a aerului
este expusă vântului.
Vă recomandăm să instalaţi unitatea exterioară cu evacuarea aerului spre perete şi
NU expusă direct în bătaia vântului.
Ghidul de referinţă al instalatorului
38
a Placă deflectoare
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
6 | Pregătirea
b
c
a
a
b
c
d
c
d
b Direcția predominantă a vântului
c Orificiu de evacuare a aerului
NU instalaţi unitatea în următoarele locuri:
▪ În zone sensibile la zgomot (de ex., lângă un dormitor), astfel ca zgomotul de
funcționare să nu deranjeze.
Notă: Dacă sunetul este măsurat în condiţiile efective de instalare, valoarea
măsurată poate fi mai mare decât nivelul presiunii sonore specificat în Spectrul
de sunet din fişa tehnică din cauza zgomotului mediului şi a reflectării sunetului.
▪ În locurile unde în atmosferă poate fi prezent ulei mineral sub formă de ceață,
aerosoli sau vapori. Piesele din material plastic se pot deteriora, căzând sau
generând scurgeri de apă.
NU recomandăm instalarea unităţii în locurile următoare, deoarece pot scurta
durata de funcţionare a unităţii:
▪ Unde există fluctuaţii frecvente de tensiune
▪ În vehicule sau pe vapoare
▪ Unde sunt prezenţi vapori acizi sau alcalini
Instalarea pe malul mării. Asigurați-vă că unitatea exterioară nu este expusă direct
vântului dinspre mare. Acest lucru se impune pentru a preveni coroziunea cauzată
de nivelurile ridicate de sare din aer, ceea ce poate scurta durata de viață a unității.
Instalați unitatea exterioară ferită de bătaia vântului dinspre mare.
Exemplu: În spatele clădirii.
Dacă unitatea exterioară este expusă direct vântului dinspre mare, instalați un
paravan.
▪ Înălțimea paravanului ≥1,5×înălțimea unității exterioare
▪ La instalarea paravanului lăsați spațiu suficient pentru service.
a Vând dinspre mare
b Clădire
c Unitatea exterioară
d Paravan
Unitatea exterioară este concepută numai pentru instalarea în exterior şi pentru
următoarele temperaturi ambiante:
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Mod de răcire 10~43°C
Mod de încălzire –25~25°C
Ghidul de referinţă al instalatorului
39
6 | Pregătirea
2
4×
1
3
a
c
c
d
b
e
a
6.2.2 Cerinţe suplimentare privind locul instalării unităţii exterioare pentru zonele cu climă rece
În zonele cu temperaturi ambiante scăzute și umiditate ridicată sau în cele cu
căderi masive de zăpadă, scoateți grilajul aspirației pentru a asigura funcționarea
corespunzătoare.
Listă scurtă cu zone: Austria, Republica Cehă, Danemarca, Estonia, Finlanda,
Germania, Ungaria, Letonia, Lituania, Norvegia, Polonia, România, Serbia, Slovacia,
Suedia, …
1 Scoateți șuruburile care fixează grilajul aspirației.
2 Scoateți grilajul aspirației și dezafectați-l.
3 Puneți la loc șuruburile pe unitate.
a Grilajul aspirației
Protejaţi unitatea împotriva căderilor directe de zăpadă şi aveţi grijă ca unitatea
exterioară să nu fie NICIODATĂ înzăpezită.
a Capac protector pentru zăpadă sau copertină
b Piedestal
c Direcția predominantă a vântului
d Orificiu de evacuare a aerului
e EKFT008D set opțional
În orice caz, asigurați cel puțin 300 mm de spațiu liber sub unitate. În plus,
asigurați-vă că unitatea este amplasată la cel puțin 100 mm deasupra nivelului
maxim estimat al zăpezii. Consultați "7.3 Montarea unităţii exterioare" [4 59]
pentru detalii suplimentare.
Ghidul de referinţă al instalatorului
40
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
În zonele cu ninsori intense este foarte important să alegeţi un loc de instalare
≥300
≥
500
(mm)
≥600
unde zăpada să nu poată afecta unitatea. Dacă sunt posibile ninsori laterale, aveţi
grijă ca serpentina schimbătorului de căldură să NU fie afectată de zăpadă. Dacă
este necesar, instalați un acoperiș sau un șopron de protecție față de zăpadă și un
piedestal.
6.2.3 Cerinţele locului de instalare pentru unitatea interioară
INFORMAŢII
Citiţi şi precauţiile şi cerinţele din capitolul “Măsuri de siguranţă generale”.
▪ Unitatea interioară este concepută numai pentru instalarea în interior şi pentru
următoarele temperaturi ambiante:
- Operaţiunea de încălzire a spaţiului: 5~30°C
- Producerea apei calde menajere: 5~35°C
▪ Ţineţi cont de indicaţiile următoare privind măsurătorile:
6 | Pregătirea
Lungimea maximă a tubulaturii de agent frigorific între
unitatea exterioară şi unitatea interioară
Lungimea minimă a tubulaturii de agent frigorific între
unitatea exterioară şi unitatea interioară
Diferenţa de înălţime maximă între unitatea exterioară şi
unitatea interioară
▪ Ţineţi cont de indicaţiile următoare privind spaţiul de instalare:
INFORMAŢII
Dacă spațiul de instalare este limitat, efectuați următoarele înainte de a instala
unitatea în poziția finală: "7.4.4 Pentru a racorda furtunul de evacuare la
scurgere"[466]. Necesită îndepărtarea unuia sau a ambelor panouri laterale.
30m
3m
20m
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
▪ Fundaţia trebuie să fie suficient de puternică pentru a suporta greutatea unităţii.
Luaţi în calcul greutatea unităţii împreună cu rezervorul de apă caldă menajeră
plin.
Aveţi grijă ca, în cazul unei scurgeri, apa să nu poată cauza nicio stricăciune
spaţiului de instalare şi zonei din jur.
NU instalaţi unitatea în astfel de locuri:
▪ În locurile unde în atmosferă poate fi prezent ulei mineral sub formă de ceață,
aerosoli sau vapori. Piesele din material plastic se pot deteriora, căzând sau
generând scurgeri de apă.
▪ În zone sensibile la zgomot (de ex., lângă un dormitor), pentru a nu fi deranjaţi de
zgomotul produs în timpul funcţionării.
▪ În locuri cu umiditate ridicată (max. RH=85%), de exemplu, o baie.
Ghidul de referinţă al instalatorului
41
6 | Pregătirea
▪ În locuri în care este posibil îngheţul. Temperatură ambiantă în jurul unităţii
interioare trebuie să fie >5°C.
NOTIFICARE
Dacă temperatura din mai multe încăperi este comandată de 1 termostat, NU
amplasaţi un ventil termostatic pe emiţător în încăperea în care este instalat
termostatul.
Cerinţe speciale pentru R32
AVERTIZARE
▪ NU perforați și nu aruncați în foc.
▪ NU folosiți mijloace de accelerare a procesului de dezghețare sau pentru
curățare, altele decât cele recomandate de fabricant.
▪ Rețineți că agentul frigorific R32 NU conține odorizant.
AVERTIZARE
Aparatul va fi păstrat astfel încât să se prevină deteriorarea mecanică, și într-o
încăpere bine ventilată fără surse de aprindere cu funcționare continuă (de ex.:
flacără deschisă, un aparat cu gaz în funcțiune sau un încălzitor electric în funcțiune),
și având dimensiunea încăperii conform celor de mai jos.
NOTIFICARE
▪ NU reutilizaţi racordurile care au fost deja utilizate.
▪ Racordurile efectuate în instalație între piesele sistemului de agent frigorific
trebuie să fie accesibile în scopuri de întreținere.
AVERTIZARE
Asigurați-vă că instalarea, service+ul, întreținerea și reparațiile sunt conforme
instrucțiunilor din Daikin precum și legislației în vigoare (de exemplu, reglementările
naționale privind gazele) și sunt executate numai de persoane autorizate.
NOTIFICARE
▪ Tubulatura trebuie protejată față de deteriorarea fizică.
▪ Instalația de tubulatură trebuie menținută la minim.
Ghidul de referinţă al instalatorului
42
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
6 | Pregătirea
Informații de la instalator:
▪ Încărcarea totală cu agent frigorific (m
c
) (kg)
▪ Suprafaţa încăperii A (A
încăperea A
) (m2)
Pornire
Utilizaţi tabelul 1 din capitolul "Date tehnice"
pentru a calcula încărcarea maximă cu agent
frigorific (m
max
) (kg) permisă pentru
încăperea A.
Contactaţi distribuitorul.
Utilizaţi tabelul 3 din capitolul "Date tehnice"
şi dm pentru a calcula suprafaţa minimă
a deschiderii pentru ventilaţia naturală între
încăperea A şi încăperea B (VA
min
) (cm2).
Unitatea se poate instala în încăperea A dacă:
▪ Există 2 deschideri pentru ventilaţie (deschise permanent) între încăperea A şi B, 1 sus şi 1 jos.
▪ Deschiderea de jos: Deschiderea de jos trebuie să respecte cerinţele minime privind suprafaţa (VA
min
). Trebuie să fie cât mai aproape de podea. Dacă
deschiderea ventilaţiei începe de la podea, înălţimea trebuie să fie ≥20 mm. Partea de jos a deschiderii trebuie să fie la ≤100 mm faţă de podea. Cel puţin
50% din suprafaţa necesară a deschiderii trebuie să se afle la <200 mm faţă de podea. Întreaga suprafaţă a deschiderii trebuie să se afle la <300 mm faţă
de podea.
▪ Deschiderea de sus: Suprafaţa deschiderii de sus trebuie să fie mai mare sau egală deschiderea de jos. Partea de jos a deschiderii de sus trebuie să fie la
cel puţin 1,5 m deasupra părţii de sus a deschiderii de jos.
▪ Deschiderile ventilaţiei către exterior NU sunt considerate ca fiind deschideri adecvate pentru ventilaţie (utilizatorul le poate bloca când este rece).
Unitatea se poate instala în încăperea A fără
alte cerințe privind dimensiunea încăperii sau
ventilația.
Stabiliţi cantitatea de agent frigorific care
depăşeşte m
max
(dm) (kg). (dm=mc–m
max
)
m
max≥mc
?
Da
Nu
Nu
Utilizaţi tabelul 2 din capitolul "Date tehnice"
pentru a calcula suprafaţa minimă totală
a podelei (A
min total
) (m2) necesară pentru
încărcarea totală cu agent frigorific (m
c
).
A
min total≤Aîncăperea A+Aîncăperea B
?
Da
Informații de la instalator:
▪ Suprafaţa încăperii adiacente B
(A
încăperea B
) (m2)
a Unitatea interioară
A Încăperea în care este instalată unitatea interioară.
B Încăperea învecinată cu încăperea A.
A
a
B
≥1,5 m
Dacă încărcarea totală a sistemului cu agent frigorific este ≥1,84kg (dacă lungimea tubulaturii este ≥27m), va
trebui să respectaţi cerinţele pentru suprafaţa minimă a podelei descrise în tabelul următor. Diagrama folosește
tabelele următoare: "14.5 Tabelul 1 – încărcarea maximă admisă cu agent frigorific într-o încăpere: unitatea
interioară"[4213], "14.6Tabelul 2 – suprafaţa minimă a podelei: unitatea interioară"[4214] and "14.7Tabelul 3 –
Suprafaţa minimă a deschiderii ventilaţiei pentru ventilaţia naturală: unitatea interioară"[4214].
INFORMAŢII
Sistemele cu încărcătură totală de agent frigorific (mc) care este <1,84 kg (dacă
lungimea tubulaturii este <27 m) NU fac obiectul niciunei cerinţe în ceea ce priveşte
încăperea în care se realizează instalarea.
INFORMAŢII
Mai multe unități interioare. Dacă într-o încăpere sunt instalate două sau mai multe
unități interioare, trebuie să țineți cont de încărcarea maximă cu agent frigorific care
poate fi eliberată în încăpere când apare o SINGURĂ scurgere. Exemplu: Dacă în
încăpere se instalează două unități interioare, fiecare cu propria sa unitate
exterioară, atunci trebuie să țineți cont de încărcarea cu agent frigorific a celei mai
ample combinații de unitate interioară-exterioară.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
43
6 | Pregătirea
t
Ø
ØiØ
i
t
ØpØ
p
6.3 Pregătirea tubulaturii agentului frigorific
6.3.1 Cerinţele agentului frigorific
INFORMAŢII
Citiţi şi precauţiile şi cerinţele din capitolul “Măsuri de siguranţă generale”.
▪ Materialul tubulaturii: Cupru fără sudură, dezoxidat cu acid fosforic.
▪ Diametrul tubulaturii:
Tubulatura de lichid Ø6,4mm (1/4")
Tubulatura de gaz Ø15,9mm (5/8")
▪ Categoria de duritate și grosimea tubulaturii:
Diametru exterior
(Ø)
Grad de
maleabilitate
Grosime (t)
(a)
6,4mm (1/4") Decălit (O) ≥0,8mm
15,9mm (5/8") Decălit (O) ≥1,0mm
(a)
În funcție de legislația în vigoare și de presiunea maximă de lucru a unității (vezi "PS High"
de pe placa de identificare a unității), poate fi necesară o grosime mai mare a tubulaturii.
6.3.2 Izolarea tubulaturii de agent frigorific
▪ Utilizaţi spumă de polietilenă pentru izolare:
- cu un raport de transfer al căldurii cuprins între 0,041 și 0,052W/mK (0,035 și
0,045kcal/mh°C)
- cu o rezistenţă la căldură de cel puţin 120°C
▪ Grosimea izolaţiei
Diametru exterior
conductă (Øp)
6,4mm (1/4") 8~10mm 10mm
15,9mm (5/8") 16~20mm 13mm
Dacă temperatura depăşeşte 30°C iar umiditatea este mai mare de 80%, grosimea
materialelor izolatoare trebuie să fie de cel puţin 20 mm pentru a evita
condensarea pe suprafaţa izolată.
Diametru interior izolaţie
(Øi)
Grosime izolaţie (t)
6.4 Pregătirea tubulaturi de apă
▪ Supapa către vasul de expansiune. Supapa care duce către vasul de expansiune
(dacă există în dotare) TREBUIE să fie deschisă.
Ghidul de referinţă al instalatorului
44
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
6.4.1 Cerinţele circuitului de apă
▪ Racordarea tubulaturii – legislaţie. Efectuaţi toate racordurile tubulaturii în
conformitate cu legislaţia în vigoare şi cu instrucţiunile din capitolul “Instalare”,
ţinând seama de admisia şi evacuarea apei.
▪ Racordarea tubulaturii – forţă. NU exercitaţi o forţă excesivă la racordarea
ţevilor. Deformarea tubulaturii poate cauza defectarea unităţii.
▪ Racordarea tubulaturii – scule. Utilizaţi scule adecvate pentru alamă, deoarece
este un material moale. În caz CONTRAR, conductele se vor deteriora.
▪ Racordarea tubulaturii – aer, umezeală, praf. Dacă în circuit pătrunde aer,
umezeală sau praf, pot surveni probleme. Pentru a preveni acest lucru:
6 | Pregătirea
INFORMAŢII
Citiţi şi precauţiile şi cerinţele din capitolul “Măsuri de siguranţă generale”.
NOTIFICARE
În cazul conductelor de plastic, asiguraţi-vă că acestea rezistă la difuzia oxigenului
conform DIN4726. Difuzia oxigenului în conducte poate duce la corodarea excesivă.
- Utilizaţi numai conducte curate
- Ţineţi conducta cu capătul în jos când îndepărtaţi bavurile.
- Acoperiţi capătul conductei când o treceţi printr-un perete pentru a împiedica
pătrunderea prafului şi a murdăriei în conductă.
- Utilizaţi un agent de etanşare adecvat pentru a izola racordurile.
▪ Circuit închis. Utilizaţi unitatea interioară NUMAI într-un circuit de apă închis.
Utilizarea sistemului într-un circuit de apă deschis va duce la corodare excesivă.
▪ Glicol. Din motive de siguranţă, NU se permite adăugarea glicolilor în circuitul de
apă.
▪ Lungimea tubulaturii. Se recomandă evitarea utilizării unei tubulaturi lungi între
rezervorul de apă caldă menajeră şi capătul circuitului de apă caldă (duş, baie
etc.) şi evitarea capetelor întrerupte.
▪ Diametrul tubulaturii. Selectaţi diametrul tubulaturii în raport cu debitul de apă
necesar şi presiunea statică externă disponibilă a pompei. Consultaţi "14 Date
tehnice"[4201] pentru curbele de presiune statică externă ale unităţii interioare.
▪ Debitul apei. Puteţi găsi debitul minim de apă necesar pentru funcţionarea
unităţii interioare în tabelul următor. Acest flux trebuie asigurat în toate situaţiile.
Dacă debitul este mai mic, unitatea interioară se va opri şi va afişa eroarea 7H.
Debitul minim necesar
12l/min
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
▪ Componente procurate la faţa locului – apă. Utilizaţi numai materiale
compatibile cu apa utilizată în sistem şi cu materialele utilizate în unitatea
interioară.
▪ Componente procurate la faţa locului – temperatura şi presiunea apei.
Verificaţi dacă toate componentele tubulaturii de legătură pot rezista la
presiunea şi temperatură apei.
▪ Presiunea apei. Presiunea maximă a apei este de 4bari. Asiguraţi dispozitive de
siguranţă adecvate în circuitul de apă pentru a vă asigura că NU se depăşeşte
presiunea maximă.
Ghidul de referinţă al instalatorului
45
6 | Pregătirea
89°C
75°C
M
M
a b c d ge h ii
i
j
j
fki
HPC1
FHL1 FHL2 FHL3
HPC2 HPC3
▪ Temperatura apei. Întreaga tubulatură instalată și accesoriile tubulaturii
(supape, racorduri etc.) TREBUIE să reziste la temperaturile următoare:
INFORMAŢII
Ilustraţia următoare este un exemplu şi este posibil să NU se potrivească cu
dispunerea sistemului.
a Unitate exterioară
b Unitate interioară
c Schimbător de căldură
d Încălzitor de rezervă
e Ventil cu 3 căi cu servomotor (comută între încălzirea spaţiului şi apa caldă
menajeră)
f Ventil cu 3 căi cu servomotor (pentru combinarea zonei principale)
g Pompă principală
h Pompă suplimentară
i Ventil de închidere
j Colector (procurare la faţa locului)
k Rezervorul apei calde menajere
HPC1...3 Convector pompă de căldură (procurare la faţa locului)
FHL1...3 Buclă de încălzire a podelei (procurare la faţa locului)
▪ Evacuare – puncte joase. Montaţi robinete de evacuare în toate punctele joase
ale sistemului pentru a permite golirea completă a circuitului de apă.
▪ Evacuare – supapa de siguranţă. Racordați corect furtunul de evacuare la
evacuare pentru a evita scurgerea apei din unitate. Consultaţi "7.4.4 Pentru a
racorda furtunul de evacuare la scurgere"[466].
▪ Ventile de aerisire. Montaţi ventile de aerisire în toate punctele înalte ale
sistemului, care să fie uşor de accesat pentru deservire. Două purje automate de
aer sunt prevăzute în interiorul unităţii interioare. Controlaţi ca purjele de aer să
NU fie strânse prea mult, pentru a permite eliberarea automată a aerului din
circuitul de apă.
▪ Piese zincate. Nu utilizați niciodată piese zincate în circuitul de apă. Deoarece
circuitul de apă intern al unității utilizează tubulatură din cupru, se poate
produce corodare excesivă.
Ghidul de referinţă al instalatorului
46
▪ Tubulatură metalică din alt material decât alama. Dacă se utilizează tubulatură
metalică din alt material decât alama, izolaţi corespunzător piesele din alamă şi
din alt material decât alama pentru a NU intra în contact unele cu altele. Astfel se
previne corodarea galvanică.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
6 | Pregătirea
c
d
a b
▪ Ventil – durată de comutare. Când în circuitul de apă se utilizează un ventil cu 2
căi sau un ventil cu 3 căi, timpul maxim de comutare a ventilului trebuie să fie de
60 de secunde.
▪ Rezervor de apă caldă menajeră – capacitate. Pentru a evita stagnarea apei,
este important ca volumul de stocare a rezervorului de apă caldă menajeră să
asigure consumul zilnic de apă caldă menajeră.
▪ Rezervor de apă caldă menajeră – după instalare. Imediat după instalare,
rezervorul de apă caldă menajeră se va clăti cu apă proaspătă. Această procedură
se va repeta cel puţin o dată pe zi în primele 5 zile după instalare.
▪ Rezervor de apă caldă menajeră – perioade de inactivitate. Dacă nu există
consum de apă caldă pentru perioade îndelungate, echipamentul TREBUIE clătit
cu apă proaspătă înainte de utilizare.
▪ Rezervor de apă caldă menajeră – dezinfectare. Pentru funcţia de dezinfectare
a rezervorului de apă caldă menajeră, consultaţi "8.5.6Rezervor"[4137].
▪ Termostate de amestec. În conformitate cu legislaţia în vigoare, poate fi
necesară montarea unor termostate de amestec.
▪ Măsuri de igienă. Instalarea se va efectua în conformitate cu legislaţia în vigoare
şi poate necesita măsuri suplimentare de instalare sanitară.
▪ Pompă de recirculare. În conformitate cu legislația în vigoare, poate fi necesară
conectarea unei pompe de recirculare între capătul circuitului de apă caldă și
racordul de recirculare al rezervorului de apă caldă menajeră.
a Racord de recirculare
b Racord apă caldă
c Duș
d Pompă de recirculare
▪ Supapa către vasul de expansiune. Supapa care duce către vasul de expansiune
(dacă există în dotare) TREBUIE să fie deschisă.
6.4.2 Formula de calculare a presiunii preliminare a vasului de destindere
Presiunea preliminară (Pg) a vasului depinde de diferenţa înălţimii de instalare (H):
Pg=0,3+(H/10) (bar)
6.4.3 Pentru a verifica volumul apei şi debitul
Unitatea interioară are un vas de destindere de 10 litri cu o presiune preliminară
stabilită din fabrică de 1bar.
Pentru a vă asigura că unitatea funcţionează corespunzător:
▪ Trebuie să verificaţi volumul de apă minim şi maxim.
▪ Probabil va trebui să reglaţi presiunea preliminară a vasului de destindere.
Volumul minim de apă
Nu există cerințe pentru volumul minim de apă.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
47
6 | Pregătirea
T1
M1
T1
M1
T2M2T3
M3
M
FHL1
FHL2
FHL3
M2 M3
T2 T3
HPC1 HPC2 HPC3
a b c
g hf
d e
i
i
hh
h
j
0.3
0.5
1
1.5
2
2.4
5020 100 150 200 250 290
a
b
INFORMAŢII
În procesele critice sau în încăperile cu sarcină termică ridicată, ar putea fi necesară
apă suplimentară.
NOTIFICARE
Când recircularea din fiecare buclă de încălzire/răcire a spaţiului este controlată de
ventile comandate de la distanţă, este important ca volumul minim de apă să fie
menţinut chiar dacă toate ventilele sunt închise.
a Unitate exterioară
b Unitate interioară
c Schimbător de căldură
d Încălzitor de rezervă
e Ventil cu 3 căi cu servomotor (pentru combinarea zonei principale)
f Pompă suplimentară
g Pompă principală
h Ventil de închidere
i Colector (procurare la faţa locului)
j Supapa de derivaţie la suprapresiune (livrată ca accesoriu)
FHL1...3 Buclă de încălzire a podelei (procurare la faţa locului)
HPC1...3 Convector pompă de căldură (procurare la faţa locului)
T1...3 Termostat de încăpere individual (opţional)
M1...3 Ventil individual cu servomotor pentru controlul buclei FHL1...3 şi HPC1...3
(procurare la faţa locului)
INFORMAŢII
Pompa zonei suplimentare asigură debitul minim pentru funcţionarea corectă a
unităţii.
Volumul maxim de apă
Utilizați tabelul următor pentru a stabili volumul maxim de apă pentru presiunea
preliminară calculată.
Ghidul de referinţă al instalatorului
48
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
6 | Pregătirea
a Presiune preliminară (bari)
b Volum maxim de apă (l)
Exemplu: Volumul maxim de apă și presiunea preliminară a vasului de
expansiune
Diferența de
înălțime a
instalației
(a)
≤200l >200l
Volumul de apă
≤7m Nu este necesară reglarea
presiunii preliminare.
>7m Efectuați următoarele:
▪ Măriți presiunea preliminară
conform diferenței de
înălțime obligatorii la
instalare. Presiunea
preliminară trebuie să
crească cu 0,1 bari pentru
fiecare metru peste 7 m.
Efectuați următoarele:
▪ Reduceți presiunea
preliminară conform
diferenței de înălțime
obligatorii la instalare.
Presiunea preliminară
trebuie să scadă cu 0,1 bari
pentru fiecare metru sub 7
m.
▪ Verificați dacă volumul de
apă NU depășește volumul
de apă maxim admis.
Vasul de expansiune al unității
interioare este prea mic
pentru instalație. În acest caz,
se recomandă instalarea unui
vas suplimentar în afara
unității.
▪ Verificați dacă volumul de
apă NU depășește volumul
de apă maxim admis.
(a)
Aceasta este diferența de înălțime (m) între punctul cel mai înalt al circuitului de apă și
unitatea interioară. Dacă unitatea interioară se află în punctul cel mai înalt al instalației,
înălțimea instalației este egală cu 0m.
Debitul minim
Verificaţi dacă debitul minim din instalaţie este asigurat în orice situaţie, separat,
pentru fiecare zonă. Acest debit minim este necesar în timpul dezgheţării/
funcţionării încălzitorului de rezervă. Din acest motiv, folosiţi supapa de derivaţie la
suprapresiune furnizată împreună cu unitatea.
NOTIFICARE
Când recircularea dintr-o anumită sau din fiecare buclă de încălzire a spaţiului este
controlată de ventile comandate de la distanţă, este important ca debitul minim să
fie menţinut chiar dacă toate ventilele sunt închise. Dacă nu se poate atinge debitul
minim, se va genera eroarea 7H pentru debit (fără încălzire sau funcţionare).
Debitul minim necesar
12l/min
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Consultaţi procedura recomandată conform descrierii din "9.4Listă de verificare în
timpul dării în exploatare"[4168].
Ghidul de referinţă al instalatorului
49
6 | Pregătirea
a
6.4.4 Modificarea presiunii preliminare a vasului de destindere
NOTIFICARE
Numai un instalator autorizat poate regla presiunea preliminară a vasului de
destindere.
Presiunea preliminară a vasului de destindere este de 1 bar. Atunci când este
necesară schimbarea presiunii preliminare, țineți cont de următoarele indicații:
▪ Utilizați numai azot uscat pentru a stabili presiunea preliminară a vasului de
expansiune.
▪ Stabilirea necorespunzătoare a presiunii preliminare a vasului de destindere va
cauza defectarea sistemului.
Modificarea presiunii preliminare a vasului de expansiune se va face eliberând sau
crescând presiunea azotului prin ventil de tip Schrader al vasului de expansiune.
a Ventil de tip Schrader
6.4.5 Pentru a verifica volumul de apă: Exemple
Exemplul 1
Unitatea interioară este instalată la 5m sub cel mai înalt punct al circuitului de apă.
Volumul total de apă în circuitul de apă este de 100l.
Nu sunt necesar măsuri sau reglaje.
Exemplul 2
Unitatea interioară este instalată la cel mai înalt punct al circuitului de apă.
Volumul total de apă în circuitul de apă este de 250l.
Măsuri:
▪ Deoarece volumul total de apă (250 l) este mai mare decât volumul implicit de
apă (200l), presiunea preliminară trebuie micșorată.
▪ Presiunea preliminară necesară este:
Pg = (0,3+(H/10))bar = (0,3+(0/10))bar = 0,3bar
▪ Volumul de apă maxim corespunzător la 0,3 bari este de 290 l. (Consultați
graficul din secțiunea "Volumul maxim de apă"[448]).
▪ Deoarece un volum de 250l este mai mic de 290 l, vasul de destindere este
corespunzător pentru instalare.
Ghidul de referinţă al instalatorului
50
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
6.5 Pregătirea cablajului electric
6.5.1 Despre pregătirea cablajului electric
INFORMAŢII
Citiţi şi precauţiile şi cerinţele din capitolul “Măsuri de siguranţă generale”.
AVERTIZARE
▪ Dacă la reţeaua de alimentare lipseşte o fază N sau aceasta este greşită,
echipamentul se poate defecta.
▪ Stabiliţi împământarea corectă. NU conectaţi împământarea unităţii la o conductă
de utilităţi, la un circuit absorbant de impulsuri sau la o linie de împământare
telefonică. Legarea incompletă la pământ poate cauza electrocutare.
▪ Instalaţi siguranţele sau disjunctoarele necesare.
▪ Fixaţi cablajul electric cu cleme pentru ca acesta să NU intre în contact cu margini
ascuţite sau cu tubulatura, în special pe partea cu presiune înaltă.
▪ NU utilizaţi fire izolate cu bandă, fire de conductor torsadat, prelungitoare sau
conexiuni de la un sistem în stea. Pot provoca supraîncălzirea, şocuri de reţea sau
incendii.
▪ NU instalaţi un condensator compensator de fază, deoarece această unitate este
echipată cu un invertor. Un condensator compensator de fază va reduce
randamentul şi poate provoca accidente.
6 | Pregătirea
AVERTIZARE
▪ Întreaga cablare trebuie executată de un electrician autorizat şi trebuie să se
conformeze legislației în vigoare.
▪ Efectuați conexiunile electrice la cablajul fix.
▪ Toate componentele procurate la faţa locului şi întreaga construcţie electrică
trebuie să se conformeze legislaţiei în vigoare.
AVERTIZARE
Încălzitorul de rezervă TREBUIE să aibă o reţea de alimentare separată şi TREBUIE
protejat de dispozitivele de siguranţă cerute de legislaţia în vigoare.
AVERTIZARE
Utilizaţi ÎNTOTDEAUNA cablu multicolor pentru cablurile de alimentare electrică.
6.5.2 Despre reţeaua de alimentare cu tarif kWh preferenţial
Companiile furnizoare de electricitate din toată lumea se străduiesc să asigure
servicii electrice fiabile la prețuri competitive și sunt adesea autorizate să factureze
clienților tarife diferențiate. De exemplu tarife la numărul de ore de utilizare, tarife
sezoniere, Wärmepumpentarif în Germania și Austria, ...
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Acest echipament permite conectarea la astfel de sisteme de alimentare cu tarif
kWh preferențial.
Consultați compania furnizoare de electricitate de la locul instalării acestui
echipament pentru a afla dacă este recomandabilă conectarea echipamentului la
unul din sistemele de alimentare cu tarife kWh preferențiale disponibile, dacă
există.
Ghidul de referinţă al instalatorului
51
6 | Pregătirea
1
5
8
0
1
5
0
0
0
2
a
3
1
4
5
8
0
1
5
0
0
0
2
b
3
5 3
a
b
14
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
2
6.5.3 Prezentarea generală a conexiunilor electrice, cu excepţia actuatorilor externi
Când echipamentul este conectat la o astfel de rețea de alimentare cu tarife kWh
preferențiale, compania furnizoare de electricitate are posibilitatea:
▪ să întrerupă alimentarea cu curent a echipamentului pentru anumite perioade de
timp;
▪ să pretindă ca echipamentul să consume doar o cantitate limitată de electricitate
în timpul unor anumite perioade de timp.
Unitatea interioară este concepută să recepţioneze un semnal de intrare prin care
unitatea este comutată în mod de oprire forţată. La acel moment, compresorul
unităţii exterioare nu va funcţiona.
Cablajul către unitate diferă dacă rețeaua de alimentare este întreruptă sau nu.
Rețea de alimentare
normală
Rețea de alimentare cu tarif kWh preferențial
Rețeaua de alimentare
NU este întreruptă
În timpul activării rețelei
de alimentare cu tarif
kWh preferențial, rețeaua
de alimentare NU este
întreruptă. Unitatea
exterioară este oprită din
comandă.
Remarcă: Compania de
electricitate trebuie să
permită întotdeauna
consumul de energie al
unității interioare.
Rețeaua de alimentare
este întreruptă
În timpul activării rețelei
de alimentare cu tarif
kWh preferențial,
compania de electricitate
întrerupe rețeaua de
alimentare imediat sau
după o anumită perioadă.
În acest caz, unitatea
interioară trebuie
alimentată de la o rețea
de alimentare normală,
separată.
Ghidul de referinţă al instalatorului
52
a Rețea de alimentare normală
b Rețea de alimentare cu tarif kWh preferențial
1 Rețea de alimentare pentru unitatea exterioară
2 Rețea de alimentare și cablu de interconectare la unitatea
interioară
3 Rețea de alimentare pentru încălzitorul de rezervă
4 Rețea de alimentare pentru tarife kWh preferențiale (contact
fără tensiune)
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
6 | Pregătirea
5 Rețea de alimentare pentru tarife kWh normale (pentru a
alimenta placă cu circuite integrate a unității interioare în
eventualitatea întreruperii rețelei de alimentare cu tarife kWh
preferențiale)
6.5.4 Prezentarea generală a conexiunilor electrice pentru actuatorii externi şi interni
Element Descriere Cabluri Curent maxim
Reţea de alimentare unitate interioară şi unitate exterioară
1 Reţea de alimentare pentru
unitatea exterioară
2 Reţea de alimentare şi cablu
de interconectare la
unitatea interioară
2+GND
3
(a)
(f)
de regim
3 Reţea de alimentare pentru
încălzitorul de rezervă
4 Reţea de alimentare pentru
Consultaţi tabelul de
mai jos.
2
—
(d)
tarife kWh preferenţiale
(contact fără tensiune)
5 Reţea de alimentare cu tarif
2 6,3A
kWh normal
Echipament opţional
6 Interfaţă de utilizare
2
(e)
utilizată ca termostat de
încăpere
7 Termostat de încăpere 3 sau 4 100mA
8 Senzor temperatură
2
(b)
ambiantă exterior
9 Senzor temperatură
2
(b)
ambiantă interior
10 Convectorul pompei de
2 100mA
căldură
Componente procurate la faţa locului
11 Ventil de închidere 2 100mA
12 Contor de electricitate 2 (per contor)
13 Pompă de apă caldă
2
(b)
(b)
menajeră
14 Ieşire alarmă 2
15 Schimbare la comanda
2
(b)
(b)
sursei de căldură externe
16 Comandă de funcţionare
2
(b)
pentru încălzirea spaţiului
17 Intrări digitale pentru
consumul de energie
2 (per semnal de
intrare)
(b)
(b)
(b)
(b)
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
53
6 | Pregătirea
Element Descriere Cabluri Curent maxim
de regim
18 Termostat de siguranţă
2
(b)
pentru zona principală
19 Termostat de siguranţă
2
(d)
pentru zona suplimentară
(a) Consultaţi placa de identificare de pe unitatea exterioară.
(b) Cablu cu secţiune minimă de 0,75mm².
(c) Cablu cu secţiune de 2,5mm².
(d) Cablu cu secţiune de 0,75mm² până la 1,25mm²; lungime maximă: 50m. Contactul
fără tensiune va asigura sarcina minimă aplicabilă de 15VC.C., 10mA.
(e) Secţiunea cablului 0,75mm² până la 1,25mm², lungime maximă: 500m.
(f) Cablu cu secţiune de 1,5mm².
NOTIFICARE
Specificaţii tehnice suplimentare ale diverselor conexiuni sunt indicate în interiorul
unităţii interioare.
NOTIFICARE
TREBUIE instalat un termostat de siguranţă (contact normal închis) pentru zona
principală. Consultaţi "7.9.17 Pentru a conecta termostatul de siguranță (contact
normal închis)"[495].
Tipul încălzitorului
Reţea de alimentare Număr necesar de conductori
de rezervă
*6V 1N~ 230V (6V) 2+GND
3~ 230V (6T1) 3+GND
*9W 3N~ 400V 4+GND
Ghidul de referinţă al instalatorului
54
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7 Instalarea
7.1 Prezentare generală: instalarea
Acest capitol descrie ce trebuie să faceți și să știți la fața locului pentru a instala
sistemul.
Flux de lucru normal
În general, instalarea constă din următoarele etape:
1 Montarea unităţii exterioare.
2 Montarea unităţii interioare.
3 Conectarea tubulaturii agentului frigorific.
4 Verificarea tubulaturii agentului frigorific.
5 Încărcarea agentului frigorific.
6 Racordarea ţevilor de apă.
7 Conectarea cablajului electric.
8 Finalizarea instalării în exterior.
9 Terminarea instalării în interior.
7 | Instalarea
INFORMAŢII
Dacă spațiul de instalare este limitat, efectuați următoarele înainte de a instala
unitatea în poziția finală: "7.4.4 Pentru a racorda furtunul de evacuare la
scurgere"[466]. Necesită îndepărtarea unuia sau a ambelor panouri laterale.
INFORMAŢII
În funcție de unități și/sau de condițiile de instalare, poate fi necesară conectarea
cablajului electric înainte de a putea încărca agentul frigorific.
7.2 Deschiderea unităţilor
7.2.1 Despre deschiderea unităţii
În anumite momente, trebuie să deschideți unitatea. Exemplu:
▪ La racordarea tubulaturii agentului frigorific
▪ La conectarea cablajului electric
▪ Când întrețineți sau reparați unitatea
PERICOL: RISC DE ELECTROCUTARE
NU lăsaţi unitatea nesupravegheată când este scos capacul pentru service.
7.2.2 Pentru a deschide unitatea exterioară
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
PERICOL: RISC DE ELECTROCUTARE
Ghidul de referinţă al instalatorului
55
7 | Instalarea
a
b
d
c
e
7×
T25
7.2.3 Pentru a deschide unitatea interioară
PERICOL: RISC DE ARSURI
Consultaţi "7.5.8 Pentru a conecta tubulatura agentului frigorific la unitatea
exterioară" [4 72] şi "7.9.6 Pentru a conecta cablajul electric la unitatea
exterioară"[485].
Vedere generală
a Panou superior
b Panoul de interfață cu utilizatorul
c Capac cutie de distribuție
d Panou frontal
e Capacul cutiei de distribuție de înaltă tensiune
Deschis
1 Demontați panoul de superior.
2 Demontați panoul interfeței de utilizare. Deschideți balamalele de sus și glisați
în sus panoul superior.
NOTIFICARE
Dacă demontați panoul interfeței de utilizare, deconectați și cablurile din spatele
panoului de interfață cu utilizatorul pentru a nu le deteriora.
Ghidul de referinţă al instalatorului
56
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
2
1
1
3
3 Scoateți capacul cutiei de distribuție.
4×
T25
2×
T25
7 | Instalarea
4 Dacă este necesar, scoateți placa frontală. Acest lucru este necesar, de
exemplu, în cazurile următoare:
▪ "7.2.4Pentru a coborî cutia de distribuţie a unităţii interioare"[458]
▪ "7.4.4Pentru a racorda furtunul de evacuare la scurgere"[466]
▪ Când aveți nevoie de acces la cutia de distribuție de înaltă tensiune
5 Dacă aveți nevoie de acces la componentele de înaltă tensiune, demontați
capacul cutiei de distribuție de înaltă tensiune.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
57
7 | Instalarea
4×
T25
1
2
2×
T25
3
3
7.2.4 Pentru a coborî cutia de distribuţie a unităţii interioare
În timpul instalării, veți avea nevoie de acces în unitatea interioară. Pentru a avea
mai ușor acces prin față, coborâți mai jos cutia de distribuție astfel:
Cerinţă preliminară: Panoul interfeței de utilizare și panoul frontal au fost scoase.
1 Scoateți placa de fixare din partea de sus a unității.
2 Înclinați cutia de distribuție în față și ridicați-o pentru a o scoate din balamale.
3 Așezați cutia de distribuție mai jos în unitate. Folosiți cele 2 balamale aflate în
partea de jos a unității.
Ghidul de referinţă al instalatorului
58
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7.3 Montarea unităţii exterioare
7.3.1 Despre montarea unității exterioare
Când
Înainte de a putea racorda tubulatura de agent frigorific și apă, trebuie să montați
unitatea exterioară și interioară.
Flux de lucru normal
În general, montarea unității exterioare constă în etapele următoare:
1 Furnizarea structurii de instalare.
2 Instalarea unității exterioare.
3 Asigurarea drenajului.
4 Prevenirea răsturnării unității.
5 Protejarea unității împotriva zăpezii și vântului prin instalarea unui capac
protector pentru zăpadă și a unor panouri deflectoare. Consultați "Pregătirea
locului de instalare" din "6Pregătirea"[437].
7.3.2 Măsuri de precauție la montarea unității exterioare
7 | Instalarea
INFORMAŢII
Citiți de asemenea măsurile de precauție și cerințele în următoarele capitole:
▪ Măsuri generale de protecție
▪ Pregătirea
7.3.3 Pregătirea structurii instalației
Verificaţi puterea de susţinere şi nivelul fundaţiei pentru instalare, astfel încât
unitatea să nu cauzeze vibraţii sau zgomot în timpul funcţionării.
Fixaţi bine unitatea cu buloanele fundaţiei, conform desenului fundaţiei.
Acest subiect tratează diferite structuri de instalare. Pentru toate, folosiţi 4 seturi
de bolţuri de ancorare M8 sau M10, piuliţe şi şaibe. În orice caz, lăsaţi un spaţiu
liber de cel puţin 300mm sub unitate. În plus, asiguraţi-vă că unitatea se află la cel
puţin 100mm deasupra stratului maxim de zăpadă anticipat.
INFORMAŢII
Înălţimea maximă a părţii superioare cu protuberanţă a şuruburilor este de 15mm.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
59
7 | Instalarea
a
b
c
(mm)
0 mm
<150
a
>300
300
600
>100
0 mm
INFORMAŢII
Dacă instalaţi barele cu profil în U în combinaţie cu capacul pentru reducerea
nivelului sunetului (EKLN08A1), se aplică instrucţiuni de instalare diferite pentru
barele cu profil în U. Consultaţi manualul de instalare a capacului pentru reducerea
nivelului sunetului.
a Capac pentru reducerea zgomotului
b Componentele din partea de jos a capacului pentru reducerea nivelului sunetului
c Bare cu profil în U
Opţiunea 1: pe picior de montare tip "picior flexibil cu bară"
Ghidul de referinţă al instalatorului
60
a Înălţimea maximă a căderilor de zăpadă
Opţiunea 2: pe picior de montare de plastic
În acest caz, puteţi utiliza bolţuri, piuliţe, şaibe şi şaibe Grower furnizate cu
unitatea ca accesorii.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7 | Instalarea
300
600
<150
<150
(mm)
>300
100
a
b
0 mm
>250
>300
>250
(mm)
a
b
c
4×
Opţiunea 3: pe un piedestal cu kitul opţiunii EKFT008D
Kitul opţiunii EKFT008D se recomandă în zonele cu căderi masive de zăpadă.
a Înălţimea maximă a căderilor de zăpadă
b Set opţiune EKFT008D
Opţiunea 4: pe console de perete cu kitul opţiunii EKFT008D
Kitul opţiunii EKFT008D se recomandă în zonele cu căderi masive de zăpadă.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
a Înălţimea maximă a căderilor de zăpadă
b Set opţiune EKFT008D
c Cauciuc pentru atenuarea vibraţiilor (procurat la faţa locului)
Ghidul de referinţă al instalatorului
61
7 | Instalarea
2×
3
2
1
a a
7.3.4 Pentru a instala unitatea exterioară
PRECAUŢIE
NU demontaţi cartonul de protecţie înainte de instalarea corespunzătoare a unităţii.
1 Ridicaţi unitatea exterioară conform descrierii din "3.2.2 Pentru a manevra
unitatea exterioară"[415].
2 Instalaţi unitatea exterioară în felul următor:
▪ (1) Puneţi unitatea pe poziţie (folosind chinga din stânga şi mânerul din
dreapta).
▪ (2) Scoateţi chinga (trăgând de 1 parte a chingii).
▪ (3) Fixaţi unitatea.
a Evacuare aer
NOTIFICARE
Aliniaţi corect unitatea. Asiguraţi-vă că partea din spate a unităţii NU are
protuberanţe.
Ghidul de referinţă al instalatorului
62
3 Scoateţi cartonul de protecţie şi foaia cu instrucţiuni.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
a
b
7.3.5 Asigurarea drenajului
b
a
c
▪ Asiguraţi-vă că apa de condensare se poate evacua corespunzător.
▪ Instalaţi unitatea pe o bază pentru a vă asigura că drenajul este corespunzător,
pentru a evita acumularea gheţii.
▪ Pregătiţi un canal de drenare apei în jurul fundației, pentru a drena apa reziduală
din unitate.
7 | Instalarea
a Carton de protecţie
b Foaie cu instrucţiuni
▪ Evitaţi curgerea apei de drenaj peste calea de acces, pentru a nu deveni alunecos
în cazul unor temperaturi ambiante de îngheţ.
▪ Dacă instalaţi unitatea pe un cadru, instalaţi un panou impermeabil la 150mm de
fundul unității pentru a preveni pătrunderea apei în unitate şi pentru a evita
picurarea apei drenate (consultaţi ilustraţia următoare).
NOTIFICARE
Dacă orificiile de evacuare ale unităţii exterioare sunt blocate, lăsaţi un spaţiu de cel
puţin 300mm sub unitatea exterioară.
▪ Tavă de evacuare. Puteţi folosi opţiunea tăvii de evacuare (EKDP008D) pentru a
strânge apa evacuată. Pentru instrucţiunile complete de instalare, consultaţi
manualul de instalare a tăvii de evacuare. Pe scurt, tava de evacuare trebuie să
fie instalat la nivel (cu o toleranță de 1° pe toate laturile) în felul următor:
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
a Tavă de evacuare
b Bare cu profil U
Ghidul de referinţă al instalatorului
63
7 | Instalarea
355 mm
600 mm
a
b
d
c
c
b
c Izolație orificiu de evacuare
▪ Încălzitorul tăvii de evacuare. Puteţi folosi opţiunea încălzitorului tăvii de
evacuare (EKDPH008CA) pentru a preveni îngheţarea tăvii de evacuare. Pentru
instrucţiunile de instalare, consultaţi manualul de instalare a încălzitorului tăvii de
evacuare.
▪ Conductă de evacuare neîncălzită. Când folosiți încălzitorul tăvii de evacuare
fără conductă de evacuare sau cu o conductă de evacuare neîncălzită, scoateți
izolația orificiului de evacuare (Elementul c din ilustrație).
INFORMAŢII
Dacă instalaţi setul tăvii de evacuare (cu sau fără încălzitor pentru tava de evacuare)
în combinaţie cu capacul pentru reducerea nivelului zgomotului (EKLN08A1), se
aplică instrucţiuni de instalare diferite pentru setul tăvii de evacuare. Consultaţi
manualul de instalare a capacului pentru reducerea nivelului sunetului.
a Capac pentru reducerea zgomotului
b Componentele din partea de jos a capacului pentru reducerea nivelului sunetului
c Set tavă de evacuare
d Încălzitor tavă de evacuare
7.3.6 Pentru a preveni răsturnarea unităţii exterioare
Ghidul de referinţă al instalatorului
64
În cazul în care unitatea este instalată în locuri unde vântul puternic poate înclina
unitatea, luați următoarele măsuri:
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7 | Instalarea
1 Pregătiți 2 cabluri conform indicațiilor din ilustrația următoare (procurare la
fața locului).
2 Treceți cele 2 cabluri peste unitatea exterioară.
3 Introduceți o bandă de cauciuc între cabluri și unitatea exterioară pentru ca
vopseaua să nu fie zgâriată de cablurile (procurare la fața locului).
4 Prindeți capetele cablurilor.
5 Strângeți cablurile.
7.4 Montarea unităţii interioare
7.4.1 Despre montarea unităţii interioare
Când
Înainte de a putea racorda tubulatura de agent frigorific și apă, trebuie să montați
unitatea exterioară și interioară.
Flux de lucru normal
În general, montarea unității interioare constă în etapele următoare:
1 Instalarea unității interioare.
7.4.2 Precauţii la montarea unităţii interioare
INFORMAŢII
Citiți de asemenea măsurile de precauție și cerințele în următoarele capitole:
▪ Măsuri generale de protecție
▪ Pregătirea
7.4.3 Pentru a instala unitatea interioară
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
1 Ridicați unitatea interioară de pe palet și plasați-o pe podea. Consultați și
"3.3.3Pentru a manevra unitatea interioară"[417].
2 Racordați furtunul de evacuare la scurgere. Consultați "7.4.4Pentru a racorda
furtunul de evacuare la scurgere"[466].
Ghidul de referinţă al instalatorului
65
7 | Instalarea
≤1°
0°
1° 1°
3 Glisați unitatea interioară în poziție.
4 Reglați înălțimea picioarelor de echilibrare pentru a compensa neregularitățile
podelei. Abaterea maximă permisă este de 1°.
NOTIFICARE
NU înclinaţi unitatea spre înainte:
7.4.4 Pentru a racorda furtunul de evacuare la scurgere
Apa provenită de la supapa de siguranţă se adună în tava de evacuare. Tava de
evacuare este racordată la un furtun de evacuare din unitate. Trebuie să racordaţi
furtunul de evacuare la o scurgere corespunzătoare, conform legislaţiei în vigoare.
Puteţi trece furtunul de evacuare prin panoul lateral din stânga sau din dreapta.
Cerinţă preliminară: Panoul interfeței de utilizare și panoul frontal au fost scoase.
1 Scoateţi unul dintre panourile laterale.
2 Tăiaţi garnitura de cauciuc.
3 Treceţi furtunul de evacuare prin gaură.
4 Puneţi la loc panoul lateral. Asiguraţi-vă că apa curge prin tubul de evacuare.
Se recomandă utilizarea unei pâlnii pentru colectarea apei.
Ghidul de referinţă al instalatorului
66
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Opţiunea 1: prin panoul lateral din stânga
1
3×
T25
3
2
1
3×
T25
3
2
Opţiunea 2: prin panoul lateral din dreapta
7 | Instalarea
7.5 Conectarea tubulaturii agentului frigorific
7.5.1 Despre racordarea tubulaturii de agent frigorific
Înainte de racordarea tubulaturii de agent frigorific
Asigurați-vă că unitatea exterioară și interioară sunt montate.
Flux de lucru normal
Racordarea tubulaturii de agent frigorific implică:
▪ Racordarea tubulaturii de agent frigorific la unitatea interioară
▪ Racordarea tubulaturii de agent frigorific la unitatea interioară
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
▪ Izolarea tubulaturii de agent frigorific
Ghidul de referinţă al instalatorului
67
7 | Instalarea
7.5.2 Măsuri de precauţie la racordarea tubulaturii de agent frigorific
▪ Luarea în considerare a indicațiilor pentru:
- Curbarea conductelor
- Mandrinarea capetelor conductelor
- Lipirea
- Utilizarea ventilelor de închidere
INFORMAŢII
Citiți de asemenea măsurile de precauție și cerințele în următoarele capitole:
▪ Măsuri generale de protecție
▪ Pregătirea
PERICOL: RISC DE ARSURI
PRECAUŢIE
▪ Nu folosiți ulei mineral la piesa mufată.
▪ NU reutilizaţi tubulatura de la instalaţiile anterioare.
▪ Nu instalaţi NICIODATĂ un uscător la această unitate R32 pentru a-i garanta
durata de viaţă. Materialul de uscare se poate dizolva deteriorând sistemul.
NOTIFICARE
Ţineţi cont de următoarele precauţii privind tubulatura de agent frigorific:
▪ Nu lăsaţi să pătrundă în circuitul agentului frigorific altceva (de ex., aer) în afara
agentului frigorific desemnat.
▪ Utilizaţi numai R32 când adăugaţi agent frigorific.
▪ Utilizaţi numai unelte de instalare (de ex., setul de manometre de pe distribuitor)
care se utilizează exclusiv pentru instalaţiile cu R32 pentru a rezista la presiune şi
pentru a împiedica pătrunderea în instalaţie a substanţelor străine (de ex., uleiuri
minerale şi umiditate).
▪ Montaţi tubulatura astfel încât partea mandrinată să NU fie supusă unor solicitări
mecanice.
▪ Protejaţi tubulatura conform descrierii din tabelul următor pentru a preveni
pătrunderea mizeriei, lichidelor sau prafului în tubulatură.
▪ Aveți grijă la trecerea ţevilor de cupru prin pereţi (vezi figura de mai jos).
Unitate Perioada de instalare Metodă de protecţie
Ghidul de referinţă al instalatorului
68
Unitate exterioară >1lună Fixarea conductei
<1lună Fixarea sau prinderea cu
Unitate interioară Indiferent de perioadă
bandă a conductei
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
INFORMAŢII
a
b
c
d
R=
0.4~0.8
±2
45°
90°
±2
ØA
NU deschideţi ventilul de închidere a agentului frigorific înainte de a verifica
tubulatura agentului frigorific. Când trebuie să încărcaţi cu agent frigorific
suplimentar, vă recomandăm să deschideţi ventilul de închidere a agentului frigorific
după încărcare.
7.5.3 Indicații la racordarea tubulaturii de agent frigorific
Țineți cont de următoarele indicații la racordarea conductelor:
▪ Ungeți suprafața interioară a pieselor evazate cu ulei eteric sau ulei esteric la
conectarea piuliței olandeze. Strângeți de 3-4 ori cu mâna, înainte de a fixa prin
strângere.
▪ Utilizați ÎNTOTDEAUNA 2 chei împreună când slăbiți o piuliță olandeză.
▪ Utilizați o cheie fixă și o cheie dinamometrică pentru a strânge piulița olandeză la
conectarea tubulaturii. Faceți acest lucru pentru a preveni scurgerile și crăparea
piuliței.
7 | Instalarea
a Cheie dinamometrică
b Cheie fixă
c Îmbinarea tubulaturii
d Piuliță olandeză
Dimensiunea
tubulaturii (mm)
Ø6,4 15~17 8,7~9,1
Ø15,9 62~75 19,3~19,7
7.5.4 Indicaţii privind îndoirea ţevilor
Pentru curbare folosiţi o maşină de curbat conducte. Toate coturile conductelor
trebuie să fie cât se poate de line (raza de curbură trebuie să fie de 30~40mm sau
mai mare).
7.5.5 Pentru a evaza capătul ţevii
PRECAUŢIE
▪ Mandrinarea incompletă poate cauza scăpări de agent frigorific gaz.
▪ NU reutilizaţi mufele. Utilizaţi mufe noi pentru a preveni scăpările de agent
frigorific.
▪ Utilizaţi piuliţele olandeze livrate cu unitatea. Utilizarea unor piuliţe olandeze
diferite poate cauza scăpări de agent frigorific.
Cuplu de strângere
(N•m)
Dimensiunile
evazării (A) (mm)
Forma evazării
(mm)
1 Tăiați capătul conductei cu un tăietor de țevi.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
69
7 | Instalarea
a b
A
a b
c
a b c d e
f
f
2 Îndepărtați bavurile cu suprafața tăiată orientată în jos, astfel încât așchiile să
NU ajungă în conductă.
a Tăiați exact în unghi drept.
b Îndepărtați bavurile.
3 Scoateți piulița olandeză de pe ventilul de închidere și puneți piulița olandeză
pe conductă.
4 Mandrinați conducta. Așezați exact în poziția arătată în figura următoare.
Sculă de mandrinat
pentru R32 (model cu
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm
5 Verificați ca mandrinarea să fie corespunzătoare.
a Suprafața interioară a evazării TREBUIE să fie fără defecte.
b Capătul conductei trebuie mandrinat uniform într-un cerc perfect.
c Asigurați-vă că piulița olandeză este instalată.
7.5.6 Lipirea capătului conductei
Unitatea interioară şi unitatea exterioară au racorduri mufate. Racordaţi ambele
capete fără lipire. Dacă este necesară lipirea, ţineţi cont de următoarele:
▪ Executați lipirea sub pernă de azot pentru a preveni crearea de cantități mari de
peliculă oxidată în interiorul tubulaturii. Această peliculă oxidată afectează
nefavorabil ventilele și compresoarele din sistemul de refrigerare și împiedică
exploatarea corespunzătoare.
strângere)
Mandrină obişnuită
Model cu strângere
(Model Ridgid)
Model cu piuliţă-
fluture
(Model Imperial)
Ghidul de referinţă al instalatorului
70
▪ Setați presiunea azotului la 20kPa (0,2 bar) (suficient de mare pentru a putea fi
simțită pe piele) cu un reductor de presiune.
a Tubulatura agentului frigorific
b Partea de lipit
c Înfășurare cu bandă
d Ventil manual
e Ventil de reducție
f Azot
▪ NU utilizaţi antioxidanţi când lipiţi racordurile tubulaturii.
Reziduurile pot înfunda țevile și pot sparge echipamentul.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
▪ Nu utilizaţi flux când lipiţi tubulatura din cupru a agentului frigorific. Utilizați ca
c
d
a
b
a
b
aliaj de lipire-umplere cupru fosforos (BCuP) care nu necesită flux.
Fluxul are un efect extrem de dăunător asupra tubulaturii agentului frigorific. De
exemplu, dacă este utilizat flux pe bază de clor, acesta va cauza corodarea
conductei sau, mai ales, dacă conține fluor va degrada agentul frigorific.
▪ Protejați întotdeauna de căldură suprafețele înconjurătoare (de ex. spumă de
izolare) în timpul lipirii.
7.5.7 Utilizarea ventilului de închidere și ștuțului de service
Pentru a manevra ventilul de închidere
Țineți cont de următoarele indicații:
▪ Ventilele de închidere sunt închise din fabrică.
▪ Figura următoarea prezintă piesele ventilului de închidere necesare la
manipularea ventilului.
7 | Instalarea
a Orificiu pentru service și capacul orificiului pentru service
b Tija ventilului
c Racordul tubulaturii de legătură
d Capacul ventilului
▪ Păstrați deschise ambele ventile de închidere în timpul funcționării.
▪ Nu exercitați forță excesivă asupra tijei ventilului. Procedând astfel riscați să
spargeți corpul ventilului.
▪ Aveți grijă ÎNTOTDEAUNA să fixați ventilul de închidere cu o cheie, apoi slăbiți sau
strângeți piulița olandeză cu o cheie dinamometrică. NU plasați cheia fixă pe
capacul ventilului, aceasta putând cauza o scurgere de agent frigorific.
a Cheie fixă
b Cheie dinamometrică
▪ Dacă se anticipează că presiunea de exploatare va fi scăzută (de ex., când răcirea
este efectuată la temperaturi scăzute în exterior), etanșați suficient piulița
olandeză a ventilului de închidere de pe linia de gaz cu agent de etanșare siliconic
pentru a preveni înghețul.
Agent de etanșare siliconic, asigurați-vă că nu există goluri.
Pentru a deschide/închide ventilul de închidere
1 Scoateți capacul ventilului de închidere.
2 Introduceţi o cheie hexagonală (partea de lichid: 4mm, partea de gaz: 4mm)
pe tija ventilului şi rotiţi tija ventilului:
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
71
7 | Instalarea
1×
În sens opus acelor de ceasornic pentru a deschide
În sensul acelor de ceasornic pentru a închide
3 Când ventilul de închidere nu mai poate fi rotit, opriți rotirea.
4 Instalați capacul ventilului de închidere.
Rezultat: Ventilul este acum deschis/închis.
Pentru a manevra capacul tijei
▪ Capacul tijei este etanșat în locurile indicate de săgeată. NU îl deteriorați.
▪ După manevrarea ventilului de închidere, strângeți capacul și verificați dacă
există pierderi de agent frigorific.
Element Cuplu de strângere (N∙m)
Capacul tijei, partea lichidului 13,5~16,5
Capacul tijei, partea gazului 22,5~27,5
Pentru a manevra capacul ştuţului de deservire
▪ Utilizaţi întotdeauna un furtun de încărcare echipat cu un bolţ de apăsare a
ventilului, întrucât ştuţul de service este o supapă de tip Schrader.
▪ După manipularea ștuțului de service, strângeţi capacul ștuțului de service și
verificați pentru eventuale scăpări de agent frigorific.
Element Cuplu de strângere (N·m)
Capacul orificiului pentru deservire 11,5~13,9
7.5.8 Pentru a conecta tubulatura agentului frigorific la unitatea exterioară
1 Conectați racordul de agent frigorific lichid de la unitatea interioară la ventilul
de închidere pentru lichid al unității exterioare.
Ghidul de referinţă al instalatorului
72
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
a
b
c
a Ventilul de închidere pentru lichid
b
a
b Ventil de închidere pentru gaz
c Ștuț de service
2 Conectați racordul de agent frigorific gaz de la unitatea interioară la ventilul
de închidere pentru gaz al unității exterioare.
NOTIFICARE
Vă recomandăm ca tubulatura agentului frigorific între unitatea interioară şi cea
exterioară să fie instalată într-un tub sau ca tubulatura agentului frigorific să fie
învelită în bandă.
7.5.9 Pentru a conecta tubulatura agentului frigorific la unitatea interioară
1 Conectați ventilul de închidere a lichidului de la unitatea exterioară la racordul
agentului frigorific lichid al unității interioare.
7 | Instalarea
a Racordul agentului frigorific lichid
b Racordul agentului frigorific gazos
2 Conectați ventilul de închidere a gazului de la unitatea exterioară la racordul
agentului frigorific gazos al unității interioare.
NOTIFICARE
Vă recomandăm ca tubulatura agentului frigorific între unitatea interioară şi cea
exterioară să fie instalată într-un tub sau ca tubulatura agentului frigorific să fie
învelită în bandă.
INFORMAŢII
Când unitatea interioară este instalată într-un spațiu limitat, se poate instala setul
opțional cu cot (EKHVTC) pentru a facilita conectarea la racordurile de lichid și gaz
frigorific ale unității interioare. Pentru instrucţiunile de instalare, consultaţi foaia cu
instrucțiuni a setului cotului.
7.6 Verificarea tubulaturii agentului frigorific
7.6.1 Despre verificarea tubulaturii agentului frigorific
Tubulatura internă de agent frigorific a unității exterioare a fost testată în fabrică
pentru scăpări. Dvs. trebuie să verificați doar tubulatura externă de agent frigorific
a unității exterioare.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
73
7 | Instalarea
7.6.2 Măsuri de precauție în timpul verificării tubulaturii de agent frigorific
Înainte de verificarea tubulaturii de agent frigorific
Asigurați-vă că tubulatura de agent frigorific este racordată între unitatea
exterioară şi unitatea interioară.
Flux de lucru normal
Verificarea tubulaturii agentului frigorific constă în mod obișnuit din următoarele
etape:
1 Verificarea pentru scăpări în tubulatura agentului frigorific.
2 Efectuarea uscării cu vid pentru îndepărtarea totală a umidității, aerului sau
azotului din tubulatura agentului frigorific.
Dacă există posibilitatea prezenţei umezelii în tubulatura agentului frigorific (de
exemplu, în tubulatură a pătruns apă), efectuaţi întâi procedura de uscare cu vid de
mai jos până ce toată umezeala este îndepărtată.
INFORMAŢII
Citiți de asemenea măsurile de precauție și cerințele în următoarele capitole:
▪ Măsuri generale de protecție
▪ Pregătirea
NOTIFICARE
Utilizaţi o pompă de vid în 2 trepte cu supapă de reţinere care poate evacua până la
o presiune de –100,7kPa (−1,007bar)(5torr absolut). Aveţi grijă ca uleiul din pompă
să nu curgă în sens opus în sistem în timp ce pompa nu funcţionează.
NOTIFICARE
Utilizaţi această pompă de vid numai pentru R32. Utilizarea aceleiaşi pompe pentru
alţi agenţi frigorifici poate duce la deteriorarea pompei şi a unităţii.
NOTIFICARE
▪ Conectaţi pompa de vid la ştuţul de deservire al ventilului de închidere a gazului.
▪ Asiguraţi-vă că ventilul de închidere a gazului şi ventilul de închidere a lichidului
sunt închise bine înainte de a efectua testul de scurgere sau uscarea vidată.
7.6.3 Pentru a verifica existenţa scurgerilor
NOTIFICARE
NU depăşiţi presiunea maximă de lucru a unităţii (consultaţi “PS High” pe placa de
identificare a unităţii).
Ghidul de referinţă al instalatorului
74
NOTIFICARE
Aveţi grijă să utilizaţi o soluţie cu spumă pentru control recomandată de
distribuitorul dvs. Nu folosiţi apă cu săpun, care poate cauza fisurarea piuliţelor
olandeze (apa cu săpun poate conţine sare, care absoarbe umezeala ce va îngheţa la
răcirea tubulaturii), şi/sau cauzează corodarea racordurilor mandrinate (apa cu săpun
poate conţine amoniu care induce un efect corosiv între piuliţa olandeză din alamă şi
evazarea din cupru).
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
1 Încărcaţi sistemul cu azot gaz până la presiunea manometrului de cel puţin
a d
j
b
f
e
c
g h i
h
200kPa (2bari). Vă recomandăm să presurizaţi la 3000kPa (30bari) pentru a
detecta scurgerile minuscule.
2 Verificaţi dacă există scurgeri prin aplicarea unei soluţii de verificare cu spumă
pe toate racordurile.
3 Evacuaţi tot azotul gaz.
7.6.4 Pentru a efectua uscarea vidată
Conectați pompa de vid și racordul astfel:
7 | Instalarea
a Manometru
b Aparat de măsură
c Ventil de joasă presiune (Lo)
d Ventil de înaltă presiune (Hi)
e Furtunuri de încărcare
f Pompă de vid
g Ștuț pentru deservire
h Capace ventile
i Ventil de închidere pentru gaz
j Ventil de închidere pentru lichid
1 Vidați sistemul până când presiunea în manometru indică −0,1MPa (−1bar).
2 Lăsați așa cum este timp de 4-5minute și verificați presiunea:
Dacă presiunea… Atunci…
Nu se modifică Nu există umiditate în sistem. Această
procedură s-a terminat.
Crește Există umiditate în sistem. Treceți la
pasul următor.
3 Vidați sistemul timp de cel puțin 2 ore la o presiune a colectorului de
−0,1MPa (−1bar).
4 După OPRIREA pompei, verificați presiunea timp de cel puțin 1oră.
5 Dacă NU ați ajuns la vidarea dorită sau NU PUTEȚI menține vidul timp de
1oră, efectuați următoarele:
▪ Verificați din nou dacă există scurgeri.
▪ Efectuați di nou uscarea vidată.
NOTIFICARE
Aveți grijă să deschideți ventilele de închidere după instalarea tubulaturii de agent
frigorific și efectuarea uscării cu vid. Exploatarea sistemului cu ventilele de închidere
închise poate defecta compresorul.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
75
7 | Instalarea
7.7 Încărcarea agentului frigorific
7.7.1 Despre încărcarea agentul frigorific
INFORMAŢII
După deschiderea ventilului de închidere, este posibil să NU crească presiunea în
tubulatura agentului frigorific. Acest lucru se poate datora, de exemplu, poziţiei
închise a ventilului de destindere din circuitul unităţii exterioare, dar NU reprezintă o
problemă pentru funcţionarea corectă a unităţii.
Unitatea exterioară este încărcată cu agent frigorific în fabrică, dar în unele cazuri,
ar putea fi necesare următoarele:
Ce Când
Încărcarea cu agent frigorific
suplimentar
Când lungimea totală a tubulaturii de
lichid este mai mare decât valoarea
specificată (vezi mai jos).
Reîncărcarea completă cu agent
frigorific
Exemplu:
▪ La mutarea sistemului.
▪ După o scurgere.
Încărcarea cu agent frigorific suplimentar
Înainte de încărcarea cu agent frigorific suplimentar, asigurați-vă că tubulatura
exterioară de agent frigorific a unității exterioare extern este verificată (probă de
etanșeitate, uscare cu vid).
INFORMAŢII
În funcție de unități și/sau de condițiile de instalare, poate fi necesară conectarea
cablajului electric înainte de a putea încărca agentul frigorific.
Derularea tipică a operaţiunilor – Încărcarea agentului frigorific suplimentar constă
de obicei din următoarele faze:
1 Determinarea necesității încărcării suplimentare și a cantității de încărcat.
2 Dacă este necesar, încărcarea de agent frigorific suplimentar.
Ghidul de referinţă al instalatorului
76
3 Completarea etichetei de gaz fluorurat cu efect de seră și fixarea acesteia în
interiorul unității exterioare.
Reîncărcarea completă cu agent frigorific
Înainte de reîncărcarea completă cu agent frigorific, asigurați-vă că au fost
efectuate următoarele:
1 Tot agentul frigorific este recuperat din sistem.
2 Este verificată tubulatura externă de agent frigorific a unității exterioare
(proba de etanșeitate, uscarea cu vid).
3 Este efectuată uscarea cu vid pe tubulatura internă de agent frigorific a
unității exterioare.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
NOTIFICARE
Înainte de reîncărcarea completă, efectuaţi şi uscarea prin aspiraţie a tubulaturii
agentului frigorific din interiorul unităţii externe.
Derularea tipică a operaţiunilor – Reîncărcarea completă cu agent frigorific constă
din următoarele fazele:
1 Determinarea cantității de agent frigorific care trebuie a încărcat.
2 Încărcarea agentului frigorific.
3 Completarea etichetei de gaz fluorurat cu efect de seră și fixarea acesteia în
interiorul unității exterioare.
7.7.2 Măsuri de precauţie la încărcarea agentului frigorific
INFORMAŢII
Citiți de asemenea măsurile de precauție și cerințele în următoarele capitole:
▪ Măsuri generale de protecție
▪ Pregătirea
7 | Instalarea
7.7.3 Pentru a stabili cantitatea de agent frigorific suplimentar
AVERTIZARE
Dacă încărcarea totală a sistemului cu agent frigorific este ≥1,84 kg (dacă lungimea
tubulaturii este ≥27 m), va trebui să respectaţi cerinţele pentru suprafaţa minimă a
podelei pentru unitatea interioară. Pentru informaţii suplimentare, consultaţi
"6.2.3Cerinţele locului de instalare pentru unitatea interioară"[441].
Dacă lungimea totală a
tubulaturii agentului
frigorific este...
≤10m NU adăugaţi agent frigorific suplimentar.
>10m R=(lungimea totală (m) a tubulaturii de
lichid–10m)×0,020
R=încărcare suplimentară (kg) (rotunjită în unităţi de
0,01kg)
INFORMAŢII
Lungimea tubulaturii reprezintă lungimea pe o singură direcţie a tubulaturii de lichid.
Atunci…
7.7.4 Determinarea cantității totale pentru reîncărcare
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
INFORMAŢII
Dacă este necesară încărcarea completă, încărcarea totală cu agent frigorific este:
încărcarea cu agent frigorific din fabrică (consultaţi placa de identificare a unităţii) +
cantitatea suplimentară stabilită.
Ghidul de referinţă al instalatorului
77
7 | Instalarea
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
7.7.5 Pentru a încărca agent frigorific suplimentar
AVERTIZARE
▪ Utilizaţi numai R32 ca agent frigorific. Alte substanţe pot provoca explozii şi
accidente.
▪ R32 conţine gaze fluorurate cu efect de seră. Valoarea sa potenţială de încălzire
globală (GWP) este de 675. NU eliberaţi aceste gaze în atmosferă.
▪ Când încărcaţi cu agent frigorific, purtaţi întotdeauna mănuşi şi ochelari de
protecţie.
PRECAUŢIE
Pentru a evita defectarea compresorului, NU încărcaţi peste cantitatea de agent
frigorific specificată.
Cerinţă preliminară: Înainte de încărcarea agentului frigorific, asigurați-vă că
tubulatura de agent frigorific este racordată și verificată (probă de etanşeitate şi
uscare cu vid).
1 Conectaţi butelia de agent frigorific la ştuţul de deservire.
2 Încărcaţi cantitatea suplimentară de agent frigorific.
3 Deschideţi ventilul de închidere pentru gaz.
Dacă este necesară pomparea pentru evacuare completă în cazul demontării sau
mutării sistemului, consultaţi "13.2 Pompare pentru evacuare" [4 198] pentru
detalii suplimentare.
7.7.6 Pentru a lipi eticheta cu gaze fluorurate cu efect de seră
1 Completați eticheta după cum urmează:
a Dacă împreună cu unitatea este livrată o etichetă de gaz fluorurat cu efect de seră în mai multe limbi
(consultați accesoriile), desprindeți limba aplicabilă și lipiți-o pe a.
b Încărcătura de agent frigorific din fabrică: consultați placa de identificare a unității
c Cantitatea suplimentară de agent frigorific încărcat
d Încărcătura totală de agent frigorific
e Cantitatea de gaze fluorurate cu efect de seră din încărcătura totală de agent frigorific, exprimată în tone
echivalente de CO2.
f GWP = potențial de încălzire globală
NOTIFICARE
Legislația în vigoare privind gaze fluorurate cu efect de seră impune ca încărcătura
de agent frigorific a unității să fie indicată atât în greutate, cât și în echivalent CO2.
Formula pentru calculul cantității în tone echivalente de CO2: Valoarea GWP a
agentului frigorific x încărcătura totală de agent frigorific [în kg] / 1000
Utilizați valoarea GWP menționată pe eticheta încărcăturii de agent frigorific. Această
valoare GWP se bazează pe legislația actuală privind gazele fluorurate cu efect de
seră. GWP menționat în manual poate fi depășită.
2 Lipiţi eticheta în interiorul unităţii exterioare, lângă ventilele de închidere
pentru gaz şi lichid.
Ghidul de referinţă al instalatorului
78
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7.8 Conectarea țevilor de apă
7.8.1 Despre racordarea ţevilor de apă
Înainte de a racorda ţevile de apă
Asiguraţi-vă că s-au montat unitatea interioară şi unitatea exterioară.
Flux de lucru normal
În general, racordarea țevilor de apă constă în etapele următoare:
1 Racordarea ţevilor de apă la unitatea interioară.
2 Racordarea ţevilor de recirculare.
3 Racordarea furtunului de evacuare la scurgere.
4 Umplerea circuitul de apă.
5 Umplerea rezervorului de apă caldă menajeră.
6 Izolarea țevilor de apă.
7.8.2 Măsuri la conectarea tubulaturii de apă
7 | Instalarea
INFORMAŢII
Citiți de asemenea măsurile de precauție și cerințele în următoarele capitole:
▪ Măsuri generale de protecție
▪ Pregătirea
7.8.3 Pentru a conecta ţevile de apă
NOTIFICARE
NU exercitaţi o forţă excesivă la racordarea ţevilor. Deformarea tubulaturii poate
cauza defectarea unităţii.
Pentru a uşura întreţinerea şi deservirea, sunt prevăzute 4 ventile de închidere şi 1
supapă de derivaţie la suprapresiune. Montaţi ventilele de închidere pe admisiile şi
pe evacuările apei pentru încălzirea spaţiului. Pentru a asigura debitul minim (și a
preveni suprapresiunea), instalaţi supapa de derivaţie la suprapresiune pe
evacuarea apei pentru încălzirea spaţiului zonei suplimentare.
NOTIFICARE
Această unitate este concepută pentru a funcţiona cu 2 zone de temperatură:
▪ încălzirea prin pardoseală din zona principală, aceasta este zona cu cea mai
scăzută temperatură a apei,
▪ caloriferele din zona suplimentară, aceasta este zona cu cea mai ridicată
temperatură a apei.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
1 Instalaţi ventilele de închidere pe ţevile de apă pentru încălzirea spaţiului.
2 Fixaţi piuliţele unităţii interioare pe ventilul de închidere.
3 Racordaţi conductele de intrare şi ieşire a apei calde menajere la unitatea
interioară.
Ghidul de referinţă al instalatorului
79
7 | Instalarea
c d a b
f
e
a
a Ieșire apă zonă suplimentară încălzire spațiu
b Intrare apă zonă suplimentară încălzire spațiu
c Ieșire apă caldă menajeră
d Intrare apă rece menajeră (sursa de apă rece)
e Ieșire apă zonă principală încălzire spațiu
f Intrare apă zonă principală încălzire spațiu
NOTIFICARE
Vă recomandăm să instalaţi ventile de închidere pentru racordurile intrării apei reci
menajere şi ieşirii apei calde menajere. Aceste ventile de închidere se instalează la
faţa locului.
NOTIFICARE
Pentru a evita deteriorarea obiectelor din jur în cazul scurgerii apei, vă recomandăm
să închideţi ventilele de închidere de la admisia apei reci menajere în timpul
perioadelor de absenţă.
NOTIFICARE
Supapa de derivaţie la suprapresiune (livrată ca accesoriu). Vă recomandăm să
instalaţi supapa de derivaţie la suprapresiune pe circuitul apei pentru încălzirea
spaţiului.
Ţineţi cont de volumul minim de apă când reglaţi setarea supapei de derivaţie la
suprapresiune. Consultaţi "6.4.3Pentru a verifica volumul apei şi debitul" [4 47] şi
"9.4.1Pentru a verifica debitul minim"[4169].
NOTIFICARE
Dacă instalați această unitate ca aplicație cu o singură zonă, atunci:
Instalare. Instalați o derivație între admisia apei pentru încălzirea spațiului și
evacuarea zonei suplimentare (=zonă directă). NU întrerupeți debitul apei închizând
ventilele de închidere.
Ghidul de referinţă al instalatorului
80
a Derivație
Configurare. Setați reglajul local [7-02]=0 (Număr zone = O singură zonă).
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7 | Instalarea
NOTIFICARE
Montaţi ventile de purjare a aerului în toate punctele locale înalte.
NOTIFICARE
Pe racordul de intrare a apei reci menajere trebuie să instalați o supapă de siguranță
(procurată la fața locului) cu o presiune de deschidere de maximum 10bari (=1MPa),
în conformitate cu legislația în vigoare.
NOTIFICARE
▪ Un dispozitiv de drenaj şi un dispozitiv de siguranţă trebuie instalate pe racordul
de admisie a apei reci de la tubul apei calde menajere.
▪ Pentru a evita sifonarea inversă, se recomandă instalarea unui ventil de reţinere
pe admisia rezervorului de apă caldă menajeră, în conformitate cu legislaţia în
vigoare.
▪ Se recomandă instalarea unui ventil de reducţie pe admisia apei reci, în
conformitate cu legislaţia în vigoare.
▪ Un vas de expansiune trebuie instalat pe admisia apei reci, în conformitate cu
legislaţia în vigoare.
▪ Vă recomandăm să instalaţi supapa de siguranţă într-o poziţie mai înaltă decât
partea de sus a rezervorului de apă caldă menajeră. Încălzirea rezervorului de apă
caldă menajeră provoacă dilatarea apei, iar fără supapa de siguranţă presiunea
apei din interiorul rezervorului poate depăşi presiunea prevăzută a rezervorului.
De asemenea, instalaţia locală (tubulatură, robinetele etc.) racordată la rezervor
este supusă acestei presiuni ridicate. Pentru a preveni acest lucru, trebuie
instalată o supapă de siguranţă. Prevenirea suprapresiunii depinde de
manevrarea corectă a supapei de siguranţă instalată local. Dacă aceasta NU
funcţionează corect, suprapresiunea va deforma rezervorul şi pot să apară
scurgeri. Pentru a confirma funcţionarea corectă, este necesară întreţinerea
regulată.
7.8.4 Pentru a conecta ţevile de recirculare
Cerinţă preliminară: Este necesar numai dacă aveți nevoie de recirculare în
instalație.
1 Îndepărtați panoul superior de pe unitate, consultați "7.2.3Pentru a deschide
unitatea interioară"[456].
2 Tăiați garnitura de cauciuc din partea de sus a unității și scoateți opritorul.
Racordul de recirculare se află sub gaură.
3 Treceți tubulatura de recirculare prin garnitură și conectați-o la racordul de
recirculare.
4 Puneți la loc panoul superior.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
81
7 | Instalarea
7.8.5 Pentru umplerea circuitului de apă
7.8.6 Pentru a umple rezervorul de apă caldă menajeră
Pentru a umple circuitul de apă, utilizaţi un set de umplere procurat la faţa locului.
Asiguraţi-vă că respectaţi legislaţia în vigoare.
INFORMAŢII
Asigurați-vă că ambele ventile de purjare a aerului (una de la filtrul magnetic și
cealaltă de la încălzitorul de rezervă) sunt deschise.
1 Deschideți, pe rând, fiecare robinet de apă caldă pentru a purja aerul din
circuitul tubulaturii.
2 Deschideți supapa de alimentare cu apă rece.
3 Închideți toate robinetele de apă după purjarea totală a aerului.
4 Verificați dacă există scurgeri de apă.
5 Acţionaţi manual supapa de siguranţă instalată la faţa locului pentru a asigura
debitul liber al apei prin conducta de evacuare.
7.8.7 Pentru a izola ţevile de apă
Tubulatura din întregul circuit de apă TREBUIE să fie izolată pentru a preveni
condensarea în timpul operaţiunii de dezgheţare şi reducerea capacităţii de
încălzire.
Dacă temperatura depăşeşte 30°C iar umiditatea este mai mare de 80%, grosimea
materialelor izolatoare trebuie să fie de cel puţin 20 mm pentru a evita
condensarea pe suprafaţa izolată.
7.9 Conectarea cablajului electric
7.9.1 Despre conectarea cablajului electric
Înainte de a conecta cablajul electric
Asiguraţi-vă că:
▪ Tubulatura de agent frigorific este racordată și verificată
▪ Tubulatura de apă este racordată
Ghidul de referinţă al instalatorului
82
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Flux de lucru normal
Conectarea cablajului electric constă de obicei din următoarele faze:
1 Asiguraţi-vă că reţeaua electrică este conformă cu specificaţiile electrice ale
pompei de căldură.
2 Conectarea cablajului electric la unitatea exterioară.
3 Conectarea cablajului electric la unitatea interioară.
4 Conectarea reţelei electrice.
5 Conectarea reţelei de alimentare a încălzitorului de rezervă.
6 Conectarea ventilelor de închidere.
7 Conectarea contoarelor electrice.
8 Racordarea pompei de apă caldă menajeră.
9 Conectarea ieşirii alarmei.
10 Conectarea ieşirii PORNIRE/OPRIRE pentru încălzirea spaţiului.
11 Conectarea comutării la o sursă de încălzire externă.
12 Conectarea intrărilor digitale pentru consumul de energie.
13 Conectarea termostatului de siguranţă.
7.9.2 Despre conformitatea electrică
7 | Instalarea
Numai pentru ERGA04~08DAV3 (nu pentru ERGA04~08DAV3A)
Echipament conform cu EN/IEC 61000‑3‑12 (Standard tehnic european/
internaţional care stabileşte limitele pentru curenţii armonici produşi de
echipamentele conectate la sistemele publice de joasă tensiune cu curent de
intrare >16A şi ≤75A pe fază).
Numai pentru încălzitorul de rezervă al unităţii interioare
Consultaţi "7.9.9 Pentru a conecta reţeaua de alimentare a încălzitorului de
rezervă"[489].
7.9.3 Precauţii la conectarea cablajului electric
INFORMAŢII
Citiți de asemenea măsurile de precauție și cerințele în următoarele capitole:
▪ Măsuri generale de protecție
▪ Pregătirea
PERICOL: RISC DE ELECTROCUTARE
7.9.4 Indicaţii pentru conectarea cablajului electric
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
AVERTIZARE
Utilizaţi ÎNTOTDEAUNA cablu multicolor pentru cablurile de alimentare electrică.
Rețineți următoarele:
▪ Dacă se utilizează un conductor torsadat, montați un papuc rotund la capătul
firului. Montați papucul rotund pe cablu până la partea acoperită și strângeți
papucul cu o sculă adecvată.
Ghidul de referinţă al instalatorului
83
7 | Instalarea
b a
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
a Cablu cu conductor torsadat
b Papuc rotund
▪ Utilizați metodele următoare pentru instalarea cablurilor:
Tip cablu Metodă de instalare
Cablu cu un singur fir
a Cablu cu un singur fir spiralat
b Șurub
c Șaibă plată
Cablu cu conductor
torsadat cu papuc
rotund
a Papuc
b Șurub
c Șaibă plată
O Permis
X INTERZIS
Cuplu de strângere
Element Cuplu de strângere (N•m)
M4 (X1M) 1,2~1,5
M4 (împământare)
7.9.5 Specificaţii pentru componentele cablajului standard
Componentă ERGA04+06DAV3 ERGA08DAV3 ERGA04~08DAV3A
Cablu
reţea de
alimentar
e
(a)
MCA
19,9A 24,0A 15,9A
Tensiune 230V
Fază 1~
Frecvenţă 50Hz
Ghidul de referinţă al instalatorului
84
Dimensiun
Trebuie să respecte legislaţia în vigoare
i cablu
Cablu de legătură Secţiunea minimă a cablului de 1,5mm² şi se aplică
pentru 230V
Siguranţă locală
20A 25A 16A
recomandată
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7 | Instalarea
2×
a b
a
c
d
1N~ 50 Hz
220-240 V
b
Componentă ERGA04+06DAV3 ERGA08DAV3 ERGA04~08DAV3A
Disjunctor pentru
Trebuie să respecte legislaţia în vigoare
scurgerea la pământ
(a) MCA=Capacitate minimă de încărcare cu curent a circuitelor. Valorile indicate sunt
maxime (consultaţi datele electrice pentru combinarea cu unităţile interioare,
pentru a obţine valorile exacte).
7.9.6 Pentru a conecta cablajul electric la unitatea exterioară
1 Scoateţi capacul cutiei de distribuţie.
2 Desfaceți izolația (20mm) de pe fire.
a Dezveliți capătul cablului până la acest punct
b O lungime prea mare a porțiunii dezvelite poate cauza electrocutare sau scurgeri de curent
3 Conectaţi cablul de intercomunicare şi reţeaua electrică în felul următor.
Asiguraţi-vă că nu este tensionat cablul folosind clema pentru cabluri.
a Cablu de legătură
b Cablu reţea de alimentare
c Siguranţă
d Disjunctor pentru scurgerea la pământ
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
85
7 | Instalarea
1 2 3
L N
L N PWR
12 3
3×
a
1×
1×
b+c ad
a Clemă de cablu
4 Montaţi la loc capacul cutiei de distribuţie.
5 Opţional: prindeţi clema pentru cablu (accesoriu) de şurubul capacului
tubulaturii agentului frigorific şi fixaţi cablurile de aceasta cu un colier.
6 Conectaţi un disjunctor pentru scurgerea la pământ şi o siguranţă la linia
sursei de alimentare.
7.9.7 Pentru a conecta cablajul electric la unitatea interioară
1 Pentru a deschide unitatea interioară, consultați "7.2.3 Pentru a deschide
unitatea interioară"[456].
2 Cablajul pătrunde în unitate prin partea de sus:
a, b, c Cablaj de legătură (vedeţi tabelul de mai jos)
d Cablu montat din fabrică pentru alimentarea electrică a încălzitorului de rezervă
3 Pozarea cablajului în interiorul unității va fi următoarea. Fixați cablul pe șinele
cablului folosind clemele pentru cabluri:
Ghidul de referinţă al instalatorului
86
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7 | Instalarea
a
4×
b+c
a
AVERTIZARE
Asiguraţi-vă că cablajul electric NU atinge conductele agentului frigorific gazos, care
pot fi foarte fierbinţi.
a Conductă agent frigorific gazos
Pozarea Cabluri posibile (în funcţie de tipul de unitate şi de
opţiunile de instalare)
a
Joasă tensiune
▪ Contact reţea de alimentare preferenţială
▪ Interfaţă de utilizare utilizată ca termostat de
încăpere (opţiune)
▪ Intrări digitale pentru consumul de energie
(procurare la faţa locului)
▪ Senzor temperatură ambiantă exterior (opţiune)
▪ Senzor temperatură ambiantă interior (opţiune)
▪ Contoare de electricitate (procurare la faţa locului)
▪ Termostat de siguranţă (procurare la faţa locului)
b
Reţea de alimentare de
înaltă tensiune
c
Semnal de control pentru
înaltă tensiune
▪ Cablu de legătură
▪ Reţea de alimentare cu tarif kWh normal
▪ Reţea de alimentare cu tarif kWh preferenţial
▪ Convectorul pompei de căldură (opţiune)
▪ Termostatul de încăpere (opţiune)
▪ Ventil de închidere (procurare la faţa locului)
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
▪ Pompă de apă caldă menajeră (procurare la faţa
locului)
▪ Ieşire alarmă
▪ Schimbare la comanda sursei de căldură externe
▪ Comandă de funcţionare pentru încălzirea spaţiului
Ghidul de referinţă al instalatorului
87
7 | Instalarea
X1M
X2M
X5M
A5P
X11YB
X1A
1 2 3
1 2 3
a
X11Y
X11YA
1 2 3
Pozarea Cabluri posibile (în funcţie de tipul de unitate şi de
opţiunile de instalare)
d
▪ Reţea de alimentare pentru încălzitorul de rezervă
Reţea de alimentare de
înaltă tensiune (cablu
montat din fabrică)
PRECAUŢIE
NU împingeţi şi nu aşezaţi cablurile de lungime redundantă în unitate.
4 Izolați intrarea cablajului de joasă tensiune cu bandă izolatoare (furnizată ca
accesoriu).
Fără cabluri de joasă tensiune Cu cabluri de joasă tensiune
7.9.8 Pentru a conecta reţeaua de alimentare principală
1 Conectați rețeaua de alimentare principală.
În cazul alimentării cu energie electrică la tarif kWh normal
a Cablu de interconectare (=rețea de alimentare cu energie electrică principală)
În cazul alimentării cu energie electrică la tarif kWh preferențial
Conectaţi X11Y la X11YB.
Ghidul de referinţă al instalatorului
88
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7 | Instalarea
X1M
X2M
X5M
A5P
X11Y
X11YB
X1A
1 2 3
1 N L
N L
2 3
S1S
a b c
X11YA
51 2 3 6
9 10
a Cablu de interconectare (=rețea de alimentare cu energie electrică principală)
b Rețea de alimentare cu tarif kWh normal
c Contact rețea de alimentare preferențială
2 Fixați cablurile cu bride de cablu pe suporturile destinate bridelor de cabluri.
INFORMAŢII
În cazul alimentării de la o reţea cu tarif kWh preferenţial, conectaţi X11Y la X11YB.
Necesitatea unei surse de alimentare pentru tarif kWh normal pentru unitatea
interioară (b) X2M/5+6 depinde de tipul sursei de alimentare pentru tarif kWh
preferenţial.
Este necesară conectarea separată la unitatea interioară:
▪ dacă sursa de alimentare pentru tarif kWh preferenţial este întreruptă în timpul
funcţionării SAU
▪ dacă nu este permis consumul de energie de către unitatea interioară de la sursa
de alimentare pentru tarif kWh preferenţial când este activă.
7.9.9 Pentru a conecta reţeaua de alimentare a încălzitorului de rezervă
INFORMAŢII
Contactul reţelei de alimentare cu tarif kWh preferenţial este conectat la aceleaşi
borne (X5M/9+10) ca şi termostatul de siguranţă pentru zona suplimentară. Instalaţia
poate avea NUMAI reţea de alimentare cu tarif kWh preferenţial SAU termostat de
siguranţă pentru zona suplimentară.
AVERTIZARE
Încălzitorul de rezervă TREBUIE să aibă o reţea de alimentare separată şi TREBUIE
protejat de dispozitivele de siguranţă cerute de legislaţia în vigoare.
PRECAUŢIE
Pentru a vă asigura că unitatea este complet împământată, conectaţi întotdeauna
alimentarea electrică a încălzitorului de rezervă şi cablul de împământare.
Capacitatea încălzitorului de rezervă poate varia, în funcție de modelul unității
interioare. Asigurați-vă că rețeaua de alimentare cu energie electrică este în
conformitate cu capacitatea încălzitorului de rezervă, conform tabelului de mai jos.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
89
7 | Instalarea
X6M
F1B
Q1DI
a
b
Tipul
încălzitorului de
rezervă
*6V 2kW 1N~230V
Capacitatea
Alimentare cu
încălzitorului
de rezervă
4kW 1N~230V
6kW 1N~230V
2kW 3~230V
4kW 3~230V
6kW 3~230V
energie
electrică
(a)
(a)
(a)
(d)
(d)
(d)
Curent maxim
de regim
9A —
(b)(c)
17A
(b)(c)
26A
5A —
10A —
15A —
Z
max
0,22Ω
0,22Ω
*9W 3kW 3N~400V 4A —
6kW 3N~400V 9A —
9kW 3N~400V 13A —
(a)
6V
(b)
Echipament electric conform cu EN/IEC61000-3-12 (Standard tehnic european/
internațional care stabilește limitele pentru curenții armonici produși de echipamentele
conectate la sistemele publice de joasă tensiune cu curent de intrare >16A și ≤75A pe
fază).
(c)
Acest echipament este conform cu EN/IEC61000‑3‑11 (Standard tehnic european/
internațional care stabilește limitele pentru modificările de tensiune, fluctuațiile de
tensiune și scintilația în sistemele publice de alimentare de joasă tensiune pentru
echipamente cu curentul nominal ≤75A) dacă impedanța sistemului Z
egală cu Z
la punctul de interfață dintre sursa utilizatorului și sistemul public. Este
max
responsabilitatea instalatorului sau utilizatorului echipamentului să asigure, prin
consultarea operatorului rețelei de distribuție dacă este necesar, ca echipamentul să fie
conectat numai la o sursă cu o impedanță a sistemului Z
(d)
6T1
mai mică decât sau egală cu Z
sys
este mai mică sau
sys
max
.
Conectați rețeaua de alimentare cu energie electrică a încălzitorului de rezervă în
felul următor:
a Cablu montat din fabrică, conectat la contactorul încălzitorului de rezervă în interiorul cutiei de distribuție
(K5M)
b Cablaj de legătură (vedeți tabelul de mai jos)
Ghidul de referinţă al instalatorului
90
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7 | Instalarea
1N~, 50 Hz
230 V AC
SWB
436
5
2
1
K5M
14
13
Q1DI
1234567
8
F1B
II I I
NL
X6M
BRN
GRY
BLU1
BLU2
SWB
3~, 50 Hz
230 V AC
436
5
2
1
K5M
14
13
1234567
8
F1B
II I I
Q1DI
L1 L2 L3
X6M
BRN
GRY
BLU1
BLU2
3N~, 50 Hz
400 V AC
SWB
Q1DI
L1 L2 L3 N
1234567
8
F1B
II I I
X6M
2
1
K5M
436514
13
BRN
GRY
BLK
BLU
Model (alimentare cu
energie electrică)
*6V (6V: 1N~230V)
*6V (6T1: 3~230V)
Conexiuni la rețeaua de alimentare cu energie
electrică a încălzitorului de rezervă
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
*9W (3N~400V)
Ghidul de referinţă al instalatorului
91
7 | Instalarea
X1M
X2M
X1M
X2M
NO
M2S
NC
M2S
21 28
21 29
7.9.10 Pentru a conecta ventilul de închidere
F1B Siguranță de supracurent (procurare la fața locului) Siguranță
recomandată: 4 poli; 20A; curbă 400V; categorie de declanșare
C.
K5M Contactor de siguranță (în cutia de distribuție inferioară)
Q1DI Disjunctor pentru scurgerea la pământ (procurare la fața locului)
SWB Cutie de distribuție
X6M Bornă (procurare la fața locului)
NOTIFICARE
NU tăiaţi şi NU eliminaţi cablul de alimentare al încălzitorului de rezervă.
INFORMAŢII
Exemplu de utilizare a ventilului de închidere. În cazul în care există o singură zonă
TAI și o combinație de încălzitoare prin pardoseală și convectoare cu pompă de
căldură, instalați un ventil de închidere înainte de încălzirea prin pardoseală pentru a
preveni apariția condensului pe pardoseală în timpul operațiunii de răcire. Pentru
informații suplimentare, consultați ghidul de referință al instalatorului.
1 Conectați cablul de control al ventilului la bornele corespunzătoare, ca în
ilustrația de mai jos.
NOTIFICARE
Cablajul este diferit pentru un ventil NC (normal închis) și un ventil NO (normal
deschis).
2 Fixaţi cablul cu bride de cablu pe suporturile destinate bridelor de cabluri.
7.9.11 Pentru a conecta contoarele de electricitate
INFORMAŢII
În cazul unui contor electric cu ieșire prin tranzistori, verificați polaritatea. Polul
pozitiv TREBUIE conectat la X5M/6 și X5M/4; polul negativ la X5M/5 și X5M/3.
Ghidul de referinţă al instalatorului
92
1 Conectați cablul contoarelor de electricitate la bornele corespunzătoare, ca în
ilustrația de mai jos.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
X1M
X2M
X5M
S3S S2S
3456
2 Fixați cablul cu coliere de cablu pe suporturile destinate colierele de cabluri.
X1M
X2M
X5M
1~
M
M2P
1 2
X2M
X5M
X1M
A5P
A4P
YC Y1 Y2 Y3 Y4
X1M
Y1
YC
7 9
a
b
7.9.12 Pentru a conecta pompa de apă caldă menajeră
1 Conectaţi cablul pompei de apă caldă menajeră la bornele corespunzătoare,
ca în ilustraţia de mai jos.
7 | Instalarea
2 Fixaţi cablul cu bride de cablu pe suporturile destinate bridelor de cabluri.
7.9.13 Pentru a conecta ieşirea alarmei
1 Conectați cablul de ieșire a alarmei la bornele corespunzătoare, ca în ilustrația
de mai jos.
a Trebuie să se instaleze EKRP1HBAA.
b Cablare prealabilă între X2M/7+9 și Q1L (=încălzitor de rezervă cu protecție termică). NU modificați.
2 Fixați cablul cu coliere de cablu pe suporturile destinate colierele de cabluri.
7.9.14 Pentru a conecta ieşirea PORNIRE/OPRIRE pentru încălzirea spaţiului
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
1 Conectați cablul de ieșire PORNIRE/OPRIRE pentru încălzirea spațiului la
bornele corespunzătoare, ca în ilustrația de mai jos.
Ghidul de referinţă al instalatorului
93
7 | Instalarea
X2M
X5M
X1M
A5P
A4P
YC Y1 Y2 Y3 Y4
X2 X1
X2M
X1M
X4 X3
a
b
Y2
YC
7 9
X1M
X2M
X5M
A5P
A4P
X1M
YC Y1 Y2 Y3 Y4
X2 X1
X2M
X4 X3
N L
a
7.9.15 Pentru a conecta schimbătorul la sursa de căldură externă
a Trebuie să se instaleze EKRP1HBAA.
b Cablare prealabilă între X2M/7+9 și Q1L (=încălzitor de rezervă cu protecție termică). NU modificați.
2 Fixați cablul cu coliere de cablu pe suporturile destinate colierele de cabluri.
1 Conectați cablul schimbătorului la sursa de căldură externă la bornele
corespunzătoare, ca în ilustrația de mai jos.
a Trebuie să se instaleze EKRP1HBAA.
2 Fixați cablul cu coliere de cablu pe suporturile destinate colierele de cabluri.
7.9.16 Pentru a conecta intrările digitale ale consumului de energie
1 Conectați cablul intrărilor digitale ale consumului de energie la bornele
Ghidul de referinţă al instalatorului
94
corespunzătoare, ca în ilustrația de mai jos.
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
X1M
X2M
X5M
A8P
A5P
12345
X801M
S6S
S7S
S8S
S9S
a
a Trebuie să se instaleze EKRP1AHTA.
X1M
X2M
X5M
1 2
2 Fixați cablul cu coliere de cablu pe suporturile destinate colierele de cabluri.
7.9.17 Pentru a conecta termostatul de siguranță (contact normal închis)
7 | Instalarea
Zona principală
1 Conectați cablul termostatului de siguranță (normal închis) la bornele
corespunzătoare, ca în ilustrația de mai jos.
2 Fixați cablul cu coliere de cablu pe suporturile destinate colierele de cabluri.
INFORMAŢII
Este necesară instalarea unui termostat de siguranţă (procurare la faţa locului)
pentru zona principală; în caz contrar, unitatea NU va funcţiona.
NOTIFICARE
TREBUIE instalat un termostat de siguranță în zona principală pentru a evita
temperaturile prea ridicate ale apei în această zonă. În general, termostatul de
siguranță este o supapă comandată termostatic cu contact normal închis. Atunci
când temperatura apei în zona principală este prea ridicată, contactul se deschide și
interfața de utilizare afișează eroarea 8H‑02. Se va opri NUMAI pompa principală.
Zonă suplimentară
3 Conectați cablul termostatului de siguranță (normal închis) la bornele
corespunzătoare, ca în ilustrația de mai jos.
Ghidul de referinţă al instalatorului
95
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
7 | Instalarea
X1M
X2M
X5M
9 10
g
b
a
f
e
cd
4 Fixați cablul cu coliere de cablu pe suporturile destinate colierele de cabluri.
NOTIFICARE
Asigurați-vă că selectați și instalați termostatul de siguranță pentru zona
suplimentară conform legislației în vigoare.
În orice caz, pentru a preveni decuplarea inutilă a termostatului de siguranță,
recomandăm următoarele:
▪ Termostatul de siguranță să poată fi resetat în mod automat.
▪ Termostatul de siguranță să aibă un raport maxim al variației de temperatură de
2°C/min.
▪ Să existe o distanță minimă de 2m între termostatul de siguranță și ventilul cu 3
căi.
INFORMAŢII
ÎNTOTDEAUNA configurați termostatul de siguranță pentru zona suplimentară după
instalare. Fără configurare, unitatea interioară va ignora contactul termostatului de
siguranță.
INFORMAŢII
Contactul reţelei de alimentare cu tarif kWh preferenţial este conectat la aceleaşi
borne (X5M/9+10) ca şi termostatul de siguranţă pentru zona suplimentară. Instalaţia
poate avea NUMAI reţea de alimentare cu tarif kWh preferenţial SAU termostat de
siguranţă pentru zona suplimentară.
7.10 Finalizarea instalării unităţii exterioare
7.10.1 Pentru a finaliza instalarea unității exterioare
NOTIFICARE
Vă recomandăm ca tubulatura agentului frigorific între unitatea interioară şi cea
exterioară să fie instalată într-un tub sau ca tubulatura agentului frigorific să fie
învelită în bandă.
1 Izolați și fixați tubulatura de agent frigorific și cablurile după cum urmează:
a Conductă de gaz
b Izolația conductei de gaz
c Cablu de interconectare
d Cablaj de legătură (dacă este cazul)
e Conductă de lichid
f Izolația conductei de lichid
g Bandă de finisaj
Ghidul de referinţă al instalatorului
96
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
2 Montați capacul pentru deservire.
7.11 Finalizarea instalării unităţii interioare
7.11.1 Pentru a închide unitatea interioară
1 Închideţi capacul cutiei de distribuţie.
2 Fixați la loc cutia de distribuție.
3 Remontaţi panoul de superior.
4 Remontaţi panourile laterale.
5 Remontaţi panoul frontal.
6 Reconectaţi cablurile la panoul interfeței de utilizare.
7 Remontați panoul interfeței de utilizare.
NOTIFICARE
Când închideţi capacul unităţii interne, asiguraţi-vă că forţa cuplului de strângere NU
depăşeşte 4,1N•m.
7 | Instalarea
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Ghidul de referinţă al instalatorului
97
8 | Configurare
8 Configurare
8.1 Prezentare generală: Configurare
Acest capitol descrie ce trebuie să faceți și să știți pentru a configura sistemul după
instalarea acestuia.
De ce
Dacă NU configurați corect sistemul, este posibil să NU funcționeze conform
așteptărilor. Configurația influențează următoarele:
▪ Calculele software-ului
▪ Ce se poate vedea pe interfața de utilizare și ce se poate face cu aceasta
Cum
Puteți configura sistemul prin intermediul interfeței de utilizare.
▪ Prima dată – expertul de configurare. Când PORNIȚI interfața de utilizare pentru
prima dată (prin intermediul unității interioare), pornește un expert de
configurare care vă ajută să configurați sistemul.
▪ Reporniți expertul de configurare. Dacă sistemul este deja configurat, puteți
reporni expertul de configurare. Pentru a reporni expertul de configurare,
mergeți la Setări instalator > Expert de configurare. Pentru a
accesa Setări instalator, vedeți "8.1.1Pentru a accesa cele mai utilizate
comenzi"[499].
▪ Ulterior. Dacă este cazul, puteți aduce modificări configurației în structura
meniului sau setărilor generale.
INFORMAŢII
Când este instalat expertul de configurare, interfaţa de utilizare va afişa un ecran de
prezentare generală şi solicitarea de confirmare. După confirmare, sistemul va
reporni şi se va afişa ecranul principal.
Accesarea setărilor – Legendă pentru tabele
Puteți accesa setările instalatorului utilizând două metode diferite. Cu toate
acestea, NU toate setările sunt accesibile prin intermediul ambelor metode. În
acest caz, coloane de tabel corespunzătoare din acest capitol sunt setate la N/A
(indisponibil/nu se aplică).
Metodă Coloane în tabel
Accesarea setărilor prin navigarea cu urme în ecranul
meniului principal sau în structura de meniu. Pentru a
activa traseul de navigare, apăsați pe butonul din
ecranul principal.
Accesarea setărilor prin cod în setările locale din
prezentarea generală.
opțională
De exemplu: [9.1.5.2]
Cod
De exemplu: [C-07]
Ghidul de referinţă al instalatorului
98
Consultați și:
▪ "Pentru a accesa setările de instalator"[499]
▪ "8.7Structura de meniu: Prezentare generală a setărilor de instalator"[4166]
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
8.1.1 Pentru a accesa cele mai utilizate comenzi
Profil utilizator
B
5678
Instalator
1234
Utilizator avansat
0000
Utilizator
Pentru a schimba nivelul permisiunilor utilizatorului
Puteți schimba nivelul permisiunilor utilizatorului astfel:
1 Mergeți la [B]: Profil utilizator.
8 | Configurare
2 Introduceți codul PIN aplicabil pentru nivelul de permisiune al
utilizatorului.
▪ Răsfoiți lista cifrelor și schimbați cifra selectată.
▪ Mutați cursorul de la stânga la dreapta.
▪ Confirmați codul PIN și continuați.
Codul PIN al instalatorului
Codul PIN pentru Instalator este 5678. Acum sunt disponibile setările
instalatorului şi elementele de meniu suplimentare.
Codul PIN al utilizatorului avansat
Codul PIN pentru Utilizator avansat este 1234. Acum sunt vizibile
elementele de meniu suplimentare pentru utilizator.
—
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Codul PIN al utilizatorului
Codul PIN pentru Utilizator este 0000.
Pentru a accesa setările de instalator
1 Setaţi nivelul de permisiune al utilizatorului la Instalator.
2 Mergeţi la [9]: Setări instalator.
Pentru a modifica o setare a prezentării generale
Exemplu: Modificați [1‑01] de la 15 la 20.
Ghidul de referinţă al instalatorului
99
8 | Configurare
00
01
02
03
04
05
06
07
08
09
0A
0B
0C
0D
0E
0
1
2
3
00
01 15
02
03
04
05
06
07
08
09
0A
0B
0C
0D
0E
1
00
01 20
02
03
04
05
06
07
08
09
0A
0B
0C
0D
0E
1
Majoritatea setărilor se pot configura folosind structura meniului. Dacă, din orice
motiv, trebuie să modificați o setare utilizând setările generale, acestea pot fi
accesate astfel:
1 Setați nivelul de autorizare al utilizatorului la Instalator.
Consultați "Pentru a schimba nivelul permisiunilor
utilizatorului"[499].
2 Mergeți la [9.I]: Setări instalator > Prezentare
generală reglaje locale.
3 Rotiți butonul rotativ din stânga pentru a selecta prima parte a
setării și confirmați apăsând pe butonul rotativ.
4 Rotiți butonul rotativ din stânga pentru a selecta a doua parte a
setării
5 Rotiți butonul rotativ din dreapta pentru a modifica valoarea de
la 15 la 20.
—
6 Apăsați pe comutatorul din stânga pentru a confirma setarea
nouă.
7 Apăsați pe butonul din centru pentru a reveni la ecranul
principal.
INFORMAŢII
Când schimbaţi setările generale şi reveniţi la ecranul principal, interfaţa de utilizare
va afişa un ecran şi solicitarea de repornire a sistemului.
După confirmare, sistemul va reporni şi se vor aplica modificările recente.
8.2 Expertul de configurare
După prima pornire a sistemului, interfața de utilizare vă va ghida cu ajutorul
expertului de configurare. Astfel, puteți stabili cele mai importante setări inițiale.
Astfel, unitatea va funcționa normal. Apoi, se pot stabili setări mai detaliate din
structura meniului, dacă este cazul.
Puteți găsi o scurtă prezentare generală a setărilor în configurația de aici. Toate
setările mai pot fi reglate în meniul stărilor (utilizați traseul de navigare).
Ghidul de referinţă al instalatorului
100
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
