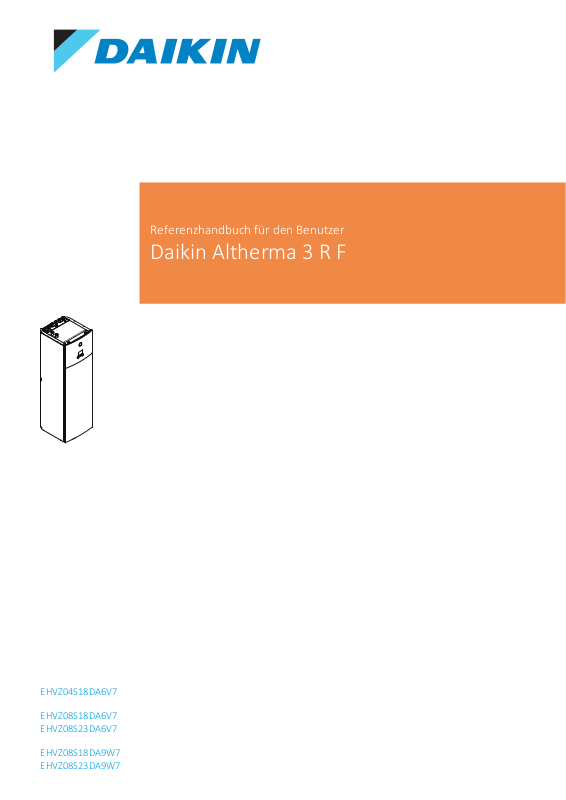

Referenzhandbuch für den Benutzer

Daikin Altherma 3 R F

EHVZ04S18DA6V7

EHVZ08S18DA6V7 EHVZ08S23DA6V7

EHVZ08S18DA9W7 EHVZ08S23DA9W7

Inhaltsverzeichnis

1 Allgemeine Sicherheitsvorkehrungen 4

1.1 Über die Dokumentation ................................................................................................................................................ 4

1.1.1 Bedeutung der Warnhinweise und Symbole ................................................................................................. 4

1.2 Für den Benutzer ............................................................................................................................................................ 5

2 Informationen zu diesem Dokument 7

3 Über das System 9

3.1 Komponenten in einem typischen Systemlayout........................................................................................................... 9

4 Betrieb 10

4.1 Bedieneinheit: Überblick ................................................................................................................................................ 10

4.2 Mögliche Bildschirme: Überblick.................................................................................................................................... 11

4.2.1 Startbildschirm ............................................................................................................................................... 12

4.2.2 Hauptmenübildschirm.................................................................................................................................... 13

4.2.3 Sollwert-Bildschirm......................................................................................................................................... 15

4.2.4 Detaillierter Bildschirm mit Werten ............................................................................................................... 16

4.3 Ein-/Ausschalten des Betriebs ........................................................................................................................................ 16

4.3.1 Visuelle Anzeige .............................................................................................................................................. 16

4.3.2 So schalten Sie es EIN oder AUS..................................................................................................................... 17

4.4 Regelung der Raumheizung............................................................................................................................................ 18

4.4.1 Über die Regelung der Raumheizung ............................................................................................................ 18

4.4.2 Einstellung des Betriebsmodus ...................................................................................................................... 18

4.4.3 Ermitteln, welche Temperaturregelung Sie verwenden ............................................................................... 18

4.4.4 So ändern Sie die Soll-Raumtemperatur........................................................................................................ 19

4.4.5 So ändern Sie die Soll-Vorlauftemperatur ..................................................................................................... 20

4.5 Brauchwasserregelung ................................................................................................................................................... 21

4.5.1 Über die Brauchwasserregelung .................................................................................................................... 21

4.5.2 Warmhaltebetrieb .......................................................................................................................................... 22

4.5.3 Programmbetrieb ........................................................................................................................................... 22

4.5.4 Programmbetrieb + Warmhaltebetrieb......................................................................................................... 23

4.5.5 So ändern Sie die Brauchwasser-Temperatur ............................................................................................... 23

4.5.6 Verwendung des Brauchwasser-Hochleistungsbetriebs ............................................................................... 24

4.6 Erweiterte Nutzung......................................................................................................................................................... 24

4.6.1 Verwenden des geräuscharmen Betriebs...................................................................................................... 25

4.6.2 Verwenden des Ferienbetriebs ...................................................................................................................... 26

4.6.3 Auslesen von Informationen .......................................................................................................................... 27

4.6.4 So konfigurieren Sie Zeit und Datum ............................................................................................................. 28

4.7 Voreinstellwerte und Programme.................................................................................................................................. 28

4.7.1 Verwenden von Voreinstellwerten ................................................................................................................ 28

4.7.2 Einstellen der Energiepreise........................................................................................................................... 29

4.7.3 Verwenden und programmieren von Programmen ...................................................................................... 31

4.7.4 Programmbildschirm: Beispiel ....................................................................................................................... 31

4.8 Witterungsgeführte Kurve.............................................................................................................................................. 36

4.8.1 Was ist eine witterungsgeführte Kurve?........................................................................................................ 36

4.8.2 2-Punkte-Kurve ............................................................................................................................................... 37

4.8.3 Steilheit-Korrektur-Kurve ............................................................................................................................... 37

4.8.4 Verwenden der witterungsgeführten Kurven................................................................................................ 39

4.9 Menüstruktur: Übersicht über die Benutzereinstellungen............................................................................................ 42

4.10 Monteureinstellungen: Vom Monteur auszufüllende Tabellen .................................................................................... 43

4.10.1 Konfigurationsassistent .................................................................................................................................. 43

4.10.2 Menü "Einstellungen"..................................................................................................................................... 43

Referenzhandbuch für den Benutzer

5 Tipps zum Energiesparen 45

6 Instandhaltung und Wartung 46

6.1 Übersicht: Instandhaltung und Wartung........................................................................................................................ 46

6.2 So ermitteln Sie die Kontakt/Helpdesk-Nr. .................................................................................................................... 47

7 Fehlerdiagnose und -beseitigung 48

7.1 Zum Anzeigen von Hilfeinformationen im Falle einer Fehlfunktion.............................................................................. 48

7.2 Überprüfen des Fehlfunktionsverlaufs........................................................................................................................... 48

7.3 Symptom: Ihnen ist in Ihrem Wohnzimmer zu kalt (warm)........................................................................................... 49

7.4 Symptom: Das Wasser am Wasserhahn ist zu kalt ........................................................................................................ 50

7.5 Symptom: Wärmepumpenausfall................................................................................................................................... 50

7.6 Symptom: Das Gerät macht nach der Inbetriebnahme gurgelnde Geräusche............................................................. 51

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Inhaltsverzeichnis

8 Standortwechsel 52

8.1 Übersicht: Standortwechsel ........................................................................................................................................... 52

9 Entsorgung 53

10 Glossar 54

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Referenzhandbuch für den Benutzer

1 | Allgemeine Sicherheitsvorkehrungen

1 Allgemeine Sicherheitsvorkehrungen

1.1 Über die Dokumentation

▪ Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in

anderen Sprachen handelt es sich um Übersetzungen des Originals.

▪ Die in diesem Dokument aufgeführten Sicherheitshinweise decken sehr wichtige

Themen ab. Lesen Sie sie daher sorgfältig und aufmerksam durch.

▪ Alle Systeminstallationen und alle Arbeiten, die in der Installationsanleitung und

in der Referenz für Installateure beschrieben sind, MÜSSEN durch einen autorisierten Installateur durchgeführt werden.

1.1.1 Bedeutung der Warnhinweise und Symbole

GEFAHR

Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führt.

GEFAHR: STROMSCHLAGGEFAHR

Weist auf eine Situation hin, die zu einem Stromschlag führen kann.

GEFAHR: VERBRENNUNGSGEFAHR

Weist auf eine Situation hin, die aufgrund extrem hoher oder niedriger Temperaturen zu Verbrennungen führen kann.

GEFAHR: EXPLOSIONSGEFAHR

Weist auf eine Situation hin, die zu einer Explosion führen kann.

WARNUNG

Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führen kann.

WARNUNG: ENTFLAMMBARES MATERIAL

ACHTUNG

Weist auf eine Situation hin, die zu leichten oder mittelschweren Körperverletzungen führen kann.

Referenzhandbuch für den Benutzer

HINWEIS

Weist auf eine Situation hin, die zu Sachschäden führen kann.

INFORMATION

Weist auf nützliche Tipps oder zusätzliche Informationen hin.

Symbole auf der Einheit:

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

1 | Allgemeine Sicherheitsvorkehrungen

Symbol Erklärung

Lesen Sie vor der Installation erst die Installations- und Betriebsanleitung sowie die Verkabelungsinstruktionen.

Lesen Sie vor der Durchführung von Wartungs- und Servicearbeiten erst das Wartungshandbuch.

Weitere Informationen finden Sie in der Referenz für Installateure und Benutzer.

In der Einheit gibt es sich drehende Teile. Vorsicht bei Wartung und Prüfung der Einheit.

In der Dokumentation benutzte Symbole:

Symbol Erklärung

Angabe einer Bildüberschrift oder einer Referenz darauf. Beispiel: " 1–3 Bildüberschrift" bedeutet "Abbildung 3 in

Kapitel 1".

Angabe einer Tabellenüberschrift oder einer Referenz darauf.

Beispiel: " 1–3 Tabellenüberschrift" bedeutet "Tabelle 3 in Kapitel 1".

1.2 Für den Benutzer

WARNUNG

Wenn Sie NICHT sicher sind, wie die Einheit zu betreiben ist, wenden Sie sich an Ihren Installateur.

WARNUNG

Das Gerät ist nicht konzipiert, um von folgenden Personengruppen einschließlich Kindern benutzt zu werden: Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen mit mangelhafter Erfahrung oder Wissen, es sei denn, sie sind von einer Person, die für ihre Sicherheit verantwortlich ist, darin unterwiesen worden, wie das Gerät ordnungsgemäß zu verwenden und zu bedienen ist.

Kinder sollten beaufsichtigt werden, um sicher zu gehen, dass sie nicht mit dem Gerät spielen.

Kinder dürfen nur unter Aufsicht Reinigungs- oder Pflegearbeiten durchführen.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Referenzhandbuch für den Benutzer

1 | Allgemeine Sicherheitsvorkehrungen

WARNUNG

So vermeiden Sie Stromschlag oder Feuer:

▪ Das Gerät NICHT abspülen. ▪ Das Gerät NICHT mit feuchten oder nassen Händen

bedienen.

▪ Oben auf dem Gerät KEINE Gegenstände, die

Flüssigkeiten enthalten, ablegen.

ACHTUNG

▪ Oben auf dem Gerät KEINE Utensilien oder Gegenstände

ablegen.

▪ NICHT auf das Gerät steigen oder auf ihm sitzen oder

stehen.

▪ Einheiten sind mit folgendem Symbol gekennzeichnet:

Das bedeutet, dass elektrische und elektronische Produkte NICHT zusammen mit unsortiertem Hausmüll entsorgt werden dürfen. Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen muss von einem autorisierten Monteur in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten müssen bei einer Einrichtung aufbereitet werden, die auf Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist. Indem Sie dieses Produkt einer korrekten Entsorgung zuführen, tragen Sie dazu bei, dass für die Umwelt und für die Gesundheit von Menschen keine negativen Auswirkungen entstehen. Für weitere Informationen wenden Sie sich bitte an Ihren Installateur oder an die zuständige Behörde vor Ort.

▪ Batterien sind mit folgendem Symbol gekennzeichnet:

Das bedeutet, dass Batterien NICHT mit unsortiertem Hausmüll entsorgt werden darf. Wenn unter dem Symbol ein chemisches Symbol abgedruckt ist, weist dieses darauf hin, dass die Batterie ein Schwermetall enthält, dessen Konzentration einen bestimmten Wert übersteigt. Mögliche Symbole für Chemikalien: Pb: Blei (>0,004%). Verbrauchte Batterien müssen bei einer Einrichtung entsorgt werden, die auf Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist. Indem Sie verbrauchte Batterien einer korrekten Entsorgung zuführen, tragen Sie dazu bei, dass für die Umwelt und für die Gesundheit von Menschen keine negativen Auswirkungen entstehen.

Referenzhandbuch für den Benutzer

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

2 | Informationen zu diesem Dokument

2 Informationen zu diesem Dokument

Vielen Dank, dass Sie sich für den Kauf dieses Produkts entschieden haben. Zu beachten:

▪ Lesen Sie die Dokumentation aufmerksam durch, bevor Sie die

Benutzerschnittstelle verwenden, um die bestmögliche Leistung zu gewährleisten.

▪ Bitten Sie den Monteur, Sie über die Einstellungen zu informieren, die er für die

Konfiguration Ihres Systems verwendet hat. Überprüfen Sie, ob er die Tabellen mit den Monteureinstellungen ausgefüllt hat. Falls nicht, bitten Sie ihn, diese Tabellen auszufüllen.

▪ Bewahren Sie die Dokumentation zu Referenzzwecken sorgfältig auf.

Zielgruppe

Endbenutzer

Dokumentationssatz

Dieses Dokument ist Teil eines Dokumentationssatzes. Der vollständige Satz besteht aus:

▪ Allgemeine Sicherheitsvorkehrungen:

- Sicherheitsanweisungen, die Sie vor der Inbetriebnahme Ihres Systems lesen

müssen

- Format: Papier (im Lieferumfang des Innengeräts enthalten)

▪ Bedienungsanleitung:

- Kurzanleitung mit Hinweisen zur grundlegenden Nutzung

- Format: Papier (im Lieferumfang des Innengeräts enthalten)

▪ Referenzhandbuch für den Benutzer:

- Detaillierte schrittweise Anleitungen und Hintergrundinformationen für die

grundlegende und erweiterte Nutzung

- Format: Digitale Dateien unter http://www.daikineurope.com/support-and-

manuals/product-information/

Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Monteur verfügbar sein.

Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals.

Brotkrumen

Brotkrumen (Beispiel: [4.3]) helfen Ihnen dabei zu ermitteln, wo Sie sich gerade in der Menüstruktur der Bedieneinheit befinden.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

1 So aktivieren Sie die Brotkrumen: Drücken Sie im

Startbildschirm oder Hauptmenübildschirm die Hilfe-Taste. Die Brotkrumen werden oben links im Bildschirm angezeigt.

2 So deaktivieren Sie die Brotkrumen: Drücken Sie erneut die

Hilfe-Taste.

In diesem Dokument sind diese Brotkrumen ebenfalls erwähnt. Beispiel:

1 Gehen Sie zu [4.3]: Raumheizung/-kühlung >

Betriebsbereich.

Referenzhandbuch für den Benutzer

2 | Informationen zu diesem Dokument

Raumheizung/-kühlung

Betriebsbereich

4.3

Das bedeutet:

1 Drehen Sie ausgehend vom Startbildschirm den linken Regler

und rufen Sie Raumheizung/-kühlung auf.

2 Drücken Sie den linken Regler, um das Untermenü aufzurufen.

3 Drehen Sie den linken Regler, um Betriebsbereich

aufzurufen.

4 Drücken Sie den linken Regler, um das Untermenü aufzurufen.

Referenzhandbuch für den Benutzer

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

3 Über das System

a b

Abhängig vom Systemlayout kann das System:

▪ einen Raum erwärmen ▪ Brauchwasser erzeugen

3.1 Komponenten in einem typischen Systemlayout

A Hauptzone. Beispiel: Wohnzimmer. B Zusätzliche Zone. Beispiel: Schlafzimmer.

C Nutzfläche. Beispiel: Garage. a Wärmepumpe des Außengeräts

b Wärmepumpe des Innengeräts

c Brauchwasserspeicher (BW-Speicher)

d Bedieneinheit am Innengerät

e Bedieneinheit verwendet als Raumthermostat

f Unterbodenheizung

g Radiatoren, Wärmepumpen-KonvektorenoderVentilator-Konvektoren

3 | Über das System

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Referenzhandbuch für den Benutzer

4 | Betrieb

b c

4 Betrieb

4.1 Bedieneinheit: Überblick

Die Bedieneinheit hat die folgenden Komponenten:

a Statusanzeige b LCD-Bildschirm

c Regler und Tasten

Statusanzeige

Die LEDs der Statusanzeige leuchten oder blinken und zeigen so den Betriebsmodus des Geräts.

LED Modus Beschreibung

Blinkt blau Standby Das Gerät ist nicht in Betrieb.

Leuchtet blau Betrieb Das Gerät ist in Betrieb.

Blinkt rot Fehler Es ist ein Fehler aufgetreten.

Weitere Einzelheiten dazu siehe

"7.1Zum Anzeigen von Hilfeinformationen im Falle einer Fehlfunktion"[448].

LCD-Bildschirm

Der LCD-Bildschirm verfügt über eine Ruhemodusfunktion. Nach einer bestimmten Zeit ohne Interaktion mit der Bedieneinheit verdunkelt sich der Bildschirm. Durch das Betätigen einer Taste oder das Drehen eines Reglers wird der Bildschirm reaktiviert. Die Zeit ohne Interaktion variiert abhängig von der Zugriffserlaubnisstufe:

▪ Benutzer oder Erweiterter Endbenutzer: 15Min. ▪ Monteur: 1Std.

Referenzhandbuch für den Benutzer

Regler und Tasten

Sie verwenden die Regler und Tasten:

▪ Zur Navigation durch die Bildschirme, Menüs und Einstellungen des LCD-

Bildschirms

▪ Zum Festlegen von Werten

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Betrieb

a b c d e

Posten Beschreibung

a Linker Regler Das LCD zeigt einen Bogen auf der linken Seite des Displays,

wenn Sie den linken Regler verwenden können.

▪ : Drehen und dann den linken Regler drücken. Durch

die Menüstruktur navigieren.

▪ : Linken Regler drehen. Menüelement auswählen. ▪ : Linken Regler drücken. Auswahl bestätigen oder

ein Untermenü aufrufen.

b Zurück-Taste : Drücken, um 1 Schritt in der Menüstruktur

zurückzugehen.

c Startbildschir

: Drücken, um zum Startbildschirm zurückzukehren.

m-Taste

d Hilfe-Taste : Drücken, um einen Hilfetext in Bezug auf die aktuelle Seite

anzuzeigen (wenn verfügbar).

e Rechter

Regler

Das LCD zeigt einen Bogen auf der rechten Seite des Displays, wenn Sie den rechten Regler verwenden können.

▪ : Drehen und dann den rechten Regler drücken.

Einen Wert oder eine Einstellung ändern, die auf der rechten Seite des Bildschirms angezeigt werden.

▪ : Rechten Regler drehen. Durch die möglichen Werte

und Einstellungen navigieren.

▪ : Rechten Regler drücken. Auswahl bestätigen und

zum nächsten Menüelement wechseln.

4.2 Mögliche Bildschirme: Überblick

Dies sind die gängigsten Bildschirme:

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Referenzhandbuch für den Benutzer

4 | Betrieb

–

1.6 bar

18 Feb 2018

22:19

4.2.1 Startbildschirm

a Startbildschirm b Hauptmenübildschirm

c Bildschirme der unteren Ebene:

c1: Sollwert-Bildschirm c2: Detaillierter Bildschirm mit Werten c3: Detaillierter Bildschirm mit der witterungsgeführten Kurve c4: Bildschirm mit Programm

Drücken Sie die Taste , um zum Startbildschirm zurückzukehren. Sie sehen einen Überblick der Gerätekonfiguration, den Raum und die Sollwert-Temperaturen. Nur Symbole, die für Ihre Konfiguration gelten, sind auf dem Startbildschirm sichtbar.

Mögliche Aktionen in diesem Bildschirm

Durchlaufen Sie die Liste des Hauptmenüs.

Gehen Sie zum Hauptmenübildschirm.

Aktivieren/deaktivieren Sie Brotkrumen.

Posten Beschreibung

Die Temperaturen werden in Kreisen angezeigt. Wenn der Kreis grau ist, ist der entsprechende Betrieb (Beispiel: Raumheizung) derzeit nicht aktiv.

Referenzhandbuch für den Benutzer

Außengerät

a3 Gemessene Umgebungstemperatur

: Außengerät

: Geräuscharm aktiv

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Posten Beschreibung

4 | Betrieb

Innengerät/

b1 Innengerät:

Brauchwasser

-Speicher

▪ : Innengerät für Aufstellung auf dem Boden mit

integriertem Speicher

b2 Wasserdruck

Betriebsmodusc : Heizen

Desinfektion/ Leistungsstark

Datum /

▪ : Desinfektionsmodus aktiv ▪ : Hochleistungsbetrieb aktiv

e Aktuelles Datum und Uhrzeit

Uhrzeit

Ruhetag f

Hauptzone

g1 Heizverteilsystem-Typ:

: Urlaubsmodus aktiv

▪ : Fußbodenheizung ▪ : Ventilator-Konvektor ▪ : Heizkörper

g2 Vorlauftemperatur-Sollwert

Zusatzzone

Brauchwasser

Fehler j

g3 Raumthermostattyp:

▪ : Daikin-Bedieneinheit verwendet als Raumthermostat ▪ : Externe Steuerung ▪ Verborgen: Vorlauftemperaturregelung

g4 Gemessene Raumtemperatur

h1 Heizverteilsystem-Typ:

▪ : Fußbodenheizung ▪ : Ventilator-Konvektor ▪ : Heizkörper

h2 Vorlauftemperatur-Sollwert

h3 Raumthermostattyp:

▪ : Externe Steuerung ▪ Verborgen: Vorlauftemperaturregelung

: Brauchwasser

i2 Gemessene Speichertemperatur

oder : Es ist ein Fehler aufgetreten.

Weitere Einzelheiten dazu siehe "7.1Zum Anzeigen von

Hilfeinformationen im Falle einer Fehlfunktion"[448].

4.2.2 Hauptmenübildschirm

Beginnen Sie auf dem Startbildschirm und drücken ( ) oder drehen Sie ( ) den linken Regler, um den Hauptmenübildschirm zu öffnen. Über das Hauptmenü können Sie auf die verschiedenen Sollwertbildschirme und Untermenüs zugreifen.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Referenzhandbuch für den Benutzer

4 | Betrieb

Hauptzone

Zusatzzone

Raum

Fehler

Raumheizung/-kühlung

a Ausgewähltes Untermenü

Mögliche Aktionen in diesem Bildschirm

Durchlaufen Sie die Liste. Rufen Sie das Untermenü auf. Aktivieren/deaktivieren Sie Brotkrumen.

Untermenü Beschreibung

[0]

oder Fehler

Einschränkung: Wird nur angezeigt, wenn es zu einem Fehler kommt.

Weitere Einzelheiten dazu siehe "7.1Zum

Anzeigen von Hilfeinformationen im Falle einer Fehlfunktion"[448].

[1]

Raum

Einschränkung: Wird nur angezeigt, wenn ein Raumthermostat mit dem Innengerät verbunden ist.

Legen Sie die Raumtemperatur fest.

[2]

Hauptzone

Zeigt das zutreffende Symbol für Ihren Hauptzonenverteilertyp an.

Legen Sie die Vorlauftemperatur für die Hauptzone fest.

[3] Zusatzzone Einschränkung: Wird nur angezeigt, wenn es

zwei Vorlauftemperaturzonen gibt. Zeigt das zutreffende Symbol für Ihren Zusatzzonenverteilertyp an.

Legen Sie die Vorlauftemperatur für die Zusatzzone fest (falls vorhanden).

[4]

Raumheizung/-

kühlung

Zeigt das zutreffende Symbol für Ihr Gerät an. Sie können die Betriebsart bei Nur-Heizen-

Modellen nicht ändern.

Referenzhandbuch für den Benutzer

[5]

Speicher

[7]

Benutzereinstellunge n

[8]

Information

[9]

Monteureinstellungen

Einschränkung: Wird nur angezeigt, wenn ein Brauchwasser-Speicher vorhanden ist.

Legen Sie die BrauchwasserSpeichertemperatur fest.

Bietet Zugriff auf die Benutzereinstellungen, wie den Urlaubsmodus und den GeräuscharmModus.

Zeigt Daten und Informationen zum Innengerät an.

Einschränkung: Nur für den Monteur. Bietet Zugriff auf die erweiterten

Einstellungen.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Untermenü Beschreibung

–

21°C

Raum

–

35°C

Hauptzone

–

45°C

Zusatzzone

–

50°C

Speicher

–

4 | Betrieb

[A]

[B]

[C]

4.2.3 Sollwert-Bildschirm

Der Sollwert-Bildschirm wird für Bildschirme angezeigt, die Systemkomponenten beschreiben, die einen Sollwert benötigen.

Beispiele

[1] Raumtemperatur-Bildschirm

[3] Zusatzzone-Bildschirm

Inbetriebnahme

Benutzerprofil

Betrieb

Einschränkung: Nur für den Monteur. Führt Tests und die Wartung durch.

Ändern Sie das aktive Benutzerprofil.

Schalten Sie die Heizen-Funktionalität und die Brauchwasserproduktion ein oder aus.

[2] Hauptzone-Bildschirm

[5] Speichertemperatur-Bildschirm

Erläuterung

Mögliche Aktionen in diesem Bildschirm

Durchlaufen Sie die Liste des Untermenüs.

Gehen Sie zum Untermenü.

Passen Sie die Soll-Temperatur an und übernehmen Sie sie automatisch.

Posten Beschreibung

Minimale Temperaturgrenze a1 Durch das Gerät festgelegt

a2 Durch den Monteur beschränkt

Maximale Temperaturgrenze b1 Durch das Gerät festgelegt

b2 Durch den Monteur beschränkt

Aktuelle Temperatur c Durch das Gerät gemessen

Soll-Temperatur d Drehen Sie zum Erhöhen/

Verringern den rechten Regler.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Referenzhandbuch für den Benutzer

4 | Betrieb

a bc

7.2.1

Zeit/Datum

Stunden

Minuten

1.6

bar

1.6

bar

4.2.4 Detaillierter Bildschirm mit Werten

Posten Beschreibung

Untermenü e Drehen oder drücken Sie den

linken Regler, um das Untermenü aufzurufen.

Beispiel:

a Einstellungen

b Werte

c Ausgewählte Einstellung und Wert

Mögliche Aktionen in diesem Bildschirm

Durchlaufen Sie die Liste des Einstellungen.

Ändern Sie den Wert.

Gehen Sie zur nächsten Einstellung.

Bestätigen Sie die Änderungen und fahren Sie fort.

4.3 Ein-/Ausschalten des Betriebs

4.3.1 Visuelle Anzeige

Bestimmte Funktionen des Geräts können separat aktiviert oder deaktiviert werden. Wenn eine Funktion deaktiviert ist, ist das entsprechende Temperatursymbol auf dem Startbildschirm ausgegraut.

Raumtemperaturregelung

Referenzhandbuch für den Benutzer

a Raumtemperaturregelung EIN b Raumtemperaturregelung AUS

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Raumheizungsbetrieb

1.6 bar

1.6

bar

1.6 bar

1.6

bar

Betrieb

Raum

Raumheizung/-kühlung

Ein

C.1

c Raumheizungs-/-kühlbetrieb EIN

d Raumheizungs-/-kühlbetrieb AUS

Speicherheizbetrieb

4 | Betrieb

e Speicherheizbetrieb EIN

f Speicherheizbetrieb AUS

4.3.2 So schalten Sie es EIN oder AUS

Raumtemperaturregelung

1 Gehen Sie zu [C.1]: Betrieb > Raum.

2 Setzen Sie den Betrieb auf Ein oder Aus.

Raumheizungsbetrieb

HINWEIS

Frostschutz Raum. Auch wenn Sie den Raumheiz-/-kühlbetrieb ausschalten ([C.2]:

Betrieb > Raumheizung/-kühlung), bleibt der Frostschutz Raum aktiv, wenn er aktiviert wurde.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

HINWEIS

Wasserrohr-Frostschutz. Auch wenn Sie den Raumheiz-/-kühlbetrieb ausschalten

([C.2]: Betrieb > Raumheizung/-kühlung), bleibt der Wasserrohr-Frostschutz aktiv, wenn er aktiviert wurde.

Referenzhandbuch für den Benutzer

4 | Betrieb

Betrieb

Raumheizung/-kühlung

Speicher

Aus

Ein

Raum

C.2

Betrieb

Speicher

Aus

Ein

Raumheizung/-kühlung

C.3

1 Gehen Sie zu [C.2]: Betrieb > Raumheizung/-kühlung.

2 Setzen Sie den Betrieb auf Ein oder Aus.

Speicherheizbetrieb

HINWEIS

Desinfektionsmodus. Auch wenn Sie den Heizbetrieb ausschalten ([C.3]: Betrieb >

Speicher), bleibt der Desinfektionsmodus. aktiv. Wenn Sie aber die Desinfektion während der Ausführung ausschalten, kommt es zu einem AH-Fehler.

1 Gehen Sie zu [C.3]: Betrieb > Speicher.

2 Setzen Sie den Betrieb auf Ein oder Aus.

4.4 Regelung der Raumheizung

4.4.1 Über die Regelung der Raumheizung

Die Regelung der Raumheizung umfasst üblicherweise die folgenden Schritte:

1 Einstellung des Betriebsmodus 2 Regelung der Temperatur

Abhängig von Ihrem Systemlayout und der vom Monteur vorgenommenen Konfiguration verwenden Sie eine unterschiedliche Temperaturregelung:

▪ Raumthermostatregelung ▪ Vorlauftemperatur-Regelung ▪ Regelung durch externen Raumthermostat

4.4.2 Einstellung des Betriebsmodus

Über die Betriebsmodi

Das Gerät ist ein nur für den Heizbetrieb konzipiertes Modell. kann das System einen Raum heizen, aber NICHT kühlen.

Referenzhandbuch für den Benutzer

4.4.3 Ermitteln, welche Temperaturregelung Sie verwenden

So ermitteln Sie, welche Temperaturregelung Sie verwenden (Methode1)

Überprüfen Sie die vom Monteur ausgefüllte Tabelle der Monteureinstellungen.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Betrieb

1.6 bar

22:19

18 Feb 2018

Raum

–

21°C

a b

Raum

So ermitteln Sie, welche Temperaturregelung Sie verwenden (Methode 2)

Sie können auf dem Startbildschirm sehen, welche Temperatursteuerung Sie verwenden.

a1 Heizverteilsystem der Hauptzone (in diesem Beispiel Fußbodenheizung) a2 Heizverteilsystem der Zusatzzone (in diesem Beispiel Heizkörper). Wenn kein Symbol angezeigt wird, gibt

es keine Zusatzzone.

b Raumthermostattyp für die Hauptzone:

Wenn b=… dann ist die Temperaturregelung…

Hauptzone Zusatz-Zone (falls

vorhanden)

Raumthermostatregelung Regelung durch externen

Regelung durch externen Raumthermostat

Raumthermostat

Kein Symbol Vorlauftemperatur-

4.4.4 So ändern Sie die Soll-Raumtemperatur

Während der Raumtemperatursteuerung können Sie den RaumtemperaturSollwert-Bildschirm verwenden, um die Soll-Raumtemperatur abzulesen und anzupassen.

1 Gehen Sie zu [1]: Raum.

2 Ändern Sie die Soll-Raumtemperatur.

Regelung

VorlauftemperaturRegelung

a Ist-Raumtemperatur b Soll-Raumtemperatur

Wenn das Programm nach der Änderung der Soll-Raumtemperatur aktiv ist

▪ Die Temperatur bleibt gleich, solange es keine programmierte Aktion gibt.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

▪ Die Soll-Raumtemperatur wird auf den programmierten Wert zurückgesetzt,

wenn eine programmierte Aktion auftritt.

Referenzhandbuch für den Benutzer

4 | Betrieb

Hauptzone

Zusatzzone

–

35°C

a b

Hauptzone

–

45°C

a b

Zusatzzone

4.4.5 So ändern Sie die Soll-Vorlauftemperatur

Sie können das programmierte Verhalten vermeiden, indem Sie das Programm (vorübergehend) deaktivieren.

So schalten Sie das Raumtemperaturprogramm aus

1 Gehen Sie zu [1.1]: Raum > Zeitprogramm.

2 Wählen Sie Nein.

INFORMATION

Mit Vorlauf wird das Wasser bezeichnet, das zu den Wärme-Emittenten strömt. Die Soll-Vorlauftemperatur wird vom Monteur abhängig vom Typ des Heizverteilersystem eingestellt. Passen Sie die Vorlauftemperatureinstellungen nur bei Auftreten von Problemen an.

Sie können den Vorlauftemperatur-Sollwert-Bildschirm verwenden, um die SollVorlauftemperatur abzulesen und anzupassen.

1 Gehen Sie zu [2]: Hauptzone oder [3]: Zusatzzone.

Referenzhandbuch für den Benutzer

2 Passen Sie die Soll-Vorlauftemperatur an.

a Aktuelle Vorlauftemperatur b Soll-Vorlauftemperatur

Wenn das Programm nach der Änderung der Soll-Vorlauftemperatur aktiv ist

▪ Die Temperatur bleibt gleich, solange es keine programmierte Aktion gibt. ▪ Die Soll-Vorlauftemperatur wird auf den programmierten Wert zurückgesetzt,

wenn eine programmierte Aktion auftritt.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Sie können das programmierte Verhalten vermeiden, indem Sie das Programm (vorübergehend) deaktivieren.

So schalten Sie das Vorlauftemperatur-Programm aus

1 Gehen Sie zu einer der folgenden Einstellungen:

▪ [2.1]: Hauptzone > Zeitprogramm ▪ [3.1]: Zusatzzone > Zeitprogramm

2 Wählen Sie Nein.

So aktivieren Sie den witterungsgeführten Betrieb für die Vorlauftemperatur

Siehe "4.8.4Verwenden der witterungsgeführten Kurven"[439].

4.5 Brauchwasserregelung

4.5.1 Über die Brauchwasserregelung

Die genutzte Brauchwasserregelung variiert abhängig vom Brauchwasserspeichermodus (Monteureinstellung):

4 | Betrieb

▪ Nur Warmhalten ▪ Programm + Warmhalten ▪ Nur Programm

ACHTUNG

Das Reserveheizungs-Aktivierungsprogramm wird verwendet, um den Betrieb der Reserveheizung basierend auf einem wöchentlichen Programm einzuschränken oder zu ermöglichen. Ratschlag: Um eine erfolglose Ausführung der Desinfektionsfunktion zu vermeiden, aktivieren Sie zumindest die Reserveheizung (über das wöchentliche Programm) für mindestens 4 Stunden ab dem programmierten Beginn der Desinfektion. Wenn der Betrieb der Reserveheizung während der Desinfektion eingeschränkt ist, wird diese Funktion NICHT erfolgreich ausgeführt, und die entsprechende Warnung AH wird ausgegeben.

INFORMATION

Bei Anzeige des Fehlercodes AH und nicht erfolgter Unterbrechung der Desinfektionsfunktion aufgrund der Brauchwassernutzung, sollte folgendes Verfahren durchgeführt werden:

▪ Wenn der Modus Nur Warmhalten oder Programm + Warmhalten

ausgewählt ist, wird empfohlen, den Start der Desinfektionsfunktion mindestens 4 Stunden später als die letzte erwartete große Brauchwasserentnahme zu programmieren. Dieser Start kann über die Monteureinstellungen (Desinfektionsfunktion) konfiguriert werden.

▪ Wenn der Modus Nur Programm ausgewählt ist, wird empfohlen, eine Eco-

Aktion 3 Stunden vor dem programmierten Start der Desinfektionsfunktion zu programmieren, um den Speicher vorzuheizen.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

So ermitteln Sie, welchen Brauchwassermodus Sie verwenden (Methode 1)

Überprüfen Sie die vom Monteur ausgefüllte Tabelle der Monteureinstellungen.

So ermitteln Sie, welchen Brauchwassermodus Sie verwenden (Methode 2)

1 Gehen Sie zu [5]: Speicher.

Referenzhandbuch für den Benutzer

4 | Betrieb

[5.1] [5.2] [5.3] [5.4] [5.5]

Eco-Sollwert

Zeitprogramm

Warmhalte-Sollwert

Komfort-Sollwert

Hochleistungsbetrieb

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

2 Überprüfen Sie, welche Symbole angezeigt werden:

Wenn… angezeigt wird Dann ist der Brauchwasserspeichermodus=…

Nur [5.1]

Hochleistungsbetrieb

Alle Elemente außer [5.4]

Warmhalte-Sollwert

werden angezeigt.

Alle Elemente einschließlich [5.4] Warmhalte-Sollwert werden angezeigt.

4.5.2 Warmhaltebetrieb

Im Warmhalten-Modus wird das Wasser im Brauchwasserspeicher kontinuierlich bis zu der auf dem Startbildschirm angezeigten Temperatur aufgeheizt (Beispiel: 50°C), wenn die Temperatur unter einen bestimmten Wert fällt.

Nur Warmhalten

Nur Programm

Programm + Warmhalten

4.5.3 Programmbetrieb

Referenzhandbuch für den Benutzer

TtBrauchwasserspeichertemperatur

t Zeit

Im Programm-Modus erzeugt der Brauchwasserspeicher Warmwasser gemäß einem Programm. Die beste Zeit für eine Warmwasserbereitung des Brauchwasserspeichers ist nachts, weil dann der Raumheizungsbedarf niedriger ist.

Beispiel:

TtBrauchwasserspeichertemperatur

t Zeit

▪ Anfänglich ist die Brauchwasserspeichertemperatur identisch mit der

Temperatur des Brauchwassers, das in den Brauchwasserspeicherfließt (Beispiel: 15°C).

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

▪ Der Brauchwasserspeicher ist so programmiert, dass um 00:00 Uhr das Wasser

60°C

00:00 07:00

50°C 45°C

15°C

14:00 21:00

35°C

Speicher

bis auf einen Voreinstellwert aufheizt (Beispiel: Komfort = 60°C).

▪ Morgens verbrauchen Sie Warmwasser, und die

Brauchwasserspeichertemperaturnimmt ab.

▪ Der Brauchwasserspeicher ist so programmiert, dass um 14:00 Uhr das Wasser

bis auf einen Voreinstellwert aufheizt (Beispiel: Eco = 50°C). Es ist wieder Warmwasser verfügbar.

▪ Nachmittags und Abends verbrauchen Sie erneut Warmwasser, und die

Brauchwasserspeichertemperatursinkt erneut.

▪ Um 00:00 Uhr wiederholt sich der Zyklus.

4.5.4 Programmbetrieb + Warmhaltebetrieb

Im Programm-Modus + Warmhalten-Betrieb ist die Brauchwasserregelung identisch mit dem Programm-Modus. Wenn die Brauchwasserspeichertemperatur jedoch unter einen Voreinstellwert fällt (=Warmhalte-Speichertemperatur Hysteresewert; Beispiel: 35°C), dann heizt der Brauchwasserspeicher das Wasser, bis es den Sollwert erreicht (Beispiel: 45°C). Dies gewährleistet, dass jederzeit eine minimale Warmwassermenge verfügbar ist.

4 | Betrieb

Beispiel:

TtBrauchwassertank-Temperatur

t Zeit

4.5.5 So ändern Sie die Brauchwasser-Temperatur

Im Modus Nur Warmhalten können Sie den Speichertemperatur-SollwertBildschirm verwenden, um die Brauchwasser-Temperatur abzulesen und anzupassen.

1 Gehen Sie zu [5]: Speicher.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Referenzhandbuch für den Benutzer

4 | Betrieb

–

50°C

a b

Speicher

4.5.6 Verwendung des Brauchwasser-Hochleistungsbetriebs

2 Passen Sie die Brauchwassertemperatur an.

a Ist-Brauchwassertemperatur b Soll-Brauchwassertemperatur

In anderen Modi können Sie den Sollwertbildschirm nur anzeigen, ihn aber nicht ändern. Stattdessen können Sie die Einstellungen für Komfort-Sollwert [5.2], Eco-Sollwert [5.3] und Warmhalte-Sollwert [5.4] anpassen.

Informationen zum Hochleistungsbetrieb

Hochleistungsbetrieb ermöglicht das Erhitzen des Brauchwassers durch die Reserveheizung. Verwenden Sie diesen Modus an Tagen, wenn mehr heißes Wasser als üblich verwendet wird.

So überprüfen Sie, ob der Hochleistungsbetrieb aktiv ist

Wenn im Startbildschirm angezeigt wird, ist der Hochleistungsbetrieb aktiv. Aktivieren oder deaktivieren Sie Hochleistungsbetrieb wie folgt:

1 Gehen Sie zu [5.1]: Speicher > Hochleistungsbetrieb.

2 Schalten Sie den Hochleistungsbetrieb auf Aus oder Ein.

Nutzungsbeispiel: Sie benötigen sofort mehr Warmwasser

Sie befinden sich in folgender Situation:

▪ Sie haben fast das gesamte Brauchwasser verbraucht. ▪ Sie können nicht bis zur nächsten programmierten Aktion warten, um den

Brauchwasserspeicher aufzuheizen.

Dann können Sie den Hochleistungsbetrieb aktivieren. Der Brauchwasserspeicher beginnt mit dem Aufheizen des Wassers auf die Komfort-Temperatur.

INFORMATION

Bei aktiviertem Hochleistungsbetrieb besteht ein beträchtliches Risiko auf Komfortund Leistungsprobleme für die Raumheizung. Bei regelmäßiger Brauchwasserbereitung können wiederholte und längere Unterbrechung der Raumheizung auftreten.

4.6 Erweiterte Nutzung

Die Menge der Informationen, die Sie in der Menüstruktur auslesen und bearbeiten können, variiert abhängig von Ihrer Zugriffserlaubnisstufe:

▪ Benutzer: Standardmodus ▪ Erweiterter Endbenutzer: Sie können mehr Informationen auslesen und

Referenzhandbuch für den Benutzer

bearbeiten.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

So ändern Sie die Zugriffserlaubnisstufe

Benutzerprofil

1234

Erweiterter Endbenutzer

0000

Benutzer

Sie können die Zugriffserlaubnisstufe wie folgt ändern:

1 Gehen Sie zu [B]: Benutzerprofil.

4 | Betrieb

2 Geben Sie den gültigen PIN-Code für die Zugriffserlaubnisstufe

ein.

▪ Blättern Sie durch die Liste der Ziffern und ändern Sie die

ausgewählte Ziffer.

▪ Bewegen Sie den Cursor von links nach rechts. ▪ Bestätigen Sie den PIN-Code und fahren Sie fort.

Pincode Erweiterter Endbenutzer

Der Erweiterter Endbenutzer-Pincode ist 1234. Nun sind zusätzliche Menüelemente für den Benutzer sichtbar.

Benutzer-Pincode

Der Benutzer-Pincode ist 0000.

—

4.6.1 Verwenden des geräuscharmen Betriebs

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Über den geräuscharmen Betrieb

Sie können den geräuscharmen Betrieb nutzen, um die Betriebsgeräusche des Außengeräts zu verringern. Hierdurch wird jedoch auch die Heizleistung des Systems verringert. Es gibt mehrere Stufen des geräuscharmen Betriebs.

Sie können:

▪ Den geräuscharmen Betrieb komplett deaktivieren ▪ Bis zur nächsten programmierten Aktion eine Stufe des geräuscharmen Betriebs

manuell aktivieren

▪ Ein Programm für den geräuscharmen Betrieb verwenden bzw. programmieren

INFORMATION

Wenn die Außentemperatur unter Null liegt, empfehlen wir, NICHT die niedrigste Stufe geräuscharmer Betrieb zu verwenden.

Referenzhandbuch für den Benutzer

4 | Betrieb

So überprüfen Sie, ob der geräuscharme Betrieb aktiv ist

Wenn im Startbildschirm angezeigt wird, ist Geräuscharm aktiv.

So verwenden Sie den geräuscharmen Betrieb

1 Gehen Sie zu [7.4.1]: Benutzereinstellungen > Leise >

Aktivierung.

2 Führen Sie eine der folgenden Aktionen aus: —

Wenn Sie folgende Aktion

dann…

ausführen möchten…

Den geräuscharmen Betrieb

Wählen Sie Aus.

komplett deaktivieren

Eine Stufe des geräuscharmen Betriebs manuell aktivieren

Wählen Sie den anwendbaren Geräuscharm-Pegel. Beispiel: Am leisesten.

Ein Programm für den geräuscharmen Betrieb verwenden bzw. programmieren

Wählen Sie Automatisch.

Gehen Sie zu [7.4.2] Zeitprogramm und programmieren Sie das Programm. Ausführliche Informationen zur Programmierung finden Sie unter

"4.7.4Programmbildschirm: Beispiel"[431].

Nutzungsbeispiel: Das Baby schläft nachmittags

Sie befinden sich in folgender Situation:

▪ Sie haben ein Programm für den geräuscharmen Betrieb programmiert:

- Während der Nacht: Am leisesten.

- Tagsüber: Aus, um die Heizleistung des Systems zu gewährleisten.

▪ Nachmittags schläft jedoch Ihr Baby, und Sie möchten, dass das System

geräuscharm betrieben wird.

Sie können folgendermaßen vorgehen:

1 Gehen Sie zu [7.4.1]: Benutzereinstellungen > Leise >

Aktivierung.

2 Wählen Sie Am leisesten.

Vorteil: Das Außengerät läuft auf der geräuschärmsten Stufe.

4.6.2 Verwenden des Ferienbetriebs

Über den Ferienbetrieb

Während Ihrer Ferien können Sie den Ferienbetrieb verwenden, um die normalen Programme zu umgehen, ohne sie ändern zu müssen. Während der Urlaubsmodus aktiv ist, werden der Raumheizungsbetrieb und der Brauchwasserbetrieb ausgeschaltet. Der Frostschutz Raum und der Anti-Legionellen-Betrieb bleiben aktiv.

Referenzhandbuch für den Benutzer

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Betrieb

Aktivierung

Bis

7.3.1

Von

Typischer Ablauf

Die Verwendung des Ferienbetriebs umfasst normalerweise die folgenden Schritte:

1 Einstellen des Startdatums und Enddatums des Urlaubs. 2 Aktivieren des Ferienbetriebs.

So überprüfen Sie, ob der Ferienbetrieb aktiviert ist und/oder ausgeführt wird

Wenn auf dem Startbildschirm angezeigt wird, ist der Urlaubsmodus aktiv.

So konfigurieren Sie den Urlaub

1 Aktivieren Sie den Ferienbetrieb. —

▪ Gehen Sie zu [7.3.1]: Benutzereinstellungen > Ferien

> Aktivierung.

▪ Wählen Sie Ein.

2 Legen Sie den ersten Tag Ihres Urlaubs fest. —

▪ Gehen Sie zu [7.3.2]: Von.

▪ Wählen Sie ein Datum aus.

▪ Bestätigen Sie die Änderungen.

3 Legen Sie den letzten Tag Ihres Urlaubs fest. —

▪ Gehen Sie zu [7.3.3]: Bis.

▪ Wählen Sie ein Datum aus.

▪ Bestätigen Sie die Änderungen.

4.6.3 Auslesen von Informationen

So lesen Sie Informationen aus

1 Gehen Sie zu [8]: Information.

Mögliche auslesbare Informationen

Im Menü… können Sie Folgendes auslesen…

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

[8.1] Energiedaten Wärme erzeugt, Stromverbrauch und

Gasverbrauch

[8.2] Fehlerübersicht Fehler-Liste

[8.3] Händlerinformation Kontakt/Helpdesk-Nr.

[8.4] Sensoren Raum-, Speicher- oder Brauchwasser-,

Außen- und Vorlauftemperatur (wenn zutreffend)

[8.5] Aktoren Status/Modus jedes Aktors

Beispiel: Brauchwasserpumpe EIN/AUS

Referenzhandbuch für den Benutzer

4 | Betrieb

4.6.4 So konfigurieren Sie Zeit und Datum

4.7 Voreinstellwerte und Programme

Im Menü… können Sie Folgendes auslesen…

[8.6] Betriebsarten Aktuelle Betriebsart

Beispiel: Abtau-/Ölrückführungsmodus

[8.7] Info Versionsinformationen über das System

[8.8] Verbindungsstatus Informationen zum Verbindungsstatus

des Geräts, des Raumthermostats und des LAN-Adapters.

[8.9] Betriebsstunden Betriebsstunden bestimmter

Systemkomponenten

1 Gehen Sie zu [7.2]: Benutzereinstellungen > Zeit/

Datum.

4.7.1 Verwenden von Voreinstellwerten

Über Voreinstellwerte

Bei einigen Einstellungen im System können Sie voreingestellte Werte definieren. Sie müssen diese Werte nur einmal festlegen und können die Werte dann in anderen Bildschirm wiederverwenden, zum Beispiel im Programmbildschirm. Wenn Sie einen Voreinstellwert zu einem späteren Zeitpunkt ändern möchten, müssen Sie diesen Vorgang nur an einer Stelle durchführen.

So definieren Sie voreingestellte Werte der Speichertemperatur

Das Brauchwasser-Programm verwendet die verschiedenen voreingestellten Werte:

Voreinstellwert Wo verwendet?

Komfort-Sollwert Im Programm, wenn der Brauchwasser-

Eco-Sollwert

Warmhalte-Sollwert Wenn der Brauchwasser-Speichermodus ist

So definieren Sie Energiepreise

Speichermodus ist

▪ Nur Programm ▪ Programm + Warmhalten

▪ Programm + Warmhalten

Referenzhandbuch für den Benutzer

Nur möglich, wenn Bivalent durch den Monteur aktiviert wurde.

Voreinstellwert Wo verwendet?

Strompreis >

▪ Hoch

Wird im wöchentlichen Programmbildschirm verwendet, wenn die Energiepreise festgelegt werden.

▪ Mittel ▪ Niedrig

Gaspreis

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4.7.2 Einstellen der Energiepreise

Im System können Sie die folgenden Energiepreise festlegen:

▪ einen festgelegten Gastarif ▪ 3 Stromtarifstufen ▪ einen Wochentimer für Stromtarife.

Weitere Informationen entnehmen Sie der Bedienungsanleitung.

Beispiel: So stellen Sie Energiepreise an der Bedieneinheit ein

Preis Wert in "Brotkrumen"

Heizöl: 5,3Eurocent/kWh [7.6]=5,3

Strom: 12Eurocent/kWh [7.5.1]=12

Gastarif einstellen

1 Gehen Sie zu [7.6]: Benutzereinstellungen > Gaspreis.

2 Wählen Sie den richtigen Gaspreis.

3 Bestätigen Sie die Änderungen.

4 | Betrieb

INFORMATION

Preisspanne von 0,00~990Währungseinheit/kWh (mit 2 Kommastellen).

Stromtarif einstellen

1 Gehen Sie zu [7.5.1]/[7.5.2]/[7.5.3]:

Benutzereinstellungen > Strompreis > Hoch/Mittel/ Niedrig.

2 Wählen Sie den richtigen Strompreis.

3 Bestätigen Sie die Änderungen.

4 Wiederholen Sie dies für alle drei Strompreise. —

INFORMATION

Preisspanne von 0,00~990Währungseinheit/kWh (mit 2 Kommastellen).

INFORMATION

Wurde kein Programm eingestellt, dann wird Strompreis für Hoch berücksichtigt.

Programm-Timer für Stromtarif einstellen

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

1 Gehen Sie zu [7.5.4]: Benutzereinstellungen >

Strompreis > Zeitprogramm.

2 Programmieren Sie die Auswahl über den Programm-

Bildschirm. Sie können die Strompreise Hoch, Mittel und Niedrig entsprechend Ihrem Stromanbieter festlegen.

3 Bestätigen Sie die Änderungen.

—

Referenzhandbuch für den Benutzer

4 | Betrieb

INFORMATION

Die Werte für Hoch, Mittel und Niedrig entsprechen den vorher eingestellten Stromtarifwerten. Wurde kein Programm eingestellt, dann wird der Stromtarif für Hoch herangezogen.

Über Energiepreise im Fall einer Prämie je kWh erneuerbarer Energie

Beim Einstellen der Strompreise kann eine Prämie in Betracht gezogen werden. Obwohl die laufenden Kosten steigen können, werden die Gesamtbetriebskosten unter Berücksichtigung der Rückerstattung optimiert.

HINWEIS

Stellen Sie sicher, dass die Strompreiseinstellungen nach Ablauf des Prämienzeitraums wieder geändert werden.

Ermittlung des Gaspreises im Fall einer Prämie je kWh erneuerbarer Energie

Berechnen Sie den Wert für den Gaspreis mit der folgenden Formel:

▪ Tatsächlicher Gaspreis + (Prämie/kWh×0,9)

Informationen zum Festlegen des Gaspreises finden Sie unter "Gastarif

einstellen"[429].

Beispiel

Ermittlung des Strompreises im Fall einer Prämie je kWh erneuerbarer Energie

Berechnen Sie den Wert für den Strompreis mit der folgenden Formel:

▪ Tatsächlicher Strompreis+Prämie/kWh

Informationen zum Festlegen des Strompreises finden Sie unter "Stromtarif

einstellen"[429].

Dies ist ein Beispiel, und die in diesem Beispiel verwendeten Preise und/oder Werte entsprechen NICHT den realen Preisen und/oder Werten.

Daten Preis/kWh

Gaspreis 4,08

Strompreis 12,49

Prämie für erneuerbare Energie je kWh 5

Berechnung des Gaspreises

Gaspreis=Tatsächlicher Gaspreis + (Prämie/kWh×0,9) Gaspreis=4,08+(5×0,9) Gaspreis=8,58

Referenzhandbuch für den Benutzer

Berechnung des Strompreises

Strompreis=Tatsächlicher Strompreis + Prämie/kWh Strompreis=12,49+5 Strompreis=17,49

Preis Wert in "Brotkrumen"

Gas: 4,08/kWh [7.6]=8,6

Strom: 12,49/kWh [7.5.1]=17

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4.7.3 Verwenden und programmieren von Programmen

Über Programme

Abhängig von Ihrem Systemlayout und der vom Monteur vorgenommenen Konfiguration sind Programme für verschiedene Regelungen verfügbar.

Sie können:

▪ auswählen, welche Programme Sie aktuell verwenden möchten. ▪ Ihre eigenen Programme programmieren, wenn die vordefinierten Programme

nicht Ihren Anforderungen entsprechen. Die programmierbaren Aktionen sind von der jeweiligen Regelung abhängig.

Mögliche Programmbildschirme

Name und Standort Verwendung

[1.2] Raum > Heizprogramm Programmieren Sie die gewünschte

Raumtemperatur im Heizenmodus.

4 | Betrieb

[2.2] Hauptzone >

Heizprogramm

[3.2] Zusatzzone > Heizprogramm

[4.2] Raumheizung/kühlung > Betriebsart Programm

[5.5] Speicher > Zeitprogramm

[7.4.2]

Benutzereinstellungen > Leise > Zeitprogramm

Programmieren Sie die Soll-Vorlauftemperatur für die Hauptzone im Heizenmodus.

Programmieren Sie die Soll-Vorlauftemperatur für die Zusatzzone im Heizenmodus.

Siehe "4.4.2Einstellung des

Betriebsmodus"[418].

Programmieren Sie die BrauchwasserSpeichertemperatur für Ihren normalen Brauchwasserbedarf:

▪ Komfort-Sollwert ▪ Eco-Sollwert ▪ Warmhalte-Sollwert

Programmieren, wann das Gerät welchen Stufe des geräuscharmen Betriebs zu verwenden hat:

▪ Aus ▪ Leise ▪ Leiser ▪ Am leisesten

4.7.4 Programmbildschirm: Beispiel

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

[7.5.4] Benutzereinstellungen >

Programmieren, wann ein bestimmter Strompreis gültig ist.

Strompreis > Zeitprogramm

Beispiel für die Programmierung eines Programms

Siehe "4.7.4Programmbildschirm: Beispiel"[431].

Dieses Beispiel zeigt, wie ein Raumtemperatur-Programm im Heizen-Modus für die Hauptzone festgelegt wird.

Referenzhandbuch für den Benutzer

4 | Betrieb

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

Löschen

Umbenennen

Wählen

INFORMATION

Die Vorgehensweisen zur Programmierung anderer Programme sind identisch.

So programmieren Sie das Programm: Überblick

Beispiel: Sie möchten das folgende Programm programmieren:

Voraussetzung: Das Raumtemperatur-Programm ist nur verfügbar, wenn die

Raumthermostat-Steuerung aktiv ist. Wenn die Vorlauftemperatur-Steuerung aktiv ist, können Sie stattdessen das Hauptzonen-Programm programmieren.

1 Rufen Sie das Programm auf. 2 (optional) Löschen Sie den Inhalt des Programms für die gesamte Woche oder

den Inhalt eines ausgewählten Tagesprogramms.

3 Programmieren Sie das Programm für Montag. 4 Kopieren Sie das Programm für die anderen Wochentage. 5 Programmieren Sie das Programm für Samstag und kopieren Sie es für

Sonntag.

6 Geben Sie dem Programm einen Namen.

So rufen Sie das Programm auf

1 Gehen Sie zu [1.1]: Raum > Zeitprogramm.

2 Setzen Sie die Programmierung auf Ja.

3 Gehen Sie zu [1.2]: Raum > Heizprogramm.

So löschen Sie den Inhalt des Programms für die Woche

1 Wählen Sie den Namen des aktuellen Programms.

2 Wählen Sie Löschen.

Referenzhandbuch für den Benutzer

3 Wählen Sie zur Bestätigung OK.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

So löschen Sie den Inhalt des Tagesprogramms

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

Löschen

Bearbeiten

Kopieren

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

Löschen

Bearbeiten

Kopieren

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

21°C

12 24

Mon

1 Wählen Sie den Tag aus, für den Sie den Inhalt löschen

möchten, zum Beispiel Freitag.

2 Wählen Sie Löschen.

3 Wählen Sie zur Bestätigung OK.

So programmieren Sie das Programm für Montag

1 Wählen Sie Montag.

4 | Betrieb

2 Wählen Sie Bearbeiten.

3 Verwenden Sie den linken Regler, um einen Eintrag

auszuwählen, und bearbeiten Sie den Eintrag mit dem rechten Regler. Sie können bis zu 6 Aktionen pro Tag programmieren. In der Leiste hat eine hohe Temperatur eine dunklere Farbe als eine niedrige Temperatur.

Hinweis: Um eine Aktion zu löschen, legen Sie ihre Zeit als Zeit der vorherigen Aktion fest.

4 Bestätigen Sie die Änderungen.

Ergebnis: Das Ergebnis für Montag ist definiert. Der Wert der

letzten Aktion ist bis zur nächsten programmierten Aktion gültig. In diesem Fall ist Montag der erste Tag, den Sie programmiert haben. Daher ist die letzte programmierte Aktion bis zur ersten Aktion am nächsten Montag gültig.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Referenzhandbuch für den Benutzer

4 | Betrieb

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

Löschen

Bearbeiten

Kopieren

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

Löschen

Bearbeiten

Kopieren

Einfügen

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

So kopieren Sie das Programm für die anderen Wochentage

1 Wählen Sie Montag.

2 Wählen Sie Kopieren.

Ergebnis: Neben dem kopierten Tag wird "C" angezeigt.

3 Wählen Sie Dienstag.

4 Wählen Sie Einfügen.

Ergebnis:

5 Wiederholen Sie diese Aktion für alle anderen Wochentage.

—

So programmieren Sie das Programm für Samstag und kopieren es für Sonntag

Referenzhandbuch für den Benutzer

1 Wählen Sie Samstag.

2 Wählen Sie Bearbeiten.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

3 Verwenden Sie den linken Regler, um einen Eintrag

8:00

23:00

--:--

21°C

18°C

12 24

Sam

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

Mon

Sam

Mit

Fre

Don

Die

Son

Benutzerdef. 1

Löschen

Umbenennen

Wählen

auszuwählen, und bearbeiten Sie den Eintrag mit dem rechten Regler.

4 Bestätigen Sie die Änderungen.

5 Wählen Sie Samstag.

6 Wählen Sie Kopieren.

7 Wählen Sie Sonntag.

8 Wählen Sie Einfügen.

Ergebnis:

4 | Betrieb

So benennen Sie das Programm um

1 Wählen Sie den Namen des aktuellen Programms.

2 Wählen Sie Umbenennen.

3 (optional) Um den aktuellen Programmnamen zu löschen,

blättern Sie durch die Zeichenliste, bis ← angezeigt wird, und drücken Sie dann darauf, um das vorherige Zeichen zu löschen. Wiederholen Sie dies für jedes Zeichen des Programmnamens.

4 Um das aktuelle Programm zu benennen, blättern Sie durch die

Zeichenliste und bestätigen Sie das ausgewählte Zeichen. Der Programmname kann bis zu 15Zeichen enthalten.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

5 Bestätigen Sie den neuen Namen.

INFORMATION

Nicht alle Programm können umbenannt werden.

Nutzungsbeispiel: Sie arbeiten in einem 3-Schicht-System

Wenn Sie in einem 3-Schicht-System arbeiten, können Sie wie folgt vorgehen:

Referenzhandbuch für den Benutzer

4 | Betrieb

4.8 Witterungsgeführte Kurve

4.8.1 Was ist eine witterungsgeführte Kurve?

1 Programmieren Sie 3 Raumtemperatur-Programme im Heizmodus und weisen

Sie ihnen entsprechende Namen zu. Beispiel: Frühschicht, Spätschicht und Nachtschicht

2 Wählen Sie das Programm aus, das Sie aktuell verwenden möchten.

Witterungsgeführter Betrieb

Das Gerät läuft "witterungsgeführt", wenn die Soll-Vorlauftemperatur oder die Speichertemperatur automatisch anhand der Außentemperatur bestimmt wird. Daher ist es mit einem Temperaturfühler an der Nordwand des Gebäudes verbunden. Wenn die Außentemperatur sinkt oder steigt, gleicht das Gerät dies unmittelbar aus. So muss das Gerät nicht auf die Rückmeldung vom Thermostat warten, um die Vorlaufwassertemperatur oder Speichertemperatur zu erhöhen oder zu senken. Da es schneller reagiert, werden ein starker Anstieg oder Abfall der Innentemperatur und der Wassertemperatur an den Entnahmestellen verhindert.

Vorteil

Der witterungsgeführte Betrieb reduziert den Energieverbrauch.

Witterungsgeführte Kurve

Um die Temperaturunterschiede kompensieren zu können, ist das Gerät auf die witterungsgeführte Kurve angewiesen. Diese Kurve definiert, wie hoch die Speicher- oder Vorlaufwassertemperatur bei den verschiedenen Außentemperaturen sein muss. Da der Abfall der Kurve von den lokalen Umständen, wie Klima und Isolierung des Hauses, abhängt, kann die Kurve durch einen Monteur oder den Benutzer angepasst werden.

Arten der witterungsgeführten Kurve

Es gibt 2 Arten der witterungsgeführten Kurven:

▪ 2-Punkte-Kurve ▪ Steilheit-Korrektur-Kurve

Welche Kurvenart Sie verwenden, um Anpassungen vorzunehmen, hängt von Ihren persönlichen Vorlieben ab. Siehe "4.8.4 Verwenden der witterungsgeführten

Kurven"[439].

Verfügbarkeit

Die witterungsgeführte Kurve ist verfügbar für:

Referenzhandbuch für den Benutzer

▪ Hauptzone – Heizung ▪ Hauptzone – Kühlen ▪ Zusatzzone – Heizung ▪ Zusatzzone – Kühlen ▪ Speicher

INFORMATION

Für einen witterungsgeführten Betrieb müssen Sie den Sollwert der Hauptzone, Zusatzzone bzw. des Speichers korrekt konfigurieren. Siehe "4.8.4 Verwenden der

witterungsgeführten Kurven"[439].

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4.8.2 2-Punkte-Kurve

X1 X2

4 | Betrieb

Definieren Sie die witterungsgeführte Kurve mit diesen beiden Sollwerten:

▪ Sollwert (X1, Y2) ▪ Sollwert (X2, Y1)

Beispiel

Posten Beschreibung

a Ausgewählte witterungsgeführte Zone:

▪ : Heizen Hauptzone oder Zusatzzone

X1, X2 Beispiel für die Außenumgebungstemperatur Y1, Y2 Beispiele für die Soll-Speichertemperatur oder Soll-

4.8.3 Steilheit-Korrektur-Kurve

▪ : Kühlen Hauptzone oder Zusatzzone ▪ : Brauchwasser

Vorlauftemperatur. Das Symbol entspricht dem Heizverteilsystem für diese Zone:

▪ : Fußbodenheizung ▪ : Ventilator-Konvektor ▪ : Radiator

▪ : Brauchwasserspeicher

Mögliche Aktionen in diesem Bildschirm

Durchlaufen Sie die Temperaturen. Ändern Sie die Temperatur. Fahren Sie mit der nächsten Temperatur fort. Bestätigen Sie die Änderungen und fahren Sie fort.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Steilheit und Korrektur

Definieren Sie die witterungsgeführte Kurve anhand der Steilheit und Korrektur:

▪ Ändern Sie die Steilheit, um die Vorlauftemperatur für unterschiedliche

Umgebungstemperaturen unterschiedlich zu erhöhen oder zu senken. Wenn zum Beispiel die Vorlauftemperatur im Allgemeinen in Ordnung ist, sie aber bei niedrigen Umgebungstemperaturen zu kalt ist, erhöhen Sie die Steilheit, sodass die Vorlauftemperatur entsprechend stärker aufgeheizt wird, je stärker die Umgebungstemperaturen fallen.

▪ Ändern Sie die Korrektur, um die Vorlauftemperatur für unterschiedliche

Umgebungstemperaturen gleichmäßig zu erhöhen oder zu senken. Wenn zum Beispiel die Vorlauftemperatur bei unterschiedlichen Umgebungstemperaturen

Referenzhandbuch für den Benutzer

4 | Betrieb

X1 X2

a b

X1 X2

a b

immer ein wenig zu kalt ist, verschieben Sie die Korrektur, um die Vorlauftemperatur für alle Umgebungstemperaturen gleichermaßen zu erhöhen.

Beispiele

Witterungsgeführte Kurve, wenn die Steilheit ausgewählt ist:

Witterungsgeführte Kurve, wenn die Korrektur ausgewählt ist:

Posten Beschreibung

a Witterungsgeführte Kurve vor den Änderungen.

b Witterungsgeführte Kurve nach den Änderungen (als Beispiel):

▪ Wenn die Steilheit geändert wird, ist die neue bevorzugte

Temperatur an X1 ungleich höher als die bevorzugte Temperatur an X2.

▪ Wenn die Korrektur geändert wird, sind die neue bevorzugte

Temperatur an X1 und die bevorzugte Temperatur an X2 gleichermaßen höher.

c Steilheit

d Korrektur

e Ausgewählte witterungsgeführte Zone:

▪ : Heizen Hauptzone oder Zusatzzone ▪ : Kühlen Hauptzone oder Zusatzzone ▪ : Brauchwasser

X1, X2 Beispiel für die Außenumgebungstemperatur

Y1, Y2, Y3,Y4Beispiele für die Soll-Speichertemperatur oder Soll-

Vorlauftemperatur. Das Symbol entspricht dem Heizverteilsystem für diese Zone:

Referenzhandbuch für den Benutzer

▪ : Fußbodenheizung ▪ : Ventilator-Konvektor ▪ : Radiator

▪ : Brauchwasserspeicher

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Mögliche Aktionen in diesem Bildschirm

Wählen Sie die Steilheit oder die Korrektur. Erhöhen oder verringern Sie die Steilheit/Korrektur. Wenn die Steilheit ausgewählt ist: Legen Sie die Steilheit fest

und wechseln Sie zur Korrektur. Wenn die Korrektur ausgewählt ist: Legen Sie die Korrektur fest.

Überprüfen Sie die Änderungen und kehren Sie zum Untermenü zurück.

4.8.4 Verwenden der witterungsgeführten Kurven

Konfigurieren Sie die witterungsgeführten Kurven wie folgt:

So definieren Sie den Sollwertmodus

Um die witterungsgeführte Kurve zu verwenden, müssen Sie den richtigen Sollwertmodus definieren:

Rufen Sie den Sollwertmodus auf … Stellen Sie den Sollwertmodus ein …

Hauptzone – Heizung

4 | Betrieb

[2.4] Hauptzone > Sollwertmodus Witterungsgeführtes Heizen,

Absolutes Kühlen ODER Witterungsgeführt

Hauptzone – Kühlen

[2.4] Hauptzone > Sollwertmodus Witterungsgeführt

Zusatzzone – Heizung

[3.4] Zusatzzone > Sollwertmodus Witterungsgeführtes Heizen,

Absolutes Kühlen ODER Witterungsgeführt

Zusatzzone – Kühlen

[3.4] Zusatzzone > Sollwertmodus Witterungsgeführt

Speicher

[5.B] Speicher > Sollwertmodus Witterungsgeführt

So ändern Sie die Art der witterungsgeführten Kurve

Um die Art für alle Zonen und für den Speicher zu ändern, gehen Sie zu [2.E] Hauptzone > Typ witterungsgeführte Kurve.

Sie können auch über folgende Optionen anzeigen, welche Art ausgewählt ist:

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

▪ [3.C] Zusatzzone > Typ witterungsgeführte Kurve ▪ [5.E] Speicher > Typ witterungsgeführte Kurve

So ändern Sie die witterungsgeführte Kurve

Zone Gehen Sie zu …

Hauptzone – Heizung [2.5] Hauptzone >

Witterungsgeführte Heizkurve

Hauptzone – Kühlen [2.6] Hauptzone >

Witterungsgeführte Kühlkurve

Referenzhandbuch für den Benutzer

4 | Betrieb

Zone Gehen Sie zu …

Zusatzzone – Heizung [3.5] Zusatzzone >

Witterungsgeführte Heizkurve

Zusatzzone – Kühlen [3.6] Zusatzzone >

Witterungsgeführte Kühlkurve

Speicher [5.C] Speicher >

Witterungsgeführte Kurve

INFORMATION

Maximale und minimale Sollwerte

Sie können die Kurve nicht mit Temperaturen konfigurieren, die über oder unter den festgelegten maximalen und minimalen Sollwerten für diese Zone bzw. für den Speicher liegen. Wenn der maximale oder minimale Sollwert erreicht ist, verflacht die Kurve.

So stimmen Sie die witterungsgeführte Kurve fein ab: Steilheit-Korrektur-Kurve

Die folgende Tabelle beschreibt, wie Sie die witterungsgeführte Kurve einer Zone oder des Speichers fein abstimmen:

Gefühl … Feineinstellung mit Steilheit

und Korrektur:

Bei regulären

Außentemperaturen …

Bei kalten

Außentemperaturen …

Steilheit Korrektur

OK Kalt ↑ —

OK Warm ↓ —

Kalt OK ↓ ↑

Kalt Kalt — ↑

Kalt Warm ↓ ↑

Warm OK ↑ ↓

Warm Kalt ↑ ↓

Warm Warm — ↓

So stimmen Sie die witterungsgeführte Kurve fein ab: 2-Punkt-Kurve

Die folgende Tabelle beschreibt, wie Sie die witterungsgeführte Kurve einer Zone oder des Speichers fein abstimmen:

Gefühl … Feinabstimmung mit

Sollwerten:

Bei regulären

Außentemperaturen …

Bei kalten

Außentemperaturen …

(a)

OK Kalt ↑ — ↑ —

OK Warm ↓ — ↓ —

Referenzhandbuch für den Benutzer

Kalt OK — ↑ — ↑

Kalt Kalt ↑ ↑ ↑ ↑

Kalt Warm ↓ ↑ ↓ ↑

Warm OK — ↓ — ↓

Warm Kalt ↑ ↓ ↑ ↓

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Gefühl … Feinabstimmung mit

Bei regulären

Außentemperaturen …

Warm Warm ↓ ↓ ↓ ↓

(a)

Siehe "4.8.22-Punkte-Kurve"[437].

Bei kalten

Außentemperaturen …

(a)

4 | Betrieb

Sollwerten:

(a)

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Referenzhandbuch für den Benutzer

4 | Betrieb

[1]

Raum

Abweichung Raumfühler

Sollwertgrenzen

Frostschutz

Kühlprogramm

Heizprogramm

Zeitprogramm

[2]

Hauptzone

Zeitprogramm Heizprogramm

Sollwertmodus

Kühlprogramm

Witterungsgeführte Heizkurve Witterungsgeführte Kühlkurve Typ witterungsgeführte Kurve

[3]

Zusatzzone

Zeitprogramm Heizprogramm

Sollwertmodus

Kühlprogramm

Witterungsgeführte Heizkurve Witterungsgeführte Kühlkurve Typ witterungsgeführte Kurve

[4]

Raumheizung/-kühlung

Betriebsart Betriebsart Programm

[7]

Benutzereinstellungen

Sprache Zeit/Datum Ferien Leise Strompreis Gaspreis

[8]

Information

Energiedaten

Fehlerübersicht Händlerinformation Sensoren Aktoren Betriebsarten Info Verbindungsstatus Betriebsstunden

[B]

Benutzerprofil

[C]

Betrieb

Raum

Raumheizung/-kühlung Speicher

[1.4]

Frostschutz

Aktivierung Raumtemperatur-Sollwert

[1.5]

Sollwertgrenzen

Heizen Minimum Heizen Maximum Kühlen Minimum Kühlen Maximum

[7.2]

Zeit/Datum

Stunden Minuten Jahr Monat Tag Sommerzeit Format

[7.3]

Ferien

Aktivierung Von Bis

[7.4]

Leise

Aktivierung Zeitprogramm

Stufe

[7.5]

Strompreis

Hoch Mittel Niedrig Zeitprogramm

[8.1]

Energiedaten

Stromzufuhr Erzeugte Wärme

(**)

[5]

Speicher

Hochleistungsbetrieb Komfort-Sollwert Eco-Sollwert Warmhalte-Sollwert Zeitprogramm Witterungsgeführte Kurve Typ witterungsgeführte Kurve

(*) (*)

(*)

[D]

Drahtlos-Gateway

Modus

WPS Zurücksetzen Geräteinformationen

(***)

Referenzhandbuch für den Benutzer

4.9 Menüstruktur: Übersicht über die Benutzereinstellungen

Sollwert-Bildschirm

(*) Gilt nur für Modelle für Heiz- und Kühlbetrieb oder Nur-Heizen-Modelle + Umwandlungssatz

(**) Nur für den Monteur zugänglich

(***) Nur zutreffend, wenn der WLAN-Adapter installiert wurde

INFORMATION

Abhängig von den gewählten Monteureinstellungen und dem Gerätetyp sind die Einstellungen sichtbar/ausgeblendet.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Betrieb

4.10 Monteureinstellungen: Vom Monteur auszufüllende Tabellen

4.10.1 Konfigurationsassistent

Einstellung Eingabe …

System

Innengerätetyp (nur Lesen)

Reserveheizungstyp [9.3.1]

Brauchwasser [9.2.1]

Notbetrieb [9.5]

Anzahl der Zonen [4.4]

Reserveheizung

Spannung [9.3.2]

Erweiterte-Funktion [9.3.3]

Leistung Schritt 1 [9.3.4]

Zusätzliche Leistung Schritt 2 [9.3.5] (falls zutreffend)

Hauptzone

Typ Wärmeerzeuger [2.7]

Steuerung [2.9]

Sollwertmodus [2.4]

Zeitprogramm [2.1]

Zusatzzone (nur wenn [4.4] = 1)

Typ Wärmeerzeuger [3.7]

Steuerung (nur Lesen) [3.9]

Sollwertmodus [3.4]

Zeitprogramm [3.1]

Speicher

Betriebsart Heizen [5.6]

Komfort-Sollwert [5.2]

Eco-Sollwert [5.3]

Warmhalte-Sollwert [5.4]

4.10.2 Menü "Einstellungen"

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Einstellung Eingabe …

Hauptzone

Thermostattyp [2.A]

Zusatzzone (falls zutreffend)

Thermostattyp [3.A]

Referenzhandbuch für den Benutzer

4 | Betrieb

Einstellung Eingabe …

Information

Händlerinformation [8.3]

Referenzhandbuch für den Benutzer

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

5 Tipps zum Energiesparen

Tipps zur Raumtemperatur

▪ Stellen Sie sicher, dass die gewünschte Raumtemperatur NIEMALS zu hoch,

sondern IMMER gemäß Ihren aktuellen Anforderungen eingestellt ist. Jedes eingesparte Grad kann bis zu 6% der Heizkosten einsparen.

▪ Erhöhen Sie NICHT die Soll-Raumtemperatur, um die Raumheizung zu

beschleunigen. Der Raum wird NICHT schneller warm.

▪ Wenn Ihr Systemlayout langsame Wärme-Emitter umfasst (Beispiel:

Bodenheizung), vermeiden Sie hohe Schwankungen der Soll-Raumtemperatur und lassen Sie die Raumtemperatur NICHT zu weit fallen. Andernfalls ist mehr Zeit und Energie erforderlich, um den Raum wieder zu erwärmen.

▪ Verwenden Sie ein Wochenprogramm für Ihre normalen Heizanforderungen. Bei

Bedarf können Sie das Programm ganz einfach umgehen:

- Für kürzere Zeiträume: Sie können die programmierte Raumtemperatur bis zur

nächsten Programm-Aktion umgehen. Beispiel: Dies ist beispielsweise der Fall, wenn Sie feiern möchten oder das Haus für ein paar Stunden verlassen.

- Bei längeren Zeiträumen: Sie können den Ferienbetrieb verwenden.

5 | Tipps zum Energiesparen

Tipps zur Vorlauftemperatur

▪ Im Heizmodus führt eine niedrigere Soll-Vorlauftemperatur zu einem niedrigeren

Stromverbrauch und zu einer besseren Leistung.

▪ Stellen Sie die Soll-Vorlauftemperatur abhängig vom Wärme-Emittertyp ein.

Beispiel: Eine Unterbodenheizung ist für niedrigere Vorlauftemperaturen

ausgelegt als Radiatoren und Wärmepumpen-Konvektoren.

Tipps zur Brauchwasserspeichertemperatur

▪ Verwenden Sie ein Wochenprogramm für Ihren normalen Brauchwasserbedarf

(nur im Programm-Modus).

- Erstellen Sie das Programm so, dass der Brauchwasserspeicher nachts auf

einen Voreinstellwert (Komfort = höher als die Brauchwasserspeichertemperatur) erwärmt wird, da dann der Raumheizungsbedarf niedriger ist.

- Wenn die Erwärmung des Brauchwasserspeichers einmal pro Nacht nicht

ausreichend ist, programmieren Sie eine zusätzliche Erwärmung des Brauchwasserspeichers am Tag bis auf einen Voreinstellwert (Eco = niedrige Brauchwasserspeichertemperatur).

▪ Stellen Sie sicher, dass die Brauchwasserspeicher-Solltemperatur NICHT zu hoch

ist. Beispiel: Senken Sie nach der Installation die Brauchwasserspeichertemperatur täglich um 1°C und überprüfen Sie, ob weiterhin ausreichend Warmwasser verfügbar ist.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

▪ Erstellen Sie das Programm so, dass die Brauchwasserpumpe nur zu den

Tageszeiten eingeschaltet ist, an denen sofort Warmwasser bereitstehen muss. Beispiel: Dies ist etwa morgens und abends der Fall.

Referenzhandbuch für den Benutzer

6 | Instandhaltung und Wartung

6 Instandhaltung und Wartung

6.1 Übersicht: Instandhaltung und Wartung

Der Monteur muss jährlich eine Wartung durchführen. Die Kontakt/Helpdesk-Nr. kann an der Bedieneinheit angezeigt werden.

Als Endbenutzer müssen Sie:

▪ den Bereich um das Gerät herum sauber halten. ▪ die Bedieneinheit mit einem weichen, feuchten Tuch sauber halten. Verwenden

Sie KEINE Reinigungsmittel.

Kältemittel

Dieses Produkt enthält fluorierte Treibhausgase. Setzen Sie Gase NICHT in die Atmosphäre frei.

Kältemitteltyp: R32 Erderwärmungspotenzial (GWP = global warming potential): 675

HINWEIS

Die Gesetze zu Treibhausgasen erfordern, dass die Kältemittel-Füllmenge der Einheit sowohl in Gewicht als auch in CO2-Äquivalent angegeben wird.

Formel zur Berechnung der Menge des CO2-Äquivalents in Tonnen: GWP-Wert des

Kältemittels × Gesamtkältemittelfüllung [in kg] / 1000

Weitere Informationen erhalten Sie bei Ihrem Installateur.

WARNUNG: ENTFLAMMBARES MATERIAL

Das Kältemittel in diesem Gerät ist schwer entflammbar.

WARNUNG

Das Gerät muss in einem Raum gelagert werden, in dem es keine kontinuierlich vorhandene Entzündungsquelle gibt (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät).

WARNUNG

▪ Teile des Kältemittelkreislaufs NICHT durchbohren oder verbrennen. ▪ NUR solche Reinigungsmaterialien oder Hilfsmittel zur Beschleunigung des

Enteisungsvorgangs benutzen, die vom Hersteller empfohlen werden.

▪ Beachten Sie, dass das Kältemittel innerhalb des Systems keinen Geruch hat.

Referenzhandbuch für den Benutzer

WARNUNG

Das Kältemittel innerhalb der Einheit ist verhalten entflammbar, doch tritt es normalerweise NICHT aus. Falls es eine Kältemittel-Leckage gibt und das austretende Kältemittel in Kontakt kommt mit Feuer eines Brenners, Heizgeräts oder Kochers, kann das zu einem Brand führen oder zur Bildung eines schädlichen Gases.

Schalten Sie alle brennbaren Heizgeräte aus, lüften Sie den Raum und nehmen Sie Kontakt mit dem Händler auf, bei dem Sie das Gerät erworben haben.

Die Einheit ERST DANN wieder benutzen, nachdem ein Servicetechniker bestätigt hat, dass das Teil, aus dem das Kältemittel ausgetreten ist, repariert ist.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

6 | Instandhaltung und Wartung

6.2 So ermitteln Sie die Kontakt/Helpdesk-Nr.

1 Vælg [8.3]: Information > Händlerinformation.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Referenzhandbuch für den Benutzer

7 | Fehlerdiagnose und -beseitigung

7 Fehlerdiagnose und -beseitigung

Kontakt

Versuchen Sie bei Auftreten der nachfolgend aufgeführten Symptome, das Problem selbst zu lösen. Wenden Sie sich bei allen anderen Problemen an Ihren Monteur. Die Kontakt/Helpdesk-Nr. kann an der Bedieneinheit angezeigt werden.

7.1 Zum Anzeigen von Hilfeinformationen im Falle einer Fehlfunktion

Bei einer Fehlfunktion wird je nach Schweregrad Folgendes auf dem Startbildschirm angezeigt:

▪ : Fehler ▪ : Fehlfunktion

Kurze und lange Beschreibungen der Fehlfunktion können wie folgt abgerufen werden:

1 Linken Einsteller drücken, um das Hauptmenü zu öffnen und zu

Fehler zu navigieren. Ergebnis: Eine kurze Beschreibung des Fehlers und der

Fehlercode werden auf dem Bildschirm angezeigt.

2 auf dem Fehlerbildschirm drücken.

Ergebnis: Eine lange Beschreibung des Fehlers wird auf dem

Bildschirm angezeigt.

7.2 Überprüfen des Fehlfunktionsverlaufs

Bedingungen: Die Zugriffserlaubnisstufe ist auf Erweiterter Endbenutzer gesetzt.

1 Gehen Sie zu [8.2]: Information > Fehlerübersicht.

Sie sehen eine Liste der letzten Fehler.

Referenzhandbuch für den Benutzer

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

7 | Fehlerdiagnose und -beseitigung

7.3 Symptom: Ihnen ist in Ihrem Wohnzimmer zu kalt (warm)

Mögliche Ursache Abhilfe

Die Soll-Raumtemperatur ist zu niedrig (hoch).

Die Soll-Raumtemperatur kann nicht erreicht werden.

Erhöhen (verringern) Sie die SollRaumtemperatur. Siehe "4.4.4So

ändern Sie die SollRaumtemperatur"[419].

Wenn das Problem täglich wiederkehrt, gehen Sie wie folgt vor:

▪ Erhöhen (verringern) Sie den

Raumtemperatur-Voreinstellwert. Siehe "4.7.1 Verwenden von

Voreinstellwerten"[428].

▪ Passen Sie das Raumtemperatur-

Programm an. Siehe

"4.7.3 Verwenden und programmieren von Programmen" [4 31] und "4.7.4 Programmbildschirm: Beispiel"[431].

Erhöhen Sie die Soll-Vorlauftemperatur abhängig vom Wärme-Emittertyp. Siehe

"4.4.5So ändern Sie die SollVorlauftemperatur"[420].

Die witterungsgeführte Kurve ist falsch festgelegt.

Passen Sie die witterungsgeführte Kurve an. Siehe Witterungsgeführter Betrieb.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Referenzhandbuch für den Benutzer

7 | Fehlerdiagnose und -beseitigung

7.4 Symptom: Das Wasser am Wasserhahn ist zu kalt

Mögliche Ursache Abhilfe

Aufgrund eines ungewöhnlich hohen Verbrauchs steht kein Brauchwasser mehr bereit.

Die SollBrauchwasserspeichertemperatur ist zu niedrig.

Wenn Sie sofort Brauchwasser benötigen, aktivieren Sie Hochleistungsbetrieb für den Brauchwasserspeicher. Dies verbraucht jedoch zusätzliche Energie. Siehe

"4.5.6Verwendung des BrauchwasserHochleistungsbetriebs"[424].

Wenn das Problem täglich wiederkehrt, gehen Sie wie folgt vor:

▪ Erhöhen Sie die den

BrauchwasserspeichertemperaturVoreinstellwert. Siehe

"4.7.1 Verwenden von Voreinstellwerten"[428].

▪ Passen Sie das

BrauchwasserspeichertemperaturProgramm an. Beispiel: Programmieren Sie eine zusätzliche Erwärmung des Brauchwasserspeichers tagsüber auf einen Voreinstellwert (Eco- Sollwert=niedrigere Speichertemperatur). Siehe

"4.7.3 Verwenden und programmieren von Programmen" [4 31] und "4.7.4 Programmbildschirm: Beispiel"[431].

7.5 Symptom: Wärmepumpenausfall

Referenzhandbuch für den Benutzer

Wenn die Wärmepumpe ausfällt, kann die Reserveheizung als Notfallheizung genutzt und entweder automatisch oder nicht automatisch den gesamten Heizbedarf übernehmen.

▪ Wenn die Notfallautomatik auf Automatisch gestellt ist und die Wärmepumpe

ausfällt, übernimmt die Reserveheizung automatisch den gesamten Heizbedarf und die Brauchwasserproduktion.

▪ Wenn die Notfallautomatik auf Manuell gesetzt ist und die Wärmepumpe

ausfällt, dann werden der Brauchwasser- und Raumheizungsbetrieb gestoppt und müssen von Hand über die Bedieneinheit neu gestartet werden. Um den Betrieb manuell wiederherzustellen, kehren Sie zum FehlerHauptmenübildschirm zurück. Sie werden an der Bedieneinheit zur Bestätigung aufgefordert, ob die Reserveheizung den gesamten Heizbedarf übernehmen soll oder nicht.

Bei einem Ausfall der Wärmepumpe erscheint auf der Bedieneinheit das Symbol oder .

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

7 | Fehlerdiagnose und -beseitigung

Mögliche Ursache Abhilfe

Wärmepumpe ist beschädigt. Siehe "7.1Zum Anzeigen von

Hilfeinformationen im Falle einer Fehlfunktion"[448].

INFORMATION

Bei einer Übernahme der Heizleistung durch die Reserveheizung steigt der Stromverbrauch beträchtlich an.

7.6 Symptom: Das Gerät macht nach der Inbetriebnahme gurgelnde Geräusche

Mögliche Ursache Abhilfe

Es befindet sich Luft im System. Entlüften Sie das System.

(a)

Verschieden Fehlfunktionen.

Überprüfen Sie, ob oder auf der Startseite der Bedieneinheit angezeigt wird. Weitere Informationen zur Fehlfunktion siehe "7.1Zum Anzeigen

von Hilfeinformationen im Falle einer Fehlfunktion"[448].

(a)

Wir empfehlen, eine Entlüftung über die Entlüftungsfunktion des Geräts durchzuführen (vom Monteur durchzuführen). Wenn Sie das Heizverteilsystem oder die Kollektoren entlüften, beachten Sie Folgendes:

WARNUNG

Entlüftung der Heizverteilsysteme oder Kollektoren. Bevor Sie die

Heizverteilsysteme oder Kollektoren entlüften, überprüfen Sie, ob oder auf der Startseite der Bedieneinheit angezeigt wird.

▪ Ist dies nicht der Fall, können Sie sie sofort entlüften. ▪ Ist dies der Fall, stellen Sie sicher, dass der Raum, in dem Sie die Entlüftung

durchführen möchten, ausreichend belüftet ist. Grund: Kältemittel kann durch eine Undichtigkeit in den Wasserkreislauf und nachfolgend in den Raum gelangen, wenn Sie die Heizverteilsysteme oder Kollektoren entlüften.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Referenzhandbuch für den Benutzer

8 | Standortwechsel

8 Standortwechsel

8.1 Übersicht: Standortwechsel

Wenn Sie Teile Ihres System an einen anderen Ort verlagern möchten (Benutzerschnittstelle, Innengerät, Außengerät, Brauchwasserspeicher etc.), wenden Sie sich an Ihren Monteur. Die Kontakt/Helpdesk-Nr. kann an der Benutzerschnittstelle angezeigt werden.

Referenzhandbuch für den Benutzer

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

9 Entsorgung

9 | Entsorgung

HINWEIS

Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN bei einer Einrichtung aufbereitet werden, die auf Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Referenzhandbuch für den Benutzer

10 | Glossar

10 Glossar

BW = Brauchwasser

Warmwasser, das in irgendeinem Gebäudetyp für häusliche Zwecke verwendet wird.

VLT = Vorlauftemperatur

Wassertemperatur am Auslass der Wärmepumpe.

Händler

Vertriebsunternehmen für das Produkt.

Autorisierter Monteur

Technisch ausgebildete Person, die für die Installation des Produkts qualifiziert ist.

Benutzer

Eigentümer und/oder Betreiber des Produkts.

Gültige Gesetzgebung

Alle internationalen, europäischen, nationalen und lokalen Richtlinien, Gesetze, Vorschriften und/oder Verordnungen, die für ein bestimmtes Produkt oder einen bestimmten Bereich relevant und anwendbar sind.

Serviceunternehmen

Qualifiziertes Unternehmen, das die erforderlichen Serviceleistungen am Produkt durchführen oder koordinieren kann.

Installationsanleitung

Für ein bestimmtes Produkt oder eine bestimmte Anwendung angegebene Anweisungen, die erläutern, wie das Produkt installiert, konfiguriert und gewartet wird.

Betriebsanleitung

Für ein bestimmtes Produkt oder eine bestimmte Anwendung angegebene Anweisungen, die erläutern, wie das Produkt bedient wird.

Zubehör

Beschriftungen, Handbücher, Informationsblätter und Ausrüstungen, die im Lieferumfang des Produkts enthalten sind und die gemäß den in der Dokumentation aufgeführten Anweisungen installiert werden müssen.

Optionale Ausstattung

Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können.

Bauseitig zu liefern

Von Daikin NICHT hergestellte Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können.

Referenzhandbuch für den Benutzer

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Verantwortung für Energie und Umwelt

4P618960-1 2020.03

Daikin EHVZ04S18DA6V7, EHVZ08S18DA6V7, EHVZ08S23DA6V7, EHVZ08S18DA9W7, EHVZ08S23DA9W7 User reference guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhaltsverzeichnis

1 Allgemeine Sicherheitsvorkehrungen

1.1 Über die Dokumentation

1.1.1 Bedeutung der Warnhinweise und Symbole

1.2 Für den Benutzer

2 Informationen zu diesem Dokument

3 Über das System

3.1 Komponenten in einem typischen Systemlayout

4 Betrieb

4.1 Bedieneinheit: Überblick

4.2 Mögliche Bildschirme: Überblick

4.2.1 Startbildschirm

4.2.2 Hauptmenübildschirm

4.2.3 Sollwert-Bildschirm

4.2.4 Detaillierter Bildschirm mit Werten

4.3 Ein-/Ausschalten des Betriebs

4.3.1 Visuelle Anzeige

4.3.2 So schalten Sie es EIN oder AUS

4.4 Regelung der Raumheizung

4.4.1 Über die Regelung der Raumheizung

4.4.2 Einstellung des Betriebsmodus

4.4.3 Ermitteln, welche Temperaturregelung Sie verwenden

So ermitteln Sie, welche Temperaturregelung Sie verwenden (Methode 2)

4.4.4 So ändern Sie die Soll-Raumtemperatur

4.4.5 So ändern Sie die Soll-Vorlauftemperatur

4.5 Brauchwasserregelung

4.5.1 Über die Brauchwasserregelung

4.5.2 Warmhaltebetrieb

4.5.3 Programmbetrieb

4.5.4 Programmbetrieb + Warmhaltebetrieb

4.5.5 So ändern Sie die Brauchwasser-Temperatur

4.5.6 Verwendung des Brauchwasser-Hochleistungsbetriebs

4.6 Erweiterte Nutzung

So ändern Sie die Zugriffserlaubnisstufe

Pincode Erweiterter Endbenutzer

Benutzer-Pincode

4.6.1 Verwenden des geräuscharmen Betriebs

Über den geräuscharmen Betrieb

So überprüfen Sie, ob der geräuscharme Betrieb aktiv ist

So verwenden Sie den geräuscharmen Betrieb

Nutzungsbeispiel: Das Baby schläft nachmittags

4.6.2 Verwenden des Ferienbetriebs

Über den Ferienbetrieb

So überprüfen Sie, ob der Ferienbetrieb aktiviert ist und/oder ausgeführt wird

So konfigurieren Sie den Urlaub

4.6.3 Auslesen von Informationen

So lesen Sie Informationen aus

Mögliche auslesbare Informationen

4.6.4 So konfigurieren Sie Zeit und Datum

4.7 Voreinstellwerte und Programme

4.7.1 Verwenden von Voreinstellwerten

4.7.2 Einstellen der Energiepreise

Gastarif einstellen

Stromtarif einstellen

Programm-Timer für Stromtarif einstellen

Über Energiepreise im Fall einer Prämie je kWh erneuerbarer Energie

Ermittlung des Gaspreises im Fall einer Prämie je kWh erneuerbarer Energie

Beispiel

Ermittlung des Strompreises im Fall einer Prämie je kWh erneuerbarer Energie

4.7.3 Verwenden und programmieren von Programmen

4.7.4 Programmbildschirm: Beispiel

Nutzungsbeispiel: Sie arbeiten in einem 3-Schicht-System

4.8 Witterungsgeführte Kurve

4.8.1 Was ist eine witterungsgeführte Kurve?

4.8.2 2-Punkte-Kurve

4.8.3 Steilheit-Korrektur-Kurve

4.8.4 Verwenden der witterungsgeführten Kurven

4.9 Menüstruktur: Übersicht über die Benutzereinstellungen

4.10 Monteureinstellungen: Vom Monteur auszufüllende Tabellen

4.10.1 Konfigurationsassistent

4.10.2 Menü "Einstellungen"

5 Tipps zum Energiesparen

6 Instandhaltung und Wartung

6.1 Übersicht: Instandhaltung und Wartung

6.2 So ermitteln Sie die Kontakt/Helpdesk-Nr.

7 Fehlerdiagnose und -beseitigung
