Guide de référence utilisateur

Daikin Altherma 3 R F

EHVZ04S18DA6V7

EHVZ08S18DA6V7 EHVZ08S23DA6V7

EHVZ08S18DA9W7 EHVZ08S23DA9W7

Table des matières

1 Consignes de sécurité générales 4

1.1 À propos de la documentation ....................................................................................................................................... 4

1.1.1 Signification des avertissements et des symboles......................................................................................... 4

1.2 Pour l'utilisateur.............................................................................................................................................................. 5

2 À propos du présent document 7

3 À propos du système 9

3.1 Composants dans une configuration type du système.................................................................................................. 9

4 Fonctionnement 10

4.1 Interface utilisateur: vue d'ensemble............................................................................................................................. 10

4.2 Écrans possibles: vue d'ensemble .................................................................................................................................. 11

4.2.1 Écran d'accueil ................................................................................................................................................ 12

4.2.2 Écran du menu principal ................................................................................................................................ 14

4.2.3 Écran du point de consigne ............................................................................................................................ 15

4.2.4 Écran détaillé incluant des valeurs................................................................................................................. 16

4.3 ACTIVATION ou DÉSACTIVATION d'opération................................................................................................................ 16

4.3.1 Indication visuelle ........................................................................................................................................... 16

4.3.2 Pour ACTIVER ou DÉSACTIVER ....................................................................................................................... 17

4.4 Contrôle du chauffage .................................................................................................................................................... 18

4.4.1 À propos du contrôle du chauffage ............................................................................................................... 18

4.4.2 Réglage du mode ambiant ............................................................................................................................. 19

4.4.3 Détermination du contrôle de la température utilisé ................................................................................... 19

4.4.4 Modification de la température intérieure souhaitée .................................................................................. 19

4.4.5 Modification de la température de départ voulue........................................................................................ 20

4.5 Contrôle de l'eau chaude sanitaire................................................................................................................................. 21

4.5.1 À propos du contrôle de l'eau chaude sanitaire ............................................................................................ 21

4.5.2 Mode de réchauffage ..................................................................................................................................... 22

4.5.3 Mode programmé .......................................................................................................................................... 23

4.5.4 Mode programmé + de réchauffage.............................................................................................................. 23

4.5.5 Modification de la température de l'eau chaude sanitaire ........................................................................... 24

4.5.6 Utilisation du fonctionnement puissant de l'ECS........................................................................................... 24

4.6 Utilisation avancée.......................................................................................................................................................... 25

4.6.1 Utilisation du mode silencieux ....................................................................................................................... 26

4.6.2 Utilisation du mode vacances ........................................................................................................................ 27

4.6.3 Lecture des informations ............................................................................................................................... 28

4.6.4 Pour configurer l'heure et la date .................................................................................................................. 28

4.7 Valeurs prédéfinies et programmes............................................................................................................................... 29

4.7.1 Utilisation des valeurs prédéfinies ................................................................................................................. 29

4.7.2 Réglage des prix de l'énergie.......................................................................................................................... 29

4.7.3 Utilisation et définition des programmes ...................................................................................................... 31

4.7.4 Écran de la programmation: exemple............................................................................................................ 32

4.8 Courbe de la loi d'eau ..................................................................................................................................................... 36

4.8.1 Qu'est-ce qu'une courbe de la loi d'eau? ...................................................................................................... 36

4.8.2 Courbe 2 points .............................................................................................................................................. 37

4.8.3 Courbe pente-décalage .................................................................................................................................. 38

4.8.4 Utilisation de courbes de la loi d'eau ............................................................................................................. 39

4.9 Structure de menus: vue d'ensemble des réglages utilisateur...................................................................................... 42

4.10 Réglages installateur: tableaux à remplir par l'installateur ........................................................................................... 43

4.10.1 Assistant de configuration.............................................................................................................................. 43

4.10.2 Menu des réglages ......................................................................................................................................... 43

Guide de référence utilisateur

5 Conseils pour économiser l'énergie 45

6 Maintenance et entretien 46

6.1 Vue d'ensemble: maintenance et entretien .................................................................................................................. 46

6.2 Pour trouver le N° à contacter/assistance ..................................................................................................................... 47

7 Dépannage 48

7.1 Pour afficher le texte d'aide en cas de dysfonctionnement .......................................................................................... 48

7.2 Pour contrôler l'historique des dysfonctionnements .................................................................................................... 48

7.3 Symptôme: vous avez trop froid (chaud) dans la salle de séjour .................................................................................. 49

7.4 Symptôme: l'eau qui sort du robinet est trop froide ..................................................................................................... 50

7.5 Symptôme: panne de la pompe à chaleur ..................................................................................................................... 50

7.6 Symptôme: Le système émet des gargouillements après la mise en service ............................................................... 51

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Table des matières

8 Déplacement 52

8.1 Vue d'ensemble: déplacement....................................................................................................................................... 52

9 Mise au rebut 53

10 Glossaire 54

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guide de référence utilisateur

1 | Consignes de sécurité générales

1 Consignes de sécurité générales

1.1 À propos de la documentation

▪ La documentation d'origine est rédigée en anglais. Toutes les autres langues sont

des traductions.

▪ Les consignes détaillées dans le présent document portent sur des sujets très

importants, vous devez les suivre scrupuleusement.

▪ L'installation du système et toutes les activités décrites dans le manuel

d'installation et dans le guide de référence de l'installateur DOIVENT être effectuées par un installateur agréé.

1.1.1 Signification des avertissements et des symboles

DANGER

Indique une situation qui entraîne la mort ou des blessures graves.

DANGER: RISQUE D'ÉLECTROCUTION

Indique une situation qui peut entraîner une électrocution.

DANGER: RISQUE DE BRÛLURE

Indique une situation qui peut entraîner des brûlures en raison de températures extrêmement chaudes ou froides.

DANGER: RISQUE D'EXPLOSION

Indique une situation qui peut entraîner une explosion.

AVERTISSEMENT

Indique une situation qui peut entraîner la mort ou des blessures graves.

AVERTISSEMENT: MATÉRIAU INFLAMMABLE

ATTENTION

Indique une situation qui peut entraîner des blessures mineures ou modérées.

Guide de référence utilisateur

REMARQUE

Indique une situation qui peut entraîner des dommages au niveau de l'équipement ou des biens.

INFORMATIONS

Conseils utiles ou informations complémentaires.

Symboles utilisés sur l'unité:

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

1 | Consignes de sécurité générales

Symbole Explication

Avant l'installation, lisez le manuel d'installation et d'utilisation ainsi que la fiche d'instructions de câblage.

Avant d'effectuer la maintenance et les tâches d'entretien, lisez le manuel d'entretien.

Pour plus d'informations, reportez-vous au guide d'installation et de référence utilisateur.

L'unité contient des pièces rotatives. Soyez prudent lorsque vous entretenez ou inspectez l'unité.

Symboles utilisés dans la documentation:

Symbole Explication

Indique un titre de figure ou une référence à celui-ci. Exemple: " 1–3 Titre de la figure" signifie "Figure 3 dans le

chapitre 1".

Indique un titre de tableau ou une référence à celui-ci. Exemple: " 1–3 Titre du tableau" signifie "Tableau 3 dans le

chapitre 1".

1.2 Pour l'utilisateur

AVERTISSEMENT

Si vous avez des doutes concernant le fonctionnement de l'unité, contactez votre installateur.

AVERTISSEMENT

Cet appareil n'est pas destiné à être utilisé par des personnes, y compris les enfants, souffrant de capacités physiques, sensorielles ou mentales réduites, ou accusant un manque d'expérience et de connaissances, sauf si elles sont supervisées ou ont reçu des instructions concernant l'emploi de cet appareil d'une personne responsable de leur sécurité.

Les enfants doivent être supervisés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Le enfants ne doivent ni nettoyer l'appareil ni s'occuper de son entretien sans surveillance.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guide de référence utilisateur

1 | Consignes de sécurité générales

▪ Les unités disposent du symbole suivant:

AVERTISSEMENT

Pour éviter tout risque d'incendie ou de décharge électrique:

▪ NE RINCEZ PAS l'unité. ▪ NE FAITES PAS fonctionner l'unité si vous avez les mains

mouillées.

▪ NE PLACEZ PAS d'objets contenant de l'eau sur l'unité.

ATTENTION

▪ NE PLACEZ PAS d'objets ou d'équipements sur l'unité. ▪ NE VOUS ASSEYEZ PAS, NE GRIMPEZ PAS et NE VOUS

TENEZ PAS DEBOUT sur l'unité.

Ce symbole signifie que les appareils électriques et électroniques NE peuvent PAS être mélangés à des ordures ménagères non triées. NE TENTEZ PAS de démonter le système: le démontage du système et le traitement du réfrigérant, de l'huile et des autres pièces doivent être assurés par un installateur agréé, conformément à la législation applicable. Les unités doivent être traitées dans des établissements spécialisés de réutilisation, de recyclage et de remise en état. En vous assurant que cet appareil est éliminé correctement, vous contribuez à éviter les conséquences potentiellement néfastes sur l'environnement et la santé. Pour plus d'informations, contactez votre installateur ou les autorités locales.

▪ Les piles disposent du symbole suivant:

cela signifie que la batterie NE peut PAS être mélangée avec des déchets ménagers non triés. Si un symbole chimique apparaît sous le symbole, il indique que la pile contient un métal lourd en quantité supérieure à une certaine concentration. Les symboles chimiques possibles sont: Pb: plomb (>0,004%). Les piles usagées doivent être traitées dans des établissements spécialisés de réutilisation. En vous assurant que les piles usagées sont correctement mises au rebut, vous contribuez à éviter les conséquences potentiellement néfastes sur l'environnement et la santé.

Guide de référence utilisateur

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

2 | À propos du présent document

2 À propos du présent document

Merci d'avoir acheté ce produit. Veuillez:

▪ lire attentivement la documentation avant d'utiliser l'interface utilisateur de

manière à bénéficier de performances optimales,

▪ demander à l'installateur de vous communiquer les réglages qu'il a utilisés pour

configurer le système. Déterminez s'il a rempli les tableaux de réglages installateur. Dans le cas contraire, demandez-lui de le faire.

▪ conserver la documentation pour pouvoir vous y reporter ultérieurement.

Public visé

Utilisateursfinaux

Documentation

Le présent document fait partie d'un ensemble. L'ensemble complet comprend les documents suivants:

▪ Consignes de sécurité générales:

- Consignes de sécurité que vous devez lire avant d'utiliser le système

- Format: Papier (dans le carton de l'unité intérieure)

▪ Manuel d'utilisation:

- Guide rapide pour l'utilisation de base

- Format: Papier (dans le carton de l'unité intérieure)

▪ Guide de référence utilisateur:

- Instructions pas à pas détaillées et informations de fond pour l'utilisation de

base et l'utilisation avancée

- Format: Fichiers numériques sous http://www.daikineurope.com/support-and-

manuals/product-information/

Il est possible que les dernières révisions de la documentation fournie soient disponibles sur le site Web Daikin de votre région ou via votre installateur.

La documentation d'origine est rédigée en anglais. Toutes les autres langues sont des traductions.

Pistes de navigation

Les pistes de navigation (exemple: [4.3]) vous aident à vous localiser dans la structure de menus de l'interface utilisateur.

1 Pour activer les pistes de navigation: à l'écran d'accueil ou

l'écran du menu principal, appuyez sur le bouton de l'aide. Les pistes de navigation apparaissent dans le coin supérieur gauche de l'écran.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

2 Pour désactiver les pistes de navigation: appuyez de nouveau

sur le bouton de l'aide.

Le présent document mentionne également ces pistes de navigation. Exemple:

1 Accédez à [4.3]: Chauffage/refroidissement > Plage

de fonctionnement.

Cela signifie:

Guide de référence utilisateur

2 | À propos du présent document

Chauffage/refroidissement

Plage de fonctionnement

4.3

1 À partir de l'écran d'accueil, tournez la molette gauche et

accédez à Chauffage/refroidissement.

2 Appuyez sur la molette gauche pour accéder au sous-menu.

3 Tournez la molette gauche et accédez à Plage de

fonctionnement.

4 Appuyez sur la molette gauche pour accéder au sous-menu.

Guide de référence utilisateur

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

3 | À propos du système

a b

3 À propos du système

Selon la configuration du système, le système peut:

▪ chauffer une pièce, ▪ produire de l'eau chaude sanitaire.

3.1 Composants dans une configuration type du système

A Zone principale. Exemple: Salle de séjour. B Zone secondaire. Exemple: Chambre.

C Local technique. Exemple: Garage. a Pompe à chaleur de l'unité extérieure

b Pompe àchaleur de l'unité intérieure

c Ballon d'eau chaude sanitaire (ECS)

d Interface utilisateur de l'unité intérieure

e Interface utilisateur utilisée en tant que thermostat d'ambiance

f Chauffage au sol

g Radiateurs, convecteurs de pompe àchaleur ou unitésde ventilation

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guide de référence utilisateur

4 | Fonctionnement

b c

4 Fonctionnement

4.1 Interface utilisateur: vue d'ensemble

L'interface utilisateur possède les composants suivants:

a Indicateur de statut

b Écran à cristaux liquides

c Molettes et boutons

Indicateur de statut

Les DEL de l'indicateur de statut s'illuminent ou clignotent pour indiquer le mode de fonctionnement de l'unité.

Diode

Mode Description

électroluminescent

Clignotement bleu Attente L'unité est à l'arrêt.

Bleu continu Fonctionnement L'unité est en marche.

Clignotement rouge

DysfonctionnementUn dysfonctionnement est survenu.

Reportez-vous à la section "7.1Pour

afficher le texte d'aide en cas de dysfonctionnement"[448] pour plus

d'informations.

Écran à cristaux liquides

L'écran à cristaux liquides dispose d'une fonction de veille. Au bout d'un certain temps de non-interaction avec l'interface utilisateur, l'écran s'assombrit. Appuyer sur un des boutons ou tourner une des molettes réactivera l'affichage. Le temps de non-interaction diffère en fonction du niveau d'autorisation de l'utilisateur:

▪ Utilisateur ou Utilisateur avancé: 15min ▪ Installateur: 1h

Guide de référence utilisateur

Molettes et boutons

Les molettes et les boutons permettent de:

▪ Naviguer dans les écrans, les menus et les réglages de l'écran à cristaux liquides ▪ Définir les valeurs

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

a b c d e

Élément Description

4 | Fonctionnement

a Molette

gauche

b Touche

retour

c Bouton

accueil

d Bouton de

l'aide

e Molette

droite

L'écran à cristaux liquides affiche un arc du côté gauche de l'écran lorsque vous pouvez utiliser la molette gauche.

▪ : tournez et appuyez ensuite sur la molette gauche.

Naviguez dans la structure de menus.

▪ : tournez la molette gauche. Choisissez un élément

du menu.

▪ : appuyez sur la molette gauche. Confirmez votre

choix ou passez au sous-menu.

: appuyez pour retourner 1 étape en arrière dans la

structure de menus.

: appuyez pour retourner à l'écran d'accueil.

: appuyez pour afficher un texte d'aide relatif à la page

actuelle (le cas échéant).

L'écran à cristaux liquides affiche un arc du côté droit de l'écran lorsque vous pouvez utiliser la molette droite.

▪ : tournez et appuyez ensuite sur la molette droite.

Modifiez une valeur ou un réglage indiqués du côté droit de l'écran.

▪ : tournez la molette droite. Naviguez dans les

valeurs et réglages disponibles.

▪ : appuyez sur la molette droite. Confirmez votre

choix et passez à l'élément suivant du menu.

4.2 Écrans possibles: vue d'ensemble

Les écrans suivants sont les plus courants:

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guide de référence utilisateur

4 | Fonctionnement

–

1.6 bar

18 Feb 2018

22:19

4.2.1 Écran d'accueil

a Écran d'accueil

b Écran du menu principal

c Écrans de niveau inférieur:

c1: écran du point de consigne c2: écran détaillé incluant des valeurs c3: écran avec courbe de la loi d'eau c4: écran programmé

Appuyez sur le bouton pour retourner à l'écran d'accueil. Vous pouvez observer une vue d'ensemble de la configuration de l'unité ainsi que de la température intérieure et de la température du point de consigne. Seuls les symboles qui s'appliquent à votre configuration sont visibles à l'écran d'accueil.

Actions possibles sur cet écran

Parcourir la liste du menu principal.

Passer à l'écran du menu principal.

Activer/désactiver les pistes de navigation.

Élément Description

Les températures sont indiquées dans des cercles. Si le cercle est gris, le fonctionnement correspondant (exemple:

Guide de référence utilisateur

chauffage) n'est pas actif actuellement.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Élément Description

4 | Fonctionnement

Unité

: Unité extérieure

extérieure

: Mode silencieux actif

a3 Température ambiante mesurée

Unité

b1 Unité intérieure: intérieure / ballon d'eau chaude sanitaire

Mode

▪ : Unité intérieure au sol avec ballon intégré

b2 Pression d'eau

c : Chauffage

ambiant

Désinfection / puissant

▪ : Mode désinfection actif ▪ : Fonctionnement puissant actif

Date / heure e Date et heure actuelles

Jour

: Mode vacances actif

d'absence

Zone principale

Zone supplémentai re

g1 Type à émetteur de chaleur:

▪ : Chauffage au sol ▪ : Ventilo-convecteur(s) ▪ : Radiateur

g2 Point de consigne pour la température de départ

g3 Type à thermostat d'ambiance:

▪ : Daikin interface utilisateur utilisée en tant que

thermostat d'ambiance

▪ : Commande externe ▪ Masqué: Contrôle de température de départ

g4 Température intérieure mesurée

h1 Type à émetteur de chaleur:

▪ : Chauffage au sol ▪ : Ventilo-convecteur(s) ▪ : Radiateur

h2 Point de consigne pour la température de départ

h3 Type à thermostat d'ambiance:

▪ : Commande externe ▪ Masqué: Contrôle de température de départ

Eau chaude sanitaire

: Eau chaude sanitaire

i2 Température du ballon mesurée

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guide de référence utilisateur

4 | Fonctionnement

Zone principale

Zone secondaire

Pièce

Erreur

Chauffage/refroidissement

Élément Description

Dysfonctionn ement

4.2.2 Écran du menu principal

À partir de l'écran d'accueil, appuyez sur ( ) ou tournez ( ) la molette gauche pour ouvrir l'écran du menu principal. À partir du menu principal, vous pouvez accéder aux différents écrans du point de consigne et aux sous-menus.

ou : Un dysfonctionnement est survenu

Reportez-vous à la section "7.1Pour afficher le texte d'aide

en cas de dysfonctionnement"[448] pour plus

d'informations.

a Sous-menu sélectionné

Actions possibles sur cet écran

Parcourir la liste. Accéder au sous-menu. Activer/désactiver les pistes de navigation.

Sous-menu Description

[0]

ou Erreur

Restriction: S'affiche uniquement lorsqu'un dysfonctionnement survient.

Reportez-vous à la section "7.1Pour afficher le

texte d'aide en cas de dysfonctionnement"[448] pour plus

d'informations.

[1]

Pièce

Restriction: S'affiche uniquement lorsqu'un thermostat d'ambiance est raccordé à l'unité intérieure.

Réglez la température intérieure.

[2]

Zone principale

Indique le symbole applicable pour votre type d'émetteur de la zone principale.

Réglez la température de départ pour la zone principale.

[3] Zone secondaire Restriction: S'affiche uniquement lorsqu'il y a

deux zones de température de départ. Indique le symbole applicable pour votre type d'émetteur de la zone secondaire.

Réglez la température de départ pour la zone secondaire (le cas échéant).

Guide de référence utilisateur

[4]

Chauffage/

refroidissement

Indique le symbole applicable pour votre unité.

Le mode de fonctionnement ne peut pas être modifié sur les modèles de chauffage uniquement.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Fonctionnement

–

21°C

Pièce

–

35°C

Zone principale

–

45°C

Zone secondaire

–

50°C

Ballon

–

Sous-menu Description

[5]

[7]

Ballon

Réglages

utilisateur

[8]

[9]

Informations

Réglages

installateur

[A]

Mise en service

[B]

[C]

Profil utilisateur

Fonctionnement

4.2.3 Écran du point de consigne

Restriction: S'affiche uniquement lorsqu'un ballon d'eau chaude sanitaire est présent.

Réglez la température du ballon d'eau chaude sanitaire.

Donne accès aux réglages utilisateur tels que le mode vacances et le mode silencieux.

Affiche les données et les informations concernant l'unité intérieure.

Restriction: Uniquement pour l'installateur. Donne accès aux réglages avancés.

Restriction: Uniquement pour l'installateur. Effectuez des essais et la maintenance.

Changez le profil utilisateur actif.

Activez ou désactivez la fonctionnalité de chauffage et la préparation d'eau chaude sanitaire.

L'écran du point de consigne s'affiche pour les écrans décrivant les composants du système qui exigent une valeur du point de consigne.

Exemples

[1] Écran de la température intérieure

[3] Écran de la zone secondaire

[2] Écran de la zone principale

[5] Écran de la température du ballon

Explications

Actions possibles sur cet écran

Parcourir la liste du sous-menu.

Passer au sous-menu.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guide de référence utilisateur

4 | Fonctionnement

a bc

7.2.1

Date/heure

Heures

Minutes

4.2.4 Écran détaillé incluant des valeurs

Actions possibles sur cet écran

Régler et appliquer automatiquement la température souhaitée.

Élément Description

Limite de température minimum a1 Fixée par l'unité

a2 Restreinte par l'installateur

Limite de température maximum b1 Fixée par l'unité

b2 Restreinte par l'installateur

Température actuelle c Mesurée par l'unité

Température souhaitée d Tournez la molette droite pour

augmenter/diminuer.

Sous-menu e Tournez ou appuyez sur la

molette gauche pour passer au sous-menu.

Exemple:

a Réglages

b Valeurs

c Réglage et valeur sélectionnés

Actions possibles sur cet écran

Parcourir la liste des réglages.

Modifier la valeur.

Passer au réglage suivant.

Confirmer les modifications et procéder.

4.3 ACTIVATION ou DÉSACTIVATION d'opération

4.3.1 Indication visuelle

Guide de référence utilisateur

Certaines fonctionnalités de l'unité peuvent être activées ou désactivées séparément. Si une fonctionnalité est désactivée, l'icône de température correspondante sera grise à l'écran d'accueil.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Contrôle de la température intérieure

1.6

bar

1.6 bar

Fonctionnement

Pièce

Chauffage/refroidissement

Marche

C.1

a MARCHE du contrôle de la température intérieure b ARRÊT du contrôle de la température intérieure

Fonctionnement du chauffage

4 | Fonctionnement

c MARCHE du fonctionnement du chauffage/rafraîchissement d ARRÊT du fonctionnement du chauffage/rafraîchissement

Fonctionnement du chauffage du ballon

e MARCHE du fonctionnement du chauffage du ballon

f ARRÊT du fonctionnement du chauffage du ballon

4.3.2 Pour ACTIVER ou DÉSACTIVER

Contrôle de la température intérieure

1 Accédez à [C.1]: Fonctionnement > Pièce.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

2 Réglez le fonctionnement sur Marche ou Arrêt.

Guide de référence utilisateur

4 | Fonctionnement

Fonctionnement

Chauffage/refroidissement

Ballon

Arrêt

Marche

Pièce

C.2

Fonctionnement

Ballon

Arrêt

Marche

Chauffage/refroidissement

C.3

Fonctionnement du chauffage

REMARQUE

Protection antigel. Même si vous DÉSACTIVEZ le fonctionnement du chauffage/

rafraîchissement ([C.2]: Fonctionnement > Chauffage/refroidissement), la protection antigel - si activée - reste active.

REMARQUE

Prévention du gel de la tuyauterie d'eau. Même si vous DÉSACTIVEZ le

fonctionnement du chauffage/rafraîchissement ([C.2]: Fonctionnement > Chauffage/refroidissement), la prévention du gel de la tuyauterie d'eau - si

activée - reste active.

1 Accédez à [C.2]: Fonctionnement > Chauffage/

refroidissement.

2 Réglez le fonctionnement sur Marche ou Arrêt.

Fonctionnement du chauffage du ballon

REMARQUE

Mode désinfection. Même si vous DÉSACTIVEZ le fonctionnement du chauffage

([C.3]: Fonctionnement > Ballon), le mode désinfection reste activé. Toutefois, si vous le DÉSACTIVEZ pendant le déroulement de la désinfection, une erreur AH se produit.

1 Accédez à [C.3]: Fonctionnement > Ballon.

2 Réglez le fonctionnement sur Marche ou Arrêt.

4.4 Contrôle du chauffage

Guide de référence utilisateur

4.4.1 À propos du contrôle du chauffage

Le contrôle du chauffage inclut généralement les étapes suivantes:

1 Réglage du mode ambiant 2 Contrôle de la température

Selon la configuration du système et la configuration de l'installateur, vous utilisez un contrôle de la température différent:

▪ Contrôle du thermostat d'ambiance ▪ Contrôle de la température de départ ▪ Contrôle du thermostat d'ambiance externe

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4.4.2 Réglage du mode ambiant

1.6 bar

22:19

18 Feb 2018

Pièce

À propos des modes ambiants

Cette unité est un modèle de chauffage uniquement. Le système peut réchauffer une pièce mais ne peut PAS la rafraîchir.

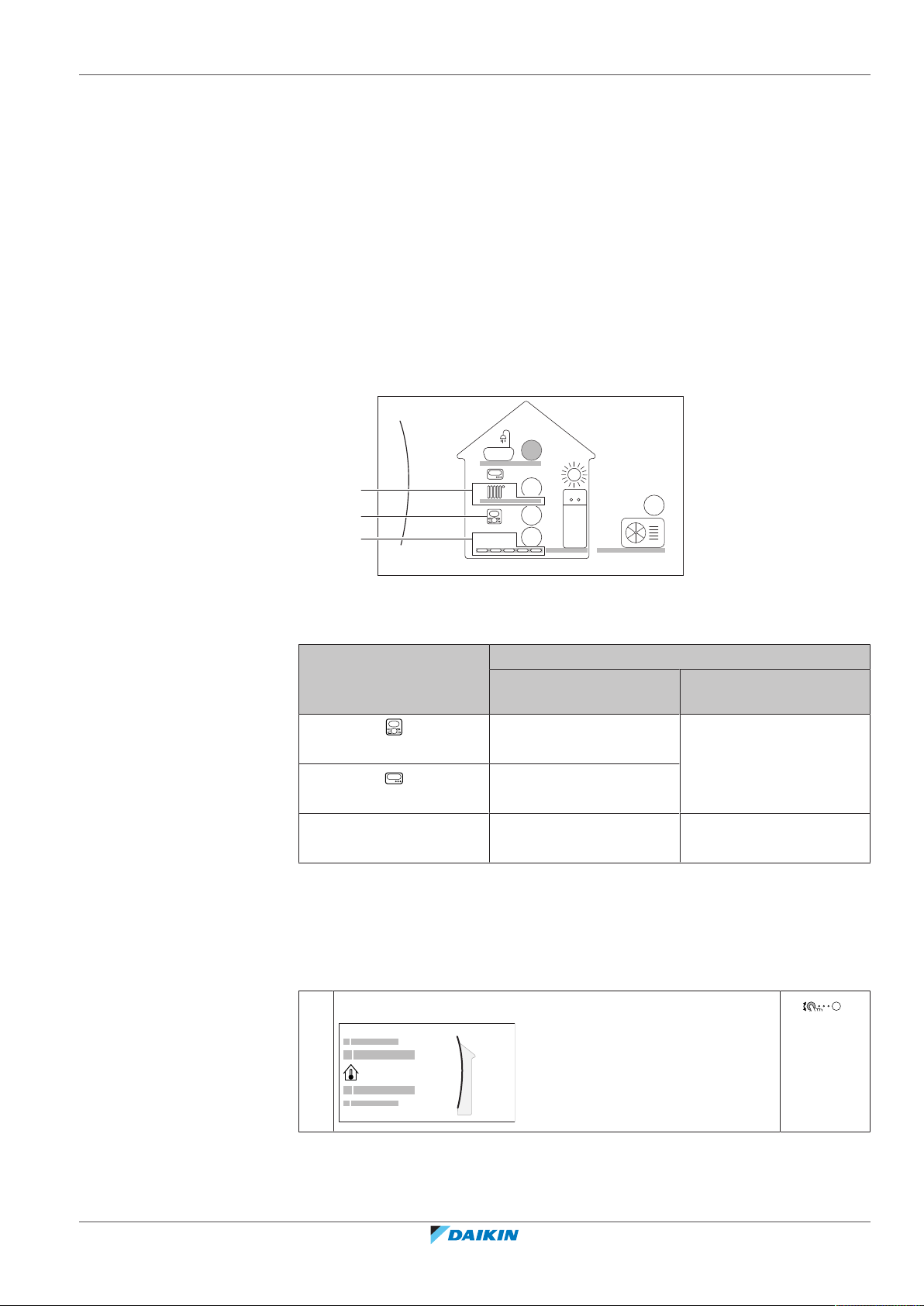

4.4.3 Détermination du contrôle de la température utilisé

Pour identifier le contrôle de la température utilisé (méthode1)

Consultez le tableau des réglages installateur rempli par l'installateur.

Pour identifier le contrôle de la température utilisé (méthode2)

Vous pouvez vérifier à l'écran d'accueil le contrôle de température que vous utilisez.

4 | Fonctionnement

a1 Émetteur de chaleur de la zone principale (dans cet exemple Chauffage au sol) a2 Émetteur de chaleur de la zone secondaire (dans cet exemple Radiateur). Si aucune icône n'est affichée,

il n'y a aucune zone secondaire.

b Type de thermostat d'ambiance de la zone principale:

Si b=… Alors le contrôle de la température…

Zone principale Zone secondaire (le cas

Contrôle du thermostat d'ambiance

Contrôle du thermostat d'ambiance externe

Aucune icône Contrôle de la

température de départ

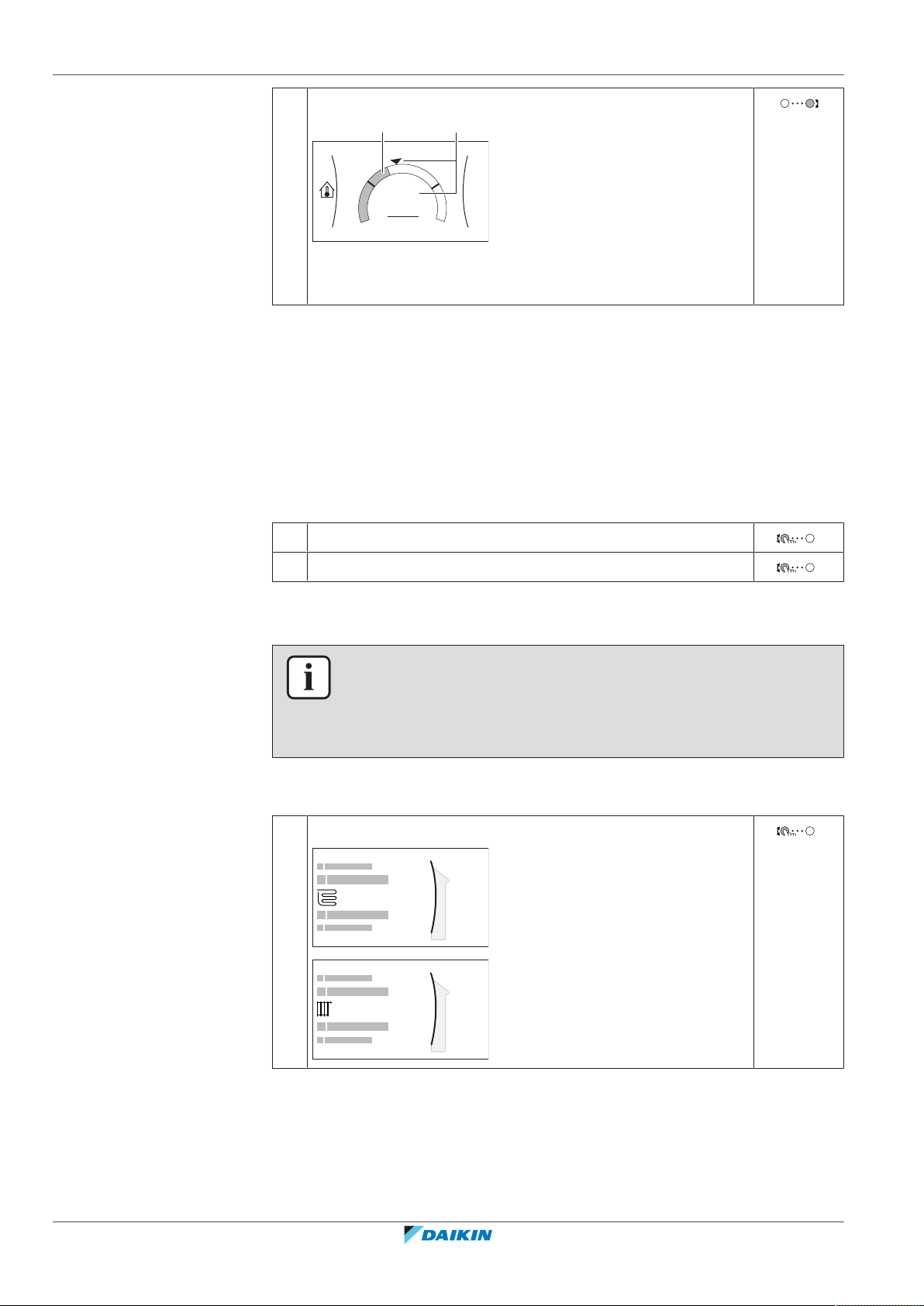

4.4.4 Modification de la température intérieure souhaitée

Pendant le contrôle de la température intérieure, vous pouvez utiliser l'écran du point de consigne de la température intérieure pour lire et régler la température intérieure souhaitée.

1 Accédez à [1]: Pièce.

échéant)

Contrôle du thermostat d'ambiance externe

Contrôle de la température de départ

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guide de référence utilisateur

4 | Fonctionnement

–

21°C

a b

Pièce

Zone principale

Zone secondaire

2 Réglez la température intérieure voulue.

a Température intérieure réelle b Température intérieure voulue

Si la programmation est activée après avoir modifié la température intérieure voulue

▪ La température restera la même tant qu'il n'y a pas d'action programmée. ▪ La température intérieure voulue retournera à sa valeur programmée chaque

fois qu'une action programmée se produit.

Vous pouvez éviter le comportement programmé en désactivant (temporairement) la programmation.

Désactivation de la programmation de la température intérieure

1 Accédez à [1.1]: Pièce > Horloge.

2 Sélectionnez Non.

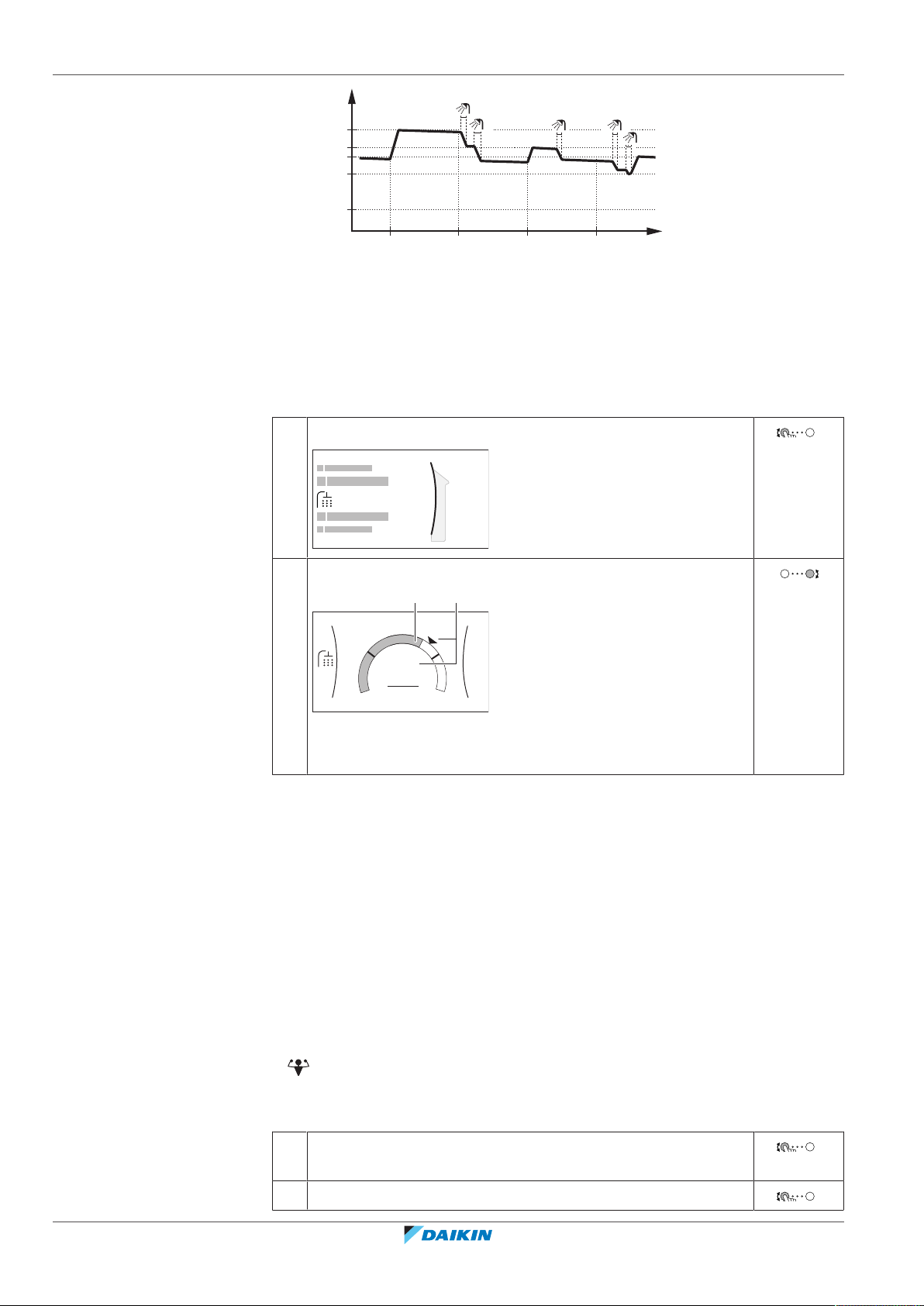

4.4.5 Modification de la température de départ voulue

INFORMATIONS

L'eau de sortie est l'eau envoyée aux émetteurs de chaleur. La température de départ voulue est définie par votre installateur en fonction du type d'émetteur de chaleur. Il vous suffit de configurer les réglages de la température de départ en cas de problèmes.

Vous pouvez utiliser l'écran du point de consigne de la température de départ pour lire et régler la température de départ voulue.

1 Accédez à [2]: Zone principale ou [3]: Zone secondaire.

Guide de référence utilisateur

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

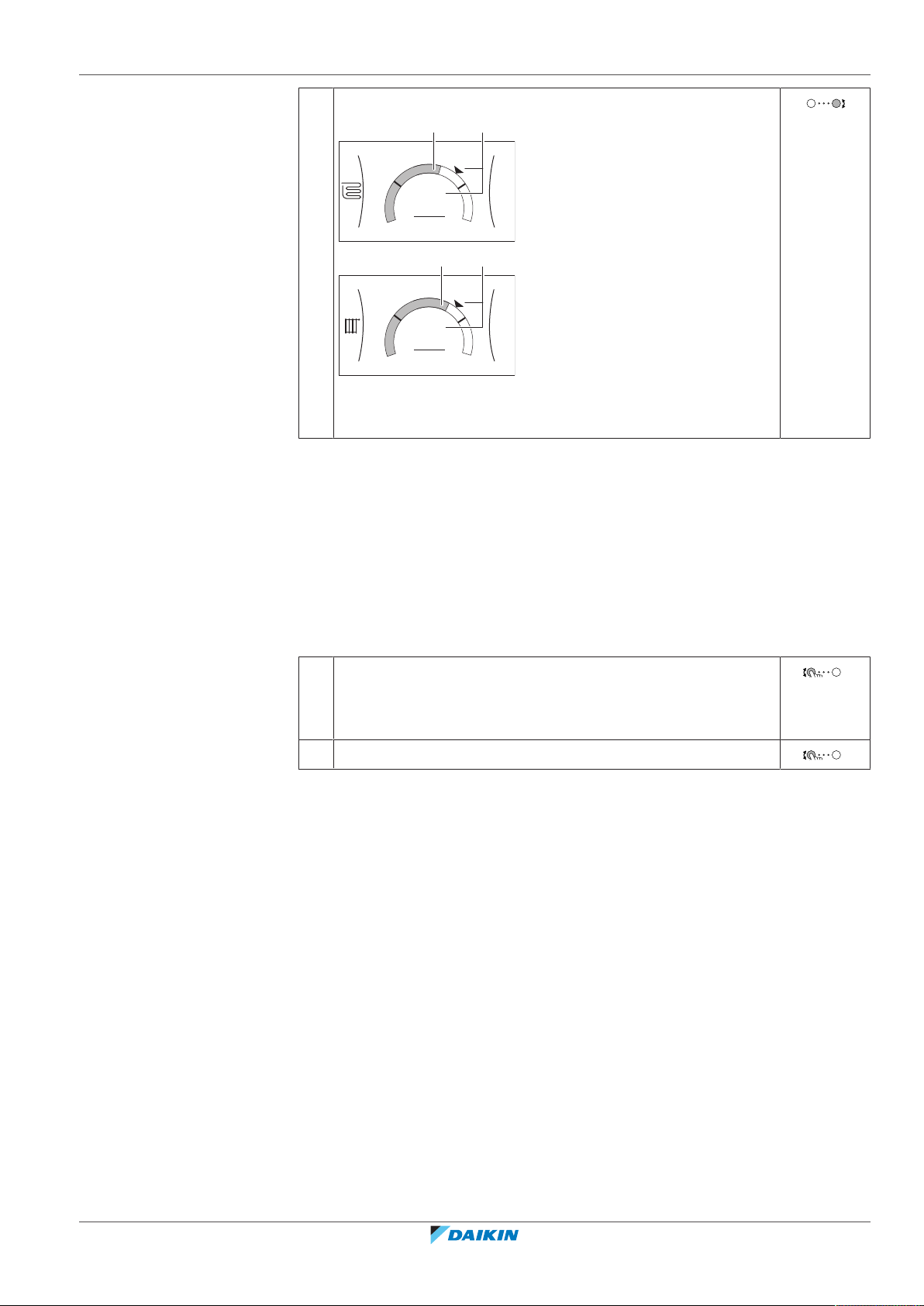

4 | Fonctionnement

–

35°C

a b

Zone principale

–

45°C

a b

Zone secondaire

2 Réglez la température de départ voulue.

a Température de départ réelle b Température de départ voulue

Si la programmation est activée après avoir modifié la température de départ voulue

▪ La température restera la même tant qu'il n'y a pas d'action programmée. ▪ La température de départ voulue retournera à sa valeur programmée chaque

fois qu'une action programmée se produit.

Vous pouvez éviter le comportement programmé en désactivant (temporairement) la programmation.

Désactivation de la programmation de la température de départ

1 Accédez à une des options suivantes:

▪ [2.1]: Zone principale > Horloge ▪ [3.1]: Zone secondaire > Horloge

2 Sélectionnez Non.

Pour activer le fonctionnement avec loi d'eau pour la température de départ

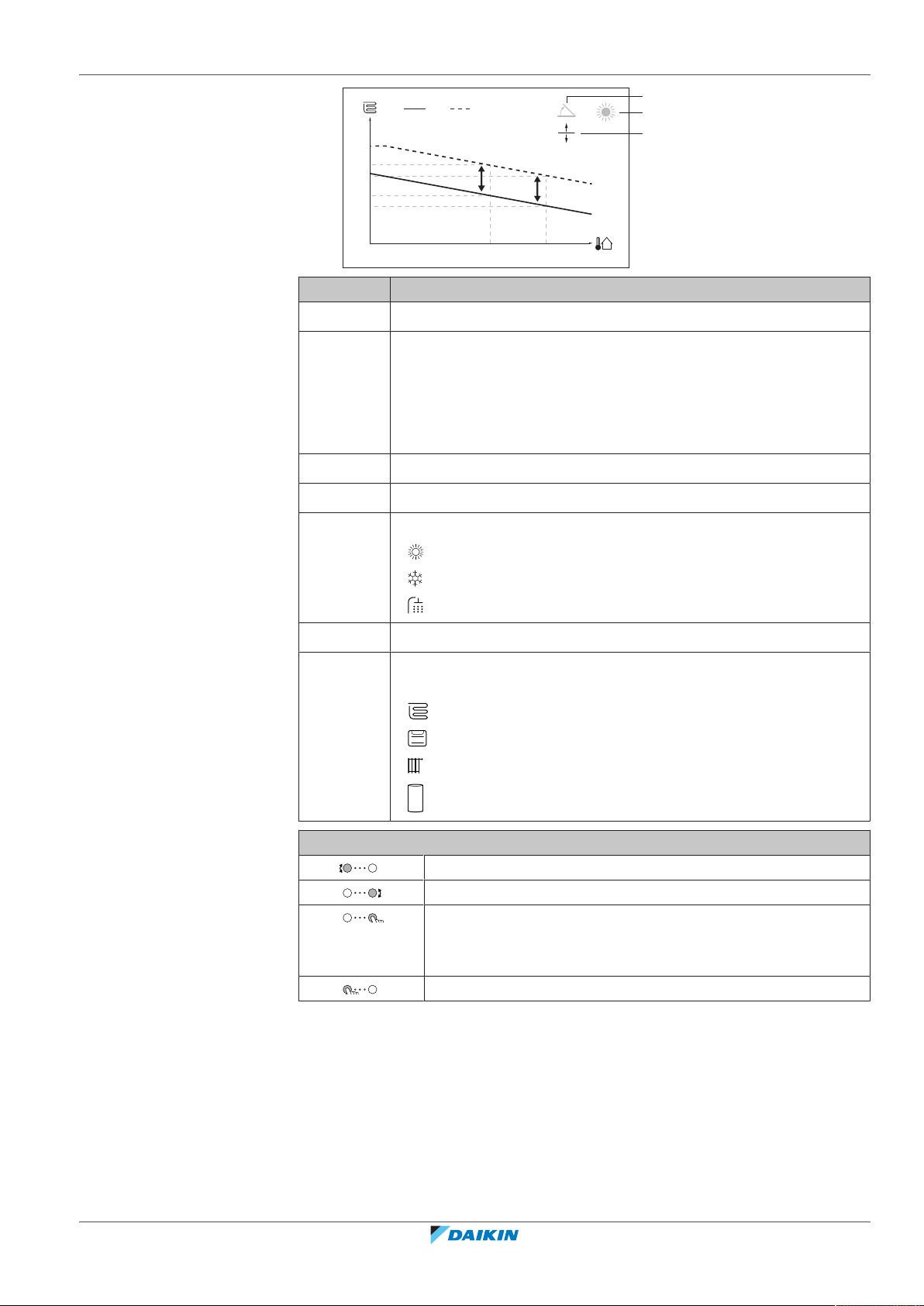

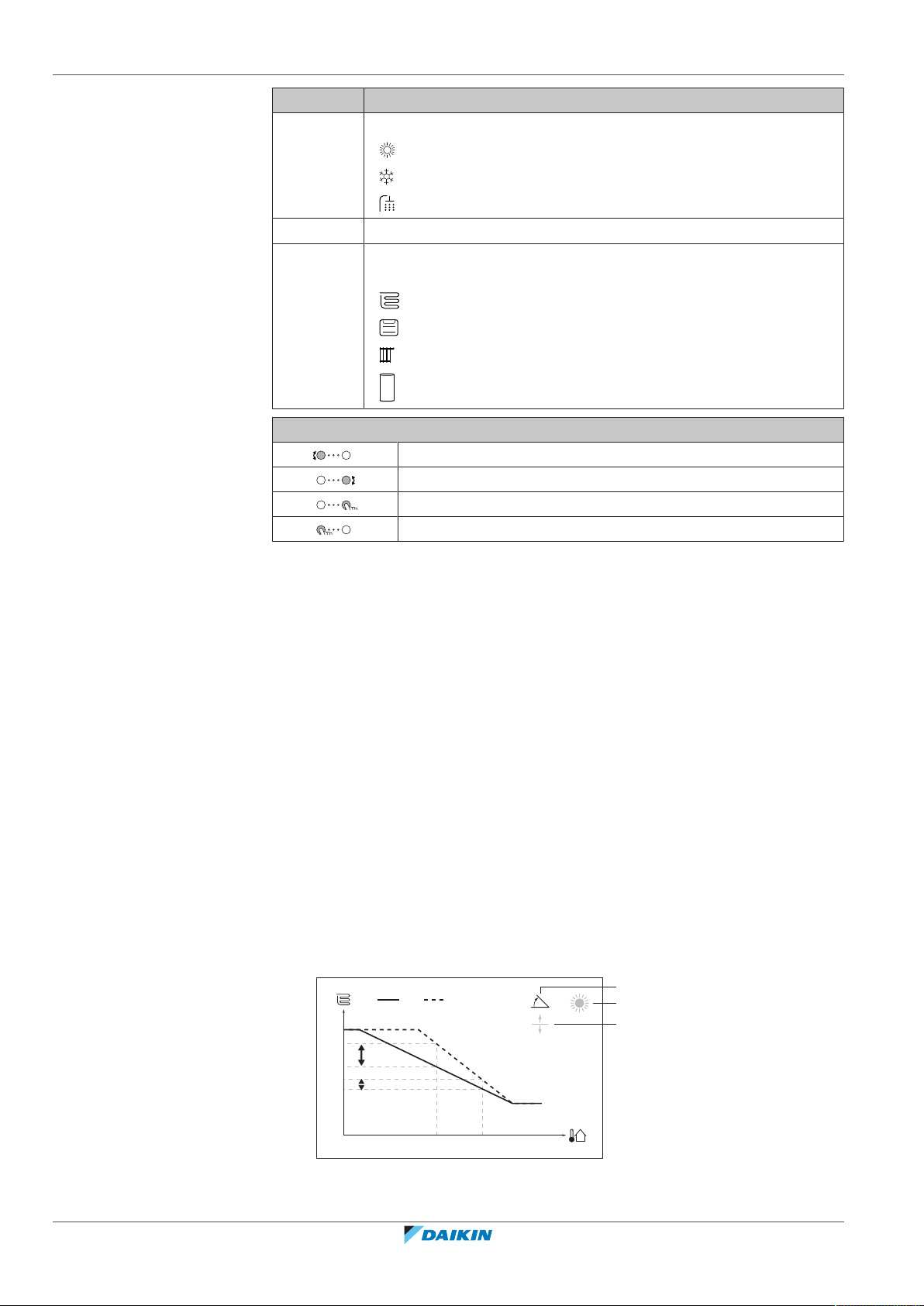

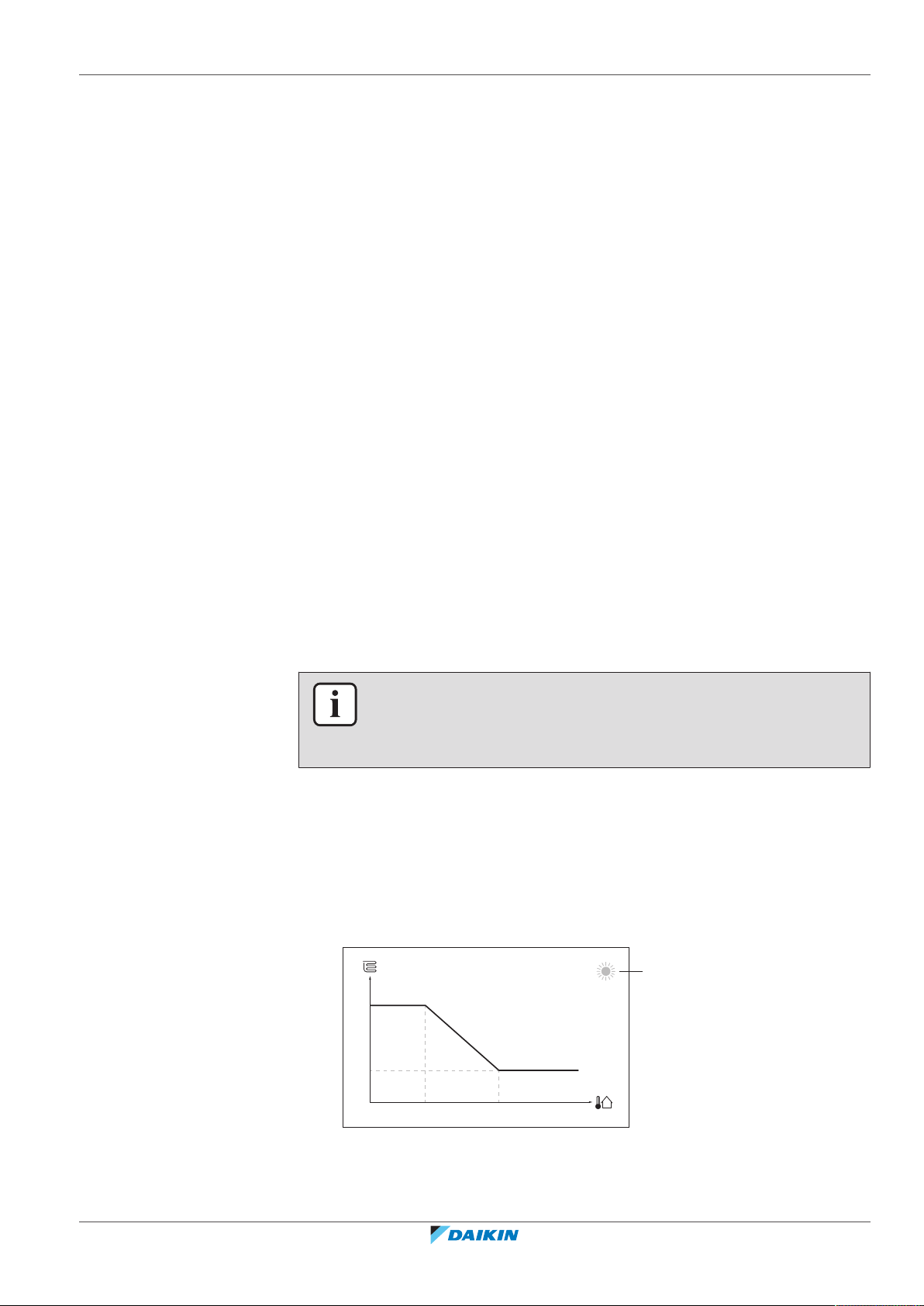

Reportez-vous à la section "4.8.4Utilisation de courbes de la loi d'eau"[439].

4.5 Contrôle de l'eau chaude sanitaire

4.5.1 À propos du contrôle de l'eau chaude sanitaire

Selon le mode du ballon ECS (paramètre de l'installateur), vous utilisez un contrôle de l'eau chaude sanitaire différent:

▪ Réchauffement seul ▪ Programme + réchauffement ▪ Programme uniquement

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guide de référence utilisateur

4 | Fonctionnement

[5.1] [5.2] [5.3] [5.4] [5.5]

Point de consigne Éco

Horloge

Point de consigne de réchauffement

Point de consigne de confort

Fonctionnement en mode puissant

ATTENTION

Le programme d'autorisation du chauffage d'appoint sert à restreindre ou autoriser le fonctionnement du chauffage d'appoint en fonction d'un programme hebdomadaire. Conseil : pour éviter tout dysfonctionnement de la fonction de désinfection, autorisez le chauffage d'appoint (à l'aide du programme hebdomadaire) pendant au moins 4heures à compter du démarrage programmé de la désinfection. Si le chauffage d'appoint est restreint pendant la désinfection, cette fonction échouera et l'avertissement applicable AH sera généré.

INFORMATIONS

En cas de code d'erreur AH et si la fonction de désinfection n'est pas interrompue en raison d'un soutirage d'eau chaude sanitaire, nous vous recommandons d'effectuer les actions suivantes:

▪ Lorsque le mode Réchauffement seul ou Programme + réchauffement

est sélectionné, il est recommandé de programmer le démarrage de la fonction de désinfection au moins 4heures après le dernier grand soutirage d'eau chaude prévu. Ce démarrage peut être défini à l'aide des réglages installateur (fonction de désinfection).

▪ Lorsque le mode Programme uniquement est sélectionné, il est recommandé

de programmer une action Éco 3 heures avant le démarrage programmé de la fonction de désinfection pour préchauffer le ballon.

Pour identifier le mode utilisé pour l'eau chaude sanitaire (méthode1)

Consultez le tableau des réglages installateur rempli par l'installateur.

Pour identifier le mode utilisé pour l'eau chaude sanitaire (méthode2)

1 Accédez à [5]: Ballon.

2 Identifiez les éléments affichés:

Si... s'affiche Le mode du ballonECS est alors…

Uniquement [5.1]

Réchauffement seul Fonctionnement en mode puissant

Tous les éléments excepté

Programme uniquement [5.4] Point de consigne de réchauffement sont

affichés

4.5.2 Mode de réchauffage

Guide de référence utilisateur

Tous les éléments, y compris

Programme + réchauffement [5.4] Point de consigne de réchauffement, sont

affichés

En mode de réchauffage, le ballond'eau chaude sanitaire chauffe en permanence jusqu'à ce que la température indiquée sur l'écran d'accueil soit atteinte (exemple: 50°C) lorsque la température chute en dessous d'une certaine valeur.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

4.5.3 Mode programmé

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

En mode programmé, le ballon d'eau chaude sanitaire produit de l'eau chaude sanitaire en fonction d'un programme. Le meilleur moment pour que le ballon puisse produire de l'eau chaude est la nuit parce que la demande en chauffage est moindre.

Exemple:

4 | Fonctionnement

TtTempérature du ballond'eau chaude sanitaire

t Temps

TtTempérature du ballond'eau chaude sanitaire

t Temps

▪ Initialement, la température du ballonECS est la même que la température d'eau

sanitaire qui entre dans le ballonECS (exemple: 15°C).

▪ À 00:00, le ballon ECS est programmé pour chauffer l'eau jusqu'à une valeur

prédéfinie (exemple: Confort = 60°C).

▪ Le matin, vous consommez de l'eau chaude et la température du ballon ECS

diminue.

▪ À 14:00, le ballon ECS est programmé pour chauffer l'eau jusqu'à une valeur

prédéfinie (exemple: Éco = 50°C). De l'eau chaude est de nouveau disponible.

▪ L'après-midi et le soir, vous consommez de nouveau de l'eau chaude et la

température du ballonECS diminue de nouveau.

▪ À 00:00 le lendemain, le cycle se répète.

4.5.4 Mode programmé + de réchauffage

En mode programmé + de réchauffage, le contrôle de l'eau chaude sanitaire est le même qu'en mode programmé. Cependant, lorsque la température du ballond'eau chaude sanitaire est inférieure à une valeur prédéfinie (=température du ballon pour le réchauffage – valeur de l'hystérésis; exemple: 35°C), le ballon d'eau chaude sanitaire chauffe jusqu'à ce que le point de consigne de réchauffage soit atteint (exemple: 45°C). Ce qui garantit qu'une quantité minimale d'eau chaude est toujours disponible.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Exemple:

Guide de référence utilisateur

4 | Fonctionnement

60°C

00:00 07:00

50°C 45°C

15°C

14:00 21:00

35°C

Ballon

–

50°C

a b

Ballon

4.5.5 Modification de la température de l'eau chaude sanitaire

TtTempérature du ballon d'eau chaude sanitaire

t Temps

Dans le mode Réchauffement seul, vous pouvez utiliser l'écran du point de consigne de la température du ballon pour lire et régler la température de l'eau chaude sanitaire.

1 Accédez à [5]: Ballon.

2 Réglez la température de l'eau chaude sanitaire.

a Température de l'eau chaude sanitaire réelle b Température de l'eau chaude sanitaire voulue

Dans d'autres modes, vous pouvez uniquement visionner l'écran du point de consigne, mais vous ne pouvez pas le modifier. À la place, vous pouvez modifier les réglages pour le Point de consigne de confort [5.2], Point de consigne Éco [5.3] et Point de consigne de réchauffement [5.4].

4.5.6 Utilisation du fonctionnement puissant de l'ECS

À propos du fonctionnement puissant

Fonctionnement en mode puissant permet à l'eau chaude sanitaire d'être chauffée par le chauffage d'appoint. Utilisez ce mode les jours où l'utilisation d'eau chaude est plus élevée que d'habitude.

Guide de référence utilisateur

Pour déterminer si le fonctionnement puissant est activé

Si s'affiche à l'écran d'accueil, le fonctionnement puissant est activé. Activez ou désactivez Fonctionnement en mode puissant de la manière

1 Accédez à [5.1]: Ballon > Fonctionnement en mode

puissant

2 Mettez le fonctionnement puissant sur Arrêt ou Marche.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Exemple d'utilisation: vous avez immédiatement besoin de plus d'eau chaude

Profil utilisateur

1234

Utilisateur avancé

Vous êtes dans la situation suivante:

▪ Vous avez déjà utilisé la plus grande partie de votre eau chaude sanitaire. ▪ Vous ne pouvez pas attendre la prochaine action programmée pour chauffer le

ballon d'eau chaude sanitaire.

Dans ce cas, vous pouvez activer le fonctionnement puissant. Le ballon d'eau chaude sanitaire commencera à chauffer l'eau jusqu'à la température de Confort.

4.6 Utilisation avancée

La quantité d'informations affichées et pouvant être modifiées dans la structure de menus varie en fonction de votre niveau autorisation utilisateur:

4 | Fonctionnement

INFORMATIONS

Lorsque le fonctionnement puissant est activé, le risque de perte de puissance de chauffage et de problèmes de confort est élevé. En cas de fonctionnement fréquent de l'eau chaude sanitaire, le chauffage est interrompu fréquemment et sur de longues durées.

▪ Utilisateur: Mode standard ▪ Utilisateur avancé: Vous pouvez lire et modifier davantage d'informations

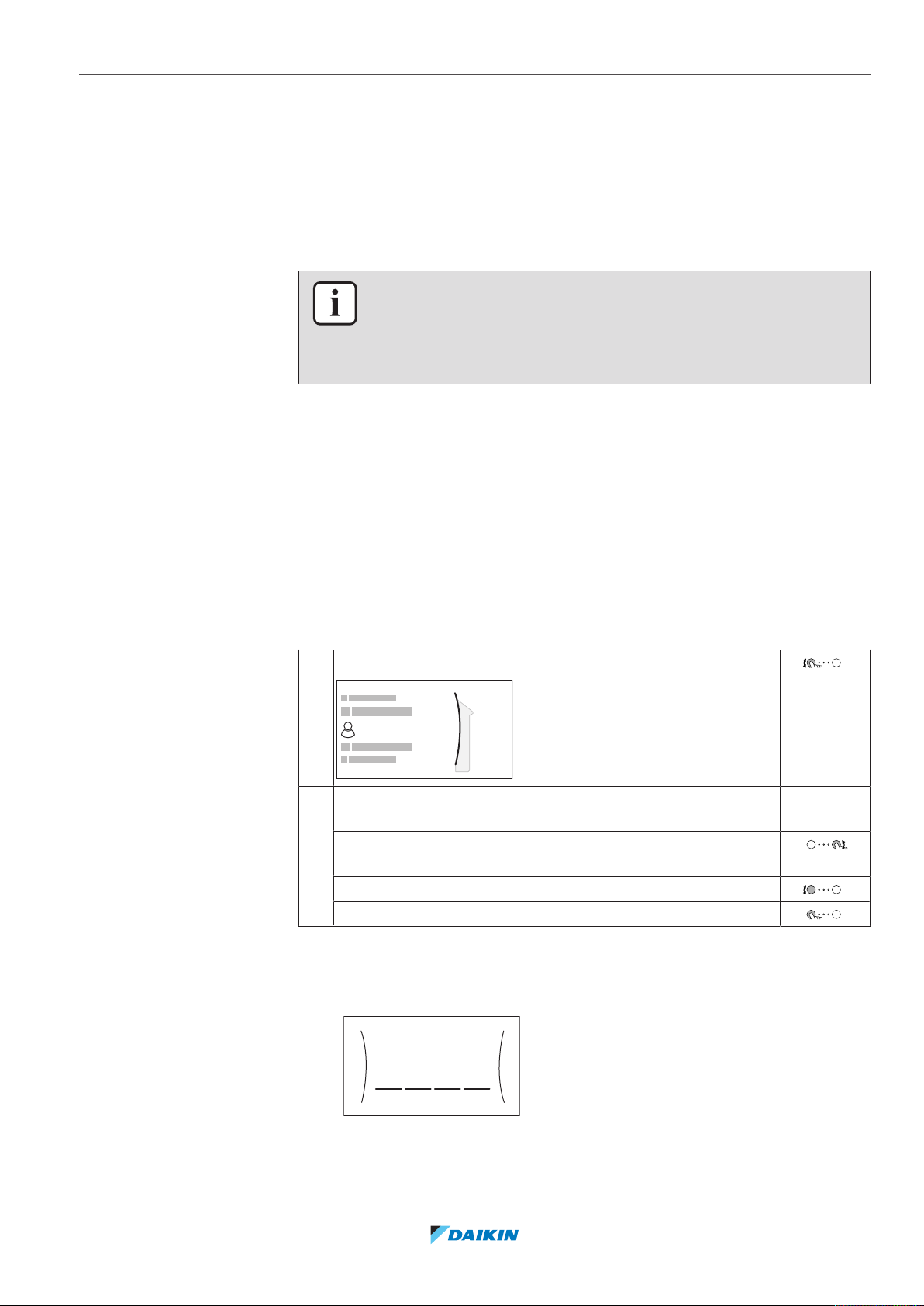

Changement de niveau d'autorisation de l'utilisateur

Vous pouvez changer le niveau d'autorisation de l'utilisateur de la manière suivante:

1 Accédez à [B]: Profil utilisateur.

2 Saisissez le code pin correspondant pour le niveau autorisation

—

utilisateur.

▪ Parcourez la liste des chiffres et modifiez le chiffre

sélectionné.

▪ Déplacez le curseur de gauche à droite. ▪ Confirmez le code pin et poursuivez.

Code pin de l'utilisateur avancé

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Le code pin de l'Utilisateur avancé correspond à 1234. Des éléments supplémentaires du menu pour l'utilisateur sont désormais visibles.

Code pin de l'utilisateur

Le code pin de l'Utilisateur correspond à 0000.

Guide de référence utilisateur

4 | Fonctionnement

0000

Utilisateur

4.6.1 Utilisation du mode silencieux

À propos du mode silencieux

Vous pouvez utiliser le mode silencieux pour réduire le son de l'unité extérieure. Cela réduit également la capacité de chauffage du système. Le mode silencieux compte plusieurs niveaux.

Vous pouvez:

▪ Désactiver complètement le mode silencieux ▪ Activer manuellement un niveau de mode silencieux jusqu'à la prochaine action

programmée

▪ Utiliser et définir un programme de mode silencieux

INFORMATIONS

Si la température extérieure est inférieure à zéro, nous vous recommandons de ne PAS utiliser le niveau le plus silencieux.

Pour déterminer si le mode silencieux est activé

Si est affiché à l'écran d'accueil, le mode silencieux est actif.

Pour utiliser le mode silencieux

1 Accédez à [7.4.1]: Réglages utilisateur > Silencieux >

Activation.

2 Procédez de l'une des manières suivantes: —

Si vous souhaitez… Alors…

Désactiver complètement le mode silencieux

Activer manuellement un niveau de mode silencieux

Utiliser et définir un programme de mode silencieux

Sélectionnez Arrêt.

Sélectionnez le niveau de mode silencieux applicable. Exemple: Le plus silencieux.

Sélectionnez Automatique.

Accédez à [7.4.2] Horloge et définissez le programme. Pour plus de renseignements concernant la programmation, reportez-vous à

"4.7.4Écran de la programmation: exemple"[432].

Guide de référence utilisateur

Exemple d'utilisation: votre bébé dort l'après-midi

Si vous êtes dans la situation suivante:

▪ Vous avez défini un programme de mode silencieux:

- pendant la nuit: Le plus silencieux.

- pendant la journée: Arrêt pour garantir la capacité de chauffage du système.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

▪ Cependant, l'après-midi, votre bébé dort et vous souhaitez que la maison soit

Activation

Jusqu'à

7.3.1

silencieuse.

Vous pouvez alors procéder comme suit:

1 Accédez à [7.4.1]: Réglages utilisateur > Silencieux >

Activation.

2 Sélectionnez Le plus silencieux.

Avantage: L'unité extérieure fonctionne à son niveau le plus silencieux.

4.6.2 Utilisation du mode vacances

À propos du mode vacances

Lors de vos vacances, vous pouvez utiliser le mode vacances pour vous écarter des programmes normaux sans avoir à les modifier. Pendant que le mode vacances est actif, le fonctionnement du chauffage et le fonctionnement de l'eau chaude sanitaire seront désactivés. La protection antigel et le fonctionnement antilégionellose resteront actifs.

Ordre de montage habituel

4 | Fonctionnement

L'utilisation du mode vacances inclut généralement les étapes suivantes:

1 Réglage de la date du début et de la fin de vos vacances. 2 Activation du mode vacances.

Pour déterminer si le mode vacances est activé et/ou en cours de fonctionnement

Si est affiché à l'écran d'accueil, le mode vacances est actif.

Configuration des vacances

1 Activez le mode vacances. —

▪ Accédez à [7.3.1]: Réglages utilisateur > Vacances >

Activation.

▪ Sélectionnez Marche.

2 Définissez le premier jour de vos vacances. —

▪ Accédez à [7.3.2]: Du.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

▪ Sélectionnez une date.

▪ Confirmez les modifications.

Guide de référence utilisateur

4 | Fonctionnement

4.6.3 Lecture des informations

3 Définissez le dernier jour de vos vacances. —

▪ Accédez à [7.3.3]: Jusqu'à.

▪ Sélectionnez une date.

▪ Confirmez les modifications.

Pour lire les informations

1 Accédez à [8]: Informations.

Informations possibles

Dans le menu… Vous pouvez lire…

[8.1] Données d'énergie Énergie produite, électricité

consommée et gaz consommé

[8.2] Historique d'erreurs Historique des dysfonctionnements

[8.3] Informations

N° à contacter/assistance

d'installateur

[8.4] Capteurs Température intérieure, température

du ballon ou de l'eau chaude sanitaire, température extérieure et température de départ (le cas échéant)

[8.5] Actionneurs État/mode de chaque actionneur

Exemple: MARCHE/ARRÊT de la pompe à eau chaude sanitaire

[8.6] Modes de fonctionnement Actuel mode de fonctionnement

Exemple: Mode de dégivrage/retour d'huile

[8.7] À propos Informations relatives à la version du

système

[8.8] Statut de la connexion Informations relatives à l'état de

connexion de l'unité, au thermostat d'ambiance et à l'adaptateur LAN.

[8.9] Heures de fonctmnt Heures de fonctionnement des

composants du système spécifiques

4.6.4 Pour configurer l'heure et la date

Guide de référence utilisateur

1 Accédez à [7.2] Réglages utilisateur > Date/heure.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4.7 Valeurs prédéfinies et programmes

4.7.1 Utilisation des valeurs prédéfinies

À propos des valeurs prédéfinies

Pour certains réglages du système, vous pouvez définir des valeurs prédéfinies. Vous ne devez définir les valeurs qu'une seule fois, et vous pouvez les réutiliser ensuite dans d'autres écrans tels que l'écran de programmation. Si vous souhaitez modifier ultérieurement la valeur, vous devez uniquement le faire à un emplacement.

Définition des valeurs prédéfinies de la température du ballon

Le programme de l'eau chaude sanitaire utilise des valeurs prédéfinies différentes:

Valeur prédéfinie Emplacement d'utilisation

4 | Fonctionnement

Point de consigne de confort

Point de consigne Éco

Point de consigne de réchauffement

Définition des tarifs énergétiques

Uniquement possible si Relève est activé par l'installateur.

Valeur prédéfinie Emplacement d'utilisation

Tarif électricité >

▪ Haute ▪ Moyen ▪ Bas

Prix du gaz

4.7.2 Réglage des prix de l'énergie

Fait partie du programme si le mode du ballon d'eau chaude sanitaire correspond à

▪ Programme uniquement ▪ Programme + réchauffement

Si le mode du ballon d'eau chaude sanitaire correspond à

▪ Programme + réchauffement

Utilisé à l'écran du programme hebdomadaire au moment de définir les tarifs énergétiques.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Dans le système, vous pouvez définir les tarifs énergétiques suivants:

▪ un prix de gaz fixe, ▪ 3niveaux de prix de l'électricité, ▪ un temporisateur hebdomadaire pour les prix de l'électricité.

Reportez-vous au manuel d'installation pour plus d'informations.

Exemple: comment régler les prix de l'énergie sur l'interface utilisateur?

Tarif Valeur dans le chemin de navigation

Combustible: 5,3centimes d'euro/kWh [7.6]=5,3

Électricité: 12centimes d'euro/kWh [7.5.1]=12

Pour régler le prix du gaz

1 Accédez à [7.6]: Réglages utilisateur > Prix du gaz.

2 Sélectionnez le prix du gaz correct.

Guide de référence utilisateur

4 | Fonctionnement

3 Confirmez les modifications.

INFORMATIONS

Prix compris entre 0,00~990devises/kWh (avec 2valeurs significatives).

Pour régler le prix de l'électricité

1 Accédez à [7.5.1]/[7.5.2]/[7.5.3]: Réglages utilisateur >

Tarif électricité > Haute/Moyen/Bas.

2 Sélectionnez le prix de l'électricité correct.

3 Confirmez les modifications.

4 Répétez cette procédure pour les trois prix de l'électricité. —

INFORMATIONS

Prix compris entre 0,00~990devises/kWh (avec 2valeurs significatives).

INFORMATIONS

Si aucun programme n'est défini, le Tarif électricité pour Haute est pris en compte.

Pour régler le temporisateur du prix de l'électricité

1 Accédez à [7.5.4]: Réglages utilisateur > Tarif

électricité > Horloge.

2 Programmez la sélection à l'aide de l'écran de programmation.

Vous pouvez définir les prix de l'électricité Haute, Moyen et Bas en fonction de votre fournisseur d'électricité.

3 Confirmez les modifications.

INFORMATIONS

Les valeurs correspondent aux valeurs du prix de l'électricité précédemment définies pour Haute, Moyen et Bas. Si aucun programme n'est défini, le prix de l'électricité Haute est pris en compte.

À propos des prix de l'énergie en cas de prime par kWh d'énergie renouvelable

Il est possible de prendre en compte les primes lors de la définition des prix de l'énergie. Les coûts de fonctionnement peuvent augmenter, le coût de fonctionnement total une fois le remboursement pris en compte sera cependant optimisé.

REMARQUE

Veillez à modifier les prix de l'énergie à l'issue de la période de validité de la prime.

—

Guide de référence utilisateur

Définition du prix du gaz en cas de prime par kWh d'énergie renouvelable

Calculez la valeur pour le prix du gaz grâce à la formule suivante:

▪ Prix réel du gaz+(Prime/kWh×0,9)

Pour connaître la procédure pour définir le prix du gaz, reportez-vous à "Pour

régler le prix du gaz"[429].

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Exemple

4 | Fonctionnement

Définition du prix de l'électricité en cas de prime par kWh d'énergie renouvelable

Calculez la valeur pour le prix de l'électricité grâce à la formule suivante:

▪ Prix réel de l'électricité+prime/kWh

Pour connaître la procédure pour définir le prix de l'électricité, reportez-vous à

"Pour régler le prix de l'électricité"[430].

Il s'agit d'un exemple et les prix et/ou valeurs utilisés dans cet exemple ne reflètent PAS la réalité.

Données Prix/kWh

Prix du gaz 4,08

Prix de l'électricité 12,49

Prime de chauffage renouvelable par kWh

Calcul du prix du gaz

Prix du gaz=prix réel du gaz+(prime/kWh×0,9) Prix du gaz=4,08+(5×0,9) Prix du gaz=8,58

Calcul du prix de l'électricité

Prix de l'électricité=prix réel de l'électricité+prime/kWh Prix de l'électricité=12,49+5 Prix de l'électricité=17,49

Tarif Valeur dans le chemin de navigation

Gaz: 4,08/kWh [7.6]=8,6

Électricité: 12,49/kWh [7.5.1]=17

4.7.3 Utilisation et définition des programmes

À propos des programmes

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Selon la configuration de votre système et la configuration de l'installateur, il est possible que des programmes soient disponibles pour plusieurs contrôles.

Vous pouvez:

▪ sélectionner les programmes actuellement utilisés, ▪ définir vos propres programmes si les programmes prédéfinis ne sont pas

satisfaisants. Les actions que vous pouvez programmer varient en fonction du contrôle.

Écrans de programmation éventuels

Nom et lieu Utilisation

[1.2] Pièce > Programme de chauffage

[2.2] Zone principale > Programme de chauffage

Programmez la température intérieure voulue en mode chauffage.

Programmez la température de départ voulue pour la zone principale en mode chauffage.

Guide de référence utilisateur

4 | Fonctionnement

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

Nom et lieu Utilisation

[3.2] Zone secondaire > Programme de chauffage

[4.2] Chauffage/ refroidissement >

Programmez la température de départ voulue pour la zone secondaire en mode chauffage.

Reportez-vous à la section "4.4.2Réglage du

mode ambiant"[419].

Calendrier du mode de fonctionnement

[5.5] Ballon > Horloge Programmez la température du ballon d'eau

chaude sanitaire pour vos besoins normaux en eau chaude sanitaire:

▪ Point de consigne de confort ▪ Point de consigne Éco ▪ Point de consigne de réchauffement

[7.4.2] Réglages utilisateur > Silencieux

> Horloge

Permet de programmer quand l'unité doit utiliser tel ou tel niveau de mode silencieux:

▪ Arrêt ▪ Silencieux ▪ Plus silencieux ▪ Le plus silencieux

[7.5.4] Réglages utilisateur > Tarif

Permet de programmer quand un certain tarif de l'électricité s'applique.

électricité > Horloge

Exemple de définition d'un programme

Reportez-vous à la section "4.7.4Écran de la programmation: exemple"[432].

4.7.4 Écran de la programmation: exemple

Cet exemple indique comment définir un programme de température intérieure en mode chauffage pour la zone principale.

INFORMATIONS

Les procédures de réglage sont les mêmes pour les autres programmations.

Pour définir le programme: vue d'ensemble

Exemple: Vous souhaitez définir le programme suivant:

Condition requise: Le programme de la température intérieure est uniquement

disponible si le contrôle du thermostat d'ambiance est actif. Si le contrôle de la température de départ est actif, vous pouvez alors définir le programme de la zone principale.

Guide de référence utilisateur

1 Passez au programme. 2 (en option) Effacer les contenus de la totalité du programme de la semaine ou

les contenus d'un programme du jour sélectionné.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Fonctionnement

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

Supprimer

Renommer Sélectionner

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

Supprimer

Modifier

Copier

3 Définissez le programme du Lundi. 4 Copiez le programme dans les autres jours de la semaine. 5 Définissez le programme pour Samedi et copiez-le dans Dimanche. 6 Donnez un nom au programme.

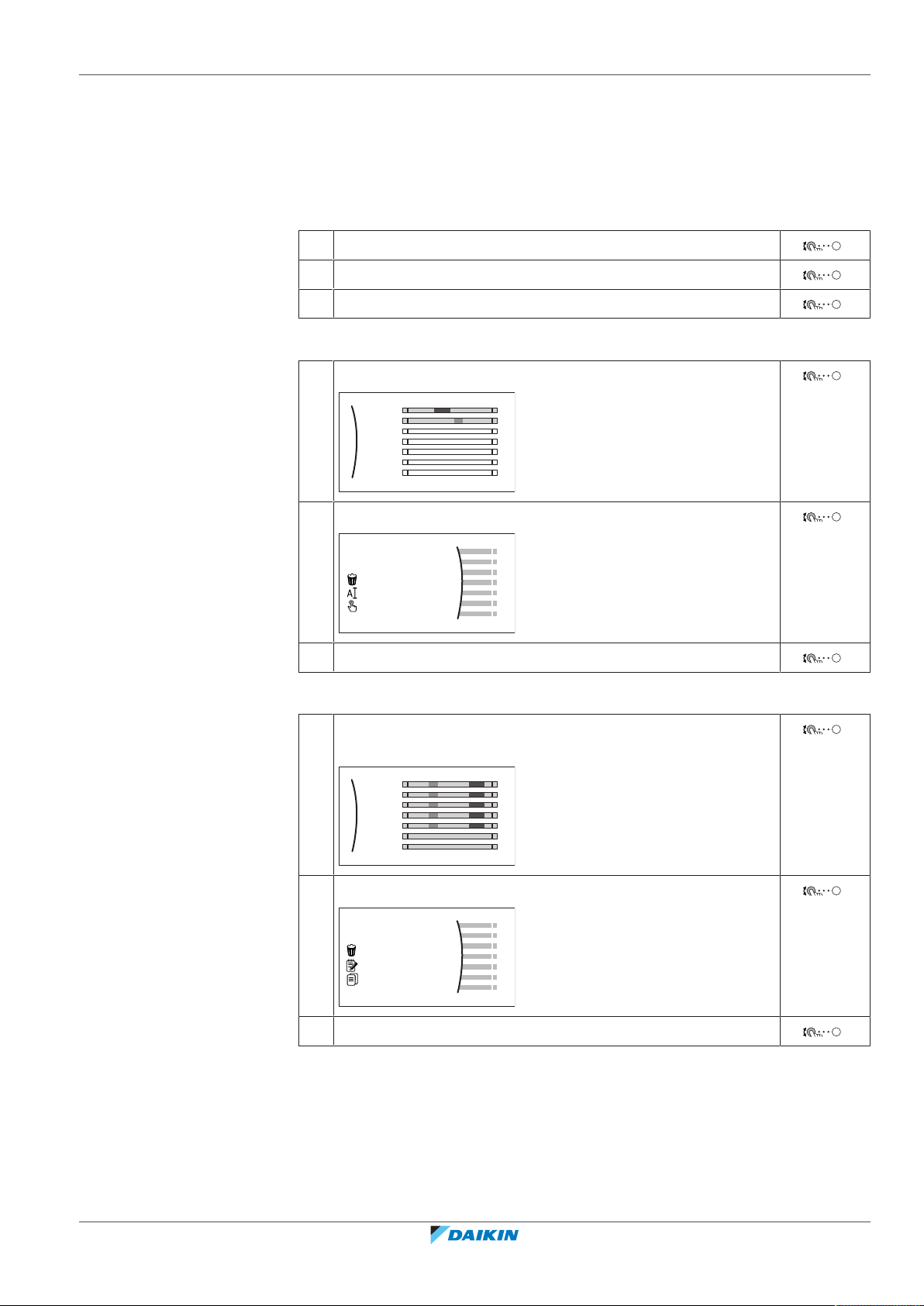

Pour passer au programme

1 Accédez à [1.1]: Pièce > Horloge.

2 Réglez la programmation sur Oui.

3 Accédez à [1.2]: Pièce > Programme de chauffage.

Pour effacer le contenu du programme de la semaine

1 Sélectionnez le nom du programme actuel.

2 Sélectionnez Supprimer.

3 Sélectionnez OK pour confirmer.

Pour effacer le contenu du programme du jour

1 Sélectionnez le jour pour lequel vous souhaitez effacer le

contenu. Par exemple Vendredi

2 Sélectionnez Supprimer.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

3 Sélectionnez OK pour confirmer.

Guide de référence utilisateur

4 | Fonctionnement

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

Supprimer

Modifier

Copier

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

21°C

12 24

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

Supprimer

Modifier

Copier

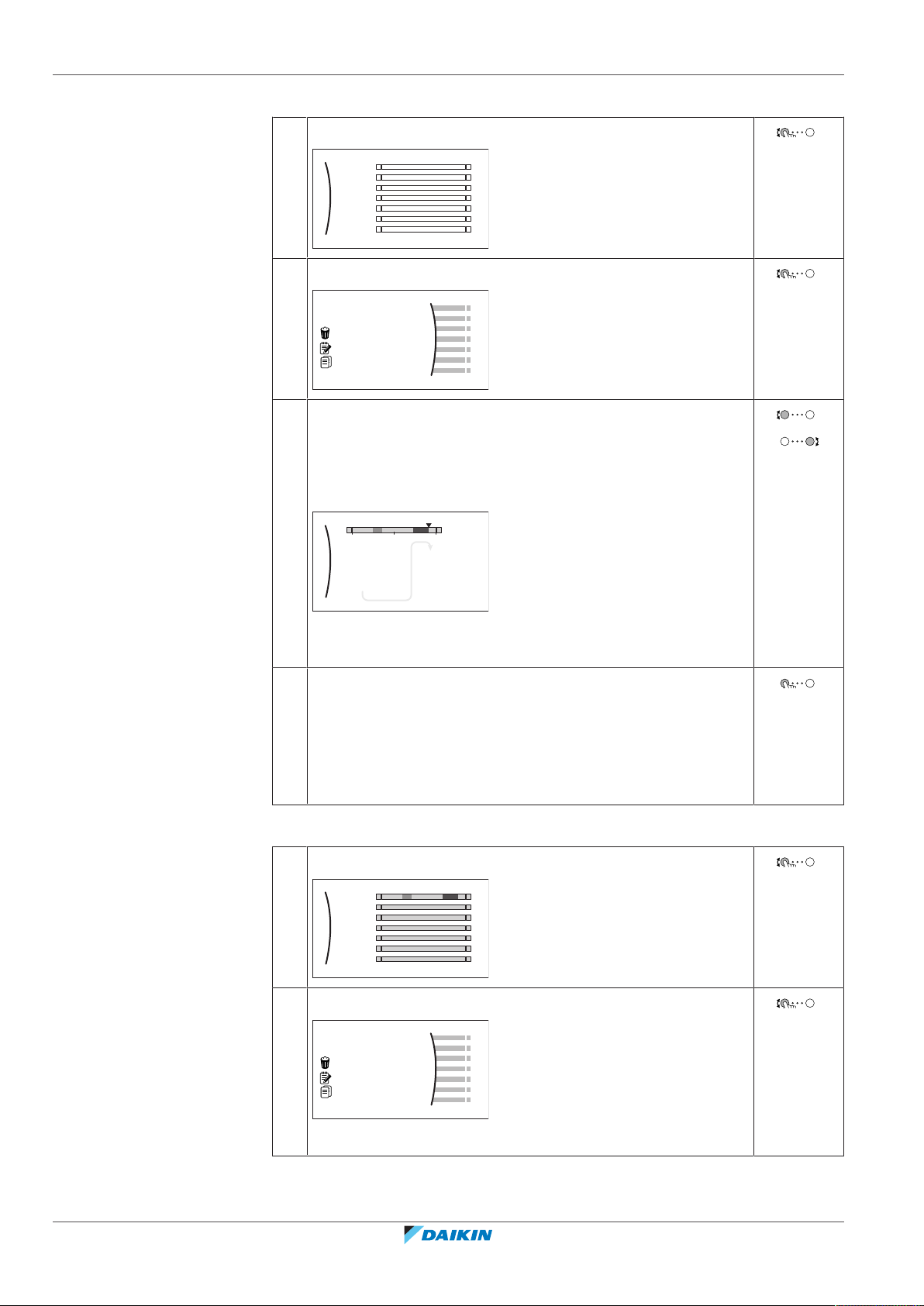

Définition du programme du Lundi

1 Sélectionnez Lundi.

2 Sélectionnez Modifier.

3 Utilisez la molette gauche pour sélectionner une entrée et

éditez l'entrée à l'aide de la molette droite. Vous pouvez définir jusqu'à 6 actions pour chaque jour. Sur la barre, une température élevée présente une couleur plus foncée que celle correspondant à une température basse.

Note: Pour annuler une action, réglez son heure sur celle de l'action précédente.

4 Confirmez les modifications.

Résultat: Le programme pour Mardi est défini. La valeur de la

dernière action est valide jusqu'à la prochaine action programmée. Dans cet exemple, Lundi est le premier jour que vous avez programmé. Ainsi, la dernière action programmée est valide jusqu'à la première action du Lundi suivant.

Copie du programme dans les autres jours de la semaine

1 Sélectionnez Lundi.

2 Sélectionnez Copier.

Guide de référence utilisateur

Résultat: "C" s'affiche en regard du jour copié.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

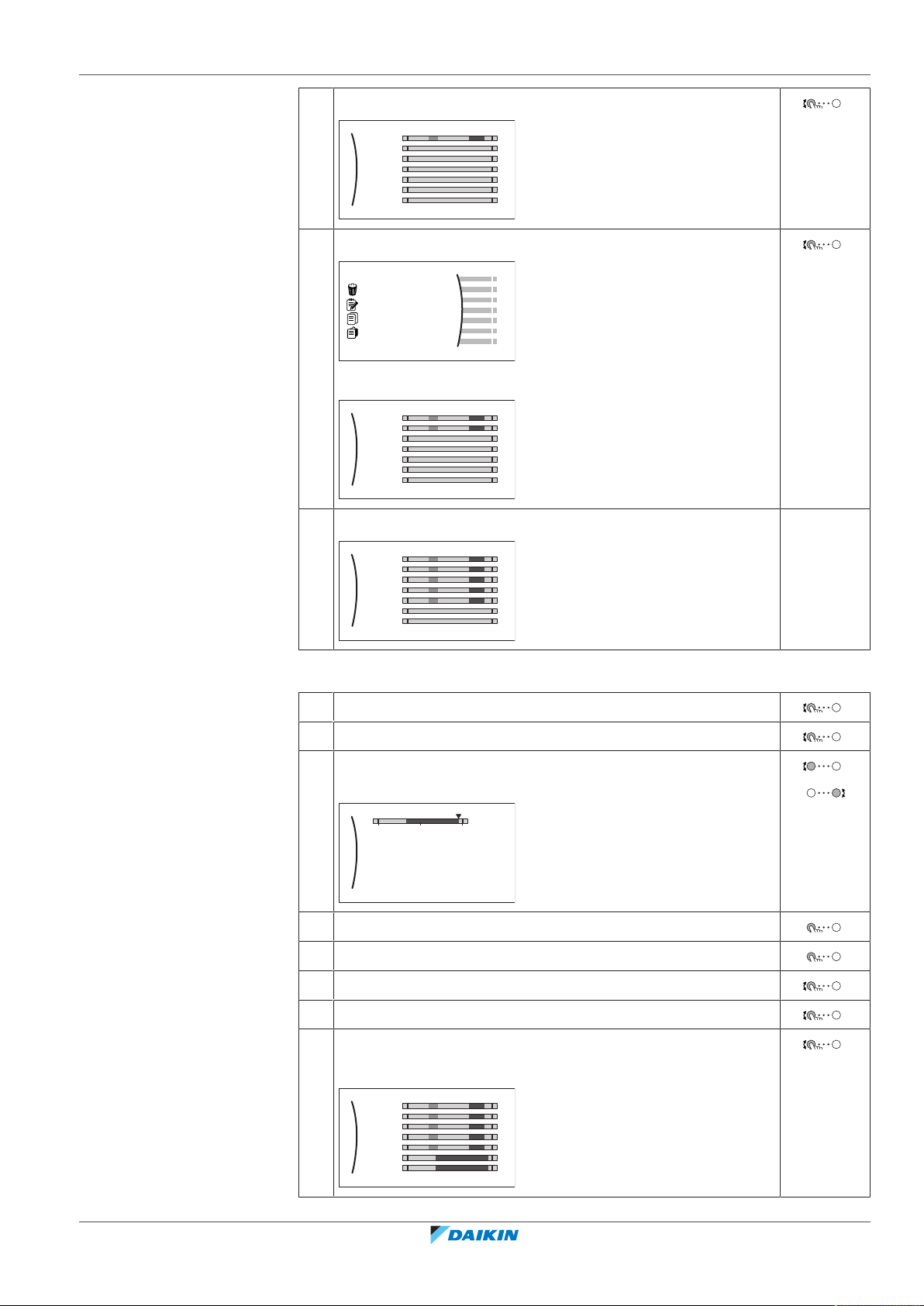

3 Sélectionnez Mardi.

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

Supprimer

Modifier

Copier

Collage

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

8:00

23:00

--:--

21°C

18°C

12 24

Sam

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

4 Sélectionnez Collage.

Résultat:

4 | Fonctionnement

5 Répétez cette action pour tous les autres jours de la semaine.

Définition du programme pour Samedi et copie dans Dimanche

1 Sélectionnez Samedi.

2 Sélectionnez Modifier.

3 Utilisez la molette gauche pour sélectionner une entrée et

éditez l'entrée à l'aide de la molette droite.

4 Confirmez les modifications.

5 Sélectionnez Samedi.

—

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

6 Sélectionnez Copier.

7 Sélectionnez Dimanche.

8 Sélectionnez Collage.

Résultat:

Guide de référence utilisateur

4 | Fonctionnement

Lun

Sam

Mer

Ven

Jeu

Mar

Dim

Déf. util.1

Supprimer

Renommer

Sélectionner

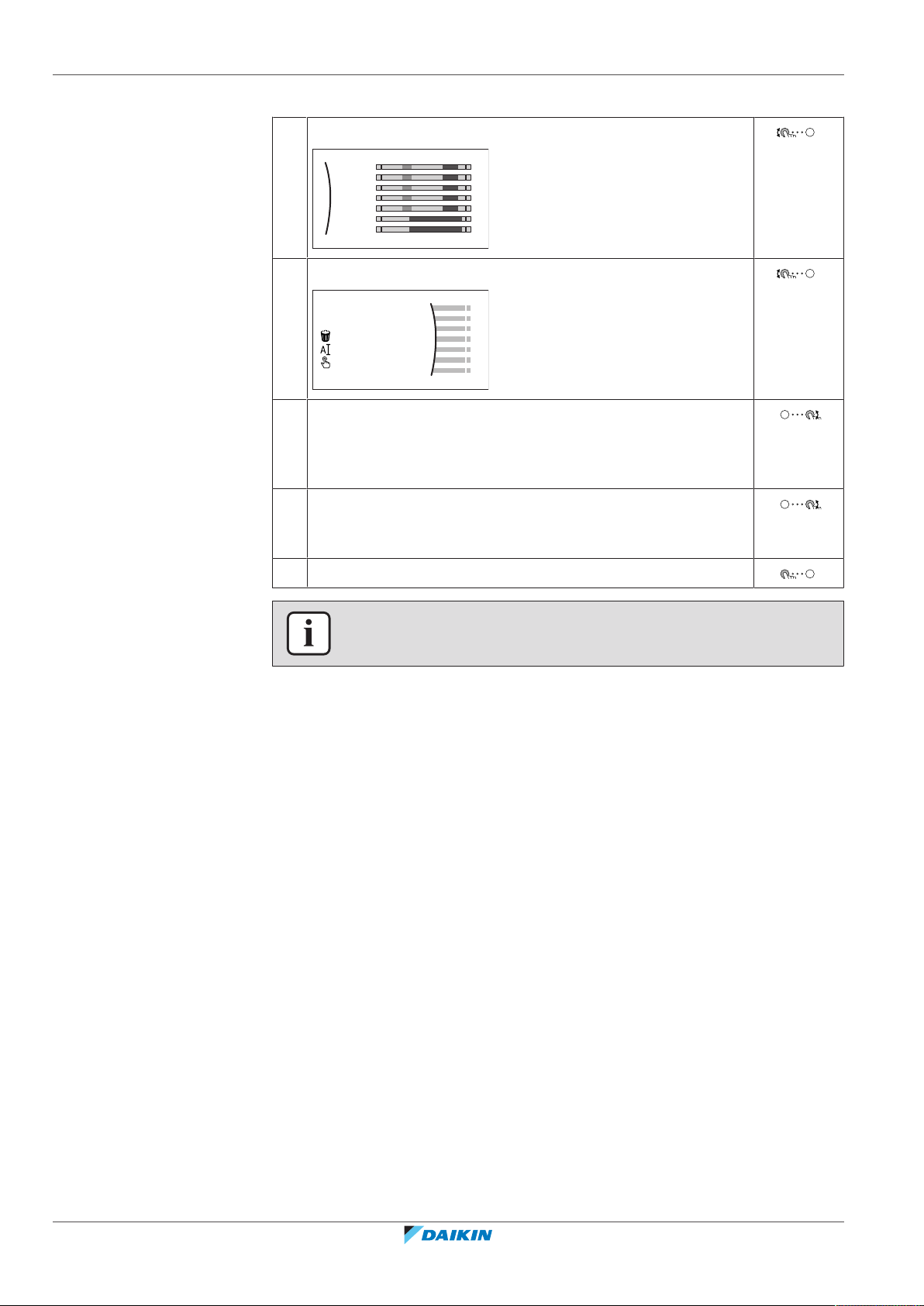

Pour renommer le programme

1 Sélectionnez le nom du programme actuel.

2 Sélectionnez Renommer.

3 (en option) Pour effacer le nom du programme actuel,

parcourez la liste de caractères jusqu'à ce que ← soit affiché, puis appuyez pour supprimer le caractère précédent. Répétez l'opération pour chaque caractère du nom du programme.

4 Pour nommer le programme actuel, parcourez la liste des

caractères et confirmez le caractère sélectionné. Le nom du programme peut contenir jusqu'à 15caractères.

5 Confirmez le nouveau nom.

INFORMATIONS

Tous les programmes ne peuvent pas être renommés.

Exemple d'utilisation: vous travaillez selon un système de 3x8

Si vous travaillez selon un système de 3x8, vous pouvez procéder comme suit:

1 Programmez 3programmes de température intérieure en mode chauffage et

attribuez-leur des noms adaptés. Exemple: roulement du matin, roulement de la journée et roulement du soir

2 Sélectionnez le programme que vous souhaitez utiliser.

4.8 Courbe de la loi d'eau

4.8.1 Qu'est-ce qu'une courbe de la loi d'eau?

Fonctionnement de la loi d'eau

L'unité opère en fonction des conditions climatiques si la température de départ voulue ou la température du ballon est déterminée automatiquement par la température extérieure. Par conséquent, elle est raccordée à un capteur de température sur la paroi nord du bâtiment. Si la température extérieure descend ou monte, l'unité compense immédiatement. Ainsi, l'unité n'a pas à attendre un retour d'informations du thermostat pour augmenter ou réduire la température de l'eau de sortie ou du ballon. De par sa réaction plus rapide, elle empêche les hausses et les baisses élevées de la température intérieure et de la température de l'eau au niveau des robinets.

Guide de référence utilisateur

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Fonctionnement

X1 X2

Avantage

Le fonctionnement de la loi d'eau réduit la consommation d'énergie.

Courbe de la loi d'eau

Pour être en mesure de compenser les différences de température, l'unité s'appuie sur la courbe de la loi d'eau. Cette courbe définit la température du ballon ou de l'eau de sortie nécessaire à différentes températures extérieures. La pente de la courbe dépendant des circonstances locales telles que le climat et l'isolation de la maison, la courbe peut être réglée par un installateur ou un utilisateur.

Types de courbe de la loi d'eau

Il existe 2 types de courbes de la loi d'eau:

▪ Courbe 2 points ▪ Courbe pente-décalage

Le type de courbe à utiliser pour effectuer les réglages dépend de votre préférence personnelle. Reportez-vous à la section "4.8.4 Utilisation de courbes de la loi

d'eau"[439].

Disponibilité

4.8.2 Courbe 2 points

La courbe de la loi d'eau est disponible pour:

▪ Zone principale - Chauffage ▪ Zone principale - Rafraîchissement ▪ Zone secondaire - Chauffage ▪ Zone secondaire - Rafraîchissement ▪ Ballon

INFORMATIONS

Pour exploiter le fonctionnement de la loi d'eau, configurez correctement le point de consigne de la zone principale, de la zone secondaire ou du ballon. Reportez-vous à la section "4.8.4Utilisation de courbes de la loi d'eau"[439].

Définissez la courbe de la loi d'eau avec ces deux points de consigne:

▪ Point de consigne (X1, Y2) ▪ Point de consigne (X2, Y1)

Exemple

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guide de référence utilisateur

4 | Fonctionnement

X1 X2

a b

Élément Description

a Zone de loi d'eau sélectionnée:

▪ : Chauffage de zone principale ou zone secondaire ▪ : Rafraîchissement de zone principale ou zone secondaire

▪ : Eau chaude sanitaire

X1, X2 Exemples de température ambiante extérieure Y1, Y2 Exemples de température du ballon ou température de départ

voulue. L'icône correspond à l'émetteur de chaleur pour cette zone:

▪ : Chauffage au sol

▪ : Ventilo-convecteur

▪ : Radiateur

▪ : Ballon d'eau chaude sanitaire

Actions possibles sur cet écran

Parcourir les températures. Modifier la température. Passer à la température suivante. Confirmer les modifications et procéder.

4.8.3 Courbe pente-décalage

Pente et décalage

Définissez la courbe de la loi d'eau en fonction de sa pente ou de son décalage:

▪ Modifiez la pente pour augmenter ou réduire différemment la température de

l'eau de sortie pour des températures ambiantes différentes. Par exemple, si la température de départ est généralement satisfaisante mais trop froide à faible température ambiante, augmentez la pente afin que la température de départ soit de plus en plus chauffée en présence de températures ambiantes de moins en moins faibles.

▪ Modifiez le décalage pour augmenter ou réduire de manière égale la

température de l'eau de sortie pour des températures ambiantes différentes. Par exemple, si la température de départ est toujours un peu trop froide à des températures ambiantes différentes, augmentez le décalage afin d'augmenter de manière égale la température de départ pour toutes les températures ambiantes.

Exemples

Courbe de la loi d'eau lorsque la pente est sélectionnée:

Guide de référence utilisateur

Courbe de la loi d'eau lorsque le décalage est sélectionné:

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Fonctionnement

X1 X2

a b

Élément Description

a Courbe de la loi d'eau avant les modifications.

b Courbe de la loi d'eau après les modifications (selon exemple):

▪ Lorsque la pente est modifiée, la nouvelle température préférée à

X1 est inégalement supérieure à la température préférée à X2.

▪ Lorsque le décalage est modifié, la nouvelle température préférée

à X1 est également supérieure à la température préférée à X2.

c Pente

d Décalage

e Zone de loi d'eau sélectionnée:

▪ : Chauffage de zone principale ou zone secondaire ▪ : Rafraîchissement de zone principale ou zone secondaire ▪ : Eau chaude sanitaire

X1, X2 Exemples de température ambiante extérieure

Y1, Y2, Y3,Y4Exemples de température du ballon ou température de départ

voulue. L'icône correspond à l'émetteur de chaleur pour cette zone:

▪ : Chauffage au sol ▪ : Ventilo-convecteur ▪ : Radiateur

▪ : Ballon d'eau chaude sanitaire

Actions possibles sur cet écran

Sélectionnez pente ou décalage. Augmentez ou réduisez la pente/le décalage. Lorsque la pente est sélectionnée: réglez la pente puis passez au

décalage. Lorsque le décalage est sélectionné: réglez le décalage.

Confirmez les modifications et revenez au sous-menu.

4.8.4 Utilisation de courbes de la loi d'eau

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Configurez les courbes de la loi d'eau suivantes:

Pour définir le mode de point de consigne

Pour utiliser la courbe de la loi d'eau, vous devez définir le mode de point de consigne correct:

Guide de référence utilisateur

4 | Fonctionnement

Accédez au mode de point de consigne

…

Zone principale – Chauffage

[2.4] Zone principale > Mode point consigne

Chauffage en loi d'eau, refroid. fixe OU Loi d'eau

Zone principale – Rafraîchissement

[2.4] Zone principale > Mode

Loi d'eau

point consigne

Zone supplémentaire – Chauffage

[3.4] Zone secondaire > Mode point consigne

Chauffage en loi d'eau, refroid. fixe OU Loi d'eau

Zone supplémentaire – Rafraîchissement

[3.4] Zone secondaire > Mode

Loi d'eau

point consigne

Ballon

[5.B] Ballon > Mode point

Loi d'eau

consigne

Pour modifier le type de courbe de la loi d'eau

Définissez le mode de point de

consigne …

Pour modifier le type de toutes les zones et du ballon, accédez à [2.E] Zone principale > Type de loi d'eau.

La visualisation du type sélectionné est également possible via:

▪ [3.C] Zone secondaire > Type de loi d'eau ▪ [5.E] Ballon > Type de loi d'eau

Pour modifier la courbe de la loi d'eau

Zone Accédez à …

Zone principale – Chauffage [2.5] Zone principale > Loi

d'eau chauffage

Zone principale – Rafraîchissement [2.6] Zone principale > Loi

d'eau refroidissement

Zone supplémentaire – Chauffage [3.5] Zone secondaire > Loi

d'eau chauffage

Zone supplémentaire – Rafraîchissement

[3.6] Zone secondaire > Loi d'eau refroidissement

Ballon [5.C] Ballon > Loi d'eau

INFORMATIONS

Points de consigne maximum et minimum

Vous ne pouvez pas configurer la courbe avec des températures supérieures ou inférieures aux points de consigne maximum et minimum définis pour cette zone ou pour ce ballon. Lorsque le point de consigne maximum ou minimum est atteint, la courbe s'aplatit.

Guide de référence utilisateur

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Fonctionnement

Pour ajuster la courbe de la loi d'eau: courbe pente-décalage

Le tableau suivant décrit comment ajuster la courbe de la loi d'eau d'une zone ou d'un ballon:

Ce qui est ressenti … Ajustez avec pente et décalage:

Aux températures

extérieures normales …

OK Froid ↑ —

OK Chaud ↓ —

Froid OK ↓ ↑

Froid Froid — ↑

Froid Chaud ↓ ↑

Chaud OK ↑ ↓

Chaud Froid ↑ ↓

Chaud Chaud — ↓

Pour ajuster la courbe de la loi d'eau: courbe 2 points

Aux températures

extérieures froides …

Pente Décalage

Le tableau suivant décrit comment ajuster la courbe de la loi d'eau d'une zone ou d'un ballon:

Ce qui est ressenti … Réglez avec points de consigne:

Aux températures

extérieures normales …

Aux températures

extérieures froides …

(a)

OK Froid ↑ — ↑ —

OK Chaud ↓ — ↓ —

Froid OK — ↑ — ↑

Froid Froid ↑ ↑ ↑ ↑

Froid Chaud ↓ ↑ ↓ ↑

Chaud OK — ↓ — ↓

Chaud Froid ↑ ↓ ↑ ↓

Chaud Chaud ↓ ↓ ↓ ↓

(a)

Reportez-vous à la section "4.8.2Courbe 2 points"[437].

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guide de référence utilisateur

4 | Fonctionnement

[1]

Pièce

Décalage de capteur int.

Plage de point de consigne

Antigel

Programme de refroidissement

Programme de chauffage

Horloge

[2]

Zone principale Horloge

Programme de chauffage

Mode point consigne

Programme de refroidissement

Loi d'eau chauffage Loi d'eau refroidissement Type de loi d'eau

[3]

Zone secondaire Horloge

Programme de chauffage

Mode point consigne

Programme de refroidissement

Loi d'eau chauffage Loi d'eau refroidissement Type de loi d'eau

[4]

Chauffage/refroidissement

Mode de fonctionnement Calendrier du mode de fonctionnement

[7]

Réglages utilisateur Langue

Date/heure Vacances Silencieux Tarif électricité Prix du gaz

[8]

Informations Données d'énergie

Historique d'erreurs Informations d'installateur Capteurs Actionneurs Modes de fonctionnement À propos Statut de la connexion Heures de fonctmnt

[B]

Profil utilisateur

[C]

Fonctionnement

Pièce Chauffage/refroidissement Ballon

[1.4]

Antigel

Activation Point de consigne d'ambiance

[1.5]

Plage de point de consigne Point de consigne minimum chauffage

Point de consigne maximum chauffage Point de consigne minimum refroidissement Point de consigne maximum refroidissement

[7.2]

Date/heure

Heures Minutes Année Mois Jour Heure d'été Format

[7.3]

Vacances

Activation Du Jusqu'à

[7.4]

Silencieux

Activation Horloge Niveau

[7.5]

Tarif électricité

Haute Moyen Bas Horloge

[8.1]

Données d'énergie

Entrée électrique Chaleur produite

(**)

[5]

Ballon

Fonctionnement en mode puissant Point de consigne de confort Point de consigne Éco Point de consigne de réchauffement Horloge Loi d'eau Type de loi d'eau

(*) (*)

(*)

[D]

Passerelle sans fil

Mode WPS Réinitialiser Informations sur l'appareil

(***)

4.9 Structure de menus: vue d'ensemble des réglages utilisateur

Guide de référence utilisateur

Écran du point de consigne

(*) Uniquement applicable aux modèles réversibles, ou aux modèles de chauffage uniquement + kit de conversion

(**) Accessible uniquement par l'installateur

(***) Uniquement applicable si l'adaptateur WLAN est installé

INFORMATIONS

La visibilité des réglages dépend des réglages installateur sélectionnés et de la catégorie d'appareil.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Fonctionnement

4.10 Réglages installateur: tableaux à remplir par l'installateur

4.10.1 Assistant de configuration

Réglage Remplissez…

Système

Type d'unité intérieure (lecture

seule)

Type de chauffage d'appoint

[9.3.1]

Eau Chaude Sanitaire [9.2.1]

Urgence [9.5]

Nombre de zones [4.4]

Chauffage d'appoint

Tension [9.3.2]

Configuration [9.3.3]

Puissance du niveau1 [9.3.4]

Puissance additionnelle du niveau2 [9.3.5] (le cas échéant)

Zone principale

Type d'émetteur [2.7]

Commande [2.9]

Mode point consigne [2.4]

Horloge [2.1]

Zone secondaire (uniquement si [4.4] = 1)

Type d'émetteur [3.7]

Commande (lecture seule) [3.9]

Mode point consigne [3.4]

Horloge [3.1]

Ballon

Mode chauffage [5.6]

Point de consigne de confort

[5.2]

4.10.2 Menu des réglages

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Point de consigne Éco [5.3]

Point de consigne de réchauffement [5.4]

Réglage Remplissez…

Zone principale

Type de thermostat [2.A]

Guide de référence utilisateur

4 | Fonctionnement

Réglage Remplissez…

Zone secondaire (le cas échéant)

Type de thermostat [3.A]

Informations

Informations d'installateur

[8.3]

Guide de référence utilisateur

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

5 | Conseils pour économiser l'énergie

5 Conseils pour économiser l'énergie

Conseils au sujet de la température intérieure

▪ Veillez à ce que la température intérieure souhaitée ne soit JAMAIS trop élevée

mais TOUJOURS adaptée à vos besoins réels. Chaque degré peut représenter une économie de jusqu'à 6% sur vos frais de chauffage.

▪ N'augmentez PAS la température intérieure souhaitée pour chauffer la pièce plus

rapidement. La pièce ne chauffera PAS plus rapidement.

▪ Si la configuration de votre système inclut des émetteurs de chaleur lents

(exemple: séchage de dalle), évitez les écarts importants au niveau de la température intérieure souhaitée et ne laissez PAS la température intérieure baisser de manière trop importante. Réchauffer la pièce nécessitera davantage de temps et d'énergie.

▪ Utilisez un programme hebdomadaire pour vos besoins normaux en chauffage. Si

nécessaire, vous pouvez facilement vous écarter du programme:

- Pendant de courtes périodes: vous pouvez annuler la température intérieure

programmée jusqu'à la prochaine action programmée. Exemple: Lorsque vous organisez une fête ou lorsque vous vous absentez pendant quelques heures.

- Pendant de longues périodes: vous pouvez utiliser le mode vacances.

Conseils au sujet de la température de départ

▪ En mode de chauffage, une faible température de départ voulue entraîne une

plus faible consommation d'énergie et de meilleures performances.

▪ Définissez la température de départ voulue en fonction du type d'émetteur de

chaleur. Exemple: Le chauffage au sol est conçu pour les températures de départ inférieures aux radiateurs et aux convecteurs de pompe à chaleur.

Conseils au sujet de la température du ballonECS

▪ Utilisez un programme hebdomadaire pour vos besoins normaux en eau chaude

sanitaire (uniquement en mode programmé).

- Définissez un programme permettant de chauffer le ballon d'eau chaude

sanitaire jusqu'à une valeur prédéfinie (Confort = température du ballon d'eau chaude sanitaire plus élevée) pendant la nuit parce que la demande en chauffage est alors inférieure.

- Si le chauffage du ballon d'eau chaude sanitaire n'est pas suffisant la nuit,

définissez un programme de chauffage supplémentaire du ballond'eau chaude sanitaire jusqu'à une valeur prédéfinie (Éco = température du ballon d'eau chaude sanitaire moins élevée) pendant la journée.

▪ Veillez à ce que la température souhaitée du ballon ECS ne soit PAS trop élevée.

Exemple: Après installation, réduisez la température du ballon ECS de 1°C

chaque jour et vérifiez que vous avez suffisamment d'eau chaude.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

▪ Définissez un programme pour n'activer la pompe d'eau chaude sanitaire que

pendant les pendant les périodes de la journée où vous avez instantanément besoin d'eau chaude. Exemple: Le matin et le soir.

Guide de référence utilisateur

6 | Maintenance et entretien

6 Maintenance et entretien

6.1 Vue d'ensemble: maintenance et entretien

L'installateur doit procéder à une maintenance annuelle. Vous pouvez trouver le N° à contacter/assistance via l'interface utilisateur.

En tant qu'utilisateur final, vous devez:

▪ Maintenez la propreté de la zone autour de l'unité. ▪ nettoyer l'interface utilisateur à l'aide d'un chiffon doux et humide. N'utilisez PAS

de détergents.

Réfrigérant

Ce produit contient des gaz à effet de serre fluorés. Ne laissez PAS les gaz s'échapper dans l'atmosphère.

Type de réfrigérant: R32 Potentiel de réchauffement global (GWP): 675

REMARQUE

La législation applicable aux gaz à effet de serre fluorés exige que la charge de réfrigérant de l'unité soit indiquée à la fois en poids et en équivalent CO2.

Formule pour calculer la quantité de tonnes d'équivalent CO2: Valeur PRG du réfrigérant × charge de réfrigérant totale [en kg] / 1000

Veuillez contacter votre installateur pour de plus amples informations.

AVERTISSEMENT: MATÉRIAU INFLAMMABLE

Le réfrigérant à l'intérieure de cette unité est moyennement inflammable.

AVERTISSEMENT

L'appareil sera stocké dans une pièce sans sources d'allumage fonctionnant en permanence (exemple: flammes nues, un appareil fonctionnant au gaz ou un chauffage électrique).

AVERTISSEMENT

▪ Ne percez et ne brûlez PAS des pièces du cycle de réfrigérant. ▪ N'utilisez PAS de produit de nettoyage ou de moyens d'accélérer le processus de

dégivrage autres que ceux recommandés par le fabricant.

▪ Sachez que le réfrigérant à l'intérieur du système est sans odeur.

Guide de référence utilisateur

AVERTISSEMENT

Le réfrigérant à l'intérieur de cette unité est légèrement inflammable, mais ne fuit PAS normalement. Si du réfrigérant fuit dans la pièce et entre en contact avec la flamme d'un brûleur, d'un chauffage ou d'une cuisinière, il y a un risque d'incendie ou de formation de gaz nocifs.

Eteignez tout dispositif de chauffage à combustible, ventiler la pièce et contacter le revendeur de l'unité.

N'utilisez PAS l'unité tant qu'une personne compétente n'a pas confirmé que la fuite de réfrigérant est colmatée.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

6.2 Pour trouver le N° à contacter/assistance

1 Accédez à [8.3]: Informations > Informations

d'installateur.

6 | Maintenance et entretien

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guide de référence utilisateur

7 | Dépannage

7 Dépannage

7.1 Pour afficher le texte d'aide en cas de dysfonctionnement

Contact

Pour les symptômes répertoriés ci-dessous, vous pouvez résoudre le problème par vous-même. Pour tout autre problème, contactez votre installateur. Vous pouvez trouver le N° à contacter/assistance via l'interface utilisateur.

En cas de dysfonctionnement, le texte suivant apparaîtra sur l'écran d'accueil selon la gravité:

▪ : Erreur ▪ : Dysfonctionnement

Vous pouvez obtenir une brève et une longue description du dysfonctionnement comme suit:

1 Appuyez sur la touche gauche pour ouvrir le menu principal et

allez à Erreur. Résultat: Une brève description de l'erreur et le code d'erreur

sont affichés sur l'écran.

2 Appuyez sur dans l'écran d'erreur.

Résultat: Une longue description de l'erreur et le code d'erreur

sont affichés sur l'écran.

7.2 Pour contrôler l'historique des dysfonctionnements

Conditions: Le niveau d'autorisation de l'utilisateur est réglé sur utilisateur final avancé.

1 Accédez à [8.2]: Informations > Historique d'erreurs.

Vous pouvez observer une liste des dysfonctionnements les plus récents.

Guide de référence utilisateur

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

7 | Dépannage

7.3 Symptôme: vous avez trop froid (chaud) dans la salle de séjour

Cause possible Mesure corrective

La température intérieure souhaitée est trop faible (élevée).

La température intérieure souhaitée ne peut être atteinte.

Augmentez (réduisez) la température intérieure souhaitée. Reportez-vous à la section "4.4.4Modification de la

température intérieure souhaitée"[419].

Si le problème se répète chaque jour, procédez de l'une des manières suivantes:

▪ Augmentez (réduisez) la valeur

prédéfinie de la température intérieure. Reportez-vous à la section

"4.7.1 Utilisation des valeurs prédéfinies"[429].

▪ Réglez le programme de température

intérieure. Reportez-vous aux sections

"4.7.3 Utilisation et définition des programmes" [4 31] et "4.7.4 Écran de la programmation: exemple"[432].

Augmentez la température de départ voulue en fonction du type d'émetteur de chaleur. Reportez-vous à la section

"4.4.5Modification de la température de départ voulue"[420].

La courbe de la loi d'eau est définie incorrectement.

Réglez la courbe de la loi d'eau. Reportez-vous à la section Fonctionnement de la loi d'eau.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guide de référence utilisateur

7 | Dépannage

7.4 Symptôme: l'eau qui sort du robinet est trop froide

Cause possible Mesure corrective

Il est possible que vous manquiez d'eau chaude sanitaire en raison d'une consommation anormalement élevée.

La température souhaitée du ballonECS est trop faible.

Si vous avez immédiatement besoin d'eau chaude sanitaire, activez

Fonctionnement en mode puissant du ballon ECS. Cela

consomme cependant de l'énergie supplémentaire. Reportez-vous à la section "4.5.6Utilisation du

fonctionnement puissant de l'ECS"[424].

Si les problèmes se répètent chaque jour, procédez de l'une des manières suivantes:

▪ Augmentez la valeur prédéfinie de la

température du ballonECS. Reportezvous à la section "4.7.1Utilisation des

valeurs prédéfinies"[429].

▪ Réglez le programme de température

du ballonECS. Exemple: Définissez un programme de chauffage supplémentaire du ballonECS jusqu'à une valeur prédéfinie (Point de consigne Éco=température du ballon moins élevée) pendant la journée. Reportez-vous aux sections

"4.7.3 Utilisation et définition des programmes" [4 31] et "4.7.4 Écran de la programmation: exemple"[432].

7.5 Symptôme: panne de la pompe à chaleur

Guide de référence utilisateur

Si la pompe à chaleur ne fonctionne pas, le chauffage d'appoint peut servir de chauffage d'urgence et reprendre, automatiquement ou non, l'intégralité de la charge thermique.

▪ Lorsque le mode d'urgence automatique est défini sur Automatique, en cas de

défaillance de la pompe à chaleur, le chauffage d'appoint reprend automatiquement la charge thermique et la production d'eau chaude sanitaire.

▪ Lorsque le mode d'urgence automatique est réglé sur Manuel, en cas de panne

de la pompe à chaleur, l'opération de chauffage et d'eau chaude sanitaire cesse et doit être redémarrée manuellement via l'interface utilisateur. Pour redémarrer manuellement l'opération, passez à l'écran du menu principal Erreur sur lequel l'interface utilisateur vous invite ensuite à confirmer que le chauffage d'appoint peut reprendre ou non la charge thermique.

En cas de panne de la pompe à chaleur, ou s'affiche sur l'interface utilisateur.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

7 | Dépannage

Cause possible Mesure corrective

La pompe à chaleur est endommagée. Reportez-vous à la section "7.1Pour

afficher le texte d'aide en cas de dysfonctionnement"[448].

INFORMATIONS

Lorsque le chauffage d'appoint reprend la charge thermique, la consommation électrique augmente considérablement.

7.6 Symptôme: Le système émet des gargouillements après la mise en service

Cause possible Mesure corrective

Il y a de l'air dans le système. Purgez l'air du système.

(a)

Divers dysfonctionnements.

Vérifiez si ou s'affiche à l'écran d'accueil de l'interface utilisateur. Reportez-vous également à la section

"7.1Pour afficher le texte d'aide en cas de dysfonctionnement"[448] pour plus

d'informations sur le dysfonctionnement.

(a)

Nous vous recommandons de purger l'air à l'aide de la fonction de purge d'air de l'unité (à effectuer par l'installateur). Si vous purgez l'air des émetteurs ou collecteurs de chaleur, tenez compte de ce qui suit:

AVERTISSEMENT

Purge d'air des émetteurs ou collecteurs de chaleur. Avant de purger l'air des

émetteurs ou collecteurs de chaleur, vérifiez si ou s'affiche à l'écran d'accueil de l'interface utilisateur.

▪ Si ce n'est pas le cas, vous pouvez purger immédiatement l'air. ▪ Si c'est le cas, veuillez vous en assurer que la pièce dans laquelle vous souhaitez

purger l'air est suffisamment aérée. Raison: Du réfrigérant risque de fuir dans le circuit d'eau, et par conséquent, dans la pièce où vous purgez l'air des émetteurs ou collecteurs de chaleur.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guide de référence utilisateur

8 | Déplacement

8 Déplacement

8.1 Vue d'ensemble: déplacement

Si vous souhaitez déplacer des pièces du système (interface utilisateur, unité intérieure, unité extérieure, ballon ECS, etc.), contactez votre installateur. Vous pouvez trouver le N° à contacter/assistance via l'interface utilisateur.

Guide de référence utilisateur

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

9 Mise au rebut

REMARQUE

NE TENTEZ PAS de démonter le système: le démontage du système et le traitement du réfrigérant, de l'huile et des autres pièces DOIVENT être être conformes à la législation en vigueur. Les unités DOIVENT être traitées dans des établissements spécialisés de réutilisation, de recyclage et de remise en état.

9 | Mise au rebut

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guide de référence utilisateur

10 | Glossaire

10 Glossaire

ECS = eau chaude sanitaire

Eau chaude utilisée, dans quelque type de bâtiment que ce soit, à des fins sanitaires.

TD = température de départ

Température de l'eau à la sortie d'eau de la pompe à chaleur.

Revendeur

Distributeur commercial de l'appareil.

Installateur agréé

Technicien expérimenté qualifié pour installer l'appareil.

Utilisateur

Propriétaire et/ou utilisateur de l'appareil.

Législation applicable

Ensemble des directives, lois, réglementations et/ou codes internationaux, européens, nationaux et locaux relatifs et applicables à un appareil ou à un domaine spécifique.

Entreprise chargée de l'entretien

Entreprise qualifiée qui peut procéder à ou coordonner l'entretien requis au niveau de l'appareil.

Manuel d'installation

Manuel d'instructions destiné à un appareil ou une application spécifique et détaillant la procédure d'installation, de configuration et d'entretien.

Manuel d'utilisation

Manuel d'instructions défini pour un appareil ou une application spécifique et détaillant la procédure d'utilisation.

Accessoires

Étiquettes, manuels, fiches d'informations et équipements fournis avec l'appareil et qui doivent être installés conformément aux instructions de la documentation fournie.

Équipement en option

Équipement fabriqué ou approuvé par Daikin qui peut être associé à l'appareil conformément aux instructions de la documentation fournie.

Équipement à fournir

Équipement NON fabriqué par Daikin qui peut être associé à l'appareil conformément aux instructions de la documentation fournie.

Guide de référence utilisateur

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Verantwortung für Energie und Umwelt

4P618960-1 2020.03

Daikin EHVZ04S18DA6V7, EHVZ08S18DA6V7, EHVZ08S23DA6V7, EHVZ08S18DA9W7, EHVZ08S23DA9W7 User reference guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Table des matières

1 Consignes de sécurité générales

1.1 À propos de la documentation

1.1.1 Signification des avertissements et des symboles

1.2 Pour l'utilisateur

2 À propos du présent document

3 À propos du système

3.1 Composants dans une configuration type du système

4 Fonctionnement

4.1 Interface utilisateur: vue d'ensemble

4.2 Écrans possibles: vue d'ensemble

4.2.1 Écran d'accueil

4.2.2 Écran du menu principal

4.2.3 Écran du point de consigne

4.2.4 Écran détaillé incluant des valeurs

4.3 ACTIVATION ou DÉSACTIVATION d'opération

4.3.1 Indication visuelle

4.3.2 Pour ACTIVER ou DÉSACTIVER

4.4 Contrôle du chauffage

4.4.1 À propos du contrôle du chauffage

4.4.2 Réglage du mode ambiant

4.4.3 Détermination du contrôle de la température utilisé

4.4.4 Modification de la température intérieure souhaitée

4.4.5 Modification de la température de départ voulue

4.5 Contrôle de l'eau chaude sanitaire

4.5.1 À propos du contrôle de l'eau chaude sanitaire

4.5.2 Mode de réchauffage

4.5.3 Mode programmé

4.5.4 Mode programmé + de réchauffage

4.5.5 Modification de la température de l'eau chaude sanitaire

4.5.6 Utilisation du fonctionnement puissant de l'ECS

4.6 Utilisation avancée

Changement de niveau d'autorisation de l'utilisateur

Code pin de l'utilisateur avancé

Code pin de l'utilisateur

4.6.1 Utilisation du mode silencieux

À propos du mode silencieux

Pour déterminer si le mode silencieux est activé

Pour utiliser le mode silencieux

Exemple d'utilisation: votre bébé dort l'après-midi

4.6.2 Utilisation du mode vacances

À propos du mode vacances

Pour déterminer si le mode vacances est activé et/ou en cours de fonctionnement

Configuration des vacances

4.6.3 Lecture des informations

Pour lire les informations

Informations possibles

4.6.4 Pour configurer l'heure et la date

4.7 Valeurs prédéfinies et programmes

4.7.1 Utilisation des valeurs prédéfinies

4.7.2 Réglage des prix de l'énergie

Pour régler le prix du gaz

Pour régler le prix de l'électricité

Pour régler le temporisateur du prix de l'électricité

À propos des prix de l'énergie en cas de prime par kWh d'énergie renouvelable

Définition du prix du gaz en cas de prime par kWh d'énergie renouvelable

Exemple

Définition du prix de l'électricité en cas de prime par kWh d'énergie renouvelable

4.7.3 Utilisation et définition des programmes

4.7.4 Écran de la programmation: exemple

4.8 Courbe de la loi d'eau

4.8.1 Qu'est-ce qu'une courbe de la loi d'eau?

4.8.2 Courbe 2 points

4.8.3 Courbe pente-décalage

4.8.4 Utilisation de courbes de la loi d'eau

4.9 Structure de menus: vue d'ensemble des réglages utilisateur

4.10 Réglages installateur: tableaux à remplir par l'installateur

4.10.1 Assistant de configuration

4.10.2 Menu des réglages

5 Conseils pour économiser l'énergie

6 Maintenance et entretien

6.1 Vue d'ensemble: maintenance et entretien

6.2 Pour trouver le N° à contacter/assistance

7 Dépannage

7.1 Pour afficher le texte d'aide en cas de dysfonctionnement

7.2 Pour contrôler l'historique des dysfonctionnements
