Uitgebreide handleiding voor de gebruiker

Daikin Altherma 3 R F

EHVZ04S18DA6V7

EHVZ08S18DA6V7 EHVZ08S23DA6V7

EHVZ08S18DA9W7 EHVZ08S23DA9W7

Inhoudsopgave

1 Algemene veiligheidsmaatregelen 4

1.1 Over de documentatie.................................................................................................................................................... 4

1.1.1 Betekenis van de waarschuwingen en symbolen .......................................................................................... 4

1.2 Voor de gebruiker ........................................................................................................................................................... 5

2 Over dit document 7

3 Over het systeem 9

3.1 Onderdelen in een typische systeemlay-out.................................................................................................................. 9

4 Bediening 10

4.1 Gebruikersinterface: overzicht ....................................................................................................................................... 10

4.2 Mogelijke schermen: overzicht ...................................................................................................................................... 11

4.2.1 Startscherm .................................................................................................................................................... 12

4.2.2 Het scherm Hoofdmenu ................................................................................................................................. 14

4.2.3 Instelpunt-scherm .......................................................................................................................................... 15

4.2.4 Gedetailleerd scherm met waarden .............................................................................................................. 16

4.3 De werking AAN of UIT zetten ........................................................................................................................................ 16

4.3.1 Visuele aanduiding ......................................................................................................................................... 16

4.3.2 Om AAN of UIT te zetten ................................................................................................................................ 17

4.4 De regeling van de ruimteverwarming........................................................................................................................... 18

4.4.1 Over de regeling van de ruimteverwarming .................................................................................................. 18

4.4.2 De bedrijfsmodus instellen............................................................................................................................. 19

4.4.3 Bepalen welke temperatuurregeling u gebruikt............................................................................................ 19

4.4.4 De gewenste kamertemperatuur wijzigen .................................................................................................... 19

4.4.5 De gewenste aanvoerwatertemperatuur wijzigen ........................................................................................ 20

4.5 Het warm tapwater regelen ........................................................................................................................................... 21

4.5.1 Over de regeling van het warm tapwater ...................................................................................................... 21

4.5.2 Stand Warmhouden ....................................................................................................................................... 22

4.5.3 Geplande stand............................................................................................................................................... 23

4.5.4 De stand Gepland + warmhouden ................................................................................................................. 23

4.5.5 De temperatuur voor warm tapwater wijzigen ............................................................................................. 24

4.5.6 Krachtige warm tapwaterwerking gebruiken ................................................................................................ 24

4.6 Gevorderd gebruik .......................................................................................................................................................... 25

4.6.1 De geluidsarme stand gebruiken ................................................................................................................... 26

4.6.2 De vakantiestand gebruiken........................................................................................................................... 27

4.6.3 Informatie aflezen .......................................................................................................................................... 28

4.6.4 De tijd en de datum configureren.................................................................................................................. 28

4.7 Voorgeprogrammeerde waarden en programma's....................................................................................................... 28

4.7.1 Voorgeprogrammeerde waarden gebruiken ................................................................................................. 28

4.7.2 De energieprijzen instellen............................................................................................................................. 29

4.7.3 Programma's gebruiken en programmeren .................................................................................................. 31

4.7.4 Programmascherm: voorbeeld ...................................................................................................................... 32

4.8 Weersafhankelijke curve ................................................................................................................................................ 36

4.8.1 Wat is een weersafhankelijke curve?............................................................................................................. 36

4.8.2 Curve met 2 punten........................................................................................................................................ 37

4.8.3 Curve volgens helling en afwijking ................................................................................................................. 38

4.8.4 Weersafhankelijke curves gebruiken ............................................................................................................. 39

4.9 Menustructuur: Overzicht gebruikersinstellingen ......................................................................................................... 42

4.10 Installateurinstellingen: tabellen die de installateur moet invullen .............................................................................. 43

4.10.1 Configuratiewizard ......................................................................................................................................... 43

4.10.2 Menu Instellingen ........................................................................................................................................... 43

Uitgebreide handleiding voor de gebruiker

5 Tips om energie te besparen 45

6 Onderhoud en service 46

6.1 Overzicht: onderhoud en service ................................................................................................................................... 46

6.2 Het contact/helpdesknummer vinden ........................................................................................................................... 47

7 Opsporen en verhelpen van storingen 48

7.1 De help-tekst weergeven in geval van een storing ........................................................................................................ 48

7.2 De storingshistoriek nagaan ........................................................................................................................................... 48

7.3 Symptoom: u vindt het te koud (warm) in uw woonruimte.......................................................................................... 49

7.4 Symptoom: het water uit de kraan is te koud................................................................................................................ 50

7.5 Symptoom: Storing in de warmtepomp......................................................................................................................... 50

7.6 Symptoom: Het systeem maakt gorgelende geluiden na de inbedrijfstelling .............................................................. 51

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Inhoudsopgave

8 Verplaatsen 52

8.1 Overzicht: verplaatsen .................................................................................................................................................... 52

9 Als afval verwijderen 53

10 Verklarende woordenlijst 54

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Uitgebreide handleiding voor de gebruiker

1 | Algemene veiligheidsmaatregelen

1 Algemene veiligheidsmaatregelen

1.1 Over de documentatie

▪ De documentatie is oorspronkelijk in het Engels geschreven. Alle andere talen

zijn vertalingen.

▪ Alle in dit document vermelde voorzorgen betreffen zeer belangrijke punten en

dienen dus steeds nauwgezet te worden nageleefd.

▪ De installatie van het systeem en alle in de installatiehandleiding en de

uitgebreide handleiding voor de installateur beschreven handelingen MOETEN door een erkende installateur worden uitgevoerd.

1.1.1 Betekenis van de waarschuwingen en symbolen

GEVAAR

Duidt op een situatie die de dood of ernstige verwondingen als gevolg heeft.

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

Duidt op een situatie die elektrocutie kan veroorzaken.

GEVAAR: RISICO OM ZICH TE VERBRANDEN

Duidt op een situatie die brandwonden kan veroorzaken als gevolg van extreem hoge of lage temperaturen.

GEVAAR: ONTPLOFFINGSGEVAAR

Duidt op een situatie die een ontploffing kan veroorzaken.

WAARSCHUWING

Duidt op een situatie die de dood of ernstige verwondingen als gevolg zou kunnen hebben.

WAARSCHUWING: ONTVLAMBAAR MATERIAAL

VOORZICHTIG

Duidt op een situatie die kleine of matige verwondingen als gevolg zou kunnen hebben.

Uitgebreide handleiding voor de gebruiker

OPMERKING

Duidt op een situatie die schade aan apparatuur of eigendom zou kunnen berokkenen.

INFORMATIE

Duidt op nuttige tips of bijkomende informatie.

Symbolen gebruikt op de unit:

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

1 | Algemene veiligheidsmaatregelen

Symbool Verklaring

Lees de montagehandleiding, de gebruiksaanwijzing en het instructievel voor de bedrading alvorens te beginnen met de installatie.

Lees de servicehandleiding alvorens onderhouds- en servicewerkzaamheden uit te voeren.

Voor meer informatie, zie de uitgebreide handleiding voor de installateur en de gebruiker.

De unit bevat draaiende onderdelen. Wees voorzichtig bij servicewerkzaamheden of inspectie van de unit.

Symbolen gebruikt in de documentatie:

Symbool Verklaring

Geeft de titel van een afbeelding of een verwijzing ernaar aan.

Voorbeeld: " 1–3 Titel afbeelding" betekent "Afbeelding 3 in hoofdstuk 1".

Geeft de titel van een tabel of een verwijzing ernaar aan.

1.2 Voor de gebruiker

Voorbeeld: " 1–3 Titel tabel" betekent "Tabel 3 in hoofdstuk 1".

WAARSCHUWING

Indien u twijfels heeft over de bediening van de unit, neem contact op met uw dealer.

WAARSCHUWING

Dit apparaat is niet bedoeld voor gebruik door personen, inclusief kinderen, met verminderde fysieke, zintuiglijke of mentale mogelijkheden, of met een gebrek aan ervaring en kennis, tenzij zij onderricht zijn in het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

Zie erop toe dat kinderen niet met het apparaat spelen.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Reiniging en onderhoud door de gebruiker mag niet worden uitgevoerd door kinderen zonder toezicht.

WAARSCHUWING

Om elektrische schokken of brand te vermijden:

▪ Spoel de unit NIET af.

▪ Bedien de unit NIET met natte handen.

▪ Plaats GEEN voorwerpen die water bevatten op de unit.

Uitgebreide handleiding voor de gebruiker

1 | Algemene veiligheidsmaatregelen

VOORZICHTIG

▪ Plaats GEEN voorwerpen, apparatuur of uitrustingen

▪ Zit, klim of sta NIET op de unit.

▪ Units dragen het volgende symbool:

Dit betekent dat u GEEN elektrische en elektronische producten mag mengen met ongesorteerd huishoudelijk afval. Probeer het systeem NIET zelf te ontmantelen: het ontmantelen van het systeem en het behandelen van het koelmiddel, van olie en van andere onderdelen moeten door een erkende installateur conform met de geldende wetgeving uitgevoerd worden. De units moeten voor hergebruik, recyclage en terugwinning bij een gespecialiseerd behandelingsbedrijf worden behandeld. Door ervoor te zorgen dat dit product op de juiste manier wordt weggeworpen, draagt u bij tot het voorkomen van mogelijke negatieve gevolgen voor milieu en menselijke gezondheid. Voor meer informatie, contacteer uw installateur of de plaatselijke overheid.

bovenop de unit.

▪ Batterijen dragen het volgende symbool:

Dit betekent dat de batterijen NIET met ongesorteerd huishoudelijk afval gemengd mogen worden. Indien onder het symbool een scheikundig symbool afgebeeld staat, betekent dit scheikundig symbool dat de batterij een zwaar metaal bevat boven een bepaalde concentratie. Mogelijke chemische symbolen: Pb: lood (>0,004%). Lege batterijen moeten voor hergebruik door een gespecialiseerde installatie worden verwerkt. Door ervoor te zorgen dat wegwerpbatterijen op de juiste manier worden weggeworpen, helpt u mogelijke negatieve gevolgen voor milieu en menselijke gezondheid te voorkomen.

Uitgebreide handleiding voor de gebruiker

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

2 Over dit document

Onze welgemeende dank voor de aankoop van dit product. Verzoek:

▪ Lees zorgvuldig de documentatie vooraleer de gebruikersinterface te gebruiken

om zo de best mogelijke werking te kunnen garanderen.

▪ Vraag de installateur u te informeren over de instellingen die hij gebruikte om uw

systeem te configureren. Controleer of hij de tabellen met de installateurinstellingen ingevuld heeft. Indien niet, verzoek hem dit alsnog te doen.

▪ Bewaar de documentatie voor latere raadpleging.

Bedoeld publiek

Eindgebruikers

Documentatieset

Dit document is een onderdeel van een documentatieset. De volledige set omvat:

▪ Algemene veiligheidsmaatregelen:

- Veiligheidsinstructies die u moet lezen vooraleer uw systeem te bedienen

- Formaat: Papier (in de doos van de binnenunit)

2 | Over dit document

▪ Gebruiksaanwijzing:

- Snelle gids voor basisgebruik

- Formaat: Papier (in de doos van de binnenunit)

▪ Uitgebreide handleiding voor de gebruiker:

- Gedetailleerde stap per stap instructies en achtergrondinformatie voor basis-

en gevorderd gebruik

- Formaat: Digitale bestanden op http://www.daikineurope.com/support-and-

manuals/product-information/

Laatste herzieningen van de meegeleverde documentatie kunnen op de regionale Daikin-website of via uw installateur beschikbaar zijn.

De documentatie is oorspronkelijk in het Engels geschreven. Alle andere talen zijn vertalingen.

Referenties

Referenties (voorbeeld: [4.3]) helpen u om steeds te weten waar u zich bevindt in de menustructuur van de gebruikersinterface.

1 De referenties inschakelen: Druk in het startscherm of

hoofdmenuscherm op de help-knop. De referenties verschijnen links bovenaan op het scherm.

2 De referenties uitschakelen: Druk opnieuw op de help-knop.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Dit document vermeldt tevens deze referenties. Voorbeeld:

1 Ga naar [4.3]: Ruimteverwarming/-koeling >

Werkingsgebied.

Dit betekent:

Uitgebreide handleiding voor de gebruiker

2 | Over dit document

Ruimteverwarming/-koeling

Werkingsgebied

4.3

1 Ga vanuit het startscherm naar Ruimteverwarming/-

koeling door aan de linkse draaiknop te draaien.

2 Druk op de linkse draaiknop om naar het submenu te gaan.

3 Draai aan de linkse draaiknop en ga naar Werkingsgebied.

4 Druk op de linkse draaiknop om naar het submenu te gaan.

Uitgebreide handleiding voor de gebruiker

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

3 Over het systeem

a b

Afhankelijk van de systeemlay-out kan het systeem:

▪ Een plaats verwarmen

▪ Warm tapwater klaarmaken

3.1 Onderdelen in een typische systeemlay-out

A Primaire zone. Voorbeeld: Woonkamer. B Secundaire zone. Voorbeeld: Slaapkamer.

C Technische ruimte. Voorbeeld: Garage. a Warmtepomp van de buitenunit

b Warmtepompvan de binnenunit

c Warmtapwatertank

d Gebruikersinterface van de binnenunit

e Gebruikersinterface die als kamerthermostaat gebruikt wordt

f Vloerverwarming

g Radiatoren, warmtepompconvectorenofventilatorconvectoren

3 | Over het systeem

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Uitgebreide handleiding voor de gebruiker

4 | Bediening

b c

4 Bediening

4.1 Gebruikersinterface: overzicht

De gebruikersinterface heeft de volgende onderdelen:

a Statusindicator

b LCD-scherm

c Draaiknoppen en toetsen

Statusindicator

De statusindicator-LEDs gaan branden of knipperen om de bedrijfsmodus van de unit aan te geven.

LED Stand Beschrijving

Knipperend blauw Stand-by De unit is niet in bedrijf.

Constant blauw Bediening De unit is in bedrijf.

Knipperend rood Storing Er is een storing.

Zie "7.1De help-tekst weergeven in

geval van een storing"[448] voor

meer informatie.

LCD-scherm

Het LCD-scherm heeft een slaapstand. Wanneer de gebruikersinterface een tijdje niet wordt gebruikt, valt het scherm uit. Zodra u op een druktoets duwt of aan een van de draaiknoppen draait, licht het scherm weer op. De tijd dat de gebruikersinterface niet wordt gebruikt, hangt af van het gebruikertoegangsniveau:

▪ Gebruiker of Gevorderde gebruiker: 15min

▪ Installateur: 1h

Draaiknoppen en toetsen

U gebruikt de draaiknoppen en toetsen:

Uitgebreide handleiding voor de gebruiker

▪ Om door de schermen, menu's en instellingen van het LCD-scherm te navigeren

▪ Om waarden in te stellen

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

a b c d e

Onderdeel Beschrijving

4 | Bediening

a Linkse

draaiknop

Het LCD_scherm geeft een boog weer links op het display wanneer u de linkse draaiknop kunt gebruiken.

▪ : Draai en druk vervolgens de linkse draaiknop in.

Navigeer doorheen de menustructuur.

▪ : Draai de linkse draaiknop. Kies een menu-item.

▪ : Druk de linkse draaiknop in. Bevestig uw keuze of

ga naar een submenu.

b Terug-toets : Druk hierop om 1 stap terug te gaan in de menustructuur.

c Home-toets : Druk hierop om terug te gaan naar het startscherm.

d Help-toets : Druk hierop om een helptekst in verband met de huidige

pagina weer te geven (indien beschikbaar).

e Rechtse

draaiknop

Het LCD-scherm geeft een boog weer rechts op het display wanneer u de rechtse draaiknop kunt gebruiken.

▪ : Draai en druk vervolgens de rechtse draaiknop in.

Wijzig een waarde of instelling, die rechts op het scherm worden getoond.

▪ : Draai de rechtse draaiknop. Navigeer door de

mogelijke waarden en instellingen.

▪ : Druk de rechtse draaiknop in. Bevestig uw keuze en

ga naar het volgende menu-item.

4.2 Mogelijke schermen: overzicht

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

De meest voorkomende schermen zijn de volgende:

Uitgebreide handleiding voor de gebruiker

4 | Bediening

–

1.6 bar

18 Feb 2018

22:19

4.2.1 Startscherm

a Startscherm

b Het scherm Hoofdmenu

c Subschermen:

c1: Instelpuntscherm c2: Gedetailleerd scherm met waarden c3: Scherm met weersafhankelijke curve c4: Scherm met programma

Druk op de -toets om terug te keren naar het startscherm. U krijgt een overzicht van de unitconfiguratie en de kamer- en instelpunttemperaturen te zien. Alleen symbolen die van toepassing zijn op uw configuratie zijn zichtbaar op het startscherm.

Mogelijke acties in dit scherm

Ga door de lijst van het hoofdmenu.

Ga naar het hoofdmenu-scherm.

Referenties inschakelen/uitschakelen.

Onderdeel Beschrijving

De temperaturen worden weergegeven in cirkels. Als de cirkel grijs is, is de overeenkomstige werking (bijvoorbeeld:

Uitgebreide handleiding voor de gebruiker

ruimteverwarming) momenteel niet actief.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Onderdeel Beschrijving

4 | Bediening

Buitenunit

: Buitenunit

: Geluidsarme stand actief

a3 Gemeten omgevingstemperatuur

Binnenunit /

b1 Binnenunit:

tank voor warm tapwater

▪ : Op de vloer staande binnenunit met geïntegreerde

tank

b2 Waterdruk

Ruimtebedrijf

c : Verwarming

smodus

Desinfectie / Krachtig

▪ : Desinfectiestand actief

▪ : Krachtige stand actief

Datum / tijd e Huidige datum en tijd

Vakantie f

Primaire zone

g1 Warmteafgiftesysteem:

: Vakantiestand actief

▪ : Vloerverwarming

Secundaire zone

▪ : Ventilo-convector

▪ : Radiator

g2 Instelpunt van de aanvoerwatertemperatuur

g3 Kamerthermostaattype:

▪ : Daikin gebruikersinterface die als kamerthermostaat

gebruikt wordt

▪ : Externe bediening

▪ Verborgen: Regeling van de primaire

aanvoerwatertemperatuur

g4 Gemeten kamertemperatuur

h1 Warmteafgiftesysteem:

▪ : Vloerverwarming

▪ : Ventilo-convector

▪ : Radiator

h2 Instelpunt van de aanvoerwatertemperatuur

h3 Kamerthermostaattype:

▪ : Externe bediening

▪ Verborgen: Regeling van de primaire

aanvoerwatertemperatuur

Warm tapwater

: Warm tapwater

i2 Gemeten tanktemperatuur

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Uitgebreide handleiding voor de gebruiker

4 | Bediening

Hoofdzone

Secundaire zone

Kamer

Storing

Ruimteverwarming/-koeling

Onderdeel Beschrijving

Storing j

4.2.2 Het scherm Hoofdmenu

Vanuit het startscherm drukt u ( ) of draait u ( ) de linkse draaiknop om het hoofdmenuscherm te openen. Via het hoofdmenu hebt u toegang tot de verschillende instelpunt-schermen en submenu's.

of : Er is een storing

Zie "7.1De help-tekst weergeven in geval van een

storing"[448] voor meer informatie.

a Geselecteerd submenu

Mogelijke acties in dit scherm

Ga door de lijst.

Ga naar het submenu.

Referenties inschakelen/uitschakelen.

Submenu Beschrijving

[0]

of Storing

Beperking: Wordt alleen weergegeven als er een storing optreedt.

Zie "7.1De help-tekst weergeven in geval van

een storing"[448] voor meer informatie.

[1]

Kamer

Beperking: Wordt alleen weergegeven als er een kamerthermostaat is aangesloten op de binnenunit.

De kamertemperatuur instellen.

[2]

Hoofdzone

Toont het symbool dat van toepassing is voor het type afgever van de primaire zone.

De aanvoerwatertemperatuur voor de primaire zone instellen.

[3] Secundaire zone Beperking: Wordt alleen weergegeven als er

twee aanvoerwatertemperatuurzones zijn. Toont het symbool dat van toepassing is voor het type afgever van de secundaire zone.

De aanvoerwatertemperatuur voor de secundaire zone (indien aanwezig) instellen.

[4]

Ruimteverwarming/-

koeling

Toont het symbool dat van toepassing is voor uw unit.

Uitgebreide handleiding voor de gebruiker

[5]

Sanitaire

warmwatertank

U kunt de bedrijfsmodus niet wijzigen op modellen met alleen verwarming.

Beperking: Wordt alleen weergegeven als er een warm tapwatertank aanwezig is.

De temperatuur van de warmtapwatertank instellen.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Submenu Beschrijving

–

21°C

Kamer

–

35°C

Hoofdzone

–

45°C

Secundaire zone

–

50°C

Sanitaire

warmwatertank

–

4 | Bediening

[7]

[8]

[9]

[A]

[B]

[C]

4.2.3 Instelpunt-scherm

Het instelpuntscherm wordt weergegeven voor schermen die systeemonderdelen beschrijven die een instelpuntwaarde nodig hebben.

Voorbeelden

Gebruikerinstellinge n

Informatie

Installateursinstell ingen

Inbedrijfstelling

Gebruikersprofiel

In werking

Biedt toegang tot gebruikersinstellingen zoals vakantiestand en geluidsarme stand.

Geeft gegevens en informatie over de binnenunit weer.

Beperking: Alleen voor de installateur.

Biedt toegang tot geavanceerde instellingen.

Beperking: Alleen voor de installateur.

Testen en onderhoud uitvoeren.

Het actieve gebruikersprofiel wijzigen.

De verwarmingsfunctie en productie van warm tapwater in- of uitschakelen.

[1] Scherm Kamertemperatuur

[3] Scherm Secundaire zone

Uitleg

Mogelijke acties in dit scherm

[2] Scherm Primaire zone

[5] Scherm Tanktemperatuur

Ga door de lijst van het submenu.

Ga naar het submenu.

Wijzig en pas de gewenste temperatuur automatisch aan.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Uitgebreide handleiding voor de gebruiker

4 | Bediening

a bc

7.2.1

Tijd/datum

Uren

Minuten

4.2.4 Gedetailleerd scherm met waarden

Onderdeel Beschrijving

Minimale temperatuurbeperking a1 Vastgelegd door de unit

a2 Beperkt door de installateur

Maximale temperatuurbeperking b1 Vastgelegd door de unit

b2 Beperkt door de installateur

Huidige temperatuur c Gemeten door de unit

Gewenste temperatuur d Draai aan de rechtse draaiknop

om te verhogen/verlagen.

Submenu e Draai aan of druk op de linkse

draaiknop om naar het submenu te gaan.

Voorbeeld:

a Instellingen

b Waarden

c Geselecteerde instelling en waarde

Ga door de lijst met instellingen.

Verander de waarde.

Ga naar de volgende instelling.

Bevestig de wijzigingen en ga verder.

4.3 De werking AAN of UIT zetten

4.3.1 Visuele aanduiding

Bepaalde functies van de unit kunnen afzonderlijk ingeschakeld of uitgeschakeld worden. Als een bepaalde functie is uitgeschakeld, dan zal het overeenkomstige temperatuursymbool in het startscherm grijs worden weergegeven.

Mogelijke acties in dit scherm

Uitgebreide handleiding voor de gebruiker

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Regeling op basis van kamertemperatuur

1.6

bar

1.6 bar

In werking

Kamer

Ruimteverwarming/-koeling

Aan

C.1

a Regeling op basis van kamertemperatuur AAN b Regeling op basis van kamertemperatuur UIT

Ruimteverwarming

4 | Bediening

Tankverwarming

4.3.2 Om AAN of UIT te zetten

Regeling op basis van kamertemperatuur

1 Ga naar [C.1]: In werking > Kamer.

c Ruimteverwarming/-koeling AAN d Ruimteverwarming/-koeling UIT

e Tankverwarming AAN

f Tankverwarming UIT

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

2 Stel de werking in op Aan of Uit.

Uitgebreide handleiding voor de gebruiker

4 | Bediening

In werking

Ruimteverwarming/koeling

Sanitaire warmwatertank

Uit

Aan

Kamer

C.2

In werking

Sanitaire warmwatertank

Uit

Aan

Ruimteverwarming/-koeling

C.3

Ruimteverwarming

OPMERKING

Vorstbescherming kamer. Zelfs als u de ruimteverwarming/-koeling UIT zet ([C.2]:

In werking > Ruimteverwarming/-koeling), zal de kamervorstbescherming – als ingeschakeld – actief blijven.

OPMERKING

Vorstpreventie waterleidingen. Zelfs als u de ruimteverwarming/-koeling UIT zet

([C.2]: In werking > Ruimteverwarming/-koeling), zal de vorstpreventie voor de waterleidingen – als ingeschakeld – actief blijven.

1 Ga naar [C.2]: In werking > Ruimteverwarming/-

koeling.

2 Stel de werking in op Aan of Uit.

Tankverwarming

OPMERKING

Desinfectiestand. Zelfs als u de werking tankverwarming UIT zet ([C.3]: In werking

> Sanitaire warmwatertank), zal de desinfectiestand actief blijven. Als u ze echter UIT zet terwijl de tank wordt gedesinfecteerd, zal er een AH-fout worden gegenereerd.

1 Ga naar [C.3]: In werking > Sanitaire warmwatertank.

2 Stel de werking in op Aan of Uit.

4.4 De regeling van de ruimteverwarming

Uitgebreide handleiding voor de gebruiker

4.4.1 Over de regeling van de ruimteverwarming

Het regelen van de ruimteverwarming omvat de volgende stappen:

1 De ruimtebedrijfsmodus instellen 2 De temperatuur regelen

Afhankelijk van de systeemlayout en de configuratie door de installateur kunt u een andere temperatuurregeling gebruiken:

▪ Regeling via een ruimtethermostaat

▪ Regeling via de aanvoerwatertemperatuur

▪ Regeling via een externe kamerthermostaat

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4.4.2 De bedrijfsmodus instellen

1.6 bar

22:19

18 Feb 2018

Kamer

Over de bedrijfsmodi

Deze unit is een model voor verwarming alleen. Het systeem kan een ruimte verwarmen, maar NIET afkoelen.

4.4.3 Bepalen welke temperatuurregeling u gebruikt

Bepalen welke temperatuurregeling u gebruikt (methode1)

Kijk in de tabel met de installateurinstellingen die de installateur invulde.

Bepalen welke temperatuurregeling u gebruikt (methode2)

U kunt op het startscherm zien welke temperatuurregeling u gebruikt.

4 | Bediening

a1 Warmteafgever in de primaire zone (in dit voorbeeld Vloerverwarming) a2 Warmteafgever in de secundaire zone (in dit voorbeeld Radiator). Als er geen pictogram wordt

weergegeven, is er geen secundaire zone.

b Kamerthermostaattype van de primaire zone:

Als b=… Dan is de temperatuurregeling…

Geen symbool Regeling via de

4.4.4 De gewenste kamertemperatuur wijzigen

Tijdens de kamertemperatuurregeling kunt u het scherm voor het kamertemperatuurinstelpunt gebruiken om de gewenste kamertemperatuur af te lezen en aan te passen.

1 Ga naar [1]: Kamer.

Primaire zone Secundaire zone (indien

aanwezig)

Regeling via een kamerthermostaat

Regeling via een externe kamerthermostaat

Regeling via de aanvoerwatertemperatuu r

aanvoerwatertemperatuu

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Uitgebreide handleiding voor de gebruiker

4 | Bediening

–

21°C

a b

Kamer

Hoofdzone

Secundaire zone

2 Pas de gewenste kamertemperatuur aan.

a Werkelijke kamertemperatuur

b Gewenste kamertemperatuur

Als de programmawerking geactiveerd is nadat de gewenste kamertemperatuur werd gewijzigd

▪ De temperatuur blijft hetzelfde zolang er geen geplande actie is.

▪ De gewenste kamertemperatuur keert terug naar de geprogrammeerde waarde

wanneer een geprogrammeerde actie plaatsvindt.

U kunt geprogrammeerde acties vermijden door de programmawerking (tijdelijk) uit te schakelen.

De programmawerking voor de kamertemperatuur uit zetten

1 Ga naar [1.1]: Kamer > Tijdschema.

2 Selecteer Nee.

4.4.5 De gewenste aanvoerwatertemperatuur wijzigen

INFORMATIE

Het aanvoerwater is het water dat naar de warmteafgevers wordt gestuurd. De gewenste aanvoerwatertemperatuur werd in functie van het warmteafgiftesysteem door uw installateur ingesteld. Pas de instellingen van de aanvoerwatertemperatuur slechts aan als er zich problemen voordoen.

U kunt het scherm voor het instelpunt van de aanvoerwatertemperatuur gebruiken om de gewenste aanvoerwatertemperatuur af te lezen en aan te passen.

1 Ga naar [2]: Hoofdzone of [3]: Secundaire zone.

Uitgebreide handleiding voor de gebruiker

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

2 Pas de gewenste aanvoerwatertemperatuur aan.

–

35°C

a b

Hoofdzone

–

45°C

a b

Secundaire zone

a Werkelijke aanvoerwatertemperatuur

b Gewenste aanvoerwatertemperatuur

Als de programmawerking geactiveerd is nadat de gewenste aanvoerwatertemperatuur werd gewijzigd

4 | Bediening

▪ De temperatuur blijft hetzelfde zolang er geen geplande actie is.

▪ De gewenste aanvoerwatertemperatuur keert terug naar de geprogrammeerde

waarde wanneer een geprogrammeerde actie plaatsvindt.

U kunt geprogrammeerde acties vermijden door de programmawerking (tijdelijk) uit te schakelen.

De programmawerking voor de aanvoerwatertemperatuur uit zetten

1 Ga naar een van de volgende:

▪ [2.1]: Hoofdzone > Tijdschema

▪ [3.1]: Secundaire zone > Tijdschema

2 Selecteer Nee.

De weersafhankelijke werking voor de aanvoerwatertemperatuur activeren

Zie "4.8.4Weersafhankelijke curves gebruiken"[439].

4.5 Het warm tapwater regelen

4.5.1 Over de regeling van het warm tapwater

Afhankelijk van de warmtapwatertankstand (installateurinstelling) gebruikt u een andere regeling voor het warm tapwater:

▪ Enkel warmhouden

▪ Geprogrammeerd + warmhouden

▪ Alleen geprogrammeerd

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Uitgebreide handleiding voor de gebruiker

4 | Bediening

[5.1] [5.2] [5.3] [5.4] [5.5]

Instelpunt Eco bedrijf

Tijdschema

Instelpunt warmhouden

Instelpunt confort bedrijf

Krachtig verwarmen

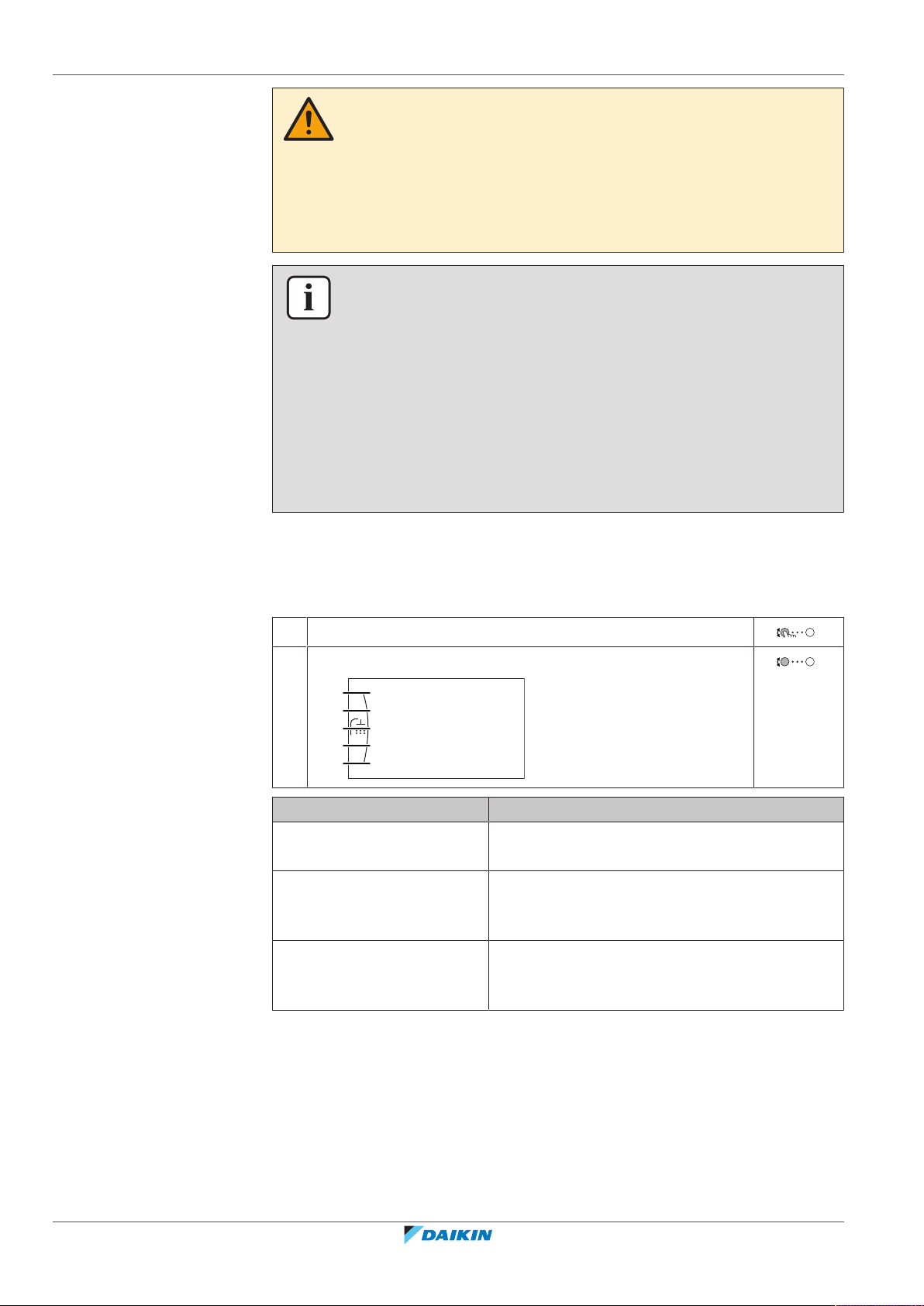

VOORZICHTIG

Het programma om de back-upverwarming te laten werken wordt gebruikt om de werking van de back-upverwarming op basis van een weekprogramma te beperken of toe te staan. Advies: om de desinfectiefunctie goed haar werk te laten doen, laat de back-upverwarming (via het weekprogramma) minimum 4uur werken vanaf de geplande start van het desinfecteren. Indien de back-upverwarming tijdens het desinfecteren beperkt wordt, zal deze functie NIET goed uitgevoerd worden en zal de betreffende waarschuwing AH zal dan gegenereerd worden.

INFORMATIE

Indien de storingscode AH verschijnt en de desinfectiefunctie niet onderbroken wordt omdat er warm tapwater genomen wordt, wordt geadviseerd het volgende te doen:

▪ Wanneer de stand Enkel warmhouden of Geprogrammeerd + warmhouden

wordt geselecteerd, wordt geadviseerd het starten van de desinfectiefunctie te programmeren minstens 4uur na een voorzien verbruik van veel warm tapwater. Deze start kan via de installateurinstellingen (desinfectiefunctie) ingesteld worden.

▪ Wanneer de stand Alleen geprogrammeerd wordt geselecteerd, adviseren

wij een Eco-actie te programmeren 3 uur vóór de geplande start van de desinfectiefunctie, dit, om de tank voor te verwarmen.

Bepalen welke warmtapwatertankstand u gebruikt (methode1)

Kijk in de tabel met de installateurinstellingen die de installateur invulde.

Bepalen welke warmtapwatertankstand u gebruikt (methode2)

1 Ga naar [5]: Sanitaire warmwatertank.

2 Kijk welke items op het scherm verschijnen:

Als… verschijnt Dan is dewarmtapwatertankstand =…

Enkel [5.1] Krachtig

Enkel warmhouden

verwarmen

Alle items behalve [5.4]

Alleen geprogrammeerd

Instelpunt warmhouden

verschijnen

Alle items inclusief [5.4]

Geprogrammeerd + warmhouden

Instelpunt warmhouden

verschijnen

4.5.2 Stand Warmhouden

Uitgebreide handleiding voor de gebruiker

In de stand Warmhouden warmt de warmtapwatertank doorlopend op tot de temperatuur die op het startscherm verschijnt (bijvoorbeeld 50°C) wanneer de temperatuur lager wordt dan een bepaalde waarde.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

4.5.3 Geplande stand

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

4 | Bediening

TtWarmtapwatertanktemperatuur

t Tijd

In de geplande stand produceert de warm tapwatertank warm water volgens een programma. Het beste ogenblik om de tank warm tapwater te laten aanmaken is 'snachts, omdat de vraag naar ruimteverwarming dan kleiner is.

Voorbeeld:

TtWarmtapwatertanktemperatuur

t Tijd

▪ Oorspronkelijk is de warmtapwatertanktemperatuurdezelfde als de temperatuur

van het tapwater dat in de warmtapwatertankgaat (voorbeeld: 15°C).

▪ De warmtapwatertank is geprogrammeerd om water om 00:00 te verwarmen tot

een voorgeprogrammeerde waarde (voorbeeld: Comfort = 60°C).

▪ 's Morgens verbruikt u warm water, waardoor de

warmtapwatertanktemperatuurdaalt.

▪ De warmtapwatertank is geprogrammeerd om water om 14:00 te verwarmen tot

een voorgeprogrammeerde waarde (voorbeeld: Eco = 50°C). Er is terug warm water beschikbaar.

▪ 's Namiddags en 's avonds verbruikt u terug warm water, waardoor de

warmtapwatertanktemperatuuropnieuw zakt.

▪ De cyclus herhaalt zich de volgende dag om 00:00.

4.5.4 De stand Gepland + warmhouden

In de stand Gepland + warmhouden wordt het warm tapwater op dezelfde manier geregeld als in de geplande stand. Echter, als de warmtapwatertanktemperatuur onder een voorgeprogrammeerde waarde valt (=warmhouden tanktemperatuur – hysteresiswaarde; voorbeeld: 35°C), zal de warmtapwatertank opwarmen tot hij het warmhoudeninstelpunt bereikt (bijv. 45°C). Op die manier is er steeds een minimumhoeveelheid warm water beschikbaar.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Voorbeeld:

Uitgebreide handleiding voor de gebruiker

4 | Bediening

60°C

00:00 07:00

50°C 45°C

15°C

14:00 21:00

35°C

Sanitaire warmwatertank

–

50°C

a b

Sanitaire

warmwatertank

4.5.5 De temperatuur voor warm tapwater wijzigen

TtTemperatuur warmtapwatertank

t Tijd

In de stand Enkel warmhouden kunt u het scherm voor het instelpunt van de tanktemperatuur gebruiken om de gewenste warm tapwatertemperatuur af te lezen en aan te passen.

1 Ga naar [5]: Sanitaire warmwatertank.

2 Pas de temperatuur warm water voor huishoudelijk gebruik

aan.

a Werkelijke temperatuur warm tapwater

b Werkelijke temperatuur warm tapwater

In andere modi kunt u alleen het scherm voor het instel punt zien, maar kunt u geen wijzigingen aanbrengen. U kunt daarentegen de instellingen wijzigen voor het

Instelpunt confort bedrijf [5.2], Instelpunt Eco bedrijf [5.3] en Instelpunt warmhouden [5.4].

4.5.6 Krachtige warm tapwaterwerking gebruiken

Over de functie krachtig verwarmen

Met Krachtig verwarmen kan het warm tapwater worden opgewarmd door de back-upverwarming. Gebruik deze modus op dagen wanneer er meer warm water dan gewoonlijk wordt verbruikt.

Uitgebreide handleiding voor de gebruiker

Nagaan of de functie krachtig verwarmen actief is

Als wordt weergegeven op het startscherm, dan is de functie krachtig verwarmen actief.

Activeer of deactiveer Krachtig verwarmen als volgt:

1 Ga naar [5.1]: Sanitaire warmwatertank > Krachtig

verwarmen

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

2 Schakel krachtige werking Uit of Aan.

Gebruikersprofiel

1234

Gevorderde gebruiker

Voorbeeld: u hebt onmiddellijk meer warm water nodig

U zit in de volgende situatie:

▪ U hebt haast al uw warm tapwater verbruikt.

▪ U kunt niet wachten tot de volgende geplande actie om dewarmtapwatertank

op te warmen.

Dan kunt u de functie krachtig verwarmen activeren. De warmtapwatertank zal beginnen het water te verwarmen tot de Comfort-temperatuur.

4.6 Gevorderd gebruik

4 | Bediening

INFORMATIE

Als de functie Krachtig verwarmen ingeschakeld is, kan het verwarmen van ruimten voor problemen zorgen of kan er onvoldoende capaciteit zijn om voor comfort te zorgen. Als warm tapwater vaak moet worden aangemaakt, zal het verwarmen van ruimten regelmatig en langdurig onderbroken worden.

Hoeveel informatie u in de menustructuur kunt aflezen en bewerken, hangt af van uw gebruikertoegangsniveau:

▪ Gebruiker: Standaardmodus

▪ Gevorderde gebruiker: U kunt meer informatie aflezen en bewerken

Het gebruikertoegangsniveau wijzigen

U kunt het gebruikertoegangsniveau als volgt wijzigen:

1 Ga naar [B]: Gebruikersprofiel.

2 Voer de toepasselijke pincode voor het

—

gebruikertoegangsniveau in.

▪ Blader door de lijst van cijfers en wijzig het geselecteerde

cijfer.

▪ Verplaats de cursor van links naar rechts.

▪ Bevestig de pincode en ga verder.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Pincode gevorderde eindgebruiker

De pincode voor Gevorderde gebruiker is 1234. Bijkomende menu-items voor de gebruiker zijn nu zichtbaar.

Pincode gebruiker

De pincode voor Gebruiker is 0000.

Uitgebreide handleiding voor de gebruiker

4 | Bediening

0000

Gebruiker

4.6.1 De geluidsarme stand gebruiken

Over de geluidsarme stand

U kunt de geluidsarme stand gebruiken om het geluid van de buitenunit te verminderen. Dit vermindert echter ook de verwarmingscapaciteit van het systeem. Er zijn meerdere niveaus voor de geluidsarme stand.

U kunt:

▪ De geluidsarme stand volledig deactiveren

▪ Een niveau van geluidsarme stand handmatig activeren tot de volgende geplande

actie

▪ Een programma van de geluidsarme stand gebruiken en programmeren

INFORMATIE

Indien de buitentemperatuur onder de nul graden is, adviseren wij het meest geluidsarme niveau NIET te gebruiken.

Nagaan of de geluidsarme stand actief is

Als wordt weergegeven op het startscherm, dan is de geluidsarme stand actief.

De geluidsarme stand gebruiken

1 Ga naar [7.4.1]: Gebruikerinstellingen > Stil >

Activatie.

2 Doe een van de volgende zaken: —

Als u wilt… Dan…

De geluidsarme stand volledig deactiveren

Het niveau van de geluidsarme stand handmatig inschakelen

Een programma van de geluidsarme stand gebruiken en programmeren

Selecteer Uit.

Selecteer het gewenste niveau van de geluidsarme stand. Voorbeeld: Stilst.

Selecteer Automatisch.

Ga naar [7.4.2] Tijdschema en programmeer het programma. Voor meer informatie over programmaeren, zie

"4.7.4Programmascherm: voorbeeld"[432].

Uitgebreide handleiding voor de gebruiker

Voorbeeld: uw baby slaapt 's namiddags

U zit in de volgende situatie:

▪ U hebt een programma voor de geluidsarme stand geprogrammeerd:

- Tijdens de nacht: Stilst.

- Overdag: Uit om voor de verwarmingscapaciteit van het systeem te zorgen.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

▪ Echter, de baby slaapt 's namiddags en u wilt dat het dan stil is.

Activatie

Tot

7.3.1

Van

Dan kunt u het volgende doen:

1 Ga naar [7.4.1]: Gebruikerinstellingen > Stil >

Activatie.

2 Selecteer Stilst.

Voordeel:

De buitenunit werkt het stilst.

4.6.2 De vakantiestand gebruiken

Over de vakantiestand

Tijdens uw vakantie kunt u de vakantiestand gebruiken om van uw normale programma's af te wijken zonder deze te moeten veranderen. Wanneer de vakantiestand actief is, zullen de bedrijfsmodus ruimteverwarming en de bedrijfsmodus warm tapwater worden uitgeschakeld. Vorstbescherming kamer en anti-legionellawerking blijven actief.

Typische werkstroom

4 | Bediening

De vakantiestand gebruiken omvat typisch de volgende stappen:

1 De begin- en einddatum van uw vakantie instellen. 2 De vakantiestand activeren.

Nagaan of de vakantiestand geactiveerd is en/of loopt

Als wordt weergegeven op het startscherm, dan is de vakantiestand actief.

De vakantie configureren

1 Activeer de vakantiestand. —

▪ Ga naar [7.3.1]: Gebruikerinstellingen > Vakantie >

Activatie.

▪ Selecteer Aan.

2 Stel de eerste dag van uw vakantie in. —

▪ Ga naar [7.3.2]: Van.

▪ Selecteer een datum.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

▪ Bevestig de wijzigingen.

3 Stel de laatste dag van uw vakantie in. —

▪ Ga naar [7.3.3]: Tot.

▪ Selecteer een datum.

▪ Bevestig de wijzigingen.

Uitgebreide handleiding voor de gebruiker

4 | Bediening

4.6.3 Informatie aflezen

Informatie aflezen

1 Ga naar [8]: Informatie.

Mogelijk af te lezen Informatie

In menu… Kunt u aflezen…

[8.1] Energiegegevens Geproduceerde energie, verbruikte

elektriciteit en verbruikt gas

[8.2] Historiek storingen Storingshistoriek

[8.3] Gegevens installateur Contact/helpdesknummer

[8.4] Sensoren Kamer-, tank- of warmtapwater-,

buiten-, en aanvoerwatertemperatuur (indien van toepassing)

[8.5] Stelmotoren Toestand/stand van elke stelmotor

Voorbeeld: Warmtapwaterpomp AAN/ UIT

[8.6] Bedrijfsmodi Huidige bedrijfsmodus

Voorbeeld: Stand ontdooien/olieretour

[8.7] Info Versie-informatie over het systeem

[8.8] Verbindingsstatus Informatie over de status van de

aansluiting van de unit, de kamerthermostaat en de LAN-adapter.

[8.9] Bedrijfsuren De bedrijfsuren van specifieke

onderdelen van het systeem

4.6.4 De tijd en de datum configureren

1 Ga naar [7.2] Gebruikerinstellingen > Tijd/datum.

4.7 Voorgeprogrammeerde waarden en programma's

4.7.1 Voorgeprogrammeerde waarden gebruiken

Over voorgeprogrammeerde waarden

Voor sommige instellingen in het systeem kunt u voorgeprogrammeerde waarden definiëren. U moet deze waarden slechts één keer instellen, waarna u ze opnieuw kunt gebruiken in andere schermen zoals het programmascherm. Indien u later de waarde wilt wijzigen, hoeft u dit maar op één plaats te doen.

Uitgebreide handleiding voor de gebruiker

Voorgeprogrammeerde waarden voor de tanktemperatuur definiëren

Het programma voor warm tapwater maakt gebruik van verschillende voorgeprogrammeerde waarden:

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Bediening

Voorgeprogrammeerde

Waar gebruikt

waarde

Instelpunt confort bedrijf

Instelpunt Eco bedrijf

In het programma als de stand warmtapwatertank als volgt is:

▪ Alleen geprogrammeerd

▪ Geprogrammeerd + warmhouden

Instelpunt warmhouden Als de stand warm tapwater als volgt is:

▪ Geprogrammeerd + warmhouden

Energieprijzen definiëren

Alleen mogelijk als Bivalent door de installateur werd geactiveerd.

Voorgeprogrammeerde

Waar gebruikt

waarde

Elektriciteitsprijs >

▪ Hoog

Gebruikt in het scherm weekprogramma's bij het instellen van de energieprijzen.

▪ Middel

▪ Laag

Gasprijs

4.7.2 De energieprijzen instellen

U kunt in het systeem de volgende energieprijzen instellen:

▪ een vaste prijs voor gas

▪ 3 prijsniveaus voor elektriciteit

▪ een weektimer voor prijzen voor elektriciteit.

Raadpleeg de installatiehandleiding voor meer informatie.

Voorbeeld: Hoe de energieprijzen op de gebruikersinterface instellen?

Prijs Waarde in verwijzing

Brandstof: 5,3eurocent/kWh [7.6]=5.3

Elektriciteit: 12eurocent/kWh [7.5.1]=12

De prijs voor gas instellen

1 Ga naar [7.6]: Gebruikerinstellingen > Gasprijs.

2 Selecteer de juiste gasprijs.

3 Bevestig de wijzigingen.

INFORMATIE

De prijzen kunnen van 0.00~990 munteenheid/kWh (met 2 significante waarden) ingesteld worden.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

De prijs voor elektriciteit instellen

1 Ga naar [7.5.1]/[7.5.2]/[7.5.3]: Gebruikerinstellingen >

Elektriciteitsprijs > Hoog/Middel/Laag.

2 Selecteer de juiste elektriciteitsprijs.

Uitgebreide handleiding voor de gebruiker

4 | Bediening

3 Bevestig de wijzigingen.

4 Herhaal dit voor alle drie de elektriciteitsprijzen. —

INFORMATIE

De prijzen kunnen van 0.00~990 munteenheid/kWh (met 2 significante waarden) ingesteld worden.

INFORMATIE

Indien er geen programma werd ingesteld, wordt rekening gehouden met de Hoog voor Elektriciteitsprijs.

De weektimer van de prijs voor elektriciteit instellen

1 Ga naar [7.5.4]: Gebruikerinstellingen >

Elektriciteitsprijs > Tijdschema.

2 Programmeer de selectie met behulp van het

programmascherm. U kunt de elektriciteitsprijzen Hoog, Middel en Laag instellen op basis van uw elektriciteitsleverancier.

3 Bevestig de wijzigingen.

INFORMATIE

De waarden stemmen overeen met de waarden van de elektriciteitsprijzen voor Hoog, Middel en Laag die zonet werden ingesteld. Indien er geen programma werd ingesteld, wordt rekening gehouden met de Hoog-prijs voor elektriciteit.

Over energieprijzen in geval van een stimulans per kWh hernieuwbare energie

Er kan bij het instellen van de energieprijzen rekening worden gehouden met een stimulans. Hoewel de exploitatiekosten kunnen verhogen, zullen de totale werkingskosten geoptimaliseerd worden rekening houdende met de terugbetaling.

OPMERKING

Vergeet aan het einde van de stimulansperiode niet de instelling van de energieprijzen te veranderen.

De gasprijs instellen in geval van een stimulans per kWh hernieuwbare energie

—

Uitgebreide handleiding voor de gebruiker

Bereken de waarde voor de gasprijs met de volgende formule:

▪ Huidige gasprijs+(Stimulans/kWh×0,9)

Zie "De prijs voor gas instellen" [4 29] voor de procedure om de gasprijs in te stellen.

De elektriciteitprijs instellen in geval van een stimulans per kWh hernieuwbare energie

Bereken de waarde voor de elektriciteitsprijs met de volgende formule:

▪ Huidige elektriciteitsprijs+Stimulans/kWh

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Voorbeeld

4 | Bediening

Zie "De prijs voor elektriciteit instellen" [4 29] voor de procedure om de elektriciteitsprijs in te stellen.

Dit is een voorbeeld en de in dit voorbeeld gebruikte prijzen en/of waarden zijn NIET precies.

Gegevens Prijs/kWh

Gasprijs 4,08

Elektriciteitsprijs 12,49

Stimulans per kWh voor hernieuwbare verwarming

De gasprijs berekenen

Gasprijs=Huidige gasprijs+(Stimulans/kWh×0,9)

Gasprijs=4,08+(5×0,9)

Gasprijs=8,58

De elektriciteitsprijs berekenen

Elektriciteitsprijs=Huidige elektriciteitsprijs+Stimulans/kWh

Elektriciteitsprijs=12,49+5

Elektriciteitsprijs=17,49

Prijs Waarde in verwijzing

Gas: 4,08/kWh [7.6]=8.6

Elektriciteit: 12,49/kWh [7.5.1]=17

4.7.3 Programma's gebruiken en programmeren

Over programma's

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Afhankelijk van uw systeemlay-out en de installateurconfiguratie kunnen programma's voor meerdere regelingen beschikbaar zijn.

U kunt:

▪ Selecteren welke programma's u thans wilt gebruiken.

▪ Uw eigen programma's programmeren als de voorgeprogrammeerde

programma's niet voldoen. De acties die u kunt programmeren hangen van de regeling af.

Mogelijke programmaschermen

Naam en plaats Gebruik

[1.2] Kamer > Programma verwarming

[2.2] Hoofdzone > Programma verwarming

De gewenste kamertemperatuur in verwarmingsstand programmeren.

De gewenste aanvoerwatertemperatuur voor de primaire zone in verwarmingsstand programmeren.

[3.2] Secundaire zone >

Programma verwarming

De gewenste aanvoerwatertemperatuur voor de secundaire zone in verwarmingsstand programmeren.

Uitgebreide handleiding voor de gebruiker

4 | Bediening

Eigen prog 1

Naam en plaats Gebruik

[4.2] Ruimteverwarming/koeling > Bedrijfsmodus geprogrammeerd

[5.5] Sanitaire warmwatertank > Tijdschema

[7.4.2]

Gebruikerinstellingen > Stil > Tijdschema

[7.5.4]

Gebruikerinstellingen > Elektriciteitsprijs > Tijdschema

Zie "4.4.2De bedrijfsmodus instellen"[419].

De temperatuur van de warm tapwatertank voor uw normale behoefte aan warm tapwater programmeren:

▪ Instelpunt confort bedrijf

▪ Instelpunt Eco bedrijf

▪ Instelpunt warmhouden

Programmeren wanneer de unit welk niveau van de geluidsarme stand moet gebruiken:

▪ Uit

▪ Stil

▪ Stiller

▪ Stilst

Programmeren wanneer een bepaald elektriciteitstarief van toepassing is.

Voorbeeld van het programmeren van een programma

Zie "4.7.4Programmascherm: voorbeeld"[432].

4.7.4 Programmascherm: voorbeeld

Dit voorbeeld toont hoe u een kamertemperatuurprogramma instelt in de verwarmingsstand voor de primaire zone.

INFORMATIE

Andere planningen programmeren gebeurt op dezelfde manier.

Het programma programmeren: overzicht

Voorbeeld: U wilt het volgende programma instellen:

Voorwaarde: Het kamertemperatuurprogramma is alleen beschikbaar als de

kamerthermostaatregeling actief is. Als de aanvoerwatertemperatuurregeling actief is, kunt u in de plaats het programma voor de primaire zone instellen.

Uitgebreide handleiding voor de gebruiker

1 Ga naar het programma.

2 (optie) Wis de inhoud van het volledige weekprogramma of de inhoud van een

geselecteerd dagprogramma.

3 Programmeer het programma voor Maandag.

4 Kopieer het programma naar de andere weekdagen.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Bediening

Eigen prog 1

Verwijderen

Hernoemen

Selecteren

Eigen prog 1

Verwijderen

Bewerken

Kopiëren

Eigen prog 1

5 Programmeer het programma voor Zaterdag en kopieer het naar Zondag.

6 Geef het programma een naam.

Naar het programma gaan

1 Ga naar [1.1]: Kamer > Tijdschema.

2 Stel programmering in op Ja.

3 Ga naar [1.2]: Kamer > Programma verwarming.

De inhoud van et weekprogramma wissen

1 Selecteer de naam van het huidige programma.

2 Selecteer Verwijderen.

3 Selecteer OK om te bevestigen.

De inhoud van het dagprogramma wissen

1 Selecteer de dag waarvoor u de inhoud wilt wissen.

Bijvoorbeeld Vrijdag

2 Selecteer Verwijderen.

3 Selecteer OK om te bevestigen.

Het programma programmeren voor Maandag

1 Selecteer Maandag.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Uitgebreide handleiding voor de gebruiker

4 | Bediening

Verwijderen

Bewerken

Kopiëren

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

21°C

12 24

Eigen prog 1

Verwijderen

Bewerken

Kopiëren

Eigen prog 1

2 Selecteer Bewerken.

3 Gebruik de linkse draaiknop om een invoer te selecteren en

bewerk de invoer met de rechtse draaiknop. U kunt tot 6 bewerkingen per dag programmeren. Een hoge temperatuur krijgt op de balk een donkerdere kleur dan een lage temperatuur.

Let op: Om een actie te wissen, stelt u de tijd ervan in als de tijd van de vorige actie.

4 Bevestig de wijzigingen.

Resultaat: Het programma voor maandag is gepland. De

waarde van de laatste actie is geldig totdat de volgende geprogrammeerde actie start. In dit voorbeeld is maandag de eerste dag die u hebt geprogrammeerd. De laatst geprogrammeerde actie is dus geldig tot de eerste actief van de volgende maandag.

Het programma naar de andere weekdagen kopiëren

1 Selecteer Maandag.

2 Selecteer Kopiëren.

Uitgebreide handleiding voor de gebruiker

Resultaat: "C" wordt weergegeven naast de gekopieerde dag.

3 Selecteer Dinsdag.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 Selecteer Plakken.

Verwijderen

Bewerken

Kopiëren

Plakken

Eigen prog 1

8:00

23:00

--:--

21°C

18°C

12 24

Eigen prog 1

Resultaat:

4 | Bediening

5 Herhaal deze bewerking voor alle andere weekdagen.

—

Het programma programmeren voor Zaterdag en het kopiëren naar Zondag

1 Selecteer Zaterdag.

2 Selecteer Bewerken.

3 Gebruik de linkse draaiknop om een invoer te selecteren en

bewerk de invoer met de rechtse draaiknop.

4 Bevestig de wijzigingen.

5 Selecteer Zaterdag.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

6 Selecteer Kopiëren.

7 Selecteer Zondag.

8 Selecteer Plakken.

Resultaat:

Uitgebreide handleiding voor de gebruiker

4 | Bediening

Eigen prog 1

Verwijderen

Hernoemen

Selecteren

Het programma hernoemen

1 Selecteer de naam van het huidige programma.

2 Selecteer Hernoemen.

3 (optie) Om de naam van het huidige programma te

verwijderen, bladert u door de tekenlijst totdat u ← ziet. Druk erop om het vorige teken te verwijderen. Herhaal dit voor elk teken in de naam van het programma.

4 Om het huidige programma een naam te geven, bladert u door

de tekenlijst en bevestigt u het geselecteerde teken. De naam van het programma kan tot 15tekens bevatten.

5 Bevestig de nieuwe naam.

INFORMATIE

Niet alle programma's kunnen worden hernoemd.

Voorbeeld: u werkt in een 3-ploegenstelsel

Indien u in een 3-ploegenstelsel werkt, kunt u het volgende doen:

1 Programmeer 3 ruimtetemperatuurprogramma's in stand Verwarmen en geef

ze gepaste namen. Voorbeeld: Vroege, Dag en Late

2 Selecteer het programma dat u nu wilt gebruiken.

4.8 Weersafhankelijke curve

4.8.1 Wat is een weersafhankelijke curve?

Weersafhankelijke werking

De unit werkt "weersafhankelijk" als de gewenste aanvoerwater- of tanktemperatuur automatisch wordt bepaald door de buitentemperatuur. Daarom is de unit aangesloten op een temperatuursensor aan de noordzijde van het gebouw. Als de buitentemperatuur daalt of stijgt, compenseert de unit dat ogenblikkelijk. De unit hoeft dus niet te wachten op feedback van de thermostaat om de temperatuur van het aanvoerwater of de tank te verhogen of verlagen. Doordat de unit sneller reageert, wordt voorkomen dat de binnentemperatuur en de watertemperatuur aan de kranen extreem stijgt en daalt.

Uitgebreide handleiding voor de gebruiker

Voordeel

Weersafhankelijke bediening vermindert energieverbruikt.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Bediening

X1 X2

Weersafhankelijke curve

Om temperatuurverschillen te kunnen compenseren, vertrouwt de unit op de weersafhankelijke curve. Deze curve bepaalt wat de temperatuur van de tank of het aanvoerwater moet zijn bij verschillende buitentemperaturen. Omdat de helling van de curve afhankelijk is van plaatselijke omstandigheden zoals klimaat en de isolatie van het huis, kan de curve worden aangepast door een installateur of gebruiker.

Types van weersafhankelijke curve

Er zijn 2 types van weersafhankelijke curves:

▪ Curve met 2 punten

▪ Curve volgens helling en afwijking

Welk type van curve u gebruikt om aanpassingen uit te voeren, hangt af van uw persoonlijke voorkeur. Zie "4.8.4Weersafhankelijke curves gebruiken"[439].

Beschikbaarheid

De weersafhankelijke curve is beschikbaar voor:

▪ Primaire zone - Verwarming

▪ Primaire zone - Koeling

▪ Secundaire zone - Verwarming

▪ Secundaire zone - Koeling

▪ Tank

4.8.2 Curve met 2 punten

Definieer de weersafhankelijke curve met deze twee instelpunten:

▪ Instelpunt (X1, Y2)

▪ Instelpunt (X2, Y1)

Voorbeeld

INFORMATIE

Om weersafhankelijk te kunnen werken, moet u het instelpunt van de primaire zone, de secundaire zone of de tank correct configureren. Zie "4.8.4 Weersafhankelijke

curves gebruiken"[439].

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Uitgebreide handleiding voor de gebruiker

4 | Bediening

X1 X2

a b

Onderdeel Beschrijving

a Geselecteerde weersafhankelijke zone:

▪ : Verwarming primaire zone of secundaire zone

▪ : Koeling primaire zone of secundaire zone

▪ : Warm tapwater

X1, X2 Voorbeelden van omgevingstemperatuur buiten

Y1, Y2 Voorbeelden van gewenste tanktemperatuur of

aanvoerwatertemperatuur. Het pictogram stemt overeen met de warmteafgever voor die zone:

▪ : Vloerverwarming

▪ : Ventilatorconvector

▪ : Radiator

▪ : Warmtapwatertank

Mogelijke acties in dit scherm

Ga door de temperaturen.

Wijzig de temperatuur.

Ga naar de volgende temperatuur.

Bevestig de wijzigingen en ga verder.

4.8.3 Curve volgens helling en afwijking

Helling en afwijking

Definieer de weersafhankelijke curve op basis van de helling en de afwijking:

▪ Wijzig de helling om de temperatuur van het aanvoerwater te verhogen of te

verlagen voor verschillende omgevingstemperaturen. Als de aanvoertemperatuur bijvoorbeeld over het algemeen goed, maar bij een lage omgevingstemperatuur te koud is, verhoogt u de helling zodat de aanvoerwatertemperatuur meer wordt verhoogd naarmate de omgevingstemperatuur lager wordt.

▪ Wijzig de afwijking om de temperatuur van het aanvoerwater gelijkmatig te

verhogen of te verlagen voor verschillende omgevingstemperaturen. Als de aanvoerwatertemperatuur bijvoorbeeld altijd een beetje te koud is bij verschillende omgevingstemperaturen, schuift u de curve omhoog om de aanvoerwatertemperatuur gelijkmatig te verhogen voor alle omgevingstemperaturen.

Voorbeelden

Weersafhankelijke curve wanneer helling is geselecteerd:

Uitgebreide handleiding voor de gebruiker

Weersafhankelijke curve wanneer afwijking is geselecteerd:

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

X1 X2

a b

Onderdeel Beschrijving

a Weersafhankelijke curve vóór wijzigingen.

b Weersafhankelijke curve na wijzigingen (als voorbeeld):

▪ Wanneer de helling wordt gewijzigd, is de nieuwe

voorkeurstemperatuur bij X1 ongelijkmatig hoger dan de voorkeurstemperatuur bij X2.

▪ Wanneer de afwijking wordt gewijzigd, is de nieuwe

voorkeurstemperatuur bij X1 gelijkmatig hoger dan de voorkeurstemperatuur bij X2.

c Helling

4 | Bediening

d Afwijking

e Geselecteerde weersafhankelijke zone:

▪ : Verwarming primaire zone of secundaire zone

▪ : Koeling primaire zone of secundaire zone

▪ : Warm tapwater

X1, X2 Voorbeelden van omgevingstemperatuur buiten

Y1, Y2, Y3,Y4Voorbeelden van gewenste tanktemperatuur of

aanvoerwatertemperatuur. Het pictogram stemt overeen met de warmteafgever voor die zone:

▪ : Vloerverwarming

▪ : Ventilatorconvector

▪ : Radiator

▪ : Warmtapwatertank

Mogelijke acties in dit scherm

Selecteer helling of afwijking.

Verhoog of verlaag de helling/afwijking.

Wanneer helling is geselecteerd: stel de helling in en ga naar afwijking.

4.8.4 Weersafhankelijke curves gebruiken

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Wanneer afwijking is geselecteerd: stel de afwijking in.

Bevestig de wijzigingen en keer terug naar het submenu.

Configureer weersafhankelijke curves als volgt:

Uitgebreide handleiding voor de gebruiker

4 | Bediening

De instelpuntstand definiëren

Om de weersafhankelijke curve te gebruiken, moet u de correcte instelpuntstand definiëren:

Ga naar instelpuntstand… Stel de instelpuntstand in op…

Primaire zone – Verwarming

[2.4] Hoofdzone > Instelpunt modus

Weersafhankelijke verwarming, constant koeling OF Weersafhankelijk

Primaire zone – Koeling

[2.4] Hoofdzone > Instelpunt

Weersafhankelijk

modus

Secundaire zone – Verwarming

[3.4] Secundaire zone > Instelpunt modus

Weersafhankelijke verwarming, constant koeling OF Weersafhankelijk

Secundaire zone – Koeling

[3.4] Secundaire zone >

Weersafhankelijk

Instelpunt modus

Tank

[5.B] Sanitaire warmwatertank >

Weersafhankelijk

Instelpunt modus

Het type weersafhankelijke curve wijzigen

Om het type te wijzigen voor alle zones en voor de tank, ga naar [2.E] Hoofdzone > Stooklijntype.

Bekijken welk type is geselecteerd, kan ook via:

▪ [3.C] Secundaire zone > Stooklijntype

▪ [5.E] Sanitaire warmwatertank > Stooklijntype

De weersafhankelijke curve wijzigen

Zone Ga naar …

Primaire zone – Verwarming [2.5] Hoofdzone > Stooklijn

verwarming

Primaire zone – Koeling [2.6] Hoofdzone > Stooklijn

koeling

Secundaire zone – Verwarming [3.5] Secundaire zone >

Stooklijn verwarming

Secundaire zone – Koeling [3.6] Secundaire zone >

Stooklijn koeling

Tank [5.C] Sanitaire warmwatertank >

Stooklijn

Uitgebreide handleiding voor de gebruiker

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Bediening

INFORMATIE

Maximale en minimale instelpunten

U kunt de curve niet configureren met temperaturen die hoger of lager zijn dan de ingestelde maximum- en minimuminstelpunten voor die zone of voor de tank. Wanneer het maximum- of minimuminstelpunt is bereikt, wordt de curve vlak.

De weersafhankelijke curve nauwkeuriger afstemmen: curve volgens helling en afwijking

De volgende tabel beschrijft hoe u de weersafhankelijke curve van een zone of tank nauwkeuriger kunt afstemmen:

U voelt … Nauwkeuriger afstemmen met

helling en afwijking:

Bij normale

buitentemperaturen …

OK Koud ↑ —

OK Warm ↓ —

Koud OK ↓ ↑

Koud Koud — ↑

buitentemperaturen …

Bij koude

Helling Afwijking

Koud Warm ↓ ↑

Warm OK ↑ ↓

Warm Koud ↑ ↓

Warm Warm — ↓

De weersafhankelijke curve nauwkeuriger afstemmen: curve met 2 punten

De volgende tabel beschrijft hoe u de weersafhankelijke curve van een zone of tank nauwkeuriger kunt afstemmen:

U voelt … Nauwkeuriger afstemmen met

instelpunten:

Bij normale

buitentemperaturen …

Bij koude

buitentemperaturen …

(a)

OK Koud ↑ — ↑ —

OK Warm ↓ — ↓ —

Koud OK — ↑ — ↑

Koud Koud ↑ ↑ ↑ ↑

Koud Warm ↓ ↑ ↓ ↑

Warm OK — ↓ — ↓

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Warm Koud ↑ ↓ ↑ ↓

Warm Warm ↓ ↓ ↓ ↓

(a)

Zie "4.8.2Curve met 2 punten"[437].

Uitgebreide handleiding voor de gebruiker

4 | Bediening

[1]

Kamer

Afwijk. kamersensor

Instelpuntbereik

Vorstbescherming

Programma koeling

Programma verwarming

Tijdschema

[2]

Hoofdzone

Tijdschema Programma verwarming

Instelpunt modus

Programma koeling

Stooklijn verwarming Stooklijn koeling Stooklijntype

[3]

Secundaire zone

Tijdschema Programma verwarming

Instelpunt modus

Programma koeling

Stooklijn verwarming Stooklijn koeling Stooklijntype

[4]

Ruimteverwarming/-koeling

Bedrijfmodus Bedrijfsmodus geprogrammeerd

[7]

Gebruikerinstellingen

Taal Tijd/datum Vakantie Stil Elektriciteitsprijs Gasprijs

[8]

Informatie

Energiegegevens

Historiek storingen Gegevens installateur Sensoren Stelmotoren Bedrijfsmodi Info Verbindingsstatus Bedrijfsuren

[B]

Gebruikersprofiel

[C]

In werking

Kamer

Ruimteverwarming/-koeling Sanitaire warmwatertank

[1.4]

Vorstbescherming

Activatie Instelpunt ruimtetemperatuur

[1.5]

Instelpuntbereik

Minimum instelpunt verwarming Maximum instelpunt verwarming Minimum instelpunt koeling Maximum instelpunt koeling

[7.2]

Tijd/datum

Uren Minuten Jaar Maand Dag Zomertijd Formaat

[7.3]

Vakantie

Activatie Van Tot

[7.4]

Stil

Activatie Tijdschema Niveau

[7.5]

Elektriciteitsprijs

Hoog Middel Laag Tijdschema

[8.1]

Energiegegevens

Opgenomen electrisch vermogen Geproduceerde warmte

(**)

[5]

Sanitaire warmwatertank

Krachtig verwarmen Instelpunt confort bedrijf Instelpunt Eco bedrijf Instelpunt warmhouden Tijdschema Stooklijn Stooklijntype

(*) (*)

(*)

[D]

Draadloze gateway

Modus

WPS Reset Apparaatinfo

(***)

Uitgebreide handleiding voor de gebruiker

(**) Alleen toegankelijk voor de installateur

(***) Alleen van toepassing als er een WLAN-adapter werd geplaatst

4.9 Menustructuur: Overzicht gebruikersinstellingen

Instelpunt-scherm

(*) Alleen van toepassing voor omkeerbare modellen of voor modellen die enkel verwarmen + conversiekit

INFORMATIE

Naargelang de geselecteerde installateurinstellingen en het type unit, zullen de instellingen zichtbaar/onzichtbaar zijn.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Bediening

4.10 Installateurinstellingen: tabellen die de installateur moet invullen

4.10.1 Configuratiewizard

Instelling Vul in…

Systeem

Type binnenunit (alleen-lezen)

Type back-upverwarming [9.3.1]

Sanitair warmwater [9.2.1]

Noodbedrijf [9.5]

Aantal zones [4.4]

Back-upverwarming

Spanning [9.3.2]

Configuratie [9.3.3]

Capaciteit stap 1 [9.3.4]

Extra capaciteit stap 2 [9.3.5]

(indien van toepassing)

Hoofdzone

Afgiftesysteem [2.7]

Bediening [2.9]

Instelpunt modus [2.4]

Tijdschema [2.1]

Secundaire zone (alleen indien [4.4] = 1)

Afgiftesysteem [3.7]

Bediening (alleen-lezen) [3.9]

Instelpunt modus [3.4]

Tijdschema [3.1]

Sanitaire warmwatertank

Verwarmingsbedrijf [5.6]

Instelpunt confort bedrijf

[5.2]

Instelpunt Eco bedrijf [5.3]

Instelpunt warmhouden [5.4]

4.10.2 Menu Instellingen

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Instelling Vul in…

Hoofdzone

Thermostaattype [2.A]

Secundaire zone (indien van toepassing)

Thermostaattype [3.A]

Uitgebreide handleiding voor de gebruiker

4 | Bediening

Instelling Vul in…

Informatie

Gegevens installateur [8.3]

Uitgebreide handleiding voor de gebruiker

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

5 | Tips om energie te besparen

5 Tips om energie te besparen

Tips in verband met de kamertemperatuur

▪ Zorg ervoor dat de gewenste kamertemperatuur NOOIT te hoog is, maar ALTIJD

volgens wat u werkelijk nodig hebt. Elke graad minder kan een besparing tot 6% op de verwarmingskosten opleveren.

▪ Verhoog de gewenste ruimtetemperatuur NIET om de ruimte vlugger te

verwarmen. De ruimte zal NIET vlugger warm worden.

▪ Als uw systeemlay-out trage warmteafgevers bevat (voorbeeld:

vloerverwarming), vermijd grote schommelingen van de gewenste ruimtetemperatuur en laat de ruimtetemperatuur NIET te laag zakken. Het zal langer duren en meer energie kosten om de ruimte opnieuw te verwarmen.

▪ Gebruik een weekprogramma voor uw normale behoeften aan

ruimteverwarming. Indien nodig kunt u gemakkelijk afwijken van het programma:

- Voor kortere periodes: u kunt de geplande kamertemperatuur negeren tot de

volgende geprogrammeerde bewerking. Voorbeeld: Als u een fuifje geeft of als u gedurende enkele uren uit huis bent.

- Voor langere periodes: u kunt de vakantiestand gebruiken.

Tips in verband met de aanvoerwatertemperatuur

▪ In de stand Verwarming zal een lagere gewenste aanvoerwatertemperatuur

zorgen voor een lager energieverbruik en betere prestaties.

▪ Stel de gewenste aanvoerwatertemperatuur in volgens het

warmteafgiftesysteem. Voorbeeld: De vloerverwarming is ontworpen voor een lagere aanvoerwatertemperatuur dan de radiatoren en warmtepompconvectoren.

Tips in verband met de temperatuur van de warmtapwatertank

▪ Gebruik een weekprogramma voor uw normale behoeften aan warm tapwater

(enkel in de geplande stand).

- Programmeer zodat de warmtapwatertank 's nachts opwarmt tot een

voorgeprogrammeerde waarde (Comfort = een hogere warmtapwatertanktemperatuur), omdat de vraag naar ruimteverwarming dan kleiner is.

- Wanneer het onvoldoende is om dewarmtapwatertank één maal 'snachts op

te warmen, programmeer dan zodat dewarmtapwatertank extra opwarmt tot een voorgeprogrammeerde waarde (Eco = een lagerewarmtapwatertanktemperatuur) overdag.

▪ Waak erover dat de gewenste warmtapwatertanktemperatuur NIET te hoog is.

Voorbeeld: Na de installatie, verlaag de warmtapwatertanktemperatuur dagelijks

met 1°C en controleer of u nog steeds voldoende warm water hebt.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

▪ Programmeer om de pomp van het warm tapwater enkel AAN te zetten tijdens

die periodes van de dag waar onmiddellijk warm water nodig is. Voorbeeld: 'sMorgens en 'savonds.

Uitgebreide handleiding voor de gebruiker

6 | Onderhoud en service

6 Onderhoud en service

6.1 Overzicht: onderhoud en service

De installateur moet een jaarlijks onderhoud doen. U vindt het contact/ helpdesknummer via de gebruikersinterface.

Als eindgebruikermoet u:

▪ De ruimte rondom de unit zuiver houden.

▪ De gebruikersinterface reinigen met een vochtig zacht doekje. Gebruik hiervoor

NOOIT detergenten.

Koelmiddel

Dit product bevat gefluoreerde broeikasgassen. Laat de gassen NIET vrij in de atmosfeer.

Koelmiddeltype: R32

Waarde globaal opwarmingspotentieel (GWP): 675

OPMERKING

De geldende wetgeving met betrekking tot gefluoreerde broeikasgassen vereist dat de koelmiddelvulling van de unit wordt aangegeven zowel in gewicht als in CO2equivalent.

Formula om de hoeveelheid in CO2-equivalent te berekenen: GWP-waarde koelmiddel × totale koelmiddelvulling [in kg] / 1000

Neem contact op met uw installateur voor meer informatie.

WAARSCHUWING: ONTVLAMBAAR MATERIAAL

Het koelmiddel in deze unit is licht ontvlambaar.

WAARSCHUWING

Het toestel wordt opgeslagen in een ruimte zonder ontstekingsbronnen die voortdurend branden (bijvoorbeeld: open vuur, een draaiend gastoestel of een draaiende elektrische verwarming).

WAARSCHUWING

▪ Doorboor of verbrand GEEN onderdelen van de koelmiddelcyclus. ▪ Gebruik GEEN andere schoonmaakmiddelen of manieren om het ontdooien te

versnellen dan die aanbevolen door de fabrikant.

▪ Denk eraan dat het koelmiddel in het systeem geurloos is.

Uitgebreide handleiding voor de gebruiker

WAARSCHUWING

Het koelmiddel in de unit is weinig ontvlambaar, maar lekt normaal NIET. Als het koelmiddel in de kamer lekt en in contact komt met vuur van een brander, een verwarming of een fornuis, dan kan er brand ontstaan of kan een schadelijk gas worden gevormd.

Schakel alle verwarmingstoestellen met verbranding uit, verlucht de kamer en neem contact op met de dealer waar u de unit hebt gekocht.

Gebruik de unit NIET totdat iemand van de servicedienst heeft bevestigd dat het deel met het koelmiddellek gerepareerd is.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

6.2 Het contact/helpdesknummer vinden

1 Ga naar [8.3]: Informatie > Gegevens installateur.

6 | Onderhoud en service

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Uitgebreide handleiding voor de gebruiker

7 | Opsporen en verhelpen van storingen

7 Opsporen en verhelpen van storingen

Contact opnemen

Voor de hierna vermelde symptomen kunt u proberen om het probleem zelf op te lossen. Contacteer uw installateur voor alle andere problemen. U vindt het contact/helpdesknummer via de gebruikersinterface.

7.1 De help-tekst weergeven in geval van een storing

In geval van een storing, zal het volgende verschijnen op het startscherm naargelang de ernst:

▪ : Fout

▪ : Storing

U kunt als volgt een korte en een lange beschrijving van de storing zien:

1 Druk op de linkse draaiknop om het hoofdmenu te openen en

ga naar Storing.

Resultaat: Er wordt een korte beschrijving van de fout en de foutcode weergegeven op het scherm.

2 Druk op in het foutscherm.

Resultaat: Er wordt een lange beschrijving van de fout

weergegeven op het scherm.

7.2 De storingshistoriek nagaan

Voorwaarden: Het gebruikertoegangsniveau is ingesteld op geavanceerde eindgebruiker.

1 Ga naar [8.2]: Informatie > Historiek storingen.

U krijgt een lijst van de meest recente storingen te zien.

Uitgebreide handleiding voor de gebruiker

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

7 | Opsporen en verhelpen van storingen

7.3 Symptoom: u vindt het te koud (warm) in uw woonruimte

Mogelijke oorzaak Wat te doen

De gewenste kamertemperatuur is te laag (hoog).

De gewenste kamertemperatuur kan niet bereikt worden.

Verhoog (verlaag) de gewenste kamertemperatuur. Zie "4.4.4De

gewenste kamertemperatuur wijzigen"[419].

Indien het probleem dagelijks terugkomt, doe dan een van de volgende zaken:

▪ Verhoog (verlaag) de

voorgeprogrammeerde waarde van de kamertemperatuur. Zie

"4.7.1 Voorgeprogrammeerde waarden gebruiken"[428].

▪ Pas het programma van de

kamertemperatuur aan. Zie

"4.7.3 Programma's gebruiken en programmeren" [4 31] en "4.7.4 Programmascherm: voorbeeld"[432].

Verhoog de gewenste aanvoerwatertemperatuur in functie van het warmteafgiftesysteem. Zie

"4.4.5De gewenste aanvoerwatertemperatuur wijzigen"[420].

De weersafhankelijke curve is niet correct ingesteld.

Pas de weersafhankelijke curve aan. Zie Weersafhankelijke werking.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Uitgebreide handleiding voor de gebruiker

7 | Opsporen en verhelpen van storingen

7.4 Symptoom: het water uit de kraan is te koud

Mogelijke oorzaak Wat te doen

U hebt geen warm tapwater meer door een ongewoon hoog verbruik.

De gewenste warmtapwatertanktemperatuur is te laag.

Indien u onmiddellijk warm tapwater nodig hebt, activeer de Krachtig verwarmen van de warmtapwatertank. Hierdoor verbruikt u echter extra energie. Zie "4.5.6Krachtige warm

tapwaterwerking gebruiken"[424].

Indien de problemen dagelijks terugkomen, doe dan een van de volgende zaken:

▪ Verhoog de voorgeprogrammeerde

waarde van de warmtapwatertanktemperatuur. Zie

"4.7.1 Voorgeprogrammeerde waarden gebruiken"[428].

▪ Pas het programma van de

warmtapwatertanktemperatuur aan. Voorbeeld: Programmeer om de warmtapwatertank extra op te warmen tot een voorgeprogrammeerde waarde (Instelpunt Eco bedrijf = een lagere tanktemperatuur) overdag. Zie

"4.7.3 Programma's gebruiken en programmeren" [4 31] en "4.7.4 Programmascherm: voorbeeld"[432].

7.5 Symptoom: Storing in de warmtepomp

Indien de warmtepomp weigert te werken, kan de back-upverwarming als noodverwarming werken en al dan niet automatisch de volledige warmtebelasting overnemen.

▪ Wanneer de automatische noodfunctie is ingesteld op Automatisch en er zich

een storing voordoet in een warmtepomp, zal de back-upverwarming automatisch de warmtebelasting en de productie van warm tapwater overnemen.

▪ Wanneer automatische noodstop is ingesteld op Handmatig en er zich een

storing voordoet in de warmtepomp, stoppen het aanmaken van warm tapwater en het verwarmen van ruimten en moet het systeem handmatig worden hersteld via de gebruikersinterface. Om de werking handmatig te herstellen, gaat u naar het Storing hoofdmenu-scherm, waar de gebruikersinterface u dan zal vragen of de back-upverwarming de volledige warmtebelasting al dan niet moet overnemen.

Als er zich een storing in de warmtepomp voordoet, zal of op de gebruikersinterface verschijnen.

Uitgebreide handleiding voor de gebruiker

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

7 | Opsporen en verhelpen van storingen

Mogelijke oorzaak Wat te doen

De warmtepomp is beschadigd. Zie "7.1De help-tekst weergeven in

geval van een storing"[448].

INFORMATIE

Wanneer de back-upverwarming de volledige warmtebelasting overneemt, zal het elektriciteitsverbruik aanzienlijk stijgen.

7.6 Symptoom: Het systeem maakt gorgelende geluiden na de inbedrijfstelling

Mogelijke oorzaak Wat te doen

Er zit lucht in het systeem. Ontlucht het systeem.

(a)

Diverse storingen.

Controleer of of op het startscherm van de gebruikersinterface verschijnt. Zie "7.1De help-tekst

weergeven in geval van een storing"[448] voor meer informatie

over de storing.

(a)

We raden aan om te ontluchten met de ontluchtingsfunctie van de unit (uit te voeren door de installateur). Als u de warmteafgevers of verdeelstukken ontlucht, dient u op het volgende te letten:

WAARSCHUWING

Warmteafgevers of verdeelstukken ontluchten. Vooraleer u warmteafgevers of

verdeelstukken ontlucht, moet u eerst controleren of of op het startscherm van de gebruikersinterface wordt weergegeven.

▪ Indien dit niet het geval, mag u deze onmiddellijk ontluchten. ▪ Indien dit wel het geval is, zorg ervoor dat de kamer waarin u wilt ontluchten

voldoende verlucht wordt. Reden: Er kan koelmiddel in het watercircuit lekken en dus ook in de kamer wanneer u de warmteafgevers of verdeelstukken ontlucht.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Uitgebreide handleiding voor de gebruiker

8 | Verplaatsen

8 Verplaatsen

8.1 Overzicht: verplaatsen

Indien u onderdelen van uw systeem (de gebruikersinterface, de binnenunit, de buitenunit, de warmtapwatertank, enz.) wilt verplaatsen, contacteer uw installateur. U vindt het contact/helpdesknummer via de gebruikersinterface.

Uitgebreide handleiding voor de gebruiker

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

9 Als afval verwijderen

OPMERKING

Probeer het systeem NIET zelf te ontmantelen: het ontmantelen van het systeem en het behandelen van het koelmiddel, van olie en van andere onderdelen MOETEN conform met de geldende wetgeving uitgevoerd worden. De units MOETEN voor hergebruik, recyclage en terugwinning bij een gespecialiseerd behandelingsbedrijf worden behandeld.

9 | Als afval verwijderen

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Uitgebreide handleiding voor de gebruiker

10 | Verklarende woordenlijst

10 Verklarende woordenlijst

WTW = warm tapwater

AWT = Aanvoerwatertemperatuur

Dealer

Erkende installateur

Gebruiker

Geldende wetgeving

Warm water gebruikt, in elk type van gebouw, voor huishoudelijke doeleinden.

De watertemperatuur aan de wateruitgang van de warmtepomp.

Verdeler die het product verkoopt.

Technisch bekwame persoon met een erkenning om het product te installeren.

Persoon die de eigenaar is van het product en/of die het product gebruikt.

Alle geldende internationale, Europese, nationale en plaatselijke richtlijnen, wetten, reglementen en/of voorschriften betreffende een bepaald product of domein.

Onderhoudsbedrijf

Bedrijf dat bevoegd is om de vereiste service voor het product uit te voeren of te coördineren.

Installatiehandleiding

Handleiding met instructies betreffende het installeren, het configureren en het onderhouden van een bepaald product of een bepaalde toepassing.

Gebruiksaanwijzing

Instructiehandleiding voor een bepaald product of een bepaalde toepassing waarin wordt uitgelegd hoe het product of de toepassing moet worden gebruikt.

Accessoires

Labels, handleidingen, informatiefiches, apparatuur en uitrustingen die met het product worden meegeleverd en die volgens de instructies in de meegeleverde documentatie geïnstalleerd moeten worden.

Optionele apparatuur

Door Daikin gemaakte of goedgekeurde apparatuur en uitrustingen die met het product volgens de instructies in de meegeleverde documentatie gecombineerd mogen worden.

Ter plaatse te voorzien

NIET door Daikin gemaakte apparatuur en uitrustingen die met het product volgens de instructies in de meegeleverde documentatie gecombineerd mogen worden.

Uitgebreide handleiding voor de gebruiker

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Verantwortung für Energie und Umwelt

4P618960-1 2020.03

Daikin EHVZ04S18DA6V7, EHVZ08S18DA6V7, EHVZ08S23DA6V7, EHVZ08S18DA9W7, EHVZ08S23DA9W7 User reference guide [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhoudsopgave

1 Algemene veiligheidsmaatregelen

1.1 Over de documentatie

1.1.1 Betekenis van de waarschuwingen en symbolen

1.2 Voor de gebruiker

2 Over dit document

3 Over het systeem

3.1 Onderdelen in een typische systeemlay-out

4 Bediening

4.1 Gebruikersinterface: overzicht

4.2 Mogelijke schermen: overzicht

4.2.1 Startscherm

4.2.2 Het scherm Hoofdmenu

4.2.3 Instelpunt-scherm

4.2.4 Gedetailleerd scherm met waarden

4.3 De werking AAN of UIT zetten

4.3.1 Visuele aanduiding

4.3.2 Om AAN of UIT te zetten

4.4 De regeling van de ruimteverwarming

4.4.1 Over de regeling van de ruimteverwarming

4.4.2 De bedrijfsmodus instellen

4.4.3 Bepalen welke temperatuurregeling u gebruikt

4.4.4 De gewenste kamertemperatuur wijzigen

4.4.5 De gewenste aanvoerwatertemperatuur wijzigen

4.5 Het warm tapwater regelen

4.5.1 Over de regeling van het warm tapwater

4.5.2 Stand Warmhouden

4.5.3 Geplande stand

4.5.4 De stand Gepland + warmhouden

4.5.5 De temperatuur voor warm tapwater wijzigen

4.5.6 Krachtige warm tapwaterwerking gebruiken

4.6 Gevorderd gebruik

Het gebruikertoegangsniveau wijzigen

Pincode gevorderde eindgebruiker

Pincode gebruiker

4.6.1 De geluidsarme stand gebruiken

Over de geluidsarme stand

Nagaan of de geluidsarme stand actief is

De geluidsarme stand gebruiken

Voorbeeld: uw baby slaapt 's namiddags

4.6.2 De vakantiestand gebruiken

Over de vakantiestand

Nagaan of de vakantiestand geactiveerd is en/of loopt

De vakantie configureren

4.6.3 Informatie aflezen

Informatie aflezen

Mogelijk af te lezen Informatie

4.6.4 De tijd en de datum configureren

4.7 Voorgeprogrammeerde waarden en programma's

4.7.1 Voorgeprogrammeerde waarden gebruiken

4.7.2 De energieprijzen instellen

De prijs voor gas instellen

De prijs voor elektriciteit instellen

De weektimer van de prijs voor elektriciteit instellen

Over energieprijzen in geval van een stimulans per kWh hernieuwbare energie

De gasprijs instellen in geval van een stimulans per kWh hernieuwbare energie

De elektriciteitprijs instellen in geval van een stimulans per kWh hernieuwbare energie

Voorbeeld

4.7.3 Programma's gebruiken en programmeren

4.7.4 Programmascherm: voorbeeld

Voorbeeld: u werkt in een 3-ploegenstelsel

4.8 Weersafhankelijke curve

4.8.1 Wat is een weersafhankelijke curve?

4.8.2 Curve met 2 punten

4.8.3 Curve volgens helling en afwijking

4.8.4 Weersafhankelijke curves gebruiken

4.9 Menustructuur: Overzicht gebruikersinstellingen

4.10 Installateurinstellingen: tabellen die de installateur moet invullen

4.10.1 Configuratiewizard

4.10.2 Menu Instellingen

5 Tips om energie te besparen

6 Onderhoud en service

6.1 Overzicht: onderhoud en service

6.2 Het contact/helpdesknummer vinden

7 Opsporen en verhelpen van storingen

7.1 De help-tekst weergeven in geval van een storing
