Guida di consultazione per l'utente

Daikin Altherma 3 R F

EHVZ04S18DA6V7

EHVZ08S18DA6V7 EHVZ08S23DA6V7

EHVZ08S18DA9W7 EHVZ08S23DA9W7

Table of contents

1 Precauzioni generali di sicurezza 4

1.1 Note relative alla documentazione ................................................................................................................................ 4

1.1.1 Significato delle avvertenze e dei simboli ...................................................................................................... 4

1.2 Per l'utente...................................................................................................................................................................... 5

2 Informazioni su questo documento 7

3 Note relative al sistema 9

3.1 Componenti di un tipico layout sistema......................................................................................................................... 9

4 Funzionamento 10

4.1 Interfaccia utente: panoramica ...................................................................................................................................... 10

4.2 Schermate possibili: panoramica.................................................................................................................................... 11

4.2.1 Schermata iniziale........................................................................................................................................... 12

4.2.2 Schermata menu principale ........................................................................................................................... 14

4.2.3 Schermata dei setpoint .................................................................................................................................. 15

4.2.4 Schermata dettagliata con i valori ................................................................................................................. 16

4.3 Portare il funzionamento nello stato ATTIVATO o DISATTIVATO .................................................................................. 16

4.3.1 Indicazione visiva ............................................................................................................................................ 16

4.3.2 ATTIVARE o DISATTIVARE ............................................................................................................................... 17

4.4 Controllo del riscaldamento ambiente........................................................................................................................... 18

4.4.1 Note relative al controllo del riscaldamento ambiente................................................................................. 18

4.4.2 Impostazione del modo funzionamento ambiente ....................................................................................... 19

4.4.3 Per determinare qual è il controllo temperatura che si sta utilizzando........................................................ 19

4.4.4 Per cambiare la temperatura ambiente desiderata ...................................................................................... 19

4.4.5 Per cambiare la temperatura manuale richiesta ........................................................................................... 20

4.5 Controllo dell'acqua calda sanitaria ............................................................................................................................... 22

4.5.1 Note relative all'acqua calda sanitaria ........................................................................................................... 22

4.5.2 Modo riscaldamento preventivo e mantenimento ....................................................................................... 23

4.5.3 Modo programmato ....................................................................................................................................... 23

4.5.4 Modo programmato + riscaldamento preventivo e mantenimento............................................................. 24

4.5.5 Modifica della temperatura dell'acqua calda sanitaria ................................................................................. 24

4.5.6 Uso del funzionamento potente dell'ACS ...................................................................................................... 25

4.6 Uso avanzato................................................................................................................................................................... 25

4.6.1 Uso della modalità silenziosa ......................................................................................................................... 26

4.6.2 Uso del modo vacanza.................................................................................................................................... 27

4.6.3 Lettura delle informazioni .............................................................................................................................. 28

4.6.4 Per configurare ora e data ............................................................................................................................. 29

4.7 Valori preimpostati e programmi ................................................................................................................................... 29

4.7.1 Uso dei valori preimpostati ............................................................................................................................ 29

4.7.2 Impostazione dei prezzi dell'energia.............................................................................................................. 30

4.7.3 Uso e programmazione dei programmi ......................................................................................................... 32

4.7.4 Schermata del programma: Esempio............................................................................................................. 32

4.8 Curva climatica................................................................................................................................................................ 37

4.8.1 Cosa è la curva climatica? .............................................................................................................................. 37

4.8.2 Curva a 2 punti................................................................................................................................................ 38

4.8.3 Curva con pendenza-sfalsamento.................................................................................................................. 38

4.8.4 Uso delle curve climatiche ............................................................................................................................. 40

4.9 Struttura del menu: Panoramica delle impostazioni utente.......................................................................................... 43

4.10 Impostazioni installatore: Tabelle da compilarsi a cura dell'installatore....................................................................... 44

4.10.1 Procedura guidata di configurazione ............................................................................................................. 44

4.10.2 Menu Impostazioni......................................................................................................................................... 44

Guida di consultazione per l'utente

5 Suggerimenti per il risparmio energetico 46

6 Manutenzione e assistenza 47

6.1 Panoramica: Manutenzione e assistenza ....................................................................................................................... 47

6.2 Per trovare il numero contatto/assistenza clienti.......................................................................................................... 48

7 Individuazione e risoluzione dei problemi 49

7.1 Visualizzazione del testo della guida in caso di malfunzionamento.............................................................................. 49

7.2 Controllo della cronologia del malfunzionamento......................................................................................................... 49

7.3 Sintomo: Fa troppo freddo (caldo) nel soggiorno.......................................................................................................... 50

7.4 Sintomo: L'acqua al rubinetto è troppo fredda.............................................................................................................. 51

7.5 Sintomo: Guasto della pompa di calore ......................................................................................................................... 51

7.6 Sintomo: dopo la messa in funzione, il sistema produce un gorgogliamento .............................................................. 52

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Table of contents

8 Spostamento 53

8.1 Panoramica: Spostamento.............................................................................................................................................. 53

9 Smaltimento 54

10 Glossario 55

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guida di consultazione per l'utente

1 | Precauzioni generali di sicurezza

1 Precauzioni generali di sicurezza

1.1 Note relative alla documentazione

▪ La documentazione originale è scritta in inglese. La documentazione in tutte le

altre lingue è stata tradotta.

▪ Le precauzioni descritte nel presente documento trattano argomenti molto

importanti, si raccomanda di attenervisi scrupolosamente.

▪ L'installazione del sistema e tutte le attività descritte nel manuale d'installazione

e nella guida di riferimento per l'installatore DEVONO essere eseguite da un installatore autorizzato.

1.1.1 Significato delle avvertenze e dei simboli

PERICOLO

Indica una situazione che provoca lesioni gravi o letali.

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

Indica una situaizone che potrebbe provocare la scossa elettrica.

PERICOLO: RISCHIO DI USTIONI

Indica una situaizone che potrebbe provocare ustioni a causa delle temperature estremamente alte o basse.

PERICOLO: RISCHIO DI ESPLOSIONE

Indica una situazione che potrebbe dare luogo ad un'esplosione.

AVVERTENZA

Indica una situazione che potrebbe provocare lesioni gravi o letali.

AVVERTENZA: MATERIALE INFIAMMABILE

ATTENZIONE

Indica una situazione che potrebbe provocare lesioni secondarie o moderate.

Guida di consultazione per l'utente

NOTA

Indica una situazione che potrebbe provocare danni alle apparecchiature o alla proprietà.

INFORMAZIONI

Indica suggerimenti utili o informazioni aggiuntive.

Simboli utilizzati sull'unità:

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

1 | Precauzioni generali di sicurezza

Simbolo Spiegazione

Prima dell'installazione, leggere il manuale di installazione e d'uso e il foglio illustrativo del cablaggio.

Prima di eseguire interventi di manutenzione e riparazione, leggere il manuale di manutenzione.

Per ulteriori informazioni, consultare la guida di riferimento per l'installatore e l'utente.

L'unità contiene parti rotanti. Prestare attenzione durante la riparazione o l'ispezione dell'unità.

Simboli utilizzati nella documentazione:

Simbolo Spiegazione

Indica il titolo di una figura o un riferimento ad essa. Esempio: " 1–3 Titolo figura" significa "Figura 3 nel capitolo

1".

Indica il titolo di una tabella o un riferimento ad essa. Esempio: " 1–3 Titolo tabella" significa "Tabella 3 nel

capitolo 1".

1.2 Per l'utente

AVVERTENZA

In caso di dubbi su come usare l'unità, contattare l'installatore.

AVVERTENZA

L'apparecchio non può essere utilizzato da persone, compresi bambini, con capacità fisiche, sensoriali o mentali ridotte, ovvero senza la necessaria esperienza e le necessarie conoscenze, se non sotto la supervisione o la tutela di una persona responsabile della loro sicurezza.

Tenere i bambini sotto la supervisione di un adulto per evitare che giochino con l'apparecchio.

La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

AVVERTENZA

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Per prevenire il rischio di elettrocuzione o incendi:

▪ NON pulire l'unità con acqua. ▪ NON azionare l'unità con le mani bagnate. ▪ NON posizionare oggetti contenenti acqua sull'unità.

Guida di consultazione per l'utente

1 | Precauzioni generali di sicurezza

ATTENZIONE

▪ Le unità sono contrassegnate con il simbolo seguente:

Questo indica che i prodotti elettrici ed elettronici NON possono essere smaltiti insieme ai rifiuti domestici non differenziati. NON cercare di smontare il sistema da soli: lo smontaggio del sistema, nonché il trattamento del refrigerante, dell'olio e di qualsiasi altra parte, devono essere eseguiti da un installatore qualificato in conformità alla legislazione applicabile. Le unità devono essere trattate presso una struttura specializzata nel riutilizzo, riciclaggio e recupero dei materiali. Il corretto smaltimento del prodotto eviterà le possibili conseguenze negative sull'ambiente e sulla salute dell'uomo. Per maggiori informazioni, contattare l'installatore o l'ente locale preposto.

▪ NON posizionare oggetti o apparecchiature sulla parte

superiore dell'unità.

▪ NON sedersi, non arrampicarsi né sostare in piedi sopra

l'unità.

▪ Le batterie sono contrassegnate con il simbolo seguente:

Indica che la batteria NON può essere smaltita insieme ai rifiuti domestici non differenziati. Se sotto a tale simbolo è stampato un simbolo chimico, quest'ultimo indica che la batteria contiene un metallo pesante in una concentrazione superiore a un determinato valore. I simboli chimici possibili sono: Pb: piombo (>0,004%). Le batterie esauste devono essere trattate presso una struttura specializzata per il riutilizzo. Il corretto smaltimento delle batterie da gettare via eviterà le possibili conseguenze negative sull'ambiente e sulla salute dell'uomo.

Guida di consultazione per l'utente

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

2 | Informazioni su questo documento

2 Informazioni su questo documento

Grazie per aver acquistato questo prodotto. Si prega di:

▪ Leggere attentamente la documentazione prima di usare l'interfaccia utente, per

assicurarsi le migliori prestazioni possibili.

▪ Chiedere all'installatore di fornire informazioni sulle impostazioni da questi

utilizzate per configurare il sistema. Controllare se ha compilato le tabelle delle impostazioni installatore. In caso contrario, chiedergli di provvedere in tal senso.

▪ Conservare la documentazione per future consultazioni.

Pubblico di destinazione

Utentifinali

Serie di documentazioni

Questo documento fa parte di una serie di documentazioni. La serie completa è composta da:

▪ Precauzioni generali di sicurezza:

- Istruzioni di sicurezza che debbono essere lette prima di far funzionare il

proprio sistema

- Formato: Cartaceo (nella scatola dell'unità interna)

▪ Manuale d'uso:

- Guida rapida per l'utilizzo di base

- Formato: Cartaceo (nella scatola dell'unità interna)

▪ Guida di consultazione per l'utente:

- Istruzioni passo-passo dettagliate e informazioni di fondo per un utilizzo di base

e avanzato

- Formato: File digitali sul sito http://www.daikineurope.com/support-and-

manuals/product-information/

Potrebbe essere disponibile una revisione più recente della documentazione fornita andando sul sito web regionale Daikin oppure chiedendo al proprio installatore.

La documentazione originale è scritta in inglese. La documentazione in tutte le altre lingue è stata tradotta.

Breadcrumb

I breadcrumb (esempio: [4.3]) aiutano a individuare la posizione in cui ci si trova nella struttura menu dell'interfaccia utente.

1 Per abilitare i breadcrumb: Sulla schermata principale o sulla

schermata del menu principale, premere il pulsante della guida. A sinistra in alto nello schermo compaiono i breadcrumb.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

2 Per disabilitare i breadcrumb: Premere nuovamente il pulsante

della guida.

Anche in questo documento si parla di breadcrumb. Esempio:

1 Andare a [4.3]: Riscaldamento/raffreddamento

ambiente > Range di funzionamento.

Questo significa:

Guida di consultazione per l'utente

2 | Informazioni su questo documento

Riscaldamento/raffreddamento ambiente

Range di funzionamento

4.3

1 Partendo dalla schermata iniziale, ruotare il selettore sinistro e

andare su Riscaldamento/raffreddamento ambiente.

2 Premere il selettore sinistro per andare al sottomenu.

3 Ruotare il selettore sinistro e andare su Range di

funzionamento.

4 Premere il selettore sinistro per andare al sottomenu.

Guida di consultazione per l'utente

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

3 Note relative al sistema

a b

A seconda del layout sistema, il sistema può:

▪ Riscaldare un ambiente ▪ Produrre acqua calda sanitaria

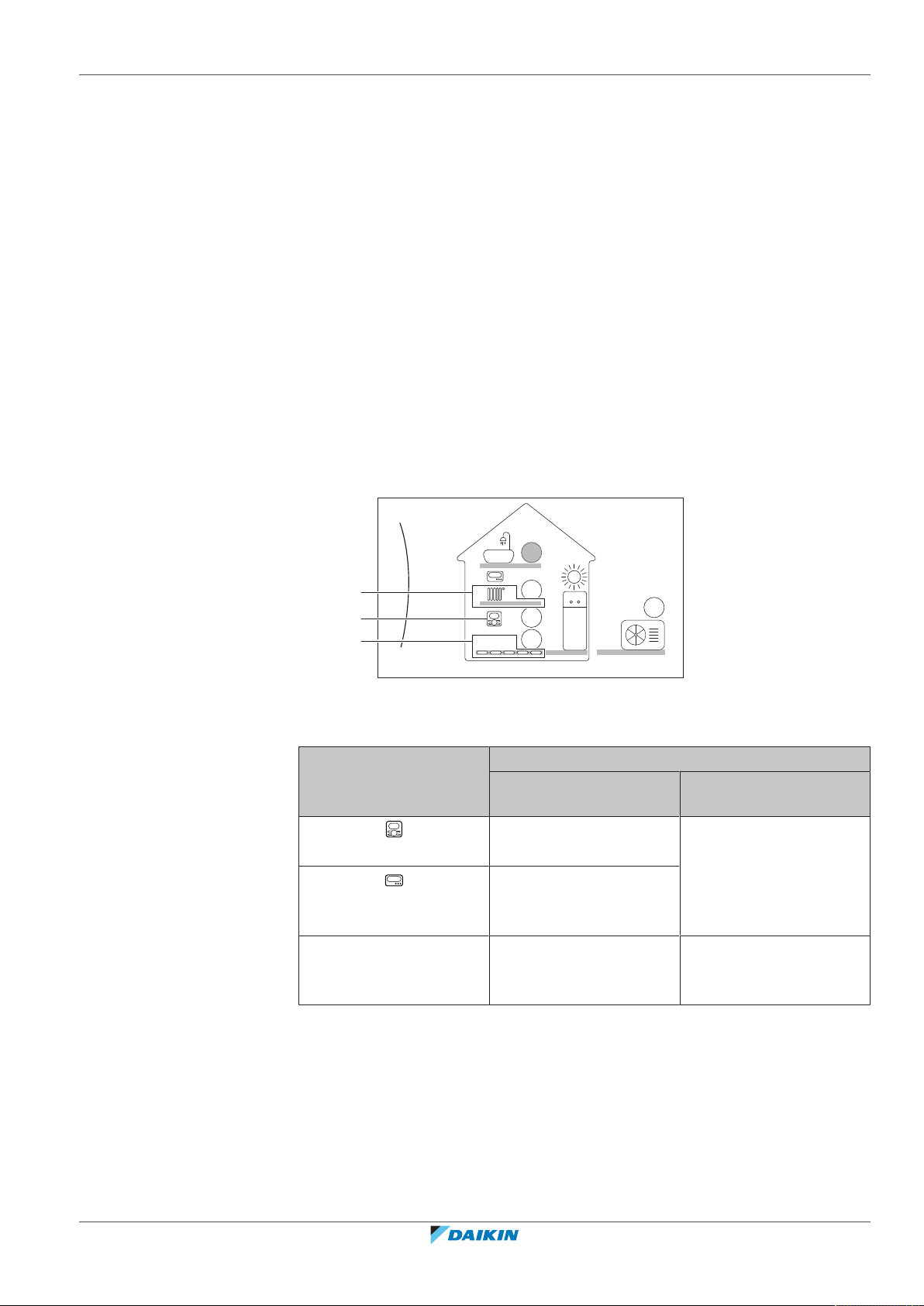

3.1 Componenti di un tipico layout sistema

A Zona principale. Esempio: Soggiorno. B Zona aggiuntiva. Esempio: Camera da letto.

C Ambiente che accoglie apparecchiature tecniche. Esempio: Garage. a Pompa di calore dell'unitàesterna

b Pompa di calore dell'unitàinterna

c Serbatoio dell'acqua calda sanitaria (ACS)

d Interfaccia utilizzatore dell'unità interna

e Interfaccia utente usata come termostato ambiente

f Riscaldamento a pavimento

g Radiatori, convettori a pompadi calore oventilconvettori

3 | Note relative al sistema

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guida di consultazione per l'utente

4 | Funzionamento

b c

4 Funzionamento

4.1 Interfaccia utente: panoramica

L'interfaccia utente presenta i componenti seguenti:

a Indicatore di stato

b Schermo LCD

c Selettori e pulsanti

Indicatore di stato

I LED dell'indicatore di stato si illuminano o lampeggiano per indicare il modo di funzionamento dell'unità.

LED Modo Descrizione

Blu lampeggiante Standby L'unità non è in funzione.

Blu fisso Uso L'unità è in funzione.

Rosso lampeggiante

Difetto Si è verificato un difetto.

Per ulteriori informazioni, consultare

"7.1Visualizzazione del testo della guida in caso di malfunzionamento"[449].

Schermo LCD

Lo schermo LCD dispone di una funzione di sospensione. Dopo un certo tempo di mancata interazione con l'interfaccia utente, lo schermo si oscura. Per riattivare il display è sufficiente premere un pulsante o ruotare uno dei selettori. Il tempo di mancata interazione varia a seconda del livello autorizzazione utente:

▪ Utente o Utente finale avanzato: 15min ▪ Installatore: 1ora

Selettori e pulsanti

I selettori e i pulsanti servono a:

Guida di consultazione per l'utente

▪ Navigare nelle schermate, nei menu e nelle impostazioni dello schermo LCD ▪ Impostare i valori

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

a b c d e

Voce Descrizione

4 | Funzionamento

a Selettore

sinistro

b Pulsante

Indietro

c Pulsante

Home

d Pulsante

Guida

e Selettore

destro

L'LCD mostra un arco sul lato sinistro del display quando è possibile usare il selettore sinistro.

▪ : Ruotare, quindi premere il selettore sinistro.

Navigare nella struttura del menu.

▪ : Ruotare il selettore sinistro. Scegliere una voce dal

menu.

▪ : Premere il selettore sinistro. Confermare la propria

scelta o passare a un sottomenu.

: Premere per tornare indietro di 1 passo nella struttura del

menu.

: Premere per tornare alla schermata iniziale.

: Premere per visualizzare un testo di guida relativo alla

pagina corrente (se disponibile).

L'LCD mostra un arco sul lato destro del display quando è possibile usare il selettore destro.

▪ : Ruotare, quindi premere il selettore destro.

Cambiare un valore o un'impostazione, visualizzata sul lato destro dello schermo.

▪ : Ruotare il selettore destro. Navigare fra i valori e le

impostazioni possibili.

▪ : Premere il selettore destro. Confermare la propria

scelta e andare alla voce successiva del menu.

4.2 Schermate possibili: panoramica

Le schermate più comuni sono riportate sotto:

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guida di consultazione per l'utente

4 | Funzionamento

–

1.6 bar

18 Feb 2018

22:19

4.2.1 Schermata iniziale

Premere il pulsante per tornare alla schermata iniziale. Appare una panoramica della configurazione dell'unità e delle temperature ambiente e di setpoint. Sulla schermata iniziale sono visualizzati solo i simboli applicabili alla vostra configurazione.

a Schermata iniziale

b Schermata menu principale

c Schermate di livello inferiore:

c1: Schermata dei setpoint c2: Schermata dettagliata con i valori c3: Schermata con curva climatica c4: Schermata con la programmazione

Azioni che è possibile eseguire da questa schermata

Fare scorrere l'elenco del menu principale.

Andare alla schermata del menu principale.

Attiva/Disattiva breadcrumb.

Voce Descrizione

Le temperature sono visualizzate cerchiate. Se il cerchio è grigio, l'operazione corrispondente (esempio: riscaldamento

Guida di consultazione per l'utente

ambiente) al momento non è attiva.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Voce Descrizione

4 | Funzionamento

Unità esterna

: Unità esterna

: Modalità silenziosa attiva

a3 Temperatura ambiente misurata

Unità

b1 Unità interna: interna / serbatoio dell'acqua calda sanitaria

Modo

▪ : Unità interna a pavimento con serbatoio integrato

b2 Pressione acqua

c : Riscaldamento

funzionament o ambiente

Disinfezione / funzionament o Powerful

▪ : Modo disinfezione attivo ▪ : Funzionamento Powerful attivo

Data / Ora e Data e ora correnti

Vacanze f

: Modo Ferie attivo

Zona principale

Zona aggiuntiva

g1 Tipo con trasmettitore di calore:

▪ : Riscaldamento a pavimento ▪ : Ventilconvettore ▪ : Radiatore

g2 Setpoint della temperatura manuale

g3 Tipo con termostato ambiente:

▪ : interfaccia utente Daikin usata come termostato

ambiente

▪ : Controllo esterno ▪ Nascosto: Controllo temperatura manuale

g4 Temperatura ambiente misurata

h1 Tipo con trasmettitore di calore:

▪ : Riscaldamento a pavimento ▪ : Ventilconvettore ▪ : Radiatore

h2 Setpoint della temperatura manuale

h3 Tipo con termostato ambiente:

▪ : Controllo esterno ▪ Nascosto: Controllo temperatura manuale

Acqua calda sanitaria

: Acqua calda sanitaria

i2 Temperatura serbatoio misurata

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guida di consultazione per l'utente

4 | Funzionamento

Zona principale

Zona aggiuntiva

Ambiente interno

Anomalia

Riscaldamento/raffreddamento ambiente

Voce Descrizione

Difetto j

4.2.2 Schermata menu principale

Iniziando dalla schermata iniziale, premere ( ) o ruotare ( ) il selettore sinistro per aprire la schermata del menu principale. Dal menu principale, è possibile accedere alle varie schermate e sottomenu dei setpoint.

a Sottomenu selezionato

Sottomenu Descrizione

oppure : Si è verificato un difetto

Per ulteriori informazioni, consultare "7.1Visualizzazione del

testo della guida in caso di malfunzionamento"[449].

Azioni che è possibile eseguire da questa schermata

Fare scorrere l'elenco. Accedere al sottomenu. Attiva/Disattiva breadcrumb.

[0]

oppure Anomalia

Restrizione: Visualizzato solo se si verifica un difetto.

Per ulteriori informazioni, consultare

"7.1Visualizzazione del testo della guida in caso di malfunzionamento"[449].

[1]

Ambiente interno

Restrizione: Visualizzato solo se un termostato ambiente è collegato all'unità interna.

Impostare la temperatura ambiente.

[2]

Zona principale

Mostra il simbolo applicabile per il tipo di trasmettitore della propria zona principale.

Impostare la temperatura manuale della zona principale.

[3] Zona aggiuntiva Restrizione: Visualizzato solo se ci sono due

zone con temperatura manuale. Mostra il simbolo applicabile per il tipo di trasmettitore della propria zona aggiuntiva.

Impostare la temperatura manuale della zona aggiuntiva (se presente).

[4]

Riscaldamento/

raffreddamento ambiente

Mostra il simbolo applicabile per la propria unità.

Non è possibile cambiare modo funzionamento sui modelli per solo riscaldamento.

Guida di consultazione per l'utente

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Funzionamento

–

21°C

Ambiente interno

–

35°C

Zona principale

–

45°C

Zona aggiuntiva

–

50°C

Serbatoio

–

Sottomenu Descrizione

[5]

[7]

utente

[8]

[9]

installatore

[A]

funzione

[B]

[C]

4.2.3 Schermata dei setpoint

Serbatoio

Impostazioni

Informazioni

Impostazioni

Prima messa in

Profilo utente

Funzionamento

Restrizione: Viene visualizzato solo se è presente un serbatoio dell'acqua calda sanitaria.

Impostare la temperatura serbatoio dell'acqua calda sanitaria.

Dà accesso alle impostazioni utente quali il modo ferie e il modo silenzioso.

Visualizza dati e informazioni sull'unità interna.

Restrizione: Solo per l'installatore. Dà accesso alle impostazioni avanzate.

Restrizione: Solo per l'installatore. Effettuare le prove e la manutenzione.

Cambiare il profilo utente attivo.

Porta la funzione riscaldamento e la preparazione dell'acqua calda sanitaria su ATTIVATO o DISATTIVATO.

La schermata dei setpoint viene visualizzata per le schermate che descrivono i componenti del sistema che necessitano di un valore per i setpoint.

Esempi

[1] Schermata della temperatura

[2] Schermata della zona principale

ambiente

[3] Schermata della zona aggiuntiva

[5] Schermata della temperatura serbatoio

Spiegazione

Azioni che è possibile eseguire da questa schermata

Fare scorrere l'elenco dei sottomenu.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guida di consultazione per l'utente

4 | Funzionamento

a bc

7.2.1

Ora/data

Ore

Minuti

4.2.4 Schermata dettagliata con i valori

Azioni che è possibile eseguire da questa schermata

Andare al sottomenu.

Regolare e applicare automaticamente la temperatura desiderata.

Voce Descrizione

Limite temperatura minima a1 Fissato dall'unità

a2 Limitato dall'installatore

Limite temperatura massima b1 Fissato dall'unità

b2 Limitato dall'installatore

Temperatura corrente c Misurata dall'unità

Temperatura desiderata d Ruotare il selettore destro per

aumentare/diminuire.

Sottomenu e Ruotare o premere il selettore

sinistro per andare al sottomenu.

Esempio:

a Impostazioni

b Valori

c Impostazioni selezionate e valore

Azioni che è possibile eseguire da questa schermata

Fare scorrere l'elenco delle impostazioni.

Modificare il valore.

Andare all'impostazione successiva.

Confermare le modifiche e proseguire.

4.3 Portare il funzionamento nello stato ATTIVATO o DISATTIVATO

4.3.1 Indicazione visiva

Guida di consultazione per l'utente

Certe funzioni dell'unità possono essere abilitate o disabilitate separatamente. Se una funzione è disabilitata, l'icona della temperatura corrispondente sulla schermata iniziale sarà colorata di grigio.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Controllo della temperatura ambiente

1.6

bar

1.6 bar

Funzionamento

Ambiente interno

Riscaldamento/ raffreddamento ambiente

Attivato

C.1

a Controllo della temperatura ambiente ATTIVATO b Controllo della temperatura ambiente DISATTIVATO

Funzionamento in modalità riscaldamento ambiente

4 | Funzionamento

Funzionamento in modalità riscaldamento del serbatoio

4.3.2 ATTIVARE o DISATTIVARE

Controllo della temperatura ambiente

1 Andare a [C.1]: Funzionamento > Ambiente interno.

c Funzionamento in modalità riscaldamento/raffreddamento ambiente ATTIVATO d Funzionamento in modalità riscaldamento/raffreddamento ambiente DISATTIVATO

e Funzionamento in modalità riscaldamento serbatoio ATTIVATO

f Funzionamento in modalità riscaldamento serbatoio DISATTIVATO

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

2 Impostare il funzionamento su Attivato oppure

Disattivato.

Guida di consultazione per l'utente

4 | Funzionamento

Funzionamento

Riscaldamento/ raffreddamento ambiente

Serbatoio

Disattivato

Attivato

Ambiente interno

C.2

Funzionamento

Serbatoio

Disattivato

Attivato

Riscaldamento/ raffreddamento ambiente

C.3

Funzionamento in modalità riscaldamento ambiente

NOTA

Protezione antigelo ambiente. Anche quando si porta su DISATTIVATO il

funzionamento in modalità riscaldamento/raffreddamento ambiente ([C.2]: Funzionamento > Riscaldamento/raffreddamento ambiente), la protezione antigelo ambiente –se attivata– resta in funzione.

NOTA

Prevenzione congelamento tubi acqua. Anche quando si porta su DISATTIVATO il

funzionamento in modalità riscaldamento/raffreddamento ambiente ([C.2]: Funzionamento > Riscaldamento/raffreddamento ambiente), la prevenzione congelamento tubi acqua –se attivata– resta in funzione.

1 Andare a [C.2]: Funzionamento > Riscaldamento/

raffreddamento ambiente.

2 Impostare il funzionamento su Attivato oppure

Disattivato.

Funzionamento in modalità riscaldamento del serbatoio

NOTA

Modo disinfezione. Anche quando si disattiva il funzionamento in modalità

riscaldamento del serbatoio ([C.3]: Funzionamento > Serbatoio), la modalità disinfezione resta in funzione. Ma se si disattiva mentre la disinfezione è in funzione, si genera un errore AH.

1 Andare a [C.3]: Funzionamento > Serbatoio.

2 Impostare il funzionamento su Attivato oppure

Disattivato.

Guida di consultazione per l'utente

4.4 Controllo del riscaldamento ambiente

4.4.1 Note relative al controllo del riscaldamento ambiente

Il controllo del riscaldamento ambiente tipicamente è costituito dalle fasi seguenti:

1 Impostazione del modo funzionamento ambiente 2 Controllo della temperatura

A seconda del layout sistema e della configurazione dell'installatore, si utilizza un controllo della temperatura differente:

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

▪ Controllo con il termostato ambiente

1.6 bar

22:19

18 Feb 2018

▪ Controllo della temperatura manuale ▪ Controllo con termostato ambiente esterno

4.4.2 Impostazione del modo funzionamento ambiente

Note relative ai modi operativi ambiente

Questa unità è un modello solo per il riscaldamento. Il sistema può riscaldare un ambiente, ma NON può raffreddare un ambiente.

4.4.3 Per determinare qual è il controllo temperatura che si sta utilizzando

Per determinare qual è il controllo temperatura che si sta utilizzando (metodo1)

Controllare la tabella delle impostazioni installatore compilata dall'installatore.

Per determinare qual è il controllo temperatura che si sta utilizzando (metodo2)

Si può vedere dalla schermata iniziale quale controllo temperatura si sta utilizzando.

4 | Funzionamento

a1 Trasmettitore di calore della zona principale (in questo esempio Riscaldamento a pavimento) a2 Trasmettitore di calore della zona aggiuntiva (in questo esempio Radiatore). In assenza di icone, non c'è

la zona aggiuntiva.

b Tipo di termostato ambiente della zona principale:

Se b=… Allora il controllo temperatura è…

Zona principale Zona aggiuntiva (se

Controllo con il termostato ambiente

Controllo con termostato ambiente installato esternamente

Nessuna icona Controllo della

temperatura dell'acqua in uscita

4.4.4 Per cambiare la temperatura ambiente desiderata

Durante il controllo della temperatura ambiente, è possibile usare la schermata dei setpoint della temperatura ambiente per leggere e regolare la temperatura ambiente desiderata.

presente)

Controllo con termostato ambiente installato esternamente

Controllo della temperatura dell'acqua in uscita

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guida di consultazione per l'utente

4 | Funzionamento

Ambiente interno

–

21°C

a b

Ambiente interno

1 Andare a [1]: Ambiente interno.

2 Regolare la temperatura ambiente desiderata.

a Temperatura ambiente effettiva b Temperatura ambiente richiesta

Se la programmazione è su ATTIVATO dopo il cambiamento della temperatura ambiente desiderata

▪ La temperatura rimarrà invariata finché non verrà intrapresa un'azione

programmata.

▪ La temperatura ambiente desiderata tornerà al suo valore programmato non

appena si verificherà un'azione programmata.

È possibile evitare il comportamento programmato portando (temporaneamente) su DISATTIVATO la programmazione.

Per portare su DISATTIVATO la programmazione della temperatura ambiente

1 Andare a [1.1]: Ambiente interno > Programmazione.

2 Selezionare No.

4.4.5 Per cambiare la temperatura manuale richiesta

INFORMAZIONI

L'acqua in uscita è l'acqua che viene inviata ai trasmettitori di calore. La temperatura manuale richiesta viene impostata dall'installatore in base al tipo di trasmettitore di calore. Regolare le impostazioni della temperatura manuale solo in caso di problemi.

È possibile usare la schermata dei setpoint della temperatura manuale per leggere e regolare la temperatura manuale richiesta.

Guida di consultazione per l'utente

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Funzionamento

Zona principale

Zona aggiuntiva

–

35°C

a b

Zona principale

–

45°C

a b

Zona aggiuntiva

1 Andare a [2]: Zona principale o [3]: Zona aggiuntiva.

2 Regolare la temperatura manuale richiesta.

a Temperatura manuale effettiva b Temperatura manuale richiesta

Se la programmazione è su ATTIVATO dopo il cambiamento della temperatura manuale richiesta

▪ La temperatura rimarrà invariata finché non verrà intrapresa un'azione

programmata.

▪ La temperatura manuale richiesta tornerà al suo valore programmato non

appena si verificherà un'azione programmata.

È possibile evitare il comportamento programmato portando (temporaneamente) su DISATTIVATO la programmazione.

Per portare su DISATTIVATO la programmazione della temperatura manuale

1 Andare a uno dei punti seguenti:

▪ [2.1]: Zona principale > Programmazione ▪ [3.1]: Zona aggiuntiva > Programmazione

2 Selezionare No.

Attivare il funzionamento dipendente da condizioni meteorologiche per la temperatura manuale

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Vedere "4.8.4Uso delle curve climatiche"[440].

Guida di consultazione per l'utente

4 | Funzionamento

[5.1] [5.2] [5.3] [5.4] [5.5]

Setpoint economico

Programmazione

Setpoint riscaldamento preventivo e mantenimento

Setpoint comfort

Funzionamento in modalità "Powerful"

4.5 Controllo dell'acqua calda sanitaria

4.5.1 Note relative all'acqua calda sanitaria

A seconda del modo serbatoio ACS (impostazione dell'installatore), si utilizza un controllo dell'acqua calda sanitaria differente:

▪ Solo riscaldamento preventivo e mantenimento

▪ Programmato + riscaldamento preventivo e mantenimento

▪ Solo programmato

ATTENZIONE

Il programma di autorizzazione del riscaldatore di riserva viene usato per vietare o consentire il funzionamento del riscaldatore di riserva in base ad un programma settimanale. Consiglio: Per evitare che la funzione disinfezione non riesca, consentire almeno il funzionamento del riscaldatore di riserva (in base al programma settimanale) per un minimo di 4 ore a partire dall'avvio programmato della disinfezione. Se durante la disinfezione la funzione del riscaldatore di riserva dovesse essere limitata, essa NON andrà a buon fine e verrà generato il relativo AH di avvertenza applicabile.

INFORMAZIONI

Se è stato generato il codice errore AH e non si è verificata alcuna interruzione della funzione di disinfezione per via della domanda di acqua calda sanitaria, si consiglia di procedere come segue:

▪ Se si seleziona il modo Solo riscaldamento preventivo e

mantenimento oppure Programmato + riscaldamento preventivo e mantenimento, si consiglia di programmare l'avvio della funzione di disinfezione

almeno 4ore dopo l'ultimo prelievo consistente di acqua calda previsto. Questo avvio può essere impostato tramite le impostazioni installatore (funzione disinfezione).

▪ Se si seleziona il modo Solo programmato, si consiglia di programmare un

intervento Ecologico 3 ore prima dell'inizio programmato della funzione disinfezione, per pre-riscaldare il serbatoio.

Per determinare qual è il modo serbatoio acqua calda sanitaria che si sta utilizzando (metodo1)

Controllare la tabella delle impostazioni installatore compilata dall'installatore.

Per determinare qual è il modo acqua calda sanitaria che si sta utilizzando (metodo2)

1 Andare a [5]: Serbatoio.

2 Controllare quali voci sono visualizzate:

Guida di consultazione per l'utente

Se è visualizzato … Allora il modo serbatoioACS=…

Solo [5.1] Funzionamento in modalità "Powerful"

Solo riscaldamento preventivo e mantenimento

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Funzionamento

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

Se è visualizzato … Allora il modo serbatoioACS=…

Sono visualizzate tutte le voci

Solo programmato

tranne [5.4] Setpoint riscaldamento preventivo e mantenimento

Sono visualizzate tutte le voci inclusa [5.4] Setpoint

Programmato + riscaldamento

preventivo e mantenimento riscaldamento preventivo e mantenimento

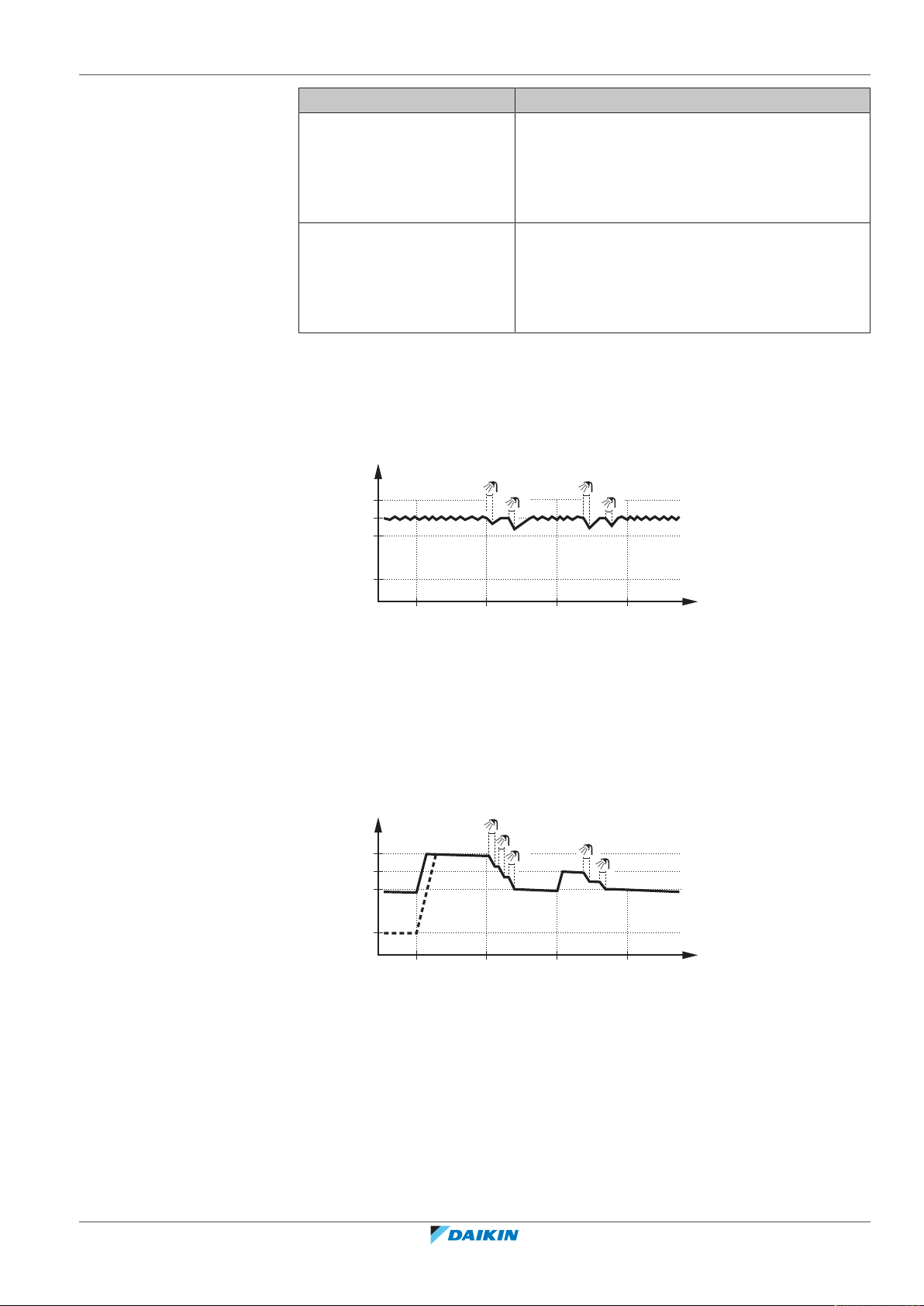

4.5.2 Modo riscaldamento preventivo e mantenimento

Nel modo riscaldamento preventivo e mantenimento, il serbatoio ACS riscalda continuamente fino alla temperatura mostrata sulla pagina iniziale (per esempio: 50°C) quando la temperatura scende sotto a un certo valore.

4.5.3 Modo programmato

Nel modo programmato, il serbatoio ACS produce acqua calda in base ad un programma. Il periodo migliore per consentire al serbatoio di produrre acqua calda è quello notturno, perché la domanda di riscaldamento ambiente è minore.

Esempio:

▪ Inizialmente, la temperatura serbatoioACS è identica alla temperatura dell'acqua

sanitaria che entra nel serbatoioACS (esempio: 15°C).

▪ Alle ore 00:00 il serbatoioACS è programmato per riscaldare l'acqua ad un valore

preimpostato (esempio: Comfort = 60°C).

TtTemperatura serbatoioACS

t Ora

TtTemperatura serbatoioACS

t Ora

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

▪ Durante la mattinata, l'acqua calda viene consumata e la temperatura

serbatoioACS diminuisce.

Guida di consultazione per l'utente

4 | Funzionamento

60°C

00:00 07:00

50°C 45°C

15°C

14:00 21:00

35°C

Serbatoio

–

50°C

a b

Serbatoio

4.5.4 Modo programmato + riscaldamento preventivo e mantenimento

▪ Alle ore 14:00 il serbatoioACS è programmato per riscaldare l'acqua ad un valore

preimpostato (esempio: Ecologico = 50°C). L'acqua calda è nuovamente disponibile.

▪ Durante il pomeriggio e la sera, si consuma nuovamente acqua calda e la

temperatura serbatoioACS torna a diminuire.

▪ Alle 00:00 del giorno successivo, il ciclo si ripete.

Nel modo programmato+riscaldamento preventivo e mantenimento, il controllo dell'acqua calda sanitaria è lo stesso di quello del modo programmato. Tuttavia, quando la temperatura serbatoioACS scende al di sotto di un valore preimpostato (=temperatura serbatoio del riscaldamento preventivo e mantenimento – valore isteresi; esempio: 35°C), il serbatoioACS si riscalda fino a raggiungere il setpoint del riscaldamento preventivo e mantenimento (esempio: 45°C). Questo assicura che sia sempre disponibile una quantità minima di acqua calda.

Esempio:

TtTemperatura serbatoio dell'acqua calda sanitaria

t Ora

4.5.5 Modifica della temperatura dell'acqua calda sanitaria

Nel modo Solo riscaldamento preventivo e mantenimento, è possibile utilizzare la schermata del setpoint della temperatura serbatoio per leggere e regolare la temperatura dell'acqua calda sanitaria.

1 Andare a [5]: Serbatoio.

2 Regolazione della temperatura dell'acqua calda sanitaria.

Guida di consultazione per l'utente

a Temperatura effettiva dell'acqua calda sanitaria b Temperatura richiesta dell'acqua calda sanitaria

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

In altri modi, è possibile solo visualizzare la schermata del setpoint, senza però modificarla. È invece possibile modificare le impostazioni del Setpoint comfort [5.2], Setpoint economico [5.3] e Setpoint riscaldamento preventivo e mantenimento [5.4].

4.5.6 Uso del funzionamento potente dell'ACS

Funzionamento in modalità Powerful

Funzionamento in modalità "Powerful" permette il riscaldamento dell'acqua calda sanitaria da parte del riscaldatore di riserva. Utilizzare questo modo nei giorni in cui l'utilizzo dell'acqua calda è maggiore del solito.

Per controllare se è attivo il funzionamento in modalità Powerful

Se appare sulla schermata iniziale, significa che il funzionamento in modalità Powerful è attivo.

Attivare o disattivare Funzionamento in modalità "Powerful" nel modo seguente:

1 Andare a [5.1]: Serbatoio > Funzionamento in

modalità "Powerful"

4 | Funzionamento

Esempio di utilizzo: si presenta un bisogno immediato di più acqua calda

Ci si trova nella seguente situazione:

▪ Si è già consumata gran parte dell'acqua calda sanitaria. ▪ Non si può attendere che l'azione programmata successiva riscaldi il serbatoio

Allora è possibile attivare il funzionamento in modalità Powerful. Il serbatoio dell'acqua calda sanitaria inizierà a riscaldare l'acqua portandola alla temperatura Comfort.

4.6 Uso avanzato

2 Portare il funzionamento Powerful su Disattivato oppure su

Attivato.

dell'acqua calda sanitaria.

INFORMAZIONI

Quando è attivo il funzionamento Powerful, è presente un rischio elevato di problemi di riscaldamento ambiente e di comfort dovuti alla carenza di capacità. In caso di funzionamento frequente dell'acqua calda sanitaria, si verificheranno delle interruzioni frequenti e lunghe del riscaldamento ambiente.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

La quantità di informazioni che è possibile leggere e modificare nella struttura dei menu dipende dal proprio livello autorizzazione utente:

▪ Utente: Modo standard ▪ Utente finale avanzato: Si possono leggere e modificare più informazioni

Per cambiare il livello autorizzazione utente

È possibile cambiare il livello autorizzazione utente come segue:

Guida di consultazione per l'utente

4 | Funzionamento

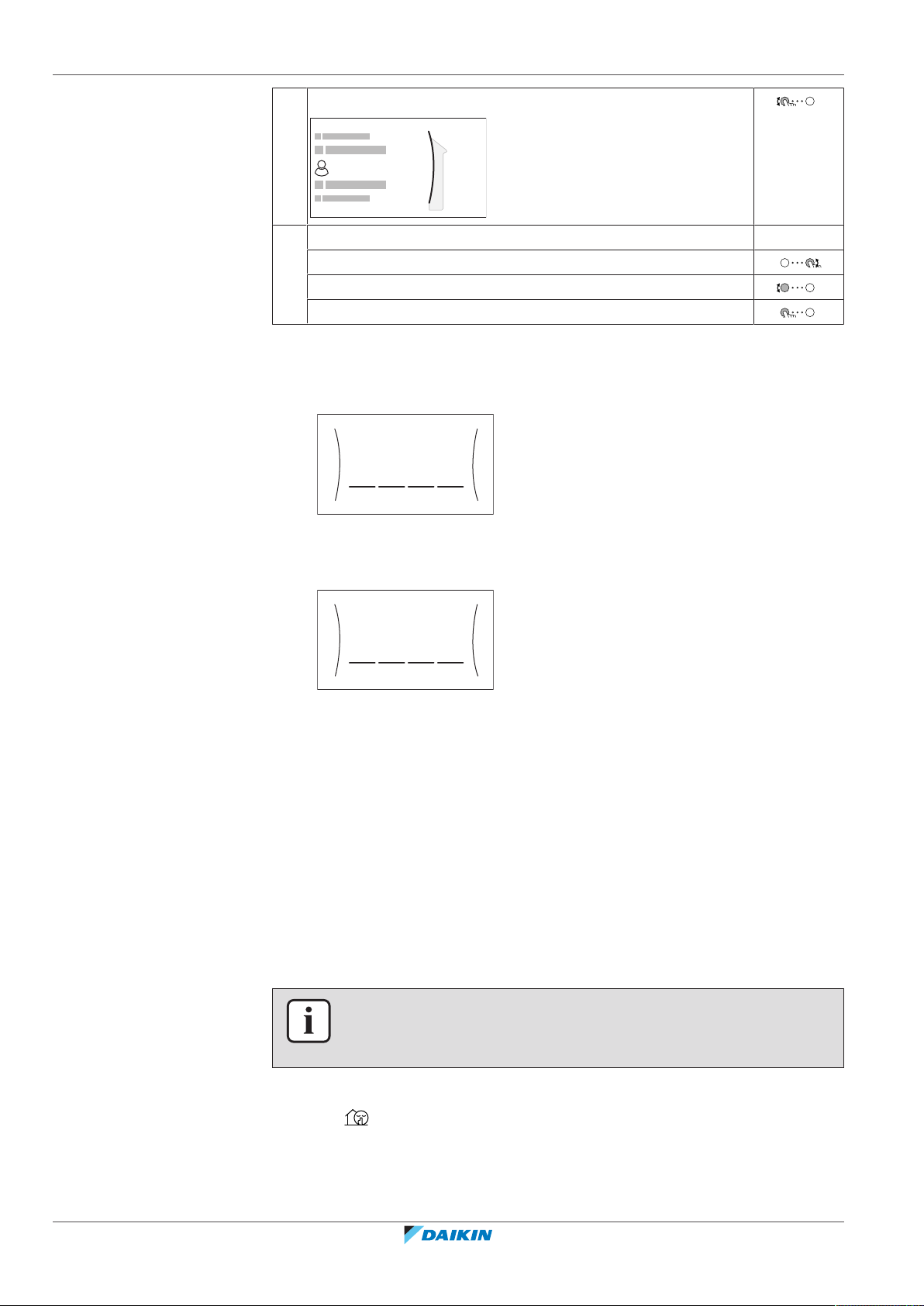

Profilo utente

1234

Utente finale avanzato

0000

Utente

1 Andare a [B]: Profilo utente.

2 Inserire il codice pin relativo al livello autorizzazione utente. —

▪ Fare scorrere l'elenco di cifre e modificare la cifra selezionata. ▪ Spostare il cursore da sinistra a destra. ▪ Verificare il codice pin e proseguire.

Codice d'identificazione personale dell'utente avanzato

Il codice d'identificazione personale dell'Utente finale avanzato è 1234. Ora saranno visibili le voci di menu aggiuntive per l'utente.

Codice d'identificazione personale dell'utente

Il codice d'identificazione personale dell'Utente è 0000.

4.6.1 Uso della modalità silenziosa

Note relative alla modalità silenziosa

La modalità silenziosa può essere utilizzata per diminuire il rumore dell'unità esterna. Tuttavia, questo diminuisce anche la capacità di riscaldamento del sistema. Esistono più livelli di modalità silenziosa.

Si può:

▪ Disattivare completamente la modalità silenziosa ▪ Attivare manualmente un livello di modalità silenziosa fino all'azione

programmata successiva

▪ Usare e programmare un programma della modalità silenziosa

Guida di consultazione per l'utente

INFORMAZIONI

Se la temperatura esterna è inferiore a zero, consigliamo di NON usare il livello più silenzioso.

Per controllare se è attiva la modalità silenziosa

Se appare sulla schermata iniziale, significa che la modalità silenziosa è attiva.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Funzionamento

Per usare la modalità silenziosa

1 Andare a [7.4.1]: Impostazioni utente > Silenzioso >

Attivazione.

2 Eseguire una delle azioni seguenti: —

Se si vuole… Allora…

Disattivare completamente la

Selezionare Disattivato.

modalità silenziosa

Attivazione manuale di un livello con modalità silenziosa

Selezionare il livello di modalità silenziosa applicabile. Esempio: Assolutamente silenzioso.

Usare e programmare un programma della modalità silenziosa

Selezionare Automatico.

Andare su [7.4.2] Programmazione e programmare il programma. Per ulteriori informazioni sulla programmazione, vedere "4.7.4Schermata del

programma: Esempio"[432].

Esempio di utilizzo: un bambino piccolo che dorme al pomeriggio

Se ci si trova nella seguente situazione:

▪ Si è programmato un programma di modalità silenziosa:

- Durante le ore notturne: Assolutamente silenzioso.

- Durante il giorno: Disattivato per assicurare la capacità di riscaldamento

sistema.

▪ Tuttavia, nel pomeriggio c'è un bambino piccolo che dorme e si vuole mantenere

silenzioso il sistema.

Si può allora procedere come segue:

1 Andare a [7.4.1]: Impostazioni utente > Silenzioso >

Attivazione.

2 Selezionare Assolutamente silenzioso.

Vantaggio: L'unità esterna funziona al livello più silenzioso.

4.6.2 Uso del modo vacanza

Note relative al modo vacanza

Durante le vacanze, si può utilizzare il modo vacanza per discostarsi dai normali programmi senza doverli modificare. Mentre è attivo il modo vacanze, il funzionamento del riscaldamento ambiente e il funzionamento dell'acqua calda sanitaria sono portati nello stato DISATTIVATO. La protezione antigelo ambiente e il funzionamento anti-legionella rimarranno attivi.

Flusso di lavoro tipico

L'uso del modo vacanza tipicamente consiste nelle fasi seguenti:

1 Impostazione della data iniziale e della data finale delle vacanze. 2 Attivazione del modo vacanza.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guida di consultazione per l'utente

4 | Funzionamento

Attivazione

Fino a

7.3.1

Per controllare se il modo vacanza è attivato e/o in funzione

Se nella schermata iniziale compare , la modalità silenziosa è attiva.

Configurazione della vacanza

1 Attivare il modo vacanza. —

▪ Andare a [7.3.1]: Impostazioni utente > Vacanza >

Attivazione.

▪ Selezionare Attivato.

2 Impostare il primo e l'ultimo giorno della vacanza. —

▪ Andare a [7.3.2]: Da.

▪ Selezionare una data.

▪ Confermare le modifiche.

3 Impostare l'ultimo giorno della vacanza. —

▪ Andare a [7.3.3]: Fino a.

▪ Selezionare una data.

▪ Confermare le modifiche.

4.6.3 Lettura delle informazioni

Per leggere le informazioni

1 Andare a [8]: Informazioni.

Informazioni che è possibile leggere

[8.1] Dati energetici Energia prodotta, elettricità consumata

[8.2] Cronologia delle anomalie Storico dei difetti

[8.3] Informazioni rivenditore Numero contatto/assistenza clienti

Nel menu… Si può leggere…

e gas consumato

Guida di consultazione per l'utente

[8.4] Sensori Temperatura ambiente, del serbatoio o

dell'acqua calda sanitaria, esterna e temperatura dell'acqua in uscita (se applicabile)

[8.5] Attuatori Stato/modo di ciascun attuatore

Esempio: Pompa dell'acqua calda sanitaria ATTIVATO/DISATTIVATO

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Nel menu… Si può leggere…

[8.6] Modi operativi Modo funzionamento corrente

[8.7] Informazioni su Informazioni sulla versione del sistema

[8.8] Stato connessione Informazioni sullo stato di connessione

[8.9] Ore di funzionamento Ore di funzionamento degli specifici

4.6.4 Per configurare ora e data

1 Andare a [7.2] Impostazioni utente > Ora/data.

4.7 Valori preimpostati e programmi

4 | Funzionamento

Esempio: Modo sbrinamento/ritorno olio

dell'unità, sul termostato ambiente e sull'adattatore LAN.

componenti del sistema

4.7.1 Uso dei valori preimpostati

Note relative ai valori preimpostati

Per alcune impostazioni del sistema, è possibile definire dei valori preimpostati. Basta impostare questi valori una sola volta, riutilizzando quindi i valori in altre schermate quali la schermata di programmazione. Se si desidera cambiare il valore, è necessario farlo solo in un punto.

Definizione dei valori preimpostati della temperatura serbatoio

Il programma dell'acqua calda sanitaria fa uso di valori preimpostati differenti:

Valore preimpostato Dove viene utilizzato

Setpoint comfort Nel programma se il modo serbatoio dell'acqua

Setpoint economico

Setpoint riscaldamento preventivo e mantenimento

Definizione dei prezzi dell'energia

calda sanitaria è

▪ Solo programmato

▪ Programmato + riscaldamento

preventivo e mantenimento

Se il modo serbatoio dell'acqua calda sanitaria è

▪ Programmato + riscaldamento

preventivo e mantenimento

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Possibile solo se Bivalente viene abilitato dall'installatore.

Valore preimpostato Dove viene utilizzato

Prezzo elettricità >

▪ Alta

Usato nella schermata del programma

settimanale quando si impostano i prezzi

dell'energia.

▪ Media

▪ Bassa

Prezzo del gas

Guida di consultazione per l'utente

4 | Funzionamento

4.7.2 Impostazione dei prezzi dell'energia

Nel sistema, è possibile impostare i seguenti prezzi dell'energia:

▪ un prezzo fisso per il gas ▪ 3 livelli di prezzo dell'elettricità ▪ un timer di programmazione settimanale per i prezzi dell'elettricità.

Per ulteriori informazioni, vedere il manuale d'installazione.

Esempio: Come impostare i prezzi dell'energia sull'interfaccia utente?

Prezzo Valore in breadcrumb

Combustibile: 5,3euro cent/kWh [7.6]=5,3

Elettricità: 12centesimi di euro/kWh [7.5.1]=12

Per impostare il prezzo del gas

1 Andare a [7.6]: Impostazioni utente > Prezzo del gas.

2 Selezionare il prezzo del gas corretto.

3 Confermare le modifiche.

INFORMAZIONI

Importo prezzo compreso tra 0,00~990valuta/kWh (con 2 valori significativi).

Per impostare il prezzo dell'elettricità

1 Andare a [7.5.1]/[7.5.2]/[7.5.3]: Impostazioni utente >

Prezzo elettricità > Alta/Media/Bassa.

2 Selezionare il prezzo dell'energia elettrica corretto.

3 Confermare le modifiche.

4 Ripetere quest'operazione per tutt'e tre i prezzi dell'energia

—

elettrica.

INFORMAZIONI

Importo prezzo compreso tra 0,00~990valuta/kWh (con 2 valori significativi).

INFORMAZIONI

Se non è impostato alcun programma, viene preso in considerazione il valore Alta per Prezzo elettricità.

Per impostare il timer di programmazione collegato al prezzo dell'elettricità

Guida di consultazione per l'utente

1 Andare a [7.5.4]: Impostazioni utente > Prezzo

elettricità > Programmazione.

2 Programmare la selezione usando la schermata di

programmazione. È possibile impostare i prezzi dell'energia elettrica Alta, Media e Bassa in base al proprio fornitore di energia elettrica.

3 Confermare le modifiche.

—

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Funzionamento

INFORMAZIONI

I valori corrispondono ai prezzi dell'energia elettrica per i valori Alta, Media e Bassa impostati in precedenza. Se non è impostato alcun programma, viene preso in considerazione il prezzo dell'energia elettrica per la voce Alta.

informazioni sui costi energetici, in caso di incentivi al kWh di energia rinnovabile

Nello stabilire i prezzi dell'energia, si può considerare il valore degli incentivi. Anche se il costo di esercizio aumenta, il costo totale dell'operazione che tiene conto del rimborso viene ottimizzato.

NOTA

Accertarsi di modificare l'impostazione prezzo dell'energia al termine del periodo con incentivi.

Impostazione prezzo del gas in caso di incentivi al kWh di energia rinnovabile

Calcolare il valore del prezzo del gas con la formula seguente:

▪ Prezzo del gas reale+(Incentivi/kWh×0,9)

Per la procedura per impostare il prezzo del gas, vedere "Per impostare il prezzo

del gas"[430].

Esempio

Impostazione prezzo elettricità in caso di incentivi al kWh di energia rinnovabile

Calcolare il valore del prezzo dell'energia elettrica con la formula seguente:

▪ Prezzo energia elettrica effettivo+incentivi/kWh

Per la procedura per impostare il prezzo dell'energia elettrica, vedere "Per

impostare il prezzo dell'elettricità"[430].

Si tratta di un esempio e i prezzi e/o i valori qui utilizzati NON sono precisi.

Dati Prezzo/kWh

Prezzo del gas 4,08

Prezzo dell'energia elettrica 12,49

Incentivo per energia rinnovabile al

kWh

Calcolo del prezzo gas

Prezzo del gas=prezzo reale gas+(incentivi/kWh×0,9) Prezzo del gas=4,08+(5×0,9) Prezzo del gas=8,58

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Calcolo del prezzo energia elettrica

Prezzo energia elettrica=prezzo reale energia elettrica+incentivi/kWh Prezzo energia elettrica=12,49+5 Prezzo dell'energia elettrica=17,49

Prezzo Valore in breadcrumb

Gas: 4,08/kWh [7.6]=8.6

Energia elettrica: 12,49/kWh [7.5.1]=17

Guida di consultazione per l'utente

4 | Funzionamento

4.7.3 Uso e programmazione dei programmi

Note relative ai programmi

A seconda del layout sistema e della configurazione dell'installatore, possono essere disponibili dei programmi per una molteplicità di controlli.

Si può:

▪ Selezionare i programmi che si desidera utilizzare correntemente. ▪ Programmare i propri programmi se i programmi predefiniti non sono

soddisfacenti. Le azioni che è possibile programmare sono specifiche dei controlli.

Schermate di programmazione possibili

Nome e ubicazione Utilizzo

[1.2] Ambiente interno > Programma riscaldamento

[2.2] Zona principale > Programma riscaldamento

[3.2] Zona aggiuntiva > Programma riscaldamento

[4.2] Riscaldamento/ raffreddamento ambiente > Programma del modo funzionamento

[5.5] Serbatoio > Programmazione

[7.4.2] Impostazioni utente > Silenzioso > Programmazione

Programmare la temperatura ambiente desiderata nel modo riscaldamento.

Programmare la temperatura manuale richiesta per la zona principale in modo riscaldamento.

Programmare la temperatura manuale richiesta per la zona aggiuntiva in modo riscaldamento.

Vedere "4.4.2Impostazione del modo

funzionamento ambiente"[419].

Programmare la temperatura serbatoio dell'acqua calda sanitaria per il proprio fabbisogno normale di acqua calda sanitaria:

▪ Setpoint comfort

▪ Setpoint economico

▪ Setpoint riscaldamento preventivo

e mantenimento

Programmare quando l'unità deve usare quale livello di modalità silenziosa:

▪ Disattivato

4.7.4 Schermata del programma: Esempio

Guida di consultazione per l'utente

▪ Silenzioso

▪ Più silenzioso

▪ Assolutamente silenzioso

[7.5.4] Impostazioni utente > Prezzo

Programmare quando è valida una certa tariffa per l'elettricità.

elettricità > Programmazione

Esempio di programmazione di un programma

Vedere "4.7.4Schermata del programma: Esempio"[432].

Questo esempio mostra come impostare la programmazione della temperatura ambiente nel modo riscaldamento per la zona principale.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Funzionamento

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

Elimina

Rinomina

Seleziona

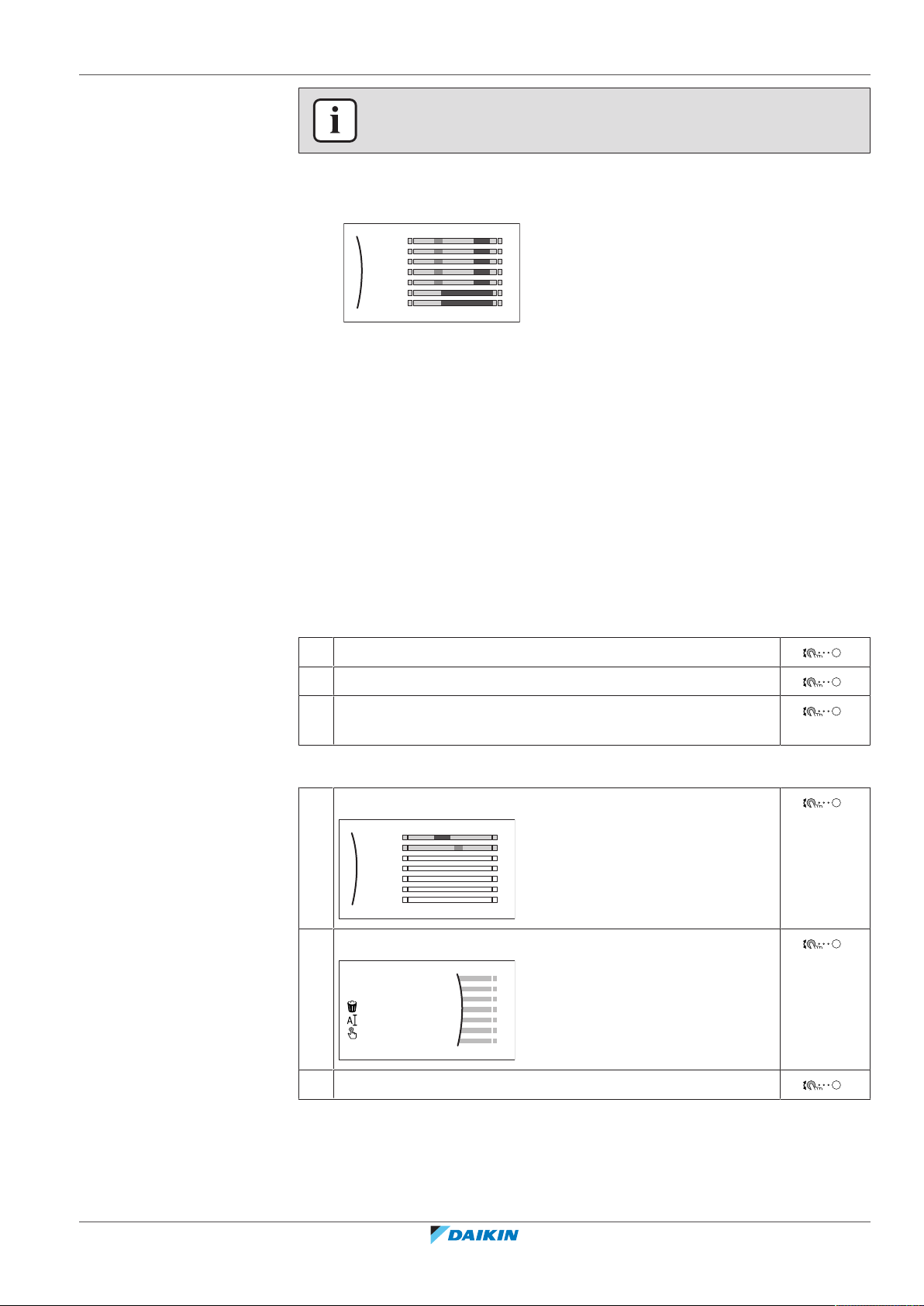

INFORMAZIONI

Le procedure per organizzare altri programmi sono simili.

Impostazione della programmazione: panoramica

Esempio: Si desidera impostare la programmazione seguente:

Requisito preliminare: La programmazione della temperatura ambiente è

disponibile solo se è attivo il controllo del termostato ambiente. Se è attivo il temperatura dell'acqua in uscita, si può impostare invece la programmazione della zona principale.

1 Andare alla programmazione. 2 (opzionale) Cancellare il contenuto della programmazione dell'intera

settimana o il contenuto della programmazione di un giorno selezionato.

3 Impostare la programmazione per Lunedì. 4 Copiare la programmazione negli altri giorni della settimana. 5 Impostare la programmazione per Sabato e copiarla in Domenica. 6 Assegnare un nome alla programmazione.

Andare alla programmazione

1 Andare a [1.1]: Ambiente interno > Programmazione.

2 Impostare la programmazione su Sì.

3 Andare a [1.2]: Ambiente interno > Programma

riscaldamento.

Per cancellare il contenuto del programma della settimana

1 Selezionare il nome del programma corrente.

2 Selezionare Elimina.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

3 Selezionare OK per confermare.

Guida di consultazione per l'utente

4 | Funzionamento

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

Elimina

Modifica

Copia

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

Elimina

Modifica

Copia

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

21°C

12 24

Lun

Per cancellare il contenuto del programma del giorno

1 Selezionare il giorno di cui si desidera cancellare il contenuto.

Per esempio Venerdì

2 Selezionare Elimina.

3 Selezionare OK per confermare.

Per programmare il programma per Lunedì

1 Selezionare Lunedì.

2 Selezionare Modifica.

3 Usare il selettore sinistro per selezionare una voce e modificare

la voce con il selettore destro. Si possono programmare fino a 6 azioni ogni giorno. Sulla barra, le alte temperature sono rappresentate in un colore più scuro delle basse temperature.

Nota: Per cancellare un'azione, impostare quest'ora come l'ora dell'azione precedente.

4 Confermare le modifiche.

Risultato: Il programma per lunedì è definito. Il valore

dell'ultima azione è valido fino all'azione programmata successiva. In questo esempio, lunedì è il primo giorno che avete programmato. Pertanto, l'ultima azione programmata è valida fino alla prima azione del lunedì successivo.

Guida di consultazione per l'utente

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Per copiare il programma negli altri giorni della settimana

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

Elimina

Modifica

Copia

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

Elimina

Modifica

Copia

Incolla

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

1 Selezionare Lunedì.

2 Selezionare Copia.

Risultato: Accanto al giorno copiato è visualizzata una "C".

3 Selezionare Martedì.

4 | Funzionamento

4 Selezionare Incolla.

Risultato:

5 Ripetere questa azione per tutti gli altri giorni della settimana.

Per programmare il programma per Sabato e copiarlo in Domenica

—

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

1 Selezionare Sabato.

2 Selezionare Modifica.

Guida di consultazione per l'utente

4 | Funzionamento

8:00

23:00

--:--

21°C

18°C

12 24

Sab

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

Lun

Sab

Mer

Ven

Gio

Mar

Dom

Definito dall'utente 1

Elimina

Rinomina

Seleziona

3 Usare il selettore sinistro per selezionare una voce e modificare

la voce con il selettore destro.

4 Confermare le modifiche.

5 Selezionare Sabato.

6 Selezionare Copia.

7 Selezionare Domenica.

8 Selezionare Incolla.

Risultato:

Per rinominare il programma

1 Selezionare il nome del programma corrente.

2 Selezionare Rinomina.

3 (opzionale) Per eliminare il nome del programma corrente, fare

scorrere l'elenco dei caratteri fino a visualizzare ←, quindi premere per rimuovere il carattere precedente. Ripetere l'operazione per ciascun carattere del nome del programma.

4 Per nominare il programma corrente, fare scorrere l'elenco dei

caratteri e confermare il carattere selezionato. Il nome del programma può contenere fino a 15caratteri.

Guida di consultazione per l'utente

5 Confermare il nuovo nome.

INFORMAZIONI

Non tutti programmi possono essere rinominati.

Esempio di utilizzo: in caso di lavoro con un sistema a 3 turni

Se si lavora con un sistema a 3 turni, si può procedere nel modo seguente:

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

1 Programmare 3 programmi temperatura ambiente in modo riscaldamento e

assegnare loro dei nomi appropriati. Esempio: TurnoMattino, TurnoGiorno e TurnoNotte

2 Selezionare il programma che si desidera utilizzare correntemente.

4.8 Curva climatica

4.8.1 Cosa è la curva climatica?

Funzionamento dipendente da condizioni meteorologiche

L'unità funziona in modo dipendente da condizioni meteorologiche quando la temperatura dell'acqua in uscita o del serbatoio richiesta viene determinata automaticamente dalla temperatura esterna. Per questo l'unità è collegata a un sensore di temperatura posto sulla parete nord dell'edificio. Se la temperatura esterna aumenta o diminuisce, l'unità compensa istantaneamente. In tal modo l'unità non deve attendere il feedback proveniente dal termostato per aumentare o ridurre la temperatura dell'acqua in uscita o del serbatoio. Poiché reagisce più rapidamente, impedisce aumenti e cadute elevati della temperatura interna e della temperatura dell'acqua ai rubinetti.

4 | Funzionamento

Vantaggio

Il funzionamento dipendente da condizioni meteorologiche riduce il consumo di energia.

Curva climatica

Per poter compensare le differenze di temperatura, l'unità si affida alla sua curva climatica. La curva definisce quale deve essere la temperatura dell'acqua in uscita o del serbatoio alle diverse temperature esterne. Poiché la pendenza della curva dipende da circostanze locali, come la climatizzazione e la coibentazione della casa, la curva può essere regolata dall'installatore o dall'utilizzatore.

Tipi di curve climatiche

Ci sono 2 tipi di curve climatiche:

▪ Curva a 2 punti ▪ Curva con pendenza-sfalsamento

La scelta del tipo di curva da usare per le regolazioni dipende dalle proprie preferenze. Vedere "4.8.4Uso delle curve climatiche"[440].

Disponibilità

La curva climatica è disponibile per:

▪ Zona principale - Riscaldamento

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

▪ Zona principale - Raffreddamento ▪ Zona aggiuntiva - Riscaldamento ▪ Zona aggiuntiva - Raffreddamento ▪ Serbatoio

INFORMAZIONI

Per lavorare in modo dipendente da condizioni meteorologiche, configurare correttamente il setpoint della zona principale, della zona aggiuntiva o il serbatoio. Vedere "4.8.4Uso delle curve climatiche"[440].

Guida di consultazione per l'utente

4 | Funzionamento

X1 X2

4.8.2 Curva a 2 punti

Definire la curva climatica con questi due setpoint:

▪ Setpoint (X1, Y2) ▪ Setpoint (X2, Y1)

Esempio

Voce Descrizione

a Selezione delle zone climatiche:

▪ : Riscaldamento della zona principale o della zona aggiuntiva ▪ : Raffreddamento della zona principale o della zona aggiuntiva

▪ : Acqua calda sanitaria

X1, X2 Esempi di temperatura ambiente esterna Y1, Y2 Esempi di temperatura serbatoio o di temperatura manuale

richiesta. L'icona rappresenta il trasmettitore di calore per quella

zona:

▪ : Riscaldamento a pavimento

▪ : Ventilconvettore

▪ : Radiatore

▪ : Serbatoio dell'acqua calda sanitaria

Azioni che è possibile eseguire da questa schermata

4.8.3 Curva con pendenza-sfalsamento

Fare scorrere le temperature. Modificare la temperatura. Andare alla temperatura successiva. Confermare le modifiche e proseguire.

Guida di consultazione per l'utente

Pendenza e sfalsamento

Definire la curva climatica in base alla sua pendenza e al suo sfalsamento:

▪ Cambiare la pendenza per aumentare o diminuire in modo differente la

temperatura manuale per temperature ambiente differenti. Per esempio, se la temperatura manuale è accettabile in genere, ma troppo fredda alle basse temperature ambiente, aumentare la pendenza in modo che la temperatura dell'acqua in uscita risulti più alta al diminuire delle temperature ambiente.

▪ Cambiare lo sfalsamento per aumentare o diminuire in modo uguale la

temperatura manuale per temperature ambiente differenti. Per esempio, se la temperatura manuale è sempre leggermente troppo fredda alle diverse

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Funzionamento

X1 X2

a b

X1 X2

a b

temperature ambiente, spostare verso l'alto lo sfalsamento per aumentare dello stesso valore la temperatura manuale per tutte le temperature ambiente.

Esempi

Curva climatica quando è selezionata la pendenza:

Curva climatica quando è selezionato lo sfalsamento:

Voce Descrizione

a Curva WD prima delle modifiche.

b Curva WD dopo le modifiche (a titolo di esempio):

▪ Se si cambia la pendenza, la nuova temperatura preferita in X1 è

più alta in modo diseguale della temperatura preferita in X2.

▪ Se si cambia lo sfalsamento, la nuova temperatura preferita in X1

è ugualmente più alta quanto la temperatura preferita in X2.

c Pendenza

d Sfalsamento

e Selezione delle zone climatiche:

▪ : Riscaldamento della zona principale o della zona aggiuntiva ▪ : Raffreddamento della zona principale o della zona aggiuntiva ▪ : Acqua calda sanitaria

X1, X2 Esempi di temperatura ambiente esterna

Y1, Y2, Y3,Y4Esempi di temperatura serbatoio o di temperatura manuale

richiesta. L'icona rappresenta il trasmettitore di calore per quella zona:

▪ : Riscaldamento a pavimento

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

▪ : Ventilconvettore ▪ : Radiatore

▪ : Serbatoio dell'acqua calda sanitaria

Guida di consultazione per l'utente

4 | Funzionamento

4.8.4 Uso delle curve climatiche

Azioni che è possibile eseguire da questa schermata

Selezionare la pendenza o lo sfalsamento. Aumentare o diminuire la pendenza/sfalsamento. Se si seleziona la pendenza: impostare la pendenza e andare

sullo sfalsamento. Se si seleziona lo sfalsamento: impostare lo sfalsamento.

Confermare le modifiche e tornare al sottomenu.

Configurare la curva climatica nel modo seguente:

Definizione del modo setpoint

Per usare la curva climatica, si deve definire il modo setpoint corretto:

Andare al modo setpoint ... Impostare il modo setpoint su ...

Zona principale – Riscaldamento

[2.4] Zona principale > Modo setpoint

Zona principale – Raffreddamento

[2.4] Zona principale > Modo setpoint

Zona aggiuntiva – Riscaldamento

[3.4] Zona aggiuntiva > Modo setpoint

Zona aggiuntiva – Raffreddamento

[3.4] Zona aggiuntiva > Modo setpoint

Serbatoio

Riscaldamento con curva climatica, raffreddamento a punto fisso OPPURE Dipendente da condizioni meteorologiche (curva climatica)

Dipendente da condizioni meteorologiche (curva climatica)

Riscaldamento con curva climatica, raffreddamento a punto fisso OPPURE Dipendente da condizioni meteorologiche (curva climatica)

Dipendente da condizioni meteorologiche (curva climatica)

Guida di consultazione per l'utente

[5.B] Serbatoio > Modo setpoint Dipendente da condizioni

meteorologiche (curva climatica)

Modifica del tipo di curva climatica

Per cambiare il tipo per tutte le zone e per il serbatoio, andare a [2.E] Zona principale > Tipo di curva climatica.

La vista del tipo selezionato è possibile anche con:

▪ [3.C] Zona aggiuntiva > Tipo di curva climatica ▪ [5.E] Serbatoio > Tipo di curva climatica

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4 | Funzionamento

Modifica della curva climatica

Zona Andare a ...

Zona principale – Riscaldamento [2.5] Zona principale > Curva

climatica per il riscaldamento

Zona principale – Raffreddamento [2.6] Zona principale > Curva

climatica per il raffrescamento

Zona aggiuntiva – Riscaldamento [3.5] Zona aggiuntiva > Curva

climatica per il riscaldamento

Zona aggiuntiva – Raffreddamento [3.6] Zona aggiuntiva > Curva

climatica per il raffrescamento

Serbatoio [5.C] Serbatoio > Curva

climatica

INFORMAZIONI

Setpoint massimi e minimi

Non è possibile configurare la curva con temperature che siano più alte o più basse dei setpoint massimi e minimi per quella zona e per il serbatoio. Quando si raggiunge il setpoint massimo o minimo, la curva si appiattisce.

Per perfezionare la curva climatica: curva con pendenza-sfalsamento

La tabella seguente descrive come ottimizzare la curva climatica di una zona o del serbatoio:

Si sente … Perfezionare con inclinazione e

sfalsamento:

Con temperature

esterne regolari ...

Con temperature esterne fredde ...

Pendenza Sfalsamento

OK Freddo ↑ —

OK Caldo ↓ —

Freddo OK ↓ ↑

Freddo Freddo — ↑

Freddo Caldo ↓ ↑

Caldo OK ↑ ↓

Caldo Freddo ↑ ↓

Caldo Caldo — ↓

Per perfezionare la curva climatica: curva a 2 punti

La tabella seguente descrive come ottimizzare la curva climatica di una zona o del serbatoio:

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Si sente … Miglioramento con i setpoint:

Con temperature

esterne regolari ...

OK Freddo ↑ — ↑ —

Con temperature esterne fredde ...

(a)

Guida di consultazione per l'utente

(a)

4 | Funzionamento

Si sente … Miglioramento con i setpoint:

Con temperature

esterne regolari ...

Con temperature esterne fredde ...

(a)

OK Caldo ↓ — ↓ —

Freddo OK — ↑ — ↑

Freddo Freddo ↑ ↑ ↑ ↑

Freddo Caldo ↓ ↑ ↓ ↑

Caldo OK — ↓ — ↓

Caldo Freddo ↑ ↓ ↑ ↓

Caldo Caldo ↓ ↓ ↓ ↓

(a)

Vedere "4.8.2Curva a 2 punti"[438].

(a)

Guida di consultazione per l'utente

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

4.9 Struttura del menu: Panoramica delle impostazioni utente

[1]

Ambiente interno

Sfalsamento sensore ambiente

Range di setpoint

Antigelo

Programma raffreddamento

Programma riscaldamento

Programmazione

[2]

Zona principale

Programmazione Programma riscaldamento

Modo setpoint

Programma raffreddamento

Curva climatica per il riscaldamento Curva climatica per il raffrescamento Tipo di curva climatica

[3]

Zona aggiuntiva

Programmazione Programma riscaldamento

Modo setpoint

Programma raffreddamento

Curva climatica per il riscaldamento Curva climatica per il raffrescamento Tipo di curva climatica

[4]

Riscaldamento/raffreddamento ambiente

Modo funzionamento Programma del modo funzionamento

[7]

Impostazioni utente

Lingua Ora/data Vacanza Silenzioso Prezzo elettricità Prezzo del gas

[8]

Informazioni

Dati energetici

Cronologia delle anomalie Informazioni rivenditore Sensori Attuatori Modi operativi Informazioni su Stato connessione Ore di funzionamento

[B]

Profilo utente

[C]

Funzionamento

Ambiente interno

Riscaldamento/raffreddamento ambiente Serbatoio

[1.4]

Antigelo

Attivazione Setpoint ambiente

[1.5]

Range di setpoint

Minimo riscaldamento Massimo riscaldamento Minimo raffreddamento Massimo raffreddamento

[7.2]

Ora/data

Ore Minuti Anno Mese Giorno Ora legale Formato

[7.3]

Vacanza

Attivazione Da Fino a

[7.4]

Silenzioso

Attivazione Programmazione Livello

[7.5]

Prezzo elettricità

Alta Media Bassa Programmazione

[8.1]

Dati energetici

Ingresso elettricità Calore prodotto

(**)

[5]

Serbatoio

Funzionamento in modalità "Powerful" Setpoint comfort Setpoint economico Setpoint riscaldamento preventivo e mantenimento Programmazione Curva climatica Tipo di curva climatica

(*) (*)

(*)

[D]

Gateway di tipo wireless

Modalità

WPS Reset Informazioni sul dispositivo

(***)

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Schermata dei setpoint

(*) Applicabile solo per i modelli reversibili, o per i modelli di solo riscaldamento + kit di conversione

(**) Accessibile solo all'installatore

(***) Applicabile solo se è stato installato l'adattatore WLAN

4 | Funzionamento

INFORMAZIONI

A seconda delle impostazioni installatore selezionate e del tipo di unità, le impostazioni saranno visibili/invisibili.

Guida di consultazione per l'utente

4 | Funzionamento

4.10 Impostazioni installatore: Tabelle da compilarsi a cura dell'installatore

4.10.1 Procedura guidata di configurazione

Impostazione Compilare…

Sistema

Tipo di unità interna (solo

lettura)

Tipo di riscaldatore di riserva [9.3.1]

Acqua calda sanitaria [9.2.1]

Emergenza [9.5]

Numero di zone [4.4]

Riscaldatore di riserva

Tensione [9.3.2]

Configurazione [9.3.3]

Potenza Step 1 [9.3.4]

Potenza aggiuntiva Step 2

[9.3.5] (se applicabile)

Zona principale

Tipo di emettitore [2.7]

Controllo [2.9]

Modo setpoint [2.4]

Programmazione [2.1]

Zona aggiuntiva (solo se [4.4]= 1)

Tipo di emettitore [3.7]

Controllo (solo lettura) [3.9]

Modo setpoint [3.4]

Programmazione [3.1]

Serbatoio

Modo riscaldamento [5.6]

Setpoint comfort [5.2]

4.10.2 Menu Impostazioni

Guida di consultazione per l'utente

Setpoint economico [5.3]

Setpoint riscaldamento preventivo e mantenimento [5.4]

Impostazione Compilare…

Zona principale

Tipo termostato [2.A]

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

Impostazione Compilare…

Zona aggiuntiva (se applicabile)

Tipo termostato [3.A]

Informazioni

Informazioni rivenditore [8.3]

4 | Funzionamento

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guida di consultazione per l'utente

5 | Suggerimenti per il risparmio energetico

5 Suggerimenti per il risparmio energetico

Suggerimenti relativi alla temperatura ambiente

▪ Assicurarsi che la temperatura ambiente desiderata NON sia MAI troppo alta, ma

SEMPRE secondo le proprie esigenze effettive. Per ogni grado risparmiato, si può risparmiare fino al 6% dei costi di riscaldamento.

▪ NON aumentare la temperatura ambiente desiderata per velocizzare il

riscaldamento ambiente. L'ambiente NON si riscalderà più rapidamente.

▪ Se il proprio layout sistema contiene dei trasmettitori di calore lenti (esempio:

riscaldamento a pavimento), evitare ampie oscillazioni della temperatura ambiente desiderata ed EVITARE che la temperatura ambiente scenda troppo. Per riscaldare nuovamente l'ambiente, infatti, si vorrebbe più tempo e più energia.

▪ Utilizzare un programma settimanale per le proprie, normali esigenze di

riscaldamento ambiente. Se necessario, ci si può discostare facilmente dal programma:

- Per i periodi più brevi: Si può bypassare la temperatura ambiente programmata

fino all'azione programmata successiva. Esempio: Se si dà una festa, oppure se si esce per un paio d'ore.

- Per i periodi più lunghi: Si può usare il modo vacanza.

Suggerimenti relativi alla temperatura manuale

▪ Nel modo riscaldamento, una temperatura manuale richiesta più bassa comporta

un minor consumo di energia e migliori prestazioni.

▪ Impostare la temperatura manuale richiesta in base al tipo di trasmettitore di

calore. Esempio: Il riscaldamento a pavimento è progettato per una temperatura manuale più bassa di quella dei radiatori e dei convettori a pompadicalore.

Suggerimenti relativi alla temperatura serbatoioACS

▪ Usare un programma settimanale per le proprie esigenze di acqua calda sanitaria

normali (solo nel modo programmato).

- Programmare di riscaldare il serbatoio ACS ad un valore preimpostato

(Comfort = più alto della temperatura serbatoioACS) durante la notte, perché in questo periodo la domanda di riscaldamento ambiente è più bassa.

- Se non fosse sufficiente riscaldare il serbatoio ACS una volta durante la notte,

programmare di riscaldare in modo aggiuntivo il serbatoio ACS ad un valore preimpostato (Ecologico = minore della temperatura serbatoioACS) durante il giorno.

▪ Assicurarsi che la temperatura serbatoio ACS desiderata NON sia troppo alta.

Esempio: Dopo l'installazione, abbassare la temperatura serbatoio ACS

giornalmente di 1°C e controllare di avere ancora acqua calda a sufficienza.

Guida di consultazione per l'utente

▪ Programmare di attivare la pompa dell'acqua calda sanitaria solo durante i

periodi del giorno in cui non è necessario disporre di acqua calda istantanea. Esempio: Al mattino e alla sera.

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

6 Manutenzione e assistenza

6.1 Panoramica: Manutenzione e assistenza

L'installatore deve effettuare una manutenzione annuale. Si può reperire il numero contatto/assistenza clienti tramite l'interfaccia utente.

In quanto utentefinale, si deve:

▪ Mantenere pulita l'area intorno all'unità. ▪ Tenere pulita l'interfaccia utente con uno straccio morbido e umido. NON usare

detergenti.

Refrigerante

Questo prodotto contiene gas a effetto serra fluorurati. NON liberare tali gas nell'atmosfera.

Tipo di refrigerante: R32 Valore potenziale di riscaldamento globale (GWP): 675

6 | Manutenzione e assistenza

NOTA

Le normative vigenti sui gas fluorurati a effetto serra richiedono che la carica di refrigerante dell'unità sia indicata sia in peso che in CO2 equivalente.

Formula per calcolare la quantità in tonnellate di CO2 equivalente: valore GWP del refrigerante × carica totale di refrigerante [in kg] / 1000

Per ulteriori informazioni, contattare il proprio installatore.

AVVERTENZA: MATERIALE INFIAMMABILE

Il refrigerante contenuto nell'unità è leggermente infiammabile.

AVVERTENZA

L'apparecchiatura deve essere conservata in una stanza senza fonti di accensione in funzionamento continuo (esempio: fiamme libere, apparecchiature a gas in funzione o riscaldatori elettrici in funzione).

AVVERTENZA

▪ NON perforare né bruciare i componenti del ciclo del refrigerante. ▪ NON utilizzare materiali per la pulizia o mezzi per accelerare il processo di

sbrinamento diversi da quelli consigliati dal produttore.

▪ Prestare attenzione al fatto che il refrigerante all'interno del sistema è inodore.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

AVVERTENZA

Il refrigerante all'interno dell'unità è leggermente infiammabile, ma di norma NON dovrebbe presentare perdite. Se il refrigerante dovesse fuoriuscire nella stanza, entrando in contatto con la fiamma di un bruciatore, un riscaldatore o una cucina a gas, potrebbe causare un incendio o la formazione di gas nocivo.

Spegnere i dispositivi di riscaldamento infiammabili, arieggiare l'ambiente e contattare il rivenditore da cui è stato acquistato l'apparecchio.

NON utilizzare l'unità finché un tecnico qualificato non ha effettuato la riparazione del componente che presenta una perdita di refrigerante.

Guida di consultazione per l'utente

6 | Manutenzione e assistenza

6.2 Per trovare il numero contatto/assistenza clienti

1 Andare a [8.3]: Informazioni > Informazioni

rivenditore.

Guida di consultazione per l'utente

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

7 | Individuazione e risoluzione dei problemi

7 Individuazione e risoluzione dei problemi

Contatti

Per i sintomi elencati di seguito, si può cercare di risolvere il problema da sé. Per qualsiasi altro problema, contattare il proprio installatore. Si può reperire il numero contatto/assistenza clienti tramite l'interfaccia utilizzatore.

7.1 Visualizzazione del testo della guida in caso di malfunzionamento

In caso di malfunzionamento, in base alla gravità viene visualizzato quanto segue nella schermata iniziale:

▪ : Errore ▪ : Malfunzionamento

È possibile ottenere una descrizione breve e lunga del malfunzionamento come segue:

1 Premere il selettore sinistro per aprire il menu principale e

andare a Anomalia. Risultato: Viene visualizzata sullo schermo una breve

descrizione dell'errore insieme al codice di errore.

2 Premere nella schermata di errore.

Risultato: Viene visualizzata sullo schermo una lunga

descrizione dell'errore.

7.2 Controllo della cronologia del malfunzionamento

Condizioni: Il livello autorizzazione utente è impostato su utente finale avanzato.

1 Andare a [8.2]: Informazioni > Cronologia delle

anomalie.

Sarà visualizzata una lista dei difetti più recenti.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guida di consultazione per l'utente

7 | Individuazione e risoluzione dei problemi

7.3 Sintomo: Fa troppo freddo (caldo) nel soggiorno

Causa possibile Azione correttiva

La temperatura ambiente desiderata è troppo bassa (alta).

È impossibile raggiungere la temperatura ambiente desiderata.

La curva climatica non è impostata correttamente.

Aumentare (diminuire) la temperatura ambiente desiderata. Vedere "4.4.4Per

cambiare la temperatura ambiente desiderata"[419].

Se il problema si verifica ogni giorno, effettuare una delle seguenti operazioni:

▪ Aumentare (diminuire) il valore

preimpostato della temperatura ambiente. Vedere "4.7.1 Uso dei

valori preimpostati"[429].

▪ Regolare il programma della

temperatura ambiente. Vedere

"4.7.3 Uso e programmazione dei programmi"[432] e "4.7.4Schermata del programma: Esempio"[432].

Aumentare la temperatura manuale richiesta in base al tipo di trasmettitore di calore. Vedere "4.4.5Per cambiare la

temperatura manuale richiesta"[420].

Regolare la curva climatica. Vedere Funzionamento dipendente da condizioni meteorologiche.

Guida di consultazione per l'utente

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

7 | Individuazione e risoluzione dei problemi

7.4 Sintomo: L'acqua al rubinetto è troppo fredda

Causa possibile Azione correttiva

La scorta di acqua calda sanitaria è finita a causa di un consumo insolitamente alto.

La temperatura serbatoioACS desiderata è troppo bassa.

Se si ha bisogno immediato di acqua calda sanitaria, attivare il

Funzionamento in modalità "Powerful" del serbatoio ACS.

Tuttavia, questo comporta un consumo aggiuntivo di energia. Vedere "4.5.6Uso

del funzionamento potente dell'ACS"[425].

Se il problema si verifica ogni giorno, effettuare una delle seguenti operazioni:

▪ Aumentare il valore preimpostato

della temperatura serbatoio ACS. Vedere "4.7.1 Uso dei valori

preimpostati"[429].

▪ Regolare il programma della

temperatura serbatoioACS. Esempio: Programmare per riscaldare in aggiunta il serbatoioACS ad un valore preimpostato (Setpoint economico= temperatura serbatoio più bassa) durante il giorno. Vedere

"4.7.3 Uso e programmazione dei programmi"[432] e "4.7.4Schermata del programma: Esempio"[432].

7.5 Sintomo: Guasto della pompa di calore

Se la pompa di calore non funziona, il riscaldatore di riserva può essere utilizzato come riscaldatore di emergenza e far fronte al carico del riscaldamento automaticamente o non automaticamente.

▪ Se l'emergenza automatica è impostata su Automatico e si verifica un guasto

alla pompa di calore, il riscaldatore di riserva farà automaticamente fronte al carico del riscaldamento e alla produzione di acqua calda sanitaria.

▪ Se l'emergenza automatica è impostata su Manuale e si verifica un guasto alla

pompa di calore, il funzionamento dell'acqua calda sanitaria e del riscaldamento ambiente verrà interrotto e sarà necessario recuperarlo manualmente attraverso l'interfaccia utente. Per recuperare il funzionamento manualmente, andare sulla schermata del menu principale Anomalia, dove l'interfaccia utente chiederà quindi conferma se il riscaldatore di riserva possa far fronte oppure no al carico del riscaldamento.

Se la pompa di calore si guasta, sull'interfaccia utente apparirà o .

Causa possibile Azione correttiva

La pompa di calore è danneggiata. Vedere "7.1Visualizzazione del testo

della guida in caso di malfunzionamento"[449].

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guida di consultazione per l'utente

7 | Individuazione e risoluzione dei problemi

INFORMAZIONI

Se il riscaldatore di riserva fa fronte al carico di calore, il consumo di elettricità sarà notevolmente più elevato.

7.6 Sintomo: dopo la messa in funzione, il sistema produce un gorgogliamento

Causa possibile Azione correttiva

È presente aria nel sistema. Spurgare l'aria dal sistema.

Vari difetti. Controllare se sulle pagine iniziali di

(a)

Consigliamo di spurgare l'aria con la funzione di spurgo dell'aria dell'unità (intervento a cura dell'installatore). Se si spurga l'aria dagli emettitori di calore o dai collettori, fare attenzione a quanto segue:

(a)

interfaccia dell'utilizzatore sia visualizzato oppure . Vedere

"7.1Visualizzazione del testo della guida in caso di malfunzionamento"[449] per

maggiori informazioni sul difetto.

AVVERTENZA

Spurgo aria dai trasmettitori di calore o dai collettori. Prima di spurgare l'aria dai

trasmettitori di calore o dai collettori, controllare se sulle pagine iniziali dell'interfaccia utente sia visualizzato oppure il simbolo .

▪ In caso negativo, si può procedere immediatamente con lo spurgo aria. ▪ In caso affermativo, assicurarsi che l'ambiente in cui si desidera spurgare l'aria sia

sufficientemente aerata. Motivo: potrebbe verificarsi una perdita di refrigerante nel circuito idraulico e, successivamente, nell'ambiente in cui si effettua lo spurgo aria dai trasmettitori di calore o dai collettori.

Guida di consultazione per l'utente

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

8 Spostamento

8.1 Panoramica: Spostamento

Se si desidera spostare parti del sistema (interfaccia utente, unità interna, unità esterna, serbatoio ACS...), contattare il proprio installatore. Si può reperire il numero contatto/assistenza clienti tramite l'interfaccia utente.

8 | Spostamento

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guida di consultazione per l'utente

9 | Smaltimento

9 Smaltimento

NOTA

NON cercare di smontare il sistema da soli: lo smontaggio del sistema, nonché il trattamento del refrigerante, dell'olio e di qualsiasi altra parte, DEVONO essere eseguiti in conformità alla legislazione applicabile. Le unità DEVONO essere trattate presso una struttura specializzata per il riutilizzo, il riciclaggio e il recupero dei materiali.

Guida di consultazione per l'utente

EHVZ04+08S18+23DA6V+9W7

Daikin Altherma 3 R F

4P618960-1 – 2020.03

10 Glossario

ACS = Acqua calda sanitaria

Tman = Temperatura manuale

Rivenditore

Installatore autorizzato

Utente

Legislazione applicabile

Società di assistenza

10 | Glossario

Acqua calda utilizzata, in qualsiasi tipo di edificio, per scopi domestici.

Temperatura dell'acqua all'uscita dalla pompadicalore.

Distributore addetto alla vendita del prodotto.

Tecnico addestrato in possesso delle dovute qualifiche per l'installazione del prodotto.

Persona che possiede il prodotto e/o lo fa funzionare.

Tutte le direttive, leggi, normative e/o prescrizioni locali, nazionali, europee e internazionali attinenti e applicabili a un determinato prodotto o ambito d'installazione.

Società qualificata che può eseguire o coordinare l'intervento di assistenza richiesto sul prodotto.

Manuale d'installazione

Manuale di istruzioni specifico per un determinato prodotto o applicazione che illustra le modalità d'installazione, configurazione e manutenzione.

Manuale d'uso

Manuale di istruzioni specifico per un determinato prodotto o applicazione che illustra le modalità di funzionamento.

Accessori

Etichette, manuali, schede informative ed apparecchiature che sono forniti insieme al prodotto e devono essere installati secondo le istruzioni riportate sulla documentazione di accompagnamento.

Apparecchiatura opzionale

Apparecchiature fabbricate o approvate da Daikin che possono essere combinate con il prodotto in base alle istruzioni della documentazione di accompagnamento.

Non in dotazione

Apparecchiature NON fabbricate da Daikin che possono essere combinate con il prodotto in base alle istruzioni della documentazione di accompagnamento.

EHVZ04+08S18+23DA6V+9W7 Daikin Altherma 3 R F 4P618960-1 – 2020.03

Guida di consultazione per l'utente

Verantwortung für Energie und Umwelt

4P618960-1 2020.03

Daikin EHVZ04S18DA6V7, EHVZ08S18DA6V7, EHVZ08S23DA6V7, EHVZ08S18DA9W7, EHVZ08S23DA9W7 User reference guide [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Table of contents

1 Precauzioni generali di sicurezza

1.1 Note relative alla documentazione

1.1.1 Significato delle avvertenze e dei simboli

1.2 Per l'utente

2 Informazioni su questo documento

3 Note relative al sistema

3.1 Componenti di un tipico layout sistema

4 Funzionamento

4.1 Interfaccia utente: panoramica

4.2 Schermate possibili: panoramica

4.2.1 Schermata iniziale

4.2.2 Schermata menu principale

4.2.3 Schermata dei setpoint

4.2.4 Schermata dettagliata con i valori

4.3 Portare il funzionamento nello stato ATTIVATO o DISATTIVATO

4.3.1 Indicazione visiva

4.3.2 ATTIVARE o DISATTIVARE

4.4 Controllo del riscaldamento ambiente

4.4.1 Note relative al controllo del riscaldamento ambiente

4.4.2 Impostazione del modo funzionamento ambiente

4.4.3 Per determinare qual è il controllo temperatura che si sta utilizzando

4.4.4 Per cambiare la temperatura ambiente desiderata

4.4.5 Per cambiare la temperatura manuale richiesta

4.5 Controllo dell'acqua calda sanitaria

4.5.1 Note relative all'acqua calda sanitaria

4.5.2 Modo riscaldamento preventivo e mantenimento

4.5.3 Modo programmato

4.5.4 Modo programmato + riscaldamento preventivo e mantenimento

4.5.5 Modifica della temperatura dell'acqua calda sanitaria

4.5.6 Uso del funzionamento potente dell'ACS

4.6 Uso avanzato

Per cambiare il livello autorizzazione utente

Codice d'identificazione personale dell'utente avanzato

Codice d'identificazione personale dell'utente

4.6.1 Uso della modalità silenziosa

Note relative alla modalità silenziosa

Per controllare se è attiva la modalità silenziosa

Per usare la modalità silenziosa

Esempio di utilizzo: un bambino piccolo che dorme al pomeriggio

4.6.2 Uso del modo vacanza

Note relative al modo vacanza

Per controllare se il modo vacanza è attivato e/o in funzione

Configurazione della vacanza

4.6.3 Lettura delle informazioni

Per leggere le informazioni

Informazioni che è possibile leggere

4.6.4 Per configurare ora e data

4.7 Valori preimpostati e programmi

4.7.1 Uso dei valori preimpostati

4.7.2 Impostazione dei prezzi dell'energia

Per impostare il prezzo del gas

Per impostare il prezzo dell'elettricità

Per impostare il timer di programmazione collegato al prezzo dell'elettricità

informazioni sui costi energetici, in caso di incentivi al kWh di energia rinnovabile

Impostazione prezzo del gas in caso di incentivi al kWh di energia rinnovabile

Esempio

Impostazione prezzo elettricità in caso di incentivi al kWh di energia rinnovabile

4.7.3 Uso e programmazione dei programmi

4.7.4 Schermata del programma: Esempio

Esempio di utilizzo: in caso di lavoro con un sistema a 3 turni

4.8 Curva climatica

4.8.1 Cosa è la curva climatica?

4.8.2 Curva a 2 punti

4.8.3 Curva con pendenza-sfalsamento

4.8.4 Uso delle curve climatiche

4.9 Struttura del menu: Panoramica delle impostazioni utente

4.10 Impostazioni installatore: Tabelle da compilarsi a cura dell'installatore

4.10.1 Procedura guidata di configurazione

4.10.2 Menu Impostazioni

5 Suggerimenti per il risparmio energetico

6 Manutenzione e assistenza

6.1 Panoramica: Manutenzione e assistenza

6.2 Per trovare il numero contatto/assistenza clienti

7 Individuazione e risoluzione dei problemi

7.1 Visualizzazione del testo della guida in caso di malfunzionamento
