Daikin EBLA09~16DAV3, EBLA09~16DAW1, EBLA09~16DA3V3, EBLA09~16DA3W1, EDLA09~16DAV3 Installer reference guide [no]
...Page 1
Referanseguide for installatør
https://daikintechnicaldatahub.eu
Daikin Altherma 3 M
EBLA09~16DAV3
EBLA09~16DAW1
EBLA09~16DA3V3
EBLA09~16DA3W1
EDLA09~16DAV3
EDLA09~16DAW1
EDLA09~16DA3V3
EDLA09~16DA3W1
Page 2
Innholdsfortegnelse
Innholdsfortegnelse
1 Om dokumentasjonen 5
1.1 Om dette dokumentet.................................................................................................................................................... 5
1.2 Betydning av advarsler og symboler .............................................................................................................................. 6
1.3 Rask oversikt over referanseguide for installatør .......................................................................................................... 7
2 Generelle sikkerhetshensyn 9
2.1 For montøren.................................................................................................................................................................. 9
2.1.1 Generelt .......................................................................................................................................................... 9
2.1.2 Installasjonssted ............................................................................................................................................. 10
2.1.3 Kjølemedium – for R410A eller R32 ............................................................................................................... 10
2.1.4 Vann ................................................................................................................................................................ 12
2.1.5 Elektrisk........................................................................................................................................................... 12
3 Spesifikke sikkerhetsinstruksjoner for montører 15
4 Om esken 20
4.1 Oversikt: om boksen ....................................................................................................................................................... 20
4.2 Utendørsanlegg............................................................................................................................................................... 20
4.2.1 Slik håndterer du utendørsenheten............................................................................................................... 20
4.2.2 Slik pakker du opp utendørsenheten ............................................................................................................. 21
4.2.3 Slik fjerner du tilbehør fra utendørsanlegget ................................................................................................ 23
5 Om enhetene og tilleggsutstyret 25
5.1 Identifikasjon................................................................................................................................................................... 25
5.1.1 Identifikasjonsmerke: utendørsenhet............................................................................................................ 25
5.2 Kombinere anlegg og tilleggsutstyr ................................................................................................................................ 26
5.2.1 Mulig tilleggsutstyr for utendørsenhet .......................................................................................................... 26
5.2.2 Mulige kombinasjoner av utendørsenhet og husholdningsvarmtvannstank ............................................... 29
6 Retningslinjer for bruk 31
6.1 Oversikt: retningslinjer for bruk ..................................................................................................................................... 31
6.2 Oppsett av romoppvarmings-/-avkjølingssystem .......................................................................................................... 32
6.2.1 Enkeltrom ....................................................................................................................................................... 33
6.2.2 Flere rom –ett temperaturområde for utslippsvann .................................................................................... 37
6.2.3 Flere rom –to temperaturområder for utslippsvann.................................................................................... 42
6.3 Oppsett av en ekstra varmekilde for romoppvarming................................................................................................... 46
6.4 Oppsett av husholdningsvarmtvannstanken.................................................................................................................. 48
6.4.1 Systemoppsett –frittstående husholdningsvarmtvannstank ....................................................................... 48
6.4.2 Velge volum og ønsket temperatur for husholdningsvarmtvannstanken .................................................... 49
6.4.3 Oppsett og konfigurasjon –DHW-tank .......................................................................................................... 50
6.4.4 Husholdningvarmtvannspumpe for øyeblikkelig tilgang på varmtvann........................................................ 51
6.4.5 Husholdningsvarmtvannspumpe for desinfeksjon ........................................................................................ 52
6.4.6 Husholdningvarmtvannspumpe for tankforvarming ..................................................................................... 52
6.5 Oppsett av energimåling................................................................................................................................................. 53
6.5.1 Generert varme .............................................................................................................................................. 54
6.5.2 Forbrukt energi ............................................................................................................................................... 54
6.5.3 Strømforsyningsoppsett med strømmålere .................................................................................................. 55
6.6 Oppsett av strømforbrukkontroll ................................................................................................................................... 59
6.6.1 Permanent strømbegrensning ....................................................................................................................... 59
6.6.2 Strømbegrensning aktivert av digitale innganger.......................................................................................... 60
6.6.3 Strømbegrensningsprosess ............................................................................................................................ 61
6.6.4 BBR16 strømbegrensning............................................................................................................................... 62
6.7 Oppsett av en ekstern temperatursensor...................................................................................................................... 63
7 Installasjon av enheten 65
7.1 Klargjøre installeringsstedet ........................................................................................................................................... 65
7.1.1 Krav til installeringssted for utendørsanlegget.............................................................................................. 65
7.1.2 Tilleggskrav til installeringssted for utendørsanlegget på steder der det er kaldt ....................................... 68
7.2 Montere utendørsanlegget ............................................................................................................................................ 68
7.2.1 Om montering av utendørsanlegget.............................................................................................................. 68
7.2.2 Forholdsregler ved montering av utendørsanlegget..................................................................................... 69
7.2.3 Klargjøre installeringsstrukturen.................................................................................................................... 69
7.2.4 Slik monterer du utendørsanlegget ............................................................................................................... 70
7.2.5 Slik sikrer du dreneringen............................................................................................................................... 70
7.2.6 Installere utslippsristen .................................................................................................................................. 72
7.3 Åpne og lukke enheten................................................................................................................................................... 72
Referanseguide for installatør
2
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 3
Innholdsfortegnelse
7.3.1 Om åpning av enheter.................................................................................................................................... 72
7.3.2 Slik åpner du utendørsanlegget ..................................................................................................................... 73
7.3.3 Slik lukker du utendørsanlegget..................................................................................................................... 73
8 Montering av rør 74
8.1 Klargjøre vannrøropplegg ............................................................................................................................................... 74
8.1.1 Krav til vannkretsen ........................................................................................................................................ 74
8.1.2 Formel for beregning av ekspansjonskarets fortrykk .................................................................................... 77
8.1.3 Slik kontrollerer du vannvolumet og strømningshastigheten ....................................................................... 77
8.1.4 Endre ekspansjonskarets fortrykk .................................................................................................................. 79
8.1.5 Slik kontrollerer du vannvolumet: eksempler................................................................................................ 80
8.2 Koble til vannrøropplegg ................................................................................................................................................ 80
8.2.1 Om tilkobling av vannrøropplegget ............................................................................................................... 80
8.2.2 Forholdsregler ved tilkobling av vannrøropplegg. ......................................................................................... 81
8.2.3 Slik kobler du til vannrøropplegget ................................................................................................................ 81
8.2.4 Beskytte vannkretsen mot tilfrysing .............................................................................................................. 82
8.2.5 Slik fyller du vannkretsen ............................................................................................................................... 86
8.2.6 Slik fyller du husholdningsvarmtvannstanken ............................................................................................... 86
8.2.7 Slik isolerer du vannrøropplegget .................................................................................................................. 86
9 Elektrisk installasjon 87
9.1 Om tilkobling av det elektriske ledningsopplegget........................................................................................................ 87
9.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget............................................................... 87
9.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget ................................................................ 88
9.1.3 Om overholdelse av elektriske bestemmelser............................................................................................... 89
9.1.4 Om strømforsyning til foretrukket kWh-tariff ............................................................................................... 89
9.1.5 Oversikt over elektriske tilkoblinger unntatt eksterne aktuatorer................................................................ 90
9.2 Tilkoblinger til utendørsenhet ........................................................................................................................................ 91
9.2.1 Koble de elektriske ledningene til utendørsanlegget .................................................................................... 96
9.2.2 Slik kobler du til hovedstrømforsyningen ...................................................................................................... 97
9.2.3 Slik kobler du til strømforsyning for ekstravarmer ........................................................................................ 100
9.2.4 Eksternt ekstravarmersett.............................................................................................................................. 101
9.2.5 Slik kobler du til brukergrensesnittet............................................................................................................. 107
9.2.6 Slik kobler du til avstengningsventilen........................................................................................................... 111
9.2.7 Kople til strømmålere ..................................................................................................................................... 112
9.2.8 Slik kobler du til husholdningsvarmtvannspumpen....................................................................................... 112
9.2.9 Slik kobler du til alarmutgangen..................................................................................................................... 113
9.2.10 Slik kobler du til PÅ/AV-utgangen for romkjøling/-oppvarming.................................................................... 114
9.2.11 Slik kobler du til veksling til ekstern varmekilde ............................................................................................ 115
9.2.12 Slik kobler du til digitale innganger for strømforbruk ................................................................................... 116
9.2.13 Tilkobling av sikkerhetstermostat (normalt lukket kontakt) ......................................................................... 117
9.2.14 Koble til en Smart Grid ................................................................................................................................... 118
10 Ferdigstille monteringen av utendørsanlegget 122
10.1 Kontrollere isolasjonsmotstanden til kompressoren..................................................................................................... 122
11 Konfigurasjon 123
11.1 Oversikt: konfigurasjon................................................................................................................................................... 123
11.1.1 Slik får du tilgang til de vanligste kommandoene .......................................................................................... 124
11.1.2 Slik kobler du PC-kabelen til bryterboksen .................................................................................................... 126
11.2 Veiviser for konfigurering ............................................................................................................................................... 127
11.3 Mulige skjermer .............................................................................................................................................................. 128
11.3.1 Mulige skjermer: Oversikt .............................................................................................................................. 128
11.3.2 Hjem-skjermen ............................................................................................................................................... 129
11.3.3 Hovedmeny..................................................................................................................................................... 131
11.3.4 Meny-skjerm................................................................................................................................................... 132
11.3.5 Settpunkt-skjerm ............................................................................................................................................ 133
11.3.6 Detaljert skjerm med verdier ......................................................................................................................... 134
11.4 Forvalgverdier og tidsplaner........................................................................................................................................... 134
11.4.1 Bruke forhåndsinnstilte verdier ..................................................................................................................... 134
11.4.2 Bruke og programmere tidsplaner................................................................................................................. 135
11.4.3 Tidsplan-skjerm: Eksempel............................................................................................................................. 139
11.4.4 Oppsett av energipriser.................................................................................................................................. 143
11.5 Væravhengig kurve ......................................................................................................................................................... 145
11.5.1 Hva er en væravhengig kurve?....................................................................................................................... 145
11.5.2 2-punktskurve................................................................................................................................................. 145
11.5.3 Stigning-drift-kurve......................................................................................................................................... 146
11.5.4 Bruke av væravhengige kurver....................................................................................................................... 148
11.6 Innstillinger-meny ........................................................................................................................................................... 149
11.6.1 Feilfunksjon..................................................................................................................................................... 150
11.6.2 Rom................................................................................................................................................................. 150
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Referanseguide for installatør
3
Page 4
Innholdsfortegnelse
11.6.3 Hovedområde ................................................................................................................................................. 154
11.6.4 Ekstraområde ................................................................................................................................................. 164
11.6.5 Romoppvarming/-kjøling................................................................................................................................ 169
11.6.6 Tank................................................................................................................................................................. 177
11.6.7 Brukerinnstillinger .......................................................................................................................................... 185
11.6.8 Informasjon..................................................................................................................................................... 189
11.6.9 Installatørinnstillinger..................................................................................................................................... 191
11.6.10 Igangsetting .................................................................................................................................................... 215
11.6.11 Drift ................................................................................................................................................................. 215
11.6.12 WLAN .............................................................................................................................................................. 216
11.7 Menystruktur: oversikt over brukerinnstillinger............................................................................................................ 218
11.8 Menystruktur: oversikt over installatørinnstillinger ...................................................................................................... 220
12 Igangsetting 221
12.1 Oversikt: igangsetting ..................................................................................................................................................... 221
12.2 Forholdsregler ved ferdigstilling..................................................................................................................................... 222
12.3 Sjekkliste før idriftsetting................................................................................................................................................ 222
12.4 Sjekkliste under igangsetting.......................................................................................................................................... 223
12.4.1 Minimum strømningshastighet...................................................................................................................... 223
12.4.2 Luftrensingsfunksjon ...................................................................................................................................... 224
12.4.3 Prøvekjøring.................................................................................................................................................... 226
12.4.4 Aktuatortestkjøring ........................................................................................................................................ 227
12.4.5 Uttørking av betong under gulvoppvarming ................................................................................................. 228
13 Overlevering til brukeren 231
14 Vedlikehold og service 232
14.1 Sikkerhetshensyn ved vedlikehold.................................................................................................................................. 232
14.2 Årlig vedlikehold.............................................................................................................................................................. 232
14.2.1 Årlig vedlikehold utendørsenhet: oversikt..................................................................................................... 232
14.2.2 Årlig vedlikehold utendørsenhet: instruksjoner ............................................................................................ 233
15 Feilsøking 235
15.1 Oversikt: feilsøking.......................................................................................................................................................... 235
15.2 Forholdsregler ved feilsøking.......................................................................................................................................... 235
15.3 Løse problemer basert på symptomer........................................................................................................................... 236
15.3.1 Symptom: Enheten varmes IKKE opp eller kjøles IKKE ned som forventet................................................... 236
15.3.2 Symptom: Varmtvann når IKKE ønsket temperatur ...................................................................................... 236
15.3.3 Symptom: Kompressoren starter IKKE (romoppvarming eller oppvarming av husholdningsvann)............. 237
15.3.4 Symptom: Systemet lager surklelyder etter igangsetting ............................................................................. 237
15.3.5 Symptom: Pumpen er blokkert ...................................................................................................................... 238
15.3.6 Symptom: Pumpen lager støy (hulrom)......................................................................................................... 238
15.3.7 Symptom: Trykkavlastningsventilen åpnes.................................................................................................... 239
15.3.8 Symptom: Avlastningsventilen for vanntrykk lekker ..................................................................................... 239
15.3.9 Symptom: Rommet blir IKKE tilstrekkelig oppvarmet ved lave utendørstemperaturer............................... 240
15.3.10 Symptom: Trykket ved tappepunktet er midlertidig uvanlig høyt ................................................................ 241
15.3.11 Symptom: Tankdesinfiseringsfunksjonen er IKKE riktig fullført (AH-feil) ...................................................... 241
15.4 Løse problemer basert på feilkoder ............................................................................................................................... 241
15.4.1 Vise hjelpeteksten ved eventuell feil ............................................................................................................. 242
15.4.2 Feilkoder for enheten..................................................................................................................................... 242
16 Kassering 247
16.1 Slik gjenvinner du kjølemiddel........................................................................................................................................ 247
16.1.1 Slik åpner du stoppventilene.......................................................................................................................... 248
16.1.2 Manuell åpning av de elektroniske ekspansjonsventilene ............................................................................ 248
16.1.3 Gjenvinningsmodus — For 3N~ -modeller (7-segments display).................................................................. 249
16.1.4 Gjenvinningsmodus — For 1N~ -modeller (7-LED-ers display) ..................................................................... 252
17 Tekniske data 254
17.1 Serviceplass: Utendørsanlegg......................................................................................................................................... 255
17.2 Rørledningsskjema: Utendørsanlegg.............................................................................................................................. 257
17.3 Koblingsskjema: Utendørsanlegg ................................................................................................................................... 259
Referanseguide for installatør
4
18 Ordliste 267
19 Tabell for innstillinger på installasjonsstedet 268
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 5
1 Om dokumentasjonen
I dette kapittelet
1.1 Om dette dokumentet............................................................................................................................................................ 5
1.2 Betydning av advarsler og symboler ...................................................................................................................................... 6
1.3 Rask oversikt over referanseguide for installatør.................................................................................................................. 7
1.1 Om dette dokumentet
Målpublikum
Autoriserte installatører
Dokumentasjonssett
Dette dokumentet er en del av et dokumentasjonssett. Hele settet består av:
▪ Generelle sikkerhetshensyn:
- Sikkerhetsinstruksjoner du må lese før montering
- Format: Papir (i boksen til utendørsenheten)
1 | Om dokumentasjonen
▪ Driftshåndbok:
- Hurtigguide for grunnleggende drift
- Format: Papir (i boksen til utendørsenheten)
▪ Referanseguide for bruker:
- Detaljerte trinnvise instruksjoner og bakgrunnsinformasjon om grunnleggende
og avansert bruk
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/
▪ Installeringshåndbok:
- Installeringsanvisninger
- Format: Papir (i boksen til utendørsenheten)
▪ Referanseguide for installatør:
- Klargjøring av installasjonen, gode rutiner, referansedata,…
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/
▪ Tilleggsbok for tilleggsutstyr:
- Tilleggsinformasjon om hvordan du installerer tilleggsutstyr
- Format: Papir (i boksen til utendørsenheten) + Digitale filer på http://
www.daikineurope.com/support-and-manuals/product-information/
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Oppdateringer av brukerdokumentasjonen kan være tilgjengelig på det regionale
Daikin-webområdet eller via forhandleren.
Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er oversettelser.
Tekniske data
▪ Et delsett med de nyeste tekniske dataene er tilgjengelig på det lokale nettstedet
til Daikin (tilgjengelig for alle).
▪ Det komplette settet med de nyeste tekniske dataene er tilgjengelig på Daikin
Business Portal (kreves godkjenning).
Referanseguide for installatør
5
Page 6
1 | Om dokumentasjonen
Online verktøy
I tillegg til dokumentasjonssettet, er noen online verktøy tilgjengelige for
installatører:
▪ Daikin Technical Data Hub
- Sentral tjeneste for enhetens tekniske spesifikasjoner, nyttige verktøy, digitale
ressurser med mer.
- Offentlig tilgjengelig via https://daikintechnicaldatahub.eu.
▪ Heating Solutions Navigator
- En digital verktøykasse tilbyr et utvalg verktøy for å legge til rette for
installasjon og konfigurasjon av varmesystemet.
- For å få tilgang til Heating Solutions Navigator er registrering til Stand By Me
plattformen påkrevd. For mer informasjon, gå til https://
professional.standbyme.daikin.eu.
▪ Daikin e-Care
- Mobilapp for installatører og serviceteknikere som lar deg registrere,
konfigurere og feilsøke varmesystemer.
- Mobilappen kan lastet ned for iOS og Android enheter ved å bruke QR-koden
under. Registrering til Stand By Me plattformen kreves for å få tilgang til appen.
App Store Google Play
1.2 Betydning av advarsler og symboler
FARE
Angir en situasjon som fører til død eller alvorlig personskade.
FARE: ELEKTRISK STØT
Angir en situasjon som kan føre til elektrisk støt.
FARE: FARE FOR FORBRENNING/SKÅLDING
Angir en situasjon som kan føre til forbrenning/skålding på grunn av ekstremt varme
eller kalde temperaturer.
FARE: FARE FOR EKSPLOSJON
Angir en situasjon som kan føre til eksplosjon.
Referanseguide for installatør
6
ADVARSEL
Angir en situasjon som kan føre til død eller alvorlig personskade.
ADVARSEL: ANTENNELIG MATERIALE
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 7
LIVSFARE
Angir en situasjon som kan føre til mindre eller moderat personskade.
MERKNAD
Angir en situasjon som kan føre til materiell skade.
INFORMASJON
Angir nyttige tips eller tilleggsinformasjon.
Symboler brukt på anlegget:
Symbol Forklaring
Les i installerings- og driftshåndboken samt anvisningsarket
for kabling før du installerer.
Les i servicehåndboken før du utfører vedlikeholds- og
serviceoppgaver.
Du finner mer informasjon i referanseguiden for montører og
brukere.
1 | Om dokumentasjonen
Anlegget inneholder roterende deler. Vær forsiktig når du
utfører service på eller inspiserer anlegget.
Symboler brukt i dokumentasjonen:
Symbol Forklaring
Angir en figurtittel eller en referanse til den.
Eksempel: " 1–3 Figurtittel" betyr "Figur 3 i kapittel 1".
Angir en tabelltittel eller en referanse til den.
Eksempel: " 1–3 Tabelltittel" betyr "Tabell 3 i kapittel 1".
1.3 Rask oversikt over referanseguide for installatør
Kapittel Beskrivelse
Om dokumentasjonen Hvilken dokumentasjon finnes for installatøren
Generelle sikkerhetshensyn Sikkerhetsinstruksjoner du må lese før
Spesiell instruksjon for
installatørens sikkerhet
Om boksen Hvordan håndtere boksen, pakke ut enhetene
montering
og fjerne tilbehøret
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Om enhetene og
tilleggsutstyret
▪ Hvordan identifisere enhetene
▪ Mulige kombinasjoner av enheter og
tilleggsutstyr
Retningslinjer for bruk Ulike installasjonsoppsett av systemet
Installasjon av enheten Hva du må gjøre og vite for å installere
systemet, inkludert informasjon om klargjøring
før installering
Referanseguide for installatør
7
Page 8
1 | Om dokumentasjonen
Kapittel Beskrivelse
Montering av rør Hva du må gjøre og vite for å installere rørene til
systemet, inkludert informasjon om klargjøring
før installering
Elektrisk installasjon Hva du må gjøre og vite for å installere de
elektriske komponentene til systemet, inkludert
informasjon om klargjøring før installering
Ferdigstille monteringen av
utendørsanlegget
Hva du må gjøre etter installasjon av enheten,
røropplegg og elektrisk opplegg
Konfigurasjon Hva man bør gjøre og vite før man konfigurerer
systemet etter at det er installert
Igangsetting Hva man bør gjøre og vite før man tar i bruk
systemet etter at det er konfigurert
Overlevering til brukeren Hva man bør gi og forklare til brukeren
Vedlikehold og service Hvordan utføre vedlikehold og service på
enhetene
Feilsøking Hva man bør gjøre hvis problemer oppstår
Kassering Hvordan avhende systemet
Tekniske data Systemspesifikasjoner
Ordliste Definisjon av termer
Tabell for innstillinger på
installasjonsstedet
Tabellen skal fylles ut av installatøren og
oppbevares for fremtidige referanseformål
Merknad: Det finnes også en tabell for
installatørinnstillinger i brukerreferanseguiden.
Denne tabellen må fylles ut av installatøren og
overleveres til brukeren.
Referanseguide for installatør
8
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 9
2 Generelle sikkerhetshensyn
I dette kapittelet
2.1 For montøren.......................................................................................................................................................................... 9
2.1.1 Generelt.................................................................................................................................................................. 9
2.1.2 Installasjonssted ..................................................................................................................................................... 10
2.1.3 Kjølemedium – for R410A eller R32....................................................................................................................... 10
2.1.4 Vann........................................................................................................................................................................ 12
2.1.5 Elektrisk .................................................................................................................................................................. 12
2.1 For montøren
2.1.1 Generelt
Kontakt forhandleren hvis du er USIKKER på hvordan du monterer eller betjener
enheten.
FARE: FARE FOR FORBRENNING/SKÅLDING
▪ IKKE ta på kjølerørene, vannrørene eller innvendige deler under og rett etter
bruk. De kan være for varme eller for kalde. Gi dem tid til å få tilbake normal
temperatur. Bruk vernehansker hvis du må berøre dem.
▪ IKKE berør kjølemiddel som har lekket ut ved et uhell.
2 | Generelle sikkerhetshensyn
ADVARSEL
Hvis det gjøres feil ved montering eller tilkobling av utstyr eller tilbehør, kan det føre
til elektrisk støt, kortslutning, lekkasje, brann eller annen skade på utstyret. Bruk bare
tilbehør, tilleggsutstyr og reservedeler som er laget og godkjent av Daikin.
ADVARSEL
Sørg for at montering, testing og anvendte materialer overholder gjeldende
lovgivning (i tillegg til instruksjonene som er beskrevet i dokumentasjonen fra Daikin).
LIVSFARE
Bruk hensiktsmessig personlig verneutstyr (vernehansker, vernebriller,…) når du
monterer, vedlikeholder eller utfører service på systemet.
ADVARSEL
Riv i stykker og kast emballasjens plastposer slik at barn ikke kan leke med dem.
Mulig risiko: kvelning.
ADVARSEL
Ta nødvendige forholdsregler for å forhindre at enheten kan brukes som tilfluktssted
for små dyr. Små dyr som kommer i kontakt med elektriske deler, kan forårsake
feilfunksjon, røyk eller brann.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
LIVSFARE
Du må IKKE berøre anleggets luftinntak eller aluminiumsribber.
Referanseguide for installatør
9
Page 10
2 | Generelle sikkerhetshensyn
Ifølge gjeldende lovgivning kan det være nødvendig å føre en loggbok for utstyret
med informasjon om vedlikehold, reparasjoner, testresultater, standbyperioder…
I tillegg SKAL som et minimum følgende informasjon oppgis på et tilgjengelig sted
på produktet:
▪ Instruksjoner for avstenging av systemet i et nødstilfelle
▪ Navn og adresse/telefonnummer til brannvesen, politi og sykehus
▪ Navn, adresse og dag- og kveldstelefonnummer for kontakt med brukerstøtte
I Europa gir EN378 den nødvendige veiledningen for denne loggboken.
LIVSFARE
▪ IKKE plasser gjenstander eller utstyr oppå enheten.
▪ Du må IKKE sitte, klatre eller stå på enheten.
MERKNAD
Arbeid på utendørsenheten bør utføres i tørre værforhold for å unngå
vanninntrengning.
2.1.2 Installasjonssted
▪ Sørg for nok plass rundt enheten til service/vedlikehold og luftsirkulasjon.
▪ Sørg for at installeringsstedet er solid nok til å bære vekten av og vibrasjoner fra
anlegget.
▪ Kontroller at området er godt ventilert. Ventilasjonslukene må IKKE blokkeres.
▪ Sørg for at enheten står plant.
IKKE installer enheten på følgende steder:
▪ I potensielt eksplosive omgivelser.
▪ På steder der det finnes maskiner som avgir elektromagnetiske bølger.
Elektromagnetiske bølger kan forstyrre styresystemet og forårsake funksjonsfeil i
utstyret.
▪ På steder der det er fare for brann på grunn av utslipp av brennbare gasser (for
eksempel tynner- eller bensindamp), karbonfiber, antennelig støv.
▪ På steder der det produseres etsende gass (for eksempel svovelsyregass).
Korrosjon i kobberrør eller loddede deler kan forårsake lekkasje av kjølemiddel.
2.1.3 Kjølemedium – for R410A eller R32
Hvis det er aktuelt. Du finner mer informasjon om ditt bruksområde i
installeringshåndboken eller installatørens referanseguide.
Referanseguide for installatør
10
MERKNAD
Sørg for at installasjonen av kjølemiddelrør overholder gjeldende lovgivning. I Europa
er EN378 den aktuelle standarden.
MERKNAD
Sørg for at lokalt røropplegg og tilkoblinger IKKE utsettes for belastninger.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 11
2 | Generelle sikkerhetshensyn
ADVARSEL
Under testing må du ALDRI trykksette produktet utover maksimalt tillatt trykk (som
angitt på enhetens merkeplate).
ADVARSEL
Ta tilstrekkelige forholdsregler ved kjølemedielekkasje. Hvis det lekker ut
kjølemediegass, må området straks ventileres. Mulige risikoer:
▪ Overdreven konsentrasjon av kjølemedium i lukkede rom kan føre til
oksygenmangel.
▪ Det kan dannes giftig gass dersom kjølemediegass kommer i kontakt med ild.
FARE: FARE FOR EKSPLOSJON
Utpumping – kjølemedielekkasje. Hvis du vil utføre utpumping på systemet og det
er lekkasje i kjølemediekretsen:
▪ Du må IKKE bruke anleggets funksjon for automatisk utpumping, som samler opp
alt kjølemediet fra systemet i utendørsanlegget. Mulige konsekvens:
Kompressoren kan selvantenne og eksplodere fordi det kommer inn luft mens
kompressoren kjører.
▪ Bruk et separat gjenvinningssystem slik at anleggets kompressor IKKE må kjøre.
ADVARSEL
Kjølemedium skal ALLTID gjenvinnes. IKKE slipp dem ut direkte i miljøet. Bruk en
vakuumpumpe til å tømme installasjonen.
MERKNAD
Etter at alle rørene er blitt koblet til, må du kontrollere at det ikke er noen
gasslekkasjer. Bruk nitrogen til å utføre en gasslekkasjeregistrering.
MERKNAD
▪ Du må IKKE fylle på mer kjølemedium enn angitt mengde, for ellers kan
kompressoren bli ødelagt.
▪ Når kjølemediesystemet skal åpnes, MÅ kjølemediet håndteres i henhold til
gjeldende lovgivning.
ADVARSEL
Sørg for at det ikke finnes oksygen i systemet. Det kan kun fylles kjølemedium etter
at det er blitt utført en lekkasjetest og vakuumtørking.
Mulige konsekvens: Selvantennelse og eksplosjon av kompressoren på grunn av
oksygen som går inn i kompressoren i drift.
▪ Ved behov for ekstra påfylling, se anleggets merkeplate. Den angir typen
kjølemedium og nødvendig mengde.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
▪ Enheten er fylt med kjølemedium fra fabrikken og enkelte systemer krever
kanskje ekstra påfylling av kjølemedium avhengig av rørstørrelser og -lengder.
▪ Bruk kun verktøy som er beregnet for den typen kjølemedium som brukes i
systemet, for å sikre riktig trykkmotstand samt hindre at det kommer inn
fremmedelementer i systemet.
▪ Slik fyller du på flytende kjølemedium:
Referanseguide for installatør
11
Page 12
2 | Generelle sikkerhetshensyn
Hvis Så
Det finnes et hevertrør
(dvs. sylinderen er merket med
Fyll på sylinderen mens den er i stående
posisjon.
"Væskepåfyllingshevert tilkoblet")
Det finnes IKKE et hevertrør Fyll på sylinderen mens den står opp
ned.
▪ Åpne kjølemediesylindere sakte.
▪ Fyll på kjølemedium i væskeform. Hvis det fylles på som gass, kan dette forhindre
normal drift.
LIVSFARE
Steng ventilen til kjølemedietanken omgående når påfyllingen av kjølemedium er
fullført eller hvis det tas en midlertidige pause. Hvis ventilen IKKE stenges omgående,
kan gjenværende trykk medføre at det fylles på ytterligere kjølemedium. Mulige
konsekvens: Feil kjølemediummengde.
2.1.4 Vann
2.1.5 Elektrisk
Hvis det er aktuelt. Du finner mer informasjon om ditt bruksområde i
installeringshåndboken eller installatørens referanseguide.
MERKNAD
Kontroller at vannkvaliteten overholder EU-direktiv 98/83EC.
FARE: ELEKTRISK STØT
▪ Slå AV all strømtilførsel før du tar av dekselet på bryterboksen, tilkobler elektriske
ledninger eller berører elektriske deler.
▪ Koble fra strømtilførselen i minst 10minutter og mål spenningen ved kontaktene
til hovedkretsen for kondensatorer eller elektriske komponenter før du utfører
service. Spenningen MÅ være lavere enn 50 VDC før du kan berøre elektriske
komponenter. Du ser hvor kontaktene er plassert på koblingsskjemaet.
▪ Du må IKKE berøre elektriske komponenter med våte hender.
▪ Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.
ADVARSEL
Hvis det IKKE ble installert på fabrikken, MÅ det installeres en hovedbryter eller
annen frakoblingsanordning i det faste ledningsopplegget med en berøringsavstand
på alle poler som gir full frakobling ved overspenning kategoriIII.
Referanseguide for installatør
12
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 13
2 | Generelle sikkerhetshensyn
ADVARSEL
▪ Bruk KUN kobberledninger.
▪ Pass på at det lokale ledningsopplegget samsvarer med gjeldende lovgivning.
▪ Alle lokale ledningsopplegg MÅ utføres i samsvar med koblingsskjemaet som
følger produktet.
▪ Klem ALDRI sammen buntede kabler, og sørg for at de IKKE kommer i kontakt
med røropplegget og skarpe kanter. Kontroller at kontakttilkoblingene ikke
utsettes for eksternt press.
▪ Sørg for å installere jordingsledninger. Anlegget må IKKE jordes til vannrør,
innkoblingsdemper eller telefonjording. Ufullstendig jording kan medføre
elektrisk støt.
▪ Forsikre deg om at anlegget kobles til en egen strømkrets. Bruk ALDRI en
strømtilførsel som deles med annet utstyr.
▪ Sørg for å montere nødvendige sikringer eller kretsbrytere.
▪ Sørg for å installere en jordfeilbryter. Hvis du ikke gjør det, kan det føre til
elektrisk støt eller brann.
▪ Ved installering av jordfeilbryteren må det kontrolleres at den er kompatibel med
vekselretteren (som må tåle høyfrekvent elektrisk støy) for å unngå at
jordfeilbryteren slår ut i utide.
LIVSFARE
▪ Når du kobler til strømtilførselen: tilkoble jordkabelen først, før du oppretter
strømførende tilkoblinger.
▪ Når du kobler fra strømtilførselen: frakoble strømførende tilkoblinger først, før du
kobler fra jordingen.
▪ Lengden på lederne mellom festepunktet for strømledningen og selve
rekkeklemmen må være slik at de strømførende lederne strammes før
jordlederen i tilfelle strømledningen trekkes ut av ledningsfestet.
MERKNAD
Forholdsregler ved legging av strømledninger:
▪ IKKE koble ledninger av ulik tykkelse til rekkeklemmen for strømtilførsel (slakk i
strømledningen kan føre til unormal oppvarming).
▪ Følg figuren over når du tilkobler ledninger av samme tykkelse.
▪ Bruk angitt strømledning til ledningsopplegget, og tilkoble skikkelig. Deretter
fester du ledningen for å hindre at rekkeklemmen utsettes for eksternt press.
▪ Bruk riktig skrutrekker til å stramme kontaktskruene. En skrutrekker med for lite
hode vil skade hodet, og gjøre det umulig å stramme skruene skikkelig.
▪ Overstramming av kontaktskruene kan ødelegge dem.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Monter strømkabler minst 1 m unna TV- eller radioapparater for å unngå
interferens. Det kan hende at 1m ikke er tilstrekkelig, avhengig av radiobølgene.
ADVARSEL
▪ Når det elektriske arbeidet er utført, kontrollerer du at hver enkelt elektrisk del
og kontakt inne i boksen med elektriske deler er godt tilkoblet.
▪ Kontroller at alle deksler og lokk er lukket før du starter opp enheten.
Referanseguide for installatør
13
Page 14
2 | Generelle sikkerhetshensyn
MERKNAD
Bare aktuelt hvis strømforsyningen er trefaset, og kompressoren har en PÅ/AVstartmetode.
Dersom det finnes en mulighet for reversert fase etter et midlertidig strømbrudd og
strømmen går av og på mens produktet er i drift, kan du sette på en reversert
fasevernkrets lokalt. Dersom produktet kjøres med reversert fase, kan det ødelegge
kompressoren og andre deler.
Referanseguide for installatør
14
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 15
3 | Spesifikke sikkerhetsinstruksjoner for montører
3 Spesifikke sikkerhetsinstruksjoner for
montører
Følg alltid sikkerhetsinstruksjonene og forskriftene nedenfor.
Håndtering av enheten (se
LIVSFARE
IKKE berør luftinntaket eller aluminiumsribbene på anlegget, fordi det kan forårsake
personskade.
Retningslinjer for bruk (se
LIVSFARE
Hvis det finnes mer enn ett område for utslippsvann, skal du ALLTID installere en
blandeventilstasjon i hovedområdet for å redusere (under oppvarming) / øke (under
kjøling) utslippsvanntemperaturen når ekstraområdet har behov.
Installeringssted (se
"7.1Klargjøre installeringsstedet"[465]
ADVARSEL
Følg målene for serviceplass i denne håndboken for å installere anlegget korrekt. Se
"17.1Serviceplass: Utendørsanlegg"[4255].
Spesielle krav for R32 (se
ADVARSEL
▪ Må IKKE perforeres eller brennes.
▪ Bruk IKKE andre midler enn de som anbefales av produsenten når du vil
fremskynde avisingen eller rengjøre utstyret.
▪ Husk at kjølemedium R32 IKKE avgir lukt.
"Slik håndterer du utendørsenheten"[420]
"6Retningslinjer for bruk"[431]
)
)
)
"Krav til installeringssted for utendørsanlegget"[465]
)
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
ADVARSEL
Apparatet skal lagres slik at mekaniske skader unngås, og i et godt ventilert rom uten
gnistkilder som er i kontinuerlig drift (f.eks. åpne flamme, en gassenhet i drift eller et
elektrisk varmeapparat).
ADVARSEL
Pass på at installasjon, service, vedlikehold og reparasjon er i samsvar med
instruksjonene fra Daikin og gjeldende lovgivning (for eksempel nasjonale
gassforskrifter), og at de utføres av godkjent personell.
Montering av utendørsenheten (se
ADVARSEL
Metoden for å feste utendørsanlegget MÅ være i henhold til instruksjonene i denne
håndboken. Se "7.2Montere utendørsanlegget"[468].
"7.2Montere utendørsanlegget"[468]
Referanseguide for installatør
)
15
Page 16
3 | Spesifikke sikkerhetsinstruksjoner for montører
Åpne og lukke enheten (se
"7.3Åpne og lukke enheten"[472]
FARE: ELEKTRISK STØT
Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.
FARE: ELEKTRISK STØT
FARE: FARE FOR FORBRENNING/SKÅLDING
Montering av rør (se
"8Montering av rør"[474]
ADVARSEL
Metode for montering av lokalt røropplegg MÅ være i samsvar med instruksjonene i
denne håndboken. Se "8Montering av rør"[474].
Ved eventuell bruk av frostbeskyttelse med glykol:
ADVARSEL
Etylenglykol er giftig.
)
)
ADVARSEL
Korrosjon i systemet er mulig fordi det benytter glykol. Fri glykol vil bli syreholdig
under påvirkning av oksygen. Denne prosessen fremskyndes i nærvær av kobber og
ved høye temperaturer. Den syreholdige frie glykolen angriper metalloverflater og
danner galvaniske korrosjonsceller som fører til alvorlige skader på systemet. Derfor
er det viktig:
▪ at vannbehandlingen utføres korrekt av en kvalifisert vannspesialist,
▪ at en glykol med korrosjonshemmere blir valg for å motvirke syredannelse fra
oksidasjon av glykoler,
▪ at ingen glykol for bilbransjen er i bruk fordi korrosjonshemmere har en
begrenset levetid og inneholder silikater som kan forurense eller tilstoppe
systemet,
▪ at galvanisert røropplegg IKKE brukes i glykolsystemer fordi dets nærvær kan føre
til nedfall av visse komponenter i glykolens korrosjonshemmer.
Elektrisk installasjon (se
ADVARSEL
Elektrisk ledningsopplegg MÅ være i samsvar med instruksjonene fra:
▪ Denne håndboken. Se "9Elektrisk installasjon"[487].
▪ Koblingsskjemaet, som er levert med enheten, plassert på innsiden av
servicedekselet. For en oversettelse av forklarende tekst, se
"17.3Koblingsskjema: Utendørsanlegg"[4259].
"9Elektrisk installasjon"[487]
)
Referanseguide for installatør
16
FARE: ELEKTRISK STØT
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 17
3 | Spesifikke sikkerhetsinstruksjoner for montører
ADVARSEL
Bruk ALLTID multikjernekabler til strømforsyning.
ADVARSEL
▪ Alt ledningsopplegg MÅ installeres av en autorisert elektriker og overholde
gjeldende lovgivning.
▪ Foreta elektriske tilkoblinger til det faste ledningsopplegget.
▪ Alle komponenter kjøpt på stedet og all elektrisk konstruksjon MÅ overholde
gjeldende lovgivning.
ADVARSEL
▪ Hvis strømforsyningen mangler eller har feil N-fase, kan utstyret gå i stykker.
▪ Etabler riktig jording. Enheten må IKKE jordes til vannrør, innkoblingsdemper eller
telefonjording. Ufullstendig jording kan medføre elektrisk støt.
▪ Installer nødvendige sikringer eller skillebrytere.
▪ Fest det elektriske ledningsopplegget med kabelfester slik at de IKKE kommer i
kontakt med skarpe kanter eller røropplegget, spesielt på høyttrykkssiden.
▪ IKKE bruk sammenteipede ledninger, ledninger med flertrådet leder,
skjøteledninger eller tilkoblinger fra et stjernesystem. De kan føre til
overoppheting, elektrisk støt eller brann.
▪ IKKE installer en fasekondensator, fordi denne enheten er utstyrt med
vekselretter. En fasekondensator vil redusere ytelsen og kan føre til ulykker.
ADVARSEL
Roterende vifte. Før du slår PÅ utendørsenheten, kontroller at utslippsristen dekker
viften som en beskyttelse mot en roterende vifte. Se "Installere
utslippsristen"[472].
LIVSFARE
IKKE skyv eller plasser overskytende kabellengder i enheten.
ADVARSEL
Ekstravarmeren MÅ ha en dedikert strømforsyning og MÅ være beskyttet av de
nødvendige sikkerhetsenhetene som kreves ifølge gjeldende lovgivning.
LIVSFARE
For å garantere at enheten er fullstendig jordet, skal du alltid koble til
strømforsyningen for ekstravarmeren og jordkabelen.
ADVARSEL
Avisolert ledning. Sørg for at avisolert ledning ikke kan komme i kontakt med vann
som eventuelt finnes på bunnplaten.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Konfigurasjon (se
LIVSFARE
Innstillingene for desinfeksjonsfunksjonen MÅ konfigureres av installatøren i samsvar
med gjeldende forskrifter.
"11Konfigurasjon"[4123]
)
Referanseguide for installatør
17
Page 18
3 | Spesifikke sikkerhetsinstruksjoner for montører
ADVARSEL
Husk at temperaturen på husholdningsvarmtvannet vil være lik verdien som er valgt i
feltinnstilling [2-03] etter drift med desinfeksjon.
Når den høye temperaturen på det husholdningsvarmtvannet kan forårsake
personskade, skal det installeres en blandeventil (kjøpes lokalt) ved
utløpstilkoblingen for varmtvann på husholdningsvarmtvannstanken. Denne
blandeventilen skal sørge for at temperaturen på varmtvannet i varmtvannskranen
aldri overstiger en angitt maksimumsverdi. Denne maksimalt tillatte temperaturen på
varmtvann skal velges i samsvar med gjeldende forskrifter.
LIVSFARE
Sørg for at desinfeksjonsfunksjonens starttid [5.7.3] med definert varighet [5.7.5]
IKKE forstyrres av eventuelt behov for husholdningsvarmtvann.
LIVSFARE
BSH margintidsplan [9.4.2] brukes til å begrense eller tillate bruk av
tilleggsvarmer basert på et ukentlig program. Råd: For å unngå mislykket bruk av
desinfeksjonsfunksjonen bør det tillates at tilleggsvarmeren (i det ukentlige
programmet) brukes i minimum 4timer fra og med planlagt oppstart av desinfeksjon.
Hvis tilleggsvarmeren blir begrenset under desinfeksjon, vil denne funksjonen IKKE
være vellykket, og den aktuelle AH-advarselen vil genereres.
Igangsetting (se
"12Igangsetting"[4221]
ADVARSEL
Metode for igangsetting MÅ være i samsvar med instruksjonene i denne håndboken.
Se "12Igangsetting"[4221].
Vedlikehold og service (se
LIVSFARE
Vannet som kommer ut av ventilen, kan være veldig varmt.
ADVARSEL
Hvis det interne ledningsopplegget er skadet, må det byttes av produsenten,
serviceagenten eller personer med tilsvarende kvalifikasjoner.
Feilsøking (se
"15Feilsøking"[4235]
ADVARSEL
▪ Kontroller ALLTID at anlegget er frakoblet ledningsnettet før du inspiserer
bryterboksen til anlegget. Slå av den respektive strømbryteren.
▪ Når en sikkerhetsanordning er blitt utløst, må du stanse anlegget og finne ut
hvorfor anordningen ble utløst før du tilbakestiller den. Du må ALDRI
parallellkoble sikkerhetsanordninger eller endre verdiene deres til noe annet enn
fabrikkens standardinnstillinger. Kontakt forhandleren hvis du ikke finner årsaken
til problemet.
)
"14Vedlikehold og service"[4232]
)
)
Referanseguide for installatør
18
FARE: ELEKTRISK STØT
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 19
3 | Spesifikke sikkerhetsinstruksjoner for montører
ADVARSEL
Forhindre fare som følge av utilsiktet ny innstilling av den termiske
sikringsautomaten: Strøm til dette apparatet MÅ IKKE gå via en ekstern bryterenhet,
slik som en tidsbryter, eller kobles til en krets som slås jevnlig PÅ og AV av
strømforsyningen.
FARE: FARE FOR FORBRENNING/SKÅLDING
ADVARSEL
Luftrensing av varmestrålelegemer eller oppsamlere. Før du foretar luftrensing fra
varmestrålelegemer eller oppsamlere må du sjekke om eller vises på
startskjermen til brukergrensesnittet.
▪ Hvis ikke kan du utføre luftrensing umiddelbart.
▪ Hvis ja, sørg for at rommet der du vil utføre luftrensing har tilstrekkelig
ventilasjon. Begrunnelse: Kjølemiddel kan lekke inn i vannkretsen, og deretter inn
i rommet når du foretar luftrensing fra varmestrålelegemer eller oppsamlere.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Referanseguide for installatør
19
Page 20
4 | Om esken
4 Om esken
4.1 Oversikt: om boksen
I dette kapittelet
4.1 Oversikt: om boksen............................................................................................................................................................... 20
4.2 Utendørsanlegg ...................................................................................................................................................................... 20
4.2.1 Slik håndterer du utendørsenheten ...................................................................................................................... 20
4.2.2 Slik pakker du opp utendørsenheten..................................................................................................................... 21
4.2.3 Slik fjerner du tilbehør fra utendørsanlegget ........................................................................................................ 23
Dette kapittelet beskriver hva du må gjøre etter at boksen med utendørsenheten
leveres på stedet.
Ta hensyn til følgende:
▪ Ved levering MÅ det undersøkes om anlegget er skadet. Eventuelle skader MÅ
rapporteres umiddelbart til transportørens klagebehandler.
▪ Bring den innpakkede enheten så nær installeringsstedet som mulig for å unngå
at det oppstår skader under transport.
▪ Klargjør på forhånd den veien du vil anlegget skal føres inn.
4.2 Utendørsanlegg
4.2.1 Slik håndterer du utendørsenheten
LIVSFARE
IKKE berør luftinntaket eller aluminiumsribbene på anlegget, fordi det kan forårsake
personskade.
Gaffeltruck eller jekketralle
Mens enheten fremdeles står på pallen, skal enheten håndteres med gaffeltruck
eller jekketralle.
Referanseguide for installatør
20
Manuelt
Etter utpakking skal enheten løftes med stroppene som er levert som tilbehør.
Se også:
▪ "Slik pakker du opp utendørsenheten"[421]
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 21
▪ "Slik fjerner du tilbehør fra utendørsanlegget"[423]
a1
a2
a1
a2
±150
kg
1 2
▪ "Slik monterer du utendørsanlegget"[470]
4 | Om esken
4.2.2 Slik pakker du opp utendørsenheten
a1, a2 Stropper
MERKNAD
Utpakking – Toppens emballasje. Når du fjerner emballasjens på toppen, hold
boksen som inneholder utslippsristen slik at den ikke faller.
1 Fjern plastfolien og toppen på innpakningen.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Referanseguide for installatør
21
Page 22
4 | Om esken
2 Fjern det utvendige tilbehøret. Se "Slik fjerner du tilbehør fra
utendørsanlegget" [4 23]. (Det finnes også tilbehør inne i enheten som må
fjernes etter åpning av enheten.)
3 Fjern toppen og hjørnene på pappemballasjen.
4 Fjern plastfolien.
Referanseguide for installatør
22
5 Fjern transportskruene og skivene.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 23
6×
M6
6×
4.2.3 Slik fjerner du tilbehør fra utendørsanlegget
a
g
d
b c
e
f
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
h
i
j
1 Fjern tilbehøret på toppen og fronten av enheten.
4 | Om esken
a Stropper for bæring av enheten
b Generelle sikkerhetshensyn
c Driftshåndbok
d Installeringshåndbok
e Tilleggsbok for valgt utstyr
f Energimerke
g Brukergrensesnitt (frontplate, bakplate, skruer og veggplugger)
h Utslippsrist
i Skruer til utslippsrist
2 Etter åpning av enheten (se "Slik åpner du utendørsanlegget" [4 73]), fjern
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
tilbehøret inne i enheten.
Referanseguide for installatør
23
Page 24
4 | Om esken
j Avstengningsventil (med integrert filter)
Referanseguide for installatør
24
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 25
5 | Om enhetene og tilleggsutstyret
5 Om enhetene og tilleggsutstyret
I dette kapittelet
5.1 Identifikasjon .......................................................................................................................................................................... 25
5.1.1 Identifikasjonsmerke: utendørsenhet ................................................................................................................... 25
5.2 Kombinere anlegg og tilleggsutstyr........................................................................................................................................ 26
5.2.1 Mulig tilleggsutstyr for utendørsenhet.................................................................................................................. 26
5.2.2 Mulige kombinasjoner av utendørsenhet og husholdningsvarmtvannstank ....................................................... 29
5.1 Identifikasjon
MERKNAD
Ved installering eller vedlikehold av flere enheter samtidig må du passe på at du IKKE
forveksler servicepaneler for forskjellige modeller.
5.1.1 Identifikasjonsmerke: utendørsenhet
Plassering
Modellidentifikasjon
Eksempel: EBLA16DA3V3
Kode Forklaring
E Monoblokk utendørs varmepumpe
B B=Reverserbar (oppvarming+kjøling)
D=Kun oppvarming
L Lav vanntemperatur – omgivelsessone 2 (se driftsområde)
A Kjølemiddel R32
16 Kapasitetsklasse
DA Modellserie
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
3 3=Modeller med integrert ekstravarmer
[—]=Modeller uten integrert ekstravarmer
V3 Strømtilførsel:
V3=1N~, 230VAC, 50Hz
W1=3N~, 400VAC, 50Hz
Referanseguide for installatør
25
Page 26
5 | Om enhetene og tilleggsutstyret
5.2 Kombinere anlegg og tilleggsutstyr
INFORMASJON
Enkelte alternativer er kanskje ikke tilgjengelige i landet ditt.
5.2.1 Mulig tilleggsutstyr for utendørsenhet
Tilkoblet kontroll for soneinndeling
Du kan koble til følgende tilkoblede kontroller for soneinndeling:
▪ Grunnenhet for soneinndeling 230V (EKWUFHTA1V3)
▪ Digital termostat 230V (EKWCTRDI1V3)
▪ Analog termostat 230V (EKWCTRAN1V3)
▪ Aktuator 230V (EKWCVATR1V3)
For installeringsanvisninger, se installeringshåndboken for kontrollen og
tilleggsboken for tilleggsutstyr.
Romtermostat (EKRTWA, EKRTR1)
Du kan koble en ekstra romtermostat til utendørsenheten. Denne termostaten kan
enten være kablet (EKRTWA) eller trådløs (EKRTR1).
For installeringsanvisninger, se installeringshåndboken for romtermostaten og
tilleggsboken for tilleggsutstyr.
Fjernsensor for trådløs termostat (EKRTETS)
Du kan bare bruke en ekstern innendørs temperatursensor (EKRTETS) i
kombinasjon med den trådløse termostaten (EKRTR1).
For installeringsanvisninger, se installeringshåndboken for romtermostaten og
tilleggsboken for tilleggsutstyr.
Digitalt I/O-kretskort (EKRP1HBAA)
Det digitale I/O-kretskortet er nødvendig for å tilby følgende signaler:
▪ Alarmsignal
▪ PÅ/AV-utgang for romoppvarming/-kjøling
▪ Veksling til ekstern varmekilde
For installeringsanvisninger, se installeringshåndboken for det digitale I/Okretskortet og tilleggsboken for tilleggsutstyr.
Demand-kretskort (EKRP1AHTA)
Hvis du vil aktivere strømforbrukskontroll ved digitale innganger, må du installere
demand-kretskortet.
Referanseguide for installatør
26
For installeringsanvisninger, se installeringshåndboken for demand-kretskortet og
tilleggsboken for tilleggsutstyr.
Ekstern innendørssensor (KRCS01-1)
Ifølge standardinnstillingen vil den interne sensoren for det dedikerte
menneskelige kontrollgrensesnittet (BRC1HHDA brukes som romtermostat) brukes
som romtemperatursensor.
Som et alternativ kan den eksterne innendørssensoren installeres for å måle
romtemperaturen ved en annen plassering.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 27
5 | Om enhetene og tilleggsutstyret
For installeringsanvisninger, se installeringshåndboken for den eksterne
innendørssensoren og tilleggsboken for tilleggsutstyr.
INFORMASJON
▪ Den eksterne innendørssensoren kan bare brukes hvis brukergrensesnittet er
konfigurert med romtermostatfunksjonalitet.
▪ Du kan bare koble til enten den eksterne innendørssensoren eller den eksterne
utendørssensoren.
Ekstern utendørssensor (EKRSCA1)
Ifølge standardinnstillingen vil sensoren innenfor utendørsenheten brukes til å
måle utendørstemperaturen.
Som et alternativ kan den eksterne utendørssensoren installeres for å måle
utendørstemperaturen på en annen plassering (f.eks. for å unngå direkte sollys) og
oppnå forbedret systematferd.
For installeringsanvisninger, se installeringshåndboken for den eksterne
utendørssensoren og tilleggsboken for tilleggsutstyr.
INFORMASJON
Du kan bare koble til enten den eksterne innendørssensoren eller den eksterne
utendørssensoren.
PC-kabel (EKPCCAB4)
PC-kabelen etablerer en tilkobling mellom hydro-kretskortet (A1P) på
utendørsenheten og en PC. Dette gjør det mulig å oppdatere hydro-programvaren
og EEPROM.
For installeringsanvisninger, se:
▪ Installeringshåndbok for PC-kabelen
▪ "Slik kobler du PC-kabelen til bryterboksen"[4126]
Varmepumpekonvektor (FWXV, FWXT, FWXM)
For å forsyne romoppvarming/-kjøling, er det mulig å bruke følgende
varmepumpekonvektorer:
▪ FWXV: stående modell
▪ FWXT: veggmontert modell
▪ FWXM: skjult modell
For installeringsanvisninger, se:
▪ Installeringshåndboken for varmepumpekonvektorer
▪ Installeringshåndboken for tilleggsutstyr til varmepumpekonvektor
▪ Tilleggsboken for tilleggsutstyr
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Eksternt ekstravarmersett (EKLBUHCB6W1) + Bypassventilsett (EKMBHBP1)
For modeller uten integrert ekstravarmer kan du installere det eksterne
ekstravarmersettet (EKLBUHCB6W1).
For installeringsanvisninger, se:
▪ Installeringshåndbok for eksternt ekstravarmersett
▪ "Slik kobler du til ekstravarmersettet" [4 102] (dette emnet overstyrer delvis
installeringshåndboken for ekstravarmeren)
Referanseguide for installatør
27
Page 28
5 | Om enhetene og tilleggsutstyret
Hvis du installerer det eksterne ekstravarmersettet, må du under visse forhold også
installere et bypassventilsett (EKMBHBP1). Se:
▪ "Nødvendigheten av et bypassventilsett"[4105]
▪ "Slik kobler du til bypassventilsettet" [4 106] (dette emnet overstyrer
instruksjonsarket som er levert med bypassventilsettet)
WLAN-innsats (BRP069A78)
Du kan installere den trådløse LAN-innsatsen for å betjene systemet via en
smarttelefon-app.
Du finner installeringsanvisninger i installeringshåndboken for WLAN-innsatsen.
Universal sentralisert kontroller (EKCC8-W)
Kontroller for kaskadestyring.
Bizone-sett (BZKA7V3)
Du kan installere et valgfritt bizone-sett.
Du finner installeringsanvisninger i installeringshåndboken for bizone-settet.
Tilkoblingssett for tredjeparts tank (EKHY3PART)
Påkrevd når en tredjeparts tank skal kobles til systemet.
Inneholder en termistor og en 3-veisventil.
Du finner installeringsanvisninger i installeringshåndboken for tilkoblingssettet.
Tilkoblingssett for tredjeparts tank med innebygd termostat (EKHY3PART2)
Sett for tilkobling av tredjeparts tank med innebygd termostat til systemet. Settet
konverterer et termostatbehov fra tanken til en forespørsel om
husholdningsvarmtvann for utendørsenheten.
Husholdningsvarmtvannstank
For å forsyne husholdningsvarmtvann, kan en husholdningsvarmtvannstank kobles
til utendørsenheten.
Følgende husholdningsvarmtvannstanker er tilgjengelige:
Tank Merk
Tank i rustfritt stål (standard):
Inkludert tilleggsvarmer
▪ EKHWS150D3V3
▪ EKHWS180D3V3
▪ EKHWS200D3V3
▪ EKHWS250D3V3
Referanseguide for installatør
28
▪ EKHWS300D3V3
Tank i rustfritt stål (+ komponenter):
▪ EKHWSU150D3V3
▪ EKHWSU180D3V3
▪ EKHWSU200D3V3
▪ EKHWSU250D3V3
▪ EKHWSU300D3V3
Inkludert:
▪ Tilleggsvarmer
▪ Komponenter for samsvar med
Storbritannias byggeforskrift G3.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 29
5 | Om enhetene og tilleggsutstyret
Tank Merk
Polypropylentank:
▪ EKHWP300B
▪ EKHWP500B
Polypropylentank:
▪ EKHWP300PB
▪ EKHWP500PB
Tank med trykkløst solfangersystem.
For disse tankene må alternativet med
tilleggsvarmer (EKBH3S) installeres.
Tank med trykksatt solfangersystem.
For disse tankene må alternativet med
tilleggsvarmer (EKBH3S) installeres.
For installeringsanvisninger, se installeringshåndboken for
husholdningsvarmtvannstanken og tilleggsboken for tilleggsutstyr.
Menneskelig komfortgrensesnitt (BRC1HHDA) brukt som romtermostat
▪ Det menneskelige komfortgrensesnittet (HCI, Human Comfort Interface) brukt
som romtermostat kan bare brukes sammen med brukergrensesnittet som er
koblet til utendørsenheten.
▪ Det menneskelige komfortgrensesnittet (HCI, Human Comfort Interface) som skal
fungere som romtermostat, må installeres i rommet du vil at det skal kontrollere.
For installeringsanvisninger, se installerings- og driftshåndboken for det
menneskelige komfortgrensesnittet (HCI, Human Comfort Interface) som
romtermostat, og tilleggsboken for tilleggsutstyr.
Strømningsbryter (EKFLSW1)
Hvis du tilsetter glykol i vannet, må du også installere en strømningsbryter (og sette
[E-0D]=1).
Du finner installeringsanvisninger i installeringshåndboken for strømningsbryteren.
Smart Grid relésett (EKRELSG)
Installering av det valgfrie Smart grid-relésettet er påkrevd for høyspennings Smart
grid-kontakter (EKRELSG).
For installeringsanvisninger, se "Koble til en Smart Grid"[4118].
5.2.2 Mulige kombinasjoner av utendørsenhet og husholdningsvarmtvannstank
Kombinasjonstabell
Utendørsenhet Husholdningsvarmtvannstank
EKHWS*D* EKHWSU*D* EKHWP* Tredjeparts
EBLA09~16 O O O O
EDLA09~16 O O O O
(a)
Ved bruk av tredjeparts tank må du kontrollere at den oppfyller minimumskravene (se
"Krav til tank fra tredjepartsleverandør"[429]).
tank
(a)
(a)
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Krav til tank fra tredjepartsleverandør
Ved bruk av tank fra tredjepart skal tanken tilfredsstille følgende krav:
▪ Tankens varmevekslercoil er ≥1,05m² og ≤3,7m².
▪ Tankens termistor må være plassert over varmevekslerkonvektoren.
▪ Tilleggsvarmeren må være plassert over varmevekslerkonvektoren.
Referanseguide for installatør
29
Page 30
5 | Om enhetene og tilleggsutstyret
aba
b
MERKNAD
Ytelse. Ytelsesdataene for tredjeparts tanker KAN IKKE fremlegges, og ytelsene KAN
HELLER IKKE garanteres.
Kan sette inn en termistor. IKKE KAN sette inne en termistor.
a Utendørsenhet
b Tank
For mer detaljerte installeringsinstruksjoner, se installeringshåndboken for
tilkoblingssettet og tilleggsboken for tilleggsutstyr.
Hvis du har en tank der du…
Bruk EKHY3PART. Bruk EKHY3PART2.
Referanseguide for installatør
30
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 31
6 Retningslinjer for bruk
INFORMASJON
Kjøling gjelder kun i tilfelle reversible modeller.
I dette kapittelet
6.1 Oversikt: retningslinjer for bruk ............................................................................................................................................. 31
6.2 Oppsett av romoppvarmings-/-avkjølingssystem .................................................................................................................. 32
6.2.1 Enkeltrom ............................................................................................................................................................... 33
6.2.2 Flere rom –ett temperaturområde for utslippsvann............................................................................................ 37
6.2.3 Flere rom –to temperaturområder for utslippsvann ........................................................................................... 42
6.3 Oppsett av en ekstra varmekilde for romoppvarming .......................................................................................................... 46
6.4 Oppsett av husholdningsvarmtvannstanken ......................................................................................................................... 48
6.4.1 Systemoppsett –frittstående husholdningsvarmtvannstank ............................................................................... 48
6.4.2 Velge volum og ønsket temperatur for husholdningsvarmtvannstanken ............................................................ 49
6.4.3 Oppsett og konfigurasjon –DHW-tank.................................................................................................................. 50
6.4.4 Husholdningvarmtvannspumpe for øyeblikkelig tilgang på varmtvann ............................................................... 51
6.4.5 Husholdningsvarmtvannspumpe for desinfeksjon ................................................................................................ 52
6.4.6 Husholdningvarmtvannspumpe for tankforvarming............................................................................................. 52
6.5 Oppsett av energimåling ........................................................................................................................................................ 53
6.5.1 Generert varme ...................................................................................................................................................... 54
6.5.2 Forbrukt energi....................................................................................................................................................... 54
6.5.3 Strømforsyningsoppsett med strømmålere .......................................................................................................... 55
6.6 Oppsett av strømforbrukkontroll ........................................................................................................................................... 59
6.6.1 Permanent strømbegrensning ............................................................................................................................... 59
6.6.2 Strømbegrensning aktivert av digitale innganger ................................................................................................. 60
6.6.3 Strømbegrensningsprosess .................................................................................................................................... 61
6.6.4 BBR16 strømbegrensning ...................................................................................................................................... 62
6.7 Oppsett av en ekstern temperatursensor.............................................................................................................................. 63
6 | Retningslinjer for bruk
6.1 Oversikt: retningslinjer for bruk
Formålet med retningslinjene for bruk er å presentere mulighetene i
varmepumpesystemet.
MERKNAD
▪ Illustrasjonene i retningslinjene for bruk er ment kun for referanseformål, og skal
IKKE brukes som detaljerte hydraulikkdiagrammer. Den detaljerte
hydraulikkdimensjoneringen og -balanseringen vises IKKE, og er montørens
ansvar.
▪ Hvis du vil ha mer informasjon om konfigurasjonsinnstillingene for optimert
varmepumpedrift, se "11Konfigurasjon"[4123].
Dette kapittelet inneholder retningslinjer for bruk i forbindelse med:
▪ Oppsett av romoppvarmings-/kjølingssystem
▪ Oppsett av en ekstra varmekilde for romoppvarming
▪ Oppsett av husholdningsvarmtvannstanken
▪ Oppsett av energimåling
▪ Oppsett av strømforbrukkontroll
▪ Oppsett av en ekstern temperatursensor
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Referanseguide for installatør
31
Page 32
6 | Retningslinjer for bruk
6.2 Oppsett av romoppvarmings-/-avkjølingssystem
MERKNAD
Visse typer viftekonvektorer – i dette dokumentet kalles de
"varmepumpekonvektorer" – kan motta inngangssignaler for utendørsenhetens
driftsmodus (kjøling eller oppvarming X2M/3 og X2M/4) og/eller sende
utgangssignaler for varmepumpekonvektorens termostatbetingelser (hovedområde:
X2M/30 og X2M/35; ekstraområde: X2M/30 og X2M/35a).
Retningslinjene for bruk illustrerer muligheten for å motta eller sende digitale
inngangs-/utgangssignaler. Denne funksjonaliteten kan kun brukes dersom
varmepumpekonvektoren har slike funksjoner, og hvis signalene oppfyller følgende
krav:
▪ Utgangssignal fra utendørsenheten (inngangssignal til varmepumpekonvektoren):
kjøle/varme-signal=230V (kjøling=230V, varming=0V).
▪ Inngangssignal til utendørsenhet (utgangssignal fra varmepumpekonvektor):
termostat PÅ/AV-signal=spenningsfri kontakt (lukket kontakt=termo PÅ, åpen
kontakt=termo AV).
Varmepumpesystemetleverer utslippsvann til varmestrålelegemene i ett eller flere
rom.
Fordi systemet tilbyr svært fleksibel regulering av temperaturen i hvert rom, må du
besvare følgende spørsmål først:
▪ Hvor mange rom blir varmet opp eller kjølt nedav varmepumpesystemet?
▪ Hvilke typer varmestrålelegemer brukes i hvert rom og hva er deres ønskede
utslippsvanntemperatur?
Så snart kravene til romoppvarming/-kjøling er klare, anbefaler vi at du følger
retningslinjene for oppsett nedenfor.
MERKNAD
Hvis en ekstern romtermostat brukes, vil den eksterne romtermostaten kontrollere
frostsikringen av rommet. Rommets frostsikring er derimot bare mulig hvis [C.2]
Romoppvarming/-kjøling=På.
INFORMASJON
Hvis en ekstern romtermostat brukes og frostsikring av rommet må garanteres under
alle forhold, må du sette Nød [9.5.1] til en av de følgende:
▪ Automatisk
▪ auto SH redusert/VVB på
▪ auto SH redusert/VVB av
▪ auto SH normal/VVB av
Referanseguide for installatør
32
MERKNAD
En bypassventilen for overtrykk kan integreres i systemet. Husk at denne ventilen
kanskje ikke vises i illustrasjonene.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 33
6.2.1 Enkeltrom
A
B
b
a
Gulvvarme eller radiatorer –kablet romtermostat
6 | Retningslinjer for bruk
Oppsett
A Hovedtemperaturområde for utslippsvann
B Ett enkeltrom
a Brukergrensesnitt (leveres som tilbehør)
b Dedikert menneskelig komfortgrensesnitt (BRC1HHDA brukt som romtermostat)
▪ Hvis du vil ha mer informasjon om tilkobling av elektriske ledninger, se
"9.2Tilkoblinger til utendørsenhet"[491].
▪ Gulvvarme eller radiatorer er direkte koblet til utendørsenheten,eller til eksternt
ekstravarmersett, hvis dette finnes.
▪ Romtemperaturen styres av et dedikert menneskelig komfortgrensesnitt
(BRC1HHDA brukes som romtermostat).
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
2 (Romtermostat): Drift av enheten
fastsettes basert på miljøtemperaturen
til det dedikerte menneskelige
▪ Kode: [C-07]
Antall vanntemperaturområder:
komfortgrensesnittet.
0 (Enkeltsone): Hoved
▪ #: [4.4]
▪ Kode: [7-02]
Fordeler
▪ Høy komfort og effektivitet. Den smarte romtermostatfunksjonaliteten kan
redusere eller øke ønsket utslippsvanntemperatur basert på den faktiske
romtemperaturen (modulering). Dette fører til:
- Stabil romtemperatur som stemmer overens med ønsket temperatur (høyere
komfort)
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
- Færre PÅ/AV-sykluser (stillere, høyere komfort og høyere effektivitet)
- Lavest mulige utslippsvanntemperatur (høyere effektivitet)
▪ Enkelt. Du kan enkelt angi ønsket romtemperatur via brukergrensesnittet:
- For dine daglige behov kan du bruke forvalgverdier og tidsplaner.
- Hvis du ønsker å avvike fra dine daglige behov, kan du midlertidig overstyre de
forvalgte verdiene og tidsplanene, eller bruke feriemodus.
Referanseguide for installatør
33
Page 34
6 | Retningslinjer for bruk
b
a
A
B
c
Gulvvarme eller radiatorer –trådløs romtermostat
Oppsett
A Hovedtemperaturområde for utslippsvann
B Ett enkeltrom
a Brukergrensesnitt (leveres som tilbehør)
b Mottaker for trådløs ekstern romtermostat
c Trådløs ekstern romtermostat
▪ Hvis du vil ha mer informasjon om tilkobling av elektriske ledninger, se
"9.2Tilkoblinger til utendørsenhet"[491].
▪ Gulvvarme eller radiatorer er direkte koblet til utendørsenheten,eller til eksternt
ekstravarmersett, hvis dette finnes.
▪ Romtemperaturen styres av den trådløse eksterne romtermostaten
(tilleggsutstyr EKRTR1).
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
1 (Ekstern romtermostat): Drift av
enheten fastsettes av den eksterne
termostaten.
▪ Kode: [C-07]
Antall vanntemperaturområder:
0 (Enkeltsone): Hoved
▪ #: [4.4]
▪ Kode: [7-02]
Ekstern romtermostat for hovedområdet:
▪ #: [2.A]
1 (1 kontakt): Når den aktive
eksterne romtermostaten
ellervarmepumpekonvektoren bare kan
sende en termostat PÅ/AV-tilstand. Ikke
▪ Kode: [C-05]
noe skille mellom oppvarmings- eller
kjølingsbehov.
Fordeler
▪ Trådløs. Den Daikin eksterne romtermostaten er tilgjengelig i en trådløs versjon.
Referanseguide for installatør
34
▪ Effektivitet. Selv om den eksterne romtermostaten sender bare PÅ/AV-signaler,
er den spesifikt utformet for varmepumpesystemet.
▪ Komfort. Ved gulvvarmefunksjon forebygger den trådløse eksterne
romtermostaten kondens på gulvet under kjøling ved å måle rommets fuktighet.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 35
Varmepumpekonvektorer
A
B
b
a
Oppsett
▪ Hvis du vil ha mer informasjon om tilkobling av elektriske ledninger, se
"9.2Tilkoblinger til utendørsenhet"[491].
▪ Varmepumpekonvektorene er direkte koblet til utendørsenheten, eller til det
eksterne ekstravarmersettet, hvis dette finnes.
6 | Retningslinjer for bruk
A Hovedtemperaturområde for utslippsvann
B Ett enkeltrom
a Brukergrensesnitt (leveres som tilbehør)
b Varmepumpekonvektorer (+ kontrollenheter)
▪ Ønsket romtemperatur angis via varmepumpekonvektorenes kontrollenhet.
Forskjellige kontrollenheter og oppsett er mulig for varmepumpekonvektorer.
Hvis du vil ha mer informasjon, kan du se:
- Installeringshåndboken for varmepumpekonvektorer
- Installeringshåndboken for tilleggsutstyr til varmepumpekonvektor
- Tilleggsboken for tilleggsutstyr
▪ Behovssignalet for romoppvarming/-kjøling sendes til en digital inngang på
utendørsenheten (X2M/35 og X2M/30).
▪ Romdriftsmodusen blir sendt til varmepumpekonvektoren av én digital utgang på
utendørsenheten (X2M/4 og X2M/3).
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
1 (Ekstern romtermostat): Drift av
enheten fastsettes av den eksterne
termostaten.
▪ Kode: [C-07]
Antall vanntemperaturområder:
0 (Enkeltsone): Hoved
▪ #: [4.4]
▪ Kode: [7-02]
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Ekstern romtermostat for hovedområdet:
▪ #: [2.A]
1 (1 kontakt): Når den aktive
eksterne romtermostaten
ellervarmepumpekonvektoren bare kan
sende en termostat PÅ/AV-tilstand. Ikke
▪ Kode: [C-05]
noe skille mellom oppvarmings- eller
kjølingsbehov.
Fordeler
▪ Kjøling. Varmepumpekonvektoren tilbyr, ved siden av oppvarmingskapasitet,
også glimrende kjølingskapasitet.
Referanseguide for installatør
35
Page 36
6 | Retningslinjer for bruk
A
M1
B
b
a

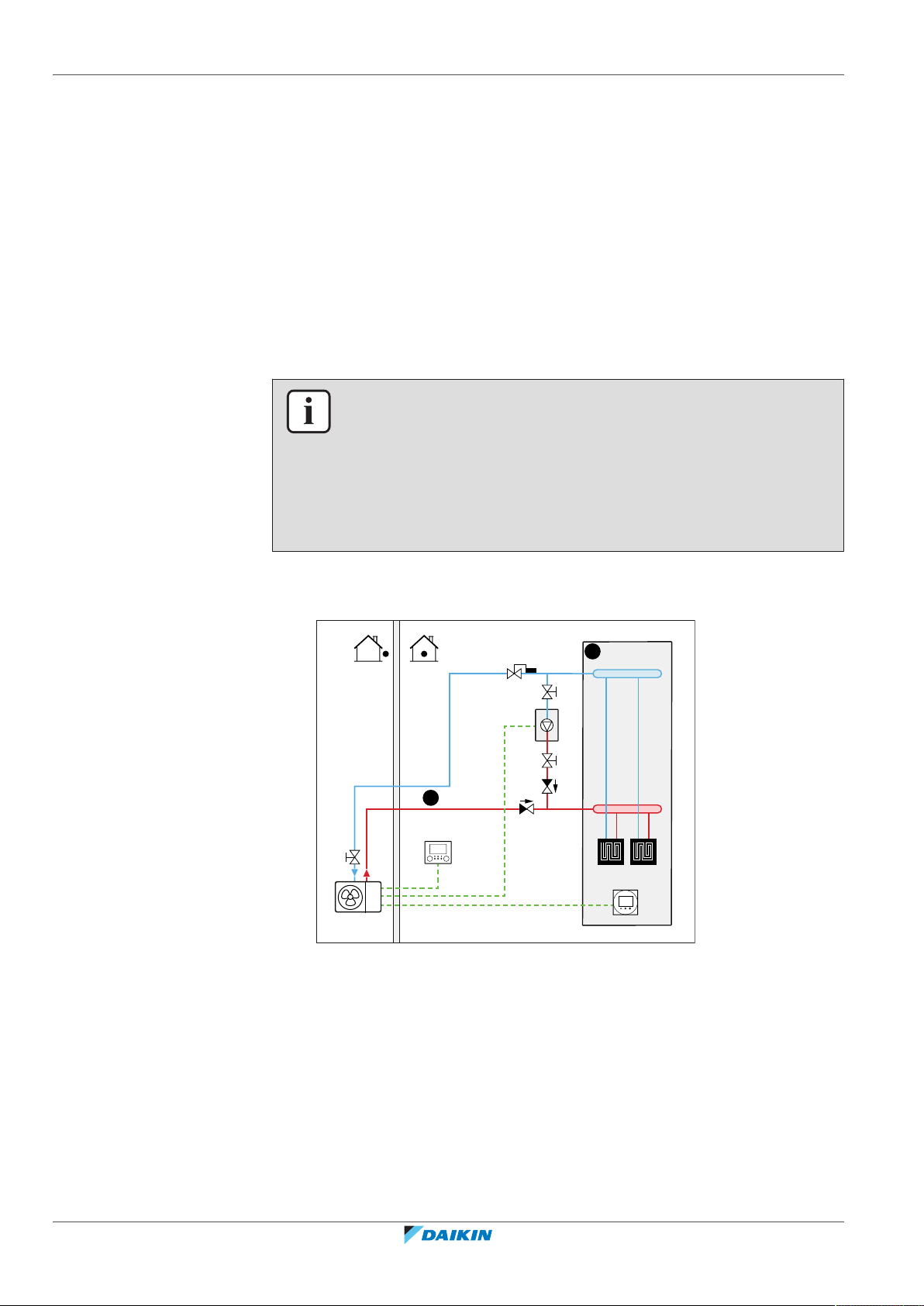

Kombinasjon: gulvvarme+varmepumpekonvektorer
▪ Effektivitet. Optimal energieffektivitet på grunn av sammenkoblingsfunksjonen.
▪ Elegant.
▪ Romoppvarming tilbys av:
- Gulvvarme
- Varmepumpekonvektorer
▪ Romkjøling leveres bare av varmepumpekonvektorer. Gulvvarme stenges av med
avstengningsventilen.
Oppsett
A Hovedtemperaturområde for utslippsvann
B Ett enkeltrom
a Brukergrensesnitt (leveres som tilbehør)
b Varmepumpekonvektorer (+ kontrollenheter)
▪ Hvis du vil ha mer informasjon om tilkobling av elektriske ledninger, se
"9.2Tilkoblinger til utendørsenhet"[491].
▪ Varmepumpekonvektorene er direkte koblet til utendørsenheten, eller til det
eksterne ekstravarmersettet, hvis dette finnes.
▪ En avstengningsventil (kjøpes lokalt) blir installert før gulvvarmen for å forhindre
kondens på gulvet under kjølingsoperasjon.
▪ Ønsket romtemperatur angis via varmepumpekonvektorenes kontrollenhet.
Forskjellige kontrollenheter og oppsett er mulig for varmepumpekonvektorer.
Hvis du vil ha mer informasjon, kan du se:
- Installeringshåndboken for varmepumpekonvektorer
- Installeringshåndboken for tilleggsutstyr til varmepumpekonvektor
- Tilleggsboken for tilleggsutstyr
▪ Behovssignalet for romoppvarming/-kjøling sendes til en digital inngang på
utendørsenheten (X2M/35 og X2M/30).
▪ Romdriftsmodusen blir sendt av én digital utgang (X2M/4 og X2M/3) på
utendørsenheten, til:
Referanseguide for installatør
36
- Varmepumpekonvektorer
- Avstengningsventilen
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 37
Konfigurasjon
T
B C
A
b
a
6 | Retningslinjer for bruk
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
1 (Ekstern romtermostat): Drift av
enheten fastsettes av den eksterne
termostaten.
▪ Kode: [C-07]
Antall vanntemperaturområder:
0 (Enkeltsone): Hoved
▪ #: [4.4]
▪ Kode: [7-02]
Ekstern romtermostat for hovedområdet:
▪ #: [2.A]
1 (1 kontakt): Når den aktive
eksterne romtermostaten
ellervarmepumpekonvektoren bare kan
sende en termostat PÅ/AV-tilstand. Ikke
▪ Kode: [C-05]
noe skille mellom oppvarmings- eller
kjølingsbehov.
Fordeler
▪ Kjøling. Varmepumpekonvektorer tilbyr, ved siden av oppvarmingskapasitet,
også glimrende kjølingskapasitet.
▪ Effektivitet. Gulvvarme har den beste ytelsen med varmepumpesystemet.
▪ Komfort. Kombinasjonen av to typer varmestrålelegemer tilbyr:
- Den glimrende oppvarmingskomforten under gulvoppvarming
- Den glimrende kjølingskomforten til varmepumpekonvektorer
6.2.2 Flere rom –ett temperaturområde for utslippsvann
Hvis bare ett temperaturområde for utslippsvann er nødvendig fordi ønsket
utslippsvanntemperatur for alle varmestrålelegemer er de samme, behøver du
IKKE en blandeventilstasjon (kostnadseffektivt).
Eksempel: Hvis varmepumpesystemet brukes til å varme opp ett gulv der alle rom
har de samme varmestrålelegemene.
Gulvvarme eller radiatorer –termostatventiler
Hvis du varmer opp rom med gulvvarme eller radiatorer, er det veldig vanlig å
kontrollere temperaturen ved hjelp av en termostat (dette kan enten være det
dedikerte menneskelige komfortgrensesnittet (BRC1HHDA) eller en ekstern
romtermostat), mens de andre rommene kontrolleres av såkalte termostatventiler,
som åpnes eller lukkes avhengig av romtemperaturen.
Oppsett
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
A Hovedtemperaturområde for utslippsvann
Referanseguide for installatør
37
Page 38
6 | Retningslinjer for bruk
M1
M2
CB
b
c
b
a
A
B Rom 1
C Rom 2
a Brukergrensesnitt (leveres som tilbehør)
b Dedikert menneskelig komfortgrensesnitt (BRC1HHDA brukt som romtermostat)
▪ Hvis du vil ha mer informasjon om tilkobling av elektriske ledninger, se
"9.2Tilkoblinger til utendørsenhet"[491].
▪ Gulvvarme i hovedrommet er direkte koblet til utendørsenheten, eller til det
eksterne ekstravarmersettet, hvis dette finnes.
▪ Romtemperaturen i hovedrommet styres av et dedikert menneskelig
komfortgrensesnitt (BRC1HHDA brukes som romtermostat).
▪ En termostatventil installeres før gulvvarmen i hvert av de andre rommene.
INFORMASJON
Husk situasjoner der hovedrommet kan varmes opp av en annen oppvarmingskilde.
Eksempel: peis.
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
▪ Kode: [C-07]
Antall vanntemperaturområder:
▪ #: [4.4]
▪ Kode: [7-02]
Fordeler
▪ Enkelt. Samme installasjon som for ett rom, men med termostatventiler.
Gulvvarme –flere eksterne romtermostater
Oppsett
2 (Romtermostat): Drift av enheten
fastsettes basert på miljøtemperaturen
til det dedikerte menneskelige
komfortgrensesnittet.
0 (Enkeltsone): Hoved
Referanseguide for installatør
38
A Hovedtemperaturområde for utslippsvann
B Rom 1
C Rom 2
a Brukergrensesnitt (leveres som tilbehør)
▪ Hvis du vil ha mer informasjon om tilkobling av elektriske ledninger, se
b Ekstern romtermostat
c Bypassventil
"9.2Tilkoblinger til utendørsenhet"[491].
EBLA09~16DA + EDLA09~16DA
4P620241-1 – 2020.06
Daikin Altherma 3 M
Page 39
6 | Retningslinjer for bruk
M1
M2
CB
b
c
b
d
a
A
230 V AC
230 V AC
▪ For hvert rom er en avstengningsventil (kjøpes lokalt) installert for å unngå
forsyning av utslippsvann når det ikke finnes oppvarmings- eller kjølingsbehov.
▪ En bypassventil må installeres for å muliggjøre vannresirkulering når alle
avstengningsventiler er lukket. For å garantere pålitelig drift, sørg for en minimal
vannstrøm som beskrevet i tabellen "Slik kontrollerer du vannvolum og
strømningshastighet" i "8.1Klargjøre vannrøropplegg"[474].
▪ Utendørsenhetens tilkoblede brukergrensesnitt bestemmer romdriftsmodusen.
Husk at driftsmodusen på hver romtermostat må angis slik at den stemmer
overens med utendørsenheten.
▪ Romtermostatene er koblet til avstengningsventilene, og må IKKE være koblet til
utendørsenheten. Utendørsenheten vil levere utslippsvannet hele tiden, med
mulighet for å programmere en tidsplan for utslippsvann.
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
▪ Kode: [C-07]
Antall vanntemperaturområder:
▪ #: [4.4]
▪ Kode: [7-02]
Fordeler
Sammenlignet med gulvvarme for ett rom:
▪ Komfort. Du kan angi ønsket romtemperatur, inkludert tidsplaner, for hvert rom
via romtermostater.
Radiatorer –flere eksterne romtermostater
Oppsett
0 (Turvann): Drift av enheten
fastsettes basert på
utslippsvanntemperaturen.
0 (Enkeltsone): Hoved
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
A Hovedtemperaturområde for utslippsvann
B Rom 1
▪ Hvis du vil ha mer informasjon om tilkobling av elektriske ledninger, se
C Rom 2
a Brukergrensesnitt (leveres som tilbehør)
b Ekstern romtermostat
c Bypassventil
d Relé
"9.2Tilkoblinger til utendørsenhet"[491].
Referanseguide for installatør
39
Page 40
6 | Retningslinjer for bruk
b
a
b
B C
A
▪ For hvert rom er en avstengningsventil (kjøpes lokalt) installert for å unngå
forsyning av utslippsvann når det ikke finnes oppvarmings- eller kjølingsbehov.
▪ En bypassventil må installeres for å muliggjøre vannresirkulering når alle
avstengningsventiler er lukket. For å garantere pålitelig drift, sørg for en minimal
vannstrøm som beskrevet i tabellen "Slik kontrollerer du vannvolum og
strømningshastighet" i "8.1Klargjøre vannrøropplegg"[474].
▪ Utendørsenhetens tilkoblede brukergrensesnitt bestemmer romdriftsmodusen.
Husk at driftsmodusen på hver romtermostat må angis slik at den stemmer
overens med utendørsenheten.
▪ Romtermostatene er koblet til avstengningsventiler. De er også koblet til
utendørsenheten (X2M/35 og X2M/30) -via et relé (kjøpes lokalt)- for å gi
tilbakemelding når drift er påkrevd. Utendørsenheten vil levere utslippsvann
straks det kommer en forespørsel fra et av rommene.
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
▪ Kode: [C-07]
Antall vanntemperaturområder:
▪ #: [4.4]
▪ Kode: [7-02]
Ekstern romtermostat for hovedområdet:
▪ #: [2.A]
▪ Kode: [C-05]
Fordeler
Sammenlignet med radiatorer for ett rom:
▪ Komfort. Du kan angi ønsket romtemperatur, inkludert tidsplaner, for hvert rom
via romtermostater.
Varmepumpekonvektorer – Flere rom
1 (Ekstern romtermostat): Drift av
enheten fastsettes av den eksterne
termostaten.
0 (Enkeltsone): Hoved
1 (1 kontakt): Når den aktive
eksterne romtermostaten
ellervarmepumpekonvektoren bare kan
sende en termostat PÅ/AV-tilstand. Ikke
noe skille mellom oppvarmings- eller
kjølingsbehov.
Referanseguide for installatør
40
Oppsett
A Hovedtemperaturområde for utslippsvann
B Rom 1
C Rom 2
a Brukergrensesnitt (leveres som tilbehør)
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 41
6 | Retningslinjer for bruk
c
B C
A
M1
b
a
M1
b Varmepumpekonvektorer (+ kontrollenheter)
▪ Hvis du vil ha mer informasjon om tilkobling av elektriske ledninger, se
"9.2Tilkoblinger til utendørsenhet"[491].
▪ Ønsket romtemperatur angis via varmepumpekonvektorenes kontrollenhet.
Forskjellige kontrollenheter og oppsett er mulig for varmepumpekonvektorer.
Hvis du vil ha mer informasjon, kan du se:
- Installeringshåndboken for varmepumpekonvektorer
- Installeringshåndboken for tilleggsutstyr til varmepumpekonvektor
- Tilleggsboken for tilleggsutstyr
▪ Utendørsenhetens tilkoblede brukergrensesnitt bestemmer romdriftsmodusen.
▪ Signalene for oppvarmings-/kjølingsbehov for hver varmepumpekonvektor er
parallellkoblet til den digitale inngangen på utendørsenheten (X2M/35 og
X2M/30). Utendørsenheten vil bare levere utslippsvanntemperaturen når det
finnes et faktisk behov.
INFORMASJON
For å øke komfort og ytelse anbefaler vi å installere ventilsettalternativet EKVKHPC
på hver varmepumpekonvektor.
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
1 (Ekstern romtermostat): Drift av
enheten fastsettes av den eksterne
termostaten.
▪ Kode: [C-07]
Antall vanntemperaturområder:
0 (Enkeltsone): Hoved
▪ #: [4.4]
▪ Kode: [7-02]
Fordeler
Sammenlignet med varmepumpekonvektorer for ett rom:
▪ Komfort. Du kan angi ønsket romtemperatur, medregnet tidsplaner, for hvert
rom via varmepumpekonvektorenes fjernkontroll.
Kombinasjon: gulvvarme+varmepumpekonvektorer – flere rom
Oppsett
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
A Hovedtemperaturområde for utslippsvann
Referanseguide for installatør
41
Page 42
6 | Retningslinjer for bruk
B Rom 1
C Rom 2
a Brukergrensesnitt (leveres som tilbehør)
b Ekstern romtermostat
c Varmepumpekonvektorer (+ kontrollenheter)
▪ Hvis du vil ha mer informasjon om tilkobling av elektriske ledninger, se
"9.2Tilkoblinger til utendørsenhet"[491].
▪ For hvert rom med varmepumpekonvektorer: Varmepumpekonvektorene er
direkte koblet til utendørsenheten, eller til det eksterne ekstravarmersettet,hvis
dette finnes.
▪ For hvert rom med gulvvarme: to avstengningsventiler (kjøpes lokalt) blir
installert før gulvvarmen:
- En avstengningsventil for å forhindre forsyning av varmtvann når rommet ikke
har oppvarmingsbehov
- En avstengningsventil for å forhindre kondens på gulvet under
kjølingsoperasjonen i rommene med varmepumpekonvektorer.
▪ For hvert rom med varmepumpekonvektorer: ønsket romtemperatur blir angitt
via varmepumpekonvektorenes kontrollenhet. Forskjellige kontrollenheter og
oppsett er mulig for varmepumpekonvektorer. Hvis du vil ha mer informasjon,
kan du se:
- Installeringshåndboken for varmepumpekonvektorer
- Installeringshåndboken for tilleggsutstyr til varmepumpekonvektor
- Tilleggsboken for tilleggsutstyr
▪ For hvert rom med gulvvarme: ønsket romtemperatur stilles inn via den eksterne
romtermostaten (kablet eller trådløs).
▪ Utendørsenhetens tilkoblede brukergrensesnitt bestemmer romdriftsmodusen.
Husk at driftsmodusen på hver eksterne romtermostat og
varmepumpekonvektorenes kontrollenhet må stilles inn slik at den stemmer
overens med utendørsenheten.
INFORMASJON
For å øke komfort og ytelse anbefaler vi å installere ventilsettalternativet EKVKHPC
på hver varmepumpekonvektor.
Konfigurasjon
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
0 (Turvann): Drift av enheten
fastsettes basert på
utslippsvanntemperaturen.
▪ Kode: [C-07]
6.2.3 Flere rom –to temperaturområder for utslippsvann
Referanseguide for installatør
42
Antall vanntemperaturområder:
0 (Enkeltsone): Hoved
▪ #: [4.4]
▪ Kode: [7-02]
Hvis varmestrålelegemene for hvert rom er utformet for forskjellige
utslippsvanntemperaturer, kan du bruke forskjellige temperaturområder for
utslippsvann (maksimum 2).
I dette dokumentet:
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 43
6 | Retningslinjer for bruk
B
A
E
C
D
b
c
b
de
a
M1
▪ Hovedområde = Område med lavest ønsket temperatur under oppvarming, og
høyest ønsket temperatur under kjøling
▪ Ekstraområde = Område med høyest ønsket temperatur under oppvarming, og
lavest ønsket temperatur under kjøling
LIVSFARE
Hvis det finnes mer enn ett område for utslippsvann, skal du ALLTID installere en
blandeventilstasjon i hovedområdet for å redusere (under oppvarming) / øke (under
kjøling) utslippsvanntemperaturen når ekstraområdet har behov.
Typisk eksempel:
Rom (område) Varmestrålelegemer: designtemperatur
Stue (hovedområde) Gulvvarme:
▪ Under oppvarming: 35°C
▪ Under kjøling
forfriskende, ingen egentlig kjøling
tillatt)
Soverom (ekstraområde) Varmepumpekonvektorer:
(a)
: 20°C (bare
(a)
Oppsett
▪ Under oppvarming: 45°C
▪ Under kjøling: 12°C
I kjølemodus kan du tillate at gulvoppvarmingen (hovedområde) sørger for en
oppfriskende temperatur (ikke egentlig kjøling), eller IKKE tillate det. Se oppsett nedenfor.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
A Ekstratemperaturområde for utslippsvann
B Rom 1
C Rom 2
D Hovedtemperaturområde for utslippsvann
E Rom 3
a Brukergrensesnitt (leveres som tilbehør)
b Varmepumpekonvektorer (+ kontrollenheter)
c Dedikert menneskelig komfortgrensesnitt (BRC1HHDA brukt som romtermostat)
d Blandeventilstasjon
e Trykkreguleringsventil
Referanseguide for installatør
43
Page 44
6 | Retningslinjer for bruk
INFORMASJON
En trykkregueringsventil bør implementeres før blandeventilstasjonen. Det er ingen
garanti for riktig vannstrømbalanse mellom hovedtemperaturområdet for
utslippsvann og ekstratemperaturområdet for utslippsvann i tilknytning til ønsket
kapasitet på begge vanntemperaturområder.
▪ Hvis du vil ha mer informasjon om tilkobling av elektriske ledninger, se
"9.2Tilkoblinger til utendørsenhet"[491].
▪ For hovedområdet:
- En blandeventilstasjon blir installert førgulvvarmen.
- Pumpen til blandeventilstasjonen må styres av en uavhengig kontrollenhet
(kjøpes lokalt), basert på oppvarmingsbehovet i rommet.
- Romtemperaturen styres av et dedikert menneskelig komfortgrensesnitt
(BRC1HHDA brukes som romtermostat).
- I kjølemodus kan du tillate at gulvoppvarmingen (hovedområde) sørger for en
oppfriskende temperatur (ikke egentlig kjøling), eller IKKE tillate det.
Hvis tillatt:
IKKE installer avstengningsventil.
Sett [F-0C]=0 for å aktivere settpunkt-skjerm for [2] Hovedområde og [1] Rom.
Sett utslippsvanntemperaturen for hovedområdet, IKKE for lavt (vanligvis:
20°C)
Hvis IKKE tillatt, installer en avstengningsventil (kjøpes lokalt) og koble den til
X2M/3+4.
▪ For ekstraområdet:
- Varmepumpekonvektorene er direkte koblet til utendørsenheten, eller til
ekstravarmeren, hvis dette finnes
- Ønsket romtemperatur angis via varmepumpekonvektorenes kontrollenhet.
Forskjellige kontrollenheter og oppsett er mulig for varmepumpekonvektorer.
Hvis du vil ha mer informasjon, kan du se:
Installeringshåndboken for varmepumpekonvektorer
Installeringshåndboken for tilleggsutstyr til varmepumpekonvektor
Tilleggsboken for tilleggsutstyr
- Signalene for oppvarmings-/kjølingsbehov for hver varmepumpekonvektor er
parallellkoblet til den digitale inngangen på utendørsenheten (X2M/35a og
X2M/30). Utendørsenheten vil bare levere ønsket ekstratemperatur på
utslippsvann når det er faktisk behov for det.
▪ Utendørsenhetens tilkoblede brukergrensesnitt bestemmer romdriftsmodusen.
Husk at driftsmodusen på hver kontrollenhet for varmepumpekonvektorene må
stilles inn slik at den stemmer overens med utendørsenheten.
Referanseguide for installatør
44
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 45
Konfigurasjon
6 | Retningslinjer for bruk
Innstilling Verdi
Enhetens temperaturkontroll:
▪ #: [2.9]
2 (Romtermostat): Drift av enheten
fastsettes basert på miljøtemperaturen
til det dedikerte menneskelige
▪ Kode: [C-07]
komfortgrensesnittet.
Merknad:
▪ Hovedrom = dedikert menneskelig
komfortgrensesnitt brukt som
romtermostat
▪ Andre rom = ekstern
romtermostatfunksjonalitet
Antall vanntemperaturområder:
1 (Dobbeltsone): Hoved+ekstra
▪ #: [4.4]
▪ Kode: [7-02]
I tilfelletvarmepumpekonvektorer:
Ekstern romtermostat for ekstra-
området:
1 (1 kontakt): Når den aktive
eksterne romtermostaten
ellervarmepumpekonvektoren bare kan
sende en termostat PÅ/AV-tilstand. Ikke
▪ #: [3.A]
▪ Kode: [C-06]
noe skille mellom oppvarmings- eller
kjølingsbehov.
Utdata fra avstengningsventil Angi for å følge hovedområdets
oppvarmingsbehov.
Avstengningsventil Hvis hovedområdet må stenges av
under kjølingmodus for å forhindre
kondens på gulvet, angir du det
tilsvarende.
På blandeventilstasjonen Angi ønsket hovedtemperatur for
utslippsvann til oppvarming og/eller
kjøling.
Fordeler
▪ Komfort.
- Den smarte romtermostatfunksjonaliteten kan redusere eller øke ønsket
utslippsvanntemperatur basert på den faktiske romtemperaturen
(modulering).
- Kombinasjonen av de to systemene med varmestrålelegemer sørger for
glimrende oppvarmingskomfort i gulvvarmen og glimrende kjølingskomfort i
varmepumpekonvektorene.
▪ Effektivitet.
- Avhengig av behov sørger utendørsenheten for forskjellige
utslippsvanntemperaturer som stemmer overens med ønsket temperatur for
de forskjellige varmestrålelegemene.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
- Gulvvarme har den beste ytelsen med varmepumpesystemet.
Referanseguide for installatør
45
Page 46
6 | Retningslinjer for bruk
c
d
e
d
A
B
b
a
c
f
6.3 Oppsett av en ekstra varmekilde for romoppvarming
▪ Romoppvarming kan skje med:
- Utendørsenheten
- En ekstra varmtvannsbeholder (kjøpes lokalt) koblet til systemet
▪ Når romtermostaten ber om oppvarming, begynner utendørsenheten eller den
ekstra varmtvannsbeholderen å operere basert på utendørstemperaturen (status
for omkobling til ekstern varmekilde). Når tillatelsen er gitt til den ekstra
varmtvannsbeholderen, slås romoppvarming fra utendørsenheten AV.
▪ Bivalent drift er bare mulig for romoppvarming, IKKE for produksjon av
husholdningsvarmtvann. Husholdningsvarmtvann produseres bare av
husholdningsvarmtvannstanken som er koblet til utendørsenheten.
INFORMASJON
▪ Når varmepumpen brukes til oppvarming, opereres varmepumpen for å oppnå
ønsket temperatur slik den er innstilt via brukergrensesnittet. Når væravhengig
drift er aktivert, fastsettes vanntemperaturen automatisk i forhold til
utendørstemperaturen.
▪ Når den ekstra varmtvannsbeholderen brukes til oppvarming, opereres den for å
oppnå ønsket vanntemperatur slik den er innstilt via den ekstra
varmtvannsbeholderens kontroller.
Oppsett
▪ Integrer den ekstra varmtvannsbeholderen som følger:
A Hovedtemperaturområde for utslippsvann
B Ett enkeltrom
a Brukergrensesnitt (leveres som tilbehør)
b Dedikert menneskelig komfortgrensesnitt (BRC1HHDA brukt som romtermostat)
c Tilbakeslagsventil (kjøpes lokalt)
d Avstengningsventil (kjøpes lokalt)
e Ekstra varmtvannsbeholder (kjøpes lokalt)
f Ventil for temperaturregulator for vann (kjøpes lokalt)
Referanseguide for installatør
46
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 47
6 | Retningslinjer for bruk
MERKNAD
▪ Sørg for at den ekstra varmtvannsbeholderen og dens integrering i systemet
overholder gjeldende lovgivning.
▪ Daikin er IKKE ansvarlig for feilaktige eller usikre situasjoner i systemet med den
ekstra varmtvannsbeholderen.
▪ Sørg for atreturvannet til varmepumpen IKKE overskrider 60°C. Slik gjør du det:
- Sett ønsket vanntemperatur til maksimum 60°C via den ekstra
varmtvannsbeholderens kontroller.
- Installer en ventil for temperaturregulator i varmepumpens returvannstrøm.
Sett ventilen for temperaturregulator for vann til å lukkes rett over 60°C og til å
åpnes under 60°C.
▪ Installer tilbakeslagsventiler.
▪ Det er allerede montert et ekspansjonskar i utendørsenheten. Men for bivalent
drift må du også sørge for at det finnes et ekspansjonskar i kretsen til den ekstra
varmtvannsbeholderen. Ellers, under bivalent drift og hvis ventil for
temperaturregulator lukker, ville det ikke finnes noe fungerende ekspansjonskar i
vannkretsen lenger.
▪ Installer det digitale I/O-kretskortet (tilleggsutstyr EKRP1HBAA).
▪ Koble X1 og X2 (omkobling til ekstern varmekilde) på det digitale I/O-kretskortet
til den ekstra varmtvannsbeholderen. Se "Slik kobler du til veksling til ekstern
varmekilde"[4115].
▪ Hvis du vil sette opp varmestrålelegemer, se "6.2Oppsett av romoppvarmings-/-
avkjølingssystem"[432].
Konfigurasjon
Via brukergrensesnittet (veiviser for konfigurering):
▪ Angi bruken av et bivalent system som ekstern varmekilde.
▪ Angi den bivalente temperaturen og hysteresen.
MERKNAD
▪ Sørg for at den bivalente hysteresen har tilstrekkelig differensiale til å forhindre
hyppig omkobling mellom utendørsenhet og ekstra varmtvannsbeholder.
▪ Fordi utendørstemperaturen måles av utendørsenhetens lufttermistor, installerer
du utendørsenheten i skyggen slik at den IKKE påvirkes eller slås PÅ/AV ved
direkte sollys.
▪ Hyppig omkobling kan forårsake korrosjon i den ekstra varmtvannsbeholderen.
Kontakt produsenten av den ekstra varmtvannsbeholderen hvis du vil ha mer
informasjon.
Omkobling til ekstern varmekilde besluttet av en hjelpekontakt
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
▪ Bare mulig med ekstern romtermostatkontroll OG ett temperaturområde for
utslippsvann (se "6.2Oppsett av romoppvarmings-/-avkjølingssystem"[432]).
▪ Hjelpekontakten kan være:
- En utendørs temperaturtermostat
- En kontakt for elektrisitetstariff
- En manuelt betjent kontakt
- …
▪ Oppsett: Koble til følgende ledningsopplegg:
Referanseguide for installatør
47
Page 48
6 | Retningslinjer for bruk
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Outdoor/Auto/Boiler
35 30 X Y
Indoor
0
–30 –25 –20 –15 –10 –5 0 5
20
30
40
50
60
10
Ta (°C)
T
min
(°C)
b
c
a
d
M
BTIInngang for termostat for varmtvannsbeholder
A Hjelpekontakt (normalt lukket)
H Romtermostat for varmebehov (tilleggsutstyr)
K1A Hjelperelé for aktivering av utendørsenhet (kjøpes lokalt)
K2A Hjelperelé for aktivering av varmtvannsbeholder (kjøpes lokalt)
Outdoor Utendørsenhet
Auto Automatisk
Boiler Varmtvannsbeholder
Settpunkt for den ekstra gasskjelen
For å hindre at vannrørene fryser må den ekstra gasskjelen ha et fast settpunkt
≥55°C, eller et væravhengig settpunkt ≥T
min
.
TaUtendørstemperatur
T
min
6.4 Oppsett av husholdningsvarmtvannstanken
6.4.1 Systemoppsett –frittstående husholdningsvarmtvannstank
Referanseguide for installatør
48
Minimum væravhengig settpunkt for ekstra gasskjele
a Husholdningsvarmtvannstank
b Kaldtvann INN
c Varmtvann UT
d Motorisert 3‑veisventil
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 49
6 | Retningslinjer for bruk
6.4.2 Velge volum og ønsket temperatur for husholdningsvarmtvannstanken
Vi opplever vann som varmt når temperaturen er 40°C. Forbruk av
husholdningsvarmtvann blir derfor alltid uttrykt som tilsvarende varmtvannsvolum
ved 40°C. Du kan imidlertid stille inn husholdningsvarmtvannstanken med en
høyere temperatur (for eksempel 53°C), som deretter blandes med kaldtvann (for
eksempel 15°C).
Å velge volum og ønsket temperatur for husholdningsvarmtvannstanken består av
å:
1 Fastslå forbruket av husholdningsvarmtvann (tilsvarende varmtvannvolum ved
40°C).
2 Fastslå volum og ønsket temperatur for husholdningsvarmtvannstanken.
Fastslå forbruket av husholdningsvarmtvann
Besvar følgende spørsmål og beregn forbruket av husholdningsvarmtvann
(tilsvarende varmtvannsvolumet ved 40°C) ved hjelp av typiske vannvolumer:
Spørsmål Typisk vannvolum
Hvor mange dusjer trengs per dag? 1dusj=10min×10l/min=100l
Hvor mange bad trengs per dag? 1bad = 150l
Hvor mye vann trengs ved
1kjøkkenkum=2min×5l/min=10l
kjøkkenkummen per dag?
Finnes det andre behov for
—
husholdningsvarmtvann?
Eksempel: Hvis forbruket av husholdningsvarmtvann i en familie (4 personer) per
dag er som følger:
▪ 3 dusjer
▪ 1 bad
▪ 3 kjøkkenkumvolumer
Da er forbruket av husholdningsvarmtvann = (3×100l)+(1×150l)+(3×10l)=480l
Fastslå volum og ønsket temperatur for husholdningsvarmtvannstanken
Formel Eksempel
V1=V2+V2×(T2−40)/(40−T1) Hvis:
▪ V2=180l
▪ T2=54°C
▪ T1=15°C
Da er V1=280l
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
V2=V1×(40−T1)/(T2−T1) Hvis:
▪ V1=480l
▪ T2=54°C
▪ T1=15°C
Da er V2=307l
V1Forbruket av husholdningsvarmtvann (tilsvarende
varmtvannvolum ved 40°C)
V2Ønsket volum i husholdningsvarmtvannstanken hvis den bare
varmes opp en gang
Referanseguide for installatør
49
Page 50
6 | Retningslinjer for bruk
T2Temperatur i husholdningsvarmtvannstank
T1Kaldtvannstemperatur
Mulige volumer i husholdningsvarmtvannstanken
Type Mulige volumer
Frittstående
husholdningsvarmtvannstank
▪ 150l
▪ 180l
▪ 200l
▪ 250l
▪ 300 l (polypropylen-tanken er
kompatibel med solfangersettet)
▪ 500 l (kompatibel med
solfangersettet)
Energisparingstips
▪ Hvis forbruket av husholdningsvarmtvann er forskjellig fra dag til dag, kan du
programmere en ukentlig tidsplan med forskjellig ønsket temperatur for
husholdningsvarmtvannstanken for hver dag.
▪ Jo lavere ønsket temperatur på husholdningsvarmtvannstanken, desto mer
kostnadseffektiv er den. Ved å velge en større husholdningsvarmtvannstank kan
du senke ønsket temperatur på husholdningsvarmtvannstanken.
▪ Selve varmepumpenkan produsere husholdningsvarmtvann på maksimum 55°C
(lavere hvis utendørstemperaturen er lav). Den integrerte elektriske
motstanden i varmepumpen kan øke denne temperaturen. Dette forbruker
imidlertid mer energi. Vi anbefaler å stille inn ønsket temperatur på
husholdningsvarmtvannstanken under 55°C for å unngå å bruke den elektriske
motstanden.
▪ Jo høyere utendørstemperatur, desto bedre ytelse fravarmepumpen.
- Hvis strømprisene er de samme på dagen og natten, anbefaler vi å varme opp
husholdningsvarmtvannstanken på dagtid.
- Hvis strømprisene er lavere om natten, anbefaler vi å varme opp
husholdningsvarmtvannstanken om natten.
▪ Når varmepumpen produserer husholdningsvarmtvann,kan den ikke varme opp
et rom. Hvis du trenger husholdningsvarmtvann og romoppvarming samtidig,
anbefaler vi å produsere husholdningsvarmtvann om natten når det er mindre
behov for romoppvarming.
6.4.3 Oppsett og konfigurasjon –DHW-tank
▪ Ved stort forbruk av husholdningsvarmtvann kan du varme opp
husholdningsvarmtvannstanken flere ganger per dag.
▪ Hvis du vil varme opp til ønsket temperatur på husholdningsvarmtvannstanken,
kan du bruke følgende energikilder:
- Varmepumpens termodynamiske syklus
- Elektrisk tilleggsvarmer
Referanseguide for installatør
50
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 51
6 | Retningslinjer for bruk
b
c
a
f
d
e
M
▪ Hvis du vil ha mer informasjon om:
- Optimalisering av strømforbruket ved produksjon av husholdningsvarmtvann,
se "11Konfigurasjon"[4123].
- Tilkobling av det elektriske ledningsopplegget for den frittstående
husholdningsvarmtvannstanken til utendørsenheten, se installeringshåndboken
for husholdningsvarmtvannstanken og tilleggsboken for tilleggsutstyr.
- Tilkobling av vannrøropplegget for den frittstående
husholdningsvarmtvannstanken til utendørsenheten, se installeringshåndboken
for husholdningsvarmtvannstanken.
- Optimalisering av krav til minimum vannvolum ved hjelp av tankens
forvarmingsfunksjon:
Se "Slik kontrollerer du vannvolumet og strømningshastigheten" [4 77] for
krav til vannkrets.
For rustfrie ståltanker (EKHWS*D*), må tilleggskomponentene som beskrives i
"Husholdningvarmtvannspumpe for tankforvarming"[452] installeres.
For polypropylentanker (EKHWP*), må alternativet med tilleggsvarmer
(EKBH3S) installeres.
6.4.4 Husholdningvarmtvannspumpe for øyeblikkelig tilgang på varmtvann
INFORMASJON
Dette emnet viser et eksempel på bruksområde med rustfrie ståltanker (EKHWS*D*).
Oppsett
a Husholdningsvarmtvannstank
b Kaldtvann INN
c Varmtvann UT (dusj (kjøpes lokalt))
d VVHB-pumpe (kjøpes lokalt)
e Resirkuleringstilkobling
f Motorisert 3‑veisventil (kjøpes lokalt)
▪ Ved å koble til en husholdningsvarmtvannspumpe er varmtvann øyeblikkelig
tilgjengelig i kranen.
▪ Husholdningsvarmtvannspumpen kjøpes lokalt og er installatørens ansvar. For
det elektriske ledningsopplegget, se "Slik kobler du til
husholdningsvarmtvannspumpen"[4112].
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
▪ For mer informasjon om resirkuleringstilkoblingen, se i installeringshåndboken til
husholdningsvarmtvannstanken.
Referanseguide for installatør
51
Page 52
6 | Retningslinjer for bruk
b
c
a
d
efg
M
6.4.5 Husholdningsvarmtvannspumpe for desinfeksjon
Konfigurasjon
▪ Hvis du vil ha mer informasjon, se "11Konfigurasjon"[4123].
▪ Du kan programmere en tidsplan for å kontrollere
husholdningsvarmtvannspumpen via brukergrensesnittet. Hvis du vil ha mer
informasjon, se brukerreferanseguiden.
INFORMASJON
Begrensning: Gjelder kun for rustfrie ståltanker (EKHWS*D*).
Oppsett
a Husholdningsvarmtvannstank
b Kaldtvann INN
c Varmtvann UT (dusj (kjøpes lokalt))
d Motorisert 3‑veisventil (kjøpes lokalt)
e VVHB-pumpe (kjøpes lokalt)
f Varmeapparat (kjøpes lokalt)
g Tilbakeslagsventil (kjøpes lokalt)
▪ Husholdningsvarmtvannspumpen kjøpes lokalt og installeringen er installatørens
ansvar. For det elektriske ledningsopplegget, se "Slik kobler du til
husholdningsvarmtvannspumpen"[4112].
▪ Hvis gjeldende lovgivning krever en høyere temperatur enn det maksimale
settpunktet for tanken under desinfeksjon (se [2-03] i feltinnstillingstabellen),
kan du koble til en husholdningsvarmtvannspumpe og et varmerelement som vist
ovenfor.
▪ Hvis gjeldende lovgivning krever desinfeksjon av vannrøropplegget frem til
tappepunktet, kan du koble til en husholdningsvarmtvannspumpe og et
varmerelement (ved behov) som vist ovenfor.
Konfigurasjon
Utendørsenheten kan kontrollere drift av husholdningsvarmtvannspumpe. Hvis du
6.4.6 Husholdningvarmtvannspumpe for tankforvarming
vil ha mer informasjon, se "11Konfigurasjon"[4123].
INFORMASJON
Begrensning: Gjelder kun for rustfrie ståltanker (EKHWS*D*).
Referanseguide for installatør
52
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 53
6 | Retningslinjer for bruk
b
c
a
d
ef
M
Oppsett
a Husholdningsvarmtvannstank
b Kaldtvann INN
c Varmtvann UT (dusj (kjøpes lokalt))
d Motordrevet 3‑veisventil (kjøpes lokalt)
e DHW-pumpe (kjøpes lokalt)
f Tilbakeslagsventil (kjøpes lokalt)
▪ Husholdningsvarmtvannspumpen kjøpes lokalt og installeringen er installatørens
ansvar. For det elektriske ledningsopplegget, se "Slik kobler du til
husholdningsvarmtvannspumpen"[4112].
Konfigurasjon
Utendørsenheten kan kontrollere drift av husholdningsvarmtvannspumpe. Hvis du
vil ha mer informasjon, se "11Konfigurasjon"[4123].
6.5 Oppsett av energimåling
▪ Via brukergrensesnittet kan du lese av følgende energidata:
- Generert varme
- Forbrukt energi
▪ Du kan lese av energidataene:
- For romoppvarming
- For romkjøling
- For produksjon av husholdningsvarmtvann
▪ Du kan lese av energidataene:
- Per måned
- Per år
INFORMASJON
Den beregnede genererte varmen og den forbrukte energien er et anslag.
Nøyaktigheten kan ikke garanteres.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Referanseguide for installatør
53
Page 54
6 | Retningslinjer for bruk
6.5.1 Generert varme
INFORMASJON
Sensorene som brukes til å beregne produsert varme, blir kalibrert automatisk.
INFORMASJON
Hvis glykol finnes i systemet ([E‑0D]=1]), beregnes IKKE produsert varme, og det vises
heller ikke på brukergrensesnittet.
▪ Den genererte varmen beregnes internt basert på:
- Temperaturen på utslipps- og innløpsvannet
- Strømningshastigheten
- Strømforbruket til tilleggsvarmeren (hvis aktuelt) i
husholdningsvarmtvannstanken
▪ Oppsett og konfigurasjon:
- Ekstrautstyr er ikke påkrevd.
- Bare hvis systemet har en tilleggsvarmer, måler du dens kapasitet
(motstandsmåling) og angir kapasiteten via brukergrensesnittet. Eksempel:
Hvis du måler en tilleggsvarmermotstand på 17,1 Ω, er varmerens kapasitet
3100W ved 230V.
6.5.2 Forbrukt energi
Du kan bruke følgende metoder til å fastslå den forbrukte energien:
▪ Beregning
▪ Måling
INFORMASJON
Du kan ikke kombinere å beregne den forbrukte energien (for eksempel for
ekstravarmeren (hvis aktuelt)) og måle den forbrukte energien (for eksempel: for
utendørsenhet). Hvis du gjør det, vil energidataene være ugyldige.
Beregne den forbrukte energien
▪ Den forbrukte energien beregnes internt basert på:
- Den faktisk strømeffekten til utendørsenheten
- Den innstilte kapasiteten til ekstravarmeren (hvis montert) og tilleggsvarmeren
(hvis montert)
- Spenningen
▪ Oppsett og konfigurasjon: Hvis du vil oppnå nøyaktige energidata, måler du
kapasiteten (motstandsmåling) og angir kapasiteten via brukergrensesnittet for:
- Ekstravarmeren (trinn1 og trinn2) (hvis aktuelt)
Referanseguide for installatør
54
- Tilleggsvarmeren (hvis montert)
Måle den forbrukte energien
▪ Foretrukket metode på grunn av høyere nøyaktighet.
▪ Krever eksterne strømmålere.
▪ Oppsett og konfigurasjon: Når du bruker elektriske strømmålere, angir du antall
pulser/kWh for hver strømmåler via brukergrensesnittet.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 55
INFORMASJON
Når du måler elektrisk strømforbruk, må du sørge for at systemets TOTALE
strømeffekt registreres av de elektriske strømmålerne.
6.5.3 Strømforsyningsoppsett med strømmålere
1 strømmåler. Du trenger kun 1 strømmåler som måler hele systemet
(kompressormodul, hydromodul, ekstravarmer og tilleggsvarmer) i følgende
tilfeller:
▪ Strømforsyning til normal kWh-tariff
▪ Strømforsyning til foretrukket kWh-tariff UTEN separat strømforsyning med
normal kWh-tariff
Strømmåler Beskrivelse
1 Måler: Hele systemet
Tilkobling: X5M/5+6
Strømmålertype:
▪ Trefase strømmåler dersom en av følgende betingelser
oppfylles:
6 | Retningslinjer for bruk
- Strømforsyning for utendørsenheten er av typen 3N~
- Strømforsyning for det eksterne ekstravarmersettet (hvis
det finnes) er 3N~
▪ Énfase strømmåler i andre tilfeller.
2 strømmålere. Du trenger 2 strømmålere ved foretrukket kWh-tariff MED separat
strømforsyning til normal kWh-tariff.
Strømmåler Beskrivelse
1 Måler
(a)
: Hydromodul, ekstravarmer (hvis den finnes) og
tilleggsvarmer (hvis den finnes)
Tilkobling: X5M/5+6
Strømmålertype:
▪ Trefase strømmåler hvis det eksterne ekstravarmersettet
er installert og konfigurert for bruk av 3N~ strømforsyning.
▪ Énfase strømmåler i andre tilfeller.
2 Måler
(a)
: Kompressormodul
Tilkobling: X5M/3+4
Strømmålertype: En- eller trefaset strømmåler i henhold til
utendørsenhetens strømforsyning.
(a)
I programvaren blir strømforbruksdata fra begge målere lagt til slik at du IKKE må angi
hvilke målere som dekker hvilket strømforbruk.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Unntakstilfeller. Du kan også bruke en strømmåler nummer to hvis:
- Strømdekningen til én måler er utilstrekkelig.
- Strømmåleren for elektrisitet kan ikke enkelt installeres i strømkabinettet.
- 230 V og 400 V trefasenett er kombinert (veldig uvanlig) på grunn av
strømmålernes tekniske begrensninger.
Referanseguide for installatør
55
Page 56
6 | Retningslinjer for bruk
5
8
0
1
5
0
0
0
fed
g
A B
c c c
a
b
X5M/5+6
fed*
g
5
8
0
1
5
0
0
0
A* B
c* c c
a*
450896.005
b*
X5M/5+6
ed
g
5
8
0
1
5
0
0
0
A B
c c
a/a*
c/c*
f/f*
C/C*
b/b*
X5M/5+6
450896.005
ed*
g
5
8
0
1
5
0
0
0
A* B
c* c
a*
c/c*
f/f*
C/C*
b*
X5M/5+6
450896.005
Eksempler ved strømforsyning til normal kWh-tariff
1 strømmåler er tilstrekkelig.
Utendørsenhet (1N~) med integrert
ekstravarmer (1N~)
=> b: Enfaset strømmåler
Utendørsenhet (1N~) + ekstern
ekstravarmersett (1N~ eller 3N~)
=> b/b*: En- eller trefase strømmåler
(avhengig av eksternt ekstravarmersett)
Utendørsenhet (3N~) med integrert
ekstravarmer (1N~)
=> b*: Trefaset strømmåler
Utendørsenhet (3N~) + ekstern
ekstravarmersett (1N~ eller 3N~)
=> b*: Trefaset strømmåler
* 3N~
A Utendørsenhet
B Husholdningsvarmtvannstank
C Eksternt ekstravarmersett
a Strømkabinett: Strømforsyning til normal kWh-tariff
b Strømmåler
c Overstrømssikring
d Kompressormodul
e Hydromodul
f Ekstravarmer
g Tilleggsvarmer
Referanseguide for installatør
56
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 57
6 | Retningslinjer for bruk
fed
g
A B
c c c
a
b
X5M/5+6
5
8
0
1
5
0
0
0
S1S
X5M/9+10
fed*
g
A* B
c* c c
5
8
0
1
5
0
0
0
a*
b*
X5M/5+6
450896.005
S1S
X5M/9+10
ed
g
A B
c c
a/a*
c/c*
f/f*
C/C*
b/b*
X5M/5+6
5
8
0
1
5
0
0
0
S1S
X5M/9+10
450896.005
ed*
g
A* B
c* c
a*
c/c*
f/f*
C/C*
b*
X5M/5+6
5
8
0
1
5
0
0
0
S1S
X5M/9+10
450896.005
Eksempler ved strømforsyning til foretrukket kWh-tariff UTEN separat strømforsyning med normal kWh-tariff
1 strømmåler er tilstrekkelig.
Utendørsenhet (1N~) med integrert
ekstravarmer (1N~)
=> b: Enfaset strømmåler
Utendørsenhet (1N~) + ekstern
ekstravarmersett (1N~ eller 3N~)
=> b/b*: En- eller trefase strømmåler
(avhengig av eksternt ekstravarmersett)
Utendørsenhet (3N~) med integrert
ekstravarmer (1N~)
=> b*: Trefaset strømmåler
Utendørsenhet (3N~) + ekstern
ekstravarmersett (1N~ eller 3N~)
=> b*: Trefaset strømmåler
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
* 3N~
A Utendørsenhet
B Husholdningsvarmtvannstank
C Eksternt ekstravarmersett
a Strømkabinett: Strømforsyning til foretrukket kWh-tariff
b Strømmåler
c Overstrømssikring
d Kompressormodul
e Hydromodul
f Ekstravarmer
g Tilleggsvarmer
S1S Kontakt for strømforsyning til foretrukket kWh-tariff
Referanseguide for installatør
57
Page 58
6 | Retningslinjer for bruk
5
8
0
1
5
0
0
0
fed
g
A B
c c c
a1
b1
X5M/5+6
5
8
0
1
5
0
0
0
a2
b2
X5M/3+4
c
X5M/9+10
S1S
5
8
0
1
5
0
0
0
fed*
g
A* B
c* c c
a1
b1
X5M/5+6
5
8
0
1
5
0
0
0
a2*
450896.005
b2*
X5M/3+4
c
X5M/9+10
S1S
ed
g
5
8
0
1
5
0
0
0
A B
c c
a1/a1*
c/c*
f/f*
C/C*
b1/b1*
X5M/5+6
5
8
0
1
5
0
0
0
a2
b2
X5M/3+4
c
X5M/9+10
S1S
450896.005
ed*
g
5
8
0
1
5
0
0
0
A* B
c* c
a1/a1*
c/c*
f/f*
C/C*
b1/b1*
X5M/5+6
5
8
0
1
5
0
0
0
a2*
b2*
X5M/3+4
c
X5M/9+10
S1S
450896.005
Eksempler ved strømforsyning til foretrukket kWh-tariff MED separat strømforsyning med normal kWh-tariff
2 strømmålere påkrevd.
Utendørsenhet (1N~) med integrert
ekstravarmer (1N~)
=> b1: Enfaset strømmåler
=> b2: Enfaset strømmåler
Utendørsenhet (1N~) + ekstern
ekstravarmersett (1N~ eller 3N~)
=> b1/b1*: En- eller trefase strømmåler
(avhengig av eksternt ekstravarmersett)
=> b2: Enfaset strømmåler
Utendørsenhet (3N~) med integrert
ekstravarmer (1N~)
=> b1: Enfaset strømmåler
=> b2*: Trefaset strømmåler
Utendørsenhet (3N~) + ekstern
ekstravarmersett (1N~ eller 3N~)
=> b1/b1*: En- eller trefase strømmåler
(avhengig av eksternt ekstravarmersett)
=> b2*: Trefaset strømmåler
Referanseguide for installatør
58
* 3N~
A Utendørsenhet
B Husholdningsvarmtvannstank
C Eksternt ekstravarmersett
a1 Strømkabinett: Strømforsyning til normal kWh-tariff
a2 Strømkabinett: Strømforsyning til foretrukket kWh-tariff
b1 Strømmåler 1
b2 Strømmåler 2
c Overstrømssikring
d Kompressormodul
e Hydromodul
f Ekstravarmer
g Tilleggsvarmer
S1S Kontakt for strømforsyning til foretrukket kWh-tariff
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 59
6.6 Oppsett av strømforbrukkontroll
P
i
t
DI
a
b
Du kan bruke følgende strømforbrukkontroller. For mer informasjon om
tilsvarende innstillinger: Se "Strømforbrukkontroll"[4205].
# Strømforbrukkontroll
1 "Permanent strømbegrensning"[459]
▪ Lar deg begrense strømforbruket i hele varmepumpesystemet (summen
av utendørsenheten og ekstravarmeren (hvis aktuelt)) med én fast
innstilling.
▪ Strømbegrensning i kW eller strøm i A.
2 "Strømbegrensning aktivert av digitale innganger"[460]
▪ Lar deg begrense strømforbruket i hele varmepumpesystemet (summen
av utendørsenheten og ekstravarmeren (hvis aktuelt)) via 4 digitale
innganger.
▪ Strømbegrensning i kW eller strøm i A.
3 "BBR16 strømbegrensning"[462]
▪ Begrensning: Bare tilgjengelig på svensk.
6 | Retningslinjer for bruk
▪ Lar deg overholde BBR16-forskriftene (svensk energiforskrift).
▪ Strømbegrensning i kW.
▪ Kan kombineres med andre kW strømforbrukkontrollere. I så fall bruker
enheten den mest restriktive kontrollen.
MERKNAD
Det er mulig å installere en feltsikring med lavere verdi enn anbefalt for
varmepumpen. Da må du endre feltinnstillingen [2‑0E] ifølge maksimalt tillatt
strømverdi for varmepumpen.
Merk at feltinnstillingen [2‑0E] overstyrer alle innstillinger for strømforbrukkontroll.
Strømbegrensning for varmepumpen vil redusere ytelsen.
MERKNAD
Angi et minimum strømforbruk på ±3,6kW for å garantere:
▪ Avisingsdrift. I motsatt fall, hvis defrosting avbrytes flere ganger, vil
varmeveksleren fryse til.
▪ Romoppvarming og produksjon av husholdningsvarmtvann ved å tillate minst én
elektrisk varmer (ekstravarmertrinn1 eller tilleggsvarmer).
6.6.1 Permanent strømbegrensning
Permanent strømbegrensning er nyttig for å sikre maksimal effekt eller strøm i
systemet. I noen land setter lovgivningen begrensninger på det maksimale
strømforbruket i romoppvarming og produksjon av husholdningsvarmtvann.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
PiStrømeffekt
Referanseguide for installatør
59
Page 60
6 | Retningslinjer for bruk
a
b
c
A C
D
1
2
3
4
5
A8P
a
b
A B
D
c
C
1
2
3
4
5
A8P
1 2
P
i
t
DI4
DI3
DI1
a
b
6.6.2 Strømbegrensning aktivert av digitale innganger
t Klokkeslett
DI Digital inngang (strømbegrensningsnivå)
a Strømbegrensning aktiv
b Faktisk strøminngang
Oppsett og konfigurasjon
▪ Ekstrautstyr er ikke påkrevd.
▪ Angi innstillinger for strømforbrukskontrollen i [9.9] via brukergrensesnittet (se
"Strømforbrukkontroll"[4205]):
- Velg modusen kontinuerlig begrensning
- Velg typen begrensning (effekt i kW eller strøm i A)
- Angi ønsket strømbegrensningsnivå
Strømbegrensningen er også nyttig i kombinasjon med et energistyringssystem.
Effekten eller strømmen i hele Daikin-systemet er dynamisk begrenset av digitale
innganger (maksimalt fire trinn). Hvert strømbegrensningsnivå angis via
brukergrensesnittet ved å begrense ett av følgende:
▪ Strøm (A)
▪ Strømeffekt (kW)
Strømstyringssystemet (kjøpes lokalt) avgjør aktivering av et visst
strømbegrensningsnivå. Eksempel: Hvis du vil begrense den maksimale effekten i
hele huset (belysning, husholdningsapparater, romoppvarming…).
1 Modeller med integrert ekstravarmer
2 Med eksternt ekstravarmersett
A Utendørsenhet
B Eksternt ekstravarmersett
C Husholdningsvarmtvannstank
D Strømstyringssystem
a Aktivering av strømbegrensning (4 digitale innganger)
b Ekstravarmer
c Tilleggsvarmer
Referanseguide for installatør
60
PiStrømeffekt
t Klokkeslett
DI Digitale innganger (strømbegrensningsnivåer)
a Strømbegrensning aktiv
b Faktisk strøminngang
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 61
6 | Retningslinjer for bruk
Oppsett
▪ Kretskort for behovsstyring (tilleggsutstyr EKRP1AHTA)
▪ Maksimalt fire digitale innganger brukes til å aktivere det tilsvarende
strømbegrensningsnivået:
- DI1 = sterkeste begrensning (laveste energinivå)
- DI4 = svakeste begrensning (høyeste energinivå)
▪ Spesifikasjon av de digitale inngangene:
- DI1: S9S (grense 1)
- DI2: S8S (grense 2)
- DI3: S7S (grense 3)
- DI4: S6S (grense 4)
▪ Se koplingsskjemaet for mer informasjon.
Konfigurasjon
▪ Angi innstillinger for strømforbrukskontrollen i [9.9] via brukergrensesnittet (for
beskrivelsen av alle innstillinger, "Strømforbrukkontroll"[4205]):
- Velg begrensning med digitale innganger.
- Velg typen begrensning (effekt i kW eller strøm i A).
- Angi ønsket strømbegrensningsnivå som svarer til hver digitale inngang.
6.6.3 Strømbegrensningsprosess
Utendørsenheten er mer effektiv enn de elektriske varmerne. Elektriske varmere
er derfor begrenset og må slås AV først. Systemet begrenser strømforbruket i
følgende rekkefølge:
1 Begrenser visse elektriske varmere.
Produksjon av
husholdningsvarmtvann
Romoppvarming Ekstravarmer
INFORMASJON
Hvis mer enn én 1 digital inngang er lukket (samtidig), er den digitale
inngangsprioriteten fast: DI4 prioritet>…>DI1.
Hvis… har prioritet Setter du varmerprioriteten via
brukergrensesnittet til…
Tilleggsvarmer VVB (hvis
tilgjengelig)
Resultat: Ekstravarmeren vil slås AV
først.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Resultat: Tilleggsvarmeren (hvis
aktuelt) vil slås AV først.
2 Slår AV alle elektriske varmere.
3 Begrenser utendørsenheten.
4 Slår AV utendørsenheten.
Eksempel
Hvis konfigurasjonen er som følger:
▪ Strømbegrensningsnivået tillater IKKE drift av både tilleggsvarmer og
ekstravarmer (trinn1 og trinn2).
Referanseguide for installatør
61
Page 62
6 | Retningslinjer for bruk
P
h
C
e
a
b
c
d
e
A B C
P
i
t
BBR16
a
b
6.6.4 BBR16 strømbegrensning
▪ Varmerprioritet = Tilleggsvarmer VVB (hvis aktuelt).
Strømforbruket blir deretter begrenset som følger:
PhGenerert varme
CeForbrukt energi
A Utendørsenhet
B Tilleggsvarmer
C Ekstravarmer
a Begrenset drift av utendørsenhet
b Full drift av utendørsenhet
c Tilleggsvarmer slått PÅ
d Ekstravarmer trinn1 slått PÅ
e Ekstravarmer trinn2 slått PÅ
INFORMASJON
Begrensning: BBR16-innstillingene er bare synlige når språket i brukergrensesnittet
er satt til svensk.
MERKNAD
Endres innen 2 uker. Når du har aktivert BBR16, har du bare 2 uker på deg til å endre
innstillingene (BBR16 aktivering og BBR16 effektgrense). Etter 2 uker låser
enheten disse innstillingene.
Merknad: Dette er et unntak i forhold til den faste strømbegrensningen, som alltid
kan endres.
Bruk BBR16-strømbegrensingen når du må overholde BBR16-forskriftene (svensk
energiforskrift).
Du kan kombinere BBR16-strømbegrensningen med de andre kW
strømforbrukkontrollene. I så fall bruker enheten den mest restriktive kontrollen.
Referanseguide for installatør
62
PiStrømeffekt
t Klokkeslett
BBR16 BBR16-grensenivå
a Strømbegrensning aktiv
b Faktisk strøminngang
Oppsett og konfigurasjon
▪ Ekstrautstyr er ikke påkrevd.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 63
▪ Angi innstillinger for strømforbrukskontrollen i [9.9] via brukergrensesnittet (se
"Strømforbrukkontroll"[4205]):
- Aktiver BBR16
- Angi ønsket strømbegrensningsnivå
6.7 Oppsett av en ekstern temperatursensor
Du kan koble til én ekstern temperatursensor. Den måler innendørs eller utendørs
omgivelsestemperatur. Vi anbefaler å bruke en ekstern temperatursensor i
følgende tilfeller:
Innendørs miljøtemperatur
▪ I romtermostatkontroll måler det dedikerte menneskelige komfortgrensesnittet
(BRC1HHDA brukes som romtermostat) innendørs omgivelsestemperatur. Det
menneskelige komfortgrensesnittet må derfor installeres på et sted:
- Der gjennomsnittstemperaturen i rommet kan registreres
- Som IKKE er utsatt for direkte sollys
- Som IKKE er i nærheten av en varmekilde
6 | Retningslinjer for bruk
- Som IKKE berøres av luften utendørs eller trekk når f.eks. døren åpnes/lukkes
▪ Hvis dette IKKE er mulig, anbefaler vi å koble til en ekstern innendørssensor
(tilleggsutstyr KRCS01-1).
▪ Oppsett: For installeringsanvisninger, se installeringshåndboken for den eksterne
innendørssensoren og tilleggsboken for tilleggsutstyr.
▪ Konfigurasjon: Velg romsensor [9.B].
Utendørs miljøtemperatur
▪ Den utendørs miljøtemperaturen måles i utendørsenheten. Utendørsenheten må
derfor installeres på et sted:
- på nordsiden av huset eller ved siden av huset der de fleste
varmestrålelegemer er plassert
- Som IKKE er utsatt for direkte sollys
▪ Hvis dette IKKE er mulig, anbefaler vi å koble til en ekstern utendørssensor
(tilleggsutstyr EKRSCA1).
▪ Oppsett: Du finner monteringsanvisninger i installeringshåndboken for den
eksterne utendørssensoren og tilleggsboken for tilleggsutstyr.
▪ Konfigurasjon: Velg utendørssensor [9.B].
▪ Når utendørsenhetens strømsparingsfunksjon er aktiv (se
"Strømsparingsfunksjon" [4 213]), slås utendørsenheten ned for å redusere
energitap i beredskap. Som følge av dette blir utendørs miljøtemperatur IKKE
avlest.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
▪ Hvis ønsket utslippsvanntemperatur er væravhengig, er måling av fulltids
utendørstemperatur viktig. Dette er en annen grunn til å installere den valgfrie
sensoren for utendørs miljøtemperatur.
Referanseguide for installatør
63
Page 64
6 | Retningslinjer for bruk
INFORMASJON
Dataene fra den eksterne sensoren for utendørstemperatur (enten gjennomsnittlig
eller i øyeblikket) brukes i væravhengige kontrollkurver og i logikken for automatisk
omkobling mellom oppvarming/kjøling. For å beskytte utendørsenheten brukes alltid
den interne sensoren til utendørsenheten.
Referanseguide for installatør
64
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 65
7 Installasjon av enheten
I dette kapittelet
7.1 Klargjøre installeringsstedet................................................................................................................................................... 65
7.1.1 Krav til installeringssted for utendørsanlegget...................................................................................................... 65
7.1.2 Tilleggskrav til installeringssted for utendørsanlegget på steder der det er kaldt ............................................... 68
7.2 Montere utendørsanlegget .................................................................................................................................................... 68
7.2.1 Om montering av utendørsanlegget ..................................................................................................................... 68
7.2.2 Forholdsregler ved montering av utendørsanlegget............................................................................................. 69
7.2.3 Klargjøre installeringsstrukturen............................................................................................................................ 69
7.2.4 Slik monterer du utendørsanlegget ....................................................................................................................... 70
7.2.5 Slik sikrer du dreneringen ...................................................................................................................................... 70
7.2.6 Installere utslippsristen .......................................................................................................................................... 72
7.3 Åpne og lukke enheten........................................................................................................................................................... 72
7.3.1 Om åpning av enheter ........................................................................................................................................... 72
7.3.2 Slik åpner du utendørsanlegget ............................................................................................................................. 73
7.3.3 Slik lukker du utendørsanlegget............................................................................................................................. 73
7.1 Klargjøre installeringsstedet
7 | Installasjon av enheten
IKKE installer enheten på steder som ofte brukes som arbeidsplass. I tilfelle
bygningsarbeid (f.eks. slipearbeid) der det dannes mye støv, MÅ enheten dekkes
til.
Velg et installeringssted med tilstrekkelig plass til å transportere enheten inn og ut.
ADVARSEL
Apparatet skal lagres slik at mekaniske skader unngås, og i et godt ventilert rom uten
gnistkilder som er i kontinuerlig drift (f.eks. åpne flamme, en gassenhet i drift eller et
elektrisk varmeapparat).
7.1.1 Krav til installeringssted for utendørsanlegget
INFORMASJON
Les også om forholdsregler og krav under "2Generelle sikkerhetshensyn"[49].
Overhold retningslinjene for avstander. Se "17.1 Serviceplass:
Utendørsanlegg"[4255].
MERKNAD
▪ IKKE stable enheter oppå hverandre.
▪ IKKE heng enheten i et tak.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Sterke vinder (≥18km/t) mot utendørsenhetens luftutslipp forårsaker kortslutning
(innsuging av utslippsluft). Dette kan medføre:
▪ forringelse av driftskapasiteten
▪ hyppig frostdannelse ved drift med oppvarming
▪ forstyrrelse av driften pga. av synkende lavt trykk eller økende høyt trykk
▪ en defekt vifte (hvis en sterk vind blåser direkte på viften, kan den begynne å
rotere veldig raskt inntil den går i stykker).
Det er anbefalt å montere en ledeplate når luftutslippet er utsatt for vind.
Referanseguide for installatør
65
Page 66
7 | Installasjon av enheten
c
b
a
b
b
c
a
Det anbefales å installere utendørsenheten med luftinntaket vendt mot veggen og
IKKE direkte eksponert for vinden.
a Ledeplate
b Rådende vindretning
c Luftutløp
IKKE installer enheten på følgende steder:
▪ Lydfølsomme områder (f.eks. nær et soverom), for å unngå forstyrrelser pga.
driftsstøy.
Merknad: Hvis lyden måles under faktiske installeringsforhold, kan den målte
verdien være høyere enn lydtrykknivået som er nevnt i lydspekteret i databoken
på grunn av omgivelsesstøy og lydrefleksjoner.
▪ Steder der det kan finnes mineraloljetåke, sprut eller damp i luften. Plastdeler
kan brytes ned og falle ut eller føre til vannlekkasje.
Det anbefales IKKE å installere anlegget på følgende steder fordi det kan redusere
anleggets levetid:
▪ Der spenningen varierer kraftig
▪ I kjøretøyer eller skip
▪ Der det forekommer syreholdig eller basisk damp
Installering ved kysten. Pass på at utendørsanlegget IKKE utsettes for direkte vind
fra havet. Dette er for å forhindre korrosjon som følge av høye saltnivåer i luften,
som kan redusere anleggets levetid.
Installer utendørsanlegget vekk fra direkte vind fra havet.
Eksempel: Bak bygningen.
Referanseguide for installatør
66
Hvis utendørsanlegget er utsatt for direkte vind fra havet, må du sette opp en
levegg.
▪ Høyden på levegg ≥1,5 × høyden på utendørsanlegg
▪ Følg kravene til serviceplass når du setter opp leveggen.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 67
7 | Installasjon av enheten
a
b
c
d
c
d
a Vind fra havet
b Bygning
c Utendørsanlegg
d Levegg
Utendørsenheten er konstruert kun for installering utendørs og for følgende
miljøtemperaturer:
Kjølemodus 10~43°C
Varmemodus ▪ For modeller med integrert ekstravarmer eller hvis
det eksterne ekstravarmersettet er installert:
–25~35°C
▪ Ellers:
–25~25°C
Produksjon av
–25~35°C
husholdningsvarmtvann
Vær oppmerksom på retningslinjene for målinger:
Maksimal høydeforskjell mellom husholdningsvarmtvannstank
5m
og utendørsenhet
Maksimum avstand mellom utendørsenhet og …
husholdningsvarmtvannstank 10m
3-veisventil 10m
eksternt ekstravarmersett 10m
Spesielle krav for R32
Utendørsenheten inneholder en integrert kjølemiddelkrets (R32), men du trenger
IKKE å lage noen lokalt røropplegg for kjølemiddel eller utføre påfylling av
kjølemiddel.
Merk deg følgende krav og forholdsregler:
ADVARSEL
▪ Må IKKE perforeres eller brennes.
▪ Bruk IKKE andre midler enn de som anbefales av produsenten når du vil
fremskynde avisingen eller rengjøre utstyret.
▪ Husk at kjølemedium R32 IKKE avgir lukt.
ADVARSEL
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Apparatet skal lagres slik at mekaniske skader unngås, og i et godt ventilert rom uten
gnistkilder som er i kontinuerlig drift (f.eks. åpne flamme, en gassenhet i drift eller et
elektrisk varmeapparat).
Referanseguide for installatør
67
Page 68
7 | Installasjon av enheten
d
c
c
a
b
7.1.2 Tilleggskrav til installeringssted for utendørsanlegget på steder der det er kaldt
ADVARSEL
Pass på at installasjon, service, vedlikehold og reparasjon er i samsvar med
instruksjonene fra Daikin og gjeldende lovgivning (for eksempel nasjonale
gassforskrifter), og at de utføres av godkjent personell.
Beskytt utendørsenheten mot direkte snøfall, og sørg for at utendørsenheten
ALDRI tilsnøs.
7.2 Montere utendørsanlegget
7.2.1 Om montering av utendørsanlegget
Referanseguide for installatør
68
a Snøpresenning eller -overbygg
b Pidestall
c Rådende vindretning
d Luftutløp
Uansett skal man alltid la det være minst 150 mm klaring under enheten. I tillegg
må man sørge for minst 100 mm høyde over maksimal forventet snødybde. Se
"7.2Montere utendørsanlegget"[468] hvis du vil ha mer informasjon.
I områder med stort snøfall er det svært viktig å velge et installeringssted hvor
snøen IKKE vil berøre anlegget. Hvis det er fare for snøfall sidelengs, må du sørge
for at varmevekslerkonvektoren IKKE berøres av snøen. Monter om nødvendig et
overbygg eller tak og en sokkel.
Når
Du må montere utendørsanlegget før du kan koble til vannrørene.
Typisk arbeidsflyt
Montering av utendørsenhet består vanligvis av følgende trinn:
1 Klargjøring av monteringsstrukturen.
2 Montering av utendørsenheten.
3 Sørge for drenering.
4 Installering av utslippsrist.
5 Beskytt enheten mot snø og vind ved å montere et snødeksel og skjermplater.
Se "7.1Klargjøre installeringsstedet"[465].
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 69
7.2.2 Forholdsregler ved montering av utendørsanlegget
758
485
a
(mm)
300
>150
6× M12
20
a
INFORMASJON
Les også forholdsregler og krav i de følgende kapitlene:
▪ "2Generelle sikkerhetshensyn"[49]
▪ "7.1Klargjøre installeringsstedet"[465]
7.2.3 Klargjøre installeringsstrukturen
Kontroller styrken og planheten til monteringsunderlaget slik at anlegget ikke
forårsaker vibrasjoner og støy.
Fest anlegget sikkert ved hjelp av ankerboltene i samsvar med
fundamenttegningen.
Bruk 6 sett med M12 ankerbolter, muttere og underlagsskiver. La det være minst
150mm klaring under enheten. I tillegg må man sørge for minst 100 mm høyde
over maksimal forventet snødybde.
7 | Installasjon av enheten
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
a Sørg for at dreneringshullene ikke blir tildekket. Se "Dreneringshull (mål i
mm)"[471].
INFORMASJON
Den anbefalte høyden på boltenes øvre fremstikkende del er 20mm.
MERKNAD
Fest utendørsanlegget til forankringsboltene ved hjelp av muttere med
harpiksbelagte skiver (a). Metallet kan lett ruste hvis belegget på festeområdet er
fjernet.
Referanseguide for installatør
69
Page 70
7 | Installasjon av enheten
±150
kg
6× M12
7.2.4 Slik monterer du utendørsanlegget
1 Strikk stroppene (levert som tilbehør) gjennom enhetens føtter (venstre og
høyre).
2 Bær enheten i stoppene, og sette den på installasjonsstrukturen.
3 Fjern stroppene, og avfallshåndter disse.
4 Fest enheten til installasjonsstrukturen.
7.2.5 Slik sikrer du dreneringen
Referanseguide for installatør
70
▪ Sørg for at kondensvann kan tømmes på forsvarlig måte.
▪ Installer enheten på en sokkel for å sikre god drenering og unngå ansamling av is.
▪ Lag til en renne for dreneringsvann rundt fundamentet slik at avløpsvann kan
dreneres vekk fra enheten.
▪ Unngå at dreneringsvannet oversvømmer gangveien så den IKKE blir glatt ved
frost.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 71
7 | Installasjon av enheten
≥150 mm
A
171 300758
43
48
288
451
613
776
408
414
349
214
111
480~490
107
148
B B
B
406
C
D F
=
E
▪ Hvis du monterer enheten på en ramme, må du plassere en vanntett plate innen
150mm fra enhetens underside for å forhindre inntrengning av vann og unngå at
dreneringsvannet drypper (se følgende illustrasjon).
INFORMASJON
Om nødvendig kan du bruke en dreneringssump (kjøpes lokalt) for å unngå at
dreneringsvannet drypper.
MERKNAD
Hvis anlegget IKKE kan installeres helt i vater, skal du alltid sikre at det heller mot
baksiden av anlegget. Dette er nødvendig for å sikre riktig drenering.
MERKNAD
Hvis dreneringshull på utendørsanlegget er dekket av en monteringsbase eller av
gulvoverflaten, hever du anlegget for å oppnå en klaring på mer enn 150mm under
utendørsanlegget.
Dreneringshull (mål i mm)
A Utløpsside
B Avstand mellom forankringspunkter
C Bunnramme
D Perforeringshull for snø
E Dreneringshull for sikkerhetsventil
F Dreneringshull
Snø
I regioner med snøfall, kan snø bygge seg opp og fryse mellom varmeveksleren og
enhetens kabinett. Dette kan føre til redusert driftsytelse. Slik forhindrer du dette:
1 Åpne det perforerte hullet (a) ved å slå lett på festepunktene med en flat
skrutrekker og hammer.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Referanseguide for installatør
71
Page 72
7 | Installasjon av enheten
a
1
2
2
1
4 N • m
4×
T25
7.2.6 Installere utslippsristen
2 Fjern gradene og mal kantene og området rundt kantene med
reparasjonsmaling for å hindre rust.
MERKNAD
Når du åpner perforerte hull må du IKKE skade kabinettet og underliggende
røropplegg.
1 Sett inn krokene. For å unngå å brekke krokene:
▪ Sett først inn de nederste krokene (2×).
▪ Sett deretter inn de øverste krokene (2×).
2 Sett inn og fest skruene (4×)(levert som tilbehør).
7.3 Åpne og lukke enheten
7.3.1 Om åpning av enheter
Referanseguide for installatør
72
I visse situasjoner må du åpne anlegget. Eksempel:
▪ Ved tilkobling av elektriske ledninger
▪ Ved vedlikehold eller service på anlegget
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 73
FARE: ELEKTRISK STØT
1
1
1
2
4×
2
2
2
1
4×
3.55 N • m
a
Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.
7.3.2 Slik åpner du utendørsanlegget
FARE: ELEKTRISK STØT
FARE: FARE FOR FORBRENNING/SKÅLDING
7 | Installasjon av enheten
7.3.3 Slik lukker du utendørsanlegget
MERKNAD
Hastighetsmutter. Sørg for at hastighetsmutteren for den øverste skruen er riktig
festet til servicedekselet.
a Platemutter
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Referanseguide for installatør
73
Page 74
8 | Montering av rør
8 Montering av rør
I dette kapittelet
8.1 Klargjøre vannrøropplegg
8.1 Klargjøre vannrøropplegg....................................................................................................................................................... 74
8.1.1 Krav til vannkretsen................................................................................................................................................ 74
8.1.2 Formel for beregning av ekspansjonskarets fortrykk ............................................................................................ 77
8.1.3 Slik kontrollerer du vannvolumet og strømningshastigheten............................................................................... 77
8.1.4 Endre ekspansjonskarets fortrykk.......................................................................................................................... 79
8.1.5 Slik kontrollerer du vannvolumet: eksempler ....................................................................................................... 80
8.2 Koble til vannrøropplegg ........................................................................................................................................................ 80
8.2.1 Om tilkobling av vannrøropplegget ....................................................................................................................... 80
8.2.2 Forholdsregler ved tilkobling av vannrøropplegg.................................................................................................. 81
8.2.3 Slik kobler du til vannrøropplegget........................................................................................................................ 81
8.2.4 Beskytte vannkretsen mot tilfrysing ...................................................................................................................... 82
8.2.5 Slik fyller du vannkretsen ....................................................................................................................................... 86
8.2.6 Slik fyller du husholdningsvarmtvannstanken ....................................................................................................... 86
8.2.7 Slik isolerer du vannrøropplegget.......................................................................................................................... 86
8.1.1 Krav til vannkretsen
▪ Tilkobling av røropplegg – Lovgivning. Utfør alle tilkoblinger i overensstemmelse
med gjeldende lovgivning og instruksjonene i kapittelet "Installering". Ta hensyn
til vanninntak og -utløp.
▪ Tilkobling av røropplegg – Kraft. IKKE bruk for mye kraft når du kobler til
røropplegget. Deformasjon av røropplegget kan medføre funksjonsfeil på
enheten.
▪ Tilkobling av røropplegg – Verktøy. Bruk bare passende verktøy for håndtering
av messing, som er et mykt materiale. Hvis du IKKE gjør det, vil rørene ta skade.
▪ Tilkobling av røropplegg – Luft, fuktighet, støv. Det kan oppstå problemer hvis
luft, fuktighet eller støv trenger inn i kretsen. Slik forhindrer du dette:
- Bruk bare rene rør
INFORMASJON
Les også om forholdsregler og krav under "2Generelle sikkerhetshensyn"[49].
MERKNAD
Hvis plastrør benyttes, kontroller at de er fullt ut resistente mot oksygendiffusjon
ifølge DIN4726. Diffusjon av oksygen inn i rørene kan føre til kraftig korrosjon.
Referanseguide for installatør
74
- Vend enden på røret nedover når skarpe kanter skal fjernes.
- Dekk til enden av røret når det føres gjennom en vegg slik at det ikke kommer
inn smuss eller støv.
- Bruk en god gjengetetning til å tette gjengekoblingene.
▪ Frost. Beskytt mot frost.
▪ Lukket krets. Utendørsenheten må BARE brukes i et lukket vannsystem. Bruk av
systemet i et åpent vannsystem vil føre til sterk korrosjon.
▪ Rørlengde. Det anbefales å unngå lange stykker med rør mellom
husholdningsvarmtvannstanken og sluttpunktet for varmtvann (dusj, bad, ...) og
for å unngå blindspor.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 75
8 | Montering av rør
89°C
60°C
M
M
▪ Rørdiameter. Velg vannrørdiameter ut fra påkrevd vannstrøm og tilgjengelig
eksternt statisk trykk for pumpen.
For de eksterne statiske trykkurvene til utendørsenheten, se tekniske data. Et
utdrag av de siste tekniske dataene er tilgjengelig på den regionale Daikin
nettsiden (offentlig tilgjengelig). Komplett sett med de siste tekniske dataene er
tilgjengelig på Daikin Business Portal (autentisering påkrevd).
▪ Vannstrøm. Du finner minimum ønsket vanntrykk for bruk av enheten i følgende
tabell. I alle tilfeller må strømningen garanteres. Når strømningen er lavere vil
driften av enheten stoppe og feil 7H vises.
Hvis driften er… Da er minimum påkrevd
strømningshastighet…
Kjøling 20l/min
Oppvarming/avrimingsdrift når
utendørstemperaturen er over –5°C
Oppvarming/avrimingsdrift når
22l/min
utendørstemperaturen er under –5°C
Produksjon av husholdningsvarmtvann 28l/min
▪ Komponenter som kjøpes lokalt – Vann og glykol. Bruk bare materialer som
tåler vannet (og hvis gjeldende, glykol) i systemet og materialene i
utendørsenheten.
▪ Komponenter som kjøpes lokalt – Vanntrykk og -temperatur. Kontroller at alle
komponentene i det lokale røropplegget tåler vanntrykket og vanntemperaturen.
▪ Vanntrykk. Maksimalt vanntrykk er 4 bar. Monter nødvendig sikkerhetsutstyr i
vannkretsen for å sikre at maksimumstrykket IKKE overskrides.
▪ Vanntemperatur. Alt installert røropplegg og rørtilbehør (ventiler, tilkoblinger,…)
MÅ tåle følgende temperaturer:
INFORMASJON
Følgende illustrasjon er et eksempel og stemmer kanskje IKKE med systemoppsettet
ditt.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
▪ Drenering – Lave punkter. Sørg for tappekraner på alle lave punkter i systemet
for å tillate full uttapping av vannkretsen.
Referanseguide for installatør
75
Page 76
8 | Montering av rør
c
d
a b
▪ Luftventiler. Sørg for lufttømmingsventiler på alle høye punkter i systemet og
plassert lett tilgjengelig for service.
For modeller med integrert ekstravarmer, har utendørsenheten en automatisk
luftrensingsventil.
For andre modeller; utendørsenheten har en manuell luftrensingsventil.
Det eksterne ekstravarmersettet (tillegg) har en automatisk luftrensingsventil.
Kontroller at de automatiske luftrensingsventilene IKKE er strammet til for
kraftig, slik at det automatiske luftutslippet er mulig fra vannkretsen.
▪ Zn-belagte deler. Bruk aldri sinkbelagte deler i vannkretsen. Fordi enhetens
interne vannkrets bruker røropplegg av kobber, kan det oppstå for sterk
korrosjon.
▪ Metallisk røropplegg uten messing. Ved bruk av metallisk røropplegg uten
messing må deler av messing og andre deler isoleres skikkelig slik at de IKKE
kommer i kontakt med hverandre. Dette gjøres for å forhindre galvanisk
korrosjon.
▪ Ventil – Skille kretser. Når du bruker en 3-veisventil i vannkretsen, må du sørge
for at husholdningsvarmtvannskretsen og gulvoppvarmingskretsen er helt atskilt.
▪ Ventil – Omkoblingstid. Når du bruker en 3-veisventil eller 2-veisventil i
vannkretsen, er maksimal omkoblingstid for ventilen 60 sekunder.
▪ Filter. Det anbefales på det sterkeste å installere et tilleggsfilter på
oppvarmingsvannkretsen. Spesielt når det skal fjernes metallpartikler fra
røropplegget for feiloppvarming, anbefales det å bruke et magnet- eller
syklonfilter som kan fjerne små partikler. Små partikler kan skade enheten og vil
IKKE fjernes av varmepumpesystemets standardfilter.
▪ Varmtvannstanken for husholdningsbruk – Kapasitet. For å unngå stagnert
vann er det viktig at lagringskapasiteten til husholdningsvarmtvannstanken
tilfredsstiller det daglige forbruket av husholdningsvarmtvann.
▪ Varmtvannstanken for husholdningsbruk – Etter innstallering. Umiddelbart
etter installeringen må husholdningsvarmtvannstanken skylles med ferskt vann.
Denne prosedyren må gjentas minst én gang om dagen i de første 5 dagene etter
installeringen.
▪ Varmtvannstankmodell til husholdningsbruk – Stillstander. I tilfeller der det i
lengre tidsperioder ikke er noe forbruk av varmtvann, må utstyret skylles med
ferskt vann før bruk.
▪ Varmtvannstankmodell til husholdningsbruk – Desinfeksjon. For
desinfeksjonsfunksjonen for husholdningsvarmtvannstanken, se "Tank" [4 177]
og "Husholdningsvarmtvannspumpe for desinfeksjon"[452].
▪ Termostatiske blandeventiler. I samsvar med gjeldende lovgivning kan det bli
nødvendig å installere termostatiske blandeventiler.
▪ Hygienetiltak. Installeringen må skje i samsvar med gjeldende lovgivning og kan
kreve ekstra hygienetiltak.
Referanseguide for installatør
76
▪ Resirkuleringspumpe. I samsvar med gjeldende lovgivning kan det bli nødvendig
å koble en resirkulasjonspumpe mellom varmtvannets endepunkt og
resirkuleringstilkoblingen for husholdningsvarmtvannstanken.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 77
a Resirkuleringstilkobling
b Varmtvannstilkobling
c Dusj
d Resirkuleringspumpe
8.1.2 Formel for beregning av ekspansjonskarets fortrykk
Karets fortrykk (Pg) avhenger av installasjonens høydeforskjell (H):
Pg=0,3+(H/10) (bar)
8.1.3 Slik kontrollerer du vannvolumet og strømningshastigheten
Utendørsenheten har et ekspansjonskar på 8liter med et fabrikkinnstilt fortrykk på
1bar.
Slik kontrollerer du at enheten virker som den skal:
▪ Du må kontrollere minimum og maksimum vannvolum.
▪ Du må kanskje justere ekspansjonskarets fortrykk.
Minimum vannvolum
Kontroller at den totale vannmengden i installasjonen er større enn minimum
vannvolum, IKKE medregnet utendørsenhetens innvendige vannmengde:
8 | Montering av rør
Hvis… Da er minimum vannvolum…
Kjøling 20l
Oppvarming/avisingsdrift og…
Forvarming på tanken er mulig.
0l
Dette er mulig i følgende tilfeller:
▪ EKHWP* tank + tilleggsvarmer
▪ EKHWS*D* tank + tilleggsvarmer +
husholdningsvarmtvannspumpe
Forvarming på tanken er mulig, men en
20l
ekstravarmer (intern eller ekstern) er til
stede.
Forvarming på tanken er mulig, og det
50l
finnes ingen ekstravarmer.
INFORMASJON
Til krevende operasjoner eller i rom med høy varmebelastning kan det være
nødvendig med mer vann.
MERKNAD
Når sirkulasjonen i hver enkelt romoppvarmings-/-avkjølingssløyfe kontrolleres via
fjernstyrte ventiler, er det viktig at minimum vannmengde opprettholdes selv når alle
ventilene er stengt.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Referanseguide for installatør
77
Page 78
8 | Montering av rør
M2
b
c
b b
M3M1
d
a
20
2.4
2.1
1.8
1.5
1.2
0.9
1
0.6
0.3
70 120 170
200
220 270
290
320
A
B
a Brukergrensesnitt (leveres som tilbehør)
b Individuell romtermostat (tillegg)
c Bypassventil for overtrykk (kjøpes lokalt)
d Avstengningsventil (levert som tilbehør)
M1...3 Individuell motordrevet ventil for å kontrollere hver enkelt sløyfe (kjøpes lokalt)
Maksimalt vannvolum
MERKNAD
Det makismale vannvolumet avhenger av om glykol er lagt til vannkretsen. For mer
informasjon om tilføring av glykol, se "Beskytte vannkretsen mot tilfrysing"[482].
Bruk følgende diagram til å fastslå maksimalt vannvolum for det beregnede
fortrykket.
A Fortrykk (bar)
B Maksimum vannvolum (l)
Vann
Vann + glykol
Eksempel: maksimum vannvolum og ekspansjonskarets fortrykk
Høydeforskjell i
installasjon
(a)
≤200/120l
≤7m Ingen justering av fortrykk er
nødvendig.
(b)
Vannvolum
>200/120l
Gjør følgende:
▪ Reduser fortrykket i henhold
(b)
til høydeforskjellen i den
ønskede installasjonen.
Fortrykket bør bli redusert
med 0,1 bar for hver meter
under 7m.
▪ Kontroller at vannvolumet
IKKE overskrider maksimalt
tillatt vannvolum.
Referanseguide for installatør
78
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 79
8 | Montering av rør
Høydeforskjell i
installasjon
(a)
≤200/120l
>7m Gjør følgende:
▪ Øke fortrykket i henhold til
høydeforskjellen i den
ønskede installasjonen.
Fortrykket bør øke med
(b)
Vannvolum
>200/120l
Ekspansjonskaret til
utendørsenheten er for lite for
installasjonen. I dette tilfellet
anbefales det å installer et
ekstra kar utenfor enheten.
(b)
0,1 bar for hver meter over
7m.
▪ Kontroller at vannvolumet
IKKE overskrider maksimalt
tillatt vannvolum.
(a)
Dette er høydeforskjellen (m) mellom det høyeste punktet i vannkretsen og
utendørsenheten. Hvis utendørsenheten er plassert på det høyeste punktet i
installasjonen, er installeringshøyden 0m.
(b)
Maksimalt vannvolum er 200l i tilfelle kretsen bare er fylt med vann, og 120l i tilfelle
kretsen er fylt med vann og glykol.
Minimum strømningshastighet
Kontroller at den minimale strømningshastigheten (påkrevd under opptiningsdrift/
drift med ekstravarmer (hvis aktuelt)) i installasjonen er garantert under alle
forhold.
Hvis driften er… Da er minimum påkrevd
strømningshastighet…
Kjøling 20l/min
Oppvarming/avrimingsdrift når
utendørstemperaturen er over –5°C
Oppvarming/avrimingsdrift når
22l/min
utendørstemperaturen er under –5°C
Produksjon av husholdningsvarmtvann 28l/min
MERKNAD
Hvis glykol ble tilsatt i vannkretsen, og hvis temperaturen i vannkretsen er lav, vil
strømningshastigheten IKKE bli vist på brukergrensesnittet. I dette tilfellet kan
minimum strømningshastighet kontrolleres ved hjelp av pumpetesten.
MERKNAD
Når sirkulasjonen i hver enkelt eller i bestemte romoppvarmingssløyfer kontrolleres
via fjernstyrte ventiler, er det viktig at minimum strømningshastighet garanteres selv
når alle ventiler er stengt. Hvis minimum strømningshastighet ikke kan nås, vil en
strømningsfeil 7H bli generert (ingen oppvarming eller drift).
Se anbefalt prosedyre som beskrevet i "12.4Sjekkliste under igangsetting"[4223].
8.1.4 Endre ekspansjonskarets fortrykk
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
MERKNAD
Bare en kvalifisert montør kan justere ekspansjonskarets fortrykk.
Standard fortrykk for ekspansjonskaret er 1 bar. Når det er nødvendig å endre
fortrykket, ta hensyn til følgende retningslinjer:
Referanseguide for installatør
79
Page 80
8 | Montering av rør
a
▪ Bruk kun tørr nitrogen til å stille inn ekspansjonskarets fortrykk.
▪ Feilaktig innstilling av ekspansjonskarets fortrykk vil forårsake funksjonsfeil i
systemet.
Endring av ekspansjonskarets fortrykk bør bare utføres ved å frigjøre eller øke
nitrogentrykket via ekspansjonskarets Schrader-ventil.
a Schrader-ventil
8.1.5 Slik kontrollerer du vannvolumet: eksempler
Eksempel 1
Utendørsenheten er installert 5m under det høyeste punktet i vannkretsen. Det
totale vannvolumet i vannkretsen er 100l.
Ingen handlinger eller justeringer er nødvendig.
Eksempel 2
Utendørsenheten er installert på det høyeste punktet i vannkretsen. Det totale
vannvolumet i vannkretsen er 250l.
Handlinger:
▪ Fordi det totale vannvolumet (250l) overskrider standard vannvolum (200l), må
fortrykket reduseres.
▪ Nødvendig fortrykk er:
Pg = (0,3+(H/10))bar = (0,3+(0/10))bar = 0,3bar
▪ Det tilsvarende maksimale vannvolumet ved 0,3 bar er 290 l. (Se grafen i
"Maksimalt vannvolum"[478]).
▪ Fordi 250l er lavere enn 290l, egner ekspansjonskaret seg for installasjonen.
8.2 Koble til vannrøropplegg
8.2.1 Om tilkobling av vannrøropplegget
Referanseguide for installatør
80
Før tilkobling av vannrøropplegget
Sørg for at utendørsenheten er montert.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 81
8 | Montering av rør
Typisk arbeidsflyt
Tilkobling av vannrøropplegget består vanligvis av følgende trinn:
1 Tilkobling av vannrøropplegget til utendørsenheten.
2 Tilkobling av vannrøropplegget til det eksterne ekstravarmersettet og/eller
husholdningsvarmtvannstanken (hvis gjeldende).
3 Beskytte vannkretsen mot frysing (tilføring av glykol eller installasjon av
frostbeskyttelsesventiler).
4 Fylling av vannkretsen.
5 Fylling av husholdningsvarmtvannstanken (hvis gjeldende).
6 Isolasjon av vannrøropplegg.
INFORMASJON
For instruksjoner om husholdningsvarmtvannstanken, se installeringshåndboken for
tanken.
For instruksjoner om det eksterne ekstravarmersett, se:
▪ Installeringshåndboken for ekstravarmersettet.
▪ "Slik kobler du til ekstravarmersettet" [4 102] (dette emnet overstyrer delvis
installeringshåndboken for ekstravarmeren)
8.2.2 Forholdsregler ved tilkobling av vannrøropplegg.
INFORMASJON
Les også forholdsregler og krav i de følgende kapitlene:
▪ "2Generelle sikkerhetshensyn"[49]
▪ "8.1Klargjøre vannrøropplegg"[474]
8.2.3 Slik kobler du til vannrøropplegget
MERKNAD
IKKE bruk for mye kraft når du kobler til røropplegg. Sørg for at rørene er rettet inn
skikkelig. Deformasjon av røropplegget kan medføre funksjonsfeil på enheten.
MERKNAD
Når det lokale røropplegget kobles til, hold mutteren på innsiden av enheten på plass
og bruk en fastnøkkel til å holde den godt fast.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
1 Koble avstengningsventilen (med integrert filter) til utendørsenhetens
vanninntak, og bruk gjengetetning.
Referanseguide for installatør
81
Page 82
8 | Montering av rør
a
d
1
c
2
b
b
a Vann UT (skrukobling, hann, 1")
b Vann INN (skrukobling, hann, 1")
c Avstengningsventil med integrert filter (levert som tilbehør)(2× skrukobling, hunn,
1")
d Gjengetetning
2 Koble det lokale røropplegget til avstengningsventilen.
3 Koble det lokale røropplegget til utendørsenhetens vannutløp.
MERKNAD
Om avstengningsventilen med integrert filter (levert som tilbehør):
▪ Installasjon av ventilen ved vanninntaket er obligatorisk.
▪ Vær oppmerksom på strømningsretningen for ventilen.
MERKNAD
For serviceformål anbefales det også å installere en avstengningsventil og et
tappepunkt for vann UT-koblingen. Avstengningsventilen og tappepunktet kjøpes
lokalt.
MERKNAD
Installer luftventiler ved alle lokale høye punkter.
MERKNAD
Hvis en ekstra husholdningsvarmtvanntank er installert: En trykkavlastningsventil
(kjøpes lokalt) med et åpningstrykk på maksimum 10bar (=1MPa) må installeres på
koblingen til kaldtvannsinntaket for husholdningsvann i samsvar med gjeldende
lovgivning.
8.2.4 Beskytte vannkretsen mot tilfrysing
Om frostbeskyttelse
Referanseguide for installatør
82
Frost kan skade systemet. For å hindre at hydraulikkomponentene fryser, er
programvaren utstyrt med en spesiell frostbeskyttelsesfunksjon som omfatter
aktivering av pumpen ved eventuell lav temperatur:
▪ Forebygging av vannrørfrysing (se "Forebygg vannrørfrysing"[4201]),
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 83
▪ Avløpsbeskyttelse. Bare aktuelt når Bivalent er aktivert ([C‑02]=1). Denne
funksjonen hindrer åpning av frostbeskyttelsesventiler i vannrørene til
utendørsenheten når den ekstra varmtvannsbeholderen er i drift i
minustemperatur utendørs.
Men hvis strømbrudd inntreffer, kan disse funksjonene ikke garantere beskyttelse.
Utfør et av følgende alternativer for å beskytte vannkretsen mot å fryse:
▪ Tilsett glykol i vannet. Glykol senker frysepunktet for vann.
▪ Monter frostbeskyttelsesventiler. Frostbeskyttelsesventiler drenerer vannet fra
systemet før det fryser.
Frostbeskyttelse med glykol
8 | Montering av rør
MERKNAD
Hvis du tilsetter glykol i vannet, må du IKKE montere frostbeskyttelsesventiler.
Mulige konsekvens: Glykol lekker ut av frostbeskyttelsesventilene.
MERKNAD
Hvis du tilsetter glykol i vannet, må du også installere en strømningsbryter
(EKFLSW1).
Om frostbeskyttelse med glykol
Tilsetting av glykol i vannet senker frysepunktet for vann.
ADVARSEL
Etylenglykol er giftig.
ADVARSEL
Korrosjon i systemet er mulig fordi det benytter glykol. Fri glykol vil bli syreholdig
under påvirkning av oksygen. Denne prosessen fremskyndes i nærvær av kobber og
ved høye temperaturer. Den syreholdige frie glykolen angriper metalloverflater og
danner galvaniske korrosjonsceller som fører til alvorlige skader på systemet. Derfor
er det viktig:
▪ at vannbehandlingen utføres korrekt av en kvalifisert vannspesialist,
▪ at en glykol med korrosjonshemmere blir valg for å motvirke syredannelse fra
oksidasjon av glykoler,
▪ at ingen glykol for bilbransjen er i bruk fordi korrosjonshemmere har en
begrenset levetid og inneholder silikater som kan forurense eller tilstoppe
systemet,
▪ at galvanisert røropplegg IKKE brukes i glykolsystemer fordi dets nærvær kan føre
til nedfall av visse komponenter i glykolens korrosjonshemmer.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
MERKNAD
Glykol absorberer vann fra omgivelsene. Derfor må det IKKE tilsettes glykol som har
vært eksponert for luft. Å la lokket på glykolbeholderen ligge av fører til at
vannkonsentrasjonen øker. Glykolkonsentrasjonen blir da lavere enn forutsatt. Som
et resultat kan hydraulikkomponentene fryse likevel. Iverksett preventive tiltak for å
sikre minimal eksponering av glykol til luft.
Typer glykol
Hvilke typer glykol som kan brukes, avhenger av om systemet inneholder en
varmtvannstank til husholdningsbruk:
Referanseguide for installatør
83
Page 84
8 | Montering av rør
Hvis… Resultat…
Systemet inneholder en
Bruk kun propylenglykol
(a)
varmtvannstank for husholdningsbruk
Systemet inneholder IKKE en
varmtvannstank for husholdningsbruk
(a)
Propylenglykol, med de nødvendige hemmerne, er klassifisert som kategoriIII i henhold til
EN1717.
Du kan bruke enten propylenglykol
eller etylenglykol
(a)
Nødvendig konsentrasjon av glykol
Nødvendig konsentrasjon av glykol avhenger av laveste forventede
utendørstemperatur, og av om du ønsker å beskytte systemet mot sprenging eller
mot frysing. For å hindre a systemet fryser er det påkrevd med mer glykol.
Tilsett glykol i henhold til tabellen nedenfor.
Laveste forventede
Forhindre sprenging Forhindre frysing
utendørstemperatur
–5°C 10% 15%
–10°C 15% 25%
–15°C 20% 35%
–20°C 25% —
–25°C 30% —
–30°C 35% —
INFORMASJON
▪ Beskyttelse mot sprenging: glykolen vil forhindre at rørene sprenges, men IKKE
mot at væsken inne i røropplegget fryser.
▪ Beskyttelse mot frysing: glykolen vil forhindre at væsken inne i røropplegget
fryser.
MERKNAD
▪ Den nødvendige konsentrasjonen kan være forskjellig avhengig av type glykol. Du
må ALLTID sammenligne kravene fra tabellen over med spesifikasjonene som
oppgis av glykolprodusenten. Innfri kravene satt av glykolprodusenten ved behov.
▪ Konsentrasjonen av tilsatt glykol må ALDRI overskride 35%.
▪ Hvis væsken i systemet er frossen, vil pumpen IKKE kunne starte. Husk at hvis du
kun beskytter systemet mot sprenging, kan væsken i systemet fortsatt fryse.
▪ Når vann står stille inne i systemet, er det stor sannsynlighet for frysing og skade
på systemet.
Referanseguide for installatør
84
Glykol og maksimalt tillatt vannvolum
Tilsetting av glykol til vannkretsen reduserer minimum tillatt vannvolum i systemet.
Hvis du vil ha mer informasjon, kan du se "Maksimalt vannvolum"[478].
Glykolinnstilling
MERKNAD
Hvis det finnes glykol i systemet, skal innstillingen [E-0D] settes til 1. Hvis
glykolinnstillingen IKKE er riktig angitt, kan væsken i rørene fryse.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 85
Frostbeskyttelse med frostbeskyttelsesventiler
c
c
b
b
a
a
b
c
Om frostbeskyttelsesventiler
Det er installatørens ansvar å beskytte det lokale røropplegget mot frost. Når det
ikke er tilsatt glykol i vannet kan du bruke frostbeskyttelsesventiler på det lokale
røroppleggets laveste punkter for å tappe vannet fra systemet før det fryser.
Montering av frostbeskyttelsesventiler
Installer følgende deler for å beskytte det lokale røropplegget mot frost:
a Automatisk luftinntak
b Frostbeskyttelsesventil (valgfritt – kjøpes lokalt)
c Normalt lukkede ventiler (anbefalt – kjøpes lokalt)
Del Beskrivelse
8 | Montering av rør
Et automatisk luftinntak (for lufttilførsel) skal installeres på det
høyeste punktet. For eksempel en automatisk luftrensing.
Beskyttelse for det lokale røropplegget. Frostbeskyttelsesventiler
må være installert:
▪ vertikalt for å la vannet strømme ut fullstendig og uten
hindringer.
▪ på det laveste punktet i det lokale røropplegget.
▪ I den kaldeste delen og unna varmekilder.
Merknad: La det være minst 15cm klaring fra bakken for å hindre
at is ikke blokkerer vannutløpet.
Isolasjon av vann inne i huset når det er strømbrudd. Normalt
lukkede ventiler (plassert innendørs nær røroppleggets innløps-/
utløpspunkter) kan forhindre at alt vann i det innendørs
røropplegget tappes når frostbeskyttelsesventilene åpner.
▪ Nå det er strømbrudd: Den normalt lukkede ventilen lukker og
isolerer vannet inne i huset. Hvis frostbeskyttelsesventilen åpner,
tappes kun vann utenfor huset.
▪ I andre tilfeller (for eksempel: når det foreligger pumpefeil): Den
normalt lukkede ventilen forblir åpen. Hvis
frostbeskyttelsesventilen åpner, tappes også vannet fra innsiden
av huset.
MERKNAD
Når frostbesktyttelsesventiler er installert, sett minimum kjølesettpunkt
(standard=7°C) minst 2°C høyere enn maksimum åpningstemperatur for
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
frostbeskyttelsesventilen. Hvis den velges lavere kan frostbeskyttelsesventilene åpne
under kjøledrift.
Referanseguide for installatør
85
Page 86
8 | Montering av rør
8.2.5 Slik fyller du vannkretsen
8.2.6 Slik fyller du husholdningsvarmtvannstanken
For å fylle vannkretsen skal du bruke et påfyllingssett som kjøpes lokalt. Sørg for at
du overholder gjeldende lovgivning.
MERKNAD
For modeller med integrert ekstravarmer: Enheten inneholder en automatisk
luftrensingsventil på ekstravarmeren. Sørg for at den er åpen. Alle automatiske
luftrensingsventiler i systemet (i enheten, og i lokalt røropplegg - hvis det finnes) må
bli stående åpne etter igangsetting.
For andre modeller: Denne enheten inneholder en manuell luftrensingsventil. Sørg
for at den er lukket. Åpne den kun når du utfører en luftrensing.
Se installeringshåndboken for husholdningsvarmtvannstanken.
8.2.7 Slik isolerer du vannrøropplegget
Hele røropplegget i vannkretsen MÅ isoleres for å unngå kondens under kjøling
samt nedsatt oppvarmings- og kjølekapasitet.
Isolering av utendørs vannrør
MERKNAD
Utendørs røropplegg. Sørg for at det utendørs røropplegget isoleres som angitt for å
beskytte mot faremomente.
For røropplegg i friluft anbefales bruk av isolasjonstykkelsen som vises i tabellen
som et minimum (med λ=0,039W/mK).
Rørlengde (m) Minimum isolasjonstykkelse (mm)
<20 19
20~30 32
30~40 40
40~50 50
I andre tilfeller kan den minimale isolasjonstykkelsen fastsettes ved hjelp av
beregningsverktøyet Hydronic Piping Calculation.
Referanseguide for installatør
86
Beregningsverktøyet Hydronic Piping Calculation er en del av Heating Solutions
Navigator som er tilgjengelig via https://professional.standbyme.daikin.eu.
Kontakt forhandleren hvis du ikke har tilgang til Heating Solutions Navigator.
Denne anbefalingen sikrer god drift på enheten, men lokale bestemmelser kan
avvike, og disse må følges.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 87
9 Elektrisk installasjon
I dette kapittelet
9.1 Om tilkobling av det elektriske ledningsopplegget................................................................................................................ 87
9.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget ...................................................................... 87
9.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget ........................................................................ 88
9.1.3 Om overholdelse av elektriske bestemmelser ...................................................................................................... 89
9.1.4 Om strømforsyning til foretrukket kWh-tariff ....................................................................................................... 89
9.1.5 Oversikt over elektriske tilkoblinger unntatt eksterne aktuatorer ....................................................................... 90
9.2 Tilkoblinger til utendørsenhet................................................................................................................................................ 91
9.2.1 Koble de elektriske ledningene til utendørsanlegget............................................................................................ 96
9.2.2 Slik kobler du til hovedstrømforsyningen .............................................................................................................. 97
9.2.3 Slik kobler du til strømforsyning for ekstravarmer................................................................................................ 100
9.2.4 Eksternt ekstravarmersett ..................................................................................................................................... 101
9.2.5 Slik kobler du til brukergrensesnittet..................................................................................................................... 107
9.2.6 Slik kobler du til avstengningsventilen................................................................................................................... 111
9.2.7 Kople til strømmålere............................................................................................................................................. 112
9.2.8 Slik kobler du til husholdningsvarmtvannspumpen .............................................................................................. 112
9.2.9 Slik kobler du til alarmutgangen ............................................................................................................................ 113
9.2.10 Slik kobler du til PÅ/AV-utgangen for romkjøling/-oppvarming ........................................................................... 114
9.2.11 Slik kobler du til veksling til ekstern varmekilde.................................................................................................... 115
9.2.12 Slik kobler du til digitale innganger for strømforbruk ........................................................................................... 116
9.2.13 Tilkobling av sikkerhetstermostat (normalt lukket kontakt) ................................................................................. 117
9.2.14 Koble til en Smart Grid ........................................................................................................................................... 118
9 | Elektrisk installasjon
9.1 Om tilkobling av det elektriske ledningsopplegget
Før tilkobling av det elektriske ledningsopplegget
Kontroller at vannrørene er tilkoblet.
Typisk arbeidsflyt
Tilkobling av elektrisk ledningsopplegg består vanligvis av følgende trinn:
▪ "9.2Tilkoblinger til utendørsenhet"[491]
9.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget
FARE: ELEKTRISK STØT
ADVARSEL
Bruk ALLTID multikjernekabler til strømforsyning.
INFORMASJON
Les også om forholdsregler og krav under "2Generelle sikkerhetshensyn"[49].
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
ADVARSEL
▪ Alt ledningsopplegg MÅ installeres av en autorisert elektriker og overholde
gjeldende lovgivning.
▪ Foreta elektriske tilkoblinger til det faste ledningsopplegget.
▪ Alle komponenter kjøpt på stedet og all elektrisk konstruksjon MÅ overholde
gjeldende lovgivning.
Referanseguide for installatør
87
Page 88
9 | Elektrisk installasjon
b a
c b
c
aa
A
AA´
A´
ADVARSEL
▪ Hvis strømforsyningen mangler eller har feil N-fase, kan utstyret gå i stykker.
▪ Etabler riktig jording. Enheten må IKKE jordes til vannrør, innkoblingsdemper eller
telefonjording. Ufullstendig jording kan medføre elektrisk støt.
▪ Installer nødvendige sikringer eller skillebrytere.
▪ Fest det elektriske ledningsopplegget med kabelfester slik at de IKKE kommer i
kontakt med skarpe kanter eller røropplegget, spesielt på høyttrykkssiden.
▪ IKKE bruk sammenteipede ledninger, ledninger med flertrådet leder,
skjøteledninger eller tilkoblinger fra et stjernesystem. De kan føre til
overoppheting, elektrisk støt eller brann.
▪ IKKE installer en fasekondensator, fordi denne enheten er utstyrt med
vekselretter. En fasekondensator vil redusere ytelsen og kan føre til ulykker.
ADVARSEL
Roterende vifte. Før du slår PÅ utendørsenheten, kontroller at utslippsristen dekker
viften som en beskyttelse mot en roterende vifte. Se "Installere utslippsristen"[472].
LIVSFARE
IKKE skyv eller plasser overskytende kabellengder i enheten.
MERKNAD
Avstanden mellom høyspennings- og lavspenningskabler skal være minst 50mm.
9.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget
Ta hensyn til følgende:
▪ Hvis ledninger med flertrådet leder brukes, monterer du en rund terminal av
krimpetypen på enden av ledningen. Passer den runde terminalen av krimpetype
på ledningen opp til den tildekkede delen, og fest terminalen med et passende
verktøy.
a Flertrådet leder
b Rund kabelsko
▪ Bruk følgende metoder til å montere ledninger:
Ledningstype Fremgangsmåte for å installere
Énlederledning
Referanseguide for installatør
88
a Buktet énlederledning
b Skrue
c Flat skive
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 89
9 | Elektrisk installasjon
c b ba c
a
B
B
Ledningstype Fremgangsmåte for å installere
Ledning med flertrådet
leder og rund terminal
av krimpetype
a Kontakt
b Skrue
c Flat skive
Tillatt
IKKE tillatt
Tilstrammingsmomenter
Punkt Tilstrammingsmoment (N•m)
X1M 2,45 ±10%
X2M 0,88 ±10%
X3M 0,88 ±10%
X4M 2,45 ±10%
X5M 0,88 ±10%
X9M 2,45 ±10%
X10M 0,88 ±10%
9.1.3 Om overholdelse av elektriske bestemmelser
Kun for EBLA09~16DAV3, EBLA09~16DA3V3, EDLA09~16DAV3 og
EDLA09~16DA3V3
Utstyr som overholder EN/IEC 61000-3-12 (en europeisk/internasjonal teknisk
standard som fastsetter grenseverdiene for harmonisk strøm generert av utstyr
som er koblet til offentlige lavspenningssystemer med en inngangsstyrke på >16A
og ≤75A per fase).
9.1.4 Om strømforsyning til foretrukket kWh-tariff
Strømselskaper over hele verden jobber hardt for å tilby pålitelige strømtjenester
til konkurransedyktige priser, og har ofte tillatelse til å fakturere kunder til gunstige
priser. For eksempel priser for faktisk bruk, sesongpriser samt varmepumpepriser
(Wärmepumpentarif) i Tyskland og Østerrike ...
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Dette utstyret kan kobles til strømforsyningssystemer som tilbyr foretrukket kWhtariff.
Ta kontakt med strømselskapet som leverer strømmen der dette utstyret skal
installeres, for å få vite om utstyret kan kobles til et eventuelt system for
strømforsyning som leveres til foretrukket kWh-tariff.
Strømselskapet kan gjøre følgende når utstyret er koblet til et slikt system for
strømforsyning til foretrukket kWh-tariff:
▪ bryte strømforsyningen til utstyret i bestemte tidsperioder,
▪ kreve at utstyret kun forbruker en begrenset mengde strøm i løpet av bestemte
tidsperioder.
Referanseguide for installatør
89
Page 90
9 | Elektrisk installasjon
edc
f
A B
b b b
a
5
8
0
1
5
0
0
0
dc
f
A B
b b
a
b
e
C
5
8
0
1
5
0
0
0
edc
f
A B
b b b
a
5
8
0
1
5
0
0
0
S1S
X5M/9+10
dc
f
A B
b b
a
b
e
C
5
8
0
1
5
0
0
0
S1S
X5M/9+10
9.1.5 Oversikt over elektriske tilkoblinger unntatt eksterne aktuatorer
Hydro-modulen for utendørsenheten er konstruert for å motta et inngangssignal
som kobler enheten over til tvangsstyrt AV-modus. I det øyeblikket vil ikke
kompressoren på utendørsenheten kjøre.
Kablingen til enheten er ulik avhengig av om strømforsyningen brytes eller ikke.
Dette emnet beskriver følgende strømforsyningsoppsett:
▪ Strømforsyning til normal kWh-tariff
▪ Strømforsyning til foretrukket kWh-tariff UTEN separat strømforsyning med
normal kWh-tariff
▪ Strømforsyning til foretrukket kWh-tariff MED separat strømforsyning til normal
kWh-tariff
Strømforsyning til normal kWh-tariff
Med integrert ekstravarmer
Med eksternt ekstravarmersett
A Utendørsenhet
B Husholdningsvarmtvannstank
C Eksternt ekstravarmersett
a Strømkabinett: Strømforsyning til normal kWh-tariff
b Overstrømssikring
c Kompressormodul
d Hydromodul
e Ekstravarmer
f Tilleggsvarmer
Strømforsyning til foretrukket kWh-tariff UTEN separat strømforsyning med
normal kWh-tariff
Når strømforsyning til foretrukket kWh-tariff er aktivert, blir strømforsyningen IKKE
avbrutt. Utendørsenhetens kompressormodul slås av med kontrollenheten.
Referanseguide for installatør
90
Merk: Strømselskapet må alltid tillate strømforbruket til utendørsenhetens
hydromodul.
Med integrert ekstravarmer
A Utendørsenhet
B Husholdningsvarmtvannstank
Med eksternt ekstravarmersett
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 91
9 | Elektrisk installasjon
edc
f
A B
b b b
a1
5
8
0
1
5
0
0
0
a2
b
X5M/9+10
S1S
5
8
0
1
5
0
0
0
dc
f
A B
b b
a1
b
e
C
5
8
0
1
5
0
0
0
a2
b
X5M/9+10
S1S
5
8
0
1
5
0
0
0
C Eksternt ekstravarmersett
a Strømkabinett: Strømforsyning til foretrukket kWh-tariff
b Overstrømssikring
c Kompressormodul
d Hydromodul
e Ekstravarmer
f Tilleggsvarmer
S1S Kontakt for strømforsyning til foretrukket kWh-tariff
Strømforsyning til foretrukket kWh-tariff MED separat strømforsyning til normal
kWh-tariff
Når strømforsyning til foretrukket kWh-tariff er aktivert, blir strømforsyningen
avbrutt av strømselskapet umiddelbart eller av strømselskapet etter en stund. I
dette tilfellet må utendørsenhetens hydromodul drives av en separat
strømforsyning til normal kwh-tariff.
Med integrert ekstravarmer
A Utendørsenhet
B Husholdningsvarmtvannstank
C Eksternt ekstravarmersett
a1 Strømkabinett: Strømforsyning til normal kWh-tariff
a2 Strømkabinett: Strømforsyning til foretrukket kWh-tariff
b Overstrømssikring
c Kompressormodul
d Hydromodul
e Ekstravarmer
f Tilleggsvarmer
S1S Kontakt for strømforsyning til foretrukket kWh-tariff
9.2 Tilkoblinger til utendørsenhet
Med eksternt ekstravarmersett
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Punkt Beskrivelse
Strømforsyning
(strømnettet)
Strømforsyning
(ekstravarmer)
Se "Slik kobler du til
hovedstrømforsyningen"[497].
Se "Slik kobler du til strømforsyning for
ekstravarmer"[4100].
(i tilfelle innendørsenhet
med integrert
ekstravarmer)
Ekstravarmersett +
Se "Eksternt ekstravarmersett"[4101].
Bypassventilsett
(i tilfelle eksternt
ekstravarmersett)
Brukergrensesnitt Se "Slik kobler du til brukergrensesnittet"[4107].
Avstengningsventil Se "Slik kobler du til avstengningsventilen"[4111].
Referanseguide for installatør
91
Page 92
9 | Elektrisk installasjon
Punkt Beskrivelse
Strømmålere Se "Kople til strømmålere"[4112].
Husholdningsvarmtvannspu
mpe
Se "Slik kobler du til
husholdningsvarmtvannspumpen"[4112].
Alarmutgang Se "Slik kobler du til alarmutgangen"[4113].
Betjeningskontroll av
romkjøling/varmedrift
Omkobling til ekstern
varmekildekontroll
Digitale innganger for
strømforbruk
Se "Slik kobler du til PÅ/AV-utgangen for
romkjøling/-oppvarming"[4114].
Se "Slik kobler du til veksling til ekstern
varmekilde"[4115].
Se "Slik kobler du til digitale innganger for
strømforbruk"[4116].
Sikkerhetstermostat Se "Tilkobling av sikkerhetstermostat (normalt lukket
kontakt)"[4117].
Smart Grid Se "Koble til en Smart Grid"[4118].
Referanseguide for installatør
92
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 93
9 | Elektrisk installasjon
Punkt Beskrivelse
Romtermostat (med
ledninger eller trådløs)
I tilfelle trådløs romtermostat, se:
▪ Installeringshåndbok for trådløs
romtermostat
▪ Tilleggsbok for valgt utstyr
I tilfelle kablet romtermostat uten
grunnenhet med soneinndeling, se:
▪ Installeringshåndbok for kablet
romtermostat
▪ Tilleggsbok for valgt utstyr
I tilfelle kablet romtermostat med
grunnenhet med soneinndeling, se:
▪ Installeringshåndbok for kablet
romtermostat (digital eller analog) +
grunnenhet for soneinndeling
▪ Tilleggsbok for valgt utstyr
▪ I dette tilfellet:
- Du må koble til den kablede
romtermostaten (digital eller analog) til
grunnenhet for soneinndeling
- Du må koble til grunnenhet for
soneinndeling til utendørsenheten
- For kjøle-/varmedrift må du også montere
et relé (kjøpes lokalt; se tilleggsbok for
tilleggsutstyr)
Ledninger: 0,75mm²
Maksimal merkestrøm: 100mA
For hovedområdet:
▪ [2.9] Kontroll
▪ [2.A] Termostattype
For ekstraområdet:
▪ [3.A] Termostattype
▪ [3.9] (skrivebeskyttet) Kontroll
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Referanseguide for installatør
93
Page 94
9 | Elektrisk installasjon
Punkt Beskrivelse
Varmepumpekonvektor Forskjellige kontrollenheter og oppsett er
mulig for varmepumpekonvektorer.
Avhengig av oppsettet, trenger du også
montere et relé (kjøpes lokalt, se tilleggsbok
for tilleggsutstyr).
Hvis du vil ha mer informasjon, kan du se:
▪ Installeringshåndbok for
varmepumpekonvektorer
▪ Installeringshåndbok for tilleggsutstyr til
varmepumpekonvektor
▪ Tilleggsbok for valgt utstyr
Ledninger: 0,75mm²
Maksimal merkestrøm: 100mA
For hovedområdet:
▪ [2.9] Kontroll
▪ [2.A] Termostattype
For ekstraområdet:
▪ [3.A] Termostattype
▪ [3.9] (skrivebeskyttet) Kontroll
Ekstern utendørssensor Se:
▪ Installeringshåndbok for ekstern
▪ Tilleggsbok for valgt utstyr
Ledninger: 2×0,75mm²
[9.B.1]=1 (Ekstern sensor = Utendørs)
[9.B.2] Ekst. miljøsensorforskyvning
[9.B.3] Gjennomsnittsberegner tid
Ekstern innendørssensor Se:
▪ Installeringshåndbok for ekstern
▪ Tilleggsbok for valgt utstyr
Ledninger: 2×0,75mm²
utendørssensor
innendørssensor
Referanseguide for installatør
94
[9.B.1]=2 (Ekstern sensor = Rom)
[1.7] Sensorforskyvning
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 95
Punkt Beskrivelse
Personkomfortgrensesnitt Se:
▪ Installerings- og driftshåndbok for
▪ Tilleggsbok for valgt utstyr
Ledninger: 2×(0,75~1,25mm²)
Maksimal lengde: 500m
[2.9] Kontroll
[1.6] Sensorforskyvning
9 | Elektrisk installasjon
personkomfortgrensesnitt
(ved
husholdningsvarmtvannsta
nk)
3‑veisventil
(ved
husholdningsvarmtvannsta
nk)
Termistor for
husholdningsvarmtvannsta
nk
(ved
husholdningsvarmtvannsta
nk)
Strømforsyning for
tilleggsvarmer (fra
utendørsenhet til
varmevern for
tilleggsvarmer)
Se:
▪ Installeringshåndbok for 3-veisventil
▪ Tilleggsbok for valgt utstyr
Ledninger: 3×0,75mm²
Maksimal merkestrøm: 100mA
[9.2] Husholdningsvarmtvann
Se:
▪ Installeringshåndbok for
husholdningsvarmtvannstanken
▪ Tilleggsbok for valgt utstyr
Ledninger: 2
Termistoren og tilkoblingsledningen (12
m)leveres sammen med
husholdningsvarmtvannstanken.
[9.2] Husholdningsvarmtvann
Se:
▪ Installeringshåndbok for
husholdningsvarmtvannstanken
▪ Tilleggsbok for valgt utstyr
Ledninger: (2+GND)×2,5mm²
[9.4] Tilleggsvarmer VVB
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
(ved
husholdningsvarmtvannsta
nk)
Strømforsyning for
tilleggsvarmer (fra
hovedstrømforsyning til
innendørsenhet)
Se:
▪ Installeringshåndbok for
husholdningsvarmtvannstanken
▪ Tilleggsbok for valgt utstyr
Ledninger: 2+GND
Maksimal driftsstrøm: 13A
[9.4] Tilleggsvarmer VVB
Referanseguide for installatør
95
Page 96
9 | Elektrisk installasjon
ed
a2
c
a1 b
f
OR
Punkt Beskrivelse
WLAN-innsats Se:
▪ Installeringshåndbok for WLAN-innsatsen
▪ Referanseguide for installatør
—
[D] Trådløs Gateway
Strømningsbryter Se i installeringshåndboken for
strømningsbryteren
Ledninger: 2×0,5mm²
—
Lokale ekstrakomponenter
Følgende illustrasjon viser plasseringen av ekstrakomponenter som du må
installere på utendørsenheten når du bruker visse tilleggsutstyr.
9.2.1 Koble de elektriske ledningene til utendørsanlegget
Referanseguide for installatør
96
a Tilbehør i frittstående husholdningsvarmtvannstank (EKHWS*D* og EKHWSU*D*)
a1: Kontakt
a2: Terminalblokk
b Tilkoblingssett for tredjeparts tank med innebygd termostat (EKHY3PART2)
c Strømningsbryter (EKFLSW1)
d Demand-kretskort (A8P: EKRP1AHTA)
e Digitalt I/O-kretskort (A4P: EKRP1HBAA)
f Smart Grid relésett (EKRELSG)
1 Åpne servicedekselet. Se "Slik åpner du utendørsanlegget"[473].
2 Fjern isolasjon (20mm) fra ledningene.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 97
9 | Elektrisk installasjon
a b
b
c
a
d
NL N PE
Q1DI
X1M.L
X1M.L1
X1M.L2
X1M.L3
X1M.N
X1M.N
X1M.
X1M.
L3L2L1 N PE
Q1DI
1N~ 3N~
OR
1N~, 50 Hz,
220-240 V AC
3N~, 50 Hz,
380-415 V AC
a Avisoler ledningsenden til dette punktet
b Det kan medføre elektrisk støt eller lekkasje hvis ledningen avisoleres for mye
3 Stikk kablene inn fra baksiden av enheten og legg dem gjennom enheten og
inn i de tilhørende terminalblokkene.
a Høyspenningsalternativer
b Lavspenningsalternativer
c Strømforsyning for ekstravarmer (i tilfelle enhet med integrert ekstravarmer)
Ledningsopplegg for ekstravarmersett (i tilfelle eksternt ekstravarmersett)
d Enhetens strømforsyning
4 Koble ledningene til de tilhørende terminalene, og fest kabelen med et
kabelbånd.
9.2.2 Slik kobler du til hovedstrømforsyningen
Dette emnet beskriver 2 mulige måter å koble til hovedstrømforsyningen på:
▪ Ved strømforsyning til normal kWh-tariff
▪ Ved strømforsyning til foretrukket kWh-tariff
Ved strømforsyning til normal kWh-tariff
Strømforsyning til
normal kWh-tariff
—
1 Åpne servicedekselet. Se "Slik åpner du utendørsanlegget"[473].
2 Koble til på følgende måte (1N~eller 3N~ avhengig av modell, se
merkeplaten):
Ledninger: 1N+GND, ELLER 3N+GND
Maksimal merkestrøm: se merkeplate på enheten.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Referanseguide for installatør
97
Page 98
9 | Elektrisk installasjon
X1M
OR
1N~ 3N~
L1 L2 L3 N
L N
NL N PE
Q1DI
X1M.L
X1M.L1
X1M.L2
X1M.L3
X1M.N
X1M.N
X1M.
X1M.
L3L2L1 N PE
Q1DI
1N~ 3N~
OR
1N~, 50 Hz,
220-240 V AC
3N~, 50 Hz,
380-415 V AC
3 Fest kablene med kabelbånd til kabelbåndfestene.
Ved strømforsyning til foretrukket kWh-tariff
Strømforsyning til
foretrukket kWh-tariff
Separat
strømforsyning til
Ledninger: 1N+GND, ELLER 3N+GND
Maksimal merkestrøm: se merkeplate på enheten.
Ledninger: 1N
Maksimal merkestrøm: 6,3A
normal kWh-tariff
Kontakt for
strømforsyning til
Ledninger: 2×(0,75~1,25mm²)
Maksimal lengde: 50m.
foretrukket kWh-tariff
Kontakt for strømforsyning til foretrukket kWhtariff: 16VDC deteksjon (spenning fra kretskort).
Den spenningsfrie kontakten skal sikre minimum
aktuell belastning på 15VDC, 10mA.
[9.8] Strømforsyning til gunstig kWh-pris
1 Åpne servicedekselet. Se "Slik åpner du utendørsanlegget"[473].
2 Koble til strømforsyningen til foretrukket kWh-tariff (1N~eller 3N~ avhengig av
modell, se merkeplaten).
Referanseguide for installatør
98
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
Page 99
9 | Elektrisk installasjon
X1M
OR
1N~ 3N~
L1 L2 L3 N
L N
NL
X2M.6
X2M.5
1N~, 50 Hz,
230 V AC, 6.3 A
6 5
X2M
3 Om nødvendig, koble til den separate strømforsyningen til normal kWh-tariff.
INFORMASJON
Noen typer strømforsyning til foretrukket kWh-tariff krever en separat
strømforsyning til normal kWh-tariff til utendørsenheten. Dette er nødvendig i
følgende tilfeller:
▪ hvis strømforsyningen til foretrukket kWh-tariff er forstyrret når den er aktiv,
ELLER
▪ hvis intet strømforbruk for hydromodulen på utendørsenheten er tillatt når
strømforsyning til foretrukket kWh-tariff er aktiv.
EBLA09~16DA + EDLA09~16DA
Daikin Altherma 3 M
4P620241-1 – 2020.06
4 Koble til kontakten for den foretrukne strømforsyningen.
Referanseguide for installatør
99
Page 100
9 | Elektrisk installasjon
X5M.10
X5M.9
S1S
9 10
X5M
X19A
X1A
X11YB
X11YAX11Y
X19A
X1A
X11YBX11Y
X11YA
5 I tilfelle strømforsyning til normal kwh-tariff, koble X11Y fra X11YA, og koble
X11Y til X11YB.
9.2.3 Slik kobler du til strømforsyning for ekstravarmer
Referanseguide for installatør
100
6 Fest kablene med kabelbånd til kabelbåndfestene.
Dette emnet er kun aktuelt i tilfelle modeller med integrert ekstravarmer. For
instruksjoner i tilfelle det finnes eksternt ekstravarmersett, se "Eksternt
ekstravarmersett"[4101].
Type ekstravarmer Strømforsyning Ledninger
*3V 1N~ 230V 2+GND
[9.3] Ekstravarmer
EBLA09~16DA + EDLA09~16DA
4P620241-1 – 2020.06
Daikin Altherma 3 M
