Page 1

EDHQ011BB6V3 EDHQ014BB6V3 EDHQ016BB6V3

EDHQ011BB6W1 EDHQ014BB6W1 EDHQ016BB6W1

ANVÄNDARHANDBOK

Inomhusenhet och tillval för luft till

vatten-värmepumpsystem

EDLQ011BB6V3 EDLQ014BB6V3 EDLQ016BB6V3

EDLQ011BB6W1 EDLQ014BB6W1 EDLQ016BB6W1

EBHQ011BB6V3 EBHQ014BB6V3 EBHQ016BB6V3

EBHQ011BB6W1 EBHQ014BB6W1 EBHQ016BB6W1

EBLQ011BB6V3 EBLQ014BB6V3 EBLQ016BB6V3

EBLQ011BB6W1 EBLQ014BB6W1 EBLQ016BB6W1

Page 2

EDHQ011~016BB6V3 EDHQ011~016BB6W1 EDLQ011~016BB6V3 EDLQ011~016BB6W1 EBHQ011~016BB6V3 EBHQ011~016BB6W1 EBLQ011~016BB6V3 EBLQ011~016BB6W1

Inomhusenhet och tillval för luft till

vatten-värmepumpsystem

Användarhandbok

INNEHÅLL Sida

1. Deﬁnitioner ................................................................................ 1

1.1. Varningars och symbolers betydelse ............................................. 1

1.2. Använda termers betydelse ........................................................... 1

2. Allmänna säkerhetsföreskrifter.................................................. 2

3. Introduktion................................................................................ 2

3.1. Allmän information ......................................................................... 2

3.2. Den här handbokens omfattning ....................................................2

4. Drift av enheten ......................................................................... 3

4.1. Introduktion .................................................................................... 3

4.2. Använda den digitala styrenheten.................................................. 3

Möjligheter och funktioner.............................................................. 3

Grundläggande styrenhetsfunktioner............................................. 3

Klockfunktion.................................................................................. 3

Programtimerfunktion..................................................................... 3

4.3. Namn och funktion för knappar och ikoner .................................... 4

4.4. Inställning av styrenheten .............................................................. 5

Ställa in klockan ............................................................................. 5

Inställning av programtimer............................................................ 5

4.5. Beskrivning av driftslägen.............................................................. 6

Uppvärmning (h) ........................................................................... 6

Kyldrift (c)...................................................................................... 6

Varmvattenberedning (w)............................................................. 6

Kraftfull varmvattenberedning ........................................................ 6

Tyst drift (s).................................................................................. 7

Desinfektionsfunktion..................................................................... 7

Frysskyddsfunktion ........................................................................ 7

4.6. Styrenhetsfunktioner ...................................................................... 7

Manuell drift ................................................................................... 7

Drift med programtimer .................................................................. 8

4.7. Programmering och kontroll av programtimern.............................. 9

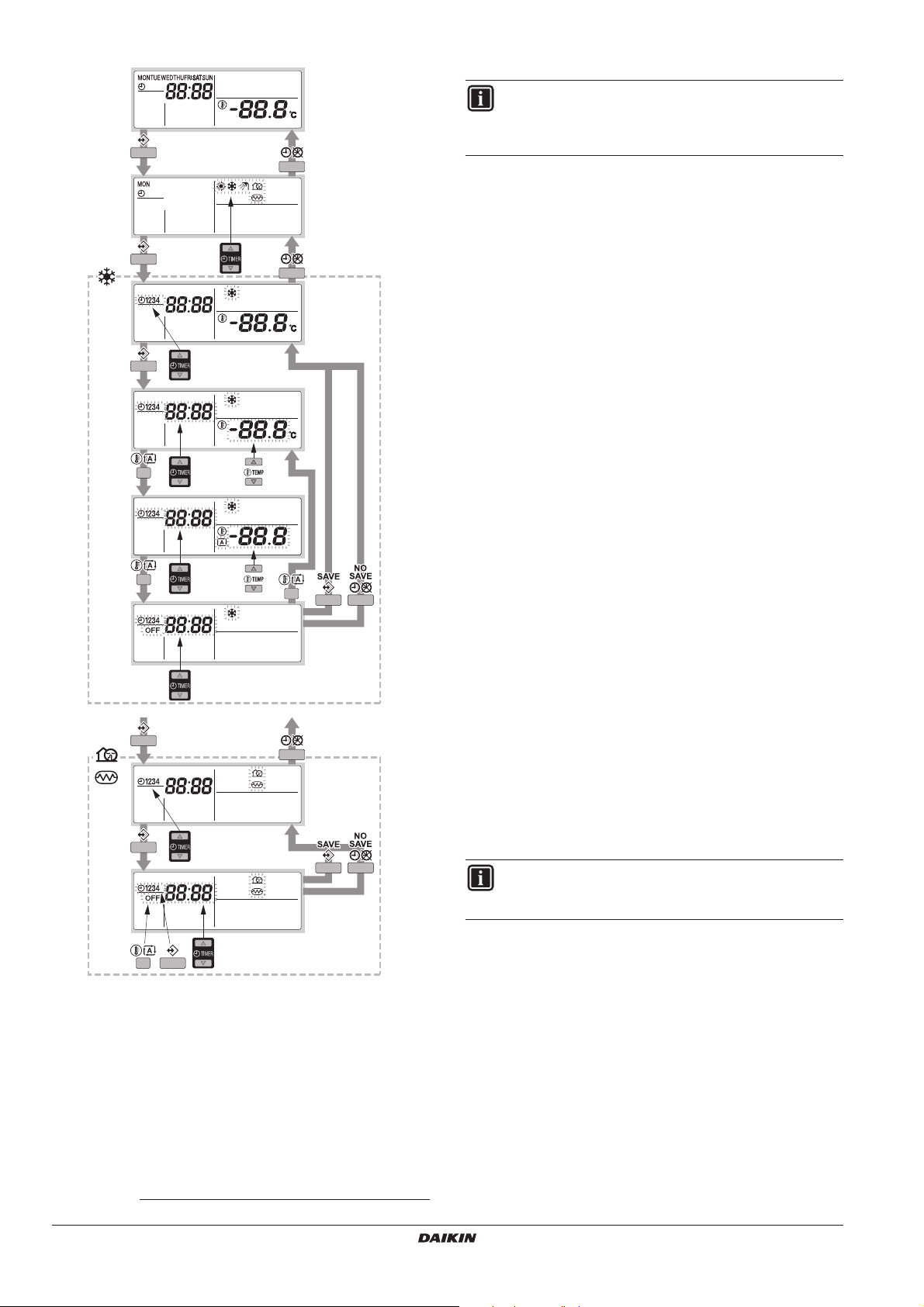

Programmering ............................................................................ 10

Kontrollera programmerade händelser......................................... 12

Tips och trick................................................................................ 12

5. Inställningar ............................................................................. 13

5.1. Procedur ...................................................................................... 13

Detaljerad beskrivning ................................................................. 13

Inställningar, tabell ....................................................................... 18

6. Underhåll ................................................................................. 21

6.1. Viktig information om det använda köldmedlet ............................ 21

6.2. Underhållsarbeten........................................................................ 21

6.3. Driftuppehåll................................................................................. 21

7. Felsökning ............................................................................... 21

8. Avfallshantering....................................................................... 22

LÄS DESSA INSTRUKTIONER NOGGRANT INNAN DU ANVÄNDER ENHETEN. DE BESKRIVER HUR DU ANVÄNDER ENHETEN PÅ KORREKT SÄTT. SPARA HANDBOKEN PÅ LÄTTILLGÄNGLIG PLATS FÖR FRAMTIDA BRUK SOM REFERENS.

Originalinstruktionerna är skrivna på engelska. Alla övriga språk är översättningar av originalinstruktionerna.

Denna utrustning är inte avsedd att användas av personer, inklusive barn, med nedsatt fysisk, sensorisk eller mental funktion, eller brist på erfarenhet och kunskap, om de inte har fått överinseende eller instruktioner gällande användning av utrustningen av någon person som ansvarar för deras säkerhet. Barn bör övervakas så att de inte leker med utrustningen.

VARNING

Kontrollera att installationen har utförts korrekt av en installatör innan du använder enheten.

Om du har frågor om användningen kan du kontakta närmaste installatör för råd och information.

1. DEFINITIONER

1.1. Varningars och symbolers betydelse

Varningar i denna handbok är klassiﬁcerade efter hur allvarliga de är och efter hur troligt det är att de inträffar.

FARA

Indikerar en överhängande farlig situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig skada.

VARNING

Indikerar en potentiellt farlig situation som, om den inte undviks, kan resultera i dödsfall eller allvarlig skada.

FÖRSIKTIGT

Indikerar en potentiellt farlig situation som, om den inte undviks, kan resultera i mindre eller medelstor skada. Kan också användas för att varna för osäkra metoder.

NOTERING

Indikerar situationer som kan resultera i skador på utrustning eller egendom.

INFORMATION

Denna symbol identiﬁerar användbara tips eller extra information.

Vissa typer av faror representeras av speciella symboler:

Elektrisk ström.

Fara för brännskador eller skållning.

1.2. Använda termers betydelse

Installationshandbok:

Bruksanvisning för en särskild produkt eller applikation, förklarar hur du installerar, konﬁgurerar och underhåller den.

Användarhandbok:

Bruksanvisning för en speciﬁk produkt eller applikation som beskriver hur man använder produkten.

Underhållsanvisningar:

Bruksanvisning för en speciﬁk produkt eller applikation som beskriver (om det är relevant) hur produkten eller applikationen installeras, konﬁgureras, används och/eller underhålls.

Återförsäljare:

Försäljningsdistributör för produkter som omfattas av denna bruksanvisning.

Installatör:

Tekniskt kunnig person som är kvaliﬁcerad att installera produkter som omfattas av denna handbok.

Användare:

Person som äger och/eller använder produkten.

Serviceföretag:

Behörigt företag som kan utföra eller samordna nödvändig service på enheten.

Användarhandbok

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

E(D/B)(H/L)Q011~016BB

4PW67905-3A – 2013.02

Page 3

Gällande lagstiftning:

Alla internationella, europeiska, nationella och lokala direktiv, lagar, regleringar och/eller koder som är relevanta och tillämpliga för en särskild produkt eller domän.

Tillbehör:

Utrustning som levereras tillsammans med enheten och som behöver installeras enligt instruktionerna i dokumentationen.

Valfri utrustning:

Utrustning som valfritt kan kombineras med produkterna som omfattas av den här handboken.

Anskaffas lokalt:

Utrustning som ska installeras i enlighet med anvisningarna i denna handbok, men som inte levereras av Daikin.

2. ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Försiktighetsåtgärderna här innefattar alla mycket viktiga frågor, så följ dem noga.

FARA: ELEKTRISKA STÖTAR

Vidrör ingen strömbrytare med fuktiga ﬁngrar. Detta kan leda till elektriska stötar. Stäng av all strömförsörjning till enheten innan du vidrör några strömförande delar.

FARA: RÖR INTE VID RÖR OCH INTERNA DELAR

Rör inte köldmedierör, vattenrör eller interna delar under eller omedelbart efter drift. Rören och interna delar kan vara heta eller kalla beroende på enhetens skick.

Din hand kan drabbas av bränn- eller köldskador om du vidrör rörsystemet eller interna delar. Låt rör och interna svalna till normal temperatur för att undvika skador eller använd skyddshandskar om du måste röra vid dem.

VARNING

■ Vidrör aldrig utläckt köldmedium. Detta kan orsaka allvarliga köldskador.

■ Vidrör aldrig köldmedierör under och omedelbart efter drift eftersom dessa kan vara heta eller kalla, beroende på tillståndet för det köldmedium som ﬂyter genom rören, kompressorn och andra delar i köldmediecykeln. Du kan få bränn- eller frostskador om du vidrör köldmedierören. För att undvika skador ska du låta rören svalna till normal temperatur. Om du måste vidröra dem ska du ha på dig skyddshandskar.

3. INTRODUKTION

3.1. Allmän information

Tack för att du har köpt den här enheten. Den här enheten används för både uppvärmning och komfortkyla.

Enheten kan kombineras med Daikin-ﬂäktkonvektorer, golvvärmeutrustning, lågtemperaturradiatorer, hushållsvarmvattenberedare (tillval) och Daikin-solvärmepaketet (tillval).

Enheter för värme/kyla och endast värme

Sortimentet av enheter består av två huvudversioner: En värme/kylaversion (EB) och en version för enbart uppvärmning (ED).

Båda versionerna levereras med en integrerad reservvärmare för ytterligare uppvärmningskapacitet vid låga utomhustemperaturer. Reservvärmaren fungerar också som reserv vid driftsavbrott i enheten och som frostskydd för vattenrörsystemet utomhus under vintern.

Hushållsvarmvattentank (tillval)

En hushållsvarmvattentank (tillval) kan anslutas till enheten. Varmvattenberedaren ﬁnns i 2 typer:

■ tank med inbyggd elpatron (EKHW*) i 3 olika storlekar: 150, 200 och 300 liter,

■ tank utan elpatron (EKHTS) i 2 olika storlekar: 200 och 260 liter.

Solvärmepaket för hushållsvarmvattenberedare (tillval)

Information om solvärmepaketet EKSOLHW ﬁnns i installationshandboken för paketet.

INFORMATION

Solvärmepaketet för hushållsvarmvattenberedning är endast tillämpligt för varmvattenberedare med inbyggd elpatron (EKHW*).

Rumstermostat (tillval)

Som tillval kan en rumstermostat EKRTW, EKRTWA eller EKRTR anslutas till enheten. Mer information ﬁnns i bruksanvisningen för rumstermostaten.

3.2. Den här handbokens omfattning

Denna användarhandbok är avsedd att garantera att enheten används på rätt sätt.

INFORMATION

Installation av enheten beskrivs i installationshandboken för enheten.

FÖRSIKTIGT

Spola inte av enheten. Det kan leda till elektriska överslag eller brand.

E(D/B)(H/L)Q011~016BB

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

4PW67905-3A – 2013.02

Användarhandbok

Page 4

4. DRIFT AV ENHETEN

4.1. Introduktion

Värmepumpssystemet har konstruerats för att ge dig ett behagligt inomhusklimat i många år med en låg energiförbrukning.

För att du ska få så mycket komfort som möjligt från ditt system till den lägsta energiförbrukningen, är det viktigt att observera punkterna som anges i listan nedan.

Att ange möjliga dagliga programhändelser för programtimern och att fylla i formuläret i slutet av den här handboken kan hjälpa dig att minimera energiförbrukningen. Be montören om hjälp vid behov.

■ Kontrollera att värmepumpssystemet fungerar vid den lägsta möjliga vattentemperaturen som krävs för att värma upp ditt hus. För att använda systemet optimalt, kontrollera att det väderberoende börvärdet används och är konﬁgurerat för att matcha anläggningsmiljön. Läs mer under "5. Inställningar" på

sida 13.

■ Vi rekommenderar att du installerar rumstermostaten som är ansluten till enheten. Detta förhindrar onödig uppvärmning samt stoppar enhetens cirkulationspump när rumstemperaturen ligger över termostatens börvärde.

■ Följande rekommendationer gäller bara för anläggningar med en varmvattenberedare som tillval.

■ Kontrollera att hushållsvarmvattnet endast värms upp till den

hushållsvarmvattentemperatur du behöver. Starta med låg temperatur på varmvattnet (t.ex. 45°C), och öka den bara om du tycker att varmvattentemperaturen inte är tillräcklig för dina behov.

■ Gäller endast för tank med inbyggd elpatron (EKHW*):

Kontrollera att varmvattenberedning med elpatron endast startar 1 till 2 timmar innan du förväntar dig att behöva använda varmvatten.

Om du endast behöver mycket varmvatten på kvällen eller på morgonen ska du endast tillåta vattenuppvärmning med elpatron under tidig morgon respektive tidig kväll. Tänk också på under vilka tider eltariffen är lägre.

För att göra det programmerar du timern för både varmvattenberedning och elpatrondrift. Se Programmering i kapitel "4.7. Programmering och kontroll av programtimern"

på sida 9.

■ Endast för den Australiska marknaden

Om du inte använder något varmvatten på två veckor, kan det ackumuleras vätgas som är mycket brandfarligt i varmvattenberedaren. För att bli av med gasen på ett säkert sätt rekommenderas att varmvattnet får rinna i ﬂera minuter i vasken, i ett handfat eller i badkaret, men inte i diskmaskinen, tvättmaskinen eller i andra hushållsapparater. När detta görs får det inte förekomma öppna lågor i närheten, inga elektriska apparater får vara igång och rökning får inte förekomma. När vätgas släpps ut genom kranen kommer den antagligen ge ett ljud ifrån sig precis som när det ﬁnns luft i kranen.

4.2. Använda den digitala styrenheten

Enheten styrs med den digitala styrenheten.

FÖRSIKTIGT

Låt aldrig den digitala styrenheten bli fuktig. Det kan leda till elektriska överslag eller brand.

Tryck aldrig på den digitala styrenhetens knappar med ett hårt, spetsigt föremål. Detta kan skada den digitala styrenheten.

Inspektera eller reparera aldrig den digitala styrenheten själv, låt en behörig servicetekniker göra detta.

Möjligheter och funktioner

Den digitala styrenheten är en toppmodern styrenhet som ger full kontroll över anläggningen. Den kan styra anläggningar för värme/ kyla och för enbart värme.

Bägge anläggningarna ﬁnns tillgängliga i ﬂera versioner som har olika kapacitet, elförsörjning och installerad utrustning (med en valfri varmvattenberedare).

INFORMATION

■ Beskrivningar i den här handboken som gäller en speciell anläggning eller som är beroende av den monterade utrustningen, markeras med en asterisk (*).

■ En del funktioner som beskrivs i den här handboken kanske inte är tillgängliga eller ska inte vara tillgängliga. Be montören eller din lokala leverantör om mer information angående behörighetsnivåer.

Grundläggande styrenhetsfunktioner

De grundläggande funktionerna för styrenheten är:

■ Slå PÅ/AV enheten.

■ Ändring av driftläge:

- uppvärmning (se sid 6),

- kylning (se sid 6) (*),

- varmvattenberedning (se sid 6) (*).

■ Funktionsval:

- tyst drift (se sid 7),

- väderberoende styrning (se sid 8).

■ Justering av temperaturinställning (se sid 7).

INFORMATION

(*) Funktionerna "kylning" och "varmvattenberedning" kan bara väljas när motsvarande utrustning är installerad.

Den digitala styrenheten har stöd för avstängning av strömmen i högst 2 timmar. När automatisk återstart har aktiverats (se "5. Inställningar"

på sida 13) möjliggör detta en avstängning av strömmen i 2 timmar

utan användaringripande (d.v.s. strömförsörjning med differentierad eltariff).

Användarhandbok

Klockfunktion

Klockfunktionerna är:

■ 24-timmars realtidsklocka.

■ Veckodagsindikator.

Programtimerfunktion

Med programtimerfunktionen kan användaren programmera anläggningen för dags- eller veckoprogram.

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

E(D/B)(H/L)Q011~016BB

4PW67905-3A – 2013.02

Page 5

4.3. Namn och funktion för knappar och ikoner

1173

5 6 248

12 10

23 22

34 29

27 30

1. VÄRME/KYLA PÅ/AV-KNAPP y

Knappen PÅ/AV startar eller stänger enhetens värme- eller kylningsfunktion. När enheten är ansluten med en extern rumstermostat kan den här knappen inte användas och ikonen e visas. Om du trycker på PÅ/AV-knappen för många gånger i snabb följd kan driftproblem uppstå i systemet (max 20 gånger per timme).

INFORMATION

Observera att y-knappen inte påverkar varmvattenberedningen. Varmvattenberedningen sätts endast på eller stängs av med hjälp av v-knappen.

2. DRIFTLAMPA

Driftlampan är tänd under uppvärmnings- eller komfortkyladrift. Lampan blinkar om ett fel uppstår. När lampan är släckt är uppvärmning eller komfortkyla inaktiverad, medan de andra driftlägena fortfarande kan vara aktiva.

3. DRIFTLÄGESIKONER hcws

Dessa ikoner indikerar aktuellt driftsläge: uppvärmning (h), komfortkyla (c), varmvattenberedning (w) eller tyst läge (s). Olika lägen kan till viss del kombineras, t.ex. uppvärmning och varmvattenberedning. Motsvarande lägesikoner visas samtidigt. I en ren uppvärmningsanläggning visas aldrig ikonen c. Om varmvattenberedaren inte är installerad visas aldrig ikonen w. Om solvärmepaketet är installerat och aktivt blinkar ikonen w.

4. IKON FÖR EXTERN STYRNING e

Denna ikon indikerar att rumstermostaten (tillval) med högre prioritet styr din anläggning. Denna externa rumstermostat kan starta och stoppa uppvärmnings- och kyldriften och ändra driftläge (värme/kyla). När den externa rumstermostaten med högre prioritet ansluts fungerar inte programtimern för uppvärmning och komfortkyla. När signalen för differentierad eltariff skickas kommer den centraliserade styrningsindikatorn e att blinka för att indikera att differentierad eltariff är aktiv.

5. VECKODAGSINDIKATOR 1234567

Denna indikator visar aktuell veckodag. Vid avläsning eller programmering av programtimern visar indikatorn inställd dag.

6. KLOCKVISNING

Klockvisningen visar aktuell tid. Vid avläsning eller programmering av programtimern visar klockvisningen händelsetidpunkten.

7. PROGRAMTIMERIKON p

Denna ikon indikerar att programtimern är aktiverad.

2161815

8. HÄNDELSEIKONER Q

Dessa ikoner indikerar dagliga programhändelser för programtimern.

9. AV-IKON xx

Denna ikon indikerar att händelsen AV valts vid programmering av programtimern.

10. INSPEKTION KRÄVS k och l

35 4

14 21

19 11

20 13

Dessa ikoner indikerar att anläggningen behöver inspekteras. Kontakta leverantören.

11. VISNING AV INSTÄLLD TEMPERATUR 9

Här visas anläggningens inställda temperatur för uppvärmning/ kylning.

12. INSTÄLLNING $

Används ej. Endast för installationssyfte.

13. EJ TILLGÄNGLIG n

Denna ikon visas när ett tillval som inte är installerat väljs eller en funktion inte är tillgänglig.

14. IKON FÖR LÄGET AVFROSTNING/START

Denna ikon indikerar att läget avfrostning/start är aktiverat.

15. KOMPRESSORIKON ç

Denna ikon indikerar att komressorn är aktiverad.

16. RESERVVÄRMARE STEG ETT ( ELLER STEG TVÅ §

Dessa ikoner indikerar att reservvärmaren körs när det ﬁnns en stor efterfrågan på värmekapacitet. Reservvärmaren ger extra värmekapacitet vid låg omgivningstemperatur (hög värmebelastning). Reservvärmaren kan även hjälpa till att värma upp varmvattnet vid användning av varmvattenberedare utan elpatron (endast för EKHTS).

17. IKON FÖR ELPATRON m (endast för varmvattenberedare med

inbyggd elpatron (EKHW*)) Denna ikon indikerar att elpatronen är aktiverad. Elpatronen hjälper till att värma upp varmvattnet i varmvattenberedaren. Elpatronen ﬁnns i varmvattenberedaren. Ikonen används inte om inte varmvattenberedaren installerats.

18. PUMPIKON é

Denna ikon indikerar att cirkulationspumpen är aktiverad.

19. UTOMHUSTEMPERATURVISNING u

När denna ikon blinkar visas utomhustemperaturen.

20. IKON FÖR VÄDERBEROENDE TEMPERATURINSTÄLLNING

Denna ikon indikerar att styrenheten anpassar temperaturinställningen automatiskt, baserat på utomhustemperaturen.

21. TEMPERATURIKON b

Denna ikon visas när vattenutloppstemperaturen för enheten, utomhustemperaturen och hushållsvarmvattentankens temperatur visas. Ikonen visas även när temperaturinställningen angivits i programtimerns programmeringsläge. Denna ikon blinkar om automatisk nedväxlingsfunktion är aktiverad.

22. IKON FÖR TESTDRIFT

Denna ikon indikerar att enheten körs i testläge.

23. INSTÄLLNINGSKOD

;

Denna kod representerar koden från inställningslistan. Se

"Inställningar, tabell" på sida 18.

24. FELKOD :

Denna kod hänvisar till felkodlistan och är endast avsedd för servicesyften. Se listan med felkoder i installationshandboken.

25. KNAPP FÖR VÄRME/KYLA =

Med denna knapp kan byte göras mellan uppvärmning och kyla (förutsatt att enheten inte är en ren uppvärmningsenhet). När enheten är ansluten med en extern rumstermostat kan den här knappen inte användas och ikonen e visas.

E(D/B)(H/L)Q011~016BB

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

4PW67905-3A – 2013.02

Användarhandbok

Page 6

26. VARMVATTENBEREDNINGSKNAPP v

Den här knappen aktiverar eller inaktiverar varmvattenberedningen. Knappen används inte om inte varmvattenberedaren installerats.

INFORMATION

Observera att y-knappen inte påverkar varmvattenberedningen. Varmvattenberedningen sätts endast på eller stängs av med hjälp av v-knappen.

34. KNAPP FÖR TYST DRIFT

Denna knapp aktiverar eller inaktiverar tyst drift. Om styrenheten är inställd på behörighetsnivå 2 eller 3 (se "5. Inställningar" på sida 13), kan knappen för tyst drift inte användas.

35. TVÅVÄRD FUNKTION ELLER EXTERN RESERVVÄRMARE

AKTIVERAD R Denna ikon indikerar att tillståndssignalen för tvåvärd funktion eller extern reservvärmare är aktiverad.

27. KNAPP FÖR VÄDERBEROENDE TEMPERATUR-

INSTÄLLNING

Denna knapp aktiverar eller inaktiverar funktionen för väderberoende temperaturinställning som ﬁnns tillgänglig för uppvärmning/kylning. Om styrenheten är inställd på behörighetsnivå 2 eller 3 (se "5. Inställningar" på sida 13), kan knappen för väderberoende temperaturinställning inte användas.

28. KNAPPEN INSPEKTION/TESTDRIFT

Denna knapp används för installationssyften och för ändring av lokala inställningar. Läs mer under "5. Inställningar" på sida 13.

29. PROGRAMMERINGSKNAPP <

Denna knapp har ﬂera funktioner och används för programmering av styrenheten. Knappens funktion beror på styrenhetens aktuella status eller tidigare händelser som användaren utfört.

30. PROGRAMTIMERKNAPP r/p

Huvudfunktionen för den här knappen med ﬂera funktioner är att aktivera/inaktivera programtimern. Knappen används också för att programmera timern. Knappens funktion beror på styrenhetens aktuella status eller tidigare händelser som användaren utfört. Om styrenheten är inställd på behörighetsnivå 3 (se "5. Inställningar" på sida 13), kan programtimerknappen inte användas.

31. KNAPP FÖR TIDSINSTÄLLNING pi och pj

Dessa knappar med ﬂera funktioner används för inställning av klockan, växling mellan temperaturer (se "Visning av faktiska

temperaturer" på sida 8) och i programmeringsläget för

programtimern.

32. KNAPPAR FÖR TEMPERATURINSTÄLLNING bi och bj

Dessa knappar med ﬂera funktioner används för inställning av den aktuella temperaturen i normaldriftläge eller i programmeringsläge för programtimern. I läget för väderberoende temperaturinställning används knapparna för att ändra växlingsvärde. Knapparna används också för att välja veckodag vid inställning av klockan.

33. KNAPPAR FÖR VARMVATTENTEMPERATURINSTÄLLNING

wbi och wbj

Dessa knappar används för att justera den aktuella temperaturinställningen för hushållsvarmvattnet (endast för [4-03]=0, 1, 2 eller 3). Dessa knappar används för att justera den aktuella inställda temperaturen för varmvattnet (endast för [4-03]=4 eller 5). Knapparna används inte om inte varmvattenberedaren installerats.

4.4. Inställning av styrenheten

När anläggningen är slutförd kan användaren ställa in klockan och veckodagen.

Styrenheten är utrustad med en programtimer som ger användaren möjlighet att schemalägga driften. Tidpunkt och veckodag måste ställas in för att programtimern ska kunna användas.

Ställa in klockan

1 Håll ned pr-knappen i 5 sekunder.

Klockans display och veckodagsindikator börjar blinka.

2 Använd knapparna

pi och pj för att ställa in klockan.

Varje gång du trycker på knappen pi eller pj ökas/ minskas tiden med 1 minut. Om du håller ned knappen pi eller pj ökas/minskas tiden med 10 minuter.

3 Knapparna bi eller bj används för att ställa in

veckodagen. Varje gång du trycker på knappen bi eller bj visas nästa

eller föregående dag.

4 Tryck på <-knappen för att bekräfta den inställda tiden och

veckodagen. Du kan lämna denna procedur utan att spara genom att trycka

på knappen pr. Om ingen knapp trycks ned under 5 minuter återställs klockan och veckodagen till föregående inställning.

INFORMATION

Klockan måste ställas in manuellt. Justera inställningen vid byte från sommartid till vintertid och vice versa.

Inställning av programtimer

Se kapitel "4.7. Programmering och kontroll av programtimern" på

sida 9 för att ställa in programtimern.

Användarhandbok

NOTERING

Inställningen [4-03] får inte ändras. Installatören har valt rätt inställning för din användning.

INFORMATION

Status för denna inställning nämns endast för att visa vilka inställningar och funktioner som är tillämpliga för din användning.

[4-03]=0, 1, 2, 3 eller 4 används endast för varmvattenberedare med inbyggd elpatron (EKHW*).

[4-03]=5 används endast för varmvattenberedare utan elpatron (EKHTS).

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

E(D/B)(H/L)Q011~016BB

4PW67905-3A – 2013.02

Page 7

4.5. Beskrivning av driftslägen

Uppvärmning (h)

I det här läget aktiveras uppvärmningen vid behov enligt vattentemperaturinställningen. Temperaturinställningen kan ställas in manuellt (se "Manuell drift" på sida 7) eller vara väderberoende (se "Välja drift med väderberoende inställningspunkt" på sida 8).

Start (d)

När uppvärmningen börjar är pumpen avstängd tills värmeväxlaren nått en viss temperatur. Detta garanterar korrekt start av värmepumpen. Vid start visas ikonen d.

Avfrostning (d)

Vid uppvärmningsdrift eller varmvattenberedning med värmepump kan värmeväxlaren frysa om utomhustemperaturen blir väldigt låg. Om detta händer övergår systemet till avfrostningsläge. Detta vänder cykeln och tar värme från inomhussystemet för att förhindra att utomhussystemet fryser. Efter högst 8 minuters avfrostning återgår systemet till uppvärmningsläget.

Kyldrift (c)

I det här läget aktiveras kylningen vid behov enligt vattentemperaturinställningen. Temperaturinställningen kan ställas in manuellt (se "Manuell drift" på sida 7) eller vara väderberoende (se "Välja drift

med väderberoende inställningspunkt" på sida 8).

INFORMATION

■ Byte mellan uppvärmning och komfortkyla kan endast göras med knappen = eller med den externa rumstermostaten.

■ Uppvärmningsdrift är inte möjlig om anläggningen är en ren uppvärmningsanläggning.

Varmvattenberedning (w)

Endast för [4-03]=0, 1, 2 eller 3

I det här läget kommer enheten att värma hushållsvarmvattenberedaren med värmepumpen när uppvärmning/kylning har nått sin temperaturinställning eller värmepumpens hushållsvarmvattenberedningsläge har en högre begäran än uppvärmningen (beroende på DIP-switchens inställning). Vid behov och när det tillåts av elpatronens programtimer (se "Programmering av komfortkyla, tyst

läge eller elpatronläge" på sida 11) hjälper elpatronen till att värma

upp varmvattnet i varmvattenberedaren.

INFORMATION

■ För att kunna tillhandahålla varmvatten under hela dagen rekommenderas att varmvattenberedningen lämnas på kontinuerligt.

■ Inställningspunkten för varmvattnet kan endast anges manuellt (se "Manuell drift" på sida 7).

■ Varmvattenberedning kan inte användas om ingen varmvattenberedare ﬁnns installerad.

■ När ikonen w blinkar, drivs varmvattenberedaren med solvärmepaketet i stället för enheten. Se installationshandboken för solvärmepaketet EKSOLHW.

Endast för [4-03]=4 eller 5

I det här läget kommer enheten att värma varmvattenberedaren. Det ﬁnns ﬂera sätt att värma varmvattnet:

1. Lagring

• Programmerad Enheten värmer varmvattentanken från och med en

inprogrammerad tidpunkt fram tills den inställda temperaturen för varmvattnet har uppnåtts. Helst görs detta under natten när kravet på uppvärmning är som lägst (och om tillämpligt, när eltarifferna är låga).

• Kraftfull Enheten värmer genast varmvattentanken tills den inställda

temperaturen för varmvattnet har uppnåtts.

2. Återvärmning

• Programmerad Enheten värmer varmvattentanken från och med en

inprogrammerad tidpunkt fram tills temperaturinställningen för återvärmning har uppnåtts. Helst görs detta under en tid på dygnet när kravet på uppvärmning är som lägst.

• Kontinuerlig Enheten värmer upp varmvattentanken kontinuerligt tills

temperaturinställningen är uppnådd. I det här fallet balanseras vattenuppvärmningen med rumsuppvärmningen, med en uppvärmning där behovet är störst.

INFORMATION

■ För funktion och konﬁguration, se "5. Inställningar" på

sida 13.

■ Inställningstemperaturen för varmvattnet kan endast anges manuellt (se "Manuell drift" på sida 7).

■ Börvärde för återvärmning av hushållsvarmvatten kan endast anges med inställningen [6-07]. Läs mer under

"[6] Programmerad lagrings- och återvärmning" på sida 15.

■ Varmvattenberedning kan inte användas om ingen varmvattenberedare ﬁnns installerad.

■ När ikonen w blinkar, drivs varmvattenberedaren med solvärmepaketet i stället för enheten. Se installationshandboken för solvärmepaketet EKSOLHW.

NOTERING

Inställningen [4-03] får inte ändras. Installatören har valt rätt inställning för din användning.

INFORMATION

Status för denna inställning nämns endast för att visa vilka inställningar och funktioner som är tillämpliga för din användning.

[4-03]=0, 1, 2, 3 eller 4 används endast för varmvattenberedare med inbyggd elpatron (EKHW*).

[4-03]=5 används endast för varmvattenberedare utan elpatron (EKHTS).

Kraftfull varmvattenberedning

E(D/B)(H/L)Q011~016BB

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

4PW67905-3A – 2013.02

Om du snabbt skulle behöva varmvatten kan du snabbt uppnå inställningstemperaturen för varmvattnet med hjälp av den elektriska värmaren. Val av kraftfull varmvattenberedning tvingar elektrisk uppvärmning till börvärdet för hushållsvarmvatten har uppnåtts.

Denna funktion är tillgänglig vid användning av solvärme (endast för EKHW*).

Användarhandbok

Page 8

Tyst drift (s)

Vid tyst läge arbetar enheten med reducerad kapacitet vilket sänker bullret från enheten. Detta betyder också att kapaciteten för uppvärmning (kylning) kommer att sänkas. Var försiktig med detta när en viss nivå av uppvärmning (kylning) är nödvändig inomhus.

Det ﬁnns två tysta lägen.

Desinfektionsfunktion

När ikonerna w, ç, é och m

(1)

eller w, ç, é och § samtidigt har desinfektionsfunktionen aktiverats. Detta är inget fel. Mer information ﬁnns under "[2] Desinfektionsfunktionen" i installationshandboken.

(2)

blinkar

Frysskyddsfunktion

När ikonerna h, é och § blinkar samtidigt har frysskyddsfunktionen aktiverats. Detta är inget fel. Mer information ﬁnns under "[4] Reservvärme-/elpatrondrift och avstängningstemperatur för uppvärmning" i installationshandboken.

4.6. Styrenhetsfunktioner

Manuell drift

Vid manuell drift ställer användaren manuellt in anläggningens inställningar. Den senaste inställningen förblir aktiv tills användaren ändrar den eller tills programtimern framtvingar en annan inställning ("Drift med programtimer" på sida 8).

Eftersom styrenheten kan användas för många olika anläggningar kan en funktion väljas som inte ﬁnns i din anläggning. I så fall kommer meddelandet n att synas.

Sätta på och stänga av uppvärmning (h) och komfortkyla (c) 1 Använd knappen = för att välja uppvärmning (h) eller

komfortkyla (c). Ikonen h eller c visas på displayen med motsvarande

vattentemperaturinställning.

2 Knapparna bi och bj används för att ställa in önskad

vattentemperatur.

• Temperaturintervall för uppvärmning: 25°C till 55°C Temperaturen för uppvärmning kan ställas in så lågt som 15°C (se "5. Inställningar" på sida 13). Temperaturen för uppvärmning bör endast anges lägre än 25°C vid driftsättning av anläggningen. Med en inställning under 25°C körs endast elpatronen. För att undvika överhettning kan uppvärmning inte köras när utomhustemperaturen överstiger en viss temperatur (angiven som lokal inställning [4-02], se "5. Inställningar" på sida 13).

• Temperaturintervall för kylning: 5°C till 22°C

FÖRSIKTIGT

Det faktiska driftsintervallet beror på de värden som angivits med lokal inställning [9].

Dessa värden ska bestämmas baserat på tillämpningen.

INFORMATION

I uppvärmningsläge (h) eller kylningsläge (c) kan inställningen för vattentemperaturen också vara väderberoende (ikonen a visas).

Detta betyder att styrenheten beräknar temperaturinställningen för hushållsvarmvattnet baserat på utomhustemperaturen.

I det här fallet visar styrenheten det beräknade börvärdet. Knappen

eller

kan användas för att visa det faktiska "växlingsvärdet" och därefter för att ange rätt värde. Detta växlingsvärde är temperaturskillnaden mellan den temperaturinställning som beräknats av styrenheten och den verkliga temperaturinställningen. Ett positivt växlingsvärde betyder att den verkliga temperaturinställningen är högre än den beräknade temperaturinställningen.

3 Slå på enheten med knappen

Driftslampan 0 tänds.

INFORMATION

När enheten är ansluten med en extern rumstermostat kan knapparna = och y kan inte användas och ikonen e visas. I det här fallet sätter den externa rumstermostaten på eller stänger av enheten samt styr driftläget (uppvärmning eller komfortkyla).

Val och inställning av varmvattenberedning (

1 Använd knappen v för att aktivera varmvattenberedning (w).

Ikonen w visas på displayen.

2 Använd knappen wi eller wj för att visa den faktiska

temperaturinställningen och därefter för att ange korrekt temperatur.

Den faktiska inställningstemperaturen visas bara på displayen när du tryckt på någon av knapparna wi eller wj. Om ingen knapp trycks ned under 5 sekunder töms displayen automatiskt. Temperaturintervall för varmvattenberedning:

- Endast för EKHW*: 30°C till 78°C

- Endast för EKHTS: 30°C till 60°C

INFORMATION

Varmvattnets temperaturinställning som ställts in på styrenheten är den verkliga temperaturinställningen för varmvattnet ([4-03]=0, 1, 2 eller 3) eller inställd temperatur för varmvattnet ([4-03]=4 eller 5). Se "Varmvattenberedning (w)" på sida 6.

3 Tryck på knappen v för att inaktivera varmvattenberedningen (w).

Ikonen w försvinner från displayen.

INFORMATION

Observera att y-knappen inte påverkar varmvattenberedningen. Varmvattenberedningen sätts endast på eller stängs av med hjälp av v-knappen.

Val av kraftfull varmvattenberedning 1 Tryck på

v i 5 sekunder för att aktivera kraftfull

varmvattenberedning.

- Endast för EKHW*: Ikonerna w och m börjar blinka

- Endast för EKHTS: Ikonerna w och § börjar blinka

(3)

(4)

. Kraftfull varmvattenberedning inaktiveras automatiskt när börvärdet för hushållsvarmvatten uppnåtts.

Välja tyst driftläge (s) 1 Använd s-knappen för att aktivera tyst driftläge (s).

Ikonen s visas på displayen. Om styrenheten är inställd på behörighetsnivå 2 eller 3 (se "5. Inställningar" på sida 13), kan knappen s för tyst drift inte användas.

(1) Gäller endast för tank med inbyggd elpatron (EKHW*). (2) Gäller endast för tank utan inbyggd elpatron (EKHTS).

Användarhandbok

(3) Gäller endast för tank med inbyggd elpatron (EKHW*). (4) Gäller endast för tank utan inbyggd elpatron (EKHTS).

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

E(D/B)(H/L)Q011~016BB

4PW67905-3A – 2013.02

Page 9

Välja drift med väderberoende inställningspunkt 1 Tryck på ba-knappen för att välja drift med väderberoende

temperaturinställning. Ikonen a visas på displayen tillsammans med beräknad

väderberoende temperaturinställning, baserat på utomhustemperaturen.

2 Använd knappen bi eller bj för att visa det faktiska

växlingsvärdet och därefter för att ange korrekt värde. Växlingsvärdet visas bara på displayen när du har tryckt på

någon av knapparna bi eller bj. Om ingen knapp trycks ned under 5 sekunder kommer växlingsläget att försvinna automatiskt från displayen. Intervall för växlingsvärdet: –5°C till +5°C

Visning av faktiska temperaturer 1 Håll knappen ba intryckt i 5 sekunder.

Ikonen b och temperaturen för ingående vatten visas. Ikonerna

och = blinkar.

2 Använd knapparna pi och pj för att visa:

Blinkande ikoner Innebörd

h eller c Temperaturen för ingående vatten h eller c och é Vattentemperaturen för utgående vatten

h eller c och ) Temperaturen för utgående vatten efter

ç Temperatur på ﬂytande köldmedium u Utomhustemperaturen w Varmvattentemperaturen

efter plattvärmeväxlaren

reservvärmaren

Om knappen hålls intryckt i 5 sekunder, lämnar styrenheten visningsläget.

Drift med programtimer

Vid programtimerdrift styrs anläggningen av programtimern. De händelser som programmerats med programtimern utförs automatiskt.

Programtimern följer alltid det senaste kommandot tills ett nytt kommando ges. Detta betyder att användaren tillfälligt kan åsidosätta det senast exekverade programmerade kommandot med manuell drift (se "Manuell drift" på sida 7). Programtimern återtar kontrollen över installationen så fort programtimerns nästa programmerade kommando körs.

Programtimern aktiveras (p-ikonen visas) eller inaktiveras (p-ikonen visas inte) med knappen pr.

INFORMATION

■ Använd bara knappen pr för att aktivera eller inaktivera programtimern. Programtimern gäller före knappen y. Knappen y gäller bara före programtimern fram till nästa programmerade åtgärd.

■ Om den automatiska omstartsfunktionen är inaktiverad aktiveras inte programtimern när strömmen återvänder efter ett strömavbrott. Tryck på knappen pr för att aktivera programtimern igen.

■ När strömmen återvänder efter ett strömavbrott tillämpar den automatiska omstartsfunktionen användargränssnittets inställningar vid strömavbrottet. Vi rekommenderar därför att du alltid har den automatiska omstartsfunktionen aktiverad.

■ Programmet är tidsstyrt. Det är därför av största vikt att du ställer in klockan och veckodagen korrekt. Läs mer under "Ställa in klockan" på sida 5.

■ Ändra klockan manuellt för sommar- och vintertid. Läs mer under "Ställa in klockan" på sida 5.

■ Ett strömavbrott som varar längre än 2 timmar nollställer klockan och veckodagen. Programtimern fortsätter driften, men med en oordnad klocka. Se "Ställa in klockan" på sida 5 för att justera klockan och veckodagen.

■ Åtgärderna som har programmerats i programtimern försvinner inte efter ett strömavbrott, därför behövs ingen omprogrammering av programtimern.

Se kapitel "4.7. Programmering och kontroll av programtimern" på

sida 9 för att ställa in PROGRAMTIMERN.

Vad kan jag göra med programtimern?

Programtimern möjliggör programmering av:

1. Uppvärmning (se "Programmering av uppvärmning och

varmvattenberedning" på sida 10)

Växla till önskat läge vid en angiven tidpunkt, i kombination med en temperaturinställning (väderberoende eller manuellt inställd). Fyra åtgärder per veckodag kan programmeras, totalt 28 åtgärder.

2. Komfortkyla (se "Programmering av komfortkyla, tyst läge eller

elpatronläge" på sida 11).

Växla till önskat läge vid en angiven tidpunkt, i kombination med en temperaturinställning (väderberoende eller manuellt inställd). Fyra åtgärder kan programmeras. Dessa åtgärder upprepas dagligen.

INFORMATION

När enheten är ansluten till en extern rumstermostat åsidosätts programtimern för uppvärmning och komfortkyla av den externa rumstermostaten.

E(D/B)(H/L)Q011~016BB

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

4PW67905-3A – 2013.02

3. Tyst drift (se "Programmering av komfortkyla, tyst läge eller

elpatronläge" på sida 11)

Växla läget på eller av vid en schemalagd tidpunkt. Fyra åtgärder kan programmeras per läge. Dessa åtgärder upprepas dagligen.

4. Varmvattenberedning (se "Programmering av uppvärmning och

varmvattenberedning" på sida 10)

[4-03]=0, 1, 2 eller 3

Växla läget på eller av vid en schemalagd tidpunkt. Fyra åtgärder per veckodag kan programmeras, totalt 28 åtgärder.

[4-03]=4 eller 5

Växla läget på eller av vid en schemalagd tidpunkt. Inställningen, på, innebär aktivering av programmerad lagring och återvärmningsdrift.

Användarhandbok

Page 10

INFORMATION

■ De programmerade åtgärderna lagras inte kronologiskt utan efter tidpunkten då de programmerades. Detta betyder att åtgärden som programmerades först får åtgärdsnummer 1, trots att den körs efter andra programmerade åtgärdsnummer.

■ När programtimern stänger av uppvärmning och komfortkyla x, stängs styrenheten också av. Observera att detta inte påverkar hushållsvarmvattenberedningen.

■ [4-03]=4 eller 5. Om ingen varmvattenberedning är programmerad, kommer aktivering och inaktivering av programtimern bara att påverka uppvärmning, komfortkyla och tyst läge. På det här sättet kan man separera å ena sidan uppvärmning, komfortkyla och tyst läge som programmerade åtgärder i programtimern och å andra sidan lagring och återvärmning av hushållsvarmvattnet. På det här sättet är det enkelt att inaktivera uppvärmning och komfortkyla genom att inaktivera programtimern med lagringen och återvärmningen av varmvattnet aktiverade (se "Programmerad lagring av

varmvatten" på sida 15 och "Programmerad/kontinuerlig återuppvärmning av varmvatten" på sida 15).

NOTERING

Inställningen [4-03] får inte ändras. Installatören har valt rätt inställning för din användning.

INFORMATION

Status för denna inställning nämns endast för att visa vilka inställningar och funktioner som är tillämpliga för din användning.

[4-03]=0, 1, 2, 3 eller 4 används endast för varmvattenberedare med inbyggd elpatron (EKHW*).

[4-03]=5 används endast för varmvattenberedare utan elpatron (EKHTS).

4.7. Programmering och kontroll av programtimern

Komma igång

Programmeringen av programtimern är ﬂexibel (du kan när som helst lägga till, ta bort eller ändra programmerade händelser) och rättfram (programmeringsstegen har hållits ned till ett minimum). Innan du programmerar programtimern bör du tänka på följande:

■ Bekanta dig med ikonerna och knapparna. Du behöver dem vid programmeringen. Läs mer under "4.3. Namn och funktion för

knappar och ikoner" på sida 4.

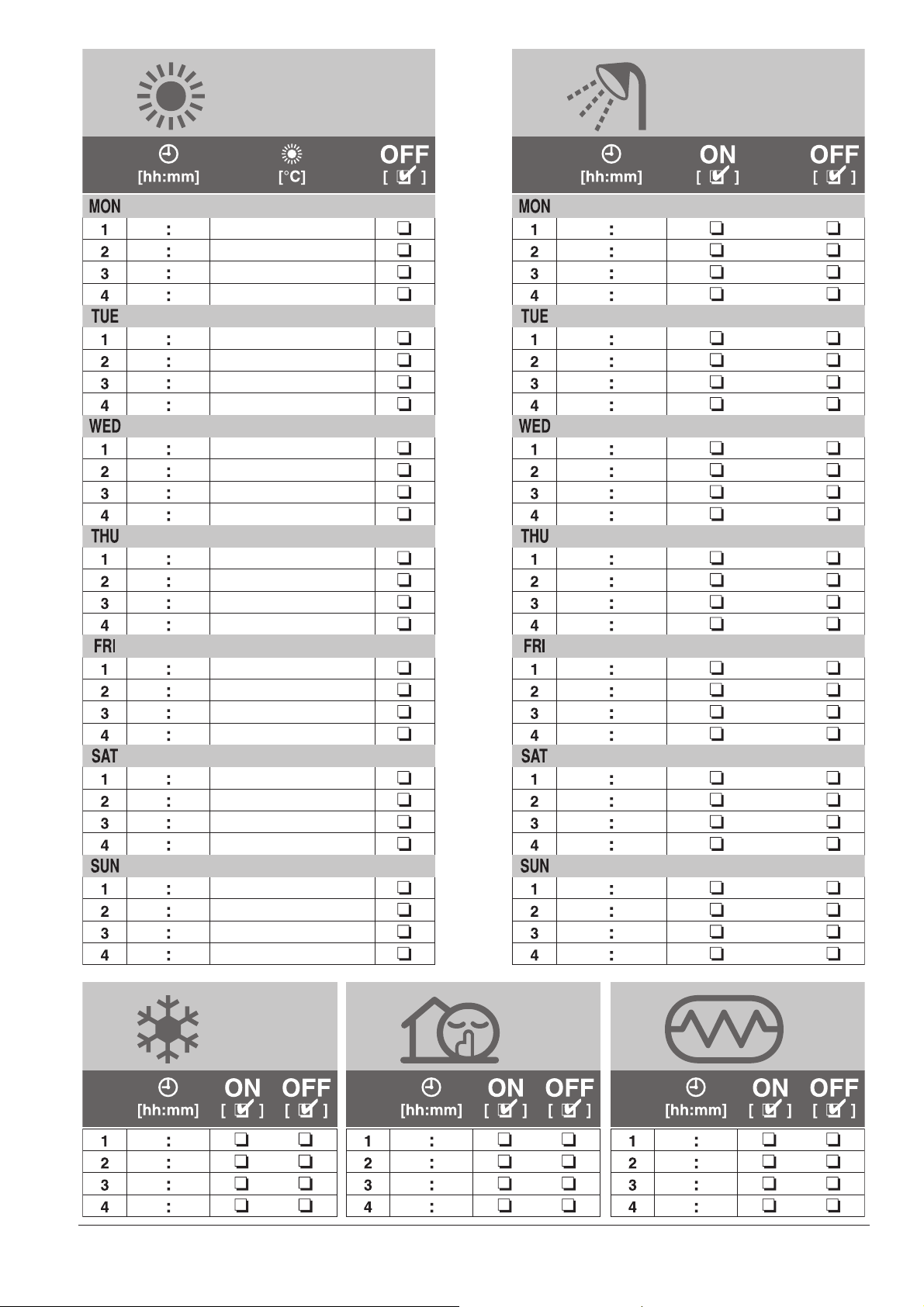

■ Fyll i formuläret som ﬁnns sist i den här handboken. Med detta formulär kan du deﬁniera de nödvändiga händelserna för varje dag. Tänk på följande:

- I programmet för uppvärmning och varmvattenberedning kan

4 åtgärder programmeras per veckodag. Samma händelser upprepas varje vecka.

- I programmet för komfortkyla, tyst drift och elpatronläge

kan 4 åtgärder programmeras per läge. Samma händelser upprepas dagligen.

■ Ta dig tid att ange alla data noggrant.

■ Försök att programmera händelserna kronologiskt: Börja med

händelse 1 för den första händelsen och sluta med det högsta numret för den sista händelsen. Detta är inget krav, men kommer att göra det enklare att tolka programmet vid en senare tidpunkt.

■ Om du programmerar 2 eller ﬂera händelser på samma dag och vid samma tidpunkt kommer endast den händelse med högst händelsenummer att utföras.

■ Du kan alltid ändra, lägga till eller ta bort programmerade händelser senare.

(1)

Vad kan programtimern INTE göra?

Programtimern kan inte ändra driftläget från uppvärmning till komfortkyla eller vice versa.

Så här tolkas de programmerade åtgärderna

För att du ska kunna förstå anläggningens beteende när programtimern är aktiverad är det viktigt att du tänker på att det "senast" programmerade kommandot åsidosätter det "föregående" programmerade kommandot och att det förblir aktivt till "nästa" programmerade kommando körs.

Exempel: föreställ dig att klockan är 17:30 och att åtgärder är programmerade till 13:00, 16:00 och 19:00. Det "senast" programmerade kommandot (16:00) upphäver det "tidigare" programmerade kommandot (13:00) och kommer att förbli aktivt tills "nästa" programmerade kommando (19:00) inträffar.

För att känna till den aktuella inställningen tittar man på det senast programmerade kommandot. Det är uppenbart att det "senast" programmerade kommandot kan gälla föregående dag. Läs mer under "Kontrollera programmerade händelser" på sida 12.

INFORMATION

Vid programtimerdrift kan någon ha ändrat de aktuella inställningarna manuellt (det "senaste" kommandot åsidosattes med andra ord manuellt). Ikonen

p, som

indikerar programtimerdrift, kan fortfarande visas, vilket ger intrycket att de "senaste" kommandoinställningarna fortfarande är aktiva. "Nästa" programmerade kommando åsidosätter de ändrade inställningarna och återgår till ursprungsprogrammet.

Användarhandbok

(1) Gäller endast för tank med inbyggd elpatron (EKHW*).

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

E(D/B)(H/L)Q011~016BB

4PW67905-3A – 2013.02

Page 11

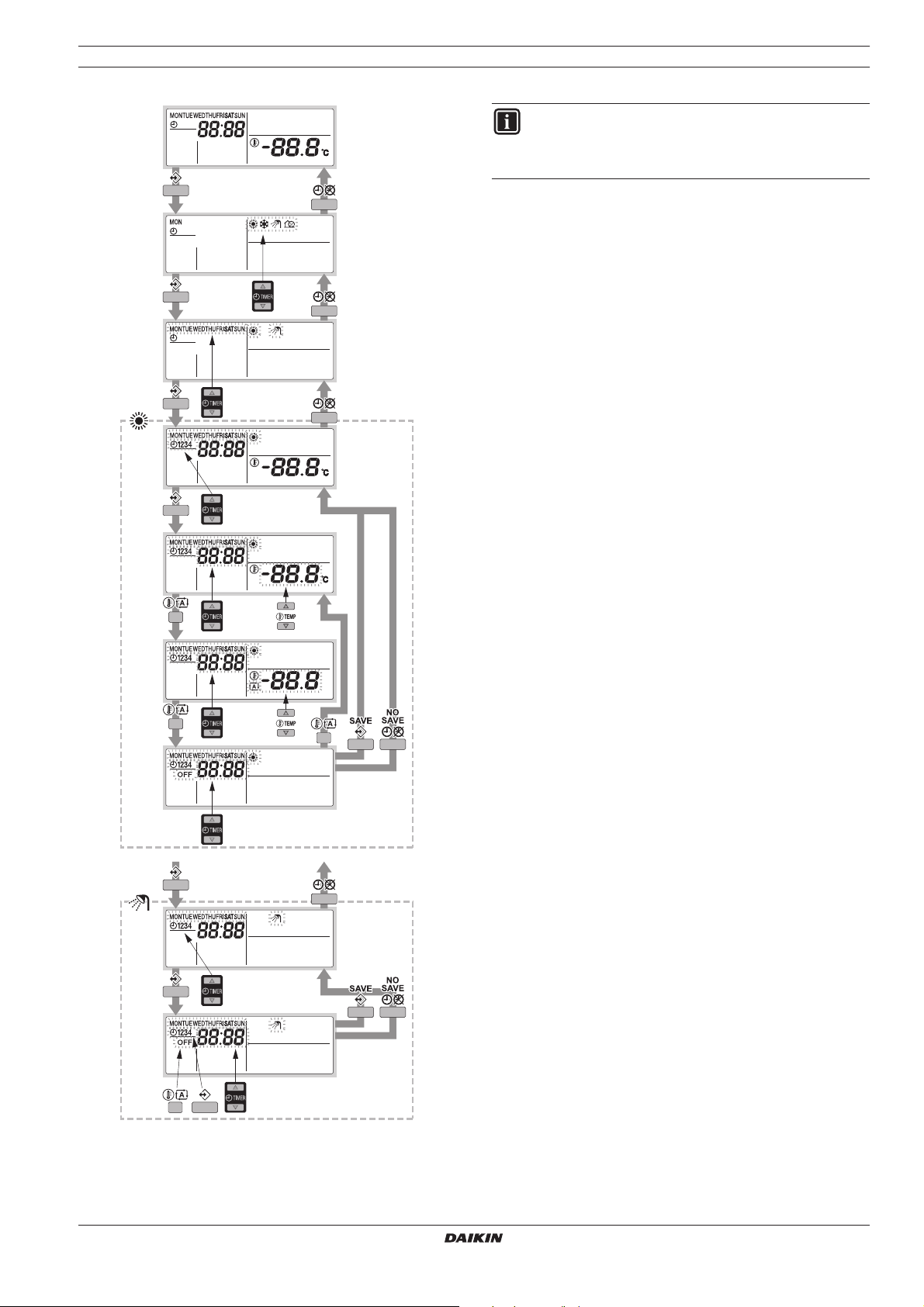

Programmering

Programmering av uppvärmning och varmvattenberedning Programmera uppvärmning och varmvattenberedning enligt följande:

INFORMATION

Du kan återgå till föregående steg i programmeringsproceduren utan att spara ändrade inställningar genom att trycka på knappen pr.

1 Tryck på knappen <.

Det aktuella läget blinkar.

2 Använd knapparna pi och pj för att välja det driftläge du

vill programmera (uppvärmning h eller varmvattenberedning w)

3 Tryck på knappen < för att bekräfta valt läge.

Den aktuella dagen blinkar.

4 Välj den dag som du vill kontrollera eller programmera med

knapparna pi och pj. Vald dag blinkar.

5 Tryck på knappen < för att bekräfta vald dag.

Den först programmerade händelsen för den valda dagen visas.

6 Använd knapparna pi och pj för att kontrollera övriga

programmerade händelser den dagen. Detta kallas avläsningsläget. Tomma programhändelser (t.ex. 3

och 4) visas inte.

5 sec

7 Håll ned knappen < i 5 sekunder för att ange programmeringsläge.

8 Använd knappen < för att välja det händelsenummer som du vill

programmera eller ändra.

9 Tryck på knappen ba för att:

■ Vid uppvärmning:

- x: stänga av uppvärmning och styrenhet.

- 9: ställa in temperaturen med knapparna bi och bj.

- a: välja automatisk temperaturberäkning.

■ Vid varmvattenberedning: använd knappen ba för att aktivera eller inaktivera x som åtgärd.

10 Använd knapparna pi och pj för att ställa in korrekt

händelsetid.

11 Upprepa steg 8 till 10 för att programmera resterande händelser

för den valda dagen. När alla händelser har programmerats kontrollerar du att

displayen visar det högsta händelsenummer som du vill spara.

12 Håll ned knappen < i 5 sekunder för att lagra de

programmerade händelserna. Om knappen < trycks ned när händelsenummer 3 visas lagras

händelserna 1, 2 och 3, medan 4 raderas. Du återkommer automatiskt till steg 6. Genom att trycka på knappen pr ﬂera gånger återkommer du till föregående steg i denna procedur och återkommer slutligen till normal drift.

5 sec

E(D/B)(H/L)Q011~016BB

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

4PW67905-3A – 2013.02

Användarhandbok

Page 12

Programmering av komfortkyla, tyst läge eller elpatronläge

5 sec

(1)

Programmering av komfortkyla, tyst läge eller elpatronläge

(1)

görs

enligt följande:

INFORMATION

Du kan återgå till föregående steg i programmeringsproceduren utan att spara ändrade inställningar genom att trycka på knappen pr.

1 Tryck på knappen <.

Det aktuella läget blinkar.

2 Använd knapparna pi och pj för att välja det läge du vill

programmera (komfortkyla c, tyst läge s eller elpatrondrift m

(1)

Det valda läget blinkar.

3 Tryck på knappen < för att bekräfta valt läge.

Den första programmerade aktiviteten visas.

4 Använd knapparna pi och pj för att kontrollera de

programmerade åtgärderna. Detta kallas avläsningsläget. Tomma programhändelser (t.ex. 3

och 4) visas inte.

5 Håll ned knappen < i 5 sekunder för att ange

programmeringsläge.

6 Använd knappen < för att välja det händelsenummer som du vill

programmera eller ändra.

7 Använd knapparna pi och pj för att ställa in korrekt

händelsetid.

8 Tryck på knappen ba för att:

■ Vid komfortkyla:

- x: stänga av komfortkyla och styrenhet.

- 9: ställa in temperaturen med knapparna bi och bj.

- a: välja automatisk temperaturberäkning.

(1)

■ För tyst läge och elpatronläge

: använd knappen ba för att

aktivera eller inaktivera åtgärden x.

9 Upprepa steg 6 till 8 för att programmera resterande händelser

för det valda läget. När alla händelser har programmerats kontrollerar du att

displayen visar det högsta händelsenummer som du vill spara.

10 Håll ned knappen < i 5 sekunder för att lagra de

programmerade händelserna. Om knappen < trycks ned när händelsenummer 3 visas lagras

händelserna 1, 2 och 3, medan 4 raderas. Du återkommer automatiskt till steg 4. Genom att trycka på knappen pr ﬂera gånger återkommer du till föregående steg i denna procedur och återkommer slutligen till normal drift.

INFORMATION

Programmering att tiden för elpatrondrift

(1)

gäller endast

om fältinställningen [4-03]=1, 2 eller 3.

(1) Gäller endast för tank med inbyggd elpatron (EKHW*).

Användarhandbok

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

E(D/B)(H/L)Q011~016BB

4PW67905-3A – 2013.02

Page 13

Kontrollera programmerade händelser

Tips och trick

Kontroll av uppvärmning och varmvattenberedning

Kontrollera uppvärmning och varmvattenberedning enligt följande.

INFORMATION

Du kan återgå till föregående steg i proceduren genom att trycka på knappen pr.

1 Tryck på knappen <.

Det aktuella läget blinkar.

2 Använd knapparna pi och pj för att välja det driftläge du

vill programmera (uppvärmning h eller varmvattenberedning w)

3 Tryck på knappen < för att bekräfta valt läge.

Den aktuella dagen blinkar.

4 Välj den dag som du vill kontrollera med knapparna pi

och pj. Vald dag blinkar.

5 Tryck på knappen < för att bekräfta vald dag.

Den först programmerade händelsen för den valda dagen visas.

6 Använd knapparna pi och pj för att kontrollera övriga

programmerade händelser den dagen. Detta kallas avläsningsläget. Tomma programhändelser (t.ex. 3

och 4) visas inte. Genom att trycka på knappen pr ﬂera gånger återkommer du till föregående steg i denna procedur och återkommer slutligen till normal drift.

Kontroll av komfortkyla, tyst läge eller elpatronläge

(1)

(2)

görs enligt

följande.

INFORMATION

Du kan återgå till föregående steg i proceduren genom att trycka på knappen pr.

1 Tryck på knappen <.

Det aktuella läget blinkar.

2 Använd knapparna pi och pj för att välja det läge du vill

kontrollera (komfortkyla

c, tyst läge s eller elpatrondrift m

(3)

Det valda läget blinkar.

3 Tryck på knappen < för att bekräfta valt läge.

Den första programmerade aktiviteten visas.

4 Använd knapparna pi och pj för att kontrollera de

programmerade åtgärderna. Detta kallas avläsningsläget. Tomma programhändelser (t.ex. 3

och 4) visas inte. Genom att trycka på knappen pr ﬂera gånger återkommer du till föregående steg i denna procedur och återkommer slutligen till normal drift.

Programmering av följande dag(ar)

Efter kontroll av programmerade händelser för en speciﬁk dag (d.v.s. efter nedtryckning av knappen < i 5 sekunder) trycker du en gång på knappen pr. Du kan nu välja en annan dag med knapparna pi och pj och börja om med kontrollen och programmeringen.

Kopiera programmerade händelser till följande dag

I programmet uppvärmning/varmvattenberedning är det möjligt att kopiera alla programmerade händelser för en speciﬁk dag till dagen efter (t.ex. kopiera alla programmerade händelser från "1" till "2").

Så här kopierar du programmerade händelser till dagen efter: 1 Tryck på knappen <.

Det aktuella läget blinkar.

2 Använd knapparna pi och pj för att välja det driftläge

du vill programmera. Det valda läget blinkar.

Du kan lämna programmeringen genom att trycka på knappen pr.

3 Tryck på knappen < för att bekräfta valt läge.

Den aktuella dagen blinkar.

4 Välj den dag som du vill kopiera till dagen efter med

knapparna pi och pj. Vald dag blinkar.

Du kan återgå till steg 2 genom att trycka på knappen pr.

5 Håll ned knapparna < och pr samtidigt i 5 sekunder.

Efter 5 sekunder visar displayen följande dag (t.ex. "2" om "1" valdes först). Detta indikerar att dagen har kopierats. Du kan återgå till steg 2 genom att trycka på knappen pr.

Ta bort en eller ﬂera programmerade händelser

Borttagning av en eller ﬂera programmerade händelser görs samtidigt som programmerade händelser lagras.

När alla händelser för en dag har programmerats kontrollerar du att displayen visar det högsta händelsenummer som du vill spara. Genom att hålla ned knappen < i 5 sekunder lagrar du alla händelser utom de som har ett högre händelsenummer än det visade.

Om t.ex. knappen < trycks ned när händelsenummer 3 visas lagras händelserna 1, 2 och 3, medan 4 raderas.

Ta bort ett läge 1 Tryck på knappen <.

Det aktuella läget blinkar.

2 Använd knapparna pi och pj för att välja det läge du vill

ta bort (komfortkyla c, tyst läge s eller elpatrondrift m Det valda läget blinkar.

3 Håll ned knapparna < och ba samtidigt i 5 sekunder för att

radera det valda läget.

Ta bort en veckodag (uppvärmning eller varmvattenberedningsläge)

1 Tryck på knappen <.

Det aktuella läget blinkar.

2 Använd knapparna pi och pj för att välja det driftläge

du vill ta bort (uppvärmning h eller varmvattenberedning w). Det valda läget blinkar.

3 Tryck på knappen < för att bekräfta valt läge.

Den aktuella dagen blinkar.

4 Välj den dag som du vill radera med knapparna pi och pj.

Vald dag blinkar.

5 Håll ned knapparna < och ba samtidigt i 5 sekunder för att

(1) Gäller endast för tank med inbyggd elpatron (EKHW*). (2) Gäller endast för tank med inbyggd elpatron (EKHW*). (3) Gäller endast för tank med inbyggd elpatron (EKHW*). (4) Gäller endast för tank med inbyggd elpatron (EKHW*).

E(D/B)(H/L)Q011~016BB

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

4PW67905-3A – 2013.02

radera den valda dagen.

(4)

Användarhandbok

Page 14

5. INSTÄLLNINGAR

NOTERING

Standardvärdena som nämns i "Inställningar, tabell" på

sida 18 är fabriksinställda värden. De faktiska

initialvärdena ska väljas enligt din tillämpning. Dessa värden ska bekräftas av installatören.

FÖRSIKTIGT

■ De lokala inställningarna [2] beror på gällande lagstiftning.

■ De lokala inställningarna [9] beror på tillämpningen.

■ Innan du ändrar dessa inställningar ska de nya

värdena bekräftas av installatören eller anges enligt gällande lagstiftning.

Enheten ska konﬁgureras av installatören för att matcha installationsmiljön (utomhusklimatet, installerade tillbehör, o.s.v.) och användarens krav. Men de lokala inställningarna som omnämns i "Inställningar, tabell" på sida 18 kan ändras efter kundens önskemål. Till detta kommer ett antal lokala inställningar. Dessa inställningar kan nås och programmeras via användargränssnittet på enheten.

Varje lokal inställning får ett 3-siffrigt nummer eller kod, t.ex. [1-03], som indikeras på användargränssnittets display. Den första siffran [1] indikerar den "första koden" eller lokala inställningsgruppen. Den andra och tredje siffran [03] indikerar tillsammans den "andra koden".

En lista över alla lokala inställningar och standardvärden ﬁnns under

"Inställningar, tabell" på sida 18. I den här listan ﬁnns 2 kolumner för

registrering av datum och värde för lokala inställningar som skiljer sig från standardvärdet.

En detaljerad beskrivning av alla lokala inställningar ﬁnns under

"Detaljerad beskrivning" på sida 13.

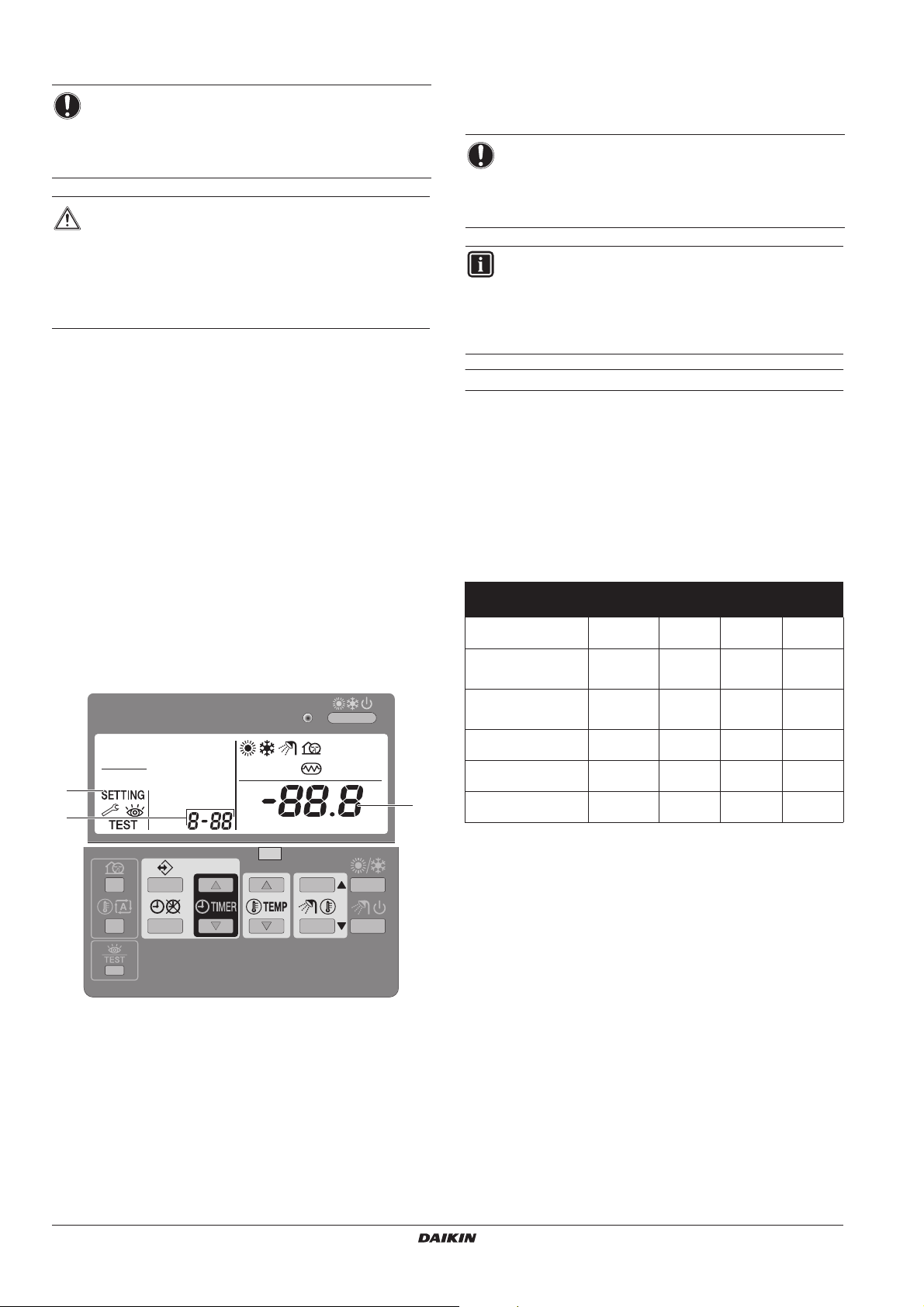

5.1. Procedur

Så här ändrar du en eller ﬂera lokala inställningar.

5 Spara det nya värdet genom att trycka på knappen pr.

6 Upprepa steg 2 till 4 för att ändra inställningar efter behov.

7 När du är klar trycker du på knappen z för att lämna

FÄLTINSTÄLLNINGSLÄGE.

NOTERING

Ändringar av en speciﬁk inställning lagras endast när knappen pr trycks ned. Om du går till en annan inställningskod eller trycker på knappen z ignoreras den gjorda ändringen.

INFORMATION

■ Före leverans har värdena inställts enligt

"Inställningar, tabell" på sida 18.

■ När du lämnar FÄLTINSTÄLLNINGSLÄGET kan "88" visas på den användargränssnittets LCD-panel medan enheten initieras.

Detaljerad beskrivning

[0] Användarbehörighetsnivå

Vid behov kan vissa knappar i användargränssnittet göras otillgängliga för användaren.

Tre behörighetsnivåer är tillgängliga (se tabellen nedan). Växling mellan nivå 1 och nivå 2/3 görs genom att hålla ned 4 knapparna

pfi och pfj omedelbart följt av att hålla ned knapparna s, ba i minst 5 sekunder (i normalläge). Observera att ingen

indikering visas på användargränssnittet. När nivå 2/3 valts bestäms den aktuella behörighetsnivån – antingen nivå 2 eller nivå 3 – av den lokala inställningen [0-00].

Behörighetsnivå

Knapp

Knapp för tyst drift

Knapp för väderberoende temperaturinställning

Aktiverings-/ inaktiveringsknapp för programtimern

Programmeringsknapp

Tidsinställningsknapp

Knapp för inspektion/ testkörning

pfi pfj

1 2 3

kan

användas

kan

användas

kan

användas

kan

användas

kan

användas

kan

användas

——

kan

användas

——

—

1 Tryck på knappen z i minst 5 sekunder för att övergå till

FÄLTINSTÄLLNINGSLÄGET. Ikonen $ (3) visas. Den aktuella inställningskoden visas ; (2), med inställt värde till höger - (1).

2 Tryck på bgi-knappen för att välja första inställningskod.

3 Tryck på bgj-knappen för att välja andra inställningskod.

4 Tryck på pfi-knappen och pfj-knappen för att

ändra inställningsvärde för den valda inställningen.

Användarhandbok

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

E(D/B)(H/L)Q011~016BB

4PW67905-3A – 2013.02

Page 15

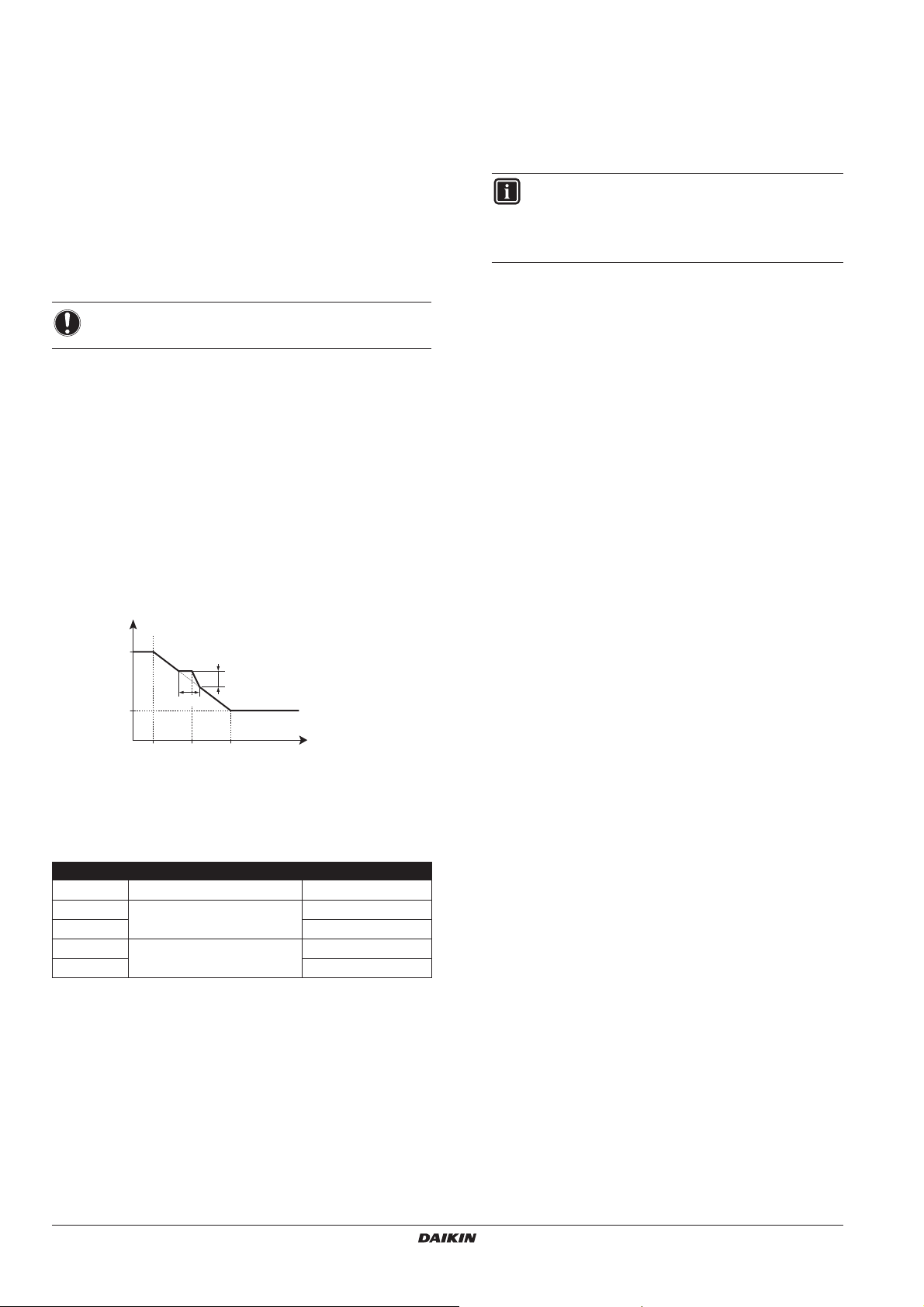

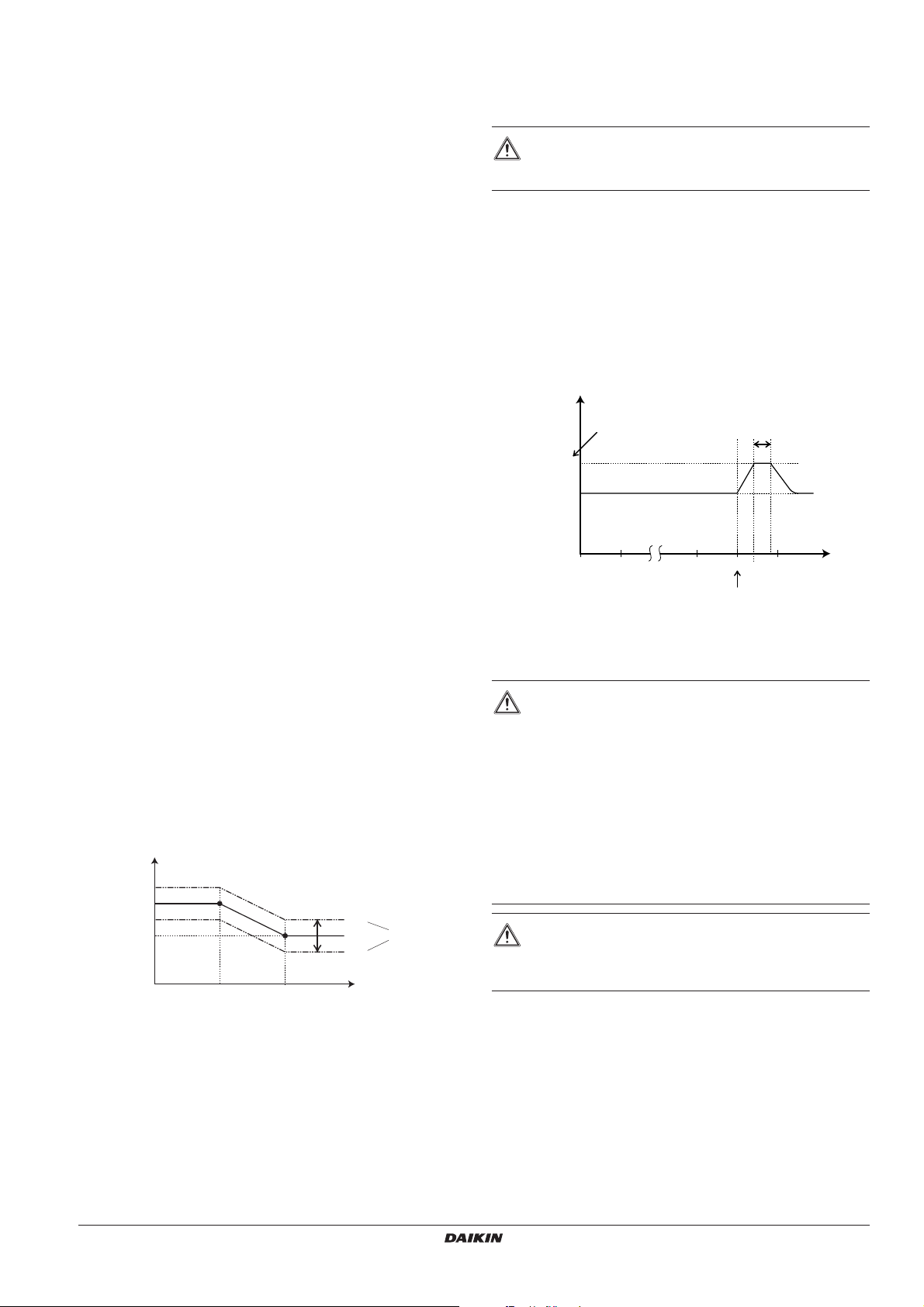

[1] Väderberoende temperaturinställning

Den väderberoende temperaturinställningen deﬁnierar parametrarna för väderberoende drift av enheten. Vid väderberoende drift bestäms vattentemperaturen automatiskt beroende på utomhustemperaturen: kallare utomhustemperaturer resulterar i varmare vatten och vice versa. Under väderberoende drift kan användaren välja att växla vattentemperaturen uppåt eller nedåt med maximalt 5°C.

■ Lokala inställningar för uppvärmningsdrift

■ [1-00] Låg omgivningstemperatur (Lo_A): låg utomhus-

temperatur.

■ [1-01] Hög omgivningstemperatur (Hi_A): hög utomhustemperatur.

■ [1-02] Inställningstemperatur för låg omgivningstemperatur (Lo_Ti): målinställning för utgående vattentemperatur när utomhustemperaturen motsvarar eller faller under den låga omgivningstemperaturen (Lo_A). Observera att Lo_Ti-värdet ska vara högre än Hi_Ti, eftersom varmare vatten krävs för lägre utomhustemperaturer (d.v.s. Lo_A).

■ [1-03] Inställningstemperatur för hög omgivningstemperatur (Hi_Ti): målinställning för utgående vattentemperatur när utomhustemperaturen motsvarar eller stiger över den höga omgivningstemperaturen (Hi_A). Observera att Hi_Ti-värdet ska vara lägre än Lo_Ti, eftersom högre utomhustemperaturer (d.v.s. Hi_A) inte kräver lika varmt vatten.

■ Lokala inställningar för avkylningsdrift

■ [1-05] Väderberoende för kylfunktion aktiverad (1)/

inaktiverad (0).

■ [1-06] Låg omgivningstemperatur (Lo2_A): låg utomhustemperatur.

■ [1-07] Hög omgivningstemperatur (Hi2_A): hög utomhustemperatur.

■ [1-08] Inställningstemperatur för låg omgivningstemperatur (Lo2_Ti): målinställning för utgående vattentemperatur när utomhustemperaturen motsvarar eller faller under den låga omgivningstemperaturen (Lo2_A). Observera att Lo2_Ti-värdet ska vara högre än Hi2_Ti, eftersom mindre kallvatten krävs för lägre utomhustemperaturer (d.v.s. Lo2_A).

■ [1-09] Inställningstemperatur för hög omgivningstemperatur (Hi2_Ti): målinställning för utgående vattentemperatur när utomhustemperaturen motsvarar eller stiger över den höga omgivningstemperaturen (Hi2_A). Observera att Hi2_Ti-värdet ska vara lägre än Lo2_Ti, eftersom kallare vatten krävs för lägre utomhustemperaturer (d.v.s. Hi2_A).

Lo_Ti

Lo2_Ti

Hi_Ti

Hi2_Ti

Lo_A

Lo2_A

TtMålvattentemperatur

Omgivningstemperatur (utomhus)

Shift value Växlingsvärde

Hi_A

Hi2_A

+ 05

– 05

Shift value

[2] Desinfektionsfunktion

Gäller endast installationer med en varmvattentank. Desinfektionsfunktionen desinﬁcerar varmvattentanken genom att

regelbundet höja hushållsvarmvattnet till en viss temperatur.

FÖRSIKTIGT

Den lokala inställningen av desinfektionsfunktionen ska göras av installatören, enligt gällande lagstiftning.

■ [2-00] Driftsintervall: Dag(ar) i veckan som varmvattnet ska hettas upp ytterligare.

■ [2-01] Status: Deﬁnierar om desinfektionsfunktionen är på (1) eller av (0).

■ [2-02] Starttid: Den tid på dagen då varmvattnet ska hettas upp ytterligare.

■ [2-03] Temperaturinställning: Den högre vattentemperatur som ska uppnås.

■ [2-04] Intervall: Tidsperiod som deﬁnierar hur länge den inställda temperaturen ska bibehållas.

DHW

[2-03]

00.00 22.00 24.0001.00 23.00 t

Hushållsvarmvattentemperatur

DHW

Användarinställd temperatur (enligt användargränssnittet)

Inställd högre temperatur [2-03]

t Tid

[2-04]

[2-02]

VARNING

Var medveten om att hushållsvarmvattentemperaturen vid varmvattenkranen kommer att motsvara det värde som anges i lokal inställning [2-03] efter en desinfektionsoperation.

Om den höga hushållsvarmvattentemperaturen kan innebära en potentiell risk för skador på människor ska en blandningsventil (anskaffas lokalt) installeras vid hushållsvarmvattenberedarens utloppsanslutning. Blandningsventilen ska säkerställa att varmvattentemperaturen vid varmvattenkranen aldrig stiger över ett angivet maxvärde. Den maximalt tillåtna varmvattentemperaturen ska anges enligt gällande lagstiftning.

FÖRSIKTIGT

Se till att desinfektionsfunktionens starttid [2-02] med deﬁnierad varaktighet på [2-04] inte avbryts av varmvattenbehov i hushållet.

E(D/B)(H/L)Q011~016BB

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

4PW67905-3A – 2013.02

Användarhandbok

Page 16

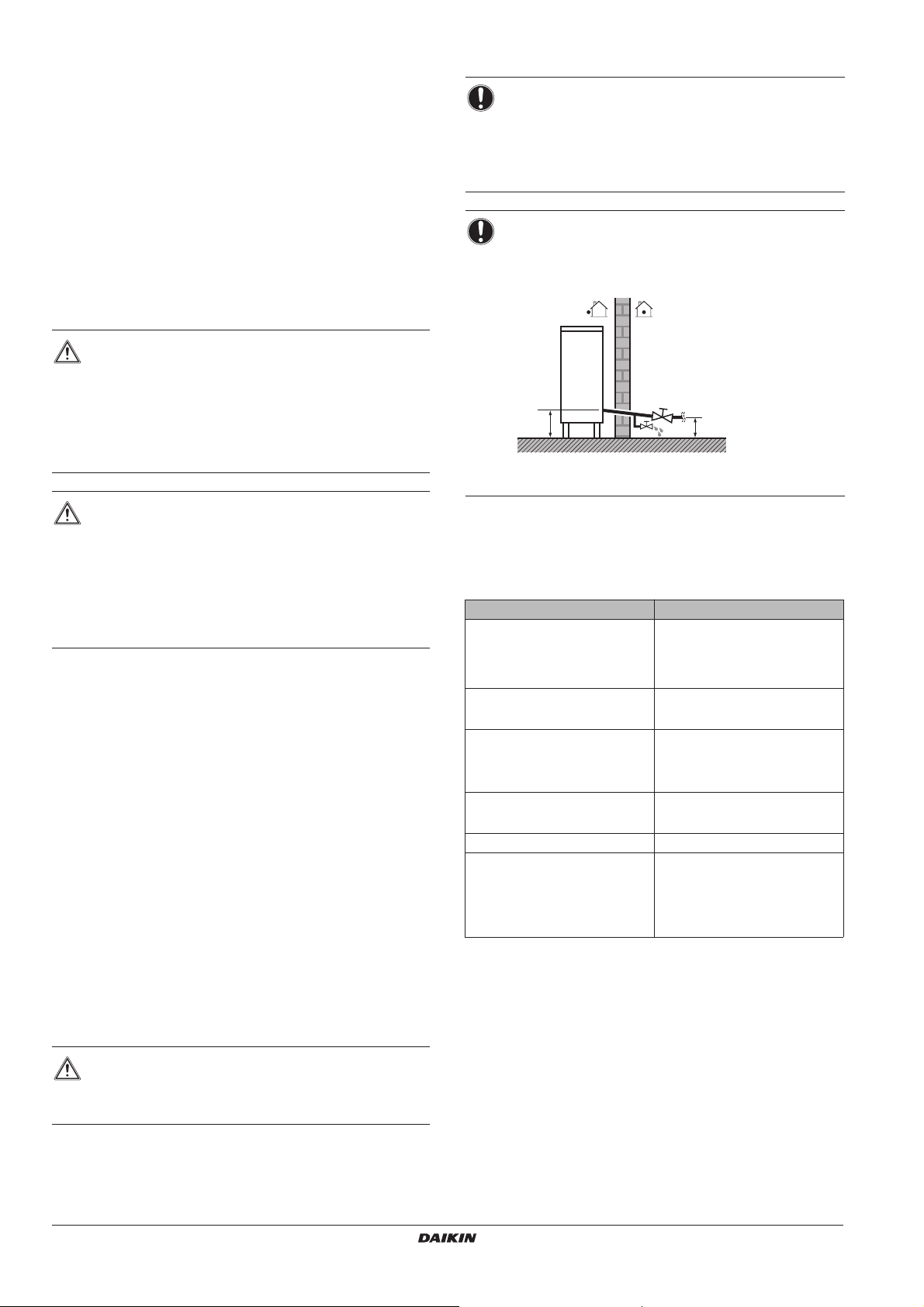

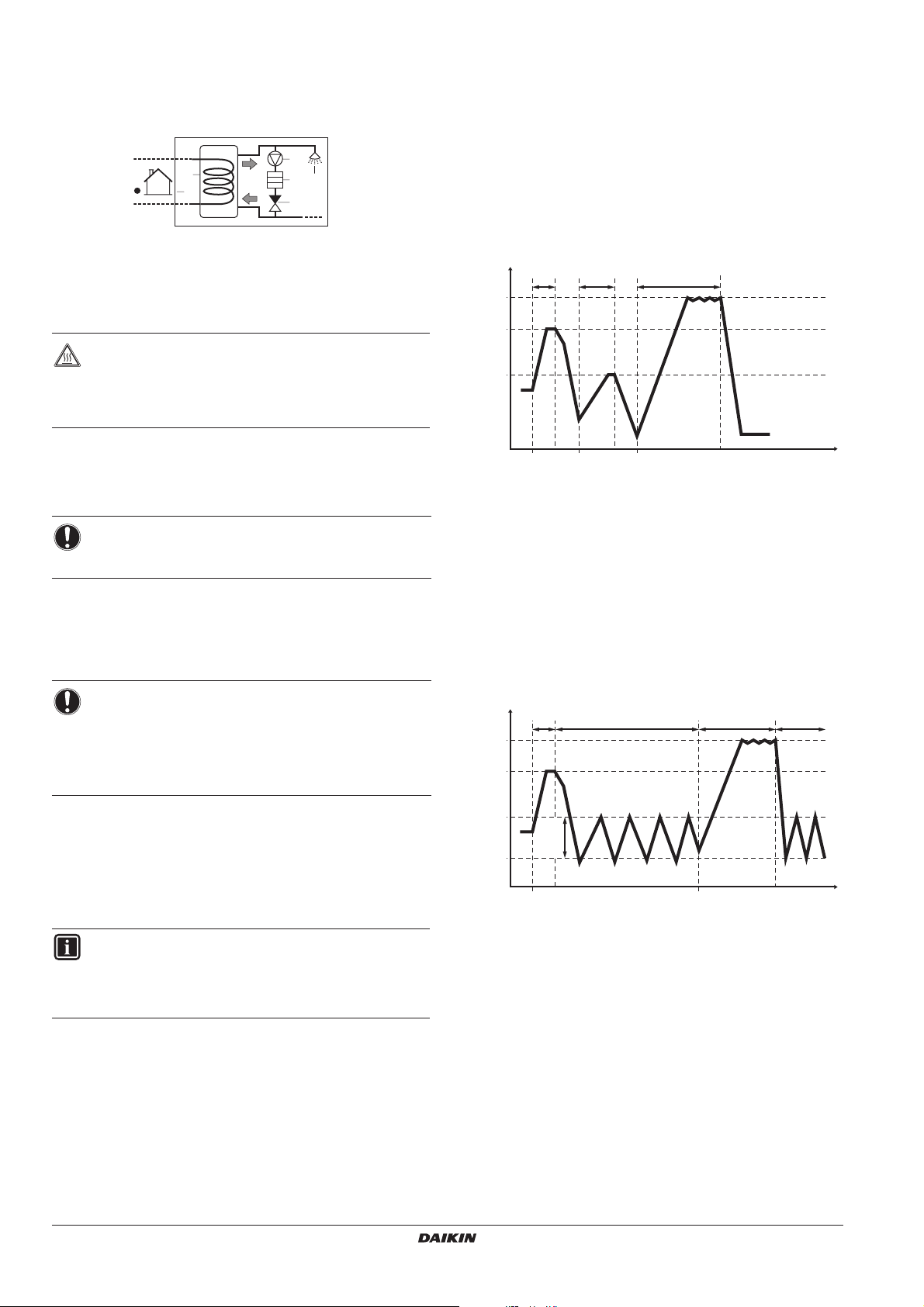

Endast för tank utan inbyggd elpatron (EKHTS)

Enligt lokala och nationella bestämmelser kan det krävas att varmvattentanken desinﬁceras vid en högre temperatur (>60°C). I så fall föreslår Daikin att en shuntpump och ett värmeelement installeras parallellt på varmvattentanken enligt ﬁguren nedan.

1 Varmvattenberedare för hushåll 2 Shuntpump (anskaffas lokalt) 3 Värmeelement (anskaffas lokalt) 4 Backventil (anskaffas lokalt) 5 Dusch (anskaffas lokalt) 6 Enhet

3 5

VARNING

Värm aldrig varmvattentanken till temperaturer över 80°C. Det skulle förstöra utrustningen och innebära en potentiell risk för läckage av varmvatten som kan orsaka brännskador.

[3] Automatisk omstart

När strömmen återvänder efter ett strömavbrott tillämpar den automatiska omstartsfunktionen användargränssnittets inställningar vid strömavbrottet.

NOTERING

Vi rekommenderar därför att du alltid har den automatiska omstartsfunktionen aktiverad.

Observera att med funktionen inaktiverad aktiveras inte programtimern när strömmen återvänder efter ett strömavbrott. Tryck på knappen pr för att aktivera programtimern igen.

■ [3-00] Status: Deﬁnierar om den automatiska

omstartsfunktionen är PÅ (0) eller AV (1).

NOTERING

Om strömförsörjningen med differentierad eltariff är av en typ där strömförsörjningen avbryts ska du alltid tillåta den automatiska omstartsfunktionen.

Om du har frågor om detta kan du kontakta närmaste installatör för råd och information.

Programmerad/kontinuerlig återuppvärmning av varmvatten

■ [6-05] Återuppvärmning: anger om programmerad återuppvärmning av hushållsvarmvattnet under dagtid är aktiverad (1) eller om kontinuerlig återuppvärmning är aktiverad (2) eller återuppvärmning är inaktiverad (0)

■ [6-06] Programmerad starttid för återuppvärmning: den tid på dagen då varmvattnet ska hettas upp ytterligare.

■ [6-07] Börvärde för återuppvärmning av hushållsvarmvatten

■ [6-08] Börvärdets hysteres för återuppvärmning av

hushållsvarmvatten

Exempel 1: Programmerad lagring [6-03]=1, programmerad återuppvärmning [6-05]=1, desinfektionsfunktion [2-01]=1 aktiverad.

A B C

[2-03]

DHW

[6-07]

[6-04] [6-06] [2-02]

A Programmerad lagringsdrift: aktiverad vid [6-04], värmer

upp varmvattnet tills inställd temperatur för varmvattnet

(t.ex. 55°C) har uppnåtts.

DHW

B Programmerad återvärmningsdrift: aktiverad vid [6-06],

värmer upp varmvattnet tills börvärdet för varmvattnets återvärmningstemperatur [6-07] (t.ex. 45°C) har uppnåtts.

C Desinfektionsdrift (om aktiverad): aktiverad vid [2-02],

värmer upp varmvattnet tills börvärdet för varmvattnets desinfektionstemperatur [2-03] (t.ex. 60°C) har uppnåtts. Läs mer under "[2] Desinfektionsfunktion" på sida 14.

t Tid

T Hushållsvarmvattentemperatur

Inställt börvärde för varmvattnet

DHW

Exempel 2: Programmerad lagring [6-03]=1, kontinuerlig

återuppvärmning [6-05]=2, desinfektionsfunktion [2-01]=1 aktiverad.

A B C

[2-03]

DHW

[4] Temperatur för avstängning av uppvärmning Temperatur för avstängning av uppvärmning

■ [4-02] Avstängningstemperatur för uppvärmning: Den utomhustemperatur över vilken uppvärmning stängs av för att undvika överhettning.

[6] Programmerad lagrings- och återvärmning

INFORMATION

Programmerad lagrings- och återvärmning av hushållsvarmvattnet kan endast genomföras när [4-03]=4 eller 5 och uppvärmningen av hushållsvarmvattnet är aktiverad med knappen w.

Programmerad lagring av varmvatten

Lagringsbörvärdet kan nås direkt med knapparna

wi och wj.

■ [6-03] Programmerad lagring: anger om programmerad lagring av varmvatten under natten är möjlig (1) eller inte (0).

■ [6-04] Programmerad starttid för lagring: den tid på natten då varmvattnet ska hettas upp ytterligare.

Användarhandbok

[6-07]

[6-08]

[6-04] [2-02]

A Programmerad lagringsdrift: aktiverad vid [6-04], värmer

upp varmvattnet tills inställd temperatur för varmvattnet

(t.ex. 55°C) har uppnåtts.

DHW

B Kontinuerlig återvärmningsdrift: fortsätter aktivera

uppvärmning av vattnet tills börvärdet för varmvattnets återvärmningstemperatur [6-07] (e.g 45°C) uppnås med en hysteres på [6-08].

C Desinfektionsdrift (om aktiverad): aktiverad vid [2-02],

värmer upp varmvattnet tills börvärdet för varmvattnets desinfektionstemperatur [2-03] (t.ex. 60°C) har uppnåtts. Läs mer under "[2] Desinfektionsfunktion" på sida 14.

t Tid

T Hushållsvarmvattentemperatur

Inställt börvärde för varmvattnet

DHW

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

E(D/B)(H/L)Q011~016BB

4PW67905-3A – 2013.02

Page 17

INFORMATION

■ Kontrollera att hushållsvattnet endast värms upp till den varmvattentemperatur du behöver. Starta med låg lagringstemperatur för hushållsvarmvattnet, och öka den bara om du tycker att hushållsvarmvattentemperaturen inte är tillräcklig för dina behov (utifrån hur du använder vattnet).

■ Kontrollera att hushållsvattnet inte värms upp i onödan. Börja med att aktivera automatisk lagring under natten (standardinställning). Om det verkar som om nattlagringsdriften för hushållsvarmvattnet inte räcker till för dina behov, kan du ställa in ytterligare programmerad återvärmning under dagtid.

NOTERING

Inställningen [4-03] får inte ändras. Installatören har valt rätt inställning för din användning.

INFORMATION

Status för denna inställning nämns endast för att visa vilka inställningar och funktioner som är tillämpliga för din användning.

[4-03]=4 används endast för varmvattenberedare med inbyggd elpatron (EKHW*).

[4-03]=5 används endast för varmvattenberedare utan elpatron (EKHTS).

[9] Uppvärmnings- och kylningstemperaturintervall

Syftet med den här inställningen är att förhindra användaren från att välja en felaktig (d.v.s. för varm eller för kall) utvattentemperatur. Dessutom kan temperaturintervallen för värme och kyla som är tillgängliga för användaren konﬁgureras.

FÖRSIKTIGT

■ För en golvvärmetillämpning är det viktigt att begränsa den maximala utloppstemperaturen vid uppvärmningsdrift enligt speciﬁkationerna för golvvärmeinstallationen.

■ Vid golvkyla är det viktigt att begränsa den lägsta utloppsvattentemperaturen vid kylningsdrift (lokal inställning av parameter [9-03]) till 16~18°C för att förhindra kondens på golvet.

■ [9-00] Övre gräns för uppvärmningstemperaturen: maximal utvattentemperatur för uppvärmning.

■ [9-01] Nedre gräns för uppvärmningstemperaturen: minsta utvattentemperatur för uppvärmning.

■ [9-02] Övre gräns för kylningstemperaturen: maximal utvattentemperatur för kylning.

■ [9-03] Nedre gräns för kylningstemperaturen: minsta utvattentemperatur för kylning.

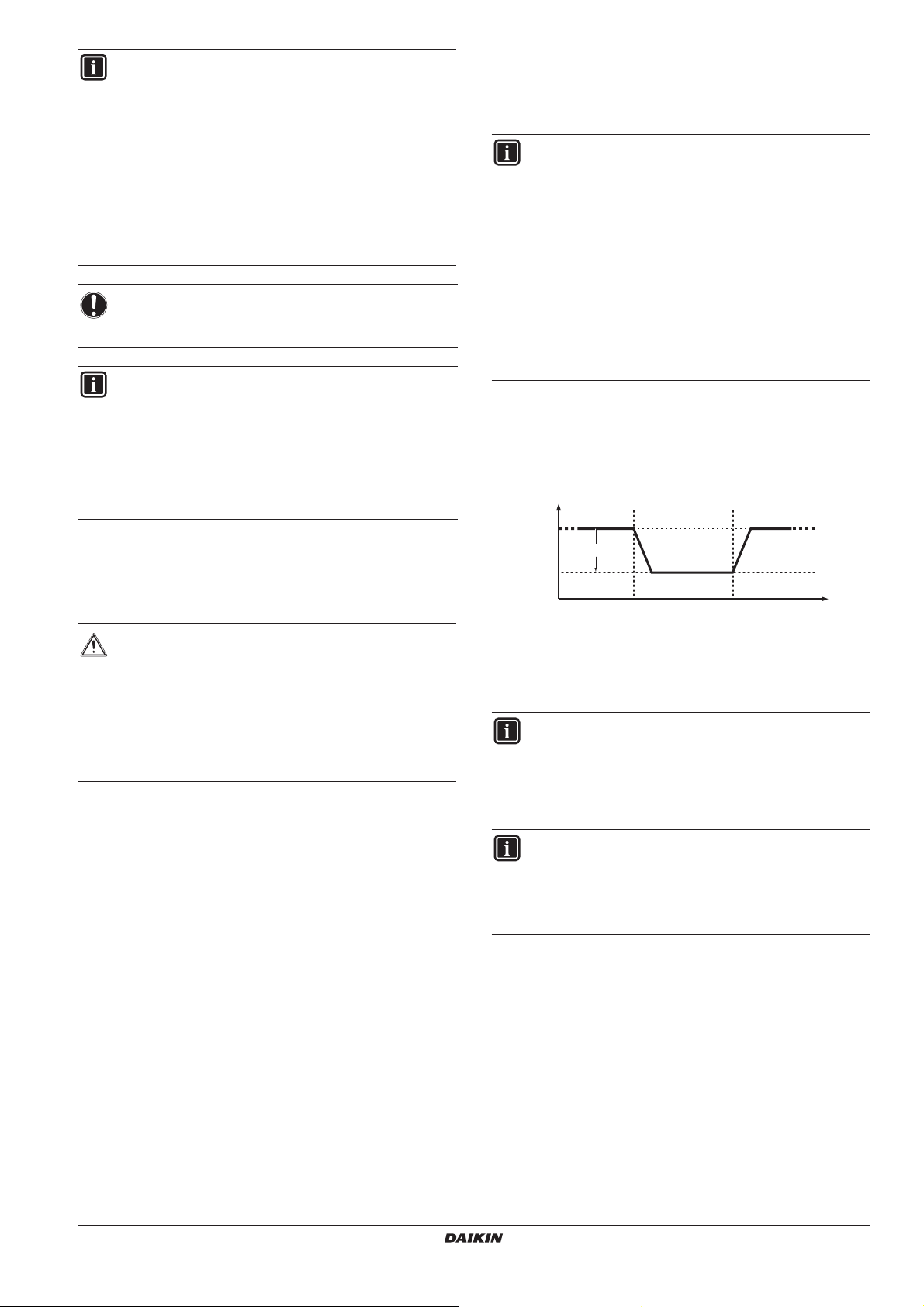

[9-05~9-08] Automatisk nedväxlingsfunktion

Nedväxlingsfunktionen används för att sänka vattentemperaturen vid uppvärmning av rummen. Nedväxlingsfunktionen kan till exempel aktiveras under natten, eftersom temperaturkraven är olika på natten och på dagen.

INFORMATION

■ Observera att b-ikonen blinkar under nedväxlingsdrift. Det beräknade nedväxlingsbörvärdet för utvattnet visas inte under nedväxlingen.

■ Nedväxlingsfunktionen är inaktiverad som standard.

■ Nedväxlingsfunktionen kan kombineras med drift med

automatisk väderberoende inställningspunkt.

■ Nedväxlingsfunktionen är en automatisk daglig programmeringsfunktion.

■ Nedväxlingsfunktionen kan kombineras med programtimern. När nedväxlingsfunktionen är aktiverad, kommer det programmerade börvärdet för uppvärmning att sänkas med [9-08] nedväxlingsvärdet för utvattnet.

■ [9-05] Status: Deﬁnierar om nedväxlingsfunktionen är på PÅ (1) eller av AV (0)

■ [9-06] Starttid: Den tid då nedväxlingen börjar

■ [9-07] Stopptid: Den tid då nedväxlingen stoppas

■ [9-08] Nedväxlingsvärdet för utvattnet

55°C

2°C [9-08]

53°C

[9-06] [9-07]

A Normalt börvärde för utvattentemperatur eller beräknat

väderberoende börvärde

B Beräknat börvärde för utvattnets nedväxlingstemperatur

t Tid

T Temperatur

INFORMATION Endast tillämpligt om [4-03]=4 eller 5!

Du bör ställa in starttiden för automatisk lagring under natten [6-04] vid samma tidpunkt som nedväxlingsfunktionen inleds [9-06].

INFORMATION

Se till att inte ställa in nedväxlingsvärdet för lågt, särskilt under kallare perioder (till exempel vintertid). Det är möjligt att rumstemperaturen inte går att uppnå (eller att det tar mycket längre tid) på grund av den stora temperaturskillnaden.

E(D/B)(H/L)Q011~016BB

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

4PW67905-3A – 2013.02

Användarhandbok

Page 18

[A] Tyst läge

Denna lokala inställning möjliggör val av önskat tyst läge. Två tysta lägen är tillgängliga: tyst läge A och tyst läge B.

I tyst läge A ges prioritet till tyst drift av enheten under alla förhållanden. Fläkt- och kompressorhastigheten (och därmed prestandan) är begränsad till en viss procentandel av hastigheten vid normal drift. I vissa fall kan detta resultera i försämrad prestanda.

I tyst läge B kan tyst drift åsidosättas när högre prestanda behövs. I vissa fall kan detta resultera i mindre tyst drift av enheten för att uppfylla den begärda prestandan.

■ [A-00] Typ av tyst läge: Anger om tyst läge A (0) eller tyst läge B (2) är valt.

■ [A-01] Parameter 01: ändra inte denna inställning. Låt den ha sitt standardvärde.

NOTERING

Ange inga andra värden än de som nämnts.

[C] Inställning för solvärmepaket Solvärmeprioritetsläge

■ [C-00] Solvärmeprioritetsinställning: Information om solvärmepaketet EKSOLHW ﬁnns i installationshandboken för paketet.

[d] Lokalt växlingsvärde, väderberoende Lokalt växlingsvärde, väderberoende

Det lokala väderberoende växlingsvärdet vid lokal inställningen är bara relevant om man väljer ett väderberoende börvärde (se lokal inställning "[1] Väderberoende temperaturinställning" på sida 14).

■ [d-03] Lokalt växlingsvärde, väderberoende: anger växlingsvärde för det väderberoende börvärdet vid en utomhustemperatur på 0°C.

[E] Avläsning av enhetsinformation

■ [E-00] Avläsning av programvaruversion (exempel: 23)

■ [E-01] Avläsning av EEPROM-version (exempel: 23)

■ [E-02] Avläsning av enhetens modellidentiﬁering (exempel: 11)

■ [E-03] Avläsning av det ﬂytande köldmediets temperatur

■ [E-04] Avläsning av inloppsvattentemperaturen

INFORMATION

[E-03]- och [E-04]-avläsningar uppdateras inte permanent. Temperaturavläsningar uppdateras endast efter ny genomgång av den lokala inställningen av de första koderna.

[1-02]

[1-03]

[1-00] 0°C [1-01]

TtMålvattentemperatur

R Intervall

[1-00]~[1-04] Tillämplig lokal inställning av det väderberoende

[d-03] Temperaturintervall utomhus (TA) Lokalt växlingsvärde

L Lokalt växlingsvärde

0— — 1 24 3 44

Utomhustemperatur

börvärdet [1].

–2°C~2°C

–4°C~4°C

Användarhandbok

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

E(D/B)(H/L)Q011~016BB

4PW67905-3A – 2013.02

Page 19

Inställningar, tabell

Annan installationsinställning än

Första

Andra

kod

0 Användarbehörighetsnivå

00 Användarbehörighetsnivå 32/31—

1 Väderberoende temperaturinställning

00 Låg omgivningstemperatur (Lo_A) –10 –20~5 1 °C

01 Hög omgivningstemperatur (Hi_A) 15 10~20 1 °C

02 Inställningstemperatur för låg omgivningstemperatur

(Lo_Ti)

03 Inställningstemperatur för hög omgivningstemperatur

(Hi_Ti)

05 Väderberoende för kylfunktion aktiverad/inaktiverad 0 (AV) 0/1 — —

06 Låg omgivningstemperatur (Lo2_A) 20 10~25 1 °C

07 Hög omgivningstemperatur (Hi2_A) 35 25~43 1 °C

08 Inställningstemperatur för låg omgivningstemperatur

(Lo2_Ti)

09 Inställningstemperatur för hög omgivningstemperatur

(Hi2_Ti)

2 Desinfektionsfunktion

00 Driftsintervall

01 Status 1 (PÅ) 0/1 — —

02 Starttid 23:00 0:00~23:00 1:00 timme

03 Börvärde (endast i kombination med varmvattenberedare

utan elpatron (EKHTS))

03 Börvärde (endast i kombination med varmvattenberedare

med inbyggd elpatron (EKHW*))

04 Intervall (endast i kombination med varmvattenberedare

utan elpatron (EKHTS))

04 Intervall (endast i kombination med varmvattenberedare

med inbyggd elpatron (EKHW*))

3 Automatisk omstart

00 Status 0 (PÅ) 0/1 — —

4 Temperatur för avstängning av uppvärmning

00 Installationsrelaterad inställning

01 Installationsrelaterad inställning

02 Temperatur för avstängning av uppvärmning 35 14~35 1 °C

03 Installationsrelaterad inställning

04 Installationsrelaterad inställning

05 Ej tillämpligt. Ändra inte standardvärdet — — — —

06 Installationsrelaterad inställning

07 Installationsrelaterad inställning

5 Installationsrelaterad inställning

00 Installationsrelaterad inställning

01 Installationsrelaterad inställning

02 Installationsrelaterad inställning

03 Installationsrelaterad inställning

04 Installationsrelaterad inställning

Inställningsnamn

standardvärdet

Normal-

värde

40 25~55 1 °C

25 25~55 1 °C

22 5~22 1 °C

18 5~22 1 °C

Fri

60 fast 5 °C

70 55~80 5 °C

60 40~60 5 min

10 5~60 5 min

Intervall Steg EnhetDatum Värde Datum Värde

Mon~Sun,

Alla

——

E(D/B)(H/L)Q011~016BB

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

4PW67905-3A – 2013.02

Användarhandbok

Page 20

Annan installationsinställning än

Första kod

Andra kod

Inställningsnamn

standardvärdet

Normal-

värde

Intervall Steg EnhetDatum Värde Datum Värde

6 Installationsrelaterad inställning

00 Installationsrelaterad inställning

01 Installationsrelaterad inställning

02 Ej tillämpligt. Ändra inte standardvärdet. — — — —

Programmerad lagrings- och återvärmning

03 Programmerad lagring 1 (PÅ) 0/1 1 —

04 Starttid för programmerad lagring 1:00 0:00~23:00 1:00 timme

05 programmerad eller kontinuerlig återvärmning 0 (AV) 0/1/2 1 —

06 Starttid för programmerad återvärmning 15:00 0:00~23:00 1:00 timme

07 Börvärde för återvärmning av hushållsvarmvatten 45 30~50 1 °C

08 Börvärdets hysteres för återvärmning

av hushållsvarmvatten

10 2~20 1 °C

7 Installationsrelaterad inställning

00 Installationsrelaterad inställning

01 Installationsrelaterad inställning

02 Installationsrelaterad inställning

03 Installationsrelaterad inställning

04 Installationsrelaterad inställning

8 Installationsrelaterad inställning

00 Installationsrelaterad inställning

01 Installationsrelaterad inställning

02 Installationsrelaterad inställning

03 Installationsrelaterad inställning

04 Installationsrelaterad inställning

9 Uppvärmnings- och kylningstemperaturintervall

00 Övre gräns för uppvärmningstemperaturen 55 37~55 1 °C

01 Nedre gräns för uppvärmningstemperaturen 25 15~37 1 °C

02 Övre gräns för kylningstemperaturen 22 18~22 1 °C

03 Nedre gräns för kylningstemperaturen 5 5~18 1 °C

04 Installationsrelaterad inställning

Automatisk nedväxlingsfunktion

05 Nedväxlingsdrift 0 (AV) 0/1 1 —

06 Starttid för nedväxlingsdrift 23:00 0:00~23:00 1:00 timme

07 Stopptid för nedväxlingsdrift 5:00 0:00~23:00 1:00 timme

08 Utvattnets nedväxlingsvärde 2 0~10 1 °C

A Tyst läge

00 Typ av tyst läge 0 0/2 — —

01 Status 3———

02 Ej tillämpligt. Ändra inte standardvärdet.

03 Ej tillämpligt. Ändra inte standardvärdet.

04 Ej tillämpligt. Ändra inte standardvärdet.

Endast

läsning

Endast läsning

——

Användarhandbok

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

E(D/B)(H/L)Q011~016BB

4PW67905-3A – 2013.02

Page 21

Annan installationsinställning än

Första kod

Andra kod

Inställningsnamn

standardvärdet

Normal-

värde

Intervall Steg EnhetDatum Värde Datum Värde

b Ej tillämpligt

00 Ej tillämpligt. Ändra inte standardvärdet

01 Ej tillämpligt. Ändra inte standardvärdet

02 Ej tillämpligt. Ändra inte standardvärdet

03 Ej tillämpligt. Ändra inte standardvärdet

04 Ej tillämpligt. Ändra inte standardvärdet

Endast läsning

C Solvärmepaket

00 Inställning av solvärmeprioritetsläge 0 0/1 1 —

01 Installationsrelaterad inställning

02 Installationsrelaterad inställning

03 Installationsrelaterad inställning

04 Installationsrelaterad inställning

05 Ej tillämpligt. Ändra inte standardinställningen. — — — —

d Lokalt växlingsvärde, väderberoende

00 Installationsrelaterad inställning

01 Installationsrelaterad inställning

02 Installationsrelaterad inställning

03 Lokalt växlingsvärde, väderberoende 0 (AV) 0/1/2/3/4 1 —

04 Ej tillämpligt. Ändra inte standardvärdet — — — —

05 Installationsrelaterad inställning

06 Ej tillämpligt. Ändra inte standardvärdet. — — — —

E Avläsning av enhetsinformation

00 Programvaruversion Endast

läsning

01 EEPROM-version Endast

läsning

02 Enhetsmodellidentiﬁering. Ändra inte standardvärdet beroende

på modell

03 Temperatur på ﬂytande köldmedium Endast

läsning

04 Invattentemperatur Endast

läsning

———

—1°C

F Installationsrelaterad inställning

00 Installationsrelaterad inställning

01 Installationsrelaterad inställning

02 Installationsrelaterad inställning

03 Installationsrelaterad inställning

04 Installationsrelaterad inställning

Installationsrelaterad inställning

05 Installationsrelaterad inställning

06 Installationsrelaterad inställning

07 Installationsrelaterad inställning

08 Installationsrelaterad inställning

09 Installationsrelaterad inställning

——

E(D/B)(H/L)Q011~016BB

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

4PW67905-3A – 2013.02

Användarhandbok

Page 22

6. UNDERHÅLL

6.3. Driftuppehåll

6.1. Viktig information om det använda köldmedlet

Denna produkt innehåller ﬂuorerade växthusgaser som omfattas av Kyotoavtalet.

Köldmedietyp: R410A

(1)

GWP

-värde: 1975

(1)

GWP = Global Warming Potential (växthuseffektpåverkan)

Regelbundna inspektioner för köldmediumläckage kan krävas, beroende på den gällande lagstiftningen. Kontakta din lokala leverantör för mer information.

6.2. Underhållsarbeten

FARA

■ Vidrör aldrig vattenrör under och omedelbart efter drift eftersom dessa kan vara heta. Du kan få brännskador. För att undvika skador ska du låta rören svalna till normal temperatur eller ha på dig skyddshandskar.

■ Vidrör ingen strömbrytare med fuktiga ﬁngrar. Detta kan leda till elektriska stötar.

VARNING

Vidrör aldrig köldmedierör under och omedelbart efter drift eftersom dessa kan vara heta eller kalla, beroende på tillståndet för det köldmedium som ﬂyter genom rören, kompressorn och andra delar i köldmediecykeln. Du kan få bränn- eller frostskador om du vidrör köldmedierören. För att undvika skador ska du låta rören svalna till normal temperatur. Om du måste vidröra dem ska du ha på dig skyddshandskar.

För att enheterna skall fungera så bra och pålitligt som möjligt, bör man genomföra ett antal regelbundna kontroller av enhet och ledningar, helst en gång per år. Underhållet bör genomföras av din lokala Daikin-tekniker (se installationshandboken).

Det enda underhåll som användaren kan sköta är:

■ rengöring av fjärrkontrollen med en mjuk, fuktig trasa,

■ kontroll av att vattentrycket på manometern är över 1 bar.

Endast för hushållsvarmvattentanken (tillval):

■ En kontroll av korrekt funktion för övertrycksventilen installerad på din hushållsvarmvattentank måste göras minst var 6:e månad. Det är viktigt att spaken på ventilen sätts i rörelse för att förhindra uppbyggnad av mineralavlagringar som kan störa ventilfunktionen och för att bekräfta att ventilen och utloppsröret inte är blockerade. Spaken bör röras långsamt och mjukt för att undvika en plötslig rusning av varmvatten från utloppsröret. Om övertrycksventilens spak inte kan röras kan det resultera i att varmvattenberedaren exploderar.

■ Kontinuerligt vattenläckage från utloppsröret kan innebära att det ﬁnns något problem med varmvattenberedaren.

■ Om ett utloppsrör ansluts till en säkerhetsventil måste den installeras i en kontinuerligt sluttande riktning och i en frostfri miljö. Den måste lämnas öppen för omgivningsluften.

NOTERING

Under längre perioder av driftuppehåll, t.ex. på sommaren med en ren uppvärmningsanläggning, är det viktigt att INTE STÄNGA AV STRÖMMEN till enheten.

Om strömmen stängs av avbryts den automatiska regelbundna pumprörelsen så att pumpen inte ska fastna.

NOTERING

Om ingen glykol ﬁnns i systemet ska du vid händelse av ett strömavbrott eller ett pumpfel tömma systemet på vatten (enligt nedanstående bild).

När vattnet står stilla inne i systemet är det större risk för frysning och skada på systemet.

7. FELSÖKNING

Riktlinjerna nedan kan hjälpa dig att lösa ditt problem. Om du inte kan lösa problemet kontaktar du din installatör.

TROLIG ORSAK ÅTGÄRDER

Inget visas på fjärrkontrollen (displayen är tom)

En av felkoderna visas Kontakta din lokala leverantör.

Programtimern fungerar, men de programmerade händelserna genomförs vid fel tid. (till exempel 1 timme för sent eller för tidigt)

Programtimern är programmerad, men fungerar inte.

Kapacitetslagring Kontakta din lokala leverantör. Temperaturvärden som visas på

fjärrkontrollen (användargränssnitt) visas i °F i stället för °C.

• Kontrollera om anläggningen är strömsatt.

• Strömförsörjningen med differentierad eltariff är aktiv (se installationshandboken).

I installationshandboken ﬁnns en detaljerad lista över felkoderna.

Kontrollera om klockan och veckodagen är korrekt inställda och korrigera vid behov.

Om inte pr-ikonen visas trycker du på pr-knappen för att aktivera programtimern.

Du ändrar displayen tillbaka till °C genom att trycka på ib och jb samtidigt under 5 sekunder. Utför samma procedur om du vill ändra tillbaka till visning av °F. Standardvisningen för temperatur är °C.

FÖRSIKTIGT

Om strömsladden är skadad måste den bytas ut av tillverkaren, en agent eller liknande kvaliﬁcerade personer för att undvika faror.

Användarhandbok

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

E(D/B)(H/L)Q011~016BB

4PW67905-3A – 2013.02

Page 23

8. AVFALLSHANTERING

Nedmontering av enheten eller hantering av köldmedium, olja och andra delar ska ske i enlighet med gällande bestämmelser.

Din produkt är markerad med denna symbol. Detta betyder att elektriska och elektroniska produkter inte ska blandas med osorterat hushållsavfall.

Försök inte demontera systemet själv: Nedmontering av systemet, hantering av köldmedium, olja och andra delar måste göras av en behörig installatör i enlighet med gällande bestämmelser.

Enheter måste behandlas på en specialiserad behandlingsanläggning för återvinning. Genom att säkerställa en korrekt avfallshantering av produkten bidrar du till att förhindra eventuella negativa konsekvenser för miljön och människors hälsa. Kontakta installatören eller lokala myndigheter för mer information.

E(D/B)(H/L)Q011~016BB

Inomhusenhet och tillval för luft till vatten-värmepumpsystem

4PW67905-3A – 2013.02

Användarhandbok

Page 24

Page 25

Page 26

Page 27

Page 28

*4PW67905-3 A 0000000V*

4PW67905-3A 2013.02

Daikin EDHQ011BB6V3, EDHQ014BB6V3, EDHQ016BB6V3, EDHQ011BB6W1, EDHQ014BB6W1 Operation manuals [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual

1. DEFINITIONER

1.1. Varningars och symbolers betydelse

1.2. Använda termers betydelse

2. ALLMÄNNA SÄKERHETSFÖRESKRIFTER

3. INTRODUKTION

3.1. Allmän information

3.2. Den här handbokens omfattning

4. DRIFT AV ENHETEN

4.1. Introduktion

4.2. Använda den digitala styrenheten

Möjligheter och funktioner

Grundläggande styrenhetsfunktioner

Klockfunktion

Programtimerfunktion

4.3. Namn och funktion för knappar och ikoner

4.4. Inställning av styrenheten

Ställa in klockan

Inställning av programtimer

4.5. Beskrivning av driftslägen

Uppvärmning (h)

Kyldrift (c)

Varmvattenberedning (w)

Kraftfull varmvattenberedning

Tyst drift (s)

Desinfektionsfunktion

Frysskyddsfunktion

4.6. Styrenhetsfunktioner

Manuell drift

Drift med programtimer

4.7. Programmering och kontroll av programtimern

Programmering

Kontrollera programmerade händelser

Tips och trick

5. INSTÄLLNINGAR

5.1. Procedur

Detaljerad beskrivning

Inställningar, tabell

6. UNDERHÅLL

6.3. Driftuppehåll

6.1. Viktig information om det använda köldmedlet

6.2. Underhållsarbeten

7. FELSÖKNING

8. AVFALLSHANTERING
