Daikin EDHQ011BA6V3, EDHQ014BA6V3, EDHQ016BA6V3, EDHQ011BA6W1, EDHQ014BA6W1 Installation manuals [hr]

...

Download

Priručnik za postavljanje

Jedinica sustava toplinske crpke iz zraka u vodu

EDHQ011BA6V3 EDHQ014BA6V3 EDHQ016BA6V3

EDHQ011BA6W1 EDHQ014BA6W1 EDHQ016BA6W1

EDLQ011BA6V3 EDLQ014BA6V3 EDLQ016BA6V3

EDLQ011BA6W1 EDLQ014BA6W1 EDLQ016BA6W1

EBHQ011BA6V3 EBHQ014BA6V3 EBHQ016BA6V3

EBHQ011BA6W1 EBHQ014BA6W1 EBHQ016BA6W1

EBLQ011BA6V3 EBLQ014BA6V3 EBLQ016BA6V3

EBLQ011BA6W1 EBLQ014BA6W1 EBLQ016BA6W1

D2D2

B1B1B1

D1D1D1

B2B2B2

D2D2

D1D1D1

W1V3

DCACDCAC

EDHQ011~016BA6V3 EDHQ011~016BA6W1 EDLQ011~016BA6V3 EDLQ011~016BA6W1 EBHQ011~016BA6V3 EBHQ011~016BA6W1 EBLQ011~016BA6V3 EBLQ011~016BA6W1

Jedinica sustava toplinske crpke iz zraka u vodu

Priručnik za postavljanje

Sadržaj

Stranica

Uvod ..................................................................................................1

Opći podaci ................................................................................................ 1

Namjena ovog priručnika ...........................................................................2

Prepoznavanje modela ..............................................................................2

Pribor.................................................................................................3

Pribor isporučen s jedinicom......................................................................3

Sigurnosna upozorenja......................................................................3

Prije postavljanja ...............................................................................4

Važne informacije o rashladnom sredstvu koje se koristi..................4

Izbor mjesta za postavljanje ..............................................................5

Odabir mjesta postavljanja u hladnim podnebljima.................................... 5

Mjere opreza kod postavljanja...........................................................6

Način postavljanja da se spriječi prevrtanje...............................................6

Ostavljanje prostora za servisiranje ........................................................... 6

Tipični primjeri primjene..................................................................... 7

Primjena 1.................................................................................................. 7

Primjena 2.................................................................................................. 8

Primjena 3.................................................................................................. 8

Primjena 4.................................................................................................. 9

Primjena 5.................................................................................................. 9

Primjena 6................................................................................................ 11

Pregledni prikaz jedinice..................................................................12

Otvaranje jedinice ....................................................................................12

Glavne komponente................................................................................. 12

Cjevovod vode .........................................................................................14

Punjenje vode ..........................................................................................16

Izolacija cjevovoda................................................................................... 17

Vanjsko ožičenje ...................................................................................... 17

Postavljanje digitalnog kontrolera ............................................................24

Puštanje u rad i konfiguracija ..........................................................25

Pregled postavki DIP sklopke ..................................................................25

Konfiguracija instalacije sobnog termostata............................................. 25

Konfiguracija rada crpke ..........................................................................25

Konfiguracija instalacije spremnika tople vode za kućanstvo ..................26

Početno puštanje u rad pri niskim temperaturama okoline ...................... 26

Provjere prije puštanja u rad .................................................................... 26

Uključivanje napona jedinice.................................................................... 27

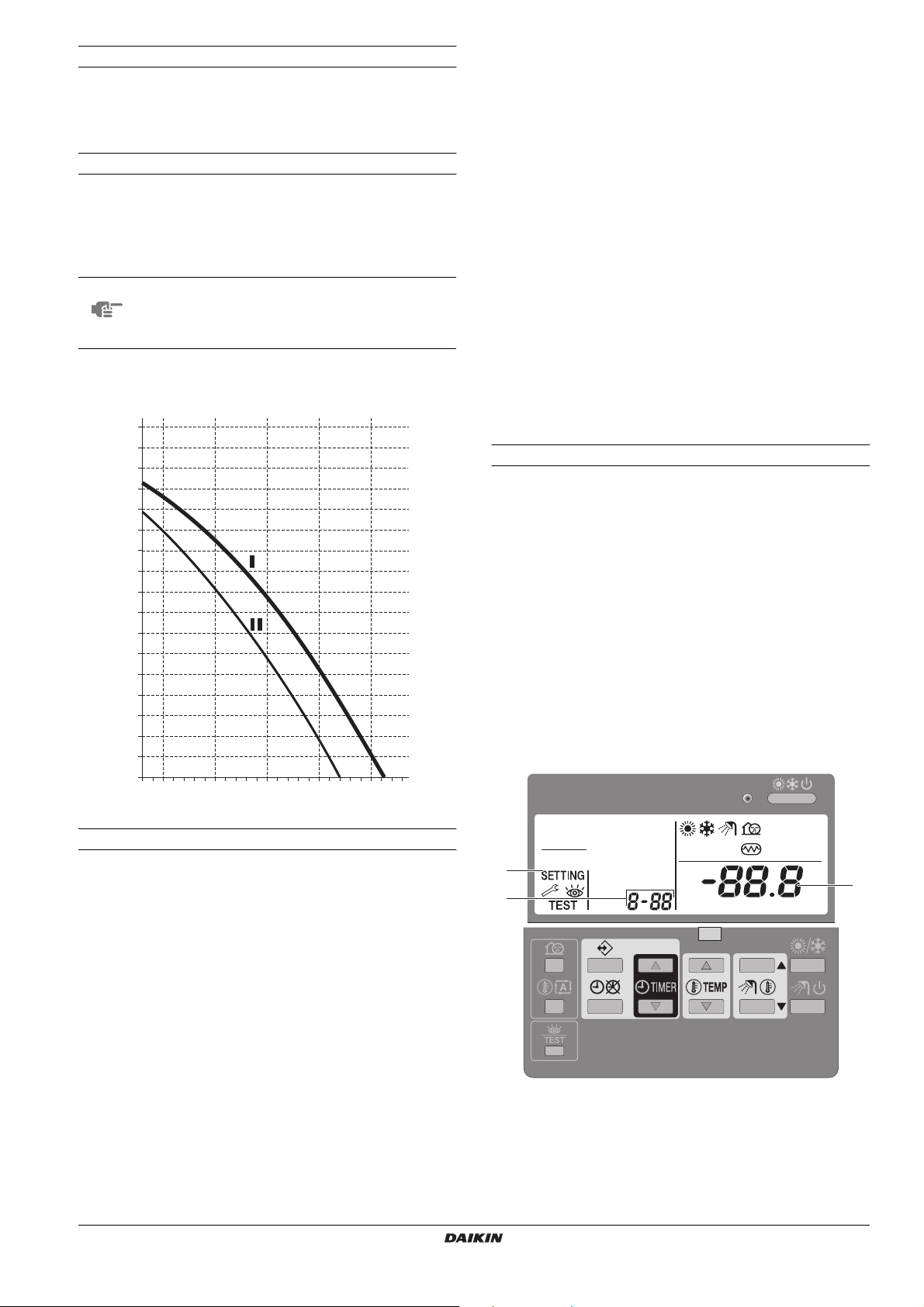

Podešavanje broja okretaja crpke............................................................ 27

Vanjsko podešavanje............................................................................... 27

Tablica postavki........................................................................................ 37

Pokusni pogon i završna provjera ...................................................39

Automatski pokusni pogon....................................................................... 39

Puštanje u pokusni pogon (ručno) ...........................................................39

Održavanje i servisiranje.......................................................................... 40

Održavanje i servisiranje .................................................................40

Uklanjanje smetnji ...........................................................................41

Opće smjernice ........................................................................................ 41

Opći simptomi ..........................................................................................41

Kodovi grešaka ........................................................................................42

Tehnički podaci................................................................................43

Općenito................................................................................................... 43

Električne specifikacije............................................................................. 43

PRIJE POSTAVLJANJA, PAŽLJIVO PROČITAJTE OVE UPUTE. ČUVAJTE OVAJ PRIRUČNIK NA PRIKLADNOM MJESTU ZA DALJNJU UPOTREBU.

NEPRAVILNO POSTAVLJANJE ILI PRIČVRŠĆIVANJE OPREME ILI PRIBORA MOŽE IZAZVATI UDAR STRUJE, KRATKI SPOJ, PROCURIVANJE, POŽAR ILI DRUGA OŠTEĆENJA OPREME. UPOTRIJEBITE SAMO ONAJ PRIBOR KOJEG JE PROIZVEO DAIKIN I KOJI JE IZRAĐEN POSEBNO ZA UPOTREBU SA TOM OPREMOM I NEKA GA INSTALIRA STRUČNJAK.

SVE POSTUPKE OPISANE U OVOM PRIRUČNIKU TREBA IZVODITI OVLAŠTENI TEHNIČAR.

OBAVEZNO NOSITE ODGOVARAJUĆU OSOBNU ZAŠTITNU OPREMU (ZAŠTITNE RUKAVICE, NAOČALE, ...) KOD OBAVLJANJA INSTALACIJE, ODRŽAVANJA I LI SERVISIRANJA JEDINICE.

AKO STE NESIGURNI U POSTUPAK POSTAVLJANJA ILI UPOTREBE, UVIJEK SE OBRATITE VAŠEM DAIKIN DOBAVLJAČU ZA SAVJET I INFORMACIJU.

JEDINICA OPISANA U OVOM PRIRUČNIKU DIZAJNIRANA JE ZA POSTAVLJANJE NA OTVORENOM.

Engleski tekst je originalna uputa. Ostali jezici su prijevodi originalne upute.

Uvod

Opći podaci

Ovi uređaji se koriste i za grijanje i za hlađenje. Jedinice se mogu kombinirati sa Daikin ventilokonvektorima, sustavima podnog grijanja, niskotemperaturnim radijatorima, spremnikom tople vode za kućanstvo (opcija) i solarnim kompletom (opcija).

S ovom jedinicom standardno se isporučuje daljinski upravljač za upravljanje vašom instalacijom.

Jedinice za grijanje/hlađenje i jedinice samo za grijanje

Paleta 'monoblok' uređaja se sastoji od dvije glavne inačice: grijanje/hlađenje (EB) inačica i inačica samo za grijanje (ED).

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

Priručnik za postavljanje

■

Obje se inačice isporučuju s integriranim grijačem za dodatno povećanje kapaciteta grijanja tijekom niskih vanjskih temperatura. Pomoćni grijač služi također kao ispomoć u slučaju neispravnosti uređaja i za zaštitu od zaleđivanja vanjskih cijevi za vodu tijekom zime. Pomoćni grijač tvornički je podešen na kapacitet od 6 kW, međutim, ovisno o instalaciji, instalater može ograničiti kapacitet pomoćnog grijača na 3 kW/2 kW. Odluka o kapacitetu pomoćnog grijača zasniva se na modu ravnotežne temperature, vidi donju shemu.

Kapacitet toplinske pumpe Potreban kapacitet grijanja (ovisno o uvjetima na licu mjesta) Dodatni kapacitet grijanja koji pruža pomoćni grijač Ravnotežna temperatura (može se podesiti preko korisničkog

sučelja, pogledajte "Vanjsko podešavanje" na stranici 27)

Temperatura (vanjske) okoline

Kapacitet grijanja

Spremnik tople vode za kućanstvo (opcija)

Na unutarnju jedinicu se može priključiti opcijski EKHW* spremnik tople vode za kućanstvo s integriranim 3 kW električnim dopunskim grijačem. Spremnik tople vode za kućanstvo dostupan je u tri veličine: 150, 200 i 300 litara. Opširnije podatke pogledajte u priručniku za postavljanje spremnika tople vode za kućanstvo.

Solarni komplet za spremnik tople vode u kućanstvu (opcija)

Za podatke u vezi solarnog kompleta EKSOLHW, pogledajte priručnik za ugradnju isporučen uz taj komplet.

Digitalna I/O tiskana pločica u kompletu (opcija)

Na unutarnju jedinicu može se spojiti opcijska EKRP1HB digitalna I/O tiskana pločica i omogućuje:

■

daljinski izlaz alarma

■

izlaz UKLJ./ISKLJ. grijanja/hlađenja

■

bivalentni rad (signal dopuštenja za pomoćni bojler)

Opširnije podatke pogledajte u priručniku za rukovanje unutarnjom jedinicom i priručnik za postavljanje digitalne I/O tiskane pločice.

Za spajanje te tiskane pločice na jedinicu pogledajte shemu spajanja ili ožičenja.

■

Pločasti grijač dna EKBPHTH16A

■

Komplet daljinskog termostata

(opcija)

Na unutarnju jedinicu može se spojiti opcijski sobni termostat EKRTW, EKRTWA ili EKRTR. Više podataka potražite u priručniku za postavljanje sobnog termostata.

Za opširnije informacije u vezi ovih opcijskih kompleta, pogledajte pripadajuće priručnike za postavljanje ovih kompleta.

Raspon rada

Mod grijanja Način rada hlađenja

°C DB

–15 –20 –25

Vanjska temperatura

Temperatura izlazne vode Nema djelovanja toplinske pumpe, samo pomoćni grijač

(modeli V3 i W1) Nema djelovanja toplinske pumpe, samo pomoćni grijač

(samo za modele V3) Moguć je rad, ali se ne jamči kapacitet (samo za modele W1)

(*) - Jedinice E(D/B)L* sadrže specijalnu opremu (izolacija, tankoslojni

grijač, ...) da se zajamči dobar rad u područjima gdje mogu nastupiti uvjeti niske okolne temperature i velike vlage. U takvim uvjetima E(D/B)H* jedinice mogu imati problema s obilnim hvatanjem inja i leda na zavojnici hlađenoj zrakom. U slučaju kada se očekuju takvi uvjeti, moraju se instalirati jedinice E(D/B)L*.

-I jedinice E(D/B)L* i jedinice E(D/B)H* imaju funkciju sprječavanja zaleđivanja pomoću pumpe i pomoćnog grijača kako bi u svim uvjetima sačuvali vodu od zaleđivanja. U slučaju kada može doći do nestanka struje uslijed kvara ili namjernog isključivanja, preporučujemo da se koristi glikol.

(**) Samo za jedinice E(D/B)L*

(*)

(**)

°C51525 40 55

°C DB

°C5 22

Priključivanje na tarifni model upravljane potrošnje

Ova oprema se može spojiti na sustave električnog napajanja po tarifnom modelu upravljane potrošnje. Potpuno upravljanje jedinicom ostat će moguće samo u slučaju električnog napajanja po tarifnom modelu koji ne prekida isporuku (u Hrvatskoj su to "Bijeli" i "Plavi" tarifni modeli). Pogledajte odlomak "Priključivanje na tarifni model

upravljane potrošnje" na stranici 22 za više pojedinosti.

Namjena ovog priručnika

Ovaj priručnik za postavljanje opisuje postupke instaliranja i priključivanje svih EDH, EBH, EDL i EBL modela vanjskih jedinica.

Prepoznavanje modela

ED H Q 011 BA 6 V3

Električno napajanje. V3 = 1~, 230 V, 50 Hz W1 = 3N~, 400 V, 50 Hz

Kapacitet pomoćnog grijača (kW)

Izmjene modela

Pokazatelj kapaciteta grijača (kW)

Rashladno sredstvo R410A

H = Niska temperatura vode – okolišna zona 3 L = Niska temperatura vode – okolišna zona 2

ED = Monoblok samo za vanjsko grijanje EB = Monoblok vanjska toplinska pumpa

(a) Za točne vrijednosti pogledajte "Tehnički podaci" na stranici 43.

(a)

Priručnik za postavljanje

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

■

Pribor

Pribor isporučen s jedinicom

12 3 4

1x 1x 2x 1x

Priručnik za postavljanje Priručnik za uporabu Naljepnica sheme ožičenja (s unutrašnje strane vrata jedinice 1

i 2) Komplet korisničkog sučelja

(digitalni daljinski upravljač, 4 učvrsna vijka i 2 utikača)

Sigurnosna upozorenja

Ovdje popisana upozorenja dijele se na četiri vrste: One pokrivaju vrlo važne teme, te ih svakako pažljivo slijedite.

Značenje simbola OPASNOST , UPOZORENJE , OPREZ i

NAPOMENA .

OPASNOST

Označava prijeteće opasnu situaciju koja će, ako se ne izbjegne, rezultirati smrću ili teškom ozljedom.

UPOZORENJE

Označava potencijalno opasnu situaciju koja, ako se ne izbjegne, može rezultirati smrću ili teškom ozljedom.

OPREZ

Označava potencijalno opasnu situaciju koja, ako se ne izbjegne, može rezultirati lakšom ili umjerenom ozljedom. Također se može koristiti kao opomena od nepromišljenih postupaka.

NAPOMENA

Označava situacije koje mogu rezultirati samo oštećenjem opreme ili imovine.

Opasnost

Prije dodirivanja dijelova električnih priključnica, isključite glavno napajanje sklopkom.

Kada su skinute servisne ploče lako je moguće slučajno dodirnuti dijelove pod naponom.

Za vrijeme postavljanja ili servisiranja, nikada ne ostavljajte bez nadzora jedinicu kada je skinuta servisna ploča.

Nemojte dodirivati cijevi za vodu tijekom i neposredno nakon rada jer cijevi mogu biti vrele. Možete opeći ruke. Da se izbjegnu ozljede, ostavite dovoljno vremena da se cjevovod vrati na normalnu temperaturu ili obavezno nosite zaštitne rukavice.

Nemojte dodirivati nijednu sklopku mokrim prstima. Dodirivanje sklopke mokrim prstima može prouzročiti električni udar.

Prije dodirivanja električnih dijelova, isključite sva postojeća električna napajanja.

Upozorenje

Razderite i odbacite plastične ambalažne vrećice kako se djeca ne bi mogla s njima igrati.

Djeca koja se igraju s plastičnim vrećicama izlažu se opasnosti od smrti gušenjem.

Materijale od pakiranja zbrinite na siguran način. Materijali od pakiranja, kao što su čavli i drugi metalni i drveni dijelovi, mogu prouzročiti ubodne rane i druge ozljede.

Pozovite svog dobavljača ili stručnog servisera da obavi radove na postavljanju

Nepravilno postavljanje može dovesti do procurivanja vode, udara struje ili požara.

■

Radove na postavljanju izvedite u skladu s priručnikom za postavljanje.

Nepravilno postavljanje može dovesti do procurivanja vode, udara struje ili požara.

■

Kod postavljanja, svakako upotrijebite samo naznačeni pribor i dijelove.

Nepravilno postavljanje može dovesti do procurivanja vode, udara struje ili kvara uređaja.

■

Postavite jedinicu na čvrstu podlogu, koja može podnijeti težinu uređaja.

■

Nedovoljna čvrstoća može imati za rezultat padanje uređaja i izazvati povredu.

■

Naznačene radove na postavljanju izvedite imajući u vidu jake vjetrove, oluje ili potrese.

Nepravilno postavljanje može prouzročiti nesreće zbog pada opreme.

■

Neka sve električarske radove izvede kvalificirano osoblje, u skladu s lokalnim zakonima i propisima i prema ovom priručniku, upotrebom zasebnog kruga.

Nedovoljna jakost električnog kruga napajanja ili nepravilni Električarski radovi mogu prouzročiti udar struje ili požar.

■

Obavezno ugradite strujnu zaštitnu sklopku – FID u skladu s lokalnim zakonima i propisima.

Nepostavljanje strujne zaštitne sklopke – FID može prouzročiti strujne udare ili požar.

■

Sve ožičenje mora biti sigurno, izvedeno iz naznačenih žica te se mora osigurati da vanjski utjecaji neće djelovati na priključne spojeve ili žice.

Nedovršena spajanja ili pritezanja mogu uzrokovati požar.

■

Kod polaganja vodova za električno napajanje složite žice tako da se prednji pokrov može dobro zatvoriti.

Ako prednja ploča nije na mjestu, to može dovesti do prekomjernog zagrijavanja priključnica, udara struje ili požara.

■

Kada su radovi na cjevovodu dovršeni, potrebno je provjeriti da nema propuštanja plinovitog rashladnog sredstva.

■

Nikada nemojte izravno doticati nikakvo rashladno sredstvo koje slučajno istječe. To može dovesti do teških ozljeda uzrokovanih ozeblinama.

■

Nemojte dodirivati cijevi rashladnog sredstva tijekom i neposredno nakon rada jer te cijevi mogu biti vrele ili hladne, ovisno o stanju rashladnog sredstva koje njima protječe, o kompresoru i drugim dijelovima rashladnog kruga. Na rukama možete dobiti opekline ili ozebline ako dirate rashladne cijevi. Da se izbjegnu ozljede, ostavite dovoljno vremena da se cijevi vrate na normalnu temperaturu ili ako ih morate dirati obavezno nosite zaštitne rukavice.

■

Nemojte dodirivati unutarnje dijelove (pumpu, pomoćni grijač, itd.) tijekom i neposredno nakon rada.

Na rukama možete dobiti opekline ako dirate unutarnje dijelove. Da se izbjegnu ozljede, ostavite dovoljno vremena da se unutarnji dijelovi vrate na normalnu temperaturu ili ako ih morate dirati obavezno nosite zaštitne rukavice.

. Nemojte postaviti uređaj sami.

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

Priručnik za postavljanje

■

Oprez

Za upotrebu jedinica uz primjenu postavki alarma temperature preporučljivo je predvidjeti kašnjenje signaliziranja alarma od 10 minuta u slučaju prekoračenja temperature alarma. Jedinica se može zaustaviti na nekoliko minuta tijekom normalnog rada zbog "odleđivanja jedinice" ili dok je "termostatski zaustavljena".

Uzemljite jedinicu. Otpor uzemljenja mora biti u skladu s lokalnim zakonima i

propisima. Nemojte vodič za uzemljenje spajati na cijevi za plin ili

vodu, gromobrane, ili na uzemljenje telefonskih vodova.

Nepouzdano uzemljenje može uzrokovati strujne udare.

Cijev za plin Može doći do zapaljenja ili eksplozije ako procuri plin.

Cijev za vodu Cijevi od tvrde plastike nisu djelotvorno uzemljenje.

Gromobran ili uzemljenja telefonskog voda. Prilikom udara groma može doći do nenormalnog porasta napona.

Postavite ožičenje napajanja najmanje 1 metar od televizora i radija kako biste spriječili smetnje u prijemu slike ili šumove.

(Može doći do šumova, ovisno o uvjetima pod kojim se emitiraju radio valovi, čak i na daljinu od 1 metra)

Nemojte vodom ispirati uređaj. To može dovesti do udara struje ili požara.

Klima uređaj nemojte postavljati na slijedećim mjestima:

Tamo gdje ima raspršenog mineralnog ulja ili uljnih para. Plastični dijelovi se mogu oštetiti i prouzročiti procurivanje vode.

Gdje nastaju korozivni plinovi, kao što je sumporovodik. Korozija bakrenih cijevi ili zavarenih dijelova može prouzročiti propuštanje rashladnog sredstva.

Gdje strojevi stvaraju elektromagnetske valove. Elektromagnetski valovi mogu poremetiti sustav upravljanja, i prouzročiti greške u radu uređaja.

Gdje može biti ispuštanja zapaljivih plinova, gdje u zraku ima lebdećih ugljičnih vlakana ili zapaljive prašine, ili gdje se rukuje hlapljivim zapaljivim tvarima poput razrjeđivača ili benzina. Takvi plinovi mogu izazvati požar.

Gdje zrak sadrži visoke razine soli, kao što je u blizini mora. Gdje je čest pad napona, kao što je to u tvornicama. U vozilima ili plovilima. Gdje ima kiselih ili lužnatih para.

Prije postavljanja

Postavljanje

Svakako provjerite naziv modela i serijski broj vanjskih prednjih ploča kada ih postavljate/skidate, da izbjegnete pogreške.

Kada zatvarate pokrove servisnog pristupa pazite da moment stezanja ne premaši 4,1 N•m.

Model

Jedinice EDL i EBL sadrže specijalnu opremu (izolacija, tankoslojni grijač,...) da se zajamči dobar rad u područjima gdje mogu nastupiti uvjeti niske okolne temperature i velike vlage. U takvim uvjetima modeli EDH i EBH mogu imati problema s obilnim hvatanjem inja i leda na zavojnici hlađenoj zrakom. U slučaju kada se očekuju takvi uvjeti, mora se instalirati EDL ili EBL. Ovi modeli sadrže protumjere (izolaciju, tankoslojni grijač,…) za sprječavanje zaleđivanja.

Moguće opcije

Nastavak za

Tankoslojni grijač

EDLQ, EBLQ Standardna Upotreba zabranjena EDHQ, EBHQ Opcijski pribor

(a) Kombinacija obje opcije je zabranjena.

odvod kondenzata

(a)

Opcijski pribor

(a)

Rukovanje

Zbog relativno velikih dimenzija i velike težine, premještanje uređaja se vrši samo pomoću alata za dizanje s omčama. Te omče se mogu provući kroz utore na osnovnom okviru koji su posebno za to predviđeni.

Da se izbjegnu ozljede, ne dodirujte otvor za izlaz zraka ni aluminijske lopatice na vanjskoj jedinici.

■

Nemojte hvatati za rešetke ventilatora da se izbjegnu oštećenja.

■

Jedinica je izuzetno teška! Spriječite da jedinica padne uslijed naginjanja dok

njome rukujete. Težište je označeno na jedinici.

Važne informacije o rashladnom sredstvu koje se koristi

Ovaj proizvod sadrži fluorirane stakleničke plinove koji su obuhvaćeni Protokolom iz Kyotoa. Nemojte ispuštati plinove u atmosferu.

Vrsta rashladnog sredstva: R410A

(1)

GWP

vrijednost: 1975

(1)

GWP = potencijal globalnog zagrijavanja

Količina rashladnog sredstva označena je na nazivnoj pločici jedinice

Priručnik za postavljanje

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

■

Izbor mjesta za postavljanje

■ Svakako poduzmite odgovarajuće mjere kako vanjska jedinica ne bi postala sklonište malim životinjama.

■ Male životinje mogu izazvati kvarove, dim ili požar ako dođu u dodir s električnim dijelovima. Molimo, uputite korisnika da područje oko vanjske jedinice održava čistim.

Odaberite mjesto postavljanja na kojem će biti zadovoljeni slijedeći uvjeti i koje odgovara Vašem kupcu.

- Mjesta koja su dobro prozračena.

- Mjesta na kojima uređaj neće smetati susjedima.

- Sigurna mjesta koja mogu podnijeti težinu i vibracije i gdje uređaj može biti postavljen vodoravno.

- Mjesta gdje nema mogućnosti pojave zapaljivog plina ili istjecanja proizvoda.

- Oprema nije namijenjena za korištenje u potencijalno eksplozivnom okruženju.

- Mjesta na kojima se može dobro osigurati prostor za održavanje.

- Mjesta gdje se duljine cjevovoda i ožičenja uređaja pružaju unutar dopuštenih raspona.

- Mjesta na kojima procurivanje vode iz jedinice neće oštetiti okolinu (tj. u slučaju začepljenja izljevne cijevi).

- Mjesta gdje se kiša može izbjeći što je više moguće.

- Jedinicu nemojte postavljati na mjestima koja se često koriste za rad. U slučaju građevinskih radova (npr. brušenje) gdje se stvara dosta prašine, jedinicu treba pokriti.

- Nemojte stavljati predmete ili opremu povrh jedinice (na gornju ploču).

- Nemojte se penjati, sjediti ili stajati na uređaju.

- Sa sigurnošću utvrdite da su u slučaju curenja rashladnog sredstva poduzete dovoljne mjere opreza, sukladno važećim lokalnim i nacionalnim propisima.

Kada postavljate jedinicu na mjestu izloženom jakom vjetru, obratite posebnu pažnju na Slijedeće.

Jaki vjetrovi od 5 m/s ili više koji pušu prema izlazu za zrak na uređaju uzrokuju kratki spoj strujanja (usis ispušnog zraka), a to može imati slijedeće posljedice:

- Slabljenje radnog učinka.

- Često ubrzano zaleđivanje u toku grijanja.

- Prekid rada zbog povećanja visokog tlaka.

- Kada jaki vjetrovi neprekidno pušu u jedinicu, ventilator se može početi okretati vrlo brzo dok se ne slomi.

Za odabir mjesta postavljanja na mjestima gdje smjer vjetra može biti predviđen, pomozite si slikama koje slijede.

Okrenite izlazni otvor za zrak prema zidu zgrade, ogradi ili pregradi.

Postavite izlaznu stranu pod pravim kutom na smjer vjetra.

Jak vjetar

Ispuhivani zrak Jak vjetar

Pripremite odvodni kanal za vodu oko temelja, za otjecanje suvišne vode od jedinice.

Ako odvodnja vode od jedinice nije jednostavna, podignite jedinicu na temelj od betonskih blokova, itd. (visina temelja smije biti maksimalno 150 mm).

Ako jedinicu postavljate na okvir, ugradite vodootpornu ploču unutar 150 mm od donjeg ruba jedinice kako biste spriječili prodor vode odozdol.

6 Kada postavljate jedinicu na mjestu često izloženom snijegu,

obratite posebnu pažnju da izdignete temelj što je više moguće.

7 Ako jedinicu postavljate na zidani okvir,

molimo postavite vodootpornu ploču (nije u isporuci) (na 150 mm od dna jedinice), da se spriječi kapanje otpadne vode. (Vidi sliku).

Odabir mjesta postavljanja u hladnim podnebljima

Pogledajte "Rukovanje" na stranici 4.

NAPOMENA

■ Da biste spriječili izloženost vjetru, vanjsku jedinicu postavite usisnom stranom prema zidu.

■ Nikada jedinicu nemojte postavljati na mjestu gdje bi usisna strana mogla biti izravno izložena vjetru.

■ Za sprječavanje izloženosti vjetru, postavite vjetrobranske ploče na strani izlaza zraka iz jedinice.

■ U područjima sa jakim snježnim padalinama, jako je važno mjesto za postavljanje odabrati tako da snijeg ne može smetati jedinici. Ako postoji mogućnost da snijeg upada sa strane, osigurajte da snijeg ne može djelovati na zavojnicu izmjenjivača topline (ako je potrebno konstruirajte bočnu nadstrešnicu).

Kada vanjska jedinica radi pri niskoj vanjskoj temperaturi, svakako slijedite donje upute.

1 Izgradite veliku nadstrešnicu. 2 Izgradite podnožje.

Jedinicu postavite dovoljno visoko od tla kako biste spriječili da je zatrpa snijeg.

Sa sigurnošću utvrdite da ima dovoljno prostora za postavljanje

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

Priručnik za postavljanje

Mjere opreza kod postavljanja

Ostavljanje prostora za servisiranje

■ Provjerite čvrstoću i razinu podloge za postavljanje kako jedinica ne bi izazivala vibracije ili buku pri radu nakon postavljanja.

■ Prema crtežu postolja na slici, učvrstite jedinicu sigurno pomoću svornjaka za postolje. (Pripremite četiri seta M12 svornjaka za postolje, matice i podloške za svaki, kakvi se mogu dobiti u trgovini)

■ Najbolje je uvrnuti sidrene vijke dok ne budu bili 20 mm od površine temelja.

AC C

240 955 240

A Strana pražnjenja B Pogled odozdo (mm) C Izljevni otvor

Odvod kondenzata

Pogledajte u tablicu kombinacija pod natuknicom "Moguće opcije" na

stranici 4 je li dopušten izljev kondenzata. U slučaju kada je na vašoj

jedinici dopušten izljev kondenzata i mjesto postavljanja zahtijeva odvod, tada slijedite donje smjernice.

■ Pribor za odvod kondenzata dostupan je u opciji.

■ Ako odvod kondenzata iz vanjske jedinice predstavlja problem

(npr. ako kondenzat kapa na ljude), postavite cjevovod za kondenzat koristeći se priključak za kondenzat (opcija).

■ Provjerite da odvod dobro radi.

NAPOMENA

Ako su ispusni otvori na jedinici zakriveni postoljem ili površinom poda, podignite jedinicu kako biste ispod jedinice dobili prostor od najmanje 100 mm.

1435

100 mm

345

380

Brojke na nacrtima predstavljaju dimenzije u mm.

(Pogledajte u "Mjere opreza kod postavljanja" na stranici 6)

Predostrožnost

(A) U slučaju postavljanja bez slaganja jednog na drugi (Vidi sliku 1)

Prepreka na usisnoj strani

Prepreka na ispusnoj strani

Prepreka na lijevoj strani

Prepreka na desnoj strani

Prepreka odozgo

NAPOMENA

Minimalna udaljenost B1 na slici 1 odnosi se na

Postoji prepreka

✓

U tim slučajevima

zatvorite dno okvira za postavljanje kako biste spriječili da ispuštani zrak promjeni smjer

U ovom slučaju se mogu

postaviti samo 2 jedinice.

Ta situacija nije dopuštena

prostor potreban za ispravan rad jedinice. Potreban prostor za servisni prolaz je 300 mm.

(B) U slučaju postavljanja jedan na drugi

1. U slučaju kada postoje prepreke ispred strane sa ispuhom.

≥100

≥1000

2. U slučaju kada postoje prepreke ispred strane sa ulaznim

otvorom.

Način postavljanja da se spriječi prevrtanje

Ako je potrebno spriječiti prevrtanje jedinice, postavite kako je prikazano na slici.

■ pripremite sve 4 žice kako je naznačeno na crtežu

■ odvrnite vijke sa gornje ploče na 4 mjesta označena sa A i B

■ stavite vijke kroz petlje i čvrsto ih ponovo zavrnite

A Mjesto 2 rupe za učvršćivanje na prednjoj strani jedinice B Mjesto 2 rupe za učvršćivanje na stražnjoj strani jedinice C Žice za vezanje: ne isporučuje Daikin

Priručnik za postavljanje

≥100

≥300

Nemojte stavljati više od jedne jedinice jednu na drugu

Potrebno je oko 100 mm prostora za polaganje odvodne cijevi gornje jedinice. Dio A zabrtvite tako da zrak iz ispuha ne prolazi pored.

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

1. U slučaju postavljanja jedne jedinice u redu

Tipični primjeri primjene

Ovi niže navedeni primjeri primjene dati su samo kao ilustracija.

Primjena 1

≥100

≥2000

≥200

≥1000

2. U slučaju postavljanja više (2 ili više) bočno povezanih jedinica u

red.

≥3000

≥600

≥1500

Odnos dimenzija H, A i L prikazan je u donjoj tablici.

L A

L≤H

H<L Postavljanje nije dopušteno

0<L≤1/2H 250 1/2H<L 300

Primjena samo za grijanje prostora sa sobnim termostatom spojenim na jedinicu.

4321

1 Jedinica FHL1..3 Petlja podnog grijanja 2 Izmjenjivač topline 3 Pumpa T Sobni termostat 4 Zaporni ventil 5 Kolektor (nije u isporuci) I Korisničko sučelje

FHL1

FHL2

FHL3

(nije u isporuci)

(opcija)

Rad jedinice i grijanje prostora

Kada je sobni termostat (T) spojen na jedinicu i kada postoji zahtjev za grijanjem od sobnog termostata, jedinica će početi s radom da bi postigla ciljanu temperaturu izlazne vode podešene na korisničkom sučelju.

Kada je temperatura prostorije iznad zadane vrijednosti termostata, jedinica će obustaviti rad.

Sa sigurnošću utvrdite da su žice termostata spojene na ispravne stezaljke (vidi "Priključivanje kabela termostata"

na stranici 22) i da su preklopnici DIP sklopke ispravno

konfigurirani (vidi "Konfiguracija instalacije sobnog

termostata" na stranici 25).

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

Priručnik za postavljanje

Primjena 2

Primjena samo za grijanje prostora bez sobnog termostata spojenog na jedinicu. Temperatura u svakoj prostoriji se kontrolira ventilom u pojedinom krugu optoka vode. Topla voda za kućanstvo dobiva se iz spremnika tople vode za kućanstvo koji je priključen na jedinicu.

Grijanje vode za kućanstvo

Kada je omogućen mod grijanja vode za kućanstvo (ručno od strane korisnika ili automatski putem programatora) ciljana temperatura vode za kućanstvo biti će postignuta kombiniranim djelovanjem zavojnice izmjenjivača topline i električnog dopunskog grijača.

Kada je temperature tople vode za kućanstvo ispod vrijednosti koju je zadao korisnik, 3-smjerni ventil će se aktivirati kako bi vodu za kućanstvo zagrijao pomoću toplinske pumpe. U slučaju velike potražnje tople vode za kućanstvo ili zadane visoke temperature tople vode, dopunski grijač (8) može osigurati dodatno grijanje.

43 721

1 Jedinica 9 Zavojnica izmjenjivača 2 Izmjenjivač topline 3 Pumpa 10 Spremnik tople vode 4 Zaporni ventil 5 Kolektor (nije u

isporuci)

6 3-smjerni motorizirani

ventil (opcija)

7 Premosni ventil

(nije u isporuci)

8 Dopunski grijač

FHL1..3 Petlja podnog grijanja

T1..3 Pojedinačni sobni

M1..3 Pojedinačni električni

FHL1

topline

za kućanstvo (opcija)

(nije u isporuci)

termostat (nije u isporuci)

ventil za upravljanje petljom FHL1 (nije u isporuci)

I Korisničko sučelje

M2T2M3

FHL2

FHL3

Rad crpke

Bez termostata priključenog na jedinicu (1), crpka (3) se može konfigurirati da radi ili tako dugo dok je jedinica uključena, ili dok se ne postigne tražena temperatura vode.

Moguće je spojiti ili 2-žilni ili 3-žilni 3-smjerni ventil (6). Pazite da 3-smjerni ventil ispravno ugradite. Za opširnije podatke pogledajte odlomak "Ožičenje za 3-smjerni ventil"

na stranici 22.

NAPOMENA

Jedinica se može konfigurirati tako da pri niskim vanjskim temperaturama vodu za kućanstvo grije isključivo dopunski grijač. To jamči da će za grijanje prostora biti na raspolaganju puni kapacitet toplinske pumpe.

Pojedinosti o konfiguraciji spremnika tople vode za kućanstvo za niske vanjske temperature možete naći pod natuknicom "Vanjsko podešavanje" na stranici 27, podešavanje sustava [5-02] do [5-04].

Primjena 3

Primjena za hlađenje i grijanje prostora sa sobnim termostatom prikladnim za prebacivanje hlađenje/grijanje spojenim na jedinicu.

Grijanje se ostvaruje preko petlji podnog grijanja i ventilokonvektorskim jedinicama. Hlađenje se ostvaruje samo ventilokonvektorskim jedinicama. Topla voda za kućanstvo dobiva se iz spremnika tople vode za kućanstvo koji je priključen na jedinicu.

4321

6 11

FCU1

FCU2

FCU3

NAPOMENA

Pojedinosti o konfiguriranju crpke možete naći pod natuknicom "Konfiguracija rada crpke" na stranici 25.

Grijanje prostora

Jedinica (1) će raditi da bi postigla ciljanu temperaturu izlazne vode koja je podešena na korisničkom sučelju.

Kada se optok u svakoj petlji za grijanje prostora (FHL1..3) kontrolira daljinski upravljanim ventilima (M1..3), važno je da bude ugrađen premosni ventil (7) kako bi se izbjeglo aktiviranje sigurnosne sklopke protoka.

Treba izabrati takav premosni ventil koji jamči da će uvijek postojati minimalni protok vode, kao što je navedeno u odlomku "Cjevovod vode" na stranici 14.

Preporučuje se izabrati premosni ventil upravljan razlikom tlaka.

Priručnik za postavljanje

FHL1

FHL2

FHL3

1 Jedinica 10 Spremnik tople vode za 2 Izmjenjivač topline 3 Pumpa 11 Električni 2-smjerni ventil 4 Zaporni ventil 5 Kolektor

(nije u isporuci)

6 3-smjerni motorizirani

ventil (opcija)

8 Dopunski grijač T Sobni termostat 9 Zavojnica izmjenjivača

topline

FCU1..3 Ventilo-konvektorska

FHL1..3 Petlja podnog grijanja

Jedinica sustava toplinske crpke iz zraka u vodu

kućanstvo

(nije u isporuci)

jedinica (nije u isporuci)

(nije u isporuci)

s prebacivanjem hlađenja/grijanja (opcija)

I Korisničko sučelje

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

Rad pumpe za grijanje i hlađenje prostora

Ovisno o godišnjem dobu korisnik će izabrati hlađenje ili grijanje na sobnom termostatu (T). Taj odabir nije moguć putem korisničkog sučelja.

Kada sobni termostat (T) zatraži hlađenje/grijanje prostora, pumpa će početi s radom i jedinica (1) će se prebaciti u "mod hlađenja"/"mod grijanja". Jedinica (1) će početi s radom da bi postigla ciljanu temperaturu hladne/tople izlazne vode.

U slučaju moda hlađenja, električni 2-smjerni ventil (11) će se zatvoriti da spriječi prolaz hladne vode kroz petlje podnog grijanja (FHL).

Sa sigurnošću utvrdite da su žice termostata spojene na ispravne stezaljke (vidi "Priključivanje kabela termostata"

na stranici 22) i da su preklopnici DIP sklopke ispravno

konfigurirani (vidi "Konfiguracija instalacije sobnog

termostata" na stranici 25).

Spajanje žica 2-smjernog ventila (11) različito je za NC (normalno zatvoren) ventil i za NO (normalno otvoren) ventil! Sa sigurnošću utvrdite da ste spojili ispravne brojeve stezaljki kao što je navedeno u električnoj shemi.

Postavke UKLJUČENO/ISKLJUČENO za rad grijanja/hlađenja zadaje sobni termostat i ne mogu se mijenjati preko korisničkog sučelja.

Grijanje vode za kućanstvo

Grijanje vode za kućanstvo opisano je pod natuknicom "Primjena 2"

na stranici 8.

Rad crpke

Bez termostata priključenog na jedinicu (1), crpka (3) se može konfigurirati da radi ili tako dugo dok je jedinica uključena, ili dok se ne postigne tražena temperatura vode.

NAPOMENA

Pojedinosti o konfiguriranju crpke možete naći pod natuknicom "Konfiguracija rada crpke" na stranici 25.

Grijanje i hlađenje prostora

Ovisno o godišnjem dobu korisnik će izabrati hlađenje ili grijanje putem korisničkog sučelja.

Jedinica (1) će raditi u modu hlađenja ili u modu grijanja da bi postigla ciljanu temperaturu izlazne vode.

Dok je jedinica u modu grijanja, 2-smjerni ventil (11) je otvoren. Topla voda se isporučuje i ventilo-konvertorskim jedinicama i petljama podnog grijanja.

Dok je jedinica u modu hlađenja, električni 2-smjerni ventil (11) je zatvoren da spriječi prolaz hladne vode kroz petlje podnog grijanja (FHL).

Kada se optok zatvara u više petlji sustava daljinski upravljanim ventilima, može biti potrebno ugraditi premosni ventil (7) kako bi se izbjeglo aktiviranje sigurnosne sklopke protoka. Također pogledajte "Primjena 2" na stranici 8.

Primjena 4

Primjena za hlađenje i grijanje prostora bez sobnog termostata spojenog na jedinicu, ali s termostatskim upravljanjem samo

podnim grijanjem i termostatskim upravljanjem hlađenjem/grijanjem ventilo-konvektorskim jedinicama. Grijanje se ostvaruje preko petlji podnog grijanja i ventilo-konvektorskim jedinicama. Hlađenje se ostvaruje samo ventilo-konvektorskim jedinicama.

T4 T5 T6

4321 12

1 Jedinica 12 2 Izmjenjivač topline

3 Pumpa FCU1..3 Ventilo-konvektorska 4 Zaporni ventil

5 Kolektor

(nije u isporuci)

7 Premosni ventil

(nije u isporuci)

11 Električni 2-smjerni

ventil za zatvaranje petlji podnog grijanja tijekom hlađenja (nije u isporuci)

FCU1

FHL1..3 Petlja podnog grijanja

T Sobni termostat samo

T4..6 Pojedinačni sobni

I Korisničko sučelje

FCU2

FHL1

Električni 2-smjerni ventil za aktiviranje sobnog termostata (nije u isporuci)

jedinica s termostatom (nije u isporuci)

(nije u isporuci)

za grijanje (opcija)

termostat za ventilokonvektorsko grijanje/ hlađenje prostora (opcija)

FCU3

FHL2

FHL3

Postavke UKLJUČENO/ISKLJUČENO za rad grijanja/hlađenja mijenjaju se preko korisničkog sučelja.

Primjena 5

Grijanje prostora dodatnim bojlerom (izmjenični rad)

Primjena za grijanje prostora bilo Daikin unutarnjom jedinicom ili dodatnim bojlerom priključenim na sustav. Odluka o tome da li će raditi unutarnja jedinica E(D/B)* ili bojler može se postići pomoćnim kontaktom ili jednim unutarnjim upravljačkim kontaktom E(D/B)*.

Ovaj dodatni kontakt može biti npr. termostat za vanjsku temperaturu, preklopnik za tarifu el. energije, ručni preklopnik, itd. Vidi

"Vanjsko ožičenje – konfiguracija A" na stranici 10.

Upravljački kontakt jedinice E(D/B)* (koji se naziva "signal dopuštenja za pomoćni bojler") uvjetovan je vanjskom temperaturom (termistorom smještenim na vanjskoj jedinici). Vidi "Vanjsko ožičenje

– konfiguracija B" na stranici 10.

Bivalentni rad moguć je samo za grijanje prostora, a ne za grijanje tople vode za kućanstvo. U takvoj primjeni, topla voda za kućanstvo dobiva se uvijek iz spremnika tople vode za kućanstvo koji je priključen na jedinicu Daikin.

Dodatni bojler mora biti uklopljen u cjevovod i u vanjsko ožičenje prema donjim crtežima.

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

Priručnik za postavljanje

OPREZ

■ Sa sigurnošću utvrdite da su bojler i ugradnja bojlera u sustav sukladni važećim lokalnim zakonima i propisima.

■ Uvijek ugradite 3-smjerni ventil, čak i ako nije ugrađen spremnik tople vode za kućanstvo. To jamči da funkcija zaštite od zaleđivanja (vidi "[4-04] Funkcija

zaštite od zaleđivanja" na stranici 30) može djelovati

kada je bojler aktivan.

FHL1 FHL2 FHL3

1 Električni 3-smjerni ventil 2 Bojler

■ Daikin ne može snositi odgovornost za nepravilnosti ili nesigurne situacije u sustavu bojlera.

6 18

4321

517

Vanjsko ožičenje – konfiguracija A

Com

E(D/B)*/auto

Boiler

/ Boiler

K1A

K2A

Ulaz termostata bojlera

K1A

E(D/B)*

X2M

123 4

Boiler

thermostat input

K2A

thermostat input A Dodatni kontakt (normalno zatvoren) H Sobni termostat za zahtjev grijanja (opcija) K1A Dodatni preklopnik za aktiviranje E(D/B)* jedinice

(nije u isporuci)

K2A Pomoćni relej za aktiviranje bojlera (nije u isporuci)

Vanjsko ožičenje – konfiguracija B

E(D/B)*

X2M

3 4

K1A

Com

EKRTW*

Boiler thermostat input

C Sobni termostat za zahtjev hlađenja (opcija) H Sobni termostat za zahtjev grijanja (opcija) Com Zajednički sobni termostat (opcija) K1A Pomoćni relej za aktiviranje jedinice bojlera

KCR Signal dopuštenja za pomoćni bojler

EKRP1HB

KCR

X1 X2

K1A

X Y

Boiler

thermostat input

Ulaz termostata bojlera

(nije u isporuci)

FHL1

FHL2

1 Vanjska jedinica 12 Spremnik tople vode 2 Izmjenjivač topline

za kućanstvo (opcija)

3 Pumpa 15 Bojler (nije u isporuci) 4 Zaporni ventil 16 Aquastat ventil 5 Kolektor (nije u isporuci) 6 3-smjerni motorni ventil

(isporučen sa spremnikom vode za kućanstvo)

(nije u isporuci)

17 Zaporni ventil

(nije u isporuci)

18 Protupovratni ventil

(nije u isporuci)

10 Dopunski grijač 11 Zavojnica izmjenjivača

topline

FHL1...3 Petlja podnog grijanja

(nije u isporuci)

Rad

■ Konfiguracija A

Kada sobni termostat zatraži grijanje, počne raditi ili jedinica E(D/B)* ili bojler, ovisno o položaju dodatnog kontakta (A).

■ Konfiguracija B

Kada sobni termostat zahtijeva grijanje, počne raditi ili jedinica E(D/B)* ili bojler, ovisno o vanjskoj temperaturi (stanje "signala dopuštenja za pomoćni bojler").

Kada se za bojler da dopuštenje, automatski će se isključiti rad grijanja prostora jedinice E(D/B)*.

Za više pojedinosti pogledajte lokalne postavke [C-02~C-04].

FHL3

Priručnik za postavljanje

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

NAPOMENA

■ Konfiguracija A

Pazite da dodatni kontakt (A) svakako ima dovoljno vremena ili dostatnu vremensku zadršku kako bi se izbjeglo često izmjenjivanje između jedinice E(D/B)* i bojlera. Ako je dodatni kontakt (A) termostat vanjske temperature, termostat svakako postavite na sjenovitom mjestu, kako na njega ne bi utjecalo i uključivalo/isključivalo ga sunce.

Konfiguracija B

Pazite da bivalentna histereza [C-04] svakako ima dovoljno vremena kako bi se izbjeglo često izmjenjivanje između jedinice E(D/B)* i bojlera. Budući da se vanjska temperatura mjeri preko vanjske jedinice, termistorom za zrak svakako postavite vanjsku jedinicu na sjenovitom mjestu, kako na njega ne bi utjecalo sunce.

Često prebacivanje može prouzročiti ranu koroziju bojlera. Obratite se proizvođaču bojlera.

■ Tijekom rada grijanja E(D/B)* jedinice, jedinica će raditi kako bi se postigla zadana temperatura izlazne vode prema postavci korisničkog sučelja. Kada je aktivan rad ovisan o vremenskim uvjetima, temperatura vode određuje se automatski, ovisno o vanjskoj temperaturi.

Tijekom rada grijanja bojlera, bojler radi kako bi se postigla temperatura izlazne vode prema postavci upravljača bojlera.

Neka zadana temperatura izlazne vode na upravljaču bojlera nikada ne bude postavljena iznad 55°C.

■ U krugu vode svakako mora biti samo 1 ekspanziona posuda. Ekspanziona posuda je već ugrađena u jedinicu Daikin.

Primjena 6

Grijanje prostora s primjenom sobnog termostata preko petlji podnog grijanja i ventilo-konvektorskim jedinicama. Petlje podnog grijanja i ventilo-konvektorske jedinice zahtijevaju različite radne temperature vode.

Petlje podnog grijanja zahtijevaju nižu temperaturu vode u modu grijanja u usporedbi s ventilo-konvektorskim jedinicama. Da se postignu te dvije zadane vrijednosti, koristi se stanica za miješanje da se temperatura vode prilagodi sukladno zahtjevima petlji podnog grijanja. Ventilo-konvektorske jedinice su izravno priključene na vodeni krug jedinice i petlje podnog grijanja nakon stanice za miješanje. Upravljanje tom stanicom za miješanje ne vrši jedinica.

Osoba koja postavlja uređaj obavezna je osigurati rad i konfiguraciju vodenog kruga na mjestu ugradnje.

Daikin samo nudi funkciju upravljanja dvostrukom zadanom vrijednošću. Pomoću te funkcije mogu se proizvesti dvije zadane vrijednosti. Ovisno o zahtijevanoj temperaturi vode (potrebne su petlje podnog grijanja i/ili ventilo-konvektorske jedinice) može se aktivirati prva ili druga zadana vrijednost.

4321

FCU1

FCU2

FCU3

NAPOMENA

Pazite da DIP preklopnik SS2-3 na tiskanoj pločici E(D/B)* bude pravilno konfiguriran. Pogledajte

"Konfiguracija instalacije sobnog termostata" na stranici 25.

Za konfiguraciju B: Pazite da pravilno konfigurirate lokalne postavke [C-02, C-03 i C-04]. Pogledajte

"Bivalentni rad" na stranici 35.

OPREZ

Pazite da voda koja se vraća u E(D/B)* izmjenjivač topline nikada ne prijeđe 55°C.

Zato zadanu vrijednost temperature izlazne vode nikada nemojte postavljati na upravljaču bojlera iznad 55°C i ugradite aquastat

(a)

ventil u povratni tok vode jedinice

E(D/B)*. Obavezno pazite da nepovratni ventili (lokalna nabava)

budu pravilno ugrađeni u sustav. Sa sigurnošću utvrdite da se sobni termostat (th) često ne

uključuje/isključuje. Daikin se neće smatrati odgovornim za bilo kakva

oštećenja nastala kao rezultat nepoštivanja ovog pravila.

(a) 'Aquastat' ventil mora biti podešen za 55°C i mora djelovati tako da zatvori

povratni tok vode u jedinicu kada izmjerena temperature premaši 55°C. Kada temperatura padne na nižu razinu, 'aquastat' ventil mora ponovo otvoriti povratni tok vode u jedinicu E(D/B)*.

Ručno dopuštenje prema jedinici E(D/B)* na bojleru. U slučaju da samo jedinica E(D/B)* treba raditi u modu

grijanja prostora, onemogućite bivalentan rad putem postavke [C-02].

U slučaju da samo bojler treba raditi u modu grijanja prostora, povećajte temperaturu bivalentnog uključivanja [C-03] na 25°C.

1 Vanjska jedinica 7 Stanica za miješanje 2 Izmjenjivač topline 3 Pumpa T1 Sobni termostat za zonu A 4 Zaporni ventil 5 Kolektor zone A

(nije u isporuci)

6 Kolektor zone B

(nije u isporuci)

T2 Sobni termostat za zonu B

FCU1..3 Ventilo-konvektorska

FHL1...3 Petlja podnog grijanja

FHL1

FHL2

FHL3

(nije u isporuci)

(opcija)

jedinica (opcija)

(nije u isporuci)

Prednost upravljanja dvostrukom zadanom vrijednošću je u tome da toplinska pumpa može raditi na najnižoj zahtijevanoj temperaturi izlazne vode kada je potrebno samo podno grijanje. Više temperature izlazne vode su potrebne samo u slučaju kada rade ventilo-konvektorske jedinice. To ima za posljedicu bolju učinkovitost toplinske pumpe.

Rad pumpe i grijanje prostora

Kada je sobni termostat za petlju podnog grijanja (T1) i ventilokonvertorske jedinice (T2) priključen na unutarnju jedinicu, pumpa (4) pumpa će raditi ako od T1 i/ili T2 dođe zahtjev za grijanjem. Vanjska jedinica će početi s radom da bi postigla ciljanu temperaturu izlazne vode. Ciljna temperatura izlazne vode ovisi o tome koji sobni termostat zahtijeva grijanje.

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

Priručnik za postavljanje

Zadana vrijednost

Zona A Prvi UI ON OFF ON OFF Zona B Drugi [7-03] OFF ON ON OFF Rezultirajuća temperatura vode UI [7-03] [7-03] — Rezultirajući rad crpke ON ON ON OFF

Kada je temperatura prostora obje zone iznad zadane vrijednosti termostata, vanjska jedinica i pumpa prekidaju rad.

NAPOMENA

■ Obavezno spojite ožičenje termostata na

■ Pazite da pravilno konfigurirate lokalne postavke

■ Pazite da DIP preklopnik SS2-3 na tiskanoj pločici

Vanjske postavke

odgovarajuće stezaljke (vidi "Pregledni prikaz

jedinice" na stranici 12)

[7-02], [7-03] i [7-04]. Pogledajte "Upravljanje

dvostrukim zadanim vrijednostima" na stranici 32.

E(D/B)* bude pravilno konfiguriran. Pogledajte

"Konfiguracija instalacije sobnog termostata" na stranici 25.

Stanje termostata

Isključite svako električno napajanje — tj. električno napajanje jedinice i pomoćnog grijača, kao i napajanje spremnika tople vode za kućanstvo (ako je ugrađen) — prije skidanja vrata 1 i 2.

Dijelovi unutar jedinice mogu biti vreli.

Glavne komponente

Hidraulički odjeljak (vrata 3)

18 13

17 16

NAPOMENA

■ Ti signali zahtjeva za grijanjem prostora mogu se implementirati na dva različita načina (po izboru instalatera).

- Signal termo-uključenja/isključenja od sobnog

termostata

- Signal statusa (aktivan/ne aktivan) od stanice

za miješanje

■ Na instalateru je odgovornost da pazi kako ne bi došlo do neželjenih situacija (npr. previsoka temperatura vode prema petljama podnog grijanja, itd.).

■ Daikin nemaju u ponudi nijedan tip stanice za miješanje. Upravljanje dvostrukom zadanom vrijednošću samo pruža mogućnost korištenja dvaju zadanih vrijednosti.

■ Kada samo zona A zahtijeva grijanje, zona B će se snabdijevati vodom temperature jednake prvoj zadanoj vrijednosti. To može dovesti do neželjenog grijanja zone B.

■ Kada samo zona B zahtijeva grijanje, stanica za miješanje će se snabdijevati vodom temperature jednake drugoj zadanoj vrijednosti. Ovisno o upravljanju stanice za miješanje, petlja podnog grijanja može i dalje primati vodu temperature jednake zadanoj vrijednosti stanice za miješanje.

Imajte na umu da trenutna temperatura vode kroz petlje podnog grijanja ovisi o upravljanju i postavkama stanice za miješanje.

Pregledni prikaz jedinice

Otvaranje jedinice

Vrata 1 omogućuju pristup odjeljku kompresora i električnim dijelovima Vrata 2 omogućuju pristup električnim dijelovima hidrauličkog odjeljka Vrata 3 omogućuju pristup hidrauličkom odjeljku

9 8

14 12

1. Ventil za ispuštanje zraka

Preostali zrak u vodenom krugu automatski će se odstraniti putem ventila za odzračivanje.

2. Pomoćni grijač

Pomoćni grijač se sastoji od električnog grijačeg elementa koji omogućuje dodatni kapacitet grijanja vodenog kruga ako kapacitet grijanja jedinice nije dovoljan uslijed niskih vanjskih temperatura, on također štiti vanjski cjevovod od zaleđivanja tijekom hladnih razdoblja.

3. Osjetnici temperature

Četiri osjetnika temperature određuju temperaturu vode i rashladnog sredstva na različitim točkama vodenog kruga.

4. Izmjenjivač topline

5. Ekspanziona posuda (10 l)

6. Priključak cijevi za rashladnu tekućinu

7. Priključak cijevi za plin

8. Zaporni ventili

Zaporni ventili na ulaznom i izlaznom priključku za vodu omogućuju odvajanje vodenog kruga jedinice od stambenog vodenog kruga. To olakšava odvodnju i zamjenu filtra jedinice.

9. Ulazni priključak za vodu

10. Izlazni priključak za vodu

11. Ventil za ispuštanje i punjenje

3PW55762-1

7 6 3

Priručnik za postavljanje

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

12. Filtar za vodu

t >

Filtar za vodu uklanja nečistoću iz vode da se spriječi oštećenje pumpe ili začepljenje isparivača. Filtar za vodu se mora redovito čistiti. Vidi "Održavanje i servisiranje" na stranici 40.

13. Manometar

Manometar omogućuje očitavanje tlaka vode u vodenom krugu.

14. Sklopka protoka

Sklopka protoka zatvara protok u vodenom krugu i štiti izmjenjivač topline od zaleđivanja i pumpu od oštećenja.

15. Pumpa

Crpka pokreće kruženje vode u vodenom krugu.

16. Termo-sklopka pomoćnog grijača

Pomoćni grijač je opremljen termo-sklopkom. Toplinska zaštita se aktivira kada temperatura postane previsoka.

17. Termo-osigurač pomoćnog grijača

Pomoćni grijač je opremljen termo-osiguračem. Termo-osigurač izbaci kada temperatura postane previsoka (viša od temperature termo-sklopke pomoćnog grijača).

18. Tlačni odušni ventil

Tlačni odušni ventil sprječava prekomjerni tlak vode u vodenom krugu otvaranjem kod tlaka od 3 bara i ispuštanjem nešto vode.

Funkcionalna shema hidrauličkog odjeljka (vrata 3)

12 6 7

34 5

Glavni dijelovi razvodne kutije (vrata 2)

ABDC

9 8

3 1

5 4 2

14 FU2 10 FU1

17 12

X13A SS2

13 X9A

1289 1011

1 Ekspanziona posuda 8 Izmjenjivač topline 2 Manometar 9 Sklopka protoka 3 Ventil za ispuštanje zraka 10 Ventil za ispuštanje/punjenje 4 Tlačni odušni ventil 11 Filtar 5 Posuda pomoćnog

grijača s pomoćnim grijačem

6 Pumpa R11T 7 Zaporni ventil izlaza vode

12 Zaporni ventil ulaza vode

s ispusnim ventilom

R12T

Osjetnici temperature

R13T R14T

6 7

18 19

1. Uklopnici pomoćnog grijača K1M i K5M

2. Glavna tiskana pločica

Glavna tiskana pločica (PCB) upravlja funkcijama jedinice.

3. Uklopnik dopunskog grijača K3M (samo za instalacije sa

spremnikom tople vode za kućanstvo)

4. Automatski osigurač dopunskog grijača F2B (samo za

instalacije sa spremnikom tople vode za kućanstvo) Automatski osigurač štiti dopunski grijač u spremniku tople vode

za kućanstvo od preopterećenja ili kratkog spoja.

5. Automatski osigurač pomoćnog grijača F1B

Automatski osigurač štiti električni krug pomoćnog grijača od preopterećenja ili kratkog spoja.

6. Redne stezaljke

Redne stezaljke omogućuju jednostavno spajanje vanjskog ožičenja.

7. Redne stezaljke za ograničenje kapaciteta pomoćnog grijača.

8. Držači kabelskih vezica

Držači kabelskih vezica omogućuju učvršćenje vanjskog ožičenja za razvodnu kutiju pomoću kabelskih vezica da se osigura rasterećenje naprezanja.

9. Redne stezaljke X3M, X4M (samo za instalacije sa spremnikom

tople vode za kućanstvo)

10. Osigurač tiskane pločice FU1

11. DIP sklopka SS2

DIP sklopka SS2 sadrži 4 preklopnika za konfiguriranje određenih parametara instalacije. Vidi "Pregled postavki DIP

sklopke" na stranici 25.

12. X13A utičnica

Utičnica X13A prima utikač K3M (samo za instalacije sa spremnikom tople vode za kućanstvo).

8 21

20 22

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

Priručnik za postavljanje

13. X9A utičnica

Utičnica X9A prima utikač termistora (samo za instalacije sa spremnikom tople vode za kućanstvo).

14. Osigurač crpke FU2 (osigurač u liniji)

15. Relej crpke K4M

16. Transformator TR1 za napajanje tiskane pločice

17. A4P digitalna I/O tiskana pločica (samo za instalacije sa

solarnim kompletom ili digitalnom I/O tiskanom pločicom)

18. Otvor za prolaz kabela električnog napajanja dopunskog grijača.

19. Otvor za prolaz kabela električnog napajanja dopunskog grijača

i kabela toplinske zaštite.

20. Otvor za prolaz kabela sobnog termostata i upravljačkih kabela

2-smjernog i 3-smjernog ventila.

21. Otvor za prolaz kabela termistora i kabela korisničkog sučelja (i

kabela napajanja po tarifnom modelu upravljane potrošnje).

22. Otvor za prolaz ožičenja električnog napajanja pomoćnog

grijača.

23. Otvor za prolaz ožičenja opcijskog priključka na opcijsku I/O

tiskanu pločicu.

24. K7M relej za solarnu crpku (opcijski)

Ovaj relej i njegov izlaz na X2M može se aktivirati kada solarni ulaz na A4P postane aktivan.

25. Stezaljka za grijač ekspanzione posude i samo za jedinice EDL i

EBLi, grijač pločastog izmjenjivača topline i grijač razvodne kutije.

NAPOMENA

Shema električnog ožičenja može se naći s unutrašnje strane pokrova razvodne kutije.

Cjevovod vode

Sve duljine cjevovoda i udaljenosti uzete su u obzir.

Zahtjev Vrijednost

Maksimalna dopuštena udaljenost između spremnika tople vode za kućanstvo i jedinice (samo za instalacije sa spremnikom tople vode za kućanstvo). Kabel termistora isporučen sa spremnikom tople vode za kućanstvo je dugačak 12 m. Kako bi se postigla najbolja učinkovitost Daikin preporučuje ugradnju 3-smjernog ventila i spremnika tople vode za kućanstvo što je moguće bliže jedinici.

10 m

■ Na svim najvišim točkama sustava moraju biti postavljeni odzračni ventili. Ventili trebaju biti smješteni na mjestima koja su lako dostupna za servisiranje. Unutar jedinice nalazi se automatski ventil za odzračivanje. Provjerite da taj ventil za odzračivanje nije suviše stegnut kako bi se omogućilo automatsko ispuštanje zraka iz cjevovoda za vodu.

■ Izaberite promjer cijevi u odnosu na potreban protok vode i dostupan vanjski statički tlak (ESP) pumpe.

■ Potreban minimalni protok vode za rad jedinice je 16 l/min. Kada je protok vode manji od te minimalne vrijednosti, prikazat će se greška protoka 7H i rad unutarnje jedinice će se obustaviti.

Provjeravanje zapremine vode i pred-tlaka ekspanzione posude

Jedinica je opremljena s ekspanzionom posudom od 10 litara koja ima podrazumijevani pred-tlak od 1 bar.

Da bi se zajamčio ispravan rad jedinice, možde će trebati podesiti pred-tlak ekspanzione posude, a treba provjeriti i minimalnu i maksimalnu zapreminu vode.

1 Provjerite da ukupna zapremina vode u instalaciji, isključujući

zapreminu vode unutar jedinice, iznosi najmanje 20 litara. Pogledajte "Tehnički podaci" na stranici 43 da biste saznali zapreminu vode unutar jedinice.

Kod većine primjena ova minimalna zapremina vode dati će zadovoljavajući rezultat.

U ekstremnim režimima rada ili u prostorijama s velikim toplinskim zahtjevima može biti potrebna dodatna količina vode.

NAPOMENA

Kada se optok u svakoj petlji za grijanje prostora kontrolira daljinski upravljanim ventilima, važno je da se održava ta minimalna zapremina vode čak i ako su svi ventili zatvoreni.

Primjer

321 5

NAPOMENA

Ako je instalacija opremljena spremnikom tople vode za kućanstvo (opcija), pogledajte priručnik za postavljanje spremnika tople vode za kućanstvo.

Provjeravanje vodenog kruga

Jedinice su opremljene ulaznim i izlaznim priključkom vode za spajanje na vodeni krug. Taj krug mora postaviti ovlašteni instalater i mora biti u skladu sa svim važećim lokalnim zakonima i propisima.

Jedinica se smije koristiti samo u zatvorenom sustavu toka vode. Primjena u otvorenom krugu toka vode može dovesti do pretjerane korozije vodovodnih cijevi.

Prije nastavka postavljanja jedinice provjerite slijedeće točke:

■ Maksimalan tlak vode = 3 bar + statički tlak pumpe.

■ Maksimalna temperatura vode je 65°C u skladu s postavkom

sigurnosne naprave.

■ Uvijek koristite materijale koji su kompatibilni s vodom u sustavu i s materijalima korištenim u jedinici.

■ Vodite računa da komponente ugrađene u vanjski cjevovod mogu podnijeti tlak i temperaturu vode.

■ Na svim najnižim točkama sustava moraju biti postavljene ispusne slavine koje omogućuju pražnjenje kruga tijekom održavanja.

Ispusni ventil postavljen je i u samoj jedinici radi ispuštanja vode iz sustava optoka vode.

M2T2M3

FHL1

FHL2

FHL3

1 Jedinica FHL1..3 Petlja podnog grijanja 2 Izmjenjivač topline 3 Pumpa T1..3 Individualni sobni 4 Zaporni ventil 5 Kolektor

(nije u isporuci)

6 Premosni ventil

(nije u isporuci)

termostat (opcija)

M1..3 Pojedinačni električni

ventil za upravljanje petljom FHL1 (nije u isporuci)

I Korisničko sučelje

2 Pomoću donje tablice odredite treba li podesiti pred-tlak

ekspanzione posude.

3 Pomoću tablice i dolje navedenih uputa, odredite je li ukupna

zapremina vode u instalaciji ispod maksimalno dopuštene zapremine vode.

Priručnik za postavljanje

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

Visinska razlika instalacije

≤7 m

>7 m

Zapremina vode

(a)

≤280 l

Nije potrebno podešavanje pred-tlaka.

Potrebni postupci:

• pred-tlak se mora povećati, izračunavanjem prema uputi

"Izračunavanje pred-tlaka ekspanzione posude"

• provjerite je li zapremina vode niža od maksimalno dopuštene zapremine vode (koristite donji grafikon)

(a) Visinska razlika instalacije: visinska razlika (m) između najviše točke vodenog

kruga i jedinice. Ako je jedinica smještena na najvišoj točki instalacije, tada se za visinu instalacije uzima 0 m.

>280 l

Potrebni postupci:

• pred-tlak se mora sniziti, izračunavanjem prema uputi

"Izračunavanje pred-tlaka ekspanzione posude"

• provjerite je li zapremina vode niža od maksimalno dopuštene zapremine vode (koristite donji grafikon)

Ekspanziona posuda jedinice je premala za instalaciju.

Izračunavanje pred-tlaka ekspanzione posude

Pred-tlak (Pg) koji se podešava ovisi o maksimalnoj visinskoj razlici instalacije (H) i izračunava se na slijedeći način:

=(H

(bar)

/10+0,3) bar

(m)

Provjera maksimalno dopuštene zapremine vode

Da se odredi maksimalno dopuštena zapremina vode u čitavom krugu, postupite na slijedeći način:

1 Pomoću donjeg grafikona, odredite odgovarajuću maksimalnu

zapreminu vode za izračunati pred-tlak (Pg).

2 Provjerite da je ukupna zapremina vode u čitavom vodenom

krugu niža od te vrijednosti.

Ako to nije slučaj, znači da je ekspanziona posuda unutar jedinice premala za instalaciju.

[bar]

2.5

1.5

slika "Maksimalna dopuštena zapremina vode"

■ Budući da je ukupna zapremina vode (350 l) manja od maksimalne zapremine vode (410 l), ekspanziona posuda je dovoljna za ovu instalaciju.

Podešavanje pred-tlaka ekspanzione posude

Kada je potrebno promijeniti podrazumijevani pred-tlak ekspanzione posude (1 bar), pridržavajte se slijedećih smjernica:

■ Za podešavanje pred-tlaka ekspanzione posude koristite samo suhi dušik.

■ Neodgovarajuće podešeni pred-tlak ekspanzione posude dovest će do neispravnosti sustava. Zato, pred-tlak smije podešavati samo ovlašteni instalater se licencom.

Priključivanje vodenog kruga

Priključci ulaza i izlaza vode moraju biti izvedeni u skladu s lokalnim propisima i nacrtom instalacije isporučenim uz jedinicu.

Pazite da ne izobličite cjevovod uređaja primjenom pretjerane sile kod spajanja cijevi. Deformirane cijevi mogu uzrokovati neispravnost jedinice.

Ako u krug optoka vode uđe zrak, vlaga ili prašina, mogu se javiti poteškoće. Zato uvijek uzmite u obzir slijedeće kada priključujete vodeni krug.

■ Koristite samo čiste cijevi.

■ Kada skidate srh držite kraj cijevi okrenut prema dolje.

■ Pokrijte otvor cijevi kada je gurate kroz rupu u zidu, kako ne bi

ušla prašina i nečistoća.

■ Za brtvljenje spojeva upotrijebite dobro sredstvo za brtvljenje navoja. Sredstvo za brtvljenje mora podnositi tlakove i temperature u sustavu.

■ Kada koristite metalne cijevi koje nisu od mjedi, obavezno izolirajte oba materijala jedan od drugoga da se spriječi galvanska korozija.

■ Budući da je mjed mekan materijal, koristite prikladan alat za spajanje vodenog kruga. Neodgovarajući alat može uzrokovati oštećenje cijevi.

pre-pressure

0.5

0.3

(Pogledajte u "Oprez: "Stavite glikol"" na stranici 16)

100500 20 150 200 250 300 350 400 450

maximum water volume

A = Sustav bez glikola B = Sustav s 25% propilen glikola

B A

[l]

= pred-tlak = maksimalna zapremina vode

Primjer 1

Jedinica je postavljena 5 m ispod najviše točke vodenog kruga. Ukupna zapremina vode u krugu je 100 l.

U ovom primjeru, nije potreban nikakav postupak ili podešavanje.

Primjer 2

Jedinica je postavljena na najvišoj točki vodenog kruga. Ukupna zapremina vode u krugu je 350 l.

Rezultat:

■ Budući da je 350 l više nego 280 l, pred-tlak se mora sniziti (vidi gornju tablicu).

■ Potreban pred-tlak je: Pg

= (H

(bar)

/10+0,3) bar = (0/10+0,3) bar = 0,3 bar

(m)

■ Odgovarajuća maksimalna zapremina vode može se očitati iz grafikona: približno 410 l.

NAPOMENA

■ Jedinica se smije koristiti samo u zatvorenom sustavu toka vode. Primjena u otvorenom krugu toka vode može dovesti do pretjerane korozije vodovodnih cijevi.

■ Nemojte nikada koristiti pocinčane dijelove u vodenom krugu. Može se javiti prekomjerna korozija tih dijelova jer se u vodenom krugu unutar jedinice koriste bakarne cijevi.

■ Kada se u vodenom krugu koristi 3-smjerni ventil. Poželjno je da izaberete 3-smjerni ventil

kuglastog tipa da se zajamči potpuno odvajanje između krugova tople vode za kućanstvo i kruga podnog grijanja.

■ Kada se u vodenom krugu koristi 3-smjerni ili 2-smjerni ventil.

Preporučeno maksimalno vrijeme prebacivanja ventila treba biti kraće od 60 sekundi.

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

Priručnik za postavljanje

Zaštita vodenog kruga od zaleđivanja

Mraz može oštetiti hidraulički sustav. Budući da se ova jedinica postavlja vani pa je stoga hidraulički sustav izložen temperaturama zaleđivanja, moraju se poduzeti mjere da se zaleđivanje sustava spriječi.

Svi hidraulički dijelovi su izolirani da se smanje toplinski gubitci. Izolaciju treba predvidjeti na vanjskim cijevima.

Jedinica je već opremljena s nekoliko značajki koje sprječavaju zaleđivanje.

■ Softver sadrži specijalne funkcije koje koriste crpku i pomoćni grijač za zaštitu čitavog sustava od zaleđivanja.

Ova funkcija će biti aktivna samo dok je jedinica isključena.

■ Samo za EDL i EBL jedinice: Za dodatnu zaštitu, oko cjevovoda je omotana grijuća traka da štiti vitalne dijelove hidrauličkog sustava unutar jedinice.

Ta grijuća traka će biti aktivna samo u slučaju nenormalne situacije u vezi s crpkom i štitit će samo unutarnje dijelove jedinice. Ona ne može zaštititi dijelove postavljene izvan jedinice.

Instalater mora predvidjeti vanjsku grijuću traku.

Međutim u slučaju nestanka električne struje, gore spomenute mjere ne mogu zaštititi jedinicu od zaleđivanja.

Ako može doći do nestanka struje dok jedinica nije pod nadzorom, Daikin preporučuju dodavanje glikola u sustav optoka vode. Pogledajte Oprez: "Stavite glikol" na stranici 16.

Pogledajte "[4-04] Funkcija zaštite od zaleđivanja" na stranici 30.

Ovisno o očekivanoj najnižoj vanjskoj temperaturi, provjerite da je vodeni sustav napunjen težinskom koncentracijom glikola (antifriza) kao što je navedeno u donjoj tablici.

Minimalna vanjska temperatura Glikol

–5°C 10% –10°C 15% –15°C 20% –20°C 25% –25°C 30%

(a)(b)(c)

Korozija sustava zbog prisutnosti glikola

Neinhibirani glikol postat će pod utjecajem kisika kiseo. Taj se proces ubrzava u prisustvu bakra i na višim temperaturama. Kiseli neinhibirani glikol napada metalne površine i tvori stanice galvanske korozije koja je uzrok teških oštećenja sustava.

Stoga je od izuzetne važnosti:

■ da obrada vode bude pravilno izvedena od strane stručne osobe;

■ da se odabere glikol s inhibitorima korozije kako bi djelovao na kiseline koje nastaju oksidacijom glikola;

■ da je u slučaju instalacije sa spremnikom tople vode za kućanstvo, uporaba propilen glikola, uključujući potrebne inhibitore, dopuštena je samo ako je klasificiran kao Kategorija 3 u skladu s normom EN1717 ili ekvivalentnom na osnovi nacionalnih propisa. Drugdje je dopuštena i primjena etilen glikola;

■ da se ne koristi glikol za automobile jer njegovi inhibitori korozije imaju ograničen vijek trajanja i sadrže silikate koji mogu onečistiti ili začepiti sustav;

■ da se u sustavima s glikolom ne koristi galvanizirani cjevovod jer to može dovesti do taloženja nekih sastojaka u inhibitoru korozije u glikolu;

■ da se sa sigurnošću utvrdi kompatibilnost glikola s materijalima korištenima u sustavu.

NAPOMENA

Imajte na umu higroskopsko svojstvo glikola: apsorbira vlagu iz okoline.

Ako se spremnik glikola ostavi otvoren, to uzrokuje povećanje koncentracije vode. Tada je koncentracija glikola niža od pretpostavljene. Posljedica toga može biti smrzavanje unatoč dodanom glikolu.

Treba poduzeti mjere za sprječavanje izloženosti glikola zraku.

Pogledajte također "Provjere prije početnog puštanja u rad" na

stranici 26.

UPOZORENJE

(a)

ETILEN GLIKOL JE OTROVAN

(b)

Koncentracije navedene u gornjoj tablici neće spriječiti zaleđivanje medija, nego će spriječiti pucanje hidrauličkih dijelova.

(c)

Maksimalna dopuštena zapremina vode se tada smanjuje u skladu sa slika "Maksimalna dopuštena

zapremina vode" na stranici 15.

Oprez: "Stavite glikol"

Oprez: Stavite glikol

■ Za instalacije sa spremnikom tople vode za kućanstvo, uporaba propilen glikola, uključujući potrebne inhibitore, dopuštena je samo ako je klasificiran kao Kategorija 3 u skladu s normom EN1717 ili ekvivalentnom na osnovi nacionalnih propisa.

■ U slučaju nad-tlaka kod uporabe glikola, sa sigurnošću utvrdite da je sigurnosni ventil spojen na izljevnu pliticu da se glikol ne razlijeva.

U tu svrhu izbijte perforirani otvor predviđen na poleđini jedinice kako biste omogućili spajanje odvodne cijevi na sigurnosni ventil.

Spajanje odvodne cijevi nije potrebno ako se glikol ne koristi. Ispuštena voda se tada cijedi preko dna jedinice.

Punjenje vode

1 Spojite dovod vode na ventil za ispuštanje i punjenje (vidi

"Glavne komponente" na stranici 12).

2 Sa sigurnošću utvrdite da je ventil za automatsko odzračivanje

otvoren (najmanje za 2 okreta).

3 Puštajte vodu u sustav sve dok manometar ne pokaže tlak od

približno 2,0 bar. Uklonite što je moguće više zraka iz cjevovoda koristeći ventile za odzračivanje. Prisutan zrak u cijevima može uzrokovati neispravnost pomoćnog grijača.

4 Otvaranjem odušnog tlačnog ventila provjerite da je posuda

pomoćnog grijača napunjena vodom. Iz ventila mora izlaziti voda.

NAPOMENA

■ Tijekom punjenja, možda neće biti moguće ukloniti sav zrak iz sustava. preostali zrak će se odstraniti kroz ventile za automatsko odzračivanje tijekom prvih sati rada sustava. Možda će nakon toga biti potrebno dopuniti sustav sa vodom.

■ Tlak vode prikazan na manometru će se mijenjati ovisno o temperaturi vode (viši tlak kod više temperature).

Međutim, u svakom trenutku tlak vode mora ostati iznad 1 bar da se izbjegne ulazak zraka u sustav.

■ Jedinica može ispustiti nešto suvišne vode kroz tlačni odušni ventil.

■ kakvoća vode mora biti u skladu sa EN smjernicom 98/83 EC.

Priručnik za postavljanje

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

Ako u sustavu nema glikola u slučaju nestanka struje ili

OPASNOST

Svakako postavite strujnu zaštitnu sklopku – FID u skladu s važećim lokalnim i nacionalnim propisima. Nepostavljanje zaštitne sklopke može prouzročiti strujni udar.

prekida rada crpke, ispustite vodu iz sustava (kao što je prikazano na donjoj slici).

Ako voda u sustavu miruje, vrlo je vjerojatno da pri tome dođe zaleđivanja i oštećenja sustava.

Izolacija cjevovoda

Kompletan vodeni krug, uključujući i sve cjevovode, mora biti izoliran da se spriječi kondenzacija tijekom rada hlađenja i protiv smanjenja kapaciteta hlađenja i grijanja kao i zbog sprječavanja zaleđivanja vanjskog cjevovode tijekom zime. Debljina izolacijskog materijala mora biti najmanje13 mm sa 0,039 W/mK da se spriječi zaleđivanje vanjskog cjevovoda za vodu.

Ako je temperatura viša od 30°C, a vlaga viša od RV 80%, tada debljina materijala za izolaciju treba biti najmanje 20 mm da bi se spriječila kondenzacija na površini izolacije.

Vanjsko ožičenje

UPOZORENJE

■ Glavni prekidač ili drugi uređaj za odvajanje, koji ima odvajanje kontakta na svim polovima, mora biti ugrađen u fiksno ožičenje u skladu s važećim lokalnim i nacionalnim propisima.

■ Isključite napajanje prije izvođenja bilo kakvih spajanja.

■ Upotrebljavajte samo bakrene vodiče.

■ Za W1

Pazite da kablove napajanja spojite u normalnoj fazi. Ako spojite u obrnutoj fazi, daljinski upravljač unutarnje jedinice pokazuje "U1" i oprema ne može raditi. Zamijenite bilo koja dva od tri kabla napajanja (L1, L2, L3) na pravilnu fazu.

■ Nikada ne gnječite smotane kablove i obavezno provjerite da nisu u dodiru s cjevovodom i oštrim rubovima.

Pazite da nema vanjskog naprezanja na priključne stezaljke.

■ Sve vanjsko ožičenje i komponente mora postaviti ovlašteni električar i mora biti u skladu sa važećim lokalnim i zakonima i propisima.

■ Vanjsko ožičenje mora biti izvedeno u skladu sa shemama ožičenja isporučenima sa uređajem i donjim uputama.

■ Svakako primijenite zaseban strujni krug. Nikada ne dijelite izvor napajanja sa nekim drugim uređajem.

■ Svakako uspostavite uzemljenje. Nemojte uzemljavati uređaj na cijevi komunalija, apsorber udarnog napona ili uzemljenje telefona. Nepotpuno uzemljenje može prouzročiti strujni udar.

■

■ Obavezno ugradite potrebne rastalne ili automatske

osigurače.

Upozorenja za rad na električnom ožičenju

■ Pričvrstite kablove tako da ne dolaze u dodir sa cijevima (osobito na visokotlačnom dijelu).

■ Učvrstite električno ožičenje kabelskim vezicama kako je prikazano na slici 2 da ne dođe u dodir s cjevovodom, naročito na visokotlačnoj fazi.

■ Pazite da nema vanjskog pritiska na priključne konektore.

■ Pri postavljanju detektora propuštanja uzemljenja, pazite da

bude kompatibilan s inverterom (otporan na električne smetnje visokih frekvencija) kako bi se izbjeglo nepotrebno otvaranje detektora propuštanja uzemljenja.

NAPOMENA

■ Budući da je ovaj uređaj opremljen pretvaračem, ugradnja kondenzatora za brzanje u fazi će ne samo pokvariti učinak poboljšanja faktora snage, nego može uzrokovati i nezgodu pregrijavanja kondenzatora uslijed visokofrekventnih valova. Stoga, nikada nemojte postavljati kondenzator za brzanje u fazi.

Strujna zaštitna sklopka - FID mora biti brzog tipa od 30 mA (<0,1 s).

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

Priručnik za postavljanje

Pregledni prikaz

Na donjoj je slici pregledni prikaz potrebnih vanjskih ožičenja između nekoliko dijelova sustava. Pogledajte također "Tipični primjeri

primjene" na stranici 7.

C D

A1011

A Namjensko električno

napajanje jedinice, pomoćnog grijača i dopunskog grijača

B Jedinica H 2-smjerni ventil za mod C Pločasti grijač dna

D Pomoćni grijač J Spremnik tople vode za E Korisničko sučelje F Sobni termostat

(a) Pločasti grijač dna može se primijeniti samo u kombinaciji sa ERLQ ili u slučaju

opcijskog kompleta EKBPHT.

Stavka

1 Kabel za električno napajanje

2 Kabel za električno napajanje

3 Električni kabel za pločasti

4 Kabel sobnog termostata AC 3 ili 4 100 mA 5 Kabel korisničkog sučelja DC 2 100 mA 6 Upravljački kabel 3-smjernog

7 Upravljački kabel 2-smjernog

8 Kabel za električno napajanje

9 Kabel termistora DC 2

10 Kabel za električno napajanje

11 Kabel električnog napajanja po

(a) Pogledajte nazivnu pločicu na vanjskoj jedinici (b) Pogledajte tablicu pod natuknicom "Priključivanje električnog napajanja

pomoćnog grijača" na stranici 21.

(c) Minimalni presjek kabela 1,5 mm (d) Minimalni presjek kabela 0,75 mm (e) Presjek kabela 0,75 mm2 do 1,25 mm2, maksimalne duljine: 500 m. (f) Vod termistora i spajanja (12 m) isporučuje se sa spremnikom tople vode za

kućanstvo. (g) Presjek kabela 0,75 do 1,25 mm2, maksimalne duljine: 500 m. Beznaponski

kontakt će osigurati minimum primjenjive snage od 15 V istosmjerno, 10 mA.

(a)

EKBPHT

(nije u isporuci, opcija)

Opis

jedinice

pomoćnog grijača

grijač dna

ventila

toplinsku zaštitu dopunskog grijača

dopunskog grijača

tarifnom modelu upravljane potrošnje (beznaponski kontakt)

G 3-smjerni ventil za

spremnik vode za kućanstvo (nije u isporuci, opcija)

hlađenja (nije u isporuci, opcija)

kućanstvo (opcija)

K Dopunski grijač (opcija)

AC/DCPotreban

broj vodiča

AC 2+GND

AC 2

AC 2+GND 100 mA

AC 4+GND

AC 2+GND 13 A

DC 2 100 mA

Maksimalna jakost struje

(a)

(b)

(c)

(d)

(e)

(d)

(b)

(f)

(g)

1 Zaštitna kapa 2 Ulaz za kabele napajanja 3 Ulaz za niskonaponske kabele

(<30 V)

1 3

OPREZ

Sve kabele i žice odaberite u skladu s važećim lokalnim zakonima i propisima.

UPOZORENJE

Po dovršetku radova na elektrici, provjerite da su svi električni dijelovi i priključci u kutiji s električnim dijelovima dobro spojeni.

Unutarnje ožičenje - Tablica dijelova

Pogledajte u shemu unutarnjeg ožičenja isporučenu uz jedinicu (unutar pokrova razvodne kutije). Korištene kratice navedene su dole.

Vrata 1 odjeljak kompresora i električnih dijelova

A1P.................. Glavna tiskana pločica

A2P.................. Tiskana pločica invertera

A3P.................. Tiskana pločica filtra za šum

A4P.................. Tiskana pločica (samo za modele V3)

BS1~BS4.........Sklopka tipkalo

C1~C4 .............Kondenzator

DS1..................DIP sklopka

E1H..................Pločasti grijač na dnu

E1HC...............Grijač kućišta radilice

F1U,F2U..........Osigurač (31,5 A/250 V) (samo za modele W1)

F1U,F3U,F4U .. Osigurač (T 6,3 A/250 V) (samo za modele V3)

F3U~F6U.........Osigurač (T 6,3 A/250 V) (samo za modele W1)

F6U.................. Osigurač (T 5,0 A/250 V) (samo za modele V3)

F7U.................. Osigurač (T 5,0 A/250 V) (samo za modele W1)

F7U,F8U..........Osigurač (F 1,0 A/250 V) (samo za modele V3)

F8U,F9U..........Osigurač (F 1,0 A/250 V) (samo za modele W1)

H1P~H7P ........Narančasta dioda - LED za nadzor rada

(A1P samo za modele W1, A2P samo za modele V3) H2P: priprema, probni rad = trepće

H2P: otkrivanje kvara=svijetli

HAP (A1P).......Zelena dioda - LED za nadzor rada

HAP (A2P).......Zelena dioda – LED za nadzor rada

(samo za model W1)

K1M,K2M......... Magnetski uklopnik (samo za modele W1)

K1R..................Magnetski relej (Y1S) (samo za modele V3)

K1R (A1P) .......Magnetski relej (Y1S) (samo za modele W1)

K1R (A2P) .......Magnetski relej (samo za modele W1)

K2R (A1P) .......Magnetski relej (Y2S) (samo za modele W1)

K3R (A1P) .......Magnetski relej (E1HC) (samo za modele W1)

K4R..................Magnetski relej (E1HC) (samo za modele V3)

K10R,K11R......Magnetski relej (samo za modele V3)

L1R..................Reaktor (samo za modele V3)

L1R~L3R .........Reaktor (samo za modele W1)

L4R..................Reaktor za (motor vanjskog ventilatora)

(samo za modele W1)

M1C.................Motor (kompresor)

M1F .................Motor (gornji ventilator)

M2F .................Motor (donji ventilator)

PS.................... Uključivanje napajanja

Q1DI ................ Lokalna strujna zaštitna sklopka

Priručnik za postavljanje

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

R1,R2 ..............Otpornik (samo za modele V3)

R1~R4 .............Otpornik (samo za modele W1)

R1T.................. Termistor (zrak)

R2T.................. Termistor (pražnjenje)

R3T.................. Termistor (usis)

R4T.................. Termistor (izmjenjivač topline)

R5T.................. Termistor (sredina izmjenjivača topline)

R6T.................. Termistor (tekuća faza)

R7T.................. Termistor (fin) (samo za modele W1)

R10T................ Termistor (fin) (samo za modele V3)

RC ...................Krug prijemnika signala (samo za modele V3)

S1NPH.............Osjetnik tlaka

S1PH ...............Presostat visokog tlaka

TC.................... Krug prijenosa signala (samo za modele V3)

V1R..................Modul napajanja

V2R..................Modul napajanja (samo za modele W1)

V2R,V3R..........Diodni modul (samo za modele V3)

V3R..................Diodni modul (samo za modele W1)

V1T..................IGBT (samo za modele V3)

X1M .................Redne stezaljke napajanja

Y1E.................. Elektronički ekspanzioni ventil

Y1S.................. Magnetni ventil (4-smjerni ventil)

Y3S.................. Magnetni ventil (samo za model W1)

Z1C~Z3C.........Filtar za šumove (feritna jezgra)

(samo za modele V3)

Z1C~Z9C.........Filtar za šumove (feritna jezgra)

(samo za modele W1)

Z1F~Z4F.......... Filtar za šumove

OPCIJSKI KONEKTOR

X1Y.................. Priključnica

X6A,X77A........Priključnica (samo za modele W1)

BILJEŠKE

OVA SHEMA OŽIČENJA SE ODNOSI SAMO NA RAZVODNU

KUTIJU MODULA KOMPRESORA L: FAZA

N: : NEUTRALNA

: VANJSKO OŽIČENJE

NE UPOTREBLJAVA SE

NEMOJTE POKRETATI JEDINICU KRATKIM SPAJANJEM

ZAŠTITNE NAPRAVE S1PH BOJE:

BLK : CRNA ORG : NARANČASTA BLU : PLAVA RED : CRVENA BRN : SMEĐA WHT : BIJELA GRN : ZELENA YLW : ŽUTA PROVJERITE NAČIN PODEŠAVANJA IZBORNE SKLOPKE (DS1) U

SERVISNOM PRIRUČNIKU. TVORNIČKA PODEŠENOST SVIH SKLOPKI: 'OFF' (ISKLJUČENO).

: PRIKLJUČNA TRAKA : KONEKTOR : PRIKLJUČCI : ZAŠTITNO UZEMLJENJE (VIJAK) : KONEKTOR : BEŠUMNO UZEMLJENJE : STEZALJKA

9. : MOGUĆNOSTI

: OŽIČENJE OVISNO O MODELU

POWER SUPPLY UNIT ELEKTRIČNO NAPAJANJE TO HYDROMODULE

SWITCHBOX COMPRESSOR

MODULE SWITCHBOX

NA RAZVODNU KUTIJU HIDRO-MODULA

RAZVODNA KUTIJA MODULA KOMPRESORA

COMPRESSOR TERMINAL POSITION

REACTOR BOX KUTIJA REAKTORA WIRE ENTRANCE ULAZ ŽICE

POLOŽAJ PRIKLJUČKA KOMPRESORA

Vrata 2 električni dijelovi hidrauličkog odjeljka

A11P ................Glavna tiskana pločica

A12P ................Tiskana pločica korisničkog sučelja

(daljinski upravljač)

A3P ..................Termostat (EKRTW*, EKRTR*)(PC=Krug napajanja)

A3P ..................Tiskana pločica solarne crpne stanice (EKSR3PA)

A4P ..................Digitalna I/O tiskana pločica (EKRP1HB)

A4P ..................Tiskana pločica prijemnika (EKRTR*)

E11H,E12H......Element pomoćnog grijača 1, 2

E13H................Element pomoćnog grijača 3 (samo za modele W1)

E4H..................Dopunski grijač

E5H..................Grijač razvodne kutije

E6H..................Grijač ekspanzione posude

E7H..................Grijač pločastog izmjenjivača topline

F1B ..................Osigurač pomoćnog grijača

F1T...................Termo-osigurač pomoćnog grijača

F2B ..................Osigurač dopunskog grijača

FU1 ..................Osigurač 3,15 A T 250 V za tiskanu pločicu

FU2 ..................Osigurač 5 A T 250 V

FuS,FuR...........Osigurač 5 A 250 V za digitalnu I/O tiskanu pločicu

K1M..................Uklopnik pomoćnog grijača, stupanj

K3M..................Uklopnik dopunskog grijača

K4M..................Relej crpke

K5M..................Uklopnik za odvajanje svih polova pomoćnog grijača

M1P..................Crpka

M2S..................2-smjerni ventil za mod hlađenja

M3S..................3-smjerni ventil: podno grijanje/topla voda za

kućanstvo

PHC1 ...............Ulazni krug opto-kaplera

Q1DI,Q2DI .......strujna zaštitna sklopka - FID

Q1L ..................Toplinska zaštita pomoćnog grijača

Q2L ..................Toplinska zaštita 1 dopunskog grijača

Q3L ..................Toplinska zaštita 2 dopunskog grijača

(samo za modele W1)

R1H..................Osjetnik vlage (EKRTR*)

R1H..................Osjetnik ambijenta (EKRTW*, EKRTR*)

R2T ..................Vanjski temp. osjetnik (podne ili okolne) (EKRTETS)

R5T ..................Termistor tople vode za kućanstvo (EKHW*)

R11T ................Termistor izlazne vode izmjenjivača topline

R12T ................Termistor izlazne vode pomoćnog grijača

R13T ................Termistor tekuće faze rashladnog sredstva

R14T ................Termistor ulazne vode

S1L...................Sklopka protoka

S1S ..................Relej za crpku solarne stanice

S1T ..................Termostat grijača razvodne kutije

S2S ..................Kontakt napajanja po tarifnom modelu upravljane

potrošnje

S2T ..................Termostat grijača ekspanzione posude

S3S ..................Dvojna zadana vrijednost, kontakt 2

S3T ..................Termostat pločastog izmjenjivača topline

S4S ..................Dvojna zadana vrijednost, kontakt 1

SS1 ..................DIP sklopka

TR1 ..................Transformator 24 V za tiskanu pločicu, za releje i

ventile

V1S,V2S ..........Potiskivač iskrenja 1, 2

X1M~X11M ......Redne stezaljke

X2Y~X5Y .........Priključnica

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

Priručnik za postavljanje

BILJEŠKE

OVA SHEMA OŽIČENJA SE ODNOSI SAMO NA RAZVODNU

KUTIJU HIDRO-MODULA KORISTITE KRUG ZASEBNOG NAPAJANJA ZA POMOĆNI GRIJAČ

I DOPUNSKI GRIJAČ. NIKADA NE KORISTITE KRUG NAPAJANJA ZAJEDNIČKI ZA DRUGO TROŠILO

NO/NC : NORMALNO OTVOREN/NORMALNO ZATVOREN SPST : JEDNOPROLAZNA SKLOPKA

NEMOJTE POKRETATI JEDINICU KRATKIM SPAJANJEM NEKE

ZAŠTITNE NAPRAVE BOJE:

BLK : CRNA PNK : RUŽIČASTA BLU : PLAVA RED : CRVENA BRN : SMEĐA VIO : LJUBIČASTA GRN : ZELENA WHT : BIJELA GRY : SIVA YLW : ŽUTA ORG : NARANČASTA ZA *KHWSU*V3, POGLEDAJTE PRIRUČNIK OPCIJA

ZA *KSOLHWAV1, POGLEDAJTE PRIRUČNIK OPCIJA

MAKSIMALNO OPTEREĆENJE: 0,3 A - 250 VAC MINIMALNO

OPTEREĆENJE 20 mA - 5 VDC 230 VAC IZLAZ MAKSIMALNO OPTEREĆENJE: 0,3 A

10.

POMOĆNI GRIJAČ KW REDUKCIJA POGLEDAJTE U PRIRUČNIK

11.

ZA POSTAVLJANJE ZA NAPAJANJE PO TARIFNOM MODELU UPRAVLJANE

12.

POTROŠNJE POGLEDAJTE U PRIRUČNIK ZA POSTAVLJANJE

POWER SUPPLY ELEKTRIČNO NAPAJANJE Only for benefit kWh rate

power supply installation: use normal kWh rate power supply for E5H, E6H, E7H.

FROM COMPRESSOR MODULE SWITCHBOX

To bottom plate heater Na pločasti grijač dna E5H, E6H, E7H, internally

powered (Standard) POSITION OF PARTS POLOŽAJ DIJELOVA HYDROMODULE

SWITCHBOX domestic hot water tank spremnik tople vode za kućanstvo change-over to boiler

output Solar pump connection Priključak Solarne crpke Alarm output Izlaz alarma cooling/heating on/off

output Solar input Solarni ulaz Standard 6 kW Standard 6 kW Reduced 3 kW Reducirano 3 kW Dual setpoint application

(refer to installation manual)

3 wire type (SPST) 3-žilni tip (SPST) NO valve NO ventil NC valve NC ventil user interface korisničko sučelje OUTSIDE UNIT IZVAN JEDINICE only for... option samo za... opcija electric heater fuse osigurač električnog grijača *KHW* kit fuse osigurač *KHW* kompleta

: VANJSKO OŽIČENJE

: PRIKLJUČNA TRAKA : KONEKTOR : STEZALJKA : ZAŠTITNO UZEMLJENJE

Samo za napajanje po tarifnom modelu upravljane potrošnje: za E5H, E6H, E7H koristite normalni tarifni model napajanja.

IZ RAZVODNE KUTIJE MODULA KOMPRESORA

E5H, E6H, E7H, interno napajanje (Standardno)

RAZVODNA KUTIJA HIDRO-MODULA

prebacivanje na izlaz bojlera

izlaz uklj./isklj. grijanja/hlađenja

Primjena za dvojnu zadanu vrijednost (pogledajte priručnik za postavljanje)

OŽIČENJE OVISNO O MODELU VANJSKO OŽIČENJE MOGUĆNOSTI VANJSKO OŽIČENJE TISKANA PLOČICA S VODOVIMA

BOJA ŽICE

Smjernice za vanjsko ožičenje

■ Većinu vanjskog ožičenja na jedinici treba priključiti na redne stezaljke u razvodnoj kutiji.. Da bi se moglo pristupiti rednim stezaljkama uklonite servisni pokrov razvodne kutije (vrata 2).

UPOZORENJE

Isključite sve električno napajanje – tj. napajanje vanjske jedinice i pomoćnog grijača i napajanje spremnika tople vode za kućanstvo (ako postoji) – prije nego uklonite servisnu ploču razvodne kutije.

■ Na dnu razvodne kutije nalaze se pričvrsnice za kabelske vezice. Sve kablove stegnite pričvrsnicama.

■ Za pomoćni grijač potreban je namjenski strujni krug.

■ Instalacije opremljene spremnikom tople vode za kućanstvo

(opcija), trebaju zaseban strujni krug za dopunski grijač. Pogledajte priručnik za postavljanje spremnika tople vode za

kućanstvo.

Učvrstite ožičenje dolje prikazanim redoslijedom.

■ Prilikom rada na ožičenju položite električne vodove tako da se prednji poklopac ne podiže i dobro pričvrstite prednji poklopac (vidi sliku 2).

■ Za izvođenje radova električnog ožičenja slijedite električnu shemu (električne sheme se nalaze na stražnjoj strani vrata 1 i

2).

■ Oblikujte žice tako da se poklopac može dobro namjestiti.

Mjere opreza pri ožičenju napajanja

■ Upotrijebite žicu s kabelskom stopicom za spajanje na rednu stezaljku ploče napajanja. Ako se iz neizbježnih razloga ne može upotrijebiti, svakako se pridržavajte slijedećih uputa.

1 Okrugla kabelska stopica 2 Izrezani dio 3 Čašasta podloška

123

- Ne spajajte žice različitih promjera na istu stezaljku za

napajanje. (Olabavljen spoj može izazvati pregrijavanje.)

- Kada spajate žice jednakog promjera, spajajte ih prema

donjoj slici.

■ Upotrijebite pravi odvijač za pritezanje vijaka stezaljki. Mali odvijači mogu oštetiti glavu vijka i onemogućiti pravilno stezanje.

■ Prečvrsto stezanje vijaka stezaljke može oštetiti vijke.

■ Momente sile pritezanja za vijke stezaljki potražite u donjoj

tablici.

Moment stezanja

(N•m)

M4 (X1M) 1,2~1,8 M5 (X1M) 2,0~3,0 M5 (UZEMLJENJE) 3,0~4,0

■ Na vod napajanja priključite strujnu zaštitnu sklopku i osigurač.

Priručnik za postavljanje

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

■ Sve ožičenje mora biti izvedeno propisanim vodičima, spojevi pouzdano izvedeni, te se mora osigurati da vanjsko naprezanje vodiča neće djelovati na stezaljke.

Specifikacije standardnih komponenti ožičenja

Vrata 1: odjeljak kompresora i električnih dijelova: X1M

Vrata 2: električni dijelovi hidrauličkog odjeljka: X10M

1~ 50 Hz

230 V

3N~ 50 Hz

L1 L3

400 V

1 Strujni zaštitni prekidač

- FID

2 Osigurač

1 2

1~ 50 Hz

230 V

L1 L3

3N~ 50 Hz

400 V

1 Strujni zaštitni prekidač

- FID

2 Osigurač

1 2

L1 L3L2

X1MX1M

V3 W1

Min. jakost kruga (MCA)

(a)

26,5 14 Preporučeni vanjski osigurač 32 A 20 A

Tip žice

(b)

H05VV-U3G H05VV-U5G

Veličina Dimenzije ožičenja moraju biti u skladu

sa važećim lokalnim i nacionalnim

propisima.

Tip žice u ožičenju između jedinica H05VV-U4G2,5

(a) Navedene vrijednosti su maksimalne (za točne vrijednosti pogledajte električne

podatke kombinacije s unutarnjim jedinicama).

(b) Samo na zaštićenim cijevima, upotrijebite H07RN-F kada se ne upotrebljavaju

zaštićene cijevi.

NAPOMENA

Strujna zaštitna sklopka - FID mora biti brzog tipa od 30 mA (<0,1 s).

Sheme ožičenja se mogu naći s unutrašnje strane prednje ploče jedinice.

Priključivanje električnog napajanja pomoćnog grijača

Zahtjevi za krug napajanja i kabele

■ Svakako primijenite zaseban strujni krug za pomoćni grijač. Nikada ne dijelite krug napajanja s nekim drugim uređajem.

■ Koristite jedan te isti krug zasebnog napajanja za jedinicu, pomoćni grijač i dopunski grijač (spremnik tople vode za kućanstvo).

Taj strujni krug mora biti zaštićen potrebnim sigurnosnim napravama u skladu s važećim lokalnim zakonima i propisima.

Kabel za napajanje odaberite u skladu sa važećim lokalnim zakonima i propisima. Maksimalnu struju pomoćnog grijača potražite u donjoj tablici.

L1 L3L2

X10MX10M

(1)

Model

(a) (b)

Kapacitet

pomoćnog

grijača

6 kW 1x 230 V 26 A 0,29

Nazivni napon

pomoćnog

grijača

Maksimalna jakost struje

(Ω)

max

W1 6 kW 3x 400 V 8,7 A —

(c)

3 kW 1x 230 V 13 A —

W1 2 kW 3x 400 V 5,0 A —

(a) Oprema zadovoljava normu EN/IEC 61000-3-12 (b) Ova je oprema u skladu s normom EN/IEC 61000-3-11

impedancija sustava Z korisnikovog sustava napajanja i javnog sustava. Osoba koja postavlja uređaj ili korisnik obavezni su osigurati, prema potrebi se savjetujući s operaterom mreže, da je oprema priključena samo na napajanje s impedancijom sustava Z manjom ili jednakom Z

NAPOMENA

Strujna zaštitna sklopka - FID mora biti brzog tipa od

manja ili jednaka Z

sys

max

(1)

(2)

pod uvjetom da je

u točki sučelja između

max

sys

30 mA (<0,1 s).

Postupak

1 Upotrijebite odgovarajući kabel i spojite krug napajanja na glavni

prekidač kruga, kako je prikazano na donjoj električnoj shemi na

slici 2.

2 Spojite vodič za uzemljenje (žuto/zeleni) na vijak uzemljenja

pored priključnice X10M.

3 Pričvrstite vodiče pomoću kabelskih vezica za dno razvodne

kutije kako bi se rasteretili od potezanja. (Mjesta su označena sa

na slici 2.)

Napomena: prikazano je samo relevantno ožičenje.

4 Ako se snaga pomoćnog grijača treba podesiti na niže od

podrazumijevane vrijednosti (6 kW), to se može učiniti prespajanjem žica prema slijedećoj slici. Snaga pomoćnog grijača je sada 3 kW za modele V3 ili 2 kW za modele W1.

V3 W1

X5M

1 2 3 4

E12H

X5M

E12H

OFF

BLK BRN

X5M

1 2

3 4 5 6

E11H

E12H E13H

X5M

E11H

E12H

E13H

BRN BLK GRY

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

X5M

E12H

3 4

(1) Europski/Međunarodni Tehnički Standard propisuje ograničenje za

harmonične struje proizvedene opremom koja je priključena na sustav javne nisko-naponske mreže s ulaznom strujom od >16 A i ≤75 A po fazi.

(2) Europska/međunarodna tehnička norma koja određuje granice naponskih

promjena, naponskih kolebanja i treperenja u javnim niskonaponskim sustavima napajanja za uređaje s nazivnom strujom ≤75 A.

X5M

E12H

OFF

BLK BRN

X5M

1 2

3 4 5 6

E11H

E12H E13H

X5M

E11H

E12H

E13H

BRN BLK GRY

Priručnik za postavljanje

Priključivanje kabela termostata

Priključivanje kabela termostata ovisi o sustavu. Pogledajte također "Tipični primjeri primjene" na stranici 7 i

"Konfiguracija instalacije sobnog termostata" na stranici 25 za

opširnije podatke i opcije konfiguracija o radu crpke u kombinaciji sa sobnim termostatom.

Zahtjevi termostata

■ Električno napajanje. 230 V AC ili baterijsko napajanje

■ Dodirni napon: 230 V.

Postupak 1 Kabel termostata spojite na odgovarajuće stezaljke, kako je

prikazano na električnoj shemi i u priručniku za postavljanje kompleta sobnog termostata.

2 Pričvrstite vodiče pomoću kabelskih vezica za dno razvodne

kutije kako bi se rasteretili od potezanja.

3 DIP preklopnik SS2-3 na tiskanoj pločici stavite u položaj ON.

Za više podataka pogledajte "Konfiguracija instalacije sobnog

termostata" na stranici 25.

Spajanje kontakata prve i druge zadane vrijednosti

Spajanje kontakata zadane vrijednosti relevantno je samo u slučaju kada je omogućen kontakt dvojne zadane vrijednosti.

Također pogledajte "Tipični primjeri primjene" na stranici 7 i

"Upravljanje dvostrukim zadanim vrijednostima" na stranici 32.

Zahtjevi kontakta

Kontakt treba biti beznaponski kontakt koji omogućuje 230 V (100 mA).

Postupak 1 Spojite kontakt prve i druge zadane vrijednosti na odgovarajuće

stezaljke kao što je prikazano na donjoj slici

X2M

123

SP1SP2

SP1 Kontakt prve zadane vrijednosti SP2 Kontakt druge zadane vrijednosti

2 Pričvrstite vodiče pomoću kabelskih vezica za pričvrsnice kako

bi se rasteretili od potezanja.

3 Ovisno o zahtijevanom radu pumpe podesite DIP sklopku SS2-3

i lokalne postavke [F-00]. Pogledajte "Konfiguracija rada crpke"

na stranici 25 i lokalne postavke [F-00] u "[F] Opcijske postavke" na stranici 36.

Priključivanje upravljačkih kabela ventila

Zahtjevi ventila

■ Električno napajanje. 230 V AC

■ Nazivna pogonska struja: 100 mA

Ožičenje za 2-smjerni ventil 1 Upotrijebite odgovarajući kabel i spojite kabel upravljanja

ventilima na priključnicu X2M, kako je prikazano na električnoj shemi.

Ožičenje za 3-smjerni ventil 1 Upotrijebite odgovarajući kabel i spojite kabel upravljanja

ventilima na odgovarajuće priključke, kako je prikazano na donjoj shemi ožičenja.

Mogu se spojiti dva tipa 3-smjernih ventila. Ožičenje je različito za svaki tip.

■ 3-smjerni ventil tipa "2-žilni s povratnom oprugom"

3-smjerni ventil treba podesiti tako da kada 3smjerni ventil miruje (nije aktiviran), odabran je krug zagrijavanja prostora.

■ 3-smjerni ventil tipa "3-žilni SPST" 3-smjerni ventil treba biti ugrađen tako da kada

ima napona na priključcima 9 i 10, odabran je krug zagrijavanja vode za kućanstvo.

Ventil tipa "2-žilni s povratnom

oprugom"

9X2M 8

Ventil "SPST 3-žilni"

9X2M 8

2 Pričvrstite vodič(e) pomoću kabelskih vezica za dno razvodne

kutije kako bi se rasteretili od potezanja.

Priključivanje na tarifni model upravljane potrošnje

Elektrodistributivna poduzeća u svijetu nastoje osigurati uslugu pouzdanog snabdijevanja po konkurentnim cijenama i često su ovlaštena kupcima obračunavati jeftinije tarifne modele. Npr. dnevne vremenske ili sezonske tarife. U Njemačkoj i Austriji su to tzv.,

Wärmepumpentarif (tarifa za toplinske pumpe),....

Ova oprema se može spojiti na takve sustave električnog napajanja po tarifnom modelu upravljane potrošnje.

Posavjetujte se s elektrodistributivnim poduzećem koje djeluje kao isporučilac na području gdje će uređaji biti instalirani da biste saznali je li prikladno spajati opremu po nekom od dostupnih tarifnih modela upravljane potrošnje, ako postoje.

Kada se uređaji priključe na takav sustav napajanja po tarifnom modelu upravljane potrošnje, elektrodistributivno poduzeće ima dopuštenje da:

■ u svakom trenutku ta trošila isključi na određeno vrijeme (pomoću daljinskog upravljanja ovisno o (pre)opterećenosti elektrodistributivne mreže - u Hrvatskoj "Crni" tarifni model);

■ zahtijeva da uređaji troše samo ograničenu količinu električne energije tijekom određenog razdoblja (ugradnjom tzv. "limitatora").

Jedinica je konstruirana tako da primi ulazni signal pomoću kojeg se jedinica prekopčava u mod prisilnog isključivanja. U tom trenutku, kompresor vanjske jedinice neće raditi.

NAPOMENA

Ožičenje je drugačije za NC (normalno zatvoreni) ventil od onog za NO (normalno otvoreni) ventil. Pazite da žice spojite na stezaljke odgovarajućih brojeva prema detaljnom prikazu na električnoj shemi i donjoj slici.

Normalno zatvoren (NC)

2-smjerni ventil

5X2M 6 7

Normalno otvoren (NO)

2-smjerni ventil

5 6X2M 7

2 Pričvrstite vodič(e) pomoću kabelskih vezica za dno razvodne

kutije kako bi se rasteretili od potezanja.

Priručnik za postavljanje

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

OPREZ za napajanje po tarifnom modelu upravljane potrošnje

kao što je prikazano dolje kao tip 1 (dopušteno za sve modele)

■ Ako je napajanje po modelu upravljane potrošnje takvog tipa da se napajanje ne prekida, tada je upravljanje grijačima još uvijek moguće.

Za drugačije mogućnosti upravljanja grijačima u vrijeme jeftinijih tarifnih modela, pogledajte odlomak

"[D] Napajanja po modelu upravljane potrošnje/Lokalna vrijednost pomaka ovisno o vremenskim uvjetima" na stranici 35.

Ako se grijačima mora upravljati i u vrijeme kada je isključeno napajanje po tim tarifnim modelima upravljane potrošnje, tada ti grijači trebaju biti priključeni na zaseban izvor napajanja.

■ Za vrijeme kada je napajanja po tarifnom modelu upravljane potrošnje aktivno i napajanje je neprekidno, tada je moguća pričuvna (stand-by) potrošnja (tiskana pločica, kontroler, pumpa, …).

za napajanje po tarifnom modelu upravljane potrošnje kao što je prikazano dolje kao tipovi 2 ili 3 (dopušteno samo za modele EDL i EBL)

Ako je za vrijeme tarifnog modela upravljane potrošnje napajanje isključeno, tada se grijačima ne može upravljati.

■ Taj prekid električnog napajanja ne smije trajati dulje od 2 sata, jer će se u suprotnom poništiti (resetirati) sat realnog vremena kontrolera.

■ Tijekom prekida električnog napajanja displej kontrolera neće ništa prikazivati.

Ako je za vrijeme tarifnog modela upravljane potrošnje napajanje isključeno, zaštitna funkcija sprječavanja zaleđivanja ne može djelovati (pogledajte "[4-04] Funkcija

zaštite od zaleđivanja" na stranici 30). Zbog toga je važno

da se promijeni električno napajanje grijača ekspanzione posude, grijača pločastog izmjenjivača topline i grijača razvodne kutije da se zajamči zaštita od zaleđivanja.

Postupak 1 Upotrijebite odgovarajući kabel i spojite strujni krug na

odgovarajuće priključke, kako je prikazano na donjoj shemi ožičenja.

1 2

1234

X11M

2 Spojite vodič uzemljenja (žuto/zeleni) na vijak

uzemljenja.

3 Pričvrstite vodiče pomoću kabelskih vezica za dno

razvodne kutije kako bi se rasteretili od potezanja.

4 Ponovo priključite žice prema donjoj slici.

BLK

WHT

4321

212

1 L

X11M

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

1 Strujni zaštitni

prekidač - FID

2 Osigurač

BLK

WHT

4321

212

X11M

Mogući tipovi tarifnih modela upravljane potrošnje

Mogući priključci i zahtjevi za spajanje opreme na takve izvore napajanja prikazani su na slici dolje:

[D-01]=1

1 2

DHQ/*DLQ/*BHQ/*BLQ

1 Razvodna kutija napajanja po tarifnom modelu upravljane

potrošnje

2 Prijemnik upravljačkog signala elektrodistributivnog poduzeća 3 Električno napajanje za jedinicu 4 Kontakt bez napona

Dopušteno samo za EDL i EBL modele jedinica

S2S

X2M17 18

A1P

X40A

[D-01]=2

1 2

S2S

Kada je jedinica spojena na sustav električnog napajanja po tarifnom modelu upravljane potrošnje, beznaponski kontakt prijemnika koji kontrolira signal upravljane potrošnje mora biti spojen na stezaljke 17 i 18 od X2M (kao što prikazuje gornja slika). Kada je parametar [D-01]=1, u trenutku kada elektrodistributer pošalje signal tarifnog modela upravljane potrošnje, taj kontakt će se prekinuti i jedinica će prijeći u mod prisilne isključenosti

(1)

. Kada je parametar [D-01]=2, u trenutku kada elektrodistributer pošalje signal tarifnog modela upravljane potrošnje, taj kontakt će se zatvoriti i jedinica će prijeći u mod prisilne isključenosti

(2)

Tip 1

Ovaj tip električnog napajanja po tarifnom modelu ne prekida isporuku (u Hrvatskoj su to "Bijeli" i "Plavi" tarifni modeli).

Tip 2

Ovaj tip električnog napajanja po tarifnom modelu prekida isporuku nakon isteka vremena.

Tip 3

Ovaj tip električnog napajanja po tarifnom modelu odmah prekida isporuku.

(1) Kada se ponovo pusti signal, beznaponski kontakt će se zatvoriti i jedinica

će iznova početi s radom. Zato je važno da se ostavi uključena funkcija samo-pokretanja (auto restart). Pogledajte "[3] Automatsko ponovno

pokretanje (Auto restart)" na stranici 29.

(2) Kada se ponovo pusti signal, beznaponski kontakt će se otvoriti i jedinica

će iznova početi s radom. Zato je važno da se ostavi uključena funkcija samo-pokretanja (auto restart). Pogledajte "[3] Automatsko ponovno

pokretanje (Auto restart)" na stranici 29.

Priručnik za postavljanje

Kada opremu spajate na izvor napajanja po tarifnom modelu upravljane potrošnje, promijenite postavku [D-01] i obje postavke [D-01] i [D-00] ako je model upravljane potrošnje takvog tipa da se napajanje ne prekida (kao što je prikazano gore kao tip 1). Pogledajte odlomak

"[D] Napajanja po modelu upravljane potrošnje/Lokalna vrijednost pomaka ovisno o vremenskim uvjetima" na stranici 35 poglavlja "Vanjsko podešavanje".

Ako je napajanje po modelu upravljane potrošnje takvog tipa da se napajanje ne prekida, jedinica će biti prisilno isključena. Upravljanje solarnom pompom će i dalje biti moguće.

Kada se pošalje signal napajanja po tarifnom modelu upravljane potrošnje, indikator centraliziranog upravljanja e će treptati što znači da je aktivno napajanje po tom tarifnom modelu.

Postavljanje digitalnog kontrolera

Uređaj je opremljen digitalnim upravljačem nudeći način podešavanja, korištenja i održavanja uređaja koji je ugodan za korisnika. Prije rada s upravljačem slijedite niže objašnjen postupak.

Specifikacije ožičenja

Specifikacije žica Vrijednost

Tip 2 žice

NAPOMENA

presjek

Najveća dužina 500 m

0,75~1,25 mm

Žice za spajanje nisu uključene u isporuci.

3 Spojite žice na jedinicu.

16a

P1P2

4 5

1 Jedinica 2 Stražnji dio digitalnog upravljača 3 Prednji dio digitalnog upravljača 4 Ožičeno sa stražnje strane 5 Ožičeno odozgo 6 Načinite urez za prolaz ožičenja, kliještama, itd.

Spojite priključke na vrhu prednjeg dijela digitalnog upravljača i priključke unutar jedinice (P1 na 16, P2 na 16a).

NAPOMENA

■ Prilikom spajanja, postavite ožičenje dalje od ožičenja napajanja kako biste izbjegli primanje električnih smetnji (vanjske smetnje).

■ Ogulite zaštitu na dijelu koji treba proći u unutrašnjost kućišta digitalnog upravljača ( l ).

Postavljanje

Digitalni upravljač se isporučuje u kompletu i mora se postaviti u zatvorenom prostoru.

1 Skinite prednju ploču digitalnog upravljača.

Umetnite obični odvijač u utore (1) stražnjeg dijela digitalnog upravljača i skinite prednji dio digitalnog upravljača.

2 Pričvrstite digitalni upravljač na ravnu

površinu.

NAPOMENA

Pazite da ne iskrivite oblik donjeg dijela daljinskog upravljača prejakim zatezanjem vijaka za postavljanje.

4 Ponovo pričvrstite gornji dio daljinskog upravljača.

Pazite da prilikom pričvršćivanja ne uštinete ožičenje.

Namještanje počnite od graničnika na dnu.

Priručnik za postavljanje

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

Puštanje u rad i konfiguracija

Jedinicu treba konfigurirati stručnjak u skladu s okolinom u kojoj se postavlja (vanjski klimatski uvjeti, ugrađene opcije itd.) i u skladu sa željama korisnika.

Važno je da instalater slijedom pročita sve podatke u ovom poglavlju i da shodno tomu podesi sustav.

Pregled postavki DIP sklopke

DIP preklopnik SS2 je smješten na tiskanoj pločici razvodne kutije (pogledajte "Glavni dijelovi razvodne kutije (vrata 2)" na stranici 13) i omogućava konfiguriranje rada instalacije spremnika vode za kućanstvo, priključka sobnog termostata i crpke.

UPOZORENJE

Isključite napajanje prije nego podignete servisnu ploču razvodne kutije i prije mijenjanja postavki DIP preklopnika.

ONOFF

DIP sklopka SS2

Opis ON OFF

1 Ne odnosi se na

instalatera

2 Instalacija spremnika tople

vode za kućanstvo (pogledajte "Konfiguracija

instalacije spremnika tople vode za kućanstvo" na stranici 26)

3 Spajanje sobnog

termostata (pogledajte

"Konfiguracija instalacije sobnog termostata" na stranici 25)

4 Ova postavka

o načinu rada kada dođe do istovremenog zahtjeva za jačim grijanjem/ hlađenjem prostora i grijanjem vode za kućanstvo.

(a) primjenjivo jedino ako je DIP sklopka 2 = ON (UKLJUČENO) (b) Mod grijanja/hlađenja ili grijanja vode za kućanstvo može se ograničiti

vremenskim programatorom i/ili lokalnim postavkama (4, 5, 8).

(a)

odlučuje

Konfiguracija instalacije sobnog termostata

■ Ako na jedinicu nije spojen sobni termostat,

preklopnik SS2-3 treba biti postavljen u položaj OFF.

■ Ako je na jedinicu spojen sobni termostat,

preklopnik SS2-3 treba biti postavljen u položaj ON.

■ Na sobnom termostatu primjereno podesite histerezu da se spriječi često uzastopno uključivanje i isključivanje pumpe (tj. škljocanje), a time i utjecaj na vijek trajanja pumpe.

4321

— (Podrazumije-

Instaliran Nije instaliran

Sobni termostat priključen

Grijanje/hlađenje prioritet

vana)

(podrazumijevano)

Sobni termostat nije priključen (podrazumijevano)

Prioritet na strani najvišeg

(b)

zahtjeva

ONOFF

4321

NAPOMENA

■ Kada je na jedinicu spojen sobni termostat, programatori vremena grijanja i hlađenja nikada nisu dostupni. Neće biti utjecaja na druge programatore vremena. Više podataka o programatorima vremena potražite u priručniku za rad.

■ Kada je na jedinicu spojen sobni termostat, a pritisnuti su gumb = ili y, indikator centraliziranog upravljanja e će treptati što znači da sobni termostat ima prednost i upravlja uključivanjem/isključivanjem i izmjenom načina rada.

Slijedeća tablica je sažetak tražene konfiguracije i ožičenja termostata na priključnicu razvodnoj kutiji. Postupak s crpkom je u trećem stupcu. U zadnja tri stupca je naznačeno je li funkcija dostupna putem korisničkog sučelja (UI) ili njome upravlja termostat (T):

• grijanje ili hlađenje prostora uključeno/isključeno(y)

• biranje grijanja/hlađenja (=)

• grijanje i hlađenje s vremenskim programatorom (pr)

Termostat Konfiguracija Rad crpke yyyy==== pppprr

Bez termostata

Termostat samo za grijanje

Termostat s prebacivanjem hlađenja/grijanja

(a) Crpka će stati kada je grijanje/hlađenje prostora isključeno ili kada temperatura

vode dostigne željenu razinu postavljenu putem korisničkog sučelja. S uključenim grijanjem/hlađenjem prostora, crpka će raditi tijekom 3 minute u razmacima od 5 minuta za provjeru temperature vode.

• SS2-3=OFF

• ožičenje: (nema)

X2M

1 234

• SS2-3=ON

• ožičenje:

X2M

1 234

• SS2-3=ON

• ožičenje: (vidi

priručnik za postavljanje kompleta sobnog termostata)

• SS2-3=ON

• ožičenje: (vidi

priručnik za postavljanje kompleta sobnog termostata)

određen temperaturom izlazne vode

uključeno kada je grijanje ili hlađenje prostora uključeno

(a)

(y)

uključeno na zahtjev termostata za grijanje

uključeno na zahtjev sobnog termostata za grijanje ili hlađenje

UI UI UI

T——

TT—

Konfiguracija rada crpke

NAPOMENA

Bez sobnog termostata: DIP sklopka SS2-3=OFF

Kada na jedinicu nije spojen termostat, rad crpke će određivati temperatura izlazne vode.

Za prisilni neprekidni rad crpke bez spojenog sobnog termostata učinite slijedeće:

Sa sobnim termostatom: DIP sklopka SS2-3=ON

Kada je na jedinicu spojen sobni termostat, crpka će raditi neprekidno kada god postoji zahtjev sobnog termostata za grijanje ili hlađenje.

Dvostruka zadana vrijednost

Kada je omogućena dvostruka zadana vrijednost, rad pumpe će biti određivan ovisno o stanju DIP sklopke SS2-3 i zadanoj vrijednosti izbora kontakata. Pogledajte konfiguraciju rada crpke kada je termostat spojen ili nije kao što je gore opisano.

Za podešavanje broja okretaja crpke pogledajte

"Podešavanje broja okretaja crpke" na stranici 27.

- namjestite DIP preklopnik SS2-3 na ON,

- kratko spojite priključke broj 1-2-4 na rednim stezaljkama u razvodnoj kutiji.

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

Priručnik za postavljanje

Kada je omogućena dvostruka zadana vrijednost, nije moguć "prisilni neprekidni rad crpke". Kada je SS2-3 u položaju ON dok su SP1 i SP2 oba zatvoreni, rad crpke će biti isti kao i "sa sobnim termostatom" i druga zadana vrijednost će biti primjenjiva zadana vrijednost. Pogledajte

"Upravljanje dvostrukim zadanim vrijednostima" na stranici 32.

Slijedeća tablica je sažetak tražene konfiguracije i ožičenja na blok rednih stezaljki (X2M: 1, 2, 4) u razvodnoj kutiji. Postupak s crpkom je u trećem stupcu. U posljednja tri stupca je naznačeno je li slijedeća funkcija dostupna putem korisničkog sučelja (UI) ili njome upravlja izbor zadanih vrijednosti kontakata SP1 i SP2:

• grijanje ili hlađenje prostora uključeno/isključeno(y)

• biranje grijanja/hlađenja (=)

• grijanje i hlađenje s vremenskim programatorom (pr)

Dvostruka zadana vrijednost

Konfiguracija Rad crpke yy

• [7-02]=1

• SS2-3=OFF

• ožičenje:

X2M

123

SP1SP2

• [7-02]=1

• SS2-3=ON

• ožičenje:

X2M

1234

SP1SP2

(a) Crpka će stati kada je grijanje/hlađenje prostora isključeno ili kada temperatura

određen temperaturom izlazne vode

uključeno kada se zahtijeva glavna ili/i podređena zadana vrijednost

SP1 =

Kontakt prve zadane vrijednosti

SP2 =

Kontakt druge zadane vrijednosti

(a)

UI UI UI

SP2/SP1 UI —

==== pppprr

Konfiguracija instalacije spremnika tople vode za kućanstvo

■ Ako nije ugrađen spremnik tople vode za kućanstvo, preklopnik SS2-2 treba biti postavljen u položaj OFF (podrazumijevano).

■ Kada je ugrađen spremnik tople vode za kućanstvo, preklopnik SS2-2 treba biti

postavljen u položaj ON.

Kada je SS2-3 postavljen na ON bez svih potrebnih i ispravnih spojeva ožičenja između unutarnje jedinice i razvodne kutije spremnika tople vode za kućanstvo, prikazat će se kodna oznaka greške AC na korisničkom sučelju.

ONOFF

4321

Početno puštanje u rad pri niskim temperaturama okoline

Tijekom početnog pokretanja i kada je temperatura vode niska, važno je da se voda postepeno grije. Ako se to ne napravi može doći do pucanja betonskog poda uslijed nagle promjene temperature. Za opširnije podatke obratite se odgovornom građevinskom poduzetniku koji je lijevao beton.

Da biste to učinili, najniža podešena temperatura izlazne vode smije se spustiti na vrijednost između 15°C i 25°C namještanjem postavke na mjestu ugradnje [9-01] (donja granica zadane vrijednosti grijanja). Pogledajte "Vanjsko podešavanje" na stranici 27.

NAPOMENA

Grijanje između 15°C i 25°C vrši se samo pomoćnim grijačem.

Provjere prije puštanja u rad

Provjere prije početnog puštanja u rad

OPASNOST

Isključite napajanje prije izvođenja bilo kakvih spajanja.

Nakon postavljanja uređaja, prije uključivanja prekidača kruga, provjerite slijedeće:

1 Vanjsko ožičenje

Pazite da je vanjsko ožičenje između lokalne priključne ploče i jedinice i ventila (gdje je primjenjivo), jedinice i sobnog termostata (gdje je primjenjivo), i jedinice i spremnika vode za kućanstvo bude izvedeno u skladu s uputama u poglavlju

"Vanjsko ožičenje" na stranici 17, u skladu s električnim

shemama i u skladu s lokalnim zakonima i propisima.

2 Osigurači, strujne sklopke ili zaštitne naprave

Provjerite da osigurači i lokalno postavljene zaštitne naprave po jačini i tipu odgovaraju onima navedenim u poglavlju "Tehnički

podaci" na stranici 43. Provjerite da niti osigurači niti zaštitne

naprave nisu premošteni.

3 Automatski osigurač pomoćnog grijača F1B/F3B

Nemojte zaboraviti uključiti zaštitnu strujnu sklopku dopunskog grijača F2B u razvodnoj kutiji (F1B/F3B ovisno o tipu pomoćnog grijača). Pogledajte shemu ožičenja.

4 Prekidač kruga dopunskog grijača F2B

Nemojte zaboraviti uključiti prekidač kruga dopunskog grijača F2B u razvodnoj kutiji (odnosi se samo na jedinice s ugrađenim opcijskim spremnikom tople vode za kućanstvo).

5 Uzemljenje

Uvjerite se da je uzemljenje pravilno spojeno i da su priključci uzemljenja pritegnuti.

6 Unutarnje ožičenje

Vizualno provjerite razvodnu kutiju za olabavljene spojeve ili oštećene električne komponente.

7 Učvršćivanje

Provjerite da li je uređaj pravilno pričvršćen, kako bi se izbjegla neuobičajena buka i vibracije kada uređaj počne raditi.

8 Oštećena oprema

Provjerite ima li u unutrašnjosti uređaja oštećenih komponenti ili zgnječenih cijevi.

9 Curenje rashladnog sredstva

Provjerite ima li u unutrašnjosti jedinice curenja rashladnog sredstva. Ukoliko rashladno sredstvo curi, obratite se svom lokalnom Daikin dobavljaču.

10 Napon napajanja

Provjerite napon napajanja na lokalnoj priključnoj ploči. Napon mora odgovarati naponu na identifikacijskoj naljepnici uređaja.

11 Ventil za ispuštanje zraka

Provjerite je li odzračni ventil otvoren (barem 2 okreta).

12 Tlačni odušni ventil

Otvaranjem odušnog ventila provjerite je li posuda pomoćnog grijača posve napunjena vodom. Iz ventila treba izlaziti voda a ne zrak.

NAPOMENA

13 Zaporni ventili

Provjerite da su svi zaporni ventili potpuno otvoreni.

Puštanje u rad sustava s posudom pomoćnog grijača koja nije posve napunjena vodom oštetit će pomoćni grijač!

Pokretanje sustava sa zatvorenim ventilima može oštetiti crpku!

Priručnik za postavljanje

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

Uključivanje napona jedinice

Kada se napajanje jedinice uključi, na predočniku korisničkog sučelja se tijekom inicijalizacije prikazuje "88", što može potrajati do 30 sekundi. Za to vrijeme korisničko sučelje ne radi.

Podešavanje broja okretaja crpke

Broj okretaja se može izabrati na crpki (pogledajte "Glavne

komponente" na stranici 12).

Tvornički podešena vrijednost je najveća brzina (I). Ako je protok vode u sustavu prevelik (npr. čuje se šum od protjecanja vode kroz instalaciju) brzina se može smanjiti na malu brzinu (II).

NAPOMENA

Donji grafikon prikazuje dostupan vanjski statički tlak (ESP, izražen u kPa) u odnosu na protok vode (l/min).

Pokazivač brzine pumpe pokazuje 3 podešavanja brzine. Međutim, postoje samo 2 podešavanja: mala brzina i velika brzina Prikazano podešavanje srednje brzine na pokazivaču jednako je maloj brzini.

[kPa]

ESP

20 30 40 5016 60

[l/min]

■ Detektor pogrešnog odabira faze na ovom proizvodu radi samo u fazi postavljanja, kada je proizvod resetiran.

Detektor pogrešnog odabira faze je izrađen tako da zaustavi rad proizvoda u slučaju nenormalnih pojava pri pokretanju proizvoda.

■ Ako zaštita od pogrešnog odabira faze prisilno zaustavi

uređaj, provjerite postojanje svih faza. Ako je tako. Isključite napajanje jedinice i zamijenite dvije od tri faze. Uključite napajanje i provjerite da li jedinica radi.

■ Otkrivanje pogrešnog odabira faze nije moguće ako uređaj

ne radi.

■ Ako postoji mogućnost pogrešnog odabira faze nakon

trenutnog nestanka struje i ako se struja uključuje i isključuje dok uređaj radi, priključite lokalno zaštitu od pogrešnog odabira faze. Ta situacija se ne može dogoditi pri upotrebi generatora. Rad proizvoda s pogrešnim odabirom faze može prouzročiti kvar kompresora i drugih dijelova.

■ Kod nedostajuće faze u slučaju W1 jedinica, daljinski upravljač unutarnje jedinice pokazuje "E7" ili "U2".

Zbog bilo koje od tih pojava rad neće biti moguć. Ako se to dogodi isključite napajanje, ponovo provjerite ožičenje i zamijenite mjesta dvjema od tri električne žice.

Vanjsko podešavanje

Instalater treba konfigurirati jedinicu u skladu s okolinom u kojoj se postavlja (vanjski klimatski uvjeti, ugrađene opcije itd.) i u skladu sa željama korisnika. Stoga je dostupno nekoliko postavki koje se podešavaju na mjestu ugradnje. Tim se postavkama može pristupiti i programirati ih putem korisničkog sučelja.

Svakoj je postavki dodijeljen 3-znamenkasti broj ili kôd, na promjer [5-03], koji se prikazuje na zaslonu korisničkog sučelja. Prva znamenka [5] označava 'prvi kôd' ili skupinu postavki. Druga i treća znamenka [03] označavaju zajedno 'drugi kôd'.

Popis svih postavki na mjestu postavljanja i standardnih vrijednosti dat je u "Tablica postavki" na stranici 37. U tom istom popisu ostavili smo 2 stupca za upisivanje datuma i vrijednosti izmjena postavki u odnosu na standardnu vrijednost.

Detaljan opis svih postavki dat je u "Detaljan opis" na stranici 28.

Postupak

Da biste promijenili jednu ili više postavki, postupite kako slijedi:

Dijagnoza kvara u času prvog postavljanja

■ Ako se na daljinskom upravljaču ništa ne prikaže, (nema prikaza trenutne postavke temperature), provjerite Slijedeće stavke prije pokušaja dijagnosticiranja na osnovu kodova grešaka.

■ Odspojeno ili nepravilno ožičenje (između napajanja i

jedinice, između jedinice i daljinskog upravljača).

■ Možda je pregorio osigurač na tiskanoj pločici kruga.

■ Ako daljinski upravljač prikazuje "E3", "E4" ili "L8" kao kôd

greške, postoji mogućnost da je zatvoren zaporni ventil, ili su začepljeni izlazni ili ulazni otvor za zrak.

■ Ako se na zaslonu daljinskog upravljača prikaže kôd greške "U2", provjerite neuravnoteženost napona.

■ Ako se na daljinskom upravljaču pokaže kôd greške moguće je da su začepljeni izlazni ili ulazni otvor za zrak.

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

"L4"

1 Držite pritisnutu tipku z najmanje 5 sekundi i ući ćete u FIELD

SET MODE (mod podešavanja). Prikazat će se ikona $ (3). Prikazan je trenutno odabran kôd moda podešavanja ; (2), s prikazom postavljene vrijednosti - (1) na desnoj strani.

2 Pritisnite tipku bgi i odaberite prvi kôd odgovarajuće

postavke.

Priručnik za postavljanje

3 Pritisnite tipku bgj i odaberite drugi kôd odgovarajuće

postavke.

4 Pritisnite tipku pfi i tipku pfj da biste promijenili

zadanu vrijednost odabrane postavke.

5 Za spremanje nove vrijednosti, pritisnite tipku pr.

6 Ponovite korake 2 do 4 za promjenu ostalih postavki prema

potrebi.

7 Kad ste gotovi, pritisnite tipku z da biste napustili FIELD SET

MODE (mod podešavanja)

NAPOMENA

Načinjene promjene određene postavke spremaju se

tek kad se pritisne tipku pr. Pomicanje na novi kôd postavke ili pritisak na z poništava unesene izmjene.

NAPOMENA

■ Postavljene vrijednosti prije isporuke bile su kako prikazuje "Tablica postavki" na stranici 37.

■ Kada napustite mod podešavanja, na zaslonu korisničkog sučelja će možda biti prikazano "88", dok se jedinica samo-inicijalizira.

Detaljan opis

[0] Korisnička razina dopuštenja

Ako je potrebno neki gumbi korisničkog sučelja mogu se učiniti nedostupnim za korisnika.

Dostupne su tri razine dopuštenja (pogledajte donju tablicu). Prebacivanje između razine 1 i razine 2/3 obavlja se istodobnim pritiskanjem tipki pfi i pfj nakon čega se odmah istodobno pritisnu tipke s i ba, i sve 4 tipke se drže pritisnute najmanje 5 sekundi (u normalnom modu). Napominjemo da nema nikakve naznake na korisničkom sučelju. Ako je odabrana razina 2/3, stvarna razina dopuštenja - bilo razina 2 ili razina 3 - određuju se postavkom na mjestu ugradnje [0-00].

Razina dopuštenja

Tipka

Tipka za tihi način rada Tipka za postavke,

ovisno o vremenu Tipka za

omogućavanje/ onemogućavanje programiranja vremena

Tipka za programiranje Tipke za podešavanje

vremena

Tipka za pregled/provjeru rada

1 2 3

radi — —

radi radi —

radi — —

[1] Postavke, ovisno o vremenskim prilikama (samo modeli s toplinskom pumpom)

Postavka ovisna o vremenskim prilikama određuje parametre za rad jedinice ovisno o vremenskim uvjetima. Kada je aktivan rad ovisan o vremenskim uvjetima, temperatura vode određuje se automatski, ovisno o vanjskoj temperaturi: niža vanjska temperatura rezultira toplijom vodom i obrnuto. Tijekom rada ovisnog o vremenskim uvjetima, korisnik ima mogućnost pomaknuti na više ili na niže ciljnu temperaturu vode za najviše 5°C. Više pojedinosti o radu ovisnom o vremenskim prilikama pogledajte u priručniku za rad.

■ [1-00] Niska vanjska temperatura okoline (Lo_A): niska vanjska temperatura.

■ [1-01] Visoka vanjska temperatura okoline (Hi_A): visoka vanjska temperatura.

■ [1-02] Točka postavke za nisku vanjsku temperature okoline (Lo_Ti): ciljna temperatura vode na izlazu kada je vanjska temperatura jednaka ili ispod niske vanjske temperature okoline (Lo_A). Napominjemo da Lo_Ti vrijednost treba biti viša nego Hi_Ti, jer je za niže vanjske temperature (tj. Lo_A) potrebna toplija voda.

■ [1-03] Točka postavke za visoku vanjsku temperature okoline (Hi_Ti): ciljna temperatura vode na izlazu kada je vanjska temperatura jednaka ili iznad visoke vanjske temperature okoline (Hi_A). Napominjemo da Hi_Ti vrijednost treba biti niža nego Lo_Ti, jer je za niže vanjske temperature (tj. Hi_A) potrebna manje topla voda.

Lo_Ti

+ 05

Shift value

Hi_Ti

Lo_A Hi_A T

Ciljna temperatura vode

Temperatura (vanjske) okoline

= Vrijednost pomaka

– 05

Priručnik za postavljanje

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

[2] Funkcija dezinfekcije

Odnosi se samo na uređaje sa spremnikom tople vode za kućanstvo.

Funkcija dezinfekcije dezinficira spremnik tople vode za kućanstvo povremenim zagrijavanjem vode u njemu na određenu temperaturu.

OPREZ

Instalater treba konfigurirati lokalne postavke funkcije dezinfekcije u skladu s važećim lokalnim zakonima i propisima.

■ [2-00] Učestalost postupka: dan(i) u tjednu kada bi se voda za kućanstvo trebala zagrijavati.

■ [2-01] Stanje: pokazuje je li funkcija dezinfekcije uključena (1) ili isključena (0).

■ [2-02] Vrijeme početka: doba dana kada bi se voda za kućanstvo trebala zagrijavati.

■ [2-03] Zadana vrijednost: visoka temperatura vode koja se treba postići.

■ [2-04] Interval: vremensko razdoblje koje definira kako dugo se treba održati podešena temperatura vode.

DHW

[2-03]

[2-04]

[3] Automatsko ponovno pokretanje (Auto restart)

Kada se ponovo uspostavi napajanje nakon nestanka struje, funkcija 'auto restart' primjenjuje postavke korisničkog sučelja kakve su bile prije nestanka struje.

NAPOMENA

Stoga se preporučuje uvijek ostaviti funkciju 'auto restart' omogućenu.

Napominjemo da s ovom funkcijom onemogućenom, neće se moći aktivirati programator vremena kada se nakon nestanka struje ponovo uspostavi napajanje jedinice. Pritisnite tipku pr za ponovno omogućavanje rada programatora vremena.

■ [3-00] Stanje: pokazuje je li funkcija 'auto restart' uključena

ON (0) ili isključena OFF (1).

NAPOMENA

Ako je napajanje po modelu upravljane potrošnje takvog tipa da se napajanje prekida, tada uvijek omogućite funkciju samo-pokretanja (auto restart).

[4] Rad pomoćnog grijača i temperatura isključenja grijanja prostora

Rad pomoćnog grijača

Rad pomoćnog grijača se može u načelu omogućiti ili onemogućiti, ili se može onemogućiti ovisno o radu dopunskog grijača.

■ [4-00] Stanje: definira je li rad pomoćnog grijača omogućen (1) ili onemogućen (0).

NAPOMENA

Čak i u slučaju da je lokalna postavka [4-00] radnog stanja pomoćnog grijača podešena na onemogućeno (0), pomoćni grijač može raditi tijekom pokretanja i odleđivanja.

00.00 22.00 24.0001.00 23.00 t

[2-02]

Temperatura tople vode za kućanstvo

DHW

Korisnički postavljena temperatura (putem korisničkog sučelja)

Gornja zadana vrijednost temperature [2-03]

tVrijeme

UPOZORENJE

Budite svjesni činjenice da će temperatura tople vode za kućanstvo na slavinama za toplu vodu nakon postupka dezinfekcije biti jednaka vrijednosti odabranoj u lokalnim postavkama [2-03].

Ako ta visoka temperatura tople vode može biti potencijalni rizik od tjelesnih ozljeda, na izlazni priključak tople vode iz spremnika treba ugraditi ventil za miješanje (lokalna nabava). Taj ventil za miješanje će osigurati da se temperatura tople vode na slavini za toplu vodu nikada ne digne iznad zadane maksimalne vrijednosti. Ta maksimalna dopuštena temperatura tople vode se odabire u skladu s lokalnim zakonima i propisima.

■ [4-01] Prioritet: definira mogu li pomoćni grijač i dopunski grijač raditi istodobno (0), ili rad dopunskog grijača ima prioritet nad radom pomoćnog grijača (1), ili rad pomoćnog grijača ima prioritet nad radom dopunskog grijača (2).

NAPOMENA

Kada je postavka u polju prioriteta postavljena na ON (1), učinak sustava na grijanje prostora može biti smanjen pri niskim vanjskim temperaturama, jer u slučaju zahtjeva za grijanjem vode za kućanstvo pomoćni grijač neće biti raspoloživ za grijanje prostora (grijanje prostora će i dalje osiguravati toplinska pumpa).

Kada je postavka u polju prioriteta postavljena na ON (2), učinak sustava na grijanje vode za kućanstvo može biti smanjen pri niskim vanjskim temperaturama, jer u slučaju zahtjeva za grijanjem prostora dopunski grijač neće biti raspoloživ za grijanje vode za kućanstvo. Međutim grijanje vode za kućanstvo pomoću toplinske pumpe će i dalje biti dostupno.

Kada je postavka u polju prioriteta postavljena na OFF (0), provjerite da potrošnja električne energije ne prelazi granice napajanja.

Temperatura isključivanja grijanja prostora

■ [4-02] Temperatura isključivanja grijanja prostora: vanjska temperature iznad koje se grijanje prostora isključuje, da se izbjegne pregrijavanje.

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

Priručnik za postavljanje

Rad dopunskog grijača

Odnosi se samo na uređaje sa spremnikom tople vode za kućanstvo.

Rad dopunskog grijača se može onemogućiti ili ograničiti ovisno o vanjskoj temperaturi (TA), temperaturi tople vode za kućanstvo (T

) ili načinu rada toplinske crpke.

DHW

■ [4-03] Rad dopunskog grijača: definira hoće li rad opcijskog dopunskog grijača biti omogućen(1) ili ima neka ograničenja (0/2/3).

Objašnjenje postavki od [4-03]

Dopunski grijač će/može raditi samo ako je uključen mod tople vode za kućanstvo (w).

■ [4-03]=0, tada je rad dopunskog grijača dopušten samo za vrijeme "[2] Funkcija dezinfekcije" i "Snažno grijanje vode za kućanstvo" (vidi priručnik za rukovanje). Ova postavka se preporučuje samo u slučaju kada kapacitet toplinske crpke ne može pokriti zahtjeve grijanja kuće i tople vode za kućanstvo preko cijele sezone grijanja. Posljedica ove postavke je da topla voda za kućanstvo neće nikada biti grijana dopunskim grijačem osim za "[2] Funkcija dezinfekcije" i "Snažno grijanje vode za kućanstvo" (vidi priručnik za rukovanje).

Ako je rad dopunskog grijača ograničen ([4-03]=0), a okolna vanjska temperatura TA je niža od lokalne postavke na koju je namješten parametar [5-03] i [5-02]=1, tada se voda za kućanstvo neće grijati.

Posljedica ove postavke je da temperatura tople vode za kućanstvo (T temperatura isključivanja toplinske crpke (T

) može biti maksimalno

DHW

HP OFF

). Pogledajte postavku od[6-00] i [6-01] u "[6]" na

stranici 31.

■ [4-03]=1, tada je rad dopunskog grijača određen samo temperaturom isključivanja dopunskog grijača (T temperaturom uključivanja dopunskog grijača (T

BH OFF

BH ON

) i/ili vremenskim programatorom. Pogledajte postavke "[7-00]" na

stranici 32 i "[7-01]" na stranici 32.

■ [4-03]=2, tada je rad dopunskog grijača dopušten samo ako je toplinska crpka izvan "radnog raspona" moda crpke grijanja vode za kućanstvo (TA<[5-03] ili TA>35°C) ili je temperatura vode za kućanstvo 2°C niža od temperature isključivanja toplinske crpke (T kućanstvo (T

DHW>THP OFF

–2°C). (Pogledajte postavke

) za mod tople vode za

HP OFF

[5-03] na stranici 30, [6-00] na stranici 31 i [6-01] na

stranici 31).

Daje optimalnu pokrivenost tople vode za kućanstvo ugrijane toplinskom crpkom.

■ [4-03]=3, tada je rad dopunskog grijača isti kao za postavku 1, samo što je dopunski grijač isključen (OFF) kada je toplinska crpka aktivna u modu grijanja vode za kućanstvo. Posljedica ove funkcije je da postavka [8-03] nije relevantna. Daje optimalnu pokrivenost tople vode za kućanstvo ugrijane toplinskom crpkom u odnosu prema [8-04].

■ [4-04] Funkcija zaštite od zaleđivanja: sprječava zaleđivanje cijevi za vodu između kuće i vanjske jedinice. U slučaju niskih okolnih temperatura ona će uključiti crpku, a u slučaju niskih temperatura vode još će uključiti pomoćni grijač. Podrazumijevano zaštitna funkcija protiv zaleđivanja uzima u obzir zaleđivanje cijevi za vodu koje nisu dovoljno izolirane. U osnovi to znači da se crpka uključuje uvijek kada okolne temperature padnu blizu zaleđivanja, neovisno o radnoj temperaturi.

Temperatura ravnoteže i temperatura prioritetnog grijanja

[5] prostora

Temperatura ravnoteže — postavka 'temperatura ravnoteže' odnosi

se na rad pomoćnog grijača. Kada je omogućena funkcija temperature ravnoteže, rad pomoćnog grijača ograničen je na niske vanjske temperature, tj. kada je vanjska temperatura jednaka ili niža od navedene temperature ravnoteže. Kada je ta funkcija onemogućena, rad pomoćnog grijača je moguć pri svim vanjskim temperaturama. Omogućavanje te funkcije skraćuje vrijeme rada pomoćnog grijača.

■ [5-00] Status temperature ravnoteže: pokazuje je li funkcija temperature ravnoteže omogućena(1) ili onemogućena (0).

■ [5-01] Temperatura ravnoteže: vanjska temperatura ispod koje je dopušten rad pomoćnog grijača.

Temperatura prioritetnog grijanja prostora

— Primjenjuje se samo

na instalacijama sa spremnikom tople vode za kućanstvo. — Postavke 'temperature prioritetnog grijanja prostora' odnose se na rad 3-smjernog ventila i dopunskog grijača u spremniku vode za kućanstvo. Kada je omogućena funkcija prioritetnog grijanja prostora, zajamčeno je da je puni kapacitet toplinske pumpe usmjeren na zagrijavanje prostora samo kada je vanjska temperatura jednaka ili niža od određene temperature prioritetnog grijanja prostora, tj. kod niske vanjske temperature. U tom slučaju topla voda za kućanstvo će se grijati samo dopunskim grijačem.

■ [5-02] Status temperature prioritetnog grijanja prostora: definira je li postavka prioritetnog grijanja prostora omogućena (1) ili onemogućena (0).

■ [5-03] Temperatura prioritetnog grijanja prostora: vanjska temperatura ispod koje će vodu za kućanstvo grijati samo dopunski grijač, tj. niska vanjska temperatura.

■ Kada je postavka [4-03]=1/2/3, rad dopunskog grijača i isto tako i dalje može biti ograničen vremenskim programatorom. Tj. kada je rad dopunskog grijača poželjniji tijekom određenog razdoblja dana. (Vidi priručnik za rukovanje)

■ Kada je postavka [4-03]=2, dopunskom grijaču će biti dopušten rad kada je TA<[5-03] nezavisno od stanja [5-02]. Ako je omogućen bivalentan rad i uključen je signal dopuštenja za pomoćni bojler, dopunski grijač će biti ograničen čak i kada je TA<[5-03]. (Pogledajte "[C-02]" na stranici 35).

■ Dopunski grijač je uvijek dopušten tijekom funkcije snažnog grijanja i dezinfekcije, osim u razdoblju kada je rad dopunskog grijača potreban i sigurnosnih razloga i [4-02]=1.

Priručnik za postavljanje

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

■ [5-04] Korekcija zadane vrijednosti temperature tople vode za kućanstvo: korekcija zadane vrijednosti željene temperature tople vode za kućanstvo, primjenjuje se kod niske vanjske temperature kada je omogućeno prioritetno grijanje prostora. Korigirana (viša) zadana vrijednost će osigurati da ukupna količina topline vode u spremniku ostane približno nepromijenjena, kompenzirajući donji hladniji sloj vode u spremniku (jer zavojnica izmjenjivača topline ne radi) s gornjim toplijim slojem.

set

Zadana vrijednost temperature vode za kućanstvo

set

Korisnički zadana vrijednost (putem korisničkog sučelja)

Temperatura (vanjske) okoline

Prioritet grijanja prostora

[5-04]

[5-03]

UPOZORENJE

Imajte na umu da će se temperatura tople vode za kućanstvo automatski podići s vrijednošću odabranom u lokalnoj postavci [5-04] (ako vanjska temperatura padne ispod lokalne postavke [5-03]) u usporedbi s korisničkom zadanom vrijednosti tople vode za kućanstvo (TU). Pogledajte lokalnu postavku [5-03], [7-00] i priručnik za rukovanje da biste izabrali poželjnu zadanu vrijednost.

[6] DT za mod toplinske crpke grijanja vode za kućanstvo

Odnosi se samo na uređaje sa spremnikom tople vode za kućanstvo.

Lokalna postavka 'DT (temperaturna razlika) za mod toplinske crpke grijanja vode za kućanstvo' određuje temperaturu pri kojoj će toplinska pumpa početi (tj. temperatura uključivanja toplinske pumpe) ili prestati (tj. temperatura isključivanja toplinske pumpe) grijati vodu za kućanstvo. Kada je temperatura vode za kućanstvo ispod temperature uključivanja toplinske pumpe (T

), započet će grijanje vode za

HP ON

kućanstvo pomoću toplinske pumpe. Čim temperatura vode za kućanstvo dostigne razinu isključivanja toplinske pumpe (T

HP OFF

) ili razinu temperature koju je postavio korisnik (TU), prekinut će se grijanje vode za kućanstvo pomoću toplinske pumpe (prebacivanjem 3-smjernog ventila).

Na donjoj slici je pojašnjen odnos između temperature uključivanja toplinske pumpe i temperature isključivanja toplinske pumpe, prema postavkama [6-00] i [6-01].

■ [6-00] Start: temperaturna razlika koja određuje temperaturu

uključivanja toplinske pumpe (

). Pogledajte sliku.

HP ON

■ [6-01] Stop: temperaturna razlika koja određuje temperaturu

isključivanja toplinske pumpe (

TU > T

HP MAX

T(°C)

55 T

48 T

41 T

HP MAX

HP OFF

HP ON

(a) 50°C = T

48°C = T

TU = 70°C [6-01] = 7°C [6-00] = 7°C

HP MAX

[6-01]

HP OFF

[6-00]

HP ON

Korisnički postavljena temperatura (putem korisničkog sučelja)

Maksimalna temperatura toplinske pumpe kod osjetnika u spremniku tople vode za kućanstvo (50°C) (ovisno o T

Temperatura isključivanja toplinske pumpe Temperatura uključivanja toplinske pumpe

pri TA≤25°C.

HP MAX

pri TA>25°C.

HP MAX

T(°C)

HP OFF

< T

HP MAX

55 T

38 T

HP MAX

TU = T

HP ON

). Pogledajte sliku.

TU = 45°C [6-01] = 7°C [6-00] = 7°C

HP OFF

[6-00]

(a)

)

Maksimalna temperatura tople vode za kućanstvo koja se može postići toplinskom pumpom je 50°C. Preporučljivo je izabrati da T

ne bude iznad 48°C kako bi se

HP OFF

poboljšala učinkovitost toplinske pumpe tijekom grijanja vode za kućanstvo.

Kada je postavka [4-03]=0 ili 2 preporučuje se posebna pozornost na postavku [6-00]. Obavezna je dobra ravnoteža između zahtijevane temperature tople vode za kućanstvo i temperature uključivanja toplinske pumpe (T

HP ON

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

Priručnik za postavljanje

[7] DT za dopunski grijač i kontrolu dvostruke zadane vrijednosti

DT za dopunski grijač

Odnosi se samo na uređaje sa spremnikom tople vode za kućanstvo.

Kada se voda za kućanstvo grije i kada se dostigne zadana vrijednost temperature vode za kućanstvo (kako je postavio korisnik), dopunski grijač će nastaviti zagrijavati vodu za kućanstvo do temperature nekoliko stupnjeva više od zadane temperature, tj. temperature isključivanja dopunskog grijača. Tih nekoliko dodatnih stupnjeva određuje postavka duljine koraka vode za kućanstvo. Točne postavke sprječavaju dopunski grijač od uzastopnog uključivanja i isključivanja (tj. škljocanje) kako bi održao podešenu temperaturu vode za kućanstvo. Napomena: dopunski grijač će se ponovo uključiti kada temperatura vode za kućanstvo padne [7-01] (lokalna postavka) ispod temperature isključivanja dopunskog grijača.

Ako je aktivan programator vremena za dopunski grijač (pogledajte priručnik za rad), dopunski grijač će raditi samo ako mu dopusti taj programator vremena.

■ [7-00] Duljina koraka tople vode za kućanstvo: razlika u temperaturi iznad podešene temperature vode za kućanstvo prije nego se isključi dopunski grijač.

(°C)T

DHW

– [6-01])

[7-00]

[6-01]

[6-00]

T [7-00] = 3°C [6-01] = 2°C [6-00] = 7°C

BH OFF

BH ON

HP MAX

HP OFF

HP ON

BH Dopunski grijač HP Toplinska pumpa Ako je vrijeme potrebno toplinskoj pumpi

BH OFF

BH ON

HP MAX

HP OFF

HP ON

DHW

za zagrijavanje predugačko, može se pokrenuti dodatno zagrijavanje dopunskim grijačem

Temperatura isključivanja dopunskog grijača (TU + [7-00]) Temperatura uključivanja dopunskog grijača (T Maksimalna temperatura toplinske pumpe kod osjetnika u

spremniku tople vode za kućanstvo Temperatura isključivanja toplinske pumpe

HP MAX

Temperatura uključivanja toplinske pumpe (T Temperatura tople vode za kućanstvo Korisnički postavljena temperatura (putem korisničkog

sučelja)

tVrijeme

[7-01]

=70°C

– 2°C)

BH OFF

– [6-00])

HP OFF

UPOZORENJE

Imajte na umu da će se temperatura tople vode za kućanstvo (uvijek) automatski podići s vrijednošću odabranom u lokalnoj postavci [7-00] u usporedbi s korisničkom zadanom vrijednosti tople vode za kućanstvo (TU). Pogledajte lokalnu postavku [7-00] i priručnik za rukovanje da biste izabrali poželjnu zadanu vrijednost.

Ako je rad dopunskog grijača ograničen ([4-03]=0), tada zadana vrijednost lokalne postavke parametra [7-00] ima značenje samo za snažno grijanje vode za kućanstvo.

■ [7-01] Vrijednost histereze dopunskog grijača: temperaturna razlika koja određuje temperaturu uključivanja dopunskog grijača (T

BH ON

). T

BH ON

= T

BH OFF

– [7-01]

Minimalna vrijednost za temperaturu uključivanja dopunskog grijača (T

) je 2°C (fiksno) ispod

BH ON

temperature isključivanja toplinske pumpe (T

Upravljanje dvostrukim zadanim vrijednostima

Odnosi se samo na uređaje s različitim emiterom topline koji zahtijevaj različite zadane vrijednosti.

Upravljanje dvostrukom zadanom vrijednošću pruža mogućnost zadavanja 2 različite zadane vrijednosti.

NAPOMENA

Nije dostupan pokazatelj koja zadana vrijednost je aktivna!

■ [7-02] Stanje upravljanja dvostrukim zadanim vrijednostima:

definira je li upravljanje dvostrukim zadanim vrijednostima omogućeno (1) ili onemogućeno (0).

■ [7-03] Druga zadana vrijednost grijanja: određuje temperaturu druge zadane vrijednosti za grijanje.

■ [7-04] Druga zadana vrijednost hlađenja: određuje temperaturu druge zadane vrijednosti za hlađenje.

HP OFF

Priručnik za postavljanje

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

NAPOMENA

■ Prva zadana vrijednost grijanja/hlađenja je vrijednost izabrana na korisničkom sučelju.

-U modu grijanja prva zadana vrijednost može

biti fiksna ili može ovisiti o vremenskim prilikama.

-U modu hlađenja prva zadana vrijednost je

uvijek fiksna.

■ Druga zadana vrijednost grijanja [7-03] treba biti povezana s emiterima topline koji zahtijevaju najvišu zadanu vrijednost u modu grijanja. Primjer: ventilo-konvektorska jedinica.

■ Druga zadana vrijednost hlađenja [7-04] treba biti povezana s emiterima topline koji zahtijevaju najnižu zadanu vrijednost u modu hlađenja. Primjer: ventilo-konvektorska jedinica.

■ Trenutna druga zadana vrijednost grijanja ovisi o odabranoj vrijednosti postavke [7-03].

-U slučaju da je [7-03]=1~24°C, trenutna druga

zadana vrijednost će biti prva zadana vrijednost grijanja povećana sa [7-03] (maksimum je 55°C). Na taj način druga zadana vrijednost grijanja je povezana s prvom zadanom vrijednosti grijanja.

-U slučaju da je [7-03]=25~55°C, trenutna

druga zadana vrijednost grijanja jednaka je kao [7-03].

■ Izbor druge ili prve zadane vrijednosti određen je stezaljkama (X2M: 1, 2, 4). Druga zadana vrijednost uvijek ima prednost u odnosu na prvu zadanu vrijednost.

X2M

1234

SP1SP2

SP1 Kontakt prve zadane

vrijednosti

SP2 Kontakt druge zadane

vrijednosti

Kada je omogućena dvostruka zadana vrijednost, izbor grijanja/hlađenja treba uvijek izvršiti na korisničkom sučelju

Na instalateru je odgovornost da pazi kako ne bi došlo do neželjenih situacija.

Vrlo je važno da temperatura vode za petlje podnog grijanja nikada ne bude previsoka u modu grijanja ili nikada preniska u modu hlađenja. Propust da se poštuje ovo pravilo može dovesti do konstruktivnog oštećenja ili neudobnosti. Primjerice u modu hlađenja može doći do kondenzacije na podu kada je voda koja teče prema petljama podnog grijanja prehladna (točka rosišta).

[8] Vremenski programator (timer) moda grijanja vode za kućanstvo

Odnosi se samo na uređaje sa spremnikom tople vode za kućanstvo.

Lokalna postavka 'timer moda grijanja vode za kućanstvo' određuje minimalno i maksimalno trajanje zagrijavanja vode za kućanstvo, i minimalno vrijeme između dva ciklusa zagrijavanja vode za kućanstvo toplinskom pumpom i vrijeme odgode dopunskog grijača.

■ [8-00] Minimalno vrijeme trajanja: označava minimalno razdoblje tijekom kojeg treba biti aktivirano zagrijavanje vode za kućanstvo toplinskom pumpom, čak i ako je ciljna temperatura vode za kućanstvo (T

) već postignuta.

HP OFF

■ [8-01] Maksimalno vrijeme trajanja: označava minimalno razdoblje tijekom kojeg može biti aktivirano zagrijavanje vode za kućanstvo toplinskom pumpom, čak i ako ciljna temperatura vode za kućanstvo za toplinsku pumpu (T

) još nije postignuta.

HP OFF

Trenutno maksimalno vrijeme rada će automatski varirati između [8-01] i [8-01]+[8-04] ovisno o vanjskoj temperaturi. Vidi poglavlje "[8-04]" na stranici 34.

Napominjemo da kada je jedinica konfigurirana za rad sa sobnim termostatom (pogledajte

"Konfiguracija instalacije sobnog termostata" na stranici 25), maksimalno trajanje timera će biti

uzeto u obzir samo ako postoji zahtjev za hlađenje ili grijanje prostora. Kada nema zahtijeva za hlađenje ili grijanje prostora, toplinska pumpa će nastaviti zagrijavati vodu za kućanstvo dok se ne postigne "temperatura isključivanja toplinske pumpe" (pogledajte podešavanja sustava [6] na

stranici 31). Ako nije ugrađen sobni termostat,

uvijek se uzima u obzir timer

■ [8-02] Vrijeme Anti-recycling: označava minimalno potrebno razdoblje između dva ciklusa zagrijavanja vode za kućanstvo toplinskom pumpom. Trenutno maksimalno vrijeme anti-recikliranja će automatski varirati između [8-02] i 0 ovisno o vanjskoj temperaturi. Vidi poglavlje "[8-04]" na stranici 34.

[8-00]

[8-01] [8-02]

1 Zagrijavanje vode za kućanstvo (1 = aktivno, 0 = nije aktivno) 2 Zahtjev za vruću vodu (1 = zahtjev, 0 = ne zahtjev)

tVrijeme

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

Ako je vanjska temperatura viša od lokalne postavke na koju je namješten parametar [4-02], tada se lokalne postavke parametara [8-01], [8-02] i [8-04] ne uzimaju u obzir.

Priručnik za postavljanje

■ [8-03] Vrijeme odgode uključivanja dopunskog grijača: određuje vrijeme odgode uključivanja dopunskog grijača nakon pokretanja rada toplinske pumpe za grijanje vode za kućanstvo.

■ Kada je toplinska pumpa aktivna u modu grijanja vode za kućanstvo, vrijeme odgode uključivanja dopunskog grijača je [8-03].

■ Kada toplinska pumpa nije aktivna u modu grijanja vode za kućanstvo, vrijeme odgode je 20 min.

■ Vremenski programator odgode počinje od temperature uključivanja dopunskog grijača (T

)

BH ON

[8-03]

1 Rad dopunskog grijača (1 = aktivno, 0 = nije aktivno) 2 Mod toplinske crpke grijanja vode za kućanstvo

(1 = aktivno, 0 = neaktivno)

3 Zahtjev vruće vode za dopunski grijač

(1 = zahtjev, 0 = ne zahtjev)

4 Zahtjev vruće vode za toplinsku crpku

(1 = zahtjev, 0 = ne zahtjev)

tVrijeme

■ Podešavanjem vremena odgode uključivanja dopunskog grijača u odnosu na maksimalno vrijeme rada moguće je postići dodatnu ravnotežu između ekonomičnosti potrošnje energije i vremena zagrijavanja.

■ Međutim, ako je vrijeme odgode dopunskog grijača podešeno previsoko, može predugo trajati prije nego što voda za kućanstvo dosegne zadanu temperaturu nakon zahtjeva u modu vode za kućanstvo.

■ Svrha [8-03] je da odgodi rad dopunskog grijača u odnosu na vrijeme rada toplinske pumpe u modu grijanja vode za kućanstvo.

■ Postavka [8-03] ima smisla samo ako je postavka [4-03]=1. Postavka [4-03]=0/2/3 automatski ograničava dopunski grijač u odnosu na vrijeme rada toplinske pumpe u modu grijanja vode za kućanstvo.

■ Pazite da [8-03] uvijek bude u odnosu prema maksimalnom vremenu rada [8-01].

Primjer: [4-03]=1

Postavke za štednju energije

[8-01] 20~60 min 30 min [8-03] [8-01] + 20 min 20 min

Postavke za brzo zagrijavanje (podrazumijevano)

■ [8-04] Dodatno vrijeme rada pri [4-02]/[F-01]: navodi dodatno

vrijeme rada na maksimalno vrijeme rada pri vanjskoj temperaturi [4-02] ili [F-01]. Vidi sliku dolje.

Grijanje Hlađenje

[8-01]+

[8-04]

[8-02]

[8-01]

tVrijeme

[5-03] [4-02]

Temperatura (vanjske) okoline

maksimalno vrijeme rada vrijeme anti-recikliranja

[8-01]+

[8-04]

[8-02]

[8-01]

[F-01] 35°C

Puna prednost od [8-04] će biti primjenjiva ako postavka [4-03] nije 1.

[9] Rasponi zadane vrijednosti hlađenja i grijanja

Svrha ove postavke je spriječiti pogrešan odabir korisnika (tj. prehladnu ili pretoplu) temperature vode na izlazu. Stoga se može konfigurirati raspon postavljene temperature grijanja i raspon postavljene temperature hlađenja dostupan korisniku.

OPREZ

■ Ako se radi o sustavu podnog grijanja, važno je ograničiti maksimalnu temperature izlazne vode u radu grijanja, u skladu sa specifikacijama instalacije podnog grijanja.

■ U slučaju primjene za podno hlađenje, važno je ograničiti minimalnu temperaturu izlazne vode kod hlađenja (lokalna postavka parametra [9-03]) na 16~18°C da se spriječi kondenzacija na podu.

■ [9-00] Gornja granica točke postavke grijanja: maksimalna temperatura izlazne vode za grijanje.

■ [9-01] Donja granica točke postavke grijanja: minimalna temperatura izlazne vode za grijanje.

■ [9-02] Gornja granica točke postavke hlađenja: maksimalna temperatura izlazne vode za hlađenje.

■ [9-03] Donja granica točke postavke hlađenja: minimalna temperatura izlazne vode za hlađenje.

■ [9-04] Postavka najviše vrijednosti: definira za koliko se može dići temperature vode iznad zadane vrijednosti prije nego se kompresor zaustavi. Ova funkcija je primjenjiva samo u modu grijanja.

[A] Tihi način rada

Ovo podešavanje na mjestu ugradnje omogućuje da se izabere željeni način tihog rada. Dostupna su dva tiha načina rada: tihi rad A i tihi rad B.

U tihom načinu rada A, dana je prednost tihom radu vanjske jedinice pod svim okolnostima. Brzina ventilatora i kompresora (a time i učinak) bit će ograničeni na određeni postotak brzine u normalnom radu. U određenim slučajevima, to može dovesti do smanjenog učinka.

U tihom načinu rada B, tihi rad se može preskočiti kada se traži jači učinak. U određenim slučajevima, to može dovesti do manje tihog rada jedinice kako bi se zadovoljio traženi učinak.

■ [A-00] Tip tihog načina rada: definira je li odabran tihi rad A (0) ili tihi rad B (2).

■ [A-01] Parametar 01: nemojte mijenjati ovu postavku. Ostavite je podešenu na njenu tvorničku vrijednost.

Priručnik za postavljanje

NAPOMENA

Nemojte postavljati druge vrijednosti od one koja je navedena.

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

[C] Postavke na EKRP1HB digitalnoj I/O tiskanoj pločici

Mod solarnog prioriteta

■ [C-00]Postavka moda solarnog prioriteta za podatke u vezi solarnog kompleta EKSOLHW, pogledajte priručnik za ugradnju isporučen uz taj komplet.

Izlaz alarma logičkog sklopa

■ [C-01] Izlaz alarma logičkog sklopa: definira logičko stanje izlaza alarma na ulazu/izlazu tiskane pločice EKRP1HB. [C-01]=0, izlaz alarma će dobivati napajanje kada se javi alarm (podrazumijevano). [C-01]=1, izlaz alarma neće dobivati napajanje kada se javi alarm. Lokalna postavka omogućuje razlikovanje između detekcije alarma i detekcije prekida napajanja jedinice.

Nema napajanja

[C-01] Alarm Nema alarma

0 (podrazumijevano)

1 Otvoren izlaz Zatvoren izlaz Otvoren izlaz

Zatvoren izlaz Otvoren izlaz Otvoren izlaz

jedinice

Bivalentni rad

Odnosi se samo na instalacije s pomoćnim bojlerom (izmjenični rad, paralelno priključen). Svrha je ove funkcije da odredi —na osnovi vanjske temperature— koji izvor grijanja će/može pružati grijanje prostora, ili unutarnja jedinica Daikin ili pomoćni bojler.

Lokalna postavka "bivalentan rad" odnosi se samo na rad unutarnje jedinice za grijanje prostora i signal dopuštenja za pomoćni bojler.

Kada je omogućena funkcija "bivalentan rad", unutarnja jedinica će automatski zaustaviti rad grijanja prostora čim vanjska temperatura padne ispod "bivalentne temperature uključivanja" i signal dopuštenja za pomoćni bojler postane aktivan.

Kada je funkcija "bivalentan rad" onemogućena, grijanje prostora unutarnjom jedinicom je moguće pri svim vanjskim temperaturama (vidi raspone rada) i signal dopuštenja za pomoćni bojler je uvijek neaktivan.

■ [C-02] Stanje bivalentnog rada: definira je li bivalentan rad omogućen (1) ili onemogućen (0).

■ [C-03] Bivalentna temperatura uključivanja: definira vanjsku temperaturu ispod koje će biti aktivan signal dopuštenja za pomoćni bojler (zatvoren, KCR na EKRP1HB) i grijanje prostora unutarnjom jedinicom će biti obustavljeno.

■ [C-04] Bivalentna histereza: definira razliku temperature između bivalentne temperature uključivanja i bivalentne temperature isključivanja.

Signal dopuštenja X1–X2 (EKRP1HB)

zatvoreno

[C-04]

otvoreno

[C-03]

Vanjska temperatura

OPREZ

Obavezno se pridržavajte svih pravila navedenih u aplikaciji 5 kada je omogućena funkcija bivalentnog rada.

Daikin se neće smatrati odgovornim za bilo kakva oštećenja nastala kao rezultat nepoštivanja ovog pravila.

■ U slučaju da je vanjska jedinica jednofazna, kombinacija postavki [4-03]=0/2 s bivalentnim radom kod niske vanjske temperature može dovesti do nestašice tople vode za kućanstvo.

■ Funkcija bivalentnog rada nema utjecaja na mod grijanja vode za kućanstvo. Toplu vodu za kućanstvo i dalje grije samo unutarnja jedinica.

■ Signal dopuštenja za pomoćni bojler je smješten na EKRP1HB (digitalna I/O tiskana pločica). Kada je on aktiviran, kontakt X1, X2 je zatvoren, a otvoren je kada je signal neaktivan. Pogledajte sliku shematskog položaja tog kontakta.

X1 X2 X3 X4

X2M

OFF ON

SS1

X1M

YC Y1 Y2 Y3 Y4

[D] Napajanja po modelu upravljane potrošnje/Lokalna vrijednost pomaka ovisno o vremenskim uvjetima

Napajanje po tarifnom modelu upravljane potrošnje

■ [D-00] Isključivanje grijača: Definira koji grijači se isključuju kada stigne signal elektrodistributera za tarifni model upravljane potrošnje. Ako je [D-01]=1 ili 2 i dođe signal elektrodistributera za tarifni model upravljane potrošnje, isključit će se slijedeći uređaji:

[D-00] Kompresor Pomoćni grijač Dopunski grijač

0 (podrazumijevano)

1 Prisilno

2 3

Prisilno isključeno

isključeno Prisilno isključeno Prisilno isključeno

Prisilno isključeno

Dopušteno Prisilno isključeno Dopušteno Dopušteno

Prisilno isključeno

Dopušteno

[D-00] postavke 1, 2 i 3 imaju utjecaja samo ako je napajanje po modelu upravljane potrošnje takvog tipa da se napajanje ne prekida,

■ [D-01] Spajanje jedinice na napajanje po tarifnom modelu upravljane potrošnje: Definira je li vanjska jedinica priključena ili nije priključena na napajanje po modelu upravljane potrošnje. Ako je [D-01]=0, jedinica je priključena na normalno električno napajanje (podrazumijevana vrijednost). Ako je [D-01]=1 ili 2, jedinica je priključena na napajanje po modelu upravljane potrošnje. U tom slučaju ožičenje zahtijeva posebnu električnu instalaciju kao što je objašnjeno u odlomku "Priključivanje na tarifni model upravljane

potrošnje" na stranici 22.

Kada je parametar [D-01]=1, u trenutku kada elektrodistributer pošalje signal tarifnog modela upravljane potrošnje, taj kontakt će se prekinuti i jedinica će prijeći u mod prisilne isključenosti

(1)

(2)

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

(1) Kada se ponovo pusti signal, beznaponski kontakt će se zatvoriti i jedinica će

iznova početi s radom. Zato je važno da se ostavi uključena funkcija samopokretanja (auto restart). Pogledajte "[3] Automatsko ponovno pokretanje (Auto

restart)" na stranici 29.

Priručnik za postavljanje

Lokalna vrijednost pomaka ovisno o vremenskim uvjetima

Lokalna postavka vrijednost pomaka ovisno o vremenskim uvjetima je relevantna samo u slučaju ako je izabrana zadana vrijednost ovisno o vremenskim prilikama (vidi lokalne postavke "[1] Postavke,

ovisno o vremenskim prilikama (samo modeli s toplinskom pumpom)" na stranici 28).

■ [D-03] Lokalna vrijednost pomaka ovisno o vremenskim uvjetima: određuje zadanu vrijednost postavke pomaka ovisno o vremenskim uvjetima oko vanjske temperature od 0°C.

[F] Opcijske postavke

Rad crpke

Lokalna postavka rada crpke odnosi se na logički rad crpke samo kada je DIP sklopka SS2-3 u položaju OFF.

Kada je funkcija rada crpke onemogućena crpka će se zaustaviti ako je vanjska temperatura viša od vrijednosti zadane sa [4-02] ili ako vanjska temperatura padne ispod vrijednosti zadane sa [F-01]. Kada je ta funkcija omogućena, rad crpke je moguć pri svim vanjskim temperaturama. Pogledajte "Konfiguracija rada crpke" na stranici 25.

■ [F-00] Rad crpke: pokazuje je li funkcija rada crpke

[1-02]

[1-03]

local shift value

range

omogućena (1) ili onemogućena (0).

Dopuštenje hlađenja prostora

■ [F-01] Temperatura dopuštenja hlađenja prostora: definira vanjsku temperaturu ispod koje je isključeno hlađenje prostora.

Ova funkcija vrijedi samo za E(D/B) kada je

[1-00] 32°F

range Raspon

local shift

value

[1-00], [1-01],

[1-02], [1-03]

[D-03]

0— — 1 24 3 44

Ciljna temperatura vode

Vanjska temperatura

Lokalna vrijednost pomaka

Primjenjiva zadana vrijednost lokalne postavke ovisne o vremenskim prilikama [1]

Raspon vanjske temperature (TA)

[E] Očitanje informacije jedinice

■ [E-00] Očitanje inačice softvera (primjer: 23)

0°C

–2°C~2°C

–4°C~4°C

[1-01]

Lokalna vrijednost

pomaka

Upravljanje pločastim grijačem dna

Odnosi se samo na instalacije s vanjskom jedinicom E(D/B)LQ ili u slučaju da je ugrađen opcijski komplet pločastog grijača dna.

■ [F-02] Temperatura uključivanja pločastog grijača dna: definira vanjsku temperaturu ispod koje će unutarnja jedinica aktivirati pločasti grijač dna kako bi se spriječilo stvaranje leda na ploči dna vanjske jedinice pri niskim vanjskim temperaturama.

■ [F-03] Histereza pločastog grijača dna: definira temperaturnu razliku između temperature uključivanja i temperature isključivanja pločastog grijača dna.

Pločasti grijač dna

■ [E-01] Očitanje inačice EEPROM-a (primjer: 23)

■ [E-02] Očitanje identifikacije modela jedinice (primjer: 11)

■ [E-03] Očitanje temperature tekućeg rashladnog sredstva

■ [E-04] Očitanje temperature ulazne vode

NAPOMENA

Očitanja [E-03] i [E-04] se ne osvježavaju stalno. Očitanja temperature se ponovo ažuriraju samo nakon zatvaranja petlje kroz lokalne postavke prvih kodova.

Funkcionalnost od X14A

■ [F-04] Funkcija od X14A: pokazuje da li logika od X14A slijedi izlazni signal za model sa solarnim kompletom (EKSOLHW) (0) ili da li logika od X14A slijedi izlaz za pločasti grijač dna (1).

NAPOMENA

izabrano hlađenje prostora.

OFF

Vanjska temperatura

OPREZ

Pločastim grijačem dna se upravlja preko X14A. Sa sigurnošću utvrdite da je ispravno podešeno [F-04].

Nezavisno od lokalne postavke [F-04], kontakt X3-X4 (EKRP1HB) slijedi logiku izlaznog signala za model sa solarnim kompletom (EKSOLHW). Pogledajte donju sliku za shemu položaja tog kontakta.

[F-02]

[F-03]

(2) Kada se ponovo pusti signal, beznaponski kontakt će se otvoriti i jedinica će

iznova početi s radom. Zato je važno da se ostavi uključena funkcija samopokretanja (auto restart). Pogledajte "[3] Automatsko ponovno pokretanje (Auto

restart)" na stranici 29.

Priručnik za postavljanje

X1 X2 X3 X4

X2M

OFF ON

SS1

X1M

YC Y1 Y2 Y3 Y4

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

Tablica postavki

Prvi kôd br.

Drugi

kôd br.

Naziv postavke

Postavke instalatera u odnosu na standardne

Datum Vrijednost Datum Vrijednost

vrijednosti

0 Korisnička razina dopuštenja

00 Korisnička razina dopuštenja

1 Postavka ovisna o vremenskim prilikama

00 Niska vanjska temperatura okoline (Lo_A)

01 Visoka temperatura okoline (Hi_A)

02 Točka postavke za nisku temperaturu okoline

(Lo_TI)

03 Točka postavke za visoku temperaturu okoline

(Hi_TI)

2 Funkcija dezinfekcije

00 Radni interval

01 Status

02 Vrijeme početka

03 Zadana vrijednost

04 Interval

3 Auto restart

00 Status

4 Rad pomoćnog/dopunskog grijača i temperatura isključenja grijanja prostora

00 Status

01 Prednost

02 Temperatura isključivanja grijanja prostora

03 Rad dopunskog grijača

04 Funkcija zaštite od zaleđivanja 0

5 Temperatura ravnoteže i temperatura prioritetnog grijanja prostora

00 Status temperature ravnoteže

01 Temperatura ravnoteže

02 Status prioritetnog grijanja prostora

03 Temperature prioritetnog grijanja prostora

04 Korekcija zadane vrijednosti temperature vode za

kućanstvo

6 DT za mod toplinske crpke grijanja vode za kućanstvo

00 Start

01 Stop

02 Nije primjenjivo

7 DT za dopunski grijač i kontrolu dvostruke zadane vrijednosti

00 Duljina koraka tople vode za kućanstvo

01 Vrijednost histereze dopunskog grijača

02 Stanje upravljanja dvostrukim zadanim

vrijednostima

03 Druga zadana vrijednost grijanja

04 Druga zadana vrijednost hlađenja

8 Timer moda grijanja vode za kućanstvo

00 Minimalno vrijeme trajanja

01 Maksimalno vrijeme trajanja

02 Vrijeme Anti-recycling

03 Vrijeme odgode uključivanja dopunskog grijača

04 Dodatno vrijeme rada pri [4-02]/[F-01]

Pod-

razumi-

jevana vrijed-

nost

Raspon Korak

Jedinica

3 2/3 1 —

–10 –20~5 1 °C

15 10~20 1 °C

40 25~55 1 °C

25 25~55 1 °C

Mon~Sun,

Fri

Svi

——

1 (ON) 0/1 — —

23:00 0:00~23:00 1:00 sat

70 40~80 5 °C

10 5~60 5 min

0 (ON) 0/1 — —

1 (ON) 0/1 — —

0 (OFF) 0/1/2 — —

35 14~35 1 °C

3 0/1/2/3 — —

(aktivna)

Samo za

očitavanje

———

1 (ON) 0/1 — —

0 –15~35 1 °C

0 (OFF) 0/1 — —

0 –15~20 1 °C

10 0~20 1 °C

2 2~20 1 °C

2 0~10 1 °C

Samo za

očitavanje

——

0 0~4 1 °C

2 2~40 1 °C

0 0/1 — —

10 1~24 / 25~55 1 °C

7 5~22 1 °C

5 0~20 1 min

30 5~60 5 min

3 0~10 0,5 sat

50 20~95 5 min

95 0~95 5 min

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

Priručnik za postavljanje

Prvi kôd br.

Drugi

kôd br.

Naziv postavke

Postavke instalatera u odnosu na standardne

Datum Vrijednost Datum Vrijednost

vrijednosti

9 Raspon točaka postavke hlađenja i grijanja

00 Gornja granica točke postavke grijanja

01 Donja granica točke postavke grijanja

02 Gornja granica točke postavke hlađenja

03 Donja granica točke postavke hlađenja

04 Postavka najviše vrijednosti

(a)

A Tihi način rada

00 Tip tihog načina rada

01 Parametar 01

02 Nije primjenjivo

03 Nije primjenjivo

04 Nije primjenjivo

b Nije primjenjivo

00 Nije primjenjivo

01 Nije primjenjivo

02 Nije primjenjivo

03 Nije primjenjivo

04 Nije primjenjivo

C Postavke na EKRP1HB digitalnoj I/O tiskanoj pločici

00 Postavke moda solarnog prioriteta

01 Izlaz alarma logičkog sklopa

02 Stanje bivalentnog rada

03 Bivalentna temperatura uključivanja

04 Bivalentna histereza

D Napajanja po modelu upravljane potrošnje/lokalna vrijednost pomaka ovisno o vremenskim uvjetima

00 Isključivanje grijača

01 Spajanje jedinice na napajanje po tarifnom modelu

upravljane potrošnje

02 Nije primjenjivo. Nemojte mijenjati

podrazumijevanu vrijednost.

03 Lokalna vrijednost pomaka ovisno o vremenskim

uvjetima

E Očitanje informacije jedinice

00 Inačica softvera

01 Inačica EEPROM-a

02 Identifikacije modela jedinice

03 Temperatura tekućeg rashladnog sredstva

04 Temperatura ulazne vode

F Opcijske postavke

00 Rad crpke

01 Temperatura dopuštenja hlađenja prostora

02 Temperatura uključivanja pločastog grijača dna

03 Histereza pločastog grijača dna

04 Funkcionalnost od X14A

(a) Moguće je mijenjati samo prve 3 minute nakon uključivanja napajanja.

Pod-

razumi-

jevana vrijed-

nost

Raspon Korak

Jedinica

55 37~55 1 °C

25 15~37 1 °C

22 18~22 1 °C

5 5~18 1 °C

1 1~4 1 °C

0 0/2 — —

3———

Samo za

očitavanje

Samo za

očitavanje

Samo za

očitavanje

Samo za

očitavanje

Samo za

očitavanje

Samo za

očitavanje

Samo za

očitavanje

Samo za

očitavanje

——

0 0/1 1 —

0 0/1 — —

0 –25~25 1 °C

3 2~10 1 °C

0 0/1/2/3 — —

0 (OFF) 0/1/2 — —

0———

0 0/1/2/3/4 — —

Samo za

očitavanje

Samo za

očitavanje

Samo za

očitavanje

Samo za

očitavanje

Samo za

očitavanje

———

——°C

0 0/1 — —

20 10~35 1 °C

3 3~10 1 °C

5 2~5 1 °C

1 0/1 — —

Priručnik za postavljanje

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

Pokusni pogon i završna provjera

Puštanje u pokusni pogon (ručno)

Instalater mora provjeriti ispravnost rada jedinice nakon postavljanja.

Završna provjera

Prije uključivanja uređaja, pročitajte slijedeće preporuke:

■ Nakon što je obavljeno kompletno postavljanje i sve potrebno podešavanje, zatvorite sve prednje ploče na uređaju i ponovo namjestite pokrov unutarnje jedinice.

■ Servisnu ploču razvodne kutije smije otvoriti samo ovlašteni električar u svrhu održavanja.

OPASNOST

Za vrijeme postavljanja ili servisiranja, nikada ne ostavljajte jedinicu bez nadzora. Kada je skinuta servisna ploča, dijelove pod naponom lako je moguće slučajno dodirnuti.

NAPOMENA

Imajte na umu da u prvo vrijeme rada jedinice, potrebna ulazna snaga može biti viša od one navedene na nazivnoj pločici uređaja. Tu pojavu uzrokuje kompresor kojem treba 50-satno razdoblje rada prije nego počne raditi nesmetano i uz stabilnu potrošnju energije.

Provjere prije puštanja u rad

Stavke za provjeru

Električno ožičenje Ožičenje između jedinica Žica uzemljenja

■ Je li ožičenje kako je naznačeno u shemi ožičenja? Pazite da se ne zaboravi neko ožičenje i da se ne dogodi da neka faza nedostaje ili da je pogrešno odabrana.

■ Je li jedinica pravilno uzemljena?

■ Da li je ožičenje između jedinica spojenih u nizu

pravilno?

■ Ima li neučvršćenih vijaka za pričvršćivanje ožičenja?

■ Je li izolacioni otpor najmanje 1 MΩ?

- Upotrijebite a 500 V mega-ispitivač pri mjerenju

izolacije.

- Nemojte upotrebljavati mega-ispitivač za

niskonaponske krugove.

Ako je potrebno, instalater može ručno u bilo koje doba provesti postupak pokusnog rada kako bi provjerio ispravno hlađenje, grijanje i grijanje vode za kućanstvo.

Postupak

1 Pritisnite 4 puta tipku z tako da se prikaže ikona t.

2 Ovisno o modelu jedinice, način rada grijanja, način rada

hlađenja, ili oboje moraju se ispitati kako slijedi (ako se ništa ne učini, korisničko sučelje će se vratiti u normalni način rada nakon 10 sekundi ili ako se jedanput pritisne tipka z):

• Za provjeru rada grijanja pritisnite tipku h/c tako da se prikaže ikona h. Za pokretanje pokusnog rada pritisnite tipku y.

• Za provjeru rada hlađenja pritisnite tipku h/c tako da se prikaže ikona c. Za pokretanje pokusnog rada pritisnite tipku y.

• Za provjeru rada grijanja vode za kućanstvo pritisnite tipku v. Pokusni rad će započeti bez pritiskanja na tipku y.

3 Način pokusnog rada prestaje automatski nakon 30 minuta ili

nakon postizanja podešene temperature. Način pokusnog rada može se zaustaviti ručno jednim pritiskom tipke z. Ako postoji loša veza ili kvar, na korisničkom sučelju će se prikazati kôd pogreške. Inače, korisničko sučelje će se vratiti u normalan rad.

4 Za pojašnjenje koda pogreške pogledajte "Kodovi grešaka" na

stranici 42

Za prikaz posljednjeg razriješenog koda pogreške, pritisnite 1 puta tipku z. Pritisnite tipku z ponovo 4 puta za povratak u normalni mod.

NAPOMENA

Nije moguće provesti pokusni rad ako je u tijeku prisilni način rada vanjske jedinice. Ako prisilni rad počne tijekom pokusnog rada, pokusni rad će biti prekinut.

■ Nikada ne ostavljajte bez nadzora jedinicu sa skinutom servisnom pločom.

■ Kako biste zaštitili kompresor, svakako uključite napajanje 6 sati prije početka rada.

Automatski pokusni pogon

Kada se jedinica prvi put pušta u rad (pritiskom na tipku y), sustav će automatski izvršiti pokusni rad u modu hlađenja. Pokusni rad će trajati do 3 minute, tijekom kojih se na korisničkom sučelju ne daje nikakav poseban znak.

Tijekom automatskog pokusnog rada važno je osigurati da temperatura vode ne padne ispod 10°C, što bi moglo aktivirati zaštitu od zaleđivanja i tako spriječiti završetak pokusnog rada. Ukoliko temperatura vode padne ispod 10°C, pritisnite tipku h/c tako da se prikaže ikona h. To će aktivirati pomoćni grijač tijekom automatskog pokusnog rada i dovoljno podići temperaturu vode.

Ako automatski pokusni rad uspješno završi, sustav će automatski prijeći na normalan rad.

Ako postoji loša veza ili kvar, na korisničkom sučelju će se prikazati kôd pogreške. Za pojašnjenje koda pogreške pogledajte "Kodovi

grešaka" na stranici 42

NAPOMENA

Kada se vanjska jedinica pusti u rad pumpanja, dojavnik (flag) automatskog pokusnog rada će nestati. Kada se sustav slijedeći put pušta u rad, ponovo će se automatski izvršiti pokusni rad.

Po dovršetku automatskog probnog rada ili uključenja/ isključenja napajanja, kompresor će raditi u odabranom modu i nastaviti s radom određeno vrijeme (tijekom tog rada zadana vrijednost na daljinskom upravljaču nema utjecaja).

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

Priručnik za postavljanje

Održavanje i servisiranje

Kako biste osigurali optimalan rad jedinice, u redovitim vremenskim razmacima treba obavljati neke provjere i ispitivanja na jedinici i vanjskom ožičenju.

Ovo održavanje treba obaviti vaš lokalni Daikin tehničar.

OPASNOST: ELEKTRIČNI UDAR

■ Prije obavljanja bilo kakvih radova na održavanju i popravcima, uvijek isključite prekidač kruga na priključnoj ploči, izvadite osigurače (ili isključite automatski osigurač) ili otvorite zaštitne naprave jedinice.

■ Provjerite prije svih radova na održavanju ili popravku da je isključeno napajanje vanjske jedinice također.

■ Na dodirujte dijelove koji su bili pod naponom 10 minuta nakon što je prekinuto napajanje, jer još uvijek postoji opasnost od visokog napona.

■ Grijač kompresora može raditi čak i pri prestanku rada.

■ Napominjemo da neki dijelovi električnih komponenti mogu biti jako vrući.

■ Kako biste spriječili oštećenje tiskane pločice, prvo ispraznite statički elektricitet tako da rukom dodirnete metalni dio (npr. zaporni ventil). Tada izvucite konektor.

■ Nakon mjerenja rezidualnog napona, izvucite konektor ventilatora vanjske jedinice.

■ Budite oprezni kako ne biste dodirnuli vodički dio.

■ Ventilator vanjske jedinice se može okretati i zbog

jakog vjetra, što može dovesti do napona na kondenzatoru. To može prouzročiti strujne udare.

■ Budite oprezni kako ne biste dodirnuli vodički dio.

■ Nemojte vodom ispirati uređaj. To može dovesti do

udara struje ili požara.

■ Kada su skinute servisne ploče lako je moguće slučajno dodirnuti dijelove pod naponom. Za vrijeme postavljanja ili servisiranja, nikada ne ostavljajte bez nadzora jedinicu kada je skinuta servisna ploča.

Nakon čišćenja, provjerite da je ventilator vanjske jedinice dobro učvršćen. U protivnom, uređaj se može pokvariti.

Postupajte sigurno!

Kako biste spriječili oštećenje tiskane pločice, prvo ispraznite statički elektricitet tako da rukom dodirnete metalni dio (npr. zaporni ventil).

OPASNOST

UPOZORENJE

■ Nemojte dodirivati cijevi rashladnog sredstva tijekom i neposredno nakon rada jer te cijevi mogu biti vrele ili hladne, ovisno o stanju rashladnog sredstva koje njima protječe, o kompresoru i drugim dijelovima rashladnog kruga. Na rukama možete dobiti opekline ili ozebline ako dirate rashladne cijevi. Da se izbjegnu ozljede, ostavite dovoljno vremena da se cijevi vrate na normalnu temperaturu ili ako ih morate dirati obavezno nosite zaštitne rukavice.

■ Nemojte dodirivati unutarnje dijelove (pumpu, pomoćni grijač, itd.) tijekom i neposredno nakon rada.

Opisane provjere mora obaviti najmanje jedanput godišnje kvalificirano osoblje.

1 Tlak vode

Provjerite je li tlak vode iznad 1 bar. Ako je potrebno dopunite vodu.

2 Filtar za vodu

Očistite filtar za vodu.

3 Odušni ventil za vodu

Provjerite ispravnost rada odušnog ventila tako da crveni gumb na ventilu okrenete u smjeru suprotno od kazaljke sata:

■ Ukoliko ne čujete zvuk 'klak', obratite se svom lokalnom Daikin dobavljaču.

■ Ako voda nastavi teći iz jedinice, prvo zatvorite ulazni i izlazni zaporni ventil za vodu i zatim se obratite se svom lokalnom Daikin dobavljaču.

4 Crijevo tlačnog odušnog ventila

Provjerite je li crijevo tlačnog odušnog ventila pravilno postavljeno za odvođenje vode.

5 Izolacijski pokrov posude pomoćnog grijača

Provjerite je li izolacijski pokrov pomoćnog grijača čvrsto stegnut oko posude pomoćnog grijača.

6 Tlačni odušni ventil spremnika vode za kućanstvo (nije u

isporuci) Odnosi se samo na uređaje sa spremnikom tople vode za

kućanstvo. Provjerite ispravnost rada tlačnog odušnog ventila na spremniku

tople vode za kućanstvo.

7 Dopunski grijač spremnika tople vode za kućanstvo

Odnosi se samo na uređaje sa spremnikom tople vode za kućanstvo.

Preporučuje se uklanjanje naslaga kamenca na dopunskom grijaču kako bi mu se produljio vijek trajanja, posebno u područjima s tvrdom vodom. Da biste to učinili, ispraznite spremnik tople vode za kućanstvo, izvadite dopunski grijač iz spremnika i uronite ga u kantu (ili slično) sa sredstvom za uklanjanje kamenca na 24 sata.

8 Razvodna kutija jedinice

■ Obavite temeljit vizualni pregled razvodne kutije i potražite očite greške kao što su olabavljeni spojevi ili neispravno ožičenje.

■ Provjerite rade li pravilno uklopnici K1M, K3M, K5M (samo sustavi sa spremnikom vode za kućanstvo) i K4M koristeći ohm-metar. Svi kontakti ovih uklopnika moraju biti u otvorenom položaju.

Priručnik za postavljanje

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

9 U slučaju primjene glikola

(Pogledajte u Oprez: "Stavite glikol" na stranici 16) Jednom godišnje zabilježite koncentraciju glikola i pH vrijednost

u sustavu.

■ pH vrijednost niža od 8,0 ukazuje na to da je količina inhibitora znatno smanjena te da treba dodati više inhibitora.

■ Ako je pH vrijednost niža od 7,0 došlo je do oksidacije glikola, sustav treba potpuno isprazniti i temeljito isprati kako ne bi došlo do teških oštećenja.

Odlaganje otopine glikola mora biti provedeno u skladu s važećim lokalnim zakonima i propisima.

Uklanjanje smetnji

Ovaj odsječak daje korisne informacije za ustanovljavanje i ispravljanje određenih kvarova koji se mogu javiti na jedinici.

Ovo otklanjanje smetnji i pripadajuće popravke smije obaviti samo vaš lokalni Daikin tehničar.

Simptom 2: Jedinica je uključena, ali kompresor ne počinje raditi (grijanje prostora ili grijanje vode za kućanstvo)

Mogući uzroci Postupci ispravljanja

Jedinica se mora pokrenuti izvan svog raspona rada (temperatura vode je preniska).

Postavke napajanje po tarifnom modelu upravljane potrošnje i električni priključak se ne podudaraju.

U slučaju niske temperature vode sustav koristi pomoćni grijač kako bi se najprije postigla minimalna temperatura vode (15°C).

• Provjerite je li ispravno električno napajanje pomoćnog grijača.

• Provjerite da je toplinski osigurač pomoćnog grijača neprekinut.

• Provjerite da nije aktivirana toplinska zaštita pomoćnog grijača.

• Provjerite da uklopnici pomoćnog grijača nisu pokvareni.

Ako je [D-01]= 1 ili 2, ožičenje zahtijeva posebnu električnu instalaciju kao što je prikazano u

"Priključivanje na tarifni model upravljane potrošnje" na stranici 22.

Moguće su i druge pravilno instalirane konfiguracije ali trebaju biti specifične za tip tarifnog modela upravljane potrošnje specifičan za danu lokaciju.

Elektrodistributer šalje signal tarifnog

Čekajte povratak napajanja.

modela upravljane potrošnje.

Opće smjernice

Prije početka postupka otklanjanja kvarova, obavite temeljit vizualni pregled uređaja i potražite očite greške kao što su olabavljeni spojevi ili neispravno ožičenje.

OPASNOST

Kada obavljate pregled na razvodnoj kutiji jedinice, uvijek provjerite da je prekidač kruga na priključnoj ploči uređaja isključen.

Ako je aktivirana sigurnosna naprava, zaustavite uređaj i pronađite zašto je sigurnosna naprava aktivirana prije nego je resetirate. Ni pod kojim uvjetima sigurnosnu napravu ne smijete premostiti ili mijenjati vrijednosti na različite od tvorničkih. Ukoliko nije moguće naći uzrok problema, obratite se svom lokalnom dobavljaču

Ako tlačni odušni ventil ne radi ispravno i treba ga zamijeniti, uvijek ponovo spojite gibljivu cijev učvršćenu na odušni ventil da se izbjegne kapanje vode iz jedinice!

NAPOMENA

Za probleme vezane uz opcijski solarni komplet za grijanje vode za kućanstvo, pogledajte odlomak o uklanjanju smetnji u priručniku za postavljanje tog kompleta.

Opći simptomi

Simptom 1: Jedinica je uključena (y LED svijetli) ali jedinica niti grije niti hladi kako se očekuje

Mogući uzroci Postupci ispravljanja

Postavka temperature nije pravilna. Provjerite zadanu vrijednost na

Protok vode je premali.

Zapremina vode u instalaciji je premala.

upravljaču.

• Provjerite da su svi zaporni ventili kruga vode potpuno otvoreni.

• Provjerite da li je filtar treba čišćenje.

• Pazite da u sustavu nema zraka (odzračite).

• Provjerite na manometru je li tlak vode dostatan. Tlak vode mora biti >1 bar (voda je hladna).

• Provjerite je li podešenost brzine crpke na najvećoj brzini.

• Sa sigurnošću utvrdite da ekspanziona posuda nije slomljena.

• Provjerite nije li otpor u krugu vode prevelik za crpku (pogledajte "Podešavanje broja

okretaja crpke" na stranici 27).

Sa sigurnošću utvrdite da je zapremina vode u instalaciji iznad minimalno potrebne vrijednosti (pogledajte "Provjeravanje

zapremine vode i pred-tlaka ekspanzione posude" na stranici 14).

Simptom 3: Crpka proizvodi buku (kavitacija)

Mogući uzroci Postupci ispravljanja U sustavu ima zraka. Ispustite zrak. Tlak vode na ulazu u crpku je

premali.

• Provjerite na manometru je li tlak vode dostatan. Tlak vode mora biti >1 bar (voda je hladna).

• Provjerite da manometar nije pokvaren.

• Provjerite da ekspanziona posuda nije puknuta.

• Provjerite da je pred-tlak na ekspanzionoj posudi pravilno podešen (pogledajte

"Podešavanje pred-tlaka ekspanzione posude" na stranici 15).

Simptom 4: Tlačni odušni ventil za vodu se otvara

Mogući uzroci Postupci ispravljanja Ekspanziona posuda je puknuta. Zamijenite ekspanzionu posudu. Količina vode u instalaciji

je prevelika.

Sa sigurnošću utvrdite da je zapremina vode u instalaciji ispod maksimalno dopuštene vrijednosti (pogledajte "Provjeravanje

zapremine vode i pred-tlaka ekspanzione posude" na stranici 14).

Simptom 5: Tlačni odušni ventil za vodu pušta

Mogući uzroci Postupci ispravljanja Nečistoća blokira izlaz tlačnog

odušnog ventila za vodu.

Provjerite pravilnost rada tlačnog odušnog ventila tako da crveni gumb na ventilu okrenete u smjeru suprotno od kazaljke sata:

• Ukoliko ne čujete zvuk 'klak', obratite se svom lokalnom Daikin dobavljaču.

• Ako voda nastavi teći iz jedinice, prvo zatvorite ulazni i izlazni zaporni ventil za vodu i zatim se obratite se svom lokalnom Daikin dobavljaču.

Simptom 6: Kada se pritisnu određeni gumbi, na korisničkom sučelju prikazat će se "nn

Mogući uzroci Postupci ispravljanja

Trenutna razina dopuštenja je postavljena tako da sprječava uporabu pritisnutog gumba.

Promijenite postavku sustava "Korisnička razina dopuštenja" ([0-00], pogledajte "Vanjsko

podešavanje" na stranici 27.

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

Priručnik za postavljanje

Simptom 7: Smanjena sposobnost grijanja pri niskim vanjskim temperaturama

Mogući uzroci Postupci ispravljanja

Rad pomoćnog grijača nije aktiviran. Provjerite je li postavka sustava

"status rada pomoćnog grijača" [4-00] uključena, pogledajte "Vanjsko

podešavanje" na stranici 27.

Provjerite je li ili nije aktivirana toplinska zaštita pomoćnog grijača (položaj gumba za resetiranje potražite u Glavne komponente,

"Termo-sklopka pomoćnog grijača" na stranici 13).

Provjerite jesu li dopunski i pomoćni grijač programirani da rade istodobno (postavka sustava [4-01], vidi "Vanjsko podešavanje" na

stranici 27).

Provjerite je li ili nije izbacio toplinski osigurač pomoćnog grijača (položaj gumba za resetiranje potražite u "Glavne komponente", "Termo-

osigurač pomoćnog grijača" na stranici 13).

Nije pravilno konfigurirana temperatura ravnoteže pomoćnog grijača.

Povisite postavku sustava

'temperatura ravnoteže' [5-01] kako

bi se aktivirao rad pomoćnog grijača pri visokim vanjskim temperaturama.

Za grijanje tople vode za kućanstvo koristi se prevelika snaga toplinske pumpe (odnosi se samo na sustave sa spremnikom vode za kućanstvo).

Provjerite jesu li postavke

temperature prioritetnog grijanja

' pravilno konfigurirane:

prostora

• Postavka sustava 'status temperature prioritetnog grijanja prostora' [5-02] mora biti omogućena.

• Povisite postavku sustava 'temperatura prioritetnog grijanja prostora' [5-03] kako bi se aktivirao rad dopunskog grijača pri visokim vanjskim temperaturama.

Kodovi grešaka

Ako se aktivira sigurnosna naprava, na korisničkom sučelju će treptati svjetleća dioda (LED) i prikazati će se kôd pogreške.

Popis svih pogrešaka i postupaka ispravljanja naveden je u donjoj tablici.

Resetirajte sigurnosnu napravu isključivanjem i ponovnom uključivanjem jedinice.

Uputa za isključivanje uređaja Mod korisničkog

sučelja (grijanje/ hlađenje =)

ON ON 1 puta 1 puta ON OFF 1 puta — OFF ON —1 puta OFF OFF ——

U slučaju da ovaj postupak resetiranja sigurnosne naprave ne uspije, obratite se svom lokalnom dobavljaču.

Kod pogreške

Uzrok kvara Postupci ispravljanja

80 Kvar na termistoru za

temperaturu ulazne vode (pokvaren osjetnik za temperaturu ulazne vode)

81 Kvar na termistoru za

temperaturu izlazne vode (pokvaren osjetnik za temperaturu izlazne vode)

89 Kvar zbog zaleđivanja

izmjenjivača topline vode (zbog premalog protoka vode)

Kvar zbog zaleđivanja izmjenjivača topline vode (zbog nedostatka rashladnog sredstva).

Mod grijanja vode za kućanstvo (w)

Obratite se svom lokalnom dobavljaču.

Pogledajte kôd greške 7H.

Obratite se svom lokalnom dobavljaču.

Pritisni tipku yPritisni tipku

Kod pogreške

Uzrok kvara Postupci ispravljanja

7H Greška na protoku (protok vode

premali ili voda uopće ne protječe, potreban minimalni protok vode je 16 l/min).

8H Temperatura izlazne vode

jedinice previsoka (>65°C)

A1 Tiskana pločica hidraulike je

neispravna

A5 Preniska (tijekom rada hlađenja)

ili previsoka (tijekom rada grijanja) temperatura rashladnog

• Provjerite da su svi zaporni ventili kruga vode potpuno otvoreni.

• Provjerite da li je filtar treba čišćenje.

• Provjerite radi li jedinica u opsegu radnih uvjeta (pogledajte "Tehnički

podaci" na stranici 43).

• Pogledajte također "Punjenje vode" na

stranici 16.

• Pazite da u sustavu nema zraka (odzračite).

• Provjerite na manometru je li tlak vode dostatan. Tlak vode mora biti >1 bar (voda je hladna).

• Provjerite je li podešenost brzine crpke na najvećoj brzini.

• Sa sigurnošću utvrdite da ekspanziona posuda nije slomljena.

• Provjerite nije li otpor u krugu vode prevelik za crpku (pogledajte

"Podešavanje broja okretaja crpke" na stranici 27).

• Ako se pogreška javi u radu odleđivanja (tijekom grijanja prostora ili grijanja vode za kućanstvo), pazite da je električno napajanje pomoćnog grijača u redu te da osigurači nisu izbacili.

• Provjerite da nisu pregoreni osigurač pumpe (FU2) i osigurač PCB (FU1).

• Provjerite nije li uklopnik električnog napajanja pomoćnog grijača u kratkom spoju.

• Provjerite da termistor izlazne vode daje točno očitanje.

Obratite se svom lokalnom dobavljaču.

sredstva (mjerena s R13T)

AA Izbacio je uređaj toplinske

zaštite dopunskog grijača

Resetirajte toplinsku zaštitu

(odnosi se samo na uređaje sa spremnikom tople vode za kućanstvo)

Toplinski štitnik pomoćnog grijača je otvoren

Resetirajte toplinsku zaštitu pritiskom gumba za resetiranje (položaj gumba za resetiranje potražite u "Glavne

komponente" na stranici 12)

Provjerite gumb za resetiranje toplinske zaštite. Ako su resetirani i toplinska

Obratite se svom lokalnom dobavljaču.

zaštita i kontroler, ali i dalje traje kod greške AA, izbacio je toplinski osigurač pomoćnog grijača.

C0 Greška sklopke protoka (sklopka

protoka ostaje zatvorena kada se crpka zaustavi)

C4 Kvar na termistoru izmjenjivača

topline (pokvaren osjetnik za temperaturu na izmjenjivaču

Provjerite nije li sklopka protoka začepljena nečistoćom.

Obratite se svom lokalnom dobavljaču.

topline)

E1 Tiskana pločica kompresora je

neispravna

Obratite se svom lokalnom dobavljaču.

E3 Nenormalno visoki tlak Provjerite radi li jedinica u

opsegu radnih uvjeta (pogledajte

"Tehnički podaci" na stranici 43).

Obratite se svom lokalnom dobavljaču.

E4 Pokretanje niskotlačnog

osjetnika

Provjerite radi li jedinica u opsegu radnih uvjeta (pogledajte

"Tehnički podaci" na stranici 43).

Obratite se svom lokalnom dobavljaču.

E5 Aktiviranje kompresora kod

preopterećenja

Provjerite radi li jedinica u opsegu radnih uvjeta (pogledajte

"Tehnički podaci" na stranici 43).

Obratite se svom lokalnom dobavljaču.

E7 Mehanički kvar ventilatora

(ventilator je zakočen).

Provjerite ne ometa li rad ventilatora nečistoća. Ukoliko na ventilatoru nema prepreka, obratite se svom lokalnom dobavljaču.

E9 Kvar na elektroničkom

ekspanzionom ventilu

Obratite se svom lokalnom dobavljaču.

Priručnik za postavljanje

Jedinica sustava toplinske crpke iz zraka u vodu

E(D/B)(H/L)Q011~016BA6V3+W1

4PW57621-2A

Kod pogreške

Uzrok kvara Postupci ispravljanja

EC Temperatura tople vode za

kućanstvo je previsoka (>89°C)

F3 Previsoka izlazna temperatura

(npr. zbog začepljenja vanjske zavojnice)

H3 Neispravnost HPS sustava Obratite se svom lokalnom

H9 Kvar na termistoru vanjske

temperature (pokvaren vanjski termistor)

HC Neispravan spremnik tople vode

za kućanstvo

J1 Neispravnost osjetnika tlaka Obratite se svom lokalnom

J3 Kvar na termistoru ispusne cijevi Obratite se svom lokalnom

J5 Greška na termistoru usisne

cijevi jedinice

J6 Kvar termistora za detekciju

zaleđivanja zračne zavojnice

J7 Kvar termistora srednje

temperature zračne zavojnice

J8 Greška na termistoru cijevi za

tekućinu

L4 Kvar električne komponente Obratite se svom lokalnom

L5 Kvar električne komponente Obratite se svom lokalnom

L8 Kvar električne komponente Obratite se svom lokalnom

L9 Kvar električne komponente Obratite se svom lokalnom

LC Kvar električne komponente Obratite se svom lokalnom

P1 Greška tiskane pločice Obratite se svom lokalnom

P4 Kvar električne komponente Obratite se svom lokalnom

PJ Kvar podešavanja snage Obratite se svom lokalnom

U0 Kvar uzrokovan rashladnim

sredstvom (zbog curenja rashladnog sredstva)

U1 Kablovi napajanja su spojen

pogrešnim odabirom faze umjesto na normalnu fazu.

• Provjerite nije li uklopnik električnog napajanja dopunskog grijača u kratkom spoju.

• Provjerite daje li termistor tople vode za kućanstvo točno očitanje.

Očistite vanjsku zavojnicu. Ukoliko je zavojnica čista, obratite se svom lokalnom dobavljaču.

dobavljaču. Obratite se svom lokalnom

dobavljaču.

Obratite se svom lokalnom dobavljaču.

dobavljaču.

dobavljaču. Obratite se svom lokalnom

dobavljaču.

dobavljaču. Obratite se svom lokalnom

dobavljaču.

Pazite da kablove napajanja spojite u normalnoj fazi. Zamijenite bilo koja dva od tri kabla napajanja (L1, L2, L3) na pravilnu fazu.

U2 Kvar na naponu glavnog kruga Obratite se svom lokalnom

U4 Greška u komunikaciji Obratite se svom lokalnom

U5 Greška u komunikaciji Obratite se svom lokalnom

U7 Greška u komunikaciji Obratite se svom lokalnom

UA Greška u komunikaciji Obratite se svom lokalnom

dobavljaču.

Tehnički podaci

Općenito

Nazivna snaga

• grijanje

• hlađenje

Dimenzije V x Š x D 1418 x 1435 x 382 mm Masa

• masa uređaja

• masa u radu

Priključci

• ulaz/izlaz za vodu

• ispust vode

Ekspanziona posuda

• zapremina

• najveći radni tlak (MWP)

Pumpa

• tip

•br. brzine

Unutarnja zapremina vode

Tlačni odušni ventil vodenog kruga

Raspon rada - vodena faza

• grijanje

• hlađenje

Raspon rada - zračna faza

• grijanje

• hlađenje

• topla voda za kućanstvo s toplinskom pumpom

(a) FBSP = Female British Standard Pipe (ženska cijev britanskog standarda) (b) Modeli EDL i EBL mogu postići –20°C / modeli EDL_W1 i EBL_W1 mogu postići

–25°C, ali je to bez zajamčene snage

Električne specifikacije

Standardna jedinica (napajanje preko jedinice)

• električno napajanje

• nazivna tekuća struja

Pomoćni grijač

• električno napajanje

• maksimalna tekuća struja

EDLQ EDHQ EBLQ EBHQ

Pogledajte Tehničke podatke Pogledajte Tehničke podatke

180 kg 185 kg

G 5/4" FBSP

(a)

priključak za crijevo

10 l

3 bar

hlađenje vodom

5,5 l

3 bar

+15~+55°C +15~+55°C

— +5~+22°C

–15~+35°C

(b)

–15~+35°C

— +10~+46°C

–15~+35°C

(b)

V3 modeli (1~) W1 modeli (3N~)

–15~+35°C

230 V 50 Hz 1P 400 V 50 Hz 3P

— 5,8 A

Vidi "Priključivanje električnog napajanja

pomoćnog grijača" na stranici 21.

Vidi "Priključivanje električnog napajanja

pomoćnog grijača" na stranici 21.

(b)

E(D/B)(H/L)Q011~016BA6V3+W1

Jedinica sustava toplinske crpke iz zraka u vodu

4PW57621-2A

Priručnik za postavljanje

4PW57621-2A

Daikin EDHQ011BA6V3, EDHQ014BA6V3, EDHQ016BA6V3, EDHQ011BA6W1, EDHQ014BA6W1 Installation manuals [hr]

Specifications and Main Features

Frequently Asked Questions

User Manual
