OSTRZEŻENIE
OGÓLNE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA
Oryginalna instrukcja obsługi jest napisana w języku angielskim. Inne języki są tłumaczeniami oryginalnej instrukcji.
Na stronie http://www.daikineurope.com/support-and-manuals/ product-information/ zapoznać się z bardziej szczegółowymi materiałami referencyjnymi
Zapoznać się w dokumentacji Daikin z informacjami na temat zgodności produktów Daikin Altherma i sterowników.
Obsługiwane funkcje DCOM mogą różnić się w zależności od jednostki. Zapoznać się z instrukcją obsługi jednostki, aby uzyskać więcej szczegółowych informacji.
OSTRZEŻENIE
Przed przystąpieniem do instalacji zapoznać się dokładnie z niniejszą instrukcją. Pozwoli to dowiedzieć się, jak poprawnie przeprowadzić instalację, kongurację oraz jak użytkować jednostkę. Przechowywać tę instrukcję w dogodnym miejscu do wykorzystania w przyszłości.
Jest to opcja do wykorzystania w połączeniu z jednostkami Daikin. Zalecenia dotyczące instalacji i użytkowania można znaleźć w instrukcji instalacji i obsługi jednostek.
Nieprawidłowy montaż lub nieprawidłowe mocowanie urządzenia lub akcesoriów może doprowadzić do porażenia prądem
Polski
elektrycznym, zwarcia obwodu elektrycznego, wycieków, pożaru lub innego uszkodzenia urządzenia bądź do obrażeń ciała.
W razie niepewności co do procedur instalacyjnych lub użycia, zawsze zwracać się do swego dealera w celu uzyskania porady i informacji.
NIE instalować DCOM:
W pobliżu maszyn emitujących promieniowanie elektromagnetyczne. Promieniowanie elektromagnetyczne może zakłócać działanie systemu sterowania, czego skutkiem może być nieprawidłowe działanie jednostki.
W wilgotnych obszarach oraz miejscach, gdzie może być narażony na działanie wody. Jeśli woda przedostanie się do urządzenia, może to spowodować porażenie prądem elektrycznym oraz uszkodzenie wewnętrznych układów elektronicznych.
Aby spełnić wymagania dla systemów SELV (obwód o napięciu znamionowym bardzo niskim bez uziemienia funkcjonalnego), nie przyłączać sieci P1P2 do żadnego innego przyłącza pomijając przyłącze P1P2 na DCOM oraz przyłącza zgodne z P1P2 na sprzęcie Daikin.
Deklaracja PL 60730-1-89
Nazwa modelu DCOM-LT/IO Numer modelu 535-001 Montaż Montaż powierzchniowy Cel sterowania Kontrola pracy Zabezpieczenie przed
porażeniem prądem elektrycznym Klasa oprogramowania Klasa A Control Action Type 1 Stopień skażenia 2 Znamionowe napięcie udarowe Kategoria odporności udarowej
Działanie produktu w zastosowaniach z siecią inteligentną musi być zgodne z EN60730-1:2011 i nie może uchylać sterowań „type 2 action” ani kolidować z jakąkolwiek funkcją zabezpieczającą sterowania
OSTRZEŻENIE
Produkt ten musi być pewnie przymocowany do szyny montażowej 35mm IEC/EN 60715 DIN. przyłącza przekaźnikowe R1 lub R2 są przyłączone do napięć wyższych niż 50V prądu przemiennego albo 75V prądu stałego, lub jeśli zasilacz DCOM nie odpowiada wymaganiom standardu SELV/ PELV, wtedy produkt ten musi być zamontowany w obudowie, do której dostęp jest możliwy wyłącznie dla wykwalikowanych osób, z użyciem odpowiedniego narzędzia. Obudowa ta może być metalowa lub z tworzywa sztucznego, z certykatem zgodnie z EN62208:2011, jeżeli obudowa jest wykonana z tworzywa sztucznego, jej klasa palności musi być przynajmniej V1 według IEC 60695-11-10 V-1.
OSTRZEŻENIE
Przekaźniki wolno wykorzystywać jedynie do funkcji wskazań i nie wolno ich wykorzystywać do funkcji sterowań. Nie przekraczać określonych parametrów znamionowych przekaźników. Jeżeli przyłącza przekaźnikowe R1 lub R2 są przyłączone do napięć większych niż 50V prądu przemiennego lub 75V prądu stałego, kable połączeniowe muszą być zaizolowane izolacją na napięcie znamionowe 600V i ognioodporną, przewody powinny być z linki miedzianej według EN60228:2011 o powierzchni przekroju poprzecznego 0,5 do 2,5 milimetra kwadratowego.
Wszystkie kable muszą być zakładane z odpowiednim odciążeniem naprężeń i muszą być zabezpieczone przed ścieraniem.
Kategoria Deklaracja
Niezależnie montowany sprzęt Klasy I
Kategoria II 500V Instalacja Klasy 2
4 DCOM-LT/IO Reference Manual
WEEE
Symbol obok wskazuje, że produktu nie należy utylizować razem z odpadami z gospodarstwa domowego, a tylko zgodnie
Jeżeli
z Dyrektywą i prawodawstwem każdego kraju. Produkt należy przekazać w wyznaczonym punkcie odbioru lub uprawnionej jednostce odbiorczej w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego.
DANE TECHNICZNE
Właściwości zyczne
Dane elektryczne
Sieci P1P2 <1 m
Wejścia Oporowe
Wyjścia Wyjścia
Warunki środowiskowe
Voytech Systems Limited, Unit 203, China House, 401 Edgware Road, London, NW2 6GY, UK. Tel.: +44 203 287 2728 WWW: www.voytech-systems.co.uk
Wymiary 110 x 88 x 32mm Ciężar 80g Obudowa PC ABS UL94-V0 Złącza PA 6.6 UL94-V0 Montaż
Stopień ochrony Zasilacz Regulowany 15-24V
Przyłącza
RS485 RS485(TIA-485-A)
Modbus Modbus RTU
Napięciowe 0-10V, impedancja
Wilgotność 0-90% bez kondensacji EMC EN60730-1:2011 Bezpieczeństwo
Szyna montażowa 35mm IEC/EN 60715 DIN
IP20
prądu stałego 120mA CSA 0,5 do 2,5mm2
Moment dokręcania 0,5Nm
3-przewodowa <500m, 9600 bodów, bez parzystości, 1 bit stopu
12V prądu stałego, maks. 20mA
345kΩ 230V prądu przemiennego, 3A oporowe
30V prądu stałego, 3A oporowe Przechowywanie: -10..60ºC
Podczas pracy: 0..55ºC
EN60730-1:2011
INSTALACJA
MONTAŻ
21 Jeżeli wykorzystuje się szynę montażową DIN dostarczoną
wraz DCOM, należy ją mocować w pozycji poziomej za pomocą dwóch lub więcej elementów złącznych.
22
Wyrównać punkty mocowania modułu DIN z górną częścią szyny DIN.
23 Odpowiednim narzędziem pociągnąć w dół czarny zacisk
H, wyrównać moduł w pionie z szyną DIN i zwolnić zacisk w celu zamocowania modułu na szynie DIN 24.
OKABLOWANIE
PRZYŁĄCZA ZASILANIA
Przyłącza zasilania przyłączyć do regulowanego zasilacza.
UWAGA: ZASILACZ
Sterownik DCOM-LT/IO wymaga stosowania regulowanego zasilacza prądu stałego 15-24V o minimalnym prądzie zasilającym 120mA. Nie użytkować sterownika DCOM przy zasilaniu wykraczającym poza określony zakres napięć.
INFORMACJE
Przyłącza zasilania cechuje niezależność od biegunowości. 0V i +V można przyłączać do dowolnego przyłącza.
PRZYŁĄCZA P1P2 E
Połączyć przyłącza P1P2 ze zgodnym nadrzędnym sterownikiem zdalnym Altherma LT, na przykład z MMI.
ZGODNOŚĆ ALTHERMA 2
W przypadku Altherma 2 oraz EKRUCBL* / EKRUHML*, DCOM można używać z Remocon tylko wtedy, gdy karta sieci LAN nie jest przyłączona.
Patrz dokumentacja Daikin, aby uzyskać więcej informacji na temat zgodności.
PRZYŁĄCZA RS485 B
Przyłącza DCOM RS485 łączy się z magistralą szeregową RS485 za pomocą linkowej skrętki z pełnym ekranem i przewodem masowym. Przyłącza „+” i „-” muszą być
A
połączone z odpowiadającymi im przyłączami urządzeń RS485 za pomocą skrętki. Przyłącze „C” musi być połączone z przyłączami masowymi wszystkich innych urządzeń RS485 za pomocą przewodu masowego. Ekran należy uziemić tylko w jednym miejscu.
WYJŚCIA PRZEKAŹNIKOWE
Przekaźnik 1 i przekaźnik 2 to beznapięciowe zwierne styki przekaźnikowe do sygnalizacji pracy jednostki oraz stanów usterek.
WEJŚCIA STERUJĄCE
Czujniki wejść sterujących S1 do S6 są kongurowane do pomiaru napięcia, oporności lub stanu styków beznapięciowych. Tryb pomiaru sygnału wejściowego określa tryb pracy wybierany przez SW1 (patrz Opis działania dla uzyskania informacji na temat ustawień przełącznika DIP). Każdy sygnał wejściowy przyłącza się pomiędzy przyłączami czujników sygnałów wejściowych oraz przyłączem masowym C jednego z dwóch złącz F i G. Okablowanie sygnałów wejściowych stanowi linkowa skrętka ekranowana o przekroju 0,5 do 0,75mm2, z ekranem uziemionym w jednym miejscu.
TRYBY WEJŚĆ STERUJĄCYCH
Tryb pomiaru sygnału wejściowego każdego wejścia jest określany oddzielnie przez ustawienie robocze. We wszystkich przypadkach przyłącze masowe C łączy się z odpowiadającym
przyłączem wejściowym z wykorzystaniem napięcia 27, oporności 26 lub styku beznapięciowego 25. W przypadku
wejść napięciowych minus lub 0V źródła napięcia należy przyłączyć do przyłącza masowego, a plus należy przyłączyć do przyłącza sygnału.
DIODY LED I PRZEŁĄCZNIKI
PRZEŁĄCZNIKI DIP
Przełącznik SW1 składa się z 8 przełączników ponumerowanych od SW1.1 do SW1.8. Z wyjątkiem trybu Inteligentna sieć, przełączniki SW1.1 oraz SW1.2 wybierają tryb pracy, a przełączniki SW1.3 do SW1.8 wybierają Adres
Modbus urządzenia 34. W przypadku trybu Inteligentna sieć, przełączniki SW1.1 oraz SW1.4 wybierają funkcję Inteligentna sieć, a przełączniki SW1.5 do SW1.8 wybierają Adres Modbus
urządzenia 34.
DIODY LED
P Q R S T
Sekwencje migotania diod LED są zdeniowane w
C D
F G
J
30 do 33.
INFORMACJE: ZACHOWANIE DIOD LED PODCZAS WŁĄCZENIA ZASILANIA
Podczas włączenia zasilania wszystkie diody LED świecą przez 2 sekundy. Diody LED
CZERWONEGO do ZIELONEGO, a następnie powracają do zachowania opisanego w następnych podrozdziałach dla
każdej diody LED. Diody LED S, T świecą światłem ŻÓŁTYM przez 2 sekundy, a następnie powracają do zachowania opisanego w następnych podrozdziałach dla każdej diody LED.
Dioda LED stanu P będzie następnie migotać żółtym światłem, wskazując Oczekiwanie na sterownik nadrzędny Altherma. Wszystkie pozostałe diody LED będą początkowo wyłączone aż do chwili nawiązania komunikacji w sieci P1P2 lub RS485.
DIODA LED STANU P
Kolor Schemat Znaczenie
ŻÓŁTY
ŻÓŁTY
CZERWONY
ZIELONY
CZERWONY
Kiedy urządzenie włączy zasilanie, zaczyna się to od stanu Oczekiwanie na sterownik nadrzędny Altherma i dioda LED stanu
migocze powoli ŻÓŁTYM światłem 31. Kiedy sterownik nadrzędny Altherma zostanie wykryty, dioda LED stanu będzie szybko migotać
ŻÓŁTYM światłem 32 podczas synchronizacji ze sterownikiem nadrzędnym Altherma. Po zakończeniu synchronizacji dioda LED stanu świeci światłem ZIELONYM lub CZERWONYM zależnie od tego, czy występuje stan usterki, dioda LED będzie wyłączać się na
1 sekundę co 5 sekund sygnalizując normalną pracę 30.
Synchronizacja może trwać aż 8 minut. Jeśli, po zsynchronizowaniu, występuje niepowodzenie komunikacji przez 60 sekund, wtedy DCOM powraca do stanu Oczekiwanie na sterownik nadrzędny Altherma.
Gdy synchronizowanie trwa dłużej niż 10 minut, DCOM powróci do stanu Oczekiwanie na sterownik nadrzędny Altherma i będzie oczekiwać na ponowne uruchomienie synchronizacji. Gdy DCOM pozostaje w stanie Oczekiwanie na Altherma dłużej niż przez 3 minuty, wtedy nastąpi przełączenie DCOM do stanu Limit czasu oczekiwania na sterownik nadrzędny i dioda LED
stanu będzie migotać CZERWONYM światłem 31.
P, Q i R zmieniają kolor od
Oczekiwanie na sterownik nadrzędny Altherma
31
Synchronizacja ze sterownikiem nadrzędnym
32
Limit czasu oczekiwania na sterownik nadrzędny
31
Sterownik nadrzędny
30
zsynchronizowany, brak usterki Sterownik nadrzędny
30
zsynchronizowany, usterka jednostki
Polski
5DCOM-LT/IO Reference Manual
Dioda LED ACNET Q
Kolor Schemat Znaczenie
ZIELONY
CZERWONY
CZERWONY
Dioda LED ACNET będzie migotać ZIELONYM światłem w nieregularnych odstępach podczas odbierania komunikatów,
sygnalizując normalny przebieg komunikacji występują błędy komunikacji, takie błędy są sygnalizowane migotaniem diody LED CZERWONYM światłem dla każdego błędu. Gdy komunikacja jest błędna w sposób stały, wtedy
dioda LED będzie ciągle migotać CZERWONYM światłem 30.
Dioda LED RS485
Kolor Schemat Znaczenie
ZIELONY
CZERWONY
CZERWONY
Polski
Dioda LED RS485 będzie migotać ZIELONYM światłem w nieregularnych odstępach podczas odbierania komunikatów,
sygnalizując normalny przebieg komunikacji występują błędy komunikacji, takie błędy są sygnalizowane migotaniem diody LED CZERWONYM światłem dla każdego błędu. Gdy komunikacja jest błędna w sposób stały, wtedy
dioda LED będzie ciągle migotać CZERWONYM światłem 30.
DIODY LED PRZEKAŹNIKA 1 I 2
Diody LED przekaźników 1 i 2 będą świecić w czasie, gdy styki odpowiedniego przekaźnika będą zwarte. Patrz rozdział Opis działania w celu uzyskania informacji na temat funkcji określonego przekaźnika.
Jeśli DCOM jest w stanie Oczekiwanie na sterownik
nadrzędny Altherma lub Synchronizowanie z nadrzędnym sterownikiem Altherma, wtedy wyjścia przekaźnikowe będą w stanie obwód otwarty. Jeżeli DCOM jest w stanie Limit czasu oczekiwania na sterownik nadrzędny, wtedy wyjście
przekaźnikowe zostaje skongurowane na wskazanie usterki, a następnie przekaźnik zostanie zamknięty. Patrz rozdział Opis działania, aby uzyskać więcej informacji.
Normalna komunikacja
33
Błędy komunikacji
33
Niepowodzenie komunikacji
30
R
Normalna komunikacja
33
Błędy komunikacji
33
Niepowodzenie komunikacji
30
S T
OPIS DZIAŁANIA
DCOM-LT/IO jest interfejsem sterującym dla jednostek Daikin Altherma, zapoznaj się w dokumentacji Daikin z informacjami o modelu Daikin Altherma oraz o zgodności sterowników. DCOM-LT/IO może pracować w jednym z 4 trybów pracy, które wybiera się za pomocą przełączników konguracyjnych SW1. Tymi trybami są:
• Tryb rezystancyjny/napięciowy
• Tryb sekwensera
33. Gdy
33. Gdy
• Tryb inteligentnej sieci
Konguracja i funkcje wejść i wyjść w każdym trybie zostały opisane w poniższych rozdziałach. Patrz Podręcznik referencyjny DCOM-LT/IO, aby zapoznać się z opisem dla każdej funkcji wejścia.
FUNKCJE STERUJĄCE WEJŚĆ
INFORMACJE
Wartości sterujące wejść są stosowane tylko wtedy, gdy DCOM jest zsynchronizowany z systemem Altherma.
INFORMACJE: WYMUSZANIE
Niektóre funkcje Wejść wymuszają Włączenie lub Wyłączenie działania jednostki, co będzie anulować wszelkie zmiany funkcji jednostki wprowadzane przez użytkownika lub harmonogram czasowy. Działania wymuszeń utrzymują się po zmianie na wejściu. Inne funkcje Wejść zmieniają działanie jednostki tylko wtedy, gdy następuje zmiana funkcji Wejścia i możliwe są dalsze zmiany w wyniku działania użytkownika lub harmonogramu czasowego. Przypadki stosowania operacji wymuszeń zostały wskazane w opisie funkcji Wejść.
INFORMACJE: ZACHOWANIE PRZY ROZRUCHU
Kiedy następuje załączenie zasilania DCOM, lub gdy przebiega ponowna synchronizacja z nadrzędnym sterownikiem Altherma, wszelkie sygnały wejściowe, które NIE SĄ wymuszane, nie powodują aktualizacji ustawień jednostki, dopóki nie wystąpią zmiany wartości wejściowych po synchronizacji.
W przypadku sygnałów wejściowych, które zmieniają Wartość zadaną lub stan Włączone/Wyłączone, w celu przesłania polecenia WŁĄCZ musi nastąpić przejście wejścia od stanu WYŁĄCZONE do stanu WŁĄCZONE.
W przypadku Wymuszanych sygnałów wejściowych wymuszenie to jest stosowane, kiedy nastąpi zsynchronizowanie.

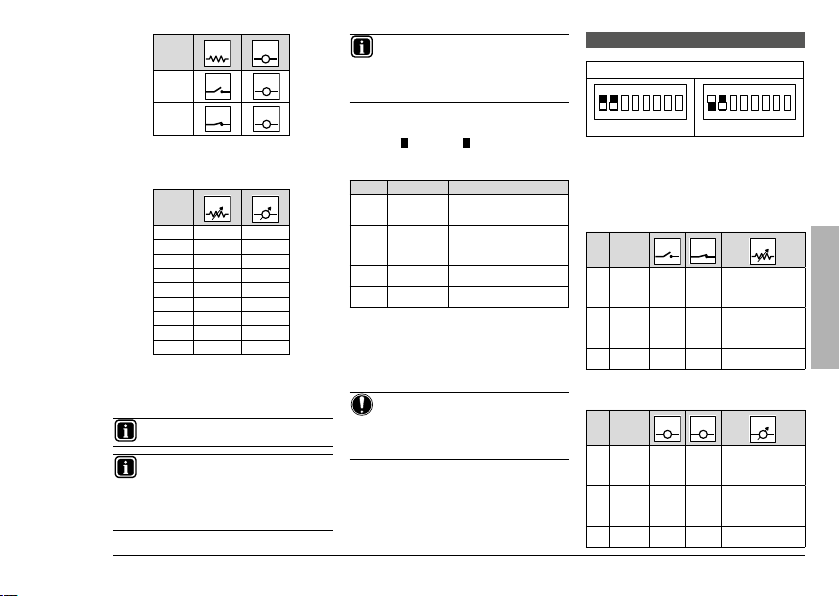

WEJŚCIA OPOROWE
6 DCOM-LT/IO Reference Manual
W przypadku wejść skongurowanych do trybu rezystancyjnego dostępne są poniższe metody zmiany działania funkcji sterujących.
Przyłącza wejściowe stanowią obwód otwarty lub
O/C
występuje na nich zmierzona oporność >100kΩ
Na przyłączach wejścia występuje zwarcie lub
S/C
występuje na nich zmierzona oporność <50kΩ
Przyłącza wejścia są połączone ze stałym
10kΩ
opornikiem 10kΩ +/- 1kΩ
Przyłącza wejścia są połączone ze zmiennym
1-10kΩ
opornikiem 1-10kΩ
WEJŚCIA NAPIĘCIOWE
W przypadku wejść skongurowanych do trybu napięciowego, do zmiany działania funkcji sterujących można wykorzystać sygnał napięciowy 0-10V prądu stałego.
Przyłącza wejściowe stanowią obwód otwarty lub
<0.5V
+
-
występuje na nich zmierzone napięcie <0,5V prądu stałego
V
Przyłącza wejścia są połączone z zewnętrznym
>0.9V
+
-
źródłem napięcia >0,9V prądu stałego
V
Przyłącza wejścia są połączone z zewnętrznym
1-10V
+
-
źródłem napięcia regulowanego 1-10V prądu stałego
V
UWAGA
Nie przekraczać maksymalnego napięcia wejściowego 10V prądu stałego
WEJŚCIE DLA WARTOŚCI ZADANEJ I DZIAŁANIA WŁĄCZ/WYŁĄCZ
W przypadkach gdy wejście jest wykorzystywane dla Wartości zadanej lub działania typu Włącz/Wyłącz, związana z nim funkcja sterująca jest aktualizowana tylko wtedy, gdy wystąpi zmiana oporności lub napięcia na wejściu. W przypadku trybu rezystancyjnego wartość sygnału wejściowego musi zmienić się przynajmniej o 0,1kΩ, a w przypadku trybu napięciowego wartość sygnału wejściowego musi zmienić się przynajmniej o 0,1V. Jeżeli użytkownik zmodykuje wartość funkcji sterującej, DCOM nie zmieni tej wartości, dopóki sygnał wejściowy nie zmieni się o określoną minimalną wartość.
Funkcję sterującą Włącza i Wyłącza pomiar wielkości określonych poniżej.
1ON2 3 4 5 6 7 8
1ON2 3 4 5 6 7 8
V
Ω
+
-
O/C
S/C
1-10kΩ
2kΩ 2V 3kΩ 3V 4kΩ 4V 5kΩ 5V 6kΩ 6V 7kΩ 7V 8kΩ 8V 9kΩ 9V
10kΩ 10V
-
-
1-10V
-
<0.5V
>0.9V
V
+
V
+
V
+
V
WYŁĄCZONE
WŁĄCZONE
Kiedy funkcją sterującą jest Włączone, wartość zadaną sterowania można wybierać ustawiając wartość sygnału wejściowego zgodnie z poniższą tabelą.
0ºC 10ºC 20ºC 30ºC 40ºC 50ºC 60ºC 70ºC 80ºC
W trybie rezystancyjnym wartość zadaną można regulować inkrementami po 0,1kΩ uzyskując zmianę wartości zadanej o 1ºC. W trybie napięciowym wartość zadaną można regulować inkrementami po 0,1V uzyskując zmianę wartości zadanej o 1ºC.
INFORMACJE
Dokładność pomiaru sygnałów wejściowych wynosi +/- 1ºC.
INFORMACJE
Dostępny zakres wartości zadanej dla każdej funkcji sterującej określa Minimalna i Maksymalna wartość zadana funkcji, jakie są dozwolone dla danej jednostki Altherma. Zapoznać się z instrukcją obsługi systemu Altherma w celu uzyskania informacji o zakresach wartości zadanych wybranego produktu.
INFORMACJE
Jeżeli wartość oporności lub napięcia na wejściu jest poza zakresem wartości zadanej funkcji sterującej, wtedy wartość zadana zostanie ustawiona jako najbliższa wartość minimalna lub maksymalna zakresu wartości zadanej.
FUNKCJE STERUJĄCE WYJŚĆ
C i Przekaźnik 2 D Przekaźników wyjściowych
Przekaźnik 1 można skongurować na pewną liczbę różnych funkcji wyjściowych w każdym z trybów pracy DCOM.
Przekaźnik
Funkcja
Przekaźnik 1Ogrzewanie/
Chłodzenie pomieszczeń Aktywne ogrzewanie pomieszczeń
Przekaźnik 2Wskazanie
usterki Praca pompy Zamknięty, gdy pompa pracuje
FUNKCJE STERUJĄCE MODBUS
DCOM-LT/IO obsługuje funkcje sterowania i monitorowania Modbus RTU poprzez port komunikacyjny RS485. Patrz Podręcznik referencyjny DCOM-LT/MB, aby uzyskać więcej informacji.
UWAGA
Jeśli wartości funkcji sterujących zostały zmienione poprzez Modbus, wielkość wejściowa zostanie zastąpiona, jeżeli Funkcja wejściowa nie jest Wymuszona. Gdy Funkcja wejściowa jest Wymuszona, wtedy wartość Modbus powróci do wartości Wymuszenia.
Wskazanie obwodu zamkniętego
Ogrzewanie/Chłodzenie pomieszczeń WŁĄCZONE
Ogrzewanie pomieszczeń WŁĄCZONE + Zawór 3-drogowy jest w położeniu Ogrzewanie pomieszczeń + Sprężarka pracuje Zamknięty w stanie usterki
TRYB REZYSTANCYJNY/NAPIĘCIOWY
Ustawienia SW1
O/C
WYŁĄCZONE
WYŁĄCZONE
WYŁĄCZONE
<0.5V
+
­V
WYŁĄCZONE
WYŁĄCZONE
WYŁĄCZONE
Tryb napięciowy
1-10kΩ
S/C
WŁĄCZONE
WŁĄCZONE + Ustawienie
+ Ustawienie
trybu ogrzewania +
trybu
Ustawienie wartości
ogrzewania
zadanej TWW ogrzewania
WŁĄCZONE
WŁĄCZONE + Ustawienie
+ Ustawienie
trybu chłodzenia +
trybu
Ustawienie wartości
chłodzenia
zadanej TWW chłodzenia
WŁĄCZONE
WŁĄCZONE + Ustawienie wartości zadanej podgrzewania CWU
>0.9V
1-10V
+
-
-
V
WŁĄCZONE + Ustawienie trybu ogrzewania WŁĄCZONE + Ustawienie trybu chłodzenia WŁĄCZONE
V
WŁĄCZONE + Ustawienie trybu ogrzewania + Ustawienie wartości zadanej TWW ogrzewania WŁĄCZONE + Ustawienie trybu chłodzenia + Ustawienie wartości zadanej TWW chłodzenia WŁĄCZONE + Ustawienie wartości zadanej podgrzewania CWU
+
Tryb Rezystancyjny
Pracą systemu Altherma w Trybie Rezystancyjny/Napięciowym steruje się z wykorzystaniem sygnałów wejściowych DCOM. Do sterowania trybem pracy oraz regulacji ogrzewania, regulacji chłodzenia oraz ustawiania wartości zadanych Zbiornika CWU wykorzystywane są wejścia S1 do S3. Wejścia te można kongurować jako wejścia Oporowe lub Napięciowe.
TRYB REZYSTANCYJNY
S Funkcja
S1
Ogrzewanie pomieszczeń
S2
Chłodzenie pomieszczeń
S3
Zbiornik CWU (układu ciepłej wody użytkowej)
TRYB NAPIĘCIOWY
S Funkcja
S1
Ogrzewanie pomieszczeń
S2
Chłodzenie pomieszczeń
S3
Zbiornik CWU (układu ciepłej wody użytkowej)
Polski
7DCOM-LT/IO Reference Manual
W trybie rezystancyjnym i napięciowym wejścia S4 do S6 są
1ON2 3 4 5 6 7 8
1ON2 3 4 5 6 7 8
1ON2 3 4 5 6 7 8
wejściami oporowymi i mogą stanowić obwód otwarty lub być połączone z opornikiem 10kΩ lub zwarte, co umożliwia wybór następujących funkcji.
S Funkcja
S4
S5
S6
Polski
O/C 10kΩ
Tryb cichej
Tryb cichej
Tryb cichej
pracy
pracy wyłączony
Działanie
Ogrzewanie/
przekaźnika
Chłodzenie
1
pomieszczeń
Działanie
Wskazanie
przekaźnika
usterki
2
INFORMACJE O S1, S2
Jeżeli wartości Wejścia S1 i Wejścia S2 zmienią się z ciągu 1 sekundy, sterowanie wejścia S1 zostanie zaktualizowane, a sterowanie wejścia S2 nie zmieni się.
INFORMACJE O S5
Gdy Wejście S5 zostało skongurowane z opornikiem 10kΩ, Przekaźnik jest kongurowany na wskazanie działania zadania Ogrzewanie/Chłodzenie pomieszczeń, a DCOM wysyła zakaz Trybu chłodzenia. Jeżeli tryb pracy jednostki zostanie zmieniony na Tryb chłodzenia, wtedy DCOM zmieni ten tryb na Ogrzewanie.
INFORMACJE: WYMUSZANIE
W przypadku trybu Rezystancyjnego/Napięciowego żadne z wejść nie Wymusza pracy jednostki. Wszystkie wprowadzone polecenia będą aktualizować pracę jednostki tylko wtedy, gdy nastąpi zmiana wartości wejściowej.
pracy wyłączony Ogrzewanie/ Chłodzenie pomieszczeń + Zakaz trybu chłodzenia
Wskazanie usterki
Tryb cichej pracy włączony Ogrzewanie pomieszczeń aktywne
Praca pompy
TRYB SEKWENSERA
Ustawienia przełączników SW1
S/C
Tryb sekwensera
Aby jednostka Altherma mogła pracować w Trybie sekwensera, musi zostać skongurowana do pracy w trybie sterowania Temperaturą wody wylotowej (TWW).
INFORMACJE
Po wybraniu Trybu sekwensera następuje zmiana Tabeli Rejestru Modbus. Patrz Podręcznik referencyjny DCOM-LT/MB, aby uzyskać szczegółowe informacje.
Funkcje wejść S1 do S4 wybiera się zwierając przyłącze wejścia. Wejście S5 nie jest używane. Wejście S6 konguruje się jako Wejście napięciowe.
S Funkcja
S1
Ogrzewanie pomieszczeń włączone
S2
Chłodzenie pomieszczeń włączone
S3 Wyłączenie
podgrzewania
CWU S4 Tryb cichej pracy Wyłączony Włączony S5 Nie jest używane -- --
S Funkcja
S6
Wartość zadana TWW zadania
Ogrzewanie/Chłodzenie
Przekaźnik Funkcja Przekaźnik 1 Ogrzewanie/Chłodzenie pomieszczeń Przekaźnik 2 Wskazanie usterki
WYŁĄCZONE
WYŁĄCZONE
Włączenie funkcji podgrzewania CWU
Nie jest aktywne
8 DCOM-LT/IO Reference Manual
O/C
WŁĄCZONE + Ustawienie trybu ogrzewania WŁĄCZONE + Ustawienie trybu chłodzenia Wyłączenie funkcji podgrzewania CWU
<0.5V
-
1-10V
+
-
V
Ustawienie wartości zadanej TWW zadania Ogrzewanie/Chłodzenie
INFORMACJE O S1, S2
Jeżeli wartości Wejścia S1 i Wejścia S2 zmienią się z ciągu 1 sekundy, sterowanie wejścia S1 zostanie zaktualizowane, a sterowanie wejścia S2 nie zmieni się.
INFORMACJE O S3
Kiedy stanem Wejścia S3 jest Zwarcie, Podgrzewanie CWU jest wyłączone i będą Wymuszane ręczne działania operatora. Kiedy nastąpi zmiana stanu Wejścia S3 na obwód otwarty, zostanie przywrócony poprzedni stan zadania Podgrzewanie CWU Włączone/Wyłączone.
INFORMACJE O S6
Wejście S6 musi być połączone z sygnałem 0-10V. Napięcie na przyłączach określa Wartość zadaną TWW wybranego trybu Ogrzewanie lub Chłodzenie.
INFORMACJE: WYMUSZANIE
Wejście S3 będzie w Trybie sekwensera Wymuszać Wyłączenie funkcji podgrzewania CWU. Wszystkie inne wprowadzone polecenia będą aktualizować pracę jednostki tylko wtedy, gdy nastąpi zmiana wartości wejściowej.
S/C
TRYB INTELIGENTNEJ SIECI
Ustawienia przełączników SW1
Trwałe wymuszenie
W Trybie inteligentnej sieci, wejścia S1 do S4 są wykorzystywane do wydawania zakazów dla niektórych lub wszystkich funkcji jednostki Altherma. Działanie funkcji zakazów można wybrać za pomocą przełącznika SW1.4 jako trwałe wymuszenie bądź może ono być ograniczone czasowo do maksymalnie 3 godzin.
+
V
W przypadku wymuszenia ograniczonego czasowo, po upływie okresu 3 godzin następuje anulowanie wymuszenia. Gdy wystąpi potrzeba wydłużenia okresu wymuszenia ograniczonego czasowo powyżej 3 godzin, przed zakończeniem tego okresu konieczne jest przełączenie stanu każdego wykorzystywanego wejścia zakazu na obwód otwarty na okres przynajmniej 60 sekund przed ponownym uaktywnieniem wymuszenia zakazu.
Wymuszenie ograniczone czasowo
W przypadku wymuszenia ograniczonego czasowo, wymuszenie będzie utrzymywać się przez 60 sekund po usunięciu polecenia wejściowego.
Wejścia S5 i S6 zastępują funkcje zakazów S1 do S4. Sygnał S5 będzie uruchamiał funkcję podgrzewania CWU, a sygnał S6 będzie uruchamiał grzałkę wspomagającą CWU.
O/C
S
S1 Funkcja nie jest
aktywna
S2 Funkcja nie jest
aktywna
S3 Funkcja nie jest
aktywna
S4 Funkcja nie jest
aktywna
S5 Funkcja nie jest
aktywna
S6 Funkcja nie jest
aktywna
Przekaźnik Funkcja Przekaźnik 1 Ogrzewanie/Chłodzenie pomieszczeń Przekaźnik 2 Wskazanie usterki
INFORMACJE: WYMUSZANIE
W przypadku Trybu inteligentnej sieci wszystkie wejścia są wymuszane i będą zastępować wszelkie żądania działań użytkownika Kiedy polecenie wejściowe zostanie anulowane lub zakończy się Wymuszenie ograniczone czasowo, zostaną przywrócone wszelkie poprzednie ustawienia wprowadzone przez użytkownika zmienione przez DCOM.
S/C
Zakaz ogrzewania lub chłodzenia pomieszczeń
Zakazuj podgrzewania CWU.
Zakazuj włączenia grzałki wspomagającej CWU
Zakaz dla wszystkich funkcji
Energia FW (fotowoltaiki) dostępna do magazynowania
Włączenie wspomagania o dużej mocy
Polski
9DCOM-LT/IO Reference Manual
MATERIAŁY REFERENCYJNE
TRYB REZYSTANCYJNY/NAPIĘCIOWY
TRYB REZYSTANCYJNY - WEJŚCIA S1-S3
S1: PRACA W TRYBIE OGRZEWANIE POMIESZCZEŃ
Jeżeli na wejściu S1 wystąpi stan zwarcia lub oporność 1-10kΩ, wtedy zostanie włączone Ogrzewanie/Chłodzenie pomieszczeń oraz nastąpi zmiana Trybu pracy na Ogrzewanie pomieszczeń. Jeśli Wielkością wejściową jest oporność w zakresie 1-10kΩ, wtedy zostanie ustawiona Wartość zadana TWW (temperatura wyjściowa wody) Ogrzewania zgodnie z Tabelą w rozdziale Opis działania. Zmiana oporności większa lub równa 0,1kΩ powoduje zmianę Wartości zadanej. Jeżeli stan Wejścia zmieni się na Obwód otwarty, wtedy zostanie wyłączone Ogrzewanie/Chłodzenie pomieszczeń, a Tryb pracy oraz Wartość zadana TWW Ogrzewania nie ulegną zmianie.
S2: PRACA W TRYBIE CHŁODZENIE POMIESZCZEŃ
Jeżeli na wejściu S2 wystąpi stan zwarcia lub oporność 1-10kΩ, wtedy zostanie włączone Ogrzewanie/Chłodzenie pomieszczeń oraz nastąpi zmiana Trybu pracy na Chłodzenie pomieszczeń. Jeśli Wielkością wejściową jest oporność w zakresie 1-10kΩ, wtedy zostanie ustawiona Wartość zadana TWW (temperatura wyjściowa wody) Chłodzenia zgodnie z Tabelą w rozdziale Opis działania. Zmiana oporności
Polski
większa lub równa 0,1kΩ powoduje zmianę Wartości zadanej. Jeżeli stan Wejścia zmieni się na Obwód otwarty, wtedy zostanie wyłączone Ogrzewanie/Chłodzenie pomieszczeń, a Tryb pracy oraz Wartość zadana TWW Chłodzenia nie ulegną zmianie.
S3: PRACA W TRYBIE CWU (ciepła woda użytkowa)
Jeżeli na wejściu S3 wystąpi stan zwarcia lub oporność 1-10kΩ, wtedy zostanie włączone podgrzewanie CWU. Jeśli Wielkością wejściową jest oporność w zakresie 1-10kΩ, wtedy zostanie ustawiona Wartość zadana temperatury podgrzewania CWU (ciepła woda użytkowa) zgodnie z Tabelą w rozdziale Opis działania. Zmiana oporności większa lub równa 0,1kΩ powoduje zmianę Wartości zadanej. Jeżeli stan Wejścia zmieni się na Obwód otwarty, wtedy zostanie wyłączone Podgrzewanie CWU, a Wartość zadana temperatury podgrzewania CWU nie ulegnie zmianie.
TRYB NAPIĘCIOWY S1-S3
S1: PRACA W TRYBIE OGRZEWANIE POMIESZCZEŃ
Jeżeli na wejściu S1 zostanie przyłożone napięcie 1-10V prądu stałego, wtedy zostanie włączone Ogrzewanie/Chłodzenie pomieszczeń oraz nastąpi zmiana Trybu pracy na Ogrzewanie pomieszczeń. Wartość zadana TWW (temperatura wyjściowa wody) Ogrzewania
zostanie ustawiona zgodnie z Tabelą w rozdziale Opis działania. Zmiana napięcia większa lub równa 0,1V powoduje zmianę Wartości zadanej. Jeżeli Napięcie wejściowe zmieni się do wartości <0,5V prądu stałego, wtedy zostanie wyłączone Ogrzewanie/ Chłodzenie pomieszczeń, a Tryb pracy oraz Wartość zadana TWW Ogrzewania nie ulegną zmianie.
S2: PRACA W TRYBIE CHŁODZENIE POMIESZCZEŃ
Jeżeli na wejściu S2 zostanie przyłożone napięcie 1-10V prądu stałego, wtedy zostanie włączone Ogrzewanie/Chłodzenie pomieszczeń oraz nastąpi zmiana Trybu pracy na Chłodzenie pomieszczeń. Wartość zadana TWW (temperatura wyjściowa wody) Chłodzenia zostanie ustawiona zgodnie z Tabelą w rozdziale Opis działania. Zmiana napięcia większa lub równa 0,1V powoduje zmianę Wartości zadanej. Jeżeli Napięcie wejściowe zmieni się do wartości <0,5V prądu stałego, wtedy zostanie wyłączone Ogrzewanie/Chłodzenie pomieszczeń, a Tryb pracy oraz Wartość zadana TWW chłodzenia nie ulegną zmianie.
S3: PRACA W TRYBIE CWU (ciepła woda użytkowa)
Jeżeli na wejściu S3 wystąpi napięcie 1-10V prądu stałego, wtedy zostanie włączone Podgrzewanie CWU. Wartość zadana Temperatury podgrzewania CWU zostanie ustawiona zgodnie z Tabelą w rozdziale Opis działania. Zmiana napięcia większa lub równa 0,1V powoduje zmianę Wartości zadanej. Jeżeli Napięcie wejściowe zmieni się na wartość <0,5V prądu stałego, wtedy zostanie wyłączone Podgrzewanie CWU, a Wartość zadana temperatury podgrzewania CWU nie ulegnie zmianie.
TRYB REZYSTANCYJNY/NAPIĘCIOWY - WEJŚCIA S4-S6
S4: TRYB CICHA PRACY
Jeżeli na wejściu S4 nastąpi zmiana stanu na Zwarcie, wtedy system Altherma zostaje przełączony do Trybu Cicha praca. Jeżeli na wejściu S4 nastąpi zmiana stanu na Obwód otwarty, wtedy Tryb Cicha praca zostaje anulowany. Jeżeli nastąpiła zmiana stanu wejścia, funkcja Trybu Cicha praca nie jest wymuszana przez DCOM i można ją zmienić poleceniem użytkownika.
S5: DZIAŁANIE PRZEKAŹNIKA 1
Jeśli na Wejściu S5 wystąpi stan Obwód otwarty, Przekaźnik 1 zostanie zamknięty, jeżeli zadanie Ogrzewanie/Chłodzenie pomieszczeń jest Włączone, nawet gdy sprężarka nie pracuje lub zawór 3-drogowy jest w ustawiony w położeniu CWU.
Jeżeli oporność na wejściu S5 wynosi 10kΩ (z tolerancją +/- 1kΩ), wtedy Przekaźnik 1 zostaje zamknięty, gdy zadanie Ogrzewanie/ Chłodzenie pomieszczeń jest włączone, a dodatkowo DCOM będzie blokować tryb Chłodzenie, jeśli zostanie wybrany tryb chłodzenia, DCOM zmieni ten tryb na Ogrzewanie. Jeżeli oporność wejściowa 10kΩ zostanie usunięta z wejścia, tryb
10 DCOM-LT/IO Reference Manual
Ogrzewanie/Chłodzenie pomieszczeń zostanie przywrócony do wartości sprzed uruchomienia funkcji Zakazuj chłodzenia.
Jeżeli na Wejściu S5 wystąpi stan Zwarcie, wtedy Przekaźnik 1 zostanie zamknięty, jeżeli włączone jest Ogrzewanie/Chłodzenie pomieszczeń, trybem Ogrzewania/Chłodzenia pomieszczeń jest Ogrzewanie, sprężarka pracuje i zawór 3-drogowy jest ustawiony w położeniu Ogrzewanie pomieszczeń.
S6: DZIAŁANIE PRZEKAŹNIKA 2
Jeżeli na Wejściu S6 wystąpi stan Obwód otwarty, wtedy Przekaźnik 2 zostanie zamknięty, jeśli system Altherma zgłasza stan usterki, raportowany jako stan błędu. Jeśli stan usterki jest raportowany jako ostrzeżenie, przekaźnik nie zostanie zamknięty.
TRYB SEKWENSERA
S1: OGRZEWANIE POMIESZCZEŃ, WŁĄCZONE
Gdy stan Wejścia S1 zmieni się na Zwarcie, zadanie Ogrzewanie/ Chłodzenie pomieszczeń zostanie ustawione jako Włączone, a Tryb zmieni się na Ogrzewanie. Gdy stan Wejścia S1 zmieni się na Obwód otwarty, zadanie Ogrzewanie/Chłodzenie pomieszczeń zostanie ustawione jako Wyłączone, a Tryb nie zmieni się. Kiedy stan Wejścia S1 nie zmienia się, działanie operatora może zmieniać stan zadania Ogrzewanie/Chłodzenie pomieszczeń, Włączone/Wyłączone.
S2: CHŁODZENIE POMIESZCZEŃ, WŁĄCZONE
Gdy stan Wejścia S2 zmieni się na Zwarcie, zadanie Ogrzewanie/ Chłodzenie pomieszczeń zostanie ustawione jako Włączone, a Tryb zmieni się na Chłodzenie. Gdy stan Wejścia S2 zmieni się na Obwód otwarty, zadanie Ogrzewanie/Chłodzenie pomieszczeń zostanie ustawione jako Wyłączone, a Tryb nie zmieni się. Kiedy stan Wejścia S2 nie zmienia się, działanie operatora może zmieniać stan zadania Ogrzewanie/Chłodzenie pomieszczeń, Włączone/Wyłączone.
S3: PODGRZEWANIE CWU (CIEPŁEJ WODY UŻYTKOWEJ), WYŁĄCZONE
Kiedy stanem Wejścia S3 jest Zwarcie, Podgrzewanie CWU jest wyłączone i ręczne działania operatora nie będą uwzględniane. Kiedy stan Wejścia S3 zmieni się na Obwód otwarty, zostanie przywrócony poprzedni stan funkcji Podgrzewanie CWU Włączone/Wyłączone. Kiedy stanem Wejścia S3 jest Obwód otwarty, działanie operatora może zmieniać stan zadania Podgrzewanie CWU Włączone/Wyłączone.
S4: TRYB CICHA PRACA
Jeżeli na wejściu S4 nastąpi zmiana stanu na Zwarcie, wtedy system Altherma zostaje przełączony do Trybu Cicha praca. Jeżeli na wejściu S4 nastąpi zmiana stanu na Obwód otwarty, wtedy Tryb Cicha praca zostaje anulowany. Jeżeli nastąpiła zmiana stanu wejścia, funkcja Trybu Cicha praca nie jest wymuszana przez DCOM i można ją zmienić poleceniem użytkownika.
S6: WARTOŚĆ ZADANA TWW ZADANIA OGRZEWANIE/ CHŁODZENIE POMIESZCZEŃ
Jeżeli na Wejściu S6 jest przyłożone napięcie 1-10V prądu stałego, wtedy, jeśli Trybem jest Ogrzewanie, Wartość zadana TWW Ogrzewania zostaje ustawiona zgodnie z Tabelą w rozdziale Opis działania. Jeżeli Trybem jest Chłodzenie, wartość zadana TWW (temperatura wyjściowa wody) Chłodzenia zostanie ustawiona zgodnie z Tabelą w rozdziale Opis działania. Zmiana napięcia większa lub równa 0,1V powoduje zmianę Wartości zadanej. Jeśli napięcie na Wejściu jest <0,5V prądu stałego, wtedy Wartość zadana Ogrzewania lub Chłodzenia nie ulega zmianie.
TRYB INTELIGENTNEJ SIECI
S1: ZAKAZUJ OGRZEWANIA/CHŁODZENIA POMIESZCZEŃ
Jeśli na Wejściu S1 występuje stan Zwarcie, wtedy następuje Wymuszenie wyłączenia Ogrzewania/Chłodzenia systemu Altherma. Jeżeli zadanie Ogrzewanie/Chłodzenie pomieszczeń zostanie przełączone do stanu Włączone przez użytkownika bądź harmonogram, wtedy DCOM przełączy je do stanu Wyłączone. Gdy stan Wejścia S1 zmieni się na Obwód otwarty lub gdy zakończy się okres Wymuszenia ograniczonego czasowo, DCOM przywróci stan Ogrzewanie/Chłodzenie Włączone/Wyłączone do wartości sprzed zastosowania operacji Zakazuj.
S2: ZAKAZUJ PODGRZEWANIA CWU.
Jeśli na Wejściu S2 występuje stan Zwarcie, wtedy następuje Wymuszenie wyłączenia zadania Podgrzewania CWU. Jeżeli zadanie Podgrzewanie CWU zostanie przełączone do stanu Włączone przez użytkownika bądź harmonogram, wtedy DCOM przełączy je do stanu Wyłączone. Gdy stan Wejścia S2 zmieni się na Obwód otwarty lub gdy zakończy się okres Wymuszenia ograniczonego czasowo, DCOM przywróci stan Podgrzewania CWU Włączone/Wyłączone do wartości sprzed zastosowania operacji Zakazuj.
S3: ZAKAZUJ WŁĄCZENIA GRZAŁKI WSPOMAGAJĄCEJ CWU
Jeśli na Wejściu S3 występuje stan Zwarcie, wtedy następuje Wymuszenie wyłączenia Grzałki wspomagającej CWU. Jeżeli Grzałka wspomagająca CWU zostanie przełączona do stanu Włączona przez użytkownika bądź harmonogram, wtedy DCOM przełączy ją do stanu Wyłączona. Gdy stan Wejścia S3 zmieni się na Obwód otwarty lub gdy zakończy się okres Wymuszenia ograniczonego czasowo, DCOM przywróci stan Grzałki wspomagającej CWU Włączona/Wyłączona do wartości sprzed zastosowania operacji Zakazuj.
S4: ZAKAZUJ WSZYSTKICH FUNKCJI
Jeżeli na Wejściu S4 występuje stan Zwarcie, wtedy DCOM będzie zakazywać włączenia Ogrzewania/Chłodzenia pomieszczeń, podgrzewania CWU oraz Grzałki wspomagającej CWU. Jeżeli którakolwiek z tych funkcji zostanie przełączona do stanu Włączona przez użytkownika bądź harmonogram, wtedy DCOM przełączy ją do stanu Wyłączona. Gdy stan Wejścia S4 zmieni się na Obwód otwarty lub gdy zakończy się okres Wymuszenia ograniczonego czasowo, DCOM przywróci stan każdej z tych funkcji do wartości sprzed zastosowania operacji Zakazuj.
S5: FW (FOTOWOLTAIKA) DOSTĘPNA DO MAGAZYNOWANIA
Jeśli na Wejściu S5 wystąpi stan Zwarcie, wtedy DCOM uruchomi funkcję Podgrzewania CWU, anulując tym wszelkie funkcje zakazów, jakie mogą być również zastosowane. Gdy stan Wejścia S5 zmieni się na Obwód otwarty lub gdy zakończy się okres Wymuszenia ograniczonego czasowo, DCOM przywróci stan funkcji Podgrzewanie CWU do wartości sprzed zastosowania operacji anulowania.
Jeśli zostanie zastosowana funkcja Zakazuj podgrzewania CWU, FW dostępna lub obie te funkcje, stan Włączone/ Wyłączone zadania Podgrzewanie CWU sprzed zastosowania którejkolwiek z tych funkcji zostanie zapisany przez DCOM i kiedy działanie funkcji Zakazuj podgrzewania CWU oraz FW dostępna zostanie zakończone, nastąpi przywrócenie stanu zadania Podgrzewanie CWU Włączone.
S6: URUCHOM GRZAŁKĘ WSPOMAGAJĄCĄ CWU
Jeśli na Wejściu S6 wystąpi stan Zwarcie, wtedy DCOM uruchomi funkcję Grzałka wspomagająca CWU, anulując tym wszelkie funkcje zakazów, jakie mogą być również zastosowane. Gdy stan Wejścia S56 zmieni się na Obwód otwarty lub gdy zakończy się okres Wymuszenia ograniczonego czasowo, DCOM przywróci stan funkcji Grzałka wspomagająca CWU do wartości sprzed zastosowania operacji anulowania.
Jeśli zostanie zastosowana funkcja Zakazuj włączenia grzałki wspomagającej CWU, Uruchom grzałkę wspomagającą lub obie te funkcje, stan Włączone/Wyłączone zadania Grzałka wspomagająca CWU sprzed zastosowania którejkolwiek z tych
funkcji zostanie zapisany przez DCOM i kiedy działanie funkcji Zakazuj włączenia grzałki wspomagającej CWU, Uruchom grzałkę wspomagając zostanie zakończone, nastąpi przywrócenie stanu zadania Grzałka wspomagająca CWU Włączone/Wyłączone.
Polski
11DCOM-LT/IO Reference Manual
Voytech Systems Limited
Unit 203, China House, 401 Edgware Road, London, NW2 6GY, UK 535-252-A3
Loading...
