Daikin CTXA152V1BS, FTXA202V1BS, FTXA252V1BS, FTXA352V1BS, FTXA422V1BS User reference guide [fi]

...

CTXA15A2V1BW FTXA20A2V1BW FTXA25A2V1BW FTXA35A2V1BW FTXA42A2V1BW FTXA50A2V1BW

Käyttäjän viiteopas

Daikin-huoneilmastointilaite

CTXA15(A)(B)2V1BS FTXA20(A)(B)2V1BS FTXA25(A)(B)2V1BS FTXA35(A)(B)2V1BS FTXA42(A)(B)2V1BS FTXA50(A)(B)2V1BS

CTXA15(A)(B)2V1BT FTXA20(A)(B)2V1BT FTXA25(A)(B)2V1BT FTXA35(A)(B)2V1BT FTXA42(A)(B)2V1BT FTXA50(A)(B)2V1BT

CTXA15B2V1BB FTXA20B2V1BB FTXA25B2V1BB FTXA35B2V1BB FTXA42B2V1BB FTXA50B2V1BB

Käyttäjän viiteopas

Daikin-huoneilmastointilaite

Suomi

Sisällysluettelo

1 Yleiset varotoimet 2

1.1 Tietoja asiakirjasta..................................................................... 2

1.1.1 Varoitusten ja symbolien merkitys .............................. 2

1.2 Käyttäjälle.................................................................................. 3

2 Tietoja asiakirjasta 3

2.1 Tietoa tästä asiakirjasta............................................................. 3

2.2 Käyttäjän viiteopas lyhyesti ....................................................... 3

3 Tietoja järjestelmästä 4

3.1 Sisäyksikkö................................................................................ 4

3.2 Tietoja käyttöliittymästä ............................................................. 4

3.2.1 Komponentit: Käyttöliittymä ........................................ 5

3.2.2 Tila: Käyttöliittymän LCD-näyttö.................................. 5

3.2.3 Käyttöliittymän käyttö.................................................. 5

4 Ennen käyttöä 6

4.1 Yleiskuvaus: Ennen käyttöä ...................................................... 6

4.2 Käyttöliittymän kiinnittäminen seinään ...................................... 6

4.3 Paristojen asettaminen.............................................................. 6

4.4 Kello .......................................................................................... 6

4.4.1 Kellon asetus aikaan................................................... 6

4.5 Sisäyksikön näytön kirkkaus ..................................................... 6

4.5.1 Sisäyksikön näytön kirkkauden asettaminen .............. 6

4.6 Virransyötön kytkeminen päälle ................................................ 7

4.7 Sisäyksikön asentoasetuksen muuttaminen ............................. 7

5 Käyttö 7

5.1 Toiminta-alue............................................................................. 7

5.2 Milloin mitäkin ominaisuutta käytetään...................................... 7

5.3 Toimintatila ja lämpötilan asetuspiste........................................ 8

5.3.1 Toimintatilan käynnistäminen/sammuttaminen ja

lämpötilan asettaminen ............................................... 8

5.4 Ilmavirran nopeus...................................................................... 8

5.4.1 Ilmavirran nopeuden säätäminen................................ 9

5.5 Ilmavirran suunta....................................................................... 9

5.5.1 Ilmavirran pystysuunnan säätäminen ......................... 9

5.5.2 Ilmavirran vaakasuunnan säätäminen ........................ 9

5.5.3 3-D-ilmavirran suunnan käyttäminen .......................... 9

5.6 Miellyttävä ilmavirta- ja Intelligent Eye ‑toiminta........................ 9

5.6.1 Miellyttävä ilmavirta -toiminta...................................... 9

5.6.2 Intelligent Eye -toiminta............................................... 10

5.6.3 Miellyttävä- ja Intelligent Eye -toiminnan

käynnistäminen/pysäyttäminen................................... 10

5.7 Tehokas toiminta ....................................................................... 10

5.7.1 Tehokas-toiminnan käynnistäminen/pysäyttäminen ... 10

5.8 Econo- ja ulkoyksikön hiljainen toiminta.................................... 11

5.8.1 Econo-toiminta............................................................ 11

5.8.2 Ulkoyksikön hiljainen toiminta..................................... 11

5.8.3 Econo- ja ulkoyksikön hiljaisen toiminnan

käynnistäminen/pysäyttäminen................................... 11

5.9 Virtausyksikön (ilman puhdistus) toiminta ................................. 11

5.9.1 Virtausyksikön (ilmanpuhdistus) toiminnan

käynnistäminen/sammuttaminen ................................ 11

5.10 OFF/ON-ajastintoiminto............................................................. 11

5.10.1 OFF-ajastintoiminnan käynnistäminen/

pysäyttäminen............................................................. 11

5.10.2 ON-ajastintoiminnan käynnistäminen/pysäyttäminen . 12

5.10.3 OFF-ajastimen ja ON-ajastimen yhdistäminen ........... 12

5.11 Viikkoajastintoiminta .................................................................. 12

5.11.1 Viikkoajastintoiminnan asettaminen............................ 12

5.11.2 Varausten kopioiminen ............................................... 13

5.11.3 Varausten vahvistaminen............................................ 13

5.11.4 Viikkoajastimen poistaminen käytöstä ja ottaminen

uudelleen käyttöön...................................................... 13

5.11.5 Varausten poistaminen ............................................... 14

5.12 WLAN-yhteys ............................................................................ 14

5.12.1 Langattoman sovittimen käyttämisessä huomioitavaa. 14

5.12.2 Daikin Online Controller -sovelluksen asentaminen .... 14

5.12.3 Langattoman yhteyden määrittäminen......................... 14

6 Energiansäästö ja toiminnan optimointi 16

7 Kunnossapito ja huolto 16

7.1 Yleiskuvaus: Kunnossapito ja huolto.......................................... 16

7.2 Sisäyksikön ja käyttöliittymän puhdistaminen ............................ 17

7.3 Etupaneelin puhdistaminen ........................................................ 17

7.4 Etupaneelin avaaminen.............................................................. 17

7.5 Tietoja ilmansuodattimista.......................................................... 17

7.6 Ilmansuodattimien puhdistaminen.............................................. 17

7.7 Titaaniapatiittihajunpoistosuodattimen ja

hopeahiukkassuodattimen (Ag-ionisuodatin) puhdistaminen ..... 18

7.8 Titaaniapatiittihajunpoistosuodattimen ja

hopeahiukkassuodattimen (Ag-ionisuodatin) vaihtaminen ......... 18

7.9 Etupaneelin sulkeminen ............................................................. 18

7.10 Etupaneelin irrottaminen ............................................................ 18

7.11 Huomioon otettavat seikat ennen pitkää käyttötaukoa ............... 19

8 Vianetsintä 19

8.1 Oireet, jotka EIVÄT ole järjestelmän toimintahäiriöitä ................ 20

8.1.1 Oire: Virtaavaa vettä muistuttava ääni kuuluu ............. 20

8.1.2 Oire: Suhahdus kuuluu ................................................ 20

8.1.3 Oire: Tikitystä kuuluu ................................................... 20

8.1.4 Oire: Viheltävä ääni kuuluu.......................................... 20

8.1.5 Oire: Naksahtava ääni toiminnan tai lepoajan aikana.. 20

8.1.6 Oire: Läpyttävä ääni kuuluu ......................................... 20

8.1.7 Oire: Yksiköstä virtaa ulos valkoista sumua

(sisäyksikkö, ulkoyksikkö) ............................................ 20

8.1.8 Oire: Yksiköt voivat päästää hajuja.............................. 20

8.1.9 Oire: Ulkotuuletin pyörii, kun ilmastointilaite ei ole

toiminnassa.................................................................. 20

8.2 Ongelmien ratkaiseminen virhekoodien perusteella................... 21

8.3 Langattoman yhteyssovittimen vianetsintä................................. 21

9 Hävittäminen 22

10 Sanasto 22

1 Yleiset varotoimet

1.1 Tietoja asiakirjasta

▪ Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet

ovat käännöksiä.

▪ Tässä asiakirjassa olevat varotoimet käsittelevät erittäin tärkeitä

aiheita. Noudata niitä huolellisesti.

▪ Järjestelmän asennus sekä kaikki asennusoppaassa ja asentajan

viiteoppaassa kuvatut toimenpiteet TULEE suorittaa valtuutetun asentajan toimesta.

1.1.1 Varoitusten ja symbolien merkitys

VAARA

Tarkoittaa tilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAARA: SÄHKÖISKUN VAARA

Tarkoittaa tilannetta, joka voi johtaa sähköiskuun.

VAARA: PALAMISEN VAARA

Tarkoittaa tilannetta, joka voi johtaa palovammaan tai paleltumaan äärimmäisen kuumien tai kylmien lämpötilojen vuoksi.

Käyttäjän viiteopas

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin-huoneilmastointilaite

4P518786-1E – 2019.10

2 Tietoja asiakirjasta

VAARA: RÄJÄHDYSVAARA

Tarkoittaa tilannetta, joka voi johtaa räjähdykseen.

VAROITUS

Tarkoittaa tilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAROITUS: TULENARKAA MATERIAALIA

HUOMIO

Tarkoittaa tilannetta, joka voi johtaa lievään tai keskivaikeaan loukkaantumiseen.

HUOMIOITAVAA

Tarkoittaa tilannetta, josta voi seurata laitteisto- ja omaisuusvahinkoja.

TIETOJA

Tarkoittaa hyödyllisiä vinkkejä tai lisätietoja.

Symboli Selitys

Lue asennus- ja käyttöopas ja kytkentäohje ennen asennusta.

Lue huolto-opas ennen kunnossapito- ja huoltotoimenpiteiden suorittamista.

Lisätietoja on asentajan ja käyttäjän viiteoppaassa.

mahdollisia negatiivisia seurauksia ympäristölle ja ihmisten terveydelle. Voit kysyä lisätietoja asentajalta tai paikallisilta viranomaisilta.

▪ Paristoissa on seuraava symboli:

Se tarkoittaa, että paristoja EI saa laittaa lajittelemattomaan talousjätteeseen. Jos symbolin alapuolella on kemiallinen merkki, kyseinen kemiallinen merkki tarkoittaa, että paristo sisältää raskasmetallia tietyn rajan ylittävän määrän verran. Mahdollisia kemiallisia symboleja ovat: Pb: lyijy (>0,004%). Käytetyt paristot on käsiteltävä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä varten. Huolehtimalla siitä, että käytetyt paristot hävitetään asianmukaisesti, autat estämään mahdollisia negatiivisia seurauksia ympäristölle ja ihmisten terveydelle.

2 Tietoja asiakirjasta

2.1 Tietoa tästä asiakirjasta

Haluamme kiittää sinua ostettuasi tämän tuotteen. Huomaa:

▪ Säilytä asiakirja myöhempää käyttöä varten.

Kohdeyleisö

Loppukäyttäjät

1.2 Käyttäjälle

▪ Jos ET ole varma siitä, kuinka laitetta käytetään, ota yhteyttä

asentajaan.

▪ Tätä laitetta saavat käyttää vähintään 8-vuotiaat lapset ja henkilöt,

joilla on rajoittunut fyysinen, aistimuksellinen tai henkinen kapasiteetti tai joilla ei ole riittävästi kokemusta ja tietämystä, jos he ovat saaneet valvontaa tai opastusta laitteen turvallisesta käytöstä ja ymmärtävät siihen liittyvät vaarat. Lapset EIVÄT saa leikkiä laitteella. Lapset EIVÄT saa suorittaa puhdistamista ja käyttäjän huoltoa ilman valvontaa.

VAROITUS

Sähköiskujen ja tulipalojen estämiseksi:

▪ ÄLÄ huuhtele yksikköä.

▪ ÄLÄ käytä yksikköä märillä käsillä.

▪ ÄLÄ aseta mitään nesteitä sisältäviä esineitä yksikön

päälle.

HUOMIOITAVAA

▪ ÄLÄ aseta mitään esineitä tai laitteita yksikön päälle.

▪ ÄLÄ kiipeä yksikön päälle tai istu tai seiso sen päällä.

▪ Yksiköissä on seuraava symboli:

TIETOJA

Tämä laite on tarkoitettu ammattilaisten ja koulutettujen käyttäjien käyttöön liikkeissä, kevyessä teollisuudessa ja maatiloilla, sekä maallikoiden käyttöön kaupallisissa toimissa ja kotitalouksissa.

Asiakirjasarja

Tämä asiakirja on osa asiakirjasarjaa. Asiakirjasarjaan kuuluvat:

▪ Yleiset varotoimet:

▪ Turvallisuusohjeita, jotka on luettava ennen järjestelmän

käyttöä

▪ Muoto: Paperi (sisäyksikön pakkauksessa)

▪ Käyttöopas:

▪ Pikaopas peruskäyttöön

▪ Muoto: Paperi (sisäyksikön pakkauksessa)

▪ Käyttäjän viiteopas:

▪ Tarkat vaihekohtaiset ohjeet ja taustatietoja peruskäyttöön ja

edistyneeseen käyttöön

▪ Muoto: Digitaaliset tiedostot osoitteessa http://

www.daikineurope.com/support-and-manuals/productinformation/

Mukana toimitettujen asiakirjojen uusimmat versiot voivat olla saatavilla alueesi Daikin-sivustolta tai asentajan kautta.

Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat käännöksiä.

Se tarkoittaa, että sähkö- ja elektroniikkalaitteita EI saa laittaa lajittelemattomaan talousjätteeseen. ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä kylmäaineen, öljyn ja muiden materiaalien käsittely on jätettävä valtuutetun asentajan tehtäväksi sovellettavien lakisääteisten määräysten mukaisesti. Yksiköt täytyy käsitellä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä, kierrätystä ja talteenottoa varten. Huolehtimalla siitä, että tuote hävitetään asianmukaisesti, autat estämään

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin-huoneilmastointilaite 4P518786-1E – 2019.10

2.2 Käyttäjän viiteopas lyhyesti

Luku Kuvaus

Yleiset varotoimet Turvallisuusohjeita, jotka on luettava

ennen käyttöä

Tietoja asiakirjasta Käyttäjälle tarkoitetut asiakirjat

Käyttäjän viiteopas

3 Tietoja järjestelmästä

p p

j kol

Luku Kuvaus

Tietoja järjestelmästä ▪ Toiminta-alue

▪ Sisäyksikön ja käyttöliittymän

kuvaus

Ennen käyttöä Toimenpiteet ennen käytön

aloittamista

Käyttö Miten ja milloin tiettyjä ominaisuuksia

käytetään

Energiansäästö ja toiminnan optimointi

Kunnossapito ja huolto Yksikön kunnossapito ja huolto Vianetsintä Mitä täytyy ongelmien esiintyessä Hävittäminen Miten järjestelmä hävitetään Sanasto Termien määritelmät

Energian säästäminen

3 Tietoja järjestelmästä

VAROITUS: TULENARKAA MATERIAALIA

Yksikön sisällä oleva kylmäaine on lievästi tulenarkaa.

HUOMIO

Sisäyksikkö sisältää radiolaitteiston, minimierotusväli laitteiston säteilyosan ja käyttäjän välillä on 10cm.

3.1 Sisäyksikkö

HUOMIO

ÄLÄ laita sormia, keppejä tai muita esineitä ilman ulostulotai sisäänmenoaukkoon. Koska tuuletin pyörii suurella nopeudella, se aiheuttaa vammoja.

TIETOJA

Äänenpainetaso on alle 70dBA.

VAROITUS

▪ Älä muuta, pura, irrota, asenna uudelleen tai korjaa

yksikköä itse, sillä virheellinen purkaminen tai asennus voi aiheuttaa sähköiskun tai tulipalon. Ota yhteys jälleenmyyjään.

▪ Jos kylmäainetta vahingossa vuotaa, varmista, ettei

avotulta ole. Kylmäaine on täysin turvallista, myrkytöntä ja hieman tulenarkaa, mutta se muodostaa myrkyllistä kaasua, jos sitä pääsee vuotamaan huoneeseen, jossa on tuuletinlämmittimistä, kaasuliesistä tms. tulevaa tulenarkaa ilmaa. Anna aina pätevän asentajan varmistaa ennen käytön jatkamista, että vuotokohta on korjattu.

a Ilmanotto b Ilmanpoisto c Titaaniapatiittihajunpoistosuodatin ja

hopeahiukkassuodatin (Ag-ionisuodatin)

d Ilmansuodatin e Etupaneeli

f Huoltokansi g Intelligent Eye -anturi h Näyttö

i Huonelämpötila- ja kosteusanturi j ON/OFF-painike ja toiminnan merkkivalo (vihreä)

k Signaalin vastaanotin

l Ajastimen merkkivalo (oranssi)

m Intelligent Eye -merkkivalo (vihreä)

n Langattoman sovittimen ON/OFF-painike o Kaihdinsäleet (pystysuorat siivet) p Säätöläpät (vaakasuorat siivet)

Huomautus: Titaaniapatiittihajunpoistosuodatin ja

hopeahiukkassuodatin voidaan asentaa kumpaan tahansa paikkaan.

Virtapainike

Jos käyttöliittymä puuttuu, voit käynnistää/pysäyttää toiminnan sisäyksikön ON/OFF-painikkeella. Kun toiminta käynnistetään tällä painikkeella, käytetään seuraavia asetuksia:

▪ Toimintatila = Automaattinen

▪ Lämpötila-asetus = 25°C

▪ Ilmavirran nopeus = Automaattinen

3.2 Tietoja käyttöliittymästä

▪ Suora auringonvalo. Älä altista käyttöliittymää suoralle

auringonvalolle.

▪ Pöly. Signaalin lähettimessä tai vastaanottimessa oleva pöly

vähentää herkkyyttä. Pyyhi pöly pois pehmeällä liinalla.

▪ Loistevalaisimet. Signaalien välitys saattaa estyä, jos huoneessa

on loistevalaisimia. Ota tällaisessa tapauksessa yhteys asentajaan.

▪ Muut laitteet. Jos kaukosäätimen signaalit ohjaavat muita

laitteita, siirrä muita laitteita tai ota yhteys asentajaan.

▪ Verhot. Varmista, että verhot tai muut esineet eivät estä signaalia

yksikön ja käyttöliittymän välillä.

HUOMIOITAVAA

▪ Älä pudota käyttöliittymää.

▪ Älä anna käyttöliittymän kastua.

Käyttäjän viiteopas

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin-huoneilmastointilaite

4P518786-1E – 2019.10

3 Tietoja järjestelmästä

Menu (push 2sec)

Panel (push 2sec)

≥500

(mm)

3.2.1 Komponentit: Käyttöliittymä

a Signaalilähetin b LCD-näyttö c Lämpötilan säätöpainike d Virtapainike e Pystykääntöpainike ja valikko (paina 2sekuntia)

f Vaakakääntöpainike g Miellyttävä ilmavirta ja Intelligent Eye ‑toimintapainike h Valintapainike

i Kellopainike ja paneelin avaus (paina 2sekuntia)

j ON/OFF-ajastintoiminnan painikkeet k Viikkoajastintoiminnan painikkeet

l Virtaus

m Econo- ja ulkoyksikön hiljaisen toiminnan painike

n Tilapainike o Teho-painike p Tuuletinpainike

TIETOJA

Käytä painiketta (pidä painettuna 2 sekuntia) etupaneelin avaamiseen, kun puhdistat ilmansuodattimia. Katso "7.4Etupaneelin avaaminen"[417].

3.2.2 Tila: Käyttöliittymän LCD-näyttö

Kuvake Kuvaus

Toimintatila = Vain tuuletin

Tehotoiminta on aktiivinen

Econo-toiminta on aktiivinen

Ulkoyksikön hiljainen toiminta on aktiivinen

Sisäyksikkö vastaanottaa signaalin käyttöliittymästä Nykyinen lämpötila-asetus

Ilmavirran nopeus = Automaattinen

Ilmavirran nopeus = Sisäyksikkö hiljainen

Ilmavirran nopeus = Korkea

Ilmavirran nopeus = Korkea keskitaso

Ilmavirran nopeus = Keskitaso

Ilmavirran nopeus = Matala keskitaso

Ilmavirran nopeus = Matala

Mukavuustoiminta on aktiivinen

Intelligent Eye on aktiivinen

Automaattinen pystykääntö on aktiivinen

Automaattinen vaakakääntö on aktiivinen

Streamer on aktiivinen

ON-ajastin on aktiivinen OFF-ajastin on aktiivinen Viikkoajastin on aktiivinen

Viikonpäivä

Nykyinen kellonaika

3.2.3 Käyttöliittymän käyttö

Kuvake Kuvaus

Toiminta on aktiivinen

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin-huoneilmastointilaite 4P518786-1E – 2019.10

Toimintatila = Automaattinen

Toimintatila = Kuivaus

Toimintatila = Lämmitys

Toimintatila = Jäähdytys

Huomautus: Varmista, ettei esteitä ole 500 mm:n etäisyydellä signaalin vastaanottimen alapuolella. Ne voivat vaikuttaa käyttöliittymän vastaanottotehoon.

1 Osoita signaalilähettimellä sisäyksikön signaalin vastaanotinta

Tulos: Kun sisäyksikkö vastaanottaa signaalin käyttöliittymästä,

kuuluu äänimerkki:

a Signaalin vastaanotin

(suurin tiedonsiirtoetäisyys on 7m).

Käyttäjän viiteopas

4 Ennen käyttöä

cba

2×

AAA.LR03

Ääni Kuvaus

Kaksi äänimerkkiä Toiminta alkaa. Yksi äänimerkki Asetus muuttuu. Pitkä äänimerkki Toiminta päättyy.

4 Ennen käyttöä

4.1 Yleiskuvaus: Ennen käyttöä

Tässä luvussa kerrotaan, mitä ennen yksikön käyttämistä täytyy tehdä.

Tyypillinen työnkulku

Ennen käyttöä täytyy yleensä tehdä seuraavat vaiheet:

▪ Käyttöliittymän kiinnittäminen seinään.

▪ Paristojen asettaminen käyttöliittymään.

▪ Käyttöliittymän näytön kirkkauden asettaminen.

▪ Kellon asettaminen.

▪ Sisäyksikön asennon asettaminen.

▪ Virransyötön kytkeminen päälle.

4.2 Käyttöliittymän kiinnittäminen seinään

TIETOJA

▪ Vilkkuva LCD-näyttö osoittaa pariston alhaisen

varauksen.

▪ Vaihda aina molemmat paristot yhtä aikaa.

4.4 Kello

Jos sisäyksikön sisäistä kelloa ei ole asetettu oikeaan aikaan, ONajastin, OFF-ajastin ja viikkoajastin eivät toimi oikein. Kello täytyy asettaa uudelleen:

▪ Kun virtakytkin on kytkenyt yksikön pois päältä.

▪ Sähkökatkon jälkeen.

▪ Kun käyttöliittymän paristot on vaihdettu.

4.4.1 Kellon asetus aikaan

Huomautus: Jos aikaa ei ole asetettu, , ja vilkkuvat.

1 Paina .

Tulos: ja vilkkuvat

2 Aseta kuluva viikonpäivä painamalla tai .

Huomautus: Painikkeen tai pitäminen painettuna

suurentaa tai pienentää aika-asetusta nopeasti.

Näytä Viikonpäivä

Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai

a Käyttöliittymä b Ruuvit (eivät sisälly toimitukseen) c Käyttöliittymän pidin

1 Valitse paikka, josta signaalit saavuttavat yksikön.

2 Kiinnitä pidin ruuveilla seinään tai vastaavaan paikkaan.

3 Ripusta käyttöliittymä pitimeensä.

4.3 Paristojen asettaminen

Paristot kestävät noin 1 vuoden.

1 Irrota etukansi.

2 Aseta molemmat paristot yhtä aikaa.

3 Laita etukansi takaisin.

Käyttäjän viiteopas

3 Paina .

Tulos: vilkkuu.

4 Aseta oikea aika painamalla tai .

5 Paina .

Tulos: Asetus on tehty. vilkkuu.

4.5 Sisäyksikön näytön kirkkaus

Säädä sisäyksikön näytön kirkkautta tarpeen mukaan tai sammuta näyttö.

4.5.1 Sisäyksikön näytön kirkkauden asettaminen

1 Pidä painettuna vähintään 2sekuntia.

Tulos: Valikko ilmestyy näyttöön. vilkkuu.

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin-huoneilmastointilaite

4P518786-1E – 2019.10

2 Paina .

3 Muuta asetusta seuraavasti painamalla tai :

… vilkkuu Kirkkaus on…

Korkea

Hidas

Pois päältä

5 Käyttö

Jos yksikkö on… Symboli Vilkkuu Tulos

Keskellä seinää (tehdasasetus)

≤500mm seinästä oikealla

≤500mm seinästä vasemmalla

Tulos: Ilmavirran aluetta säädetään, jotta vältetään suora kontakti seinän kanssa.

4 Vahvista valittu asetus painamalla . Tulos: Kirkkausasetus vaihdetaan. Huomautus: Näyttö palaa automaattisesti oletusnäyttöön

60sekunnin kuluttua. Jos haluat palata oletusnäyttöön nopeammin, paina kaksi kertaa.

4.6 Virransyötön kytkeminen päälle

1 Käännä virtakytkin päälle. Tulos: Sisäyksikön läppä avautuu ja sulkeutuu referenssiasennon

asettamista varten.

4.7 Sisäyksikön asentoasetuksen

muuttaminen

Aseta sisäyksikön asento niin, että ilmavirta ei suuntaudu suoraan seinään.

1 Pidä painettuna vähintään 2sekuntia.

Tulos: Valikko ilmestyy näyttöön.

2 Vaihda valikoksi painamalla tai .

Tulos: Valikko ilmestyy näyttöön. vilkkuu.

3 Valitse valikko painamalla .

Tulos: vilkkuu.

4 Muuta asetusta seuraavasti painamalla tai :

5 Käyttö

5.1 Toiminta-alue

Turvallisen ja tehokkaan toiminnan takaamiseksi käytä järjestelmää vain seuraavien lämpötila- ja kosteusrajojen sisällä.

Toimintotila Käyttöala

Jäähdytys

Lämmitys

Kuivaus

5.2 Milloin mitäkin ominaisuutta

Määritä käytettävät ominaisuudet seuraavan taulukon avulla:

Perusominaisuudet

lämpötila

suunta

(a)(b)

(a)

(a) Turvalaite saattaa pysäyttää järjestelmän toiminnan. (b) Sisäyksikössä voi esiintyä kondensaatiota ja tippumista.

▪ Ulkolämpötila: –10~46°C

▪ Sisälämpötila: 18~32°C

▪ Sisäilman kosteus: ≤80% ▪ Ulkolämpötila: –15~24°C

▪ Sisälämpötila: 10~30°C ▪ Ulkolämpötila: –10~46°C

▪ Sisälämpötila: 18~32°C

▪ Sisäilman kosteus: ≤80%

Jos käytetään toiminta-alueen ulkopuolella:

käytetään

Ominaisuus Tehtävät

Toimintatilat ja

+ Ilmavirran

Järjestelmän käynnistäminen/ sammuttaminen ja lämpötilan asettaminen:

▪ Lämmitys- ja jäähdytystilassa

huonetta lämmitetään tai jäähdytetään.

▪ Vain tuuletin- tilassa huoneeseen

puhalletaan ilmaa ilman lämmitystä tai jäähdytystä.

▪ Kuivaustilassa huoneen kosteutta

vähennetään.

▪ Automaattisessa tilassa sopiva

lämpötila ja toimintatila valitaan automaattisesti.

Ilmavirran suunnan säätäminen (kääntyvä tai kiinteä asento).

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikin-huoneilmastointilaite 4P518786-1E – 2019.10

Käyttäjän viiteopas

5 Käyttö

Ominaisuus Tehtävät

Ilmavirran nopeus

Lisäominaisuudet

Virtaus

Econo

Ulkoyksikkö hiljainen

Mukavuus

Intelligent Eye

Tehokas

ON-ajastin +

OFF-ajastin

Viikkoajastin

Lisäominaisuudet

WLAN-yhteys Yksikön käyttäminen älylaitteiden

Huoneen puhallettavan ilman määrän säätäminen.

Hiljaisempi käynti.

Poistaa ilman mukana kulkevia allergeeneja, kuten hometta, siitepölyä, adjuvanttiaineita, viruksia, bakteereja…

Järjestelmän käyttäminen samalla, kun käytetään muita virtaa kuluttavia laitteita.

Energian säästäminen. Alentaa ulkoyksikön melutasoa.

Esimerkki: Yö. Säätää ilmavirran suuntaa

automaattisesti, jotta huonetta jäähdytetään tai lämmitetään tehokkaammin.

Estää ilman puhaltamisen suoraan ihmisten päälle.

Säästää energiaa, kun huoneessa ei ole ketään.

Huoneen jäähdyttäminen tai lämmittäminen nopeasti.

Järjestelmän kytkeminen päälle tai pois automaattisesti.

Järjestelmän kytkeminen päälle tai pois automaattisesti viikoittain.

avulla.

5.3 Toimintatila ja lämpötilan asetuspiste

Milloin. Säädä järjestelmän toimintatilaa ja aseta lämpötila, kun

haluat:

▪ lämmittää tai jäähdyttää huonetta

▪ puhaltaa huoneeseen ilmaa ilman lämmitystä tai jäähdytystä

▪ vähentää kosteutta huoneessa

Mitä. Järjestelmä toimii eri tavoin käyttäjän valinnan mukaan.

Asetus Kuvaus

Automaattinen

Kuivaus

Lämmitys

Jäähdytys

Tuuletin

Lisätietoja:

▪ Ulkolämpötila. Järjestelmän jäähdytys- tai lämmitysteho laskee,

kun ulkolämpötila on liian korkea tai liian alhainen.

Järjestelmä jäähdyttää tai lämmittää huoneen lämpötilan asetuspisteeseen. Se vaihtaa tarvittaessa automaattisesti jäähdytyksen ja lämmityksen välillä.

Järjestelmä vähentää huoneilman kosteutta lämpötilaa muuttamatta.

Järjestelmä lämmittää huoneen lämpötilan asetuspisteeseen.

Järjestelmä jäähdyttää huoneen lämpötilan asetuspisteeseen.

Järjestelmä säätää vain ilmavirtaa (ilmavirran nopeus ja suunta).

Järjestelmä ei säädä lämpötilaa.

▪ Sulatustoiminta. Lämmitystoiminnan aikana ulkoyksikköön

saattaa muodostua huurretta, joka laskee lämmitystehoa. Tällöin järjestelmä siirtyy automaattisesti sulatustoimintaan huurteen poistamiseksi. Sulatustoiminnan aikana sisäyksiköstä ei puhalleta kuumaa ilmaa.

▪ Kosteusanturi. Säädä kosteutta vähentämällä sitä

jäähdytysprosessin aikana.

5.3.1 Toimintatilan käynnistäminen/ sammuttaminen ja lämpötilan asettaminen

: Yksikkö on toiminnassa.

: Toimintatila = Automaattinen

: Toimintatila = Kuivaus

: Toimintatila = Jäähdytys

: Toimintatila = Lämmitys

: Toimintatila = Vain tuuletin

: Näyttää asetuslämpötilan.

1 Valitse toimintatila painamalla yhden tai useamman

kerran.

Tulos: Tila asetetaan seuraavassa järjestyksessä:

2 Paina , kun haluat käynnistää toiminnan.

Tulos: ja valittu tila näkyvät nestekidenäytössä.

3 Paina tai yhden tai useamman kerran, kun haluat

laskea tai nostaa lämpötilaa.

Jäähdytystoim inta

18~32°C 10~30°C 18~30°C –

Huomautus: Lämpötilaa ei voi säätää, kun käytetään kuivaus- tai vain tuuletin ‑tilaa.

4 Paina , kun haluat pysäyttää toiminnan.

Tulos: katoaa nestekidenäytöstä. Toiminnan merkkivalo

sammuu.

Lämmitystoimi nta

Automaattinen toiminta

Kuivaus- tai vain tuuletin toiminta

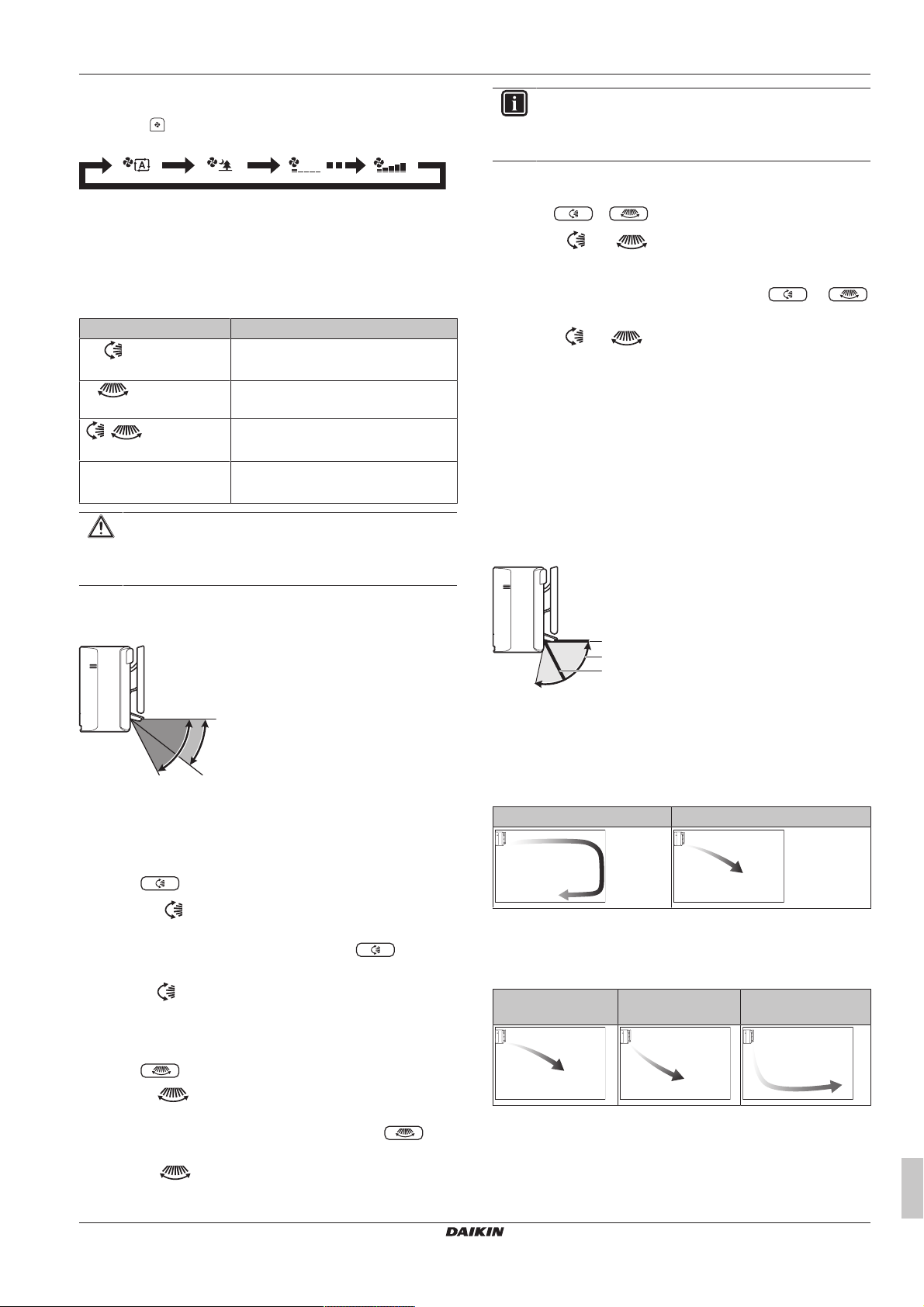

5.4 Ilmavirran nopeus

1 Paina , kun haluat valita:

5 ilmavirran nopeustasoa –

Automaattinen toiminta

Sisäyksikön hiljainen toiminta. Kun ilmavirran asetuksena on , yksikön tuottama ääni vaimenee.

TIETOJA

▪ Jos yksikkö saavuttaa lämpötilan asetuspisteen

jäähdytys-, lämmitys- tai automaattisessa tilassa. Tuuletin lakkaa toimimasta.

▪ Ilmavirran nopeusasetusta ei voi säätää, kun käytetään

Kuivaus-toimintatilaa.

Käyttäjän viiteopas

CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)

Daikin-huoneilmastointilaite

4P518786-1E – 2019.10

+ 16 hidden pages
