Daikin CTXA152V1BS, FTXA202V1BS, FTXA252V1BS, FTXA352V1BS, FTXA422V1BS User reference guide [et]

...
Daikini õhukonditsioneer ruumis kasutamiseks
CTXA15A2V1BW FTXA20A2V1BW FTXA25A2V1BW FTXA35A2V1BW FTXA42A2V1BW FTXA50A2V1BW
Kasutaja teatmik
CTXA15(A)(B)2V1BS FTXA20(A)(B)2V1BS FTXA25(A)(B)2V1BS FTXA35(A)(B)2V1BS FTXA42(A)(B)2V1BS FTXA50(A)(B)2V1BS
CTXA15(A)(B)2V1BT FTXA20(A)(B)2V1BT FTXA25(A)(B)2V1BT FTXA35(A)(B)2V1BT FTXA42(A)(B)2V1BT FTXA50(A)(B)2V1BT
CTXA15B2V1BB FTXA20B2V1BB FTXA25B2V1BB FTXA35B2V1BB FTXA42B2V1BB FTXA50B2V1BB
Kasutaja teatmik
Daikini õhukonditsioneer ruumis kasutamiseks
Eesti

Sisukord

Sisukord

1 Üldised ettevaatusabinõud 2

1.1 Info kasutusjuhiste kohta........................................................... 2
1.1.1 Hoiatuste ja sümbolite tähendus................................. 2
1.2 Kasutajale.................................................................................. 3
2 Info kasutusjuhiste kohta 3
2.1 Info käesoleva dokumendi kohta............................................... 3
2.2 Kasutaja teatmiku sisuülevaade................................................ 4
3 Süsteemi teave 4
3.1 Siseseade.................................................................................. 4
3.2 Juhtpuldi kasutusnõuded........................................................... 4
3.2.1 Koostisosad on järgmised. Juhtpult ............................ 5
3.2.2 Olek: juhtpuldi LCD-näidik .......................................... 5
3.2.3 Juhtpuldi kasutusvõtted .............................................. 5
4 Kasutuseelsed toimingud 6
4.1 Ülevaade: Kasutuseelsed toimingud ......................................... 6
4.2 Juhtpuldi hoidiku kinnitamine seinale ........................................ 6
4.3 Patareide paigaldamine............................................................. 6
4.4 Kella seadistamine .................................................................... 6
4.4.1 Kella seadistamine...................................................... 6
4.5 Siseseadme näidiku heleduse seadistamine ............................ 7
4.5.1 Siseseadme näidiku heleduse seadistamiseks tehke
järgmist ....................................................................... 7
4.6 Toite sisselülitamine .................................................................. 7
4.7 Siseseadme asendi sätte muutmiseks tehke järgmist............... 7
5 Kasutamine 7
5.1 Tööpiirkond................................................................................ 7
5.2 Funktsioonide kasutamine......................................................... 7
5.3 Töörežiim ja temperatuuri sättepunkt ........................................ 8
5.3.1 Käivitamine/peatamine ja temperatuuri määramine.... 8
5.4 Õhu vooluhulk ........................................................................... 9
5.4.1 Õhu vooluhulga muutmine.......................................... 9
5.5 Õhuvoolu suund ........................................................................ 9
5.5.1 Vertikaalse õhuvoolu suuna muutmine....................... 9
5.5.2 Horisontaalse õhuvoolu suuna muutmiseks tehke
järgmist ....................................................................... 9
5.5.3 Ruumilise (3D) õhuvoolu suunamise kasutamiseks
tehke järgmist.............................................................. 9
5.6 Mugava õhuvoolu funktsiooni ja nutika silma anduri
kasutamise ................................................................................ 9
5.6.1 Mugava õhuvoolu funktsiooni kasutamine.................. 9
5.6.2 Nutika silma andur ...................................................... 10
5.6.3 Mugava õhuvoolu funktsiooni ja nutika silma
kasutamine.................................................................. 10
5.7 Suurendatud võimsuse kasutamine .......................................... 10
5.7.1 Suurendatud võimsuse režiimi käivitamine/
seiskamine .................................................................. 11
5.8 Säästurežiimi ja välisseadme vaikse töötamise režiim.............. 11
5.8.1 Säästurežiimi kasutamine........................................... 11
5.8.2 Välisseadme vaikse töötamise funktsioon .................. 11
5.8.3 Säästurežiimi ja välisseadme vaikse töötamise
käivitamine/peatamine ................................................ 11
5.9 Striimeri (õhupuhasti) kasutamine............................................. 11
5.9.1 Striimeri (õhu puhastamine) käivitamine/seiskamine.. 11
5.10 VÄLJAS/SEES-taimeri kasutamine ........................................... 12
5.10.1 VÄLJAS-taimeri käivitamine/seiskamine..................... 12
5.10.2 SEES-taimeri käivitamine/seiskamine ........................ 12
5.10.3 VÄLJAS-taimeri ja SEES-taimeri kombineerimine...... 12
5.11 Nädalataimeri kasutamine ......................................................... 12
5.11.1 Nädalataimeri seadistamiseks tehke järgmist............. 13
5.11.2 Reserveeringute kopeerimine ..................................... 13
5.11.3 Reserveeringute kinnitamiseks tehke järgmist............ 14
5.11.4 Nädalataimeri töötamise inaktiveerimiseks ja
taasaktiveerimiseks tehke järgmist ............................. 14
5.11.5 Reserveeringute kustutamine ...................................... 14
5.12 Kohtvõrgu raadioühendus .......................................................... 14
5.12.1 Ettevaatusabinõud raadioadapteri kasutamisel ........... 14
5.12.2 Daikin Online Controlleri rakenduse installimiseks
tehke järgmist............................................................... 14
5.12.3 Raadioühenduse seadistamiseks tehke järgmist......... 14
6 Energia säästmine ja kasutamine parimal
viisil 16
7 Hooldus ja teenindus 16
7.1 Ülevaade: hooldus ja teenindus ................................................. 16
7.2 Siseseadme ja juhtpuldi puhastamine........................................ 17
7.3 Esipaneeli puhastamine ............................................................. 17
7.4 Esipaneeli avamiseks tehke järgmist ......................................... 17
7.5 Teave õhufiltrite kohta ................................................................ 17
7.6 Õhufiltri puhastamine ................................................................. 18
7.7 Titaanapatiidiga lõhnafiltri ja hõbedaga kübemefiltri
(hõbeioonfilter) puhastamiseks tehke järgmist ........................... 18
7.8 Titaanapatiidiga lõhnafiltri ja hõbedaga kübemefiltri
(hõbeioonfilter) asendamiseks tehke järgmist ............................ 18
7.9 Esipaneeli sulgemiseks tehke järgmist....................................... 18
7.10 Esipaneeli avamine .................................................................... 18
7.11 Toimingud enne seadme jätmist pikaajalisse seisakusse .......... 19
8 Rikkeotsing 19
8.1 Ilmingud, mis POLE rikked ......................................................... 20
8.1.1 Ilming: on kuulda vee voolamisele sarnast häält ......... 20
8.1.2 Ilming: on kuulda õhu vihisemist.................................. 20
8.1.3 Ilming: on kuulda tiksuvat häält.................................... 20
8.1.4 Ilming: on kuulda vilisevat häält ................................... 20
8.1.5 Ilming: töötamise ajal või ooterežiimis on kuulda
plõksuvat häält ............................................................. 20
8.1.6 Ilming: on kuulda plaksuvat häält................................. 20
8.1.7 Ilming: seadmest (siseseadmest või välisseadmest)
väljub valget suitsu....................................................... 20
8.1.8 Ilming: Seadmest võib eralduda lõhnasid .................... 21
8.1.9 Ilming: välisseadme ventilaator pöörleb sel ajal, kui
konditsioneer pole sisse lülitatud ................................. 21
8.2 Rikkekoodidega näidatud hälvete lahendamine......................... 21
8.3 Raadioadapteri rikkeotsing......................................................... 21
9 Toote kasutuselt kõrvaldamine 22
10 Sõnastik 22
1 Üldised ettevaatusabinõud

1.1 Info kasutusjuhiste kohta

▪ Originaaldokumendid on inglise keeles. Kõik teised keeled on
tõlked.
▪ Selles juhises kirjeldatud ettevaatusabinõudes käsitletakse väga
olulisi teemasid; järgige neid hoolikalt.
▪ Süsteemi tohib paigaldada ja paigaldusjuhises ning paigaldaja
teatmikus kirjeldatud toiminguid teha AINULT selleks volitatud paigaldaja.

1.1.1 Hoiatuste ja sümbolite tähendus

OHT
See sümbol tähistab olukorda, mis lõpeb surma või vigastusega.
OHT: ELEKTRILÖÖGIOHT
See sümbol tähistab olukorda, mis võib lõppeda elektrilöögiga.
Kasutaja teatmik
2
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Daikini õhukonditsioneer ruumis kasutamiseks
4P518786-1E – 2019.10

2 Info kasutusjuhiste kohta

OHT: PÕLETUSOHT
See sümbol tähistab olukorda, mis võib lõppeda äärmuslikult kõrgest või madalast temperatuurist põhjustatud põletusega.
OHT: PLAHVATUSOHT
Näitab olukorda, mis võib lõppeda plahvatusega.
HOIATUS
See sümbol tähistab olukorda, mis võib lõppeda kas surma või vigastusega.
HOIATUS: KERGSÜTTIV MATERJAL
ETTEVAATUST
See sümbol tähistab olukorda, mis võib lõppeda kerge või keskmise vigastusega.
MÄRKUS
See sümbol tähistab olukorda, mis võib lõppeda varustuse või vara kahjustusega.
TEAVE
See sümbol tähistab kasulikke nõuandeid või lisainfot.
Sümbol Selgitus
Enne paigaldamist lugege paigaldus- ja kasutusjuhend ning elektripaigaldise juhised läbi.
Enne hoolduse või teeninduse alustamist lugege läbi hooldusjuhend.
Vaadake lisateavet paigaldaja ja kasutaja teatmikust.

1.2 Kasutajale

▪ Kui te POLE KINDEL, kuidas seadet kasutada, küsige juhiseid
oma paigaldajalt.
▪ Seda seadet tohivad kasutada lapsed, kes on vähemalt 8-
aastased ja vanemad ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud, kui nad tegutsevad nende ohutuse eest vastutava isiku järelevalve või juhendamise all, kasutades seadet turvalisel viisil ning mõistes kaasnevaid ohte. Lapsed EI tohi selle seadmega mängida. ÄRGE lubage lastel seadet ilma järelevalveta puhastada ega hooldada.
HOIATUS
Elektrilöögi või tulekahju ennetamiseks:
▪ ÄRGE loputage seadet.
▪ ÄRGE kasutage seadet märgade kätega.
▪ ÄRGE asetage seadmele vett sisaldavaid esemeid.
MÄRKUS
▪ ÄRGE asetage seadmele mingeid esemeid ega
vahendeid.
▪ ÄRGE astuge, istuge ega seiske seadme peal.
▪ Seadmetel on järgmine sümbol:
See tähendab, et elektrilisi ja elektroonilisi seadmeid EI TOHI panna sorteerimata olmeprügi hulka. ÄRGE PÜÜDKE süsteemi ise lahti võtta, süsteemi lahtivõtmisel, külmaaine, õli ja muude osade käsitsemisel tuleb järgida kehtestatud eeskirju. Seadmeid tuleb käidelda eriettevõttes, et neid taaskasutada, ümber töödelda ja taastada. Nõuetekohase jäätmekäitlusega aitate kaitsta keskkonda võimalike kahjulike mõjude eest ja inimeste tervist. Lisateabe saamiseks pöörduge oma paigaldaja või kohaliku omavalitsuse poole.
▪ Toiteelementidel on järgmine sümbol:
See tähendab, et toiteelemente ei tohi panna sorteerimata olmeprügi hulka. Kui selle sümboli kohal on keemilise elemendi tähis, siis tähendab see, et patarei sisaldab raskemetalle üle teatud kontsentratsiooni. Võimalikud keemilise elemendi sümbolid on: Pb: plii (>0,004%). Kasutatud toiteelemente tuleb käidelda eriettevõttes, et neid elemente saaks taaskasutada. Kasutatud toiteelementide nõuetekohase jäätmekäitlusega aitate kaitsta keskkonda võimalike kahjulike mõjude eest ja inimeste tervist.
2 Info kasutusjuhiste kohta

2.1 Info käesoleva dokumendi kohta

Täname Teid toote ostmise eest. Palume teil teha järgmist:
▪ hoidke juhend tulevikus sirvimiseks alles.
Sihtrühm
Lõppkasutajad
TEAVE
See seade on mõeldud kasutamiseks spetsialistidele või väljaõppega kasutajatele kauplustes, kergetööstuses ja põllumajandusettevõtetes või tavakasutajatele äri- ja kodukeskkonnas.
Juhendikomplekt
Käesolev juhend on osa dokumendikomplektist. Täiskomplekt koosneb:
Üldised ettevaatusabinõud.
▪ Ohutusjuhised, mida peate lugema enne süsteemi kasutamist
▪ Formaat: paber (siseseadme karbis)
Kasutusjuhend.
▪ Kiirülevaade seadme põhilistest funktsioonidest
▪ Formaat: paber (siseseadme karbis)
Kasutaja viitejuhend.
▪ Detailsed juhised ja taustinfo seadme kasutamiseks algajatele
ja spetsialistidele
▪ Formaat: Digifailid aadressil http://www.daikineurope.com/
support-and-manuals/product-information/.
Dokumentide uusimad versioonid võite leida Daikin piirkondlikult veebilehelt või saada seadme paigaldajalt.
Originaaldokumendid on inglise keeles. Kõik teised keeled on tõlked.
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikini õhukonditsioneer ruumis kasutamiseks 4P518786-1E – 2019.10
Kasutaja teatmik
3

3 Süsteemi teave

e
f
p p
g
h
i
b
a
c
d
d
j kol
m
n

2.2 Kasutaja teatmiku sisuülevaade

Peatükk Kirjeldus
Ohutuse üldeeskirjad Ohutuseeskirjad, mis TULEB enne
kasutama hakkamist läbi lugeda
Teave selle dokumendi kohta
Süsteemi teave ▪ Tööpiirkond
Kasutuseelsed toimingud Toimingud enne töö alustamist Kasutamine Funktsioonide kasutamine Energia säästmise
võimalused ja töö optimeerimine
Hooldamine ja teenindamine Hooldus- ja teenindusjuhised Rikkeotsing Toimingud rikkeotsingul Utiliseerimine Süsteemi utiliseerimine Sõnastik Terminite selgitus
Kasutajale vajalikud dokumendid
▪ Siseseadme ja juhtpuldi kirjeldus
Energia säästmise võtted
3 Süsteemi teave
HOIATUS: KERGSÜTTIV MATERJAL
Seadmes olev külmaaine on vähesel määral tuleohtlik.
ETTEVAATUST
Siseseadmes on raadiovarustus, kasutaja minimaalne kaugus selle kiirgavast osast peab olema 10 cm.

3.1 Siseseade

ETTEVAATUST
ÄRGE PANGE sõrmi, vardad või mingeid muid esemeid õhu sisend- või väljundavadesse. Ventilaator võib suurel kiirusel pööreldes vigastusi tekitada.
TEAVE
Helirõhutase on madalam kui 70dBA.
HOIATUS
▪ Ärge tehke seadmel muudatusi ja ärge seda ise ümber
paigaldage ega remontige, sest võite saada elektrilöögi või põhjustada tulekahju. Lisateavet saate oma edasimüüjalt.
▪ Kui ilmneb juhuslik külmaaine leke, vältige lahtisi leeke.
Külmaaine on täielikult ohutu, mittemürgine ja raskelt põlev, kuid kui see lekib ruumi, kus on soojapuhur, gaasiga küpsetusahi jne, võib tekkida mürgine gaas. Enne töö jätkamist tuleb veenduda, et lekkekoht on pädevate hooldustöötajate poolt parandatud.
a Õhu sisend b Õhu väljund c Titaanapatiidiga lõhnafilter ja hõbedaga kübemefilter
(hõbeioonfilter)
d Õhufilter e Esipaneel
f Teeninduskate g Nutika silma andur h Näidik
i Ruumi temperatuuri ja niiskuse andur j ON/OFF nupp ja töötuli (roheline)
k Signaali vastuvõtja
l Taimeri tuli (oranž)
m Nutika silma tuli (roheline)
n Raadioadapteri ON/OFF nupp o Ribid (vertikaallabad) p Labad (horisontaallabad)
Märkus: Titaanapatiidiga lõhnafiltri ja hõbedaga kübemefiltri
asendid võivad olla vahetatud.
SEES/VÄLJAS-nupp
Kui pult pole saadaval, saate käivitamiseks/peatamiseks kasutada nuppu SEES/VÄLJAS. Selle nupu kasutamisel käivitamiseks kasutatakse järgmisi sätteid.
▪ Töörežiim = Automaatjuhtimine
▪ Temperatuuri säte = 25°C
▪ Õhu vooluhulk = Automaatjuhtimine

3.2 Juhtpuldi kasutusnõuded

Otsene päikesevalgus. ÄRGE jätke juhtpulti otsesesse
päikesevalgusesse.
Tolm. Signaali saatjale või vastuvõtjale kogunenud tolm võib
alandada tundlikkust. Pühkige tolm pehme lapiga ära.
Luminofoorlambid. Ruumis olevad luminofoorlambid võivad
halvendada sidesignaali levikut. Sellisel juhul pöörduge paigaldaja poole.
Muud seadmed. Kui juhtpuldi signaalid lülitavad teisi seadmeid,
teisaldage need mujale või küsige nõu oma paigaldajalt.
Kardinad. Veenduge, et seadme ja juhtpuldi vahel POLE signaali
levik tõkestatud kardinate või muude objektidega.
Kasutaja teatmik
4
MÄRKUS
▪ ÄRGE laske juhtpulti maha kukkuda.
▪ ÄRGE laske juhtpulti märjaks saada.
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Daikini õhukonditsioneer ruumis kasutamiseks
4P518786-1E – 2019.10
3 Süsteemi teave
Menu (push 2sec)
Panel (push 2sec)
d
a
g
m
h
c
b
n
l
f
e
i
j
k
p
o
a
≥500
(mm)

3.2.1 Koostisosad on järgmised. Juhtpult

a Signaali saatja b LCD-näidik c Temperatuuri valimise nupp d SEES/VÄLJAS-nupp e Vertikaalse kaldliikumise nupp ja menüü (hoidke all
2sekundit)
f Horisontaalse kaldliikumise nupp
g Mugava õhuvoolu funktsiooni ja nutika silma anduri
kasutamise nupp
h Valikunupp
i Kella nupp ja paneeli avamise nupp (hoidke all 2sekundit) j Nupud SEES/VÄLJAS-taimeri kasutamiseks
k Nupud nädalataimeri kasutamiseks
l Striimer
m Säästurežiimi ja välisseadme vaikse töötamise funktsiooni
nupp
n Režiimi nupp o Suurendatud võimsuse nupp p Ventilaatori nupp
TEAVE
Kui soovite õhufiltrit puhastada, siis saate esipaneeli avada
nupuga (hoidke all 2 sekundit). Vaadake teavet jaotisest "7.4Esipaneeli avamiseks tehke järgmist"[417].

3.2.2 Olek: juhtpuldi LCD-näidik

Ikoon Kirjeldus
Töörežiim = Jahutamine
Töörežiim = Ainult ventilaator
Suurendatud võimsus on aktiveeritud
Säästurežiim on aktiveeritud Välisseadme vaikse töötamise režiim on aktiveeritud
Siseseade võtab vastu juhtpuldi signaali Sättega määratud temperatuur
Õhu vooluhulk = Automaatjuhtimine
Õhu vooluhulka = Sisendseadme vaikne olek
Õhu vooluhulk = Suur
Õhu vooluhulk = Kesksuur
Õhu vooluhulk = Keskmine
Õhu vooluhulk = Keskväike
Õhu vooluhulk = Väike
Mugav õhuvool on aktiveeritud
Nutikas silm on aktiveeritud
Automaatne vertikaalne kaldliikumine on aktiveeritud
Automaatne horisontaalne kaldliikumine on aktiveeritud
Streamer on sisse lülitatud
SEES-taimer on aktiveeritud VÄLJAS-taimer on aktiveeritud Nädalataimer on aktiveeritud Nädalapäev
Hetke kellaaeg

3.2.3 Juhtpuldi kasutusvõtted

Ikoon Kirjeldus
Kasutamine on sisse lülitatud
Töörežiim = Automaatjuhtimine
Töörežiim = Kuivatamine
Töörežiim = Kütmine
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikini õhukonditsioneer ruumis kasutamiseks 4P518786-1E – 2019.10
a Signaali vastuvõtja
Märkus: Veenduge, et signaali vastuvõtjast allpool pole takistusi
500mm ulatuses. Need võivad mõjutada juhtpuldi signaali vastuvõtu toimimist.
1 Suunake siseseadme signaali saatja siseseadme poole (side
saavutamiseks ei tohi see ületada 7meetrit).
Kasutaja teatmik
5

4 Kasutuseelsed toimingud

cba
2
3
1
AAA.LR03
Tulemus: Kui siseseade võtab signaali vastu, siis on kuulda järgmisi signaale.
Heli Kirjeldus
Kaks lühikest helisignaali Seade käivitub. Üks lühike helisignaal Säte on muudetud. Pikk helisignaal Seadme töö on peatatud.
4 Kasutuseelsed toimingud

4.1 Ülevaade: Kasutuseelsed toimingud

Selles peatükis kirjeldatakse, mida peate tegema enne seadme kasutama hakkamist.
Tüüpiline töövoog
Enne kasutama hakkamist tehke järgmised toimingud.
▪ Juhtpuldi hoidiku kinnitamine seinale.
▪ Patareide paigaldamine juhtpulti.
▪ Juhtpuldi näidiku heleduse seadistamine.
▪ Kella seadistamine.
▪ Siseseadme asukoha seadistamine.
▪ Toite sisse lülitamine.

4.2 Juhtpuldi hoidiku kinnitamine seinale

TEAVE
▪ LCD-näidiku vilkumisega näidatakse aku peatset
tühjenemist.
▪ ALATI asendage mõlemad patareid korraga.

4.4 Kella seadistamine

Kui siseseadme kell POLE seadistatud õigele kellaajale, siis SEES­taimer, VÄLJAS-taimer ja nädalataimer EI TÖÖTA täpselt. Kell tuleb uuesti seadistada järgmiselt.
▪ Pärast seda kui kaitselüliti on lülitanud seadme VÄLJA.
▪ Pärast toitekatkestust.
▪ Pärast patareide vahetamist juhtpuldis.

4.4.1 Kella seadistamine

Märkus: Kui kellaaeg POLE seadistatud, siis vilgub , ja .
1 Vajutage nuppu .
Tulemus: ja hakkavad vilkuma.
a Juhtpult b Kaablikinniti (pole komplektis) c Juhtpuldi hoidik
1 Valige koht, kus signaalide vastuvõtt on võimalik.
2 Kinnitage hoidik seinale või sarnasesse kohta kruvidega.
3 Riputage juhtpult hoidikusse.

4.3 Patareide paigaldamine

Patareid on kasutatavad umbes 1 aasta jooksul.
1 Eemaldage esikate.
2 Pange mõlemad patareid korraga sisse.
3 Pange esikate oma kohale tagasi.
2 Vajutage või , et seadistada nädalapäev.
Märkus: Kui hoiate nuppu või nuppu all, siis kellaaja säte
muutub kiiresti.
Kuva Nädalapäev
Esmaspäev Teisipäev Kolmapäev Neljapäev Reede Laupäev Pühapäev
3 Vajutage nuppu .
Tulemus: vilgub.
4 Õige kellaaja määramiseks vajutage nuppu või nuppu .
5 Vajutage nuppu .
Tulemus: Seadistamine on lõpetatud. vilgub.
Kasutaja teatmik
6
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Daikini õhukonditsioneer ruumis kasutamiseks
4P518786-1E – 2019.10

4.5 Siseseadme näidiku heleduse seadistamine

Soovi korral saate siseseadme näidiku heledust muuta või näidiku VÄLJA lülitada.

4.5.1 Siseseadme näidiku heleduse seadistamiseks tehke järgmist

1 Hoidke nuppu all vähemalt 2sekundit.
Tulemus: Näidikul kuvatakse menüü . vilgub.

5 Kasutamine

4 Vajutage nuppu või nuppu , et muuta säte järgmiselt.
2 Vajutage nuppu .
3 Vajutage nuppu või nuppu , et muuta säte järgmiselt.
Vilkuv kuva Heleduse tase
Kõrge
Madal
Väljas
4 Sätte kinnitamiseks vajutage . Tulemus: Heleduse säte on muudetud. Märkus: Juhtpuldi näidik naaseb vaikeaknale automaatselt
60 sekundi pärast. Kui soovite naasta vaikeaknale kiiremini, siis vajutage nuppu kaks korda.

4.6 Toite sisselülitamine

1 Lülitage kaitselüliti sisse. Tulemus: Siseseadme klapp avaneb ja sulgub, et määrata ära
tugiasend.
4.7 Siseseadme asendi sätte
muutmiseks tehke järgmist
Seadistage siseseadme asend, et vältida otsest õhuvoolu seinale.
1 Hoidke nuppu all vähemalt 2sekundit.
Tulemus: Näidikul kuvatakse menüü .
2 Vajutage nuppu või nuppu , et liikuda menüüsse .
Tulemus: Näidikul kuvatakse menüü . vilgub.
Seadme asukoht Sümbol Vilkuv
kuva
Seina keskel (tehase vaikesäte)
≤500mm parempoolsest seinast
≤500mm vasakpoolsest seinast
Tulemus: Õhuvoolu suuna muutmine on vajalik, et vältida õhu otsest kokkupuudet seinaga.
Tulemus
5 Kasutamine

5.1 Tööpiirkond

Süsteemi ohutuks ja efektiivseks töötamiseks kasutage seda järgmistel temperatuuridel ja niiskusel.
Töörežiim Tööpiirkond
(a)(b)
Jahutus
(a)
Kütmine
Kuivatamine
(a)
(a) Ohutusseadis võib peatada süsteemi töötamise. (b) Siseseadmel võib tekkida kondenseerumine ja ilmneda vee
▪ Välistemperatuur: –10~46°C
▪ Sisetemperatuur: 18~32°C
▪ Ruumi niiskus: ≤80% ▪ Välistemperatuur: –15~24°C
▪ Sisetemperatuur: 10~30°C ▪ Välistemperatuur: –10~46°C
▪ Sisetemperatuur: 18~32°C
▪ Ruumi niiskus: ≤80%
Kui töötada väljaspool tööpiirkonda, siis ilmneb järgmist.
tilkumine.
3 Vajutage , et valida menüü.
Tulemus: vilgub.
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikini õhukonditsioneer ruumis kasutamiseks 4P518786-1E – 2019.10

5.2 Funktsioonide kasutamine

Funktsioonide kasutamist on selgitatud järgmises tabelis.
Funktsioon Selgitused
Põhifunktsioonid
Kasutaja teatmik
7
5 Kasutamine
Funktsioon Selgitused
Töörežiimid ja
temperatuur
+ Õhuvoolu
suund
Õhu vooluhulk
Lisafunktsioonid
Striimer
Säästurežiim
Välisseadme vaikse
töötamise režiim
Mugav õhuvool
Nutikas silm
Suurendatud võimsus
SEES-taimer +
VÄLJAS-taimer
Nädalataimer
Lisafunktsioonid
Kohtvõrgu raadioühendus Võimaldab seadet juhtida
Süsteemi käivitamine/peatamine ja temperatuuri määramine järgmisteks toiminguteks.
▪ Kütmise ja jahutamise režiimis –
ruumi üleskütmine või mahajahutamine.
▪ Ainult ventileerimise režiimis – ruumi
õhuringlus ilma kütmise või jahutamiseta.
▪ Kuivatamise režiimis ruumi
õhuniiskuse alandamine.
▪ Automaatrežiimis nõutava
temperatuuri ja töörežiimi automaatvalimine.
Õhuvoolu suuna muutmine (külgliigutamine või hoidmine kinnisasendis).
Ruumi puhutava õhu vooluhulga muutmine.
Õhuringluse kiirendamine.
Õhus leiduvate allergeenide, nagu hallitusseened, õietolm, raviabiainete, viiruste, bakterite jms eemaldamiseks.
Süsteemi juhtimine kui kasutate ruumis ka teisi kütteseadmeid.
Energia säästmine. Langetab välisseadme töömüra. Näited:
Öösel.
Õhuvoolu automaatseks suunamiseks, et ruumi tõhusamalt alla jahutada või üles kütta.
Õhu inimestele otse suunamise vältimiseks.
Energia säästmiseks, kui ruumis kedagi ei viibi.
Ruumi kiireks allajahutamiseks või üleskütmiseks.
Süsteemi automaatlülituseks olekusse SEES või VÄLJAS.
Süsteemi automaatlülituseks olekusse SEES või VÄLJAS nädalapõhiselt.
nutiseadmetega.

5.3 Töörežiim ja temperatuuri sättepunkt

Töörežiimide kasutamine. Muutke töörežiimi ja määrake
temperatuur, kui soovite teha järgmist.
▪ Ruumi üleskütmine või mahajahutamine
▪ Ruumi õhu ringluse tagamine ilma kütmise või jahutamiseta
▪ Ruumi niiskuse alandamine
Töörežiimi valimine. Süsteem töötab erinevalt sõltuvalt kasutaja valikutest.
Säte Kirjeldus
Automaatjuhtimine
Kuivatamine
Kütmine
Jahutamine
Ventilaator
Lisateave:
Välistemperatuur. Süsteemi jahutus- või küttevõime suureneb kui
välistemperatuur on liiga kõrge või liiga madal.
Jääsulatus. Kütmise ajal võib välisseadmes tekkida jäätumine ja
sellega halveneb küttevõime. Sellisel juhul lülitub süsteem automaatselt jääsulatusrežiimi, et jää kõrvaldada. Jää sulatamise ajal EI puhu siseseade sooja õhku.
Niiskuseandur. Juhib niiskuse taset alandades seda jahutamise
ajal.
Süsteem jahutab ruumi maha või kütab üles kuni temperatuuri sättepunktini. Selles režiimis lülitatakse vajaduse korral jahutamise ja kütmise vahel automaatselt.
Süsteem alandab ruumi niiskust temperatuuri muutmata.
Süsteem kütab ruumi üles kuni temperatuuri sättepunktini.
Süsteem jahutab ruumi maha kuni temperatuuri sättepunktini.
Süsteem juhib ainult õhuvoolu (õhuvoolu hulka ja suunda).
Süsteem EI reguleeri temperatuuri.

5.3.1 Käivitamine/peatamine ja temperatuuri määramine

: Seade töötab.
: Töörežiim = Automaatjuhtimine
: Töörežiim = Kuivatamine
: Töörežiim = Jahutamine
: Töörežiim = Kütmine
: Töörežiim = Ainult ventilaator
: Näitab määratud temperatuuri.
1 Vajutage nuppu üks või rohkem korda, et valida
töörežiim.
Tulemus: Režiim määratakse järgmises järjekorras.
2 Vajutage nuppu , et seade käivitada.
Tulemus: ja valitav režiim kuvatakse LCD-näidikul.
3 Vajutage nuppu või nuppu mitu korda, et
temperatuuri alandada või tõsta.
JahutustoimingKüttetoiming AutomaatrežiimKuivatamine
või ainult ventileerimine
18~32°C 10~30°C 18~30°C
Märkus. Kui kasutate kuivatamise või ainult ventileerimise režiimi, siis temperatuuri valida ei saa.
4 Vajutage nuppu , et seade seisata.
Tulemus: kaob LCD-näidikult. Töötamise märgutuli kustub.
Kasutaja teatmik
8
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Daikini õhukonditsioneer ruumis kasutamiseks
4P518786-1E – 2019.10
5 Kasutamine
a
b
a b c

5.4 Õhu vooluhulk

1 Nupu vajutamisega saate valida järgmist.
5 õhu vooluhulgataset, alates " " kuni " "
Automaatrežiim
Siseseadme vaikne töötamine. Kui õhu vooluhulk on seatud tasemele " ", siis töötab seade summutatud
olekus.
TEAVE
▪ Kui seade jõuab sättepunktile jahutamis-, kütmis- või
automaatrežiimis töötamisel. Ventilaator lõpetab töötamise.
▪ Kui kasutate kuivatamise režiimi, siis EI SAA õhu
vooluhulka muuta.

5.4.1 Õhu vooluhulga muutmine

1 Vajutage nuppu , et muuta õhu vooluhulka järgmises
järjekorras:

5.5 Õhuvoolu suund

Töörežiimide kasutamine. Võimaldab muuta õhuvoolu suunda.
Töörežiimi valimine. Süsteem võimaldab õhuvoolu suunda
vastavalt kasutaja valikule muuta (külgliigutamine või hoidmine kinnisasendis). See toimub horisontaal- või vertikaallabade (labade või ribide) kaldenurga muutmisega.
Säte Õhuvoolu suund
Vertikaalne
automaatselt
külgliigutamine
Horisontaalne
automaatne
külgliigutamine
+ Ruumiline (3D)
õhuvoolu suunamine
[—] Jääb kinnisasendisse.
Liigub üles ja alla.
Liigub küljelt küljele.
Liigutab vahelduvalt üles ja alla ning küljelt küljele.

5.5.1 Vertikaalse õhuvoolu suuna muutmine

1 Vajutage nuppu .
Tulemus: LCD-näidikul kuvatakse . Labad (horisontaalribid)
hakkavad liikuma.
2 Kinnisasendi kasutamiseks vajutage nuppu , sel ajal kui
labad jõuavad soovitud asendisse.
Tulemus: kaob LCD-näidikult. Labade liikumine seiskub.

5.5.2 Horisontaalse õhuvoolu suuna muutmiseks tehke järgmist

1 Vajutage nuppu .
Tulemus: LCD-näidikul kuvatakse . Ribid (vertikaallabad)
hakkavad liikuma.
2 Kinnisasendi kasutamiseks vajutage nuppu , sel ajal kui
ribid jõuavad soovitud asendisse.
Tulemus: kaob LCD-näidikult. Ribide liikumine seiskub.
TEAVE
Kui seade on paigaldatud ruumi nurka, siis peavad ribid olema suunatud seinast eemale. Kui sein blokib õhu, siis kütte tõhusus langeb.

5.5.3 Ruumilise (3D) õhuvoolu suunamise kasutamiseks tehke järgmist

1 Vajutage nuppu ja nuppu .
Tulemus: LCD-näidikul kuvatakse ja . Labad
(horisontaalribid) hakkavad liikuma ja ribid (vertikaallabad) hakkavad liikuma.
2 Kinnisasendi kasutamiseks vajutage nuppu ja nuppu
, sel ajal kui labad ja ribid jõuavad soovitud asendisse.
Tulemus: ja kaovad LCD-näidikult. Labad ja ribid seiskuvad.

5.6 Mugava õhuvoolu funktsiooni ja nutika silma anduri kasutamise

Võite kasutada mugava õhuvoolu funktsiooni ja nutikat silma andurit eraldi või koos.
ETTEVAATUST
Kasutage labade ja ribide asendi muutmiseks ALATI juhtpulti. Kui toimub labade või ribide nurga muutmine ja püüate neid käega ise liigutada, siis võib mehhanism puruneda.
Laba liigutamise ulatus sõltub töörežiimist. Laba seiskub ülemises asendis kui õhu vooluhulka on muudetud madalamale üles-alla liigutamise seadistamisel.
a Laba liikumispiirkond jahutamise ja kuivatamise ajal b Laba liikumispiirkond kütmise või ainult ventilaatori
töötamise ajal
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikini õhukonditsioneer ruumis kasutamiseks 4P518786-1E – 2019.10

5.6.1 Mugava õhuvoolu funktsiooni kasutamine

Seade muudab automaatselt õhuvoolu suunda, et ruumi tõhusamalt üles kütta või maha jahutada. Seadmest lähtuv otsene õhuvool on siis vähem märgatav.
a Laba asend jahutamise ja kuivatamise ajal b Laba liikumispiirkond kütmise ajal (vertikaalne õhuvool on
SEES)
c Laba asend kütmise ajal (vertikaalne õhuvool on VÄLJAS)
Jahutamisel ja kuivatamisel
Õhuvoolu suund muudab õhu jaotumist lae suhtes.
Kasutaja teatmik
9
5 Kasutamine
Mugava õhuvoolu funktsioon on SEES
Kütmise ajal
Õhuvoolu suund muudab õhu jaotumist põranda suhtes. Seade tuvastab ruumi ja põranda temperatuuri ja valib automaatselt õhuvoolu suunad 1 kuni 3.
Üleskütmise ajal Alla suunatud
õhuvool
TEAVE
Kui soovite inaktiveerida vertikaalse õhuvoolu funktsiooni (nt siis, kui seadme all on mööbel või mingid muud esemed), siis vaadake jaotist "Vertikaalse õhuvoolu
funktsiooni lülitamiseks SEES/VÄLJAS tehke järgmist" [4 10]. Kui vertikaalse õhuvoolu funktsioon on
inaktiveeritud, siis õhuvool suundub alla.
TEAVE
Mugava õhuvoolu funktsiooni EI SAA kasutada samal ajal suure võimsuse funktsiooniga. Eelis on viimati valitud funktsioonil. Kui on valitud automaatne vertikaalne külgliigutamine, siis mugava õhuvoolu funktsioon tühistatakse.
Mugava õhuvoolu funktsioon on VÄLJAS
Vertikaalne õhuvoolu suund

5.6.2 Nutika silma andur

Süsteem tuvastab inimeste liikumise ruumis ja muudab automaatselt õhuvoolu suunda ja temperatuuri, et vältida õhu vahetut suunamist inimeste suunas. Kui 20minuti jooksul pole liikumist tuvastatud, siis lülitub süsteem energiasäästurežiimile.
Seadme lülitumine
Kütmine Temperatuur väheneb 2°C võrra. Jahutamine ja
kuivatamine
Ainult ventileerimine
Teave nutika silma anduri kohta
MÄRKUS
▪ ÄRGE lööge ega suruge nutika silma anduri peale.
Muidu võib see põhjustada rikke.
▪ ÄRGE pange nutika silma anduri lähedusse suuri
esemeid.
TEAVE
Mugava õhuvoolu funktsiooni või öise töötamise režiimi EI SAA kasutada samaaegselt nutika silma funktsiooniga. Eelis on viimati valitud funktsioonil.
Tuvastuspiirkond. Kuni 9m.
Tuvastamise tundlikkus. Muutub sõltuvalt asukohast, ruumis
viibivate inimeste arvust, temperatuuri piirkonnast jne.
Tuvastamise vead. Andur võib ekslikult tuvastada lemmikloomi,
päikesekiiri, lehvivaid kardinaid jne.
Energiasäästu toiming
Sõltuvalt ruumi temperatuurist:
▪ <30°C – temperatuur tõuseb 2°C võrra
▪ ≥30°C – temperatuur tõuseb 1°C võrra Õhuvoolu hulk alaneb.
Vertikaalse õhuvoolu funktsiooni lülitamiseks SEES/VÄLJAS tehke järgmist
1 Hoidke nuppu all vähemalt 2sekundit.
Tulemus: Näidikul kuvatakse menüü .
2 Vajutage nuppu või nuppu , et liikuda teise
menüüaknasse.
Tulemus: Näidikul kuvatakse menüü .
3 Vajutage nuppu , et muuta säte.
4 Vajutage nuppu või nuppu , et muuta säte.
Vilkuv kuva Vertikaalse õhuvoolu
funktsiooni olek
Lülitatud olekusse SEES Lülitatud olekusse VÄLJAS
5 Valitud sätte kinnitamiseks vajutage nuppu .
Märkus: Juhtpuldi näidik naaseb vaikeaknale automaatselt
60 sekundi pärast. Kui soovite naasta vaikeaknale kiiremini, siis vajutage nuppu kaks korda.

5.6.3 Mugava õhuvoolu funktsiooni ja nutika silma kasutamine

1 Vajutage nuppu üks või mitu korda.
Tulemus: Säte muutub järgmises järjestuses.
Näidik Seadme tööolek
Mugava õhuvoolu funktsioon
Nutikas silm
+
Mõlemad on inaktiveeritud
Märkus. Kui sisendseadme vahetus läheduses on inimesi või on ruumis liiga palju inimesi, kasutage mõlemat funktsiooni samal ajal.
2 Funktsiooni töötamise peatamiseks vajutage nuppu ,
kuni mõlemad sümbolid juhtpuldi LCD-näidikult kaovad.
Mugava õhuvoolu režiim ja nutikas silm

5.7 Suurendatud võimsuse kasutamine

See toiming tõstab kiiresti jahutamise/kütmise efekti igas operatsioonirežiimis. Saate saavutada maksimaalvõimsuse.
Kasutaja teatmik
10
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Daikini õhukonditsioneer ruumis kasutamiseks
4P518786-1E – 2019.10
5 Kasutamine
TEAVE
Suurendatud võimsuse funktsiooni EI SAA kasutada koos säästurežiimiga ega mugava õhuvoolu, nutika silma ja välisseadme vaikse töötamise funktsiooniga. Eelis on viimati valitud funktsioonil.
Suurendatud võimsuse funktsioonis EI tõsteta seadme võimsust, kui see juba töötab maksimaalvõimsusel.

5.7.1 Suurendatud võimsuse režiimi käivitamine/seiskamine

1 Käivitamiseks vajutage .
Tulemus: LCD-näidikul kuvatakse . Seade töötab
suurendatud võimsuse režiimis 20 minutit, pärast seda lülitub sisse eelmine määratud režiim.
Režiim Õhu vooluhulk
Jahutamine/Kütmine/ Automaatjuhtimine
Kuivatamine ▪ Temperatuuri sätet
Ainult ventileerimine Õhu vooluhulk on maksimaalsel
2 Seiskamiseks vajutage .
Tulemus: kaob LCD-näidikult.
Märkus. Suurendatud võimsust saab seadistada vaid seadme
töötamise ajal. Kui vajutate nuppu , et tühistada see režiim, siis kaob LCD-näidikult ikoon .
▪ Jahutamise/kütmise efekti
tõstmiseks maksimaalsele väärtusele, suurendatakse välisseadme võimsust.
▪ Õhu vooluhulk on
maksimaalsel sätteväärtusel ja seda EI SAA muuta.
▪ Temperatuuri saab seadistada
vaid automaatrežiimis.
langetatakse 2,5°C võrra.
▪ Õhu vooluhulka mõnevõrra
tõstetakse.
sätteväärtusel.

5.8 Säästurežiimi ja välisseadme vaikse töötamise režiim

5.8.1 Säästurežiimi kasutamine

See režiim võimaldab tõsta töötamise efektiivsust tarbimise piiramisega maksimaalvõimsusega töötamise ajal. Seda funktsiooni tuleb kasutada siis, kui seade töötab koos teiste tarbijatega, kui on vaja tagada, et kaitselüliti ei lülituks ülekoormuse tõttu välja.
TEAVE
▪ Mugava õhuvoolu funktsiooni EI SAA kasutada samal
ajal suure võimsuse funktsiooniga. Eelis on viimati valitud funktsioonil.
▪ Säästurežiim alandab välisseadme võimsustarvet
kompressori pöörlemiskiiruse piiramisega. Kui võimsustarve on juba madalal tasemel, siis säästurežiim võimsustarvet rohkem EI alanda.

5.8.2 Välisseadme vaikse töötamise funktsioon

Kasutage välisseadme vaikse töötamise režiimi, kui soovite langetada välisseadme töömüra. Näide: Öösel.
TEAVE
▪ Suurendatud võimsuse funktsiooni EI SAA kasutada
koos välisseadme vaikse töötamise funktsiooniga samal ajal. Eelis on viimati valitud funktsioonil.
▪ See funktsioon on kasutatav vaid automaattöö,
jahutamise või kütmise ajal.
▪ Välisseadme vaikse töötamise ajal on kompressori
pöörlemiskiirus piiratud. Kui kompressori pöörlemiskiirus on juba madal, siis välisseadme vaikse töötamise funktsioon kompressori pöörlemiskiirust EI alanda.

5.8.3 Säästurežiimi ja välisseadme vaikse töötamise käivitamine/peatamine

1 Vajutage nuppu üks või mitu korda.
Tulemus: Säte muutub järgmises järjestuses.
Näidatakse Seadme tööolek
Säästurežiim Välisseadme vaikne töötamine
+
Mõlemad on inaktiveeritud
2 Funktsiooni töötamise peatamiseks vajutage nuppu ,
kuni mõlemad sümbolid juhtpuldi LCD-näidikult kaovad.
Märkus: Säästurežiimi saab seadistada vaid seadme töötamise ajal. Kui vajutate nuppu , siis säte tühistatakse ja LCD-näidikult
kaob ikoon .
Märkus: LCD-näidikule jääb ikoon isegi siis, kui lülitate seadme puldi või välisseadme ON/OFF lüliti abil välja.
Säästurežiim ja välisseadme vaikne töötamine

5.9 Striimeri (õhupuhasti) kasutamine

Streamer genereerib kiire elektronide voo, millega kaasneb tugev oksüdeerumine, mis hävitab ebameeldivad lõhnad ja viirused. Titaanapatiidiga lõhnafilter koos õhufiltriga puhastavad ruumi õhu.
TEAVE
▪ Kiire elektronide voog genereeritakse ja kustutatakse
seadme sees, et tagada seadme ohutus.
▪ Streamer võib oma elektrilahendusega tekitada
sisisevat häält.
▪ Kui õhu vooluhulk langeb liiga madalale, siis võib
Streamer elektrilahenduse hetkeks peatada, et vältida osoonilõhna teket.

5.9.1 Striimeri (õhu puhastamine) käivitamine/ seiskamine

1 Vajutage nuppu .
Tulemus: LCD-näidikul kuvatakse ja ruumi õhku hakatakse
puhastama.
2 Töö seiskamiseks vajutage nuppu .
Tulemus: LCD-näidikult kaob ja taimeri märgutuli kustub.
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikini õhukonditsioneer ruumis kasutamiseks 4P518786-1E – 2019.10
Kasutaja teatmik
11
5 Kasutamine
6:00 8:30 17:30
25°C 27°C
22:00
1 2 3 4
ON OFF ON OFF
6:00 8:30 17:30
25°C 27°C
22:00
1 2 3 4
ON OFF ON OFF
8:00 10:00 19:00 21:00
27°C 27°C25°C
ON OFF OFF ON
1 2 3 4

5.10 VÄLJAS/SEES-taimeri kasutamine

Taimerit on mugav kasutada õhukonditsioneeri sisse/välja lülitamiseks öiseks ajaks või hommikul. Võimalik on kasutada ka VÄLJAS-taimeri ja SEES-taimeri kombinatsiooni.
TEAVE
Taimer tuleb uuesti programmeerida järgmistel juhtudel.
▪ Kaitselüliti on lülitanud seadme välja.
▪ Toitepinge on katkenud.
▪ Juhtpuldis on patareid vahetatud.
TEAVE
Kell PEAB olema õigesti seadistatud, et te saaksite taimeri funktsioone kasutada. Juhinduge jaotisest "4.4.1 Kella
seadistamine"[46].

5.10.1 VÄLJAS-taimeri käivitamine/seiskamine

1 Alustamiseks vajutage .
Tulemus: LCD-näidikul kuvatakse , taimeri tuli süttib ja
vilgub. ja nädalapäev kaob LCD-näidikult.
2 Vajutage nuppu või nuppu , et muuta kellaaja sätet.
3 Vajutage nupu uuesti. Tulemus: LCD-näidikul kuvatakse ja seadistatud kellaaeg. Tulemus: Taimeri tuli süttib.
TEAVE
Nupu või nupu järjestikulisel vajutamisel muutub taimeri säte 10 minuti võrra. Nupu all hoidmisel muutub säte kiiresti.
4 Töö seiskamiseks vajutage .
Tulemus: LCD-näidikult kaob ja ning taimeri tuli
kustub. ja nädalapäev kuvatakse LCD-näidikul.
TEAVE
Kui on seadistatud SEES/VÄLJAS-taimer, siis ajasätted salvestatakse mällu. Mälu lähtestub, kui juhtpuldi patareisid vahetatakse.
VÄLJAS-taimeri kasutamine koos öörežiimiga
Õhukonditsioneer muudab automaatselt temperatuurisätteid (0,5°C ülespoole jahutamise ajal ja 2,0°C allapoole kütmise ajal), et vältida liigset jahutamist/ kütmist ja tagada mugav magamise temperatuur.
TEAVE
Nupu või nupu järjestikulisel vajutamisel muutub taimeri säte 10 minuti võrra. Nupu all hoidmisel muutub säte kiiresti.
4 Töö seiskamiseks vajutage .
Tulemus: LCD-näidikult kaob ja ning taimeri tuli
kustub. ja nädalapäev kuvatakse LCD-näidikul.

5.10.3 VÄLJAS-taimeri ja SEES-taimeri kombineerimine

1 Taimerite seadistamist vaadake jaotisest "5.10.1 VÄLJAS-
taimeri käivitamine/seiskamine" [4 12] ja "5.10.2 SEES-taimeri käivitamine/seiskamine"[412].
Tulemus: LCD-näidikul kuvatakse ja . Näide:
Näidik Hetke kellaaeg Seadme olek
seadistamisek s
6:00 Seade töötab. Seiskub kell
Seade EI tööta. Käivitub kell
Märkus: Kui taimer on aktiveeritud, siis LCD-näidikul hetke kellaaega EI näidata.
Seadme lülitumine
7:00 ja käivitub kell 14:00.
14:00.

5.11 Nädalataimeri kasutamine

Nädalataimeriga saate salvestada iga nädalapäeva jaoks kuni 4 taimeri sätet.
Näide: Saate määrata erinevad sätted esmaspäevast reedeni ja teised sätted nädalavahetuseks.
Nädalapäev Näidissätted Esmaspäev
▪ Määrake kuni 4sätet.
Teisipäev kuni reede
▪ Kasutage
kopeerimisrežiimi, kui sätted on samad, mis esmaspäevaks.
Laupäev
▪ Taimer pole seadistatud
Pühapäev
▪ Määrake kuni 4sätet.

5.10.2 SEES-taimeri käivitamine/seiskamine

1 Alustamiseks vajutage .
Tulemus: LCD-näidikul kuvatakse , taimeri tuli süttib ja
vilgub. ja nädalapäev kaovad LCD-näidikult.
2 Vajutage nuppu või nuppu , et muuta kellaaja sätet.
3 Vajutage nupu uuesti.
Tulemus: LCD-näidikul kuvatakse ja seadistatud kellaaeg.
Taimeri tuli süttib.
Kasutaja teatmik
12
SEES-SEES-SEES-SEES säte. Võimaldab ajastada töörežiimi ja
määrata temperatuuri.
VÄLJAS-VÄLJAS-VÄLJAS-VÄLJAS säte.Võimaldab iga
nädalapäeva jaoks ajastada ainult välja lülitamise aega.
Märkus: Nädalataimeri seadistamise ajal suunake juhtpult otse siseseadme poole ja veenduge, et on kuulda vastuvõtu helisignaali.
TEAVE
Kell PEAB olema õigesti seadistatud, et te saaksite taimeri funktsioone kasutada. Juhinduge jaotisest "4.4.1 Kella
seadistamine"[46].
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Daikini õhukonditsioneer ruumis kasutamiseks
4P518786-1E – 2019.10
5 Kasutamine
TEAVE
▪ Nädalataimerit EI SAA kasutada samal ajal SEES/
VÄLJAS-taimeriga. SEES/VÄLJAS-taimeril on eelistus. Nädalataimer jääb ooteolekusse ja LCD-näidikult kaob kuva . Kui SEES/VÄLJAS-taimer on töö lõpetanud, aktiveerub nädalataimer.
▪ Nädalataimeriga saab seadistada nädalapäeva, SEES/
VÄLJAS-taimeri režiimi, kellaaega ja temperatuuri (ainult SEES-taimeril). Ülejäänud sätted põhinevad varasemal SEES-taimeri sättel.

5.11.1 Nädalataimeri seadistamiseks tehke järgmist

1 Vajutage nuppu .
Tulemus: Kuvatakse nädalapäev ja praeguse nädalapäeva
reserveerimisnumber.
2 Vajutage nuppu või nuppu , et valida nädalapäev ja
reserveerimisnumber.
3 Vajutage nuppu .
Tulemus: Nädalapäev on seadistatud. ja
hakkavad vilkuma.
8 Soovitud temperatuuri valimiseks vajutage nuppu või
nuppu .
Märkus: Nädalataimerile seadistatud temperatuuri näidatakse ainult nädalataimeri režiimi seadistamisel.
TEAVE
Temperatuuri saab seadistada vahemikus 10 kuni 32°C, kuid
▪ seade töötab jahutuse ja automaattöö režiimis
temperatuuril minimaalselt 18°C, isegi siis kui see on seadistatud temperatuurile 10 kuni 17°C;
▪ seade töötab kütmise ja automaattöö režiimis
temperatuuril maksimaalselt 30°C, isegi siis kui see on seadistatud temperatuurile 31 kuni 32°C.
9 Vajutage nuppu .
Tulemus: SEES-taimerile on määratud temperatuur ja
kellaaeg. VÄLJAS-taimerile on määratud kellaaeg. Taimeri tuli süttib oranžilt.
Tulemus: Kuvatakse uus reserveerimise aken.
10 Korrake eelnevat protseduuri, et määrata teine reserveering või
vajutage nuppu , et seadistamine lõpetada.
Tulemus: LCD-näidikul kuvatakse . Märkus: Reserveeringu saab kopeerida teisele päevale koos sama
sättega. Juhinduge jaotisest "5.11.2 Reserveeringute
kopeerimine"[413].
4 Režiimi valimiseks vajutage nuppu või nuppu .
Tulemus: Säte muutub järgmises järjestuses.
Kuva Funktsioon
SEES-taimer VÄLJAS-taimer
Tühi Kustutab reserveeringu
5 Vajutage nuppu .
Tulemus: SEES/VÄLJAS-taimeri režiim on seadistatud.
ja kellaaeg vilguvad.
Märkus: Eelmisele aknale naasmiseks vajutage nuppu . Kui on valitud tühi väli, siis jätkake 9. sammuga.
6 Kellaaja valimiseks vajutage nuppu või nuppu .
Kellaaega saab määrata vahemikus 0:00 kuni 23:50 10­minutilise sammuga.
7 Vajutage nuppu .
Tulemus: Kellaaeg on seadistatud ja kuva ning
temperatuur vilguvad.

5.11.2 Reserveeringute kopeerimine

Reserveeringut saab kopeerida teisele päevale. Kõik valitud nädalapäeva reserveeringud kopeeritakse.
1 Vajutage nuppu .
2 Kopeeritava päeva valimiseks vajutage nuppu või nuppu
.
3 Vajutage nuppu .
Tulemus: Valitud nädalapäeva reserveering on kopeeritud.
4 Sihtpäeva valimiseks vajutage nuppu või nuppu .
5 Vajutage nuppu .
Tulemus: Reserveering on kopeeritud valitud päevale ja taimeri tuli
süttib oranžina.
Märkus: Eelmisele aknale naasmiseks vajutage nuppu . Kui on valitud VÄLJAS-taimer, siis jätkake 9. sammuga.
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikini õhukonditsioneer ruumis kasutamiseks 4P518786-1E – 2019.10
Märkus: Teise päeva kopeerimiseks korrake seda protseduuri.
6 Seadistamise lõpetamiseks vajutage nuppu .
Tulemus: LCD-näidikul kuvatakse .
Kasutaja teatmik
13
5 Kasutamine
a
Märkus: Reserveeringu muutmist pärast kopeerimist vaadake jaotisest "5.11.1Nädalataimeri seadistamiseks tehke järgmist"[413].

5.11.3 Reserveeringute kinnitamiseks tehke järgmist

Saate kinnitada, kas kõik reserveeringud on seadistatud teie vajaduste kohaselt.
1 Vajutage nuppu .
Tulemus: Kuvatakse nädalapäev ja praeguse nädalapäeva
reserveerimisnumber.
2 Kinnitatava nädalapäeva ja reserveerimisnumbri valimiseks
ning reserveerimise üksikasjade valimiseks vajutage nuppu või nuppu .
Märkus: Reserveeringu muutmist vaadake jaotisest
"5.11.1Nädalataimeri seadistamiseks tehke järgmist"[413].
3 Kinnitusrežiimilt väljumiseks vajutage .

5.11.4 Nädalataimeri töötamise inaktiveerimiseks ja taasaktiveerimiseks tehke järgmist

1 Nädalataimeri inaktiveerimiseks vajutage nuppu sel
aja kui LCD-näidikul kuvatakse .
Tulemus: LCD-näidikult kaob ja taimeri märgutuli kustub.
2 Nädalataimeri reaktiveerimiseks vajutage nuppu
uuesti.
Tulemus: Võetakse kasutusele viimati määratud reserveerimisrežiim.

5.11.5 Reserveeringute kustutamine

Üksiku reserveeringu kustutamiseks tehke järgmist
Kasutage seda funktsiooni siis, kui soovite kustutada ühte reserveeringu sätet.
1 Vajutage nuppu .
Tulemus: Kuvatakse nädalapäev ja reserveerimisnumber.
2 Vajutage nuppu või nuppu , et valida kustutatav
nädalapäev.
3 Vajutage nuppu .
Tulemus: , ja vilguvad.
4 Tühja kuva valimiseks vajutage nuppu või nuppu .
Tulemus: Säte muutub järgmises järjestuses.
5 Vajutage nuppu .
Tulemus: Valitud reserveering on kustutatud.
6 Väljumiseks vajutage nuppu .
Tulemus: Järelejäänud reserveeringud aktiveeritakse.
Iga nädalapäeva reserveeringu kustutamine
Kasutage seda funktsiooni siis, kui soovite kustutada ühe nädalapäeva kõikide reserveeringute sätted. Seda saab kasutada kinnitamise või seadistamise režiimis.
1 Vajutage nuppu või nuppu , et valida kustutatav
nädalapäev.
2 Hoidke nuppu all umbes 5sekundit.
Tulemus: Kõik valitud päeva reserveeringud kustutatakse.
Kõikide reserveeringute kustutamiseks tehke järgmist
Kasutage seda funktsiooni siis, kui soovite kustutada kõikide nädalapäevade kõik reserveeringud korraga. Seda protseduuri EI SAA kasutada seadistusrežiimis.
1 Hoidke nuppu all umbes 5sekundit kui näidatakse
vaikekuva.
Tulemus: Kõik reserveeringud kustutatakse.

5.12 Kohtvõrgu raadioühendus

Klient peab andma järgmised seadmed ja vahendid.
▪ Nutitelefon või tahvelarvuti operatsioonisüsteemiga Android või
iOS, nagu määratud saidil http://
www.onlinecontroller.daikineurope.com
▪ Internetiühendus ja selle sideseade, nagu modem, ruuter jne.
▪ Raadioühendusega kohtvõrgu pääsupunkt.
▪ Installitud tasuta rakendus Daikin Online Controller.
Märkus: Vajaduse korral saab SSID-numbri ja KEY-koodi seadme pealt või tarvikute kotilt.
a SSID-number ja parool

5.12.1 Ettevaatusabinõud raadioadapteri kasutamisel

ÄRGE KASUTAGE järgmiste seadmete läheduses.
Meditsiiniseadmed. Isikud, kellel on südamerütmurid või
defibrillaatorid. See seade võib põhjustada elektromagnetilisi häireid.
Automaatjuhtimisseadmed. Näiteks automaatuksed või
tulekahjuteadustid. See seade võib põhjustada nende ebakohast toimimist.
Mikrolaineahi. See võib mõjutada LAN-võrkude sidepidamist.

5.12.2 Daikin Online Controlleri rakenduse installimiseks tehke järgmist

1 Avage:
▪ Pood Google Play, rakendused Androidi jaoks. ▪ Pood App Store, rakendused iOS-i jaoks.
2 Otsige rakendus Daikin Online Controller.
3 Järgige ekraanil antavaid juhiseid.

5.12.3 Raadioühenduse seadistamiseks tehke järgmist

Raadioadapteri ühendamiseks oma nutiseadmega on kaks järgmist võimalust.
Raadioadapteri ühendamine oma nutiseadmega otse.
Kasutaja teatmik
14
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Daikini õhukonditsioneer ruumis kasutamiseks
4P518786-1E – 2019.10
5 Kasutamine
Raadioadapteri ühendamine oma koduvõrku. Raadioadapter
peab sidet teie oma nutiseadmega, mis on koduvõrgus, kasutades selleks modemit, ruuterit või sarnast seadet.
Lisateavet ja vastuseid korduma kippuvatele küsimustele (FAQ) vaadake veebisaidilt
http://www.onlinecontroller.daikineurope.com/.
1 Enne raadioühenduse seadistamist peatage töötamine.
2 Valige raadioadapteri seadistusmenüü juhtpuldiga.
Menüü Kirjeldus
— WPS säte AP režiim RUN režiim (SSID + KEY) Lähtesta tehasesättele Raadioadapter on VÄLJAS
Raadioadapteri ühendamiseks oma nutiseadmega otse tehke järgmist

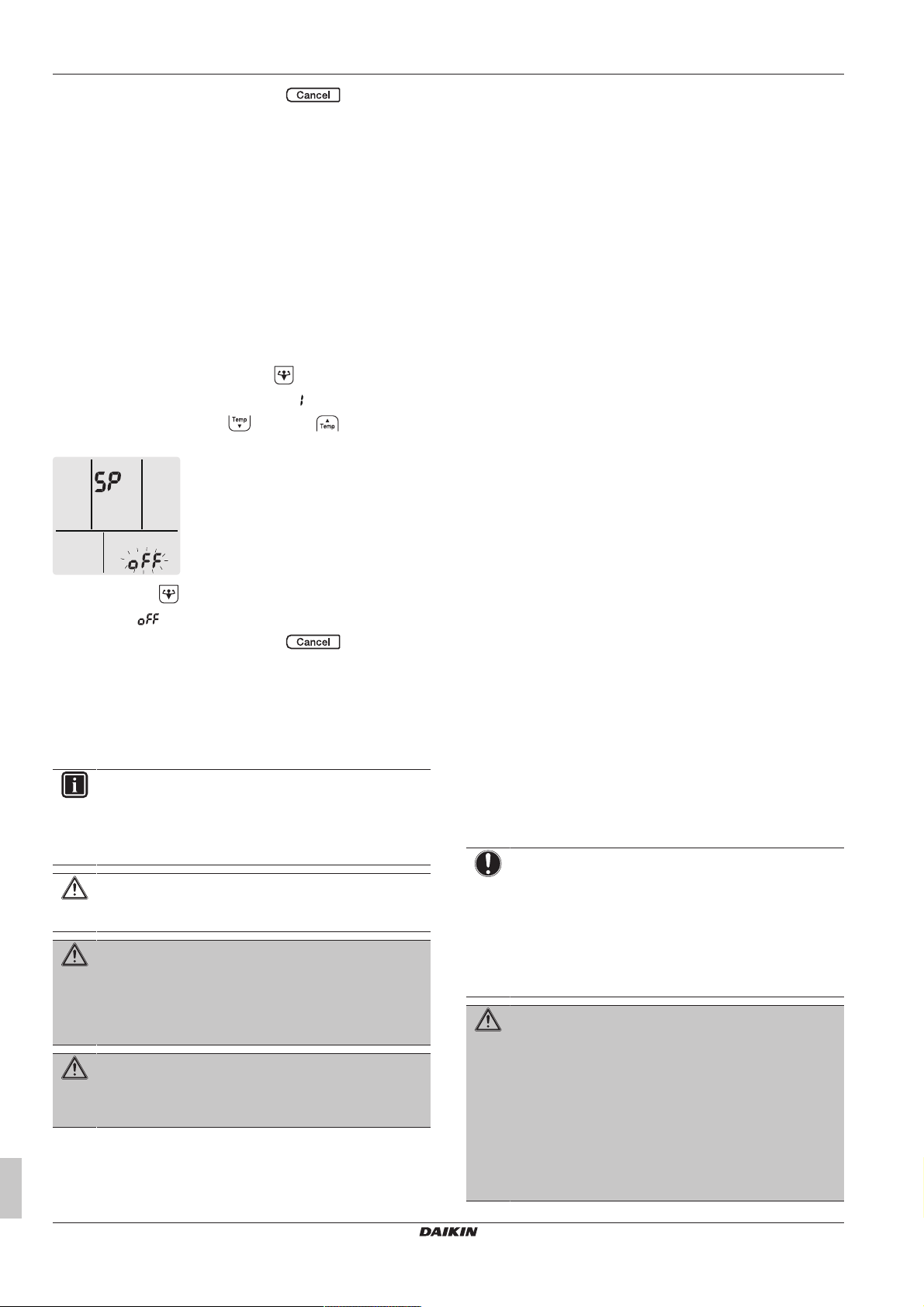

1 Hoidke vaikesätete aknal all nuppu vähemalt 5sekundit.
Tulemus: Avaneb kinnituskuva (menüü ).
2 Vajutage korduvalt nuppu või nuppu , kuni kuvatakse
AP režiimi aken (menüü ).
3 Valiku kinnitamiseks vajutage nuppu .
Tulemus: vilgub. Taimeri LED-märgutuli vilgub.
4 Hoidke WPS-nuppu oma sideseadmel (nt ruuter) all umbes
1minuti jooksul. Juhinduge oma sideseadme kasutusjuhendist.
TEAVE
Kui ruuteriga ühendamine pole võimalik, proovige protseduuri "Ühendamine SSID- või KEY-numbri
abil"[415].
5 Menüüst väljumiseks vajutage nuppu .
Tulemus: Näidikul kuvatakse vaikeakent.
Ühendamine SSID- või KEY-numbri abil
1 Hoidke vaikesätete aknal all nuppu vähemalt 5sekundit.
Tulemus: Avaneb kinnituskuva (menüü ).
2 Vajutage korduvalt nuppu või nuppu , kuni kuvatakse
AP režiimi aken (menüü ).
3 Valiku kinnitamiseks vajutage nuppu .
Tulemus: vilgub. Töötuli ja taimeri LED-tuled vilguvad
vaheldumisi.
4 Ühendage oma nutiseade pääsupunktiga nagu tavalise
raadiovõrgu puhul.
5 Sisestage SSID-number ja parool, mis on seadmel või tarvikute
komplektis.
6 Menüüst väljumiseks vajutage nuppu .
Tulemus: Näidikul kuvatakse vaikeakent.
Raadioadapteri ühendamine oma koduvõrku
Raadioadapteri saate ühendada oma koduvõrku järgmiselt.
▪ Ruuteri WPS-nuppu kasutades (kui see on olemas),
▪ Sisestada SSID- või KEY-number, mis asub seadmel.
Ühendamine WPS-nupuga
1 Hoidke vaikesätete aknal all nuppu vähemalt 5sekundit.
Tulemus: Avaneb kinnituskuva (menüü ).
2 Vajutage korduvalt nuppu või nuppu , kuni kuvatakse
WPS-i seadistusaken (menüü ).
3 Valiku kinnitamiseks vajutage nuppu .
Tulemus: vilgub. Töötuli ja taimeri LED-tuled vilguvad
vaheldumisi.
4 Ühendage oma nutiseade pääsupunktiga nagu tavalise
raadiovõrgu puhul.
5 Sisestage SSID-number ja parool, mis on seadmel või tarvikute
komplektis.
6 Avage Daikini võrgu juhtseadme rakenduse aken Daikin Online
Controller ja järgige ekraanil antavaid juhiseid. Tulemus: Raadioadapteri režiim lülitub automaatselt AP
režiimist RUN režiimi ja taimeri LED-märgutuli vilgub.
7 Menüüst väljumiseks vajutage nuppu .
Tulemus: Näidikul kuvatakse vaikeakent.
Ühendussätte tehasesättele taasseadistamine
Lähtestab ühenduse sätted vaikeväärtustele, kui soovite:
▪ ümber lülitada WPS-i ja AP-i ühenduste vahel,
▪ katkestada ühenduse Wi-Fi-adapteri ja sideseadme (nt ruuter) või
nutiseadme vahel,
▪ korrata seadistamist, kui side loomine ei õnnestunud.
1 Hoidke vaikesätete aknal all nuppu vähemalt 5sekundit.
Tulemus: Avaneb kinnituskuva (menüü ).
2 Vajutage korduvalt nuppu või nuppu , kuni kuvatakse A
aken (menüü ).
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikini õhukonditsioneer ruumis kasutamiseks 4P518786-1E – 2019.10
3 Hoidke nuppu all vähemalt 2sekundit, et valik kinnitada.
Tulemus: vilgub. Säte on lähtestatud tehasesättele.
Kasutaja teatmik
15

6 Energia säästmine ja kasutamine parimal viisil

4 Menüüst väljumiseks vajutage nuppu .
Tulemus: Näidikul kuvatakse vaikeakent.
Raadioühenduse välja lülitamiseks tehke järgmist
Raadioühenduse välja lülitamiseks on järgmised võimalused:
▪ raadioadapteri ON/OFF nupuga, mis on seadmel,
▪ juhtpuldi abil.
Raadioadapteri SEES/VÄLJAS lüliti kasutamisel tehke järgmist
1 Vajutage raadioadapteri nuppu ON/OFF.
Tulemus: Raadioadapteri sideühendus on VÄLJAS.
Märkus: Vajutage raadioadapteri sisse lülitamiseks nuppu ON/OFF
uuesti.
Juhtpuldi kasutamisel tehke järgmist
1 Hoidke vaikesätete aknal all nuppu vähemalt 5sekundit.
Tulemus: Avaneb kinnituskuva (menüü ).
2 Vajutage korduvalt nuppu või nuppu , kuni kuvatakse
VÄLJAS-menüü.
3 Hoidke nuppu all vähemalt 2sekundit, et valik kinnitada.
Tulemus: vilgub. Andmeside on VÄLJAS.
4 Menüüst väljumiseks vajutage nuppu .
Tulemus: Näidikul kuvatakse vaikeakent.
▪ Veenduge, et piirkond on ventileeritud. ÄRGE pange
õhutusavadesse mingeid esemeid.
▪ Õhustage ruumi sageli. Pikaajalise kasutamise korral pöörake
tähelepanu ventilatsioonile.
▪ Hoidke uksed ja aknad suletud. Kui uksed ja aknad jäävad
avatuks, siis õhk voolab ruumist välja ja põhjustab sellega jahtumise või kütmise efekti.
▪ Olge ettevaatlik, et ruumi liigselt MITTE maha jahutada või kütta.
Energia kokkuhoiuks seadistage temperatuur mõõdukale tasemele.
▪ ÄRGE pange mingeid esemeid õhu sissevõtuava või väljundava
lähedusse. See võib seadme kütmist/jahutamist häirida ja seade võib seiskuda.
▪ Kui seadet EI kasutata pika aja jooksul, siis lülitage toitelüliti välja.
Kui toitelüliti on sisse lülitatud, siis seade tarbib elektrit. Seadme sujuvaks tööle hakkamiseks lülitage toide 6 tundi enne kasutamist sisse.
▪ Õhuniiskus kondenseerub siis, kui ruumi niiskus on üle 80% või
siis kui dreenimistorustik ummistub.
▪ Reguleerige ruumi temperatuur nõuetekohaselt välja, et tagada
mugav keskkond. Vältige liigset kütmist või jahutamist. Ruumi temperatuuri jõudmine määratud temperatuurini võtab veidi aega. Kaaluge taimeri seadistamisvõimaluste kasutamist.
▪ Reguleerige õhuvoolu suund välja, et vältida külma õhu põrandale
kogunemist või sooja õhu lae alla kogunemist. (Lae alla jahutamise ja kuivatamise ajal ning põrandale kütmise ajal.)
▪ Vältige otsese õhuvoolu suunamist ruumisviibijatele.
▪ Energia säästmiseks kasutage süsteemi soovitatud temperatuuri
vahemikus (26~28°C jahutamisel ja 20~24°C kütmisel).

7 Hooldus ja teenindus

6 Energia säästmine ja
kasutamine parimal viisil
TEAVE
▪ Seade tarbib elektrienergiat ka siis kui see on lülitatud
olekusse VÄLJAS.
▪ Kui seade pärast elektrikatkestust uuesti pingestub, siis
taastub viimati valitud režiim.
ETTEVAATUST
HOIDKE väikelapsed, taimed ja koduloomad vahetust õhuvoolust eemal.
HOIATUS
ÄRGE PANGE sise-/välisseadme alla mingeid esemeid ­need võivad saada märjaks. Sellises kohas võib seadmele, külmadele torudele, õhufiltrile kogunev kondensaat, õhufiltri mustus või dreeniummistus põhjustada tilkumist ja need esemed võivad saada mustaks või kahjustada.
HOIATUS
ÄRGE hoidke õhukonditsioneeri läheduses põlevaine aerosoolpudeleid ja ÄRGE kasutage aerosoole seadme läheduses. Vastasel juhul võite tekitada tulekahju.
Järgige järgmisi ettevaatusabinõusid, et tagada süsteemi nõuetekohane töötamine.
▪ Tõkestage jahutamise ajal ruumi sisenevat otsest päikesekiirgust
kardinate ja aknakatetega.

7.1 Ülevaade: hooldus ja teenindus

Paigaldaja peab tegema iga-aastast teenindust.
Teave külmaaine kohta
See toode sisaldab fluoritud kasvuhoonegaase. ÄRGE laske gaase atmosfääri.
Külmaaine tüüp: R32
Globaalse soojenemise potentsiaali (GWP) väärtus: 675
MÄRKUS
Kehtivad seadused, mis puudutavad fluoritud kasvuhoonegaase, sätestavad, et seadme külmaaine
laetus on näidatud nii massina kui CO2 ekvivalendina.
Valem CO2 ekvivalendi arvutamiseks tonnides:
Külmaaine GWP väärtus × külmaaine summaarne kogus [kilogrammides] / 1000
Lisateabe saamiseks pöörduge oma paigaldaja poole.
HOIATUS
Seadmes olev külmaaine on vähesel määral tuleohtlik, kuid tavaliselt see EI leki. Kui külmaaine lekib ruumi ja satub kokkupuutesse põleti, kütteseadme või pliidi leegiga, siis võib tekkida tulekahju või moodustub tervistkahjustav gaas.
Lülitage välja kütteainet põletavad seadmed, ventileerige ruum ja pöörduge edasimüüja poole, kelle käest olete toote ostnud.
Ärge kasutage seadet, kuni hooldustöötajad kinnitavad, et külmaaine lekkekoht on kõrvaldatud.
Kasutaja teatmik
16
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Daikini õhukonditsioneer ruumis kasutamiseks
4P518786-1E – 2019.10
7 Hooldus ja teenindus
a
d
c
b
HOIATUS
▪ ÄRGE TORGAKE LÄBI või põletage külmutusahela
osi.
▪ ÄRGE KASUTAGE puhastusaineid või vahendeid
sulatuse kiirendamiseks, välja arvatud need, mis on tootja poolt soovitatud.
▪ Võtke teadmiseks, et süsteemis olev külmaaine on
lõhnatu.
HOIATUS
Seadet tuleb hoida kohas, kus pole pidevalt töötavaid süüteallikaid (näiteks lahtist leeki, töötavat gaasi- või elektrikütte seadet).
MÄRKUS
Hooldamist tohivad teha AINULT volitatud paigaldajad või hooldusettevõtted.
Soovitame seadet lasta hooldada vähemalt kord aastas. Kui siiski võivad kasutuskohas kehtivad eeskirjad sätestada hooldamisele lühema ajavahemiku.
OHT: ELEKTRILÖÖGIOHT
Enne õhukonditsioneeri või õhufiltrite puhastamist lülitage seade välja ja ühendage toitevõrgust lahti. Muidu võite saada elektrilöögi ja see võib põhjustada kehavigastuse.
HOIATUS
Elektrilöögi või tulekahju ennetamiseks:
▪ ÄRGE loputage seadet.
▪ ÄRGE kasutage seadet märgade kätega.
▪ ÄRGE asetage seadmele vett sisaldavaid esemeid.
1 Pühkige pehme lapiga puhtaks. Kui kinnijäänud mustust on
raske eemaldada, kasutage naturaalse pesuvahendi lahust.

7.3 Esipaneeli puhastamine

1 Puhastage esipaneel pehme lapiga. Kui kinnijäänud mustust on
raske eemaldada, kasutage naturaalse pesuvahendi lahust.

7.4 Esipaneeli avamiseks tehke järgmist

Avage esipaneel juhtpuldiga.
1 Peatage töötamine.
2 Hoidke all juhtpuldi nuppu vähemalt 2sekundi jooksul.
Tulemus: Esipaneel avaneb.
Märkus: Vajutage ja hoidke all nuppu vähemalt 2sekundit, et
esipaneel sulgeda.
3 Lülitage toide välja.
4 Tõmmake alla esipaneeli taga olevad mõlemad lukustid.
5 Avage esipaneeli kuni see toetub kinnitusnukkidele.
ETTEVAATUST
Pärast pikaajalist kasutamist kontrollige seadme alust ja kinniteid vigastuste suhtes. Kui need on vigastatud, võib seade maha kukkuda ja põhjustada vigastusi.
ETTEVAATUST
Ärge puudutage soojusvaheti ribisid. Ribide servad on teravad ja võivad põhjustada lõikehaavasid.
HOIATUS
Kõrgel töötamisel olge redelil ettevaatlik.

7.2 Siseseadme ja juhtpuldi puhastamine

MÄRKUS
▪ ÄRGE kasutage puhastamiseks bensiini, benseeni,
vedeldit, küürimispulbrit ega putukatõrjevedelikke. Võimalik tagajärg: Värvi- ja kujumuutused.
▪ ÄRGE kasutage vett või õhku, mille temperatuur on üle
40°C. Võimalik tagajärg: Värvi- ja kujumuutused.
▪ ÄRGE kasutage poleerimissegusid.
▪ ÄRGE kasutage küürimisharja. Võimalik tagajärg:
Pinnakiht võib lahti kooruda.
OHT: ELEKTRILÖÖGIOHT
Enne puhastamist kontrollige, et seade ei tööta ja lülitage kaitselüliti välja või tõmmake toitejuhtme pistik välja. Muidu võite saada elektrilöögi ja see võib põhjustada kehavigastuse.
a Lukusti (1 mõlemal poolel) b Esipaneeli tagakülg c Kinnitusnukk d Toend
TEAVE
Kui te juhtpulti EI leia või kasutate muud juhtseadet, siis tehke järgmist. Tõmmake esipaneel käega ettevaatlikult üles nagu kujutatud järgmisel joonisel näidatud.

7.5 Teave õhufiltrite kohta

Seadme kasutamisel mustunud filtriga on järgmised tagajärjed:
▪ õhku ei värskendata,
▪ õhku ei saa puhastada,
▪ kütmine/jahutamine on puudulik,
▪ levib ebameeldiv lõhn.
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikini õhukonditsioneer ruumis kasutamiseks 4P518786-1E – 2019.10
Kasutaja teatmik
17
7 Hooldus ja teenindus
1
2
a
b c

7.6 Õhufiltri puhastamine

1 Suruge igal filtril selle keskel olevale sakile ja seejärel tõmmake
seda alla.
2 Tõmmake õhufiltrid välja.
2 Leotage filtrit soojas vees 10 kuni 15minutit. ÄRGE filtrit raamilt
eemaldage.
3 Vabastage titaanapatiidiga lõhnafilter ja hõbedaga kübemefilter
sakkidest.
4 Peske õhufiltrid veega puhtaks või puhastage need
tolmuimejaga.
5 Leotage toasoojas vees umbes 10 kuni 15 minutit.
3 Pärast pesemist raputage vesi maha ja kuivatage filter
varjulises kohas. ÄRGE filtrit vee eemaldamiseks väänake.

7.8 Titaanapatiidiga lõhnafiltri ja hõbedaga kübemefiltri (hõbeioonfilter) asendamiseks tehke järgmist

TEAVE
Asendage filter 3 aasta järel.
1 Võtke filtri raamist fiksaatorid ja asendage filter uuega.
TEAVE
▪ ÄRGE visake filtriraami ära, vaid kasutage seda uuesti.
▪ Utiliseerige vana filter kui mittepõlev jääde.

7.9 Esipaneeli sulgemiseks tehke järgmist

1 Seadke filtrid oma kohtadele.
2 Tõstke esipaneel veidi üles ja eemaldage toend kinnitusnukilt.
TEAVE
▪ Kui tolmu EI SAA lihtsalt eemaldada, peske õhutfiltrid
puhtaks toasoojas neutraalse pesuvahendi lahuses. Kuivatage õhufiltreid varjulises kohas.
▪ Veenduge, et titaanapatiidiga ja hõbedaga kübemefilter
on eemaldatud.
▪ Õhufiltreid on soovitatav puhastada iga 2 nädala
pärast.

7.7 Titaanapatiidiga lõhnafiltri ja hõbedaga kübemefiltri (hõbeioonfilter) puhastamiseks tehke järgmist

TEAVE
Peske filter veega puhtaks iga 6 kuu järel.
1 Eemaldage filtrile kogunenud tolm tolmuimejaga.
Kasutaja teatmik
18
a Esipaneeli tagakülg b Kinnitusnukk c Toend
3 Sulgege esipaneel.
4 Suruge kergelt esipaneelile kuni see oma kohale klõpsatab.

7.10 Esipaneeli avamine

TEAVE
Eemaldage esipaneel vaid siis, kui see TULEB asendada.
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Daikini õhukonditsioneer ruumis kasutamiseks
4P518786-1E – 2019.10

8 Rikkeotsing

a a
a
c
b
a
c
b
1 Avage esipaneel. Vaadake teavet jaotisest "7.4 Esipaneeli
avamiseks tehke järgmist"[417].
2 Avage paneeli lukustid, mis asuvad paneeli külgedel
(1kumbagil poolel).
a Paneeli lukusti
3 Suruge parempoolset vart kergelt paremale, et ühendada võll
lahti parempoolselt võlli soonelt.
a Vars b Võll c Võlli soon
4 Vabastage esipaneeli võll vasakul poolel võlli soonest.
TEAVE
Soovitatav on lasta teha asjatundjal perioodiline hooldus. Hooldusspetsialisti tellimiseks pöörduge oma edasimüüja poole. Hoolduskulud tuleb tasuda kliendil.
Mõnede töötingimuste puhul mustub seade pärast pikaajalist kasutamist. See põhjustab tootluse languse.
8 Rikkeotsing
Kui ilmneb mõni allpool mainitud hälvetest, võtke allpool mainitud meetmeid ja pöörduge edasimüüja poole.
HOIATUS
Kui ilmneb midagi ebaharilikku (põlemislõhn jne), peatage kasutamine ja lülitage toide välja.
Sellisel juhul kasutamise jätkamine võib põhjustada purunemist, elektrilööke või tulekahju. Lisateavet saate oma edasimüüjalt.
Süsteemi remonti tohib teha vaid PÄDEV töötaja.
Rike Abinõu
Kui kaitseseadis, näiteks sulavkaitse või rikkevoolukaitse rakendub sagedasti või lüliti SEES/VÄLJAS EI TÖÖTA nõuetekohaselt.
Seadmest tilgub vett. Lõpetage töötamine. Toite töölüliti EI TÖÖTA
nõuetekohaselt. Näidikul näidatakse seadme numbrit,
töötuli vilgub ja kuvatakse rikkekood.
Lülitage peatoitelüliti asendisse VÄLJAS.
Lülitage toide VÄLJA.
Teavitage paigaldajat ja edastage talle rikkekood.
a Vars b Võlli soon c Võll
5 Eemaldage esipaneel.
6 Esipaneeli taaspaigaldamiseks tehke toimingud vastupidises
järjekorras.

7.11 Toimingud enne seadme jätmist pikaajalisse seisakusse

Laske töötada ainult ventilaatoril mitu tundi, et seadmete sisemust kuivatada.
1 Vajutage nuppu ja valige töötamine.
2 Vajutage nuppu , et seade käivitada.
3 Pärast töö seiskumist lülitage kaitselüliti välja.
4 Puhastage õhufiltrid ja pange need oma kohtadele tagasi.
5 Võtke patareid juhtpuldist välja.
Kui süsteem EI TÖÖTA nõuetekohaselt, välja arvatud üleval mainitud juhtudel ja pole tuvastatud ühtegi mainitud hälvet, selgitage rike välja tehes järgmised toimingud.
Rike Abinõu
Süsteem EI TÖÖTA mingil moel.
Süsteemi töö katkeb järsku.
Ventilaator seiskub õhuvoolu andmise ajal.
Labad EI hakka kohe külgsuunas liikuma.
▪ Kontrollige toide üle rikete suhtes.
Oodake kuni toide on taastunud. Kui töötamise ajal tekkis toitehäire, siis süsteem käivitub automaatselt ja viivitamatult pärast toite taastumist.
▪ Kontrollige, kas esipaneel on töötamise
ajal avatud. Peatage töötamine ja käivitage siseseade uuesti juhtpuldiga.
▪ Kontrollige, kas kaitse pole läbi sulanud
või kaitselüliti rakendunud. Vajadusel asendage sulavkaitse või lähtestage kaitselüliti.
▪ Kontrollige juhtpuldi patareid üle.
▪ Kontrollige taimeri sätet. ▪ Kontrollige, kas välis- või siseseadme
õhu sissevõtu- või väljalaskeavad POLE ummistunud. Eemaldage takistused ja kontrollige, et õhk saab vabalt liikuda.
▪ Õhukonditsioneer võib seiskuda järsku
suure voolukõikumise tõttu, et süsteemi kaitsta. Töötamine taastub automaatselt ligikaudu 3minuti pärast.
Kui seadistatud temperatuur on saavutatud, siis õhuvoolu hulk alaneb ja töötamine seiskub. Töötamine taastub automaatselt, kui sisetemperatuur tõuseb või langeb.
Siseseade reguleerib labade asendit. Labad hakkavad varsti liikuma.
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikini õhukonditsioneer ruumis kasutamiseks 4P518786-1E – 2019.10
Kasutaja teatmik
19
8 Rikkeotsing
J8
Rike Abinõu
Töötamine EI alga kohe.
Süsteem töötab, aga jahutamine või kütmine pole piisav.
Süsteem töötab, aga kütmine pole piisav (seadmest EI puhuta õhku).
Esipaneel on EI avane. Kontrollige tõkestumist ja proovige avada
SEES/VÄLJAS-taimer EI tööta vastavalt sätetele.
Kütmist EI SAA valida. Kontrollige, kas puldi sild J8 POLE
Töötamisel ilmneb hälbeid.
Juhul kui nuppu ON/OFF on vajutatud kohe pärast töö seiskamist või kui režiimi on muudetud. Seade hakkab tööle 3minuti pärast, et süsteemi kaitsta.
▪ Kontrollige õhu vooluhulga sätet.
Juhinduge jaotisest "5.4 Õhu
vooluhulk"[49].
▪ Kontrollige temperatuuri sätet. Juhinduge
jaotisest "5.3.1Käivitamine/peatamine ja
temperatuuri määramine"[48].
▪ Kontrollige kas õhu vooluhulga säte on
nõuetekohane. Juhinduge jaotisest
"5.5Õhuvoolu suund"[49].
▪ Kontrollige, kas välis- või siseseadme
õhu sissevõtu- või väljalaskeavad POLE ummistunud. Eemaldage takistused ja kontrollige, et õhk saab vabalt liikuda.
▪ Kontrollige, et õhufiltrid pole ummistunud.
Puhastage õhufiltrid. Juhinduge jaotisest
"7Hooldus ja teenindus"[416].
▪ Kontrollige, kas mõni uks või aken on
avatud. Sulgege uksed ja aknad, et vältida tuule sisenemist.
▪ Kontrollige, kas seade töötab
säästurežiimis või on välisseadme vaikne töötamine sisse lülitatud. Juhinduge jaotisest "5.8 Säästurežiimi ja
välisseadme vaikse töötamise režiim"[411].
▪ Vaadake üle, kas siseseadme all või
kõrval on mööbliesemeid. Viige mööbel mujale.
▪ Õhukonditsioneeri töö võib üles
soojeneda, et alustada kütmist. Oodake 1 kuni 4 minutit.
▪ Kui on kuulda töömüra, siis välisseade
võib töötada jääsulatusrežiimis. Oodake 4 kuni 12 minutit.
esipaneeli juhtpuldiga. Juhinduge jaotisest
"7.4Esipaneeli avamiseks tehke järgmist"[417].
▪ Kontrollige, kas nädalataimer ja SEES/
VÄLJAS-taimer on seadistatud samale ajale. Muutke või inaktiveerige säte. Juhinduge jaotisest "5.10 VÄLJAS/
SEES-taimeri kasutamine" [4 12] and "5.11Nädalataimeri kasutamine"[412].
▪ Kontrollige, kas kell ja nädalapäev on
õigesti seadistatud. Juhinduge jaotisest
"4.4Kella seadistamine"[46].
katkestatud.
Õhukonditsioneeri töö võib olla häiritud valgustite või raadiolainete mõju tõttu. Lülitage kaitselüliti asendisse OFF ja tagasi asendisse ON.
Rike Abinõu
Seade EI ole võimeline vastu võtma juhtpuldi signaale.
Juhtpuldil puudub kuva.
Juhtpuldil kuvatakse rikkekood.
Teised elektriseadmed käivituvad.
Kui pärast ülalmainitud kontrolltoiminguid pole probleemi võimalik kõrvaldada, pöörduge paigaldaja poole ja andke teada ilming, mudeli täielik nimetus (võimalusel koos toote numbriga) ja paigaldamise kuupäev (see võib olla garantiikaardil).
▪ Kontrollige juhtpuldi patareid üle.
Juhinduge jaotisest "4.3 Patareide
paigaldamine"[46].
▪ Kontrollige, et saatja POLE otseses
päikesevalguses.
▪ Kontrollige, et ruumis pole elektroonilise
starteriga luminofoorlampe. Pöörduge oma edasimüüja poole.
Asenda juhtpuldi patareid.
Pidage nõu kohaliku edasimüüjaga. Juhinduge üksikasjalikust veakoodide loendist "8.2Rikkekoodidega näidatud
hälvete lahendamine"[421].
Kui juhtpuldi signaalid lülitavad sisse teisi seadmeid, teisaldage need mujale või küsige nõu oma edasimüüjalt.

8.1 Ilmingud, mis POLE rikked

Järgmised ilmingud POLE süsteemi rikked.

8.1.1 Ilming: on kuulda vee voolamisele sarnast häält

▪ See hääl tuleb külmaaine voolamisest seadmes.
▪ See hääl võib tekkida siis, kui vesi voolab seadmest välja
jahutamise või kuivatamise ajal.

8.1.2 Ilming: on kuulda õhu vihisemist

See hääl võib tekkida siis, kui külmaaine voolusuund muutub (näiteks lülitamisel jahutamiselt küttele).

8.1.3 Ilming: on kuulda tiksuvat häält

See hääl võib tekkida siis, kui seade veidi paisub või kahaneb temperatuuri muutumisel.

8.1.4 Ilming: on kuulda vilisevat häält

See hääl võib tekkida siis, kui külmaaine jahutamise ajal voolab.

8.1.5 Ilming: töötamise ajal või ooterežiimis on kuulda plõksuvat häält

See hääl võib tekkida siis, kui külmaaine torustiku klapid või elektrisüsteemi releed avanevad või sulguvad.

8.1.6 Ilming: on kuulda plaksuvat häält

See hääl võib tekkida siis, kui mõni süsteemiväline seade imeb õhku ruumist välja (näiteks äratõmbeventilaator, tõmbevari) sel ajal kui ruumi uksed ja aknad on suletud. Avage uksed või aknad või lülitage seade välja.

8.1.7 Ilming: seadmest (siseseadmest või välisseadmest) väljub valget suitsu

See ilmneb kui süsteem lülitub pärast jääsulatust küttele. Jääsulatis eraldunud niiskus aurustub ja eraldub õhku.
Kasutaja teatmik
20
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Daikini õhukonditsioneer ruumis kasutamiseks
4P518786-1E – 2019.10
8 Rikkeotsing

8.1.8 Ilming: Seadmest võib eralduda lõhnasid

Seade võib endasse imeda ruumis levivaid lõhnasid, mööblist, sigarettidest jne eralduvaid lõhnasid ja need eralduvad uuesti.

8.1.9 Ilming: välisseadme ventilaator pöörleb sel ajal, kui konditsioneer pole sisse lülitatud

Pärast töö lõpetamist. Välisseadme ventilaator jätkab pöörlemist
30 sekundit, et süsteemi kaitsta.
Kui konditsioneer ei tööta. Kui välistemperatuur on väga kõrge,
siis hakkab välisseadme ventilaator tööle, et süsteemi kaitsta.

8.2 Rikkekoodidega näidatud hälvete lahendamine

Kui seadmel esineb probleem, kuvab kasutajaliides veakoodi. Enne koodi lähtestamist tuleb kindlasti teha selgeks probleemi sisu ja rakendada meetmeid vea lahendamiseks. Seda peaks tegema litsentseeritud paigaldaja või kohalik edasimüüja.
Selle peatükis antakse ülevaade kõikidest kasutajaliidesel esineda võivatest veakoodidest ja nende kirjeldused.
Iga vea üksikasjalikuma veaotsingu kohta lugege hooldusjuhendist.
Rikke diagnoosimine juhtpuldiga
Juhtpult võtab vastu rikkekoodi siseseadmelt, mis viitab rikkele. Oluline on rikke põhjustest aru saada ja enne rikkekoodi lähtestamist võtta meetmeid. Seda peab tegema volitatud paigaldaja või teie kohalik edasimüüja.
Rikkekoodi saab juhtpuldilt vaadata järgmiselt.
1 Hoidke nuppu all vähemalt 5sekundit.
Tulemus: Temperatuuri kuvamise väljal hakkab vilkuma .
2 Vajutage nuppu korduvalt, kuni on kuulda katkematut
helisignaali.
Tulemus: Näidikul kuvatakse nüüd rikkekood.
TEAVE
▪ Lühike helisignaal ja sellele järgnevad 2 helisignaali
tähendavad mittevastavaid koode.
▪ Koodi tühistamiseks hoidke all nuppu
5 sekundit. Kood kaob ka siis, kui nuppu EI vajutata 1minuti möödumisel.
Süsteem
Rikkekood Kirjeldus
Tavaline Külmaaine puudumine Liigpinge Signaali edastamise viga (siseseadme ja välisseadme
vahel) Siseseadme/välisseadme rikke kombinatsioon
Siseseade
Rikkekood Kirjeldus
Siseseadme trükkplaadi rike Külmumiskaitse või ülerõhu juhtimise rike Ventilaatori mootori (DC-mootor) rike Streamer on rikkis Siseseadme soojusvaheti termoanduri rike Esipaneeli avanemine või sulgemine Ruumi temperatuurianduri rike
Rikkekood Kirjeldus
Niiskuseanduri rike
Välisseade
Rikkekood Kirjeldus
4-käigulise kraani rike Välisseadme trükkplaadi rike Ülekoormuse aktiveerimine (kompressori ülekoormus) Kompressori lukustus DC-ventilaatori lukustus Sisendi liigvool Väljalasketoru temperatuuri juhtimine Kõrgrõhu juhtimine (jahutusrežiimis) Kompressorisüsteemi anduri rike Asendianduri rike DC-pinge / vooluanduri rike Välistemperatuuri anduri rike Väljalasketoru termoanduri rike Välisseadme soojusvaheti termoanduri rike Elektriseadmete kütte rike Ribide temperatuuri tõus Inverteri hetkeline liigvool (DC) Radiaatoriribide termoanduri rike Kompressori sisetemperatuuri rike

8.3 Raadioadapteri rikkeotsing

Järgnevas tabelis on esitatud mõnede rikete otsimise lühiülevaade. Kui järgnevalt esitatud lahendused ei aita riket kõrvaldada, siis minge saidile http://www.onlinecontroller.daikineurope.com/, et saada lisateavet ja vastuseid tihti korduvatele küsimustele.
Hälve Abinõu
WLAN-adapteriga EI SAA ühendust (ükski LED-tuli ei vilgu).
WLAN-adapter POLE seadme ülevaate aknas (Avakuval) nähtav pärast WLAN-adapteri alghäälestamist (WPS-iga variant).
▪ Proovige seadet juhtida
juhtpuldiga.
▪ Kontrollige, kas toide on sisse
lülitatud.
▪ Lülitage toide korraks välja ja
sisse tagasi.
▪ Veenduge, et kohtvõrgu
raadioadapter on sideseadmele piisavalt lähedal.
▪ Kontrollige, kas sideühendus
on nõuetekohane.
▪ Veenduge, et nutiseade on
ühendatud samasse võrku kui WLAN-adapter.
▪ Proovige naasta
tehasesätetele ja proovige uuesti seadistada. Vaadake teavet jaotisest "Ühendussätte
tehasesättele taasseadistamine"[415].
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B) Daikini õhukonditsioneer ruumis kasutamiseks 4P518786-1E – 2019.10
Kasutaja teatmik
21

9 Toote kasutuselt kõrvaldamine

Hälve Abinõu
WLAN-adapter POLE nähtav nutiseadme Wi-Fi-võrkude loendis (pääsupunktiga variant).
Siseseadme/välisseadme temperatuur/niiskus, mida kuvatakse Online Controller-is erineb teiste mõõteseadmetega mõõdetud väärtusest.
▪ Proovige ümber lülitada
pääsupunkti ja WPS-i vahel, et muuta raadiokanalit. Raadiokanal PEAB olema 1 kuni 11.
▪ Kontrollige, kas sideühendus
on nõuetekohane.
▪ Proovige naasta
tehasesätetele ja proovige uuesti seadistada. Vaadake teavet jaotisest "Ühendussätte
tehasesättele taasseadistamine"[415].
▪ Online Controller näitab
siseseadme/välisseadme temperatuuri/niiskust ainult siseseadme/välisseadme ümbruses.
▪ Teiste mõõteseadmetega
mõõdetud temperatuuri/ niiskuse väärtused sõltuvad seadme ümbruses olevatest tingimustest (nt otsene päikesevalgus, külmumine jne).
▪ Online Controller poolt
näidatav temperatuur/niiskus on vaid teatmeline.
Kasutusjuhend
Juhiseid sisaldav juhend, mis on mõeldud konkreetsele tootele või rakendusele ja milles selgitatakse selle kasutamist.
Lisatarvikud
Sildid, käsiraamatud, infolehed ja varustus, mis on tootega kaasas ja mida peab paigaldama vastavalt kaasasolevatele dokumentidele.
Lisavarustus
Varustus, mille on Daikin valmistanud või heaks kiitnud ning mida võib tootega kombineerida vastavalt kaasasolevatele dokumentidele.
Paigaldise elektritoide
Varustus, mis pole toodetud Daikin poolt, tohib selle seadmega koos kasutada siis, kui on järgitud kaasneva dokumentatsiooni nõudeid.
9 Toote kasutuselt
kõrvaldamine
MÄRKUS
ÄRGE PÜÜDKE süsteemi ise lahti võtta, süsteemi lahtivõtmisel, külmaaine, õli ja muude osade käsitsemisel TULEB JÄRGIDA kehtestatud eeskirju. Seadmeid PEAB kasutusest kõrvaldamisel käitlema spetsialiseeritud ettevõttes taaskasutuseks, ringluseks ning taastamiseks.

10 Sõnastik

Edasimüüja
Toote levitaja.
Volitatud paigaldaja
Tehniliste oskustega isik, kes on volitatud toodet paigaldama.
Kasutaja
Isik, kes on toote omanik ja/või kasutab toodet.
Rakenduvad seadused
Kõik rahvusvahelised, Euroopa, riiklikud ja kohalikud direktiivid, seadused, regulatsioonid ja/või koodeksid, mis on konkreetse toote või kasutusala puhul asjakohased või rakenduvad.
Teenindusettevõte
Kvalifitseeritud ettevõte, kes võib teostada ja koordineerida seadmele vajalikke hooldustöid.
Paigaldusjuhend
Juhiseid sisaldav juhend, mis on mõeldud konkreetsele tootele või rakendusele ja milles kirjeldatakse selle paigaldamist, konfigureerimist ja hooldamist.
Kasutaja teatmik
22
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Daikini õhukonditsioneer ruumis kasutamiseks
4P518786-1E – 2019.10
4P518786-1E 2019.10
Copyright 2017 Daikin
