1 O ovom dokumentu

Ovaj vodič objašnjava kako se koristi web-sjedište Daikin Cloud
Service. On pruža pojedinosti o korisničkom sučelju i postupcima za
učinkovit rad.

Hvala vam na kupnji ovog proizvoda. Molimo vas:
▪ Čuvajte dokumentaciju za daljnju upotrebu.

Ciljana publika

Svi korisnici.

INFORMACIJE

Ovaj je uređaj namijenjen za upotrebu od strane stručnjaka
ili obučenih korisnika u trgovinama, lakoj industriji i na
poljoprivrednim dobrima ili za upotrebu u poslovne i
privatne svrhe od strane laika.

Izvorna dokumentacija napisana je na engleskom jeziku. Svi ostali
jezici su prijevodi.

Daikin Cloud Service ima 5 razina pristupa. Dokument opisuje
sučelje s najviše dostupne razine (profila). Stoga vam neke funkcije
mogu biti nedostupne ili se prikazi zaslona mogu razlikovati.

Ovaj dokument se odnosi na inačicu softvera 2.0. Mogu se pojaviti
odstupanja od onoga što vidite u vašoj inačici.

2 Uvjeti korištenja Daikin Cloud

Service

Da biste mogli koristiti Daikin Cloud Service sučelje, trebate prihvatiti
Uvjete korištenja.

Možete ih pročitati odlaskom na https://cloud.daikineurope.com i
klikom na karticu na dnu stranice.

3 Opis sustava

3.1 O sustavu Daikin Cloud Service

Daikin Cloud Service je dostupan putem https://

cloud.daikineurope.com.

Korisničko sučelje Daikin Cloud Service vam omogućava upravljanje
klimatizacijom vaše zgrade s bilo kojeg mjesta. Sučelje može

povezati zgrade na više lokacija i dostupno je putem bilo kojeg
uređaja spojenog na web. Instalateri i tehničari mogu također imati

pristup Oblaku tako da se mogu daljinski prijaviti i odmah početi s
otklanjanjem smetnji ako ikada dođe do kvara. Sučelje jednostavno

za korištenje čini upravljanje još lakšim, a automatsko praćenje
potrošnje energije pomaže vam da dugoročno smanjite vaše

troškove.
Na raspolaganju je 5 uloga: Daikin administrator, Daikin podružnica,

Instalater, Administrator i Rukovatelj. Ovisno o vašoj ulozi imat ćete
više ili manje dostupnih funkcija (vidi "3.5 O razinama pristupa"na

stranici4).

3.2 O korištenju 'kolačića'

Daikin Cloud Service koristi 'kolačiće'. Možete ih pročitati odlaskom
na https://cloud.daikineurope.com i klikom na poveznicu COOKIES
na dnu lijevo na stranici.

Referentni vodič za korisnika

2

Daikin Cloud Service

v2.0

4P529062-1 – 2018.09

3 Opis sustava

ab

a d b e c

a

3.3 Prijavljivanje na Daikin Cloud Service

1 U vašem pregledniku, idite na https://cloud.daikineurope.com.

Rezultat: Pojavljuje se zaslon za prijavu (login). Ako je to vaša

prva posjeta Daikin savjetuje da prihvatite korištenje kolačića
(a) na dnu prozora. Da saznate više o upotrebi kolačića
pogledajte "3.2O korištenju 'kolačića'"na stranici2 ili kliknite na
poveznicu (b) Learn more (Saznajte više) na dnu zaslona.

INFORMACIJE

Kada se prvi put prijavite prikazat će se uvjeti korištenja.
Molimo pročitajte ih.

Označite potvrdni kvadratić i kliknite na tipku Accept
(Prihvati).

3.4 O korisničkom sučelju sustava Daikin Cloud Service

Korisničko sučelje sustava Daikin Cloud Service se sastoji od
sljedećih glavnih dijelova:

2 Unesite vašu Email (E-pošta) adresu i Password (Lozinka).

Daikin tehničar će registrirati vašu Email (E-pošta) adresu kao
korisničko ime i dat će vam originalni Password (Lozinka)
Daikin savjetuje da promijenite vaš Password (Lozinka) što je
prije moguće. Vidi "4.2.2 Promjena vaše lozinke" na

stranici6.

INFORMACIJE

Ako zaboravite vaš Password (Lozinka), kliknite na
odgovarajuću poveznicu na stranici za prijavu.

Nitko ne može promijeniti vaš Password (Lozinka).

3 Izaberite vama poželjni jezik.
4 Kliknite na tipku Login (Prijava).

Rezultat: Otvara se glavni prozor na stranici popisa opreme. Više

podataka o korisničkom sučelju pronađite pod stavkom"3.4 O

korisničkom sučelju sustava Daikin Cloud Service"na stranici3.

▪ Navigacijski panel (a), koji vam omogućava navigaciju do različitih

funkcija aplikacije.

▪ Gornja alatna traka s izbornikom mjesta (b) prikazuje vam sve

instalacije i padajući popis (c) profila korisnika.

▪ Trenutačna lokacija (d) koja vam daje povratnu obavijest o tome

gdje se nalazite u strukturi korisničkog sučelja.

▪ Odjeljak sadržaja (e) prikazuje vam aktualnu informaciju.

INFORMACIJE

Korisničko sučelje je prijemljivo, što znači da izgleda dobro
na svim uređajima (stolnim, tabletima i telefonima). Ono će
reagirati na raspoloživu veličinu zaslona.

To znači na primjer da je panel navigacije skriven na
manjim uređajima.

Kada je panel navigacije skriven i vi želite da se ponovo prikaže:

v2.0
Daikin Cloud Service
4P529062-1 – 2018.09

1 Kliknite na ikonu "Hamburgera" (a) u gornjem desnom kutu.

Rezultat: Panel navigacije se prikazuje na vrhu.

Referentni vodič za korisnika

3

3 Opis sustava

3.5 O razinama pristupa

Postoji 5 uloga korisnika, svaka s različitim razinama pristupa. Ovisno o vašoj ulozi imat ćete više ili manje dostupnih funkcija.
5 uloga korisnika sukladni hijerarhiji su:
▪ Daikin Administratori
▪ Daikin Podružnica
▪ Instalateri
▪ Administratori mjesta
▪ Rukovatelji
Sljedeća tablica pokazuje značajke koje NISU dostupne svim korisnicima različitih razina.

Dostupne funkcije Daikin

Mogu čitati i izdavati napomene (vidi "4.2.4Čitanje i

izdavanje napomena"na stranici6).

Nadzor i Upravljanje - Popis opreme (Promjena naziva
opreme) (vidi "4.3.1Promjena naziva opreme"na

stranici6)

Nadzor i Upravljanje - Popis opreme (napredno
upravljanje) (vidi "4.3.2O upravljanju svim jedinicama

izabranog mjesta"na stranici7)

Nadzor i Upravljanje - Raspored (vidi "4.4O upravljanju

rasporedima vremena"na stranici11)

Nadzor i Upravljanje - Sprega (vidi "4.5Povezivanje

događaja s akcijom upravljanja (sprezanje)"na
stranici12)

Upravljanje energijom - Ciljane postavke energije (vidi

"4.11Upravljanje ciljanim postavkama energije"na
stranici23)

Administracija korisnika (vidi "4.13Upravljanje

korisnicima"na stranici24).

Administracija zgrade - Popis mjesta (vidi "4.14O

administraciji zgrade"na stranici25)

Administracija zgrade - Zone (vidi "4.15Upravljanje

zonama"na stranici31).

Administracija zgrade - Konfiguracija električnog brojila
(vidi "4.16Konfiguracija mjerača potrošnje"na

stranici32)

Administracija zgrade - Vanjske jedinice (vidi

"4.17Upravljanje vanjskim jedinicama"na stranici32)

Daljinska dijagnostika - Povijest alarma (vidi

"4.18.1Upravljanje poviješću alarma"na stranici32)

Daljinska dijagnostika - Analiza unutarnje jedinice (vidi

"4.18.2Korištenje analize unutarnje jedinice"na
stranici34)

Daljinska dijagnostika - Analiza vanjske jedinice (vidi

"4.18.3Korištenje analize vanjske jedinice"na
stranici35)

Daljinska dijagnostika - Postavke predviđanja (vidi

"4.18.4Korištenje postavki predviđanja"na stranici35)

✔* Može samo vidjeti postavke

✔** Može samo vidjeti ili uređivati informaciju o mjestu, ne kreirati

✔*** Dostupno samo ako je aktivirano od strane korisnika Daikin podružnice

Daikin

Administratori

✔

✔ ✔ ✔ ✔

✔ ✔ ✔ ✔

✔ ✔ ✔ ✔ ✔*

✔ ✔ ✔ ✔ ✔*

✔ ✔ ✔ ✔

✔ ✔ ✔ ✔

✔ ✔ ✔ ✔**

✔ ✔ ✔ ✔ ✔*

✔ ✔ ✔ ✔ ✔*

✔ ✔ ✔ ✔ ✔*

✔ ✔ ✔*** ✔***

✔ ✔ ✔*** ✔***

✔ ✔ ✔*** ✔***

✔ ✔ ✔*** ✔***

Podružnica

Instalateri Administratori

mjesta

Rukovatelji

3.6 O isključivanju iz rada u oblaku

Ako administrator mjesta odluči da se isključi iz pretplate na Daikin
Cloud Service, on to može sam učiniti.

Referentni vodič za korisnika

4

3.6.1 Prebacivanje iz rada spajanjem na oblak u samostalni način rada

Administrator mjesta može odlučiti da prekine ovu pretplatu na Način
rada spajanjem na oblak (Cloud-connect Mode) i prijeđe na
Samostalni način rada (Stand-alone Mode) putem aplikacije.
Komplet intelligent Tablet Controller će tada funkcionirati u
Samostalni način rada (Stand-alone Mode).

U Samostalni način rada (Stand-alone Mode) će tada biti dostupni
Rasporedi i Spregnuti način rada.

v2.0

Daikin Cloud Service

4P529062-1 – 2018.09

4 Rad

a

Za prebacivanje iz Način rada spajanjem na oblak (Cloud-connect
Mode) u Samostalni način rada (Stand-alone Mode) putem
aplikacije, postupite na sljedeći način:

1 Otvorite aplikaciju intelligent Tablet Controller.

Rezultat: Pojavljuje se sljedeći zaslon.

2 Kliknite na stavku 'Tablet Setting' (Postavke tableta).

Rezultat: Pojavljuje se sljedeći zaslon.

4 Rad

4.1 O prebacivanju između različitih mjesta

Ako trebate upravljati s više mjesta, Daikin tehničar će to podesiti
tako da ona postanu dostupna u izborniku mjesta.

Da biste razmatrali instalacije s nekog drugog mjesta, jednostavno
izaberite do mjesto iz izbornika.

4.2 O mijenjanju vašeg profila

3 Kliknite na stavku 'Cloud to Local' (S Oblaka na Lokalno).

Rezultat: Pojavljuje se zaslon, koji vam omogućava da upišete

lozinku.

4 Unesite lozinku (password) (podrazumijevano: "daikin") i kliknite

U redu (OK).
Rezultat: Pojavljuje se poruka potvrde. Prije nego nastavite

potvrdite da zaista želite prekinuti koristiti način rada u oblaku i
njegove prednosti.

5 Kliknite Yes (Da) u znak potvrde.

Rezultat: Pojavljuje se poruka potvrde. Sustav je sada u

Samostalni način rada (Stand-alone Mode) i ponovo će se
pokrenuti nakon što kliknete Yes (Da).

6 Kliknite na U redu (OK).

Rezultat: Sustav se ponovo pokreće. Sada ćete kroz lokalno sučelje

moći koristiti Rasporede i Spregnuti način rada.

Padajući popis (a) prikazuje vam ime za prijavu i funkciju (npr.
rukovatelj, administrator, …).

Klikom na padajući popis, imate mogućnost izvršiti izmjene vašeg
profila i promijeniti vašu lozinku.

Padajući popis također vam omogućava da se prijavite i razmatrate
broj trenutne inačice aplikacije i da izdajete napomene (ili povijest).

4.2.1 Promjena informacija profila

Vi možete promijeniti vaše korisničko ime, Email (E-pošta) adresu
povezivanja i jezik Email (E-pošta) obavještavanja.

INFORMACIJE

Ako promijenite vašu Email (E-pošta) adresu dobit ćete
Email (E-pošta) poruku na novu Email (E-pošta) adresu.
Ta Email (E-pošta) poruka sadrži poveznicu za ovjeru. Vi
trebate kliknuti na tu poveznicu kako biste ovjerili novu
Email (E-pošta) adresu. Nemojte zaboraviti koristiti novu
Email (E-pošta) adresu za sljedeću prijavu.

1 S padajućeg popisa korisničkog profila, izaberite stavku My

profile (Moj profil).
Rezultat: Pojavljuje se sljedeći prozor.

v2.0
Daikin Cloud Service
4P529062-1 – 2018.09

Referentni vodič za korisnika

5

4 Rad

2 Izvršite promjene.

3 Kliknite na tipku Update profile (Ažuriraj profil).
Rezultat: Pojavljuje se poruka potvrde.
Rezultat: Vaš profil je promijenjen i aplikacija se automatski vraća

na glavni prozor.

4.2.2 Promjena vaše lozinke

Daikin preporučuje da promijenite lozinku koju vam je dao tehničar.

1 S padajućeg popisa korisničkog profila, izaberite stavku Logout

(Odjava).

Rezultat: Vi ste odjavljeni i aplikacija se vraća na stranicu za prijavu.

4.2.4 Čitanje i izdavanje napomena

INFORMACIJE

Ovaj odjeljak se odnosi samo na Daikin administratore.

Kada kliknete na padajući popis korisničkog profila možete izravno
vidjeti trenutnu inačicu aplikacije Daikin Cloud Service.

1 S padajućeg popisa korisničkog profila, izaberite stavku Version

{versionNumber} (more info) (Inačica {versionNumber} (more
info)) da pogledate izdavanje napomena.

Rezultat: Prikazuje se izdavanje poruka.

1 S padajućeg popisa korisničkog profila, izaberite stavku

Change password (Promijeni lozinku).

Rezultat: Pojavljuje se sljedeći prozor.

2 Izvršite promjene.

3 Kliknite na tipku Change password (Promijeni lozinku).
Rezultat: Pojavljuje se poruka potvrde i vaša lozinka je

promijenjena.

4.3 O nadzoru i kontroli opreme

U prozoru popisa opreme možete izabrati između upravljanja svim
jedinicama izabranog mjesta, svim jedinicama izabrane zone (ili više
njih) ili upravljanje 1 određenom jedinicom.

Moguće je da bude vidljiva crvena traka upozorenja. Ona pruža
dodatne informacije za probleme s upravljačima.

4.3.1 Promjena naziva opreme

INFORMACIJE

Ovaj odjeljak se odnosi samo na Daikin administratore,
podružnice instalatere i administratore mjesta.

1 Iz izbornika mjesta, odaberite mjesto koje prvo želite obraditi.
2 U panelu navigacije, izaberite Equipment list (Popis opreme)

ispod Monitoring & control (Nadzor i upravljanje).
Rezultat: Pojavljuje se popis svih dostupnih jedinica dotičnog

mjesta.

4.2.3 Odjava iz sustava

Vi se možete ručno odjaviti iz sustava.

INFORMACIJE

Iz sigurnosnih razloga, nakon 2,5 sata vi ste automatski
odjavljeni.

Referentni vodič za korisnika

6

Daikin Cloud Service

v2.0

4P529062-1 – 2018.09

3 Na dnu zaslona, kliknite na Edit equipment names (Uredi

a

nazive opreme).

Rezultat: Svi nazivi opreme postaju dostupni za uređivanje.

4 Rad

INFORMACIJE

Svi ovi postupci upravljanja će se primijeniti (automatski)
samo na kompatibilne jedinice. Nekompatibilne jedinice će
ignorirati naredbe.

Iste funkcije se mogu primijeniti za svaku pojedinačnu jedinicu. Vidi

"4.3.3 Upravljanje s 1 određenom jedinicom na mjestu" na
stranici10.

Napredne funkcije su opisane u posebnom odjeljku. Vidi

"Podešavanje naprednih funkcija na svim jedinicama odjednom"na
stranici9.

Možete proširiti ili suziti odabir jedinica određenog mjesta koristeći
Zones (Zone) na lijevo. Zones (Zone) vam omogućavaju da
izaberete skupinu jedinica i podesite njihove postavke zajedno.
Pogledajte "4.15 Upravljanje zonama" na stranici 31 ako želite
konfigurirati postavke Zones (Zone).

U donjem primjeru preinačit ćete postavke za sve jedinice u sobi za
sastanke.

4 Preinačite nazive opreme po želji i kliknite Save (Spremi).

Možete upotrijebiti do 12 znakova.

Rezultat: Pojavljuje se poruka potvrde i novi nazivi su primijenjeni.

INFORMACIJE

Nije dopušteno ponavljanje naziva.

4.3.2 O upravljanju svim jedinicama izabranog mjesta

Podešavanje osnovnih funkcija na svim jedinicama ili grupi jedinica odjednom

Postoje neke osnovne funkcije koje možete odmah primijeniti na sve
jedinice danog mjesta:

▪ Uključi ili isključi sve jedinice
▪ Podesi temperaturu
▪ Podesi način rada (Fan (Ventilator), Heating (Grijanje), Cooling

(Hlađenje), Dry (Sušenje), Automatic (Automatsko) ili Dependent
mode (Ovisni načina rada))

▪ Podesi Fan speed (Broj okretaja ventilatora) (Low (Slabo), Middle

(Srednje), High (Jako) ili Automatic (Automatsko))

▪ Podesi Airflow direction (Prikaz smjera strujanja) (poseban smjer

ili Swing (Njihanje))

▪ Ventilation mode (Mod provjetravanja) (Automatic (Automatsko),

Bypass (Zaobilazno) ili Ventilation mode (Provjetravanje))

▪ Ventilation volume (Količina provjetravanja) (Low (Malo), High

(Jako) ili Auto (Auto))

U donjem primjeru preinačit ćete postavke za sve jedinice
odabranog mjesta (za predvorje, soba za sastanke i praktikum 1).

1 Iz izbornika mjesta, odaberite mjesto koje prvo želite obraditi.
2 U panelu navigacije, izaberite Equipment list (Popis opreme)

ispod Monitoring & control (Nadzor i upravljanje).
Rezultat: Pojavljuje se popis svih dostupnih jedinica dotičnog

mjesta.

3 Kliknite na General control panel (Opća upravljačka ploča)

padajuću strelicu (a).
Rezultat: Pojavljuje se sljedeći odjeljak.

v2.0
Daikin Cloud Service
4P529062-1 – 2018.09

Referentni vodič za korisnika

7

4 Rad

afedc

hg

b

d e f
d e f

d e f

g h

g h

4 Uključite ili isključite sve jedinice klizanjem tipke On/off mode

(Način rada 'Uklj./Isklj.') (b).

5 Podesite temperaturu povlačenjem klizača Set temperature

(Podesi temperaturu) (c).

6 Kliknite na izbornik Operation mode (Način rada) (d).

Rezultat: Pojavljuje se sljedeći odjeljak.

Rezultat: Pojavljuje se sljedeći odjeljak.

11 Izaberite Airflow direction (Prikaz smjera strujanja). Opcije su

smjer od Direction 0 (Smjer strujanja 0) do Direction 4 (Smjer
strujanja 4) i Swing (Njihanje).

12 Kliknite na izbornik Ventilation mode (Mod provjetravanja) (g).

Rezultat: Pojavljuje se sljedeći odjeljak.

INFORMACIJE

Opcija Dependent mode (Ovisni načina rada) je primjenjiva
samo na neke unutarnje jedinice. Ako izaberete tu opciju
jedinica ne određuje svoj način rada nego ovisi o svojoj
glavnoj jedinici. Dostupni (ili 'podesivi') i trenutni način rada
grijanja/hlađenja podređene jedinice određuje način rada
glavne jedinice i dostupne značajke podređene. Glavnu
jedinicu načina rada možete prepoznati po ikoni sunca i
snježne pahulje.

7 Izaberite Operation mode (Način rada) Opcije su Fan

(Ventilator), Heating (Grijanje), Cooling (Hlađenje), Dry
(Sušenje), Automatic (Automatsko) i Dependent mode (Ovisni
načina rada).

8 Kliknite na izbornik Fan speed (Broj okretaja ventilatora) (e).

Rezultat: Pojavljuje se sljedeći odjeljak.

9 Izaberite Fan speed (Broj okretaja ventilatora). Opcije su Low

10 Izaberite izbornik Airflow direction (Prikaz smjera strujanja) (f).

(Slabo), Middle (Srednje), High (Jako) i Automatic
(Automatsko).

13 Izaberite Ventilation mode (Mod provjetravanja). Opcije su

Automatic (Automatsko), Bypass (Zaobilazno) i Ventilation
mode (Provjetravanje).

14 Kliknite na izbornik Ventilation volume (Količina provjetravanja)

(h).

Rezultat: Pojavljuje se sljedeći odjeljak.

15 Izaberite Ventilation volume (Količina provjetravanja). Opcije su

Low (Malo), High (Jako) i Auto (Auto). Možete također izabrati
potvrdni kvadratić Fresh up (Osvježavanje).

Ovo posljednje vam omogućava da upravljate količinom svježeg
zraka koji se dovodi u prostoriju: ona će biti veća ili manja od zraka
izbačenog van. Kada se u prostoriju dovede više zraka, stvorit će se
pozitivan tlak. Taj postupak može spriječiti mirise i vlagu iz kuhinja i
sanitarnih prostorija da ulaze u prostoriju. Kada se u prostoriju
dovede manje zraka, stvorit će se neznatno negativan tlak. To može
spriječiti da bolnički zadah i lebdeće bakterije izlaze iz sobe u
hodnike.

Referentni vodič za korisnika

8

Daikin Cloud Service

v2.0

4P529062-1 – 2018.09

Podešavanje naprednih funkcija na svim

d

a

i

a

j

l m

k

n

jedinicama odjednom

INFORMACIJE

Napredne funkcije nisu dostupne rukovateljima.

Postoje neke napredne funkcije koje možete odmah primijeniti na
sve jedinice danog mjesta:

▪ Maksimalne granice za Setpoint (Zadana vrijednost). Ovo će

odrediti koliko nisko i visoko će korisnici moći podesiti temperaturu
jedinica. Time se izbjegavaju ekstremne postavke i posljedično
velika potrošnja energije.

▪ Ograničenja daljinskog upravljača. Ove postavke vam

omogućavaju da odredite što će korisnici moći raditi s daljinskim
upravljačima jedinica.

Gornje funkcije se mogu također primijeniti za svaku pojedinačnu
jedinicu.

Osnovne funkcije su opisane u posebnom odjeljku. Vidi

"Podešavanje osnovnih funkcija na svim jedinicama ili grupi jedinica
odjednom"na stranici7.

1 Iz izbornika mjesta, odaberite mjesto koje prvo želite obraditi.
2 U panelu navigacije, izaberite Equipment list (Popis opreme)

ispod Monitoring & control (Nadzor i upravljanje).
Rezultat: Pojavljuje se popis svih dostupnih jedinica dotičnog

mjesta.

4 Rad

5 Izaberite odgovarajuću opciju Enable (Omogući) (j) ako želite

podesiti Cooling limit (Ograničenje hlađenja).

6 Povlačite klizač Cooling limit (Ograničenje hlađenja) (k) da

podesite maksimalnu i minimalnu granicu za Setpoint (Zadana
vrijednost) hlađenja.

7 Izaberite odgovarajuću opciju Enable (Omogući) (l) ako želite

podesiti Heating limit (Ograničenje grijanja).

8 Povlačite klizač Heating limit (Ograničenje grijanja) (m) da

podesite maksimalnu i minimalnu granicu za Setpoint (Zadana
vrijednost) grijanja.

INFORMACIJE

Daikin preporučuje za većinu instalacija da podese
maksimum za oboje i Cooling limit (Ograničenje hlađenja) i
Heating limit (Ograničenje grijanja) na 23°C.
Ograničavanjem maksimanih temperatura za Cooling

Možete proširiti ili suziti odabir jedinica određenog mjesta koristeći
Zones (Zone) na lijevo. Pogledajte "4.15 Upravljanje zonama" na

stranici 31 ako želite konfigurirati postavke Zones (Zone) (ovo je

samo za administratore!).

3 Kliknite na General control panel (Opća upravljačka ploča)

padajuću strelicu (a).

Rezultat: Pojavljuje se sljedeći odjeljak.

4 Kliknite na izbornik Advanced (Napredno) (i).

Rezultat: Pojavljuje se sljedeći odjeljak.

(Hlađenje) i Heating (Grijanje) izbjegavaju se ekstremne
postavke i posljedično velika potrošnja energije.

9 Izaberite funkcije koje želite dopustiti ili zabraniti na daljinskom

upravljaču u odjeljku Remote controller restrictions (Ograničenja
daljinskog upravljanja) (n).

Primjer: Ako ne želite da korisnici isključuju i uključuju bilo koju od
jedinica, podesite opciju Start/stop (Start/Stop) na
'Prohibited' (Zabranjeno). Ako im želite dopustiti prebacivanje
između grijanja i hlađenja, podesite Operation mode (Način rada) na
Permitted (Dopušteno).

10 Zatvorite padajući izbornik General control panel (Opća

upravljačka ploča) (a) klikom na strelice okrenute prema gore.

Rezultat: Sve nove postavke su usvojene.

v2.0
Daikin Cloud Service
4P529062-1 – 2018.09

Referentni vodič za korisnika

9

4 Rad

a

b a c

md

e

f g

f g

4.3.3 Upravljanje s 1 određenom jedinicom na mjestu

Trenutni status jedinice (UKLJ./ISKLJ.) prikazan je na pločicama
popisa opreme.

Umjesto preinake postavki svih jedinica danog mjesta vi možete
preinačiti iste postavke samo 1 jedinice.

Postavke određene jedinice nadređene su i poništavaju opće
postavke.

1 Iz izbornika mjesta, odaberite mjesto jedinice koju prvo želite

obraditi.

2 U panelu navigacije, izaberite Equipment list (Popis opreme)

ispod Monitoring & control (Nadzor i upravljanje).
Rezultat: Pojavljuje se popis svih dostupnih jedinica dotičnog

mjesta.

3 Kliknite na 1 određenu jedinicu (a) u prozoru popisa opreme.

Rezultat: Pojavljuje se sljedeći odjeljak.

Rezultat: Tipka Reset filter (Poništi znak za filtar) nestaje s

popisa opcija.

7 Povlačite klizač Set temperature (Podešena temperatura) (m)

da podesite Temperature (Temperatura).

8 Ako je to primjenjivo za jedinicu, kliknite na izbornik Operation

mode (Način rada) (d).
Rezultat: Pojavljuje se sljedeći odjeljak. Ovisno o tipu jedinice,

opcije se mogu razlikovati.

9 Izaberite Operation mode (Način rada). Opcije su Fan

(Ventilator), Heating (Grijanje), Cooling (Hlađenje), Dry
(Sušenje) i Automatic (Automatsko).

INFORMACIJE

Možete prebaciti na načine rada Heating (Grijanje),
Cooling (Hlađenje) i Automatic (Automatsko) samo na
glavnoj jedinici načina rada. Glavnu jedinicu načina rada
možete prepoznati po ikoni sunca i snježne pahulje.
Jedinice koje su u ovisnom načinu rada slijedit će rad
glavne jedinice.

4 Uključite ili isključite jedinicu klizanjem tipke UKLJ./ISKLJ. (b) u

odgovarajući položaj.

Ako je jedinica isključena vi još uvijek možete promijeniti
Temperature (Temperatura) i Operation mode (Način rada).

5 Pratite izmjerenu Indoor temperature (Unutarnja temperatura)

(c).

Ikona Reset filter (Poništi znak za filtar) (e) će biti vidljiva samo kada
jedinica odredi da je potrebno resetirati filtar.

6 Zamjenu filtra možete registrirati klikom na ikonu Reset filter

(Poništi znak za filtar) (e). Kliknite na Yes (Da) u poruci potvrde
koja se pojavi.

10 Ako je to primjenjivo za jedinicu, kliknite na izbornik Fan speed

(Broj okretaja ventilatora) (f).

Rezultat: Pojavljuje se sljedeći odjeljak.

11 Izaberite Fan speed (Broj okretaja ventilatora). Opcije, ovisno o

jedinici, su Low (Slabo), Middle (Srednje), High (Jako) i
Automatic (Automatsko) ili Low (Slabo) i High (Jako).

12 Kliknite na izbornik Advanced (Napredno) (g).

Rezultat: Pojavljuje se sljedeći odjeljak.

Referentni vodič za korisnika

10

Daikin Cloud Service

v2.0

4P529062-1 – 2018.09

j l

k mn

13 Izaberite odgovarajuću opciju Enable (Omogući) (j) ako želite

podesiti Cooling limit (Ograničenje hlađenja).

14 Povlačite klizač Cooling limit (Ograničenje hlađenja) (k) da

podesite maksimalnu i minimalnu granicu za Cooling (Hlađenje)
Setpoint (Zadana vrijednost).

15 Izaberite odgovarajuću opciju Enable (Omogući) (l) ako želite

podesiti Heating limit (Ograničenje grijanja).

16 Povlačite klizač Heating limit (Ograničenje grijanja) (m) da

podesite maksimalnu i minimalnu granicu za Heating (Grijanje)
Setpoint (Zadana vrijednost).

INFORMACIJE

Daikin preporučuje za većinu instalacija da podese
maksimum za oboje i Cooling limit (Ograničenje hlađenja) i
Heating limit (Ograničenje grijanja) na 23°C.
Ograničavanjem maksimanih temperatura za Cooling
(Hlađenje) i Heating (Grijanje) izbjegavaju se ekstremne
postavke i posljedično velika potrošnja energije.

4 Rad

4.4 O upravljanju rasporedima vremena

Rukovatelji mogu samo razmatrati programirane rasporede, oni ih ne
mogu kreirati ili mijenjati.

Prije stvarnog početka konfiguriranja rasporeda vremena, molimo da
razumijete logiku i terminologiju korištenu unutar Daikin Cloud
Service. Krenite tako da kreirate "yearly schedule" (godišnji
raspored). Time će biti određeno pokriveno razdoblje. Ispod imate
"schedule" (raspored) koji se može uključiti i isključiti. U istom
rasporedu određujete "actions" (akcije), koje su trenutne naredbe.

4.4.1 Kreiranje rasporeda vremena

Možete kreirati 1 ili više rasporeda za različita vremena godine.
Unutar tih rasporeda mogu se mijenjati sve postavke kao što je

opisano u odjeljku "4.3.2 O upravljanju svim jedinicama izabranog

mjesta"na stranici7.

Postavke rasporeda su podređene općim/individualnim postavkama.

1 U panelu navigacije, izaberite Schedule (Raspored) ispod

Monitoring & control (Nadzor i upravljanje).
Rezultat: Pojavljuje se sljedeća stranica. Trenutni rasporedi,

ako ih ima, prikazuju se ispod kalendara.

2 Kliknite na tipku Add yearly schedule (Dodaj godišnji raspored).

Rezultat: Dodan je novi redak.

3 Ako želite, možete pridružiti boju za novo izabrani Schedule

(Raspored) birajući jednu s padajućeg popisa lijevo.

17 Izaberite funkcije koje želite dopustiti ili zabraniti na daljinskom

Primjer: Ako ne želite da korisnici isključuju i uključuju bilo koju od
jedinica, podesite opciju Start/stop (Start/Stop) na
'Prohibited' (Zabranjeno). Ako im želite dopustiti prebacivanje
između grijanja i hlađenja, podesite Operation mode (Način rada) na
'Permitted' (Dopušteno).

18 Zatvorite prozor upravljanja klikom na jedinicu.

Rezultat: Sve nove postavke su usvojene.

v2.0
Daikin Cloud Service
4P529062-1 – 2018.09

Ta će se boja koristiti u kalendaru u gornjem dijelu kao naznaka za

razdoblje na koje se odnosi Schedule (Raspored).
upravljaču u odjeljku Remote controller restrictions (Ograničenja
daljinskog upravljanja) (n).

4 Upišite naziv za Schedule (Raspored) i izaberite Start date

(Datum početka) i End date (Datum završetka).

Referentni vodič za korisnika

11

4 Rad

a

b d c a

a b

a b

INFORMACIJE

Start date (Datum početka) i End date (Datum završetka)
se ne odnose na specifičnu godinu.

Start date (Datum početka) i End date (Datum završetka) u
rasporedu se NE MOGU preklapati.

5 Kliknite na tipku Save (Spremi).

Rezultat: Schedule (Raspored) je dodan.

4.4.2 Dodavanje akcija u raspored vremena

Možete dodati početak i kraj akcija koje će se početi odvijati pri
određenim zadanim vrijednostima Temperature (Temperatura) i za
specifične jedinice.

1 Kliknite na plavu plus tipku (a) desno od retka Schedule

(Raspored).
Rezultat: Redak za akciju je dodan. Vi ćete logično prvo

odrediti početak akcija.

2 Upišite naziv za akciju za dani Schedule (Raspored) i kliknite na

Save (Spremi).
Rezultat: Akcija je dodana.

Možete (privremeno) isključiti akciju klikom na klizač (b). Klizač će
postati siv.

Možete izbrisati akciju klikom na crveni križić (c).
Možete uređivati postojeću akciju klikom na ikonu olovke (d).

3 Kliknite na plavu plus tipku desno od retka akcije.

Rezultat: Pojavljuje se sljedeći odjeljak.

8 Za konfiguriranje više postavki jedinica, kliknite na Select

properties (Odaberite svojstva). Pojavljuje se prozor koji vam

dopušta da dodate još postavki (kao što je Fan speed (Broj

okretaja ventilatora) ili Ventilation mode (Provjetravanje)).

9 Kliknite na Select units (Izaberi jedinice) da odredite na koje

jedinice se odnosi ovaj Schedule (Raspored).

Rezultat: Pojavljuje se sljedeći prozor.

10 Izaberite jedinice i kliknite na Update units (Ažuriraj jedinice).

Rezultat: Jedinice su dodane. Postavke će biti primijenjene

samo na te određene jedinice.

11 Kliknite na Save action (Spremi postupak).

Rezultat: Sada je početak akcije definiran.

Logično sada ćete definirati kada se jedinice trebaju isključiti. Krenite
ponovo od koraka 1 trenutnog postupka.

4.5 Povezivanje događaja s akcijom upravljanja (sprezanje)

Povezivanje događaja s akcijom upravljanja (Interlocking (Uzajamna
sprega)) omogućava vam da zadate pokretanje akcije upravljanja
nakon nekog događaja.

ta akcija upravljanja se može primijeniti na proizvoljne jedinice.
Na primjer: Možete povezati zatvaranje digitalnog ulaza "burglar

alarm" (protuprovalni alarm) s isključivanjem svih jedinica za grijanje/
hlađenje. Kontakt takvog alarma je aktivan kada sve osoblje napusti
zgradu, i više nama potrebe da jedinice za grijanje/hlađenje budu
uključene.

1 U panelu navigacije, izaberite Interlocking (Uzajamna sprega)

ispod Monitoring & control (Nadzor i upravljanje).
Rezultat: Pojavljuje se popis stavki koje su trenutno

Interlocking (Uzajamna sprega).

4 Podesite vrijeme početka klikom na sate i minute.
5 Podesite klizač na on (uklj.) da se sve odabrane jedinice uključe

u programirano vrijeme.

6 Kliknite na dane u tjednu da se jedinice uključe u te dane.
7 Podesite Temperature (Temperatura) Setpoint (Zadana

vrijednost) povlačenjem klizača.

Referentni vodič za korisnika

12

Možete (privremeno) isključiti Interlocking (Uzajamna sprega) klikom
na klizač (a). Klizač će postati siv.

Možete izbrisati Interlocking (Uzajamna sprega) klikom na crveni
križić (b).

2 Kliknite na tipku New (Novo).

Rezultat: Dodan je novi odjeljak Interlocking (Uzajamna

sprega).

v2.0

Daikin Cloud Service

4P529062-1 – 2018.09

4 Rad

a

6 Iz padajućeg popisa Trigger (Okidač), izaberite kada se akcija

treba izvršiti: ako će izabrani ulaz biti zatvoren ili otvoren.

Na primjer: Za pokretanje protupožarnog alarma možete zadati da
sve jedinice trebaju biti zaustavljene kada se aktivira protupožarni
alarm. Ako izaberete stavku On (all management points) (UKLJ. (sve
točke upravljanja)), time ste naznačili da svi odabrani ulazi trebaju
biti aktivirani kao bi se izvršio Trigger (Okidač).

7 Podesite klizač u odjeljku Action (Akcija) na položaj off (isklj.)

(a) ako želite da jedinice budu isključene kada se promijeni
stanje ulaznog kontakta.

3 Upišite naziv za novo Interlocking (Uzajamna sprega).
4 Kliknite na tipku Select units (Izaberi jedinice) u gornjem

odjeljku.
Rezultat: Prikazuje se prozor sa svim priključenim uređajima

koji se mogu povezati.

5 Izaberite ulaz koji želite povezati s određenom akcijom i kliknite

na tipku Update units (Ažuriraj jedinice).
Rezultat: Ulaz je dodan u gornji odjeljak Apply to units

(Primijeni na jedinice).

4.6 Izvođenje nadzora temperature

INFORMACIJE

Ako želite da jedinice budu uključene kada se promijeni
stanje ulaznog kontakta trebate klizač postaviti na on (uklj.)
i zatim izabrati Setpoint (Zadana vrijednost) i Operation
mode (Način rada). Možete dodati druga svojstva(kao što
je Ventilation mode (Provjetravanje)) klikom na Select
properties (Odaberite svojstva).

8 U odjeljku Action (Akcija), izaberite jedinicu koju želite da bude

zaustavljena ili pokrenuta klikom na Select units (Izaberi
jedinice).

Rezultat: Pojavljuje se prozor koji prikazuje sve dostupne
jedinice.

9 Izaberite jedinice koje želite da budu uključene on (uklj.) ili

isključene off (isklj.) i kliknite na Update units (Ažuriraj jedinice).

10 Kliknite na Save (Spremi).

Rezultat: Kreirano je Interlocking (Uzajamna sprega).

INFORMACIJE

Ne možete mijenjati Interlocking name (Naziv uzajamne
sprege), Action (Akcija) ili Trigger (Okidač) nekog
Interlocking (Uzajamna sprega). jedini način da mijenjate
stavke je da potpuno izbrišete Interlocking (Uzajamna
sprega) i kreirate novo.

Odjeljak Temperature Monitoring (Nadziranje temperature) u aplikaciji vam omogućava da razmatrate krivulju Temperature (Temperatura) za
Outdoor temperature (Vanjska temperatura), Indoor temperature (Unutarnja temperatura) i Setpoint (Zadana vrijednost).

1 Iz izbornika mjesta, odaberite mjesto koje prvo želite obraditi.
2 U panelu navigacije, izaberite Temperature Monitoring (Nadziranje temperature) ispod Energy management (Upravljanje energijom).

Rezultat: Prikazuje se Temperature Monitoring (Nadziranje temperature) tekućeg dana za 1 određenu Indoor unit (Unutarnja jedinica).

v2.0
Daikin Cloud Service
4P529062-1 – 2018.09

Referentni vodič za korisnika

13

4 Rad

INFORMACIJE

Setpoint (Zadana vrijednost)podaci se prikazuju samo
kada je (unutarnja) jedinica uključena.

Ako dijagrami sadrže isprekidanu crtu to znači da postoji
procjep: jedinica je bila isključena i nije mogla vršiti nikakva
mjerenja.

3 Međutim s vašim kursorom iznad dijagrama možete prikazati (a) izmjerene informacije (Outdoor temperature (Vanjska temperatura),

Room temperature (Sobna temperatura) i/ili Setpoint (Zadana vrijednost)).

4 Da se sakriju određene informacije sa dijagrama, kliknite na legendu (b).

Rezultat: Legenda postaje siva.

Referentni vodič za korisnika

14

Daikin Cloud Service

v2.0

4P529062-1 – 2018.09

4 Rad

b a

d c

e

5 Kliknite još jedanput na legendu (b) da se informacije ponovo prikažu.

6 Sa padajućeg popisa (c) desno od dijagrama možete izabrati za koju unutarnju jedinicu želite razmotriti podatke (dostupne samo za

podržane jedinice). Outdoor temperature (Vanjska temperatura) uvijek mjeri neka Outdoor unit (Vanjska jedinica) tako da ta vrijednost
može ostati ista kod biranja drugih unutarnjih jedinica.

7 Ako želite razmatrati Energy consumption (Potrošnja energije) nekog drugog razdoblja (tjedan, mjesec, godina), odaberite jedno (d) lijevo

gore u odjeljku.

8 Prikazane informacije možete ispisati klikom na odgovarajuću tipku (e) dolje desno.

v2.0
Daikin Cloud Service
4P529062-1 – 2018.09

Referentni vodič za korisnika

15

4 Rad

4.7 Razmatranje potrošnje energije mjesta

1 Iz izbornika mjesta, odaberite mjesto koje prvo želite obraditi.
2 U panelu navigacije, izaberite Site energy consumption (Potrošnja energije mjesta) ispod Energy management (Upravljanje energijom).

Rezultat: Prikazuje se izračunata Energy consumption (Potrošnja energije) tekuće godine.
Rezultat: Možete vidjeti potrošnju za Cooling (Hlađenje) (u plavom), Heating (Grijanje) (u crvenom), Heat recovery (Preuzimanje topline)

(u zelenom), Average outdoor temperature (°C) (Prosječna vanjska temperatura (°C)) (u žutom) i ciljanu vrijednost za svaki mjesec (u
sivom). Pogledajte odjeljak "4.11Upravljanje ciljanim postavkama energije"na stranici23 ako se ne prikazuju ciljane vrijednosti.

Rezultat: Možete također vidjeti potrošnju električnog brojila za HVAC system (HVAC sustav) i non-HVAC system (ne-HVAC sustav) kako
je definirano u odjeljku "4.16Konfiguracija mjerača potrošnje"na stranici32.

3 Ako je u danom razdoblju bilo i -primjerice- Heating (Grijanje) i Heat recovery (Preuzimanje topline) možete sakriti 1 ili oboje klikom na

legendu.

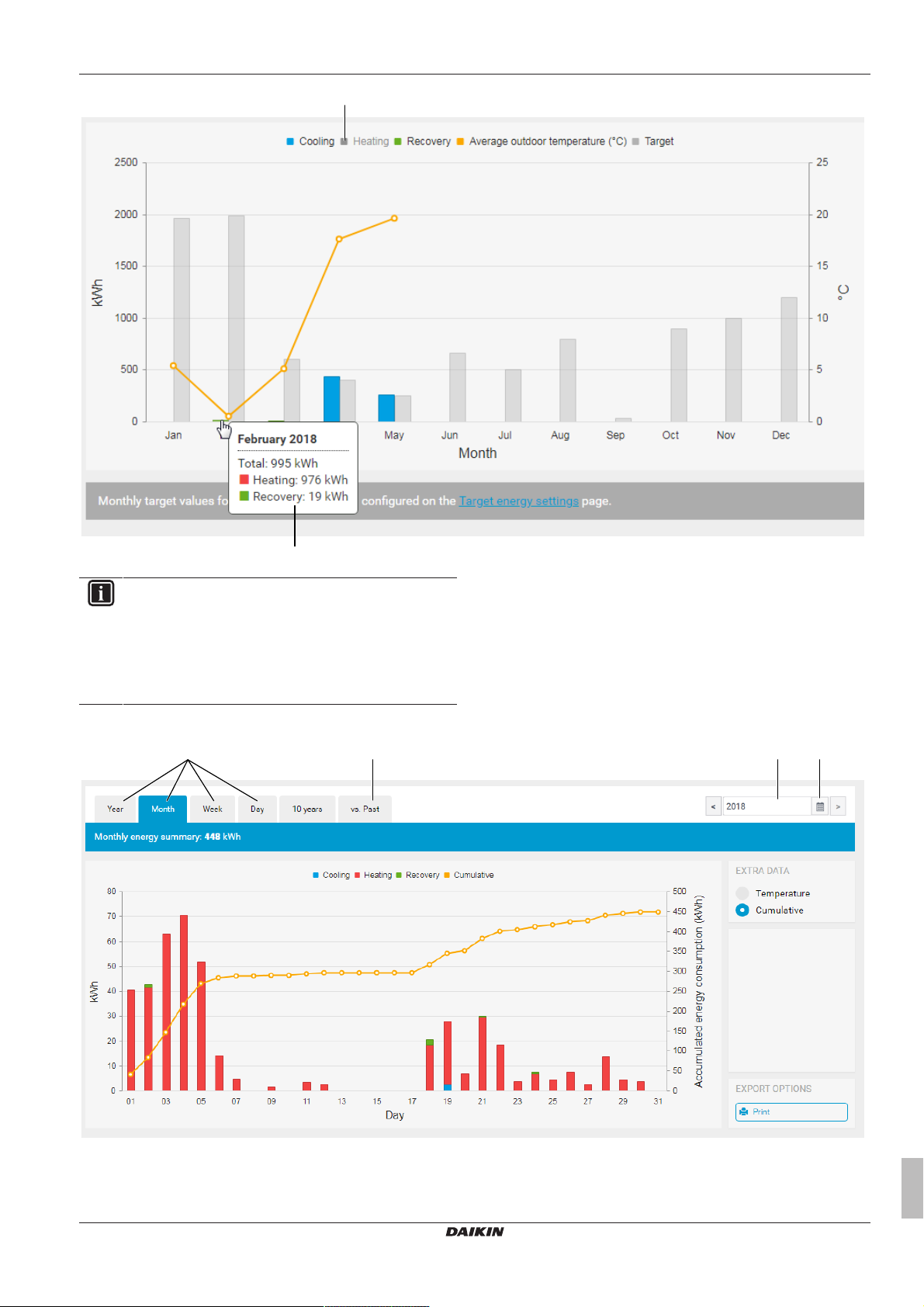

Rezultat: Natpis će posiviti (a) i vrijednosti su skrivene kao što je prikazano dolje. Ako dovedete kursor iznad trake potrošnje energije

prikazat će se pojedinosti (b).

Referentni vodič za korisnika

16

Daikin Cloud Service

v2.0

4P529062-1 – 2018.09

4 Rad

b

a

c f e d

INFORMACIJE

Skala osi Y (kWh) se može promijeniti kada sakrijete 1 od
vrijednosti. To može ostaviti dojam da se vrijednost
promijenila.

Ako dijagrami sadrže isprekidanu crtu to znači da postoji
procjep: jedinica je bila isključena i nije mogla vršiti nikakva
mjerenja.

4 Kliknite još jedanput na legendu da se informacije ponovo prikažu.

5 Za razmatranje Energy consumption (Potrošnja energije) nekog drugog razdoblja (dan, tjedan, mjesec, godina), odaberite 1 (c) lijevo gore

u odjeljku. Zatim kliknite na ikonu kalendara (d) da izaberete željeni dan, tjedan, mjesec ili godinu. Možete također upisati izravno u polje
kalendara (e). U tom slučaju, potvrdite vaš unos pritiskom tipke ENTER na vašoj tipkovnici.

v2.0
Daikin Cloud Service
4P529062-1 – 2018.09

Referentni vodič za korisnika

17

4 Rad

h

g g

i

c f ae d

6 Za uspoređivanje potrošnje energije prethodnih godina, kliknite na karticu vs. Past (prema prošlom) (f).

Rezultat: 2 polja kalendara (g) postaju dostupna i omogućavaju vam da izaberete 2 godine koje želite usporediti.

7 Izaberite godine koje želite usporediti. Možete također izabrati početni mjesec (h): to će samo odrediti koji mjesec se prikazuje lijevo od

dijagrama, naravno i dalje se prikazuje cijela godina.

INFORMACIJE

Kada uspoređujete s tekućom godinom, u obzir se uzimaju
samo podaci do posljednjeg cijelog mjeseca.

8 Ako je potrebno možete prikazati Accumulated energy consumption (Akumulirana potrošnja energije) klikom na opciju Cumulative

(Kumulativno) (i) desno.

4.8 Uspoređivanje potrošnje energije vanjske jedinice mjesta

Putem modula mjesta Outdoor unit comparison (Usporedba vanjske jedinice) možete usporediti potrošnju energije različitih vanjskih jedinica
na danom mjestu.

1 Iz izbornika mjesta, odaberite mjesto koje prvo želite obraditi.
2 U panelu navigacije, izaberite Outdoor unit comparison (Usporedba vanjske jedinice) ispod Energy management (Upravljanje energijom).

Rezultat: Prikazuje se zbrojena godišnja potrošnja energije.

3 Za promjenu mjernih jedinica energije koja se uspoređuje, promijenite klizač desno (a). Prikaz u jedinicama kWh/m² je relevantniji za

analizu.

Referentni vodič za korisnika

18

Daikin Cloud Service

4P529062-1 – 2018.09

v2.0

4 Rad

b

b

h gi

j

Za Outdoor units (Vanjske jedinice) sa zvjezdicom nema konfigurirane vrijednosti površine (b). Kao posljedica, ne može se izračunati njihova
efikasnost potrošnje energije. ta vrijednost se može zadati u odjeljku Building administration (Upravitelj zgrade), pogledajte u "4.14O

administraciji zgrade"na stranici25.

4 Za razmatranje Energy consumption (Potrošnja energije) nekog drugog razdoblja (tjedan, mjesec, godina), odaberite 1 lijevo gore u

odjeljku (c). Zatim kliknite na ikonu kalendara (d) da izaberete željeni tjedan, mjesec ili godinu. Možete također upisati izravno u polje
kalendara (e). U tom slučaju, potvrdite vaš unos pritiskom tipke ENTER na vašoj tipkovnici.

5 Za uspoređivanje potrošnje energije prethodnih godina, kliknite na karticu vs. Past (prema prošlom) (f).

Rezultat: 2 polja kalendara (g) postaju dostupna i omogućavaju vam da izaberete 2 godine koje želite usporediti.

6 Izaberite godine koje želite usporediti.

v2.0
Daikin Cloud Service
4P529062-1 – 2018.09

Referentni vodič za korisnika

19

4 Rad

b a d c

e

g f

INFORMACIJE

Kada uspoređujete s tekućom godinom, u obzir se uzimaju
samo podaci do posljednjeg cijelog mjeseca.

7 Ako dovedete kursor iznad trake potrošnje energije prikazuju se pojedinosti (h). Možete sakriti informaciju za 1 od 2 godine klikom na njen

natpis u dijagramu (i).

8 Prikazane informacije možete Print (Ispis) klikom na odgovarajuću tipku (j) dolje desno.

4.9 Uspoređivanje potrošnje energije na više kombiniranih mjesta

Putem modula Multi-site combined consumption (Kombinirana potrošnja više mjesta) možete usporediti potrošnju energije različitih vanjskih
jedinica na svim mjestima za koja imate pristup. Dijagrami će prikazati agregirane podatke.

1 U panelu navigacije, izaberite Multi-site combined consumption (Kombinirana potrošnja više mjesta) ispod Energy management

(Upravljanje energijom).
Rezultat: Prikazuje se zbrojena godišnja potrošnja energije za sva kombinirana mjesta. This chart shows the aggregated data from all the

sites you have access to (Ovaj grafikon prikazuje skupne podatke sa svih mjesta do kojih ste imali pristup).

Rezultat: Siva crta (a) označava Cumulative (Kumulativno) potrošnju energije.

2 Za razmatranje Multi-site combined consumption (Kombinirana potrošnja više mjesta) nekog drugog razdoblja (mjesec, dan, 10 godina),

odaberite 1 (b) lijevo gore u odjeljku. Zatim kliknite na ikonu kalendara (c) da izaberete željeni mjesec ili dan. Možete također upisati
izravno u polje kalendara (d). U tom slučaju, potvrdite vaš unos pritiskom tipke 'Enter' na vašoj tipkovnici.

3 Dovedite kursor iznad trake potrošnje energije da vidite pojedinosti (e).
4 Informaciju možete sakriti klikom na legendu (f).
5 Za uspoređivanje potrošnje energije prethodnih godina, kliknite na karticu 'vs. Past' (g).

Rezultat: 2 polja kalendara postaju dostupna i omogućavaju vam da izaberete 2 godine koje želite usporediti.

Referentni vodič za korisnika

20

Daikin Cloud Service

v2.0

4P529062-1 – 2018.09

4 Rad

i h h

j

a

6 Izaberite godine koje želite usporediti (h). Možete također izabrati početni mjesec (i): to će samo odrediti koji mjesec se prikazuje lijevo od

dijagrama, naravno i dalje se prikazuje cijela godina.

7 Možete kliknuti na dijagram da izravno skočite na željeno razdoblje (u svakom dijagramu, osim na razini dana). Na primjer, u dijagramu

'Year' (Godina) možete kliknuti na traku bilo kojeg mjeseca da vidite detaljni dijagram tog mjeseca.

8 Prikazane informacije možete ispisati klikom na odgovarajuću tipku (j) dolje desno.

4.10 Uspoređivanje potrošnje energije više mjesta

Putem modula Multi-site comparison (Usporedba više mjesta) možete usporediti potrošnju energije svih mjesta za koja imate pristup.

1 U panelu navigacije, izaberite Multi-site comparison (Usporedba više mjesta) ispod Energy management (Upravljanje energijom).

Rezultat: Prikazuje se godišnja potrošnja energije za svako mjesto zasebno.

2 Za promjenu mjernih jedinica energije koja se uspoređuje, promijenite klizač desno (a).

Rezultat: Prikaz u jedinicama kWh/m² je relevantniji za analizu. Za mjesta sa zvjezdicom nema konfigurirane vrijednosti površine (b).

v2.0
Daikin Cloud Service
4P529062-1 – 2018.09

Referentni vodič za korisnika

21

4 Rad

e f d cb

g

i

gh

3 Za uspoređivanje potrošnje energije nekog drugog razdoblja (mjesec ili dan) za svako mjesto, odaberite 1 (b) lijevo gore u odjeljku. Zatim

kliknite na ikonu kalendara (c) da izaberete željeni mjesec ili dan. Možete također upisati izravno u polje kalendara (d). U tom slučaju,
potvrdite vaš unos pritiskom tipke 'Enter' na vašoj tipkovnici.

Rezultat: Prikaz u jedinicama kWh/m² je relevantniji za analizu. Za mjesta sa zvjezdicom (e) nema konfigurirane vrijednosti površine.
4 Dovedite kursor iznad trake potrošnje energije da vidite pojedinosti.
5 Da vidite više pojedinosti o potrošnji 1 mjesta za odabrano razdoblje, kliknite na traku.

Rezultat: Aplikacija vas vodi na odjeljak Site consumption (Potrošnja mjesta) u Daikin Cloud Service. Pogledajte odlomak

"4.7Razmatranje potrošnje energije mjesta"na stranici16.

6 Za uspoređivanje potrošnje energije prethodnih godina, kliknite na karticu vs. Past (prema prošlom) (f).

Rezultat: 2 polja kalendara (g) postaju dostupna i omogućavaju vam da izaberete 2 godine koje želite usporediti.

7 Izaberite godine koje želite usporediti. Možete također izabrati početni mjesec (h): dijagram će i dalje pokriti 1 godinu ali sada počevši od

naznačenog mjeseca u prvoj godini do istog mjeseca u godini s kojom uspoređujete.

Referentni vodič za korisnika

22

Daikin Cloud Service

4P529062-1 – 2018.09

v2.0

4 Rad

INFORMACIJE

Kod uspoređivanja s tekućom godinom, najmanje 1 puni
mjesec podataka treba biti dostupan u tekućoj godini.

8 Prikazane informacije možete Print (Ispis) klikom na odgovarajuću tipku (i) dolje desno.

4.11 Upravljanje ciljanim postavkama energije

Na stranici Target energy settings (Postavke ciljane energije) možete konfigurirati vrijednosti mjesečne ciljane potrošnje energije za tekuću
godinu. Te ciljane vrijednosti mogu služiti kao referenca i samo su orijentacione. Postavke su posve samo-objašnjive.

Te vrijednosti se zatim mogu prikazati u odjeljku Site consumption (Potrošnja mjesta) u Daikin Cloud Service. Pogledajte odlomak

"4.7Razmatranje potrošnje energije mjesta"na stranici16.

1 U panelu navigacije, izaberite Target energy settings (Postavke ciljane energije) ispod Energy management (Upravljanje energijom).

Rezultat: prikazuje se stranica postavki. Prikazuje se broj potrošenih kWh te godine za svaki mjesec.

2 Odredite cilj za 1 mjesec unošenjem željene vrijednosti u stupac Target this year (Ciljano ove godine) (kWh).

Rezultat: automatski se izračuna razlika.

3 Za primjenu ciljanog smanjenja na više mjeseci odjednom (kao postotak), najprije izaberite mjesece lijevo (a).

v2.0
Daikin Cloud Service
4P529062-1 – 2018.09

Referentni vodič za korisnika

23

4 Rad

a d b c

a

4 Ako je poželjno, izaberite još jednu Reference year (Referentna godina) s odgovarajućeg padajućeg popisa (b).
5 Primijenite ciljano smanjenje (u postotcima) pomicanjem klizača (c).

Rezultat: za odabrane mjesece, automatski se prilagođavaju ciljevi i razlike.
6 Ako želite sakriti vrijednosti ciljane potrošnje energije na stranici Site consumption (Potrošnja mjesta), ostavite prazan potvrdni kvadratić u

gornjem desnom kutu (d).

4.12 Izvođenje upravljanja za više mjesta

Ako imate višestruke instalacije na više lokacija opcija Multi-site
management (Obrada više mjesta) je praktična za praćenje svih
vaših prodavaonica ili zgrada.

1 U panelu navigacije, izaberite Multi-site management (Obrada

više mjesta).
Rezultat: Pojavljuje se prikaz mape, na kojoj se prikazuju sva

vaša mjesta.
Rezultat: Možete odmah vidjeti status mjesta (ima li kvarova ili

ne).

3 Kliknite na mjesto u prikazu Map view (Pogled mape mjesta).

Rezultat: Predstavljena vam je poveznica na stranicu

Equipment list (Popis opreme) dotičnog mjesta.

4.13 Upravljanje korisnicima

U odjeljku User administration (Administracija korisnika) možete
kreirati nove Users (Korisnici) i mijenjati ili izbrisati postojeće.

1 U panelu navigacije, izaberite User administration

(Administracija korisnika).

Rezultat: Pojavljuje se popis trenutnih Users (Korisnici).

INFORMACIJE

Samo korisnici koji imaju istu korisničku razinu ili nižu, i s
istom karticom prikazani su na ovom popisu. da biste
vidjeli vaše kartice pogledajte "4.2.1Promjena informacija

profila"na stranici5.

Ako želite vidjeti samo mjesta s greškama:

2 Kliknite na natpis Only errors (Samo greške) (a).

Referentni vodič za korisnika

24

Daikin Cloud Service

v2.0

4P529062-1 – 2018.09

2 Za brisanje trenutnog korisnika, kliknite na crveni križić pored

njegovog ili njenog imena.

3 Za uređivanje trenutnog korisnika, kliknite na ikonu olovke.

Možete promijeniti samo ulogu korisnika i njegovo ili njeno ime.

INFORMACIJE

Ako je korisnik zaboravio svoju lozinku, ne možete ju ovdje
mijenjati. Korisnik treba upotrijebiti poveznicu Forgot
password (Zaboravili ste lozinku) na stranici Login
(Prijava).

4 Kliknite na tipku New (Novo).

Rezultat: Pojavljuje se sljedeći prozor.

4 Rad

5 Ispunite sve dostupne informacije.

Sva polja sa zvjezdicom su obavezna. Ovisno o tipu korisnika trebat
ćete ispuniti više ili manje informacija.

Zahtjevi za lozinku su:
▪ Ona treba imati najmanje 8 i najviše 20 znakova
▪ Ona treba sadržavati najmanje 1 veliko slovo (A-Z)
▪ Ona treba sadržavati najmanje 1 malo slovo (a-z)
▪ Ona treba sadržavati najmanje 1 broj
▪ Ona treba sadržavati najmanje 1 specijalni znak ([ #!^<>().,;:@*=-

_?{}])

6 Kliknite na tipku Add user (Dodaj korisnika).

Rezultat: Korisnik je dodan na popis.

Administrator (Administrator) sada treba povezati mjesto s novim
korisnikom, inače neće imati dostupne podatke kod prijavljivanja.
Vidi "3.3 Prijavljivanje na Daikin Cloud Service" na stranici 3 i

"4.14.1Kreiranje novog mjesta"na stranici25.

4.14 O administraciji zgrade

Putem odjeljka Building administration (Upravitelj zgrade) može Administrator (Administrator) upravljati mjestom. On ili ona mogu na primjer
povezati mjesto s korisnikom, i tako omogućiti da se vide podaci s tog mjesta.

4.14.1 Kreiranje novog mjesta

Daikin Administratori, podružnice i instalateri mogu kreirati nova mjesta. Konačno oni mogu povezati novo mjesto s postojećim korisnikom, i
tako mu omogućiti da vidi podatke s tog mjesta.

1 U panelu navigacije, izaberite Site list (Popis mjesta) ispod Building administration (Upravitelj zgrade).

Rezultat: Prikazuju se trenutno dostupna mjesta. Postoji izbor dva pogleda: Tehnički ili Plaćanje. Tehnički pogled pruža dodatne

informacije o ID, tipu postavki, broju upravljača i broju unutarnjih jedinica na tom mjestu.

v2.0
Daikin Cloud Service
4P529062-1 – 2018.09

Referentni vodič za korisnika

25

4 Rad

2 Kliknite na tipku Create site (Kreiraj mjesto).

Rezultat: Pojavljuje se sljedeći odjeljak.

3 Izaberite ispravan Setup Type (Tip postava), ovisno o kupljenom proizvodu. Vidi također "Uređivanje samog mjesta i njegovih

upravljača"na stranici27.

4 Popunite tražene informacije pod stavkom "Site Info".

Rezultat: U pozadini se odvija provjera aplikacije Google Maps i prikazuje se ovjera uvezenih podataka:

▪ Kada je sve u redu okvir će biti zelen.
▪ Ako ništa nije nađeno ili je nepravilno, okvir će biti crven i ispod okvira se navodi objašnjenje.

5 Najprije upišite grad i zemlju. To će automatski odrediti vremensku zonu. Ako to nije točno možete ju promijeniti ručno.
6 Izaberite paket s padajućeg popisa. Dostupne su sljedeće opcije:

▪ Paket A (Licencija pristupa): daje pristup u Daikin Cloud Service.
▪ Paket A (Licencija pristupa) + Paket B (Licencija servisa): paket B nudi pristup za Daljinsku dijagnostiku. Vidi "4.18 O daljinskoj

dijagnostici"na stranici32.

7 Popunite tražene informacije za odabrani paket.

Referentni vodič za korisnika

26

Daikin Cloud Service

v2.0

4P529062-1 – 2018.09

4 Rad

a

a

8 Ako je informacija o kontaktu za Paket B jednaka kao i za Paket A, označite potvrdni kvadratić (a).
9 Ispunite informaciju Purchase order (Narudžbenica) za Paket B.
10 Kliknite na Add site (Dodaj mjesto).

Rezultat: Mjesto je kreirano i paketi su omogućeni za pokusno razdoblje.

▪ Kreiran je Controller (Kontroler).
▪ Vi, kao osoba koja je kreirala mjesto, automatski ste udruženi s mjestom. Sada možete uređivati mjesto. Pogledajte odlomak "4.14.2O

uređivanju mjesta"na stranici27.

4.14.2 O uređivanju mjesta

Uređivanje samog mjesta i njegovih upravljača

1 U panelu navigacije, izaberite Site list (Popis mjesta) ispod Building administration (Upravitelj zgrade).

Rezultat: Prikazuju se trenutno dostupna mjesta.

2 Kliknite na ikonu olovke (a) da biste uredili mjesto.

Rezultat: Pojavljuje se sljedeći odjeljak.

v2.0
Daikin Cloud Service
4P529062-1 – 2018.09

Referentni vodič za korisnika

27

4 Rad

b

e

c

d

f gh

Uredite mjesto prema potrebi:

3 Dajte pridruženim upravljačima prikladnije nazive klikom na ikonu olovke (b). To je korisno kada ima više upravljača, da ih se lakše

razlikuje. Ako postoji samo 1 upravljač, tada nema neke koristi.
Rezultat: Polje za naziv (c) postaje dostupno za uređivanje. Ikona diska (d) i ikona Cancel (Odustani) (e) su dostupne pored polja za

naziv.

4 Nakon što unesete novi naziv za upravljač, kliknite ikonu Save (Spremi) (d).

INFORMACIJE

Tijekom mrežnog puštanja upravljača u rad bit će tražen
Controller LC Number (LC broj kontrolera) (h).

Mrežno puštanje u rad može biti završeno samo kada se izvrši do datuma označenog u prozoru puštanja u rad. Ako je potrebno taj prozor se
može produžiti s 3 mjeseca.

5 Produžite puštanje upravljača u rad klikom na tipku Extend (Produži) (f).
6 Izbrišite upravljač koji nije pušten u rad klikom na crveni križić (g) u stupcu Delete (Izbriši).

INFORMACIJE

A commissioned controller cannot be deleted (Kontroler
koji je stavljen u pogon se ne može izbrisati).

7 Unesite regiju za lakše grupiranje mjesta.

Regije se koriste, primjerice, tijekom Remote diagnostics (Daljinska dijagnostika). Pogledajte odlomak "4.18O daljinskoj dijagnostici"na

stranici32.

8 Kliknite na tipku Add controller (Dodaj kontroler) da biste dodali upravljač (maksimalno 10 upravljača, ovisno o Setup Type (Tip postava)).

Setup Type (Tip postava) Maksimalni broj upravljača

intelligent Tablet Controller 10

Referentni vodič za korisnika

28

Daikin Cloud Service

4P529062-1 – 2018.09

v2.0

4 Rad

a

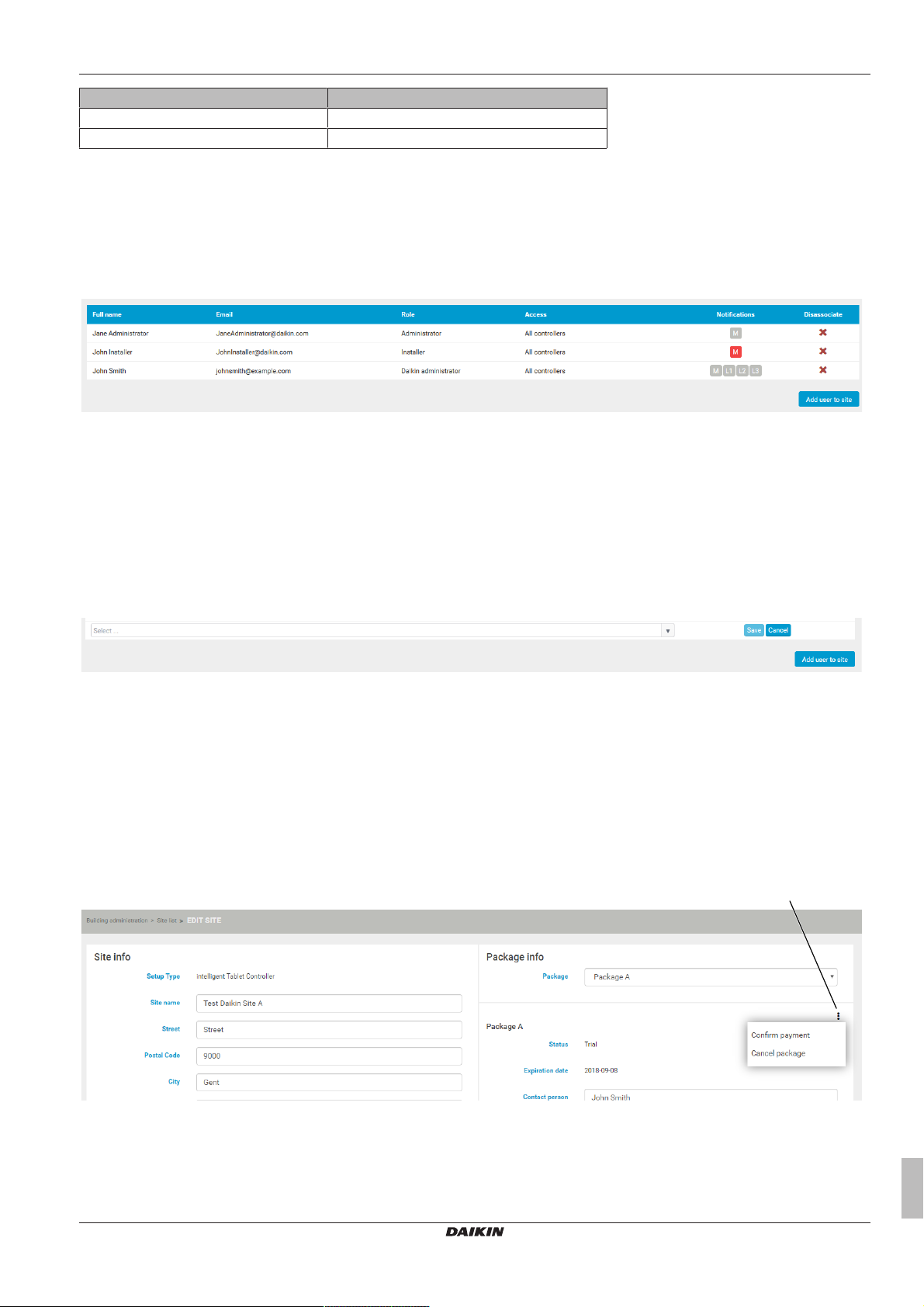

Setup Type (Tip postava) Maksimalni broj upravljača

Lokalni upravljač 5
intelligent Touch Manager 5

Upravljanje korisnicima na mjestu

Kada uređujete mjesto možete povezati Users (Korisnici) s tim danim mjestom, ukloniti ih s mjesta ili upravljati njihovim dojavama e-pošte.

1 U donjem odjeljku prozora, kliknite na crveni križić pored korisnika da poništite njegovo ili njeno pridruživanje tom mjestu.

Rezultat: To će samo ukloniti korisnika sa mjesta, ali neće potpuno izbrisati profil.

2 da biste aktivirali ili isključili Email (E-pošta) dojave, kliknite na okvire M/L1/L2/L3 pored imena korisnika. (Crveni okvir znači da je

aktiviran).

Ako kliknete na okvir M, korisnik će primiti Email (E-pošta) poruku kada se javi neispravnost.
Okviri L1/L2/L3 omogućavaju da se aktiviraju Email (E-pošta) dojave o predviđanjima (vidi "4.18.4Korištenje postavki predviđanja"na

stranici35):

▪ L1 predviđanja odnose se na jedinice koje bi uskoro mogle imati grešku.
▪ L2 dojave će obavijestiti korisnika o srednjeročnim budućim greškama.
▪ L3 dojave o dugoročnim greškama.
Ovisno o profilu korisnika moći ćete aktivirati više ili manje Email (E-pošta) dojava.

3 Za dodavanje korisnika ovom mjestu, idite do dna stranice i kliknite na tipku Add user to site (Dodaj korisnika mjestu).

Rezultat: Na dnu popisa pojavljuje se padajući popis, zajedno s tipkama Save (Spremi) i Cancel (Odustani).

4 S padajućeg popisa, izaberite korisnika kojeg želite pridružiti ovom mjestu.

Vidi odjeljak "4.13Upravljanje korisnicima"na stranici24 da biste prvo kreirali korisnika putem modula User administration (Administracija
korisnika).

5 Kliknite na tipku Save (Spremi).

Rezultat: Korisnik je sada povezan s ovim mjestom.

Upravljanje paketima

Kada je primljena uplata, odabrani paket(i) treba biti aktiviran. U slučaju više paketa, svaki paket treba biti aktiviran zasebno.

1 Idite na zaslon "EDIT SITE" "Uređivanje samog mjesta i njegovih upravljača"na stranici27.

2 Kliknite na ikonu uspravnih točkica (a) na desnoj strani zaslona.

Rezultat: Ispada padajući popis 'Confirm payment' (Potvrda uplate).

3 Kliknite na polje 'Confirm payment' (Potvrda uplate).

Rezultat: Pojavljuje se zaslon 'Confirm payment' (Potvrda uplate).

v2.0
Daikin Cloud Service
4P529062-1 – 2018.09

Referentni vodič za korisnika

29

4 Rad

e

c

d

f g

b

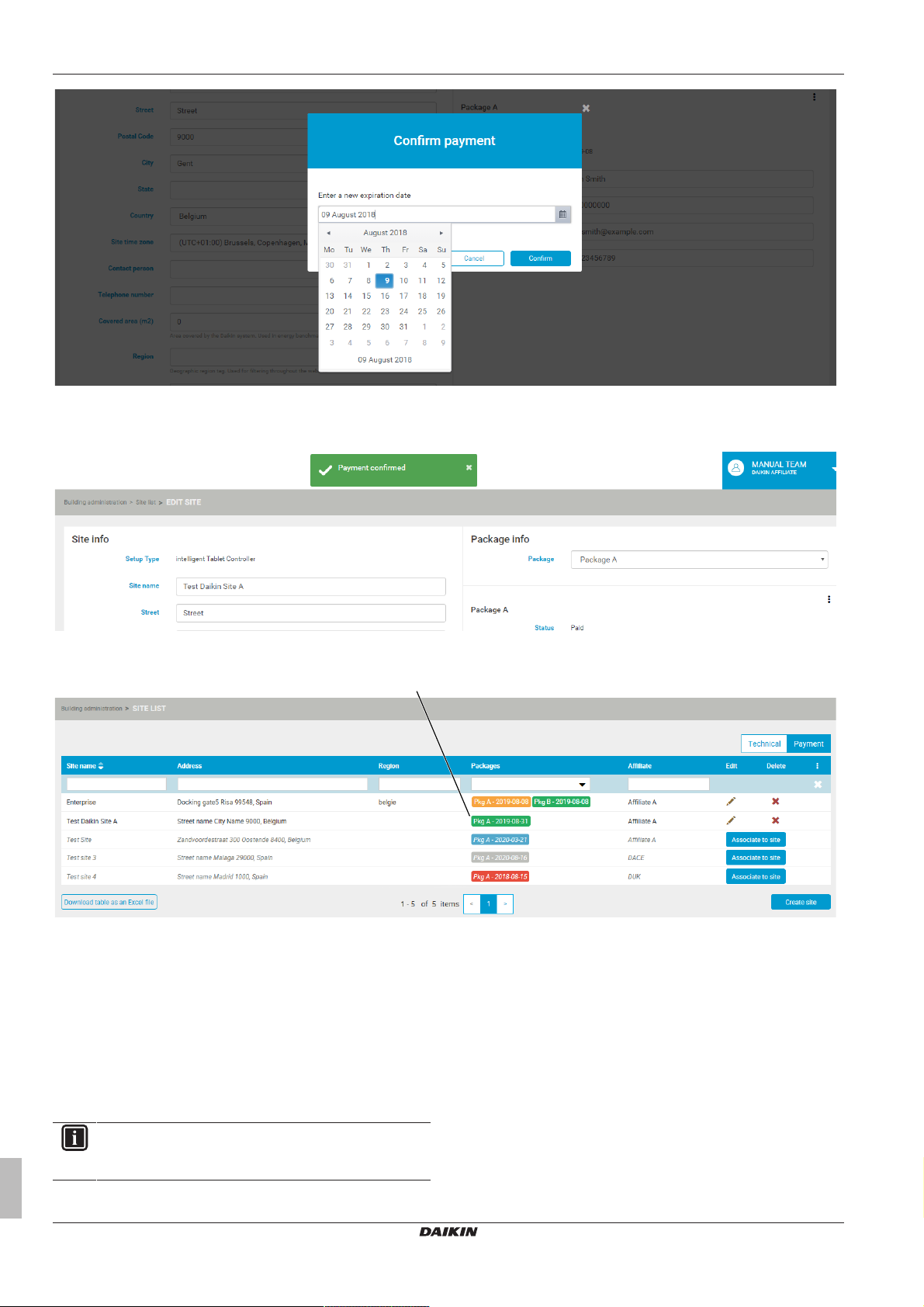

4 Unesite rok isteka upisom datuma ili upotrebom kalendara i kliknite na Confirm (Potvrdi).

Rezultat: Aplikacija prikazuje poruku o potvrđenoj uplati i status paketa se mijenja u 'Paid' (Plaćeno). Paket je sada aktivan.

Rezultat: U popisu mjesta, ikona paketa (b) je sada zelena.

Kodne oznake boje za pakete su:
Plava: Trial (Pokusno)
Zelena: Paid (Plaćeno) i aktivan
Crvena: expired (istekli)
Siva: otkazan
Narančasta: Payment pending (Plaćanje na čekanju)
Nakon otkazivanja, paket može ponovo aktivirati instalater i viši profili (Daikin administrator ili podružnica) biranjem stavke "request

extension" (zatraži produženje). Ako se to učini prije Expiration date (Datum isteka roka) paketa, boja paketa postaje narančasta.
Naredbe 'Request extension' (zatraži produženje) (c) i 'Cancel package' (otkaži paket) (d) se nalaze na padajućem popisu.

INFORMACIJE

Kada je Package (Paket) otkazan, on će ostati aktivan dok
ne istekne datum roka.

Referentni vodič za korisnika

30

v2.0

Daikin Cloud Service

4P529062-1 – 2018.09

4 Rad

c

d

a c

b

d

e

c

f

Ako je paket expired (istekli) (crveno), on će ostati crven čak i kada se izabere stavka "Request extension" (zatraži produženje) (c). U oba
slučaja, boja paketa će postati zelena čim se potvrdi uplata.

4.15 Upravljanje zonama

vaše jedinice možete grupirati kako bi postav u oblaku odgovarao vašoj stvarnoj konfiguraciji. U tu svrhu, Daikin Cloud Service koristi Zones
(Zone).

1 U panelu navigacije, izaberite Zones (Zone) ispod Building administration (Upravitelj zgrade).

Rezultat: Prikazuju se trenutne Zones (Zone).

2 Iz izbornika mjesta, odaberite mjesto (a) za koje želite upravljati Zones (Zone).
3 Kliknite na plavu plus tipku (b) ako želite dodati novu zonu nekoj postojećoj zoni (c), ili na razini mjesta (d).

Rezultat: Pojavljuje se polje, koje vam omogućava unošenje naziva zone.

4 Upišite naziv zone i kliknite na tipku Save (Spremi).

5 Povlačite jedinice (f) i otpuštajte ih na odgovarajuće zone (c).

Možete kreirati samo do 3 razine zona. Zato nema plave plus tipke na najnižoj razini u snimci zaslona (e).

6 Kliknite na ikonu olovke da biste uredili zonu. To će vam omogućiti samo da uredite naziv zone.
7 Kliknite na ikonu crvenog križića da izbrišete zonu. Ako izbrišete zonu koja sadrži 1 ili nekoliko jedinica, jedinica(e) se premješta(ju) na

razinu mjesta.

v2.0
Daikin Cloud Service
4P529062-1 – 2018.09

Referentni vodič za korisnika

31

4 Rad

a

b

a

b

4.16 Konfiguracija mjerača potrošnje

Odjeljak Electric meter configuration (Konfiguracija mjerača potrošnje) sadrži popis upravljača pridruženih aktivnom mjestu i spojenih Electric
meters (Mjerači potrošnje). Na tom zaslonu podešavate tip Energy consumption (Potrošnja energije) za HVAC system (HVAC sustav) ili za
non-HVAC system (ne-HVAC sustav).

1 U panelu navigacije, izaberite Electric meter configuration (Konfiguracija mjerača potrošnje) ispod Building administration (Upravitelj

zgrade).

Rezultat: Pojavljuje se sljedeći odjeljak.

2 Kliknite na ikonu olovke (a).

Rezultat: Padajući popis postaje aktivan.

3 Izaberite Energy consumption type (Tip potrošnje energije) s padajućeg popisa.
4 Kliknite na ikonu diska (b).

Rezultat: Energy consumption type (Tip potrošnje energije) je podešen na novi sustav.

4.17 Upravljanje vanjskim jedinicama

Daikin Cloud Service vam omogućava da razmatrate dostupne
informacije o Outdoor units (Vanjske jedinice). Većina informacija je
samo za razmatranje ali vi možete jedinicama dati prikladne nazive i
podesiti površinu (u m²).

1 U panelu navigacije, izaberite Outdoor units (Vanjske jedinice)

ispod Building administration (Upravitelj zgrade).
Rezultat: Prikazuju se trenutno dostupne Outdoor units

(Vanjske jedinice).

3 Po potrebi uredite vanjsku jedinicu.
4 Kada ste gotovi, kliknite na ikonu diska (b).

4.18 O daljinskoj dijagnostici

INFORMACIJE

Podrazumijevano, Remote diagnostics (Daljinska
dijagnostika) mogu razmatrati samo podružnice i viši profili.
Administratori mjesta i instalateri mogu postići te funkcije
kupnjom paketa A + B.

2 Za uređivanje vanjske jedinice, kliknite na ikonu olovke (a).

Rezultat: Polja Name (Naziv) i 'Area' (Površina) (m2) postaju

dostupna za uređivanje.

Referentni vodič za korisnika

32

4.18.1 Upravljanje poviješću alarma

Alarm history (Povijest alarma) pruža pregledni prikaz svih
upozorenja i grešaka koje su se javile na vama dostupnim mjestima.

Daikin Cloud Service

4P529062-1 – 2018.09

v2.0

Upravljači stalno nadziru jedinice na mjestima. Oni otkrivaju alarme

d

b

a

c

e

h f g

(kao što je alarm za vlagu) i šalju ih kroz oblak u pravilnim
razdobljima (primjerice, svaka dva sata, sve dok se na alarm ne
reagira).

Alarmi uvijek ulaze u sustav sa statusom 'open' (otvoren).

1 U panelu navigacije, izaberite Alarm history (Povijest alarma)

ispod Remote diagnostics (Daljinska dijagnostika).
Rezultat: Prikazuje se pregled alarma na vašim mjestima.

Prozor omogućava puno filtriranja i razvrstavanja i ima 2 različita
pogleda:

▪ Grouped view (Grupni pogled) (a) daje jasni pregledni prikaz;

alarmi su grupirani, na osnovi kôda alarma. To znači da je mjesto
isto, jedinica je ista ali postoji više vremena Occurrences
(Pojavljivanja) (b). Broj u stupcu Occurrences (Pojavljivanja)
pokazuje broj identičnih alarma.

▪ Flat view (Ravan pogled) (c) prikazuje sve alarme odvojeno.

2 Za promjenu razdoblja u kojem želite vidjeti alarme, izaberite

novi datum 'From' (od) ili 'To' (do) klikom na ikonu kalendara
(d).

3 Koristite filtre na vrhu tablice za prikaz samo određenih

informacija.

4 Da biste vidjeli samo određena mjesta, tipove alarma ili statuse

zadataka, izaberite vrijednost s padajućih popisa.
Rezultat: Aplikacija će automatski ažurirati i prikazati samo

alarme koji odgovaraju vrijednosti(ma).

4 Rad

9 Izaberite informaciju koju želite da se prikaže u prozoru

pregleda.

Za razmatranje svih pojedinosti nekog alarma u 1 prozoru:

10 Kliknite na ikonu oka (h) desno.

Rezultat: Pojavljuje se sljedeći odjeljak.

U ovom prozoru Alarm details (Detalji alarma) možete mijenjati
status zadatka (Open (Otvoreno)/Acknowledged (Potvrđeno)/Closed
(Zatvoreno)) i razmatrati sve pojedinosti pojave pojedinog alarma.

Na dnu možete vidjeti kada je upravljač prvi put prenio alarm.
Upravljač će naravno zaustaviti prijenos alarma samo kada on bude
stvarno riješen na jedinici, a ne kada vi u oblaku promijenite status
zadatka u Acknowledged (Potvrđeno) ili Closed (Zatvoreno).

Za uklanjanje filtra ponovo:

5 Kliknite na mali x u padajućem popisu (e).
6 U poljima drugih filtara možete jednostavno upisati vrijednost

(npr. Alarm code (Kôd alarma)).
Rezultat: Aplikacija će automatski ažurirati i prikazati samo

alarme koji odgovaraju toj vrijednosti.

Za poništavanje filtara:

7 Kliknite na bijeli X desno (f).

Ako želite prikazati određenu informaciju alarma izravno u ovoj
preglednoj stranici:

8 Kliknite na ikonu 3 uspravne točkice (g).

Rezultat: Pojavljuje se padajući popis, koji prikazuje sve druge

natpise informacija alarma.

v2.0
Daikin Cloud Service
4P529062-1 – 2018.09

INFORMACIJE

Bez obzira koju pojavu alarma izaberete u popisu,
zatvaranje će uvijek biti izvršeno na posljednjem
prenesenom.

Ako zatvorite alarm prije nego što je stvarno riješen na jedinici
pokrenut će se novi redak alarma na stranici Alarm history (Povijest
alarma), čak i ako je to isti alarm.

OBAVIJEST

Nemojte zaboraviti zatvoriti Acknowledged (Potvrđeno) (i
tehnički riješen) alarm, jer u protivnom nećete više dobiti
Email (E-pošta) poruku ako se posve isti alarm ponovo javi
kasnije na istoj jedinici.

Referentni vodič za korisnika

33

4 Rad

i

jk

a cb

Možete ponovo otvoriti Acknowledged (Potvrđeno) i Closed
(Zatvoreno) alarme ili čak ručno označiti alarme kao Open
(Otvoreno): u tom slučaju boja tipke Open (Otvoreno) je različita (i).

Users (Korisnici) koji su pridruženi mjestu primit će Email (E-pošta)
poruku, svaki put kada upravljač prenese otvoreni alarm.
Potvrđivanjem, korisnik više neće dobivati poruke e-pošte o tom
dotičnom alarmu. Logično, tehničar će sada biti poslan na mjesto, ali
sve dok on ne dođe i ne poduzme akciju, alarm će sada doći kao
Acknowledged (Potvrđeno) alarm.

4.18.2 Korištenje analize unutarnje jedinice

Indoor unit analysis (Analiza unutarnje jedinice) pokazuje operativne
podatke unutarnjih jedinica. Taj odjeljak vam omogućava da
preuzmete svakog sata operativne podatke za svaku Indoor unit
(Unutarnja jedinica).

1 Iz izbornika mjesta, odaberite mjesto za koje želite izvršiti

Indoor unit analysis (Analiza unutarnje jedinice).

2 U panelu navigacije, izaberite Indoor unit analysis (Analiza

unutarnje jedinice) ispod Remote diagnostics (Daljinska
dijagnostika).

Rezultat: Prikazuje se pregledni prikaz unutarnjih jedinica
odabranog mjesta.

Postoje također 2 uzorka boje za Acknowledged (Potvrđeno) i Open
(Otvoreno) zadatke:

▪ 1 za ručno označene događaje alarma (j)
▪ 1 za automatski Acknowledged (Potvrđeno) kad god je prethodni

alarm bio ručno Acknowledged (Potvrđeno) (k), također zvan
"tipke duhovi".

INFORMACIJE

Upravljač nastavlja slati Occurrences (Pojavljivanja) tako
dugo dok greška ne bude tehnički riješena.

Prozor omogućava puno filtriranja i razvrstavanja.
Za promjenu razdoblja u kojem želite gledati informacije za Indoor

unit (Unutarnja jedinica):

3 Izaberite novi mjesec klikom na ikonu kalendara (a).

Koristite filtre na vrhu tablice za prikaz samo određenih informacija.

4 Jednostavno upišite vrijednost.

Rezultat: Aplikacija će automatski ažurirati i prikazati samo

unutarnje jedinice koje odgovaraju toj vrijednosti.

Za poništavanje filtara:

5 Kliknite na bijeli X desno (b).

Za dodavanje informacije o određenoj unutarnjoj jedinici na ovu
preglednu stranicu:

6 Kliknite na ikonu 3 uspravne točkice (c).

Rezultat: Pojavljuje se padajući popis, koji prikazuje sve druge

natpise informacija za Indoor unit (Unutarnja jedinica).

7 Izaberite informaciju koju želite da se prikaže u prozoru

pregleda.

Do Download hourly operation data for this unit (Preuzmite radne
podatke od jednog sata za ovu jedinicu):

8 Kliknite tipku preuzimanja desno.

Za preuzimanje cijele tablice kao Microsoft Excel dokument:

9 Kliknite na odgovarajuću tipku.

Referentni vodič za korisnika

34

Daikin Cloud Service

4P529062-1 – 2018.09

v2.0

4.18.3 Korištenje analize vanjske jedinice

a bc

d

a

b

Outdoor unit analysis (Analiza vanjske jedinice) pokazuje operativne
podatke za Outdoor units (Vanjske jedinice). Taj odjeljak vam
omogućava da preuzmete svakog sata operativne podatke za svaku
Outdoor unit (Vanjska jedinica).

1 Iz izbornika mjesta, odaberite mjesto za koje želite izvršiti

Outdoor unit analysis (Analiza vanjske jedinice).

2 U panelu navigacije, izaberite Outdoor unit analysis (Analiza

vanjske jedinice) ispod Remote diagnostics (Daljinska
dijagnostika).

Rezultat: Prikazuje se pregledni prikaz Outdoor units (Vanjske
jedinice) odabranog mjesta.

4 Rad

3 Aktivirajte predviđanje neispravnosti klikom na pregibnu tipku

(a).
Rezultat: Tijekom aktiviranja prikazuje se Ready to send

(Spremno za slanje) u stupcu Status (Stanje) (b). Aktiviranje
predviđanja neispravnosti može trajati i do sat vremena.
Jednom kada je aktivirano, Status (Stanje) se mijenja u Sent
(Poslano).

Za promjenu razdoblja u kojem želite gledati informacije za Outdoor
unit (Vanjska jedinica):

3 Izaberite novi mjesec klikom na ikonu kalendara (a).

Za dodavanje informacije o određenoj Outdoor unit (Vanjska
jedinica) na ovu preglednu stranicu:

4 Kliknite na ikonu 3 uspravne točkice (b).

Rezultat: Pojavljuje se padajući popis, koji prikazuje sve druge

natpise informacija za Outdoor unit (Vanjska jedinica).

5 Izaberite informaciju koju želite da se prikaže u prozoru

pregleda.

6 Za preuzimanje operativnih podataka svakog sata za 1 jedinicu,

kliknite tipku preuzimanja desno (c).

7 Za preuzimanje cijele tablice kao Microsoft Excel dokumenta,

kliknite na odgovarajuću tipku (d).

Ako je omogućeno predviđanje neispravnosti, i sustav predvidi
neispravnost jedinice, generira se alarm i šalje na stranicu povijesti
alarma. (Vidi "4.18.1Upravljanje poviješću alarma"na stranici32).

4.18.4 Korištenje postavki predviđanja

Na stranici Prediction setup (Postavke predviđanja) možete
omogućiti predviđanje neispravnosti za jedinice spojene na
upravljač.

1 Iz izbornika mjesta, odaberite mjesto za koje želite izvršiti

Prediction setup (Postavke predviđanja).

2 U panelu navigacije, izaberite Prediction setup (Postavke

predviđanja) ispod Remote diagnostics (Daljinska dijagnostika).
Rezultat: Pojavljuje se sljedeći odjeljak.

v2.0
Daikin Cloud Service
4P529062-1 – 2018.09

Referentni vodič za korisnika

35

4P529062-1 2018.09

Copyright 2018 Daikin
