z évben
DAIKIN ROOM AIR CONDITIONER
ÜZEMELTETÉSI KÉZIKÖNYV
MODELEK
R410A R32
ATX20K2V1B
ATX25K2V1B
ATX35K2V1B
ATXP20K2V1B
ATXP25K2V1B
ATXP35K2V1B
ATXP20K3V1B
ATXP25K3V1B
ATXP35K3V1B
Jellemzők
Fokozott kényelem és
energiatakarékosság
14. oldal
13. oldal
Fokozott kényelem és
energiatakarékosság
KÉNYELMI LÉGFÚVÁS
A levegőáramlás felfelé irányul HŰTÉS üzemmódban, és lefelé irányul
FŰTÉS üzemmódban. Ez a funkció meggátolja, hogy a hideg vagy
meleg levegőt a rendszer közvetlenül a testére fújja.
ECONO
Ez a funkció a maximális áramfelvétel korlátozásával hatékony működést tesz
lehetővé. Leginkább akkor hasznos, amikor a légkondicionálót más elektromos
eszközökkel egy időben használja egy megosztott elektromos áramkörön.
1
Tartalomjegyzék
Üzemeltetés előtt olvassa el
Biztonsági óvintézkedések ............................. 3
Alkatrészek neve ............................................ 5
Előkészületek az üzemeltetés előtt ................ 8
Egyszerű üzemeltetés
AUTO · HŰTÉS · SZÁRÍTÁS · FŰTÉS ·
CSAK VENTILÁTOR üzemmód ............9
A légfúvás sebességének
módosítása ........................................ 11
A levegőáramlás irányának
módosítására szolgál ......................... 12
Hasznos funkciók
KÉNYELMI LÉGFÚVÁS üzemmód ....13
ERŐTELJES üzemmód .....................13
ECONO üzemmód ............................. 14
IDŐZÍTŐ üzemmód
BEKAPCSOLÁSI/KIKAPCSOLÁSI
IDŐZÍTŐ üzemmód ...........................
Többegységes csatlakoztatás
Többegységes rendszerre vonatkozó
megjegyzés ................................................. 17
Karbantartás
Karbantartás és tisztítás .............................. 21
Szükség esetén
Gyakori kérdések ......................................... 25
Hibaelhárítás ............................................... 26
Az útmutató eredeti szövege az angol nyelvű szöveg. Az egyéb
nyelvű változatok az útmutató eredeti szövegének a fordításai.
15
2
Üzemeltetés előtt olvassa el
Biztonsági óvintézkedések
Olvassa el gondosan a kézikönyvben ismertetett
yYLQWp]NHGpVHNHWD]HJ\VpJPĦN|GWHWpVHHOĘWW
• Tartsa olyan helyen ezt a kézikönyvet, ahol a kezelő könnyen megtalálja.
• Olvassa el gondosan a kézikönyvben ismertetett óvintézkedéseket az egység működtetése előtt.
• A készülék tapasztalt vagy képzett felhasználók általi áruházi, könnyűipari vagy mezőgazdasági, illetve nem szakemberek általi
kereskedelmi és háztartási használatra lett tervezve.
• A hangnyomás szintje kisebb, mint 70 dB (A).
• FIGYELEM és VIGYÁZAT cím alatt fi gyelmeztető jellegű információk olvashatók. Mindkét kategória fontos biztonsági
információkat tartalmaz. Győződjön meg arról, hogy kivétel nélkül minden biztonsági óvintézkedést betart.
FIGYELEM
Az utasítások fi gyelmen kívül hagyása személyi
sérüléshez vagy halálhoz vezethet.
Soha ne tegye.
• Elolvasás után tegye a kézikönyvet olyan helyre, ahol később is megtalálja, ha kell. Ha a készüléket új felhasználónak adja át,
mindenképp adja át a kézikönyvet is.
• A készüléket olyan helyiségben kell tárolni, ahol nincs folyamatosan működő tűzforrás (például nyílt lángok, működő
• A tűz, robbanás vagy sérülés elkerülése érdekében ne működtesse az egységet, amikor káros (például gyúlékony
• Ne feledje, hogy a légkondicionálóból hosszabb ideig, közvetlenül érkező hideg vagy meleg levegő, illetve a túl hideg
• Ne helyezzen rudakat, az ujjait vagy bármilyen más tárgyat a levegő bemeneti és kimeneti nyílásaiba.
• Ne próbálja megjavítani, szétszerelni, újra felszerelni vagy módosítani a légkondicionálót, mert ez vízszivárgást,
• Ne használjon gyúlékony hajtógázas palackot a légkondicionáló közelében, mert ez tüzet okozhat.
• Felszereléskor, mozgatáskor és javításkor csak a kültéri egységen (R410A/R32) jelölt hűtőközeget használja.
• Az áramütések elkerülése végett ne használja a készüléket nedves kézzel.
• Ne mossa le vízzel a légkondicionálót, mert ez áramütést vagy tüzet okozhat.
• Ne helyezzen a készülék fölé vizet tartalmazó edényeket (vázákat stb.), mert ez áramütést vagy tüzet okozhat.
• A hűtőfolyadék szivárgása esetén fi gyeljen a tűz elkerülésére. Ha a légkondicionáló nem működik megfelelően,
• Ne próbálja meg a klímaberendezést saját maga üzembe helyezni vagy javítani. A szakszerűtlen szerelés szivárgást,
• Ha a légkondicionálóval kapcsolatban valami szokatlant észlel (például égett szagot), akkor áramtalanítsa
•
• Mindenképpen földelje az egységet. Ne földelje az egységet közművezetékhez, villámhárítóhoz vagy telefon
Az utasítások fi gyelmen kívül hagyása anyagi kárt vagy személyi
sérülést okozhat, amely a körülményektől függően súlyos is lehet.
Feltétlenül kövesse az
utasításokat.
FIGYELEM
gázkészülék vagy működő elektromos fűtő).
vagy korrozív) gázok észlelhetők az egység közelében.
vagy túl meleg levegő veszélyes lehet a fi zikai állapotára és egészségére.
A légkondicionáló nagy sebességgel forgó ventilátorlapátjai a termék károsodását vagy személyi sérülést okozhatnak.
áramütést vagy tüzet okozhat.
Más hűtőközegek használata meghibásodást és személyi sérülést okozhat, vagy károsíthatja az egységet.
vagyis nem állít elő hideg vagy meleg levegőt, akkor előfordulhat, hogy elszivárgott a hűtőfolyadék. Kérjen segítséget
a forgalmazótól. A légkondicionálóban található hűtőfolyadék biztonságos, és normál esetben nem szivárog.
Azonban szivárgás esetén gázégővel, fűtőberendezéssel vagy tűzhellyel érintkezve ártalmas gázt termelhet.
Ne használja tovább a légkondicionálót, amíg egy szakképzett szerelő meg nem javítja a szivárgást.
áramütést vagy tüzet okozhat. Az üzembe helyezést és a karbantartást bízza a forgalmazóra vagy egy szakemberre!
a berendezést, és értesítse a helyi forgalmazót. Ha ilyen körülmények között tovább működteti, az meghibásodást,
áramütést vagy tűzveszélyt okozhat.
Mindenképpen szereljen fel földzárlatvédelmi kapcsolót. A földzárlatvédelmi kapcsoló hiánya áramütést vagy tüzet okozhat.
földkábeléhez. A nem megfelelő földelés áramütést okozhat.
$]$7;3PRGHOOHN5KĦWĘN|]HJJHO
YDQQDNIHOW|OWYH
VIGYÁZAT
Győződjön meg arról, hogy
valóban földelte a készüléket.
3
VIGYÁZAT
• A klímaberendezést kizárólag rendeltetésszerű célra szabad használni. Ne használja a légkondicionálót precíz
műszerek, ételek, növények, állatok vagy műalkotások hűtésére, mert ez károsíthatja az érintett tárgyak
teljesítményét, minőségét és/vagy élettartamát.
Üzemeltetés előtt olvassa el
Biztonsági óvintézkedések
• A légkondicionálóból kiáramló levegő útjában ne legyenek növények vagy állatok, mert annak káros hatásai lehetnek.
Ne helyezzen nyílt lánggal működő készülékeket a készülékből érkező levegő útjába, mert ez kihatással lehet az égésre.
•
• Ne zárja el a levegő bemeneti és kimeneti nyílásait. A légáramlás akadályozása nem megfelelő teljesítményt vagy
hibás működést eredményezhet.
Ne üljön a kültéri egységre, ne helyezzen rá dolgokat és ne húzza az egységet. Ez baleseteket okozhat, például az egység
•
leesését vagy felborulását, ami személyi sérülést, a termék meghibásodását vagy a termék károsodását eredményezheti.
• Ne tegyen közvetlenül a beltéri vagy a kültéri egység alá olyan tárgyat, amelynek árthat a nedvesség. Bizonyos
körülmények között a fő egységen lecsapódott folyadék, a hűtőcsövek, a légszűrő vagy az elvezető lezárója
csöpöghet, így a készülék alá helyezett tárgy meghibásodhat vagy piszkos lehet.
• Hosszabb ideje tartó használat után ellenőrizni kell az egység rögzítésének és szerelvényeinek épségét. Ha ezeket
sérült állapotban hagyja, az egység leeshet és sérülést okozhat.
A sérülések elkerülése érdekében ne érintse meg a beltéri vagy kültéri egység levegőbemenetét vagy alumínium bordáit.
•
• Gyermekek vagy a használat terén tájékozatlan személyek felügyelet nélkül nem használhatják a készüléket. Ez testi
sérülésekhez vagy egészségkárosodáshoz vezethet.
A berendezést használhatják 8 év feletti gyermekek, valamint csökkent fi zikai, érzékszervi vagy mentális képességű
•
személyek, illetve a kezeléshez megfelelő alapismeretekkel és gyakorlattal nem rendelkező személyek, ha olyan személy
felügyel rájuk, aki felelni tud a berendezés biztonságos használatáért, és megérti a kezelésből fakadó veszélyeket.
• Gyermekek ne játsszanak a készülékkel.
• A tisztítást és a felhasználói karbantartást felügyelet nélkül gyermekek nem végezhetik.
• Ne ütögesse a beltéri és a kültéri egységet, mert ez a termék károsodását okozhatja.
• Ne helyezzen gyúlékony tárgyakat, például permetezőtartályokat a levegőkimenet nyílásától 1 méternél közelebb.
A permetezőtartályok a beltéri vagy kültéri egységből érkező meleg levegő miatt felrobbanhatnak.
Ügyeljen arra, hogy a háziállatok ne vizeljenek a légkondicionálóra. A légkondicionáló levizelése áramütést vagy tüzet okozhat.
•
• Ne mossa le vízzel a légkondicionálót, mert ez áramütést vagy tüzet okozhat.
• Ne helyezzen a készülék fölé vizet tartalmazó edényeket (vázákat stb.), mert ez áramütést vagy tüzet okozhat.
• Az oxigénhiány elkerülése érdekében gyakran szellőztesse a helyiséget, ha abban a klímaberendezés mellett nyílt
lángú berendezést is használnak.
• A tisztítás előtt ne felejtse el leállítani az egységet, és kapcsolja ki a hálózati áramköri megszakítót, vagy húzza ki
a tápkábelt. Ellenkező esetben áramütés és sérülés veszélye áll fenn.
• Csak a megadott tápellátási áramkörhöz csatlakoztassa a légkondicionálót. A megadottól eltérő tápellátás áramütést,
túlmelegedést és tüzet okozhat.
Úgy helyezze el a lefolyócsőt, hogy megfelelően eltávozzon a folyadék. A helytelen folyadékelvezetés eláztathatja az
•
épületet, a bútorokat stb.
• Ne helyezzen semmilyen tárgyat a kültéri egység közvetlen környezetébe, és akadályozza meg a levelek vagy más
hulladék összegyűlését az egység körül. A levelek között kis állatok telepedhetnek meg, amelyek bemászhatnak az
egységbe. Ha bejutottak az egységbe, ezek az állatok hibás működést, füstöt vagy tüzet okozhatnak, ha hozzáérnek
az elektromos alkatrészekhez.
• Ne helyezzen tárgyakat a beltéri egység köré.
Ez rossz hatással lehet a teljesítményre, a termék minőségére és a légkondicionáló élettartamára.
• Tartsa gyermekektől távol, hogy ne játsszanak a készülékkel.
Felszerelés helye.
Vegye fel a kapcsolatot a forgalmazóval, ha a légkondicionálót az alábbi környezettípusokban kívánja üzembe helyezni.
• Olyan helyeken, ahol olaj, gőz vagy korom van jelen.
• Sós környezetben, például tengerparti területeken.
• Olyan helyeken, ahol kénes gázok vannak jelen, például termálforrások közelében.
• Olyan helyeken, ahol hó zárhatja el a kültéri egységet.
Feltétlenül kövesse az alábbi utasításokat.
• A beltéri egységnek legalább 1 m távolságra kell lennie a televízió- és rádiókészülékektől (az egység interferenciát okozhat
a képpel és hanggal).
• A kültéri egységben képződött kondenzvíznek megfelelő vízelvezetéssel rendelkező helyre kell áramlania.
Vegye fi gyelembe, hogy a zaj zavarhatja a szomszédokat.
A felszereléshez válasszon az alábbiaknak megfelelő helyet.
• Olyan hely, amely elég szilárd ahhoz, hogy elbírja az egység tömegét, és amely nem növeli a működés zaját és rezgését.
• Olyan hely, ahol a kültéri egységből kiáramló levegő vagy a működés zaja nem zavarja a szomszédokat.
Elektromos huzalozás.
• A tápellátáshoz külön, a légkondicionáló számára fenntartott áramkört használjon.
A rendszer áthelyezése.
• A légkondicionáló áthelyezése szaktudást és képzettséget igényel. Lépjen kapcsolatba a forgalmazóval, ha költözés vagy
átépítés miatt áthelyezésre van szükség.
4
Üzemeltetés előtt olvassa el
12. oldal
12. oldal
15., 16. oldal

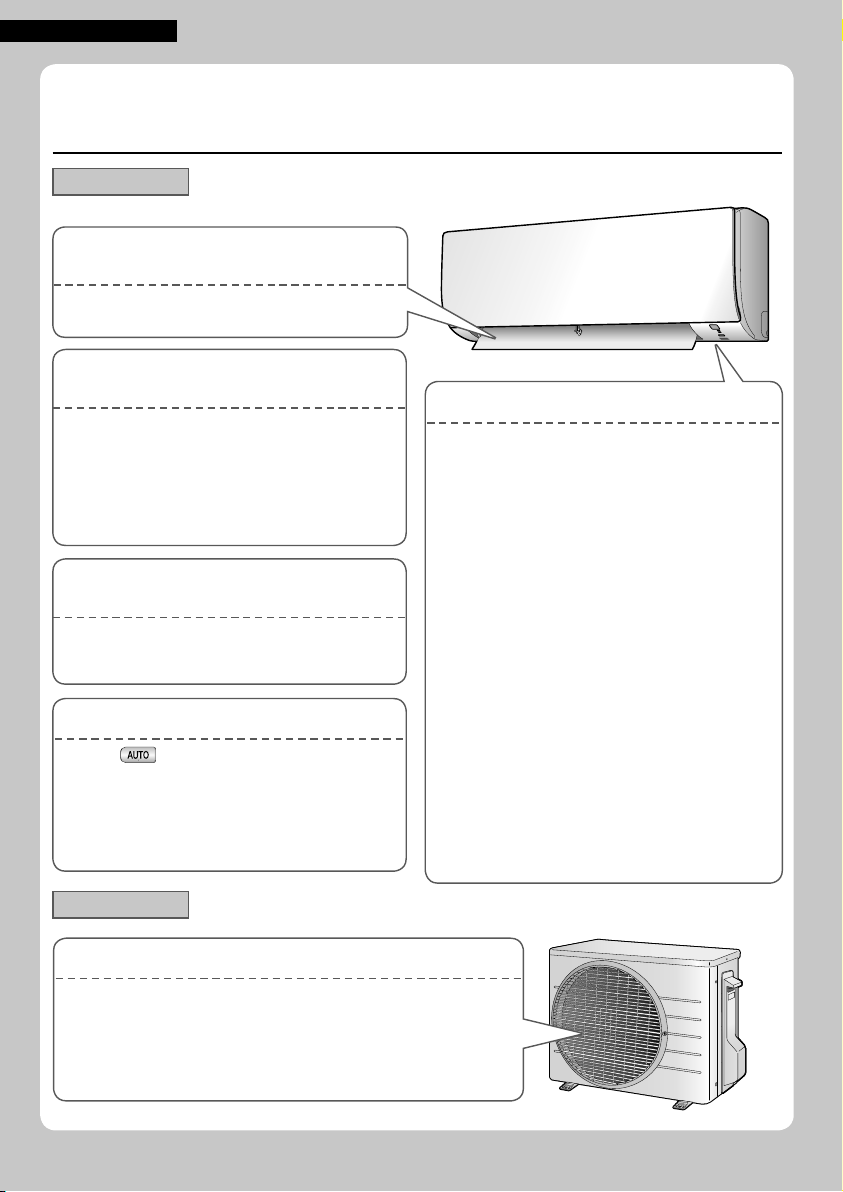

Alkatrészek neve
Beltéri egység
Elülső panel
Szárny (vízszintes lap)
Terelőlapok (függőleges lapok)
• A terelőlapok a levegőkimeneten belül
vannak.
Jelfogadó
• A távirányító jeleit fogadja.
• Amikor az egység jelet fogad,
hangjelzés hallható.
Művelet Hangtípus
Működés indítása két hangjelzés
Beállítás
módosítása
Működés leállítása
egy hangjelzés
hosszan tartó
hangjelzés
Levegőkimenet
Kijelző
ON/OFF
Levegőbemenet
Beltérihőmérsékletérzékelő
• Észleli az egység körüli
levegő hőmérsékletét.
MŰKÖDÉS jelzőfénye (zöld)
IDŐZÍTŐ jelzőfénye
(narancssárga)
5
A beltéri egység BE/KI kapcsológombja
• Nyomja meg egyszer a kapcsolót a működés elindításához.
Nyomja meg ismét a leállításához.
• Az üzemmód beállításával kapcsolatban tekintse meg az alábbi
táblázatot.
Mód Hőmérséklet beállítása Légfúvás sebessége
AUTO 25°C AUTO
• Ezt a kapcsolót használhatja, ha nem találja a távirányítót.
Alkatrészek neve
Felnyitott elülső panel
Üzemeltetés előtt olvassa el
Modell
adattáblája
Titánium-apatit szagtalanító
szűrő (keret nélkül)
Levegőszűrő
Kültéri egység
• A kültéri egység a különböző modellek esetében másképpen nézhet ki.
Levegőbemenet
(hátsó és oldalsó)
Levegőkimenet
Kültéri hőmérséklet
érzékelője (hátul)
Hűtőközegcsövek és
egységek közötti huzalozás
Modell adattáblája
Földelési csatlakozó (belül)
Leeresztőtömlő
6
Üzemeltetés előtt olvassa el
9. oldal
9. oldal
10. oldal
13. oldal
13. oldal
16. oldal
15. oldal
10. oldal
11. oldal
14. oldal
12. oldal
15., 16. oldal
Alkatrészek neve

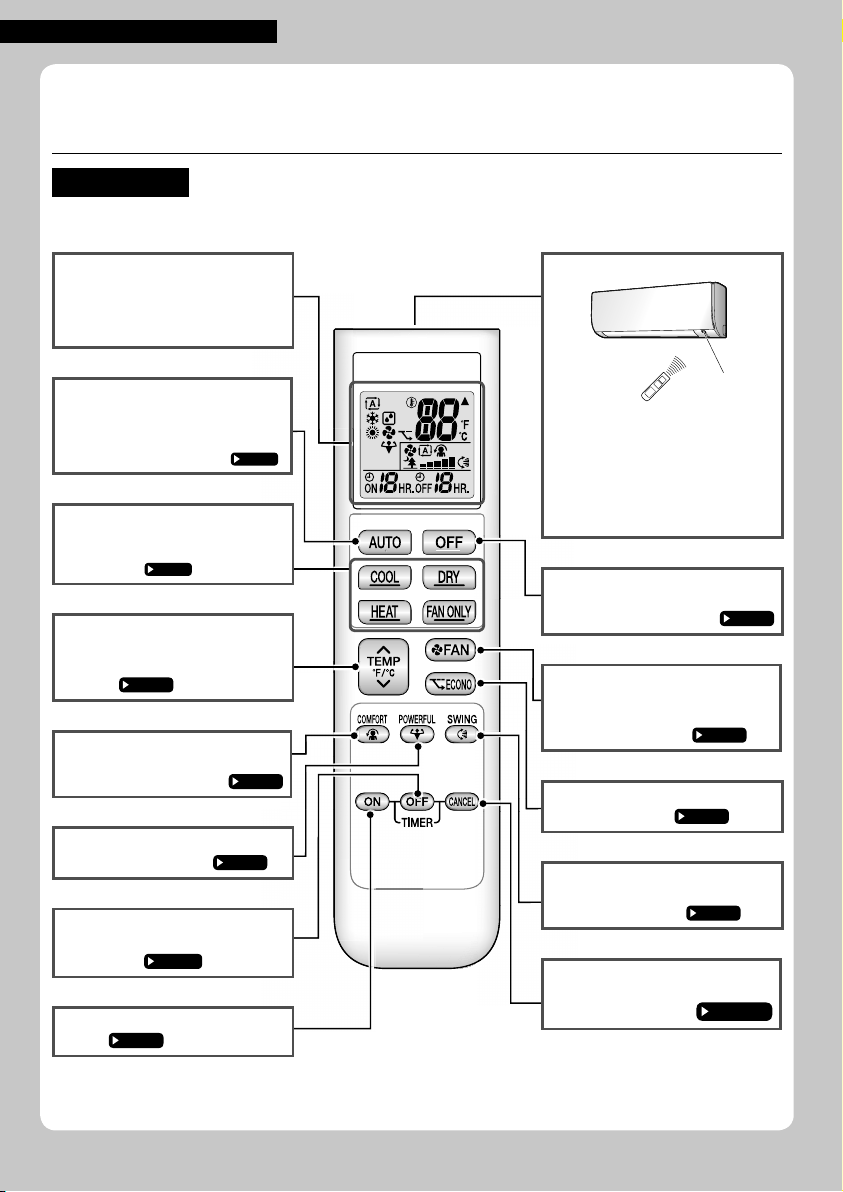

Távirányító
Kijelző (LCD)
• Az aktuális beállításokat jeleníti meg.
(Ezen az ábrán mindegyik rész
látható a kapcsolódó kijelzésekkel
magyarázat céljából.)
AUTO gomb
• Automatikusan kiválaszt egy
megfelelő, a beltéri hőmérsékleten
alapuló üzemmódot (HŰTÉS vagy
FŰTÉS), és üzemelni kezd.
Közvetlen üzemmód gombok
• Elindítja a HŰTÉS, a SZÁRÍTÁS,
a FŰTÉS vagy a CSAK VENTILÁTOR
üzemmódot.
HŐMÉRSÉKLET
beállítási gombja
• A hőmérséklet-beállítás módosítására
szolgál.
KÉNYELMI gomb
• KÉNYELMI LÉGFÚVÁS üzemmód.
ERŐTELJES gomb
• ERŐTELJES üzemmód.
KIKAPCSOLÁSI IDŐZÍTŐ
gomb (ÉJSZAKAI BEÁLLÍTÁS
üzemmód)
BEKAPCSOLÁSI IDŐZÍTŐ
gomb
Jeladó
9HYĘ
•
A távirányító használatához irányítsa
a jeladót a beltéri egység felé. Ha
valami akadályozza az egység és
a távirányító közötti jeleket, például
függöny, előfordulhat, hogy az egység,
hogy nem fog működni.
• A maximális átviteli távolság
körülbelül 7 m.
KI gomb
• Az üzemmód leállítására szolgál.
VENTILÁTOR beállítási
gombja
• A légfúvás sebességének
kiválasztására szolgál.
ECONO gomb
• ECONO üzemmód.
LÉGTERELÉS gomb
•
A levegőáramlás irányának
módosítására szolgál
.
IDŐZÍTŐ TÖRLÉSE gomb
• Az időzítőbeállítás törlésére szolgál.
7
Üzemeltetés előtt olvassa el
Az elemek behelyezése
A távirányító-tartó rögzítése a falon
Fahrenheit/Celsius kijelzés váltása
Kapcsolja be az áramkör-megszakítót
Előkészületek az üzemeltetés előtt
1
1. Csúsztatva, majd enyhén felemelve távolítsa
3
2
Ügyeljen a és a pólus
helyes elhelyezésére!
Távirányító
Távirányító-tartó
Csavarok
el a hátlapot.
2. Helyezzen be 2 AAA.LR03 (alkáli)
szárazelemet.
3. Helyezze vissza a hátlapot.
1.
Válasszon egy helyet, ahol a jelek elérik az
egységet.
2.
Rögzítse a tartót egy falon, oszlopon vagy
hasonló helyen a tartóhoz mellékelt csavarokkal.
3. Akassza a távirányítót a távirányító-tartóra.
Tartsa lenyomva a és a gombot
(IDŐZÍTŐ gomb) egyszerre nagyjából
5 másodpercig.
• Ezután a hőmérséklet Celsius fokban lesz látható, ha eddig Fahrenheit fokban volt,
és fordítva.
• Az átváltási művelet csak akkor lehetséges, ha a hőmérséklet látható a kijelzőn.
• A tápellátás bekapcsolása után a beltéri egység szárnya egyszer kinyílik és bezárul
a referenciahelyzet beállítása érdekében.
MEGJEGYZÉS
Megjegyzések az elemekkel kapcsolatban
• Az elemek cseréjekor ugyanolyan típusú elemeket használjon és mindkét régi elemet cserélje ki.
• Az elemek nagyjából 1 évig használhatók. Ha azonban egy éven belül elkezd halványodni a távirányító kijelzője, vagy lerövidül a lehetséges
átviteli távolság, cserélje ki mindkét elemet új, AAA.LR03 (alkáli) elemmel.
• A távirányítóhoz mellékelt elemek a kezdeti működtetésre szolgálnak. Előfordulhat, hogy az elemek 1 évnél előbb lemerülnek.
Megjegyzés a távirányítóval kapcsolatban
• Ne ejtse le a távirányítót. Ne hagyja, hogy nedves legyen.
8
Egyszerű üzemeltetés
Az üzemelés indítása
AUTO · HŰTÉS · SZÁRÍTÁS · FŰTÉS · CSAK VENTILÁTOR üzemmód
A légkondicionáló a kiválasztott üzemmódban működik.
AUTO üzemmód
•
A megfelelő hőmérséklet és üzemmód automatikus kiválasztására szolgál.
Nyomja meg az gombot.
HŰTÉS üzemmód
• A hőmérséklet csökkentésére szolgál.
Nyomja meg a gombot.
SZÁRÍTÁS üzemmód
• A páratartalom csökkentésére szolgál.
Nyomja meg a gombot.
FŰTÉS üzemmód
• A hőmérséklet növelésére szolgál.
Nyomja meg a gombot.
CSAK VENTILÁTOR üzemmód
• A levegő keringetésére szolgál a szobában.
Nyomja meg a gombot.
• A MŰKÖDÉS jelzőfénye zölden kezd világítani.
Kijelző
MEGJEGYZÉS
Megjegyzések az AUTO üzemmóddal kapcsolatban
• Az AUTO üzemmódban a rendszer kiválaszt egy megfelelő, a beltéri hőmérsékleten alapuló üzemmódot (HŰTÉS vagy FŰTÉS), és üzemelni kezd.
• A rendszer bizonyos időközönként újra kiválasztja, hogy milyen beállítást alkalmazzon, így tartja a beltéri hőmérsékletet a felhasználó által
megadott szinten.
Megjegyzés a SZÁRÍTÁS üzemmóddal kapcsolatban
• Megszünteti a páratartalmat, ugyanakkor a lehetséges mértékben fenntartja a beltéri hőmérsékletet. Automatikusan vezérli a hőmérsékletet és
a légfúvás sebességét, ezért ezek manuális beállítása nem lehetséges.
9
Egyszerű üzemeltetés
A készülék leállítása
A hőmérséklet-beállítás módosítása
Energiatakarékossági tippek
Az energiatakarékosság érdekében a hőmérséklet-beállítást tartsa mérsékelt
szinten.
• Javasolt hőmérséklet-beállítás
− Hűtéshez: 26 – 28°C
− Fűtéshez: 20 – 24°C
Az ablakokat takarja el redőnnyel vagy függönnyel.
•
Ha nem engedi be a napfényt és a kinti levegőt, azzal növelheti a hűtés (vagy a fűtés) hatékonyságát.
Tartsa tisztán a levegőszűrőket.
• Az eltömődött légszűrők rontják a működési hatékonyságot, és energiapazarlással járnak. 2 hetente egyszer tisztítsa meg őket.
20. oldal
Ha hosszú időn keresztül nem fogja használni a légkondicionálót, például tavasszal vagy nyáron, akkor kapcsolja
ki az áramkör-megszakítót.
• A légkondicionáló mindig fogyaszt egy kevés áramot akkor is, amikor nem működik.
AUTO · HŰTÉS · SZÁRÍTÁS · FŰTÉS · CSAK VENTILÁTOR üzemmód
Nyomja meg a gombot.
• A MŰKÖDÉS jelzőfénye kialszik.
Nyomja meg a gombot.
• Nyomja meg a gombot a hőmérséklet növeléséhez, a gombot pedig
a csökkentéséhez.
HŰTÉS üzemmód FŰTÉS üzemmód AUTO üzemmód
18 – 32°C 10 – 30°C 18 – 30°C
SZÁRÍTÁS vagy CSAK
VENTILÁTOR üzemmód
A hőmérséklet-beállítás nem
módosítható.
10
Egyszerű üzemeltetés
A légfúvás sebességének módosítása
A légfúvás sebességének módosítása
A légfúvás sebessége a kényelem fokozása érdekében módosítható.
Nyomja meg a gombot.
• A gomb minden egyes megnyomásával módosítja a légfúvás sebességét.
AUTO Beltéri egység
• Ha a légáramlás beállítása " ", akkor elindul a csendes üzemmód, és a beltéri egység
működése halkabb lesz.
• A csendes üzemmódban a légfúvás sebessége alacsony.
AUTO, HŰTÉS, FŰTÉS és CSAK VENTILÁTOR
csendes üzemmódja
üzemmód
Légfúvás sebessége (1–5) (alacsony – magas)
SZÁRÍTÁS üzemmód
A légfúvás sebességének
beállítása nem módosítható.
MEGJEGYZÉS
Megjegyzés a légfúvás sebességének beállításával kapcsolatban
• Ha a légfúvás sebessége alacsonyabb, a hűtő (fűtő) hatás is kisebb.
11
A levegőáramlás irányának
Az automatikus légterelés elindítása
A szárny beállítása a kívánt helyzetbe
A terelőlapok beállítása a kívánt helyzetbe
módosítására szolgál
A légáramlás iránya a kényelem fokozása érdekében módosítható.
VIGYÁZAT
• A szárny szögének beállításához mindig használja a távirányítót. A szárnyak kézi erővel történő mozgatása
meghibásodáshoz vezethet.
• A terelőlapok beállításakor legyen óvatos. A levegőkimenet belsejében a ventilátor nagyon gyorsan forog.
Lefelé és felfelé irányuló légfúvás
Nyomja meg a gombot.
• " " jelenik meg az LCD kijelzőn.
• A szárny (vízszintes lap) megkezdi a légterelést.
• Ez a funkció akkor működik, ha a szárny automatikus légterelési módban van.
Nyomja meg a gombot, amikor a szárny eléri
a kívánt pozíciót.
• A " " szimbólum eltűnik az LCD kijelzőről.
Egyszerű üzemeltetés
Tartsa lenyomva a gombokat,
és mozgassa a terelőlapokat
(függőleges lapok).
2 helyen található gomb.
MEGJEGYZÉS
Megjegyzések a levegőáramlás irányának beállításával kapcsolatban
• A szárny mozgathatósági tartománya az üzemmódtól függően változik.
• A szárny megáll a felső helyzetben, amikor a légfúvás sebessége alacsonyra módosul
a felfelé vagy lefelé irányuló legyezés közben.
A szárny mozgási tartománya
+ĥ7e66=È5Ë7È6
&6$.9(17,/È725
Gombok
)ĥ7e6
12
Hasznos funkciók
Az ERŐTELJES üzemmód indítása
Az ERŐTELJES üzemmód leállítása
A KÉNYELMI LÉGFÚVÁS üzemmód indítása
A KÉNYELMI LÉGFÚVÁS üzemmód leállítása
KÉNYELMI LÉGFÚVÁS üzemmód
A levegőáramlás iránya és sebessége úgy lesz beállítva, hogy a rendszer
a levegőt ne közvetlenül a szobában tartózkodó emberekre fújja.
Nyomja meg a gombot.
• " " jelenik meg az LCD kijelzőn.
HŰTÉS és SZÁRÍTÁS
Szárny iránya
Légfúvás sebessége
• CSAK VENTILÁTOR üzemmódban nem választható.
üzemmód
Felfelé mozdul Lefelé mozdul
FŰTÉS üzemmód
AUTO
Nyomja meg újra a gombot.
• A " " szimbólum eltűnik az LCD kijelzőről.
• A szárny visszaáll a KÉNYELMI LÉGFÚVÁS üzemmód előtti helyzetbe.
ERŐTELJES üzemmód
Az ERŐTELJES üzemmód minden üzemmódban gyorsan a legmagasabbra
növeli a hűtés (fűtés) hatékonyságát. Ebben az üzemmódban a légkondicionáló
maximális teljesítményen működik.
Nyomja meg a gombot.
• " " jelenik meg az LCD kijelzőn.
• Az ERŐTELJES üzemmód 20 perc elteltével leáll. Ilyenkor a rendszer automatikusan az
ERŐTELJES üzemmód előtt használt beállításokkal üzemel tovább.
Nyomja meg újra a gombot.
• A " " szimbólum eltűnik az LCD kijelzőről.
13
13
ECONO üzemmód
Az ECONO üzemmód indítása
Az ECONO üzemmód leállítása
Az ECONO üzemmód a maximális áramfelvétel korlátozásával hatékony
működést tesz lehetővé.
Ez a funkció akkor hasznos, ha meg kívánja akadályozni, hogy az áramkörmegszakító kioldjon, amikor az egység más készülékekkel egy időben üzemel
ugyanazon az áramkörön.
Nyomja meg az gombot.
• " " jelenik meg az LCD kijelzőn.
• CSAK VENTILÁTOR üzemmódban nem választható.
Nyomja meg újra az gombot.
• A " " szimbólum eltűnik az LCD kijelzőről.
Hasznos funkciók
MEGJEGYZÉS
Megjegyzés a KÉNYELMI LÉGFÚVÁS üzemmóddal kapcsolatban
• Ha kiválasztja a felfelé vagy lefelé irányuló légfúvást, akkor a rendszer kilép a KÉNYELMI LÉGFÚVÁS üzemmódból.
Megjegyzések az ERŐTELJES üzemmóddal kapcsolatban
• Az megnyomása törli a beállításokat, és a " " szimbólum eltűnik az LCD kijelzőről.
• Az ERŐTELJES üzemmód nem növeli a légkondicionáló teljesítményét, ha az már az elérhető legnagyobb teljesítményen üzemel.
− HŰTÉS, FŰTÉS és AUTO üzemmódban
A hűtő (fűtő) hatás legnagyobbra növelése érdekében a kültéri egység teljesítménye növekszik, és a légfúvás sebessége a legnagyobb
beállításra áll.
A hőmérséklet-beállítás nem módosítható.
− SZÁRÍTÁS üzemmódban
A hőmérsékleti beállítás 2,5°C-kal csökken, és a légfúvás sebessége enyhén nő.
− CSAK VENTILÁTOR üzemmódban
A légfúvás sebessége a legnagyobb beállításra áll.
Megjegyzések az ECONO üzemmóddal kapcsolatban
• Az megnyomása törli a beállításokat, és a " " szimbólum eltűnik az LCD kijelzőről.
• Amennyiben az áramfelvétel szintje már eleve alacsony, az ECONO üzemmódra átváltás nem csökkenti azt.
Néhány hasznos funkció együtt is használható.
KÉNYELMI LÉGFÚVÁS + ECONO Elérhető
ERŐTELJES + KÉNYELMI LÉGFÚVÁS Nem választható*
ERŐTELJES + ECONO Nem választható*
*Az a funkció élvez elsőbbséget, amelynek a gombját utoljára megnyomta.
14
14
IDŐZÍTŐ üzemmód
A BEKAPCSOLÁSI IDŐZÍTŐ használata
A BEKAPCSOLÁSI IDŐZÍTŐ törlése
BEKAPCSOLÁSI/KIKAPCSOLÁSI IDŐZÍTŐ üzemmód
Az időzítő funkciók a légkondicionáló automatikus, éjszakai vagy reggeli
be- vagy kikapcsolásához használhatók. A BEKAPCSOLÁSI IDŐZÍTŐT
és a KIKAPCSOLÁSI IDŐZÍTŐT együtt is használhatja.
Nyomja meg az gombot.
" " jelenik meg az LCD kijelzőn.
• Az
• Az IDŐZÍTŐ jelzőfénye narancssárgán kezd világítani.
gomb minden egyes megnyomása növeli az időbeállítást 1 órával.
Az idő 1 és 12 óra között állítható.
Kijelző
Nyomja meg a gombot.
• A " " szimbólum eltűnik az LCD kijelzőről.
• Az IDŐZÍTŐ jelzőfénye kialszik.
MEGJEGYZÉS
A következő esetekben állítsa be újra az időzítőt.
• Ha az áramkör-megszakító kikapcsolt.
• Áramkimaradás után.
• A távirányító elemeinek cseréjét követően.
15
A KIKAPCSOLÁSI IDŐZÍTŐ használata
A KIKAPCSOLÁSI IDŐZÍTŐ törlése
A BEKAPCSOLÁSI IDŐZÍTŐ és a KIKAPCSOLÁSI IDŐZÍTŐ
üzemmódok együttes használata
BEKAPCSOLÁSI/KIKAPCSOLÁSI IDŐZÍTŐ üzemmód
Nyomja meg az gombot.
" " jelenik meg az LCD kijelzőn.
IDŐZÍTŐ üzemmód
• Az
• Az IDŐZÍTŐ jelzőfénye narancssárgán kezd világítani.
gomb minden egyes megnyomása növeli az időbeállítást 1 órával.
Az idő 1 és 12 óra között állítható.
Kijelző
Nyomja meg a gombot.
• A " " szimbólum eltűnik az LCD kijelzőről.
• Az IDŐZÍTŐ jelzőfénye kialszik.
• Az alábbiakban egy példabeállítás látható a 2 időzítő együttes használatára.
" és " " jelenik meg az LCD kijelzőn.
• "
[Példa]
Az egység működése közbeni beállítás esetén
• Leállítja az egységet 1 órával később, és elindítja 7 órával
a leállítás után.
Az egység leállt helyzetben történő beállítása esetén
• Elindítja az egységet 2 órával később, és leállítja 3 órával
az elindítás után.
MEGJEGYZÉS
ÉJSZAKAI BEÁLLÍTÁS üzemmód
• Ha a KIKAPCSOLÁSI IDŐZÍTŐ be van állítva, a légkondicionáló automatikusan módosítja a hőmérséklet-beállítást (HŰTÉS üzemben 0,5°C-kal
felfelé, FŰTÉS üzemben 2,0°C-kal lefelé), így elejét veszi az éjszakai túlzott hűtésnek (fűtésnek).
16
A helyiség B helyiség
C helyiség D helyiség
Kültéri egység
Többegységes rendszerre vonatkozó megjegyzés
Többegységes rendszerre vonatkozó megjegyzés
A többegységes rendszer egy kültéri egységből, valamint több hozzá
csatlakoztatott beltéri egységből áll.
Az üzemmód kiválasztása
Ha meg van adva elsődlegeshelyiségbeállítás, de az elsődleges egység ki
van kapcsolva vagy nincs ilyen.
Amikor több beltéri egység működik, az először bekapcsolt
egység élvez elsőbbséget.
Ebben az esetben a később bekapcsolt egységeket ugyanarra
az üzemmódra állítsa, mint az első egységet.
Ellenkező esetben készenléti állapotba lépnek, és a MŰKÖDÉSE
jelzőfénye villogni kezd: ez nem jelent hibás működést.
MEGJEGYZÉS
Megjegyzések a többegységes rendszer üzemmódjával kapcsolatban
• A HŰTÉS, SZÁRÍTÁS és VENTILÁTOR üzemmód nem használható egy időben.
• Az AUTO üzemmód a helyiség hőmérséklete alapján automatikusan kiválasztja a HŰTÉS vagy a FŰTÉS üzemmódot.
Az AUTO üzemmód ezért akkor érhető el, ha ugyanazt az üzemmódot választja, mint az először bekapcsolt egység esetében.
VIGYÁZAT
• Általában az először működtetett egység üzemmódja élvez elsőbbséget, de a következő helyzetek kivételt képeznek, ezért ügyeljen ezekre.
Ha az első egység üzemmódja VENTILÁTOR üzemmód, akkor ezután bármely helyiségben a FŰTÉS üzemmód használata a FŰTÉS
üzemmódnak nyújt elsőbbséget. Ebben a helyzetben a VENTILÁTOR üzemmódban futó légkondicionáló készenléti módra vált és a MŰKÖDÉS
jelzőfénye villogni kezd.
Ha az elsődlegeshelyiség-beállítás aktív.
Tekintse meg az elsődlegeshelyiség-beállítással kapcsolatos tudnivalókat a következő oldalon.
ÉJSZAKAI CSENDES üzemmód (csak HŰTÉS üzemmódban érhető el)
Az ÉJSZAKAI CSENDES üzemmód használatához kezdeti programozásra van szükség az üzembe helyezés során. Kérjen
segítséget a kereskedőtől vagy a forgalmazótól.
Az ÉJSZAKAI CSENDES üzemmód csökkenti a kültéri egység működésének zaját az éjszakai órákban, hogy az ne zavarja
a szomszédokat.
• Az ÉJSZAKAI CSENDES üzemmód akkor kapcsol be, amikor a hőmérséklet legalább 5°C-kal az aznap rögzített legmagasabb
hőmérséklet alá esik. Következésképpen, ha a hőmérséklet-különbség 5°C-nál kevesebb, ez a funkció nem kapcsol be.
• Az ÉJSZAKAI CSENDES üzemmód kis mértékben csökkenti az egység hűtésének hatékonyságát.
17
Többegységes rendszerre vonatkozó megjegyzés
Többegységes rendszerre vonatkozó megjegyzés
HŰTÉS/FŰTÉS üzemmód zárolása
A HŰTÉS/FŰTÉS üzemmód zárolásához kezdeti programozásra van szükség az üzembe helyezés során. Kérjen segítséget
a hivatalos forgalmazótól. A HŰTÉS/FŰTÉS üzemmód zárolása HŰTÉS vagy FŰTÉS üzemmódban tartja az egységet. Ez
a funkció akkor hasznos, ha a többegységes rendszerben csatlakoztatott összes beltéri egységet ugyanazon üzemmódra
szeretné állítani.
MEGJEGYZÉS
• A HŰTÉS/FŰTÉS üzemmód zárolása nem aktiválható az elsődlegeshelyiség-beállítással együtt.
Elsődlegeshelyiség-beállítás
Az elsődlegeshelyiség-beállítás használatához kezdeti programozásra van szükség az üzembe helyezés során. Kérjen
segítséget a hivatalos forgalmazótól.
Az elsődleges helyiségként kijelölt helyiség elsőbbséget élvez a következő helyzetekben.
Üzemmód elsőbbsége
•
Mivel az elsődleges helyiség üzemmódja elsőbbséget élvez, a felhasználó választhat más üzemmódot a többi helyiségben.
[Példa]
• Az A szoba az elsődleges helyiség a példákban.
Ha a HŰTÉS üzemmódot választják az A helyiségben, miközben a következő üzemmódok aktívak a B, C és D helyiségben:
Üzemmód a B, C és D helyiségben A B, C és D helyiség állapota, amikor az A helyiségben lévő egység HŰTÉS üzemmódban van
HŰTÉS vagy SZÁRÍTÁS
vagy VENTILÁTOR
FŰTÉS
AUTO
Az aktuális üzemmód marad meg
Az egység készenléti módra vált. A működés akkor folytatódik, amikor az A helyiségben található
egység leáll.
Ha az egység HŰTÉS üzemmódba lett állítva, az folytatódik. Ha az egység FŰTÉS üzemmódba lett
állítva, készenléti módra vált. A működés akkor folytatódik, amikor az A helyiségben található
egység leáll.
Elsőbbség az ERŐTELJES üzemmód használatakor
[Példa]
• Az A szoba az elsődleges helyiség a példákban.
Az A, B, C és D helyiség beltéri egysége működik. Ha az A helyiségben lévő egység ERŐTELJES üzemmódba lép,
a működési teljesítmény az A helyiségben koncentrálódik. Ebben az esetben a B, C és D helyiségben lévő egységek
hűtési (fűtési) hatékonysága kis mértékben csökkenhet.
18
Karbantartás
Elülső panel
• Törölje le egy puha, nedves ruhával.
•
Csak semleges tisztítószert használjon.
Ha piszkos
Beltéri egység, kültéri egység
és távirányító
• Puha ruhával törölje le őket.
Ha piszkos
Levegőszűrő
• Porszívózza vagy mossa ki a szűrőt.
2 hetente egyszer
20. oldal
Titánium-apatit szagtalanító szűrő (keret nélkül)
• Porszívózza vagy cserélje ki a szűrőt.
[Tisztítás] [Csere]
6 havonta egyszer 3 évente egyszer
21. oldal
21. oldal
Karbantartás és tisztítás
VIGYÁZAT
• A tisztítás előtt ne felejtse el leállítani az egységet és kikapcsolni az áramkör-megszakítót.
• Ne érjen a beltéri egység alumínium ventilátorszárnyaihoz. Ezen alkatrészek megérintése sérülést okozhat.
Gyors áttekintés
Az alkatrészek tisztítása
MEGJEGYZÉS
Ne használja az alábbiak egyikét sem a tisztításhoz:
• 40°C-nál melegebb víz
• Illékony folyadékok, például benzol, benzin és hígító
• Fényezővegyületek
• Durva anyagok, például dörzsölőkefe
19
Ha a por nem távolítható el könnyen
• Mossa meg a levegőszűrőket langyos vízben oldott
semleges tisztítószerrel, majd árnyékban szárítsa
meg azokat.
Karbantartás és tisztítás
Levegőszűrő
Karbantartás
1. Nyissa ki az elülső panelt.
•
Tartsa meg az elülső panelt az oldalainál, és nyissa ki.
2. Húzza ki a levegőszűrőket.
• Tolja kissé felfelé a szűrőlapot minden levegőszűrő
közepén, majd húzza lefelé.
1) Tolja
3.
Mossa meg a levegőszűrőket
vízzel vagy tisztítsa meg
azokat porszívóval.
• 2 hetente ajánlott tisztítani a levegőszűrőket.
4. Tegye vissza a szűrőket.
2) Húzza lefelé
5. Zárja le lassan az elülső
panelt.
• Nyomja le a panelt mindkét oldalon és középen.
• Ellenőrizze az elülső panel megfelelő rögzítését.
20
Karbantartás
Karbantartás és tisztítás
Titánium-apatit szagtalanító szűrő
1. Nyissa fel az elülső
panelt, és húzza ki
a levegőszűrőket.
20. oldal
2. Vegye le a titánium-apatit
szagtalanító szűrőket.
• Vegye ki a szűrőket a fülekből.
3. Tisztítsa meg vagy cserélje
le a titánium-apatit
szagtalanító szűrőket.
[Tisztítás]
3-1 Porszívóval távolítsa el a port, és
áztassa langyos vízbe körülbelül
10–15 percig, ha nagyon
bepiszkolódott.
[Csere]
Vegye ki a szűrőket a fülekből,
és készítsen elő egy újat.
• A régi szűrőt nem gyúlékony hulladékként kezelje.
4. Helyezze be a titánium-
apatit szagtalanító szűrőket
a korábbi helyükre.
• A szűrő rögzítésekor ellenőrizze, hogy a szűrő
megfelelően benne van-e a fülekben.
5. Tegye vissza a szűrőket.
6. Zárja le lassan az elülső
panelt.
20. oldal
20. oldal
3-2 Mosás után rázza le a maradék vizet,
és árnyékos helyen hagyja
megszáradni a szűrőt.
• Ne csavarja ki a szűrőt a víz eltávolításához.
21
MEGJEGYZÉS
• Használat koszos szűrőkkel:
− a levegő nem dezodorálható,
− a levegő nem tisztítható,
− nem megfelelő fűtést vagy hűtést eredményez,
− szagot eredményezhet.
• A régi szűrőket nem gyúlékony hulladékként kezelje.
• Titánium-apatit szagtalanító szűrő megrendeléséhez lépjen
kapcsolatba a forgalmazóval, akitől a légkondicionálót vásárolta.
Elem
Rendelési szám KAF970A46
Titánium-apatit szagtalanító szűrő,
1 készlet
Karbantartás
Karbantartás és tisztítás
Hosszabb üzemszünetet megelőzően
1. Működtesse a CSAK VENTILÁTOR üzemmódot néhány óráig,
hogy kiszáradjon az egység belseje.
• Nyomja meg a gombot.
2. Az üzemeltetés leállítása után kapcsolja ki a helyiség
légkondicionálójának áramkör-megszakítóját.
3. Vegye ki az elemeket a távirányítóból.
Ajánlott rendszeres karbantartás elvégzése
• Bizonyos üzemeltetési feltételek mellett a légkondicionáló belseje szennyezetté válhat több évszakos használat után, ami
a teljesítmény romlásával járhat. A felhasználó által rendszeresen végrehajtott tisztítás mellett ajánlott egy szakképzett
kivitelezővel időszakos karbantartást végeztetni.
• A szakképzett kivitelezővel végeztetett karbantartásért lépjen kapcsolatba a forgalmazóval, akitől a légkondicionálót vásárolta.
)RQWRVLQIRUPiFLyNDKDV]QiOWKĦWĘN|]HJJHON DSFV RODWEDQ
(]DNpV]OpNIOXRUWDUWDOP~YHJKi]KDWiVWRNR]yJi]RNDW W DUWDOPD] 1 HPV] DEDGD Ji]RN DWDOpJN|UEHHQJHGQL
$7;3 .9%
$7;3 .9%
+ĦWĘN|]HJWtSXVD
(1)
GWP
pUWpN
(1)
GWP = globális felmelegedési potenciál (Global Warming Potential)
(XUySDLXQLyVpVKHO\LMRJV]DEiO\RNDKĦWĘN|]HJV]LYiUJiV UHQGV ]HUHVLGĘN|]|QNpQWLHOOHQĘU]pVpWWHKHWLNN|WHOH]ĘYp
7RYiEELLQIRUPiFLyNpUWIRUGXOMRQDKHO\LPiUNDNpSYLVHOHWKH]
TÁJÉKOZTATÁS a tCO2HJ\HQpU WpN pYHO NDSFVRO DWEDQ
(XUySiEDQDUHQGV]HUWHOMHVKĦWĘN|]HJIHOW|OWpVpQHNPHJIHOHOĘpUWpNĦWRQQD&22EHQNLIHMH]HWW
YHJKi]KDWiV~Ji]NLERFViWiViWKDV]QiOMiNDNDUEDQWDUWiVLLGĘN|]PHJKDWiUR]iViKR].|YHVVHDYRQDWNR]yMRJV]DEiO\RNDW
.pS OHW D] YHJ Ki] KDW iV~ Ji] NLER FViW iVNLV] iPtW iViK R]
KĦWĘN|]HJ*:3pUWpNHîWHO MHVKĦWĘN|]HJIHOW|OWpV>NJ EDQ@
R32
675
$7;.9%
+ĦWĘN|]HJWtSXVD
(1)
pUWpN
GWP
R410A
2087,5
22
22
Szükség esetén
A szárny nem kezdi el rögtön
a légterelést.
• A légkondicionáló beállítja a szárny helyzetét. A szárny
hamarosan elkezd mozogni.
Gyakori kérdések
Beltéri egység
A légkondicionáló működés közben
abbahagyja a légfúvást.
• Amikor a hőmérséklet eléri a célhőmérsékletet,
a légfúvás sebessége csökken, és a működés a hideg
levegő fúvásának elkerülése (fűtés közben) vagy
a páratartalom növekedésének megakadályozása
(hűtés közben) érdekében leáll. A működés
automatikusan folytatódik amikor a beltéri
hőmérséklet növekszik vagy csökken.
A FŰTÉS üzemmód hirtelen leáll,
és csobogó hang hallható.
• A kültéri egység jégtelenít. A FŰTÉS üzemmód a kültéri
egységen található jég eltávolítása után újból elindul.
Ez körülbelül 4–12 percig tarthat.
A működés nem indul meg azonnal.
Ha az vagy bármely más közvetlen
üzemmód gombját röviddel a működés
leállása után nyomták meg.
Az üzemmód ismételt kiválasztásakor.
• Ez a légkondicionálót védi.
Várjon körülbelül 3 percet.
Különböző hangok hallhatók.
Vízcsobogáshoz hasonlító hang
• Ezt a hangot a légkondicionálóban áramló
hűtőközeg okozza.
•
A légkondicionálóban áramló víz szivattyúzásának
hangja, és akkor hallható, amikor HŰTÉS vagy
SZÁRÍTÁS üzemmód közben a légkondicionáló
kiszivattyúzza magából a vizet.
Fúvó hang
• Ez a hang akkor hallható, amikor a légkondicionálóban
található hűtőközeg áramlása átkapcsol.
Kattanó hang
• Ez a hang akkor hallható, amikor a légkondicionáló
szekrénye és kerete a hőmérséklet-változás
következtében kicsit nő vagy csökken.
Sípoló hang
• Ez a hang akkor hallható, amikor hűtőközeg áramlik
a készülékben a jégmentesítési üzemmód során.
Kattogó hang működés közben vagy tétlen
állapotban
• Ez a hang akkor hallható, amikor a hűtőközegvezérlőszelepek vagy az elektromos alkatrészek működésbe
lépnek.
Kopogó hang
• Ez a hang a légkondicionáló belsejéből hallható, amikor
a kifúvó ventilátor csukott helyiségajtók mellett aktiválódik.
Nyissa ki az ablakot vagy kapcsolja ki a kifúvó ventilátort.
Kültéri egység
A kültéri egység vizet vagy gőzt bocsát ki.
FŰTÉS üzemmódban
• A kültéri egységen található jégből olvadás után víz vagy gőz lesz,
ha a légkondicionáló jégmentesítési üzemmódban van.
HŰTÉS vagy SZÁRÍTÁS üzemmódban
• A levegőben lévő pára vízként csapódik le a kültéri egység csöveinek
hideg felületén, és csöpögni kezd.
23
Nem probléma
Ez az eset nem probléma.
Ellenőrizze a következőket
Kérjük, javítási kérelme előtt ellenőrizze
ismét.
14. oldal
Hibaelhárítás
Mielőtt javítási kérelmet vagy igényt nyújt be, ellenőrizze a következőket:
Ha a probléma továbbra is fennáll, forduljon a forgalmazóhoz.
A légkondicionáló nem működik
Művelet Leírás / mit kell ellenőrizni
A MŰKÖDÉS jelzőfénye nem
világít.
A MŰKÖDÉS jelzőfénye villog.
A légkondicionáló működése hirtelen leáll
Művelet Leírás / mit kell ellenőrizni
A MŰKÖDÉS jelzőfénye világít.
A MŰKÖDÉS jelzőfénye villog.
• Kioldott a áramkör-megszakító, vagy kiolvadt a biztosíték?
• Probléma van a tápellátással?
• Vannak elemek a távirányítóban?
• Kapcsolja ki a tápellátást az áramkör-megszakítóval, és indítsa újra az egységet
a távirányítóval.
Ha a MŰKÖDÉS jelzőfénye továbbra is villog, ellenőrizze a hibakódot, és forduljon
a forgalmazóhoz.
• A rendszer védelme érdekében a légkondicionáló működése hirtelen bekövetkező nagy
feszültségingadozás esetén leállhat. A készülék körülbelül 3 perc elteltével automatikusan
folytatja a működést.
• Semmi sem akadályozza a beltéri vagy a kültéri egység levegőbemenetét vagy -kimenetét?
Állítsa le az üzemeltetést, és az áramkör-megszakító kikapcsolása után hárítsa el
a dugulást. Ezután indítsa újra az egységet a távirányítóval. Ha a MŰKÖDÉS jelzőfénye
továbbra is villog, ellenőrizze a hibakódot, és forduljon a forgalmazóhoz.
27. oldal
Szükség esetén
27. oldal
A légkondicionáló nem áll le
Művelet Leírás / mit kell ellenőrizni
A légkondicionáló a működés
leállítása után is tovább üzemel.
A szoba nem hűl le / melegszik fel
Művelet Leírás / mit kell ellenőrizni
Nem jön ki levegő.
Nem jön ki levegő /
Jön ki a levegő.
Jön ki a levegő.
Rögtön a légkondicionáló leállítása után
• A külső egység ventilátora a rendszer védelme érdekében még nagyjából 1 percig forog.
Miközben a légkondicionáló nem üzemel
• Ha a kültéri hőmérséklet magas, a kültéri egység ventilátora a rendszer védelme
érdekében forogni kezdhet.
FŰTÉS üzemmódban
• A légkondicionáló bemelegszik. Várjon körülbelül 1–4 percet.
• A jégmentesítési üzemmód során nem áramlik ki meleg levegő a beltéri egységből.
Megfelelően van beállítva a légfúvás sebessége?
A légfúvás sebessége alacsonyra van beállítva, például a "Beltéri egység csendes üzemmódja"
•
vagy "Légfúvás sebessége 1. fokozat"? Növelje a légfúvás beállított sebességét.
Megfelelő a beállított hőmérséklet?
Megfelelő a levegőáramlás irányának beállítása?
• Van bármilyen bútor közvetlenül a beltéri egység alatt vagy mellett?
• A légkondicionáló ECONO üzemmódban van?
• A levegőszűrők koszosak?
• Semmi sem akadályozza a beltéri vagy a kültéri egység levegőbemenetét vagy -kimenetét?
• Van nyitott ablak vagy ajtó?
• Forog a kifúvó ventilátor?
24
24
Szükség esetén
8. oldal
8. oldal
Hibaelhárítás
Pára száll ki
Művelet Leírás / mit kell ellenőrizni
A beltéri egységből pára száll ki.
Távirányító
Művelet Leírás / mit kell ellenőrizni
Az egység nem fogadja
a távirányító jeleit, vagy
korlátozott a működési távolság.
Az LCD kijelző halvány, nem
működik, vagy a kijelzés
akadozik.
Más elektromos eszközök
lépnek működésbe.
A kiáramló levegő kellemetlen szagú
Művelet Leírás / mit kell ellenőrizni
A légkondicionálóból furcsa
szag jön.
• Ez olyankor történik, ha a helyiség levegőjét párává hűti a HŰTÉS vagy más üzemmód
során kiáramló hideg levegő.
• Előfordulhat, hogy lemerültek az elemek.
Cserélje ki mindkét elemet új AAA.LR03 (alkáli) szárazelemre.
A részleteket lásd: "Előkészületek az üzemeltetés előtt".
• A jelkommunikáció megszakadhat, ha elektronikus indítási típusú fl uoreszkáló lámpa
(például inverter típusú lámpa) található a helyiségben. Ebben az esetben lépjen
kapcsolatba a forgalmazóval.
• Előfordulhat, hogy a távirányító nem működik megfelelően, ha a jeladó közvetlen
napsugárzásnak van kitéve.
• Előfordulhat, hogy lemerültek az elemek.
Cserélje ki mindkét elemet új AAA.LR03 (alkáli) szárazelemre.
A részleteket lásd: "Előkészületek az üzemeltetés előtt".
• Ha a távirányító más elektromos eszközöket aktivál, helyezze őket távolabb, vagy forduljon
a forgalmazóhoz.
• Az egység kifújja a szobából magába szívott szagokat a légáramlattal.
Javasoljuk, hogy tisztíttassa meg a beltéri egységet. Forduljon a forgalmazóhoz.
Egyebek
Művelet Leírás / mit kell ellenőrizni
A légkondicionáló működés
közben hirtelen furcsán kezd
viselkedni.
Megjegyzések a működési feltételekkel kapcsolatban
• Ha a táblázatban felsorolt körülményeken kívül is tovább működik
az egység,
− Előfordulhat, hogy egy biztonsági eszköz leállítja a működést.
− Harmat keletkezhet a beltéri egységen, és csöpögés jelentkezhet
a HŰTÉS vagy SZÁRÍTÁS üzemmód kiválasztásakor.
25
• A légkondicionáló villámlás vagy rádióhullámok hatására hibásan működhet.
Ha a légkondicionáló hibásan kezd működni, kapcsolja ki a tápellátást az áramkörmegszakítóval, és indítsa újra az egységet a távirányítóval.
Mód Üzemelési feltételek
HŰTÉS /
SZÁRÍTÁS
FŰTÉS
Kültéri hőmérséklet: –10 – 46°C
Beltéri hőmérséklet: 18 – 32°C
Beltéri páratartalom: legfeljebb 80%
Kültéri hőmérséklet: –15 – 24°C
Beltéri hőmérséklet: 10 – 30°C
Szükség esetén
Hibaelhárítás
Azonnal hívja az üzletet
FIGYELEM
Rendellenesség (például égett szag) esetén függessze fel a működtetést, és kapcsolja le az áramkör-megszakítót.
• Ha rendellenes állapot esetén folytatja a működtetést, az hibás működést, áramütést vagy tüzet idézhet elő.
• Lépjen kapcsolatba az üzlettel, ahol a légkondicionálót vásárolta.
Ne próbálja meg a légkondicionálót saját maga megjavítani vagy módosítani.
• A helytelenül elvégzett munka áramütést vagy tüzet okozhat.
• Lépjen kapcsolatba az üzlettel, ahol a légkondicionálót vásárolta.
Ha az alábbi jelenségek bármelyike fellépne, azonnal hívja az üzletet.
• A tápkábel rendellenesen forró vagy sérült.
• Működés közben rendellenes hang hallható.
• A biztonsági megszakító, egy biztosíték vagy
a földzárlatvédelmi kapcsoló rendszeresen
megszakítja a működést.
• Egy kapcsoló vagy gomb gyakran nem
megfelelően működik.
• Égett szag érezhető.
• Víz szivárog a beltéri egységből.
Kapcsolja ki a megszakítót, és hívja az üzletet.
Áramkimaradás után
• A légkondicionáló körülbelül 3 perc elteltével automatikusan folytatja a működést. Várjon egy kis ideig.
Villám
• Ha a szomszédos környéken villám csap be, fejezze be a működtetést, és a rendszer védelme érdekében kapcsolja
ki a megszakítót.
Hulladékelhelyezési követelmények
A terméken és a távirányítóhoz mellékelt elemeken ez a szimbólum látható. Ez a szimbólum azt jelzi, hogy az
elektromos és elektronikus termékeket és az elemeket a vegyes háztartási hulladéktól elkülönítve kell kezelni.
Az elemeken a szimbólum alatt egy kémiai jel is lehet. A kémiai jel azt jelenti, hogy az elem egy bizonyos
koncentrációt meghaladó nehézfém-tartalommal bír. A lehetséges kémiai jelek:
■Pb: ólom (>0,004%)
Ne próbálja meg házilag szétszerelni a terméket: a légkondicionáló szétszerelését, a hűtőközeg, az olaj és egyéb alkatrészek
kezelését a vonatkozó helyi és nemzeti előírásoknak megfelelően egy szakképzett szerelő tudja csak elvégezni.
Az egységeket és az elhasználódott elemeket csak speciális berendezésekkel és üzemekben lehet szétszerelni
és újrahasznosításra alkalmassá tenni.
A megfelelő hulladékkezeléssel megelőzheti a környezetre és emberi egészségre gyakorolt káros hatásokat.
További információkért forduljon a márkaképviselethez vagy a helyi hatóságokhoz. Az egység szétszerelését, a hűtőközeg,
az olaj és egyéb alkatrészek kezelését a vonatkozó helyi és nemzeti előírásoknak megfelelően kell végezni.
26
Szükség esetén
Szükség esetén
Hibaelhárítás
Hibameghatározás a távirányítóval
• A távirányító képes a beltéri egységből a kapcsolódó hibakódokat fogadni.
1. Ha nagyjából 5 másodpercig lenyomva tartja
a
a hőmérséklet-kijelzési részen.
gombot, a " " jelzés kezd villogni
2. Nyomja meg többször egymás után a
gombot, amíg egy folyamatos hangjelzés
nem hallatszik.
• Megjelenik az alábbiakban ismertetett hibakódok egyike, amire egy hosszú hangjelzés
fi gyelmezteti.
KÓD
RENDSZER
BELTÉRI
EGYSÉG
KÜLTÉRI
EGYSÉG
00
UA
U0
U2
U4
A1
A5
A6
C4
C9
EA
E1
E5
E6
E7
E8
F3
F6
H0
H6
H8
H9
J3
J6
L3
L4
L5
P4
NORMÁL
BELTÉRI-KÜLTÉRI EGYSÉG KOMBINÁCIÓS HIBÁJA
HŰTŐKÖZEGHIÁNY
FESZÜLTSÉGCSÖKKENÉS VAGY HÁLÓZATI ÁRAMKÖRI TÚLFESZÜLTSÉG
ÁTVITELI HIBA (A BELTÉRI EGYSÉG ÉS A KÜLTÉRI EGYSÉG KÖZÖTT)
A BELTÉRI EGYSÉG JEL PANELJÉNEK MEGHIBÁSODÁSA
MAGAS NYOMÁS VAGY FAGYÁS ELLENI VÉDELEM
A VENTILÁTORMOTOR HIBÁJA
HŐCSERÉLŐ HŐMÉRSÉKLET-ÉRZÉKELŐJÉNEK HIBÁJA
BESZÍVOTT LEVEGŐ HŐMÉRSÉKLET-ÉRZÉKELŐJÉNEK HIBÁJA
HŰTÉS-FŰTÉS KAPCSOLÁSI HIBA
AZ ÁRAMKÖRI KÁRTYA HIBÁJA
OL ELINDÍTVA
A KOMPRESSZOR INDÍTÁSI HIBÁJA
A DC VENTILÁTORMOTOR HIBÁJA
BEMENETI TÚLÁRAM
MAGAS ELVEZETŐCSŐ-HŐMÉRSÉKLET ELLENI VÉDELEM
MAGAS NYOMÁS ELLENI VÉDELEM (HŰTÉS ESETÉN)
ÉRZÉKELŐHIBA
A MŰKÖDÉS LEÁLLT A POZÍCIÓÉSZLELŐ ÉRZÉKELŐ HIBÁJA MIATT
A DC ÁRAMÉRZÉKELŐ HIBÁJA
BESZÍVOTT LEVEGŐ HŐMÉRSÉKLET-ÉRZÉKELŐJÉNEK HIBÁJA
ELVEZETŐCSŐ HŐMÉRSÉKLET-ÉRZÉKELŐJÉNEK HIBÁJA
HŐCSERÉLŐ HŐMÉRSÉKLET-ÉRZÉKELŐJÉNEK HIBÁJA
ELEKTROMOS ALKATRÉSZEK FŰTÉSI HIBÁJA
MAGAS HŐMÉRSÉKLET AZ INVERTER ÁRAMKÖR HŰTŐBORDÁJÁBAN
KIMENETI TÚLÁRAM
INVERTER ÁRAMKÖRI HŰTŐBORDA HŐMÉRSÉKLET-ÉRZÉKELŐJÉNEK HIBÁJA
MEGJEGYZÉS
• Egy rövid hangjelzés nem azonosítható kódokat jelez.
• A kódmegjelenítésből való kilépéshez tartsa lenyomva a
gombot sem nyom meg.
27
27
JELENTÉS
gombot nagyjából 5 másodpercig. A kódmegjelenítés törlődik, ha 1 percig egy
Hibaelhárítás
A KÜLTÉRI EGYSÉG JEL PANELJÉNEK LEDJE
2AMXM sorozat
MIKROSZÁMÍTÓGÉP NORMÁL
ZÖLD ÁLTALÁBAN VILLOG
●
ZÖLD
LED A JELENTÉS
●
BE
VILLOG
KI
NORMÁL ELLENŐRIZZE A BELTÉRI EGYSÉGET
[1. MEGJEGYZÉS]
TÁPELLÁTÁSI HIBA VAGY [2. MEGJEGYZÉS]
Szükség esetén
MEGJEGYZÉS
• Kapcsolja ki a tápellátást, majd kapcsolja be újból. Ha a LED-kijelzés ismét bekövetkezik, a kültéri egység jel panelje hibás.
• Megjelölt jelentés
* Bizonyos esetekre nem vonatkozik. A részleteket a szerelési útmutatóban tekintheti meg.
28
Copyright 2015 Daikin
3P393186-4W
2016.12
Loading...
