Referentni vodič za

korisnike

Sobni klima uređaj Daikin

ATXP20L2V1B ATXP25L2V1B ATXP35L2V1B

Referentni vodič za korisnike

Sobni klima uređaj Daikin

srpski

Sadržaj

1 Opšte bezbednosne mere predostrožnosti 2

1.1 O dokumentaciji......................................................................... 2

1.1.1 Značenje upozorenja i simbola ................................... 2

1.2 Za korisnike ............................................................................... 2

2 O dokumentaciji 3

2.1 O ovom dokumentu ................................................................... 3

2.2 Pregled referentnog vodiča za korisnike ................................... 3

3 O sistemu 3

3.1 Unutrašnja jedinica.................................................................... 3

3.2 O korisničkom interfejsu ............................................................ 4

3.2.1 Komponente: Korisnički interfejs................................. 4

3.2.2 Status: LCD korisnički interfejs ................................... 4

3.2.3 Da biste radili na korisničkom interfejsu...................... 5

4 Pre početka rada 5

4.1 Pregled: Pre početka rada......................................................... 5

4.2 Da biste pričvrstili korisnički interfejs na zid .............................. 5

4.3 Da biste ubacili baterije ............................................................. 5

4.4 Da biste se prebacivali sa Farenhajtovih na Celzijusove

stepene, i obrnuto...................................................................... 5

4.5 Da biste uključili električno napajanje........................................ 5

5 Rad 5

5.1 Radni opseg .............................................................................. 5

5.2 Kada koristiti određene karakteristike ....................................... 6

5.3 Režim rada i zadata temperatura .............................................. 6

5.3.1 Da biste počeli/zaustavili rad i zadali temperaturu...... 6

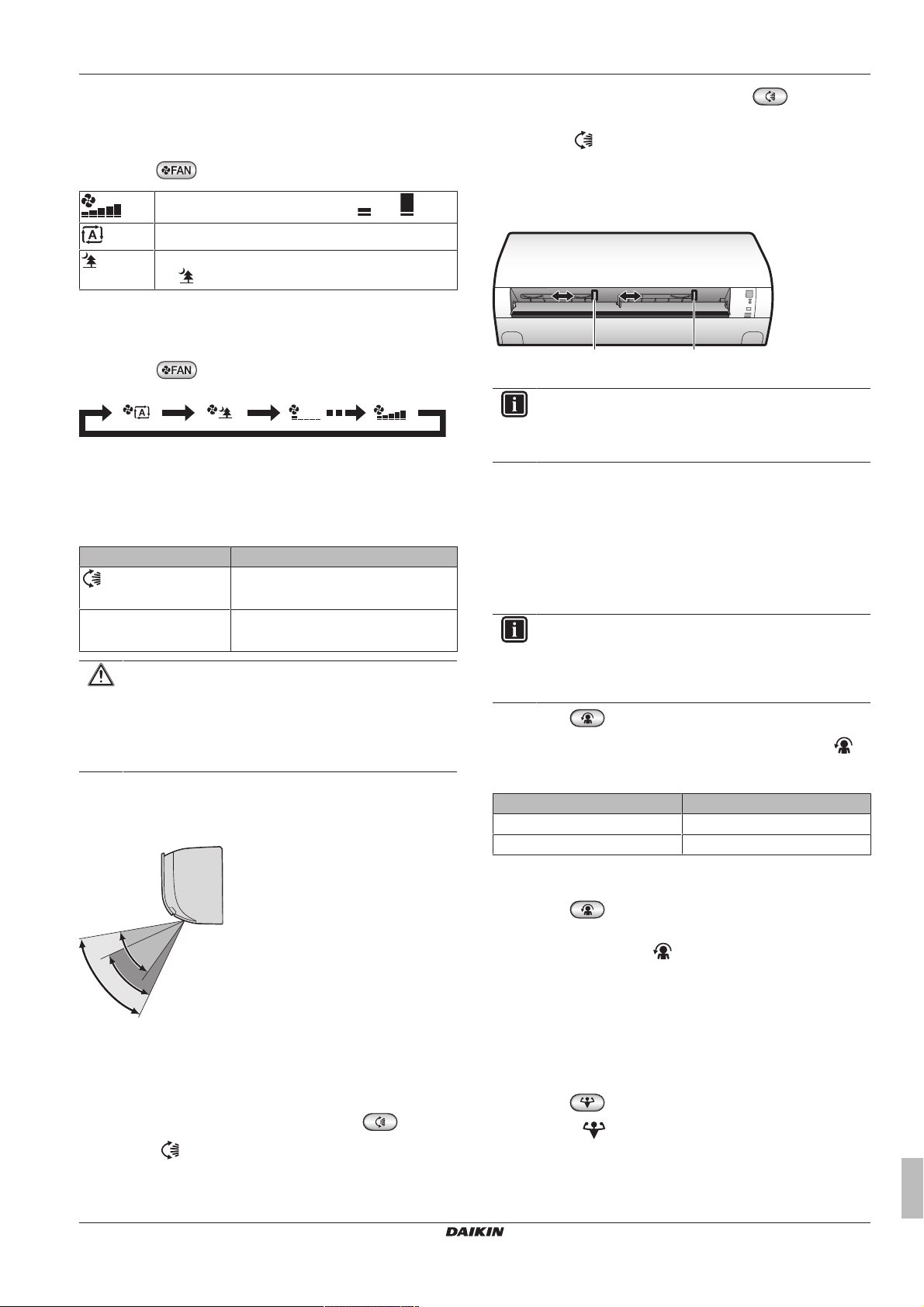

5.3.2 Protok vazduha........................................................... 7

5.3.3 Smer protoka vazduha................................................ 7

5.3.4 Operacija komfornog protoka vazduha....................... 7

5.3.5 Operacija pojačanog rada........................................... 7

5.3.6 Ekonomičan rad.......................................................... 8

5.3.7 Operacija uključivanja/isključivanja tajmera (ON/

OFF)............................................................................ 8

6 Ušteda energije i optimalan rad 9 7 Održavanje i servis 9

7.1 Pregled: Održavanje i servis ..................................................... 9

7.2 Da biste očistili unutrašnju jedinicu i korisnički interfejs ............ 10

7.3 Da biste očistili prednju ploču.................................................... 10

7.4 O filteru za vazduh .................................................................... 10

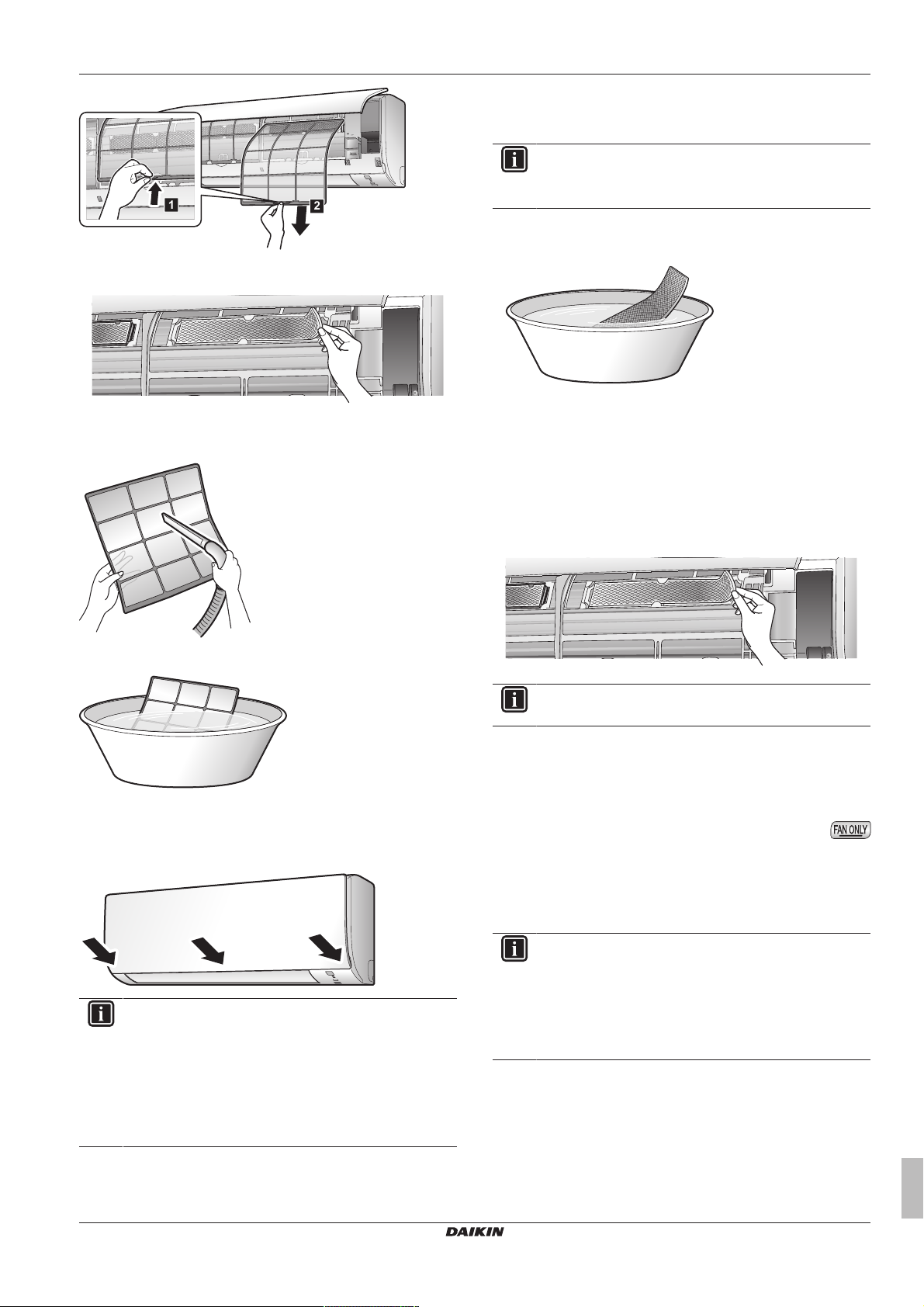

7.5 Da biste očistili filtere za vazduh ............................................... 10

7.6 Da biste očistili titanijum apatitski filter za uklanjanje mirisa ..... 11

7.7 Da biste zamenili titanijum apatitski filter za uklanjanje mirisa .. 11

7.8 Da biste uzeli u obzir sledeće stavke pre dugog perioda

mirovanja................................................................................... 11

8 Rešavanje problema 11

8.1 Simptomi koji NE predstavljaju kvar sistema............................. 12

8.1.1 Simptom: Čuje se zvuk nalik na proticanje vode ........ 12

8.1.2 Simptom: Čuje se duvanje.......................................... 12

8.1.3 Simptom: Čuje se kuckanje ........................................ 12

8.1.4 Simptom: Čuje se zviždanje........................................ 13

8.1.5 Simptom: Čuje se škljocanje tokom rada ili mirovanja 13

8.1.6 Simptom: Čuje se pljeskanje....................................... 13

8.1.7 Simptom: Osećaju se mirisi iz jedinice........................ 13

8.1.8 Simptom: Spoljašnji ventilator se okreće dok klima

uređaj ne radi .............................................................. 13

8.2 Rešavanje problema na osnovu kodova greške ....................... 13

9 Uklanjanje na otpad 13 10 Rečnik 14

1 Opšte bezbednosne mere

predostrožnosti

1.1 O dokumentaciji

▪ Originalna dokumentacija je napisana na engleskom jeziku. Svi

drugi jezici su prevodi.

▪ Mere predostrožnosti koje su opisane u ovom dokumentu

obuhvataju vrlo važne teme. Pažljivo ih se pridržavajte.

▪ Instalaciju sistema i sve aktivnosti opisane u priručniku za

instalaciju i referentnom vodiču za instalatera MORA da obavi ovlašćeni instalater.

1.1.1 Značenje upozorenja i simbola

OPASNOST

Ukazuje na situaciju koja dovodi do smrti ili teške povrede.

OPASNOST: RIZIK OD ELEKTROKUCIJE

Ukazuje na situaciju koja može da dovede do smrtonosnog strujnog udara.

OPASNOST: RIZIK OD PALJENJA

Ukazuje na situaciju koja može da dovede do opekotina usled ekstremno visoke ili niske temperature.

OPASNOST: RIZIK OD EKSPLOZIJE

Ukazuje na situaciju koja može da dovede do eksplozije.

UPOZORENJE

Ukazuje na situaciju koja može da dovede do smrti ili teške povrede.

UPOZORENJE: ZAPALJIVI MATERIJAL

OPREZ

Ukazuje na situaciju koja može da dovede do manje ili umerene povrede.

OBAVEŠTENJE

Ukazuje na situaciju koja može da dovede do oštećenja opreme ili imovine.

INFORMACIJA

Ukazuje na korisne savete ili dodatne informacije.

Simbol Objašnjenje

Pre instalacije, pročitajte priručnik za instalaciju i rad, i uputstvo za ožičenje.

Pre obavljanja zadataka na održavanju i servisu, pročitajte servisni priručnik.

Više informacija potražite u priručniku za instalatera i korisnika.

1.2 Za korisnike

▪ Ako NISTE sigurni kako da upravljate uređajem, obratite se svom

instalateru.

▪ Ovaj uređaj mogu koristiti deca starosti 8 godina i više, osobe sa

smanjenim fizičkim, čulnim ili mentalnim sposobnostima, ili sa nedostatkom iskustva i znanja, ako su pod nadzorom ili su dobili uputstva za upotrebu uređaja na bezbedan način, i razumeju

Referentni vodič za korisnike

ATXP20~35L2V1B

Sobni klima uređaj Daikin

4P513685-2 – 2017.11

2 O dokumentaciji

opasnosti koje postoje. Deca NE SMEJU da se igraju uređajem. Čišćenje i korisničko održavanje NE SMEJU obavljati deca bez nadzora.

UPOZORENJE

Da biste sprečili strujne udare ili požar:

▪ NEMOJTE ispirati uređaj. ▪ NEMOJTE rukovati uređajem mokrim rukama. ▪ NEMOJTE stavljati predmete koji sadrže vodu na

uređaj.

OBAVEŠTENJE

▪ NEMOJTE stavljati nikakve predmete ili opremu na

uređaj.

▪ NEMOJTE sedati, penjati se na proizvod, ili stajati na

njemu.

▪ Jedinice su označene sledećim simbolom:

To znači da se električni i elektronski proizvodi NE smeju mešati sa nesortiranim otpadom iz domaćinstva. NE pokušavajte sami da demontirate sistem: demontažu sistema, tretman rashladnog sredstva, ulja i drugih delova mora da sprovede kvalifikovani instalater, i moraju biti u skladu sa primenljivim zakonom. Jedinice moraju da budu tretirane u specijalizovanom postrojenju za obradu, radi ponovne upotrebe, reciklaže i obnavljanja. Pravilnim odlaganjem ovog proizvoda pomažete u sprečavanju potencijalno negativnih posledica po životnu sredinu i ljudsko zdravlje. Za više informacija, obratite se instalateru ili lokalnim vlastima.

▪ Baterije su označene sledećim simbolom:

To znači da baterije NE smeju da se mešaju sa nesortiranim otpadom iz domaćinstva. Ako je hemijski simbol štampan ispod simbola, ovaj hemijski simbol znači da baterija sadrži teške metale iznad određene koncentracije. Mogući hemijski simboli su: Pb: olovo (>0,004%). Otpadne baterije moraju da budu tretirane u specijalizovanom postrojenju za obradu radi ponovne upotrebe. Pravilnim odlaganjem otpadnih baterija pomažete u sprečavanju potencijalno negativnih posledica po životnu sredinu i ljudsko zdravlje.

▪ Opšte mere sigurnosti:

▪ Sigurnosna uputstva koja morate pročitati pre rada sa Vašim

sistemom.

▪ Format: Papir (u kutiji unutrašnje jedinice)

▪ Uputstvo za upotrebu:

▪ Kratko uputstvo za osnovno korišćenje ▪ Format: Papir (u kutiji unutrašnje jedinice)

▪ Uputstvo za korisnika:

▪ Detaljno korak-po-korak uputstvo i informacije za osnovno i

napredno korišćenje.

▪ Format: Podaci u digitalnoj formi na http://

www.daikineurope.com/support-and-manuals/productinformation/

Poslednje izmene dostavljene dokumentacije možete naći na regionalnoj veb strani Daikin ili preko vašeg instalatera.

Originalna dokumentacija je na engleskom jeziku. Na svim drugim jezicima su prevodi.

2.2 Pregled referentnog vodiča za korisnike

Poglavlje Opis

Opšte bezbednosne mere Bezbednosna uputstva koja MORATE

pročitati pre rada

O dokumentaciji Koja dokumentacija za korisnika

postoji

O sistemu ▪ Radni opseg

▪ Opis unutrašnje jedinice i

korisničkog interfejsa Pre puštanja u rad Šta treba uraditi pre puštanja u rad Rad Kako i kada koristiti određene

karakteristike

Štednja energije i optimalan rad

Održavanje i servis Kako održavati i servisirati jedinicu Rešavanje problema Šta treba uraditi u slučaju problema Uklanjanje na otpad Kako ukloniti sistem Rečnik Definicije termina

Kako štedeti energiju

3 O sistemu

2 O dokumentaciji

2.1 O ovom dokumentu

Hvala Vam što ste nabavili ovaj uređaj. Molimo Vas: ▪ Čuvajte dokumentaciju radi kasnijeg poređenja.

Kome je namenjen

Krajnjikorisnici

INFORMACIJA

Ovaj uređaj je namenjen da ga koriste stručnjaci ili obučeni korisnici u prodavnicama, lakoj industriji i na farmama, ili laici za komercijalnu i kućnu upotrebu.

Dokumentacija

Ovaj dokument je deo dokumentacije. Kompletna dokumentacija sadrži:

ATXP20~35L2V1B Sobni klima uređaj Daikin 4P513685-2 – 2017.11

UPOZORENJE: ZAPALJIVI MATERIJAL

Rashladno sredstvo koje se nalazi u ovoj jedinici je slabo zapaljivo.

3.1 Unutrašnja jedinica

OPREZ

NE ubacujte prste, štapove niti druge predmete u ulaz ili izlaz vazduha. Kada se ventilator okreće velikom brzinom, izazvaće povrede.

INFORMACIJA

Nivo zvučnog pritiska je manji od 70dBA.

Referentni vodič za korisnike

3 O sistemu

ON/OFF

UPOZORENJE

▪ Nemojte menjati, rasklapati, uklanjati, ponovo instalirati

ili popravljati jedinicu sami, jer neispravno rasklapanje ili instaliranje može da izazove strujni udar ili požar. Obratite se vašem dobavljaču.

▪ Kod slučajnog curenja rashladnog sredstva, proverite

da u blizini nema otvorenog plamena. Rashladno sredstvo je samo po sebi potpuno bezbedno, neotrovno i slabo zapaljivo, ali će se stvoriti otrovni gasovi ako ono slučajno iscuri u prostoriju gde je prisutan zapaljiv vazduh iz grejalica, šporeta na gas, itd. Uvek neka kvalifikovani serviser potvrdi da je mesto curenja popravljeno pre nastavka rada.

OBAVEŠTENJE

▪ NEMOJTE da ispustite korisnički interfejs. ▪ NE dopustite da se korisnički interfejs pokvasi.

3.2.1 Komponente: Korisnički interfejs

a Ekran (LCD) b Dugme "auto" c Dugme "direktan rad" d Dugme za podešavanje temperature e Dugme za komforan rad

a Ulaz vazduha b Izlaz vazduha c Pokretni poklopac (horizontalna lopatica) d Otvori za vazduh (vertikalne lopatice) e Prednja ploča

f Nominalna ploča modela g Senzor za sobnu temperaturu h Prijemnik signala

i Radna lampica (zelena) j Lampica tajmera (narandžasta)

k ON/OFF prekidač unutrašnje jedinice

l Titanijum apatitski filter za uklanjanje mirisa

m Filter za vazduh

3.2.2 Status: LCD korisnički interfejs

f Dugme za pojačan rad g Dugme za uključivanje tajmera (ON) h Predajnik signala

i Dugme za isključivanje (OFF) j Dugme za podešavanje ventilatora

k Dugme za ekonomičan rad

l Dugme za njihanje

m Dugme za isključivanje tajmera (OFF) (režim noćnog

podešavanja)

n Dugme za otkazivanje tajmera

Dugme za uključivanje/isključivanje (ON/OFF)

Ukoliko nema korisničkog interfejsa, možete koristiti dugme ON/OFF na unutrašnjoj jedinici da biste počeli/prekinuli rad. Kada se počne rad pomoću ovog dugmeta, koriste se sledeće postavke:

▪ Režim rada = Automatski ▪ Zadata temperatura = 25°C ▪ Protok vazduha = Automatski

Ikonica Opis

3.2 O korisničkom interfejsu

▪ Direktna sunčeva svetlost. NE izlažite korisnički interfejs

direktno suncu.

▪ Prašina. Prašina na predajniku ili prijemniku signala smanjiće

osetljivost. Obrišite prašinu mekom krpom.

▪ Fluorescentno svetlo. Signalna komunikacija može biti

onemogućena ako su u prostoriji fluorescentne lampe. U tom slučaju, obratite se instalateru.

▪ Ostali uređaji. Ako signali korisničkog interfejsa aktiviraju druge

uređaje, premestite druge uređaje ili se obratite instalateru.

▪ Zavese. Proverite da signal između jedinice i korisničkog

interfejsa NIJE blokiran zavesama ili drugim predmetima.

Referentni vodič za korisnike

Režim rada = Automatski

Režim rada = Sušenje

Režim rada = Grejanje

Režim rada = Hlađenje

Režim rada = Samo ventilator

Aktivna je opcija pojačanog rada

Aktivna je opcija ekonomičnog rada

Unutrašnja jedinica prima signal sa korisničkog interfejsa

ATXP20~35L2V1B

Sobni klima uređaj Daikin

4P513685-2 – 2017.11

4 Pre početka rada

2×

AAA.LR03

Ikonica Opis

Tekuća zadata temperatura

Protok vazduha = Automatski

Protok vazduha = Tiha unutrašnja jedinica

Protok vazduha = Veliki

Protok vazduha = Umereno veliki

Protok vazduha = Srednji

Protok vazduha = Umereno mali

Protok vazduha = Mali

Aktivna je opcija komfornog rada

Funkcija automatskog vertikalnog njihanja je aktivna

Mogućnost uključenog tajmera (ON) je aktivna Mogućnost isključenog tajmera (OFF) je aktivna

3.2.3 Da biste radili na korisničkom interfejsu

4.2 Da biste pričvrstili korisnički interfejs na zid

a Korisnički interfejs

b Zavrtanj

c Držač korisničkog interfejsa

1 Izaberite mesto gde signali dopiru do jedinice. 2 Pričvrstite držač zavrtnjima na zid ili slično mesto. 3 Okačite korisnički interfejs na držač korisničkog interfejsa.

4.3 Da biste ubacili baterije

Baterije će trajati oko 1 godine.

1 Uklonite zadnji poklopac. 2 Ubacite obe baterije odjednom. 3 Vratite zadnji poklopac.

a Prijemnik signala

1 Usmerite predajnik signala ka prijemniku signala na unutrašnjoj

jedinici (maksimalno rastojanje za komunikaciju je 7m).

Rezultat: Kada unutrašnja jedinica primi signal sa korisničkog interfejsa, čućete zvuk:

Zvuk Opis

Bi-bip Operacija počinje. Bip Izmene postavki. Dugačko biiiip Operacija se zaustavlja.

4 Pre početka rada

4.1 Pregled: Pre početka rada

Ovo poglavlje opisuje šta treba uraditi pre početka rada jedinice.

Tipičan tok rada

Period pre početka rada jedinice se obično sastoji od sledećih faza: ▪ Pričvršćivanje korisničkog interfejsa na zid. ▪ Stavljanje baterija u korisnički interfejs. ▪ Promena podešavanja na Farenhajtove ili Celzijusove stepene. ▪ Uključivanje električnog napajanja.

4.4 Da biste se prebacivali sa Farenhajtovih na Celzijusove stepene, i obrnuto

Promenite ovo podešavanje samo kada se prikazuje temperatura.

1 Držite i istovremeno pritisnuto oko 5sekundi.

Rezultat: Izmene postavki.

4.5 Da biste uključili električno napajanje

1 Uključite automatski prekidač.

Rezultat: Pokretni poklopac unutrašnje jedinice će se otvoriti i

zatvoriti da bi se zadao referentni položaj.

5 Rad

5.1 Radni opseg

Koristite sistem u sledećim opsezima temperature i vlažnosti vazduha, radi bezbednog i efikasnog rada.

Režim rada Radni opseg

Hlađenje

(a)(b)

▪ Spoljašnja temperatura: –10~46°C ▪ Unutrašnja temperatura: 18~32°C ▪ Unutrašnja vlažnost vazduha: ≤80%

ATXP20~35L2V1B Sobni klima uređaj Daikin 4P513685-2 – 2017.11

Referentni vodič za korisnike

5 Rad

Režim rada Radni opseg

Grejanje

Sušenje

(a)

(a) Bezbednosni uređaj može zaustaviti rad sistema. (b) Može se pojaviti kondenzacija na unutrašnjoj jedinici i

▪ Spoljašnja temperatura: –15~24°C ▪ Unutrašnja temperatura: 10~30°C

▪ Spoljašnja temperatura: –10~46°C ▪ Unutrašnja temperatura: 18~32°C ▪ Unutrašnja vlažnost vazduha: ≤80%

Ako se radi van preporučenog radnog opsega uređaja:

kapanje.

5.2 Kada koristiti određene karakteristike

Možete upotrebiti sledeću tabelu da biste odredili koje karakteristike ćete koristiti:

Karakteristika Zadaci

Osnovne karakteristike

Režimi rada i

temperatura

Smer protoka

vazduha

Protok vazduha

Napredne karakteristike

Ekonomičan rad

Komforan rad

Pojačan rad

ON tajmer + OFF

tajmer

Da biste pokrenuli/zaustavili sistem i zadali temperaturu:

▪ Zagrejte ili ohladite sobu. ▪ Uduvavajte vazduh u sobu bez

grejanja ili hlađenja. ▪ Smanjite vlažnost vazduha u sobi. ▪ U automatskom režimu, automatski

izaberite odgovarajuću temperaturu i

radni režim. Da biste podesili smer protoka vazduha

(njihanje ili fiksiran položaj).

Da biste podesili količinu vazduha koja se uduvava u sobu.

Da bi rad bio tiši.

Da biste koristili sistem kada takođe koristite druge uređaje koji su potrošači energije.

Da biste štedeli energiju. Da biste obezbedili prijatan protok

vazduha koji NE dolazi u direktan kontakt sa ljudima.

Da biste brzo rashladili ili zagrejali prostoriju.

Da biste automatski UKLJUČILI ili ISKLJUČILI sistem.

Podešavanje Opis

Sušenje

Grejanje

Hlađenje

Ventilator

Dodatne informacije:

▪ Spoljašnja temperatura. Efekat hlađenja ili grejanja koji postiže

sistem smanjuje se kada je spoljašnja temperatura previsoka ili preniska.

▪ Operacija odmrzavanja. Tokom operacije grejanja, moguća je

pojava leda na spoljašnjoj jedinici i smanjenje kapaciteta grejanja. U tom slučaju, sistem se automatski prebacuje na odmrzavanje kako bi se led uklonio. Tokom operacije odmrzavanja, vruć vazduh NE duva iz unutrašnje jedinice.

Sistem smanjuje vlažnost vazduha u prostoriji bez promene temperature.

Sistem zagreva prostoriju do zadate temperature.

Sistem hladi prostoriju do zadate temperature.

Sistem kontroliše samo protok vazduha (brzinu i smer protoka vazduha).

Sistem NE kontroliše temperaturu.

5.3.1 Da biste počeli/zaustavili rad i zadali temperaturu

: Režim rada = Automatski

: Režim rada = Sušenje

: Režim rada = Grejanje

: Režim rada = Hlađenje

: Režim rada = Samo ventilator

: Pokazuje zadatu temperaturu.

1 Započnite rad pritiskom na jedno od sledećih dugmadi.

Rezultat: Radna lampica se uključuje.

Režim Pritisnite Rezultat

Automatski rad

Operacija hlađenja

Operacija sušenja

Operacija grejanja

Samo rad ventilatora

5.3 Režim rada i zadata temperatura

Kada. Podesite režim rada sistema, i podesite temperaturu kada

želite da uradite sledeće: ▪ Zagrejete ili ohladite sobu ▪ Uduvavate vazduh u sobu bez grejanja ili hlađenja ▪ Smanjite vlažnost vazduha u sobi

Šta. Sistem drugačije radi u zavisnosti od korisnikovog izbora.

Podešavanje Opis

Automatski

Referentni vodič za korisnike

Sistem hladi ili zagreva prostoriju do zadate temperature. Po potrebi se automatski prebacuje sa hlađenja na grejanje, i obrnuto.

2 Pritisnite ili na dugmetu jednom ili više puta da biste

zadali temperaturu.

Napomena: Kada koristite režim sušenja ili samo rad ventilatora, NE MOŽETE podešavati temperaturu ili protok vazduha.

Operacija hlađenja

18~32°C 10~30°C 18~30°C —

3 Pritisnite da biste prekinuli rad.

Rezultat: Radna lampica se isključuje.

Operacija grejanja

Automatski rad

Operacija sušenja ili samo rad ventilatora

ATXP20~35L2V1B

Sobni klima uređaj Daikin

4P513685-2 – 2017.11

5 Rad

5.3.2 Protok vazduha

Napomena: Ako jedinica dostigne zadatu temperaturu kod hlađenja,

grejanja ili automatskog režima. Ventilator će da se zaustavi.

1 Pritisnite da biste izabrali:

5 nivoa brzine protoka vazduha, od " " do " " Automatski rad

Tihi rad unutrašnje jedinice. Kada se protok postavi na "

", buka koju proizvodi jedinica biće snižena.

Napomena: Kada koristite operaciju sušenja ili režim Samo ventilator, NE MOŽETE podešavati protok vazduha.

Da biste podesili protok vazduha

1 Pritisnite

prema sledećem redosledu.

da biste promenili postavke za protok vazduha

5.3.3 Smer protoka vazduha

Kada. Podesite smer protoka vazduha po želji. Šta. Sistem drugačije usmerava protok vazduha, u zavisnosti od

korisnikovog izbora (njihanje ili fiksni položaj). To se postiže pomeranjem vertikalnih lopatica.

Podešavanje Smer protoka vazduha

Vertikalno automatsko

njihanje

[—] Ostaje u fiksnom položaju.

OPREZ

▪ UVEK koristite korisnički interfejs da podesite ugao

pokretnog poklopca. Kada se pokretni poklopac njiše a rukom ga na silu pomerate, mehanizam će se polomiti.

▪ Vodite računa kada nameštate otvore za vazduh. U

izlazu vazduha, ventilator rotira velikom brzinom.

Napomena: Opseg kretanja pokretnog poklopca zavisi od režima rada. Pokretni poklopac će se zaustaviti u gornjem položaju kada se promeni protok vazduha na mali tokom podešavanja njihanja nagore i nadole.

Pokreće se gore i dole.

2 Da biste koristili fiksni položaj, pritisnite

poklopac dostigne željeni položaj.

Rezultat:

nestaje sa LCD ekrana.

kada pokretni

Da biste podesili otvore za vazduh (vertikalne lopatice)

1 Držite 1 ili oba dugmeta i pomerajte otvore za vazduh.

a Dugmad

INFORMACIJA

Ako se uređaj montira u uglu prostorije, smer otvora za vazduh treba da bude okrenut od zida. Efikasnost će opasti ako zid blokira vazduh.

5.3.4 Operacija komfornog protoka vazduha

Ova operacija može da se koristi u radnom režimu grejanja ili hlađenja. Ona obezbeđuje prijatan povetarac koji NE dolazi u

direktan kontakt sa ljudima.

Da biste počeli/prekinuli operaciju komfornog protoka vazduha

INFORMACIJA

Operacije pojačanog rada i komfornog protoka vazduha NE MOGU se koristiti istovremeno. Poslednja izabrana funkcija ima prioritet. Ako se izabere gornji ili donji smer, operacija komfornog protoka vazduha će biti otkazana.

1 Pritisnite

Rezultat: Položaj pokretnog poklopca će se promeniti,

prikazuje na LCD ekranu, i protok vazduha se postavlja na automatski.

Režim Položaj pokretnog poklopca…

Hlađenje/sušenje Gore Grejanje Dole

da biste počeli.

Napomena: Operacija komfornog protoka vazduha NIJE dostupna u režimu rada samo ventilatora.

2 Pritisnite

Rezultat: Pokretni poklopac će se vratiti u položaj od pre režima

komfornog protoka vazduha;

da biste prekinuli.

nestaje sa LCD ekrana.

5.3.5 Operacija pojačanog rada

a Opseg pokretnog poklopca kod operacije hlađenja ili

sušenja

b Opseg pokretnog poklopca kod operacije grejanja c Opseg pokretnog poklopca kod operacije samo rad

ventilator

Da biste podesili smer protoka vazduha

1 Da biste koristili automatsko njihanje, pritisnite

Rezultat: Rezultat: Pokretni poklopac (horizontalna lopatica) će početi da

se njiše.

ATXP20~35L2V1B Sobni klima uređaj Daikin 4P513685-2 – 2017.11

će se pojaviti na LCD ekranu.

Ovom operacijom se brzo postiže maksimalni efekat grejanja/ hlađenja u bilo kom radnom režimu. Možete dobiti maksimalni kapacitet.

Da biste počeli/prekinuli operaciju pojačanog rada

1 Pritisnite

Rezultat:

pojačanog rada traje 20 minuta; nakon toga, rad se vraća na prethodno zadati režim.

da biste počeli.

se prikazuje na LCD ekranu. Operacija

Referentni vodič za korisnike

5 Rad

Režim Protok vazduha

Grejanje/hlađenje/automatski ▪ Da bi efekat grejanja/hlađenja

bio maksimalan, kapacitet spoljašnje jedinice se povećava.

▪ Protok vazduha je fiksiran na

maksimalnu vrednost.

Postavke temperature i protoka vazduha NE MOGU se menjati.

Sušenje ▪ Zadata temperatura je snižena

za 2,5°C.

▪ Protok vazduha je malo

povećan.

Samo ventilator Protok vazduha je fiksiran na

maksimalnu vrednost.

2 Pritisnite da biste prekinuli.

Rezultat: nestaje sa LCD ekrana.

INFORMACIJA

Operacija pojačanog rada NE MOŽE se koristiti sa operacijama ekonomičnog rada i komfornog protoka vazduha. Poslednja izabrana funkcija ima prioritet.

Operacija pojačanog rada NEĆE povećati kapacitet jedinice ako ona već radi sa maksimalnim kapacitetom.

5.3.6 Ekonomičan rad

To je funkcija koja omogućava efikasan rad putem ograničavanja vrednosti maksimalne potrošnje struje. Ova funkcija je korisna u slučajevima kada treba obratiti pažnju na to da se automatski prekidač ne aktivira dok proizvod radi pored drugih uređaja.

Da biste počeli/prekinuli ekonomični rad

1 Pritisnite da biste počeli rad.

Rezultat: se prikazuje na LCD ekranu. Napomena: Ekonomični rad NIJE dostupan u režimu rada samo

ventilatora.

2 Pritisnite da biste prekinuli rad.

Rezultat: nestaje sa LCD ekrana.

INFORMACIJA

▪ Operacije pojačanog i ekonomičnog rada NE MOGU se

koristiti istovremeno. Poslednja izabrana funkcija ima prioritet.

▪ Operacija ekonomičnog rada smanjuje potrošnju

energije spoljašnje jedinice ograničavanjem brzine rotacije kompresora. Ako je potrošnja energije već mala, operacija ekonomičnog rada NEĆE dodatno smanjiti potrošnju energije.

5.3.7 Operacija uključivanja/isključivanja tajmera (ON/OFF)

Funkcije tajmera su korisne za automatsko uključivanje/isključivanje klima uređaja tokom noći ili ujutru. Takođe možete da koristite ON i OFF tajmer u kombinaciji.

Da biste počeli/prekinuli operaciju uključivanja tajmera (ON)

1 Pritisnite da biste počeli rad.

Rezultat: se prikazuje na LCD ekranu, i lampica

tajmera se pali.

INFORMACIJA

Svaki put kada se pritisne , podešeno vreme se povećava za 1 sat. Tajmer se može podesiti između 1 i 12 sati.

2 Pritisnite da biste prekinuli rad.

Rezultat: nestaje sa LCD ekrana, i lampica tajmera se

gasi.

INFORMACIJA

Ponovo programirajte tajmer u sledećim slučajevima:

▪ Automatski prekidač je isključio jedinicu. ▪ Nestanak struje. ▪ Nakon zamene baterija u korisničkom interfejsu.

Da biste počeli/prekinuli operaciju isključivanja tajmera (OFF)

1 Pritisnite da biste počeli rad.

Rezultat: se prikazuje na LCD ekranu, i lampica

tajmera se pali.

INFORMACIJA

Svaki put kada se pritisne , podešeno vreme se povećava za 1 sat. Tajmer se može podesiti između 1 i 12

A Tekuća struja i potrošnja energije B Vreme

a Maksimum tokom normalnog rada b Maksimum tokom ekonomičnog rada c Normalni rad d Ekonomičan rad

▪ Ovaj dijagram može da se koristi samo kao ilustracija. ▪ Maksimalna tekuća struja i potrošnja energije klima uređaja kod

ekonomičnog rada varira u zavisnosti od povezane spoljašnje jedinice.

Referentni vodič za korisnike

sati.

2 Pritisnite da biste prekinuli rad.

Rezultat: nestaje sa LCD ekrana, i lampica tajmera se

gasi.

ATXP20~35L2V1B

Sobni klima uređaj Daikin

4P513685-2 – 2017.11

6 Ušteda energije i optimalan rad

INFORMACIJA

Kada podesite ON/OFF tajmera, zadato vreme se skladišti u memoriji. Memorija će se resetovati kada se zamene baterije korisničkog interfejsa.

Upotreba noćnog režima podešavanja u kombinaciji sa isključivanjem tajmera

Klima uređaj automatski podešava zadatu temperaturu (0,5°C naviše kod hlađenja, 2,0°C naniže kod grejanja) da bi se sprečilo preterano hlađenje/grejanje i obezbedila udobna temperatura za spavanje.

Da bi se kombinovalo uključivanje i isključivanje tajmera

1 Da biste podesili tajmere, pogledajte "Da biste počeli/prekinuli

operaciju uključivanja tajmera (ON)" na strani 8 i "Da biste počeli/prekinuli operaciju isključivanja tajmera (OFF)" na strani8.

Rezultat: i se prikazuje na LCD ekranu. Primer:

2 Ako je podešeno dok jedinica radi.

Rezultat: Rad se zaustavlja nakon 1 sata, a zatim počinje 7

sati kasnije.

3 Ako je podešeno dok jedinica NE

radi. Rezultat: Rad počinje nakon 2 sata, a zatim se zaustavlja 3

sata kasnije.

6 Ušteda energije i optimalan

rad

INFORMACIJA

▪ Čak i ako je jedinica ISKLJUČENA, ona troši struju. ▪ Kada se nakon kvara ponovo uspostavi napajanje,

nastaviće se rad prema prethodno zadatomi režimu.

OPREZ

NIKADA nemojte izlagati decu, biljke ili životinje direktnom toku vazduha.

UPOZORENJE

NEMOJTE postavljati predmete ispod unutrašnje i/ili spoljašnje jedinice gde mogu da se pokvase. U tim uslovima, kondenzacija na glavnoj jedinici ili cevima za rashladno sredstvo, prljavština na filteru za vazduh ili blokiran odvod mogu da izazovu curenje. To dovodi do prljanja ili kvarenja predmeta koji se nalazi ispod jedinice.

OBAVEŠTENJE

NEMOJTE koristiti sistem u druge svrhe. Da bi se izbeglo pogoršanje kvaliteta, NE koristite jedinicu za hlađenje preciznih instrumenata, hrane, biljaka, životinja ili umetničkih predmeta.

OPREZ

NE puštajte sistem u rad kada koristite sobni insekticid za zamagljivanje. Hemikalije mogu da se nakupe u jedinici, i da ugroze zdravlje ljudi preosetljivih na hemikalije.

UPOZORENJE

NEMOJTE stavljati bocu sa zapaljivim sprejem pored klima uređaja i NEMOJTE koristiti sprejeve. Na taj način može doći do požara.

Pridržavajte se sledećih mera predostrožnosti da biste obezbedili pravilan rad sistema.

▪ Sprečite da u sobu ulazi direktna sunčeva svetlost tokom

operacije hlađenja, koristeći zavese ili roletne.

▪ Često provetravajte. Dugotrajna primena zahteva da obratite

posebnu pažnju na provetravanje.

▪ Držite zatvorena vrata i prozore. Ako vrata i prozori ostanu

otvoreni, vazduh će izlaziti iz sobe, i izazvati opadanje efekta hlađenja ili grejanja.

▪ Pazite da NE hladite i ne grejete previše. Da biste uštedeli

energiju, držite zadatu temperaturu na umerenu vrednosti.

▪ NIKADA ne stavljajte predmete pored ulaznog ili izlaznog otvora

za vazduh jedinice. To može izazvati efekat smanjenog grejanja/ hlađenja ili prekida rada.

▪ Kada se jedinica NE koristi u dužem periodu, isključite glavni

prekidač za napajanje jedinice. Ako je glavni prekidač za napajanje uključen, jedinica troši struju. Pre ponovnog pokretanja jedinice, uključite glavni prekidač za napajanje 6 sati pre početka rada, da biste obezbedili neometan rad.

▪ Moguća je pojava kondenzacije ako je vlažnost vazduha iznad

80%, ili ako je izlaz za pražnjenje blokiran.

▪ Pravilno podesite sobnu temperaturu, da bi okruženje bilo prijatno.

Izbegavajte preterano grejanje ili hlađenje. Zapazite da može proći neko vreme dok sobna temperatura ne dostigne zadatu. Razmotrite upotrebu opcije podešavanja tajmera.

▪ Podesite smer toka vazduha, kako biste izbegli da se hladan

vazduh skuplja na podu ili topao vazduh ispod plafona. (Gore do plafona tokom operacije hlađenja ili sušenja, a dole tokom

operacije grejanja) ▪ Izbegavajte da vazduh ide pravo na osobe u prostoriji. ▪ Koristite sistem u preporučenom opsegu (26~28°C za hlađenje i

20~24°C za grejanje) da biste štedeli energiju.

7 Održavanje i servis

7.1 Pregled: Održavanje i servis

Instalater treba da obavi godišnje održavanje.

O rashladnom sredstvu

Ovaj proizvod sadrži fluorisane gasove staklene bašte. NE ISPUŠTAJTE gasove u atmosferu.

Vrsta rashladnog sredstva: R32 Vrednost globalnog potencijala zagrevanja (GWP): 675

OBAVEŠTENJE

U Evropi se emisija gasova sa efektom staklene bašte ukupne količine rashladnog sredstva u sistemu (izražena kao ekvivalent tona CO2) koristi za određivanje intervala održavanja. Pridržavajte se primenljivih zakona.

Formula za izračunavanje emisije gasova sa efektom staklene bašte: GWP vrednost rashladnog sredstva x

ukupno punjenje rashladnog sredstva [u kg] / 1000 Za više informacija se obratite svom dobavljaču.

ATXP20~35L2V1B Sobni klima uređaj Daikin 4P513685-2 – 2017.11

Referentni vodič za korisnike

7 Održavanje i servis

UPOZORENJE

Rashladno sredstvo koje se nalazi u ovoj jedinici je slabo zapaljivo, ali pod normalnim uslovima NE curi. Ako rashladno sredstvo iscuri u prostoriju i dođe u kontakt sa plamenom iz plamenika, grejalice ili šporeta, to može dovesti do požara ili stvaranja štetnog gasa.

Isključite sve zapaljive uređaje za grejanje, provetrite sobu, i obratite se dobavljaču od koga ste nabavili jedinicu.

NEMOJTE koristiti jedinicu dok serviser ne potvrdi da je popravljen deo iz koga je rashladno sredstvo curelo.

UPOZORENJE

▪ NEMOJTE bušiti niti spaljivati delove kroz koje protiče

rashladno sredstvo.

▪ NEMOJTE koristiti materije za čišćenje ili sredstva za

ubrzavanje postupka odmrzavanja, osim onih koja je preporučio proizvođač.

▪ Imajte u vidu da je rashladno sredstvo u sistemu bez

mirisa.

UPOZORENJE

Aparat mora da se skladišti u prostoriji bez izvora paljenja koji konstantno rade (primer: otvoreni plamen, aparat na gas koji radi ili električni grejač koji radi).

OBAVEŠTENJE

Održavanje MORA da obavlja ovlašćeni instalater ili zastupnik servisa.

Preporučujemo da obavite održavanje najmanje jednom godišnje. Međutim, prema važećim zakonima može se zahtevati kraći interval održavanja.

OPASNOST: RIZIK OD ELEKTROKUCIJE

Da biste očistili klima uređaj ili filter za vazduh, obavezno prekinite rad i isključite svako napajanje električnom energijom. Inače može doći do povrede i strujnog udara.

UPOZORENJE

Da biste sprečili strujne udare ili požar:

▪ NEMOJTE ispirati uređaj. ▪ NEMOJTE rukovati uređajem mokrim rukama. ▪ NEMOJTE stavljati predmete koji sadrže vodu na

uređaj.

OPREZ

Posle duge upotrebe, proverite postolje i priključke uređaja zbog mogućih oštećenja. Ako su oštećeni, uređaj može da padne i izazove povredu.

OPREZ

NE dodirujte rebra izmenjivača toplote. Ta rebra su oštra i mogu da izazovu posekotine.

UPOZORENJE

Budite oprezni kada radite na merdevinama na visini.

7.2 Da biste očistili unutrašnju jedinicu i korisnički interfejs

OBAVEŠTENJE

▪ NEMOJTE koristiti benzin, benzen, razređivač, prah za

poliranje niti tečni insekticid. Moguće posledice: Obezbojenje i deformacija.

▪ NE koristite vodu niti vazduh temperature 40°C ili više.

Moguće posledice: Obezbojenje i deformacija.

▪ NE koristite smeše za poliranje. ▪ NE koristite ribaće četke. Moguće posledice:

Površinski završni sloj se ljušti.

OPASNOST: RIZIK OD ELEKTROKUCIJE

Pre čišćenja obavezno prekinite rad, isključite automatski prekidač ili isključite napojni kabl. U suprotnom, može doći do strujnog udara i povrede.

1 Obrišite mekom krpom. Ako ima mrlja koje se teško uklanjaju,

koristite vodu ili neutralni deterdžent.

7.3 Da biste očistili prednju ploču

1 Obrišite mekom krpom. Ako ima mrlja koje se teško uklanjaju,

koristite vodu ili neutralni deterdžent.

7.4 O filteru za vazduh

Korišćenje jedinice sa prljavim filterom znači da filter: ▪ NE MOŽE da uklanja mirise iz vazduha, ▪ NE MOŽE da prečišćava vazduh, ▪ loše grejanje/hlađenje, ▪ izaziva neprijatne mirise. Da biste poručili titanijum apatitski filter za uklanjanje mirisa, obratite

se svom distributeru.

Stavka Broj dela

Titanijum apatitski filter za uklanjanje mirisa (bez rama) 1 komplet

KAF970A46

7.5 Da biste očistili filtere za vazduh

1 Otvorite prednju ploču.

Referentni vodič za korisnike

2 Gurnite jezičak u sredini svakog filtera za vazduh, a zatim ga

povucite nadole.

3 Izvucite filtere za vazduh.

ATXP20~35L2V1B

Sobni klima uređaj Daikin

4P513685-2 – 2017.11

4 Uklonite titanijum apatitski filter za uklanjanje mirisa sa jezičaka.

8 Rešavanje problema

7.6 Da biste očistili titanijum apatitski filter za uklanjanje mirisa

INFORMACIJA

▪ Zamenite filter svake 3 godine. ▪ Operite filter vodom svakih 6 meseci.

1 Usisivačem uklonite prašinu sa filtera, i potopite filter na 10 do

15minuta u toplu vodu.

5 Očistite ili zamenite svaki filter. 6 Operite vodom filtere za vazduh, ili ih očistite pomoću usisivača.

7 Potopite ih u mlaku vodu na oko 10 do 15 minuta.

8 Vratite filtere za vazduh i titanijum apatitski filter za uklanjanje

mirisa na njihovo prvobitno mesto.

9 Zatvorite prednju ploču ubacivanjem kukica na filteru u proreze

na 3 mesta (levo, desno, sredina).

2 Nakon pranja, otresite preostalu vodu i osušite filter u hladu.

NEMOJTE cediti filter prilikom uklanjanja vode.

7.7 Da biste zamenili titanijum apatitski filter za uklanjanje mirisa

1 Uklonite filter sa jezičaka i pripremite novi filter.

INFORMACIJA

Odložite stari filter kao nezapaljivi otpad.

7.8 Da biste uzeli u obzir sledeće stavke pre dugog perioda mirovanja

1 Podesite režim na samo ventilator pritiskom na dugme

da biste osušili unutrašnjost jedinice.

2 Pošto se rad prekine, isključite prekidač. 3 Očistite filtere za vazduh i vratite ih na njihovo prvobitno mesto. 4 Uklonite baterije iz korisničkog interfejsa.

INFORMACIJA

▪ Ako se prašina NE uklanja lako, operite vazdušne

filtere neutralnim deterdžentom razblaženim mlakom vodom. Osušite filtere za vazduh u hladu.

▪ Obavezno uklonite titanijum apatitski filter za uklanjanje

mirisa.

▪ Preporučuje se da čistite filtere za vazduh svake 2

nedelje.

ATXP20~35L2V1B Sobni klima uređaj Daikin 4P513685-2 – 2017.11

INFORMACIJA

Preporučuje se da periodično održavanje sprovodi stručnjak. Za održavanje koje izvodi stručnjak, obratite se svom dobavljaču. Troškove održavanja snosiće klijent.

Pod određenim radnim uslovima, unutrašnjost jedinice može se zaprljati nakon nekoliko sezona upotrebe. To dovodi do lošeg učinka.

8 Rešavanje problema

Ako se desi jedan od sledećih kvarova, preduzmite dole navedene mere i obratite se svom dobavljaču.

Referentni vodič za korisnike

8 Rešavanje problema

UPOZORENJE Prekinite rad i dovod struje ako se desi nešto

neuobičajeno (miris nagorelog, itd.).

Ako ostavite uređaj da radi pod tim uslovima, to može da dovede do kvara, strujnog udara ili požara. Obratite se dobavljaču.

Sistem MORA da popravi kvalifikovani serviser:

Kvar Mera

Ako se bezbednosni uređaj, kao što je osigurač, prekidač ili prekidač za uzemljenje, često aktivira, ili prekidač ON/OFF NE radi pravilno.

Ako voda curi iz jedinice. Prekinite rad. Radni prekidač NE radi dobro. ISKLJUČITE električno

Ako ekran korisničkog interfejsa pokazuje broj jedinice, radna lampica svetli i prikazuje se šifra kvara.

Ako sistem NE radi pravilno, osim gore pomenutih slučajeva, i nijedan od gornjih kvarova nije vidljiv, ispitajte sistem prema sledećim postupcima.

Kvar Mera

Ako sistem uopšte NE radi.

Sistem iznenada prestaje da radi.

Sistem radi, ali je hlađenje ili grejanje nedovoljno.

▪ Proverite da li je u pitanju prekid

električnog napajanja. Sačekajte da se napajanje ponovo uspostavi. Ako se tokom rada desi nestanak struje, sistem se automatski restartuje odmah nakon što se napajanje ponovo uspostavi.

▪ Proverite da li je pregoreo osigurač ili se

aktivirao automatski prekidač. Po potrebi zamenite osigurač ili resetujte automatski prekidač.

▪ Proverite baterije iz korisničkog

interfejsa.

▪ Proverite da ulaz ili izlaz vazduha

spoljašnje ili unutrašnje jedinice NIJE blokiran preprekama. Uklonite sve prepreke, i proverite da li vazduh može slobodno da protiče.

▪ Klima uređaj može da prestane da radi

nakon iznenadnih velikih kolebanja napona, kako bi se sistem zaštitio. On će automatski nastaviti rad nakon oko 3minuta.

▪ Proverite zadati protok vazduha.

Pogledajte "5.3.2 Protok vazduha" na

strani7.

▪ Proverite zadatu temperaturu. Pogledajte

"5.3.1 Da biste počeli/zaustavili rad i zadali temperaturu"na strani6.

▪ Proverite da li je zadati smer protoka

vazduha odgovarajući. Pogledajte

"5.3.3 Smer protoka vazduha" na strani7.

▪ Proverite da ulaz ili izlaz vazduha

spoljašnje ili unutrašnje jedinice NIJE blokiran preprekama. Uklonite sve prepreke, i proverite da li vazduh može slobodno da protiče.

ISKLJUČITE glavni prekidač za napajanje.

napajanje. Obavestite instalatera i

prijavite šifru kvara.

Kvar Mera

Sistem radi, ali je hlađenje ili grejanje nedovoljno (vazduh se NE izduvava iz jedinice).

Sistem radi, ali je hlađenje ili grejanje nedovoljno (vazduh se izduvava iz jedinice).

Tokom rada se javlja nenormalno funkcionisanje.

Jedinica NE prima signale sa korisničkog interfejsa.

Ako je displej korisničkog interfejsa prazan.

Šifra greške se prikazuje na korisničkom interfejsu.

Drugi električni uređaji počinju da rade.

Ako posle provere svih gornjih stavki ne možete sami da rešite problem, obratite se instalateru i navedite simptome, kompletan naziv modela jedinice (po mogućnosti, sa proizvođačkim brojem) i datum instaliranja (verovatno naveden na garantnom listu).

▪ Klima uređaj se možda zagreva za

operaciju grejanja. Sačekajte oko 1 do 4 minuta.

▪ Jedinica je možda u operaciji

odmrzavanja.

▪ Proverite da li su filteri za vazduh

zapušeni. Očistite filtere za vazduh. Pogledajte "7 Održavanje i servis" na

strani9.

▪ Proverite da li su otvorena vrata ili

prozori. Zatvorite vrata i prozore da biste sprečili ulazak vazduha.

▪ Proverite da li jedinica radi u

ekonomičnom režimu. Pogledajte

"5.3.6Ekonomičan rad"na strani8.

▪ Proveriti da li ima nameštaja direktno

ispod ili pored unutrašnje jedinice. Pomerite nameštaj.

Klima uređaj može loše da radi zbog groma ili radio talasa. Isključite automatski prekidač OFF i ponovo ga uključite ON.

▪ Proverite baterije iz korisničkog

interfejsa.

▪ Proverite da predajnik NIJE izložen

direktnoj sunčevoj svetlosti.

▪ Proverite ima li u prostoriji fluorescentnih

lampi sa starterom. Obratite se svom dobavljaču.

▪ Zamenite baterije iz korisničkog

interfejsa.

Posavetujte se sa lokalnim dobavljačem. Pogledajte "8.2Rešavanje problema na

osnovu kodova greške"na strani13 za

detaljan spisak kodova grešaka. Ako signali korisničkog interfejsa aktiviraju

druge električne uređaje, premestite druge uređaje i obratite se dobavljaču.

8.1 Simptomi koji NE predstavljaju kvar sistema

Sledeći simptomi NE predstavljaju kvar sistema:

8.1.1 Simptom: Čuje se zvuk nalik na proticanje vode

▪ Ovaj zvuk izaziva rashladno sredstvo koje teče kroz jedinicu. ▪ Ovaj zvuk može nastati kada voda otiče iz jedinice tokom

operacije hlađenja ili sušenja.

8.1.2 Simptom: Čuje se duvanje

Ovaj zvuk nastaje kada se menja smer protoka rashladnog sredstva (npr. kada se prebacuje sa hlađenja na grejanje).

8.1.3 Simptom: Čuje se kuckanje

Ovaj zvuk nastaje kada se jedinica neznatno širi ili skuplja sa promenom temperature.

Referentni vodič za korisnike

ATXP20~35L2V1B

Sobni klima uređaj Daikin

4P513685-2 – 2017.11

9 Uklanjanje na otpad

8.1.4 Simptom: Čuje se zviždanje

Ovaj zvuk izaziva rashladno sredstvo koje protiče tokom operacije odmrzavanja.

8.1.5 Simptom: Čuje se škljocanje tokom rada ili mirovanja

Ovaj zvuk nastaje prilikom rada kontrolnih ventila za rashladno sredstvo ili električnih delova.

8.1.6 Simptom: Čuje se pljeskanje

Ovaj zvuk nastaje kada spoljašnji uređaj usisava vazduh iz sobe (npr. izduvni ventilator, aspirator) dok su vrata i prozori u prostoriji zatvoreni. Otvorite vrata ili prozore, ili isključite uređaj.

8.1.7 Simptom: Osećaju se mirisi iz jedinice

Jedinica može da apsorbuje miris prostorije, nameštaja, cigareta, itd. a zatim ih ponovo ispušta.

8.1.8 Simptom: Spoljašnji ventilator se okreće dok klima uređaj ne radi

▪ Pošto je rad prekinut. Spoljašnji ventilator nastavlja da se okreće

još 30 sekundi, radi zaštite sistema.

▪ Dok klima uređaj ne radi. Spoljašnja temperatura je veoma

visoka, spoljašnji ventilator počinje da se okreće radi zaštite sistema.

8.2 Rešavanje problema na osnovu kodova greške

Kada se pojavi problem, šifra greške se pojavljuje na korisničkom interfejsu. Važno je razumeti problem i preduzeti mere pre resetovanja šifre greške. To treba da uradi ovlašćeni instalater ili lokalni dobavljač.

Ovo poglavlje daje pregled svih šifara greške i sadržaja šifara greške kako se prikazuju na korisničkom interfejsu.

Detaljniji vodič za otklanjanje problema za svaku grešku potražite u servisnom priručniku.

Dijagnoza greške koju postavlja korisnički interfejs

Korisnički interfejs može da primi šifru greške od unutrašnje jedinice koja ukazuje na grešku. Važno je razumeti problem i preduzeti mere pre resetovanja šifre greške. To treba da uradi ovlašćeni instalater ili lokalni dobavljač.

Da biste videli šifru greške na korisničkom interfejsu:

1 Držite pritisnuto oko 5sekundi.

Rezultat: trepće u delu ekrana za prikaz temperature.

2 Pritisnite više puta, dok se ne čuje neprekidan zvučni

signal.

Rezultat: Šifra se sada prikazuje na ekranu.

INFORMACIJA

▪ Kratak zvuk i 2 uzastopna zvuka ukazuju na

neodgovarajuće šifre.

▪ Da biste otkazali prikazanu šifru, držite pritisnuto

dugme za otkazivanje tokom 5 sekundi. Šifra će takođe nestati sa ekrana ako dugme NIJE pritisnuto u roku od 1minuta.

Sistem

Šifra greške

Unutrašnja jedinica

Šifra greške

Spoljašnja jedinica

Šifra greške

Opis

Normalno Nedostatak rashladnog sredstva Primećen previsok napon Greška prilikom prenošenja signala (između

unutrašnje i spoljašnje jedinice) Greška kombinacije unutrašnja/spoljašnja jedinica

Opis

Abnormalnost štampane ploče unutrašnje jedinice Zaštita od smrzavanja ili kontrola visokog pritiska Abnormalnost motora ventilatora (motor jednosmerne

struje) Abnormalnost termistora unutrašnjeg izmenjivača

toplote Abnormalnost termistora za sobnu temperaturu

Opis

Abnormalnost 4-smernog ventila Abnormalnost štampane ploče spoljašnje jedinice Aktiviranje preopterećenja (preopterećenje

kompresora) Kompresor zaglavljen Ventilator jednosmerne struje zaglavljen Prevelika jačina ulazne struje Kontrola temperature potisne cevi Kontrola visokog pritiska (kod hlađenja) Abnormalnost senzora kompresorskog sistema Abnormalnost pozicionog senzora Napon jednosmerne struje/abnormalnost senzora

struje Abnormalnost termistora za spoljašnju temperaturu Abnormalnost termistora potisne cevi Abnormalnost termistora spoljašnjeg izmenjivača

toplote Greška u zagrevanju električnih delova Povećanje temperature radijacionih rebara Trenutna prejaka struja invertera (jednosmerna) Abnormalnost temperature radijacionih rebara

9 Uklanjanje na otpad

OBAVEŠTENJE

NE pokušavajte sami da demontirate sistem: demontaža sistema, tretman rashladnog sredstva, ulja i drugih delova MORA da bude izvedena u skladu sa primenljivim zakonom. Jedinice MORAJU da budu tretirane u specijalizovanom postrojenju za obradu radi ponovne upotrebe, reciklaže i obnavljanja.

ATXP20~35L2V1B Sobni klima uređaj Daikin 4P513685-2 – 2017.11

Referentni vodič za korisnike

10 Rečnik

VVD = vruća voda za domaćinstvo

Vruća voda koja se u bilo kom objektu koristi za upotrebu u domaćinstvu

ITV = izlazna temperatura vode

Temperatura vode na izlazu iz toplotne pumpe

Prodavac

Distributer proizvoda u prodaji.

Ovlašćeni instalater

Tehnički obučena osoba koja je kvalifikovana za ugradnju proizvoda.

Korisnik

Osoba koja je vlasnik proizvoda i/ili rukuje proizvodom.

Važeći propisi

Sve međunarodne, evropske, nacionalne i lokalne direktive, zakoni, propisi i/ili kodovi koji su relevantni i primenjivi za određeni proizvod ili domen.

Servisna kompanija

Kvalifikovana kompanija koja može da obavlja ili koordinira potrebno servisiranje proizvoda.

Uputstvo za ugradnju

Uputstvo namenjeno za određeni proizvod ili primenu u kojem je objašnjeno kako se on ugrađuje, konfiguriše i održava.

Uputstvo za rukovanje

Uputstvo namenjeno za određeni proizvod ili primenu u kojem je objašnjeno kako se njime rukuje.

Pribor

Nalepnice, uputstva, informativni listovi i oprema se isporučuju uz proizvod i treba ih postaviti u skladu sa uputstvima u pratećoj dokumentaciji.

Opciona oprema

Oprema koju proizvodi i odobrava Daikin koja može da se kombinuje sa proizvodom u skladu sa uputstvima u pratećoj dokumentaciji.

Snabdevanje na terenu

Oprema koju NIJE proizveo Daikin koja se može kombinovati sa proizvodom prema uputstvu u pratećoj dokumentaciji.

Referentni vodič za korisnike

ATXP20~35L2V1B

Sobni klima uređaj Daikin

4P513685-2 – 2017.11

4P513685-2 2017.11

Daikin ATXP20L2V1B, ATXP25L2V1B, ATXP35L2V1B User reference guide [sr]

Specifications and Main Features

Frequently Asked Questions

User Manual
