Daikin 3MXS68G3V1B2, 4MXS68F3V1B2 Installation manual [pl]

INSTRUKCJA
MONTAŻU

R410A Split Series

Modele
3MXS68G3V1B2
4MXS68F3V1B2

CE - ATITIKTIES-DEKLARACIJA

<A> DAIKIN.TCF.015R9/01-2015

<B> DEKRA (NB0344)

<C> 74736-KRQ/EMC97-4957

CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - VYHLÁSENIE-ZHODY

CE - UYGUNLUK-BEYANI

CE - IZJAVA O SKLADNOSTI

CE - VASTAVUSDEKLARATSIOON

CE - ДЕКЛАРАЦИЯ-ЗА-ϹЪОТВЕТСТВИЕ

CE - IZJAVA-O-USKLAĐENOSTI

CE - MEGFELELŐSÉGI-NYILATKOZAT

CE - DEKLARACJA-ZGODNOŚCI

CE - DECLARAŢIE-DE-CONFORMITATE

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

m

17

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

r

o

18

19

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

x

20

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

b

21

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

t

22

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

v

23

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

k

w

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:17spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi

16

Direktive z vsemi spremembami.20Direktiivid koos muudatustega.21Директиви, с техните изменения.22Direktyvose su papildymais.23Direktīvās un to papildinājumos.24Smernice, v platnom znení.25Deǧiştirilmiş halleriyle Yönetmelikler.

19

.

<B>

<B>

göre

.

.

pozitīvajam

<B>

.

un atbilstoši

<A>

kā norādīts

23 Piezīmes *

şi apreciat pozitiv

<A>

aşa cum este stabilit în

sertifikātu <C>

vērtējumam saskaņā ar

.

Certificatul <C>

în conformitate cu

<B>

de

a pozitívne zistené

<A>

osvedčením <C>

ako bolo uvedené v

v súlade s

24 Poznámka *

<B>

.

in odobreno s strani

<A>

certifikatom <C>

v skladu s

kot je določeno v

<C> Sertifikasına

’da belirtildiği gibi ve

25 Not * <A>

ja heaks

<A>

nagu on näidatud dokumendis

tarafından olumlu olarak değerlendirildiği gibi.

<B>

.

sertifikaadile <C>

järgi vastavalt

<B>

kiidetud

DICz*** je pooblaščen za sestavo datoteke s tehnično mapo.

DICz*** on volitatud koostama tehnilist dokumentatsiooni.

DICz*** е оторизирана да състави Акта за техническа конструкция.

DICz*** yra įgaliota sudaryti šį techninės konstrukcijos failą.

DICz*** ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť DICz*** je oprávnená vytvoriť súbor technickej konštrukcie.

DICz*** Teknik Yapı Dosyasını derlemeye yetkilidir.

19 **

20 **

21 **

22 **

23 **

24 **

25 **

Direktiver, med senere ændringer.11Direktiv, med företagna ändringar.12Direktiver, med foretatte endringer.13Direktiivejä, sellaisina kuin ne ovat muutettuina.14v platném znění.15Smjernice, kako je izmijenjeno.16irányelv(ek) és módosításaik rendelkezéseit

10

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:20on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:21съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите

19

инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:23tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:24sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade

22

s našim návodom:25ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

Directives, as amended.02Direktiven, gemäß Änderung.03Directives, telles que modifiées.04Richtlijnen, zoals geamendeerd.05Directivas, según lo enmendado.06Direttive, come da modifica.07Οδηγιών, όπως έχουν τροποποιηθεί.08Directivas, conforme alteração em.09Директив со всеми поправками.

01

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în

instrukcjami:

conformitate cu instrucţiunile noastre:

18

**

и оценено положително

z późniejszymi poprawkami.18Directivelor, cu amendamentele respective.

17

*

<A>

* както е изложено в

21 Забележка

igazolta a megfelelést,

<B>

alapján, a(z)

<A>

a(z)

Сертификата <C>

съгласно

<B>

от

szerint.

<C> tanúsítvány

a(z)

ir kaip teigiamai nuspręsta

<A>

kaip nustatyta

22 Pastaba *

, pozytywną opinią

<A>

zgodnie z dokumentacją

.

Sertifikatą <C>

pagal

.

Świadectwem <C>

i

<B>

CE - ERKLÆRING OM-SAMSVAR

CE - ILMOITUS-YHDENMUKAISUUDESTA

CE - PROHLÁŠENÍ-O-SHODĚ

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

j

13

c

14

y

15

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

h

16

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

u

q

n

s

09

10

11

12

CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE

CE - DECLARAÇÃO-DE-CONFORMIDADE

CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ

CE - OVERENSSTEMMELSESERKLÆRING

CE - DECLARACION-DE-CONFORMIDAD

CE - DICHIARAZIONE-DI-CONFORMITA

CE - ∆HΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:09соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим

08

инструкциям:10overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore

instrukser:11respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under

förutsättning att användning sker i överensstämmelse med våra instruktioner:12respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at

disse brukes i henhold til våre instrukser:13vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme

mukaisesti:14za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:15u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

Machinery 2006/42/EC

Low Voltage 2006/95/EC

Electromagnetic Compatibility 2004/108/EC

ob upoštevanju določb:20vastavalt nõuetele:21следвайки клаузите на:22laikantis nuostatų, pateikiamų:23ievērojot prasības, kas noteiktas:24održiavajúc ustanovenia:25bunun koşullarına uygun olarak:

19

under iagttagelse af bestemmelserne i:11enligt villkoren i:12gitt i henhold til bestemmelsene i:13noudattaen määräyksiä:14za dodržení ustanovení předpisu:15prema odredbama:16követi a(z):17zgodnie z postanowieniami Dyrektyw:18în urma prevederilor:

10

16 Megjegyzés *

17 Uwaga *

enligt

<B>

og gjennom positiv

<A>

.

och godkänts av

<A>

enligt

Certifikatet <C>

som det fremkommer i

11 Information *

12 Merk *

.

και κρίνεται θετικά από

<A>

Certificato <C>

e giudicato positivamente

<A>

secondo il

<B>

da

delineato nel

όπως καθορίζεται στο

06 Nota *

07 Σημείωση *

<B>

positiv beurteilt

.

<B>

and judged positively by

Certificate <C>

<A>

aufgeführt und von

<A>

according to the

as set out in

wie in

.

Sertifikat <C>

ifølge

<B>

bedømmelse av

.

Πιστοποιητικό <C>

σύμφωνα με το

<B>

το

.

Zertifikat <C>

gemäß

18 Notă *

on

<B>

ja jotka

<A>

jotka on esitetty asiakirjassa

13 Huom *

e com o parecer

<A>

tal como estabelecido em

08 Nota *

et évalué positivement par

<A>

tel que défini dans

19 Opomba *

20 Märkus *

<B>

.

mukaisesti.

a pozitivně zjištěno

i pozitivno ocijenjeno

<A>

<A>

osvědčením <C>

Sertifikaatin <C>

jak bylo uvedeno v

kako je izloženo u

hyväksynyt

v souladu s

14 Poznámka *

15 Napomena *

.

согласно

Certificado <C>

<B>

.

и в соответствии

de acordo com o

<A>

<B>

positivo de

как указано в

Свидетельству <C>

сположительным решением

09 Примечание *

.

.

y es valorado

Certificat <C>

<A>

Certificaat <C>

en positief beoordeeld door

<A>

conformément au

overeenkomstig

<B>

zoals vermeld in

<B>

como se establece en

.

Certifikatu <C>

prema

<B>

od strane

<B>

og positivt vurderet af

<A>

som anført i

10 Bemærk *

de acuerdo con el

<B>

positivamente por

DICz*** on valtuutettu laatimaan Teknisen asiakirjan.

Spole čnost DICz*** má oprávnění ke kompilaci souboru technické konstrukce.

DICz*** je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A DICz*** jogosult a műszaki konstrukciós dokumentáció összeállítására.

DICz*** ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

DICz*** este autorizat să compileze Dosarul tehnic de construcţie.

13 **

14 **

15 **

16 **

17 **

18 **

Tetsuya Baba

Managing Director

Pilsen, 2nd of January 2015

.

Η DICz*** είναι εξουσιοδοτημένη να συντάξει τον Τε χ ν ι κό φάκελο κατασκευής.

A DICz*** está autorizada a compilar a documentação técnica de fabrico.

Компания DICz*** уполномочена составить Комплект технической документации.

DICz*** er autoriseret til at udarbejde de tekniske konstruktionsdata.

DICz*** är bemyndigade att sammanställa den tekniska konstruktionsfilen.

DICz*** har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

07 **

08 **

09 **

10 **

11 **

Certifikat <C>

i henhold til

.

Certificado <C>

12 **

CE - DECLARATION-OF-CONFORMITY

CE - KONFORMITÄTSERKLÄRUNG

CE - DECLARATION-DE-CONFORMITE

CE - CONFORMITEITSVERKLARING

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

a

d

f

l

e

i

g

Daikin Industries Czech Republic s.r.o.

01

02

03

04

p

05

06

2MXS40H3V1B2, 2AMX40G3V1B2, 2MXS50H3V1B2, 2AMX50G3V1B2, 3MXS40K3V1B2, 3MXS52E4V1B2, 3AMX52E4V1B2, 3MXS68G3V1B2, 4MXS68F3V1B2, 4MXS80E3V3B2, 5MXS90E3V3B2,

07

08

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our

01

instructions:02der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung,

daß sie gemäß unseren Anweisungen eingesetzt werden:03sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:04conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig

onze instructies:05están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con

nuestras instrucciones:06sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle

nostre istruzioni:07είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται σύμφωνα

με τις οδηγίες μας:

EN60335-2-40,

following the provisions of:02gemäß den Vorschriften der:03conformément aux stipulations des:04overeenkomstig de bepalingen van:05siguiendo las disposiciones de:06secondo le prescrizioni per:07με τήρηση των διατάξεων των:08de acordo com o previsto em:09в соответствии с положениями:

01

01 Note *

02 Hinweis *

03 Remarque *

04 Bemerk *

DICz*** is authorised to compile the Technical Construction File.

DICz*** hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

DICz*** est autorisé à compiler le Dossier de Construction Technique.

DICz*** is bevoegd om het Technisch Constructiedossier samen te stellen.

DICz*** está autorizado a compilar el Archivo de Construcción Técnica.

DICz*** è autorizzata a redigere il File Tecnico di Costruzione.

05 Nota *

01 **

02 **

03 **

04 **

05 **

06 **

***DICz = Daikin Industries Czech Republic s.r.o.

3P400875-1

Środki ostrożności

• Opisane w tym dokumencie środki ostrożności opatrzono słowem OSTRZEŻENIE i OSTROŻNIE. W sekcjach
oznaczonych w ten sposób znajdują się informacje dotyczące bezpieczeństwa. Należy przestrzegać podanych
środków ostrożności.

• Znaczenie uwag OSTRZEŻENIE i OSTROŻNIE

OSTRZEŻENIE......Nieprzestrzeganie tych instrukcji może spowodować obrażenia ciała lub śmierć.

OSTROŻNIE ..........Nieprzestrzeganie tych instrukcji może spowodować uszkodzenie mienia lub obrażenia ciała,

które mogą, w zależności od okoliczności, okazać się bardzo poważne w skutkach.

• Symbole bezpieczeństwa przedstawione w tej instrukcji mają następujące znaczenie:

Należy przestrzegać tych instrukcji. Należy koniecznie zapewnić uziemienie. Nie próbować wykonywać.

• Po zakończeniu montażu należy wykonać uruchomienie próbne w celu sprawdzenia usterek i wyjaśnienia klientowi

sposobu obsługi klimatyzatora i jego konserwacji, z pomocą instrukcji obsługi.

OSTRZEŻENIE

• O wykonanie prac montażowych należy zwrócić się do swojego dealera lub wykwalifikowanego personelu.

Użytkownik nie powinien podejmować prób samodzielnej instalacji klimatyzatora. Wykonanie instalacji w sposób nieprawidłowy może
powodować wycieki wody, porażenie prądem elektrycznym lub pożar.

• Klimatyzator należy instalować zgodnie z instrukcjami zawartymi w niniejszej instrukcji montażu.

Wykonanie instalacji w sposób nieprawidłowy może powodować wycieki wody, porażenie prądem elektrycznym lub pożar.

•Należy dopilnować, by do prac instalacyjnych użyto wyłącznie podanych akcesoriów i części.

Użycie części innych niż podane może doprowadzić do uszkodzenia jednostki, wycieku wody, porażenia prądem elektrycznym lub pożaru.

• Klimatyzator powinien być montowany na podłożu odpowiednio wytrzymałym, aby mogło utrzymać jego ciężar.

Podłoże o niewystarczającej wytrzymałości może spowodować upadek sprzętu i obrażenia.

• Prace elektryczne muszą być wykonane zgodnie z odpowiednimi lokalnymi i krajowymi przepisami oraz
z instrukcjami przedstawionymi w niniejszej instrukcji montażu. Należy koniecznie stosować wyłącznie
oddzielny obwód zasilania.

Niewystarczająca wydajność źródła zasilania i nieprawidłowe jego wykonanie może być przyczyną porażenia prądem elektrycznym lub pożaru.

•Użyć kabla o odpowiedniej długości.

Nie używać przewodów gwintowanych ani przedłużaczy, ponieważ może to doprowadzić do przegrzania, porażenia prądem elektrycznym
lub pożaru.

•Należy dopilnować, aby okablowanie było zabezpieczone, by użyto wskazanych przewodów i by złącza
i przewody nie były naprężone.

Nieprawidłowe podłączenie lub zabezpieczenie przewodów może doprowadzić do wydzielania się zbyt dużej ilości ciepła lub powstania pożaru.

• Podczas prowadzenia okablowania przewodów zasilających i podłączania przewodów pomiędzy jednostką wewnętrzną
a zewnętrzną, należy je tak umieścić, aby można było bezpiecznie przymocować pokrywę skrzynki sterującej.

Nieprawidłowe umieszczenie pokrywy skrzynki sterującej może doprowadzić do porażenia prądem elektrycznym, pożaru lub przegrzewania
się złączy.

•Jeśli podczas prac montażowych ulatnia się czynnik chłodniczy w stanie gazowym, należy niezwłocznie
przewietrzyć otoczenie.

W wypadku kontaktu czynnika chłodniczego z ogniem może dojść do wydzielania toksycznych gazów.

•Po zakończeniu instalacji należy sprawdzić, czy gazowy czynnik chłodniczy nie wycieka.

W wypadku ulatniania się gazu chłodniczego w pomieszczeniu i jego kontaktu ze źródłem ognia, takiego jak termowentylator, piecyk
lub kuchenka, może dojść do wydzielania toksycznych gazów.

• Podczas instalacji lub zmiany położenia klimatyzatora należy upewnić się, że obieg czynnika chłodniczego nie
zawiera powietrza i należy użyć tylko podanego czynnika chłodniczego (R410A).

Obecność powietrza lub ciał obcych w obwodzie czynnika chłodniczego powoduje nienormalny wzrost ciśnienia, który może doprowadzić do
uszkodzenia sprzętu, a nawet obrażeń.

• Podczas montażu należy dobrze przymocować przewody czynnika chłodniczego, przed uruchomieniem kompresora.

Jeśli przewody rurowe czynnika chłodniczego nie będą podłączone i zawór odcinający będzie otwarty, gdy sprężarka będzie działać, powietrze
będzie zasysane, powodując powstanie nienormalnego ciśnienia w obiegu czynnika chłodniczego, co może doprowadzić do uszkodzenia
sprzętu, a nawet obrażeń.

• Podczas wypompowywania należy zatrzymać sprężarkę przed usunięciem przewodów czynnika chłodniczego.

Jeśli podczas wypompowywania kompresor będzie wciąż działał, a zawór odcinający będzie otwarty, powietrze zostanie zassane po usunięciu
przewodów czynnika chłodniczego, powodując powstanie nienormalnego ciśnienia w obiegu chłodniczym, co może doprowadzić do jego
przerwania, a nawet obrażeń.

•Należy pamiętać o uziemieniu klimatyzatora.

Uziemienia nie wolno wykonywać za pośrednictwem rury, przewodu piorunochronu lub uziemienia instalacji telefonicznej.
Nieprawidłowe uziemienie może doprowadzić do porażenia prądem elektrycznym.

•Należy zainstalować wyłącznik prądu upływowego.

Brak detektora prądu upływowego może być przyczyną porażenia prądem elektrycznym lub pożaru.

1 nPolski

Środki ostrożności

1

1

1

1

1

1

Znajduje się na spodzie opakowania.

Znajduje się na spodzie opakowania.

Znajduje się na spodzie opakowania.
(4MXS68*, 3MXS68*)

Znajduje się na spodzie opakowania.

Instrukcja montażu

A Korek spustowyB

Zespół montażowy reduktora

C

Etykieta informująca o załadowanym czynniku
chłodniczym

E Torebka ze śrubami

(Do mocowania gumek zaczepowych kabli
elektrycznych)

D

Wielojęzyczna etykieta informująca o fluorowanych
gazach cieplarnianych

F

OSTROŻNIE

• Klimatyzatora nie wolno montować w miejscu, w którym istnieje ryzyko wycieków gazów palnych.

W razie wycieku gazu gromadzenie się go w otoczeniu klimatyzatora może doprowadzić do pożaru.

• Wykonując instrukcje podane w tej instrukcji instalacji należy zainstalować rury odprowadzania skroplin w celu
zapewnienia prawidłowego drenażu oraz rury izolacyjne w celu zapobieżenia kondensacji.

Nieprawidłowe poprowadzenie rur odprowadzania skroplin może doprowadzić do wycieku wody w pomieszczeniu i uszkodzenia sprzętu.

•Nakrętkę kielicha należy dokręcić zgodnie z opisaną metodą, na przykład kluczem dynamometrycznym.

Jeśli nakrętka stożkowa dokręcona jest zbyt mocno, może pęknąć po długim okresie eksploatacji, powodując wyciek czynnika chłodniczego.

• Aby zapobiec wykorzystywaniu przez małe zwierzęta jednostki zewnętrznej jako schronienia, należy podjąć
odpowiednie środki ostrożności.

Małe zwierzęta w kontakcie z częściami elektrycznymi mogą spowodować awarię, powstanie dymu lub pożaru. Należy poinformować
użytkownika, że obszar wokół jednostki należy utrzymywać w czystości.

• Temperatura obiegu czynnika chłodniczego będzie wysoka, więc należy trzymać okablowanie wewnątrz jednostki
z dala od miedzianych przewodów rurowych, które nie posiadają izolacji termicznej.

•Poziom ciśnienia akustycznego nie przekracza 70 dB(A).

Akcesoria

Akcesoria dostarczane razem z jednostką zewnętrzną:

nPolski 2

Środki ostrożności dotyczące wyboru

OSTROŻNIE

lokalizacji

1) Należy wybrać miejsce, które wytrzyma ciężar jednostki i wibracje przez nią powodowane, oraz takie, w którym hałas
nie będzie wzmacniany.

2) Należy wybrać miejsce, w którym ciepłe powietrze wydmuchiwane z urządzenia bądź hałas podczas pracy nie będzie
powodował dyskomfortu u sąsiadów i użytkownika.

3) Należy unikać miejsc w pobliżu sypialni i podobnych pomieszczeń, aby odgłosy pracy nie sprawiały kłopotu.

4) Musi ono zawierać wystarczającą ilość miejsca do wniesienia i wyniesienia jednostki.

5) Musi być wystarczająca ilość miejsca na przepływ powietrza, a w pobliżu wlotu i wylotu powietrza nie może być
przeszkód.

6) Nie może istnieć ryzyko wycieku łatwopalnego gazu w pobliskich pomieszczeniach.
Urządzenie należy umieścić tak, aby hałas i wydmuchiwane gorące powietrze nie zło

7) Jednostki, kable zasilające oraz przewody łączące jednostki należy montować w odległości przynajmniej 3 m od
odbiorników telewizyjnych i radiowych. Ma to na celu zapobieżenie zakłóceniom obrazu i dźwięku. (W zależności
od warunków propagacji fal radiowych, szumy mogą być słyszane nawet w odległości przekraczającej 3 m).

8) W obszarach przybrzeżnych lub innych miejscach o bogatej w sól atmosferze gazów siarczanowych, korozja może
skrócić okres eksploatacji klimatyzatora.

9) Ponieważ skropliny wypływają z jednostki zewnętrznej, nie wolno pod jednostką kłaść żadnych przedmiotów, które
muszą być utrzymywane z dala od wilgoci.

UWAGA:

Jednostki nie mogą być podwieszane pod sufitem lub ustawiane jedno na drugim.

ściło sąsiadów.

Podczas eksploatacji klimatyzatora przy niskiej temperaturze zewnętrznej, należy przestrzegać poniższych instrukcji.

• Aby zapobiec oddziaływaniu wiatru, należy zamontować jednostkę zewnętrzną stroną ssawną w kierunku ściany.

• Nie wolno montować jednostki zewnętrznej w miejscu, w którym strona ssawna może być wystawiona na bezpośrednie
działanie wiatru.

• Aby ochronić jednostkę przed wiatrem zaleca się zamontowanie przegrody po stronie wylotu powietrza z jednostki
zewnętrznej.

• W rejonach, w których występują obfite opady śniegu, należy wybierać takie miejsce instalacji, w którym śnieg nie będzie
zakłócał działania jednostki.

Zbuduj duży daszek.
Zbuduj postument.

Zainstaluj urządzenie wystarczająco wysoko, aby nie było ono zasypywane śniegiem.

3 nPolski

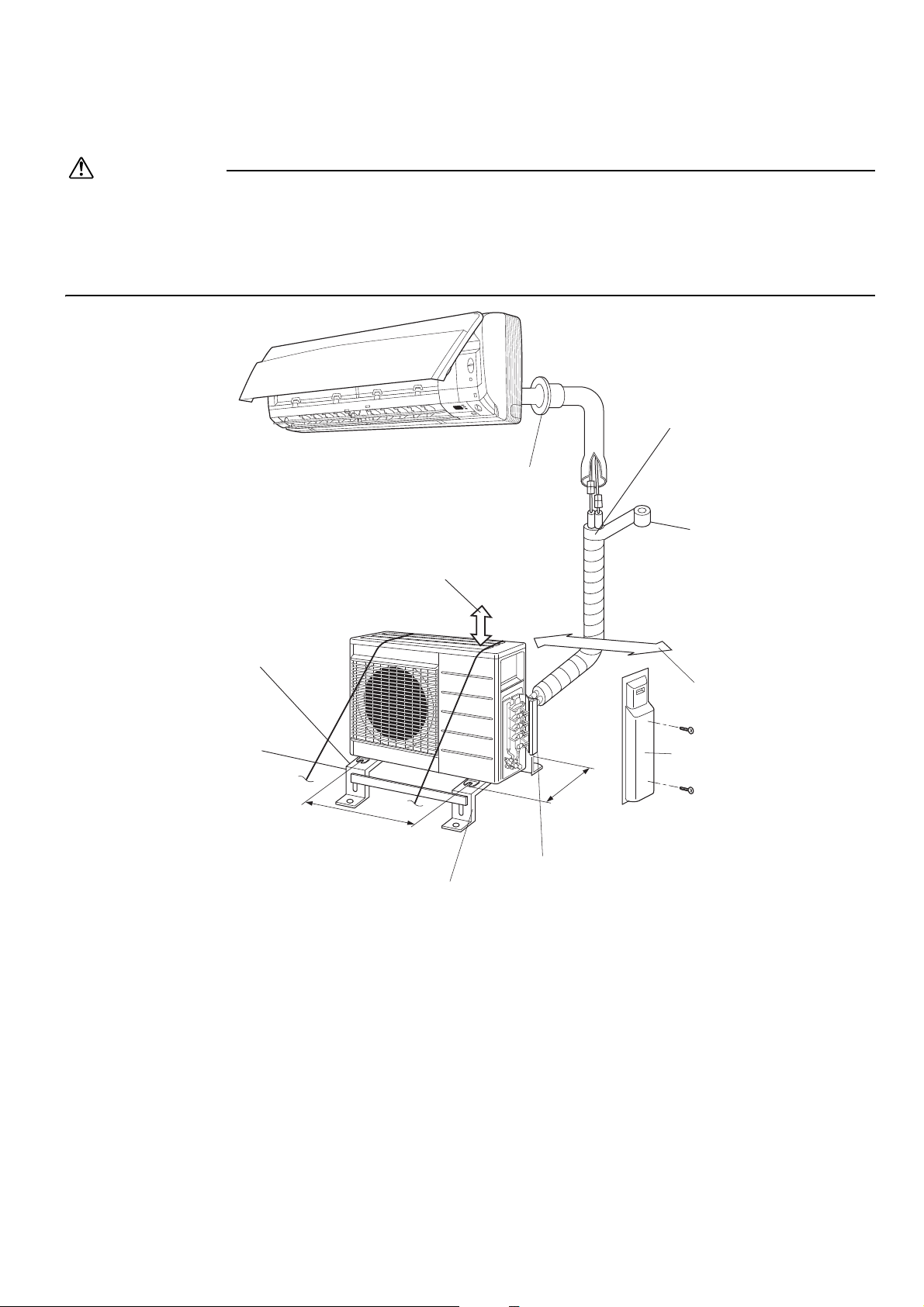

Rysunki montażowe jednostki zewnętrznej

OSTROŻNIE

580 mm

330 mm

2

3

4

4

5

10

9

7

6

11

1

Sposób postępowania przy instalacji jednostek zewnętrznych opisano w ich instrukcjach montażu.
(Na rysunku przedstawiono jednostkę wewnętrzną montowaną na drzwiach).

• Nie podłączać wbudowanych przewodów gałęzi i jednostki zewnętrznej, jeśli wykonywany jest tylko montaż przewodów bez
podłączania jednostki wewnętrznej, aby móc później dodać kolejną jednostkę wewnętrzną.
Należy się upewnić, aby do wbudowanych przewodów gałęzi z żadnej strony nie dostały się zanieczyszczenia lub wilgoć.
Szczegółowe informacje można znaleźć w rozdziale "7 Montaż przewodów rurowych czynnika chłodniczego" na stronie 9.

•Podłączenie jednostki wewnętrznej tylko w jednym pomieszczeniu jest niemożliwe. Upewnić się, aby wykonać podłączenia
co najmniej w 2 pomieszczeniach.

1 Co najmniej 300 mm od sufitu. 6 Pokrywa zaworu odcinającego
2Jeśli istnieje ryzyko upadku lub wywrócenia się

urządzenia, należy je przymocować śrubami
fundamentowymi, linami albo w inny sposób.

3Jeśli w miejscu montażu utrudniony jest odpływ wody,

urządzenie należy zamontować na podstawie (albo
na postumencie z tworzywa sztucznego). Urządzenie
zewnętrzne musi być zamontowane poziomo.
W przeciwnym razie w urządzeniu może zbierać

się woda albo mogą wystąpić wycieki.
4 Środki otworów na śruby w nóżkach 11 Uszczelnij otwór kitem.
5 Podstawa (części opcjonalne)

7Należy pozostawić miejsce na prowadzenie przewodów

iobsługę instalacji elektrycznej.
8 250 mm od ściany
9 Owinąć rurę termoizolacyjną taśmą wykończeniową od

dołu do góry.
10 Przytnij rurę termoizolacyjną na odpowiednią długość

iowiń ją taśmą, uważając, by na linii przecięcia rury

termoizolacyjnej nie było przerwy.

nPolski 4

Rysunki montażowe jednostki zewnętrznej

1

2

4

3

# # #

# # # #

#

A

B

C

D

4MXS68*

20 , 25

20 , 25 , 35

20 , 25 , 35

20 ,

#

#

15 ,

15 ,

15 ,

15 , 25 , 35

,42

,42

,42

,42

,,50

,50

60

,35

# # # #

# # # #

3MXS68*

20 , 25

20 , 25 , 35

20 ,

#

#

15 ,

15 ,

15 , 25 , 35,,42

,42

42

,50

,50

,35

Port

: Użyj reduktora do podłączania przewodów.
: Użyj reduktora nr 2 i 4

#

Informacje dotyczące numerów i kształtów reduktorów można znaleźć w rozdziale "Korzystanie z reduktorów" na stronie 10.

20

Należy także zaizolować połączenie urządzenia zewnętrznego.

1 Opaska zaciskowa
2 Rura izolacyjna
3 Pokrywa serwisowa
4Taśma

Wszystkie połączenia należy zaizolować taśmą albo materiałem izolacyjnym, aby uniemożliwić przedostanie się powietrza między
rurę miedzianą a rurę izolacyjną.
Należy koniecznie w ten sposób postąpić, jeśli urządzenie zewnętrzne jest zamontowane tak, jak to pokazano powyżej.

Instalacja

• Jednostkę należy zainstalować poziomo.

• Przy zapewnieniu odpowiedniego odpływu jednostkę można zainstalować bezpośrednio na betonowym tarasie lub na twardej

powierzchni.

•Jeśli istnieje prawdopodobieństwo, że wibracje mogą oddziaływać na budynek, należy użyć gumowej uszczelki zapobiegającej
wibracjom (nie należy do wyposażenia).

1. Połączenia (port połączeniowy)

Jednostkę wewnętrzną zainstalować zgodnie z poniższą tabelą, która przedstawia związek pomiędzy klasą jednostki
wewnętrznej a odpowiednim portem.
Do tej jednostki można podłączyć wszystkie urządzenia z klasy jednostek wewnętrznych:

Pompa ciepła typu: 3MXS68∗ — do 11,0 kW

4MXS68∗ — do 11,0 kW

Środki ostrożności przy montażu

•Należy sprawdzić wytrzymałość i równość miejsca instalacji, by jednostka nie powodowała jakichkolwiek drgań ani zakłóceń po
instalacji.

• Zgodnie z rysunkiem fundamentów, jednostkę należy solidnie przymocować śrubami fundamentowymi. (Należy przygotować
4 śruby fundamentowe M8 lub M10, nakrętki i przekładki, które dostępne są w handlu).

• Śruby fundamentowe najlepiej jest wkręcać w taki sposób, by wystawały na 20 mm od powierzchni fundamentu.

5 nPolski

Instrukcje montażu jednostki

≤1200

Różnica
w poziomach:
maks. 15 m.

Różnica
w poziomach:
maks. 7,5 m.

Jednostka

wewnętrzna

Jednostka

zewnętrzna

Różnica
w poziomach:
maks. 7,5 m.

Różnica
w poziomach:
maks. 15 m.

Jednostka

zewnętrzna

Jednostka wewnętrzna

zewnętrznej

• Tam gdzie ściana lub inna przeszkoda znajduje się na drodze wlotu lub wylotu powietrza jednostki zewnętrznej, należy
postępować zgodnie z poniższymi wskazówkami.

• W przypadku każdego z poniższych schematów montażowych wysokość ścian po stronie wylotu powinna wynosić 1200 mm
lub mniej.

Ściana z jednej strony Ściany z dwóch stron Ściany z trzech stron

>100

>50

Widok z boku Widok z góry Widok z góry

>350

>50

>50

>100

>350

Urządzenie: mm

Wybór miejsca montażu jednostek wewnętrznych

• Maksymalna dopuszczalna długość przewodu czynnika oraz maksymalna dopuszczalna różnica wysokości pomiędzy
jednostkami zewnętrznymi a wewnętrznymi są przedstawione poniżej.
(Im krótszy przewód czynnika chłodniczego, tym lepsza wydajność. Wykonać połączenie tak, aby przewód był jak najkrótszy.
Najkrótsza dopuszczalna długość na pomieszczenie wynosi 3 m.)

Klasa mocy jednostki zewnętrznej 4MXS68 3MXS68
Przewód poszczególnej jednostki wewnętrznej Maks. 25 m Maks. 25 m
Całkowita długość przewodów pomiędzy

wszystkimi jednostkami

Maks. 60 m Maks. 50 m

Jeśli jednostka zewnętrzna znajduje się wyżej
niż jednostki wewnętrzne.

nPolski 6

Jeśli jednostka zewnętrzna znajduje się w innym położeniu.
(Jeśli znajduje się niżej niż jedna lub kilka jednostek
wewnę

trznych)

Montaż przewodów rurowych czynnika

OSTROŻNIE

1

5

6

7

8

2

3

4

chłodniczego

1. Montaż jednostki zewnętrznej

1) Podczas instalacji jednostki zewnętrznej należy zapoznać się z rozdziałem "Środki ostrożności dotyczące wyboru
lokalizacji" i "Rysunki montażowe jednostki wewnętrznej/zewnętrznej".

2) Jeśli konieczne jest wykonanie instalacji odprowadzającej, należy postępować zgodnie z poniższymi procedurami.

2. Instalacja odprowadzająca

1) Do odprowadzania skroplin należy użyć korka spustowego.

2) Jeśli króciec spustowy jest zakryty podstawą montażową lub powierzchnią podłogi, pod stopkami jednostki zewnętrznej
należy umieścić dodatkowe podstawy stopek o wysokości przynajmniej 30 mm.

3) W chłodnym klimacie nie należy używać węża spustowego z jednostką zewnętrzną.
(W przeciwnym wypadku skropliny mogą zamarznąć, negatywnie wpływając na wydajność grzewczą).

1

2

3

4

5

1 Otwór odpływowy
2 Dolny stelaż
3 Korek odpływowy
4Wąż (nie należy do wyposażenia, średnica wewnętrzna 16 mm)
5 Jednocześnie naciskając

3. Przewody czynnika chłodniczego

•Użyj stożkowej nakrętki przymocowanej do jednostki głównej. (Aby uniknąć pękania nakrętki stożkowej w wyniku pogorszenia
jej stanu wraz z upływem czasu).

•Aby uniknąć wycieku gazu należy nałożyć olej sprężarkowy tylko na wewnętrzną powierzchnię rozszerzenia. (Użyj oleju
sprężarkowego dla R410A).

• Podczas dokręcania nakrętek stożkowych należy używać kluczy dynamometrycznych, aby uniknąć uszkodzenia nakrętek
stożkowych i wycieku gazu.

Wyrównaj środki obu rozszerzeń i dokręcić nakrętki stożkowe ręką, wykonując od 3 do 4 obrotów. Dokręć je całkowicie przy
użyciu klucza dynamometrycznego.

[Nasmarować][Dokręcić]

1 Nie należy aplikować oleju sprężarkowego na powierzchnię

zewnętrzną
2Nakrętka
3 Nie nakładać oleju sprężarkowego na nakrętkę zapobiegającą

nadmiernemu dokręceniu.
4 Zaaplikować olej sprężarkowy na wewnętrzn

nakrętki.
5 Klucz dynamometryczny
6 Klucz maszynowy
7Złączka rur
8Nakrętka

ą powierzchnię

7 nPolski

Moment dokręcania nakrętki Moment dokręcania zaślepki otworu serwisowego

Nakrętka dla Ø6,4 14,2~17,2 N·m

(144-175 kg·cm)

Nakrętka dla Ø9,5 32,7~39,9 N·m

(333-407 kg·cm)

Nakrętka dla Ø12,7 49,5~60,3 N·m

(505-615 kg·cm)

Nakrętka dla Ø15,9 61,8~75,4 N·m

(630-769 kg·cm)

10,8~14,7 N·m

(110-150 kg·cm)

Moment dokręcania zaślepki zaworu

Przewód gazowy Przewód cieczowy

48,1~59,7 N·m

(490-610 kg·cm)

26,5~32,3 N·m

(270-330 kg·cm)

Montaż przewodów rurowych czynnika

OSTRZEŻENIE

chłodniczego

4. Odpowietrzanie i sprawdzanie wycieku gazu

•W układzie chłodzenia nie wolno mieszać substancji innych niż określony czynnik chłodniczy (R410A).

• W przypadku wycieku gazowego czynnika chłodniczego należy niezwłocznie przewietrzyć pomieszczenie.

•Czynnik chłodniczy R410A, a także inne czynniki chłodnicze, powinny być zawsze odzyskiwane i nie wolno ich nigdy uwalniać
do środowiska.

•Należy użyć pompy próżniowej przeznaczonej specjalnie dla R410A. Użycie tej samej pompy próżniowej dla różnych
czynników chłodniczych może uszkodzić pompę ciepła lub jednostkę.

• Po zakończeniu montażu przewodów należy usunąć powietrze i sprawdzić, czy nie występuje wyciek gazu.

• W przypadku użycia dodatkowego czynnika chłodniczego należy wykonać odpowietrzanie przewodów rurowych czynnika
chłodniczego i urządzenia wewnętrznego za pomocą pompy próżniowej, a następnie należy dodać czynnik chłodniczy.

•Należy użyć klucza imbusowego (4 mm) do obsługi pręta zaworu odcinającego.

• Wszystkie połączenia przewodów rurowych czynnika chłodniczego powinny być dokręcone kluczem dynamometrycznym, przy
określonym momencie obrotowym dokręcania.

1) Wystającą część węża ładującego (która wychodzi z rozgałęźnika manometru) należy podłączyć

odcinającego gaz.

2)

Całkowicie otwórz zawór niskiego ciśnienia (Lo) w rozgałęźniku manometru i całkowicie zamknij zawór wysokiego ciśnienia (Hi).
(Od tego momentu zawór wysokiego ciśnienia nie wymaga obsługi).

3) Uruchom pompę próżniową. Sprawdzić, czy miernik ciśnienia mieszanki wskazuje wartość –0,1 MPa (–76 cm Hg).

Zalecana jest ewakuacja na co najmniej 1 godzinę.

4) Zamknij zawór niskiego ciśnienia rozgałęźnika manometru (Lo) i zatrzymaj pompę próżniową.

(Pozostawić bez zmian na 4-5 minut i upewnić się, że miernik sprzęgania nie cofa się.
Jeśli wskazówka miernika cofnie się, może to oznaczać obecność wilgoci lub wyciek z połączonych części. Po sprawdzeniu
wszystkich połączeń i poluzowaniu a następnie ponownym dokręceniu nakrętek, powtórzyć kroki: 2–4).

5) Zdejmij pokrywy z cieczowego zawora odcinającego i gazowego zawora odcinającego.

6)

Przekręć pręt cieczowego zaworu odcinającego o 90 stopni w kierunku przeciwnym do ruchu wskazówek zegara za pomocą
klucza imbusowego, aby otworzyć zawór.
Zamknij go po upływie 5 sekund i sprawdź, czy gaz nie wycieka.
Za pomocą mydlin sprawdź wyciek gazu z kołnierza jednostki wewnętrznej i kołnierza jednostki zewnętrznej oraz prętów zaworów.
Po wykonaniu tego sprawdzenia, wytrzyj mydliny.

7) Odłącz wąż ładujący od otworu serwisowego gazowego zaworu odcinającego, a następnie otwórz całkowicie cieczowy i

gazowy zawór odcinający.
(Nie należy próbować przekręcać pręta zaworu poza jego skrajną pozycję).

do portu serwisowego zaworu

8) Dokręć pokrywy zaworów i pokrywy otworu serwisowego cieczowego i gazowego zaworu odcinającego za pomocą klucza

dynamometrycznego z zachowaniem określonych momentów obrotowych.
Szczegółowe informacje można znaleźć w rozdziale "3 Przewody czynnika chłodniczego" na stronie 6.

nPolski 8

Montaż przewodów rurowych czynnika

OSTROŻNIE

3

5

6

2

1

4

chłodniczego

5. Dopełnianie czynnika chłodniczego

Na tabliczce znamionowej jednostki sprawdź typ czynnika chłodniczego, który ma zostać użyty.

Środki ostrożności podczas dodawania czynnika chłodniczego R410A
Napełnianie z przewodu gazowego w postaci ciekłej.

Ponieważ czynnik ten stanowi mieszaninę, napełnianie w stanie gazowym może spowodować zmianę składu mieszaniny,
uniemożliwiając poprawne działanie jednostki.

1) Przed napełnieniem sprawdź, czy butla ma przymocowany syfon. (Na etykiecie powinien być napis "zamocowany syfon do
napełniania w postaci ciekłej".)

Napełnianie z butli wyposażonej w syfon Napełnianie pozostałych butli

Postaw cylinder pionowo.
Ponieważ wewnątrz butli znajduje się syfon, nie
jest konieczne jej odwracanie ani przechylanie.

2) Należy używać narzędzi R410A, aby zapewnić poziom ciśnienia i zapobiec dostawaniu się ciał obcych.

6. Napełnianie czynnikiem chłodniczym

Umieść butlę do góry dnem.

1) Jeśli całkowita długość przewodu dla wszystkich pomieszczeń przekroczy wartość podaną poniżej, należy każdy

dodatkowy metr przewodu napełnić 20 g czynnika (R410A).

Klasa mocy jednostki zewnętrznej 4MXS68, 3MXS68
Całkowita długość przewodów pomiędzy wszystkimi pomieszczeniami 30 m

Ważne informacje dotyczące używanego czynnika chłodniczego

Ten produkt zawiera fluorowane gazy cieplarniane objęte uzgodnieniami Protokołu z Kioto.
Gazów tych nie wolno uwalniać do atmosfery.
Rodzaj czynnika chłodniczego: R410A
Wskaźnik GWP

Używając niezmywalnego tuszu, proszę wpisać następujące informacje:
n  ilość czynnika chłodniczego, jaką produkt jest napełniany fabrycznie,

 dodatkowa ilość czynnika chłodniczego, którą należy uzupełnić w miejscu instalacji oraz

n
n  +  łączne napełnienie czynnikiem chłodniczym

na etykiecie informującej o ilości czynnika chłodniczego, dołączonej do produktu.

Wypełnioną etykietę należy umieścić na produkcie w pobliżu króćca do napełniania (np. po wewnętrznej stronie pokrywy zaworu
odcinającego).

(1)

: 1975

(1)

GWP = wskaźnik odzwierciedlający potencjał tworzenia efektu cieplarnianego

1 ilość czynnika chłodniczego, jaką produkt jest napełniany fabrycznie: podana na

tabliczce znamionowej urządzenia

2 dodatkowa ilość czynnika chłodniczego, którą należy uzupełnić w miejscu instalacji

Informacje na temat wymaganej ilości czynnika można znaleźć powyżej.
3 łączna ilość czynnika chłodniczego
4 Zawiera fluorowane gazy cieplarniane objęte uzgodnieniami Protokołu z Kioto
5urządzenie zewnętrzne
6 butla z czynnikiem chłodniczym oraz kolektor do napełniania

UWAGA:

Wdrożenie regulacji UE dot. niektórych gazów cieplarnianych w pewnych krajach może wymagać stosowania
odpowiedniego oficjalnego języka. Dlatego do produktu dołączono dodatkową wielojęzyczną etykietę informującą
o fluorowanych gazach cieplarnianych.
Z tyłu etykiety zamieszczono instrukcje dotyczące naklejania.

Pomimo całkowitego zamknięcia zaworu odcinającego czynnik może powoli wyciekać; nie należy więc pozostawiać odkręconej
nakrętki kielichowej przez dłuższy czas.

9 nPolski

Montaż przewodów rurowych czynnika

1

2

4

3

1

2

4

5

6

7

3

chłodniczego

7. Montaż przewodów rurowych czynnika chłodniczego

Przestrogi dotyczące obchodzenia się z przewodami rurowymi

1) Otwarty koniec rury należy chronić przed kurzem i wilgocią.

2) Wszystkie zgięcia przewodów rurowych powinny być możliwie
najdelikatniejsze. Do zginania należy używać zginarki do rur.

1 Deszcz
2 Koniecznie należy nałożyć zaślepkę.
3Jeśli nie jest dostępna zaślepka, należy zasłonić wlot kielicha taśmą,

aby zapobiec przedostaniu się zanieczyszczeń i wody.

4 Ściana

Wybór miedzi i materiałów izolacji cieplnej

W przypadku użycia komercyjnych przewodów rurowych i elementów montażowych należy przestrzegać następujących
wskazówek:

1) Materiał izolacyjny: Pianka polietylenowa

Współczynnik przenikalności cieplnej: 0,041 do 0,052 W/mK (0,035 do 0,045 kcal/mh°C)
Temperatura powierzchni przewodów rurowych gazowego czynnika chłodniczego osiąga maks. 110°C.
Należy wybrać takie materiały izolacyjne, które wytrzymają tę temperaturę.

1 Przewody elektryczne mi
2 Przewód gazowy 6 Taśma wykończeniowa
3 Przewód cieczowy 7 Wąż na skropliny
4 Izolacja przewodu gazowego

2) Należy zamontować izolację przewodów rurowych gazowych i cieczy oraz zapewnić podane
poniżej wymiary izolacji.

Przewód gazowy

Przewód cieczowy Śr. zewn.: 6,4 mm / Grubość: 0,8 mm (C1220T-O)

Izolacja przewodu

gazowego

Izolacja przewodu

cieczowego

Minimalny promień zgięcia

3) Należy użyć osobnej izolacji termicznej przewodów gazowych i cieczowych.

ędzy urządzeniami 5 Izolacja przewodu cieczowego

Śr. zewn.: 9,5 mm, 12,7 mm / Grubość: 0,8 mm (C1220T-O)
Śr. zewn.: 15,9 mm / Grubość: 1,0 mm (C1220T-O)

Śr. wewn.: 12–15 mm, śr. wewn.: 16–20 mm / Grubość: min.

13 mm

Śr. wewn.: 8–10 mm / Grubość: min. 10 mm

Śr. zewn.: 6,4 mm, 9,5 mm / 30 mm lub więcej
Śr. zewn.: 12,7 mm / 40 mm lub więcej
Śr. zewn.: 15,9 mm / 50 mm lub więcej

nPolski 10

Montaż przewodów rurowych czynnika

OSTRZEŻENIE

1

2

A

Narzynka

1

2

3

chłodniczego

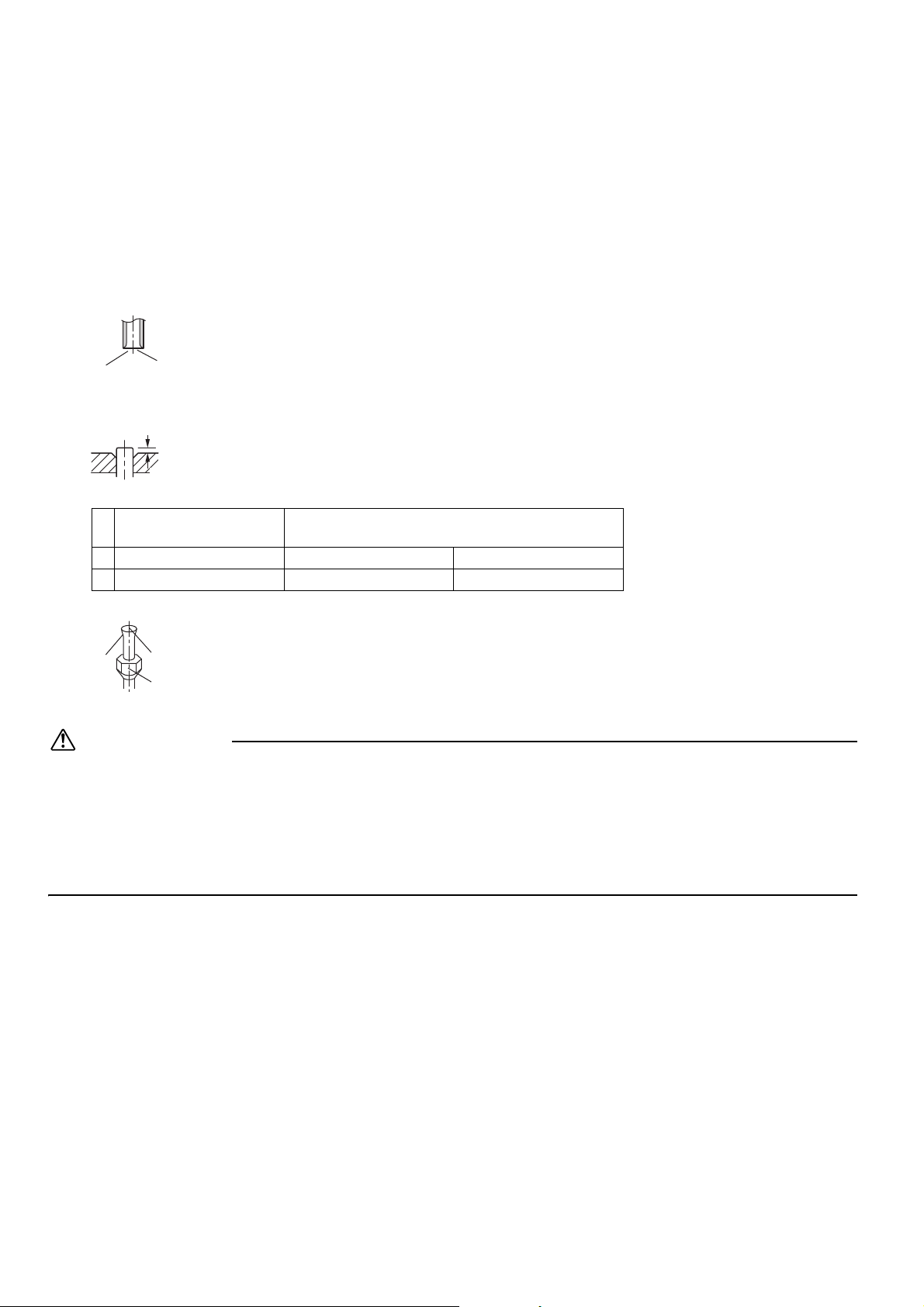

8. Rozszerzanie końca przewodu rurowego

1) Odetnij koniec rury obcinakiem do rur.

2) Usuń zadziory, trzymając powierzchnię odcięcia skierowaną w dół, aby fragmenty nie dostały się do wnętrza rury.

3) Umieść nakrętkę stożkową na rurze.

4) Rozszerz rurę.

5) Sprawdź, czy rozszerzanie zostało wykonane prawidłowo.

1Ciąć dokładnie prostopadle.
2Usuń zadziory

Kielich

Położenie powinno dokładnie odpowiadać podanemu poniżej.

Narzędzie do poł.

kielichowych do R410A

Ze sprzęgłem Ze sprzęgłem (Ridgid) Motylkowe (Imperial)

A

Czynności kontrolne

• Nie wolno używać oleju mineralnego na rozszerzonej części.

•Należy uważać, aby olej mineralny nie dostał się do systemu, ponieważ spowodowałoby to skrócenie okresu eksploatacji

jednostek.

• Nigdy nie należy stosować przewodów rurowych, które stosowane były w innych instalacjach. Należy stosować wyłącznie
części, które zostały dostarczone z jednostką.

• Aby zagwarantować żywotność jednostki R410A, nigdy nie należy montować w niej suszarki.

• Wysychający materiał może rozłożyć się i uszkodzić system.

• Niepełne rozszerzenie może spowodować wyciek gazowego czynnika chłodniczego.

0-0,5 mm 1,0-1,5 mm 1,5-2,0 mm

1 Na wewnętrznej powierzchni kielicha nie mogą występować skazy.
2 Koniec rury musi być równomiernie rozszerzony – kielich musi mieć

kształt idealnego okręgu.

3Nakrętka musi być dokręcona.

Zwykłe narzędzie do poł. kielichowych

11 nPolski

Jak używać reduktorów

No.1
Ø15,9
 Ø12,7

No.2
Ø12,7
 Ø9,5

No.3
Ø15,9
 Ø12,7

No.4
Ø12,7
 Ø9,5

No.5
Ø15,9
 Ø9,5

No.6
Ø15,9
 Ø9,5

No. 1

No. 3

4

3

1

2

No. 5

No. 6

1

2

Uszczelka (1) Uszczelka (2) Reduktor i uszczelka (3)

Reduktorów dołączonych do jednostki należy używać zgodnie z poniższym opisem.

1) Podłączanie przewodu Ø12,7 do portu połączeniowego przewodu gazowego Ø15,9:

1
2Należy pamiętać o założeniu uszczelki
3Nakrętka dla Ø15,9
4 Przewód między urządzeniami

Króciec przyłączeniowy urządzenia zewnętrznego

2) Podłączanie przewodu Ø9,5 do portu połączeniowego przewodu gazowego Ø15,9:

1Należy pamiętać o założeniu uszczelki
2Nakrętka dla Ø9,5

3) Podłączanie przewodu Ø9,5 do portu połączeniowego przewodu gazowego Ø12,7:

1Należy pamiętać o założeniu uszczelki.
2Nakrętka dla Ø12,7

No. 2

1

• W przypadku używania powyższego zestawu reduktora, należy
uważać, aby zbyt mocno nie przykręcić nakrętki. W przeciwnym razie
można uszkodzić mniejszy przewód. (około 2/3–1 normalnego
momentu obrotowego)

•Pokryć gwintowany port połączeniowy jednostki zewnętrznej warstwą
oleju sprężarkowego w miejscu wyjścia nakrętki kielicha.

•Użyć odpowiedniego klucza imbusowego, aby uniknąć uszkodzenia
gwintu połączenia przez zbyt mocne przykręcenie nakr

No. 4

2

Moment obrotowy dokręcania kluczem

Nakrętka kielicha

dla Ø9,5

Nakrętka kielicha

dla Ø12,7

ętki kielicha.

Nakrętka kielicha

dla Ø15,9

dynamometrycznym

32,7–39,9 N·m
(333–407 kgf/cm)

49,5–60,3 N·m
(505–615 kgf·cm)

61,8–75,4 N·m
(630–769 kgf/cm)

nPolski 12

Tryb wypompowywania

1

2

3

W celu ochrony środowiska naturalnego, należy odpompować w przypadku przenoszenia lub wyrzucania
jednostki.

1) Zdjąć pokrywy zaworów z cieczowego zaworu odcinającego i gazowego zaworu
odcinającego.

2) Wykonaj czynność wymuszonego chłodzenia.

3) Po upływie pięciu do dziesięciu minut zamknij zawór odcinający cieczowy za pomocą
klucza sześciokątnego.

4) Po upływie dwóch do trzech minut zamknij zawór odcinający gazowy za pomocą
klucza sześciokątnego.

1 Zawór odcięcia cieczy 4 Klucz sześciokątny
2 Zawór odcięcia gazu 5 Zaślepka zaworu
3Zamykanie

2

1

1. Wymuszone chłodzenie

1) Przełączyć Tryb pracy (SW2) w ustawienie "COOL (CHŁODZENIE)".

2) Naciśnij przełącznik pracy wymuszonej (SW1) w celu rozpoczęcia wymuszonego chłodzenia. Naciśnij przełącznik pracy

wymuszonej (SW1) ponownie w celu zakończenia wymuszonego chłodzenia.

3

4

5

1Płytka drukowana
2Przełącznik trybu pracy (SW2)
3Przełącznik pracy w trybie wymuszonym (SW1)

13 nPolski

Przewody elektryczne

OSTRZEŻENIE

LN

1

2

3

•Nie używać przewodów gwintowanych, linkowych, przedłużaczy ani rozgałęźników, ponieważ może to doprowadzić do
przegrzania, porażenia prądem elektrycznym lub pożaru.

• Nie stosować wewnątrz produktu części elektrycznych zakupionych lokalnie. (Nie rozgałęziać zasilania z pomp spustowych
itp. od listwy zaciskowej). Może to spowodować porażenie prądem elektrycznym lub pożar.

•Należy zainstalować wyłącznik prądu upływowego. (Taki, który obsługuje wyższe częstotliwości harmoniczne).
(W tej jednostce stosowany jest inwerter, z tego względu należy korzystać z detektora prądu upływowego obsługującego
częstotliwości harmoniczne, aby zapobiec nieprawidłowemu działaniu samego detektora prądu upływowego).

•Należy używa

• Nie podłączać przewodu zasilającego do jednostki wewnętrznej. Może to spowodować porażenie prądem elektrycznym
lub pożar.

ć bezpiecznika odłączającego wszystkie fazy, z przynajmniej 3 mm odstępem pomiędzy punktami styku.

Sprzęt zgodny z normą EN/IEC 61000-3-12

(1)

.

• Nie należy włączać bezpiecznika, dopóki nie zostaną
ukończone wszystkie prace przy przewodach.

1) Usuń izolację z przewodu (20 mm).

2) Podłączyć przewody połączeniowe pomiędzy

jednostkami wewnętrznymi i zewnętrznymi, tak

aby numery złączy pasowały do siebie. Dokręć
śruby zaciskowe. Do dokręcania śrub zalecamy

użycie śrubokręta płaskiego. Śruby są zapakowane
razem z listwą zaciskową.

1Urządzenie wewnętrzne 7 Do pomieszczenia B
2Urządzenie zewnętrzne 8 Do pomieszczenia C
3 Pomieszczenie A 9 Do pomieszczenia D
4 Pomieszczenie B 10 Należy koniecznie używać osobnych obwodów.
5 Pomieszczenie C 11 Wyłącznik bezpieczeństwa
6 Pomieszczenie D 12 Detektor prądu upływowego z wyłącznikiem

13 3-żyłowy przewód zasilający o przekroju 2,5 mm

14 4-żyłowy przewód zasilający o przekroju 1,5 mm

1

H05RN

H05RN

2

3

4

6

5

3

13

10

11 1 2

9

14

8

7

2

lub więcej

2

lub więcej

50 Hz
220-240 V

1 Przewody należy ułożyć w taki sposób, by nie

powodowały otwierania się pokrywy serwisowej
ani nie naciskały na inne elementy strukturalne.

2Należy używać przewodów odpowiedniego typu

i pewnie je podłączać.

3Listwę z przewodami należy przymocować

za pomocą 4 śrub (należą do wyposażenia),
tak jak to pokazano na ilustracji.
Należy przy tym uważać, by na zaciski nie były
wywierane żadne zewnętrzne obciążenia
mechaniczne.

(1) Europejska/Międzynarodowa Norma Techniczna nakłada ograniczenia odnośnie do prądów harmonicznych wytwarzanych

przez sprzęt podłączony do układów niskonapięciowych publicznej sieci elektroenergetycznej o prądzie wejściowym >16 A
i ≤75 A na fazę.

nPolski 14

Przewody elektryczne

OSTROŻNIE

1

2

1

2

3

1

2

3

Podłączając do płyty zaciskowej przewody jednożyłowe, należy zawinąć odizolowaną końcówkę przewodnika.
Nieprawidłowe wykonanie połączeń może być przyczyną przegrzewania się i pożaru.

O Prawidłowo

X Nieprawidłowo

W przypadku konieczności zastosowania skrętki należy zastosować okrągłą karbowaną końcówkę w celu podłączenia
zasilania do listwy zaciskowej. Umieścić okrągłe karbowane końcówki na przewodach biegnących do zakrywanych
podzespołów i unieruchomić.

1Okrągła, karbowana końcówka
2Skrętka

Instalacja przyłącza uziemienia
W przypadku stosowania okrągłych karbowanych końcówek należy postępować w sposób podany poniżej.

1

Śruba

2

Okrągła, karbowana końcówka

3

Płaska podkładka

O

Prawidłowo

X

Nieprawidłowo

3) Pociągnij przewód i upewnij się, że nie rozłącza się. Następnie zamocuj przewód na miejscu przy użyciu ogranicznika

kablowego.

n Uziemienie

Ten klimatyzator musi być uziemiony.
W celu uziemienia, postępuj zgodnie z obowiązującymi standardami lokalnymi dotyczącymi instalacji elektrycznych.

15 nPolski

Ustawienie pomieszczenia

1

2

priorytetowego

• Aby korzystać z ustawienia pomieszczenia priorytetowego, po zainstalowaniu jednostki należy określić ustawienia początkowe.
Wyjaśnić klientowi ustawienie pomieszczenia priorytetowego zgodnie z poniższym opisem i upewnić się, czy klient chciałby
korzystać z takiego ustawienia.
Ustawienie to jest przydatne w pokoju gościnnym i dziennym.

1. Informacje o funkcji ustawienia pomieszczenia

priorytetowego

Jednostka wewnętrzna dla której zastosowane jest ustawienie pomieszczenia
priorytetowego otrzymuje priorytet w następujących przypadkach.

1-1. Priorytet trybu pracy

Tryb pracy jednostki wewnętrznej, dla której zastosowane zostanie ustawienie
Pomieszczenie priorytetowe, otrzymuje priorytet. Jeśli ustawiona jednostka
wewnętrzna jest włączona, wszystkie inne jednostki wewnętrzne będą nieaktywne
iprzejdą w tryb gotowości, zgodnie z trybem pracy ustawionej jednostki wewnętrznej.

1-2. Priorytet podczas pracy wymagającej wysokich osiągów

Jeśli jednostka wewnętrzna, dla której ustawione jest pomieszczenie priorytetowe
działa przy wysokich osiągach, wydajność innych jednostek wewnętrznych
zostanie nieznacznie obniżona. Jednostka wewnętrzna, dla której ustawione jest
pomieszczenie priorytetowe, ma pierwszeństwo w zakresie pobierania zasilania.

1-3. Priorytet cichej pracy

Ustawienie jednostki wewnętrznej w tryb cichej pracy spowoduje ciche działanie
jednostki zewnętrznej.

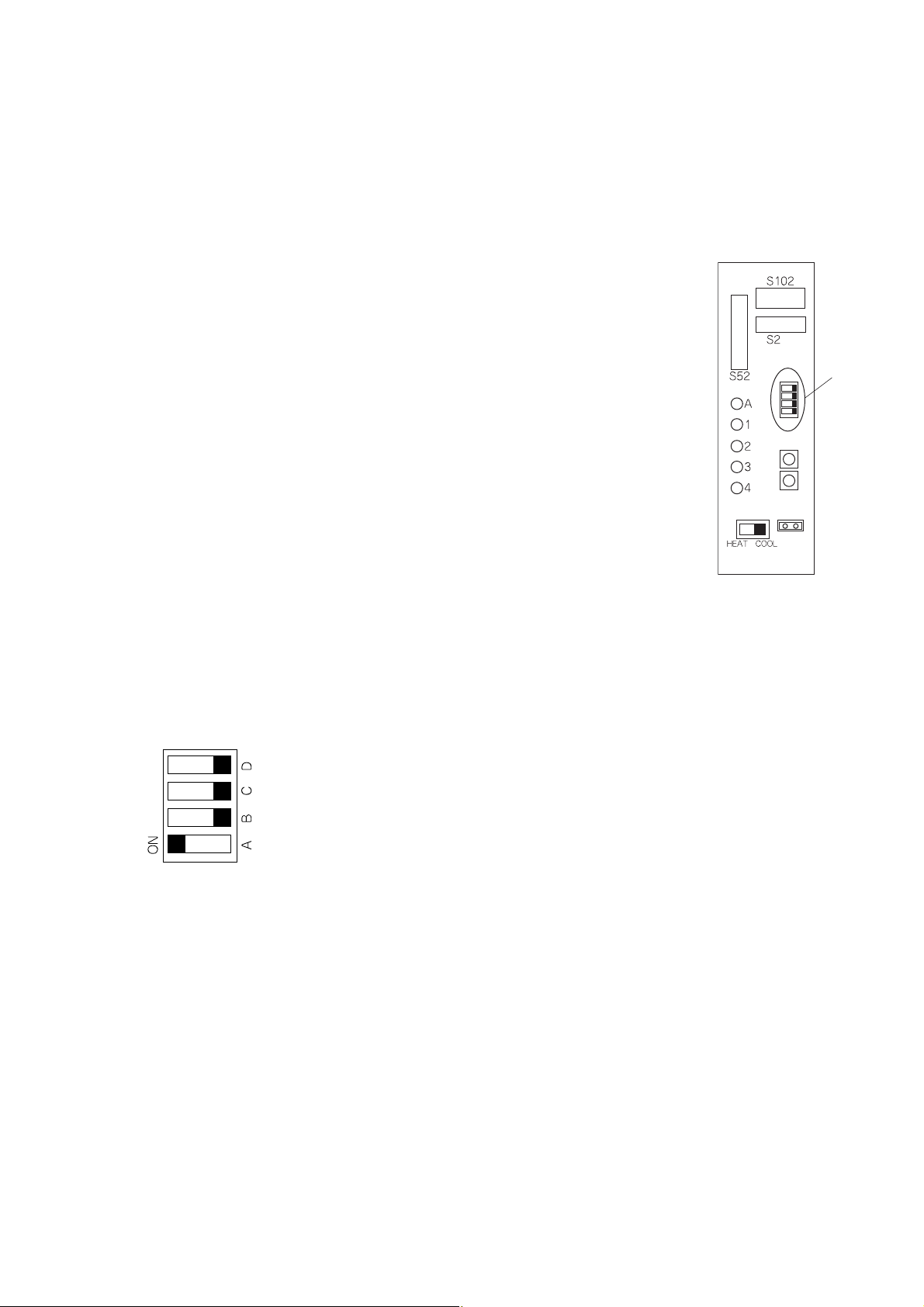

1

Płytka drukowana

2

Przełącznik pomieszczenia uprzywilejowanego (SW4)

Procedura ustawienia

Przesunąć przełącznik w położenie Włączone, które odpowiada przewodom podłączonym do jednostki wewnętrznej, która
ma być ustawiona. (Na rysunku poniżej jest to pomieszczenie A.)
Po zakończeniu ustawień wyłączyć i włączyć ponownie zasilanie.

Upewnić się, że ustawione jest tylko jedno pomieszczenie

nPolski 16

Ustawienie trybu ciszy nocnej

1

2

3

4

• Aby korzystać z trybu ciszy nocnej, należy po zainstalowaniu jednostki określić
ustawienia początkowe.
Należy wyjaśnić klientowi funkcję trybu ciszy nocnej zgodnie z poniższym opisem
iupewnić się, czy klient chciałby korzystać z takiego ustawienia.

Informacje o trybie ciszy nocnej

Funkcja trybu ciszy nocnej zmniejsza głośność działania jednostki zewnętrznej
w porze nocnej. Funkcja ta jest przydatna, jeśli klient niepokoi się, czy hałas
podczas działania jednostki nie będzie przeszkadzał sąsiadom.
Jednak nawet przy ustawionym trybie ciszy nocnej zostanie zachowana funkcja
chłodzenia/ogrzewania.

Procedura ustawienia

Usunąć zworkę przełączającą SW5.
Po zakończeniu ustawień wyłączyć i włączyć ponownie zasilanie.

UWAGA:

Zainstalować usuniętą zworkę przełączającą zgodnie z poniższym opisem.
Zworka będzie potrzebna później, aby wyłączyć to ustawienie.

1

Płytka drukowana

2

Zwora trybu cichej pracy nocnej (SW5)

3
4

Zwora
Po wyjęciu

Blokada trybu CHŁODZENIE/ OGRZEWANIE <S15>

• Przy użyciu złącza S15 ustaw jednostkę w tryb wyłącznie chłodzenia lub ogrzewania.
Ustawienie tylko ogrzewania (H): elektroda zwarciowa 1 i 3 złącza <S15>
Ustawienie tylko chłodzenia (C): elektroda zwarciowa 3 i 5 złącza <S15>
Poniższe dane techniczne obejmują obudowę złącza i elektrody.

Produkty JST Obudowa: VHR-5N

Elektroda: SVH-21T-1,1

Należy pamiętać, że wymuszone działanie jest także możliwe w trybie COOL (CHŁODZENIE)/
HEAT (OGRZEWANIE).

S23

S15

S22

S10

4

S21

S20

1

1 3 5

2

3

3

1

Tryb CHŁODZENIA (C)

2

Tryb OGRZEWANIA (H)

3

Widok oznaczony strzałką

4

Płytka drukowana

17 nPolski

Uruchomienie próbne i testowanie

1

2

3

4

7

5

6

• Przed uruchomieniem w trybie próbnym zmierzyć napięcie po głównej stronie bezpiecznika zabezpieczającego. Sprawdzić,
czy napięcie wynosi 220-240 V.

• Sprawdzić, czy zawór odcinający cieczowy i gazowy są całkowicie otwarte.

• Sprawdzić, czy przewody oraz kable są odpowiednio dopasowane. Kontrola błędu przewodów może być przydatna w przypadku
przewodów poprowadzonych pod ziemią oraz innych, których nie można sprawdzić bezpośrednio.

1. Kontrola błędu przewodów

• Produkt ten umożliwia automatyczną korektę błędu przewodów.

1

•Nacisnąć "przełącznik kontroli błędu przewodów" na drukowanej płytce monitora
serwisowego jednostki zewnętrznej. Przełącznik kontroli błędu przewodów nie będzie
jednak działał przez minutę po włączeniu bezpiecznika lub w zależności od warunków
zewnętrznych (patrz UWAGA 2.). Po około 10–15 minutach od naciśnięcia
przełącznika błędy przewodów połączenia zostaną naprawione.

1

Płytka drukowana

2

Automatyczna kontrola połączeń elektrycznych (SW3)

Diody LED na płytce drukowanej monitora serwisowego będą wskazywać, czy automatyczna
korekta była możliwa, czy nie (zob. tabela poniżej). Szczegółowe informacje na temat
interpretacji sygnałów wyświetlanych przez diody LED można znaleźć w podręczniku
serwisowym.

Jeśli automatyczna korekta nie jest możliwa, sprawdzić kable i przewody jednostki wewnętrznej w standardowy sposób.

LED1234 Komunikat

Wszystkie migają Automatyczna korekta nie jest możliwa

Stan

Zapalają się kolejno Automatyczna korekta zakończona

(Jedna lub kilka diod LED (1-4)

świeci stale)

Operacja przerwana [UWAGA 4]

2

Przykład prawidłowego okablowania

Na rysunku przedstawiono przewody poprowadzone do poszczególnych odgałęzień.

1

Listwa zaciskowa

2

Z pomieszczenia C do "kuchni"

3

Z pomieszczenia B do "salonu"

4

Z pomieszczenia D do "pokoju dziecięcego"

5

Z pomieszczenia A do "sypialni"

6

Automatyczna kontrola połączeń elektrycznych

7

Kolejność zapalania się diod LED po korekcie.
Kolejność migania diod: 2 → 1 → 3 → 4

UWAGA:

1) W przypadku trzech pomieszczeń dioda LED 4 nie wyświetla się.

2) Jeśli temperatura powietrza na zewnątrz wynosi 5°C lub mniej, funkcja kontroli błędu przewodów nie będzie działała.

3) Po przeprowadzeniu kontroli błędu przewodów wskaźnik LED będzie się nadal świecił, dopóki nie rozpocznie się

standardowe działanie.
Jest to normalne.

4) Należy postępować zgodnie z procedurami diagnostyki produktu. (Sprawdzić płytkę znamionową na spodzie zaworu

odcinającego.)

nPolski 18

Uruchomienie próbne i testowanie

UWAGA

2. Uruchomienie próbne i testowanie

1) Aby wypróbować chłodzenie, ustawić najniższą temperaturę. Aby wypróbować ogrzewanie, ustawić najwyższą
temperaturę. (W zależności od temperatury w pomieszczeniu można wykonać tylko ogrzewanie lub chłodzenie (nie obie
operacje na raz)).

2) Po zatrzymaniu jednostka nie zostanie uruchomiona ponownie (w trybie ogrzewania lub chłodzenia) przez około 3 minuty.

3) Podczas próbnego uruchomienia należy najpierw sprawdzić działanie poszczególnych jednostek. Następnie należy także
sprawdzić jednoczesne działanie wszystkich jednostek wewnętrznych.
Sprawdzić zarówno ogrzewanie, jak i chłodzenie.

4) Po około 20 minutach pracy jednostki zmierzyć temperatury przy wlocie i wylocie jednostki wewnętrznej. Jeśli pomiary
wskazują wartości wyższe niż przedstawione w poniższej tabel, są one standardowe.

Chłodzenie Ogrzewanie

Różnice temperatury pomiędzy wlotem a wylotem Około 8°COkoło 20°C

(Jeśli uruchomione w jednym pomieszczeniu)

5) Podczas chłodzenia na gazowym zaworze odcinającym lub innych częściach może tworzyć si

6) Jednostki wewnętrzne należy obsługiwać zgodnie z załączoną instrukcją obsługi. Sprawdzić, czy jednostki działają
normalnie.

3. Elementy do sprawdzenia

Sprawdzić pozycję Konsekwencje problemu Sprawdź
Czy jednostki wewnętrzne są prawidłowo zamontowane? Upadek, wibracje, hałas
Czy przeprowadzona została kontrola, czy nie występują

wycieki gazu?
Czy wykonano pełną izolację termiczną (przewodów gazowych,

przewodów cieczowych, fragmentów wewnętrznych
przedłużenia węża spustowego)?

Czy odpływ jest odpowiednio wykonany? Wyciek wody
Czy połączenia przewodów uziemiających zostały odpowiednio

wykonane?
Czy kable elektryczne są odpowiednio podłączone? Jednostka nie chłodzi i nie grzeje
Czy okablowanie zostało wykonane zgodnie ze schematem? Błąd operacji, spalenizna
Czy wloty/wyloty jednostek wewnętrznych i zewnętrznych nie są

zasł

onięte?

Czy zawory odcinające są otwarte? Jednostka nie chłodzi i nie grzeje
Czy oznaczenia na przewodach i kablach (w pomieszczeniu A

iB) dla każdej jednostki wewnętrznej są odpowiednio
dopasowane?

Czy ustawienie pomieszczenia priorytetowego jest przypisane
do dwóch czy też do większej liczby pomieszczeń?

Jednostka nie chłodzi i nie grzeje

Wyciek wody

Niebezpieczeństwo w przypadku
problemu z uziemieniem

Jednostka nie chłodzi i nie grzeje

Jednostka nie chłodzi i nie grzeje

Ustawienie pomieszczenia
priorytetowego nie będzie działać.

ę szron. Jest to normalne.

•Należy pouczyć klienta, jak ważna jest obsługa jednostki wewnętrznej zgodnie z dołączoną do niej instrukcją obsługi.
Poinstruować klienta, jak należy odpowiednio obsługiwać jednostkę (zwłaszcza w zakresie czyszczenia filtrów powietrza,
procedur wykonywania operacji i regulacji temperatury).

• Nawet jeśli klimatyzator nie działa, zużywa pewną ilość energii elektrycznej. Jeśli klient nie zamierza korzystać z jednostki
zaraz po jej montażu, należy wyłączyć bezpiecznik, aby uniknąć marnowania energii elektrycznej.

•Jeśli z powodu długich przewodów dodany został czynnik chłodniczy, określić dodaną ilość na tylnej stronie płytki
znamionowej pokrywy zaworu odcinającego.

19 nPolski

3P401524-3 2015.02

Copyright 2015 Daikin
