Page 1
INSTALLATION
MANUAL
R410A Split Series
Models
2MXS40FV1B 2MKS40FV1B
2AMX40FV1B 2AMK40FV1B
Installation manual
R410A Split series
Installationsanleitung
Split-Baureihe R410A
Manuel d’installation
Série split R410A
Montagehandleiding
R410A Split-systeem
Manual de instalación
Serie Split R410A
Manuale d’installazione
Serie Multiambienti R410A
Εγχειρßδιο εγκατÜστασηò
διαιροýìενηò σειρÜò R410A
Manual de Instalação
Série split R410A
English
Deutsch
Français
Nederlands
Español
Italiano
ΕλληνικÜ
Portugues
Рóêоводство по монтажó
Серия R410A с раздельной óстановêой
Montaj kýlavuzlarý
R410A Split serisi
Рóссêий
Türkçe
Page 2
Precauzioni di Sicurezza
• Leggere con attenzione queste Precauzioni di Sicurezza per garantire una corretta installazione.
• Questo manuale classifica le precauzioni in PERICOLO e ATTENZIONE.
Accertarsi di seguire tutte le precauzioni riportate di seguito: sono tutte importanti per garantire la sicurezza.
PERICOLO
ATTENZIONE
•
In tutto il Manuale, vengono utilizzati i seguenti simboli di sicurezza:
................................ I
...............................La mancata osservanza dei messaggi di ATTENZIONE in alcuni casi può avere gravi conseguenze.
l mancato rispetto delle PERICOLO potrebbe causare gravi conseguenze, come la morte
o gravi ferite.
Accertarsi di seguire questa istruzione. Accertarsi di stabilire un collegamento a terra.
•
Dopo aver completato l’installazione, testare l’unità per verificare eventuali errori di installazione. Fornire all’utente
Non tentare mai.
istruzioni adeguate a proposito dell’uso e della pulizia dell’unità conformemente al Manuale d’uso.
PERICOLO
• L’installazione deve essere eseguita solo dal rivenditore o da un altro tecnico.
Un’installazione non corretta può provocare perdite, scosse elettriche o incendi.
• Installare il condizionatore d’aria conformemente alle istruzioni fornite in questo manuale.
Un’installazione non completa può provocare perdite, scosse elettriche o incendi.
• Accertarsi di utilizzare i componenti di installazione in dotazione o specificati.
L’uso di altri componenti può causare danni, perdite d’acqua, scosse elettriche o incendi.
• Installare il condizionatore d’aria su una base solida che possa sostenere il peso dell’unità.
Una base inadeguata o un’installazione incompleta possono causare danni nel caso che l’unità cada dalla base.
I collegamenti elettrici devono essere realizzati in conformità con il manuale di installazione e le norme nazionali relative agli impianti
•
elettrici o in conformità con una provata esperienza.
Accertarsi di utilizzare un circuito elettrico dedicato. Non utilizzare mai un’alimentazione elettrica usata da un’altra applicazione.
•
Per i collegamenti elettrici, usare un cavo lungo abbastanza da coprire l’intera distanza senza prolunghe. Non utilizzare
•
nessuna prolunga. Non inserire altri carichi sull’alimentazione elettrica, utilizzare un circuito elettrico dedicato.
(La non osservanza di queste norme può causare riscaldamenti anomali, scosse elettriche o incendi.)
• Per il collegamento tra l’unità interna e quella esterna, utilizzare i fili specificati.
che i morsetti non subiscano pressioni esterne. Un collegamento o un bloccaggio incompleti potrebbero causare surriscaldamento dei morsetti o incendi.
• Dopo aver collegato i fili all’unità e tra di loro e dopo averli alimentati, accertarsi di sistemarli in modo che non
esercitino pressioni eccessive sui coperchi o sui pannelli elettrici.
Installare i coperchi sopra i fili. Un’installazione incompleta dei coperchi potrebbe causare surriscaldamento, scosse elettriche o incendi.
• Se durante l’opera di installazione si è verificata una perdita di refrigerante, ventilare la stanza.
(Il refrigerante produce un gas tossico, se esposto alle fiamme.)
• Dopo aver completato l’installazione, controllare che non ci sia nessuna perdita di refrigerante.
(Il refrigerante produce un gas tossico, se esposto alle fiamme.)
Quando si installa o si riposiziona il sistema, accertarsi di mantenere il circuito di raffreddamento libero da sostanze diverse dal refrigerante specificato
•
(R410A), come aria.
(La presenza di aria o di qualsiasi altra sostanza estranea nel circuito di raffreddamento provoca un aumento anomalo della pressione o una rottura, causando danni.)
• Durante la decompressione, fermare il compressore prima di rimuovere le tubazioni del refrigerante.
Se la valvola di arresto viene aperta durante la decompressione quando il compressore è ancora in funzione, allorché le tubazioni del refrigerante sono rimosse l’aria
viene aspirata e la pressione nel circuito di refrigerazione raggiunge livelli fuori norma con conseguenti rischi di rottura del sistema e anche infortuni alle persone.
• Durante l’installazione, prima di attivare il compressore bisogna attaccare saldamente le tubazioni del refrigerante.
Se la valvola di arresto viene aperta durante la decompressione quando il compressore non è collegato, allorché il compressore viene attivato l’aria viene
aspirata e la pressione nel circuito di refrigerazione raggiunge livelli fuori norma con conseguenti rischi di rottura del sistema e anche infortuni alle persone.
Accertarsi di effettuare un collegamento a terra. Non collegare la messa a terra dell’unità con una tubatura, con
•
uno scaricatore a terra o con la messa a terra di una linea telefonica.
elettriche,
Non mancare di installare un interruttore di collegamento a terra.
•
o incendio. Una grossa sovratensione derivata da un fulmine o da altre cause può causare danni al condizionatore d’aria.
Una capacità insufficiente o un lavoro elettrico non completo possono causare scosse elettriche o incendi.
Bloccare saldamente i fili di interconnessione in modo
Una messa a terra non completa può causare scosse
Non installando un interruttore di collegamento a terra si corre il rischio di scosse elettriche, o incendio.
ATTENZIONE
Non installare il condizionatore d’aria in un posto dove ci sia pericolo di esposizione a perdite di gas infiammabile.
•
Se ci sono perdite di gas e il gas si raccoglie intorno all’unità, esso potrebbe innescare incendi.
• Installare un tubo di scarico in conformità alle istruzioni di questo manuale.
Un tubo di scarico inadeguato può causare allagamenti.
• Serrare il dado svasato seguendo il metodo specificato, ad esempio mediante una chiave torsiometrica.
Se si serra eccessivamente il dado svasato, dopo un certo tempo esso può incrinarsi causando perdite del refrigerante.
Assicurarsi di adottare tutte le necessarie misure al fine di evitare che l’unità esterna diventi un rifugio per i piccoli animali.
•
I piccoli animali potrebbero venire in contatto con le parti elettriche e potrebbero essere la causa di malfunzionamenti, fumo o incendi. Dare istruzioni al cliente di tenere pulita l’area intorno all’unità.
1 ■Italiano
Page 3
Accessori
Accessori forniti con l’unità per esterni:
Manuale di installazione
Calotta di drenaggio
(Modelli a pompa di calore)
1
Presente sulla custodia di
rivestimento inferiore.
Sacchetto delle viti
(Per il fissaggio della fascetta fermafili)
1
Presente sulla custodia di
rivestimento inferiore.
1
Precauzioni per la Selezione della Posizione
1) Scegliere un punto sufficientemente solido da sostenere il peso e la vibrazione dell’unità, in cui il rumore dell’operazione
non sia amplificato.
2) Scegliere una posizione in cui l’aria calda scaricata dall’unità o il rumore dell’operazione non provochino fastidi ai vicini
dell’utente.
3) Evitare il posizionamento nelle vicinanze di una camera da letto e simili, in modo che il rumore dell’operazione non provochi disturbi.
4) Deve esistere spazio sufficiente per il trasporto dell’unità all’interno e all’esterno della sede.
5) Deve esistere spazio sufficiente per permettere il passaggio dell’aria; nessuna ostruzione deve essere presente attorno
all’ingresso e all’uscita dell’aria.
6) La sede deve essere tale che nelle sue vicinanze non esista la possibilità di dispersione di gas infiammabili.
Localizzare l’unità in maniera tale che il rumore e l’aria calda scaricata non infastidiscano i vicini.
7) Installare le unità, i cavi di alimentazione e i cavi tra le unità ad una distanza di almeno 3 metri dagli apparecchi televisivi
e radiofonici. Tale misura serve ad evitare interferenze alle immagini e ai suoni (è possibile che i rumori siano ascoltati
anche a distanze maggiori di 3 metri, a seconda delle condizioni delle onde radio).
8) Nelle zone costiere o in altri luoghi con atmosfera salina di gas solfato, la corrosione potrebbe abbreviare la durata del
condizionatore d’aria.
9) Poiché il drenaggio fuoriesce dall’unità per esterni, non porre al di sotto dell’unità alcun oggetto che debba essere
tenuto lontano dall’umidità.
NOTA:
Non sono possibili l’installazione a soffitto o quella impilata.
ATTENZIONE
Quando il condizionatore è fatto funzionare in condizioni di temperatura ambientale esterna bassa, seguire le istruzioni esposte nel
seguito.
1) Per evitare l’esposizione al vento, installare l’unità esterna con il
lato aspirazione rivolto verso il muro.
2) Non installare mai l’unità esterna in un luogo in cui il lato aspirazione possa essere esposto direttamente al vento.
3) Per evitare l’esposizione al vento, installare una lastra deflettrice
sul lato dello scarico dell’aria dell’unità esterna.
4) In aree soggette a forti nevicate, scegliere un luogo d’installazione al riparo dalla neve.
Costruire un riparo largo.
Costruire un piedistallo.
Installare l’unità abbastanza in
alto da terra perché non corra il
rischio di essere seppellita per
una forte nevicata.
■Italiano 2
Page 4
Illustrazioni Dell’installazione
Dell’unità Interna/Esterna
Per l’installazione delle unità interne fare riferimento al manuale di installazione fornito con esse.
(Lo schema mostra una unità interna installata a parete.)
ATTENZIONE
Quando si effettua la posa in opera delle tubazioni, non collegare all’unità esterna una tubazione di diramazione incassata scollegata da una unità interna per poter in seguito aggiungere un’altra unità interna.
Accertarsi che nelle tubazioni di diramazione incassate non penetrino sporcizia o umidità da nessuna delle due estremità.
Per ulteriori dettagli, si veda la voce “Precauzioni per la posain opera dei tubi del refrigerante” a pagina 8.
Tagliare il tubo di isolamento
termico a una lunghezza
appropriata e avvolgerlo con
nastro, accertandosi che non ci
siano buchi nella linea di taglio
del tubo di isolamento.
Avvolgere il tubo di
isolamento da cima a
fondo con nastro di
finitura.
Filo metallico
Lasciare uno spazio di
lavoro di 300mm sotto
la superficie del soffitto.
Stuccare lo
spazio del foro
del tubo con
stucco da legno
Se c’è pericolo che l’unità possa
cadere o ribaltarsi, fissarla con i
bulloni di basamento o con un filo o un
altro mezzo.
Se il punto di installazione non
dispone di uno scarico adeguato,
collocare l’unità su una base di
montaggio orizzontale (o su un
piedistallo di plastica). Installare l’unità
esterna in posizione orizzontale. In
caso contrario possono verificarsi
accumuli o perdite d’acqua.
(Distanza fori dei bulloni per i
piedini di appoggio a pavimento)
Base di montaggio orizzontale
(disponibile a parte)
574
250mm dalla parete
Lasciare spazio per la
tubazione e per la parte
elettrica
Coperchio valvola di arresto
311
(Distanza fori dei
bulloni per i piedini di
appoggio a pavimento)
Isolare anche il collegamento con l’unità esterna.
Materiale di fissaggio
Tubo di isolante
Nastro
Coperchio valvola
di arresto
Utilizzare nastro o materiale isolante su tutti i
raccordi, per impedire la penetrazione dell’aria fra
le tubazioni di rame e il tubo di isolante.
Effettuare questa operazione se l’unità esterna è
installata più in alto.
3 ■Italiano
Page 5
Installazione
• Installare l’unità orizzontalmente.
• L’unità può essere installata direttamente su una veranda di calcestruzzo o su un luogo solido se il drenaggio è buono.
• Se è possibile che la vibrazione sia trasmessa all’edificio, utilizzare una gomma a prova di vibrazioni (in dotazione).
Connessioni (porta di connessione)
1.
Installare l’unità per interni secondo la tabella seguente, che mostra la relazione tra la classe di unità per interni e la porta
corrispondente.
La classe totale di unità per interni che può essere connessa a questa unità è:
2MXS40∗
2AMX40∗
2MKS40∗
2AMK40∗
Fino a 6,0kW
Por t
A
B
2MXS40∗
2MKS40∗
2AMX40∗
2AMK40∗
20,25,35
20,25,35
Precauzioni per L’installazione
• Controllare che la superficie di installazione sia solida e orizzontale in modo che l’unità, una volta installata, non produca vibrazioni o rumore.
• Fissare saldamente l’unità mediante i bulloni di ancoraggio secondo il disegno di ancoraggio della.
(Preparare quattro serie di bulloni di ancoraggio, dadi e rondelle M8 o M10, tutti disponibili in commercio.)
• Si consiglia di avvitare i bulloni di ancoraggio fino a quando essi sporgono di 20mm dalla superficie della base di appoggio.
20
■Italiano 4
Page 6
Direttive per L’installazione Dell’unità
Esterna
• Dove un muro o un altro ostacolo si trova nella via dell’ingresso o dello scarico d’aria dell’unità esterna, seguire le direttive indicate sotto.
• In tutti gli schemi di installazione indicati di seguito, l’altezza della parete dal lato di scarico non deve essere superiore a 1200mm.
Parete di fronte a un lato
Più di 50 Più di 100
1200
o inferiore
Vista laterale
Parete di fronte a due lati
Più di
100
Più di 50 Più di 50
Vista dall’alto
Più di 150
Parete di fronte a tre lati
Più di 150
Più di 50
Vista dall’alto
Più di 300
Unità: mm
Scelta del Punto di Installazione delle
Unità Interne
• La lunghezza massima ammessa delle tubazioni del refrigerante e il dislivello massimo fra le unità interne ed esterne sono indicati
di seguito.
Tubazione verso ciascuna unità per interni 20m max.
Lunghezza totale della tubazione tra tutte le unità 30m max.
Unità per interni
Unità per esterni
Differenza
di livello:
15m max.
Se l’unità per esterni è posizionata più in alto delle unità per
interni.
Differenza di
livello: 7,5m max.
(solo per l’unità
con pompa di
riscaldamento)
Differenza
di livello:
15m max.
Differenza
di livello:
7,5m max.
(solo per l’unità con
pompa di riscaldamento)
Se l’unità per esterni è posizionata diversamente (se
più in basso di una o più unità per interni).
Unità per interni
Unità per esterni
5 ■Italiano
Page 7
Posa in Opera delle Tubazioni del Refrigerante
Installazione di un’unità esterna
1.
1) Per l’installazione dell’unità esterna fare riferimento a “Precauzioni per la Selezione della Posizione” a pagina 2, e a “Illustrazioni Dell’installazione Dell’unità Interna/Esterna” a pagina 3.
2) Qualora si renda necessaria la posa in opera di uno scarico, attenersi alle procedure indicate di seguito.
Scarico (Solo per pompa di calore)
2.
1) Per lo scarico, usare un tappo di scarico.
2) Se l’attacco di scarico è coperto da una base che sale o dalla superficie del pavimento, sistemare basi aggiuntive per il piede di almeno
30mm di altezza sotto i piedi dell’unità esterna.
3) Nelle zone fredde, non utilizzare un tubo flessibile di scarico con l’unità
esterna. (Altrimenti, l’acqua di scarico potrebbe gelare, ostacolando le
prestazioni del riscaldamento.)
Tubazione di raffreddamento
3.
Struttura inferiore
tappo di scarico
Flessibile (disponibile in
commercio, diametro interno 16mm)
1) Allineare i centri di entrambe le svasature e stringere i dadi per le svasature di 3 o 4 giri a mano. Quindi, stringerli del tutto
con chiavi torsiometriche.
• Utilizzare chiavi torsiometriche per stringere i dadi delle svasature per prevenire danni ai dadi per le svasature e fughe
di gas.
Foro dell’acqua
di scarico
Chiave torsiometrica
Lubrificare questa parte con olio di
per refrigerazione
Serraggio dinamometrico del dado svasato
Dado svasato per φ6,4
(144-175kgf • cm)
Dado svasato per φ9,5
2)
Per evitare rischi di dispersione di gas, applicare dell’olio per refrigerazione sulle superfici interna ed esterna della svasatura.
14,2-17,2N • m
32,7-39,9N • m
(333-407kgf • cm)
Chiave
inglese
Raccordo per
tubazioni
Dado svasato
Coppia di serraggio coperchio valvola
Lato del gas Lato del liquido
3/8 di pollice 1/4 di pollice
21,6-27,4N
(220-280kgf
Coppia di serraggio coperchio
dell’attacco di servizio
l
m
l
cm)
21,6-27,4N
(220-280kgf
10,8-14,7N l m
(110-150kgf
l
l
cm)
l
cm)
m
(Usare olio per refrigerazione per R410A.)
■Italiano 6
Page 8
Posa in Opera delle Tubazioni del Refrigerante
Purificazione dell’aria e controllo delle perdite di gas
4.
PERICOLO
1) Non mescolare nessuna sostanza con il refrigerante specificato (R410A) nel ciclo di raffreddamento.
2) In caso di perdita di gas refrigerante, ventilare il locale al più presto in modo da far cambiare l’aria viziata.
3)
L’R410A, e lo stesso vale per altri refrigeranti, deve sempre essere recuperato e assolutamente non deve essere liberato a contaminare l’ambiente.
4) Si raccomanda di controllare la presenza di eventuali perdite di gas.
• Si raccomanda di eseguire il pompaggio a depressione per tutti i locali nello stesso tempo.
• Si raccomanda di usare gli attrezzi speciali per il R410A (manometro della pressione, tubo di carico, pompa a vuoto, adattatore pneumatico, ecc.).
• Utilizzare una chiave esagonale (4mm) per far funzionare l’asticella della valvola di chiusura.
• Tutti i giunti dei tubi di raffreddamento dovrebbero essere stretti con una chiave a serraggio dotata della coppia di serraggio specificata.
1) Collegare le sporgenze del tubo di carico (il lato che serve per spingere il perno) per la bassa e l’alta pressione, situate sul
manometro della pressione, all’attacco di servizio della valvola di arresto del gas per i locali A e B.
2) Aprire completamente la valvola di bassa pressione (Lo) del manometro e sua valvola di alta pressione (Hi).
3) Applicare la decompressione sotto vuoto per un tempo pari o superiore a 20 minuti. Controllare che il manometro della pressione composta indichi –0,1MPa (–76cmHg).
4) Dopo aver controllato il vuoto, chiudere le valvole della bassa e dell’alta pressione, situate sul manometro della pressione, e
fermare la pompa a vuoto. (Lasciare riposare per 4-5 minuti e accertarsi che l’indicatore del misuratore dei raccordi non ritorni
indietro.) Se l’indicatore ritorna indietro, è possibile che nei raccordi siano presenti perdite o umidità.
Dopo aver ispezionato tutte le connessioni e aver allentato e poi serrato nuovamente i dadi, ripetere i passi 2) → 3) → 4).
5) Rimuovere i tappi delle valvole sulle valvole di arresto del liquido e del gas nei tubi relativi ai locali A e B.
6)
Aprire le aste delle valvole di arresto del liquido per i locali A e B ruotandole di 90° in senso antiorario tramite una chiave esagonale.
Chiuderle dopo 5 secondi e controllare la presenza di eventuali perdite di gas.
Dopo aver controllato la presenza di eventuali perdite di gas, controllare l’area intorno alle svasature dell’unità interna e le
aree intorno alle svasature e alle aste delle valvole dell’unità esterna, applicando acqua saponata.
Dopo aver completato i controlli, pulire il tutto con cura.
7) Rimuovere il tubo di carico dagli attacchi di servizio della valvola di arresto del gas nei tubi relativi ai locali A e B e aprire completamente le valvole di arresto del liquido e del gas nei tubi relativi ai locali A e B.
(Arrestare le aste della valvola per quanto è possibile e non tentare di ruotarle ulteriormente.)
8) Usare una chiave torsiometrica per serrare alla coppia specificata i tappi delle valvole e i tappi degli attacchi di servizio situati
sulle valvole di arresto del liquido e del gas nei tubi relativi ai locali A e B.
Manometro
composto
Manometro della pressione
Valvola della bassa pressione
Valvola dell’alta pressione
Tubo flessibile di carico
Adattatore per pompa a vuoto
Tappo della
valvola
Valvola di arresto del
liquido per il locale A
Valvola di arresto del
gas per il locale A
Valvola di arresto del
liquido per il locale B
Valvola di arresto del
gas per il locale B
Pompa a vuoto
Attacco di servizio
7 ■Italiano
Page 9
Rabbocco del refrigerante
5.
Verificare sulla targhetta della macchina il tipo di refrigerante da utilizzare.
Precauzioni per l’aggiunta di R410A
Aggiungere refrigerante liquido nel tubo del liquido.
Trattandosi di un refrigerante misto, l’aggiunta in forma gassosa può causare variazioni della composizione del refrigerante e impedire un funzionamento normale.
1) Prima del rabbocco, controllare se il cilindro è dotato di sifone o meno. (Esso deve recare un’indicazione del genere “dotato di
sifone di riempimento del liquido”.)
Riempimento di un cilindro dotato di sifone
Durante il riempimento disporre il
cilindro in posizione verticale.
Riempimento di altri cilindri
Durante il riempimento
ribaltare il cilindro.
All’interno è presente un sifone a
tubo, e pertanto non occorre che
il cilindro sia ribaltato per
introdurre il liquido.
2) Utilizzare gli utensili per R410A, per garantire la pressione corretta e impedire l’ingresso di corpi estranei.
Caricamento del refrigerante
6.
• Se la lunghezza complessiva delle tubazioni di tutti i locali è superiore a 20m, caricare altri 20g di refrigerante (R410A) per
metro di tubazione aggiuntivo.
ATTENZIONE
1) Malgrado la valvola di arresto sia completamente chiusa, il refrigerante può fuoriuscire lentamente; non lasciare i giunti privi di
dado svasato per periodi prolungati.
2) Non aggiungere troppo refrigerante. In questo modo si romperebbe il compressore.
Precauzioni per la posain opera dei tubi del
refrigerante
• Precauzioni nel lavoro con le tubazioni
1) Proteggere l’estremità aperta del tubo dalla polvere e dall’umidità.
2) Tutte le curve dei tubi dovrebbero essere meno angolate possibile:
per piegare i tubi utilizzare un attrezzo piegatubi. (Il raggio di piegatura
dovrebbe essere di 30 o 40mm o maggiore.)
• Selezione di materiali di rame e termoisolanti
Quando si utilizzano tubi e raccordi di rame commerciali, osservare le norme seguenti:
1) Materiale di isolamento: polietilene espanso
Potenza di trasferimento del calore: da 0,041 a 0,052W/mK (da 0,035 a 0,045kcal/mh°C)
La temperatura della superficie dei tubi del gas refrigerante raggiunge un massimo di 110°C.
Scegliere materiali termoisolanti che sopportino questa temperatura.
2) Accertarsi di isolare sia la tubazione del gas che quella del liquido e di attenersi alle
dimensioni di isolamento riportate sotto.
Tubo per gas Isolamento del tubo per gas
D.E.: 9,5mm/ spessore: 0,8mm D.I.: 12–15mm / spessore: 13mm min.
Tubo per liquido Isolamento del tubo per liquido
D.E.: 6,4mm / spessore: 0,8mm D.I.: 8–10mm / spessore: 10mm min.
3) Come tubi del gas e del liquido refrigerante, usare tubi distinti, termicamente isolati.
Pioggia
Accertarsi di
mettere un tappo.
Se non è disponibile nessun
tappo per la svasatura, coprire
l’ingresso della svasatura con
nastro per tenere lontano
sporcizia e acqua.
Fili inter-unità
Tubo del gas
Isolamento
del tubo del gas
Nastro di finitura
Tubo del liquido
Isolamento del
tubo del liquido
Tubo flessibile
di scarico
Muro
■Italiano 8
Page 10
Posa in Opera delle Tubazioni del Refrigerante
• Svasatura dell’estremità del tubo
1) Tagliare l’estremità del tubo con un utensile da
taglio per tubi.
2) Rimuovere la bavatura con la superficie tagliata
rivolta verso il basso, in modo che i trucioli non
Impostare esattamente nella posizione mostrata sotto.
entrino nel tubo.
3) Mettere il dado per svasatura sul tubo.
4) Svasare il tubo.
5) Controllare che la svasatura sia stata effettuata in
modo corretto.
PERICOLO
1) Non applicare olio minerale sulla parte svasata.
2) Evitare che dell’olio minerale penetri nel sistema in quanto ridurrebbe la durata di vita delle unità.
3) Non riutilizzare tubi già usati in precedenti installazioni. Utilizzare solo parti originali consegnate con l’unità.
4) Per mantenere nelle migliori condizioni il sistema per l’intera durata di vita non bisogna installare un deumidificatore sull’unità
a R410A.
5) Il materiale di deumidificazione potrebbe dissolvere e danneggiare il sistema.
6) Una svasatura incompleta può causare perdite di gas refrigerante.
A
Morsa
A 0-0,5mm
(Tagliare esattamente
ad angolo retto.)
Svasatura
Attrezzo per svasatura R410A
Tipo a innesto
Rimuovere
la bavatura.
Attrezzo per svasatura tradizionale
Tipo a innesto (Tipo rigido)
1,0-1,5mm
Tipo con dado ad alette (Tipo imperiale)
Controllo
La superficie interna
della svasatura
deve essere esente
da screpolature.
1,5-2,0mm
L’estremità del tubo
deve essere svasata
uniformemente in un
cerchio perfetto.
Accertarsi che il dado
per la svasatura sia
montato.
9 ■Italiano
Page 11
Operazioni di Evacuamento
Per la salvaguardia dell’ambiente, eseguire la decompressione prima dei trasferimenti o dello smaltimento
dell’unità.
1) Rimuovere i tappi delle valvole sulle valvole di arresto del liquido e del gas nei tubi
relativi ai locali A e B.
2) Far funzionare l’unità con raffreddamento forzato. (Fare riferimento alla figura
sotto.)
3) Dopo un periodo da 5 a 10 minuti, chiudere le valvole di arresto del liquido nei locali
A e B tramite una chiave esagonale.
4) Dopo un periodo da 2 a 3 minuti, arrestare il funzionamento con raffreddamento
forzato più rapidamente possibile dopo aver chiuso le valvole di arresto del gas nei
tubi relativi ai locali A e B.
5) Spegnere l’interruttore.
ATTENZIONE
Quando si esegue una decompressione, avviare il funzionamento di raffreddamento nel locali A e B.
Funzionamento con raffreddamento forzato
1.
1-1.
Uso del tasto di avvio/arresto dell’unità interna.
1) Premere continuamente per 5 secondi il tasto di avvio/arresto dell’unità interna sia nel locale A che nel locale B.
Si avviano le unità di entrambi i locali.
2) Il funzionamento di raffreddamento forzato si interrompe dopo circa 15 minuti e l’unità si arresta automaticamente.
Premere il tasto di avvio/arresto dell’unità interna per forzare l’arresto.
3) Usare questo metodo per forzare il funzionamento di raffreddamento quando la temperatura esterna è di
10°C o inferiore.
Valvola di
arresto della
fase liquida
Valvola di
arresto della
fase gassosa
Chiudere.
Coprivalvola
Chiave
esagonale
1-2.
Uso del telecomando via radio.
1) Selezionare il funzionamento di raffreddamento e premere il tasto di avvio/arresto. (L’unità viene avviata.)
2) Premere contemporaneamente il tasto della temperatura e il tasto di “modalità”.
3) Premere due volte il tasto di “modalità”.
(Viene visualizzato il simbolo e l’unità passa in modalità di funzionamento di prova.)
4) Il funzionamento di prova si interrompe dopo circa 30 minuti e l’unità si arresta automaticamente. Per forzare
l’arresto del funzionamento di prova, premere il tasto di avvio/arresto.
ATTENZIONE
Se la temperatura esterna è di 10°C o inferiore, potrebbe avviarsi il dispositivo di sicurezza, per impedire il funzionamento. In
questa situazione, riscaldare il termistore della temperatura esterna, situato sull’unità esterna, a 10°C o a una temperatura superiore. Il condizionatore inizia a funzionare.
■Italiano 10
Page 12
Cablaggio
PERICOLO
1) Non usare fili elettrici con derivazioni, fili elettrici a corda (ATTENZIONE 1)), cavi di prolunga, o collegamenti da prese multi-
ple, perché sarebbero causa di surriscaldamento, scosse elettriche, o incendio.
2) All’interno del prodotto non si devono utilizzare parti elettriche acquistate localmente. (Non collegare l’alimentazione per la
pompa di scarico, ecc., alla morsettiera.) In caso contrario è possibile provocare folgorazioni o incendi.
3) Installare un rilevatore di perdite verso terra elettrica. (Uno capace di sopportare le armoniche d’alta frequenza.)
(Quest’unità utilizza un inverter, e pertanto deve essere dotata di un rilevatore di perdite verso terra elettrica capace di sopportare le armoniche d’alta frequenza che altrimenti sarebbero causa di malfunzionamento del rivelatore stesso.)
4) Usare un interruttore del tipo a disconnessione di tutti i poli e che abbia una distanza tra i punti di contatto di almeno 3mm.
• Non portare su ON l’interruttore di sicurezza fino al termine del lavoro.
1) Spelare l’isolamento dal filo (20mm).
2) Collegare i fili all’unità esterna e a quella interna
in modo che i numeri dei morsetti corrispondano. Serrare saldamente le viti dei morsetti.
A questo scopo si consiglia di utilizzare un cac-
Unità per interni
ciavite a testa piatta.
Le viti sono contenute nella confezione della
morsettiera.
ATTENZIONE
1) Se per qualche motivo si usassero fili a corda, non mancare di
installare alle estremità morsetti rotondi a grinze.
Inserire i morsetti rotondi a grinze sui fili fino alla parte coperta e
fissarli al loro posto.
2) Quando si collegano i fili alla morsettiera
mediante un filo a un solo conduttore,
accertarsi di effettuare l’arricciatura.
I problemi di posa in opera possono
causare surriscaldamenti e incendi.
Locale
Locale
A
Locale A
Morsetto rotondo
a grinze
B
Unità per esterni
Utilizzare fili da 2,0mm di diametro.
Accertarsi di utilizzare i circuiti dedicati.
Interruttore
di sicurezza
H05VV
Verso il locale B
Interruttore di
collegamento a terra
Se la lunghezza di un filo di collegamento è pari o
superiore a 10m, utilizzare fili del diametro di φ2,0mm.
50Hz
220-240V
Filo a corda
OK Non validoOK Non valido
3) Tirare il filo e accertarsi che non si scolleghi. Quindi, fissarlo in posizione mediante una fascetta fermafili.
1 2 3
LN
Disporre i fili in modo che il coperchio
della valvola di intercettazione sia
montato saldamente.
Fermo per i fili
Utilizzare i fili
specificati e
collegarli
saldamente.
Accertarsi che il cablaggio
elettrico non entri in contatto
con le tubazioni del gas.
Vedere la figura
1 2 3
LOCALE A
4
4
P
Fissare saldamente la fascetta
fermafili in modo che le
estremità dei fili non ricevano
strattoni dall’esterno. Inoltre
usare le due viti che si
trovano sul fondo della cassa
d’imballaggio per fissare
bene nei quattro posti.
Si raccomanda di bloccare il filo
dell’alimentazione in questa posizione.
Accertarsi che le tubazioni
di connessione e i
cablaggi di connessione
rientrino in .
(Un montaggio non
corretto renderà difficile
fissare la valvola di
intercettazione, causando
deformazioni.)
LOCALE A
Tubazione del liquido
Tubazione del gas
LOCALE B
Tubazione del liquido
Tubazione del gas
Accertarsi con cura che tutti i cablaggi siano corretti.
Accertarsi che il cablaggio e la tubazione dall’unità interna a quella esterna corrispondano.
OK Non valide
LOCALE A
LOCALE B
Tubazioni
Cablaggio
Cablaggio
Tubazioni
A
B
Unità
esterna
LOCALE A
LOCALE B
LOCALE B
Alimentazione elettrica
Cablaggio
Cablaggio
Tubazioni
Tubazioni
A
B
Unità
esterna
11 ■Italiano
Page 13

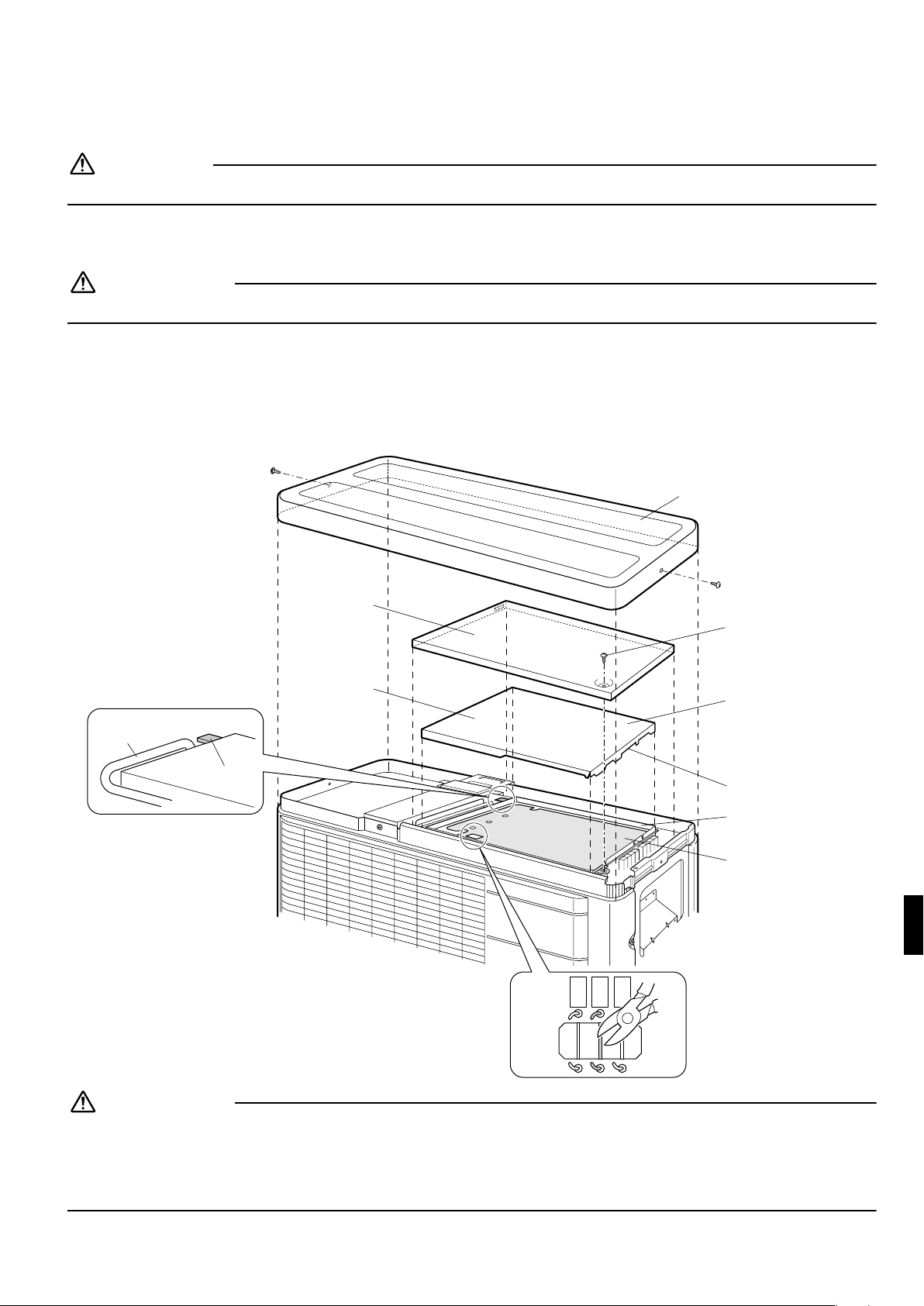

Impostazione della Limitazione
Dell’ingresso Massimo Potenza
PERICOLO
Prima di cominciare, spegnere l’interruttore generale dell’alimentazione di corrente.
• Quando l’unità installata, è necessario impostare la limitazione dell’ingresso massimo di potenza.
• Questa funzione limita l’ingresso di potenza dell’unità a 1700W.
• L’impostazione è raccomandata per i siti con interruttori generali a bassa capacità.
ATTENZIONE
Questa funzione è destinata solo ai modelli 2MKS40 e 2AMK40.
• Impostare come segue.
1) Rimuovere le due viti sul lato e la parte superiore dell’unità esterna.
2) Rimuovere una vite dal coperchio superiore della cassetta dei componenti elettrici.
3) Rimuovere il coperchio superiore della cassetta dei componenti elettrici facendolo scivolare senza piegare il gancio.
4) Rimuovere il coperchio inferiore della cassetta dei componenti elettrici.
5) Tagliare il ponticello (J4) della scheda a circuiti stampati situata all’interno.
6) Ripetere i passi 4) → 3) → 2) → 1) della procedura. Durante l’esecuzione, accertarsi che tutti i componenti siano ben fissati.
1) Rimuovere
le due viti.
Piastra superiore
Filo conduttore del motore
della ventola
Gancio
3) Rimuovere dal gancio
il coperchio superiore
della cassetta dei
componenti elettrici.
Coperchio superiore
della cassetta dei
componenti elettrici
Coperchio inferiore
della cassetta dei
componenti elettrici
PCB
J5
J4
2) Rimuovere
la vite.
4) Rimuovere il
coperchio inferiore
della cassetta dei
componenti elettrici.
Incavo
Cassetta dei
componenti elettrici
PCB
J3
5) Tagliare il
ponticello J4.
ATTENZIONE
• Quando si rimuove il coperchio superiore della cassetta dei componenti elettrici, fare attenzione a non piegare il gancio.
• Quando si rimette a posto il coperchio inferiore della cassetta dei componenti elettrici, riposizionare l’intaglio sul lato della valvola di intercettazione.
• Quando si rimette a posto il coperchio superiore della cassetta dei componenti elettrici, fare attenzione a non agganciare il filo
conduttore del motore della ventola.
■Italiano 12
Page 14

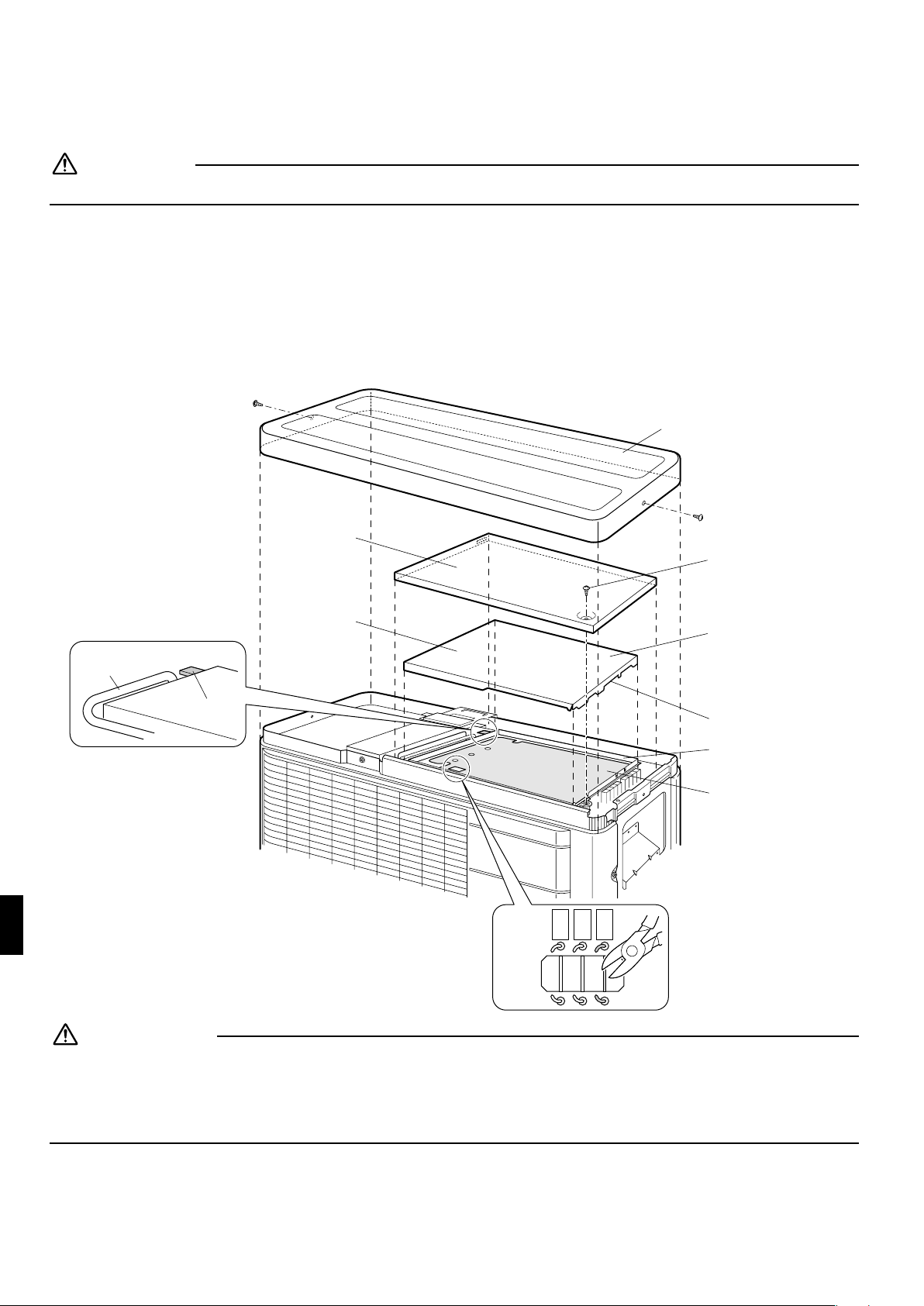

Impostazioni di Sicurezza della
Modalità di Risparmio Energetico
PERICOLO
Prima di cominciare, spegnere l’interruttore generale dell’alimentazione di corrente.
• Con quest’impostazione il segnale di controllo dell’ingresso dal telecomando è disattivato.
• Usare quest’impostazione quando si desidera bloccare la ricezione dei comandi d’ingresso (di raffreddamento/riscaldamento) dai
telecomandi delle unità interne.
• Impostare come segue.
1) Rimuovere le due viti sul lato e la parte superiore dell’unità esterna.
2) Rimuovere una vite dal coperchio superiore della cassetta dei componenti elettrici.
3) Rimuovere il coperchio superiore della cassetta dei componenti elettrici facendolo scivolare senza piegare il gancio.
4) Rimuovere il coperchio inferiore della cassetta dei componenti elettrici.
5) Tagliare il ponticello (J3) della scheda a circuiti stampati situata all’interno.
6) Ripetere i passi 4) → 3) → 2) → 1) della procedura. Durante l’esecuzione, accertarsi che tutti i componenti siano ben fissati.
1) Rimuovere
le due viti.
Piastra superiore
Coperchio superiore
della cassetta dei
componenti elettrici
Filo conduttore del motore
della ventola
Gancio
3) Rimuovere dal gancio
il coperchio superiore
della cassetta dei
componenti elettrici.
Coperchio inferiore
della cassetta dei
componenti elettrici
PCB
J5
J4
2) Rimuovere
la vite.
4) Rimuovere il
coperchio inferiore
della cassetta dei
componenti elettrici.
Incavo
Cassetta dei
componenti elettrici
PCB
J3
5) Tagliare il
ponticello J3.
ATTENZIONE
• Quando si rimuove il coperchio superiore della cassetta dei componenti elettrici, fare attenzione a non piegare il gancio.
• Quando si rimette a posto il coperchio inferiore della cassetta dei componenti elettrici, riposizionare l’intaglio sul lato della valvola di intercettazione.
• Quando si rimette a posto il coperchio superiore della cassetta dei componenti elettrici, fare attenzione a non agganciare il filo
conduttore del motore della ventola.
13 ■Italiano
Page 15
Funzionamento di Prova e Controllo Finale
• Prima di avviare il funzionamento di prova, misurare la tensione dal lato del primario dell’interruttore di sicurezza.
• Verificare che tutte le valvole di arresto del liquido e del gas siano completamente aperte.
• Controllare che tutti i collegamenti elettrici e le tubazioni corrispondano.
Funzionamento di prova e controllo finale
1.
1) Per provare il funzionamento di raffreddamento, impostare il valore di temperatura più basso. Per provare il funzionamento di riscaldamento, impostare la il valore di temperatura più alto. (A seconda della temperatura del locale è possibile
che si riesca a provare soltanto la modalità di riscaldamento o quella di raffreddamento (ma non entrambe).)
2) Dopo l’arresto dell’unità, essa non riprende a funzionare (in raffreddamento o riscaldamento) per circa 3 minuti.
3) Durante il funzionamento di prova, controllare anzitutto singolarmente il funzionamento di ciascuna unità, quindi quello
simultaneo di tutte le unità interne.
Controllare sia il funzionamento di riscaldamento, sia quello di raffreddamento.
4) Dopo avere lasciato in funzione l’unità per circa 20 minuti, misurare la temperatura all’ingresso e all’uscita dell’unità. Se i
valori misurati sono superiori a quelli mostrati nella tabella che segue, essi sono normali.
Raffreddamento Riscaldamento
Differenza di temperatura fra
l’ingresso e l’uscita
5) Durante il funzionamento di raffreddamento, sulla valvola di arresto del gas o su altri componenti può formarsi della brina.
Ciò è normale.
6) Fare funzionare le unità interne secondo le indicazioni del manuale d’uso in dotazione, controllando che il loro funzionamento sia normale.
Circa 8°C Circa 15°C
(Il caso di funzionamento in un locale)
Voci da controllare
2.
Voce di controllo Conseguenze del guasto Controllo
Le unità interne sono installate saldamente? Cadute, vibrazioni e rumore
È stato effettuato il controllo delle perdite di gas?
È stato realizzato un isolamento termico completo (tubi del gas,
tubi del liquido e parti interne della prolunga del tubo flessibile di
scarico)?
Lo scarico è fissato saldamente? Perdite di acqua
I collegamenti del filo di messa a terra sono solidi?
I fili dei collegamenti elettrici sono collegati correttamente?
I collegamenti elettrici sono conformi alle specifiche? Guasti di funzionamento, incendi
Gli ingressi/le uscite delle unità interne ed esterne sono liberi da
ostruzioni?
Le valvole di arresto sono aperte?
I contrassegni dei collegamenti elettrici e delle tubazioni di ciascuna unità interna corrispondono (locale A, locale B e così via)?
ATTENZIONE
■
1) Il cliente ha azionato direttamente l’unità avvalendosi del manuale in dotazione all’unità interna? Illustrare al cliente le modalità corrette di funzionamento dell’unità (in particolare la pulizia dei filtri dell’aria, le procedure di funzionamento e la regolazione della temperatura).
2) Anche quando non è in funzione, il condizionatore d’aria consuma una certa quantità di energia elettrica. Se il cliente prevede
di non utilizzare l’unità subito dopo l’installazione, portare su OFF l’interruttore di protezione per evitare sprechi di elettricità.
3) Se è stata introdotta una carica supplementare di refrigerante a causa della lunghezza delle tubazioni, indicare la quantità
supplementare aggiunta sull’etichetta presente sul lato posteriore del coperchio della valvola di arresto.
Assenza di raffreddamento e riscaldamento
Perdite di acqua
Pericolo in caso di guasto della messa a
terra
Assenza di raffreddamento e riscaldamento
Assenza di raffreddamento e riscaldamento
Assenza di raffreddamento e riscaldamento
■Italiano 14
Page 16
Two-dimensional bar code is a code
for manufacturing.
3P190021-1 M06B090
(0611) HT
Loading...
