Daikin 2MXM68N2V1B, 3MXM40N2V1B9, 3MXM40N2V1B8, 3MXM40N2V1B7, 3MXM52N2V1B9 Installer reference guide [no]

Referanseguide for montører

R32 Delt serie

2MXM68N2V1B

3MXM40N2V1B9
3MXM40N2V1B8
3MXM40N2V1B7
3MXM52N2V1B9
3MXM52N2V1B8
3MXM52N2V1B7
3MXM68N2V1B9
3AMXM52N2V1B9
3AMXF52A2V1B9

3MXF52A2V1B9
3MXF68A2V1B9

4MXM68N2V1B9
4MXM80N2V1B9
5MXM90N2V1B9

Innholdsfortegnelse

Innholdsfortegnelse

1 Om dokumentasjonen 4

1.1 Om dette dokumentet.................................................................................................................................................... 4

2 Generelle sikkerhetshensyn 5

2.1 Om dokumentasjonen .................................................................................................................................................... 5

2.1.1 Betydning av advarsler og symboler .............................................................................................................. 5

2.2 For montøren.................................................................................................................................................................. 6

2.2.1 Generelt .......................................................................................................................................................... 6

2.2.2 Installasjonssted ............................................................................................................................................. 7

2.2.3 Kjølemedium – for R410A eller R32 ............................................................................................................... 10

2.2.4 Elektrisk........................................................................................................................................................... 12

3 Spesifikke sikkerhetsinstruksjoner for montører 15

4 Om esken 20

4.1 Oversikt: om boksen ....................................................................................................................................................... 20

4.2 Utendørsanlegg............................................................................................................................................................... 20

4.2.1 Slik pakker du opp utendørsenheten ............................................................................................................. 20

4.2.2 Slik fjerner du tilbehør fra utendørsanlegget ................................................................................................ 21

5 Om enheten 23

5.1 Oversikt: Om enheten..................................................................................................................................................... 23

5.2 Identifikasjon................................................................................................................................................................... 23

5.2.1 Identifikasjonsmerke: utendørsenhet............................................................................................................ 23

6 Installasjon av enheten 24

6.1 Klargjøre installeringsstedet ........................................................................................................................................... 24

6.1.1 Krav til installeringssted for utendørsanlegget.............................................................................................. 25

6.1.2 Tilleggskrav til installeringssted for utendørsanlegget på steder der det er kaldt ....................................... 27

6.2 Åpne anlegget ................................................................................................................................................................. 28

6.2.1 Om å åpne enheten........................................................................................................................................ 28

6.2.2 Slik åpner du utendørsanlegget ..................................................................................................................... 28

6.3 Montere utendørsanlegget ............................................................................................................................................ 28

6.3.1 Om montering av utendørsanlegget.............................................................................................................. 28

6.3.2 Forholdsregler ved montering av utendørsanlegget..................................................................................... 29

6.3.3 Klargjøre installeringsstrukturen.................................................................................................................... 29

6.3.4 Slik monterer du utendørsanlegget ............................................................................................................... 30

6.3.5 Slik sikrer du dreneringen............................................................................................................................... 30

6.3.6 Slik forhindrer du at utendørsanlegget velter ............................................................................................... 31

7 Montering av rør 32

7.1 Klargjøre røropplegg for kjølemiddel ............................................................................................................................. 32

7.1.1 Krav til røropplegg for kjølemiddel ................................................................................................................ 32

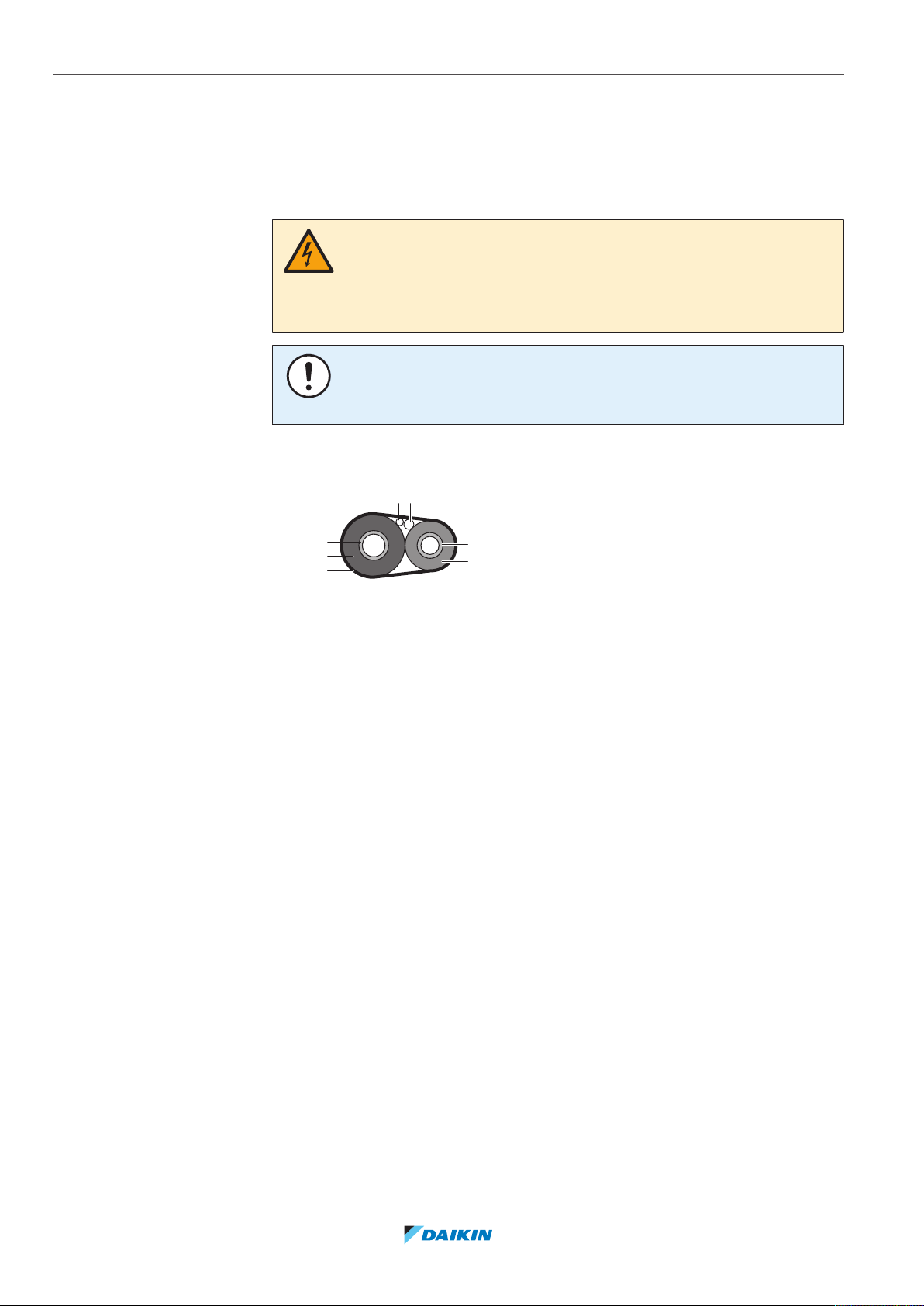

7.1.2 Isolasjon av kjølemiddelrør ............................................................................................................................ 33

7.1.3 Lengde på kjølemedierør og høydeforskjell .................................................................................................. 34

7.2 Koble til kjølerøropplegget ............................................................................................................................................. 35

7.2.1 Om tilkobling av kjølemedierørene................................................................................................................ 35

7.2.2 Forholdsregler ved tilkobling av kjølemedierør ............................................................................................. 35

7.2.3 Retningslinjer ved tilkobling av kjølemedierør .............................................................................................. 36

7.2.4 Retningslinjer for rørbøying ........................................................................................................................... 37

7.2.5 Slik lager du bul på rørenden ......................................................................................................................... 37

7.2.6 Tilkoblinger mellom utendørs- og innendørsanlegg ved bruk av overganger .............................................. 38

7.2.7 Bruke avstengingsventilen og utløpsporten .................................................................................................. 41

7.2.8 Koble kjølemedierørene til utendørsanlegget ............................................................................................... 42

7.3 Kontrollere kjølerørene .................................................................................................................................................. 43

7.3.1 Om kontroll av røropplegg for kjølemiddel ................................................................................................... 43

7.3.2 Forholdsregler når du kontrollerer kjølemedierørene .................................................................................. 43

7.3.3 Slik ser du etter lekkasjer ............................................................................................................................... 43

7.3.4 Slik utfører du vakuumtørking........................................................................................................................ 44

Referanseguide for montører

2

8 Fylle på kjølemiddel 46

8.1 Om påfylling av kjølemedium ......................................................................................................................................... 46

8.2 Om kjølemediet............................................................................................................................................................... 47

8.3 Forholdsregler ved påfylling av kjølemedium ................................................................................................................ 48

8.4 Slik faststår du ekstra mengde kjølemiddel.................................................................................................................... 48

8.5 Slik beregner du fullstendig mengde etterfylling........................................................................................................... 48

8.6 Slik fyller du på ekstra kjølemedium............................................................................................................................... 49

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

Innholdsfortegnelse

8.7 Slik fester du etiketten for fluoriserte drivhusgasser..................................................................................................... 49

9 Elektrisk installasjon 50

9.1 Om tilkobling av det elektriske ledningsopplegget........................................................................................................ 50

9.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget............................................................... 50

9.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget ................................................................ 52

9.1.3 Spesifikasjoner for standard ledningsoppleggkomponenter ........................................................................ 53

9.2 Koble de elektriske ledningene til utendørsanlegget..................................................................................................... 54

10 Ferdigstille monteringen av utendørsanlegget 56

10.1 Slik ferdigstiller du installeringen av utendørsanlegget................................................................................................. 56

10.2 Slik lukker du utendørsanlegget ..................................................................................................................................... 56

11 Konfigurasjon 57

11.1 Om funksjonen for standby-strømsparing ..................................................................................................................... 57

11.1.1 Slå på funksjonen for standby-strømsparing ................................................................................................. 57

11.2 Om funksjonen for romprioritet..................................................................................................................................... 58

11.2.1 Stille inn funksjonen for romprioritet ............................................................................................................ 58

11.3 Om lyddempet nattedrift................................................................................................................................................ 58

11.3.1 Aktivere lyddempet nattedrift ....................................................................................................................... 59

11.4 Om moduslåsen for oppvarming.................................................................................................................................... 59

11.4.1 Aktivere moduslåsen for oppvarming............................................................................................................ 59

11.5 Om moduslåsen for kjøling............................................................................................................................................. 59

11.5.1 Aktivere moduslåsen for kjøling..................................................................................................................... 59

12 Igangsetting 61

12.1 Oversikt: igangsetting ..................................................................................................................................................... 61

12.2 Forholdsregler ved ferdigstilling..................................................................................................................................... 61

12.3 Sjekkliste før idriftsetting................................................................................................................................................ 62

12.4 Sjekkliste under igangsetting.......................................................................................................................................... 62

12.5 Prøvekjøring og testing................................................................................................................................................... 62

12.5.1 Om kontroll for ledningsoppleggfeil .............................................................................................................. 63

12.5.2 Slik gjennomfører du en testkjøring............................................................................................................... 64

12.6 Starte opp utendørsanlegget.......................................................................................................................................... 65

13 Overlevering til brukeren 66

14 Vedlikehold og service 67

14.1 Oversikt: vedlikehold og service..................................................................................................................................... 67

14.2 Sikkerhetshensyn ved vedlikehold.................................................................................................................................. 67

14.3 Sjekkliste for årlig vedlikehold av innendørsanlegget.................................................................................................... 67

14.4 Om kompressoren .......................................................................................................................................................... 68

15 Feilsøking 69

15.1 Oversikt: feilsøking.......................................................................................................................................................... 69

15.2 Forholdsregler ved feilsøking.......................................................................................................................................... 69

15.3 Løse problemer basert på symptomer........................................................................................................................... 69

15.3.1 Symptom: Innendørsenheter faller ned, vibrerer eller lager støy ................................................................ 69

15.3.2 Symptom: Enheten varmes IKKE opp eller kjøles IKKE ned som forventet................................................... 70

15.3.3 Symptom: Vannlekkasje ................................................................................................................................. 70

15.3.4 Symptom: Elektrisk lekkasje ........................................................................................................................... 70

15.3.5 Symptom: Innstilling for romprioritet fungerer IKKE..................................................................................... 70

15.3.6 Symptom: Enheten fungerer IKKE, eller brannskade .................................................................................... 70

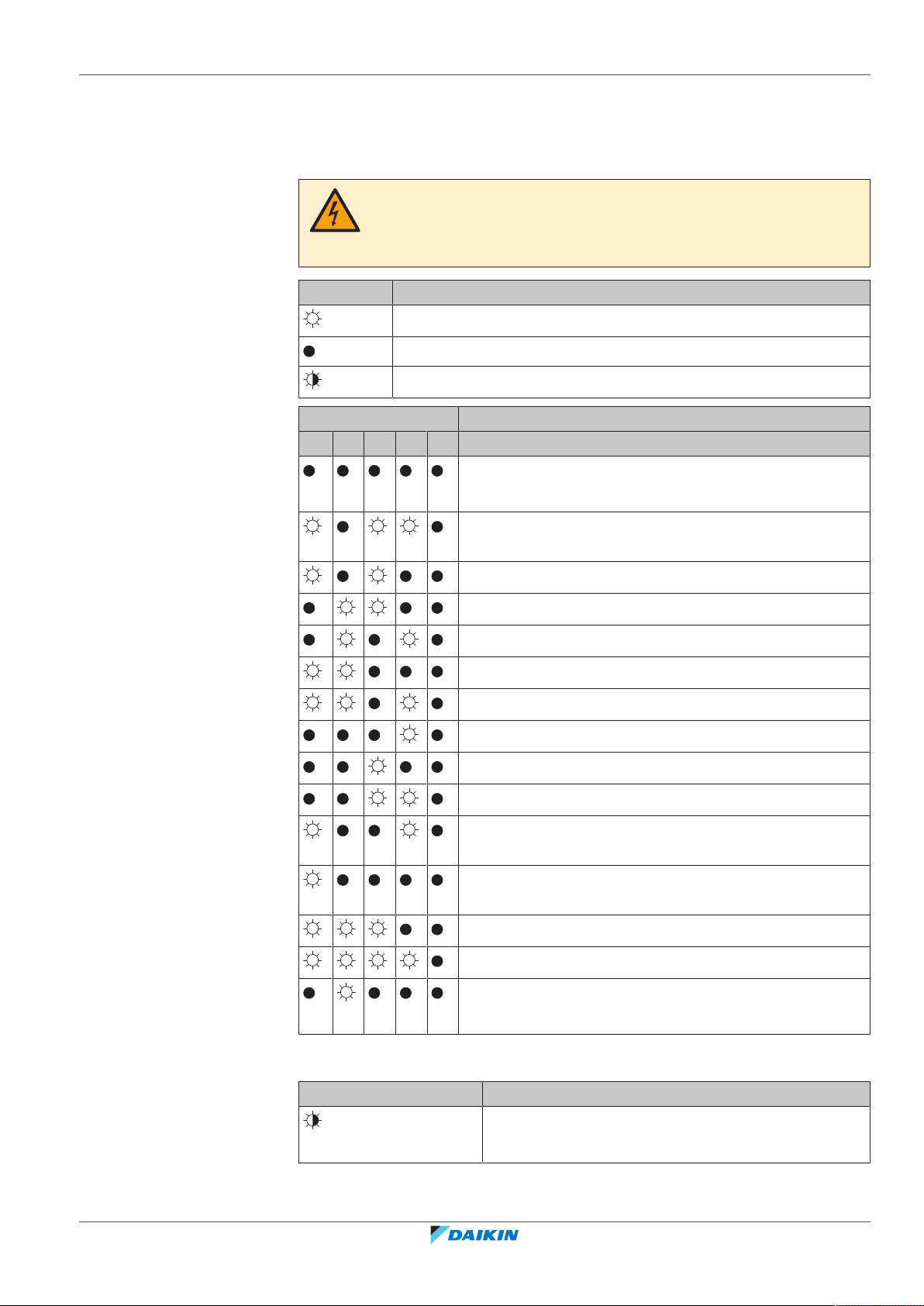

15.4 Løse problemer basert på LED-atferd ............................................................................................................................ 71

15.4.1 Feildiagnostisering med LED på utendørsenhetens kretskort ...................................................................... 71

16 Kassering 73

16.1 Oversikt: Kassering.......................................................................................................................................................... 73

16.2 Slik pumper du ut............................................................................................................................................................ 73

16.3 Slik starter og stopper du tvungen kjøling...................................................................................................................... 74

17 Tekniske data 76

17.1 Koblingsskjema................................................................................................................................................................ 76

17.1.1 Felles tegnforklaring for koblingsskjema ....................................................................................................... 76

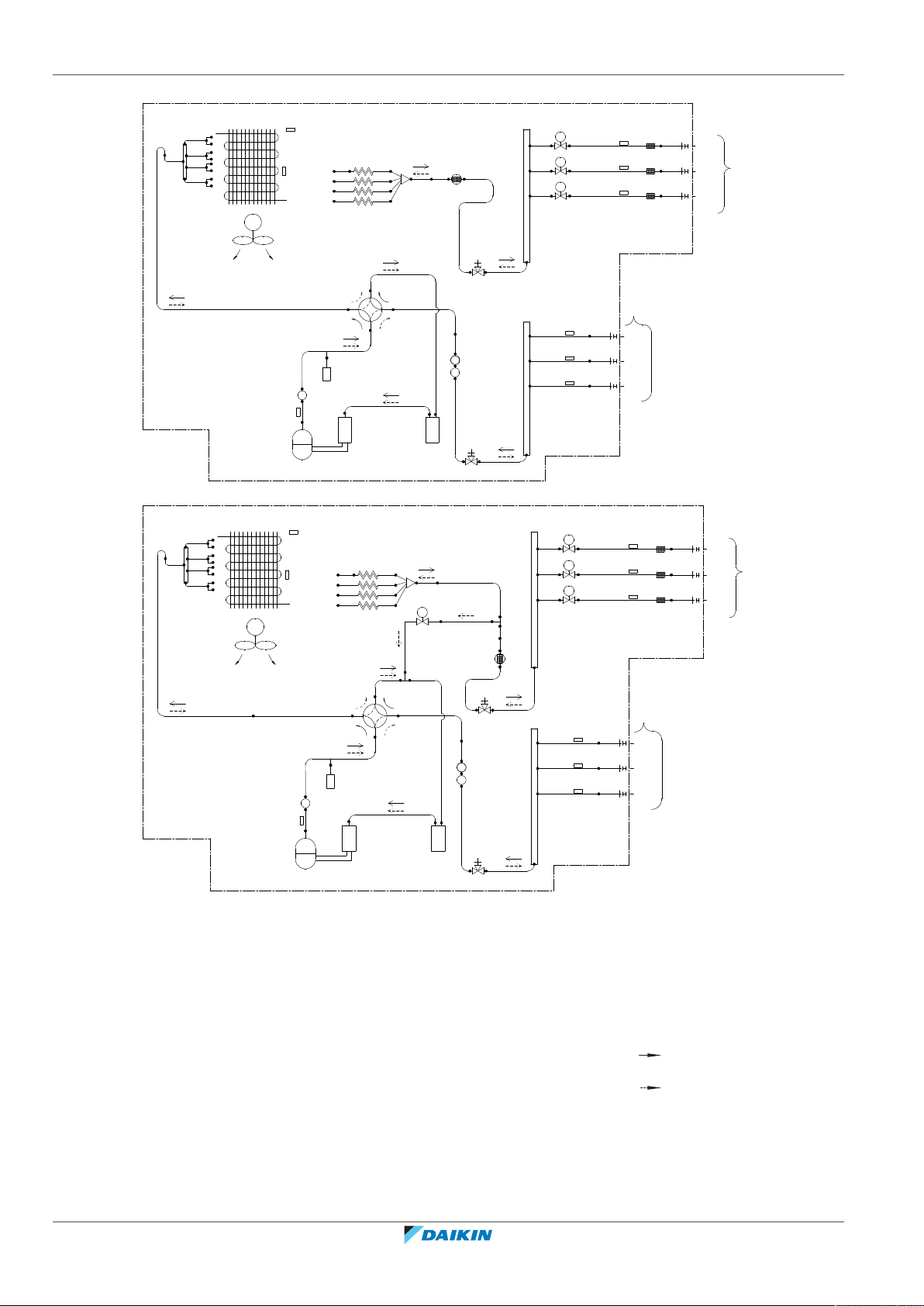

17.2 Rørledningsskjema: Utendørsanlegg.............................................................................................................................. 78

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

18 Ordliste 83

Referanseguide for montører

3

1 | Om dokumentasjonen

1 Om dokumentasjonen

1.1 Om dette dokumentet

Målpublikum

Autoriserte installatører

INFORMASJON

Dette apparatet er ment brukt av en ekspert eller kvalifiserte brukere i butikker, i
lettindustri og på gårder, eller for kommersielle formål og husholdningsbruk av ikke­profesjonelle.

ADVARSEL

Pass på at installasjon, service, vedlikehold, reparasjon og anvendte materialer
samsvarer med instruksjonene fra Daikin og også overholder gjeldende lovgivning, og
at dette kun utføres av fagfolk. I Europa og områder der IEC-standarder gjelder, er
EN/IEC 60335-2-40 gjeldende standard.

INFORMASJON

Dette dokumentet beskriver kun installeringsanvisningene som gjelder for
utendørsanlegget. Se i installeringshåndboken for innendørsanlegget når du skal
installere innendørsanlegget (montere innendørsanlegget, koble kjølemedierørene til
innendørsanlegget, koble de elektriske ledningene til innendørsanlegget …).

Dokumentasjonssett

Dette dokumentet er en del av et dokumentasjonssett. Hele settet består av:

▪ Generelle sikkerhetshensyn:

- Sikkerhetsinstruksjoner du MÅ lese før installering

- Format: Papir (i esken til utendørsenheten)

▪ Installeringshåndbok for utendørsanlegg:

- Installeringsanvisninger

- Format: Papir (i esken til utendørsenheten)

▪ Referanseguide for montører:

- Forberedelser før installering, referansedata osv.

- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/

product-information/

Oppdateringer av brukerdokumentasjonen kan være tilgjengelig på det regionale
Daikin-webområdet eller via forhandleren.

Referanseguide for montører

4

Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er oversettelser.

Tekniske data
▪ Et delsett med de nyeste tekniske dataene er tilgjengelig på det lokale nettstedet

til Daikin (tilgjengelig for alle).

▪ Det komplette settet med de nyeste tekniske dataene er tilgjengelig på Daikin

Business Portal (kreves godkjenning).

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

2 Generelle sikkerhetshensyn

2.1 Om dokumentasjonen

▪ Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er

oversettelser.

▪ I dette dokumentet er det beskrevet forholdsregler som tar for seg veldig viktig

emner. Følg dem nøye.

▪ Installeringen av systemet og samtlige aktiviteter som er beskrevet i

installeringshåndboken og i referanseguiden for montører, MÅ utføres av
autorisert installatør.

2.1.1 Betydning av advarsler og symboler

FARE

Angir en situasjon som fører til død eller alvorlig personskade.

2 | Generelle sikkerhetshensyn

FARE: FARE FOR DØDELIG ELEKTROSJOKK

Angir en situasjon som kan føre til elektrisk støt.

FARE: FARE FOR FORBRENNING/SKÅLDING

Angir en situasjon som kan føre til forbrenning/skålding på grunn av ekstremt varme
eller kalde temperaturer.

FARE: FARE FOR EKSPLOSJON

Angir en situasjon som kan føre til eksplosjon.

ADVARSEL

Angir en situasjon som kan føre til død eller alvorlig personskade.

ADVARSEL: ANTENNELIG MATERIALE

FORSIKTIG

Angir en situasjon som kan føre til mindre eller moderat personskade.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

MERKNAD

Angir en situasjon som kan føre til materiell skade.

INFORMASJON

Angir nyttige tips eller tilleggsinformasjon.

Symboler brukt på anlegget:

Referanseguide for montører

5

2 | Generelle sikkerhetshensyn

Symboler brukt i dokumentasjonen:

Symbol Forklaring

Les i installerings- og driftshåndboken samt anvisningsarket
for kabling før du installerer.

Les i servicehåndboken før du utfører vedlikeholds- og
serviceoppgaver.

Du finner mer informasjon i referanseguiden for montører og
brukere.

Anlegget inneholder roterende deler. Vær forsiktig når du
utfører service på eller inspiserer anlegget.

Symbol Forklaring

Angir en figurtittel eller en referanse til den.
Eksempel: " 1–3 Figurtittel" betyr "Figur 3 i kapittel 1".

Angir en tabelltittel eller en referanse til den.
Eksempel: " 1–3 Tabelltittel" betyr "Tabell 3 i kapittel 1".

2.2 For montøren

2.2.1 Generelt

Kontakt forhandleren hvis du er USIKKER på hvordan du monterer eller betjener
enheten.

FARE: FARE FOR FORBRENNING/SKÅLDING

▪ IKKE ta på kjølerørene, vannrørene eller innvendige deler under og rett etter

bruk. De kan være for varme eller for kalde. Gi dem tid til å få tilbake normal
temperatur. Bruk vernehansker hvis du må berøre dem.

▪ IKKE berør kjølemiddel som har lekket ut ved et uhell.

ADVARSEL

Hvis det gjøres feil ved montering eller tilkobling av utstyr eller tilbehør, kan det føre
til elektrisk støt, kortslutning, lekkasje, brann eller annen skade på utstyret. Bruk bare
tilbehør, tilleggsutstyr og reservedeler som er laget og godkjent av Daikin.

ADVARSEL

Sørg for at montering, testing og anvendte materialer overholder gjeldende
lovgivning (i tillegg til instruksjonene som er beskrevet i dokumentasjonen fra Daikin).

Referanseguide for montører

6

FORSIKTIG

Bruk hensiktsmessig personlig verneutstyr (vernehansker, vernebriller,…) når du
monterer, vedlikeholder eller utfører service på systemet.

ADVARSEL

Riv i stykker og kast emballasjens plastposer slik at barn ikke kan leke med dem.
Mulig risiko: kvelning.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

2 | Generelle sikkerhetshensyn

ADVARSEL

Ta nødvendige forholdsregler for å forhindre at enheten kan brukes som tilfluktssted
for små dyr. Små dyr som kommer i kontakt med elektriske deler, kan forårsake
feilfunksjon, røyk eller brann.

FORSIKTIG

Du må IKKE berøre anleggets luftinntak eller aluminiumsribber.

FORSIKTIG

▪ IKKE plasser gjenstander eller utstyr oppå enheten.
▪ Du må IKKE sitte, klatre eller stå på enheten.

MERKNAD

Arbeid på utendørsenheten bør utføres i tørre værforhold for å unngå
vanninntrengning.

Ifølge gjeldende lovgivning kan det være nødvendig å føre en loggbok for utstyret
med informasjon om vedlikehold, reparasjoner, testresultater, standbyperioder…

I tillegg SKAL som et minimum følgende informasjon oppgis på et tilgjengelig sted
på produktet:

▪ Instruksjoner for avstenging av systemet i et nødstilfelle
▪ Navn og adresse/telefonnummer til brannvesen, politi og sykehus
▪ Navn, adresse og dag- og kveldstelefonnummer for kontakt med brukerstøtte

I Europa gir EN378 den nødvendige veiledningen for denne loggboken.

2.2.2 Installasjonssted

▪ Sørg for nok plass rundt enheten til service/vedlikehold og luftsirkulasjon.
▪ Sørg for at installeringsstedet er solid nok til å bære vekten av og vibrasjoner fra

▪ Kontroller at området er godt ventilert. Ventilasjonslukene må IKKE blokkeres.
▪ Sørg for at enheten står plant.

IKKE installer enheten på følgende steder:

▪ I potensielt eksplosive omgivelser.
▪ På steder der det finnes maskiner som avgir elektromagnetiske bølger.

anlegget.

Elektromagnetiske bølger kan forstyrre styresystemet og forårsake funksjonsfeil i
utstyret.

Instruksjoner for utstyr som bruker kjølemedium R32

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

▪ På steder der det er fare for brann på grunn av utslipp av brennbare gasser (for

eksempel tynner- eller bensindamp), karbonfiber, antennelig støv.

▪ På steder der det produseres etsende gass (for eksempel svovelsyregass).

Korrosjon i kobberrør eller loddede deler kan forårsake lekkasje av kjølemiddel.

ADVARSEL: SVAKT ANTENNELIG MATERIALE

Kjølemediet i dette anlegget er svakt antennelig.

Referanseguide for montører

7

2 | Generelle sikkerhetshensyn

ADVARSEL

▪ Må IKKE perforeres eller brennes.
▪ Bruk IKKE andre midler enn de som anbefales av produsenten når du vil

fremskynde avisingen eller rengjøre utstyret.

▪ Husk at kjølemedium R32 IKKE avgir lukt.

ADVARSEL

Anlegget skal plasseres slik at det forhindrer mekanisk skade og i et godt ventilert
rom uten fungerende antenningskilder (for eksempel åpen flamme eller gassapparat
eller elektrisk varmeapparat i drift), og størrelsen på rommet skal være som angitt
nedenfor.

ADVARSEL

Pass på at installasjon, service, vedlikehold og reparasjon er i samsvar med
instruksjonene fra Daikin og gjeldende lovgivning (for eksempel nasjonale
gassforskrifter), og at de utføres av godkjent personell.

ADVARSEL

Hvis ett eller flere rom er tilkoblet anlegget via et kanalsystem, må det sikres at:

▪ det er ingen fungerende antenningskilder (som åpen flamme, gassapparat eller

elektrisk varmeapparat) hvis gulvarealet er mindre enn minimum gulvareal A
(m²);

▪ det ikke er installert andre apparater, som kan være potensielle antenningskilder,

i kanalsystemet (som varme overflater med temperaturer over 700°C og utstyr
med elektriske brytere);

▪ det kun brukes produsentgodkjente apparater i kanalsystemet;
▪ luftinntak OG luftutløp er tilkoblet direkte til samme rom via kanalen. IKKE bruk

tomrom som himling som kanal for luftinntaket eller luftutløpet.

MERKNAD

▪ Det skal tas forholdsregler for å unngå overdreven vibrering eller pulsering mot

kjølemedierørene.

▪ Verneanordninger, rør og rørdeler skal beskyttes i den grad det er mulig mot

miljøskader.

▪ Det skal iverksettes tiltak for utvidelse og sammentrekning av lange strekninger

med rør.

▪ Rør i kjølemediesystemer skal konstrueres og installeres slik at de minimerer

sannsynligheten for at hydrauliske støt skader systemet.

▪ Det innvendige utstyret og røropplegget skal monteres sikkert og beskyttes slik at

det ikke kan oppstå utilsiktede brister på utstyr eller rør som skyldes hendelser
som flytting av møbler eller oppussing.

FORSIKTIG

Bruk IKKE potensielle antenningskilder til å lete etter eller påvise kjølemedielekkasjer.

MERKNAD

▪ Du må IKKE benytte brukte skjøteelementer og kobberpakninger.
▪ Skjøteelementer mellom deler i kjølemediesystemet i en installasjon skal være

tilgjengelige for vedlikehold.

Referanseguide for montører

8

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

Krav til installeringsområdet

Contains fluorinated greenhouse gases

2

1

1

1

2

2

kg

tCO2eq

1000

GWP × kg

=

=

+

kg

=

kg

=

GWP: xxx

R32

ADVARSEL

Hvis utstyr inneholder kjølemedium R32, MÅ gulvarealet i rom der utstyret er
installert, betjenes og lagres, være større enn minimum gulvareal, som er angitt i
tabellen under A (m2). Dette gjelder for:

▪ Innendørsenhet uten føler for kjølemedielekkasje. Se i installeringshåndboken for

innendørsenhet med føler for kjølemedielekkasje

▪ Utendørsenheter som er installert eller som lagres innendørs (f.eks. vinterhage,

garasje, maskinrom)

MERKNAD

▪ Rørsystemet skal beskyttes mot fysiske skader.
▪ Installasjon av rørsystem skal holdes til et minimum.

Slik fastsetter du minimum gulvareal

1 Fastsett total mengde påfylt kjølemedium i systemet (= fabrikkfylt mengde

kjølemedium + ekstra mengde påfylt kjølemedium).

2 | Generelle sikkerhetshensyn

2 Fastsett hvilken graf eller tabell du skal bruke.

▪ For innendørsanlegg: Er anlegget takmontert, veggmontert eller

gulvmontert?

▪ For utendørsanlegg som er installert eller som lagres innendørs, avhenger

dette av installeringshøyden:

Hvis installeringshøyden er … Så skal du bruke grafen eller tabellen for

…

<1,8m Gulvmonterte anlegg

1,8≤x<2,2m Veggmonterte anlegg

≥2,2m Takmonterte anlegg

3 Bruk grafen eller tabellen til å fastsette minimum gulvareal.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Referanseguide for montører

9

2 | Generelle sikkerhetshensyn

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

1.843

9.55

2.21.8

2.4 2.8 3.2 3.6 4 4.4 4.8 5.2 5.6 6 6.4 6.8 7.2 7.6 8 8.4 8.8 9.22

2.6 3 3.4 3.8 4.2

4.6

5 5.4 5.8 6.2 6.6 7 7.4 7.8 8.2 8.6 9 9.4

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m [kg]

A

min

[m

2

]

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

4.4 165

m (kg)

A

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

8 40.5

8.2 42.6

8.4 44.7

8.6 46.8

8.8 49.0
9 51.3

9.2 53.6

9.4 55.9

9.55 57.7

8 60.5

8.2 63.6

8.4 66.7

8.6 69.9

8.8 73.2
9 76.6

9.2 80.0

9.4 83.6

9.55 86.2

8 545

8.2 572

8.4 601

8.6 629

8.8 659
9 689

9.2 720

9.4 752

9.55 776

Wall-mounted

unit

(b)

m (kg)

A

min

(m2)

Floor-standing

unit

(c)

m (kg)

A

min

(m2)

Referanseguide for montører

10

m Totalt påfylt kjølemedium i systemet

A

min

(a) Ceiling-mounted unit (=takmontert anlegg)
(b) Wall-mounted unit (=veggmontert anlegg)

Minimum gulvareal

(c) Floor-standing unit (=gulvmontert anlegg)

2.2.3 Kjølemedium – for R410A eller R32

Hvis det er aktuelt. Du finner mer informasjon om ditt bruksområde i
installeringshåndboken eller installatørens referanseguide.

MERKNAD

Sørg for at installasjonen av kjølemiddelrør overholder gjeldende lovgivning. I Europa
er EN378 den aktuelle standarden.

MERKNAD

Sørg for at lokalt røropplegg og tilkoblinger IKKE utsettes for belastninger.

ADVARSEL

Under testing må du ALDRI trykksette produktet utover maksimalt tillatt trykk (som
angitt på enhetens merkeplate).

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

2 | Generelle sikkerhetshensyn

ADVARSEL

Ta tilstrekkelige forholdsregler ved kjølemedielekkasje. Hvis det lekker ut
kjølemediegass, må området straks ventileres. Mulige risikoer:

▪ Overdreven konsentrasjon av kjølemedium i lukkede rom kan føre til

oksygenmangel.

▪ Det kan dannes giftig gass dersom kjølemediegass kommer i kontakt med ild.

FARE: FARE FOR EKSPLOSJON

Utpumping – kjølemedielekkasje. Hvis du vil utføre utpumping på systemet og det

er lekkasje i kjølemediekretsen:

▪ Du må IKKE bruke anleggets funksjon for automatisk utpumping, som samler opp

alt kjølemediet fra systemet i utendørsanlegget. Mulige konsekvens:
Kompressoren kan selvantenne og eksplodere fordi det kommer inn luft mens
kompressoren kjører.

▪ Bruk et separat gjenvinningssystem slik at anleggets kompressor IKKE må kjøre.

ADVARSEL

Kjølemedium skal ALLTID gjenvinnes. IKKE slipp dem ut direkte i miljøet. Bruk en
vakuumpumpe til å tømme installasjonen.

MERKNAD

Etter at alle rørene er blitt koblet til, må du kontrollere at det ikke er noen
gasslekkasjer. Bruk nitrogen til å utføre en gasslekkasjeregistrering.

MERKNAD

▪ Du må IKKE fylle på mer kjølemedium enn angitt mengde, for ellers kan

kompressoren bli ødelagt.

▪ Når kjølemediesystemet skal åpnes, MÅ kjølemediet håndteres i henhold til

gjeldende lovgivning.

ADVARSEL

Sørg for at det ikke finnes oksygen i systemet. Det kan kun fylles kjølemedium etter
at det er blitt utført en lekkasjetest og vakuumtørking.

Mulige konsekvens: Selvantennelse og eksplosjon av kompressoren på grunn av
oksygen som går inn i kompressoren i drift.

▪ Ved behov for ekstra påfylling, se anleggets merkeplate. Den angir typen

kjølemedium og nødvendig mengde.

▪ Enheten er fylt med kjølemedium fra fabrikken og enkelte systemer krever

kanskje ekstra påfylling av kjølemedium avhengig av rørstørrelser og -lengder.

▪ Bruk kun verktøy som er beregnet for den typen kjølemedium som brukes i

systemet, for å sikre riktig trykkmotstand samt hindre at det kommer inn
fremmedelementer i systemet.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

▪ Slik fyller du på flytende kjølemedium:

Referanseguide for montører

11

2 | Generelle sikkerhetshensyn

Hvis Så

Det finnes et hevertrør
(dvs. sylinderen er merket med

Fyll på sylinderen mens den er i stående
posisjon.

"Væskepåfyllingshevert tilkoblet")

Det finnes IKKE et hevertrør Fyll på sylinderen mens den står opp

ned.

▪ Åpne kjølemediesylindere sakte.
▪ Fyll på kjølemedium i væskeform. Hvis det fylles på som gass, kan dette forhindre

normal drift.

FORSIKTIG

Steng ventilen til kjølemedietanken omgående når påfyllingen av kjølemedium er
fullført eller hvis det tas en midlertidige pause. Hvis ventilen IKKE stenges omgående,
kan gjenværende trykk medføre at det fylles på ytterligere kjølemedium. Mulige
konsekvens: Feil kjølemediummengde.

2.2.4 Elektrisk

FARE: FARE FOR DØDELIG ELEKTROSJOKK

▪ Slå AV all strømtilførsel før du tar av dekselet på bryterboksen, tilkobler elektriske

ledninger eller berører elektriske deler.

▪ Koble fra strømtilførselen i minst 10minutter og mål spenningen ved kontaktene

til hovedkretsen for kondensatorer eller elektriske komponenter før du utfører
service. Spenningen MÅ være lavere enn 50 VDC før du kan berøre elektriske
komponenter. Du ser hvor kontaktene er plassert på koblingsskjemaet.

▪ Du må IKKE berøre elektriske komponenter med våte hender.
▪ Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.

ADVARSEL

Hvis det IKKE ble installert på fabrikken, MÅ det installeres en hovedbryter eller
annen frakoblingsanordning i det faste ledningsopplegget med en berøringsavstand
på alle poler som gir full frakobling ved overspenning kategoriIII.

Referanseguide for montører

12

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

2 | Generelle sikkerhetshensyn

ADVARSEL

▪ Bruk KUN kobberledninger.
▪ Pass på at det lokale ledningsopplegget samsvarer med gjeldende lovgivning.
▪ Alle lokale ledningsopplegg MÅ utføres i samsvar med koblingsskjemaet som

følger produktet.

▪ Klem ALDRI sammen buntede kabler, og sørg for at de IKKE kommer i kontakt

med røropplegget og skarpe kanter. Kontroller at kontakttilkoblingene ikke
utsettes for eksternt press.

▪ Sørg for å installere jordingsledninger. Anlegget må IKKE jordes til vannrør,

innkoblingsdemper eller telefonjording. Ufullstendig jording kan medføre
elektrisk støt.

▪ Forsikre deg om at anlegget kobles til en egen strømkrets. Bruk ALDRI en

strømtilførsel som deles med annet utstyr.

▪ Sørg for å montere nødvendige sikringer eller kretsbrytere.
▪ Sørg for å installere en jordfeilbryter. Hvis du ikke gjør det, kan det føre til

elektrisk støt eller brann.

▪ Ved installering av jordfeilbryteren må det kontrolleres at den er kompatibel med

vekselretteren (som må tåle høyfrekvent elektrisk støy) for å unngå at
jordfeilbryteren slår ut i utide.

FORSIKTIG

▪ Når du kobler til strømtilførselen: tilkoble jordkabelen først, før du oppretter

strømførende tilkoblinger.

▪ Når du kobler fra strømtilførselen: frakoble strømførende tilkoblinger først, før du

kobler fra jordingen.

▪ Lengden på lederne mellom festepunktet for strømledningen og selve

rekkeklemmen må være slik at de strømførende lederne strammes før
jordlederen i tilfelle strømledningen trekkes ut av ledningsfestet.

MERKNAD

Forholdsregler ved legging av strømledninger:

▪ IKKE koble ledninger av ulik tykkelse til rekkeklemmen for strømtilførsel (slakk i

strømledningen kan føre til unormal oppvarming).

▪ Følg figuren over når du tilkobler ledninger av samme tykkelse.
▪ Bruk angitt strømledning til ledningsopplegget, og tilkoble skikkelig. Deretter

fester du ledningen for å hindre at rekkeklemmen utsettes for eksternt press.

▪ Bruk riktig skrutrekker til å stramme kontaktskruene. En skrutrekker med for lite

hode vil skade hodet, og gjøre det umulig å stramme skruene skikkelig.

▪ Overstramming av kontaktskruene kan ødelegge dem.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Monter strømkabler minst 1 m unna TV- eller radioapparater for å unngå
interferens. Det kan hende at 1m ikke er tilstrekkelig, avhengig av radiobølgene.

ADVARSEL

▪ Når det elektriske arbeidet er utført, kontrollerer du at hver enkelt elektrisk del

og kontakt inne i boksen med elektriske deler er godt tilkoblet.

▪ Kontroller at alle deksler og lokk er lukket før du starter opp enheten.

Referanseguide for montører

13

2 | Generelle sikkerhetshensyn

MERKNAD

Bare aktuelt hvis strømforsyningen er trefaset, og kompressoren har en PÅ/AV­startmetode.

Dersom det finnes en mulighet for reversert fase etter et midlertidig strømbrudd og
strømmen går av og på mens produktet er i drift, kan du sette på en reversert
fasevernkrets lokalt. Dersom produktet kjøres med reversert fase, kan det ødelegge
kompressoren og andre deler.

Referanseguide for montører

14

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

3 | Spesifikke sikkerhetsinstruksjoner for montører

3 Spesifikke sikkerhetsinstruksjoner for

montører

Følg alltid sikkerhetsinstruksjonene og forskriftene nedenfor.

Installering av anlegg (se

ADVARSEL

Installering skal utføres av montør, og valg av materialer og installasjon skal være i
samsvar med gjeldende lovgivning. I Europa er EN378 gjeldende standard.

Installeringssted (se

"6.1Klargjøre installeringsstedet"[424]

FORSIKTIG

▪ Kontroller at installeringsstedet kan bære tyngden av enheten. Usikker

installering er livsfarlig. De kan også føre til vibrasjoner eller uvanlig driftsstøy.

▪ Sørg for at det er tilstrekkelig serviceplass.
▪ IKKE installer enheten slik at den er i kontakt med tak eller vegg, da dette kan

forårsake vibrasjoner.

ADVARSEL

Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel
åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).

Åpne anlegget (se

"6.2Åpne anlegget"[428]

"6Installasjon av enheten"[424]

)

)

)

FARE: FARE FOR DØDELIG ELEKTROSJOKK

Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.

FARE: FARE FOR FORBRENNING/SKÅLDING

FARE: FARE FOR DØDELIG ELEKTROSJOKK

Koble til kjølemedierørene (se

FORSIKTIG

▪ Ingen slaglodding eller sveising på stedet for anlegg fylt med R32-kjølemedium

ved utsendelse.

▪ Ved installering av kjølesystemet skal sammenkobling av deler der minst én del er

fylt, utføres ved at det tas hensyn til kravene nedenfor: i oppholdsrom er det ikke
tillatt med ikke-permanente skjøter for R32-kjølemedium, unntatt skjøter laget på
stedet som kobler innendørsanlegget direkte til røropplegget. Skjøter laget på
stedet som kobler røropplegget direkte til innendørsanlegg, skal være av en ikke­permanent type.

"7.2Koble til kjølemedierørene"[435]

)

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

FORSIKTIG

Det veggmonterte forgreningsrøret må IKKE kobles til utendørsanlegget når du bare
utfører rørarbeid uten å koble til innendørsanlegget for å legge til et annet
innendørsanlegg senere.

Referanseguide for montører

15

3 | Spesifikke sikkerhetsinstruksjoner for montører

FORSIKTIG

▪ IKKE bruk mineralolje på den konede delen.
▪ Du må IKKE bruke gamle rør tidligere installasjoner.
▪ For å garantere dette R32-anleggets levetid må det aldri installeres en tørker.

Tørkematerialet kan løse seg opp og skade systemet.

FORSIKTIG

▪ Bruk den koniske mutteren som er festet til anlegget.
▪ Påfør kjølemedieolje kun på konens innside for å forhindre gasslekkasje. Bruk

kjølemedieolje til R32.

▪ IKKE bruk forbindelser om igjen.

ADVARSEL

Koble røropplegget for kjølemedium forsvarlig før kjøring av kompressoren. Hvis
kjølemedierørene IKKE er tilkoblet og stengeventilen er åpen når kompressoren
kjører, vil det suges inn luft. Dette vil forårsake et unormalt trykk i kjølesyklusen som
kan føre til skade på utstyret og også personskade.

FORSIKTIG

▪ Ufullstendig konus kan forårsake lekkasje av kjølemediegass.
▪ Du må IKKE bruke koner på nytt. Bruk nye koner for å unngå lekkasje av

kjølemediegass.

▪ Bruk koniske muttere som følger med anlegget. Bruk av andre koniske muttere

kan forårsake lekkasje av kjølemediegass.

Kontrollere kjølemedierørene (

FARE: FARE FOR EKSPLOSJON

Anlegget må IKKE startes hvis det er vakuumert.

Fylle på kjølemedium (se

"8Fylle på kjølemiddel"[446]

ADVARSEL: SVAKT ANTENNELIG MATERIALE

Kjølemediet i dette anlegget er svakt antennelig.

ADVARSEL

Kjølemediet i enheten er svakt antennelig, men det lekker normalt IKKE. Hvis det
lekker kjølemedium ut i rommet som kommer i kontakt med flammen fra en
brenner, et varmeapparat eller en gasskomfyr, kan det føre til at det dannes skadelig
gass.

Slå av alle lettantennelige varmeapparater, luft ut rommet, og ta kontakt med
forhandleren der du kjøpte enheten.

Enheten må IKKE brukes før servicepersonell kan bekrefte at delen der
kjølemedielekkasjen oppstod, er reparert.

"7.3Kontrollere kjølerørene"[443]

)

)

Referanseguide for montører

16

ADVARSEL

Du må ALDRI ha direkte kontakt med kjølemedium som har lekket ut ved et uhell.
Dette kan føre til store sår som følge av frostskade.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

3 | Spesifikke sikkerhetsinstruksjoner for montører

ADVARSEL

▪ Bruk kun R32 som kjølemedium. Andre stoffer kan forårsake eksplosjoner og

ulykker.

▪ R32 inneholder fluoriserte drivhusgasser. Verdien for global oppvarmingsevne

(GWP) er 675. Disse gassene må IKKE luftes ut i atmosfæren.

▪ Bruk ALLTID vernebriller og hansker når du fyller på kjølemedium.

FORSIKTIG

For å unngå kompressorsammenbrudd må du IKKE fylle på mer enn den angitte
mengden med kjølemiddel.

Elektrisk installering (se

ADVARSEL

▪ Alt ledningsopplegg MÅ installeres av en autorisert elektriker og overholde

gjeldende lovgivning.

▪ Foreta elektriske tilkoblinger til det faste ledningsopplegget.
▪ Alle komponenter kjøpt på stedet og all elektrisk konstruksjon MÅ overholde

gjeldende lovgivning.

ADVARSEL

▪ Hvis strømforsyningen mangler eller har feil N-fase, kan utstyret gå i stykker.
▪ Etabler riktig jording. Enheten må IKKE jordes til vannrør, innkoblingsdemper eller

telefonjording. Ufullstendig jording kan medføre elektrisk støt.

▪ Installer nødvendige sikringer eller skillebrytere.
▪ Fest det elektriske ledningsopplegget med kabelfester slik at de IKKE kommer i

kontakt med skarpe kanter eller røropplegget, spesielt på høyttrykkssiden.

▪ IKKE bruk sammenteipede ledninger, ledninger med flertrådet leder,

skjøteledninger eller tilkoblinger fra et stjernesystem. De kan føre til
overoppheting, elektrisk støt eller brann.

▪ IKKE installer en fasekondensator, fordi denne enheten er utstyrt med

vekselretter. En fasekondensator vil redusere ytelsen og kan føre til ulykker.

"9Elektrisk installasjon"[450]

)

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

ADVARSEL

Bruk ALLTID multikjernekabler til strømforsyning.

ADVARSEL

Bruk en felles frakoblingsbryter med minst 3mm mellom alle kontaktpunkter som gir
full frakobling ved overspenning kategori III.

ADVARSEL

Hvis strømledningen blir skadet, SKAL den byttes av produsenten, serviceagenten
eller personer med tilsvarende kvalifikasjoner for å unngå farlige situasjoner.

ADVARSEL

IKKE koble strømledningen til innendørsenheten. Det kan føre til elektrisk støt eller
brann.

Referanseguide for montører

17

3 | Spesifikke sikkerhetsinstruksjoner for montører

ADVARSEL

▪ Bruk IKKE elektriske komponenter som er kjøpt lokalt, inne i produktet.
▪ Strømtilførselen til dreneringspumpen osv. må IKKE forgrenes fra rekkeklemmen.

Det kan føre til elektrisk støt eller brann.

ADVARSEL

Hold sammenkoblingsledningen unna eventuelle kobberrør uten varmeisolering, da
slike rør vil være svært varme.

FARE: FARE FOR DØDELIG ELEKTROSJOKK

Alle elektriske deler (inklusive termistorer) får strøm fra strømtilførselen. Du må ikke
berøre dem med bare hender.

FARE: FARE FOR DØDELIG ELEKTROSJOKK

Koble fra strømtilførselen i minst 10minutter og mål spenningen ved kontaktene til
hovedkretsen for kondensatorer eller elektriske komponenter før du utfører service.
Spenningen MÅ være lavere enn 50VDC før du kan berøre elektriske komponenter.
Du ser hvor kontaktene er plassert på koblingsskjemaet.

Fullføre installering av utendørsanlegg (se

utendørsanlegget"[456]

)

FARE: FARE FOR DØDELIG ELEKTROSJOKK

▪ Kontroller at anlegget er ordentlig jordet.
▪ Slå av strømmen før vedlikehold eller servicearbeid utføres.
▪ Sett på dekselet til bryterboksen før du slår på strømmen.

Vedlikehold og service (se

"14Vedlikehold og service"[467]

FARE: FARE FOR DØDELIG ELEKTROSJOKK

FARE: FARE FOR FORBRENNING/SKÅLDING

ADVARSEL

▪ Før vedlikehold eller reparasjonsarbeid påbegynnes på enheten, må

strømbryteren på tilførselspanelet ALLTID slås av, sikringene tas ut eller
verneanordningene åpnes.

▪ Berør IKKE strømførende deler før det er gått 10 minutter etter at

strømforsyningen er slått av, på grunn av fare for høy spenning.

▪ Vær oppmerksom på at enkelte deler i strømboksen er varme.
▪ Pass på at du IKKE berører et ledende punkt.
▪ Enheten må IKKE spyles. Dette kan medføre elektrisk støt eller brann.

"10Ferdigstille monteringen av

)

Referanseguide for montører

18

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

3 | Spesifikke sikkerhetsinstruksjoner for montører

FARE: FARE FOR DØDELIG ELEKTROSJOKK

▪ Bruk kompressoren kun på et jordet system.
▪ Slå av strømmen før du utfører service på kompressoren.
▪ Sett på plass dekselet på bryterboksen og servicedekselet etter utført service.

FORSIKTIG

Bruk alltid vernebriller og vernehansker.

FARE: FARE FOR EKSPLOSJON

▪ Bruk en rørkutter til å fjerne kompressoren.
▪ IKKE bruk skjærebrenner.
▪ Bruk bare godkjente kjølemedier og smøremidler.

FARE: FARE FOR FORBRENNING/SKÅLDING

Du må IKKE berøre kompressoren med bare hender.

Feilsøking (se

FARE: FARE FOR DØDELIG ELEKTROSJOKK

FARE: FARE FOR FORBRENNING/SKÅLDING

ADVARSEL

▪ Kontroller ALLTID at anlegget er frakoblet ledningsnettet før du inspiserer

▪ Når en sikkerhetsanordning er blitt utløst, må du stanse anlegget og finne ut

ADVARSEL

Forhindre fare som følge av utilsiktet ny innstilling av den termiske
sikringsautomaten: Strøm til dette apparatet MÅ IKKE gå via en ekstern bryterenhet,
slik som en tidsbryter, eller kobles til en krets som slås jevnlig PÅ og AV av
strømforsyningen.

"15Feilsøking"[469]

bryterboksen til anlegget. Slå av den respektive strømbryteren.

hvorfor anordningen ble utløst før du tilbakestiller den. Du må ALDRI
parallellkoble sikkerhetsanordninger eller endre verdiene deres til noe annet enn
fabrikkens standardinnstillinger. Kontakt forhandleren hvis du ikke finner årsaken
til problemet.

)

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

FARE: FARE FOR DØDELIG ELEKTROSJOKK

▪ Når anlegget ikke er i gang, er LEDene på kretskortet slått av for å spare strøm.
▪ Rekkeklemmen og kretskortet kan være strømførende også når LEDene ikke lyser.

Referanseguide for montører

19

4 | Om esken

4 Om esken

4.1 Oversikt: om boksen

4.2 Utendørsanlegg

Dette kapittelet beskriver hva du må gjøre etter at boksen med utendørs- og
innendørsenheten leveres på stedet.

Ta hensyn til følgende:

▪ Ved levering MÅ det undersøkes om anlegget er skadet. Eventuelle skader MÅ

rapporteres umiddelbart til transportørens klagebehandler.

▪ Bring den innpakkede enheten så nær installeringsstedet som mulig for å unngå

at det oppstår skader under transport.

▪ Klargjør på forhånd den veien du vil anlegget skal føres inn.

4.2.1 Slik pakker du opp utendørsenheten

Referanseguide for montører

20

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

4 | Om esken

1

2

1× 1× 1×

1×

6×

1×

a

1×

b c d e

3×

1×

1×

i j

g h

f

4.2.2 Slik fjerner du tilbehør fra utendørsanlegget

1 Løft utendørsanlegget.

FORSIKTIG

Du skal bare håndtere utendørsanlegget som vist nedenfor:

2 Fjern tilbehøret i bunnen av pakken.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Referanseguide for montører

21

4 | Om esken

a Installeringshåndbok for utendørsanlegg
b Generelle sikkerhetshensyn

c Etikett for fluoriserte drivhusgasser
d Flerspråklig etikett for fluoriserte drivhusgasser
e Dreneringsmuffe

f Skruepose. Skruene brukes til å feste forankringsbånd for elektriske ledninger.
g Dreneringslokk (lite)
h Dreneringslokk (stort)

i Reduksjonsventilenhet

j Energimerking

Referanseguide for montører

22

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

5 Om enheten

Hybrid for multi eller generatoren for varmtvann til husholdningsbruk for multi
regnes som tilkobling for 1 rom.

Du finner korrekt kombinasjon i kombinasjonstabellen og i installeringshåndboken
for hybrid for multi eller generatoren for varmtvann til husholdningsbruk for multi.

5 | Om enheten

INFORMASJON

Det er IKKE mulig å tilkoble et innendørsanlegg for kun 1 rom. Sørg for å tilkoble
innendørsanlegg for minst 2 rom.

INFORMASJON

Avhengig av anleggene og/eller installeringsforholdene kan det være nødvendig å
tilkoble de elektriske ledningene før du fyller på kjølemediet.

ADVARSEL: SVAKT ANTENNELIG MATERIALE

Kjølemediet i dette anlegget er svakt antennelig.

INFORMASJON

Du finner grenseverdiene for drift i de nyeste tekniske dataene for utendørsanlegget
på det lokale nettstedet til Daikin (tilgjengelig for alle).

5.1 Oversikt: Om enheten

Dette kapitlet inneholder informasjon om følgende:

5.2 Identifikasjon

MERKNAD

Ved installering eller vedlikehold av flere enheter samtidig må du passe på at du IKKE
forveksler servicepaneler for forskjellige modeller.

5.2.1 Identifikasjonsmerke: utendørsenhet

Plassering

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Referanseguide for montører

23

6 | Installasjon av enheten

6 Installasjon av enheten

I dette kapitlet

ADVARSEL

Installering skal utføres av montør, og valg av materialer og installasjon skal være i
samsvar med gjeldende lovgivning. I Europa er EN378 gjeldende standard.

6.1 Klargjøre installeringsstedet................................................................................................................................................... 24

6.1.1 Krav til installeringssted for utendørsanlegget...................................................................................................... 25

6.1.2 Tilleggskrav til installeringssted for utendørsanlegget på steder der det er kaldt ............................................... 27

6.2 Åpne anlegget......................................................................................................................................................................... 28

6.2.1 Om å åpne enheten ............................................................................................................................................... 28

6.2.2 Slik åpner du utendørsanlegget ............................................................................................................................. 28

6.3 Montere utendørsanlegget .................................................................................................................................................... 28

6.3.1 Om montering av utendørsanlegget ..................................................................................................................... 28

6.3.2 Forholdsregler ved montering av utendørsanlegget............................................................................................. 29

6.3.3 Klargjøre installeringsstrukturen............................................................................................................................ 29

6.3.4 Slik monterer du utendørsanlegget ....................................................................................................................... 30

6.3.5 Slik sikrer du dreneringen ...................................................................................................................................... 30

6.3.6 Slik forhindrer du at utendørsanlegget velter ....................................................................................................... 31

6.1 Klargjøre installeringsstedet

IKKE installer enheten på steder som ofte brukes som arbeidsplass. I tilfelle
bygningsarbeid (f.eks. slipearbeid) der det dannes mye støv, MÅ enheten dekkes
til.

Velg et installeringssted med tilstrekkelig plass til å transportere enheten inn og ut.

FORSIKTIG

▪ Kontroller at installeringsstedet kan bære tyngden av enheten. Usikker

installering er livsfarlig. De kan også føre til vibrasjoner eller uvanlig driftsstøy.

▪ Sørg for at det er tilstrekkelig serviceplass.
▪ IKKE installer enheten slik at den er i kontakt med tak eller vegg, da dette kan

forårsake vibrasjoner.

▪ Velg et sted der driftsstøyen eller varm/kald luft fra anlegget ikke vil være til

sjenanse.

▪ Sørg for nok plass rundt enheten til service/vedlikehold og luftsirkulasjon.
▪ Unngå områder der brennbar gass eller produkt kan lekke ut.
▪ Installer anlegg, strømkabler og kommunikasjonsledning minst 3m unna TV eller

radio for å forhindre forstyrrelser. Avhengig av radiobølgene kan det hende 3m
ikke er tilstrekkelig.

Referanseguide for montører

24

MERKNAD

IKKE plasser noe under innendørs- eller utendørsanlegget som ikke må utsettes for
fuktighet. Ellers kan kondens fra anlegget eller kjølemedierørene, smuss fra
luftfilteret eller tett drenering føre til at det drypper og skade eller skitne til det som
måtte befinne seg under anlegget.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

ADVARSEL

≤1200

>100

>100

>50

>350

>350

(mm)(mm)

a

b

b

a

>250

>300

(mm)

Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel
åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).

6.1.1 Krav til installeringssted for utendørsanlegget

INFORMASJON

Les også gjennom kravene nedenfor:

▪ "2Generelle sikkerhetshensyn"[45].
▪ "7.1.3Lengde på kjølemedierør og høydeforskjell"[434].

Vær oppmerksom på følgende retningslinjer for avstander:

6 | Installasjon av enheten

a Luftutløp
b Luftinntak

La det være 300 mm arbeidsplass under taket og 250 mm til service på rør og
ledninger.

MERKNAD

▪ IKKE stable enheter oppå hverandre.
▪ IKKE heng enheten i et tak.

Sterke vinder (≥18km/t) mot utendørsenhetens luftutslipp forårsaker kortslutning
(innsuging av utslippsluft). Dette kan medføre:

▪ forringelse av driftskapasiteten
▪ hyppig frostdannelse ved drift med oppvarming
▪ forstyrrelse av driften pga. av synkende lavt trykk eller økende høyt trykk

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

▪ en defekt vifte (hvis en sterk vind blåser direkte på viften, kan den begynne å

rotere veldig raskt inntil den går i stykker).
Det er anbefalt å montere en ledeplate når luftutslippet er utsatt for vind.
Det anbefales å installere utendørsenheten med luftinntaket vendt mot veggen og

IKKE direkte eksponert for vinden.

Referanseguide for montører

25

6 | Installasjon av enheten

b

a

b

c

b

c

a

a Ledeplate
b Rådende vindretning

c Luftutløp

IKKE installer enheten på følgende steder:

▪ Lydfølsomme områder (f.eks. nær et soverom), for å unngå forstyrrelser pga.

driftsstøy.
Merknad: Hvis lyden måles under faktiske installeringsforhold, kan den målte

verdien være høyere enn lydtrykknivået som er nevnt i lydspekteret i databoken
på grunn av omgivelsesstøy og lydrefleksjoner.

INFORMASJON

Nivået på lydtrykk er lavere enn 70dBA.

▪ Steder der det kan finnes mineraloljetåke, sprut eller damp i luften. Plastdeler

kan brytes ned og falle ut eller føre til vannlekkasje.

Det anbefales IKKE å installere anlegget på følgende steder fordi det kan redusere
anleggets levetid:

▪ Der spenningen varierer kraftig
▪ I kjøretøyer eller skip
▪ Der det forekommer syreholdig eller basisk damp

Installering ved kysten. Pass på at utendørsanlegget IKKE utsettes for direkte vind

fra havet. Dette er for å forhindre korrosjon som følge av høye saltnivåer i luften,
som kan redusere anleggets levetid.

Installer utendørsanlegget vekk fra direkte vind fra havet.
Eksempel: Bak bygningen.

Referanseguide for montører

26

Hvis utendørsanlegget er utsatt for direkte vind fra havet, må du sette opp en
levegg.

▪ Høyden på levegg ≥1,5 × høyden på utendørsanlegg
▪ Følg kravene til serviceplass når du setter opp leveggen.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

6 | Installasjon av enheten

a

b

c

d

c

d

a

b

c

c

d

a Vind fra havet
b Bygning

c Utendørsanlegg

d Levegg

Utendørsanlegget er kun konstruert for installering utendørs og for
omgivelsestemperaturer innenfor områdene nedenfor (med mindre annet er
angitt i driftshåndboken for det tilkoblede innendørsanlegget):

Kjølemodus Varmemodus

–10~46°C DB –15~24°C DB

6.1.2 Tilleggskrav til installeringssted for utendørsanlegget på steder der det er kaldt

Beskytt utendørsenheten mot direkte snøfall, og sørg for at utendørsenheten
ALDRI tilsnøs.

a Snøpresenning eller -overbygg
b Pidestall

c Rådende vindretning

d Luftutløp

Det anbefales at det er minst 150mm fri plass under anlegget (300 mm i snørike
områder). Sørg i tillegg for at anlegget er plassert minst 100 mm over maksimal
forventet snøhøyde. Om nødvendig bør det bygges en sokkel. Se "6.3 Montere

utendørsanlegget"[428] for flere opplysninger.

I områder med stort snøfall er det svært viktig å velge et installeringssted hvor
snøen IKKE vil berøre anlegget. Hvis det er fare for snøfall sidelengs, må du sørge
for at varmevekslerkonvektoren IKKE berøres av snøen. Monter om nødvendig et

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

overbygg eller tak og en sokkel.

Referanseguide for montører

27

6 | Installasjon av enheten

3×

2

1

6.2 Åpne anlegget

6.2.1 Om å åpne enheten

6.2.2 Slik åpner du utendørsanlegget

Enheten må åpnes til bestemte tider. Eksempel:

▪ Når du kobler til kjølemedierørene
▪ Ved tilkobling av det elektriske ledningsopplegget
▪ Ved vedlikehold og service på enheten

FARE: FARE FOR DØDELIG ELEKTROSJOKK

Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.

FARE: FARE FOR DØDELIG ELEKTROSJOKK

FARE: FARE FOR FORBRENNING/SKÅLDING

6.3 Montere utendørsanlegget

6.3.1 Om montering av utendørsanlegget

Når

Utendørs- og innendørsenheten må være installert før du kan koble til
kjølemedierør.

Referanseguide for montører

28

Typisk arbeidsflyt

Montering av utendørsenhet består vanligvis av følgende trinn:

1 Klargjøring av monteringsstrukturen.
2 Montering av utendørsenheten.
3 Sørge for drenering.
4 Beskytt enheten mot snø og vind ved å montere et snødeksel og skjermplater.

Se "6.1Klargjøre installeringsstedet"[424].

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

6.3.2 Forholdsregler ved montering av utendørsanlegget

20 mm

(mm)

353

600

240

240

a

INFORMASJON

Les også forholdsregler og krav i de følgende kapitlene:

▪ "2Generelle sikkerhetshensyn"[45]
▪ "6.1Klargjøre installeringsstedet"[424]

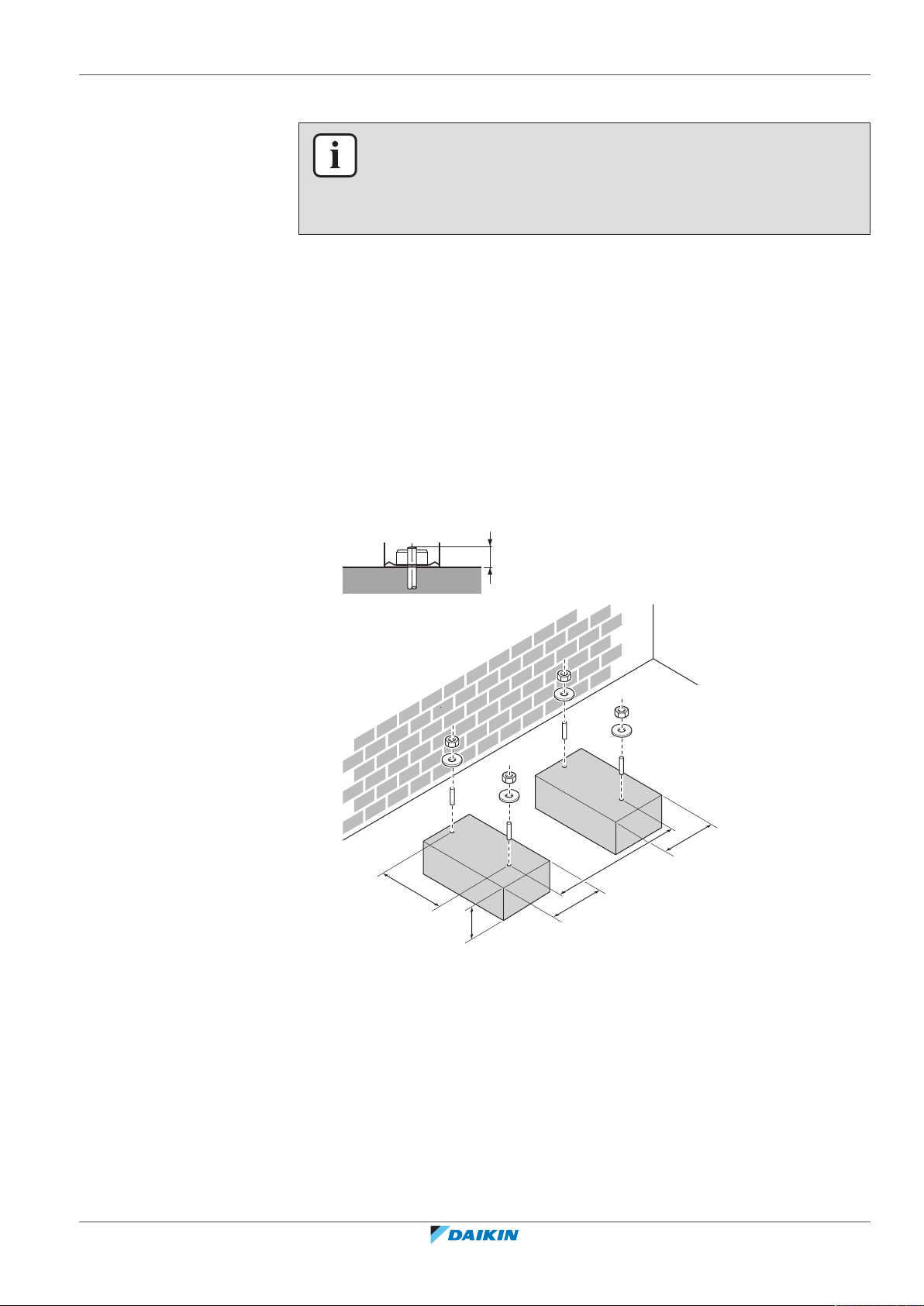

6.3.3 Klargjøre installeringsstrukturen

Kontroller styrken og planheten til monteringsunderlaget slik at anlegget ikke
forårsaker vibrasjoner og støy.

Bruk vibrasjonsfast gummi (kjøpes lokalt) i tilfeller der vibrasjoner kan overføres til
bygningen.

Anlegget kan installeres direkte på en betongveranda eller annet massivt underlag
så lenge dreneringen er god.

Fest anlegget sikkert ved hjelp av ankerboltene i samsvar med
fundamenttegningen.

Klargjør 4 sett med M8 eller M10 ankerbolter, muttere og underlagsskiver (kjøpes
lokalt).

6 | Installasjon av enheten

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

a 100mm over forventet snønivå

Referanseguide for montører

29

6 | Installasjon av enheten

4× M8/M10

a

6.3.4 Slik monterer du utendørsanlegget

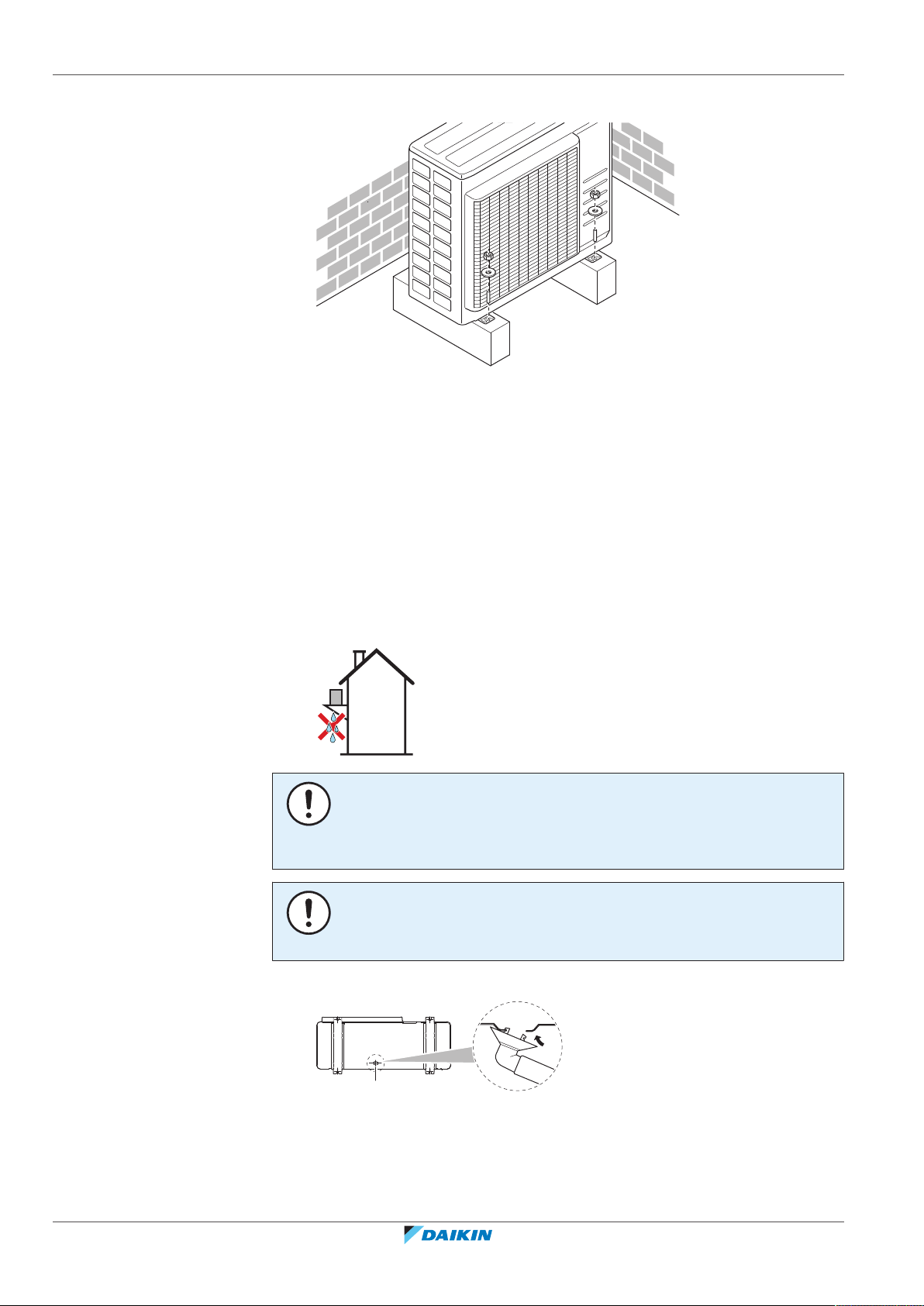

6.3.5 Slik sikrer du dreneringen

▪ Sørg for at kondensvann kan tømmes på forsvarlig måte.
▪ Installer enheten på en sokkel for å sikre god drenering og unngå ansamling av is.
▪ Lag til en renne for dreneringsvann rundt fundamentet slik at avløpsvann kan

dreneres vekk fra enheten.

▪ Unngå at dreneringsvannet oversvømmer gangveien så den IKKE blir glatt ved

frost.

▪ Hvis du monterer enheten på en ramme, må du plassere en vanntett plate innen

150mm fra enhetens underside for å forhindre inntrengning av vann og unngå at
dreneringsvannet drypper (se følgende illustrasjon).

MERKNAD

På kalde steder må det IKKE brukes dreneringsmuffe, -slange og -lokk (stort, lite) med
utendørsanlegget. Det må iverksettes nødvendige tiltak slik at evakuert kondensvann
IKKE kan fryse.

MERKNAD

Hvis dreneringshullene på utendørsanlegget blokkeres av monteringssokkel eller
gulvflate, må du plassere ekstra fotstykker på ≤ 30mm under utendørsanleggets ben.

▪ Bruk en dreneringsplugg til drenering ved behov.

Lukke dreneringshullene og feste dreneringsmuffen

Referanseguide for montører

30

a Dreneringshull

1 Installer dreneringslokk (tilleggsutstyr f) og (tilleggsutstyr g). Pass på at

kantene til dreneringslokkene dekker helt over hullene.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

2 Installer dreneringsmuffen.

a cb b b

a
a

a Dreneringshull. Installer et dreneringslokk (stort).
b Dreneringshull. Installer et dreneringslokk (lite).

c Dreneringshull for dreneringsmuffe

6.3.6 Slik forhindrer du at utendørsanlegget velter

Hvis anlegget installeres på steder som er utsatt for kraftig vind, må du ta spesielt
hensyn til følgende:

1 Klargjør 2 kabler som angitt i følgende illustrasjon (kjøpes lokalt).
2 Plasser de 2 kablene over utendørsanlegget.
3 Sett inn en gummiplate mellom kablene og utendørsanlegget for å forhindre

at kablene riper opp lakken (kjøpes lokalt).

4 Fest endene på kablene.

6 | Installasjon av enheten

5 Stram kablene.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Referanseguide for montører

31

7 | Montering av rør

7 Montering av rør

I dette kapitlet

7.1 Klargjøre røropplegg for kjølemiddel ..................................................................................................................................... 32

7.1.1 Krav til røropplegg for kjølemiddel ........................................................................................................................ 32

7.1.2 Isolasjon av kjølemiddelrør .................................................................................................................................... 33

7.1.3 Lengde på kjølemedierør og høydeforskjell .......................................................................................................... 34

7.2 Koble til kjølerøropplegget ..................................................................................................................................................... 35

7.2.1 Om tilkobling av kjølemedierørene ....................................................................................................................... 35

7.2.2 Forholdsregler ved tilkobling av kjølemedierør..................................................................................................... 35

7.2.3 Retningslinjer ved tilkobling av kjølemedierør ...................................................................................................... 36

7.2.4 Retningslinjer for rørbøying ................................................................................................................................... 37

7.2.5 Slik lager du bul på rørenden ................................................................................................................................. 37

7.2.6 Tilkoblinger mellom utendørs- og innendørsanlegg ved bruk av overganger ...................................................... 38

7.2.7 Bruke avstengingsventilen og utløpsporten .......................................................................................................... 41

7.2.8 Koble kjølemedierørene til utendørsanlegget....................................................................................................... 42

7.3 Kontrollere kjølerørene .......................................................................................................................................................... 43

7.3.1 Om kontroll av røropplegg for kjølemiddel ........................................................................................................... 43

7.3.2 Forholdsregler når du kontrollerer kjølemedierørene .......................................................................................... 43

7.3.3 Slik ser du etter lekkasjer ....................................................................................................................................... 43

7.3.4 Slik utfører du vakuumtørking ............................................................................................................................... 44

7.1 Klargjøre røropplegg for kjølemiddel

7.1.1 Krav til røropplegg for kjølemiddel

INFORMASJON

Les også om forholdsregler og krav under "2Generelle sikkerhetshensyn"[45].

MERKNAD

Røropplegget og andre trykksatte deler skal være egnet for kjølemedium. Bruk
sømløst kobberrør, deoksidert med fosforsyre, for kjølemedium.

▪ Rørmateriale: Sømløst kobberrør som er deoksidert med fosforsyre.
▪ Rørdiameter:

2MXM68

Væskerør 2× Ø6,4mm (1/4")

Gassrør 1× Ø9,5mm (3/8")

3MXM40, 3MXM52, 3MXM68, 3AMXM52, 3MXF52, 3AMXF52, 3MXF68

1× Ø12,7mm (1/2")

Referanseguide for montører

32

Væskerør 3× Ø6,4mm (1/4")

Gassrør 1× Ø9,5mm (3/8")

2× Ø12,7mm (1/2")

4MXM68

Væskerør 4× Ø6,4mm (1/4")

Gassrør 2× Ø9,5mm (3/8")

2× Ø12,7mm (1/2")

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

7 | Montering av rør

t

Ø

ØiØ

i

t

ØpØ

p

4MXM80

Væskerør 4× Ø6,4mm (1/4")

Gassrør 1× Ø9,5mm (3/8")

1× Ø12,7mm (1/2")
2× Ø15,9mm (5/8")

5MXM90

Væskerør 5× Ø6,4mm (1/4")

Gassrør 2× Ø9,5mm (3/8")

1× Ø12,7mm (1/2")
2× Ø15,9mm (5/8")

▪ Rørenes herdingsgrad og tykkelse:

Ytre diameter (Ø) Herdingsgrad Tykkelse (t)

(a)

6,4mm (1/4")
9,5mm (3/8")
12,7mm (1/2")

15,9mm (5/8") ≥1mm

(a)

Det kan være behov for en større rørtykkelse avhengig av gjeldende lovgivning og det
maksimale arbeidstrykket (se "PS High" på anleggets merkeplate).

Bruk av overganger kan være nødvendig avhengig av innendørsanlegget. Se

"7.2.6 Tilkoblinger mellom utendørs- og innendørsanlegg ved bruk av
overganger"[438] for mer informasjon.

7.1.2 Isolasjon av kjølemiddelrør

▪ Bruk polyetylenskum som isolasjonsmateriale:

- med en varmeoverføringsgrad mellom 0,041 og 0,052 W/mK (0,035 og

0,045kcal/mh°C)

- med en varmemotstand på minst 120°C

▪ Isolasjonstykkelse

Utvendig rørdiameter

(Øp)

Herdet (O) ≥0,8mm

Isolasjonens innvendige

diameter (Øi)

Isolasjonstykkelse (t)

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 10~14mm ≥13mm

12,7mm (1/2") 14~16mm ≥13mm

15,9mm (5/8") 16~20mm ≥13mm

Hvis temperaturen er høyere enn 30°C og luftfuktigheten er høyere enn RH80%,
må tykkelsen på isolasjonsmaterialet være minst 20mm for å unngå kondensering
på isolasjonens overflate.

Bruk separate varmeisolasjonsrør til kjølemedierør for gass og væske.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Referanseguide for montører

33

7 | Montering av rør

7.1.3 Lengde på kjølemedierør og høydeforskjell

INFORMASJON

Til hybrid for multi og generatoren for varmtvann til husholdningsbruk for multi kan
du se i installeringshåndboken for innendørsanlegget angående maksimum tillatt
lengde på kjølemedierør og høydeforskjell.

Jo kortere kjølemedierør, desto bedre ytelse har systemet.
Rørlengden og høydeforskjellene må samsvare med kravene nedenfor.

Modell Minimum påkrevd plass

2MXM68, 3MXM40, 3MXM52,

4,7m

2

3AMXM52, 3MXF52, 3AMXF52

3MXM68, 3MXF68 5,5m

4MXM68 6,5m

4MXM80 9,8m

5MXM90 10,4m

2

2

2

2

Korteste tillatte lengde per rom er 3m.

Utendørsanlegg Lengde på kjølemedierør til

hvert innendørsanlegg

2MXM68, 3MXM40,

≤25m ≤50m

Total lengde på
kjølemedierør

3MXM52,
3AMXM52,
3MXM68, 3MXF52,
3AMXF52, 3MXF68,

4MXM68 ≤60m

4MXM80 ≤70m

5MXM90 ≤75m

INFORMASJON

Ved kombinasjon av utendørsanlegget 3MXM40N8 eller 3MXM52N8 med
innendørsanleggene CVXM-A og/eller FVXM-A, MÅ den totale lengden på
kjølemedierør for væske være ≤30m.

Utendørsanlegg installert

Høydeforskjell utendørs–
innendørs

≤15m ≤7,5m

Høydeforskjell
innendørs–innendørs

høyere enn
innendørsanlegg

Referanseguide for montører

34

Utendørsanlegg installert
lavere enn minst 1
innendørsanlegg

≤7,5m ≤15m

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

7.2 Koble til kjølerøropplegget

FORSIKTIG

▪ Ingen slaglodding eller sveising på stedet for anlegg fylt med R32-kjølemedium

ved utsendelse.

▪ Ved installering av kjølesystemet skal sammenkobling av deler der minst én del er

fylt, utføres ved at det tas hensyn til kravene nedenfor: i oppholdsrom er det ikke
tillatt med ikke-permanente skjøter for R32-kjølemedium, unntatt skjøter laget på
stedet som kobler innendørsanlegget direkte til røropplegget. Skjøter laget på
stedet som kobler røropplegget direkte til innendørsanlegg, skal være av en ikke­permanent type.

FORSIKTIG

Det veggmonterte forgreningsrøret må IKKE kobles til utendørsanlegget når du bare
utfører rørarbeid uten å koble til innendørsanlegget for å legge til et annet
innendørsanlegg senere.

7.2.1 Om tilkobling av kjølemedierørene

Før tilkobling av kjølemedierørene

7 | Montering av rør

Kontroller at utendørsanlegget og innendørsanlegget er montert.

Typisk arbeidsflyt

Tilkobling av kjølemedierørene omfatter følgende:

▪ Koble kjølemedierøret til innendørsanlegget
▪ Koble kjølemedierøret til utendørsanlegget
▪ Isolere kjølemedierørene
▪ Husk på retningslinjene for følgende:

- Rørbøying

- Koning av rørender

- Bruk av avstengingsventilene

7.2.2 Forholdsregler ved tilkobling av kjølemedierør

INFORMASJON

Les også om forholdsregler og krav i kapitlene nedenfor:

▪ "2Generelle sikkerhetshensyn"[45]
▪ "7.1Klargjøre røropplegg for kjølemiddel"[432]

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

FARE: FARE FOR FORBRENNING/SKÅLDING

FORSIKTIG

▪ IKKE bruk mineralolje på den konede delen.
▪ Du må IKKE bruke gamle rør tidligere installasjoner.
▪ For å garantere dette R32-anleggets levetid må det aldri installeres en tørker.

Tørkematerialet kan løse seg opp og skade systemet.

Referanseguide for montører

35

7 | Montering av rør

FORSIKTIG

▪ Bruk den koniske mutteren som er festet til hovedanlegget.
▪ Påfør kjølemedieolje kun på konens innside for å forhindre gasslekkasje. Bruk

kjølemedie olje til R32.

▪ IKKE bruk forbindelser om igjen.

MERKNAD

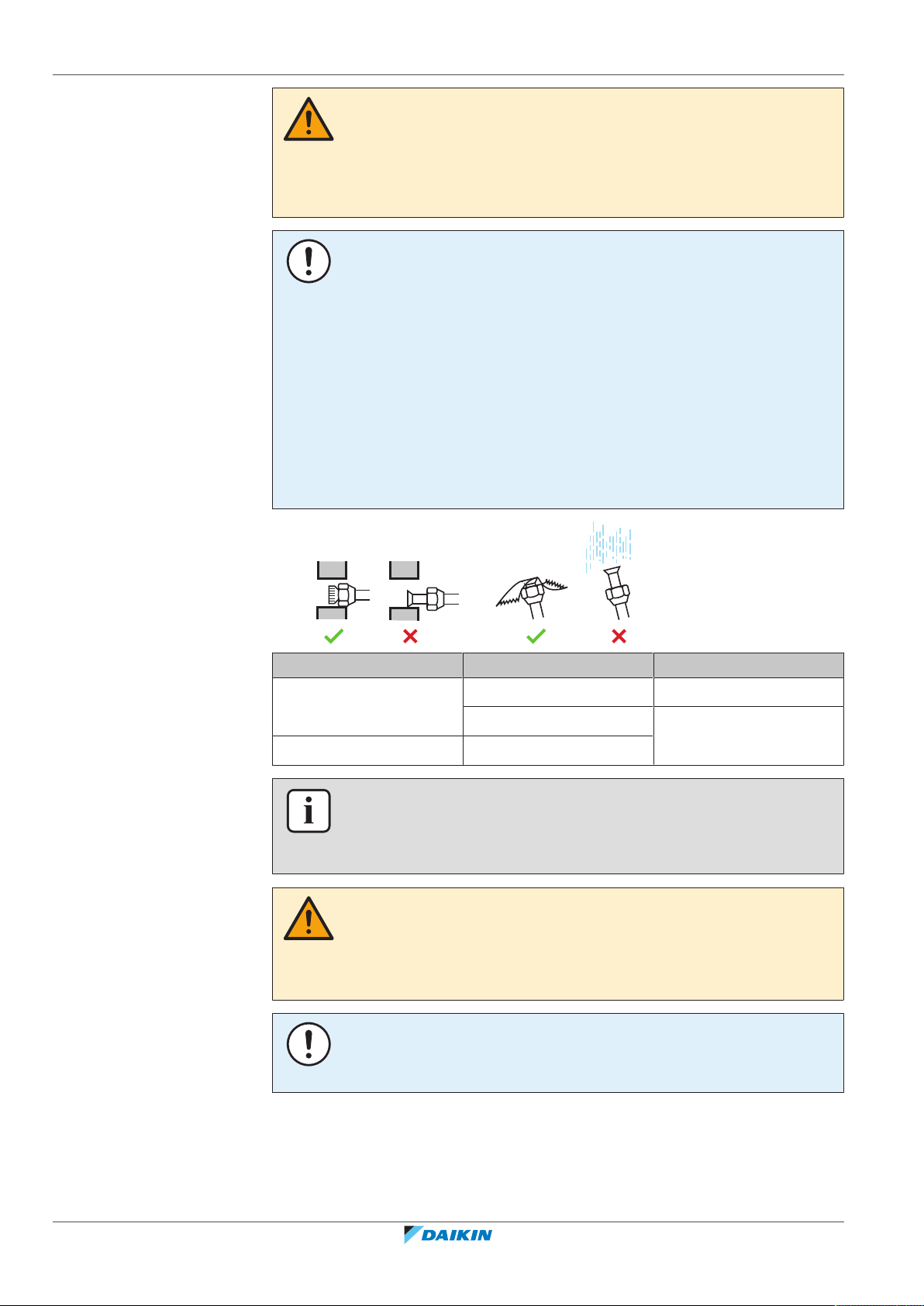

Ta følgende forholdsregler for kjølemedierør:

▪ Unngå at noe annet enn det spesifiserte kjølemediet blir blandet inn i

kjølemediesyklusen (f.eks. luft).

▪ Bruk bare R32 når du tilfører kjølemedium.
▪ Bruk bare installasjonsverktøy (for eksempel manifoldmålersett) som bare brukes

på R32-installasjoner for å stå imot trykket og forhindre at det kommer
fremmedlegemer (for eksempel mineraloljer og fukt) inn i systemet.

▪ Installer røropplegget slik at koningen IKKE utsettes for mekanisk belastning.
▪ Beskytt rørene som beskrevet i tabellen nedenfor for å forhindre at det kommer

inn smuss, fuktighet eller støv i rørene.

▪ Vær forsiktig når du fører kobberrør gjennom veggene (se figuren nedenfor).

Enhet Monteringsperiode Beskyttelsesmetode

Utendørsenhet >1måned Klem røret

<1måned Klem eller bruk tape på

Innendørsenhet Uavhengig av periode

røret

INFORMASJON

IKKE åpne kjølemiddelets avstengningsventil før du kontrollerer kjølemiddelets
røropplegg. Når du må etterfylle kjølemiddel, anbefales det å åpne kjølemiddelets
avstengningsventil etter påfylling.

ADVARSEL

Koble røropplegget for kjølemedium forsvarlig før kjøring av kompressoren. Hvis
kjølemedierørene IKKE er tilkoblet og stengeventilen er åpen når kompressoren
kjører, vil det suges inn luft. Dette vil forårsake et unormalt trykk i kjølesyklusen som
kan føre til skade på utstyret og også personskade.

MERKNAD

Selv om avstengingsventilen er helt stengt, så kan kjølemediet lekke langsomt ut. La
derfor IKKE den koniske mutteren være tatt av over lengre tid.

7.2.3 Retningslinjer ved tilkobling av kjølemedierør

Referanseguide for montører

36

Ta følgende forholdsregler når du kobler til rør:

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

7 | Montering av rør

a

b

c

d

R=

0.4~0.8

±2

45°

90°

±2

ØA

a b

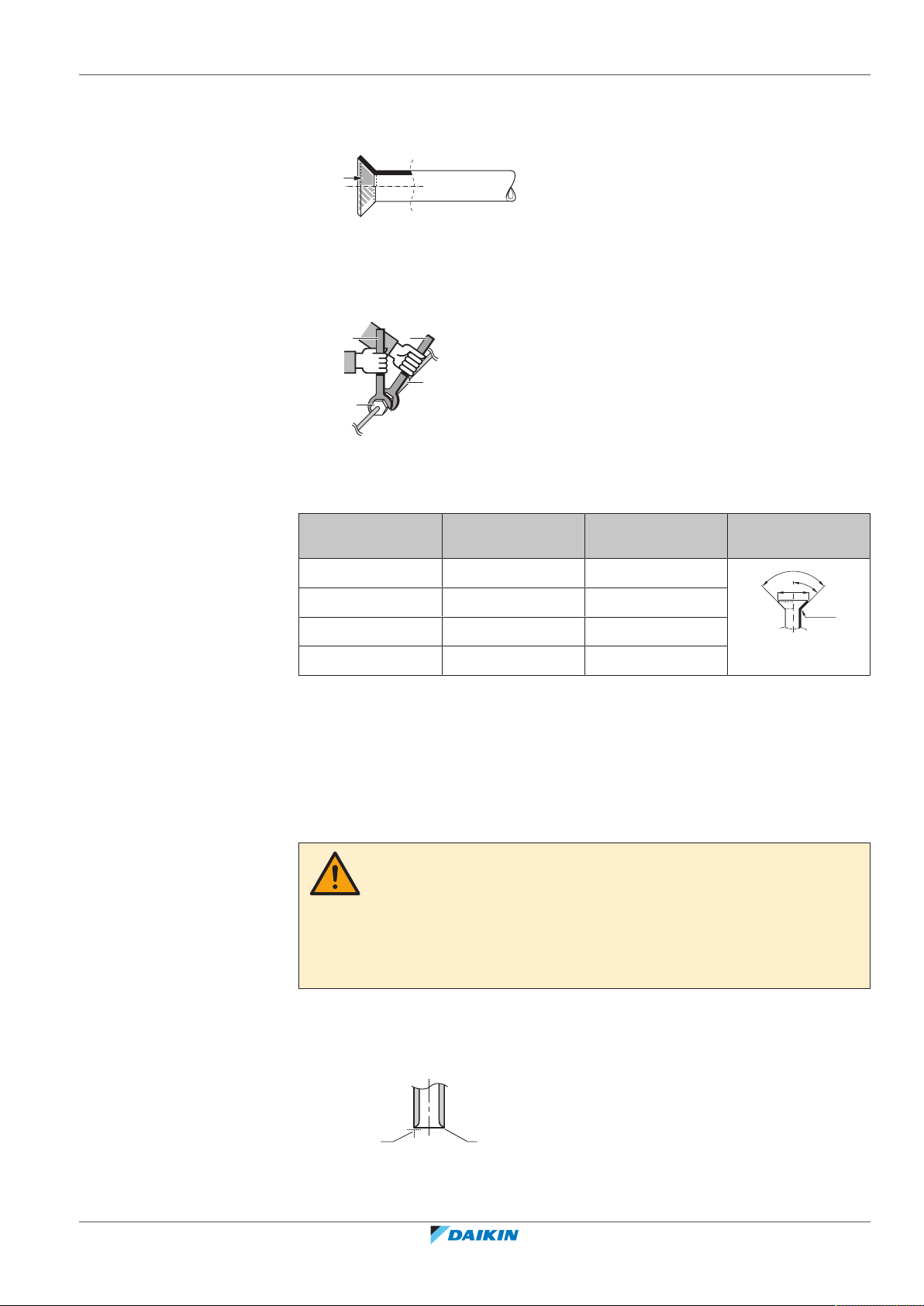

▪ Bestryk innsiden av koningen med eterolje eller esterolje når du setter på en

konisk mutter. Trekk til 3 eller 4 omdreininger for hånd før du strammer til

endelig.

▪ Bruk ALLTID 2 nøkler sammen når du skal løsne en konisk mutter.
▪ Bruk ALLTID en fastnøkkel og momentnøkkel sammen for å stramme til den

koniske mutteren når du kobler til rør. Dette gjør du for å forhindre sprekker og

lekkasjer i mutteren.

a Momentnøkkel
b Fastnøkkel

c Rørkobling

d Konisk mutter

Rørdimensjon

(mm)

Tiltrekkingsmomen

t (N•m)

Konedimensjoner

(A) (mm)

Form på konen

(mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

Ø15,9 62~75 19,3~19,7

7.2.4 Retningslinjer for rørbøying

Bruk en rørbøyer til å bøye. Alle rørbøyer skal være så jevne som mulig (bøyeradius
bør være 30~40 mm eller større).

7.2.5 Slik lager du bul på rørenden

FORSIKTIG

▪ Ufullstendig konus kan forårsake lekkasje av kjølemediegass.
▪ Du må IKKE bruke koner på nytt. Bruk nye koner for å unngå lekkasje av

▪ Bruk koniske muttere som følger med anlegget. Bruk av andre koniske muttere

1 Kutt rørenden med rørkutter.

kjølemediegass.

kan forårsake lekkasje av kjølemediegass.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

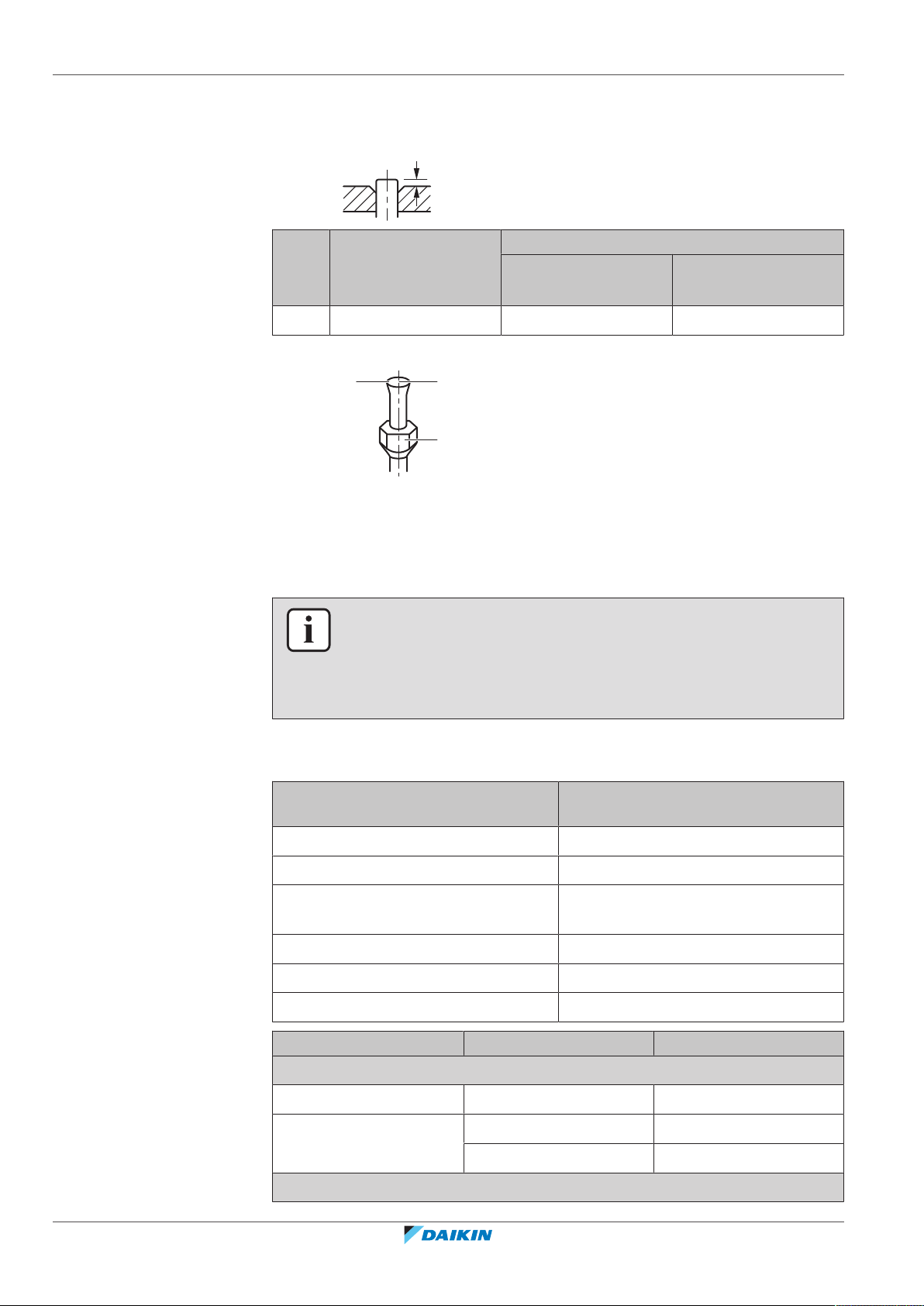

2 Fjern skarpe kanter med kutteflaten vendt nedover slik at det IKKE kommer

spon inn i røret.

a Kutt nøyaktig i rett vinkel.
b Fjern skarpe kanter.

Referanseguide for montører

37

7 | Montering av rør

A

a b

c

3 Fjern den koniske mutteren fra avstengingsventilen og sett den koniske

mutteren på røret.

4 Kon røret. Plasser i nøyaktig den posisjonen som vises på følgende figur.

Koneverktøy for R32

(gripetype)

Gripetype

(Ridgid-type)

Vanlig koneverktøy

Vingemuttertype

(Imperial-type)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Kontroller at konen er ordentlig utført.

a Koningens innvendige overflate MÅ være helt glatt.
b Rørenden MÅ være jevnt konet i en perfekt sirkel.

c Sørg for at den koniske mutteren er montert.

7.2.6 Tilkoblinger mellom utendørs- og innendørsanlegg ved bruk av overganger

INFORMASJON

▪ Til generatoren for varmtvann til husholdningsbruk for multi skal det brukes

samme reduksjonsventil som for innendørsanlegget i klasse 20.

▪ Til hybrid for multi kan du se i installeringshåndboken for innendørsanlegget

angående kapasitetsklasse og gjeldende reduksjonsventil.

Referanseguide for montører

38

Total kapasitetsklasse for innendørsanlegg som kan kobles til dette
utendørsanlegget:

Utendørsanlegg Total kapasitetsklasse for

innendørsanlegg

2MXM68 ≤10,2kW

3MXM40 ≤7,0kW

3MXM52, 3AMXM52, 3MXF52,

≤9,0kW

3AMXF52

3MXM68, 4MXM68, 3MXF68 ≤11,0kW

4MXM80 ≤14,5kW

5MXM90 ≤15,6kW

Port Klasse Reduksjonsstykke

2MXM68

A (Ø9,5mm) 15, 20, 25, 35 (42)

B (Ø12,7mm) 15, 20, 25, 35 (42)

(a)

(a)

—

2+4

42, 50, 60 —

3MXM40

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

7 | Montering av rør

1 2 3 4 5 6

Port Klasse Reduksjonsstykke

A (Ø9,5mm) 15, 20, 25, 35 —

B + C (Ø12,7mm) 15, 20, 25, 35 2+4

3MXM52, 3AMXM52

A (Ø9,5mm) 15, 20, 25, 35 (42)

B + C (Ø12,7mm) 15, 20, 25, 35 2+4

42, 50 —

3MXM68

A (Ø9,5mm) 15, 20, 25, 35 (42)

B + C (Ø12,7mm) 15, 20, 25, 35, 42 2+4

50, 60 —

3MXF52, 3AMXF52, 3MXF68

A (Ø9,5mm) 20, 25, 35 —

B + C (Ø12,7mm) 20, 25, 35 2+4

4MXM68

A + B (Ø9,5mm) 15, 20, 25, 35 (42)

C + D (Ø12,7mm) 15, 20, 25, 35 (42)

(a)

(a)

(a)

(a)

—

—

—

2+4

42, 50, 60 —

4MXM80

A (Ø9,5mm) 15, 20, 25, 35 (42)

B (Ø12,7mm) 15, 20, 25, 35 (42)

42, 50, 60 —

C + D (Ø15,9mm) 15, 20, 25, 35 (42)

42, 50, 60 1+3

71 —

5MXM90

A + B (Ø9,5mm) 15, 20, 25, 35 (42)

C (Ø12,7mm) 15, 20, 25, 35 (42)

42, 50, 60 —

D + E (Ø15,9mm) 15, 20, 25, 35 (42)

42, 50, 60 1+3

71 —

(a)

Kun ved tilkobling med FTXM42R.

(a)

(a)

(a)

(a)

(a)

(a)

—

2+4

5+6

—

2+4

5+6

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Referanseguide for montører

39

7 | Montering av rør

a b d ec

a b d ec

a b d ec

Type reduksjonsventil Tilkobling

1 Ø15,9mm → Ø12,7mm

2 Ø12,7mm → Ø9,5mm

3 Ø15,9mm → Ø12,7mm

4 Ø12,7mm → Ø9,5mm

5 Ø15,9mm → Ø9,5mm

6 Ø15,9mm → Ø9,5mm

Eksempler på tilkobling:
▪ Koble et Ø12,7mm rør til en Ø15,9mm gassrørtilkoblingsport

a Tilkoblingsport på utendørsanlegg
b Reduksjonsventil nr. 1

c Reduksjonsventil nr. 3
d Konisk mutter for Ø15,9mm
e Rør mellom anlegg

▪ Koble et Ø9,5mm rør til en Ø15,9mm gassrørtilkoblingsport

a Tilkoblingsport på utendørsanlegg
b Reduksjonsventil nr. 6

c Reduksjonsventil nr. 5
d Konisk mutter for Ø9,5mm
e Rør mellom anlegg

▪ Koble et Ø9,5mm rør til en Ø12,7mm gassrørtilkoblingsport

a Tilkoblingsport på utendørsanlegg
b Reduksjonsventil nr. 2

c Reduksjonsventil nr. 4
d Konisk mutter for Ø12,7mm
e Rør mellom anlegg

Påfør kjølemedieolje på den gjengede tilkoblingsporten på utendørsanlegget der
den koniske mutteren kommer inn.

Konisk mutter for (mm) Tiltrekkingsmoment (N•m)

Ø9,5 33~39

Ø12,7 50~60

Ø15,9 62~75

Referanseguide for montører

40

MERKNAD

Bruk riktig nøkkel for å unngå å skade tilkoblingsgjengene ved å trekke den koniske
mutteren for hardt til. Pass på så du IKKE strammer til mutteren for mye, for ellers
kan det minste røret bli skadet (ca. 2/3-1× normalt tiltrekkingsmoment).

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

7.2.7 Bruke avstengingsventilen og utløpsporten

c

d

a

b

a

b

Slik håndterer du stoppventilen

Ta hensyn til følgende retningslinjer:

▪ Avstengingsventilene er stengt når anlegget sendes fra fabrikken.
▪ Følgende illustrasjon viser stengeventildelene som kreves for å håndtere

ventilen.

a Utløpsport og utløpsportdeksel
b Ventilstamme

c Lokal rørtilkobling

d Stammehette

▪ Hold begge avstengingsventilene åpne under drift.
▪ IKKE bruk overdreven kraft på ventilstammen. Hvis du gjør det, kan ventilhuset

bryte sammen.

7 | Montering av rør

▪ Sørg for ALLTID å sikre stoppventilen med en fastnøkkel, og løsne eller stram til

den koniske mutteren med en momentnøkkel. IKKE plasser fastnøkkelen på
stammehetten ettersom dette kan føre til en kjølemiddellekkasje.

a Fastnøkkel
b Momentnøkkel

▪ Når det er ventet at driftstrykket vil være lavt (for eksempel når kjølingen skal

utføres mens utelufttemperaturen er lav), må den koniske mutteren i
stengeventilen på gassledningen settes inn med tilstrekkelig silikonbasert
forseglingsmiddel til å forhindre frysing.

Silikonforseglingsmiddel, sørg for at det ikke er noen åpning.

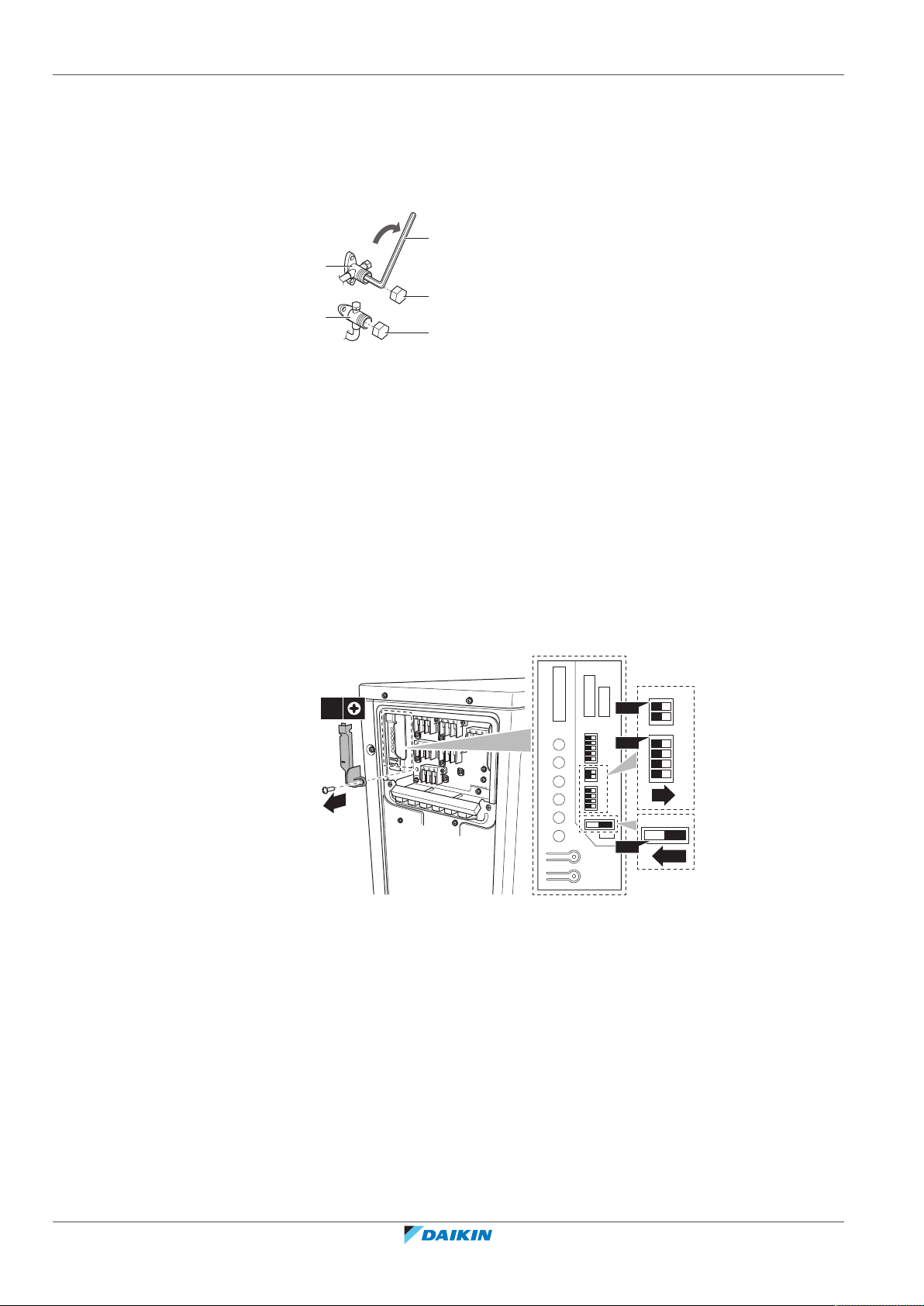

Slik åpner/lukker du stoppventilen

1 Ta av dekselet på stengeventilen.
2 Før inn en sekskantnøkkel (væskesiden: 4 mm, gasssiden: 6 mm) i

ventilstammen, og vri ventilstammen:

Mot klokken for å åpne
Med klokken for å lukke

3 Slutt å vri når avstengingsventilen IKKE lenger kan vris.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Referanseguide for montører

41

7 | Montering av rør

a
c

b
c

Slik håndterer du stammehetten

Slik håndterer du serviceporthetten

4 Fest dekselet på stengeventilen.

Resultat: Ventilen er nå åpen/stengt.

▪ Ventilstammedekselet er forseglet der pilen peker. Du må IKKE la den bli skadet.

▪ Når du har brukt avstengingsventilen, skrur du godt fast ventilstammedekselet og

ser etter kjølemedielekkasjer.

Stammehette Nøkkelvidde (mm) Tiltrekkingsmoment (N∙m)

Væskeside 19 18~20

Gasside 22 21~28

▪ Bruk ALLTID en påfyllingsslange som er utstyrt med ventiltrykktapp, siden

utløpsporten er en Schrader-ventil.

▪ Når du har brukt utløpsporten, skrur du godt fast utløpsportdekselet og ser etter

kjølemedielekkasjer.

Element Tiltrekkingsmoment (N∙m)

Utløpsportdeksel 11~14

7.2.8 Koble kjølemedierørene til utendørsanlegget

▪ Rørlengde. La feltrørene være kortest mulig.
▪ Rørbeskyttelse. Beskytt feltrørene mot fysisk skade.

1 Koble forbindelsen for kjølemiddel i væskeform fra innendørsanlegget til

utendørsanleggets væskestengeventil.

a Avstengingsventil for væske
b Avstengingsventil for gass

c Utløpsport

2 Koble kjølemedieforbindelsen fra innendørsanlegget til utendørsanleggets

gassavstengingsventil.

Referanseguide for montører

42

MERKNAD

Det anbefales at røropplegget for kjølemiddel mellom innendørs- og
utendørsenheten installeres i en kanal eller pakkes inn i utvendig tape.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

7.3 Kontrollere kjølerørene

7.3.1 Om kontroll av røropplegg for kjølemiddel

Utendørsanleggets interne kjølemedierør er fabrikktestet for lekkasjer. Du trenger
bare kontrollere utendørsanleggets eksterne kjølemedierør.

Før du kontrollerer kjølemedierørene

Pass på at kjølemedierørene er tilkoblet mellom utendørsanlegget og
innendørsanlegget.

Typisk arbeidsflyt

Kontroll av kjølemedierør består vanligvis av følgende trinn:

1 Se etter lekkasjer i kjølemedierørene.
2 Utføre vakuumtørking for å fjerne all fuktighet, luft eller nitrogen fra

kjølemedierørene.

Hvis det er fare for at det finnes fuktighet i kjølemedierørene (for eksempel at vann
er kommet inn i rørene), må du først utføre vakuumtørkingen som er beskrevet
nedenfor, helt til all fuktighet er fjernet.

7 | Montering av rør

7.3.2 Forholdsregler når du kontrollerer kjølemedierørene

INFORMASJON

Les også om forholdsregler og krav i kapitlene nedenfor:

▪ "2Generelle sikkerhetshensyn"[45]
▪ "7.1Klargjøre røropplegg for kjølemiddel"[432]

MERKNAD

Bruk en 2-trinns vakuumpumpe med tilbakeslagsventil som kan suge ut til et
manometertrykk på −⁠100,7kPa (−⁠1,007bar) (5Torr totalt). Pass på at oljen i pumpen
ikke strømmer i motsatt retning i systemet når pumpen ikke er i drift.

MERKNAD

Bruk denne vakuumpumpen utelukkende for R32. Bruk av den samme pumpen til
andre kjølemidler kan skade pumpen og anlegget.

MERKNAD

▪ Koble vakuumpumpen til serviceporten eller gasstoppventilen.
▪ Sørg for at både gass- og væskestoppventilen er godt lukket før du utfører

lekkasjetesten eller vakuumtørking.

7.3.3 Slik ser du etter lekkasjer

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

MERKNAD

IKKE overskrid enhetens maksimale driftstrykket (se “PS High” på enhetens
navneplate).

Referanseguide for montører

43

7 | Montering av rør

a

h

b

f

h

i

e

c

d

e

g

j

7.3.4 Slik utfører du vakuumtørking

MERKNAD

Bruk ALLTID et anbefalt bobletestmiddel fra grossisten.

Du må ALDRI bruke såpevann:

▪ Såpevann kan forårsake oppsprekking på komponenter, som f.eks. koniske mutre

eller hetter på stoppventiler.

▪ Såpevann kan inneholde salt, som absorberer fukt som vil fryse når røranlegget

blir kaldt.

▪ Såpevann inneholder ammoniakk, noe som kan føre til korrosjon på krageskjøter

(mellom konisk mutter i messing og kobberkragen).

1 Tilfør systemet nitrogengass opp til et målertrykk på minst 200 kPa (2 bar).

Det anbefales å sette trykket til 3000kPa (30bar) for å oppdage små lekkasjer.

2 Test for lekkasjer ved å smøre bobletestmiddel på alle rørforbindelsene.
3 Tøm ut all nitrogengassen.

FARE: FARE FOR EKSPLOSJON

Anlegget må IKKE startes hvis det er vakuumert.

Koble til vakuumpumpen og manifolden som følger:

a Trykkmåler
b Manometermanifold

c Lavtrykksventil (Lo)
d Høytrykksventil (Hi)
e Påfyllingsslanger

f Vakuumpumpe
g Utløpsport
h Ventildeksel

i Avstengingsventil for gass

j Avstengingsventil for væske

1 Sett systemet i vakuum inntil trykket på manifolden viser –0,1MPa (–1bar).
2 La det stå slik i 4–5minutter, og kontroller trykket:

Hvis trykket… Resultat…

Ikke endres Det er ingen fuktighet i systemet.

Denne prosedyren er ferdig.

Øker Det er fuktighet i systemet. Gå til

neste trinn.

3 Utfør vakuumbehandling av systemet i minst 2timer til manifoldtrykket når –

0,1MPa (–1bar).

Referanseguide for montører

44

4 Etter at du har slått pumpen AV, kontrollerer du trykket i minst 1time.
5 Hvis du IKKE når ønsket vakuum eller IKKE KAN opprettholde vakuumet i

1time, gjør du følgende:

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

▪ Se etter lekkasjer igjen.
▪ Utfør vakuumtørking igjen.

MERKNAD

Sørg for å åpne gasstoppventilen etter installering og vakuumtørking av
røropplegget. Drift av systemet med lukket ventil kan føre til at kompressoren bryter
sammen.

INFORMASJON

Etter at du har åpnet avstengningsventilen, er det mulig at trykket i røropplegget for
kjølemiddel IKKE stiger. Dette kan for eksempel skyldes at ekspansjonsventilen i
utendørsanleggkretsen er lukket, men det har INGENTING å si for anleggets drift.

7 | Montering av rør

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Referanseguide for montører

45

8 | Fylle på kjølemiddel

8 Fylle på kjølemiddel

I dette kapitlet

8.1 Om påfylling av kjølemedium

8.1 Om påfylling av kjølemedium................................................................................................................................................. 46

8.2 Om kjølemediet ...................................................................................................................................................................... 47

8.3 Forholdsregler ved påfylling av kjølemedium........................................................................................................................ 48

8.4 Slik faststår du ekstra mengde kjølemiddel ........................................................................................................................... 48

8.5 Slik beregner du fullstendig mengde etterfylling................................................................................................................... 48

8.6 Slik fyller du på ekstra kjølemedium ...................................................................................................................................... 49

8.7 Slik fester du etiketten for fluoriserte drivhusgasser ............................................................................................................ 49

Utendørsanlegget har fått fylt på kjølemedium på fabrikken, men i noen tilfeller
kan følgende være nødvendig:

Hva Når

Tilleggsfylling av kjølemedium Hvis den totale lengden på væskerørene

er mer enn angitt (se nedenfor).

Full etterfylling av kjølemedium Eksempel:

▪ Når systemet flyttes.
▪ Etter lekkasje.

Tilleggsfylling av kjølemedium

Før du fyller på kjølemedium sørger du for at utendørsanleggets eksterne
kjølemedierør er kontrollert (lekkasjetest og vakuumtørking).

INFORMASJON

Avhengig av anleggene og/eller installeringsforholdene kan det være nødvendig å
tilkoble de elektriske ledningene før du fyller på kjølemediet.

Vanlig arbeidsflyt – Påfylling av ekstra kjølemedium består vanligvis av følgende
trinn:

1 Fastsette om og hvor mye ekstra du må fylle på.

2 Fylle på ekstra kjølemedium hvis det er nødvendig.

3 Fylle ut etiketten for fluoriserte drivhusgasser, og feste den på innsiden av

utendørsanlegget.

Full etterfylling av kjølemedium

Referanseguide for montører

46

Kontroller at følgende er utført før du foretar full etterfylling av kjølemedium:

1 Alt kjølemediet er samlet opp fra systemet.

2 Utendørsanleggets eksterne kjølemedierør er kontrollert (lekkasjetest og

vakuumtørking).

3 Vakuumtørking er utført på utendørsanleggets interne kjølemedierør.

MERKNAD

Før fullstendig gjenfylling, utfør vakuumtørking også på enhetens interne
kjølemediumrør.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

Vanlig arbeidsflyt – Full etterfylling med kjølemedium består vanligvis av følgende
trinn:

1 Fastsette hvor mye kjølemedium du skal fylle på.

2 Fylle på kjølemedium.

3 Fylle ut etiketten for fluoriserte drivhusgasser, og feste den på innsiden av

utendørsanlegget.

8.2 Om kjølemediet

Dette produktet inneholder fluoriserte drivhusgasser. Gassene må IKKE luftes ut i
atmosfæren.

Type kjølemedium: R32
Verdien for global oppvarmingsevne (GWP): 675

8 | Fylle på kjølemiddel

MERKNAD

Gjeldende lovgivning om fluoriserte drivhusgasser krever at mengden påfylt
kjølemedium i anlegget angis i både vekt og CO2-ekvivalenter.

Formel for å beregne mengden i tonn CO2-ekvivalenter: GWP-verdien av
kjølemediet × total mengde påfylt kjølemedium [i kg] / 1000

Ta kontakt med montøren hvis du vil ha mer informasjon.

ADVARSEL: SVAKT ANTENNELIG MATERIALE

Kjølemediet i dette anlegget er svakt antennelig.

ADVARSEL

Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel
åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).

ADVARSEL

▪ Deler fra kjølemediesyklusen må IKKE perforeres eller brennes.
▪ Bruk IKKE andre vaskemidler eller midler som fremskynder avisingen enn dem

som anbefales av produsenten.

▪ Vær oppmerksom på at kjølemediet i systemet er uten lukt.

ADVARSEL

Kjølemediet i enheten er svakt antennelig, men det lekker normalt IKKE. Hvis det
lekker kjølemedium ut i rommet som kommer i kontakt med flammen fra en
brenner, et varmeapparat eller en gasskomfyr, kan det føre til at det dannes skadelig
gass.

Slå av alle lettantennelige varmeapparater, luft ut rommet, og ta kontakt med
forhandleren der du kjøpte enheten.

Enheten må IKKE brukes før servicepersonell kan bekrefte at delen der
kjølemedielekkasjen oppstod, er reparert.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

ADVARSEL

Du må ALDRI ha direkte kontakt med kjølemedium som har lekket ut ved et uhell.
Dette kan føre til store sår som følge av frostskade.

Referanseguide for montører

47

8 | Fylle på kjølemiddel

8.3 Forholdsregler ved påfylling av kjølemedium

8.4 Slik faststår du ekstra mengde kjølemiddel

INFORMASJON

Les også om forholdsregler og krav i kapitlene nedenfor:

▪ "2Generelle sikkerhetshensyn"[45]
▪ "7.1Klargjøre røropplegg for kjølemiddel"[432]

Hvis den totale lengden på

Så …

væskerørene er …

≤30m Du skal IKKE fylle på ekstra kjølemedium.

>30m R=(total lengde (m) av væskerør–30m)×0,020

R=Ekstra mengde (kg) (avrundet til enheter på
0,1kg)

INFORMASJON

Rørlengden er enveislengden av væskerøropplegg.

INFORMASJON

Påfylling av ekstra kjølemedium er IKKE tillatt ved kombinasjon av utendørsanlegget
3MXM40N8 eller 3MXM52N8 med innendørsanleggene CVXM-A og/eller FVXM-A.
Den totale rørlengden MÅ være ≤30m.

Maksimum tillatt kjølemediemengde som skal påfylles

3MXM40, 3MXM52, 3AMXM52, 3MXF52, 3AMXF52 2,2kg

3MXM68, 3MXF68, 2MXM68 2,4kg

4MXM68 2,6kg

8.5 Slik beregner du fullstendig mengde etterfylling

Referanseguide for montører

48

4MXM80 3,2kg

5MXM90 3,3kg

INFORMASJON

Hvis en full gjenfylling er nødvendig, er den samlede kjølemiddelpåfylling: fabrikkens
kjølemiddelfylling (se enhetens merkeplate) + fastslått nødvendig ekstramengde.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

8.6 Slik fyller du på ekstra kjølemedium

b

Contains fluorinated greenhouse gases

2

1

1

1

2

2

kg

tCO2eq

GWP × kg

1000

=

=

+

kg

=

kg

=

GWP: XXX

RXXX

a

f

c

d

e

ADVARSEL

▪ Bruk kun R32 som kjølemedium. Andre stoffer kan forårsake eksplosjoner og

ulykker.

▪ R32 inneholder fluoriserte drivhusgasser. Verdien for global oppvarmingsevne

(GWP) er 675. Disse gassene må IKKE luftes ut i atmosfæren.

▪ Bruk ALLTID vernebriller og hansker når du fyller på kjølemedium.

FORSIKTIG

For å unngå kompressorsammenbrudd må du IKKE fylle på mer enn den angitte
mengden med kjølemiddel.

Forutsetning: Før du fyller på kjølemedium må du kontrollere at kjølemedierørene
er tilkoblet og kontrollert (lekkasjetest og vakuumtørking).

1 Koble kjølemiddelsylinderen til utløpsporten.
2 Fyll på den ekstra kjølemiddelmengden.
3 Åpne gassavstengingsventilen.

8 | Fylle på kjølemiddel

8.7 Slik fester du etiketten for fluoriserte drivhusgasser

1 Slik fyller du ut etiketten:

a Hvis det følger med en flerspråklig etikett for fluoriserte drivhusgasser med

anlegget (se tilbehør), løsner du aktuelt språk og fester etiketten øverst på a.

b Kjølemediemengde som fylles på ved fabrikken: se anleggets merkeplate

c Ekstra mengde kjølemedium som er påfylt
d Total mengde kjølemedium som er påfylt
e Mengden fluoriserte drivhusgasser av den totale mengden påfylt kjølemedium,

uttrykt i tonn CO2-ekvivalenter.

f GWP = Global oppvarmingsverdi

MERKNAD

Gjeldende lovgivning om fluoriserte drivhusgasser krever at mengden påfylt
kjølemedium i anlegget angis i både vekt og CO2-ekvivalenter.

Formel for å beregne mengden i tonn CO2-ekvivalenter: GWP-verdien av
kjølemediet × total mengde påfylt kjølemedium [i kg] / 1000

Bruk GWP-verdien som står på etiketten for påfylling av kjølemedium.

2 Fest etiketten på innsiden av utendørsanlegget nær gass- og

væskeavstengningsventilene.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Referanseguide for montører

49

9 | Elektrisk installasjon

9 Elektrisk installasjon

I dette kapitlet

9.1 Om tilkobling av det elektriske ledningsopplegget

9.1 Om tilkobling av det elektriske ledningsopplegget................................................................................................................ 50

9.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget ...................................................................... 50

9.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget ........................................................................ 52

9.1.3 Spesifikasjoner for standard ledningsoppleggkomponenter ................................................................................ 53

9.2 Koble de elektriske ledningene til utendørsanlegget ............................................................................................................ 54

Før tilkobling av det elektriske ledningsopplegget

Pass på at kjølemedierørene er tilkoblet og kontrollert.

Typisk arbeidsflyt

Tilkobling av elektrisk ledningsopplegg består vanligvis av følgende trinn:

1 Kontroller at systemets strømtilførsel samsvarer med de elektriske

spesifikasjonene for varmepumpen.

2 Koble de elektriske ledningene til utendørsanlegget.
3 Koble de elektriske ledningene til innendørsanlegget.
4 Koble hovedstrømtilførselen til innendørsanlegget.
5 Koble hovedstrømtilførselen til gasskjelen.
6 Koble overføringskabelen mellom gasskjelen og innendørsanlegget.
7 Koble til brukergrensesnittet.
8 Koble til avstengingsventilene.
9 Koble til varmtvannspumpen til husholdningsbruk.
10 Koble til alarmutgangen.
11 Koble til PÅ/AV-utgang for romoppvarming.
12 Tilkoble sikkerhetstermostaten.

9.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget

Referanseguide for montører

50

FARE: FARE FOR DØDELIG ELEKTROSJOKK

ADVARSEL

Anlegget skal installeres i henhold til nasjonale forskrifter om ledningsopplegg.

ADVARSEL

Bruk ALLTID multikjernekabler til strømforsyning.

INFORMASJON

Les også om forholdsregler og krav under "2Generelle sikkerhetshensyn"[45].

INFORMASJON

Les også "9.1.3Spesifikasjoner for standard ledningsoppleggkomponenter"[453].

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

9 | Elektrisk installasjon

ADVARSEL

▪ Alt ledningsopplegg MÅ installeres av en autorisert elektriker og overholde

gjeldende lovgivning.

▪ Foreta elektriske tilkoblinger til det faste ledningsopplegget.
▪ Alle komponenter kjøpt på stedet og all elektrisk konstruksjon MÅ overholde

gjeldende lovgivning.

ADVARSEL

▪ Hvis strømforsyningen mangler eller har feil N-fase, kan utstyret gå i stykker.
▪ Etabler riktig jording. Enheten må IKKE jordes til vannrør, innkoblingsdemper eller

telefonjording. Ufullstendig jording kan medføre elektrisk støt.

▪ Installer nødvendige sikringer eller skillebrytere.
▪ Fest det elektriske ledningsopplegget med kabelfester slik at de IKKE kommer i

kontakt med skarpe kanter eller røropplegget, spesielt på høyttrykkssiden.

▪ IKKE bruk sammenteipede ledninger, ledninger med flertrådet leder,

skjøteledninger eller tilkoblinger fra et stjernesystem. De kan føre til
overoppheting, elektrisk støt eller brann.

▪ IKKE installer en fasekondensator, fordi denne enheten er utstyrt med

vekselretter. En fasekondensator vil redusere ytelsen og kan føre til ulykker.

ADVARSEL

Bruk en felles frakoblingsbryter med minst 3mm mellom alle kontaktpunkter som gir
full frakobling ved overspenning kategori III.

ADVARSEL

Hvis strømledningen blir skadet, SKAL den byttes av produsenten, serviceagenten
eller personer med tilsvarende kvalifikasjoner for å unngå farlige situasjoner.

ADVARSEL

IKKE koble strømledningen til innendørsenheten. Det kan føre til elektrisk støt eller
brann.

ADVARSEL

▪ Bruk IKKE elektriske komponenter som er kjøpt lokalt, inne i produktet.
▪ Strømtilførselen til dreneringspumpen osv. må IKKE forgrenes fra rekkeklemmen.

Det kan føre til elektrisk støt eller brann.

ADVARSEL

Hold sammenkoblingsledningen unna eventuelle kobberrør uten varmeisolering, da
slike rør vil være svært varme.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

FARE: FARE FOR DØDELIG ELEKTROSJOKK

Alle elektriske deler (inklusive termistorer) får strøm fra strømtilførselen. Du må ikke
berøre dem med bare hender.

Referanseguide for montører

51

9 | Elektrisk installasjon

AC

DC

DC

S20 S21 S22 S23

S92

S93

S40

S80

S70

U W

V

DC-

FU2

S90

S24

AL2 AL1

e

f

g

h

a

b

c

d

DC(-)

FU2

b a

c b

c

aa

A

AA´

A´

FARE: FARE FOR DØDELIG ELEKTROSJOKK

Koble fra strømtilførselen i minst 10minutter og mål spenningen ved kontaktene til
hovedkretsen for kondensatorer eller elektriske komponenter før du utfører service.
Spenningen MÅ være lavere enn 50VDC før du kan berøre elektriske komponenter.
Du ser hvor kontaktene er plassert på koblingsskjemaet.

a AL1, AL2 – koblingsstykke for magnetventilleder*
b S20~24 – koblingsstykke for elektronisk ekspansjonsventilleder (rom A, B, C, D, E)*

c S40 – koblingsstykke for termisk overstrømsreléleder og høytrykksbryter*
d Multimeter (DC-spenningsområde)
e S90~93 – koblingsstykke for termistorleder

f S70 – koblingsstykke for viftemotorleder
g S80 – koblingsstykke for 4-veisventilleder
h Koblingsstykke for kompressorleder

*Kan variere avhengig av modellen.

9.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget

Referanseguide for montører

52

Ta hensyn til følgende:

▪ Hvis ledninger med flertrådet leder brukes, monterer du en rund terminal av

krimpetypen på enden av ledningen. Passer den runde terminalen av krimpetype
på ledningen opp til den tildekkede delen, og fest terminalen med et passende
verktøy.

a Flertrådet leder
b Rund kabelsko

▪ Bruk følgende metoder til å montere ledninger:

Ledningstype Fremgangsmåte for å installere

Énlederledning

a Buktet énlederledning
b Skrue
c Flat skive

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

9 | Elektrisk installasjon

c b ba c

a

B

B

1-3

Ledningstype Fremgangsmåte for å installere

Ledning med flertrådet
leder og rund terminal
av krimpetype

a Kontakt
b Skrue
c Flat skive

Tillatt

IKKE tillatt

Tiltrekkingsmomenter

Element Tiltrekkingsmoment (N•m)

M4 (X1M) 1,2
M4 (jord)

▪ Jordledningen mellom ledningsklemmen og kontakten må være lenger enn de

andre ledningene.

9.1.3 Spesifikasjoner for standard ledningsoppleggkomponenter

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Komponent

Strømforsyningskabel Spenning 220~240V

Fase 1~

Frekvens 50Hz

Ledningstype A

Sammenkoblingskabel
(innendørs↔utendørs)

4-kjernet kabel 1,5mm2 eller

2,5mm2 og gjeldende for

220~240V

H05RN-F (60245 IEC 57)

Anbefalt strømbryter B

Reststrømenhet MÅ samsvare med gjeldende

lovgivning

Modell A B

3MXM40 3-kjernet kabel 2,5mm

2MXM68,
3AMXM52,
3AMXF52,
3MXF52,
3MXM52,

H05RN-F (60245 IEC 57)
H07RN-F (60245 IEC 66)
3-kjernet kabel 4,0mm
H07RN-F (60245 IEC 66)

2

16A

20A

2

3MXF68,
3MXM68,
4MXM68

Referanseguide for montører

53

9 | Elektrisk installasjon

1

2

1×

a b

e-B

e-E

e-C

e-D

a-A

e-A

a-C a-D

a-E

a-B

b c

d

Modell A B

4MXM80 3-kjernet kabel 4,0 mm

2

25A

5MXM90 32A

H07RN-F (60245 IEC 66)

Elektrisk utstyr må samsvare med EN/IEC 61000-3-12, en europeisk/internasjonal
teknisk standard som fastsetter grenseverdiene for harmonisk strøm produsert av
utstyr som er koblet til offentlige svakstrømsystemer med en inngangsstrøm på
>16 A og ≤75 A per fase.

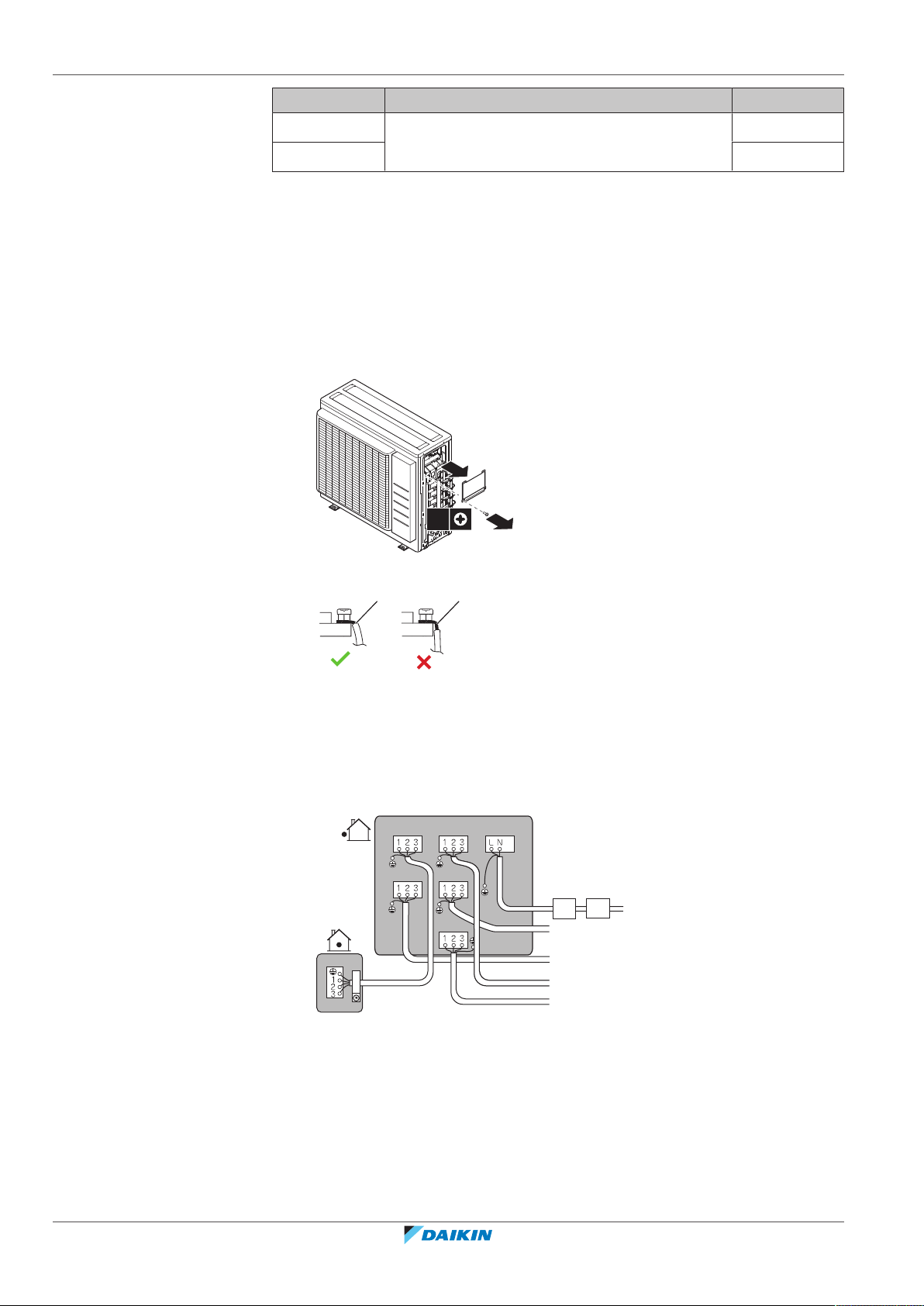

9.2 Koble de elektriske ledningene til utendørsanlegget

1 Fjern dekselet på bryterboksen (1 skrue).

2 Fjern isolasjon (20mm) fra ledningene.

a Avisoler ledningsenden til dette punktet
b Det kan medføre elektrisk støt eller lekkasje hvis ledningen avisoleres for mye

3 Koble ledningene mellom innendørs- og utendørsanleggene slik at

kontaktpunktnumrene samsvarer. Sørg for å samsvare symbolene for rør og
ledninger.

4 Sørg for å koble korrekt ledning til korrekt rom.

a Kontakt for rom (A, B, C, D, E)*
b Strømbryter

c Reststrømenhet
d Strømtilførselsledning
e Sammenkoblingsledning for rom (A, B, C, D, E)*

*Kan variere avhengig av modellen.

5 Stram til kontaktskruene forsvarlig med en Philips skrutrekker.
6 Kontroller at ledningene ikke løsner ved å dra forsiktig i dem.

Referanseguide for montører

54

7 Fest ledningsklemmen godt for å unngå belastning på koblingspunktene.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

9 | Elektrisk installasjon

L N

1 2 3

1 2 3

2×

a

8 Før ledningen gjennom utskjæringen i bunnen av beskyttelsesplaten.
9 Pass på at strømledningene ikke kommer i kontakt med gassrørene.

a Ledningsklemme

10 Sett på plass dekselet på bryterboksen og servicedekselet.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Referanseguide for montører

55

10 | Ferdigstille monteringen av utendørsanlegget

g

b

a

f

e

cd

10 Ferdigstille monteringen av utendørsanlegget

10.1 Slik ferdigstiller du installeringen av utendørsanlegget

FARE: FARE FOR DØDELIG ELEKTROSJOKK

▪ Kontroller at anlegget er ordentlig jordet.
▪ Slå av strømmen før vedlikehold eller servicearbeid utføres.
▪ Sett på dekselet til bryterboksen før du slår på strømmen.

MERKNAD

Det anbefales at røropplegget for kjølemiddel mellom innendørs- og
utendørsenheten installeres i en kanal eller pakkes inn i utvendig tape.

1 Isoler og fest røropplegget for kjølemiddel og kablene som følger:

a Gassrør
b Isolasjon for gassrør

c Sammenkoblingskabel
d Lokalt ledningsopplegg (hvis det er aktuelt)
e Væskerør

f Isolasjon for væskerør

g Tape

2 Sett på servicedekselet.

10.2 Slik lukker du utendørsanlegget

1 Lukk bryterboksdekselet.
2 Lukk servicedekselet.

Referanseguide for montører

56

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

11 Konfigurasjon

I dette kapitlet

11.1 Om funksjonen for standby-strømsparing............................................................................................................................. 57

11.1.1 Slå på funksjonen for standby-strømsparing......................................................................................................... 57

11.2 Om funksjonen for romprioritet............................................................................................................................................. 58

11.2.1 Stille inn funksjonen for romprioritet .................................................................................................................... 58

11.3 Om lyddempet nattedrift ....................................................................................................................................................... 58

11.3.1 Aktivere lyddempet nattedrift ............................................................................................................................... 59

11.4 Om moduslåsen for oppvarming............................................................................................................................................ 59

11.4.1 Aktivere moduslåsen for oppvarming ................................................................................................................... 59

11.5 Om moduslåsen for kjøling..................................................................................................................................................... 59

11.5.1 Aktivere moduslåsen for kjøling ............................................................................................................................ 59

11.1 Om funksjonen for standby-strømsparing

Funksjonen for standby-strømsparing:

▪ Slår AV strømtilførselen til utendørsanlegget
▪ Slår PÅ modusen for standby-strømsparing på innendørsanlegget

11 | Konfigurasjon

Funksjonen for standby-strømsparing fungerer med følgende anlegg:

3MXM40, 3MXM52, 3AMXM52 FTXM, FTXP, FTXJ, FVXM

Hvis det brukes et annet innendørsanlegg, må koblingsstykket for standby­strømsparing tilkobles.

Funksjonen for standby-strømsparing er slått av før levering.

11.1.1 Slå på funksjonen for standby-strømsparing

Forutsetning: Hovedstrømtilførselen MÅ være slått av.

1 Fjern servicedekselet.
2 Koble fra selektivt koblingsstykke for standby-strømsparing.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

3 Slå på hovedstrømtilførselen.

Referanseguide for montører

57

11 | Konfigurasjon

E
D
C
B
A

E
D
C
B
A

A

1

2

3

4

5

1×

SW4

OFFON

2

1

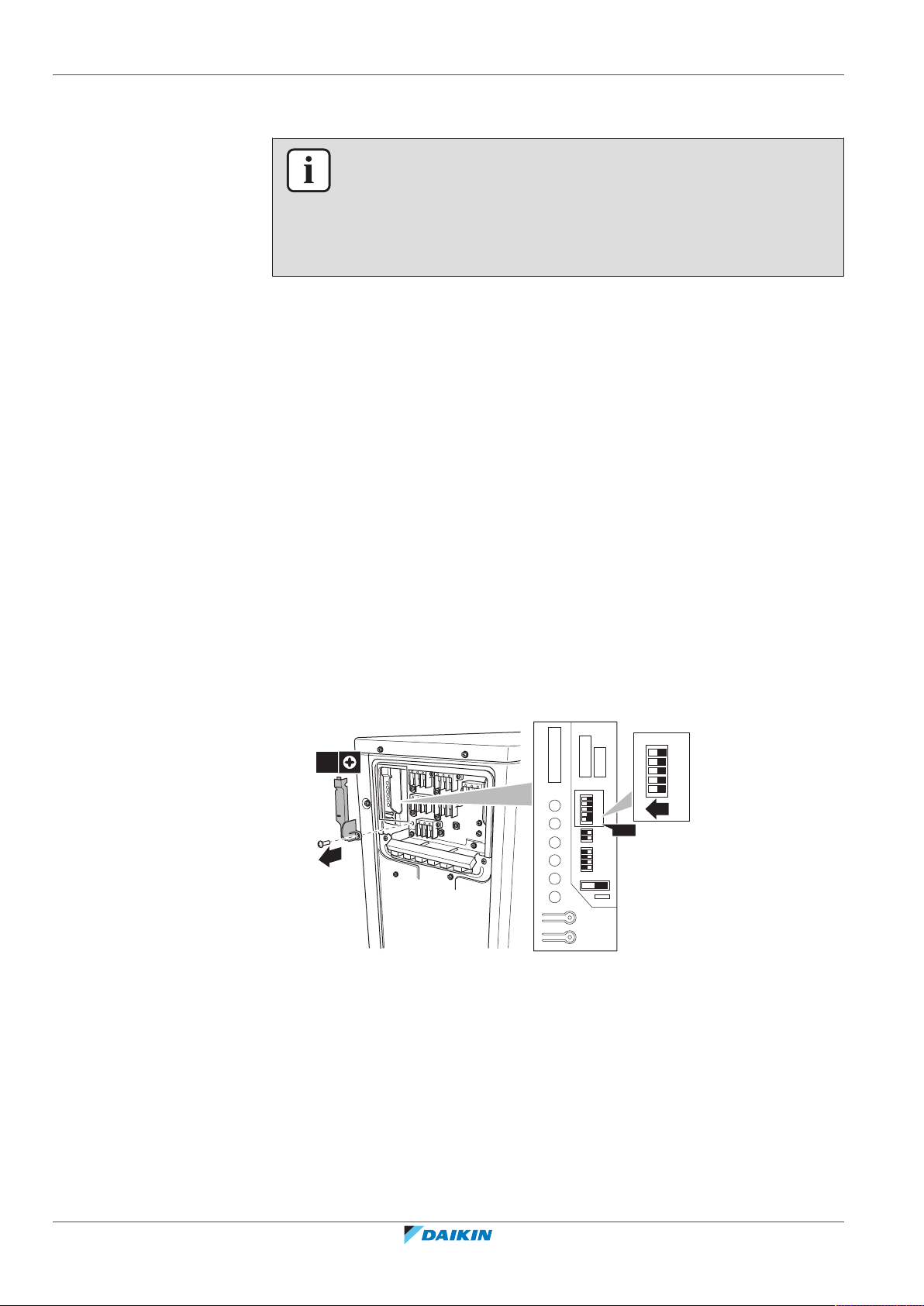

11.2 Om funksjonen for romprioritet

INFORMASJON

▪ Funksjonen for romprioritet krever at det foretas innledende innstillinger under

installeringen av anlegget. Spør kunden om i hvilke rom hen planlegger å bruke
denne funksjonen, og foreta nødvendige innstillinger under installeringen.

▪ Innstillingen for romprioritet gjelder bare for innendørsanlegg med

luftkondisjonering og kun ett rom kan angis.

Innendørsanlegget som har fått innstilt romprioritet, har prioritet i følgende
tilfeller:

▪ Prioritet for driftsmodus: Hvis funksjonen for romprioritet er innstilt på et

innendørsanlegg, går alle de andre innendørsanleggene over i standby-modus.

▪ Prioritet under høyeffektdrift: Hvis innendørsanlegget som har fått innstilt

romprioritet kjører med høy effekt, vil de andre innendørsanleggene kjøre med
redusert kapasitet.

▪ Prioritet for lyddempet drift: Hvis innendørsanlegget som har fått innstilt

romprioritet kjører med lyddempet drift, vil også utendørsanlegget kjøre med
lyddempet drift.

Spør kunden om i hvilke rom hen planlegger å bruke denne funksjonen, og foreta
nødvendige innstillinger under installeringen. Det er praktisk å stille inn
romprioritet i gjesterom.

11.2.1 Stille inn funksjonen for romprioritet

1 Fjern bryterdekselet på servicekretskortet.
2 Still bryteren (SW4) til PÅ for innendørsanlegget som du vil aktivere

funksjonen for romprioritet for.

3 Tilbakestill strømmen.

Referanseguide for montører

58

11.3 Om lyddempet nattedrift

Funksjonen for lyddempet nattedrift gjør at utendørsanlegget kjører mer
stillegående om natten. Dette reduserer kjølekapasiteten til anlegget. Forklar
lyddempet nattedrift for kunden og avklar hvorvidt kunden vil bruke denne
modusen.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

11.3.1 Aktivere lyddempet nattedrift

2
1

A

1

2

3

4

5

2

1

SW6

2

OFFON

1×

1

4
3
2
1

4
3
2
1

A

1

2

3

4

5

SW5

2

OFFON

1×

1

1 Fjern bryterdekselet på servicekretskortet.

2 Still bryteren for lyddempet nattedrift (SW6-1) til PÅ.

11.4 Om moduslåsen for oppvarming

11 | Konfigurasjon

Moduslåsen for oppvarming begrenser anlegget til drift med oppvarming.

11.4.1 Aktivere moduslåsen for oppvarming

1 Fjern bryterdekselet på servicekretskortet.
2 Still bryteren for moduslås for oppvarming (SW5-1) til PÅ.

11.5 Om moduslåsen for kjøling

Moduslåsen for kjøling begrenser anlegget til drift med kjøling. Tvungen drift er
fortsatt mulig i kjøling.

Spesifikasjoner for kontakthus og stifter: ST-produkter, hus VHR‑5N, stift
SVH‑21T‑1,1

Når moduslåsen for kjøling brukes sammen med hybrid for multi, vil disse
anleggene ikke kjøres med varmepumpe.

11.5.1 Aktivere moduslåsen for kjøling

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

1 Kortslutt stift 3 og 5 til koblingsstykke S15.

Referanseguide for montører

59

11 | Konfigurasjon

4×

VHR-5N
SVH-21T-1

S15

1

3

5

Referanseguide for montører

60

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

12 Igangsetting

I dette kapitlet

12.1 Oversikt: igangsetting............................................................................................................................................................. 61

12.2 Forholdsregler ved ferdigstilling............................................................................................................................................. 61

12.3 Sjekkliste før idriftsetting........................................................................................................................................................ 62

12.4 Sjekkliste under igangsetting.................................................................................................................................................. 62

12.5 Prøvekjøring og testing........................................................................................................................................................... 62

12.5.1 Om kontroll for ledningsoppleggfeil ...................................................................................................................... 63

12.5.2 Slik gjennomfører du en testkjøring ...................................................................................................................... 64

12.6 Starte opp utendørsanlegget ................................................................................................................................................. 65

12 | Igangsetting

MERKNAD

Generell sjekkliste for igangsetting. Ved siden av igangsettingsinstruksjonene i dette

kapittelet, finnes det også en generell sjekkliste for igangsetting på Daikin Business
Portal (autentisering påkrevd).

Den generelle sjekklisten for igangsetting er et tillegg til instruksjonene i dette
kapittelet og kan brukes som retningslinjer og rapportmal under igangsetting og
overlevering til brukeren.

12.1 Oversikt: igangsetting

Dette kapitlet beskriver hva du må gjøre og vite for å ferdigstille systemet etter at
det er installert.

Typisk arbeidsflyt

Igangsetting består vanligvis av følgende trinn:

1 Gå gjennom "sjekkliste før ferdigstilling".
2 Utføre en testkjøring av systemet.

12.2 Forholdsregler ved ferdigstilling

INFORMASJON

Under første driftsperiode kan nødvendig effekt være høyere enn angitt på enhetens
navneplate. Dette fenomenet skyldes at kompressoren trenger 50 timers innkjøring
før driften blir jevn og strømforbruket stabiliserer seg.

MERKNAD

Anlegget skal ALLTID betjenes med termistorer og/eller trykkfølere/-brytere. Hvis
IKKE kan kompressoren bli utbrent.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

MERKNAD

Kjølemedierørene skal ALLTID fullføres før anlegget tas i bruk. Hvis IKKE blir
kompressoren ødelagt.

Referanseguide for montører

61

12 | Igangsetting

12.3 Sjekkliste før idriftsetting

Etter installering må punktene nedenfor kontrolleres før anlegget tas i bruk. Når
alle kontrollene er utført, skal anlegget lukkes. Slå på anlegget etter at det er blitt
lukket.

Innendørsenheten er riktig montert.

Utendørsenheten er riktig montert.

Systemet er riktig jordet, og jordingsklemmene er tilstrammet.

Strømforsyningsspenningen stemmer overens med spenningen på enhetens

identifikasjonsmerke.

Det finnes INGEN løse forbindelser eller defekte elektriske komponenter i bryterboksen.

Det finnes INGEN defekte komponenter eller sammenklemte rør inne i innendørs- og
utendørsenheten.

Det finnes INGEN kjølemiddellekkasjer.

Kjølemiddelrør (gass og væske) er termisk isolert.

Riktig rørstørrelse er installert, og rørene er godt isolert.

Stoppventilene på utendørsenheten (gass og væske) er helt åpne.

Drenering

Pass på at det er jevn flyt i dreneringen.
Mulige konsekvens: Det kan dryppe kondensvann.

Innendørsenheten mottar signalene fra brukergrensesnittet.

De spesifiserte ledningene brukes til sammenkoplingskabelen.

Sikringer, strømbrytere eller lokalt installerte beskyttelsesanordninger er i samsvar med
dette dokumentet, og er IKKE forsøkt omgått.

Kontroller at merkene (rom A~E) på ledninger og rør samsvarer for hvert innendørsanlegg.

Kontroller at innstillingen for romprioritet er innstilt for 2 eller flere rom. Husk at
generatoren for varmtvann til husholdningsbruk for multi eller hybrid for multi ikke skal
velges som romprioritet.

12.4 Sjekkliste under igangsetting

Utføre kontroll av ledningsopplegg.

Slik gjennomfører du en luftrensing.

12.5 Prøvekjøring og testing

Referanseguide for montører

62

Slik gjennomfører du en testkjøring.

For hybrid for multi kreves det visse forholdsregler før funksjonen kan brukes. Du
finner mer informasjon i installeringshåndboken for innendørsanlegget og/eller i
referanseguiden for montører.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

Før prøvekjøringen startes, må spenningen på primærsiden av vernet måles.

A

1

2

3

4

5

SW3

2

1×

1

Kontroller at rør- og ledningsopplegg samsvarer.

Stoppventilene på utendørsenheten (gass og væske) er helt åpne.

Initialiseringen av multisystemet kan ta flere minutter, avhengig av hvor mange
innendørsanlegg og tilleggsutstyret som brukes.

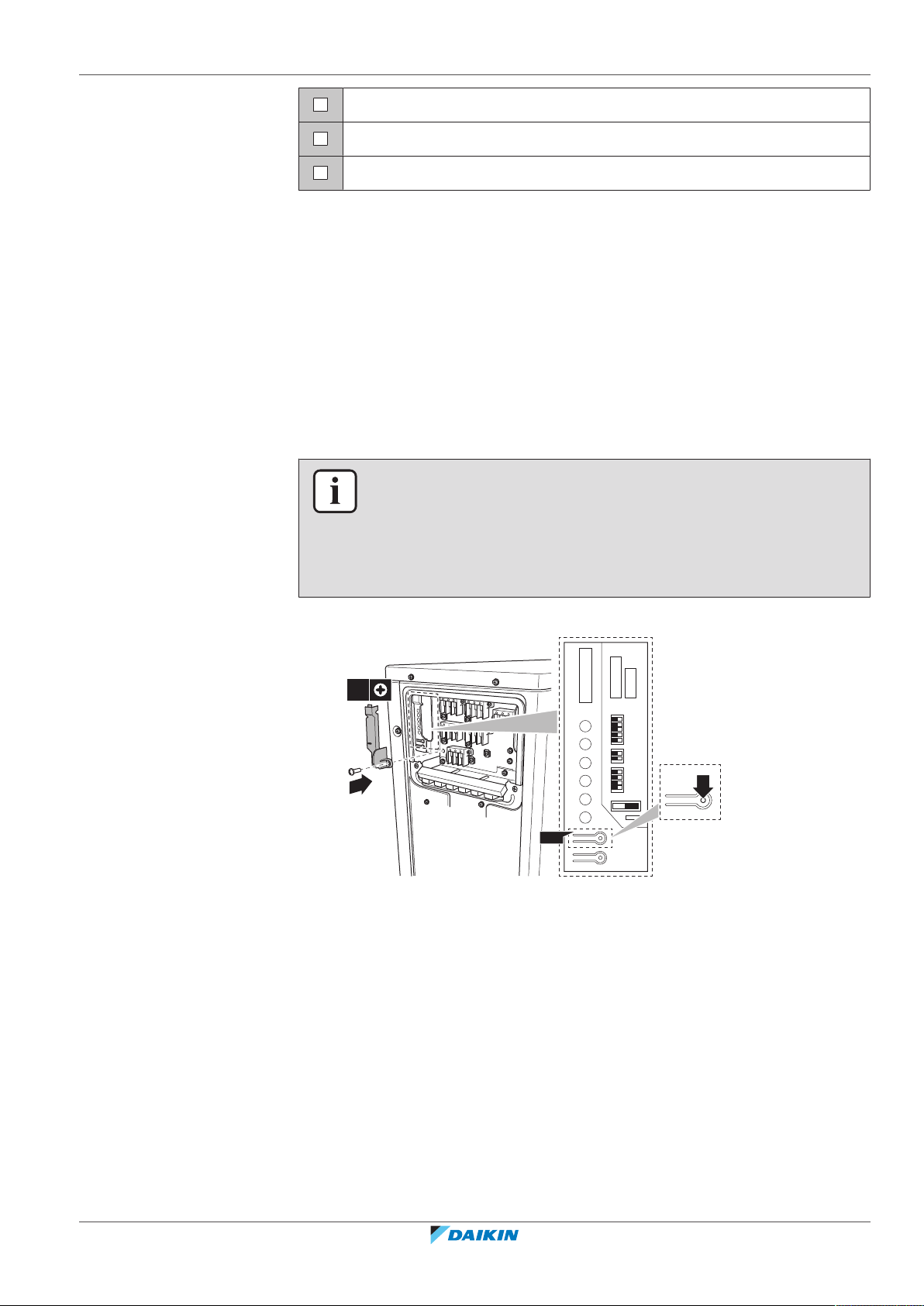

12.5.1 Om kontroll for ledningsoppleggfeil

Funksjonen for kontroll for ledningsoppleggfeil kontrollerer og korrigerer
automatisk feil på ledningsopplegget. Dette er nyttig for å kontrollere ledninger
som IKKE KAN kontrolleres direkte, som nedgravde ledninger.

Funksjonen KAN IKKE brukes innen 3minutter etter at vernet er aktivert eller når
utendørs lufttemperatur er ≤5°C.

Utføre en kontroll for ledningsoppleggfeil

INFORMASJON

▪ Du trenger bare utføre en kontroll for ledningsoppleggfeil hvis du er usikker på

om de elektriske ledningene og røropplegget er korrekt tilkoblet.

▪ Hvis du utfører en kontroll for ledningsoppleggfeil, vil hybridløsningen for

multiinnendørsanlegg ikke kunne kjøres med varmepumpe før etter 72 timer. I
denne perioden vil gasskjelen overta hybriddriften.

12 | Igangsetting

1 Fjern dekselet på bryterens servicekretskort.

2 Trykk på bryteren for kontroll for ledningsoppleggfeil (SW3) på

utendørsanleggets servicekretskort.
Resultat: Servicemonitorens lysdioder viser om korrigering er mulig eller ikke.

Se servicehåndboken når det gjelder nærmere informasjon om å avlese
lysdiodedisplayet.

Resultat: Feil på ledningsopplegg blir korrigert etter 15–20 minutter. Hvis
automatisk korrigering ikke er mulig, må innendørsanleggets lednings- og
røropplegg kontrolleres på vanlig måte.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Referanseguide for montører

63

12 | Igangsetting

12.5.2 Slik gjennomfører du en testkjøring

INFORMASJON

▪ Antallet viste lysdioder avhenger av antallet rom.
▪ Funksjonen for kontroll for ledningsoppleggfeil virker IKKE hvis

utendørstemperaturen er ≤5°C.

▪ Når kontroll for ledningsoppleggfeil er fullført, fortsetter lysdiodeindikasjonen

inntil vanlig drift starter.

▪ Følg prosedyrene for produktdiagnose. Se i servicehåndboken for detaljert om

produktfeildiagnoser.

Status for lysdioder:
▪ Alle lysdioder blinker: automatisk korrigering er IKKE mulig.

▪ Lysdioder blinker vekselvis: automatisk korrigering er fullført.
▪ Én eller flere lysdioder lyser permanent: unormal stopp (følg diagnoseprosedyren

bak på høyre sideplate og se i servicehåndboken).

Forutsetning: Strømtilførselen MÅ være innenfor det angitte området.
Forutsetning: Drift med prøvekjøring kan foretas i kjøle- eller varmemodus.
Forutsetning: Prøvekjøring skal utføres i henhold til brukerhåndboken for

innendørsanlegget for å sikre at alle funksjoner og deler fungerer som de skal.

1 Velg laveste temperatur som kan programmeres i kjølemodus. Velg høyeste

temperatur som kan programmeres i varmemodus.

2 Mål temperaturen ved inntaket og utløpet til innendørsanlegget etter at

anlegget har kjørt i ca. 20 minutter. Differansen bør være mer enn 8°C
(kjøling) eller 20°C (oppvarming).

3 Kontroller først driften til hvert enkelt anlegg, og kontroller deretter driften til

alle innendørsanleggene samtidig. Kontroller både oppvarmings- og
kjølefunksjon.

4 Still temperaturen på et normalt nivå når prøvekjøring er fullført. I

kjølemodus: 26~28°C, i varmemodus: 20~24°C.

INFORMASJON

▪ Prøvekjøring kan deaktiveres ved behov.
▪ Når anlegget er slått AV, kan det ikke startes igjen på 3 minutter.
▪ Når prøvekjøringen startes i oppvarmingsmodus rett etter at vernet er aktivert, vil

det i noen tilfeller ikke komme ut luft før etter ca. 15 minutter for å beskytte
anlegget.

▪ Luftkondisjonering skal bare brukes ved prøvekjøring. Du må IKKE kjøre hybrid for

multi eller generatoren for varmtvann til husholdningsbruk ved prøvekjøring.

▪ Under kjøling kan det dannes rim på gassavstengingsventilen eller andre deler.

Dette er normalt.

Referanseguide for montører

64

INFORMASJON

▪ Enheten bruker strøm, selv om bryteren slås AV.
▪ Når strømmen slås på igjen etter et strømbrudd, gjenopptas tidligere valgte

modus.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

12.6 Starte opp utendørsanlegget

Se i installeringshåndboken for innendørsanlegget om hvordan du konfigurerer og
idriftsetter systemet.

12 | Igangsetting

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Referanseguide for montører

65

13 | Overlevering til brukeren

13 Overlevering til brukeren

Så snart testkjøringen er ferdig og enheten fungerer som den skal, må du sørge for
at brukeren har følgende klart for seg:

▪ Sørg for at brukeren har den trykte dokumentasjonen, og be ham/henne om å

oppbevare den for fremtidige referanseformål. Informer brukeren om at den
fullstendige dokumentasjonen er tilgjengelig på URL-adressen nevnt tidligere i
denne håndboken.

▪ Forklar brukeren hvordan systemet betjenes og hva som må gjøres hvis det

oppstår problemer.

▪ Forklar brukeren hva som må utføres i forbindelse med vedlikehold av anlegget.

Referanseguide for montører

66

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

14 Vedlikehold og service

MERKNAD

Vedlikeholdet MÅ utføres av autorisert montør eller servicerepresentant.

Vi anbefaler at vedlikehold utføres minst én gang i året. Gjeldende forskrifter kan
imidlertid kreve kortere vedlikeholdsintervall.

14.1 Oversikt: vedlikehold og service

Dette kapitlet inneholder informasjon om følgende:

▪ Sikkerhetshensyn ved vedlikehold
▪ Årlig vedlikehold av innendørsanlegget

14.2 Sikkerhetshensyn ved vedlikehold

14 | Vedlikehold og service

FARE: FARE FOR DØDELIG ELEKTROSJOKK

FARE: FARE FOR FORBRENNING/SKÅLDING

MERKNAD:Fare for elektrostatisk utladning

Berør en metallgjenstand på anlegget for å fjerne statisk elektrisitet og beskytte
kretskortet før du utfører vedlikehold eller service.

ADVARSEL

▪ Før vedlikehold eller reparasjonsarbeid påbegynnes på enheten, må

strømbryteren på tilførselspanelet ALLTID slås av, sikringene tas ut eller
verneanordningene åpnes.

▪ Berør IKKE strømførende deler før det er gått 10 minutter etter at

strømforsyningen er slått av, på grunn av fare for høy spenning.

▪ Vær oppmerksom på at enkelte deler i strømboksen er varme.
▪ Pass på at du IKKE berører et ledende punkt.
▪ Enheten må IKKE spyles. Dette kan medføre elektrisk støt eller brann.

14.3 Sjekkliste for årlig vedlikehold av innendørsanlegget

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Sjekk følgende minst én gang i året:

▪ Varmeveksler

Varmeveksleren til utendørsanlegget kan bli blokkert på grunn av støv, smuss, løv
og liknende. Det anbefales å rengjøre varmeveksleren hvert år. En blokkert
varmeveksler kan forårsake for lavt eller for høyt trykk, som igjen kan gi dårlig
ytelse.

Referanseguide for montører

67

14 | Vedlikehold og service

14.4 Om kompressoren

Ta følgende forholdsregler ved service på kompressoren:

FARE: FARE FOR DØDELIG ELEKTROSJOKK

▪ Bruk kompressoren kun på et jordet system.
▪ Slå av strømmen før du utfører service på kompressoren.
▪ Sett på plass dekselet på bryterboksen og servicedekselet etter utført service.

FORSIKTIG

Bruk alltid vernebriller og vernehansker.

FARE: FARE FOR EKSPLOSJON

▪ Bruk en rørkutter til å fjerne kompressoren.
▪ IKKE bruk skjærebrenner.
▪ Bruk bare godkjente kjølemedier og smøremidler.

FARE: FARE FOR FORBRENNING/SKÅLDING

Du må IKKE berøre kompressoren med bare hender.

Referanseguide for montører

68

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

15 Feilsøking

15.1 Oversikt: feilsøking

Dette kapitlet beskriver hva du må gjøre hvis det oppstår problemer.
Det inneholder informasjon om følgende:

▪ løse problemer basert på symptomer
▪ løse problemer basert på LED-atferd

Før feilsøking

Foreta en grundig visuell inspeksjon av anlegget for å se etter åpenbare mangler,
for eksempel løse tilkoblinger eller defekt ledningsopplegg.

15.2 Forholdsregler ved feilsøking

15 | Feilsøking

ADVARSEL

▪ Kontroller ALLTID at anlegget er frakoblet ledningsnettet før du inspiserer

bryterboksen til anlegget. Slå av den respektive strømbryteren.

▪ Når en sikkerhetsanordning er blitt utløst, må du stanse anlegget og finne ut

hvorfor anordningen ble utløst før du tilbakestiller den. Du må ALDRI
parallellkoble sikkerhetsanordninger eller endre verdiene deres til noe annet enn
fabrikkens standardinnstillinger. Kontakt forhandleren hvis du ikke finner årsaken
til problemet.

FARE: FARE FOR DØDELIG ELEKTROSJOKK

ADVARSEL

Forhindre fare som følge av utilsiktet ny innstilling av den termiske
sikringsautomaten: Strøm til dette apparatet MÅ IKKE gå via en ekstern bryterenhet,
slik som en tidsbryter, eller kobles til en krets som slås jevnlig PÅ og AV av
strømforsyningen.

FARE: FARE FOR FORBRENNING/SKÅLDING

15.3 Løse problemer basert på symptomer

15.3.1 Symptom: Innendørsenheter faller ned, vibrerer eller lager støy

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Mulige årsaker Korrigerende tiltak

Innendørsenhetene er ikke ordentlig
installert

Installer innendørsenhetene ordentlig.

Referanseguide for montører

69

15 | Feilsøking

15.3.2 Symptom: Enheten varmes IKKE opp eller kjøles IKKE ned som forventet

Mulige årsaker Korrigerende tiltak

Ledninger er tilkoblet feil Koble til ledningene korrekt.

Gasslekkasje Se etter gasslekkasje.

Merker på ledninger og rør samsvarer
IKKE

15.3.3 Symptom: Vannlekkasje

Mulige årsaker Korrigerende tiltak

Ufullstendig varmeisolering (gass- og
væskerør, innendørsdeler av
dreneringsslangeforlengelsen)

Feil tilkoblet drenering Sikre dreneringen.

15.3.4 Symptom: Elektrisk lekkasje

Mulige årsaker Korrigerende tiltak

Anlegget er IKKE riktig jordet Kontroller og korriger tilkoblingen til

15.3.5 Symptom: Innstilling for romprioritet fungerer IKKE

Merker på ledninger og rør (rom A, rom
B, rom C, rom D, rom E) for hvert
innendørsanlegg MÅ samsvare.

Påse at varmeisoleringen av rør og
dreneringsslange er fullstendig.

jordledningen.

Mulige årsaker Korrigerende tiltak

Innstillingen for romprioritet kan være
innstilt for flere enn 1 rom.

Hybrid for multi kan IKKE velges som
romprioritet.

En generator for varmtvann til
husholdningsbruk for multi kan IKKE
velges som romprioritet.

15.3.6 Symptom: Enheten fungerer IKKE, eller brannskade

Mulige årsaker Korrigerende tiltak

Ledningsopplegget er IKKE i samsvar
med spesifikasjonene

Kun 1 rom kan velges for innstillingen
for romprioritet.

Velg et annet innendørsanlegg for
innstillingen for romprioritet.

Velg et anlegg med luftkondisjonering
som romprioritet.

Korriger ledningsopplegget.

Referanseguide for montører

70

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

15.4 Løse problemer basert på LED-atferd

15.4.1 Feildiagnostisering med LED på utendørsenhetens kretskort

FARE: FARE FOR DØDELIG ELEKTROSJOKK

▪ Når anlegget ikke er i gang, er LEDene på kretskortet slått av for å spare strøm.
▪ Rekkeklemmen og kretskortet kan være strømførende også når LEDene ikke lyser.

Symbol Lysdioden...

Lyser

Er slukket

Blinker

15 | Feilsøking

Rød lysdiode

(a)

1 2 3 4 5

Diagnose

Normalt.

▪ Kontroller innendørsanlegget.

Høytrykksvern utløst eller frost i driftsenhet eller standby­enhet.

Overstrømsrelé utløst eller høy temperatur på utløpsrør.

Defekt kompressorstart.

Inngangsoverstrøm.

Termistor- eller CT-feil.

(b)

Høy temperatur i bryterboks.

Høy temperatur vekselretterkretsens kjølelegeme.

Utgangsoverstrøm.

Lite kjølemedium.

(b)

(b)

Lav spenning til hovedkrets eller overspenning til
hovedkrets.

(b)

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Feil i reverserende magnetventilbryter eller feil i
høytrykksbryter.

(b)

Defekt kretskort for utendørsanlegg.

Viftemotorfeil.

Feil på ledningsopplegg

▪ Kontroller ledninger.

(a)

Antallet viste lysdioder avhenger av antallet rom.

(b)

Diagnose gjelder ikke i enkelte tilfeller. Se i servicehåndboken for å få flere detaljer.

Grønn lysdiode A Diagnose

Normalt.

▪ Kontroller innendørsanlegget.

Referanseguide for montører

71

15 | Feilsøking

Grønn lysdiode A Diagnose

Slå strømmen AV og PÅ igjen, og kontroller lysdioden
innen ca. 3 minutter. Hvis lysdioden lyser igjen, er
utendørsanleggets kretskort defekt.

Feil i strømtilførselen.

(a)

Diagnose gjelder ikke i enkelte tilfeller. Se i servicehåndboken for å få flere detaljer.

(a)

Referanseguide for montører

72

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

16 Kassering

16.1 Oversikt: Kassering

Typisk arbeidsflyt

Kassering av systemet består vanligvis av følgende trinn:

1 Pumpe ut systemet.
2 Ta med systemet til et spesialanlegg.

16 | Kassering

MERKNAD

Systemet må IKKE demonteres på egen hånd. Systemet må demonteres og
kjølemiddelet, oljen og eventuelle andre deler MÅ tas hånd om i overensstemmelse
med aktuell lovgivning. Anleggene MÅ håndteres ved et spesialanlegg for gjenbruk,
resirkulering og gjenvinning.

INFORMASJON

Hvis du vil ha flere detaljer, se i servicehåndboken.

16.2 Slik pumper du ut

Eksempel: For å beskytte miljøet skal du utføre nedpumping når enheten flyttes
eller ved kassering av enheten.

MERKNAD

Til hybrid for multi må det iverksettes alle påkrevde forholdsregler for å unngå
mulige frostskader på vannvarmeveksleren før det er tillatt å bruke eller aktivere
denne funksjonen. Se i installeringshåndboken for innendørsanlegget for detaljert
informasjon.

FARE: FARE FOR EKSPLOSJON

Utpumping – kjølemedielekkasje. Hvis du vil utføre utpumping på systemet og det

er lekkasje i kjølemediekretsen:

▪ Du må IKKE bruke anleggets funksjon for automatisk utpumping, som samler opp

alt kjølemediet fra systemet i utendørsanlegget. Mulige konsekvens:
Kompressoren kan selvantenne og eksplodere fordi det kommer inn luft mens
kompressoren kjører.

▪ Bruk et separat gjenvinningssystem slik at anleggets kompressor IKKE må kjøre.

MERKNAD

Stopp kompressoren under nedpumpingsoperasjonen og før du fjerner røropplegget
for kjølemiddel. Hvis kompressoren fortsatt kjører og stoppventilen er åpen under
nedpumpingen, vil luft suges inn i systemet. Kompressorbrudd eller skader på
systemet kan oppstå som følge av unormalt trykk i kjølemiddelsyklusen.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Utpumpingen vil trekke alt kjølemiddel ut av systemet og inn i utendørsanlegget.

1 Fjern ventildekselet fra væskestopp- og gasstoppventilen.
2 Utfør tvungen kjøling. Se "16.3 Slik starter og stopper du tvungen

kjøling"[474].

Referanseguide for montører

73

16 | Kassering

a

c

b

d

d

e

4
3
2
1

2
1

4
3
2
1

2
1

HEAT

COOL

A

1

2

3

4

5

2

3

SW5

SW6

SW2

OFFON

1×

1

16.3 Slik starter og stopper du tvungen kjøling

3 Etter 5 til 10 minutter (etter bare 1 eller 2 minutter ved veldig lave

omgivelsestemperaturer (<−10°C)), lukker du væskestoppventilen med en
sekskantnøkkel.

4 Se på manifolden om vakuum er nådd.
5 Etter 2–3minutter stenger du gasstoppventilen og stanser tvungen kjøling.

a Avstengingsventil for gass
b Lukkeretning

c Sekskantnøkkel
d Ventildeksel
e Avstengingsventil for væske

1 Slå AV strømmen.
2 Fjern servicedekselet og dekselet på bryterboksen.
3 Fjern dekselet på bryterens servicekretskort.
4 Still DIP-bryter SW5 og SW6 til AV.
5 Still DIP-bryter SW2 til COOL.

6 Fest dekselet på bryterens servicekretskort, dekselet på bryterboksen og

servicedekselet.

7 Slå PÅ utendørsanlegget.
8 Trykk på bryteren for drift med tvungen kjøling SW1 for å starte tvungen

kjøling.

9 Trykk på bryteren for drift med tvungen kjøling SW1 for å stanse tvungen

kjøling.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

Referanseguide for montører

74

16 | Kassering

A

1

2

3

4

5

7

SW1

6

1×

4

5 =

MERKNAD

Under kjøring av den tvungne nedkjølingsoperasjonen må du sørge for at
vanntemperaturen holder seg høyere enn 5°C (se temperaturavlesingen på
innendørenheten). Du kan for eksempel oppnå dette ved å aktivere alle vifter på
viftekonvektorene.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Referanseguide for montører

75

17 | Tekniske data

,

A

INDOOR

OUTDOOR

17 Tekniske data

17.1 Koblingsskjema

17.1.1 Felles tegnforklaring for koblingsskjema

▪ Et delsett med de nyeste tekniske dataene er tilgjengelig på det lokale nettstedet

til Daikin (tilgjengelig for alle).

▪ Det komplette settet med de nyeste tekniske dataene er tilgjengelig på Daikin

Business Portal (kreves godkjenning).

Du finner benyttede deler og deres nummer på koblingsskjemaet til anlegget.
Delene er nummerert i stigende rekkefølge for hver del, angitt med "*" i
delangivelsen under.

Symbol Betydning Symbol Betydning

Strømbryter Jordingsbeskyttelse

Tilkobling Jordingsbeskyttelse (skrue)

Koblingsstykke

Likeretter

Jord Relékoblingsstykke

Lokalt

Kortsluttet kontakt

ledningsopplegg

Sikring Kontakt

Innendørsanlegg Rekkeklemme

Utendørsanlegg Ledningsklemme

Reststrømenhet

Symbol Farge Symbol Farge

BLK Svart ORG Oransje

BLU Blå PNK Rosa

BRN Brun PRP, PPL Mørklilla

GRN Grønn RED Rød

GRY Grå WHT Hvit

Referanseguide for montører

76

YLW Gul

Symbol Betydning

A*P Kretskort

BS* Trykknapp PÅ/AV, driftsbryter

BZ, H*O Alarmsignal

C* Kondensator

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

Symbol Betydning

17 | Tekniske data

AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,

Tilkobling, koblingsstykke
MR*_A, MR*_B, S*, U, V, W, X*A,
K*R_*, NE

D*, V*D Diode

DB* Diodebro

DS* DIP-bryter

E*H Varmeapparat

FU*, F*U (for karakteristika, se

Sikring
kretskortet inne i anlegget)

FG* Koblingsstykke (masseforbindelse)

H* Kabelskjerming

H*P, LED*, V*L Kontrollampe, lysdiode

HAP Lysdiode (servicemonitor grønn)

HIGH VOLTAGE Høyspenning

IES Intelligent øye-føler

IPM* Intelligent strømmodul

K*R, KCR, KFR, KHuR, K*M Magnetisk relé

L Strømførende

L* Spole

L*R Reaktor

M* Trinnmotor

M*C Kompressormotor

M*F Viftemotor

M*P Dreneringspumpemotor

M*S Svingemotor

MR*, MRCW*, MRM*, MRN* Magnetisk relé

N Nulleder

n=*, N=* Antall gjennomganger i ferrittkjerne

PAM Pulsamplitudemodulasjon

PCB* Kretskort

PM* Strømmodul

PS Svitsjet strømtilførsel

PTC* PTC-termistor

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Q* Isolert port bipolar transistor (IGBT)

Q*C Strømbryter

Q*DI, KLM Jordfeilbryter

Q*L Overlastvern

Q*M Termobryter

Referanseguide for montører

77

17 | Tekniske data

Symbol Betydning

Q*R Reststrømenhet

R* Motstand

R*T Termistor

RC Mottaker

S*C Endebryter

S*L Flottørbryter

S*NG Lekkasjevarsler for kjølemedium

S*NPH Trykkføler (høy)

S*NPL Trykkføler (lav)

S*PH, HPS* Trykkbryter (høy)

S*PL Trykkbryter (lavt)

S*T Termostat

S*RH Luftfuktighetsføler

S*W, SW* Driftsbryter

SA*, F1S Innkoblingsdemper

SR*, WLU Signalmottaker

SS* Velgebryter

SHEET METAL Rekkeklemmens festeplate

T*R Transformator

TC, TRC Sender

V*, R*V Varistor

V*R Diodebro, isolert port bipolar transistor

(IGBT) strømmodul

WRC Trådløs fjernkontroll

X* Kontakt

X*M Rekkeklemme (blokk)

Y*E Elektronisk ekspansjonsventilsløyfe

Y*R, Y*S Reverserende magnetventilsløyfe

Z*C Ferrittkjerne

ZF, Z*F Støyfilter

17.2 Rørledningsskjema: Utendørsanlegg

Referanseguide for montører

78

Klassifisering av komponent i PED-kategori:

▪ Høytrykksbrytere: kategori IV
▪ Kompressor: kategori II
▪ Akkumulator: 4MXM80, 5MXM90 kategori II, andre modeller kategori I
▪ Andre komponenter: se PED-artikkel 4, avsnitt 3

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

17 | Tekniske data

7.9CuT

7.9CuT

7.9CuT

7.9CuT

12.7CuT

M

12.7CuT

(12.7CuT)

(9.5CuT)

12.7CuT

12.7CuT

12.7CuT

15.9CuT

15.9CuT

15.9CuT

15.9CuT

9.5CuT

9.5CuT

12.7CuT

7.9CuT

7.9CuT

MV

MV

A

B

6.4CuT

6.4CuT

(6.4CuT)

(6.4CuT)

9.5CuT

9.5CuT

9.5CuT

9.5CuT

7.9CuT

S1PH

SV

9.5CuT

9.5CuT

6.4CuT

Solenoid valve

12.7CuT

15.9CuT

d

e

f

k

a

b

c

g

i

d

r-A

r-B

s

s

t

t

u

u

d

p

oo

n

l
l

m

l

w

x

v-A

v-B

v-A

v-B

q

h

2MXM68

MERKNAD

Når høytrykksbryteren er aktivert, MÅ den tilbakestilles av fagfolk.

a Varmeveksler k 4-veisventil u Termistor (gass)

b Temperaturtermistor for

utendørsluft

c Varmevekslertermistor m Utløpsrørtermistor w Lokale rør – væske
d Kjølekretssamlerør n Kompressor x Lokale rør – gass
e Viftemotor o Akkumulator y Væskemottaker

f Propellvifte p Avstengingsventil for gass S1PH Høytrykksbryter (automatisk

g Kapillarrør q Avstengingsventil for væske
h Fordeler r Elektronisk

i Lyddemper med filter s Termistor (væske) Kjølemediestrøm:

j Magnetventil t Filter

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

l Lyddemper v Rom

tilbakestilling)

Kjølemediestrøm: kjøling

ekspansjonsventil

oppvarming

Referanseguide for montører

79

17 | Tekniske data

7.9CuT

7.9CuT

7.9CuT

7.9CuT

12.7CuT

M

12.7CuT

(12.7CuT)

(9.5CuT)

(12.7CuT)

12.7CuT

12.7CuT

12.7CuT

12.7CuT

15.9CuT

15.9CuT

15.9CuT

15.9CuT

9.5CuT

9.5CuT

12.7CuT

7.9CuT

7.9CuT

7.9CuT

MV

MV

MV

A

B

C

6.4CuT

6.4CuT

6.4CuT

(6.4CuT)

(6.4CuT)

(6.4CuT)

9.5CuT

9.5CuT

9.5CuT

9.5CuT

7.9CuT

S1PH

SV

9.5CuT

9.5CuT

6.4CuT

12.7CuT

15.9CuT

d

e

f

k

a

b

c

g

i

j

d

r-A

r-B

r-C

s

t

s

t

s

t

r-A

r-B

r-C

s

t

s

t

s

t

u

u

u

d

p

oo

n

l
l

m

l

w

x

v-A

v-B

v-C

v-A

v-B

v-C

q

h

3MXM68, 3MXF68

7.9CuT

7.9CuT

7.9CuT

7.9CuT

12.7CuT

M

12.7CuT

(12.7CuT)

(9.5CuT)

(12.7CuT)

12.7CuT

12.7CuT

12.7CuT

12.7CuT

12.7CuT

15.9CuT

15.9CuT

15.9CuT

7.9CuT

9.5CuT

12.7CuT

7.9CuT

7.9CuT

7.9CuT

MV

MV

MV

A

B

C

6.4CuT

6.4CuT

6.4CuT

(6.4CuT)

(6.4CuT)

(6.4CuT)

9.5CuT

9.5CuT

9.5CuT

9.5CuT

7.9CuT

S1PH

d

e

f

k

a

b

c

g

i

d

v-A

v-B

v-C

u

u

u

d

p

o o

n

l

m

l

l

w

x

v-A

v-B

v-C

q

h

3MXM40, 3MXM52, 3AMXM52, 3AMXF52, 3MXF52

Referanseguide for montører

80

a Varmeveksler k 4-veisventil u Termistor (gass)

b Temperaturtermistor for

utendørsluft

c Varmevekslertermistor m Utløpsrørtermistor w Lokale rør – væske

d Kjølekretssamlerør n Kompressor x Lokale rør – gass

e Viftemotor o Akkumulator y Væskemottaker

f Propellvifte p Avstengingsventil for gass S1PH Høytrykksbryter (automatisk

g Kapillarrør q Avstengingsventil for væske

h Fordeler r Elektronisk

i Lyddemper med filter s Termistor (væske) Kjølemediestrøm:

j Magnetventil t Filter

l Lyddemper v Rom

ekspansjonsventil

tilbakestilling)

Kjølemediestrøm: kjøling

oppvarming

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

4P600463-1D – 2021.03

R32 Delt serie

17 | Tekniske data

7.9CuT

7.9CuT

7.9CuT

7.9CuT

12.7CuT

M

12.7CuT

(9.5CuT)

(9.5CuT)

(12.7CuT)

12.7CuT

12.7CuT

12.7CuT

12.7CuT

15.9CuT

15.9CuT

15.9CuT

15.9CuT

9.5CuT

9.5CuT

12.7CuT

7.9CuT

7.9CuT

7.9CuT

MV

MV

MV

A

B

C

6.4CuT

6.4CuT

6.4CuT

(6.4CuT)

(6.4CuT)

(6.4CuT)

9.5CuT

9.5CuT

9.5CuT

9.5CuT

7.9CuT

S1PH

SV

9.5CuT

9.5CuT

6.4CuT

12.7CuT

7.9CuT

MV

D

6.4CuT

(6.4CuT)

(12.7CuT)

12.7CuT

15.9CuT

d

e

f

k

a

b

c

g

i

j

d

r-A

r-B

r-C

r-D

r-A

r-B

r-C

r-D

s

s

s

s

t

t

t

t

v-A

v-A

v-B

v-C

v-D

v-B

v-C

v-D

u

u

u

u

d

p

oo

n

l

m

l

l

w

x

q

h

4MXM68

7.9CuT

7.9CuT

7.9CuT

7.9CuT

12.7CuT

M

12.7CuT

(12.7CuT)

(9.5CuT)

(15.9CuT)

12.7CuT

12.7CuT

12.7CuT

12.7CuT

15.9CuT

15.9CuT

15.9CuT

15.9CuT

9.5CuT

9.5CuT

12.7CuT

7.9CuT

7.9CuT

7.9CuT

MV

MV

MV

A

B

C

6.4CuT

6.4CuT

6.4CuT

9.5CuT

9.5CuT

9.5CuT

9.5CuT

S1PH

SV

9.5CuT

9.5CuT

6.4CuT

12.7CuT

7.9CuT

MV

D

6.4CuT

(15.9CuT)

12.7CuT

7.9CuT

7.9CuT

7.9CuT

7.9CuT

7.9CuT

7.9CuT

7.9CuT

7.9CuT

7.9CuT

9.5CuT

9.5CuT

15.9CuT

(6.4CuT)

(6.4CuT)

(6.4CuT)

(6.4CuT)

d

e

f

k

a

a

b

c

g

i

j

d

s

t

s

t

s

t

s

t

v-A

v-A

v-B

v-C

v-D

v-B

v-C

v-D

u

u

u

u

d

p

oo

n

l

m

l

l

w

x

q

h

y y

4MXM80

a Varmeveksler k 4-veisventil u Termistor (gass)
b Temperaturtermistor for

utendørsluft

c Varmevekslertermistor m Utløpsrørtermistor w Lokale rør – væske

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

d Kjølekretssamlerør n Kompressor x Lokale rør – gass
e Viftemotor o Akkumulator y Væskemottaker

f Propellvifte p Avstengingsventil for gass S1PH Høytrykksbryter (automatisk

g Kapillarrør q Avstengingsventil for væske
h Fordeler r Elektronisk

i Lyddemper med filter s Termistor (væske) Kjølemediestrøm:

j Magnetventil t Filter

l Lyddemper v Rom

ekspansjonsventil

tilbakestilling)

Kjølemediestrøm: kjøling

oppvarming

Referanseguide for montører

81

17 | Tekniske data

7.9CuT

7.9CuT

7.9CuT

7.9CuT

12.7CuT

M

12.7CuT

(9.5CuT)

(9.5CuT)

(12.7CuT)

12.7CuT

12.7CuT

12.7CuT

12.7CuT

15.9CuT

15.9CuT

15.9CuT

15.9CuT

9.5CuT

9.5CuT

12.7CuT

7.9CuT

7.9CuT

7.9CuT

MV

MV

MV

A

B

C

6.4CuT

6.4CuT

6.4CuT

(6.4CuT)

(6.4CuT)

(6.4CuT)

9.5CuT

9.5CuT

9.5CuT

S1PH

SV

9.5CuT

9.5CuT

6.4CuT

12.7CuT

7.9CuT

MV

D

6.4CuT

(6.4CuT)

(15.9CuT)

12.7CuT

7.9CuT

7.9CuT

7.9CuT

7.9CuT

7.9CuT

7.9CuT

7.9CuT

7.9CuT

7.9CuT

7.9CuT

MV

E

6.4CuT

(6.4CuT)

(15.9CuT)

12.7CuT

15.9CuT

9.5CuT

9.5CuT

9.5CuT

d

e

f

k

a

a

b

c

g

i

j

d

r-A

r-B

r-C

r-D

r-E

s

t

s

t

s

t

s

t

s

t

v-A

v-A

v-B

v-C

v-D

v-E

v-B

v-C

v-D

v-E

u

u

u

u

u

d

p

oo

n

l

m

l

l

w

x

q

h

y y

5MXM90

a Varmeveksler k 4-veisventil u Termistor (gass)

b Temperaturtermistor for

utendørsluft

c Varmevekslertermistor m Utløpsrørtermistor w Lokale rør – væske

d Kjølekretssamlerør n Kompressor x Lokale rør – gass

e Viftemotor o Akkumulator y Væskemottaker

f Propellvifte p Avstengingsventil for gass S1PH Høytrykksbryter (automatisk

g Kapillarrør q Avstengingsventil for væske

h Fordeler r Elektronisk

i Lyddemper med filter s Termistor (væske) Kjølemediestrøm:

j Magnetventil t Filter

l Lyddemper v Rom

tilbakestilling)

Kjølemediestrøm: kjøling

ekspansjonsventil

oppvarming

Referanseguide for montører

82

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Delt serie

4P600463-1D – 2021.03

18 Ordliste

18 | Ordliste

Forhandler

Salgsdistributør for produktet.

Autorisert montør

Teknisk kyndig person som er kvalifisert til å montere produktet.

Bruker

Person som eier produktet og/eller bruker det.

Gjeldende forskrifter

Alle internasjonale, europeiske, nasjonale og lokale direktiver, lover,
forskrifter og/eller koder som er relevante og gjeldende for et bestemt
produkt eller domene.

Servicefirma

Kvalifisert firma som kan utføre eller koordinere nødvendig service på
enheten.

Installeringshåndbok

Instruksjonshåndbok for et bestemt produkt eller bruksområde. Forklarer
hvordan du installerer, konfigurerer og vedlikeholder det.

Driftshåndbok

Instruksjonshåndbok beregnet på et bestemt produkt eller bruksområde.
Forklarer bruken.

Vedlikeholdsanvisninger

Instruksjonshåndbok beregnet på et bestemt produkt eller bruksområde.
Forklarer (hvis aktuelt) hvordan en installerer, konfigurerer, bruker og/eller
vedlikeholder det.

Tilbehør

Etiketter, håndbøker, informasjonsark og utstyr som følger med produktet
og som må installeres i henhold til instruksjonene i den medfølgende
dokumentasjonen.

Tilleggsutstyr

Utstyr laget og godkjent av Daikin og som kan kombineres med produktet i
samsvar med instruksjonene i den medfølgende dokumentasjonen.

Kjøpes lokalt

Utstyr som IKKE er laget og godkjent av Daikin, og som kan kombineres med
produktet i samsvar med instruksjonene i den medfølgende
dokumentasjonen.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 Delt serie
4P600463-1D – 2021.03

Referanseguide for montører

83
