Referenčná príručka inštalatéra

Série split R32

2MXM68N2V1B

3MXM40N2V1B9 3MXM40N2V1B8 3MXM40N2V1B7 3MXM52N2V1B9 3MXM52N2V1B8 3MXM52N2V1B7 3MXM68N2V1B9 3AMXM52N2V1B9 3AMXF52A2V1B9

3MXF52A2V1B9 3MXF68A2V1B9

4MXM68N2V1B9 4MXM80N2V1B9 5MXM90N2V1B9

Obsah

1 O dokumentácii 4

1.1 Informácie o tomto dokumente ..................................................................................................................................... 4

2 Všeobecné bezpečnostné opatrenia 5

2.1 O dokumentácii............................................................................................................................................................... 5

2.1.1 Význam varovaní a symbolov ......................................................................................................................... 5

2.2 Pre inštalatéra................................................................................................................................................................. 6

2.2.1 Všeobecné ...................................................................................................................................................... 6

2.2.2 Miesto inštalácie............................................................................................................................................. 7

2.2.3 Chladivo — vprípade R410A alebo R32 ........................................................................................................ 10

2.2.4 Elektrické ........................................................................................................................................................ 12

3 Špecifické bezpečnostné pokyny inštalatéra 15

4 Informácie o balení 20

4.1 Prehľad: informácie obalení........................................................................................................................................... 20

4.2 Vonkajšia jednotka.......................................................................................................................................................... 20

4.2.1 Odbalenie vonkajšej jednotky ........................................................................................................................ 20

4.2.2 Vybratie príslušenstva zvonkajšej jednotky .................................................................................................. 21

5 O jednotke 23

5.1 Prehľad: O jednotke........................................................................................................................................................ 23

5.2 Identifikácia..................................................................................................................................................................... 23

5.2.1 Výrobný štítok: vonkajšia jednotka ................................................................................................................ 24

6 Inštalácia jednotky 25

6.1 Príprava miesta inštalácie............................................................................................................................................... 25

6.1.1 Požiadavky vonkajšej jednotky na miesto inštalácie ..................................................................................... 26

6.1.2 Ďalšie požiadavky vonkajšej jednotky na miesto inštalácie vstudenom podnebí ........................................ 28

6.2 Otvorenie jednotky ......................................................................................................................................................... 29

6.2.1 O otvorení jednotky........................................................................................................................................ 29

6.2.2 Otvorenie vonkajšej jednotky......................................................................................................................... 29

6.3 Montáž vonkajšej jednotky............................................................................................................................................. 29

6.3.1 O montáži vonkajšej jednotky ........................................................................................................................ 29

6.3.2 Predbežné opatrenia pri montáži vonkajšej jednotky ................................................................................... 30

6.3.3 Na prípravu inštalačnej konštrukcie............................................................................................................... 30

6.3.4 Inštalácia vonkajšej jednotky.......................................................................................................................... 31

6.3.5 Pre umožnenie vypúšťania ............................................................................................................................. 31

6.3.6 Zabezpečenie vonkajšej jednotky pred prevrátením..................................................................................... 32

7 Inštalácia potrubia 33

7.1 Príprava potrubia chladiva.............................................................................................................................................. 33

7.1.1 Požiadavky na potrubie chladiva.................................................................................................................... 33

7.1.2 Izolácia potrubia chladiva ............................................................................................................................... 34

7.1.3 Dĺžka potrubia chladiva a rozdiel vo výške..................................................................................................... 35

7.2 Pripojenie potrubia chladiva........................................................................................................................................... 36

7.2.1 O pripojení potrubia s chladivom................................................................................................................... 36

7.2.2 Predbežné opatrenia pri pripojovaní potrubia s chladivom .......................................................................... 36

7.2.3 Pokyny pre pripojovanie potrubia s chladivom ............................................................................................. 38

7.2.4 Pokyny na ohýbanie potrubia......................................................................................................................... 38

7.2.5 Ohranenie konca potrubia ............................................................................................................................. 38

7.2.6 Spojenie medzi vonkajšou avnútornou jednotkou použitím redukcií .......................................................... 39

7.2.7 Použitím uzatváracieho ventilu a servisnej prípojky...................................................................................... 42

7.2.8 Pripojenie potrubia chladiva kvonkajšej jednotke ........................................................................................ 43

7.3 Kontrola potrubia chladiva ............................................................................................................................................. 44

7.3.1 Kontrola potrubia na chladivo........................................................................................................................ 44

7.3.2 Predbežné opatrenia pri kontrole potrubia s chladivom............................................................................... 44

7.3.3 Kontrola únikov............................................................................................................................................... 45

7.3.4 Podtlakové sušenie ......................................................................................................................................... 45

Referenčná príručka inštalatéra

8 Plnenie chladiva 47

8.1 Plnenie chladiva .............................................................................................................................................................. 47

8.2 Ochladive........................................................................................................................................................................ 48

8.3 Predbežné opatrenia pri plnení chladivom .................................................................................................................... 49

8.4 Určenie množstva chladiva na doplnenie....................................................................................................................... 49

8.5 Na určenie množstva úplnej náplne............................................................................................................................... 49

8.6 Doplnenie dodatočného chladiva................................................................................................................................... 50

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

Obsah

8.7 Pripevnenie štítka ofluorizovaných skleníkových plynoch............................................................................................ 50

9 Elektroinštalácia 51

9.1 Zapojenie elektroinštalácie............................................................................................................................................. 51

9.1.1 Bezpečnostné opatrenia pri zapájaní elektroinštalácie................................................................................. 51

9.1.2 Pokyny pri zapájaní elektroinštalácie ............................................................................................................. 53

9.1.3 Špecifikácie štandardných komponentov zapojenia ..................................................................................... 54

9.2 Pripojenie elektrickej inštalácie k vonkajšej jednotke.................................................................................................... 55

10 Dokončenie inštalácie vonkajšej jednotky 57

10.1 Dokončenie inštalácie vonkajšej jednotky...................................................................................................................... 57

10.2 Zatvorenie vonkajšej jednotky ........................................................................................................................................ 57

11 Konfigurácia 58

11.1 O funkcii úspory elektrickej energie vpohotovostnom režime ..................................................................................... 58

11.1.1 Postup zapínania funkcie úspory elektrickej energie vpohotovostnom režime .......................................... 58

11.2 Ofunkcií prioritnej miestnosti ........................................................................................................................................ 59

11.2.1 Nastavenie funkcie prioritnej miestnosti....................................................................................................... 59

11.3 Orežime tichej prevádzky v noci .................................................................................................................................... 59

11.3.1 Zapnutie režimu pokojnej prevádzky v noci .................................................................................................. 60

11.4 O zablokovaní režimu vykurovanie ................................................................................................................................. 60

11.4.1 Zablokovanie režimu vykurovanie.................................................................................................................. 60

11.5 O zablokovaní režimu klimatizácia.................................................................................................................................. 60

11.5.1 Zapnutie zablokovania režimu klimatizácia ................................................................................................... 61

12 Uvedenie do prevádzky 62

12.1 Prehľad: uvedenie do prevádzky .................................................................................................................................... 62

12.2 Predbežné opatrenia pri uvádzaní do prevádzky ........................................................................................................... 62

12.3 Kontrolný zoznam pred uvedením do prevádzky........................................................................................................... 63

12.4 Kontrolný zoznam počas uvedenia do prevádzky .......................................................................................................... 63

12.5 Skúšobná prevádzka a skúšanie...................................................................................................................................... 63

12.5.1 O kontrole chyby zapojenia............................................................................................................................ 64

12.5.2 Skúšobná prevádzka....................................................................................................................................... 65

12.6 Spustenie vonkajšej jednotky ......................................................................................................................................... 65

13 Odovzdanie používateľovi 66

14 Údržba a servis 67

14.1 Prehľad: údržba a servis.................................................................................................................................................. 67

14.2 Bezpečnostné opatrenia pri údržbe ............................................................................................................................... 67

14.3 Kontrolný zoznam ročnej údržby vnútornej jednotky.................................................................................................... 67

14.4 O kompresore ................................................................................................................................................................. 68

15 Odstránenie porúch 69

15.1 Prehľad: odstraňovanie problémov ................................................................................................................................ 69

15.2 Predbežné opatrenia pri odstraňovaní problémov ........................................................................................................ 69

15.3 Riešenie problémov na základe symptómov.................................................................................................................. 69

15.3.1 Symptóm: Jednotky spadli, vibrujú alebo robia hluk..................................................................................... 69

15.3.2 Symptóm: jednotka NEOHRIEVA alebo NECHLADÍ podľa očakávania........................................................... 70

15.3.3 Symptóm: Únik vody ...................................................................................................................................... 70

15.3.4 Symptóm: Zvod elektrickej energie................................................................................................................ 70

15.3.5 Symptóm: Nastavenie prioritnej miestnosti NEFUNGUJE............................................................................. 70

15.3.6 Symptóm: Jednotka NEFUNGUJE alebo je poškodená spálením .................................................................. 70

15.4 Riešenie problémov na základe správania sa LED .......................................................................................................... 71

15.4.1 Diagnostika poruchy pomocou LED na doske PCB vonkajšej jednotky......................................................... 71

16 Likvidácia 73

16.1 Prehľad: Likvidácia .......................................................................................................................................................... 73

16.2 Vypnutie čerpadla ........................................................................................................................................................... 73

16.3 Spustenie azastavenie núteného chladenia .................................................................................................................. 74

17 Technické údaje 76

17.1 Schéma elektrického zapojenia ...................................................................................................................................... 76

17.1.1 Zjednotená legenda schémy zapojenia.......................................................................................................... 76

17.2 Schéma potrubia: vonkajšia jednotka ............................................................................................................................ 78

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

18 Slovník 83

Referenčná príručka inštalatéra

1 | O dokumentácii

1 O dokumentácii

1.1 Informácie o tomto dokumente

Cieľoví používatelia

Oprávnení inštalátori

INFORMÁCIE

Toto zariadenie je určené pre odborníkov alebo vyškolených používateľov v obchodoch, v odvetví svietidiel a na farmách, prípadne pre začiatočníkov na komerčné a domáce používanie.

VAROVANIE

Uistite sa, že sú inštalácia, servis, údržba, opravy a použité materiály v súlade s návodom z Daikin a s platnými a že ich vykonávajú len kvalifikované osoby. V Európe a oblastiach, kde platia normy IEC, je použiteľná norma EN/IEC 60335-2-40.

INFORMÁCIE

Tento dokument popisuje len návod na inštaláciu vonkajšej jednotky. Viac o inštalácii vnútornej jednotky (montáž vnútornej jednotky, pripojenie potrubia chladiva k vnútornej jednotke, pripojenie elektrického vedenia k vnútornej jednotke …) nájdete v návode na inštaláciu vnútornej jednotky.

Dokumentácia

Tento dokument je súčasťou dokumentácie. Celá dokumentácia zahŕňa tieto dokumenty:

▪ Všeobecné bezpečnostné opatrenia:

- Bezpečnostné pokyny, ktoré MUSÍTE prečítať pred inštaláciou

- Formát: Výtlačok (v balení vonkajšej jednotky)

▪ Návod na inštaláciu vonkajšej jednotky:

- Pokyny na inštaláciu

- Formát: Výtlačok (v balení vonkajšej jednotky)

▪ Referenčná príručka inštalatéra:

- Príprava inštalácie, referenčné údaje,…

- Formát: Číslicové súbory na http://www.daikineurope.com/support-and-

manuals/product-information/

Referenčná príručka inštalatéra

Najnovšie zmeny dodanej dokumentácie môžu byť k dispozícii na regionálnej webovej lokalite spoločnosti Daikin alebo u predajcu.

Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady.

Technické údaje ▪ Podmnožina najnovších technických údajov je k dispozícii na regionálnej webovej

stránke Daikin (verejne prístupnej).

▪ Úplná sada najnovších technických údajov je k dispozícii na Daikin Business Portal

(požaduje sa prihlásenie).

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

2 | Všeobecné bezpečnostné opatrenia

2 Všeobecné bezpečnostné opatrenia

2.1 O dokumentácii

▪ Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady. ▪ Opatrenia opísané v tomto dokumente sa týkajúc veľmi dôležitých tém. Dôsledne

ich dodržiavajte.

▪ Inštaláciu systému a všetky činnosti popísané v návode na inštaláciu a v

referenčnej príručke inštalatéra MUSÍ vykonať autorizovaný inštalatér.

2.1.1 Význam varovaní a symbolov

NEBEZPEČENSTVO

Označuje situáciu, ktorá môže viesť k úmrtiu alebo vážnemu zraneniu.

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Označuje situáciu, ktorá môže viesť k usmrteniu elektrickým prúdom.

NEBEZPEČENSTVO: RIZIKO POPÁLENIA/OBARENIA

Označuje situáciu, ktorá by mohla viesť k popáleniu/obareniu v dôsledku extrémne vysokých alebo nízkych teplôt.

NEBEZPEČENSTVO: RIZIKO VÝBUCHU

Označuje situáciu, ktorá by mohla viesť k výbuchu.

VAROVANIE

Označuje situáciu, ktorá by mohla viesť k úmrtiu alebo vážnemu zraneniu.

VAROVANIE: HORĽAVÝ MATERIÁL

UPOZORNENIE

Označuje situáciu, ktorá by mohla viesť k menšiemu alebo menej vážnemu zraneniu.

POZNÁMKA

Označuje situáciu, ktorá by mohla viesť k poškodeniu vybavenia alebo majetku.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

INFORMÁCIE

Označuje užitočné tipy alebo doplňujúce informácie.

Symboly použité v jednotke:

Symbol Vysvetlenie

Pred inštaláciou si prečítajte návod na inštaláciu a prevádzku a kartu s pokynmi k zapojeniu.

Referenčná príručka inštalatéra

2 | Všeobecné bezpečnostné opatrenia

Symbol Vysvetlenie

Symboly použité v dokumentácii:

Symbol Vysvetlenie

Pred vykonaním údržby a servisných úloh si prečítajte návod na údržbu.

Viac informácií získate u inštalatéra a vpoužívateľskej referenčnej príručke.

Jednotka obsahuje otáčajúce sa diely. Pri vykonávaní servisu alebo kontroly jednotky postupujte opatrne.

Zobrazuje názov obrázku alebo odkaz naň. Príklad: " 1–3 Názov obrázku" znamená "Obrázok 3 v

kapitole 1".

Zobrazuje názov tabuľky alebo odkaz na ňu. Príklad: " 1–3 Názov tabuľky" znamená "Tabuľka 3 v

kapitole 1".

2.2 Pre inštalatéra

2.2.1 Všeobecné

Ak si NIE ste istí, ako jednotku nainštalovať alebo používať, obráťte sa na svojho predajcu.

NEBEZPEČENSTVO: RIZIKO POPÁLENIA/OBARENIA

▪ Počas prevádzky a krátko po jej skončení sa NEDOTÝKAJTE potrubia na chladiacu

zmes, vodovodného potrubia ani vnútorných častí. Potrubie by mohlo byť príliš horúce alebo studené. Počkajte, kým nevychladne na bežnú teplotu. Ak sa ho musíte dotknúť, noste ochranné rukavice.

▪ NEDOTÝKAJTE sa žiadnej náhodne uniknutej chladiacej zmesi.

VAROVANIE

Nesprávna inštalácia alebo zapojenie zariadenia, príp. príslušenstva môže mať za následok zásah elektrickým prúdom, skrat, úniky, požiar alebo iné škody na zariadení. Používajte len príslušenstvo, voliteľné príslušenstvo a náhradné diely vyrobené alebo schválené spoločnosťou Daikin.

VAROVANIE

Zabezpečte, aby inštalácia, testovanie a použité materiály spĺňali platné právne predpisy (navyše k pokynom opísaným v dokumentácii spoločnosti Daikin).

Referenčná príručka inštalatéra

UPOZORNENIE

Pri inštalácii a vykonávaní údržby alebo servisu systému noste primerané ochranné pomôcky (ochranné rukavice, bezpečnostné okuliare atď.).

VAROVANIE

Roztrhajte a vyhoďte plastové obalové vrecia, aby sa s nimi nikto nemohol hrať, zvlášť deti. Možné riziko: udusenie.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

2 | Všeobecné bezpečnostné opatrenia

VAROVANIE

Prijmite primerané opatrenia, aby jednotka nemohla slúžiť ako úkryt pre malé živočíchy. Kontakt malých živočíchov s elektrickými časťami môže spôsobiť poruchu, dymenie alebo požiar.

UPOZORNENIE

NEDOTÝKAJTE sa prívodu vzduchu ani hliníkových rebier jednotky.

UPOZORNENIE

▪ Na hornú časť jednotky NEKLAĎTE žiadne predmety ani zariadenia. ▪ NEVYLIEZAJTE, NESADAJTE a ani NESTÚPAJTE na jednotku.

POZNÁMKA

Práce na vonkajšej jednotke sa najlepšie vykonávajú v suchých poveternostných podmienkach, aby sa predišlo prieniku vody.

V súlade s príslušnými právnymi predpismi bude možno potrebné zaviesť denník pre daný produkt. Denník bude obsahovať minimálne informácie o údržbe, opravách, výsledkoch testov, pohotovostných obdobiach atď.

V blízkosti produktu tiež bude POTREBNÉ mať k dispozícii prinajmenšom tieto informácie:

▪ pokyny na zastavenie systému v prípade núdze, ▪ názov a adresa požiarnej jednotky, policajného útvaru a zdravotnej služby, ▪ názov, adresa a denné a nočné telefónne čísla servisných oddelení.

V Európe pokyny na vedenie denníka určuje norma EN378.

2.2.2 Miesto inštalácie

▪ Okolo jednotky vytvorte dostatočný priestor na vykonávanie servisu a na

▪ Skontrolujte, či miesto inštalácie odolá hmotnosti a vibráciám jednotky. ▪ Zabezpečte, aby bol priestor dostatočne vetraný. NEUPCHÁVAJTE žiadne vetracie

▪ Zabezpečte, aby bola jednotka vo vodorovnej polohe.

Jednotku NEINŠTALUJTE na nasledujúce miesta:

▪ V potenciálne výbušnom prostredí. ▪ Na miestach, na ktorých sa nachádzajú zariadenia vyžarujúce elektromagnetické

zabezpečenie obehu vzduchu.

otvory.

vlny. Elektromagnetické vlny by mohli rušiť riadiaci systém a spôsobiť poruchu funkcie zariadenia.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

▪ Na miestach, na ktorých hrozí riziko požiaru z dôvodu úniku horľavých plynov

(napríklad riedidla alebo benzínu), na miestach s uhlíkovými vláknami alebo horľavým prachom.

▪ Na miestach, kde vzniká korozívny plyn (napríklad plyn kyseliny sírovej). Korózia

medených potrubí alebo spájkovaných dielov môže spôsobiť únik chladiacej zmesi.

Referenčná príručka inštalatéra

2 | Všeobecné bezpečnostné opatrenia

Návod k zariadeniu s použitím chladiva R32

VAROVANIE: MIERNE HORĽAVÝ MATERIÁL

Chladivo vo vnútri tejto jednotky je stredne horľavé.

VAROVANIE

▪ NEPREPICHUJTE ani nespaľujte. ▪ NEPOUŽÍVAJTE iné prostriedky na zrýchlenie procesu odmrazovania alebo na

čistenie zariadenia než tie, ktoré odporúča výrobca.

▪ Uvedomte si, že chladivo R32 NEMUSÍ zapáchať.

VAROVANIE

Spotrebič musí byť skladovaný tak, aby sa zabránilo mechanickému poškodeniu a v dobre vetranej miestnosti bez neustále pracujúcich zdrojov zapálenia (napríklad: otvorený plameň, fungujúci plynový spotrebič alebo elektrický ohrievač) a miestnosť musí mať veľkosť, aká je špecifikovaná nižšie.

VAROVANIE

Uistite sa, že sú inštalácia, servis, údržba a opravy v súlade s návodom z Daikin a so zákonmi o spotrebičoch (napríklad národné plynárenské predpisy) a že ich vykonávajú len oprávnené osoby.

VAROVANIE

Ak je jedna alebo viac miestností pripojených k jednotke systémom potrubí, zabezpečte:

▪ aby tam neboli žiadne fungujúce zdroje vznietenia (napríklad: otvorený plameň,

fungujúci plynový spotrebič alebo elektrický ohrievač) v prípade, že podlažná plocha je menšia ako minimálna podlažná plocha A (m²);

▪ aby v potrubí neboli žiadne pomocné zariadenia, ktoré môžu byť potencionálnym

zdrojom vznietenia (napríklad: horúci povrch s teplotou prekračujúcou 700°C a elektrické spínacie zariadenie);

▪ aby sa v potrubí používali iba pomocné zariadenia schválené výrobcom; ▪ vstup A výstup vzduchu sú pripojené priamo s tou istou miestnosťou potrubím.

Ako potrubie pre vstup alebo výstup vzduchu NEPOUŽÍVAJTE priestor, napr. znížený strop.

POZNÁMKA

▪ Je nutné uskutočniť predbežné opatrenia pre zamedzenie vibráciám alebo

pulzovaniu chladiaceho potrubia.

▪ Ochranné zariadenia, potrubie a prípojky je potrebné chrániť tak, ako je to len

možné, proti nepriaznivým vplyvom prostredia.

▪ Je potrebné vykonať opatrenia, aby sa zabezpečilo rozťahovanie a zmršťovanie

dlhého potrubia.

▪ Potrubie v chladiacich systémoch má byť navrhnuté a inštalované tak, aby

minimalizovalo sklony k poškodeniu systému hydraulickým rázom.

▪ Vnútorné zariadenia a potrubia majú byť bezpečne namontované a chránené tak,

aby nemohlo dôjsť k náhodnému roztrhnutiu zariadení alebo potrubí napr. z dôvodu pohybu zariadenia alebo rekonštrukčných činností.

Referenčná príručka inštalatéra

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

UPOZORNENIE

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

Pri hľadaní alebo detekcii úniku chladiva NIKDY nepožívajte potencionálne zdroje vznietenia.

POZNÁMKA

▪ NEPOUŽÍVAJTE znova spoje a medené tesnenia, ktoré už boli použité predtým. ▪ Spoje vytvorené pri inštalácii medzi dielmi systému chladiva majú byť k dispozícii

na účely údržby.

Požiadavky na priestor pre inštaláciu

VAROVANIE

Ak spotrebiče obsahujú chladivo R32, potom plocha podlahy miestnosti, v ktorej sú spotrebiče nainštalované, prevádzkované a uskladnené, MUSÍ byť väčšia ako minimálna plocha podlahy definovaná v tabuľke pod A (m2). To sa týka:

▪ Vnútorné jednotky bez snímača úniku chladiva; v prípade vnútorných jednotiek so

snímačom úniku chladiva použite návod na inštaláciu

▪ Vonkajšie jednotky nainštalované alebo uskladnené vo vnútri (napr.: zimná

záhrada, garáž, dielňa)

2 | Všeobecné bezpečnostné opatrenia

POZNÁMKA

▪ Potrubie musí byť chránené pred fyzickým poškodením. ▪ Potrubie musí byť udržané na minime.

Určenie minimálnej plochy podlahy

1 Určite celkovú náplň chladiva v systéme (= náplň chladiva z výroby +

prídavné naplnené množstvo chladiva).

2 Určite, ktorý graf alebo tabuľka sa majú použiť.

▪ Pre vnútorné jednotky: Je jednotka namontovaná na strope, na stene alebo

podlahe?

▪ Pre vonkajšie jednotky nainštalované alebo uskladnené vo vnútri to závisí od

výšky inštalácie:

Ak je výška inštalácie… Potom použite graf alebo tabuľku pre…

<1,8m Jednotky stojace na podlahe

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

1,8≤x<2,2m Jednotky s montážou na stenu

≥2,2m Jednotky namontované na strope

3 Pre určenie minimálnej plochy podlahy použite graf alebo tabuľku.

Referenčná príručka inštalatéra

2 | Všeobecné bezpečnostné opatrenia

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

1.843

9.55

2.21.8

2.4 2.8 3.2 3.6 4 4.4 4.8 5.2 5.6 6 6.4 6.8 7.2 7.6 8 8.4 8.8 9.22

2.6 3 3.4 3.8 4.2

4.6

5 5.4 5.8 6.2 6.6 7 7.4 7.8 8.2 8.6 9 9.4

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m [kg]

min

]

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

4.4 165

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

8 40.5

8.2 42.6

8.4 44.7

8.6 46.8

8.8 49.0 9 51.3

9.2 53.6

9.4 55.9

9.55 57.7

8 60.5

8.2 63.6

8.4 66.7

8.6 69.9

8.8 73.2 9 76.6

9.2 80.0

9.4 83.6

9.55 86.2

8 545

8.2 572

8.4 601

8.6 629

8.8 659 9 689

9.2 720

9.4 752

9.55 776

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

Referenčná príručka inštalatéra

m Celkové množstvo chladiva v systéme

Minimálna plocha podlahy

min

(a) Ceiling-mounted unit (= Jednotka namontovaná na strope) (b) Wall-mounted unit (= Jednotka namontovaná na stene)

2.2.3 Chladivo — vprípade R410A alebo R32

Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu alebo referenčnej príručke ku konkrétnej aplikácii pre inštalatéra.

POZNÁMKA

Zabezpečte, aby inštalácia potrubia na chladiacu zmes spĺňala platné právne predpisy. V Európe platí norma EN378.

POZNÁMKA

Zabezpečte, aby potrubie a pripojenia na miestne inštalácie NEBOLI vystavené napätiu.

VAROVANIE

Počas testov NIKDY nenatlakujte zariadenie tlakom vyšším, ako je maximálny povolený tlak (tak, ako je uvedené na výrobnom štítku na jednotke).

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

2 | Všeobecné bezpečnostné opatrenia

VAROVANIE

V prípade úniku chladiacej zmesi prijmite dostatočné opatrenia. Ak plyn chladiva uniká, priestory ihneď vyvetrajte. Možné riziká:

▪ Veľké množstvo chladiva v malom uzavretom priestore môže viesť k nedostatku

kyslíka.

▪ Ak sa dostane plyn chladiva do styku sohňom, môžu vznikať jedovaté plyny.

NEBEZPEČENSTVO: RIZIKO VÝBUCHU

Odčerpanie – únik chladiacej zmesi. Ak chcete odčerpať systém, a je netesnosť v

okruhu chladiacej zmesi:

▪ NEPOUŹÍVAJTE funkciu automatického odčerpania jednotky, pri ktorej sa vo

vonkajšej jednotke zhromaždí všetka chladiaca zmes zo systému. Možný výsledok: Samospaľovanie a výbuch kompresora z dôvodu vzduchu vnikajúceho

do kompresora, ktorý je v činnosti.

▪ Použite samostatný systém obnovy tak, že kompresor jednotky nemusí byť v

činnosti.

VAROVANIE

VŽDY zachyťte chladivo. NEVYPÚŠŤAJTE ich priamo do okolitého prostredia. Použite vákuové čerpadlo na vyprázdnenie inštalácie.

POZNÁMKA

Po zapojení celého potrubia skontrolujte, či nikde neuniká plyn. Na kontrolu úniku plynu použite dusík.

POZNÁMKA

▪ Aby nedošlo k poruche kompresora, do systému NEDOPLŇUJTE viac chladiva, ako

je určené množstvo.

▪ Ak sa vyžaduje otvorenie systému chladiva, je NUTNÉ s chladivom manipulovať

vsúlade splatnými predpismi.

VAROVANIE

Uistite sa, či nie je v systéme kyslík. Chladiaca zmes sa môže doplniť len po vykonaní testu únikov a po sušení vo vákuu.

Možný výsledok: Samovznietenie a výbuch kompresora pre kyslík vháňaný do kompresora v prevádzke.

▪ V prípade, že je potrebné úplné doplnenie, pozrite si výrobný štítok na jednotke.

Na výrobnom štítku je uvedený typ chladiva ajeho požadované množstvo.

▪ Jednotka je vo výrobe naplnená chladivom a v závislosti od veľkosti a dĺžky rúr

môžu niektoré systémy vyžadovať doplnenie ďalšieho chladiva.

▪ Používajte nástroje výlučne určené pre typ chladiva v systéme, aby sa zabezpečil

požadovaný tlakový odpor azabránilo sa vniknutiu cudzích látok do systému.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

▪ Chladivo dopĺňajte nasledujúcim spôsobom:

Referenčná príručka inštalatéra

2 | Všeobecné bezpečnostné opatrenia

Ak Potom

Je namontovaná sifónová trubica (t. j. valec je označený nápisom v znení

Pri dopĺňaní chladiva by mal byť valec vo zvislej polohe.

“pripojený kvapalinový plniaci sifón”)

Sifónová trubica NIE JE namontovaná Pri dopĺňaní chladiva valec otočte hore

dnom.

▪ Pomaly otvorte valec schladivom. ▪ Chladivo plňte v kvapalnej forme. Pridávanie v plynnej forme môže brániť

normálnej prevádzke.

UPOZORNENIE

Po ukončení doplňovania chladiva alebo počas jeho prerušenia okamžite uzavrite ventil nádrže chladiva. Ak ventil NIE je okamžite uzavretý, zvyšný tlak môže priviesť prídavné chladivo. Možný výsledok: Nesprávne množstvo chladiva.

2.2.4 Elektrické

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

▪ Pred zložením krytu rozvodnej skrine, pripojením elektrického vedenia alebo

dotykom elektrických častí vypnite všetky zdroje napájania.

▪ Pred vykonávaním servisu odpojte zdroj napájania minimálne na 10 minút a

zmerajte napätie na koncovkách kondenzátorov hlavného obvodu alebo v elektrických súčiastkach. Skôr ako sa budete môcť dotknúť elektrických súčastí, napätie NESMIE presahovať 50 V jednosmerného prúdu. Poloha koncoviek je zobrazená na schéme zapojenia.

▪ Elektrických súčastí sa NEDOTÝKAJTE mokrými rukami. ▪ Po zložení servisného krytu NENECHÁVAJTE jednotku bez dozoru.

VAROVANIE

Ak NIE SÚ hlavný vypínač alebo iné prostriedky na odpojenie, ktoré majú oddelené kontakty na všetkých póloch a zaisťujú úplné odpojenie v prípade prepätia kategórieIII, nainštalované vo výrobe, MUSIA sa nainštalovať do pevného zapojenia.

Referenčná príručka inštalatéra

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

2 | Všeobecné bezpečnostné opatrenia

VAROVANIE

▪ Používajte LEN medené vodiče. ▪ Zabezpečte, aby zapojenie na mieste inštalácie spĺňalo platné právne predpisy. ▪ Celá elektrická inštalácia na mieste sa MUSÍ inštalovať v súlade so schémou

zapojenia dodanou s produktom.

▪ NIKDY nestláčajte zväzky káblov a zabráňte kontaktu káblov s potrubím a ostrými

hranami. Zabezpečte, aby na prípojky svorkovnice nepôsobil žiadny vonkajší tlak.

▪ Nezabudnite nainštalovať uzemňovacie vodiče. NEUZEMŇUJTE jednotku

k verejnému potrubiu, prepäťovej poistke ani uzemneniu telefónnej linky. Nedokonalé uzemnenie môže spôsobiť zásah elektrickým prúdom.

▪ Zabezpečte použitie samostatného elektrického obvodu. NIKDY nepoužívajte

zdroj napájania spoločný s iným zariadením.

▪ Zabezpečte inštaláciu potrebných poistiek alebo ističov. ▪ Ubezpečte sa, že ste nainštalovali prúdový chránič. V opačnom prípade hrozí

riziko zásahu elektrickým prúdom alebo požiaru.

▪ Pri inštalácii skontrolujte, či je prúdový chránič kompatibilný s invertorom (odolný

proti vysokofrekvenčnému elektrickému šumu), aby nedochádzalo k nepotrebnému otváraniu prúdového chrániča.

UPOZORNENIE

▪ Pri pripojení elektrického napájania: pred pripojením prípojok, ktoré vedú

elektrický prúd, pripojte najprv uzemňovací vodič.

▪ Pri odpojení elektrického napájania: pred odpojením uzemnenia najprv odpojte

vodiče, ktoré vedú elektrický prúd.

▪ Dĺžka vodičov medzi ukotvením vedenia elektrického napájania a samotnou

svorkovnicou musí byť taká, aby boli vodiče vedenia elektrického prúdu upnuté pred vodičom uzemnenia, ktorý je vprípade vedenia elektrického napájania voľne vytiahnutý zukotvenia vedenia.

POZNÁMKA

Opatrenia týkajúce sa kladenia elektrických káblov:

▪ NEPRIPÁJAJTE k svorkovnici káble rôznej hrúbky (pokles v kábli elektrického

napájania môže spôsobiť nadmernú teplotu).

▪ Pri pripájaní káblov rovnakej hrúbky postupujte podľa obrázka vyššie. ▪ Pri zapájaní káblov použite na to určený elektrický kábel a pevne ho pripojte,

potom zabezpečte, aby vonkajší tlak pôsobil na dosku svorkovnice.

▪ Použite vhodný skrutkovač na utiahnutie svorkových skrutiek. Skrutkovač s malou

hlavicou poškodí hlavicu a znemožní správne utiahnutie.

▪ Príliš silné uťahovanie môže poškodiť svorkové skrutky.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

Elektrické káble inštalujte minimálne 1m od televízorov alebo rádií, aby ste predišli rušeniu. V závislosti od dĺžky rozhlasových vĺn môže byť vzdialenosť 1 m nedostatočná.

Referenčná príručka inštalatéra

2 | Všeobecné bezpečnostné opatrenia

VAROVANIE

▪ Po ukončení elektrickej inštalácie sa uistite, či je každá elektrická časť a koncovka

vo vnútri elektrickej skrine správne pripojená.

▪ Pred spustením jednotky skontrolujte, či sú všetky kryty zatvorené.

POZNÁMKA

Platí len v prípade trojfázového napájania, a ak sa kompresor spúšťa metódou ZAPNUTIE/VYPNUTIE.

Ak existuje možnosť výskytu reverznej fázy po krátkodobom výpadku prúdu a napájanie sa zapne a vypne, keď je produkt v prevádzke, pripojte lokálne okruh ochrany reverznej fázy. Chod produktu v reverznej fáze môže poškodiť kompresor a iné súčiastky.

Referenčná príručka inštalatéra

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

3 | Špecifické bezpečnostné pokyny inštalatéra

3 Špecifické bezpečnostné pokyny inštalatéra

Vždy dodržiavajte nasledujúce bezpečnostné pokyny a predpisy.

Inštalácia jednotky (pozri

"6Inštalácia jednotky"[425]

VAROVANIE

Inštaláciu smie vykonať inštalatér, výber materiálov a inštalácia musí spĺňať platnú legislatívu. V Európe platí norma EN378.

Miesto pre inštaláciu (pozri

UPOZORNENIE

▪ Skontrolujte, či miesto pre inštaláciu dokáže udržať hmotnosť jednotky. Chybná

inštalácia je nebezpečná. Môže tiež spôsobiť vibrácie a neobvyklú prevádzkovú hlučnosť.

▪ Poskytnite dostatočný servisný priestor. ▪ NEINŠTALUJTE jednotku tak, aby bola v kontakte so stropom alebo stenou, keď to

môže spôsobiť vibrácie.

VAROVANIE

Spotrebič musí byť skladovaný v miestnosti bez neustále pracujúcich zdrojov zapálenia (napr.: otvorený plameň, fungujúci plynový spotrebič alebo elektrický ohrievač).

Otvorenie jednotky (pozri

)

"6.1Príprava miesta inštalácie"[425]

"6.2Otvorenie jednotky"[429]

)

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Po zložení servisného krytu NENECHÁVAJTE jednotku bez dozoru.

NEBEZPEČENSTVO: RIZIKO POPÁLENIA/OBARENIA

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Pripojenie potrubia chladiva (pozri

UPOZORNENIE

▪ Počas dodania nespájkujte a nezvárajte na mieste s náplňou chladiacej kvapaliny

R32.

▪ Počas inštalácie chladiaceho systému, kde je potrebné vykonať spojenie dielov s

najmenej s jedným naplneným dielom, zoberte do úvahy nasledovné požiadavky: vo vnútri obsadených priestorov nie sú povolené nestále spoje pre chladiacu kvapalinu R32 s výnimkou spojov uskutočnených na mieste spájajúcich vnútornú jednotku s potrubím. Spoje uskutočnené na mieste priamo spájajúce potrubie s vnútornými jednotkami majú byť nestáleho typu.

"7.2Pripojenie potrubia chladiva"[436]

)

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

UPOZORNENIE

Ak uskutočňujete inštaláciu len potrubia bez pripájania vnútornej jednotky, keď chcete pridať ďalšiu vnútornú jednotku neskôr, NEPRIPÁJAJTE zabudované vetviace potrubie avonkajšiu jednotku.

Referenčná príručka inštalatéra

3 | Špecifické bezpečnostné pokyny inštalatéra

UPOZORNENIE

▪ Na časti slievikovým rozšírením NEPOUŽÍVAJTE minerálny olej. ▪ NEPOUŽÍVAJTE potrubie zpredchádzajúcich inštalácií. ▪ Do tejto jednotky R32 NIKDY neinštalujte sušič, aby sa zachovala jej životnosť.

Vysúšaný materiál sa môže rozpustiť apoškodiť systém.

UPOZORNENIE

▪ Používajte nástrčnú maticu uloženú v jednotke. ▪ Aby nedošlo k úniku plynov, použite chladiaci olej len na vnútorný povrch

rozšírenia. Pre R32 použite chladiaci olej.

▪ Spoje opätovne NEPOUŹÍVAJTE.

VAROVANIE

Bezpečne pripojte potrubie s chladivom ešte pred spustením kompresora. Keď kompresor NIE je pripojený auzatvárací ventil je počas odčerpávania otvorený, bude po spustení kompresora nasávaný vzduch, čo môže spôsobiť vznik mimoriadneho tlaku vpotrubí schladivom, čo vedie kpoškodeniu zariadenia avzniku úrazu.

UPOZORNENIE

▪ Nedokonalé spojenie môže zapríčiniť únik plynného chladiva. ▪ Ohranenie NEPOUŽÍVAJTE opakovane. Použite nové ohranenia, aby sa predišlo

úniku chladiaceho plynu.

▪ Používajte trubicové matice dodané spolu sjednotkou. Použitie iných nástrčných

matíc môže spôsobiť únik chladiaceho plynu.

Kontrola potrubia chladiva (

NEBEZPEČENSTVO: RIZIKO VÝBUCHU

Jednotku NESPÚŠŤAJTE, kým sa nedokončí vákuovanie.

Naplnenie chladivom (pozri

VAROVANIE: MIERNE HORĽAVÝ MATERIÁL

Chladivo vo vnútri tejto jednotky je stredne horľavé.

VAROVANIE

Chladivo vo vnútri jednotky je stredne horľavé, ale v normálnom prípade NEUNIKÁ. Ak chladivo uniká vo vnútri miestnosti a prichádza do kontaktu s plameňom horáka, ohrievačom alebo varičom, môže to mať za následok vznik požiaru a/alebo tvorbu škodlivého plynu.

Vypnite všetky horľavé vykurovacie zariadenia, miestnosť vyvetrajte askontaktujte sa spredajcom, uktorého ste jednotku kúpili.

Jednotku NEPOUŽÍVAJTE, kým servisná osoba nepotvrdí ukončenie opravy časti, kde uniká chladivo.

"7.3Kontrola potrubia chladiva"[444]

"8Plnenie chladiva"[447]

)

Referenčná príručka inštalatéra

VAROVANIE

NIKDY sa priamo nedotýkajte žiadneho náhodne uniknutého chladiva. Mohlo by to spôsobiť silné omrzliny.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

3 | Špecifické bezpečnostné pokyny inštalatéra

VAROVANIE

▪ Používajte len chladivo R32. Iné látky môžu spôsobiť výbuchy anehody. ▪ R32 obsahuje fluórované skleníkové plyny. Má hodnotu potenciálu globálneho

otepľovania 675. Tieto plyny NEVYPÚŠŤAJTE do ovzdušia.

▪ Pri plnení chladiva VŽDY používajte ochranné rukavice abezpečnostné okuliare.

UPOZORNENIE

Ak chcete predísť poruche kompresora, NEDOPĹŇAJTE viac chladiva, ako je určené množstvo.

Elektrická inštalácia (pozri

VAROVANIE

▪ Celú elektrickú inštaláciu MUSÍ inštalovať autorizovaný elektrotechnik aMUSÍ byť

vsúlade splatnými predpismi.

▪ Všetky elektrické spojenia sa musia inštalovať ako pevné prepojenie. ▪ Všetky súčasti obstarané na mieste inštalácie acelá elektroinštalačná konštrukcia

MUSIA byť vsúlade splatnými predpismi.

VAROVANIE

▪ Ak má elektrické napájanie chýbajúcu alebo chybnú nulovú fázu, zariadenie sa

môže poškodiť.

▪ Určenie vhodného uzemnenia. NEUZEMŇUJTE jednotku k verejnému potrubiu,

prepäťovej poistke ani uzemneniu telefónnej linky. Nedokonalé uzemnenie môže spôsobiť zásah elektrickým prúdom.

▪ Inštalujte požadované poistky alebo prúdové ističe. ▪ Elektrické káble zabezpečte pomocou káblových spojok, aby sa NEDOSTALI do

kontaktu sostrými hranami ani potrubím, a to najmä na vysokotlakovej strane.

▪ NEPOUŽÍVAJTE páskové vodiče, lankové splietané vodiče, predlžovacie káble ani

prepojenia z hviezdicovej sústavy. Mohlo by to spôsobiť prehrievanie, úraz elektrickým prúdom alebo požiar.

▪ NEINŠTALUJTE kondenzátor s fázový predstihom, pretože táto jednotka je

vybavená invertorom. Kondenzátor sfázovým posunom znižuje výkonnosť amôže spôsobiť nehody.

"9Elektroinštalácia"[451]

)

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

VAROVANIE

VŽDY používajte viacžilové elektrické napájacie káble.

VAROVANIE

Použite vypínač pre odpojenie všetkých pólov s najmenej 3 mm medzerami medzi kontaktmi, aby došlo k úplnému odpojeniu v kategórii prepätia III.

VAROVANIE

Ak je poškodený napájací kábel, výrobca, jeho servisný pracovník alebo podobné kvalifikované osoby ho MUSIA vymeniť, aby sa zabránilo vzniku nebezpečných situácií.

VAROVANIE

Elektrické napájanie NEPRIPÁJAJTE kvnútornej jednotke. Toto môže mať za následok zasiahnutie elektrickým prúdom alebo požiar.

Referenčná príručka inštalatéra

3 | Špecifické bezpečnostné pokyny inštalatéra

VAROVANIE

▪ Vo vnútri výrobku NEPOUŹÍVAJTE elektrické súčiastky zakúpené v bežných

obchodoch.

▪ Napájanie pre vypúšťacie čerpadlo atď. NEVYVÁDZAJTE zo svorkovnice. Toto

môže mať za následok zasiahnutie elektrickým prúdom alebo požiar.

VAROVANIE

Prepojovacie vedenie umiestnite mimo medených potrubí bez tepelnej izolácie, keďže takéto potrubia sú veľmi horúce.

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Všetky elektrické diely (vrátane termistorov) sú napájané z elektrického napájania. Nedotýkajte sa ich holými rukami.

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Pred vykonávaním servisu odpojte zdroj napájania minimálne na 10minút a zmerajte napätie na koncovkách kondenzátorov hlavného obvodu alebo v elektrických súčiastkach. Skôr ako sa budete môcť dotknúť elektrických súčastí, napätie NESMIE presahovať 50 V jednosmerného prúdu. Poloha koncoviek je zobrazená na schéme zapojenia.

Dokončenie inštalácie vonkajšej jednotky (pozri

vonkajšej jednotky"[457]

)

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

▪ Zabezpečte, aby bol systém správne uzemnený. ▪ Pred vykonaním údržby vypnite elektrické napájanie. ▪ Pred zapnutím elektrického napájania nainštalujte kryt skriňového rozvádzača.

Údržba a servis (pozri

"14Údržba a servis"[467]

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

NEBEZPEČENSTVO: RIZIKO POPÁLENIA/OBARENIA

VAROVANIE

▪ Pred začatím akejkoľvek údržby alebo opravy VŽDY vypnite istič napájacieho

panelu, vyberte poistky alebo otvorte bezpečnostné a ochranné zariadenia jednotky.

▪ V dôsledku nebezpečenstva zasiahnutia elektrickým prúdom pri vysokom napätí

sa NEDOTÝKAJTE dielcov pod elektrickým napätím aj 10 minút po vypnutí elektrického napájania.

▪ Všimnite si prosím, že niektoré časti skrine elektrických komponentov sú

mimoriadne horúce.

▪ Zabezpečte, aby ste sa NEDOTÝKALI vodivej časti. ▪ Jednotku NEVYPLACHUJTE. Taký postup by mohol spôsobiť zásah elektrickým

prúdom alebo požiar.

"10Dokončenie inštalácie

)

Referenčná príručka inštalatéra

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

3 | Špecifické bezpečnostné pokyny inštalatéra

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

▪ Tento kompresor používajte iba na uzemnenom systéme. ▪ Pred údržbou kompresora vypnite elektrické napájanie. ▪ Po vykonaní údržby opäť nasaďte veko skriňového rozvádzača a servisné veko.

UPOZORNENIE

Vždy používajte ochranné rukavice aokuliare.

NEBEZPEČENSTVO: RIZIKO VÝBUCHU

▪ K demontáži kompresora použite rezačku potrubia. ▪ NEPOUŽÍVAJTE letovací plameň. ▪ Použite len schválené chladivo a mazivo.

NEBEZPEČENSTVO: RIZIKO POPÁLENIA/OBARENIA

NEDOTÝKAJTE sa kompresora mokrými rukami.

Odstraňovanie problémov (pozri

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

NEBEZPEČENSTVO: RIZIKO POPÁLENIA/OBARENIA

VAROVANIE

▪ Pri kontrole rozvodnej skrine jednotky musí byť hlavná jednotka VŽDY odpojená

od elektrickej siete. Rozpojte príslušný prerušovač obvodu.

▪ Ak je aktivované bezpečnostné zariadenie, zastavte jednotku azistite, prečo bolo

aktivované bezpečnostné zariadenie pred jej resetovaním. NIKDY neodstavujte bezpečnostné zariadenia ani nemeňte nastavené hodnoty na hodnoty iné, ako je nastavenie z výroby. Ak nedokážete nájsť príčinu problémov, obráťte sa na predajcu.

VAROVANIE

Predchádzajte nebezpečným situáciám spôsobeným neúmyselným resetovaním tepelnej poistky: toto zariadenie sa NESMIE napájať prostredníctvom externého spínacieho zariadenia, ako je napríklad časovač, ani pripojené k obvodu, ktorý sa pravidelne ZAPÍNA aVYPÍNA.

"15Odstránenie porúch"[469]

)

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

▪ Ak jednotka nie je v prevádzke, LED-ky na PCB sú vypnuté, aby sa ušetrila energia. ▪ Aj keď sú LED-ky vypnuté, svorkovnica a PCB môže byť pod elektrickým napätím.

Referenčná príručka inštalatéra

4 | Informácie o balení

4 Informácie o balení

4.1 Prehľad: informácie obalení

4.2 Vonkajšia jednotka

Táto kapitola opisuje, čo musíte urobiť po doručení balenia s vonkajšou a vnútornou jednotkou na miesto inštalácie.

Uvedomte si, že:

▪ Pri dodaní sa jednotka MUSÍ skontrolovať, či nie je poškodená. Každé poškodenie

sa MUSÍ ihneď ohlásiť zástupcovi dopravcu pre reklamácie.

▪ Zabalenú jednotku dopravte čo najbližšie ku konečnému miestu montáže, aby

nedošlo kpoškodeniu počas prepravy.

▪ Pripravte cestu, po ktorej chcete preniesť jednotku dovnútra smerom dopredu.

4.2.1 Odbalenie vonkajšej jednotky

Referenčná príručka inštalatéra

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

4 | Informácie o balení

1× 1× 1×

1×

6×

1×

b c d e

3×

1×

i j

g h

4.2.2 Vybratie príslušenstva zvonkajšej jednotky

1 Zdvihnite vonkajšiu jednotku.

UPOZORNENIE

S vonkajšou jednotkou zaobchádzajte len nasledujúcim spôsobom:

2 Vyberte príslušenstvo zo spodnej časti balenia.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

Referenčná príručka inštalatéra

4 | Informácie o balení

a Návod na inštaláciu vonkajšej jednotky b Všeobecné bezpečnostné opatrenia

c Nálepka sinformáciami o fluoračných skleníkových plynoch d Viacjazyčná nálepka sinformáciami o fluoračných skleníkových plynoch e Vypúšťací otvor

f Vrecko na skrutky. Skrutky sa použijú pre upevnenie kotviacich pásov elektrických

vedení.

g Vypúšťacie veko (malé) h Vypúšťacie veko (veľké)

i Redukčný člen j Energetický štítok

Referenčná príručka inštalatéra

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

5 O jednotke

Hybridný režim pre viacnásobné použitie alebi generátor TÚV pre viacnásobné použitie sa považuje za pripojenie 1 miestnosti.

Správnu kombináciu nájdete v tabuľke kombinácií a návode na inštaláciu hybridného režimu pre viacnásobné použitie alebo generátora TÚV pre viacnásobné použitie.

5 | O jednotke

INFORMÁCIE

Vnútornú jednotku NEMOŽNO pripojiť len pre 1miestnosť. Uistite sa, že sú pripojené vnútorné jednotky minimálne pre 2miestnosti.

INFORMÁCIE

V závislosti od podmienok jednotiek alebo inštalácie môže byť pred naplnením chladivom potrebné pripojiť elektrické vedenie.

VAROVANIE: MIERNE HORĽAVÝ MATERIÁL

Chladivo vo vnútri tejto jednotky je stredne horľavé.

5.1 Prehľad: O jednotke

Táto kapitola obsahuje informácie o:

5.2 Identifikácia

INFORMÁCIE

Obmedzenia prevádzky nájdete v najnovších technických údajoch k vonkajšej jednotke na regionálnej webovej stránke Daikin (verejne prístupná).

POZNÁMKA

Pri súčasnom inštalovaní alebo servise viacerých jednotiek sa servisné panely rôznych modelov NESMÚ zamieňať.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

Referenčná príručka inštalatéra

5 | O jednotke

5.2.1 Výrobný štítok: vonkajšia jednotka

Umiestnenie

Referenčná príručka inštalatéra

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

6 Inštalácia jednotky

VAROVANIE

Inštaláciu smie vykonať inštalatér, výber materiálov a inštalácia musí spĺňať platnú legislatívu. V Európe platí norma EN378.

V tejto kapitole

6.1 Príprava miesta inštalácie....................................................................................................................................................... 25

6.1.1 Požiadavky vonkajšej jednotky na miesto inštalácie ............................................................................................. 26

6.1.2 Ďalšie požiadavky vonkajšej jednotky na miesto inštalácie vstudenom podnebí................................................ 28

6.2 Otvorenie jednotky................................................................................................................................................................. 29

6.2.1 O otvorení jednotky ............................................................................................................................................... 29

6.2.2 Otvorenie vonkajšej jednotky ................................................................................................................................ 29

6.3 Montáž vonkajšej jednotky..................................................................................................................................................... 29

6.3.1 O montáži vonkajšej jednotky ................................................................................................................................ 29

6.3.2 Predbežné opatrenia pri montáži vonkajšej jednotky........................................................................................... 30

6.3.3 Na prípravu inštalačnej konštrukcie ...................................................................................................................... 30

6.3.4 Inštalácia vonkajšej jednotky ................................................................................................................................. 31

6.3.5 Pre umožnenie vypúšťania..................................................................................................................................... 31

6.3.6 Zabezpečenie vonkajšej jednotky pred prevrátením ............................................................................................ 32

6 | Inštalácia jednotky

6.1 Príprava miesta inštalácie

Jednotku NEINŠTALUJTE na miesta, ktoré sa často používajú ako pracovisko. V prípade vykonávania stavebných prác (napr. brúsenie), pri ktorých sa vytvára veľké množstvo prachu, MUSÍ byť jednotka zakrytá.

Na inštaláciu vyberte miesto s dostatkom priestoru na prinesenie a odnesenie jednotky.

UPOZORNENIE

▪ Skontrolujte, či miesto pre inštaláciu dokáže udržať hmotnosť jednotky. Chybná

inštalácia je nebezpečná. Môže tiež spôsobiť vibrácie a neobvyklú prevádzkovú hlučnosť.

▪ Poskytnite dostatočný servisný priestor. ▪ NEINŠTALUJTE jednotku tak, aby bola v kontakte so stropom alebo stenou, keď to

môže spôsobiť vibrácie.

▪ Vyberte miesto, kde prevádzkový hluk alebo horúci/studený vzduch vychádzajúci

zjednotky nespôsobí problémy.

▪ Okolo jednotky vytvorte dostatočný priestor na vykonávanie servisu a na

zabezpečenie obehu vzduchu.

▪ Vyhýbajte sa miestam, na ktorých môže dochádzať k úniku horľavého plynu.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

▪ Jednotky, napájací a spojovací kábel inštalujte najmenej 3m od televízneho alebo

rozhlasového prijímača, aby sa zabránilo rušeniu. V závislosti od dĺžky rozhlasových vĺn môže byť vzdialenosť 3m nedostatočná.

POZNÁMKA

Pod vonkajšiu ani vnútornú jednotku NEUMIESTŇUJTE žiadne predmety, ktorým škodí vlhkosť. Za určitých podmienok môže kondenzácia na jednotke alebo chladiacich potrubiach, znečistený vzduchový filter alebo upchatie vypúšťania spôsobiť kvapkanie, čo má za následok zničenie alebo poruchu príslušného predmetu.

Referenčná príručka inštalatéra

6 | Inštalácia jednotky

≤1200

>100

>50

>350

(mm)(mm)

>250

>300

(mm)

6.1.1 Požiadavky vonkajšej jednotky na miesto inštalácie

VAROVANIE

Spotrebič musí byť skladovaný v miestnosti bez neustále pracujúcich zdrojov zapálenia (napr.: otvorený plameň, fungujúci plynový spotrebič alebo elektrický ohrievač).

INFORMÁCIE

Prečítajte si tiež nasledovné požiadavky:

▪ "2Všeobecné bezpečnostné opatrenia"[45]. ▪ "7.1.3Dĺžka potrubia chladiva a rozdiel vo výške"[435].

Pri rozmiestnení nezabudnite na nasledujúce pokyny:

a Odvod vzduchu b Prívod vzduchu

Pod povrchom stropu nechajte 300 mm pracovného priestoru a 250 mm pre údržbu potrubia a elektriky.

POZNÁMKA

▪ NEUMIESTŇUJTE jednotky jednu na druhú. ▪ NEVEŠAJTE jednotku na strop.

Silné vetry (≥18 km/h) fúkajúce na odvod vzduchu vonkajšej jednotky spôsobia skrat (nasatie vyfukovaného vzduchu). Môže to viesť k:

▪ zhoršeniu prevádzkovej kapacity, ▪ častému vzniku náhlej námrazy vrežime ohrevu, ▪ prerušeniu prevádzky z dôvodu zníženia nízkeho tlaku alebo zvýšenia vysokého

tlaku,

Referenčná príručka inštalatéra

▪ pokazeniu ventilátora (keď vietor fúka nepretržite na ventilátor, môže sa začať

krútiť veľmi rýchlo, kým sa nepokazí). Keď je odvod vzduchu vystavený vetru, odporúča sa inštalovať ochrannú dosku. Odporúča sa inštalovať vonkajšiu jednotku tak, aby prívod vzduchu smeroval

kstene aNEBOL priamo vystavený vetru.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

4P600463-1D – 2021.03

Série split R32

6 | Inštalácia jednotky

a Doska deflektora b Prevažujúci smer vetra

c Odvod vzduchu

Jednotku NEINŠTALUJTE na nasledujúce miesta:

▪ Vyhýbajte sa citlivým miestam (napr. v blízkosti spálne), kde hlučnosť prevádzky

môže spôsobovať problémy. Poznámka: Ak sa v aktuálnych podmienkach inštalácie meria zvuk, nameraná

hodnota bude vyššia ako hladina akustického tlaku uvedená v časti Zvukové spektrum v technickej príručke v dôsledku šumu a odrazu zvukov okolitého prostredia.

INFORMÁCIE

Hladina tlaku zvuku je menšia ako 70dBA.

▪ Miesta, kde môžu byť vatmosfére prítomné hmla alebo pary minerálneho oleja.

Plastické diely sa môžu poškodiť, vypadnúť alebo spôsobiť únik vody.

NEODPORÚČA sa inštalovať jednotku na nasledujúcich miestach, pretože by sa mohla skrátiť jej životnosť:

▪ Na miestach svýznamným kolísaním napätia ▪ Vo vozidlách alebo na lodiach ▪ Na miestach skyslými alebo zásaditými parami

Inštalácia v blízkosti mora. Zabezpečte, aby vonkajšia jednotka NEBOLA priamo

vystavená vetrom od mora. Tým sa má zabrániť vzniku korózie z dôvodu vysokej úrovne obsahu solí vo vzduchu, čím sa môže skrátiť životnosť jednotky.

Vonkajšiu jednotku nainštalujte mimo pôsobenia vetra od mora. Príklad: Za budovu.

Ak je vonkajšia jednotka vystavená priamemu vetru od mora, nainštalujte vetrolam.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

▪ Výška vetrolamu≥1,5×výška vonkajšej jednotky ▪ Pri inštalácii vetrolamu nezabudnite na požiadavky na servisný priestor.

Referenčná príručka inštalatéra

6 | Inštalácia jednotky

6.1.2 Ďalšie požiadavky vonkajšej jednotky na miesto inštalácie vstudenom podnebí

a Vietor od mora b Budova

c Vonkajšia jednotka

d Vetrolam

Vonkajšia jednotka je určená len na inštaláciu vo vonkajšom prostredí a okolité teploty v nasledovných rozsahoch (s výnimkou prípadu, že je v návode na obsluhu pripojenej vnútornej jednotky uvedené inak):

Režim klimatizácie Režim vykurovania

–10~46°C DB –15~24°C DB

Vonkajšiu jednotku chráňte pred priamym snežením apostarajte sa, aby vonkajšiu jednotku NIKDY nezasnežilo.

a Kryt alebo prístrešok proti snehu b Podstavec

c Prevažujúci smer vetra

d Výstup vzduchu

Odporúča sa vytvoriť voľný priestor pod jednotkou najmenej 150mm (300mm v oblastiach so silným snežením). Okrem toho sa uistite, že je jednotka umiestnená najmenej 100mm nad maximálnou očakávanou úrovňou snehu. V prípade potreby nainštalujte podstavec. Ďalšie podrobnosti nájdete v kapitole "6.3 Montáž

vonkajšej jednotky"[429].

Referenčná príručka inštalatéra

Voblastiach so silným snežením zvoľte miesto inštalácie tam, kde sneh neovplyvní prevádzku jednotky. Ak môže dôjsť k sneženiu z bočného smeru, zabezpečte, aby sneh NEMAL vplyv na vinutie výmenníka tepla. V prípade potreby nainštalujte snehový kryt alebo striešku a podstavec.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

6.2 Otvorenie jednotky

3×

6.2.1 O otvorení jednotky

V určitých okamihoch musíte jednotku otvoriť. Príklad:

▪ Pri pripojovaní potrubia s chladivom ▪ Pri zapájaní elektroinštalácie ▪ Pri vykonávaní údržby alebo servisu jednotky

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Po zložení servisného krytu NENECHÁVAJTE jednotku bez dozoru.

6.2.2 Otvorenie vonkajšej jednotky

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

6 | Inštalácia jednotky

NEBEZPEČENSTVO: RIZIKO POPÁLENIA/OBARENIA

6.3 Montáž vonkajšej jednotky

6.3.1 O montáži vonkajšej jednotky

Obdobie

Vnútorná a vonkajšia jednotka musia byť namontované pred pripojením potrubia chladiva.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

Bežný pracovný postup

Montáž vonkajšej jednotky štandardne pozostáva z týchto fáz:

1 Poskytnutie inštalačnej konštrukcie. 2 Inštalácia vonkajšej jednotky. 3 Poskytnutie odpadového kanálu. 4 Ochrana jednotky pred snehom a vetrom inštaláciou krytu proti snehu a

odrazových dosiek. Pozrite si časť "6.1Príprava miesta inštalácie"[425].

Referenčná príručka inštalatéra

6 | Inštalácia jednotky

20 mm

(mm)

353

600

240

6.3.2 Predbežné opatrenia pri montáži vonkajšej jednotky

6.3.3 Na prípravu inštalačnej konštrukcie

INFORMÁCIE

Prečítajte si tiež bezpečnostné opatrenia a požiadavky v nasledujúcich kapitolách:

▪ "2Všeobecné bezpečnostné opatrenia"[45] ▪ "6.1Príprava miesta inštalácie"[425]

Skontrolujte pevnosť a vodorovnosť inštalačného podložia, aby jednotka nespôsobovala prevádzkové vibrácie alebo hluk.

V prípadoch, že sa vibrácie prenášajú na budovu, použite gumu odolnú voči vibráciám (dodáva zákazník).

Jednotka sa môže nainštalovať priamo na betónovú verandu alebo pevný povrch, kde je dobrá možnosť vypúšťania.

Bezpečne pripevnite jednotku pomocou základových skrutiek podľa výkresu základov.

Pripravte si 4 súpravy základových skrutiek M8 alebo M10, každú s maticou a podložkou (dodáva zákazník).

Referenčná príručka inštalatéra

a 100mm nad očakávanou úrovňou snehu

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

6.3.4 Inštalácia vonkajšej jednotky

4× M8/M10

6.3.5 Pre umožnenie vypúšťania

▪ Skontrolujte, či kondenzovaná voda môže vhodným spôsobom odtekať. ▪ Jednotku nainštalujte na podklad, ktorý zaručí správny odtok, aby sa zabránilo

nahromadeniu ľadu.

6 | Inštalácia jednotky

▪ Okolo základu pripravte kanál pre vypustenie odpadovej vody z priestoru okolo

jednotky.

▪ Zabráňte odtoku vody na chodník, pretože v prípade teplôt prostredia pod

bodom mrazu by chodník mohol byť klzký.

▪ Keď sa jednotka inštaluje na rám, vo vzdialenosti 150 mm od spodnej časti

jednotky namontujte vodotesnú dosku, aby sa zabránilo preniknutiu vody do jednotky astekaniu odtekajúcej vody (pozrite si nasledujúci obrázok).

POZNÁMKA

Vchladných krajoch NEPOUŽÍVAJTE uvonkajšej jednotky vypúšťaciu prípojku, hadicu a veká (veľké, malé). Vykonajte vhodné opatrenia tak, aby vyvákuovaný kondenzát NEMOHOL zamrznúť.

POZNÁMKA

Keď sú vypúšťacie otvory vonkajšej jednotky zakryté montážnou základňou alebo povrchom zeme, pod podstavce vonkajšej jednotky umiestnite podstavce o výške najmenej 30mm.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

▪ Kvypúšťaniu v prípade potreby používajte vypúšťaciu prípojku.

a Vypúšťací otvor

Referenčná príručka inštalatéra

6 | Inštalácia jednotky

a cb b b

a a

Uzavretie vypúšťacích otvorov a pripojenie vypúšťacej prípojky

6.3.6 Zabezpečenie vonkajšej jednotky pred prevrátením

1 Namontujte vypúšťacie veká (príslušenstvo f) a (príslušenstvo g). Uistite sa, že

okraje vypúšťacích dokonale uzatvárajú otvory.

2 Nainštalujte vypúšťaciu prípojku.

a Vypúšťací otvor. Nainštalujte vypúšťacie veko (veľké). b Vypúšťací otvor. Nainštalujte vypúšťacie veko (malé).

c Vypúšťací otvor pre vypúšťaciu prípojku

Ak je jednotka inštalovaná na mieste, kde silný vietor môže jednotku nakloniť, prijmite nasledujúce opatrenie:

1 Pripravte 2laná podľa nasledujúceho obrázka (inštalácia na mieste). 2 2 laná umiestnite na vonkajšiu jednotku. 3 Medzi káble a vonkajšiu jednotku vložte gumovú podložku, aby sa zabránilo

poškriabaniu náteru (inštalácia na mieste).

4 Pripojte konce káblov. 5 Káble dotiahnite.

Referenčná príručka inštalatéra

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

7 Inštalácia potrubia

V tejto kapitole

7.1 Príprava potrubia chladiva...................................................................................................................................................... 33

7.1.1 Požiadavky na potrubie chladiva............................................................................................................................ 33

7.1.2 Izolácia potrubia chladiva....................................................................................................................................... 34

7.1.3 Dĺžka potrubia chladiva a rozdiel vo výške ............................................................................................................ 35

7.2 Pripojenie potrubia chladiva .................................................................................................................................................. 36

7.2.1 O pripojení potrubia s chladivom .......................................................................................................................... 36

7.2.2 Predbežné opatrenia pri pripojovaní potrubia s chladivom.................................................................................. 36

7.2.3 Pokyny pre pripojovanie potrubia s chladivom ..................................................................................................... 38

7.2.4 Pokyny na ohýbanie potrubia ................................................................................................................................ 38

7.2.5 Ohranenie konca potrubia ..................................................................................................................................... 38

7.2.6 Spojenie medzi vonkajšou avnútornou jednotkou použitím redukcií.................................................................. 39

7.2.7 Použitím uzatváracieho ventilu a servisnej prípojky ............................................................................................. 42

7.2.8 Pripojenie potrubia chladiva kvonkajšej jednotke................................................................................................ 43

7.3 Kontrola potrubia chladiva ..................................................................................................................................................... 44

7.3.1 Kontrola potrubia na chladivo ............................................................................................................................... 44

7.3.2 Predbežné opatrenia pri kontrole potrubia s chladivom ...................................................................................... 44

7.3.3 Kontrola únikov ...................................................................................................................................................... 45

7.3.4 Podtlakové sušenie................................................................................................................................................. 45

7 | Inštalácia potrubia

7.1 Príprava potrubia chladiva

7.1.1 Požiadavky na potrubie chladiva

INFORMÁCIE

Tiež si prečítajte predbežné opatrenia a požiadavky v "2 Všeobecné bezpečnostné

opatrenia"[45].

POZNÁMKA

Potrubie a iné diely pod tlakom majú byť vhodné pre chladivo. Použite bezšvové medené chladiace potrubie odkysličené kyselinou fosforečnou.

▪ Materiál potrubia: Bezšvové medené potrubie odkysličené kyselinou

fosforečnou.

▪ Priemer potrubia:

2MXM68

Kvapalinové potrubie 2× Ø6,4mm (1/4")

Plynové potrubie 1× Ø9,5mm (3/8")

1× Ø12,7mm (1/2")

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

3MXM40, 3MXM52, 3MXM68, 3AMXM52, 3MXF52, 3AMXF52, 3MXF68

Kvapalinové potrubie 3× Ø6,4mm (1/4")

Plynové potrubie 1× Ø9,5mm (3/8")

2× Ø12,7mm (1/2")

4MXM68

Kvapalinové potrubie 4× Ø6,4mm (1/4")

Referenčná príručka inštalatéra

7 | Inštalácia potrubia

ØiØ

ØpØ

4MXM68

Plynové potrubie 2× Ø9,5mm (3/8")

2× Ø12,7mm (1/2")

4MXM80

Kvapalinové potrubie 4× Ø6,4mm (1/4")

Plynové potrubie 1× Ø9,5mm (3/8")

1× Ø12,7mm (1/2") 2× Ø15,9mm (5/8")

5MXM90

Kvapalinové potrubie 5× Ø6,4mm (1/4")

Plynové potrubie 2× Ø9,5mm (3/8")

1× Ø12,7mm (1/2") 2× Ø15,9mm (5/8")

▪ Stupeň pnutia potrubia ahrúbka steny:

Vonkajší priemer (Ø) Stupeň pnutia Hrúbka (t)

(a)

6,4mm (1/4") 9,5mm (3/8") 12,7mm (1/2")

15,9mm (5/8") ≥1mm

(a)

V závislosti od platnej legislatívy a maximálneho pracovného tlaku jednotky (pozri "PS High" na výrobnom štítku jednotky) môže byť potrebné potrubie s väčšou hrúbkou.

Z dôvodu vnútornej jednotky môže byť potrebné použitie redukcií. Viac informácií nájdete v "7.2.6 Spojenie medzi vonkajšou a vnútornou jednotkou použitím

redukcií"[439].

7.1.2 Izolácia potrubia chladiva

▪ Ako izolačný materiál používajte polyetylénovú penu:

- s intenzitou prestupu tepla medzi 0,041 a0,052W/mK (0,035 až 0,045kcal/mh

°C)

- s ohňovzdornosťou najmenej 120°C

▪ Hrúbka izolácie

Vonkajší priemer

potrubia (Øp)

Žíhaný (O) ≥0,8mm

Vnútorný priemer izolácie

(Øi)

Hrúbka izolácie (t)

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 10~14mm ≥13mm

12,7mm (1/2") 14~16mm ≥13mm

15,9mm (5/8") 16~20mm ≥13mm

Referenčná príručka inštalatéra

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

Keď je teplota vyššia ako 30°C a relatívna vlhkosť je vyššia ako 80%, hrúbka izolačného materiálu má byť najmenej 20 mm, aby sa predišlo kondenzácii na povrchu izolácie.

Použite samostatné tepelné izolačné rúry pre plynové potrubie a kvapalinové potrubie s chladivom.

7.1.3 Dĺžka potrubia chladiva a rozdiel vo výške

INFORMÁCIE

Pre hybridný režim pre viacnásobné použitie a TÚV pre Multi generátor si prečítajte návod na inštaláciu vnútornej jednotky pre maximálnu dovolenú dĺžku potrubia chladiva a výškový rozdiel.

Čím je potrubie chladiva kratšie, tým je lepší výkon systému. Dĺžka potrubia a rozdiel vo výške musia byť v súlade s nasledovnými požiadavkami.

Model Minimálny požadovaný priestor

2MXM68, 3MXM40, 3MXM52, 3AMXM52, 3MXF52, 3AMXF52

3MXM68, 3MXF68 5,5m

4MXM68 6,5m

4MXM80 9,8m

5MXM90 10,4m

7 | Inštalácia potrubia

4,7m

Najkratšia povolená dĺžka pre miestnosť je 3m.

Vonkajšia jednotka Dĺžka potrubia chladiva ku

každej vnútornej jednotke

2MXM68, 3MXM40,

≤25m ≤50m

Celková dĺžka potrubia chladiva

3MXM52, 3AMXM52, 3MXM68, 3MXF52, 3AMXF52, 3MXF68,

4MXM68 ≤60m

4MXM80 ≤70m

5MXM90 ≤75m

INFORMÁCIE

V prípade kombinácie vnútornej jednotky 3MXM40N8 alebo 3MXM52N8 s vnútornými jednotkami CVXM-A a/alebo FVXM-A, celková dĺžka kvapalinového potrubia MUSÍ byť ≤30m.

Vonkajšia jednotka je

Rozdiel výšky vonkajšej a vnútornej jednotky

≤15m ≤7,5m

Rozdiel výšky vnútornej a vonkajšej jednotky

umiestnená vyššie než vnútorná jednotka

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

Vonkajšia jednotka je umiestnená nižšie než najmenej 1 vnútorná jednotka

≤7,5m ≤15m

Referenčná príručka inštalatéra

7 | Inštalácia potrubia

7.2 Pripojenie potrubia chladiva

7.2.1 O pripojení potrubia s chladivom

UPOZORNENIE

▪ Počas dodania nespájkujte a nezvárajte na mieste s náplňou chladiacej kvapaliny

R32.

▪ Počas inštalácie chladiaceho systému, kde je potrebné vykonať spojenie dielov s

UPOZORNENIE

Pred pripojením potrubia s chladivom

Uistite sa, že sú vonkajšia avnútorná jednotka namontované.

Bežný pracovný postup

Pripojenie potrubia s chladivom zahŕňa:

▪ Pripojenie potrubia s chladivom k vnútornej jednotke ▪ Pripojenie potrubia s chladivom k vonkajšej jednotke ▪ Izolácia potrubia s chladivom ▪ Nezabudnite na pokyny pre:

- Ohýbanie potrubia

- Rozšírenie koncov potrubia

- Použitie uzatváracích ventilov

7.2.2 Predbežné opatrenia pri pripojovaní potrubia s chladivom

INFORMÁCIE

Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:

▪ "2Všeobecné bezpečnostné opatrenia"[45] ▪ "7.1Príprava potrubia chladiva"[433]

Referenčná príručka inštalatéra

NEBEZPEČENSTVO: RIZIKO POPÁLENIA/OBARENIA

UPOZORNENIE

Vysúšaný materiál sa môže rozpustiť apoškodiť systém.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

7 | Inštalácia potrubia

UPOZORNENIE

▪ Používajte nástrčnú maticu uloženú v hlavnej jednotke. ▪ Aby nedošlo k úniku plynov, použite chladiaci olej len na vnútorný povrch

rozšírenia. Pre R32 použite chladiaci olej.

▪ Spoje opätovne NEPOUŹÍVAJTE.

POZNÁMKA

Dodržiavajte nasledujúce opatrenia týkajúce sa potrubia s chladivom:

▪ Zabráňte, aby do obehu chladiva prenikli iné látky okrem určeného chladiva

(napr. vzduch).

▪ Pri doplňovaní chladiva používajte len R32. ▪ Na inštaláciu R32 použite len nástroje (napr. súpravu kalibrovanej armatúry)

výhradne určené na používanie pri inštalácii jednotky R32, ktoré znesú tlak azabránia preniknutiu cudzích látok (napr. minerálnych olejov alebo vlhkosti) do systému.

▪ Potrubie sa musí inštalovať tak, aby lievikové rozšírenie NEBOLO vystavené

mechanickému namáhaniu.

▪ Chráňte potrubie tak, ako je popísané v nasledovnej tabuľke, aby sa zabránilo

vniknutiu nečistôt, kvapaliny alebo prachu do potrubia.

▪ Pri vedení medených rúrok cez steny postupujte opatrne (viď obrázok nižšie).

Jednotka Doba inštalácie Spôsob ochrany

Vonkajšia jednotka > 1mesiac Priškrťte potrubie

< 1mesiac Priškrťte potrubie alebo

Vnútorná jednotka Bez ohľadu na dobu

ho uzatvorte pomocou pásky

INFORMÁCIE

NEOTVÁRAJTE uzatvárací ventil chladiva pred kontrolou potrubia chladiva. Ak potrebujete doplniť chladivo, odporúča sa po doplnení otvoriť uzatvárací ventil chladiva.

VAROVANIE

POZNÁMKA

Aj keď je uzatvárací ventil úplne uzavretý, chladivo môže pomaly unikať. Preto NENECHÁVAJTE dlhší čas demontovanú nástrčnú maticu.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

Referenčná príručka inštalatéra

7 | Inštalácia potrubia

0.4~0.8

±2

45°

90°

±2

ØA

7.2.3 Pokyny pre pripojovanie potrubia s chladivom

Pri spájaní potrubí nezabudnite na nasledujúce opatrenia:

▪ Pri pripájaní matice slievikovým rozšírením naneste na vnútorný povrch éterový

alebo esterový olej. Pred pevným utiahnutím maticu utiahnite 3 alebo 4 otáčkami

rukou.

▪ Pri uvoľňovaní matice slievikovým rozšírením VŽDY používajte 2 kľúče. ▪ Pri pripojovaní potrubia maticu slievikovým rozšírením VŽDY uťahujte pomocou

kľúča amomentového kľúča. Zabráni sa prasknutiu matice aunikaniu.

a Momentový kľúč b Kľúč na matice

c Spojenie potrubí

d Matica slievikovým rozšírením

Priemer potrubia

(mm)

Krútiaci moment

uťahovania (N•m)

Rozmery

ohranenia (A)

Tvar lievikového

rozšírenia (mm)

(mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

Ø15,9 62~75 19,3~19,7

7.2.4 Pokyny na ohýbanie potrubia

Pre ohýbanie potrubia používajte odpovedajúce nástroje. Všetky ohyby potrubia majú byť čo najmiernejšie (polomer ohnutia 30 až 40 mm alebo väčší).

7.2.5 Ohranenie konca potrubia

UPOZORNENIE

▪ Nedokonalé spojenie môže zapríčiniť únik plynného chladiva. ▪ Ohranenie NEPOUŽÍVAJTE opakovane. Použite nové ohranenia, aby sa predišlo

▪ Používajte trubicové matice dodané spolu sjednotkou. Použitie iných nástrčných

1 Pomocou rezača potrubia odrežte koniec potrubia.

úniku chladiaceho plynu.

matíc môže spôsobiť únik chladiaceho plynu.

2 Odstráňte piliny, pričom odrezaný povrch bude otočený smerom nadol, aby

úlomky NEVNIKLI do potrubia.

Referenčná príručka inštalatéra

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

7 | Inštalácia potrubia

a b

a Presne odrežte vpravom uhle. b Odstráňte nečistoty.

3 Vyberte trubicovú maticu zuzatváracieho ventilu aumiestnite ju na potrubie. 4 Ohraňte potrubie. Umiestnite presne do polohy znázornenej na nasledujúcom

obrázku.

Ohraňovačka pre R32

(typ spojky)

Zvierací typ

Bežný nástroj

(ryhovací typ)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Skontrolujte, či je ohranenie vykonané správne.

a Vnútorný povrch ohranenia NESMIE obsahovať trhliny. b Koniec potrubia MUSÍ byť rovnomerne rozšírený adokonale kruhového tvaru.

c Skontrolujte správne uloženie matice.

7.2.6 Spojenie medzi vonkajšou avnútornou jednotkou použitím redukcií

INFORMÁCIE

▪ Pre generátor DHW pre viacnásobné použitie použite tú istú redukciu ako pre

vnútornú jednotku triedy 20.

▪ Pre hybridné alebo viacnásobné použitie si prečítajte návod na inštaláciu vo vnútri

pre triedu výkonu a vhodnú redukciu.

Typ skrídlovou

maticou

(britský typ)

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

Celková trieda výkonu vnútornej jednotky, ktorá môže byť pripojená k tejto vonkajšej jednotke:

Vonkajšia jednotka Celková výkonová trieda vnútornej

jednotky

2MXM68 ≤10,2kW

3MXM40 ≤7,0kW

3MXM52, 3AMXM52, 3MXF52,

≤9,0kW

3AMXF52

3MXM68, 4MXM68, 3MXF68 ≤11,0kW

4MXM80 ≤14,5kW

5MXM90 ≤15,6kW

Referenčná príručka inštalatéra

7 | Inštalácia potrubia

Prípojka Trieda Redukcia

2MXM68

A (Ø9,5mm) 15, 20, 25, 35, (42)

B (Ø12,7mm) 15, 20, 25, 35, (42)

(a)

—

2+4

42, 50, 60 —

3MXM40

A (Ø9,5mm) 15, 20, 25, 35 —

B + C (Ø12,7mm) 15, 20, 25, 35 2+4

3MXM52, 3AMXM52

A (Ø9,5mm) 15, 20, 25, 35, (42)

(a)

—

B + C (Ø12,7mm) 15, 20, 25, 35 2+4

42, 50 —

3MXM68

A (Ø9,5mm) 15, 20, 25, 35, (42)

(a)

—

B + C (Ø12,7mm) 15, 20, 25, 35, 42 2+4

50, 60 —

3MXF52, 3AMXF52, 3MXF68

A (Ø9,5mm) 20, 25, 35 —

B + C (Ø12,7mm) 20, 25, 35 2+4

4MXM68

A + B (Ø9,5mm) 15, 20, 25, 35, (42)

C + D (Ø12,7mm) 15, 20, 25, 35, (42)

(a)

—

2+4

42, 50, 60 —

4MXM80

A (Ø9,5mm) 15, 20, 25, 35, (42)

B (Ø12,7mm) 15, 20, 25, 35, (42)

(a)

—

2+4

42, 50, 60 —

C + D (Ø15,9mm) 15, 20, 25, 35, (42)

(a)

5+6

42, 50, 60 1+3

71 —

5MXM90

A + B (Ø9,5mm) 15, 20, 25, 35, (42)

C (Ø12,7mm) 15, 20, 25, 35, (42)

(a)

—

2+4

Referenčná príručka inštalatéra

42, 50, 60 —

D + E (Ø15,9mm) 15, 20, 25, 35, (42)

42, 50, 60 1+3

71 —

(a)

Iba vprípade spojenia so FTXM42R.

(a)

5+6

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

7 | Inštalácia potrubia

1 2 3 4 5 6

a b d ec

Typ redukcie Spojenie

1 Ø15,9mm → Ø12,7mm

2 Ø12,7mm → Ø9,5mm

3 Ø15,9mm → Ø12,7mm

4 Ø12,7mm → Ø9,5mm

5 Ø15,9mm → Ø9,5mm

6 Ø15,9mm → Ø9,5mm

Príklady spojenia: ▪ Pripojenie potrubia Ø12,7mm k prípojke plynového potrubia Ø15,9mm

a Prípojka vonkajšej jednotky b Redukcia č. 1

c Redukcia č. 3 d Nástrčná matica pre Ø15,9mm e Potrubie medzi jednotkami

▪ Pripojenie potrubia Ø9,5mm k prípojke plynového potrubia Ø15,9mm

a Prípojka vonkajšej jednotky b Redukcia č. 6

c Redukcia č. 5 d Nástrčná matica pre Ø9,5mm e Potrubie medzi jednotkami

▪ Pripojenie potrubia Ø9,5mm k prípojke plynového potrubia Ø12,7mm

a Prípojka vonkajšej jednotky b Redukcia č. 2

c Redukcia č. 4 d Nástrčná matica pre Ø12,7mm e Potrubie medzi jednotkami

Naneste vrstvu chladiaceho oleja na prípojku so závitom vonkajšej jednotky, kde sa má použiť nástrčná matica.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

Nástrčná matica pre (mm) Krútiaci moment uťahovania (N•m)

Ø9,5 33~39

Ø12,7 50~60

Referenčná príručka inštalatéra

7 | Inštalácia potrubia

7.2.7 Použitím uzatváracieho ventilu a servisnej prípojky

Manipulácia suzatváracím ventilom

Nástrčná matica pre (mm) Krútiaci moment uťahovania (N•m)

Ø15,9 62~75

POZNÁMKA

Použite vhodný kľúč, aby nedošlo k poškodeniu závitu prípojky príliš silným dotiahnutím nástrčnej matice. Buďte opatrný a príliš NEDOTIAHNITE maticu, lebo menšie potrubie sa môže poškodiť (okolo 2/3-1× normálny krútiaci moment).

Dodržujte nasledujúce pokyny:

▪ Uzatváracie ventily sú vo výrobe uzatvorené. ▪ Na nasledujúcom obrázku sú znázornené časti uzatváracieho ventilu potrebné pri

manipulácii sventilom.

a Servisná prípojka auzáver servisnej prípojky b Rúrka ventilu

c Prípojka prevádzkového potrubia

d Uzáver ventilu

▪ Obidva uzatváracie ventily musia byť počas prevádzky otvorené. ▪ NEVYVÍJAJTE nadmerný tlak na rúrku ventilu. Môže sa zlomiť telo ventilu. ▪ Uzatvárací ventil sa VŽDY musí zaistiť kľúčom, potom sa trubicová matica uvoľní

alebo utiahne momentovým kľúčom. Kľúč NEUMIESTŇUJTE na uzáver ventilu, mohlo by to spôsobiť únik chladiva.

a Kľúč na matice b Momentový kľúč

▪ Ak sa predpokladá nízky prevádzkový tlak (keď sa napríklad bude chladiť pri

nízkych teplotách vonkajšieho vzduchu), dostatočne utesnite trubicovú maticu uzatváracieho ventilu na plynovom potrubí silikónovou tesniacou hmotou, aby nedochádzalo kzamŕzaniu.

Silikónová tesniaca hmota, skontrolujte, či nezostali medzery.

Otvorenie auzatvorenie uzatváracieho ventilu

1 Odoberte kryt uzatváracieho ventilu. 2 Zasuňte šesťhranný kľúč (na strane kvapaliny: 4 mm, strana plynu: 6mm) do

stopky ventilu a stopku ventilu otáčajte:

Referenčná príručka inštalatéra

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

Vsmere hodinových ručičiek pri otváraní

a c

b c

Proti smeru hodinových ručičiek pre uzatváraní

3 Ak sa uzatvárací ventil NEDÁ otočiť ďalej, zastavte otáčanie. 4 Nainštalujte kryt uzatváracieho ventilu.

Výsledok: Teraz je ventil otvorený alebo zatvorený.

Manipulácia suzáverom ventilu

▪ Uzáver ventilu je utesnený na mieste označenom šípkou. NEPOŠKOĎTE ho.

▪ Po manipulácii s uzatváracím ventilom utiahnite uzáver ventilu a skontrolujte, či

nedochádza k úniku chladiva.

7 | Inštalácia potrubia

Uzáver ventilu Šírka kľúča (mm) Krútiaci moment pri doťahovaní

Strana kvapaliny 19 18~20

Plynová strana 22 21~28

Manipulácia suzáverom servisnej prípojky

▪ Keďže je servisná prípojka ventil typu Schrader, VŽDY použite plniacu hadicu

sventilom so stláčacím kolíkom.

▪ Po ukončení manipulácie so servisnou prípojkou dotiahnite uzáver servisnej

prípojky a skontrolujte, či chladivo neuniká.

Položka Krútiaci moment pri doťahovaní (N∙m)

Uzáver servisnej prípojky 11~14

7.2.8 Pripojenie potrubia chladiva kvonkajšej jednotke

▪ Dĺžka potrubia. Potrubie na mieste inštalácie by malo byť čo najkratšie. ▪ Spojenie potrubí. Potrubie na mieste inštalácie chráňte proti fyzickému

poškodeniu.

1 Pripojenie chladiacej kvapaliny zvnútornej jednotky pripojte do uzatváracieho

ventilu kvapaliny vonkajšej jednotky.

(N∙m)

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

a Uzatvárací ventil kvapalinového potrubia b Uzatvárací ventil plynu

c Servisná prípojka

Referenčná príručka inštalatéra

7 | Inštalácia potrubia

7.3 Kontrola potrubia chladiva

7.3.1 Kontrola potrubia na chladivo

2 Plynové chladivo z vnútornej jednotky pripojte do plynového uzatváracieho

ventilu vonkajšej jednotky.

POZNÁMKA

Odporúča sa inštalovať potrubie na chladivo medzi vonkajšou avnútornou jednotkou do potrubného kanála alebo potrubie na chladivo zabaliť do dokončovacej pásky.

Tesnosť potrubia s chladivom vo vnútri vonkajšej jednotky bola testovaná vo výrobe. Je nutné skontrolovať len vonkajšie potrubie vonkajšej jednotky s chladivom.

Pred kontrolou potrubia s chladivom

Uistite sa, že je potrubie s chladivom zapojené medzi vonkajšou a vnútornou jednotkou.

Bežný pracovný postup

Kontrola potrubia s chladivom obvykle pozostáva z nasledovných krokov:

1 Kontrola netesnosti v potrubí s chladivom. 2 Vysušenie vákuom, aby sa z potrubia s chladivom odstránila vlhkosť, vzduch

alebo dusík.

Ak existuje možnosť, že je v potrubí s chladivom prítomná vlhkosť (napr. do potrubia sa môže dostať dažďová voda), najprv vykonajte vysušenie vákuom, ktoré je popísané nižšie, až sa celkom odstráni všetka vlhkosť.

7.3.2 Predbežné opatrenia pri kontrole potrubia s chladivom

INFORMÁCIE

Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:

▪ "2Všeobecné bezpečnostné opatrenia"[45] ▪ "7.1Príprava potrubia chladiva"[433]

POZNÁMKA

Používajte 2 stupňové vákuové čerpadlo so spätnou klapkou, ktoré je schopné vyvinúť podtlak –⁠100,7kPa (−⁠1,007bar) (5 Torr absolútny tlak). Ak nie je čerpadlo včinnosti, olej čerpadla nesmie prúdiť späť do systému.

Referenčná príručka inštalatéra

POZNÁMKA

Toto vákuové čerpadlo používajte výhradne pre chladivo R32. Použitie rovnakého vákuového čerpadla pre iné chladivá môže poškodiť vákuové čerpadlo alebo jednotku.

POZNÁMKA

▪ Pripojte vákuové čerpadlo kservisnej prípojke uzatváracieho plynového ventilu. ▪ Skontrolujte, či je uzatvárací plynový ventil auzatvárací kvapalinový ventil pevne

uzatvorený ešte pred vykonaním testu únikov alebo pred podtlakovým sušením.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

7.3.3 Kontrola únikov

7 | Inštalácia potrubia

POZNÁMKA

NEPREKRAČUJTE maximálny prevádzkový tlak jednotky (pozrite si údaj PS High na výrobnom štítku jednotky).

POZNÁMKA

VŽDY používajte odporúčaný bublinkový test od svojho veľkoobchodníka. NIKDY nepoužívajte mydlovú vodu:

▪ Mydlová voda môže spôsobiť praskanie komponentov, napríklad matíc s

lievikovým rozšírením alebo krytov uzatváracích ventilov.

▪ Mydlová voda môže obsahovať soľ absorbujúcu vlhkosť, ktorá pri ochladení

potrubia zamrzne.

▪ Mydlová voda obsahuje amoniak, ktorý môže spôsobovať koróziu spojov s

lievikovým rozšírením (medzi mosadznou maticou s lievikovým rozšírením a medeným lievikovým rozšírením).

1 Naplňte systém plynným dusíkom až na manometrický tlak najmenej 200kPa

(2bar). V snahe zistiť malé netesnosti sa odporúča natlačiť 3000kPa (30bar).

2 Pomocou roztoku na bublinkový test skontrolujte úniky na všetkých

3 Vypustite všetok plyn dusík.

7.3.4 Podtlakové sušenie

Nasledujúcim postupom pripojte vákuové čerpadlo aarmatúru:

1 Vytvárajte v systéme podtlak, kým tlak v armatúre nedosiahne hodnotu

spojeniach.

NEBEZPEČENSTVO: RIZIKO VÝBUCHU

Jednotku NESPÚŠŤAJTE, kým sa nedokončí vákuovanie.

a Tlakomer b Kalibrovaná armatúra

c Nízkotlakový ventil (Lo) d Vysokotlakový ventil (Hi) e Plniace hadice

f Vákuové čerpadlo g Servisná prípojka h Kryty ventilu

i Uzatvárací ventil plynu

j Uzatvárací ventil kvapalinového potrubia

−0,1MPa (−1bar).

2 Počkajte 4 - 5minút askontrolujte tlak:

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

Referenčná príručka inštalatéra

7 | Inštalácia potrubia

Ak tlak… Potom…

Nemení sa Vsystéme sa nenachádza vlhkosť.

Postup sušenia je skončený.

Zvyšuje sa Vsystéme je vlhkosť. Prejdite na

nasledujúci krok.

3 Systém vysúšajte aspoň 2hodiny na tlak vpotrubí −0,1MPa (−1bar). 4 Po VYPNUTÍ čerpadla aspoň 1hodinu kontrolujte tlak. 5 Ak sa NEDOSIAHNE cieľový podtlak alebo ak sa podtlak NEDÁ udržať 1hodinu,

postupujte takto:

▪ Znovu skontrolujte úniky. ▪ Znovu vykonajte podtlakové sušenie.

POZNÁMKA

Po inštalácii potrubia a evakuovaní sa plynový uzatvárací ventil musí otvoriť. Spustenie systému suzavretým ventilom môže poškodiť kompresor.

INFORMÁCIE

Po otvorení uzatváracieho ventilu možno tlak v potrubí chladiva NEBUDE stúpať. Môže to byť spôsobené napr. zatvoreným expanzným ventilom v obvode vonkajšej jednotky. Pre správnu prevádzku jednotky to NEPREDSTAVUJE žiaden problém.

Referenčná príručka inštalatéra

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

8 Plnenie chladiva

V tejto kapitole

8.1 Plnenie chladiva...................................................................................................................................................................... 47

8.2 Ochladive ............................................................................................................................................................................... 48

8.3 Predbežné opatrenia pri plnení chladivom............................................................................................................................ 49

8.4 Určenie množstva chladiva na doplnenie .............................................................................................................................. 49

8.5 Na určenie množstva úplnej náplne....................................................................................................................................... 49

8.6 Doplnenie dodatočného chladiva .......................................................................................................................................... 50

8.7 Pripevnenie štítka ofluorizovaných skleníkových plynoch.................................................................................................... 50

8.1 Plnenie chladiva

Vonkajšia jednotka je z výroby naplnená chladivom, ale v niektorých prípadoch môže byť potrebné nasledovné:

Naplnenie dodatočného chladiva Ak je celková dĺžka potrubia na

8 | Plnenie chladiva

Čo Obdobie

kvapalinu väčšia ako stanovená (viď neskôr).

Úplné opätovné naplnenie chladivom Príklad:

▪ Pri preložení systému. ▪ Po vzniku netesností.

Naplnenie dodatočného chladiva

Pred doplnením chladiva sa uistite, že je vonkajšie potrubie vonkajšej jednotky s chladivom skontrolované (test netesností, vysušenie vákuom).

INFORMÁCIE

V závislosti od podmienok jednotiek alebo inštalácie môže byť pred naplnením chladivom potrebné pripojiť elektrické vedenie.

Obvyklý priebeh prác – Doplnenie chladivom obvykle pozostáva z nasledovných krokov:

1 Určenie, či a koľko chladiva je nutné doplniť.

2 V prípade potreby doplniť chadivom.

3 Vyplniť štítok skleníkových plynov s obsahom fluóru a zavesiť ho do vnútra

vonkajšej jednotky.

Úplné opätovné naplnenie chladivom

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

Pred úplným opätovným naplnením chladivom sa uistite, že ste vykonali nasledovné:

1 Zo systému bolo odstránené všetko chladivo.

2 Vonkajšie potrubie vonkajšej jednotky s chladivom je skontrolované (test

netesnosti, vysušenie vákuom).

3 Vnútorné potrubie vonkajšej jednotky s chladivom bolo vysušené vákuom.

Referenčná príručka inštalatéra

8 | Plnenie chladiva

8.2 Ochladive

POZNÁMKA

Pred úplným doplnením vykonajte tiež podtlakové sušenie na internom potrubí s chladivom vonkajšej jednotky.

Obvyklý priebeh prác – Úplné opätovné naplnenie chladivom obvykle pozostáva z nasledovných krokov:

1 Určenie akým množstvom chladiva je nutné systém naplniť.

2 Plnenie chladivom.

3 Vyplniť štítok skleníkových plynov s obsahom fluóru a zavesiť ho do vnútra

vonkajšej jednotky.

Tento produkt obsahuje fluorizované skleníkové plyny. NEVYPÚŠŤAJTE plyny do ovzdušia.

Typ chladiva: R32 Hodnota potenciálu globálneho otepľovania: 675

POZNÁMKA

Použiteľná legislatíva fluorinovaných skleníkových plynov vyžaduje, aby náplň chladiva jednotky bola zobrazená tak v hmotnosti, ako aj v ekvivalente CO2.

Vzorec pre výpočet množstva v tonách ekvivalentu CO2: Globálna hodnota potenciálu otepľovania chladiva × celkové množstvo chladiva [v kg] / 1 000

Ďalšie informácie vám poskytne inštalatér.

VAROVANIE: MIERNE HORĽAVÝ MATERIÁL

Chladivo vo vnútri tejto jednotky je stredne horľavé.

VAROVANIE

Spotrebič musí byť skladovaný v miestnosti bez neustále pracujúcich zdrojov zapálenia (napr.: otvorený plameň, fungujúci plynový spotrebič alebo elektrický ohrievač).

VAROVANIE

▪ NEPREPICHUJTE a ani nespaľujte diely cyklu chladiva. ▪ NEPOUŽÍVAJTE iné prostriedky na čistenie alebo na zrýchlenie procesu

odmrazovania než tie, ktoré odporúča výrobca.

▪ Uvedomte si, že chladivo vo vnútri systému je bez zápachu.

Referenčná príručka inštalatéra

VAROVANIE

Vypnite všetky horľavé vykurovacie zariadenia, miestnosť vyvetrajte askontaktujte sa spredajcom, uktorého ste jednotku kúpili.

Jednotku NEPOUŽÍVAJTE, kým servisná osoba nepotvrdí ukončenie opravy časti, kde uniká chladivo.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

VAROVANIE

NIKDY sa priamo nedotýkajte žiadneho náhodne uniknutého chladiva. Mohlo by to spôsobiť silné omrzliny.

8.3 Predbežné opatrenia pri plnení chladivom

INFORMÁCIE

Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:

▪ "2Všeobecné bezpečnostné opatrenia"[45] ▪ "7.1Príprava potrubia chladiva"[433]

8.4 Určenie množstva chladiva na doplnenie

8 | Plnenie chladiva

Ak je celková dĺžka

Potom…

potrubia na kvapalinu…

≤30m NEDOPĹŇAJTE ďalšie chladivo.

>30m R=(celková dĺžka (m) kvapalinového potrubia–

30m)×0,020 R=doplnenie (kg) (zaokrúhlené v jednotkách 0,1kg)

INFORMÁCIE

Dĺžka potrubia je jednosmerná dĺžka kvapalinového potrubia.

INFORMÁCIE

Prídavná náplň chladiva NIE je dovolená v prípade kombinácie vonkajšej jednotky 3MXM40N8 alebo 3MXM52N8 s vnútornými jednotkami CVXM-A a/alebo FVXM-A. Celková dĺžka potrubia MUSÍ byť ≤30m.

Max. prípustné množstvo náplne chladiva

3MXM40, 3MXM52, 3AMXM52, 3MXF52, 3AMXF52 2,2kg

3MXM68, 3MXF68, 2MXM68 2,4kg

4MXM68 2,6kg

8.5 Na určenie množstva úplnej náplne

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

4MXM80 3,2kg

5MXM90 3,3kg

INFORMÁCIE

Ak je potrebné vymeniť celú náplň, celkové množstvo chladiva je: náplň chladiva zvýroby (pozrite si výrobný štítok jednotky) + vypočítané dodatočné množstvo.

Referenčná príručka inštalatéra

8 | Plnenie chladiva

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

RXXX

8.6 Doplnenie dodatočného chladiva

VAROVANIE

▪ Používajte len chladivo R32. Iné látky môžu spôsobiť výbuchy anehody. ▪ R32 obsahuje fluórované skleníkové plyny. Má hodnotu potenciálu globálneho

otepľovania 675. Tieto plyny NEVYPÚŠŤAJTE do ovzdušia.

▪ Pri plnení chladiva VŽDY používajte ochranné rukavice abezpečnostné okuliare.

UPOZORNENIE

Ak chcete predísť poruche kompresora, NEDOPĹŇAJTE viac chladiva, ako je určené množstvo.

Predpoklad: Pred doplnením chladiva sa uistite, že je potrubie chladiva pripojené a skontrolované (test netesností a vysušenie vákuom).

1 Valec schladivom pripojte kservisnej prípojke. 2 Naplňte dodatočné množstvo chladiva. 3 Otvorte plynový uzatvárací ventil.

8.7 Pripevnenie štítka ofluorizovaných skleníkových plynoch

1 Štítok vyplňte nasledovne:

a Ak je s jednotkou dodaný štítok viacnásobných fluorinovaných skleníkových plynov

(pozri príslušenstvo), odlepte príslušný jazyk a nalepte na vrch a.

b Náplň výrobku chladivom zvýroby: viď výrobný štítok jednotky

c Dodatočné množstvo náplne d Celkové množstvo naplneného chladiva e Množstvo fluorinovaných skleníkových plynov celkového objemu chladiva

vyjadrené v tonách ekvivalentu CO2.

f GWP = Global warming potential (potenciál globálneho oteplenia)

POZNÁMKA

Použiteľná legislatíva fluorinovaných skleníkových plynov vyžaduje, aby náplň chladiva jednotky bola zobrazená tak v hmotnosti, ako aj v ekvivalente CO2.

Vzorec pre výpočet množstva v tonách ekvivalentu CO2: Globálna hodnota potenciálu otepľovania chladiva × celkové množstvo chladiva [v kg] / 1 000

Použite hodnotu GWP uvedenú na štítku náplne chladiva.

2 Štítok prilepte na vnútornú stranu vonkajšej jednotky vedľa plynového

akvapalinového uzatváracieho ventilu.

Referenčná príručka inštalatéra

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

Série split R32

4P600463-1D – 2021.03

9 Elektroinštalácia

V tejto kapitole

9.1 Zapojenie elektroinštalácie..................................................................................................................................................... 51

9.1.1 Bezpečnostné opatrenia pri zapájaní elektroinštalácie......................................................................................... 51

9.1.2 Pokyny pri zapájaní elektroinštalácie..................................................................................................................... 53

9.1.3 Špecifikácie štandardných komponentov zapojenia ............................................................................................. 54

9.2 Pripojenie elektrickej inštalácie k vonkajšej jednotke ........................................................................................................... 55

9.1 Zapojenie elektroinštalácie

Pred zapojením elektroinštalácie

Uistite sa, že je potrubie s chladivom pripojené a skontrolované.

Bežný pracovný postup

Zapojenie elektroinštalácie štandardne pozostáva z týchto fáz:

1 Kontrola, či systém elektrického napájania spĺňa elektrické špecifikácie

tepelného čerpadla.

2 Zapojenie elektroinštalácie do vonkajšej jednotky. 3 Zapojenie elektroinštalácie do vnútornej jednotky. 4 Pripojenie hlavného zdroja napájania vnútornej jednotky. 5 Pripojenie hlavného zdroja napájania plynového bojlera. 6 Pripojenie komunikačného kábla medzi plynový bojler a vnútornú jednotku. 7 Pripojenie používateľského rozhrania. 8 Pripojenie uzatváracích ventilov. 9 Pripojenie čerpadla teplej vody pre domácnosť. 10 Pripojenie výstupu alarmu. 11 Pripojenie výstupu ZAPNUTIA/VYPNUTIA ohrevu miestnosti. 12 Pripojenie bezpečnostného termostatu.

9 | Elektroinštalácia

9.1.1 Bezpečnostné opatrenia pri zapájaní elektroinštalácie

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM Série split R32 4P600463-1D – 2021.03

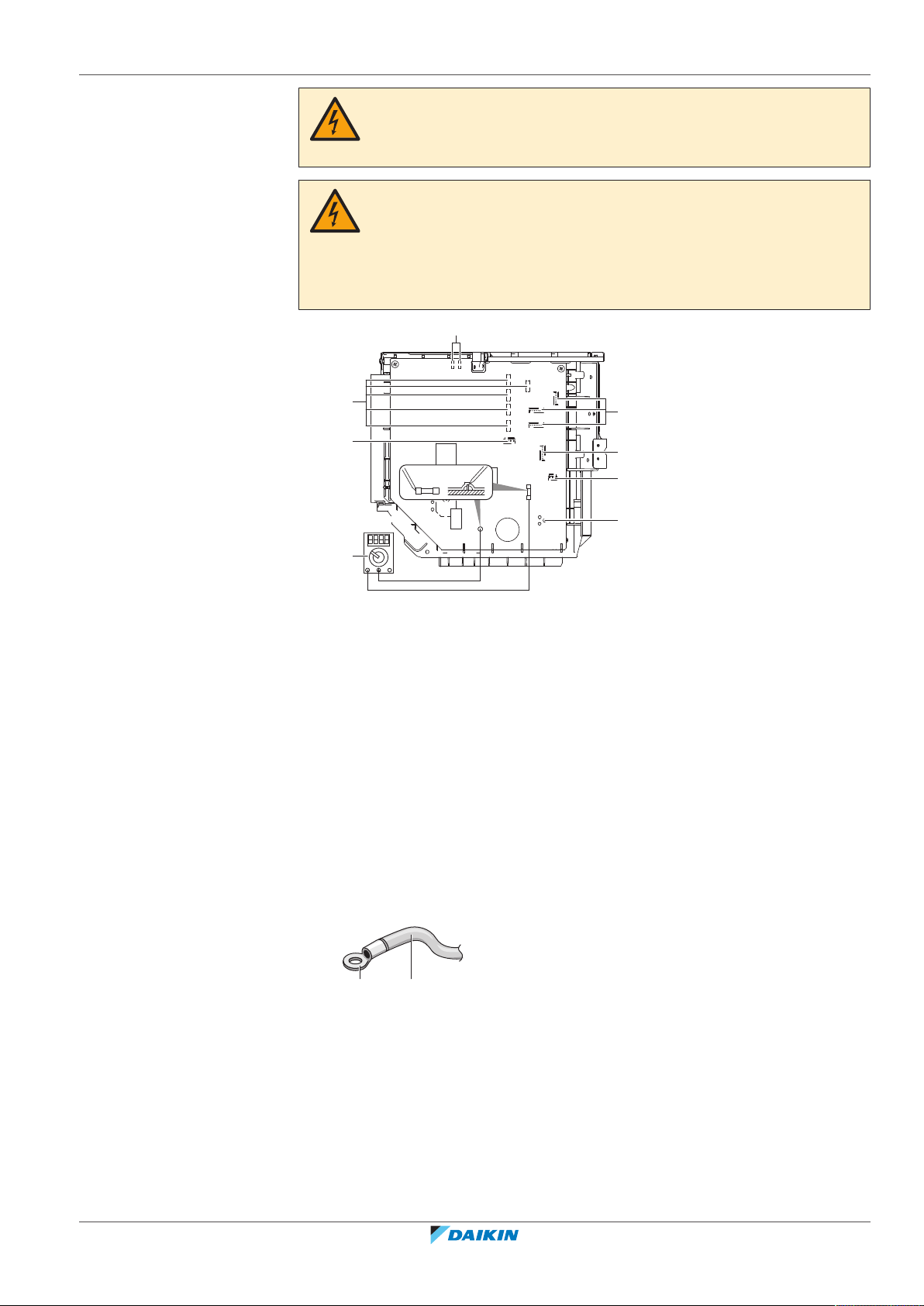

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

VAROVANIE

Spotrebič by sa mal nainštalovať v súlade s národnými predpismi o elektrickom zapojení.

VAROVANIE

VŽDY používajte viacžilové elektrické napájacie káble.

INFORMÁCIE

Tiež si prečítajte predbežné opatrenia a požiadavky v "2 Všeobecné bezpečnostné

opatrenia"[45].

Referenčná príručka inštalatéra

9 | Elektroinštalácia

INFORMÁCIE

Prečítajte si tiež časť "9.1.3 Špecifikácie štandardných komponentov

zapojenia"[454].
