Daikin 2MXM68N2V1B, 3MXM40N2V1B9, 3MXM40N2V1B8, 3MXM40N2V1B7, 3MXM52N2V1B9 Installer reference guide [lv]
...
Uzstādītāja uzziņu grāmata
R32 dalītā sērija
2MXM68N2V1B
3MXM40N2V1B9
3MXM40N2V1B8
3MXM40N2V1B7
3MXM52N2V1B9
3MXM52N2V1B8
3MXM52N2V1B7
3MXM68N2V1B9
3AMXM52N2V1B9
3AMXF52A2V1B9
3MXF52A2V1B9
3MXF68A2V1B9
4MXM68N2V1B9
4MXM80N2V1B9
5MXM90N2V1B9
Saturs
Saturs
1 Informācija par dokumentāciju 4
1.1 Par šo dokumentu........................................................................................................................................................... 4
2 Vispārīgas drošības piesardzības pasākumi 5
2.1 Informācija par dokumentāciju ...................................................................................................................................... 5
2.1.1 Brīdinājumu un simbolu nozīme .................................................................................................................... 5
2.2 Informācija uzstādītājam ................................................................................................................................................ 6
2.2.1 Vispārīgi .......................................................................................................................................................... 6
2.2.2 Uzstādīšanas vieta .......................................................................................................................................... 7
2.2.3 Aukstumaģents — R410A vai R32 gadījumā .................................................................................................. 10
2.2.4 Elektrība .......................................................................................................................................................... 12
3 Īpaši drošības noteikumi uzstādītājam 15
4 Informācija par iepakojumu 20
4.1 Pārskats. Informācija par iepakojumu ............................................................................................................................ 20
4.2 Ārpus telpām uzstādāmā iekārta.................................................................................................................................... 20
4.2.1 Āra iekārtas izpakošana .................................................................................................................................. 20
4.2.2 Ārpus telpām uzstādāmās iekārtas piederumu noņemšana ......................................................................... 21
5 Par bloku 23
5.1 Pārskats: Par bloku.......................................................................................................................................................... 23
5.2 Identifikācija.................................................................................................................................................................... 23
5.2.1 Identifikācijas uzlīme: āra iekārta................................................................................................................... 24
6 Iekārtas uzstādīšana 25
6.1 Uzstādīšanas vietas sagatavošana .................................................................................................................................. 25
6.1.1 Āra iekārtas uzstādīšanas vietas prasības ...................................................................................................... 26
6.1.2 Āra iekārtas papildu uzstādīšanas vietas prasības auksta klimata apstākļos ................................................ 28
6.2 Iekārtas atvēršana........................................................................................................................................................... 29
6.2.1 Par iekārtas atvēršanu .................................................................................................................................... 29
6.2.2 Ārpus telpām uzstādāmās iekārtas atvēršana ............................................................................................... 29
6.3 Ārpus telpām uzstādāmās iekārtas montāža ................................................................................................................. 29
6.3.1 Āra iekārtas montāža...................................................................................................................................... 29
6.3.2 Piesardzības pasākumi āra iekārtas montāžas laikā ...................................................................................... 30
6.3.3 Uzstādīšanas konstrukcijas nodrošināšana .................................................................................................... 30
6.3.4 Ārējā bloka uzstādīšana .................................................................................................................................. 31
6.3.5 Drenāžas nodrošināšana ................................................................................................................................ 31
6.3.6 Ārpus telpām uzstādāmās iekārtas apgāšanās novēršana ............................................................................ 32
7 Cauruļu uzstādīšana 33
7.1 Dzesētāja cauruļu sagatavošana..................................................................................................................................... 33
7.1.1 Prasības dzesētāja caurulēm .......................................................................................................................... 33
7.1.2 Dzesētāja caurules izolācija ............................................................................................................................ 34
7.1.3 Aukstumaģenta cauruļvadu garuma un augstuma starpība ......................................................................... 35
7.2 Dzesēšanas šķidruma cauruļu pievienošana .................................................................................................................. 36
7.2.1 Dzesētāja cauruļu pievienošanu..................................................................................................................... 36
7.2.2 Piesardzības pasākumi dzesētāja cauruļu pievienošanas laikā ..................................................................... 36
7.2.3 Norādes dzesētāja cauruļu pievienošanai ..................................................................................................... 37
7.2.4 Norādes cauruļu liekšanai .............................................................................................................................. 38
7.2.5 Caurules gala paplašināšana .......................................................................................................................... 38
7.2.6 Ārējā un iekšējā bloka savienošana, izmantojot pārejas savienojumus ........................................................ 39
7.2.7 Noslēgšanas vārsta un apkopes pieslēgvietas izmantošana.......................................................................... 42
7.2.8 Dzesēšanas šķidruma cauruļu pievienošana ārpus telpām uzstādāmajai iekārtai........................................ 43
7.3 Dzesēšanas šķidruma cauruļu pārbaude........................................................................................................................ 44
7.3.1 Dzesētāja cauruļu pārbaude........................................................................................................................... 44
7.3.2 Piesardzības pasākumi dzesētāja cauruļu pārbaudes laikā ........................................................................... 44
7.3.3 Noplūžu pārbaude .......................................................................................................................................... 45
7.3.4 Vakuumžāvēšana ............................................................................................................................................ 45
Uzstādītāja uzziņu grāmata
2
8 Dzesēšanas šķidruma uzpilde 47
8.1 Dzesētāja uzpilde ............................................................................................................................................................ 47
8.2 Par aukstumaģentu......................................................................................................................................................... 48
8.3 Piesardzības pasākumi dzesētāja uzpildes laikā............................................................................................................. 49
8.4 Papildu dzesēšanas šķidruma daudzuma noteikšana .................................................................................................... 49
8.5 Pilnīgai uzpildei nepieciešamā dzesētāja daudzuma noteikšana................................................................................... 49
8.6 Papildu dzesētāja uzpilde ............................................................................................................................................... 50
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Saturs
8.7 Etiķetes par fluoru saturošām siltumnīcefekta gāzēm piestiprināšana......................................................................... 50
9 Elektroinstalācija 51
9.1 Par elektroinstalācijas vadu pievienošanu ..................................................................................................................... 51
9.1.1 Piesardzības pasākumi elektroinstalācijas vadu uzstādīšanas laikā .............................................................. 51
9.1.2 Norādes par elektroinstalācijas vadu pievienošanu ...................................................................................... 53
9.1.3 Standarta elektroinstalācijas komponentu specifikācija ............................................................................... 54
9.2 Elektroinstalācijas vadu pievienošana āra iekārtai......................................................................................................... 55
10 Ārpus telpām uzstādāmās iekārtas uzstādīšanas pabeigšana 57
10.1 Ārpus telpām uzstādāmās iekārtas uzstādīšanas pabeigšana........................................................................................ 57
10.2 Ārējā bloka aizvēršana.................................................................................................................................................... 57
11 Konfigurācija 58
11.1 Par elektrības taupīšanas funkciju dežūrrežīmā............................................................................................................. 58
11.1.1 Elektrības taupīšanas funkcijas ieslēgšana dežūrrežīmā ............................................................................... 58
11.2 Par prioritārās telpas funkciju......................................................................................................................................... 59
11.2.1 Prioritārās telpas funkcijas iestatīšana........................................................................................................... 59
11.3 Par kluso nakts režīmu.................................................................................................................................................... 59
11.3.1 Klusā nakts režīma ieslēgšana ........................................................................................................................ 59
11.4 Par fiksēto sildīšanas režīmu........................................................................................................................................... 60
11.4.1 Fiksētā sildīšanas režīma ieslēgšana............................................................................................................... 60
11.5 Par fiksēto dzesēšanas režīmu........................................................................................................................................ 60
11.5.1 Fiksētā dzesēšanas režīma ieslēgšana............................................................................................................ 60
12 Nodošana ekspluatācijā 62
12.1 Pārskats. Nodošana ekspluatācijā................................................................................................................................... 62
12.2 Piesardzības pasākumi, nododot ekspluatācijā.............................................................................................................. 62
12.3 Kontrolsaraksts pirms nodošanas ekspluatācijā............................................................................................................. 63
12.4 Kontrolsaraksts, nododot ekspluatācijā......................................................................................................................... 63
12.5 Izmēģinājuma darbināšana un testēšana....................................................................................................................... 63
12.5.1 Par elektrotehniskā vadojuma kļūdu pārbaudi.............................................................................................. 64
12.5.2 Pārbaudes veikšana........................................................................................................................................ 65
12.6 Ārpus telpām uzstādāmās iekārtas iedarbināšana......................................................................................................... 66
13 Nodošana lietotājam 67
14 Apkope un remonts 68
14.1 Pārskats: apkope un remonts......................................................................................................................................... 68
14.2 Tehniskās apkopes drošības piesardzības pasākumi...................................................................................................... 68
14.3 Āra iekārtas ikgadējās tehniskās apkopes pārbaudes saraksts...................................................................................... 68
14.4 Par kompresoru .............................................................................................................................................................. 69
15 Problēmu novēršana 70
15.1 Pārskats: problēmu novēršana....................................................................................................................................... 70
15.2 Piesardzības pasākumi problēmu novēršanas laikā....................................................................................................... 70
15.3 Problēmu novēršana, vadoties pēc simptomiem........................................................................................................... 70
15.3.1 Pazīme: iekšējie bloki nokrīt, vibrē vai trokšņo.............................................................................................. 70
15.3.2 Pazīme: iekārta NESILDA vai NEDZESĒ, kā paredzams................................................................................... 71
15.3.3 Pazīme: ūdens noplūde.................................................................................................................................. 71
15.3.4 Pazīme: strāvas noplūde................................................................................................................................. 71
15.3.5 Pazīme: Prioritārās telpas iestatīšana NEIZDODAS........................................................................................ 71
15.3.6 Pazīme: bloks nedarbojas vai aizdegas .......................................................................................................... 71
15.4 Problēmu risināšana, izmantojot LED indikāciju............................................................................................................ 72
15.4.1 Atteices diagnostika, izmantojot LED uz ārējā bloka iespiedplates............................................................... 72
16 Likvidēšana 74
16.1 Pārskats: likvidēšana....................................................................................................................................................... 74
16.2 Atsūknēšana.................................................................................................................................................................... 74
16.3 Piespiedu dzesēšanas sākšana un apturēšana............................................................................................................... 75
17 Tehniskie dati 77
17.1 Vadojuma shēma............................................................................................................................................................ 77
17.1.1 Unificētās elektroinstalācijas shēmas apzīmējumi ........................................................................................ 77
17.2 Cauruļu sistēma: āra iekārta........................................................................................................................................... 79
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
18 Glosārijs 84
Uzstādītāja uzziņu grāmata
3
1 | Informācija par dokumentāciju
1 Informācija par dokumentāciju
1.1 Par šo dokumentu
Mērķauditorija
Pilnvaroti uzstādītāji
INFORMĀCIJA
Ir paredzēts, ka šo iekārtu izmanto speciālisti vai apmācīti lietotāji veikalos, vieglajā
rūpniecībā un zemnieku saimniecībās, vai arī nelietpratīgas personas uzņēmumos un
mājsaimniecībās.
SARGIETIES!
Pārliecinieties, ka uzstādīšana, apkope un remonts atbilst Daikin instrukcijām, kā arī
attiecīgiem tiesību aktiem un ka šos darbus veic tikai pilnvarots personāls. Eiropā un
reģionos, kur ir spēkā IEC standarti, attiecīgais standarts ir EN/IEC 60335-2-40.
INFORMĀCIJA
Šajā dokumentā ir ietvertas uzstādīšanas instrukcijas, kas attiecas tikai uz ārējo bloku.
Par iekšējās instalācijas uzstādīšanu (iekšējā bloka uzstādīšana, aukstumaģenta
cauruļvada pievienošana pie iekšējā bloka, elektrisko vadu pievienošana pie iekšējā
bloka utt.) sk.iekšējā bloka uzstādīšanas rokasgrāmatā.
Dokumentācijas komplekts
Šis dokuments ir daļa no dokumentācijas komplekta. Pilns komplekts sastāv no
tālāk norādītajiem dokumentiem.
▪ Vispārējie drošības noteikumi:
- Izlasiet šos drošības noteikumus PIRMS iekārtas uzstādīšanas
- Formāts: uz papīra (ārējā bloka iepakojumā)
▪ Ārējā bloka uzstādīšanas rokasgrāmata:
- Uzstādīšanas instrukcija
- Formāts: uz papīra (ārējā bloka iepakojumā)
▪ Uzstādītāja uzziņu rokasgrāmata:
- Uzstādīšanas sagatavošana, atsauces dati utt.
- Formāts: elektroniskās datnes http://www.daikineurope.com/support-and-
manuals/product-information/
Uzstādītāja uzziņu grāmata
4
Komplektā iekļautās dokumentācijas jaunākās pārskatītās versijas var būt
pieejamas reģionālajā Daikin tīmekļa vietnē vai no jūsu izplatītāja.
Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās ir oriģinālo
dokumentu tulkojumi.
Tehniskie dati
▪ Jaunāko tehnisko datu apakškopa ir reģionālajā Daikin tīmekļa vietnē (publiski
pieejama).
▪ Jaunāko tehnisko datu pilnais komplekts ir vietnē Daikin Business Portal
(nepieciešama autentifikācija).
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
2 | Vispārīgas drošības piesardzības pasākumi
2 Vispārīgas drošības piesardzības pasākumi
2.1 Informācija par dokumentāciju
▪ Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās ir oriģinālo
dokumentu tulkojumi.
▪ Šajā dokumentā aprakstītie drošības pasākumi attiecas uz ļoti svarīgām tēmām
un ir rūpīgi jāievēro.
▪ Sistēmas uzstādīšana un visas darbības, kas aprakstītas uzstādīšanas
rokasgrāmatā un uzstādītāja uzziņu rokasgrāmatā, JĀVEIC pilnvarotam
uzstādītājam.
2.1.1 Brīdinājumu un simbolu nozīme
BRIESMAS!
Norāda situāciju, kas izraisa nāvi vai nopietnu savainošanos.
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
Norāda situāciju, kas var izraisīt elektrotrieciena saņemšanu.
BĪSTAMI: APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
Norāda situāciju, kad ļoti augstā vai zemā temperatūrā ir iespējami apdegumi/
applaucēšanās.
BĪSTAMI: SPRĀDZIENA BRIESMAS
Norāda iespējami sprādzienbīstamu situāciju.
SARGIETIES!
Norāda situāciju, kas var izraisīt nāvi vai nopietnu savainošanos.
BRĪDINĀJUMS: VIEGLI UZLIESMOJOŠS MATERIĀLS
UZMANĪBU!
Norāda situāciju, kas var izraisīt nāvi vai arī vieglu vai vidēji smagu savainošanos.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
PIEZĪME
Norāda situāciju, kas var izraisīt aprīkojuma vai īpašuma bojājumus.
INFORMĀCIJA
Norāda noderīgus padomus vai papildinformāciju.
Uz iekārtas izmantotie simboli:
Uzstādītāja uzziņu grāmata
5
2 | Vispārīgas drošības piesardzības pasākumi
Simbols Paskaidrojums
Pirms uzstādīšanas izlasiet uzstādīšanas un ekspluatācijas
rokasgrāmatu, kā arī elektriskās shēmas instrukciju.
Pirms apkopes un servisa darbu veikšanas izlasiet apkopes
rokasgrāmatu.
Plašāku informāciju skatiet uzstādītāja un lietotāja uzziņu
rokasgrāmatā.
Iekārtā ir rotējošas detaļas. Ievērojiet piesardzību, veicot
iekārtas apkopi vai pārbaudi.
Dokumentācijā izmantotie simboli:
Simbols Paskaidrojums
Norāda attēla nosaukumu vai atsauci uz to.
Piemērs: " 1–3 att." nozīmē "3.attēls 1.nodaļā".
Norāda tabulas nosaukumu vai atsauci uz to.
Piemērs: " 1–3 tab." nozīmē "3.tabula 1.nodaļā".
2.2 Informācija uzstādītājam
2.2.1 Vispārīgi
Ja neprotat uzstādīt vai lietot iekārtu, tad vērsieties pie izplatītāja.
BĪSTAMI: APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
▪ Darbības laikā un uzreiz pēc tās neskarieties pie dzesētāja caurulēm, ūdens
caurulēm un iekšējām daļām. Tās var būt pārāk karstas vai pārāk aukstas.
Nogaidiet, līdz to temperatūra atgriezīsies normas robežās. Ja tomēr
nepieciešams tām pieskarties, valkājiet aizsargcimdus.
▪ NEPIESKARIETIES noplūdušam dzesētājam.
SARGIETIES!
Nepareiza aprīkojuma vai piederumu uzstādīšana var izraisīt elektrotriecienu,
īssavienojumu, noplūdes, aizdegšanos vai citādi bojāt aprīkojumu. Izmantojiet tikai
piederumus, papildaprīkojumu un rezerves daļas, kuras ražojis vai apstiprinājis
uzņēmums Daikin.
SARGIETIES!
Nodrošiniet, lai uzstādīšana, pārbaudes un izmantotie materiāli atbilstu piemērojamo
likumdošanas aktu prasībām (papildus Daikin dokumentācijā aprakstītajām
instrukcijām).
Uzstādītāja uzziņu grāmata
6
UZMANĪBU!
Veicot ierīces uzstādīšanu, apkopi vai remontu, izmantojiet atbilstošu personas
aizsargaprīkojumu (aizsargcimdus, aizsargbrilles utt.).
SARGIETIES!
Noplēsiet un izmetiet plastmasas iepakojuma maisiņus, lai ar tiem neviens
nespēlētos, it īpaši bērni. Pretējā gadījumā iespējams nosmakšanas risks.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
2 | Vispārīgas drošības piesardzības pasākumi
SARGIETIES!
Veiciet atbilstošus pasākumus, lai nepieļautu to, ka iekārtu kā patvērumu izmanto
nelieli dzīvnieki. Nelieli dzīvnieki, saskaroties ar elektriskajām daļām, var izraisīt
nepareizu darbību, dūmošanu vai aizdegšanos.
UZMANĪBU!
NEAIZTIECIET iekārtas gaisa ievadu un alumīnija ribas.
UZMANĪBU!
▪ Uz iekārtas augšējās virsmas NENOVIETOJIET nekādus objektus un aprīkojumu.
▪ NESĒDIET, NEKĀPIET un NESTĀVIET uz iekārtas.
PIEZĪME
Lai ārpus telpām uzstādāmajā iekārtā neiekļūtu ūdens, darbus ir ieteicams veikt sausā
un skaidrā laikā.
Saskaņā ar attiecīgiem likumdošanas aktiem var būt nepieciešams līdz ar
izstrādājumu piegādāt žurnālu, kas satur vismaz šādas ziņas: informāciju par
apkopi, remontu, pārbaudes rezultātiem, dīkstāves periodiem utt.
Pieejamā vietā uz izstrādājuma JĀBŪT sniegtai arī šādai informācijai:
▪ Instrukcija par sistēmas izslēgšanu ārkārtas gadījumos.
▪ Ugunsdzēsēju, policijas un slimnīcas nosaukums un adrese.
▪ Pakalpojuma kontaktdati— nosaukums, adrese, diena sun nakts tālruņa numuri.
Instrukcija par šāda žurnāla sastādīšanu ir iekļauta Eiropas standartāEN378.
2.2.2 Uzstādīšanas vieta
▪ Ap iekārtu atstājiet pietiekami daudz brīvas vietas, lai nodrošinātu gaisa
cirkulāciju un varētu veikt iekārtas remontu.
▪ Pārliecinieties, ka virsma uz kuras veic uzstādīšanu, izturēs iekārtas svaru un
vibrāciju.
▪ Gādājiet, lai telpā būtu laba ventilācija. NEDRĪKST aizsegt ventilācijas atveres.
▪ Nodrošiniet, lai iekārta būtu nolīmeņota.
NEUZSTĀDIET iekārtu tālāk minētajās vietās.
▪ Vietās, kur pastāv potenciāli sprādzienbīstama atmosfēra.
▪ Vietās, kur atrodas mašinērija, kas izdala elektromagnētiskos viļņus.
Elektromagnētiskie viļņi var traucēt vadības sistēmai un izraisīt aprīkojuma
darbības traucējumus.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
▪ Vietās, kur pastāv aizdegšanās risks uzliesmojošu gāzu noplūdes (piemēram,
krāsas šķīdinātāja vai benzīna iztvaikojumi), oglekļa šķiedru un uzliesmojošu
putekļu klātbūtnes dēļ.
▪ Vietās, kur rodas korozīvas gāzes (piemēram, sērskābes gāze). Vara cauruļu vai
lodēto savienojumu korozija var izraisīt dzesētāja noplūdes.
Uzstādītāja uzziņu grāmata
7
2 | Vispārīgas drošības piesardzības pasākumi
Instrukcija iekārtai ar aukstumaģentuR32
BRĪDINĀJUMS: MATERIĀLS AR ZEMĀKU UZLIESMOJAMĪBAS
ROBEŽU
Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības robežu.
SARGIETIES!
▪ Nedurt un nededzināt.
▪ Atkausēšanas procesa paātrināšanai neizmantojiet nekādus citus līdzekļus,
izņemot ražotāja ieteiktos.
▪ Ņemiet vērā, ka aukstumaģentsR32 ir BEZ smaržas.
SARGIETIES!
No mehāniskiem bojājumiem pasargātu iekārtu uzglabā labi vēdināmā telpā, kur nav
aizdegšanās avotu (piemēram, atklātas liesmas, gāzes iekārtas vai elektriskā sildītāja,
kas pastāvīgi darbojas); telpas izmēriem jābūt atbilstošiem tālāk minētajiem.
SARGIETIES!
Pārliecinieties, ka uzstādīšana, apkope un remonts atbilst Daikin instrukcijām un
attiecīgiem tiesību aktiem (piemēram, valsts noteikumiem par gāzes izmantošanu) un
ka šos darbus veic tikai pilnvarots personāls.
SARGIETIES!
Ja viena vai vairākas telpas ir savienotas ar iekārtu, izmantojot kanālu sistēmu, tad
lūdzam pārliecināties, ka:
▪ nav aktīvu aizdegšanās avotu (piemēram, atklātas liesmas, gāzes iekārtas vai
elektriskā sildītāja), ja grīdas platība ir mazāka par A (m²),
▪ kanālos nav uzstādītas papildu ierīces, kuras ar kļūt par aizdegšanās avotu
(piemēram, karsta virsma ar temperatūru virs 700°C un elektriskais pārslēgs),
▪ kanālos tiek izmantotas tikai ražotāja atļautas papildu ierīces,
▪ gaisa ieplūde UN izplūde ir tieši savienota ar to pašu telpu, izmantojot kanālus.
Gaisa ieplūdei vai izplūdei NEDRĪKST izmantot, piemēram, iekarinātos griestus.
PIEZĪME
▪ Jāveic piesardzības pasākumi, lai izvairītos no pārmērīgas vibrācijas vai pulsācijas
aukstumaģenta cauruļvados.
▪ Aizsargierīces, cauruļvadus un veidgabalus pēc iespējas sargājiet no nelabvēlīgas
vides ietekmes.
▪ Jāparedz un jāņem vērā garu cauruļvada posmu izstiepšanās un saraušanās.
▪ Cauruļvadi saldēšanas sistēmās jāprojektē un jāuzstāda tā, lai līdz minimumam
samazinātu iespēju, ka hidrauliskais trieciens sabojā sistēmu.
▪ Iekštelpu bloki un caurules ir droši jāuzstāda un jāaizsargā tā, lai nevarētu notikt
nejaušs aprīkojuma vai cauruļu bojājums, piemēram, pārvietojot mēbeles vai
veicot rekonstrukcijas darbus.
Uzstādītāja uzziņu grāmata
8
UZMANĪBU!
NEIZMANTOJIET iespējamus aizdegšanās avotus, meklējot vai konstatējot
aukstumaģenta noplūdi.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Uzstādīšanas vietas prasības
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
1000
GWP × kg
=
=
+
kg
=
kg
=
GWP: xxx
R32
2 | Vispārīgas drošības piesardzības pasākumi
PIEZĪME
▪ Atkārtoti NEIZMANTOJIET lietotus savienojumus un vara blīves.
▪ Uzstādīšanas laikā starp dzesētāja sistēmas daļām ierīkotajiem savienojumiem ir
jābūt pieejamiem apkopes veikšanai.
SARGIETIES!
Ja iekārtā ir aukstumaģentsR32, tad telpā, kur iekārta ir uzstādīta, tiek ekspluatēta un
uzglabāta, grīdas platībai JĀBŪT lielākai par minimālo grīdas platību, kāda norādīta
tabulā zem A (m2). Tas attiecas uz:
▪ Iekšējiem blokiem bez aukstumaģenta noplūdes devēja; ja iekšējie bloki ir ar
aukstumaģenta noplūdes devēju, tad sk.uzstādīšanas rokasgrāmatu.
▪ Ārējo bloku, kas uzstādīts vai glabājas telpā (piem., ziemas dārzā, garāžā,
mašīntelpā).
PIEZĪME
▪ Caurulēm jābūt aizsargātām pret mehāniskiem bojājumiem.
▪ Jāuzstāda pēc iespējas īsāki cauruļvadi.
Minimālās grīdas platības noteikšana
1 Nosakiet kopējo aukstumaģenta daudzumu sistēmā (= rūpnīcā uzpildītais
aukstumaģents + papildus uzpildītais aukstumaģents).
2 Nosakiet attiecīgo grafiku vai tabulu.
▪ Iekšējam blokam: Vai iekārta uzstādīta pie griestiem, pie sienas vai uz grīdas?
▪ Ārējiem blokiem, kas uzstādīti vai glabājas telpā, tas ir atkarīgs no
uzstādīšanas augstuma:
Ja uzstādīšanas augstums ir… Tad izmantojiet grafiku vai tabulu…
<1,8m Bloks uzstādīts uz grīdas
1,8≤x<2,2m Bloks uzstādīts pie sienas
≥2,2m Bloks uzstādīts pie griestiem
3 Izmantojiet grafiku vai tabulu, lai noteiktu minimālo grīdas platību.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Uzstādītāja uzziņu grāmata
9
2 | Vispārīgas drošības piesardzības pasākumi
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
290
300
310
320
330
340
350
360
370
380
390
400
410
420
430
440
450
460
470
480
490
500
510
520
530
540
550
560
570
580
590
600
610
620
630
640
650
660
670
680
690
700
710
720
730
740
750
760
770
1.843
9.55
2.21.8
2.4 2.8 3.2 3.6 4 4.4 4.8 5.2 5.6 6 6.4 6.8 7.2 7.6 8 8.4 8.8 9.22
2.6 3 3.4 3.8 4.2
4.6
5 5.4 5.8 6.2 6.6 7 7.4 7.8 8.2 8.6 9 9.4
Floor-standing unit
(c)
Wall-mounted unit
(b)
Ceiling-mounted unit
(a)
m [kg]
A
min
[m
2
]
Ceiling-mounted
unit
(a)
4.6 13.4
4.6 180
4.8 14.6
4.8 196
5.0 15.8
5.0 213
≤1.842 —
5.2 17.1
≤1.842 —
5.2 230
1.843 3.64
5.4 18.5
1.843 28.9
5.4 248
2.0 3.95
5.6 19.9
2.0 34.0
5.6 267
2.2 4.34
5.8 21.3
2.2 41.2
5.8 286
2.4 4.74
6.0 22.8
2.4 49.0
6.0 306
2.6 5.13
6.2 24.3
2.6 57.5
6.2 327
2.8 5.53
6.4 25.9
2.8 66.7
6.4 349
3.0 5.92
6.6 27.6
3.0 76.6
6.6 371
3.2 6.48
6.8 29.3
3.2 87.2
6.8 394
3.4 7.32
7.0 31.0
3.4 98.4
7.0 417
3.6 8.20
7.2 32.8
3.6 110
7.2 441
3.8 9.14
7.4 34.7
3.8 123
7.4 466
4.0 10.1
7.6 36.6
4.0 136
7.6 492
4.2 11.2
7.8 38.5
4.2 150
7.8 518
4.4 12.3
4.4 165
m (kg)
A
min
(m2)
4.6 20.0
4.8 21.8
5.0 23.6
≤1.842 —
5.2 25.6
1.843 4.45
5.4 27.6
2.0 4.83
5.6 29.7
2.2 5.31
5.8 31.8
2.4 5.79
6.0 34.0
2.6 6.39
6.2 36.4
2.8 7.41
6.4 38.7
3.0 8.51
6.6 41.2
3.2 9.68
6.8 43.7
3.4 10.9
7.0 46.3
3.6 12.3
7.2 49.0
3.8 13.7
7.4 51.8
4.0 15.1
7.6 54.6
4.2 16.7
7.8 57.5
4.4 18.3
8 40.5
8.2 42.6
8.4 44.7
8.6 46.8
8.8 49.0
9 51.3
9.2 53.6
9.4 55.9
9.55 57.7
8 60.5
8.2 63.6
8.4 66.7
8.6 69.9
8.8 73.2
9 76.6
9.2 80.0
9.4 83.6
9.55 86.2
8 545
8.2 572
8.4 601
8.6 629
8.8 659
9 689
9.2 720
9.4 752
9.55 776
Wall-mounted
unit
(b)
m (kg)
A
min
(m2)
Floor-standing
unit
(c)
m (kg)
A
min
(m2)
Uzstādītāja uzziņu grāmata
10
m Kopējais aukstumģenta daudzums sistēmā
A
min
Minimālā grīdas platība
(a) Ceiling-mounted unit (= bloks uzstādīts pie griestiem)
(b) Wall-mounted unit (= bloks uzstādīts pie sienas)
(c) Floor-standing unit (= bloks uzstādīts uz grīdas)
2.2.3 Aukstumaģents — R410A vai R32 gadījumā
Ja tiek izmantots. Plašāku informāciju skatiet uzstādīšanas rokasgrāmatā vai
attiecīgā lietojuma uzstādītāja uzziņu rokasgrāmatā.
PIEZĪME
Nodrošiniet, lai dzesējošās vielas cauruļu uzstādīšana tiktu veikta saskaņā ar
piemērojamo likumdošanu. Eiropā piemērojamais standarts ir EN378.
PIEZĪME
Gādājiet, lai ārējie cauruļvadi NEBŪTU noslogoti.
SARGIETIES!
Pārbaužu laikā NEKAD nelietojiet produktā spiedienu, kas ir lielāks par maksimālo
pieļaujamo spiedienu (kas norādīts datu plāksnītē uz iekārtas).
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
2 | Vispārīgas drošības piesardzības pasākumi
SARGIETIES!
Veiciet pietiekamus drošības pasākumus aukstumaģenta noplūdes gadījumā. Ja
noplūst aukstumaģenta gāze, nekavējoties izvēdiniet telpu. Iespējamie riski:
▪ Pārāk liela aukstumaģenta koncentrācija slēgtā telpā var izraisīt skābekļa
trūkumu.
▪ Ja gāzveida aukstumaģents nonāk saskarē ar uguni, var rasties indīga gāze.
BĪSTAMI: SPRĀDZIENA BRIESMAS
Izsūknēšana— aukstumaģenta noplūde. Ja vēlaties izsūknēt sistēmu un ir noplūde
aukstumaģenta kontūrā:
▪ NEIZMANTOJIET iekārtas automātiskas izsūknēšanas funkciju, ar kuru varat visu
aukstumaģentu no sistēmas pārsūknēt ārējā blokā. Iespējamās sekas: Iespējama
kompresora aizdegšanās un sprādziens, ja gaiss ieplūst kompresorā, kad tas
darbojas.
▪ Izmantojiet atsevišķu atgūšanas sistēmu, lai NEDARBINĀTU iekārtas kompresoru.
SARGIETIES!
VIENMĒR veiciet aukstumaģenta atgūšanu. NEPIEĻAUJIET aukstumaģenta noplūdi
apkārtējā vidē. Izmantojiet vakuumsūkni, lai atgaisotu iekārtu.
PIEZĪME
Kad visas caurules ir savienotas, pārbaudiet, vai nav gāzes noplūdes. Gāzes noplūdes
noteikšanai izmantojiet slāpekli.
PIEZĪME
▪ Lai novērstu kompresora darbības traucējumus, NEDRĪKST iepildīt vairāk par
norādīto aukstumaģenta daudzumu.
▪ Kad nepieciešams atvērt aukstumaģenta sistēmu, ar aukstumaģentu jārīkojas
saskaņā ar attiecīgajiem noteikumiem.
SARGIETIES!
Nodrošiniet, lai sistēmā nebūtu skābekļa. Dzesētāju drīkst uzpildīt tikai pēc tam, kad
ir veikta noplūdes pārbaude un vakuumžāvēšana.
Iespējamās sekas: Kompresora pašaizdegšanās un eksplozija, jo skābeklis iekļūst
strādājošā kompresorā.
▪ Ja nepieciešama atkārtota uzpilde, sk. iekārtas datu plāksnīti. Tur ir norādīts
aukstumaģenta tips un vajadzīgais daudzums.
▪ Iekārta fabrikā ir piepildīta ar aukstumaģentu, bet dažām sistēmām var būt
nepieciešama papildu uzpildīšana atkarībā no cauruļu izmēriem un to garuma.
▪ Lietojiet tikai šajā sistēmā izmantotajam dzesēšanas šķidrumam paredzētos rīkus,
lai nodrošinātu spiedienizturību un novērstu svešķermeņu iekļūšanu sistēmā.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
▪ Dzesēšanas šķidruma uzpildīšana tiek veikta šādi:
Ja Tad
Tiek lietota sifona caurule
(piemēram, cilindram ir apzīmējums
Veiciet uzpildīšanu ar augšupvērstu
cilindru.
“Pievienots šķidruma uzpildīšanas
sifons”)
Uzstādītāja uzziņu grāmata
11
2 | Vispārīgas drošības piesardzības pasākumi
Ja Tad
Sifona caurule NETIEK lietota Veiciet uzpildīšanu ar lejupvērstu
▪ Lēnām atveriet dzesēšanas cilindrus.
▪ Uzpildiet dzesētāju šķidruma veidā. Ja tiks pievienots gāzes veida dzesētājs, var
tikt traucēta darbība.
UZMANĪBU!
Pēc aukstumaģenta iepildīšanas procedūras beigām vai procedūras pārtraukumā
uzreiz noslēdziet aukstumaģenta tvertnes vārstu. Ja vārstu NENOSLĒDZ uzreiz, tad
atlikušā spiediena ietekmē var tikt iepildīts lieks aukstumaģenta daudzums.
Iespējamās sekas: Nepareizs aukstumaģenta daudzums.
2.2.4 Elektrība
cilindru.
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
▪ Pirms noņemat slēdžu kārbas vāku, izveidojat elektriskos savienojumus vai
pieskaraties elektriskajām daļām, pilnībā IZSLĒDZIET strāvas padevi.
▪ Pirms apkopes veikšanas atvienojiet barošanu uz vairāk nekā 10 minūtēm un
izmēriet spriegumu uz galvenās ķēdes kondensatoru vai elektrotehnisko detaļu
spailēm. Šim spriegumam JĀBŪT mazākam par 50VDC, lai jūs varētu pieskarties
ķēdes elektrotehniskajām detaļām. Spaiļu atrašanās vieta ir parādīta elektriskā
vadojuma shēmā.
▪ NEAIZTIECIET elektriskās daļas ar mitrām rokām.
▪ NEATSTĀJIET iekārtu bez uzraudzības, kad ir noņemts apkopes vāks.
SARGIETIES!
Ja rūpnīcā NAV uzstādīts galvenais slēdzis vai cits atvienošanas līdzeklis, kas kontaktus
atvieno visos polos, nodrošinot pilnīgu atvienošanu atbilstoši pārsprieguma III
kategorijas nosacījumiem, tas ir OBLIGĀTI jāiekļauj fiksētajā elektroinstalācijā.
Uzstādītāja uzziņu grāmata
12
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
2 | Vispārīgas drošības piesardzības pasākumi
SARGIETIES!
▪ Izmantojiet TIKAI vara vadus.
▪ Gādājiet, lai ārējie vadi atbilstu attiecīgo noteikumu prasībām.
▪ Ārējā elektroinstalācija ir jāveido atbilstoši iekārtas komplektācijā iekļautajai
elektroinstalācijas shēmai.
▪ NESASPIEDIET saišķī esošos kabeļus un gādājiet, lai tie nesaskartos ar caurulēm un
asām malām. Nodrošiniet, lai spaiļu savienojumiem netiktu pielietots ārējs
spiediens.
▪ Noteikti ierīkojiet zemējumu. NESAVIENOJIET iekārtas zemējumu ar komunālā
tīkla caurulēm, izlādni vai tālruņa līnijas zemējumu. Nepilnīgs zemējums var
izraisīt elektriskās strāvas triecienu.
▪ Noteikti izmantojiet atsevišķu energoapgādes avotu. NEKAD neizmantojiet
energoapgādes avotu, kas tiek koplietots ar citu ierīci.
▪ Noteikti uzstādiet nepieciešamos drošinātājus vai jaudas slēdžus.
▪ Noteikti ierīkojiet noplūdstrāvas aizsardzību. Ja to neizdara, tad iespējams
elektriskās strāvas trieciens vai aizdegšanās.
▪ Kad uzstādāt noplūdstrāvas aizsardzību, pārbaudiet, vai tā ir saderīga ar invertoru
(izturīga pret augstfrekvences elektrisko troksni), lai izvairītos no nevajadzīgas
noplūdstrāvas aizsardzības nostrādāšanas.
UZMANĪBU!
▪ Kad pieslēdzat elektrisko barošanu, pirms elektrisko savienojumu izveidošanas ir
jāierīko zemējums.
▪ Kad atvienojat elektrisko barošanu, strāvas padeves vadi ir jāatvieno pirms
zemējuma atvienošanas.
▪ Vadu garumam starp barošanas vada atslogotāju un spaiļu paneli jābūt tādam, lai
strāvas vadus varētu pieslēgt pirms zemējuma gadījumam, ja strāvas vads tiktu
atrauts no atslogotāja.
PIEZĪME
Piesardzības pasākumi strāvas kabeļu uzstādīšanas laikā:
▪ Strāvas spaiļu blokam NEPIEVIENOJIET dažāda biezuma vadus (vaļīgs strāvas vads
var radīt pārlieku lielu karšanu).
▪ Pievienojot vienāda diametra vadus, dariet to, kā parādīts attēlā iepriekš.
▪ Vadiem lietojiet paredzētajai strāvai atbilstošus vadus un stingri pievienojiet, pēc
tam nostipriniet tos, lai novērstu ārējā spiediena izplešanos ārpus spaiļu plates.
▪ Lai pievilktu spaiļu skrūves, lietojiet atbilstošu skrūvgriezi. Skrūvgriezis ar mazu
galvu var sabojāt skrūves galviņu un nenodrošinās pareizu pievilkšanu.
▪ Pārvelkot spaiļu skrūves, tās var salauzt.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Uzstādiet elektrības kabeļus vismaz 1 m attālumā no televizoriem un
radioaparātiem, lai novērstu traucējumus. Atkarībā no radioviļņiem 1m attālums
var nebūt pietiekams.
Uzstādītāja uzziņu grāmata
13
2 | Vispārīgas drošības piesardzības pasākumi
SARGIETIES!
▪ Pēc elektroinstalācijas darbu pabeigšanas pārliecinieties, vai visas elektriskās
daļas un spailes elektrisko daļu kārbā ir droši savienotas.
▪ Pirms iekārtas iedarbināšanas pārliecinieties, vai visi pārsegi ir aizvērti.
PIEZĪME
Attiecināms tikai tad, ja barošanas blokam ir trīs fāzes un kompresoram ir
ieslēgšanas/izslēgšanas iespēja.
Ja pēc īslaicīga elektropadeves traucējuma iespējama pretfāze un produkta darbības
laikā strāvas padeve tiek ieslēgta un izslēgta, pievienojiet lokālu pretfāzes
aizsardzības ķēdi. Produktu darbinot pretfāzē, var sabojāt kompresoru un citas daļas.
Uzstādītāja uzziņu grāmata
14
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
3 | Īpaši drošības noteikumi uzstādītājam
3 Īpaši drošības noteikumi uzstādītājam
Vienmēr ievērojiet šādus drošības norādījumus un noteikumus.
Iekārtas uzstādīšana (sk.
SARGIETIES!
Uzstādīšanu veic uzstādītājs, materiālu un instalācijas izvēlei ir jāatbilst attiecīgo
likumdošanas aktu prasībām. Eiropā attiecīgais standarts ir EN378.
Uzstādīšanas vieta (sk.
"6.1Uzstādīšanas vietas sagatavošana"[425]
UZMANĪBU!
▪ Pārbaudiet, vai uzstādīšanas vieta izturēs bloka svaru. Nepareiza uzstādīšana rada
briesmas. Tad iespējama arī vibrācija vai neparastas skaņas darbības laikā.
▪ Nodrošiniet pietiekami lielu apkopes vietu.
▪ Uzstādot bloku, gādājiet, lai tas NESASKARAS ar griestiem vai sienu, jo pretējā
gadījumā ir iespējama vibrācija.
SARGIETIES!
Ierīce ir jāglabā telpā, kurā nav pastāvīgi strādājošu aizdegšanās avotu (piemēram:
atklāta liesma, strādājoša gāzes ierīce vai strādājošs elektriskais sildītājs).
Iekārtas atvēršana (sk.
"6.2Iekārtas atvēršana"[429]
"6Iekārtas uzstādīšana"[425]
)
)
)
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
NEATSTĀJIET iekārtu bez uzraudzības, ja ir noņemts apkopes pārsegs.
BĪSTAMI: APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
Aukstumaģenta cauruļvadu savienošana (sk.
savienošana"[436]
)
UZMANĪBU!
▪ Ar aukstumaģentu R32 uzpildītām, objektā piegādātām iekārtām nedrīkst veikt
lodēšanu vai metināšanu.
▪ Saldēšanas iekārtas uzstādīšanas laikā daļu savienošanu ar vismaz vienu uzpildītu
daļu veikt, ņemot vērā šādas prasības: telpās, kur uzturas cilvēki, aukstumaģenta
R32 gadījumā nav pieļaujami pagaidu savienojumi, izņemot uz vietas izveidotus
savienojumus, kas savieno iekšējo bloku ar cauruļvadiem. Uz vietas veidotiem
savienojumiem starp cauruļvadu un iekšējo bloku jābūt pagaidu savienojumiem.
"7.2Aukstumaģenta cauruļvadu
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
UZMANĪBU!
NESAVIENOJIET iegulto sazarojuma cauruļvadu un ārējo bloku, ja ierīkojat tikai
cauruļvadus bez iekšējā bloka pievienošanas, lai vēlāk pievienotu citu iekšējo bloku.
Uzstādītāja uzziņu grāmata
15
3 | Īpaši drošības noteikumi uzstādītājam
UZMANĪBU!
▪ NEKLĀJIET uz paplašinātās daļas minerāleļļu.
▪ NEIZMANTOJIET caurules, kas lietotas citu iekārtu uzstādīšanā.
▪ Lai nodrošinātu atbilstošu R32 iekārtas kalpošanas laiku, NEKĀDĀ GADĪJUMĀ
neuzstādiet žāvētāju. Žūstošais materiāls var izšķīst un sabojāt sistēmu.
UZMANĪBU!
▪ Izmantojiet pie bloka piestiprinātu platgala uzgriezni.
▪ Lai novērstu gāzes noplūdi, uzklājiet aukstumaģenta eļļu tikai paplatinājuma
iekšpusē. Izmantojiet R32 aukstumaģenta eļļu.
▪ NEDRĪKST otrreiz izmantot iepriekš lietotus savienotājus.
SARGIETIES!
Stingri piestipriniet aukstumaģenta cauruļvadu pirms kompresora iedarbināšanas. Ja
aukstumaģenta cauruļvads nav pievienots un ir atvērts noslēgvārsts, kad sāk
darboties kompresors, tad tiks iesūkts gaiss. Rezultātā aukstumaģenta kontūrā
radīsies nenormāls spiediens, kas var izraisīt iekārtas bojājumus un pat traumas
cilvēkiem.
UZMANĪBU!
▪ Nepietiekams paplatinājums var izraisīt dzesētāja gāzes noplūdi.
▪ Konusus NEIZMANTOJIET atkārtoti. Lai novērstu iespējamu dzesētāja gāzes
noplūdi, izmantojiet jaunus konusus.
▪ Izmantojiet iekārtas komplektācijā iekļautos konusa uzgriežņus. Izmantojot citus
konusa uzgriežņus, iespējama dzesētāja gāzes noplūde.
Aukstumaģenta cauruļvadu pārbaude (
pārbaude"[444]
)
BĪSTAMI: SPRĀDZIENA BRIESMAS
Bloku NEDRĪKST iedarbināt, ja tajā ir radīts vakuums.
Aukstumaģenta uzpildīšana (sk.
"8Dzesēšanas šķidruma uzpilde"[447]
BRĪDINĀJUMS: MATERIĀLS AR ZEMĀKU UZLIESMOJAMĪBAS
ROBEŽU
Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības robežu.
SARGIETIES!
Aukstumaģents sistēmā ir ar zemāku uzliesmojamības robežu, bet parasti
NENOPLŪST. Aukstumaģenta noplūdes gadījumā telpā tā saskare ar gāzes degļa
liesmu, sildītāju vai plīti var izraisīt aizdegšanos vai indīgas gāzes veidošanos.
Noplūdes gadījumā izslēdziet visus sildītājus, izvēdiniet telpu un vērsieties pie
izplatītāja, kurš jums pārdeva iekārtu.
NELIETOJIET šādu iekārtu, kamēr apkopes speciālists nav novērsis bojājumu noplūdes
vietā un apstiprinājis iekārtas gatavību lietošanai.
"7.3Dzesēšanas šķidruma cauruļu
)
Uzstādītāja uzziņu grāmata
16
SARGIETIES!
NEDRĪKST pieskarties nejauši noplūdušam aukstumaģentam. Tas var izraisīt smagus
ievainojumus apsaldēšanas rezultātā.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
3 | Īpaši drošības noteikumi uzstādītājam
SARGIETIES!
▪ Izmantojiet tikai aukstumaģentu R32. Citas vielas var izraisīt sprādzienu un
nelaimes gadījumus.
▪ R32 satur fluorētas siltumnīcefekta gāzes. Tā globālās sasilšanas potenciāla (GWP)
vērtība ir 675. Neizlaidiet šo gāzi atmosfērā.
▪ Veicot aukstumaģenta uzpildīšanu, VIENMĒR lietojiet aizsargcimdus un
aizsargbrilles.
UZMANĪBU!
Lai kompresors netiktu sabojāts, NEUZPILDIET vairāk par noteikto dzesētāja tilpumu.
Elektroinstalācija (sk.
SARGIETIES!
▪ Ārējie vadi ir JĀUZSTĀDA pilnvarotam elektriķim, un tiem ir JĀATBILST spēkā
esošajiem tiesību aktiem.
▪ Izveidojiet elektriskos savienojumus ar fiksētajām elektroinstalācijām.
▪ Visiem uz vietas saliktajiem komponentiem un elektriskajām konstrukcijām ir
JĀATBILST spēkā esošajiem tiesību aktiem.
SARGIETIES!
▪ Ja strāvas padevei nav Nfāzes vai tā ir nepareiza, aprīkojums sabojāsies.
▪ Nodrošiniet pareizu zemējumu. NESAVIENOJIET iekārtas zemējumu ar
komunālajām caurulēm, izlādni vai tālruņa līnijas zemējumu. Nepilnīgs zemējums
var izraisīt elektrošoku.
▪ Uzstādiet nepieciešamos drošinātājus vai jaudas slēdžus.
▪ Elektroinstalāciju nostipriniet ar kabeļu savilcējiem, lai kabeļi NENONĀKTU
saskarē ar asām malām vai caurulēm, it īpaši augstspiediena pusē.
▪ NELIETOJIET izolētus vadus, dzīslotos vadus, pagarinātājus un savienojumus ar
zvaigžņveida sistēmu. Tas var izraisīt pārkaršanu, elektrošoku vai aizdegšanos.
▪ NEUZSTĀDIET fāzu kustības kondensatoru, jo šī iekārta ir aprīkota ar pārveidotāju.
Fāzu kustības kondensators var samazināt veiktspēju un radīt negadījumus.
"9Elektroinstalācija"[451]
)
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
SARGIETIES!
Kā strāvas padeves kabeļus VIENMĒR izmantojiet daudzdzīslu kabeļus.
SARGIETIES!
Izmantojiet visu polu atvienošanas tipa pārtraucēju ar vismaz 3 mm attālumu starp
kontaktpunktu spraugām, kas nodrošina pilnīgu atvienošanu III kategorijas
pārsprieguma gadījumā.
SARGIETIES!
Ja energoapgādes kabelis ir bojāts, tad, lai izvairītos no briesmām, tas ir JĀNOMAINA
ražotājam, tā aģentam vai līdzīgai kvalificētai personai.
SARGIETIES!
NEPIEVIENOJIET šādu barošanas vadu iekšējam blokam. Tāda rīcība var izraisīt
elektriskās strāvas triecienu vai aizdegšanos.
Uzstādītāja uzziņu grāmata
17
3 | Īpaši drošības noteikumi uzstādītājam
SARGIETIES!
▪ NELIETOJIET izstrādājumā uz vietas iegādātas elektrotehniskās detaļas.
▪ NEPIEVIENOJIET drenāžas sūkņa barošanas vadu un tml. pie spaiļu bloka. Tāda
rīcība var izraisīt elektriskās strāvas triecienu vai aizdegšanos.
SARGIETIES!
Nepieļaujiet starpsavienojuma vadu saskari ar vara caurulēm, kurām nav
siltumizolācijas, jo šādas caurules ir ļoti karstas.
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
Barošanas sistēma padod strāvu visās elektriskās ķēdes daļās (arī termorezistoriem).
Tiem nedrīkst pieskarties ar kailām rokām.
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
Pirms apkopes veikšanas atvienojiet barošanu uz vairāk nekā 10minūtēm un izmēriet
spriegumu uz galvenās ķēdes kondensatoru vai elektrotehnisko detaļu spailēm. Šim
spriegumam JĀBŪT mazākam par 50 V DC, lai jūs varētu pieskarties ķēdes
elektrotehniskajām detaļām. Spaiļu atrašanās vieta ir parādīta elektriskā vadojuma
shēmā.
Ārējā bloka uzstādīšanas pabeigšana (sk.
uzstādīšanas pabeigšana"[457]
)
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
▪ Pārliecinieties, ka sistēma ir pareizi iezemēta.
▪ Izslēdziet strāvas padevi pirms apkopes darbiem.
▪ Uzstādiet sadales kārbas vāku pirms elektriskās barošanas ieslēgšanas.
Uzturēšana un tehniskā apkope (skatīt
"14Apkope un remonts"[468]
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
BĪSTAMI: APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
SARGIETIES!
▪ Pirms jebkādu apkopes vai remonta darbību veikšanas vienmēr izslēdziet
aizsargslēdzi, kas atrodas energoapgādes panelī, izņemiet drošinātājus vai atveriet
iekārtas aizsardzības ierīces.
▪ 10 minūtes pēc strāvas padeves izslēgšanas NEAIZTIECIET zem sprieguma esošās
daļas, jo pastāv augstsprieguma risks.
▪ Ievērojiet, ka dažas elektrisko komponentu kārbas sekcijas ir karstas.
▪ Uzmanieties, lai NEPIESKARTOS strāvvadošai sekcijai.
▪ NESKALOJIET iekārtu. Tas var izraisīt elektriskās strāvas triecienu vai aizdegšanos.
"10Ārpus telpām uzstādāmās iekārtas
)
Uzstādītāja uzziņu grāmata
18
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
3 | Īpaši drošības noteikumi uzstādītājam
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
▪ Lietojiet kompresoru tikai iezemētā sistēmā.
▪ Pirms kompresora apkopes izslēdziet strāvu.
▪ Pēc apkopes beigām atkal piestipriniet sadales kārbas vāku un apkopes vāku.
UZMANĪBU!
Darba laikā vienmēr valkājiet aizsargbrilles un aizsargcimdus.
BĪSTAMI: SPRĀDZIENA BRIESMAS
▪ Izmantojiet cauruļu griezēju, lai noņemtu kompresoru.
▪ NEDRĪKST izmantot lodlampu.
▪ Izmantojiet tikai atļautus aukstumaģentus un smērvielas.
BĪSTAMI: APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
Kompresoram NEDRĪKST pieskarties ar kailām rokām.
Darbības traucējumu novēršana (sk.
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
BĪSTAMI: APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
SARGIETIES!
▪ Veicot iekārtas slēdžu kārbas pārbaudi, VIENMĒR nodrošiniet, lai iekārta būtu
atvienota no strāvas padeves. Izslēdziet attiecīgo jaudas slēdzi.
▪ Ja ir tikusi aktivizēta drošības ierīce, apturiet iekārtu un noskaidrojiet drošības
ierīces aktivizēšanas iemeslu pirms tās atiestatīšanas. NEKĀDĀ GADĪJUMĀ
nešuntējiet drošības ierīces un nemainiet to vērtības uz vērtībām, kas atšķiras no
rūpnīcas noklusējuma iestatījumiem. Ja nevarat atrast problēmas cēloni,
sazinieties ar iekārtas izplatītāju.
SARGIETIES!
Novērsiet riska situāciju radīšanu nejaušas termoslēdža atiestatīšanas rezultātā —
strāvu šai ierīcei NEDRĪKST padot caur ārēju pārslēdzējierīci, piemēram, taimeri, kā arī
to nedrīkst pievienot kontūram, kuru regulāri IESLĒDZ vai IZSLĒDZ komunālo
pakalpojumu uzņēmums.
"15Problēmu novēršana"[470]
)
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
▪ Kad bloks nedarbojas, iespiedplates LED indikatori tiek izslēgti, lai taupītu strāvu.
▪ Bet arī tad, ja LED indikatori nespīd, spaiļu bloks un iespiedplate var būt zem
sprieguma.
Uzstādītāja uzziņu grāmata
19
4 | Informācija par iepakojumu
4 Informācija par iepakojumu
4.1 Pārskats. Informācija par iepakojumu
Šajā nodaļā ir aprakstīta rīcība pēc iepakotā iekšējā un ārējā bloka piegādāšanas
uzstādīšanas vietā.
Neaizmirstiet tālāk minēto:
▪ Piegādājot iekārtu, PĀRBAUDIET, vai tā nav bojāta. Nekavējoties PAZIŅOJIET
transporta uzņēmuma pretenziju aģentam par visiem bojājumiem.
▪ Iekārtu tās oriģinālajā iepakojumā nogādājiet pēc iespējas tuvāk tās galīgās
uzstādīšanas vietai, lai neradītu no transportēšanas bojājumiem.
▪ Iepriekš sagatavojiet maršrutu, pa kuru nogādāsiet bloku telpās.
4.2 Ārpus telpām uzstādāmā iekārta
4.2.1 Āra iekārtas izpakošana
Uzstādītāja uzziņu grāmata
20
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
4 | Informācija par iepakojumu
1
2
1× 1× 1×
1×
6×
1×
a
1×
b c d e
3×
1×
1×
i j
g h
f
4.2.2 Ārpus telpām uzstādāmās iekārtas piederumu noņemšana
1 Paceliet ārējo bloku.
UZMANĪBU!
Ārējo bloku apstrādājiet tikai šādi:
2 Izņemiet piederumus iepakojuma apakšā
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Uzstādītāja uzziņu grāmata
21
4 | Informācija par iepakojumu
a Ārējā bloka uzstādīšanas rokasgrāmata
b Vispārējie drošības noteikumi
c Fluorēto siltumnīcefekta gāzu etiķete
d Fluorēto siltumnīcefekta gāzu etiķete vairākās valodās
e Drenāžas platgalis
f Skrūvju maisiņš. Skrūves paredzētas elektroinstalācijas vadu turētāju
piestiprināšanai.
g Drenāžas uzvāznis (mazais)
h Drenāžas uzvāznis (lielais)
i Pārejas savienojuma mezgls
j Enerģijas uzlīme
Uzstādītāja uzziņu grāmata
22
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
5 Par bloku
Hybrid for Multi vai karstā ūdens ražošanas pielietojums Multi tiek uzskatīti par 1
telpas savienojumu.
Pareizās kombinācijas skatiet kombināciju tabulā un Hybrid for Multi vai karstā
ūdens ražošanas pielietojuma Multi uzstādīšanas rokasgrāmatā.
5 | Par bloku
INFORMĀCIJA
NAV iespējams pieslēgt tikai 1 telpas iekštelpu iekārtu. Obligāti pieslēdziet vismaz 2
telpu iekštelpu iekārtas.
INFORMĀCIJA
Atkarībā no iekārtām un/vai uzstādīšanas apstākļiem iespējams, ka elektroinstalācija
jāpievieno pirms dzesētāja uzpildes.
BRĪDINĀJUMS: MATERIĀLS AR ZEMĀKU UZLIESMOJAMĪBAS
ROBEŽU
Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības robežu.
5.1 Pārskats: Par bloku
Šajā nodaļā ir informācija par tālāk uzskaitīto:
5.2 Identifikācija
INFORMĀCIJA
Darbības ierobežojumus skatīt āra bloka jaunākajos tehniskajos datos Daikin
reģionālajā tīmekļa vietnē (publiski pieejama).
PIEZĪME
Vienlaikus uzstādot vai apkalpojot vairākas iekārtas, NESAJAUCIET apkalpes paneļus
starp dažādiem modeļiem.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Uzstādītāja uzziņu grāmata
23
5 | Par bloku
5.2.1 Identifikācijas uzlīme: āra iekārta
Atrašanās vieta
Uzstādītāja uzziņu grāmata
24
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
6 Iekārtas uzstādīšana
SARGIETIES!
Uzstādīšanu veic uzstādītājs, materiālu un instalācijas izvēlei ir jāatbilst attiecīgo
likumdošanas aktu prasībām. Eiropā attiecīgais standarts ir EN378.
Šajā nodaļā
6.1 Uzstādīšanas vietas sagatavošana.......................................................................................................................................... 25
6.1.1 Āra iekārtas uzstādīšanas vietas prasības .............................................................................................................. 26
6.1.2 Āra iekārtas papildu uzstādīšanas vietas prasības auksta klimata apstākļos ........................................................ 28
6.2 Iekārtas atvēršana................................................................................................................................................................... 29
6.2.1 Par iekārtas atvēršanu............................................................................................................................................ 29
6.2.2 Ārpus telpām uzstādāmās iekārtas atvēršana ....................................................................................................... 29
6.3 Ārpus telpām uzstādāmās iekārtas montāža ......................................................................................................................... 29
6.3.1 Āra iekārtas montāža ............................................................................................................................................. 29
6.3.2 Piesardzības pasākumi āra iekārtas montāžas laikā .............................................................................................. 30
6.3.3 Uzstādīšanas konstrukcijas nodrošināšana............................................................................................................ 30
6.3.4 Ārējā bloka uzstādīšana.......................................................................................................................................... 31
6.3.5 Drenāžas nodrošināšana ........................................................................................................................................ 31
6.3.6 Ārpus telpām uzstādāmās iekārtas apgāšanās novēršana .................................................................................... 32
6 | Iekārtas uzstādīšana
6.1 Uzstādīšanas vietas sagatavošana
NEUZSTĀDIET ierīci vietās, kas bieži tiek izmantota kā darba vieta. Būvdarbu
(piemēram, slīpēšanas darbu) gadījumā, kad tiek rādīts liels daudzums putekļu,
ierīce ir JĀAPSEDZ.
Izvēlieties tādu uzstādīšanas vietu, kurā var ienest un iznest ierīci.
UZMANĪBU!
▪ Pārbaudiet, vai uzstādīšanas vieta izturēs bloka svaru. Nepareiza uzstādīšana rada
briesmas. Tad iespējama arī vibrācija vai neparastas skaņas darbības laikā.
▪ Nodrošiniet pietiekami lielu apkopes vietu.
▪ Uzstādot bloku, gādājiet, lai tas NESASKARAS ar griestiem vai sienu, jo pretējā
gadījumā ir iespējama vibrācija.
▪ Izvēlieties tādu vietu, kur darbības troksnis vai karstā/aukstā gaisa izplūšana no
bloka nevienam netraucē.
▪ Ap iekārtu atstājiet pietiekami daudz brīvas vietas, lai nodrošinātu gaisa
cirkulāciju un varētu veikt iekārtas remontu.
▪ Izvairieties no vietām, kurās var noplūst uzliesmojoša gāze vai produkts.
▪ Uzstādiet blokus, strāvas kabeļus un sakaru vadus vismaz 3m attālumā no TV vai
radio uztvērēja, lai novērstu traucējumus. Atkarībā no izmantotajiem
radioviļņiem 3m attālums var būt nepietiekams.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
PIEZĪME
NEDRĪKST novietot zem iekšējā un/vai ārējā bloka nekādus priekšmetus, kuri var
samirkt. Pretējā gadījumā mitruma kondensācija uz bloka vai aukstumaģenta
cauruļvadiem, gaisa filtra aizsērēšana vai drenāžas nosprostošanās var izraisīt ūdens
pilēšanu, kas, savukārt, var notraipīt vai sabojāt zem bloka novietotos priekšmetus.
Uzstādītāja uzziņu grāmata
25
6 | Iekārtas uzstādīšana
≤1200
>100
>100
>50
>350
>350
(mm)(mm)
a
b
b
a
>250
>300
(mm)
6.1.1 Āra iekārtas uzstādīšanas vietas prasības
SARGIETIES!
Ierīce ir jāglabā telpā, kurā nav pastāvīgi strādājošu aizdegšanās avotu (piemēram:
atklāta liesma, strādājoša gāzes ierīce vai strādājošs elektriskais sildītājs).
INFORMĀCIJA
Lasiet arī par šīm prasībām:
▪ "2Vispārīgas drošības piesardzības pasākumi"[45].
▪ "7.1.3Aukstumaģenta cauruļvadu garuma un augstuma starpība"[435].
Ievērojiet šādus norādījumus par atstarpēm:
a Gaisa izplūde
b Gaisa ieplūde
Atstājiet 300 mm vietu darbam zem griestiem un 250mm atstarpi cauruļvadu un
elektriskās apkopes veikšanai.
PIEZĪME
▪ NEKRAUJIET ierīces vienu uz otras.
▪ NEKARINIET ierīci pie griestiem.
Spēcīgs vējš (≥18 km/h), kas pūš pret āra iekārtas gaisa izplūdes vietu, rada
īssavienojumu (izplūdes gaisa iesūkšana). Iespējamās problēmas:
▪ darba kapacitātes pasliktināšanās;
▪ bieža aizsalšana sildīšanas laikā;
▪ darbības traucējumi spiediena samazināšanās vai palielināšanās dēļ;
Uzstādītāja uzziņu grāmata
26
▪ salūzis ventilators (ja spēcīgs vējš nepārtraukti pūš pret ventilatoru; tas var sākt
griezties ļoti ātri, līdz salūzt).
Ja gaisa ieplūdes vieta tiek pakļauta vēja iedarbībai, ieteicams uzstādīt deflektora
plāksni.
Ieteicams uzstādīt āra iekārtu ar gaisa ieplūdes vietu pret sienu, NEVIS tieši pret
vēja plūsmu.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
4P600463-1D – 2021.03
R32 dalītā sērija
6 | Iekārtas uzstādīšana
b
a
b
c
b
c
a
a Deflektora plāksne
b Valdošais vēja virziens
c Gaisa izplūde
NEUZSTĀDIET iekārtu tālāk minētajās vietās.
▪ No trokšņa pasargājamas vietas (piemēram, guļamistabas tuvumā), lai darbības
troksnis neradītu problēmas.
Piezīme: Ja skaņu mēra faktiskajos uzstādīšanas apstākļos, tad vides trokšņu un
skaņas atstarošanas dēļ izmērītā vērtība varētu būt augstāka par skaņas spiediena
līmeni, kāds norādīts datu grāmatā "Skaņas spektrs".
INFORMĀCIJA
Skaņas spiediena līmenis ir mazāks par 70dBA.
▪ Vietās, kura atmosfērā ir minerāleļļas migliņa, izsmidzinājums vai tvaiki.
Plastmasas detaļas nolietojas un nokrīt vai rada ūdens noplūdi.
NAV ieteicams uzstādīt ierīci šādās vietās, jo tas var saīsināt iekārtas kalpošanas
laiku:
▪ vietās, kur ir ievērojamas sprieguma svārstības,
▪ transportlīdzekļos un kuģos,
▪ vietās, kur ir skābju vai sārmu tvaiki.
Uzstādīšana jūrmalā. Pārliecinieties, ka ārējais bloks IR PASARGĀTS no jūras
vējiem. Tas nepieciešams, lai novērstu koroziju, ko izraisa lielais sāls daudzums
gaisā, tādējādi saīsinot bloka kalpošanas laiku.
Uzstādiet ārējo bloku vietā, kur tas ir pasargāts no jūras vējiem.
Piemērs: Ēkas aizmugurē.
Ja ārējais bloks nav pasargāts no jūras vējiem, ierīkojiet tam vējlauzi.
▪ Vējlauža augstums≥1,5×ārējā bloka augstums
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
▪ Uzstādot vējlauzi, ņemiet vērā apkopes vietas prasības.
Uzstādītāja uzziņu grāmata
27
6 | Iekārtas uzstādīšana
a
b
c
d
c
d
a
b
c
c
d
6.1.2 Āra iekārtas papildu uzstādīšanas vietas prasības auksta klimata apstākļos
a Jūras vējš
b Ēka
c Ārējais bloks
d Vējlauzis
Ārējais bloks ir paredzēts uzstādīšanai tikai ārpus telpām un lietošanai vides
temperatūrā šādos temperatūras intervālos (ja pievienotā iekšējā bloka lietošanas
rokasgrāmatā nav norādīts citādi).
Dzesēšanas režīms Sildīšanas režīms
–10~46°C ar sauso termometru –15~24°C ar sauso termometru
Aizsargājiet āra iekārtu no tiešiem saules stariem un nodrošiniet, ka āra iekārta
NEKAD neapsnieg.
a Sniega jumtiņš vai nojume
b Paaugstinājums
c Valdošais vēja virziens
d Gaisa izplūde
Ieteicams zem bloka atstāt vismaz 150mm brīvas vietas (300mm vietās, kur daudz
snieg). Blokam jāatrodas arī vismaz 100 mm augstāk par sagaidāmo maksimālo
sniega segas līmeni. Ja nepieciešams, ierīkojiet paaugstinājumu. Par to plašāk
skatiet "6.3Ārpus telpām uzstādāmās iekārtas montāža"[429].
Uzstādītāja uzziņu grāmata
28
Apgabalos, kur uzsnieg daudz sniega, ir svarīgi izvēlēties tādu uzstādīšanas vietu,
kur sniegs NEIETEKMĒ iekārtas darbību. Ja iespējama sānu snigšana, nodrošiniet, lai
sniegs NEIETEKMĒTU siltummaiņa spirāli. Ja nepieciešams, uzstādiet sniega
pārsegu vai šķūni un postamentu.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03

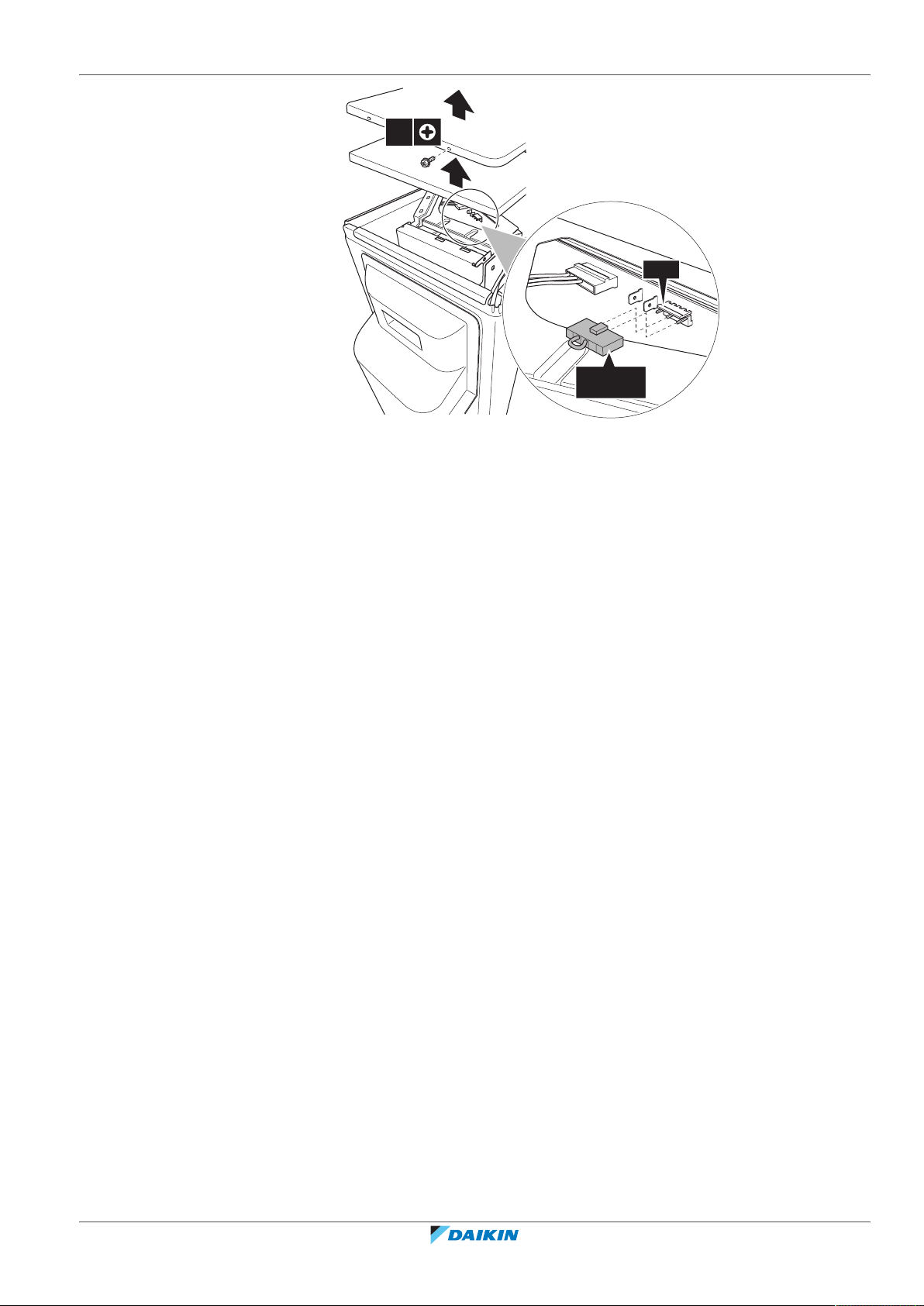

6.2 Iekārtas atvēršana
3×
2
1
6.2.1 Par iekārtas atvēršanu
Dažreiz ir nepieciešams atvērt iekārtu. Piemērs:
▪ Pievienojot dzesētāja caurules
▪ Ja pievieno elektroinstalāciju
▪ Ja veic iekārtas apkalpi vai apkopi
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
NEATSTĀJIET iekārtu bez uzraudzības, ja ir noņemts apkopes pārsegs.
6.2.2 Ārpus telpām uzstādāmās iekārtas atvēršana
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
6 | Iekārtas uzstādīšana
BĪSTAMI: APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
6.3 Ārpus telpām uzstādāmās iekārtas montāža
6.3.1 Āra iekārtas montāža
Laika periods
Ārējais un iekšējais bloks ir jāuzstāda pirms aukstumaģenta cauruļvada
pievienošanas pie abiem blokiem.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Parastā darbplūsma
Āra iekārtas montāža parasti sastāv no tālāk norādītajiem posmiem:
1 Uzstādīšanas konstrukcijas nodrošināšana.
2 Āra iekārtas uzstādīšana.
3 Drenāžas nodrošināšana.
4 Iekārtas aizsardzība no sniega un vēja, uzstādot sniega pārsegu un deflektora
plāksni. Skatiet šeit: "6.1Uzstādīšanas vietas sagatavošana"[425].
Uzstādītāja uzziņu grāmata
29
6 | Iekārtas uzstādīšana
20 mm
(mm)
353
600
240
240
a
6.3.2 Piesardzības pasākumi āra iekārtas montāžas laikā
6.3.3 Uzstādīšanas konstrukcijas nodrošināšana
INFORMĀCIJA
Izlasiet arī piesardzības pasākumus un prasības tālāk norādītajās nodaļās:
▪ "2Vispārīgas drošības piesardzības pasākumi"[45]
▪ "6.1Uzstādīšanas vietas sagatavošana"[425]
Pārbaudiet uzstādīšanas vietas stiprumu un līmeni, lai iekārta neradītu darbības
vibrācijas un trokšņus.
Izmantojiet vibrācijnoturīgu gumiju (ārējais piederums) tajos gadījumos, kad
vibrācija var tikt pārnesta uz ēku.
Bloku var uzstādīt arī uz betona verandas vai citas cietas virsmas, ja vien tā
nodrošina pareizu drenāžu.
Droši nostipriniet iekārtu, atbilstoši pamatu rasējumiem izmantojot pamatu
skrūves.
Sagatavojiet 4 stiprinājumu skrūvju, uzgriežņu un paplākšņu M8 vai M10
komplektus (lauka piederumi).
Uzstādītāja uzziņu grāmata
30
a 100mm virs paredzamā sniega segas līmeņa
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
6.3.4 Ārējā bloka uzstādīšana
4× M8/M10
a
6.3.5 Drenāžas nodrošināšana
▪ Pārliecinieties, ka ir nodrošināta pareiza kondensāta aizplūšana.
▪ Uzstādiet bloku uz pamatnes, lai nodrošinātu pareizu drenāžu un novērstu
apledošanu.
6 | Iekārtas uzstādīšana
▪ Izveidojiet ap pamatni ūdens novadīšanas kanālu, lai no iekārtas apkārtnes
novadītu notekūdeņus.
▪ Nepieļaujiet notekūdeņu nonākšanu uz taciņas, lai tā aukstā laikā NEAPLEDO un
nekļūst slidena.
▪ Ja bloku piestiprināt uz rāmja, tad vispirms uzstādiet ūdensdrošu plāksni 150mm
no bloka apakšmalas, lai novērstu ūdens iekļūšanu blokā un drenāžas ūdens
pilēšanu (sk.nākamo attēlu).
PIEZĪME
Auksta klimata apstākļos ārējam blokam NEDRĪKST lietot drenāžas platgali, šļūteni un
uzvāžņus (lielo, mazo). Veiciet vajadzīgos pasākumus, lai NEPIEĻAUTU izplūstošā
kondensāta sasalšanu.
PIEZĪME
Ja ārējā bloka drenāžas atveres bloķē montāžas pamatne vai grīdas virsma, palieciet
zem ārējā bloka kājām ≤30mm augstas papildu pēdiņas.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
▪ Ja vajadzīgs, drenāžai izmantojiet drenāžas platgali.
a Drenāžas atvere
Uzstādītāja uzziņu grāmata
31
6 | Iekārtas uzstādīšana
a cb b b
a
a
Drenāžas atveru noslēgšana un drenāžas platgaļa pievienošana
6.3.6 Ārpus telpām uzstādāmās iekārtas apgāšanās novēršana
1 Uzstādiet drenāžas uzvāžņus (piederums f) un (piederums g). Pārliecinieties,
ka drenāžas uzvāžņu malas pilnīgi aizsedz drenāžas atveres.
2 Uzstādiet drenāžas platgali.
a Drenāžas atvere. Uzstādiet drenāžas uzvāzni (lielo).
b Drenāžas atvere. Uzstādiet drenāžas uzvāzni (mazo).
c Drenāžas atvere drenāžas platgalim
Ja bloku uzstāda tādā vietā, kur to var sašķiebt spēcīgs vējš, tad jāveic šādi drošības
pasākumi:
1 Sagatavojiet 2 troses, kā parādīts šajā ilustrācijā (ārējie piederumi).
2 Pārvelciet 2 troses pāri ārējam blokam.
3 Ievietojiet gumijas loksni starp trosēm un ārējo bloku, lai troses nesaskrāpētu
krāsu (ārējie piederumi).
4 Piestipriniet trošu galus.
5 Nospriegojiet troses.
Uzstādītāja uzziņu grāmata
32
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
7 Cauruļu uzstādīšana
Šajā nodaļā
7.1 Dzesētāja cauruļu sagatavošana ............................................................................................................................................ 33
7.1.1 Prasības dzesētāja caurulēm.................................................................................................................................. 33
7.1.2 Dzesētāja caurules izolācija.................................................................................................................................... 34
7.1.3 Aukstumaģenta cauruļvadu garuma un augstuma starpība ................................................................................. 35
7.2 Dzesēšanas šķidruma cauruļu pievienošana.......................................................................................................................... 36
7.2.1 Dzesētāja cauruļu pievienošanu ............................................................................................................................ 36
7.2.2 Piesardzības pasākumi dzesētāja cauruļu pievienošanas laikā ............................................................................. 36
7.2.3 Norādes dzesētāja cauruļu pievienošanai ............................................................................................................. 37
7.2.4 Norādes cauruļu liekšanai ...................................................................................................................................... 38
7.2.5 Caurules gala paplašināšana .................................................................................................................................. 38
7.2.6 Ārējā un iekšējā bloka savienošana, izmantojot pārejas savienojumus................................................................ 39
7.2.7 Noslēgšanas vārsta un apkopes pieslēgvietas izmantošana ................................................................................. 42
7.2.8 Dzesēšanas šķidruma cauruļu pievienošana ārpus telpām uzstādāmajai iekārtai ............................................... 43
7.3 Dzesēšanas šķidruma cauruļu pārbaude................................................................................................................................ 44
7.3.1 Dzesētāja cauruļu pārbaude .................................................................................................................................. 44
7.3.2 Piesardzības pasākumi dzesētāja cauruļu pārbaudes laikā ................................................................................... 44
7.3.3 Noplūžu pārbaude.................................................................................................................................................. 45
7.3.4 Vakuumžāvēšana.................................................................................................................................................... 45
7 | Cauruļu uzstādīšana
7.1 Dzesētāja cauruļu sagatavošana
7.1.1 Prasības dzesētāja caurulēm
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības nodaļā "2 Vispārīgas drošības piesardzības
pasākumi"[45].
PIEZĪME
Nepieciešams, lai cauruļvadi un citas daļas zem spiediena būtu saderīgas ar
aukstumaģentu. Aukstumaģenta pārvietošanai izmantojiet ar fosforskābi deoksidētas
vienlaidu vara caurules.
▪ Cauruļu materiāls: ar fosforskābi deoksidēts bezšuvju varš.
▪ Cauruļvada diametrs:
2MXM68
Šķidruma cauruļvads 2× Ø6,4mm (1/4")
Gāzes cauruļvads 1× Ø9,5mm (3/8")
1× Ø12,7mm (1/2")
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
3MXM40, 3MXM52, 3MXM68, 3AMXM52, 3MXF52, 3AMXF52, 3MXF68
Šķidruma cauruļvads 3× Ø6,4mm (1/4")
Gāzes cauruļvads 1× Ø9,5mm (3/8")
2× Ø12,7mm (1/2")
4MXM68
Šķidruma cauruļvads 4× Ø6,4mm (1/4")
Gāzes cauruļvads 2× Ø9,5mm (3/8")
2× Ø12,7mm (1/2")
Uzstādītāja uzziņu grāmata
33
7 | Cauruļu uzstādīšana
t
Ø
ØiØ
i
t
ØpØ
p
4MXM80
Šķidruma cauruļvads 4× Ø6,4mm (1/4")
Gāzes cauruļvads 1× Ø9,5mm (3/8")
1× Ø12,7mm (1/2")
2× Ø15,9mm (5/8")
5MXM90
Šķidruma cauruļvads 5× Ø6,4mm (1/4")
Gāzes cauruļvads 2× Ø9,5mm (3/8")
1× Ø12,7mm (1/2")
2× Ø15,9mm (5/8")
▪ Cauruļvada atlaidināšanas pakāpe un biezums:
Ārējais diametrs (Ø) Atlaidināšanas
Biezums (t)
pakāpe
(a)
6,4mm (1/4")
9,5mm (3/8")
12,7mm (1/2")
15,9mm (5/8") ≥1mm
(a)
Atkarībā no attiecīgajiem tiesību aktiem un iekārtas maksimālā darba spiediena (sk. "PS
High" uz iekārtas datu plāksnītes) var būt nepieciešams lielāks cauruļvada sieniņu biezums.
Atkarībā no iekštelpu bloka var būt nepieciešams izmantot pārejas savienojumus.
Sīkāk skatiet "7.2.6 Ārējā un iekšējā bloka savienošana, izmantojot pārejas
savienojumus"[439].
7.1.2 Dzesētāja caurules izolācija
▪ Izmantojiet polietilēna putas kā izolācijas materiālu:
- ar siltuma caurlaidību no 0,041 līdz 0,052 W/mK (no 0,035 līdz 0,045kcal/mh
°C)
- ar vismaz 120°C karstumizturību
▪ Izolācijas biezums
Caurules ārējais diametrs
(Øp)
Rūdīts (O) ≥0,8mm
Izolācijas iekšējais
diametrs (Øi)
Izolācijas biezums (t)
6,4mm (1/4") 8~10mm ≥10mm
9,5mm (3/8") 10~14mm ≥13mm
12,7mm (1/2") 14~16mm ≥13mm
15,9mm (5/8") 16~20mm ≥13mm
Ja temperatūra ir lielāka par 30°C, bet mitrums ir lielāks par 80% relatīvā mitruma,
izolācijas materiālu biezumam ir jābūt vismaz 20 mm, lai novērstu kondensātu uz
izolācijas virsmas.
Gāzes un šķidruma dzesētāja caurulēm izmantojiet atsevišķas siltumizolācijas
caurules.
Uzstādītāja uzziņu grāmata
34
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
7.1.3 Aukstumaģenta cauruļvadu garuma un augstuma starpība
INFORMĀCIJA
Lietojumiem Hybrid for Multi un DHW for Multi skatiet iekšējā bloka uzstādīšanas
rokasgrāmatā maksimālo pieļaujamo aukstumaģenta cauruļvada garuma un
augstuma starpību.
Jo īsāks aukstumaģenta cauruļvads, jo labāka būs sistēmas darbība.
Cauruļvada garuma un augstuma starpībai jāatbilst šādām prasībām.
Modelis Minimālā nepieciešamā vieta
2MXM68, 3MXM40, 3MXM52,
3AMXM52, 3MXF52, 3AMXF52
3MXM68, 3MXF68 5,5m
4MXM68 6,5m
4MXM80 9,8m
5MXM90 10,4m
Īsākais pieļaujamais garums telpā ir 3m.
7 | Cauruļu uzstādīšana
2
4,7m
2
2
2
2
Ārējais bloks Aukstumaģenta cauruļvada
garums līdz katram iekštelpu
blokam
2MXM68, 3MXM40,
≤25m ≤50m
Aukstumaģenta
cauruļvadu kopējais
garums
3MXM52,
3AMXM52,
3MXM68, 3MXF52,
3AMXF52, 3MXF68,
4MXM68 ≤60m
4MXM80 ≤70m
5MXM90 ≤75m
INFORMĀCIJA
Ja ārējais bloks 3MXM40N8 vai 3MXM52N8 ir kombinācijā ar iekšējo bloku CVXM-A
un/vai FVXM-A, tad šķidrā aukstumaģenta cauruļvada kopējam garumam JĀBŪT
≤30m.
Ārējais bloks uzstādīts
Augstumu starpība ārātelpās
≤15m ≤7,5m
Augstumu starpība telpātelpā
augstāk nekā iekštelpu
bloks
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Ārējais bloks uzstādīts
zemāk nekā vismaz
1iekštelpu bloks
≤7,5m ≤15m
Uzstādītāja uzziņu grāmata
35
7 | Cauruļu uzstādīšana
7.2 Dzesēšanas šķidruma cauruļu pievienošana
7.2.1 Dzesētāja cauruļu pievienošanu
UZMANĪBU!
▪ Ar aukstumaģentu R32 uzpildītām, objektā piegādātām iekārtām nedrīkst veikt
lodēšanu vai metināšanu.
▪ Saldēšanas iekārtas uzstādīšanas laikā daļu savienošanu ar vismaz vienu uzpildītu
daļu veikt, ņemot vērā šādas prasības: telpās, kur uzturas cilvēki, aukstumaģenta
R32 gadījumā nav pieļaujami pagaidu savienojumi, izņemot uz vietas izveidotus
savienojumus, kas savieno iekšējo bloku ar cauruļvadiem. Uz vietas veidotiem
savienojumiem starp cauruļvadu un iekšējo bloku jābūt pagaidu savienojumiem.
UZMANĪBU!
NESAVIENOJIET iegulto sazarojuma cauruļvadu un ārējo bloku, ja ierīkojat tikai
cauruļvadus bez iekšējā bloka pievienošanas, lai vēlāk pievienotu citu iekšējo bloku.
Pirms dzesētāja cauruļu pievienošanas veicamie darbi
Pārliecinieties, ka iekštelpu un āra iekārta ir nostiprināta.
Parastā darbplūsma
Dzesētāja cauruļu pievienošana ietver:
▪ Dzesētāja cauruļu pievienošanu iekštelpu iekārtai
▪ Dzesētāja cauruļu pievienošanu ārā iekārtai
▪ Dzesētāja cauruļu izolāciju
▪ Ievērojiet norādījumus par šādām operācijām:
- Cauruļu locīšana
- Cauruļu galu paplatināšana
- Noslēgvārstu izmantošana
7.2.2 Piesardzības pasākumi dzesētāja cauruļu pievienošanas laikā
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības šādās nodaļās:
▪ "2Vispārīgas drošības piesardzības pasākumi"[45]
▪ "7.1Dzesētāja cauruļu sagatavošana"[433]
BĪSTAMI: APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
Uzstādītāja uzziņu grāmata
36
UZMANĪBU!
▪ NEKLĀJIET uz paplašinātās daļas minerāleļļu.
▪ NEIZMANTOJIET caurules, kas lietotas citu iekārtu uzstādīšanā.
▪ Lai nodrošinātu atbilstošu R32 iekārtas kalpošanas laiku, NEKĀDĀ GADĪJUMĀ
neuzstādiet žāvētāju. Žūstošais materiāls var izšķīst un sabojāt sistēmu.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
7 | Cauruļu uzstādīšana
UZMANĪBU!
▪ Izmantojiet pie galvenā bloka piestiprinātu platgala uzgriezni.
▪ Lai novērstu gāzes noplūdi, uzklājiet aukstumaģenta eļļu tikai paplatinājuma
iekšpusē. Izmantojiet R32 aukstumaģenta eļļu.
▪ NEDRĪKST otrreiz izmantot iepriekš lietotus savienojumus.
PIEZĪME
Ņemiet vērā šos norādījumus, kas saistīti ar dzesētāja caurulēm:
▪ Dzesētāja ciklā izmantojiet tikai tam paredzēto dzesēšanas šķidrumu (piemēram,
neļaujiet ciklā iekļūt gaisam).
▪ Dzesētāja pievienošanas laikā izmantojiet tikai R32.
▪ Izmantojiet tikai tos piederumus (piemēram, kolektora manometra komplektu),
kas ir tieši piemēroti R32 uzstādīšanai, lai nerastos kļūmes saistībā ar spiedienu un
nepieļautu nevajadzīgu materiālu (piemēram, minerāleļļas un mitruma) iekļūšanu
sistēmā.
▪ Uzstādiet caurules tā, lai konuss NETIKTU pakļauts mehāniskajam spiedienam.
▪ Ņemiet vērā nākamajā tabulā iekļauto informāciju, lai nepieļautu netīrumu vai
putekļu iekļūšanu caurulēs.
▪ Esiet uzmanīgi, vadot vara caurules cauri sienām (skatiet zemāk izvietoto attēlu).
Mērvienība Uzstādīšanas periods Aizsardzības metode
Āra iekārta >1mēnesis Savelciet cauruli
<1mēnesis Savelciet cauruli vai
Iekštelpu iekārta Neatkarīgi no perioda
izmantojiet lenti
INFORMĀCIJA
NEATVERIET dzesētāja noslēgšanas vārstu, ja nav pārbaudītas dzesētāja caurules. Ja
nepieciešams pievienot papildu dzesēšanas šķidrumu, pēc uzpildes ieteicams atvērt
dzesētāja noslēgšanas vārstu.
SARGIETIES!
Stingri piestipriniet aukstumaģenta cauruļvadu pirms kompresora iedarbināšanas. Ja
aukstumaģenta cauruļvads nav pievienots un ir atvērts noslēgvārsts, kad sāk
darboties kompresors, tad tiks iesūkts gaiss. Rezultātā aukstumaģenta kontūrā
radīsies nenormāls spiediens, kas var izraisīt iekārtas bojājumus un pat traumas
cilvēkiem.
PIEZĪME
Pat ja noslēgvārsts ir pilnībā aizvērts, var notikt lēna aukstumaģenta šķidruma
izplūšana. NENOSKRŪVĒJIET platgala uzgriezni uz ilgu laiku.
7.2.3 Norādes dzesētāja cauruļu pievienošanai
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Savienojot caurules, ņemiet vērā šādus norādījumus:
Uzstādītāja uzziņu grāmata
37
7 | Cauruļu uzstādīšana
a
b
c
d
R=
0.4~0.8
±2
45°
90°
±2
ØA
a b
▪ Pārklājiet paplatinājuma iekšējo virsmu ar ētera eļļu vai estera eļļu, kad
piestiprināt platgala uzgriezni. Vispirms ar roku uzskrūvējiet 3 vai 4 apgriezienus,
bet pēc tam stingri pievelciet.
▪ VIENMĒR lietojiet kopā divas uzgriežņu atslēgas, kad atskrūvējat platgala
uzgriezni.
▪ Vienmēr kopā lietojiet uzgriežņu atslēgu un dinamometrisko atslēgu, lai pievilktu
platgala uzgriezni, kad savienojat cauruļvadu. Tas nepieciešams, lai nepieļautu
uzgriežņa sabojāšanu un noplūdes.
a Dinamometriskā atslēga
b Uzgriežņu atslēga
c Cauruļu savienojums
d Platgala uzgrieznis
Cauruļvada izmērs
(mm)
Pievilkšanas
griezes moments
Platgala izmēri (A)
(mm)
Platgala forma
(mm)
(N•m)
Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9 62~75 19,3~19,7
7.2.4 Norādes cauruļu liekšanai
Lociet caurules ar cauruļu locīšanas ierīci. Visiem cauruļu līkumiem jābūt pēc
iespējas laidenākiem (liekuma rādiusam jābūt 30~40 mm vai lielākam).
7.2.5 Caurules gala paplašināšana
UZMANĪBU!
▪ Nepietiekams paplatinājums var izraisīt dzesētāja gāzes noplūdi.
▪ Konusus NEIZMANTOJIET atkārtoti. Lai novērstu iespējamu dzesētāja gāzes
▪ Izmantojiet iekārtas komplektācijā iekļautos konusa uzgriežņus. Izmantojot citus
1 Nogrieziet caurules galu ar cauruļu šķērēm.
noplūdi, izmantojiet jaunus konusus.
konusa uzgriežņus, iespējama dzesētāja gāzes noplūde.
Uzstādītāja uzziņu grāmata
38
2 Pavērsiet griezuma virsmu uz leju un noņemiet tai grātes, lai skaidas
NENONĀK caurulē.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
7 | Cauruļu uzstādīšana
A
a b
c
a Grieziet precīzi taisnā leņķī.
b Noņemiet grātes.
3 Noņemiet platgala uzgriezni no noslēgvārsta un uzskrūvējiet platgala uzgriezni
caurulei.
4 Uzlieciet caurulei platgala savienojumu. Iestatiet tieši tādā stāvoklī, kā parādīts
šajā attēlā.
Platgala rīks R32
sistēmai (sajūga tipa)
Sajūga tipa
Parastais platgala rīks
(Ridgid tipa)
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm
5 Pārbaudiet, vai platgals ir pareizi izveidots.
a Platgala iekšējai virsmai JĀBŪT nevainojamai.
b Caurules galam JĀBŪT vienmērīgi paplatinātam ideālā aplī.
c Pārliecinieties, ka platgala uzgrieznis ir uzskrūvēts.
7.2.6 Ārējā un iekšējā bloka savienošana, izmantojot pārejas savienojumus
INFORMĀCIJA
▪ Karstā ūdens apgādē pielietojumā Multi izmantojiet tādu pašu pārejas
savienojumu kā 20. klases iekšējam blokam.
▪ Par pielietojumu Hybrid for Multi skatiet iekšējā bloka uzstādīšanas rokasgrāmatu
attiecīgai kapacitātes klasei un atbilstošam pārejas savienojumam.
Spārnuzgriežņa tipa
(Imperial tipa)
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Kopējā iekštelpu bloku kapacitātes klase savienošanai ar šo ārējo bloku:
Ārējais bloks Iekšējā bloka kopējā kapacitātes klase
2MXM68 ≤10,2kW
3MXM40 ≤7,0kW
3MXM52, 3AMXM52, 3MXF52,
≤9,0kW
3AMXF52
3MXM68, 4MXM68, 3MXF68 ≤11,0kW
4MXM80 ≤14,5kW
5MXM90 ≤15,6kW
Ports Klase Pārejas savienojums
2MXM68
A (Ø9,5mm) 15, 20, 25, 35, (42)
B (Ø12,7mm) 15, 20, 25, 35, (42)
(a)
(a)
—
2+4
42, 50, 60 —
Uzstādītāja uzziņu grāmata
39
7 | Cauruļu uzstādīšana
1 2 3 4 5 6
Ports Klase Pārejas savienojums
3MXM40
A (Ø9,5mm) 15, 20, 25, 35 —
B + C (Ø12,7mm) 15, 20, 25, 35 2+4
3MXM52, 3AMXM52
A (Ø9,5mm) 15, 20, 25, 35, (42)
(a)
—
B + C (Ø12,7mm) 15, 20, 25, 35 2+4
42, 50 —
3MXM68
A (Ø9,5mm) 15, 20, 25, 35, (42)
(a)
—
B + C (Ø12,7mm) 15, 20, 25, 35, 42 2+4
50, 60 —
3MXF52, 3AMXF52, 3MXF68
A (Ø9,5mm) 20, 25, 35 —
B + C (Ø12,7mm) 20, 25, 35 2+4
4MXM68
A + B (Ø9,5mm) 15, 20, 25, 35, (42)
C + D (Ø12,7mm) 15, 20, 25, 35, (42)
42, 50, 60 —
4MXM80
A (Ø9,5mm) 15, 20, 25, 35, (42)
B (Ø12,7mm) 15, 20, 25, 35, (42)
42, 50, 60 —
C + D (Ø15,9mm) 15, 20, 25, 35, (42)
42, 50, 60 1+3
71 —
5MXM90
A + B (Ø9,5mm) 15, 20, 25, 35, (42)
C (Ø12,7mm) 15, 20, 25, 35, (42)
42, 50, 60 —
D + E (Ø15,9mm) 15, 20, 25, 35, (42)
(a)
(a)
(a)
(a)
(a)
(a)
(a)
(a)
—
2+4
—
2+4
5+6
—
2+4
5+6
(a)
Tikai tad, ja savieno ar FTXM42R.
Uzstādītāja uzziņu grāmata
40
42, 50, 60 1+3
71 —
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
7 | Cauruļu uzstādīšana
a b d ec
a b d ec
a b d ec
Pārejas savienojuma tips Savienojums
1 Ø15,9mm → Ø12,7mm
2 Ø12,7mm → Ø9,5mm
3 Ø15,9mm → Ø12,7mm
4 Ø12,7mm → Ø9,5mm
5 Ø15,9mm → Ø9,5mm
6 Ø15,9mm → Ø9,5mm
Savienojuma piemēri:
▪ Ø12,7 mm caurules savienojums ar Ø15,9 mm gāzes cauruļvada savienojuma
portu
a Ārējā bloka savienojuma ports
b Pārejas savienojums Nr.1
c Pārejas savienojums Nr.3
d Platgala uzgrieznis Ø15,9mm caurulei
e Bloku starpsavienojuma cauruļvads
▪ Ø9,5 mm caurules savienojums ar Ø15,9 mm gāzes cauruļvada savienojuma
portu
a Ārējā bloka savienojuma ports
b Pārejas savienojums Nr.6
c Pārejas savienojums Nr.5
d Platgala uzgrieznis Ø9,5mm caurulei
e Bloku starpsavienojuma cauruļvads
▪ Ø9,5 mm caurules savienojums ar Ø12,7 mm gāzes cauruļvada savienojuma
portu
a Ārējā bloka savienojuma ports
b Pārejas savienojums Nr.2
c Pārejas savienojums Nr.4
d Platgala uzgrieznis Ø12,7mm caurulei
e Bloku starpsavienojuma cauruļvads
Pārklājiet ar aukstumaģenta eļļu vītņotā savienojuma urbumu ārējā blokā, kur jābūt
platgala uzgrieznim.
Platgala uzgrieznis (mm) caurulei Pievilkšanas griezes moments (N•m)
Ø9,5 33~39
Ø12,7 50~60
Ø15,9 62~75
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Uzstādītāja uzziņu grāmata
41
7 | Cauruļu uzstādīšana
c
d
a
b
a
b
7.2.7 Noslēgšanas vārsta un apkopes pieslēgvietas izmantošana
Noslēgšanas vārsta izmantošana
PIEZĪME
Izmantojiet piemērotu uzgriežņu atslēgu, lai nepieļautu savienojuma vītnes
sabojāšanu, pārāk stipri pievelkot platgala uzgriezni. Uzmanieties, lai pārāk stingri
NEPIEVILKTU uzgriezni, jo tad var tikt sabojāta mazākā caurule (aptuveni 2/3-1× no
normālā momenta).
Jāņem vērā šādi norādījumi:
▪ Noslēgvārsti ir aizvērti rūpnīcā.
▪ Tālāk attēlā ir norādīti noslēgvārsta vadības detaļu nosaukumi.
a Apkopes atvere un tās vāks
b Vārsta kāts
c Ārējā cauruļvada savienojums
d Kāta vāks
▪ Iekārtas darbības laikā abiem noslēgvārstiem jābūt atvērtiem.
▪ NEIZMANTOJIET pārmērīgu spēku, rīkojoties ar vārsta kātu. Pretējā gadījumā var
tikt sabojāts vārsta korpuss.
▪ VIENMĒR pievelciet noslēgvārstu ar uzgriežņu atslēgu, bet pēc tam pievelciet vai
atskrūvējiet platgala uzgriezni ar dinamometrisko atslēgu. NELIECIET uzgriežņu
atslēgu uz kāta vāka, jo tādējādi var izraisīt aukstumaģenta noplūdi.
a Uzgriežņu atslēga
b Dinamometriskā atslēga
▪ Ja sagaidāms zems darba spiediens (piemēram, kad dzesēšanu veic zemas āra
temperatūras apstākļos), tad ar silikona blīvēšanas materiālu pietiekami
noblīvējiet gāzes caurules noslēgvārsta platgala uzgriezni, lai novērstu aizsalšanu.
Silikona blīvēšanas materiāls; pārliecinieties, ka nav spraugu.
Noslēgšanas vārsta atvēršana/aizvēršana
1 Noņemiet slēgvārsta pārsegu.
2 Ar sešstūru atslēgu (šķidruma puse: 4mm, gāzes puse: 6:mm) aptveriet vārsta
kātu un pagrieziet to:
Uzstādītāja uzziņu grāmata
42
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
3 Pārtrauciet griešanu, kad noslēgšanas vārstu vairs NAV IESPĒJAMS pagriezt.
a
c
b
c
4 Uzstādiet noslēgšanas vārsta pārsegu.
Rezultāts: Tajā brīdī vārsts ir atvērts/aizvērts.
Apiešanās ar kāta vāciņu
▪ Vārsta vāciņš tiek noslēgts ar bultiņu norādītajā vietā. NESABOJĀJIET to.
▪ Pēc noslēgvārsta izmantošanas pievelciet kāta vāciņu un pārbaudiet, vai nav
radušās dzesētāja noplūdes.
7 | Cauruļu uzstādīšana
Grieziet pretēji pulksteņrādītāja virzienam, lai atvērtu
Grieziet pulksteņrādītāja virzienā, lai aizvērtu
Kāta vāks Skrūves galviņas
atslēgizmērs (mm)
Pievilkšanas griezes moments
(N∙m)
Šķidruma puse 19 18~20
Gāzes puse 22 21~28
Apiešanās ar apkopes vāciņu
▪ VIENMĒR izmantojiet aukstumaģenta šļūteni ar vārsta depresora tapu, jo
apkopes atvere ir Šrādera ventilis.
▪ Pēc apkopes atveres apkalpošanas stingri pievelciet apkopes atveres vāku un
pārbaudiet, vai nav aukstumaģenta noplūdes.
Detaļa Pievilkšanas griezes moments (N∙m)
Apkopes atveres uzvāznis 11~14
7.2.8 Dzesēšanas šķidruma cauruļu pievienošana ārpus telpām uzstādāmajai iekārtai
▪ Cauruļvada garums. Ārējam cauruļvadam jābūt pēc iespējas īsākam.
▪ Cauruļvada aizsardzība. Āra caurulēm jābūt aizsargātām pret mehāniskiem
bojājumiem.
1 Pievienojiet šķidrā aukstumaģenta cauruli no iekšējā bloka pie ārējā bloka
šķidruma noslēgvārsta.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
a Šķidruma noslēgvārsts
b Gāzes noslēgvārsts
c Apkopes atvere
Uzstādītāja uzziņu grāmata
43
7 | Cauruļu uzstādīšana
7.3 Dzesēšanas šķidruma cauruļu pārbaude
7.3.1 Dzesētāja cauruļu pārbaude
2 Pievienojiet gāzveida aukstumaģenta cauruli no iekšējā bloka pie ārējā bloka
gāzes noslēgvārsta.
PIEZĪME
Dzesētāja caurules starp iekštelpu un āra iekārtu ieteicams pārklāt ar apdares lenti.
Āra iekārtas iekšējās dzesētāja caurules rūpnīcā ir pārbaudītas, lai novērstu
noplūžu iespējamību. Jums jāpārbauda tikai āra iekārtas ārējās dzesētāja caurules.
Pirms dzesētāja cauruļu pārbaudes
Pārliecinieties, ka dzesētāja caurules ir savienotas ar āra iekārtu un iekštelpu
iekārtu.
Parastā darbplūsma
Dzesētāja cauruļu pārbaude parasti ietver norādītos posmus:
1 Dzesētāja cauruļu pārbaude, lai noskaidrotu, vai nav radušās noplūdes.
2 Dzesētāja cauruļu vakuumžāvēšana, lai likvidētu visu mitrumu, gaisu vai
slāpekli.
Ja iespējams, ka dzesētāja caurulēs ir mitrums (piemēram, caurulēs varētu būt
iekļuvis ūdens), vispirms veiciet vakuumžāvēšanu, līdz viss mitrums tiek likvidēts.
7.3.2 Piesardzības pasākumi dzesētāja cauruļu pārbaudes laikā
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības šādās nodaļās:
▪ "2Vispārīgas drošības piesardzības pasākumi"[45]
▪ "7.1Dzesētāja cauruļu sagatavošana"[433]
PIEZĪME
Izmantojiet 2posmu vakuumsūkni ar pretvārstu, kas var veikt izvadi pie –100,7kPa
(−1,007bāri) liela manometra spiediena (5Torr). Pārliecinieties, ka sūkņa eļļa neietek
atpakaļ sistēmā, kamēr sūknis nedarbojas.
PIEZĪME
Izmantojiet šo vakuumsūkni tikai R32. Tā paša sūkņa izmantošana darbā ar citiem
dzesētājiem var radīt bojājumus sūknim vai iekārtai.
Uzstādītāja uzziņu grāmata
44
PIEZĪME
▪ Pievienojiet vakuumsūkni gāzes noslēgšanas vārsta apkopes pieslēgvietai.
▪ Pirms noplūžu pārbaudes uzsākšanas vai vakuumžāvēšanas pārliecinieties, ka
gāzes noslēgšanas vārsts un šķidruma noslēgšanas vārsts ir atbilstoši aizvērts.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
7.3.3 Noplūžu pārbaude
a
h
b
f
h
i
e
c
d
e
g
j
1 Uzpildiet sistēmu ar slāpekļa gāzi līdz vismaz 200 kPa (2 bāri)
7 | Cauruļu uzstādīšana
PIEZĪME
NEPĀRSNIEDZIET iekārtas maksimālo darba spiedienu (skatīt “PS High” uz ierīces datu
plāksnītes).
PIEZĪME
VIENMĒR izmantojiet ieteicamo burbuļu pārbaudes šķīdumu, kas iegādāts pie
vairumtirgotāja.
NEKĀDĀ GADĪJUMĀ neizmantojiet ziepjūdeni:
▪ Ziepjūdens var izraisīt komponenšu, piemēram, konusa uzgriežņu vai slēgvārstu,
saplaisāšanu.
▪ Ziepjūdens var saturēt sāli, kas absorbē mitrumu, un tas sasals, kad caurules kļūs
aukstas.
▪ Ziepjūdens satur amonjaku, kas var izraisīt konusa savienojumu (starp misiņa
konusa uzgriezni un vara konusu) koroziju.
manometriskajam spiedienam. Lai konstatētu nelielas noplūdes, ir ieteicams
izmantot spiedienu līdz 3000kPa (30bāri).
2 Lai pārbaudītu, vai nav noplūdes, lietojiet burbuļu pārbaudes šķīdumu visiem
3 Izvadiet visu slāpekļa gāzi.
7.3.4 Vakuumžāvēšana
Vakuumsūkni un kolektoru savienojiet šādi:
1 Lietojiet sistēmā vakuumu, līdz spiediens kolektorā norāda −0,1MPa (−1bārs).
savienojumiem.
BĪSTAMI: SPRĀDZIENA BRIESMAS
Bloku NEDRĪKST iedarbināt, ja tajā ir radīts vakuums.
a Spiediena mērītājs
b Mērierīces kolektors
c Zema spiediena vārsts (Lo)
d Augsta spiediena vārsts (Hi)
e Uzpildīšanas šļūtenes
f Vakuumsūknis
g Apkopes atvere
h Valve lids
i Gāzes noslēgvārsts
j Šķidruma noslēgvārsts
2 Atstājiet sistēmu, kāda tā ir 4–5minūtes, un pārbaudiet spiedienu:
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Uzstādītāja uzziņu grāmata
45
7 | Cauruļu uzstādīšana
Ja spiediens… Tad…
Nemainās Sistēmā nav mitruma. Šī procedūra ir
pabeigta.
Palielinās Sistēmā ir mitrums. Pārejiet pie
nākamās darbības.
3 Veiciet sistēmas vakuumsūknēšanu vismaz 2stundas, līdz spiediens kolektorā
būs −0,1MPa (−1bārs).
4 Pēc sūkņa IZSLĒGŠANAS pārbaudiet spiedienu vismaz 1stundu.
5 Ja NEVARAT sasniegt vakuuma mērķa vērtību vai uzturēt vakuumu 1 stundu,
rīkojieties šādi:
▪ Vēlreiz pārbaudiet, vai nav noplūdes.
▪ Vēlreiz veiciet vakuumžāvēšanu.
PIEZĪME
Noteikti atveriet gāzes noslēgšanas vārstu pēc cauruļu uzstādīšanas un vakuuma
nodrošināšanas. Ekspluatējot sistēmu ar aizvērtu vārstu, var salūzt kompresors.
INFORMĀCIJA
Iespējams, ka pēc noslēgšanas vārsta atvēršanas iespējams dzesētāja caurulēs esošais
spiediens NEPALIELINĀS. Šāda situācija var veidoties tāpēc, ka, piemēram, āra
iekārtas kontūra izplešanās vārsts ir aizvērts, tomēr spiediena NEPALIELINĀŠANĀS
nekādā veidā netraucē iekārtas darbību.
Uzstādītāja uzziņu grāmata
46
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
8 Dzesēšanas šķidruma uzpilde
Šajā nodaļā
8.1 Dzesētāja uzpilde.................................................................................................................................................................... 47
8.2 Par aukstumaģentu................................................................................................................................................................. 48
8.3 Piesardzības pasākumi dzesētāja uzpildes laikā..................................................................................................................... 49
8.4 Papildu dzesēšanas šķidruma daudzuma noteikšana............................................................................................................ 49
8.5 Pilnīgai uzpildei nepieciešamā dzesētāja daudzuma noteikšana .......................................................................................... 49
8.6 Papildu dzesētāja uzpilde ....................................................................................................................................................... 50
8.7 Etiķetes par fluoru saturošām siltumnīcefekta gāzēm piestiprināšana................................................................................. 50
8.1 Dzesētāja uzpilde
Ārējais bloks fabrikā ir uzpildīts ar aukstumaģentu, bet dažos gadījumos var būt
nepieciešams rīkoties šādi:
Kas Kad
Papildināt aukstumaģentu Ja kopējais cauruļvada garums ir lielāks
8 | Dzesēšanas šķidruma uzpilde
par noteikto (sk.tālāk).
Pilnīga aukstumaģenta uzpilde no jauna Piemērs:
▪ Ja pārvieto sistēmu.
▪ Pēc noplūdes.
Papildināt aukstumaģentu
Pirms papildu aukstumaģenta uzpildīšanas noteikti pārliecinieties, ka ārējā bloka
ārējā aukstumaģenta caurule ir pārbaudīta (noplūdes pārbaude, vakuuma
žāvēšana).
INFORMĀCIJA
Atkarībā no iekārtām un/vai uzstādīšanas apstākļiem iespējams, ka elektroinstalācija
jāpievieno pirms dzesētāja uzpildes.
Tipiska procedūra. Papildu aukstumaģenta uzpildīšanā parasti ir šādi posmi:
1 Nepieciešamā papildus uzpildāmā daudzuma noteikšana.
2 Vajadzības gadījumā papildu aukstumaģenta uzpildīšana.
3 Fluorēto siltumnīcefekta gāzu etiķetes aizpildīšana, etiķetes piestiprināšana
ārējā bloka vāka iekšpusē.
Pilnīga aukstumaģenta uzpilde no jauna
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Pirms pilnīgas aukstumaģenta uzpildīšanas no jauna obligāti veiciet šādas darbības:
1 Atgūstiet no sistēmas visu aukstumaģentu.
2 Pārbaudiet ārējā bloka ārējo aukstumaģenta cauruli (noplūdes pārbaude,
vakuuma žāvēšana).
3 Veiciet ārējā bloka iekšējās aukstumaģenta caurules vakuuma žāvēšanu.
PIEZĪME
Pirms pilnīgas uzpildes veiciet arī āra iekārtas iekšējo dzesētāja cauruļu
vakuumžāvēšanu.
Uzstādītāja uzziņu grāmata
47
8 | Dzesēšanas šķidruma uzpilde
Tipiska procedūra. Pilnīgā aukstumaģenta uzpildīšanā no jauna parasti ir šādi
posmi:
1 Uzpildāmā aukstumaģenta daudzuma noteikšana.
2 Aukstumaģenta uzpildīšana.
3 Fluorēto siltumnīcefekta gāzu etiķetes aizpildīšana, etiķetes piestiprināšana
ārējā bloka vāka iekšpusē.
8.2 Par aukstumaģentu
Šim izstrādājumam ir fluoru saturošas siltumnīcefekta gāzes. NEIZLAIDIET gāzes
atmosfērā.
Dzesētāja tips: R32
Globālās sasilšanas potenciāla (GWP) vērtība: 675
PIEZĪME
Attiecīgie likumdošanas akti par fluorētajām siltumnīcefekta gāzēm nosaka, ka
aukstumaģenta daudzumam blokā jānorāda gan svars, gan CO2 ekvivalents.
Formula daudzuma aprēķināšanai CO2 ekvivalenta tonnās: Aukstumaģenta GWP
vērtība × kopējais aukstumaģenta daudzums [kg] / 1000
Lai saņemtu papildinformāciju, sazinieties ar uzstādītāju.
BRĪDINĀJUMS: MATERIĀLS AR ZEMĀKU UZLIESMOJAMĪBAS
ROBEŽU
Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības robežu.
SARGIETIES!
Ierīce ir jāglabā telpā, kurā nav pastāvīgi strādājošu aizdegšanās avotu (piemēram:
atklāta liesma, strādājoša gāzes ierīce vai strādājošs elektriskais sildītājs).
SARGIETIES!
▪ Dzesētāja ķēdes daļas NEDRĪKST caurdurt vai dedzināt.
▪ NEDRĪKST izmantot tīrīšanas materiālus vai līdzekļus atkausēšanas procesa
paātrināšanai, ko nav ieteicis ražotājs.
▪ Ņemiet vērā, kas sistēmā esošais dzesētājs ir bez smaržas.
SARGIETIES!
Aukstumaģents sistēmā ir ar zemāku uzliesmojamības robežu, bet parasti
NENOPLŪST. Aukstumaģenta noplūdes gadījumā telpā tā saskare ar gāzes degļa
liesmu, sildītāju vai plīti var izraisīt aizdegšanos vai indīgas gāzes veidošanos.
Noplūdes gadījumā izslēdziet visus sildītājus, izvēdiniet telpu un vērsieties pie
izplatītāja, kurš jums pārdeva iekārtu.
NELIETOJIET šādu iekārtu, kamēr apkopes speciālists nav novērsis bojājumu noplūdes
vietā un apstiprinājis iekārtas gatavību lietošanai.
Uzstādītāja uzziņu grāmata
48
SARGIETIES!
NEDRĪKST pieskarties nejauši noplūdušam aukstumaģentam. Tas var izraisīt smagus
ievainojumus apsaldēšanas rezultātā.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
8 | Dzesēšanas šķidruma uzpilde
8.3 Piesardzības pasākumi dzesētāja uzpildes laikā
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības šādās nodaļās:
▪ "2Vispārīgas drošības piesardzības pasākumi"[45]
▪ "7.1Dzesētāja cauruļu sagatavošana"[433]
8.4 Papildu dzesēšanas šķidruma daudzuma noteikšana
Ja kopējais cauruļvada
Tad…
garums ir…
≤30m NEPIEVIENOJIET aukstumaģenta papildu daudzumu.
>30m R=(šķidruma cauruļvada kopgarums (m)–
30m)×0,020
R=Papildu daudzums (kg) (noapaļots līdz 0,1kg)
INFORMĀCIJA
Caurules garums ir pielīdzināms šķidruma caurules garumam vienā virzienā.
INFORMĀCIJA
Aukstumaģentu NEDRĪKST papildināt, ja ārējais bloks 3MXM40N8 vai 3MXM52N8 ir
kombinācijā ar iekšējo bloku CVXM-A un/vai FVXM-A. Cauruļvadu kopējam garumam
JĀBŪT ≤30m.
Maksimālais pieļaujamais aukstumaģenta uzpildes daudzums
3MXM40, 3MXM52, 3AMXM52, 3MXF52, 3AMXF52 2,2kg
3MXM68, 3MXF68, 2MXM68 2,4kg
4MXM68 2,6kg
8.5 Pilnīgai uzpildei nepieciešamā dzesētāja daudzuma noteikšana
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
4MXM80 3,2kg
5MXM90 3,3kg
INFORMĀCIJA
Ja nepieciešama pilnīga uzpilde, kopējais dzesētāja apjoms ietver rūpnīcā uzpildītā
dzesētāja apjomu (skatīt iekārtas datu plāksnīti) un noteiktu papildu apjomu.
Uzstādītāja uzziņu grāmata
49
8 | Dzesēšanas šķidruma uzpilde
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
8.6 Papildu dzesētāja uzpilde
Priekšnosacījums: Pirms dzesētāja uzpildes pārliecinieties, ka dzesētāja caurules ir
savienotas un pārbaudītas (noplūdes pārbaude un vakuumžāvēšana).
1 Savienojiet dzesēšanas šķidruma cilindru ar apkopes pieslēgumvietu.
2 Pievienojiet papildu dzesēšanas šķidrumu.
3 Atveriet gāzes noslēgšanas vārstu.
SARGIETIES!
▪ Izmantojiet tikai aukstumaģentu R32. Citas vielas var izraisīt sprādzienu un
nelaimes gadījumus.
▪ R32 satur fluorētas siltumnīcefekta gāzes. Tā globālās sasilšanas potenciāla (GWP)
vērtība ir 675. Neizlaidiet šo gāzi atmosfērā.
▪ Veicot aukstumaģenta uzpildīšanu, VIENMĒR lietojiet aizsargcimdus un
aizsargbrilles.
UZMANĪBU!
Lai kompresors netiktu sabojāts, NEUZPILDIET vairāk par noteikto dzesētāja tilpumu.
8.7 Etiķetes par fluoru saturošām siltumnīcefekta gāzēm piestiprināšana
1 Aizpildiet etiķeti šādi:
a Ja fluorēto siltumnīcefekta gāzu etiķete vairākās valodās ir piegādāta kopā ar bloku
(sk.piederumus), noplēsiet etiķeti attiecīgajā valodā un uzlīmējiet to uz a.
b Rūpnīcā uzpildītā aukstumaģenta daudzums: sk.uz bloka datu plāksnītes
c Papildu uzpildītā aukstumaģenta daudzums
d Kopējais aukstumģenta daudzums
e Fluorēto siltumnīcefekta gāzu emisija no kopējā aukstumaģenta daudzuma, tonnās
kā CO2ekvivalents.
f GWP = globālās sasilšanas potenciāls
PIEZĪME
Attiecīgie likumdošanas akti par fluorētajām siltumnīcefekta gāzēm nosaka, ka
aukstumaģenta daudzumam blokā jānorāda gan svars, gan CO2 ekvivalents.
Formula daudzuma aprēķināšanai CO2 ekvivalenta tonnās: Aukstumaģenta GWP
vērtība × kopējais aukstumaģenta daudzums [kg] / 1000
Izmantojiet GWP vērtību, kas norādīta aukstumaģenta uzpildīšanas uzlīmē.
2 Piestipriniet etiķeti ārpus telpām izmantojamās iekārtas iekšpusē blakus gāzes
un šķidruma noslēgšanas vārstiem.
Uzstādītāja uzziņu grāmata
50
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
9 Elektroinstalācija
Šajā nodaļā
9.1 Par elektroinstalācijas vadu pievienošanu ............................................................................................................................. 51
9.1.1 Piesardzības pasākumi elektroinstalācijas vadu uzstādīšanas laikā ...................................................................... 51
9.1.2 Norādes par elektroinstalācijas vadu pievienošanu .............................................................................................. 53
9.1.3 Standarta elektroinstalācijas komponentu specifikācija ....................................................................................... 54
9.2 Elektroinstalācijas vadu pievienošana āra iekārtai ................................................................................................................ 55
9.1 Par elektroinstalācijas vadu pievienošanu
Pirms elektroinstalācijas pievienošanas
Pārliecinieties, ka aukstumaģenta cauruļvads ir pievienots un pārbaudīts.
Parastā darbplūsma
Elektroinstalācijas pievienošana parasti sastāv no tālāk norādītajiem posmiem.
1 Pārliecinieties, vai strāvas padeves sistēma atbilst siltumsūkņa elektriskajām
specifikācijām.
2 Elektroinstalācijas vadu pievienošana āra iekārtai.
3 Elektroinstalācijas vadu pievienošana iekštelpu iekārtai.
4 Iekštelpu iekārtas strāvas padeves pievienošana.
5 Gāzes apkures katla strāvas padeves pievienošana.
6 Sakaru kabeļa savienošana ar gāzes apkures katlu un iekštelpu iekārtu.
7 Lietotāja interfeisa pievienošana.
8 Noslēgšanas vārstu pievienošana.
9 Karstā ūdens sūkņa pievienošana.
10 Trauksmes izvades pievienošana.
11 Telpas apsildes IESLĒGŠANAS/IZSLĒGŠANAS izvada pievienošana.
12 Drošības termostata pievienošana.
9 | Elektroinstalācija
9.1.1 Piesardzības pasākumi elektroinstalācijas vadu uzstādīšanas laikā
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
SARGIETIES!
Ierīce jāuzstāda saskaņā ar valsts elektroinstalācijas noteikumiem.
SARGIETIES!
Kā strāvas padeves kabeļus VIENMĒR izmantojiet daudzdzīslu kabeļus.
INFORMĀCIJA
Izlasiet arī brīdinājumus un prasības nodaļā "2 Vispārīgas drošības piesardzības
pasākumi"[45].
Uzstādītāja uzziņu grāmata
51
9 | Elektroinstalācija
INFORMĀCIJA
Vēl lasiet "9.1.3Standarta elektroinstalācijas komponentu specifikācija"[454].
SARGIETIES!
▪ Ārējie vadi ir JĀUZSTĀDA pilnvarotam elektriķim, un tiem ir JĀATBILST spēkā
esošajiem tiesību aktiem.
▪ Izveidojiet elektriskos savienojumus ar fiksētajām elektroinstalācijām.
▪ Visiem uz vietas saliktajiem komponentiem un elektriskajām konstrukcijām ir
JĀATBILST spēkā esošajiem tiesību aktiem.
SARGIETIES!
▪ Ja strāvas padevei nav Nfāzes vai tā ir nepareiza, aprīkojums sabojāsies.
▪ Nodrošiniet pareizu zemējumu. NESAVIENOJIET iekārtas zemējumu ar
komunālajām caurulēm, izlādni vai tālruņa līnijas zemējumu. Nepilnīgs zemējums
var izraisīt elektrošoku.
▪ Uzstādiet nepieciešamos drošinātājus vai jaudas slēdžus.
▪ Elektroinstalāciju nostipriniet ar kabeļu savilcējiem, lai kabeļi NENONĀKTU
saskarē ar asām malām vai caurulēm, it īpaši augstspiediena pusē.
▪ NELIETOJIET izolētus vadus, dzīslotos vadus, pagarinātājus un savienojumus ar
zvaigžņveida sistēmu. Tas var izraisīt pārkaršanu, elektrošoku vai aizdegšanos.
▪ NEUZSTĀDIET fāzu kustības kondensatoru, jo šī iekārta ir aprīkota ar pārveidotāju.
Fāzu kustības kondensators var samazināt veiktspēju un radīt negadījumus.
SARGIETIES!
Izmantojiet visu polu atvienošanas tipa pārtraucēju ar vismaz 3 mm attālumu starp
kontaktpunktu spraugām, kas nodrošina pilnīgu atvienošanu III kategorijas
pārsprieguma gadījumā.
SARGIETIES!
Ja energoapgādes kabelis ir bojāts, tad, lai izvairītos no briesmām, tas ir JĀNOMAINA
ražotājam, tā aģentam vai līdzīgai kvalificētai personai.
SARGIETIES!
NEPIEVIENOJIET šādu barošanas vadu iekšējam blokam. Tāda rīcība var izraisīt
elektriskās strāvas triecienu vai aizdegšanos.
SARGIETIES!
▪ NELIETOJIET izstrādājumā uz vietas iegādātas elektrotehniskās detaļas.
▪ NEPIEVIENOJIET drenāžas sūkņa barošanas vadu un tml. pie spaiļu bloka. Tāda
rīcība var izraisīt elektriskās strāvas triecienu vai aizdegšanos.
SARGIETIES!
Nepieļaujiet starpsavienojuma vadu saskari ar vara caurulēm, kurām nav
siltumizolācijas, jo šādas caurules ir ļoti karstas.
Uzstādītāja uzziņu grāmata
52
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
Barošanas sistēma padod strāvu visās elektriskās ķēdes daļās (arī termorezistoriem).
Tiem nedrīkst pieskarties ar kailām rokām.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
9 | Elektroinstalācija
AC
DC
DC
S20 S21 S22 S23
S92
S93
S40
S80
S70
U W
V
DC-
FU2
S90
S24
AL2 AL1
e
f
g
h
a
b
c
d
DC(-)
FU2
b a
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
Pirms apkopes veikšanas atvienojiet barošanu uz vairāk nekā 10minūtēm un izmēriet
spriegumu uz galvenās ķēdes kondensatoru vai elektrotehnisko detaļu spailēm. Šim
spriegumam JĀBŪT mazākam par 50 V DC, lai jūs varētu pieskarties ķēdes
elektrotehniskajām detaļām. Spaiļu atrašanās vieta ir parādīta elektriskā vadojuma
shēmā.
a AL1, AL2 - elektromagnētiskā vārsta barošanas vada savienotājs*
b S20~24 - elektroniskā paplašinājumvārsta tinuma barošanas vada savienotājs (telpa
A, B, C, D, E)*
c S40 – termiskās pārslodzes releja barošanas vada un augstspiediena slēdža
savienotājs*
d Multimetrs (līdzstrāvas sprieguma diapazons)
e S90~93 – termorezistora barošanas vada savienotājs
f S70 - ventilatora motora barošanas vada savienotājs
g S80 - 4 eju vārsta barošanas vada savienotājs
h Kompresora barošanas vada savienotājs
* Var atšķirties dažādiem modeļiem.
9.1.2 Norādes par elektroinstalācijas vadu pievienošanu
Neaizmirstiet tālāk minēto:
▪ Ja izmantojat no vairākām dzīslām savītus vadus, tad vada galā uzstādiet apaļu
apspaides tipa spaili. Uzstādiet apaļu apspaides tipa spaili uz vada līdz pat
izolācijai un ar piemērotu instrumentu nostipriniet šo spaili.
a Savītais vads
b Apaļā apspaides tipa spaile
▪ Izmantojamās vadu ierīkošanas metodes:
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Uzstādītāja uzziņu grāmata
53
9 | Elektroinstalācija
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
1-3
Vada veids Ierīkošanas metode
Vienas dzīslas vads
a Savīts vienas dzīslas vads
b Skrūve
c Plakanā paplāksne
No vairākām dzīslām
savīts vads ar apaļu
apspaides tipa spaili
a Spaile
b Skrūve
c Plakanā paplāksne
Atļauts
NAV atļauts
Pievilkšanas griezes momenti
Detaļa Pievilkšanas griezes moments (N•m)
M4 (X1M) 1,2
M4 (zeme)
▪ Zemējuma vadam starp vada atslogotāju un spaili jābūt garākam par citiem
vadiem.
9.1.3 Standarta elektroinstalācijas komponentu specifikācija
Komponents
Barošanas kabelis Spriegums 220~240V
Fāze 1~
Frekvence 50Hz
Uzstādītāja uzziņu grāmata
54
Vada veids A
Savienotājkabelis (iekšējais↔ārējais bloks) 4 dzīslu kabelis, 1,5mm2 vai
2,5mm2, un piemērots 220~240V
spriegumam
H05RN-F (60245 IEC 57)
Ieteicamais jaudas slēdzis B
Paliekošās strāvas ierīce JĀBŪT atbilstošam attiecīgajām
likumu prasībām
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
9 | Elektroinstalācija
1
2
1×
a b
Modelis A B
3MXM40 3 dzīslu kabelis, 2,5mm
2
16A
2MXM68,
3AMXM52,
3AMXF52,
3MXF52,
3MXM52,
H05RN-F (60245 IEC 57)
H07RN-F (60245 IEC 66)
3 dzīslu kabelis, 4,0mm
H07RN-F (60245 IEC 66)
3MXF68,
3MXM68,
4MXM68
4MXM80 3 dzīslu kabelis, 4,0 mm
5MXM90 32A
H07RN-F (60245 IEC 66)
Elektroiekārtām ir jāatbilst EN/IEC 61000-3-12, Eiropas/starptautiskajam
tehniskajam standartam, kas nosaka harmoniku strāvu robežvērtības aprīkojumam,
kas savienots ar publiskiem zemsprieguma elektrotīkliem, kur padotās strāvas
stiprums >16A un ≤75A katrā fāzē.
9.2 Elektroinstalācijas vadu pievienošana āra iekārtai
1 Noņemiet sadales kārbas vāku (1 skrūve).
20A
2
2
25A
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
2 Noņemiet izolāciju (20mm) no vadiem.
a Noņemiet vadu izolāciju līdz šai vietai
b Ja izolācija noņemta pārāk tālu, tad ir iespējams elektriskās strāvas trieciens vai
strāvas noplūde
3 Ar vadiem savienojiet iekšējos un ārējos blokus tā, lai spaiļu numuri sakristu.
Pārliecinieties, ka sakrīt cauruļvadu un vadojuma simboli.
4 Pārliecinieties, ka pareizie vadi ir savienoti ar pareizo telpu.
Uzstādītāja uzziņu grāmata
55
9 | Elektroinstalācija
e-B
e-E
e-C
e-D
a-A
e-A
a-C a-D
a-E
a-B
b c
d
L N
1 2 3
1 2 3
2×
a
a Spaile telpai (A, B, C, D, E)*
b Jaudas slēdzis
c Paliekošās strāvas ierīce
d Barošanas vads
e Starpsavienojuma vads telpai (A, B, C, D, E)*
* Var atšķirties dažādiem modeļiem.
5 Stingri pievelciet spaiļu skrūves ar Philips skrūvgriezi.
6 Pārbaudiet, vai vadi neatvienojas, kad tos viegli pavelk.
7 Stingri piestipriniet vadu turētāju, lai nepieļautu ārēju slodzi uz vadu galiem.
8 Ieveriet vadus izgriezumā aizsargplāksnes apakšā.
9 Pārliecinieties, ka elektroinstalācijas vadi nesaskaras ar gāzes cauruļvadu.
a Vadu turētājs
10 Uzlieciet atpakaļ sadales kārbas vāku un apkopes vāku.
Uzstādītāja uzziņu grāmata
56
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
10 | Ārpus telpām uzstādāmās iekārtas uzstādīšanas pabeigšana
g
b
a
f
e
cd
10 Ārpus telpām uzstādāmās iekārtas
uzstādīšanas pabeigšana
10.1 Ārpus telpām uzstādāmās iekārtas uzstādīšanas pabeigšana
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
▪ Pārliecinieties, ka sistēma ir pareizi iezemēta.
▪ Izslēdziet strāvas padevi pirms apkopes darbiem.
▪ Uzstādiet sadales kārbas vāku pirms elektriskās barošanas ieslēgšanas.
PIEZĪME
Dzesētāja caurules starp iekštelpu un āra iekārtu ieteicams pārklāt ar apdares lenti.
1 Aukstumaģenta cauruļvadu un kabeļus izolē un piestiprina šādi:
a Gāzes caurule
b Gāzes caurules izolācija
c Savienotājkabelis
d Ārējā elektroinstalācija (ja ir)
e Šķidruma caurule
f Šķidruma caurules izolācija
g Apdares lente
2 Uzlieciet apkopes vāku.
10.2 Ārējā bloka aizvēršana
1 Aizveriet slēdžu kārbas vāku.
2 Aizveriet apkopes pārsegu.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Uzstādītāja uzziņu grāmata
57
11 | Konfigurācija
11 Konfigurācija
Šajā nodaļā
11.1 Par elektrības taupīšanas funkciju dežūrrežīmā
11.1 Par elektrības taupīšanas funkciju dežūrrežīmā .................................................................................................................... 58
11.1.1 Elektrības taupīšanas funkcijas ieslēgšana dežūrrežīmā ....................................................................................... 58
11.2 Par prioritārās telpas funkciju ................................................................................................................................................ 59
11.2.1 Prioritārās telpas funkcijas iestatīšana .................................................................................................................. 59
11.3 Par kluso nakts režīmu............................................................................................................................................................ 59
11.3.1 Klusā nakts režīma ieslēgšana................................................................................................................................ 59
11.4 Par fiksēto sildīšanas režīmu .................................................................................................................................................. 60
11.4.1 Fiksētā sildīšanas režīma ieslēgšana ...................................................................................................................... 60
11.5 Par fiksēto dzesēšanas režīmu................................................................................................................................................ 60
11.5.1 Fiksētā dzesēšanas režīma ieslēgšana ................................................................................................................... 60
Elektrības taupīšanas funkcija dežūrrežīmā:
▪ IZSLĒDZ ārējā bloka barošanu,
▪ IESLĒDZ elektrības taupīšanu iekšējā bloka dežūrrežīmā.
Elektroenerģijas taupīšanas funkcija dežūrrežīmā darbojas šādām iekārtām:
3MXM40, 3MXM52, 3AMXM52 FTXM, FTXP, FTXJ, FVXM
Ja tiek izmantots cits iekštelpu bloks, ir jāpievieno dežūrrežīma elektrības
taupīšanas savienotājs.
Iekārtu piegādā ar izslēgtu dežūrrežīma elektrības taupīšanas funkciju.
11.1.1 Elektrības taupīšanas funkcijas ieslēgšana dežūrrežīmā
Priekšnosacījums: Galvenajai elektrības padevei JĀBŪT IZSLĒGTAI.
1 Noņemiet apkopes vāku.
2 Atvienojiet dežūrrežīma elektrības taupīšanas savienotāju.
Uzstādītāja uzziņu grāmata
58
3 Ieslēdziet galveno elektrības padevi.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
11.2 Par prioritārās telpas funkciju
E
D
C
B
A
E
D
C
B
A
A
1
2
3
4
5
1×
SW4
OFFON
2
1
INFORMĀCIJA
▪ Lai izmantotu prioritārās telpas funkciju, nepieciešams veikt sākotnējos
iestatījumus iekārtas uzstādīšanas laikā. Pajautājiet klientam, kurās telpās viņš
plāno izmantot šo funkciju, un uzstādīšanas laikā veiciet nepieciešamos
iestatījumus.
▪ Prioritārās telpas iestatījums ir piemērojams tikai gaisa kondicionētāja iekštelpu
blokam, un to var iestatīt tikai vienai telpai.
Iekšējam blokam, kuram tiek piemērots prioritārās telpas iestatījums, ir prioritāte
šādos gadījumos:
▪ Darbības režīma prioritāte: Ja vienam iekštelpu blokam ir iestatīta prioritārās
telpas funkcija, tad visi pārējie iekštelpu bloki pārslēdzas dežūrrežīmā.
▪ Prioritāte lieljaudas darbības laikā: Ja iekštelpu bloks, kuram ir iestatīta
prioritārās telpas funkcija, darbojas ar lielu jaudu, pārējie iekštelpu bloki darbojas
ar ierobežotu jaudu.
▪ Klusas darbības prioritāte: Ja iekštelpu bloks ar prioritārās telpas funkciju ir
iestatīts klusai darbībai, arī āra bloks darbojas klusi.
11 | Konfigurācija
Pajautājiet klientam, kurās telpās viņš plāno izmantot šo funkciju, un uzstādīšanas
laikā veiciet nepieciešamos iestatījumus. Būs ērti, ja to iestatīsiet viesu istabā.
11.2.1 Prioritārās telpas funkcijas iestatīšana
1 Noņemiet apkopes PCB plates slēdža vāku.
2 Iestatiet slēdzi (SW4) uz IESL tam iekštelpu blokam, kuram vēlaties aktivizēt
prioritārās telpas funkciju.
3 Restartējiet barošanu.
11.3 Par kluso nakts režīmu
Klusajā nakts režīmā ārējais bloks naktī darbojas klusāk. Tāpēc samazinās iekārtas
dzesēšanas jauda. Izskaidrojiet klientam kluso nakts režīmu un noskaidrojiet, vai
klients vēlas izmantot šo režīmu.
11.3.1 Klusā nakts režīma ieslēgšana
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
1 Noņemiet apkopes PCB plates slēdža vāku.
Uzstādītāja uzziņu grāmata
59
11 | Konfigurācija
2
1
A
1
2
3
4
5
2
1
SW6
2
OFFON
1×
1
4
3
2
1
4
3
2
1
A
1
2
3
4
5
SW5
2
OFFON
1×
1
11.4 Par fiksēto sildīšanas režīmu
11.4.1 Fiksētā sildīšanas režīma ieslēgšana
2 Iestatiet klusā nakts režīma slēdzi (SW6-1) stāvoklī IESL.
Fiksētajā sildīšanas režīmā iekārta veic tikai sildīšanu.
1 Noņemiet apkopes PCB plates slēdža vāku.
2 Iestatiet fiksētā sildīšanas režīma slēdzi (SW5-1) pozīcijā IESL.
11.5 Par fiksēto dzesēšanas režīmu
Iekārta fiksētajā dzesēšanas režīmā veic tikai dzesēšanu. Piespiedu darbība ir
pieejama arī fiksētajā dzesēšanas režīmā.
Savienotāju korpusa un kontaktu specifikācijas: ST produkti, korpuss VHR‑5N,
kontakts SVH‑21T‑1,1
Uzstādītāja uzziņu grāmata
60
Ja fiksēto dzesēšanas režīmu kombinē ar Hybrid for Multi, tad šie bloki nedarbojas
ar siltumsūkni.
11.5.1 Fiksētā dzesēšanas režīma ieslēgšana
1 Izveidojiet savienotāja S15 kontaktu 3 un 5 īsslēgumu.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
11 | Konfigurācija
4×
VHR-5N
SVH-21T-1
S15
1
3
5
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Uzstādītāja uzziņu grāmata
61
12 | Nodošana ekspluatācijā
12 Nodošana ekspluatācijā
Šajā nodaļā
12.1 Pārskats. Nodošana ekspluatācijā .......................................................................................................................................... 62
12.2 Piesardzības pasākumi, nododot ekspluatācijā...................................................................................................................... 62
12.3 Kontrolsaraksts pirms nodošanas ekspluatācijā .................................................................................................................... 63
12.4 Kontrolsaraksts, nododot ekspluatācijā ................................................................................................................................. 63
12.5 Izmēģinājuma darbināšana un testēšana............................................................................................................................... 63
12.6 Ārpus telpām uzstādāmās iekārtas iedarbināšana ................................................................................................................ 66
PIEZĪME
Vispārējais nodošanas ekspluatācijā kontrolsaraksts. Papildus šajā nodaļā
minētajiem norādījumiem par nodošanu ekspluatācijā portālā Daikin Business Portal
(jāautentificējas) ir pieejams arī vispārējais nodošanas ekspluatācijā kontrolsaraksts.
Vispārējais nodošanas ekspluatācijā kontrolsaraksts ir jāizmanto papildus šajā nodaļā
sniegtajiem norādījumiem, un to var izmantot kā vadlīnijas un pārskata veidni laikā,
kad iekārta tiek nodota ekspluatācijā un lietošanai lietotājam.
12.5.1 Par elektrotehniskā vadojuma kļūdu pārbaudi...................................................................................................... 64
12.5.2 Pārbaudes veikšana................................................................................................................................................ 65
12.1 Pārskats. Nodošana ekspluatācijā
Šajā nodaļā aprakstīta sistēmas konfigurēšana pēc uzstādīšanas.
Parastā darbplūsma
Ekspluatācijas uzsākšanā parasti ir šādi posmi:
1 Pārbauda "Kontrolsarakstu pirms ievades ekspluatācijā".
2 Veic sistēmas darbības izmēģinājumu.
12.2 Piesardzības pasākumi, nododot ekspluatācijā
INFORMĀCIJA
Pirmajā iekārtas darbināšanas periodā nepieciešamais jaudas izlietojums var būt
lielāks, nekā norādīts iekārtas datu plāksnītē. Šo fenomenu rada kompresors, kam ir
nepieciešama nepārtraukta 50 stundu darbība, pirms tiek sasniegta vienmērīga
darbība un stabils strāvas patēriņš.
PIEZĪME
VIENMĒR darbiniet iekārtu ar termistoriem un/vai spiediena sensoriem/slēdžiem.
PRETĒJĀ gadījumā var sadegt kompresors.
Uzstādītāja uzziņu grāmata
62
PIEZĪME
VIENMĒR pabeidziet aukstumaģenta cauruļvada ierīkošanu pirms bloka
iedarbināšanas. Ja tas NEBŪS izdarīts, tad sabojāsies kompresors.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
12 | Nodošana ekspluatācijā
12.3 Kontrolsaraksts pirms nodošanas ekspluatācijā
Pēc iekārtas uzstādīšanas vispirms pārbaudiet tālāk uzskaitītos punktus. Kad visas
pārbaudes ir veiktas, iekārta ir jāaizver. Ieslēdziet iekārtu pēc tās aizvēršanas.
Iekštelpu iekārta ir pareizi uzstādīta.
Ārpus telpām uzstādāmā iekārta ir pareizi uzstādīta.
Sistēma ir pareizi zemēta un zemējuma spailes ir pievilktas.
Strāvas padeves spriegums atbilst iekārtas identifikācijas uzlīmē norādītajam spriegumam.
Slēdžu kārbā NAV vaļīgu savienojumu vai bojātuelektrokomponentu.
iekštelpu iekārtas un ārpus telpām uzstādāmās iekārtas iekšpusē NAV bojātu komponentu
vai saspiestu cauruļu.
NAV dzesējošās vielas noplūžu.
Dzesējošās vielas caurules (gāzes un šķidruma) ir termiski izolētas.
Ir uzstādītas pareiza izmēra caurules, un caurules ir pareizi izolētas.
Ārpus telpām uzstādāmās iekārtas sprostvārsti (gāzes un šķidruma) ir pilnībā atvērti.
Drenāža
Gādājiet, lai drenāža labi plūstu.
Iespējamās sekas: Kondensējies ūdens var pilēt.
Iekšējais bloks saņem signālus no lietotāja saskarnes ierīces.
Norādītie vadi tiek izmantoti starpsavienojuma kabelim.
Drošinātāji, jaudas slēdži vai citas lokālās aizsardzības ierīces tiek uzstādītas atbilstoši šai
instrukcijai, un tās NEDRĪKST apiet.
Pārbaudiet, vai katra iekšējā bloka marķējumi (telpa A ~ E) atbilst marķējumam uz vadiem
un cauruļvadiem.
Pārbaudiet, vai 2 vai vairāk telpām van prioritārās telpas iestatījums. Paturiet prātā, ka
karstā ūdens (DHW) ražotājs lietojumiem Multi vai Hybrid for Multi nav jāizvēlas kā
prioritārā telpa.
12.4 Kontrolsaraksts, nododot ekspluatācijā
Veiciet elektroinstalācijas pārbaudi.
Ir veikta atgaisošana.
Ir veikta a pārbaude.
12.5 Izmēģinājuma darbināšana un testēšana
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Pielietojuma Hybrid for Multi gadījumā pirms šīs funkcijas izmantošanas ir jāveic
piesardzības pasākumi. Plašāku informāciju skatiet "Uzstādītāja rokasgrāmatā" un/
vai "Uzstādītāja uzziņu grāmatā".
Pirms testa uzsākšanas izmēriet spriegumu drošības slēdža tīkla pusē.
Uzstādītāja uzziņu grāmata
63
12 | Nodošana ekspluatācijā
A
1
2
3
4
5
SW3
2
1×
1
Multi sistēmas inicializācija var ilgt vairākas minūtes atkarībā no iekštelpu bloku
skaita un izmantotajām opcijām.
12.5.1 Par elektrotehniskā vadojuma kļūdu pārbaudi
Vadojuma kļūdu pārbaudes funkcija veic kontroli un automātiski izlabo visas
vadojuma kļūdas. Tā noder, lai pārbaudītu vadojumu, kuram NAV IESPĒJAMS
PIEKĻŪT, piemēram, vadojumu pazemē.
Šo funkciju NEVAR izmantot 3 minūtes pēc drošības slēdža nostrādāšanas vai arī
tad, ja āra gaisa temperatūra ir ≤5°C.
Veiciet elektroinstalācijas kļūdu pārbaudi
Jābūt ierīkotiem atbilstošiem cauruļvadiem un elektroinstalācijas vadojumam.
Ārpus telpām uzstādāmās iekārtas sprostvārsti (gāzes un šķidruma) ir pilnībā atvērti.
INFORMĀCIJA
▪ Ja nav pārliecības par elektroinstalāciju un cauruļu pareizu pieslēgumu, jums ir
jāveic tikai elektroinstalācijas kļūdu pārbaude.
▪ Ja veiksiet elektroinstalācijas kļūdu pārbaudi, vairāku iekštelpu iekārtu sistēmas
hibrīdiekārta nedarbosies ar siltumsūkni 72 stundas. Šajā laikā gāzes katls
pārņems hibrīdiekārtas darbību.
1 Noņemiet apkopes PCB slēdža vāku.
2 Nospiediet vadojuma kļūdu pārbaudes slēdzi (SW3) uz ārējā bloka apkopes
PCB plates.
Rezultāts: Apkopes monitora gaismas diodes parāda, vai ir iespējama
korekcija. Sīkāk par gaismas diožu rādījumu nolasīšanu skatiet apkopes
rokasgrāmatā.
Rezultāts: Vadojuma kļūdas tiks izlabotas pēc 15-20 minūtēm. Ja automātiska
korekcija nav iespējama, pārbaudiet iekšējā bloka vadojumu un cauruļvadus
parastajā veidā.
Uzstādītāja uzziņu grāmata
64
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Gaismas diožu statuss:
▪ Visas gaismas diodes mirgo: automātiska korekcija NAV iespējama.
▪ Gaismas diodes mirgo pārmaiņus: automātiskā korekcija ir pabeigta.
▪ Pastāvīgi spīd viena vai vairākas gaismas diodes: nenormāla apture (izpildiet
diagnostikas procedūras, kas norādītas labajā pusē esošās plāksnes aizmugurē,
un skatiet apkopes rokasgrāmatā).
12.5.2 Pārbaudes veikšana
Priekšnosacījums: JĀNODROŠINA strāvas padeve ar norādītajām vērtībām.
12 | Nodošana ekspluatācijā
INFORMĀCIJA
▪ Parādīto gaismas diožu skaits ir atkarīgs no telpu skaita.
▪ Elektroinstalācijas kļūdu pārbaudes funkcija NEDARBOJAS, ja āra temperatūra ir
≤5°C.
▪ Pēc elektroinstalācijas kļūdu pārbaudes pabeigšanas gaismas diožu indikācija
turpinās līdz normālas darbības sākumam.
▪ Izpildiet produkta diagnostikas procedūras. Sīkāk par produkta kļūdu diagnostiku
skatiet apkopes rokasgrāmatā.
Priekšnosacījums: Darbības izmēģināšanu var veikt dzesēšanas vai sildīšanas
režīmā.
Priekšnosacījums: Darbības izmēģināšana jāveic saskaņā ar iekšējā bloka
ekspluatācijas rokasgrāmatas norādījumiem, lai būtu drošība, ka visas funkcijas un
iekārtas daļas pareizi darbojas.
1 Dzesēšanas režīmā iestatiet zemāko ieprogrammējamo temperatūru.
Sildīšanas režīmā iestatiet augstāko ieprogrammējamo temperatūru.
2 Darbiniet iekārtu apmēram 20minūtes un tad izmēriet temperatūru iekštelpu
bloka ieplūdē un izplūdē. Starpībai jābūt lielākai par 8°C (dzesēšana) vai 20°C
(sildīšana).
3 Vispirms pārbaudiet katra bloka darbību atsevišķi, pēc tam pārbaudiet visu
iekšējo bloku vienlaicīgu darbību. Pārbaudiet darbību gan sildīšanas, gan
dzesēšanas režīmā.
4 Pēc darbības izmēģināšanas iestatiet temperatūru normālā līmenī. Dzesēšanas
režīmā: 26~28°C, sildīšanas režīmā: 20~24°C.
INFORMĀCIJA
▪ Darbības izmēģinājumu vajadzības gadījumā var atspējot.
▪ Pēc iekārtas IZSLĒGŠANAS to nevar no jauna iedarbināt 3 minūtes.
▪ Kad uzreiz pēc drošības slēdža ieslēgšanas uzsāk izmēģinājuma darbināšanu
sildīšanas režīmā, dažos gadījumos apmēram15 minūtes nenotiek gaisa izplūde,
lai aizsargātu bloku.
▪ Izmēģinājuma darbināšanas laikā darbiniet tikai gaisa kondicionētāju.
Izmēģinājuma darbināšanas laikā NEDARBINIET Hybrid for Multi vai karstā ūdens
ražotāju DHW generator.
▪ Dzesēšanas laikā uz gāzes noslēgvārsta vai citām detaļām var parādīties
apsarmojums. Tas ir normāli.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Uzstādītāja uzziņu grāmata
65
12 | Nodošana ekspluatācijā
12.6 Ārpus telpām uzstādāmās iekārtas iedarbināšana
Par sistēmas konfigurēšanu un nodošanu ekspluatācijā skatiet iekšējā bloka
uzstādīšanas rokasgrāmatā.
INFORMĀCIJA
▪ Pat tad, ja bloks ir izslēgts, tas patērē elektroenerģiju.
▪ Kad pēc pārtraukuma tiek atjaunota elektrības padeve, iekārta sāk darboties
iepriekš iestatītajā režīmā.
Uzstādītāja uzziņu grāmata
66
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
13 Nodošana lietotājam
Kad pārbaude ir pabeigta un iekārta darbojas pareizi, lūdzu, nodrošiniet, lai
lietotājam būtu skaidra tālāk sniegtā informācija:
▪ Pārliecinieties, vai lietotājs ir izdrukājis dokumentāciju, un lūdziet viņam to
saglabāt izmantošanai nākotnē. Informējiet lietotāju, ka pilnīga informācija ir
pieejama URL, kas minēta iepriekš šajā rokasgrāmatā.
▪ Izskaidrojiet lietotājam, kā pareizi darbināt sistēmu un kas jādara, ja rodas
problēmas.
▪ Parādiet lietotājam, kas ir jādara iekārtas apkopei.
13 | Nodošana lietotājam
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Uzstādītāja uzziņu grāmata
67
14 | Apkope un remonts
14 Apkope un remonts
14.1 Pārskats: apkope un remonts
14.2 Tehniskās apkopes drošības piesardzības pasākumi
PIEZĪME
Apkopes darbus drīkst veikt TIKAI pilnvarots uzstādītājs vai servisa organizācijas
pārstāvis.
Iesakām veikt apkopi vismaz vienu reizi gadā. Taču attiecīgu likumu un noteikumu
prasību dēļ var būt nepieciešami īsāki apkopes intervāli.
Šajā nodaļā ietvertā informācija:
▪ Apkopes drošības noteikumi
▪ Ārējā bloka ikgadējā apkope
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
BĪSTAMI: APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
PIEZĪME:elektrostatiskās izlādes risks
Pirms jebkādu apkopes vai remonta darbu veikšanas pieskarieties kādai iekārtas
metāliskai daļai, lai atbrīvotos no statiskās elektrības un pasargātu PCB.
SARGIETIES!
▪ Pirms jebkādu apkopes vai remonta darbību veikšanas vienmēr izslēdziet
aizsargslēdzi, kas atrodas energoapgādes panelī, izņemiet drošinātājus vai atveriet
iekārtas aizsardzības ierīces.
▪ 10 minūtes pēc strāvas padeves izslēgšanas NEAIZTIECIET zem sprieguma esošās
daļas, jo pastāv augstsprieguma risks.
▪ Ievērojiet, ka dažas elektrisko komponentu kārbas sekcijas ir karstas.
▪ Uzmanieties, lai NEPIESKARTOS strāvvadošai sekcijai.
▪ NESKALOJIET iekārtu. Tas var izraisīt elektriskās strāvas triecienu vai aizdegšanos.
14.3 Āra iekārtas ikgadējās tehniskās apkopes pārbaudes saraksts
Uzstādītāja uzziņu grāmata
68
Tālāk uzskaitīto pārbaudiet vismaz vienreiz gadā:
▪ Siltummainis
Ārējā bloka siltummaini var aizsprostot putekļi, dubļi, lapas u.c. Ieteicams
siltummaini tīrīt katru gadu. Ja siltummainis ir aizsprostots, tad iekārtas darbība
var pasliktināties pārāk zema vai pārāk augsta spiediena dēļ.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
14.4 Par kompresoru
Veicot kompresora apkopi, ievērojiet šādus drošības noteikumus:
14 | Apkope un remonts
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
▪ Lietojiet kompresoru tikai iezemētā sistēmā.
▪ Pirms kompresora apkopes izslēdziet strāvu.
▪ Pēc apkopes beigām atkal piestipriniet sadales kārbas vāku un apkopes vāku.
UZMANĪBU!
Darba laikā vienmēr valkājiet aizsargbrilles un aizsargcimdus.
BĪSTAMI: SPRĀDZIENA BRIESMAS
▪ Izmantojiet cauruļu griezēju, lai noņemtu kompresoru.
▪ NEDRĪKST izmantot lodlampu.
▪ Izmantojiet tikai atļautus aukstumaģentus un smērvielas.
BĪSTAMI: APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
Kompresoram NEDRĪKST pieskarties ar kailām rokām.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Uzstādītāja uzziņu grāmata
69
15 | Problēmu novēršana
15 Problēmu novēršana
15.1 Pārskats: problēmu novēršana
15.2 Piesardzības pasākumi problēmu novēršanas laikā
Šajā nodaļā aprakstīts, kas jums jādara, ja rodas problēmas.
Te ir informācija par tālāk uzskaitīto:
▪ problēmu risināšana, izmantojot simptomus,
▪ problēmu risināšana, izmantojot LED indikāciju
Pirms problēmu novēršanas
Veiciet rūpīgu iekārtas vizuālo pārbaudi un meklējiet acīmredzamus defektus,
piemēram, vaļīgus savienojumus vai bojātus vadus.
SARGIETIES!
▪ Veicot iekārtas slēdžu kārbas pārbaudi, VIENMĒR nodrošiniet, lai iekārta būtu
atvienota no strāvas padeves. Izslēdziet attiecīgo jaudas slēdzi.
▪ Ja ir tikusi aktivizēta drošības ierīce, apturiet iekārtu un noskaidrojiet drošības
ierīces aktivizēšanas iemeslu pirms tās atiestatīšanas. NEKĀDĀ GADĪJUMĀ
nešuntējiet drošības ierīces un nemainiet to vērtības uz vērtībām, kas atšķiras no
rūpnīcas noklusējuma iestatījumiem. Ja nevarat atrast problēmas cēloni,
sazinieties ar iekārtas izplatītāju.
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
SARGIETIES!
Novērsiet riska situāciju radīšanu nejaušas termoslēdža atiestatīšanas rezultātā —
strāvu šai ierīcei NEDRĪKST padot caur ārēju pārslēdzējierīci, piemēram, taimeri, kā arī
to nedrīkst pievienot kontūram, kuru regulāri IESLĒDZ vai IZSLĒDZ komunālo
pakalpojumu uzņēmums.
BĪSTAMI: APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
15.3 Problēmu novēršana, vadoties pēc simptomiem
15.3.1 Pazīme: iekšējie bloki nokrīt, vibrē vai trokšņo
Uzstādītāja uzziņu grāmata
70
Iespējamie iemesli Veicamā darbība
Iekšējie bloki nav droši piestiprināti Droši piestipriniet iekštelpu blokus.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
15.3.2 Pazīme: iekārta NESILDA vai NEDZESĒ, kā paredzams
Iespējamie iemesli Veicamā darbība
15 | Problēmu novēršana
Nepareizi savienoti elektroinstalācijas
vadi
Gāzes noplūde Pārbaudiet, kur ir gāzes noplūde.
Marķējumi uz elektroinstalācijas vadiem
un cauruļvadiem NESAKRĪT
15.3.3 Pazīme: ūdens noplūde
Nepilnīga siltumizolācija (gāzes un
šķidruma caurules, drenāžas šļūtenes
pagarinājuma daļas telpās)
Nepareizs drenāžas savienojums Nodrošiniet drenāžas šļūteni.
15.3.4 Pazīme: strāvas noplūde
Bloks NAV pareizi iezemēts Pārbaudiet un pielāgojiet zemējuma
Pareizi savienojiet elektroinstalācijas
vadus.
Katram iekštelpu blokam JĀSAKRĪT
marķējumiem uz elektroinstalācijas
vadiem un cauruļvadiem (telpa A, telpa
B, telpa C, telpa D, telpa E).
Iespējamie iemesli Veicamā darbība
Pārliecinieties, ka šīm caurulēm un
drenāžas šļūtenei ir pilnīga
termoizolācija.
Iespējamie iemesli Veicamā darbība
vadu savienojumus.
15.3.5 Pazīme: Prioritārās telpas iestatīšana NEIZDODAS
Iespējamie iemesli Veicamā darbība
Prioritārās telpas iestatījums varbūt ir
vairāk nekā 1 telpai.
Hybrid for Multi NEVAR izvēlēties kā
prioritāro telpu.
Mājas karstā ūdens ražošanu
pielietojumam Multi NEVAR izvēlēties
kā prioritāro telpu.
15.3.6 Pazīme: bloks nedarbojas vai aizdegas
Iespējamie iemesli Veicamā darbība
Elektroinstalācijas NAV ierīkota saskaņā
ar specifikācijām
Kā prioritāro telpu var izvēlēties tikai 1
telpu.
Prioritārās telpas iestatīšanai izvēlieties
citu iekšējo bloku.
Lūdzam izvēlēties gaisa kondicionēšanas
iekārtu kā prioritāro telpu.
Koriģējiet elektroinstalāciju.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Uzstādītāja uzziņu grāmata
71
15 | Problēmu novēršana
15.4 Problēmu risināšana, izmantojot LED indikāciju
15.4.1 Atteices diagnostika, izmantojot LED uz ārējā bloka iespiedplates
BĪSTAMI: STRĀVAS TRIECIENA BRIESMAS
▪ Kad bloks nedarbojas, iespiedplates LED indikatori tiek izslēgti, lai taupītu strāvu.
▪ Bet arī tad, ja LED indikatori nespīd, spaiļu bloks un iespiedplate var būt zem
sprieguma.
Simbols LED ir...
Ieslēgts
Izslēgts
Mirgo
Sarkana LED
(a)
1 2 3 4 5
Diagnoze
Normāli.
▪ Pārbaudiet ārējo bloku.
Nostrādājis augstspiediena slēdzis, sasalšanas novēršanas
slēdzis vadības blokā vai dežūrrežīma slēdzis.
Nostrādājis pārslodzes relejs vai ir augsta izplūdes caurules
temperatūra.
(b)
Kompresora iedarbināšanas atteice.
Ieejas strāvas pārslodze.
Termorezistora vai CT anomālija.
(b)
Augsta temperatūra sadales kārbā.
Augsta temperatūra invertora ķēdes dzesētājam.
Izejas strāvas pārslodze.
Aukstumaģenta trūkums.
(b)
(b)
Zemspriegums galvenajā ķēdē vai pārspriegums galvenajā
ķēdē.
Uzstādītāja uzziņu grāmata
72
Atplūdes elektromagnētiskā vārsta pārslēgšanas atteice vai
augstspiediena pārslēgšanas atteice.
(b)
Bojāta ārējā bloka iespiedshēma.
Ventilatora motora atteice.
Elektroinstalācijas kļūda
▪ Pārbaudiet elektroinstalācijas vadus.
(a)
Parādīto gaismas diožu skaits ir atkarīgs no telpu skaita.
(b)
Dažos gadījumos šī diagnoze var būt nepareiza. Papildu informāciju skatiet apkopes
rokasgrāmatā.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
4P600463-1D – 2021.03
R32 dalītā sērija
15 | Problēmu novēršana
Zaļa LED-A Diagnoze
Normāli.
▪ Pārbaudiet ārējo bloku.
Izslēdziet un ieslēdziet barošanu, pavērojiet LED
aptuveni 3 minūtes. Ja LED atkal iedegas, tad defekts ir
ārējā bloka PCB iespiedplatē.
Barošanas pievada bojājums.
(a)
Dažos gadījumos šī diagnoze var būt nepareiza. Papildu informāciju skatiet apkopes
rokasgrāmatā.
(a)
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Uzstādītāja uzziņu grāmata
73
16 | Likvidēšana
16 Likvidēšana
16.1 Pārskats: likvidēšana
PIEZĪME
NEMĒĢINIET pats demontēt sistēmu: sistēmas demontāža, aukstumaģenta, eļļas un
citu daļu apstrāde ir jāveic saskaņā ar attiecīgo likumdošanu. Bloki ir JĀPĀRSTRĀDĀ
specializētā pārstrādes rūpnīcā, lai to sastāvdaļas atkārtoti izmantotu.
Parastā darbplūsma
Pirms sistēmas likvidēšanas ir jāizpilda tālāk norādītās darbības:
1 Sistēmā jāveic atsūknēšana.
2 Sistēma ir jānogādā specializētā pārstrādes rūpnīcā.
INFORMĀCIJA
Lai uzzinātu vairāk, skatiet apkalpes rokasgrāmatu.
16.2 Atsūknēšana
Piemērs: Lai aizsargātu apkārtējo vidi, pirms iekārtas likvidēšanas vai pārvietošanas
veiciet atsūknēšanu.
PIEZĪME
Attiecībā uz vairāku iekštelpu iekārtu sistēmas hibrīdiekārtu ir jāveic visi
nepieciešamie piesardzības pasākumi, lai izvairītos no iespējamiem aizsalšanas
izraisītiem bojājumiem ūdens siltummainim, pirms šīs funkcijas izmantošanas
atļaušanas vai aktivizēšanas. Lai uzzinātu plašāku informāciju, skatiet iekštelpu
iekārtas uzstādīšanas rokasgrāmatu.
BĪSTAMI: SPRĀDZIENA BRIESMAS
Izsūknēšana— aukstumaģenta noplūde. Ja vēlaties izsūknēt sistēmu un ir noplūde
aukstumaģenta kontūrā:
▪ NEIZMANTOJIET iekārtas automātiskas izsūknēšanas funkciju, ar kuru varat visu
aukstumaģentu no sistēmas pārsūknēt ārējā blokā. Iespējamās sekas: Iespējama
kompresora aizdegšanās un sprādziens, ja gaiss ieplūst kompresorā, kad tas
darbojas.
▪ Izmantojiet atsevišķu atgūšanas sistēmu, lai NEDARBINĀTU iekārtas kompresoru.
PIEZĪME
Atsūknēšanas laikā pirms dzesētāja caurules noņemšanas izslēdziet kompresoru. Ja
kompresors joprojām darbojas un noslēgvārsts ir atvērts atsūknēšanas laikā, sistēmā
tiek iesūknēts gaiss. Ja dzesētāja ciklā ir normām neatbilstošs spiediens, kompresors
var salūzt, un var rasties sistēmas bojājumi.
Uzstādītāja uzziņu grāmata
74
Iekārtas automātiskas izsūknēšanas funkcija visu aukstumaģentu no sistēmas
pārsūknē ārējā blokā.
1 Noņemiet šķidruma noslēgvārsta un gāzes noslēgvārsta uzvāžņus.
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
16 | Likvidēšana
a
c
b
d
d
e
4
3
2
1
2
1
4
3
2
1
2
1
HEAT
COOL
A
1
2
3
4
5
2
3
SW5
SW6
SW2
OFFON
1×
1
2 Veiciet piespiedu dzesēšanu. Skatiet"16.3 Piespiedu dzesēšanas sākšana un
apturēšana"[475].
3 Pēc 5–10 minūtēm (jau pēc 1–2 minūtēm, ja ir ļoti zema (<−10°C) āra
temperatūra) aizveriet šķidruma noslēgvārstu ar sešstūra uzgriežņu atslēgu.
4 Pārbaudiet manometrā, vai ir izveidots vakuums.
5 Pēc 2–3 minūtēm aizveriet gāzes noslēgvārstu un pārtrauciet piespiedu
dzesēšanu.
a Gāzes noslēgvārsts
b Noslēgšanas virziens
c Sešstūra atslēga
d Vārsta uzvāznis
e Šķidruma noslēgvārsts
16.3 Piespiedu dzesēšanas sākšana un apturēšana
1 Izslēdziet strāvas padevi.
2 Noņemiet apkopes vāku un sadales kārbas vāku.
3 Noņemiet apkopes PCB slēdža vāku.
4 Pārslēdziet DIP slēdzi SW5 un SW6 uz IZSL.
5 Pārslēdziet DIP slēdzi SW2 uz COOL.
6 Uzlieciet atpakaļ apkopes PCB slēdžu vāku, sadales kārbas vāku un apkopes
vāku.
7 IESLĒDZIET ārējo bloku.
8 Nospiediet piespiedu dzesēšanas režīma slēdzi SW1, lai uzsāktu piespiedu
dzesēšanu.
9 Nospiediet piespiedu dzesēšanas režīma slēdzi SW1, lai pārtrauktu piespiedu
dzesēšanu.
Uzstādītāja uzziņu grāmata
75
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
16 | Likvidēšana
A
1
2
3
4
5
7
SW1
6
1×
4
5 =
PIEZĪME
Nodrošiniet, lai piespiedu dzesēšanas laikā ūdens temperatūra nepaaugstinātos virs
5°C (skatiet iekštelpu iekārtas temperatūras rādījumu). Varat to sasniegt, piemēram,
aktivizējot visus ventilatoru spirāļu iekārtu ventilatorus.
Uzstādītāja uzziņu grāmata
76
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
17 Tehniskie dati
,
A
INDOOR
OUTDOOR
▪ Jaunāko tehnisko datu apakškopa ir reģionālajā Daikin tīmekļa vietnē (publiski
pieejama).
▪ Jaunāko tehnisko datu pilnais komplekts ir vietnē Daikin Business Portal
(nepieciešama autentifikācija).
17.1 Vadojuma shēma
17.1.1 Unificētās elektroinstalācijas shēmas apzīmējumi
Izmantotās daļas un numerāciju skatiet iekārtas elektroinstalācijas shēmā. Daļas ir
atsevišķi numurētas ar arābu cipariem augošā secībā, numurs pārskatā ir norādīts
ar "*" kā daļas koda sastāvdaļa.
Simbols Nozīme Simbols Nozīme
Jaudas slēdzis Aizsargzemējums
17 | Tehniskie dati
Savienojums Aizsargzemējums (skrūve)
Savienotājs
Taisngriezis
Zeme Releja savienotājs
Ārējā
Īsslēguma savienotājs
elektroinstalācija
Drošinātājs Spaile
Iekšējais bloks Spaiļu josla
Ārējais bloks Vadu skava
Paliekošās strāvas
ierīce
Simbols Krāsa Simbols Krāsa
BLK Melns ORG Oranžs
BLU Zils PNK Rozā
BRN Brūns PRP, PPL Purpurkrāsas
GRN Zaļš RED Sarkans
GRY Pelēks WHT Balts
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
YLW Dzeltens
Simbols Nozīme
A*P Iespiedshēma (PCB)
BS* Poga IESL/IZSL, iedarbināšanas slēdzis
BZ, H*O Zummers
C* Kondensators
Uzstādītāja uzziņu grāmata
77
17 | Tehniskie dati
Simbols Nozīme
AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,
Savienojums, savienotājs
MR*_A, MR*_B, S*, U, V, W, X*A,
K*R_*, NE
D*, V*D Diode
DB* Diožu tilts
DS* DIP slēdzis
E*H Sildītājs
FU*, F*U, (par raksturlielumiem sk. PCB
Drošinātājs
iespiedshēmu jūsu blokā)
FG* Savienotājs (rāmja zemējums)
H* Turētājs
H*P, LED*, V*L Kontrolspuldzīte, gaismas diode
HAP Gaismas diode (apkopes monitors zaļš)
HIGH VOLTAGE Augstspriegums
IES Viedacs sensors
IPM* Inteliģentais barošanas modulis
K*R, KCR, KFR, KHuR, K*M Magnētiskais relejs
L Zem sprieguma
L* Spole
L*R Reaktors
M* Soļu motors
M*C Kompresora motors
M*F Ventilatora motors
M*P Drenāžas sūkņa motors
M*S Automātiskās līstīšu kustības motors
MR*, MRCW*, MRM*, MRN* Magnētiskais relejs
N Neitrāle
n=*, N=* Ferīta serdes tinumu skaits
PAM Impulsu-amplitūdas modulācija
PCB* Iespiedshēma (PCB)
PM* Barošanas modulis
PS Barošanas slēdzis
PTC* PTC termorezistors
Uzstādītāja uzziņu grāmata
78
Q* Izolētā aizvara bipolārais tranzistors
(IGBT)
Q*C Jaudas slēdzis
Q*DI, KLM Noplūdstrāvas aizsargslēdzis
Q*L Pārslodzes aizsargs
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
17 | Tehniskie dati
Simbols Nozīme
Q*M Termiskais slēdzis
Q*R Paliekošās strāvas ierīce
R* Rezistors
R*T Termorezistors
RC Uztvērējs
S*C Robežslēdzis
S*L Pludiņslēdzis
S*NG Aukstumaģenta noplūdes sensors
S*NPH Spiediena devējs (augsts)
S*NPL Spiediena devējs (zems)
S*PH, HPS* Spiediena slēdzis (augsts)
S*PL Spiediena slēdzis (zems)
S*T Termostats
S*RH Mitruma sensors
S*W, SW* Iedarbināšanas slēdzis
SA*, F1S Izlādnis
SR*, WLU Signālu uztvērējs
SS* Selektorslēdzis
SHEET METAL Spaiļu joslas stiprinājuma plāksne
T*R Transformators
TC, TRC Raidītājs
V*, R*V Varistors
V*R Diožu tilta, izolētā aizvara bipolārā
tranzistora (IGBT) barošanas modulis
WRC Bezvadu tālvadības ierīce
X* Spaile
X*M Spaiļu josla (bloks)
Y*E Elektroniskā paplašinājumvārsta tinums
Y*R, Y*S Atplūdes elektromagnētiskā vārsta
tinums
17.2 Cauruļu sistēma: āra iekārta
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Z*C Ferīta serde
ZF, Z*F Traucējumu filtrs
Komponentu spiediena iekārtu direktīvas kategorijas klasifikācija:
▪ Augstspiediena slēdži: IV kategorija
▪ Kompresors: II kategorija
Uzstādītāja uzziņu grāmata
79
17 | Tehniskie dati
7.9CuT
7.9CuT
7.9CuT
7.9CuT
12.7CuT
M
12.7CuT
(12.7CuT)
(9.5CuT)
12.7CuT
12.7CuT
12.7CuT
15.9CuT
15.9CuT
15.9CuT
15.9CuT
9.5CuT
9.5CuT
12.7CuT
7.9CuT
7.9CuT
MV
MV
A
B
6.4CuT
6.4CuT
(6.4CuT)
(6.4CuT)
9.5CuT
9.5CuT
9.5CuT
9.5CuT
7.9CuT
S1PH
SV
9.5CuT
9.5CuT
6.4CuT
Solenoid valve
12.7CuT
15.9CuT
d
e
f
k
a
b
c
g
i
d
r-A
r-B
s
s
t
t
u
u
d
p
oo
n
l
l
m
l
w
x
v-A
v-B
v-A
v-B
q
h
2MXM68
▪ Akumulators: 4MXM80, 5MXM90 II kategorija, citiem modeļiem I kategorija
▪ Citi komponenti: skatiet spiediena iekārtu direktīvas 4.panta 3.punktu
PIEZĪME
Ja ir nostrādājis augstspiediena slēdzis, to drīkst atiestatīt TIKAI KVALIFICĒTA persona.
a Siltummainis k 4eju vārsts u Termorezistors (gāze)
b Āra gaisa temperatūras
c Siltummaiņa termorezistors m Izplūdes caurules
d REFNET kolektors n Kompresors x Ārējais cauruļvads – gāzei
e Ventilatora motors o Akumulators y Šķidruma trauks
f Propellera ventilators p Gāzes noslēgvārsts S1PH Augstspiediena slēdzis
g Kapilārā caurule q Šķidruma noslēgvārsts
h Sadalītājs r Elektroniskais
i Slāpētājs ar filtru s Termorezistors (šķidrums) Aukstumaģenta plūsma:
j Elektromagnētiskais vārsts t Filtrs
Uzstādītāja uzziņu grāmata
80
termorezistors
l Slāpētājs v Telpa
w Ārējais cauruļvads –
termorezistors
šķidrumam
(automātiska atiestate)
Aukstumaģenta plūsma:
paplašinājumvārsts
dzesēšana
sildīšana
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
7.9CuT
7.9CuT
7.9CuT
7.9CuT
12.7CuT
M
12.7CuT
(12.7CuT)
(9.5CuT)
(12.7CuT)
12.7CuT
12.7CuT
12.7CuT
12.7CuT
15.9CuT
15.9CuT
15.9CuT
15.9CuT
9.5CuT
9.5CuT
12.7CuT
7.9CuT
7.9CuT
7.9CuT
MV
MV
MV
A
B
C
6.4CuT
6.4CuT
6.4CuT
(6.4CuT)
(6.4CuT)
(6.4CuT)
9.5CuT
9.5CuT
9.5CuT
9.5CuT
7.9CuT
S1PH
SV
9.5CuT
9.5CuT
6.4CuT
12.7CuT
15.9CuT
d
e
f
k
a
b
c
g
i
j
d
r-A
r-B
r-C
s
t
s
t
s
t
r-A
r-B
r-C
s
t
s
t
s
t
u
u
u
d
p
oo
n
l
l
m
l
w
x
v-A
v-B
v-C
v-A
v-B
v-C
q
h
3MXM68, 3MXF68
7.9CuT
7.9CuT
7.9CuT
7.9CuT
12.7CuT
M
12.7CuT
(12.7CuT)
(9.5CuT)
(12.7CuT)
12.7CuT
12.7CuT
12.7CuT
12.7CuT
12.7CuT
15.9CuT
15.9CuT
15.9CuT
7.9CuT
9.5CuT
12.7CuT
7.9CuT
7.9CuT
7.9CuT
MV
MV
MV
A
B
C
6.4CuT
6.4CuT
6.4CuT
(6.4CuT)
(6.4CuT)
(6.4CuT)
9.5CuT
9.5CuT
9.5CuT
9.5CuT
7.9CuT
S1PH
d
e
f
k
a
b
c
g
i
d
v-A
v-B
v-C
u
u
u
d
p
o o
n
l
m
l
l
w
x
v-A
v-B
v-C
q
h
3MXM40, 3MXM52, 3AMXM52, 3AMXF52, 3MXF52
17 | Tehniskie dati
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
a Siltummainis k 4eju vārsts u Termorezistors (gāze)
termorezistors
c Siltummaiņa termorezistors m Izplūdes caurules
d REFNET kolektors n Kompresors x Ārējais cauruļvads – gāzei
e Ventilatora motors o Akumulators y Šķidruma trauks
f Propellera ventilators p Gāzes noslēgvārsts S1PH Augstspiediena slēdzis
g Kapilārā caurule q Šķidruma noslēgvārsts
h Sadalītājs r Elektroniskais
i Slāpētājs ar filtru s Termorezistors (šķidrums) Aukstumaģenta plūsma:
j Elektromagnētiskais vārsts t Filtrs
b Āra gaisa temperatūras
l Slāpētājs v Telpa
termorezistors
paplašinājumvārsts
w Ārējais cauruļvads –
šķidrumam
(automātiska atiestate)
Aukstumaģenta plūsma:
dzesēšana
sildīšana
Uzstādītāja uzziņu grāmata
81
17 | Tehniskie dati
7.9CuT
7.9CuT
7.9CuT
7.9CuT
12.7CuT
M
12.7CuT
(9.5CuT)
(9.5CuT)
(12.7CuT)
12.7CuT
12.7CuT
12.7CuT
12.7CuT
15.9CuT
15.9CuT
15.9CuT
15.9CuT
9.5CuT
9.5CuT
12.7CuT
7.9CuT
7.9CuT
7.9CuT
MV
MV
MV
A
B
C
6.4CuT
6.4CuT
6.4CuT
(6.4CuT)
(6.4CuT)
(6.4CuT)
9.5CuT
9.5CuT
9.5CuT
9.5CuT
7.9CuT
S1PH
SV
9.5CuT
9.5CuT
6.4CuT
12.7CuT
7.9CuT
MV
D
6.4CuT
(6.4CuT)
(12.7CuT)
12.7CuT
15.9CuT
d
e
f
k
a
b
c
g
i
j
d
r-A
r-B
r-C
r-D
r-A
r-B
r-C
r-D
s
s
s
s
t
t
t
t
v-A
v-A
v-B
v-C
v-D
v-B
v-C
v-D
u
u
u
u
d
p
oo
n
l
m
l
l
w
x
q
h
4MXM68
7.9CuT
7.9CuT
7.9CuT
7.9CuT
12.7CuT
M
12.7CuT
(12.7CuT)
(9.5CuT)
(15.9CuT)
12.7CuT
12.7CuT
12.7CuT
12.7CuT
15.9CuT
15.9CuT
15.9CuT
15.9CuT
9.5CuT
9.5CuT
12.7CuT
7.9CuT
7.9CuT
7.9CuT
MV
MV
MV
A
B
C
6.4CuT
6.4CuT
6.4CuT
9.5CuT
9.5CuT
9.5CuT
9.5CuT
S1PH
SV
9.5CuT
9.5CuT
6.4CuT
12.7CuT
7.9CuT
MV
D
6.4CuT
(15.9CuT)
12.7CuT
7.9CuT
7.9CuT
7.9CuT
7.9CuT
7.9CuT
7.9CuT
7.9CuT
7.9CuT
7.9CuT
9.5CuT
9.5CuT
15.9CuT
(6.4CuT)
(6.4CuT)
(6.4CuT)
(6.4CuT)
d
e
f
k
a
a
b
c
g
i
j
d
s
t
s
t
s
t
s
t
v-A
v-A
v-B
v-C
v-D
v-B
v-C
v-D
u
u
u
u
d
p
oo
n
l
m
l
l
w
x
q
h
y y
4MXM80
a Siltummainis k 4eju vārsts u Termorezistors (gāze)
b Āra gaisa temperatūras
c Siltummaiņa termorezistors m Izplūdes caurules
d REFNET kolektors n Kompresors x Ārējais cauruļvads – gāzei
e Ventilatora motors o Akumulators y Šķidruma trauks
f Propellera ventilators p Gāzes noslēgvārsts S1PH Augstspiediena slēdzis
g Kapilārā caurule q Šķidruma noslēgvārsts
h Sadalītājs r Elektroniskais
Uzstādītāja uzziņu grāmata
i Slāpētājs ar filtru s Termorezistors (šķidrums) Aukstumaģenta plūsma:
j Elektromagnētiskais vārsts t Filtrs
82
termorezistors
l Slāpētājs v Telpa
termorezistors
paplašinājumvārsts
w Ārējais cauruļvads –
šķidrumam
(automātiska atiestate)
Aukstumaģenta plūsma:
dzesēšana
sildīšana
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
17 | Tehniskie dati
7.9CuT
7.9CuT
7.9CuT
7.9CuT
12.7CuT
M
12.7CuT
(9.5CuT)
(9.5CuT)
(12.7CuT)
12.7CuT
12.7CuT
12.7CuT
12.7CuT
15.9CuT
15.9CuT
15.9CuT
15.9CuT
9.5CuT
9.5CuT
12.7CuT
7.9CuT
7.9CuT
7.9CuT
MV
MV
MV
A
B
C
6.4CuT
6.4CuT
6.4CuT
(6.4CuT)
(6.4CuT)
(6.4CuT)
9.5CuT
9.5CuT
9.5CuT
S1PH
SV
9.5CuT
9.5CuT
6.4CuT
12.7CuT
7.9CuT
MV
D
6.4CuT
(6.4CuT)
(15.9CuT)
12.7CuT
7.9CuT
7.9CuT
7.9CuT
7.9CuT
7.9CuT
7.9CuT
7.9CuT
7.9CuT
7.9CuT
7.9CuT
MV
E
6.4CuT
(6.4CuT)
(15.9CuT)
12.7CuT
15.9CuT
9.5CuT
9.5CuT
9.5CuT
d
e
f
k
a
a
b
c
g
i
j
d
r-A
r-B
r-C
r-D
r-E
s
t
s
t
s
t
s
t
s
t
v-A
v-A
v-B
v-C
v-D
v-E
v-B
v-C
v-D
v-E
u
u
u
u
u
d
p
oo
n
l
m
l
l
w
x
q
h
y y
5MXM90
a Siltummainis k 4eju vārsts u Termorezistors (gāze)
b Āra gaisa temperatūras
termorezistors
c Siltummaiņa termorezistors m Izplūdes caurules
d REFNET kolektors n Kompresors x Ārējais cauruļvads – gāzei
e Ventilatora motors o Akumulators y Šķidruma trauks
f Propellera ventilators p Gāzes noslēgvārsts S1PH Augstspiediena slēdzis
g Kapilārā caurule q Šķidruma noslēgvārsts
h Sadalītājs r Elektroniskais
i Slāpētājs ar filtru s Termorezistors (šķidrums) Aukstumaģenta plūsma:
j Elektromagnētiskais vārsts t Filtrs
l Slāpētājs v Telpa
w Ārējais cauruļvads –
termorezistors
šķidrumam
(automātiska atiestate)
Aukstumaģenta plūsma:
paplašinājumvārsts
dzesēšana
sildīšana
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
Uzstādītāja uzziņu grāmata
83
18 | Glosārijs
18 Glosārijs
Izplatītājs
Attiecīgā produkta izplatītājs.
Pilnvarots uzstādītājs
Tehniski prasmīga persona, kas ir kvalificēta šī produkta uzstādīšanai.
Lietotājs
Persona, kas ir šī produkta īpašnieks un/vai ekspluatē šo produktu.
Piemērojamā likumdošana
Visas starptautiskās, Eiropas, nacionālās un vietējās direktīvas, likumi,
noteikumi un/vai kodeksi, kas atbilst un izmantojami noteiktam produktam
vai sfērai.
Servisa uzņēmums
Kvalificēts uzņēmums, kas var veikt vai koordinēt nepieciešamo iekārtas
remontu.
Uzstādīšanas rokasgrāmata
Noteiktam produktam vai instalācijai paredzēta instrukciju rokasgrāmata,
kurā izskaidrota uzstādīšana, konfigurēšana un uzturēšana.
Ekspluatācijas rokasgrāmata
Noteiktam produktam vai instalācijai paredzēta instrukciju rokasgrāmata,
kurā izskaidrota ekspluatācija.
Apkopes instrukcijas
Noteiktam produktam vai instalācijai paredzēta instrukciju rokasgrāmata,
kurā izskaidrota (ja nepieciešams) uzstādīšana, konfigurēšana, ekspluatācija
un/vai uzturēšana.
Piederumi
Uzlīmes, rokasgrāmatas, informācijas lapas un aprīkojums, kas iekļauts
iekārtas komplektācijā un kas ir jāuzstāda atbilstoši pavadošajā
dokumentācijā sniegtajām instrukcijām.
Papildu aprīkojums
Aprīkojums, kuru ražojis vai apstiprinājis uzņēmums Daikin, un kuru
iespējams kombinēt ar šo produktu atbilstoši pavadošajā dokumentācijā
sniegtajām instrukcijām.
Ārējie piederumi
Aprīkojums, kuru Daikin NERAŽO un kuru var kombinēt ar izstrādājumu
saskaņā ar instrukcijām piegādātajā dokumentācijā.
Uzstādītāja uzziņu grāmata
84
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
R32 dalītā sērija
4P600463-1D – 2021.03
