Uitgebreide handleiding voor de installateur

R32 Split-reeks

2MXM68N2V1B

3MXM40N2V1B9 3MXM40N2V1B8 3MXM52N2V1B9 3MXM52N2V1B8 3MXM68N2V1B9 3AMXM52N2V1B9

4MXM68N2V1B9 4MXM80N2V1B9

5MXM90N2V1B9 3AMXF52A2V1B9

3MXF52A2V1B9 3MXF68A2V1B9

Inhoudsopgave

1 Over de documentatie 4

1.1 Over dit document.......................................................................................................................................................... 4

2 Algemene veiligheidsmaatregelen 5

2.1 Over de documentatie.................................................................................................................................................... 5

2.1.1 Betekenis van de waarschuwingen en symbolen .......................................................................................... 5

2.2 Voor de installateur ........................................................................................................................................................ 6

2.2.1 Algemeenheden ............................................................................................................................................. 6

2.2.2 Plaats van installatie ....................................................................................................................................... 7

2.2.3 Koelmiddel — in geval van R410A of R32 ...................................................................................................... 11

2.2.4 Pekel................................................................................................................................................................ 13

2.2.5 Water .............................................................................................................................................................. 13

2.2.6 Elektrisch......................................................................................................................................................... 14

3 Specifieke veiligheidsinstructies voor de installateur 16

4 Over de doos 22

4.1 Overzicht: Over de doos ................................................................................................................................................. 22

4.2 Buitenunit........................................................................................................................................................................ 22

4.2.1 De buitenunit uitpakken................................................................................................................................. 22

4.2.2 Om de toebehoren van de buitenunit uit te nemen ..................................................................................... 23

5 Over de unit 25

5.1 Overzicht: Over de unit................................................................................................................................................... 25

5.2 Identificatie ..................................................................................................................................................................... 25

5.2.1 Identificatielabel: Buitenunit.......................................................................................................................... 25

6 Installatie van de unit 26

6.1 Installatieplaats voorbereiden........................................................................................................................................ 26

6.1.1 Vereisten inzake de plaats waar de buitenunit geïnstalleerd wordt............................................................. 27

6.1.2 Bijkomende vereisten inzake de installatieplaats van de buitenunit in koude klimaten.............................. 29

6.2 Openen van de unit ........................................................................................................................................................ 30

6.2.1 Over openen van de unit................................................................................................................................ 30

6.2.2 De buitenunit openen .................................................................................................................................... 30

6.3 De buitenunit monteren................................................................................................................................................. 30

6.3.1 Over de montage van de buitenunit .............................................................................................................. 30

6.3.2 Voorzorgsmaatregelen bij de montage van de buitenunit ........................................................................... 31

6.3.3 De installatiestructuur voorzien ..................................................................................................................... 31

6.3.4 De buitenunit installeren................................................................................................................................ 32

6.3.5 Afvoer voorzien .............................................................................................................................................. 32

6.3.6 Ervoor zorgen dat de buitenunit niet kan omvallen ...................................................................................... 33

7 Installatie van de leidingen 34

7.1 De koelmiddelleidingen voorbereiden ........................................................................................................................... 34

7.1.1 Vereisten voor de koelmiddelleidingen ......................................................................................................... 34

7.1.2 De koelleidingen isoleren ............................................................................................................................... 35

7.1.3 Lengte koelmiddelleiding en hoogteverschil ................................................................................................. 36

7.2 De koelmiddelleiding aansluiten .................................................................................................................................... 37

7.2.1 Over het aansluiten van de koelmiddelleidingen .......................................................................................... 37

7.2.2 Voorzorgsmaatregelen bij het aansluiten van koelmiddelleidingen ............................................................. 37

7.2.3 Richtlijnen bij het aansluiten van koelmiddelleidingen ................................................................................. 39

7.2.4 Richtlijnen voor het buigen van leidingen ..................................................................................................... 39

7.2.5 Het uiteinde van een buis verbreden ............................................................................................................ 40

7.2.6 Verbindingen tussen buiten- en binnenunit met verloopstukken ................................................................ 40

7.2.7 Gebruik van de afsluiter en servicepoort....................................................................................................... 43

7.2.8 Koelmiddelleiding op buitenunit aansluiten .................................................................................................. 45

7.3 De koelmiddelleiding controleren .................................................................................................................................. 45

7.3.1 Over het controleren van de koelmiddelleidingen........................................................................................ 45

7.3.2 Voorzorgsmaatregelen bij het controleren van koelmiddelleidingen .......................................................... 45

7.3.3 Op lekkages controleren ................................................................................................................................ 46

7.3.4 Vacuümdrogen ............................................................................................................................................... 46

Uitgebreide handleiding voor de installateur

8 Koelmiddel bijvullen 48

8.1 Over het toevoegen van koelmiddel .............................................................................................................................. 48

8.2 Over het koelmiddel ....................................................................................................................................................... 49

8.3 Voorzorgsmaatregelen bij het bijvullen van koelmiddel ............................................................................................... 50

8.4 Bepalen hoeveel koelmiddel toegevoegd moet worden............................................................................................... 50

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

Inhoudsopgave

8.5 De hoeveelheid bepalen om opnieuw volledig te vullen............................................................................................... 51

8.6 Extra koelmiddel bijvullen............................................................................................................................................... 51

8.7 De label voor fluorhoudende broeikasgassen bevestigen............................................................................................. 51

9 Elektrische installatie 53

9.1 Over het aansluiten van de elektrische bedrading ........................................................................................................ 53

9.1.1 Voorzorgsmaatregelen bij het aansluiten van elektrische bedrading........................................................... 53

9.1.2 Richtlijnen voor het aansluiten van de elektrische bedrading ...................................................................... 55

9.1.3 Specificaties van de standaardcomponenten van de bedrading .................................................................. 56

9.2 De elektrische bedrading op de buitenunit aansluiten.................................................................................................. 57

10 De installatie van de buitenunit voltooien 59

10.1 De installatie van de buitenunit voltooien ..................................................................................................................... 59

10.2 De buitenunit sluiten ...................................................................................................................................................... 59

11 Configuratie 60

11.1 Over de functie energiebesparende stand-by ............................................................................................................... 60

11.1.1 Energiebesparende stand-byfunctie inschakelen.......................................................................................... 60

11.2 Over de functie voorrangskamer.................................................................................................................................... 61

11.2.1 De functie voorrangskamer instellen ............................................................................................................. 61

11.3 Over fluisterstille nachtstand.......................................................................................................................................... 61

11.3.1 Fluisterstille nachtstand inschakelen ............................................................................................................. 62

11.4 Over blokkering verwarmingsstand................................................................................................................................ 62

11.4.1 Blokkering verwarmingsstand inschakelen .................................................................................................... 62

11.5 Over blokkering koelstand .............................................................................................................................................. 62

11.5.1 Blokkering koelstand inschakelen .................................................................................................................. 62

12 Inbedrijfstelling 64

12.1 Overzicht: Inbedrijfstelling.............................................................................................................................................. 64

12.2 Voorzorgsmaatregelen bij de inbedrijfstelling ............................................................................................................... 64

12.3 Checklist voor de inbedrijfstelling .................................................................................................................................. 64

12.4 Checklist tijdens inbedrijfstelling.................................................................................................................................... 65

12.5 Proefdraaien en testen ................................................................................................................................................... 65

12.5.1 Over bedradingscontrole ............................................................................................................................... 66

12.5.2 Proefdraaien ................................................................................................................................................... 67

12.6 De buitenunit starten...................................................................................................................................................... 67

13 Aan de gebruiker overhandigen 68

14 Onderhoud en service 69

14.1 Overzicht: onderhoud en service ................................................................................................................................... 69

14.2 Voorzorgsmaatregelen inzake onderhoud..................................................................................................................... 69

14.3 Controlelijst jaarlijks onderhoud van de buitenunit ...................................................................................................... 70

14.4 Over de compressor........................................................................................................................................................ 70

15 Opsporen en verhelpen van storingen 71

15.1 Overzicht: Probleemoplossing........................................................................................................................................ 71

15.2 Voorzorgsmaatregelen bij het opsporen en verhelpen van storingen.......................................................................... 71

15.3 Problemen op basis van symptomen oplossen.............................................................................................................. 71

15.3.1 Symptoom: Binnenunits vallen, trillen of maken lawaai ............................................................................... 71

15.3.2 Symptoom: De unit verwarmt of koelt NIET zoals verwacht......................................................................... 72

15.3.3 Symptoom: Waterlekken................................................................................................................................ 72

15.3.4 Symptoom: Elektrisch lek ............................................................................................................................... 72

15.3.5 Symptoom: Functie voor instelling voorrangskamer doet het NIET ............................................................. 72

15.3.6 Symptoom: De unit werkt NIET of er is brandschade.................................................................................... 72

15.4 Problemen op basis van LED-gedrag oplossen............................................................................................................... 73

15.4.1 Storingsdiagnose met behulp van de led op de printplaat van de buitenunit.............................................. 73

16 Als afval verwijderen 75

16.1 Overzicht: Als afval verwijderen ..................................................................................................................................... 75

16.2 Afpompen........................................................................................................................................................................ 75

16.3 Een gedwongen koeling starten en stoppen.................................................................................................................. 76

17 Technische gegevens 78

17.1 Bedradingsschema.......................................................................................................................................................... 78

17.1.1 Legende eengemaakt bedradingsschema ..................................................................................................... 78

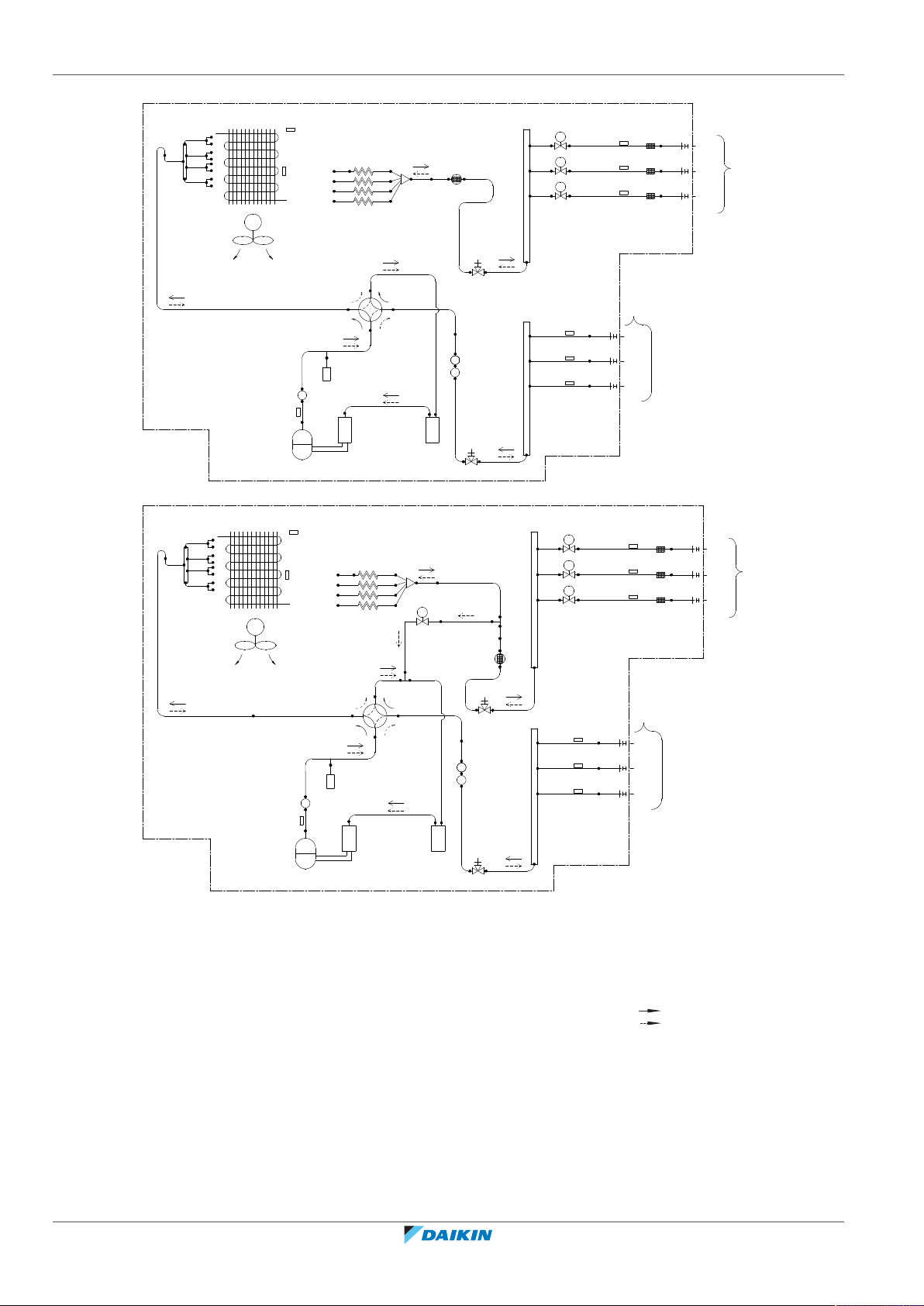

17.2 Schema van de leidingen: Buitenunit............................................................................................................................. 80

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

18 Verklarende woordenlijst 85

Uitgebreide handleiding voor de installateur

1 | Over de documentatie

1 Over de documentatie

1.1 Over dit document

Bedoeld publiek

Erkende installateurs

INFORMATIE

Dit apparaat is bedoeld om in werkplaatsen, in de lichte industrie en in boerderijen door deskundige of geschoolde gebruikers gebruikt te worden of, in de handel en in huishoudens, door niet gespecialiseerde personen.

WAARSCHUWING

De installatie, service, onderhoud, reparaties en gebruikte materialen moeten overeenstemmen met de instructies van Daikin en daarnaast ook met de geldende wetgeving en mogen alleen door bevoegde personen worden uitgevoerd. In Europa en gebieden waar de IEC-normen gelden, is EN/IEC 60335-2-40 de toepasselijke norm.

INFORMATIE

In dit document worden alleen de instructies voor installatie specifiek voor de buitenunit beschreven. Voor de installatie van de binnenunit (binnenunit monteren, koelmiddelleiding aansluiten op de binnenunit, elektrische bedrading aansluiten op de binnenunit …), zie de montagehandleiding van de binnenunit.

Documentatieset

Dit document is een onderdeel van een documentatieset. De volledige set omvat:

▪ Algemene voorzorgsmaatregelen met betrekking tot de veiligheid:

- Veiligheidsinstructies te lezen vóór de installatie

- Formaat: Papier (in de doos van de buitenunit)

▪ Montagehandleiding buitenunit:

- Installatie-instructies

- Formaat: Papier (in de doos van de buitenunit)

▪ Uitgebreide handleiding voor de installateur:

- De installatie voorbereiden, referentiegegevens,…

- Formaat: Digitale bestanden op http://www.daikineurope.com/support-and-

manuals/product-information/

Laatste herzieningen van de meegeleverde documentatie kunnen op de regionale Daikin-website of via uw dealer beschikbaar zijn.

Uitgebreide handleiding voor de installateur

De documentatie is oorspronkelijk in het Engels geschreven. Alle andere talen zijn vertalingen.

Technische gegevens

▪ Een deel van de recentste technische gegevens is beschikbaar op de regionale

Daikin-website (publiek toegankelijk).

▪ De volledige recentste technische gegevens zijn beschikbaar op het Daikin

Business Portal (authenticatie vereist).

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

2 | Algemene veiligheidsmaatregelen

2 Algemene veiligheidsmaatregelen

2.1 Over de documentatie

▪ De documentatie is oorspronkelijk in het Engels geschreven. Alle andere talen

zijn vertalingen.

▪ Alle in dit document vermelde voorzorgen betreffen zeer belangrijke punten en

dienen dus steeds nauwgezet te worden nageleefd.

▪ De installatie van het systeem en alle in de installatiehandleiding en de

uitgebreide handleiding voor de installateur beschreven handelingen MOETEN door een erkende installateur worden uitgevoerd.

2.1.1 Betekenis van de waarschuwingen en symbolen

GEVAAR

Duidt op een situatie die de dood of ernstige verwondingen als gevolg heeft.

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

Duidt op een situatie die elektrocutie kan veroorzaken.

GEVAAR: RISICO OP BRANDWONDEN

Duidt op een situatie die brandwonden kan veroorzaken als gevolg van extreem hoge of lage temperaturen.

GEVAAR: ONTPLOFFINGSGEVAAR

Duidt op een situatie die een ontploffing kan veroorzaken.

WAARSCHUWING

Duidt op een situatie die de dood of ernstige verwondingen als gevolg zou kunnen hebben.

WAARSCHUWING: ONTVLAMBAAR MATERIAAL

VOORZICHTIG

Duidt op een situatie die kleine of matige verwondingen als gevolg zou kunnen hebben.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

OPMERKING

Duidt op een situatie die schade aan apparatuur of eigendom zou kunnen berokkenen.

INFORMATIE

Duidt op nuttige tips of bijkomende informatie.

Symbolen gebruikt op de unit:

Uitgebreide handleiding voor de installateur

2 | Algemene veiligheidsmaatregelen

Symbool Verklaring

Symbolen gebruikt in de documentatie:

Symbool Verklaring

Lees de montagehandleiding, de gebruiksaanwijzing en het instructievel voor de bedrading alvorens te beginnen met de installatie.

Lees de servicehandleiding alvorens onderhouds- en servicewerkzaamheden uit te voeren.

Voor meer informatie, zie de uitgebreide handleiding voor de installateur en de gebruiker.

De unit bevat draaiende onderdelen. Wees voorzichtig bij servicewerkzaamheden of inspectie van de unit.

Geeft de titel van een afbeelding of een verwijzing ernaar aan.

Voorbeeld: " 1–3 Titel afbeelding" betekent "Afbeelding 3 in hoofdstuk 1".

Geeft de titel van een tabel of een verwijzing ernaar aan.

2.2 Voor de installateur

2.2.1 Algemeenheden

Indien u twijfels heeft over de installatie of de bediening van de unit, neem contact op met uw dealer.

Voorbeeld: " 1–3 Titel tabel" betekent "Tabel 3 in hoofdstuk 1".

GEVAAR: RISICO OP BRANDWONDEN

▪ Raak tijdens of net na bedrijf GEEN koelmiddelleidingen, waterleidingen of

interne onderdelen aan. Deze kunnen te warm of te koud zijn. Geef ze de tijd om terug op een normale temperatuur te komen. Indien u deze toch moet aanraken, draag dan beschermende handschoenen.

▪ Raak per ongeluk lekkend koelmiddel NIET aan.

WAARSCHUWING

Een foute installatie of bevestiging van apparatuur, uitrustingen of accessoires kan elektrische schokken, een kortsluiting, lekken, brand of schade aan de apparatuur of uitrustingen als gevolg hebben. Gebruik enkel accessoires, optionele apparatuur en uitrustingen en reserveonderdelen die door Daikin gemaakt of goedgekeurd werden.

Uitgebreide handleiding voor de installateur

WAARSCHUWING

Zorg ervoor dat de materialen die voor de installatie en de testen gebruikt worden, voldoen aan de geldende wetgeving (bovenop de instructies beschreven in de Daikindocumentatie).

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

2 | Algemene veiligheidsmaatregelen

VOORZICHTIG

Draag gepaste persoonlijke beschermingsuitrustingen (beschermende handschoenen, veiligheidsbril, enz.) wanneer u het systeem installeert of onderhoudt.

WAARSCHUWING

Scheur plastiekverpakkingen aan stukken en gooi deze weg zodat niemand, kinderen in het bijzonder, ermee kan spelen. Mogelijk risico: verstikking.

WAARSCHUWING

Neem gepaste maatregelen om te beletten dat de unit door kleine dieren als schuilplaats gebruikt kan worden. Kleine dieren die in contact komen met elektrische onderdelen kunnen storingen, rook of brand veroorzaken.

VOORZICHTIG

Raak de luchtinlaat of de aluminiumlamellen van de unit NIET aan.

VOORZICHTIG

▪ Plaats GEEN voorwerpen, apparatuur of uitrustingen bovenop de unit. ▪ Zit, klim of sta NIET op de unit.

Volgens de relevante wetgeving kan het vereist zijn om bij het product een logboek te voorzien met minstens: informatie over onderhoud, reparaties, resultaten van tests, periodes van stand-by, …

Voorzie ook minstens de volgende informatie op een toegankelijke plaats bij het product:

▪ Instructies voor het stilleggen van het systeem in noodgevallen ▪ Naam en adres van brandweer, politie en ziekenhuis ▪ De naam, het adres en de telefoonnummers overdag en 's nachts om onderhoud

te bekomen

In Europa biedt EN378 de vereiste informatie voor dit logboek.

2.2.2 Plaats van installatie

▪ Voorzie voldoende ruimte rond de unit voor onderhoud en luchtcirculatie. ▪ Controleer of de plaats waarop de unit moet komen, bestand is tegen het

gewicht en de trillingen van de unit.

OPMERKING

Werkzaamheden aan de buitenunit worden best gepland bij droog weer om waterinsijpeling te voorkomen.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

▪ Zorg ervoor dat de zone goed geventileerd wordt. Blokkeer GEEN

ventilatieopeningen.

▪ Controleer of de unit horizontaal staat.

Installeer de unit NIET in een van de volgende plaatsen:

▪ In mogelijke explosieve omgevingen.

Uitgebreide handleiding voor de installateur

2 | Algemene veiligheidsmaatregelen

▪ In plaatsen met toestellen of machines die elektromagnetische golven uitzenden.

Elektromagnetische golven kunnen het besturingssysteem storen, waardoor de apparatuur slecht kan werken.

▪ In plaatsen met brandgevaar omwille van lekkende ontvlambare gassen (zoals

verdunners of benzine), koolstofvezels, ontvlambaar stof.

▪ In plaatsen waar corroderend gas (zoals zwaveligzuurgas) geproduceerd wordt.

Corrosie aan de koperleidingen of gesoldeerde onderdelen kan de oorzaak zijn dat koelmiddel gaat lekken.

Instructies voor apparatuur met R32-koelmiddel

WAARSCHUWING: MATIG ONTVLAMBAAR MATERIAAL

Het koelmiddel in deze unit is weinig ontvlambaar.

WAARSCHUWING

▪ Niet doorboren of verbranden. ▪ Gebruik GEEN andere schoonmaakmiddelen of manieren om het ontdooien te

▪ Denk eraan dat R32-koelmiddel geurloos is.

versnellen dan die aanbevolen door de fabrikant.

WAARSCHUWING

Het toestel moet worden opgeslagen waar het geen mechanische schade kan oplopen in een voldoende geventileerde ruimte zonder ontstekingsbronnen die voortdurend branden (bijvoorbeeld: open vuur, een brandend gastoestel of een werkende elektrische verwarming) met de hieronder beschreven afmetingen.

WAARSCHUWING

De installatie, service, onderhoud en reparaties moeten overeenstemmen met de instructies van Daikin en met de geldende wetgeving (bijvoorbeeld de nationale gasregelgeving) en mogen alleen door bevoegde personen worden uitgevoerd.

WAARSCHUWING

Als één of meerdere ruimten via een kanaalsysteem verbonden zijn met de unit, moet u ervoor zorgen dat:

▪ er geen werkende ontstekingsbronnen zjin (bijvoorbeeld open vuur, een werkend

gastoestel of een werkende elektrische verwarming) als de vloerruimte kleiner is dan de minimum vloeroppervlakte A (m²);

▪ er geen hulptoestellen, die een potentiële ontstekingsbron kunnen vormen, in

het leidingwerk zijn geïnstalleerd (bijvoorbeeld hete oppervlakken met een temperatuur van meer dan 700°C en elektrische schakeltoestellen);

▪ in het leidingwerk uitsluitend door de fabrikant goedgekeurde hulptoestellen

worden gebruikt;

▪ de luchtinlaat EN -uitlaat rechtstreeks op dezelfde kamer zijn aangesloten door

kanaalwerk. Gebruik GEEN ruimten zoals een vals plafond als leiding voor de luchtinlaat of -uitlaat.

Uitgebreide handleiding voor de installateur

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

2 | Algemene veiligheidsmaatregelen

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

OPMERKING

▪ Neem de nodige voorzorgsmaatregelen om overmatig trillen of pulseren op

koelmiddelleidingen te voorkomen.

▪ Beschermende apparatuur, leidingen en fittingen moeten zo goed mogelijke

tegen slechte omgevingseffecten worden beschermd.

▪ Denk eraan dat lange leidingen kunnen uitzetten of krimpen. ▪ Bij het ontwerp en de installatie van leidingen in koelsystemen moet de kans op

hydraulische schokken zo veel mogelijk te beperken.

▪ Binnentoestellen en leidingen moeten stevig gemonteerd en bewaakt worden

zodat zij niet per ongeluk kunnen breken door meubels die worden verplaatst of door verbouwingen.

VOORZICHTIG

Gebruik GEEN potentiële ontstekingsbronnen bij het zoeken naar of detecteren van koelmiddellekken.

OPMERKING

▪ Gebruik reeds eerder gebruikte verbindingen NIET opnieuw. ▪ Verbindingen die bij de installatie tussen onderdelen van het koelmiddelsysteem

worden gemaakt moeten toegankelijk zijn voor onderhoudsdoeleinden.

Vereisten voor de installatieruimte

WAARSCHUWING

Als toestellen R32-koelmiddel bevatten, dan moet de vloeroppervlakte van de ruimte waarin de toestellen worden geïnstalleerd, gebruikt en opgeslagen groter zijn dan de minimum vloeroppervlakte zoals bepaald in de tabel onder A (m2). Dit geldt voor:

▪ Binnenunits zonder koelmiddelleksensor; in het geval van binnenunits met

koelmiddelleksensor, zie de montagehandleiding

▪ Binnenshuis geïnstalleerde of opgeslagen buitenunits (bijvoorbeeld: oranjerie,

garage, machineruimte)

▪ Leidingen in ruimtes zonder ventilatie

OPMERKING

▪ Bescherm leidingen tegen fysieke schade. ▪ Beperk de installatie van de leidingen tot een minimum.

Minimum vloeroppervlakte bepalen

1 Bepaal de totale koelmiddelvulling in het systeem (= fabrieksvulling

koelmiddel + extra bijgevulde hoeveelheid koelmiddel).

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

2 Selecteer welke grafiek of tabel u wilt gebruiken.

Uitgebreide handleiding voor de installateur

2 | Algemene veiligheidsmaatregelen

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

▪ Voor binnenunits: Is de unit een plafond-, wand- of vloermodel? ▪ Voor binnenshuis geïnstalleerde of opgeslagen buitenunits, en lokale

leidingen in ruimtes zonder ventilatie hangt dit af van de installatiehoogte:

Bij een installatiehoogte van… Gebruik de grafiek of tabel voor…

<1,8m Vloerunits

1,8≤x<2,2m Units voor muurmontage

≥2,2m Units voor plafondmontage

3 Gebruik de grafiek of de tabel om de minimum vloeroppervlakte te bepalen.

Uitgebreide handleiding voor de installateur

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

2 | Algemene veiligheidsmaatregelen

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

2.2.3 Koelmiddel — in geval van R410A of R32

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

m Totale hoeveelheid koelmiddel in het systeem

Minimum vloeroppervlakte

min

(a) Ceiling-mounted unit (= Units voor plafondmontage) (b) Wall-mounted unit (= Units voor muurmontage)

Indien van toepassing. Voor meer informatie, raadpleeg de installatiehandleiding of de uitgebreide handleiding (voor de installateur) van uw toepassing.

OPMERKING

Controleer of de installatie van de koelmiddelleidingen voldoet aan de geldende wetgeving. In Europa geldt EN378 als de van toepassing zijnde norm.

OPMERKING

Zorg ervoor dat de lokale leidingen en aansluitingen NIET worden belast.

WAARSCHUWING

Zet, tijdens testen, het product NOOIT onder een druk hoger dan de maximaal toegestane druk (vermeld op het naamplaatje van de unit).

WAARSCHUWING

Neem voldoende maatregelen wanneer koelmiddel zou lekken. Verlucht de ruimte onmiddellijk als er koelgas lekt. Mogelijke risico's:

▪ Een te hoge concentratie aan koelmiddel in een afgesloten ruimte kan een

zuurstofgebrek veroorzaken.

▪ Giftige gassen kunnen vrijkomen wanneer het koelgas in contact komt met vuur.

Uitgebreide handleiding voor de installateur

2 | Algemene veiligheidsmaatregelen

GEVAAR: ONTPLOFFINGSGEVAAR

Afpompen – Koelmiddellekken. Als u het systeem wil afpompen en er zit een lek in

het koelmiddelcircuit:

▪ Gebruik NIET de automatische afpompfunctie van de unit die al het koelmiddel

▪ Gebruik een afzonderlijk aftapsysteem zodat de compressor van de unit NIET

WAARSCHUWING

Tap het koelmiddel ALTIJD af. Laat het NIET rechtstreeks vrij in de omgeving. Gebruik een vacuümpomp om de installatie leeg te pompen.

OPMERKING

Controleer of er geen gaslekken zijn als u alle leidingen heeft aangesloten. Gebruik stikstof om een gaslektest uit te voeren.

OPMERKING

▪ Vul NIET meer koelmiddel bij dan voorgeschreven om te voorkomen dat de

▪ Wanneer het koelmiddelsysteem moet worden geopend, MOET het koelmiddel

uit het systeem naar de buitenunit kan sturen. Mogelijk gevolg: Zelfontbranding en explosie van de compressor door lucht die in de draaiende compressor terechtkomt.

moet draaien.

compressor defect geraakt.

worden behandeld zoals voorgeschreven in de geldende wetgeving.

WAARSCHUWING

Zorg ervoor dat er geen zuurstof in het systeem zit. Bovendien mag er pas koelmiddel worden bijgevuld nadat er een lekkagetest en een vacuümdroogprocedure is uitgevoerd.

Mogelijk gevolg: Zelfontbranding en ontploffing van de compressor omdat er zuurstof in de compressor terechtkomt terwijl deze aan het werken is.

▪ Zie het typeplaatje op de unit wanneer deze gevuld moet worden. Daarop staan

het type koelmiddel en de vereiste hoeveelheid.

▪ De unit werd in de fabriek met koelmiddel gevuld en sommige systemen moeten,

afhankelijk van de maat en lengte van de leidingen, bijkomend met koelmiddel worden gevuld.

▪ Gebruik uitsluitend gereedschap dat enkel en alleen voor het soort koelmiddel

bedoeld is om de vereiste drukweerstand te kunnen garanderen en om te beletten dat vreemde stoffen in het systeem terechtkomen.

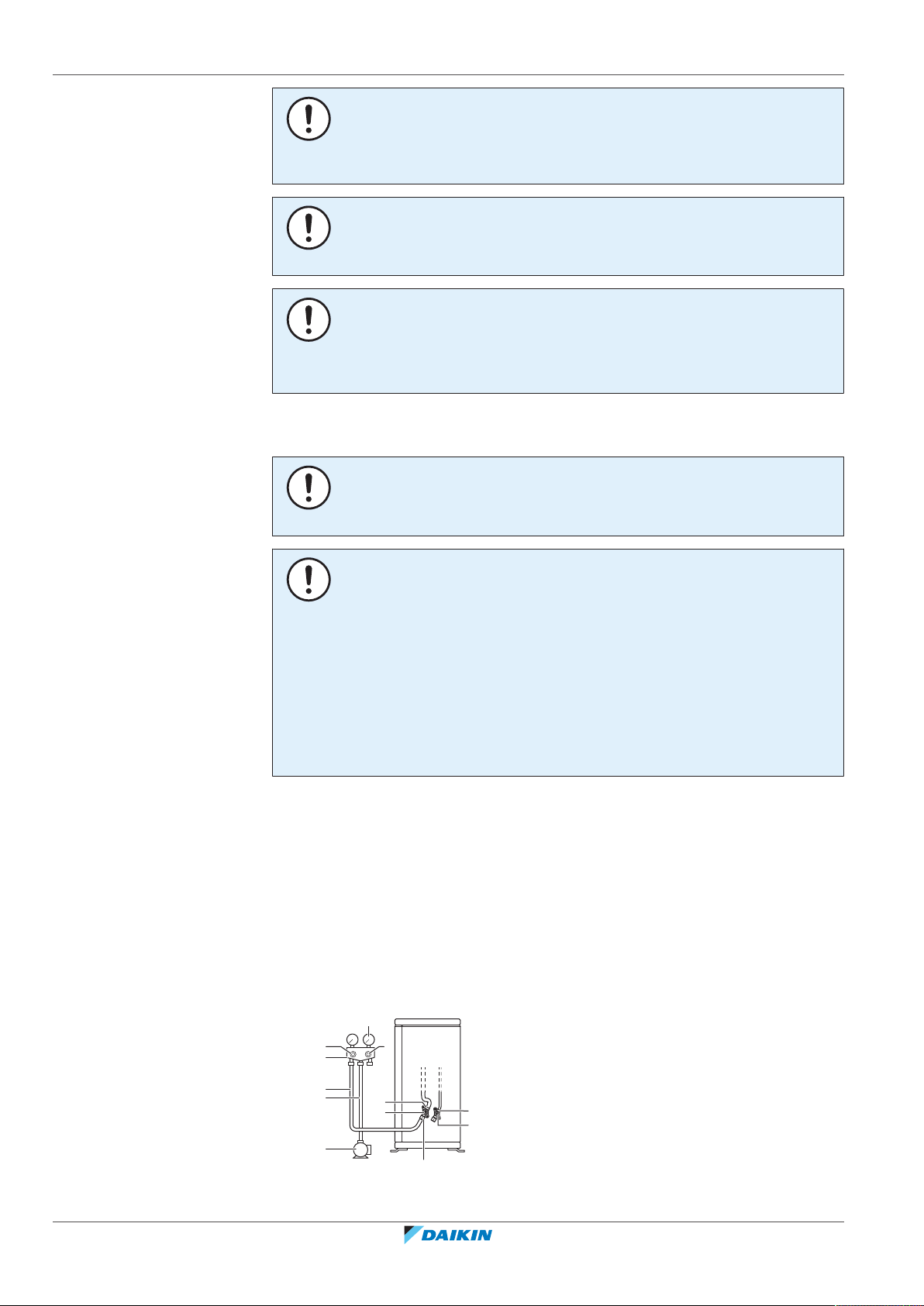

▪ Vul als volgt met vloeibaar koelmiddel:

Als Dan

Er is een sifonbuis

Vul bij met rechtopstaande fles.

(d.w.z. er zou iets zoals “Met vloeistofvulsifon” op de fles moeten staan)

Uitgebreide handleiding voor de installateur

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

2.2.4 Pekel

2 | Algemene veiligheidsmaatregelen

Als Dan

Er is GEEN sifonbuis Vul bij met de ondersteboven staande

fles.

▪ Open koelmiddelflessen steeds traag. ▪ Vul bij met koelmiddel in vloeibare vorm. Het koelmiddel in gasvormige fase

toevoegen kan de normale werking verstoren.

VOORZICHTIG

Wanneer het bijvullen van koelmiddel is voltooid of wanneer u even pauzeert, moet u de kraan van het koelmiddelreservoir onmiddellijk dichtdraaien. Als de klep NIET onmiddellijk wordt gesloten, kan er extra koelmiddel worden bijgevuld door de resterende druk. Mogelijk gevolg: Onjuiste hoeveelheid koelmiddel.

2.2.5 Water

Indien van toepassing. Voor meer informatie, raadpleeg de installatiehandleiding of de uitgebreide handleiding (voor de installateur) van uw toepassing.

WAARSCHUWING

De gekozen pekel MOET voldoen aan de geldende wetgeving.

WAARSCHUWING

Neem voldoende maatregelen voor het geval pekel zou lekken. Indien pekel lekt, ventileer onmiddellijk de zone en neem contact op met uw plaatselijke verdeler.

WAARSCHUWING

De omgevingstemperatuur in de unit kan veel hoger oplopen dan die van de kamer, bv. 70°C. In geval van een pekellek kunnen hete onderdelen in de unit een gevaarlijke situatie creëren.

WAARSCHUWING

Het gebruik en de installatie van de toepassing MOETEN voldoen aan de veiligheidsen milieumaatregelen gespecificeerd in de relevante reglementering.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

Indien van toepassing. Voor meer informatie, raadpleeg de installatiehandleiding of de uitgebreide handleiding (voor de installateur) van uw toepassing.

OPMERKING

Controleer of de kwaliteit van het water voldoet aan de EU-richtlijn 98/83EC.

Uitgebreide handleiding voor de installateur

2 | Algemene veiligheidsmaatregelen

2.2.6 Elektrisch

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

▪ Schakel de elektrische voeding volledig UIT vooraleer u het deksel van de

▪ Schakel de elektrische voeding langer dan 10 minuten uit en meet de spanning

▪ Raak elektrische onderdelen NIET aan met natte handen. ▪ Laat de unit NIET onbewaakt achter wanneer het servicedeksel verwijderd is.

WAARSCHUWING

In de vaste bedrading moet een hoofdschakelaar of een ander middel om uit te schakelen worden voorzien als dit nog NIET in de fabriek werd voorzien; deze schakelaar MOET worden geïnstalleerd in de vaste bedrading en dient het contact van alle polen volledig te verbreken en te voldoen aan de vereisten van de overspanning-categorie-III-specificatie wanneer hij open staat.

schakelkast verwijdert, elektrische bedrading aansluit of elektrische onderdelen aanraakt.

aan de aansluitklemmen van de condensatoren van de hoofdkring of elektrische onderdelen vooraleer u een onderhoud uitvoert. De spanning MOET minder dan 50 VDC zijn vooraleer u elektrische onderdelen mag aanraken. Raadpleeg het bedradingsschema voor de plaats van de aansluitklemmen.

WAARSCHUWING

▪ Gebruik ALLEEN koperdraden. ▪ Alle lokale bedrading moet voldoen aan de geldende wetgeving. ▪ Alle lokale bedradingen MOETEN conform met het product meegeleverd

bedradingsschema worden uitgevoerd.

▪ Knijp NOOIT gebundelde kabels samen en controleer of ze NIET met leidingen of

scherpe randen in contact (kunnen) komen. Zorg dat er geen externe druk wordt uitgeoefend op de klemaansluitingen.

▪ Vergeet niet aarddraden te leggen. Aard de unit NIET via een nutsleiding, een

piekspanningsbeveiliging of de aarding van de telefoon. Een onvolledige aarding kan een elektrische schok veroorzaken.

▪ Gebruik hiervoor een aparte voedingskring. Gebruik NOOIT een elektrische

voeding die met een ander toestel gedeeld wordt.

▪ Installeer zeker de vereiste zekeringen of stroomonderbrekers. ▪ Plaats zeker een aardlekschakelaar. Anders bestaat het gevaar dat iemand een

elektrische schok krijgt of dat er brand ontstaat.

▪ Wanneer u de aardlekbeveiliging plaatst, controleer of deze met de inverter

compatibel is (bestand tegen hoogfrequente elektrische ruis), zodat de aardlekbeveiliging zich niet onnodig opent.

VOORZICHTIG

▪ Bij het aansluiten van de voeding: sluit eerst de aardingskabel aan vóór de

stroomvoerende draden worden aangesloten.

▪ Bij het losmaken van de voeding: maak eerst de stroomvoerende draden los vóór

de aarding wordt losgemaakt.

▪ De lengte van de geleiders tussen de trekontlasting van de voedingskabel en de

klemmenstrook moet zodanig zijn dat de stroomvoerende geleiders strak zitten vóór de aardingsgeleider voor het geval dat de voedingskabel wordt losgetrokken van de trekontlasting.

Uitgebreide handleiding voor de installateur

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

2 | Algemene veiligheidsmaatregelen

OPMERKING

Voorzorgsmaatregelen bij het leggen van voedingsbedrading:

▪ Sluit GEEN bedrading van verschillende diktes aan op de klemmenstrook voor de

voeding (speling in de voedingsbedrading kan abnormale hitte veroorzaken).

▪ Bij het aansluiten van bedrading met dezelfde dikte, volgt u de aanwijzingen in de

bovenstaande afbeelding.

▪ Gebruik de aangewezen voedingsdraad en sluit deze stevig aan, borg ze

vervolgens zodat er van buiten geen druk op het klemmenbord kan worden uitgeoefend.

▪ Gebruik een passende schroevendraaien voor het vastdraaien van de schroeven

van de klemmen. Met een schroevendraaier met kleine kop beschadigt u de schroefkop waardoor u de schroef niet goed meer vast kunt draaien.

▪ Als u de schroeven van de klemmen te vast draait kunt u ze breken.

Leg de stroomtoevoerkabels op minstens 1 m afstand van televisietoestellen en radio's om geen interferenties te hebben. Afhankelijk van de radiogolven volstaat een afstand van 1m soms niet.

WAARSCHUWING

▪ Controleer na het beëindigen van de elektriciteit of alle elektrische onderdelen en

aansluitklemmen in de elektriciteitskast veilig zijn aangesloten.

▪ Controleer of alle deksels dicht zijn vooraleer de unit aan te zetten.

OPMERKING

Alleen van toepassing als de elektrische voeding driefasig is en de compressor een AAN/UIT-startmethode heeft.

Als een fase zich na een tijdelijke black-out kan omkeren en de stroomtoevoer gaat aan en uit terwijl het systeem in bedrijf is, installeer dan plaatselijk een beveiligingscircuit tegen faseomkering. Door het systeem in omgekeerde fase te laten draaien, kunnen de compressor en andere onderdelen stuk gaan.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

Uitgebreide handleiding voor de installateur

3 | Specifieke veiligheidsinstructies voor de installateur

3 Specifieke veiligheidsinstructies voor de

installateur

Leef altijd de volgende veiligheidsinstructies en voorschriften na.

Installatie van de unit (zie

WAARSCHUWING

De installatie moet worden uitgevoerd door een installateur, en de keuze van de materialen en de installatie moet voldoen aan de geldende wetgeving. In Europa is de norm EN378 van toepassing.

Installatieplaats (zie

"6.1Installatieplaats voorbereiden"[426]

VOORZICHTIG

▪ Controleer of de installatieplaats het gewicht van de unit kan dragen. Een slechte

installatie kan gevaarlijk zijn. Het kan ook trillingen of ongewone werkingsgeluiden veroorzaken.

▪ Voorzie voldoende ruimte voor service. ▪ Installeer de unit zo dat ze NIET in contact komt met een plafond of een muur;

anders kan dit trillingen veroorzaken.

WAARSCHUWING

Het toestel wordt opgeslagen in een ruimte zonder ontstekingsbronnen die voortdurend branden (bijvoorbeeld: open vuur, een draaiend gastoestel of een draaiende elektrische verwarming).

"6Installatie van de unit"[426]

)

Openen van de unit (zie

"6.2Openen van de unit"[430]

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

Laat de unit NIET onbewaakt achter wanneer het servicedeksel verwijderd is.

GEVAAR: RISICO OP BRANDWONDEN

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

De koelmiddelleiding aansluiten (zie

aansluiten"[437]

)

VOORZICHTIG

▪ Niet ter plaatse braseren of lassen voor units die bij de verzending met R32-

koelmiddel zijn gevuld.

▪ Tijdens de installatie van het koelsysteem moet bij het verbinden van delen

waarvan minstens één deel met koelmiddel gevuld is met de volgende vereisten rekening worden gehouden:

ð in ruimten waar zich mensen bevinden zijn permanente verbindingen niet

toegelaten voor R32-koelmiddel, behalve voor ter plaatse germaakte verbindingen waarbij de binnunit rechtstreeks op de leiding wordt aangesloten. Ter plaatse gemaakte verbindingen waarbij leidingen rechtstreeks op binnenunits worden aangesloten moeten van het niet-permanente type zijn.

)

"7.2De koelmiddelleiding

Uitgebreide handleiding voor de installateur

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

3 | Specifieke veiligheidsinstructies voor de installateur

VOORZICHTIG

Sluit de ingebouwde aftakkingsleiding NIET aan op de buitenunit wanneer u alleen de leidingen aanlegt zonder de binnenunit aan te sluiten om later een extra binnenunit toe te voegen.

WAARSCHUWING

▪ Gebruik uitsluitend R32 als koelmiddel. Andere stoffen kunnen ontploffingen en

ongelukken veroorzaken.

▪ R32 bevat gefluoreerde broeikasgassen. Het heeft een aardopwarmingsvermogen

(GWP) van 675. Laat deze gassen NIET vrij in de atmosfeer.

▪ Gebruik bij het vullen van koelmiddel ALTIJD beschermende handschoenen en

een veiligheidsbril.

VOORZICHTIG

▪ Gebruik GEEN minerale olie op het verbreed uiteinde van de koelmiddelleiding. ▪ Gebruik NIET opnieuw een leiding afkomstig van vorige installaties. ▪ Installeer NOOIT een droger op deze R32-unit om zijn levensduur te kunnen

garanderen. Het droogmateriaal kan oplossen en het systeem beschadigen.

VOORZICHTIG

▪ Gebruik de flaremoer die op de unit is bevestigd. ▪ Om gaslekken te voorkomen, brengt u koelmachine-olie aan op alleen de

binnenkant van de verbreding. Gebruik koelmachine-olie voor R32.

▪ Hergebruik GEEN verbindingen.

WAARSCHUWING

Sluit de koelmiddelleidingen goed aan voordat u de compressor inschakelt. Als de koelmiddelleidingen NIET zijn aangesloten en de afsluiter tijdens het afpompen openstaat, wordt lucht in het circuit gezogen wanneer de compressor wordt ingeschakeld. Dit veroorzaakt dan een abnormale druk in de koelcyclus, wat kan leiden tot schade aan de apparatuur en zelfs letsels.

VOORZICHTIG

▪ Een onvolledige verbreding kan lekken van koelgas veroorzaken. ▪ Gebruik getrompte buizen NIET opnieuw. Gebruik nieuwe getrompte buizen om

ervoor te zorgen dat geen koelgas kan lekken.

▪ Gebruik de getrompte moeren die bij de unit werden meegeleverd. Andere

getrompte moeren gebruiken kan koelgaslekken veroorzaken.

Koelmiddel vullen (zie

"8Koelmiddel bijvullen"[448]

)

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

WAARSCHUWING

Het koelmiddel in de unit is weinig ontvlambaar, maar lekt normaal NIET. Als het koelmiddel in de kamer lekt en in contact komt met vuur van een brander, een verwarming of een fornuis, dan kan er brand ontstaan of kan een schadelijk gas worden gevormd.

Schakel alle verwarmingstoestellen met verbranding uit, verlucht de kamer en neem contact op met de dealer waar u de unit hebt gekocht.

Gebruik de unit NIET totdat iemand van de servicedienst heeft bevestigd dat het deel met het koelmiddellek gerepareerd is.

Uitgebreide handleiding voor de installateur

3 | Specifieke veiligheidsinstructies voor de installateur

WAARSCHUWING

Raak ongewenste vloeistoflekken NOOIT rechtstreeks aan. U zou ernstige wonden kunnen oplopen door bevriezing.

WAARSCHUWING

▪ Gebruik uitsluitend R32 als koelmiddel. Andere stoffen kunnen ontploffingen en

ongelukken veroorzaken.

▪ R32 bevat gefluoreerde broeikasgassen. Het heeft een aardopwarmingsvermogen

(GWP) van 675. Laat deze gassen NIET vrij in de atmosfeer.

▪ Gebruik bij het vullen van koelmiddel ALTIJD beschermende handschoenen en

een veiligheidsbril.

VOORZICHTIG

Om te voorkomen dat de compressor defect raakt, mag u NIET meer bijvullen dan de gespecificeerde hoeveelheid koelmiddel.

Elektrische installatie (zie

WAARSCHUWING

▪ Al de bedrading MOET door een erkende elektricien uitgevoerd worden en MOET

voldoen aan de geldende wetgeving.

▪ Maak elektrische verbindingen op de bevestigde bedrading. ▪ Alle op de site geleverde componenten en alle elektrische constructies MOETEN

voldoen aan de geldende wetgeving.

WAARSCHUWING

▪ Als de voeding een ontbrekende of een verkeerde nulfase heeft, Kan de

apparatuur defect raken.

▪ Sluit correct op de aarde aan. Aard de unit NIET via een nutsleiding, een

piekspanningsbeveiliging of de aarding van de telefoon. Een onvolledige aarding kan elektrische schokken veroorzaken.

▪ Plaats de vereiste zekeringen of stroomonderbrekers. ▪ Bevestig de elektrische bedrading met kabelbinders, zodat deze NIET in contact

kan komen met scherpe randen of buizen, vooral langs de hogedrukzijde.

▪ Gebruik GEEN draden met tape, geen gevlochten geleiders, geen verlengkabels

en geen aansluitingen van een sterinstallatie. Deze kunnen zorgen voor oververhitting of elektrische schokken of brand veroorzaken.

▪ Installeer GEEN fasecompensatiecondensator, omdat deze unit een inverter

bevat. Een fasecompensatiecondensator vermindert de prestaties en kan ongevallen veroorzaken.

"9Elektrische installatie"[453]

)

Uitgebreide handleiding voor de installateur

WAARSCHUWING

Gebruik ALTIJD een meeraderige kabel als stroomtoevoerkabel.

WAARSCHUWING

Gebruik een alpolige schakelaar met een contactscheiding van minstens 3 mm om het contact volledig te verbreken onder overspanningscategorie III.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

3 | Specifieke veiligheidsinstructies voor de installateur

WAARSCHUWING

Als het netsnoer beschadigd is, MOET de fabrikant, zijn vertegenwoordiger, zijn servicevertegenwoordiger of gelijkaardige bevoegde personen het snoer vervangen om een gevaarlijke situatie te voorkomen.

WAARSCHUWING

Sluit de elektrische voeding NIET aan op de binnenunit. Dit kan een elektrische schok of brand veroorzaken.

WAARSCHUWING

▪ Gebruik GEEN lokaal aangekochte elektrische onderdelen binnenin het product. ▪ Tak de elektrische voeding niet af voor de afvoerpomp, etc. van het

klemmenblok. Dit kan een elektrische schok of brand veroorzaken.

WAARSCHUWING

Houd de bedrading tussen de units uit de buurt van koperen leidingen die niet thermisch geïsoleerd zijn aangezien dergelijke leidingen heel warm worden.

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

Alle elektrische onderdelen (thermistors inbegrepen) krijgen stroom van de elektrische voeding. Raak ze NIET aan met blote handen.

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

Schakel de elektrische voeding langer dan 10minuten uit en meet de spanning aan de aansluitklemmen van de condensatoren van de hoofdkring of elektrische onderdelen vooraleer u een onderhoud uitvoert. De spanning MOET minder dan 50 V DC zijn vooraleer u elektrische onderdelen mag aanraken. Raadpleeg het bedradingsschema voor de plaats van de aansluitklemmen.

Installatie van de buitenunit voltooien (zie

voltooien"[459]

)

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

▪ Zorg ervoor dat het systeem correct is geaard. ▪ Schakel de voeding uit alvorens aan servicewerkzaamheden te beginnen. ▪ Installeer het deksel van de schakelkast alvorens de voeding in te schakelen.

Onderhoud en service (zie

"14Onderhoud en service"[469]

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

"10De installatie van de buitenunit

)

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

GEVAAR: RISICO OP BRANDWONDEN

Uitgebreide handleiding voor de installateur

3 | Specifieke veiligheidsinstructies voor de installateur

WAARSCHUWING

▪ Vooraleer een onderhoud of herstelling uit te voeren moet u ALTIJD de

hoofdschakelaar op het voedingspaneel uitschakelen, de zekeringen verwijderen of de beveiligingen van de unit openen.

▪ Raak onderdelen die onder stroom staan minstens 10 minuten na het

uitschakelen van de voeding NIET aan wegens het risico op hoogspanning.

▪ Vergeet niet dat sommige delen van de elektrische componentenkast heel heet

zijn.

▪ Zorg dat u GEEN geleidend deel aanraakt. ▪ Spoel de unit NIET af. Dit kan elektrische schokken of brand veroorzaken.

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

▪ Gebruik deze compressor alleen in een geaard systeem. ▪ Schakel de voeding uit voordat u servicewerkzaamheden aan de compressor

uitvoert.

▪ Breng na de servicewerkzaamheden het deksel van de schakelkast en het

servicedeksel weer aan.

VOORZICHTIG

Draag altijd een veiligheidsbril en beschermende handschoenen.

GEVAAR: ONTPLOFFINGSGEVAAR

▪ Gebruik een pijpensnijder om de compressor te verwijderen. ▪ Gebruik GEEN hardsoldeerbrander. ▪ Gebruik uitsluitend goedgekeurde koelmiddelen en smeermiddelen.

GEVAAR: RISICO OP BRANDWONDEN

Raak de compressor NIET aan met blote handen.

Oplossen van problemen (zie

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

GEVAAR: RISICO OP BRANDWONDEN

WAARSCHUWING

▪ Controleer STEEDS of de spanning op de unit is afgesloten vooraleer de

schakelkast van de unit te controleren. Schakel de respectievelijk stroomonderbreker uit.

▪ Als een veiligheidstoestel geactiveerd werd, moet u de unit uitschakelen en

controleren waarom het veiligheidstoestel werd geactiveerd vooraleer deze te resetten. Shunt NOOIT een veiligheidstoestel of wijzig zijn waarde niet in een waarde verschillend van de standaardinstelling. Indien u de oorzaak van het probleem niet kunt vinden, neem dan contact op met uw dealer.

"15Opsporen en verhelpen van storingen"[471]

)

Uitgebreide handleiding voor de installateur

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

3 | Specifieke veiligheidsinstructies voor de installateur

WAARSCHUWING

Om gevaar als gevolg van het per ongeluk resetten van de thermische beveiliging te voorkomen, mag dit toestel NIET worden gevoed via een externe schakelinrichting zoals een timer of zijn aangesloten op een circuit dat regelmatig IN- en UITgeschakeld wordt door de voorziening.

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

▪ Wanneer de unit niet werkt, worden de leds op de printplaat uitgeschakeld om

energie te besparen.

▪ Zelfs wanneer de leds niet branden, kunnen de klemmenstrook en de printplaat

nog stroom krijgen.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

Uitgebreide handleiding voor de installateur

4 | Over de doos

4 Over de doos

4.1 Overzicht: Over de doos

4.2 Buitenunit

Dit hoofdstuk beschrijft wat u moet doen nadat de dozen met de buiten- en binnenunit on-site werden geleverd.

Denk aan de volgende punten:

▪ De unit MOET bij de levering gecontroleerd worden op beschadigingen. Elke

vorm van beschadiging MOET onmiddellijk aan de schadeverantwoordelijke van de transporteur gemeld worden.

▪ Breng de verpakte unit zo dicht mogelijk bij de uiteindelijke installatieplaats om

beschadiging tijdens het transport te voorkomen.

▪ Maak de weg waarlangs u de unit naar binnen zult brengen op voorhand klaar.

4.2.1 De buitenunit uitpakken

Uitgebreide handleiding voor de installateur

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

4 | Over de doos

1× 1× 1×

1×

6×

1×

b c d e

3×

1×

i j

g h

4.2.2 Om de toebehoren van de buitenunit uit te nemen

1 Hef de buitenunit op.

VOORZICHTIG

Ga alleen als volgt om met de buitenunit:

2 Verwijder de accessoires op de bodem van de verpakking.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

Uitgebreide handleiding voor de installateur

4 | Over de doos

a Montagehandleiding buitenunit b Algemene voorzorgsmaatregelen met betrekking tot de veiligheid c Label gefluoreerde broeikasgassen d Meertalig label gefluoreerde broeikasgassen e Afvoeraansluiting

f Zakje met schroeven. De schroeven worden gebruikt voro het vastleggen van de kabelbevestigingen van de

elektriciteitsdraden.

g Afvoerdeksel (klein) h Afvoerdeksel (groot)

i Verloopstuk j Energielabel

Uitgebreide handleiding voor de installateur

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

5 Over de unit

De Hybride voor Multi of de warmtapwatergenerator voor Multi worden als 1 kameraansluiting gezien.

Voor de juiste combinatie, zie de combinatietabel en de montagehandleiding van de Hybride voor Multi of de warmtapwatergenerator voor Multi.

5 | Over de unit

INFORMATIE

Het is NIET mogelijk de binnenunit voor 1 kamer alleen aan te sluiten. Zorg ervoor dat er binnenunits van minstens 2kamers worden aangesloten.

INFORMATIE

Afhankelijk van de units en/of de omstandigheden van de installatie, moet de elektrische bedrading aangesloten zijn alvorens u koelmiddel kunt bijvullen.

WAARSCHUWING: MATIG ONTVLAMBAAR MATERIAAL

Het koelmiddel in deze unit is weinig ontvlambaar.

INFORMATIE

Voor de bedrijfslimieten, zie de recentste technische gegevens van de buitenunit op de regionale Daikin-website (publiek toegankelijk).

5.1 Overzicht: Over de unit

Dit hoofdstuk bevat informatie over:

5.2 Identificatie

OPMERKING

Wanneer meerdere units gelijktijdig geïnstalleerd of onderhouden worden, let op de servicepanelen NIET te verwisselen tussen verschillende modellen.

5.2.1 Identificatielabel: Buitenunit

Plaats

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

Uitgebreide handleiding voor de installateur

6 | Installatie van de unit

6 Installatie van de unit

In dit hoofdstuk

WAARSCHUWING

De installatie moet worden uitgevoerd door een installateur, en de keuze van de materialen en de installatie moet voldoen aan de geldende wetgeving. In Europa is de norm EN378 van toepassing.

6.1 Installatieplaats voorbereiden................................................................................................................................................ 26

6.1.1 Vereisten inzake de plaats waar de buitenunit geïnstalleerd wordt .................................................................... 27

6.1.2 Bijkomende vereisten inzake de installatieplaats van de buitenunit in koude klimaten ..................................... 29

6.2 Openen van de unit ................................................................................................................................................................ 30

6.2.1 Over openen van de unit ....................................................................................................................................... 30

6.2.2 De buitenunit openen ............................................................................................................................................ 30

6.3 De buitenunit monteren......................................................................................................................................................... 30

6.3.1 Over de montage van de buitenunit...................................................................................................................... 30

6.3.2 Voorzorgsmaatregelen bij de montage van de buitenunit ................................................................................... 31

6.3.3 De installatiestructuur voorzien............................................................................................................................. 31

6.3.4 De buitenunit installeren ....................................................................................................................................... 32

6.3.5 Afvoer voorzien ...................................................................................................................................................... 32

6.3.6 Ervoor zorgen dat de buitenunit niet kan omvallen.............................................................................................. 33

6.1 Installatieplaats voorbereiden

Installeer de unit NIET op een plaats die vaak als werkplaats wordt gebruikt. Wanneer bouwwerken (bijv. slijpwerk) worden uitgevoerd waarbij veel stof wordt geproduceerd, MOET de unit worden afgedekt.

Kies een installatieplaats met voldoende ruimte om de unit in en uit de site te kunnen dragen.

VOORZICHTIG

▪ Controleer of de installatieplaats het gewicht van de unit kan dragen. Een slechte

installatie kan gevaarlijk zijn. Het kan ook trillingen of ongewone werkingsgeluiden veroorzaken.

▪ Voorzie voldoende ruimte voor service. ▪ Installeer de unit zo dat ze NIET in contact komt met een plafond of een muur;

anders kan dit trillingen veroorzaken.

▪ Kies een plaats waar het werkingsgeluid of de warme/koude lucht van de unit

geen overlast veroorzaakt.

▪ Voorzie voldoende ruimte rond de unit voor onderhoud en luchtcirculatie. ▪ Vermijd zones waar een ontvlambaar gas of product kan lekken. ▪ Installeer de units, voedingskabels en communicatiebedrading op minstens 3 m

van televisietoestellen of radio's om storingen te voorkomen. Afhankelijk van de radiogolven volstaat een afstand van 3m soms niet.

Uitgebreide handleiding voor de installateur

OPMERKING

Plaats GEEN voorwerpen die nat kunnen worden onder de binnenunit en/of buitenunit. Anders kunnen condensatie op de unit of de koelmiddelleidingen, vuil op het luchtfilter of een verstopte afvoer druppelend water veroorzaken, waardoor voorwerpen onder de unit kunnen vuil worden of schade oplopen.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

6 | Installatie van de unit

≤1200

>100

>50

>350

(mm)(mm)

>250

>300

(mm)

WAARSCHUWING

Het toestel wordt opgeslagen in een ruimte zonder ontstekingsbronnen die voortdurend branden (bijvoorbeeld: open vuur, een draaiend gastoestel of een draaiende elektrische verwarming).

6.1.1 Vereisten inzake de plaats waar de buitenunit geïnstalleerd wordt

INFORMATIE

6.1.2 Bijkomende vereisten inzake de installatieplaats van de buitenunit in koude klimaten

Bescherm de buitenunit tegen directe sneeuwval en zorg ervoor dat de buitenunit NOOIT ingesneeuwd raakt.

a Afdakje tegen de sneeuw b Voetstuk

c Belangrijkste windrichting

d Luchtuitlaat

Voorzie best minstens 150mm vrije ruimte onder de unit (300mm in streken waar veel sneeuw valt). De unit moet bovendien ook minstens 100 mm boven de maximaal verwachte sneeuwhoogte geplaatst zijn. Voorzie indien nodig een verhoging. Zie "6.3De buitenunit monteren"[430] voor meer informatie.

In streken met heftige sneeuwval is het belangrijk om een installatieplaats te selecteren waar de sneeuw GEEN invloed heeft op de unit. Wanneer de sneeuw zijwaarts kan vallen, zorg ervoor dat de spoel van de warmtewisselaar NIET door de

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

sneeuw gehinderd kan worden. Indien nodig, monteer een afdakje tegen de sneeuw en een voetstukje.

Uitgebreide handleiding voor de installateur

6 | Installatie van de unit

3×

6.2 Openen van de unit

6.2.1 Over openen van de unit

6.2.2 De buitenunit openen

U moet op bepaalde momenten de unit openen. Voorbeeld:

▪ Bij het aansluiten van de koelmiddelleidingen ▪ Wanneer u de elektrische bedrading moet aansluiten ▪ Wanneer u onderhoudswerkzaamheden op de unit moet uitvoeren

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

Laat de unit NIET onbewaakt achter wanneer het servicedeksel verwijderd is.

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

GEVAAR: RISICO OP BRANDWONDEN

6.3 De buitenunit monteren

6.3.1 Over de montage van de buitenunit

Wanneer

De buitenunit en binnenunit moet worden gemonteerd alvorens de koelmiddelleidingen kunnen worden aangesloten.

Uitgebreide handleiding voor de installateur

Typische werkstroom

Een typische montage van de buitenunit bestaat uit de volgende stappen:

1 De installatiestructuur voorzien. 2 De buitenunit installeren. 3 Afvoer voorzien. 4 Deze beschermt de unit tegen sneeuw en wind door een sneeuwafdakje en

windschermen te plaatsen. Zie "6.1Installatieplaats voorbereiden"[426].

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

6.3.2 Voorzorgsmaatregelen bij de montage van de buitenunit

20 mm

(mm)

353

600

240

INFORMATIE

Lees tevens de voorzorgsmaatregelen en vereisten in de volgende hoofdstukken:

▪ "2Algemene veiligheidsmaatregelen"[45] ▪ "6.1Installatieplaats voorbereiden"[426]

6.3.3 De installatiestructuur voorzien

Controleer de stevigheid en het vlak zijn van de grond waarop de unit geïnstalleerd zal worden, zodat deze niet gaat trillen of lawaai maken wanneer ze in bedrijf is.

Gebruik een trilbestendig rubber (lokaal te voorzien) in gevallen waar trillingen op het gebouw kunnen worden overgedragen.

Als de afvoer goed is, mag de unit rechtstreeks op een betonnen veranda of een ander stevig oppervlak worden geïnstalleerd.

Maak de unit stevig vast met ankerbouten zoals aangegeven op het schema van de fundering.

Leg 4 sets met M8- of M10-funderingsbouten, moeren en vulringen klaar (lokaal te voorzien).

6 | Installatie van de unit

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

a 100mm boven verwachte niveau van sneeuw

Uitgebreide handleiding voor de installateur

6 | Installatie van de unit

4× M8/M10

6.3.4 De buitenunit installeren

6.3.5 Afvoer voorzien

▪ Controleer of het condenswater goed kan worden afgevoerd. ▪ Plaats de unit op een sokkel om een goede afvoer te hebben, zodat ijs zich niet

kan ophopen.

▪ Voorzie een waterafvoerkanaal rond de fundering om overtollig water rond de

unit af te voeren.

▪ Vermijd dat het afgevoerd water over het voetpad vloeit zodat het voetpad NIET

glad wordt bij vriestemperaturen.

▪ Indien u de unit op een frame installeert, plaats dan een waterdichte plaat op

maximum 150mm van de onderkant van de unit om te verhinderen dat water in de unit kan binnendringen en afgevoerd water zou druppelen (zie de volgende afbeelding).

OPMERKING

Gebruik in koude streken GEEN afvoeraansluiting, afvoerslang en afvoerdeksels (groot, deksel) met de buitenunit. Neem de gepaste maatregelen zodat het afgevoerde condensaat NIET kan bevriezen.

OPMERKING

Als de afvoeropeningen van de buitenunit afgedekt zijn door een installatiebasis of de vloer, plaatst u extra voeten van ≤30 mm hoog onder de voeten van de buitenunit.

Uitgebreide handleiding voor de installateur

▪ Gebruik een afvoeraansluiting voor de afvoer.

a Afvoeropening

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

Afvoeropeningen afsluiten en de afvoeraansluiting installeren

a cb b b

a a

1 Installeer de afvoerdeksels (accessoire f) en (accessoire g). Controleer of de

randen van de afvoerdeksels de openingen volledig afsluiten.

2 Installeer de afvoeraansluiting.

a Afvoeropening. Installeer een afvoerdeksel (groot). b Afvoeropening. Installeer een afvoerdeksel (klein).

c Afvoeropening voor afvoeraansluiting

6.3.6 Ervoor zorgen dat de buitenunit niet kan omvallen

Voer de volgende stap uit als de unit wordt geïnstalleerd op een plaats waar ze aan sterke winden is blootgesteld:

1 Maak 2kabels klaar zoals getoond op de volgende afbeelding (ter plaatse te

voorzien).

6 | Installatie van de unit

2 Leg de 2kabels over de buitenunit. 3 Stop een stuk rubber tussen de kabels en de buitenunit zodat de kabels de

verf niet kunnen beschadigen (lokaal te voorzien).

4 Maak de uiteinden van de kabels vast. 5 Trek de kabels aan.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

Uitgebreide handleiding voor de installateur

7 | Installatie van de leidingen

7 Installatie van de leidingen

In dit hoofdstuk

7.1 De koelmiddelleidingen voorbereiden................................................................................................................................... 34

7.2 De koelmiddelleiding aansluiten ............................................................................................................................................ 37

7.3 De koelmiddelleiding controleren.......................................................................................................................................... 45

7.1.1 Vereisten voor de koelmiddelleidingen ................................................................................................................. 34

7.1.2 De koelleidingen isoleren....................................................................................................................................... 35

7.1.3 Lengte koelmiddelleiding en hoogteverschil ......................................................................................................... 36

7.2.1 Over het aansluiten van de koelmiddelleidingen .................................................................................................. 37

7.2.2 Voorzorgsmaatregelen bij het aansluiten van koelmiddelleidingen..................................................................... 37

7.2.3 Richtlijnen bij het aansluiten van koelmiddelleidingen......................................................................................... 39

7.2.4 Richtlijnen voor het buigen van leidingen ............................................................................................................. 39

7.2.5 Het uiteinde van een buis verbreden .................................................................................................................... 40

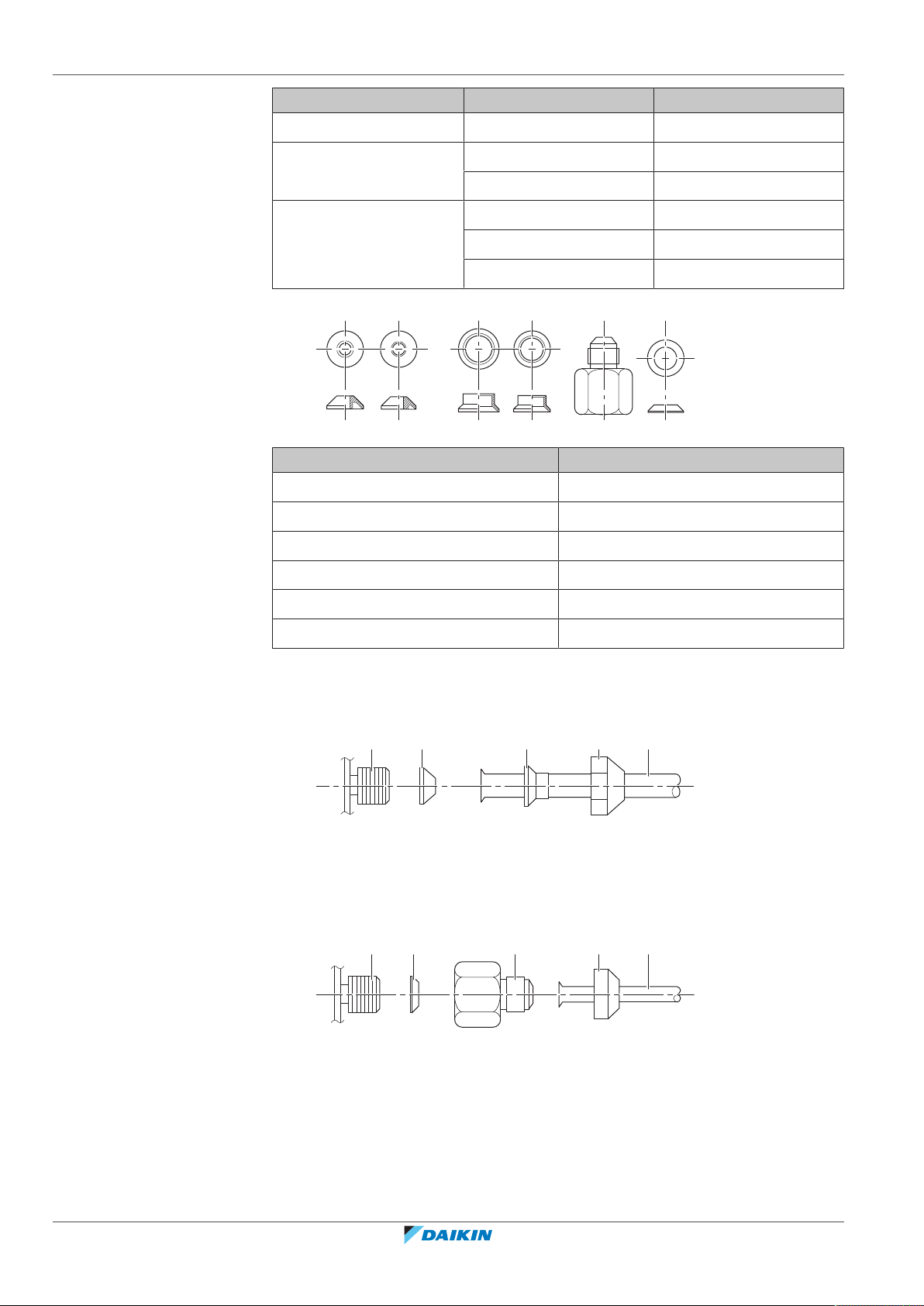

7.2.6 Verbindingen tussen buiten- en binnenunit met verloopstukken ........................................................................ 40

7.2.7 Gebruik van de afsluiter en servicepoort .............................................................................................................. 43

7.2.8 Koelmiddelleiding op buitenunit aansluiten.......................................................................................................... 45

7.3.1 Over het controleren van de koelmiddelleidingen................................................................................................ 45

7.3.2 Voorzorgsmaatregelen bij het controleren van koelmiddelleidingen .................................................................. 45

7.3.3 Op lekkages controleren ........................................................................................................................................ 46

7.3.4 Vacuümdrogen ....................................................................................................................................................... 46

7.1 De koelmiddelleidingen voorbereiden

7.1.1 Vereisten voor de koelmiddelleidingen

INFORMATIE

Lees ook de voorzorgsmaatregelen en vereisten in de volgende hoofdstukken in de

"2Algemene veiligheidsmaatregelen"[45].

▪ Materiaal leidingen: Met fosforzuur gedeoxideerd naadloos koper.

▪ Diameter leidingen:

2MXM68

Vloeistofleiding 2× Ø6,4mm (1/4")

Gasleiding 1× Ø9,5mm (3/8")

3MXM40, 3MXM52, 3MXM68, 3AMXM52, 3MXF52, 3AMXF52, 3MXF68

Vloeistofleiding 3× Ø6,4mm (1/4")

Gasleiding 1× Ø9,5mm (3/8")

1× Ø12,7mm (1/2")

2× Ø12,7mm (1/2")

Uitgebreide handleiding voor de installateur

4MXM68

Vloeistofleiding 4× Ø6,4mm (1/4")

Gasleiding 2× Ø9,5mm (3/8")

2× Ø12,7mm (1/2")

4MXM80

Vloeistofleiding 4× Ø6,4mm (1/4")

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

7 | Installatie van de leidingen

ØiØ

ØpØ

4MXM80

Gasleiding 1× Ø9,5mm (3/8")

1× Ø12,7mm (1/2") 2× Ø15,9mm (5/8")

5MXM90

Vloeistofleiding 5× Ø6,4mm (1/4")

Gasleiding 2× Ø9,5mm (3/8")

1× Ø12,7mm (1/2") 2× Ø15,9mm (5/8")

▪ Hardingsgraad en dikte leidingen:

Buitendiameter (Ø) Hardingsgraad Dikte (t)

(a)

6,4mm (1/4") 9,5mm (3/8") 12,7mm (1/2")

15,9mm (5/8") ≥1mm

(a)

Afhankelijk van de toepasselijke wetgeving en de maximale bedrijfsdruk van de unit (zie "PS High" op het naamplaatje van de unit), zijn mogelijk dikkere leidingen vereist.

Afhankelijk van de binnenunit kunnen verloopstukken vereist zijn. Zie

"7.2.6 Verbindingen tussen buiten- en binnenunit met verloopstukken" [4 40]

voor meer informatie.

7.1.2 De koelleidingen isoleren

▪ Neem polyethyleenschuim als isolatiemateriaal:

- met een warmteoverdrachtsfactor begrepen tussen 0,041 en 0,052 W/mK

(0,035 en 0,045kcal/mh°C)

- bestand tegen minstens 120°C

▪ Isolatiedikte

Buitendiameter leiding

(Øp)

Gegloeid (O) ≥0,8mm

Binnendiameter isolatie

(Øi)

Isolatiedikte (t)

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 10~14mm ≥13mm

12,7mm (1/2") 14~16mm ≥13mm

15,9mm (5/8") 16~20mm ≥13mm

Als de temperatuur hoger is dan 30°C en de vochtigheid meer dan80% bedraagt, moet het isolatiemateriaal minstens 20 mm dik zijn om condensatie aan de oppervlakte van de isolatie te voorkomen.

Gebruik afzonderlijke warmte-isolatiebuizen voor de koelvloeistof- en koelgasleidingen.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

Uitgebreide handleiding voor de installateur

7 | Installatie van de leidingen

7.1.3 Lengte koelmiddelleiding en hoogteverschil

Hoe korter de koelmiddelleiding, des te beter de prestaties van het systeem. De leidinglengte en hoogteverschillen moeten voldoen aan de volgende vereisten.

Model Minimum vereiste ruimte

2MXM68, 3MXM40, 3MXM52, 3AMXM52, 3MXF52, 3AMXF52

3MXM68, 3MXF68 5,5m

4MXM68 6,5m

4MXM80 9,8m

5MXM90 10,4m

Kortst toelaatbare lengte per kamer is 3m.

INFORMATIE

Voor de Hybride voor Multi en de warmtapwatergenerator voor Multi, zie de montagehandleiding van de binnenunit voor de maximaal toelaatbare lengte van de koelmiddelleiding en het hoogteverschil.

4,7m

Buitenunit Lengte koelmiddelleiding naar

elke binnenunit

2MXM68, 3MXM40,

≤25m ≤50m

Totale lengte koelmiddelleiding

3MXM52, 3AMXM52, 3MXM68, 3MXF52, 3AMXF52, 3MXF68,

4MXM68 ≤60m

4MXM80 ≤70m

5MXM90 ≤75m

INFORMATIE

Bij een combinatie van een 3MXM40N8- or 3MXM52N8--buitenunit met CVXM-Aen/of FVXM-A-binnenunits MOET de totale leidinglengte van vloeibaar koelmiddel ≤30m zijn.

Buitenunit hoger

Hoogteverschil buitenunit-binnenunit

≤15m ≤7,5m

Hoogteverschil binnenunit-binnenunit

geïnstalleerd dan binnenunit

Uitgebreide handleiding voor de installateur

Buitenunit lager geïnstalleerd dan minstens 1 binnenunit

≤7,5m ≤15m

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

7.2 De koelmiddelleiding aansluiten

VOORZICHTIG

▪ Niet ter plaatse braseren of lassen voor units die bij de verzending met R32-

koelmiddel zijn gevuld.

▪ Tijdens de installatie van het koelsysteem moet bij het verbinden van delen

waarvan minstens één deel met koelmiddel gevuld is met de volgende vereisten rekening worden gehouden:

ð in ruimten waar zich mensen bevinden zijn permanente verbindingen niet

VOORZICHTIG

Sluit de ingebouwde aftakkingsleiding NIET aan op de buitenunit wanneer u alleen de leidingen aanlegt zonder de binnenunit aan te sluiten om later een extra binnenunit toe te voegen.

WAARSCHUWING

▪ Gebruik uitsluitend R32 als koelmiddel. Andere stoffen kunnen ontploffingen en

ongelukken veroorzaken.

▪ R32 bevat gefluoreerde broeikasgassen. Het heeft een aardopwarmingsvermogen

(GWP) van 675. Laat deze gassen NIET vrij in de atmosfeer.

▪ Gebruik bij het vullen van koelmiddel ALTIJD beschermende handschoenen en

een veiligheidsbril.

7 | Installatie van de leidingen

7.2.1 Over het aansluiten van de koelmiddelleidingen

Alvorens de koelmiddelleidingen aan te sluiten

Controleer of de buitenunit en binnenunit gemonteerd zijn.

Typische werkstroom

De koelmiddelleiding aansluiten betekent:

▪ De koelmiddelleiding op de binnenunit aansluiten ▪ De koelmiddelleiding op de buitenunit aansluiten ▪ De koelmiddelleiding isoleren ▪ Houd rekening met de richtlijnen voor:

- Buigen van leidingen

- Leidinguiteinden optrompen

- Gebruik van de afsluiters

7.2.2 Voorzorgsmaatregelen bij het aansluiten van koelmiddelleidingen

INFORMATIE

Lees tevens de voorzorgsmaatregelen en vereisten in de volgende hoofdstukken:

▪ "2Algemene veiligheidsmaatregelen"[45] ▪ "7.1De koelmiddelleidingen voorbereiden"[434]

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

Uitgebreide handleiding voor de installateur

7 | Installatie van de leidingen

GEVAAR: RISICO OP BRANDWONDEN

VOORZICHTIG

garanderen. Het droogmateriaal kan oplossen en het systeem beschadigen.

VOORZICHTIG

▪ Gebruik de flaremoer die op de hoofdunit is bevestigd. ▪ Om gaslekken te voorkomen, brengt u koelmachine-olie aan op alleen de

binnenkant van de verbreding. Gebruik koelmachine-olie voor R32.

▪ Hergebruik GEEN verbindingen.

OPMERKING

Houd rekening met de volgende voorzorgen met betrekking tot de koelmiddelleiding:

▪ Zorg ervoor dat nooit ander koelmiddel dan het aangewezen koelmiddel in de

koelmiddelcyclus vermengd wordt (bijv. lucht).

▪ Gebruik uitsluitend R32 wanneer u koelmiddel moet bijvullen. ▪ Gebruik uitsluitend installatiegereedschap (bijv. manometers voor het

verdeelstuk) dat enkel en alleen voor R32-installaties bedoeld is, zodat het de druk kan weerstaan en er geen vreemde stoffen (zoals minerale oliën en vocht) in het systeem kunnen terechtkomen.

▪ De leiding dient zo gemonteerd te worden dat haar verbreed uiteinde NIET aan

mechanische spanningen onderhevig is.

▪ Bescherm de leiding zoals beschreven in de volgende tabel om te vermijden dat

vuil, vloeistof of stof in de leiding terecht zou komen.

▪ Wees voorzichtig wanneer u koperbuizen doorheen muren schuift (zie afbeelding

hieronder).

Uitgebreide handleiding voor de installateur

Toestel Installatieperiode Beschermingsmethode

Buitenunit >1maand De leiding dichtknijpen

<1maand De leiding dichtknijpen of

Binnenunit Ongeacht de periode

met kleefband afdichten

INFORMATIE

Open de afsluiter van het koelmiddel NIET vooraleer de koelmiddelleiding gecontroleerd te hebben. Wanneer u koelmiddel moet bijvullen, wordt geadviseerd de afsluiter van het koelmiddel te openen vooraleer bij te vullen.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

WAARSCHUWING

0.4~0.8

±2

45°

90°

±2

ØA

OPMERKING

Zelfs wanneer de afsluiter volledig gesloten is, kan er nog langzaam koelmiddel weglekken. De wartelmoer mag slechts voor korte tijd verwijderd worden.

7.2.3 Richtlijnen bij het aansluiten van koelmiddelleidingen

Houd rekening met de volgende richtlijnen wanneer u leidingen aansluit:

▪ Bestrijk de binnenkant van de verbreding met etherolie of esterolie wanneer u

een flaremoer aansluit. Draai eerst 3 of 4 toeren met de hand vast vooraleer stevig vast te draaien.

7 | Installatie van de leidingen

▪ Gebruik ALTIJD 2 sleutels tezamen om een flaremoer los te draaien. ▪ Gebruik ALTIJD samen een moersleutel en een momentsleutel om deze moer aan

te halen wanneer u de leiding aansluit. Op die manier zal de moer niet scheuren en lekken.

a Momentsleutel b Moersleutel

c Leidingverbinding

d Flaremoer

Leidingmaat (mm) Aanhaalmoment

(N•m)

Flareafmetingen

(A) (mm)

Flarevorm (mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

Ø15,9 62~75 19,3~19,7

7.2.4 Richtlijnen voor het buigen van leidingen

Gebruik een buisbuiger om bochten te maken. Alle buisbochten moeten zo zacht mogelijk zijn (de bochtstraal moet 30~40mm bedragen of meer zelfs).

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

Uitgebreide handleiding voor de installateur

7 | Installatie van de leidingen

a b

7.2.5 Het uiteinde van een buis verbreden

1 Snijd het uiteinde van de leiding af met een pijpensnijder. 2 Verwijder de bramen en houd daarbij het afgesneden vlak naar beneden

3 Verwijder de flaremoer van de afsluiter en zet de flaremoer op de leiding. 4 Verbreed de leiding. Verbreed exact op de plaats zoals getoond op de

VOORZICHTIG

▪ Een onvolledige verbreding kan lekken van koelgas veroorzaken. ▪ Gebruik getrompte buizen NIET opnieuw. Gebruik nieuwe getrompte buizen om

ervoor te zorgen dat geen koelgas kan lekken.

▪ Gebruik de getrompte moeren die bij de unit werden meegeleverd. Andere

getrompte moeren gebruiken kan koelgaslekken veroorzaken.

zodat er GEEN bramen in de leiding kunnen komen.

a Snijd precies in rechte hoeken af.

b Verwijder de bramen.

volgende afbeelding.

Flaregereedschap voor

R32 (koppelingstype)

Conventioneel flaregereedschap

Koppelingstype

(Ridgid-type)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Controleer of de verbreding goed werd uitgevoerd.

a De binnenkant van de verbreding mag GEEN gebreken vertonen.

b Het uiteinde van de leiding MOET gelijkmatig en in een perfecte cirkel verbreed zijn.

c Controleer of de flaremoer is aangebracht.

7.2.6 Verbindingen tussen buiten- en binnenunit met verloopstukken

INFORMATIE

▪ Voor de warmtapwatergenerator voor Multi, gebruik hetzelfde verloopstuk als

voor de binnenunit van de 20-klasse.

▪ Voor de Hybride voor Multi, zie de montagehandleiding van de binnenunit voor

de capaciteitsklasse en het vereiste verloopstuk.

Vleugelmoertype

(Imperial-type)

Uitgebreide handleiding voor de installateur

Totale capaciteitsklasse van de binnenunits die op deze buitenunit kunnen worden aangesloten:

Buitenunit Totale capaciteitsklasse binnenunits

2MXM68 ≤10,2kW

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

7 | Installatie van de leidingen

Buitenunit Totale capaciteitsklasse binnenunits

3MXM40 ≤7,0kW

3MXM52, 3AMXM52, 3MXF52,

≤9,0kW

3AMXF52

3MXM68, 4MXM68, 3MXF68 ≤11,0kW

4MXM80 ≤14,5kW

5MXM90 ≤15,6kW

Poort Klasse Verloopstuk

2MXM68

A (Ø9,5mm) 15, 20, 25, 35, (42)

B (Ø12,7mm) 15, 20, 25, 35, (42)

(a)

—

2+4

42, 50, 60 —

3MXM40

A (Ø9,5mm) 15, 20, 25, 35 —

B + C (Ø12,7mm) 15, 20, 25, 35 2+4

3MXM52, 3AMXM52

A (Ø9,5mm) 15, 20, 25, 35, (42)

(a)

—

B + C (Ø12,7mm) 15, 20, 25, 35 2+4

42, 50 —

3MXM68

A (Ø9,5mm) 15, 20, 25, 35, (42)

(a)

—

B + C (Ø12,7mm) 15, 20, 25, 35, 42 2+4

50, 60 —

3MXF52, 3AMXF52, 3MXF68

A (Ø9,5mm) 20, 25, 35 —

B + C (Ø12,7mm) 20, 25, 35 2+4

4MXM68

A + B (Ø9,5mm) 15, 20, 25, 35, (42)

C + D (Ø12,7mm) 15, 20, 25, 35, (42)

(a)

—

2+4

42, 50, 60 —

4MXM80

A (Ø9,5mm) 15, 20, 25, 35, (42)

B (Ø12,7mm) 15, 20, 25, 35, (42)

(a)

—

2+4

42, 50, 60 —

C + D (Ø15,9mm) 15, 20, 25, 35, (42)

(a)

5+6

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

42, 50, 60 1+3

71 —

5MXM90

Uitgebreide handleiding voor de installateur

7 | Installatie van de leidingen

1 2 3 4 5 6

a b d ec

Poort Klasse Verloopstuk

A + B (Ø9,5mm) 15, 20, 25, 35, (42)

C (Ø12,7mm) 15, 20, 25, 35, (42)

D + E (Ø15,9mm) 15, 20, 25, 35, (42)

Type verloopstuk Aansluiting

1 Ø15,9mm → Ø12,7mm

42, 50, 60 —

42, 50, 60 1+3

71 —

(a)

Alleen bij aansluiting op FTXM42R.

(a)

—

2+4

5+6

2 Ø12,7mm → Ø9,5mm

3 Ø15,9mm → Ø12,7mm

4 Ø12,7mm → Ø9,5mm

5 Ø15,9mm → Ø9,5mm

6 Ø15,9mm → Ø9,5mm

Voorbeelden van aansluiting:

▪ Een leiding van Ø12,7mm aansluiten op een aansluiting voor een gasleiding van

Ø15,9mm

a Aansluitingspoort buitenunit

b Verloopstuk nr. 1

c Verloopstuk nr. 3

d Wartelmoer voor Ø15,9mm

e Leidingen tussen units

▪ Een leiding van Ø9,5mm aansluiten op een aansluiting voor een gasleiding van

Ø15,9mm

▪ Een leiding van Ø9,5mm aansluiten op een aansluiting voor een gasleiding van

Ø12,7mm

Uitgebreide handleiding voor de installateur

a Aansluitingspoort buitenunit

b Verloopstuk nr. 6

c Verloopstuk nr. 5

d Wartelmoer voor Ø9,5mm

e Leidingen tussen units

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

7 | Installatie van de leidingen

a b d ec

a Aansluitingspoort buitenunit b Verloopstuk nr. 2

c Verloopstuk nr. 4 d Wartelmoer voor Ø12,7mm e Leidingen tussen units

Breng een laagje koelmachine-olie aan op de bedrade aansluitpoort van de buitenunit waar de wartelmoer in past.

Wartelmoer voor (mm) Aanhaalmoment (N•m)

Ø9,5 33~39

Ø12,7 50~60

Ø15,9 62~75

OPMERKING

Gebruik een geschikte sleutel om te voorkomen dat u de wartelmoer te vast draait en zo de schroefdraad beschadigt. Draai de moer NIET te vast; anders kan de kleine leiding schade oplopen (ongeveer 2/3-1× van het normale aanhaalkoppel).

7.2.7 Gebruik van de afsluiter en servicepoort

Omgaan met de afsluiter

Houd rekening met de volgende richtlijnen:

▪ De afsluiters zijn gesloten in de fabriek. ▪ In de afbeelding hierna ziet u de onderdelen van de afsluiter die u nodig bij

gebruik van de klep.

a Servicepoort en servicepoortdeksel b Klepsteel

c Aansluiting lokale leiding d Steeldeksel

▪ Houd beide afsluiters open tijdens de werking. ▪ Oefen GEEN overmatige kracht uit op de klepsteel. Anders kan de afsluiter

afbreken.

▪ Houd de afsluiter ALTIJD vast met een moersleutel, en draai dan de flaremoer los

of vast met een momentsleutel. Zet de moersleutel NIET op het steeldeksel, aangezien dit een koelmiddellek kan veroorzaken.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

a Moersleutel b Momentsleutel

Uitgebreide handleiding voor de installateur

7 | Installatie van de leidingen

▪ Wanneer een lage bedrijfsdruk wordt verwacht (bijvoorbeeld bij koelen bij lage

buitentemperaturen), moet u de flaremoer in de afsluiter op de gasleiding voldoende afdichten met siliconen om bevriezing te voorkomen.

De afsluiter openen/sluiten

1 Verwijder het deksel van de afsluiter. 2 Steek een zeskantsleutel (vloeistofzijde: 4mm, gaszijde: 6mm) in de klepsteel

3 Stop met draaien zodra de afsluiter NIET meer verder draait.

Siliconen afdichtmiddel; zorg ervoor dat alles goed afgedicht is.

en draai de klepsteel:

Linksom om te openen Rechtsom om te sluiten

4 Installeer het deksel van de afsluiter.

Gevolg: De afsluiter is nu open/gesloten.

Omgaan met de steeldop

▪ De steeldop is afgedicht op de plaatsen die met een pijl zijn aangeduid.

Beschadig dit NIET.

▪ Nadat u de afsluiter hebt aangebracht, draait ut de steeldop vast en controleert

u op koelmiddellekken.

Leidingdiameter

(mm)

6,4 17 15~17

9,5 19 18~20

12,7 22 22~27

15,9 27 48~59

Omgaan met de servicedop

Sleutelwijdte (mm) Aanhaalmoment (N∙m)

Uitgebreide handleiding voor de installateur

▪ Gebruik ALTIJD een vulslang met een drukpen omdat de servicepoort een

Schrader-ventiel is.

▪ Draai na gebruik van de servicepoort het deksel van de servicepoort vast en

controleer op koelmiddellekken.

Item Aanhaalmoment (N∙m)

Servicepoortdeksel 11~14

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

7.2.8 Koelmiddelleiding op buitenunit aansluiten

a c

b c

▪ Leidinglengte. Houd de lokale leidingen zo kort mogelijk. ▪ Bescherming leidingen. Bescherm de lokale leidingen tegen fysieke schade.

1 Sluit de koelvloeistofaansluiting van de binnenunit aan op de vloeistofafsluiter

van de buitenunit.

a Vloeistofafsluiter b Gasafsluiter

c Servicepoort

2 Sluit de gasaansluiting van de binnenunit aan op de gasafsluiter van de

buitenunit.

7 | Installatie van de leidingen

OPMERKING

Er wordt geadviseerd de koelmiddelleidingen tussen de binnen- en de buitenunit in een buis te leggen of afwerkingstape rond deze leidingen te wikkelen.

7.3 De koelmiddelleiding controleren

7.3.1 Over het controleren van de koelmiddelleidingen

De interne koelmiddelleiding van de buitenunit is in de fabriek getest op lekken. U moet alleen nog maar de externe koelmiddelleiding van de buitenunit controleren.

Alvorens de koelmiddelleiding te controleren

Controleer of de koelmiddelleiding is aangesloten tussen de buitenunit en de binnenunit.

Typische werkstroom

Een typische controle van de koelmiddelleiding bestaat uit de volgende stappen:

1 De koelmiddelleiding controleren op lekken. 2 Alle vocht, lucht of stikstof uit de koelmiddelleiding verwijderen door middel

van vacuümdrogen.

7.3.2 Voorzorgsmaatregelen bij het controleren van koelmiddelleidingen

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

Als de koelmiddelleiding vocht kan bevatten (bijvoorbeeld water in de leiding), moet u eerst vacuümdrogen zoals hieronder beschreven tot alle vocht is verwijderd.

INFORMATIE

Lees tevens de voorzorgsmaatregelen en vereisten in de volgende hoofdstukken:

▪ "2Algemene veiligheidsmaatregelen"[45] ▪ "7.1De koelmiddelleidingen voorbereiden"[434]

Uitgebreide handleiding voor de installateur

7 | Installatie van de leidingen

7.3.3 Op lekkages controleren

OPMERKING

Gebruik een 2-trapsvacuümpomp met een terugslagklep die tot een meterdruk van

−⁠100,7kPa (−⁠1,007bar) (5Torr absoluut) kan evacueren. Zorg ervoor dat de olie in de pomp niet in het systeem terugstroomt wanneer de pomp niet draait.

OPMERKING

Gebruik deze vacuümpomp enkel en alleen voor R32. Dezelfde pomp voor andere koelmiddelen gebruiken kan de pomp en de unit beschadigen.

OPMERKING

▪ Sluit de vacuümpomp aan op de servicepoort van de gasafsluiter. ▪ Controleer of de gasafsluiter en de vloeistofafsluiter goed gesloten zijn vooraleer

met de lektest of het vacuümdrogen te beginnen.

OPMERKING

Overtreft de maximale werkdruk van de unit NIET (zie “PS High” op het naamplaatje van de unit).

7.3.4 Vacuümdrogen

OPMERKING

Gebruik ALTIJD een aanbevolen bubbeltestoplossing, die u bij uw verdeler kunt kopen.

Gebruik NOOIT zeepwater:

▪ Zeepwater kan namelijk barsten in componenten veroorzaken, zoals in de

doppen van flaremoeren of afsluiters.

▪ Zeepwater kan zout bevatten en zout absorbeert vocht dat zal bevriezen als de

leidingen koud worden.

▪ Zeepwater bevat ammoniak dat de getrompte verbindingen aantast (tussen de

flaremoer uit messing en het getrompte koperen gedeelte).

1 Vul het systeem met stikstofgas tot op een manometerdruk van minstens

200kPa (2bar). Het is aanbevolen de druk tot 3000kPa (30bar) te verhogen om kleine lekken te vinden.

2 Test op lekkages door de bubbeltestoplossing op alle verbindingen aan te

brengen.

3 Verwijder alle stikstofgas.

Sluit de vacuümpomp en het verdeelstuk als volgt aan:

Uitgebreide handleiding voor de installateur

a Manometer

b Meterverdeelstuk

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

7 | Installatie van de leidingen

c Lagedrukklep (Lo) d Hogedrukklep (Hi) e Vulslangen

f Vacuümpomp g Servicepoort h Kleppendeksels

i Gasafsluiter

j Vloeistofafsluiter

1 Vacumeer het systeem tot de druk op het verdeelstuk –0,1 MPa (−1 bar)

aangeeft.

2 Wacht 4-5minuten en controleer de druk:

Indien de druk… Dan…

Niet verandert Er zit geen vocht in het systeem. Deze

procedure is voltooid.

Stijgt Er zit vocht in het systeem. Ga verder

met de volgende stap.

3 Vacumeer het systeem minstens 2 uur tot een meterdruk van −0,1 kPa (–

1bar).

4 Controleer na het uitschakelen van de pomp de druk gedurende minstens

1uur.

5 Indien u het beoogd vacuüm NIET kunt bereiken of het vacuüm NIET

gedurende 1uur kunt bewaren, doe dan het volgende:

▪ Controleer opnieuw op lekken. ▪ Vacuümdroog opnieuw.

OPMERKING

Vergeet niet de gasafsluiter te openen na de leidingen te hebben geplaatst en gevacumeerd te hebben. Het systeem laten werken met een gesloten afsluiter kan de compressor ernstig beschadigen.

INFORMATIE

Na het openen van de afsluiter is het mogelijk dat de druk in de koelmiddelleidingen NIET toeneemt. De reden hiervan kan bijv. zijn dat de expansieklep in het circuit van de buitenunit gesloten is, maar dit vormt GEEN enkel probleem voor de goede werking van de unit.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

Uitgebreide handleiding voor de installateur

8 | Koelmiddel bijvullen

8 Koelmiddel bijvullen

In dit hoofdstuk

8.1 Over het toevoegen van koelmiddel

8.1 Over het toevoegen van koelmiddel...................................................................................................................................... 48

8.2 Over het koelmiddel ............................................................................................................................................................... 49

8.3 Voorzorgsmaatregelen bij het bijvullen van koelmiddel ....................................................................................................... 50

8.4 Bepalen hoeveel koelmiddel toegevoegd moet worden....................................................................................................... 50

8.5 De hoeveelheid bepalen om opnieuw volledig te vullen....................................................................................................... 51

8.6 Extra koelmiddel bijvullen ...................................................................................................................................................... 51

8.7 De label voor fluorhoudende broeikasgassen bevestigen..................................................................................................... 51

De buitenunit is in de fabriek gevuld met koelmiddel, maar in sommige gevallen kan het volgende vereist zijn:

Wat Wanneer

Extra koelmiddel bijvullen Wanneer de totale lengte van de leiding

de voorgeschreven lengte overschrijdt (zie later).

Volledig opnieuw vullen met koelmiddel Voorbeeld:

▪ Wanneer het systeem wordt

verplaatst.

▪ Na een lek.

Extra koelmiddel bijvullen

De externe koelmiddelleiding van de buitenunit moet worden gecontroleerd (lektest, vacuümdrogen) alvorens extra koelmiddel bij te vullen.

INFORMATIE

Afhankelijk van de units en/of de omstandigheden van de installatie, moet de elektrische bedrading aangesloten zijn alvorens u koelmiddel kunt bijvullen.

Typische workflow – extra koelmiddel bijvullen bestaat doorgaans uit de volgende stappen:

1 Bepalen of en hoeveel extra koelmiddel moet worden bijgevuld.

2 Indien nodig, extra koelmiddel bijvullen.

3 Het label voor gefluoreerde broeikasgassen invullen en bevestigen op de

binnenkant van de buitenunit.

Uitgebreide handleiding voor de installateur

Volledig opnieuw vullen met koelmiddel

Controleer of de volgende voorwaarden zijn vervuld alvorens volledig opnieuw te vullen met koelmiddel:

1 Alle koelmiddel is uit het systeem verwijderd.

2 De externe koelmiddelleiding van de buitenunit is gecontroleerd (lektest,

vacuümdrogen).

3 Vacuümdrogen is uitgevoerd op de interne koelmiddelleiding van de

buitenunit.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

OPMERKING

Vacuümdroog tevens de koelmiddelleidingen in de buitenunit vooraleer deze opnieuw te vullen.

Typische workflow – volledig opnieuw vullen met koelmiddel bestaat doorgaans uit de volgende stappen:

1 Bij te vullen hoeveelheid koelmiddel bepalen.

2 Koelmiddel bijvullen.

3 Het label voor gefluoreerde broeikasgassen invullen en bevestigen op de

binnenkant van de buitenunit.

8.2 Over het koelmiddel

Dit product bevat gefluoreerde broeikasgassen. Laat de gassen NIET vrij in de atmosfeer.

Koelmiddeltype: R32 Waarde globaal opwarmingspotentieel (GWP): 675

8 | Koelmiddel bijvullen

OPMERKING

De geldende wetgeving met betrekking tot gefluoreerde broeikasgassen vereist dat de koelmiddelvulling van de unit wordt aangegeven zowel in gewicht als in CO2equivalent.

Formula om de hoeveelheid in CO2-equivalent te berekenen: GWP-waarde koelmiddel × totale koelmiddelvulling [in kg] / 1000

Neem contact op met uw installateur voor meer informatie.

WAARSCHUWING: MATIG ONTVLAMBAAR MATERIAAL

Het koelmiddel in deze unit is weinig ontvlambaar.

WAARSCHUWING

Het toestel wordt opgeslagen in een ruimte zonder ontstekingsbronnen die voortdurend branden (bijvoorbeeld: open vuur, een draaiend gastoestel of een draaiende elektrische verwarming).

WAARSCHUWING

▪ Doorboor of verbrand GEEN onderdelen van de koelmiddelcyclus. ▪ Gebruik GEEN andere schoonmaakmiddelen of manieren om het ontdooien te

versnellen dan die aanbevolen door de fabrikant.

▪ Denk eraan dat het koelmiddel in het systeem geurloos is.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

Uitgebreide handleiding voor de installateur

8 | Koelmiddel bijvullen

8.3 Voorzorgsmaatregelen bij het bijvullen van koelmiddel

WAARSCHUWING

Schakel alle verwarmingstoestellen met verbranding uit, verlucht de kamer en neem contact op met de dealer waar u de unit hebt gekocht.

Gebruik de unit NIET totdat iemand van de servicedienst heeft bevestigd dat het deel met het koelmiddellek gerepareerd is.

WAARSCHUWING

Raak ongewenste vloeistoflekken NOOIT rechtstreeks aan. U zou ernstige wonden kunnen oplopen door bevriezing.

INFORMATIE

Lees tevens de voorzorgsmaatregelen en vereisten in de volgende hoofdstukken:

▪ "2Algemene veiligheidsmaatregelen"[45] ▪ "7.1De koelmiddelleidingen voorbereiden"[434]

8.4 Bepalen hoeveel koelmiddel toegevoegd moet worden

Bij een totale leidinglengte

van…

≤30m Vul GEEN extra koelmiddel bij.

>30m R=(totale lengte (m) van vloeistofleiding–

30m)×0,020 R=Hoeveelheid extra bijgevuld koelmiddel (kg)

(afgerond in eenheden van 0,1kg)

INFORMATIE

De leidinglengte is de lengte van de leidingen gerekend volgens één richting.

INFORMATIE

Extra koelmiddel is NIET toegelaten bij een combinatie van een 3MXM40N8- of 3MXM52N8-buitenunit met CVXM-A- en/of FVXM-A-binnenunits. De totale

leidinglengte MOET ≤30m zijn.

Maximaal toelaatbare hoeveelheid koelmiddel

3MXM40, 3MXM52, 3AMXM52, 3MXF52, 3AMXF52 2,2kg

Dan…

Uitgebreide handleiding voor de installateur

3MXM68, 3MXF68, 2MXM68 2,4kg

4MXM68 2,6kg

4MXM80 3,2kg

5MXM90 3,3kg

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

8 | Koelmiddel bijvullen

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

RXXX

8.5 De hoeveelheid bepalen om opnieuw volledig te vullen

INFORMATIE

Indien het systeem opnieuw volledig gevuld moet worden, bedraagt de totale hoeveelheid koelmiddel hiervoor: de in de fabriek gevulde hoeveelheid koelmiddel (zie naamplaatje unit) + de aldus vastgestelde bijkomende hoeveelheid.

8.6 Extra koelmiddel bijvullen

WAARSCHUWING

▪ Gebruik uitsluitend R32 als koelmiddel. Andere stoffen kunnen ontploffingen en

ongelukken veroorzaken.

▪ R32 bevat gefluoreerde broeikasgassen. Het heeft een aardopwarmingsvermogen

(GWP) van 675. Laat deze gassen NIET vrij in de atmosfeer.

▪ Gebruik bij het vullen van koelmiddel ALTIJD beschermende handschoenen en

een veiligheidsbril.

VOORZICHTIG

Om te voorkomen dat de compressor defect raakt, mag u NIET meer bijvullen dan de gespecificeerde hoeveelheid koelmiddel.

Voorwaarde: Controleer of de koelmiddelleiding is aangesloten en gecontroleerd (lektest en vacuümdrogen) alvorens koelmiddel bij te vullen.

1 Sluit de koelmiddelfles aan op de servicepoort. 2 Vul de nodige hoeveelheid koelmiddel bij. 3 Open de gasafsluiter.

8.7 De label voor fluorhoudende broeikasgassen bevestigen

1 Vul het label als volgt in:

a Als bij de unit een meertalig label voor fluorhoudende broeikasgassen is geleverd (zie accessoires), neemt u

de gewenste taal en kleeft u ze op a.

b Koelmiddelvulling af fabriek: zie naamplaatje van de unit

c Bijgevulde hoeveelheid koelmiddel d Totale hoeveelheid koelmiddel e Hoeveelheid gefluoreerde broeikasgassen van de totale koelmiddelvulling uitgedrukt in ton CO2-

equivalent.

f GWP = Globaal opwarmingspotentieel

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

Uitgebreide handleiding voor de installateur

8 | Koelmiddel bijvullen

OPMERKING

De geldende wetgeving met betrekking tot gefluoreerde broeikasgassen vereist dat de koelmiddelvulling van de unit wordt aangegeven zowel in gewicht als in CO2equivalent.

Formula om de hoeveelheid in CO2-equivalent te berekenen: GWP-waarde koelmiddel × totale koelmiddelvulling [in kg] / 1000

Neem de GWP-waarde van het label voor bijvullen van koelmiddel.

2 Bevestig het label op de binnenkant van de buitenunit naast de gas- en

vloeistofafsluiters.

Uitgebreide handleiding voor de installateur

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-reeks

4P600463-1C – 2020.08

9 | Elektrische installatie

9 Elektrische installatie

In dit hoofdstuk

9.1 Over het aansluiten van de elektrische bedrading ................................................................................................................ 53

9.1.1 Voorzorgsmaatregelen bij het aansluiten van elektrische bedrading .................................................................. 53

9.1.2 Richtlijnen voor het aansluiten van de elektrische bedrading .............................................................................. 55

9.1.3 Specificaties van de standaardcomponenten van de bedrading .......................................................................... 56

9.2 De elektrische bedrading op de buitenunit aansluiten ......................................................................................................... 57

9.1 Over het aansluiten van de elektrische bedrading

Typische werkstroom

De elektrische bedrading aansluiten bestaat doorgaans uit de volgende stappen:

1 Controleer of het systeem van elektrische voeding voldoet aan de elektrische

specificaties van de warmtepomp.

2 De elektrische bedrading op de buitenunit aansluiten. 3 De elektrische bedrading op de binnenunit aansluiten. 4 De hoofdschakelaar van de binnenunit aansluiten. 5 De hoofdschakelaar van de gasboiler aansluiten. 6 De communicatiekabel tussen de gasboiler en de binnenunit aansluiten. 7 De gebruikersinterface aansluiten. 8 De afsluiters aansluiten. 9 De pomp voor warm tapwater aansluiten. 10 De alarmuitgang aansluiten. 11 De AAN/UIT-uitgang van de ruimteverwarming aansluiten. 12 De veiligheidsthermostaat aansluiten.

9.1.1 Voorzorgsmaatregelen bij het aansluiten van elektrische bedrading

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

WAARSCHUWING

Toestel moet worden geïnstalleerd conform de nationale bedradingsvoorschriften.

WAARSCHUWING

Gebruik ALTIJD een meeraderige kabel als stroomtoevoerkabel.

INFORMATIE

Lees ook de voorzorgsmaatregelen en vereisten in de volgende hoofdstukken in de

"2Algemene veiligheidsmaatregelen"[45].

INFORMATIE

Lees tevens de "9.1.3 Specificaties van de standaardcomponenten van de

bedrading"[456].

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-reeks 4P600463-1C – 2020.08

Uitgebreide handleiding voor de installateur
