Installatörens referenshandbok

R32 Split-serien

2MXM68N2V1B

3MXM40N2V1B9 3MXM40N2V1B8 3MXM40N2V1B7 3MXM52N2V1B9 3MXM52N2V1B8 3MXM52N2V1B7 3MXM68N2V1B9 3AMXM52N2V1B9 3AMXF52A2V1B9

3MXF52A2V1B9 3MXF68A2V1B9

4MXM68N2V1B9 4MXM80N2V1B9 5MXM90N2V1B9

Innehållsförteckning

1 Om dokumentationen 4

1.1 Om detta dokument ....................................................................................................................................................... 4

2 Allmänna säkerhetsföreskrifter 5

2.1 Om dokumentationen .................................................................................................................................................... 5

2.1.1 Betydelse av varningstexter och symboler .................................................................................................... 5

2.2 För installatören.............................................................................................................................................................. 6

2.2.1 Allmänt............................................................................................................................................................ 6

2.2.2 Installationsplats............................................................................................................................................. 7

2.2.3 Köldmedium – R410A eller R32 ..................................................................................................................... 10

2.2.4 Elektricitet....................................................................................................................................................... 12

3 Specifika säkerhetsinstruktioner för installatören 15

4 Om lådan 20

4.1 Översikt: Om lådan ......................................................................................................................................................... 20

4.2 Utomhusenheten............................................................................................................................................................ 20

4.2.1 Hur du packar upp utomhusenheten............................................................................................................. 20

4.2.2 Hur du avlägsnar alla tillbehör från utomhusenheten .................................................................................. 21

5 Om enheten 23

5.1 Översikt: Om enheten..................................................................................................................................................... 23

5.2 Identifikation................................................................................................................................................................... 23

5.2.1 Identifikationsetikett: Utomhusenhet ........................................................................................................... 23

6 Installation av enheten 24

6.1 Förberedelse av installationsplatsen.............................................................................................................................. 24

6.1.1 Installationsplatskrav för utomhusenheten................................................................................................... 25

6.1.2 Ytterligare krav för installationsplatsen för utomhusenheten i kalla klimat................................................. 27

6.2 Öppna enheten ............................................................................................................................................................... 28

6.2.1 Om öppning av enheten................................................................................................................................. 28

6.2.2 Hur du öppnar utomhusenheten ................................................................................................................... 28

6.3 Montering av utomhusenheten ..................................................................................................................................... 28

6.3.1 Om montering av utomhusenheten .............................................................................................................. 28

6.3.2 Försiktighetsåtgärder vid montering av utomhusenheten ........................................................................... 29

6.3.3 Så här förbereder du installationsstrukturen ................................................................................................ 29

6.3.4 Så här installerar du utomhusenheten .......................................................................................................... 30

6.3.5 Så här gör du dräneringen.............................................................................................................................. 30

6.3.6 Hur du förhindrar att utomhusenheten faller omkull ................................................................................... 31

7 Installation av rör 32

7.1 Förbereda köldmedierören ............................................................................................................................................ 32

7.1.1 Krav för köldmedierör .................................................................................................................................... 32

7.1.2 Isolering av köldmedierören .......................................................................................................................... 33

7.1.3 Köldmediumrörlängd och höjdskillnad .......................................................................................................... 34

7.2 Anslutning av köldmedierören ....................................................................................................................................... 35

7.2.1 Om anslutning av köldmediumrör ................................................................................................................. 35

7.2.2 Försiktighetsåtgärder vid anslutning av köldmediumrör .............................................................................. 35

7.2.3 Riktlinjer vid anslutning av köldmediumrör ................................................................................................... 36

7.2.4 Riktlinjer för rörbockning ............................................................................................................................... 37

7.2.5 Flänsning av röränden .................................................................................................................................... 37

7.2.6 Anslutningar mellan utomhusenhet och inomhusenhet med övergångsrör................................................ 38

7.2.7 Använda stoppventilen och serviceporten .................................................................................................... 41

7.2.8 Ansluta köldmediumrören till utomhusenheten ........................................................................................... 42

7.3 Kontroll av köldmedierören............................................................................................................................................ 43

7.3.1 Om kontroll av köldmedierören ..................................................................................................................... 43

7.3.2 Försiktighetsåtgärder vid anslutning av köldmediumrör .............................................................................. 43

7.3.3 Hur du kontrollerar eventuella läckor............................................................................................................ 43

7.3.4 Hur du utför en vakuumtorkning ................................................................................................................... 44

Installatörens referenshandbok

8 Påfyllning av köldmedium 46

8.1 Om påfyllning av köldmedium........................................................................................................................................ 46

8.2 Om kylmediet.................................................................................................................................................................. 47

8.3 Försiktighetsåtgärder vid påfyllning av köldmedium..................................................................................................... 48

8.4 Hur du avgör hur mycket ytterligare köldmedium som behövs.................................................................................... 48

8.5 Så här räknar ut total påfyllningsmängd ........................................................................................................................ 48

8.6 Påfyllning av ytterligare köldmedium............................................................................................................................. 49

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

Innehållsförteckning

8.7 Hur du fäster etiketten om fluorerade växthusgaser .................................................................................................... 49

9 Elinstallation 50

9.1 Om att ansluta elledningarna ......................................................................................................................................... 50

9.1.1 Försiktighetsåtgärder vid anslutning av elledningarna.................................................................................. 50

9.1.2 Riktlinjer vid anslutning av elledningarna ...................................................................................................... 52

9.1.3 Specifikationer för standardkablar................................................................................................................. 53

9.2 Så här ansluter du elkablar till utomhusenheten........................................................................................................... 54

10 Avsluta installationen av utomhusenheten 56

10.1 Hur du avslutar installationen av utomhusenheten ...................................................................................................... 56

10.2 Stänga utomhusenheten ................................................................................................................................................ 56

11 Konfiguration 57

11.1 Om strömsparande standby-läge ................................................................................................................................... 57

11.1.1 Procedur för aktivering av standby-läge ........................................................................................................ 57

11.2 Om prioritetsrumsfunktion............................................................................................................................................. 58

11.2.1 Så här anger du prioritetsrumsfunktionen .................................................................................................... 58

11.3 Om tyst nattdrift ............................................................................................................................................................. 58

11.3.1 Så här aktiverar du tyst nattdrift .................................................................................................................... 59

11.4 Om lägeslås, värme......................................................................................................................................................... 59

11.4.1 Så här aktiverar du lägeslås, värme................................................................................................................ 59

11.5 Om lägeslås, kyla............................................................................................................................................................. 59

11.5.1 Så här aktiverar du lägeslås, kyla.................................................................................................................... 59

12 Driftsättning 61

12.1 Översikt: driftsättning..................................................................................................................................................... 61

12.2 Försiktighetsåtgärder vid driftsättning........................................................................................................................... 61

12.3 Checklista före driftsättning ........................................................................................................................................... 62

12.4 Checklista under driftsättning ........................................................................................................................................ 62

12.5 Provdrift och tester......................................................................................................................................................... 62

12.5.1 Om felkontroll för kabeldragning................................................................................................................... 63

12.5.2 Hur du utför en testkörning ........................................................................................................................... 64

12.6 Starta utomhusenheten för första gången .................................................................................................................... 64

13 Överlämna till användaren 65

14 Underhåll och service 66

14.1 Översikt: Underhåll och service...................................................................................................................................... 66

14.2 Säkerhetsföreskrifter vid underhåll................................................................................................................................ 66

14.3 Checklista för årligt underhåll av utomhusenheten....................................................................................................... 66

14.4 Om kompressorn ............................................................................................................................................................ 67

15 Felsökning 68

15.1 Översikt: Felsökning........................................................................................................................................................ 68

15.2 Försiktighetsåtgärder vid felsökning .............................................................................................................................. 68

15.3 Lösa problem med hjälp av symptom ............................................................................................................................ 68

15.3.1 Symptom: Enheterna faller, vibrerar eller bullrar ......................................................................................... 68

15.3.2 Symptom: enheten värmer INTE upp eller kyler som förväntat ................................................................... 69

15.3.3 Symptom: Vattenläckor.................................................................................................................................. 69

15.3.4 Symptom: Spänningsfall eller krypströmmar................................................................................................. 69

15.3.5 Symptom: Prioritetsrumsinställningen fungerar INTE................................................................................... 69

15.3.6 Symptom: Enheten fungerar INTE eller brännskador.................................................................................... 69

15.4 Lösa problem med hjälp av lampan................................................................................................................................ 69

15.4.1 Feldiagnos med lampa på utomhusenhetens kretskort................................................................................ 69

16 Kassering 71

16.1 Översikt: Avfallshantering............................................................................................................................................... 71

16.2 Nedpumpning ................................................................................................................................................................. 71

16.3 Starta och stoppa forcerad kylning................................................................................................................................. 72

17 Tekniska data 74

17.1 Kopplingsschema ............................................................................................................................................................ 74

17.1.1 Enhetsförklaring till kopplingschema ............................................................................................................. 74

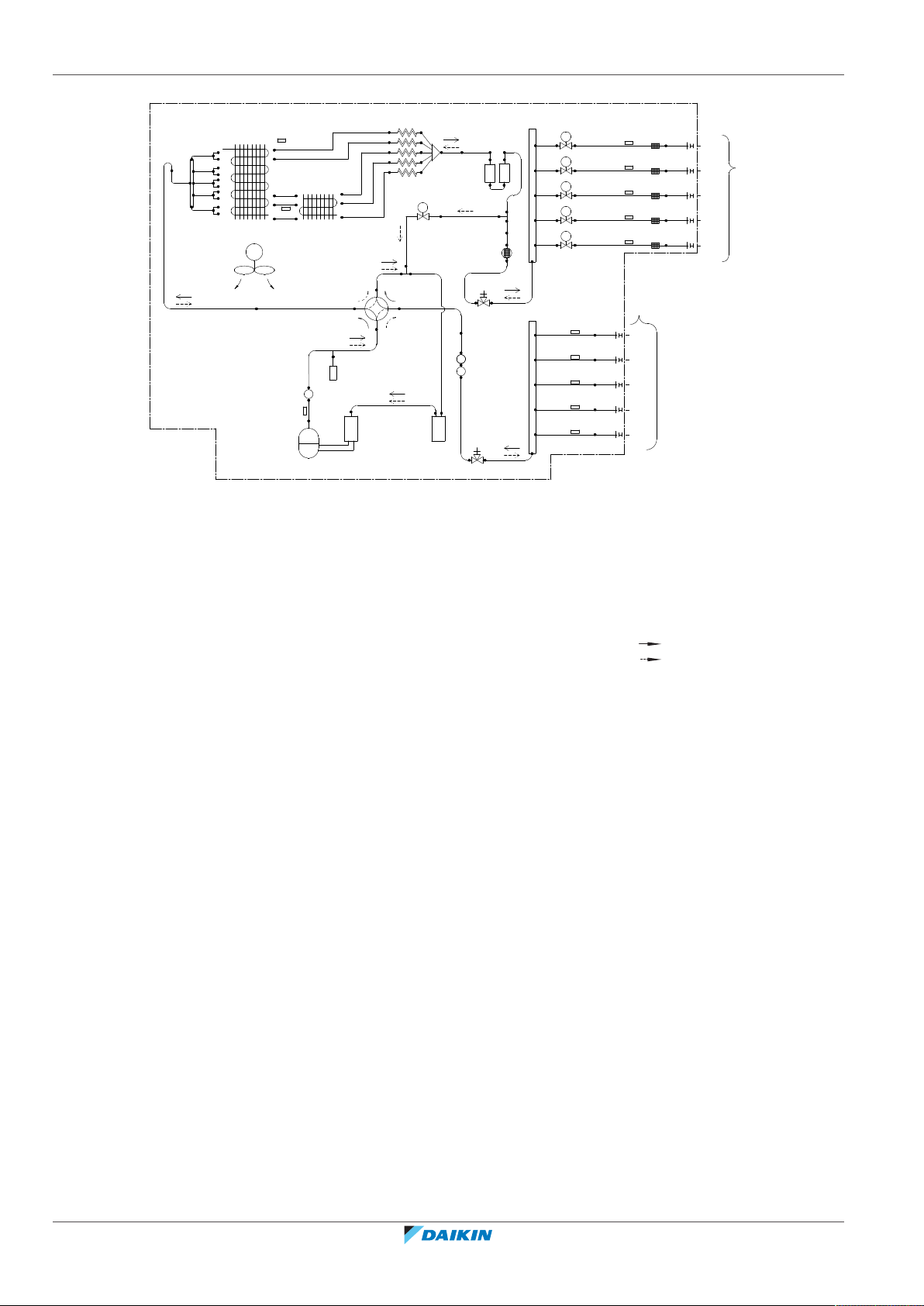

17.2 Rördragningsschema: Utomhusenhet............................................................................................................................ 76

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

18 Ordlista 81

Installatörens referenshandbok

1 | Om dokumentationen

1 Om dokumentationen

1.1 Om detta dokument

Målgrupp

Behöriga installatörer

INFORMATION

Denna utrustning är avsedd att användas av utbildade användare i butiker, lätt industri och på lantbruk, eller för kommersiellt bruk och hemmabruk av ickefackmän.

VARNING

Kontrollera att installation, service, underhåll, reparation och använda material följer instruktionerna från Daikin och även följer tillämplig lagstiftning samt endast utförs av behöriga personer. I Europa och länder där IEC-standarder gäller är den tillämpliga standarden EN/IEC 60335-2-40.

INFORMATION

I det här dokumentet finns instruktioner som är specifika för installation av inomhusenheten. I installationshandboken för inomhusenheten finns information om installation av inomhusenheten (montering av inomhusenheten, anslutning av köldmediumrör till inomhusenheten, anslutning av elkablar till inomhusenheten o.s.v.).

Dokumentuppsättning

Detta dokument är en del av en dokumentuppsättning. Den kompletta dokumentuppsättningen består av:

▪ Allmänna försiktighetsåtgärder:

- Försiktighetsåtgärder som du MÅSTE läsa före installation

- Format: Papper (i lådan för utomhusenheten)

▪ Installationshandbok för utomhusenheten:

- Installationsanvisningar

- Format: Papper (i lådan för utomhusenheten)

▪ Installatörens referenshandbok:

- Förberedelse av installationen, referensdata…

- Format: Digitala filer på http://www.daikineurope.com/support-and-manuals/

product-information/

Installatörens referenshandbok

De senaste versionerna av den medföljande dokumentationen kan finnas på Daikins lokala webbplats eller genom din återförsäljare.

Den ursprungliga dokumentationen har skrivits på engelska. Alla andra språk är översättningar.

Tekniska data ▪ Delar av de senaste tekniska data är tillgängliga på den regionala Daikin-

webbplatsen (allmänt tillgänglig).

▪ Alla de senaste tekniska data finns på Daikin Business Portal (inloggning krävs).

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

2 | Allmänna säkerhetsföreskrifter

2 Allmänna säkerhetsföreskrifter

2.1 Om dokumentationen

▪ Den ursprungliga dokumentationen har skrivits på engelska. Alla andra språk är

översättningar.

▪ Säkerhetsföreskrifterna i detta dokument omfattar oerhört viktig information, så

det är viktigt att följa dem noggrant.

▪ Installation av systemet, och alla aktiviteter som beskrivs i

installationshandboken samt installatörens referensguide får ENDAST utföras av en behörig installatör.

2.1.1 Betydelse av varningstexter och symboler

FARLIGT

Anger en situation som leder till död eller allvarlig skada.

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

Anger en situation som kan leda till att du får en elchock.

FARLIGT: RISK FÖR BRÄNNSKADA/SKÅLLNING

Indikerar en situation som kan orsaka brännskada/skållning på grund av extremt höga eller låga temperaturer.

FARLIGT: RISK FÖR EXPLOSION

Anger en situation som kan leda till en explosion.

VARNING

Anger en situation som kan leda till död eller allvarlig skada.

VARNING: BRANDFARLIGT MATERIAL

FARA

Anger en situation som kan leda till mindre eller måttliga skador.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

OBS!

Anger en situation som kan leda till skador på utrustningen eller lokalen.

INFORMATION

Anger användbara råd eller ytterligare information.

Symboler som används på enheten:

Installatörens referenshandbok

2 | Allmänna säkerhetsföreskrifter

Symbol Förklaring

Symboler som används i dokumentationen:

Symbol Förklaring

Läs igenom installations- och bruksanvisningen samt kopplingsinstruktionerna inför installation.

Läs servicehandboken inför underhålls- och serviceuppgifter.

Mer information finns i installations- och användarhandboken.

Enheten innehåller roterande komponenter. Var försiktig vid service eller inspektion av enheten.

Indikerar en bildrubrik eller en referens till den. Exempel: " 1–3 Bildrubrik" betyder "Bild 3 i kapitel 1".

Indikerar en tabellrubrik eller referens till den. Exempel: " 1–3 Tabellrubrik" betyder "Tabell 3 i kapitel 1".

2.2 För installatören

2.2.1 Allmänt

Kontakta din installatör om du INTE är säker på hur du installerar eller använder enheten.

FARLIGT: RISK FÖR BRÄNNSKADA/SKÅLLNING

▪ Vidrör INTE köldmedierör, vattenledningar eller interna delar under eller

omedelbart efter drift. De kan vara för varma eller för kalla. Vänta tills de återgår till normal temperatur. Använd skyddshandskar om du måste röra vid dem.

▪ Vidrör ALDRIG oavsiktligt läckage av köldmediet.

VARNING

Felaktig installation eller anslutning av utrustning eller tillbehör kan orsaka elchock, kortslutning, läckage, brand eller annan skada på utrustningen. Använd endast tillbehör, extrautrustning och reservdelar som tillverkats eller godkänts av Daikin.

VARNING

Se till att installationen, kontroller och använda material överensstämmer med gällande lagstiftning (utöver instruktionerna i dokumentationen Daikin).

Installatörens referenshandbok

FARA

Bär lämplig personlig skyddsutrustning (skyddshandskar, säkerhetsglasögon, etc.) under installationen, underhållet eller reparationen av systemet.

VARNING

Riv isär och kasta plastförpackningsmaterialet så att ingen, speciellt barn, inte kan leka med det. Möjlig risk: kvävning.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

2 | Allmänna säkerhetsföreskrifter

VARNING

Vidta nödvändiga åtgärder för att förebygga att smådjur söker skydd i enheten. Smådjur som kommer i kontakt med strömförande delar kan orsaka fel, rökutveckling eller eldsvåda.

FARA

Vidrör INTE enhetens luftintag eller aluminiumspjäll eftersom det finns risk för att du skadas.

FARA

▪ Placera INTE föremål eller utrustning ovanpå enheten. ▪ Sitt INTE, klättra eller stå på enheten.

OBS!

Arbeten som utförs på utomhusenheten ska helst göras under torra väderförhållanden för att förhindra vatteninträngning.

I enlighet med gällande lagstiftning kan det vara nödvändigt att föra en loggbok över utrustningen. Denna ska alltid innehålla: information om underhåll, reparationsarbete, kontrollresultat, passningstider, etc.

Dessutom SKA minst följande information om systemet vara tillgänglig på lätt åtkomlig plats:

▪ Nedstängningsinstruktioner i händelse av nödfall ▪ Namn och adress till brandkår, polis och sjukhus ▪ Namn, adress och jourtelefonnummer till serviceavdelningar

I Europa ger EN378 nödvändig ledning för den här loggboken.

2.2.2 Installationsplats

▪ Se till att det finns tillräckligt med utrymme runt enheten för tillräcklig

▪ Kontrollera att golvet är tillräckligt starkt för att bära inomhusenhetens vikt och

▪ Se till att området är väl ventilerat. Blockera ALDRIG några ventilationsöppningar. ▪ Se till att enheten står på en jämn yta.

Installera INTE enheten på någon av följande platser:

▪ I miljöer med explosionsrisk. ▪ I närheten av maskiner som avger elektromagnetiska vågor. Elektromagnetiska

luftcirkulation.

vibrationer.

vågor kan störa styrsystemet och göra att utrustningen inte fungerar som den ska.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

▪ På platser med risk för brand på grund av läckage av brandfarliga gaser (t.ex.

lösningsmedel eller bensin), kolfiber eller lättantändligt damm.

▪ På platser där frätande gas (t.ex. svavelsyrliga gaser) produceras. Korrosion av

kopparledningar eller lödda delar kan orsaka att köldmediet läcker ut.

Installatörens referenshandbok

2 | Allmänna säkerhetsföreskrifter

Instruktioner för utrustning med köldmedium R32

VARNING: NÅGOT LÄTTANTÄNDLIGT MATERIAL

Köldmediet i enheten är brandfarligt.

VARNING

▪ Punktera EJ och bränn EJ. ▪ Använd INGA andra metoder för att påskynda avfrostningsprocessen eller

rengöring av utrustningen än de som rekommenderas av tillverkaren.

▪ Var medveten om att köldmedium R32 är luktfritt.

VARNING

Utrustningen ska förvaras så att inga mekaniska skador uppstår och i ett väl ventilerat rum utan antändningskällor i kontinuerlig drift (t.ex. öppna lågor, en gasvärmare i drift eller en elvärmare i drift). Rummets dimensioner ska vara enligt nedan.

VARNING

Kontrollera att installation, service, underhåll och reparation följer instruktionerna från Daikin och tillämplig lagstiftning (till exempel nationella regler för gashantering) samt endast utförs av behöriga personer.

VARNING

Om ett eller flera rum ansluts till enheten via ett kanalsystem ska du kontrollera att:

▪ Det inte finns några aktiva antändningskällor (till exempel öppen låga, en aktiv

gasbrännare eller en aktiv elvärmare) om golvytan är mindre än minsta tillåtna golvyta A (m²).

▪ Inga extraenheter, som kan orsaka antändning, är installerade i kanalsystemet (till

exempel heta ytor med en temperatur som överstiger 700°C och elektrisk växlare).

▪ Endast extraenheter som godkänts av tillverkaren används i kanalsystemet. ▪ Luftintag OCH luftutlopp är anslutna direkt till samma rum via kanaler. Använd

INTE utrymmen som t.ex. sänkt innertak som kanal för luftintaget eller luftutloppet.

OBS!

▪ Vidta försiktighetsåtgärder för att undvika överdrivna vibrationer eller pulseringar

i köldmediumrör.

▪ Skyddsenheter, rör och anslutningsdon ska skyddas i så stor utsträckning som

möjligt mot negativa miljöeffekter.

▪ Ta höjd för expansion och sammandragning av långa rör. ▪ Rör i köldmediumsystem ska utformas och installeras för att minimera risken för

att hydrauliska stötar skadar systemet.

▪ Inomhusutrustningen och rör ska monteras säkert och skyddas så att utrustning

eller rör inte skadas vid till exempel ommöblering eller rekonstruktion.

Installatörens referenshandbok

FARA

Använd INTE potentiella antändningskällor när du söker efter eller identifierar köldmediumläckor.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

OBS!

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

▪ Återanvänd INTE kopplingar och kopparpackningar som redan har använts. ▪ Installationskopplingar som gjorts mellan delar av köldmediumsystemet ska vara

Krav på installationsutrymme

VARNING

Om apparater innehåller köldmediet R32 MÅSTE golvytan för rummet där apparaterna är installerade, används och förvaras vara större än den minsta golvytan som definieras i tabellen under A (m2). Detta gäller:

▪ Inomhusenheter utan sensor för köldmediumläckage. För inomhusenheter med

▪ Utomhusenheter installerade eller förvarade inomhus (till exempel

OBS!

▪ Rör måste skyddas mot fysiska skador. ▪ Rörlängden måste hållas ned till ett minimum.

2 | Allmänna säkerhetsföreskrifter

tillgängligt i underhållssyfte.

sensor för köldmediumläckage, se installationshandboken

vinterträdgård, garage, maskinrum)

Så här bestämmer du minsta golvyta

1 Bestäm total mängd påfyllt köldmedium i systemet (= fabrikspåfyllt

köldmedium + ytterligare påfyllt köldmedium).

2 Bestäm vilket diagram eller vilken tabell du vill använda.

▪ För inomhusenheter: Är enheten takmonterad, väggmonterad eller stående

på golvet?

▪ För utomhusenheter som installeras eller förvaras inomhus beror detta på

installationshöjden:

Om installationshöjden är… Använder du diagrammet eller tabellen

<1,8m Enheter som står på golvet

1,8≤x<2,2M Väggmonterade enheter

≥2,2m Takmonterade enheter

för…

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

3 Använd diagrammet eller tabellen för att bestämma minsta golvyta.

Installatörens referenshandbok

2 | Allmänna säkerhetsföreskrifter

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

1.843

9.55

2.21.8

2.4 2.8 3.2 3.6 4 4.4 4.8 5.2 5.6 6 6.4 6.8 7.2 7.6 8 8.4 8.8 9.22

2.6 3 3.4 3.8 4.2

4.6

5 5.4 5.8 6.2 6.6 7 7.4 7.8 8.2 8.6 9 9.4

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m [kg]

min

]

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

4.4 165

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

8 40.5

8.2 42.6

8.4 44.7

8.6 46.8

8.8 49.0 9 51.3

9.2 53.6

9.4 55.9

9.55 57.7

8 60.5

8.2 63.6

8.4 66.7

8.6 69.9

8.8 73.2 9 76.6

9.2 80.0

9.4 83.6

9.55 86.2

8 545

8.2 572

8.4 601

8.6 629

8.8 659 9 689

9.2 720

9.4 752

9.55 776

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

Installatörens referenshandbok

m Total mängd påfyllt köldmedium i systemet

Minsta golvyta

min

(a) Ceiling-mounted unit (=Takmonterad enhet) (b) Wall-mounted unit (=Väggmonterad enhet)

2.2.3 Köldmedium – R410A eller R32

Om tillämpligt. Se installationshandboken eller installatörens referenshandbok för mer information.

OBS!

Se till att köldmedierören överensstämmer med gällande lagstiftning. I Europa är EN378 den gällande standarden.

OBS!

Se till att utomhusledningar och -anslutningar INTE utsätts för belastning.

VARNING

Under kontroller får du ALDRIG trycksätta apparaterna med ett tryck som överstiger det högsta tillåtna trycket (anges på enhetens märkplåt).

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

2 | Allmänna säkerhetsföreskrifter

VARNING

Vidta tillräckliga försiktighetsåtgärder i händelse av eldsvåda som orsakas av läckande köldmedium. Om köldmediumångor läcker ut ska området omedelbart ventileras. Möjliga risker:

▪ För hög koncentration av köldmedium i slutna miljöer kan leda till syrebrist. ▪ Giftig gas kan produceras om köldmediumångor kommer i kontakt med eld.

FARLIGT: RISK FÖR EXPLOSION

Nedpumpning – läckage av köldmedium. Om du vill tömma systemet och det finns

en läcka i köldmediumkretsen:

▪ Använd INTE enhetens automatiska tömningsfunktion som samlar allt

köldmedium från systemet i utomhusenheten. Trolig konsekvens: Självantändning och explosion i kompressorn på grund av luft som kommer in i driftkompressorn.

▪ Använd ett separat återvinningssystem så att enhetens kompressor INTE behöver

köras.

VARNING

Återvinn ALLTID köldmedium. Släpp ALDRIG ut dem direkt i miljön. Använd en vakuumpump för att evakuera installationen.

OBS!

När alla rör anslutits ska man kontrollera att inte gas läcker ut. Använd kvävgas för att utföra gasläckagekontroll.

OBS!

▪ Fyll INTE på mer än den angivna mängden köldmedel eftersom det kan skada

kompressorn.

▪ När köldmediumsystemet ska öppnas MÅSTE köldmedium hanteras enligt

tillämplig lagstiftning.

VARNING

Se till att det inte finns något syre i systemet. Köldmedium får endast fyllas på efter utförd läckagetest och vakuumtorkning.

Trolig konsekvens: Självförbränning och explosion av kompressorn på grund av att syre som kommer in i kompressorn som är i drift.

▪ Om påfyllning blir nödvändig finns information på enhetens namnplåt. Här anges

typ av köldmedium och nödvändig mängd.

▪ Utomhusenheten har fyllts på med köldmedium från fabrik och beroende på

rörtjocklek och rörlängder kan vissa system behöva ytterligare påfyllning av köldmedium.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

▪ Använd endast verktyg den kylmediumtyp som används i systemet för att

upprätthålla nödvändigt tryck och förhindra att främmande föremål kommer in i systemet.

▪ Fyll på kylmediumvätska som följer:

Installatörens referenshandbok

2 | Allmänna säkerhetsföreskrifter

Om Då

Ett hävertrör finns

Påfyllning med cylindern upprätt.

(d.v.s. cylindern är markerad med "Liquid filling siphon attached" – hävert för vätskepåfyllning ansluten)

Ett hävertrör finns INTE Påfyllning med cylindern upp och ned.

▪ Öppna kylmediumcylindrar långsamt. ▪ Fyll på kylmediet i vätskeform. Om du fyller på det i gasform är normal drift inte

möjlig.

FARA

När köldmediumpåfyllningen är slutförd eller när du tar en paus ska du omedelbart stänga ventilen på köldmediumtanken. Om ventilen INTE omedelbart stängs kan det återstående trycket ge ytterligare påfyllning av köldmedium. Trolig konsekvens: Felaktig mängd köldmedium.

2.2.4 Elektricitet

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

▪ Stäng AV all strömförsörjning innan du tar bort kopplingsboxens lock, ansluter

elkablar eller vidrör elektriska komponenter.

▪ Koppla från strömförsörjningen i mer än 10 minuter, och mät spänningen över

kontakterna för huvudkretsens kondensatorer eller elektriska komponenter innan något servicearbete inleds. Spänningen MÅSTE vara mindre än 50 V likspänning innan du kan röra vid elektriska komponenter. Du kan se var kontakterna finns i kopplingsschemat.

▪ Vidrör INTE elektriska komponenter med fuktiga fingrar. ▪ Lämna ALDRIG enheten obevakad när serviceluckan är borttagen.

VARNING

Om enheten INTE är fabriksinstallerad MÅSTE en huvudbrytare eller andra medel för att kunna koppla ifrån enheten installeras, med en kontaktseparation i alla poler som resulterar i fullständig bortkoppling enligt villkoren i överspänningsklassIII, i den fasta kabeldragningen.

Installatörens referenshandbok

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

2 | Allmänna säkerhetsföreskrifter

VARNING

▪ Använd ENDAST kopparledningar. ▪ Se till att lokal kabeldragning görs i enlighet med gällande lagstiftning. ▪ All lokal kabeldragning MÅSTE utföras i enlighet med kopplingsschemat som

medföljer produkten.

▪ Kläm ALDRIG kabelbuntar och se till att de INTE kommer i kontakt med icke-

isolerade ledningar eller vassa kanter. Kontrollera att ingen extern belastning påfrestar kabelanslutningarna.

▪ Se till att installera jordledare. Jorda INTE enheten till en vattenledning, ett

vågfrontskydd eller en jordledning för telefon. Ofullständig jordning kan leda till elektriska stötar.

▪ Se till att använda en dedikerad strömkrets. Dela ALDRIG strömförsörjning med

någon annan apparat.

▪ Se till att nödvändiga säkringar eller kretsbrytare installeras. ▪ Se till att installera en jordfelsbrytare. Om inte detta följs kan det resultera i

elektriska stötar eller eldsvåda.

▪ Vid installation av jordfelsbrytaren ska du kontrollera att den är kompatibel med

invertern (som klarar högfrekvent elektriskt brus) för undvika att jordfelsbrytaren löser ut i onödan.

FARA

▪ Vid anslutning av strömkabeln ska jordkabeln anslutas innan någon strömförande

anslutning görs.

▪ Vid frånkoppling av strömkabeln ska strömförande anslutningar kopplas från

innan jordkabeln kopplas från.

▪ Kabellängden mellan strömkabelns anslutning och terminalblocket måste vara

sådan att de strömförande kablarna sträcks före jordkabeln om strömkabeln dras loss från kabelfästet.

OBS!

Säkerhetsåtgärder vid dragning av elledningar:

▪ Anslut INTE kablar med olika tjocklek till strömförsörjningsplinten (för mycket

spelrum kan orsaka onormal värme).

▪ När du ansluter kablar av samma tjocklek gör du enligt anvisningarna ovan. ▪ Vid ledningsdragning använder du angiven strömkabel och ansluter den

ordentligt. Fäst den sedan så att inte plinten utsätts för belastning utifrån.

▪ Använd en lämplig skruvmejsel för att dra åt terminalskruvarna. En skruvmejsel

med för litet huvud förstör skruven och gör det omöjligt att dra åt den.

▪ Om du drar åt terminalskruvarna för hårt kan de gå sönder.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

Installera strömkablar på minst 1 meters avstånd från tv- eller radioapparater för att förebygga störningar. Beroende på radiovågorna kan ett avstånd på 1meter vara otillräckligt.

Installatörens referenshandbok

2 | Allmänna säkerhetsföreskrifter

VARNING

▪ När du är färdig med elanslutningarna kontrollerar du att alla elektriska

komponenter och kontakter i eldosan är ordentligt anslutna.

▪ Se till att alla skyddskåpor är stängda innan du sätter igång enheten.

OBS!

Gäller endast om strömförsörjningen har tre faser och kompressorn har en PÅ/AV startmetod.

Om det föreligger risk för omvänd faskoppling efter tillfälligt strömavbrott och/eller om strömmen kommer och går när produkten är i drift, då kan man montera ett externt fasskydd. Om produkten körs med fasfel kan kompressorn och andra komponenter skadas.

Installatörens referenshandbok

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

3 | Specifika säkerhetsinstruktioner för installatören

3 Specifika säkerhetsinstruktioner för

installatören

Följ alltid följande säkerhetsinstruktioner och föreskrifter.

Enhetsinstallation (se

VARNING

Installation ska göras av en installatör och val av material och installation ska följa tillämplig lagstiftning. I Europa är EN378 tillämplig standard.

Installationsplats (se

FARA

▪ Kontrollera att installationsplatsen klarar enhetens vikt. Dålig installation är en

skaderisk. Det kan också orsaka vibrationer och driftsbuller.

▪ Se till att lämna tillräckligt serviceutrymme. ▪ Installera INTE enheten så att den är i kontakt med innertaket eller en vägg

eftersom detta kan orsaka vibrationer.

VARNING

Utrustningen ska förvaras i ett rum utan antändningskällor i kontinuerlig drift (t.ex. öppna lågor, en gasvärmare i drift eller en elvärmare i drift).

Öppna enheten (se

"6.2Öppna enheten"[428]

"6Installation av enheten"[424]

)

"6.1Förberedelse av installationsplatsen"[424]

)

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

Lämna INTE enheten obevakad när serviceluckan har avlägsnats.

FARLIGT: RISK FÖR BRÄNNSKADA/SKÅLLNING

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

Anslutning av köldmediumrören (se

FARA

▪ Ingen hårdlödning eller svetsning ska göras på plats för enheter med köldmedium

R32 påfyllt vid transport.

▪ Vid installation av köldmediumsystemet ska anslutning av komponenter där minst

en del är påfylld utföras med beaktande av följande krav: i utrymmen där personer vistas tillåts inte anslutningar som inte är permanenta för R32köldmedium med undantag för lokala anslutningar som direkt kopplar inomhusenheten till rördragningen. Lokala anslutningar som direkt kopplar rördragning till inomhusenheter ska vara av typen ej permanenta.

"7.2Anslutning av köldmediumrör"[435]

)

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

FARA

Anslut INTE det inbäddade förgreningsröret och utomhusenheten när du bara gör rörarbeten utan att ansluta inomhusenheten, i syfte att senare kunna ansluta ännu en enhet.

Installatörens referenshandbok

3 | Specifika säkerhetsinstruktioner för installatören

FARA

▪ Använd INTE mineralolja på den flänsade delen. ▪ Återanvänd INTE rör från tidigare installationer. ▪ Installera ALDRIG en avfuktare för denna R32-enhet för att garantera dess

livslängd. Torkningsmaterialet kan lösas upp och skada systemet.

FARA

▪ Använd kragkopplingsmuttern som är fäst på enheten. ▪ Sätt lite kylmaskinolja enbart på kragmutterns inre yta för att förhindra att gas

läcker ut. Använd kylmaskinolja för R32.

▪ Återanvänd INTE kopplingar.

VARNING

Anslut köldmediumrören ordentligt innan du startar kompressorn. Om köldmediumrören INTE är anslutna och stoppventilen är öppen när kompressorn körs kommer luft att sugas in. Detta ger ett onormalt tryck i köldmediumkretsen, vilket kan leda till skador på utrustning eller personskador.

FARA

▪ Ofullständig flänsning kan orsaka att köldmediegas läcker ut. ▪ Återanvänd INTE flänsar. Använd nya flänsar för att förhindra läckage av

köldmediegasen.

▪ Använd endast de kragmuttrar som följer med enheten. Om du använder andra

kragmuttrar kan köldmediegas läcka ut.

Kontroll av köldmediumrören (

FARLIGT: RISK FÖR EXPLOSION

Start INTE enheten om den är vakuumtömd.

Påfyllning av köldmedium (se

VARNING: NÅGOT LÄTTANTÄNDLIGT MATERIAL

Köldmediet i enheten är brandfarligt.

VARNING

Köldmedium i enheten är brandfarligt men läcker i normala fall INTE. Om köldmedium läcker ut i rummet kan kontakt med en öppen låga resultera i eldsvåda eller att en skadlig gas avges.

Stäng av alla uppvärmningsenheter med öppen låga, ventilera rummet och kontakta leverantören av enheten.

Använd INTE enheten förrän en servicetekniker slutfört reparationen av den del där köldmediumläckan uppstått.

"7.3Kontroll av köldmedierören"[443]

"8Påfyllning av köldmedium"[446]

)

Installatörens referenshandbok

VARNING

Vidrör ALDRIG utläckt köldmedium. Detta kan orsaka allvarliga köldmediumskador.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

3 | Specifika säkerhetsinstruktioner för installatören

VARNING

▪ Använd endast R32 som köldmedium. Andra vätskor kan orsaka explosioner och

olyckor.

▪ R32 innehåller fluorgaser som påverkar växthuseffekten. Dess

växthuseffektpåverkan (GWP) är 675. Låt INTE dessa gaser komma ut i atmosfären.

▪ Använd ALLTID skyddshandskar och skyddsglasögon när du fyller på köldmedium.

FARA

För att undvika att kompressorn havererar får INTE mer köldmedium fyllas på än det som är specificerat.

Elektrisk installation (se

VARNING

▪ All kabeldragning FÅR ENDAST utföras av en auktoriserad elektriker och MÅSTE

följa gällande bestämmelser.

▪ Gör alla elektriska anslutningar till den fasta kabeldragningen. ▪ Alla komponenter som anskaffats lokalt och alla elektriska konstruktioner SKALL

följa gällande bestämmelser.

VARNING

▪ Om strömmatningen saknar eller har fel N-fas kan utrustningen förstöras. ▪ Upprätta korrekt jordning. Jorda INTE enheten till en vattenledning, ett

vågfrontskydd eller en jordledning för telefon. Ofullständig jordning kan leda till elektriska stötar.

▪ Installera nödvändiga säkringar eller kretsbrytare. ▪ Säkra elkablarna med buntband så att de INTE kommer i kontakt med vassa

kanter eller rör, särskilt på högtryckssidan.

▪ Använd INTE skarvade kablar, fåtrådiga ledare, förlängningssladdar eller

fasfördelade anslutningar. De kan orsaka överhettning, elektrisk chock eller eldsvåda.

▪ Installera INTE en fasförskjutande kondensator, eftersom enheten är försedd med

en inverter. En fasförskjutande kondensator försämrar prestandan och kan orsaka olyckor.

"9Elinstallation"[450]

)

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

VARNING

Använd ALLTID flerkärniga kablar till strömförsörjningsledningar.

VARNING

Använd en huvudbrytare med minst 3 mm mellan kontaktpunkterna, vilken ger fullständig bortkoppling enligt villkoren i överspänningsklass III.

VARNING

Om strömsladden är skadad MÅSTE den bytas ut av tillverkaren, en serviceagent eller andra kvalificerade personer för att undvika faror.

VARNING

Anslut INTE strömsladden till inomhusenheten. Detta kan leda till elektriska stötar eller brand.

Installatörens referenshandbok

3 | Specifika säkerhetsinstruktioner för installatören

VARNING

▪ Använd INGA lokalt införskaffade elkomponenter inuti produkten. ▪ Förgrena ALDRIG ström för dräneringspumpen eller något annat från

kopplingsplinten. Detta kan leda till elektriska stötar eller brand.

VARNING

Separera alltid anslutningsledningar från kopparrör utan värmeisolering eftersom dessa rör kan bli väldigt varma.

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

Alla elkomponenter (även termistorer) strömsätts med nätströmmen. Vidrör dem inte med bara händer.

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

Koppla från strömförsörjningen i mer än 10 minuter, och mät spänningen över kontakterna för huvudkretsens kondensatorer eller elektriska komponenter innan något servicearbete inleds. Spänningen MÅSTE vara mindre än 50 V likspänning innan du kan röra vid elektriska komponenter. Du kan se var kontakterna finns i kopplingsschemat.

Slutföra installationen av utomhusenheten (se

utomhusenheten"[456]

)

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

▪ Se till att systemet är korrekt jordat. ▪ Stäng av strömmen före service. ▪ Sätt tillbaka kopplingsboxens lucka innan du sätter på strömmen.

Underhåll och service (se

"14Underhåll och service"[466]

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

FARLIGT: RISK FÖR BRÄNNSKADA/SKÅLLNING

VARNING

▪ Före samtliga underhålls- och reparationsarbeten ska huvudströmbrytaren

ALLTID slås ifrån, säkringarna tas ut eller enhetsskydden aktiveras.

▪ Vidrör ALDRIG några strömförande delar på 10 minuter efter att strömmen

stängts av på grund av risken för högspänning.

▪ Observera att vissa delar av elkomponentboxen är heta. ▪ Var noggrann med att INTE vidröra någon ledande del. ▪ Spola INTE av enheten. Det kan leda till elektriska överslag eller brand.

"10Avsluta installationen av

)

Installatörens referenshandbok

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

3 | Specifika säkerhetsinstruktioner för installatören

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

▪ Använd denna kompressor endast i ett jordat system. ▪ Stäng av strömmen innan någon service av kompressorn utförs. ▪ Sätt tillbaka kopplingsboxens lock och serviceluckan efter service.

FARA

Använd alltid skyddsglasögon och skyddshandskar.

FARLIGT: RISK FÖR EXPLOSION

▪ Använd en rörkapare för att ta bort kompressorn. ▪ Använd INTE lödbrännaren. ▪ Använd endast godkänt köldmedium och smörjmedel.

FARLIGT: RISK FÖR BRÄNNSKADA/SKÅLLNING

Vidrör INTE elektriska komponenter med bara händer.

Felsökning (se

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

FARLIGT: RISK FÖR BRÄNNSKADA/SKÅLLNING

VARNING

▪ Innan en inspektion görs av enhetens kopplingsbox måste enheten ALLTID vara

▪ När ett skydd slagit till, stäng av enheten och ta reda på varför skyddet slog till,

VARNING

Förhindra faror till följd av oavsiktlig återställning av det termiska skyddet: strömförsörjning till den här anläggningen FÅR INTE göras via en extern enhet, till exempel en timer. Den får heller inte anslutas till en krets där strömmen regelbundet sätts på och stängs av från elleverantörens sida.

"15Felsökning"[468]

frånkopplad från nätspänningen. Stäng av respektive strömbrytare.

innan du återställer det. Du får ALDRIG koppla förbi skydd eller ändra dem till ett annat värde än det fabriksinställda. Kontakta din installatör om du inte kan hitta orsaken till problemet.

)

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

▪ När enheten inte är i drift är lamporna på kretskortet släckta för att spara ström. ▪ Även när lamporna är släckta kan kopplingsplinten och kretskortet vara

strömsatta.

Installatörens referenshandbok

4 | Om lådan

4 Om lådan

4.1 Översikt: Om lådan

4.2 Utomhusenheten

Detta kapitel beskriver vad som måste göras när lådorna med inomhus- och utomhusenheten levererats till platsen.

Tänk på följande:

▪ Enheten MÅSTE kontrolleras för skador vid leveransen. Eventuella skador SKA

omedelbart anmälas till transportbolagets skaderepresentant.

▪ Placera den förpackade enheten så nära installationsplatsen som möjligt för att

skydda den från transportskador.

▪ Förbered den väg där enheten ska transporteras in.

4.2.1 Hur du packar upp utomhusenheten

Installatörens referenshandbok

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

4 | Om lådan

1× 1× 1×

1×

6×

1×

b c d e

3×

1×

i j

g h

4.2.2 Hur du avlägsnar alla tillbehör från utomhusenheten

1 Lyft utomhusenheten.

FARA

Hantera alltid utomhusenheten enligt nedanstående anvisningar:

2 Ta ut tillbehören i förpackningens botten.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

Installatörens referenshandbok

4 | Om lådan

a Installationshandbok för utomhusenheten b Allmänna försiktighetsåtgärder

c Dekal med information om fluorgaser som påverkar växthuseffekten d Flerspråkig dekal med information om fluorgaser som påverkar växthuseffekten e Dräneringsfäste

f Skruvpåse. Skruvarna används för infästning av fästband för elkablar. g Dräneringslock (litet) h Dräneringslock (stort)

i Övergångsrörpaket

j Energietikett

Installatörens referenshandbok

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

5 Om enheten

Hybrid för Multi eller varmvattenberedare för Multi anses vara 1 rumsanslutning. För korrekt kombination, se kombinationstabellen och installationshandboken för

Hybrid för Multi eller varmvattenberedaren för Multi.

5 | Om enheten

INFORMATION

Det är INTE möjligt att ansluta en inomhusenhet för 1 rum endast. Anslut inomhusenheter för minst 2 rum.

INFORMATION

Beroende på enheter och/eller installationsförhållandena kan det vara nödvändigt att ansluta det elektriska innan köldmedium kan fyllas på.

VARNING: NÅGOT LÄTTANTÄNDLIGT MATERIAL

Köldmediet i enheten är brandfarligt.

INFORMATION

Information om driftgränser finns i de senaste tekniska data för utomhusenheten på Daikins webbplats (offentligt tillgänglig).

5.1 Översikt: Om enheten

I det här kapitlet finns information om:

5.2 Identifikation

OBS!

Vid installation eller underhåll av flera enheter samtidigt ska du se till att INTE blanda ihop servicepanelerna för de olika modellerna.

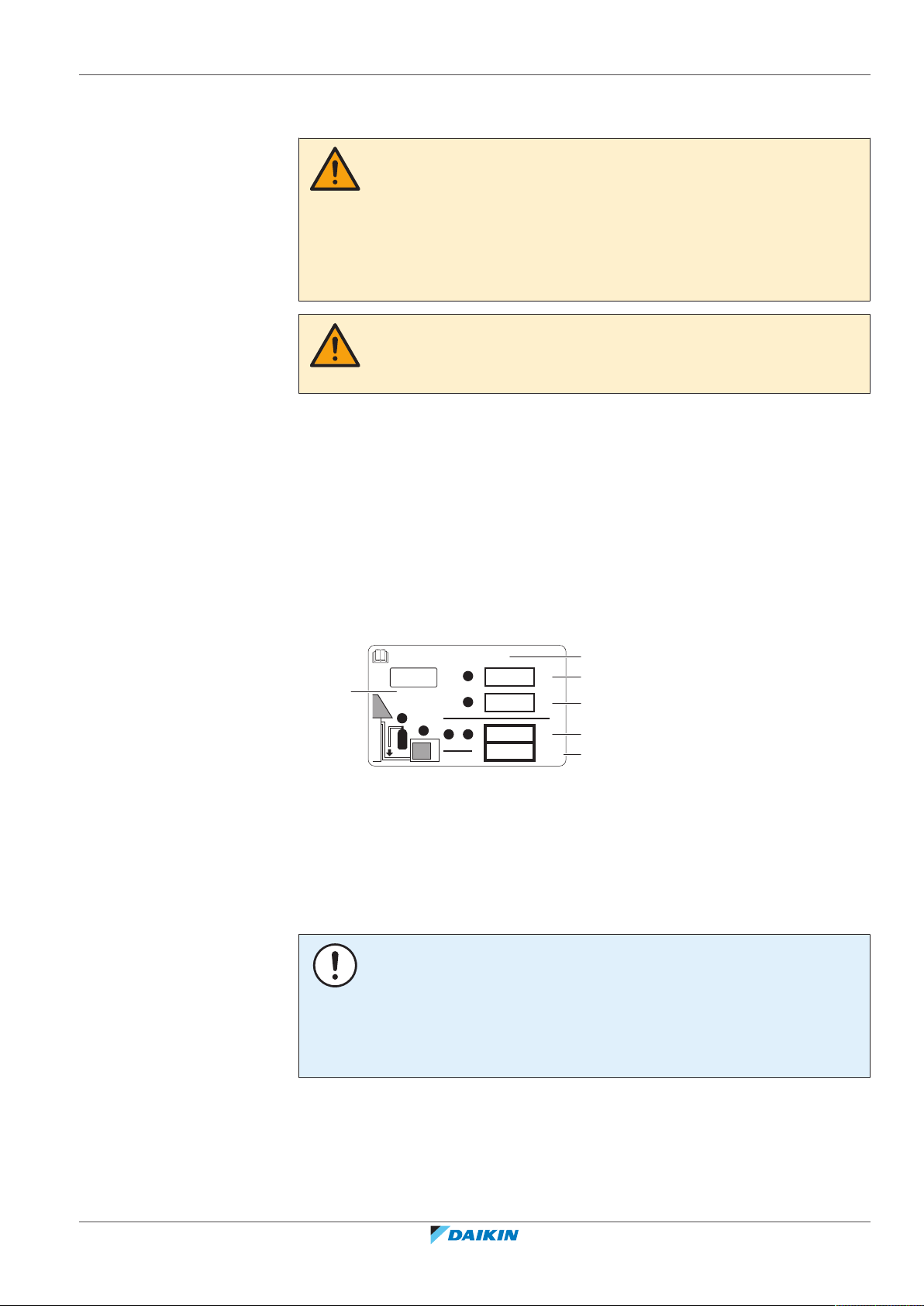

5.2.1 Identifikationsetikett: Utomhusenhet

Plats

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

Installatörens referenshandbok

6 | Installation av enheten

6 Installation av enheten

I detta kapitel

VARNING

Installation ska göras av en installatör och val av material och installation ska följa tillämplig lagstiftning. I Europa är EN378 tillämplig standard.

6.1 Förberedelse av installationsplatsen...................................................................................................................................... 24

6.1.1 Installationsplatskrav för utomhusenheten .......................................................................................................... 25

6.1.2 Ytterligare krav för installationsplatsen för utomhusenheten i kalla klimat......................................................... 27

6.2 Öppna enheten....................................................................................................................................................................... 28

6.2.1 Om öppning av enheten ........................................................................................................................................ 28

6.2.2 Hur du öppnar utomhusenheten........................................................................................................................... 28

6.3 Montering av utomhusenheten ............................................................................................................................................. 28

6.3.1 Om montering av utomhusenheten ...................................................................................................................... 28

6.3.2 Försiktighetsåtgärder vid montering av utomhusenheten ................................................................................... 29

6.3.3 Så här förbereder du installationsstrukturen ........................................................................................................ 29

6.3.4 Så här installerar du utomhusenheten .................................................................................................................. 30

6.3.5 Så här gör du dräneringen ..................................................................................................................................... 30

6.3.6 Hur du förhindrar att utomhusenheten faller omkull ........................................................................................... 31

6.1 Förberedelse av installationsplatsen

Installera INTE enheten på platser som ofta används som arbetsplats. Vid byggarbeten (t.ex. slipning) där mycket damm skapas MÅSTE enheten täckas över.

Välj en installationsplats med tillräckligt utrymme för att kunna bära enheten in och ut från platsen.

FARA

▪ Kontrollera att installationsplatsen klarar enhetens vikt. Dålig installation är en

skaderisk. Det kan också orsaka vibrationer och driftsbuller.

▪ Se till att lämna tillräckligt serviceutrymme. ▪ Installera INTE enheten så att den är i kontakt med innertaket eller en vägg

eftersom detta kan orsaka vibrationer.

▪ Välj en plats där driftbuller och kall-/varmluften som enheten avger inte orsakar

någon olägenhet.

▪ Se till att det finns tillräckligt med utrymme runt enheten för tillräcklig

luftcirkulation.

▪ Undvik områden där antändliga gaser eller ämnen kan läcka ut. ▪ Installera enheter, strömkablar och signalkablar minst 3 meter från tv- eller

radioapparater för att förhindra störningar. Beroende på radiovågorna kan ett avstånd på 3meter inte vara tillräckligt.

Installatörens referenshandbok

OBS!

Placera INGA föremål under inomhus- och/eller utomhusenheten som kan bli fuktiga. Kondens på enheten eller köldmediumrör, smuts från luftfiltret eller blockering av dräneringen kan orsaka att vätska droppar ned och orsakar nedsmutsning eller skador.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

VARNING

≤1200

>100

>50

>350

(mm)(mm)

>250

>300

(mm)

Utrustningen ska förvaras i ett rum utan antändningskällor i kontinuerlig drift (t.ex. öppna lågor, en gasvärmare i drift eller en elvärmare i drift).

6.1.1 Installationsplatskrav för utomhusenheten

INFORMATION

Läs även följande krav:

▪ "2Allmänna säkerhetsföreskrifter"[45]. ▪ "7.1.3Köldmediumrörlängd och höjdskillnad"[434].

Tänk på följande riktlinjer för utrymmet:

6 | Installation av enheten

a Luftutlopp b Luftintag

Lämna 300mm arbetsutrymme under innertaket och 250mm för rördragning och elektriskt underhåll.

OBS!

▪ Stapla INTE enheterna på varandra. ▪ Häng INTE enheten i taket.

Kraftig vind (≥18 km/h) som blåser mot utomhusenhetens luftutlopp orsakar kortslutning (suger in frånluft). Det kan leda till:

▪ försämrad driftskapacitet; ▪ regelbunden isbildning när uppvärmningsfunktionen används; ▪ funktionsavbrott på grund av minskat lågtryck eller en ökning av högtrycket;

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

▪ en trasig fläkt (om kraftig vind ständigt blåser mot fläkten kan den börja rotera

för snabbt, tills den går sönder).

Det rekommenderas att du installerar en avskärmningsplåt när luftutloppet är exponerat för vind.

Det rekommenderas att du installerar utomhusenheten med luftinloppet mot väggen och INTE direkt exponerat för vinden.

Installatörens referenshandbok

6 | Installation av enheten

a Avskärmningsplåt b Rådande vindriktning

c Luftutlopp

Installera INTE enheten på någon av följande platser:

▪ Ljudkänsliga områden (t.ex. i närheten av ett sovrum) så att driftsljudet inte stör.

Obs: Om ljudet mäts vid faktiska installationsförhållanden kan det uppmätta

värdet vara högre än ljudtrycksnivån som anges i Sound spectrum i databoken på grund av omgivande buller och ljudreflektioner.

INFORMATION

Ljudtrycksnivån understiger 70dBA.

▪ Platser där mineraloljedimma, oljesprej eller ånga kan finnas i luften. Plastdelar

kan skadas och trilla av eller orsaka en vattenläcka.

Vi rekommenderar INTE att du installerar enheten på följande platser eftersom det kan förkorta enhetens livslängd:

▪ Där spänningsstyrkan fluktuerar mycket ▪ I fordon eller fartyg ▪ Där sura eller alkaliska ångor

Installation i närheten av havet. Kontrollera att utomhusenheten INTE utsätts för

direkta havsvindar. Detta för att undvika korrosion orsakad av höga saltnivåer i luften, vilket kan förkorta enhetens livslängd.

Installera utomhusenheten skyddad för direkta havsvindar. Exempel: Bakom byggnaden.

Installatörens referenshandbok

Installera ett vindskydd om utomhusenheten är utsatt för direkta havsvindar.

▪ Höjd för vindskyddet≥1,5×höjden på utomhusenheten ▪ Beakta kraven på serviceutrymme vid installation av vindskyddet.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

6 | Installation av enheten

a Havsvind b Byggnad

c Utomhusenhet

d Vindskydd

Utomhusenheten är endast utformad för installation utomhus, och vid utomhustemperaturer inom följande intervall (om inte annat anges i bruksanvisningen för den anslutna inomhusenheten):

Kylningsläge Uppvärmningsläge

–10~46°C DB –15~24°C DB

6.1.2 Ytterligare krav för installationsplatsen för utomhusenheten i kalla klimat

Skydda utomhusenheten mot direkt snöfall och se till att utomhusenheten ALDRIG snöar igen.

a Snöskydd eller skjul b Pelare

c Rådande vindriktning

d Luftutlopp

Vi rekommenderar minst 150 mm fritt utrymme under enheten (300 mm i områden där det kan snöa kraftigt). Kontrollera också att enheten är placerad minst 100 mm över det maximalt förväntade snödjupet. Bygg vid behov ett fundament. Se "6.3Montering av utomhusenheten"[428] för mer information.

I områden med kraftiga snöfall är det mycket viktigt att du väljer en plats för installationen där snön INTE påverkar enheten. Om snö kan blåsa in i enheten ska du kontrollera att värmeväxlarspolen INTE påverkas av snön. Vid behov ska ett

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

snöskydd, ett skjul eller ett fundament byggas.

Installatörens referenshandbok

6 | Installation av enheten

3×

6.2 Öppna enheten

6.2.1 Om öppning av enheten

6.2.2 Hur du öppnar utomhusenheten

Vid vissa tillfällen måste enheten öppnas. Exempel:

▪ Vid anslutning av köldmediumrör ▪ Vid anslutning av elledningarna ▪ Vid underhåll och service på enheten

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

Lämna INTE enheten obevakad när serviceluckan har avlägsnats.

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

FARLIGT: RISK FÖR BRÄNNSKADA/SKÅLLNING

6.3 Montering av utomhusenheten

6.3.1 Om montering av utomhusenheten

När

Utomhusenheten och inomhusenheten måste monteras innan köldmediumrör kan anslutas.

Installatörens referenshandbok

Typiskt arbetsflöde

Montering av utomhusenheten består vanligtvis av följande steg:

1 Att förbereda installationsstrukturen. 2 Installera utomhusenheten. 3 Ombesörja dränering. 4 Skydda enheten mot snöfall och starka vindar genom att montera ett snöskydd

och avskärmningsplåtar. Se "6.1Förberedelse av installationsplatsen"[424].

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

6.3.2 Försiktighetsåtgärder vid montering av utomhusenheten

20 mm

(mm)

353

600

240

INFORMATION

Läs även säkerhetsföreskrifterna i följande kapitel:

▪ "2Allmänna säkerhetsföreskrifter"[45] ▪ "6.1Förberedelse av installationsplatsen"[424]

6.3.3 Så här förbereder du installationsstrukturen

Kontrollera installationsgrundens styrka och nivå så att enheten inte orsakar driftsvibrationer eller brus.

Använd ett vibrationssäkert gummi (anskaffas lokalt) i fall där vibrationer kan överföras till byggnaden.

Enheten kan installeras direkt på en stabil veranda eller på annat stabilt underlag förutsatt att det finns tillräcklig dränering.

Fäst enheten ordentligt med hjälp av grundbultarna enligt grundritningen. Förbered 4 uppsättningar med M8- eller M10-förankringsbultar, brickor och

muttrar (anskaffas lokalt).

6 | Installation av enheten

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

a 100mm över förväntad nivå av snö

Installatörens referenshandbok

6 | Installation av enheten

4× M8/M10

6.3.4 Så här installerar du utomhusenheten

6.3.5 Så här gör du dräneringen

▪ Se till att kondensvattnet kan tömmas ordentligt. ▪ Montera enheten på ett underlag som kan säkerställa lämplig dränering för att

undvika uppbyggnad av is.

▪ Ordna med dräneringsrännor runt fundamentet så att spillvatten kan rinna bort

från enheten.

▪ Undvik att låta dräneringsvatten rinna över gångbanor eftersom vattnet kan frysa

vid kalla temperaturer och göra gångbanan hal.

▪ Om du installerar enheten på en ram, ska en vattentät platta inom 150 mm på

enhetens undersida installeras. På sätt förhindrar du att vatten kommer in i enheten och undviker att dräneringsvattnet droppar (se bilden som följer).

OBS!

I kalla områden ska du INTE använda dräneringsfäster, -slang eller lock (stor, liten) för utomhusenheten. Vidta lämpliga åtgärder så att kondensvatten INTE KAN frysa.

OBS!

Om utomhusenhetens dräneringshål blockeras av ett fundament eller av golvet placerar du distanser ≤30mm under utomhusenhetens fötter.

Täta dräneringshål och fästa dräneringsslangen

Installatörens referenshandbok

▪ Använd ett dräneringsfäste för dränering vid behov.

a Dräneringshål

1 Installera dräneringslock (tillbehör f) och (tillbehör g). Kontrollera att kanterna

på dräneringslocken helt tätar hålen.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

2 Installera dräneringsfästet.

a cb b b

a a

a Dräneringshål. Installera ett dräneringslock (stort). b Dräneringshål. Installera ett dräneringslock (litet).

c Hål för dräneringsfästet

6.3.6 Hur du förhindrar att utomhusenheten faller omkull

Om enheten installeras på en plats där kraftiga vindar kan rubba enheten ska följande åtgärder vidtas:

1 Förbered 2 kablar så som visas på nedanstående bild (anskaffas lokalt). 2 Placera de 2 kablarna över utomhusenheten. 3 För in en gummimatta mellan kablarna och utomhusenheten för att förhindra

att kablarna repar färgen (anskaffas lokalt).

4 Anslut kabeländarna.

6 | Installation av enheten

5 Dra åt kablarna.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

Installatörens referenshandbok

7 | Installation av rör

7 Installation av rör

I detta kapitel

7.1 Förbereda köldmedierören .................................................................................................................................................... 32

7.1.1 Krav för köldmedierör ............................................................................................................................................ 32

7.1.2 Isolering av köldmedierören .................................................................................................................................. 33

7.1.3 Köldmediumrörlängd och höjdskillnad .................................................................................................................. 34

7.2 Anslutning av köldmedierören ............................................................................................................................................... 35

7.2.1 Om anslutning av köldmediumrör ......................................................................................................................... 35

7.2.2 Försiktighetsåtgärder vid anslutning av köldmediumrör ...................................................................................... 35

7.2.3 Riktlinjer vid anslutning av köldmediumrör........................................................................................................... 36

7.2.4 Riktlinjer för rörbockning ....................................................................................................................................... 37

7.2.5 Flänsning av röränden............................................................................................................................................ 37

7.2.6 Anslutningar mellan utomhusenhet och inomhusenhet med övergångsrör ....................................................... 38

7.2.7 Använda stoppventilen och serviceporten ............................................................................................................ 41

7.2.8 Ansluta köldmediumrören till utomhusenheten................................................................................................... 42

7.3 Kontroll av köldmedierören.................................................................................................................................................... 43

7.3.1 Om kontroll av köldmedierören............................................................................................................................. 43

7.3.2 Försiktighetsåtgärder vid anslutning av köldmediumrör ...................................................................................... 43

7.3.3 Hur du kontrollerar eventuella läckor ................................................................................................................... 43

7.3.4 Hur du utför en vakuumtorkning ........................................................................................................................... 44

7.1 Förbereda köldmedierören

7.1.1 Krav för köldmedierör

INFORMATION

Läs även säkerhetsföreskrifterna och kraven i "2 Allmänna

säkerhetsföreskrifter"[45].

OBS!

Rör och andra tryckförande komponenter ska vara lämpliga för kylmedium. Använd sömlösa kopparrör, avoxiderade med fosforsyra, för kylmedium.

▪ Rörmaterial: Sömlösa kopparrör avoxiderade med fosforsyra. ▪ Rördiameter:

2MXM68

Vätskerör 2× Ø6,4mm (1/4")

Gasrör 1× Ø9,5mm (3/8")

3MXM40, 3MXM52, 3MXM68, 3AMXM52, 3MXF52, 3AMXF52, 3MXF68

1× Ø12,7mm (1/2")

Installatörens referenshandbok

Vätskerör 3× Ø6,4mm (1/4")

Gasrör 1× Ø9,5mm (3/8")

2× Ø12,7mm (1/2")

4MXM68

Vätskerör 4× Ø6,4mm (1/4")

Gasrör 2× Ø9,5mm (3/8")

2× Ø12,7mm (1/2")

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

7 | Installation av rör

ØiØ

ØpØ

4MXM80

Vätskerör 4× Ø6,4mm (1/4")

Gasrör 1× Ø9,5mm (3/8")

1× Ø12,7mm (1/2") 2× Ø15,9mm (5/8")

5MXM90

Vätskerör 5× Ø6,4mm (1/4")

Gasrör 2× Ø9,5mm (3/8")

1× Ø12,7mm (1/2") 2× Ø15,9mm (5/8")

▪ Rörmaterials härdningsgrad och godstjocklek:

Yttre diameter (Ø) Härdningsgrad Tjocklek (t)

(a)

6,4mm (1/4") 9,5mm (3/8") 12,7mm (1/2")

15,9mm (5/8") ≥1mm

(a)

Beroende på tillämplig lagstiftning och enhetens maximala arbetstryck (se "PS High" på enhetens märkskylt) kan större rörtjocklek behövas.

Användning av reducering kan vara nödvändig beroende på inomhusenhet. Se

"7.2.6 Anslutningar mellan utomhusenhet och inomhusenhet med övergångsrör"[438] för mer information.

7.1.2 Isolering av köldmedierören

▪ Använd polyetenskum som isoleringsmaterial:

- med en värmeöverföringshastighet mellan 0,041 och 0,052W/mK (0,035 och

0,045kcal/mh°C)

- med en värmebeständighet på minst 120°C

▪ Isoleringens tjocklek

Rörets yttre diameter (Øp) Isoleringens inre

Anlöpt (O) ≥0,8mm

Isoleringens tjocklek (t)

diameter (Øi)

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 10~14mm ≥13mm

12,7mm (1/2") 14~16mm ≥13mm

15,9mm (5/8") 16~20mm ≥13mm

Om temperaturen överstiger 30°C och fuktigheten är över RH 80% måste isoleringen vara minst 20 mm tjock för att inte kondensvatten ska bildas på tätningens yta.

Använd separata värmeisoleringsrör för gas och flytande köldmedium.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

Installatörens referenshandbok

7 | Installation av rör

7.1.3 Köldmediumrörlängd och höjdskillnad

INFORMATION

För Hybrid för Multi och varmvattenberedning för Multi, se installationshandboken för inomhusenhet för maximalt tillåten köldmediumrörlängd och höjdskillnad.

Ju kortare köldmediumrören är, desto bättre blir systemets prestanda. Rörlängder och höjdskillnader måste uppfylla följande krav.

Modell Minsta nödvändiga utrymme

2MXM68, 3MXM40, 3MXM52,

4,7m

3AMXM52, 3MXF52, 3AMXF52

3MXM68, 3MXF68 5,5m

4MXM68 6,5m

4MXM80 9,8m

5MXM90 10,4m

Kortaste tillåtna längd per rum är 3m.

Utomhusenhet Köldmediumrörlängd till varje

inomhusenhet

2MXM68, 3MXM40,

≤25m ≤50m

Total köldmediumrörlängd

3MXM52, 3AMXM52, 3MXM68, 3MXF52, 3AMXF52, 3MXF68,

4MXM68 ≤60m

4MXM80 ≤70m

5MXM90 ≤75m

INFORMATION

Vid kombination av utomhusenhet 3MXM40N8 eller 3MXM52N8 med inomhusenhet CVXM-A och/eller FVXM-A SKA den totala vätskerörlängden vara MAXIMALT 30m.

Utomhusenheten är

Höjdskillnad utomhusinomhus

≤15m ≤7,5m

Höjdskillnad inomhusinomhus

installerad högre än inomhusenheten

Installatörens referenshandbok

Utomhusenheten är installerad lägre än minst 1 inomhusenhet

≤7,5m ≤15m

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

7.2 Anslutning av köldmedierören

FARA

▪ Ingen hårdlödning eller svetsning ska göras på plats för enheter med köldmedium

R32 påfyllt vid transport.

▪ Vid installation av köldmediumsystemet ska anslutning av komponenter där minst

FARA

Anslut INTE det inbäddade förgreningsröret och utomhusenheten när du bara gör rörarbeten utan att ansluta inomhusenheten, i syfte att senare kunna ansluta ännu en enhet.

7.2.1 Om anslutning av köldmediumrör

Före anslutning av köldmediumrör

7 | Installation av rör

Se till att utomhusenheten och inomhusenheten är monterade.

Typiskt arbetsflöde

Anslutning av köldmedierören innebär:

▪ Anslutning av köldmedierör till inomhusenheten ▪ Anslutning av köldmedierör till utomhusenheten ▪ Isolera köldmedierören ▪ Beakta riktlinjerna för:

- Rörbockning

- Flänsning av rörändar

- Användning av stoppventilerna

7.2.2 Försiktighetsåtgärder vid anslutning av köldmediumrör

INFORMATION

Läs även säkerhetsföreskrifterna och kraven i följande kapitel:

▪ "2Allmänna säkerhetsföreskrifter"[45] ▪ "7.1Förbereda köldmedierören"[432]

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

FARLIGT: RISK FÖR BRÄNNSKADA/SKÅLLNING

FARA

▪ Använd INTE mineralolja på den flänsade delen. ▪ Återanvänd INTE rör från tidigare installationer. ▪ Installera ALDRIG en avfuktare för denna R32-enhet för att garantera dess

livslängd. Torkningsmaterialet kan lösas upp och skada systemet.

Installatörens referenshandbok

7 | Installation av rör

FARA

▪ Använd kragkopplingsmuttern som är fäst på huvudenheten. ▪ Sätt lite kylmaskinolja enbart på kragmutterns inre yta för att förhindra att gas

läcker ut. Använd kylmaskinolja för R32.

▪ Återanvänd INTE kopplingar.

OBS!

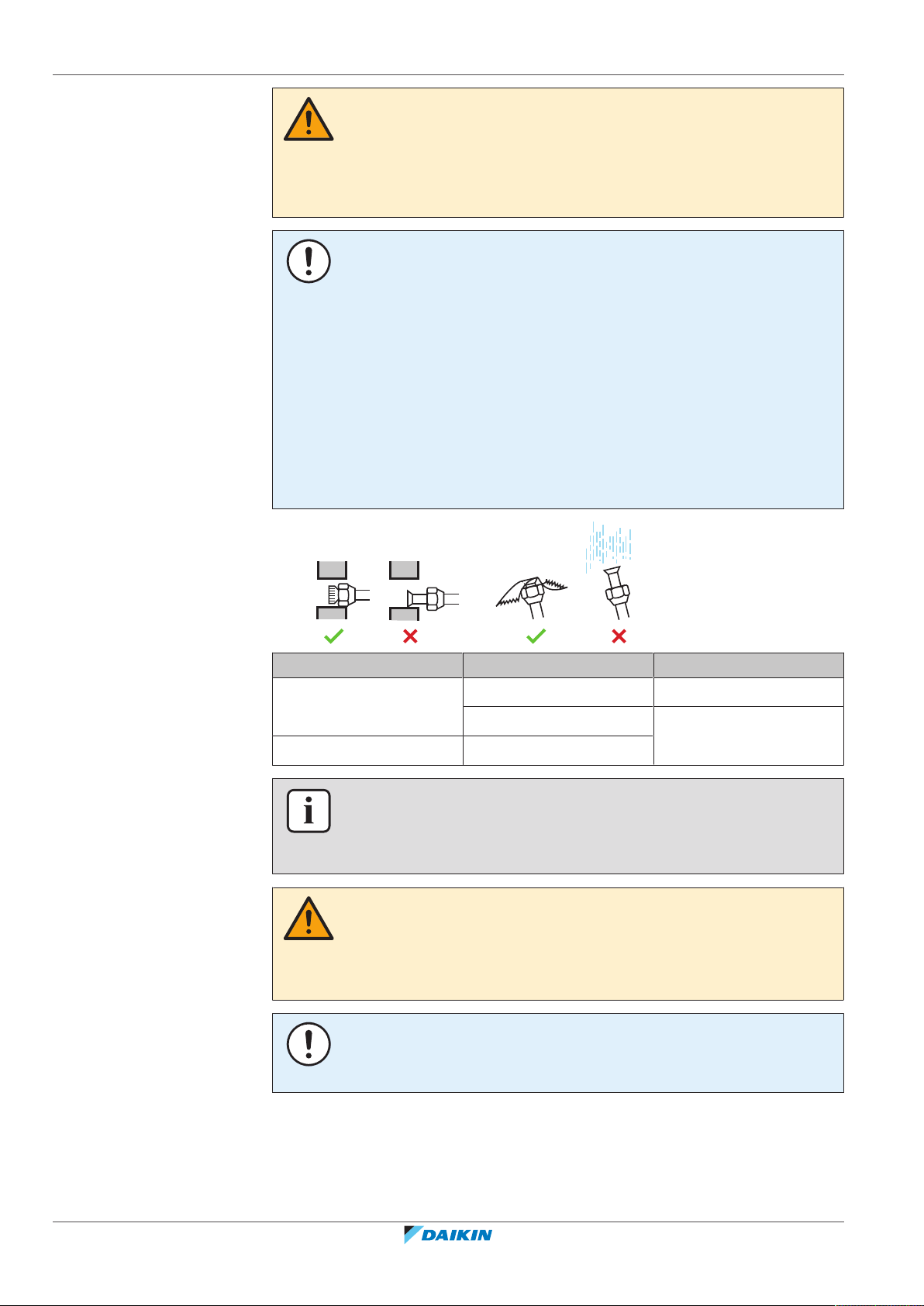

Vidta följande försiktighetsåtgärder för köldmediumrören:

▪ Utöver det avsedda köldmediumet ska du undvika allt som skulle kunna blanda

sig in i köldmediumcykeln (t.ex. luft).

▪ Använd endast R32 när du fyller på köldmedium. ▪ Använd endast installationsverktyg (t.ex. manometerställ) som är avsedda för

R32-installationer och som klarar trycket. Se även till att inte främmande föremål (som mineralolja och fukt) blandas in i systemet.

▪ Installera rören så att flänsen INTE utsätts för mekanisk stress. ▪ Skydda rören enligt beskrivningen i tabellen nedan för att förhindra att fukt,

smuts eller damm kommer in i rören.

▪ Var försiktig när du för in kopparrör genom väggar (se bilden nedan).

Enhet Installationsperiod Skyddsmetod

Utomhusenhet >1månad Knip ihop rören

<1månad Knip eller tejpa rören

Inomhusenhet Oavsett tidsperiod

INFORMATION

Öppna INTE köldmediets stoppventil innan du kontrollerar köldmedierören. När du behöver fylla på med ytterligare köldmedium rekommenderas det att du öppnar köldmediets stoppventil efter påfyllningen.

VARNING

OBS!

Trots att stoppventilen är helt stängd kan köldmedium sakta läcka ut. Låt INTE kragmuttern vara borttagen under långa tidsperioder.

7.2.3 Riktlinjer vid anslutning av köldmediumrör

Installatörens referenshandbok

Håll dig till följande riktlinjer när du ansluter rören:

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

7 | Installation av rör

0.4~0.8

±2

45°

90°

±2

ØA

a b

▪ När kragmuttern ansluts ska flänsens insida smörjas med eter- eller esterolja. Dra

åt 3 eller 4 varv för hand innan du drar åt ordentligt.

▪ När du lossar en kragmutter ska du ALLTID använda 2 skiftnycklar tillsammans. ▪ När du ansluter rören ska du ALLTID använda en rörnyckel och en momentnyckel

tillsammans vid åtdragning av flänsmuttern. Det förhindrar sprickor i muttern och läckor.

a Momentnyckel b Rörnyckel

c Rörkoppling

d Kragkopplingsmutter

Rördimensioner

(mm)

Åtdragningsmome

nt (N•m)

Kragstorlek (A)

(mm)

Flänsform (mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

Ø15,9 62~75 19,3~19,7

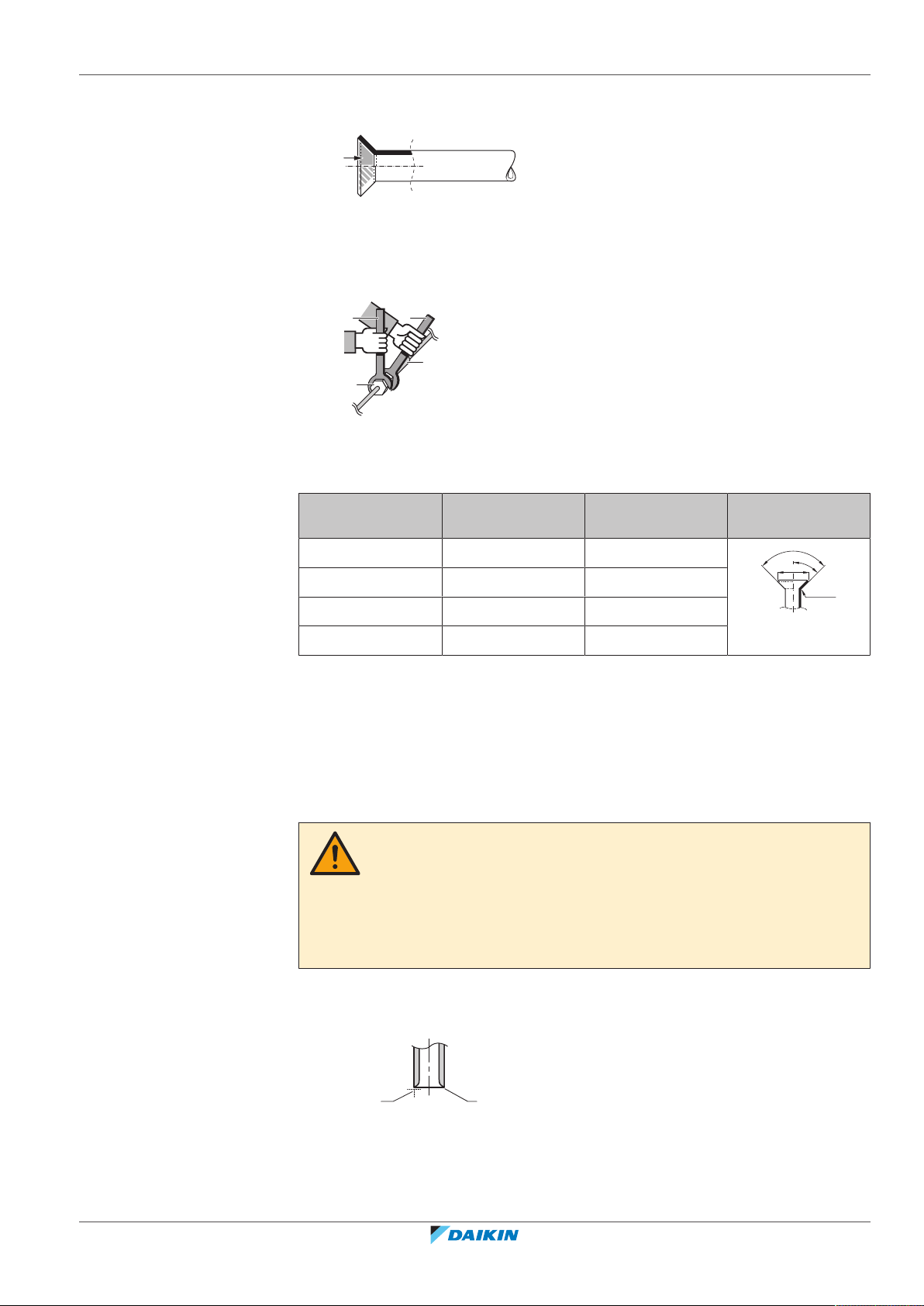

7.2.4 Riktlinjer för rörbockning

Använd en rörböjare. Alla rörböjar bör utföras så försiktigt som möjligt (böjradien ska vara 30~40 mm eller större).

7.2.5 Flänsning av röränden

1 Kapa änden av röret med en rörkapare.

FARA

▪ Ofullständig flänsning kan orsaka att köldmediegas läcker ut. ▪ Återanvänd INTE flänsar. Använd nya flänsar för att förhindra läckage av

köldmediegasen.

▪ Använd endast de kragmuttrar som följer med enheten. Om du använder andra

kragmuttrar kan köldmediegas läcka ut.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

2 Avlägsna grader med snittytan nedåt så att INGA spån kommer in i röret.

a Kapa i exakt rät vinkel. b Ta bort grader.

3 Lossa kragmuttern från stoppventilen och placera kragmuttern på röret. 4 Flänsa röret. Ställ i exakt den position som visas i följande bild.

Installatörens referenshandbok

7 | Installation av rör

a b

Flänsverktyg för R32

(kopplingstyp)

Kopplingstyp

Vanligt flänsverktyg

(Ridgid typ)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

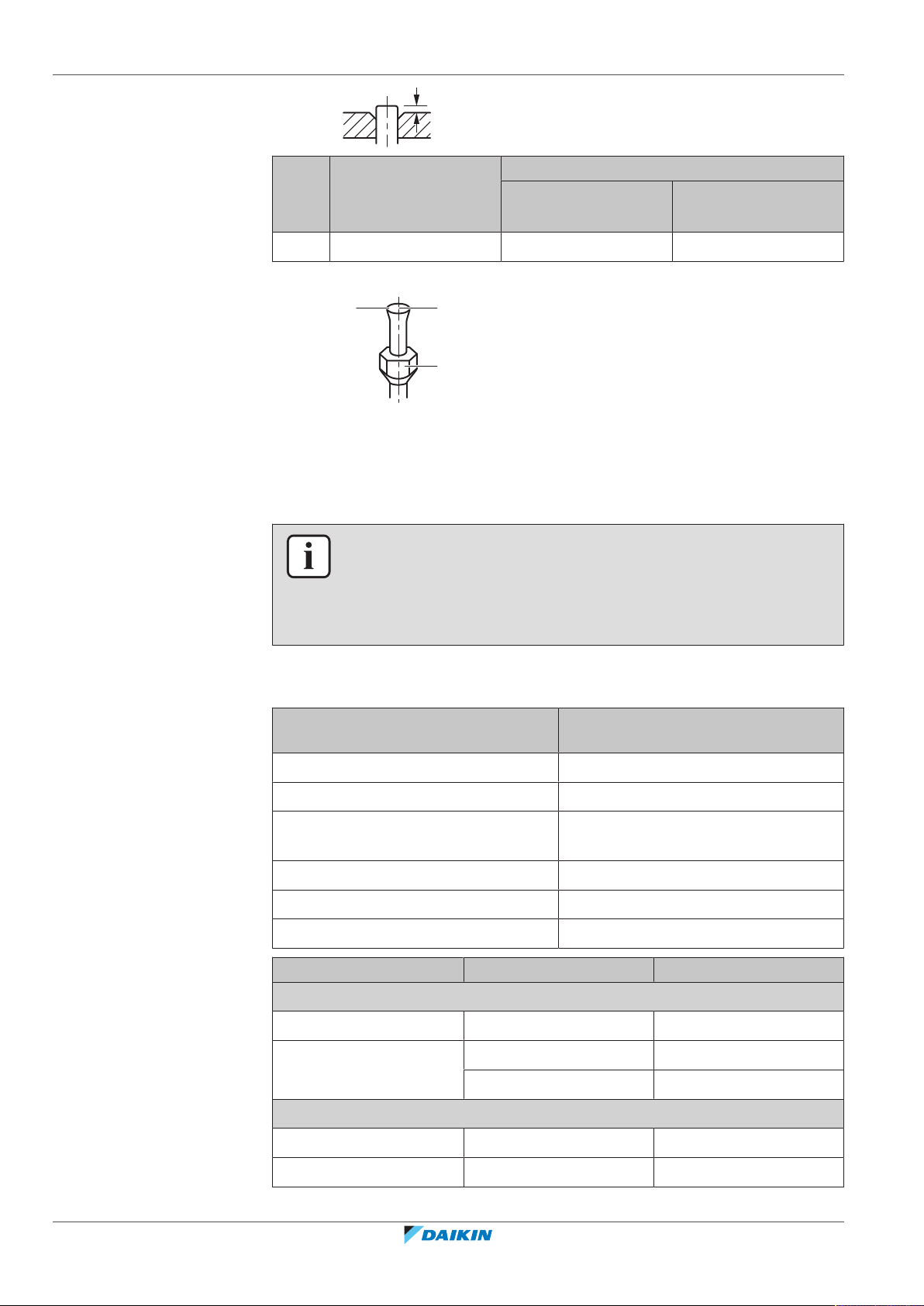

5 Kontrollera att flänsningen är rätt utförd.

a Flänsens inre yta MÅSTE vara felfri. b Rörets ände MÅSTE vara jämnt flänsad i en perfekt cirkel.

c Se till att kragmuttern är monterad.

7.2.6 Anslutningar mellan utomhusenhet och inomhusenhet med övergångsrör

INFORMATION

▪ För varmvattenberedning för Multi används samma reduceringstyp som för

inomhusenhet klass 20.

▪ För Hybrid för Multi, se installationshandboken för inomhusenhet för

kapacitetsklass och tillämplig reduceringstyp.

Vingmuttertyp

(Imperial typ)

Sammanlagd kapacitetsklass för inomhusenheter som kan anslutas till denna utomhusenhet:

Utomhusenhet Sammanlagd kapacitetsklass för

inomhusenheter

2MXM68 ≤10,2kW

3MXM40 ≤7,0kW

3MXM52, 3AMXM52, 3MXF52,

≤9,0kW

3AMXF52

3MXM68, 4MXM68, 3MXF68 ≤11,0kW

4MXM80 ≤14,5kW

5MXM90 ≤15,6kW

Port Klass Reducerstycke

2MXM68

A (Ø9,5mm) 15, 20, 25, 35, (42)

B (Ø12,7mm) 15, 20, 25, 35, (42)

(a)

—

2+4

42, 50, 60 —

3MXM40

Installatörens referenshandbok

A (Ø9,5mm) 15, 20, 25, 35 —

B + C (Ø12,7mm) 15, 20, 25, 35 2+4

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

7 | Installation av rör

1 2 3 4 5 6

Port Klass Reducerstycke

3MXM52, 3AMXM52

A (Ø9,5mm) 15, 20, 25, 35, (42)

B + C (Ø12,7mm) 15, 20, 25, 35 2+4

42, 50 —

3MXM68

A (Ø9,5mm) 15, 20, 25, 35, (42)

B + C (Ø12,7mm) 15, 20, 25, 35, 42 2+4

50, 60 —

3MXF52, 3AMXF52, 3MXF68

A (Ø9,5mm) 20, 25, 35 —

B + C (Ø12,7mm) 20, 25, 35 2+4

4MXM68

A + B (Ø9,5mm) 15, 20, 25, 35, (42)

C + D (Ø12,7mm) 15, 20, 25, 35, (42)

(a)

—

2+4

42, 50, 60 —

4MXM80

A (Ø9,5mm) 15, 20, 25, 35, (42)

B (Ø12,7mm) 15, 20, 25, 35, (42)

42, 50, 60 —

C + D (Ø15,9mm) 15, 20, 25, 35, (42)

42, 50, 60 1+3

71 —

5MXM90

A + B (Ø9,5mm) 15, 20, 25, 35, (42)

C (Ø12,7mm) 15, 20, 25, 35, (42)

42, 50, 60 —

D + E (Ø15,9mm) 15, 20, 25, 35, (42)

42, 50, 60 1+3

71 —

(a)

Endast vid installation med FTXM42R.

(a)

—

2+4

5+6

—

2+4

5+6

Reduceringstyp Anslutning

1 Ø15,9mm → Ø12,7mm

2 Ø12,7mm → Ø9,5mm

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

Installatörens referenshandbok

7 | Installation av rör

a b d ec

Reduceringstyp Anslutning

3 Ø15,9mm → Ø12,7mm

4 Ø12,7mm → Ø9,5mm

5 Ø15,9mm → Ø9,5mm

6 Ø15,9mm → Ø9,5mm

Anslutningsexempel: ▪ Anslutning av ett rör med Ø12,7mm till en gasrörsport med Ø15,9mm

a Anslutningsport för utomhusenhet b Reduceringstyp 1

c Reduceringstyp 3 d Kragmutter för Ø15,9mm e Rördragning mellan enheter

▪ Anslutning av ett rör med Ø9,5mm till en gasrörsport med Ø15,9mm

a Anslutningsport för utomhusenhet b Reduceringstyp 6

c Reduceringstyp 5 d Kragmutter för Ø9,5mm e Rördragning mellan enheter

▪ Anslutning av ett rör med Ø9,5mm till en gasrörsport med Ø12,7mm

a Anslutningsport för utomhusenhet b Reduceringstyp 2

c Reduceringstyp 4 d Kragmutter för Ø12,7mm e Rördragning mellan enheter

Sätt lite kylolja på utomhusenhetens gängade anslutningsport där kragmuttern kommer in.

Kragmutter för (mm) Åtdragningsmoment (N•m)

Ø9,5 33~39

Ø12,7 50~60

Ø15,9 62~75

Installatörens referenshandbok

OBS!

Använd momentnycklar för att undvika att skada gängorna när du drar åt kragmuttern. Var noga med att INTE dra åt muttern för hårt, eftersom det kan skada det mindre röret (ungefär 2/3-1× normalt moment).

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

7.2.7 Använda stoppventilen och serviceporten

Hur du hanterar stoppventilen

Tänk hänsyn till följande riktlinjer:

▪ Stoppventilerna är stängda vid leverans. ▪ Följande bild visar de stoppventilkomponenter som krävs vid hanteringen av

ventilen.

a Utloppsport och kåpa för utloppsport b Ventilspindel

c Anslutning av fältledningar

d Spindelkåpa

▪ Håll båda stoppventiler öppna under drift. ▪ Använd INTE överdriven kraft vid hantering av ventilröret. Detta kan skada

ventilhuset.

7 | Installation av rör

▪ Se ALLTID till att du drar åt stoppventilen med en skruvnyckel, lossa sedan eller

dra åt kragmuttern med en momentnyckel. Placera INTE rörnyckeln på rörkåpan, eftersom detta kan leda till läckage av köldmediet.

a Rörnyckel b Momentnyckel

▪ När drifttrycket förväntas bli lågt (t. ex. vid kylning när utomhustemperaturen är

låg), förslut kragmuttern ordentligt i stoppventilen på gasledningen med tätningsmedel av silikon för att frysskydda den.

Silikontätning: Säkerställ att det inte finns något glapp.

Hur du öppnar/stänger stoppventilen

1 Ta bort stoppventilskyddet. 2 Sätt in en sexkantsnyckel (vätskesidan: 4mm, gassidan: 6mm) i ventilspindeln

och vrid ventilspindeln:

Moturs för att öppna Medurs för att stänga

3 Sluta vrida när stoppventilen INTE KAN vridas längre.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

Installatörens referenshandbok

7 | Installation av rör

a c

b c

Hur du hanterar rörkåpan

Hur du hanterar servicekåpan

4 Installera stoppventilskyddet.

Resultat: Ventilen är nu öppen/stängd.

▪ Rörkåpan är försluten där pilarna anger. Skada den INTE.

▪ Efter hantering av stoppventilen ska rörkåpan dras åt ordentligt och

köldmediumläckagekontroll utföras.

Spindelkåpa Nyckelvidd (mm) Åtdragningsmoment (N∙m)

Vätskesidans 19 18~20

Gassidan 22 21~28

▪ Använd ALLTID en påfyllningsslang med ett ventiltryckningsstift eftersom

serviceporten är en ventil av Schrader-typ.

▪ Efter hantering av serviceporten ska serviceportlocket dras åt ordentligt och

köldmediumläckagekontroll utföras.

Punkt Åtdragningsmoment (N∙m)

Serviceportskydd 11~14

7.2.8 Ansluta köldmediumrören till utomhusenheten

▪ Rörlängd. Håll den lokala rördragningen så kort som möjligt. ▪ Rörskydd. Skydda lokala rör mot fysiska skador.

1 Anslut köldmedieanslutningen för vätska från inomhusenheten till

utomhusenhetens vätskestoppventil.

a Vätskestoppventil b Gasstoppventil

c Serviceport

2 Anslut köldmedieanslutningen för gas från inomhusenheten till

utomhusenhetens gasstoppventil.

Installatörens referenshandbok

OBS!

Det rekommenderas att köldmedierören mellan inomhus- och utomhusenheterna installeras i en kanal eller att köldmedierören lindas in med slutbehandlingstejp.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

7.3 Kontroll av köldmedierören

7.3.1 Om kontroll av köldmedierören

Utomhusenhetens interna köldmediumrör har läckagetestats från fabriken. Du behöver bara kontrollera utomhusenhetens externa köldmediumrör.

Före kontroll av köldmediumrör

Kontrollera att köldmediumrören är anslutna mellan utomhus- och inomhusenheten.

Typiskt arbetsflöde

Kontroll av köldmediumrör består vanligtvis av följande steg:

1 Kontroll av läckage i köldmediumrör. 2 Vakuumtorkning för att ta bort all fukt, luft och kväve i köldmediumrören.

Om det finns risk för att det förekommer fukt i köldmedierören (exempelvis vatten som kan ha kommit in i rören) ska man först genomföra en vakuumtorkning, se nedan, tills all fukt avlägsnats.

7 | Installation av rör

7.3.2 Försiktighetsåtgärder vid anslutning av köldmediumrör

INFORMATION

Läs även säkerhetsföreskrifterna och kraven i följande kapitel:

▪ "2Allmänna säkerhetsföreskrifter"[45] ▪ "7.1Förbereda köldmedierören"[432]

OBS!

Använd en 2-stegsvakuumpump med backventil som kan ge ett vakuum ner till –⁠100,7kPa (−⁠1,007bar) (5 Torr absolut). Kontrollera att inte pumpolja kommer in i systemet när pumpen stängs av.

OBS!

Använd vakuumpumpen enbart för R32. Om du använder samma pump för andra köldmedium kan det skada pumpen och enheten.

OBS!

▪ Anslut vakuumpumpen till serviceporten på gasstoppventilen. ▪ Se därför till att alla utomhusenhetens stoppventiler för gas och vätska är

ordentligt stängda innan läckagetest eller vakuumtorkning utförs.

7.3.3 Hur du kontrollerar eventuella läckor

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

OBS!

Överskrid INTE enhetens maximala arbetstryck (se “PS High” på enhetens namnplåt).

Installatörens referenshandbok

7 | Installation av rör

7.3.4 Hur du utför en vakuumtorkning

OBS!

Använd ALLTID en rekommenderad bubbeltestlösning från din återförsäljare.

Använd ALDRIG tvålvatten:

▪ Tvålvatten kan orsaka sprickor i komponenter som t.ex. flänsmuttrar eller

stoppventilkåpor.

▪ Tvålvatten kan innehålla salt, vilket tar upp fukt som kommer att frysa när

ledningarna blir kalla.

▪ Tvålvatten innehåller ammoniak, vilket kan orsaka korrosion på flänsmuttrar

(mellan flänsmuttern av mässing och flänsmuttern av koppar).

1 Fyll på systemet med kvävgas upp till ett övertryck på minst 200 kPa (2 bar).

Rekommendationen är att trycksätta till 3000 kPa (30 bar) för att kunna upptäcka små läckage.

2 Kontrollera om det finns läckor genom att applicera bubbeltestlösningen vid

alla röranslutningar.

3 Töm ut kvävgasen.

FARLIGT: RISK FÖR EXPLOSION

Start INTE enheten om den är vakuumtömd.

Anslut vakuumpumpen och grenrör enligt följande:

a Tryckmätare b Mätanslutning

c Lågtryckskylningsventil (Lo) d Högtrycksventil (Hi) e Påfyllningsslang

f Vakuumpump g Serviceport h Ventillock

i Gasstoppventil

j Vätskestoppventil

1 Vakuumtorka systemet tills trycket på fördelaren visar –0,1MPa (–1bar). 2 Lämna det som det är i 4–5minuter och kontrollera trycket:

Om trycket... Då…

Inte laddar Det finns ingen fukt i systemet. Denna

åtgärd är avslutad.

Ökar Det finns fukt i systemet. Gå vidare till

nästa steg.

Installatörens referenshandbok

3 Vakuumtorka systemet under minst 2timmar till ett fördelartryck på −0,1MPa

(−1bar).

4 Efter att du har stängt AV pumpen ska trycket kontrolleras i minst 1timme.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

7 | Installation av rör

5 Om du INTE når målvakuum eller INTE KAN behålla vakuum under 1 timme,

gör du enligt följande:

▪ Kontrollera om det finns läckor igen. ▪ Utför vakuumtorkningen igen.

OBS!

Se till att öppna gasstoppventilen efter rörinstallationen och torkningen. Om systemet körs med ventilen stängd kan kompressorn gå sönder.

INFORMATION

När stoppventilerna öppnats är det möjligt att trycket i köldmedierören INTE ökar. Detta kan bero på t.ex. att expansionsventilen är stängd i utomhusenhetens krets, vilket dock INTE utgör något problem för enhetens drift.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

Installatörens referenshandbok

8 | Påfyllning av köldmedium

8 Påfyllning av köldmedium

I detta kapitel

8.1 Om påfyllning av köldmedium................................................................................................................................................ 46

8.2 Om kylmediet.......................................................................................................................................................................... 47

8.3 Försiktighetsåtgärder vid påfyllning av köldmedium............................................................................................................. 48

8.4 Hur du avgör hur mycket ytterligare köldmedium som behövs............................................................................................ 48

8.5 Så här räknar ut total påfyllningsmängd ................................................................................................................................ 48

8.6 Påfyllning av ytterligare köldmedium..................................................................................................................................... 49

8.7 Hur du fäster etiketten om fluorerade växthusgaser ............................................................................................................ 49

8.1 Om påfyllning av köldmedium

Utomhusenheten är fabrikspåfylld med köldmedium, men i vissa fall kan följande behövas:

Påfyllning av ytterligare köldmedium Om den totala längden på vätskerören

Vad När

överstiger angiven längd (se nedan).

Komplett påfyllning av köldmedium Exempel:

▪ Vid flyttning av systemet. ▪ Efter ett läckage.

Påfyllning av ytterligare köldmedium

Före påfyllning av ytterligare köldmedium ska du se till att utomhusenhetens

externa köldmediumrör är kontrollerade (läckagetestade och vakuumtorkade).

INFORMATION

Beroende på enheter och/eller installationsförhållandena kan det vara nödvändigt att ansluta det elektriska innan köldmedium kan fyllas på.

Typiskt arbetsflöde – Påfyllning av ytterligare köldmedium består vanligtvis av följande steg:

1 Bestämma om ytterligare köldmedium ska fyllas på och isåfall hur mycket.

2 Vid behov, fylla på ytterligare köldmedium.

3 Ifyllning av dekalen med information om fluorgaser som påverkar

växthuseffekten och fastsättning av den på insidan av utomhusenheten.

Komplett påfyllning av köldmedium

Installatörens referenshandbok

Före komplett påfyllning av köldmedium ska du kontrollera att följande har gjorts:

1 Allt köldmedium har avlägsnats från systemet.

2 Utomhusenhetens externa köldmediumrör är kontrollerade (läckagetestade

och vakuumtorkade).

3 Vakuumtorkning av utomhusenhetens interna köldmediumrör har gjorts.

OBS!

Innan en återfyllning sker genomför dessutom en vakuumtorkning på utomhusenhetens interna köldmedierör.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

Typiskt arbetsflöde – Komplett påfyllning av köldmedium består vanligtvis av följande steg:

1 Bestämma hur mycket köldmedium som ska fyllas på.

2 Påfyllning av köldmedium.

3 Ifyllning av dekalen med information om fluorgaser som påverkar

8.2 Om kylmediet

Den här produkten innehåller fluorerade växthusgaser. Låt INTE gaserna komma ut i atmosfären.

Köldmediumtyp: R32 Växthuseffektpåverkan (GWP): 675

8 | Påfyllning av köldmedium

växthuseffekten och fastsättning av den på insidan av utomhusenheten.

OBS!

Tillämplig lagstiftning om fluorgaser som påverkar växthuseffekten kräver att köldmediumpåfyllning av enheten indikeras både i vikt och motsvarande mängd CO2.

Formel för beräkning av motsvarande mängd CO2 i ton: GWP-värde för köldmedium × total mängd påfyllt köldmedium [i kg]/1000

Kontakta din installatör för mer information.

VARNING: NÅGOT LÄTTANTÄNDLIGT MATERIAL

Köldmediet i enheten är brandfarligt.

VARNING

Utrustningen ska förvaras i ett rum utan antändningskällor i kontinuerlig drift (t.ex. öppna lågor, en gasvärmare i drift eller en elvärmare i drift).

VARNING

▪ Punktera EJ och bränn EJ komponenter i köldmediumcykeln. ▪ Använd INGA rengöringsmedel eller andra metoder för att påskynda

avfrostningsprocessen än de som rekommenderas av tillverkaren.

▪ Observera att köldmediet i systemet är luktfritt.

VARNING

Köldmedium i enheten är brandfarligt men läcker i normala fall INTE. Om köldmedium läcker ut i rummet kan kontakt med en öppen låga resultera i eldsvåda eller att en skadlig gas avges.

Stäng av alla uppvärmningsenheter med öppen låga, ventilera rummet och kontakta leverantören av enheten.

Använd INTE enheten förrän en servicetekniker slutfört reparationen av den del där köldmediumläckan uppstått.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

VARNING

Vidrör ALDRIG utläckt köldmedium. Detta kan orsaka allvarliga köldmediumskador.

Installatörens referenshandbok

8 | Påfyllning av köldmedium

8.3 Försiktighetsåtgärder vid påfyllning av köldmedium

8.4 Hur du avgör hur mycket ytterligare köldmedium som behövs

Om total rörlängd är … Då …

≤30m Fyll INTE på ytterligare köldmedium.

>30m R=(Total längd (m) för vätskerör–30m)×0,020

INFORMATION

Läs även säkerhetsföreskrifterna och kraven i följande kapitel:

▪ "2Allmänna säkerhetsföreskrifter"[45] ▪ "7.1Förbereda köldmedierören"[432]

R=Ytterligare påfyllning (kg) (avrundat i enheter om 0,1kg)

INFORMATION

Rörlängd är vätskerörets längd åt ena hållet.

INFORMATION

Påfyllning av extra köldmedium är INTE tillåten vid kombination av utomhusenhet 3MXM40N8 eller 3MXM52N8 med inomhusenhet CVXM-A och/eller FVXM-A. Den totala rörlängen får MAXIMALT vara 30m.

Maximalt tillåten påfyllningsmängd köldmedium

3MXM40, 3MXM52, 3AMXM52, 3MXF52, 3AMXF52 2,2kg

3MXM68, 3MXF68, 2MXM68 2,4kg

4MXM68 2,6kg

4MXM80 3,2kg

5MXM90 3,3kg

8.5 Så här räknar ut total påfyllningsmängd

INFORMATION

Om en fullständig påfyllning är nödvändig är den totala påfyllningsmängden av köldmediet: fabrikens påfyllningsmängd av köldmedium (se enhetens märkplåt) + fastställd extramängd.

Installatörens referenshandbok

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

8.6 Påfyllning av ytterligare köldmedium

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

RXXX

VARNING

▪ Använd endast R32 som köldmedium. Andra vätskor kan orsaka explosioner och

olyckor.

▪ R32 innehåller fluorgaser som påverkar växthuseffekten. Dess

växthuseffektpåverkan (GWP) är 675. Låt INTE dessa gaser komma ut i atmosfären.

▪ Använd ALLTID skyddshandskar och skyddsglasögon när du fyller på köldmedium.

FARA

För att undvika att kompressorn havererar får INTE mer köldmedium fyllas på än det som är specificerat.

Förutsättningar: Före påfyllning av köldmedium ska du se till att köldmediumrören är anslutna och kontrollerade (läckagetestade och vakuumtorkade).

1 Anslut köldmediecylindern till serviceporten. 2 Fyll på med ytterligare köldmedium.

8 | Påfyllning av köldmedium

3 Öppna gasstoppventilen.

8.7 Hur du fäster etiketten om fluorerade växthusgaser

1 Fyll i dekalen enligt nedan:

a Om en flerspråkig dekal med information om fluorgaser som påverkar

växthuseffekten medföljer enheten (se tillbehör), ta loss tillämpligt språk och sätt ovanpå a.

b Fabrikspåfyllt köldmedium: se enhetens märkskylt

c Ytterligare påfylld mängd köldmedium d Total mängd köldmedium e Mängden av fluorgaser som påverkar växthuseffekten av den totala

köldmediemängden som fyllts på uttrycks i ton ekvivalent CO2.

f GWP = Växthuseffektpåverkan (Global Warming Potential)

OBS!

Tillämplig lagstiftning om fluorgaser som påverkar växthuseffekten kräver att köldmediumpåfyllning av enheten indikeras både i vikt och motsvarande mängd CO2.

Formel för beräkning av motsvarande mängd CO2 i ton: GWP-värde för köldmedium × total mängd påfyllt köldmedium [i kg]/1000

Använd GWP-värdet som anges på dekalen för påfyllt köldmedium.

2 Fäst etiketten på insidan av utomhusenheten, nära gas- och

vätskestoppventilerna.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

Installatörens referenshandbok

9 | Elinstallation

9 Elinstallation

I detta kapitel

9.1 Om att ansluta elledningarna

9.1 Om att ansluta elledningarna................................................................................................................................................. 50

9.1.1 Försiktighetsåtgärder vid anslutning av elledningarna ......................................................................................... 50

9.1.2 Riktlinjer vid anslutning av elledningarna.............................................................................................................. 52

9.1.3 Specifikationer för standardkablar ........................................................................................................................ 53

9.2 Så här ansluter du elkablar till utomhusenheten................................................................................................................... 54

Innan anslutning av elledningarna

Kontrollera att köldmediumrören är anslutna och kontrollerade.

Typiskt arbetsflöde

Anslutning av elledningarna består vanligtvis av följande steg:

1 Kontrollera att strömförsörjningen uppfyller värmepumpens elspecifikationer. 2 Anslutning av elkablar till utomhusenheten. 3 Anslutning av elkablar till inomhusenheten. 4 Ansluta inomhusenhetens strömförsörjning. 5 Ansluta gaspannans strömförsörjning. 6 Ansluta signalkablage mellan gaspannan och inomhusenheten. 7 Ansluta fjärrkontrollen. 8 Ansluta stoppventilerna. 9 Ansluta varmvattenberedarpumpen. 10 Ansluta larmutsignalen. 11 Ansluta rumsuppvärmningens PÅ/AV-utgång. 12 Ansluta skyddstermostaten.

9.1.1 Försiktighetsåtgärder vid anslutning av elledningarna

Installatörens referenshandbok

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

VARNING

Anläggningen ska installeras i enlighet med nationella föreskrifter för kabeldragning.

VARNING

Använd ALLTID flerkärniga kablar till strömförsörjningsledningar.

INFORMATION

Läs även säkerhetsföreskrifterna och kraven i "2 Allmänna

säkerhetsföreskrifter"[45].

INFORMATION

Läs även "9.1.3Specifikationer för standardkablar"[453].

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

9 | Elinstallation

VARNING

▪ All kabeldragning FÅR ENDAST utföras av en auktoriserad elektriker och MÅSTE

följa gällande bestämmelser.

▪ Gör alla elektriska anslutningar till den fasta kabeldragningen. ▪ Alla komponenter som anskaffats lokalt och alla elektriska konstruktioner SKALL

följa gällande bestämmelser.

VARNING

▪ Om strömmatningen saknar eller har fel N-fas kan utrustningen förstöras. ▪ Upprätta korrekt jordning. Jorda INTE enheten till en vattenledning, ett

vågfrontskydd eller en jordledning för telefon. Ofullständig jordning kan leda till elektriska stötar.

▪ Installera nödvändiga säkringar eller kretsbrytare. ▪ Säkra elkablarna med buntband så att de INTE kommer i kontakt med vassa

kanter eller rör, särskilt på högtryckssidan.

▪ Använd INTE skarvade kablar, fåtrådiga ledare, förlängningssladdar eller

fasfördelade anslutningar. De kan orsaka överhettning, elektrisk chock eller eldsvåda.

▪ Installera INTE en fasförskjutande kondensator, eftersom enheten är försedd med

en inverter. En fasförskjutande kondensator försämrar prestandan och kan orsaka olyckor.

VARNING

Använd en huvudbrytare med minst 3 mm mellan kontaktpunkterna, vilken ger fullständig bortkoppling enligt villkoren i överspänningsklass III.

VARNING

Om strömsladden är skadad MÅSTE den bytas ut av tillverkaren, en serviceagent eller andra kvalificerade personer för att undvika faror.

VARNING

Anslut INTE strömsladden till inomhusenheten. Detta kan leda till elektriska stötar eller brand.

VARNING

▪ Använd INGA lokalt införskaffade elkomponenter inuti produkten. ▪ Förgrena ALDRIG ström för dräneringspumpen eller något annat från

kopplingsplinten. Detta kan leda till elektriska stötar eller brand.

VARNING

Separera alltid anslutningsledningar från kopparrör utan värmeisolering eftersom dessa rör kan bli väldigt varma.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

Alla elkomponenter (även termistorer) strömsätts med nätströmmen. Vidrör dem inte med bara händer.

Installatörens referenshandbok

9 | Elinstallation

S20 S21 S22 S23

S92

S93

S40

S80

S70

U W

DC-

FU2

S90

S24

AL2 AL1

DC(-)

FU2

b a

c b

AA´

A´

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

a AL1, AL2 - kabelkontakt för solenoidventil* b S20~24 - kabel för elektronisk expansionsventilspole (rum A, B, C, D, E)*

c S40 – kabel för termiskt överbelastningsskydd och högtrycksbrytare* d Multimeter (likspänning) e S90~93 – termistorkabel

f S70 - kabelkontakt för fläktmotor g S80 - kabelkontakt för 4-vägsventil h Kabelkontakt för kompressor

*Kan vara olika för olika modeller.

9.1.2 Riktlinjer vid anslutning av elledningarna

Tänk på följande:

▪ Om fåtrådiga ledare används ska du installera en rund vågprofilerad kontakt i

kabeländen. Placera den runda vågprofilerade kontakten på kabeln t.o.m. den täckta delen och fäst kontakten med lämpligt verktyg.

a Fåtrådig ledare b Rund krympslangskontakt

▪ Använd följande metod när du installerar kablar:

Installatörens referenshandbok

Kabeltyp Installationsmetod

Enkelledarkabel

a Lockig enkelledarkabel b Skruv c Platt bricka

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

9 | Elinstallation

c b ba c

1-3

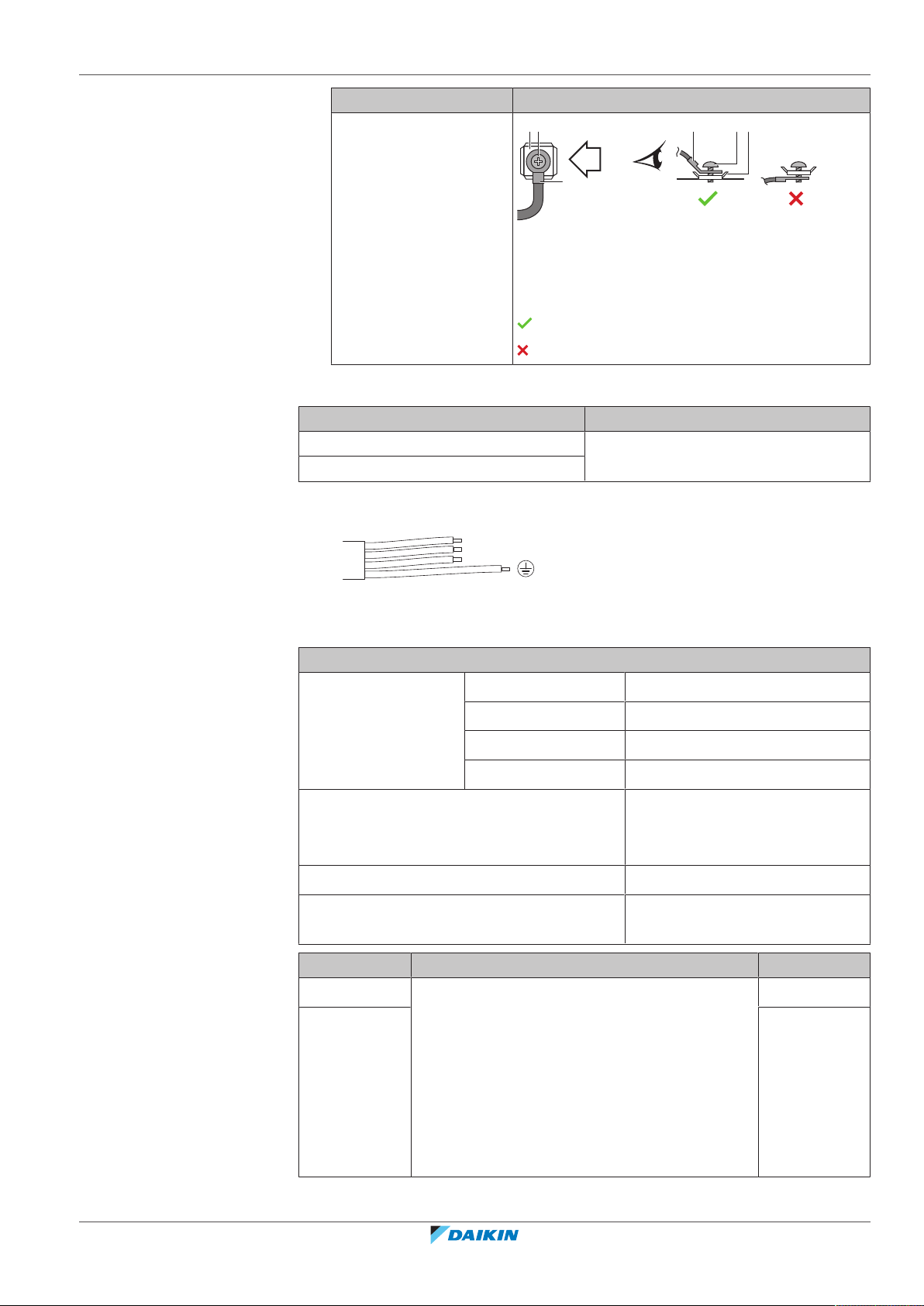

Kabeltyp Installationsmetod

Fåtrådig ledare med rund vågprofilerad kontakt

a Uttag b Skruv c Platt bricka

Tillåtet

EJ tillåten

Åtdragningsmoment

Punkt Åtdragningsmoment (N•m)

M4 (X1M) 1,2 M4 (jord)

▪ Jordkabeln mellan kabelklämman och terminalen måste vara längre än de andra

kablarna.

9.1.3 Specifikationer för standardkablar

Komponent

Nätspänningskabel Spänning 220~240V

Kabel mellan enheter (inomhus↔utomhus) 4-trådig kabel 1,5mm2 eller

Rekommenderad strömbrytare B

Överspänningsskydd MÅSTE uppfylla tillämpliga

Modell A B

3MXM40 3-trådig kabel 2,5mm

2MXM68, 3AMXM52, 3AMXF52, 3MXF52, 3MXM52, 3MXF68, 3MXM68, 4MXM68

Fas 1~

Frekvens 50Hz

Kabeltyp A

2,5mm2, lämplig för 220~240V

H05RN-F (60245 IEC 57)

bestämmelser

H05RN-F (60245 IEC 57) H07RN-F (60245 IEC 66)

3-trådig kabel 4,0mm

H07RN-F (60245 IEC 66)

16A

20A

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

Installatörens referenshandbok

9 | Elinstallation

1×

a b

e-B

e-E

e-C

e-D

a-A

e-A

a-C a-D

a-E

a-B

b c

Modell A B

4MXM80 3-trådig kabel 4,0 mm

25A

5MXM90 32A

H07RN-F (60245 IEC 66)

Elektrisk utrustning måste uppfylla EN/IEC 61000-3-12 (Europeisk/internationell teknisk standard som anger gränserna för övertoner som produceras av utrustning ansluten till offentliga lågspänningssystem med inström >16A och ≤75A per fas.).

9.2 Så här ansluter du elkablar till utomhusenheten

1 Ta bort kopplingsboxens lock (1 skruv).

2 Skala av isolering (20mm) från kablarna.

a Skala av kabelns ände till denna punkt b Om du skalar längre kan det orsaka elektriska stötar eller läckage

3 Anslut kablarna mellan inomhus- och utomhusenheter så att plintnumren

stämmer överens. Var noga med att matcha symbolerna för rör och kablar.

4 Anslut rätt kablar för rätt rum.

a Plint för rum (A, B, C, D, E)* b Strömbrytare

c Överspänningsskydd d Spänningsmatningskabel e Signalkabel för rum (A, B, C, D, E)*

*Kan vara olika för olika modeller.

5 Dra åt plintskruvarna ordentligt med en skruvmejsel. 6 Kontrollera att kablarna inte lossnar om du drar lätt i dem.

Installatörens referenshandbok

7 Fäst kabelhållaren ordentligt för att undvika extern belastning på kabeländar. 8 För kablaget genom det utskurna hålet längst ned på skyddsplåten.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

9 Kontrollera att elkablage inte har kontakt med gasrör.

L N

1 2 3

2×

9 | Elinstallation

a Klämma

10 Sätt tillbaka kopplingsboxens lock och serviceluckan.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

Installatörens referenshandbok

10 | Avsluta installationen av utomhusenheten

10 Avsluta installationen av utomhusenheten

10.1 Hur du avslutar installationen av utomhusenheten

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

▪ Se till att systemet är korrekt jordat. ▪ Stäng av strömmen före service. ▪ Sätt tillbaka kopplingsboxens lucka innan du sätter på strömmen.

OBS!

Det rekommenderas att köldmedierören mellan inomhus- och utomhusenheterna installeras i en kanal eller att köldmedierören lindas in med slutbehandlingstejp.

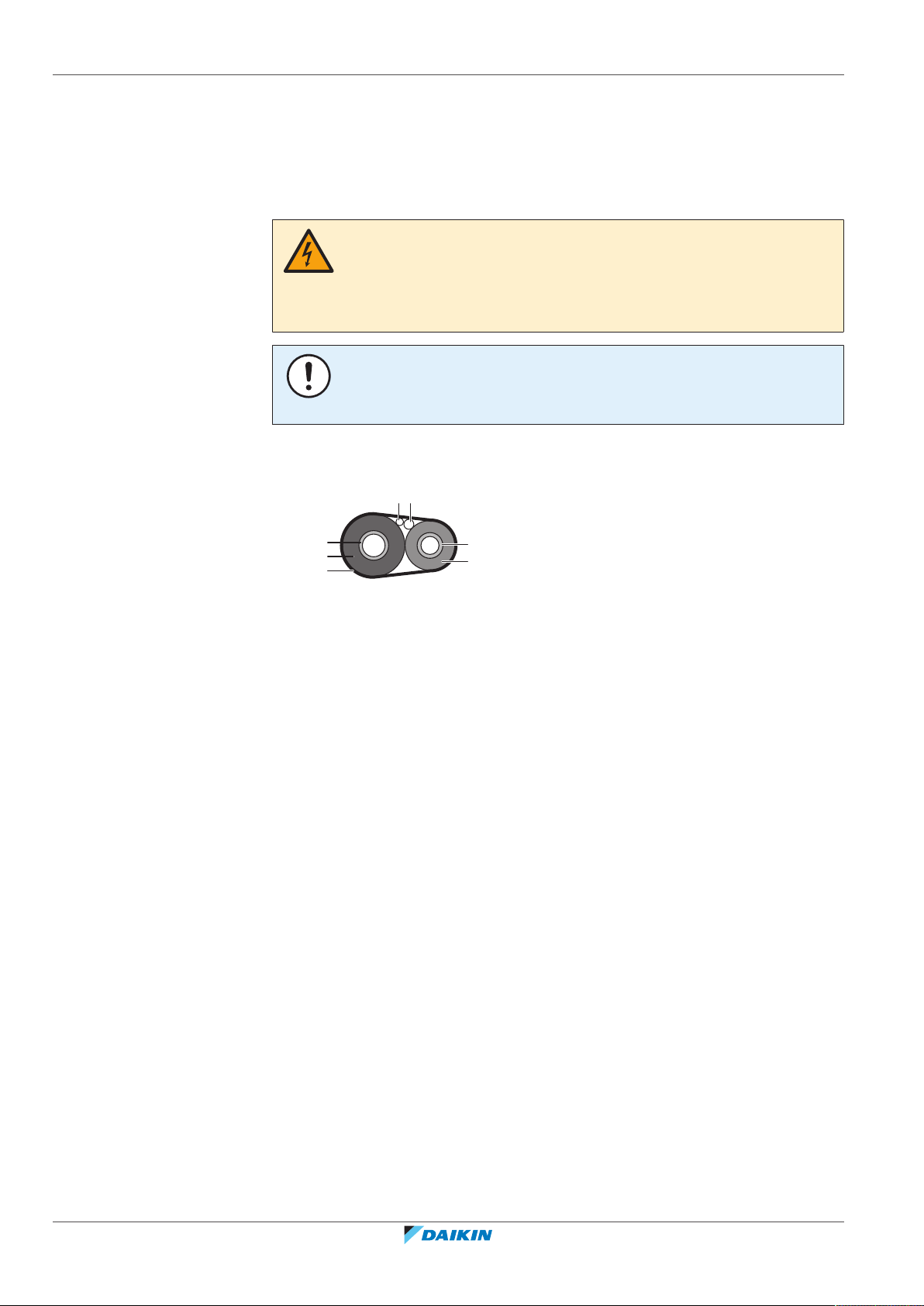

1 Isolera och fäst köldmediumrören och kablar som följer:

a Gasrör b Isolering gasrör

c Anslutningskabel d Lokal kabeldragning (om tillämpligt) e Vätskerör

f Isolering vätskerör

g Tejp

2 Installera frontluckan.

10.2 Stänga utomhusenheten

1 Stäng kopplingsboxens lucka. 2 Stäng serviceluckan.

Installatörens referenshandbok

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

11 Konfiguration

I detta kapitel

11.1 Om strömsparande standby-läge........................................................................................................................................... 57

11.1.1 Procedur för aktivering av standby-läge................................................................................................................ 57

11.2 Om prioritetsrumsfunktion .................................................................................................................................................... 58

11.2.1 Så här anger du prioritetsrumsfunktionen ............................................................................................................ 58

11.3 Om tyst nattdrift..................................................................................................................................................................... 58

11.3.1 Så här aktiverar du tyst nattdrift............................................................................................................................ 59

11.4 Om lägeslås, värme................................................................................................................................................................. 59

11.4.1 Så här aktiverar du lägeslås, värme ....................................................................................................................... 59

11.5 Om lägeslås, kyla..................................................................................................................................................................... 59

11.5.1 Så här aktiverar du lägeslås, kyla ........................................................................................................................... 59

11.1 Om strömsparande standby-läge

Strömsparande standby-läge:

▪ stänger AV strömmen till utomhusenheten och ▪ sätter PÅ det strömsparande standby-läget på inomhusenheten.

11 | Konfiguration

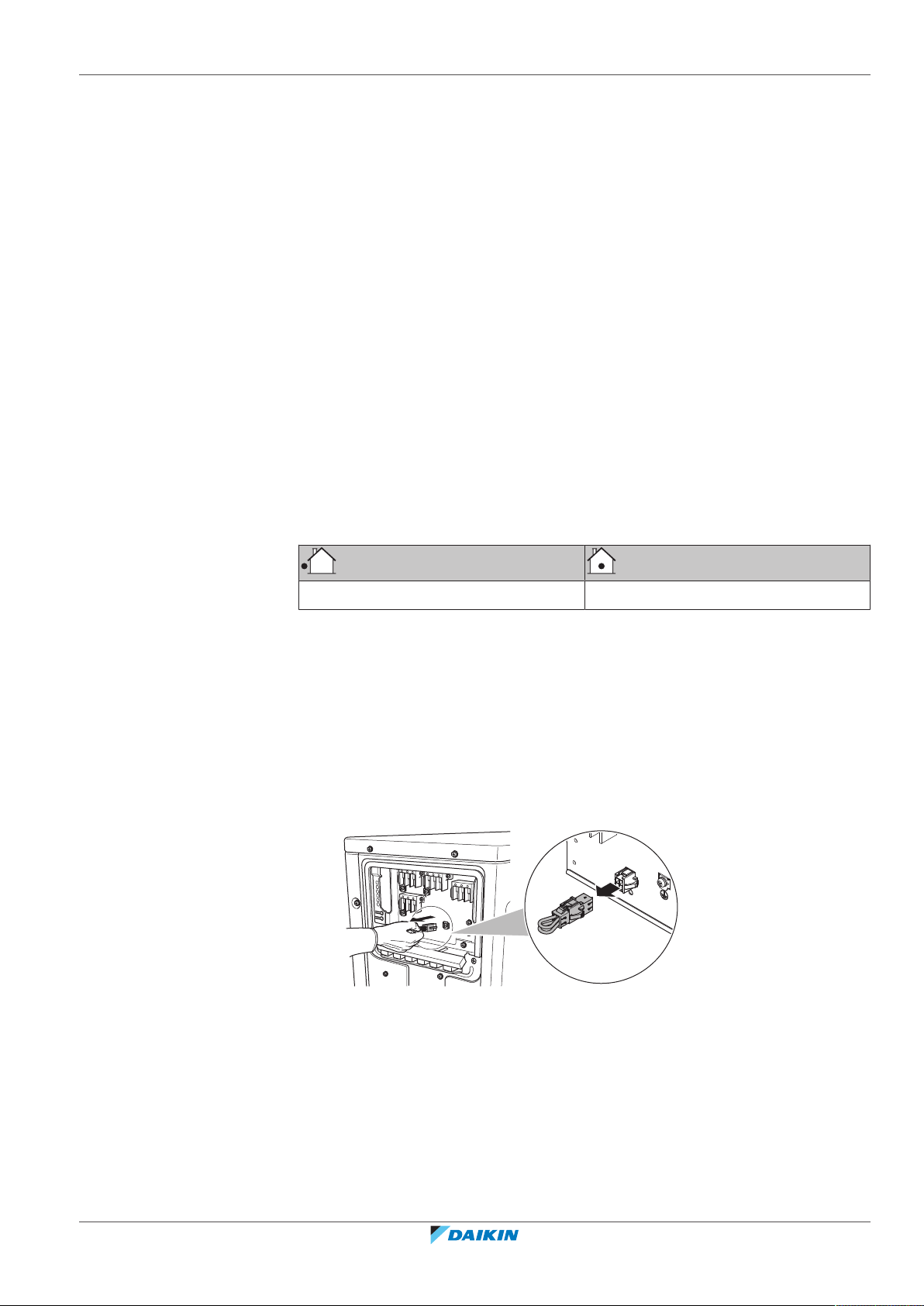

Det strömsparande standby-läget fungerar med följande enheter:

3MXM40, 3MXM52, 3AMXM52 FTXM, FTXP, FTXJ, FVXM

Om en annan inomhusenhet används måste kontakten för strömsparande standbyläge anslutas.

Standby-läget är avstängt vid leverans.

11.1.1 Procedur för aktivering av standby-läge

Förutsättningar: Huvudströmmen MÅSTE vara avstängd.

1 Ta bort serviceluckan. 2 Koppla från väljarkontakten för standby-läge.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

3 Sätt på huvudströmmen.

Installatörens referenshandbok

11 | Konfiguration

E D C B A

1×

SW4

OFFON

11.2 Om prioritetsrumsfunktion

INFORMATION

▪ Prioritetsrumsfunktionen kräver att initiala inställningar görs vid installation av

enheten. Fråga kunden om vilka rum han/hon tänker använda denna funktion i och gör nödvändiga inställningar vid installationen.

▪ Prioritetsrumsinställningen är endast tillämplig för ett luftkonditioneringssystems

inomhusenhet och endast ett rum kan väljas.

Inomhusenheten i det rum där prioritetsrumsinställning används gäller före de andra i följande situationer:

▪ Driftlägesprioritet: Om prioritetsrumsfunktionen angivits för en inomhusenhet

kommer alla andra inomhusenheter att övergå till standbyläge.

▪ Prioritet vid högeffektsdrift: Om inomhusenheten som är angiven för

prioritetsrumsinställning går i högeffektsdrift kommer effekten för övriga inomhusenheter att minskas.

▪ Prioritet för tyst drift: Om inomhusenheten som är angiven för

prioritetsrumsinställning går med tyst drift kommer även utomhusenheten att köras tystare.

Fråga kunden om vilka rum han/hon tänker använda denna funktion i och gör nödvändiga inställningar vid installationen. Det är bekvämt att använda detta i gästrum.

11.2.1 Så här anger du prioritetsrumsfunktionen

1 Ta bort luckan för servicekretskortet. 2 Ange brytaren (SW4) för den inomhusenhet som du vill AKTIVERA

prioritetsrumsfunktionen.

3 Återställ strömmen.

Installatörens referenshandbok

11.3 Om tyst nattdrift

Tyst nattdrift gör att utomhusenheten körs tystare nattetid. Det här reducerar enhetens kylningskapacitet. Förklara tyst nattdrift för kunden och bekräfta om han eller hon vill använda detta läge.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

11.3.1 Så här aktiverar du tyst nattdrift

2 1

SW6

OFFON

1×

4 3 2 1

SW5

OFFON

1×

1 Ta bort luckan för servicekretskortet.

2 Ange brytaren för tyst nattdrift (SW6-1) till PÅ.

11.4 Om lägeslås, värme

11 | Konfiguration

Lägeslås, värme begränsar enheten till uppvärmningsdrift.

11.4.1 Så här aktiverar du lägeslås, värme

1 Ta bort luckan för servicekretskortet. 2 Ange brytaren för lägeslås, värme (SW5-1) till PÅ.

11.5 Om lägeslås, kyla

Lägeslås, kyla begränsar enheten till kylningsdrift. Tvingad drift är fortfarande möjlig i kylningsläge.

Specifikationer för kontakthus och stift: ST-produkter, hus VHR‑5N, stift SVH‑21T‑1,1

När lägeslås, kyla används i kombination med Hybrid för Multi kommer dessa enheter inte att köras med värmepump.

11.5.1 Så här aktiverar du lägeslås, kyla

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

1 Kortslut stift 3 och 5 i kontakt S15.

Installatörens referenshandbok

11 | Konfiguration

4×

VHR-5N SVH-21T-1

S15

Installatörens referenshandbok

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

12 Driftsättning

I detta kapitel

12.1 Översikt: driftsättning............................................................................................................................................................. 61

12.2 Försiktighetsåtgärder vid driftsättning................................................................................................................................... 61

12.3 Checklista före driftsättning ................................................................................................................................................... 62

12.4 Checklista under driftsättning ................................................................................................................................................ 62

12.5 Provdrift och tester................................................................................................................................................................. 62

12.5.1 Om felkontroll för kabeldragning........................................................................................................................... 63

12.5.2 Hur du utför en testkörning ................................................................................................................................... 64

12.6 Starta utomhusenheten för första gången ............................................................................................................................ 64

12 | Driftsättning

OBS!

Kontrollista för allmän driftsättning. Förutom driftsättningsinstruktionerna i detta

kapitel finns också en kontrollista för allmän driftsättning tillgänglig på Daikin Business Portal (autentisering krävs).

Kontrollistan för allmän driftsättning utgör ett komplement till instruktionerna i detta kapitel och kan användas som en riktlinje och rapporteringsmall under driftsättning och överlämningen till användaren.

12.1 Översikt: driftsättning

I det här kapitlet finns en beskrivning av vad du måste göra och veta för att driftsätta systemet efter installation.

Typiskt arbetsflöde

Driftsättningen består vanligtvis av följande moment:

1 Kontrollera "Checklistan före driftsättning". 2 Utföra en testkörning av systemet.

12.2 Försiktighetsåtgärder vid driftsättning

INFORMATION

Under den första driftsättningen kan enheten kräva mer ström än vad som anges på enhetens märkplåt. Detta fenomen orsakas av kompressorn som behöver köras kontinuerligt i 50 timmar innan en smidig drift och stabil energiförbrukning uppnås.

OBS!

Kör ALLTID enheten med termistorer och/eller tryckgivare/-brytare. Resultatet kan ANNARS skada kompressorn.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

OBS!

Slutför ALLTID dragning av enhetens köldmediumrör innan den startas. ANNARS skadas kompressorn.

Installatörens referenshandbok

12 | Driftsättning

12.3 Checklista före driftsättning

Efter installation av enheten ska följande punkter först kontrolleras. När alla kontroller är gjorda ska enheten stängas. Strömsätt enheten när den har stängts.

Inomhusenheten är korrekt monterad.

Utomhusenheten är korrekt monterad.

Systemet har jordats korrekt och alla jordkontakter är ordentligt åtdragna.

Matningsspänningen stämmer överens med spänningen på enhetens märkskylt.

Det finns INGA lösa anslutningar eller skadade elektriska komponenter i kopplingsboxen.

Det finns INGA skadade komponenter eller klämda rör inne i inomhus- och utomhusenheterna.

Det finns INGA köldmedieläckor.

Köldmedierören (gas och vätska) är värmeisolerade.

Korrekta rörstorlekar har installerats och rören är ordentligt isolerade.

Stoppventilerna (gas och vätska) på utomhusenheten är helt öppna.

Dränering

Kontrollera att dräneringen flödar som den ska. Trolig konsekvens: Kondensvatten kan droppa ned.

Inomhusenheten får signaler från fjärrkontrollen.

De angivna ledningarna används för inkopplingskabeln.

Säkringarna, strömbrytarna eller lokalt installerade skyddsanordningar är installerade i enlighet med detta dokument och har INTE förbikopplats.

Kontrollera att markeringarna (rum A~B) för rör och kablar matchar för alla inomhusenheter.

Kontrollera om prioritetsrumsinställningen är inställd för 2 eller flera rum. Tänk på att varvmattenberedning för Multi eller Hybrid för Multi inte ska väljas som prioritetsrum.

12.4 Checklista under driftsättning

Utföra en kabelkontroll.

Hur du utför en luftning.

Hur du utför en testkörning.

12.5 Provdrift och tester

Installatörens referenshandbok

För Hybrid för Multi krävs vissa försiktighetsåtgärder innan funktionen används. Mer information finns i installationshandboken och/eller referenshandboken för inomhusenheten.

Innan du startar testkörningen ska du mäta spänningen på skyddsbrytarens primärsida.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

Rör- och kabeldragningen måste stämma överens.

SW3

1×

Stoppventilerna (gas och vätska) på utomhusenheten är helt öppna.

Initiering av Multi-system kan ta flera minuter, beroende på antalet inomhusenheter och vilka tillval som används.

12.5.1 Om felkontroll för kabeldragning

Felkontroll för kabeldragning kontrollerar och korrigerar automatiskt kabeldragningsfel. Detta är bra för att kontrollera kabeldragning som INTE KAN kontrolleras direkt, till exempel kabeldragning under jord.

Denna funktion KAN INTE användas inom 3 minuter efter aktivering av skyddsbrytaren eller när utomhustemperaturen är ≤5°C.

Så här utför du en felkontroll för kabeldragning

INFORMATION

▪ Du behöver endast utföra en felkontroll för kabeldragning om du inte är säker på

att elkablar och rör är korrekt anslutna.

▪ Om du gör en felkontroll för kabeldragning kommer hybriden för flera

inomhusenheter inte att köras med värmepump i 72timmar. Under den här tiden kommer gasvärmaren att ta över hybriddriften.

12 | Driftsättning

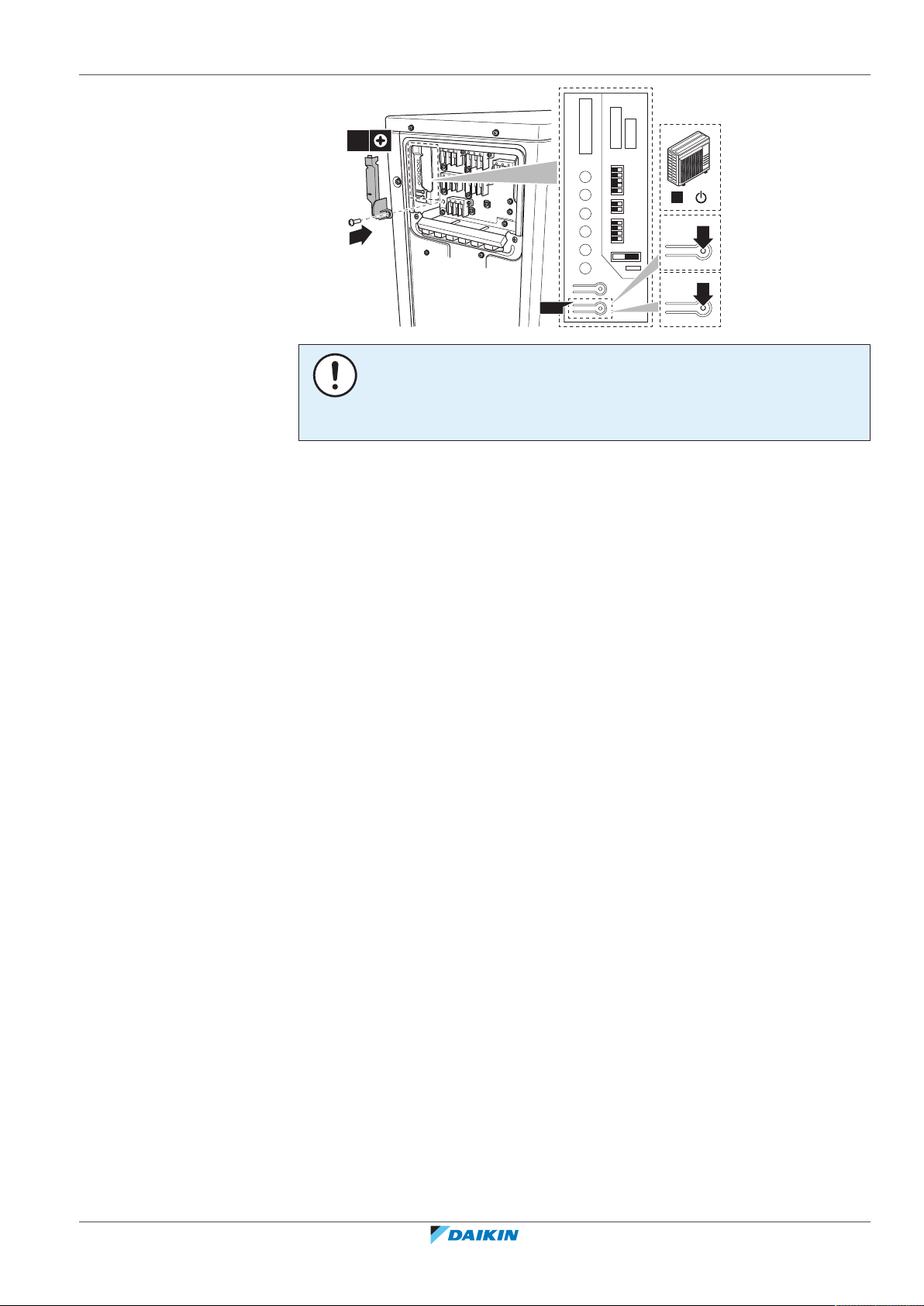

1 Ta bort serviceluckan för kretskortet.

2 Tryck på brytaren för felkontroll för kabeldragning (SW3) på utomhusenhetens

servicekretskort. Resultat: Serviceövervakningslamporna indikerar om korrigering är möjlig

eller ej. Utförlig information om lamporna finns servicehandboken.

Resultat: Kabeldragningsfel korrigeras efter 15–20 minuter. Om automatisk korrigering inte är möjlig kontrollerar du kabel- och rördragning för inomhusenheter som vanligt.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

INFORMATION

▪ Hur många lampor som visas beror på antalet rum. ▪ Felkontrollfunktionen för kabeldragning fungerar INTE om utomhustemperaturen

är ≤5°C.

▪ Efter slutförd felkontroll fortsätter lamporna att indikera statusen tills vanlig drift

startas.

▪ Följ produktdiagnosprocedurerna. Mer information om produktfeldiagnos finns i

servicehandboken.

Installatörens referenshandbok

12 | Driftsättning

12.5.2 Hur du utför en testkörning

Status för lampor: ▪ Alla lampor blinkar: automatisk korrigering är INTE möjlig.

▪ Lamporna blinkar växelvis: automatisk korrigering är slutförd. ▪ En eller flera lampor lyser stadigt: onormalt stopp (följ diagnosproceduren på

baksidan av höger sidoplåt och se servicehandboken).

Förutsättningar: Strömförsörjningen MÅSTE ha angivna specifikationer. Förutsättningar: Testdrift kan köras i kylnings- eller uppvärmningsläge. Förutsättningar: Testerna bör genomföras enligt användarhandboken för

inomhusenheten för att kontrollera att alla funktioner och komponenter fungerar som de ska.

1 I kylningsläge väljer du lägsta programmerbara temperatur. I

uppvärmningsläge väljer du högsta programmerbara temperatur.

2 Mät temperaturen vid inomhusenhetens inlopp och utlopp efter att enheten

har körts i cirka 20minuter. Skillnaden bör vara över 8°C (kylning) eller 20°C (uppvärmning).

3 Kontrollera först varje enhet individuellt och kontrollera sedan samtidig drift

av alla inomhusenheter. Kontrollera både uppvärmnings- och kylningsdrift.

4 När testkörningen är slutförd ställer du in temperaturen på normal nivå. I

kylningsläge: 26~28°C, i uppvärmningsläge: 20~24°C.

INFORMATION

▪ Testkörningen kan inaktiveras vid behov. ▪ När enheten stängts AV kan den inte startas igen på 3 minuter. ▪ När testdrift startas i uppvärmningsläge direkt efter att skyddsbrytaren har satts

på kan det i vissa fall hända att ingen luft blåses ut på cirka 15 minuter. Detta är för att skydda enheten.

▪ Kör endast luftkonditionering vid testdrift. Kör INTE Hybrid för Multi eller

varmvattenberedning vid testdrift.

▪ Under kylningsdrift kan frost bildas på stoppventilen för gas eller andra delar.

Detta är normalt.

INFORMATION

▪ Även enheten är avstängd förbrukar den alltid ström. ▪ När strömmen slås på igen efter ett strömavbrott återupptas tidigare valt läge.

12.6 Starta utomhusenheten för första gången

Installatörens referenshandbok

Mer information om konfiguration och driftsättning av systemet finns i installationshandboken för inomhusenheten.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

13 Överlämna till användaren

När testkörningen är klar och enheten fungerar korrekt ska du se till att användaren förstår:

▪ Se till att användaren har den tryckta dokumentationen, samt be honom/henne

att förvara dem för framtida referensbruk. Informera användaren om att fullständig dokumentation finns på den URL som tidigare beskrivits i manualen.

▪ Förklara för användaren hur systemet används och vad han/hon ska göra om det

uppstår något problem.

▪ Visa användaren vilka underhållsarbeten som ska utföras på enheten.

13 | Överlämna till användaren

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

Installatörens referenshandbok

14 | Underhåll och service

14 Underhåll och service

14.1 Översikt: Underhåll och service

14.2 Säkerhetsföreskrifter vid underhåll

OBS!

Detta underhåll FÅR ENDAST utföras av installatören eller servicerepresentanten.

Vi rekommenderar att underhåll utförs minst gång per år. Tillämplig lagstiftning kan kräva kortare underhållsintervall.

I det här kapitlet finns information om:

▪ Säkerhetsföreskrifter vid underhåll ▪ Årligt underhåll av utomhusenheten

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

FARLIGT: RISK FÖR BRÄNNSKADA/SKÅLLNING

OBS!: Risk för elektrostatiskt utsläpp

Rör vid en metalldel på enheten innan du utför något underhåll eller servicearbete för att eliminera statisk elektricitet och för att skydda pcb:n.

VARNING

▪ Före samtliga underhålls- och reparationsarbeten ska huvudströmbrytaren

ALLTID slås ifrån, säkringarna tas ut eller enhetsskydden aktiveras.

▪ Vidrör ALDRIG några strömförande delar på 10 minuter efter att strömmen

stängts av på grund av risken för högspänning.

▪ Observera att vissa delar av elkomponentboxen är heta. ▪ Var noggrann med att INTE vidröra någon ledande del. ▪ Spola INTE av enheten. Det kan leda till elektriska överslag eller brand.

14.3 Checklista för årligt underhåll av utomhusenheten

Installatörens referenshandbok

Kontrollera följande minst en gång per år:

▪ Värmeväxlare

Utomhusenhetens värmeväxlare kan blockeras med damm, smuts, löv o.s.v. Vi rekommenderar att du rengör värmeväxlaren årligen. En blockerad värmeväxlare kan leda till för lågt tryck eller för högt tryck som försämrar prestandan.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

14.4 Om kompressorn

Vid service av kompressorn ska följande försiktighetsåtgärder beaktas:

14 | Underhåll och service

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

▪ Använd denna kompressor endast i ett jordat system. ▪ Stäng av strömmen innan någon service av kompressorn utförs. ▪ Sätt tillbaka kopplingsboxens lock och serviceluckan efter service.

FARA

Använd alltid skyddsglasögon och skyddshandskar.

FARLIGT: RISK FÖR EXPLOSION

▪ Använd en rörkapare för att ta bort kompressorn. ▪ Använd INTE lödbrännaren. ▪ Använd endast godkänt köldmedium och smörjmedel.

FARLIGT: RISK FÖR BRÄNNSKADA/SKÅLLNING

Vidrör INTE elektriska komponenter med bara händer.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

Installatörens referenshandbok

15 | Felsökning

15 Felsökning

15.1 Översikt: Felsökning

15.2 Försiktighetsåtgärder vid felsökning

I det här kapitlet finns en beskrivning av vad du ska göra om problem uppstår. Här finns information om:

▪ Lösa problem baserat på symptom ▪ Lösa problem baserat på lampan

Före felsökning

Utför en grundlig visuell inspektion av enheten och titta efter uppenbara fel som t.ex. lösa kontakter eller felaktig kabeldragning.

VARNING

▪ Innan en inspektion görs av enhetens kopplingsbox måste enheten ALLTID vara

frånkopplad från nätspänningen. Stäng av respektive strömbrytare.

▪ När ett skydd slagit till, stäng av enheten och ta reda på varför skyddet slog till,

innan du återställer det. Du får ALDRIG koppla förbi skydd eller ändra dem till ett annat värde än det fabriksinställda. Kontakta din installatör om du inte kan hitta orsaken till problemet.

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

VARNING

FARLIGT: RISK FÖR BRÄNNSKADA/SKÅLLNING

15.3 Lösa problem med hjälp av symptom

15.3.1 Symptom: Enheterna faller, vibrerar eller bullrar

Installatörens referenshandbok

Trolig orsak Åtgärd

Inomhusenheterna är inte korrekt monterade

Installera inomhusenheterna ordentligt.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

15.3.2 Symptom: enheten värmer INTE upp eller kyler som förväntat

Möjliga orsaker Åtgärd

Felaktig anslutning av elkablar Anslut elledningarna korrekt.

Gasläckage Kontrollera eventuella gasläckor.

15 | Felsökning

Markeringar på kablar och rör stämmer INTE överens

15.3.3 Symptom: Vattenläckor

Trolig orsak Åtgärd

Ofullständig värmeisolering (gasrör, vätskerör, inomhusdelar av dräneringsslangens förlängning)

Felaktigt ansluten dränering Säkerställ korrekt dränering.

15.3.4 Symptom: Spänningsfall eller krypströmmar

Trolig orsak Åtgärd

Enheten är INTE korrekt jordad Kontrollera och korrigera jordkabelns

15.3.5 Symptom: Prioritetsrumsinställningen fungerar INTE

Markeringar på kablar och rör (rum A, rum B, rum C, rum D, rum E) MÅSTE matcha för varje inomhusenhet.

Kontrollera att värmeisolering av rör och dräneringsslang är komplett.

anslutning.

Möjliga orsaker Åtgärd

Prioritetsrumsinställningen kan vara inställd för mer än 1 rum.

Hybrid för Multi kan INTE väljas som prioritetsrum.

En varmvattenberedare för Multi kan INTE väljas som prioritetsrum.

15.3.6 Symptom: Enheten fungerar INTE eller brännskador

Trolig orsak Åtgärd

Kabeldragningen utfördes INTE enligt specifikationerna

15.4 Lösa problem med hjälp av lampan

15.4.1 Feldiagnos med lampa på utomhusenhetens kretskort

Bara 1 rum kan väljas för prioritetsrumsinställning.

Välj en annan inomhusenhet för prioritetsrumsinställning.

Välj en luftkonditioneringsenhet som prioritetsrum.

Korrigera kabeldragningen.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

FARLIGT: RISK FÖR ELEKTRISKA STÖTAR

▪ När enheten inte är i drift är lamporna på kretskortet släckta för att spara ström. ▪ Även när lamporna är släckta kan kopplingsplinten och kretskortet vara

strömsatta.

Installatörens referenshandbok

15 | Felsökning

Symbol Lampan är…

På

Blinkar

Röd lampa

(a)

1 2 3 4 5

Diagnos

Normal.

▪ Kontrollera inomhusenheten.

Högtrycksskydd aktiverat eller frysning i driftenhet, eller standbyenhet.

Överbelastningsskydd utlöst eller hög temperatur i utloppsröret.

(b)

Felaktig kompressorstart.

Överströmsfel, in.

Termistor- eller CT-fel.

(b)

Högtrycksbrytares kopplingsbox.

Hög temperatur vid inverterarkretsens dissipator.

Överströmsfel, ut.

Brist på köldmedium.

(b)

Låg spänning till huvudkretsen eller överspänning till huvudkrets.

Växlingsfel i solenoidventilen för reversering eller fel i högtrycksbrytare.

(b)

Fel i utomhusenhetens kretskort.

Fläktmotorfel.

Kablagefel

▪ Kontrollera kabelanslutningar.

(a)

Hur många lampor som visas beror på antalet rum.

(b)

Diagnoser gäller ej i vissa fall. Mer information finns i servicehandboken.

Grön lampa-A Diagnos

Normal.

▪ Kontrollera inomhusenheten.

Stäng AV och sätt PÅ strömmen igen, och kontrollera lampan inom cirka 3 minuter. Om lampan tänds igen är utomhusenhetens kretskort defekt.

Strömförsörjningsfel.

(a)

Diagnoser gäller ej i vissa fall. Mer information finns i servicehandboken.

(a)

Installatörens referenshandbok

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

16 Kassering

OBS!

Försök INTE att demontera systemet själv: nedmontering av systemet, hantering av köldmedium, olja och andra delar SKA ske i enlighet med gällande lagstiftning. Enheter MÅSTE behandlas på en specialiserad behandlingsanläggning för återvinning.

16.1 Översikt: Avfallshantering

Typiskt arbetsflöde

Avfallshantering av systemet består vanligtvis av följande steg:

1 Nedpumpning av systemet. 2 Föra systemet till en specialiserad behandlingsanläggning.

INFORMATION

Se servicemanualen för mer information.

16 | Kassering

16.2 Nedpumpning

Exempel: För att skydda miljön, var noga med att utföra följande nedpumpningsaktivitet vid förflyttning eller kassering av enheten.

OBS!

För Hybrid för Multi måste alla försiktighetsåtgärder vidtas för att undvika risken för frysskador i värmeväxlaren innan denna funktion tillåts användas eller aktiveras. Detaljerad information finns i installationshandboken för inomhusenheten.

FARLIGT: RISK FÖR EXPLOSION

Nedpumpning – läckage av köldmedium. Om du vill tömma systemet och det finns

en läcka i köldmediumkretsen:

▪ Använd INTE enhetens automatiska tömningsfunktion som samlar allt

köldmedium från systemet i utomhusenheten. Trolig konsekvens: Självantändning och explosion i kompressorn på grund av luft som kommer in i driftkompressorn.

▪ Använd ett separat återvinningssystem så att enhetens kompressor INTE behöver

köras.

OBS!

Under nedpumpningsdrift ska du stoppa kompressorn innan du tar bort köldmedierören. Om kompressorn fortfarande körs och stoppventilen är öppen under nedpumpning kommer luft att sugas in i systemet. Kompressorfel och skador på systemet kan uppkomma av felaktigt tryck i köldmediecykeln.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

Nedpumpningsåtgärden kommer att extrahera allt köldmedium från systemet till utomhusenheten.

1 Ta bort ventilkåpan från stoppventilerna för vätska och gas. 2 Genomför tvingande kylning. Se "16.3 Starta och stoppa forcerad

kylning"[472].

Installatörens referenshandbok

16 | Kassering

4 3 2 1

2 1

4 3 2 1

2 1

HEAT

COOL

SW5

SW6

SW2

OFFON

1×

16.3 Starta och stoppa forcerad kylning

3 Efter 5 till 10 minuter (efter endast 1 eller 2 minuter vid låg

utomhustemperatur (<−10°C)), stäng vätskestoppventilen med en insexnyckel.

4 Kontrollera med mätaren om vakuum har uppnåtts. 5 Stäng stoppventilen för gas efter 2–3 minuter och avbryt den tvingade

kylningen.

a Gasstoppventil b Stängningsriktning

c Sexkantsnyckel d Ventilkåpa e Vätskestoppventil

1 Stäng AV strömmen. 2 Ta bort serviceluckan och kopplingsboxens lock. 3 Ta bort serviceluckan för kretskortet. 4 Ställ DIP-brytare SW5 och SW6 på AV. 5 Ställ DIP-brytare SW2 på COOL.

6 Sätt tillbaka locket för servicekretskortet, kopplingsboxens lock och

serviceluckan.

7 Sätt PÅ utomhusenheten. 8 Tryck på brytaren för tvingad drift SW1 för att starta tvingad kylning. 9 Tryck på brytaren för tvingad drift SW1 igen för att avbryta tvingad kylning.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

Installatörens referenshandbok

16 | Kassering

SW1

1×

5 =

OBS!

Se till att vattentemperaturen förblir högre än 5°C medan tvingad kylning körs (se temperaturavläsningen på inomhusenheten). Du kan uppnå det genom att till exempel aktivera alla fläktarna i fläktkonvektorerna.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

Installatörens referenshandbok

17 | Tekniska data

INDOOR

OUTDOOR

17 Tekniska data

17.1 Kopplingsschema

17.1.1 Enhetsförklaring till kopplingschema

▪ Delar av de senaste tekniska data är tillgängliga på den regionala Daikin-

webbplatsen (allmänt tillgänglig).

▪ Alla de senaste tekniska data finns på Daikin Business Portal (inloggning krävs).

Information om använda komponenter och numrering finns i enhetens kopplingsschema. Komponenter numreras med siffror i stigande ordning för varje komponent och representeras i översikten nedan med "*" i komponentkoden.

Symbol Funktion Symbol Funktion

Strömbrytare Skyddsjord

Anslutning Skyddsjord (skruv)

Kontaktdon

Likriktare

Jord Reläkontakt

Lokal kabeldragning Kortslutningskontakt

Säkring Terminal

Inomhusenhet Kopplingslist

Utomhusenhet Kabelklämma

Överspänningsskydd

Symbol Färg Symbol Färg

BLK Svart ORG Orange

BLU Blå PNK Rosa

BRN Brun PRP, PPL Lila

GRN Grön RED Röd

GRY Grå WHT Vit

Installatörens referenshandbok

YLW Gul

Symbol Funktion

A*P Tryckt kretskort

BS* Tryckknapp PÅ/AV, driftbrytare

BZ, H*O Summer

C* Kondensator

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

Symbol Funktion

17 | Tekniska data

AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,

Kontakt, kontaktdon MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE

D*, V*D Diod

DB* Diodbrygga

DS* DIP-switch

E*H Värmare

FU*, F*U, (för egenskaper, se

Säkring kretskortet i din enhet)

FG* Kontakt (ramjord)

H* Kabelsele

H*P, LED*, V*L Pilotlampa, lysdiod

HAP Lysdiod (servicemonitor grön)

HIGH VOLTAGE Högspänning

IES Intelligent eye-sensor

IPM* Intelligent kraftmodul

K*R, KCR, KFR, KHuR, K*M Magnetrelä

L Spänning

L* Spole

L*R Reaktor

M* Stegmotor

M*C Kompressormotor

M*F Fläktmotor

M*P Dräneringspumpmotor

M*S Svängningsmotor

MR*, MRCW*, MRM*, MRN* Magnetrelä

N Neutral

n=*, N=* Antal varv genom ferritkärna

PAM Pulsamplitudmodulering

PCB* Tryckt kretskort

PM* Kraftmodul

PS Huvudströmbrytare

PTC* PTC-termistor

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

Q* Isolerad bipolär gate-transistor (IGBT)

Q*C Strömbrytare

Q*DI, KLM Jordfelsbrytare

Q*L Överspänningsskydd

Q*M Termobrytare

Installatörens referenshandbok

17 | Tekniska data

Symbol Funktion

Q*R Överspänningsskydd

R* Motstånd

R*T Termistor

RC Mottagare

S*C Begränsningsbrytare

S*L Flottörbrytare

S*NG Köldmediumläckagedetektor

S*NPH Trycksensor (hög)

S*NPL Trycksensor (låg)

S*PH, HPS* Tryckbrytare (hög)

S*PL Tryckbrytare (låg)

S*T Termostat

S*RH Luftfuktighetssensor

S*W, SW* Driftbrytare

SA*, F1S Överspänningsavledare

SR*, WLU Signalmottagare

SS* Väljare

SHEET METAL Fixerad kopplingslistplåt

T*R Transformator

TC, TRC Sändare

V*, R*V Varistor

V*R Diodbrygga, isolerad bipolär gate-

transistor (IGBT) effektmodul

WRC Trådlös fjärrkontroll

X* Terminal

X*M Kopplingslist (block)

Y*E Elektronisk expansionsventilspole

Y*R, Y*S Reverseringssolenoidventil

Z*C Ferritkärna

ZF, Z*F Brusfilter

17.2 Rördragningsschema: Utomhusenhet

Installatörens referenshandbok

Komponent PED-kategoriklassificering:

▪ Högtrycksbrytare: kategori IV ▪ Kompressor: kategori II ▪ Ackumulator: 4MXM80, 5MXM90 kategori II, övriga modeller kategori I ▪ Övriga komponenter: se PED artikel 4, stycke 3

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

17 | Tekniska data

7.9CuT

12.7CuT

(12.7CuT)

(9.5CuT)

12.7CuT

15.9CuT

9.5CuT

12.7CuT

7.9CuT

6.4CuT

(6.4CuT)

9.5CuT

7.9CuT

S1PH

9.5CuT

6.4CuT

Solenoid valve

12.7CuT

15.9CuT

r-A

r-B

l l

v-A

v-B

v-A

v-B

2MXM68

OBS!

När högtrycksbrytaren aktiveras MÅSTE den återställas av någon som är behörig.

a Värmeväxlare k 4-vägsventil u Termistor (gas)

b Termistor för

lufttemperaturen utomhus

c Värmeväxlartermistor m Utloppsrörets termistor w Lokal rördragning – vätska d Refnet-huvud n Kompressor x Lokal rördragning – gas e Fläktmotor o Ackumulator y Vätskemottagare

f Propellerfläkt p Gasstoppventil S1PH Högtrycksbrytare

g Hårrör q Vätskestoppventil h Fördelare r Elektronisk expansionsventil Köldmediumflöde: kylning

i Ljuddämpare med filter s Termistor (vätska) Köldmediumflöde:

j Magnetventil t Filter

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

l Ljuddämpare v Rum

(automatisk återställning)

uppvärmning

Installatörens referenshandbok

17 | Tekniska data

7.9CuT

12.7CuT

(12.7CuT)

(9.5CuT)

(12.7CuT)

12.7CuT

15.9CuT

9.5CuT

12.7CuT

7.9CuT

6.4CuT

(6.4CuT)

9.5CuT

7.9CuT

S1PH

9.5CuT

6.4CuT

12.7CuT

15.9CuT

r-A

r-B

r-C

r-A

r-B

r-C

l l

v-A

v-B

v-C

v-A

v-B

v-C

3MXM68, 3MXF68

7.9CuT

12.7CuT

(12.7CuT)

(9.5CuT)

(12.7CuT)

12.7CuT

15.9CuT

7.9CuT

9.5CuT

12.7CuT

7.9CuT

6.4CuT

(6.4CuT)

9.5CuT

7.9CuT

S1PH

v-A

v-B

v-C

o o

v-A

v-B

v-C

3MXM40, 3MXM52, 3AMXM52, 3AMXF52, 3MXF52

Installatörens referenshandbok

a Värmeväxlare k 4-vägsventil u Termistor (gas)

b Termistor för

lufttemperaturen utomhus

c Värmeväxlartermistor m Utloppsrörets termistor w Lokal rördragning – vätska

d Refnet-huvud n Kompressor x Lokal rördragning – gas

e Fläktmotor o Ackumulator y Vätskemottagare

f Propellerfläkt p Gasstoppventil S1PH Högtrycksbrytare

g Hårrör q Vätskestoppventil

h Fördelare r Elektronisk expansionsventil Köldmediumflöde: kylning

i Ljuddämpare med filter s Termistor (vätska) Köldmediumflöde:

j Magnetventil t Filter

l Ljuddämpare v Rum

(automatisk återställning)

uppvärmning

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

4P600463-1D – 2021.03

R32 Split-serien

17 | Tekniska data

7.9CuT

12.7CuT

(9.5CuT)

(12.7CuT)

12.7CuT

15.9CuT

9.5CuT

12.7CuT

7.9CuT

6.4CuT

(6.4CuT)

9.5CuT

7.9CuT

S1PH

9.5CuT

6.4CuT

12.7CuT

7.9CuT

6.4CuT

(6.4CuT)

(12.7CuT)

12.7CuT

15.9CuT

r-A

r-B

r-C

r-D

r-A

r-B

r-C

r-D

v-A

v-B

v-C

v-D

v-B

v-C

v-D

4MXM68

7.9CuT

12.7CuT

(12.7CuT)

(9.5CuT)

(15.9CuT)

12.7CuT

15.9CuT

9.5CuT

12.7CuT

7.9CuT

6.4CuT

9.5CuT

S1PH

9.5CuT

6.4CuT

12.7CuT

7.9CuT

6.4CuT

(15.9CuT)

12.7CuT

7.9CuT

9.5CuT

15.9CuT

(6.4CuT)

v-A

v-B

v-C

v-D

v-B

v-C

v-D

y y

4MXM80

a Värmeväxlare k 4-vägsventil u Termistor (gas) b Termistor för

lufttemperaturen utomhus

c Värmeväxlartermistor m Utloppsrörets termistor w Lokal rördragning – vätska d Refnet-huvud n Kompressor x Lokal rördragning – gas e Fläktmotor o Ackumulator y Vätskemottagare

f Propellerfläkt p Gasstoppventil S1PH Högtrycksbrytare

g Hårrör q Vätskestoppventil h Fördelare r Elektronisk expansionsventil Köldmediumflöde: kylning

i Ljuddämpare med filter s Termistor (vätska) Köldmediumflöde:

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

j Magnetventil t Filter

l Ljuddämpare v Rum

(automatisk återställning)

uppvärmning

Installatörens referenshandbok

17 | Tekniska data

7.9CuT

12.7CuT

(9.5CuT)

(12.7CuT)

12.7CuT

15.9CuT

9.5CuT

12.7CuT

7.9CuT

6.4CuT

(6.4CuT)

9.5CuT

S1PH

9.5CuT

6.4CuT

12.7CuT

7.9CuT

6.4CuT

(6.4CuT)

(15.9CuT)

12.7CuT

7.9CuT

6.4CuT

(6.4CuT)

(15.9CuT)

12.7CuT

15.9CuT

9.5CuT

r-A

r-B

r-C

r-D

r-E

v-A

v-B

v-C

v-D

v-E

v-B

v-C

v-D

v-E

y y

5MXM90

a Värmeväxlare k 4-vägsventil u Termistor (gas)

b Termistor för

lufttemperaturen utomhus

c Värmeväxlartermistor m Utloppsrörets termistor w Lokal rördragning – vätska

d Refnet-huvud n Kompressor x Lokal rördragning – gas

e Fläktmotor o Ackumulator y Vätskemottagare

f Propellerfläkt p Gasstoppventil S1PH Högtrycksbrytare

g Hårrör q Vätskestoppventil

h Fördelare r Elektronisk expansionsventil Köldmediumflöde: kylning

i Ljuddämpare med filter s Termistor (vätska) Köldmediumflöde:

j Magnetventil t Filter

l Ljuddämpare v Rum

(automatisk återställning)

uppvärmning

Installatörens referenshandbok

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM

R32 Split-serien

4P600463-1D – 2021.03

18 Ordlista

18 | Ordlista

Återförsäljare

Återförsäljare av produkten.

Behörig installatör

Tekniskt kunnig person som är behörig för att installera produkten.

Användare

Person som äger och/eller använder produkten.

Gällande lagstiftning

Alla internationella, europeiska, nationella och lokala direktiv, lagar, förordningar och/eller koder som är relevanta och gäller för en särskild produkt eller domän.

Serviceföretag

Behörigt företag som kan utföra eller samordna nödvändig service på enheten.

Installationshandbok

Installationshandbok för en särskild produkt eller applikation, förklarar hur du installerar, konfigurerar och underhåller den.

Bruksanvisning

Bruksanvisning för en specifik produkt eller applikation som beskriver hur man använder produkten.

Underhållsanvisningar

Bruksanvisning för en specifik produkt eller applikation som beskriver (om det är relevant) hur produkten eller applikationen installeras, konfigureras, används och/eller underhålls.

Tillbehör

Etiketter, handböcker, informationsblad och utrustning som levereras med produkten och som ska installeras i enlighet med instruktionerna i den medföljande dokumentationen.

Extrautrustning

Utrustning som tillverkats eller godkänts av Daikin kan kombineras med produkten i enlighet med instruktionerna i den medföljande dokumentationen.

Anskaffas lokalt

Utrustning som INTE tillverkats Daikin men som kan kombineras med produkten i enlighet med instruktionerna i den medföljande dokumentationen.

2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM R32 Split-serien 4P600463-1D – 2021.03

Installatörens referenshandbok

Verantwortung für Energie und Umwelt

4P600463-1D 2021.03

Daikin 2MXM68N2V1B, 3MXM40N2V1B9, 3MXM40N2V1B8, 3MXM40N2V1B7, 3MXM52N2V1B9 Installer reference guide [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual

Innehållsförteckning

1 Om dokumentationen

1.1 Om detta dokument

2 Allmänna säkerhetsföreskrifter

2.1 Om dokumentationen

2.1.1 Betydelse av varningstexter och symboler

2.2 För installatören

2.2.1 Allmänt

2.2.2 Installationsplats

Instruktioner för utrustning med köldmedium R32

Krav på installationsutrymme

Så här bestämmer du minsta golvyta

2.2.3 Köldmedium – R410A eller R32

2.2.4 Elektricitet
