1 | A dokumentum bemutatása

1 A dokumentum bemutatása

1.1 A dokumentum bemutatása

Célközönség

Képesített szerelők

INFORMÁCIÓ

A készülék tapasztalt vagy képzett felhasználók általi áruházi, könnyűipari vagy mezőgazdasági, illetve nem szakemberek általi kereskedelmi és háztartási használatra lett tervezve.

FIGYELEM

Ügyeljen rá, hogy a beszerelés, a szervizelés, a karbantartás, a javítás és a felhasznált anyagok megfeleljenek a Daikin utasításainak és a jogszabályi előírásoknak, és a munkát kizárólag szakember végezze el. Európában, valamint az IEC szabványokat használó területeken az EN/IEC 60335-2-40 a vonatkozó szabvány.

INFORMÁCIÓ

Ez a dokumentum csak a kültéri egység felszerelésével kapcsolatos információkat tartalmazza. A beltéri egység beszereléséhez (a beltéri egység felszerelése, hűtőközegcső csatlakoztatása a beltéri egységhez, elektromos hozalozás bekötése a beltéri egységre…) lásd a beltéri egység szerelési útutatóját.

Dokumentációkészlet

Ez a dokumentum egy dokumentációkészlet része. A teljes dokumentációkészlet a következőkből áll:

▪ Általános biztonsági előírások:

- Biztonsági utasítások, melyeket üzembe helyezés előtt el KELL olvasni

- Formátum: Papír (a kültéri egység dobozában)

▪ Kültéri egység szerelési kézikönyve:

- Szerelési utasítások

- Formátum: Papír (a kültéri egység dobozában)

▪ Szerelői referencia-útmutató:

- Üzembe helyezés előkészítése, referencia adatok…

- Formátum: Digitális formában is elérhető: http://www.daikineurope.com/

support-and-manuals/product-information/

Szerelői referencia-útmutató

A mellékelt dokumentáció legújabb verzióját a regionális Daikin webhelyen vagy forgalmazójától szerezheti be.

Az eredeti dokumentum angol nyelven íródott. A más nyelvű kiadások ennek fordításai.

Műszaki technikai adatok

▪ A műszaki adatok legújabb verziójának kiegészítését a regionális Daikin

webhelyen (nyilvánosan hozzáférhető) szerezheti be.

▪ A műszaki adatok legújabb verziójának teljes dokumentációját a Daikin Business

Portal (jelszó szükséges) szerezheti be.

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 5

2 | Általános biztonsági óvintézkedések

2 Általános biztonsági óvintézkedések

2.1 A dokumentum bemutatása

▪ Az eredeti dokumentum angol nyelven íródott. A más nyelvű kiadások ennek

fordításai.

▪ A dokumentumban leírt óvintézkedések mindegyike nagyon fontos témákat fed

le, ezért pontosan kövesse azokat.

▪ A rendszer üzembe helyezését és a szerelési kézikönyvben, valamint a

beszereléshez adott referencia útmutatóban leírt összes tevékenységet CSAK az erre jogosult szakember végezheti el.

2.1.1 A figyelmeztetések és szimbólumok jelentése

VESZÉLY

Súlyos vagy halálos sérülést okozó helyzet.

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

Áramütés veszélye.

VESZÉLY: ÉGÉS/FORRÁZÁS VESZÉLYE

Olyan helyzetet jelez, ahol a rendkívül magas hőmérséklet miatt fennáll az égés/ forrázás veszélye.

VESZÉLY: ROBBANÁS VESZÉLYE

Robbanás veszélye.

FIGYELEM

Súlyos vagy halálos sérülés veszélye.

FIGYELMEZTETÉS: TŰZVESZÉLYES ANYAG

VIGYÁZAT

Enyhe vagy közepesen súlyos sérülés veszélye.

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

TÁJÉKOZTATÁS

Berendezések vagy vagyontárgyak sérülésének veszélye.

INFORMÁCIÓ

Hasznos tipp vagy további információ.

Az egységen használt jelölések:

Szerelői referencia-útmutató

Page 6

2 | Általános biztonsági óvintézkedések

Jelölés Magyarázat

A dokumentumban használt jelölések:

Jelölés Magyarázat

Beszerelés előtt olvassa el a szerelési és üzemeltetési kézikönyvet, illetve tekintse meg a huzalozási útmutató ábrát.

Karbantartás elvégzése és szervizelés előtt olvassa el a szerelési kézikönyvet.

További információkat az "Referencia útmutató a beszereléshez és a használathoz" kiadványban talál.

Az egység forgó alkatrészeket tartalmaz. Legyen óvatos az egység szervizelése vagy ellenőrzése közben.

Az ábra címét vagy a rá mutató hivatkozást jelzi. Példa: " 1–3 ábra címe" az "1. fejezet 3. ábráját" jelenti.

A táblázat címét vagy a rá mutató hivatkozást jelzi. Példa: " 1–3 táblázat címe" az "1. fejezet 3. táblázatát"

jelenti.

2.2 A szerelőnek

2.2.1 Általános

Ha NEM biztos abban, miként szerelje fel vagy működtesse az egységet, lépjen kapcsolatba forgalmazójával.

VESZÉLY: ÉGÉS/FORRÁZÁS VESZÉLYE

▪ Működés közben vagy közvetlenül utána NE érintse meg a hűtő- és vízcsöveket

vagy a belső alkatrészeket. Azok hőmérséklete túlságosan magas vagy alacsony lehet. Várjon, amíg az alkatrészek ismét megfelelő hőmérsékletűek lesznek. Ha mindenképpen meg kell érintenie azokat, viseljen védőkesztyűt.

▪ NE érintse meg az esetleg kiszivárgó hűtőfolyadékot.

FIGYELEM

A helytelen üzembe helyezés, illetve a berendezés vagy kiegészítők helytelen csatlakoztatása áramütést, rövidzárlatot, szivárgást, tüzet vagy a berendezés egyéb károsodását okozhatja. Kizárólag a Daikin által gyártott vagy jóváhagyott tartozékokat, opcionális berendezéseket és pótalkatrészeket használjon.

FIGYELEM

Győződjön meg róla, hogy a szerelés, a tesztelés és a felhasznált alapanyagok kiválasztása a vonatkozó törvényi előírások szerint történik (a Daikin dokumentációban leírt útmutatások betartása mellett).

Szerelői referencia-útmutató

VIGYÁZAT

A rendszer szerelése, karbantartása és szervizelése során viseljen megfelelő védőfelszerelést (védőkesztyűt és -szemüveget stb.).

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 7

2 | Általános biztonsági óvintézkedések

FIGYELEM

A műanyag csomagoló tasakokat kidobás előtt szét kell tépni, hogy a gyermekek véletlenül se játszhassanak velük. Lehetséges kockázat: fulladás.

FIGYELEM

Akadályozza meg, hogy az egységbe kisebb termetű állatok fészkeljék be magukat. Az elektromos alkatrészekre mászó kis élőlények működészavarokat, füstölést vagy tüzet is okozhatnak.

VIGYÁZAT

NE érjen a levegő bemeneti nyílásához és a készülék alumínium ventilátorszárnyaihoz.

VIGYÁZAT

▪ NE tegyen semmilyen tárgyat vagy készüléket a berendezés tetejére. ▪ NEM szabad a berendezésre felmászni, felülni vagy felállni.

TÁJÉKOZTATÁS

A kültéri egységen végzett munkákat ajánlott száraz időjárási körülmények között végezni, hogy ne jusson víz az egységbe.

A vonatkozó jogszabályoknak megfelelően szükséges lehet jegyzőkönyvet biztosítani a termékhez, amely legalább a következő információkat tartalmazza: karbantartási információ, javítási munkák, tesztek eredményei, készenléti időszakok stb.

Emellett legalább a következő információt is biztosítani KELL a termék egy hozzáférhető részén:

▪ Útmutatás a rendszer kikapcsolásához vészhelyzet esetén ▪ A tűzoltóság, rendőrség és kórház neve és címe ▪ A szerviz neve, címe, valamint éjjeli és nappali telefonszáma

Európában az EN378 tartalmazza a jegyzőkönyvre vonatkozó útmutatásokat.

2.2.2 Felszerelés helye

▪ Az egység körül legyen elegendő tér a szereléshez és szellőzéshez. ▪ Bizonyosodjon meg róla, hogy a felszerelés helye elbírja az egység tömegét és

▪ Válasszon megfelelően szellőző területet. NE fedje le a szellőzőnyílásokat. ▪ Győződjön meg róla, hogy az egység vízszintesen áll.

NEM szabad az egységet az alábbi helyeken felszerelni:

rezgését.

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

▪ Robbanásveszélyes környezetben. ▪ Elektromágneses hullámokat kibocsátó gépek közelében. Az elektromágneses

hullámok megzavarhatják a vezérlőrendszert, a berendezés hibáját okozva.

▪ Tűzveszélyes környezetben, ahol fennáll a gyúlékony anyagok (például hígító vagy

üzemanyag) szivárgásának veszélye, illetve ahol szénszálak vagy gyúlékony por található.

▪ Olyan térbe, ahol korrozív gázok (például kénsavas gáz) termelődik. A rézcsövek

és a forrasztások korróziója a hűtőközeg szivárgását okozhatja.

Szerelői referencia-útmutató

Page 8

2 | Általános biztonsági óvintézkedések

Útmutatások R32 hűtőközeget használó berendezéshez

FIGYELMEZTETÉS: TŰZVESZÉLYES ANYAG

Az egység belsejében keringő hűtőközeg kis mértékben tűzveszélyes.

FIGYELMEZTETÉS: ENYHÉN TŰZVESZÉLYES ANYAG

Az egység belsejében keringő hűtőközeg kis mértékben tűzveszélyes.

FIGYELEM

▪ TILOS átlyukasztani vagy égésnek kitenni. ▪ A jégmentesítő folyamat felgyorsításához vagy a berendezés tisztításhoz

KIZÁRÓLAG a gyártó által javasolt eszközöket használja.

▪ Az R32 hűtőközeg nem tartalmaz szaganyagokat.

FIGYELEM

A mechanikai sérülések elkerülése érdekében a berendezést olyan helyiségben kell tárolni, ahol nem működik állandó gyújtóforrás (például: nyílt láng, működő gázkészülék vagy elektromos fűtőberendezés).

FIGYELEM

Ügyeljen rá, hogy a beszerelés, a szervizelés, a karbantartás és a javítás a Daikin utasításai szerint legyen elvégezve és megfeleljen a jogszbályi előírásoknak (pl. a gázkészülékek használatára vonatkozó országos előírásoknak), illetve arra, hogy a munkát erre jogosul személy végezze el.

FIGYELEM

Ha egy vagy több helyiség van összekötve az egységgel csőrendszeren keresztül, akkor ügyeljen az alábbiakra:

▪ nem működhet állandó gyújtóforrás (például: nyílt láng, működő gázkészülék vagy

elektromos fűtőberendezés) a helyiségben, ha a padlószint alacsonyabb, mint a minimális alapterület A (m²) értéke;

▪ a csővezetékbe tilos olyan segédberendezést telepíteni, amely potenciális

gyújtóforrás lehet (például: 700°C fölé melegedő felület vagy elektromos kapcsolóberendezés);

▪ kizárólag a gyártó által jóváhagyott segédberendezések használhatók a

csőszereléshez;

▪ a levegőbemenet ÉS kimenet közvetlenül, csővezetéken keresztül csatlakozzon

ugyanazon helyiséghez. NE használjon olyan tereket, mint pl. az álmennyezet a levegő be- vagy kimenetéhez.

Szerelői referencia-útmutató

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 9

2 | Általános biztonsági óvintézkedések

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

TÁJÉKOZTATÁS

▪ Óvintézkedéseket kell tenni a hűtőközegcsöveket érő túlzott rezgés vagy pulzálás

elkerülése érdekében.

▪ A védelmi berendezéseket, csöveket és szerelvényeket a lehető legnagyobb

mértékben védeni kell a káros környezeti hatásokkal szemben.

▪ Hosszú csővezetékekenél gondoskodni kell a csövek tágulásának és

zsugorodásának kezeléséről.

▪ A hűtőközeg-rendszereket úgy kell megtervezni és kialakítani, hogy minimálisra

csökkenjen a rendszert károsító hidraulikus sokk lehetősége.

▪ A beltéri berendezést és csöveket biztonságosan kell felszerelni és elvezetni, hogy

a berendezés vagy a csövek ne repedhessenek meg véletlenül a bútorok mozgatása vagy felújítási munkák közben.

VIGYÁZAT

SOHA NE használjon potenciális gyújtóforrást a hűtőközeg-szivárgás kereséséhez vagy azonosításához.

TÁJÉKOZTATÁS

▪ NE használja újra a már használt idomokat. ▪ A hűtőközeg-rendszer elemeinek csatlakoztatására használt idomokat úgy kell

felszerelni, hogy karbantartáshoz hozzáférhetők legyenek.

Beszerelési tér előírásai

FIGYELEM

Ha az alkalmazás során R32 hűtőközeget használnak, akkor annak a helyiségnek az alapterülete, ahová a készülékeket beszerelik, üzemeltetik és tárolják, MINDENKÉPP nagyobb legyen, mint az alábbi táblázatban meghatározott minimális alapterület A (m2). Ez vonatkozik a következőkre:

▪ Olyan beltéri egységek, melyekben nincs hűtőközeg-szivárgást észlelő szenzor,

olyan beltéri egységek esetében, melyekben van hűtőközeg-szivárgást észlelő szenzor, olvassa el a szerelési útmutatót

▪ Beltérben felszerelt vagy tárolt kültéri egységek (pl.: télikert, garázs, gépterem) ▪ Csövezetékek nem szellőző helyeken

TÁJÉKOZTATÁS

▪ A csővezetékeket védeni kell a mechanikai károsodástól. ▪ A lehető legkevesebb csővezetéket használja.

A minimális alapterület meghatározása

1 Határozza meg a rendszerbe töltött összes hűtőközeg mennyiségét (= gyári

hűtőközeg-mennyiség + utántöltött hűtőközeg mennyisége).

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

2 Válassza ki, melyik ábrát vagy táblázatot kívánja használni.

Szerelői referencia-útmutató

Page 10

2 | Általános biztonsági óvintézkedések

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

▪ Beltéri egységekhez: Az egység mennyezetre erősített, falra szerelt vagy

padlóra állított készülék?

▪ Beltérbe szerelt vagy tárolt kültéri egységek, valamint nem szellőző helyekre

szerelt csővezetékek esetében ez a beszerelési magasságtól függ:

Ha a beszerelési magasság… Akkor a következő ábrát vagy táblázatot

<1,8m Padlóra állított egységek

1,8≤x<2,2m Falra szerelt egységek

≥2,2m Mennyezetre erősített egységek

3 Az ábra vagy a táblázat segítségével határozza meg a minimális alapterületet.

használja…

Szerelői referencia-útmutató

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 11

2 | Általános biztonsági óvintézkedések

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

2.2.3 Hűtőközeg — R410A vagy R32 esetében

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

m A rendszerbe töltött hűtőközeg teljes mennyisége

A minimális alapterület

min

(a) Ceiling-mounted unit (= Mennyezetre erősített egység) (b) Wall-mounted unit (= Falra szerelt egység)

Ha alkalmazható. További információkért tekintse meg alkalmazása szerelési kézikönyvét vagy szerelői referencia-útmutatóját.

TÁJÉKOZTATÁS

Győződjön meg róla, hogy a hűtőközeget szállító csövek felszerelése a törvényi előírásoknak megfelelően történt-e. Európában az EN378 szabvány van érvényben.

TÁJÉKOZTATÁS

Győződjön meg róla, hogy a helyszíni csövek és a csatlakozások NINCSENEK nyomásnak kitéve.

FIGYELEM

A tesztelés során SOHA ne helyezze a terméket a maximális engedélyezett nyomásnál (amely az egység adattábláján látható) nagyobb nyomás alá.

Szerelői referencia-útmutató

Page 12

2 | Általános biztonsági óvintézkedések

FIGYELEM

A hűtőfolyadék szivárgása esetén tegye meg a megfelelő óvintézkedéseket. Ha hűtőközeggáz-szivárgást észlel, azonnal szellőztesse ki a területet. Lehetséges kockázatok:

▪ A túl magas hűtőközeg-koncentráció zárt térben oxigénhiányt okozhat. ▪ Ha a hűtőközeggáz tűzzel találkozik, mérgező gáz keletkezhet.

VESZÉLY: ROBBANÁS VESZÉLYE

Leszivattyúzás – Hűtőközeg szivárgása. Ha szeretné leszivattyúzni a rendszert, és a

hűtőközeg szivárog a hűtőkörből:

▪ NE használja az egység automatikus leszivattyúzás funkcióját, amellyel

rendszerből minden hűtőközeget a kültéri egységbe juttathat. Lehetséges következmény: A működő kompresszorba bejutó levegő öngyulladást és

robbanásr okoz.

▪ Használjon külön begyűjtő rendszert, így az egység kompresszorának NEM kell

üzemelni.

FIGYELEM

A hűtőfolyadékot MINDIG gyűjtse össze. NE engedje, hogy az a környezetbe jusson. Vákuumszivattyúval szivattyúzza ki a felszerelést.

TÁJÉKOZTATÁS

Miután minden csövet csatlakoztatott, ellenőrizze, hogy nincs-e gázszivárgás. Nitrogénnel hajtson végre gázszivárgás-ellenőrzést.

TÁJÉKOZTATÁS

▪ A kompresszor meghibásodásának elkerülése érdekében NE töltsön be több

hűtőközeget megadott mennyiségnél.

▪ Ha a hűtőközegrendszert meg kell bontani, a hűtőközeg kezelését a vonatkozó

előírásoknak megfelelően KELL végezni.

FIGYELEM

Ellenőrizze, hogy nincs-e oxigén a rendszerben. A hűtőközeg feltöltése csak a szivárgásteszt és a vákuumszivattyús szárítás végrehajtása után végezhető el.

Lehetséges következmény: A kompresszor öngyulladása és felrobbanása a működő kompresszorba kerülő oxigén miatt.

▪ Ha újratöltés szükséges, lásd az egységen az adattáblát. A tábláról leolvasható a

használható hűtőközeg típusa és a szükséges mennyiség.

▪ Az egység gyárilag fel van töltve hűtőközeggel. A csőméretektől és -hosszaktól

függően egyes rendszerek további hűtőközeg-feltöltést igényelhetnek.

▪ Csak a kifejezetten a rendszerben használatos hűtőközeghez megfelelő eszközök

használatával biztosítsa a nyomásellenállást, és akadályozza meg az idegen anyagok bejutását a rendszerbe.

Szerelői referencia-útmutató

▪ A hűtőközeg-folyadék feltöltése:

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 13

2 | Általános biztonsági óvintézkedések

Ha Ezután

Egy szifoncső van jelen

Töltéskor fordítsa felfelé a hengert.

(például: a hengeren a “folyadék feltöltéséhez szükséges szifonnal ellátva” felirat olvasható)

Egy szifoncső NINCS jelen Töltéskor fordítsa lefelé a hengert.

▪ Lassan nyissa ki a hűtőközeghengereket. ▪ A hűtőközeget folyadék állapotban töltse fel. Ha gáz állapotban adja hozzá, az

megakadályozhatja a megfelelő működést.

VIGYÁZAT

Ha a hűtőközeg-feltöltési eljárással készen van, vagy azt megszakítja, akkor azonnal el kell zárni a hűtőközegtartály szelepét. Ha a szelep NEM zár azonnal, a megmaradó nyomás további hűtőközeg-utántöltést eredményezhet. Lehetséges következmény: Hibás hűtőközeg-mennyiség.

2.2.4 Sós víz

Ha alkalmazható. További információkért tekintse meg alkalmazása szerelési kézikönyvét vagy szerelői referencia-útmutatóját.

FIGYELEM

A sós víz kiválasztásának összhangban KELL lennie a vonatkozó jogszabályokkal.

FIGYELEM

A sós víz szivárgása esetén tegye meg a megfelelő óvintézkedéseket. Ha sósvízszivárgást észlel, azonnal szellőztesse ki a területet, és értesítse a helyi márkaképviseletet.

FIGYELEM

A környezeti hőmérséklet az egység belsejében sokkal magasabb lehet, mint a szoba hőmérséklete (például 70°C). Sós víz szivárgása esetén az egység belsejében található forró alkatrészek veszélyes helyzetet idézhetnek elő.

FIGYELEM

Az egység telepítésének és használatának meg KELL felelnie a vonatkozó jogszabályokban foglalt biztonsági és környezetvédelmi előírásoknak.

2.2.5 Víz

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

Ha alkalmazható. További információkért tekintse meg alkalmazása szerelési kézikönyvét vagy szerelői referencia-útmutatóját.

TÁJÉKOZTATÁS

Kizárólag a 98/83EK EU-irányelvnek megfelelő minőségű vizet használjon.

Szerelői referencia-útmutató

Page 14

2 | Általános biztonsági óvintézkedések

2.2.6 Elektromos

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

▪ Kapcsoljon KI minden áramforrást, mielőtt eltávolítaná a kapcsolódoboz fedelét,

elektromos kábeleket csatlakoztatna, vagy megérintené az elektromos alkatrészeket.

▪ Szüntesse meg a tápellátást, várjon legalább 10 percet, majd a szervizelés

megkezdése előtt mérje meg a feszültséget a főáramkör kondenzátorainak és elektromos alkatrészeinek kivezetésein. CSAK akkor érintse meg az elektromos alkatrészeket, ha a feszültség kisebb, mint 50 V (egyenáram). A kivezetések pontos helyét a huzalozási rajz segítségével határozhatja meg.

▪ Vizes kézzel NE érintse meg az elektromos alkatrészeket. ▪ A szervizfedél eltávolítása után NE hagyja felügyelet nélkül az egységet.

FIGYELEM

Ha a termék gyárilag NEM tartalmazza, a rögzített vezetékekbe be KELL építeni egy főkapcsolót, vagy más olyan megszakítót, amellyel minden pólus csatlakozása bontható, amennyiben III-as kategóriájú túlfeszültség lépne fel.

FIGYELEM

▪ CSAK réz vezetékeket használjon. ▪ Győződjön meg róla, hogy a helyszíni vezetékek bekötése a törvényi előírásoknak

megfelelően történt-e.

▪ A helyszíni huzalozási munkálatokat a termékhez mellékelt huzalozási rajz szerint

KELL végrehajtani.

▪ NE gyömöszöljön összetekert kábeleket az egységbe, és ügyeljen arra, hogy a

kábelek NE érjenek a csövekhez vagy az éles szélekhez. Ellenőrizze, hogy a csatlakozásokra nem hat-e külső nyomás.

▪ Gondoskodjon megfelelő földelésről. NE földelje az egységet gázcsövekhez,

vízcsövekhez, túlfeszültség-levezetőhöz, és ne kösse telefonföldelésre. A helytelen földelés áramütést eredményezhet.

▪ Csak külön áramkört szabad használni. TILOS egy másik készülékkel közös

áramellátásról üzemeltetni.

▪ Gondoskodjon róla, hogy be legyenek építve a szükséges biztosítékok és

megszakítók.

▪ Mindenképpen szereljen fel földzárlat-megszakítót. Ennek elmulasztása

áramütéshez vagy tűzhöz vezethet.

▪ A földzárlat-megszakító beszerelésekor ellenőrizze, hogy kompatibilis-e az

inverterrel (vagyis ellenáll-e a nagyfrekvenciás elektromos zajnak). Ha nem kompatibilis, a földzárlat-megszakító feleslegesen kioldhat.

Szerelői referencia-útmutató

VIGYÁZAT

▪ A tápkábel csatlakoztatásakor: először a földelővezetéket kösse be, és csak azután

a tápvezetékeket.

▪ A tápkábel leválasztásakor: először a tápvezetékeket kösse le, és csak azután a

földelővezetéket.

▪ A tápkábel feszültségmentesítője és maga a csatlakozóblokk közötti tápvezetékek

hosszát úgy kell beállítani, hogy véletlen széthúzódáskor a tápvezetékek összeköttetése szakadjon meg előbb, és ne a földelővezetéké.

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 15

2 | Általános biztonsági óvintézkedések

TÁJÉKOZTATÁS

Óvintézkedések a tápkábelek fektetéséhez:

▪ NE csatlakoztasson különböző vastagságú vezetékeket a tápfeszültség

csatlakozóblokkjára (a tápkábel lazasága abnormális hőmérsékletet eredményezhet).

▪ Az azonos vastagságú vezetékeket a fenti ábrán látható módon csatlakoztassa. ▪ A huzalozáshoz használja a kijelölt tápkábelt, és biztonságosan csatlakoztassa,

majd rögzítse, hogy ne érhesse külső nyomás a csatlakozótáblát.

▪ A csatlakozócsavarok meghúzásához használjon megfelelő csavarhúzót. A kis fejű

csavarhúzók kárt tehetnek a fejben, és lehetetlenné tehetik a megfelelő meghúzást.

▪ A csatlakozócsavarok túl szoros meghúzása eltörheti őket.

Az interferencia elkerülése érdekében a tápkábelek legyenek legalább 1 m távolságra a televízió- vagy rádiókészülékektől. A rádióadás hullámhosszától függően az 1m távolság kevés lehet.

FIGYELEM

▪ Az elektromos szerelési munka végén ellenőrizze, hogy az elektromos dobozban

minden elektromos alkatrész és csatlakozó jól csatlakozik-e.

▪ Az egység elindítása előtt ellenőrizze, hogy alaposan lezárta-e a fedeleket.

TÁJÉKOZTATÁS

Csak abban az esetben érvényes, ha a tápellátás háromfázisú, és a kompresszor BE/KI kapcsolóval indítható.

Ha fennáll az ellenfázis lehetősége egy pillanatnyi áramszünet után, és a termék működése közben megszűnik, majd helyreáll a tápellátás, csatlakoztasson helyben egy ellenfázisvédő áramkört. A termék ellenfázisban való működtetése a kompresszor és más alkatrészek meghibásodásához vezethet.

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

Szerelői referencia-útmutató

Page 16

3 | A szerelőknek szóló biztonsági utasítások

3 A szerelőknek szóló biztonsági utasítások

A következő biztonsági utasításokat és szabályokat mindig be kell tartani.

Egység beszerelése (lásd

FIGYELEM

Az üzembe helyezést az üzembe helyező szakembernek kell elvégeznie, a felhasznált anyagoknak és a rendszer összeállításának meg kell felelnie a vonatkozó előírásoknak. Európában az EN378 szabvány van érvényben.

Beszerelési helyszín (lásd:

VIGYÁZAT

▪ Ellenőrizze, hogy a felszerelés helye elbírja az egység súlyát. A hibás felszerelés

veszélyt okoz. Emellett vibráció és szokatlan működési zaj is jelentkezhet.

▪ Hagyjon elégséges szerelési teret. ▪ NE szerelje fel az egységet úgy, hogy az a mennyezethez vagy a falhoz érjen, mivel

ez vibrációt okozhat.

FIGYELEM

A berendezést olyan helyiségben kell tárolni, ahol nem működik állandó gyújtóforrás (például: nyílt láng, működő gázkészülék vagy elektromos fűtőberendezés).

Az egység kinyitása (lásd:

"6Az egység felszerelése"[426]

)

"6.1A berendezés helyének előkészítése"[426]

"6.2Az egység felnyitása"[430]

)

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

A szervizfedél eltávolítása után NE hagyja felügyelet nélkül az egységet.

VESZÉLY: ÉGÉS/FORRÁZÁS VESZÉLYE

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

Hűtőközegcsövek csatlakoztatása (lásd:

csatlakoztatása"[436]

)

VIGYÁZAT

▪ A szállítás során R32 hűtőközeggel töltött egységeken nem lehet helyszíni

forrasztást vagy hegesztést végezni.

▪ A hűtőrendszer beszerelése közben, amennyiben legalább egy csatlakoztatott

rész hűtőközeggel van feltöltve, az alábbi követelményeket kell betartani:

ð lakóterekben tilos oldható kötést létrehozni az R32 hűtőközeg csatlakozásai

között, kivéve a beltéri egységet közvetlenül a csővezetékhez kapcsoló, helyszínen elkészített kötést. A beltéri egységet közvetlenül a csővezetékhez kapcsoló, helyszínen elkészített kötés lehet oldható típusú.

"7.2A hűtőközegcsövek

Szerelői referencia-útmutató

VIGYÁZAT

Csőszereléskor NE csatlakoztassa a leágazó csöveket és a kültéri egységet a beltéri egység csatlakoztatása nélkül olyan meggondolással, hogy a beltéri egységet majd később kötik rá.

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 17

3 | A szerelőknek szóló biztonsági utasítások

FIGYELEM

▪ Csak R32 hűtőközeget használjon. Egyéb anyagok robbanást és balesetet

okozhatnak.

▪ Az R32 fluorozott, üvegházhatású gázokat tartalmaz. Klímaváltozási potenciál

(GWP): 675. A gázokat NE engedje a légkörbe.

▪ A hűtőközeg feltöltése közben MINDIG viseljen védőkesztyűt és védőszemüveget.

VIGYÁZAT

▪ NE használjon ásványi olajat a peremezett részen. ▪ NE hasznosítsa újra a csöveket a korábbi felszerelésekből. ▪ Az élettartam biztosítása érdekében SOHA ne szereljen fel szárítót az R32

egységhez. A szárítóanyag elbomláskor a rendszert károsítaná.

VIGYÁZAT

▪ Használja az egységhez rögzített hollandi anyát. ▪ A gázszivárgás elkerülése érdekében csak a perem belsejére vigyen fel hűtőközeg-

olajat. Használjon R32-höz való hűtőgépolajat.

▪ NE használja újra az idomokat.

FIGYELEM

A kompresszor bekapcsolása előtt a hűtőközegcsöveket készre kell szerelni. Ha a hűtőközegcsövek még NINCSENEK bekötve és az elzárószelep nyitva van, akkor a kompresszor bekapcsolásakor levegőt szív a rendszer. Ez rendellenes nyomást hoz létre a hűtőkörben, és a berendezés károsodásához, sőt sérüléshez vezethet.

VIGYÁZAT

▪ A nem tökéletes peremezés hűtőközeg-szivárgást okozhat. ▪ NE használja újra a csőtokokat. A hűtőközeggáz szivárgásának megelőzése

érdekében használjon új csőtokokat.

▪ Csak az egységhez mellékelt hollandi anyákat használja. Más hollandi anyák

használata a hűtőközeggáz szivárgásához vezethet.

Hűtőközeg feltöltése (lásd:

FIGYELMEZTETÉS: TŰZVESZÉLYES ANYAG

Az egység belsejében keringő hűtőközeg kis mértékben tűzveszélyes.

FIGYELEM

Az egységben használt hűtőközeg kis mértékben tűzveszélyes, de általában NEM szokott szivárgás fellépni. Ha hűtőközeg-szivárgás miatt a szoba levegőjébe hűtőközeg kerül, és az nyílt lánggal vagy fűtőszállal érintkezik, az tüzet okozhat és ártalmas gázok keletkezhetnek.

Kapcsoljon ki minden tűzveszélyes fűtőkészüléket, szellőztesse ki a helyiséget, és lépjen kapcsolatba a klímaberendezést forgalmazó márkaképviselettel.

Az egységet addig NEM szabad ilyenkor használni, amíg azt a szakaszt, ahol a hűtőközeg szivárog, egy szakképzett szerelő meg nem javította.

"8Hűtőközeg feltöltése"[446]

)

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

FIGYELEM

Az esetleg szivárgó hűtőközeg SOHA ne érjen a bőrhöz. Ellenkező esetben súlyos fagyási sérülés keletkezhet.

Szerelői referencia-útmutató

Page 18

3 | A szerelőknek szóló biztonsági utasítások

FIGYELEM

▪ Csak R32 hűtőközeget használjon. Egyéb anyagok robbanást és balesetet

okozhatnak.

▪ Az R32 fluorozott, üvegházhatású gázokat tartalmaz. Klímaváltozási potenciál

(GWP): 675. A gázokat NE engedje a légkörbe.

▪ A hűtőközeg feltöltése közben MINDIG viseljen védőkesztyűt és védőszemüveget.

VIGYÁZAT

A kompresszor meghibásodásának elkerülése érdekében NE töltsön a megadott mennyiségnél több hűtőközeget.

Elektromos bekötések (lásd:

FIGYELEM

▪ Az összes huzalozást képesített szakembernek KELL végeznie, és meg KELL felelnie

a vonatkozó jogszabályoknak.

▪ Hozzon létre elektromos csatlakozókat a rögzített huzalozáshoz. ▪ A helyszínen beszerzett összes összetevőnek és összes elektromos szerkezetnek

meg KELL felelnie a vonatkozó jogszabályoknak.

FIGYELEM

▪ Ha a tápellátásban hiányzó vagy rossz N-fázis van, akkor elképzelhető, hogy a

berendezés nem fog működni.

▪ Alakítson ki megfelelő földelést. NE földelje az egységet gázcsövekhez,

vízcsövekhez, túlfeszültség-levezetőhöz, és ne kösse telefonföldelésre. A rossz földelés áramütést eredményezhet.

▪ Szerelje be a szükséges biztosítékokat és megszakítókat. ▪ Rögzítse az elektromos huzalozást kábelrögzítőkkel úgy, hogy a kábel NE

érintkezzen éles felületekkel vagy a csövekkel, különösen a magas nyomású oldalon.

▪ NE használjon műanyag ragasztószalaggal burkolt vezetékeket, sodort

vezetékeket, hosszabbítókábelt vagy csillag rendszerből származó csatlakozásokat. Ezek túlmelegedést, áramütést vagy tüzet okozhatnak.

▪ NE szereljen be fázissiettető kondenzátort, mivel az egységben inverter található.

A fázissiettető kondenzátor csökkenti a teljesítményt és balesetet okozhat.

"9Elektromos felszerelés"[450]

)

Szerelői referencia-útmutató

FIGYELEM

MINDIG több eres kábelt használjon a tápellátás kábeleihez.

FIGYELEM

Használjon minden pólust megszakító kapcsolót, és hagyjon legalább 3 mm-t az érintkezési pontok között, ami teljes leválasztást biztosít III-as kategóriájú túlfeszültség esetében.

FIGYELEM

Ha a tápkábel sérült, a balesetek elkerülése érdekében a gyártóra, a márkaszervizre vagy egy hasonlóan képzett szakemberre KELL bízni a cseréjét.

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 19

3 | A szerelőknek szóló biztonsági utasítások

FIGYELEM

NE csatlakoztassa a tápvezetéket a beltéri egységhez. Ez áramütést vagy tüzet okozhat.

FIGYELEM

▪ NE használjon helyben vásárolt elektromos alkatrészeket a terméken belül. ▪ NE válassza le az elvezetőszivattyú stb. tápellátását a csatlakozóblokkról. Ez

áramütést vagy tüzet okozhat.

FIGYELEM

Az összekötőkábelt tartsa távol a szigeteletlen rézcsövektől, mivel az ilyen csövek nagyon felforrósodhatnak.

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

Az összes elektronikus alkatrész (a termisztorokat is beleértve) a tápellátásról kapja a feszültséget. Csupasz kézzel NE érintse meg.

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

Szüntesse meg a tápellátást, várjon legalább 10 percet, majd a szervizelés megkezdése előtt mérje meg a feszültséget a főáramkör kondenzátorainak és elektromos alkatrészeinek kivezetésein. CSAK akkor érintse meg az elektromos alkatrészeket, ha a feszültség kisebb, mint 50 V (egyenáram). A kivezetések pontos helyét a huzalozási rajz segítségével határozhatja meg.

A kültéri egység felszerelésének befejezése (lásd

felszerelésének befejezése"[456]

)

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

▪ Gondoskodjon róla, hogy a rendszer megfelelően földelve legyen. ▪ Szervizelés előtt kapcsolja ki a tápellátást. ▪ Az áramellátás bekapcsolása előtt szerelje fel a kapcsolódoboz fedelét.

Konfiguráció (lásd:

"11Konfiguráció"[457]

)

VIGYÁZAT

Az elektromos doboz fedelének visszaszerelésekor ügyeljen rá, hogy ne csípje be a ventilátormotor huzalkivezetését.

Karbantartás és szerelés (lásd:

"14Karbantartás és szerelés"[464]

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

VESZÉLY: ÉGÉS/FORRÁZÁS VESZÉLYE

"10A kültéri egység

)

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

Szerelői referencia-útmutató

Page 20

3 | A szerelőknek szóló biztonsági utasítások

FIGYELEM

▪ Mielőtt a karbantartási vagy szerelési munkákat elkezdi, MINDIG ellenőrizze, hogy

az áramforráspanelen a hálózati megszakító le van-e kapcsolva, távolítsa el a biztosítékokat, vagy kapcsolja vissza az egység védőberendezéseit.

▪ Az elektromos alkatrészekhez az áramtalanítás után még 10 percig NE érjen

hozzá, mert azok nagyfeszültséget adhatnak le.

▪ Ügyeljen arra, hogy az elektromos doboz egyes részei felforrósodhatnak. ▪ Ügyeljen arra, hogy NE érintsen meg vezető részeket. ▪ Az egységet NEM szabad bő vízzel lemosni! Ez áramütést vagy tüzet okozhat.

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

▪ Ezt a kompresszort csak földelt rendszerben szabad használni. ▪ A kompresszor szervizelése előtt kapcsolja ki az áramellátást. ▪ Szervizelés után szerelje vissza a kapcsolódoboz fedelét és szervizfedelet.

VIGYÁZAT

Mindig viseljen védőkesztyűt és védőszemüveget.

VESZÉLY: ROBBANÁS VESZÉLYE

▪ A kompresszor eltávolításához használjon csővágót. ▪ NE használjon keményforrasztó pisztolyt. ▪ Csak jóváhagyott hűtőközegeket és kenőanyagokat használjon.

VESZÉLY: ÉGÉS/FORRÁZÁS VESZÉLYE

Csupasz kézzel NE érintse meg a kompresszort.

Hibaelhárítás (lásd:

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

VESZÉLY: ÉGÉS/FORRÁZÁS VESZÉLYE

FIGYELEM

▪ Mielőtt megvizsgálná a berendezés kapcsolódobozát, MINDIG ellenőrizze, hogy a

berendezés le van-e választva az áramellátásról. Kapcsolja ki a megfelelő megszakítót.

▪ Ha egy biztonsági eszköz bekapcsolt, állítsa le az egységet, és derítse ki, hogy

miért aktiválódott a biztonsági eszköz, mielőtt azt kikapcsolná. A biztonsági eszközöket SOHA nem szabad kiiktatni vagy a gyári beállítástól eltérő értékre módosítani. Ha nem találja a probléma okát, lépjen kapcsolatba a forgalmazóval.

"15Hibaelhárítás"[466]

)

Szerelői referencia-útmutató

FIGYELEM

A hőmegszakító véletlen visszaállítása miatti balesetek elkerülése érdekében a berendezést TILOS külső kapcsolóeszközzel ellátni, például időzítővel, vagy olyan áramkörhöz csatlakoztatni, amelyet a közmű rendszeresen BE- és KIKAPCSOL.

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 21

3 | A szerelőknek szóló biztonsági utasítások

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

▪ Ha az egység nem üzemel, a PCB panelen a LED-ek kikapcsolnak

energiatakarékossági céllal.

▪ A csatlakozóblokk és a PCB akkor is áram alatt lehet, ha a LED-ek nem világítanak.

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

Szerelői referencia-útmutató

Page 22

4 | A doboz bemutatása

4 A doboz bemutatása

4.1 Áttekintés: A doboz bemutatása

4.2 Kültéri egység

Ez a fejezet leírja, hogy mit kell tennie a kültéri és beltéri egységet tartalmazó dobozok helyszínre szállítását követően.

Tartsa szem előtt az alábbiakat:

▪ Kiszállításkor az egység sértetlenségét ellenőrzni KELL. Bármilyen sérülést azonnal

jelezni KELL a szállítmányozó reklamációs ügyintézőjének.

▪ A becsomagolt egységet vigye minél közelebb a végleges üzembe helyezési

helyhez, hogy megelőzze a szállítás során okozott sérüléseket.

▪ Tervezze meg előre, hogy milyen útvonalon kerül az egység a felszerelési helyére.

4.2.1 A kültéri egység kicsomagolása

Szerelői referencia-útmutató

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 23

4 | A doboz bemutatása

1×1× 1× 1× 1×

c d e f g

1×

a b

1×

4.2.2 Tartozékok eltávolítása a kültéri egységből

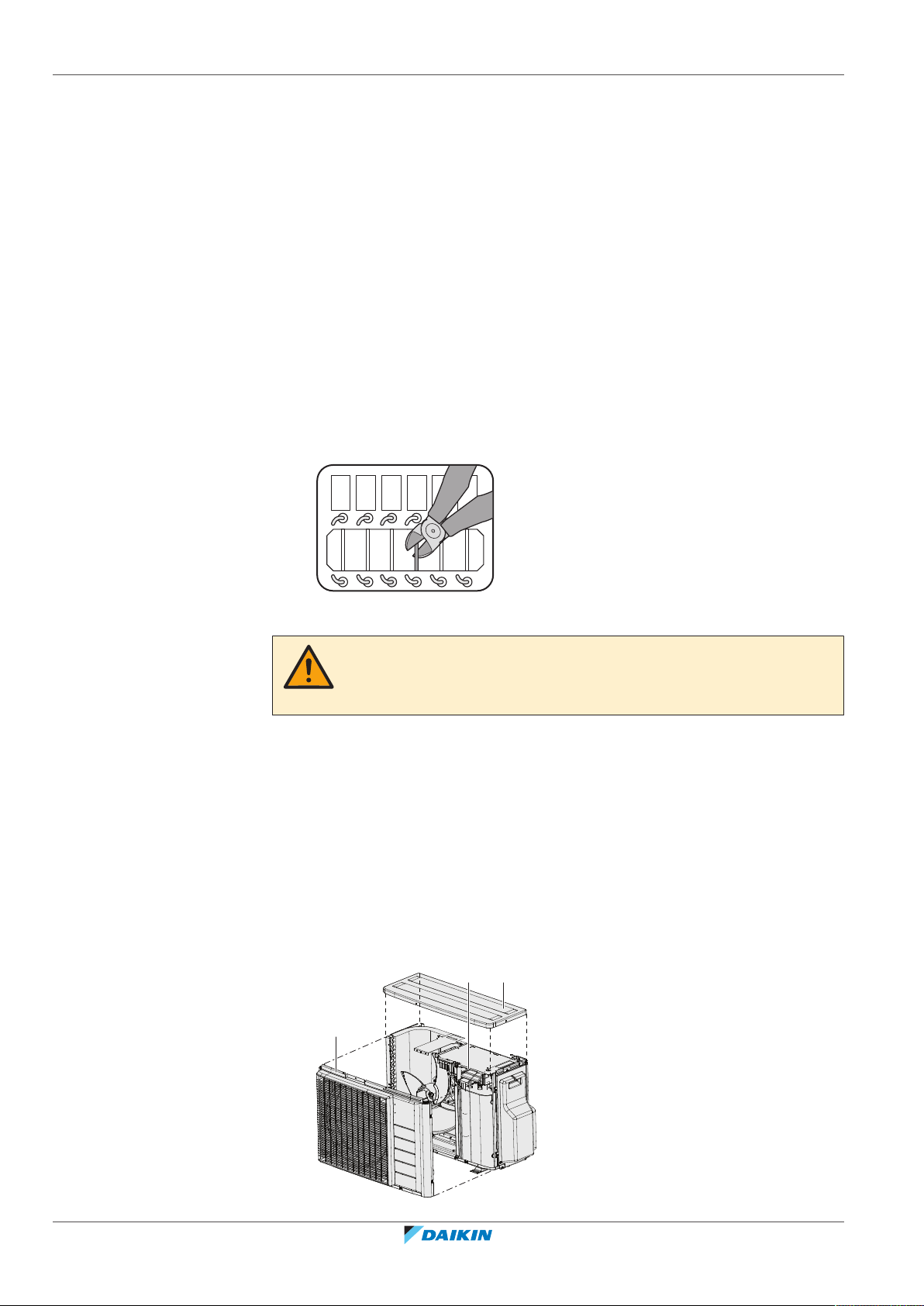

1 Emelje fel a kültéri egységet.

VIGYÁZAT

Csak a következőknek megfelelően kezelje a kültéri egységet:

2 Távolítsa el a tartozékokat a csomag aljáról.

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

a Kültéri egység szerelési kézikönyve

b Általános biztonsági előírások

c Címke a fluortartalmú, üvegházhatást okozó gázokról d Fluorozott, üvegházhatású gázokra figyelmeztető többnyelvű címke e Kondenzvízgyűjtő

f Csavaros zacskó (a vezetékek rögzítőlemezének felszereléséhez)

Szerelői referencia-útmutató

Page 24

4 | A doboz bemutatása

g Szűkítő szerelvény

h Energiacímke

Szerelői referencia-útmutató

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 25

5 Az egység bemutatása

INFORMÁCIÓ

Csak 1 helyiséghez tartozó beltéri egység csatlakoztatása NEM lehetséges. Ügyeljen

arra, hogy legalább 2 helyiséghez tartozó beltéri egységeket csatlakoztasson.

INFORMÁCIÓ

Az egységektől és/vagy a helyi beszerelési körülményektől függően szükség lehet az

elektromos huzalok bekötésére a hűtőközeg betöltése előtt.

FIGYELMEZTETÉS: ENYHÉN TŰZVESZÉLYES ANYAG

Az egység belsejében keringő hűtőközeg kis mértékben tűzveszélyes.

FIGYELMEZTETÉS: TŰZVESZÉLYES ANYAG

Az egység belsejében keringő hűtőközeg kis mértékben tűzveszélyes.

INFORMÁCIÓ

Az üzemi határértékeket a kültéri egység műszaki adatainak legújabb verziójában

találja a Daikin honlapján (nyilvánosan hozzáférhető).

5 | Az egység bemutatása

5.1 Áttekintés: Az egység bemutatása

A fejezet az alábbiakról ad tájékoztatást:

▪ A kültéri egység azonosítása

5.2 Azonosítás

TÁJÉKOZTATÁS

Több készülék egyszerre történő üzembe helyezése vagy szervizelése esetén ügyeljen

rá, hogy NE cserélje össze a különböző modellek szervizpaneljeit.

5.2.1 Azonosítási címke: Kültéri egység

Helye

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

Szerelői referencia-útmutató

Page 26

6 | Az egység felszerelése

6 Az egység felszerelése

Ebben a fejezetben

FIGYELEM

6.1 A berendezés helyének előkészítése...................................................................................................................................... 26

6.1.1 A kültéri egység felszerelési helyére vonatkozó követelmények .......................................................................... 27

6.1.2 A kültéri egység felszerelési helyére vonatkozó további követelmények hideg éghajlat esetén......................... 29

6.2 Az egység felnyitása................................................................................................................................................................ 30

6.2.1 Az egység felnyitásáról ........................................................................................................................................... 30

6.2.2 A kültéri egység felnyitása ..................................................................................................................................... 30

6.3 A kültéri egység felszerelése .................................................................................................................................................. 31

6.3.1 A kültéri egység felszereléséről ............................................................................................................................. 31

6.3.2 Óvintézkedések a kültéri egység felszerelésénél .................................................................................................. 31

6.3.3 Az üzembe helyezés szerkezetének létrehozása ................................................................................................... 31

6.3.4 A kültéri egység felszerelése .................................................................................................................................. 32

6.3.5 A kondenzvíz-elvezetés biztosításához .................................................................................................................. 32

6.3.6 A kültéri egység ledőlésének megakadályozása .................................................................................................... 33

6.1 A berendezés helyének előkészítése

NEM szabad az egységet gyakran használt helyen, például munkakörnyezetben elhelyezni. Olyan üzemekben (például őrlőmalmokban), ahol nagy mennyiségben keletkezik por, a berendezést KÖTELEZŐ lefedni.

Olyan szerelési helyet válasszon, ahol elegendő hely áll rendelkezésre az egység mozgatásához.

VIGYÁZAT

▪ Ellenőrizze, hogy a felszerelés helye elbírja az egység súlyát. A hibás felszerelés

veszélyt okoz. Emellett vibráció és szokatlan működési zaj is jelentkezhet.

▪ Hagyjon elégséges szerelési teret. ▪ NE szerelje fel az egységet úgy, hogy az a mennyezethez vagy a falhoz érjen, mivel

ez vibrációt okozhat.

▪ Olyan helyet válasszon, ahol a kiáramló meleg/hideg levegő vagy a működés zaja

senkit NEM zavar.

▪ Az egység körül legyen elegendő tér a szereléshez és szellőzéshez. ▪ Kerülje az olyan helyeket, ahol gyúlékony gáz szivároghat. ▪ A kép- vagy hanginterferencia megelőzése érdekében ügyeljen arra, hogy a

kommunikációs kábelek és a tápkábelek legalább 3méter távolságra legyenek a tévé- és rádiókészülékektől. A rádiójel hullámhosszától függően elképzelhető, hogy 3méter távolság sem elégséges.

Szerelői referencia-útmutató

TÁJÉKOZTATÁS

NE helyezzen tárgyakat beltéri és/vagy a kültéri egység alá, mert a tárgyak elázhatnak. Az egységen vagy a berendezés hűtőközegcsövein lecsapódott kondenzvíz, a levegőszűrő vagy a kondenzvíz-elvezetés eltömődése miatt víz csöpöghet a berendezésből, ami kárt tehet az alá tett tárgyban vagy beszennyezheti azokat.

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 27

FIGYELEM

(mm)

>50

>100

<1200

(mm)

>100

>50

>150

>50

(mm)

>150

>50

>300

>250

>300

(mm)

A berendezést olyan helyiségben kell tárolni, ahol nem működik állandó gyújtóforrás

(például: nyílt láng, működő gázkészülék vagy elektromos fűtőberendezés).

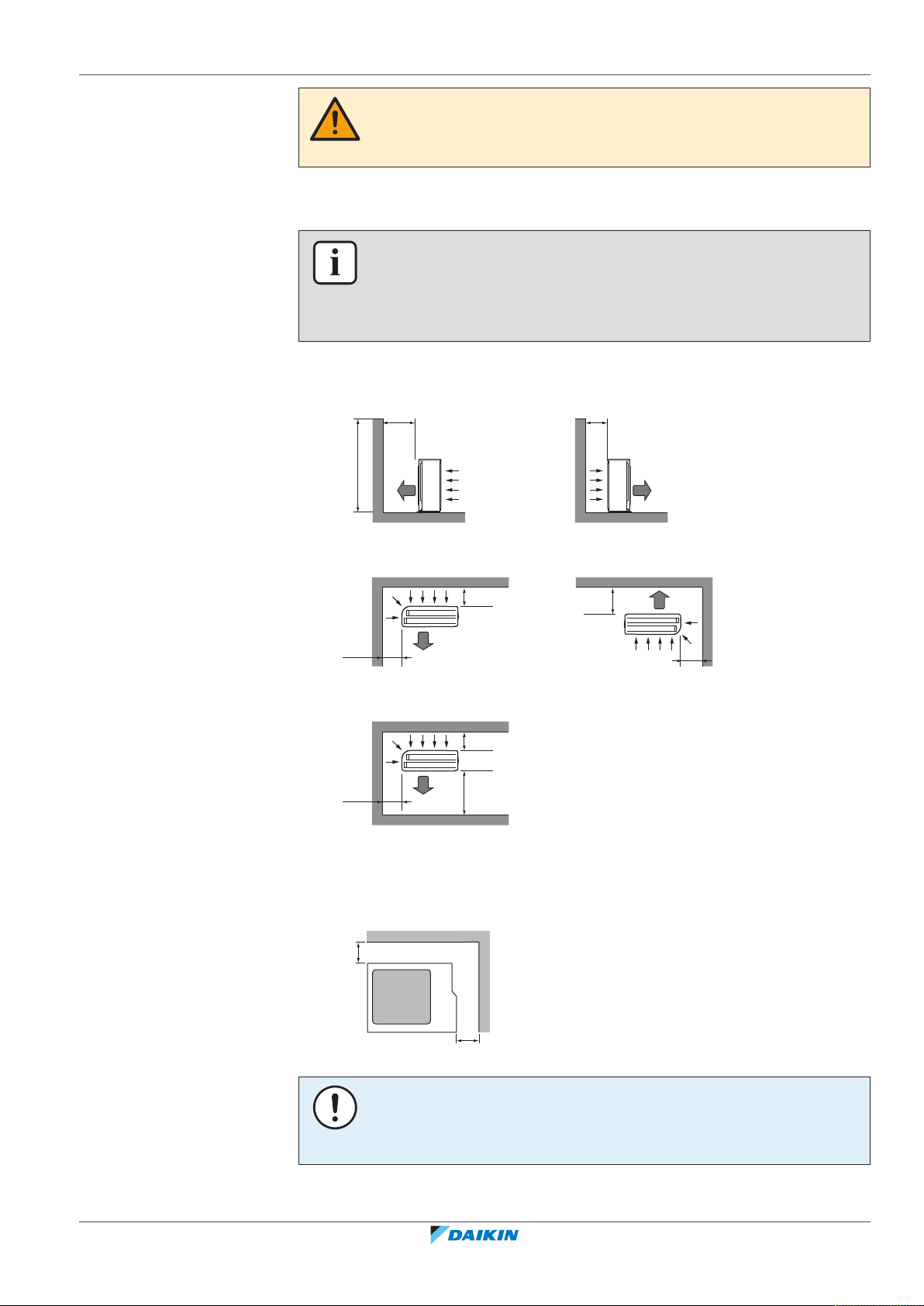

6.1.1 A kültéri egység felszerelési helyére vonatkozó követelmények

INFORMÁCIÓ

A következő előírásokat is olvassa el:

▪ "2Általános biztonsági óvintézkedések"[45]. ▪ "7.1.3Hűtőközegcső hossza és szintkülönbsége"[435].

Vegye figyelembe a térközökkel kapcsolatos következő irányelveket:

▪ 1 oldala mellett fal:

6 | Az egység felszerelése

▪ 2 oldala mellett fal:

▪ 3 oldala mellett fal:

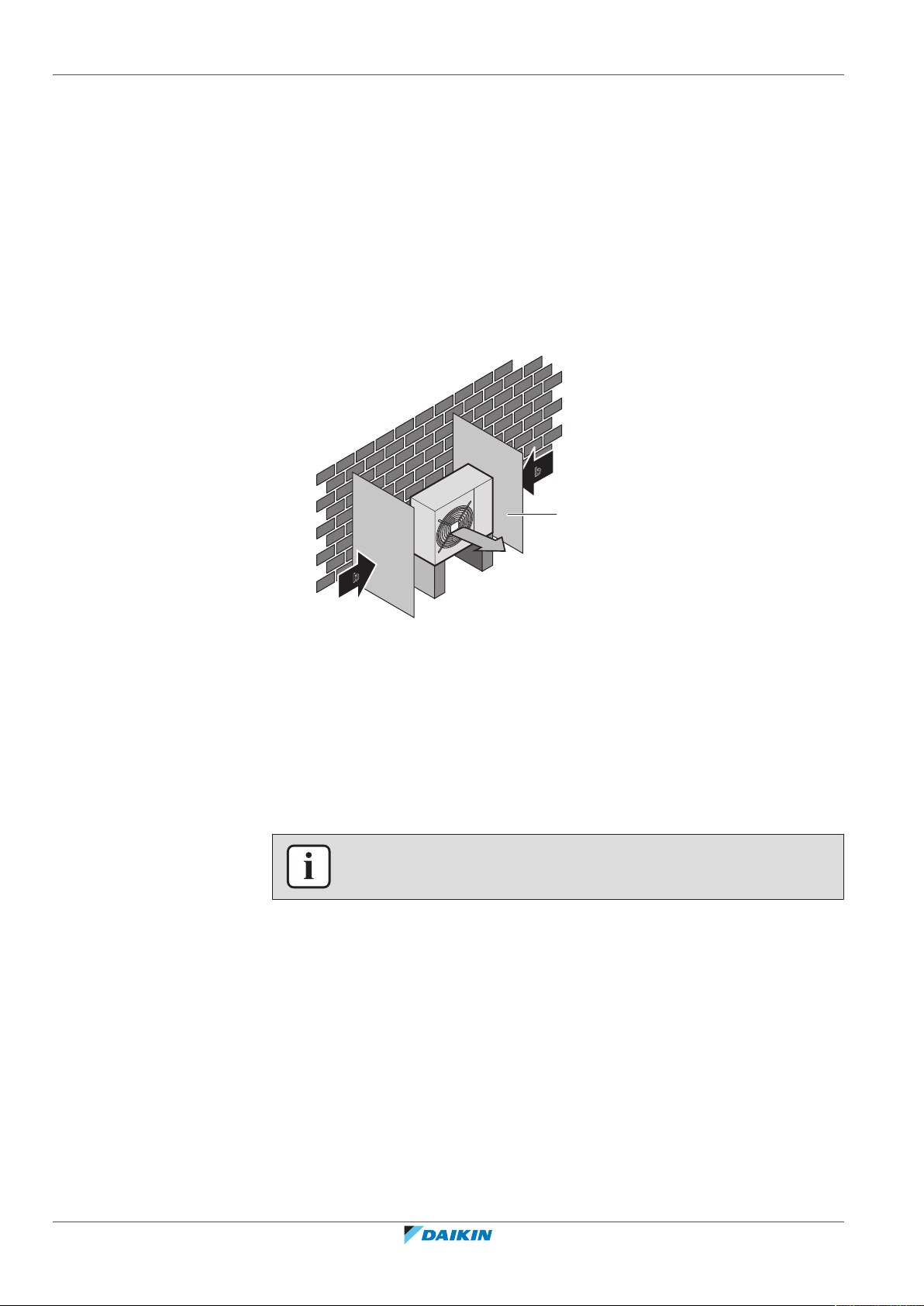

a Levegőkimenet b Levegőbemenet

A mennyezettől legyen legalább 300mm hely a szereléshez és 250mm a vezetékek és csövek szervizeléséhez.

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

TÁJÉKOZTATÁS

▪ NE helyezze egymásra az egységeket. ▪ NE függessze a mennyezetre az egységet.

Szerelői referencia-útmutató

Page 28

6 | Az egység felszerelése

A kültéri egység levegőkimenetét érő erős szél (≥18 km/h) rövidzárlatot okoz (az elvezetett levegő beszívása miatt). Ez az alábbi következményekkel járhat:

▪ a működési teherbírás csökkenése, ▪ gyakori fagyási gyorsulás a fűtési üzemmódban, ▪ a működés megszakadása az alacsony nyomás csökkenése vagy a magas nyomás

növekedése miatt;

▪ a ventilátor károsodása (ha folyamatosan erős szél éri a ventilátort, előfordulhat,

hogy nagyon gyorsan kezd forogni, amíg el nem törik). Ha a levegőkimenet szélnek van kitéve, ajánlott egy terelőlemez felszerelése. Ajánlott úgy elhelyezni a kültéri egységet, hogy a levegőbemenet a falra nézzen, és

NE legyen közvetlenül kitéve a szélnek.

a Terelőlemez b Uralkodó szélirány c Levegőkimenet

NEM szabad az egységet az alábbi helyeken felszerelni:

▪ Zajérzékeny területeken (pl. Hálószoba közelében), így a működés hangja nem

lesz zavaró.

Megjegyzés: Ha tényleges üzembe helyezési feltételek mellett méri a hangot, a

környezeti hang- és zajvisszaverődés miatt a mért érték magasabb lehet a

műszaki adatok kézikönyvében, a Hangspektrumban említett

hangnyomásszintnél.

INFORMÁCIÓ

A hangnyomásszint 70dBA alatti.

▪ Ahol ásványolajpára, olajos permet vagy gőz lehet a levegőben. A műanyag

alkatrészek károsodhatnak és leeshetnek, vagy víz szivároghat. NEM ajánlott az egységet az alábbi helyeken felszerelni, mert az az egység

élettartamának csökkenéséhez vezethet:

▪ Ahol a feszültség sokszor ingadozik ▪ Gépjárművekre vagy hajókra ▪ Ahol savas vagy lúgos gőz van

Szerelői referencia-útmutató

Tengerpart melletti beszerelés. Ügyeljen rá, hogy a kültéri egységet NE érje közvetlenül sós levegő. Ez megelőzi a magas sótartalmú levegő okozta korróziót, ami az egység élettartamának csökkenéséhez vezethet.

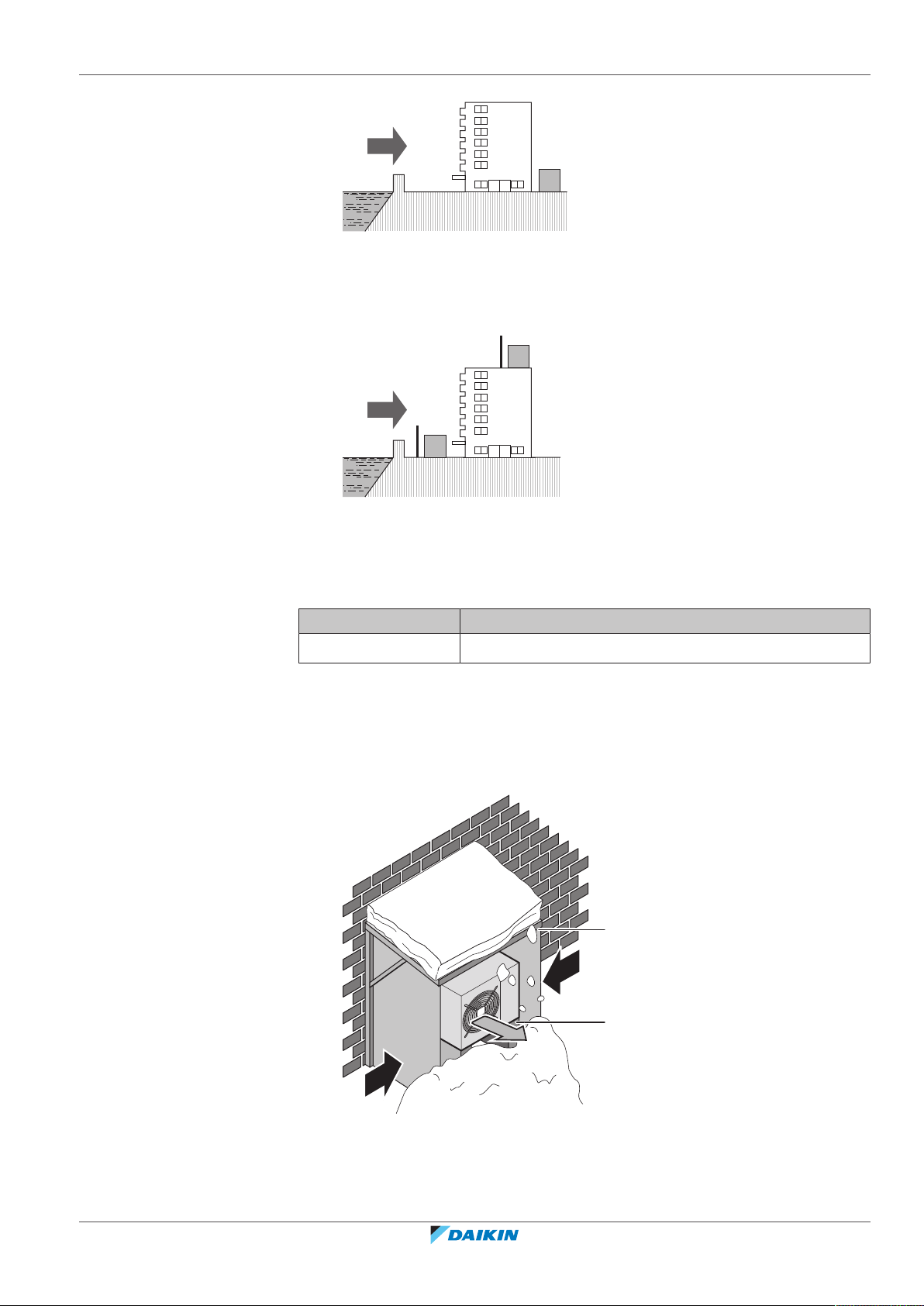

A kültéri egységet a tengeri széltől védett helyre szerelje fel. Példa: Épület mögé.

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 29

6 | Az egység felszerelése

Ha a kültéri egységet közvetlenül eléri a tengeri szél, szereljen fel szélfogót.

▪ Szélfogó magassága≥1,5×kültéri egység magassága ▪ A szélfogó felszerelésekor ügyeljen a szerelési tér előírásaira.

a Tengeri szél b Épület c Kültéri egység d Szélfogó

A kültéri egységet kizárólag kültéri használatra, az alábbi környezeti hőmérséklettartományokra tervezték:

Hűtés mód Fűtés mód

–10~46°C DB –15~24°C DB

6.1.2 A kültéri egység felszerelési helyére vonatkozó további követelmények hideg éghajlat esetén

Védje a kültéri egységet a közvetlen havazástól, és ügyeljen rá, hogy a kültéri egységet SOHA ne borítsa be a hó.

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

a Hótól védő fedél vagy fülke b Állvány c Uralkodó szélirány d Levegőkimenet

Szerelői referencia-útmutató

Page 30

6 | Az egység felszerelése

2×

6.2 Az egység felnyitása

6.2.1 Az egység felnyitásáról

Ajánlott legalább 150 mm (erős havazásnak kitett területeken 300 mm) szabad helyet hagyni az egység alatt. Emellett ügyeljen arra is, hogy legalább 100mm-rel magasabban helyezze el az egységet, mint a várható legmagasabb hószint. Szükség esetén helyezze állványra. További információkat lásd: "6.3 A kültéri egység

felszerelése"[431].

Ahol gyakori a havazás, ott a helyet feltétlenül úgy kell megválasztani, hogy a hó az egység működését NE zavarja. Ha a hó oldalirányból is eshet, akkor gondoskodni kell róla, hogy NE eshessen hó a hőcserélő spirálra. Szükség esetén használjon hótakaró fedelet vagy ponyvát és állványt.

Bizonyos időközönként fel kell nyitni az egységet. Példa:

▪ A hűtőközegcsövek csatlakoztatásakor ▪ Villamossági bekötések elvégzéséhez ▪ Amikor karbantartást vagy szervizelést végez az egységen

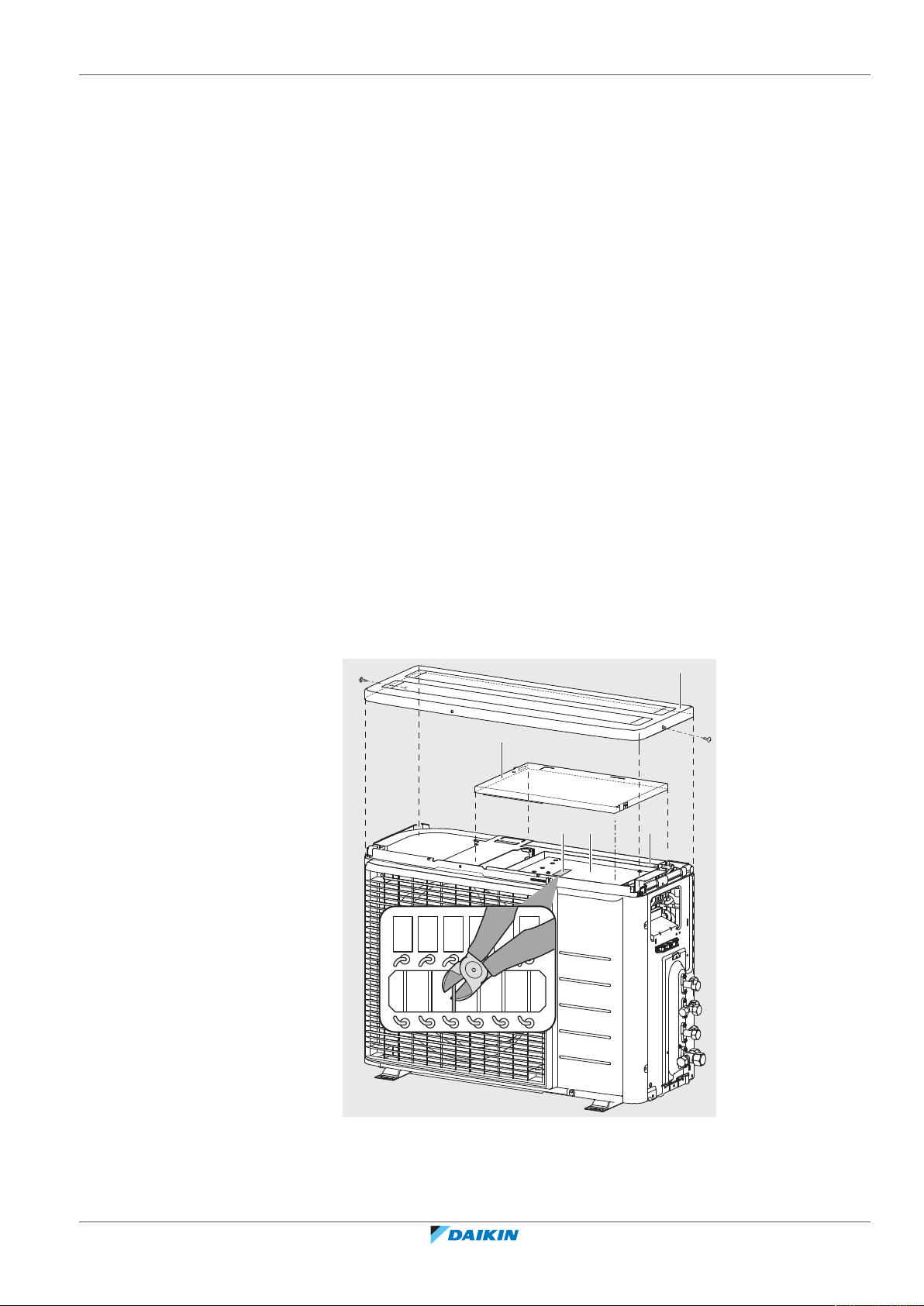

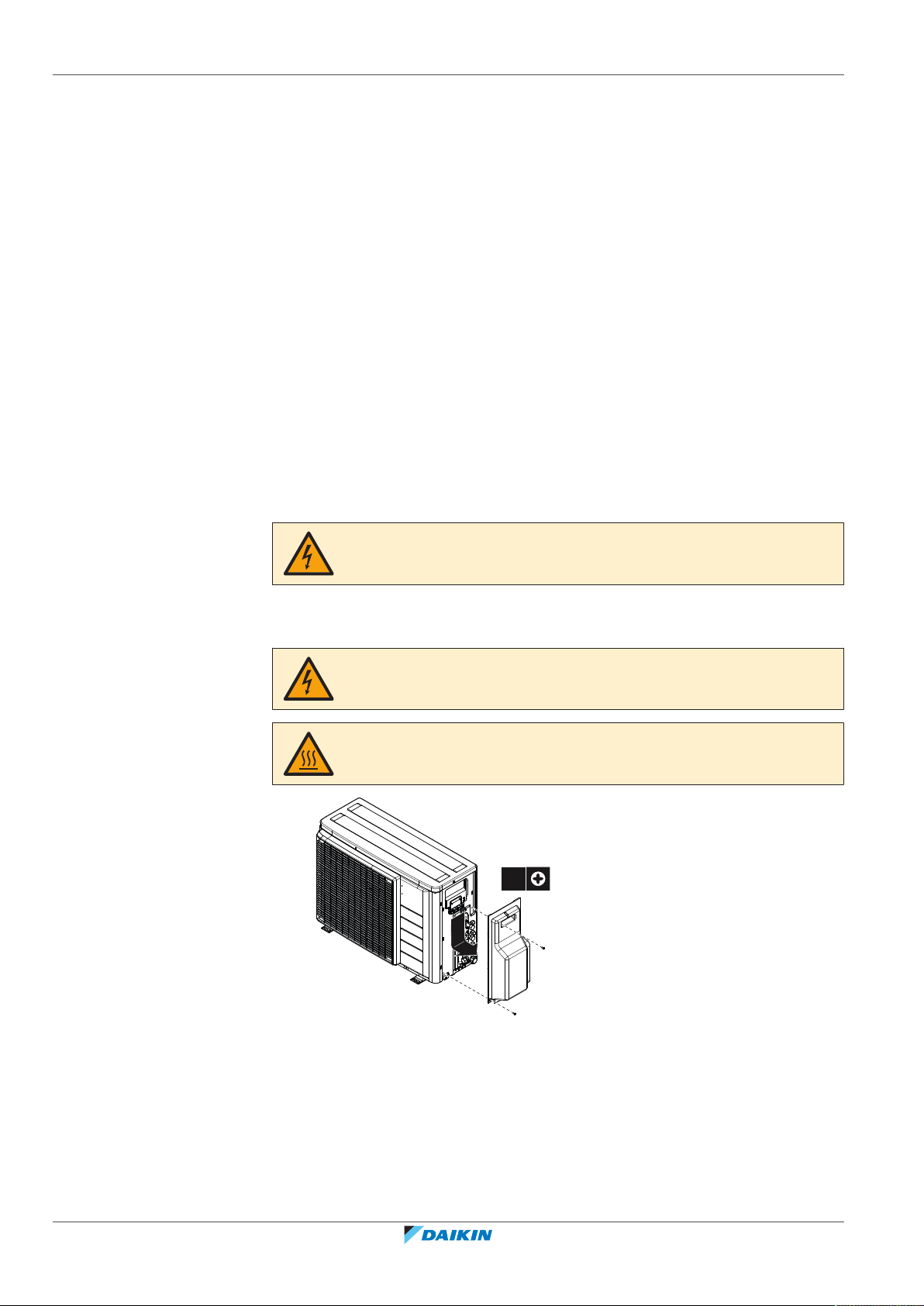

6.2.2 A kültéri egység felnyitása

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

A szervizfedél eltávolítása után NE hagyja felügyelet nélkül az egységet.

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

VESZÉLY: ÉGÉS/FORRÁZÁS VESZÉLYE

Szerelői referencia-útmutató

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 31

6.3 A kültéri egység felszerelése

20 mm

6.3.1 A kültéri egység felszereléséről

Mikor

A kültéri és a beltéri egységet kell felszerelni, mielőtt a hűtőközegcsöveket csatlakoztathatná.

Jellemző munkafolyamat

A kültéri egység felszerelése jellemzően a következő lépésekből áll:

1 A felszereléshez használt struktúra biztosítása. 2 A kültéri egység felszerelése. 3 kondenzvíz-elvezetés biztosítása. 4 Az egység hó és szél elleni védelme hófedél és terelőlemez felszerelésével.

Lásd: "6.1A berendezés helyének előkészítése"[426].

6.3.2 Óvintézkedések a kültéri egység felszerelésénél

INFORMÁCIÓ

Olvassa el az alábbi fejezetekben található biztonsági előírásokat és követelményeket is:

▪ "2Általános biztonsági óvintézkedések"[45] ▪ "6.1A berendezés helyének előkészítése"[426]

6 | Az egység felszerelése

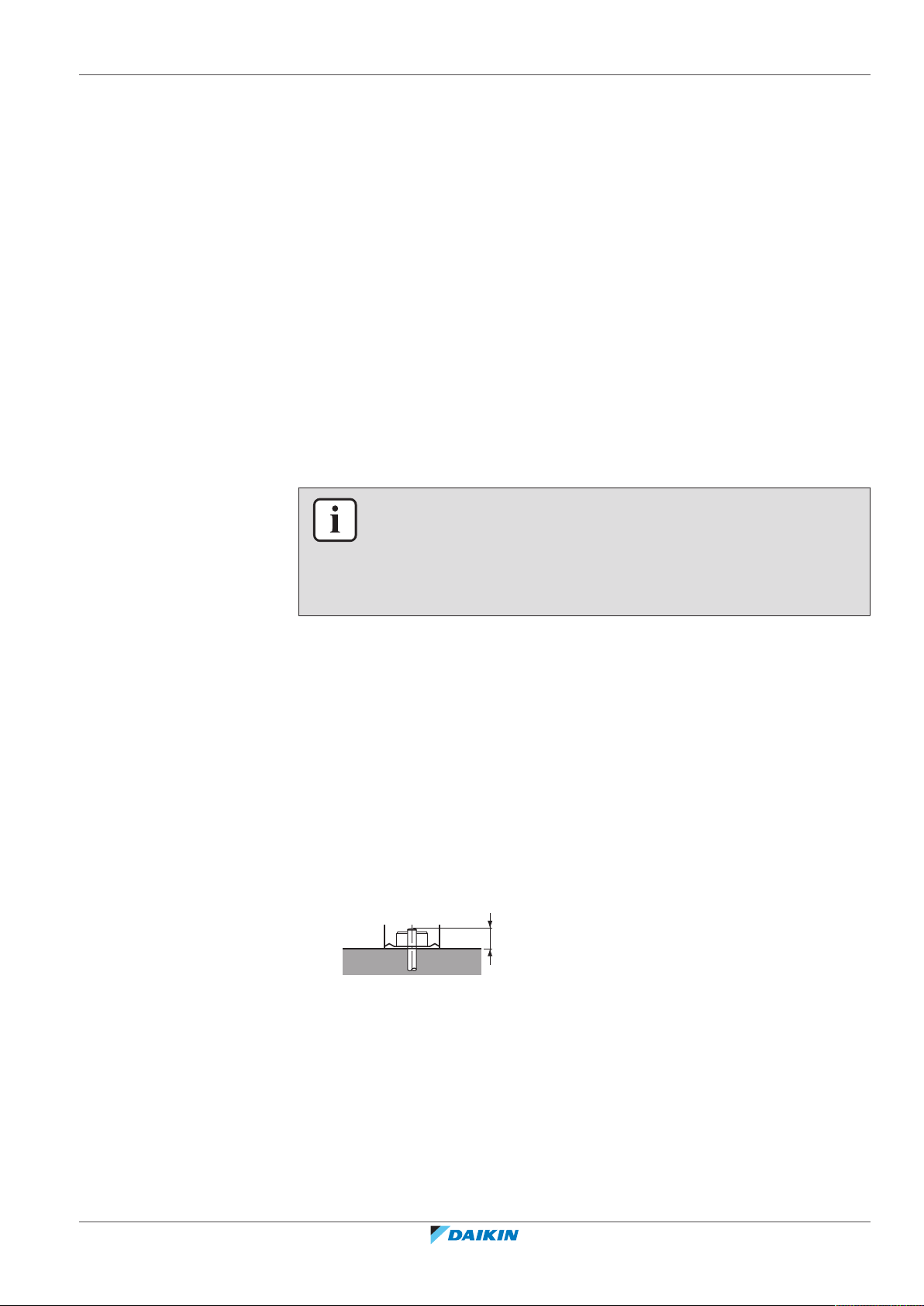

6.3.3 Az üzembe helyezés szerkezetének létrehozása

Ellenőrizze a felszerelés talajának erősségét és szintjét, hogy az egység ne vibráljon, és ne okozzon zajt.

Használjon vibrációcsökkentő gumilapot (nem tartozék) olyan esetekben, amikor a vibráció átterjedhet az épületre.

A berendezést közvetlenül egy beton alapú tornácra vagy más szilárd felületre lehet helyezni, ha a kondenzvíz-elvezetés megfelelő.

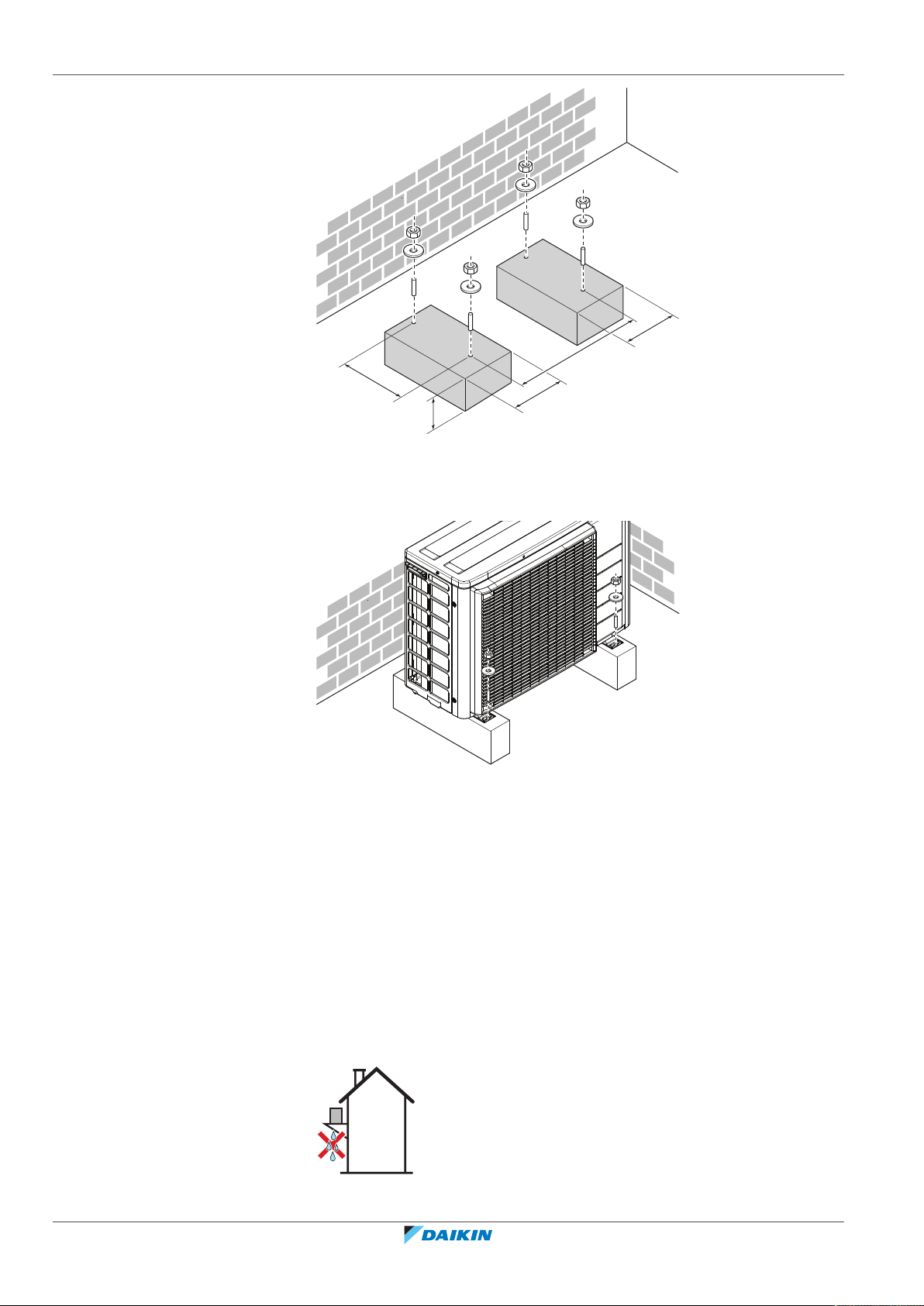

Az alapozásrajznak megfelelően az alapozás csavarjaival rögzítse biztonságosan az egységet.

Készítse elő az M8 vagy M10 alapozatcsavarok, anyák és csavaralátétek 4 készletét (nem tartozék).

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

Szerelői referencia-útmutató

Page 32

6 | Az egység felszerelése

(mm)

311

574

240

6.3.4 A kültéri egység felszerelése

a 100mm a várható hószint felett

6.3.5 A kondenzvíz-elvezetés biztosításához

Szerelői referencia-útmutató

▪ Győződjön meg róla, hogy a kondenzvizet megfelelően el lehet vezetni. ▪ Olyan alapra helyezze el az egységet, amely lehetővé teszi a megfelelő elvezetést,

hogy elkerülje a jég felgyülemlését.

▪ Készítsen egy vízelvezető csatornát az alap körül, mely elvezeti a kondenzvizet az

egységből.

▪ Gondoskodjon róla, hogy az elvezetett víz NE a járdára folyjon ki, hogy fagypont

alatti hőmérséklet esetén ne fagyjon le vagy váljon csúszóssá.

▪ Ha keretre szereli az egységet, szereljen fel egy vízálló lemezt is az egység aljától

legfeljebb 150 mm-re, hogy meggátolja a víz bejutását az egységbe és az elvezetett víz csöpögését (lásd a következő illusztrációt).

2(A)MXM40+50 + 2(A)MXF40+50

4P600463-2C – 2020.08

R32 Split sorozat

Page 33

TÁJÉKOZTATÁS

Ha a beszerelési hely hőmérséklete alacsony, tegye meg a szükséges lépéseket, hogy a kiürülő kondenzvíz NE FAGYHASSON meg.

TÁJÉKOZTATÁS

Ha a kültéri egység kondenzvíz-kivezető nyílásait az alapzat vagy az aljzat takarja, akkor tegyen további magasítást az egység alá, hogy legalább 30 mm magasan legyenek a kültéri egység lábai.

INFORMÁCIÓ

Az elérhető opciókról tudakozódjon a forgalmazótól.

1 A vízelvezetéshez használjon lefolyószelepet. 2 Ø16mm-es tömlőt használjon (nem tartozék).

6 | Az egység felszerelése

a Lefolyószelep b Alsó keret c Kondenzvíz-lefolyó d Tömlő (nem tartozék)

6.3.6 A kültéri egység ledőlésének megakadályozása

Amennyiben az egység olyan helyen van felállítva, ahol az erős szél megdöntheti az egységet, tegye a következőt:

1 Készítsen elő 2 kábelt a következő illusztráción jelölt módon (nem tartozék). 2 Helyezze a 2 kábelt a kültéri egység fölé. 3 Helyezzen egy gumilapot a kábelek és a kültéri egység közé, hogy a kábelek ne

karcolják meg a festést (nem tartozék).

4 Csatlakoztassa a kábelek végét. 5 Húzza meg a kábeleket.

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

Szerelői referencia-útmutató

Page 34

7 | A csövek felszerelése

7 A csövek felszerelése

Ebben a fejezetben

7.1 A hűtőközegcsövek előkészítése ............................................................................................................................................ 34

7.1.1 A hűtőközegcsövekre vonatkozó követelmények ................................................................................................. 34

7.1.2 A hűtőközegcsövek szigetelése.............................................................................................................................. 35

7.1.3 Hűtőközegcső hossza és szintkülönbsége ............................................................................................................. 35

7.2 A hűtőközegcsövek csatlakoztatása ....................................................................................................................................... 36

7.2.1 A hűtőközegcsövek csatlakoztatása....................................................................................................................... 36

7.2.2 A hűtőközegcsövek összekötésével kapcsolatos biztonsági előírások.................................................................. 36

7.2.3 Útmutató a hűtőközegcsövek összekötéséhez ..................................................................................................... 38

7.2.4 Csőhajlítási útmutató ............................................................................................................................................. 38

7.2.5 A csővég tokozása .................................................................................................................................................. 39

7.2.6 Csatlakozás a kültéri és a beltéri egységek között, szűkítő elemmel .................................................................... 39

7.2.7 Elzárószelep és szervizcsatlakozó használata ........................................................................................................ 41

7.2.8 A hűtőközegcsövek csatlakoztatása a kültéri egységhez ...................................................................................... 42

7.3 A hűtőközegcsövek ellenőrzése ............................................................................................................................................. 43

7.3.1 A hűtőközegcsövek ellenőrzése ............................................................................................................................. 43

7.3.2 A hűtőközegcsövek ellenőrzésévek kapcsolatos biztonsági előírások .................................................................. 43

7.3.3 A szivárgás ellenőrzése........................................................................................................................................... 43

7.3.4 Vákuumszivattyús szárítás végrehajtása................................................................................................................ 44

7.1 A hűtőközegcsövek előkészítése

7.1.1 A hűtőközegcsövekre vonatkozó követelmények

INFORMÁCIÓ

Olvassa el az előírásokat és a követelményeket az "2 Általános biztonsági

óvintézkedések"[45] fejezetben.

▪ Csőszerelési anyag: Foszforsavval dezoxidált varratmentes rézcső. ▪ Csőátmérők:

40. osztály

Folyadékcsövek 2× Ø6,4mm (1/4")

Gázcsövek 2× Ø9,5mm (3/8")

50. osztály

Folyadékcsövek 2× Ø6,4mm (1/4")

Gázcsövek 1× Ø9,5mm (3/8")

▪ A cső keménységi foka és falvastagsága:

Külső átmérő (Ø) Keménységi fok Falvastagság (t)

1× Ø12,7mm (1/2")

(a)

Szerelői referencia-útmutató

6,4mm (1/4") Lágy (O) ≥0,8mm

9,5mm (3/8")

12,7mm (1/2")

(a)

A vonatkozó jogszabályoktól és az egység maximális üzemi nyomásától függően (lásd: "PS High" az egység adattábláján) nagyobb falvastagságú csővezetékre lehet szükség.

A beltéri egységek alapján szűkítő használatára lehet szükség. További információkat lásd: "7.2.6Csatlakozás a kültéri és a beltéri egységek között, szűkítő

elemmel"[439].

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 35

7.1.2 A hűtőközegcsövek szigetelése

ØiØ

ØpØ

▪ Szigetelőanyagként polietilén habot használjon:

- amelynek a hővezetési tényezője 0,041 és 0,052 W/mK (0,035 és 0,045kcal/

mh°C) között van

- amelynek hőállósága legalább 120°C

▪ Szigetelés vastagsága

7 | A csövek felszerelése

Cső külső átmérője (Øp) Szigetelés belső átmérője

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 12~15mm ≥13mm

12,7mm (1/2") 14~16mm ≥13mm

Ha a hőmérséklet magasabb mint 30°C, és a relatív páratartalom meghaladja a 80%-ot, akkor a szigetelőanyagoknak legalább 20 mm vastagnak kell lenniük, hogy ne alakulhasson ki kondenzáció a szigetelés felületén.

7.1.3 Hűtőközegcső hossza és szintkülönbsége

Minél rövidebbek a hűtőközegcsövek, annál jobb a rendszer teljesítménye. A csőhossznak és a szintkülönbségnek meg kell felelni az alábbi előírásoknak.

Modell Minimális helyszükséglet

40. osztály 1,2m

50. osztály 1,8m

Szigetelési vastagság (t)

(Øi)

A megengedett legkisebb hossz egy helyiségre számolva 3m.

Az egyes beltéri egységekhez menő hűtőközegcsövek ≤20m

Hűtőközegcsövek teljes hossza ≤30m

A kültéri egység

Kültéri-beltéri egység szintkülönbsége

≤15m ≤7,5m

Beltéri-beltéri egység szintkülönbsége

magasabban van, mint a beltéri egység

A kültéri egység

≤7,5m ≤15m alacsonyabban van, mint a beltéri egység

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

Szerelői referencia-útmutató

Page 36

7 | A csövek felszerelése

7.2 A hűtőközegcsövek csatlakoztatása

VIGYÁZAT

▪ A szállítás során R32 hűtőközeggel töltött egységeken nem lehet helyszíni

forrasztást vagy hegesztést végezni.

▪ A hűtőrendszer beszerelése közben, amennyiben legalább egy csatlakoztatott

rész hűtőközeggel van feltöltve, az alábbi követelményeket kell betartani:

ð lakóterekben tilos oldható kötést létrehozni az R32 hűtőközeg csatlakozásai

VIGYÁZAT

FIGYELEM

▪ Csak R32 hűtőközeget használjon. Egyéb anyagok robbanást és balesetet

okozhatnak.

▪ Az R32 fluorozott, üvegházhatású gázokat tartalmaz. Klímaváltozási potenciál

(GWP): 675. A gázokat NE engedje a légkörbe.

▪ A hűtőközeg feltöltése közben MINDIG viseljen védőkesztyűt és védőszemüveget.

7.2.1 A hűtőközegcsövek csatlakoztatása

A hűtőközegcsövek csatlakoztatása előtt

Ellenőrizze, hogy a kültéri és a beltéri egység fel van szerelve.

Jellemző munkafolyamat

A hűtőközegcsövek csatlakoztatása az alábbiakat tartalmazza:

▪ A hűtőközegcsövek csatlakoztatása a beltéri egységhez ▪ A hűtőközegcsövek csatlakoztatása a kültéri egységhez ▪ Hűtőközegcsövek szigetelése ▪ Ne feledje az alábbiakhot adott útmutatókat:

- Csőhajlítás

- Csővégek peremezése

- Elzárószelepek használata

7.2.2 A hűtőközegcsövek összekötésével kapcsolatos biztonsági előírások

INFORMÁCIÓ

Olvassa el az előírásokat és a követelményeket az alábbi fejezeteben is:

▪ "2Általános biztonsági óvintézkedések"[45] ▪ "7.1A hűtőközegcsövek előkészítése"[434]

Szerelői referencia-útmutató

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 37

7 | A csövek felszerelése

VESZÉLY: ÉGÉS/FORRÁZÁS VESZÉLYE

VIGYÁZAT

egységhez. A szárítóanyag elbomláskor a rendszert károsítaná.

VIGYÁZAT

▪ Használja a fő egységhez rögzített hollandi anyát. ▪ A gázszivárgás elkerülése érdekében csak a perem belsejére vigyen fel hűtőközeg-

olajat. Használjon R32-höz való hűtőgépolajat.

▪ NE használja újra az idomokat.

TÁJÉKOZTATÁS

Vegye figyelembe a hűtőközegcsövekkel kapcsolatos következő korlátozásokat:

▪ Kerülje el a kijelölt hűtőközegtől eltérő anyagok (például levegő) keveredését a

hűtőközegkörbe.

▪ Csak az R32 anyagot használja a hűtőközeg hozzáadásakor. ▪ Csak olyan üzembe helyezési eszközöket használjon (például osztott töltőtömlő),

amelyek kifejezetten az R32 üzembe helyezése során használatosak, hogy kibírják a nyomást, és megelőzze, hogy idegen anyagok (például ásványi olajak és nedvesség) kerüljenek a rendszerbe.

▪ A csövet úgy kell felszerelni, hogy a peremet NE érje mechanikai igénybevétel. ▪ A csöveket védeni kell az alábbi táblázatban ismertetett módon, hogy ne

kerülhessen beléjük szennyeződés, nedvesség vagy por.

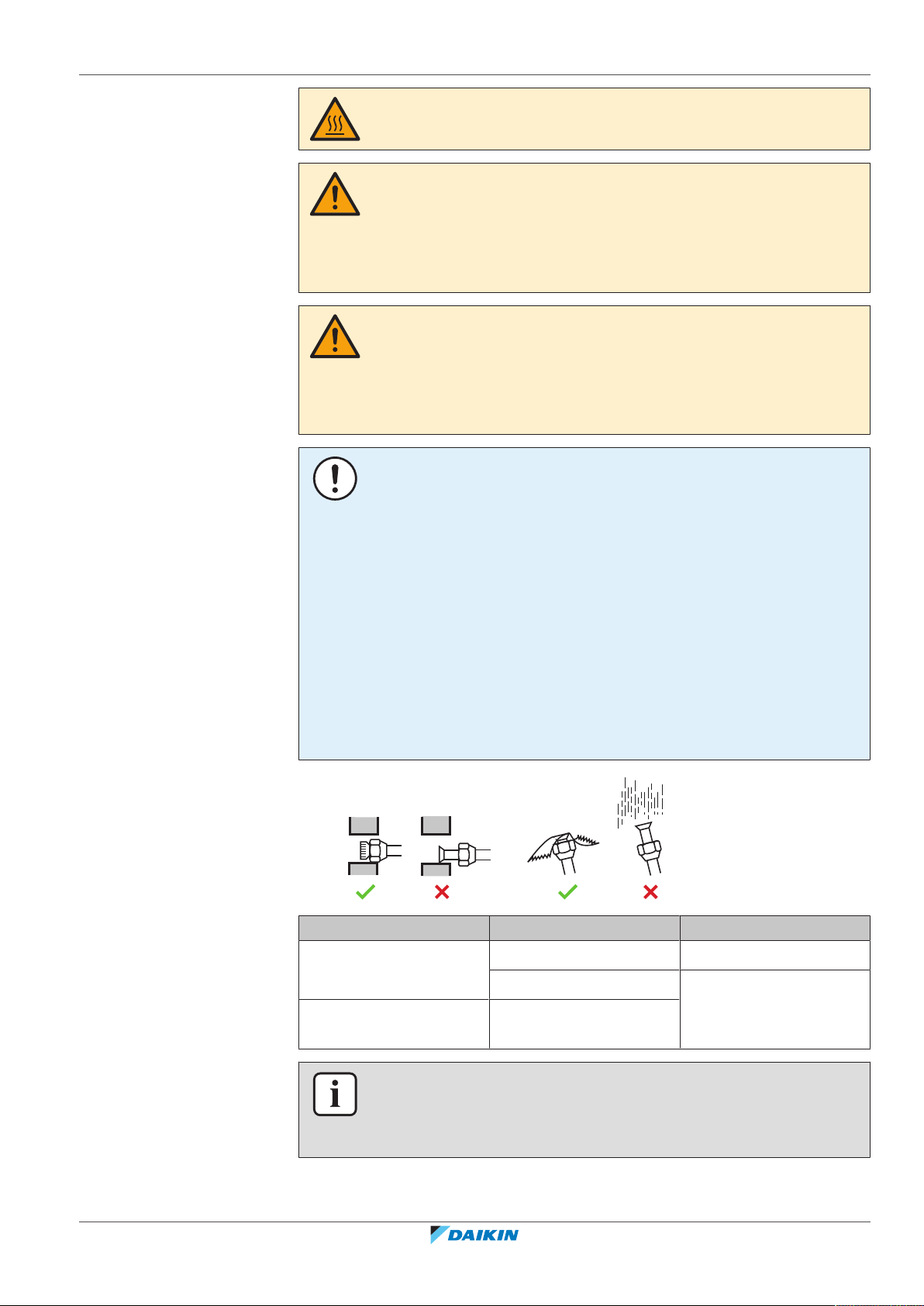

▪ Legyen nagyon óvatos, amikor rézcsöveket vezet át a falakon (lásd az alábbi

ábrát).

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

Egység Felszerelés időtartama Védelmi módszer

Kültéri egység >1 hónap Szorítsa el a csövet

<1 hónap Szorítsa el vagy ragassza

Beltéri egység Az időtartamtól

le a csövet

függetlenül

INFORMÁCIÓ

NE nyissa ki a hűtőközeg elzárószelepét a hűtőközeg csöveinek ellenőrzése előtt. Ha további hűtőközeget kell töltenie, a hűtőközeg feltöltése után ajánlott kinyitni a hűtőközeg-elzáró szelepeket.

Szerelői referencia-útmutató

Page 38

7 | A csövek felszerelése

0.4~0.8

±2

45°

90°

±2

ØA

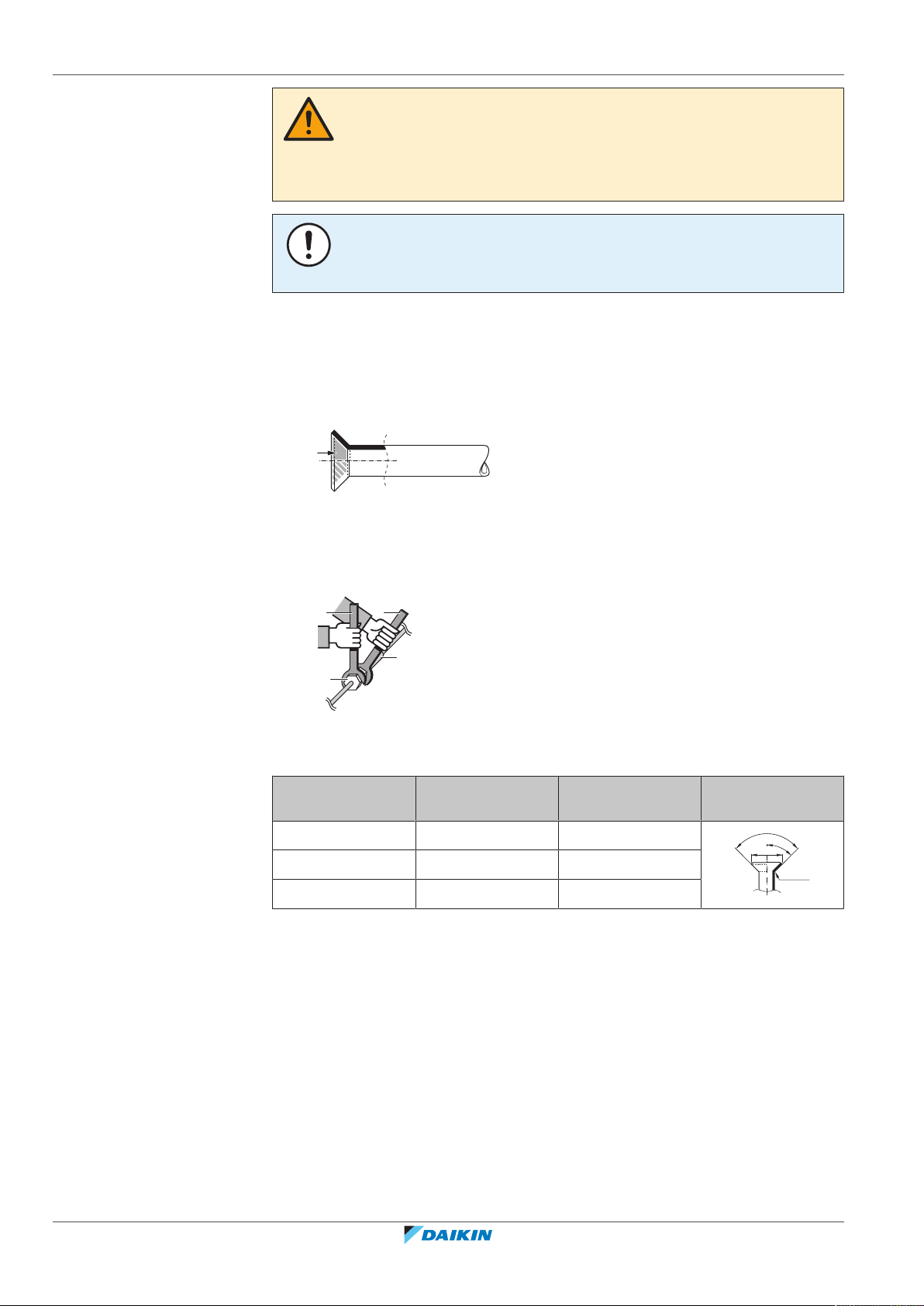

7.2.3 Útmutató a hűtőközegcsövek összekötéséhez

FIGYELEM

TÁJÉKOZTATÁS

Hiába van a szelep elzárva, a hűtőközeg közben lassan szivároghat. NE hagyja az egységet hosszú időn át leszerelt hollandi anyával.

Vegye figyelembe a következő irányelveket a csövek csatlakoztatásakor:

▪ Hollandi anya csatlakoztatásakor kenje be a perem belső felületét éter- vagy

észterolajjal. Kézzel húzza meg 3–4 fordulatot, mielőtt szorosan meghúzná.

▪ A hollandi anyákat MINDIG egyszerre 2 kulcsot használva kell meglazítani. ▪ A csövek csatlakoztatásakor a hollandi anyák meghúzásához MINDIG használjon

egyszerre nyomatékkulcsot és villáskulcsot is. Ez a peremsérülés és a szivárgás megelőzése miatt fontos.

Csőméret (mm) Meghúzónyomaték

7.2.4 Csőhajlítási útmutató

a Nyomatékkulcs b Villáskulcs c Csőcsatlakozó d Hollandi anya

Peremátmérők (A)

(Nm)

(mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

Perem rajza (mm)

A hajlítást csőhajlítóval kell végezni. A csövekben lévő hajlításoknak a lehető legfinomabban íveltnek kell lenniük (a hajlítási sugárnak 30~40 mm-nek vagy nagyobbnak kell lennie).

Szerelői referencia-útmutató

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 39

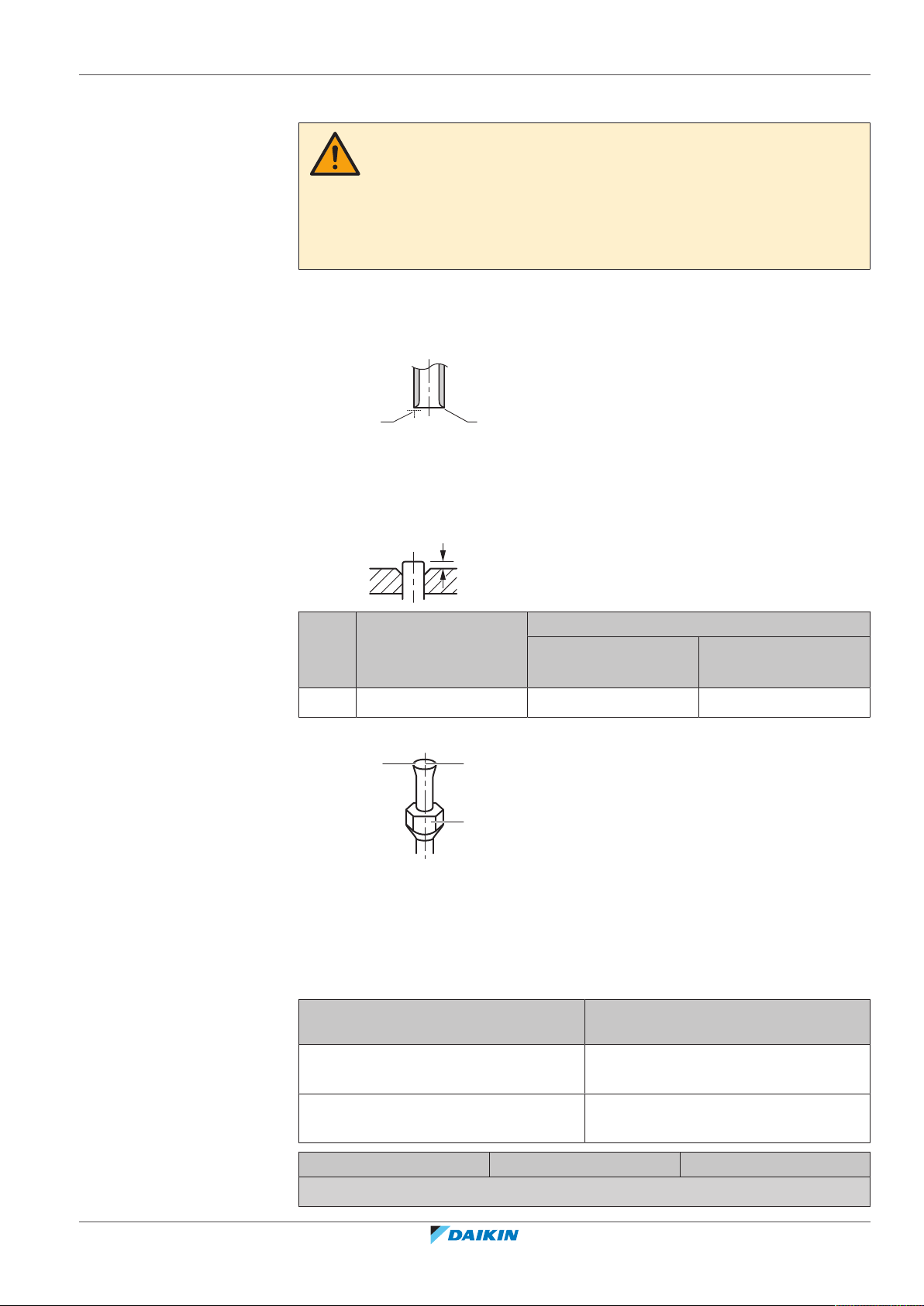

7.2.5 A csővég tokozása

a b

1 Vágja le a csővéget csővágóval. 2 Sorjázza le a véget a csövet lefelé tartva, hogy a forgácsok ne hulljanak a cső

3 Vegye le a hollandi anyát az elzárószelepről, és tegye a hollandi anyát a csőre. 4 Peremezze meg a csövet. Pontosan a következő ábrán látható módon helyezze

7 | A csövek felszerelése

VIGYÁZAT

▪ A nem tökéletes peremezés hűtőközeg-szivárgást okozhat. ▪ NE használja újra a csőtokokat. A hűtőközeggáz szivárgásának megelőzése

érdekében használjon új csőtokokat.

▪ Csak az egységhez mellékelt hollandi anyákat használja. Más hollandi anyák

használata a hűtőközeggáz szivárgásához vezethet.

belsejébe.

a Figyeljen a helyes szögre a vágáskor. b Távolítsa el a sorját.

el.

Peremező szerszám

R32 hűtőközeg esetén

(befogós típus)

Hagyományos peremező szerszám

Befogós típus (Ridgid típus)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Ellenőrizze, hogy a peremezés jól sikerült-e.

a A tok belső felületén NEM LEHETNEK repedések. b A csővég kihajlásának egyenletesnek, tökéletesen kör alakúnak KELL lennie. c Ellenőrizze, hogy a hollandi anya rögzítve van-e.

7.2.6 Csatlakozás a kültéri és a beltéri egységek között, szűkítő elemmel

A kültéri egységhez csatlakoztatható összes beltéri egység teljesítményosztálya:

Kültéri egység Összes beltéri egység

teljesítményosztálya

2MXM40, 2AMXM40, 2AMXF40, 2MXF40

≤6,0kW

Szárnyas anyás típus

(Imperial típus)

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

2MXM50, 2AMXM50, 2AMXF50,

≤8,5kW

2MXF50

Port Osztály Szűkítő

2MXM40, 2AMXM40

Szerelői referencia-útmutató

Page 40

7 | A csövek felszerelése

a b d ec

Port Osztály Szűkítő

A 15, 20, 25, 35 —

B 15, 20, 25, 35 —

2AMXF40

A 25, 35 —

B 25, 35 —

2MXF40

A 20, 25, 35 —

B 20, 25, 35 —

2MXM50, 2AMXM50

A 15, 20, 25, 35, 42

(a)

—

B 15, 20, 25, 35 1+2

42, 50 —

2AMXF50

A 25, 35 —

B 25, 35 1+2

2MXF50

A 20, 25, 35 —

B 20, 25, 35 1+2

(a)

Használjon opcionális tartozékot.

Szűkítő típusa Csatlakozás

1 Ø12,7mm → Ø9,5mm

2 Ø12,7mm → Ø9,5mm

Csatlakozási példa:

▪ Egy Ø9,5mm-es cső csatlakoztatása Ø12,7mm gázcső csatlakozójára

Szerelői referencia-útmutató

a Kültéri egység csatlakozója b 1. típusú szűkítő c 2. típusú szűkítő d Ø12,7mm hollandi anya e Egységek közötti csővezeték

Kenjen egy réteg hűtőgépolajat a kültéri egység menetes csatlakozójára, ahová a hollandi anya illeszkedni fog.

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 41

TÁJÉKOZTATÁS

A menet és a hollandi anyák sérülésének megelőzése érdekében a meghúzáshoz megfelelő kulcsot kell használni. Ügyeljen rá, hogy NE húzza túl az anyát, ellenkező esetben a kisebb cső megsérülhet (a normál nyomaték kb.2/3-át alkalmazza).

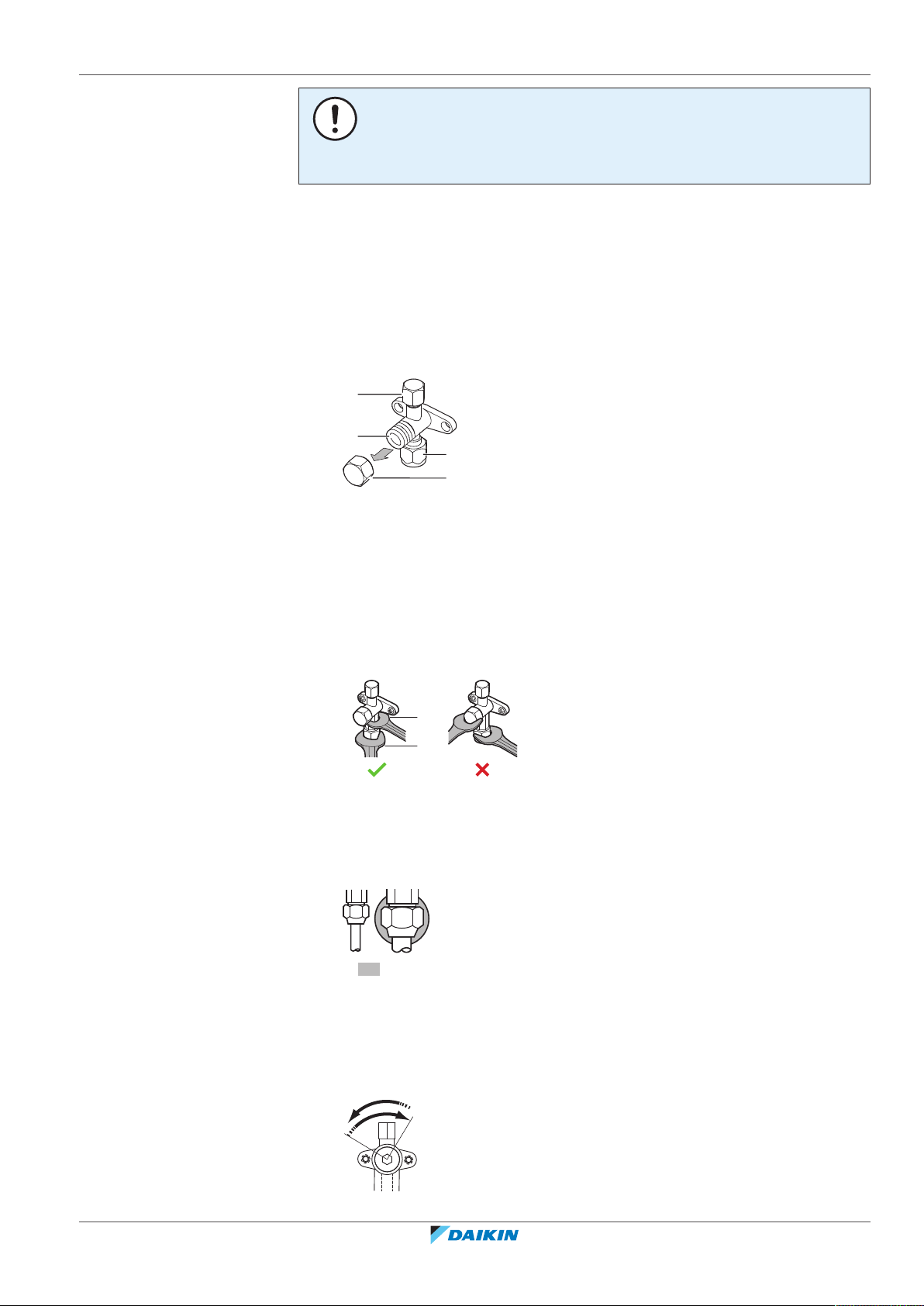

7.2.7 Elzárószelep és szervizcsatlakozó használata

Az elzárószelep kezelése

Vegye figyelembe a következő irányelveket:

▪ Az elzárószelepek a gyári állapotukban zárva vannak. ▪ A következő ábra a szelep kezeléséhez szükséges elzárószelep-alkatrészeket

mutatja.

a Szervizcsatlakozó és a szervizcsatlakozó fedele b Szelepszár c Külső csőcsatlakozás d Szelepfedél

▪ Tartsa nyitva mindkét elzárószelepet az üzemeltetés során.

7 | A csövek felszerelése

▪ NE alkalmazzon túlzott erőt a szelepszáron. Ezzel eltörheti a szelep törzsét. ▪ MINDIG rögzítse az elzárószelepet egy villáskulccsal, és ezután lazítsa meg vagy

húzza meg a hollandi anyát egy nyomatékkulccsal. NE helyezze a villáskulcsot a szelepfedélre, mert ez a hűtőközeg szivárgását okozhatja.

a Villáskulcs b Nyomatékkulcs

▪ Amikor a működtetési nyomás várhatóan alacsony (amikor például hűtést végez,

ha a külső levegő hőmérséklete alacsony), megfelelően zárja le a hollandi anyát a gázcsövön lévő elzárószelepen szilíciumtömítéssel, hogy meggátolja a fagyást.

Az elzárószelep nyitása/zárása

1 Vegye le az elzárószelep-kupakot.

Szilíciumtömítés, biztosítsa, hogy ne legyenek hézagok.

2 Helyezzen be egy imbuszkulcsot (folyadék oldal: 4 mm, gáz oldal: 6mm) a

szelepszárba, és fordítsa el a szelepszárat:

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

Szerelői referencia-útmutató

Page 42

7 | A csövek felszerelése

A szelepfedél kezelése

Az óramutató járásával ellentétes irányban a nyitáshoz Az óramutató járásával megegyező irányban a záráshoz

3 Ha az elzárószelep tovább NEM FORGATHATÓ, hagyja abba a forgatást. 4 Szerelje fel az elzárószelep-kupakot.

Eredmény: A szelep nyitva/zárva van.

▪ A szelepfedél a nyíl által jelzett helyen van lezárva. NE rongálja meg.

▪ Az elzárószelep használata után húzza meg a szelepfedelet, és ellenőrizze, hogy

nem szivárog-e a hűtőközeg.

Szelepfedél Csőátmérő (mm) Meghúzó nyomaték (N·m)

Folyadék oldal 6,4 22~28

Gáz oldal 9,5 33~39

12,7 49~59

A szervizfedél kezelése

▪ A töltőtömlő végén MINDIG legyen nyomóbütyök, mert a szervizcsatlakozónak

Schrader típusú szelepe van.

▪ Az szervizcsatlakozó kezelése után szorosan zárja vissza a szeervizcsatlakozó

kupakját és ellenőrizze, hogy a a hűtőközeg nem szivárog-e.

Elem Meghúzó nyomaték (N·m)

Szervizcsatlakozó fedele 11~14

7.2.8 A hűtőközegcsövek csatlakoztatása a kültéri egységhez

▪ Csőhossz. A helyszíni csövek hosszát a lehető legrövidebbre tervezze. ▪ Csövek védelme. A helyszíni csöveket védje a fizikai sérülésektől.

1 Csatlakoztassa a folyékony hűtőközeg csatlakozását a beltéri egységből a

kültéri egység folyadékelzáró szelepéhez.

a Folyadékelzáró szelep b Gázelzárószelep c Szervizcsatlakozó

2 Csatlakoztassa a gáz hűtőközeg csatlakozását a beltéri egységből a kültéri

egység gázelzáró szelepéhez.

TÁJÉKOZTATÁS

Szerelői referencia-útmutató

Ajánlott a beltéri és a kültéri egység között a hűtőközegcsöveket kábelcsatornába szerelni vagy ragasztószalaggal bevonni.

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 43

7.3 A hűtőközegcsövek ellenőrzése

7.3.1 A hűtőközegcsövek ellenőrzése

A kültéri egység belső hűtközegcsövein gyári tömítettségvizsgálatot hajtottak végre. Csak a kültéri egység külső hűtőközegcsöveit kell ellenőrizni.

A hűtőközegcsövek ellenőrzése előtt

Ellenőrizze, hogy a hűtőközegcső csatlakozik-e a kültéri és a beltéri egységhez.

Jellemző munkafolyamat

A hűtőközegcső ellenőrzése jellemzően a következő szakaszokból áll:

1 Tömítettségvizsgálat a hűtőközegcsövekben. 2 Vákuumszárítás elvégzése a nedvesség, a levegő vagy a nitrogén

eltávolításához a hűtőközegcsövekből.

Ha a hűtőközegcsövekben feltehetően nedvesség van (például amikor a munka során víz juthatott a csövekbe), akkor először az alább leírt vákuumszárítási eljárással el kell távolítani minden nedvességet.

7 | A csövek felszerelése

7.3.2 A hűtőközegcsövek ellenőrzésévek kapcsolatos biztonsági előírások

INFORMÁCIÓ

Olvassa el az előírásokat és a követelményeket az alábbi fejezeteben is:

▪ "2Általános biztonsági óvintézkedések"[45] ▪ "7.1A hűtőközegcsövek előkészítése"[434]

TÁJÉKOZTATÁS

A használt 2állású vákuumszivattyú visszacsapó szeleppel –⁠100,7kPa (−⁠1,007bar) (5 Torr abszolút) nyomásra tudjon légteleníteni. Ellenőrizze, hogy a szivattyúból az olaj nem folyik-e vissza a rendszerbe a szivattyú leállása alatt.

TÁJÉKOZTATÁS

Ezt a vákuumszivattyút kizárólag az R32 hűtőközeghez használja. Ha ugyanazt a szivattyút használja a különböző hűtőközegekhez, az károsíthatja a szivattyút és az egységet.

TÁJÉKOZTATÁS

▪ Csatlakoztassa a vákuumszivattyút a gázelzárószelep szervizcsatlakozójához. ▪ A szivárgásteszt vagy a vákuumszivattyús szárítás előtt győződjön meg arról, hogy

a gázelzárószelep és a folyadék-elzárószelep is megfelelően zárva van.

7.3.3 A szivárgás ellenőrzése

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

TÁJÉKOZTATÁS

NE lépje át az egység maximális működési nyomását (lásd: “PS High” az egység adattábláján).

Szerelői referencia-útmutató

Page 44

7 | A csövek felszerelése

a c

7.3.4 Vákuumszivattyús szárítás végrehajtása

TÁJÉKOZTATÁS

Feltétlenül szerezzen be kereskedelmi forgalomból egy erre a célra ajánlott buborékpróba-oldatot. Ne használjon szappanos vizet, mert az megrepesztheti a hollandi anyákat (a szappanos víz tartalmazhat sót, ami megköti a nedvességet, ami azután ráfagyhat a hideg csőre) és/vagy korrodálhatja a hollandi anyás kötéseket (a szappanos víz tartalmazhat ammóniát, amely növeli a korróziót a sárgaréz hollandi anya és a vörösréz perem között).

1 Töltse fel a rendszert nitrogéngázzal legalább 200kPa (2 bar) túlnyomásig.

Ajánlott 3000kPa (30bar) nyomás alá helyezni az apró szivárgások kimutatása érdekében.

2 Keressen szivárgásokat úgy, hogy minden csatlakozáson buboréktesztes

oldatot használ.

3 Fúvassa ki az összes nitrogéngázt.

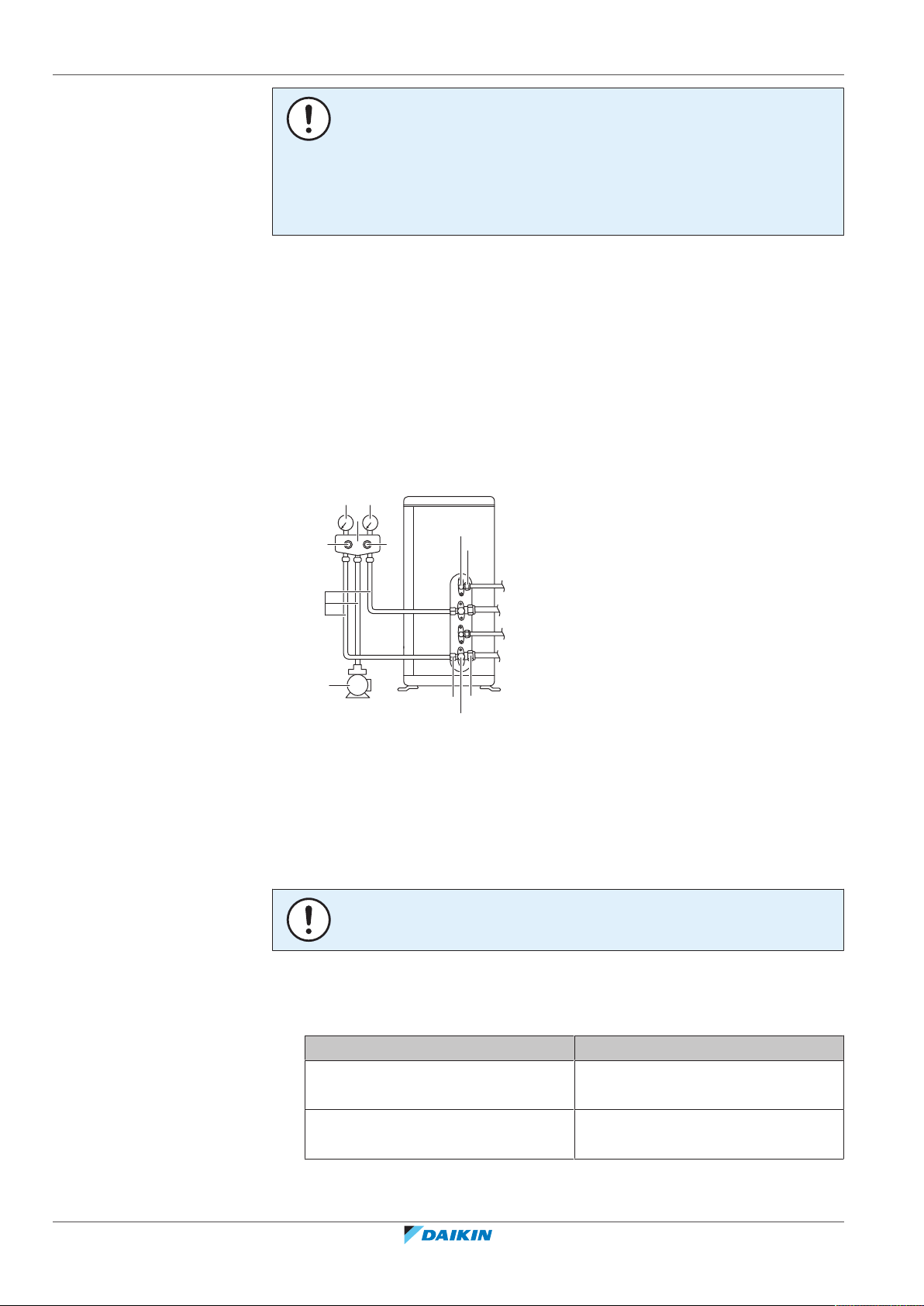

A vákuumszivattyút és a gyűjtőcsövet a következőképpen csatlakoztassa egymáshoz:

a Kisnyomású nyomásmérő b Nyomásmérő csőelágazója c Nagynyomású nyomásmérő d Kisnyomású szelep (Lo) e Nagynyomású szelep (Hi)

f Töltőcsövek g Vákuumszivattyú h Szelepkupakok

i Szervizcsatlakozó j Gázelzárószelep

k Folyadékelzáró szelep

TÁJÉKOZTATÁS

Csatlakoztassa a vákuumszivattyút a gázelzárószelep mindkétszervizcsatlakozójához.

1 Vákuumszivattyúzza a rendszert, amíg a gyűjtőcsőn a nyomás –0,1 MPa-t (–

1bar) nem jelöl.

2 Hagyja így 4-5percig, majd ellenőrizze a nyomást:

Ha a nyomás… Akkor…

Nem változik Nincs nedvesség a rendszerben. Az

eljárás kész.

Növekszik Nedvesség van a rendszerben. Lépjen

a következő lépésre.

3 A rendszert legalább 2óráig szivattyúzza, hogy a gyűjtőcső nyomása –0,1MPa

(–1bar) legyen.

Szerelői referencia-útmutató

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 45

7 | A csövek felszerelése

4 A szivattyú KIKAPCSOLÁSA után ellenőrizze a nyomást legalább 1 órán

keresztül.

5 Ha NEM éri el a célvákuumot, vagy NEM TUDJA fenntartani a vákuumot 1órán

keresztül, tegye a következőket:

▪ Ellenőrizze újra, hogy van-e szivárgás. ▪ Hajtsa végre ismét a vákuumszivattyús szárítást.

TÁJÉKOZTATÁS

A csövek felszerelése és a vákuumozás befejezése után nyissa ki a gázelzárószelepet. Ha zárt szeleppel használja a rendszert, az tönkreteheti a kompresszort.

INFORMÁCIÓ

Az elzárószelep megnyitása után előfordulhat, hogy a hűtőközegcsövekben NEM emelkedik a nyomás. Ezt okozhatja például a kültéri egység körében levő elzárószelep zárt állapota, de ez NEM gátolja az egység megfelelő működését.

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

Szerelői referencia-útmutató

Page 46

8 | Hűtőközeg feltöltése

8 Hűtőközeg feltöltése

Ebben a fejezetben

8.1 Hűtőközeg feltöltése

8.1 Hűtőközeg feltöltése .............................................................................................................................................................. 46

8.2 A hűtőközegről........................................................................................................................................................................ 47

8.3 A hűtőközeg feltöltésével kapcsolatos biztonsági előírások.................................................................................................. 48

8.4 A további hűtőközeg mennyiségének meghatározása .......................................................................................................... 48

8.5 A teljes újratöltéshez szükséges mennyiség meghatározása ................................................................................................ 48

8.6 A hűtőközeg-utántöltése........................................................................................................................................................ 49

8.7 A fluorozott üvegházhatású gázokra figyelmeztető címke rögzítése.................................................................................... 49

A kültéri egység gyárilag fel lett töltve hűtőközeggel, de egyes esetekben az alábbiak elvégzésére lehet szükség:

Mit Mikor

Hűtőközeg-utántöltés Ha a folyadékcsövek teljes hossza

meghaladja a megadott értéket (lásd alább).

Teljes hűtőközeg-feltöltés Példa:

▪ A rendszer áthelyezésekor. ▪ Szivárgás után.

Hűtőközeg-utántöltés

A hűtőközeg utántöltése előtt ellenőrizze a kültéri egység külső hűtőközegcsövét (tömítettségvizsgálat, vákuumszárítás).

INFORMÁCIÓ

Az egységektől és/vagy a helyi beszerelési körülményektől függően szükség lehet az elektromos huzalok bekötésére a hűtőközeg betöltése előtt.

Tipikus munkamenet – A hűtőközeg-utántöltés jellemzően a következő szakaszokból áll:

1 Annak meghatározása, hogy mennyi utántöltés szükséges.

2 Szükség esetén a hűtőközeg utántöltése.

3 Az üvegházhatást okozó gázokra vonatkozó címke kitöltése, majd rögzítése a

kültéri egység belső oldalán.

Teljes hűtőközeg-feltöltés

Szerelői referencia-útmutató

A hűtőközeg teljes feltöltése előtt végezze el a következőket:

1 Nyerjen vissza minden hűtőközeget a rendszerből.

2 A kültéri egység külső hűtőközegcsövét (tömítettségvizsgálat, vákuumszárítás)

ellenőrizte.

3 A kültéri egység belső hűtőközegcsövén elvégezték a vákuumszárítást.

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 47

Tipikus munkamenet – A teljes hűtőközeg-feltöltés jellemzően a következő szakaszokból áll:

1 Annak meghatározása, hogy mennyi hűtőközeg betöltése szükséges.

2 Hűtőközeg feltöltése.

3 Az üvegházhatást okozó gázokra vonatkozó címke kitöltése, majd rögzítése a

8.2 A hűtőközegről

Ez a készülék fluortartalmú, üvegházhatást okozó gázokat tartalmaz. A gázokat NE engedje a légkörbe.

Hűtőközeg típusa: R32 Globális felmelegedési potenciál (GWP): 675

8 | Hűtőközeg feltöltése

TÁJÉKOZTATÁS

A teljes újratöltés előtt hajtson végre vákuumszivattyús szárítást a kültéri egység belső hűtőközegcsövein is.

kültéri egység belső oldalán.

TÁJÉKOZTATÁS

A fluortartalmú, üvegházhatást okozó gázokra vonatkozó jogi szabályok szerint az egységbe töltött hűtőközeget tömeg és CO2 kibocsátás egyenérték alapján is fel kell tüntetni.

Képlet a CO2egyenértékű kibocsátás tonnában kifejezett számításához: Hűtőközeg GWP értéke × a betöltött hűtőközeg teljes mennyiségével [kg-ban]/1000

További információkért forduljon a szerelőhöz.

FIGYELMEZTETÉS: TŰZVESZÉLYES ANYAG

Az egység belsejében keringő hűtőközeg kis mértékben tűzveszélyes.

FIGYELMEZTETÉS: ENYHÉN TŰZVESZÉLYES ANYAG

Az egység belsejében keringő hűtőközeg kis mértékben tűzveszélyes.

FIGYELEM

A berendezést olyan helyiségben kell tárolni, ahol nem működik állandó gyújtóforrás (például: nyílt láng, működő gázkészülék vagy elektromos fűtőberendezés).

FIGYELEM

▪ TILOS átlyukasztani vagy égésnek kitenni a hűtöközeget keringető alkatrészeket. ▪ A jégmentesítő folyamat felgyorsításához vagy a tisztításhoz kizárólag a gyártó

által javasolt eszközöket használja, más anyagot vagy eljárást TILOS használni.

▪ Felhívjuk figyelmét, hogy a hűtőközeg szagtalan.

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

Szerelői referencia-útmutató

Page 48

8 | Hűtőközeg feltöltése

8.3 A hűtőközeg feltöltésével kapcsolatos biztonsági előírások

FIGYELEM

Kapcsoljon ki minden tűzveszélyes fűtőkészüléket, szellőztesse ki a helyiséget, és lépjen kapcsolatba a klímaberendezést forgalmazó márkaképviselettel.

Az egységet addig NEM szabad ilyenkor használni, amíg azt a szakaszt, ahol a hűtőközeg szivárog, egy szakképzett szerelő meg nem javította.

FIGYELEM

Az esetleg szivárgó hűtőközeg SOHA ne érjen a bőrhöz. Ellenkező esetben súlyos fagyási sérülés keletkezhet.

INFORMÁCIÓ

Olvassa el az előírásokat és a követelményeket az alábbi fejezeteben is:

▪ "2Általános biztonsági óvintézkedések"[45] ▪ "7.1A hűtőközegcsövek előkészítése"[434]

8.4 A további hűtőközeg mennyiségének meghatározása

Ha az összes folyadékcső

hossza…

≤20m NE adjon hozzá további hűtőközeget.

>20m R=(folyadékcsövek teljes hossza (m)–20m)×0,020

R=további töltés (kg)(0,1kg-os egységekre kerekítve)

INFORMÁCIÓ

A csőhossz a folyadékcsövek egyirányú hossza.

Akkor…

8.5 A teljes újratöltéshez szükséges mennyiség meghatározása

INFORMÁCIÓ

Amennyiben teljes feltöltés szükséges, a hűtőközeg teljes mennyisége a következő: a gyári hűtőközeg-mennyiség (lásd az egység adattábláját) + a meghatározott további mennyiség.

Szerelői referencia-útmutató

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 49

8.6 A hűtőközeg-utántöltése

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

RXXX

FIGYELEM

▪ Csak R32 hűtőközeget használjon. Egyéb anyagok robbanást és balesetet

okozhatnak.

▪ Az R32 fluorozott, üvegházhatású gázokat tartalmaz. Klímaváltozási potenciál

(GWP): 675. A gázokat NE engedje a légkörbe.

▪ A hűtőközeg feltöltése közben MINDIG viseljen védőkesztyűt és védőszemüveget.

VIGYÁZAT

A kompresszor meghibásodásának elkerülése érdekében NE töltsön a megadott mennyiségnél több hűtőközeget.

Előfeltétel: A hűtőközeg betöltése előtt ellenőrizze, hogy a hűtőközegcső csatlakozik, és elvégezte az ellenőrizést (tömítettségviszgálat és vákuumszárítás).

1 Csatlakoztassa a hűtőközeghengert a szervizcsatlakozóhoz. 2 Töltse be a további hűtőközeg-mennyiséget. 3 Nyissa ki a gázelzárószelepet.

8 | Hűtőközeg feltöltése

8.7 A fluorozott üvegházhatású gázokra figyelmeztető címke rögzítése

1 Töltse ki a címkét az alábbiak szerint:

a Ha a fluortartalmú, üvegházhatást okozó gázokra vonatkozó többnyelvű címkét is mellékelték az egységhez,

(lásd a tartozékoknál), tépje le a megfelelő nyelvű címkét, és ragassza az a fölé. b Ellenőrizze a hűtőközeg-töltetet: lásd az egység adattábláját c Hűtőközeg-utántöltési mennyiség d Teljes hűtőközeg-mennyiség e A teljes hűtőközeg-feltöltés üvegházhatásúgáz-kibocsátása megfelelő értékű tonna CO2-ban kifejezve.

f GWP = globális felmelegedési potenciál (Global Warming Potential)

TÁJÉKOZTATÁS

A fluortartalmú, üvegházhatást okozó gázokra vonatkozó jogi szabályok szerint az egységbe töltött hűtőközeget tömeg és CO2 kibocsátás egyenérték alapján is fel kell tüntetni.

Képlet a CO2egyenértékű kibocsátás tonnában kifejezett számításához: Hűtőközeg GWP értéke × a betöltött hűtőközeg teljes mennyiségével [kg-ban]/1000

A hűtőközeg-utántöltési címkén szereplő GWP értéket használja.

2 Rögzítse a címkét a kültéri egység belsejére, a gáz- és folyadékelzáró szelepek

közelében.

2(A)MXM40+50 + 2(A)MXF40+50 R32 Split sorozat 4P600463-2C – 2020.08

Szerelői referencia-útmutató

Page 50

9 | Elektromos felszerelés

9 Elektromos felszerelés

Ebben a fejezetben

9.1 Az elektromos huzalozás csatlakoztatásának bemutatása

9.1 Az elektromos huzalozás csatlakoztatásának bemutatása.................................................................................................... 50

9.1.1 Óvintézkedések az elektromos huzalozás csatlakoztatásakor .............................................................................. 50

9.1.2 Irányelvek az elektromos huzalozás csatlakoztatásához....................................................................................... 52

9.1.3 A szabványos huzalozási összetevők műszaki jellemzői ........................................................................................ 53

9.2 Elektromos huzalok csatlakoztatása a kültéri egységhez ...................................................................................................... 53

Az elektromos huzalozás csatlakoztatása előtt

Ellenőrizze, hogy:

▪ A hűtőközegcsövek csatlakoztatása és ellenőrzése megtörtént ▪ A vízcsövek csatlakoztatása megtörtént

Jellemző munkafolyamat

Az elektromos huzalok bekötése jellemzően a következő szakaszokból áll:

1 Annak ellenőrzése, hogy a hálózati feszültség megfelel az egység villamos

előírásainak.

2 Elektromos huzalok csatlakoztatása a kültéri egységhez. 3 Elektromos huzalok csatlakoztatása a beltéri egységhez. 4 Tápellátás csatlakoztatása.

9.1.1 Óvintézkedések az elektromos huzalozás csatlakoztatásakor

FIGYELEM

A berendezést az országos villamossági bekötési előírások szerint kell beszerelni.

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

INFORMÁCIÓ

Olvassa el az előírásokat és a követelményeket az "2 Általános biztonsági

óvintézkedések"[45] fejezetben.

INFORMÁCIÓ

Lásd még: "9.1.3A szabványos huzalozási összetevők műszaki jellemzői"[453].

Szerelői referencia-útmutató

FIGYELEM

▪ Az összes huzalozást képesített szakembernek KELL végeznie, és meg KELL felelnie

a vonatkozó jogszabályoknak.

▪ Hozzon létre elektromos csatlakozókat a rögzített huzalozáshoz. ▪ A helyszínen beszerzett összes összetevőnek és összes elektromos szerkezetnek

meg KELL felelnie a vonatkozó jogszabályoknak.

2(A)MXM40+50 + 2(A)MXF40+50

R32 Split sorozat

4P600463-2C – 2020.08

Page 51
