Daewoo KOG-218M0A Service Manual
Service Manual
Microwave Oven
Model: KOG-218M0A
KOG-218Q0A
DAEWOO ELECTRONICS CO., LTD.
PRECAUTIONS TO BE OBSERVED BEFORE AND DURING SERVICING TO AVOID POSSIBLE EXPOSURE TO EXCESSIVE MICROWAVE ENERGY
(a)Do not operate or allow the oven to be operated with the door open.
(b)Make the following safety checks on all ovens to be serviced before activating the magnetron or other microwave source, and make repairs as necessary: (1) Interlock operation, (2) proper door closing, (3) seal and sealing surfaces (arcing, wear, and other damage), (4) damage to or loosening of hinges and latches, (5) evidence of dropping or abuse.
(c)Before turning on microwave power for any service test or inspection within the microwave generating compartments, check the magnetron, wave guide or transmission line, and cavity for proper alignment, integrity, and connection.
(d)Any defective or misadjusted components in the interlock, monitor, door seal, and microwave generation and transmission systems shall be repaired, replaced,or adjusted by procedures described in this manual before the oven is released to the owner.
(e)A microwave leakage check to verify compliance with the Federal Performance Standard should be performed on each oven prior to release to the owner.
TABLE OF CONTENTS |
|
PRECAUTIONS TO BE OBSERVED BEFORE AND DURING SERVICING TO AVOID POSSIBLE |
|
EXPOSURE TO EXCESSIVE MICROWAVE ENERGY..................................................................................... |
1 |
PROPER USE AND SERVICE PRECAUTIONS ................................................................................................ |
2 |
SPECIFICATIONS ................................................................................................................................................. |
3 |
FEATURES DIAGRAM.......................................................................................................................................... |
4 |
INSTALLATION ...................................................................................................................................................... |
7 |
OPERATION PROCEDURE................................................................................................................................. |
8 |
CONTROLS ........................................................................................................................................................... |
9 |
INTERLOCK MECHANISM FUNCTIONS AND ADJUSTMENTS................................................................... |
17 |
MEASUREMENT OF THE MICROWAVE OUTPUT POWER......................................................................... |
19 |
MICROWAVE EMISSION TEST......................................................................................................................... |
19 |
WIRING DIAGRAM.............................................................................................................................................. |
20 |

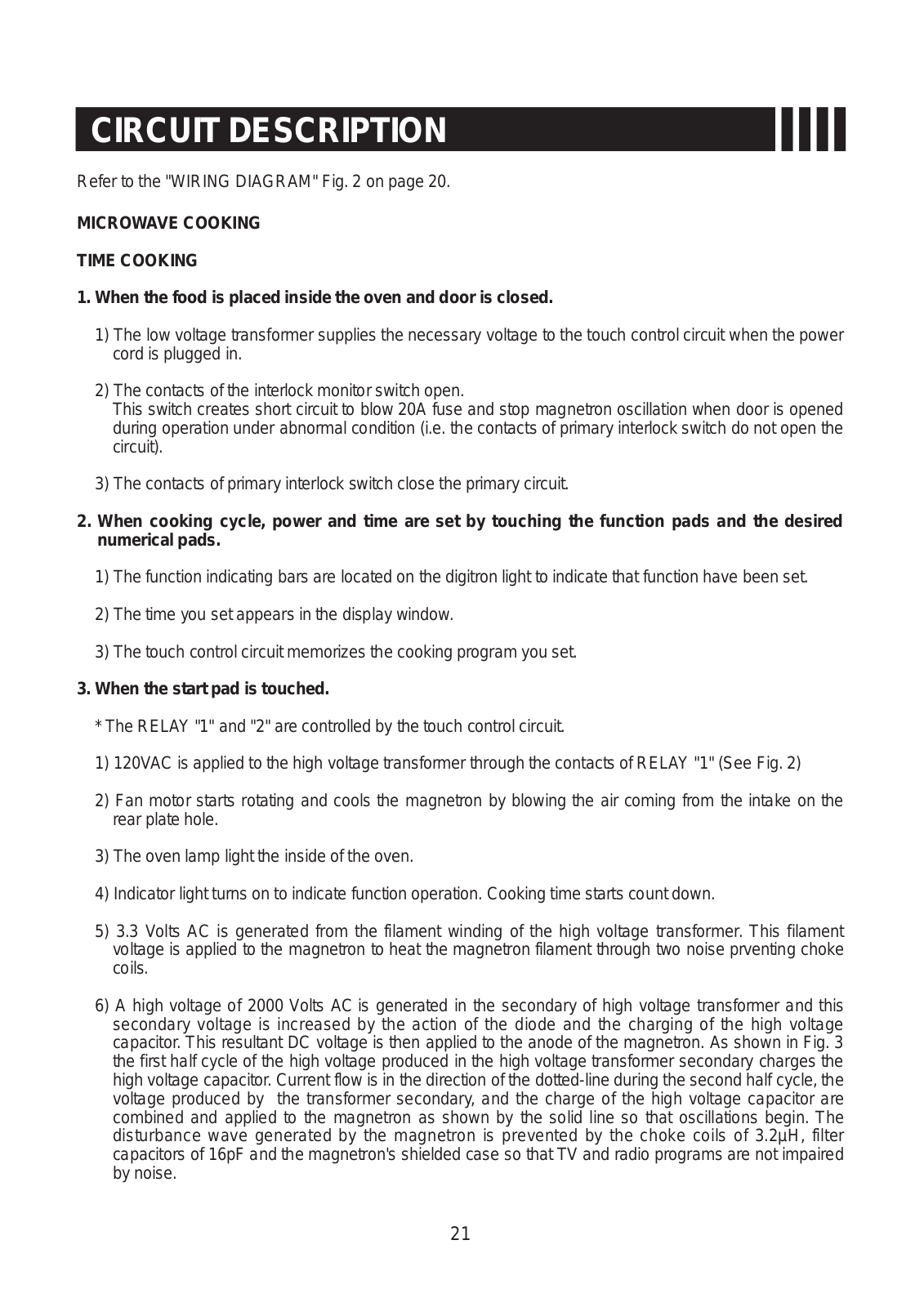

CIRCUIT DESCRIPTION .................................................................................................................................... |
21 |
SAFETY PRECAUTIONS FOR DISASSEMBLY AND REPAIR ...................................................................... |
24 |
DISASSEMBLY AND ASSEMBLY ..................................................................................................................... |
25 |

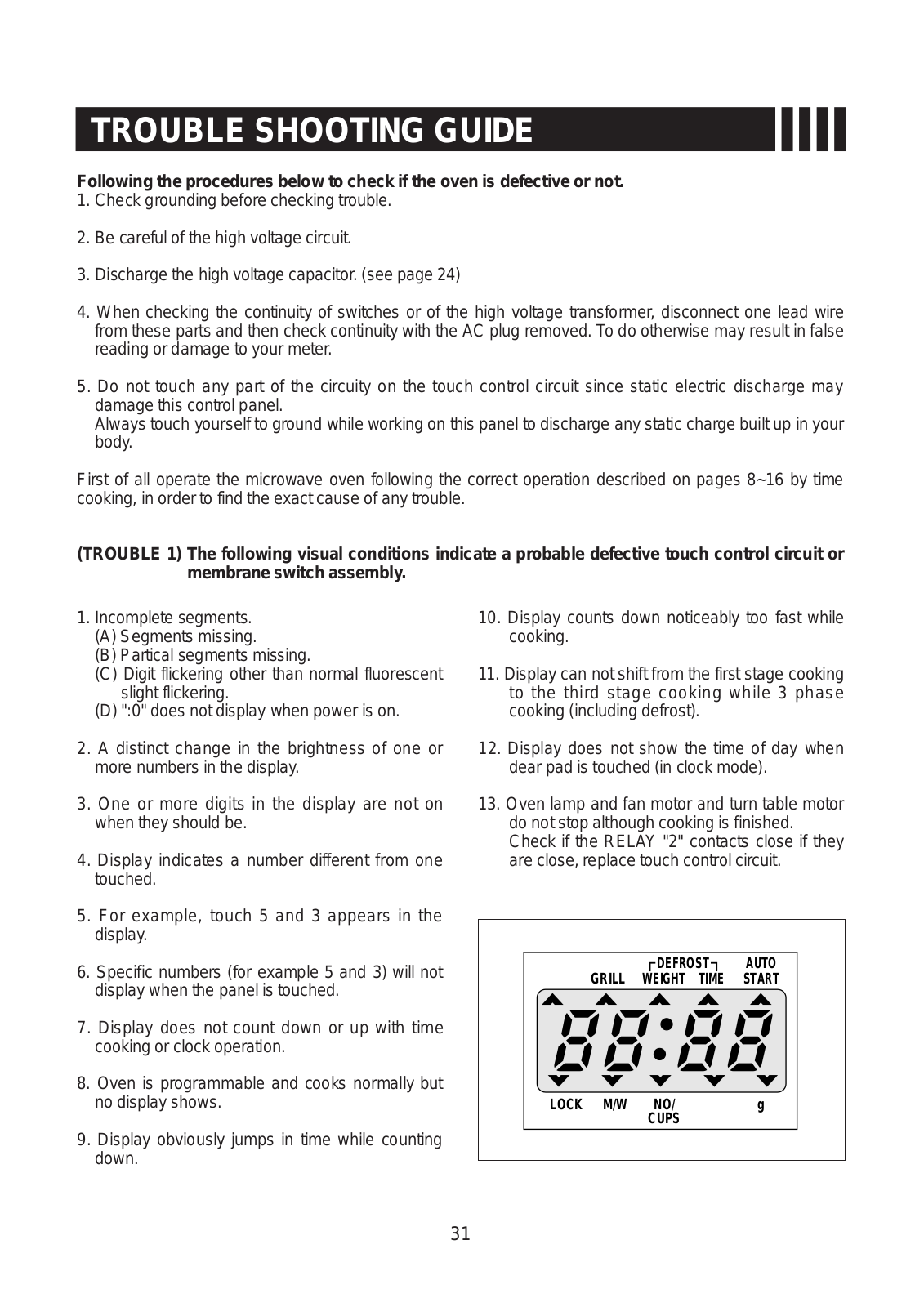

TROUBLE SHOOTING GUIDE.......................................................................................................................... |
31 |
COMPONENT TEST PROCEDURE ................................................................................................................. |
39 |

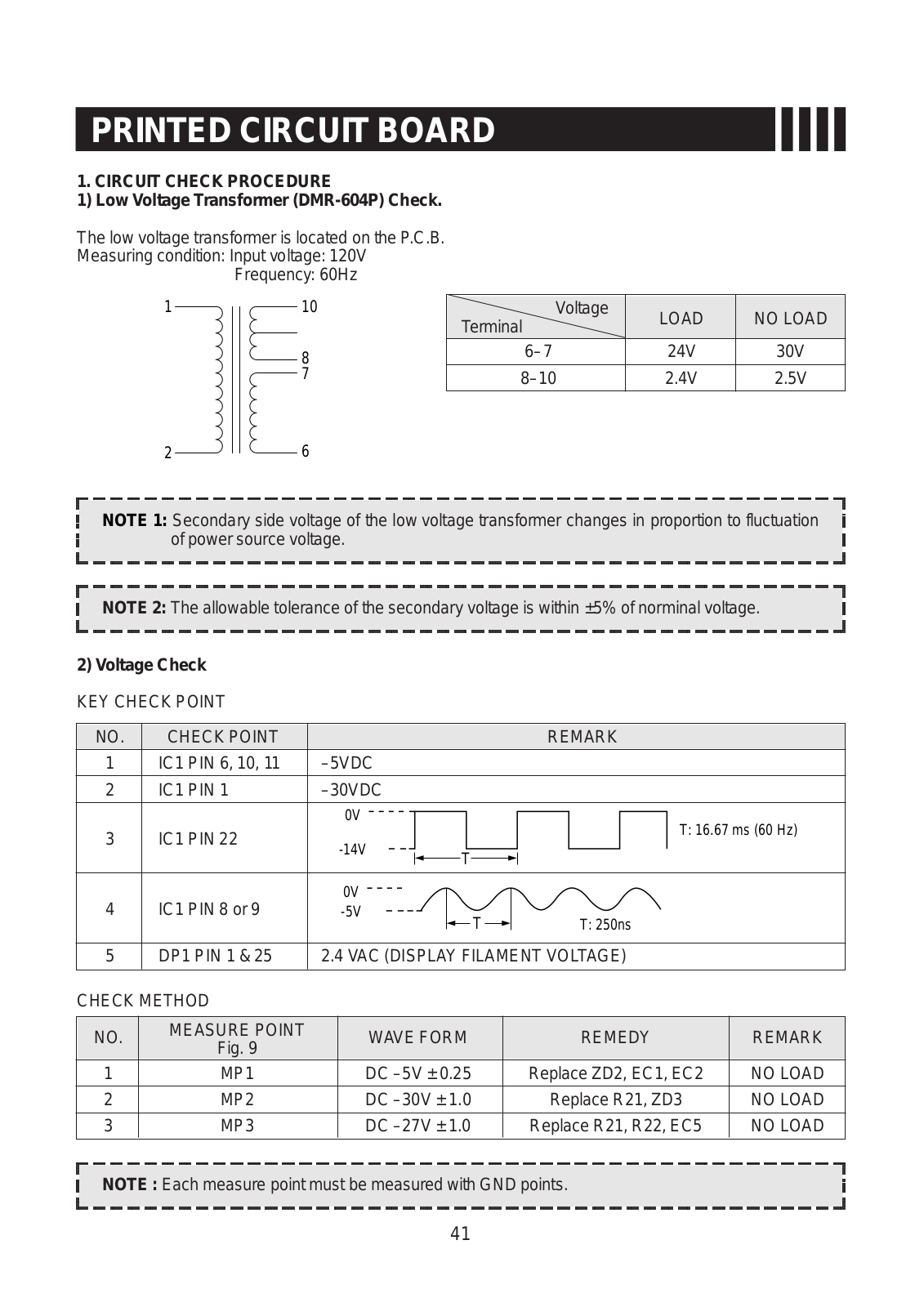

PRINTED CIRCUIT BOARD............................................................................................................................... |
41 |
1.CIRCUIT CHECK PROCEDURE............................................................................................................... |
41 |
2.P.C.B. CIRCUIT DIAGRAM......................................................................................................................... |
46 |
3.COMPONENT INFORMATION.................................................................................................................. |
48 |
4.PRINTED CIRCUIT BOARD....................................................................................................................... |
49 |
5.P.C.B. LOCATION NO................................................................................................................................. |
50 |
EXPLODED AND PARTS LIST .......................................................................................................................... |
51 |
1
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
|
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
|
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@@@@@@@@@@@@@
@@
CAUTION: This Device is to be Serviced Only by Properly Qualified Service Personnel. Consult the Service Manual for Proper Service Procedures to Assure Continued Compliance with the Federal Performance Standard for Microwave Ovens and for Precautions to be Taken to Avoid Possible Exposure to Excessive Microwave Energy.
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@@@@@@@@@@@@@
@@
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
?@@@@@@@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
?@@@@@@@@ |
PROPER USE AND SERVICE PRECAUTIONS
1.For Safe Operation
Damage that allows the microwave energy (that cooks or heats the food) to escape will result in poor cooking and may cause serious bodily injury to the operator.
IF ANY OF THE FOLLOWING CONDITIONS EXIST. OPERATOR MUST NOT USE THE APPLIANCE.
(Only a trained service personnel should make repairs.)
1)A broken door hinge.
2)A broken door viewing screen.
3)A broken front panel, oven cavity.
4)A loosened door lock.
5)A broken door lock.
The door gasket plate and oven cavity surface should be kept clean.
No grease, soil or spatter should be allowed to build up on these surfaces or inside the oven.
DO NOT ATTEMPT TO OPERATE THIS APPLIANCE WITH THE DOOR OPEN.
The microwave oven has concealed switches to make sure the power is turned off when the door is opened. Do not attempt to defeat them.
DO NOT ATTEMPT TO SERVICE THIS APPLIANCE UNTIL YOU HAVE READ THIS SERVICE MANUAL.
2.For Safety Service Procedures.
1)If the oven is operative prior to servicing, a microwave emission check should be performed prior to servicing the oven.
2)If any certified oven unit is found to have excessive emission level 5mW/cm2, the service person should:
(a)inform the manufacturer, importer or assembler,
(b)repair the unit at no cost to the owner,
(c)attempt to ascertain the cause of the excessive leakage,
(d)tell the owner of the unit not to use the unit until the oven has been brought into compliance.
3)If the oven operates with the door open, the service person should tell the user not to operate the oven and contact the manufacturer and CDRH immediately.
2
SPECIFICATIONS
POWER SUPPLY |
120V AC 60Hz SINGLE PHASE WITH GROUNDING |
||
|
|
|
|
POWER CONSUMPTION |
MICROWAVE |
1380W |
|
|
|
||
GRILL |
1150W |
||
|
|||
|
|
|
|
MICROWAVE ENERGY OUTPUT |
900W (IEC 705) |
||
|
|
|
|
MICROWAVE FREQUENCY |
2450 MHz |
||
|
|
|
|
OUTSIDE DIMENSIONS (WxHxD) |
564x310x410mm (22.2x12.2x16.3 in.) |
||
|
|
|
|
CAVITY DIMENSIONS (WxHxD) |
374x233x372mm (14.7x9.2x14.6 in.) |
||
|
|
|
|
NET WEIGHT |
APPROX. 18Kg (39.7 lbs.) |
||
|
|
|
|
TIMER |
59 min. 99 sec. |
||
|
|
|
|
FUNCTION SELECTIONS |
MICROWAVE / GRILL |
||
|
|
|
|
MICROWAVE POWER LEVELS |
10 LEVELS |
||
|
|
|
|
* Specifications are subject to change without notice.
22.1in |
|
|
|
|
16.3in |
|
|
DEFROST |
AUTO |
|
|
|
GRILL WEIGHT |
TIME |
START |
|
|
|
LOCK M/W |
NO/ |
|
g |
|
|
|
CUPS |
|
|
|
|
MICROWAVE OVEN GRILL RANGE |
|
|||
Auto Cook |
|
|
|
|
|
1. |
Baked Potato |
|
|
Menu |
|
2. |
Fresh Vegetale |
|
|
||
3. |
Soup |
|
|
|
|
4. |
Fish Fillets |
|
Weight |
|
|
5. |
Meat Loaf |
|
12.2in |
||
Frozen |
Dinner |
Beverage |
|||
Pozza |
Plate |
||||
|
Grill |
|
More |
Less |
|
Speedy Cook |
|
Auto Def. |
|||
|
1 |
2 |
|
3 |
|
|
4 |
5 |
|
6 |
|
|
7 |
8 |
|
9 |
|
|
|
|
|||
Power |
0 |
Clock/A.Start |
|
||
Stop/Clear |
Start |
|
|||
3
FEATURES DIAGRAM
1 |
2 |
3 |
10 |
11 |
4 |
5 |
|
|
DEFROST |
|
AUTO |
|
|
GRILL WEIGHT TIME |
|
START |
||
|
LOCK M/W |
NO/ |
|
g |
|
|
|
CUPS |
|
|
|
|
MICROWAVE OVEN GRILL RANGE |
||||
Auto Cook |
|
|
|
||
1. |
Baked Potato |
|
Menu |
||
2. |
Fresh Vegetale |
||||
|
|
||||
3. |
Soup |
|
|
|
|
4. |
Fish Fillets |
Weight |
|||
5. |
Meat Loaf |
||||
|
|
|
|||
Frozen |
Dinner |
|
Beverage |
||
Pozza |
Plate |
|
|||
|
|
||||
|
Grill |
More |
|
Less |
|
|
|
||||
Speedy Cook |
Auto Def. |
||||
1 2 3
4 5 6
7 8 9
Power 0 Clock/A.Start
Stop/Clear Start
9
6
7 |
12 |
|
8
1.Door latch–When the door is closed it will automatically shut off. If the door is opened while the oven is operating, the magnetron will automatically shut off.
2.Door seal-The door seal maintains the microwave within the oven cavity and prevents microwave leakage.
3.Oven cavity
4.Spatter shield-Protects the microwave outlet from splashes of cooking foods.
5.Safety interlock system-Prevents the oven from operating while the door is opened.
6.Door release button-Pushing this button stops oven operation and opens the door.
7.Glass cooking tray-Made of special heat resistant glass. The tray must always be in proper position before operating.
Do not cook food directly on the tray.
8.Roller guide-Supports the glass cooking tray.
9.Door screen-Allows viewing of food.
The screen is designed so that light can pass through, but not the microwaves.
10.Reflector (Insulator Heater).
11.Heating Element.
12.Metal Rack.
4
FEATURES DIAGRAM (continued)
M-TYPE
|
|
|
|
|
|
|
|
DEFROST |
|
|
AUTO |
|
|
|
||||||||||
|
|
|
|
|
|
|
GRILL WEIGHT |
TIME |
|
|
START |
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
r |
|
|
|
|
|
|
LOCK MW |
NO/ |
|
|
|
|
|
g |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
CUPS |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Grill oven range |
|
|
|
||||||||||
|
|
|
|
|
MICROWAVE OVEN GRILL RANGE |
|
|
|
||||||||||||||||
|
|
|
|
|
Auto Cook |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1. Baked Potato |
|
|
|
|
Menu |
|
|
|
|
|
|
f |
|
|||||||
|
|
|
|
2. Fresh Vegetale |
|
|
|
|
|
|
|
|||||||||||||
|
|
|
|
3. Soup |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
g |
|
|||
|
|
|
|
4. Fish Fillets |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
5. Meat Loaf |
|
|
|
Weight |
|
|
||||||||||||||
|
|
|
|
Frozen |
Dinner |
|
Beverage |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|
Pozza |
Plate |
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
y |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
h |
|
|
|
|
|
|
Grill |
|
More |
|
|
Less |
|
u/i |
||||||||||
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
o |
|
t |
|
|
Speedy Cook |
|
|
Auto Def. |
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
1 |
2 |
|
|
3 |
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
e |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
4 |
5 |
|
|
6 |
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
7 |
8 |
|
|
9 |
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
||||||||||
p |
|
|
|
Power |
|
Clock/A.Start |
|
|
|
a |
||||||||||||||
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
d |
|||||||||||
s |
|
|
Stop/Clear |
|
Start |
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
13.Time set pad–Used to set the cooking time and the present time.
14.Display-Cooking time, power level, indicators and present time are displayed.
15.Speedy cook-Touch to set the desired reheat time.
16.One touch-used to cook or reheat specific quantities of food. See pages 12.
17.More-Used to add time to one touch cooking.
18.Less-Used to remove time from one touch cooking.
19.Auto defrost-Used to defrost foods.
20.Power-Used to set power level.
21.Clock/A.start (Auto Start)-Used to set clock and also used to set a delayed auto start.
22.Stop/Clear-Used to stop the oven operation or to delete the cooking data.
23.Start-Used to start the oven.
24.Menu-Used to select foods.
25.Weight-Used to select quantity of foods.
26.Grill-Used to cook grill.
5
FEATURES DIAGRAM (continued)
Q-TYPE
|
|
|
|
|
|
DEFROST |
|
|
AUTO |
|
|
|
|||||||||
|
|
|
|
|
GRILL WEIGHT |
|
TIME |
|
|
START |
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
r |
|
|
|
|
|
LOCK MW |
NO/ |
|
|
|
|
g |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
CUPS |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Grill oven range |
|
|
|
||||||||||
|
|
|
|
MICROWAVE OVEN GRILL RANGE |
|
|
|
||||||||||||||
|
|
Baked |
Soup |
|
|
|
|
Fresh |
|
|
|
|
|||||||||
|
|
Potato |
|
|
|
Vegetable |
|
|
|
||||||||||||
|
|
Frozen |
Dinner |
|
|
|
|
|
|
|
|
|
|
|
y |
|
|||||
|
|
|
Beverage |
|
|
|
|
||||||||||||||
|
|
|
Pozza |
Plate |
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
f |
|
|
|
Grill |
|
More |
|
|
Less |
|
u/i |
||||||||||
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|||||||||||||||
t |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
Speedy Cook |
|
Auto Def. |
|
|
o |
|||||||||||||||
|
|
|
|
||||||||||||||||||
|
|
1 |
2 |
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
e |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
4 |
5 |
|
|
6 |
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
7 |
8 |
|
|
9 |
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
||||||||
p |
|
|
Power |
|
Clock/A.Start |
|
|
|
|
a |
|||||||||||
|
|
|
|
|
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
d |
||||||||
s |
|
Stop/Clear |
|
Start |
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
13.Time set pad–Used to set the cooking time and the present time.
14.Display-Cooking time, power level, indicators and present time are displayed.
15.Speedy cook-Touch to set the desired reheat time.
16.One touch-used to cook or reheat specific quantities of food. See pages 12.
17.More-Used to add time to one touch cooking.
18.Less-Used to remove time from one touch cooking.
19.Auto defrost-Used to defrost foods.
20.Power-Used to set power level.
21.Clock/A.start (Auto Start)-Used to set clock and also used to set a delayed auto start.
22.Stop/Clear-Used to stop the oven operation or to delete the cooking data.
23.Start-Used to start the oven.
24.Grill-Used to cook grill.
6
INSTALLATION
1.Examine the oven after unpacking.
Check fork damage such as a misaligned door, broken door or dent in the cavity. If any damage is visible, DO NOT INSTALL, and notify your dealer immediately.
2.Level, flat location.
Install the microwave oven on a level, flat surface.
3.Ventilation
Do not block air vents. If they are blocked during operation, the oven may overheat and eventually cause a failure. For proper ventilation, allow 3 inches of space between oven top, sides, rear and adjacent surfaces.
4.Away from radio and TV sets.
Poor television reception and radio interference may result if the oven is located close to a TV, radio, antenna, fee, etc. Place the oven as far from them as possible.
5.Away from heating appliances and water taps.
Keep the oven away from heat, steam or splashing liquids. These things can adversely affect oven wiring and contacts.
6.Power supply
This microwave oven requires a power supply of approximately 15 Amperes, 120 Volts, 60Hz and a grounded outlet. A short power cord is provided to reduce the risk of the user becoming entangled in or tripping over a longer cord. Longer cord sets or extension cords are available and may be used if care is exercised.
If an extension cord is used, the marked electrical rating of the cord should be at least as great as the electrical rating of the oven.
The extension cord must be a grounding-type 3 wire cord. The longer cord should be arranged so it does not drape over the table top or counter where children can pull on it or trip over it.
When use 3-pronged plug
3-prong Receptacle
Receptacle
Box cover
3-prong plug
When use a grounding adaptor, make sure the receptacle box is fully grounded
Receptacle Box cover
Grounding Lead
Grounding Adaptor
Receptacle
7
OPERATION PROCEDURE
This section includes useful information about oven operation.
1.Plug power supply cord into a standard 3-pronged 20 Amp, 120V AC 60Hz power outlet.
2.After placing the food in a suitable container, open the oven door and put it on the glass tray. The glass tray and roller guide must always be in place during cooking.
3.Shut the door. Make sure that it is firmly closed.
1.The oven light is on only when the microwave oven is operating.
2.The oven door can be opened at any time during operation by touching the door release button on the control panel the oven will automatically shut off.
3.Each time a pad is touched, a BEEP will sound to acknowledge the touch.
4.The oven automatically cooks on full power unless set to a lower power level.
5.The display will show ": 0" when the oven is plugged in.
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@Make sure the oven is properly installed
@@@@
@@@@
@@@@
@@@@
@@@@
@@@@
@@@@@@
@@@@@@@@@@@@@@ |
and plugged into the electrical outlet. |
@@@@@@@@@@@@@@ |
@@ |
@@ |
|
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@ |
?@@@@@@@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@ |
?@@@@@@@@ |
6.Time clock returns to the present time when the cooking time ends.
7.When the STOP/CLEAR pad is touched during the oven operation, the oven stops cooking and all information retained.
To erase all information (except the present time), touch the STOP/CLEAR pad once more. If the oven door is opened during the oven operation, all information is retained.
8.If the START pad is touched and the oven does not operate, check the area between the door and door seal for obstructions and make sure the door is closed securely.
The oven will not start cooking until the door is completely closed or the program has been reset.
Wattage output chart
•The power-level is set by pressing the POWER pad. The chart shows the display, the power level and the percentage of power.
Touch POWER pad |
Power level (Display) |
Approximate Percentage |
|
Once the Touch |
of Power |
||
|
|||
POWER |
P-HI |
100% |
|
|
|
|
|
9 |
P-90 |
90% |
|
|
|
|
|
8 |
P-80 |
80% |
|
|
|
|
|
7 |
P-70 |
70% |
|
|
|
|
|
6 |
P-60 |
60% |
|
|
|
|
|
5 |
P-50 |
50% |
|
|
|
|
|
4 |
P-40 |
40% |
|
|
|
|
|
3 |
P-30 |
30% |
|
|
|
|
|
2 |
P-20 |
20% |
|
|
|
|
|
1 |
P-10 |
10% |
|
|
|
|
|
0 |
P-0 |
0% |
|
|
|
|
8
CONTROLS
SETTING THE CLOCK
When the oven is first plugged in, the display will flash ":0" and a tone will sound. If the AC power ever goes off, the display shows ":0" when the power comes back on.
|
1. Touch CLOCK/A.START pad. |
|
CLOCK/ |
||
This is a 12 hour clock system. |
||
A.START |
||
2. Touch CLOCK/A.START pad |
||
|
|
once more.
This is a 24 hour clock system.
3.Enter the correct time of day by touching the numbers in sequence.
4.Touch CLOCK/A.START pad.
CLOCK/
A.START
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@ |
|
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@ |
|
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
|
NOTE: This oven has multiple clock |
|
system. If you want 12 hour |
|
clock system, omit this step |
|
(step 2). |
@@g |
?@@ |
@@g |
?@@ |
@@g |
?@@ |
@@g |
?@@ |
@@g |
?@@ |
@@g |
?@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@ ?@@@@@@@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@ ?@@@@@@@@ |
The display stops blinking, and the colon starts blinking. If you selected 12 hour clock system, this digital clock allows you to set from 1:00 to 12:59. If you selected 24 hour clock system, this digital clock allows you to set from 0:00 to 23:59
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
|
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
|
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@ |
NOTE: If you attempt to enter an incorrect time, the time will not be set and a error signal tone will |
@@ |
|
@@ |
|
@@ |
|
@@ |
|
@@ |
|
@@ |
|
@@ |
|
@@@@@@@@@@@@@@ |
sound. Touch the CLOCK/A.START pad and re-enter the time. |
@@ |
@@
@@
@@
@@
@@
@@
@@
@@
@@@@@@@@@@@@@@
@@
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
?@@@@@@@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
?@@@@@@@@ |
WEIGHT DEFROSTING
WEIGHT DEFROST lets you easily defrost food by eliminating guesswork in determining defrosting time. The minimum weight for WEIGHT DEFROST is 200 grams. The maximum weight for WEIGHT DEFROST is 3000 grams. Follow the steps below for easy defrosting.
AUTO |
1. Touch AUTO DEFROST pad. |
|
|
DEFROST |
|
|
|
2. Touch number pads for the desired defrosting weight.
The WEIGHT DEFROST indicator lights and "0" is displayed and the g indicator starts blinking.
The display will show the numbers you pressed in the order you touched.
3. Touch START pad. |
WEIGHT DEFROSTING begins. |
|
|
The defrosting time is automatically determined by the weight entered.
The g indicator goes off and the WEIGHT DEFROST indicator blinks and the defrosting time counts down in the display window. The oven beeps during the defrosting cycle to signal that the food needs to be turned or rearranged. When the defrosting time ends, you will hear 3 beeps.
9
TIME DEFROSTING
When TIME DEFROST is selected, the automatic cycle divides the defrosting time into periods of alternating defrost and stand times by cycling on and off.
1. Touch AUTO DEFROST pad.
AUTO
DEFROST
2.Touch AUTO DEFROST pad once more.
3.Touch number pads for the desired defrosting time.
The WEIGHT DEFROST indicator lights and "0" is displayed. And the g indicator starts blinking.
The TIME DEFROST indicator lights and ":0" is displayed.
The display will show the numbers you pressed in the order you touched.
4. Touch START pad.
When you touch START pad, the TIME DEFROST indicator starts blinking to show the oven is in the TIME DEFROST mode. The display counts down the time to show you how much defrosting time is left in the TIME DEFROST mode. The oven beeps during the defrosting cycle to signal that the food needs to be turned or rearranged. When the defrosting time ends, you will hear 3 beeps.
COOKING IN ONE STAGE
POWER |
1. Touch POWER pad. |
|
|
|
|
2.Touch the number pad for desired power level.
3
3.Touch number pads for the cooking time.
4.Touch START pad.
The M/W indicator lights and "P–" is displayed.
The display will show what you touched. This example shows power level 3.
Note: If steps 1 and 2 are omitted, the oven will cook at full power.
The display will show the numbers you pressed in the order you touched.
Note: Your oven can be programmed for 59 minutes 99 seconds. (59:99)
When you touch START pad, the M/W indicator starts blinking to show the oven is cooking.
The display counts down the time to show how much cooking time is left. When the cooking time ends, you will hear 3 beeps.
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
|
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
|
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@ |
NOTE: Using lower power levels increases the cooking time which is recommended for foods such |
@@ |
|
@@ |
|
@@ |
|
@@ |
|
@@ |
|
@@ |
|
@@ |
|
@@@@@@@@@@@@@@ |
as cheese, milk and slow cooking of meats. |
@@ |
@@
@@
@@
@@
@@
@@
@@
@@
@@@@@@@@@@@@@@
@@
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
?@@@@@@@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
?@@@@@@@@ |
10
GRILL COOKING
This function allows you to brown food quickly.
The heating element is located in the top of the oven.
There is no pre-heating the oven for girll cooking. Place food inside the oven when setting the controls.
GRILL |
1. Touch GRILL pad. |
|
|
|
|
2.Touch number pads for the cooking time.
3.Touch START pad.
The GRILL indicator lights and ":0" is displayed.
The display will show the numbers you pressed in the order you touched.
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@NOTE: Time can be set up to 30 @@
@@@@
@@@@
@@@@
@@@@
@@@@
@@@@
@@@@
@@@@@@@@@@@@@@ |
minutes. |
@@@@@@@@@@@@@@ |
@@@@
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@ |
?@@@@@@@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@ |
?@@@@@@@@ |
When you touch START pad, the GRILL indicator start blinking to show the oven is cooking.
The display counts down the time to show how much cooking time is left. When the cooking time ends, you will hear 3 beeps.
AUTO START
Auto start can be programmed for up to two cooking stages.
Auto start can not be programmed for auto defrost.
1. Program the desired power level and cooking time for food to be cooked.
|
|
|
|
|
CLOCK/ |
2. Touch CLOCK/A.START pad. |
The AUTO START indicator lights and ":0" is |
|
A.START |
|
displayed. |
|
|
|
The display will show the numbers you press |
3. Enter the desired start time by pressing the number. |
|||
|
|
|
pads in the order you touched. |
|
|
|
|
4. Touch START pad.
When you touch START pad, the present time appears in the display and the cooking program indicators come on. The AUTO START indicator and the colon start blinking. When the selected start time arrive, the oven begins operating and the oven light turns on. The AUTO START indicator goes off and the next stage indicator begins to blink. When the cooking is completed you will hear 3 beeps. The oven turns off and the present time appears in the display.
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
|
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
|
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
NOTE: AUTO START can be used for time cooking, if the clock is set. If the oven door is opened after programming AUTO START, it is necessary to touch the START pad for the time of day to appear in the readout so that the oven will automatically begin programmed cooking at the chosen AUTO START time.
Before setting, check to make sure the clock is showing the correct time of day.
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
?@@@@@@@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
?@@@@@@@@ |
11
TO CHECK AUTO START TIME
Once you have correctly programmed the oven for AUTO START, the present time will appear on the display.
|
CLOCK/ |
1. Touch CLOCK/A.START pad. |
The programmed AUTO START time will |
|
|
appear on the display for 3 seconds. |
|
|
A.START |
|
|
|
|
|
|
|
|
|
|
SPEEDY COOK
SPEEDY COOK allows you to reheat for 30 seconds at 100% (full power) by simply touching the SPEEDY COOK pad.
By repeatedly touching the SPEEDY COOK pad, you can also extend reheating time to 5 minutes in 30 second increments.
1. Touch SPEEDY COOK pad.
SPEEDY
COOK
When you touch SPEEDY COOK, ":30" is displayed.
After 1.5 seconds, the oven starts reheating.
12
ONE TOUCH COOKING
One touch cook allows you to cook or reheat many of your favorite foods by touching just one pad. To increase quantity, touch chosen pad until number in display is same as desired quantity to cook. (except for DINNER PLATE)
FROZEN |
1. Touch FROZEN PIZZA pad |
|
once for a 200g pizza or twice |
||
PIZZA |
||
for a 300g pizza. |
||
|
When you touch FROZEN PIZZA pad once,"200" is displayed.
After 1.5 seconds, the display shows the cooking time and the oven starts cooking.
* FROZEN PIZZA *
•200g : Touch FROZEN PIZZA once.
•300g : Touch FROZEN PIZZA twice within 1.5 seconds.
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
|
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
|
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@@@@@@@@@@@@@
@@
NOTE: 1. Use only frozen pizza at a time.
2.Use only frozen pizza made for microwave ovens.
3.If the cheese of frozen pizza does not melt sufficiently, cook a few seconds longer.
4.Some brands of frozen pizza may required more or less cooking time.
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@
@@@@@@@@@@@@@@
@@
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
?@@@@@@@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
?@@@@@@@@ |
1. Touch BEVERAGE pad once BEVERAGE for 1 cup, twice for 2 cups or
three times for 3 cups.
When you touch BEVERAGE pad once, "1" is displayed.
After 1.5 seconds, the display changes into cooking time for quantity and the oven starts cooking.
* BEVERAGE * (250ml/cup)
•1 cup (mug): Touch BEVERAGE once.
•2 cups (mugs): Touch BEVERAGE twice within 1.5 seconds.
•3 cups (mugs): Touch BEVERAGE three times within 1.5 seconds.
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
|
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
|
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@
@@
@@
@@
@@
@@
@@
@@
@@@@@@@@@@@@
@@
@@
NOTE: 1. This setting is good for restoring cooled beverage to a better drinking temperature. 2. Stir after cooking.
@@
@@
@@
@@
@@
@@
@@
@@
@@@@@@@@@@@@@@
@@
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
?@@@@@@@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
?@@@@@@@@ |
1. Touch DINNER PLATE pad DINNER once for a 300g dinner plate of PLATE food.
When you touch DINNER PLATE pad once, "300" is displayed.
After 1.5 seconds, the display shows the cooking time and the oven starts cooking.
13
ONE TOUCH COOKING
M-TYPE |
1. Touch SOUP pad once for a |
|
250g soup or twice for a 350g. |
||
|
||
|
|
|
SOUP |
|
|
|
|
When you touch SOUP pad once, “250” is displayed.
After 1.5 seconds, the display shows the cooking time and the oven starts cooking.
* SOUP *
•250g : Touch SOUP once.
•350g : Touch SOUP twice within 1.5 seconds.
M-TYPE
FRESH
VEGETABLE
1. Touch FRESH VEGETABLE pad once for a 200g of fresh vegetable or twice for a 300g of fresh vegetable.
When you touch FRESH VEGETABLE pad once, “200” is displayed.
After 1.5 seconds, the display shows the cooking time and the oven starts cooking.
* FRESH VEGETABLE *
•200g : Touch FRESH VEGETABLE once.
•300g : Touch FRESH VEGETABLE twice within 1.5 seconds.
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@@@@@@@@@@@
@@
@@
NOTE: For best results, consult the cookbok.
@@
@@@@@@@@@@@@
@@
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
?@@@@@@@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
?@@@@@@@@ |
|
|
|
M-TYPE
BAKED POTATO
1.Touch BAKED POTATO pad once for each 160g~180g baked potato.
When you touch BAKED POTATO pad once, “1” is displayed.
After 1.5 seconds, the display shows the cooking time and the oven starts cooking.
* BAKED POTATO * (160g~180g/ea.)
•1 NO (ea.) : Touch BAKED POTATO once.
•2 NO (ea.) : Touch BAKED POTATO twice within 1.5 seconds.
•3 NO (ea.) : Touch BAKED POTATO three times within 1.5 seconds.
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@@@@@@@@@@@
@@
@@
NOTE: For best results, consult the cookbok.
@@
@@@@@@@@@@@@
@@
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
?@@@@@@@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
?@@@@@@@@ |
|
|
|
14
AUTO COOK (MENU & WEIGHT)
Auto cook allows you to cook or reheat many of your favorite foods by repeatedly touching menu pad. After the menu selections, touch chosen pad until number in display is same as dosired quantity to cook.
MENU |
1. Touch SOUP pad once for a |
|
250g soup or twice for a 350g. |
|
When you touch MENU pad once, "AC-1" is displayed. The display will then begin blinking. By repeatedly touching this pad, you can select other food category as shown in the cart below.
CATEGORY |
FOOD |
TOUCH PAD |
AC-1 |
BAKED POTATO |
Touch MENU once. |
AC-2 |
FRESH VEGETABLE |
Touch MENU twice. |
AC-3 |
SOUP |
Touch MENU three times. |
AC-4 |
FISH FILLETS |
Touch MENU four times. |
AC-5 |
MEAT LOAF |
Touch MENU five times. |
|
|
|
|
|
|
WEIGHT |
2. Touch WEIGHT pad. |
When you touch WEIGHT pad once, "1" is |
|
displayed. |
|
|
|
|
|
|
After 1.5 seconds, the display shows cooking |
|
|
time of quantity and the oven starts cooking. |
*BAKED POTATO * (160g~180g/ea.)
• 1 NO (ea.) : Touch WEIGHT once.
• 2 NO (ea.) : Touch WEIGHT twice within 1.5 seconds.
• 3 NO (ea.) : Touch WEIGHT three times within 1.5 seconds.
*FRESH VEGETABLE *
•200g : Touch WEIGHT once.
•300g : Touch WEIGHT twice within 1.5 seconds.
* SOUP *
•250g : Touch WEIGHT once.
•350g : Touch WEIGHT twice within 1.5 seconds.
* FISH FILLETS *
•300g : Touch WEIGHT once.
•500g : Touch WEIGHT twice within 1.5 seconds.
* MEAT LOAF *
•500g : Touch WEIGHT once.
•700g : Touch WEIGHT twice within 1.5 seconds.
MORE, LESS
MORE pad: adds 10 seconds to 20 seconds.
LESS pad: removes 10 seconds to 20 seconds.
This pad only works with one touch cooking.
Always input prior to one touch sequence.
15
CHILD SAFETY LOCK
The safety lock prevents unwanted oven operation such as by small children.
To set, press and hold STOP/CLEAR for 3 seconds, LOCK indicator lights.
To cancel, press and hold STOP/CLEAR for 3 seconds, LOCK indicator goes off.
TO STOP THE OVEN WHILE THE OVEN IS OPERATING
1.Press STOP/CLEAR pad.
•You can restart the oven by touching START pad.
•Touch STOP/CLEAR once more to erase all instructions.
•You must enter in new instructions.
2.Open the door.
•You can restart the oven by closing the door and touching START.
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
|
@@@@@@@@e?@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
|
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@h? |
@@ |
@@@@@@@@@@@@
@@
@@
NOTE: Oven stops operating when door is opened.
@@
@@@@@@@@@@@@
@@
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@g |
|
?@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
?@@@@@@@@ |
@@@@@@@@ |
?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@?e@@@@@@@@e?@@@@@@@@ |
?@@@@@@@@ |
16
Loading...
