bruksanvisning
Cylinda TK720
Cylinda T3400VPK
Bäste Cylinda kund!
Välkommen till familjen av Cylinda kunder.
Vi hoppas att ni får många års nytta av er nya maskin.
Maskinen har många nesser. För att få största möjliga nytta av dess
funktioner rekommenderar vi att ni läser bruksanvisningen innan ni
använder maskinen. Information om hur man undviker följder för miljön
lämnas i bruksanvisningen.
VARNING: Läs bruksanvisningen innan du använder maskinen.
Bruksanvisning
Torktumlare
Cylinda T3400VPK
SNABBGUIDE
TRYCK PÅ HUVUDSTRÖMBRYTAREN.
Lägg in plaggen och stäng luckan.
1.
VÄLJ ETT PROGRAM OCH VALFRIA
ALTERNATIV
Vrid programväljaren till det nödvändiga programmet.
2.
TRYCK PÅ KNAPPEN START
3.
4.
TORKPROGRAM KLART
Texten Klart visas på displayen när programmet är klart.
Rengör luddltret efter varje torkning.
Stäng av huvudströmbrytaren.
Stäng luckan.
4
INNEHÅLL
INNAN DU ANVÄNDER MASKINEN
FÖRSTA GÅNGEN 6
Språkval 6
Tvättmärkning 6
SÄKERHETSINSTRUKTIONER 7
Allmänt 7
Säkerhet 7
Installation 7
Transport/vinterförvaring 7
Förpackningsmaterial 7
Återvinning 7
Barnsäkerhet 8
Barnsäker start 8
BESKRIVNING AV TORKTUMLAREN 9
RÅD OCH TIPS INNAN DU
TORKTUMLAR 10
Har kläderna centrifugerats? 10
Material som kan torktumlas 10
Material som inte får torktumlas 10
Statisk elektricitet 10
TORKTUMLING 11
Sortera plaggen 11
Välja program 11
Torkprogram klart 12
SKÖTSEL OCH RENGÖRING 14
Rengöra luddltret 14
Tömning av kondensvattentanken 14

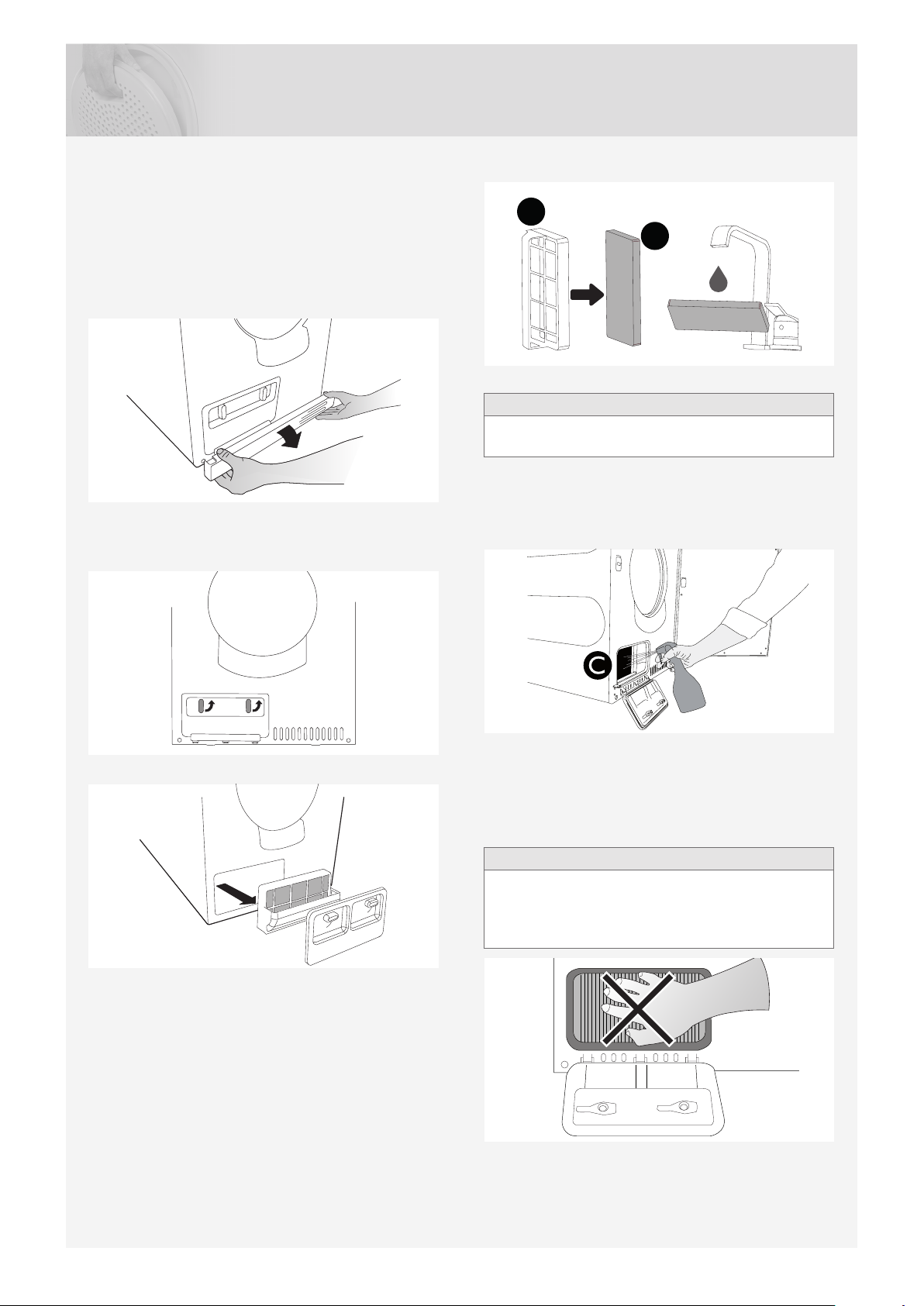

Rengöring av förångarlter och förångare 15
Rengöring av autolter 16
Rengöring av maskinens utsida 16
FELSÖKNING 17
Maskinen startar inte 17
Maskinen blir helt strömlös under
programmets gång 17
Maskinen läcker vatten 17
Torkningen tar för lång tid 17
Felmeddelande 17
TEKNISK INFORMATION 18
Maskinen startar inte 18
Standardtester 18
SERVICE 19
Innan du kontaktar service 19
INSTALLATION 20
Torktumlarens placering 20
Montera tvättpelare så här: 20
Justera fötterna 21
Elinstallation 21
Anslutning vid leverans 21
INSTALLATION 21
INSTÄLLNINGAR 13
Du kan göra följande inställningar 13
Så här väljer du inställningarna: 13
Hörbar volym 13
Språk 13
Barnsäker 13
HÄNGNING AV LUCKA 22
5
INNAN DU ANVÄNDER MASKINEN FÖRSTA GÅNGEN
SPRÅKVAL
Du blir ombedd att välja språk i displayen när du anslutit
din maskin och startar för första gången.
Gör så här:
1. Vrid på programväljaren och välj mellan: US English,
English, Svenska, Dansk, Norsk, Suomi, Français,
Deutsch, Italiano, Espanol, Русский, Nederlands.
2. Tryck på Stop för att spara inställningen.
TVÄTTMÄRKNING
Vissa material är känsliga för torktumling. Kontrollera och
följ alltid textiliernas tvättmärkning och läs mer i kapitel,
Råd och tips innan du torktumlar.
OBS!
När du startar torktumlaren första gången eller efter ett
längre stillestånd kan ett lätt dunkande höras. Detta ljud
är normalt och försvinner efter några torkningar.
6
SÄKERHETSINSTRUKTIONER
ALLMÄNT
Läs bruksanvisningen och förvara den på
en säker plats!
• Maskinen kan användas på oentliga platser.
• Elinstallation, om sådan krävs, ska göras av behörig
fackman.
• Maskinen ska användas endast för torktumling, så
som beskrivs i denna bruksanvisning.
• Reparationer och underhåll gällande säkerhet eller
prestanda måste utföras av kvalicerad fackman.
• Skadade strömsladdar måste repareras endast av
kvalicerad elektriker.
• Tillräcklig ventilation är nödvändig för att förhindra
att rök från öppen eld eller ångor från utrustning
som förbränner andra bränslen sugs in i rummet när
torktumlaren är igång.
• Torka inte smutsig tvätt i torktumlaren.
• Plagg som har äckar bestående av t.ex.
matolja, aceton, alkohol, bensin, fotogen,
äckborttagningsmedel, terpentin, vax och
vaxborttagningsmedel ska tvättas i varmt vatten med
extra tvättmedel innan de läggs i torktumlaren.
• Material såsom skumgummi, latex, plast, vattentäta
textilier, gummibelagda material och kläder
samt skumgummifyllda kuddar får inte torkas i
torktumlaren.
• Sköljmedel eller liknade produkter bör användas
enligt tvättmedelsfabrikantens rekommendationer.
• Maskinen kan användas av barn från 8 år och uppåt
och av personer med nedsatt fysisk eller mental
förmåga, minnesförlust eller som saknar erfarenhet
och kunskap.
Dessa personer måste övervakas när de använder
maskinen eller så ska de ha instruktioner om hur
maskinen ska användas och förstå riskerna som kan
uppstå.
• Barn måste övervakas för att undvika att de leker med
maskinen.
• Barn under 3 år ska hållas borta från maskinen såvida
de inte övervakas konstant.
• Ta bort alla föremål ur ckor, såsom tändare och
tändstickor.
SÄKERHET
• Maskinen får inte användas för att torka plagg som
har kemtvättats hemma eller tyger som kan innehålla
rester av lättantändliga vätskor.
• En ottör stänger av maskinen om det är stopp i
kondensvattenslangen eller risk för överfyllnad i
kondensvattentanken.
• Den sista delen av torkcykeln sker utan värme
(nedkylningscykel) för att säkerställa att föremålen
är i en temperatur som garanterar att plaggen inte
skadas.
VARNING!
När torktumlaren är igång blir torktumlarens baksida
mycket varm. Låt maskinen svalna helt innan du vidrör
baksidan.
VARNING!
Stoppa aldrig maskinen innan torkcykeln är klar,
såvida inte alla plagg snabbt tas ut från maskinen och
sprids ut så att värmen leds bort.
INSTALLATION
Se kapitel Installation.
VARNING!
Efter att maskinen ställts på sin plats får den inte
startas på 24 timmar. Om torktumlaren av någon
anledning behöver läggas ner vid transport eller
service ska den läggas på vänster sida framifrån sett.
TRANSPORT/VINTERFÖRVARING
Om maskinen ska transporteras eller förvaras
över vintern i ouppvärmda lokaler, se då till att
kondensvattentanken är tömd på vatten.
FÖRPACKNINGSMATERIAL
Sortera avfallsmaterial i enlighet med lokala riktlinjer.
ÅTERVINNING
Denna maskin är tillverkad och märkt för återvinning.
Maskinen måste göras obrukbar om den ska sluta
användas för att förhindra personskada. Kontakta din
kommun för information om var och hur maskinen ska
återvinnas på rätt sätt.
7
SÄKERHETSINSTRUKTIONER
BARNSÄKERHET
VARNING!
LÅT INTE BARN LEKA MED
TORKTUMLAREN.
• Om luckan öppnas när ett program körs kan plaggen
vara mycket varma, med risk för brännskador.
• Torktumlaren startar inte automatiskt när luckan
stängs (exempelvis om ett barn stänger luckan från
insidan).
BARNSÄKER START
Genom att aktivera funktionen för barnsäker start kan du
hindra barn från att starta torktumlaren eller ändra det
aktuella programmet.
Se kapitlet Inställningar.
FÖR ATT AKTIVERA/INAKTIVERA
BARNSPÄRREN
Gör så här för att öppna menyn för inställningar:
1. Stäng av maskinen med huvudströmbrytaren.
2. Tryck in knappen Stop och sätt på maskinen med
huvudströmbrytaren. Tryck sedan på knappen Stop
5 gånger inom 10 sekunder.
3. Välj den inställning du vill ändra på genom att vrida
på programväljaren.
4. Tryck en gång på knappen Stop.
5. Ändra och spara inställning enligt beskrivning nedan.
6. Tryck på knappen Start för att återgå till
programmenyn.
För att förhindra att barn startar maskinen kan man
aktivera en barnspärr.
1. T. Vrid på programväljaren, välj Barnsäker På eller
Barnsäker Av.
2. Tryck på knappen Stop en gång för att spara
inställningen.
Man kopplar temporärt ur barnspärren genom att
samtidigt trycka på knapparna Start och Stop.
Barnspärren är då urkopplad i 3 minuter.
8
BESKRIVNING AV TORKTUMLAREN
1
2 3 4 5 6
1. Huvudströmbrytare
2. Kondensvattentank
3. Panel
4. Typskylt
7
5. Luddlter
6. Ytterlucka
7. Förångare och lter
9
RÅD OCH TIPS INNAN DU TORKTUMLAR
Här följer några tips som kan hjälpa dig innan du börjar
torktumla.
HAR KLÄDERNA CENTRIFUGERATS?
Plagg som ska torktumlas bör centrifugeras
med 1 000 varv/ min eller snabbare. Högre
centrifugeringshastigheter sparar energi och reducerar
torktiden.
MATERIAL SOM KAN TORKTUMLAS
Den här symbolen innebär att materialet är lämpligt
för torktumling. Tyger som är bäst lämpade att torktumla
är bomullstyger, frotté och syntetmaterial. Plaggen blir
mjukare och lättare när de torktumlas än när de hängs
upp för att torka.
OBS!
Torktumlaren orsakar inte betydande slitage på tyger.
Luddet som samlas i ludd ltret består av damm och
berrester som bildas när plaggen används.
MATERIAL SOM INTE FÅR
TORKTUMLAS
Den här symbolen innebär att materialet inte är
lämpligt för torktumling. Vissa material kan smälta eller
utgöra en brandfara om de utsätts för värme, och andra
material kan förlora sin form eller krympa.
STATISK ELEKTRICITET
För att minska risken för statisk elektricitet i tvätten efter
torktumling kan du göra följande:
• Använda mjukmedel vid tvättning.
• Vänta fem minuter efter att torkprogrammet avslutats
innan du öppnar luckan och tar ut tvätten ur
torktumlaren.
OBS!
Du kan stoppa torktumlaren genom att trycka på
knappen Stop i tre sekunder eller genom att öppna
luckan. I båda fallen stoppas programmen och startas
om från början vid återstart. Om du inte vill starta om
programmet, ta omedelbart ut all tvätt och sprid ut den
för att låta värmen försvinna.
Torktumla inte heller följande:
• Material som är märkta “Torka inte nära värme”.
• Plagg som har kemtvättats hemma.
• Skumplast.
• Glas bermaterial.
• Ylle får inte torktumlas på grund av risken för att det
kan lta sig.
10
TORKTUMLING
Nedan följer steg för steg-instruktioner som hjälper dig att
uppnå bästa möjliga torktumlingsresultat.
SORTERA PLAGGEN
Du uppnår de mest enhetliga torktumlingsresultaten om
plaggen är tillverkade av samma typ av material. Öppna
dragkedjor, fäst bälten, sortera plaggen och justera
mängden och temperaturen.
Tryck på huvudströmbrytaren tills displayen tänds. Öppna
luckan, lägg in plaggen och stäng luckan.
VÄLJA PROGRAM
Programväljare Display
Huvudströmbrytare Start Stop
Välj ett program genom att vrida programväljaren. Det valda programmet visas i displayfönstret.
Förslag på vad programmen kan användas till
För programmen Auto extratorrt, Auto skåptorrt och
Auto normaltorrt nns två temperaturlägen. Dels normal
temperatur men även låg temperatur för känsligare
textilier.
Auto extratorrt
Normal temperatur. Detta program är till för textilier som
är extra svåra att torka, t ex jeans med mycket tjocka
sömmar.
Auto skåptorrt
Normal temperatur. De här programmet stänger av
värmen när tvätten är torr utan att vara övertorkad.
Programmet Auto skåptorrt stänger av värmen något
senare än Auto normaltorrt. Pröva dig fram till det som
passar bäst.
Auto normaltorrt
Normal temperatur. De här programmet stänger av
värmen när tvätten är torr utan att vara övertorkad.
Programmet Auto skåptorrt stänger av värmen något
senare än Auto normaltorrt. Pröva dig fram till det som
passar bäst.
Auto skåptorrt
Energibesparing. De här programmet stänger av värmen
när tvätten är torr utan att vara övertorkad. Programmet
Auto skåptorrt stänger av värmen något senare än Auto
normaltorrt. Pröva dig fram till det som passar bäst.
Auto normaltorrt
Energibesparing. De här programmet stänger av värmen
när tvätten är torr utan att vara övertorkad. Programmet
Auto skåptorrt stänger av värmen något senare än Auto
normaltorrt. Pröva dig fram till det som passar bäst.
Auto stryktorrt
Det här programmet stänger av värmen när tvätten är
lagom fuktig för strykning eller mangling.
Tidsprogram 1:20
80 minuter, programmet och torkresultatet anpassas efter
programtiden.
Tidsprogram 1:00
60 minuter, programmet och torkresultatet anpassas efter
programtiden.
Auto extratorrt
Energibesparing. Detta program är till för textilier som
är extra svåra att torka, t ex jeans med mycket tjocka
sömmar.
Tidsprogram 0:40
40 minuter, programmet och torkresultatet anpassas efter
programtiden.
Tidsprogram 0:20
20 minuter, programmet och torkresultatet anpassas efter
programtiden.
11
TORKTUMLING
TRYCK PÅ KNAPPEN START.
En uppskattning av den återstående torktiden visas
på displayen några minuter efter att torkprogrammet
startar. Exempel: 1:35 innebär att det tar ca 1 timme
och 35 minuter för plaggen att torka. Om alternativet
Skrynkelskydd har valts roterar trumman i tre sekunder
per minut i två timmar efter att programmet är klart.
Den faktiska återstående tiden kan vara längre än
den uppskattade tiden som visas på displayen. Den
återstående tiden visas då som 0:15 tills plaggen är
tillräckligt torra. Om du har valt Tidsbesparing visar
displayen i stället 0:05. Du kan stoppa torktumlaren
genom att trycka på knappen Stop i tre sekunder
eller genom att öppna luckan. I båda fallen stoppas
programmen och startas om från början vid återstart.
OBS!
Programmet påverkas inte om du ändrar
programväljaren när programmet har startats.
TORKPROGRAM KLART
Texten Klart visas på displayen när programmet är
klart. Om alternativet Skrynkelskydd har valts roterar
trumman i tre sekunder per minut i två timmar efter att
programmet är klart.
TIPS:
Rengör luddltret i ytterluckan efter varje torkning. Se
kapitlet Skötsel och rengöring.
VARNING!
Om luddltret blir igensatt kan maskinens
automatiska överhettningsskydd aktiveras. Rengör
ltret, vänta tills maskinen har svalnat och försök
sedan att starta den. Om den fortfarande inte startar:
Kontakta service.
När torkningen har slutförts
Stäng av huvudströmbrytaren. Ta ut kläderna och
stäng luckan för att förhindra att små barn klättrar in i
maskinen.
Kompressorns kyläkt fortsätter gå ett tag efter
programslut men stannar automatiskt eller vid aktivering
av valfri knapp/vred.
Bakgrundsbelysning
Två minuter efter att torkprogrammet är klart
går bakgrundbelysningen på displayen och
alternativknapparna in i energisparläge. Vrid
programväljaren om du vill aktivera maskinen.
Kondensvatten
Kondensvattentanken ska tömmas efter varje tumling.
Dra ut kondensvattentanken, töm ut vattnet och sätt
tillbaka tanken. Om kondensvattentanken blir överfylld
avbryts programmet och Överfyllnad visas i displayen.
Töm behållaren och tryck på knappen Start för att starta
ett nytt program.
TIPS:
Kondensvattnet är avkalkat och kan användas till
ångstrykjärn. Sila genom ett kaelter.
Automatisk tömning
För anslutning till separat avlopp, se
installationsanvisningen i dokumentsatsen.
12
INSTÄLLNINGAR
DU KAN GÖRA FÖLJANDE
INSTÄLLNINGAR
• Språk
• Barnsäker
• Hörbar volym
SÅ HÄR VÄLJER DU INSTÄLLNINGARNA:
Gör så här för att öppna inställningsmenyn:
1. Stäng av maskinen med huvudströmbrytaren.
2. Tryck på knappen Stop och slå på maskinen med
huvudströmbrytaren. Tryck därefter på knappen Stop
5 gånger inom 10 sekunder.
3. Välj den inställning som du vill ändra genom att vrida
programväljaren.
4. Tryck en gång på knappen Stop.
5. Ändra och spara inställningarna enligt beskrivningen
nedan.
6. Tryck på knappen Start för att återgå till
programmenyn.
BARNSÄKER
Du kan aktivera alternativet Barnsäker start för att
förhindra att barn startar maskinen.
1. Vrid programväljaren och välj “Barnsäker start på”
eller “Barnsäker start av”.
2. Tryck på knappen Stop för att spara inställningen.
Du kan avaktivera Barnsäker start tillfälligt genom att
trycka på knapparna Start och Stop på samma gång.
Barnsäker start avaktiveras i 3 minuter.
HÖRBAR VOLYM
1. Vrid programväljaren och välj Summer På eller
Summer Av för att ange om torktumlaren ska hörbart
indikera att programmet är klart eller att ett fel har
inträat.
2. Tryck på knappen Stop för att spara inställningen.
SPRÅK
Du uppmanas att välja displayspråket när du har anslutit
maskinen och startar den för första gången.
Gör så här:
1. Vrid programväljaren och välj mellan: US English, EU
English, Svenska, Dansk, Norsk, Suomi, Français,
Deutsch, Italiano, Espanol, Русский, Nederlands.
2. Tryck på knappen Stop för att spara inställningen.
13
SKÖTSEL OCH RENGÖRING
RENGÖRA LUDDFILTRET
Luddltret måste rengöras efter varje torkning.
1. Fatta tag i lterhållarhandtaget och dra det mot dig för
att öppna luddltret.
2. Öppna luddltret. Använd tummen för att trycka på
kanten enligt bilden och dra ut ltret.
TÖMNING AV KONDENSVATTENTANKEN
Om du inte anslutet maskinen till separat avlopp ska
kondensvattentanken tömmas efter varje tumling. Dra
ut kondensvattentanken, töm ut vattnet och sätt tillbaka
tanken.
Om kondensvattentanken blir överfylld avbryts
programmet och ”Överfyllnad” visas i displayen. Töm
behållaren och tryck på knappen Start så startar
programmet.
3. Använd handen eller en mjuk trasa för att avlägsna
luddet från ltrets alla sidor. Använd vid behov en
fuktig svamp och en liten mängd diskmedel för att
avlägsna avlagringar. Torka ltret grundligt med en
handduk.
För anslutning till separat avlopp, se
installationsanvisningen i dokumentsatsen.
OBS!
Töm kondensvattentanken efter varje torkcykel.
14
4. Stäng ltret innan du stänger luckan.
SKÖTSEL OCH RENGÖRING
RENGÖRING AV FÖRÅNGARFILTER OCH FÖRÅNGARE
Rengör förångare och förångarlter enligt de intervall som
visas i maskinens display eller oftare.
1. Slå av Huvudströmbrytaren och öppna ytterluckan.
2. Ta loss sockeln.
3. Öppna förångarluckan (på vissa modeller är det
nödvändigt att använda hylsnyckel)
A
B
REKOMMENDATION:
Tvätta svampltret i tvättmaskinen efter 30 torkcykler
(använd programmet för sköljning eller snabbtvätt).
6. Rengör värmepumpens ribbor genom att spruta
vatten på dem (använd en sprayaska för växter).
Vattnet för bort luddet och kondensatpumpen
dränerar ludd- och vattenblandningen.
4. Dra ut ltret genom att lätt trycka lterhållaren nedåt.
5. Ta bort svampltret (B) från lterhållaren (A). Rengör
det med en dammsugare och tvätta det under
rinnande vatten.
7. Sätt tillbaka det rena svampltret i lterhållaren. Sätt
tillbaka hållaren genom att först sätta in hållarens
nedre kant under en vinkel och sedan lätt trycka den
mot värmepumpens ribbor för att rikta in den. Stäng
värmepumpens lucka.
OBS:
Vidrör inte värmepumpens ribbor. De är mycket
tunna och skadas lätt. Om ribborna böjs eller skadas
försämras kondensorenhetens eektivitet avsevärt,
vilket i sin tur leder till sämre torkningsresultat.
15
SKÖTSEL OCH RENGÖRING
RENGÖRING AV AUTOFILTER
Rengör ltret enligt de intervall som visas i maskinens
display eller oftare.
1. Dra ut och lyft ur kondensvattentanken.
2. Skruva upp och lyft ur autoltret.
Sealing
3. Spola rent autoltret med vatten.
4. Skruva tillbaka autoltret. Kontrollera att tätningen
sitter på plats.
RENGÖRING AV MASKINENS UTSIDA
Rengör utsidan och programpanelen med milt
rengöringsmedel. Använd inga lösningsmedel, de kan
skada maskinen. Duscha inte heller maskinen med
vattenstråle.
OBS!
Låt inte damm ansamlas runt maskinen. Håll området
runt torktumlaren rent och svalt; damm, värme och fukt
förlänger torktiderna.
16
FELSÖKNING
OBS!
När du startar torktumlaren första gången eller efter ett
längre stillestånd kan ett lätt dunkande höras. Detta ljud
är normalt och försvinner efter några torkningar.
MASKINEN STARTAR INTE
Kontrollera
• att luckan är ordentligt stängd.
• att huvudströmbrytaren är intryckt.
• att stickproppen är ansluten.
• att huvudsäkringarna är hela.
MASKINEN BLIR HELT STRÖMLÖS UNDER PROGRAMMETS GÅNG
Kontakta service.
MASKINEN LÄCKER VATTEN
Kontrollera att autolter inklusive tätning är korrekt
monterade och ej defekta.
TORKNINGEN TAR FÖR LÅNG TID
• Kontrollera att luddltret inte är igensatt. Se kapitlet
Skötsel och rengöring.
• Töm kondensvattentanken. Rengör förångarlter
(nätlter + skumlter), förångare, luddlter samt
autolter, se kapitel Skötsel och rengöring.
FELMEDDELANDE
• om Överfyllnad visas i displayen är
kondensvattentanken full eller förångarltret igensatt.
Töm tanken, rengör lter och starta om. Se kapitel
Skötsel och rengöring.
• Läs Torkningen tar för lång tid i det här kapitlet om
Maximal programtid visas i displayen.
• Gör rent luddltret om Rengör ltret visas i displayen.
• Om Rengör kondensor visas i displayen ska
förångaren rengöras. Se kapitel Skötsel och
rengöring.
• Om Rengör autolter visas i displayen ska autoltret
göras rent. Se kapitel Skötsel och rengöring.
• Kontakta service om Termistorfel visas i displayen.
• Tryck på knappen Stop för att stänga felmeddelanden.
17
TEKNISK INFORMATION
MASKINEN STARTAR INTE
Höjd: 850 mm
Bredd: 595 mm
Djup:
Vikt (netto): 59 kg
Cylindervolym
Max. torkkapacitet: 8 kg
Varvtal: 50-55 varv/min
Ljudtrycksnivå: Ljudtrycksnivån är under 66 dB (A)
Märkeekt: Se typskylten.
Trummans material: Rostfritt stål
Ytterhöljets material: Pulverlackerad och varmförzinkad stålplåt eller rostfritt stål
Uppställning: Stapling eller fristående
745 mm
145 l
STANDARDTESTER
For the standard test the machine’s condensed water hose must be connected to a drain.
Europe:
Torkprestanda: EEN 611 21 (392/2012). Auto normaltorrt, 8 kg bomull
Energideklaration: EN 611 21 (392/2012). Auto normaltorrt, 8 kg bomull
Testmetod ljudmätning: IEC 60 704-2-6.
18
SERVICE
INNAN DU KONTAKTAR SERVICE
Se kapitlen Felsökning och Skötsel och rengöring för
att se om du kan åtgärda problemet. Om du behöver
kontakta service, se till att du vet modellbeteckningen,
typbeteckningen och serienumret. Modellbeteckningen
(1) hittar du på bruksanvisningens första sida och på
maskinpanelen. Typbeteckningen (2) och serienumret (3)
hittar du på typskylten som sitter framtill på torktumlaren
inuti ytterluckan.
OBS!
Originalreservdelar måste användas för reparationer
och underhåll.
1
2
TYPE
3
Kontaktadress
Cylinda Service
0771-25 25 00
Du betalar endast lokal telefontaxa
www.cylinda.se
19
INSTALLATION
WARNING!
Efter att maskinen ställts på sin plats får den inte
startas på 24 timmar. Om torktumlaren av någon
anledning behöver läggas ner vid transport eller
service ska den läggas på vänster sida framifrån sett.
TORKTUMLARENS PLACERING
Torktumlaren kan placeras fristående eller som
tvättpelare. Tänk på att torktumlaren producerar värme
och den bör därför inte placeras i ett alltför litet utrymme.
Om rummet är mycket litet tar torkningen, på grund av
den begränsade luftmängden, längre tid.
VARNING!
• Eventuell elinstallation ska utföras av behörig
fackman.
• Maskinen får inte installeras bakom en låsbar dörr,
en skjutdörr eller en dörr med gångjärn på motsatt
sida av torktumlarens.
• Ventilationen i sockeln på torktumlaren får inte
blockeras av någon matta eller liknande.
TIPS!
För att förbättra luftväxlingen, låt dörren vara öppen till
den plats där torktumlaren är placerad.
MONTERA TVÄTTPELARE SÅ HÄR:
1. Skruva ur skruven som indikeras på baksidan av
torktumlaren.
2. Fäst tippskydden med skruvarna som bilden visar.
3. Ta den andra anti-lutningsanordningen och två
skruvar från lådan. Säkra antilutningsanordningen
med två skruvar på torktumlaren.
A. FRISTÅENDE
Torktumlaren kan placeras bredvid tvättmaskinen. En
luftspalt på minst 5 mm måste nnas mellan tvättmaskin
och torktumlaren.
Om kunden har problem med att maskinen kanar när
den står på ett golv med låg friktion kan plastkopparna
användas under torktumlarens fötter (mellan fot och golv).
B. TVÄTTPELARE
Torktumlaren kan ställas ovanpå en CYLINDA
tvättmaskin. Då använder man de tvättpelarfästen
(fotkoppar och tippskydd) som följer med maskinen.
Det nns två fotkåpor och antilutnings-anordningar i
lådan i trumman.
4. Montera två fotkåpor på torkarens framfötter.
5. Skruva in eller ut foten så att torktumlaren står stadigt
på golvet eller på tvättmaskinen.
20
INSTALLATION
KONDENSVATTNET
Alternativ (1) innebär att du tar loss den lilla korta
slangen från nippeln. Därefter monterar du den bifogade
gummislangen på samma nippel. Vattnet kan då
pumpas ut i en tvättho eller till en golvbrunn (2).
1
6. Skruva in eller ut foten så att torktumlaren står stadigt
på golvet eller på tvättmaskinen.
JUSTERA FÖTTERNA
Skruva in eller ut fötterna så att tumlaren står stadigt och
vågrätt, på golvet eller på tvättmaskinen.
2
ELINSTALLATION
Anslut maskinen genom att koppla in den i ett jordat
vägguttag. Det elektriska vägguttaget måste vara
placerat utanför installationsområdet så att det är
lättåtkomligt.
ANSLUTNING VID LEVERANS
• 230 V, 1-fas, 10 A
• 50Hz
• Använd en jordfelsbrytare (RCD) av typ A.
MYNTAUTOMAT
Maskinen är förberedd för installation av myntautomat.
Installationen ska utföras av behörig fackman.
Till installationen behövs en anslutningskabel som
försörjer myntautomaten med ström. Anslutningskabeln
nns att beställa som reservdel med fabrikens art.nr. 92
090 95.
Myntautomaten ska kunna kortsluta två signalledare
under en tidsperiod upp till 10 minuter. Detta för att
användaren ska hinna lägga i tvätt, välja program och
starta programmet efter att han/hon lagt i mynt.
"Lägg i mynt" visas i displayen när man startar maskinen
med huvudströmbrytaren.
21
HÄNGNING AV LUCKA
2 41 3
1. Gångjärnstappar (upptill och nedtill)
2. Täckplatta
3. Plastpluggar (på de övre och undre kanterna)
56
4. Låshake
5. Gångjärn (vänster + höger sida)
6. Plint
22
HÄNGNING AV LUCKA
Du kan välja att hänga luckan på höger eller vänster sida.
Följ dessa instruktioner:
1. Ta bort plinten.
2. Ta bort gångjärnet, två skruvar.
3. Lyft upp luckan och ta av den. Stötta luckan
samtidigt.
4. Ta bort luckans båda tappar (upptill och nedtill).
Montera dem på maskinens andra sida. Sätt tillbaka
gångjärnet.
8. Sätt tillbaka luckans inre del med skruvarna (totalt 13
st.).
9. Flytta plastpluggarna på luckans övre och undre
kanter. Använd en platt skruvmejsel för att ta bort
pluggarna.
10. Lossa de två skruvarna som håller handtaget på
plats på luckan. Tryck ut de två plastpluggarna inuti
skruvhålen på luckans andra sida. Använd de två
skruvarna för att sätta fast handtaget på luckans
andra sida och tryck in plastpluggarna i hålen där
handtaget tidigare var monterat.
11. Sätt tillbaka luckan genom att lossa
gångjärnsskruvarna något, sätta fast luckan och
stänga den. Dra åt gångjärnen igen.
Sätt tillbaka plinten.
5. Lossa skruvarna (totalt 13 st.) på luckans insida.
6. Lossa luckans inre del (dra ned och lyft ut).
7. Byt plats på låshaken (magnetiskt lås) och
täckplattan. Lossa först skruven som håller låshaken
(magnetiskt lås) på plats. Använd sedan en platt
skruvmejsel för att ta bort täckplattan. Montera
låshaken (magnetiskt lås) och täckplattan på den
andra sidan.
23
EGNA NOTERINGAR
24
EGNA NOTERINGAR
25
TD80.CHP
T3400VPK CYL
Vi förbehåller oss rätten att göra ändringar.
sv (05-14)
427945_502681
427945_502681
Art no: 457105_444145
?
service
• Vi har service i hela landet
• Gå in på www.cylinda.se eller
• Ring 0771-25 25 00 (endast lokaltaxa)
uppge
• Maskintyp
• Serienummer
• Inköpsdatum
• Problembeskrivning
• Namn och adress
• Ditt telefonnummer
Våra tekniker är specialutbildade på Cylindaprodukter
och vi använder bara originalreservdelar.
Elektroskandia Sverige AB, Cylinda, 191 83 Sollentuna
Loading...
