Cybex 770T-CT Treadmill - Bedienungsanleitung
Inhaltsverzeichnis
Einhaltung der FCC-Vorschriften .......7
Sicherheit
Wichtiger Hinweis zur Netzspannung....9
Erdungsanweisungen................9
Wichtige Sicherheitshinweise.........10
Sicherheitsvorkehrungen für den
Benutzer........................10
Sicherheitsvorkehrungen für den
Betreiber........................11
Aufkleber „Warnung“................13
Aufkleber „Achtung“
Notstopp-Schlüssel (e-stop)
CSAFE-Anschluss .................18
................16
..........16
Zusammenbau und Einrichten
Warnhinweise / Vorsichtsmaßnahmen . . 19
Auswahl und Vorbereitung des
Aufstellungsorts . . . . . . . . . . . . . . . . . . 19
Elektrikanforderungen...............20
Zusammenbau des Laufbandes.......20
Zusammenbau ....................34
Funktionsprüfung des Laufbandes .....36
Vorbeugende Wartung
Warnhinweise.....................55
Regelmäßige Wartungsmaßnahmen ...55
Reinigen des Laufbandes............56
Wartung der Laufäche..............57
Andere vorbeugende
Wartungsmaßnahmen .............60
Wartungsplan .....................60
Kundendienst
Kontaktinformationen ...............63
Seriennummer und Netzspannung.....63
Rückgabegenehmigung (RMA) .......64
Beschädigte Teile ..................64
Bestellinformationen................65
Anhang A – Technische Daten
Technische Daten..................67
Bedienung
Verwendete Begriffe ................39
Verwendete Bedienungssymbole......40
Verwendete CardioTouch-Symbole ....41
CVerwendete CardioTouch-Symbole
(Fortsetzung) ....................42
Konsolen-Display ..................43
CardioTouch-Bildschirm und
Bedienelemente..................44
Kurzanleitung .....................45
Detaillierte Bedienungsanleitung ......46
Anhalten des Laufbandes............48
Safety Sentry
Einstellungen während des Trainings
Angezeigte Daten..................50
Anzeige der Herzfrequenz ...........51
Herzfrequenzzone .................51
Bedeutung von % Steigung
Vorprogrammiertes Training
iPod-Funktionen ...................54
.....................49
...50
..........52
..........53
5
Cybex 770T-CT Treadmill - Bedienungsanleitung
6
Cybex 770T-CT Treadmill - Bedienungsanleitung
Einhaltung der FCC-Vorschriften
WARNUNG: Am Gerät vorgenommene Änderungen oder Manipulationen, die
nicht ausdrücklich von der für die Einhaltung dieser Vorschriften
zuständigen Behörde genehmigt wurden, können die Genehmigung
zur Verwendung dieses Geräts null und nichtig machen.
Dieses Gerät wurde gemäß Teil 15 der FCC-Vorschriften getestet und entspricht den Grenzwerten für
ein digitales Gerät der Klasse A. Diese Begrenzungen wurden eingerichtet, um einen angemessenen
Schutz gegen schädliche Störungen zu erhalten, wenn das Gerät in einem gewerblichen
Umfeld eingesetzt wird. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann
durch Strahlungen Funkstörungen verursachen, wenn es nicht in Übereinstimmung mit dem
Bedienungshandbuch installiert und verwendet wird. Der Betrieb dieses Geräts in einer Wohngegend
kann schädliche Störungen verursachen und in diesem Fall wird der Benutzer dazu aufgefordert,
diese Störungen auf eigene Kosten zu beseitigen.
Modikationen, die vom Hersteller nicht ausdrücklich genehmigt wurden, können die Befugnis des
Benutzers zum Betrieb unter den FCC-Regeln beenden.
7
Cybex 770T-CT Treadmill - Bedienungsanleitung
8
Cybex 770T-CT Treadmill - Bedienungsanleitung
Sicherheit
WICHTIG:: Vor Verwendung des Laufbandes alle Anweisungen und Vorsichtsmaßnahmen lesen.
Wichtiger Hinweis zur Netzspannung
Vor dem Anschluss des Netzkabels an eine Steckdose sicherstellen, dass die Netzspannung
am Aufstellungsort mit der Spannung des gelieferten Laufbandes übereinstimmt. Die
Elektroinstallationsanforderungen des Laufbandes Cybex 770T-CT Treadmill schreiben den
Anschluss des Geräts an einen separaten, geerdeten Stromkreis mit einem der folgenden Nennwerte
vor:
100 V AC, 50/60 Hz, 20 A•
115 V AC, 60 Hz, 20 A•
208 V AC, 60 Hz, 15 A•
220 V AC, 60 Hz, 15 A•
230 V AC, 50 Hz, 13 A, GB•
240 V AC, 50 Hz, 15 A•
Die genauen Netzspannungsanforderungen sind auf dem vorderen Warnschild des Laufbandes zu
nden.
WARNUNG: Dieses Gerät darf nicht mit einem Netzspannungsadapter betrieben werden.
Dieses Gerät darf nicht mit einem Verlängerungskabel betrieben werden.
WARNUNG: Nicht mehr als ein Gerät an einem separaten Stromkreis anschließen.
Erdungsanweisungen
Dieses Laufband muss geerdet werden. Bei einer Störung oder einem Ausfall des Geräts
gewährleistet die Erdung einen Stromableitungspfad mit dem geringsten Widerstand, wodurch das
Risiko eines Stromschlags reduziert wird. Dieses Produkt ist mit einem Netzkabel mit Schutzleiter
und einem Schukostecker ausgestattet. Den Netzstecker in eine Steckdose stecken, die in
Übereinstimmung mit allen geltenden Richtlinien installiert und geerdet wurde.
9
Cybex 770T-CT Treadmill - Bedienungsanleitung
GEFAHR: Der falsche Anschluss des Schutzleiters kann zu einem Stromschlag führen.
Bei Fragen zum ordnungsgemäßen Erdungsanschluss des Laufbandes einen
qualizierten Elektriker oder die Kundendienststelle zu Rate ziehen. Netzkabel
und -stecker dürfen ausschließlich nur von einem qualizierten Elektriker
modiziert werden. Cybex ist nicht für Verletzungen oder Schäden auf Grund
der Modizierung des Netzkabels und -steckers verantwortlich.
Das Laufband ist für den Anschluss an einen separaten, geerdeten Stromkreis vorgesehen.
Sicherstellen, dass die Ausführung der Steckdose dem Netzstecker des Laufbandes entspricht.
Keinen Erdungsadapter verwenden, um das Netzkabel an eine nicht geerdete Steckdose
anzuschließen.
115 V AC Euro-Stecker 220 V AC Großbritannien Dänisch
NEMA 5-20 CEE 7/7 NEMA 6-15 230 V AC IEC320
Wichtige Sicherheitshinweise
(Diese Anweisungen bitte aufbewahren.)
GEFAHR: Um das Risiko von Stromschlägen zu minimieren, dieses Laufband sofort nach
der Verwendung und vor der Reinigung vom Netz trennen.
Sicherheitsvorkehrungen für den Benutzer
WARNUNG: Systeme zur Herzfrequenz-Kontrolle können ungenaue Werte anzeigen.
Übermäßiges Training kann zu schweren oder tödlichen Verletzungen
führen. Bei Schwäche das Training sofort abbrechen.
Vor erstmaliger Trainingsaufnahme ärztlich untersuchen lassen.•
Wenn beim Training Schwäche, Schwindelgefühl oder Schmerzen auftreten, das Training sofort •
abbrechen und einen Arzt konsultieren.
Vor Verwendung des Geräts alle Anweisungen lesen.•
Vor Verwendung des Geräts die Bedienungsanleitung und alle am Gerät angebrachten •
Warnhinweise lesen und befolgen.
Das Verfahren für den Notstopp gründlich lesen und befolgen.•
Beim Training auf dem Laufband • KEINE losen oder herabhängenden Kleidungsstücke tragen.
10
Cybex 770T-CT Treadmill - Bedienungsanleitung
Körperteile und andere Objekte von beweglichen Teilen fernhalten.•
Beim Starten und Stoppen des Laufbandes auf die seitlichen Rahmenplattformen stellen.•
Die Handläufe des Laufbandes zur Verbesserung der Stabilität und Balance verwenden.•
Alle Kinder (unter 13 Jahre) fernhalten. Jugendliche (über 12 Jahre) und behinderte Personen sind •
zu beaufsichtigen.
Das • MAXIMALE Benutzergewicht beträgt 181 kg (400 lbs). Dies ist das maximal zugelassene
Benutzergewicht.
Jegliche Fehlfunktionen, Schäden oder Reparaturen einer zuständigen Person melden.•
Beschädigte, abgenutzte oder unleserliche Sicherheitsaufkleber ersetzen.•
Sicherheitsvorkehrungen für den Betreiber
Alle Benutzer in die Befestigung des Notstopp-Clips an der Kleidung einweisen und das •
Notstoppsystem vor Verwendung des Laufbandes gründlich testen.
Alle Benutzer darauf hinweisen, beim Aufsteigen auf und Absteigen vom Laufband stets vorsichtig •
vorzugehen.
Das Laufband an einen separate Netzstromkreis (ohne andere Verbraucher) anschließen. •
Separate Netzstromkreise erfordern pro Gerät einen Sicherungsautomaten.
Das Laufband nur an eine ordnungsgemäß geerdete Steckdose anschließen.•
Laufbänder mit externer Stromversorgung • NICHT an einem feuchten oder nassen Ort verwenden.
Die Laufäche stets sauber und trocken halten.•
Das Laufband • NICHT unbeaufsichtigt lassen, wenn es an einer Steckdose angeschlossen ist
und läuft. Bevor das Laufband unbeaufsichtigt gelassen wird, stets warten, bis die Laufäche
zum Stillstand gekommen ist und die Steigung auf Null eingestellt wurde. Anschließend alle
Bedienelemente auf STOPP oder AUS stellen und den Netzstecker aus der Steckdose ziehen. Den
Notstopp-Schlüssel von der Konsole abziehen.
Zum Sperren des Laufbandes (wenn es nicht verwendet wird) den Notstopp-Schlüssel abziehen.•
Das Laufband vor jeder Verwendung auf abgenutzte oder lose Komponenten untersuchen. •
Abgenutzte oder beschädigte Teile müssen ersetzt werden, bevor das Gerät wieder in Betrieb
genommen wird.
Das Laufband nach jeder Verwendung auf 0 Grad Steigung (eben) einstellen.•
Abgenutzte Teile regelmäßig warten und austauschen. Siehe Abschnitt „Vorbeugende Wartung“ in •
dieser Bedienungsanleitung.
Das Laufband • NICHT verwenden, wenn: (1) das Netzkabel beschädigt ist; (2) das Laufband nicht
ordnungsgemäß funktioniert oder (3) das Laufband fallengelassen bzw. anderweitig beschädigt
wurde. In diesem Fall an einen qualizierten Techniker wenden.
Das Netzkabel • NICHT in der Nähe beheizter Oberächen oder scharfer Kanten verlegen.
Das Laufband • NICHT im Freien verwenden.
Das Laufband • NICHT in Räumen benutzen, wo Sprühprodukte verwendet werden oder Sauerstoff
verabreicht wird.
Vor Verwendung des Laufbandes die Bedienungsanleitung sorgfältig lesen und befolgen.•
Sicherstellen, dass alle Benutzer bei Benutzung oder in der Nähe aller Cybex Geräte korrektes •
Schuhwerk tragen.
Das Laufband auf einer stabilen, ebenen Oberäche aufstellen. Das Laufband nicht in •
Bodenvertiefungen oder auf tiefen Teppichböden betreiben.
Folgende Abstände einhalten: 0,5 m (19,7 Zoll) an beiden Seiten, 2,0 m (79 Zoll) hinter dem •
Laufband und ausreichender Platz für sicheren Zugang und Personenverkehr vor dem Laufband.
Sicherstellen, dass das Laufband keine Wände, Geräte und andere harte Oberächen berührt.
Vor Durchführung von Servicearbeiten das Laufband vom Netz trennen.•
11
Cybex 770T-CT Treadmill - Bedienungsanleitung
KEINE• Reparaturen an der Elektrik oder Mechanik des Geräts durchführen. Servicearbeiten von
qualiziertem Personal durchführen lassen. In den USA telefonisch an den Cybex Kundendienst
unter 888-462-9239 wenden. Außerhalb der USA ist der Cybex Kundendienst telefonisch unter
+1 508 533 4300 zu erreichen.
Ausschließlich originale Cybex-Teile als Ersatzteile verwenden.•
Das Laufband • NICHT modizieren.
AUSSCHLIESSLICH
• von Cybex empfohlenes Zubehör am Laufband installieren.
•
Sicherstellen, dass alle für den Benutzer und den Betreiber geltenden Sicherheitsvorkehrungen
eingehalten werden.
12
Cybex 770T-CT Treadmill - Bedienungsanleitung
REVISIONS
DESCRIPTION
See sheet 1
ECO
REV
DATE APPROVAL
BY
.
.
.
Vor Verwendung des 770T-CT Laufbandes die folgenden Anweisungen sorgfältig durchlesen und
befolgen:
• Aufkleber „Warnung“
• Aufkleber „Achtung“
Abgenutzte oder beschädigte Aufkleber wie folgt bestellen / ersetzen: Teile online unter
www.cybexinternational.com, per Fax unter +1 508 533 5183 oder telefonisch beim Cybex
Kundendienst unter 888-462-9239 (gebührenfrei in den USA) oder unter +1 508 533 4300 (von
außerhalb der USA). Anbringungsort und Bestellnummer von Aufklebern der Teileliste und der
Explosionsdarstellung in der Cybex-Website unter www.cybexintl.com entnehmen.
Aufkleber „Warnung“
Warnungsaufkleber weisen auf eine potenziell gefährliche Situation hin, die zu schweren oder
tödlichen Verletzungen führen kann, wenn sie nicht vermieden wird. Die am Cybex Modell 770T-CT
angebrachten Warnaufkleber sind unten abgebildet.
DE-22764-1
Warnung
13
REVISIONS
DESCRIPTION
See sheet 1
ECO
REV
DATE APPROVAL
BY
.
.
.
DE-22765-1
Warnung
Cybex 770T-CT Treadmill - Bedienungsanleitung
14
Cybex 770T-CT Treadmill - Bedienungsanleitung
REVISIONS
DESCRIPTION
ECOREV
See sheet 1.
.
.
.
.
.
.
.
.
REVISIONS
DESCRIPTION
ECOREV
See sheet 1.
.
.
.
.
.
.
.
.
DE-22910
Warnung, 115 V AC
DE-23079
Warnung, 230 V AC
15
Cybex 770T-CT Treadmill - Bedienungsanleitung
REVISIONS
DESCRIPTION
See sheet 1
ECO
REV
.
REVISIONS
DESCRIPTION
See sheet 1
ECO
REV
DA T E APPROVAL
BY
.
.
.
DE-23212-4
Warnung
Aufkleber „Achtung“
Diese Aufkleber weisen auf eine potenziell gefährliche Situation hin, die zu leichten oder
mittelschweren Verletzungen führen kann, wenn sie nicht vermieden wird. An diesem Laufband
sind keine Aufkleber mit Achtungshinweisen angebracht. Die Kapitel 2 und 5 in diesem Handbuch
enthalten jedoch diesbezügliche Sicherheitsvorkehrungen. Siehe Kapitel 2 und 5.
Notstopp-Schlüssel (e-stop)
Der Notstopp-Schlüssel dient als Notstopp für das Laufband. Im Notfall den Notstopp-Schlüssel von
der Konsole abziehen, um das Laufband anzuhalten. Den Notstopp-Schlüssel vor Verwendung des
Laufbandes wie folgt anbringen.
Die Feder zusammendrücken und den Clip des Notstopp-Schlüssels an der Kleidung 1.
befestigen. Sicherstellen, dass der Clip fest genug an der Kleidung angebracht ist, damit er
im Notfall nicht von der Kleidung abgezogen wird. Sicherstellen, dass die Leine keine Knoten
aufweist und lang genug ist, damit der Benutzer bei eingestecktem Notstopp- Schlüssel
bequem trainieren kann.
Kleidung
Clip
16
Cybex 770T-CT Treadmill - Bedienungsanleitung
Vorsichtig zurück gehen, um nicht vom Laufband zu fallen, bis der Notstopp- Schlüssel von 2.
der Konsole abgezogen wird. Der Notstopp-Clip darf dabei nicht von der Kleidung abgezogen
werden. Andernfalls den Notstopp-Clip wieder an der Kleidung anbringen und diesen Schritt
wiederholen.
Notstopp-Schlüssel wieder einstecken.3.
Das Laufband ist nun einsatzbereit. Sicherstellen, dass der Clip des Notstopp-Schlüssels 4.
während des Trainings immer fest an der Kleidung befestigt ist.
Den Notstopp-Schlüssel nach der Benutzung des Laufbandes von der Konsole abziehen.5.
Der Notstopp-Schlüssel kann entfernt werden, um unbefugte Benutzung zu verhindern. Siehe
Abschnitt „Anhalten des Laufbandes“ im Kapitel „Bedienung“ bzgl. weiterer Informationen über den
Notstopp- Schlüssel.
Wenn der Notstopp-Schlüssel nicht verwendet wird, kann er im Aufbewahrungsfach auf der unteren
Abdeckung untergebracht werden.
Untere
Abdeckung
NotstoppSchlüssel
Aufbewahrungsfach
Clip
17
Cybex 770T-CT Treadmill - Bedienungsanleitung
CSAFE-Anschluss
Der CSAFE-Standard deniert ein Kommunikationsprotokoll und eine Niederspannungsquelle (DC),
welche für die Fitnessgeräte-Branche spezisch sind. Diese Telefonbuchsen vom Typ RJ-45 dürfen
NUR mit dem CSAFE-Protokoll verwendet werden. Weitere Informationen über den CSAFE-Standard
nden Sie unter www.tlinxx.com/csafe.
Ort des Konsolen-CSAFE-Anschlusses
CSAFE Anschluss (Optional)
CSAFE
(J18)
18
Cybex 770T-CT Treadmill - Bedienungsanleitung
Zusammenbau und Einrichten
Warnhinweise / Vorsichtsmaßnahmen
Alle in diesem Kapitel enthaltenen Warnhinweise und Vorsichtsmaßnahmen sind hier aufgelistet:
WARNUNG: Beim Zusammenbau des Laufbandes äußerst vorsichtig vorgehen.
Missachtung dieser Anweisung kann Verletzungen verursachen.
WARNUNG: Nicht fachgerecht installiertes Netzkabel kann zu ernsthaften oder tödlichen
Verletzungen führen. Stellen Sie sicher, dass das Netzkabel wie angewiesen
verlegt wird und weder den vollen Weg des Hebesystems behindert noch
von den Heberädern oder dem Laufbandrahmen eingeklemmt werden kann.
WARNUNG: Während dieses Verfahrens NICHT AUF DER LAUFFLÄCHE, sondern mit den
Füßen auf den beiden Rahmenplattformen stehen.
ACHTUNG: Zum Anheben, Transport und Zusammenbau des Laufbandes wird eine
zweite Person benötigt. Beim Anheben schwerer Gegenstände stets
entsprechende Hubmethoden verwenden.
Auswahl und Vorbereitung des Aufstellungsorts
Vor dem Zusammenbau des Laufbandes einen geeigneten Aufstellungsort wählen und sicherstellen,
dass eine Steckdose vorhanden ist, die optimalen Betrieb und optimale Sicherheit gewährleistet.
Siehe Elektrikanforderungen (auf der nächsten Seite) bzgl. Anweisungen zur Bestimmung der
Spannungsanforderungen des Laufbandes.
Das Laufband an einem gut beleuchteten und gut belüfteten Ort aufstellen. Eine tragfähige,
waagrechte und ebene Oberäche wählen (nicht in Bodenvertiefungen oder auf tiefen Teppichböden
installieren) und ausreichenden Abstand zu Wänden und anderen Geräten halten. An beiden Seiten
des Laufbandes mindestens 0,5 m (19,7 Zoll) Platz lassen. Hinter dem Laufband mindestens 2,0
m (79 Zoll) frei halten. Ausreichenden Abstand für sicheren Zugang und Personenverkehr während
der Benutzung gewährleisten. Bei Aufstellung in einem Obergeschoss das Laufband in der Nähe
von oder auf größeren Stützbalken installieren. In Bereichen mit schweren, tiefen Teppichböden
kann die Luftzirkulation um das Unterteil der Maschine beeinträchtigt sein bzw. der Teppich kann die
beweglichen Teile behindern. Zum Schutz von Teppichböden und der Maschine eine 1,9 cm (3/4 Zoll)
dicke Holzplatte unter dem Laufband installieren.
Das Laufband nicht in Umgebungen mit hoher Luftfeuchtigkeit, wie z. B. in der Nähe von
Dampfbädern, Saunen, Schwimmbecken oder im Freien, aufstellen. Hohe Wasserdampf-, Chlorund/oder Bromkonzentrationen können die Funktion der Elektronik sowie anderer Teile des Geräts
beeinträchtigen.
19
Cybex 770T-CT Treadmill - Bedienungsanleitung
Elektrikanforderungen
Die Elektroinstallationsanforderungen dieses Laufbandes schreiben den Anschluss des Geräts an
einen separaten, geerdeten Stromkreis mit einem der folgenden Nennwerte vor:
100 V AC, 50/60 Hz, 20 A•
115 V AC, 60 Hz, 20 A•
208 V AC, 60 Hz, 15 A•
220 V AC, 60 Hz, 15 A•
230 V AC, 50 Hz, 13 A, GB•
240 V AC, 50 Hz, 15 A•
Einen qualizierten Elektriker konsultieren, um sicherzustellen, dass die Stromversorgung allen
geltenden örtlichen Richtlinien entspricht.
Keinen Erdungsadapter verwenden, um den Schukostecker an eine nicht geerdete Steckdose
anzuschließen. Kein Verlängerungskabel verwenden.
Zusammenbau des Laufbandes
WARNUNG: Beim Zusammenbau des Laufbandes äußerst vorsichtig vorgehen.
Missachtung dieser Anweisung kann Verletzungen verursachen.
ACHTUNG: Zum Zusammenbau des Laufbandes wird eine zweite Person benötigt.
Erforderliches Werkzeug
Kreuzschlitzschraubendreher•
Lange 3/8-Zoll-Stecknussverlängerung•
3/4-Zoll-Gabelschlüssel•
7/32-Zoll-Inbusschlüssel•
14-mm-Gabelschlüssel•
Die Wörter „links“ und „rechts“ werden entsprechend der Blickrichtung des Benutzers des
Laufbandes verwendet.
Vor dem Zusammenbau des Laufbandes alle Anweisungen lesen und verstehen.
Sicherstellen, dass die korrekte Sendung geliefert wurde.
Den Aufkleber auf dem Karton prüfen und sicherstellen, dass Modellnummer, Farbe und 1.
Netzspannung der Bestellung entsprechen.
Inhalt der Sendung auspacken und überprüfen.
Die Kartonverpackung entfernen.1.
20
Cybex 770T-CT Treadmill - Bedienungsanleitung
Überprüfen, ob folgende Teile vorhanden sind: Jedes gelieferte Teil in dieser Liste 2.
abhaken (4). Sollten Teile fehlen, wenden Sie sich bitte an den Cybex Kundendienst.
Teil Menge Teilenummer Beschreibung
1 1 Verschiedene Unterteil
2 1 Verschiedene Konsolenbaugruppe
3 1 FM-22900 Konsolenträger, links
4 1 FM-22901 Konsolenträger, rechts
5 1 PL-22868 Motorabdeckung
6 1 Verschiedene Netzkabel
7 1 CN-22747 CSAFE-Kupplung (optional)
8 1 Verschiedene Netzteil
9 2 FS-23044 Klammer
10 2 HS-21672 Schraube, 8-32 x 1/2-Zoll
11 1 AX-23019 Paket mit Befestigungsteilen
12 1 LT-22983-1 Bedienungsanleitung
13 1 LT-22984 Montageposter
14 1 LT-23016-1 Garantieerklärung
#2
#11
#12
#13
#8
#14
#9
#5
#10
#3
#4
#1
21
#6
#7
Cybex 770T-CT Treadmill - Bedienungsanleitung
Jedes gelieferte Befestigungselement abhaken (3.
Teil Menge Teilenummer Beschreibung
10 1 HS-21672 Schraube, 8-32 x 1/2-Zoll”
15 20 HS-22651 Schraube 3/8-16 x 0,75-Zoll, BHCS, ZN
16 2 FM-22778 Abstandsschraube, A/I, 3/8-16-Zoll Gewinde, kurz
17 2 FM-22779 Abstandsschraube, A/I, 3/8-16-Zoll Gewinde, lang
18 1 HX-00440 7/32-Zoll-Inbusschlüssel
19 1 FS-23071 Halterung, Netzkabel
4
).
Befestigungselemente
#10 #15
#16
#17
#18 #19
#2
#1
#15
#3
#15
#4
#5
#10
#19
#17
#15
#16
22
Cybex 770T-CT Treadmill - Bedienungsanleitung
ACHTUNG: Zum Anheben, Transport und Zusammenbau des Laufbandes wird eine
zweite Person benötigt. Beim Anheben schwerer Gegenstände stets
entsprechende Hubmethoden verwenden.
Laufband aus dem Karton heben und an den Aufstellungsort bringen.
Vor dem Zusammenbau die Türabmessungen beachten. Das Unterteil ist 83 cm (32,5 Zoll) breit. Mit
montierten Konsolenträgern beträgt die Breite 90,5 cm (35,6 Zoll).
Zum Anheben und Transport des Laufbandes an einen waagrechten und ebenen
1.
Aufstellungsort wird eine zweite Person benötigt. Entsprechende Hubmethoden verwenden.
Modell und Netzspannung überprüfen.
Die korrekte Modellnummer und Netzspannung durch Prüfung des Seriennummern-1.
Aufklebers an der Rückseite des Geräts bestätigen. Siehe Kapitel 5, Kundendienst.
Schutzabdeckung abnehmen.
Mit einem Kreuzschlitzschraubendreher die sieben Schrauben entfernen, mit denen die 1.
Schutzabdeckung am Unterteil befestigt ist.
Schrauben
(7)
Schutzabdeckung
Schutzabdeckung abnehmen.2.
Netzkabel anschließen.
Netzkabel (Nr. 6) bereitlegen.
1.
Zunächst entscheiden, ob das Netzkabel an eine Steckdose in der Nähe der Vorderseite 2.
oder in der Nähe der Rückseite des Laufbandes angeschlossen wird. Dementsprechend das
jeweilige Verlegungsverfahren verwenden.
WARNUNG: Ein nicht fachgerecht verlegtes Netzkabel kann zu ernsthaften oder
tödlichen Verletzungen führen. Stellen Sie sicher, dass das Netzkabel wie
angewiesen verlegt wird und weder den vollen Weg des Hebesystems
behindert noch von den Heberädern oder dem Laufbandrahmen
eingeklemmt werden kann.
23
Cybex 770T-CT Treadmill - Bedienungsanleitung
Vordere Verlegung: Weiter mit Seite 26.
Hintere Verlegung:
Die vordere Schutzabdeckung abnehmen.
1.
Mit einem Kreuzschlitzschraubendreher die vier Schrauben entfernen, mit denen die
Schutzabdeckung am Unterteil befestigt ist.
Abdeckung vorne
Schrauben (4)
Die vordere Schutzabdeckung abnehmen.2.
Die beiden Befestigungsschrauben der rechten Endkappe mit einem 3.
Kreuzschlitzschraubendreher entfernen.
Schrauben (2)
Rechte
Endkappe
24
Cybex 770T-CT Treadmill - Bedienungsanleitung
Zur Entfernung des rechten Fußtritts eine lange 3/8-Zoll-Stecknussverlängerung in den 4.
rechten Fußtritt einführen und nach hinten stemmen.
3/8-Zoll-
Stecknussverlängerung
Rechten Fußtritt entfernen.5.
Das Netzkabel durch das Loch in der Konsolenträgeranbauplatte gezeigt hinter der unteren 6.
Abdeckung verlegen.
Rechter Fußtritt
Netzeingangsbuchse
Loch in der
Konsolenträgeranbauplatte
Untere Abdeckung
Netzkabel
Die in den Rahmen eingeführte Länge des Netzkabels darauf abstimmen, dass das Netzkabel 7.
in die Netzeingangsbuchse eingesteckt werden kann. Das Netzkabel jetzt noch nicht an der
Netzsteckdose anschließen.
Die Länge des auf der Rückseite des Rahmens austretenden Netzkabels abstimmen. 8.
Überüssige Länge des Netzkabels hinter der unteren Abdeckung unterbringen.
9.
Zur Montage den rechten Fußtritt an seinem
25
Platz auegen und eine lange 3/8-Zoll-10.
Stecknussverlängerung in den rechten11.
Fußtritt einführen.12.
Zur Befestigung des rechten Fußtritts, die 3/8-Zoll-Stecknussverlängerung nach vorne 13.
stemmen.
Cybex 770T-CT Treadmill - Bedienungsanleitung
3/8-Zoll-Stecknussverlängerung
Rechter Fußtritt
Die beiden Befestigungsschrauben der rechten Endkappe mit einem 14.
Kreuzschlitzschraubendreher montieren.
Konsolenträger installieren.
Zwei Abstandsschrauben, kurz und lang bereitlegen.1.
Mit einem 3/4-Zoll-Gabelschlüssel die Abstandsschrauben, kurz und lang auf der rechten 2.
Seite des Unterteils anziehen.
Kurz
Lang
Gerätevorderseite
Unterteil
26
Cybex 770T-CT Treadmill - Bedienungsanleitung
Den rechten Konsolenträger und die zwei Schrauben bereitlegen.3.
Konsolenträger
Zwei Schrauben von Hand in das Unterteil schrauben. Die Schrauben nicht vollständig in das 4.
Unterteil einschrauben.
Den rechten Konsolenträger vorsichtig auf das Unterteil und die im Schritt zuvor montierten 5.
Schauben platzieren.
Unterteil
Schrauben
Die vier Schrauben von Hand in den rechten Konsolenträger schrauben.
6.
Konsolenträger
Schrauben
Bolt
Schritte für den rechten Konsolenträger wiederholen.7.
Konsolenbaugruppe auf den Konsolenträgern montieren.
Konsolenbaugruppe und zwei Schrauben bereitlegen.1.
Wenn die Einheit optionale A/V- oder CSAFE-Kabel enthält, wird für beide das Display-
Kabelverlegungsverfahren durchgeführt.
27
Cybex 770T-CT Treadmill - Bedienungsanleitung
Jeweils eine Schraube in das obere hintere Loch an jeder Seite der Konsolenbaugruppe 2.
mit der Hand einschrauben. Die Schrauben nicht vollständig in die Konsolenbaugruppe
einschrauben.
Konsolenbaugruppe
Schraube
Konsolenträger
Display-Kabel
Gerätevorderseite
(rechte Seite gezeigt)
Das auf der unteren rechten Seite der Konsolenbaugruppe herausgeführte Display-Kabel 3.
lokalisieren.
Beim Montieren der Konsolenbaugruppe vorsichtig vorgehen, damit das Display-Kabel nicht
eingeklemmt oder beschädigt wird.
Für die folgenden zwei Schritte sind zwei Personen erforderlich.
Das Display-Kabel oben in den rechten Konsolenträger einführen und nach unten 4.
durchschieben bis es in dem Loch im Sockel des rechten Konsolenträgers austritt.
Display-Kabel
wird hier
eingeführt
Die Konsolenbaugruppe in die Position der in Schritt 3 in den linken und in den rechten 5.
Konsolenträger montierten Schrauben platzieren.
28
Loch
Cybex 770T-CT Treadmill - Bedienungsanleitung
Sechs Schrauben mit der Hand in den rechten und in den linken Konsolenträger schrauben.6.
Konsolenbaugruppe
Konsolenträger
Schraube
(Rechte Seite gezeigt)
Mit dem 7/32-Zoll-Inbusschlüssel alle Schrauben von den vollständig anziehen.7.
Display-Kabel anschließen
Das Display- und das CSAVE-Kabel haben die gleichen Steckverbinder. Das Display-Kabel ist
schwarz und das CSAFE-Kabel ist rot.
Die Kabel unter allen anderen Kabeln hindurch wie gezeigt zur Sockelplatte hin verlegen.
Das Display-Kabel an der Unterseite des Konsolenträgers in den Kommunikationsanschluss 1.
der Steuereinheit stecken.
Steuereinheit
Display-
Kabel
(Schwarz)
Kommunikationsanschluss
CSAFE
Kabel
(Rot)
A/V
Kabel
Netzkabel
29
Das Netzteil installieren.
Netzteil, Klammer und Schraube bereitlegen.1.
Cybex 770T-CT Treadmill - Bedienungsanleitung
Netzeingang
Klammer
Netzkabel
Schraube
Konsolenkabel-
Netzteilausgang
DINSteckverbinder
Das Netzteil am Unterteil mit der Klammer und der Schraube montieren.2.
Das Netzkabel in die Netzanschlussbuchse des Netzteiles einstecken.3.
Den DIN-Steckverbinder des Netzteilausgangs am Konsolenkabel anschließen. Sicherstellen, 4.
dass die beiden Steckverbinder fest verbunden sind und ohne Zurückziehen der Hülse zur
Freigabe nicht getrennt werden können.
Optionale A/V- oder CSAFE-Kabel installieren.
Das 770T-CT Laufband kann der Ausführung entsprechend mit A/Voder CSAFE-Kabel ausgestattet
sein.
Das optionale A/V-Kabel bereitlegen.1.
Die Mutter am Ende des A/V-Kabels abschrauben.2.
A/V-
Kabel
Mutter
30
Cybex 770T-CT Treadmill - Bedienungsanleitung
Das A/V-Kabel in das D-geformte Loch in der Montageplatte vorne am Gerät einführen.3.
D-geformtes
Loch
CSAFE
Kupplung
Die in Schritt 13B entfernte Mutter von Hand auf das A/V-Kabel schrauben.4.
Mit einem 14-mm-Gabelschlüssel das A/V-Kabel an der Montageplatte vorne am Gerät 5.
anschrauben.
Optionales CSAFE-Kabel und die CSAFEKupplung bereitlegen. Das CSAFE-Kabel ist rot.6.
Die CSAFE-Kupplung durch Einhaken der unteren Zunge und Einrasten der oberen Zunge in 7.
der Montageplatte befestigen.
Mutter
Montageplatte
A/V
Kabel
CSAFE Kabel (Rot)
Obere
Zunge
CSAFE
Kupplung
Montageplatte
Untere Zunge
Montiert
Montiert
Das CSAFE-Kabel in die CSAFE-Kupplung vorne am Gerät einstecken.8.
31
Cybex 770T-CT Treadmill - Bedienungsanleitung
Schutzabdeckung montieren.
Mit einem Kreuzschlitzschraubendreher die sieben Schrauben montieren, mit denen die 1.
Schutzabdeckung am Unterteil befestigt ist.
Schrauben
Schutzabdeckung
(7)
Anbringen der vorderen Abdeckungen.
Wenn die Frontabdeckung in Seite 24 entfernt wurde, die Schritte 1 und 2 durchführen. Wenn nicht,
weiter mit Schritt 3.
Die Frontabdeckung und die in Seite 24 entfernten vier Schrauben bereitlegen.1.
Abdeckung
Schrauben (4)
vorne
Mit einem Kreuzschlitzschraubendreher die vier Schrauben zur Befestigung der vorderen 2.
Abdeckung am Unterteil einschrauben aber noch nicht fest anziehen.
Die Motorabdeckung bereitlegen.3.
32
Cybex 770T-CT Treadmill - Bedienungsanleitung
Die Motorabdeckung (Nr. 5) vertikal durch Ausrichtung der beiden Zungen und vier Plastik-4.
Steckverbinder in Position bringen. Zwei Plastik-Steckverbinder sind in der vorderen
Abdeckung und zwei in der Motorabdeckung vorhanden.
Motorabdeckung
Zungen (2)
Plastik-
Steckverbinder (4)
Falls sich die Motorabdeckung nicht richtig einpassen lässt, müssen die seitlichen Schrauben an der
vorderen Abdeckung ggf. etwas gelöst werden.
Mit einem Kreuzschlitzschraubendreher nun alle vier Schrauben an der vorderen Abdeckung 5.
festziehen. Sicherstellen, dass die Schrauben die Zungen der Motorabdeckung xieren.
Netzkabel anschließen.
Das Netzkabel, Montagehalterung und die Befestigungsschrauben bereitlegen.1.
Netzkabel
Halterung, Netzkabel
Mit einem Kreuzschlitzschraubendreher das Netzkabel mit der Montagehalterung und der 2.
Befestigungsschraube befestigen.
Das Laufband waagrecht ausrichten.
Sicherstellen, dass das Laufband auf einer waagrechten, ebenen Oberäche steht.1.
Schraube
33
Cybex 770T-CT Treadmill - Bedienungsanleitung
Notstopp-Schlüssel anstecken.
Sicherstellen, dass der Notstopp-Schlüssel unten am Handlauf der Konsole eingesteckt ist.
1.
Das Laufband läuft nur, wenn der Schlüssel angebracht ist.
NotstoppSchlüssel
Wenn der Notstopp-Schlüssel nicht verwendet wird, kann er im Aufbewahrungsfach unter dem
Konsolenhandlauf untergebracht werden.
Laufband visuell überprüfen.
Das Laufband visuell überprüfen, um den ordnungsgemäßen und vollständigen Zusammenbau 1.
sicherzustellen.
Handlauf
der
Konsole
Zusammenbau
Entsprechend der folgenden Anleitung die Einstellungen des Geräts vornehmen.
ACHTUNG: Während dieses Verfahrens NICHT AUF DER LAUFFLÄCHE sondern mit den
Füßen auf den beiden Rahmenplattformen stehen.
Cybex empehlt, den Netzstecker aus der Steckdose zu ziehen oder den Netzschalter
auszuschalten (O), wenn das Laufband nicht verwendet wird.
Sicherstellen, dass sich keine Person auf der Laufäche bendet, und das Netzkabel 1.
an die Steckdose eines separaten, geerdeten Stromkreises anschließen. Siehe
Elektrikanforderungen in diesem Kapitel.
Sicherstellen, dass das Netzkabel nicht unter der Vorderseite des Laufbandes eingeklemmt ist.
Der Ein/Aus-Netzschalter (I/O) bendet sich unter dem vorderen Ende des Laufbandes. Den 2.
Schaltereinschalten (I).
Das Bedienfeld leuchtet auf und bendet sich im Standby-Modus.3.
34
Cybex 770T-CT Treadmill - Bedienungsanleitung
Anfängliche Einrichtung
Das anfängliche Einrichten erfolgt nur während der Installation der Einheit. Danach mit Optionen
einrichten siehe unten fortfahren.
Drücken Sie auf dem Startbildschirm auf das Cybex-Logo
1. zur Anzeige der
Toolbox-Zugriffs und der Sperrbildschirm-Optionen.
Drücken Sie auf das Toolbox-Zugriffssymbol zur Anzeige des Login-Bildschirms für den 2.
Toolbox-Zugriff.
3. .
In folgender Reihenfolge eingeben:
Drücken Sie das Setup-Symbol zur Anzeige des Setup-Menüs. 4.
Berühren das Zeitsymbol zur Umschaltung auf den Bildschirm “Uhrzeit einstellen”.5.
Stellen Sie ggf. die Zeit ein und berühren Sie dann das EINGABE- Symbol. 6. .
Berühren Sie das Datumssymbol zur Umschaltung auf den Bildschirm !”Datum einstellen”.7.
Stellen Sie ggf. das Datum ein und berühren Sie dann das EINGABE- Symbol. 8. .
Berühren Sie das Symbol für Einheiten und Power zur Auswahl des Voreinstellungsbildschirms 9.
zur Einstellung der Einheiten.
Standardeinheiten aus folgenden Möglichkeiten auswählen:10.
Die vorhandene Netzspannung hier eingeben. Die Netzspannung ist gewöhnlicherweise die
Standardspannung des Landes oder Orts.
Wegeeinheiten Gewichtseinheiten Netzfrequenz Netzspannung
Meilen Lbs. 50 Hz 110 V
Km Kg 60 Hz 115 V
Stone 208 V
220 V
230 V
240 V
Nachdem die Einstellungen abgeschlossen sind, das EINGABE-Symbol
berühren, um die
Änderungen zu akzeptieren.
Einrichtungsoptionen
Einrichtungsoptionen eingeben
Drücken Sie auf dem Startbildschirm auf das Cybex-Logo
1. zur Anzeige der
Toolbox-Zugriffs und der Sperrbildschirm-Optionen.
Drücken Sie auf das Toolbox-Zugriffssymbol zur Anzeige des Login-Bildschirms für den 2.
Toolbox-Zugriff.
35
Cybex 770T-CT Treadmill - Bedienungsanleitung
In folgender Reihenfolge eingeben: 3. .
Für den Zugriff auf die Einrichtungs-Optionen das Symbol Einrichten drücken.4.
Die Einrichtungsoptionen sind:
Uhrzeit und Datum Siehe anfängliche Einrichtung oben.
Einheiten und Leistung Siehe anfängliche Einrichtung oben.
Trainingszeiten Stellen Sie die Standard- und die Max.-Zeit ein.
Grenzwerte Minimale und maximale Geschwindigkeit und maximale
Steigung einrichten
Sprache Sprache zur Verwendung im CardioTouch-Text einrichten
Einrichtmodus verlassen.
1. , und dann des
Beenden Sie den Setup-Modus durch Berühren des Toolbox-Symbols
Startbildschirm-Symbols . Der Bildschirm wird aktualisiert.
Das Laufband ist nun betriebsbereit. Weiter mit Funktionsprüfung des Laufbandes. Anweisungen
zur Bedienung des Laufbandes sind im Kapitel Bedienung zu nden. Das Training mit
Gehgeschwindigkeiten beginnen, um sicherzustellen, dass das Laufband ordnungsgemäß
funktioniert.
WARNUNG: Vor Ausführung der folgenden Verfahren sicherstellen, dass alle
Elektrikanforderungen entsprechend den technischen Daten am Beginn
dieses Handbuchs und am Beginn dieses Kapitels erfüllt sind.
Funktionsprüfung des Laufbandes
Mit folgenden Anweisungen den vollen Geschwindigkeits- und Steigungsbereich des Laufbandes
testen sowie die Laufäche auf ordnungsgemäße Funktion zu prüfen.
ACHTUNG: Während dieses Verfahrens NICHT AUF DER LAUFFLÄCHE, sondern mit den
Füßen auf den beiden Rahmenplattformen stehen.
Cybex empehlt, den Netzstecker aus der Steckdose zu ziehen oder den Netzschalter (I/O)
auszuschalten (O), wenn das Laufband nicht verwendet wird.
Sicherstellen, dass sich keine Person auf der Laufäche bendet, und das Netzkabel 1.
an die Steckdose eines separaten, geerdeten Stromkreises anschließen. Siehe
Elektrikanforderungen in diesem Kapitel.
Sicherstellen, dass das Netzkabel nicht unter der Vorderseite des Laufbandes eingeklemmt ist.
Der Netzschalter (I/O) bendet sich an der vorderen Motorabdeckung des Laufbands. Den 2.
Schalter einschalten (I).
Das Bedienfeld leuchtet auf und zeigt den Startbildschirm an.3.
36
Cybex 770T-CT Treadmill - Bedienungsanleitung
Die Taste Quick Start drücken. Das Laufband beginnt einen Countdown („3...2...1“) und 4.
für jeden Zählwert ertönt ein Ton. Beim Erreichen von 1 gibt das Laufband einen längeren
Signalton ab und beginnt dann mit der Beschleunigung der Laufäche auf 0,8 km/h (0,5 mph).
5.
In der linken unteren Anzeige erscheint die Steigung und die Zeit; die rechte untere Anzeige
zeigt die aktuelle Geschwindigkeit an.
Die Taste Geschwindigkeit + gedrückt halten, bis das Laufband gemäß der Anzeige auf dem 6.
Display eine Geschwindigkeit von ca. 6,4 km/h (4 mph) erreicht.
7.
Die Laufäche auf ordnungsgemäße Funktion prüfen; sie muss in der Mitte des Laufbetts
zentriert bleiben. Bei Problemen mit der Funktion der Laufäche die Einstellungen der
Laufäche im Kapitel Vorbeugende Wartung zu Rate ziehen.
Das Laufband über den vollen Geschwindigkeitsbereich betreiben. Zunächst die Taste 8.
Geschwindigkeit + drücken, bis das Laufband die Höchstgeschwindigkeit erreicht.
Anschließend die Taste Geschwindigkeit - drücken, bis das Laufband wieder mit der
Mindestgeschwindigkeit von 0,8 km/h (0,5 mph) läuft.
9.
Wenn die Tasten Steigung ▲▼ oder Geschwindigkeit +/- gedrückt werden, zeigen die
entsprechenden Anzeigen die aktuelle Steigung bzw. Geschwindigkeit an.
Nachdem das Laufband die eingestellte Steigung und Geschwindigkeit erreicht hat, leuchten 10.
die Displays kontinuierlich auf, um anzuzeigen, dass die gewünschten Einstellungen erreicht
wurden.
Das Laufband über den vollen prozentualen Steigungsbereich betreiben. Die Taste Steigung 11.
▲ drücken, bis das Laufband die höchste Steigung (15 %) erreicht. Anschließend die Taste
Steigung ▼ drücken, bis das Laufband wieder auf 0 % Steigung zurückkehrt.
Einmal die Taste Stopp drücken, um das Laufband anzuhalten und die Trainingsbilanz zu 12.
laden. Nochmals die Taste Stopp drücken, um die Trainingsbilanz zu verlassen und den
Startbildschirm anzuzeigen.
37
Cybex 770T-CT Treadmill - Bedienungsanleitung
This page intentionally left blank
38
Cybex 770T-CT Treadmill - Bedienungsanleitung
Bedienung
Vor Verwendung des Laufbandes alle Anweisungen und Vorsichtsmaßnahmen lesen und befolgen.
Sicherheitsrelevante Informationen sind in Kapitel 1 enthalten.
Verwendete Begriffe
Dieser Abschnitt listet einige der in diesem Kapitel häug verwendeten Begriffe und Symbole auf.
Andere Begriffe und Symbole sind an der entsprechenden Stelle in diesem Kapitel aufgelistet.
Einrichtungsoptionen nden Sie unter Einrichtung in Kapitel 2.
Standby-Modus — Dieser Modus ist aktiv, wenn das Laufband an die Stromversorgung
angeschlossen ist und nicht benutzt wird. Die Einstellungen zum Standby-Modus werden unter
Einrichtung behandelt.
Aufwach-Modus — Dieser Modus ist aktiv, wenn eine Bewegung erkannt oder eine Taste betätigt
wird. Ein Tonsignal wird abgegeben.
CardioTouch-Bildschirm — Der CardioTouch-Bildschirm ist der Touchscreen des Laufbandes im
Handeinstellungsfeld.
Programmgruppe — Diese wird nach dem Berühren des Symbols Programme geladen. Auswahl
aus Programme, Fortgeschrittenen-Programme, Führe mich oder Benutzerdenierte Programme.
Aktivmodus — Im Aktivmodus bewegt sich die Laufäche. Bevor der Aktivmodus beginnt, werden
ein drei Sekunden langer Countdown und „3...2...1“ angezeigt. Der Aktivmodus wird fortgesetzt, bis
ein voreingestelltes Zeitlimit erreicht wurde, der Notstopp-Schlüssel abgezogen oder die STOPPTaste gedrückt wurde.
Quick Start — Dieser Modus wird durch Berühren des Quick Start-Symbols aufgerufen. Quick Start
lädt den Aktivmodus mit minimaler Geschwindigkeit und 0 % Steigung und der Zeitablauf beginnt mit
0:00.
Manueller Modus — In diesem Aktivmodus stellt der Benutzer das Ziel für Zeit, Distanz oder
Kalorien ein. Der Benutzer gibt vor dem Start des Aktivmodus das Gewicht ein. Der Benutzer bedient
die Geschwindigkeit und die Steigung. Der Manuelle Modus wird bis zum Erreichen des Ziels
fortgesetzt.
Trainingsbilanz — Dieser Modus wird aufgerufen, wenn die Stopp-Taste einmal gedrückt wird,
wenn das Ende eines Trainingsprogramms erreicht ist oder wenn das Laufband erkennt, dass kein
Benutzer anwesend ist (siehe Safety Sentry™ in diesem Kapitel). Die Trainingsdaten, irgendwelche
Testergebnisse und der Erfolg beim Aufzeichnen des Trainings zu Nike+ für die voreingestellte
Trainingsbilanz-Dauer wird angezeigt.
Auslaufen — Dies beginnt am Ende des programmierten Trainings. Der Countdown-Zähler beginnt
bei zwei Minuten, die Steigung kehrt auf 0 % zurück und die Geschwindigkeit wird auf 50 % des
MET-Wertes bzw. 4 km/h (2,5 MPH) reduziert.
Während der letzten beiden Minuten der Programme (P1 – P9) wird die Steigung auf 0 % vermindert
und die Geschwindigkeit auf jeweils den halben MET-Wert in jeder der beiden letzten Minuten
reduziert. Auslaufen wird auch aktiviert, wenn das manuelle oder das Quick-Start-Training mit der
eingestellten oder der maximalen Zeit endet.
39
Cybex 770T-CT Treadmill - Bedienungsanleitung
Verwendete Bedienungssymbole
Bedienung Bedienelement Beschreibung
STEIGUNG
ERHÖHEN
STEIGUNG SENKEN Stellt die Steigung niedriger ein.
Stellt die Steigung höher ein.
GESCHW.
ERHÖHEN
GESCHW. SENKEN Stellt die Geschwindigkeit niedriger ein.
LAUTSTÄRKE
ERHÖHEN
LAUTSTÄRKE
SENKEN
KANAL-/TRACKWAHL
KANAL-/TRACKWAHL
STOPP Die Stopp-Taste einmal drücken, um die
LÜFTER Die Standard-Einstellung im Aktivmodus ist
Stellt die Geschwindigkeit höher ein.
Erhöht die Lautstärke.
Senkt die Lautstärke.
iPod - NÄCHSTER Track
A/V-Kanal HÖHER
iPod - VORHERIGER Track
A/V-Kanal TIEFER
Trainingssitzung zu beenden und die
Trainingsbilanz aufzurufen. Die Stopp-Taste
erneut drücken, um in den Standby-Modus zu
verlassen
AUS. Drücken der LÜFTER-Taste ändert die
Drehzahl. Auswahlmöglichkeiten sind AUS,
LANGSAM und HOCH.
40
Cybex 770T-CT Treadmill - Bedienungsanleitung
Verwendete CardioTouch-Symbole
Symbol Symbolname Beschreibung
MANUELL In diesem Aktivmodus stellt der Benutzer das Ziel für Zeit,
Distanz oder Kalorien ein. Der Benutzer kann vor dem Start
des Aktivmodus das Gewicht eingeben. Der Benutzer bedient
die Geschwindigkeit und die Steigung. Der Manuelle Modus
wird bis zum Erreichen des Ziels fortgesetzt.
QUICK START Quick Start lädt den Aktivmodus mit minimaler
Geschwindigkeit und 0 % Steigung und der Zeitablauf beginnt
mit 0:00.
PROGRAMME Zum Laden der Programmgruppenauswahl das Symbol
Programme berühren.
iPOD Zum Laden des iPod-Bedienmenüs das iPod-Symbol
berühren. Wenn kein iPod angeschlossen ist, wird das Symbol
grau unterlegt.
BEGINN Zurück zum Startbildschirm.
START
WIEDERANLAUF
ZURÜCK
HÖHERE EBENE
Startet den Aktivmodus.
Laufband im Pausenmodus wieder starten.
Zurück zum vorherigen oder Startbildschirm.
Auf eine höhere Ebene oder zum iPod-Bildschirm umschalten.
PAUSE
Pausenmodus starten. Die Laufäche stoppt nach dem
Countdown.
41
Cybex 770T-CT Treadmill - Bedienungsanleitung
CVerwendete CardioTouch-Symbole (Fortsetzung)
Symbol Symbolname Beschreibung
NACH LINKS Verschiebt den Bildschirm nach links zur Anzeige
weiterer Optionen.
NACH RECHTS Verschiebt den Bildschirm nach rechts zur Anzeige
weiterer Optionen.
TASTENFELD Numerisches Tastenfeld zur Dateneingabe.
EINGABE Zur Übernahme des Wertes nach der Eingabe
auswählen.
LÖSCHEN Alle ausgewählten Werte löschen.
INFO Zur Anzeige weiterer Informationen und Details
wählen.
BEREICH Zeigt den aktuellen Wert und den Hoch-Tief-Bereich
an.
CYBEX-LOGO Cybex-Logo für den Zugriff auf Bildschirmsperre und
Toolbox berühren. Siehe den Abschnitt Vorbeugende
Wartung.
42
Konsolen-Display
Cybex 770T-CT Treadmill - Bedienungsanleitung
Balkendiagramm
Textbereich
Herzfrequenzanzeige
Aufzeichnungsanzeige
Sprecher
43
Cybex 770T-CT Treadmill - Bedienungsanleitung

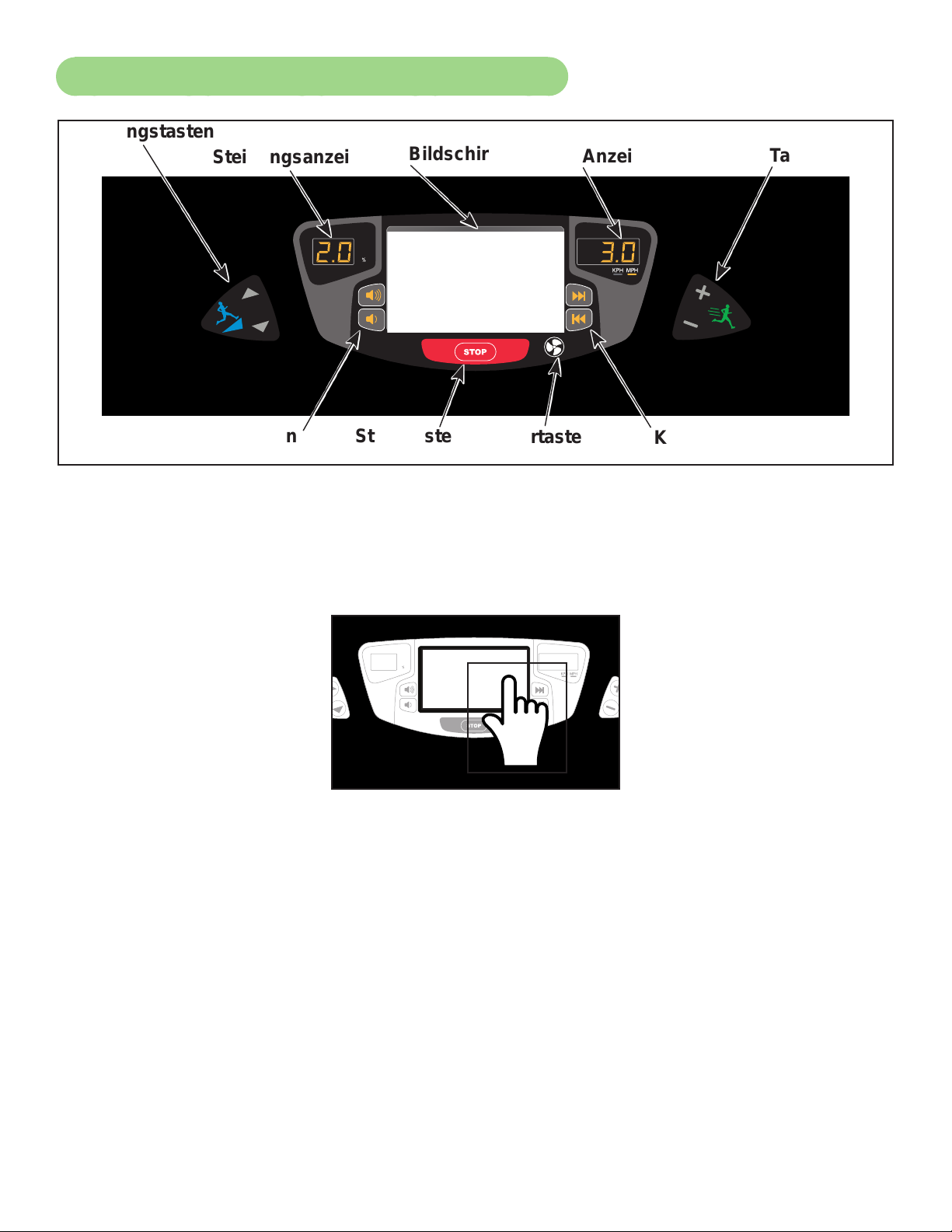

CardioTouch-Bildschirm und Bedienelemente
Steigungstasten
Steigungsanzeige
Displays — Steigung und Geschwindigkeit werden in den LED-Displays angezeigt.
Tasten — Bedienung für Steigung, Geschwindigkeit, Lautstärke, Stopp, Lüfter und Kanal/Track.
CardioTouch-Bildschirm — Es gibt zwei Wege zur Bedienung des CardioTouch-Bildschirms,
berühren und darüberwischen.
CardioTouch-
Bildschirm
StopptasteLautstärke-Tasten
Geschwindigkeits-
Lüftertaste
Anzeige
Geschwindigkeits-
Tasten
Kanal-/Track-Tasten
44
Cybex 770T-CT Treadmill - Bedienungsanleitung
Kurzanleitung
Das maximale Benutzergewicht beträgt 181 kg (400 lbs).
Der folgende Abschnitt bietet einen Überblick über die Bedienung des Laufbandes. Weitere
Informationen sind in der Detaillierten Bedienungsanleitung in diesem Kapitel zu nden.
Die Füße auf die beiden seitlichen Rahmenplattformen neben der Laufäche stellen.1.
WARNUNG: Beim Starten des Laufbandes nicht auf der Laufäche stehen. Die Füße zum
Beginn eines Trainings stets auf die beiden seitlichen Rahmenplattformen
stellen.
Den Notstopp-Clip an der Kleidung befestigen und gemäß der Beschreibung unter 2. Notstopp-
Schlüssel im Kapitel Sicherheit testen.
QUICK START3. auf dem CardioTouch-Bildschirm berühren.
Das Laufband beginnt einen Countdown „3...2...1,“. Danach wird die Geschwindigkeit des 4.
Laufbands auf 0,8 km/h (0,5 mph) erhöht und auf den Aktivmodus umgeschaltet.
Beim Platzieren der Füße auf der Laufäche die Handläufe umfassen und mit dem Laufen 5.
beginnen.
Die Tasten Geschwindigkeit + - können jederzeit gedrückt werden, um die Geschwindigkeit der 6.
Laufäche zu ändern. Die aktuelle Geschwindigkeit wird auf dem rechten Display angezeigt.
Die Tasten Steigung ▲▼ können jederzeit gedrückt werden, um die Steigung zu ändern. Die 7.
Steigung erscheint in der linken Anzeige.
Die Stopp-Taste kann jederzeit gedrückt werden, um das Laufband anzuhalten. Die 8.
Trainingsbilanz wird angezeigt und die Steigung geht auf 0 % zurück.
45
Cybex 770T-CT Treadmill - Bedienungsanleitung
Detaillierte Bedienungsanleitung
Das maximale Benutzergewicht beträgt 181 kg (400 lbs).
Das Netzkabel des Laufbandes in die Steckdose eines separaten, geerdeten, einphasigen 1.
Stromkreises miteiner der folgenden Netzkongurationen stecken:
100 V AC, 50/60 Hz, 20 A•
115 V AC, 60 Hz, 20 A•
208 V AC, 60 Hz, 15 A•
220 V AC, 60 Hz, 15 A•
230 V AC, 50 Hz, 13 A, GB•
240 V AC, 50 Hz, 15 A•
Den Netzschalter einschalten.2.
WARNUNG: Beim Starten des Laufbandes nicht auf der Laufäche stehen. Die Füße zum
Beginn eines Trainings stets auf die beiden seitlichen Rahmenplattformen
stellen.
Die Füße auf die beiden seitlichen Rahmenplattformen neben der Laufäche stellen. 3.
Den Notstopp-Clip an der Kleidung befestigen und sorgfältig testen, um die Aktivierung 4.
im Notfall zu gewährleisten. Siehe Notstopp-Schlüssel in Kapitel 1 bzgl. des korrekten
Testverfahrens. Weitere Informationen über den Notstopp-Schlüssel sind unter Anhalten des
Laufbandes in diesem Kapitel zu nden. Sicherstellen, dass die Leine keine Knoten aufweist
und lang genug ist, damit der Benutzer bei eingestecktem Notstopp-Schlüssel bequem laufen
kann.
Auf dem Startbildschirm Manuell, Quick Start oder Programme auswählen.5.
Wenn der Manuelle Modus gewählt wurde, ein Zeit-, Distanz- oder Kalorienziel wählen. Den Wert
des Ziels durch entsprechende Berührung des Tastenfeldes eingeben und dann das Eingabe-Symbol
berühren. Der Wertebereich wird im Feld Bereich angezeigt.
Zur Auswahl einer Programmkategorie berühren Sie eines der Programmkategorie-Symbole auf dem
Programmoptionen-Bildschirm.
46
Cybex 770T-CT Treadmill - Bedienungsanleitung
Zur Auswahl eines Programms berühren Sie eines der Programm-Symbole auf dem
Programmbildschirm.
Nach einer Programmauswahl führt die Anzeige den Benutzer durch die entsprechenden
Einstellungen. Dieser Schritt wird als Programm- Einrichtungsmodus bezeichnet. Wenn an dieser
Stelle die Start-Taste gedrückt wird, werden alle Standardwerte für dieses Programm verwendet.
Wenn 10 Sekunden lang keine Taste gedrückt wird, wird der erste Standardwert akzeptiert. Nach
weiteren 10 Sekunden wird der jeweils nächste Standardwert akzeptiert, und so fort bis zum letzten
Standardwert. Das Programm ruft den Aktivmodus erst auf, nachdem die Start-Taste gedrückt wurde.
Wenn nach Anzeige des letzten Standardwertes 60 Sekunden lang keine Taste gedrückt wird, kehrt
das Laufband in den Standby-Modus zurück.
Die genaue Berechnung des Kalorienverbrauchs erfordert, dass der Benutzer vor Beginn des
Trainings sein Gewicht (inkl. Kleidung) eingibt.
Wenn ein Programm ausgewählt wurde, muss nach jeder Einstellung der Zeit, Stufe oder des
Gewichts das Eingabe-Symbol berührt werden.
Die Start-Taste drücken.6.
Das Laufband beginnt einen Countdown „3...2...1“ und gibt für jeden Zählwert einen Ton 7.
ab. Beim Erreichen von „1“ ertönt ein längerer Signalton und das Laufband beginnt mit der
Beschleunigung der Laufäche. Im Manuellen Modus wird die Laufäche auf 0,8 km/h (0,5
mph) beschleunigt und die Steigung bleibt bei 0 %. In einem Programm beginnt die Laufäche
mit der Beschleunigung der Laufäche. Die Geschwindigkeit und die Steigung werden je nach
gewähltem Programm und gewählter Stufe auf den entsprechenden Wert erhöht.
Beim Platzieren der Füße auf der Laufäche die Handläufe umfassen und mit dem Laufen 8.
beginnen.
Das Bedienfeld beobachten. Die obere mittlere Balkengrak ist eine grasche Darstellung der 9.
relativen Steigungsänderungen und zeigt bei einem aktiven Programm die bevorstehenden
Intensitätsänderungen. Der Textbereich beginnt mit der Anzeige der Trainingsdaten wie
47
Cybex 770T-CT Treadmill - Bedienungsanleitung
Distanz, Kalorien, Herzfrequenz (sofern verfügbar), MET und Tempo (Minuten pro Meile oder
Kilometer). Die angezeigten Daten werden automatisch alle fünf Sekunden aktualisiert.
Wenn der Benutzer einen drahtlosen Herzfrequenzsender (Brustgurt, nicht inbegriffen) trägt oder die
Handsensoren umfasst und eine gültige Herzfrequenz erkannt wird, wird die Herzfrequenz anstelle
von MET angezeigt.
Wenn die Steigung während eines Programms verändert wird, wird nur das aktuelle Segment
geändert. Die Steuerung durch das Programm wird erst wieder mit dem nächsten Segment
aufgenommen. Zum Erhöhen oder Verringern der Gesamtbelastung ist die Geschwindigkeit und/oder
die Programmstufe einzustellen.
Die Tasten 10. Geschwindigkeit + - können jederzeit gedrückt werden, um die Geschwindigkeit
der Laufäche zu ändern. Die eingestellte Geschwindigkeit wird auf dem rechten Display
angezeigt.
Die Tasten 11. Steigung ▲▼können jederzeit gedrückt werden, um die Steigung zu ändern. Die
linke Anzeige stellt die aktuelle Steigung nur dar, während eine Steigungs-Taste gedrückt wird;
anschließend kehrt sie zur Anzeige der Zeit zurück.
Die 12. Stopp-Taste kann jederzeit gedrückt werden, um das Training abzubrechen. Die
Trainingsbilanz wird angezeigt und die Steigung geht auf 0 % zurück.
Beim Abziehen des Notstopp-Schlüssels während des Trainings wird der Antriebsmotor sofort 13.
abgestellt und die Lauffläche angehalten. „Notstopp- Schlüssel“ wird angezeigt. Nach dem
Wiederanbringen des Notstopp- Schlüssels beginnt die Trainingsbilanz.
Wenn ein Programm abgeschlossen wird, zeigt das Laufband einen Countdown „3...2..0,1“
14.
an und für jeden Zählwert ertönt ein Ton. Die Lauffläche wird angehalten, die Steigung auf 0
% gesenkt und die Trainingsbilanz erscheint im mittleren Fenster für die voreingestellte Dauer
bzw. bis die Taste Beginn gedrückt wird.
Das Laufband kehrt in den Standby-Modus zurück.
15.
Anhalten des Laufbandes
Die Stopp-Taste einmal drücken, um die Trainingssitzung zu beenden und die Trainingsbilanz
aufzurufen. Die Laufäche wird kontrolliert zum Stillstand gebracht und die Steigung auf 0 %
zurückgestellt. Im Textbereich erscheinen für die bei der Einrichtung eingestellten TrainingsbilanzDauer angesammelten Daten oder die Ergebnisse des Fitness-Tests. Die Stopp-Taste erneut
drücken, um in den Standby-Modus zu verlassen.
Funktion zum Sperren des Laufbandes: Das Laufband kann gesperrt werden, um die unbefugte
Benutzung zu verhindern. Hierzu den Notstopp-Schlüssel vom Laufband entfernen, von der Leine
lösen und an einem unzugänglichen Ort aufbewahren. Die Sperrfunktion kann auch mit dem SPERRCode aktiviert werden. Entweder individuell durch Drücken von SPERREN während der Anzeige der
48
Cybex 770T-CT Treadmill - Bedienungsanleitung
31 2
WEIGHT
CLEAR ALT
LEVEL
7
4
ENTER
9
0
8
5 6
TIME SAVE
FAN OFF
FAN LO
FAN HI
Trainingsbilanz und Eingabe des richtigen PIN-Codes oder dauernd durch Aktivieren der SPERR-
Funktion im Modus EINSTELLUNGEN. Siehe Einrichtung im Kapitel 2.
Absteigen im Notfall: Die folgenden Schritte befolgen, wenn beim Training Schwindelgefühl oder
Schmerzen auftreten bzw. um das Laufband im Notfall zu stoppen:
Notstoppfunktion des Laufbandes: Der Notstopp-Schlüssel dient als Notstopp für das Laufband. Im
Notfall den Notstopp- Schlüssel vom Laufband abziehen, um das Laufband anzuhalten.
Die Handläufe als Stützen verwenden.
1.
Die Füße auf die seitlichen Rahmenplattformen stellen.2.
Den Notstopp-Schlüssel von der Konsole abziehen.3.
Safety Sentry
Das Laufband erkennt, wenn der Benutzer während eines Trainings von der Laufäche absteigt, und
hält die Laufäche an. Vor der Einleitung der Aktion, gibt das Display zwei Warntöne ab und zeigt
im Textbereich „Bildschirm zur Fortsetzung berühren“ und auf dem oberen Display „run?“ an. Wenn
innerhalb von 20 Sekunden keine Reaktion erfolgt wird das Beenden des Aktivmodus fortgesetzt und
die Trainingsbilanz eingeleitet.
Das Laufband verwendet alle verfügbaren Sensoren, um zu bestimmen, ob ein Benutzer noch
auf der Laufäche steht, bevor es die Frage nach der Anwesenheit stellt und dann die Laufäche
abstellt. Wenn der Benutzer weniger als 45 kg (100 lbs.) wiegt, kann der Motorantrieb ggf. nicht
bestimmen, ob ein Benutzer auf der Laufäche steht. In diesem Fall ist das Laufband auf die
Eingänge des Bewegungssensors, des Schlüssels oder der Herzfrequenz angewiesen, um die
Anwesenheit des Benutzers zu bestimmen. Leichtgewichtige Benutzer sollten daher im „Sichtbereich“
des Bewegungssensors bleiben (zwischen Konsole und Ende der Handläufe) oder den drahtlosen
Herzfrequenzsender verwenden, um das Auslösen des Safety Sentry zu vermeiden.
49
Cybex 770T-CT Treadmill - Bedienungsanleitung
Einstellungen während des Trainings
Die Steuertasten können während des Trainings verwendet werden, um die Geschwindigkeit,
Steigung oder angezeigten Daten zu ändern. Die Tasten Geschwindigkeit und Steigung sind an
den Handgriffen so nahe angeordnet, dass eine Einstellung mit dem Daumen möglich ist, ohne die
Hände von den Handgriffen lösen zu müssen.
Ändern der Geschwindigkeit — Die Tasten Geschwindigkeit + - drücken, um die Geschwindigkeit
in Schritten von 0,1 km/h oder 0,1 mph zu ändern. Der Geschwindigkeitsbereich beträgt 0,8 bis 20
km/h (0,5 bis 12,4 mph).
Steigung ändern — Die Taste Steigung
zu ändern. Der Steigungsbereich beträgt 0 bis 15 %. Die Tasten mehrmals drücken, um die
Steigungseinstellung zu ändern. Die Steigung ist als das Verhältnis der Neigungshöhe des
Laufbandes über die Länge des Laufbetts deniert.
drücken, um die Steigung in Schritten von 1 %
Angezeigte Daten
Das Laufband verfolgt während des Trainings folgende Daten:
Distanz — Die gesamte Entfernung in Kilometern oder Meilen, die während des Trainings
zurückgelegt wurde. Dieser Wert wird je nach gewählter Standardeinstellung in metrischen oder USEinheiten angezeigt.
Kalorien — Die gesamten Kalorien, die während des Trainings verbraucht wurden. Die genaue
Berechnung des Kalorienverbrauchs erfordert, dass der Benutzer vor Beginn des Trainings sein
Gewicht eingibt.
Kalorien pro Stunde — Berechneter Wert der aktuellen Arbeitsbelastung in Kalorien pro Stunde.
BPM (Herzfrequenz) — Die derzeitige Herzfrequenz des Benutzers. Die Herzfrequenz erscheint
nur, wenn ein entsprechendes Signal anliegt. Hierzu die Handgriffe umfassen oder einen mit Polar®
kompatiblen Herzfrequenz- Brustgurt tragen.
Zeitdauer — Die Gesamtdauer des Trainings oder die verbleibende Zeit. Die Anzeige erfolgt in
Stunden:Minuten.
Tempo — Wie lange es bei der derzeitigen Geschwindigkeit dauern würde, einen Kilometer (oder
eine Meile) zu laufen. Die Anzeige erfolgt in Minuten:Sekunden.
Watt — Gibt die Arbeitsbelastung an.
Metabolic Equivalent (MET - Metabolisches Äquivalent) — Gibt die verbrauchte
Stoffwechselenergie des Benutzers an. Ein metabolisches Äquivalent (MET) ist eine grundlegende
Maßeinheit, die zum Vergleich der relativen Leistung von Personen und Aktivitäten verwendet wird.
‚Ein MET‘ entspricht ungefähr dem Sauerstoffverbrauch einer Person im Ruhezustand. Zwei MET
würden dann beispielsweise das Doppelte dieses Werts sein. Wenn eine Person bei vier MET
trainiert, verbraucht sie die vierfache Menge an Sauerstoff im Vergleich zum Ruhezustand. Mit der
Einheit MET kann das Bergaufwärtsgehen mit Laufen, Radfahren oder anderen Aktivitäten verglichen
werden.
50
Cybex 770T-CT Treadmill - Bedienungsanleitung
Zur Anzeige der aufgezeichneten Daten nach Beendigung eines Programms: Das Display zeigt
automatisch die während der eingestellten Trainigsbilanz-Dauer angesammelten Trainingsdaten in
der Trainingsbilanz an. Siehe Einrichtung in Kapitel 2.
Anzeige der Herzfrequenz
Damit das Cybex Laufband 770T-CT die Herzfrequenz des Benutzers anzeigen kann, die Handgriffe
umfassen oder einen mit Polar® kompatiblen Herzfrequenz-Brustgurt tragen.
Herzfrequenz-Messkontakt — Die Handgriffe an den Handläufen der Konsole umfassen, bis
die Herzfrequenz angezeigt wird; dies dauert gewöhnlich weniger als 30 Sekunden. Für beste
Ergebnisse die Handgriffe leicht umfassen und sicherstellen, dass die Hände sowohl die vorderen als
auch die hinteren Sensoren an jedem Griff berühren. Die Handgriffe so beständig wie möglich mit den
Händen umfassen, da jegliche Bewegung den Kontakt beeinträchtigen kann.
Faktoren, die das Herzfrequenzsignal beeinträchtigen können:
Übermäßige Bewegung•
Körperbeschaffenheit•
Hydration•
Zu loses Umfassen•
Zu festes Umfassen•
Zu schnelles Laufen•
Übermäßiger/s Schmutz, Puder oder Öl•
Auf- oder Anlehnen an den Griffen•
Cybex empehlt nicht, dass der Benutzer die Handsensoren während des Trainings kontinuierlich
umfasst.
Verschmutzung, wie Handlotionen, Öle und Körperpuder, können sich auf den Kontakten der
Herzfrequenzsensoren der Handgriffe ablagern. Diese Umstände können die Empndlichkeit
reduzieren bzw. das Herzfrequenzsignal stören. Deshalb wird empfohlen, die Handsensoren nur mit
sauberen Händen zu berühren.
Herzfrequenzzone
Die Herzfrequenz ist die Anzahl der Herzschläge eines Benutzers pro Minute. Die Herzfrequenz eines
durchschnittlichen Erwachsenen beträgt im Ruhezustand ca. 72 Schläge pro Minute. Beim Training
erhöht sich die Herzfrequenz mit zunehmender Intensität oder Schwierigkeit.
Die Überwachung der Herzfrequenz ist eine effektive Möglichkeit zur Kontrolle der Trainingsintensität
und damit zur Kontrolle des Trainingserfolgs. Die Kontrolle der Trainingsintensität ermöglicht sowohl
Anfängern als auch erfahrenen Benutzern das Erreichen der gewünschten Fettverbrennung und
anderer Trainingsziele.
Das American College of Sports Medicine empehlt, dass ein gesunder Erwachsener zwischen 55 %
und 85 % seiner maximalen Herzfrequenz trainieren sollte. Die maximale Herzfrequenz kann durch
Subtrahieren des Alters eines Benutzers von 220 annähernd bestimmt werden. Diese ungefähre
maximale Herzfrequenz mit 0,55 multiplizieren, um das ungefähre untere Ende der HerzfrequenzTrainingszone zu bestimmen. Dann die ungefähre maximale Herzfrequenz mit 0,85 multiplizieren, um
51
Cybex 770T-CT Treadmill - Bedienungsanleitung
.
.
.
Quick Start
1. Press 'Quick Start'.
2. Adjust for speed & incline.
Program Start
1. Press ‘programs’ key to select programs P1 to P8.
Press multiple times or select with arrows.
2. Follow the prompts.
3. Press 'Enter' to begin.
220 - Age = Max Heart Rate
Heart Rate Zone
200
180
160
140
120
60
Age
80
100
Beats
Per
Minute
20 30 40 50 60 70
Max
85%
65%
Max
85%
65%
Securely clip e-stop clip onto your clothing.
das ungefähre obere Ende der Trainingszone zu bestimmen. Diese Herzfrequenz- Trainingszone gibt
den Intensitätsbereich vor, in dem ein Benutzer trainieren sollte.
Diese Tabelle zeigt die
Herzfrequenz basierend auf
Prozentsatz und Alter.
Bedeutung von % Steigung
Eine Steigung von 1 % entspricht nicht einer Steigung des Laufbetts von 1 Grad. Die prozentuale
Steigung ist das Verhältnis der Neigungsänderung über eine bestimmte Strecke (auch als Anstieg
bezeichnet). Beispiel: Eine Zunahme der Höhe von einem Meter über einer Strecke von 100
Metern ist eine Steigung von 1 %. Die Steigung wird mit der folgenden mathematischen Gleichung
berechnet: 1 m (ft.) / 100 m (ft.) = 0,01 = 1 %
In Bezug auf ein Laufband entspricht die prozentuale Steigung ungefähr der Änderung der
Installationshöhe (Neigung) des Laufbandes dividiert durch die Länge (Laufäche) des Laufbandes.
Der Steigungswinkel kann mit Hilfe des Arkustangens der Steigung zur prozentualen Steigung ins
Verhältnis gesetzt werden. Beispiel: 15 % Steigung entsprechen 8,53 Grad (ArcTan 0,15 = 8,53º).
Zur Bestimmung der prozentualen Steigung aus dem Steigungswinkel kommt die Umkehrfunktion
(Tan 8,53º = 0,15) zur Anwendung.
52
Cybex 770T-CT Treadmill - Bedienungsanleitung
Vorprogrammiertes Training
WARNUNG: Vor erstmaliger Trainingsaufnahme ärztlich untersuchen lassen. Mit einer
niedrigeren Stufe beginnen und die Stufe mit zunehmendem Trainingserfolg
erhöhen.
Das Laufband 770T-CT, bietet Ihnen neben dem Quick Start manuellen Modus neun Programme,
acht Fitness-Tests und benutzerdenierte Programme zur Auswahl.
Manuelle Auswahl:
Quick Start • Quick Start drücken. Geschwindigkeit und Steigung bestimmen.
Manueller Modus • Zeit-, Distanz- oder Kalorienziel einstellen. Gewicht eingeben. Geschwindig-
keit und Steigung bestimmen.
Programmauswahl:
Nr. Bezeichnung Stufen Dateneingaben / Auswahl
P-1 Gewichtsreduktion 10 Stufen. Ein Ziel setzen, Stufe und Gewicht eingeben
P-2 Rundhügel 10 Stufen Ein Ziel setzen, Stufe und Gewicht eingeben
P-3 Hügel 10 Stufen. Ein Ziel setzen, Stufe und Gewicht eingeben
P-4 Bergsteigen 10 Stufen. Ein Ziel setzen, Stufe und Gewicht eingeben
P-5 Hügel-Intervall 1:1 10 Stufen. Ein Ziel setzen, Stufe und Gewicht eingeben
P-6 Hügel-Intervall 1:2 10 Stufen. Ein Ziel setzen, Stufe und Gewicht eingeben
P-7 Hügel-Intervall 1:3 10 Stufen. Ein Ziel setzen, Stufe und Gewicht eingeben
P-8 Cardio 10 Stufen. Ein Ziel setzen, Stufe und Gewicht eingeben
P-9 HF-Kontrolle k. A. Ziel setzen, Gewicht, Alter und Herzfrequenzziel eingeben.
Fortgeschrittenen-Programme zur Auswahl::
Bezeichnun Typ Dateneingabe Ergebnisse
Gerkin-Protokoll Gehen/Laufen Alter, Gewicht und Geschlecht VO2 max.
Army PFT 2 Meilen/3,2 km laufen Alter, Gewicht, Geschlecht und
Startgeschwindigkeit
Air Force PFT 1,5 Meilen/2,4 km laufen Alter, Gewicht, Geschlecht und
Startgeschwindigkeit
Navy PRT 1,5 Meilen/2,4 km laufen unter 1,5
km (5.000 Fuß)
Navy PRT 1,5 Meilen/2,4 km laufen über 1,5
km (5.000 Fuß)
Marines PRT 3 Meilen/4,8 km laufen
Meereshöhe
Marines PRT 3 Meilen/4,8 km laufen 1,4 km
(4.500 Fuß)
Alter, Gewicht, Geschlecht und
Startgeschwindigkeit
Alter, Gewicht, Geschlecht und
Startgeschwindigkeit
Alter, Gewicht, Geschlecht und
Startgeschwindigkeit
Alter, Gewicht, Geschlecht und
Startgeschwindigkeit
Punkte.
Punkte.
Punkte.
Punkte.
Punkte.
Punkte.
53
Cybex 770T-CT Treadmill - Bedienungsanleitung
Eine Meile 1 Meile/1,6 km gehen Alter, Gewicht, Geschlecht und
VO2 max.
Startgeschwindigkeit
PEB 1,5 Meilen/2,4 km laufen Geschwindigkeit einstellen. Punkte.
PFT bedeutet Physical Fitness Test, PRT bedeutet Physical Readiness Test und PEB bedeutet Physical
Efciency Battery Test
iPod-Funktionen
Connecting an iPod — Mit dem Anschluss eines iPod am 770T-CT kann der iPod auf dem
CardioTouch-Bildschirm bedient werden und ermöglicht Außerdem wird der iPod geladen.
Den iPod (nicht im Lieferumfang) am 30-pol. Steckverbinder an der Konsole anschließen.1.
Den iPod (nicht im Lieferumfang) auf dem Speicherungsbereich über den Bedienelementen 2.
am Sockel der Konsole ablegen.
iPod Playlist — Zur Anzeige des i-Pod- Navigationsbildschirms das iPod-Symbol wählen.
Wenn der iPod bereits abspielt, die Standard-iPod-Bedienelemente verwenden.•
Wenn der iPod im Standby- Modus ist. aus dem iPod-Menü auswählen.•
Nachdem aus dem iPod-Menü eine Auswahl erfolgte, wählen Sie weiter, bis das gewünschte Me-•
dium gefunden wird.
54
Cybex 770T-CT Treadmill - Bedienungsanleitung
Vorbeugende Wartung
Warnhinweise
Alle in diesem Kapitel enthaltenen Vorsichtsmaßnahmen sind hier aufgelistet:
WARNUNG: Alle Wartungsarbeiten müssen von qualiziertem Personal durchgeführt
werden. Missachten dieser Anweisung kann schwere Verletzungen
verursachen.
WARNUNG: Um Stromschläge zu verhindern, vor Durchführung von Reinigungs- oder
Wartungsverfahren das Laufband ausschalten und den Netzstecker aus der
Steckdose ziehen.
WARNUNG: Feuchte Objekte von den internen Teilen des Laufbandes fernhalten. Das
Risiko von Stromschlägen besteht auch dann, wenn das Laufband vom
Netz getrennt ist. Keine Komponenten der unteren Platine berühren. Eine
Ladung kann auch dann noch vorhanden sein, wenn das Netzkabel aus der
Steckdose gezogen wurde.
Regelmäßige Wartungsmaßnahmen
WARNUNG: Alle Wartungsarbeiten müssen von qualiziertem Personal durchgeführt
werden. Missachten dieser Anweisung kann schwere Verletzungen
verursachen.
Um das Laufband in betriebsfähigem Zustand zu halten, müssen vorbeugende Wartungsmaßnahmen
durchgeführt werden. Um einen Überblick über die durchgeführten vorbeugenden
Wartungsmaßnahmen zu behalten, sollten alle Wartungsarbeiten in ein Protokoll eintragen werden.
Siehe Wartungsplan am Ende dieses Kapitels.
Abgenutzte oder beschädigte Komponenten müssen unverzüglich ersetzt werden; andernfalls das
Laufband außer Betrieb nehmen, bis es repariert werden kann.
Cybex ist nicht für die Durchführung der regelmäßigen Inspektions- und Wartungsarbeiten am
Laufband verantwortlich. Ihr Personal muss in die Inspektions- und Wartungsarbeiten sowie
Maßnahmen zur Meldung bzw. Aufnahme von Zwischenfällen eingewiesen werden. Bei Fragen zu
vorbeugenden Wartungs- oder Servicemaßnahmen wenden Sie sich bitte telefonisch an den Cybex
Kundendienst unter 888-462-9239 (gebührenfrei in den USA) oder +1 508 533 4300.
55
Cybex 770T-CT Treadmill - Bedienungsanleitung
Reinigen des Laufbandes
Zum Reinigen des Laufbandes ein mildes Reinigungsmittel wie Seifenwasser auf einen sauberen
Lappen sprühen und das Laufband dann mit dem feuchten Lappen abwischen. Das Reinigungsmittel
nicht direkt auf das Laufband sprühen. Dadurch können Elektronikteile beschädigt werden. Schäden
dieser Art sind nicht von der Garantie gedeckt.
WARNUNG: Um Stromschläge zu verhindern, vor Durchführung von Reinigungs- oder
Wartungsverfahren das Laufband ausschalten und den Netzstecker aus der
Steckdose ziehen.
Nach jedem Gebrauch — Verschüttete Flüssigkeit sofort aufwischen. Nach jedem Training
Schweißreste mit einem Lappen von den Handläufen und lackierten Oberächen abwischen.
Flüssigkeiten und übermäßige Feuchtigkeit aus dem Bereich zwischen dem Rand des Displays und
der Konsole fernhalten, da sie eine elektrische Gefahr darstellen und zum Ausfall der Elektronik
führen können.
Nach Bedarf — Staub und Schmutz unter und um das Laufband herum regelmäßig absaugen.
Motoren sind besonders empndlich gegen Staub und Schmutz, und eingeschränkte Luftzirkulation
kann die ausreichende Kühlung verhindern und die Lebensdauer des Motors verkürzen. Die
Reinigung dieses Bereiches sollte dem Wartungsplan gemäß erfolgen.
WARNUNG: Feuchte Objekte von den internen Teilen des Laufbandes fernhalten. Das
Risiko von Stromschlägen besteht auch dann, wenn das Laufband vom
Netz getrennt ist. Keine Komponenten der unteren Platine berühren. Eine
Ladung kann auch dann noch vorhanden sein, wenn das Netzkabel aus der
Steckdose gezogen wurde.
Zum Reinigen der Motorteile die zwei Kreuzschlitzschrauben, mit denen die Motorabdeckung
befestigt ist, lösen. Die Abdeckung nach oben wegheben; Schrauben verbleiben an ihrem Platz.
Die freiliegende Hubeinheit, den Antriebsmotor, die untere Elektronikeinheit und die umliegenden
Bereiche mit einem Kleinsaugzubehör oder Handsauger absaugen.
Lüfter und Kühlkörper - den Lüfter und Kühlkörperbereich des Motorcontrollers absaugen.
Motorcontrollers
Lüfter und
Kühlkörper
Außerdem die mit dem Staubsauger unzugänglichen Bereiche mit einem trockenen Lappen
abwischen. Wenn das Laufband längere Zeit nicht benutzt wurde oder übermäßig verschmutzt ist,
alle freiliegenden Bereiche mit einem trockenen Lappen abwischen.
56
Cybex 770T-CT Treadmill - Bedienungsanleitung
Das Laufband vorsichtig an der Rückseite anheben und vom Aufstellungsort zurückrollen, um den
Bereich unter dem Gerät abzusaugen. Anschließend das Laufband wieder richtig positionieren.
Handsensoren — Stoffe wie Handlotionen, Öle oder Körperpuder können auf die Handsensoren
übertragen werden. Diese Umstände können die Empndlichkeit reduzieren bzw. das
Herzfrequenzsignal stören. Deshalb wird empfohlen, die Handsensoren nur mit sauberen Händen
zu berühren. Zum Reinigen der Haltegriffe/Handsensoren einen Lappen mit einer alkoholhaltigen
Reinigungslösung anfeuchten und die Griffe damit abwischen.
CardioTouch-Bildschirm — Im Standby-Modus für den Zugriff auf die Optionen Sperre und
Toolbox das Cybex- Logo drücken. Das Symbol Bildschirm zur Reinigung sperren drücken, um den
Bildschirm für 10 Sekunden zu sperren. Der CardioTouch-Bildschirm bleibt für 10 Sekunden gesperrt,
um die Verarbeitung eines jeden Tastendrucks zu verhindern. Den CardioTouch-Bildschirm mit einem
weichen Lappen, der mit einer alkoholhaltigen Reinigungslösung angefeuchtet ist, reinigen.
Wartung der Lauffläche
Laufächeund-bett— Die Oberseite der Laufäche und den Bereich um das Laufbett mit einem
sauberen, trockenen Lappen abwischen, um den Reibungseffekt zwischen Laufbett und Laufäche
zu minimieren. Dies sollte häug erfolgen, um vorzeitigen Verschleiß von Laufbett, Laufäche und
Antriebsmotorsystem zu verhindern. Siehe Wartungsplan am Ende dieses Kapitels.
Die Laufäche kann sich dehnen oder bei jedem Auftreten mit dem Fuß auf der Antriebswalze
rutschen. In diesem Fall das weiter unten beschriebene Verfahren Spannen und Zentrieren der
Laufäche ausführen. Die Mindestintervalle für die Prüfung der Laufächenspannung sind im
Wartungsplan in diesem Kapitel zu nden.
SpannenundZentrierenderLaufäche— Wenn die Laufäche bei jedem Schritt rutscht, dieses
Verfahren ausführen:
Erforderliches Werkzeug
3/4-Zoll-Steckschlüssel•
Laufächespannen.
Jede Schraube mit einem 3/4-Zoll-Steckschlüssel eine halbe Umdrehung im Uhrzeigersinn 1.
drehen. Die Schrauben auf beiden Seiten gleich weit aufschrauben.
Die Taste 2. QUICK START drücken.
57
Cybex 770T-CT Treadmill - Bedienungsanleitung
Die Taste Geschwindigkeit + drücken, um die Geschwindigkeit auf 5,6 bis 6,4 km/h (3,5 bis 4 3.
mph) zu erhöhen. Das Laufband eine Minute lang laufen lassen.
Sicherstellen, dass die Laufäche zentriert bleibt. Andernfalls mit Schritt 2 fortfahren.4.
Auf der Laufäche gehen, um zu prüfen, ob sie noch rutscht. Wenn die Laufäche weiterhin 5.
rutscht, das Verfahren ab Schritt 1 A wiederholen. Wenn das Verfahren dreimal wiederholt
wurde und die Laufäche weiterhin rutscht, mit dem Cybex Kundendienst in Verbindung
setzen. Mit dem nächsten Schritt fortfahren, um sicherzustellen, dass die Laufäche zentriert
ist.
Vorsichtig vorgehen, damit die Laufäche nicht zu stark gespannt wird. Übermäßiges Spannen der
Laufäche kann zum Dehnen der Laufäche führen und den Austausch erforderlich machen.
Laufächezentrieren.
Die seitliche Position des Laufbandes ist korrekt zentriert, wenn das Cybex-Logo zwischen den
inneren Rändern der beiden Spurführungsschlitze verläuft. Wenn das Cybex-Logo zwischen den
beiden Spurführungsschlitzen nicht zentriert verläuft, muss das Laufband mit folgendem Verfahren
zentriert werden.
Während das Laufband mit 8 km/h (5 mph) läuft, die Position des Cybex-Logos zwischen den
1.
Spurführungsschlitzen bestimmen.
Cybex-Logo
Laufband
Spurführungsschlitze
Zum Zentrieren der Laufäche nur eine Schraube verstellen. Nicht beide Schrauben verstellen.
Bei laufendem Laufband die Schraube der Heckwalze auf der Seite des Laufbandes, gegen 2.
die die Laufäche zieht, mit einem 3/4-Zoll-Steckschlüssel anziehen. Beispiel: Wenn die
Laufäche rechts von den Spurführungsschlitzen läuft und das Laufbett auf der linken
Seite frei liegt, die Schraube auf der rechten Rahmenseite eine halbe Umdrehung (im
Uhrzeigersinn) festziehen und 30 Sekunden warten. Wenn dadurch die Laufäche zwischen
den Spurführungsschlitze nicht zentriert wird, die gleiche Schraube weiter verstellen. Wenn
die Laufäche dadurch näher zur Mitte der Spurführungsschlitze bewegt wird, die Schraube
weiter um eine Vierteldrehung anziehen, bis sich die Laufäche stabilisiert.
Nachdem die Laufäche zentriert wurde, die Spannung der Laufäche erneut prüfen. 3.
Sicherstellen, dass die Spannung ausreichend ist, damit die Laufäche beim Aufsteigen
nicht rutscht bzw. die Geschwindigkeit nicht vermindert wird. Bei einer Geschwindigkeit von
58
Cybex 770T-CT Treadmill - Bedienungsanleitung
5,6 bis 6,4 km/h (3,5 bis 4 mph) auf dem Laufband gehen und bei jedem 4. oder 5. Schritt
das Gewicht auf einen Fuß verlagern, um zu prüfen, ob die Laufäche rutscht. Wenn ein
Rutschen gefühlt wird, prüfen, ob die Laufäche oder der Antriebsriemen die Ursache ist. Bei
abgenommener Haubenabdeckung die Bewegung am Antriebsriemen und an der vorderen
Walze untersuchen.
Wenn der Antriebsriemen rutscht, diesen ersetzen. Cybex-Kundendienst kontaktieren.
4.
Wenn die Laufäche rutscht, beide Stellschrauben der Heckwalze gleichweit eine halbe 5.
Umdrehung (im Uhrzeigersinn) mit einem Schraubenschlüssel drehen. Die Laufäche
einstellen, bis sie nicht mehr rutscht.
PrüfenderLaufächeundderLaufbett-Oberächen—Laufäche und Laufbett müssen
regelmäßig auf übermäßigen Verschleiß geprüft werden. Um die ordnungsgemäße Funktion der
Laufäche zu gewährleisten, das Material regelmäßig visuell auf Risse oder Durchscheuern prüfen.
Die Laufäche sollte alle 24 km (15.000 Meilen) ausgewechselt werden. Das Laufbett sollte alle 24
km (15.000 Meilen) gedreht und alle 48 km (30.000 Meilen) ausgewechselt werden. Wenn dieses
Intervall erreicht wird, erscheint eine Wartungsaufforderung zum Austausch der Teile.
Die Ränder der Laufäche wie unten beschrieben untersuchen.
Erforderliches Werkzeug
Kreuzschlitzschraubendreher•
Von der externen Stromquelle trennen.
Den Hauptnetzschalter unter dem vorderen Ende des Laufbandes ausschalten (O).1.
Das Laufband von der Steckdose abstecken.2.
PrüfenSiedenZustandderLaufäche.
Entfernen Sie mit einem Kreuzschlitzschraubendreher die beiden Schrauben, mit denen die 1.
rechte Endkappe befestigt ist.
Rechte
Endkappe
Schrauben (2)
Wiederholen Sie den Schritt 2A für die linke Endkappe.2.
59
Cybex 770T-CT Treadmill - Bedienungsanleitung
Beachten Sie auf der oberen Fläche die Naht und die Kanten der Laufäche, während Sie sie 3.
von Hand durchdrehen. Wenn das Band irgendwelche Risse hat oder übermäßig abgenutzt
aussieht, muss die Laufäche ersetzt werden.
Wenn Laufäche und -bett ausgetauscht werden müssen, für die Wartungsarbeiten an einen
qualizierten Wartungsmechaniker wenden.
Montieren Sie mit einem Kreuzschlitzschraubendreher die in Schritt 2A und 2B entfernten
4.
Befestigungsschrauben der Endkappen.
Andere vorbeugende Wartungsmaßnahmen
Andere vorbeugende Wartungsmaßnahmen müssen gemäß den im Wartungsplan am Ende
dieses Kapitels aufgeführten empfohlenen Wartungsintervallen von einem qualizierten
Wartungsmechaniker durchgeführt werden. Diese Maßnahmen umfassen:
•
Umdrehen oder Ersetzen der Laufäche
Austausch der Laufäche•
Schmierung des Hubmotors — Mit der Zeit können die Hubmotor-Gelenkstellen oder die
Rohrmutter Quietschen. Die oberen und unteren Schrauben sowie die Distanzstücke mit einer
kleinen Menge Lithiumfett schmieren. Lithiumfett ist im Kfz-Fachhandel erhältlich.
Statische Elektrizität — Abhängig vom Klima am Aufstellungsort ist statische Elektrizität besonders
in Umgebungen mit trockener Luft häug anzutreffen. Dies tritt wiederum vorwiegend im Winter auf.
Statische Auadung kann zum Beispiel beim Gehen auf einem Teppichboden und anschließenden
Berühren eines Metallobjekts beobachtet werden. Dies kann ebenfalls beim Training auf einem
Laufband auftreten. Wenn sich die in Ihrem Körper aufgeladene statische Elektrizität beim Berühren
des Laufbandes entlädt, können Sie einen leichten Schock verspüren. In diesem Fall sollten Sie
versuchen, die Luftfeuchtigkeit mit Hilfe eines Luftbefeuchters auf einen komfortablen Wert zu
erhöhen.
Wartungsplan
Alle Wartungsarbeiten müssen von qualiziertem Personal durchgeführt werden. Missachten dieser
Anweisung kann schwere Verletzungen verursachen.
Bei den angegebenen Maßnahmen handelt es sich um die empfohlenen Mindestwartungsarbeiten.
Distanz bestimmen.
Drücken Sie auf dem Startbildschirm auf das
1. Cybex-Logo zur Anzeige der
Toolbox-Zugriffs und der Sperrbildschirm-Optionen.
Drücken Sie auf das 2. Toolbox-Zugriffssymbol zur Anzeige des Login-Bildschirms für den
Toolbox-Zugriff.
3. .
In folgender Reihenfolge eingeben:
Das 4. Statistik-Symbol für den Zugriff auf die Aufgezeichneten Statistiken drücken.
60
Cybex 770T-CT Treadmill - Bedienungsanleitung
Das Symbol Laufband-Summenwerte nden und berühren.5.
Distanz aufzeichnen.6.
Zur Rückkehr auf den Bildschirm Aufgezeichnete Statistiken den Pfeil nach oben drücken 7. .
Das Symbol Laufäche/Laufbett nden und berühren.8.
Distanz aufzeichnen. Wenn Sie die Laufäche oder das Laufbett austauschen oder das 9.
Laufbett ersetzen, berühren Sie die sprechenden Laufächen- oder Laufbettsymbole.
Beenden Sie den Setup-Modus durch Berühren des Toolbox-Symbols
10. , und dann des
Startbildschirm-Symbols . Der Bildschirm wird aktualisiert.
Nach den ersten 800 km (500 Meilen).
Spannung und Zentrierung der Laufäche prüfen.•
Alle 8.000 km (5.000 Meilen).
Spannung und Zentrierung der Laufäche prüfen.•
Laufband zurückrollen und den Aufstellungsort absaugen.•
Steigung auf 15 % einstellen, das Laufband nach hinten rollen und darunter mit einem •
trockenen Lappen und einem Staubsauger reinigen.Das Laufband zum Abschluss wieder in die
Normalposition bringen.
Alle 24.140 km (15.000 Meilen).
Laufäche und -bett austauschen.•
Hubeinheit prüfen und verschlissene Teile ersetzen.•
Hubeinheit-Gelenkstellen schmieren.•
Alle 48.280 km (30.000 Meilen).
Laufäche und -bett austauschen.•
61
Cybex 770T-CT Treadmill - Bedienungsanleitung
This page intentionally left blank
62
Cybex 770T-CT Treadmill - Bedienungsanleitung
Kundendienst
Kontaktinformationen
Das Telefon ist von Montag bis Freitag zwischen 8.30 Uhr und 18.00 Uhr amerikanischer
Ostküstenzeit besetzt.
Cybex Kunden in den USA können den Kundendienst unter 888 462 9239 gebührenfrei anrufen.
Cybex-Kunden außerhalb der USA erreichen den Cybex-Kundendienst telefonisch unter
+1 508 533 4300 oder per Fax unter +1 508 533 5183.
Seriennummer und Netzspannung
Die Unterteil-Seriennummer nden Sie auf der Rückseite Ihres Laufbandes. Die Netzspannung
nden Sie vorne an Ihrem Laufband. Die Konsolen- Seriennummer bendet sich auf der Unterseite
der Konsole. Siehe Abbildung 1. Die Seriennummern und Netzspannung unten notieren und bei
Anfragen an den Cybex Kundendienst bereithalten.
Unterteil-Seriennummer Netzspannung
Konsolen-Seriennummer
Unterteil-
Seriennummer
Konsolen-
Seriennummer
Netzspannung
63
Cybex 770T-CT Treadmill - Bedienungsanleitung
Rückgabegenehmigung (RMA)
Die Rückgaberegelung (RMA - Return Material Authorization) regelt das Verfahren bei Rückgabe von
Material (Austausch, Reparatur oder Gutschriften). Es gewährleistet, dass zurückgegebenes Material
korrekt gehandhabt und analysiert wird. Befolgen Sie bitte diese Regeln genau.
Wenden Sie sich für alle Garantieangelegenheiten an den Cybex-Vertragshändler. Der
Vertragshändler wird bei Bedarf eine RMA-Nummer von Cybex anfordern. Defekte Teile oder Geräte
werden von Cybex nur mit gültiger RMA-Nummer und einem ARS-Etikett (Automated Return Service)
akzeptiert.
Wenden Sie sich an den Kundendienst zwecks Rücksendung irgendeines defekten Teils.1.
Beschreiben Sie dem Techniker detailliert, welches Problem vorliegt oder welchen Defekt das 2.
Teil, das Sie zurückgeben möchten, aufweist.
Geben Sie das Modell und die Seriennummer des Laufbandes an. Siehe Serienummern und 3.
Netzspannung.
Der Cybex-Techniker kann Sie dazu auffordern, das/die betreffende(n) Teil(e) zur Überprüfung 4.
bzw. Reparatur und Austausch an Cybex zurückzusenden. Der Techniker stellt Ihnen dann
eine RMA-Nummer aus und sendet Ihnen ein ARS-Etikett. ARS-Etikett und RMA-Nummer
müssen gut sichtbar außen am Versandpaket, das den/ die zurückzusendenden Teil(e)
enthält, angebracht werden. Legen Sie dem Paket außerdem eine Beschreibu
Senden Sie das Paket per UPS an Cybex. 5.
Attn: Repair Department
RMA-Nr. _______________
Cybex International, Inc.
10 Trotter Drive
Medway, MA 02053 USA
Waren, die nicht mit einer RMA-Nummer außen am Paket gekennzeichnet sind bzw. nicht frachtfrei
versandt wurden, werden von Cybex nicht angenommen.
Beschädigte Teile
Waren, die beim Transport beschädigt wurden, sollten nicht für eine Gutschrift zurückgegeben
werden. Für Transportschäden ist die Speditionsrma (UPS, Federal Express, Transportunternehmen
usw.) verantwortlich.
Offensichtliche Schäden — Beim Empfang der Sendung alle Kartons sorgfältig untersuchen. Alle
sichtbaren Schäden müssen auf dem Lieferschein vermerkt und vom Spediteur gegengezeichnet
werden. Andernfalls kommt der Spediteur nicht für den Schaden auf. Die erforderlichen Dokumente
für eine solche Schadensmeldung sind beim Spediteur erhältlich.
Verborgene Schäden — Schäden, die bei der Warenannahme nicht sichtbar waren und später
entdeckt wurden, müssen dem Spediteur unverzüglich gemeldet werden. Nachdem ein solcher
Schaden bemerkt wurde, muss der Spediteur innerhalb von 10 Tagen nach dem Lieferdatum
schriftlich oder telefonisch benachrichtigt werden, um eine Inspektion durchzuführen. Alle
Versand- und Verpackungsmaterialien aufbewahren; sie werden für die Inspektion benötigt. Der
64
Cybex 770T-CT Treadmill - Bedienungsanleitung
Use only Cybex replacement
parts when servicing.
Failure to do so could result
in personal injury.
Nur Austauschteile von Cybex
bei der Wartung verwenden.
Das Nichteinhalten kann zu
ernsten Verletzungen führen.
VORSICHT
Spediteur übergibt Ihnen einen Inspektionsbericht und die erforderlichen Formulare, die für eine
Schadensmeldung bei verborgenen Schäden erforderlich sind. Für verborgene Schäden ist der
Spediteur verantwortlich.
Bestellinformationen
Online www.cybexintl.com
Fax +1 508-533-5183
E-mail
Telefon
parts@cybexintl.com
888-462-9239 (für Kunden in den USA)
+1 508-533-4300 (für Kunden außerhalb den USA)
Alle Inspektions- und Reparaturmaßnahmen dürfen nur von qualiziertem Personal durchgeführt
werden.
Cybex übernimmt keine Garantie, wenn nicht von Cybex stammende Ersatzteile verwendet werden.
65
Cybex 770T-CT Treadmill - Bedienungsanleitung
Leerseite
66
Cybex 770T-CT Treadmill - Bedienungsanleitung
Anhang A – Technische Daten
Technische Daten
Länge: 213 cm (84 Zoll)
Breite: 90,5 cm (35,6 Zoll)
Laufäche: 56 cm x 152 cm (22 Zoll x 60 Zoll)
Gewicht des Geräts: 186 kg (410 lbs.)
Versandgewicht: 200 kg (440 lbs.)
Geschwindigkeitsbereich: 0,8 bis 20 km/h (0,5 bis 12,4 mph) in Schritten von 0,1 km/h oder 0,1
mph
Steigungsbereich: 0 bis 15 % Steigung
Manueller Modus: Ja
Programme: Quick Start, Manuell und 9 Standardprogramme mit
benutzerorientiertem Ziel (Dauer, Distanz oder Kalorien).
Fortgeschrittene Programme umfassen Gerkin-Protokoll und alle
Militärprotokolle einschließlich PEB.
Standardausstattung: Safety Sentry™, Handsensoren, Polar® drahtloser
Herzfrequenzempfänger (Brustgurt nicht inbegriffen), CSAFE,
wählbare Farbrahmen inklusive weiße Textur, schwarze Textur,
Metallfarbe Gold, schwarzer Chrom und glitzerndes Platin.
Optionale Ausstattung: Beliebige Farbkombinationen verfügbar.
Netzanforderungen: Geerdete, einphasige, separate Leitung (getrennte Stromversorgung
und Nullleiter für jeden Schaltkreis) und eine der folgenden
Netzkongurationen:
• 100 V AC, 50/60 Hz, 20 A • 115 V AC, 60 Hz, 20 A
• 208 V AC, 60 Hz, 15 A • 220 V AC, 60 Hz, 15 A
• 230 V AC, 50 Hz, 13 A, GB • 240 V AC, 50 Hz, 15 A
Motor: 3,0 PS Dauerbetrieb, 5,0 PS Spitzenbetrieb, Wechselstrom,
bürstenlos.
Notstopp: Abziehbarer Notstopp-Schlüssel.
Maximales Benutzergewicht: 181 kg (400 lbs).
Optionen: A/V-Kanal und Lautstärkeregelung integriert, Video-Montagehalterung.
90,5 cm
(35,6 Zoll)
213 cm (84 Zoll)
67
Cybex 770T-CT Treadmill - Bedienungsanleitung
Leerseite
68
Loading...
