Cub Cadet BV 228, BV228 EC Operator's Manual

Download

769-07543 P00 01/12

NEED HELP? CALL 1-877-282-8684 IN U.S. OR 1–800–668–1238 IN CANADA

BV228 EC

2-Cycle

Electric Start Capable

Handheld Blower / Vacuum

IMPORTANT: READ OPERATOR’S MANUAL THOROUGHLY AND FOLLOW THE SAFE OPERATION PRACTICES WHILE OPERATING THE UNIT.

Upper Blower Tube

Removing Unit From Carton

ssemble The Unit

Insert the upper blower tube into the blower outlet and turn it clockwise until i

t locks into place.

nstall the lower blower tube

nto the upper blower tube

nd turn it clockwise until it

ocks into place.

tarting The Unit

Assemble The Unit

lace the unit on a level

urface. Fill the fuel tank.

rouch in the starting

position.

queeze and hold the

throttle for all further steps.

ull the rope 5 times.

Move the choke lever to Position 2.

11 2

Remove all contents from carton.

tarting The Unit

Need Help?

Call 1-877-282-8684

DIDN’T STAR T?

Repeat the starting instructions.

IF engine fails to start after 2 attempts,

move choke lever to position 3 and pull

the starter rope until engine starts

IF unit still fails to start, refer to the

operator’s manual for additional starting

and troubleshooting information

Mix thoroughly in a separate fuel can:

– 2.6 fl. oz. of 2-cycle

ngine oil

– 1 gallon of unleaded

asoline

OTE: Do not mix directly in

the fuel tank.

Starter Rope

n/Off Stop Control

Lower Blower Tube

rigger

Handle

ruise Control

tarting The Unit

Fuel Cap

rimer Bulb

Choke Lever

ower Vacuum Tube

pper Vacuum Tube

acuum Elbow

acuum Bag Strap

Cinch Strap

Vacuum Bag

ipper

ir Filter Cover

Muffler

Cover

park Plug

Tools Required:

• Flathead Screwdriver

Gallon 2.6 oz

50:1

Press the primer bulb 10 times, or until fuel is visible.

ove the choke lever to

osition 1.

5 X

Continue to squeeze the

trigger, or press down the cruise control, and allow the unit to warm up for 30-60 seconds.

Continue to squeeze the trigger. Move the choke

lever to Position 3. Warm the unit for an additional 60 seconds. The unit may be used during this time.

Continue to squeeze the trigger. Pull the rope 3-5 times to start the engine.

3-5 X

113

10 X

Primer

ulb

Choke Lever

Español — Page 11

English — Page 1

Français — Page 5

Operator’s Manual

• Avoid accidental starting. Be in the starting position whenever pulling the starter rope. The operator and unit must be in a stable position while starting. Refer to Starting and Stopping Instructions.

• Do not set unit on any surface except a clean, hard area while engine is running. Debris such as gravel, sand, dust, grass, etc. could be picked up by the air intake and thrown out by the discharge opening, damaging unit, property, or causing serious injury to bystanders or operator.

• Only use the unit for its intended purpose. Only use the unit as described in this manual.

• Do not force the unit. It will do the job better and with less likelihood of injury at a rate for which it was designed.

• Do not overreach or use from unstable surfaces such as ladders, trees, steep slopes, rooftops, etc. Always keep proper footing and balance.

• Always hold the unit with a firm grip when operating.

• Keep hands, face, and feet away from all moving parts. Do not touch or try to stop the impeller when it is rotating. Do not operate without guards in place.

• Do not put any object into openings. Do not use with any opening blocked; keep free of dirt, debris, and anything that may reduce the air flow.

• Do not touch the engine or muffler. These parts get extremely hot from operation, even after the unit is turned off.

• Do not operate the engine faster than the speed needed to do the job. Do not run the engine at high speed when not in use.

• Always stop the engine when operation is delayed or when walking from one location to another.

• Stop the engine for maintenance, repair, to install or remove the blower tubes or vacuum attachments. The unit must be stopped and the impeller no longer turning to avoid contact with the rotating blades.

• If you strike or come into contact with a foreign object, stop the engine immediately and check for damage. Do not operate before repairing damage. Do not operate the unit with loose or damaged parts.

• Use only original equipment manufacturer replacement parts and accessories for this unit. These are available from an authorized service dealer. The use of any unauthorized parts or accessories could lead to serious injury to the user, or damage to the unit, and void the warranty.

• Never use this unit for spreading chemicals, fertilizers or other substances which may contain toxic materials.

• To reduce fire hazard, replace faulty muffler and spark arrestor. Keep the engine and muffler free from grass, leaves, excessive grease or carbon build up.

• Never point the blower in the direction of bystanders, animals, windows or automobiles.

• Avoid situations that could catch the vacuum bag on fire. Do not operate near an open flame. Do not vacuum warm ash from fire-places, barbecue pits, brush piles, etc. Do not vacuum discarded cigars or cigarettes unless the cinders are completely cool.

• The unit is designed to pickup dry material such as leaves, grass, small twigs, and bits of paper. Do not attempt to vacuum wet debris and/or standing water as this may result in damage to the blower/ vacuum. To avoid severe damage to the impeller, do not vacuum metal, broken glass, etc.

OTHER SAFETY WARNINGS

• Always disconnect the spark plug before performing maintenance or accessing movable parts.

• Never store the unit, with fuel in the tank, inside a building where fumes may reach an open flame (pilot lights, etc.) or sparks (switches, electrical motors, etc.).

• Allow the engine to cool before storing or transporting. Be sure to secure the unit while transporting.

• Store the unit in a dry place, either locked up or up high to prevent unauthorized use or damage. Keep out of the reach of children.

• Never douse or squirt the unit with water or any other liquid. Keep handles dry, clean, and free from debris. Clean after each use, see Cleaning and Storage instructions.

• Keep these instructions. Refer to them often and use them to instruct other users. If you loan this unit to others, also loan these instructions to them.

SPECIAL NOTE: Exposure to vibrations through prolonged use of gasoline powered hand tools could cause blood vessel or nerve damage in the fingers, hands, and joints of people prone to circulation disorders or abnormal swelling. Prolonged use in cold weather has been linked to blood vessel damage in otherwise healthy people. If symptoms occur such as numbness, pain, loss of strength, change in skin color or texture, or loss of feeling in the fingers, hands or joints, discontinue use of this tool and seek medical attention. An anti-vibration system does not guarantee avoidance of these problems. Users who operate power tools on a regular basis must closely monitor their physical condition and the condition of this tool.

SAVE THESE INSTRUCTIONS

SPARK ARRESTOR NOTE NOTE: For users on U.S. Forest Land and in the states of California, Maine, Oregon and Washington.

All U.S. Forest Land and the state of California (Public Resources Codes 4442 and 4443), Oregon and Washington require, by law that certain internal combustion engines operated on forest brush and/or grasscovered areas be equipped with a spark arrestor, maintained in effective working order, or the engine be constructed, equipped and maintained for the prevention of fire. Check with your state or local authorities for regulations pertaining to these requirements. Failure to follow these requirements could subject you to liability or a fine. This unit is factory equipped with a spark arrestor. If it requires replacement, ask your LOCAL SERVICE DEALER to install the Accessory Part #753-06027 Muffler Assembly.

READ ALL INSTRUCTIONS BEFORE OPERATING

• Read the instructions carefully. Be familiar with the controls and proper use of the unit.

• Do not operate this unit when tired, ill, or under the influence of alcohol, drugs, or medication.

• Children and teens under the age of 15 must not use the unit, except for teens guided by an adult.

• All guards and safety attachments must be installed properly before operating the unit.

• Inspect the unit before use. Replace damaged parts. Check for fuel leaks. Make sure all fasteners are in place and secure. Replace parts that are cracked, chipped, or damaged in any way. Do not operate the unit with loose or damaged parts.

• Carefully inspect the area before starting the unit. Remove all debris and hard or sharp objects such as glass, wire, etc.

• Clear the area of children, bystanders, and pets. At a minimum, keep all children, bystanders, and pets outside a 50 feet (15 m) radius; there still may be a risk to bystanders from thrown objects. Bystanders should be encouraged to wear eye protection. If you are approached, stop the unit immediately.

SAFETY WARNINGS FOR GAS UNITS

• Store fuel only in containers specifically designed and approved for the storage of such materials.

• Always stop the engine and allow it to cool before filling the fuel tank. Never remove the fuel tank cap or add fuel when the engine is hot. Always loosen the fuel tank cap slowly to relieve any pressure in the tank before fueling. Do not smoke.

• Always mix and add fuel in a clean, well-ventilated outdoor area where there are no sparks or flames. Do not smoke.

• Never operate the unit without the fuel cap securely in place.

• Avoid creating a source of ignition for spilled fuel. Wipe up any spilled fuel from the unit immediately before starting the unit. Move the unit at least 30 feet (9.1 m) from the fueling source and site before starting the engine. Do not smoke.

• Never start or run the unit inside a closed room or building. Breathing exhaust fumes can kill. Operate this unit only in a well-ventilated outdoor area.

WHILE OPERATING

• Wear safety glasses or goggles that are marked as meeting ANSI Z87.1-1989 standards.

• Never run the unit without the proper equipment attached. Do not operate the unit without the blower tubes or vacuum tubes and vacuum bag attached. Make sure the vacuum bag is completely zipped closed.

• To reduce the risk of hearing loss associated with sound level(s), always wear ear/hearing protection when operating this unit.

• Wear heavy long pants, boots, gloves, and a long sleeve shirt. Do not wear loose clothing, jewelery, short pants, sandals or go barefoot. Secure hair above shoulder level.

• Wear a face or dust mask if the operation is dusty.

• To avoid static electricity shock, do not wear rubber gloves or any other insulated gloves while operating this unit.

• Use the unit only in daylight or good artificial light.

• Keep all surfaces free from oil and fuel.

SERVICE INFORMATION

TABLE OF CONTENTS

Service Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Safety Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Assembly Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Oil and Fuel Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Starting and Stopping Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Operating Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Maintenance and Repair Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Cleaning and Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Optional Accessory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Warranty Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

All information, illustrations, and specifications in this manual are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without notice.

WARNING: Gasoline is highly flammable, and its vapors can explode if ignited. Take the

following precautions:

SAFETY INFORMATION

CALIFORNIA PROPOSITION 65 WARNING: Engine exhaust, some of its constituents and certain finished components

contain or emit chemicals known to the State of California to cause cancer and birth defects or other reproductive harm. Wash hands after handling.

• SAFETY AND INTERNATIONAL SYMBOLS •

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete safety, assembly, operating, maintenance and repair information.

SYMBOL MEANING

• SAFETY ALERT SYMBOL

Indicates danger, warning or caution. May be used in conjunction with other symbols or pictographs.

• READ OPERATOR'S MANUAL

WARNING:

Read the operator’s manual(s) and follow all warnings and safety

instructions. Failure to do so can result in serious injury to the operator and/or bystanders.

• WEAR EYE AND HEARING PROTECTION

WARNING:Thrown objects and loud noise can cause severe eye injury and hearing

loss. Wear eye protection meeting ANSI Z87.1-1989 standards and ear protection when operating this unit. Use a full face shield when needed.

• UNLEADED FUEL

Always use clean, fresh unleaded fuel

• OIL

Refer to operator’s manual for the proper type of oil.

• DO NOT USE E85 FUEL IN THIS UNIT

WARNING: It has been proven that fuel containing greater than 10% ethanol will

likely damage this engine and void the warranty.

• ON/OFF STOP CONTROL

ON / START / RUN

• ON/OFF STOP CONTROL

OFF or STOP

• PRIMER BULB

Push primer bulb, fully and slowly, 10 times.

• CHOKE CONTROL

1. • FULL choke position

2. • PARTIAL choke position

3. • RUN choke position

• THROWN OBJECTS CAN CAUSE SEVERE INJURY

WARNING: Small objects can be propelled at high speed, causing injury.

• KEEP BYSTANDERS AWAY

WARNING: Keep all bystanders, especially children and pets, at least 50 feet (15 m)

from the operating area.

• HOT SURFACE

WARNING: Do not touch a hot engine. These parts get extremely hot from

operation and may cause severe burns. When the unit is turned off, the engine will remain hot for a short time.

• BLOWERS – ROTATING IMPELLER BLADES CAN CAUSE SEVERE INJURY

WARNING:Stop the engine and allow the impeller to stop before installing or

changing tubes, or before cleaning or performing any maintenance.

RULES FOR SAFE OPERATION

The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols, and their explanations, deserve your careful attention and understanding. The safety warnings do not by themselves eliminate any danger. The instructions or warnings they give are not substitutes for proper accident prevention measures.

NOTE:

Advises you of information or instructions vital to the operation or maintenance of the equipment.

SYMBOL MEANING

• IMPORTANT SAFETY INSTRUCTIONS •

For service call 1-877-282-8684 in the United States or 1-800-668-1238 in Canada to obtain a list of authorized service dealers near you. For more details about your unit, visit our website at www.cubcadet.com or www.cubcadet.ca.

If you have difficulty assembling this product or have any questions regarding the controls, operation or maintenance of this unit, please call the Customer Support Department.

DO NOT RETURN THE UNIT TO THE RETAILER. PROOF OF PURCHASE WILL BE REQUIRED FOR WARRANTY SERVICE.

Service on this unit both within and after the warranty period should be performed only by an authorized and approved service dealer.

Read the Operator’s Manual and follow all warnings and safety instructions. Failure to do so

can result in serious injury to the operator and/or bystanders.

FOR QUESTIONS, CALL 1-877-282-8684 IN U.S. OR 1-800-668-1238 IN CANADA

SAFETY ALERT:

Indicates danger, warning or caution. Attention is required in order to

avoid serious personal injury. May be used in conjunction with other symbols or pictographs.

DANGER:

Failure to obey a safety warning will result in serious injury to yourself or to others. Always follow the safety precautions to reduce the risk of fire, electric shock and personal injury.

WARNING:

Failure to obey a safety warning can result in injury to yourself and others. Always

follow the safety precautions to reduce the risk of fire, electric shock and personal injury.

CAUTION:

Failure to obey a safety warning may result in property damage or personal injury to yourself or to others. Always follow the safety precautions to reduce the risk of fire, electric shock and personal injury.

WARNING:

When using the unit, you must follow the safety rules. Please read these instructions before operating the unit in order to ensure the safety of the operator and any bystanders. Please keep these instructions for later use.

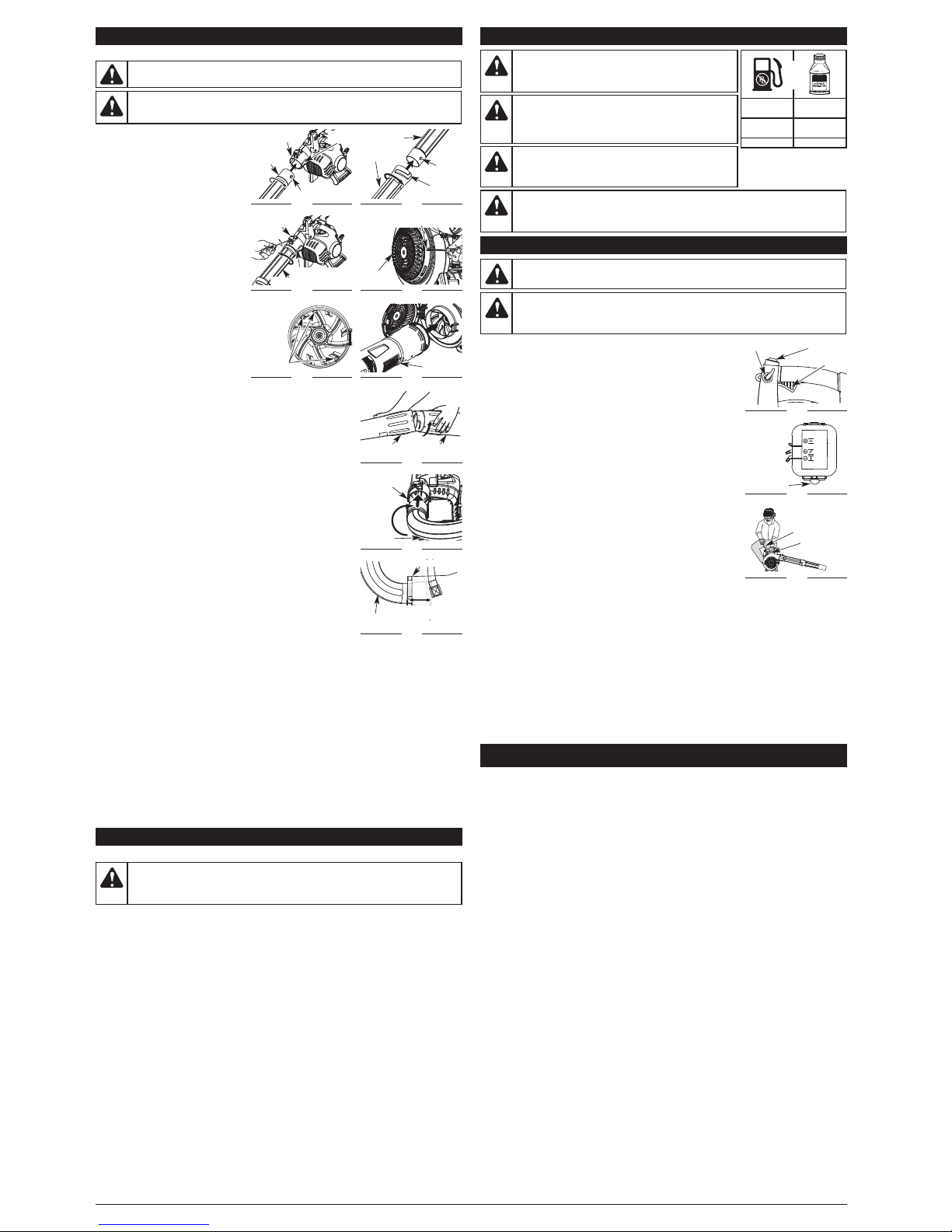

ASSEMBLING THE UNIT

BLOWER ASSEMBLY Installing the Upper Blower Tube

1. Align the bump on the end of the upper blower tube with the bump slot on the bottom end of the blower outlet (Fig. 1).

2. Insert the upper blower tube into the blower outlet (Fig. 1).

3. Twist the upper blower tube clockwise until it locks into place (Fig. 1).

Installing the Lower Blower Tube

1. Align the bump slot on the top end of the lower blower tube with the bump on the end of the upper blower tube (Fig. 2).

2. Place the lower blower tube onto the upper blower tube (Fig. 2).

3. Twist the lower blower tube clockwise until tight (Fig. 2).

VACUUM ASSEMBLY Removing the Upper Blower Tube

1. Hold the unit firmly.

2. Insert a flathead screwdriver into the tube lock. Twist the screwdriver counterclockwise 1/4 turn and hold (Fig. 3).

3. Grasp the upper blower tube and twist it counterclockwise (Fig. 3).

4. Pull the upper blower tube from the blower outlet.

Removing the Lower Blower Tube

1. Hold the upper blower tube firmly.

2. Grasp the lower blower tube and twist it counterclockwise until the lower blower tube unlocks from the upper blower tube.

3. Remove the lower blower tube from the upper blower tube.

Installing the Vacuum Tubes

1. Locate the hole in the impeller door. The door lock tab is recessed in the hole toward the front of the blower (Fig. 4). Insert a flat head screwdriver, into the hole and press the door lock tab in and lift the door to release the lock.

2. While holding the impeller door open, align the upper vacuum tube's three (3) slots with the impeller intake’s three (3) lock tabs (Fig. 5). Insert the upper vacuum tube into the impeller intake and twist the upper vacuum tube clockwise with both hands until the lock tabs snap into place (Fig. 6).

3. Align the arrow on the lower vacuum tube with the arrow on the upper vacuum tube (Fig. 7).

NOTE: The arrows must align properly to install the vacuum tubes correctly.

4. Grasp the lower vacuum tube firmly with both hands and push the lower vacuum tube into the upper vacuum tube. Turn the lower vacuum tube clockwise until it snaps into place and locks. The dot on the lower tube aligns with the dot on the upper tube when properly assembled.

NOTE: Use both hands during this assembly to fit the parts together tightly. NOTE: The flat area on the upper vacuum tube should face the handle

when installed correctly.

VACUUM BAG ASSEMBLY Installing the Vacuum Elbow onto the Blower

1. While facing the front of the unit, hold the keyed end of the vacuum elbow in the left hand and the flared end in the right hand. Align the lock tabs on the keyed end with the lock tabs on the blower outlet. (Fig. 8)

2. Insert the vacuum elbow into the blower and turn clockwise until it locks into place. (Fig. 8)

Inserting the Vacuum Elbow into the Bag

1. Locate the small opening in the vacuum bag. Insert the flared end of the vacuum elbow approximately 4 in. inside the small opening. (Fig. 9)

2. Pull the end of the cinch strap to secure the small opening of the bag around the vacuum elbow. Tighten the cinch strap so that the bag has limited movement along the elbow, but will not slip off the flared end.

ASSEMBLY INSTRUCTIONS

WARNING:

To prevent serious personal injury, stop the engine and allow the impeller to

stop before attaching or removing tubes.

WARNING:

To prevent serious personal injury or damage to the unit, make sure the blower

tubes, or vacuum tubes and the vacuum bag, are in place before you operate the unit.

Blower Outlet

ump

lot

ump

Fig. 1

Tube Lock

lower Outlet

pper Blower Tube

Fig. 3

pper

lower Tube

ump

Bump

Slot

ig. 2

Upper

Blower

Tube

Lower Blower

Tube

mpeller

ock Tabs

ig. 5

Impeller

Door

Door Lock Tab

ig. 4

Blower

Outlet

acuum

lbow

ig. 8

pper

acuum Tube

Lower

Vacuum Tube

Fig. 7

acuum E

lbow

acuum

ig. 9

pper

acuum Tube

ig. 6

Cinch Strap

4 in.

(10.2 cm)

STARTING AND STOPPING INSTRUCTIONS

ARNING:

Avoid accidental starting. Make sure you are in the starting position when pulling the starter rope (Fig. 12). To avoid serious injury, the operator and unit must be in a stable position while starting. To avoid serious personal injury, make sure that the blower tube is locked in place.

WARNING:

Operate this unit only in a well-ventilated outdoor area. Carbon monoxide exhaust fumes can be lethal in a confined area.

IF USING THE OPTIONAL ELECTRIC STARTER OR POWER START BIT™ ACCESSORY

NOTE: This Unit Can Use an Electric Start or Power Start Bit™ Optional Accessory!

Please refer to the Electric Starter or Power Start Bit™ operator’s manual for proper use of this feature. (Items Sold Separately! Please refer to page 4 of this manual about purchasing these accessories.)

STARTING INSTRUCTIONS NOTE: When starting the unit, make sure it is not directed at bystanders or loose debris.

1. Mix gas with oil. Fill the fuel tank with fresh fuel/oil mixture. See Oil and Fuel Mixing Instructions. NOTE: There is no need to turn the unit on. The On/Off switch is in the ON ( I ) position at all times (Fig. 10).

2. Fully press and release the primer bulb 10 times, slowly. Some amount of fuel should be visible in the

primer bulb (Fig. 11). If fuel cannot be seen in the bulb, press and release the bulb until fuel is visible.

3. Move the choke lever to Position 1 (Fig. 11).

4. Squeeze and hold the trigger or press down the cruise control (Fig. 10).

5. Continue to squeeze the trigger. Insert the electric starter or Power Start Bit™ into the side of the unit

(Fig. 22). Refer to the Operation section of the electric starter or Power Start Bit™ operator’s manual.

6. Continue to squeeze the trigger. Press and hold the electric starter or drill’s ON (I) button for 2 seconds.

7. Continue to squeeze the trigger. Move the choke lever to Position 2 (Fig. 11).

8. Continue to squeeze the trigger. Press and hold the electric starter or drill’s ON (I) button for 2-

second intervals until the unit starts.

9. Continue to squeeze the trigger. Remove the electric starter or drill from the unit.

10.Continue to squeeze the trigger, or press down the cruise control (Fig. 10), and allow the engine to

warm up for 30 to 60 seconds.

11.Continue to squeeze the trigger. Move the choke lever to Position 3 (Fig. 11).

12.Continue to squeeze the trigger. Continue warming the engine for an additional 60 seconds. The

unit is now ready for use.

IF... The engine does not start, go back to step 2. IF... The engine fails to start after 2 attempts, move the choke lever to Position 3 and squeeze the trigger.

Press and hold the electric starter or drill ON (I) button for 2-second intervals until the unit starts.

IF WARM... If the engine is already warm, go back to step 7.

STOPPING INSTRUCTIONS

1. Release the trigger or raise the cruise control to idle the engine.

2. Press and hold the On/Off switch in the OFF (O) position until the engine comes to a complete stop (Fig. 10).

OIL AND FUEL MIXING INSTRUCTIONS

Old and/or improperly mixed fuel are the main reasons for the unit not running properly. Be sure to use fresh, clean unleaded fuel. Follow the instructions carefully for the proper fuel/oil mixture.

Definition of Blended Fuels

Today's fuels are often a blend of gasoline and oxygenates such as ethanol, methanol, or MTBE (ether). Alcohol-blended fuel absorbs water. As little as 1% water in the fuel can make fuel and oil separate. It forms acids when stored. When using alcohol-blended fuel, use fresh fuel (less than 30 days old).

Using Blended Fuels

If you choose to use a blended fuel, or its use is unavoidable, follow recommended precautions:

• Always use the fresh fuel mix explained in your operator's manual

• Use the fuel additive STA-BIL® or an equivalent

• Always agitate the fuel mix before fueling the unit

• Drain the tank and run the engine dry before storing the unit

Using Fuel Additives

The bottle of 2-cycle oil that came with your unit contains a fuel additive which will help inhibit corrosion and minimize the formation of gum deposits. It is recommended that you use our 2-cycle oil with this unit. If unavailable, use a good 2-cycle oil designed for air-cooled engines along with a fuel additive, such as STA-BIL Gas Stabilizer or an equivalent. Add 0.8 oz. (23 ml) of fuel additive per gallon of fuel according to the instructions on the container. NEVER add fuel additives directly to the unit's fuel tank.

Thoroughly mix the proper ratio of 2-cycle engine oil with unleaded gasoline in a separate fuel can. Use a 50:1 fuel/oil ratio. Do not mix them directly in the engine fuel tank. See the table below for specific gas and oil mixing ratios.

NOTE: One gallon (3.8 liters) of unleaded gasoline mixed with one 2.6 oz. (77 ml) bottle of 2-cycle oil

makes a 50:1 fuel/oil ratio.

NOTE: Dispose of the old fuel/oil mix in accordance with federal, state and local regulations.

CAUTION:

For proper engine operation and maximum reliability, pay strict attention to the oil and fuel mixing instructions on the 2-cycle oil container. Using improperly mixed fuel can severely damage the engine.

OIL AND FUEL INFORMATION

*WARNING: DO NOT USE E85 FUEL IN THIS UNIT.

It has been proven that fuel containing greater than 10% ethanol will likely damage this engine and void the warranty.

WARNING:

Gasoline is extremely flammable. Ignited vapors may explode. Always stop the engine and allow it to cool before filling the fuel tank. Do not smoke while filling the tank. Keep sparks and open flames at a distance from the area.

WARNING:

Remove fuel cap slowly to avoid injury from fuel spray. Never operate the unit without the fuel cap securely in place.

MIXING RATIO - 50:1

UNLEADED GAS* 2-CYCLE OIL

1 GALLON US

(3.8 LITERS)

2.6 FL. OZ. (77 ml)

1 LITER 20 ml

WARNING:

Add fuel in a clean, well ventilated outdoor area. Wipe up any spilled fuel immediately.

Avoid creating a source of ignition for spilled fuel. Do not start the engine until fuel vapors dissipate.

OPERATING INSTRUCTIONS

WARNING:

To avoid serious personal injury, wear goggles or safety glasses at all times

when operating this unit. Wear a face mask or dust mask in dusty locations.

WARNING:

To prevent serious personal injury or damage to the unit, make sure the

blower tubes, or vacuum tubes and the vacuum bag, are in place before you operate the unit.

HOLDING THE BLOWER / VACUUM

Before operating the unit, stand in the operating position. Check for the following:

• Operator is wearing proper clothing, such as boots, safety glasses or goggles, ear/hearing protection, gloves, long pants and long sleeve shirt

• The unit is in good working condition

• The tubes and guards are in place and secure

USING THE CRUISE CONTROL

1. Once the engine has started and warmed up, squeeze the trigger to

accelerate the unit as needed (Fig. 13).

2. For longer periods of operation and to eliminate possible finger fatigue, move the cruise control

toward the FAST position to incrementally increase or maintain the unit’s engine speed (Fig. 13). When the cruise control is pressed, the trigger will recede into the handle.

3. To decrease engine speed, move the cruise control to the SLOW position and the trigger will return

to idle (Fig. 13).

OPERATING TIPS

• Assure the unit is not directed at anybody or any loose debris before starting the unit.

• Always hold the unit securely when operating. Keep a firm grip on the handle.

• To reduce the risk of hearing loss associated with sound level(s), hearing protection is required.

• Operate power equipment only at reasonable hours— not early in the morning or late at night when people might be disturbed. Comply with times listed in local ordinances. Usual recommendations are 9:00 am to 5:00 pm, Monday through Saturday.

• To reduce noise levels, limit the number of pieces of equipment used at any one time.

• To reduce noise levels, operate power blowers at the lowest possible speed to do the job.

• Check your equipment before operation, especially the muffler, air intakes and air filters.

• Use rakes and brooms to loosen debris before blowing.

• In dusty conditions, slightly dampen surfaces when water is available.

• Watch out for children, pets, open windows or freshly washed cars, and blow debris safely away.

• Clean up after using blowers and other equipment. Dispose of debris appropriately.

Fig. 13

SLOW

FAST

Cruise

Control

Trigger

(Idle Position)

STARTING INSTRUCTIONS

1. Mix gas with oil. Fill the fuel tank with fresh fuel/oil mixture. See Oil and Fuel Mixing Instructions.

NOTE: There is no need to turn the unit on. The On/Off switch is in the ON

( I ) position at all times (Fig. 10).

2. Fully press and release the primer bulb 10 times, slowly. Some amount of fuel should be visible in the primer bulb (Fig. 10). If fuel cannot be seen in the bulb, press and release the bulb until fuel is visible.

3. Move the choke lever to Position 1 (Fig. 11).

4. Squeeze and hold the trigger or press down the cruise control (Fig. 10).

5. Continue to squeeze the trigger or keep the cruise control down. Place the unit on a firm, flat surface. Crouch in the starting position and hold the unit firmly (Fig. 12).

6. Continue to squeeze the trigger or keep the cruise control down. Pull the starter rope out until some resistance is felt. This is usually around 2–4 inches. Pull the starter rope 5 times in a controlled and steady motion.

7. Continue to squeeze the trigger or keep the cruise control down. Move the choke lever to Position 2 (Fig. 11).

8. Continue to squeeze the trigger or keep the cruise control down. Pull the starter rope 3-5 times in a controlled and steady motion to start the engine.

9. Continue to squeeze the trigger or keep the cruise control down. Allow the engine to warm up for 30-60 seconds.

10.Continue to squeeze the trigger or keep the cruise control down. Move the choke lever to Position 3 (Fig. 11).

11.Continue to squeeze the trigger or keep the cruise control down. Continue warming the engine for an additional 60 seconds. The unit is now ready for use.

IF...The engine does not start, go back to step 2. IF...The engine fails to start after 2 attempts, move the choke lever to Position 3, squeeze the trigger, and

pull the starter rope 3-8 times in a controlled and steady motion. The engine should start. If not, repeat.

IF WARM...If the engine is already warm, move the choke lever to Position 2, squeeze the trigger and

pull the starter rope to restart.

STOPPING INSTRUCTIONS

1. Release the trigger or raise the cruise control to idle the engine.

2. Press and hold the On/Off switch in the OFF (O) position until the engine comes to a complete stop (Fig. 10).

ruise

ontrol

n/Off Switch

Primer

Bulb

Fig. 10

Starter Rope

Fig. 12

Fig. 11

Primer Bulb

Position 3

Choke

Lever

Trigger

Starting Position

Position 2

osition 1

REPLACING THE SPARK PLUG

Use a replacement part number 753-06193. The correct spark gap is 0.025 in. (0.635 mm).

1. Stop the engine and allow it to cool.

2. Grasp the plug boot firmly and pull the cap from the spark plug.

3. Clean dirt from around the spark plug. Remove the spark plug from the cylinder head by turning a 5/8 in. socket counterclockwise.

4. Replace cracked, fouled or dirty spark plug. Set the spark gap at 0.025 in. (0.635 mm) using a feeler gauge (Fig. 21).

5. Install a correctly-gapped spark plug in the cylinder head. Turn the 5/8 in. socket clockwise until snug.

If using a torque wrench, torque to:

110-120 in.•lb. (12.3-13.5 N•m) Do not over tighten.

6. Reinstall the spark plug boot.

IDLE SPEED ADJUSTMENT

The idle speed of the engine is adjustable. An idle adjustment screw is between the air filter cover and the engine starter housing (Fig. 20). NOTE: Careless adjustments can seriously damage your unit. An authorized service dealer should make

carburetor adjustments. If, after checking the fuel and cleaning the air filter, the engine still will not idle, adjust the idle speed screw as follows:

1. Start the engine and let it run at a high idle for a minute to warm up. Refer to Starting/Stopping

Instructions.

2. Release the throttle trigger and let the engine idle. If the engine stops, insert a small Phillips in

between the air filter cover and the engine cover (Fig. 20). Turn the idle speed screw in, clockwise,

1/8 of a turn at a time (as needed) until the engine idles smoothly.

AIR FILTER MAINTENANCE

Cleaning the Air Filter

Failure to maintain your air filter properly can result in poor performance or can cause permanent damage to your engine.

1. To open the air filter cover, push the locking tab on the right side of the

cover inward and pull the air filter cover slightly out and to the left (Fig. 17).

2. Remove the air filter (Fig. 18).

3. Wash the filter in detergent and water. Rinse the filter thoroughly and

allow it to dry.

4. Apply enough clean SAE 30 motor oil to lightly coat the filter.

5. Squeeze the filter to spread and remove excess oil.

6. Replace the filter (Fig. 18). NOTE: If the unit is operated without the air filter, you will VOID the warranty.

7. To reinstall the air filter cover, position the hooks on the left side of the

air filter cover into the slots at the left side of the back plate (Fig. 18).

8. Swing the cover to the right and press closed so the air filter cover tab

snaps into the slot on the back plate (Fig. 19).

OPERATING THE UNIT AS A BLOWER

Use the blower for trees, shrubs, flower beds and hard-to-clean areas. Also use the unit around buildings, walls, overhangs, fences and screens, and for other normal cleaning procedures. Conserve water by using power blowers instead of hoses for many lawn and garden applications, including areas such as gutters, screens, patios, grills, porches and gardens. Hold the blower with the right hand. Do not stand on the right side of the blower when operating the unit (Fig. 14). If you do, you will be blocking the air intake and this will affect the unit’s performance. Instead, be sure to stand on the left side of the unit to maximize the unit’s efficiency (Fig. 14). Sweep from side to side with the nozzle several inches above the ground or floor. Slowly advance the unit, keeping the accumulated pile of debris in front of you. Most dry blowing operations are better suited to low speeds, rather than high. High speed blowing is a better way to move heavier items like large debris or gravel.

OPERATING THE UNIT AS A VACUUM

Use the unit for vacuuming up light debris like leaves and paper. Be sure the vacuum bag is zipped closed before operating the unit. Place the shoulder harness over your head and onto your shoulder. Hold the vacuum with both on hands on the handle (Fig. 15), tilting the suction tube slightly, and use a sweeping action to collect light debris (Fig. 16). The debris will flow into the vacuum bag. Things such as small leaves and small twigs will be mulched as they pass through the fan housing, allowing the vacuum bag to hold more debris.

Emptying the Vacuum Bag

When the bag is full, suction will noticeably decrease. Turn off the unit and allow the impeller to stop before you unzip the bag.

1. While wearing eye protection and a dust mask, unzip the vacuum bag and empty the contents into a garbage bag or container.

2. Turn the bag inside out after initial emptying and vigorously shake out dust and debris.

3. Zip close and reinstall the vacuum bag.

NOTE: Empty the bag after each use to avoid deterioration and obstructing air flow, which will reduce

the performance of the vacuum.

CLEANING

Use a small brush to clean off the outside of the unit. Do not use strong detergents. Household cleaners that contain aromatic oils such as pine and lemon, and solvents such as kerosene, can damage the plastic housing or handle. Wipe off any moisture with a soft cloth.

STORAGE

• Never store a fueled unit where fumes may reach an open flame or spark.

• Allow the engine to cool before storing.

• Store the unit locked up to prevent unauthorized use or damage.

• Store the unit in a dry, well-ventilated area.

• Store the unit out of the reach of children.

Long Term Storage

1. Remove the fuel cap, tip the unit and drain the fuel into an approved container. NOTE: Do not use fuel that has been stored for more than 30 days. Dispose of the old fuel/oil mix in

accordance with federal, state and local regulations.

2. Start the engine and allow it to run until it stalls. This ensures that all fuel has been drained from the carburetor.

3. Allow the engine to cool. Remove the spark plug and put 5 drops of any high quality motor oil or 2-cycle oil into the cylinder. Pull the starter rope slowly to distribute the oil. Reinstall the spark plug.

NOTE: Remove the spark plug and drain all of the oil from the cylinder before attempting to start the unit

after storage.

4. Thoroughly clean the unit and inspect it for any loose or damaged parts. Repair or replace damaged parts and tighten loose screws, nuts or bolts. The unit is ready for storage.

The fuel is old (over 30 days) and/or improperly mixed Drain the fuel tank and add fresh, properly mixed fuel The air filter is plugged Clean or replace the air filter The spark plug is fouled Clean, gap or replace the spark plug

The fuel is old (over 30 days) and/or improperly mixed Drain the fuel tank and add fresh, properly mixed fuel The air filter is plugged Clean or replace the air filter

The fuel tank is empty Fill the fuel tank with properly mixed fuel The primer bulb was not pressed enough Press the primer bulb fully and slowly 10 times

The engine is flooded

ove the choke lever to Position 3, hold down the

trigger and pull the starter rope

he fuel is old (over 30 days) and/or improperly mixedDrain the fuel tank and add fresh, properly mixed fuel

The spark plug is fouled Clean, gap or replace the spark plug

The air filter is plugged Clean or replace the air filter The fuel is old (over 30 days) and/or improperly mixed Drain the fuel tank and add fresh, properly mixed fuel Improper idle speed Adjust according to the Idle Speed Adjustment section

TROUBLESHOOTING

THE ENGINE WILL NOT START

THE ENGINE WILL NOT IDLE

THE ENGINE WILL NOT ACCELERATE

NOTE: For repairs beyond the minor adjustments listed above, locate your nearest authorized service center

by calling the Customer Support Department at 1-877-282-8684 (U.S.) or 1-800-668-1238 (Canada).

THE ENGINE LACKS POWER OR STALLS

Engine Type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Air-Cooled, 2-Cycle

Displacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 cc

Idle Speed RPM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,200–4,400 rpm

Operating RPM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7,000 - 8,000 rpm

Blower Velocity. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . up to 150 mph (240 kmh)

Blower Air Output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . up to 450 cfm (12.7 cmm)

Mulching Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . up to 10:1

Spark Plug Gap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.025 in. (0.635 mm)

Lubrication. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fuel/Oil Mixture

Fuel/Oil Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50:1

Fuel Tank Capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 oz. (414 ml)

Vacuum Bag Capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 bushel (35 l)

Approximate Weight (no fuel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 lbs. (5.44 kg)

SPECIFICATIONS*

* All specifications are based on the latest product information available at the time of printing. We

reserve the right to make changes at any time without notice.

WARNING:

To avoid serious personal injury, always turn your unit off and allow it to cool

before you clean or do any maintenance on it.

CLEANING AND STORAGE

MAINTENANCE AND REPAIR INSTRUCTIONS

MAINTENANCE SCHEDULE

Perform these required maintenance procedures at the frequency stated in the table. These procedures should also be a part of any seasonal tune-up. NOTE: Some maintenance procedures may require special tools or skills. If you are unsure about these

procedures, take your unit to a Cub Cadet or other qualified service dealer.

NOTE: Maintenance, replacement, or repair of the emission control devices and system may be

performed by a Cub Cadet or other qualified service dealer.

NOTE: Please read the California/EPA statement that came with the unit for a complete listing of terms

and coverage for the emissions control devices, such as the spark arrestor, muffler, carburetor, etc.

WARNING:

To prevent serious injury, never perform maintenance or repairs with unit running. Always service and repair a cool unit. Disconnect the spark plug wire to ensure that the unit cannot start.

FREQUENCY MAINTENANCE REQUIRED SEE

Before starting the engine Fill the fuel tank with fresh fuel mixture p. 3

Every 10 hours (every 5 hours i

n vacuum mode)

lean and re-oil the air filter

. 4

Every 25 hours Check the spark plug condition and gap p. 4

OPERATING INSTRUCTIONS

ig. 14

INCORRECT

POSITION

CORRECT POSITION

WARNING:

This unit will need to be running during idle speed adjustment. Wear protective clothing and observe all safety instructions to prevent serious personal injury. Also, DO NOT set unit on any surface except a clean, hard area while starting or performing any adjustments. Debris, such as gravel, sand, dust, grass, etc., could be thrown by the blower tube and damage property or cause serious injury to bystanders or operator.

CAUTION:

Do not sand blast, scrape, or clean electrodes.

Grit in the engine could damage the cylinder.

Fig. 20

Idle Adjustment

Screw

ig. 21

0.025 in.

(0.635 mm)

CAUSE SOLUTION

Fig. 15

Fig. 16

ARNING:

To avoid serious personal injury, never unzip the vacuum bag without stopping the unit first.

WARNING:

As a vacuum, the unit is designed to pick up dry material such as leaves, grass, small twigs and bits of paper. To avoid serious personal injury, do not attempt to vacuum wet debris and/or standing water as this may result in damage to the blower/ vacuum. To avoid severe damage to the impeller, do not vacuum metal, broken glass or similar items.

WARNING:

Avoid situations that could catch the vacuum bag on fire. Do not operate near an open flame. Do not vacuum warm ash from fireplaces, barbecue pits, brush piles, etc. Do not vacuum discarded cigars or cigarettes unless the cinders are completely cool.

WARNING:

After starting the unit, always stand on the left side of the unit to operate it as shown in figure 14 to keep from blocking the air intake.

ELECTRIC STARTER AND POWER START BIT™ FEATURES

This unit is designed to be started with an optional electric starter or Power Start Bit™ that are sold separately. If choosing to start the unit using one of these features or have questions, please contact your local retailer or call 1- 877-282-8684 in the U.S (1-800-668-1238 in Canada) for more information and purchasing. You may also go to www.cubcadet.com or

www.cubcadet.ca

OPTIONAL ACCESSORY

MAINTENANCE AND REPAIR INSTRUCTIONS

WARNING: To avoid serious personal injury, always turn your

trimmer off and allow it to cool before you clean or service it.

WARNING:

Wear gloves to prevent injury when handling unit.

Fig. 17

Locking Tab

ir Filter Cover

Fig. 18

Fig. 19

Locking Tab

Air Filter Cover

Air Filter

Back Plate

Slot

Slots

ig. 22

Electric Start

Feature

Checking the fuel, cleaning the air filter, and adjusting the idle speed should solve most engine problems. If not and all of the following are true:

• the engine will not idle

• the engine hesitates or stalls on acceleration

• there is a loss of engine power Have the carburetor adjusted by an authorized service dealer.

BESOIN D’AIDE ? POUR VOS QUESTIONS, APPELEZ LE 1-877-282-8684

AUX É.-U. OU LE 1-800-668-1238 AU CANADA

769-07543 P00 01/12

BV228 EC

Souffleur / aspirateur à

main 2 temps compatible

démarrage électrique

IMPORTANT : LISEZ ATTENTIVEMENT LE MANUEL DE L’UTILISATEUR ET CONFORMEZ-VOUS AUX INSTRUCTIONS POUR UNE UTILISATION DE L’APPAREIL EN TOUTE SÉCURITÉ.

Retirer l’appareil du carton

Assembler l’appareil

Insérez le tube de s

oufflage supérieur dans la

ortie du souffleur et tournez-le vers la droite jusqu’à ce qu’il soit parfaitement en place.

nstallez le tube de soufflage inférieur dans le tube de soufflage supérieur et tournez-le vers la droite jusqu’à ce qu’il soit p

arfaitement en place.

émarrer l’appareil

Assembler l’appareil

Placez l’appareil sur une surface plane. Remplissez le r

éservoir de carburant.

Placez-vous en position de démarrage.

Pressez et maintenez la gâchette pour tous

les autres mesures.

Tirez 5 fois sur le cordon.

Mettez le levier d’étranglement en Position 2.

Retirez tous les éléments du carton.

émarrer l’appareil

5 X

Besoin d’aide ?

Appelez le 1-877-282-8684

L’APPAREIL NE DÉMARRE PAS ?

Répétez les instructions de démarrage.

SI le moteur ne démarre pas après 2 tentatives, placez le levier d’étranglement en position 3 et tirez le cordon

de démarrage jusqu’à ce que le moteur démarre

SI le moteur ne démarre toujours pas, consultez le

manuel de l’utilisateur pour plus d’informations sur le

démarrage et le dépannage

Mélangez soigneusement dans un a

utre bidon :

– 0,95 dl (2,6 oz) d’huile pour

moteur 2 temps

– 3,8 l (1 gal) d’essence sans

plomb

REMARQUE : ne faites pas le

élange directement dans le

éservoir de carburant.

Gallon 2,6 oz

0:1

Cordon de démarrage

Commande marche/arrêt

Gâchette

Poignée

égulateur de vitesse

Démarrer l’appareil

ouchon de réservoir

de carburant

Poire

d’amorçage

Levier

d’étranglement

ube aspirateur inférieur

Tube aspirateur supérieur

Coude de l’aspirateur

angle du sac aspirateur

nneau de serrage

Sac aspirateur

Tirette

Couvercle du

filtre à air

Couvercle du pot

d’échappement

ougie

utils requis :

• Tournevis à tête plate

Tube de soufflage

nférieur

ube de soufflage

supérieur

Pressez la poire

d’amorçage 10 fois ou jusqu’à ce que le carburant s

oit visible.

Mettez le levier d’étranglement en position 1.

Poire

d’amorçage

Levier d’étranglement

Continuer à pressez la gâchette. Tirez sur le

cordon 3 à 5 fois de suite pour démarrer le moteur.

3-5 X

Continuer à pressez la

gâchette ou enfoncez le régulateur de vitesse, et laissez le moteur se réchauffer pendant 30 à 60 secondes.

Continuer à pressez la gâchette. Mettez le levier d’étranglement en Position

3. Laissez le moteur se réchauffer pendant encore 60 secondes. L’appareil peut être utilisé pendant ce temps.

0 X

Español — Page 11

English — Page 1

Français — Page 5

Manuel de l’utilisateur

que le gravier, le sable, la poussière, l’herbe, etc. pourraient être entraînés par une prise d’air et éjectés par l’ouverture d’expulsion, et endommager l’appareil, les objets environnants, ou causer des blessures graves aux personnes avoisinantes ou à l’utilisateur.

• N’utilisez cet appareil que pour des fonctions pour lesquelles il a été conçu. Utilisez l’appareil uniquement tel qu’indiqué dans ce manuel.

• Ne forcez pas l’appareil. Il sera plus efficace et vous courrez moins de risques de blessures en l’utilisant de façon adéquate.

• N’essayez pas d’atteindre un point trop éloigné et évitez de vous tenir sur des surfaces trop instables comme une échelle, un arbre, une pente raide, un toit, etc. Tenez-vous toujours bien campé, en position d'équilibre.

• Gardez toujours une prise ferme sur l’appareil lorsque vous l’utilisez.

• Gardez les mains, le visage et les pieds éloignés des parties en mouvement. N’essayez pas de toucher ou d’arrêter l’hélice lorsqu’elle tourne. N’utilisez pas l’appareil si les protections ne sont pas en place.

• N’insérez pas d’objets dans les ouvertures. N’utilisez pas l’appareil si une ouverture est obstruée ; enlevez la poussière et les débris et tout ce qui pourrait réduire le passage de l’air.

• Ne touchez pas au moteur ni au pot d'échappement. Ces pièces deviennent extrêmement chaudes lors du fonctionnement, même après l'arrêt de l'appareil.

• Ne faites pas tourner le moteur à une vitesse supérieure à celle qui est nécessaire pour effectuer le travail. Ne faites pas tourner le moteur à haut régime lorsque vous n’utilisez pas l’appareil.

• Arrêtez toujours le moteur lorsque l’utilisation est interrompue ou lorsque vous vous déplacez d’un endroit à l’autre.

• Arrêtez le moteur pour effectuer l’entretien, la réparation, pour installer ou enlever les accessoires d’aspiration. L’appareil doit être arrêté et l’hélice ne peut plus tourner pour éviter tout contact avec les lames en rotation.

• Si l’appareil heurte ou se prend dans un objet, arrêtez le moteur immédiatement et vérifiez que l’appareil n’a pas été endommagé. N’utilisez pas l’appareil avant d’avoir réparé les dommages. N’utilisez pas l’appareil avec des pièces endommagées ou ayant du jeu.

• N'utilisez que des pièces de équipement original rechange et accessoires d’origine du fabricant pour cet appareil. Elles sont disponibles auprès de votre concessionnaire agréé. L'utilisation de pièces ou accessoires autres que ceux de éqiupement original peut causer des blessures graves, endommager l’appareil et annuler sa garantie.

• N’utilisez jamais cet appareil pour répandre des produits chimiques, des engrais ou d’autres substances pouvant contenir des matériaux toxiques.

• Afin de réduire les risques d’incendie, remplacez le pare-étincelle et les pots d’échappement défectueux. Nettoyez l’herbe, les feuilles, les couches de graisse excessives et les dépôts de carbone du moteur et du pot d’échappement.

• Ne jamais orienter le souffleur en direction de personnes, d’animaux, de fenêtres ou d’automobiles.

• Eviter les situations pouvant entraîner l’inflammation du sac. N’utilisez pas à proximité d’une flamme. N’aspirez jamais les cendres chaudes d’un feu ouvert, barbecue ou amas de végétaux, etc. N’aspirez jamais mégots de cigares ou cigarettes jetés.

• L’appareil est conçu pour aspirer les matériaux secs tels que les feuilles, l’herbe, les brindilles, et les morceaux de papier. Ne pas essayer d’aspirer des débris humides et/ou l’eau stagnante dans la mesure où cela pourrait endommager l’aspirateur/souffleur. Pour éviter les dommages importants au ventilateur de projection, ne pas aspirer le métal, le verre brisé, etc.

AUTRES AVERTISSEMENTS DE SÉCURITÉ

• Débranchez systématiquement la bougie avant d’effectuer l'entretien ou d’accéder aux pièces en mouvement.

• N’entreposez jamais l’appareil avec de l’essence dans le réservoir à l’intérieur d’un bâtiment où les vapeurs peuvent entrer en contact avec toute source de flammes (lampes témoin, etc.) ou d’étincelles (interrupteurs, moteurs électriques, etc.).

• Laissez refroidir le moteur avant de le ranger ou de le déplacer. Attachez bien l’appareil pendant le transport.

• Entreposez l’appareil dans un endroit sec éventuellement sous clef ou en hauteur pour éviter tout usage non autorisé et pour éviter qu’il soit endommagé. Gardez toujours l’appareil hors de la portée des enfants.

• Ne trempez ou n’humidifiez jamais l’appareil avec de l’eau ou tout autre liquide. Conservez les poignées sèches et propres. Nettoyez l’appareil après chaque utilisation ; consultez les Instructions de nettoyage et rangement.

• Conservez ces instructions. Consultez-les régulièrement et utilisez-les pour donner des consignes aux autres utilisateurs. Si vous prêtez cet appareil à quelqu’un, transmettez également ces instructions.

REMARQUE IMPORTANTE : L'exposition aux vibrations due à une utilisation prolongée d'outils manuels à essence peut provoquer des lésions nerveuses ou aux vaisseaux sanguins au niveau des doigts, des mains et des articulations pour les personnes prédisposées aux problèmes de circulation ou de gonflement anormal. Des cas de lésions aux vaisseaux sanguins ont été signalés chez des personnes par ailleurs en bonne santé suite à une utilisation prolongée par temps froid. Si vous constatez l’apparition de symptômes tels que des engourdissements, des douleurs, une perte de force, un changement de couleur ou de texture de la peau, ou une perte de sensation dans les doigts, les mains ou les articulations, cessez l'utilisation de cet outil et consultez un médecin. Un système anti-vibration ne garantit pas d'éviter ces problèmes. Les personnes qui ont une utilisation régulière de ces outils à moteur doivent surveiller attentivement leur condition physique et l'état de l’outil.

CONSERVEZ CES INSTRUCTIONS

LE PARE-ÉTINCELLES REMARQUE : À l'intention des utilisateurs utilisant l’appareil dans les terres forestières des États-

Unis et dans les états de Californie, du Maine, de l'Oregon et de Washington. Toutes les terres

forestières des États-Unis et de l'état de Californie (Codes sur les ressources publiques 4442 et 4443), de l'Oregon et de Washington exigent de par la loi que certains moteurs à combustion interne utilisés dans des zones couvertes de taillis et/ou d'herbes soient équipés d'un pare-étincelle en parfait état de fonctionnement, ou qu'ils soient conçus, équipés et entretenus pour la prévention des incendies. Renseignez-vous auprès des autorités locales ou régionales concernant la réglementation en vigueur. Vous pourriez être passible d'une amende ou être tenu responsable si vous ne respectez pas cette réglementation. Cet appareil est équipé d'un pare-étincelle en usine. Si l'écran du pare-étincelle, réf. 753-06027, doit être remplacé,

communiquez avec le service technique.

LISEZ CETTE NOTICE INTÉGRALEMENT AVANT D’UTILISER CET APPAREIL :

• Lisez soigneusement les instructions. Familiarisez-vous avec les commandes et la marche à suivre pour une bonne utilisation de l'appareil.

• N’utilisez pas cet appareil lorsque vous êtes fatigué, malade, ou sous l’influence de l’alcool, de drogues, ou de médicaments.

• L'appareil ne doit pas être utilisé par un enfant ou adolescent de moins de 15 ans, à moins que l'adolescent soit sous la supervision d’un adulte.

• Toutes les protections et tous les dispositifs de sécurité doivent être installés correctement avant l’utilisation de l’appareil.

• Inspectez l’appareil avant utilisation. Remplacez les pièces endommagées. Assurez-vous qu'il n'y a pas de fuites de carburant. Assurez-vous que toutes les attaches sont en place et solidement fixées. Remplacez les pièces fissurées, ébréchées ou endommagées. N’utilisez pas l’appareil avec des pièces endommagées ou ayant du jeu.

• Inspectez attentivement la zone d’utilisation avant de démarrer cet outil. Retirez tous les débris et objets durs ou tranchants tels que du verre, des câbles, etc.

• Éloignez les enfants, les personnes à proximité et les animaux domestiques de la zone d’utilisation. Au minimum, faites reculer les enfants, les personnes à proximité et les animaux domestiques de 15 m (50 pieds) ; il existe néanmoins un risque de projectile pour les personnes à proximité. Encouragez-les à porter des lunettes de sécurité. Si quelqu’un s’approche de vous, arrêtez l’appareil immédiatement.

AVERTISSEMENTS DE SÉCURITÉ POUR LES APPAREILS A ESSENCE

• Stockez uniquement le carburant dans des conteneurs prévus spécifiquement à cet effet et approuvés pour le stockage de telles substances.

• Coupez toujours le moteur et laissez-le refroidir avant de remplir le réservoir d’essence. Ne retirez jamais le bouchon du réservoir d’essence et ne remplissez jamais ce dernier lorsque le moteur est chaud. Dévissez lentement le bouchon du réservoir d’essence afin de réduire la pression avant de le remplir. Ne fumez pas.

• Toujours mélanger et ajoutez le carburant dans un endroit bien aéré et propre, en plein air, à l’abri des sources d’étincelles ou flammes vives. Ne fumez pas.

• Ne démarrez jamais l’appareil sans avoir bien revissé le bouchon du réservoir d’essence.

• Évitez tout ce qui pourrait enflammer le carburant renversé. L’essence s’étant échappée de l’appareil doit être essuyée immédiatement avant de démarrer l'appareil. Éloignez l’appareil d’au moins 9,1 m (30 pieds) du site et de la source du carburant avant de démarrer le moteur. Ne fumez pas.

• L'appareil ne doit pas être démarré ou utilisé à l'intérieur d'un espace ou d’un bâtiment clos. Inhaler les fumées du pot d’échappement peut provoquer la mort. Cet appareil doit fonctionner uniquement en extérieur, dans une zone bien aérée.

LORS D’UNE UTILISATION

• Portez des lunettes de sécurité conformes aux normes ANSI Z87.1-1989.

• N’utilisez jamais l’appareil sans l'accessoire adéquat. Ne faites pas fonctionner l’appareil si le sac aspirateur et les tubes de soufflage ou d’aspiration ne sont pas correctement fixés. Assurez-vous que la tirette du sac aspirateur est toujours bien fermée.

• Pour diminuer le risque de perte d'audition due au niveau sonore, portez toujours une protection auditive lorsque vous utilisez cet appareil.

• Portez un pantalon long et épais, des bottes, des gants et une chemise à manches longues. Ne marchez pas pieds nus et évitez de porter des vêtements amples, des bijoux, des pantalons courts et des sandales. Relevez les cheveux au-dessus des épaules.

• Portez un masque si l’appareil émet de la poussière.

• Pour éviter les chocs d'électricité statique, ne portez pas de gants en caoutchouc ou de gants isolés en utilisant cet appareil.

• Utilisez l’appareil uniquement à la lumière du jour ou sous un éclairage artificiel satisfaisant.

• Veillez à ce que toutes les surfaces soient dépourvues d'huile et d’essence.

• Évitez les démarrages accidentels. Soyez en position de démarrage lorsque vous tirez sur le cordon de démarrage. L’utilisateur et l’appareil doivent se trouver dans une position stable lors du démarrage. Consultez les Instructions de démarrage et d’arrêt.

• Ne posez l’appareil que sur une surface propre et stable lorsque le moteur tourne. Les débris tels

SERVICE TECHNIQUE

TABLE DES MATIÈRES

Informations sur l’entretien et le service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Informations sur la sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Instructions d'assemblage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Informations sur l’huile et le carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Instructions de démarrage et d’arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Instructions d’utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Entretien et réparations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Nettoyage et rangement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Accessoire en option . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Résolution des problèmes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Toutes les informations, illustrations et caractéristiques sont basées sur les toutes dernières informations disponibles sur le produit, à l’impression de ce guide. Nous nous réservons le droit d’effectuer des modifications à tout moment sans notification préalable.

AVERTISSEMENT : L’essence est extrêmement inflammable et ses vapeurs peuvent

exploser si on y met le feu. Veuillez prendre les précautions suivantes :

INFORMATIONS SUR LA SÉCURITÉ

• SYMBOLES INTERNATIONAUX ET DE SÉCURITÉ •

Ce manuel de l’utilisateur décrit les symboles et pictogrammes de sécurité internationaux qui peuvent apparaître sur ce produit. Lisez ce manuel de l’utilisateur pour obtenir une information complète sur la sécurité, l’assemblage, l’utilisation l’entretien et les réparations.

SYMBOLE SIGNIFICATION

• SYMBOLE D’ALERTE DE SECURITÉ

Indique un danger, un avertissement ou une mise en garde. Ce symbole peut être combiné à d'autres symboles ou pictogrammes.

• LISEZ LE MANUEL DE L’UTILISATEUR

AVERTISSEMENT :

Lisez le(s) manuel(s) de l’utilisateur et suivez toutes les consignes de sécurité et de prévention. Tout manquement peut entraîner des blessures graves pour les utilisateurs et/ou pour les personnes à proximité.

• PORTEZ DES LUNETTES DE SÉCURITÉ ET DES PROTECTIONS AUDITIVES

AVERTISSEMENT : Les objets projetés et le bruit peuvent entraîner des lésions

oculaires et des pertes auditives. Portez toujours des protections oculaires conformes aux normes ANSI Z87.1-1989 et des protections auditives lorsque vous utilisez cet outil. Protégez-vous le visage avec un masque intégral au besoin.

• ESSENCE SANS PLOMB

Utilisez toujours de l’essence sans plomb fraîche et propre.

• HUILE

Consultez le manuel de l’utilisateur pour connaître le type d’huile à utiliser.

• N’UTILISEZ PAS D’ESSENCE E85 DANS CET APPAREIL

AVERTISSEMENT : Il a été prouvé que l’utilisation de carburant contenant plus

de 10% d’éthanol endommagera très certainement ce moteur et annulera la garantie.

• COMMANDE MARCHE/ARRÊT

ALLUMAGE / DÉMARRAGE / MARCHE

• COMMANDE MARCHE/ARRÊT

ARRÊT ou STOP

• POIRE D’AMORÇAGE

Appuyez sur la poire d’amorçage lentement et complètement, dix (10) fois.

• COMMANDE D’ÉTRANGLEMENT

1. • Etrangleur en position COMPLÈTE

2. • Etrangleur en position PARTIELLE

3. • Etrangleur en position MARCHE

• LES OBJETS PROJETÉS PEUVENT ENTRAÎNER DES BLESSURES GRAVES

AVERTISSEMENT : de petits objets peuvent être projetés à grande vitesse et

entraîner des blessures.

• ÉLOIGNEZ LES PERSONNES SE TROUVANT À PROXIMITÉ

AVERTISSEMENT : Faites reculer les personnes se trouvant à proximité, en

particulier les enfants et les animaux, d’au moins 15 m (50 pieds) de la zone de travail.

• SURFACE CHAUDE

AVERTISSEMENT : ne jamais toucher un moteur chaud. Ces pièces deviennent

très chaudes lors de l’utilisation et peuvent entraîner de graves brûlures. À l’extinction de l’appareil, le moteur restera chaud pendant un moment

• SOUFFLEURS – LES LAMES DE L’HÉLICE EN ROTATION PEUVENT CAUSER DE GRAVES BLESSURES

AVERTISSEMENT : Couper le moteur et laisser l’hélice s’arrêter avant d’installer ou

de changer les tubes, ou avant d’entreprendre le nettoyage ou l’entretien de l’appareil.

REMARQUE: donne des informations ou des instructions vitales pour le fonctionnement ou

l'entretien de l'équipement.

SYMBOLE SIGNIFICATION

• IMPORTANTES CONSIGNES DE SÉCURITÉ •

(

)

(

)

877-

282-

8684

AUX

UNI

800-

668-

1238

CANADA

ALERTE DE SÉCURITÉ:

indique un danger, un avertissement ou une mise en garde. Soyez vigilant afin d'éviter toute blessure grave. Ce symbole peut être combiné à d'autres symboles ou pictogrammes.

DANGER:

l e non-respect d’un avertissement peut causer dommages matériels ou blessures graves pour tous. Respectez les consignes de sécurité afin de réduire les risques d'incendie, d'électrocution et de blessures.

VERTISSEMENT:

le non-respect d’un avertissement peut causer dommages matériels ou blessures graves pour tous. Respectez les consignes de sécurité afin de réduire les risques d'incendie, d'électrocution et de blessures.

MISE EN GARDE:

le non-respect d’un avertissement peut causer dommages matériels ou blessures graves pour tous. Respectez toujours les consignes de sécurité afin de réduire les risques d'incendie, d'électrocution et de blessures.

AVERTISSEMENT:

Lorsque vous utilisez la machine, vous devez suivre les consignes de sécurité. Veuillez lire ces instructions avant d’opérer la machine pour vous assurer de la sécurité de l’opérateur et de tout spectateur. Veuillez conserver ces instructions pour un usage ultérieur.

PROPOSITION DE LOI 65 DE CALIFORNIE AVERTISSEMENT : La fumée d’échappement du moteur, certains constituants et

composants finis contiennent ou émettent des produits chimiques connus de l’État de Californie comme étant à l’origine de cancers, de malformations congénitales ou autres anomalies de la reproduction. Lavez-vous les mains après manipulation.

btenez la liste des concessionnaires agréés appelez le 1-877-282-8684 aux États-Unis ou le 1-800-668-1238 au Canada.

our de plus amples informations à propos de votre appareil, visitez www.cubcadet.com ou www.cubcadet.ca.

NE RETOURNEZ PAS L'APPAREIL AU DÉTAILLANT CHEZ QUI VOUS L'AVEZ ACHETÉ. TOUT SERVICE SOUS GARANTIE NÉCESSITE UNE PREUVE D'ACHAT.

Tout entretien effectué sur cet appareil pendant et après la période de garantie doit être fait par un concessionnaire agréé uniquement.

CONSIGNES DE SÉCURITÉ

ASSEMBLER L’APPAREIL

ASSEMBLAGE DU SOUFFLEUR Mise en place du tube de soufflage

supérieur

1. Alignez la partie saillante sur l’extrémité du tube de soufflage supérieur avec l’encoche sur l’extrémité inférieure de la sortie du souffleur (Fig. 1).

2. Insérez le tube de soufflage supérieur dans la sortie du souffleur (Fig. 1).

3. Pivotez le tube de soufflage supérieur vers la droite jusqu’à ce qu’il soit parfaitement en place (Fig. 1).

Mise en place du tube de soufflage inférieur

1. Alignez l’encoche sur l’extrémité supérieure du tube de soufflage inférieur avec la partie saillante sur l’extrémité du tube de soufflage supérieur (Fig. 2).

2. Placez le tube de soufflage inférieur dans le tube de soufflage supérieur (Fig. 2).

3. Pivotez le tube de soufflage inférieur vers la droite jusqu’à ce qu'il soit bien serré (Fig. 2).

ASSEMBLAGE DE L’ASPIRATEUR Retrait du tube de soufflage supérieur

1. Tenez fermement l’appareil.

2. Insérez un tournevis plat dans le verrouillage du tube. Tournez le tournevis un quart de tour vers la gauche et tenez le verrouillage du tube (Fig. 3).

3. Saisissez le tube de soufflage supérieur et faites-le tourner vers la gauche (Fig. 3).

4. Retirez le tube de soufflage supérieur de la sortie du souffleur.

Retrait du tube de soufflage inférieur

1. Tenez fermement le tube de soufflage supérieur.

2. Saisissez le tube de soufflage inférieur et tournez-le vers la gauche jusqu’à ce qu’il se libère du tube de soufflage supérieur.

3. Retirez le tube de soufflage inférieur du tube de soufflage supérieur.

Installation des tubes aspirateur

1. Localisez le trou dans la porte de l’hélice. La languette de verrouillage de la porte se situe en arrière dans le trou à l'avant du souffleur (Fig. 4). Insérez un tournevis plat dans le trou et poussez sur la languette de verrouillage de la porte pour déverrouiller.

2. Tout en gardant la porte de l’hélice ouverte, alignez les trois fentes de le tube aspirateur supérieur avec les trois languettes de verrouillage de l’entrée de l’hélice (Fig. 5). Insérez le tube aspirateur supérieur dans l’entrée de l’hélice et tournez le tube aspirateur supérieur des deux mains dans le sens des aiguilles d’une montre jusqu’à ce que les languettes de verrouillage se verrouillent en place (Fig. 6).

3. Alignez la flèche sur le tube aspirateur inférieur avec la flèche sur le tube aspirateur supérieur (Fig. 7).

REMARQUE : Les flèches doivent être correctement alignées pour

installer correctement les tubes aspirateur.

4. Saisissez fermement des deux mains le tube aspirateur inférieur et poussez le tube aspirateur inférieur dans le tube aspirateur supérieur. Tournez le tube aspirateur inférieur dans le sens des aiguilles d’une montre jusqu’à ce qu’il se verrouille en place. Le point sur le tube aspirateur inférieur s'aligne avec le point sur le tube supérieur lorsqu'il est assemblé correctement.

REMARQUE : Utilisez vos deux mains lors de cet assemblage pour bien serrer les pièces les unes dans

les autres.

REMARQUE : La partie plate du tube aspirateur supérieur devrait être en face de la poignée lorsqu’il

est correctement installé.

ASSEMBLAGE DU SAC ASPIRATEUR Installer le coude aspirateur sur le souffleur

1. Lorsque vous vous trouvez en face de l’appareil, tenez le bout claveté du coude aspirateur dans la main gauche et le bout évasé dans la main droite. Alignez les languettes de verrouillage sur bout claveté avec les languettes sur la sortie du souffleur. (Fig. 8)

2. Insérez le coude aspirateur dans le souffleur et tournez-le dans le sens des aiguilles d’une montre jusqu’à ce qu’il se verrouille en place. (Fig. 8)

Installer le coude aspirateur sur le sac

1. Cherchez la petite ouverture dans le sac aspirateur. Insérez la partie évasée du coude aspirateur environ 4 pouces (10 cm) dans la petite ouverture. (Fig. 9)

2. Tirez sur le bout de l’anneau de serrage pour fermer la petite ouverture du sac autour du coude aspirateur. Serrez l’anneua de serrage de façon à ce que le sac puisse bouger sur le coude mais assez pour qu’il ne glisse pas du bout évasé.

INSTRUCTIONS D’ASSEMBLAGE

AVERTISSEMENT :Pour éviter des blessures graves, stoppez le moteur et laissez

l’hélice s’arrêter avant de fixer ou d’enlever les tubes.

VERTISSEMENT :

Pour éviter les risques de blessures à l’opérateur ou aux personnes présentes, ainsi que des dommages à l’outil, s’assurer que les tubes de souffleuse ou les tubes et le sac d’aspirateur sont en place (suivant le modèle) avant d’utiliser l’outil.

ortie du

ouffleur

ncoche

Partie saillante

Fig. 1

Verrouillage

du tube

Sortie du souffleur

Tube de soufflage supérieur

Fig. 3

Tube de soufflage

supérieur

Partie

saillante

Encoche

Fig. 2

ube de

oufflage

upérieur

ube de

oufflage

nférieur

anguettes

e verrouillage

e l’hélice

Fig. 5

orte de

’hélice

tiquette de serrure de porte

ig. 4

Sortie du souffleur

Coude

aspirateur

ig. 8

Tube aspirateur

supérieur

Tube aspirateur

inférieur

Fig. 7

oude

spirateur

Fig. 9

ube

spirateur

upérieur

Fig. 6

nneau de serrage

10,2 cm

(4 in.)

*AVERTISSEMENT : N’UTILISEZ PAS D’ESSENCE E85 DANS CET APPAREIL.

Il a été prouvé que l’utilisation de carburant contenant plus de 10% d’éthanol endommagera très certainement ce moteur et annulera la garantie.

AVERTISSEMENT :L'essence est extrêmement

inflammable. Les vapeurs qui s'en dégagent peuvent exploser si on y met le feu. Coupez toujours le moteur et laissez-le refroidir avant de remplir le réservoir d’essence. Ne fumez pas en remplissant le réservoir. Éloignez toute source d'étincelles ou de flammes vives de la zone.

AVERTISSEMENT :

Enlevez le bouchon du réservoir lentement pour ne pas être blessé par les jets d'essence. Ne démarrez jamais l’appareil sans avoir bien revissé le bouchon du réservoir d’essence.

INFORMATIONS SUR L’HUILE ET LE CARBURANT

RAPPORT DE MÉLANGE O - 50:1

ESSENCE SANS

PLOMB*

HUILE 2 TEMPS

,8 LITRES

(

1 GALLON

MÉRICAIN)

7 ml

(

2,6 OZ)

LITRE

0 ml

AVERTISSEMENT :

Ajoutez du carburant dans un lieu propre et bien aéré en plein air. Si de l’essence est renversée, essuyez-la immédiatement. Évitez tout ce qui pourrait enflammer le carburant renversé. Ne démarrez pas le moteur avant que les vapeurs de carburant ne se soient dissipées.

CONSIGNES DE DÉMARRAGE

1. Mélangez l’essence avec l’huile. Remplissez le réservoir d’essence avec un mélange essence/huile frais. Consultez les Instructions de mélange huile/essence.

REMARQUE : Il est inutile de mettre l’appareil en marche. La commande

On/Off (marche/arrêt) est en position ON ( I ) en permanence (Fig. 10).

2. Lentement, pressez puis relâchez 10 fois de suite la poire d’amorçage. Une certaine quantité de carburant devrait être visible dans la poire d’amorçage (Fig. 10). Si vous ne voyez pas d’essence dans la poire d’amorçage, pressez et relâchez la poire jusqu’à ce que le carburant soit visible.

3. Mettez le levier d’étranglement en Position 1 (Fig. 11).

4. Pressez et maintenez la gâchette ou appuyez le régulateur de vitesse (Fig. 10).

5. Continuez de presser la gâchette. Placez l'appareil sur une surface ferme et plate. Crouch dans la position de départ et de tenir l'appareil fermement (Fig. 12).

6. Continuez de presser la gâchette. Tirez sur le cordon de démarrage jusqu’à ce que vous sentiez une certaine résistance. La longueur du cordon se situe alors généralement entre 5 à 10 cm (2 à 4 pouces). Tirez sur le cordon de démarrage à 5 reprises d’un mouvement contrôlé et ferme.

7. Continuez de presser la gâchette. Mettez le levier d’étranglement en Position 2 (Fig. 11).

8. Continuez de presser la gâchette. Tirez sur le cordon de démarrage de 3 à 5 reprises si nécessaire d’un mouvement contrôlé et ferme pour démarrer le moteur.

9. Continuez de presser la gâchette. ou enfoncez le régulateur de vitesse (Fig. 10), et laissez le moteur se réchauffer pendant 30 à 60 secondes.

10.Continuez de presser la gâchette. Mettez le levier d’étranglement en Position 3 (Fig. 11).

11.Continuez de presser la gâchette. Laissez le moteur se réchauffer pendant encore 60 secondes. L’appareil est maintenant prêt à être utilisé.

SI... Le moteur ne démarre pas, retournez à l’étape 2. SI... Le moteur ne démarre pas après 2 tentatives, placez le levier d’étranglement en Position 3,

enfoncez la gâchette, puis tirez sur le cordon de démarrage de 3 à 8 reprises d’un mouvement contrôlé et ferme. Le moteur devrait démarrer. Dans le cas contraire, recommencez.

S'IL EST CHAUD... Le moteur est déjà chaud, retournez à l’étape 6.

CONSIGNES POUR ARRÊTER L’APPAREIL

1. Relâchez la gâchette ou relevez le régulateur de vitesse pour faire tourner le moteur au ralenti.

2. Maintenez la commande marche/arrêt enfoncée en position OFF (O) (ARRÊT) jusqu’à ce que le moteur soit complètement arrêté (Fig. 10).

INSTRUCTIONS DE DÉMARRAGE ET D’ARRÊT

AVERTISSEMENT :Évitez les démarrages accidentels. Soyez en position de

démarrage lorsque vous tirez sur le cordon de démarrage (Fig. 12). Afin d’éviter les blessures graves, l’utilisateur et l’appareil doivent être sur un sol ferme lors du démarrage. Afin d’éviter de graves blessures, veillez à ce que le tube de soufflage soit bien en place.

Cordon de démarrage

Fig. 12

AVERTISSEMENT :Cet appareil doit fonctionner uniquement en extérieur, dans une

zone bien aérée. Les fumées d’échappement de monoxyde de carbone peuvent être mortelles dans les zones confinées.

âchette

Position de démarrage

SI VOUS UTILISEZ LE DÉMARREUR ÉLECTRIQUE ELECTRIC STARTER

OU POWER START BIT™ DISPONIBLE EN OPTION

REMARQUE : Cet appareil peut utiliser les accessoires de démarrage électrique ou Power Start

Bit™ disponibles en option.

Veuillez consulter le manuel de l’utilisateur du démarreur électrique Electric Starter ou de l’embout de démarreur électrique Power Start Bit™ pour savoir comment utiliser correctement ces fonctionnalités. (Articles vendus séparément. Reportez-vous à la page 9 de ce manuel pour plus d’informations sur l’achat de ces accessoires.)

CONSIGNES DE DÉMARRAGE REMARQUE : Lorsque vous démarrez l’appareil, assurez-vous qu’il n’est pas dirigé vers une personne

ou des débris non sécurisés.

1. Mélangez l’essence avec l’huile. Remplissez le réservoir d’essence avec un mélange essence/huile frais. Consultez les Instructions de mélange huile/essence.

REMARQUE : Il est inutile de mettre l’appareil en marche. La commande On/Off (marche/arrêt) est en

position ON ( I ) en permanence (Fig. 10).

2. Lentement, pressez puis relâchez 10 fois de suite la poire d’amorçage. Une certaine quantité de carburant devrait être visible dans la poire d’amorçage (Fig. 11). Si vous ne voyez pas d’essence dans la poire d’amorçage, pressez et relâchez la poire jusqu’à ce que le carburant soit visible.

3. Mettez le levier d’étranglement en Position 1 (Fig. 11).

4. Pressez et maintenez la gâchette ou appuyez le régulateur de vitesse (Fig. 10).

5. Continuez de presser la gâchette. Insérez le démarreur électrique ou Power Start Bit™ dans le côté de l’appareil (Fig. 22). Consultez la section Utiliser le démarreur électrique du manuel de l’utilisateur du démarreur électrique Electric Starter ou de l’embout de démarreur électrique Power Start Bit™.

6. Continuez de presser la gâchette. Maintenez enfoncé pendant deux secondes le bouton de démarrage électrique ou de mise en MARCHE de la perceuse (I).

7. Continuez de presser la gâchette. Mettez le levier d’étranglement en Position 2 (Fig. 11).

8. Continuez de presser la gâchette. Maintenez enfoncé pendant deux secondes le bouton de démarrage électrique ou de mise en MARCHE de la perceuse (I) jusqu’à ce que le moteur démarre.

9. Continuez de presser la gâchette. Retirez le démarreur électrique ou la perceuse de l’appareil.

10.Continuez de presser la gâchette. en continu ou enfoncez le régulateur de vitesse (Fig. 10), et laissez le moteur se réchauffer pendant 30 à 60 secondes.

11.Continuez de presser la gâchette. Mettez le levier d’étranglement en Position 3 (Fig. 11).

12.Continuez de presser la gâchette. Laissez le moteur se réchauffer pendant encore 60 secondes. L’appareil est maintenant prêt à être utilisé.

SI... Le moteur ne démarre pas, retournez à l’étape 2. SI... Le moteur ne démarre pas après 2 tentatives, placez le levier d’étranglement en Position 3 et

enfoncez la gâchette. Enfoncez à plusieurs reprises pendant deux secondes le bouton de démarrage électrique ou de mise en MARCHE de la perceuse ON (I) jusqu’à ce que le moteur démarre.

S'IL EST CHAUD... Le moteur est déjà chaud, retournez à l’étape 7.

CONSIGNES POUR ARRÊTER L’APPAREIL

1. Relâchez la gâchette ou relevez le régulateur de vitesse pour faire tourner le moteur au ralenti.

2. Maintenez la commande marche/arrêt enfoncée en position OFF (O) (ARRÊT) jusqu’à ce que le moteur soit complètement arrêté (Fig. 10).

égulateur

e vitesse

Bouton marche/

arrêt (On/Off)

Fig. 10

Gâchette

INSTRUCTIONS DE MÉLANGE HUILE/ESSENCE

L’utilisation d’un vieux carburant ou d’un mélange huile/essence incorrect est la principale cause d’un mauvais fonctionnement de l’appareil. Prenez soin d’utiliser de l’essence sans plomb fraîche et propre. Suivez à la lettre les instructions de mélange d’huile et d’essence.

Définition des carburants mélangés

Les carburants d'aujourd'hui sont souvent un mélange d'essence et d'oxygénés comme l'éthanol, le méthanol ou l'éther MTBE. Un carburant mélangé à l'alcool absorbe l'eau. Il suffit d’1% d'eau pour séparer le carburant et l'huile. Cela forme de l’acide pendant le stockage. Si vous devez utiliser ce type de carburant, servez-vous de carburant frais (moins de 30 jours).

Utilisation de carburants mélangés

Si vous choisissez d'utiliser ou ne pouvez éviter d'utiliser un carburant mélangé, suivez les conseils cidessous :

• Utilisez toujours un mélange de carburant frais, tel qu’expliqué dans le manuel de l'utilisateur.

• Utilisez l'additif STA-BIL® ou un produit équivalent.

• Agitez toujours le mélange de carburant avant d'alimenter l'appareil.

• Videz le réservoir et faites marcher le moteur jusqu'à l’assécher avant d'entreposer l'appareil.

Utilisation d'additifs de carburant

Le flacon d'huile 2 temps livré avec l’appareil contient un additif permettant d'empêcher la corrosion et de minimiser la formation de résidus de gomme. Nous vous recommandons d’utiliser uniquement ce type d’huile. Si elle n’est pas disponible, utilisez une huile de qualité pour moteur 2 temps à refroidissement par air en y ajoutant un additif, tel que le stabilisant de gaz STA-BIL ou un produit équivalent. Ajoutez 23 ml (0,8 oz) d'additif par gallon (3,8 litres) de carburant selon les instructions indiquées sur le bidon. N'ajoutez JAMAIS d'additifs directement dans le réservoir d’essence de l'appareil. Mélangez soigneusement l'huile pour moteur 2 temps avec de l'essence sans plomb dans un bidon séparé. Utilisez un rapport essence/huile de 50:1. Ne les mélangez pas directement dans le réservoir de carburant. Consultez le tableau ci-dessous pour connaître les rapports de mélange d’essence et d’huile. REMARQUE : 3,8 litres (1 gallon) d'essence sans plomb mélangés avec un flacon de 77 ml (2,6 oz) d'huile 2

temps donnent un rapport d’essence/ huile de 50:1.

REMARQUE : Éliminez les restes de mélange d’essence et d’huile conformément aux réglementations

locales, régionales et nationales en vigueur.

ATTENTION :

Pour assurer un bon fonctionnement et une fiabilité maximale du moteur, suivez à la lettre les instructions de mélange d'huile et d’essence indiquées sur le bidon d'huile pour moteur 2 temps. L'emploi de carburant mal mélangé peut gravement endommager le moteur.

INFORMATIONS SUR L’HUILE ET LE CARBURANT

Fig. 11

osition 3

osition 2

osition 1

Poire

’amorçage

REMPLACEMENT DE LA BOUGIE D’ALLUMAGE

Utilisez une bougie 753-06193. L'écartement correct est de 0,635 mm (0,025 po).

1. Arrêtez le moteur et laissez-le refroidir.

2. Saisissez fermement la coiffe de la bougie et retirez le capuchon de la bougie.

3. Nettoyez bien l’espace autour de la bougie. Dévissez la bougie de la tête du cylindre à l’aide d’une douille de 5/8 po en tournant vers la gauche.

4. Remplacez toute bougie fendue, encrassée ou sale. Réglez l’écartement des électrodes à 0,635 mm (0,025 po) à l’aide d’une jauge d’épaisseur (Fig. 21).

5. Installez une bougie à l’écartement correct dans la tête du cylindre. Tournez la douille de 5/8 po vers la gauche jusqu’à ce qu’elle soit bien serrée.

Si vous utilisez une clé dynamométrique, mettez le couple de serrage à :

12,3-13,5 N•m (110-120 in.•lb.). Ne serrez pas trop fort.

6. Remettez la coiffe de bougie en place.

TENUE DE LA SOUFFLEUSE / ASPIRATEUR

Avant de démarrer l’appareil, placez-vous en position de démarrage. Vérifier que les consignes suivantes ont été respectées :

• L’utilisateur porte les vêtements et les accessoires de protection adéquats tels que des bottes, des lunettes de protection, un casque antibruit, des gants, un pantalon et une chemise à longues manches.

• L’appareil est en bon état de marche.

• Vérifier que les tubes et protection sont en place et bien assujettis.

UTILISATION DU RÉGULATEUR DE VITESSE

1. Dès que le moteur a démarré et qu’il est chaud, actionnez la gâchette

pour accélérer l’appareil (Fig. 13).

2. Pour des périodes d’utilisation plus longues et pour éviter

l’engourdissement des doigts, poussez le régulateur de vitesse vers la position RAPIDE afin d’augmenter progressivement ou de maintenir la vitesse du moteur de l'appareil (Fig. 13). Lorsque vous appuyez sur le régulateur de vitesse, la gâchette s’enfonce dans la poignée.

3. Pour diminuer la vitesse du moteur, déplacez le régulateur de vitesse vers la position LENTE : la

gâchette revient alors en position de ralenti (Fig. 13).

CONSEILS D’UTILISATION

• Assurez-vous que l’appareil n’est pas dirigé vers une personne ou des débris non sécurisés avant de démarrer l’appareil.

• Tenez toujours l’appareil bien en main lorsque vous l’utilisez. Tenez fermement la poignée.

• Pour diminuer le risque de perte d'audition due au niveau sonore, portez toujours une protection auditive lorsque vous utilisez cet appareil.

• Utilisez les outils à moteur uniquement à des heures raisonnables, non pas tôt le matin ou tard le soir à des heures susceptibles de déranger le voisinage. Conformez-vous aux horaires indiqués par les autorités locales (généralement de 9h00 à 17h00, du lundi au samedi).

• Pour réduire le niveau sonore, limitez le nombre d’appareils utilisés en même temps.

• Pour réduire le niveau sonore, utilisez le souffleur à la vitesse la plus basse possible pour effectuer le travail.

• Contrôlez votre matériel avant l'utilisation, en particulier le pot d'échappement, les entrées d'air et les filtres.

• Désagrégez grossièrement les débris à l’aide de râteaux et de balais avant d'utiliser le souffleur.

• Dans des conditions poussiéreuses, humidifiez légèrement les surfaces si de l’eau est disponible.

• Faites attention aux enfants, animaux domestiques, fenêtres ouvertes, voitures qui viennent d’être lavées et soufflez les débris en toute sécurité.

• Nettoyez après avoir utilisé le souffleur ou d’autres appareils. Éliminez les débris de façon appropriée.

UTILISATION DE LA SOUFFLEUSE

Utilisez le souffleur autour des arbres, des arbustes, des parterres de fleurs et des zones difficiles à nettoyer. Utilisez-le également pour nettoyer autour des bâtiments, des murs, des parties en surplomb, des clôtures et des grillages et pour d’autres tâches habituelles de nettoyage. Économisez l’eau en utilisant des souffleurs plutôt que les tuyaux d’arrosage pour différents travaux de jardin et de pelouse, tels que les caniveaux, les grillages, les terrasses, les grilles, les auvents et les jardins. Tenez le souffleur de la main droite. Ne vous placez pas à droite du souffleur lorsque vous utilisez l’appareil (Fig. 14). Si vous le faites, vous bloquerez l’entrée d’air et cela peut avoir des conséquences sur les performances de l’appareil. Placez-vous plutôt du côté gauche de l’appareil pour optimiser son efficacité (Fig. 14).

Balayez d'un côté vers l'autre, en tenant la buse à plusieurs centimètres du sol. Avancez lentement en vous maintenant face à la pile de débris.

La basse vitesse convient mieux pour souffler les débris secs alors que la haute vitesse est préférable pour déplacer des objets plus lourds comme des débris ou du gravier de grosse dimension.

UTILISATION COMME ASPIRATEUR

Utilisez l’appareil pour aspirer des débris légers tels que les feuilles et le papier.

Assurez-vous que la fermeture éclair du sac d'aspirateur est fermée avant d’utiliser l’appareil.

Passez le harnais par-dessus de la tête puis sur l'épaule. Tenez l’aspirateur avec les deux mains sur la poignée (Fig. 15), en inclinant légèrement le tube d’aspiration et faites de larges mouvements de balayage pour aspirer les débris légers (Fig. 16). Les débris voleront dans le sac aspirateur. Les débris tels que les feuilles et petites branches seront broyés lorsqu’ils passeront l’hélice, ce qui permet au sac de mieux se remplir.

Vider le sac aspirateur

Lorsque le sac est plein, la force d’aspiration diminuera considérablement. Arrêtez l’appareil et attendez que l’hélice se soit arrêtée complètement avant d’ouvrir la tirette du sac.

1. Tout en portant une protection oculaire et un masque contre la

poussière, ouvrez la tirette et videz le sac dans la poubelle ou un sac à ordures.

2. Tournez le sac à l’envers après la vidange et secouez-le fermement pour enlever la poussière.

3. Refermez la tirette et installez le sac sur l’aspirateur.

REMARQUE : Videz le sac après chaque utilisation pour éviter toute détérioration et ne pas restreindre

le débit d'air, ce qui affaiblirait les performances de l’aspirateur.

ENTRETIEN DU FILTRE A AIR

Nettoyage du filtre à air

Tout manquement à sons entretien peur entraîner une baisse de performance ou des dégâts permanents au moteur.

1. Pour ouvrir le couvercle du filtre à air, poussez la languette de verrouillage du côté droite du couvercle vers l’intérieur, puis tirez légèrement sur le couvercle du filtre vers la gauche (Fig. 17).

2. Retirez le filtre à air (Fig. 18).

3. Lavez le filtre avec du détergent et de l’eau. Rincez-le soigneusement et laissez-le sécher.

4. Appliquez suffisamment d’huile lubrifiante pour moteur SAE 30 afin de recouvrir le filtre d’une fine couche.

5. Pressez le filtre pour répartir et enlever l’excédent d'huile.

6. Remettez le filtre en place (Fig. 18).

REMARQUE : L’utilisation de l’appareil sans le filtre à air ANNULERA la

garantie.

7. Pour réinstaller le couvercle du filtre à air, positionnez les crochets sur le côté gauche du filtre à air dans les encoches sur le côté gauche de la plaque arrière (Fig. 18).

8. Faites pivoter le couvercle vers la droite et fermez en appuyant de sorte que la languette du filtre arrière se loge dans l’encoche de la plaque arrière (Fig. 19).

AJUSTEMENT DU RALENTI

Il est possible de régler la vitesse de ralenti de l’appareil. Une vis de réglage du ralenti se trouve entre le couvercle du filtre à air et le couvercle du moteur (Fig. 20). REMARQUE : Un mauvais réglage peut sérieusement endommager votre appareil. Le réglage du

carburateur doit être confié à un concessionnaire agrée.

Si, après avoir vérifié le niveau de carburant et nettoyé le filtre à air, le moteur ne tourne toujours pas au ralenti, ajustez la vis de réglage du ralenti comme suit :

1. Démarrez le moteur et laissez-le tourner à une vitesse supérieure à celle du ralenti pendant une minute environ pour que le moteur se réchauffe. Consultez les Instructions de démarrage et d’arrêt.

2. Relâchez la manette des gaz et laissez tourner le moteur au ralenti. Si le moteur s’arrête, insérez un petit tournevis cruciforme entre le couvercle du filtre à air et le couvercle du moteur (Fig. 20). Tournez la vis de réglage du ralenti vers la droite, 1/8 de tour à la fois (si nécessaire), jusqu’à ce que le moteur tourne au ralenti de façon régulière.

La vérification du niveau de carburant, le nettoyage du filtre à air et le réglage de la vitesse de ralenti devraient résoudre la plupart des problèmes du moteur. Dans le cas contraire et en présence des symptômes suivants :

• le moteur ne tourne pas au ralenti

• le moteur hésite et cale lors de l’accélération

• il y a une perte de puissance moteur

Faites ajuster le carburateur par un technicien agrée.

ENTRETIEN ET RÉPARATIONS

PROGRAMME D’ENTRETIEN

Effectuez ces procédures d’entretien obligatoires aux fréquences indiquées dans le tableau d’entretien. Ces procédures devraient également avoir lieu lors de toute révision de début de saison. REMARQUE : Certaines procédures d’entretien peuvent nécessiter des outils ou compétences

spécifiques. Si vous n’êtes pas certain d’être capable d’effectuer ces procédures, emmenez l’appareil dans un magasin Cub Cadet ou chez un concessionnaire agréé.

REMARQUE : L’entretien, le remplacement, ou la réparation des dispositifs et systèmes de commande

peuvent être effectués dans un magasin Cub Cadet ou chez un concessionnaire agréé.

REMARQUE : Veuillez lire la déclaration EPA/Californie fournie avec l'appareil pour obtenir une liste

complète des conditions et de la couverture s'appliquant aux dispositifs de contrôle des émissions, tels que le pare-étincelles, le pot d’échappement, le carburateur, etc.

AVERTISSEMENT :Afin d’éviter les blessures graves, n’effectuez jamais de réparation

ou n’entretenez jamais l’appareil lorsqu’il est en fonctionnement. Les réparations et l’entretien doivent toujours être effectués lorsque l’appareil est froid. Déconnectez le fil de la bougie pour vous assurer que l’appareil ne se mette pas en marche.

RÉQUENCE

NTRETIEN REQUIS

OIR

Avant de démarrer le moteur Remplissez le réservoir de carburant avec un mélange essence/huile frais p. 7

Toutes les 10 heures (toutes les 5 heures en mode aspirateur)

ettoyez et appliquez de l’huile sur le filtre à air

. 8

outes les 25 heures

érifiez l’état de la bougie ainsi que l’espacement de cette dernièrep. 8

Fig. 14

POSITION

INCORRECTE

POSITION

CORRECTE

ATTENTION :Ne jamais gratter, sabler ou nettoyer les électrodes. Des saletés dans le

moteur pourraient endommager le cylindre.

AVERTISSEMENT : Afin d'éviter des blessures graves, n’ouvrez jamais le sac avant

d’éteindre l’appareil.

AVERTISSEMENT :En tant qu’ aspirateur, l’appareil est conçu pour ramasser des

matériaux secs comme des feuilles, de l’herbe, des brindilles et des morceaux de papier. Pour éviter des blessures graves, n’essayez pas d’aspirer des débris humides et/ou de l’eau stagnante car cela peut endommager la souffleuse/aspirateur. Pour éviter d'endommager sérieusement l’hélice, n’aspirez pas de métal, de verre brisé, etc.

AVERTISSEMENT :Évitez les situations pouvant mettre le feu au sac d’aspirateur. Ne

faites pas marcher près d’une flamme vive. N’aspirez pas les cendres chaudes des foyers à bois ou de barbecue, des tas de broussailles, etc. ni les cigares ou cigarettes à moins que les cendriers soient complètement refroidis.

AVERTISSEMENT : Après avoir démarré le souffleur, tenez-vous toujours du côté

gauche de l’appareil pour l’utiliser, comme indiqué sur la Figure 14, afin de ne pas bloquer l’entrée d’air.

Fig. 15

Fig. 16

AVERTISSEMENT : Afin d’éviter des blessures graves, arrêtez toujours l’appareil et

laissez-le refroidir avant tout nettoyage ou entretien.

AVERTISSEMENT :Portez des gants lorsque l’appareil est utilisé afin d’éviter des

blessures.

AVERTISSEMENT : Le moteur de l’appareil doit tourner

pour ajuster le ralenti. Portez des vêtements de sécurité et respectez toutes les consignes pour éviter des blessures graves. Ne posez l’appareil QUE sur une surface propre et dure lorsque vous démarrez ou faites des ajustements. Les débris tels que le gravier, le sable, la poussière, l’herbe, etc. pourraient être projetés par le tube du souffleur et causer des dégâts matériels ou blesser l’utilisateur ou les personnes se trouvant à proximité.

Fig. 20

Vis de réglage

u ralenti

INSTRUCTIONS D’UTILISATION

ig. 13

VERTISSEMENT :

Afin d’éviter toute blessure grave, protégez-vous toujours les yeux lorsque vous utilisez cet appareil. Portez un masque de protection pour le visage ou antipoussière sur les sites poussiéreux.

AVERTISSEMENT :Pour éviter les risques de blessures à l’opérateur ou aux personnes

présentes, ainsi que des dommages à l’outil, s’assurer que les tubes de souffleuse ou les tubes et le sac d’aspirateur sont en place (suivant le modèle) avant d’utiliser l’outil.

LENTE

RAPIDE

égulateur

e vitesse

Gâchette

(Position de ralenti)

Fig. 17

anguette de

verrouillage

Couvercle du

iltre à air

Fig. 18

iltre à air

Plaque arrière

Encoche

Encoches

Fig. 19

Languette de

verrouillage

ouvercle du filtre à air

Fig. 21

0,635 mm (0,025 po)

NETTOYAGE

Utilisez une petite brosse pour nettoyer l’extérieur de l’appareil. N’utilisez pas de détergents agressifs. Des produits d’entretien ménagers contenant des huiles aromatiques, telles que le pin ou le citron, et des solvants tels que le kérosène, peuvent endommager le boîtier en plastique ou la poignée. Essuyez toute trace d'humidité avec un chiffon doux.

RANGEMENT

• N’entreposez jamais un appareil moteur à essence où les vapeurs peuvent entrer en contact avec toute source de flammes ou d’étincelles.

• Laissez le moteur refroidir avant d’entreposer l’appareil.

• Gardez l’appareil sous clef pour éviter tout usage non autorisé et pour éviter qu’il soit endommagé.

• Entreposez l’appareil dans un endroit sec et bien aéré.

• Entreposez l’appareil hors de la portée des enfants.

Entreposage à long terme

1. Retirez le bouchon du réservoir de carburant et penchez l'appareil de façon à vider le carburant dans

un récipient approprié.

REMARQUE : N'utilisez pas de carburant stocké pendant plus de 30 jours. Éliminez les restes de

mélange de carburant conformément aux réglementations locales, régionales et nationales en vigueur.

2. Démarrez le moteur et laissez-le tourner jusqu’à ce qu’il s’arrête par faute d’essence. Ceci vous

assure que le carburateur est bien vide.

3. Laissez refroidir le moteur. Retirez la bougie et versez 5 gouttes d’huile moteur de qualité dans le

cylindre. Tirez lentement sur le cordon de démarrage pour bien répartir l’huile. Remettez la bougie en place.

REMARQUE : Retirez la bougie et videz toute l’huile se trouvant dans le cylindre avant d’essayer de

démarrer l’appareil après l’entreposage.

4. Nettoyez soigneusement l’appareil et inspectez-le méticuleusement pour vérifier s’il n’y a pas de

pièces détachées ou endommagées. Réparez ou remplacez les pièces endommagées et serrez tous les boulons et vis desserrées. L’appareil est prêt à être entreposé.

Le carburant est vieux (de plus de 30 jours) et/ou mal mélangé

Videz toute l’essence du réservoir et ajoutez un carburant frais et correctement mélangé

e filtre à air est bouché

ettoyez ou remplacez le filtre à air

La bougie d’allumage est encrassée Nettoyez, écartez ou remplacez la bougie d’allumage

e carburant est vieux (de plus de 30 jours) et/ou mal

mélangé

idez toute l’essence du réservoir et ajoutez un

carburant frais et correctement mélangé

Le filtre à air est bouché Nettoyez ou remplacez le filtre à air

e réservoir d’essence est vide

Remplissez le réservoir d’essence avec du carburant correctement mélangé

a poire d’amorçage n’a pas été suffisamment pressée

Pressez la poire d’amorçage lentement et complètement, 10 fois de suite

Le moteur est noyé

lacez le levier d’étranglement en position 3, pressez la

gâchette et tirez sur le cordon de démarrage

e carburant est vieux (de plus de 30 jours) et/ou mal

élangé

idez toute l’essence du réservoir et ajoutez un

arburant frais et correctement mélangé

a bougie d’allumage est encrassée

ettoyez, écartez ou remplacez la bougie d’allumage

Le filtre à air est bouché Nettoyez ou remplacez le filtre à air Le carburant est vieux (de plus de 30 jours) et/ou mal

mélangé

Videz toute l’essence du réservoir et ajoutez un carburant frais et correctement mélangé

Vitesse de ralenti mal réglée

justez la vitesse conformément aux indications de la

section Ajustement du ralenti

RÉSOLUTION DES PROBLÈMES

LE MOTEUR NE DÉMARRE PAS

LE MOTEUR NE TOURNE PAS AU RALENTI

LE MOTEUR N’ACCÉLÈRE PAS

REMARQUE : Pour des réparations au-delà des petits réglages mentionnés ci-dessus, veuillez appeler

le service à la clientèle au 1-877-282-8684 (E.U.) ou 1-800-668-1238 (Canada) pour connaître le professionnel agréé le plus proche de chez vous.

LE MOTEUR MANQUE DE PUISSANCE OU CALE

Type de moteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 temps, à refroidissement par air

Cylindrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 cc

Régime au ralenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 200 - 4 400 t/min

Régime de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 000 - 8 000 t/min

Vélocité de la souffleuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240 km/h (150 m/h) max.

Sortie d’air de la souffleuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12,7 m

/min (450 pi3/min) max.

Rapport de paillage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10:1 max.

Écartement de la bougie d’allumage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,635 mm (0,025 po)

Lubrification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mélange huile/essence

Rapport essence/huile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50:1

Capacité du réservoir d’essence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 414 ml (14 oz)

Capacité du sac aspirateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 litres

Poids approximatif (réservoir vide) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,44 kg (12 lb)

SPÉCIFICATIONS*

* L’ensemble des caractéristiques sont basées sur les toutes dernières informations disponibles sur le

produit à l’impression de ce guide. Nous nous réservons le droit d’effectuer des modifications à tout moment sans notification préalable.

AVERTISSEMENT :Afin d’éviter des blessures graves, arrêtez toujours l’appareil et

laissez-le refroidir avant tout nettoyage ou entretien.

NETTOYAGE ET RANGEMENT

CAUSE SOLUTION

FONCTIONNALITÉS DÉMARREUR ÉLECTRIQUE ET POWER START BIT™

Cet appareil est conçu pour être démarré avec un démarreur électrique ou Power Start Bit™ qui sont vendus séparément. Si vous choisissez de démarrer l'appareil à l’aide de l'une de ces fonctionnalités ou si vous avez des questions, contactez votre distributeur local ou appelez le 1-877-282- 8684 si vous résidez aux États-Unis, (1-800-668-1238 au Canada) pour plus d’informations ou connaître les points de vente. Vous pouvez également visiter le site Internet www.cubcadet.com ou www.cubcadet.ca

ACCESSOIRE EN OPTION

Fig. 22

Démarreur

électrique

REMARQUES

¿NECESITA AYUDA? LLAME AL 1-877-282-8684 EN EE. UU.,

O AL 1–800–668–1238 EN CANADÁ

769-07543 P00 01/12

BV228 EC

Sopladora / Aspiradora manual

e 2 tiempos con posibilidad

e arranque eléctrico

IMPORTANTE: LEA BIEN EL MANUAL DEL OPERADOR Y, AL OPERAR LA UNIDAD, SIGA LAS INSTRUCCIONES PARA EL FUNCIONAMIENTO SEGURO.

Sacar la unidad de su cartón

Ensamblar la unidad

nserte el tubo superior en

a salida de la sopladora y

írelo en el sentido de las agujas del reloj hasta que encaje en su lugar.

Instale el tubo inferior dentro del tubo superior de la sopladora y gírelo en el sentido de las agujas del r

eloj hasta que encaje en su

ugar.

Arrancar la unidad

nsamblar la unidad

Coloque la unidad sobre una superficie plana. Llene el tanque de c

ombustible.

Agáchese en la posición de a

rranque.

priete y mantenga el gatillo

para todas las nuevas m

edidas.

No apriete el gatillo. Tire

e la cuerda de arranque 5

veces.

No apriete el gatillo. Mueva la palanca del obturador a la Posición 2.

Sacar todo el contenido del cartón.

Arrancar la unidad

5 X

¿Necesita ayuda?

Llame al 1-877-282-8684

¿NO ARRANCÓ?

Repita las instrucciones de arranque.

SI después de 2 intentos de arranque el motor no

reacciona, mueva la palanca del obturador a la

posición 3 y tire de la cuerda de arranque hasta que el

motor eche a andar.

SI a pesar de ello la unidad no arranca, busque en el

manual del operador más información en cuanto al

arranque y la solución de problemas.

Mezcle bien en un recipiente de c

ombustible aparte:

– 2.6 onzas fluidas de aceite

ara motor de 2 tiempos – 1 galón de gasolina sin plomo NOTA: No los mezcle directamente

en el tanque de combustible.

uerda de

arranque

Control de encendido/

pagado de parada

Gatillo

anija

Control de crucero

Arrancar la unidad

apa del tanque

e combustible

era del

cebador

Palanca del

obturador

ubo inferior de la aspiradora

ubo superior de la aspiradora

Codo de la aspiradora

orrea de la bolsa de la aspiradora

orrea de cincha

olsa de la aspiradora

remallera

Tapa del filtro

de aire

Cubierta del

ilenciador

Bujía de encendido

Se necesitan herramientas:

• Destornillador plano

Tubo inferior

e la sopladora

Tubo superior

de la sopladora

Gallon 2.6 oz

50:1

resione la pera del

ebador 10 veces o hasta

que se vea el combustible.

ueva la palanca del

bturador a la Posición 1.

Pera del cebador

alanca del obturador

Siga apretando el gatillo. Tire de la cuerda de 3 a 5 veces para arrancar el

motor.

3-5 X

Siga apretando el gatillo,

y oprima el control de crucero, y deje que la unidad se caliente unos 30 – 60 segundos.

Siga apretando el gatillo. Mueva la palanca del obturador a la Posición 3. Caliente la unidad otros 60 segundos. La unidad se

puede usar en este momento.

1413

10 X

Español — Page 11

English — Page 1

Français — Page 5

Manual del Operador

• Evite los arranques accidentales. Debe estar en la posición de arranque siempre que tire de la cuerda. El operador y la unidad deben estar en una posición estable durante el arranque. Consulte las Instrucciones de arranque y parada.

• Mientras el motor esté funcionando, no coloque el equipo sobre ninguna superficie, excepto un área limpia y sólida. La toma de aire pudiera recoger residuos tales como gravilla, arena, polvo, hierba, etc., los que luego serían lanzados por la abertura de descarga, dañando de esta forma la unidad, la propiedad u ocasionar lesiones graves a las personas presentes o al operador.

• Use esta unidad solamente para el propósito previsto. Use el equipo solamente como se describe en este manual.

• No fuerce la unidad. El equipo funcionará mejor y con menos probabilidad de accidentes a la velocidad para la que fue diseñado.

• No intente alcanzar demasiado lejos ni lo use parado en superficies inestables como escaleras, árboles, pendientes pronunciadas, techos, etc. Mantenga siempre una posición y equilibrio adecuados.

• Sostenga siempre la unidad con firmeza cuando esté funcionando.

• Mantenga las manos, la cara y los pies lejos de todas las partes móviles. No toque ni trate de detener el impelente cuando esté girando. No opere la unidad sin tener los protectores instalados.

• No ponga ningún objeto en las aberturas. No opere la unidad si alguna de las aberturas está obstruida; manténgala sin suciedad, residuos y cualquier otra cosa que pueda reducir el flujo de aire.

• No toque el motor ni el silenciador. Estas partes se calientan mucho durante el funcionamiento y se mantienen así aun después de apagada la unidad.

• No opere el motor a una velocidad mayor que la necesaria para el trabajo. No ponga a funcionar el motor a alta velocidad si no lo está usando.

• Apague siempre el motor cuando la operación se demore o al caminar de un lugar a otro.

• Apague el motor para dar mantenimiento, reparar, instalar o quitar los tubos del soplador o los aditamentos de vacío. La unidad tiene que detenerse y el impelente dejar de girar para evitar contacto con las hojas que giran.

• Si golpea o se enreda con un objeto extraño, pare inmediatamente el motor y busque si hay daño. No ponga a funcionar el equipo antes de reparar el daño. No opere la unidad si tiene piezas flojas o dañadas.

• Use solamente piezas y accesorios de reemplazo del fabricante del equipo original para esta unidad. Éstos están disponibles en su proveedor de servicio autorizado. El uso de cualquier pieza o accesorio no autorizado podría causar lesiones graves al usuario, o daños a la unidad, y anular su garantía.

• No use nunca esta unidad para rociar productos químicos, fertilizantes ni otras sustancias que puedan contener materiales tóxicos.

• Para evitar el peligro de incendio, reemplace el silenciador y parachispas defectuosos. Mantenga el motor y el silenciador sin hierbas, hojas, grasa excesiva ni incrustación de carbón.

• No apunte nunca la sopladora hacia personas presentes, animales, ventanas o automóviles.

• Evite situaciones que pudieran hacer que la bolsa de la aspiradora se incendiara. No la haga funcionar cerca de una llama descubierta. No aspire ceniza caliente de chimeneas, huecos de barbacoa, pilas de malezas, etc. No aspire tabacos ni cigarrillos desechados.

• La unidad está diseñada para recoger material seco como hojas, hierba, pequeñas ramas y pedazos de papel. No trate de aspirar residuos mojados ni/o agua estancada ya que esto puede ocasionar daño a la sopladora/aspiradora. Para evitar fuertes daños al impelente, no recoja metal, vidrios rotos, etc. con la aspiradora.

OTRAS ADVERTENCIAS DE SEGURIDAD

• Antes de llevar a cabo el mantenimiento o acceder a las piezas movibles, desconecte siempre la bujías.

• No guarde nunca la unidad con combustible en el tanque ni dentro de una edificación en la que los gases puedan ponerse en contacto con una llama expuesta (luces pilotos, etc.) o chispas (interruptores, motores eléctricos, etc.).

• Espere a que el motor se enfríe para guardar o transportar la unidad. Cerciórese de que la unidad esté segura al transportarla.

• Guarde la unidad en un lugar seco, ya sea bajo llave o en alto, a fin de evitar su uso no autorizado o daño. Manténgala fuera del alcance de los niños.

• No moje nunca ni rocíe la unidad con agua ni con ningún otro líquido. Mantenga las manijas secas, limpias y sin residuos. Limpie la unidad después de cada uso; consulte las Instrucciones de Limpieza y almacenamiento.

• Conserve estas instrucciones. Consúltelas con frecuencia y utilícelas para enseñar a otros usuarios. Si le presta esta unidad a alguien, préstele también estas instrucciones.

NOTA ESPECIAL: La exposición a las vibraciones por el uso prolongado de herramientas manuales con motores de gasolina podría ocasionar daños a las venas o nervios de los dedos, manos y articulaciones de personas propensas a problemas circulatorios o inflamaciones atípicas. Su uso prolongado en climas fríos se ha relacionado con daños a las venas de otras personas, de lo contrario, sanas. Si se presentaran síntomas como entumecimiento, dolor, pérdida de fuerza, cambios en el color o textura de la piel o pérdida de sensibilidad en los dedos, las manos o articulaciones, suspenda el uso de la herramienta y busque atención médica. Un sistema anti vibratorio no garantizaría evitar estos problemas. Los usuarios que operan habitualmente herramientas motorizadas deben monitorear de cerca su estado de salud y las condiciones de la herramienta.

GUARDE ESTAS INSTRUCCIONES

NOTA SOBRE EL PARACHISPAS NOTA: Para usuarios de la Zona Forestal de EE. UU., y los estados de California, Maine, Oregón

y Washington. Todas las Zonas Forestales de EE. UU., así como los estados de California (Códigos de

Recursos Públicos 4442 y 4443), Oregón y Washington exigen, por ley, que determinados motores de combustión interna operados en matorrales boscosos y/o zonas cubiertas de hierba, estén equipados con un parachispas y se mantengan en buen estado de funcionamiento, o que el motor sea construido, equipado y mantenido con vista a la prevención de incendios. Compruebe con sus autoridades estatales o locales las regulaciones relacionadas con estos requisitos. Si no cumple estos requisitos podría estar sujeto a responsabilidad civil o multa. Esta unidad viene equipada de fábrica con un parachispas. Si necesita reemplazarlo, pídale a su DISTRIBUIDOR DE SERVICIO LOCAL instalarle la Pieza Accesorio

#753-06027 del ensamblaje del silenciador.

LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR LA UNIDAD

• Lea las instrucciones detenidamente. Familiarícese con los controles y el uso adecuado de la unidad.

• No opere esta unidad si está cansado, enfermo o bajo los efectos del alcohol, drogas o medicamentos.

• Los niños y adolescentes menores de 15 años no deben usar la unidad. Los adolescentes pueden hacerlo bajo la supervisión de un adulto.

• Todos los accesorios de protección y seguridad deben estar instalados adecuadamente antes de comenzar a operar la unidad.

• Inspeccione la unidad antes de utilizarla. Cambie las piezas dañadas. Verifique que no haya fugas de combustible. Asegúrese de que todos los sujetadores estén colocados y asegurados. Cambie las piezas rajadas, melladas o dañadas de cualquier forma. No opere la unidad si tiene piezas flojas o dañadas.

• Inspeccione cuidadosamente el área antes de encender la unidad. Elimine todos los escombros y los objetos duros o filosos tales como cristales, alambres, etc.

• Aleje a los niños, personas presentes y animales domésticos. Como mínimo, mantenga a todos los niños, personas presentes y animales domésticos fuera de un radio de 50 pies (15 m); aún así, es posible que los presentes se arriesguen al impacto de objetos despedidos. Debe sugerir a los presentes que usen protección para los ojos. Si alguien se le acerca, pare la unidad de inmediato.

AVISOS DE SEGURIDAD PARA LAS UNIDADES QUE TRABAJAN CON GASOLINA

• Almacene el combustible solamente en los recipientes diseñados y aprobados específicamente para estos materiales.

• Pare siempre el motor y deje que se enfríe antes de llenar el tanque de combustible. No quite nunca la tapa del tanque de combustible ni eche combustible cuando el motor esté caliente. Antes de llenar el tanque, afloje siempre la tapa lentamente para disipar la presión del mismo. No fume.

• Siempre mezcle y agregue el combustible en un área exterior bien ventilada, donde no haya chispas ni llamas. No fume.

• No opere nunca la unidad si la tapa del combustible no está bien asegurada en su lugar.

• Evite el peligro de incendio debido a combustible derramado. Limpie de inmediato todo combustible derramado de la unidad antes de encenderla. Antes de arrancar el motor, aleje la unidad a una distancia de 30 pies (9.1 m) como mínimo del lugar de abasto de combustible. No fume.

• No arranque ni use nunca la unidad dentro de una habitación o edificio cerrados. Respirar los vapores de escape puede ocasionarle la muerte. Opere esta unidad solamente en un área exterior bien ventilada.

DURANTE EL FUNCIONANDO

• Use espejuelos o gafas de seguridad que estén marcados como que cumplen con las normas ANSI Z87.1-1989.

• No opere nunca la unidad sin haber conectado el equipo adecuado. No utilice el equipo si los tubos de soplado, los tubos de succión o la bolsa de la aspiradora no están montados. Compruebe que la bolsa esté completamente cerrada con la cremallera.

• Para reducir el riesgo de pérdida de la audición relacionada con el o los niveles de ruido, use siempre protección para los oídos al operar esta unidad.

• Use pantalones largos y gruesos, botas, guantes y camisa de mangas largas. No use ropa holgada, alhajas, pantalones cortos, sandalias ni esté descalzo. Asegure su cabello por encima del nivel de los hombros.

• Use siempre una máscara facial o contra el polvo si la operación levanta polvo.

• Para evitar una descarga de electricidad estática, no lleve puestos guantes de goma ni otros guantes aislantes al operar esta unidad.

• Use la unidad únicamente a la luz del día o con buena luz artificial.

• Mantenga todas las superficies libres de aceite y combustible.

TABLA DE CONTENIDO

Información sobre servicio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Información de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Instrucciones de ensamblaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Información del aceite y combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Instrucciones de arranque y parada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Instrucciones de operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Instrucciones de mantenimiento y reparación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Limpieza y almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Accesorio opcional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Localización y solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Información sobre garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Toda la información, las ilustraciones y especificaciones que contiene este manual se basan en la información más reciente del producto, existente en el momento de la impresión. Nos reservamos el derecho de hacer cambios en cualquier momento sin previo aviso.

ADVERTENCIA: Al utilizar la unidad, debe seguir las normas de seguridad. Lea estas

instrucciones antes de operar la unidad a fin de garantizar la seguridad del operador y de cualquier otra persona presente. Guarde estas instrucciones para poder usarlas más adelante.

ADVERTENCIA: La gasolina es sumamente inflamable y, de prenderse, sus vapores

pueden hacer explosión. Tome las siguientes precauciones:

INFORMACIÓN DE SEGURIDAD

• SÍMBOLOS INTERNACIONALES Y DE SEGURIDAD •

Este manual del operador describe símbolos y pictografías internacionales y de seguridad que posiblemente aparezcan en este producto. Lea el manual del operador a fin de informarse bien sobre la seguridad, el ensamblaje, la operación, el mantenimiento y la reparación.

SÍMBOLO SIGNIFICADO

• SÍMBOLO DE ALERTA DE SEGURIDAD

Indica peligro, advertencia o precaución. Puede utilizarse junto a otros símbolos o pictografías.

• LEA EL MANUAL DEL OPERADOR

ADVERTENCIA: Lea el o los manuales del operador y siga todas las advertencias e

instrucciones de seguridad. No hacerlo puede ocasionar lesiones graves al operador y/o a las personas presentes.

• USE PROTECCIÓN PARA LOS OJOS Y OÍDOS

ADVERTENCIA:Los objetos que salen despedidos y el ruido fuerte pueden

ocasionar lesiones oculares severas y pérdida de la audición. Póngase gafas o lentes de protección que cumplan las normas ANSI Z87.1-1989 y protección para los oídos cuando opere esta unidad. De ser necesario, use un protector de cara entera.

• COMBUSTIBLE SIN PLOMO

Use siempre combustible limpio, fresco y sin plomo.

• ACEITE

Consulte el tipo de aceite adecuado en el manual del operador.

• NO USE COMBUSTIBLE E85 EN ESTA UNIDAD

ADVERTENCIA: Se ha comprobado que es probable que el combustible con más

de un 10% de etanol dañe este motor, lo que anulará la garantía.

• CONTROL DE ENCENDIDO/APAGADO DE PARADA

ENCENDIDO / ARRANQUE / EN MARCHA

• CONTROL DE ENCENDIDO/APAGADO DE PARADA

APADADO o PARADA

• PERA DEL CEBADOR

Oprima lentamente y por completo la pera del cebador 10 veces.

• CONTROL DE OBTURACIÓN

1. • Posición COMPLETA del obturador

2. • Posición PARCIAL del obturador

3. • Posición de FUNCIONAMIENTO del obturador

• LOS OBJETOS QUE SALEN DESPEDIDOS PUEDEN OCASIONAR LESIONES GRAVES

ADVERTENCIA:

Los objetos pequeños pueden ser lanzados a gran velocidad y

ocasionar lesiones.

MANTENGA ALEJADOS A LOS PRESENTES

ADVERTENCIA:

Mantenga a todos los presentes, especialmente a los niños y

animales domésticos, a una distancia de al menos 50 pies (15 m).

• SUPERFICIE CALIENTE

ADVERTENCIA:

No toque nunca un motor caliente. Estas partes se ponen extremadamente calientes durante el funcionamiento y pueden ocasionar graves quemaduras. Después de apagada la unidad, el motor se mantendrá caliente durante un rato.

• SOPLADORAS – LA ASPAS GIRATORIAS DEL IMPELENTE PUEDEN OCASIONAR LESIONES GRAVES

ADVERTENCIA: Pare el motor y espere a que el impelente se detenga antes de

quitar o instalar los tubos o para limpiar o llevar a cabo cualquier mantenimiento.

PROPOSICIÓN 65 DEL ESTADO DE CALIFORNIA ADVERTENCIA:

Los gases de escape, algunos de sus componentes y determinados productos terminados contienen o emiten productos químicos de los que el estado de California tiene conocimiento provocan cáncer, malformaciones congénitas u otros daños al sistema reproductor. Lávese las manos después de manipularlo.

ORMAS PARA UNA OPERACION SEGURA

LLAMADAS A APOYO AL CLIENTE

Los símbolos de seguridad se utilizan para llamar su atención sobre posibles peligros. Los símbolos de seguridad y sus explicaciones merecen toda su atención y comprensión. Los símbolos de seguridad no eliminan ningún peligro por sí mismos. Las instrucciones o advertencias que ofrecen no substituyen las medidas adecuadas de prevención de accidentes.

NOTA: Le ofrece información o instrucciones que son esenciales para la operación o mantenimiento del equipo.

SIMBOLO SIGNIFICADO

• IMPORTANTE INFORMACION DE SEGURIDAD •

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. De no

hacerlo, el operador y/o los espectadores pueden sufrir graves lesiones.

SI TIENE PREGUNTAS, LLAME AL 1-877-282-8684 en EE.UU.

o al 1-800-668-1238 en Canada

ALERTA DE SEGURIDAD:

Indica peligro, advertencia o precaución. Debe prestar atención para evitar sufrir graves lesiones personales. Puede ser utilizado junto con otros símbolos o figuras.

PELIGRO:

El no obedecer una advertencia de seguridad puede conducir a que usted u otras personas sufran graves lesiones. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

ADVERTENCIA:

El no seguir una advertencia de seguridad puede conducir a que usted u otras personas sufran lesiones. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

PRECAUCIÓN:

El no seguir una advertencia de seguridad puede conducir a daño patrimonial o a que usted u otras personas sufran lesiones personales. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

Llame 1-877-282-8684 en EE.UU. o al 1-800-668-1238 en Canada para obtener una lista de distribuidores de servicio localizados cerca de usted. Para obtener más detalles sobre su unidad, visite nuestro sitio en www.cubcadet.com o www.cubcadet.ca.

NO REGRESE SU UNIDAD AL VENDEDOR. PARA SOLICITAR SERVICIO POR LA GARANTIA, DEBERA PRESENTAR PRUEBA DE SU COMPRA.

El servicio de esta unidad, ya sea durante o después del período cubierto por la garantía, debe ser realizado solamente por un proveedor de servicios autorizado y aprobado.

ENSAMBLAR LA UNIDAD

MONTAJE DE LA SOPLADORA Instalar el tubo superior de la sopladora

1. Alinee el saliente del extremo del tubo superior de la sopladora con la ranura de tope en el extremo inferior de la salida de la sopladora (Fig. 1).

2. Inserte el tubo superior de la sopladora en la salida de la sopladora (Fig. 1).

3. Gire el tubo superior de la sopladora en el sentido de las agujas del reloj hasta que trabe en su sitio (Fig. 1).

Instalar el tubo inferior de la sopladora

1. Alinee la ranura de tope que está en el extremo de arriba del tubo inferior de la sopladora con el saliente al final del tubo superior de la sopladora (Fig. 2).

2. Ponga el tubo inferior sobre el tubo superior de la sopladora (Fig. 2).

3. Gire el tubo inferior de la sopladora en el sentido de las agujas del reloj hasta que quede apretado (Fig. 2).

MONTAJE DE LA ASPIRADORA Quitar el tubo superior de la sopladora

1. Sujete la unidad firmemente.

2. Inserte un destornillador de cabeza plana en el cierre del tubo. Gire el destornillador 1/4 de vuelta en sentido contrario a las agujas del reloj y déjelo ahí (Fig. 3).

3. Sujete el tubo superior de la sopladora y gírelo en sentido contrario a las agujas del reloj (Fig. 3).

4. Saque el tubo superior de la salida de la sopladora.

Quitar el tubo inferior de la sopladora

1. Sujete firmemente el tubo superior de la sopladora.

2. Sujete el tubo inferior de la sopladora y gírelo en sentido contrario a las agujas del reloj hasta destrabarlo del tubo superior.

3. Saque el tubo inferior del tubo superior de la sopladora.

Instalación de los tubos de succión

1. Localice el agujero en la puerta del impelente. La lengüeta de traba está empotrada en el agujero en dirección al frente de la sopladora (Fig. 4). Inserte un destornillador plano en el agujero, apriete la lengüeta de traba hacia dentro y levante la puerta para liberar el cierre.

2. Con la puerta del impelente abierta, alinee las tres (3) ranuras del tubo superior de succión con las tres (3) lengüetas de traba en la toma de aire del impelente (Fig. 5). Inserte el tubo superior de succión en la toma de aire del impelente y gírelo en sentido de las manecillas del reloj hasta que las lengüetas de traba caigan en su lugar y traben (Fig. 6).

3. Alinee la flecha del tubo inferior de la aspiradora con la flecha del tubo superior de la aspiradora (Fig. 7).

NOTA: Para instalar correctamente lo tubos, las flechas tiene que alinearse

bien.

4. Sujete firmemente el tubo inferior de la aspiradora con ambas manos y empújelo dentro del tubo superior de la aspiradora. Gire el tubo inferior de la aspiradora en el sentido de las manecillas del reloj hasta que caiga en su lugar y trabe. Para estar bien ensamblados, el punto en el tubo inferior de la aspiradora debe quedar alineado con el punto en el tubo superior.

NOTA: Al ensamblar, use ambas manos para que el ajuste de las piezas quede firme. NOTA: Si se instala correctamente, el área plana del tubo superior de la aspiradora debe mirar hacia la

manija.

ENSAMBLE DE LA BOLSA DE LA ASPIRADORA Instalar el codo de la aspiradora dentro de la sopladora

1. Colocado frente a la unidad, tome con la mano izquierda el extremo a chaveta del codo de la aspiradora y, con la derecha, el extremo ensanchado. Alinee las lengüetas de traba del extremo a chaveta con las lengüetas de traba de la salida de aire de la sopladora. (Fig. 8)

2. Inserte el codo de la aspiradora dentro de la sopladora y gire en sentido de las manecillas del reloj hasta que caiga en su lugar y cierre. (Fig. 8)

Instalar el codo de la aspiradora dentro de la bolsa

1. Localice la pequeña abertura de la bolsa de la aspiradora. Introduzca el extremo a chaveta del codo de la aspiradora unas 4 pulgadas aproximadamente dentro de la pequeña abertura. (Fig. 9)

2. Hale el extremo de la correa de cincha para asegurar la pequeña abertura de la bolsa alrededor del codo de la aspiradora. Apriete al correa de cincha de modo que la bolsa tenga un movimiento muy limitado a lo largo del codo, pero lo suficiente fuerte como para que no se salga del extremo ensanchado.

INSTRUCCIONES DE ENSAMBLAJE

ADVERTENCIA:Para evitar graves lesiones personales, apague el motor y espere que

el propulsor se detenga antes de conectar o retirar los tubos.

ADVERTENCIA:

Dependiendo del modelo, asegúrese que los tubos de soplado o de succión y la bolsa de recolección estén en su lugar antes de operar la unidad, para evitar causarse lesiones personales graves o causárselas a otras personas, u ocasionarle daños a la unidad.

alida de la

opladora

Ranura

de tope

Saliente

ig. 1

Traba

del tubo

alida de la sopladora

Tubo superior de la sopladora

ig. 3

Tubo superior

de la sopladora

aliente

Ranura de tope

ig. 2

Tubo

superior de

la sopladora

ubo inferior de

a sopladora

Lengüetas

de traba del

impelente

ig. 5

Puerta del impelente

Lengüeta de la cerradura de puerta

ig. 4

alida de la

opladora

Codo de la aspiradora

Fig. 8

Tubo superior

de la aspiradora

Tubo inferior de

la aspiradora

ig. 7

odo de la

spiradora

ig. 9

Tubo

superior de

la aspiradora

Fig. 6

Correa de cincha

0,2 cm

(

4 pulg.)

olsa de la

spiradora

INSTRUCCIONES PARA MEZCLAR EL ACEITE Y EL COMBUSTIBLE

Un combustible viejo y/o mal mezclado es la principal causa de que la unidad no funcione bien. Asegúrese de usar un combustible fresco, limpio y sin plomo. Siga atentamente las instrucciones para mezclar adecuadamente el aceite/combustible.

Definición de combustibles mezclados

Los combustibles de hoy en día son, por lo regular, una mezcla de gasolina e hidrocarburos oxigenados como el etanol, metanol o MTBE (éter). La gasolina mezclada con alcohol absorbe agua. Un 1% de agua es suficiente para separar la mezcla de aceite y alcohol. Al guardarla, se forman ácidos. Si utiliza combustible mezclado con alcohol, úselo siempre fresco (con menos de 30 días).

Uso de combustibles mezclados

Si opta por utilizar un combustible mezclado, o no puede utilizar otro, tenga en cuenta las precauciones recomendadas:

• Utilice siempre la mezcla fresca de combustible indicada en su manual del operador

• Use el aditivo especial de combustible STA-BIL® o uno similar

• Agite siempre la mezcla de combustible antes de abastecer la unidad

• Drene el tanque y eche a andar el motor en seco antes de guardar la unidad

Uso de aditivos al combustible

La botella de aceite para motor de 2 tiempos que vino con su unidad contiene un aditivo que ayudará a inhibir la corrosión y minimizará la formación de depósitos de goma. Se le recomienda que use nuestro aceite para motor de 2 tiempos en esta unidad. Si no es posible, utilice un buen aceite para motores de 2 tiempos enfriados por aire elaborado con un aditivo como el estabilizador de gasolina STA-BIL o similar. Agregue 0.8 oz. (23 ml) de aditivo por galón de combustible según las instrucciones del recipiente. No añada NUNCA los aditivos directamente en el tanque de combustible de la unidad. Mezcle bien el aceite para motor de 2 tiempos con la gasolina sin plomo en la proporción correcta, en una lata aparte para combustible. Use una proporción de combustible/aceite 50:1 No los mezcle directamente en el tanque de combustible del motor. Vea en la tabla a continuación las proporciones específicas de las mezclas de gasolina y aceite. NOTA: Un galón (3.8 litros) de gasolina sin plomo mezclado con una botella de 2.6 oz. (77 ml) de aceite

para motores de 2 tiempos representa una proporción de combustible/aceite 50:1.

NOTA: Deseche la mezcla vieja de combustible/aceite conforme a las regulaciones federales, estatales y locales.

*ADVERTENCIA: NO USE COMBUSTIBLE E85 E

N ESTA UNIDAD.

Se ha comprobado que es probable que el combustible con más de un 10% de etanol dañe este motor, lo que anulará la garantía.

ADVERTENCIA: La gasolina es sumamente inflamable.

De prenderse, los vapores pueden hacer explosión. Detenga siempre el motor y deje que se enfríe antes de llenar el tanque de combustible. No fume mientras llena el tanque. Mantenga alejadas del área las chispas y llamas expuestas.

PRECAUCIÓN: Para el funcionamiento adecuado y máxima confiabilidad del motor,

hay que prestar rigurosa atención a las instrucciones para mezclar el aceite y el combustible que están en el recipiente del aceite para motores de 2 tiempos. El uso de un combustible mal mezclado puede dañar seriamente el motor.

DVERTENCIA:

Quite lentamente la tapa de combustible a fin de evitar lesiones por salpicaduras. No opere nunca la unidad sin la tapa del combustible colocada firmemente en su lugar.

INFORMACIÓN DEL ACEITE Y COMBUSTIBLE

ROPORCIÓN - 50:1

ASOLINA SIN

LOMO*

CEITE PARA

OTOR DE 2 T

IEMPOS

GALÓN EE. UU.

(

3.8 LITROS)

.6 ONZAS

ÍQUIDAS (

77 ml)

LITRO

0 ml

ADVERTENCIA: Eche el combustible en un área exterior bien ventilada y limpia. Limpie

de inmediato todo el combustible derramado. Evite el peligro de incendio debido a combustible derramado. No arranque el motor hasta que no se hayan disipado los vapores de combustible.

INSTRUCCIONES DE ARRANQUE

1. Mezcle la gasolina con el aceite. Llene el tanque de combustible con la mezcla de combustible/aceite fresca. Consulte las Instrucciones para mezclar el aceite y el combustible.

NOTA: No hay necesidad de arrancar la unidad. El interruptor de

Encendido/Apagado debe estar en la posición ENCENDIDO ( I ) en todo momento (Fig. 10).

2. Oprima lentamente y suelte por completo la pera del cebador 10 veces. Deberá verse alguna cantidad de combustible en la pera del cebador (Fig. 11). Si no se ve combustible en la pera, oprima y suelte la pera hasta que se vea el combustible.

3. Mueva la palanca del obturador a la Posición 1 (Fig. 11).

4. Apriete el gatillo y manténgalo apretado u oprima el control de crucero (Fig. 10).

5. Siga apretando el gatillo u oprimiendo el control de crucero. Coloque la unidad en una superficie firme y plana. Agáchese en la posición de arranque y sostenga la unidad firmemente (Fig. 12).

6. Siga apretando el gatillo u oprimiendo el control de crucero. Tire de la cuerda de arranque hasta que sienta un poco de resistencia. Esto ocurre por lo general entre 2 y 4 pulgadas. Tire de la cuerda de arranque 5 veces con movimiento regulado y firme.

7. Siga apretando el gatillo u oprimiendo el control de crucero. Mueva la palanca del obturador a la Posición 2 (Fig. 11).

8. Siga apretando el gatillo u oprimiendo el control de crucero. Tire de la cuerda de arranque de 3 a 5 veces con movimiento regulado y firme para arrancar el motor.

9. Siga apretando el gatillo u oprimiendo el control de crucero. Deje que la unidad se caliente unos 30 a 60 segundos.

10.Siga apretando el gatillo u oprimiendo el control de crucero. Mueva la palanca del obturador a la Posición 3 (Fig. 11).

11.Siga apretando el gatillo u oprimiendo el control de crucero. Siga calentando el motor otros 60 segundos. La unidad está lista para el uso.

SI... El motor no arranca, regrese al paso 2. SI... El motor no arranca después de 2 intentos, mueva la palanca del obturador a la Posición 3, apriete

el gatillo y tire de la cuerda de arranque de 3 a 8 veces con movimiento regulado y firme. El motor debe arrancar. Si no arranca, repita las operaciones.

SI ESTÁ CALIENTE... Si el motor ya está caliente, mueva la palanca del obturador a la Posición 2,

apriete el gatillo y tire de la cuerda de arranque para repetir las operaciones.

INSTRUCCIONES DE PARADA

1. Suelte el gatillo o el control de crucero para que el motor se mantenga en ralentí.

2. Oprima y mantenga oprimido el interruptor de encendido/ apagado en la posición APAGADO (O) hasta que el motor se detenga por completo (Fig. 10).

INSTRUCCIONES DE ARRANQUE Y PARADA

ADVERTENCIA:

Evite los arranques accidentales. Cerciórese de estar en la posición de arranque al tirar de la cuerda (Fig. 12). A fin de evitar lesiones graves, el operador y la unidad deben estar en una posición estable durante el arranque. Para evitar lesiones personales graves, asegúrese de que los tubos de la sopladora estén bien trabados en su sitio.

Cuerda de

arranque

Fig. 12

ADVERTENCIA: Opere esta unidad solamente en un área exterior bien ventilada. Las

emanaciones de escape de monóxido de carbono pueden ser letales en un lugar cerrado.

atillo

Posición de arranque

SI UTILIZA EL ARRANCADOR ELÉCTRICO

O EL ACCESORIO OPCIONAL POWER BIT START™

NOTA: Esta unidad puede usar un arrancador eléctrico o un accesorio opcional Power Bit Start™.

Para utilizar correctamente estos dispositivos, consulte el manual del operador del arrancador eléctrico o del accesorio Power Bit Start™. (¡Los accesorios se venden por separado! Para informarse más sobre la compra de estos accesorios, vaya a la página 15 de este manual).

INSTRUCCIONES DE ARRANQUE NOTA: Al arrancar la unidad, asegúrese de que no esté dirigida hacia personas presentes o residuos

sueltos.

1. Mezcle la gasolina con el aceite. Llene el tanque de combustible con la mezcla de combustible/aceite fresca. Consulte las Instrucciones para mezclar el aceite y el combustible.

NOTA: No hay necesidad de arrancar la unidad. El interruptor de Encendido/Apagado debe estar en la

posición ENCENDIDO ( I ) en todo momento (Fig. 10).

3. Mueva la palanca del obturador a la Posición 1 (Fig. 11).

4. Apriete el gatillo y manténgalo apretado u oprima el control de crucero (Fig. 10).

5. Siga apretando el gatillo. Inserte el arrancador eléctrico o el Power Bit Start™ al costado de la unidad (Fig. 22). Consulte la sección de Operación del manual del operador del Arrancador Eléctrico o Accesorio de Arranque Eléctrico Opcional Power Start Bit™.

6. Siga apretando el gatillo. Apriete y sostenga el botón de ENCENDIDO (I) del arrancador eléctrico o taladro durante 2 segundos.

7. Siga apretando el gatillo. Mueva la palanca del obturador a la Posición 2(Fig. 11).

8. Siga apretando el gatillo. Apriete y sostenga el botón de ENCENDIDO (I) del arrancador eléctrico o taladro durante 2 segundos

hasta que la unidad comienza.

9. Siga apretando el gatillo. Desmonte el arrancador eléctrico o taladro de la unidad.

10.Siga apretando el gatillo u oprima el control de crucero (Fig. 10), y deje que la unidad se caliente unos 30 – 60 segundos.

11.Siga apretando el gatillo. Mueva la palanca del obturador a la Posición 3 (Fig. 11).

12.Siga apretando el gatillo. Siga calentando el motor otros 60 segundos. La unidad está lista para el uso.

SI... El motor no arranca, regrese al paso 2. SI... El motor no arranca después de 2 intentos, mueva la palanca del obturador a la Posición 3 y

apriete el gatillo. Apriete y sostenga el botón de ENCENDIDO (I) del arrancador eléctrico o taladro a intervalos de 2 segundos hasta que la unidad arranque.

SI ESTÁ CALIENTE... El motor ya está caliente, regrese al paso 7.

INSTRUCCIONES DE PARADA

1. Suelte el gatillo o el control de crucero para que el motor se mantenga en ralentí.

2. Oprima y mantenga oprimido el interruptor de encendido/ apagado en la posición APAGADO (O) hasta que el motor se detenga por completo (Fig. 10).

Control de

crucero

Interruptor de

Encendido/

Apagado

Fig. 10

atillo

INFORMACIÓN DEL ACEITE Y COMBUSTIBLE

Fig. 11

Pera del cebador

Posición 2

Posición 3

Posición 1

REEMPLAZO DE LA BUJÍA DE ENCENDIDO

Use una bujía de encendido 753-06193. La separación correcta es de 0,635 mm (0,025 po).

1. Detenga el motor y déjelo enfriar.

2. Agarre firmemente la pipa (capucha) de la bujía y sáquela.

3. Limpie la suciedad alrededor de la bujía. Saque la bujía de la culata girándola a la derecha con una llave de bujía de 5/8 pulgadas.

4. Reemplace la bujía si está rajada, corroída o sucia. Ajuste el espacio de la bujía a 0.025 pulgada (0.635 mm) con la ayuda de un calibrador de hoja (Fig. 21).

5. Instale una bujía correctamente espaciada en la culata del motor. Dele vueltas con la llave de bujía de 5/8 pulgada hasta que ajuste.

Si usa una llave dinamométrica, use un par de torsión de:

110-120 pulgada•libra. (12.3-13.5 N•m) No apriete demasiado.

6. Vuelva a ponerle la pipa (capucha).

SOSTENIMIENTO DE LA SOPLADORA / ASPIRADORA

Antes de poner a funcionar la unidad, párese en posición para operarla. Compruebe lo siguiente:

• El operador lleva puesta ropa adecuada como botas, espejuelos o gafas de protección, protección para los oídos, guantes, pantalones largos y camisa de manga larga.

• La unidad esté en buen estado de funcionamiento.

• Los tubos y protectores están puestos y asegurados en su lugar.

USAR EL CONTROL DE CRUCERO

1. Una vez que el motor arranque y se caliente, apriete el gatillo para acelerar según sea necesario (Fig. 13).

2. Para funcionamientos prolongados y eliminar la posibilidad de fatiga en

el dedo, mueva el control de crucero a la posición RÁPIDO ("FAST") a fin de aumentar poco a poco, o mantener, la velocidad del motor de la unidad (Fig. 13). Cuando oprima el control de crucero, el gatillo retrocederá hacia la manija.

3. Para disminuir la velocidad del motor, mueva el control de crucero a la

posición LENTO ("SLOW") y el gatillo regresará a la posición de ralentí (Fig. 13).

RECOMENDACIONES DE OPERACIÓN

• Antes de arrancar la unidad, compruebe que no esté dirigida hacia ninguna persona ni residuos sueltos.

• Sujete siempre la unidad firmemente cuando esté funcionando. Agárrela firmemente por la manija.

• La protección de los oídos se exige con la finalidad de reducir el riesgo de pérdida de la audición relacionada con el o los niveles sonoros.

• Utilice herramientas motorizadas solamente en horarios razonables, o sea, ni temprano en la mañana ni tarde en la noche cuando molestaría a las personas. Aténgase a los horarios indicados por los reglamentos de la localidad. Usualmente se recomienda un horario de 9:00 am a 5:00 pm, de lunes a sábado.

• Para reducir los niveles de ruido, limite la cantidad de equipos funcionando a la vez.

• Para reducir los niveles de ruido, opere las sopladoras potentes a la velocidad más baja posible a la que se pueda hacer el trabajo.

• Compruebe su equipo antes de la operación, especialmente el silenciador, las entradas de aire y los filtros de aire.

• Utilice rastrillos y escobas para aflojar la suciedad antes de comenzar a soplar.

• Si se levanta mucho polvo, humedezca ligeramente las superficies cuando haya agua disponible.

• Vigile que no haya niños, animales domésticos, ventanas abiertas o autos recién lavados y sople lejos la suciedad, de forma segura.

• Limpie bien después de usar la sopladora y los demás equipos. Elimine los residuos como se debe.

OPERACIÓN DE LA UNIDAD COMO SOPLADOR

Utilice la sopladora para limpiar árboles, arbustos, canteros de flores y áreas difíciles. Use también la unidad en los alrededores de edificios, muros, voladizos, cercas y mallas metálicas, así como en otras labores normales de limpieza. Ahorre agua utilizando las sopladoras potentes en lugar de mangueras, en numerosas aplicaciones de césped y jardín, incluyendo áreas como drenajes, mallas metálicas, terrazas, asadores, pórticos y jardines. Sujete la sopladora con la mano derecha. No se pare a la derecha de la sopladora cuando esté funcionando (Fig. 14). Si lo hace, bloqueará la entrada de aire y ello afectará el funcionamiento de la unidad. En su lugar, párese a la izquierda de la unidad para maximizar su eficiencia (Fig. 14).

Barra de lado a lado con la boquilla a varias pulgadas sobre el suelo o el piso. Avance lentamente, manteniendo una pila de escombro acumulado frente a usted.

La mayoría de las operaciones de soplado de aire se realizan mejor a una velocidad baja que alta, mientras que la velocidad alta es mejor para mover elementos más pesados como escombros pesados y grava.

OPERACIÓN DE LA UNIDAD COMO ASPIRADOR

Use la unidad para aspirar suciedades livianas como hojas y papeles. Verifique que el cierre relámpago de la bolsa esté cerrado antes de operar la unidad. Coloque el arnés para el hombro por encima de su cabeza y sobre su hombro. Sostenga la aspiradora

por la manija con ambas manos (Fig. 15), inclinando ligeramente el tubo de succión y use pases amplios para recolectar los residuos livianos (Fig. 16). Los residuos pasarán a la bolsa de la aspiradora. Las cosas como pequeñas hojas y ramas se limpiarán de tierra a medida que pasen a través de la caja del ventilador permitiendo así que la bolsa de la aspiradora retenga más residuos.

Vaciar la bolsa de la aspiradora

Cuando se llene la bolsa, la succión disminuirá sensiblemente. Apague la unidad y espere a que el impelente se detenga antes de abrir la cremallera de la bolsa.

1. Con la protección de los ojos y la máscara contra el polvo puestas, abra la cremallera de la bolsa de

la aspiradora y vacíe su contenido en una bolsa de basura o en un contenedor.

2. Vire la bolsa después de vaciar el contenido y sacúdala con fuerza para sacarle el polvo y la

suciedad.

3. Vuelva a subir la cremallera y reinstale la bolsa de la aspiradora.

NOTA: Vacíe la bolsa del aspirador luego de cada uso para evitar el deterioro y la obstrucción de la

circulación de aire, lo cual reducirá el rendimiento del aspirador.

MANTENIMIENTO DEL FILTRO DE AIRE

Limpieza del filtro de aire

No darle mantenimiento al filtro de aire correctamente puede hacer que funcione mal o puede dañar de manera permanente a su motor.

1. Para abrir la tapa del filtro de aire, empuje la lengüeta de traba que está a la derecha, en su interior, y hale ligeramente la tapa hacia afuera y a la izquierda (Fig. 17).

2. Quite el filtro de aire (Fig. 18).

3. Lave el filtro con detergente y agua. Enjuague bien el filtro y déjelo secar.

4. Aplique suficiente aceite limpio de motor SAE 30 para recubrir ligeramente el filtro.

5. Apriete el filtro para esparcir y eliminar el exceso de aceite.

6. Reemplace el filtro (Fig. 18).

NOTA: Si la unidad se opera sin filtro de aire se ANULARÁ la garantía.

7. Para ponerle de nuevo la tapa al filtro de aire, coloque los ganchos de la izquierda en las ranuras del lado izquierdo de la placa posterior (Fig.

18).

8. Gire la tapa a la derecha y métala a presión de modo que la lengüeta de la tapa del filtro de aire encaje en la ranura de la placa posterior (Fig. 19).

AJUSTE DE LA VELOCIDAD DE MARCHA EN VACÍO

El ralentí del motor es ajustable. Hay un tornillo de regulación del ralentí entre la tapa del filtro de aire y la tapa del motor (Fig. 20). NOTA: Los ajustes negligentes pueden dañar seriamente su unidad. Los

ajustes del carburador deben ser hechos por un distribuidor de servicio autorizado.

Si, luego de verificar el combustible y limpiar el filtro de aire, el motor aún no se mantiene en ralentí, ajuste el tornillo de regulación del ralentí de la siguiente manera:

1. Arranque el motor y déjelo que funcione en ralentí de alta durante un minuto para calentarlo. Consulte las Instrucciones de Arranque /Apagado.

2. Suelte el gatillo del regulador y deje que el motor se mantenga en ralentí. Si el motor se para, inserte un destornillador Phillips pequeño entre la tapa del filtro de aire y la tapa del motor (Fig. 20). Gire el tornillo del ralentí a la derecha dándole 1/8 de vuelta cada vez (según sea necesario) hasta que el motor se mantenga en ralentí sin inconvenientes.

Comprobar el combustible, limpiar el filtro de aire y ajustar el ralentí, deberían resolver la mayoría de los problemas del motor. De lo contrario y ser cierto todo lo siguiente:

• el motor no mantiene el ralentí

• el motor falla o se cala al acelerar

• hay una pérdida de potencia del motor

Lleve el carburador a un distribuidor de servicio autorizado para que lo ajuste.

ig. 14

OSICIÓN

NCORRECTA

POSICIÓN

CORRECTA

DVERTENCIA:

Es necesario que esta unidad esté funcionando durante el ajuste del ralentí (velocidad de marcha en vacío). Use ropa de protección y observe todas las instrucciones de seguridad para evitar lesiones personales graves. Además, al arrancar la unidad o llevar a cabo cualquier ajuste, NO la coloque sobre ninguna superficie que no esté limpia y dura. Los residuos como gravilla, arena, polvo, hierba, etc., podrían ser lanzados por el tubo de la sopladora y dañar la propiedad u ocasionar lesiones graves a las personas presentes o al operador.

PRECAUCIÓN: No sople, raspe ni limpie los electrodos

con arena. La arenisca en el motor puede dañar el cilindro.

Fig. 21

.025 pulgada (

0.635 mm)

ADVERTENCIA: Para evitar graves lesiones personales,

nunca abra el cierre relámpago de la bolsa sin detener primero la unidad.

ADVERTENCIA: Como aspirador, la unidad está

diseñada para recoger material seco como hojas, césped, ramas pequeñas y trocitos de papel. Para evitar graves lesiones personales, no intente aspirar residuos húmedos ni agua estancada, ya que esto puede causar el daño del Soplador / Aspirador. Para evitar graves daños en el propulsor, no aspire metal, vidrios rotos, etc.

ADVERTENCIA: Evite situa- ciones que puedan causar

que la bolsa del aspirador se prenda fuego. No opere la unidad cerca de una llama. No aspire cenizas calientes de hogares, fosos de parrillas, pilas de maleza, etc. No aspire cigarros ni cigarrillos desechados a menos que las cenizas estén completamente frías.

DVERTENCIA:

Después de arrancar la unidad, para operarla, párese siempre a la izquierda de la unidad como se muestra en la figura 14 a fin de no bloquear la entrada de aire.

Fig. 15

Fig. 16

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

PROGRAMA DE MANTENIMIENTO

Lleve a cabo estos procedimientos necesarios de mantenimiento con la frecuencia indicada en la tabla. Estos procedimientos deberían también formar parte de cualquier puesta a punto de temporada. NOTA: Es posible que algunos procedimientos de mantenimiento requieran herramientas o habilidades

especiales. Si no está seguro sobre estos procedimientos, lleve la unidad a un Cub Cadet o a otro proveedor de servicio calificado.

NOTA: Los trabajos de mantenimiento, reemplazo o reparación del sistema y los dispositivos de

control de emisiones pueden ser realizados por un Cub Cadet u otro proveedor de servicio calificado.

NOTA: Para ver la lista completa de términos y la cobertura de los dispositivos de control de emisiones

como parachispas, silenciador, carburador, etc., lea la declaración de California/EPA que viene junto con la unidad.

ADVERTENCIA: Para evitar lesiones graves, no haga nunca ningún mantenimiento ni

reparación con la unidad funcionando. Siempre que se le dé servicio o se le haga una reparación, la unidad debe estar fría. Desconecte el cable de la bujía de encendido para estar seguro de que la unidad no pueda arrancar.

RECUENCIA

ANTENIMIENTO NECESARIO

BSERVAR

ntes de arrancar el motorLlenar el tanque de combustible con mezcla fresca

. 13

Cada 10 horas (cada 5 horas en modo aspiradora)

impiar y engrasar de nuevo el filtro de aire

. 14

ada 25 horas

omprobar el estado y espacio de la bujía de encendido

. 14

ADVERTENCIA: Para evitar lesiones personales graves,

apague siempre la unidad y deje que se enfríe antes de limpiarla o darle servicio.

DVERTENCIA:

Para evitar lesiones al manipular la

unidad, lleve puestos guantes.

ig. 20

Tornillo de

egulación del

ralentí

INSTRUCCIONES DE OPERACIÓN

Fig. 13

ADVERTENCIA:

Para evitar lesiones personales graves, protéjase los ojos y los oídos siempre que opere esta unidad. En lugares polvorientos, use una máscara contra polvo.

ADVERTENCIA:

ENTO

RÁPIDO

ontrol de c

rucero

Gatillo

(posición de ralentí)

Fig. 17

Lengüeta de

traba

Tapa del filtro

de aire

Fig. 18

Filtro de aire

Placa posterior

Ranura

Ranuras

Fig. 19

Lengüeta

de traba

Tapa del

iltro de aire

LIMPIEZA

Use un cepillo pequeño para limpiar la parte exterior de la unidad. No utilice detergentes fuertes. Los limpiadores caseros que contienen aceites esenciales, por ejemplo, de pino y limón, y los solventes como el queroseno pueden dañar el cuerpo de plástico o la manija. Limpie la humedad con un paño suave.

ALMACENAMIENTO

• No guarde nunca la unidad con combustible en el tanque en un lugar en el que las emanaciones puedan ponerse en contacto con una llama expuesta o chispas.

• Espere a que el motor se enfríe para guardar la unidad.

• Guarde la unidad bajo llave a fin de evitar su uso no autorizado o daño.

• Guarde la unidad en un lugar seco y bien ventilado.

• Guarde la unidad fuera del alcance de los niños.

Almacenamiento a largo plazo

1. Quítele la tapa al tanque de combustible, incline la unidad y vacíe el combustible en un contenedor

aprobado.

NOTA: No use un combustible que lleve almacenado más de 30 días. Deseche la mezcla vieja de

combustible/aceite conforme a las regulaciones federales, estatales y locales.

2. Arranque el motor y déjelo funcionar hasta que cale. Con esto se asegura drenar todo el combustible

del carburador.

3. Espere a que el motor se enfríe. Quítele la bujía y eche 5 gotas de cualquier aceite de motor de 2

tiempos de alta calidad en el cilindro. Tire lentamente de la cuerda de arranque para distribuir el aceite. Vuelva a poner la bujía.

NOTA: Saque la bujía y drene todo el aceite del cilindro antes de intentar arrancar de nuevo la unidad

después de estar almacenada.

4. Limpie bien la unidad y compruebe que no haya piezas sueltas o dañadas. Repare o reemplace las

piezas dañadas y apriete los tornillos, tuercas o pernos sueltos. La unidad está lista para guardarse.

l combustible está viejo (más de 30 días) y/o mal

ezclado

rene el tanque de combustible y eche combustible

resco mezclado adecuadamente

l filtro de aire está obstruido

impie o cambie el filtro de aire

a bujía está corroída

impie, ajuste el espacio o cambie la bujía

l combustible está viejo (más de 30 días) y/o mal

ezclado

rene el tanque de combustible y eche combustible

resco mezclado adecuadamente

l filtro de aire está obstruido

impie o cambie el filtro de aire

El tanque de combustible está vacío Llene el tanque de combustible con la mezcla adecuada

a pera del cebador no se oprimió lo suficiente

Oprima lentamente la pera del cebador por completo 10 veces

l motor está rebosado

Mueva la palanca del obturador a la Posición 3, oprima el gatillo y tire de la cuerda de arranque

l combustible está viejo (más de 30 días) y/o mal

mezclado

rene el tanque de combustible y eche combustible

fresco mezclado adecuadamente

a bujía está corroída

impie, ajuste el espacio o cambie la bujía

El filtro de aire está obstruido Limpie o cambie el filtro de aire El combustible está viejo (más de 30 días) y/o mal

mezclado

Drene el tanque de combustible y eche combustible fresco mezclado adecuadamente

elocidad de marcha en vacío inadecuada

Haga el ajuste de acuerdo con la sección de Ajustes de

velocidad de marcha en vacío

LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS

EL MOTOR NO ARRANCA

EL MOTOR NO MANTIENE EL RALENTÍ

EL MOTOR NO ACELERA

NOTA: Para reparaciones más allá de los ajustes menores mencionados anteriormente, localice el

centro de servicio autorizado más cercano llamando al Departamento de Atención al Cliente al 1877-282-8684 (EE. UU.) o al 1-800-668-1238 (Canadá)

EL MOTOR NO TIENE POTENCIA O SE CALA

Tipo de motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Enfriado por aire, de 2 tiempos

Cilindrada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 cc

RPM de ralentí . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,200 - 4,400 rpm

RPM de funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7,000 - 8,000 rpm

Velocidad del soplador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . hasta 150 m/h (240 km/h)

Salida de aire del soplador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . hasta 450 cfm (12.7 m3/min)

Proporción de triturado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . hasta 10:1

Espacio de la bujía de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.025 pulgadas (0.635 mm)

Lubricación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mezcla de aceite/combustible

Proporción de aceite/combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50:1

Capacidad del tanque de combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 oz. (414 ml)

Capacidad de la bolsa de la aspiradora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 fanega (35 l)

Peso aproximado (sin combustible) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 lbs. (5.44 kg)

ESPECIFICACIONES*

* Todas las especificaciones se basan en la información del producto más reciente disponible en el

momento de la impresión. Nos reservamos el derecho de hacer cambios en cualquier momento sin previo aviso.

ADVERTENCIA: Para evitar lesiones personales graves, apague siempre la unidad y

deje que se enfríe antes de limpiarla o darle mantenimiento.

LIMPIEZA Y ALMACENAMIENTO

CAUSA SOLUCIÓN

ARRANCADOR ELÉCTRICO Y ACCESORIO DE ARRANQUE ELÉCTRICO OPCIONAL POWER START BIT™

Esta unidad está diseñada para utilizarse, de forma opcional, con un arrancador eléctrico o con un accesorio de arranque Power Start Bit™, los cuales se venden por separado. Si decide arrancar la unidad utilizando uno de estos sistemas de arranque o tiene alguna pregunta, comuníquese con su distribuidor local o llame al 1-877-282-8684, en EE.UU., (1-800- 668-1238 en Canadá), para más información, así como la forma de comprarlo. También puede ir a www.cubcadet.com o www.cubcadet.ca.

ACCESORIO OPCIONAL

Fig. 22

unción de

rranque

léctrico

MANUFACTURER’S LIMITED WARRANTY FOR:

GARANTIE LIMITÉE DU FABRICANT POUR:

GARANTÍA LIMITADA DEL FABRICANTE PARA:

The limited warranty set forth below is given by Cub Cadet LLC (“Cub Cadet”) with respect with new merchandise purchased and used in the United States, its possessions and territories. Cub Cadet warrants this product against defects in material and workmanship for a period of three (3) years commencing on the date of original purchase and will, at its option, repair or replace, free of charge, any part found to be defective in material or workmanship. This limited warranty shall only apply if this product has been operated and maintained in accordance with the Operator’s Manual furnished with the product, and has not been subject to misuse, abuse, commercial use, neglect, accident, improper maintenance, alteration, vandalism, theft, fire, water, or damage because of other peril or natural disaster. Damage resulting from the installation or use of any accessory or attachment not approved by Cub Cadet for use with the product(s) covered by this manual will void your warranty as to any resulting damage. This warranty is limited to ninety (90) days from the date of original retail purchase for any Cub Cadet product that is used for rental or commercial purposes, or any other income-producing purpose. HOW TO OBTAIN SERVICE: Warranty service is available, WITH PROOF OF PURCHASE THROUGH YOUR LOCAL AUTHORIZED SERVICE DEALER. To locate the dealer in your area, please check for a listing in the Yellow Pages or contact the Customer Service Department of Cub Cadet by calling 1-877-282-8684 or writing to P. O. Box 361131, Cleveland, OH 44136-0019 or if in Canada call 1-800-668-1238. No product returned directly to the factory will be accepted unless prior written permission has been extended by the Customer Service Department of Cub Cadet.

This limited warranty does not provide coverage in the following cases:

A. Tune-ups - Spark Plugs, Carburetor Adjustments, Filters B. Wear items - Bump Knobs, Outer Spools, Cutting Line, Inner Reels, Starter Pulley, Starter Ropes, Drive Belts, Saw Chains, Guide Bars, Cultivator Tines. C. Cub Cadet does not extend any warranty for products sold or exported outside of the United States of America, its possessions and territories, except those sold through Cub Cadet’s authorized channels of

export distribution.

Cub Cadet reserves the right to change or improve the design of any TrimmerPlus® Product without assuming any obligation to modify any product previously manufactured.

No implied warranty, including any implied warranty of merchantability or fitness for a particular purpose, applies after the applicable period of express written warranty above as to the parts as identified. No other express warranty or guaranty, whether written or oral, except as mentioned above, given by any person or entity, including a dealer or retailer, with respect to any product shall bind Cub Cadet. During the period of the Warranty, the exclusive remedy is repair or replacement of the product as set forth above. (Some states do not allow limitations on how long an implied warranty lasts, so the above

limitation may not apply to you.)

The provisions as set forth in this Warranty provide the sole and exclusive remedy arising from the sales. Cub Cadet shall not be liable for incidental or consequential loss or damages including, without

limitation, expenses incurred for substitute or replacement lawn care services, for transportation or for related expenses, or for rental expenses to temporarily replace a warranted product. (Some

states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.) In no event shall recovery of any kind be greater than the amount of the purchase price of the product sold. Alteration of the safety features of the product shall void this Warranty. You assume the risk and liability for loss, damage, or injury to you and your property and/or to others and their property arising out of the use or misuse or inability to use the product. This limited warranty shall not extend to anyone other than the original purchaser, original lessee or the person for whom it was purchased as a gift. How State Law Relates to this Warranty: This warranty gives you specific legal rights, and you may also have other rights which vary from state to state. To locate your nearest service dealer dial 1-877-282-8684 in the United States or 1-800-668-1238 in Canada.

La garantie limitée énoncée ci-après est accordée par Cub Cadet LLC et concerne les marchandises neuves achetées et utilisées aux États-Unis, ses possessions et territoires. Cub Cadet LLC garantit ce produit contre tout vice de matière ou de façon pendant une période de trois (3) ans à compter de la date d'achat initiale et elle se réserve le choix de réparer ou de remplacer, à titre gratuit, toute pièce présentant un vice de matière ou de façon. Cette garantie limitée ne s'appliquera que dans la mesure où le produit aura été utilisé et entretenu conformément au Manuel de l'utilisateur fourni avec le produit et n'aura pas fait l'objet d'un usage inadéquat, abusif, commercial ou négligent, d'un accident, d'un entretien inadéquat, d'une modification, de vandalisme, d'un vol, d'un incendie, de dégâts d'eau ou d'un endommagement résultant d'un autre péril ou d'un désastre naturel. Les dommages résultats de l'installation ou de l'utilisation de tout accessoire ou équipement non approuvé par Cub Cadet pour une utilisation avec le(s) produit(s) couvert(s) par le présent manuel annuleront la garantie en ce qui concerne les dommages qui en résulteraient éventuellement. La présente garantie est limitée à quatre-vingt-dix (90) jours à compter de la date d'achat au détail initiale pour tout produit Cub Cadet utilisé à des fins locatives ou commerciales, ou toute utilisation produisant des revenus. POUR L'OBTENTION DU SERVICE DE GARANTIE: le service au titre de la garantie est disponible, SUR PRÉSENTATION D'UNE PREUVE D'ACHAT, AUPRÈS DU DISTRIBUTEUR AGRÉÉ LOCAL. Pour trouver un distributeur dans votre région, consultez les Pages Jaunes, appelez le 1-877-282-8684 aux États-Unis ou le 1-800-668-1238 au Canada, ou écrivez à l'adresse Cub Cadet LLC, PO Box 361131, Cleveland, OH 44136-

0019.

La garantie limitée n'offre aucune couverture dans les cas suivants:

A. Mises au point : bougies, réglages de carburateur, filtres

B. Éléments pouvant s'user : boutons de butée, bobines extérieures, fil de coupe, moulinets intérieurs, poulie du démarreur, cordons de démarrage, courroies d'entraînement, chaînes de scie, guide barres, couteaux

de motobineuse.

C. Cub Cadet LLC n'accorde aucune garantie pour les produits vendus ou exportés des États-Unis d'Amérique, de leurs possessions et territoires, exception faite en ce qui concerne les produits vendus par

l'intermédiaire de ses canaux agréés de distribution à l'exportation.

Cub Cadet LLC se réserve le droit de modifier ou d'améliorer la conception de ses produits sans pour autant assumer l'obligation de modifier tout produit d'une fabrication plus ancienne.

Aucune garantie implicite, y compris toute garantie de valeur marchande ou d'adaptation à une fin particulière, ne s'applique après la période applicable de garantie expresse écrite ci-dessus concernant les pièces qui sont identifiées. Aucune autre garantie ou caution expresse, écrite ou orale, à l'exception de celle mentionnée ci-dessus, accordée par toute personne ou entité, y compris tout distributeur ou détaillant, concernant tout produit n'engagera la responsabilité de Cub Cadet LLC. Pendant la période de garantie, le recours exclusif est la réparation ou le remplacement du produit dans les conditions énoncées ci-dessus. (Certains états ne permettent pas la limitation de la garantie implicite, il est donc possible que la limitation ci-dessus ne s'applique pas à vous.) Les clauses énoncées dans la présente Garantie constituent le recours unique et exclusif inhérent aux ventes. Cub Cadet LLC ne sera en aucun cas tenue pour responsable de tout dommage indirect ou consécutif ou de dommages comprenant, entre autres, les dépenses encourues du fait du recours à des services de remplacement ou de substitution pour l'entretien des pelouses, le transport ou des frais connexes, ou les frais entraînés par une location destinée à remplacer provisoirement un produit sous garantie. (Certains états ne permettent pas la limitation de la garantie implicite, il est donc

possible que la limitation ci-dessus ne s'applique pas à vous.) Aucun recouvrement, quel qu'il soit, ne sera d'un montant supérieur au prix du produit vendu. Toute modification des dispositifs de sécurité du produit annulera la présente Garantie. Vous assumez tout risque et toute responsabilité résultant de la perte, de l'endommagement ou du préjudice que vous et votre propriété et/ou d'autres et leur propriété pourront encourir d'un fait de l'utilisation normale, de la mauvaise utilisation ou de l'incapacité d'utiliser le produit. La présente garantie limitée n'est accordée qu'à l'acheteur initial, au preneur initial ou à la personne à laquelle le produit a été offert. Le Droit des États vis à vis de la présente garantie: la présente garantie vous confère certains droits juridiques et vous pouvez bénéficier d'autres droits lesquels varient d'un état à l'autre. Pour obtenir l'adresse du distributeur réparateur le plus proche, composez le : 1-877-282-8684 aux États-Unis ou le 1-800-668-1238 au Canada.

Cub Cadet LLC concede la garantía limitada establecida debajo para mercancías nuevas que sean compradas y usadas en los Estados Unidos, sus posesiones y territorios. Cub Cadet LLC garantiza este producto contra defectos en el material y la mano de obra durante un período de tres (3) años, a partir de la fecha de compra original y a su entera discreción, arreglará o substituirá sin costo alguno cualquier pieza cuyo material o mano de obra se considere defectuoso. Esta garantía limitada se deberá aplicar únicamente si este producto ha sido manejado y mantenido de acuerdo al Manual del Operario incluido con el producto y, si no ha sido sometido a mal uso, abuso, uso comercial, negligencia, accidente, mantenimiento inapropiado, alteración, vandalismo, hurto, fuego, agua o daños debidos a otros riesgos o desastre natural. Los daños ocasionados por la instalación o el uso de cualquier accesorio o aditamento que no esté aprobado por Cub Cadet y que sea usado con el (los) producto(s) contemplados en este manual, anularán la garantía con respecto a cualquier daño resultante. Esta garantía está limitada a noventa (90) días a partir de la fecha de compra original al detalle de cualquier producto Cub Cadet que se use para alquiler, para propósitos comerciales o cualquier otro propósito que genere ingresos. CÓMO OBTENER SERVICIO: El servicio de garantía está disponible A TRAVÉS DE SU DISTRIBUIDOR DE SERVICIO LOCAL AUTORIZADO, AL PRESENTAR EL COMPROBANTE DE COMPRA. Para localizar al distribuidor en su área, busque el aviso clasificado en las Páginas Amarillas, llame al 1-877-282-8684 en EE.UU. o al 1-800-668-1238 en Canada, o escriba a Cub Cadet LLC, PO Box 361131, Cleveland, OH 44136-

0019.

Esta garantía limitada no ofrece cobertura en los siguientes casos:

A. Sincronizaciones - bujías, ajustes de carburadores, filtros.

B. Artículos de desgaste, perillas percusivas, carretes externos, línea de corte, carretes internos, polea de arranque, cuerdas de arranque, correas motoras, vio cadenas, guía bares, dientes de cultivadora.

C. Cub Cadet no le ofrece ninguna garantía a los productos que sean vendidos o exportados fuera de los Estados Unidos de América, sus posesiones y territorios, excepto aquellos que se vendan a través de los

canales de distribución para exportación autorizados por Cub Cadet.

Cub Cadet se reserva el derecho a cambiar o mejorar el diseño de cualquier producto Cub Cadet, sin adoptar ninguna obligación para modificar cualquier producto fabricado con anterioridad.

Ninguna garantía implícita es aplicable después del período de aplicabilidad de la garantía expresa escrita con anterioridad, incluyendo cualquier garantía implícita de comerciabilidad o idoneidad para un propósito particular con respecto a las piezas identificadas. Exceptuando lo mencionado anteriormente, ninguna otra garantía expresa bien sea escrita o verbal con respecto a cualquier producto que sea concedida por cualquier persona o entidad, incluyendo al distribuidor o minorista, deberá comprometer a Cub Cadet LLC durante el período de la Garantía, el remedio exclusivo es el arreglo o la sustitución del producto según lo establecido anteriormente. (Algunos estados no permiten limitaciones en cuanto al período de duración de una garantía implícita, de manera que puede que la limitación anterior no sea aplicable

en su caso.)

Las estipulaciones establecidas en esta Garantía ofrecen la solución única y exclusiva que resulte de las ventas. Cub Cadet no deberá ser responsable de pérdidas o daños incidentales o consecuentes que incluyan, sin limitación, gastos incurridos debido a la sustitución de servicios de mantenimiento de prados, transporte o gastos relacionados, o gastos de alquiler para reemplazar temporalmente un producto bajo garantía. (Algunos estados no permiten limitaciones en cuanto al período de duración de una garantía implícita, de manera que puede que la limitación anterior no sea aplicable en su caso.)

Ningún tipo de recuperación deberá ser superior al precio de compra del producto vendido, en ningún caso. La alteración de las características de seguridad del producto deberá anular esta Garantía. Usted adopta el riesgo y la obligación de la pérdida, daño o lesión en su persona o a su propiedad y/o la de otras personas y sus propiedades, que se origine a raíz del uso o mal uso, o la incompetencia para usar el producto. Esta garantía limitada no deberá cubrir a ninguna otra persona distinta al comprador original, arrendatario original, o la persona para la cual se compró en calidad de regalo. Relación de las leyes estatales con esta Garantía: Esta garantía le confiere derechos legales específicos, y puede que usted también tenga otros derechos, los cuales varían en cada estado. Para localizar al distribuidor de servicio local más cercano, marque el número 1-877-282-8684 en EE.UU. o al 1-800-668-1238 en Canada.

CUB CADET LLC

P. O. Box 361131

Cleveland, OH 44136-0019

Cub Cadet BV 228, BV228 EC Operator's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
