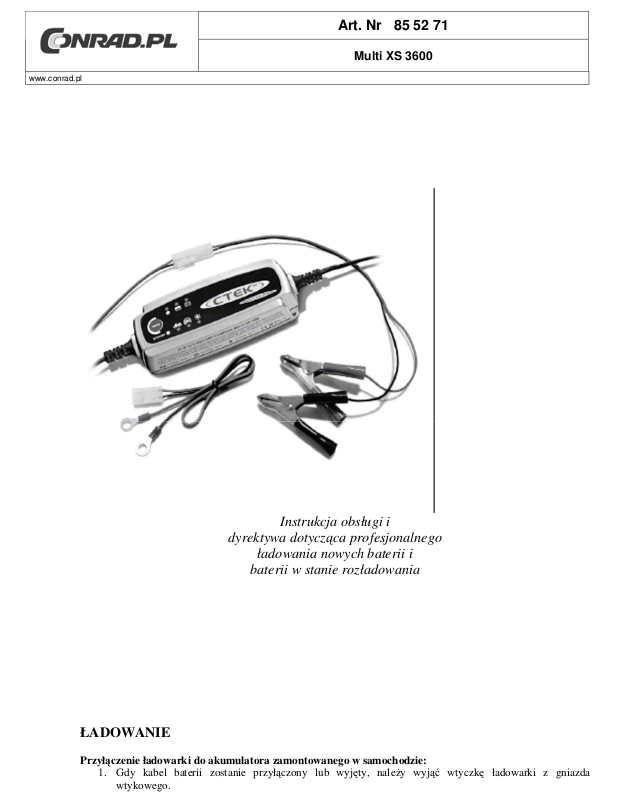

CTEK MULTI XS 3600, MXS 3.6, 1052 User guide [pl]

www.conrad.pl

Art. Nr 85 52 71

Multi XS 3600

Instrukcja obsługi i

dyrektywa dotycząca profesjonalnego

ładowania nowych baterii i

baterii w stanie rozładowania

ŁADOWANIE

Przyłączenie ładowarki do akumulatora zamontowanego w samochodzie:

1. Gdy kabel baterii zostanie przyłączony lub wyjęty, naleŜy wyjąć wtyczkę ładowarki z gniazda

wtykowego.

2. Ustalić, który biegun (połączony z podwoziem) jest uziemiony. Zazwyczaj jest uziemiony biegun ujemny.

3. Ładowanie baterii z uziemionym biegunem ujemnym: Czerwony kabel baterii podłączyć do bieguna
dodatniego a czarny do podwozia samochodu. NaleŜy pamiętać o tym, Ŝe czarny kabel nie moŜe być
podłączony w pobliŜu akumulatora lub przewodu benzynowego.

4. Ładowanie baterii z uziemionym biegunem dodatnim: Czarny kabel baterii podłączyć do bieguna
ujemnego a czerwony do podwozia samochodu. NaleŜy pamiętać o tym, Ŝe czarny kabel nie moŜe być
podłączony w pobliŜu akumulatora lub przewodu benzynowego.

Podłączenie ładowarki do akumulatora nie zamontowanego w samochodzie:

1. Gdy kabel baterii zostanie przyłączony lub wyjęty, naleŜy wyjąć wtyczkę ładowarki z gniazda
wtykowego.

2. Czerwony kabel podłączyć do czerwonego bieguna dodatniego akumulatora a czarny do bieguna
ujemnego.

Uruchomienie procesu ładowania

1. Ustawić właściwe natęŜenie i napięcie naciskając przycisk „Modus”, do momentu aŜ zaświeci się
odpowiednia wartość napięcia. Sposób ustawienia właściwego napięcia, jakim ma zostać ładowany
akumulator, opisano w rozdziale „USTAWIENIA”.

2. Gdy juŜ zostanie ustalone, Ŝe kabel akumulatora został podłączony prawidłowo, moŜna rozpocząć
ładowanie. W tym celu naleŜy włoŜyć wtyczkę ładowarki do gniazda wtykowego. Jeśli kabel został
podłączony nieprawidłowo, obwód zabezpieczający zapobiegnie uszkodzeniu ładowarki i baterii. W

takim przypadku zapali się wskazanie błędu . W takim przypadku czynności naleŜy powtórzyć,
począwszy od punktu 1.

3. Następnie zapali się albo wskazanie do ładowania lub wskazanie dla ładowania
konserwacyjnego. Gdy świeci się wskazanie ładowania konserwacyjnego, oznacza to, Ŝe akumulator jest
całkowicie naładowany. Gdy napięcie akumulatora spada, ładowarka wysyła takt do akumulatora.
Długość taktu zaleŜy od tego, jak silnie spadło napięcie. Ładowarka moŜe być podłączona miesiącami.

4. Jeśli tak się nie stanie: Gdy wskazanie ustawionego napięcia będzie nadal migać, ale prócz niego nie
będzie widoczne inne wskazanie, naleŜy sprawdzić czy przyłącze akumulatora lub podwozia jest
prawidłowe, albo czy nie został uszkodzony akumulator. Gdy ładowanie nie rozpocznie się, naleŜy
sprawdzić, czy gniazdo wtykowego dostarcza prąd.

5. Ładowanie moŜna zawsze przerwać. W tym celu naleŜy wyciągnąć wtyczkę ładowarki z gniazda
wtykowego lub ustawić urządzenie na „Stand-by”. Przed wyjęciem kabla akumulatora zawsze wyjąć
wtyczkę ładowarki z gniazda wtykowego. Gdy zostanie przerwane ładowanie w akumulatorze
zamontowanym w samochodzie, naleŜy zawsze najpierw wyjąć przewód akumulatora z podwozia a
następnie inne przewody akumulatora.

6. Świecenie się wskazania ładowania konserwacyjnego moŜe mieć następujące przyczyny:

• przerwanie ładowania z powodu wysunięcia się kabla lub braku przewodzenia baterii

• zawartość siarczanu w baterii jest zbyt wysoka. Jeśli wskazania będą migać dłuŜej niŜ 30 minut,

akumulator jest uszkodzony i naleŜy go wymienić.
Jeśli miganie powtarza się w odstępach dłuŜszych niŜ 10 sekund, wówczas akumulator ma zbyt
wysoki poziom samo rozładowania, i musi zostać wymieniony.

BEZPIECZEŃSTWO

• Ładowarka jest przystosowana do ładowania akumulatorów ołowianych 1,2 do 120 Ah i nie

naleŜy jej uŜywać do innych celów.

• Przy podłączaniu lub zdejmowaniu przewodu akumulatora naleŜy załoŜyć okulary ochronne i

odsunąć twarz o punktów styku.

• Przy ładowaniu akumulator moŜe wytwarzać gazy wybuchowe, dlatego teŜ naleŜy unikać

iskrzenia w jego bezpośrednim sąsiedztwie.

• Kwas ołowiowy jest Ŝrący. W przypadku kontaktu z oczami lub skórą, naleŜy natychmiast płukać

je duŜą ilością wody i wezwać lekarza.

• Przy ładowaniu zadbać o dobre wietrzenie.

• Ładowarki nie naleŜy przykrywać.

• Zmarzniętego akumulatora nie moŜna w Ŝadnym wypadku ładować.

USTAWIENIA

PoniŜsze zalecenia dają jedynie wartości nastawcze. W razie wątpliwości naleŜy zastosować się do zaleceń
producenta akumulatora.
