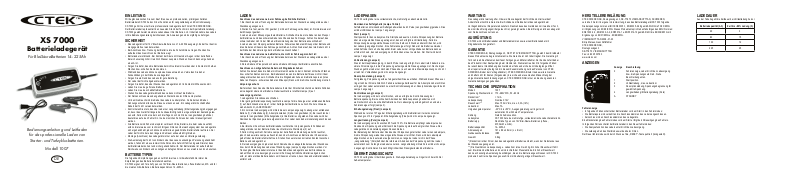

CTEK XS 7000, 1007 User guide [de]
XS 7000
Batterieladegerät
Für Blei-Säure-Batterien 14–225Ah
Bedienungsanleitung und Leitfaden
für das professionelle Laden von
Starter- und Tiefzyklusbatterien.
Modell 1007
DE
EINLEITUNG
Wir beglückwünschen Sie zum Kauf Ihres neuen professionellen, primärgeschalteten
Batterieladers XS 7000 einschl. der Funktionen für Langzeitladung und Kontrollmessung.
XS 7000 ge hört zu einer Ser ie professioneller Ladegeräte der Firma CTEK SWEDEN AB.
Der Batterielader repräsentiert den neuesten Stand der Technik in der Sparte Batterieladung.
XS 7000 gewährleistet maximale Lebensdauer Ihrer Batterien. Vor Inbetriebnahme des Laders
ist die Bedienungsanleitung durchzulesen; die Anweisungen sind sorgfältig zu befolgen.
SICHERHEIT
• Das Ladegerät ist f ür 12V Blei-Säure-Batteri en von 14–225Ah ausgelegt. Es dar f nur bestimmungsgemäß verwendet werden.
• Bei Anschluss bzw. Trennung der Batterie ist eine Schutzbrille zu tragen. Wenden Sie
außerdem das Gesicht von der Batterie weg!
• Batter iesäure ist ätzend. Bei Kontakt der Säure mit H aut oder Augen ist der betref fende
Bereich unverzüglich mit reichlich Wasser zu spülen. Wenden Sie sich dann umgehend an
einen Arzt.
• Sorgen Sie dafür, dass die Batteriekabel nicht verklemmt werden oder in Kontakt mit heißen
Flächen bzw. scharfen Kanten kommen.
• Während des Ladens können explosive Gase entweichen. Vermeiden Sie daher
Funkenbildung in der Nähe des Ladegeräts!
• Sorgen Sie während des Ladens für gute Belüf tung.
• Der Lader darf nicht abgedeckt werden.
• Sorgen Sie dafür, das s der Stecker des Ladegerät s nicht in Kontakt mit Wasser kommt.
• Laden Sie nie eine gefrorene Batterie.
• Laden Sie nie eine schadhafte Batterie.
• Stellen Sie das Ladegerät während des Ladens nicht auf die Batterie.
• Der Netzanschluss muss den geltenden Starkstromvorschriften entsprechen.
• Vor dem Gebrauch sin d die Kabel des Lade rs zu überprüfen. An Kabeln und KabelDehnungsschutz dürfen keine Risse zu erkennen sein. Ein Ladegerät mit schadhaften
Kabeln darf nicht verwendet werden.
• Kontrollieren Sie stets, dass der Lader zur Langzeitladung (Erhaltungsladung) übergegangen
ist, bevor das Gerät für längere Zeit unbeaufsichtigt und in eingeschaltetem Zustand gelassen wird. Falls sich der Lader nach drei Tagen noch nicht in der Langzeitladung befindet,
deutet dies auf einen Fehler hin. In einem solchen Fall muss der Lader manuell getrennt
werden.
• Alle Batterien sind früher oder später verbraucht. Eine Batterie, die beim Laden ausfällt,
wird normalerweise vom technisch fortgeschrittenen Überwachungssystem des Ladegeräts
sicher gehandhabt, jedoch können bestimmte ungewöhnliche Batteriefehler auftreten. Der
Lader darf nicht über einen längeren Zeitraum unbeaufsichtigt bleiben.
• Montage (Anschluss) des Ladegeräts ist nur auf einer ebenen Unterlage zulässig.
• Die Ausrüstung darf nicht von Kindern oder des Lesens unkundigen Personen gehandhabt
werden, falls nicht eine verantwortliche Person die Aufsicht führt und gewährleistet, dass
der Batterielader korrekt und sicher gehandhabt wird. Der Batterielader ist außerhalb der
Reichweite von Kindern und sonstigen unbefugten Personen zu verwahren und zu benutzen.
BATTERIETYPEN
Die folgenden Empfehlungen geben nur Richtwerte an. Im Zweifelsfall bitte immer die
Empfehlungen des Batterieherstellers beachten.
XS 7000 ei gnet sich für alle Typen von 12V Blei-Säure-Batterien, offene Batterien, M F- und für
die meisten GEL-Bat terien. Batter iekapazität von 14–225 Ah.
LADEN
Anschluss des Laders an ein e im Fahrzeug befindliche Batterie:
1. Bei Anschluss oder Trennung der Batteriekabel muss der Stecker des Ladegeräts aus der
Steckdose gezogen sein.
2. Stellen Sie fest, welcher Pol geerdet (= mit dem Fahrzeug verbunden) ist. Normalerweise ist
der Minuspol geerdet.
3. Laden einer am Minuspol geerdeten Batter ie. Schließen Si e das rote Kabel an den Pluspol
der Batterie an und das schwarze Kabel ans Chas sis des Fahrzeugs. Achten Sie darauf, das
schwarze Kabel nicht in der Nähe der Benzinleitung oder der Batterie anzuschließen!
4. Laden einer am Pluspol geerdeten Batterie. Schwar zes Kabel am Minuspol der Batterie und
rotes Kab el ans Chassis des Fahrzeug anschließen. Achten Sie darauf, das rote Kabel ni cht in
der Nähe der Benzinleitung oder der Batterie anzuschließen!
Anschluss des Laders an ein e Batterie, d ie nicht im Fahr zeug montiert ist:
1. Bei Anschluss oder Trennung der Batteriekabel muss der Stecker des Ladegeräts aus der
Steckdose gezogen sein.
2. Rotes Kabel an Pluspol und sc hwarzes Kabel an M inuspol der Batterie anschließen.
Anschluss von mitgelieferten Kabeln mit Ringkabelschuhen:
Achten Sie darauf, dass die Kabel nicht verklemmt werden oder in Kontakt mit heißen Flächen
bzw. schar fen Kanten kommen. Bei Kabelanschluss an die Batterie dar f diese nicht mit dem
Ladegerät verbunden sein. Schließen Sie die Ringkabelschuhe an die Batteriepole an (rotes
Kabel an Pluspol u. schwarzes Kabel an Minuspol). Dann wird die Schnellverbindung montiert.
Verpolungsschutz
Bei falschem Anschluss der Batteriekabel verhütet der Polschalterschutz des Geräts Schäden
am Ladegerät oder an der Batterie. Dabei leuc htet die rote Warnlampe (0) auf.
Ladevorgang starten
1. Ladegerät an Steckdose anschließen.
2. Bei geringer Batteriespannung leuchtet die Lampe für die Anzeige einer entladenen Batterie
(1) auf. Bei blinkender Lampe 1 ist der Sulfatgeh alt der Batterie zu hoch. Weitere Hinweise
siehe Abschnitt „LADEPHASEN“
3. Ein normaler Ladevorgang wird mittels dieser Lampen angezeigt: Ladung einer entladenen
Batterie (1), Volllastladung (2), Absorptionsladen (3) oder Langzeitladen (4). Bei Leuchten der
Lampe für Langzeitladen (Erhaltungsladen) ist die Batterie voll geladen. Das Laden wird bei
Absinken der Spannung wieder aufgenommen. Der Lader kann dabei monatelang anschlossen
bleiben.
4. Bei falschem Anschluss der Batteriekabel verhütet der Verpolungsschutz Schäden am
Ladegerät oder an der Batterie. Dabei leuchtet die rote Warnlam pe (0) auf.
5. Falls nic hts geschieht. Falls die Lampe der bet reffenden Einstellung weiterhin leuchtet,
jedoch keine weitere Lampe aufleuchtet, kann der Anschluss an Batterie oder Chassis man
gelhaft oder die Batterie fehlerhaft sein. Stellen Sie zuerst einen korrekten Kontakt zwischen
Batterie und Ladegerät her.
6. Der Ladevorgang kann jederzeit durch Abziehen des Ladegerätkabels aus der Steckdose
bzw. durch Einstellung des Laders auf Standby-Lage (Lampe A) abgebrochen werden. Vor
Trennung der Batteriekabel ist stets erst das Kab el des Ladegerät s aus der Steckdose zu
ziehen! Wenn der Ladevorgang bei einer im Fahrzeug befindlichen Batterie abgebrochen
wird, ist stets erst das Batte riekabel vom Chassis zu trennen, bevor das andere Batteriekabel
entfernt wird.
-
LADEPHASEN
XS 7000 verfügt über eine vollautomatische, mehrstufige Ladecharakteristik.
Absinken des Sulfatgehalts (Lampe 1 blinkt)
Sulfatbatterien mit sinkendem Sulfatgehalt werden durch Pulse (Langzeitladung) geladen. Dies
wird durch Blinken der Lampe 1 angezeigt.
Star t (Lampe 1)
Startposition für den Ladezyklus. Die Star tphase dauert an, bis die Po lspannung der Bat terie
über ein eingestelltes Niveau gestiegen ist, danach e rfolgt die Volllastladung. Falls di e
Polspannung das eingestellte Niveau nicht innerhalb von 8 Stunden überschritten hat, wird
der Ladevorgang abgebrochen. Eine Fehleranzeige erfolgt. Dabei ist die Batterie entweder
schadhaft oder hat zu hohe Kapazität. Beim Laden einer völlig entladenen Batterie kann es
erforderlich sein, den Ladevorgang nach 8 Stunden erneut zu starten. Der Start wird durch
Lampe 1 angezeigt.
Volllastladung (Lampe 2)
Dies ist der Hauptladevorgang, in dem 80% der Ladung erfolgt. Der Lader liefert dabei die ma
ximale Strommenge, bis die Polspannung aufs eingestellte Niveau gestiegen ist. Nach einigen
Stunden geht der Lader zur näc hsten Phase über, auch wenn die Ma ximalspannung noch nicht
erreicht ist. Volllastladung wird mit Lampe 2 angezeigt.
Absorptionsladung (Lampe 3)
Fertigladung, Polspannung wird auf eingestelltem Niveau erhalten. Während dieser Phase ver
ringert sich der Strom allmählich. Falls die zulässige Zeitdauer für die Absorption überschritten
wird, geht der Lader automatisch zu einer Kontrollmessung über. Absorptionsladung wird durch
Lampe 3 angezeigt.
Kontrollmes sung (Lampe 3)
Der Ladevorgang wird kurz unterbrochen, und es erfolgt eine Kontrollmessung der
Batteriespannung. Bei zu schnellem Absinken der Batteriespannung handelt es sich
wahrscheinlich um eine schadhafte Batterie. Der Ladevorgang wird abgebrochen und eine
Fehleranzeige erfolgt (Lampe 0).
Erhaltungsladung (Float) (Lampe 4)
Während der ersten 10 Tage der Erhaltungsladung wird die Batterie mit einer konstanten
Spannung von 13.6V gespeist. Erhaltungsladung (Float) wird mit Lampe 4 angezeigt.
Langz eitladung (Puls) (Lampe 4)
Der Ladevorgang variiert zwischen 95% und 100%. Die Batterie empfängt Ladeimpulse bei
Absinken der Spannung und erhält somit die Spannung stets auf dem gleichen Niveau. Das
Ladegerät kann monatelang angeschlossen bleiben.
Bei Belastung der Batterie oder Absinken der Polspannung startet der Lader einen Ladeimpuls,
bis die Polspannung wieder das eingestellte Niveau erreicht hat. Dann wird der Ladeimpuls
abgebrochen und erneut wieder aufgenommen, so lange der Lader sich in der Phase
„Lang zeitladung“ (Puls) bendet. Bei stärkerem A bsinken der Polspannung kehrt der La der
automatisch zum Anfang der Ladekur ve zurück. Langzeitladung mit tels Puls wird durc h Lampe
4 angezeigt. Kontrollieren Sie nach Möglichkeit den Flüssigkeitsstand der Batterie.
ÜBERHITZUNGSSCHUTZ
XS 7000 verfügt über Überhitzungsschutz. Die Ausgabeleistung verringert sich bei erhöhter
Außentemperatur.
WARTUNG
Das Ladegerät ist wartungsfrei. Hinweis: Das Ladegerät darf nicht demontiert werden!
Andernfalls er lischt die Garantie. Bei Schäden am Netzkabel ist das Ladegerät beim
Vertragshändler zur Reparatur abzuliefern. Das Gehäuse des Geräts kann mit weichem Tuch,
das in mildes Reinigungsmittel getaucht ist, gereinigt werden. Beim Reinigen ist das Ladegerät
vom Netzanschluss zu trennen.
AUSRÜSTUNG
XS 7000 wird mit Bat teriekabel und Batter ieklemmen sowie einem Batteriekabel mit
Ringkabelschuhen geliefert.
GARANTIE
CTEK SWED EN AB, Rostugnsvägen 3, SE-776 70 VIKMANSHYTTAN, gewährt dem Erstkäufer
dieses Produkt s eine begrenzte G arantie. Die Garantie ist nicht übertragbar. Die Gar antie gilt
für 2 Jahre ab Kaufdatum und umf asst Fertigungs- und Materialfehler. Der Kunde liefert dabei
-
-
das Produkt mit der Kaufquittung beim Händl er ab. Die Garantie erlischt in folgenden Fällen:
bei unachtsamer Handhabung des Geräts oder falls es durch einen Unbefugten geöffnet
oder reparier t wurde (befugt sind in diesem Zusammenhang nur das Personal von CT EK
SWEDEN A B oder der Vertragshändler). CTEK SWEDEN AB liefert keine weitere Garantie
und haftet nicht für Kosten (Fo lgekosten), die sich aus der eventuellen Missachtung der
obigen Garantiebeschränkung ergeben. CTEK SWEDEN AB ist nur an die oben genannten
Garantiebedingungen gebunden.
TECHNISCHE SPEZIFIKATION
Model l 1007
Spannung Wechselstrom 170–260V WS, 50–60Hz
Rückstrom* < 1mA
Ladespannung Nominell: 12V
Rauschwert* * Max. 150mV rms, max . 0,3A (= 4%)
Ladestrom Max. 7A
Umgebungstemperatur -20°C bis +50°C, Ausgangsleistung verringert sich
Kühlung Natürliche Konvektion.
Ladezyklus XS 7000 hat eine mehrstufige, vollautomatische Ladecharakteristik.
Batterietyp Sämtliche Typen von 12V Blei-Säure-Batterien (offene,
Batteriekapazität 14–225Ah
Abmessungen 191 x 89 x 48 mm (L x B x H)
Gehäuseschutzklasse IP65
Gewicht 0.8kg
*) Rückstrom ist der Strom, den das Ladegerät der Batterie entzieht, wenn der Netzstecker aus
der Steckdose gezogen ist.
**) Die Qualität von Ladespannung u. Ladestrom ist sehr wichtig. Ein hoher Rauschwert führt
zum Erwärmen der Batterie und zum Verschleiß der Pluselektrode. Ein hoher Rauschwert
kann auch s onstige Ausrüstung beschädigen, die an die Batter ie angeschlossen ist. XS 70 00
produziert sehr reine Spannung sowie Strom mit äußerst geringem Rauschwert.
automatisch bei höheren Temperaturen.
MF, AGM u. GEL).
HERSTELLERERKLÄRUNG
CTEK SWED EN AB, Rostugnsvägen 3, SE-776 70 VIKMANSHYTTAN, SCHWED EN,
versichert hiermit in eigener Verantwortung, dass das Batterieladegerät XS 7000 folgende
Niederspannungsnormen erfüllt: EN60335-1, EN60335-2-29 gemäß Richtlinie 73/23/EWG
mit Ergänzung von 93/68/EWG. Dieses Produkt entspricht ebenfalls folgenden EMV-Normen:
EN61000-3 -3, EN61000 -3-2, EN55014-1 u. EN55014-12 gemäß Richtlinie 89/336/EWG mit
Ergänzung von 92/ 31/EWG u. 93/68/EWG.
VIKMANSHYTTAN 2006- 01-23
Börje Maleus, Geschäftsführer
CTEK SWEDEN AB,
Rostugnsvägen 3
SE-776 70 VIKMANSHYTTAN
Fax: +46 2 25 30793
www.ctek.c om
ANZEIGEN
Anzeige Beschreibung
3
2
1
0
RESET
A
Fehleranzeige
• In folgenden Fällen schaltet der Batterielader vor dem Start in den Fehlermodus:
• Die Batteriepole sind verkehrt an die Anschlussklemmen des Laders angeschlossen.
• Kurzschluss in den Anschlussklemmen des Ladegeräts.
Eine Rückstellung des Fehlermodus vor dem Start erfolgt durch Beseitigung des Fehlers.
In folgenden Fällen schaltet der Batterielader in den Dauerfehlermodus:
• Die Analysefunktion des Laders unterbricht den Ladevorgang.
• Die zulässige Zeit des Startmodus wurde überschritten.
Der Dauerfehlermodus wird dur ch Druck auf die „ RESET“-Taste quittiert (rückgestellt).
0 Fehleranzeige, Lader bricht den Ladevorgang
4
1 Startposition.
2 Volllastladung, max. Ladestrom.
3 Absorptionsladung, Spannungsbegrenzung für
4 Langzeitladung/Erhaltungsladung (Puls)
A STA ND BY
bzw. die Spannungszufuhr ab. S iehe
Beschreibung unten.
gewählte Spannung.
LADEDAUER
Aus der Tabelle geht die Zeitdauer bei Volllastladung hervor.
Batteriekapazität (Ah) Z eit bis ~80% La dung (h)
20
60
100
225
3
15
12
25
Loading...
