Cte TX 25 Plus User Manual [ru]

CTE International 25 W FM Transmitter - TX 25 PLUS General information

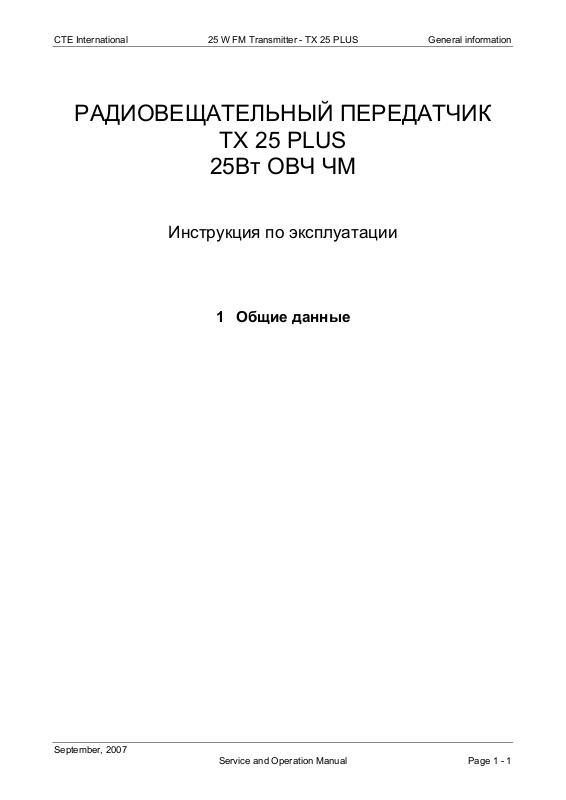

РАДИОВЕЩАТЕЛЬНЫЙ ПЕРЕДАТЧИК

TX 25 PLUS

25Вт ОВЧ ЧМ

Инструкция по эксплуатации

1 Общие данные

September, 2007
Service and Operation Manual Page 1 - 1

CTE International 25 W FM Transmitter - TX 25 PLUS General information

1.1 Техника безопасности

Данное оборудование спроектировано согласно нормам техники безопасности, тем не менее при
обслуживании оборудования должно выполнятся квалифицированным персоналом.

Основные требования при работе с передатчиком:

¾ Не производить настройку незащищенных цепей и заделку кабелей/проводов при

работающем/подключенном передатчике.

¾ Избегать касания частей под нагрузкой.

¾ Во избежания ожогов, не дотрагивайтесь до перегретых и сильно нагруженных частей

(транзисторы, трансформаторы, радиаторы).

¾ Помните, что некоторые полупроводники и цепи имеет высокое рабочее напряжение.

¾ Помните, что риск электрического удара существует и при отключенном передатчики, Часть

емкостей может удерживать значительные электрические заряды в течении длительного
времени. Перед обслуживание осуществите разряд таковых, через соответствующий
резистор.

¾ Не переоценивайте свои знания, оборудования должно обслуживаться только

квалифицированным персоналом. .

¾ Не допускается проведение обслуживание в одиночку, рядом должен находится второй

человек для оказания первой помощи в случае необходимости.

¾ Часть компонентов использованных в передатчике содержат Beryllium Oxide (BeO). Оксид

бериллия крайне опасен в порошкообразном состоянии. В случае выхода из строя таковых
компонентов, их утилизации производится согласно требованиям СанЭпидконтроля.

September, 2007
Service and Operation Manual Page 1 - 2

CTE International 25 W FM Transmitter - TX 25 PLUS General information

1.2 Общие правила безопасности

При подключении оборудования к источнику питания 220В, следуйте нижеуказанному:

¾ Данное оборудование подразумевает подключение к сети напряжение которого не превышает

номинал белее чем на 10%. Для обеспечения безопасной работы должно быть проведено
заземление передатчика.

¾ Данное оборудование заземляется при помощи проводника в шнуре питания. Во избежании

электрического удара, сначала подсоедините кабель к розетке передатчика и только потом к
источнику питания.

¾ В случае отсутствия заземляющего провода, все открытые, проводящие части передатчика

могут вызвать электрический удар.

¾ Во избежание пожара, используйте только те предохранители, что соответствуют типу,

напряжению и току. Замена осуществляется только квалифицированным персоналом.

¾ Не эксплуатировать передатчик в сильно запыленной, взрывоопасной среде.

¾ Во избежание травм, не снимать панели и крышки на работающем передатчике. Не

эксплуатировать передатчик без панелей и крышек.

1.3 Практические приемы

При обслуживании данного оборудование помните о следующих стандартных примемах:

¾ При подсоединении приборов (ваттметр, анализатор спектра, …) к ВЧ выходу, используйте

соответствующие аттенюаторы или нагрузки для защиты оконечного каскад.

¾ При монтаже/демонтаже печатных плат, разъемов или предохранителей – всегда отключайте

питания. После отключение питания выждите достаточное время для разряда компонентов.

¾ При поиске неисправностей, помните что МОП-транзисторы могут казаться дефектными из-за

протечек между дорожками или компонентами на печатной плате. Сначало произведите
очистку печатной платы и еще раз проверьте транзистор.

¾ При замене МОП-транзисторов, следуйте стандартной процедуре для избежания поломок

вызванных статическим электричеством или пайкой.

¾ При демонтаже компонентов с печатных плат, избегайте повреждения дорожек платы.

September, 2007
Service and Operation Manual Page 1 - 3

CTE International 25 W FM Transmitter - TX 25 PLUS General information

1.4 Первая помощи при электрическом ударе

В случае если пострадавший не может самостоятельно оторваться от источника удара – первым
делом отключите питание.

НЕ ДОТРАГИВАЙТЕСЬ ДО ЖЕРТВЫ ИЛИ ЕЕ/ЕГО

ОДЕЖДЫ ДО МОМЕНТА ОТКЛЮЧЕНИЯ ПИТАНИЯ,

ИНАЧЕ ВЫ ТАКЖЕ МОЖЕТЕ ПОЛУЧИТЬ

ЭЛЕКТРИЧЕСКИЙ УДАР

Если нет возможности отключить питания, при помощи непроводящего материала (веревка, ткань..)
создайте петлю при помощи которой вытяните пострадавшего из-под действия электротока.

1.4.1 Первая помощи при ударе электротоком

Шаг 1

Проверьте находится ли пострадавший в сознании, если нет – немедленно
вызовите врача. Только после этого возвратитесь к пострадавшему.

Шаг 2

Уложите пострадавшего лицом вверх. Встаньте на колени рядом, одна рука
держит подбородок, другая на лбу. Наклоните голову назад, поднимите
подбородок, так чтобы зубы почти касались друг друга. Определит е
наличие/отсутствие дыхания.

Шаг 3

Если дыхание отсутствует зажмите нос, осуществите искусственное дыхание
рот-в-рот. Грудь пострадавшего должны подниматься если он получает
достаточно воздуха.

Шаг 4

Проверьте наличие пульса, если отсутствует, переходите к следующему пункту.

September, 2007
Service and Operation Manual Page 1 - 4

CTE International 25 W FM Transmitter - TX 25 PLUS General information

Шаг 5

Расположите руки в центре груди пострадавшего, одна рука на другой.

Шаг 6

С усилием нажимаете на грудную клетку (прогиб должен составлять около 5
см). Проведите 15 нажатий.

ПРОДОЛЖАЙТЕ ОСУЩЕСТВЛЯТЬ ПО 15 НАЖАТИЙ НА КАЖДЫЕ 2 ВДОХА

1.4.2 При ожоге

¾ Продолжайте оказывать помощь.

¾ Определите места входа и выхода электрического тока.

¾ Покройте места поражения чистой тканью.

¾ Уберите одежду с места поражения, обрежете и оставьте на месте ту ткань что прилипла к

раннею Укройте пострадавшего, для избежания переохлаждения.

¾ Наложите шину, (резкое сокращение мышц приводит к переломам).

¾ Не допускайте касания обожженных частей.

¾ Перевезите пострадавшего в медицинское учреждение

September, 2007
Service and Operation Manual Page 1 - 5

CTE International 25 W FM Transmitter - TX 25 PLUS General information

1.5 Предупреждения

.

1.5.1 Проверка условия безопасности

Следующее должно быть проверено и обеспечено, для безопасной работы персонала

• Правильное подключение к антенне

• Правильное подключение кабеля питания

• Правильное подключение заземления

• Убедитесь что помещение соответствует требованиям производителя: высота над уровнем

моря, влажность, температура.

•

1.5.2 Питание

Данное оборудование работает с опасными уровнями напряжения и тока. Любое напряжение внутри
передатчика представляет потенциальную опасность. Квалифицированный обслуживающий
персонал должен быть проинструктирован по технике безопасности.

1.5.3 Работы и обслуживание оборудования

Обслуживающий персонал, при демонтаже частей передатчика должен убедится в отсутствии
напряжение питания на нем. После окончания обслуживания, все панели и крышки должны быть
установлены обратно. Помните, что даже при положении выключателя питания OFF (выкл), на
входное гнездо передатчика подается напряжение.

September, 2007
Service and Operation Manual Page 1 - 6

CTE International 25 W FM Transmitter - TX 25 PLUS General information

1.5.4 Символы

Следующие символы используются для обозначения опасных частей передатчика

ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ

КЛЕММА ЗАЗЕМЛЕНИЯ

ПРЕДЕПРЕЖДЕНИЕ !

ТОКСИЧНО

ДАННЫЙ КОМПОНЕНТ
СОДЕРЖИТ ОКСИД БЕРИЛЛИЯ
СЛЕДУЮТЕ
СООТВЕСТВУЮЩИМ
ИНСТРУКЦИЯМ !

September, 2007
Service and Operation Manual Page 1 - 7

CTE International 25 W FM Transmitter - TX 25 PLUS Features & Operations

ИНСРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

2 ПОКАЗАТЕЛИ И ЭКСПЛУАТАЦИИ

September, 2007 Service and Operation Manual Page 2 - 1

CTE International 25 W FM Transmitter - TX 25 PLUS Features & Operations

2.1 Введение

TX25 PLUS – является современным ОВЧ ЧМ радиовещательным передатчиком. Все печатные платы
собраны путем поверхностного монтажа. Передатчик имеет простую и прочную конструкцию,
полность удовлетворят всем требованиям предъявляемым к данному типу оборудование.

2.2 Цель

Данная инструкция содержит информацию и документацию по установке, эксплуатации и
обслуживанию передатчикаTX 25 PLUS

• Вес всего 11 кг, упрощает переноску и обслуживание

• Улучшенные температурные показатели благодаря воздушному фильтру и

возможности подключения воздухотвода в задней части

• Большое количество функций, показателей и органов управления, с возможностью
дистанционного управления и мониторинга

• Исключительное соотношение цена/качество

September, 2007 Service and Operation Manual Page 2 - 2

CTE International 25 W FM Transmitter - TX 25 PLUS Features & Operations

2.3 Технические данные

2.3.1 Общие

Диапазон частот FM: 87,5 - 107,95 МГц (10 кГц - шаг)

Охлаждение 1 вент: 24 В 80x80мм

Рабочие температуры -5°C до +45 °C

Температура хранения -10°C до +60 °C

Гарантированный диапазон раб. Темп. 0°C до +45°C

Относительная влажность 90%,

Питания 90 – 265 В, f= 50 – 60 Hz

Размеры (max.) (2 U) 88 (В) x 484 (Ш) x 525 (Г) мм

Вес 11 кг

Макс. Высота над уровнем моря 2000 м

2.3.2 Моно Режим

АЧХ ±0,1 дБ (от 40 Гц до 15 кГц)

Неравномерность АЧХ (40 Hz to 15 kHz) < 0,1%

Подавление поднесущей 1кГц > 46 дБ

2.3.3 Стерео режим

Затухание на НЧ фильтре > 50 дБ @ 19 кГц

Переходное затухание > 45 дБ (40 Hz - 15 kHz)

Побочные излучения > 55 дБ (> 53 KHz )

Подавление 38кГц > 50 дБ

Неравномерность < 0,1 % (40 Hz - 15 kHz)

АЧХ ± 0,2 дБ ( 40Hz - 15 kHz)

Генератор поднесущей кварц

Частота пилот-тона 19кГц ±1Гц

September, 2007 Service and Operation Manual Page 2 - 3

CTE International 25 W FM Transmitter - TX 25 PLUS Features & Operations

2.3.4 РЧ характеристики

Выходная мощность 1 – 25Вт (шаг 0,25Вт)

Импеданс 50Ом

КСВ менее 1,5:1

Выходной разъем N -гнездо

Формирование частоты синтезатор

Тип модуляции F3E/F8E

Девиация ± 75 кГц (=100%)

Стабильность девиации ± 2,5%/ 6 мес

Стабильность частоты 5 ppm

Гармоники < -75дБc

Паразитные излучения <-90 дБc

Предискажения -/ 50 / 75мс

АМ шум > 65 дБ взвеш знач при (100% AM)

Точность измерительного прибора 5%

September, 2007 Service and Operation Manual Page 2 - 4

CTE International 25 W FM Transmitter - TX 25 PLUS Features & Operations

2.4 Основные части и разъемы передатчика

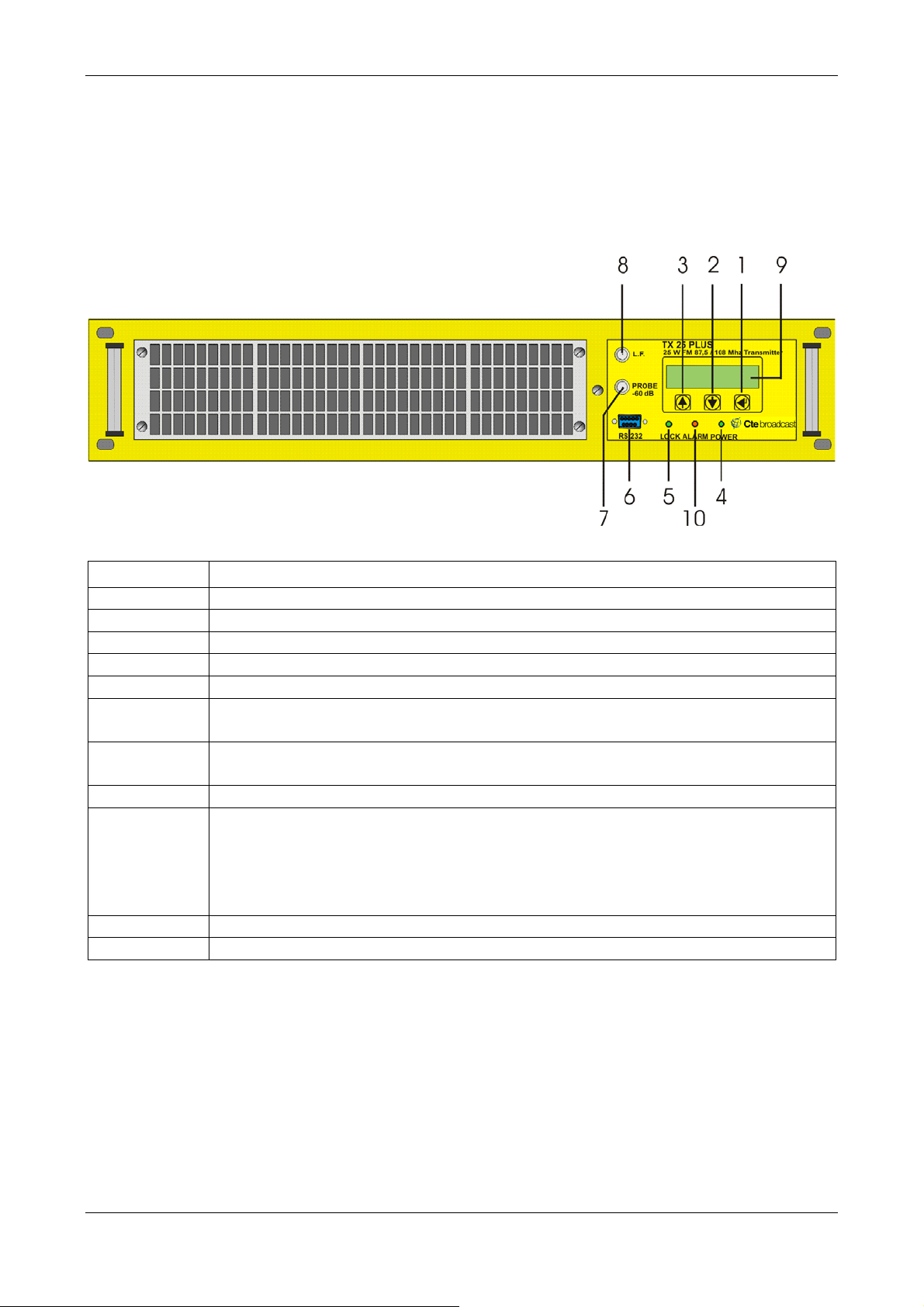

2.4.1 Вид спереди

Номер Описание

1 Переключатель ВВОД
2 Переключатель ВНИЗ
3 Переключатель ВВЕРХ
4 Индикатор наличия питания
5 Индикатор захвата частоты
6 RS232 – соединение с ПК

7 Контрольные РЧ разъем

Ослабление – 40дБ
8 Контрольный НЧ разъем
9 ЖК ДИСПЛЕЙ

ЖК дисплей – указывает статус усилителя и другие параметры

(мощность, дата, время …). Комбинация из переключателей и

дисплей позволяет устанавливать параметры передатчика и

проводить измерения.

10 Индикатор аварии

Сменный воздушный фильтр

September, 2007 Service and Operation Manual Page 2 - 5

CTE International 25 W FM Transmitter - TX 25 PLUS Features & Operations

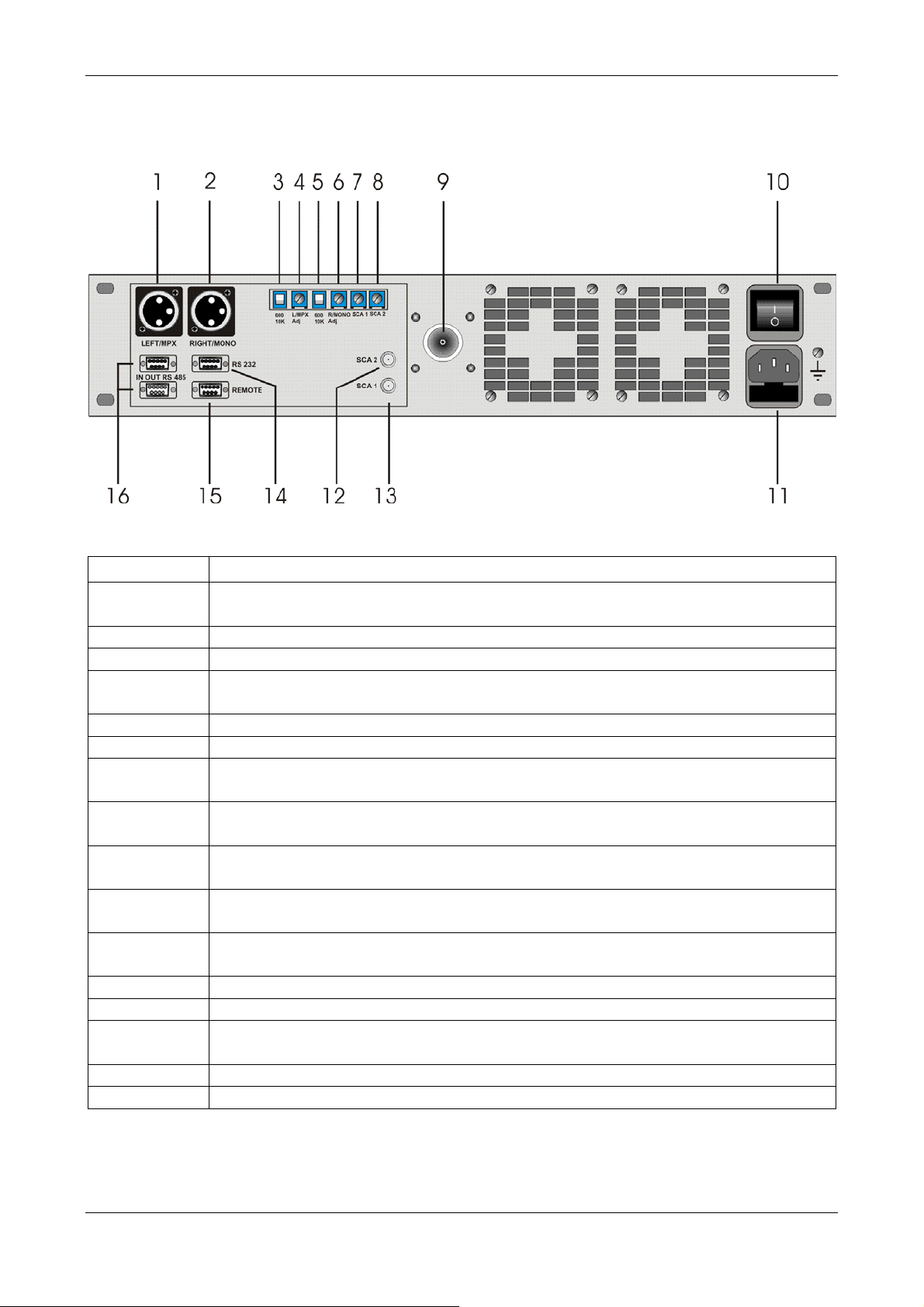

2.4.2 Вид сзади

Номер Описание

1 ЛЕВЫЙ и КСС входы

2 ПРАВЫЙ и МОНО входы
3 Переключатель импеданса ЛЕВОГО/КСС входа (600 ohm –10Kohm )
4 Переключатель импеданса ПРАВОГО/МОНО входа (600 ohm –

10Kohm )
5 Настройка ЛЕВОГО/КСС канала
6 Настройка ПРАВОГО/МОНО канала
7 ВХОД РДС И ПОДНЕСУЩЕЙ

Регулировка входа SCA1
8 ВХОД РДС И ПОДНЕСУЩЕЙ

Регулировка входа SCA2
9 РЧ ВЫХОДНОЙ РАЗЪЕМ

N-гнездо

10 ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ

Полностью отключает цепи передатчика

11 ГНЕЗДО ПИТАНИЯ И ПРЕДОХРАНИТЕЛИ

90-265V/50-60Hz.

12 Вход поднесущей SCA2
13 Вход поднесущей SCA1
14 РАЗЪЕМ RS 232 для подключения VL1000PLUS

RS232 DB9-гнездо (только для GSM).

15 Дистанционное управление DB9
16 РАЗЪЕМ RS 485 ВХОД/ВЫХОД

September, 2007 Service and Operation Manual Page 2 - 6

CTE International 25 W FM Transmitter - TX 25 PLUS Features & Operations

2.4.3 ОПИСАНИЕ РАЗЪЕМОВ И СОДИНЕНИЙ

Всего на передатчике расположены 11 разъемов. 3 на передней панели и 8 на задней.

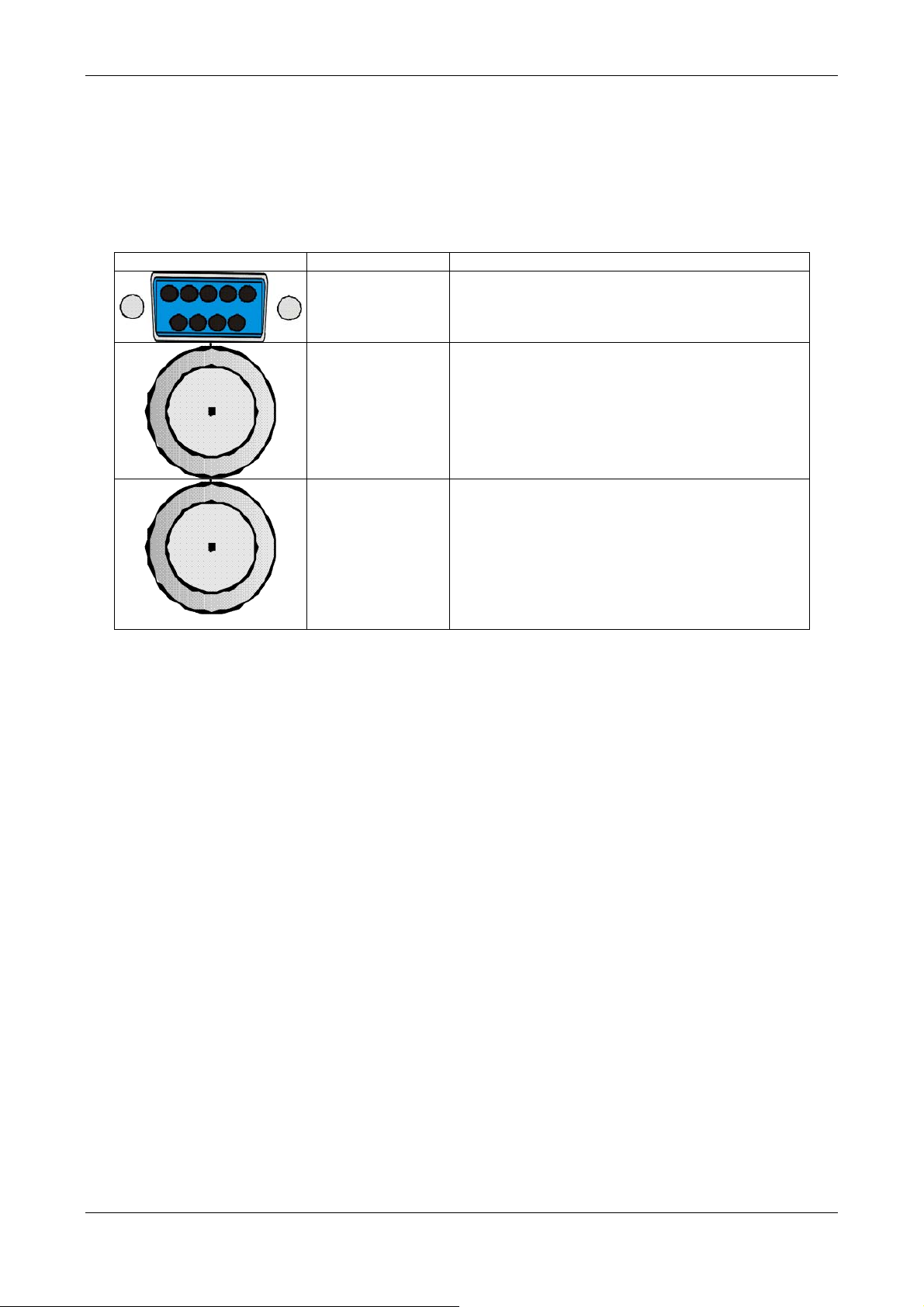

2.4.3.1 Соединения на передней панели

Рис Разъем Описание

RS 232 Разъем RS232(6) дополнительный

разъем

L.F. Разъем отмеченный знаком L.F. (8) –

несет НЧ сигнал с выхода блока
автоматического контроля усиления

PROBE – 60
dB

Разъем отмеченный знаком RF probe
(7) является контрольным РЧ

разъемом (с ославьлением в –40 dB
относительно несущей). Применяется
для подключения частотомера,
анализатора спектра

September, 2007 Service and Operation Manual Page 2 - 7

CTE International 25 W FM Transmitter - TX 25 PLUS Features & Operations

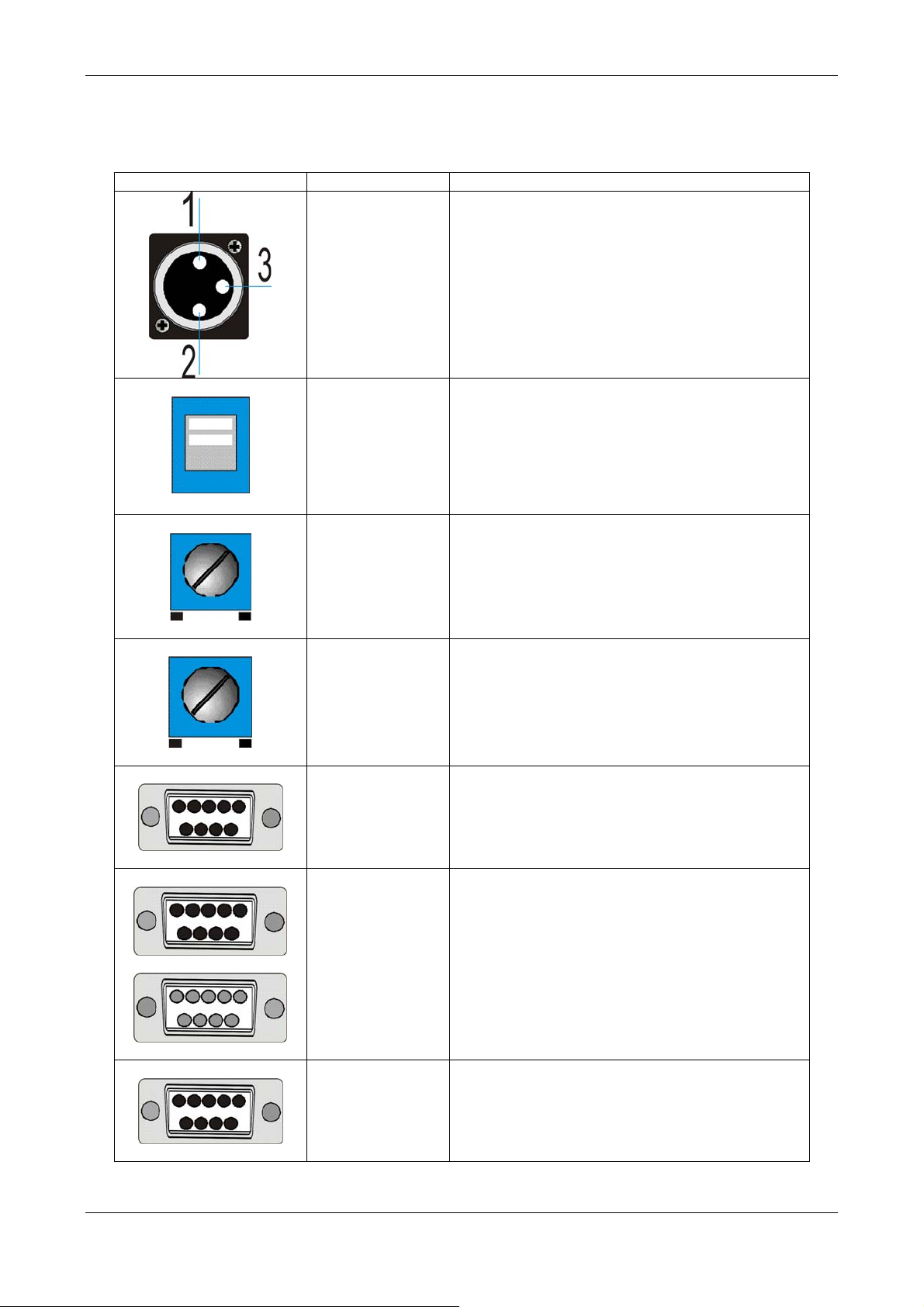

2.4.3.2 Задняя Панель

PICTURE ITEM DESCRIPTION

LEFT-MPX
RIGHT-MONO

Пин 1 Gnd - ЗЕМЛЯ, Пин 2 (+input) -

ПЛЮС , Пин 3 ( –input) - МИНУС .
Симметричный вход: пины 3-2 .
Несимметричный: Пины 3/1-2 на
ЗЕМЛЮ.

SWITCH
IMPEDANCE
AUDIO 1
AUDIO2

Два переключателя входного
импеданса
ВКЛ (Switch ON) =600 ohm
ВЫКЛ (Off) = 10Kohm

LEFT-MPX
Adjustment
RIGHT-MONO
Adjustment

SCA 1, SCA 2
Adjustment

Триммер настройки входного уровня по
НЧ для ЛЕВОГО/КСС или
ПРАВОГО/МОНО входы, диапазон
настройки :-6/+12dBm

Настройка уровней входов поднесущей
в пределах от 10% до 90% от номинала

REMOTE Данный разъем позволяет подключать

GSM модуль, для посылки состяния
передатчика через SMS и

RS 485 IN OUT Данный используется для

дистанционного контроля.

параллельного подсоединения к
нескольким усилителям

RS 232 Данный используется доя ДУ и

сервисных функций.

September, 2007 Service and Operation Manual Page 2 - 8

CTE International 25 W FM Transmitter - TX 25 PLUS Features & Operations

2.5 Эксплуатация

2.5.1 Ввод в эксплуатацию

2.5.1.1 Распаковка

После того, как передатчик был распакован, убедитесь, что все принадлежности в
наличии

1. Запасные предохранители

2. Кабель питания

3. Документация

2.5.1.2 Соединения

1. Убедитесь что выключатель I O находится в положении O (ОТКЛ) .

2. Заземлите передатчик, используя клемму,

расположенную в тыльной части

передатчика.

3. Убедитесь, что источник питания обеспечивает 230V

вставьте кабель питания в гнездо

расположенное в тыльной части

(±15%) или 110Vca (±15%) и

CA

передатчика.

4. Убедитесь, что усилитель или антенна предназначена для частот (87.5 - 108 MHz) и

подсоедините их к РЧ разъему передатчика

5. Передатчик готов к работе.

.

September, 2007 Service and Operation Manual Page 2 - 9

CTE International 25 w FM Transmitter - TX 25 PLUS Features

2.5.2 Включение в работу

1. Включите передатчик нажатием кнопки I O

2. Установите рабочую частоту и дождитесь индикатора PLL LED.

3. Установите требуемую мощность.

4. Передатчик находится в рабочем режиме. Если нет неисправностей следующие

индикаторы будут гореть: LED PLL (захват частоты) и POWER (наличие напряжения

питания).

5. Верхняя часть ЖК дисплея должна указывать выходную мощность, нижняя должна

высвечивать ’’

Normal’’ (нормальные режим работы). ЖК Дисплей подсвечивается в

течении 30 минут после последнего нажатия клавиши.

6. Проверьте прямую и отраженную мощность.

2.5.3 Обслуживание

Вентиляторы системы охлаждения подлежат замене каждые 10000 часов работы, фильтры
очищается по необходимости

.

September, 2003 Service and Operation Manual Page 2 - 10

CTE International 25 w FM Transmitter - TX 25 PLUS Circuit and Software description

_

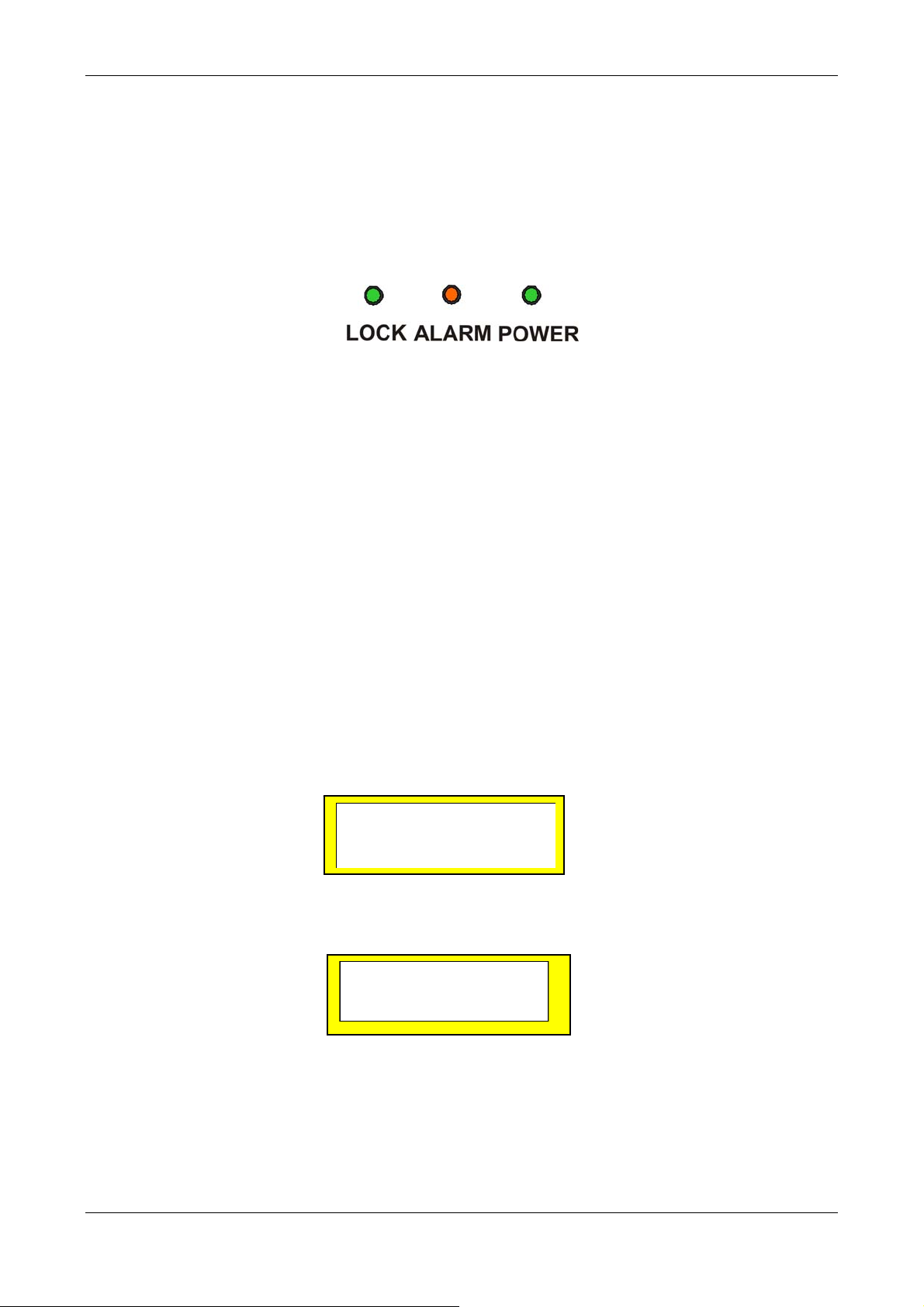

3.1 Начальное условие

При включении НАИМЕНОВАНИЕ, ВЕРСИЯ и СЕРИЙНЫЕ НОМЕР оборудования
высвечивается на ЖК Дисплее, одновременно происходит тест индикаторов.

В конце начального режима, высветится ОСНОВНОЕ МЕНЮ (Main Menu). Состоит из 2
строк:

- Верхняя часть указывает по умолчанию ПРЯМУЮ МОЩНОСТЬ (Fwd. Pow.). Данный

параметр можно изменять по своему усмотрению.

- Вторая строка указывает статус передатчика (Normal – указывает, что все в порядке).

3.2 Описание Меню

При помощи меню, возможно изменение параметра по умолчанию верхней строки, получить
доступ к параметрам и установкам передатчика.

3.3 Функционирование Дисплея

При включении передатчика, дисплей укажет Наименование оборудования, версию ПО и
серийный номер. Одновременно будут протестированы индикаторы передней панели. Вся
операция займет 5 секунд.

На дисплее высветится частоты и мощность. Дисплей будет подсвечен в течении 30 секунд
после последнего касания клавишы.

TX_25_PLUS
V.1.05_N°_________

FREQ._107.95_MHz

FWD_ 25.5_W LC

September, 2007
Service and Operation Manual Page 3 - 1

CTE International 25 w FM Transmitter - TX 25 PLUS Circuit and Software description

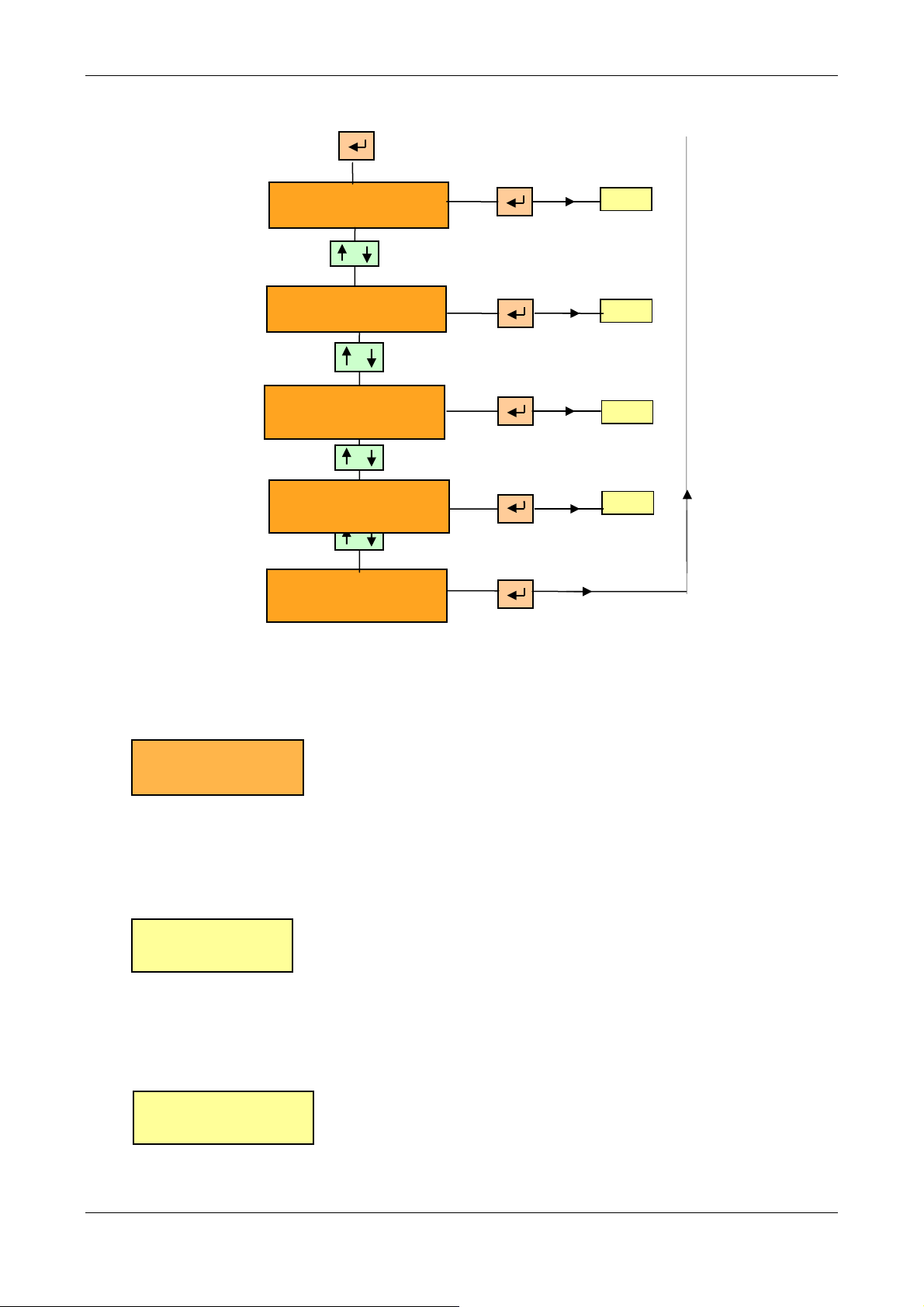

Кнопка ВВОД (ENTER) дает доступ к основному МЕНЮ, которое разделено на 5 частей:

MEASURE

(измерения)

Menù

EVENT

(события)

Menù

Для выхода необходимо дойти до раздела EXIT и нажать‘ENTER’. Иначе Вы перейдете в
под-меню.

SETTING

(устанвоки)

STATUS

(статус)

EXIT

(выход)

Menù

Menù

3.4 Разделы Меню

MEASURE

Данное меню дает доступ к чтению параметров передатчика, параметры будут высвечены
попарно. Нажатием ‘UP’ или ‘DOWN’ осуществляется к следующей/предыдущей паре
параметров. При нажатии ‘ENTER’ осуществляется возврат к меню Measure. Следующие
параметры доступны:

1) Измерение модуяции:

Первая строка являются графическим представлением параметра (VU- Meter type),
величина будет изменятся согласно изменению НЧ входного сигнала
Вторая указывает величину параметра в цифрах.

2) Прямая и отраженная мощности.

Дисплей будет указывать соответственно прямую и отраженную мощность в ваттах.


Mod. 000 KHz

Fwd Pow. 00.0 W Ref.
Pow. 0.0 W

September, 2007
Service and Operation Manual Page 3 - 2

CTE International 25 w FM Transmitter - TX 25 PLUS Circuit and Software description

3) Напряжение и ток усилителя.

PA Voltage 00.0 V
PA Current 0.0 A

Порог измерение по напряжению составляет+1.1V до +33.5, и по току от 0.1A до 3A

4) Частота и температура.

Freq 000.000 MHz

Temperature ±00°C

На дисплее будет указана запрограммированная частота

Диапазон показаний температуры составляет –20°C до 99°C.

5) Время и Дата.

Clock 00.00.00
Date 00/00/00

Показания времени и даты

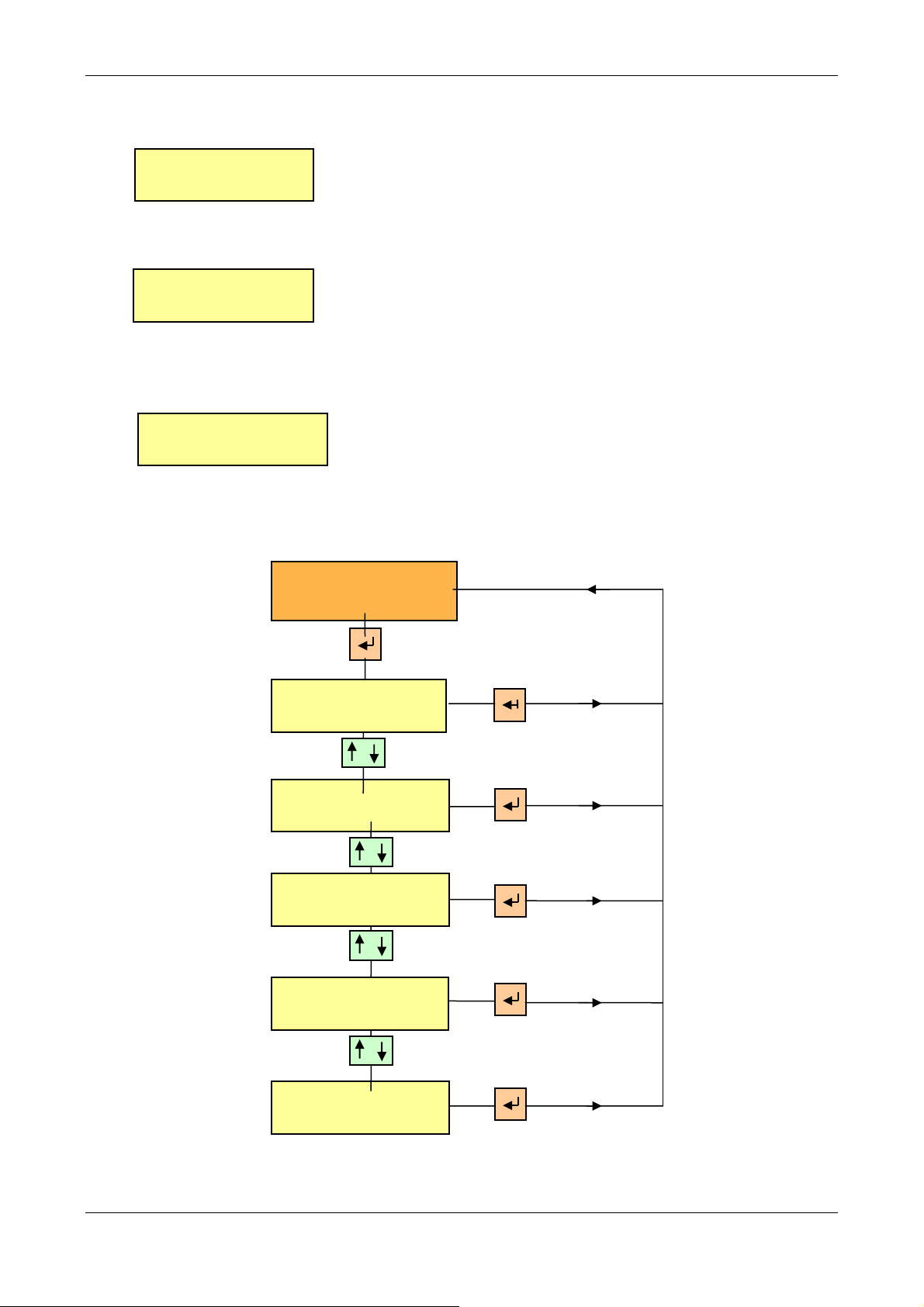

Графическое представление меню MEASURE:

MEASURE


Mod. 000 KHz

Fwd Pow. 00.0 W Ref.
Pow. 0.0 W

PA Voltage 00.0 V
PA Current 0.0 A

Freq 000.000 MHz

Temperature ±00°C

Clock 00.00.00
Date 00/00/00

September, 2007
Service and Operation Manual Page 3 - 3

CTE International 25 w FM Transmitter - TX 25 PLUS Circuit and Software description

3.5 События

Данное меню позволяет просматривать все операции проведенные передатчиком в
хронологическом порядке. Как только количество событий достигнет 99, первое будет
уничтожено и так далее. Для каждого события будет указан тип операции в верхней строке и
время/дата в нижней. Каждый раз когда передатчик возвращается в Нормальный Режим
Работы – данное событие записывается в память (NORMAL и время/дата).
Для входа в под-меню используйте кнопки Up и Down, нажатие ENTER приведет к возврату
к меню EVENT LOG.
Состав меню :

1) Высокий КСВ

превышать 5 Вт.

2) Включенная мощность

Указывает на включение передатчика

3) Перегрев.

Данный появляется при повышение температуры до 68°C.

4) Режим ожидания (Авария)

Данный сигнал появляется каждый раз, когда система защиты отключает передатчик и
переводит его в режим ожидания.

EVENT LOG

Exc. V.S.W.R. n° 00

00:00 00/00/00

В память будут вносится ситуации при которых величина отраженной мощности будет

Power On n° 00

00:00 00/00/00

Over Heat n° 00

00:00 00/00/00

Stand-by Al. n° 00

00:00 00/00/00

September, 2007
Service and Operation Manual Page 3 - 4

CTE International 25 w FM Transmitter - TX 25 PLUS Circuit and Software description

5) Перегруз Блока Питания.

P.S. Overload n°00

00:00 00/00/00

Данный сигнал появляется при превышении тока потребления в 3А.

6) Сбой доплнительного блока питания.

V.Aux faliure n° 00

00:00 00/00/00

Указывает на отсутствие одного из двух дополнительных блоков питания

7) Режим Ожидания через ДУ

Stand-by Re. n° 00

00:00 00/00/00

Сигнал появляется каждый раз, когда передатчик дистанционно переводится в режим
ожидания (RS232 или ДУ разъем).

8) Сбой ФАПЧ

Pll Unlocked. n° 00

00:00 00/00/00

Сигнал в случае сбоя ФАПЧ, т.е. нет захвата частоты

9) Нормальный Режим

Normal n° 00

00:00 00/00/00

Данный указывает на возврат передатчик в Нормальный Режим

September, 2007
Service and Operation Manual Page 3 - 5

CTE International 25 w FM Transmitter - TX 25 PLUS Circuit and Software description

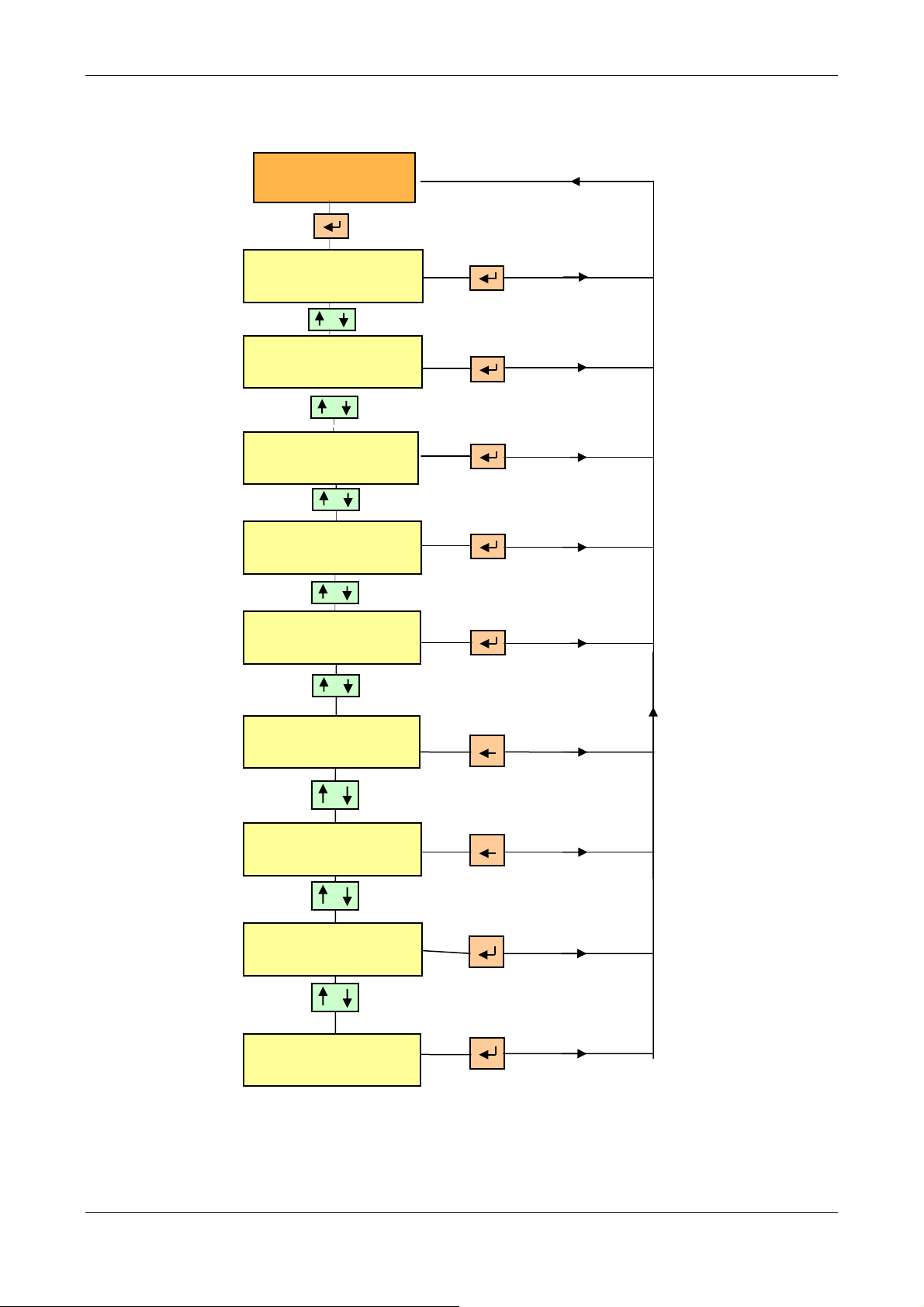

Графическое представление данного меню.

EVENT LOG

Exc. V.S.W.R. n° 00

00:00 00/00/00

Power On n° 00

00:00 00/00/00

Over Heat n° 00

00:00 00/00/00

Stand-by Al. n° 00

00:00 00/00/00

P.S. Overload n°00

00:00 00/00/00

V.Aux failure n° 00

00:00 00/00/00

Stand-by Re. n° 00

00:00 00/00/00

Pll Unlocked. n° 00

00:00 00/00/00

Normal n° 00

00:00 00/00/00

September, 2007
Service and Operation Manual Page 3 - 6

CTE International 25 w FM Transmitter - TX 25 PLUS Circuit and Software description

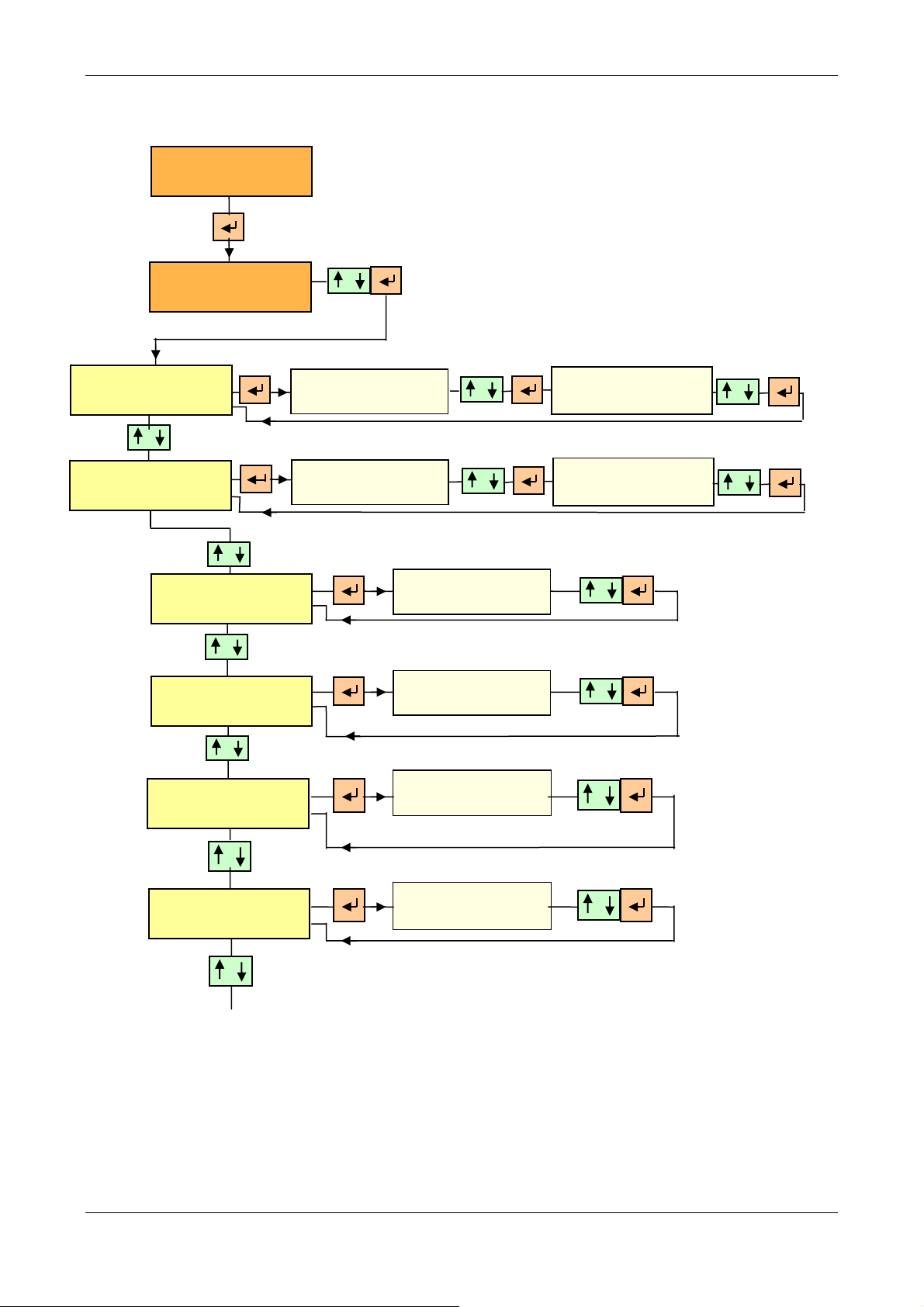

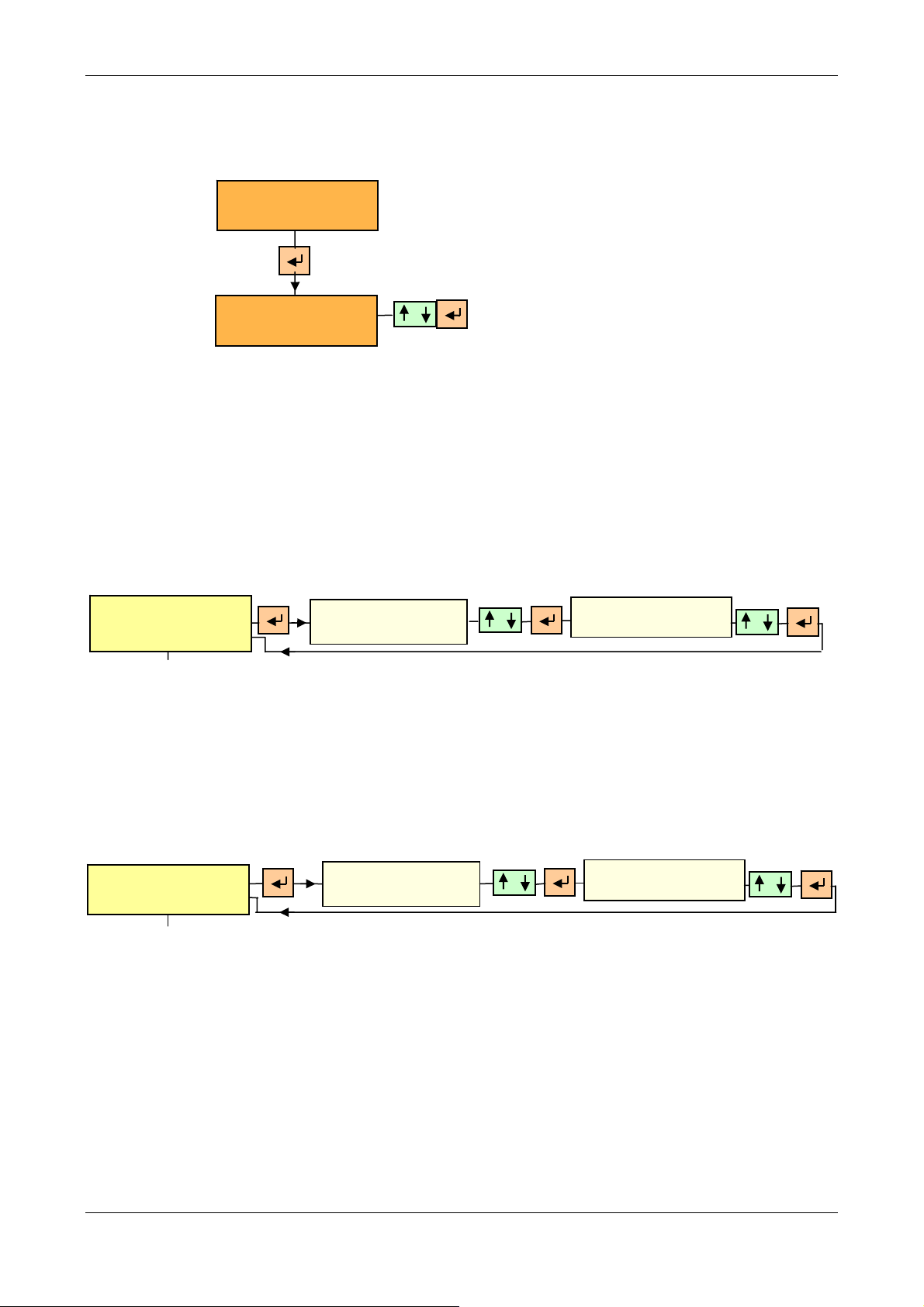

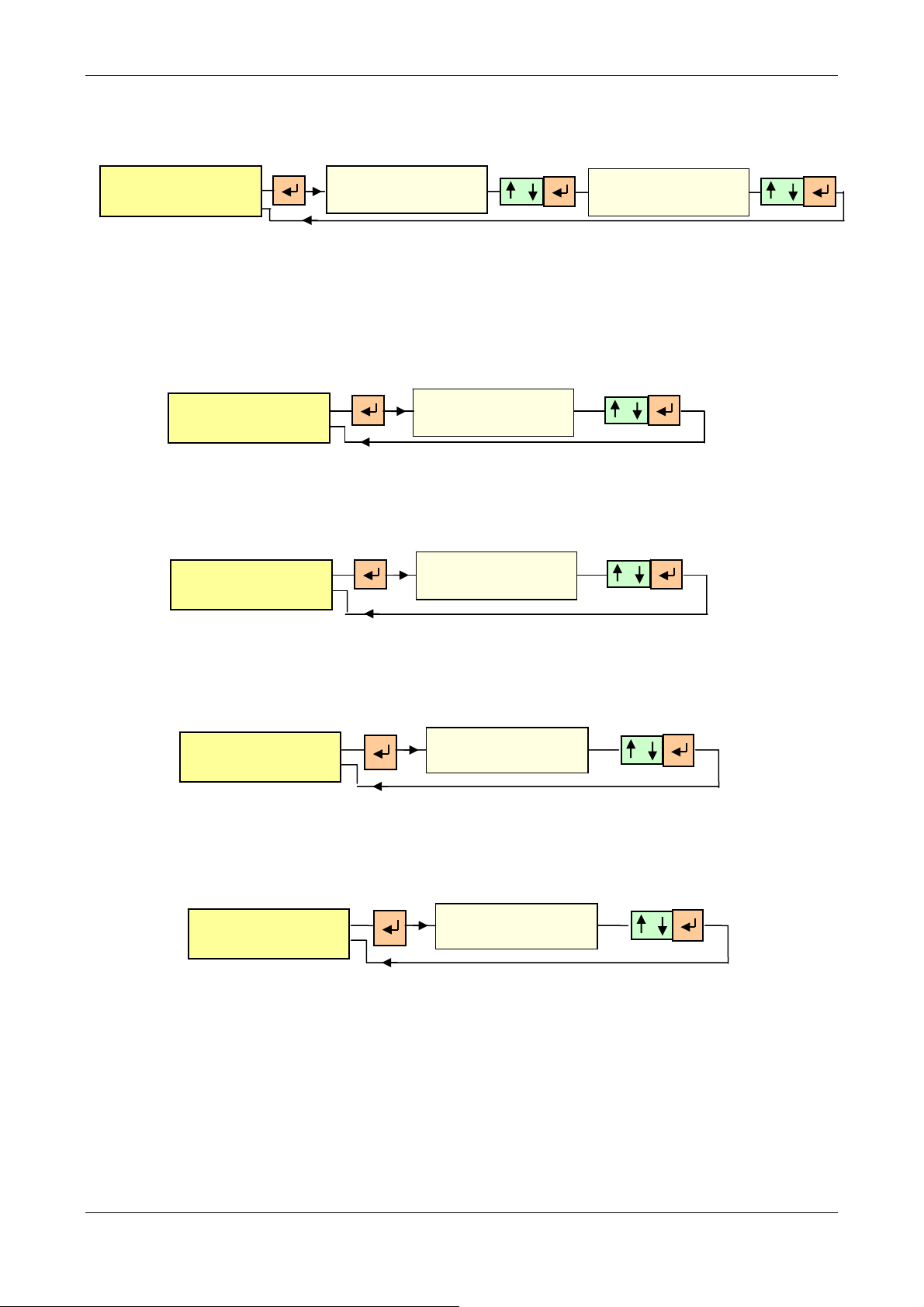

3.6 Настройка - Меню.

Меню настройки используется для установки рабочих параметров передатчика.
Для входа в Меню – необходимо ввести пароль. Передвижение по меню осуществляется
при помощи кнопок Up и Down, для установки параметра используйте кнопку ENTER, для
перехода в под-меню.
Для выхода из Меню НАСТРОЙКИ необходимо дойти до 13 пункта меню и нажать кнопку

ENTER .
В передатчике предусмотрены 12 параметров настройки.

1) Частота

.

Frequency

Нажатие кнопки ENTER переводит курсор к первой цифре ввода частоты. При помощи кнопок Up и
Down установите требуемое число (от 0 до 9). Нажатие кнопки ENTER сохраняет цифру и переводит

курсор к следующей. Установите все цифры аналогичным методом, после установки последней
цифры осуществиться переход в под-меню подтверждения. Выберите YES. Мощность передатчика
снизится до 0, и вернется к номиналу через несколько секунд.

2) Выходная мощность.

Output Power

Нажмите Enter для входа в Меню установки выходной мощности
При помощи ‘Up’ и ‘Down’ установите желаемую мощность
Нажатием ENTER на последней цифре, осуществиться переход в под-меню подтверждения
(YES или NO). Далее нажмите ENTER для возврата в Меню установки мощности.

SETTING

(установка)

PASSWORD

00.00.00

000.000 MHz

^

00.0 Watts

^

No Yes

^

No Yes

^

September, 2007
Service and Operation Manual Page 3 - 7

CTE International 25 w FM Transmitter - TX 25 PLUS Circuit and Software description

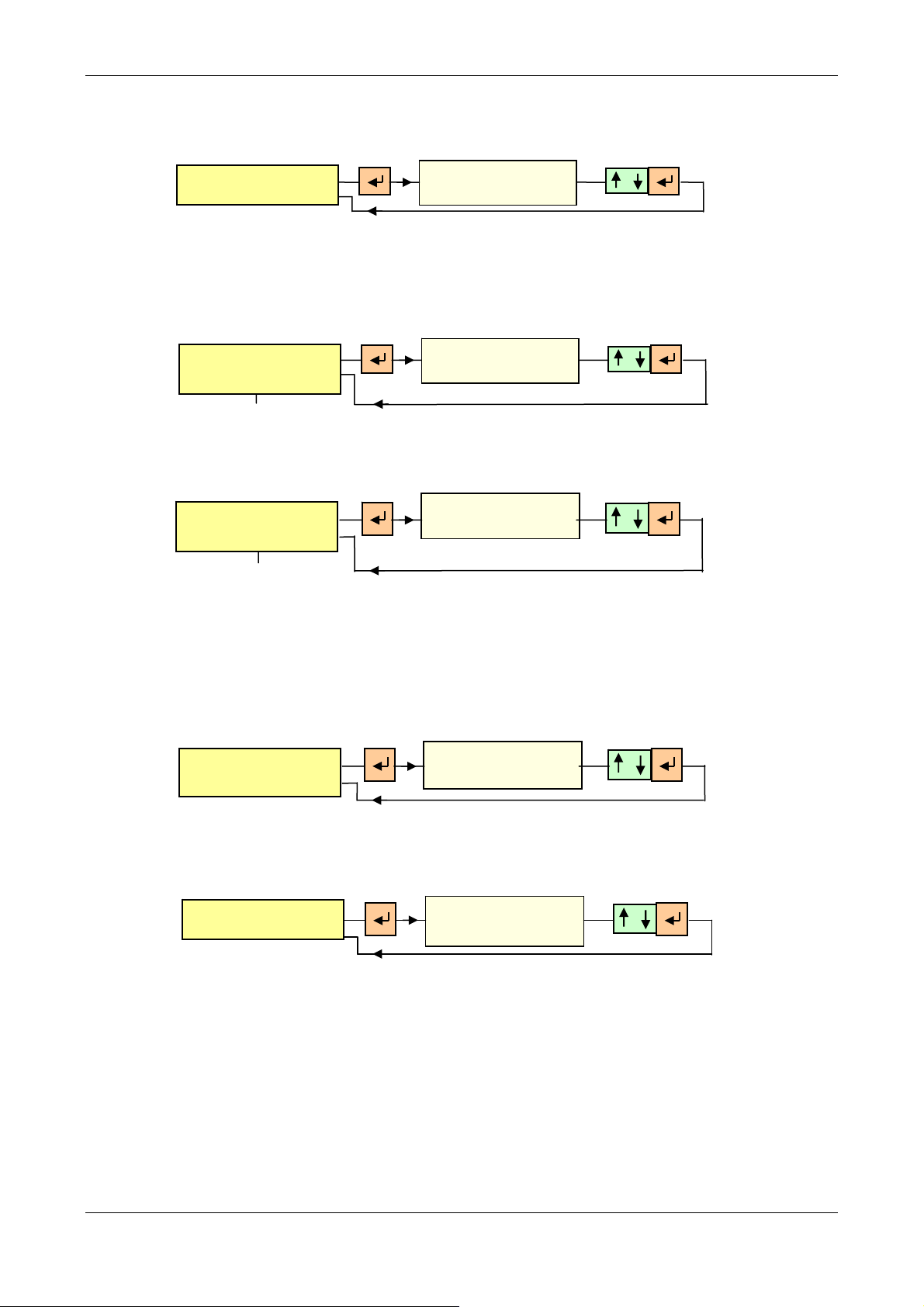

3) Стерео

Stereo

On Off

^

Данное меню позволяет устанавливать режимы вещания. Выберите On или Off. Это
делается при помощи Up и Down и подтверждается нажатием ENTER.

4) Предыскажения.

Процедура установки аналогична вышуказанной

Pre emphasis

Off 50uS 75uS

^

5) Уровень НЧ сигнала .

L.F.L.

+6 0 -6 +12 dB

^

Данное меню устанавливает входной регулятор. Процедура установки аналогична.

6) Часы

Время и Дата устанавливаются кнопками Up и Down. Переход к следующей цифре
осуществляется кнопкой ENTER.

Clock Set

00.00.00

^

7) Дата.

Data Set

00/00/00

^

September, 2007
Service and Operation Manual Page 3 - 8

CTE International 25 w FM Transmitter - TX 25 PLUS Circuit and Software description

8) GSM

GSM

Gsm 1 2 3 4 5

^

+000300000000

^

Данное под-меню позволяет ввести 5 GSM телефонных номеров на которые будут
посылаться SMS сообщения такого рода:
‘’General Alarm’’ , модель и серийный номер.

9) Сброс памяти аварийных ситуаций

Al.Mem.Res

No

Полный сброс журнала событий

10) Язык.

Language

English Italiano

^

Осуществляется выбор языка меню.

11) Адрес.

Address

00.00 De
^

Установка адресной информации на RS485 порту.

12) Режим установки.

Setting Mode

Local Remote

^

Данной меню позволяет устанавливать местный либо дистанционный режим установки
параметров. В случае если устанавливается дистанционный режим, кнопки на передней
панели блокируются. При управление передатчиком через ПК – первое доступное меню это
Меню Настройки.

September, 2007
Service and Operation Manual Page 3 - 9

CTE International 25 w FM Transmitter - TX 25 PLUS Circuit and Software description

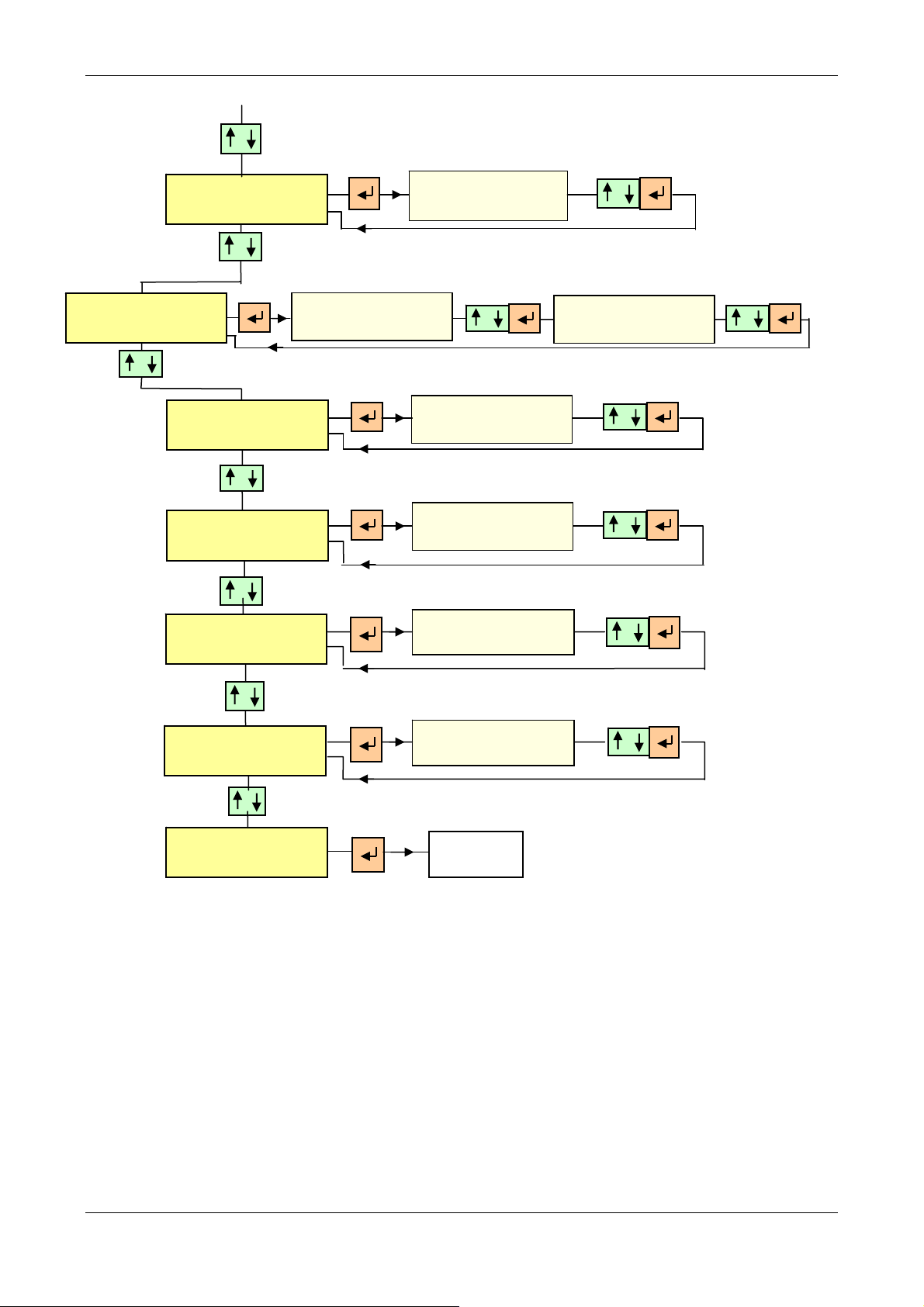

Графическое представление меню Настройки

SETTING

PASSWORD

00.00.00

Frequency

Output Power

Stereo

Preenphasis

L.F.L

000.000 MHz

^

00.0 Watts

^

No

No

On Off

^

Off 50uS 75uS

^

+6 0 -6 +12 dB

^

Clock Set

September, 2007
Service and Operation Manual Page 3 - 10

00.00.00

^

CTE International 25 w FM Transmitter - TX 25 PLUS Circuit and Software description

Data Set

00/00/00

^

GSM

Al.Mem.Res

Language

Address

Setting Mode

Gsm 1 2 3 4 5

^

No

English Italiano

^

00.00 De
^

Local Remote

^

+000300000000

^

Exit

September, 2007
Service and Operation Manual Page 3 - 11

To menu
SETTING

CTE International 25 w FM Transmitter - TX 25 PLUS Circuit and Software description

3.7 Меню Статус.

Данное меню дает доступ к следующим статусным показаниям:

1) Моно или стерел

Указывает на текущим режим МОНО или СТЕРЕО

2) Предыскажения 50 – 75 - ОТКЛ

3) Установка входного НЧ сигнала

Указывает уровень использованного затухания/усиление НЧ сигнала

4) A.

Указывает адрес RS485 порта.

STATUS

Mono / Stereo

Pre emphasis

50/75/Off

L.F.L .

+6 / 0 / -6 : +12dB

Address 00.00

September, 2007
Service and Operation Manual Page 3 - 12

CTE International 25 w FM Transmitter - TX 25 PLUS Circuit and Software description

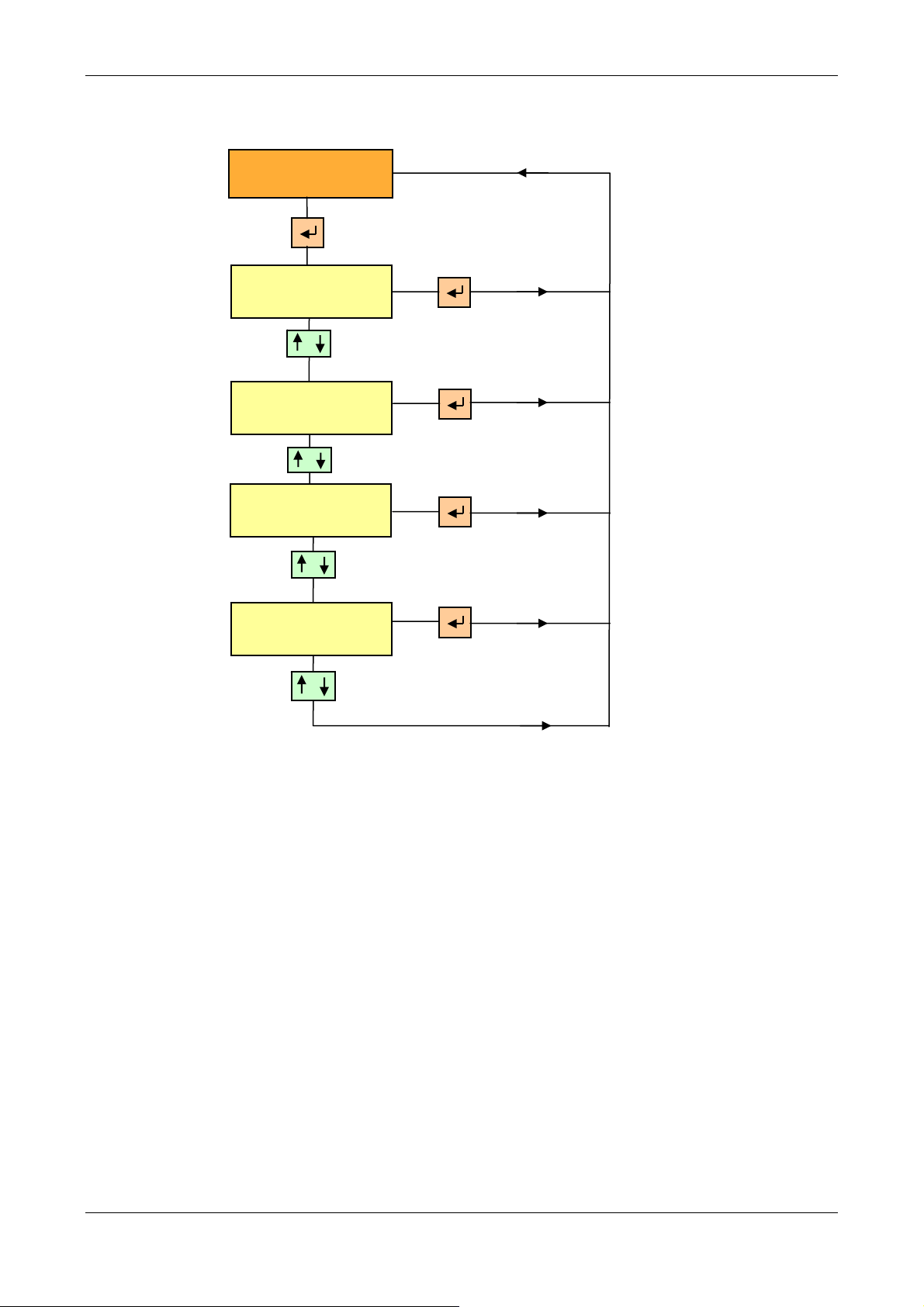

Графическое представление меню Статус.

STATUS

Mono / Stereo

Pre emphasis

50/75/Off

L.F.L .

+6 / 0 / -6 : +12dB

Address 00.00

September, 2007
Service and Operation Manual Page 3 - 13

CTE International 25 w FM Transmitter - TX 25 PLUS Circuit and Software description

3.8 Аварии

В случае возникновения аварийного состояния нижняя строка дисплея будет указывать
причину аварии (Рис 1 – перегрев). Как только аварийное состояние проходит, на дисплее
появится надпись Normal (Рис 2). В

Типы аварийных ситуаций:

1)

V.Aux faliure.

Сбой дополнительный блоков питания ± 15V

2)

P.S.Overload.

В случае если ток потребления на блоке питания превышает 3А

3)

EXC V.S.W.R.

В случае если отраженная мощность привысит 5Вт.

Over Heat

4)

В случае если температура на усилителе превысит 68°C.

FREQ._107.95_MHz

OVER HEAT LC

FREQ._107.95_MHz

NORMAL LC

FREQ._107.95_MHz

STANDBY LC

Fig. 1

Fig. 2

Fig. 3

September, 2007
Service and Operation Manual Page 3 - 14
