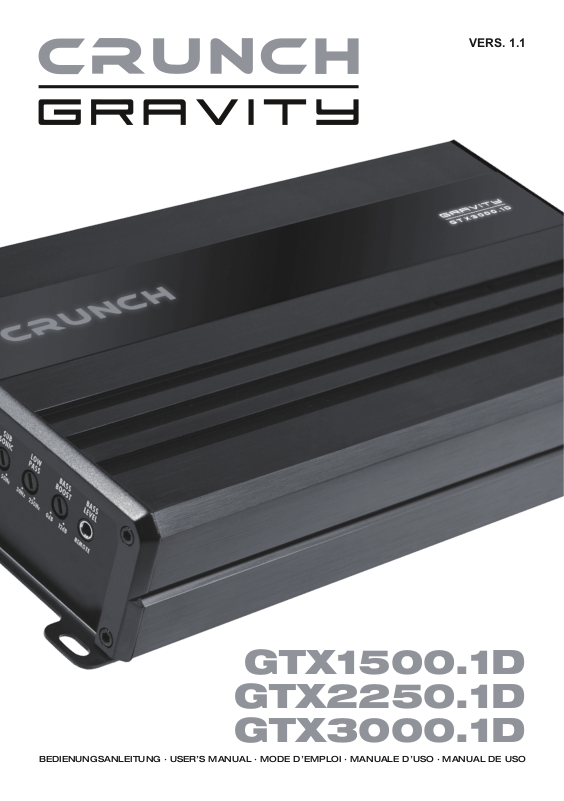

Crunch GTX1500.1D, GTX2250.1D, GTX3000.1D User guide

Download

Page 1

VERS. 1.1

GTX1500.1D GTX2250.1D GTX3000.1D

BEDIENUNGSANLEITUNG · USER’S MANUAL · MODE D’EMPLOI · MANUALE D’USO · MANUAL DE USO

Page 2

Page 3

INHALTSVERZEICHNIS TABLE OF CONTENT TABLE DES MATIÈRES SOMMARIO INDICE

BEDIENUNGSANLEITUNG

USER’S MANUAL

MODE D’EMPLOI

MANUALE D’USO

MANUAL DE USO

ABBILDUNGEN / FIGURES / FIGURES / FIGURI / FIGURES

Page 4

TECHNISCHE DATEN

GTX1500.1D GTX2250.1D GTX3000.1D Technologie Class D Class D Class D Kanäle 1 1 1 Ausgangsleistung RMS (14.4 V)

@ 4 Ω @ 2 Ω @ 1 Ω

Lautsprecherimpedanz 1 – 8 Ω Klirrfaktor @ 5 W 0,008 % 0,03 % 0,025 % Dämpfungsfaktor > 750 > 750 > 750 Signalrauschabstand 85 dB 93 dB 110 dB Eingangsempndlichkeit

Niederpegel Hochpegel

Subsonic-Filter 10 – 50 Hz @ 12 dB/Oktave Tiefpass-Filter 30 – 250 Hz @ 12 dB/Oktave Bass Boost 0 – 12 dB @ 45 Hz Basspegel-Fernbedienung Niederpegel-Eingänge (Cinch) Hochpegel-Eingänge mit EPS* Automatische Einschaltfunktion

über Hochpegel-Eingänge (DC)

Betriebsspannung 8 – 17 V Sicherung (extern) 60 A 100 A 150 A Abmessungen

Breite Höhe Länge

Technische Änderungen und Irrtümer vorbehalten * Verhindert Fehlermeldungen im Fahrzeugdiagnosesystem

1 x 250 W 1 x 450 W 1 x 750 W

230 mV – 5,7 V

300 mV – 11,2 V

135 mm

48 mm

175 mm

1 x 450 W 1 x 750 W

1 x 1125 W

235 mV – 5,8 V

290 mV – 10,8 V

ü ü ü

135 mm

48 mm

210 mm

1 x 600 W 1 x 1000 W 1 x 1500 W

235 mV – 5,8 V

290 mV – 10,8 V

135 mm

48 mm

250 mm

10 ~ 90% -25 ~ 50°C

Page 5

ACHTUNG

Bitte lesen Sie die vorliegende Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und das Gerät in Betrieb nehmen.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Dieses Produkt ist für den Betrieb in einem Fahrzeug mit einer Bordspannung von +12 V bei negativer Masse ausgelegt. Das Gerät fungiert als Audioverstärker, der innerhalb eines Soundsystems in einem Fahrzeug

Verwendung ndet. Bei Fragen zur Produktsicherheit wenden Sie sich bitte an: ampli[email protected]

ENTSORGUNG/ RECYCLING

Falls Sie das Gerät samt Komponenten entsorgen müssen, beachten Sie, dass keine elektronischen Geräte im Hausmüll entsorgt werden dürfen. Entsorgen Sie das Gerät samt Komponenten in einer geeigneten Recyclinganlage gemäß den örtlichen Abfallbestimmungen. Konsultieren Sie gegebenenfalls Ihre örtliche Behörde oder Ihren Händler.

Mehr Informationen unter www.audiodesign.de/entsorgung

LIEFERUMFANG

1 x Mono Verstärker 1 x Basspegel-Fernbedienung inkl. Anschlusskabel 1 x Kabelbaum mit 4-poligem Stecker (Hochpegel-Eingänge mit EPS) 1 x Kabelbaum mit 4-poligem Stecker (Niederpegel-Eingänge mit Cinch-Buchsen) 1 x Sicherung (extern) 1 x Bedienungsanleitung

HINWEISE VOR DER INSTALLATION

• Befestigen Sie das Gerät mittels Schrauben an einem geeigneten Montageort im Fahrzeug. Achten Sie dabei darauf, dass sich das Gerät während der Fahrt nicht lösen kann und fest verschraubt ist.

• Achten Sie bei der Installation darauf, dass keine serienmäßig im Fahrzeug vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.

• Vergewissern Sie sich, dass das Gerät am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine abgeschlossene Gehäuse ohne Luftzirkulation oder in der Nähe von wärmeabstrahlenden Teilen oder elektronischen Steuerungen des Fahrzeugs.

• Alle Kabel sollten so kurz als möglich gehalten werden, um Verluste und Störungen zu vermeiden.

• Schützen Sie das Gerät vor Feuchtigkeit, Staub und Schmutz.

• Achten Sie darauf, dass die Eingangs-/Ausgangskabel weit genug von den Stromversorgungskabeln entfernt sind, da es sonst zu Störeinstrahlungen kommen kann.

• Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.

ACHTUNG

Bevor Sie mit der Installation beginnen, klemmen Sie den Masseanschluss (–) der Fahrzeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden.

Page 6

STROMVERSORGUNG UND EINSCHALTLEITUNG

Verwenden Sie zum Anschließen der Stromversorgung nur ausreichend dimensionierte Stromkabel (Siehe Seite 43, Abb. 6). Der Querschnitt der Kabel muss für +12V und Masse gleich groß dimensioniert sein.

Stellen Sie zunächst eine Verbindung zwischen dem Anschluss GND des Verstärkers und einem geeigneten Massepunkt an der Fahrzeugkarosserie her (Abb. 2.3). Um eine gute Verbindung zu garantieren, sollten Schmutzreste und Roststellen am Massepunkt entfernen.

Verbinden Sie dann den Anschluss +12V des Verstärkers mit dem Pluspol der Fahrzeugbatterie (Abb. 2.1). Die beiliegende Sicherung mit Sicherungshalter muss im Plus-Stromkabel installiert werden (Abb. 2.4). Die Kabellänge vom Anschluss +12V bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen.

Zusätzlich muss das Plus-Stromkabel mit einer weiteren Sicherung in Nähe der Batterie abgesichert werden (Abb. 2.5). Diese Sicherung ist nicht im Lieferumfang enthalten und sollte den gleichen Sicherungswert wie die beiliegende Sicherung besitzen. Die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen.

Schließen Sie dann die Einschaltleitung des Autoradios an den Anschluss REM des Verstärkers an (Abb. 2.2). Für diese Verbindung ist ein Kabel mit einem Querschnitt von ca. 0,5 mm

ausreichend.

LAUTSPRECHERVERKABELUNG

• Die Gesamtimpedanz von 1 Ω darf nicht unterschritten werden.

ACHTUNG: Wird der Verstärker mit zu niedrigen Lautsprecher-Impedanzen betrieben wird, könnte dieser überlastet und damit dauerhaft beschädigt werden.

NIEDERPEGEL-EINGÄNGE

Die Niederpegel-Eingänge an LINE INPUT (Abb. 1.2) sind für den Anschluss von Cinch-Kabeln geeignet, falls Ihr Autoradio über Cinch-Vorverstärker-Ausgänge verfügt. Verbinden Sie dann jeweils die Cinch-Buchsen des beiliegenden Kabelsteckers mit den Cinch-Kabeln vom Autoradio. Zum Aktivieren der Niederpegel-Eingänge, drücken Sie den Tastschalter INPUT LEVEL (Abb. 1.4) auf LOW.

HOCHPEGEL-EINGÄNGE

Die Hochpegel-Eingänge an LINE INPUT (Abb. 4.1) sind für den Anschluss von Lautsprecherkabeln geeignet, falls Ihr Autoradio nicht über Cinch-Vorverstärker-Ausgänge verfügt. Verlängern Sie dazu die entsprechenden Lautsprecherkabel des Autoradios mit hochwertigen Lautsprecherkabeln bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passenden Lautsprecherkabel mit den offenen Kabelenden des beiliegenden Kabelsteckers. Zum Aktivieren der Hochpegel-Eingänge, drücken Sie den Tastschalter INPUT LEVEL (Abb.

4.2) auf HIGH.

AUTOMATISCHE EINSCHALTFUNKTION

Falls keine Einschaltleitung vom Autoradio vorhanden ist, müssen Sie die automatische Einschaltfunktion verwenden. Drücken Sie dazu Tastschalter AUTO TURN-ON (Abb. 5.3) auf ON. Der Anschluss für die Einschaltleitung REM (Abb. 2.2) muss in diesem Fall nicht belegt werden.

ACHTUNG: Die automatische Einschaltfunktion funktioniert nur in Verbindung mit den Hochpegel-Eingängen an LINE INPUT (Abb. 5.1). Eventuell kann diese Funktion mit älteren Autoradios nicht genutzt werden.

Page 7

EINGANGSEMPFINDLICHKEIT

Drehen Sie den Regler INPUT GAIN (Abb. 1.5) gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den Lautstärke-Regler des Autoradios auf 80% – 90% der maximalen Lautstärke. Nun drehen Sie langsam den Regler INPUT GAIN (Abb. 1.5) im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören. Dann drehen Sie den Regler INPUT GAIN (Abb. 1.5) ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

SUBSONIC-FILTER

Mit dem Regler SUB SONIC (Abb. 1.6) kann die untere Trennfrequenz eingestellt werden, um aus dem Bass-

Signal sehr tiefe Frequenzen herauszultern und damit den Subwoofer zu entlasten oder um ein Bandpass-

Signal zu erzeugen. Falls Sie dies nicht wünschen, drehen Sie den Regler (Abb. 1.6) ganz nach links auf die 10 Hz-Stellung.

ACHTUNG: Der eingestellte Wert des Reglers SUB SONIC (Abb. 1.6) darf nicht höher als der eingestellte Wert des Reglers LOW PASS (Abb. 1.7) sein, andernfalls ist keine Musik zu hören.

TIEFPASS-FILTER

Mit dem Regler LOW PASS (Abb. 1.7) können Sie die gewünschte Trennfrequenz einstellen. Dadurch werden nur die Frequenzen unterhalb der eingestellten Trennfrequenz verstärkt und der Subwoofer spielt präziser und leistungsfähiger.

BASS BOOST

Stellen Sie am Regler BASS BOOST (Abb. 1.8) die Anhebung des Basspegels zwischen 0 – 12 dB ein. Benutzen Sie diesen Regler mit Bedacht und vermeiden Sie eine verzerrte Wiedergabe.

BASSPEGEL-FERNBEDIENUNG

Mit der beiliegenden Kabel-Fernbedienung kann der Basspegel z.b. vom Fahrersitz aus geregelt werden. Verbinden Sie die Fernbedienung und den Anschluss BASS LEVEL REMOTE (Abb. 1.9) mit dem beiliegenden Kabel.

STATUS-LED

Die POWER/PROTECT LED (Abb. 1.1) leuchtet grün auf, wenn das Gerät betriebsbereit ist.

Die POWER/PROTECT LED (Abb. 1.1) leuchtet rot auf,, wenn das Gerät überhitzt ist oder ein Fehler vorliegt. Nach dem Abkühlen sollte das Gerät wieder funktionieren. Falls ein Fehler vorliegt, beachten Sie bitte die Hinweise im Abschnitt FEHLERBEHEBUNG.

Page 8

ABBILDUNGEN (Seite 40-42)

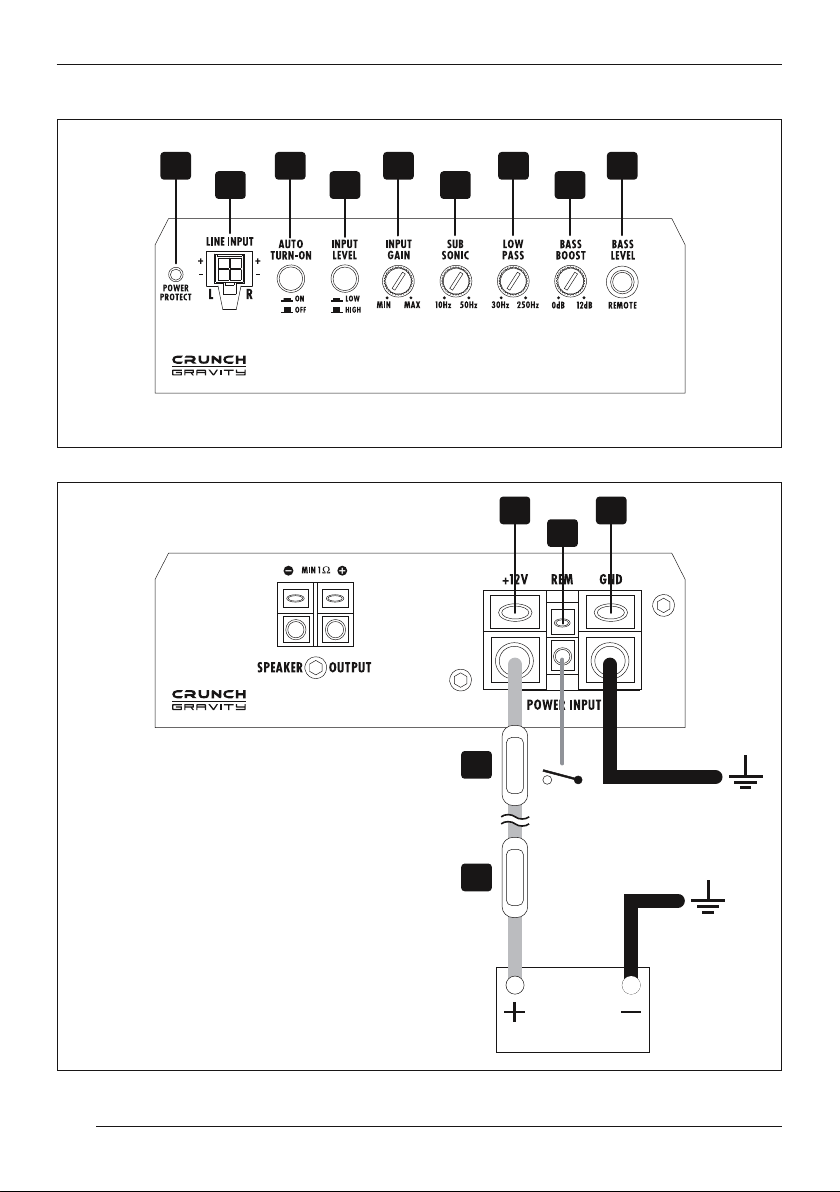

ANSCHLÜSSE UND BEDIENELEMENTE (ABB. 1)

(1) Status-LED (2) Audiosignal-Eingänge (3) Tastschalter für die automatische Einschaltfunktion (4) Tastschalter für die Eingangsart (Hochpegel / Niederpegel) (5) Regler für die Eingangsempndlichkeit (6) Regler für den Subsonic-Filter (7) Regler für den Tiefpass-Filter (8) Regler für den Bass Boost (9) Anschluss für die beiliegende Basspegel-Fernbedienung

STROMANSCHLÜSSE UND EINSCHALTLEITUNG (ABB. 2)

(1) Anschlussklemme +12 V für Pluspol-Anschluss an der Fahrzeugbatterie (2) Anschlussklemme REM für die Einschaltleitung vom Autoradio (3) Anschlussklemme GND für den Massepunkt (4) Externe Kabelsicherung für den Verstärker (im Lieferumfang enthalten) (5) Externe Kabelsicherung für die +12V Stromleitung (nicht im Lieferumfang enthalten)

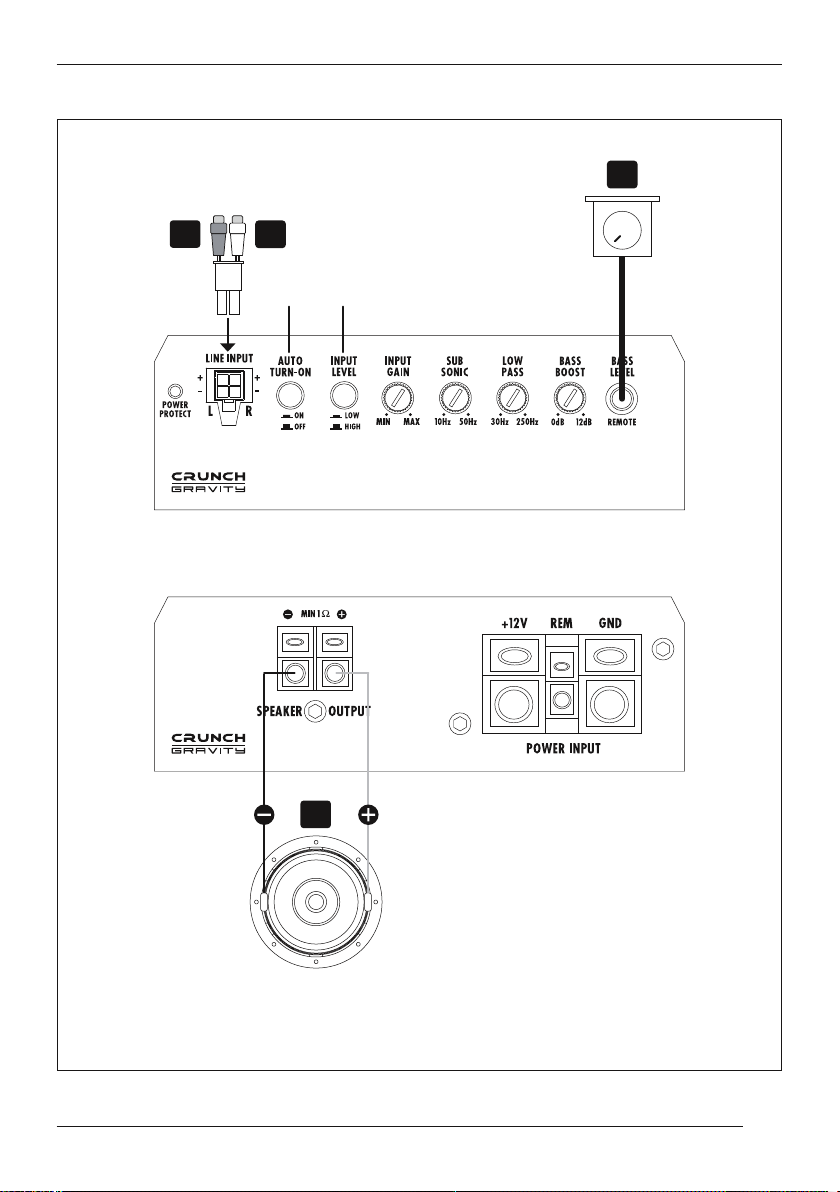

MONO-BETRIEB (ABB. 3)

(1) Audiosignal L/SUB vom Autoradio (2) Audiosignal R/SUB vom Autoradio (3) Basspegel-Fernbedienung (4) Subwoofer L+/R-

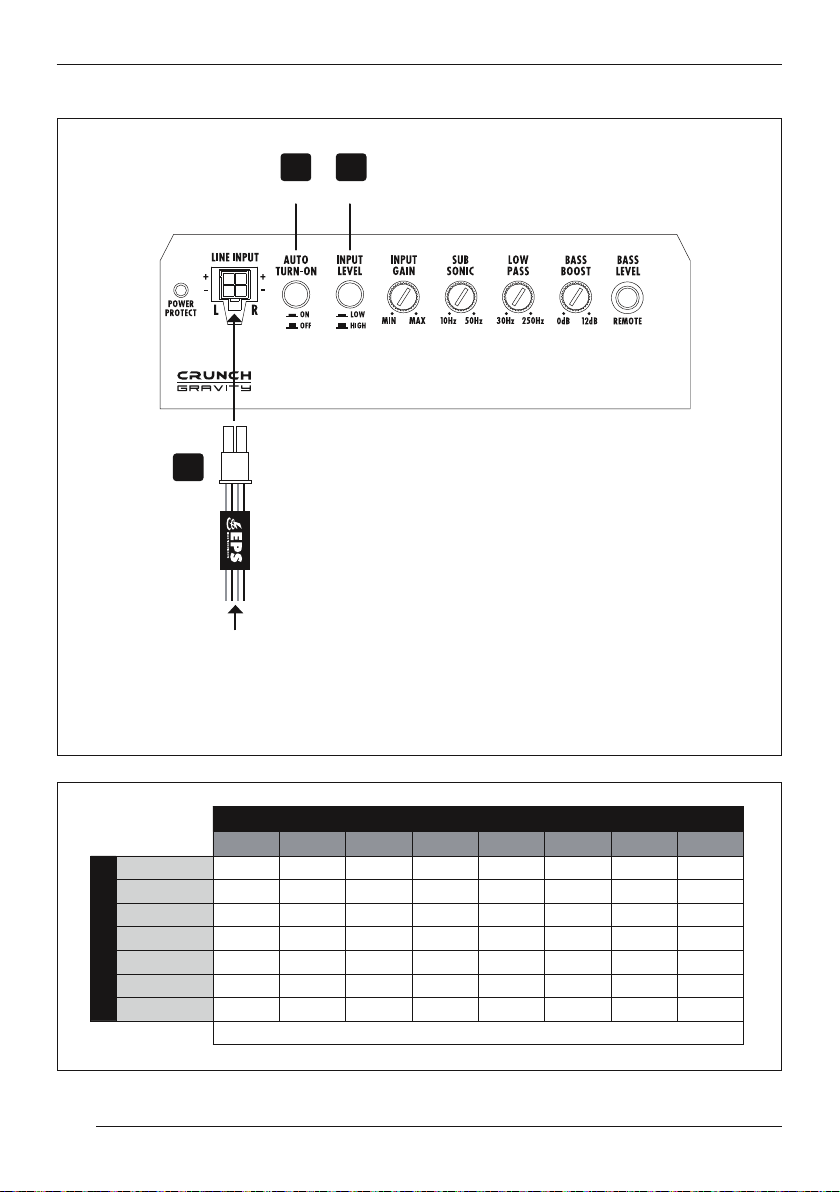

HOCHPEGEL-EINGÄNGE (ABB. 4)

Bitte beachten Sie dazu die Hinweise auf Seite 42.

STROMKABEL (ABB. 5)

Bitte beachten Sie die Empfehlungen zur Kabellänge und zum Kabelquerschnitt der Stromkabel auf Seite 42, um eine ausreichende und sichere Stromversorgung für den Verstärker zu gewährleisten.

Page 9

FEHLERBEHEBUNG

KEINE FUNKTION / POWER LED LEUCHTET NICHT

Überprüfen Sie zuerst die Sicherung des verlegten Stromkabels an der Fahrzeugbatterie

Die Sicherung ist defekt?

Ersetzen Sie die defekte Sicherung mit einer gleichwertigen, keinesfalls mit einem höheren Wert.

• Die Sicherung fällt erneut aus. In diesem Fall scheint ein Kurzschluss zwischen Sicherung und Gerät vorzuliegen. Überprüfen Sie dazu das +12V Stromkabel auf ganzer Länge von der

Batterie bis zum Gerät auf Beschädigungen und ob ein Kurzschluss mit Masse vorliegt. Ersetzen Sie gegebenenfalls das defekte Stromkabel.

Die Sicherung ist augenscheinlich in Ordnung?

Überprüfen Sie mit einem handelsüblichen 12 Volt Spannungsmessers die Spannung zwischen dem +12V Anschluss und dem Masseanschluss am Gerät.

• Es liegt keine Spannung an.

Überprüfen Sie mithilfe des Spannungsmessers die Sicherung, die in der Nähe an der Fahrzeugbatterie bendet, ob dort zwischen dem Ausgang und

Masse Spannung anliegt. Liegt dort keine Spannung an, ist entweder der Sicherungshalter oder doch die Sicherung defekt, obwohl diese in Ordnung zu sein scheint. Ersetzen Sie

gegebenenfalls den Sicherungshalter oder die Sicherung.

• Es liegt Spannung an. Wenn Sie das Gerät mit einer Steuerleitung (REM) vom Autoradio zum REM Anschluss betreiben, muss der AUTO TURN-ON Schalter sich in Schalterstel-

lung OFF benden.

Eine Einschaltleitung (REM) ist am REM Anschluss des Geräts angeschlossen.

Überprüfen Sie mithilfe des Spannungsmessers, ob zwischen dem REM Anschluss des Geräts und Masse eine Spannung anliegt. Dabei muss das Autoradio angeschaltet sein.

Es liegt keine Spannung an.

• Überprüfen Sie die Steuerleitung vom Gerät zum Autoradio auf einen Kurzschluss oder eine Beschädigung. Ersetzen Sie gegebenenfalls die Steuerleitung.

Es liegt Spannung an.

• Das Gerät hat wahrscheinlich eine Fehlfunktion oder ist defekt. Kontaktieren Sie Ihren Fachhändler.

Wenn Sie das Gerät mit den Lautsprechersignalen (Hochpegel-Modus) betreiben, muss der AUTO TURN-ON Schalter auf ON umgeschaltet sein.

• Der AUTO TURN-ON Schalter bendet sich in Position ON, dennoch bleibt das Gerät aus. Überprüfen Sie die Lautsprecherkabel vom Autoradio zum Gerät auf Kurzschlüsse oder Beschädigungen. Ersetzen Sie gegebenenfalls die

Lautsprecherkabel.

PROTECT LED LEUCHTET

Überprüfen Sie folgende Schritte:

Kurzschluss an den Lautsprecherkabeln

Klemmen Sie zunächst alle Lautsprecherkabel am Verstärker ab. Überprüfen Sie mit einem Multimeter die ohmsche Impedanz sämtlicher Lautsprecher, indem sie zwischen dessen Plus- und Minusleitung messen. Bei handelsüblichen Lautsprechern schwankt der Wert zwischen 3 und 5 Ohm. Die Werte bei niederohmigen Subwoofern können geringer sein.

• Die Messung zeigt einen Widerstandswert von weniger als 0,5 Ohm an Es liegt ein Kurzschluss vor. Entfernen Sie die Verkabelung des betroffenen Lautsprechers an dessen Anschlüssen. Überprüfen Sie jetzt mit dem Multimeter

die ohmsche Impedanz direkt an den Lautsprecheranschlüssen, indem sie zwischen Plus- und Minusanschluss messen.

Die Messung zeigt einen Widerstandswert von mehr als 0,5 Ohm an

• Der Lautsprecher ist in Ordnung, das Lautsprecherkabel scheint defekt zu sein und verursacht einen Kurzschluss. Ersetzen Sie das defekte Lautsprecherkabel.

Die Messung zeigt einen Widerstandswert von weniger als 0,5 Ohm an

• Der Lautsprecher scheint defekt zu sein, welcher einen Kurzschluss zu verursacht. Ersetzen Sie den defekten Lautsprecher.

Die Lastimpedanz der Lautsprecher oder des Subwoofers ist zu niedrig

Vergleichen Sie die ohmsche Impedanz des angeschlossenen Lautsprechers oder Subwoofers mit den technischen Angaben des Verstärkers. Ist der Verstärker beispielsweise nur für den 2- oder 4-Ohm Betrieb ausgelegt, darf kein Lautsprecher mit weniger als 2 Ohm angeschlossen werden.

Der Kabelquerschnitt der Stromkabel ist zu gering

Ein zu geringer Kabelquerschnitt sorgt für einen erhöhten ohmschen Widerstand und somit für einen Spannungsabfall (Spannungsverlust). Dies hat zufolge, dass der Verstärker mehr Strom benötigt. Durch die erhöhte Stromaufnahme kommt es zu einer deutlich höheren Hitzeentwickling und der Verstärker schaltet in den thermalen Schutzmodus. Verlegen gegebenenfalls Stromkabel mit einem größeren Kabelquerschnitt.

Der Verstärker ist überhitzt

Ein Verstärker benötigt ausreichend Luftzirkulation, um die während des Betriebs entstandene Wärme auch abführen zu können. Ändern Sie gegebenenfalls die Einbauposition zugunsten einer besseren Kühlung des Verstärkers oder sorgen Sie für eine bessere Luftzirkulation am Einbauort.

Schalten Sie das Soundsystem aus und warten Sie etwa eine halbe Stunde, bis sich der Verstärker wieder abgekühlt hat. Bei sehr heißen Außentemperaturen und starker Sonneneinstrahlung entwickelt sich eine enorme Hitze im Fahrzeug. Der Verstärker aktiviert dann seine thermale Schutzschaltung, um Beschädigungen vorzubeugen. Nachdem Abkühlen funktioniert der Verstärker wieder einwandfrei.

Page 10

FEHLERBEHEBUNG

KEIN TON / POWER LED LEUCHTET

Überprüfen Sie folgende Schritte:

Niederpegelmodus: Sind die RCA/Cinchkabel am Autoradio und am Gerät korrekt angeschlossen?

• Die RCA/Cinchkabel sind korrekt angeschlossen. Es könnte ein RCA/Cinchkabel defekt sein. Überprüfen Sie die Funktion der RCA/Cinchkabel an einem anderen Audiogerät. Ersetzen Sie gegebenenfalls

das defekte RCA/Cinchkabel.

Hochpegelmodus: Sind die Lautsprecherkabel am Autoradio und den Hochpegel-Eingängen des Geräts bzw. am Hochpegel-Kabelstecker korrekt angeschlossen?

• Die Lautsprecherkabel sind korrekt angeschlossen. Es könnte ein Lautsprecherkabel defekt sein. Ersetzen Sie gegebenenfalls das Lautsprecherkabel oder isolieren Sie die beschädigte Stelle.

Sind die Lautsprecherkabel zwischen den Lautsprechern oder dem Subwoofer an den Lautsprecherausgängen des Geräts korrekt angeschlossen?

• Die Lautsprecherkabel sind korrekt angeschlossen. Es könnte ein Lautsprecherkabel defekt sein. Ersetzen Sie gegebenenfalls das Lautsprecherkabel oder isolieren Sie die beschädigte Stelle.

Ist am Gerät der jeweilige Hochpasslter oder Subsoniclter höher als der Tiefpasslter eingestellt?

Drehen Sie dann den Regler für den Hochpasslter oder Subsoniclter langsam zurück, bis der Ton zu hören ist.

Sind die Lautsprecher oder der Subwoofer funktionsfähig?

Halten Sie eine handelsübliche 9 Volt Blockbatterie an die Anschlüsse des Lautsprechers oder Subwoofers.

• Es ist ein leises Knackgeräusch zu hören. Lautsprecher oder Subwoofer ist in Ordnung.

• Es ist nichts zu hören. Lautsprecher oder Subwoofer könnte defekt sein. Ersetzen Sie gegebenenfalls die defekten Komponente.

Sind die Einstellungen am Autoradio korrekt eingestellt?

• Überprüfen Sie die Fader- und Balance-Einstellungen

• Überprüfen Sie, ob eventuell die Stummschaltung aktiviert ist

• Überprüfen Sie, ob eventuell ein Hochpass- oder Tiefpasslter aktiviert ist

• Überprüfen Sie, ob eventuell die Wiedergabe pausiert ist

• Überprüfen Sie Source-Einstellungen (Signalquelle)

• Überprüfen Sie, ob ein eventuell vorhandener Subwooferausgang aktiviert ist

HÖRBARE STÖRGERÄUSCHE (DREHZAHLABHÄNGIG)

Überprüfen Sie folgende Schritte:

Sind die RCA/Cinchkabel getrennt vom Stromkabel im Fahrzeug verlegt worden?

Verlegen Sie gegebenenfalls die Kabel erneut und achten Sie darauf, dass die RCA/Cinchkabel getrennt vom Stromkabel jeweils links und rechts im Fahrzeug verlegt werden.

Ist der Masseanschluss des Geräts korrekt angeschlossen?

Achten Sie darauf, dass der Masseanschluss des Geräts nicht direkt am Minuspol der Fahrzeugbatterie angeschlossen ist. Wählen Sie einen geeigneten Massepunkt an der Fahrzeugkarosserie zum Anschließen aus. Verwenden Sie gegebenenfalls Kontaktspray um die Leitfähigkeit der Anschlüsse zu verbessern.

Ist die Leitfähigkeit des Massekabels der Fahrzeugbatterie zur Karosserie in Ordnung?

Achten Sie darauf, dass der Masseanschluss der Fahrzeugbatterie eine stabile und leitfähige Verbindung zur Karosserie hat. Verwenden Sie gegebenenfalls Kontaktspray um die Leitfähigkeit der Anschlüsse zu verbessern.

HÖRBARE VERZERRUNGEN ODER ZISCHGERÄUSCHE

Überprüfen Sie folgende Schritte:

Ist ein Eingangspegelregler am Gerät zu hoch eingestellt?

Drehen Sie den Regler langsam zurück, bis ein sauberes Audiosignal zu hören.

Ist der Bass Boost (Bassanhebung) am Gerät zu hoch eingestellt?

Drehen Sie den Regler langsam zurück, bis ein sauberes Audiosignal zu hören.

Ist die Loudness Funktion am Autoradio zu hoch eingestellt?

Deaktivieren Sie Loudness oder drehen Sie die Loudness Einstellung zurück, bis ein sauberes Audiosignal zu hören ist.

Sind die EQ- und Klangeinstellungen am Autoradio zu hoch eingestellt?

Drehen Sie die Einstellungen für Treble, Mitten und Bass zurück oder deaktivieren Sie den Equalizer, bis ein sauberes Audiosignal zu hören ist.

Page 11

SPECIFICATIONS

GTX1500.1D GTX2250.1D GTX3000.1D Technology Class D Class D Class D Channels 1 1 1 Output Power RMS (14.4 V)

@ 4 Ω @ 2 Ω @ 1 Ω

Loudspeaker impedance 1 – 8 Ω Total Harmonic Distortion @ 5 W 0,008 % 0,03 % 0,025 % Damping factor > 750 > 750 > 750 Signal-to-noise ratio 85 dB 93 dB 110 dB Input sensitivity

Low level High level

Subsonic lter 10 – 50 Hz @ 12 dB/octave

Low pass lter 30 – 250 Hz @ 12 dB/octave

Bass boost 0 – 12 dB @ 45 Hz Bass level remote Low level inputs (RCA) High level inputs with EPS* Auto turn-on function (DC)

via high level inputs

Operating voltage 8 – 17 V Fuse (external) 60 A 100 A 150 A Dimensions

Width Height Length

Technical changes and errors reserved * Prevents error messages in the vehicle diagnostic system

1 x 250 W 1 x 450 W 1 x 750 W

230 mV – 5,7 V

300 mV – 11,2 V

135 mm

48 mm

175 mm

1 x 450 W 1 x 750 W

1 x 1125 W

235 mV – 5,8 V

290 mV – 10,8 V

ü ü ü

135 mm

48 mm

210 mm

1 x 600 W 1 x 1000 W 1 x 1500 W

235 mV – 5,8 V

290 mV – 10,8 V

135 mm

48 mm

250 mm

10 ~ 90% -25 ~ 50°C

Page 12

CAUTION

Please read these operating instructions completely before starting the installation and putting the device into operation.

INTENDED USE

This product is designed to operate in a vehicle with an on-board voltage of +12 V with negative ground. The

device functions as an audio amplier that is used within a vehicle sound system. If you have any questions about product safety, please contact: ampli[email protected]

DISPOSAL/RECYCLING

If you have to dispose the device and its components, please note that no electronic devices must be disposed in the household waste. Dispose of the device and its components at a suitable recycling facility in accordance with local waste regulations. If necessary, consult your local authority or dealer.

More information at www.audiodesign.de/english/disposal

SCOPE OF DELIVERY

1 x Mono amplier 1 x Bass level remote controller including connection cable 1 x Cable harness with 4-pin plug (high level inputs with EPS) 1 x Cable harness with 4-pin plug (low level inputs with RCA jacks) 1 x Fuse (external) 1 x Owner‘s manual

IMPORTANT NOTES PRIOR TO INSTALLATION

• Attach the device to a suitable mounting location in the vehicle by using screws. Make sure that the device cannot vibrate while driving and that it is screwed tightly.

• During installation, make sure that no parts that are standard in the vehicle, such as cables, on-board computers, seat belts, tank or similar parts, are damaged or removed.

• Make sure that the device receives sufcient cooling at the installation location. Do not mount the device in closed housings that are too small without air circulation or near heat-radiating parts or electronic controls of the vehicle.

• All cables should be kept as short as possible to avoid losses and interference.

• Protect the device from moisture, dust and dirt.

• Make sure that the input/output cables are far enough away from the power supply cables, otherwise interference may occur.

• The performance and reliability of the sound system depends on the quality of the installation. It is best to have the installation carried out by an installation specialist.

CAUTION

Before you start with the installation, disconnect the ground (–) terminal of the vehicle battery to avoid short circuits and damage.

Page 13

POWER SUPPLY AND TURN-ON-CONNECTION

To connect the power supply, only use power cables that are sufciently dimensioned (See page 43, g. 6). The

cross-section of the cables must be the same size for +12V and ground. First establish a connection between the GND terminal of the amplier and a suitable ground point on the ve-

hicle body (Fig. 2.3). To guarantee a good connection, remove any dirt or rust from the ground point.

Then connect the +12V terminal of the amplier to the positive terminal of the vehicle battery (Fig. 2.1). The

enclosed fuse with fuse holder must be installed in this positive power cable (Fig. 2.4). For safety reasons, the cable length from the +12V connection to the fuse must be less than 30 cm.

In addition, the positive power cable must be protected with another fuse near the battery (Fig. 2.5). This fuse is not included in the scope of delivery and should have the same fuse value as the enclosed fuse. For safety reasons, the cable length from the positive terminal of the battery to the fuse must be less than 30 cm.

Then connect the turn-on-wire from the car radio with the amplier‘s REM terminal (Fig. 2.2). A cable with a

cross-section of 0.5 mm

is adequate.

LOUDSPEAKER CONNECTION

• The total impedance must not be lower than 1 Ω.

CAUTION: If the amplier is operated with speaker impedances that are too low, it could be overloaded

and thus permanently damaged.

LOW LEVEL INPUTS

The low level inputs on LINE INPUT (Fig. 1.2) are suitable for connecting RCA cables if your car radio owns

RCA preamplier outputs. Then connect the RCA sockets of the included low level cable connector to the RCA

cables from the head unit (car radio). To activate the low level inputs, press the INPUT LEVEL button (Fig. 1.4) to LOW.

HIGH LEVEL INPUTS

The high level inputs on LINE INPUT (Fig. 4.1) are suitable for connecting speaker cables if your car radio does

not have RCA preamplier outputs. To do this, extend the corresponding speaker cables of the car radio with high-quality speaker cables to the installation location of the amplier. Then connect the appropriate speaker

cables to the open cable ends of the included high level cable connector. To activate the high level inputs, press the INPUT LEVEL button (Fig. 4.2) to HIGH.

AUTO TURN-ON

If there is no turn-on cable from the car radio available, you must use the automatic turn-on function. To do this, press the button AUTO TURN-ON (Fig. 5.3) to ON. The connection for the REM turn-on cable (Fig. 2.2) does not need to be occupied in this case.

CAUTION: The automatic turn-on function only works in conjunction with the high level inputs on LINE LEVEL INPUT (Fig. 5.1). This function may not be able to be used with older car radios.

INPUT SENSITIVITY

Turn the INPUT GAIN controller (Fig. 1.5) counterclockwise to the MIN position. Then turn the volume control on the car radio to 80% – 90% of the maximum volume. Now slowly turn the INPUT GAIN controller (Fig. 1.5) clockwise until you hear slight distortion from the speakers. Then turn back the INPUT GAIN controller (Fig. 1.5) a little until you can no longer hear any distortion.

Page 14

SUBSONIC FILTER

With the SUB SONIC controller (Fig. 1.6) you can adjust the lower crossover frequency, to lter the very low

frequencies to relieve the subwoofer or to generate a bandpass signal. If you don’t want to use this function, turn the controller (Fig. 1.6) to the very left to the 10 Hz position.

ATTENTION: If the controller SUB SONIC (Fig. 1.6) is set higher than the controller LOW PASS (Fig. 1.7), no audio signal is heard.

LOWPASS FILTER

Set the desired crossover frequency by using the controller LOW PASS (Fig. 1,7). Thus to that only the fre-

quencies below the chosen crossover frequency will be amplied and the subwoofer plays more precisely and efcient.

BASS BOOST

Use the BASS BOOST controller (Fig. 1.9) to adjust the bass boost between 0 – 12 dB. Use this controller carefully and avoid distorted playback.

BASS LEVEL REMOTE

With the included remote, the bass level can be adjusted e.g. from the driver’s seat. Connect the remote at the BASS LEVEL REMOTE terminal (Fig. 1.9) with the included cable.

STATUS LED

The POWER/PROTECT LED (Fig. 1.1) lights up green, when the amplier is in operation.

The POWER/PROTECT LED (Fig. 1.1) lights up red, when the device is overheated or an error has occurred. After cooling down, the device should work again. If the error persists, please note the information in the section TROUBLESHOOTING.

Page 15

FIGURES (P. 40-42)

CONNECTIONS AND CONTROLLERS (FIG. 1)

(1) Status LED (2) Audio signal inputs (3) Push button for the automatic turn-on function (4) Push button for input type (high level / low level) (5) Rotary controller for input sensitivity

(6) Rotary controller for subsonic lter (7) Rotary controller for low pass lter

(8) Rotary controller for bass boost (9) Terminal for the included bass level remote

POWER SUPPLY AND TURN-ON CONNECTION (FIG. 2)

(1) +12 V terminal for the positive connection from the vehicle battery (2) REM terminal for the turn-on signal from the car radio (3) GND terminal for the ground connection (4) External cable fuse for amplier (included in the scope of delivery) (5) External cable fuse for +12V power wire (not included in the scope of delivery)

MONO OPERATION (FIG. 3)

(1) Audio signal L/SUB from the car radio (2) Audio signal R/SUB from the car radio (3) Bass level remote (4) Subwoofer L+/R-

HIGH LEVEL INPUTS (FIG. 4)

Please note the information on page 42.

POWER SUPPLY CABLES (FIG. 5)

Please note the recommendations on page 42 for the cable length and the cable cross-section of the power

cables in order to ensure an adequate and safe power supply for the amplier.

Page 16

TROUBLESHOOTING

NO FUNCTION / POWER LED IS OFF

First check the fuse of the installed power cable on the vehicle battery

The fuse is defective?

Replace the defective fuse with one of equal value, but never with a higher value.

• The fuse fails again. In this case there appears to be a short circuit between the fuse and the device. To do this, check the entire length of the +12V power cable from the battery

to the device for damage and whether there is a short circuit to ground, e.g. a contact with the vehicle chassis or body. If necessary, replace the defective power cable.

The fuse is apparently okay?

Use a standard 12 volt voltmeter to check the voltage between the +12V connection and the ground connection on the device.

• There is no voltage. Use the voltmeter to check the fuse located near the vehicle battery to see if there is voltage between the output and ground. If there is no voltage there, either the fuse holder or the fuse is defective, even though it appears to be okay. If necessary, replace the fuse holder or fuse.

• There is voltage. If you operate the device with a turn-on cable (REM) from the car radio to the REM connection of the device, the AUTO TURN-ON switch must be in OFF position. A turn-on cable (REM) is connected to the REM connection of the device.

Use the voltmeter to check whether there is voltage between the device’s REM terminal and ground. The car radio must be switched on. There is no voltage.

• Check the turn-on cable from the device to the car radio for a short circuit or damage. If necessary, replace the turn-on cable. There is voltage.

• The device is probably malfunctioning or defective. Contact your specialist dealer.

If you operate the device with the speaker signals (high level mode), the AUTO TURN-ON switch must be switched to ON.

• The AUTO TURN-ON switch is in the ON position, but the device remains off. Check the speaker cables from the car radio to the device for short circuits or damage. If necessary, replace the speaker wires or insulate the

damaged area.

PROTECT LED IS ON

Check the following steps:

Short circuit on the speaker cables

First disconnect all speaker cables from the amplier. Use a multimeter to check the ohmic impedance of each loudspeaker by measuring between its plus and minus lines. With standard loudspeakers the value uctuates between 3 and 5 ohms. The values for low-resistance subwoofers can be lower.

• The measurement shows a resistance value of less than 0.5 Ohms Then there is a short circuit. Remove the cables of the affected loudspeaker at its connections. Now use the multimeter to check the ohmic impedance

directly at the loudspeaker connections by measuring between the plus and minus connections.

The measurement shows a resistance value of more than 0.5 Ohms

• The speaker is ne, so the speaker cables appears to be defective and causing a short circuit. Replace the defective speaker cable. The measurement shows a resistance value of less than 0.5 Ohms

• The speaker appears to be defective and causes an short circuit. Replace the defective speaker.

The load impedance of the loudspeakers or the subwoofer is too low

Compare the ohmic impedance of the connected loudspeaker or subwoofer with the technical specications of the amplier. For example, if the amplier is only

designed for 2 or 4 ohm operation, no loudspeaker with less than 2 ohms may be connected.

The cross-section of the power cables is too small

If the cable cross-section is too small, this leads to an increased ohmic resistance and thus to a voltage drop (voltage loss). This indicates that the amplier consumes more power. The increased power consumption results in a signicantly higher heat development and the amplier switches to thermal protection

mode. If necessary, lay power cables with a larger cable cross-section.

The amplier is overheated

Every amplier requires sufcient air circulation to be able to dissipate the heat generated during operation. If necessary, change the installation position in favor of better cooling of the amplier or ensure better air circulation at the installation location.

Turn off the sound system and wait about half an hour for the amplier to cool down again. With very hot outside temperatures and strong sunlight, enormous heat develops inside the vehicle. The amplier then activates its thermal protection circuit to prevent damage. After cooling down, the amplier works properly again.

Page 17

TROUBLESHOOTING

NO SOUND / POWER LED IS ON

Check the following steps:

Low level mode: Are the RCA cables on the car radio and the device connected correctly?

The RCA cables are connected correctly. An RCA cable could be defective. Check the function of the RCA cables on another audio device. If necessary, replace the defective RCA cable.

High level mode: Are the speaker cables connected correctly to the car radio and the device‘s high level inputs or to the high level cable connector?

• The speaker cables are connected correctly. A speaker cable could be defective. If necessary, replace the speaker cable or insulate the damaged area.

Are the speaker cables between the speakers or subwoofer connected correctly to the speaker outputs on the device?

• The speaker cables are connected correctly. A speaker cable could be defective. If necessary, replace the speaker cable or insulate the damaged area.

Is the respective high-pass lter or subsonic lter on the device set higher than the low-pass lter?

Then slowly turn down the high pass lter or subsonic lter control until you hear the sound.

Are the speakers or subwoofer working?

Hold a standard 9 volt block battery to the connections of the speaker or subwoofer.

A faint cracking noise can be heard.

Speaker or subwoofer is ne.

• Nothing can be heard. Speaker or subwoofer could be defective. If necessary, replace the defective component.

Are the settings on the car radio set correctly?

• Check the fader and balance settings

• Check whether mute is enabled

• Check whether a high-pass or low-pass lter is activated

• Check whether playback is paused

• Check source signal settings

• Check whether any subwoofer output is activated

AUDIBLE NOISES (ENGINE SPEED-DEPENDENT)

Check the following steps:

Have the RCA cables been laid separately from the power cable in the vehicle?

If necessary, re-route the cables and make sure that the RCA cables are laid separately from the power cable on the left and right of the vehicle.

Is the ground connection of the device connected correctly?

Make sure that the ground connection of the device is not connected directly to the negative terminal of the vehicle battery. Select a suitable ground point on the vehicle body to connect. If necessary, use contact spray to improve the conductivity of the connections.

Is the conductivity of the vehicle battery ground cable to the body okay?

Make sure that the ground connection of the vehicle battery has a stable and conductive connection to the body. If necessary, use contact spray to improve the conductivity of the connections.

AUDIBLE DISTORTION OR HISSING NOISES

Check the following steps:

Is the input level controller on the device set too high?

Slowly turn the controller down until you hear a clean audio signal.

Is the bass boost on the device set too high?

Slowly turn the controller down until you hear a clean audio signal.

Is the loudness function on the car radio set too high?

Disable loudness or turn down the loudness setting until you hear a clean audio signal.

Are the EQ and sound settings on the car radio set too high?

Turn down the treble, mid and bass settings or turn off the equalizer until you hear a clean audio signal.

Page 18

CARACTÉRISTIQUES

GTX1500.1D GTX2250.1D GTX3000.1D Technologie Class D Class D Class D Canaux 1 1 1 Puissance de sortie RMS (14.4 V)

@ 4 Ω @ 2 Ω @ 1 Ω

Impédance de haut-parleurs 1 – 8 Ω Taux de distorsion harmonique @ 5 W 0,008 % 0,03 % 0,025 % Facteur d’atténuation > 750 > 750 > 750 Rapport signal/brut 85 dB 93 dB 110 dB Sensibilité d’entrée

Bas niveau Haut niveau

Filtre subsonique 10 – 50 Hz @ 12 dB/octave Filtre passe-bas 30 – 250 Hz @ 12 dB/octave Bass boost 0 – 12 dB @ 45 Hz Remote de niveau de basses Entrées bas niveau (RCA) Entrées haut niveau avec EPS* Fonction allumage automatique (DC)

via des entrées de haut niveau

Alimentation 8 – 17 V Fusible (externe) 60 A 100 A 150 A Dimensions

Largeur Hauteur Longueur

Sous réserve de modications techniques et d’erreurs * Empêche les messages d’erreur dans le système de diagnostic

1 x 250 W 1 x 450 W 1 x 750 W

230 mV – 5,7 V

300 mV – 11,2 V

135 mm

48 mm

175 mm

1 x 450 W 1 x 750 W

1 x 1125 W

235 mV – 5,8 V

290 mV – 10,8 V

ü ü ü

135 mm

48 mm

210 mm

1 x 600 W 1 x 1000 W 1 x 1500 W

235 mV – 5,8 V

290 mV – 10,8 V

135 mm

48 mm

250 mm

10 ~ 90% -25 ~ 50°C

Page 19

PRÉCAUTION

Veuillez lire entièrement ce mode d’emploi avant de commencer l’installation et de mettre l’appareil en service.

UTILISATION PRÉVUE

Ce produit est conçu pour fonctionner dans un véhicule avec une tension embarquée de +12 V avec masse

négative. L’appareil fonctionne comme un amplicateur audio utilisé dans un système audio de véhicule. Si vous avez des questions sur la sécurité des produits, veuillez contacter: ampli[email protected]

ÉLIMINATION/RECYCLAGE

Si vous devez jeter l’appareil et ses composants, veuillez noter qu’aucun appareil électronique ne doit être jeté avec les ordures ménagères. Jetez l’appareil et ses composants dans une installation de recyclage appropriée, conformément à la réglementation locale en matière de déchets. Si nécessaire, consultez votre autorité locale ou votre revendeur.

Plus d’informations à www.audiodesign.de/english/disposal

ÉTENDUE DE LA LIVRAISON

1 x Amplicateur mono 1 x Remote de niveau de basse avec câble de connexion

1 x Faisceau de câbles avec che à 4 broches (entrées haut niveau avec EPS) 1 x Faisceau de câbles avec che à 4 broches (entrées bas niveau avec prises RCA)

1 x Fusible (externe) 1 x Mode d’emploi

RECOMMANDATIONS AVANT L’INSTALLATION

• Fixez l’appareil à un emplacement de montage approprié dans le véhicule à l’aide de vis. Assurez-vous que l’appareil ne peut pas vibrer pendant la conduite et qu’il est bien vissé.

• Lors de l’installation, assurez-vous qu’aucune pièce standard du véhicule, telle que les câbles, l’ordinateur de bord, les ceintures de sécurité, le réservoir ou des pièces similaires, n’est endommagée ou retirée.

• Assurez-vous que l’appareil reçoit un refroidissement sufsant sur le lieu d’installation. Ne montez pas l’appareil dans des boîtiers fermés trop petits sans circulation d’air ou à proximité de pièces émettant de la chaleur ou de commandes électroniques du véhicule.

• Tous les câbles doivent être aussi courts que possible pour éviter les pertes et les interférences.

• Protégez l’appareil de l’humidité, de la poussière et de la saleté.

• Assurez-vous que les câbles d’entrée/sortie sont sufsamment éloignés des câbles d’alimentation, sinon des interférences pourraient se produire.

• Les performances et la abilité du système de sonorisation dépendent de la qualité de l’installation. Il est

préférable de coner l’installation à un installateur spécialisé.

PRÉCAUTION

Avant de commencer l’installation, débranchez la borne de masse (–) de la batterie du véhicule pour éviter les courts-circuits et les dommages.

Page 20

ALIMENTATION ÉLECTRIQUE ET CONNEXION DE ALLUMAGE

Pour raccorder l’alimentation électrique, utilisez uniquement des câbles d’alimentation sufsamment dimensionnés (Voir page 43, g. 6). La section des câbles doit être la même pour le +12V et la masse.

Établissez d’abord une connexion entre la borne GND de l’amplicateur et un point de masse approprié sur la

carrosserie du véhicule (Fig. 2.3). Pour garantir une bonne connexion, retirez toute saleté ou rouille du point de masse.

Connectez ensuite la connexion +12V de l’amplicateur à la borne positive de la batterie du véhicule (Fig. 2.1).

Le fusible fourni avec le porte-fusible doit être installé dans ce câble d’alimentation positif (Fig. 2.4). Pour des raisons de sécurité, la longueur du câble reliant le +12V au fusible doit être inférieure à 30 cm.

De plus, le câble d’alimentation positif doit être protégé par un autre fusible à proximité de la batterie (Fig.

2.5). Ce fusible n’est pas compris dans la livraison et doit avoir la même valeur de fusible que le fusible fourni.

Pour des raisons de sécurité, la longueur du câble allant de la borne positive de la batterie au fusible doit être inférieure à 30 cm.

Connectez ensuite le l d’allumage de l’autoradio à la borne REM de l’amplicateur (Fig. 2.2). Un câble d’une

section de 0,5 mm

est sufsant.

BRANCHEMENTS DES HAUT-PARLEURS

• L´impédance ne doit pas être inférieure à 1 Ω.

PRÉCAUTION: Si l’amplicateur est utilisé avec des impédances de haut-parleurs trop faibles, il pourrait être

surchargé et donc endommagé de manière permanente.

ENTRÉES BAS NIVEAU

Les entrées de bas niveau sur LINE INPUT (Fig. 1.2) conviennent à la connexion de câbles RCA si votre auto-

radio possède des sorties de préamplicateur RCA. Connectez ensuite les prises RCA du connecteur de câble

de bas niveau fourni aux câbles RCA de l’unité principale (autoradio). Pour activer les entrées de bas niveau, appuyez sur le bouton INPUT LEVEL (Fig. 1.4) sur LOW.

ENTRÉES HAUT NIVEAU

Les entrées de haut niveau sur LINE INPUT (Fig. 4.1) conviennent pour connecter des câbles de haut-parleur

si votre autoradio ne dispose pas de sorties de préamplicateur RCA. Pour ce faire, prolongez les câbles de

haut-parleur correspondants de l’unité principale (autoradio) avec des câbles de haut-parleur de haute qualité jusqu’au lieu d’installation de l’amplicateur. Connectez ensuite les câbles d’enceintes appropriés aux extrémités ouvertes du connecteur de câble haut niveau inclus. Pour activer les entrées de haut niveau, appuyez sur le bouton INPUT LEVEL (Fig. 4.2) sur HIGH.

FONCTION ALLUMAGE AUTOMATIQUE

Si aucun câble d’allumage de l’autoradio n’est disponible, vous devez utiliser la fonction d’allumage automatique. Pour ce faire, appuyez sur le bouton AUTO TURN-ON (Fig. 5.3) sur ON. Dans ce cas, il n’est pas nécessaire d’occuper le raccordement pour la ligne de mise en marche du REM (Fig. 2.2).

PRÉCAUTION: La fonction d’allumage automatique ne fonctionne qu’en conjonction avec les entrées de haut niveau sur LINE INPUT (Fig. 5.1). Il est possible que cette fonction ne puisse pas être utilisée avec des autoradios plus anciens.

SENSIBILITÉ D’ENTRÉE

Tournez la contrôleur INPUT GAIN (Fig. 1.5) dans le sens inverse des aiguilles d’une montre jusqu’à la position MIN. Tournez le contrôleur du volume de l’autoradio entre 80 % et 90 % du volume maximum. Tournez maintenant lentement la contrôleur INPUT GAIN (Fig. 1.5) dans le sens des aiguilles d’une montre jusqu’à ce que vous entendiez une légère distorsion provenant des haut-parleurs. Puis reviens un peu le contrôleur INPUT GAIN (Fig. 1.5) jusqu’à ce que vous n’entendiez plus aucune distorsion.

Page 21

FILTRE SUBSONIQUE

Avec le contrôleur SUB SONIC (Fig.1.6) vous pouvez ajuster les plus basses fréquences, pour ltrer les plus

basses fréquences et pour optimiser le fonctionnement du subwoofer ou pour générer un signal bandpass. Si vous ne désirez pas utiliser cette fonction, tournez le contrôleur (Fig.1.6) tout à gauche sur la position 10 Hz.

PRÉCAUTION: Si le contrôleur SUB SONIC (Fig. 1.6) est réglé plus haut que le contrôleur LOW PASS (Fig.

1.7), aucun signal audio n’est entendu.

FILTRE PASSE-BAS

Ajustez la fréquence de recouvrement souhaitée sur le contrôleur LOW PASS (Fig. 1.7). De cette manière, le

ltre est adaptable aux exigences sonores du haut-parleur de graves utilisé. La haute modulation de fréquence du ltre permet une diminution précise des zones de fréquences médiums et aiguës.

REMOTE DE NIVEAU DE BASSES

Avec la remote incluse, le niveau des basses peut être réglé par ex. depuis le siège du conducteur. Connectez la remote à la borne BASS LEVEL REMOTE (Fig. 1.9) avec le câble fourni.

BASS BOOST

Utilisez le contrôleur BASS BOOST (Fig. 1.8) pour régler l’accentuation des basses entre 0 et 12 dB. Utilisez ce contrôleur avec précaution et évitez une lecture déformée.

LED D’ÉTAT

La POWER/PROTECT LED (Fig. 1.1) s’éclaire en vert, si l´amplicateur est en marche.

La POWER/PROTECT LED (Fig. 1.1) s´éclaire en rouge, si l’appareil est en surchauffe ou en cas d’erreur. Après refroidissement, l’appareil devrait à nouveau fonctionner. Si l’erreur persiste, veuillez noter les informations dans la section DÉPANNAGE.

Page 22

FIGURES (P. 40-42)

BRANCHEMENTS ET ÉLÉMENTS DES RÉGLAGE (FIG. 1)

(1) LED d’état (2) Entrées de signal audio (3) Bouton pour la fonction d’allumage automatique (4) Bouton pour le niveau type d’entrée (niveau haut / niveau bas) (5) Contrôleur rotatif pour la sensibilité d’entrée

(6) Contrôleur rotatif pour le ltre subsonique (7) Contrôleur rotatif pour le ltre passe-bas

(8) Contrôleur rotatif pour le bass boost (9) Connexion pour la remote de niveau de basses incluse

ALIMENTATION ÉLECTRIQUE ET CONNEXION DE ALLUMAGE (FIG. 2)

(1) Connecteur +12 V pour le raccordement positif si la batterie du véhicule (2) Connecteur REM pour le signal d’allumage de l’autoradio (3) Connecteur GND pour la connexion à la masse

(4) Fusible de câble externe pour amplicateur (inclus dans la livraison) (5) Fusible de câble externe pour l d’alimentation +12 V (non inclus dans la livraison)

FONCTIONNEMENT 1 CANAL MONO (FIG. 3)

(1) Signal audio L/SUB de l’autoradio (2) Signal audio R/SUB de l’autoradio (3) Remote de niveau de basses (4) Subwoofer L+/R-

ENTRÉES DE HAUT NIVEAU (FIG. 4)

Veuillez noter les informations à la page 42.

CÂBLES D’ALIMENTATION (FIG. 5)

Veuillez respecter les recommandations de la page 42 concernant la longueur et la section des câbles d’ali-

mentation an de garantir une alimentation électrique adéquate et sûre pour l’amplicateur.

Page 23

DÉPANNAGE

AUCUNE FONCTION / LED POWER ÉTEINTE

Vériez d’abord le fusible du câble d’alimentation installé sur la batterie du véhicule.

Le fusible est défectueux?

Remplacez le fusible défectueux par un fusible de valeur égale, mais jamais de valeur supérieure.

• Le fusible tombe à nouveau en panne.

Dans ce cas, il semble y avoir un court-circuit entre le fusible et l’appareil. Pour ce faire, vériez que toute la longueur du câble d’alimentation +12 V allant de la batterie à l’appareil n’est pas endommagée et s’il n’y a pas de court-circuit à la masse, par ex. un contact avec le châssis ou la carrosserie du véhicule. Si nécessaire, remplacez le câble d’alimentation défectueux.

Le fusible semble bon?

Utilisez un voltmètre standard de 12 volts pour vérier la tension entre la connexion +12 V et la connexion à la masse de l’appareil.

• Il n’y a pas de tension.

Utilisez le voltmètre pour vérier le fusible situé près de la batterie du véhicule pour voir s’il y a une tension entre la sortie et la masse.. S’il n’y a pas de tension, soit le porte-fusible, soit le fusible est défectueux, même s’il semble OK. Si nécessaire, remplacez le porte-fusible ou le fusible.

• Il y a de la tension.

Si vous faites fonctionner l’appareil avec un câble d’allumage (REM) depuis l’autoradio jusqu’à la connexion REM de l’appareil, l’interrupteur AUTO TURNON doit être en position OFF.

• Une câble d’allumage (REM) est connectée à la connexion REM de l’appareil. Utilisez le voltmètre pour vérier s’il y a une tension entre la borne REM de l’appareil et la masse. L’autoradio doit être allumé.

Il n’y a pas de tension.

• Vériez le câble d’allumage de l’appareil à l’autoradio pour déceler un court-circuit ou des dommages. Si nécessaire, remplacez le câble de

mise sous tension.

Il y a de la tension.

• L’appareil est probablement défectueux ou défectueux. Contactez votre revendeur spécialisé.

Si vous utilisez l’appareil avec les signaux des haut-parleurs (mode haut niveau), l’interrupteur AUTO TURN-ON doit être réglé sur ON.

• L’interrupteur AUTO TURN-ON est en position ON, mais l’appareil reste éteint.

Vériez les câbles des haut-parleurs de l’autoradio à l’appareil pour déceler tout court-circuit ou tout dommage. Si nécessaire, remplacez les ls des

enceintes ou isolez la zone endommagée.

LED PROTECT ALLUMÉE

Vériez les étapes suivantes:

Court-circuit sur les câbles de haut-parleurs

Débranchez d’abord tous câbles de haut-parleurs de l’amplicateur. Utilisez un multimètre pour vérier l’impédance ohmique de chaque haut-parleur en mesurant entre ses lignes plus et moins. Avec des haut-parleurs standards, la valeur oscille entre 3 et 5 ohms. Les valeurs des subwoofers à faible résistance peuvent être inférieures.

• La mesure montre une valeur de résistance inférieure à 0,5 Ohms Il y a alors un court-circuit. Retirez les câbles du haut-parleur concerné au niveau de ses connexions. Utilisez maintenant le multimètre pour vérier l’impé-

dance ohmique directement au niveau des connexions des haut-parleurs en mesurant entre les connexions plus et moins.

La mesure montre une valeur de résistance supérieure à 0,5 Ohms

• Le haut-parleur va bien, donc les câbles des haut-parleurs semblent défectueux et provoquent un court-circuit. Remplacez le câble du hautparleur défectueux.

La mesure montre une valeur de résistance inférieure à 0,5 Ohms

• Le haut-parleur semble défectueux et provoque un court-circuit. Remplacez le haut-parleur défectueux.

L’impédance de charge des haut-parleurs ou du subwoofer est trop faible

Comparez l’impédance ohmique du haut-parleur ou du subwoofer connecté avec les spécications techniques de l’amplicateur. Par exemple, si l’amplicateur est uniquement conçu pour fonctionner sous 2 ou 4 ohms, aucun haut-parleur de moins de 2 ohms ne peut être connecté.

La section des câbles d’alimentation est trop petite

Si la section du câble est trop petite, cela entraîne une augmentation de la résistance ohmique et donc une chute de tension (perte de tension). Cela indique que l’amplicateur consomme plus d’énergie. L’augmentation de la consommation d’énergie entraîne un dégagement de chaleur nettement plus élevé et l’amplicateur passe en mode de protection thermique. Si nécessaire, posez des câbles d’alimentation avec une section de câble plus grande.

L’amplicateur est en surchauffe

Chaque amplicateur nécessite une circulation d’air sufsante pour pouvoir dissiper la chaleur générée pendant le fonctionnement. Si nécessaire, modiez la position d’installation en faveur d’un meilleur refroidissement de l’amplicateur ou assurez une meilleure circulation de l’air sur le lieu d’installation.

Éteignez le système audio et attendez environ une demi-heure que l’amplicateur refroidisse à nouveau. Avec des températures extérieures très chaudes et un fort ensoleillement, une chaleur énorme se développe à l’intérieur du véhicule. L’amplicateur active alors son circuit de protection thermique pour éviter tout dommage. Après refroidissement, l’amplicateur fonctionne à nouveau correctement.

Page 24

DÉPANNAGE

PAS DE SON / LED POWER ALLUMÉE

Vériez les étapes suivantes:

Mode bas niveau: Les câbles RCA de l’autoradio et de l’appareil sont-ils correctement connectés?

Les câbles RCA sont correctement connectés. Un câble RCA pourrait être défectueux. Vériez le fonctionnement des câbles RCA sur un autre appareil audio. Si nécessaire, remplacez le câble RCA

défectueux.

Mode haut niveau: les câbles d’enceintes sont-ils correctement connectés à l’autoradio et aux entrées haut niveau de l’appareil ou au connecteur du câble haut niveau ?

Les câbles des haut-parleurs sont correctement connectés. Un câble de haut-parleur pourrait être défectueux. Si nécessaire, remplacez le câble du haut-parleur ou isolez la zone endommagée.

Les câbles d’enceintes entre les haut-parleurs ou le subwoofer sont-ils correctement connectés aux sorties haut-parleurs de l’appareil?

• Les câbles des haut-parleurs sont correctement connectés. Un câble de haut-parleur pourrait être défectueux. Si nécessaire, remplacez le câble du haut-parleur ou isolez la zone endommagée.

Le ltre passe-haut ou le ltre subsonique correspondant sur l’appareil est-il réglé plus haut que le ltre passe-bas ?

Ensuite, baissez lentement le ltre passe-haut ou le ltre subsonique jusqu’à ce que vous entendiez le son.

Les haut-parleurs ou le subwoofer fonctionnent-ils ?

Placez une pile bloc standard de 9 volts sur les connexions du haut-parleur ou du subwoofer.

Un léger bruit de craquement peut être entendu.

Le haut-parleur ou le subwoofer fonctionne bien.

• Rien ne peut être entendu.

Le haut-parleur ou le subwoofer pourrait être défectueux. Si nécessaire, remplacez le composant défectueux.

Les réglages de l’autoradio sont-ils correctement réglés ?

• Vériez les paramètres du fader et de la balance

• Vériez si la sourdine est activée

• Vériez si un ltre passe-haut ou passe-bas est activé

• Vériez si la lecture est en pause

• Vérier les paramètres de la source du signal)

• Vériez si une sortie du caisson de basses est activée

DISTORSION AUDIBLE OU BRUITS DE SIFFLEMENT

Vériez les étapes suivantes:

Le contrôleur de niveau d’entrée de l’appareil est-il réglé trop haut?

Baissez lentement le contrôleur jusqu’à ce que vous entendiez un signal audio clair.

L’amplication des basses de l’appareil est-elle trop élevée?

Baissez lentement le contrôleur jusqu’à ce que vous entendiez un signal audio clair.

La fonction Loudness de l’autoradio est-elle réglée trop haut?

Désactivez le Loudness ou baissez le paramètre Loudness jusqu’à ce que vous entendiez un signal audio clair.

Les paramètres d’égalisation et de son de l’autoradio sont-ils trop élevés?

Baissez les paramètres Treble, Mid et Bass ou désactivez l’égaliseur jusqu’à ce que vous entendiez un signal audio clair.

BRUITS AUDIBLES (EN FONCTION DU RÉGIME MOTEUR)

Vériez les étapes suivantes:

Les câbles RCA ont-ils été posés séparément du câble d’alimentation dans le véhicule?

Si nécessaire, réacheminez les câbles et assurez-vous que les câbles RCA sont posés séparément du câble d’alimentation à gauche et à droite du véhicule.

La connexion à la masse de l’appareil est-elle correctement connectée ?

Assurez-vous que la connexion à la masse de l’appareil n’est pas connectée directement à la borne négative de la batterie du véhicule. Sélectionnez un point de masse approprié sur la carrosserie du véhicule à connecter. Si nécessaire, utilisez un spray contact pour améliorer la conductivité des connexions.

La conductivité du câble de masse de la batterie du véhicule vers la carrosserie est-elle correcte ?

Assurez-vous que la connexion à la masse de la batterie du vçéhicule est stable et conductrice avec la carrosserie. Si nécessaire, utilisez un spray contact pour améliorer la conductivité des connexions.

Page 25

DATI TECNICI

GTX1500.1D GTX2250.1D GTX3000.1D Tecnologia Class D Class D Class D Canali 1 1 1 Potenza di uscita (14.4 V)

@ 4 Ω @ 2 Ω @ 1 Ω

Impedenza altoparlanti 1 – 8 Ω Distorsione armonica totale @ 5 W 0,008 % 0,03 % 0,025 % Fattore di smorzamento > 750 > 750 > 750 Rapporto segnale/rumore 85 dB 93 dB 110 dB Sensibilità di ingresso

Basso livello Alto livello

Filtro subsonic 10 – 50 Hz @ 12 dB/ottava Filtro passa basso 30 – 250 Hz @ 12 dB/ottava Bass boost 0 – 12 dB @ 45 Hz Remote del livello dei bassi Ingressi di basso livello (RCA) Ingressi di alto livello con EPS* Funzione di accensione automatica (DC)

tramite ingressi di alto livello

Alimentazione 8 – 17 V Fusibile (esterno) 60 A 100 A 150 A Dimensioni

Larghezza Altezza Lunghezza

Con riserva di modiche tecniche ed errori * Evita messaggi di errore nel sistema diagnostico del veicolo

1 x 250 W 1 x 450 W 1 x 750 W

230 mV – 5,7 V

300 mV – 11,2 V

135 mm

48 mm

175 mm

1 x 450 W 1 x 750 W

1 x 1125 W

235 mV – 5,8 V

290 mV – 10,8 V

ü ü ü

135 mm

48 mm

210 mm

1 x 600 W 1 x 1000 W 1 x 1500 W

235 mV – 5,8 V

290 mV – 10,8 V

135 mm

48 mm

250 mm

10 ~ 90% -25 ~ 50°C

Page 26

ATTENZIONE

Si prega di leggere integralmente le presenti istruzioni per l’uso prima di iniziare l’installazione e mettere in funzione l’apparecchio.

USO PREVISTO

Questo prodotto è progettato per funzionare in un veicolo con una tensione di bordo di +12 V con massa ne-

gativa. Il dispositivo funziona come un amplicatore audio utilizzato all’interno del sistema audio del veicolo. In caso di domande sulla sicurezza del prodotto, contattare: ampli[email protected]

SMALTIMENTO/RICICLO

Se è necessario smaltire l’apparecchio e i suoi componenti, tenere presente che nessun disposi-

tivo elettronico deve essere smaltito nei riuti domestici. Smaltire il dispositivo e i suoi componenti in un impianto di riciclaggio adeguato in conformità con le normative locali sui riuti. Se necessario,

consultare l’autorità locale o il rivenditore. Maggiori informazioni su www.audiodesign.de/english/disposal

AMBITO DI CONSEGNA

1 x Amplicatore mono 1 x Remote per il livello dei bassi con cavo di collegamento 1 x Cablaggio con spina a 4 pin (ingressi di alto livello con EPS) 1 x Cablaggio con spina a 4 pin (ingressi a basso livello con jack RCA) 1 x Fusibile (esterno) 1 x Manuale d’uso

INDICAZIONI IMPORTANTI PRIMA DEL MONTAGGIO

• Fissare il dispositivo a una posizione di montaggio adatta nel veicolo utilizzando le viti. Assicurarsi che il dispositivo non possa vibrare durante la guida e che sia avvitato saldamente.

• Durante l’installazione assicurarsi che nessuna parte di serie del veicolo, come cavi, computer di bordo, cinture di sicurezza, serbatoio o parti simili, venga danneggiata o rimossa.

• Assicurarsi che il dispositivo riceva un raffreddamento sufciente nel luogo di installazione. Non montare il dispositivo in alloggiamenti chiusi troppo piccoli senza circolazione d’aria o vicino a parti che irradiano calore o controlli elettronici del veicolo.

• Tutti i cavi devono essere mantenuti quanto più corti possibile per evitare perdite e interferenze.

• Proteggere il dispositivo da umidità, polvere e sporco.

• Assicurarsi che i cavi di ingresso/uscita siano sufcientemente lontani dai cavi di alimentazione, altrimenti

potrebbero vericarsi interferenze.

• Le prestazioni e l’afdabilità del sistema audio dipendono dalla qualità dell’installazione. È meglio far esegui- re l’installazione da uno specialista dell’installazione.

ATTENZIONE

Prima di iniziare l’installazione, scollegare il terminale di massa (–) della batteria del veicolo per evitare cortocircuiti e danni.

Page 27

ALIMENTAZIONE ELETTRICA E CONNESSIONE DI ACCENSIONE

Per collegare l’alimentazione utilizzare solo cavi di alimentazione sufcientemente dimensionati (Vedi pag. 43,

Fig. 6). La sezione dei cavi deve essere della stessa sezione per +12V e massa.

Stabilire innanzitutto un collegamento tra la terminale GND dell’amplicatore e un punto di massa adeguato

sulla carrozzeria del veicolo (Fig. 2.3). Per garantire un buon collegamento, rimuovere eventuali tracce di sporco o ruggine dal punto di massa.

Collegare poi il terminale +12V dell’amplicatore al terminale positivo della batteria del veicolo (Fig. 2.1). Il fusibile in dotazione con il portafusibile deve essere installato in questo cavo di alimentazione positivo (Fig. 2.4). Per motivi di sicurezza, la lunghezza del cavo dal collegamento +12V al fusibile deve essere inferiore a 30 cm.

Inoltre il cavo positivo di alimentazione deve essere protetto con un altro fusibile vicino alla batteria (Fig. 2.5). Questo fusibile non è compreso nella fornitura e dovrebbe avere lo stesso valore del fusibile in dotazione. Per motivi di sicurezza, la lunghezza del cavo dal terminale positivo della batteria al fusibile deve essere inferiore a 30 cm.

Collegare poi il cavo di accensione dell’autoradio al terminale REM dell’amplicatore (Fig. 2.2) . È sufciente

un cavo con sezione pari a 0,5 mm

COLLEGAMENTI ALTOPARLANTI

• L´impedenza non deve essere inferiore a 1 Ω.

ATTENZIONE: Se l’amplicatore viene utilizzato con impedenze degli altoparlanti troppo basse, potrebbe

sovraccaricarsi e quindi danneggiarsi permanentemente.

INGRESSI DI BASSO LIVELLO

Gli ingressi a basso livello su LINE INPUT (Fig. 1.2) sono adatti per il collegamento di cavi RCA se l’autoradio possiede uscite del preamplicatore RCA. Quindi collegare le prese RCA del connettore del cavo a basso livello in dotazione ai cavi RCA dell’unità principale (autoradio). Per attivare gli ingressi di basso livello, premere il pulsante INPUT LEVEL (Fig. 1.4) su LOW.

INGRESSI DI ALTO LIVELLO

Gli ingressi a alto livello su LINE INPUT (Fig. 4.1) sono adatti per il collegamento dei cavi degli altoparlanti se

l’autoradio non dispone di uscite del preamplicatore RCA. A tale scopo, estendere i cavi degli altoparlanti corrispondenti dell’unità principale (autoradio) con cavi per altoparlanti di alta qualità no al luogo di installazione dell’amplicatore. Quindi collegare i cavi degli altoparlanti appropriati alle estremità aperte del connettore del

cavo di alto livello incluso. Per attivare gli ingressi di alto livello, premere il pulsante INPUT LEVEL (Fig. 4.2) su HIGH.

FUNZIONE DI ACCENSIONE AUTOMATICA

Se non è disponibile il cavo di accensione dell’autoradio, è necessario utilizzare la funzione di accensione automatica. A tale scopo premere il pulsante AUTO TURN-ON (Fig. 5.3) su ON. In questo caso non è necessario occupare il collegamento per la cavo di accensione REM (Fig. 2.2).

ATTENZIONE: La funzione di accensione automatica funziona solo insieme agli ingressi di alto livello su LINE INPUT (Fig. 5.1). Questa funzione potrebbe non essere utilizzabile con le autoradio più vecchie.

SENSIBILITÀ D’INGRESSO

Ruotare il controllo INPUT GAIN (Fig. 1.5) in senso antiorario sulla posizione MIN. Quindi ruotare il controllo del volume dell’autoradio all’ 80% – 90% del volume massimo. Ora ruota lentamente il controllo INPUT GAIN

(Fig. 1.5) in senso orario nché non senti una leggera distorsione dagli altoparlanti. Quindi ruotare leggermente indietro il controllo INPUT GAIN (Fig. 1.5) nché non si sente più alcuna distorsione.

Page 28

FILTRO SUBSONIC

Mediante il controllo SUB SONIC (Fig 1.6) puoi regolare il punto di crossover per eliminare le frequenze molto basse in modo di alleggerire il subwoofer creando un passa banda. Nel caso non vogliate impiegare questo

controllo SUB SONIC (Fig 1.6), è sufciente portarlo all´estrema sinistra nella posizione 10Hz.

ATTENZIONE: Se il controllo SUB SONIC (Fig. 1.6) è impostato su un valore più alto del controllo LOW PASS (Fig. 1.7), non si sente alcun segnale audio.

FILTRO PASSA BASSO

Impostare la frequenza di crossover desiderata impiegando il controllo LOW PASS (Fig. 1.7). In questo modo

solo le frequenze inferiori a quella impostata saranno amplicate ed il subwoofer suonerà in modo più preciso ed efciente.

BASS BOOST

Utilizzare il controllo BASS BOOST (Fig. 1.8) per regolare il bass boost tra 0 – 12 dB. Utilizzare questo controllo con attenzione ed evitare riproduzioni distorte.

REMOTE DEL LIVELLO DEI BASSI

Con il remote in dotazione è possibile regolare il livello dei bassi, ad es. dal posto di guida. Collegare il remote al terminale BASS LEVEL REMOTE (Fig. 1.9) con il cavo in dotazione.

LED DI STATO

Il POWER/PROTECT (Fig. 1.1) si accende in verde, quando l´amplicatore funziona. Il POWER/PROTECT (Fig. 1.1) si accende in rosso, se il dispositivo è surriscaldato o si è vericato un errore.

Dopo il raffreddamento, il dispositivo dovrebbe funzionare di nuovo. Se l’errore persiste, prendere nota delle informazioni nella sezione RISOLUZIONE DEI PROBLEMI.

Page 29

FIGURI (P. 40-42)

CONNESSIONI E CONTROLLI (FIG. 1)

(1) LED di stato (2) Ingressi segnale audio (3) Pulsante per funzione di accensione automatica (4) Pulsante per tipo di ingresso (livello alto/basso livello) (5) Controllo rotativo per sensibilità di ingresso

(6) Controllo rotativo per ltro subsonico (7) Controllo rotativo per ltro passa basso

(8) Controllo rotativo per bass boost (9) Connettore per remote del livello dei bassi incluso

ALIMENTAZIONE ELETTRICA E CONNESSIONE DI ACCENSIONE (FIG. 2)

(1) Connettore +12 V per collegamento positivo della batteria del veicolo (2) Connettore REM per segnale di accensione dell’autoradio (3) Connettore GND per collegamento a massa (4) Fusibile esterno per cavo amplicatore (incluso) (5) Fusibile esterno per cavo alimentazione +12 V (non incluso)

FUNZIONAMENTO MONO (FIG. 3)

(1) Segnale audio L/SUB dall’autoradio (2) Segnale audio R/SUB dall’autoradio (3) Remote del livello dei bassi (4) Subwoofer L+/R-

INGRESSI DI ALTO LIVELLO (FIG. 4)

Si prega di notare le informazioni a pagina 42.

CAVI DI ALIMENTAZIONE (FIG. 5)

Si prega di notare le raccomandazioni a pagina 42 per la lunghezza e la sezione trasversale dei cavi di alimen-

tazione al ne di garantire un’alimentazione adeguata e sicura per l’amplicatore.

Page 30

RISOLUZIONE DEI PROBLEMI

NESSUNA FUNZIONE / LED POWER È SPENTO

Controllare innanzitutto il fusibile del cavo di alimentazione installato sulla batteria del veicolo

Il fusibile è difettoso?

Sostituire il fusibile difettoso con uno di pari valore, ma mai con un valore superiore.

• Il fusibile si guasta di nuovo. In questo caso sembra esserci un cortocircuito tra il fusibile e il dispositivo. Controllare a tale scopo se il cavo di alimentazione +12V dalla batteria all’ap-

parecchio è completamente lungo e se è presente un cortocircuito verso massa, ad es. un contatto con il telaio o la carrozzeria del veicolo. Se necessario, sostituire il cavo di alimentazione difettoso.

Apparentemente il fusibile è a posto?

Utilizzare un voltmetro standard da 12 volt per controllare la tensione tra la connessione +12 V e la connessione di massa sul dispositivo.

• Non c’è tensione. Utilizzare il voltmetro per controllare il fusibile situato vicino alla batteria del veicolo per vedere se c’è tensione tra l’uscita e la massa. Se non c’è tensione lì, il portafusibile o il fusibile sono difettosi, anche se sembra che sia a posto. Se necessario, sostituire il portafusibile o il fusibile.

• C’è tensione. Se si utilizza il dispositivo con un cavo di accensione (REM) dall’autoradio alla connessione REM del dispositivo, l’interruttore AUTO TURN-ON deve essere

in posizione OFF.

• Una cavo di accensione (REM) è collegata alla connessione REM del dispositivo.

Utilizzare il voltmetro per vericare se c’è tensione tra il terminale REM del dispositivo e la massa. L’autoradio deve essere accesa.

Non c’è tensione.

• Controllare se il cavo di accensione dal dispositivo all’autoradio presenta cortocircuiti o danni. Se necessario, sostituire il cavo di accensione. C’è tensione.

• Probabilmente il dispositivo non funziona correttamente o è difettoso. Rivolgetevi al vostro rivenditore specializzato.

Se si utilizza l’apparecchio con i segnali degli altoparlanti (modalità di alto livello), l’interruttore AUTO TURN-ON deve essere impostato su ON.

L’interruttore AUTO TURN-ON è in posizione ON, ma il dispositivo rimane spento. Controllare se i cavi degli altoparlanti dall’autoradio all’apparecchio presentano cortocircuiti o danni. Se necessario, sostituire i cavi degli altoparlanti

o isolare l’area danneggiata.

LED PROTECT È ACCESO

Controlla i seguenti passaggi:

Cortocircuito sui cavi degli altoparlanti

Per prima cosa scollega tutti i cavi degli altoparlanti dall’amplicatore. Utilizza un multimetro per controllare l’impedenza ohmica di ciascun altoparlante misurando tra le sue linee più e meno. Negli altoparlanti standard il valore oscilla tra 3 e 5 ohm. I valori per i subwoofer a bassa resistenza possono essere inferiori.

• La misurazione mostra un valore di resistenza inferiore a 0,5 Ohm Allora c’è un cortocircuito. Rimuovere i cavi dell’altoparlante interessato dalle sue connessioni. Ora usa il multimetro per controllare l’impedenza ohmica

direttamente sui collegamenti degli altoparlanti misurando tra i collegamenti positivo e negativo.

La misurazione mostra un valore di resistenza superiore a 0,5 Ohm

• L’altoparlante funziona bene, quindi i cavi dell’altoparlante sembrano difettosi e causano un cortocircuito. Sostituire il cavo dell’altoparlante difettoso.

La misurazione mostra un valore di resistenza inferiore a 0,5 Ohm

• L’altoparlante sembra difettoso e provoca un cortocircuito. Sostituire l’altoparlante difettoso.

L’impedenza di carico degli altoparlanti o del subwoofer è troppo bassa

Confrontare l’impedenza ohmica dell’altoparlante o del subwoofer collegato con i dati tecnici dell’amplicatore. Ad esempio, se l’amplicatore è progettato solo

per il funzionamento a 2 o 4 ohm, non è possibile collegare nessun altoparlante con meno di 2 ohm.

La sezione dei cavi di alimentazione è troppo piccola

Se la sezione del cavo è troppo piccola, ciò comporta un aumento della resistenza ohmica e quindi una caduta di tensione (perdita di tensione). Ciò indica che

l’amplicatore consuma più energia. L’aumento del consumo energetico si traduce in uno sviluppo di calore signicativamente più elevato e l’amplicatore passa

alla modalità di protezione termica. Se necessario, posare i cavi di alimentazione con una sezione maggiore.

L’amplicatore è surriscaldato

Ogni amplicatore necessita di una circolazione d’aria sufciente per poter dissipare il calore generato durante il funzionamento. Se necessario, modicare la posizione di installazione a favore di un migliore raffreddamento dell’amplicatore o garantire una migliore circolazione dell’aria nel luogo di installazione.

Spegni il sistema audio e attendi circa mezz’ora afnché l’amplicatore si raffreddi nuovamente. Con temperature esterne molto calde e forte luce solare si sviluppa un enorme calore all’interno del veicolo. L’amplicatore attiva quindi il suo circuito di protezione termica per prevenire danni. Dopo il raffreddamento l’amplicatore funziona di nuovo correttamente.

Page 31

RISOLUZIONE DEI PROBLEMI

NESSUN SUONO / LED POWER È ACCESO

Controlla i seguenti passaggi:

Modalità livello basso: i cavi RCA dell’autoradio e del dispositivo sono collegati correttamente?

I cavi RCA sono collegati correttamente. Un cavo RCA potrebbe essere difettoso. Controlla il funzionamento dei cavi RCA su un altro dispositivo audio. Se necessario, sostituire il cavo RCA

difettoso.

Modalità ad alto livello: i cavi degli altoparlanti sono collegati correttamente alla autoradio di controllo e agli ingressi ad alto livello del dispositivo o al connettore del cavo ad alto livello?

I cavi degli altoparlanti sono collegati correttamente. Un cavo dell’altoparlante potrebbe essere difettoso. Se necessario, sostituire il cavo dell’altoparlante o isolare l’area danneggiata.

I cavi degli altoparlanti tra gli altoparlanti o il subwoofer sono collegati correttamente alle uscite degli altoparlanti sul dispositivo?

• I cavi degli altoparlanti sono collegati correttamente. Un cavo dell’altoparlante potrebbe essere difettoso. Se necessario, sostituire il cavo dell’altoparlante o isolare l’area danneggiata.

Il rispettivo ltro passa alto o il ltro subsonico sull’apparecchio è impostato su un valore più alto del ltro passa basso?

Quindi abbassare lentamente il ltro passa alto o il controllo del ltro subsonico nché non si sente il suono.

Gli altoparlanti o il subwoofer funzionano?

Collegare una batteria standard da 9 volt ai collegamenti dell’altoparlante o del subwoofer.

Si sente un leggero schiocco. L’altoparlante o il subwoofer vanno bene.

• Non si sente nulla. L’altoparlante o il subwoofer potrebbero essere difettosi. Se necessario, sostituire il componente difettoso.

Le impostazioni dell’autoradio sono corrette?

• Controllare le impostazioni del fader e del bilanciamento

• Controlla se l’audio è abilitato

• Controllare se è attivato un ltro passa alto o passa basso

• Controlla se la riproduzione è in pausa

• Controllare le impostazioni del segnale sorgente

• Controllare se qualche uscita subwoofer è attivata

DISTORSIONE UDIBILE O RUMORI SIBILANTI

Controlla i seguenti passaggi:

Il controllo del livello di ingresso sul dispositivo è impostato su un valore troppo alto?

Abbassa lentamente il controllo nché non senti un segnale audio pulito.

L’amplicazione dei bassi sul dispositivo è troppo alta?

Abbassa lentamente il controllo nché non senti un segnale audio pulito.

Il livello del volume dell’autoradio è troppo alto?

Disattiva il volume o abbassa l’impostazione del volume nché non senti un segnale audio pulito.

Le impostazioni dell’equalizzatore e del suono dell’autoradio sono troppo alte?

Abbassa le impostazioni Treble, Mid e Bass o disattiva l’equalizzatore nché non senti un segnale audio pulito.

RUMORI UDIBILI (DIPENDENTI DALLA VELOCITÀ DEL MOTORE)

Controlla i seguenti passaggi:

I cavi RCA sono stati posati separatamente dal cavo di alimentazione nel veicolo?

Se necessario, reindirizzare i cavi e assicurarsi che i cavi RCA siano posati separatamente dal cavo di alimentazione a sinistra e a destra del veicolo.

La connessione di massa del dispositivo è collegata correttamente?

Assicurarsi che il collegamento a massa del dispositivo non sia collegato direttamente al terminale negativo della batteria del veicolo. Selezionare un punto di massa adatto sulla carrozzeria del veicolo da collegare. Se necessario, utilizzare spray per contatti per migliorare la conduttività dei collegamenti.

La conduttività del cavo di massa della batteria del veicolo verso la carrozzeria è corretta?

Assicurarsi che il collegamento a massa della batteria del veicolo sia stabile e conduttivo con la carrozzeria. Se necessario, utilizzare spray per contatti per migliorare la conduttività dei collegamenti.

Page 32

DATOS TÉCNICOS

GTX1500.1D GTX2250.1D GTX3000.1D Tecnología Class D Class D Class D Canales 1 1 1 Potencia de salida RMS (14.4 V)

@ 4 Ω @ 2 Ω @ 1 Ω

Impedancia de altavoces 1 – 8 Ω Distorsión armónica @ 5 W 0,008 % 0,03 % 0,025 % Factor de amortiguamiento > 750 > 750 > 750 Relación señal/ruido 85 dB 93 dB 110 dB Sensibilidad de entrada

Bajo nivel Alto nivel

Filtro subsónico 10 – 50 Hz @ 12 dB/octava Filtro paso bajo 30 – 250 Hz @ 12 dB/octava Bass boost 0 – 12 dB @ 45 Hz Control remoto de nivel de bajos Entradas de bajo nivel (RCA) Entradas de alto nivel con EPS* Encendido automático (DC)

través de entradas de alto nivel

Suministro eléctrico 8 – 17 V Fusible (externo) 60 A 100 A 150 A Dimensiones

Ancho Altura Longitud

Reservados los cambios técnicos y errores * Evita mensajes de error en el sistema de diagnóstico del vehículo

1 x 250 W 1 x 450 W 1 x 600 W

230 mV – 5,7 V

300 mV – 11,2 V

135 mm

48 mm

175 mm

1 x 400 W 1 x 700 W

1 x 1000 W

235 mV – 5,8 V

290 mV – 10,8 V

ü ü ü

135 mm

48 mm

210 mm

1 x 600 W 1 x 1000 W 1 x 1500 W

235 mV – 5,8 V

290 mV – 10,8 V

135 mm

48 mm

250 mm

10 ~ 90% -25 ~ 50°C

Page 33

PRECAUCIÓN

Lea completamente estas instrucciones de funcionamiento antes de iniciar la instalación y poner el dispositivo en funcionamiento.

USO PREVISTO

Este producto está diseñado para funcionar en un vehículo con un voltaje a bordo de +12 V con masa nega-

tiva. El dispositivo funciona como un amplicador de audio que se utiliza dentro del sistema de sonido de un

vehículo.

ELIMINACIÓN/RECICLADO

Si tiene que deshacerse del dispositivo y sus componentes, tenga en cuenta que ningún dispositivo electrónico debe desecharse con la basura doméstica. Deseche el dispositivo y sus componentes en una instalación de reciclaje adecuada de acuerdo con las normas locales sobre residuos. Si es necesario, consulte a su autoridad local o distribuidor.

Mas información en www.audiodesign.de/english/disposal

ALCANCE DE ENTREGA

1 x Amplicador mono 1 x Control remoto de nivel de bajos que incluye cable de conexión 1 x Mazo de cables con enchufe de 4 pines (entradas de alto nivel con EPS) 1 x Mazo de cables con enchufe de 4 pines (entradas de bajo nivel con conectores RCA) 1 x Fusible (externo) 1 x Manual de uso

INDICACIONES IMPORTANTES PREVIAS AL MONTAJE

• Fije el dispositivo a una ubicación de montaje adecuada en el vehículo mediante tornillos. Asegúrese de que el dispositivo no pueda vibrar durante la conducción y de que esté bien atornillado.

• Durante la instalación, asegúrese de que no se dañen ni se retiren piezas de serie en el vehículo, como cables, ordenadores de a bordo, cinturones de seguridad, depósito o piezas similares.

• Asegúrese de que el dispositivo reciba suciente refrigeración en el lugar de instalación. No monte el dispo- sitivo en carcasas cerradas demasiado pequeñas sin circulación de aire o cerca de piezas que irradian calor o controles electrónicos del vehículo.

• Todos los cables deben mantenerse lo más cortos posible para evitar pérdidas e interferencias.

• Proteja el dispositivo de la humedad, el polvo y la suciedad.

• Asegúrese de que los cables de entrada/salida estén lo sucientemente alejados de los cables de alimenta- ción, de lo contrario pueden producirse interferencias.

• El rendimiento y abilidad del sistema de sonido depende de la calidad de la instalación. Lo mejor es que la instalación la realice un especialista en instalación.

PRECAUCIÓN

Antes de comenzar con la instalación, desconecte el terminal de masa (–) de la batería del vehículo para evitar cortocircuitos y daños.

Page 34

ALIMENTACIÓN ELÉCTRICA Y ENCENDIDO-CONEXIÓN

Para conectar la fuente de alimentación utilice únicamente cables de alimentación sucientemente dimensionados (Ver página 43, Fig. 6). La sección transversal de los cables debe ser del mismo tamaño para +12V y masa.

Primero establezca una conexión entre la terminal GND del amplicador y un punto de masa adecuado en la

carrocería del vehículo (Fig. 2.3). Para garantizar una buena conexión, elimine la suciedad u óxido del punto de masa.

Luego conecte la terminal +12V del amplicador al terminal positivo de la batería del vehículo (Fig. 2.1). El

fusible con portafusibles incluido debe instalarse en este cable de alimentación positivo (Fig. 2.4). Por motivos de seguridad, la longitud del cable desde la conexión de +12V hasta el fusible debe ser inferior a 30 cm.

Además, el cable positivo de alimentación debe estar protegido con otro fusible cerca de la batería (Fig. 2.5). Este fusible no está incluido en el volumen de entrega y debe tener el mismo valor que el fusible adjunto. Por motivos de seguridad, la longitud del cable desde el terminal positivo de la batería hasta el fusible debe ser inferior a 30 cm.

Luego conecte el cable de encendido de la radio del coche con el terminal REM del amplicador (Fig. 2.2) . Es suciente un cable con una sección de 0,5 mm

CONEXIÓN DE ALTAVOCES

• La impedancia nunca debe ser inferior a 1 Ω

ATENCIÓN: Si el amplicador se utiliza con impedancias de altavoz demasiado bajas, podría sobrecargarse

y, por tanto, sufrir daños permanentes.

ENTRADAS DE BAJO NIVEL

Las entradas de bajo nivel en LINE INPUT (Fig. 1.2) son adecuadas para conectar cables RCA si su radio

del coche posee salidas de preamplicador RCA. Luego conecte las tomas RCA del conector de cable de

bajo nivel incluido a los cables RCA de la autoradio. Para activar las entradas de bajo nivel, presione el botón INPUT LEVEL (Fig. 1.4) a LOW.

ENTRADAS DE ALTO NIVEL

Las entradas de alto nivel de LINE INPUT (Fig. 4.1) son adecuadas para conectar cables de altavoz si su

radio del coche no dispone de salidas de preamplicador RCA. Para ello, extienda los cables de altavoz

correspondientes de la radio del coche con cables de altavoz de alta calidad hasta el lugar de instalación del

amplicador. Luego conecte los cables de altavoz apropiados a los extremos abiertos del conector de cable de

alto nivel incluido. Para activar las entradas de alto nivel, presione el botón INPUT LEVEL (Fig. 4.2) a HIGH.

FUNCIÓN ENCENDIDO AUTOMÁTICO

Si no hay disponible un cable de encendido de la radio del coche, deberá utilizar la función de encendido automático. Para ello, presione el botón AUTO TURN-ON (Fig. 5.3) para ON. En este caso no es necesario ocupar la conexión para la línea de encendido REM (Fig. 2.2).

PRECAUCIÓN: La función de encendido automático solo funciona junto con las entradas de alto nivel en LINE INPUT (Fig. 5.1). Es posible que esta función no se pueda utilizar con radios del coche más antiguas.

SENSIBILIDAD DE ENTRADA

Gire el controlador INPUT GAIN (Fig. 1.5) en sentido antihorario hasta la posición MIN. Luego gire el control de volumen de la radio del coche al 80% – 90% del volumen máximo. Ahora gire lentamente el controlador INPUT GAIN (Fig. 1.5) en el sentido de las agujas del reloj hasta que escuche una ligera distorsión en los altavoces. Luego gire un poco hacia atrás el controlador INPUT GAIN (Fig. 1.5) hasta que ya no pueda escuchar ninguna distorsión.

Page 35

FILTRO SUBSÓNICO

Con el regulador SUB SONIC (Fig.1.5) puede ajustar las frecuencias mas bajas, para ltrar las frecuencias

mas bajas y optimizar el funcionamiento del subwoofer o generar una señal de paso-banda. Si no desea usar esta función haga girar el regulador SUB SONIC (Fig.1.5) a su izquierda hasta la posición 15HZ.

ATENCIÓN: Si controlador SUB SONIC del controlador (Fig. 1.5) está congurado en un valor más alto que el

controlador LOW PASS (Fig. 1.7), no se escucha ninguna señal de audio.

FILTRO PASO BAJO

Seleccionar el corte de frecuencia deseado en el regulador LOW PASS (Fig. 1.7). De esta forma, solo las

frecuencias por debajo del corte serán amplicadas y el subwoofer funcionará más preciso y ecientemente.

BASS BOOST

Utilice el controlador BASS BOOST (Fig. 1.8) para ajustar el nivel de bajos entre 0 y 12 dB. Utilice este controlador con cuidado y evite la reproducción distorsionada.

CONTROL REMOTO DE NIVEL DE BAJOS

Con el control remoto incluido se puede ajustar el nivel de bajos, p. desde el asiento del conductor. Conecte el control remoto a la terminal BASS LEVEL REMOTE (Fig. 1.9) con el cable incluido.

LED DE ESTADO

El POWER/PROTECT LED (Fig. 1.1) encendido en verde, signica que el Amplicador funciona normalmente.

El POWER/PROTECT LED (Fig. 1.1) encendido en rojo, si el dispositivo se sobrecalienta o hay un error. Después de enfriarse, el dispositivo debería funcionar nuevamente. Si el error persiste, tenga en cuenta la información en la sección SOLUCIÓN DE PROBLEMAS.

Page 36

FIGURES (P. 40-42)

CONEXIONES Y ELEMENTOS DE CONTROL (FIG. 1)

(1) LED de estado (2) Entradas de señal de audio (3) Botón para función de encendido automático (4) Botón para tipo de entrada (nivel alto / nivel bajo) (5) Controlador giratorio para sensibilidad de entrada

(6) Controlador giratorio para ltro subsónico (7) Controlador giratorio para ltro paso bajo

(8) Controlador giratorio para bass boost (9) Conector para control remoto de nivel de bajos incluido

ALIMENTACIÓN ELÉCTRICA Y ENCENDIDO-CONEXIÓN (FIG. 2)

(1) Conector de +12 V para conexión positiva si la batería del vehículo (2) Conector REM para señal de encendido de la radio del coche (3) Conector GND para conexión a masa (4) Fusible de cable externo para amplicador (incluido) (5) Fusible de cable externo para cable de alimentación de +12 V (no incluido)

FUNCIONAMIENTO MONO (FIG. 3)

(1) Señal de audio L/SUB de la radio del coche (2) Señal de audio R/SUB de la radio del coche (3) Control remoto de nivel de bajos (4) Subwoofer L+/R-

ENTRADAS DE ALTO NIVEL (FIG. 4)

Tenga en cuenta la información de la página 42.

CABLES DE ALIMENTACIÓN (FIG. 5)

Tenga en cuenta las recomendaciones de la página 42 sobre la longitud y la sección transversal de los cables

de alimentación para garantizar un suministro de energía adecuado y seguro para el amplicador.

Page 37

SOLUCIÓN DE PROBLEMAS

SIN FUNCIÓN / LED POWER ESTÁ APAGADO

Primero verique el fusible del cable de alimentación instalado en la batería del vehículo.

¿El fusible está defectuoso?

Sustituya el fusible defectuoso por uno de igual valor, pero nunca por uno de valor superior.

• El fusible vuelve a fallar.

En este caso parece haber un cortocircuito entre el fusible y el dispositivo. Para ello, compruebe que no haya daños en toda la longitud del cable de

alimentación de +12 V desde la batería hasta el dispositivo y si hay un cortocircuito a masa, p. un contacto con el chasis o la carrocería del vehículo. Si es necesario, reemplace el cable de alimentación defectuoso.

¿El fusible aparentemente está bien?

Utilice un voltímetro estándar de 12 voltios para vericar el voltaje entre la conexión de +12 V y la conexión a masa en el dispositivo.

• No hay voltaje.

Utilice el voltímetro para vericar el fusible ubicado cerca de la batería del vehículo para ver si hay voltaje entre la salida y masa.

Si no hay tensión allí, el portafusibles o el fusible están defectuosos, aunque parezcan estar bien. Si es necesario, reemplace el portafusibles o el fusible.

• Hay voltaje.

Si opera el dispositivo con un cable de encendido (REM) desde la radio del coche a la conexión REM del dispositivo, el interruptor AUTO TURN-ON debe

estar en la posición OFF.

Se conecta un cable de encendido (REM) a la conexión REM del dispositivo.

Utilice el voltímetro para comprobar si hay voltaje entre el terminal REM del dispositivo y masa. La radio del coche debe estar encendida. No hay voltaje.

• Verique que el cable de encendido del dispositivo a la radio del coche no tenga cortocircuitos o daños. Si es necesario, reemplace el cable de encendido.

Hay voltaje.

• Probablemente el dispositivo no funcione correctamente o esté defectuoso. Póngase en contacto con su distribuidor especializado.

Si utiliza el dispositivo con las señales de los altavoces (modo de alto nivel), el interruptor AUTO TURN-ON debe estar en ON.

• El interruptor AUTO TURN-ON está en la posición ON, pero el dispositivo permanece apagado.

Verique los cables de los altavoces desde la radio del coche al dispositivo en busca de cortocircuitos o daños. Si es necesario, reemplace los cables del altavoz o aísle el área dañada.

LED PROTECT ESTÁ ENCENDIDO

Verique los siguientes pasos:

Cortocircuito en los cables de los altavoces.

Primero desconecte todos los cables de los altavoces del amplicador. Utilice un multímetro para comprobar la impedancia óhmica de cada altavoz midiendo entre sus líneas más y menos. En los altavoces estándar el valor oscila entre 3 y 5 ohmios. Los valores para subwoofers de baja resistencia pueden ser más

bajos.

• La medición muestra un valor de resistencia inferior a 0,5 ohmios

Entonces hay un cortocircuito. Retire los cables del altavoz afectado en sus conexiones. Ahora use el multímetro para vericar la impedancia óhmica directamente en las conexiones del altavoz midiendo entre las conexiones más y menos.

La medición muestra un valor de resistencia superior a 0,5 ohmios

• El altavoz está bien, por lo que los cables del altavoz parecen estar defectuosos y provocan un cortocircuito. Reemplace el cable del altavoz defectuoso.

La medición muestra un valor de resistencia inferior a 0,5 ohmios.

• El altavoz parece defectuoso y provoca un cortocircuito. Reemplace el altavoz defectuoso.

La impedancia de carga de los altavoces o del subwoofer es demasiado baja

Compare la impedancia óhmica del altavoz o subwoofer conectado con las especicaciones técnicas del amplicador. Por ejemplo, si el amplicador sólo está diseñado para funcionar con 2 o 4 ohmios, no se puede conectar ningún altavoz con menos de 2 ohmios.

La sección transversal de los cables de alimentación es demasiado pequeña

Si la sección del cable es demasiado pequeña, se produce un aumento de la resistencia óhmica y, por tanto, una caída de tensión (pérdida de tensión). Esto indica que el amplicador consume más energía. El mayor consumo de energía provoca una generación de calor signicativamente mayor y el amplicador

cambia al modo de protección térmica. Si es necesario, tienda cables de potencia con una sección de cable mayor.

El amplicador está sobrecalentado

Todo amplicador requiere suciente circulación de aire para poder disipar el calor generado durante el funcionamiento. Si es necesario, cambie la posición de instalación para mejorar la refrigeración del amplicador o garantice una mejor circulación del aire en el lugar de instalación.

Apague el sistema de sonido y espere aproximadamente media hora hasta que el amplicador se enfríe nuevamente. Con temperaturas exteriores muy altas y luz solar intensa, se genera un calor enorme en el interior del vehículo. Luego, el amplicador activa su circuito de protección térmica para evitar daños. Después de enfriarse, el amplicador vuelve a funcionar correctamente.

Page 38

SOLUCIÓN DE PROBLEMAS

NO HAY SONIDO / LED POWER ESTÁ ENCENDIDO

Verique los siguientes pasos:

Modo de nivel bajo: ¿Están conectados correctamente los cables RCA de la radio del coche y del dispositivo?

Los cables RCA están conectados correctamente.

Un cable RCA podría estar defectuoso. Verique el funcionamiento de los cables RCA en otro dispositivo de audio. Si es necesario, reemplace el cable

RCA defectuoso.

Modo de alto nivel: ¿Están conectados correctamente los cables de los altavoces a la radio del coche y a las entradas de alto nivel del dispositivo o al

conector del cable de alto nivel?

Los cables de los altavoces están conectados correctamente.

Un cable de altavoz podría estar defectuoso. Si es necesario, reemplace el cable del altavoz o aísle el área dañada.

¿Están conectados correctamente los cables de los altavoces entre los altavoces o el subwoofer a las salidas de los altavoces del dispositivo?

• Los cables de los altavoces están conectados correctamente.

Un cable de altavoz podría estar defectuoso. Si es necesario, reemplace el cable del altavoz o aísle el área dañada.

¿El ltro de paso alto o el ltro subsonico respectivo del dispositivo está ajustado a un valor más alto que el ltro de paso bajo?

Luego, baje lentamente el control del ltro de paso alto o del ltro subsonico hasta que escuche el sonido.

¿Funcionan los parlantes o el subwoofer?

Conecte una batería de bloque estándar de 9 voltios a las conexiones del altavoz o subwoofer.

Se escucha un leve crujido. El altavoz o el subwoofer están bien.

• No se puede escuchar nada. El altavoz o el subwoofer podrían estar defectuosos. Si es necesario, reemplace el componente defectuoso.

¿Están congurados correctamente los ajustes de la radio del coche?

• Verique la conguración del atenuador y el balance

• Compruebe si el silencio está habilitado

• Compruebe si está activado un ltro de paso alto o de paso bajo

• Compruebe si la reproducción está en pausa

• Verique la conguración de la señal de origen

• Compruebe si alguna salida de subwoofer está activada

DISTORSIÓN AUDIBLE O SILBIDOS

Verique los siguientes pasos:

¿El controlador de nivel de entrada del dispositivo está congurado demasiado alto?

Baje lentamente el controlador hasta que escuche una señal de audio limpia.

¿El refuerzo de graves del dispositivo está demasiado alto?

Baje lentamente el controlador hasta que escuche una señal de audio limpia.

¿La función de volumen de la radio del coche está demasiado alta?

Desactive el volumen o baje la conguración de volumen hasta que escuche una señal de audio limpia.

¿Los ajustes de ecualización y sonido de la radio del coche están demasiado altos?

Baje los ajustes de agudos, medios y graves o apague el ecualizador hasta que escuche una señal de audio limpia.

RUIDOS AUDIBLES (DEPENDE DE LA VELOCIDAD DEL MOTOR)

Verique los siguientes pasos:

¿Se han tendido los cables RCA separados del cable de alimentación del vehículo?

Si es necesario, cambie la ruta de los cables y asegúrese de que los cables RCA estén separados del cable de alimentación a la izquierda y a la derecha del

vehículo.

¿Está conectada correctamente la conexión a masa del dispositivo?

Asegúrese de que la conexión a masa del dispositivo no esté conectada directamente al terminal negativo de la batería del vehículo. Seleccione un punto de masa adecuado en la carrocería del vehículo para realizar la conexión. Si es necesario, utilice spray de contacto para mejorar la conductividad de las conexiones.

¿Está bien la conductividad del cable de masa de la batería del vehículo a la carrocería?

Asegúrese de que la conexión a masa de la batería del vehículo tenga una conexión estable y conductora con la carrocería. Si es necesario, utilice spray de contacto para mejorar la conductividad de las conexiones.

Page 39
