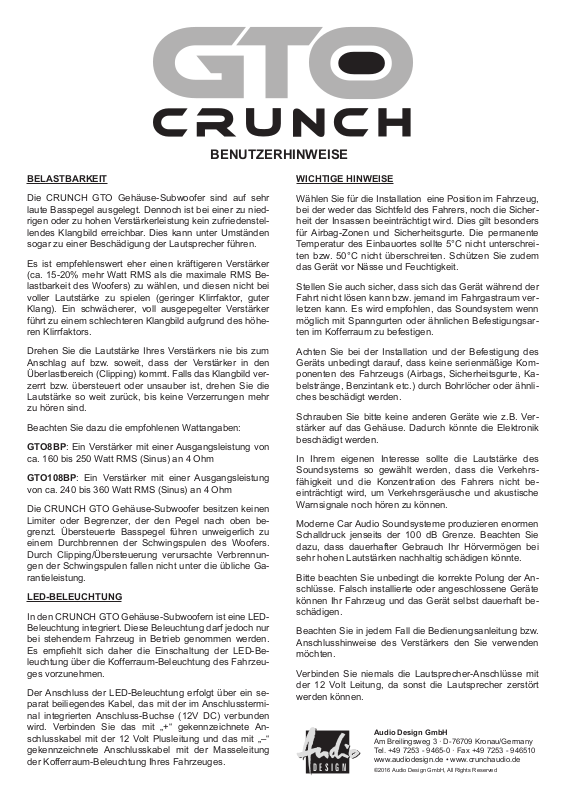

BENUTZERHINWEISE
BELASTBARKEIT
Die CRUNCH GTO Gehäuse-Subwoofer sind auf sehr
laute Basspegel ausgelegt. Dennoch ist bei einer zu niedrigen oder zu hohen Verstärkerleistung kein zufriedenstellendes Klangbild erreichbar. Dies kann unter Umständen
sogar zu einer Beschädigung der Lautsprecher führen.
Es ist empfehlenswert eher einen kräftigeren Verstärker
(ca. 15-20% mehr Watt RMS als die maximale RMS Belastbarkeit des Woofers) zu wählen, und diesen nicht bei
voller Lautstärke zu spielen (geringer Klirrfaktor, guter
Klang). Ein schwächerer, voll ausgepegelter Verstärker
führt zu einem schlechteren Klangbild aufgrund des höheren Klirrfaktors.
Drehen Sie die Lautstärke Ihres Verstärkers nie bis zum
Anschlag auf bzw. soweit, dass der Verstärker in den
Überlastbereich (Clipping) kommt. Falls das Klangbild verzerrt bzw. übersteuert oder unsauber ist, drehen Sie die
Lautstärke so weit zurück, bis keine Verzerrungen mehr
zu hören sind.
Beachten Sie dazu die empfohlenen Wattangaben:
GTO8BP: Ein Verstärker mit einer Ausgangsleistung von
ca. 160 bis 250 Watt RMS (Sinus) an 4 Ohm
GTO108BP: Ein Verstärker mit einer Ausgangsleistung
von ca. 240 bis 360 Watt RMS (Sinus) an 4 Ohm
Die CRUNCH GTO Gehäuse-Subwoofer besitzen keinen
Limiter oder Begrenzer, der den Pegel nach oben begrenzt. Übersteuerte Basspegel führen unweigerlich zu
einem Durchbrennen der Schwingspulen des Woofers.
Durch Clipping/Übersteuerung verursachte Verbrennungen der Schwingspulen fallen nicht unter die übliche Garantieleistung.
LED-BELEUCHTUNG
In den CRUNCH GTO Gehäuse-Subwoofern ist eine LEDBeleuchtung integriert. Diese Beleuchtung darf jedoch nur
bei stehendem Fahrzeug in Betrieb genommen werden.
Es empehlt sich daher die Einschaltung der LED-Beleuchtung über die Kofferraum-Beleuchtung des Fahrzeuges vorzunehmen.
Der Anschluss der LED-Beleuchtung erfolgt über ein separat beiliegendes Kabel, das mit der im Anschlussterminal integrierten Anschluss-Buchse (12V DC) verbunden
wird. Verbinden Sie das mit „+“ gekennzeichnete Anschlusskabel mit der 12 Volt Plusleitung und das mit „–“
gekennzeichnete Anschlusskabel mit der Masseleitung
der Kofferraum-Beleuchtung Ihres Fahrzeuges.
WICHTIGE HINWEISE
Wählen Sie für die Installation eine Position im Fahrzeug,
bei der weder das Sichtfeld des Fahrers, noch die Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders
für Airbag-Zonen und Sicherheitsgurte. Die permanente
Temperatur des Einbauortes sollte 5°C nicht unterschreiten bzw. 50°C nicht überschreiten. Schützen Sie zudem
das Gerät vor Nässe und Feuchtigkeit.
Stellen Sie auch sicher, dass sich das Gerät während der
Fahrt nicht lösen kann bzw. jemand im Fahrgastraum verletzen kann. Es wird empfohlen, das Soundsystem wenn
möglich mit Spanngurten oder ähnlichen Befestigungsarten im Kofferraum zu befestigen.
Achten Sie bei der Installation und der Befestigung des
Geräts unbedingt darauf, dass keine serienmäßige Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.) durch Bohrlöcher oder ähnliches beschädigt werden.
Schrauben Sie bitte keine anderen Geräte wie z.B. Verstärker auf das Gehäuse. Dadurch könnte die Elektronik
beschädigt werden.
In Ihrem eigenen Interesse sollte die Lautstärke des
Soundsystems so gewählt werden, dass die Verkehrsfähigkeit und die Konzentration des Fahrers nicht beeinträchtigt wird, um Verkehrsgeräusche und akustische
Warnsignale noch hören zu können.
Moderne Car Audio Soundsysteme produzieren enormen
Schalldruck jenseits der 100 dB Grenze. Beachten Sie
dazu, dass dauerhafter Gebrauch Ihr Hörvermögen bei
sehr hohen Lautstärken nachhaltig schädigen könnte.
Bitte beachten Sie unbedingt die korrekte Polung der Anschlüsse. Falsch installierte oder angeschlossene Geräte
können Ihr Fahrzeug und das Gerät selbst dauerhaft beschädigen.
Beachten Sie in jedem Fall die Bedienungsanleitung bzw.
Anschlusshinweise des Verstärkers den Sie verwenden
möchten.
Verbinden Sie niemals die Lautsprecher-Anschlüsse mit
der 12 Volt Leitung, da sonst die Lautsprecher zerstört
werden können.
Audio Design GmbH
Am Breilingsweg 3 · D-76709 Kronau/Germany
Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510
www.audiodesign.de • www.crunchaudio.de
D E S I G N
©2016 Audio Design GmbH, All Rights Reserved
Page 2
USER INSTRUCTIONS
POWER RATING
The CRUNCH GTO subwoofer enclosures are designed
for high bass levels. Anyhow it is possible, that unsatisfying sound characteristics could be caused by too low
or too high amplier power. In certain circumstances this
even can cause a damage to the loudspeakers.
It is recommended to choose rather a more powerful am-
plier (ca. 15-20% more Watts RMS than the max. RMS
power rating of the woofer) and to use the amplier not
at the maximum output level (low distortion factor, good
sound characteristics). A weaker amplier at the maximum
level causes worse sound characteristics due to the higher distortion factor.
Never crank up the output volume of your amplier to the
maximum level or run the amplier into the clipping range.
If the sound is distorted and not clean, turn back the level
until the distortions disappear.
Please note the following recommended power ratings:
GTO8BP: One Amplier with approx. 160 to 250 Watts
RMS @ 4 Ohms.
GTO10BP: One Amplier with approx. 240 to 360 Watts
RMS @ 4 Ohms.
The CRUNCH GTO subwoofer enclosures have no integrated limiter or clipper, which is limiting the level upwards.
Overamplied bass peaks leads inevitably to a burn out
of the voice coil of the woofer. A burn out of the voice coil,
caused by clipping/overamping is not covered by the usual
warranty.
LED-ILLUMINATION
The CRUNCH GTO subwoofer enclosures have an integrated LED-illumination. This illumination is only allowed
to light up, if the vehicle is not in driving condition. It is
recommended to switch the illumination with the vehicle‘s
trunk illumination. To power-up the LED-illumination, use
the supplied wiring harness, which should be plugged into
the integrated socket (12V DC) of the speaker terminal.
IMPORTANT NOTES
Choose a suitable location for your soundsystem, that
neither the driver’s eld of vision nor the security of the
inmates will be affected. This stands also for airbag-zones
and safety belts. The permanent temperature of the location should not be lower than 5°C and not higher than
50°C. Protect the device from moisture and humidity.
Ensure that your subwoofer enclosure will not get loose
during the drive and hurt someone in the passenger cabin.
It is recommended, that you mount the subwoofer enclosure with suitable belts or any other mounting solutions in
the trunk area.
Please observe not to damage any serial components
of your vehicle (airbags, wires, gastank etc.) during the
installation of your soundsystem by drilling or any other
operations.
Never screw or mount any other devices (amps, caps etc.)
onto the subwoofer enclosure, this may cause damage to
the electricity.
For your personal concerns you should choose a appropriate sound level for the subwoofer enclosure, that neither
the roadworthy of the driver nor his concentration will be
disturbed, that he is able to notice possible trafc noises
and acoustical warning signals.
Modern car audio soundsystems provide very high acoustic pressure beyond the 100 dB mark. Please observe in
this case, that permanent use of high sound levels may
cause damage to your ability of hearing.
Please ensure by any means the correct polarity of all connections. Faulty installed and connected devices may get
damage the vehicle and the device permanently.
Please check in any case the operation guide or wiring
manual of your amplier which you’d like to use for the
soundsystem.
Never connect the speaker terminals with the 12 Volt power supply, otherwise the speakers may get damaged.
Connect the marked “+” cable with the +12 volts line and
the marked “–” cable with the ground line of the vehicle´s
trunk illumination. Please ensure that the connection of
the cables have the correct polarity as marked.
D E S I G N
Audio Design GmbH
Am Breilingsweg 3 · D-76709 Kronau/Germany
Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510
www.audiodesign.de • www.crunchaudio.de
©2016 Audio Design GmbH, All Rights Reserved
