MANUAL DE PROPIETARIO
AMPLIFICADORES DE POTENCIA
TourClass™
Clip ClipProtect
ActiveSignal
Ch A Ch B
Signal
2200
Professional Power Amplifier
TourClass™
Clip ClipProtect
ActiveSignal
Ch A Ch B
Signal
1600
Professional Power Amplifier
TourClass™
Clip ClipProtect
ActiveSignal
Ch A Ch B
Signal
1200
Professional Power Amplifier
TourClass™
Clip ClipProtect
ActiveSignal
Ch A Ch B
Signal
1000
Professional Power Amplifier
TourClass™
Clip ClipProtect
ActiveSignal
Ch A Ch B
Signal
700
Professional Power Amplifier
Crest Audio Vs Series Power Amplifiers Pajína 1
Models Vs450, Vs650, Vs900, Vs1100, Vs1500
BP
1. Conserve la caja y el
material de embalaje
incluso si el equipo ha llegado en buen estado. Si
alguna vez tiene que enviar
la unidad, utilice el embalaje original de fábrica.
2. Lea toda la docu-
mentación antes de hacer
funcionar el equipo.
Conserve toda la documentación para consultas
futuras.
3. Para un funcionamiento
correcto, siga todas las
instrucciones impresas en
el bastidor.
4. No derrame agua u otros
líquidos encima o en el
interior de la unidad, ni la
haga funcionar si está de
pie sobre una superficie
con líquido.
5. Asegúrese de que las
tomas de corriente son
conformes a las necesidades indicadas en la
parte posterior de la
unidad.
6. No utilice la unidad si el
cable de toma de corriente está desgastado o
roto. El cable de ali-
mentación debe encaminarse de forma que no se le
pueda pisar o pellizcar por
elementos situados sobre o
junto a él, prestando especial atención al cable y la
clavija, a las tomas de corriente y al punto de salida
del aparato.
7. Haga funcionar siempre
la unidad con el cable de
tierra de la c.a. conectado
a la masa del sistema eléctrico. Debe tomar precau-
ciones para que no quede
anulada la puesta a masa de
alguna parte del equipo.
8. La tensión de línea debe
ser correcta e idéntica a la
impresa en la parte posterior de la unidad. Los
daños causados por la
conexión a una tensión de
c.a. incorrecta no quedan
cubiertos por garantía alguna.
9. Cuando ponga en marcha
el aparato coloque los
controles de ganancia de
los amplificadores al mínimo para evitar daños en
los altavoces si hay niveles
de señal elevados en las
entradas.
10. Antes de hacer conexiones, apague los aparatos
y desconéctelos de la
línea.
11. Nunca mantenga el interruptor en la posición
“ON” si no permanece en
ella por sí mismo.
12. No utilice la unidad cerca
de estufas, salidas de
calor,radiadores u otros
dispositivos generadores
de calor.
13. No bloquee las aberturas
de admisión o descarga
del ventilador. No haga
funcionar la unidad sobre
una superficie o en un
ambiente que pueda
impedir la circulación normal del aire alrededor de la
unidad, tales como en una
cama, alfombra, toldo
impermeable, alfombra o
en una estantería totalmente
cerrada. Si la unidad se utiliza en ambientes con
mucho polvo o humo, hay
que “soplar” la unidad per-
iódicamente para librarla de
materia extraña.
14. No retire la tapa. Retirar
la tapa puede exponerle a
tensiones potencialmente
peligrosas. En el interior no
hay piezas a las que el
usuario pueda prestar servicio.
15. La conexión de las salidas
del amplificador a osciloscopios u otros aparatos
de comprobación con el
amplificador en modo
puente puede dañar tanto
al amplificador como a los
equipos de comprobación.
16. No accione las entradas
con un nivel de señal
mayor que el necesario
para producir la potencia
máxima del equipo.
17. No conecte las entradas/
salidas de los amplificadores o consolas a
cualquier fuente de tensión, tal como baterías,
línea de suministro, tomas
de corriente, independientemente de si el amplificador o consola está
encendido o apagado.
18. No conecte la salida de
cualquier canal del amplificador con la entrada de
otro canal. No conecte la
salida de un amplificador
con la salida de cualquier
otro amplificador, ni en
serie ni en paralelo. Crest
Audio no se hace responsable de daños a los altavoces por cualquier razón que
sea.
19. No ponga a masa ningún
terminal rojo (“caliente”).
Nunca conecte una salida
“caliente” (roja) a masa o a
otra salida “caliente” (roja).
20. Períodos de no utilización.
Desenchufar el cable de alimentación si el equipo va a
estar sin utilizar durante
un tiempo prolongado.
21. Información sobre
Servicio
El equipo debe ser mantenido por personal calificado si:
A. El cable o la clavija de
alimentación han sufrido
daños.
B. Han caído objetos o se
ha derramado líquido en el
interior del equipo.
C. El equipo ha estado
expuesto a la lluvia.
D. El equipo parece no funcionar normalmente o presenta un marcado cambio
en sus prestaciones.
E. El equipo se ha caído o
la envolvente ha recibido
daños.
22. Para obtener servicio,
póngase en contacto con el
Centro de Servicio,
Distribuidor,
Concesionario, Crest Audio
más próximo, con Crest
Audio en el teléfono
201.909.8700 (USA).
Este símbolo se utiliza
para alertar al operador a
que siga los procedimientos y precauciones
importantes de funcionamiento que se
detallan en la documentación.
Este símbolo se utiliza
para advertir a los operadores que, dentro de la
envolvente del equipo,
hay “tensiones peligrosas” no aisladas que
pueden suponer un peligro de electrocución.
Crest Audio - Amplificadores de Potencia - La Serie Vs Pajina 2
Modelos Vs700, Vs650, Vs900, Vs1100, Vs1500
LAT AM
Introducción
Le felicitamos por su compra de un amplificador de potencia
Crest Audio. Lea cuidadosamente este manual (y el folleto
“Precauciones Importantes” que le acompaña) porque contiene
información vital para el funcionamiento seguro de su amplificador. Su amplificador Serie Vs representa un importante paso
hacia adelante en la tecnología y el diseño de los amplificadores de potencia. Incorpora muchas características especiales y se ha proyectado para ofrecerle una inmejorable
relación calidad/precio. La Serie Vs utiliza la misma filosofía
de diseño que produjo la legendaria Serie Profesional de Crest
- amplificadores que han hecho de Crest el estándar mundial
en sonido, tanto fijo como móvil. Este legado significa que
todos los modelos de la Serie Vs incluyen circuitos avanzados
capaces de proporcionar una fiabilidad sobresaliente y excelentes prestaciones de sonido, mientras que los circuitos de
protección TourClass protegen tanto a los altavoces como al
mismo amplificador. Construido según los estrictos estándares
de Crest y partiendo de componentes de alta calidad, los
amplificadores de la Serie Vs están perfectamente adaptados
para las aplicaciones más duras de sonorización, tanto fijas
como móviles.
Desembalado
Inspeccione el amplificador cuando lo desembale. Si encuentra algún daño, notifíquelo inmediatamente a su distribuidor.
Solo el consignatario puede establecer una reclamación frente
al transportista por daños acaecidos durante el transporte.
Asegurese de conservar la caja y todo el material de embalaje
para su inspección por el transportista. Es una buena idea conservar la caja y el material de embalaje aunque el amplificador
haya llegado en buenas condiciones. Si alguna vez necesita
devolver la unidad a Crest Audio o a alguno de sus distribuidores o servicios post-venta, utilice solamente el embalaje original de fábrica.
Instalación y Montaje
Todos los amplificadores de la Serie Vs son de 3 unidades que
pueden montarse en un rack estándar de 19 pulgadas (483
mm). Hay cuatro agujeros de montaje en el panel frontal. Los
soportes de montaje traseros proporcionan una seguridad adicional, especialmente importante en sistemas de sonido
móviles. Debido a la existencia de cables y conectores en el
panel posterior, el montaje de los soportes traseros en los raíles
sera mas fácil con destornilladores o llaves hexagonales acodados o articulados. Su distribuidor autorizado Crest dispone de
asas opcionales para el montaje en rack.
Los dibujos con las dimensiones se incluyen en las paginas 4 y
6.
Introduction
Congratulations on your purchase of a Crest Audio
power amplifier. Please read this manual carefully
(and the accompanying “Important Precautions”
pamphlet) as it contains information vital to the safe
operation of your amplifier. Your Vs Series amplifier represents a major step forward in power amplifier technology and design. It is feature-packed and
engineered for value. The Vs Series incorporates the
same design philosophy that produced Crest’s legendary Professional Series - amplifiers that have
made Crest the standard in touring and installed
sound worldwide. This legacy means that all Vs
Series models include advanced circuitry capable of
providing outstanding reliability and sonic performance, while TourClass protection circuitry safeguards your speakers and the amp itself. Built to
Crest’s exacting standards from high quality components, Vs Series amplifiers are ideally suited to
the most punishing sound reinforcement applications - fixed or mobile.
Unpacking
Upon unpacking, inspect the amplifier. If you find
any damage, notify your dealer immediately. Only
the consignee may institute a claim with the carrier
for damage incurred during shipping. Be sure to
save the carton and all packing materials for the carrier’s inspection. It is a good idea to save the carton
and packing material even if the amplifier has
arrived in good condition. Should you ever need to
ship the unit back to Crest Audio, one of its offices,
or service centers, use only the original factory
packing.
Installation and Mounting
All Vs Series amplifiers are 3-rack space units that
can mount in a standard 19-inch rack. Four front
panel mounting holes are provided. Rear mounting
ears give additional support, especially important in
mobile sound systems. Because of the cables and
connectors on the rear panel, a right-angle or offset
screwdriver or hex key will make it easier to fasten
the rear mounting ears to the rails. Optional rackmount handles are available from your Crest authorized dealer.
Dimension drawings are included on pages 4 and 6.
Table of Contents
Introduction 2
Unpacking 3
Installation & Mounting 3
Front Panel Controls Description 5
Back Panel Controls & Connections 7
Operation 9
TourClass®Protection Features 12
Service Information 14
Warranty Information 14
Technical Specifications 15
Tabla de Contenido
Introducción 2
Desembalado 3
Instalación y Montaje 3
Controles - Panel Frontal 5
Controles Y Conexiones - Panel posterior 7
Funcionamiento 9
Características de Protección TourClass
®
12
Información sobre servicio 14
Información sobre la Garantía. 14
Specificaciones Téchnicas 15
Pajina 3 Crest Audio - Amplificadores de Potencia - La Serie Vs
LAT AM Modelos Vs700, Vs1000, Vs1200, Vs1600, Vs2200
TourClass™
Clip ClipProtect
ActiveSignal
Ch A Ch B
Signal
1200
Professional Power Amplifier
3 8
1
2
Controles - Panel Frontal
Dimensiones de Anchura y Altura - Panel Frontal
TourClass™
Clip ClipProtect
ActiveSignal
Ch A Ch B
Signal
1200
Professional Power Amplifier
5.25"
133mm
19" / 483mm
2.25"
57mm
4
5
6 7
9
Dimensiones de los lados
Vs700, Vs1000, Vs1200 Vs1600, Vs2200
2.25"
57mm
2.25"
57mm
12.0625" / 306mm 14.56" / 360mm
1.375"
35mm
1.375"
35mm
Crest Audio - Amplificadores de Potencia - La Serie Vs Pajina 4
Modelos Vs700, Vs1000, Vs1200, Vs1600, Vs2200
LAT AM
Controles del Panel Frontal
1. Soportes para montaje en rack.
Hay dos agujeros en cada soporte para el montaje
en el panel frontal.
2. Asas opcionales para rack.
Disponibles en su Distribuidor autorizado Crest.
3. Rejilla de entrada del ventilador.
Un ventilador de 110 CFM (unos 3.000 litros/minuto) montado detrás de la rejilla de entrada envía
aire de refrigeración al amplificador. !No bloquee
esta entrada!
4. LED de señal.
Cada canal tiene un LED de señal. Este LED se
enciende cuando se amplifica la señal de entrada
que llega al canal del amplificador.
5. LEDs de limitación.
Cada canal tiene un LED de limitación. Este LED
se enciende en el punto de limitación e indica que
esta activada la ACL (Limitación Activa).
6. LED de actividad.
El LED de actividad verde indica que el amplificador esta encendido.
7. LED de protección.
Si algún canal está en el modo Protección se iluminara este LED.
8. Interruptor/Cortacircuito del suministro de C.A.
Los amplificadores de la Serie Vs tienen una combinación de Interruptor/Cortacircuito de C.A. en el
panel frontal. Si el interruptor se desconecta
durante el uso normal apretarlo una vez hasta la
posición “ON”. Si no se mantiene en esta posición,
el amplificador necesita ser revisado por un servicio técnico. No se utilizan fusibles.
9. Aberturas de salida del ventilador.
El aire calentado sale del amplificador a través de
las aberturas de salida del ventilador, situadas a los
lados del chasis del amplificador. Asegurese de no
bloquear estas aberturas, especialmente si monta el
amplificador en un rack.
Front Panel Controls
1. Rack Mounting Ears.
Two front panel mounting holes are provided on
each mounting ear.
2. Optional Rack Handles.
Available from your authorized Crest Dealer.
3. Fan Intake Grill.
A 110 CFM fan mounted behind the fan intake grill
draws cooling air into the amplifier. Do not block
this intake!
4. Signal LED.
Each channel has a signal LED. This LED comes on
when the input signal entering the amplifier channel
is being amplified.
5. Clip LEDs.
Each channel has a clip LED. This LED comes at
clipping point, and indicates that ACL (Active Clip
Limiting) is engaged.
6. Active LED.
The green Active LED indicates the amplifier is
turned on.
7. Protect LED.
If either channel is in Protect mode, this LED will
light.
8. AC Power Switch/Circuit Breaker.
Vs Series amplifiers have a combination AC
switch/circuit breaker on the front panel. If the
switch shuts off during normal use, push it back to
the “ON” position once. If it will not stay on, the
amplifier needs servicing. No fuses are used.
9. Fan Exhaust Ports.
Heated air exits the amplifier through the fan
exhaust ports, located on the sides of the amplifier
chassis. Be sure not to block these ports, especially
when rack-mounting the amplifier.
Pajina 5 Crest Audio - Amplificadores de Potencia - La Serie Vs
LAT AM Modelos Vs700, Vs1000, Vs1200, Vs1600, Vs2200
10
14
1211
Controles y Conexiones - Panel posterior
17.125" / 435mm
5.25"
133mm
Dimensiones de Anchura y Altura - Panel posterior
13
Crest Audio - Amplificadores de Potencia - La Serie Vs Pajina 6
Modelos Vs700, Vs1000, Vs1200, Vs1600, Vs2200
LAT AM
Controles Y Conexiones Panel posterior
10. Conectores de salida con tornillos
de 5 vías.
Para conexión con cable desnudo, banana o conexiones de salida de terminal de horquilla. La conexión se hace o a los terminales del Canal A y del
Canal B (Modo Estéreo) o solo a través de los terminales rojos (“vivos”) de los Canales A y B
(Modo Monoaural en Puente). Ver la sección
Funcionamiento” para una mayor información.
11. Atenuadores de entrada.
Dos atenuadores de entrada ajustan el nivel de sus
respectivos canales de amplificación. En el modo
puente, ambos atenuadores se utilizan para controlar el nivel de señal; además ambos deben ajustarse
en el mismo punto.
12. Conectores TRS (jack 1/4") balanceados.
Para la conexión de Clavijas de Entrada TRS balanceadas- Ver plano No. 4 para información sobre
la polaridad TRS. Nota: Pueden utilizarse jacks
mono no balanceados con los conectores TRS balanceados. El terminal de “anillo” o entrada negativa quedara conectado a masa internamente.
13. Conmutador de selección de
modo.
Este conmutador configura el amplificador para el
modo de funcionamiento Estéreo o Mono en
Puente. Los amplificadores están configurados de
origen en Modo Estéreo. Ver pagina 8 para una
mayor información.
14. Conectores de Entrada de Regleta
balanceados.
Para conexión con conectores de cable desnudo o
terminales de horquilla. Nota: Al conectar entradas
no balanceadas a las entradas de la regleta, asegurese de hacer un puente entre el terminal negativo y el terminal de masa. De otro modo se producirá una caída de 6 dB en el nivel de señal. Ver
en los dibujos 5 y 6, donde se reproducen los diagramas que detallan las conexiones de la Entrada
de la regleta.
Back Panel Controls and
Connections
10. 5-Way Output Binding Post
Connectors.
For connection with bare wire, banana plug or
spade lug output connections. Connection is made
either to the Channel A and Channel B terminals
(Stereo Mode), or across the red (“hot”) terminals
only of Channels A and B (Bridge Mode). See the
“Operation” Section for more information.
11. Input Attenuators.
Two input attenuators adjust level for their respective amplifier channels. In the bridged mode, both
attenuators are used to control signal level; in addition, both must be set at the same setting.
12. Balanced TRS (1/4") Connectors.
For connection of balanced TRS Input Plugs. See
drawing 4 for information on TRS polarity. Note:
Unbalanced "Tip/Sleeve" plugs may be used with
the balanced TRS connectors. The “ring” terminal
or negative input will be connected to ground internally.
13. Mode Selection Switch.
This push-button switch configures the amplifier for
either Stereo or Bridged Mono operation mode.
Amplifiers are factory-configured for Stereo Mode.
See Page 8 for more information
14. Balanced Barrier Strip Input
Connectors.
For connection of bare wire cable or spade lug connectors. Note: When connecting unbalanced inputs
to the Barrier Strip inputs, make sure to jumper the
negative terminal to the ground terminal.
Otherwise, a 6 dB drop in signal level will result.
See drawings 5 & 6 for diagrams detailing Input
Barrier Strip connections.
Pajina 7 Crest Audio - Amplificadores de Potencia - La Serie Vs
LAT AM Modelos Vs700, Vs1000, Vs1200, Vs1600, Vs2200
Designed & manufactured in the USA by:
Crest Audio Inc.
100 Eisenhower Dr.
Paramus New Jersey, 07652 USA
A+B
A B
+
+
B
A
+
+
--
+
+
Ch.B
Bridge
Ch.A
Output Output
+
CLASS 2 WIRING MAY BE USED
+
--
La entrada es conectada usando los conectores TRS o
Regleta (pero no ambos a la
vez).
Cada entrada TRS o
regleta (pero no
ambas a la vez)
pueden ser usadas
para la conexión de
entrada del Canal A
Cada entrada TRS o
regleta (pero no ambas a
la vez) pueden ser
usadas para las conexiones de entrada de los
Canales A&B
1. Modo Estéreo
2. Modo Monoaural
en Puente
3. Envío de una Señal a
Ambos Canales.
+
+
Output Output
Ch.B
CLASS 2 WIRING MAY BE USED
Designed & manufactured in the USA by:
Crest Audio Inc.
100 Eisenhower Dr.
Paramus New Jersey, 07652 USA
+
B
+
Bridge
A B
+
--
+
+
Ch.A
+
A
+
A+B
+
--
Designed & manufactured in the USA by:
Crest Audio Inc.
100 Eisenhower Dr.
Paramus New Jersey, 07652 USA
+
B
+
Output Output
Ch.B
CLASS 2 WIRING MAY BE USED
+
Bridge
+
A B
A+B
+
--
+
Ch.A
+
A
+
Crest Audio - Amplificadores de Potencia - La Serie Vs Pajina 8
Modelos Vs700, Vs1000, Vs1200, Vs1600, Vs2200
LAT AM
Funcionamiento
Conexión a la
alimentación/Necesidades de dimensionado del circuito.
Los consumos de energía del amplificador Serie Vs
se indican en “vacío”, a 1/8 de la potencia (condiciones “típicas” de música), a 1/3 de la potencia
(condiciones “continua” de música) y a la máxima
potencia nominal. La intensidad absorbida a potencia máxima solo está limitada por el cortacircuitos
del panel frontal. Consultar las especificaciones al
final de este manual sobre la intensidad “típica” que
cada amplificador requiere. La tensión de red debe
ser también correcta e idéntica a la impresa en la
parte posterior del amplificador. Los daños causados al conectar el amplificador a una tensión de
C.A. inadecuada no quedan cubiertos por ninguna
garantía. Nota: Apagar siempre el amplificador y
desconectarlo de la red antes de hacer conexiones
de audio y, como precaución extra, tener los atenuadores apagados durante el encendido.
Necesidades de enfriamiento.
Los amplificadores de la Serie Vs utilizan un sistema de enfriamiento por aire forzado para mantener una temperatura de funcionamiento baja y constante. El aire entra a través de la rejilla delantera
aspirado por un ventilador de dos velocidades montado detrás del panel frontal y circula a través de las
aletas de enfriamiento del disipador térmico, donde
se disipa el calor de los transistores de potencia,
antes de salir por las aberturas de los paneles laterales. Asegurese de que haya bastante espacio
alrededor de la parte delantera del amplificador para
permitir la entrada de aire y alrededor de los lados
del amplificador para permitir la salida del aire
caliente. Si el amplificador esta montado en un
rack, no utilizar puertas o tapas en la parte
delantera; el aire de salida debe fluir sin resistencia.
Nota: Cualquiera que sea el tipo de rack utilizado,
asegurese de que el aire caliente puede salir libremente y que no hay resistencia a la entrada de aire
frío por la rejilla delantera.
Selección del modo.
El pulsador-conmutador Selección de Modo (situado en el panel posterior entre las conexiones de
entrada de los canales A y B) configura el amplificador en Modo Estéreo o Monoaural en Puente. Los
amplificadores salen de fabrica configurados en
Modo Estéreo. Para puentear el amplificador, apagarlo y empujar el conmutador de selección de
modo a la posición “bridge” (“puente”). Aplicar la
señal a la entrada del Canal A; el canal B no se utiliza. Ver los diagramas de las paginas 8 y 10 para
información esencial sobre las conexiones.
Operation
Connecting Power / Circuit Size
Requirements.
Vs Series amplifier power requirements are rated at
“idle”, 1/8th power (“typical” music conditions),
1/3rd power (“continuous” music conditions), and
maximum rated power. The maximum power current draw rating is limited only by the front panel
circuit breaker. Consult the specifications at the end
of this manual for the “typical” current that each
amplifier will demand. Mains voltage must also be
correct and the same as that printed on the rear of
the amplifier. Damage caused by connecting the
amplifier to improper AC voltage is not covered by
any warranty. Note: Always turn off and disconnect
the amplifier from mains voltage before making
audio connections, and as an extra precaution, have
the attenuators turned down during power-up.
Cooling Requirements.
Vs Series amplifiers use a forced-air cooling system
to maintain a low, even operating temperature.
Drawn by a two-speed fan mounted behind the front
panel, air enters through the front grill and courses
through the cooling fins of the heat sink, which dissipates power transistor heat, before exiting through
the side panel ports. Make sure that there is enough
space around the front of the amplifier to allow air
to enter, and around the sides of the amp to allow
the heated air to exit. If the amp is rack-mounted, do
not use doors or covers on the front of the rack; the
exhaust air must flow without resistance. Note:
Whatever type of rack you are using, make sure that
the heated air can escape freely, and that there is
no resistance to the intake of cool air through the
front grill.
Mode Selection.
The push-button Mode Select switch (located on the
rear panel between input connections for Channels
A and B) configures the amplifier for either Stereo
Mode or Bridged Mono Mode. Amplifiers are factory-configured for Stereo Mode. To bridge the
amplifier, turn it off, and push the mode selection
switch to the “bridge” position. Signal is applied to
Channel A’s input only. See the diagrams on pages
8 & 10 for essential connection information.
Pajina 9 Crest Audio - Amplificadores de Potencia - La Serie Vs
LAT AM Modelos Vs700, Vs1000, Vs1200, Vs1600, Vs2200

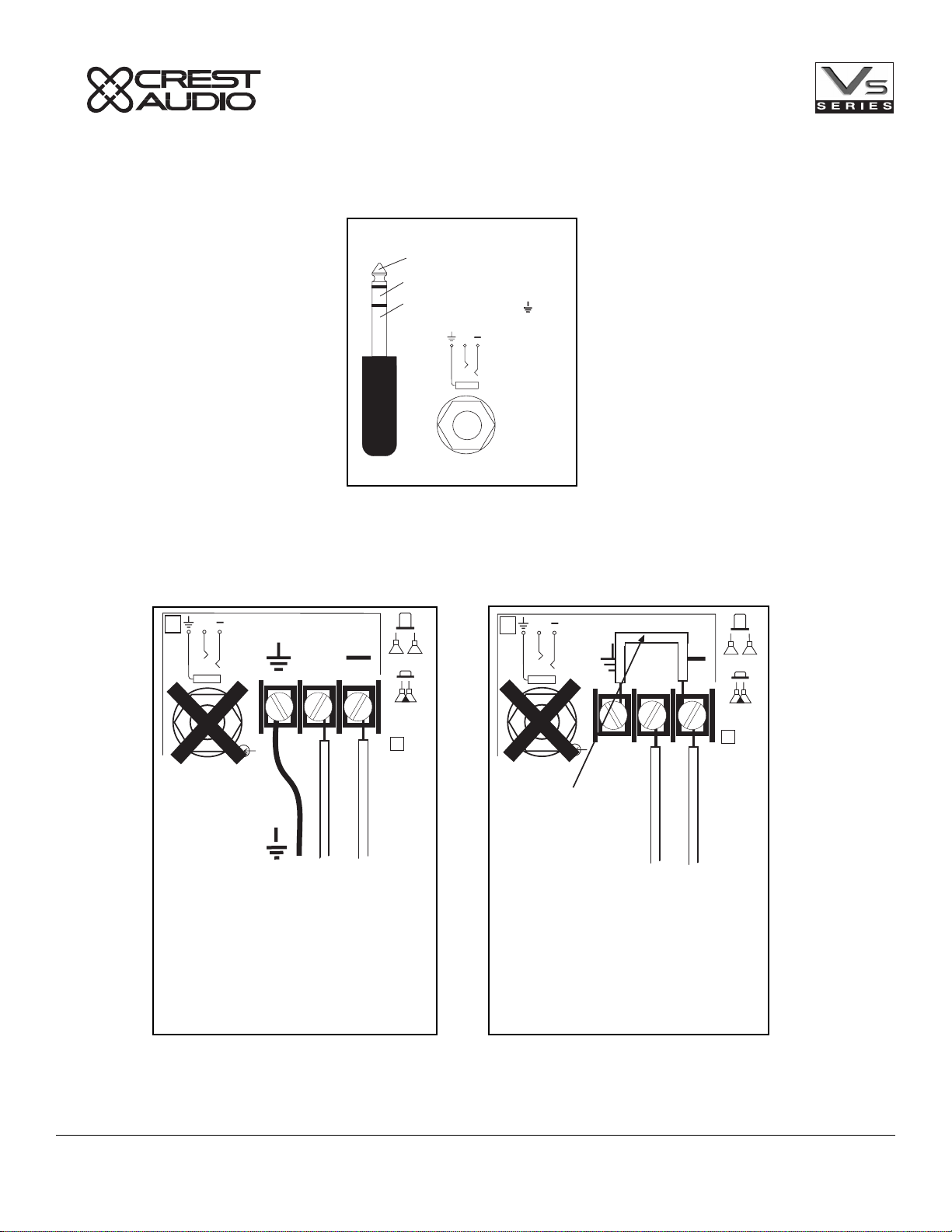

Tip - Positive (+)
Ring - Negative (-)
Sleeve - Ground ( )
+
4. Clavijas de Entrada TRS - polaridad
+
-
A+B
A B
+
B
+
5. Entrada de regleta de barrera
- balanceado
+
-
Jumper
A+B
A B
+
+
B
6. Entrada de regleta de barrera no balanceado
Crest Audio - Amplificadores de Potencia - La Serie Vs Pajina 10
Modelos Vs700, Vs1000, Vs1200, Vs1600, Vs2200
LAT AM
Stereo Mode.
(See Drawing 1) In Stereo Mode, both channels
operate independently, with their input attenuators
controlling their respective levels. Signal at Channel
A’s input produces output at Channel A’s output,
while signal at Channel B’s input produces output at
Channel B’s output. Recommended minimum nominal load impedance for stereo operation is 2 ohms
per channel. Either the 1/4" (TRS) inputs or the barrier strip inputs may be used. Loudspeakers are connected to the red and black 5-way output binding
posts for each channel.
Bridged Mono Mode.
(See Drawing 2) Bridged Mono Mode straps both
amplifier channels together to make a very powerful
single channel monaural amplifier. One channel
“pushes” and the other “pulls” equally, doubling the
power over that of either channel alone. Signal is
applied to Channel A’s input only. Both attenuators
are used to control signal level; in addition, both
must be set at the same setting. Either the 1/4"
(TRS) input or the barrier strip input may be used.
Speakers are connected across the red “hot” (+) terminals: connect A’s terminal to the positive (+)
speaker wire, and connect B’s terminal to the negative (-) speaker wire.
Note: Use extreme caution when operating the
amplifier in bridged mode. Never ground either side
of the speaker cable when the amplifier is in
bridged mode; both sides are “hot.” If an output
patch panel is used, all connections must be isolated from each other and from the panel. The recommended minimum nominal load impedance in the
bridged mode is 4 ohms, which is the equivalent to
driving both channels at 2 ohms. Driving bridged
loads of less than the recommended minimums will
activate the IGM™ circuitry, resulting in a loss of
power, and may also cause a thermal protect condition.
Sending One Signal to Both Channels.
(See Drawing 3) To send the same signal to both
channels, connect the input signal to Channel A via
the TRS input connector or the Input Barrier Strip.
Run jumpers from the positive and negative connectors of Channel A’s Input Barrier Strip to those of
Channel B’s. Both channels share the input signal,
but will operate independently. Speakers are connected as in Stereo Mode. Note: Regardless of oper-
ating mode, NEVER connect amplifier outputs
together!
Connecting Outputs.
Speakers are connected using 5-way Output
Binding Post connectors. For more information, see
the sections on Stereo & Bridged Mono mode and
Drawings 1-3.
Modo Estéreo.
(Ver Dibujo No. 1) En el Modo Estéreo ambos
canales funcionan independientemente, con sus
atenuadores de entrada controlando sus niveles
respectivos. La señal en la entrada del Canal A produce la salida en la salida del Canal A, mientras que
la señal en la entrada del Canal B produce la salida
en la salida del Canal B. La impedancia mínima
nominal recomendada para operar en estéreo es de 2
ohmios por canal. Pueden usarse las entradas de
jack 1/4" (TRS) o las entradas por regleta. Los
altavoces se conectan a los bornes con tornillo de
salida, de 5 vías, rojos y negros, para cada canal.
Modo Monoaural en Puente.
(Ver Dibujo No. 2) El Modo Monoaural en Puente
une conjuntamente ambos canales del amplificador
para constituir un amplificador monoaural de canal
único de gran potencia. Los dos canales trabajan en
oposición de fase (“push-pull”) doblando la potencia de cada uno de los canales por si solo. La señal
solo se aplica a la entrada del Canal A. En el modo
puente, ambos atenuadores se utilizan para controlar el nivel de señal; además ambos deben ajustarse
en el mismo punto. Pueden usarse la entrada de jack
1/4" (TRS) o la entrada de regleta de barrera. Los
altavoces se conectan a través de los terminales
rojos (+) “vivos”: Conectar el terminal de A al
cable positivo (+) del altavoz y el terminal de B al
cable negativo (-) del altavoz.
Nota: Tenga una precaución extrema al hacer funcionar el amplificador en Modo Monoaural en
Puente. Nunca ponga a masa ningún lado de los
cables de altavoz cuando el amplificador está en
Modo Monoaural en Puente; ambos lados son
“vivos”. Si se utiliza un panel de salida de interconexiones conmutables, todas las conexiones
deben estar aisladas entre si y respecto al panel. La
impedancia mínima nominal de carga en el Modo
Monoaural en Puente es de 4 ohmios, lo que es
equivalente a accionar ambos canales a 2 ohmios.
Si la carga es inferior a los mínimos recomendados
se activarán los circuitos IGM™ lo que conducirá
a una perdida de potencia y puede también provocar una situación de protección térmica.
Envío de una Señal a Ambos Canales.
(Ver Dibujo No. 3) Para enviar la misma señal a
ambos canales, conectar la señal de entrada al Canal
A vía el conector de entrada TRS o la entrada de la
regleta. Colocar puentes entre los conectores positivo y negativo de la Regleta de Entrada del Canal A
y los correspondientes del Canal B. Ambos canales
compartirán la señal de entrada pero funcionaran
independientemente. Los altavoces se conectan
como en el Modo Estéreo. Nota: Sea cual sea el
modo de operación, las salidas de los amplificadores NUNCA deben conectarse juntas.
Conexión de las salidas.
Los altavoces se conectan utilizando los bornes con
tornillo de salida de 5 vías. Para mayor información, consulte las secciones sobre los modos
Estéreo y Monoaural en Puente y los Dibujos 1-3.
Pajina 11 Crest Audio - Amplificadores de Potencia - La Serie Vs
LAT AM Modelos Vs700, Vs1000, Vs1200, Vs1600, Vs2200
Conexión de las entradas.
Tanto la regleta como los conectores de entrada de
jack 1/4" TRS aceptan conexiones de audio balanceadas o no balanceadas. Nota: Al utilizar conec-
tores TRS tripolares (‘jack estéreo’) para conectar
señales no balanceadas, asegurese de que la conexión de anillo (negativa) se hace a la salida fría (-)
del equipo de origen o a masa. Los conectores
bipolares no equilibrados pueden utilizarse sin
modificación. En el Modo Estéreo puede utilizarse
un canal o ambos. En el Modo Monoaural en
Puente ambas salidas son gobernadas por la entrada del Canal A; la entrada del Canal B no se utiliza. En las paginas 8 y 10 se encuentran los diagramas que muestran las conexiones de entrada.
Caracteristicas de
Protección TourClass
Todos los modelos de la Serie Vs incorporan características de protección TourClass. Derivados de la
amplia experiencia de Crest con las mayores empresas mundiales de alquiler de sonido, el grupo de circuitos TourClass establece nuevos estándares en la
protección de la carga y del amplificador.
ACL.
(Limitación Activo de Picos). En la potencia máxima del amplificador, o punto de limitación, se activa el ACL. Esto queda indicado porque se enciende
el LED del Clip. La ganancia del canal se reduce
automáticamente, protegiendo a los altavoces contra
las peligrosas ondas cuadradas de alta potencia que
de otro modo se producirían. Las situaciones que
pueden activar el ACL incluyen: realimentación
incontrolada, oscilaciones, una colocación inadecuada del equipo o un mal funcionamiento antes del
amplificador. Los fenómenos transitorios del programa no disparan el ACL; solo lo hará un valor de
pico estable o excesivo. El ACL es prácticamente
transparente durante el funcionamiento y se
mantiene en su totalidad la amplitud de banda.
Sensor de impedancia IGM
IGM (Modulación Instantánea de la Ganancia) es
un circuito innovador que permite que el amplificador funcione con seguridad sobre cargas tan bajas
como 2 ohmios. Cuando el amplificador ve una
carga que representa un sobre esfuerzo en la etapa
de salida, el circuito IGM ajusta la ganancia del
canal hasta un nivel seguro. Al igual que el ACL, el
circuito IGM es inaudible durante el uso normal.
Ademas, si se encuentra una impedancia
extremadamente baja, se abrirá el relé de salida del
amplificador.
Connecting Inputs.
Both the barrier strip and 1/4-inch TRS input connectors accept balanced and unbalanced audio connections. Note: When using three-pole (‘stereo’)
TRS connectors to connect unbalanced signals,
make sure that the ring (negative) connection is
made either to the cold (-) output of the source
equipment, or to ground. Unbalanced, two-pole
connectors may be used without modification. In
Stereo Mode, one or both channels may be used. In
the Bridged Mono Mode, both outputs are driven
from Channel A’s input; Channel B’s input is
unused. Diagrams showing input connections can
be found on page 8 & 10.
TourClass
Protection Features
Every model in the Vs Series incorporates
TourClass protection features. Derived from
Crest’s extensive experience with the world’s
largest sound rental companies, the TourClass
group of circuits sets new standards in load and
amplifier protection.
ACL.
(Active Clip Limiting). At the amplifier’s full
power, or clipping point, ACL will be activated.
This is is indicated by illumination of the Clip
LED. The channel gain will automatically be
reduced, guarding the loudspeakers against the
damaging high power, continuous square waves
that would otherwise be produced. Situations that
may activate ACL include: uncontrolled feedback,
oscillations, or an improper equipment setting or
malfunction upstream from the amplifier. Normal
program transients will not trigger ACL; only
steady or excessive clipping will. ACL is virtually
transparent in operation and full signal bandwidth
is maintained.
IGM Impedance Sensing.
IGM (Instantaneous Gain Modulation) is an innovative circuit that allows the amplifier to operate
safely into loads as low as 2 ohms. When the
amplifier sees a load that overstresses the output
stage, the IGM circuit adjusts the channel gain to a
safe level. Like ACL, the IGM circuit is inaudible
in normal use. In addition, if extreme low impedance is encountered, the amplifier’s output relay
will open.
Crest Audio - Amplificadores de Potencia - La Serie Vs Pajina 12
Modelos Vs700, Vs1000, Vs1200, Vs1600, Vs2200
LAT AM
Protección Auto-Ramp.
El Auto-Ramp actúa cada vez que se enciende el
amplificador o se reactiva después de corregir una
situación de protección. Esta característica exclusiva de Crest aumenta gradualmente (desde -80 dB a
0 dB en 3 segundos) la ganancia del ajuste del
atenuador evitando esfuerzos innecesarios a los
altavoces.
Protección térmica.
Si la temperatura del disipador térmico llega a ser
anormalmente alta el amplificador se protege a si
mismo desconectando los altavoces y apagandose
hasta que se enfríe lo suficiente. Durante este tiempo, se encenderá el LED de protección. Si el transformador de potencia se calienta demasiado, su circuito sensor térmico desconectará las salidas de los
dos canales. Durante este tiempo, el LED de actividad se apagara y los LEDs de protección y de Clip.
permanecerán encendidos mientras el ventilador
seguirá funcionando a baja velocidad. El funcionamiento normal se reemprenderá automáticamente cuando el transformador se haya enfriado
hasta un nivel seguro.
Cortocircuito.
Si una salida queda en cortocircuito (p.ej. altavoces
defectuosos o cables de altavoz cruzados) los circuitos IGM y térmico protegerán inmediatamente
el amplificador. El circuito IGM detecta el cortocircuito como una situación de carga extremadamente fuerte y atenúa la señal, protegiendo los
transistores de salida del canal de una sobre intensidad. Si el cortocircuito permanece, los circuitos
de protección térmica desconectaran la carga.
Protección contra tensión continua.
Si un canal del amplificador detecta que hay tensión continua en sus terminales de salida, el relé de
salida se abrirá inmediatamente para evitar daños a
los altavoces. Se encenderá el LED de protección.
Frecuencias subsónicas.
Los amplificadores de la Serie Vs tienen, en cada
canal, un filtro de baja frecuencia que proporciona
protección frente a frecuencias subsónicas.
Ademas, se abrirá un relé si aparece en la salida un
exceso de energía subsónica.
AutoRamp Protection.
Auto Ramp operates every time the amplifier is
turned on or is reactivated after a protect condition
is corrected. This exclusive Crest feature gradually
(-80dB to 0dB in 3.0 seconds) increases gain to the
attenuator setting avoiding unnecessary stress on
the loudspeakers.
Thermal Protection.
If the heatsink temperature reaches an abnormally
high temperature, the amplifier will protect itself
by disconnecting loudspeakers and shutting down
until sufficiently cooled. During this time, the
Protect LED’s will light. If the power transformer
gets too hot, its thermal sensing circuit will disconnect both channel outputs. During this time, the
Active LED will extinguish, the Protect and Clip
LEDs will stay lit, and the cooling fan will stay
running at low speed. Normal operation will
resume automatically once the transformer cools to
a safe level.
Short Circuit.
If an output is shorted (i.e., defective speakers or
crossed speaker wires) the IGM and thermal circuits will automatically protect the amplifier. The
IGM circuit senses the short circuit as an extremely
stressful load condition and attenuates the signal,
protecting the channel’s output transistors from
overcurrent stress. If the short circuit remains, the
load will be disconnected by the thermal protection
circuitry.
DC Voltage Protection.
If an amplifier channel detects DC voltage at its
output terminals, the output relay will immediately
open to prevent loudspeaker damage. The Protect
LEDs will light.
Subsonic Frequencies.
The Vs Series amplifiers have built-in high pass
filtering to provide subsonic frequency protection
for each channel. In addition, a relay will open if
excessive subsonic energy appears at the output.
Pajina 13 Crest Audio - Amplificadores de Potencia - La Serie Vs
LAT AM Modelos Vs700, Vs1000, Vs1200, Vs1600, Vs2200
Service Information.
For service, contact your nearest Crest Audio
Service Center, Distributor, Dealer, or call Crest
Audio at 201.909.8700 (USA).
Información sobre servicio.
Para servicio de mantenimiento, pongase en contacto con su Centro de Servicio, Distribuidor,
Concesionario de Crest Audio mas próximo o con
Crest Audio en el numero 201.909.8700 (EE.UU.).
Notas
Crest Audio - Amplificadores de Potencia - La Serie Vs Pajina 14
Modelos Vs700, Vs1000, Vs1200, Vs1600, Vs2200
LAT AM
Especificaciónes
8Ω Stereo Power †
4Ω Stereo Power †
2Ω Stereo Power †
8Ω Bridged Power †
4Ω Bridged Power †
Max RMS Output Voltage
(each channel)
Peak Output Voltage
(each channel)
Frequency Response
(+0/-0.3dB, 1W/8Ω)
Power Bandwidth
(Rated power at 4Ω, 1% THD+N)
TourClass Protection
THD+N
(rated power at 4Ω, 1kHz)
SMPTE IMD
(rated power at 8Ω, 60Hz & 7kHz)
Slew Rate
Damping Factor
(10-400Hz at 8Ω)
Input CMRR
(1 kHz)
Input Sensitivity
(rated power at 8Ω)
Voltage Gain
Input Impedance
(balanced/unbalanced)
Hum & Noise
(“A” weighted, full power at 4Ω)
Crosstalk
(“A” weighted, full power at 4Ω)
Class
Input Connectors
(per channel)
Output Connectors
(per channel)
Filter Storage
Power Supply
(factory configured)
Idle Current Draw
(120V)
1/8 Power Curr. Draw
(typical music, 120V/4Ω)
1/3 Power Curr. Draw
(continuous music, 120V/4Ω)
Max Curr. Draw
(circuit breaker rating, 120V/4Ω)
Thermal Emissions
(1/8 Power, 4Ω)
Thermal Emissions
(1/3 Power, 4Ω)
Cooling
Controls
LED Indicators
(per channel)
Construction
Dimensions
(Height x Width x Depth to rear rack ears)
Gross Weight, Net Weight
Warranty
150 Watts
225 Watts
325 Watts
450 Watts
650 Watts
36V
102V
10Hz-20kHz, -3dB @ 165kHz
20Hz-20kHz
ACL, IGM, AutoRamp, short circuit,
DC voltage, turn-on/off transient, current
inrush, sub/ultrasonic input.
<1.0%
<0.1%
30V/µs
>700:1
> - 64dB
.775V
X38.6
>20kΩ/>10kΩ
-105 dB
> - 60 dB
AB
TRS (tip +) & Barrier Strip
5-way binding posts or Speakon
(market dependent)
44,000 µF
100V-240V, 50-60Hz
1.0A
3.5A
5.2A
8.0A
1300 BTU/hr
1530 BTU/hr
Front to Side, one 110 CFM, 2-Speed fan
Front panel: magnetic circuit
breaker/power switch. Rear Panel: 2 atten-
uators, mode select switch.
1 Clip, 1 Signal per channel, Protect,
Active
14 gauge steel
5.25" x 19" x 12" / 133 x 483 x 305mm
38 lbs. / 17.3 kg., 36 lbs. / 16.3 kg.
5 years*
200 Watts
325 Watts
425 Watts
650 Watts
850 Watts
44.5V
126V
10Hz-20kHz, -3dB @ 165kHz
20Hz-20kHz
ACL, IGM, AutoRamp, short circuit,
DC voltage, turn-on/off transient, current
inrush, sub/ultrasonic input.
<1.0%
<0.1%
30V/µs
>800:1
> - 64dB
.775V
X46
>20kΩ/>10kΩ
-105 dB
> - 60 dB
AB
TRS (tip +) & Barrier Strip
5-way binding posts or Speakon
(market dependent)
36,000 µF
100V-240V, 50-60Hz
1.6A
6.4A
7.8A
12.0A
1460 BTU/hr
2100 BTU/hr
Front to Side, one 110 CFM, 2-Speed fan
Front panel: magnetic circuit
breaker/power switch. Rear Panel: 2 atten-
uators, mode select switch.
1 Clip, 1 Signal per channel, Protect,
Active
14 gauge steel
5.25" x 19" x 12" / 133 x 483 x 305mm
41 lbs. / 18.6 kg., 39 lbs. / 17.7 kg.
5 years*
250 Watts
450 Watts
550 Watts
900 Watts
1100 Watts
52.3V
148V
10Hz-20kHz, -3dB @ 165kHz
20Hz-20kHz
ACL, IGM, AutoRamp, short circuit,
DC voltage, turn-on/off transient, current
inrush, sub/ultrasonic input.
<1.0%
<0.1%
30V/µs
>1000:1
> - 64dB
1.0 V
X40
>20kΩ/>10kΩ
-105 dB
> - 60 dB
AB
TRS (tip +) & Barrier Strip
5-way binding posts or Speakon
(market dependent)
38,000 µF
100V-240V, 50-60Hz
2.8A
7.2A
10.4A
15.0A
2000 BTU/hr
2900 BTU/hr
Front to Side, one 110 CFM, 2-Speed fan
Front panel: magnetic circuit
breaker/power switch. Rear Panel: 2 atten-
uators, mode select switch.
1 Clip, 1 Signal per channel, Protect,
Active
14 gauge steel
5.25" x 19" x 12" / 133 x 483 x 305mm
46 lbs. / 20.9 kg., 44 lbs. / 20.0 kg.
5 years*
300 Watts
550 Watts
700 Watts
1100 Watts
1400 Watts
55.9V
158V
10Hz-20kHz, -3dB @ 165kHz
20Hz-20kHz
ACL, IGM, AutoRamp, short circuit,
DC voltage, turn-on/off transient, current
inrush, sub/ultrasonic input.
<1.0%
<0.1%
30V/µs
>1000:1
> - 64dB
1.0V
46X
>20kΩ/>10kΩ
-105 dB
> - 60 dB
AB
TRS (tip +) & Barrier Strip
5-way binding posts or Speakon
(market dependent)
36,000 µF
100V-240V, 50-60Hz
2.0A
8.6A
12.4A
18.0A
2400 BTU/hr
2900 BTU/hr
Front to Side, one 110 CFM, 2-Speed fan
Front panel: magnetic circuit
breaker/power switch. Rear Panel: 2 atten-
uators, mode select switch.
1 Clip, 1 Signal per channel, Protect,
Active
14 gauge steel
5.25" x 19" x 13.33" / 133 x 483 x 339mm
46 lbs. / 20.9 kg., 43 lbs. / 19.5 kg.
5 years*
400 Watts
750 Watts
1000 Watts
1500 Watts
2000 Watts
70.7V
200V
10Hz-20kHz, -3dB @ 165kHz
20Hz-20kHz
ACL, IGM, AutoRamp, short circuit,
DC voltage, turn-on/off transient, current
inrush, sub/ultrasonic input.
<1.0%
<0.1%
44V/µs
>1000:1
> - 64dB
1.4V
X38.6
>20kΩ/>10kΩ
-105 dB
> - 60 dB
H
TRS (tip +) & Barrier Strip
5-way binding posts or Speakon
(market dependent)
50,000 µF
100V-240V, 50-60Hz
1.8A
4.3A
8.5A
21.0A
3100 BTU/hr
4400 BTU/hr
Front to Side, one 110 CFM, 2-Speed fan
Front Panel: magnetic circuit
breaker/power switch. Rear Panel: 2 atten-
uators, mode select switch.
1 Clip, 1 Signal per channel, Protect,
Active
14 gauge steel
5.25" x 19" x 13.33" / 133 x 483 x 339mm
49 lbs. / 22.2 kg., 46 lbs / 20.9 kg.
5 years*
Vs700 Vs1000 Vs1200 Vs1600 Vs2200
†
Power figures are watts per channel, both channels driven, 1kHz, 1% THD.
* 3-Year Warranty with 2 additional years is Registration Card is sent to Crest Audio. (USA, UK, Canada, and certain other countries).
Crest Audio reserves the right to make improvements in manufacturing or design which may affect specifications. ©1996 Crest Audio Inc. 6/18/96
v. 1.0 C2200001 7/8/96
© 1996 Crest Audio, Inc.
Crest Audio Inc.
100 Eisenhower Dr., Paramus NJ 07652 USA
TEL: 201.909.8700 FAX: 201.909.8744
http://www.crestaudio.com
Printed in USA
La eleccion de los profesionales de giras.
Loading...
